English - 2
Safety Instructions
!
WARNING - READ AND SAVE THIS INSTRUCTIONS BEFORE USING THIS PRODUCT.
The user of electrical products may create hazards that include, but are not limited to
injury, fire, electrical shock. Failure to follow these instructions may damage and/or
impair its operation and void the warranty.
• Before operating, remove all packaging material and check for any damage that may
have occurred during shipping or any missing items.
• Check household power supply to ensure it matches the appliance’s specification.
• DO NOT operate any fan with a damaged cord or plug. Discard fan or return it to an
authorized service facility for examination and/or repair.
• Use only on GFCI protected receptacles. Please contact a qualified electrician for
verification and / or installation of a GFCI receptacle if necessary.
• DO NOT run cord under carpeting. DO NOT cover cord with throw rugs, runners, or
similar coverings. DO NOT route cord under furniture or appliances. Arrange cord away
from traffic area and where it will not be tripped over.
• To reduce the risk of fire or electric shock, DO NOT use this fan with any solid-state
speed control device.
• DO NOT touch this appliance or the plug with wet hands or while standing in water.
• DO NOT operate the appliance in any pooled water.
• DO NOT use the product in areas where gasoline, paint or other flammable goods and
objects are used or stored.
• DO NOT insert or allow objects to enter any ventilation or exhaust opening as this may
damage the appliance and void the warranty.
• DO NOT cover the air inlet or outlet on the appliance.
• DO NOT direct the air flow at human faces or bodies.
• DO NOT allow children to play around or with this appliance.
• AUTOMATICALLY OPERATED DEVICE – To reduce the risk of injury, disconnect from
power supply before servicing.
• Remove the power cord from the electrical receptacle by grasping and pulling on the
power cord plug-end only, DO NOT pull the cord directly.
• DO NOT attempt to repair or adjust any electrical or mechanical functions of this
appliance, as this may cause danger and void the warranty.
• If the appliance is damaged or it malfunctions, DO NOT continue to use it. Unplug the
product from the electrical outlet. Refer to troubleshooting guide or contact XPOWER.
• Store in a dry area, away from exposure to sunlight, extreme temperature and humidity,
or other extreme environments, when not in use.
• DO NOT stack more than four units of this appliance.
• An electronic instruction manual can be obtained through manufacturer’s website
www.xpower.com.
English - 3
Items Included
1
2
3
5
4
10
12
9
11
12
12
6
7
8
Air Mover Owner's Manual
XXX Manual De Usuario (página 10)
XXX Mode d'emploi (page 18)
Model / Modelo / Modèle:
P-80 Series, P-100 Series, P-200 Series
(115V 60HZ)
Read and save these instructions before use
Lea y guarde estas instrucciones antes de usar la unidad
Lire et conserver ces instructions avant utilisation
www.xpower.com | 1-(855)-8868 | [email protected]
Index: NA-1-A2
Edition: 1.0.Alpha
• Low Profile Air Mover x 1 • Owner’s Manual x 1

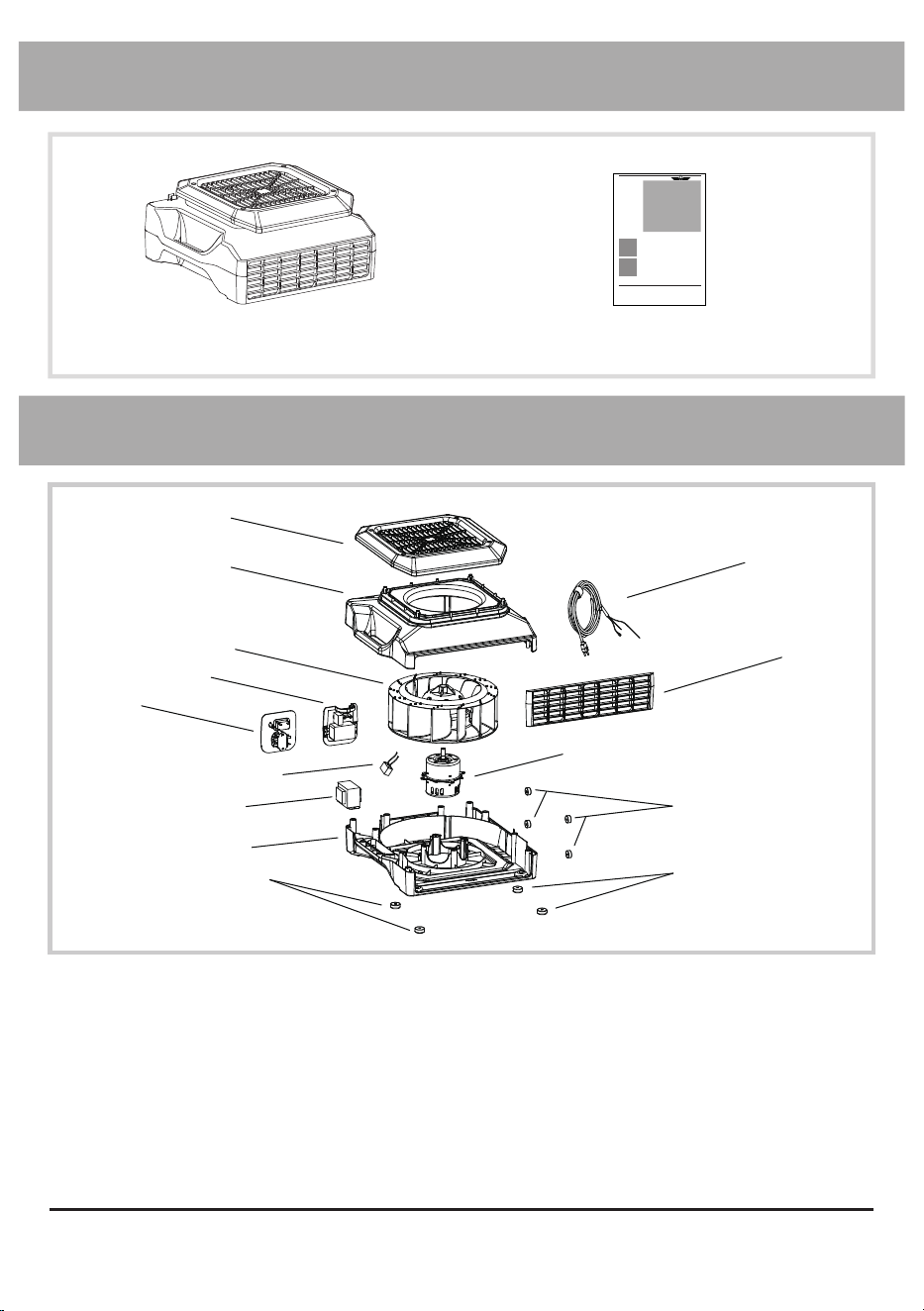

Parts Description
(1) Inlet Grille Cover
(2) Top Housing
(3) Power Cord
(4) Outlet Grille Cover
(5) Fan
(6) Additional Electrical
Receptacle (GFCI
Protected*)
(7) Switch Plate
(8) Capacitor
(9) Transformer**
(10) Motor
(11) Bottom Housing
(12) Rubber Feet
* For model XL-760AM only.
** For model PL-700A/XL-700A/XL-730A only.
English - 4
Operation Guide
Low Prole Air Mover Introduction
• The XPOWER Low Profile Air Mover produces a
plentiful airflow capacity for small to large jobs
for any location size.
• It is ideal for drying tight spaces such as crawl
spaces, under counters, inside cabinets,
bathrooms, auto interiors, and more.
• It’s also designed for professional carpet
cleaning, water damage restoration jobs, or
home use.

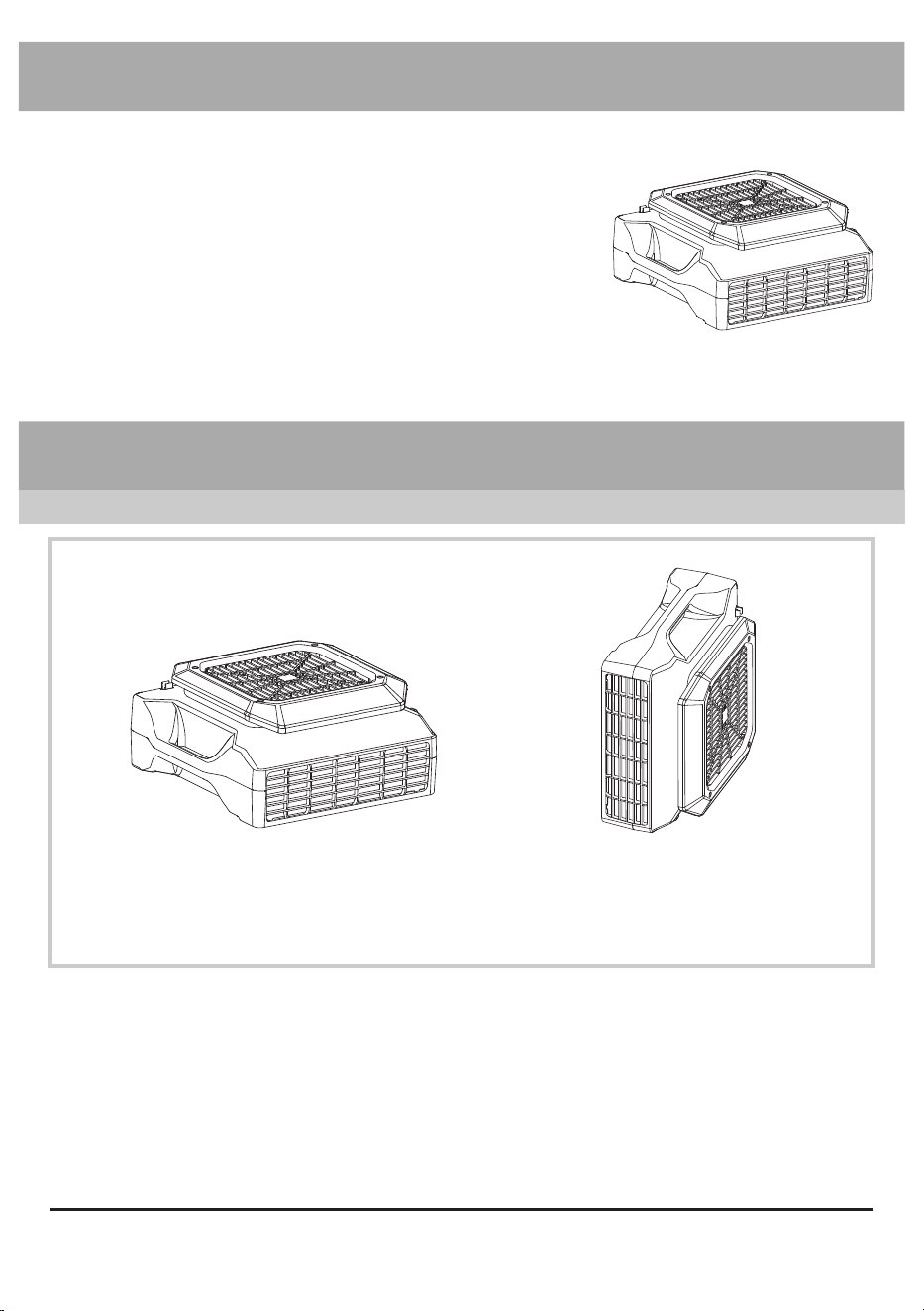

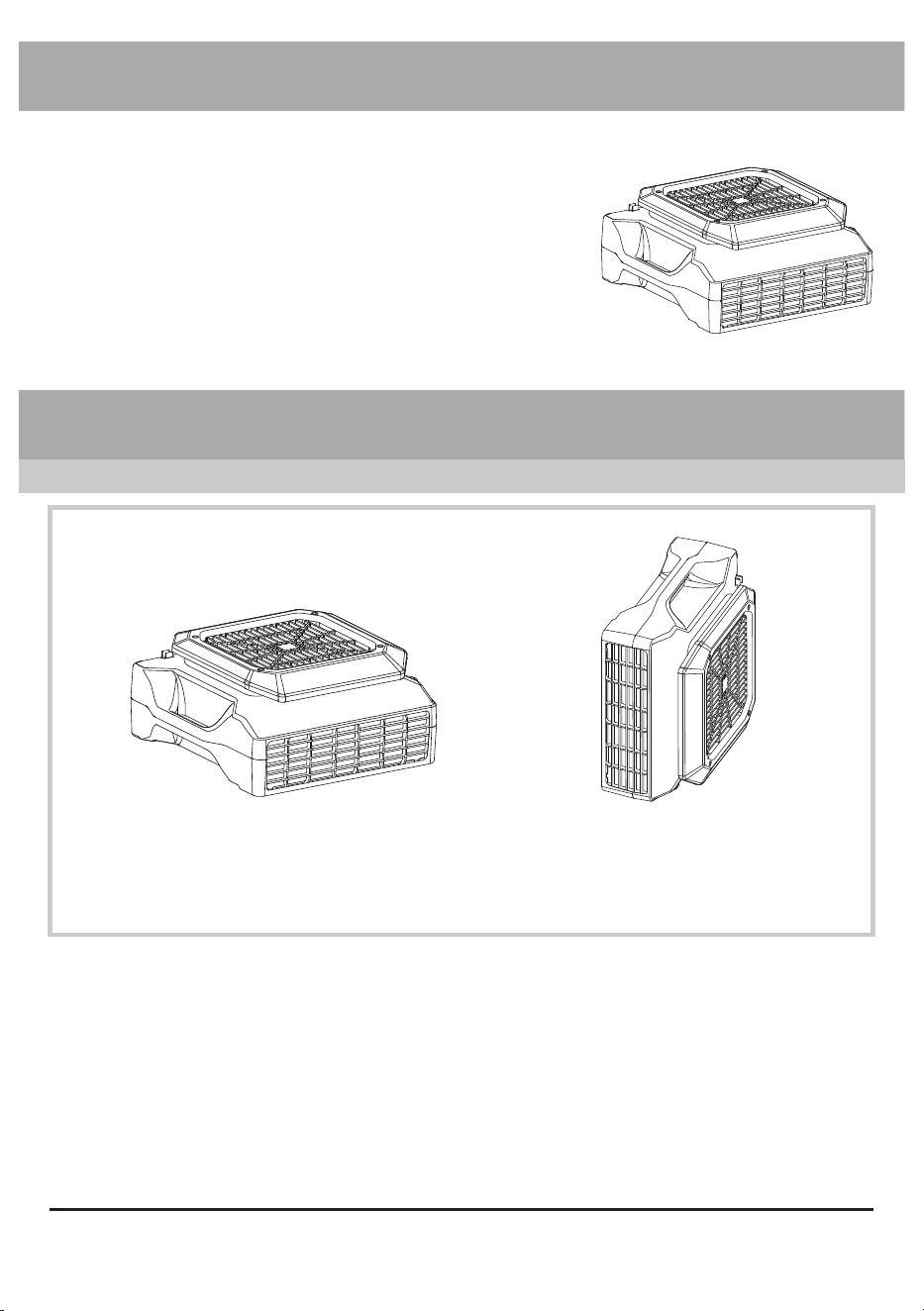

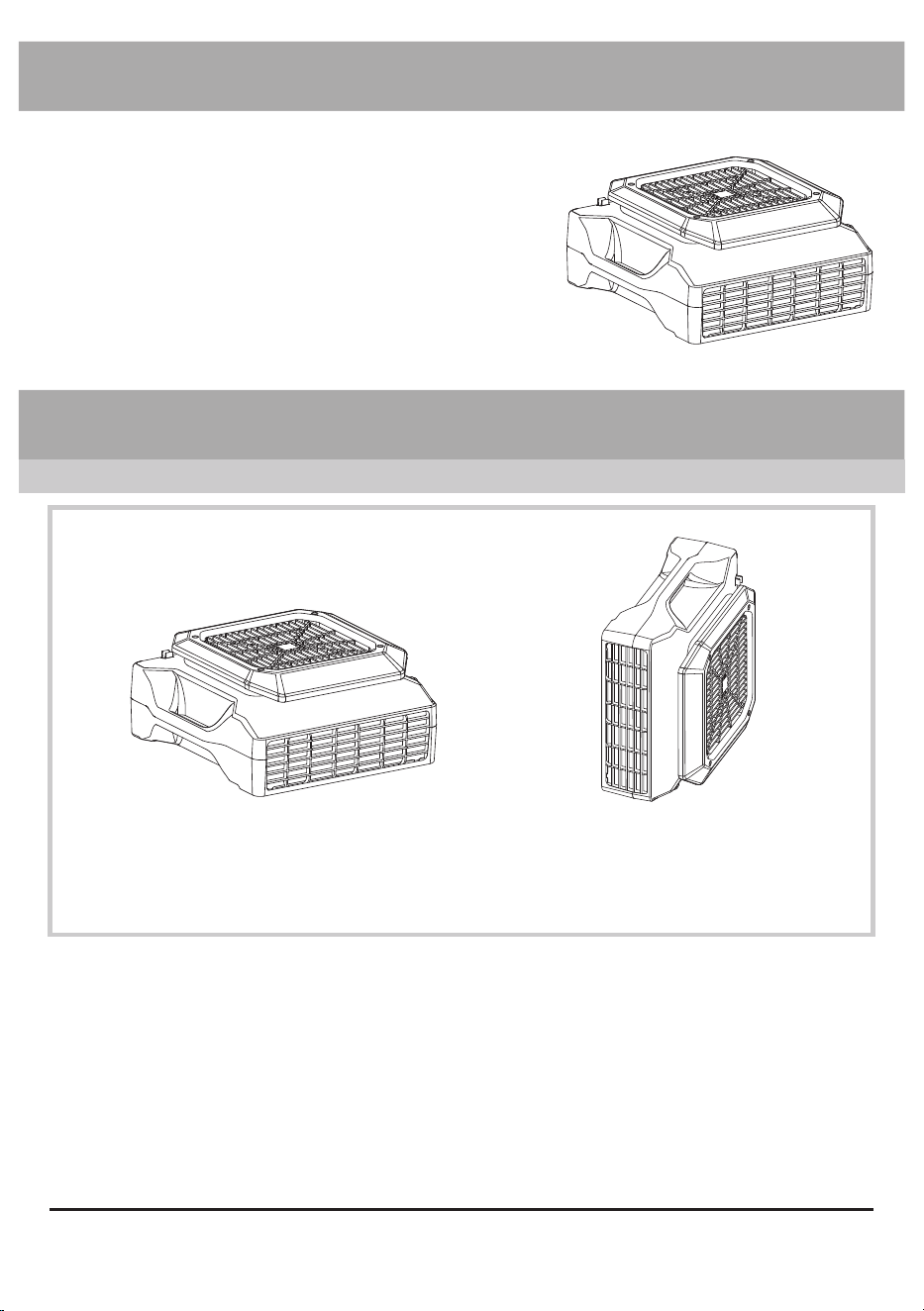

Multiple Operating Positions
The low profile air mover can operate at different positions, directing the airflow to
desired areas.
English - 5
Switch Plate
On/Off Control (For Model XL-760AM Only)
• Turn to “OFF” position to switch the air mover OFF. Turn to “ON” position to switch
the air mover ON.
Three Speed Control (For Model PL-700A and XL-700A Only) and Five Speed
Control (For Model XL-730A Only)
• Turn to “OFF” position to switch the air mover OFF. Turn to any speed position to
switch the air mover ON.
• Turn clockwise to set the desired fan speed.
• For three speed control: there are 3 fan speeds from: 1, 2, 3. “1” is the lowest
speed and “3” is the highest speed.
• For five speed control: there are 5 fan speeds from: 1, 2, 3. “1” is the lowest
speed and “5” is the highest speed.
OFF
ON
OFF
1
2
3
English - 6
Additional Electrical Receptacle (Daisy Chain)
• Other appliances can be plugged in the additional electrical receptacles and work
whether the air mover is on or off. However, the total amperage must be lower than the
amperage instructed. Different models may have varying instructions.
• If the air mover or the plugged in appliance stops working, press the CIRCUIT RESET
BUTTON to reset the circuit.
For GFCI (Ground Fault Circuit Interrupter) protected additonal electrical receptacle:
• Once a ground fault occurs, the GFCI will immediately interrupt the power connection
to the additional electrical receptacle. Consult the Troubleshooting Guide.
• A ground fault is an inadvertent contact between an energized conductor (for example,
a human being) and ground or equipment frame.
WARNING: Risk of electric shock. You should test the GFCI before each use.
• Press the Test Button, the Power Indicator should go off. Then press GFCI Reset Button,
the Power Indicator should illuminate and Test Button should be reset to unpressed
position.
• If the Test Button does not react as stated above, consult the Troubleshooting Guide.
Time Meter (For Model XL-760AM Only)
• The time meter shows the total running time from the first usage to the current
moment.
• When the machine turns on, the activity indicator will blink. The running
time starts to count. When the machine is off, the activity indicator will stay
illuminated.
• The value can’t be reset. When the value exceeds 9999.9 hours, it will start over
from 0 again.
.
1/10
HOURS
Activity
Indicator
Switch Plate
English - 7
Additional Electrical Receptacle (Daisy Chain) (Continued)
Electrical
Receptacle
R
E
S
E
T
P
R
E
S
S
T
O
12A
CIRCUIT BREAKER
TOTAL OUTPUT: 12AMPS MAX WITH THIS UNIT OFF
8.5 AMPS MAX WITH THIS UNIT ON
AUXLIARY OUTLET 115 VOLTS AC
Circuit
Reset
Button
R
E
S
E
T
P
R
E
S
S
T
O
TEST
TEST MONTHLY
TEST MENUEL
FOLLOW DIRECTIONS
FOLLOW INSTRUCTION
TEST
RESET
RESET
12A
CIRCUIT BREAKER
AUXILIARY OUTLET 115 VOLTS AC
Circuit
Reset
Button
GFCI Reset
Button
Power
Indicator
Electrical
Receptacle
Test
Button
WR
TR
WR
TR
Regular Additional Electrical Receptacles (For Model PL-700A, XL-700A and
XL-730A)
GFCI Protected Additional Electrical Receptacles (For Model XL-760AM)
English - 8
User Maintenance Instructions
Frequent maintenance is recommended on this appliance. Failure to follow the
maintenance instructions may cause failure of the appliance and void the warranty.
• When not in use, unplug and store the appliance in a dry and cool indoor place. Make
sure it’s out of reach of children.
• Before performing any maintenance or cleaning, always disconnect the air mover from
its power source.
• Use a damp cloth to wipe the surface of the housing. Do not clean the unit with water
directly.
• Check if the grille covers are clean. Remove dirt or any other objects that could block
the air inlet and air outlet.
• Do not stack more than four units of this appliance.
Organize the Cord
• Wrap the power cord around
the switch plate for storage
after use.
• Use convenient clip at end of
cord to secure in place.

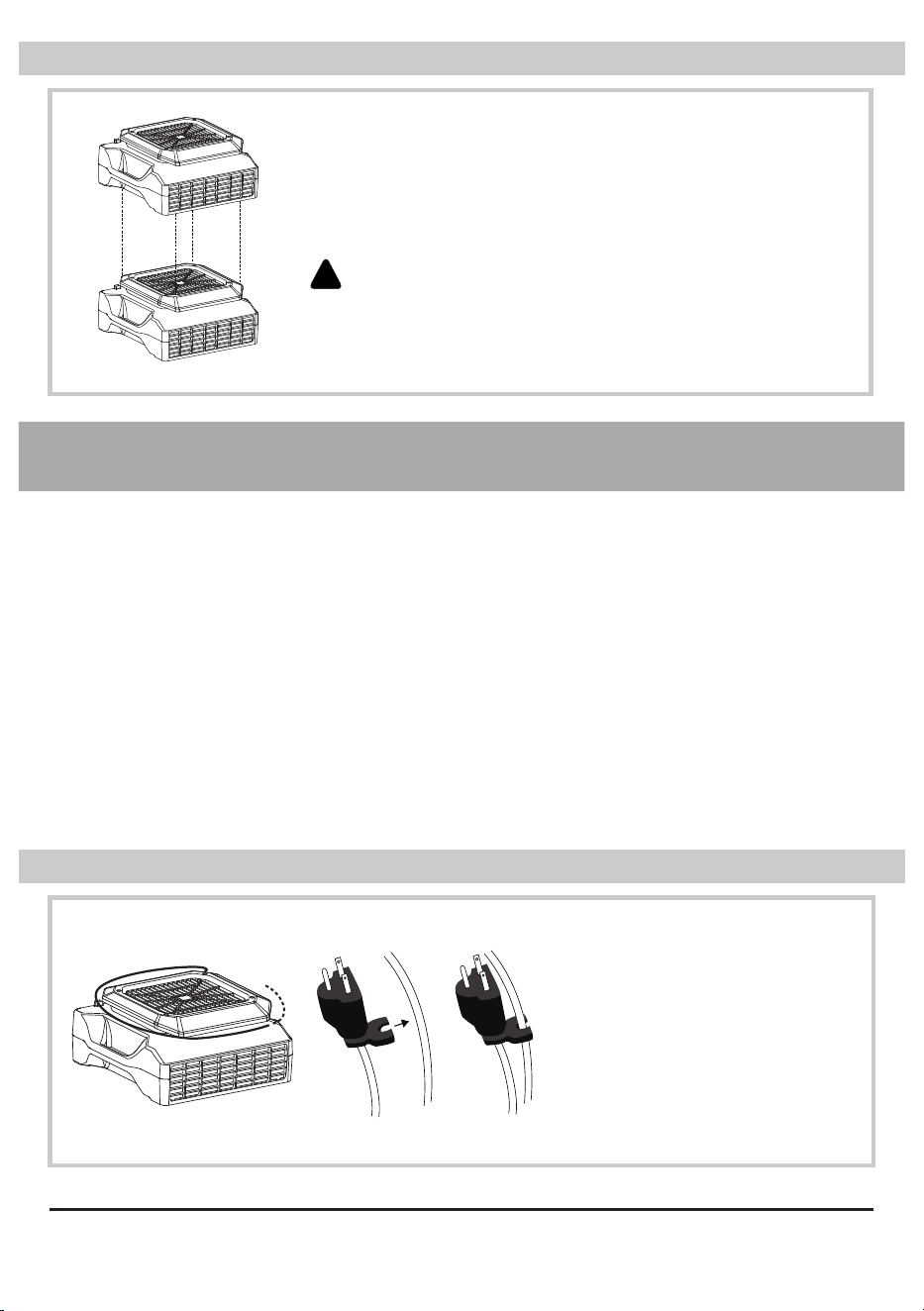

Stack Multiple Units
• Stack the low profile air movers on the top sides. Align
the air inlets of both low profile air movers.
WARNING
• Do not stack more than six units of this appliance.
!
Transportation
English - 9
Troubleshooting Guide
If troubleshooting does not resolve your problem, please contact XPOWER or other
parties authorized by XPOWER for further instructions.
PROBLEM POSSIBLE CAUSE SOLUTION
Low profile air
mover does not
start
No electricity. Check for power supply.
The power cord is not properly
plugged in.
Remove and reconnect the
power cord.
The machine is working under
an extreme temperature.
Turn off the machine and
unplug it. Let the machine
cool down to normal
temperature.
The circuit breaker on the
additional electrical receptacle
(Daisy chain) jumps.
Remove all appliance on
the additional electrical
receptacle and press “Reset”.
Unit runs but the
speed is abnormal
Air inlet or air outlet is blocked. Remove blockage.
The additional
electrical
receptacle has no
power
The circuit breaker on the
additional electrical receptacle
(Daisy chain) trips.
Remove all appliances on
the additional electrical
receptacle and press circuit
reset button.
A ground fault causes power
interrupt by GFCI.*
Turn off and unplug the
Air Scrubber. Remove all
appliances on the additional
electrical receptacle and
press GFCI reset button.
The Test Button
doesn’t react to
GFCI test based on
the manual
A ground fault causes power
interrupt by GFCI.*
English - 10
Technical Specication
MODEL NUMBER PL-700A XL-700A XL-730A XL-760AM
Voltage / Frequency 115 V~60 Hz
Amperage 2.8 A
Motor Power 1/3 HP
Rated Airflow 1050 CFM 1150 CFM
Speed Control 3 Speeds 5 Speeds 1 Speed
Time Meter N/A 9999.9 Hour
Additional Electrical
Receptacle
2 Normal Outlets
2 GFCI
Outlets
Cord Length 15 ft. / 4.7 m
Unit Dimension
(L) x (W) x (H)
8.3 x 17.7 x 17.7 in. / 21.0 x 45.0 x 45.0 cm
Unit Weight
19.8 lbs. /
9.0 kg
21.2 lbs. /
9.6 kg
22.9 lbs. /
10.4 kg
20.7 lbs. /
9.4 kg
Safety Certification ETL/C-ETL
If your product(s) is not listed above, please visit www.xpower.com for more information.
English - 11
XPOWER Limited Warranty (USA)
1 YEAR LIMITED WARRANTY
XPOWER-branded products purchased in the U.S. from authorized distributors include
a 1-year limited warranty. Contact XPOWER to confirm warranty information about your
product(s).
This limited warranty covers defects in materials and workmanship in your XPOWER-
branded products, purchased in the U.S. ONLY. Local warranty policy (if any) in your
country will cover products purchased outside the U.S.
Items mentioned but not limited to below are not covered by warranty:
(1) Power cord, filters or any other components considered as a “consumable parts” by
XPOWER.
(2) Normal wear and tear.
(3) Problems that result, directly or indirectly, at XPOWER’s sole discretion, from:
(3.1) External causes such as accident, abuse, misuse or problems with electrical power
supply.
(3.2) Disassembling, servicing or modification not authorized by XPOWER.
(3.3) Usage that is not accordant with product instructions stated in Owner’s Manual.
(3.4) Failure to follow the product instructions or lack of necessary maintenance stated
in Owner’s Manual.
Before contacting XPOWER, please try one or more of the following:
(1) Consult this Owner’s Manual and follow the instructions of troubleshooting guide.
(2) Access www.xpower.com for more advice and information that could be helpful to
address your problems.
If you need additional assistance from XPOWER, please:
(1) Email info@xpower.com.
(2) Call XPOWER U.S. Customer Service Department at 855-855-8868 or other numbers
provided on www.xpower.com.
(3) Visit XPOWER U.S. Head Office at 668 S. 6th Ave., City of Industry, CA 91746 or the
most current address provided on www.xpower.com.
Please also have your original proof of purchase and the serial number(s) of your
product(s) ready when you contact XPOWER.
IMPORTANT:
(1) Please finish the online warranty registration before usage. Visit https://xpower.
com/warranty-registration/
(2) This Limited Warranty applies with its own timeliness. Contact XPOWER or visit
www.xpower.com for more information.
!
English - 12
If you are instructed to return the unit for service or replacement, please:
(1) Request a RMA (Return-Merchandise-Authorization) number.
(2) Use the original or an equivalent packaging, prepay shipping charges at your own
expense to the address provided by XPOWER, with the RMA number on the shipping
label or the packaging.
(3) Include all the original parts and components.
XPOWER will inspect, assess and advise the repairs needed and applicable cost, if any.
For products under warranty, we will pay to ship the repaired or replaced product(s) to
you if you use an address within the Contiguous United States. Otherwise, we will ship
the product(s) to you at your own expense.
XPOWER Limited Warranty (USA)
English - 13
Español - 14
Instrucciones de seguridad
!
ADVERTENCIA: LEA Y GUARDE ESTE MANUAL ANTES DE USAR ESTE PRODUCTO.
El usuario de productos eléctricos puede crear peligros que incluyen, pero no se limitan a,
lesiones, incendios, descargas eléctricas. El incumplimiento de estas instrucciones puede dañar
y/o perjudicar su funcionamiento y anular la garantía.
•
Antes de operar, retire todo el material de embalaje y compruebe si hay algún daño que pudiera
haber ocurrido durante el envío o cualquier artículo faltante.
•
Revise la fuente de alimentación para asegurarse de que coincide con las especificaciones del
aparato.
•
NO utilice ningún ventilador con un cable o enchufe dañado. Deseche el ventilador o devuélvalo
a un centro de servicio autorizado para su examen y/o reparación.
•
Utilícelo únicamente en los tomacorrientes protegidos con interruptor de circuito de falla a tierra
(GFCI). Póngase en contacto con un electricista calificado para la verificación y / o la instalación
de un receptáculo GFCI si es necesario.
•
NO coloque el cable debajo de la alfombra. NO cubra el cable con alfombras, corredores o
revestimientos similares. NO en rute el cable debajo de muebles o aparatos. Coloque el cable
alejado del área de tránsito o de paso y donde no se vaya a tropezar.
•
Para reducir el riesgo de incendio o descarga eléctrica, NO utilice este ventilador con ningún
aparato de control de velocidad de estado sólido.
•
NO toque este aparato ni el enchufe con las manos mojadas o mientras esté parado en agua.
•
NO utilice el aparato en agua estancada.
•
NO utilice el producto en áreas donde se utilice o almacene gasolina, pintura u otros bienes y
objetos inflamables.
•
NO inserte ni permita que objetos entren en ninguna abertura de ventilación o escape, ya que
podría dañar el aparato y anular la garantía.
•
NO cubra la entrada o salida de aire del aparato.
•
NO dirija el flujo de aire al rostro o cuerpo de personas.
•
NO permita que los niños jueguen alrededor este aparato.
•
Aparato DE FUNCIONAMIENTO AUTOMÁTICO – Para reducir el riesgo de lesiones, desconecte
la fuente de alimentación antes de realizar el mantenimiento.
•
Retire el cable de alimentación del tomacorriente eléctrico agarrando y tirando solamente del
extremo del enchufe del cable de alimentación, NO tire del cable directamente.
•
NO intente reparar o ajustar cualquier función eléctrica o mecánica de este aparato, ya que esto
puede resultar peligroso y anular la garantía.
•
Si el aparato está dañado o funciona mal, NO continúe su uso. Desconecte el producto de la
toma eléctrica. Consulte la guía de solución de problemas o póngase en contacto con XPOWER.
•
Cuando el aparato no se encuentre en uso, almacénelo en un área seca, lejos de la exposición a
la luz solar, temperatura extrema y humedad, así como de otros ambientes extremos.
•
NO se debe apilar más de seis unidades de este electrodoméstico.
•
Se puede obtener un manual de instrucciones electrónico a través del sitio web www.xpower.
com.
Español - 15
Artículos incluidos
1
2
3
5
4
10
12
9
11
12
12
6
7
8
Air Mover Owner's Manual
XXX Manual De Usuario (página 10)
XXX Mode d'emploi (page 18)
Model / Modelo / Modèle:
P-80 Series, P-100 Series, P-200 Series
(115V 60HZ)
Read and save these instructions before use
Lea y guarde estas instrucciones antes de usar la unidad
Lire et conserver ces instructions avant utilisation
www.xpower.com | 1-(855)-8868 | [email protected]
Index: NA-1-A2
Edition: 1.0.Alpha
• Soplador de aire de perfil bajo x 1 • Manual de usuario x 1
Descripción de las piezas
(1) Cubierta de la rejilla de
entrada
(2) Carcasa superior
(3) Cable de alimentación
(4) Cubierta de la rejilla de
salida
(5) Ventilador
(6) Receptáculo protegido
por GFCI
(7) Placa de interruptor
(8) Condensador
(9) Transformador**
(10) Motor
(11) Carcasa del fondo
(12) Pie de goma
* Para modelo XL-760AM solo.
** Para modelo PL-700A/XL-700A/XL-730A solo.
Español - 16
Manual de operaciones
Introducción de soplador de aire de perl bajo
• El XPOWER soplador de aire produce una gran
capacidad de flujo de aire para trabajos pequeños y
grandes para cualquier tamaño de ubicación.
• Es ideal para secar espacios reducidos como espacios
reducidos, debajo de las encimeras, gabinetes
interiores, baños, interiores de automóviles y más.
• También está diseñado para limpieza profesional de
alfombras, trabajos de restauración de daños por
agua o uso doméstico.
Múltiples posiciones de operación
El soplador de aire de perfil bajo puede operar en diferentes posiciones, dirigiendo
el flujo de aire a las áreas deseadas.
Español - 17
Placa de interruptor
Control de encendido / apagado (Solo para modelo XL-760AM)
• Gire a la posición “OFF” para apagar el soplador de aire de perfil bajo. Gire a la
posición “ON” para encender el soplador de aire de perfil bajo.
Control de tres velocidades (Solo para modelo PL-700A y XL-700A) y conrol de
cinco velocidades (Solo para modelo XL-730A)
• Gire a la posición “OFF” para apagar el soplador de aire de perfil bajo. Gire a
cualquier posición de velocidad para encender el soplador de aire de perfil bajo.
• Gire en el sentido de las manecillas del reloj para ajustar la velocidad deseada
del ventilador.
• Para control de tres velocidades: El ventilador cuenta con 3 velocidades, siendo:
3, 2, 1. “1” es la velocidad más baja y “3” es la velocidad más alta.
• Para control de cinco velocidades: El ventilador cuenta con 5 velocidades, siendo:
3, 2, 1. “1” es la velocidad más baja y “5” es la velocidad más alta.
OFF
ON
OFF
1
2
3
Español - 18
Receptáculo Eléctrico Adicional
• Otros aparatos pueden conectarse a los receptáculos eléctricos adicionales y funcionar
aun si el soplador de aire este encendido o apagado. Sin embargo, el amperaje total
debe ser menor al amperaje indicado. Modelos diferentes pueden tener instrucciones
diferentes.
• Si el soplador de aire de perfil bajo o el aparato enchufado deja de funcionar, presione
el botón de reinicio para reiniciar el circuito.
Para receptáculo eléctrico adicional protegido por GFCI (Interruptor de circuito de
falla a tierra):
• Una vez que ocurre una falla a tierra, el GFCI interrumpirá inmediatamente la conexión
de alimentación al receptáculo eléctrico adicional. Consulte la Guía para Resolver
Problemas.
• Una falla a tierra es un contacto involuntario entre un conductor energizado (por
ejemplo, un ser humano) y el marco de tierra o equipo.
ADVERTENCIA: Riesgo de descarga eléctrica. Debe probar el GFCI antes de cada
uso.
• Presione el botón de prueba y luego presione el botón de reinicio de GFCI, el botón de
prueba debe restablecerse a la posición sin presión.
• Si el botón de prueba no reacciona como se indicó anteriormente, consulte la Guía
para Resolver Problemas.
Medidor de tiempo (Solo para modelo XL-760AM)
• Esto mostrará el tiempo total de operación desde el primer uso hasta el momento
actual.
• Cuando la máquina se enciende, el indicador de actividad parpadeará. El tiempo
de ejecución comienza a contar. Cuando la máquina está apagada, el indicador
de actividad permanecerá iluminado.
• El valor no se puede restablecer. Cuando el valor supere las 9999,9 horas,
volverá a empezar desde 0.
.
1/10
HOURS
Indicador
de Actividad
Placa de interruptor (Continuación)
Español - 19
Receptáculo Eléctrico Adicional (Continuación)
Receptáculo
Eléctrico
R
E
S
E
T
P
R
E
S
S
T
O
12A
CIRCUIT BREAKER
TOTAL OUTPUT: 12AMPS MAX WITH THIS UNIT OFF
8.5 AMPS MAX WITH THIS UNIT ON
AUXLIARY OUTLET 115 VOLTS AC
Botón
de Reinicio
del Circuito
R
E
S
E
T
P
R
E
S
S
T
O
TEST
TEST MONTHLY
TEST MENUEL
FOLLOW DIRECTIONS
FOLLOW INSTRUCTION
TEST
RESET
RESET
12A
CIRCUIT BREAKER
AUXILIARY OUTLET 115 VOLTS AC
Botón
de Reinicio
del Circuito
Botón
de Reinicio
de GFCI
Indicador
de Poder
Receptáculo
Eléctrico
Botón de
Prueba
WR
TR
WR
TR
Receptáculos eléctricos adicionales regulares (Para modelo PL-700A, XL-700A
y XL-730A)
Receptáculo eléctrico adicional protegido por GFCI (Para modelo XL-760AM)
Español - 20
Instrucciones de mantenimiento del usuario
Se recomienda un mantenimiento frecuente en este aparato. El incumplimiento de las
instrucciones de mantenimiento puede ocasionar una falla en el aparato e invalidar su
garantía.
• Cuando no esté en uso, desenchufe y guarde el aparato en un lugar interior seco y
fresco. Asegúrese de que esté fuera del alcance de los niños.
• Antes de realizar cualquier mantenimiento o limpieza, siempre desconecte el soplador
de aire de su fuente de alimentación.
• Utilice un paño húmedo para limpiar la superficie de la carcasa. No limpie la unidad
directamente con agua.
• Compruebe si las cubiertas de la rejilla están limpias. Retire la suciedad o cualquier
otro objeto que pueda bloquear la entrada y salida de aire.
• No se debe apilar más de seis unidades de este electrodoméstico.
Organización del cable
• Coloque el cable de
alimentación alrededor
de le entrada de aire para
guardarlo después de usarlo.
• Utilice el clip conveniente
ubicado en el extremo del
cable para asegurarlo en su
lugar.
Transporte
Apilar multiples unidades
• Apilar los sopladores de aires de perfil bajo a los cimas.
Alinee las entradas de aire de ambos sopladores de
aire.
ADVERTENCIA
• No se debe apilar más de seis unidades de este
electrodoméstico.
!
Español - 21
Troubleshooting Guide
Si la solución de problemas propuesto no resuelve su problema, por favor póngase
en contacto con XPOWER o otras entidades autorizadas por XPOWER para obtener
instrucciones más detalladas al respecto.
PROBLEM POSSIBLE CAUSE SOLUTION
El soplador de aire
de perfil bajo no
arranca
No hay electricidad. Compruebe la fuente de
alimentación.
El cable de alimentación
no está enchufado
correctamente.
Remueva y reconecte el cable
de alimentación.
La máquina está trabajando
bajo una temperatura extrema.
Apague la máquina y
desenchúfela. Deje que la
máquina se enfríe hasta la
temperatura normal.
El cortacircuitos en el
receptáculo eléctrico adicional
salta.
Retire todo aparato del
receptáculo eléctrico
adicional y presione
“Reiniciar”.
La unidad funciona
pero la velocidad
es anormal
La entrada o salida de aire
está bloqueada.
Remueva lo que la bloquea.
El receptáculo
eléctrico adicional
no tiene potencia
El cortacircuitos en el
receptáculo eléctrico adicional
salta.
Retire todo aparato del
receptáculo eléctrico
adicional y presione “Reset
(reiniciar)”.
Un fallo de tierra provoca una
interrupción de la alimentación
por GFCI.
Apague le purificador de
aire y desenchúfela. Retire
todo aparato del receptáculo
eléctrico adicional y presione
“Reset (reiniciar)”.
El botón de prueba
no reacciona a
la prueba GFCI
basada en el
manual
Un fallo de tierra provoca una
interrupción de la alimentación
por GFCI.
Español - 22
Technical Specication
NÚMERO DE
MODELO
PL-700A XL-700A XL-730A XL-760AM
Voltage / Frequency 115 V~60 Hz
Voltaje / Frecuencia 2.8 A
Amperaje 1/3 HP
Fuerza de motor 1050 CFM* 1150 CFM*
Clasificación del
flujo de aire
3 Velocidades
5
Velocidades
1 Velocidade
Control de
velocidad
N/A
9999.9
Horas
Receptáculo
eléctrico adicional
2 Tomas de Corriente Normales
2 Tomas GFCI
de Corriente
Longitud del cable 15 pies / 4.7 m
Dimensiones de la
unidad (L) x (W) x
(H)
8.7 x 17.7 x 17.7 pulgadas / 21.0 x 45.0 x 45.0 cm
Peso de la unidad
19.8 libras /
9.0 kg
21.2 libras /
9.6 kg
22.9 libras /
10.4 kg
20.7 libras /
9.4 kg
Certificación de
seguridad
ETL/C-ETL
*CFM (Cubic Feet per Minute): Pies cúbicos por minuto.
Si su(s) producto(s) no está(n) listado(s) arriba, por favor visite la página web www.
xpower.com para mayor información.
Español - 23
Los artículos mencionados pero no limitados a continuación no están cubiertos por
la garantía:
(1) Cable de alimentación, filtros o cualquier otro componente considerado como “partes
consumibles” por XPOWER.
(2) Uso y desgaste normal.
(3) Problemas que resulten, directa o indirectamente, a discreción de XPOWER, relativos a:
(3.1) Causas externas como accidentes, abusos, mal uso o problemas con el suministro
de energía eléctrica.
(3.2) Desmontaje, reparación o modificación no autorizada por XPOWER.
(3.3) Uso que no esté de acuerdo con las instrucciones del producto que se indican en
el Manual de usuario.
(3.4) El incumplimiento de las instrucciones del producto o la falta de mantenimiento
necesario señalado en el Manual de usuario.
Antes de ponerse en contacto con XPOWER, por favor trate una o más de las
siguientes opciones:
(1) Consulte este manual de usuario y siga las instrucciones de la guía de solución de
problemas.
(2) Acceda a www.xpower.com para obtener más consejos e información que podría ser
útil para resolver sus problemas.
Si necesita ayuda adicional por parte de XPOWER, por favor:
(1) Envíe un correo electrónico a info@xpower.com.
(2) Llame al departamento de servicio al cliente de XPOWER EE.UU. al 855-855-8868 o
otros números proporcionados en www.xpower.com.
(3) Visite la oficina central de XPOWER EE.UU. en 240 Clary Ave., San Gabriel, CA 91776 o
la dirección más reciente proporcionada en www.xpower.com.
GARANTÍA LIMITADA DE 1 AÑO
Los productos de la marca XPOWER adquiridos en los Estados Unidos de distribuidores
autorizados incluyen una garantía limitada de 1 año. Póngase en contacto con XPOWER
para confirmar la información de su garantía sobre su(s) producto(s).
Esta garantía limitada cubre defectos en materiales y mano de obra en los productos de
la marca XPOWER, comprados ÚNICAMENTE EN LOS EE.UU.. La póliza de garantía local
(si existiese) en su país cubrirá los productos adquiridos fuera de los Estados Unidos.
Garantía limitada de XPOWER (EE.UU.)
IMPORTANTE:
(1) Por favor complete el registro de su garantía en línea antes de usar el aparato. Visite
www.xpower.com/service-support/warranty-registration.
(2) Esta Garantía Limitada se aplica a su tiempo apropiado. Póngase en contacto con
XPOWER o visite www.xpower.com para obtener más información.
!
Español - 24
Garantía limitada de XPOWER (EE.UU.)
Si se le indica que debe proceder con la devolución de la unidad para su reparación
o reemplazo, por favor:
(1) Solicite un número de autorización de devolución de mercancías o RMA (Return-
Merchandise-Authorization).
(2) Utilice el embalaje original o uno equivalente, pague por adelantado los gastos de
envío por su propia cuenta a la dirección proporcionada por XPOWER, con el número
RMA en la etiqueta de envío o en el embalaje.
(3) Incluya todas las piezas y componentes originales.
XPOWER inspeccionará, evaluará y determinara las reparaciones necesarias y el costo
aplicable, si lo hubiere. Para los productos bajo garantía, la compañía pagará por el
envío del (los) producto(s) reparado(s) o reemplazado(s) a usted, en caso de que utilice
una dirección dentro de los Estados Unidos. En caso contrario, se le enviará el (los)
producto(s) bajo su propio costo.
Por favor tenga a la mano su comprobante de compra original y los números de serie de
su(s) producto(s) cuando se ponga en contacto con XPOWER.
Español - 25
Français - 26
Consignes de sécurité
!
ATTENTION - LISEZ ET CONSERVEZ CE MANUEL D’UTILISATION AVANT
D'UTILISER CE PRODUIT
L’utilisateur du produit électrique peut créer des risques possibles, sans être limité aux
blessures, une incendie, un choc électrique. Le non-respect de ces instructions peut
endommager et / ou nuire à son fonctionnement et annuler la garantie.
• Avant d’utilisation, enlevez tous les matériaux d’emballage et vérifiez pour
endommagements éventuels qui auraient pu survenir lors du transport ou en cas
d’éléments manquants.
• Vérifiez le système électrique d’alimentation afin d’assurer qu’il respecte les
spécifications de l’appareil.
• NE PAS opérer aucun ventilateur avec un fil ou prise endommagée. Jetez le ventilateur
ou le retournez à un centre de service autorisé pour l’examen et / ou la réparation.
• Utilisez uniquement des prises protégées par interrupteur de circuit à la terre
(GFCI). Veuillez communiquer avec un électricien qualifié pour la vérification et / ou
l’installation d’une prise GFCI si nécessaire.
• NE PAS couvrir le fil avec la moquette. NE PAS couvrir le cordon avec des coulisseaux,
des coureurs ou des revêtements similaires. NE PAS Passer le câble sous les meubles
ou les appareils. Éloigner le fil de la zone de circulation et où il ne sera pas trébuché.
• Afin de réduire le risque d’incendie ou d’électrocution, NE PAS Utilisez ce ventilateur
avec n’importe quel dispositif de contrôle de vitesse à l’état solide.
• NE PAS touchez cet appareil ou la fiche avec les mains humides ou tout en restant
dans l’eau.
• NE PAS faire fonctionner l’appareil dans n’importe quelle eau commune.
• NE PAS utiliser le produit dans des endroits où de l’essence, de la peinture ou d’autres
biens et objets inflammables sont utilisés ou entreposes.
• NE PAS mettre des objets dans les entrées du produit pour éviter d’endommager
l’appareil et annuler la garantie.
• NE PAS couvrir l’entrée d’air ou la sortie de l’appareil.
• NE PAS diriger le flux d’air sur les visages ou les corps humains.
• NE PAS permettre aux enfants de jouer cet appareil.
• DISPOSITIF À FONCTIONNEMENT AUTOMATIQUE - Pour réduire le risque de
blessures, débranchez-vous de l’alimentation avant l’entretien.
• Retirer le cordon d’alimentation de la prise électrique en saisissant et en tirant sur
le cordon d’alimentation enfichable extrémité seulement, NE PAS tirer le cordon
directement.
• NE PAS tenter réparer ou de régler les fonctions électriques ou mécaniques de cet
appareil, car cela pourrait causer un danger et annuler la garantie.
• Si l’appareil est endommagé ou avec mauvais fonctionnement, NE PAS continuer
à l’utiliser. Débrancher le produit de la prise électrique. Reportez-vous au guide de
dépannage ou contacter XPOWER.
• Entreposez le dans un endroit sec, à l’abri de l’exposition à la lumière du soleil, la
température et l’humidité extrêmes ou d’autres environnements extrêmes, en cas de
non-utilisation.
• NE PAS empiler plus de six unités de cet appareil.
• Vous pouvez obtenir le manuel d’instruction électronique sur le site web www.xpower.
com.
Français - 27
Eléments inclus
1
2
3
5
4
10
12
9
11
12
12
6
7
8
Air Mover Owner's Manual
XXX Manual De Usuario (página 10)
XXX Mode d'emploi (page 18)
Model / Modelo / Modèle:
P-80 Series, P-100 Series, P-200 Series
(115V 60HZ)
Read and save these instructions before use
Lea y guarde estas instrucciones antes de usar la unidad
Lire et conserver ces instructions avant utilisation
www.xpower.com | 1-(855)-8868 | [email protected]
Index: NA-1-A2
Edition: 1.0.Alpha
• Ventilateur extra plat x 1 • Manuel d’emploi x 1
Description des pièces
(1) Couvercle de grille
d’entrée
(2) Boîtier supérieur
(3) Cordon d’alimentation
(4) Couvercle de grille de
sortie
(5) Ventilateur
(6) Réceptacle protégée
par GFCI
(7) Plaque de commutation
(8) Condensateur
(9) Transformateur**
(10) Motor
(11) Bottom Housing
(12) Rubber Feet
* Pour le modèle XL-760AM seulement.
** Pour le modèle PL-700A/XL-700A/XL-730A seulement.
Français - 28
Guide d'utilisation
Introduction du Ventilateur Extra Plat
• Le XPOWER Ventilateur Extra Plat produit une capacité
de débit d’air élevée pour les petits et grands travaux
pour n’importe quel emplacement de taille.
• Il est idéal pour sécher les espaces restreints tels que
les espaces restreints, sous les comptoirs, les armoires
intérieures, les salles de bains, les intérieurs de
voitures, etc.
• Il est également conçu pour le nettoyage professionnel
de tapis, les travaux de restauration des dégâts d’eau
ou un usage domestique.
Positions multiple d'exploitation
Le ventilateur extra plat peut fonctionner dans des positions différentes, de diriger
le flux d’air vers les zones souhaitées.
Français - 29
Plaque de commutation
Contrôle marche / arrêt (Pour modèle XL-760AM seulement)
• Tournez vers la position « OFF » pour mettre le ventilateur extra plat hors tension.
Tournez vers la position « ON » pour mettre le ventilateur extra plat sous tension.
Contrôle à trois vitesses (Pour modèle PL-700A et XL-700A seulement) et
contrôle à cinq vitesses (Pour modèle XL-730A seulement)
• Tournez vers la position « OFF » pour mettre le ventilateur extra plat hors tension.
Tournez vers une position quelconque de vitesse pour commuter le ventilateur
extra plat sur marche.
• Tournez dans le sens des aiguilles d’une montre pour régler la vitesse du
ventilateur souhaitée.
• Pour contrôle à trois vitesses: Il y a 3 vitesses de ventilateur à partir de: 1, 2, 3. «
1 » est la plus faible vitesse et « 3 » est la plus grande vitesse.
• Pour contrôle à cinq vitesses: Il y a 5 vitesses de ventilateur à partir de: 1, 2, 3. «
1 » est la plus faible vitesse et « 5 » est la plus grande vitesse.
OFF
ON
OFF
1
2
3
Français - 30
Réceptacle électrique additionnel
• D’autres appareils peuvent être branchés dans les prises électriques supplémentaires
et le travail si le brasseur d’air est allumé ou éteint. Toutefois, l’ampérage total doit être
inférieur au ampérage indiqué. Les différents modèles peuvent avoir des instructions
différentes.
• Si le brasseur d’air ou de l’appareil branché cesse de fonctionner, appuyez sur le
bouton de réinitialisation pour réinitialiser le circuit.
Pour réceptacle électrique additionnelle protégée par GFCI (Interrupteur de circuit
de défaut à la terre):
• Lorsqu’un défaut à la terre se produit, le GFCI interrompt immédiatement la connexion
électrique à la prise électrique supplémentaire. Consultez le Guide de dépannage.
• Un défaut à la terre est un contact accidentel entre un conducteur sous tension (par
exemple, un être humain) et une mise à la terre ou un châssis d’équipement.
AVERTISSEMENT: Risque d'électrocution. Vous devez tester le GFCI avant chaque
utilisation.
• Appuyez sur le bouton de test, puis sur le bouton de réinitialisation du GFCI. Le bouton
de test doit être réinitialisé en position non pressée.
• Si le bouton de test ne réagit pas comme indiqué ci-dessus, consultez le Guide de
dépannage.
Compteur de temps (Pour modèle XL-760AM seulement)
• Cela montre le temps de fonctionnement total de la première utilisation au
moment actuel.
• Lorsque la machine s’allume, l’indicateur d’activité clignote. Le temps de
fonctionnement commence à compter. Lorsque la machine est éteinte, l’indicateur
d’activité reste allumé.
• La valeur ne peut pas être réinitialisée. Lorsque la valeur dépasse 9999,9
heures, il recommencera à partir de 0.
.
1/10
HOURS
Indicateur
d'Activité
Plaque de commutation
Français - 31
Réceptacle électrique additionnel (Suite)
Réceptacle
électrique
R
E
S
E
T
P
R
E
S
S
T
O
12A
CIRCUIT BREAKER
TOTAL OUTPUT: 12AMPS MAX WITH THIS UNIT OFF
8.5 AMPS MAX WITH THIS UNIT ON
AUXLIARY OUTLET 115 VOLTS AC
Bouton de
réinitialisation
du circuit
R
E
S
E
T
P
R
E
S
S
T
O
TEST
TEST MENUEL
TEST MONTHLY
FOLLOW DIRECTIONS
FOLLOW INSTRUCTION
TEST
RESET
RESET
12A
CIRCUIT BREAKER
AUXILIARY OUTLET 115 VOLTS AC
Bouton de
réinitialisation
du circuit
Bouton de
réinitialisation
du GFCI
Indicateur de
Puissance
Réceptacle
électrique
Bouton
de test
WR
TR
WR
TR
Réceptacle électrique additonnel régulier (Pour modèle PL-700A, XL-700A et
XL-730A seulement)
Réceptacle électrique additonnel protégée par GFCI (Pour modèle XL-760AM
seulement)
Français - 32
Instructions d'entretien de l'utilisateur
La maintenance fréquente est recommandé sur cet appareil. Le non-respect des
instructions d’entretien peut entraîner une défaillance de l’appareil et annuler la
garantie.
• En cas de non-utilisation, débranchez et rangez l’appareil dans un endroit sec à
l’intérieur et le laissez refroidir. Assurez-vous qu’il est hors de portée des enfants.
• Avant d’effectuer toute maintenance ou tout nettoyage, il faut toujours débrancher le
brasseur d’air à partir de sa source d’alimentation.
• Essuyez la surface du boîtier avec un chiffon humide. Ne pas nettoyer l’appareil avec
de l’eau directement.
• Vérifiez si les couvertures de la grille sont propres. Enlevez la saleté ou d’autres objets
qui pourraient bloquer l’entrée d’air et de sortie d’air.
• Ne pas empiler plus de six unités de cet appareil.
Organiser le cordon
• Enrouler le cordon
d’alimentation autour de la
entrée d’air pour le stockage
après utilisation.
• Utiliser pince pratique à la fin
du cordon pour fixer en place.
Transport
Empiler plusieurs unités
• Empiler le ventilateur extra plat sur les dessus. Aligner
les entrées d’air des deux brasseurs d’air.
WARNING
• Ne pas empiler plus de six unités de cet appareil.
!
Français - 33
Guide de dépannage
Si le guide de ne résout pas votre problème, veuillez contacter XPOWER ou d’autres
parties autorisées par XPOWER pour obtenir des instructions supplémentaires.
PROBLÈME CAUSE POSSIBLE SOLUTION
Le ventilateur extra
plat ne démarre
pas
Aucune électricité. Vérifiez l’alimentation.
Le cordon d’alimentation est
mal branché.
Débranchez et rebranchez le
cordon d’alimentation.
La machine fonctionne sous
une température extrême.
Eteignez la machine et la
débranchez. Laissez refroidir
la machine à une température
normale.
Le coupe-circuit sur le
réceptacle électrique
supplémentaire saute.
Enlevez tout appareil
sur la prise électrique
supplémentaire et pressez
« Réinitialisez ».
L’appareil
fonctionne mais
la vitesse est
anormale
L’entrée d’air ou la sortie d’air
est bloquée.
Supprimer le blocage.
Le réceptacle
électrique
supplémentaire
n’a pas
d’alimentation
Le coupe-circuit sur le
réceptacle électrique
supplémentaire saute.
Enlevez tout appareil
sur la prise électrique
supplémentaire et pressez
« Réinitialisez ».
Un défaut à la terre provoque
une coupure de courant par
GFCI.
Éteignez et débranchez le
purificateur d’air. Enlevez tout
appareil sur la prise électrique
supplémentaire et pressez
« Réinitialisez ».
Le bouton de test
ne réagit pas au
test GFCI basé sur
le maualnt
Un défaut à la terre provoque
une coupure de courant par
GFCI.
Français - 34
Spécications techniques
NUMÉRO DE MODÈLE
PL-700A XL-700A XL-730A XL-760AM
Tension /
Fréquence
115 V~60 Hz
Ampérage 2,8 A
Puissance u moteur 1/3 HP
Débit d’air nominal 1050 CFM* 1150 CFM*
Contrôle de vitesse 3 Vitesses 5 Vitesses 1 Vitesse
Compteur de temps N/A 9999.9 Heur
Réceptacle
électrique
supplémentaire
2 Réceptacles Normales
2
Réceptacles
de GFCI
Longueur du cordon 15 pieds / 4,7 m
Dimension unitaire
(L) x (W) x (H)
8,3 x 17,7 x 17,7 pounces / 21,0 x 45,0 x 45,0 cm
Poids de l’unité
19,8 lbs. /
9,0 kg
21,2 lbs. /
9,6 kg
22,9 lbs. /
10,4 kg
20,7 lbs. /
9,4 kg
Certification de
sécurité
ETL/C-ETL
*CFM (Cubic Feet per Minute): Pieds cubes par minute.
Si votre produit ne figure pas ci-dessus, veuillez consulter www.xpower.com pour plus
d’informations.
Français - 35
XPOWER Garantie limitée (Etats-Unis)
GARANTIE LIMITÉE DE 1 AN
Produits de marque XPOWER-achetés aux États-Unis auprès des distributeurs autorisés
une garantie limitée de 1 an. Contactez XPOWER pour confirmer les informations de
garantie sur votre produit.
Cette garantie limitée couvre les défauts de matériaux et de fabrication dans vos
produits de marque XPOWER, achetés UNIQUEMENT AUX ETATS-UNIS. La politique de
garantie locale (le cas échéant) dans votre pays couvrira les produits achetés à l’extérieur
aux États-Unis.
Les éléments mentionnés, mais sans s'y limiter ci-dessous ne sont pas couverts par
la garantie:
(1) Cordon d’alimentation, filtres ou tout autre composant considéré comme « pièces
consommables » par XPOWER.
(2) Usure normale.
(3) Les problèmes qui en résultent, directement ou indirectement, à la seule discrétion de
xpower, de:
(3.1) Causes externes, comme un accident, un usage abusif ou des problèmes avec
l’alimentation électrique.
(3.2) Le démontage, l’entretien ou la modification non autorisée par XPOWER.
(3.3) L’utilisation non conforme aux instructions du produit indiquées dans le manuel
d’emploi.
(3.4) L’échec de suivre les instructions du produit ou de l’absence d’entretien nécessaire
indiqué dans le manuel d’emploi.
Avant de contacter XPOWER, veuillez essayer une ou plusieurs des éléments
suivants:
(1) Consultez le manuel d’emploi et suivez les instructions du guide de dépannage.
(2) Accédez www.xpower.com pour plus de conseils et d’informations qui pourraient être
utiles pour répondre à vos problèmes.
IMPORTANT:
(1) Veuillez terminer l’enregistrement de la garantie en ligne avant l’utilisation. Visitez
www.xpower.com/service-support/warranty-registration.
(2) Cette garantie limitée s’applique à son propre respect des délais. Contactez XPOWER
ou visitez www.xpower.com pour plus d’informations.
!
Français - 36
Si vous avez besoin d'aide supplémentaire de XPOWER, veuillez:
(1) Email info@xpower.com.
(2) Appeler Département de service à la clientèle de XPOWER aux États-Unis au 855-855-
8868 ou d’autres chiffres fournis sur www.xpower.com.
(3) Visitez Siège social de XPOWER États-Unis au 668 S. 6th Ave., City of Industry, CA
91746 ou l’adresse la plus récente fournie sur www.xpower.com.
Veuillez avoir également votre preuve d’achat originale et le numéro de série de votre
produit lorsque vous contactez XPOWER.
Si vous êtes averti à retourner l'unité pour le service ou le remplacement, veuillez:
(1) Demandez un numéro d’autorisation de retour de marchandise ou RMA (Return-
Merchandise-Authorization).
(2) Utilisez l’original ou un emballage équivalent, payez en l’avance les frais d’expédition
à vos propres frais à l’adresse fournie par XPOWER, avec le RMA numéro sur l’étiquette
d’expédition ou l’emballage.
(3) Y compris toutes les pièces et composants d’origine.
XPOWER inspectera, évaluera et conseillera les réparations nécessaires et les coûts
applicables, le cas échéant. Pour les produits sous garantie, nous paierons pour vous
expédier le produit réparé ou remplacé (s) si vous utilisez une adresse dans les États-
Unis. Sinon, nous vous expedierons le produit (s) à vos frais.
XPOWER Garantie limitée (Etats-Unis)
Français - 37
Français - 38
Français - 39
Read and save these instructions
Lea y guarde estas instrucciones
Lisez et enregistrez ces instructions
www.xpower.com | 1-(855)-855-8868 | info@xpower.com
668 S. 6th Ave.,
City of Industry, CA 91746 USA
Index: NA-1-A5
Edition: 1.1.Alpha
XPOWER Manufacture, INC.
