Bedienungsanleitung
e 965 | 2/10
Lieferumfang
Lieferumfang
• e 965
• Mikrofonklammer MZQ 800
• Tasche
• Kurzanleitung
• Sicherheitshinweise

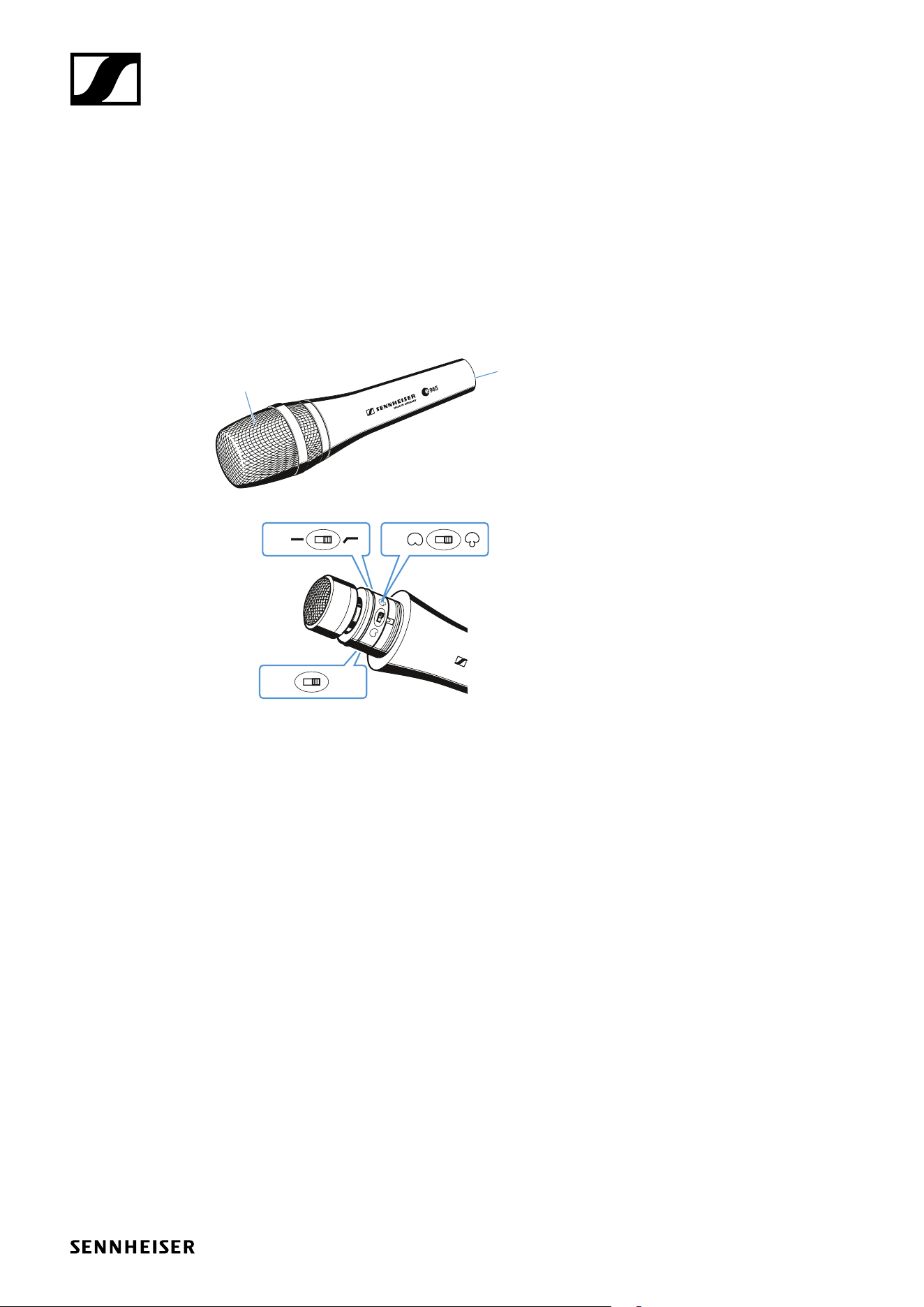

Produktübersicht
-10 dB0
5 3
4
2
1
1. Einsprachekorb
2. XLR-3-Buchse
3. Schalter Richtcharakteristik
4. Schalter Dämpfung
5. Schalter Tiefenfilter
e 965 | 3/10
Installation
Installation

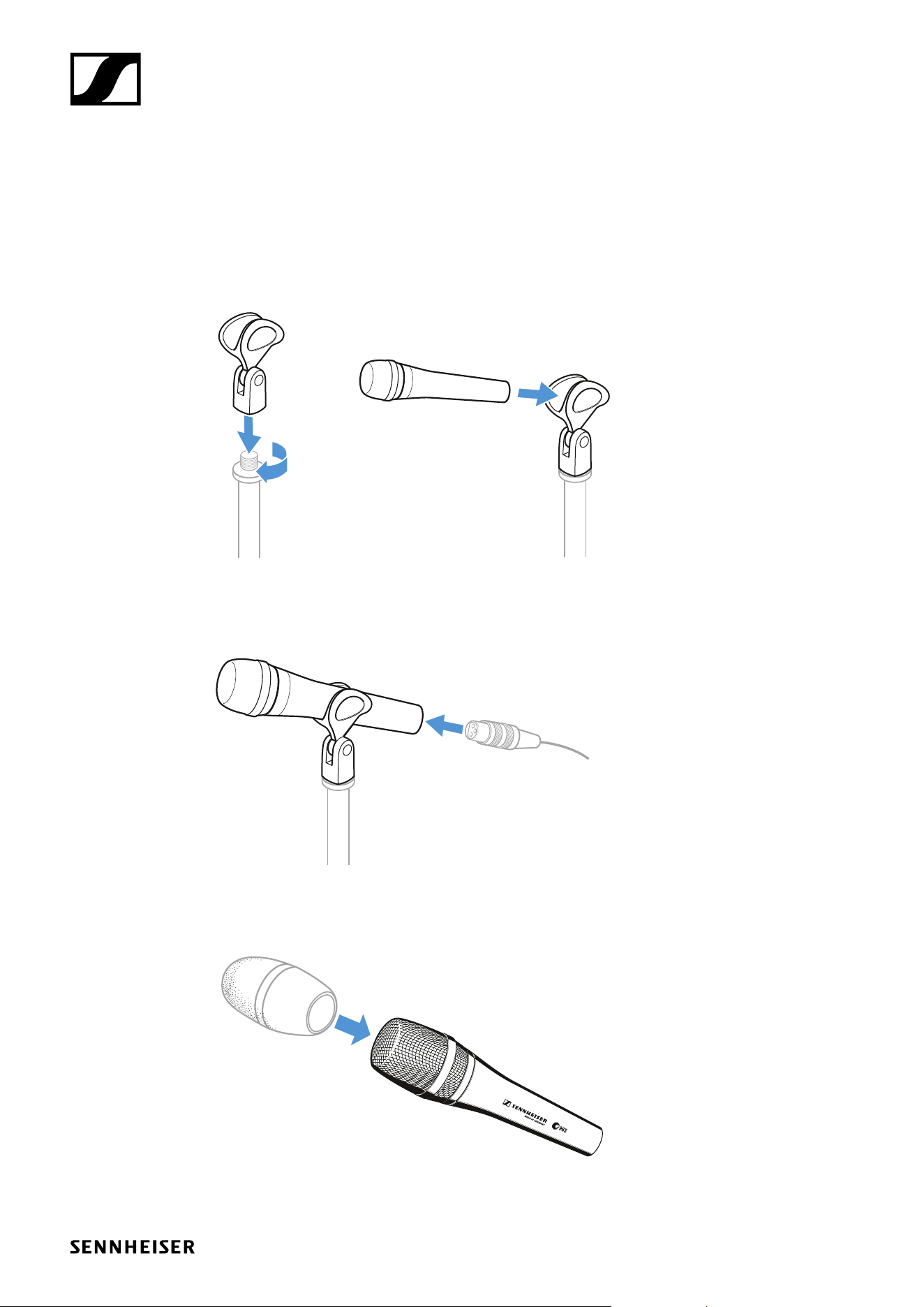

Mikrofon montieren
f Schrauben Sie die Mikrofonklammer auf ein Stativ.
f Stecken Sie das Mikrofon mit dem hinteren Ende auf die Mikrofonklammer.
f Richten Sie das Mikrofon mit der Mikrofonklammer aus.
Mikrofon anschließen
f Verbinden Sie die XLR-3-Buchse des Mikrofonkabels (optionales Zubehör) mit der XLR-3-Buchse
des Mikrofons.
Windschutz verwenden
f Setzen Sie den Windschutz MZW 4032 (optionales Zubehör) auf.
e 965 | 4/10
Bedienung
Bedienung
Mikrofon verwenden
Wenn Sie die Mikrofonkapsel abdecken, wird die Richtcharakteristik des Mikrofons verändert, wo-
durch sich der Klang ändern kann.
f Halten Sie das Mikrofon ausschließlich an seinem Griff.

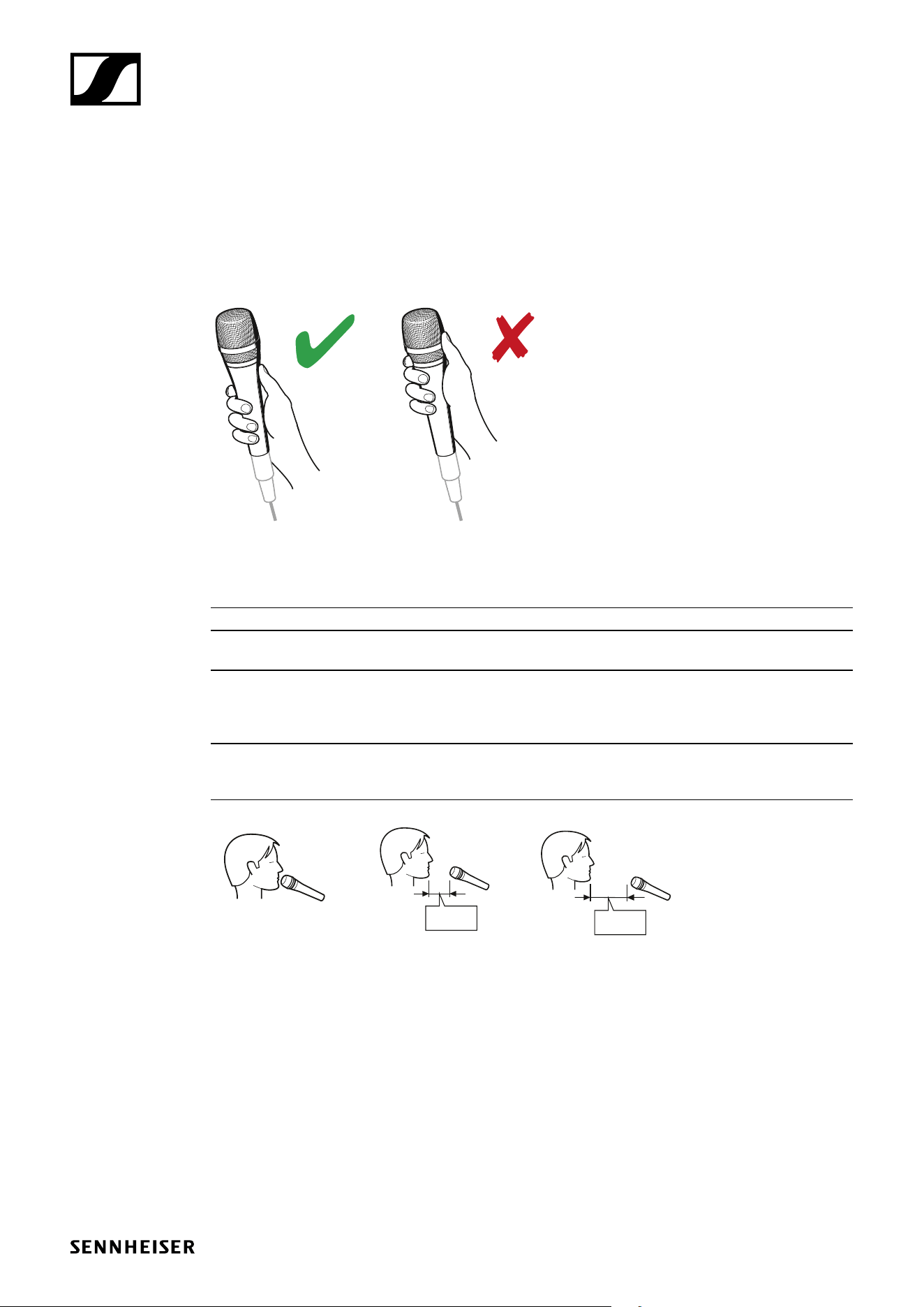

Mikrofon platzieren
f Beachten Sie unbedingt folgende Hinweise:
Position Klangresultat Anmerkung
A viel Nahbesprechungseffekt (viel Bass/Grundton)
druckvoller, direkter Sound
sehr geringes Übersprechen
von anderen Schallquellen
B weniger Nahbesprechungs effekt (weniger Bass/
Grundton)
mehr Raumanteil, natürlicher, ausgewogener
Sound
mehr Übersprechen von ande-
ren Schallquellen
C kaum Nahbesprechungs effekt (wenig Bass/
Grundton)
viel Raumanteil, indirekter Sound
viel Übersprechen von anderen
Schallquellen
5-10 cm
CBA
>10 cm
Wenn Zischlaute auftreten:
f Richten Sie das Mikrofon nicht direkt auf den Mund, sondern etwas seitlich aus.
e 965 | 5/10
Bedienung

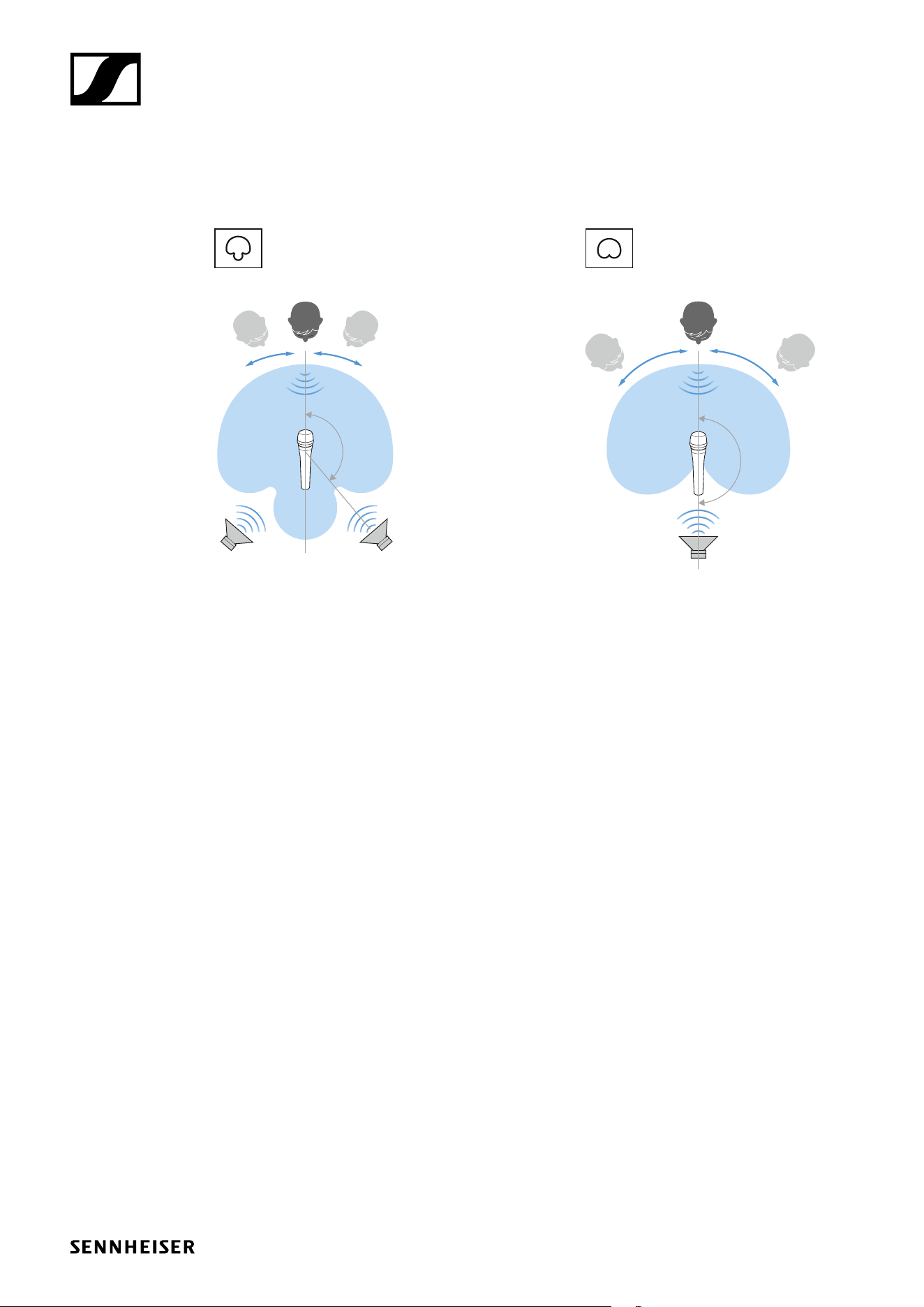

Monitorlautsprecher platzieren
f Positionieren Sie Ihre Monitorlautsprecher im Winkelbereich der größten Auslöschung (Niere:
180°; Superniere: 135°), um Rückkopplungen und Übersprechen zu vermeiden.
180°
135°
e 965 | 6/10
Bedienung
Täglicher Gebrauch
VORSICHT
GEFAHR VON SCHÄDEN AM GERÄT!
Die Schalter des e 965 können beschädigt werden, wenn Sie diese mit Werkzeugen bedienen.
f Bedienen Sie die Schalter ausschließlich mit den Fingern.
f Schrauben Sie den Einsprachekorb ab.
Richtcharakteristik einstellen
f Schieben Sie den Schalter Richtcharakteristik in die gewünschte Position:
Pos. Richtcharakteristik
Niere
Auch seitlich einfallender Schall wird gut aufgenommen. Die nierenförmige Richtcha-
rakteristik ist geeignet zur gleichzeitigen Abnahme mehrerer Sänger, z. B. in Chören.
Superniere
Weniger seitlich einfallender Schall wird aufgenommen. Die supernierenförmige Richt-
charakteristik ist geeignet zur gezielten Aufnahme einer Schallquelle in einer lauten
Umgebung. Übersprechen von Instrumenten auf der Bühne wird deutlich reduziert.
Dämpfung einstellen
f Schieben Sie den Schalter Dämpfung in die gewünschte Position:
Pos. Dämpfung
0 dB keine Dämpfung
-10 dB Dämpfung um 10 dB
Reduzierung der Empfindlichkeit der Mikrofonkapsel
Erhöhung des maximal möglichen Schalldruckpegels
Tiefenfilter einstellen
f Schieben Sie den Schalter Tiefenfilter in die gewünschte Position:
Pos. Tiefenfilter
aus, linearer Frequenzgang
Ausblenden von tieffrequenten Störgeräuschen wie Trittschall, Popp- und Windgeräu-
schen
e 965 | 7/10
E 965 reinigen und pflegen
E 965 reinigen und pflegen
VORSICHT
FLÜSSIGKEIT KANN DIE ELEKTRONIK DER PRODUKTE ZERSTÖREN!
Flüssigkeit kann in das Gehäuse der Produkte eindringen und einen Kurzschluss in der Elektronik
verursachen.
f Halten Sie Flüssigkeiten jeder Art von den Produkten fern.
f Verwenden Sie auf keinen Fall Löse- oder Reinigungsmittel.
f Trennen Sie gegebenenfalls die Produkte vom Stromnetz und entnehmen Sie gegebenenfalls Ak-
kus und Batterien, bevor Sie mit der Reinigung beginnen.
f Reinigen Sie alle Produkt ausschließlich mit einem weichen, trockenen/leicht feuchtem Tuch.

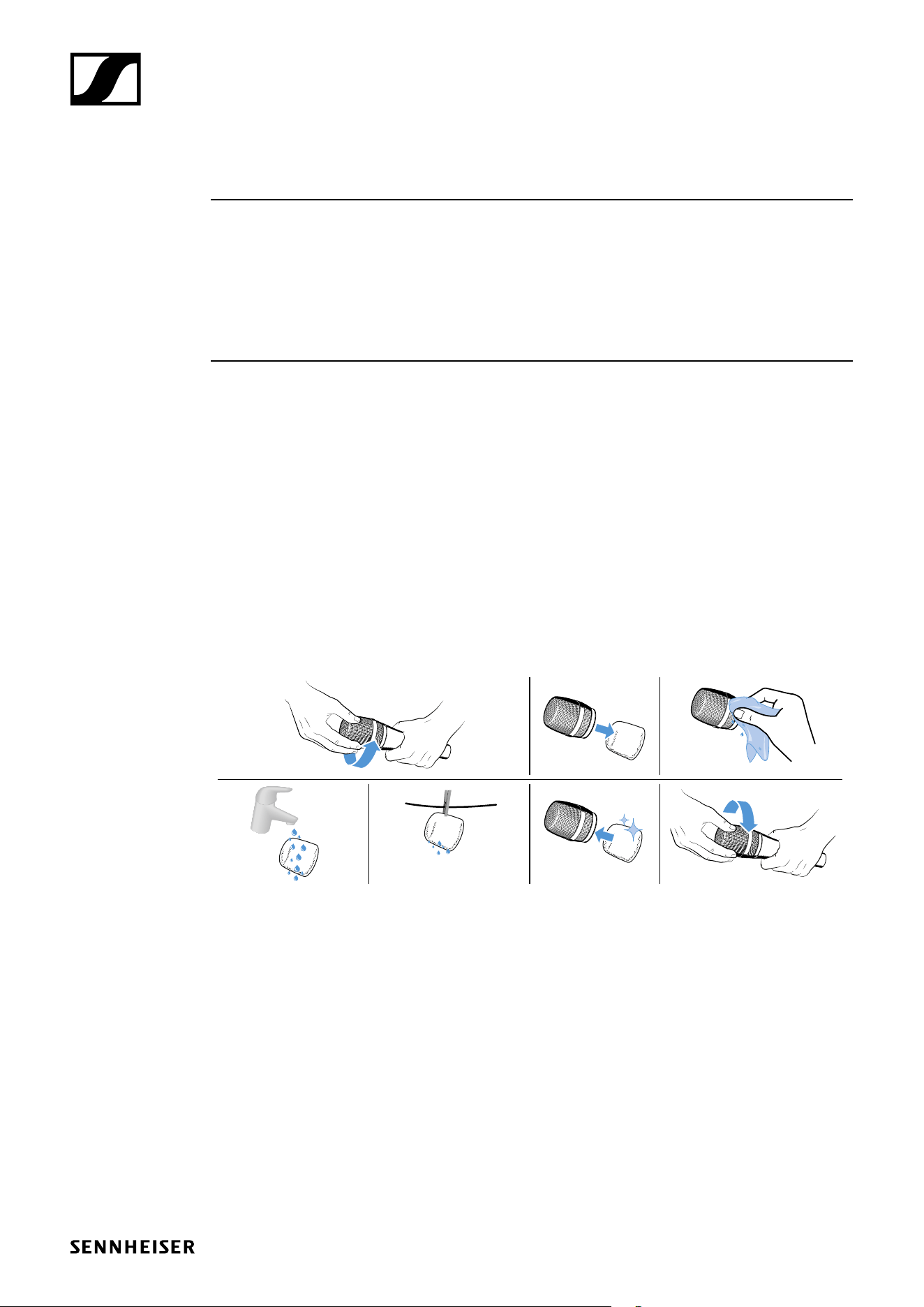

Einsprachkorb des Mikrofons reinigen
f Schrauben Sie den Einsprachekorb ab.
f Entfernen Sie den Schaumstoffeinsatz aus dem Einsprachekorb.
f Reinigen Sie den Einsprachekorb mit einem leicht feuchten Tuch von innen und von außen.
f Reinigen Sie den Schaumstoff-Einsatz ggf. mit einem milden Spülmittel oder wechseln Sie den
Schaumstoff-Einsatz.
f Trocknen Sie den Schaumstoff-Einsatz.
f Setzen Sie den Schaumstoff-Einsatz wieder ein.
f Schrauben Sie den Einsprachekorb wieder auf das Mikrofonmodul auf.
e 965 | 8/10
Technische Daten
Technische Daten
Wandlerprinzip extern polarisiertes Doppelmembran-Konden-
satormikrofon
Membrandurchmesser 25,4 mm/1"
Übertragungsbereich 40 - 20.000 Hz
Richtcharakteristik Niere/Superniere, schaltbar
Freifeld-Leerlauf-Übertragungsfaktor
mit Vordämpfung
7,0 mV/Pa
2,3 mV/Pa
Nennimpedanz (bei 1 kHz) 50 Ω
Min. Abschlussimpedanz 1 kΩ
Grenzschalldruckpegel bei 1 kHz
mit Vordämpfung
142 dB
152 dB
Ersatzschalldruckpegel 21 dB(A)
Phantomspeisung 48 V / 3,5 mA
Stecker XLR-3
Temperaturbereich 0 °C bis +40 °C
Abmessungen ⌀ 48 x 199 mm
Gewicht 396 g

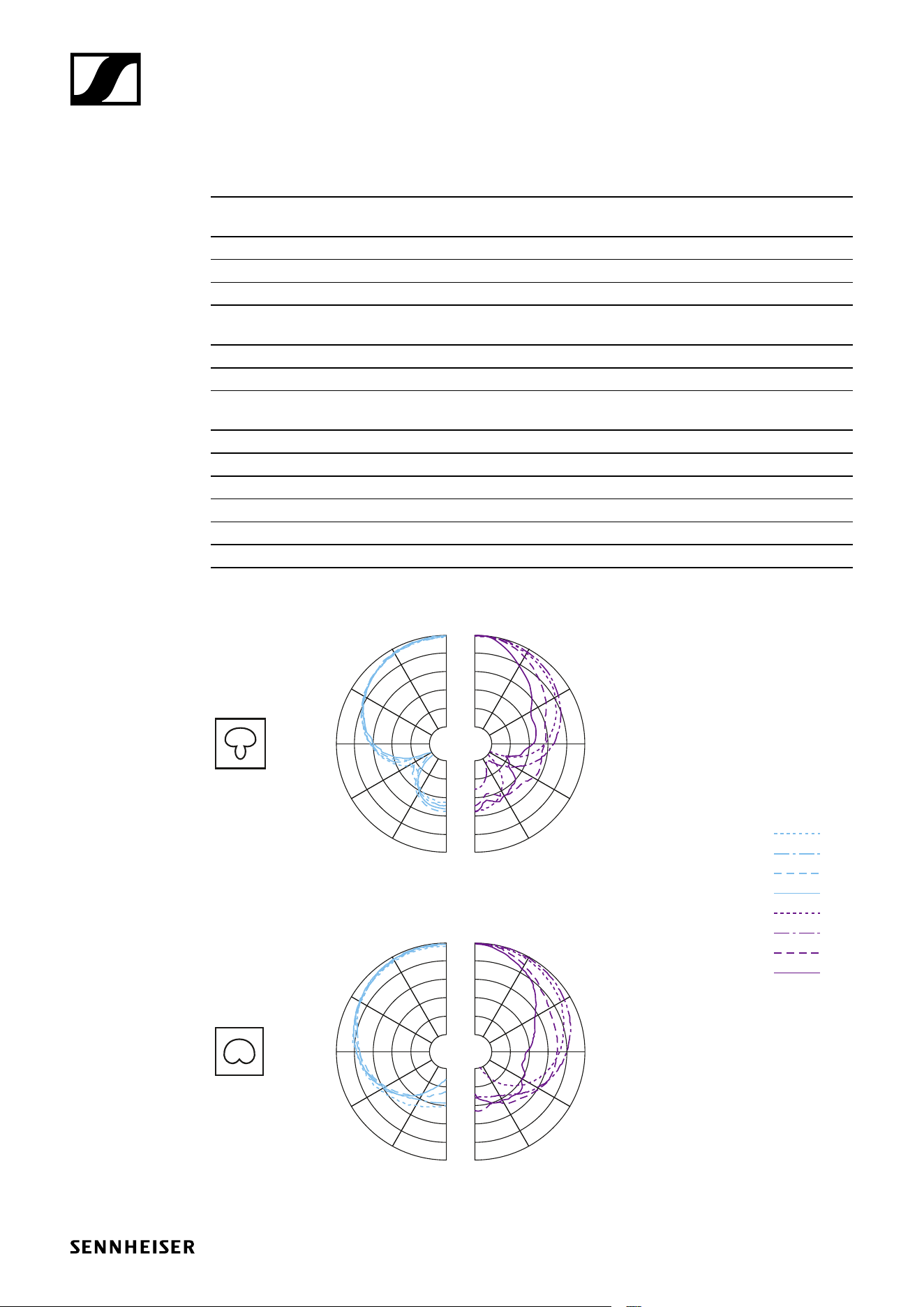

Polardiagramm
125 Hz
250 Hz
500 Hz
1,000 Hz
2,000 Hz
4,000 Hz
8,000 Hz
16,000 Hz
30°
0°
180°
150°
120°
60°
90°
0
5
10
15
20
25
dB
30°
0°
180°
150°
120°
60°
90°
30°
0°
180°
150°
120°
60°
90°
0
5
10
15
20
25
dB
30°
0°
180°
150°
120°
60°
90°
e 965 | 9/10
Technische Daten

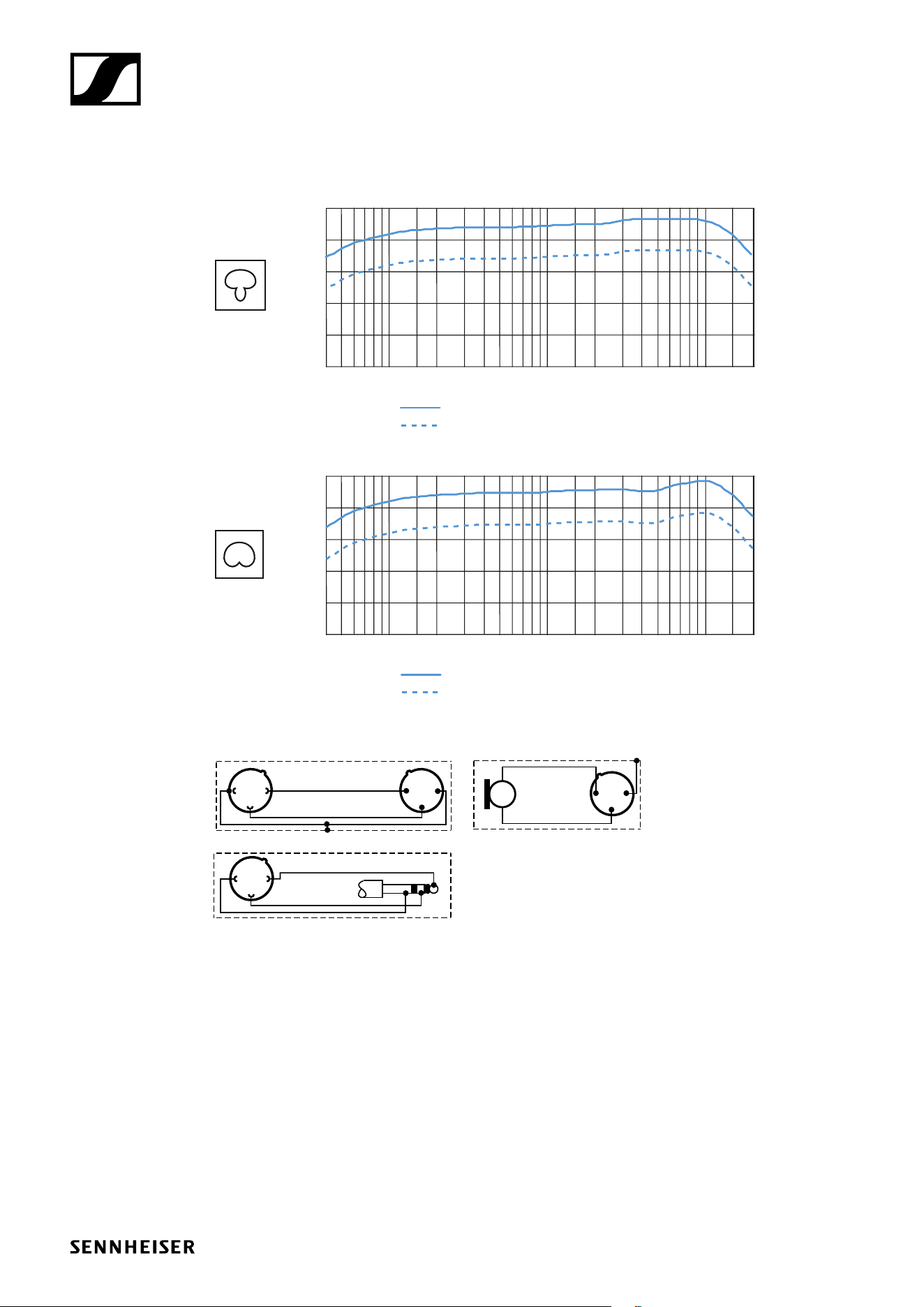

Frequenzgang
-40
-50
-60
-70
-80
-90
0°, 1 m
PAD
50
100
200
500
1,000
2,000
5,000
10,000
20,000
Hz
dBV
-40
-50
-60
-70
-80
-90
0°, 1 m
PAD
50
100
200
500
1,000
2,000
5,000
10,000
20,000
Hz
dBV
Anschlussbelegung
12
3
+
+
12
3
1
2
3
+ +
1
2
3
+
+
XLR 6.3 mm
XLRXLR
XLR
BALANCED
e 965 | 10/10
Übersicht der Anwendungen
Übersicht der Anwendungen
Hauptanwendung
Nebenanwendung
•••• •
••
• •••
••
• ••
••
• • ••• •
•• • •• • • •
•• •
•• •
•• •
• • •
•• •
••
• •••
••
• • ••• •
••
••• •
• • • •• • • •
• •
• •
• •• ••
e 602 II
e 604
e 608
e 609
silver
e 614
e 835
e 845
e 865
e 901
e 902
e 904
e 906
e 908
e 914
e 935
e 945
e 965
