Op e r a t O r ’s Ma n u a l

Safe Operation Practices • Set-Up • Operation • Maintenance • Service • Troubleshooting • Warranty

WARNING

READ AND FOLLOW ALL SAFETY RULES AND INSTRUCTIONS IN THIS MANUAL

BEFORE ATTEMPTING TO OPERATE THIS MACHINE.

FAILURE TO COMPLY WITH THESE INSTRUCTIONS MAY RESULT IN PERSONAL INJURY.

Electric Mower — Model 182

This symbol on the product’s nameplate

means it is listed by

UNDERWRITERS LABORATORIES INC.

LISTED

Form No. 769-03798

(January 17, 2008)

Customer Support

If you have difficulty assembling this product or have any questions regarding the controls, operation, or maintenance of

this machine, you can seek help from the experts. Choose from the options below:

Visit us on the web at www.cubcadet.com◊

Call a Customer Support Representative at (800) 965-4CUB◊

Locate your nearest Cub Cadet Dealer at (877) 282-8684◊

Write us at Cub Cadet LLC • P.O. Box 361131 • Cleveland, OH • 44136-0019◊

Thank you for purchasing a Lawn Mower manufactured by Cub

Cadet LLC. It was carefully engineered to provide excellent

performance when properly operated and maintained.

Please read this entire manual prior to operating the equipment.

It instructs you how to safely and easily set up, operate and

maintain your machine. Please be sure that you, and any other

persons who will operate the machine, carefully follow the

recommended safety practices at all times. Failure to do so could

result in personal injury or property damage.

All information in this manual is relative to the most recent

product information available at the time of printing. Review

this manual frequently to familiarize yourself with the machine,

its features and operation. Please be aware that this Operator’s

Manual may cover a range of product specifications for various

models. Characteristics and features discussed and/or illustrated

in this manual may not be applicable to all models. Cub Cadet

LLC reserves the right to change product specifications, designs

and equipment without notice and without incurring obligation.

This product has met the rigid safety standards of the Outdoor

Power Equipment Institute and an independent testing

laboratory. If you have any problems or questions concerning

the machine, phone your local Cub Cadet dealer or contact us

directly. Cub Cadet’s Customer Support telephone numbers,

website address and mailing address can be found on this page.

We want to ensure your complete satisfaction at all times.

Throughout this manual, all references to right and left side of the

machine are observed from the operating position

The engine manufacturer is responsible for all engine-related

issues with regards to performance, power-rating, specifications,

warranty and service. Please refer to the engine manufacturer’s

Owner’s/Operator’s Manual, packed separately with your

machine, for more information.

Thank You

Record Product Information

Before setting up and operating your new equipment, please

locate the model plate on the equipment and record the

information in the provided area to the right. You can locate the

model plate by standing at the operator’s position and looking

down at the rear of the deck. This information will be necessary,

should you seek technical support via our web site, Customer

Support Department, or with a local authorized service dealer.

MO d e l nu M b e r

se r i a l nu M b e r

To The Owner

Safe Operation Practices ........................................ 3

Assembly & Set-Up .................................................. 8

Controls & Features ................................................11

Operation ................................................................12

Maintenance & Adjustment..................................14

Service .....................................................................16

Troubleshooting .....................................................17

Illustrated Parts List ...............................................18

Warranty ................................................................ 20

Spanish ....................................................................21

Table of Contents

Important Safe Operation Practices

Operation

General Operation:

Read this operator’s manual carefully in its entirety before 1.

attempting to assemble this machine. Read, understand,

and follow all instructions on the machine and in the

manual(s) before operation. Keep this manual in a safe

place for future and regular reference and for ordering

replacement parts.

Be completely familiar with the controls and the proper use 2.

of this machine before operating it.

This machine is a precision piece of power equipment, 3.

not a plaything. Therefore, exercise extreme caution at all

times. This machine has been designed to perform one job:

to mow grass. Do not use it for any other purpose.

Never allow children under 14 years of age to operate this 4.

machine. Children 14 and over should read and understand

the instructions and safe operation practices in this manual

and on the machine and be trained and supervised by an

adult.

Only responsible individuals who are familiar with these 5.

rules of safe operation should be allowed to use this

machine.

Thoroughly inspect the area where the equipment is to be 6.

used. Remove all stones, sticks, wire, bones, toys and other

foreign objects which could be tripped over or picked up

and thrown by the blade. Thrown objects can cause serious

personal injury.

Plan your mowing pattern to avoid discharge of material 7.

toward roads, sidewalks, bystanders and the like. Also,

avoid discharging material against a wall or obstruction

which may cause discharged material to ricochet back

toward the operator.

Double Insulated Lawn Mower

Double insulation is a concept in the safety of electric lawn mowers, which eliminates the need for the usual

three-wire grounded power cord and grounded power supply system. Wherever there is electric current in the

mower, there are two complete sets of insulation to protect the user. All exposed metal parts are isolated from

the internal metal motor components with protecting insulation.

Servicing of a lawn mower with double insulation requires extreme care and knowledge of the system and

should be performed only by a qualified service technician. For repair service we suggest you take the lawn

mower to your nearest authorized service dealer. Always use original equipment manufacturer’s (OEM)

replacement parts when servicing.

WARNING: This symbol points out important safety instructions which, if not followed,

could endanger the personal safety and/or property of yourself and others. Read and follow

all instructions in this manual before attempting to operate this machine. Failure to comply

with these instructions may result in personal injury.

When you see this symbol, HEED ITS WARNING!

DANGER: This machine was built to be operated according to the safe operation practices in

this manual. As with any type of power equipment, carelessness or error on the part of the

operator can result in serious injury. This machine is capable of amputating fingers, hands,

toes and feet and throwing objects. Failure to observe the following safety instructions

could result in serious injury or death.

WARNING: When using electric lawnmowers, basic safety precautions should always be

followed to reduce the risk of fire, electric shock, and personal injury. These basic

precautions include the following:

4 se c t i O n 2 — iM p O r t a n t sa f e Op e r a t i O n pr a c t i c e s

To help avoid blade contact or a thrown object injury, 8.

stay in operator zone behind handles and keep children,

bystanders, helpers and pets at least 75 feet from mower

while it is in operation. Stop machine if anyone enters area.

Always wear safety glasses or safety goggles during 9.

operation and while performing an adjustment or repair

to protect your eyes. Thrown objects which ricochet can

cause serious injury to the eyes.

Wear sturdy, rough-soled work shoes and close-fitting 10.

slacks and shirts. Shirts and pants that cover the arms

and legs and steel-toed shoes are recommended. Never

operate this machine in bare feet, sandals, slippery or light

weight (e.g. canvas) shoes.

Do not put hands or feet near rotating parts or under 11.

cutting deck. Contact with blade can amputate hands and

feet.

A missing or damaged discharge chute can cause blade 12.

contact or thrown object injuries.

Many injuries occur as a result of the mower being pulled 13.

over the foot during a fall caused by slipping or tripping.

Do not hold on to the mower if you are falling; release the

handle immediately.

Never pull the mower back toward you while you are 14.

walking. If you must back the mower away from a wall or

obstruction first look down and behind to avoid tripping

and then follow these steps:

Step back from mower to fully extend your arms.a.

Be sure you are well balanced with sure footing.b.

Pull the mower back slowly, no more than half way c.

toward you.

Repeat these steps as needed.d.

Do not operate the mower while under the influence of 15.

alcohol or drugs.

Stay alert — Watch what you are doing. Use common 16.

sense. Do not operate lawn mower when you are tired.

The motor/blade control handle is a safety device. Never 17.

attempt to bypass its operation. Doing so makes the

safety device inoperative and may result in personal injury

through contact with the rotating blade. The motor/blade

control handle must operate easily in both directions and

automatically return to the disengaged position when

released.

Never operate the mower in the rain or in damp or wet 18.

grass. Always be sure of your footing. A slip and fall can

cause serious personal injury. If you feel you are losing

your footing, release the motor/blade control handle

immediately and the blade will stop rotating within three

seconds.

Mow only in daylight or good artificial light. Walk, never 19.

run.

Stop the motor/blade when crossing gravel drives, walks 20.

or roads.

If the equipment should start to vibrate abnormally, stop 21.

the engine and check immediately for the cause. Vibration

is generally a warning of trouble.

Shut the motor off and wait until the blade comes to 22.

a complete stop before removing the grass catcher or

unclogging the chute. The cutting blade continues to

rotate for a few seconds after the motor is shut off. Never

place any part of the body in the blade area until you are

sure the blade has stopped rotating.

Never operate mower without proper trail shield, 23.

discharge chute, grass catcher, motor/blade control handle

or other safety protective devices in place and working.

Never operate mower with damaged safety devices. Failure

to do so, can result in personal injury.

Ground Fault Circuit Interrupter (GFCI) protection should 24.

be provided on the circuit(s) or outlet(s) to be used for the

lawn mower. Receptacles are available having built-in GFCI

protection and may be used for this measure of safety.

To prevent electric shock use only with a UL listed 25.

extension cord set suitable for outdoor use, such as Type

SW-A, SOW-A, STW-A, STOW-A, SJW-A, SJOW-A, SJTW-A, or

SJTOW-A.

Extension Cord—Make sure your extension cord set is in 26.

good condition and is heavy enough to carry the current

load your lawn mower will draw. If in doubt, use the next

heavier gauge cord. The smaller the gauge number, the

heavier the cord. An undersized cord will cause a drop in

line voltage resulting in loss of power and overheating.

MINIMUM WIRE SIZE FOR EXTENSION CORDS

FOR 120 VOLT APPLIANCES USING 10 - 12 AMPS

Cord Length (ft.) 25 50 100 150

Wire Size (AWG) 16 16 14 12

5se c t i O n 2 — iM p O r t a n t sa f e Op e r a t i O n pr a c t i c e s

To reduce the likelihood of disconnection of the extension 27.

cord set from the mower, be sure to use the cord restraint

provided as well as a modern, tightly fitting extension cord.

To reduce the risk of electric shock, this lawn mower has a 28.

polarized plug (one blade is wider than the other) and will

require the use of a polarized extension cord. The mower

plug will only fit into the polarized extension cord one way.

If the plug does not fit fully into the extension cord, reverse

the plug. If the plug still does not fit, obtain a correct

polarized extension cord. A polarized extension cord will

require the use of a polarized wall outlet. This plug will fit

into the polarized outlet only one way. If the plug does not

fit fully into the wall outlet, reverse the plug. If the plug

still does not fit, contact a qualified electrician to install

the proper wall outlet. Do not change the equipment plug,

extension cord receptacle, or extension cord plug in any

way.

If extension cord is damaged in any manner during use, 29.

disconnect extension cord from house receptacle before

unplugging mower.

Circuit Breaker/Fuses—The mower should be operated 30.

on a 15 AMP or 20 AMP circuit. If difficulty in starting

is experienced with a standard 15 AMP fuse or circuit

breaker or the mower’s built-in overload protection switch

frequently trips, contact your nearest authorized service

dealer. Do not use a higher rated circuit breaker or fuse

without consulting your power company.

Do not abuse the cord by pulling the mower by the cord or 31.

yanking it to disconnect it from the receptacle. Keep cord

from heat, oil, and sharp edges.

Only use parts and accessories made for this machine by 32.

manufacturer. Failure to do so can result in personal injury.

If situations occur which are not covered in this manual, use 33.

care and good judgment. Contact Customer Support for

assistance or the name of the nearest service dealer.

Slope Operation:

Slopes are a major factor related to slip and fall accidents which

can result in severe injury. Operation on slopes requires extra

caution. If you feel uneasy on a slope, do not mow it. For your

safety, use the slope gauge included as part of this manual to

measure slopes before operating this machine on a sloped or

hilly area. If the slope is greater than 15 degrees, do not mow it.

Do:

Mow across the face of slopes; never up and down. Exercise 1.

extreme caution when changing direction on slopes.

Watch for holes, ruts, rocks, hidden objects, or bumps 2.

which can cause you to slip or trip. Tall grass can hide

obstacles.

Always be sure of your footing. A slip and fall can 3.

cause serious personal injury. If you feel you are losing

your balance, release the motor/blade control handle

immediately, and the blade will stop rotating within three

(3) seconds.

Do Not:

Do not mow near drop-offs, ditches or embankments, you 1.

could lose your footing or balance.

Do not mow slopes greater than 15 degrees as shown on 2.

the slope gauge.

Do not mow on wet grass. Unstable footing could cause 3.

slipping.

6 se c t i O n 2 — iM p O r t a n t sa f e Op e r a t i O n pr a c t i c e s

WARNING: Your Responsibility—Restrict the use of this power machine to persons who read, understand and

follow the warnings and instructions in this manual and on the machine.

SAVE THESE INSTRUCTIONS!

Children

Tragic accidents can occur if the operator is not alert to the

presence of children. Children are often attracted to the mower

and the mowing activity. They do not understand the dangers.

Never assume that children will remain where you last saw them.

Keep children out of the mowing area and under watchful 1.

care of a responsible adult other than the operator.

Be alert and turn mower off if a child enters the area.2.

Before and while moving backwards, look behind and 3.

down for small children.

Use extreme care when approaching blind corners, 4.

doorways, shrubs, trees, or other objects that may obscure

your vision of a child who may run into the mower.

Never allow children under 14 years of age to operate this

machine. Children 14 and over should read and understand the

instructions and safe operation practices in this manual and

on the machine and be trained and supervised by an adult.

Service

When servicing mower, use original equipment 1.

manufacturer (OEM) replacement parts listed in this

manual. “Use of parts which do not meet the original

equipment specifications may lead to improper

performance and compromise safety!”

Before cleaning, repairing, or inspecting, make certain the 2.

blade and all moving parts have stopped. Disconnect the

power cord when not in use and to prevent unintended

starting.

Follow instructions for lubricating and changing 3.

accessories.

Inspect lawn mower cord and extension cords periodically 4.

and replace immediately, if damaged. Lawn mower cord

should be repaired by an authorized service dealer only.

Keep handles dry, clean and free from oil and grease.5.

To reduce a fire hazard, keep the motor free of grass, leaves 6.

and debris build-up.

Check the blade and motor mounting bolts at frequent 7.

intervals for proper tightness. Also, visually inspect blade

for damage (e.g., bent, cracked, and worn) Replace blade

with the original equipment manufacturer’s (OEM) blade

only, listed in this manual.

Maintain your mower with care — Keep mower blade 8.

sharp and clean for best and safest performance. Mower

blades are sharp and can cut, wrap the blade or wear

gloves and use extra caution when servicing them.

Keep all nuts, bolts, and screws tight to be sure the 9.

equipment is in safe working condition.

Never tamper with safety devices. Check their proper 10.

operation regularly.

After striking a foreign object, stop the motor and 11.

disconnect the power cord. Thoroughly inspect the mower

for any damage. Repair the damage before operating the

mower.

Grass catcher components, discharge cover, and trail shield 12.

are subject to wear and damage which could expose

moving parts or allow objects to be thrown. For safety

protection, frequently check components and replace

immediately with original equipment manufacturer’s

(OEM) parts only, listed in this manual.

When not in use, store lawn mower indoors in a dry area, 13.

locked-up and/or out of the reach of children.

Maintain or replace safety and instructional labels, as 14.

necessary.

Average Useful Life

According to the Consumer Products Safety Commission

(CPSC) and the U.S. Environmental Protection Agency (EPA),

this product has an Average Useful Life of seven (7) years, or 140

hours of operation. At the end of the Average Useful Life, buy

a new machine or have the machine inspected annually by an

authorized service dealer to ensure that all mechanical and

safety systems are working properly and not worn excessively.

Failure to do so can result in accidents, injuries or death.

7se c t i O n 2 — iM p O r t a n t sa f e Op e r a t i O n pr a c t i c e s

Sight and hold this level with a vertical tree...

or a corner of a building...

or a fence post

Fold along dotted line (represents a 15° slope)

15°

Use this page as a guide to determine slopes where you may not operate safely.

WARNING: Do not operate your lawn mower on such slopes. Do not mow on inclines with a slope in excess of 15 degrees

(a rise of approximately 2-1/2 feet every 10 feet). A riding mower could overturn and cause serious injury. Operate riding

mowers up and down slopes, never across the face of slopes. Operate walk-behind mowers across the face of slopes, never

up and down slopes.

Assembly & Set-Up

Contents of Carton

One Lawn Mower• One Grass Catcher• One Side Discharge Chute•

One Cord Guide Bar• One Lawn Mower Operator’s Manual•

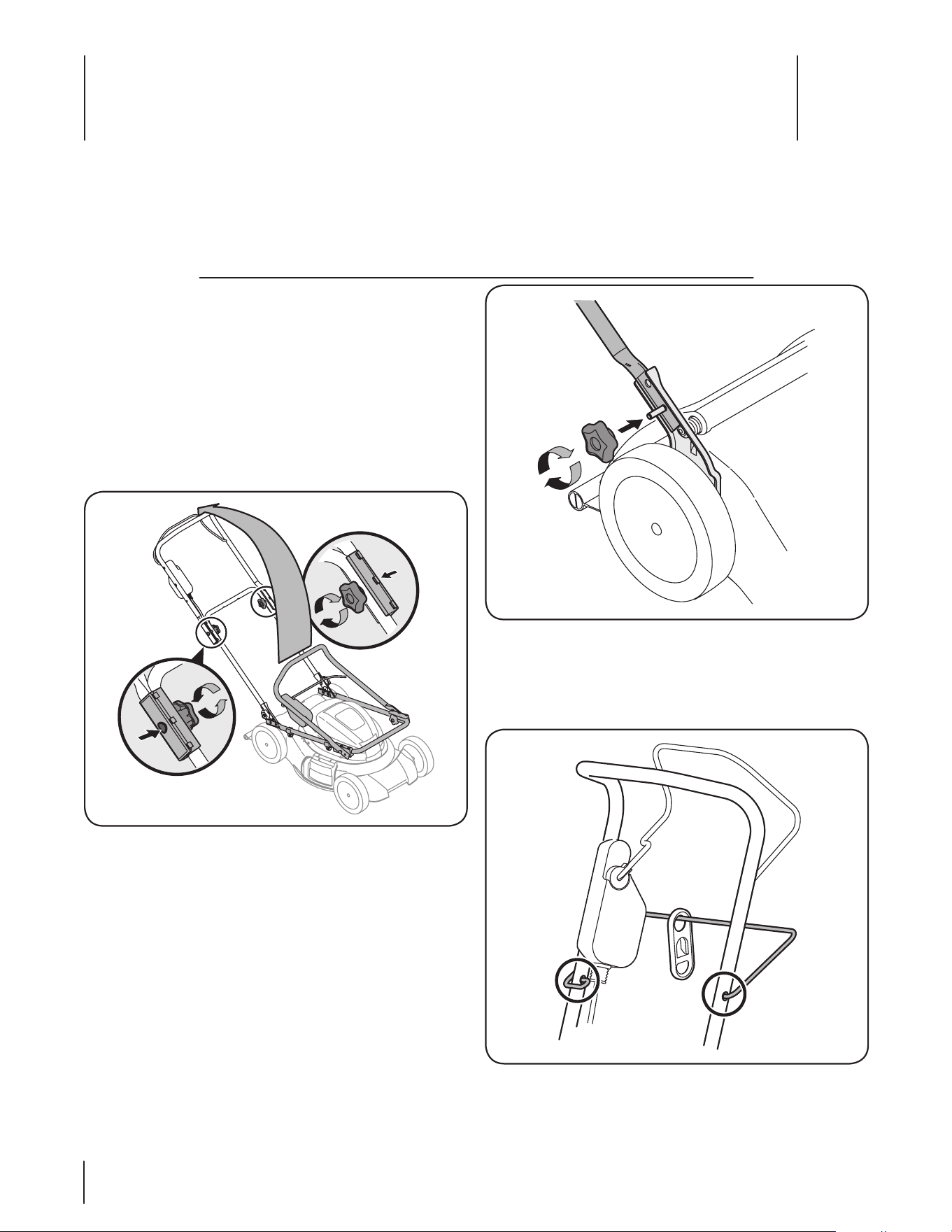

Assembly

Handle

Remove any packing material which may be between 1.

upper and lower handles.

Loosen each hand knob found on the inside of the a.

upper handle.

Gently lift and pivot the upper handle into the b.

operating position as shown in Fig. 3-1.

Remove star knobs from handle mounting brackets c.

and secure the lower handle onto the handle

brackets by placing the lower hole of the lower

handle onto the pins of the handle brackets.

Secure the upper handle and lower handle by d.

tightening the hand knobs. Each carriage bolt must

be seated properly into the square hole found in the

plastic connector.

2. Tighten star knobs securing lower handle to handle

brackets. See Fig. 3-2. Make certain the lower handle is

seated securely into the handle mounting brackets.

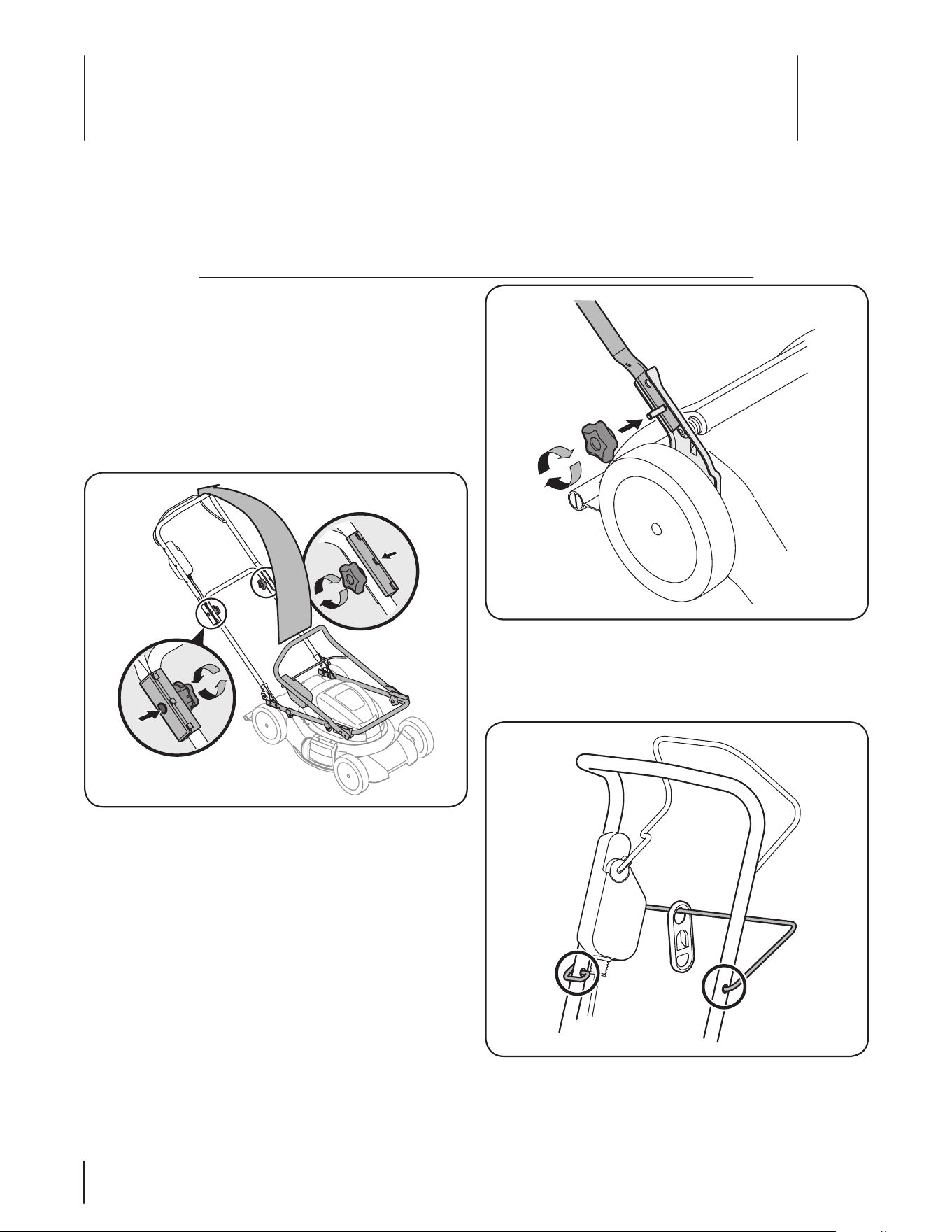

Figure 3-1

Cord Guide Bar

Attach the cord guide bar with extension cord retainer to the

upper handle as shown in Fig. 3-3.

Figure 3-2

Figure 3-3

9se c t i O n 3 — as s e M b l y & se t -up

Grass Catcher

Follow steps below to assemble the grass catcher (if 1.

needed). Make certain bag is turned right side out before

assembling (warning label will be on the outside).

Place bag over frame so that its black plastic side is a.

at the bottom.

Slip plastic channel of grass bag over hooks on the b.

frame. See Fig. 3-5. All the plastic channels except

center top of bag attach from outside of bag.

Attach center top of bag from inside of bag.c.

NOTE: Do not plug your extension cord into the power source

receptacle (outlet) prior to routing it through the cord retainer

and connecting the extension cord to the mower’s cord outlet

receptacle.

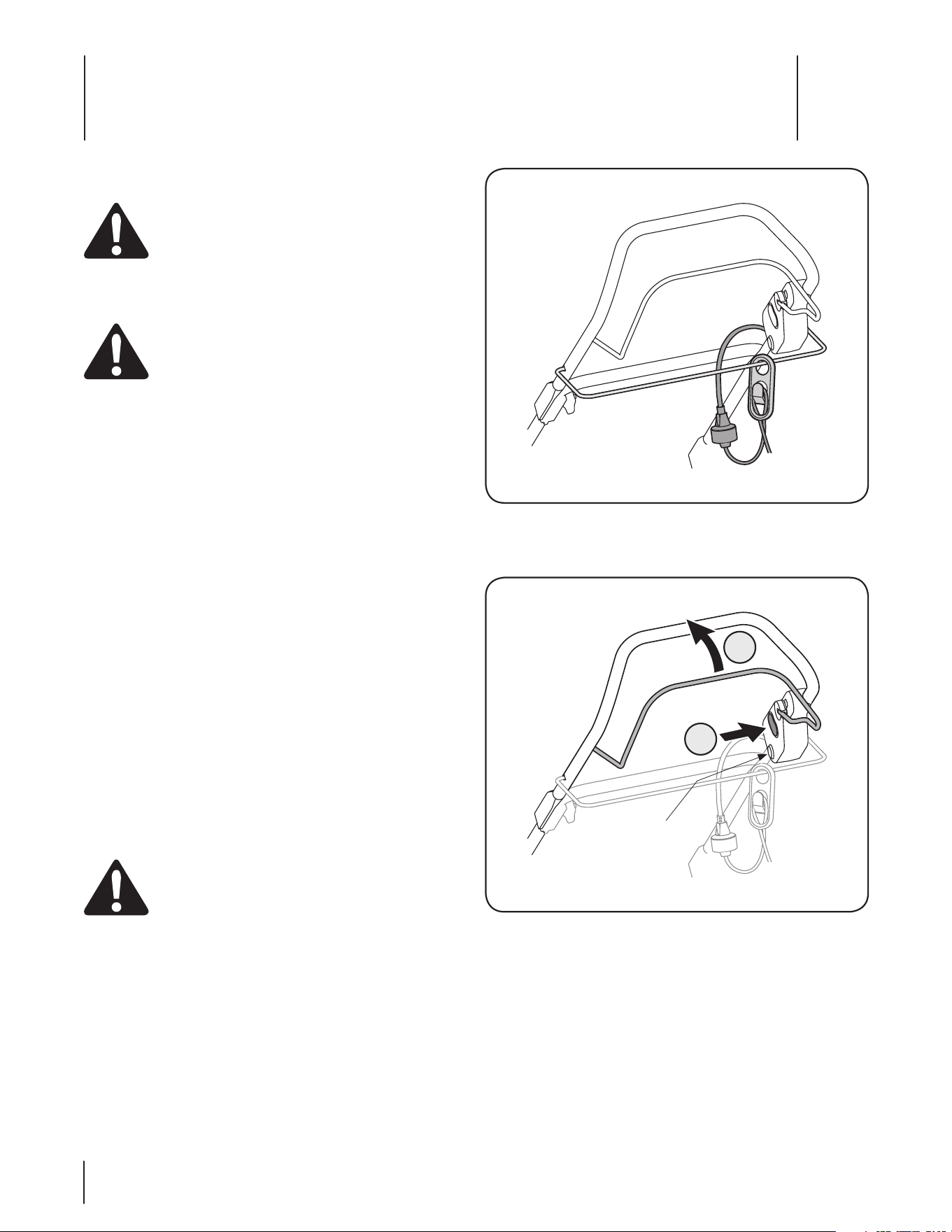

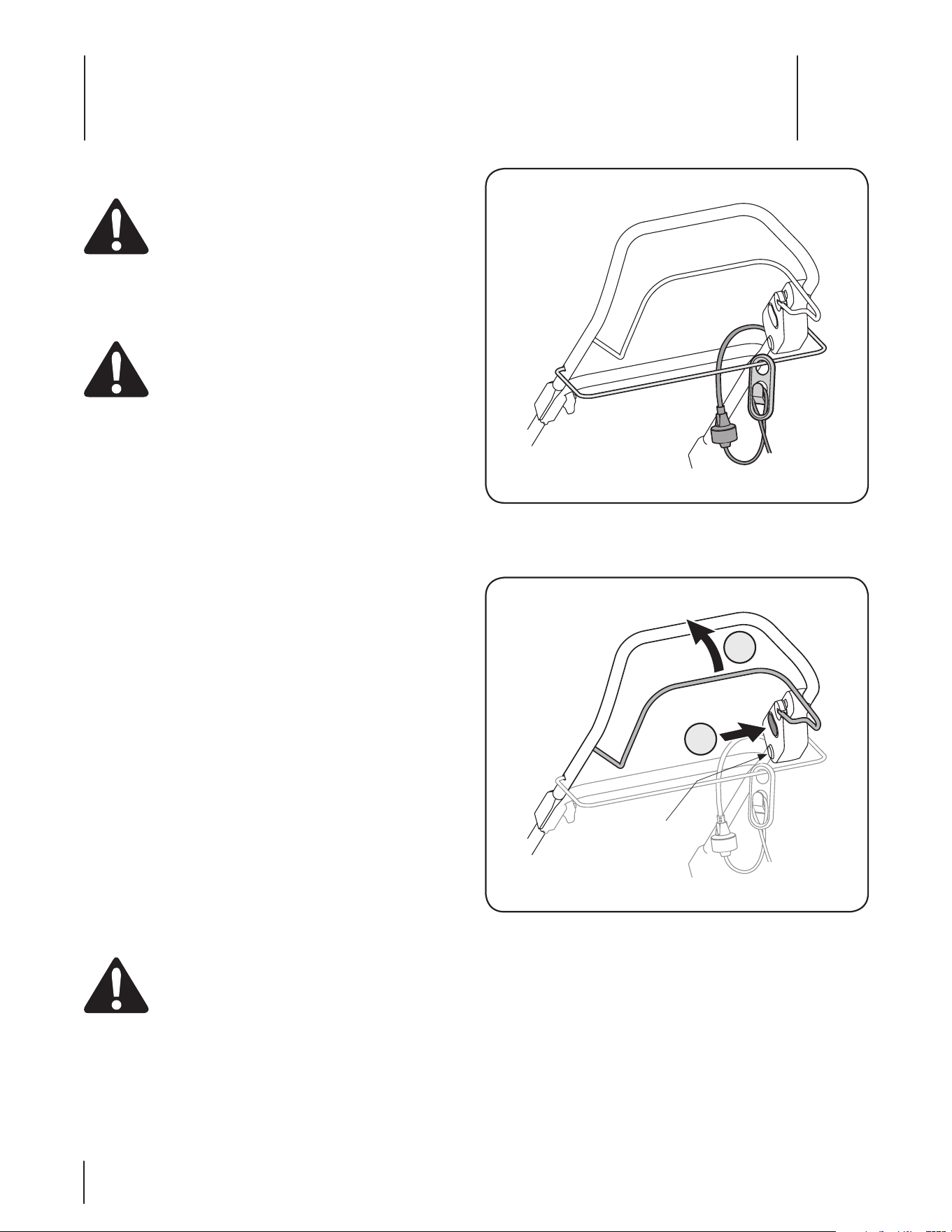

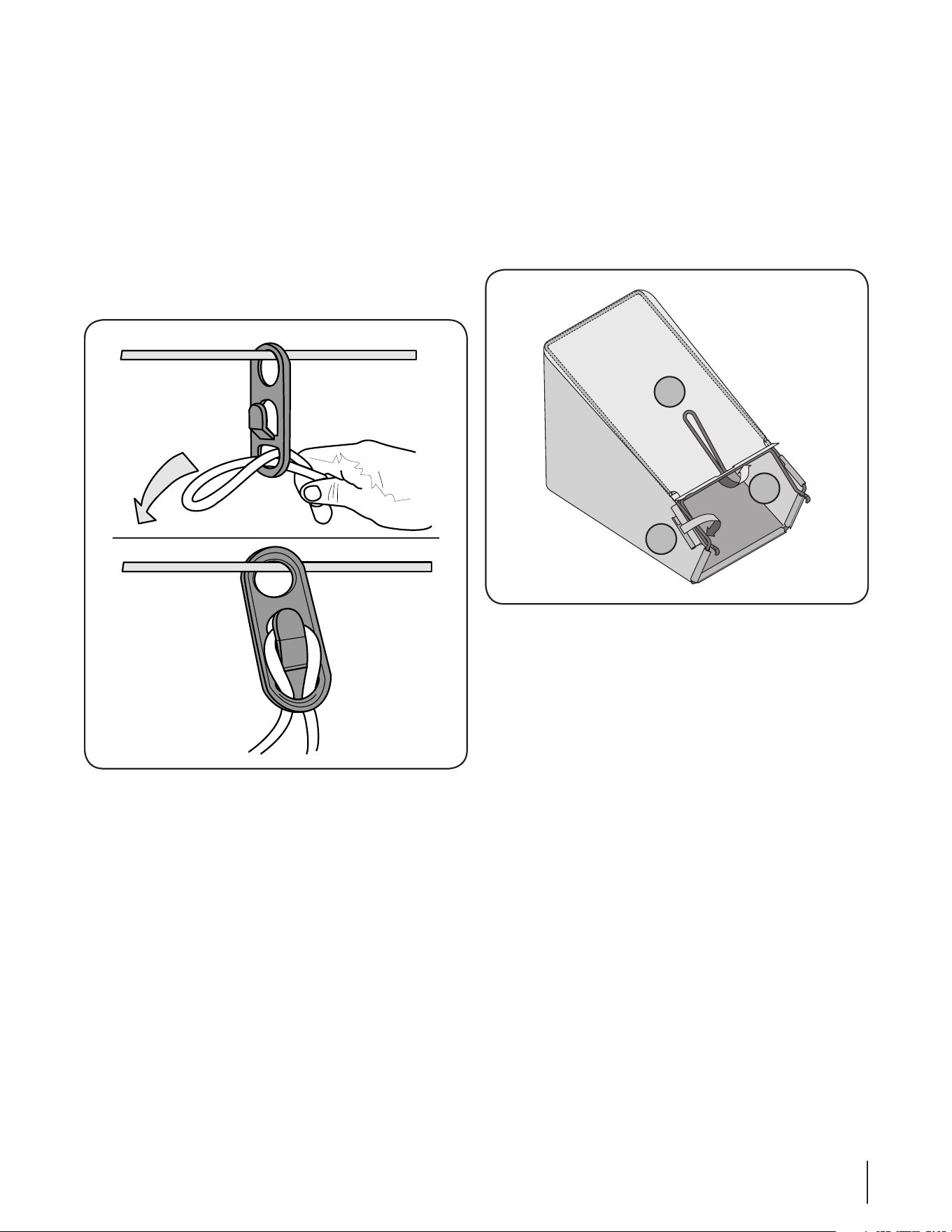

To properly route your extension cord through the cord retainer:

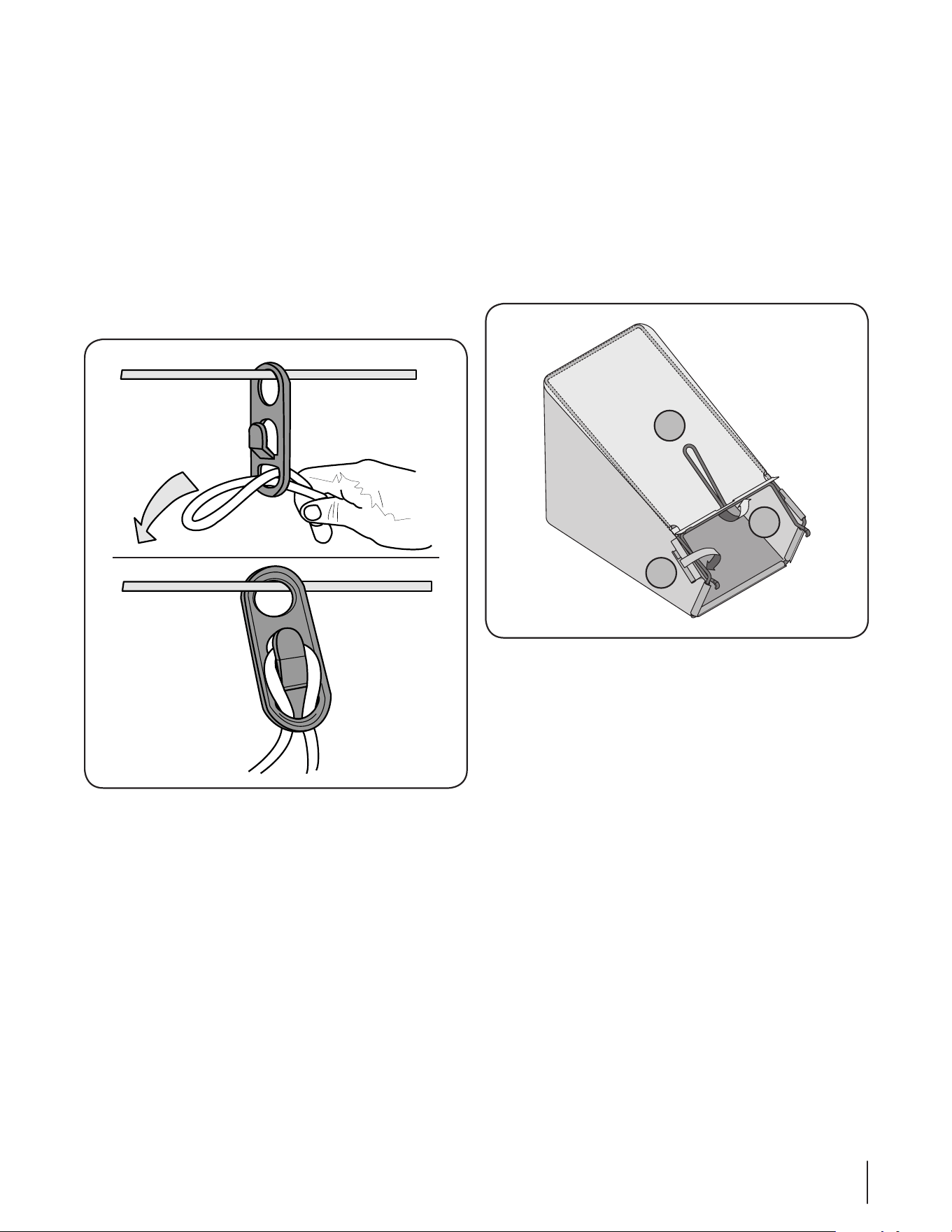

Approximately 14- to 16-inches from its end, crease your 1.

extension cord to form a tight loop.

Push the loop through the bottom hole in the cord 2.

retainer. See Fig. 3-4a.

Position the loop over the clip found on the cord retainer 3.

and pull down until the cord fits snugly into the clip. See

Fig. 3-4b.

NOTE: Use a UL-approved extension cord. A 100-foot,

14-gauge cord is recommended. A 50-foot, 16-gauge

cord is acceptable. Refer to the small chart found in Safe

Operation Practices.

The cord retainer and the guide bar work together to secure your

extension cord and safely limit its movement. The cord retainer

(with the extension cord) will slide along the guide bar as the

mower is moved to the left or to the right.

Figure 3-4

Figure 3-5

10 se c t i O n 3 — as s e M b l y & se t -up

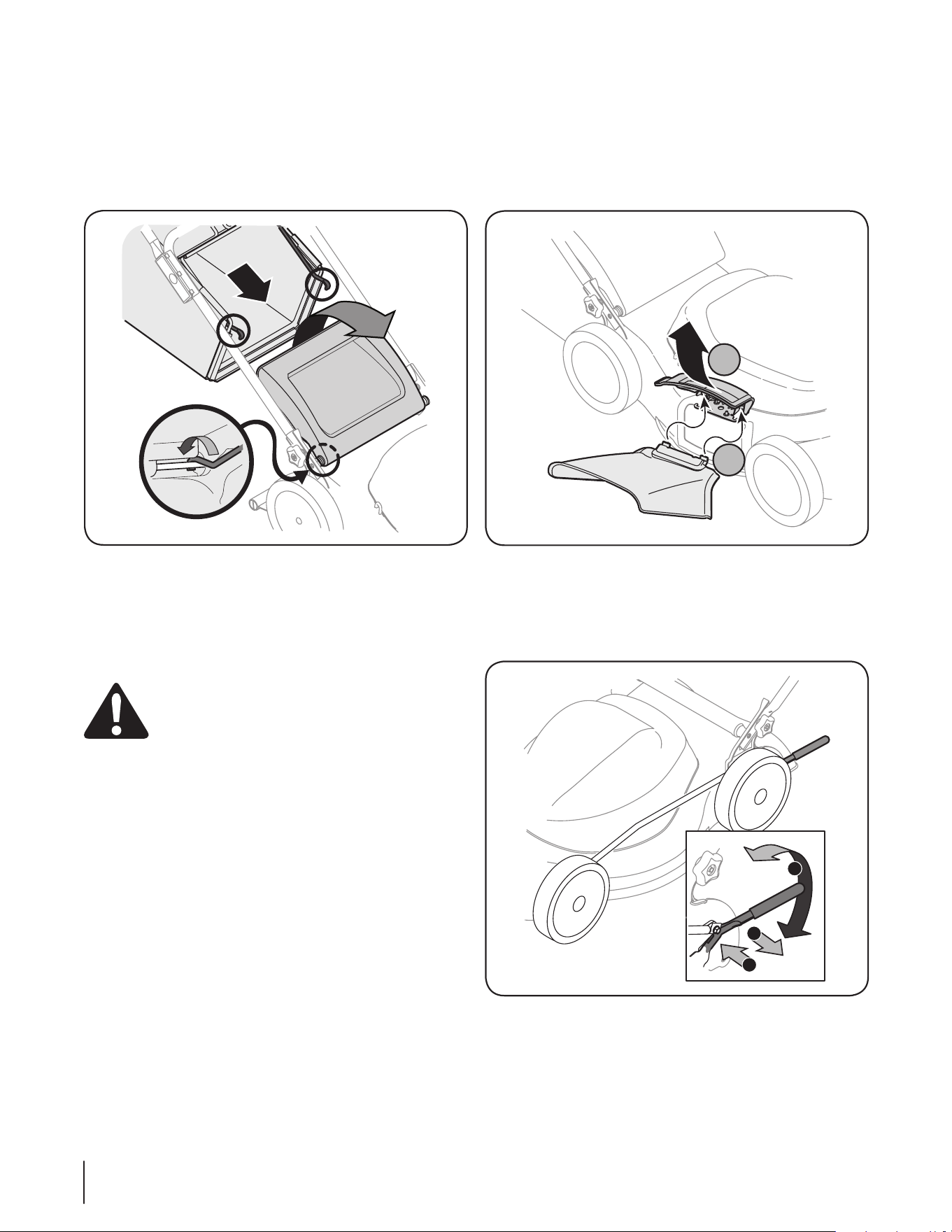

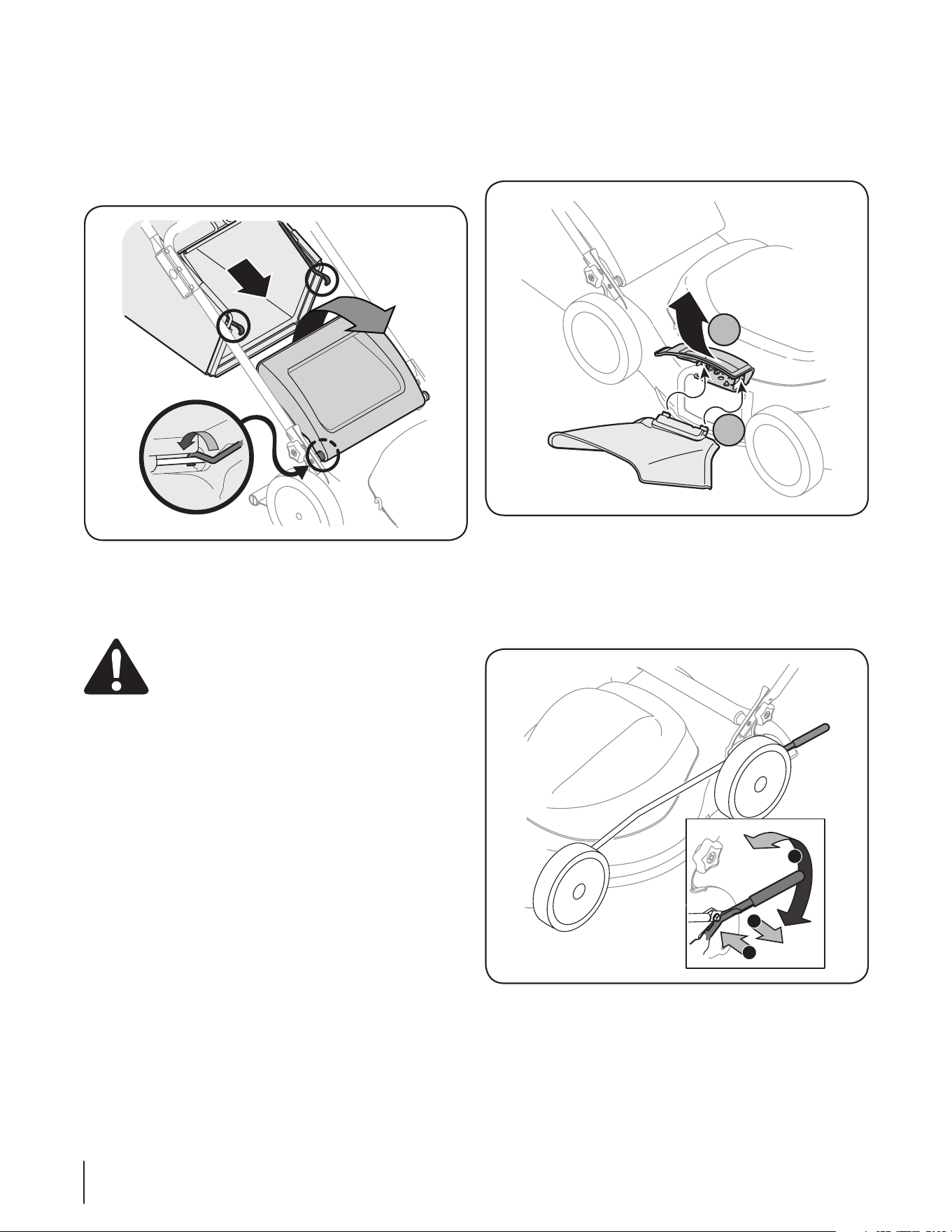

On the side of the mower, lift the mulching plug.1.

Slide chute hooks under hinge pin on mulching plug 2.

assembly. Lower mulching plug. See Fig. 3-7. Do not

remove side mulching plug at any time, even when you are

not mulching.

Adjustments

The cutting height adjustment lever is located above the 1.

rear left wheel. See Fig. 3-8.

Pull the lever out and away from the mower.a.

Move the lever forward or back for desired cutting b.

height.

Release lever towards mower deck.c.

Follow steps below to attach grass catcher:2.

Lift rear discharge door.a.

Remove rear mulching baffle.b.

Place grass catcher on the pivot rod. Let go of c.

discharge door so that it rests on the grass catcher.

See Fig. 3-6.

To remove grass catcher, lift rear discharge door on the mower.

Lift grass catcher up and out, off of the pivot rod. Release rear

discharge door to allow it to close rear opening of mower.

WARNING: Never operate mower unless the hooks

on the grass catcher are firmly seated on the pivot

rod and the rear discharge door rests firmly against

top of the grass catcher.

Side Discharge Chute

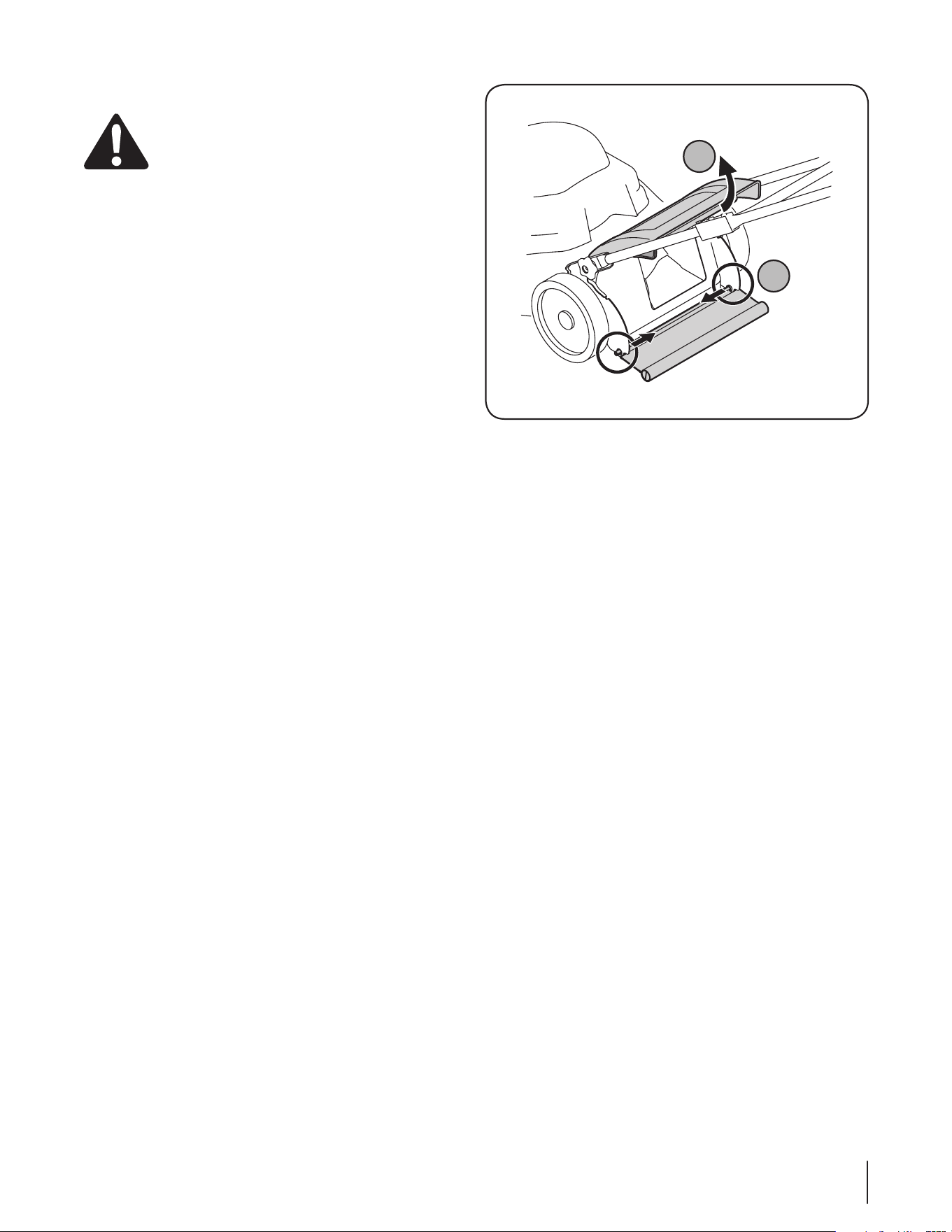

To convert to side discharge, make sure grass catcher is off of

the unit, the rear mulching baffle is removed, and rear discharge

door is closed.

Figure 3-7

Figure 3-8

Figure 3-6

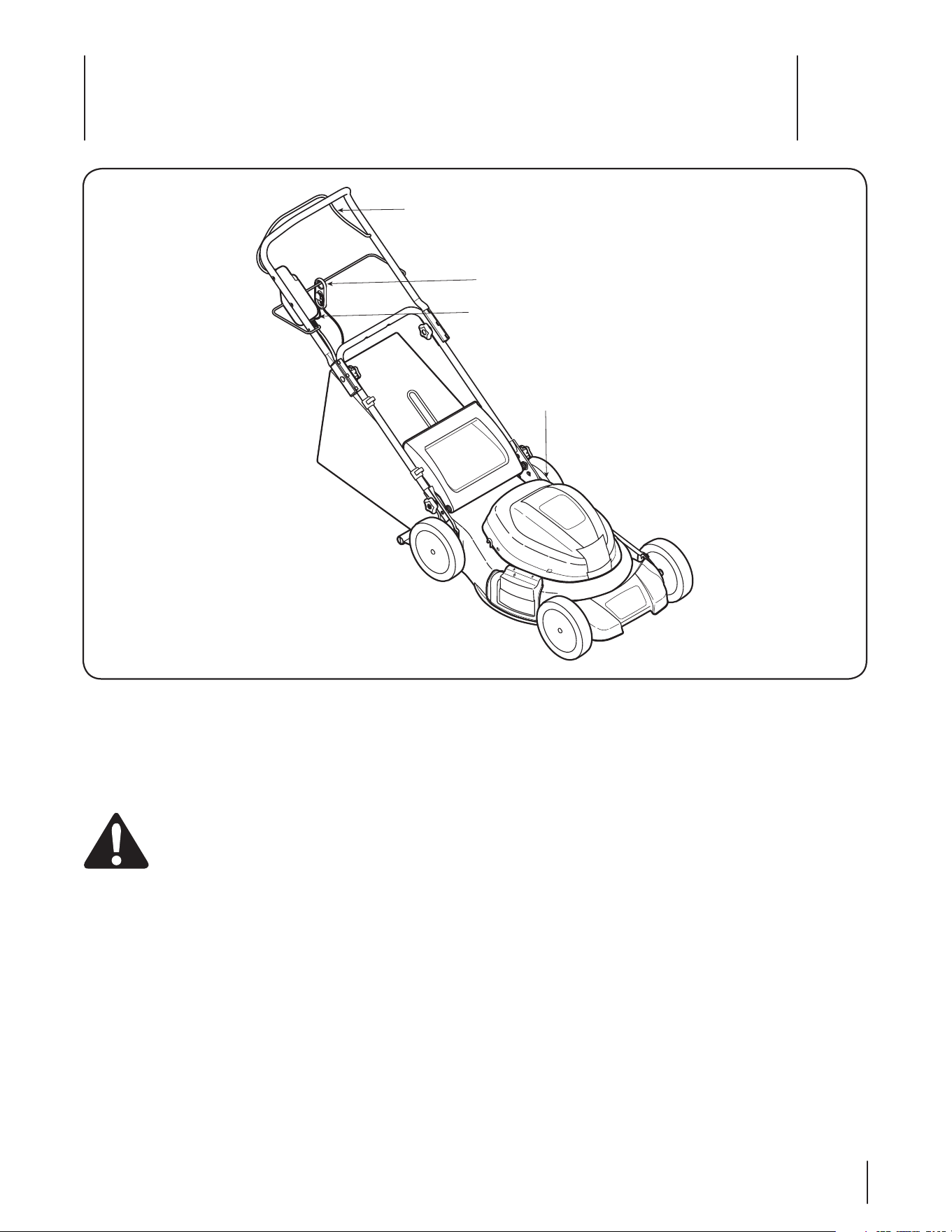

Controls and Features

Motor/Blade Control Handle

The motor/blade control handle is located on the upper handle

of the mower. See Figure 4-1. The motor/blade control handle

engages and disengages the motor and blade.

WARNING: The motor / blade control handle is a

safety device. Never attempt to bypass its

operations.

Overload Protection Switch

The mower is equipped with a overload protection switch,

located on the motor/blade control. This overload protection

switch may pop out when too much strain is placed on the

motor. Refer to Maintenance & Adjustments Section to reset this

switch.

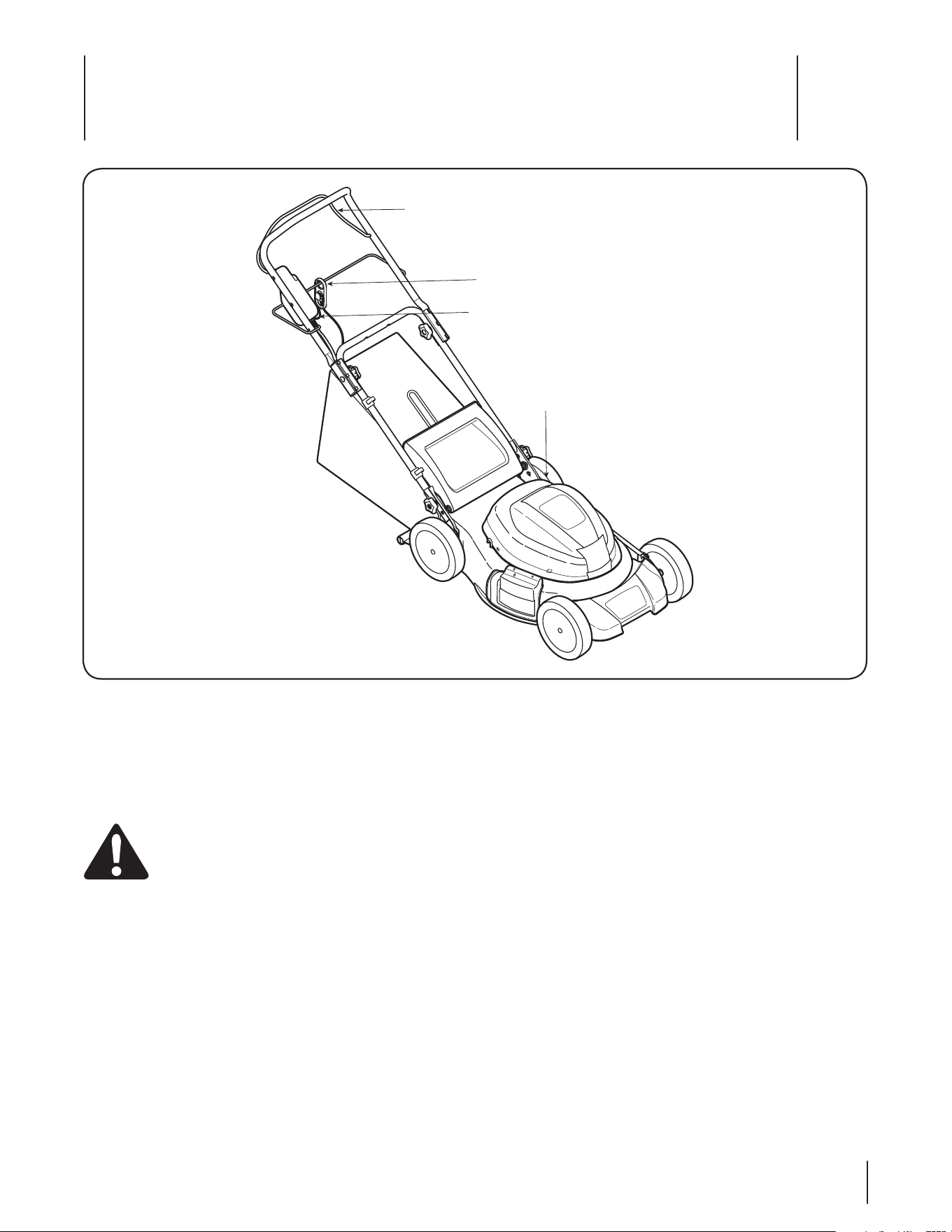

Figure 4-1

Cutting Height

Adjustment Lever

Overload Protection Switch

Cord Restraint

Motor/Blade Control Handle

Cord Restraint

The cord restraint is located on the back of the upper handle and

when used properly, helps to protect the motor/ blade control

and extension cord powering the unit.

Cutting Height Adjustment Lever

The cutting height adjustment lever is located above the left

rear wheel. To adjust the cutting height, refer to the Assembly &

Set-Up Section.

Operation

Figure 5-1

Starting Motor

WARNING: Avoid accidental starting. Make sure

you are in the operating position behind the mower

when using it. To avoid serious injury, the operator

and unit should be in a stable position while

starting.

Connecting to an Electrical Power Source

WARNING: This mower should be operated on a

15 or 20 AMP circuit. If you experience difficulty in

starting with a standard 15 AMP fuse or circuit

breaker, contact you nearest authorized service

facility. Do not use a higher rated fuse or breaker

without consulting your power company.

NOTE: Connect your extension cord to the mower as

instructed in the Set Up section prior to plugging your

extension cord into an electrical outlet. Refer to Fig. 5-1.

Plug your extension cord into any convenient (indoor or 1.

outdoor) 120-volt, 60-cycle AC outlet or receptacle. Your

mower will operate satisfactorily on a circuit with a 15

ampere breaker.

NOTE: To avoid tripping circuit breakers, select an outlet

on a circuit that is not overloaded. Do NOT select an outlet

that is on a circuit hosting appliances such as a refrigerator.

Stand behind the mower, in the operating position.2.

Depress the (red) starter button and hold it in. See Fig. 5-2.3.

NOTE: Starting the mower’s motor also engages the blade.

While holding the starter button in, pivot the motor/ blade 4.

control handle upward against the upper handle to start

the motor and engage the blade. See Fig. 5-2.

NOTE: The mower’s motor will NOT start if you fail to

hold the starter button in while pivoting the motor/blade

control handle upward.

Release the (red) starter button.5.

Stopping the Motor

WARNING: The blade continues to rotate for a few

seconds after the motor is shut off. If motor does not

come to a stop when the motor/blade control

handle is released, contact an authorized service

dealer.

Release the blade/motor control handle to stop the motor 1.

and blade.

Overload

Protection

Switch

Figure 5-2

13se c t i O n 5 — Op e r a t i O n

Using Your Lawn Mower

Be sure that lawn is clear of stones, sticks, wires, or other objects

which could damage the lawn mower or motor. Such objects

could be accidentally thrown by the mower in any direction and

cause serious personal injury to the operator and others.

WARNING: If you strike a foreign object, stop the

motor, and unplug from the power supply circuit.

Thoroughly inspect the mower for any damage, and

repair the damage before restarting and operating

the mower. Excessive vibration of the mower during

operation is an indication of damage. The unit

should be promptly inspected and repaired.

To prevent electric shock, do not operate the mower in •

damp or wet conditions.

Always start from the point closest to the power source •

where the cord is connected. Never mow around the lawn

in circles; travel back and forth across the lawn, starting

from the point closest to the outlet and then moving away

from the outlet so the cord lies in the cut portion of the

lawn, out of the way.

Do not allow the extension cord to wrap around trees, •

shrubs or other obstacles. When picking up the extension

cord, wind the cord in a series of equal loops on each side

of your hand to prevent snarling.

Using as Mulcher

For mulching grass, remove the grass catcher or side discharge

chute from the mower. For effective mulching, do not cut wet

grass. If the grass has been allowed to grow in excess of four

inches, mulching is not recommended. Use the grass catcher to

bag clippings instead.

Using Grass Catcher

You can use the grass catcher to collect clippings while you are

operating the mower.

Attach grass catcher following instructions in the 1.

“Assembly & Set-Up” section. Grass clippings will

automatically collect in bag as you run mower. Operate

mower till grass bag is full.

Stop motor completely by releasing the blade/motor 2.

control handle. Make sure that the unit has come to a

complete stop.

Lift discharge door and pull grass bag up and away from 3.

the mower to remove the bag. Dispose of the grass

clippings and reinstall the bag when complete.

Maintenance & Adjustments

Maintenance

General Recommendations

Always observe safety rules when performing any •

maintenance.

The warranty on this lawn mower does not cover items that •

have been subjected to operator abuse or negligence. To

receive full value from warranty, operator must maintain

the lawn mower as instructed here.

All adjustments should be checked at least once each •

season.

Periodically check all fasteners and make sure these are •

tight.

WARNING: Always stop the motor and disconnect

from the power source before cleaning, lubricating

or performing any repairs or maintenance on the

lawn mower.

Lubrication

Lubricate the wheels at least once a season with light oil (or 1.

motor oil). If wheels are removed for any reason, lubricate

surface of the pivot arm and inner surface of the wheel

with light oil. See Fig. 6-1.

Lubricate the torsion spring and pivot point on the rear 2.

discharge door and side mulch plug periodically with light

oil to prevent rust. See Fig. 6-1.

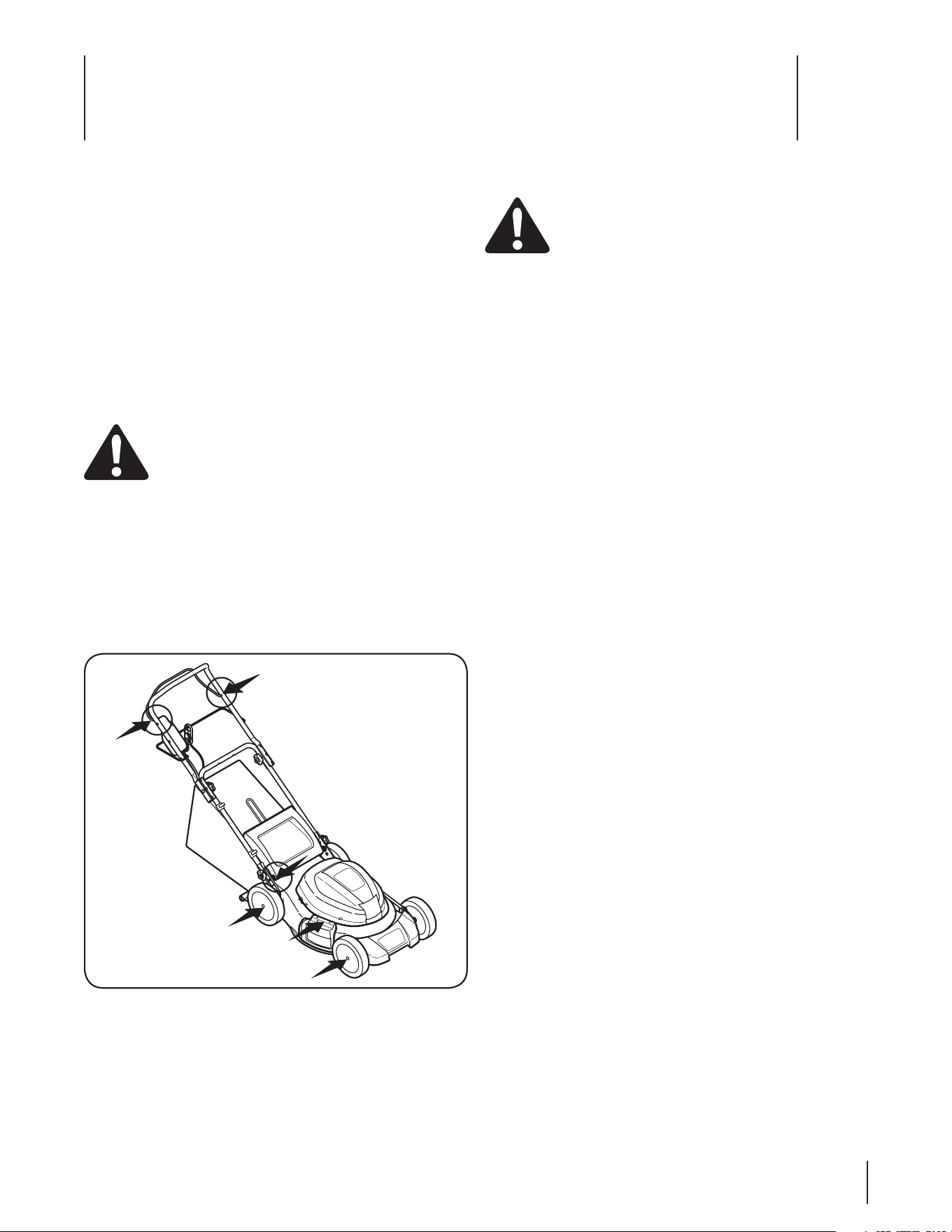

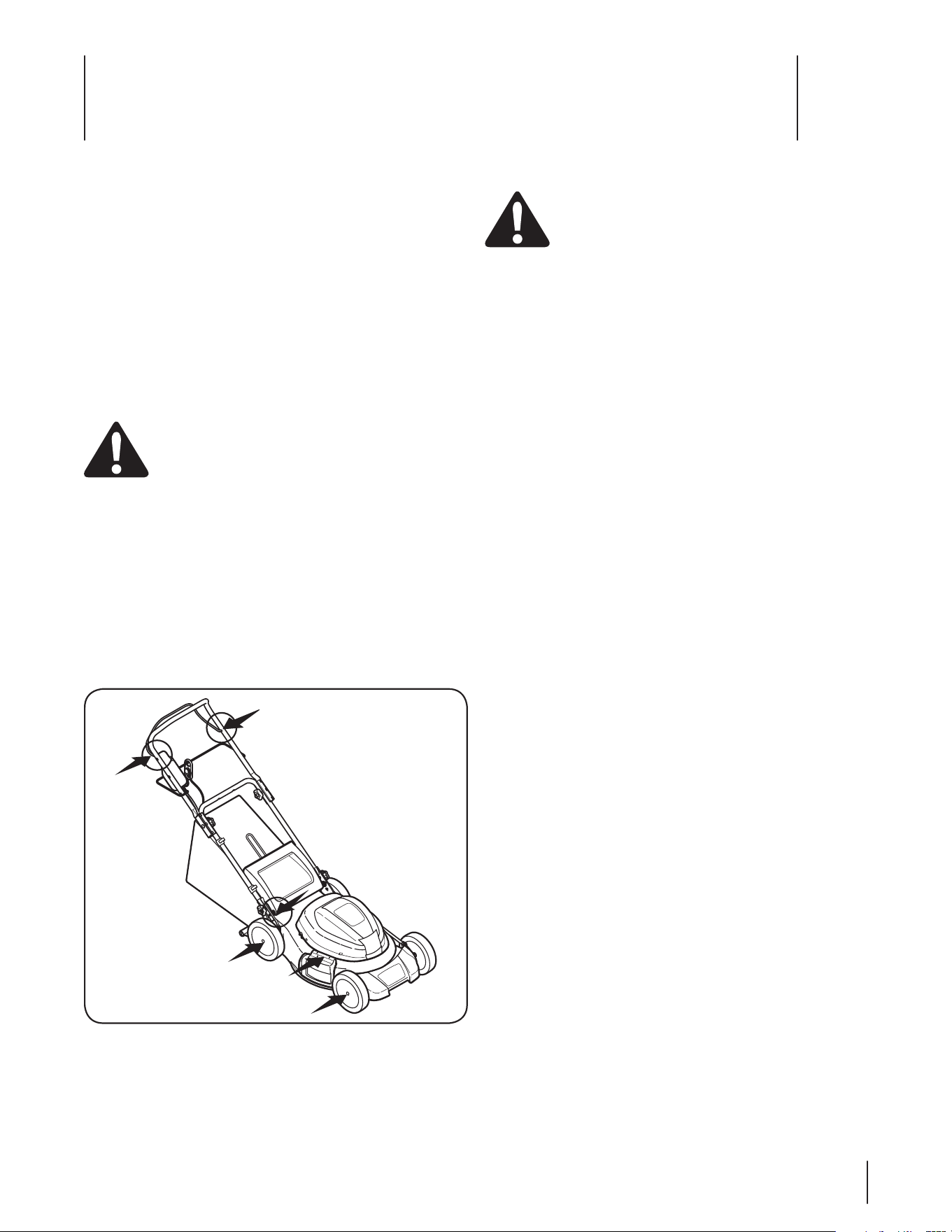

Figure 6-1

Deck Care

WARNING: To reduce the risk of electric shock, do

not expose the mower to water.

The underside of mower deck should be cleaned after each use

as grass clippings, leaves, dirt and other debris will accumulate.

This accumulation of grass clippings, etc., is undesirable as it will

promote rust and corrosion.

Remove any buildup of grass and leaves on or around the 1.

motor cover (do not use water). Wipe the mower clean with

a dry cloth occasionally.

If debris is allowed to build up on the underside of the unit, 2.

tilt the mower forward or on its side and scrape it clean

with a suitable tool.

IMPORTANT: Do not use a pressure washer or garden hose

to clean your unit. These may cause damage to electric

components, or the electric motor. The use of water will

result in shortened life and reduce serviceability.

Resetting Overload Protection Switch

This mower is equipped with an overload protection switch to

prevent overheating damage to the motor.

If the overload protection switch pops out:

Release the motor/blade control handle and do NOT re-1.

start the mower for at least one minute, allowing for the

electric motor time to cool.

Press the overload protection switch inward to reset. See 2.

Fig. 5-2 in Operation section.

If the overload protection switch pops out shortly after resetting:

Release the motor/blade control handle and do NOT re-1.

start the mower for at least 15 minutes to allow the electric

motor extra time to cool.

Press the overload protection switch inward to reset.2.

Restart unit.3.

NOTE: If the overload protection switch pops out

repeatedly during operation or will not remain in when

attempting to reset, contact your Authorized Service

Center to arrange for repair.

15se c t i O n 6 — Ma i n t e n a n c e & ad j u s t M e n t s

Replacing Trail Shield

WARNING: Never operate mower unless the trail

shield is in place and working. Never operate mower

with damaged safety devices. Failure to do so, can

result in personal injury.

The trail shield is subject to wear and damage which could

expose moving parts or allow objects to be thrown. For safety

protection, frequently check the trail shield and replace

immediately with original equipment manufacturer’s (OEM) part

only, listed in this manual.

To remove trail shield, lift rear door, and press shield in on 1.

either side to remove from hole. See Fig. 6-2.

Remove shield from opposite hole and replace with new 2.

shield in the opposite order and manner of removal.

Figure 6-2

Service

WARNING: An unbalanced blade will cause

excessive vibration when rotating at high speeds. It

may cause damage to mower, and could break

causing personal injury.

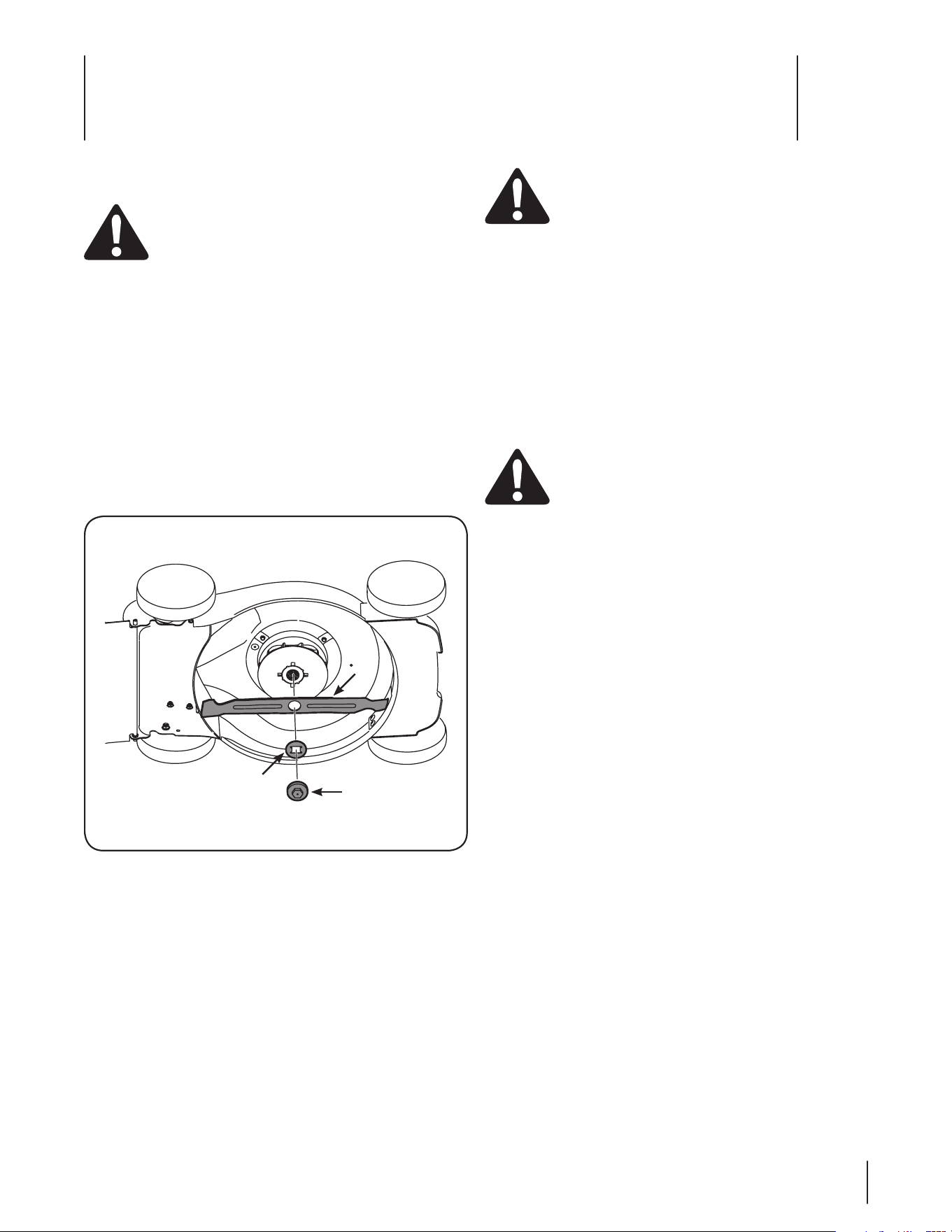

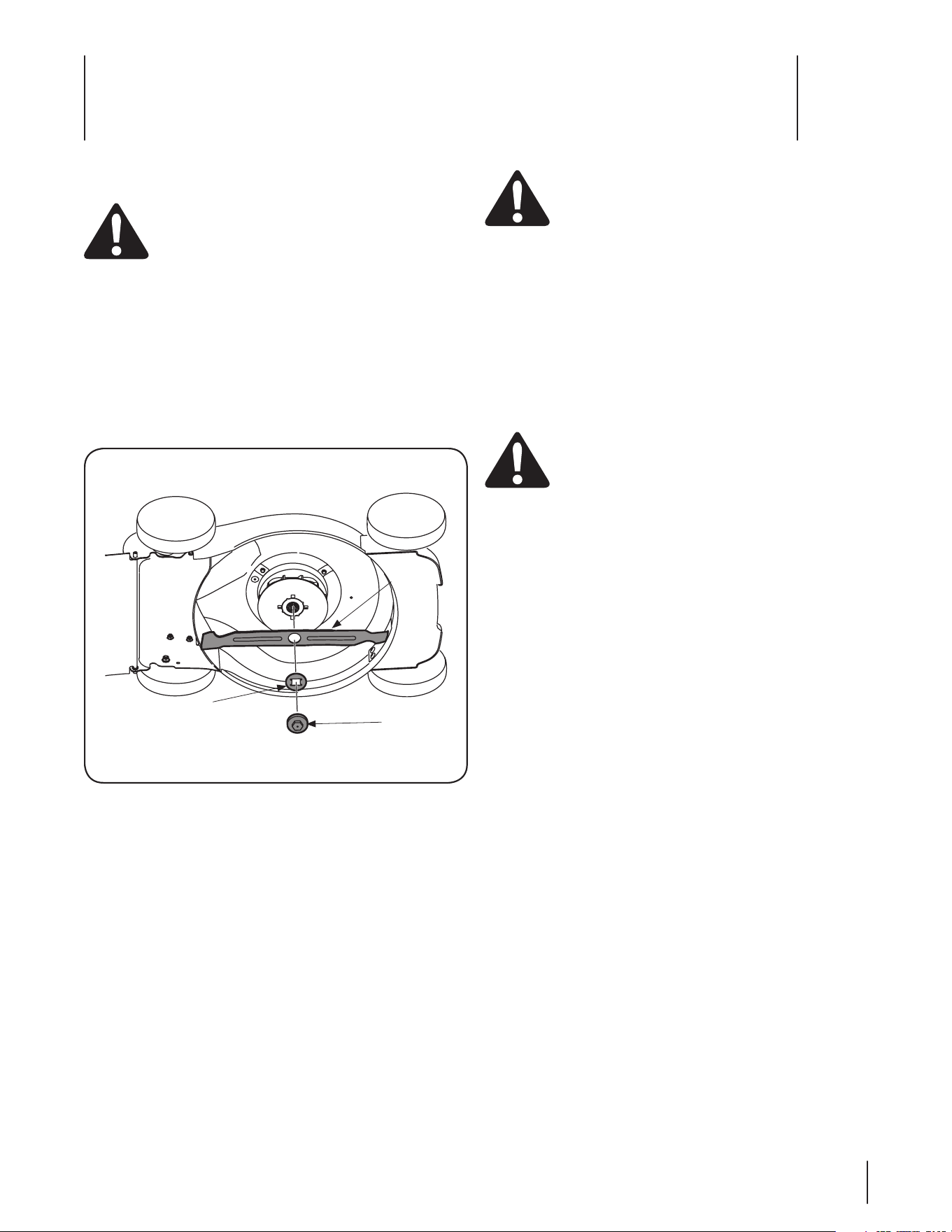

Place the cutting blade, locking plate, and blade bolt on 5.

the motor shaft and thread the blade bolt in finger tight.

Refer to Fig. 7-1.

NOTE: Make certain to replace the parts in the exact order

in which they were removed. When installing the cutting

blade, be sure it is installed with the curved ends pointing

towards the mower deck and not towards the ground.

Torque the blade bolt down using a torque wrench to 6.

assure the bolt is tightened properly. The recommended

torque for the blade bolt is 170-220 in. lbs.

WARNING: The blade hardware is not only used to

attach the blade assembly, but is also an insulated

safety device and should never be altered in any

way. If replacement is necessary, use original

equipment parts as shown in the parts list.

To insure safe operation of your unit, all nuts and bolts must be

checked periodically for correct tightness.

Off-Season Storage

The following steps should be taken to prepare your lawn mower

for storage.

Clean and lubricate mower thoroughly as described in the •

lubrication instructions.

We do not recommend the use of a pressure washer or •

garden hose to clean your unit.

Make certain the power supply is disconnected.•

Coat mower’s cutting blade with chassis grease to prevent •

rusting.

Store mower in a dry, clean area. Do not store next to •

corrosive materials, such as fertilizer.

Wipe extension cord to remove any foreign substance such •

as oil or stains. Replace extension cord if cut or damaged in

any way.

Wind cord in a series of equal loops on each side of your •

hand to prevent snarling.

Blade Care

WARNING: When removing the cutting blade for

sharpening or replacement, protect your hands with

a pair of heavy gloves or use a heavy rag to hold the

blade. Be certain to disconnect the power supply.

Periodically inspect the blade adapter for cracks, especially if you

strike a foreign object. Replace when necessary. Follow the steps

below for blade service.

Stop the motor and disconnect the power supply to the 1.

mower. Turn the mower on its side.

Use a block of wood between blade and mower deck to 2.

prevent the blade from turning when the bolt is removed.

Loosen and remove the blade bolt, locking plate, and 3.

blade. See Fig. 7-1.

The blade can be sharpened with a file or on a grinding 4.

wheel. Do not attempt to sharpen the blade while it is still

on the mower. When sharpening the blade, follow the

original angle of grind and grind each cutting edge equally

to keep the blade balanced. Balance the blade on a round

shaft screwdriver. Remove metal from the heavy side until

it balances evenly.

Blade

Locking

Plate

Blade

Bolt

Figure 7-1

Troubleshooting

Problem Cause Remedy

Mower fails to start Cord disconnected from the motor/blade 1.

control.

Motor/blade control defective.2.

Extension cord not connected to the plug on 3.

the mower.

Extension cord not connected to a source of 4.

power.

Overload protection switch on the mower 5.

or circuit breaker in the house receptacle

tripped.

Reconnect the cord keeping the cord 1.

restraint close to the motor/blade control.

Replace motor/blade control.2.

Connect the extension cord to the plug on 3.

the mower.

Connect the extension cord to a 110-120 volt 4.

60 hertz A.C. receptacle.

Reset the overload protection switch 5.

following instructions in the Maintenance &

Adjustments section of this manual.

Circuit breaker on the

mower tripping

Too much workload on the mower. 1.

Fuse blown; outlet overloaded.2.

Raise the cutting height, reset the circuit 1.

breaker on the mower, take a smaller width

of cut, and walk slowly.

Connect to an outlet that is fused for 15 2.

amperes. Reset the circuit breaker and start

the mower again.

Mower cutting grass

unevenly

Lawn rough or uneven. 1.

Cutting height not set properly. (Individual 2.

height adjusted models only)

Move the wheels to a higher cutting height 1.

position.

All wheels must be placed in the same 2.

cutting height for the mower to cut evenly.

Mower not mulching

properly

Wet grass clippings stick to the underside of 1.

the deck.

Wait till the grass dries before mowing.1.

Hard to push High grass or cutting height too low.1.

Rear of mower housing and blade dragging 2.

in heavy grass.

Raise cutting height.1.

Raise cutting height.2.

Mower vibrating at higher

speed

Bent motor shaft. 1.

Cutting blade is unbalanced. 2.

Blade is loose.3.

Stop the motor, disconnect the power source 1.

and inspect for damage. Repair before

restarting. If vibration persists, take it to a

service dealer.

Balance the blade by grinding each cutting 2.

edge equally.

Tighten blade bolt to 170-220 in. lbs.3.

Cord disconnects frequently Extension cord is not properly attached to 1.

the cord restraint.

Old, worn, or loose extension cord.2.

Reconnect the extension cord to the cord 1.

restraint on the guide rod.

Replace extension cord.2.

Handle not in position Carriage bolts not seated in the handle 1.

insulators.

Adjust the height of the handle and make 1.

sure that the carriage bolts are seated

properly into the handle insulators. Tighten

the hand knobs.

Model 182

39 40

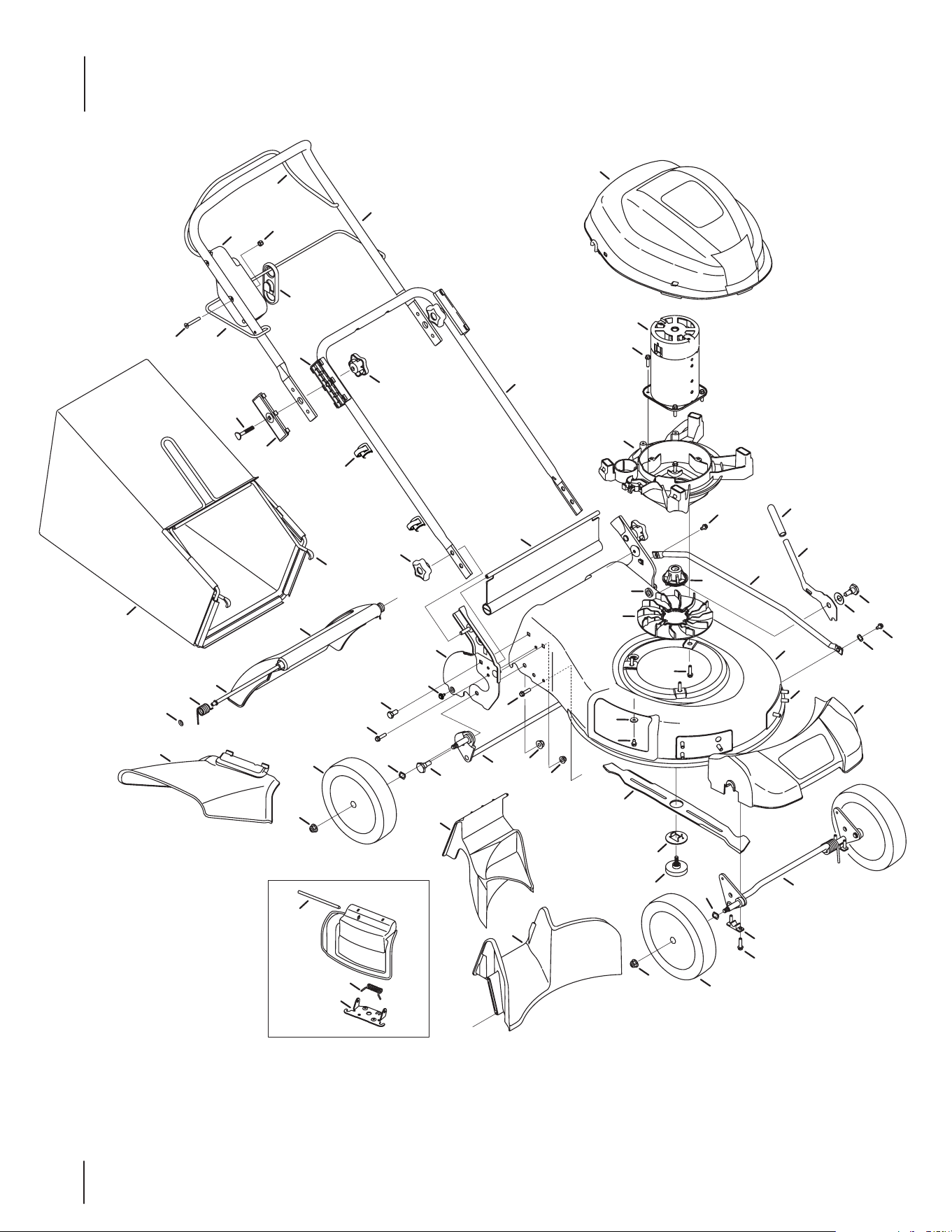

Ref

No.

Part Number Description

1 787-01649 19” Deck

2 731-05727 Motor Bracket

3 710-0895 Screw, 1/4-15 x .750

4 624-04010 Electric Motor, 120V

5 749-04312 Lower Handle

6 731-05749 Motor Shroud

7 731-2095A Blade Hub

8 731-05832 Electric Fan

9 742-04152 Mulching Blade

10 782-7051 Blade Locking Plate

11 624-0078 Blade Bolt Assembly

12 731-05639A Trail Shield

13 731- 05746 Rear Mulch Plug

14 731- 04177 Side Discharge Chute

15 687-02055 Mulch Plug (Incl. 16-18)

16 732-1014 Torsion Spring

17 747-0710 Hinge Pin

18 17032A Chute Deector Adapter

19 736-0270 Beleville Washer

20 710-0599 Screw

21 731-05686 Rear Door

22 731-05634 Front Cover

23 687-02325 Handle Bracket - RH

687-02324 Handle Bracket - LH

24 664-04078 Grass Bag

25 647-04107 Grass Bag Frame

26 687-02225 Front Bracket Assembly

27 738-0148 Screw, Shoulder, .50 x .66

28 687-02228 Rear Bracket Assembly

29 710-3025 Screw, 5/16-18 x .625

30 710 -1242 Screw, 5/16-14 x .750

31 712- 04063 Nut, Flange Lock, 5/16-18

32 712-04065 Nut, Flange Lock, 3/8-16

Ref

No.

Part Number Description

33 634-04346 Front Wheel

34 634-04347 Rear Wheel

35 720-0230 Foam Grip

36 712- 0324 Nut, Hex Lock, 1/4-20

37 749-04353 Upper Handle

38 625-04035 Motor/Blade Control

39 710 -04213 Screw, Flat, 1/4-20 x 1.75

40 747-04672 Guide Rod

41 726-0368 Cord Retainer

42 731-05186 Lower Handle Insulator

43 731- 05178 Upper Handle Insulator

44 747-04663 Motor/Blade Control Handle

45 710-0572 Bolt Carriage, 5/16-18 x 2.50

46 720-04072 Star Knob

47 731-05710 Rear Bae

48 732-04264 Door Torsion Spring - RH

732-04265 Door Torsion Spring - LH

49 732-04377B Spring Lever

50 710-0726 Screw, 5/16-12 x .750

51 736-0504 Washer, Wave, .510 x .750 x .017

52 738-0507B Screw, Shoulder, .500 Dia. X .434

53 741-0492A Bushing, Lock, .505 Dia. X .62

54 747-04589 Rear Door Pivot Rod

55 749-04356 Cross Bracket

56 738-04278 Screw, Shldr., 1/4-20 x .50

57 731-2422 Cable Guide

58 710-1241 Screw, 1/4-15 x 1.000

59 731-05880 Spacer, .515 x 1.00 x .310 Lg.

60 736-0255 Washer, Bell, .510 x 1.14 x .040

61 736 -3012A Washer, Wave, .390 x .825 x .016

62 726-0201 Nut, Speed

63 710 -1268 Screw, #10-16 x .375

Model 182

IMPORTANT: To obtain warranty coverage owner must present an

original proof of purchase and applicable maintenance records to the

servicing dealer. Please see the operator’s manual for information on

required maintenance and service intervals.

The limited warranty set forth below is given by Cub Cadet LLC with

respect to new merchandise purchased or leased and used in the

United States and/or its territories and possessions, and by MTD

Products Limited with respect to new merchandise purchased or leased

and used in Canada and/or its territories and possessions (either entity

respectively, “Cub Cadet”).

Cub Cadet warrants this product (excluding its Normal Wear Parts

and Batteries, as described below) against defects in material and

workmanship for a period of three (3) years, commencing on the date

of original retail purchase or lease and will, at its option, repair or

replace, free of charge, any part found to be defective in materials or

workmanship.

Normal Wear Parts are warranted to be free from defects in material and

workmanship for a period of thirty (30) days from the date of original

purchase or lease. Normal wear parts include, but are not limited to

items such as: belts, blades, blade adapters, grass bags, engine oil, air

filters, spark plugs and wheels.

Batteries have a one-year prorated limited warranty against defects in

material and workmanship, with 100% replacement during the first three

months. After three months, the battery replacement credit is based on

the months remaining in the twelve (12) month period dating back to the

original date of original sale or lease. Any replacement battery will be

warranted only for the remainder of the original warranty period.

This limited warranty shall only apply if this product has been operated

and maintained in accordance with the Operator’s Manual furnished with

the product, and has not been subject to misuse, abuse, commercial

use, neglect, accident, improper maintenance, alteration, vandalism,

theft, fire, water, or damage because of other peril or natural disaster.

Damage resulting from the installation or use of any part, accessory

or attachment not approved by Cub Cadet for use with the product(s)

covered by this manual will void your warranty as to any resulting

damage. In addition, Cub Cadet may deny warranty coverage if the

hour meter, or any part thereof, is altered, modified, disconnected or

otherwise tampered with.

HOW TO OBTAIN SERVICE: Warranty service is available, WITH PROOF

OF PURCHASE AND APPLICABLE MAINTENANCE RECORDS, through

your local authorized service dealer. To locate the dealer in your area:

In the U.S.A.:

Check your Yellow Pages, or contact Cub Cadet LLC at P.O. Box 361131,

Cleveland, Ohio 44136-0019, call 1-877-282- 8684

or log on to our website at www.cubcadet.com.

In Canada:

Contact MTD Products Limited, Kitchener, ON N2G 4J1, call 1-800-668-

1238 or log on to our website at www.mtdcanada.com.

Without limiting the foregoing, this limited warranty does not provide

coverage in the following cases:

a. Routine maintenance items such as lubricants, filters, blade

sharpening, tune-ups, brake adjustments, clutch adjustments, deck

adjustments, and normal deterioration of the exterior finish due to

use or exposure.

b. Service completed by someone other than an authorized service

dealer.

c. Cub Cadet does not extend any warranty for products sold or

exported outside of the United States and/or Canada, and their

respective possessions and territories, except those sold through

Cub Cadet’s authorized channels of export distribution.

d. Replacement parts and\or accessories that are not genuine Cub

Cadet parts.

e. Transportation charges and service calls.

f. Cub Cadet does not warrant this product for commercial use.

There are no implied warranties, including without limitation any

implied warranty of merchantability or ﬁtness for a particular

purpose. No warranties shall apply after the applicable period of

express written warranty above. No other express warranties beyond

those mentioned above, given by any person or entity, including a

dealer or retailer, with respect to any product, shall bind Cub Cadet.

The exclusive remedy is repair or replacement of the product as

set forth above. The terms of this warranty provide the sole and

exclusive remedy arising from the sale and/or lease of the products

covered hereby. Cub Cadet shall not be liable for any incidental or

consequential loss or damage including, without limitation, expenses

incurred for substitute or replacement lawn care services or for

rental expenses to temporarily replace a warranted product.

Some jurisdictions do not allow the exclusion or limitation of incidental

or consequential damages, or limitations on how long an implied

warranty lasts, so the above exclusions or limitations may not apply to

you.

In no event shall recovery of any kind be greater than the amount of the

purchase price of the product sold. Alteration of safety features of the

product shall void this warranty. You assume the risk and liability for

loss, damage, or injury to you and your property and/or to others and

their property arising out of the misuse or inability to use the product.

This limited warranty shall not extend to anyone other than the original

purchaser or to the person for whom it was purchased as a gift.

HOW LOCAL LAWS RELATE TO THIS WARRANTY: This limited warranty

gives you specific legal rights, and you may also have other rights that

vary in different jurisdictions.

CUB CADET LLC

MANUFACTURER’S LIMITED WARRANTY FOR

WALk-BEhIND MOWERS

Cub Cadet LLC, P.O. BOX 361131 CLEVELAND, OhIO 44136-0019, Phone: 1-877-282-8684

MTD Products Limited, kitchener, ON N2G 4J1, Phone: 1-800-668-1238

GDOC-100088 REV. A

Impreso en Estados Unidos de América

Ma n u a l d e l O p e r a d O r

Medidas importantes de seguridad • Conguración • Funcionamiento • Mantenimiento • Servicio •

Solución de problemas • Garantía

ADVERTENCIA

LEA Y SIGA TODAS LAS INSTRUCCIONES DE ESTE MANUAL ANTES DE PONER EN

FUNCIONAMIENTO ESTA MÁQUINA.

SI NO RESPETA ESTAS INSTRUCCIONES PUEDE PROVOCAR LESIONES PERSONALES.

CUB CADET LLC, P.O. BOX 361131 CLEVELAND, OHIO 44136-0019

Podadora de Eléctrico — Modelo 182

Este símbolo en el letrero con nombre del producto

significa que es puesto en una lista por

UNDERWRITERS LABORATORIES INC.

LISTED

Formulario No. 769-03798

(Enero 17, 2008)

Al propietario

Asistencia al Cliente

Por favor, NO devuelva la unidad al minorista o distribuidor sin ponerse en contacto primero con el Departamento de

Asistencia al Cliente.

En caso de tener problemas para montar este producto o de tener dudas con respecto a los controles, funcionamiento o

mantenimiento del mismo, puede solicitar la ayuda de expertos. Elija entre las opciones que se presentan a continuación:

Visite nuestro sitio web en www.cubcadet.com◊

Llame a un representante de Asistencia al Cliente al (800) 965-4CUB◊

Escríbanos a Cub Cadet LLC • P.O. Box 361131 • Cleveland, OH • 44136-0019◊

Gracias por comprar una máquina podadora fabricada por Cub

Cadet LLC LLC. La misma ha sido diseñada cuidadosamente

para brindar excelente rendimiento si se la opera y mantiene

correctamente.

Por favor lea todo este manual antes de operar el equipo.

Le indica cómo configurar, operar y mantener la máquina

con seguridad y fácilmente. Por favor asegúrese de seguir

cuidadosamente y en todo momento las prácticas de seguridad

recomendadas, y hacérselas seguir a cualquier otra persona que

opere la máquina. En caso de no hacerlo podrían producirse

lesiones personales o daños materiales.

Toda la información contenida en este manual hace referencia

a la más reciente información de producto disponible en el

momento de la impresión. Revise el manual frecuentemente

para familiarizarse con la unidad, sus características y

funcionamiento. Por favor tenga en cuenta que este Manual

del Operador puede cubrir una gama de especificaciones de

productos de diferentes modelos. Las características y funciones

incluidas y/o ilustradas en este manual pueden no ser aplicables

a todos los modelos. Cub Cadet se reserva el derecho de

modificar las especificaciones de los productos, los diseños y el

equipo estándar sin previo aviso y sin generar responsabilidad

por obligaciones de ningún tipo.

Este producto cumple con las estrictas normas de seguridad

del Outdoor Power Equipment Institute y de un laboratorio de

pruebas independiente. Si tiene algún problema o duda respecto

a la unidad, llame a un distribuidor de servicio Cub Cadet

autorizado o póngase en contacto directamente con nosotros.

Los números de teléfono, dirección del sitio web y dirección

postal de la Asistencia al Cliente de Cub Cadet se encuentran en

esta página. Queremos garantizar su entera satisfacción en todo

momento.

En este manual, las referencias al lado derecho o izquierdo de la

máquina se observan desde la posición del operador.

El fabricante del motor es el responsable de todas las

cuestiones relacionadas con el rendimiento, potencia de salida,

especificaciones, garantía y mantenimiento del motor. Para

obtener mayor información consulte el Manual del Propietario /

Operador entregado por el fabricante del motor, que se envía, en

un paquete por separado, junto con su unidad.

Gracias

Importante Medidas importantes de seguridad .. 3

Ensamblado y Conguración ................................. 8

Controles y Características ....................................11

Funcionamiento .....................................................12

Mantenimiento y Ajustes .......................................14

Servicio ....................................................................16

Solución de Problemas ..........................................17

Piezas de Reemplazo .................18 (Manual inglés)

Índice

nú M e r O d e M O d e l O

nú M e r O d e s e r i e

Registro de información de producto

Antes de configurar y operar su equipo nuevo, por favor localice

la placa del modelo en el equipo y registre la información en

el área situada a la derecha. Para encontrar la placa de modelo,

colóquese detrás de la unidad en la posición del operador y mire

hacia la parte inferior de la sección trasera del chasis. Si tiene

que solicitar soporte técnico a través de nuestro sitio web, el

Departamento de Asistencia al Cliente, o de un distribuidor de

servicio autorizado local, necesitará esta información.

Medidas importantes de seguridad

Funcionamiento

Funcionamiento general:

Lea y siga todas las instrucciones contenidas en este manual 1.

antes de intentar armar esta máquina. Lea, comprenda y

respete todas las instrucciones que figuran en la máquina

y en el o los manuales antes de hacerla funcionar. Guarde

este manual en un lugar seguro para consultas futuras y

periódicas, así como para solicitar repuestos.

Antes de hacer funcionar esta máquina, familiarícese 2.

totalmente con los controles y el uso correcto de la misma.

Esta máquina es un equipo motorizado de precisión, no 3.

un juguete. Por lo tanto, tenga mucho cuidado en todo

momento. Esta máquina fue diseñada para realizar una

tarea: cortar el césped. No la utilice para ningún otro fin.

No permita nunca que los niños menores de 14 años utilicen 4.

esta máquina. Los niños de 14 años en adelante deben

leer y entender las instrucciones de operación y normas

de seguridad contenidas en este manual y en la máquina y

deben ser entrenados y supervisados por un adulto.

Sólo se debe permitir usar esta máquina a individuos 5.

responsables y familiarizados con sus reglas de seguridad.

Inspeccione minuciosamente el área donde utilizará el 6.

equipo. Retire todas las piedras, palos, alambre, huesos,

juguetes y otros objetos extraños que podrían hacer

tropezar o ser recogidos y arrojados por la acción de la

cuchilla. Los objetos arrojados por la máquina pueden

producir lesiones graves.

Planifique el patrón de corte ha seguir para evitar 7.

descargar el material en los caminos, las veredas, los

observadores, etc. Evite además descargar material contra

una pared u obstrucción. lo que podría hacer que el

material descargado rebote contra el operador.

Para prevenir el contacto con la cuchilla o una lesión por 8.

un objeto arrojado, manténgase en la zona del operador

detrás de las manijas y mantenga a los niños, observadores,

ayudantes y mascotas apartados al menos 25 metros de la

cortadora mientras está funcionando. Detenga la máquina

si alguien entra en el área.

Cortadora de césped con aislamiento doble

El doble aislamiento es un concepto de seguridad de las cortadoras de césped, que elimina la necesidad de tener

un cable de alimentación de tres hilos con conexión a tierra y un sistema de alimentación con conexión a tierra.

En cualquier lugar de la cortadora donde llega corriente eléctrica, hay dos juegos completos de aislamiento para

proteger al usuario. Todas las piezas metálicas expuestas están aisladas de los componentes metálicos internos

del motor con aislamiento protector.

El mantenimiento de una cortadora de césped con doble aislamiento requiere mucho cuidado y conocimiento

del sistema y sólo debería ser efectuado por un técnico capacitado. Sugerimos que lleve la cortadora a su

distribuidor de servicio autorizado más cercano para cualquier reparación. Cuando efectúe el mantenimiento,

utilice siempre piezas de reemplazo del fabricante original del equipo (OEM).

ADVERTENCIA: La presencia de este símbolo indica que se trata de instrucciones de

seguridad importantes que debe respetar para evitar poner en riesgo su seguridad personal

y/o material y la de los demás. Lea y siga todas las instrucciones de este manual antes de

poner en funcionamiento esta máquina. Si no respeta estas instrucciones puede provocar

lesiones personales.

Cuando vea este símbolo - ¡PRESTE ATENCIóN A LA ADVERTENCIA!

PELIGRO: Esta máquina está diseñada para ser utilizada respetando las normas de seguridad

contenidas en este manual. Al igual que con cualquier tipo de equipo motorizado, un

descuido o error por parte del operador puede producir lesiones graves. Esta máquina es

capaz de amputar dedos, manos y pies y de arrojar objetos. De no respetar las instrucciones

de seguridad siguientes se pueden producir lesiones graves o la muerte.

ADVERTENCIA: Cuando se utilizan cortadoras de césped eléctricas, se deben cumplir

siempre las precauciones básicas de seguridad para reducir la posibilidad de incendios,

descargas eléctricas y lesiones personales. Estas precauciones básicas incluyen:

4 se c t i O n 2 — Me d i d a s i M p O r t a n t e s d e s e g u r i d a d

Para protegerse los ojos utilice siempre anteojos o 9.

antiparras de seguridad mientras opera la máquina y

mientras hace ajustes o la repara. Los objetos arrojados que

rebotan pueden producir lesiones oculares graves.

Utilice zapatos de trabajo resistentes, con suela rugosa 10.

y pantalones y camisas ajustados. Se recomienda vestir

camisas y pantalones que cubran brazos y piernas y usar

zapatos con puntera reforzada. Nunca opere esta máquina

descalzo, con sandalias, zapatos resbalosos o livianos (por

ej. de lona).

No ponga las manos o los pies cerca de las piezas giratorias 11.

ni debajo de la plataforma de corte. El contacto con las

cuchillas puede producir la amputación de manos y pies.

Un canal de descarga faltante o dañado puede provocar 12.

lesiones por contacto con la cuchilla o con objetos arrojados.

Muchas lesiones ocurren como resultado de pasar la 13.

cortadora sobre los pies durante una caída luego de

resbalar o tropezar. No se sostenga de la cortadora si se

está cayendo; suelte la manija inmediatamente.

Nunca tire de la cortadora hacia sí mientras camina. Si 14.

debe retroceder con la cortadora para evitar una pared

u obstáculo, mire primero hacia abajo y atrás para evitar

tropezarse y luego siga estos pasos:

Apártese de la cortadora hasta estirar a.

completamente los brazos.

Asegúrese que está bien equilibrado y bien parado.b.

Jale la cortadora lentamente hacia sí, no más de la c.

mitad de la distancia entre usted y la cortadora.

Repita estos pasos tantas veces como sea necesario.d.

No haga funcionar esta cortadora bajo los efectos del 15.

alcohol o las drogas.

Manténgase alerta: Mire lo que está haciendo. Utilice el 16.

sentido común. No haga funcionar la cortadora si está

cansado.

La manija de control del motor/la cuchilla es un dispositivo 17.

de seguridad. Nunca intente evitar su funcionamiento. De

hacerlo, dejarían de operar los dispositivos de seguridad

y podrían producirse lesiones personales por el contacto

con la cuchilla giratoria. La manija de control del motor/la

cuchilla debe funcionar fácilmente en ambas direcciones

y regresar automáticamente a la posición desenganchada

cuando se la suelta.

Nunca haga funcionar la cortadora en la lluvia o sobre el 18.

césped húmedo o mojado Asegúrese siempre de estar bien

parado. Si resbala y cae puede lesionarse seriamente. Si

siente que pierde el equilibrio, suelte inmediatamente la

manija de control del motor/la cuchilla y la cuchilla dejará

de rotar en tres segundos.

Corte el césped solamente con luz de día o con una buena 19.

luz artificial. Camine, nunca corra.

Detenga el motor/la cuchilla cuando cruce sendas, 20.

senderos o caminos de grava.

Si la máquina comenzara a vibrar de manera anormal, 21.

detenga el motor, y busque inmediatamente la causa. Por lo

general la vibración es una advertencia de algún problema.

Apague el motor y espere hasta que la cuchilla se detenga 22.

completamente antes de retirar el colector de césped o

destapar el canal. La cuchilla continúa rotando por unos

cuantos segundos después que el motor se ha apagado.

Nunca coloque ninguna parte del cuerpo en el área de

la cuchilla hasta que esté seguro de que la misma ha

detenido su movimiento giratorio.

Nunca haga funcionar la cortadora sin el correspondiente 23.

escudo posterior, el canal de descarga, el colector de

césped, la manija de control del motor/la cuchilla y otros

dispositivos de seguridad y protección colocados y

funcionando. Nunca opere la cortadora si los dispositivos

de seguridad están dañados. De lo contrario, pueden

producirse lesiones personales.

Se deben proteger contra fugas a tierra con un Interruptor 24.

diferencial (GFCI) los circuitos o tomas que se usarán para

la cortadora de césped. Hay en existencia receptáculos con

protección GFCI incorporada y se pueden utilizar para esta

medida de seguridad.

Para prevenir las descargas eléctricas utilice únicamente 25.

un prolongador certificado por UL adecuado para uso en

exteriores, como por ejemplo tipo SW-A, SOW-A, STW-A,

STOW-A, SJW-A, SJOW-A, SJTW-A, o SJTOW-A.

Prolongador—Asegúrese de que su prolongador está en 26.

buen estado y tiene suficiente resistencia para transportar

la carga de corriente que consumirá su cortadora de

césped. Si tiene dudas, utilice un cable del siguiente calibre

más resistente. Cuanto menor es el número de calibre,

más resistente es el cable. Un cable de calibre insuficiente

provocará una caída en la tensión de la línea que causará

pérdida de alimentación y recalentamiento.

CALIBRE MÍNIMO DE CABLE PROLONGADOR

PARA ARTEFACTOS DE 120 V QUE UTILIZAN 10 - 12 AMP

Longitud del cable (pies) 25 50 100 150

Calibre del hilo (AWG) 16 16 14 12

Para reducir la posibilidad de desconexión del prolongador 27.

desde la cortadora, asegúrese de utilizar el limitador de

cable suministrado junto con un prolongador moderno y

bien ajustado.

5se c t i O n 2 — Me d i d a s i M p O r t a n t e s d e s e g u r i d a d

Para reducir la posibilidad de descarga eléctrica, esta 28.

cortadora de césped tiene un enchufe polarizado (una

cuchilla es más ancha que la otra) y exigirá el uso de un

prolongador polarizado. El enchufe de la cortadora sólo

calzará de una manera en el prolongador polarizado. Si el

enchufe no calza totalmente en el prolongador, inviértalo. Si

continúa sin calzar bien, obtenga el prolongador polarizado

que corresponde. El prolongador polarizado requiere el

uso de un tomacorriente de pared polarizado. Este enchufé

calzará en el tomacorriente polarizado de una sola manera. Si

el enchufe no calza totalmente en el tomacorriente, inviértalo.

Si continúa sin calzar bien, póngase en contacto con un

electricista capacitado para instalar el tomacorriente de pared

adecuado. No haga ningún cambio en el enchufe del equipo,

el receptáculo del prolongador o el enchufe del prolongador.

Si el prolongador sufre algún daño durante el uso, 29.

desconecte el prolongador del tomacorriente doméstico

antes de desenchufar la cortadora.

Disyuntores/Fusibles—La cortadora se debe utilizar en un 30.

circuito de 15 ó 20 AMP. Si se experimentan dificultades al

arrancar con un fusible o disyuntor de 15 AMP estándar, o si

el interruptor de protección contra sobrecarga incorporado

se desconecta con frecuencia, póngase en contacto con su

distribuidor de servicio autorizado más cercano. No utilice

un disyuntor o fusible con mayor potencia nominal sin

consultar antes con su compañía eléctrica.

No abuse del cable arrastrando la cortadora por el cable o 31.

tironeando para desconectarlo del receptáculo. Mantenga

el cable protegido del calor, aceite y bordes filosos.

Utilice solamente partes y accesorios manufacturados 32.

especialmente para esta máquina por el fabricante. Si no lo

hace, pueden producirse lesiones personales.

Si se presentan situaciones que no están previstas en este 33.

manual, tenga cuidado y use el sentido común. Póngase en

contacto con Asistencia al Cliente para solicitar ayuda o el

nombre del distribuidor de servicio más cercano.

Funcionamiento en pendientes

Las pendientes son un factor importante que se relaciona con

los accidentes producidos por derrapes y caídas y que pueden

producir lesiones graves. La operación en pendientes requiere

mucha precaución. Si no se siente seguro en una pendiente,

no corte el césped. Para su seguridad, use el indicador de

pendientes que se incluye como parte de este manual para medir

la pendiente antes de operar la máquina en una zona inclinada.

Si la pendiente supera los 15 grados, no corte el césped.

Haga lo siguiente:

Corte en sentido transversal a la cara de la pendiente, 1.

nunca hacia arriba y abajo. Tenga mucho cuidado al

cambiar de dirección en una pendiente.

Esté atento a los agujeros, raíces, rocas, objetos ocultos o 2.

abultamientos que puedan hacerlo resbalar o tropezar. El

césped alto puede ocultar obstáculos.

Asegúrese siempre de estar bien parado. Si resbala y cae 3.

puede lesionarse seriamente. Si siente que pierde el equilibrio,

suelte inmediatamente la manija de control del motor/la

cuchilla y la cuchilla dejará de girar en tres (3) segundos.

No haga lo siguiente:

No corte el césped cerca de caídas, zanjas o terraplenes, 1.

puede perder el equilibrio.

No corte en pendientes mayores de 15 grados como ilustra 2.

el indicador de pendientes.

No corte el césped mojado. Si no está firmemente parado, 3.

puede resbalarse.

Niños

Pueden ocurrir accidentes trágicos si el operador no está atento

a la presencia de niños. Por lo general a los niños les atraen las

cortadoras y la actividad de cortar el césped. No entienden

los riesgos ni los peligros. Nunca suponga que los niños

permanecerán en el lugar donde los vio por última vez.

Mantenga a los niños fuera del área que está cortando y 1.

bajo estricta vigilancia de un adulto responsable además

del operador.

Esté alerta y apague la cortadora si un niño ingresa al área.2.

Antes y mientras se está moviendo hacia atrás, mire hacia 3.

atrás y hacia abajo y cuide que no haya niños.

Tenga mucho cuidado cuando se aproxime a esquinas 4.

ciegas, entradas de puertas, arbustos, árboles y otros

objetos que puedan obstaculizarle la vista de un niño que

pudiese correr hacia la cortadora.

No permita nunca que los niños menores de 14 años utilicen

esta máquina. Los niños de 14 años en adelante deben leer y

entender las instrucciones de operación y normas de seguridad

contenidas en este manual y en la máquina y deben ser

entrenados y supervisados por un adulto.

6 se c t i O n 2 — Me d i d a s i M p O r t a n t e s d e s e g u r i d a d

Servicio

Al efectuar el mantenimiento de la cortadora, utilice las 1.

piezas de reemplazo del fabricante del equipo original

(OEM) que aparecen en este manual. “El uso de piezas que

no cumplen con las especificaciones del equipo original

podría tener como resultado un rendimiento incorrecto y

además poner en riesgo la seguridad”.

Antes de limpiar, reparar o inspeccionar la máquina, 2.

compruebe que la cuchilla y todas las partes móviles se

hayan detenido. Desconecte el cable de alimentación

cuando no lo use para impedir el arranque accidental.

Siga las instrucciones para lubricar y reemplazar los accesorios.3.

Inspeccione el cable y los prolongadores de la cortadora 4.

periódicamente y, si están dañados, reemplácelos

inmediatamente. El cable de la cortadora debe ser reparado

únicamente por un distribuidor de servicio autorizado.

Mantenga las manijas secas, limpias y sin aceite o grasa.5.

Para reducir la posibilidad de incendio mantenga el motor 6.

sin pasto, hojas y otros desechos acumulados.

Revise los pernos de montaje de la cuchilla y del motor 7.

a intervalos frecuentes para verificar que estén bien

apretados. Además, inspeccione visualmente la cuchilla para

ver si está dañada (por ejemplo, doblada, rajada, gastada).

Reemplace la cuchilla únicamente por otra del fabricante del

equipo original (OEM) que aparece en este manual.

Conserve la cortadora en buenas condiciones: Mantenga 8.

la cuchilla afilada y limpia para un mejor y más seguro

rendimiento. Las cuchillas de la cortadora son afiladas

y pueden cortar, envuelva la cuchilla o use guantes y

extreme las precauciones al efectuar el mantenimiento.

Mantenga todos los pernos, tuercas y tornillos bien 9.

ajustados para asegurarse de que la máquina se encuentra

en condiciones seguras de funcionamiento.

Nunca altere los dispositivos de seguridad. Controle 10.

periódicamente que funcionen correctamente.

Si golpea un objeto extraño, detenga el motor y desconecte 11 .

el cable de alimentación. Inspeccione minuciosamente la

máquina para determinar si está dañada. Repare el daño

antes de hacer funcionar la cortadora.

Los componentes del colector de césped, la cubierta de 12.

descarga y el escudo posterior, están sujetos a desgaste

y daños que podrían dejar expuestas las partes móviles o

permitir que se arrojen objetos. Para proteger su seguridad,

verifique frecuentemente todos los componentes y

reemplácelos inmediatamente sólo por piezas del fabricante

del equipo original (OEM) que aparecen en este manual.

Cuando no está en uso, almacene la cortadora en un lugar 13.

seco, alto y bajo llave y/o fuera del alcance de los niños.

Mantenga o reemplace las etiquetas de seguridad e 14.

instrucciones según corresponda.

Vida útil media

Según la Comisión de Seguridad de Productos para el Consumidor

de los Estados Unidos (CPSC) y la Agencia de Protección Ambiental

de los Estados Unidos (EPA), este producto tiene una vida útil media

de siete (7) años ó 140 horas de funcionamiento. Al finalizar la

vida útil media, adquiera una máquina nueva o haga inspeccionar

anualmente esta unidad por un distribuidor de servicio autorizado

para cerciorarse de que todos los sistemas mecánicos y de

seguridad funcionan correctamente y no tienen excesivo desgaste.

De lo contrario, pueden producirse accidentes, lesiones o la muerte.

ADVERTENCIA: Su responsabilidad—Restrinja el uso de esta máquina motorizada a las personas que lean,

comprendan y respeten las advertencias e instrucciones que figuran en este manual y sobre la máquina.

GUARDE ESTAS INSTRUCCIONES

7se c t i O n 2 — Me d i d a s i M p O r t a n t e s d e s e g u r i d a d

Use esta página como guía para determinar las inclinaciones de las pendientes en las que podría no tener una operación segura.

WARNING: No pode en inclinaciones mayores a 15 grados (elevación aproximada de 2 1/2 pies por cada 10 pies). Una

podadora en movimiento podría voltearse y causar lesiones severas. Opere las podadoras MONTABLES arriba y abajo de las

pendientes, nunca cruzando el frente de las pendientes. Opere las podadoras QUE SE EMPUJAN de manera que crucen el

frente de las pendientes, nunca hacia arriba y hacia abajo.

Alinee y sostenga este nivel con un árbol vertical...

o la esquina de una construcción...

o el poste de

una cerca.

Doble a lo largo de la línea punteada (que representa una pendiente de 15 grados)

Montaje y Configuración

Contenido de la caja

Una cortadora de césped• Un colector de recortes de césped• Un canal de descarga lateral•

Una barra de guía del cable• Un Manual del operador de la •

cortadora de césped

Montaje

Manija

Retire el material de empaque que pudiera estar entre las 1.

manijas superior e inferior.

Afloje cada perilla de mano que se encuentra en el a.

lado interno de la manija superior.

Levante con cuidado y gire la manija superior a la b.

posición de funcionamiento como se muestra en la

Figura 3-1.

Retire las perillas en estrella de los soportes de c.

montaje de la manija y sujete la manija inferior

a los soportes de la manija colocando el orificio

inferior de la manija inferior en los pasadores de los

soportes.

Asegure la manija superior y la manija inferior d.

apretando las perillas de mano. Es necesario asentar

cada perno del carro adecuadamente en el orificio

cuadrado del conector plástico.

2. Apriete las perillas en estrella ajustando la manija inferior a

los soportes de la manija. Vea la Fig. 3-2. Compruebe que la

manija inferior esté firmemente asentada en los soportes

de montaje.

Figura 3-1

Barra de guía del cable

Fije la barra de guía del cable con el retenedor del prolongador a

la manija superior como se muestra en la Fig. 3-3.

Figura 3-2

Figura 3-3

9Se c c i ó n 3 — Mo n t a j e y co n f i g u r a c i ó n

Colector de césped

Siga los pasos siguientes para armar el colector de césped 1.

(de ser necesario). Asegúrese que la bolsa para recortes

está con el lado derecho hacia afuera antes de ensamblar

(la etiqueta de advertencia estará hacia afuera).

Coloque la bolsa sobre el marco de modo que el a.

lado de plástico negro quede en el fondo.

Deslice el canal plástico de la bolsa sobre los b.

ganchos del marco. Vea la Fig. 3-5. Todos los canales

plásticos excepto en la parte central superior de la

bolsa se unen desde afuera de la bolsa.

Una la parte central superior de la bolsa desde c.

adentro de la misma.

NOTA: No enchufe el prolongador al receptáculo de la fuente de

alimentación (toma) antes de pasarlo a través del retenedor del

cable y conectar el prolongador al receptáculo del cable de la

cortadora.

Para pasar correctamente el prolongador a través del retenedor

del cable:

A aproximadamente 14-16 pulgadas del extremo, doble el 1.

prolongador para formar un lazo ajustado.

Empuje el lazo a través del orificio inferior del retenedor 2.

del cable. Vea la Fig. 3-4a.

Coloque el lazo sobre el broche que hay en el retenedor 3.

del cable y estire hacia abajo hasta que el cable calce

cómodamente en el broche. Vea la Fig. 3-4b.

NOTA: Utilice un prolongador aprobado por UL. Se

recomienda un cable de calibre 14 y 100 pies. Es aceptable

un cable de calibre 16 y 50 pies. Consulte la tablita que

aparece en Medidas de Seguridad.

El retenedor del cable y la barra de guía juntos ajustan el

prolongador y limitan de forma segura su movimiento. El

retenedor del cable (junto con el prolongador) se desliza a lo

largo de la barra de guía a medida que la cortadora se mueve

hacia izquierda o derecha.

Figura 3-4

Figura 3-5

10 Se c c i ó n 3 — Mo n t a j e y co n f i g u r a c i ó n

Desde el costado de la cortadora, levante el adaptador 1.

para abono.

Deslice los ganchos del canal debajo del pasador de 2.

bisagra en el montaje de la clavija de abono. Baje la

clavija de abono. Vea la Fig. 3-7. No extraiga la clavija para

abono lateral en cualquier momento, aún cuando no esté

abonando.

Ajustes

La palanca de ajuste de altura de corte se ubica por encima 1.

de la rueda izquierda trasera. Vea la Fig. 3-8.

Tire de la palanca hacia afuera de la cortadora.a.

Mueva la palanca hacia adelante o hacia atrás para b.

obtener la altura de corte deseada.

Suelte la palanca hacia la plataforma de la cortadora.c.

Siga los pasos siguientes para armar el colector de césped:2.

Levante la puerta de descarga trasera.a.

Quite la tolva de abono posterior.b.

Coloque el colector de césped sobre la varilla de c.

pivote. Suelte la puerta de descarga de modo que

descanse sobre el colector de césped. Vea la Fig. 3-6.

Para sacar el colector de césped, levante la puerta trasera de

descarga de la cortadora de césped. Levante el colector de

césped, sacándolo de la varilla de pivote. Suelte la puerta de

descarga trasera para permitir que la misma cierre la abertura

posterior de la cortadora.

ADVERTENCIA: Nunca opere la cortadora a

menos que los ganchos del colector de césped estén

firmemente asentados en la varilla de pivote y la

puerta de descarga trasera descanse firmemente

contra la parte superior del colector de césped.

Tolva de descarga lateral

Si hace la conversión a descarga lateral, asegúrese de que el

colector de césped esté fuera de la unidad, la tolva de abono se

haya retirado y la puerta de descarga trasera esté cerrada.

Figura 3-7

Figura 3-8

Figura 3-6

Controles y Características

Manija de control del motor/la cuchilla

La manija de control del motor/la cuchilla está ubicada en la

manija superior de la cortadora de césped. Vea la Figura 4-1. La

manija de control del motor/la cuchilla engancha y desengancha

el motor y la cuchilla.

ADVERTENCIA: La manija de control del motor/la

cuchilla es un dispositivo de seguridad. Nunca

intente anular su funcionamiento.

Interruptor de protección contra sobrecarga

La cortadora tiene un interruptor de protección de sobrecarga

ubicado en el control del motor/la cuchilla. El interruptor

de protección de sobrecarga puede saltar cuando se exige

demasiado al motor. Remítase a la sección Mantenimiento y

Ajustes para reponer este interruptor.

Figura 4-1

Limitador de cable

El limitador de cable se encuentra en la parte de atrás de la

manija superior y si se lo utiliza correctamente, ayuda a protejer

el control del motor/la cuchilla y el prolongador que alimenta la

unidad.

Palanca de ajuste de la altura de corte

La palanca de ajuste de altura de corte se ubica por encima de la

rueda posterior izquierda. Para ajustar la altura de corte, consulte

la Sección Montaje y Configuración.

Manija de control del motor/la cuchilla

Limitador de cable

Interruptor de protección contra sobrecarga

Palanca de ajuste de

la altura de corte

Funcionamiento

Figura 5-1

Arranque del motor

ADVERTENCIA: Evite arranques accidentales.

Asegúrese de estar en la posición del operador

detrás de la cortadora mientras la usa. Para evitar

lesiones graves, tanto el operador como la unidad

deben estar en posición estable durante el

encendido.

Conexión a una fuente de alimentación eléctrica

ADVERTENCIA: Esta cortadora se debe utilizar en

un circuito de 15 ó 20 AMP. Si tiene dificultad para

arrancar con un fusible o disyuntor de 15 AMP,

póngase en contacto con el centro de servicio

autorizado más cercano. No utilice un fusible o

disyuntor con mayor potencia nominal sin consultar

antes con su compañía eléctrica.

NOTA: Conecte el prolongador a la cortadora tal y como

se indica en la sección Configuración antes de enchufar el

prolongador a un tomacorriente eléctrico. Consulte la Fig. 5-1.

Enchufe el prolongador a cualquier toma (interior o 1.

exterior) conveniente con conexión a tierra de 120 volt. y

60 ciclos CA. Su cortadora funcionará correctamente en un

circuito con un disyuntor de 15 amp.

NOTA: Para evitar que se disparen los disyuntores,

seleccione un toma en un circuito que no esté

sobrecargado. NO seleccione un toma que esté dentro de

un circuito con artefactos como un refrigerador.

Permanezca detrás de la cortadora, en la posición del 2.

operador.

Oprima el botón arrancador (rojo) y manténgalo oprimido.3.

Vea la Fig. 5-2.NOTA: Al arrancar el motor de la cortadora

también se engancha la cuchilla.

Mientra mantiene oprimido el botón arrancador, gire la 4.

manija de control del motor/la cuchilla hacia arriba contra

la manija superior para arrancar el motor y enganchar la

cuchilla. Vea la Fig. 5-2.

NOTA: El motor de la cortadora NO arrancará si no se

mantiene oprimido el botón arrancador mientras gira la

manija de control del motor/la cuchilla hacia arriba.

Suelte el botón arrancador (rojo).5.

Apagado del motor

ADVERTENCIA: La cuchilla continua girando por

unos cuantos segundos después que el motor se ha

apagado. Si el motor no se detiene cuando se suelta

la manija de control del motor/la cuchilla, póngase

en contacto con el distribuidor de servicio

autorizado más cercano.

Suelte la manija de control del motor/la cuchilla para 1.

detener el motor y la cuchilla.

Figura 5-2

Interruptor de

protección contra

sobrecarga

13se c c i ó n 5 — fu n c i O n a M i e n t O

Uso de la cortadora de césped

Asegúrese que el césped está libre de piedras, palos, cables u

otros objetos que pudiesen dañar la cortadora o el motor. Dichos

objetos pueden ser arrojados accidentalmente en cualquier

dirección por la cortadora y provocar lesiones personales graves

al operador y a otras personas.

ADVERTENCIA: Si golpea un objeto extraño,

detenga el motor y desenchufe del circuito de

alimentación. Inspeccione la cortadora buscando

daños y repare antes de vovler a arrancar y hacer

funcionar la cortadora. El exceso de vibración

durante el funcionamiento de la cortadora es

indicación de daño. Se debe inspeccionar y reparar

la unidad lo antes posible.

Para evitar descargas eléctricas, no opere la cortadora en •

condiciones húmedas o mojadas.

Siempre empiece desde el lugar más cercano a la fuente •

de alimentación conectada al cable. Nunca corte el césped

en círculos, ni se desplace hacia adelante y hacia atrás,

comenzando en el punto más cercano al tomacorriente

y alejándose de manera que el cable se mantiene en la

sección de césped cortado, fuera del camino.

No permita que el prolongador se enrosque en los árboles, •

arbustos y otros obstáculos. Al recoger el prolongador,

envuélvalo en una serie de ochos a cada lado de su mano

para evitar que se enrede.

Uso como abonadora

Para abonar el césped, quite el colector de césped o canal de

descarga lateral de la máquina. Para un abono eficiente, no corte

césped húmedo. Si el césped ha crecido más de cuatro pulgadas,

no se recomienda el uso de la cortadora como abonadora. En ese

caso, use el colector de césped para embolsar los recortes.

Uso del colector de césped

Puede utilizar el colector de césped para recoger dichos recortes

mientras opera la podadora.

Acople el colector de césped siguiendo las instrucciones de 1.

la sección Montaje y Configuración. Los recortes de césped

son recolectados automáticamente en la bolsa a medida

que se usa la cortadora. Haga funcionar la cortadora hasta

que la bolsa de recolección esté llena.

Detenga el motor por completo soltando la manija de 2.

control del motor/la cuchilla. Compruebe que la unidad se

haya detenido totalmente.

Para retirar la bolsa, levante la puerta de descarga y tire 3.

de la bolsa de recolección hacia arriba, apartándola de

la cortadora. Deseche los recortes de césped y vuelva a

colocar la bolsa.

Mantenimiento y Ajustes

Mantenimiento

Recomendaciones generales

Siempre que realice tareas de mantenimiento debe •

respetar las reglas de seguridad.

La garantía de esta cortadora no cubre elementos que han •

estado sujetos al mal uso o la negligencia del operador. Para

recibir el reembolso total de la garantía, el operador deberá

mantener la cortadora como se indica en este manual.

Todos los ajustes deben ser verificados por lo menos una •

vez por temporada.

Revise periódicamente todos los sujetadores y compruebe •

que estén bien ajustados.

ADVERTENCIA: Siempre apague el motor y

desconecte la fuente de energía antes de limpiar,

lubricar o realizar cualquier reparación o tarea de

mantenimiento en la cortadora de césped.

Lubricación

Lubrique las ruedas por lo menos una vez por temporada 1.

con aceite ligero o aceite para motor. Si las ruedas se quitan

por cualquier razón, debe lubricar la superficie del brazo

giratorio y la superficie interna de la rueda con aceite

ligero. Vea la Fig. 6-1.

Lubrique el resorte de torsión y el punto de pivote de 2.

la puerta trasera de descarga y clavija de abono lateral

periódicamente con aceite ligero para evitar que se oxide.

Vea la Fig. 6-1.

Figura 6-1

Cuidado de la cubierta

ADVERTENCIA: Para reducir el riesgo de sufrir

descargas eléctricas, no exponga la cortadora de

césped al agua.

Debe limpiar la parte inferior de la plataforma de la cortadora

después de cada uso ya que se acumulan recortes de pasto, hojas,

suciedad y otros desechos. Esta acumulación de recortes de pasto,

etc. no es aconsejable porque produce óxido y corrosión.

Quite el pasto y hojas acumulados alrededor de la tapa del 1.

motor (no use agua). Ocasionalmente limpie la cortadora

con un paño seco.

Si se han acumulado desechos en la parte inferior de la 2.

unidad, incline la cortadora y limpie raspando con una

herramienta adecuada.

IMPORTANTE: No utilice una lavadora a presión o

manguera de jardín para limpiar su unidad. Pueden dañar

los componentes eléctricos, o el motor eléctrico. El uso

de agua acortará la vida útil de la máquina y reducirá su

capacidad de servicio.

Reposición del interruptor de protección contra sobrecarga

Esta cultivadora está equipada con un interruptor de protección

contra sobrecarga para evitar que el motor se dañe debido al

recalentamiento.

Si la protección contra sobrecarga se activa:

Suelte la manija de control del motor/la cuchilla y NO 1.

vuelva a arrancar la cortadora durante al menos un minuto,

dando tiempo a que el motor eléctrico se enfríe.

Oprima el interruptor de protección contra sobrecarga para 2.

restablecer. Vea la Fig. 5-2 en la sección Funcionamiento.

Si la protección contra sobrecarga salta poco después de

restablecer:

Suelte la manija de control del motor/la cuchilla y NO 1.

vuelva a arrancar la cortadora durante al menos 15

minutos, dando más tiempo al motor eléctrico para que se

enfríe.

Oprima el interruptor de protección contra sobrecarga 2.

para restablecer.

Vuelva a arrancar la unidad.3.

NOTA: Si el interruptor de protección contra sobrecarga

salta repetidamente durante el funcionamiento, o si no

se mantiene cuando se intenta restablecer, póngase en

contacto con su centro de servicio autorizado para acordar

una reparación.

15se c c i ó n 6 — Ma n t e n i M i e n t O y aj u s t e s

Reemplazo del escudo posterior

ADVERTENCIA: Nunca opere la cortadora si el

escudo posterior no está colocado y funcionando.

Nunca opere la cortadora si los dispositivos de

seguridad están dañados. De lo contrario, pueden

producirse lesiones personales.

El escudo posterior está sujeto a desgaste y daños lo que podría

dejar expuestas las partes moviles o permitir que se arrojen

objetos. Para proteger su seguridad, verifique frecuentemente el

escudo posterior reemplazándolo inmediatamente con las piezas

del fabricante original del equipo identificadas en este manual.

Parar retirar el escudo posterior, levante la puerta trasera y 1.

presione el escudo en ambos lados para sacarlo del orificio.

Vea la Fig. 6-2.

Retire el escudo del orificio opuesto y cámbielo por un 2.

escudo nuevo en orden y forma inversa al retiro.

Figura 6-2

Servicio

ADVERTENCIA: Si la cuchilla está desequilibrada

causará demasiada vibración al rotar a altas

velocidades. Puede dañar la cortadora de césped y

se puede romper, causando lesiones personales

Coloque la cuchilla de corte, la placa de seguridad y el 5.

perno de la cuchilla sobre el eje del motor y atornille el

perno con la mano. Vea la Fig. 7-1.

NOTA: Asegúrese de volver a colocar las partes en el mismo

orden en que las retiró. Al instalar la cuchilla de corte,

asegúrese de instalarla con los extremos curvos hacia la

plataforma de la cortadora y no hacia el suelo.

Aplique torsión al perno de la cuchilla usando una llave 6.

de par para asegurar que el perno está correctamente

apretado. El torque recomendado para el perno de la

cuchilla es 170-220 pulg/lb.

ADVERTENCIA: Las piezas metálicas de la cuchilla

no sólo se utilizan para fijar el conjunto de la

cuchilla, sino que también como dispositivo aislante

de seguridad y nunca deben modificarse de

ninguna manera. Si es necesario reemplazarlas, use

piezas originales como se muestra en la lista de

piezas.

Para garantizar el funcionamiento seguro de la cortadora revise

periódicamente el perno de la cuchilla para determinar si está

bien ajustado.

Almacenamiento fuera de temporada

Se deben seguir estos pasos para preparar la cortadora para

almacenarla.

Limpie y lubrique la cortadora como se describe en las •

instrucciones de lubricación.

No utilice una lavadora a presión o manguera de jardín •

para limpiar su unidad.

Haga seguro el suministro de energía es desconectado.•

Cubra la cuchilla de la cortadora con grasa para chasis para •

impedir que se oxide.

Almacene la unidad en una zona limpia y seca. No la •

almacene cerca de productos corrosivos como por ejemplo

fertilizantes.

Limpie la cuerda de extensión para quitar cualquier •

sustancia extranjera como el petróleo o manchas. Sustituya

la cuerda de extensión de cortar o ser dañada de cualquier

modo.

Cuerda de viento en una serie de lazos iguales en cada lado •

de su mano para prevenir gruñido.

Cuidado de la cuchilla

ADVERTENCIA: Cuando saque la cuchilla de corte

para afilarla o reemplazarla, protéjase las manos

usando un par de guantes gruesos o un trapo

grueso para sostener la cuchilla. Esté seguro de

desconectar el suministro de energía.

Inspeccione periódicamente el adaptador de la cuchilla

buscando rajaduras, especialmente si golpea un objeto extraño.

Reemplace según corresponda. Siga los siguientes pasos para

realizar el mantenimiento de la cuchilla.

Pare el motor y desconecte el suministro de energía al 1.

cortacésped. Coloque la cortadora de césped sobre un

lado.

Use un bloque de madera entre lámina y cubierta de 2.

cortacésped para impedir a la lámina dar vuelta cuando el

cerrojo es quitado.

Afloje y saque el perno de la cuchilla, la placa de seguridad 3.

y la cuchilla. Vea la Fig. 7-1.

La cuchilla puede ser afilada con un archivo o en una rueda 4.

de molienda. No intente afilar la cuchilla mientras esto

está todavía en el cortacésped. Afilando la cuchilla, siga el

ángulo original de muelen y muelen cada filo igualmente

para guardar la cuchilla equilibrada. Equilibre la cuchilla en

un destornillador de eje redondo. Quite el metal del lado

pesado hasta que esto equilibre regularmente.

Perno de la

cuchilla

Placa de

seguridad

Cuchilla

Figura 7-1

Solución de Problemas

Problema Causa Solución

La cortadora no

arranca

Cable desconectado del control del motor/la 1.

cuchilla.

Control del motor/la cuchilla defectuoso.2.

Prolongador no conectado al enchufe de la 3.

cortadora.

Prolongador no conectado a una fuente de 4.

alimentación.

El interruptor de protección de sobrecarga de 5.

la cortadora o el disyuntor del tomacorriente

de la casa se desconectó.

Vuelva a conectar el cable manteniendo el 1.

limitador cerca del control del motor/la cuchilla.

Reemplace el control del motor/la cuchilla.2.

Conecte el prolongador al enchufe de la 3.

cortadora.

Conecte el prolongador a un toma de 110-120 4.

voltios 60 hertz de CC.

Reposicione el interruptor de protección de 5.

sobrecarga siguiendo las instrucciones que

aparecen en la sección Mantenimiento y Ajustes

de este manual.

El disyuntor de

la cortadora se

desconecta

Demasiada carga de trabajo en la cortadora. 1.

Fusible quemado, tomacorriente recargado.2.

Eleve la altura de corte, reposicione el disyuntor 1.

de la cortadora, tome una franja de corte más

angosta y camine despacio.

Conecte a un toma con fusible de 15 amp. 2.

Reposicione el disyuntor y vuelva a arrancar la

cortadora.

Cortadora corta el

pasto desparejo

El césped está desigual o desparejo.1.

La altura de corte no está bien fijada. (Sólo para 2.

modelos con ajuste de altura individual)

Mueva las ruedas a una altura de corte más alta.1.

Todas las ruedas deben colocarse a la misma 2.

altura de corte para que la cortadora corte parejo.

La cortadora no

procesa el abono

correctamente

Los recortes de césped mojado se adhieren a la 1.

parte inferior de la plataforma.

Espere a que el pasto se seque antes de cortarlo.1.

Difícil de empujar Césped alto o altura de corte demasiado baja.1.

La parte posterior del alojamiento de la 2.

cortadora y la cuchilla arrastran en el pasto

tupido.

Eleve la altura de corte.1.

Eleve la altura de corte.2.

Cortadora vibra a

mayor

velocidad

Eje del motor doblado. 1.

La cuchilla de corte está desequilibrada. 2.

La cuchilla está floja.3.

Pare el motor, desconecte la fuente de 1.

alimentación e inspeccione el daño. Repare

antes de volver a arrancar. Si la vibración persiste,

llévela a un distribuidor de servicio.

Equilibre la cuchilla afilando cada borde de corte 2.

por igual.

Ajuste los pernos de la cuchilla con un par de 3.

torsión de 170 - 250 pulg-lb.

El cable se

desconecta con

frecuencia

El prolongador no está correctamente 1.

acoplado al limitador de cable.

Prolongador viejo, gastado o flojo.2.

Vuelva a conectar el prolongador al limitador en 1.

la varilla de guía.

Cambie el prolongador.2.

La manija no esté en

posición

Los pernos del carro no están asentados en los 1.

aisladores de las manijas.

Ajuste la altura de la manija y asegúrese de que 1.

los pernos del carro se asientan correctamente

en los aisladores de las manijas. Ajuste las perillas

de mano.

Notas

19nO t a s

La garantía limitada que se extiende a continuación es otorgada por

la empresa Cub Cadet LLC y cubre mercaderías nuevas compradas y

utilizadas en los Estados Unidos, sus posesiones y territorios.

“Cub Cadet” garantiza este producto por defectos de materiales y de

fabricación por un período de tres (3) años a partir de la fecha de la

compra original y reparará o cambiará sin cargo cuando lo considere

pertinente todas las piezas con defectos de materiales o de fabricación.

Esta garantía limitada sólo se aplicará si el producto ha sido operado y

mantenido de acuerdo con las instrucciones del Manual del Operador

que se proporciona con el producto y no ha sido sujeto a uso inapro-

piado, abuso, uso comercial, abandono, accidente, mantenimiento

incorrecto, alteración, vandalismo, robo, incendio, inundación o algún

daño debido a otro peligro o desastre natural. El daño resultante por

la instalación o el uso de piezas, accesorios o uniones no aprobados

por Cub Cadet para su uso con el(los) producto(s) incluido(s) en este

manual anulará la garantía en lo que respecta a esos daños.

Se garantiza que las piezas con desgaste normal están libres de de-

fectos en los materiales o de fabricación por un período de treinta (30)

días a partir de la fecha de compra. Las piezas o componentes sujetos

a desgaste normal incluyen pero no se limitan a: baterías, correas,

cuchillas, adaptadores para cuchillas, bolsas para pasto, ruedas para

la plataforma de la podadora tractor, asientos, zapatas antideslizantes,

placas, gomas de corte, neumáticos, petróleo de motor, filtros de aire,

y bujías.

CÓMO SOLICITAR Y OBTENER SERVICIO TÉCNICO: El servicio de

la garantía está disponible, CON PRUEBA DE COMPRA, a través del

distribuidor local autorizado para el mantenimiento. Para localizar al

distribuidor en su área, busque en las páginas amarillas de su localidad

o contacte a Cub Cadet LLC al Apartado Postal 361131, Cleveland,

Ohio 44136-0019, o llame al 1-877-282-8684 o entre a la página Web

en www.cubcadet.com.

Esta garantía limitada no lo cubrirá en los siguientes casos:

a. Las bombas para el corte de madera, las válvulas y los cilindros

tienen una garantía independiente de un año.

b. Los artículos necesarios para el mantenimiento de rutina como por

ejemplo lubricantes, filtros, afiladores de cuchillas, los ajustes de los

frenos, del embrague o de la plataforma y el deterioro normal del

acabado exterior debido al uso o exposición.

Servicio no realizado por el distribuidor autorizado para el mantenimiento.

d. Cub Cadet no proporciona ninguna garantía por productos vendidos

o exportados fuera de los Estados Unidos de América, sus

posesiones y territorios, excepto aquellos que fueren vendidos a

través de los canales autorizados por Cub Cadet para la distribución

de exportaciones.

e. Piezas de reemplazo que no son piezas genuinas de Cub Cadet.

f. Gastos de transporte y llamadas por servicios técnicos.

No se aplican garantías implícitas, incluidas las garantías

implícitas de comerciabilidad o de adecuación para un propósito

determinado, después del período de aplicación de la garantía es-

crita expresa extendida más arriba para las piezas de acuerdo con

su identificación. Ninguna otra garantía expresa, oral o escrita,

excepto la mencionada anteriormente, extendida por personas o

personas jurídicas, incluidos los distribuidores o los minoristas

con respecto a los productos, obligará a Cub Cadet. Durante el

plazo de la garantía el único recurso es la reparación o reemplazo

del producto como se indicó anteriormente.

Las disposiciones incluidas en esta garantía proveen el recurso

único y exclusivo que surge de las ventas. Cub Cadet no será

responsable por pérdidas o daños incidentales o directos,

incluyendo sin límites, los gastos incurridos para los servicios de

cuidado del pasto de reemplazo o cambio, o los gastos de alquiler

para reemplazar de manera transitoria un producto bajo garantía.

Algunos estados no permiten la exclusión o limitación de los daños y

perjuicios incidentales o directos, o las limitaciones sobre la duración

de las garantías implícitas, por lo que las exclusiones o limitaciones

mencionadas anteriormente pueden no serle de aplicación.

En ningún caso se obtendrá una compensación mayor al monto del

precio de compra del producto vendido. La alteración de las carac-

terísticas de seguridad del producto anulará esta garantía. Usted

asume el riesgo y la responsabilidad por las pérdidas, daños o lesiones

que sufran Usted y sus bienes y / o otras personas y sus bienes como

consecuencia del uso, del uso incorrecto o de la imposibilidad de uso

de este producto.

Esta garantía limitada alcanza solamente al comprador original, o a la

persona que recibió el producto de regalo.

CÓMO SE RELACIONA LA LEGISLACIÓN ESTATAL CON ESTA GA-

RANTÍA: Esta garantía limitada le otorga derechos legales específicos

y usted también puede contar con otros derechos que varían de un

estado a otro.

IMPORTANTE: El propietario debe presentar prueba de compra

original para obtener la cobertura de la garantía.

GARANTÍA LIMITADA DEL FABRICANTE PARA

GDOC-100088 REV. A

Cub Cadet LLC, P.O. BOX 361131 CLEVELAND, OhIO 44136-0019, Phone: 1-877-282-8684

MTD Products Limited, kitchener, ON N2G 4J1, Phone: 1-800-668-1238

Cub Cadet 18A-182-756 Electric Mower Model

Product's Documents

User Manual: Operator: BILING:18X:182:CUB

Specifications

Cub Cadet 18A-182-756 Questions and Answers
