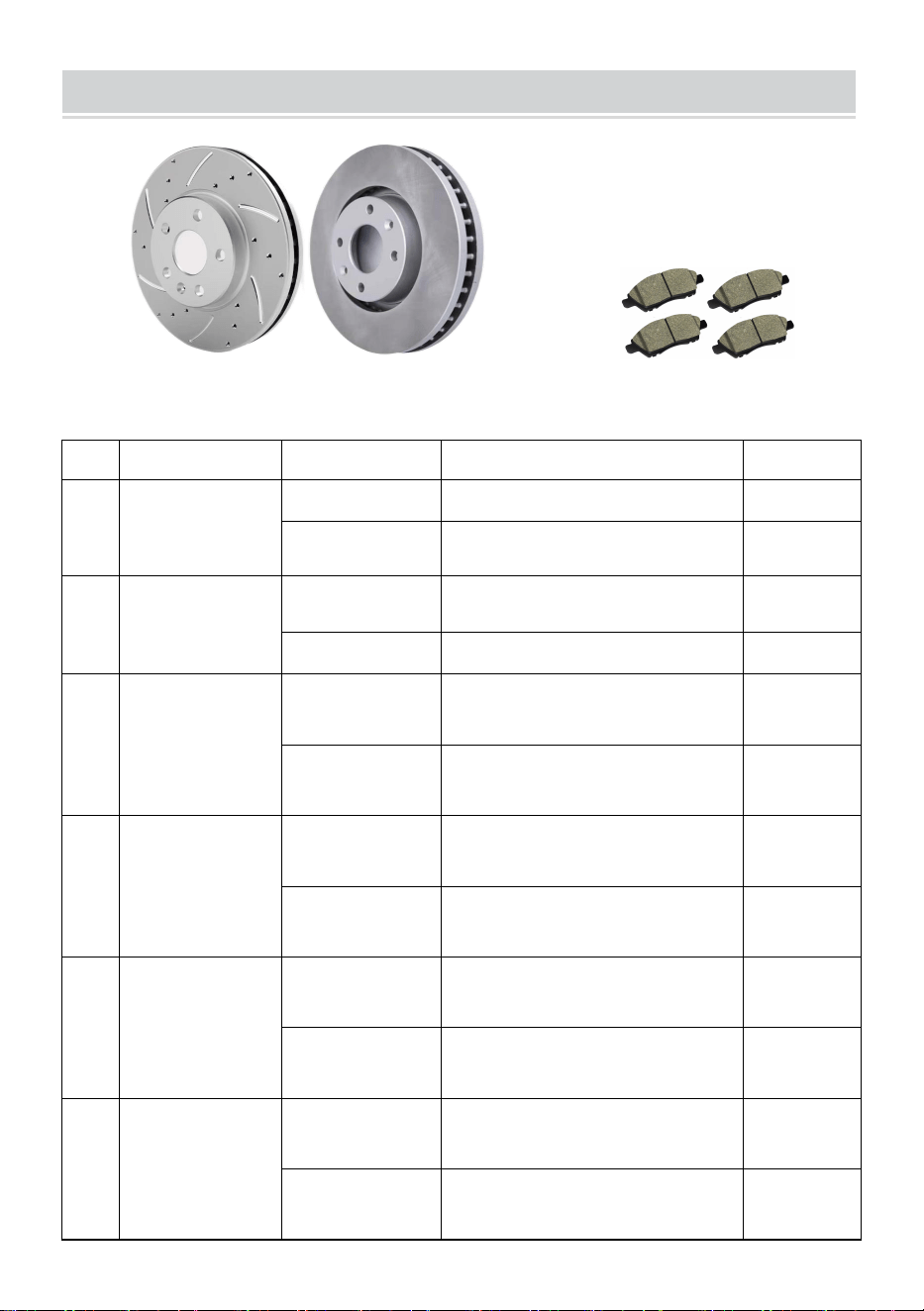

PARTS LIST
Brake disc Brake pad
No.
Name
Part number
Quantity
1
Brake disc
1K0 615 601 AB（Rear）
2
Brake pad
4D0 698 451 D（Rear）
2
2
Brake disc
2Q0615601H（Rear）
2
Brake pad
4D0 698 451 D（Rear）
2
3
Brake disc
S-53005（Front）
S-53006（Rear）
4
Brake pad
P-1084（Front）
P-967（Rear）
4
4
Brake disc
R-55174（Front）
R-55178（Rear）
4
Brake pad
P-1421（Front）
P-1275（Rear）
4
5
Brake disc
S-54153（Front）
S-54186（Rear）
4
Brake pad
P-1414（Front）
P-1602（Rear）
4
6
Brake disc
S-31511（Front）
S-31544（Rear）
4
Brake pad
P-1324（Front）
P-1391（Rear）
4
background
- 3 -
7
Brake disc
S-53040（Front）
S-53041（Rear）
4
Brake pad
P-1273（Front）
P-1274（Rear）
4
8
Brake disc
S-55191（Front）
2
Brake pad
P-1411（Front）
2
9
Brake disc
S-55097（Front）
S-55133（Rear）
4
Brake pad
P-1363（Front）
P-1707（Rear）
4
10
Brake disc
S-55150（Front）
S-55151（Rear）
4
Brake pad
P-1169（Front）
P-883（Rear）
4
11
Brake disc
S-55150（Front）
2
Brake pad
P-1169（Front）
2
12
Brake disc
93188917/93197241（Front）
2
Brake pad
1605353（Front）
2

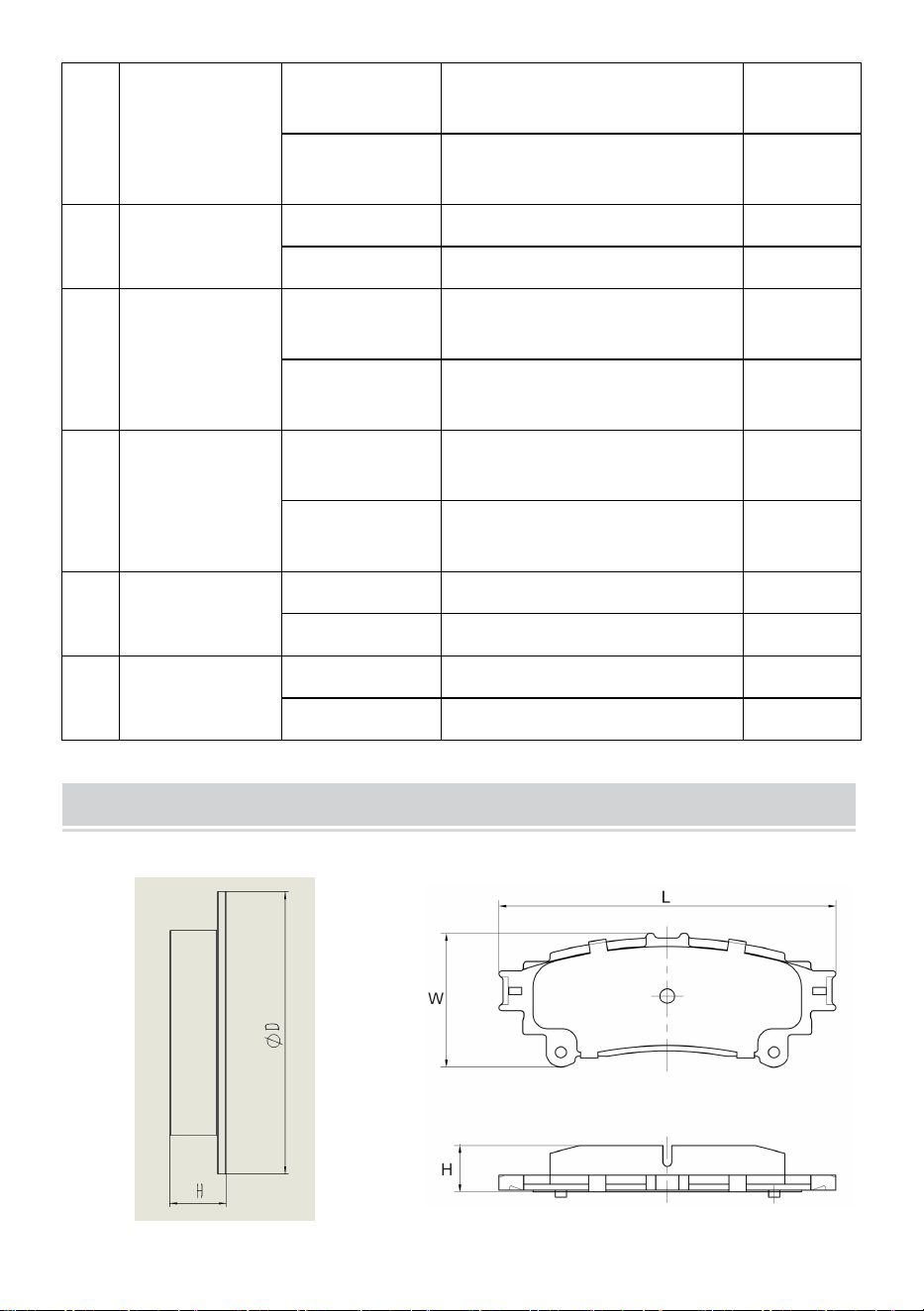

PARTS SIZE
Brake disc Brake pad
background
- 4 -
No.
Model
Name
Part number
ΦD*H(mm)
L*W*H(mm)
1
1970
Brake disc
1K0 615 601 AB（Rear）
Φ252.8*51.3
Brake pad
4D0 698 451 D（Rear）
86.8*68*16.8
2
34144
Brake disc
2Q0615601H（Rear）
Φ231.7*39.5
Brake pad
4D0 698 451 D（Rear）
86.8*68*16.8
3
53005/
53006
Brake disc
S-53005（Front）
S-53006（Rear）
Front:
Φ335.8*67.5
Rear:
Φ352*72
Brake pad
P-1084（Front）
P-967（Rear）
Front:
177.8*61*18
Rear:
166*49*16.5
4
20984/
21222
Brake disc
R-55174（Front）
R-55178（Rear）
Front:
Φ321*51
Rear:
Φ302.9*71.7
Brake pad
P-1421（Front）
P-1275（Rear）
Front:
131.5*59.5*18
Rear:
111*45.5*15
5
54153/
21373
Brake disc
S-54153（Front）
S-54186（Rear）
Front:
Φ350*49.6
Rear:
Φ348.2*79.6
Brake pad
P-1414（Front）
P-1602（Rear）
Front:
194*68*18.5
Rear:
149*54*16
6
HQP519/
1907
Brake disc
S-31511（Front）
S-31544（Rear）
Front:
Φ328*49.3
Rear:
Φ309*62.7
Brake pad
P-1324（Front）
P-1391（Rear）
Front:
166.5*59*17
Rear:
115*46*15
7
53040/
53041
Brake disc
S-53040（Front）
S-53041（Rear）
Front:
Φ302*55
Rear:
Φ316*76.5
Brake pad
P-1273（Front）
Front:
background
- 5 -
P-1274（Rear）
146.5*63*17
Rear:
116*46*16
8
21266
Brake disc
S-55191（Front）
Φ355*102.3
Brake pad
P-1411（Front）
201.6*66*19.7
9
55097/
55133
Brake disc
S-55097（Front）
S-55133（Rear）
Front:
Φ329.8*55.7
Rear:
Φ344.8*85.1
Brake pad
P-1363（Front）
P-1707（Rear）
Front:
184.4*65*18
184.4*60*18
Rear:
143*45.5*17.5
10
20811/
55150
Brake disc
S-55150（Front）
S-55151（Rear）
Front:
Φ325*54.5
Rear:
Φ331*53.4
Brake pad
P-1169（Front）
P-883（Rear）
Front:
178.5*59*18
Rear:
138*47*18
11
55150
Brake disc
S-55150（Front）
Φ325*54.5
Brake pad
P-1169（Front）
178.5*59*17.5
12
20425
Brake disc
93188917 / 93197241
（Front）
Φ257.2*40.6
Brake pad
1605353（Front）
123*54*18.5
INSTALLATION INSTRUCTIONS
Suggest going to a professional car repair shop for replacement
by a professional mechanic!
The replacement methods for different vehicle models may vary
and require professional guidance for replacement.
background
- 6 -

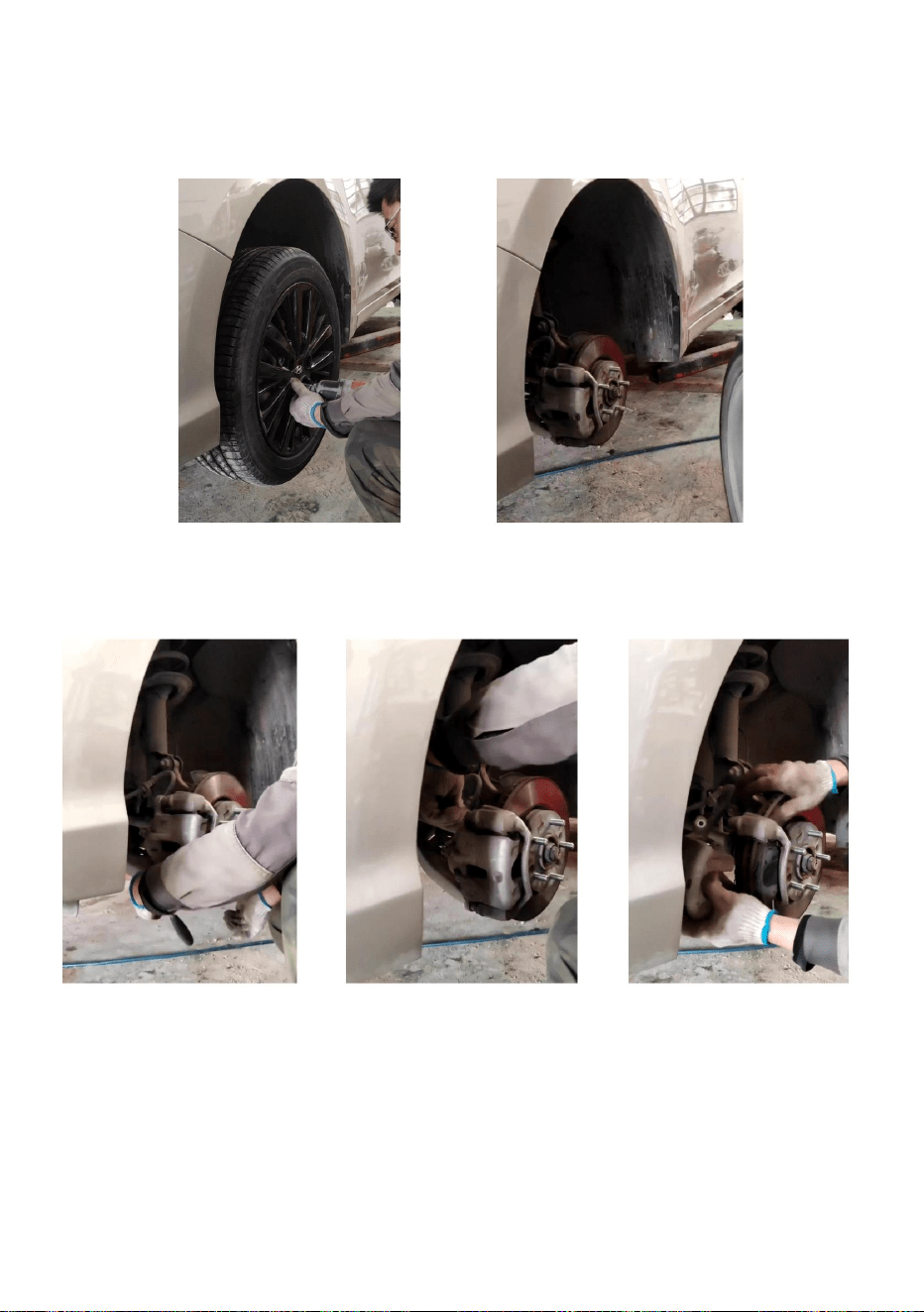

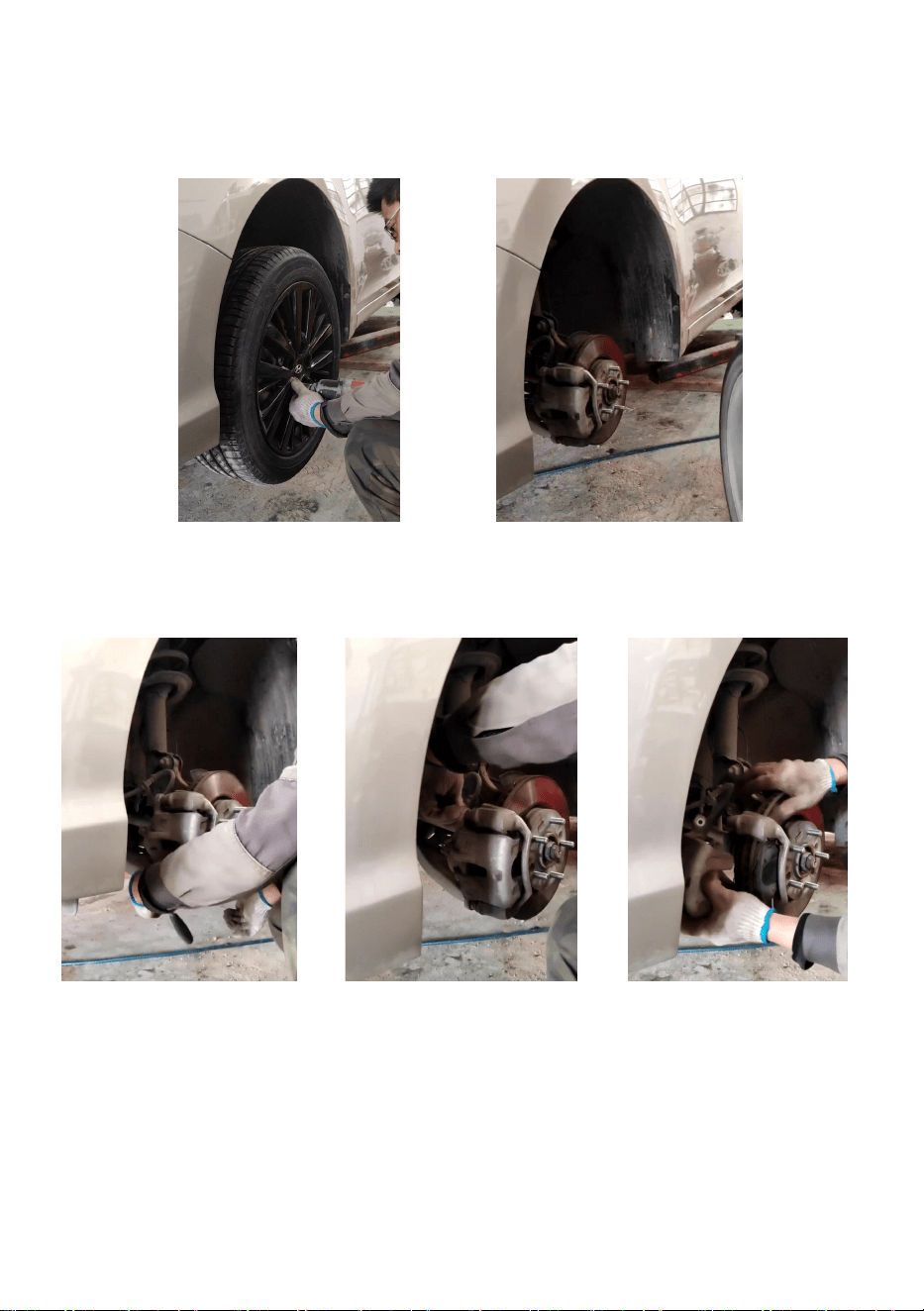

1. Wheel disassembly
Use a jack to lift one side of the brake disc set that needs to be replaced,
loosen the wheel nuts, and remove the wheel.
2. Brake caliper disassembly
Loosen the brake caliper screws and remove the brake caliper.
background
- 7 -

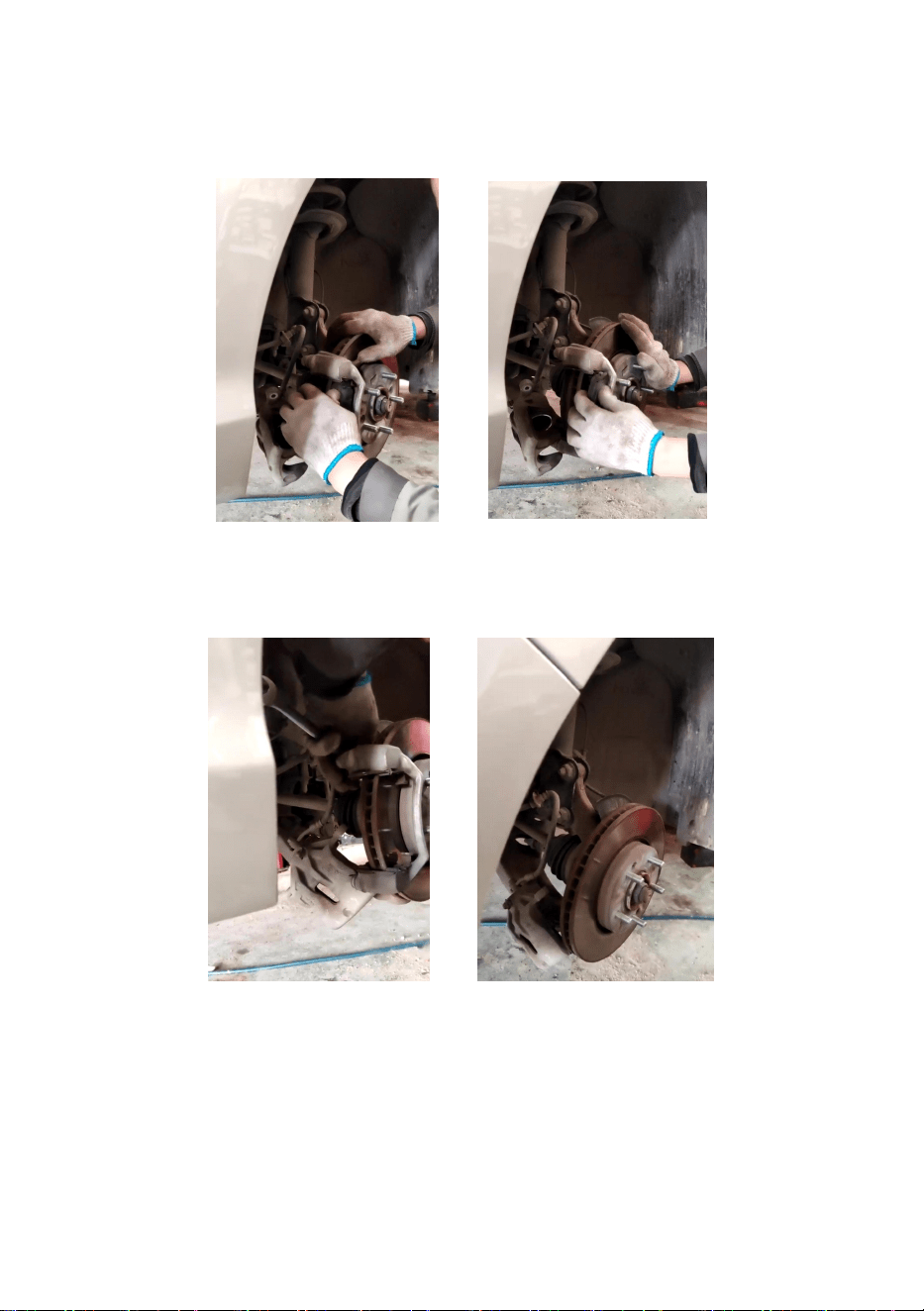

3. Brake pad disassembly
Remove the brake pad retaining ring, remove the brake pad.
4. Dismantling of caliper bracket
Loosen the screws on the caliper bracket and remove the caliper bracket.

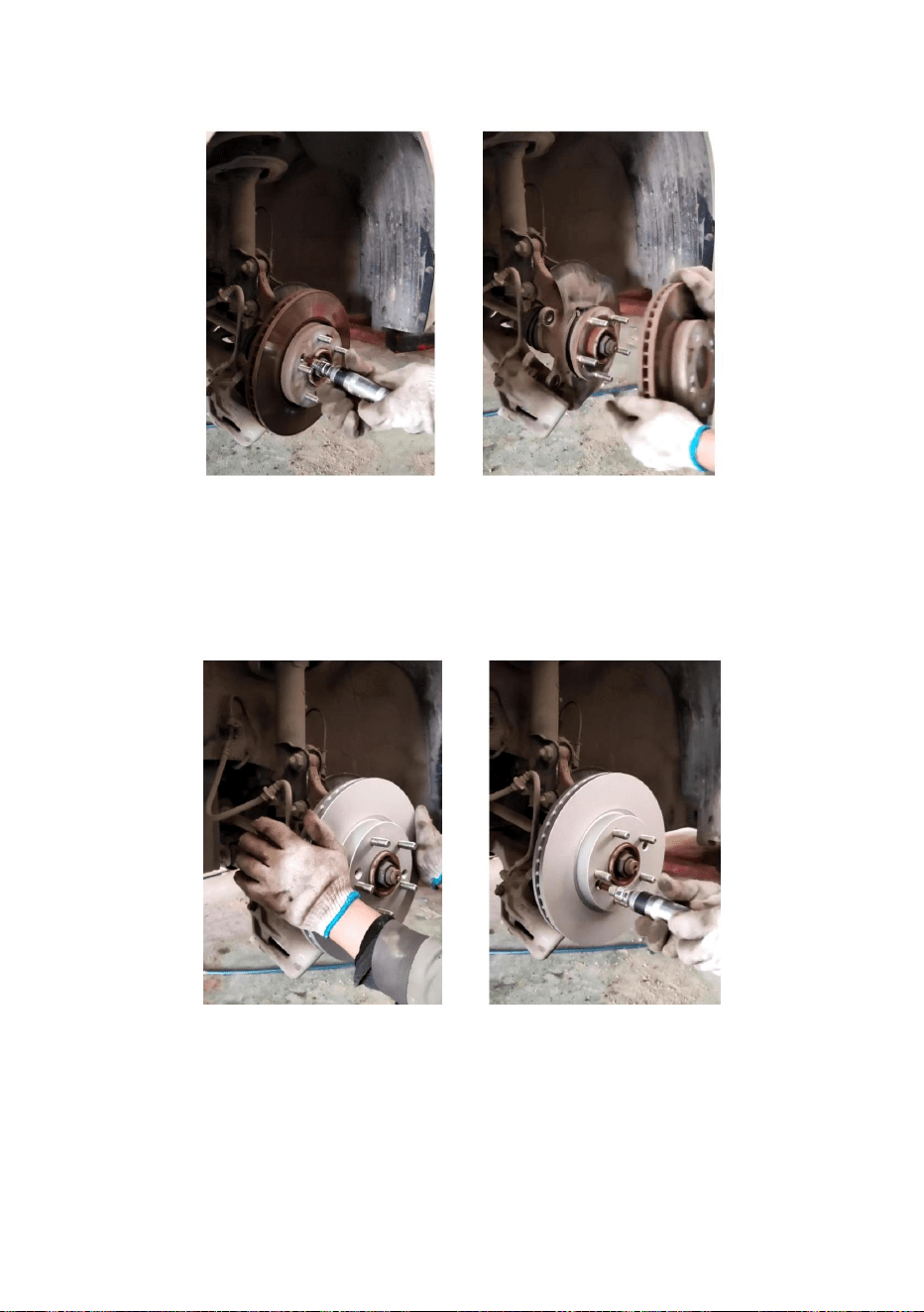

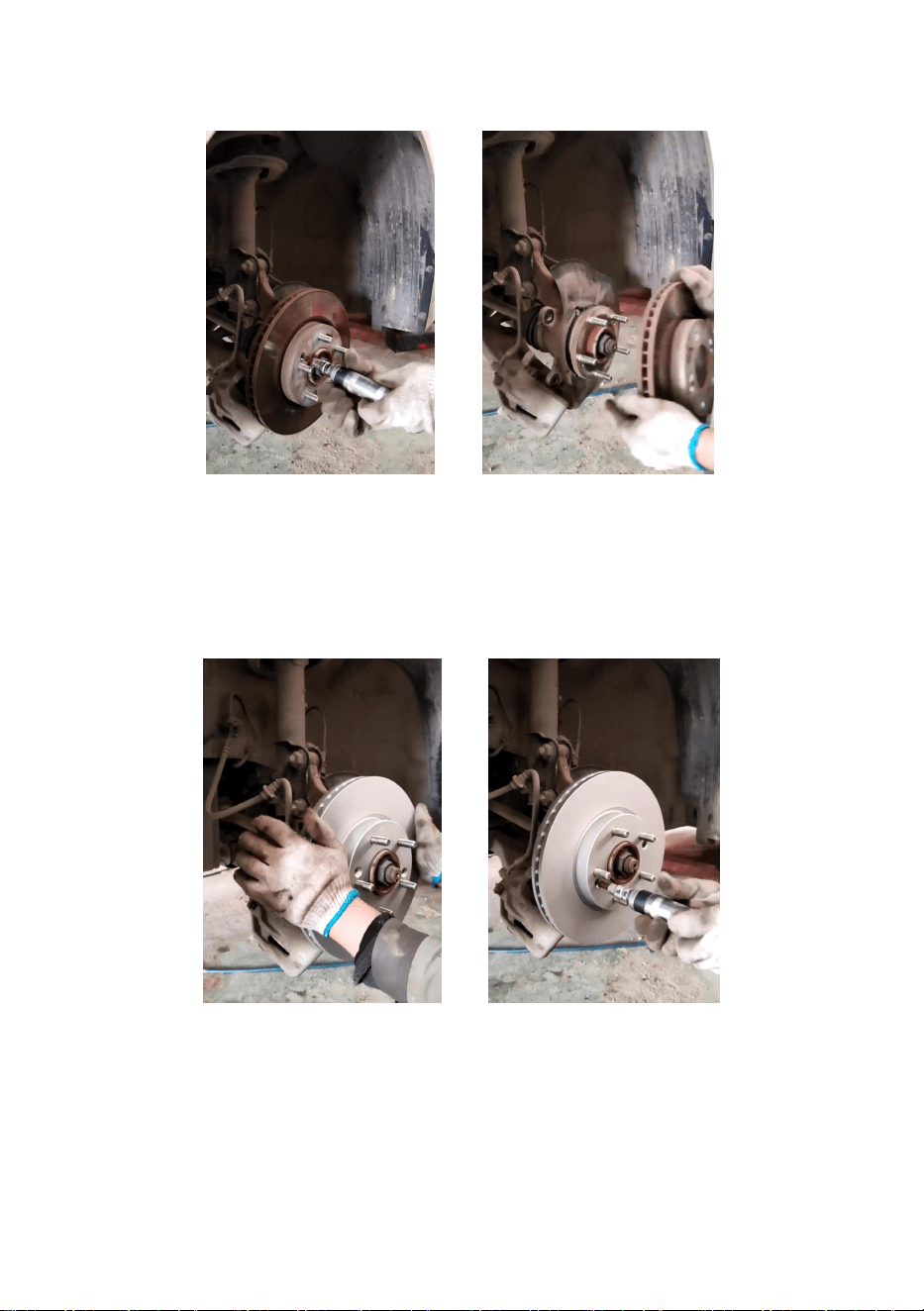

5. Brake disc disassembly
Loosen and remove the fastening screws (some models do not have
fastening screws). There are threaded holes on the brake disc. Find a
suitable size screw and screw it into the threaded hole to push the brake
disc out (some models do not have this screw hole, you can rotate the
background
- 8 -
brake disc from behind and tap it while using the brake disc to detach), and
finally remove the brake disc.

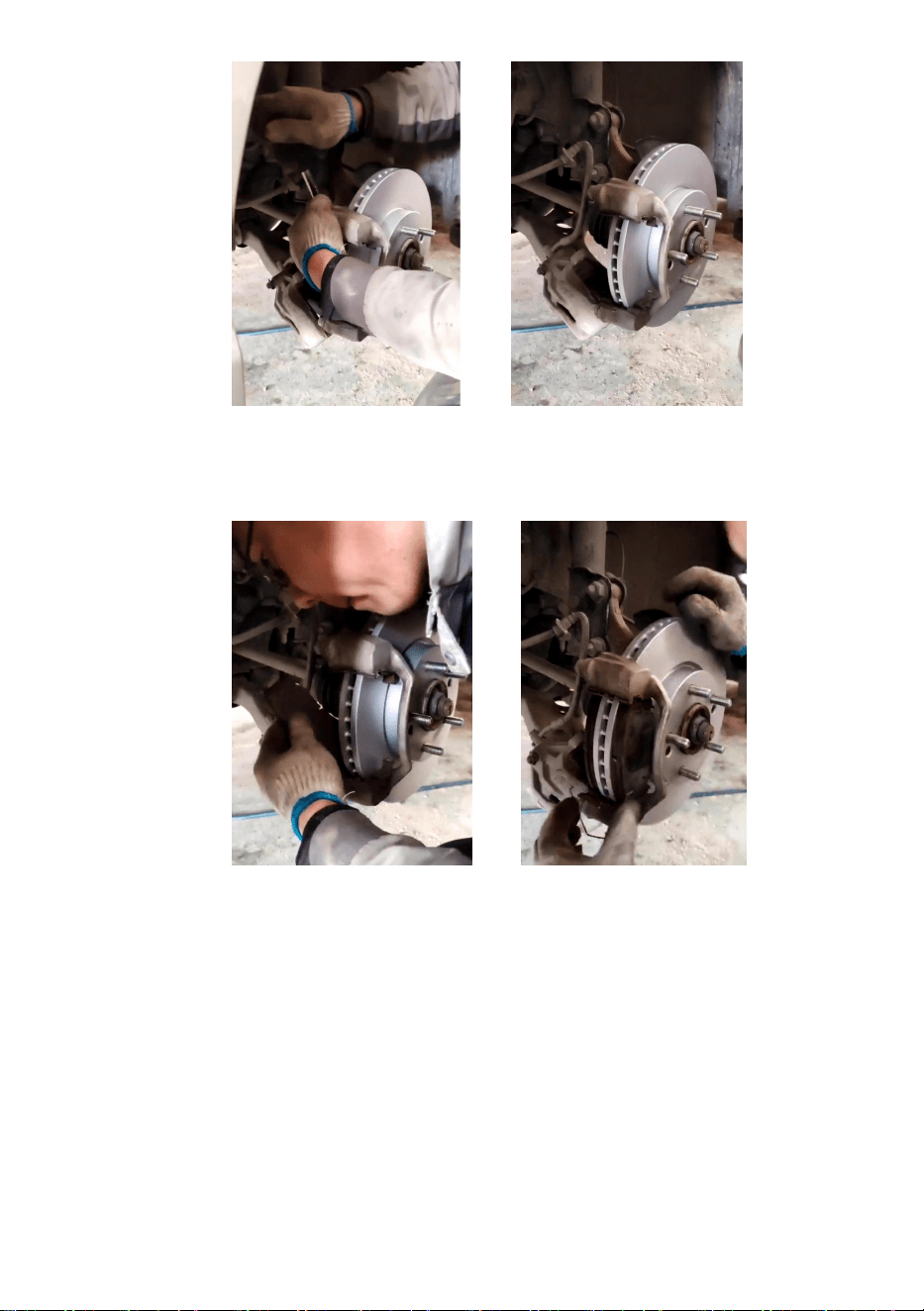

6. Brake disc installation
It is recommended to clean the installation position of the brake disc with a
wire brush and special cleaning agent, align the new brake disc with the
hole position, and tighten the fastening screws.
7. Caliper bracket installation
Install the caliper bracket back into its original position, tighten the screws
to a fixed torque, and apply thread locking adhesive before installing the
screws to prevent them from loosening.
background
- 9 -
8. Brake pad installation
Install new brake pads and brake pad retaining rings.
9. Brake caliper installation
Remove the caliper, remove the hook, install the caliper back in place,
tighten the screws to the fixed torque, and apply thread locking adhesive
before installing the screws to prevent them from loosening.
10. Tire installation
Install the tire and tighten the fixing nut to achieve a fixed torque.
background
- 10 -
