Astro
®
System DC 40
Battery Replacement Instructions
wARnIng
Do not use a sharp object to remove the battery. See the Important Safety and
Product Information guide or the Astro Owner’s Manual for product warnings
and other important information.

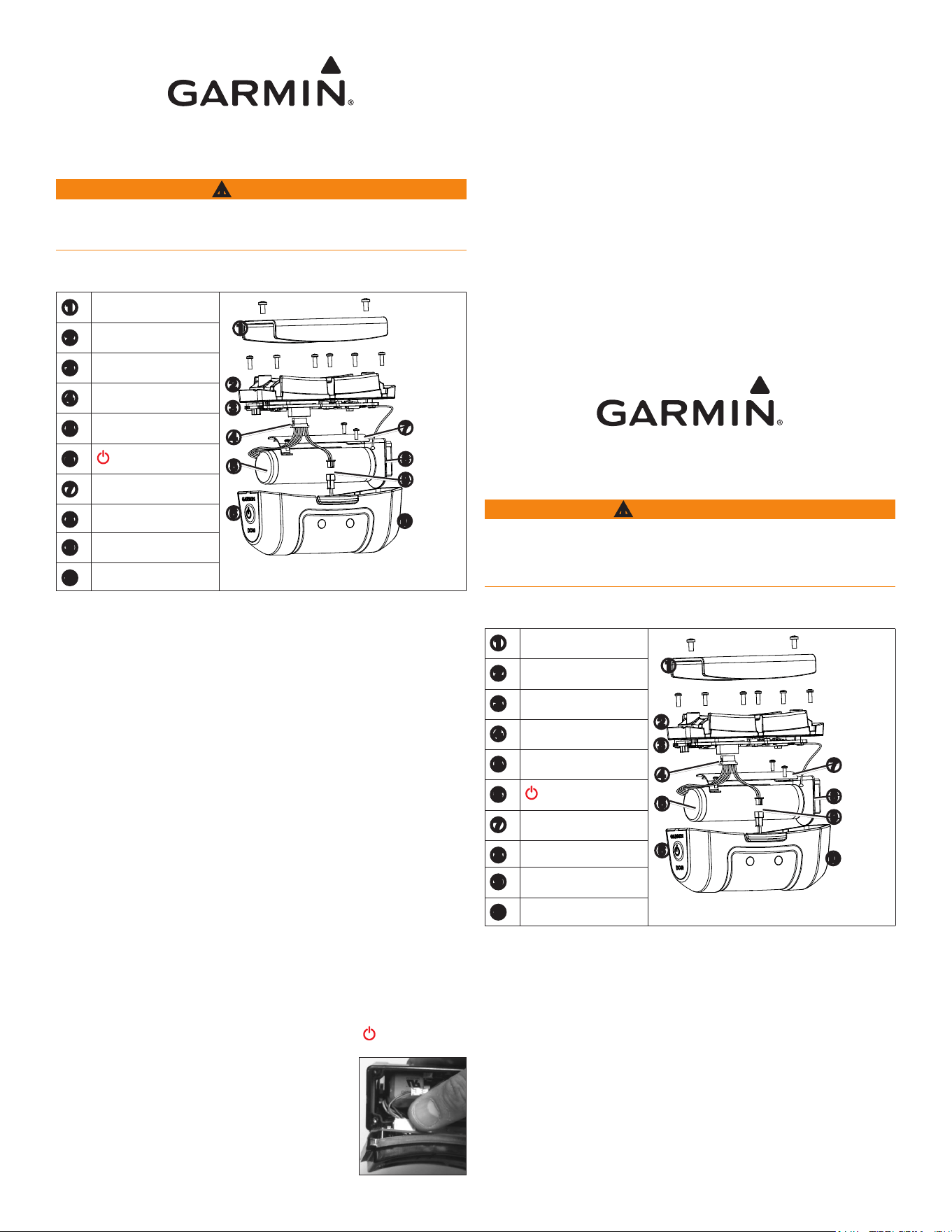

DC 40 Components
➊
Back plate
➊
➋
➌
➐
➍
➒
➎
➏
➓
➑
➋
Top cover
➌
Circuit-board switch
➍
Six-pin connector
➎
Battery
➏
Power key
➐
Battery cover
➑
GPS antenna
➒
Two-pin connector
➓
Bottom cover
Removing the Old Battery
You must provide a small Phillips screwdriver. You can use a small at
screwdriver to help disconnect the six-pin and two-pin connectors.
1. Remove the two screws on the back plate.
2. Lift off the back plate and the collar.
3. Remove the six screws from the top cover.
4. Carefully separate the top cover from the bottom cover.
TIP: Note the orientation of the GPS antenna. You must put it back the same way.
5. Carefully lift out the GPS antenna from the bottom cover.
NOTE: Do not pull or twist the wire connected to the GPS antenna. If necessary,
use a small pliers to lift the GPS antenna from the bottom cover.
6. Disconnect the six-pin connector from the top cover.
7. Disconnect the two-pin connector from the bottom cover.
8. Remove the three screws from the battery cover.
9. Remove the battery cover and the battery.
TIP: Note the orientation of the battery. You must install the new battery the same
way.
After you remove the old battery, contact your local waste disposal department to
properly recycle the battery.
Installing the new Battery
1. Place the battery in the bottom cover.
The wired end of the battery must be on the same end as the Power key.
2. Replace the battery cover and the three screws.
3. Connect the two-pin connector.
4. Connect the six-pin connector.
TIP: Use your thumb to hold the connector against the
housing.
5. Carefully place the GPS antenna into the bottom cover.
6. Check the battery connection by pressing the circuit-board switch.
When properly connected, the red LED turns on. To turn off the device, press and
hold the circuit-board switch.
7. Check the gasket located inside the bottom cover; it must be fully seated.
8. Replace the top cover and the six screws.
9. Check the charging circuit by connecting the battery charging clip to the
device and connecting the power cable to an appropriate electrical source.
When properly connected, the blue LED turns on.
10. Replace the collar, back plate, and two screws.
After you install the new battery, charge the DC 40 completely.
Limited warranty
Garmin’s standard limited warranty applies to this accessory. For more
information, see the Important Safety and Product Information guide or the Astro
Owner’s Manual.
Système Astro
®
DC 40
Instructions de remplacement de la batterie
AveRtISSement
N'utilisez pas d'objet pointu pour retirer la batterie. Consultez le guide
Informations importantes relatives au produit et à la sécurité ou le Manuel
d'utilisation Astro pour prendre connaissance des avertissements et autres
informations sur le produit.

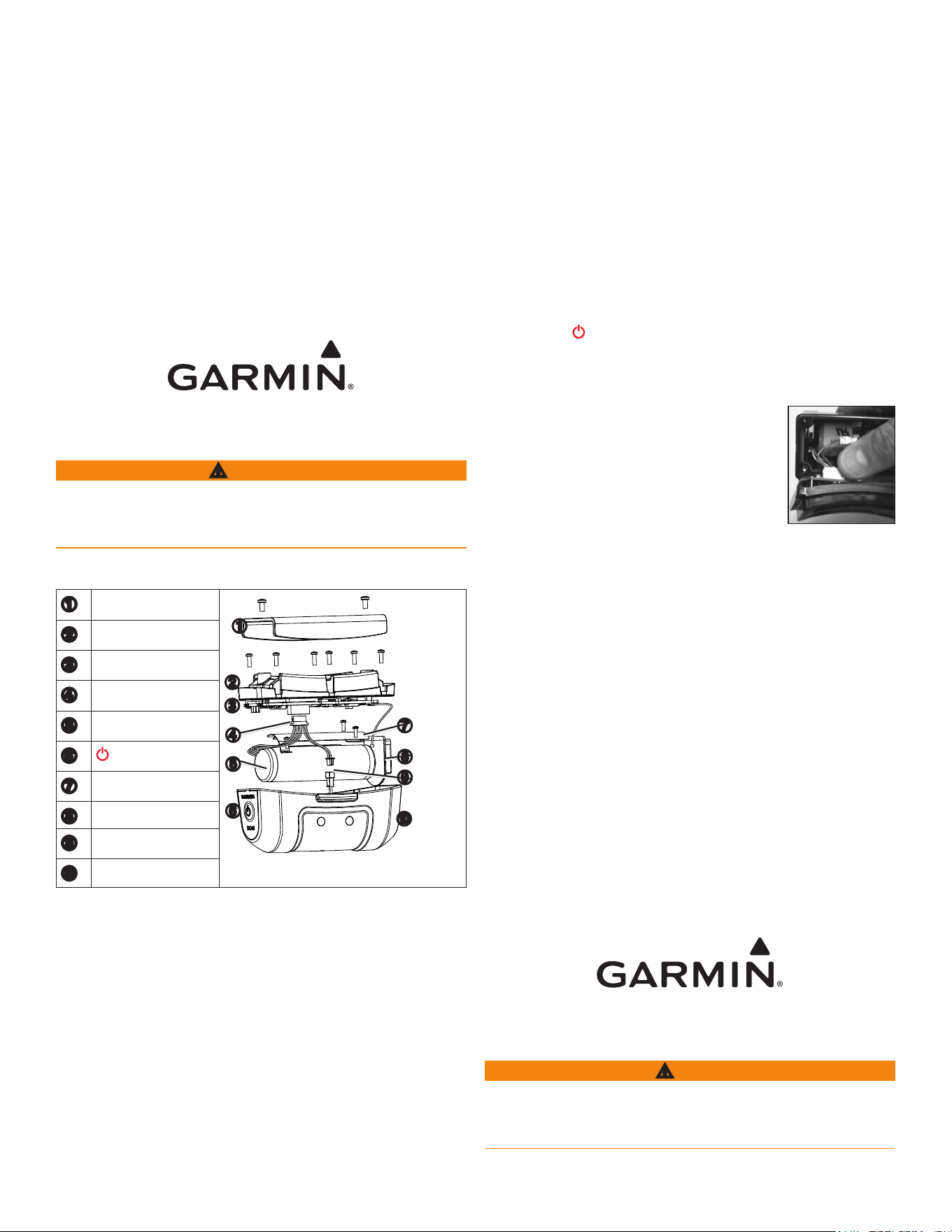

Composants du DC 40
➊
Cache
➊
➋
➌
➐
➍
➒
➎
➏
➓
➑
➋
Couvercle supérieur
➌
Interrupteur de la carte de
circuit
➍
Connecteur à six broches
➎
Batterie
➏
Touche Marche/arrêt
➐
Couvercle de la batterie
➑
Antenne GPS
➒
Connecteur à deux broches
➓
Couvercle inférieur
Retrait de l'ancienne batterie
Vous devez disposer d'un petit tournevis Philips. Vous pouvez débrancher les
connecteurs à deux et six broches à l'aide d'un petit tournevis plat.
1. Retirez les deux vis du cache.
2. Soulevez le cache et le collier.
3. Retirez les six vis du couvercle supérieur.
4. Séparez soigneusement le couvercle supérieur du couvercle inférieur.
ASTUCE: notez le sens de l'antenne GPS. Elle doit être remise en place de la
même façon.
5. Soulevez soigneusement l'antenne GPS du couvercle inférieur.
REMARQUE: ne tirez pas et ne tordez pas le l connecté à l'antenne GPS. Si
nécessaire, utilisez une petite paire de pinces pour soulever l'antenne GPS du
couvercle inférieur.
6. Débranchez le connecteur à six broches du couvercle supérieur.
7. Débranchez le connecteur à deux broches du couvercle inférieur.
8. Retirez les trois vis du couvercle de la batterie.
9. Retirez le couvercle de la batterie et la batterie.
ASTUCE: notez le sens de la batterie. La nouvelle batterie doit être installée de
la même façon.
Après avoir retiré l'ancienne batterie, contactez votre déchetterie locale pour le
recyclage de la batterie.
Installation de la nouvelle batterie
1. Placez la batterie dans le couvercle inférieur.
L'extrémité de la batterie comportant des ls doit être placée du même côté que la
touche Marche/arrêt
.
2. Remettez le couvercle de la batterie et les trois vis en place.
3. Branchez le connecteur à deux broches.
4. Branchez le connecteur à six broches.
ASTUCE: maintenez le connecteur contre le boîtier à
l'aide votre pouce.
5. Placez soigneusement l'antenne GPS dans le couvercle
inférieur.
6. Vériez la connexion de la batterie en appuyant sur
l'interrupteur de la carte de circuit.
Lorsqu'elle est correctement connectée, le voyant rouge s'allume. Pour mettre
l'appareil hors tension, maintenez l'interrupteur de la carte de circuit enfoncé.
7. Vériez le joint situé sous le couvercle inférieur. Il doit être entièrement
enfoncé.
8. Remettez le couvercle supérieur et les six vis en place.
9. Vériez le circuit de charge en connectant le clip de chargement de la batterie
à l'appareil, et le câble d'alimentation à une source électrique appropriée.
Lorsqu'il est correctement connecté, le voyant bleu s'allume.
10. Remettez le collier, le cache et les deux vis en place.
Après avoir installé la nouvelle batterie, chargez complètement le DC 40.
garantie limitée
La garantie limitée standard de Garmin s'applique à cet accessoire. Pour plus
d'informations, consultez le guide Informations importantes relatives au produit
et à la sécurité ou le Manuel d'utilisation Astro.

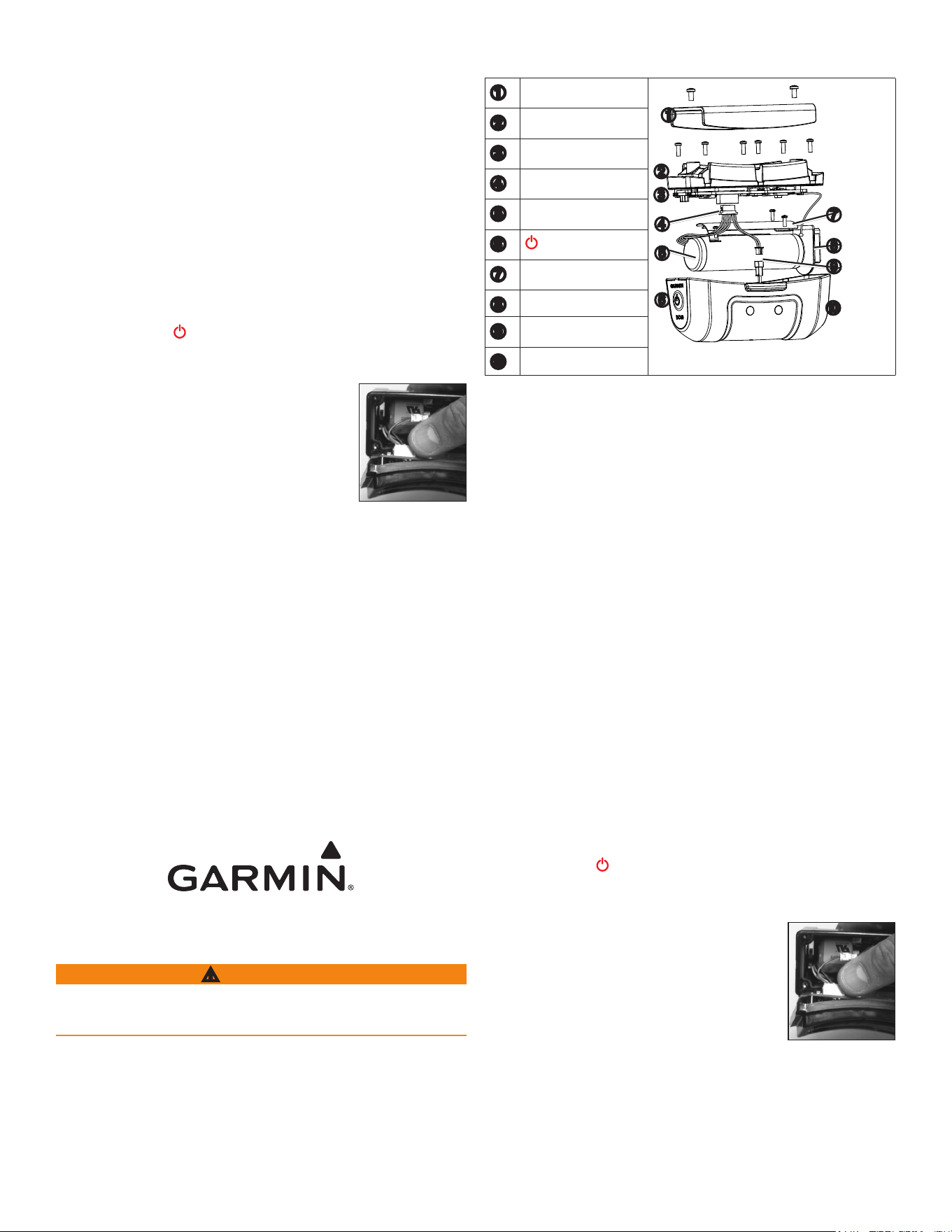

Istruzioni per la sostituzione della
batteria Astro
®
System DC 40
AttenzIOne
Non utilizzare oggetti acuminati per rimuovere la batteria. Per avvisi sul prodotto
e altre informazioni importanti, consultare la guida Informazioni importanti sulla
sicurezza e sul prodotto o il Manuale Utente Astro.

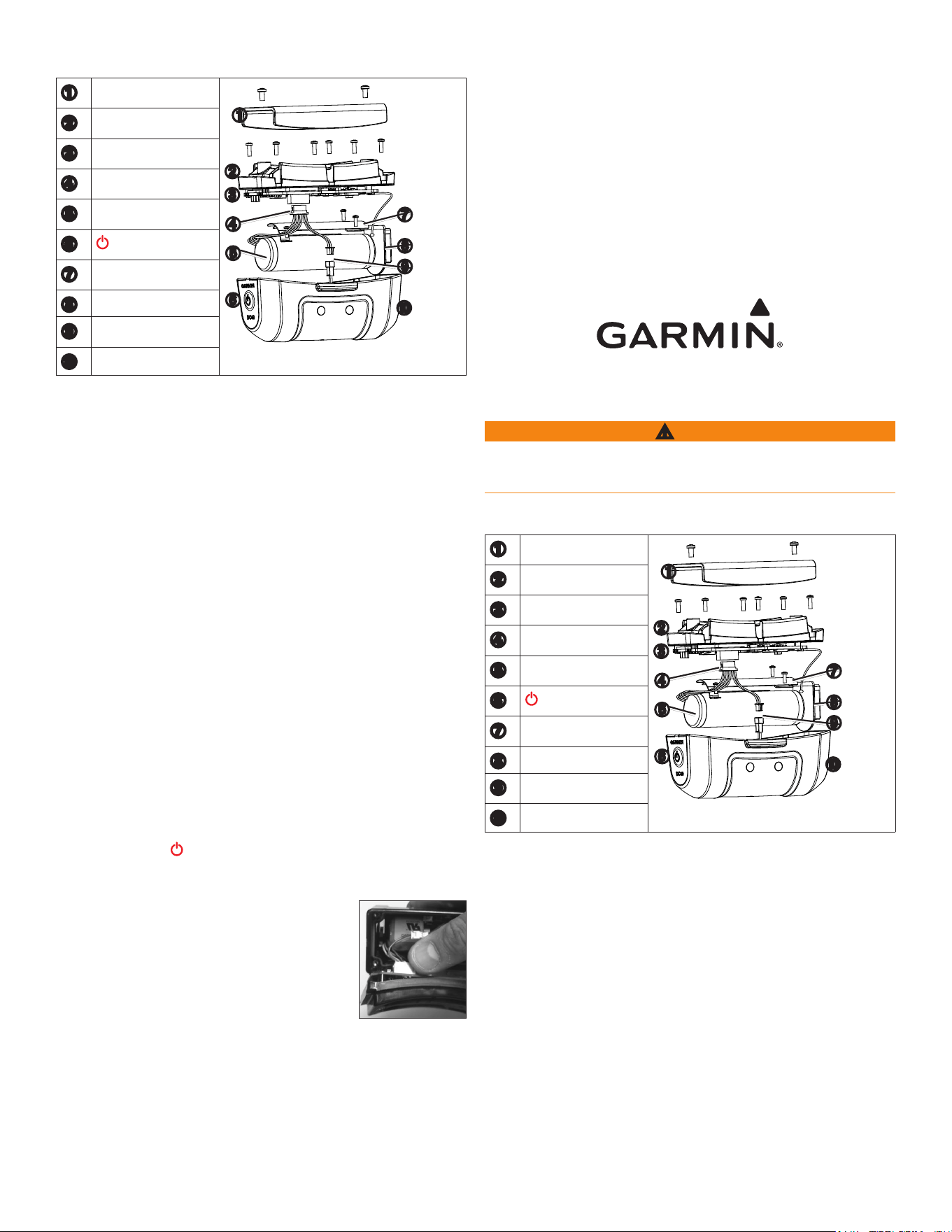

Componenti dell'unità DC 40
➊
Piastra posteriore
➊
➋
➌
➐
➍
➒
➎
➏
➓
➑
➋
Coperchio superiore
➌
Interruttore scheda circuito
➍
Connettore a sei pin
➎
Batteria
➏
Tasto di accensione
➐
Coperchio della batteria
➑
Antenna GPS
➒
Connettore a due pin
➓
Coperchio inferiore
Rimozione della vecchia batteria
È necessario utilizzare un piccolo cacciavite Phillips. È possibile utilizzare un
piccolo cacciavite a testa piatta per scollegare i connettori a sei e a due pin.
1. Rimuovere le due visti sulla piastra posteriore.
2. Rimuovere la piastra posteriore e il collare sollevandoli.
3. Rimuovere le sei viti dal coperchio superiore.
4. Separare con cautela il coperchio superiore dal coperchio inferiore.
SUGGERIMENTO: tenere presente l'orientamento dell'antenna GPS. È
necessario riposizionarla allo stesso modo.
5. Estrarre l'antenna GPS sollevandola con cautela dal coperchio inferiore.
NOTA: non tirare o aggrovigliare il cavo collegato all'antenna GPS. Se
necessario, utilizzare una piccola pinza per sollevare l'antenna GPS dal coperchio
inferiore.
6. Scollegare il connettore a sei-pin dal coperchio superiore.
7. Scollegare il connettore a due-pin dal coperchio inferiore.
8. Rimuovere le tre viti dal coperchio della batteria.
9. Rimuovere il coperchio della batteria e la batteria.
SUGGERIMENTO: tenere presente l'orientamento della batteria. È necessario
installare la nuova batteria allo stesso modo.
Dopo aver rimosso la vecchia batteria, contattare le autorità locali preposte per
riciclare correttamente la batteria.
Installazione della nuova batteria
1. Posizionare la batteria nel coperchio inferiore.
L'estremità cablata della batteria deve essere collocata sulla stessa estremità del
tasto di accensione
.
2. Riposizionare il coperchio della batteria e le tre viti.
3. Collegare il connettore a due-pin.
4. Collegare il connettore a sei-pin.
SUGGERIMENTO: utilizzare il pollice per far aderire il
connettore all'alloggiamento.
5. Posizionare con cautela l'antenna GPS nel coperchio
posteriore.
6. Controllare il collegamento della batteria premendo
l'interruttore della scheda circuito.
Se è collegata correttamente, il LED rosso si accende. Per spegnere il dispositivo,
tenere premuto l'interruttore della scheda circuito.
7. Controllare la guarnizione collocata all'interno del coperchio inferiore; deve
essere completamente inserita.
8. Riposizionare il coperchio superiore e le sei viti.
9. Controllare il circuito di carica collegando la clip di carica della batteria al
dispositivo e collegando il cavo di alimentazione a un sorgente elettrica.
Se sono collegati correttamente, il LED blu si accende.
10. Riposizionare il collare, la piastra posteriore e le due viti.
Dopo aver installato la nuova batteria, caricare completamente l'unità DC 40.
garanzia limitata
Il presente accessorio è soggetto alla garanzia limitata standard di Garmin. Per
ulteriori informazioni, consultare la guida Informazioni importanti sulla sicurezza
e sul prodotto o il Manuale Utente Astro.
Astro
®
-System – DC 40
Anweisungen zum ersetzen des Akkus
wARnung
Verwenden Sie keine scharfen Gegenstände zum Entnehmen des Akkus. Lesen
Sie alle Produktwarnungen und sonstigen wichtigen Informationen in der
Anleitung Wichtige Sicherheits- und Produktinformationen oder im Astro-
Benutzerhandbuch.

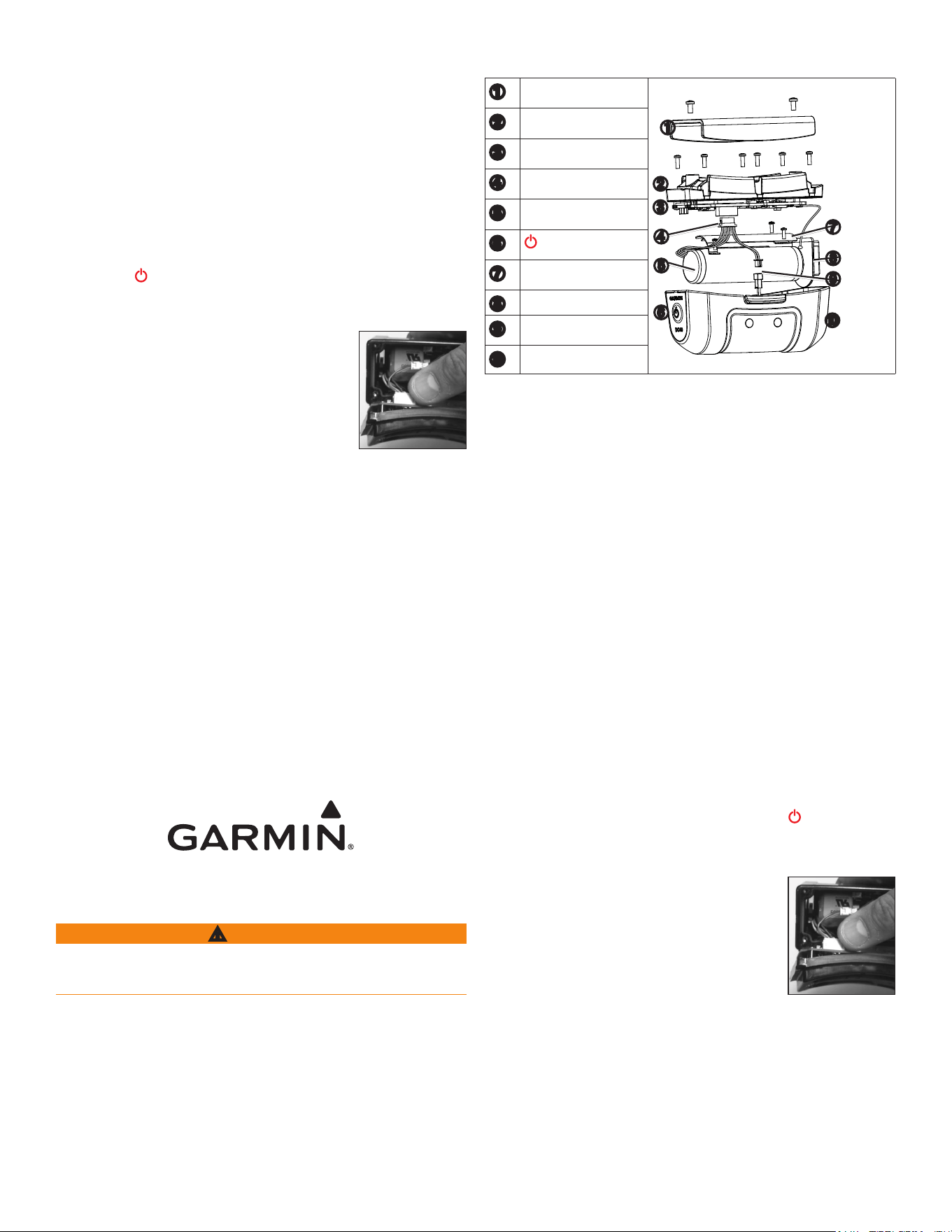

DC 40-Komponenten
➊
Rückplatte
➊
➋
➌
➐
➍
➒
➎
➏
➓
➑
➋
Obere Abdeckung
➌
Leiterplattenschalter
➍
Steckverbinder mit sechs Pins
➎
Akku
➏
Einschalttaste
➐
Akkuabdeckung
➑
GPS-Antenne
➒
Steckverbinder mit zwei Pins
➓
Untere Abdeckung
entnehmen des alten Akkus
Sie benötigen einen kleinen Kreuzschlitzschraubendreher. Verwenden Sie
zum Entfernen der Steckverbinder mit sechs und zwei Pins einen kleinen
Flachkopfschraubendreher.
1. Entfernen Sie die zwei Schrauben an der Rückplatte.
2. Heben Sie die Rückplatte und das Halsband an.
3. Entfernen Sie die sechs Schrauben von der oberen Abdeckung.
4. Trennen Sie die obere Abdeckung vorsichtig von der unteren Abdeckung.
TIPP: Beachten Sie die Ausrichtung der GPS-Antenne. Sie muss am Ende wieder
genauso eingesetzt werden.
5. Nehmen Sie die GPS-Antenne vorsichtig von der unteren Abdeckung.
HINWEIS: Achten Sie darauf, dass Sie die mit der GPS-Antenne verbundene
Leitung nicht ziehen oder verdrehen. Verwenden Sie bei Bedarf eine kleine
Zange, um die GPS-Antenne von der unteren Abdeckung zu nehmen.
6. Trennen Sie den Steckverbinder mit sechs Pins von der oberen Abdeckung.
7. Trennen Sie den Steckverbinder mit zwei Pins von der unteren Abdeckung.
8. Entfernen Sie die drei Schrauben von der Akkuabdeckung.
9. Entfernen Sie die Akkuabdeckung und den Akku.
TIPP: Beachten Sie die Ausrichtung des Akkus. Sie müssen den neuen Akku
wieder genauso einsetzen.
Wenden Sie sich nach dem Entfernen des alten Akkus zum ordnungsgemäßen
Recycling des Akkus an die zuständige Abfallentsorgungsstelle.
einlegen des neuen Akkus
1. Setzen Sie den Akku in die untere Abdeckung ein.
Das verkabelte Ende des Akkus muss sich auf derselben Seite wie die
Einschalttaste
benden.
2. Setzen Sie die Akkuabdeckung wieder auf, und drehen Sie die drei Schrauben
ein.
3. Verbinden Sie den Steckverbinder mit zwei Pins.
4. Verbinden Sie den Steckverbinder mit sechs Pins.
TIPP: Fixieren Sie den Steckverbinder mit dem Daumen
am Gehäuse.
5. Setzen Sie die GPS-Antenne vorsichtig in die untere
Abdeckung.
6. Überprüfen Sie die Akkuverbindung, indem Sie den
Leiterplattenschalter betätigen.
Wenn die Verbindungen ordnungsgemäß hergestellt wurden, leuchtet die rote
LED. Schalten Sie das Gerät aus, indem Sie den Leiterplattenschalter gedrückt
halten.
7. Überprüfen Sie die Dichtung in der unteren Abdeckung, und stellen Sie
sicher, dass Sie richtig sitzt.
8. Setzen Sie die obere Abdeckung wieder auf, und drehen Sie die sechs
Schrauben ein.
9. Überprüfen Sie die Ladeschaltung, indem Sie die Ladeklemme des Akkus
an das Gerät anschließen und das Netzkabel mit einer entsprechenden
Stromquelle verbinden.
Wenn die Verbindungen ordnungsgemäß hergestellt wurden, leuchtet die blaue
LED.
10. Setzen Sie das Halsband und die Rückplatte wieder auf, und drehen Sie die
zwei Schrauben ein.
Laden Sie den DC 40 nach dem Einlegen des neuen Akkus vollständig auf.
eingeschränkte garantie
Die eingeschränkte Garantie von Garmin gilt für dieses Zubehör. Weitere
Informationen nden Sie in der Anleitung Wichtige Sicherheits- und
Produktinformationen oder im Astro-Benutzerhandbuch.
Sistema Astro
®
DC 40
Instrucciones para sustituir la batería
AvISO
No utilices un objeto puntiagudo para retirar la batería. Consulta la guía
Información importante sobre el producto y tu seguridad o el manual del usuario
del Astro, en los que encontrarás avisos e información importante sobre el
producto.
Componentes del DC 40
➊
Placa posterior
➊
➋
➌
➐
➍
➒
➎
➏
➓
➑
➋
Cubierta superior
➌
Interruptor del cuadro del
circuito
➍
Conector de seis patillas
➎
Batería
➏
Botón de encendido
➐
Tapa de la batería
➑
Antena GPS
➒
Conector de dos patillas
➓
Cubierta inferior
extracción de la batería antigua
Debes disponer de un destornillador Phillips pequeño. Puedes utilizar un pequeño
destornillador plano para desconectar los conectores de seis y dos patillas.
1. Quita los dos tornillos de la placa posterior.
2. Levanta la placa posterior y el collar.
3. Quita los seis tornillos de la cubierta superior.
4. Separa con cuidado la cubierta superior de la cubierta inferior.
SUGERENCIA: ten en cuenta la orientación de la antena GPS. Tienes que volver
a colocarla de la misma forma.
5. Saca con cuidado la antena GPS de la cubierta inferior.
NOTA: no gires ni tires del cable conectado a la antena GPS. Si es necesario,
utiliza unos alicates pequeños para levantar la antena GPS de la cubierta inferior.
6. Desconecta el conector de seis patillas de la cubierta superior.
7. Desconecta el conector de dos patillas de la cubierta inferior.
8. Quita los tres tornillos de la tapa de la batería.
9. Retira la tapa de la batería y la batería.
SUGERENCIA: ten en cuenta la orientación de la batería. Tienes que volver a
instalar la batería nueva de la misma forma.
Después de extraer la batería antigua, ponte en contacto con el servicio local de
recogida de basura para reciclar correctamente la batería.
Instalación de la batería nueva
1. Coloca la batería en la cubierta inferior.
El extremo de la batería que tiene el cable debe estar en el mismo extremo que el
botón de encendido
.
2. Vuelve a colocar la tapa de la batería y los tres tornillos.
3. Conecta el conector de dos patillas.
4. Conecta el conector de seis patillas.
SUGERENCIA: utiliza el pulgar para sujetar el conector
contra la carcasa.
5. Coloca con cuidado la antena GPS en la cubierta
inferior.
6. Comprueba la conexión de la batería pulsando el
interruptor del cuadro del circuito.
Si está conectada correctamente, se encenderá el LED rojo. Para apagar el
dispositivo, mantén pulsado el interruptor del cuadro del circuito.
7. Comprueba la junta que hay en el interior de la cubierta inferior; debe estar
encajada completamente.
8. Vuelve a colocar la cubierta superior y los seis tornillos.
9. Comprueba el circuito de carga conectando el clip cargador de la batería al
dispositivo y el cable de alimentación a una fuente eléctrica adecuada.
Si está conectada correctamente, se encenderá el LED azul.
10. Vuelve a colocar el collar, la placa posterior y los dos tornillos.
Después de instalar la batería nueva, carga por completo el DC 40.
garantía limitada
La garantía limitada estándar de Garmin se aplica a este accesorio. Para obtener
más información, consulta la guía Información importante sobre el producto y tu
seguridad o el manual del usuario del Astro.
Sistema Astro
®
DC 40
Instruções de substituição da bateria
AvISO
Não utilize objectos aados para retirar a bateria. Consulte o guia Informações
Importantes de Segurança e do Produto ou o Manual do Utilizador do Astro para
ler os avisos relativos ao produto e outras informações importantes.
Componentes do DC 40
➊
Tampa posterior
➊
➋
➌
➐
➍
➒
➎
➏
➓
➑
➋
Tampa superior
➌
Interruptor do circuito
impresso
➍
Conector de seis pinos
➎
Bateria
➏
Botão de alimentação
➐
Tampa da bateria
➑
Antena GPS
➒
Conector de dois pinos
➓
Tampa inferior
Retirar a bateria antiga
Tem de utilizar uma pequena chave Philips. Pode utilizar uma chave de fendas
pequena para ajudar a desligar os conectores de seis e dois pinos.
1. Retire os dois parafusos na tampa posterior.
2. Retire a tampa posterior e a coleira.
3. Retire os seis parafusos da tampa superior.
4. Separe as tampas superior e inferior com cuidado.
DICA: Tenha atenção à orientação da antena GPS. Tem de a voltar a colocar na
mesma posição.
5. Levante e retire com cuidado a antena GPS da tampa inferior.
NOTA: Não puxe ou torça o o ligado à antena GPS. Se necessário, utilize um
alicate pequeno para levantar a antena GPS da tampa inferior.
6. Desligue o conector de seis pinos da tampa superior.
7. Desligue o conector de dois pinos da tampa inferior.
8. Retire os três parafusos da tampa da bateria.
9. Retire a tampa e a bateria.
DICA: Tenha atenção à orientação da bateria. Tem de voltar a instalar a nova
bateria da mesma forma.
Depois de retirar a bateria antiga, contacte o seu departamento local de
tratamento de resíduos para obter instruções para a correcta reciclagem da
bateria.
Instalar a bateria nova
1. Coloque a bateria na tampa inferior.
A extremidade da bateria com os tem de car do mesmo lado que o botão de
alimentação
.
2. Volte a colocar a tampa da bateria e os três parafusos.
3. Ligue o conector de dois pinos.
4. Ligue o conector de seis pinos.
DICA: Utilize o polegar para segurar o conector dentro da
cobertura.
5. Coloque a antena GPS na tampa inferior com cuidado.
6. Verique a ligação da bateria premindo o interruptor do
circuito-impresso.
Se estiver correctamente ligada, o LED vermelho acende-
se. Para desligar o dispositivo, prima e mantenha premido o interruptor do
circuito impresso.
7. Verique a junta que se encontra no interior da tampa inferior, tem de
assentar totalmente.
8. Volte a colocar a tampa superior e os seis parafusos.
9. Verique o circuito de carregamento ligando o clipe de carregamento da
bateria ao dispositivo e ligando o cabo de alimentação a uma fonte eléctrica
adequada.
Se estiver correctamente ligado, o LED azul acende-se.
10. Volte a colocar a coleira, a tampa posterior e os dois parafusos.
Depois de instalar a nova bateria, carregue totalmente o DC 40.
garantia limitada
A garantia limitada standard da Garmin aplica-se a este dispositivo. Para obter
mais informações, consulte o guia de Informações Importantes de Segurança e
do Produto ou o Manual do Utilizador do Astro.
Astro
®
System DC 40
Instruktioner om udskiftning af batteri
ADvARSeL
Brug ikke en skarp genstand til at fjerne batteriet. Se guiden Vigtige produkt-
og sikkerhedsinformationer eller brugervejledningen til Astro for at se
produktadvarsler og andre vigtige oplysninger.
DC 40 komponenter
➊
Bagdæksel
➊
➋
➌
➐
➍
➒
➎
➏
➓
➑
➋
Topdæksel
➌
Kontakt på ledningsplade
➍
Stik med seks ben
➎
Batteri
➏
Tænd/sluk-knap
➐
Batteridæksel
➑
GPS-antenne
➒
Stik med to ben
➓
Bunddæksel
Sådan fjernes det gamle batteri
Du skal bruge en lille stjerneskruetrækker. Du kan bruge en lille ad
skruetrækker til at løsne stikkene med seks og to ben.
1. Fjern de to skruer på bagdækslet.
2. Løft bagdækslet og ringen af.
3. Fjern de seks skruer fra topdækslet.
4. Adskil forsigtigt topdækslet og bunddækslet.
TIP: Bemærk GPS-antennens retning. Du skal sætte den i igen på samme måde.
5. Løft forsigtigt GPS-antennen fra bunddækslet.
BEMÆRK: Du må ikke hive i eller dreje kablet til GPS-antennen. Hvis det er
nødvendigt, kan du bruge en lille tang til at løfte GPS-antennen fra bunddækslet.
6. Fjern stikket med seks ben fra topdækslet.
7. Fjern stikket med to ben fra bunddækslet.
8. Fjern de tre skruer fra batteridækslet.
9. Fjern batteridækslet og batteriet.
TIP: Bemærk, hvordan batteriet vender. Du skal sætte det nye batteri i på samme
måde.
Når du har taget det gamle batteri ud, skal du kontakte din lokale genbrugsstation
for oplysninger om korrekt genanvendelse af batteriet.
Isætning af det nye batteri
1. Placer batteriet i bunddækslet.
Ledningsenden af batteriet skal placeres i samme ende som tænd/sluk-
knappen.
2. Sæt batteridækslet og de tre skruer fast igen.
3. Tilslut stikket med to ben.
4. Tilslut stikket med seks ben.
TIP: Brug tommelngeren til at holde stikket mod huset.
5. Placer forsigtigt GPS-antennen i bunddækslet.
6. Kontroller batteriforbindelse ved at trykke på
ledningsplade-kontakten.
Når forbindelsen er i orden, lyser den røde LED. Sluk for
enheden ved at holde ledningspladekontakten nede.
7. Kontroller tætningsringen inde i bunddækslet; den skal sidde helt på plads.
8. Sæt topdækslet og de seks skruer fast igen.
9. Kontroller opladningskredsløbet ved at slutte batteriopladerclip’en til
enheden og slutte strømkablet til en passende strømkilde.
Når forbindelsen er i orden, lyser den blå LED.
10. Sæt ringen, bagdækslet og to skruer fast igen.
Når du har isat det nye batteri, skal du oplade DC 40 helt.
Begrænset garanti
Garmins almindelige forbrugergaranti gælder for dette tilbehør. Du kan få
ere oplysninger i guiden Vigtige produkt- og sikkerhedsinformationer eller
brugervejledningen til Astro.
Astro
®
-järjestelmän DC 40
-akun vaihto-ohjeet
vAROItuS
Älä irrota akkua terävällä esineellä. Lisätietoja laitteen varoituksista ja muita
tärkeitä tietoja on Tärkeitä turvallisuus- ja tuotetietoja -oppaassa ja Astro-
käyttöoppaassa.
DC 40 -osat
➊
Taustalevy
➊
➋
➌
➐
➍
➒
➎
➏
➓
➑
➋
Yläkansi
➌
Piirilevyn kytkin
➍
Kuusinastainen liitäntä
➎
Akku
➏
Virtapainike
➐
Akkulokeron kansi
➑
GPS-antenni
➒
Kaksinastainen liitäntä
➓
Alakansi
vanhan akun poistaminen
Käytä pientä ristipääruuvitalttaa. Voit käyttää pientä tasapäistä ruuvitalttaa kuusi-
ja kaksinastaisen liittimen irrottamiseen.
1. Irrota taustalevyn kaksi ruuvia.
2. Irrota taustalevy ja kehys.
3. Irrota yläkannen kuusi ruuvia.
4. Irrota yläkansi varovasti alakannesta.
VIHJE: Huomioi GPS-antennin suunta. Antenni on asetettava takaisin samalla
tavalla.
5. Nosta GPS-antenni varovasti alakannesta.
HUOMAUTUS: Älä vedä tai väännä GPS-antennin johdosta. Nosta GPS-antenni
tarvittaessa alakannesta pienillä pinseteillä.
6. Irrota kuusinastainen liitin yläkannesta.
7. Irrota kaksinastainen liitin alakannesta.
8. Irrota paristolokeron kannen kolme ruuvia.
9. Irrota paristolokeron kansi ja akku.
VIHJE: Huomioi akun suunta. Uusi akku on asetettava samalla tavalla.
Kun olet irrottanut vanhan akun, ota yhteys paikalliseen jätehuoltoon akun
kierrätystä varten.
uuden akun asentaminen
1. Aseta akku alakanteen.
Akun johtimellisen pään on oltava laitteen samassa päässä kuin virtapainike .
2. Kiinnitä akkulokeron kansi ja kolme ruuvia takaisin.
3. Liitä kaksinastainen liitin.
4. Liitä kuusinastainen liitin.
VIHJE: pidä liitintä peukalolla koteloa vasten.
5. Aseta GPS-antenni varovasti alakanteen.
6. Tarkista akun liitäntä painamalla piirilevyn kytkintä.
Kun liitäntä on kunnossa, punainen merkkivalo syttyy.
Sammuta laite painamalla piirilevyn kytkintä pitkään.
7. Tarkista, että alakannen sisällä oleva tiiviste on
paikallaan.
8. Kiinnitä yläkansi ja kuusi ruuvia takaisin.
9. Tarkista latauspiiri liittämällä akun latauspidike laitteeseen ja virtajohto
asianmukaiseen virtalähteeseen.
Kun liitäntä on kunnossa, sininen merkkivalo syttyy.
10. Kiinnitä kehys, taustalevy ja kaksi ruuvia takaisin.
Kun olet asentanut uuden akun, lataa DC 40 täyteen.
Rajoitettu takuu
Garminin yleinen rajoitettu tuotetakuu pätee tähän lisävarusteeseen. Lisätietoja
on Tärkeitä turvallisuus- ja tuotetietoja -oppaassa ja Astro-käyttöoppaassa.

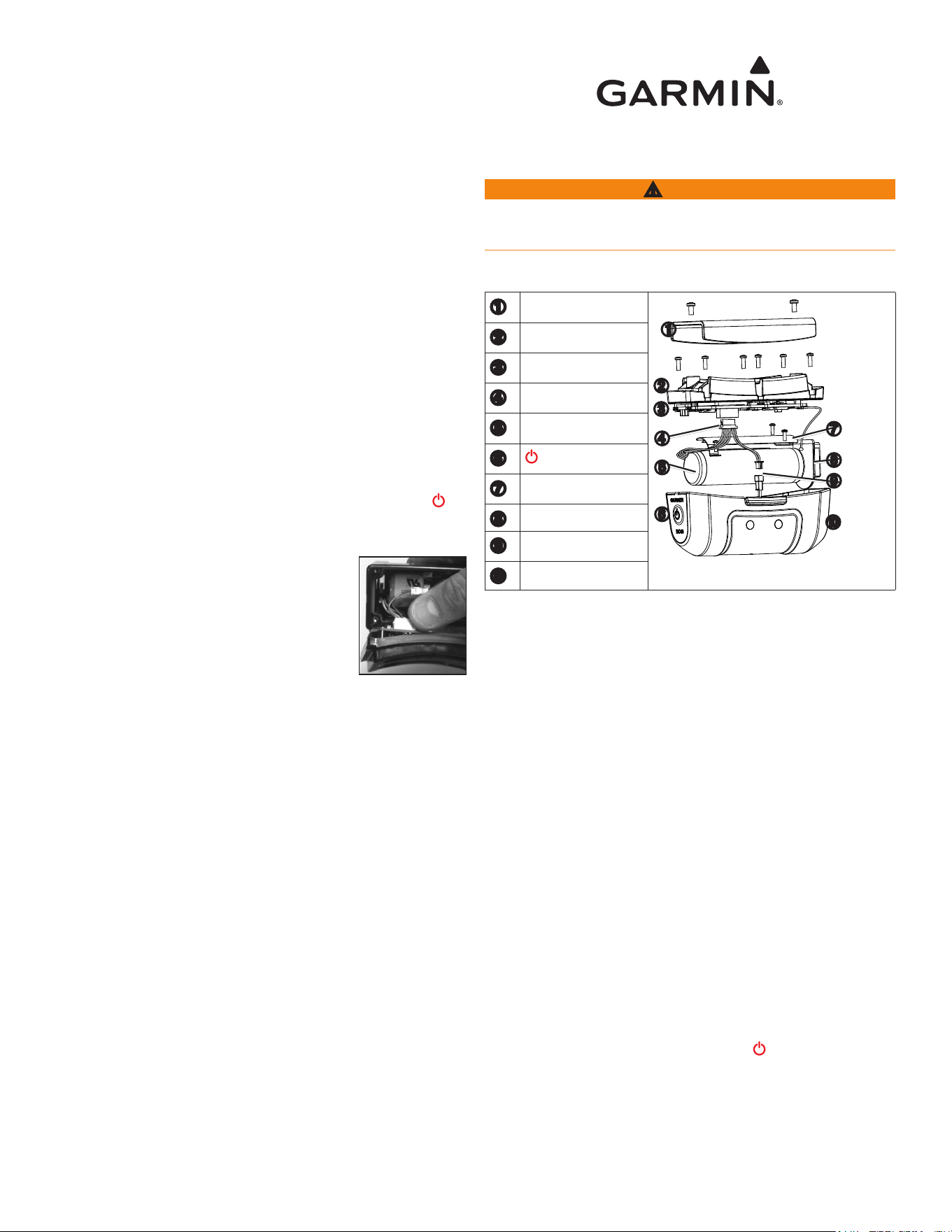

Instruksjoner for utskiftning av batteri for
Astro
®
-systemet DC 40
ADvARSeL
Ikke bruk en skarp gjenstand til å ta ut batteriet. Se veiledningen Viktig
sikkerhets- og produktinformasjon eller Astro-brukerveiledningen for advarsler
angående produktet og annen viktig informasjon.

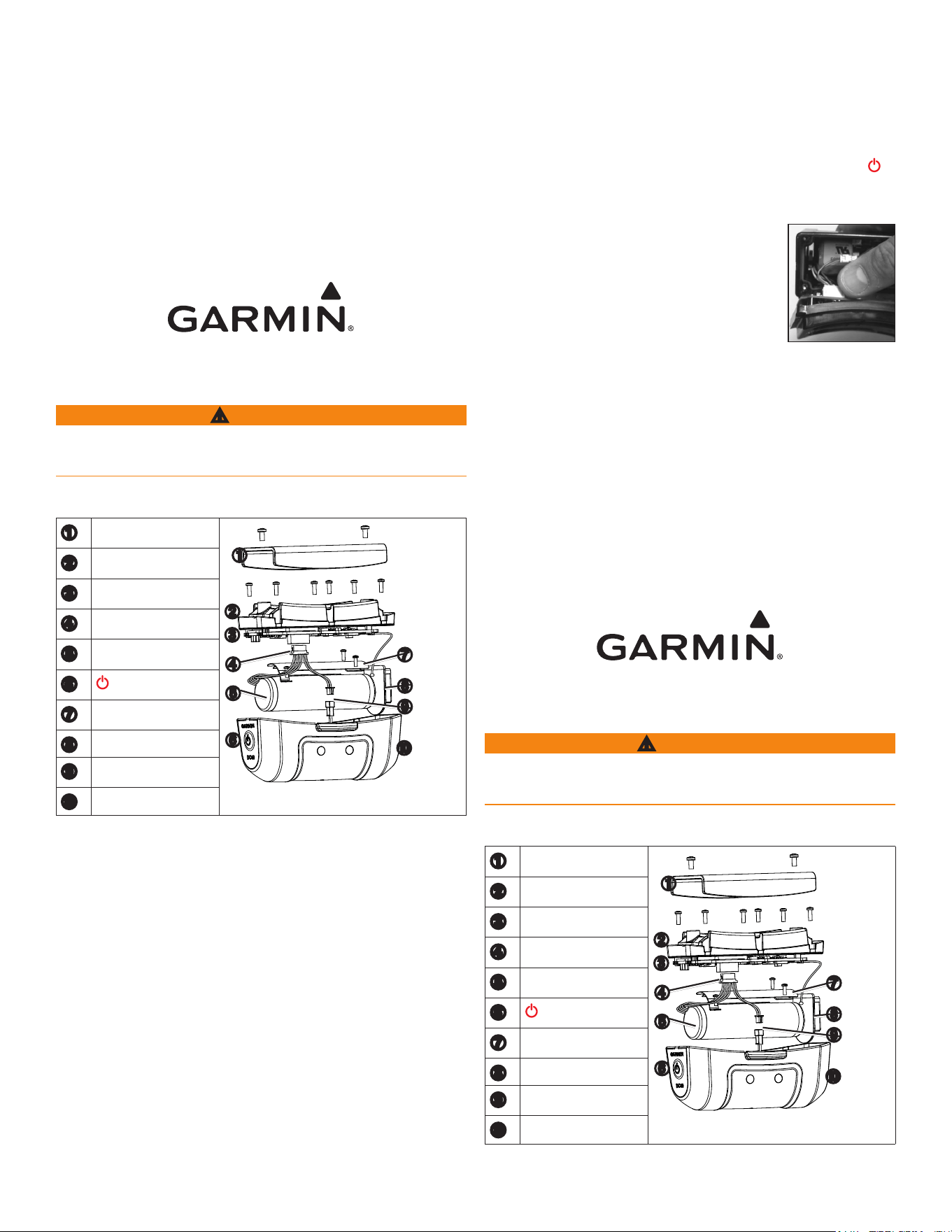

DC 40-komponenter
➊
Bakplate
➊
➋
➌
➐
➍
➒
➎
➏
➓
➑
➋
Toppdeksel
➌
Kretskortbryter
➍
Sekspinners kontakt
➎
Batteri
➏
Av/på-knapp
➐
Batterideksel
➑
GPS-antenne
➒
Topinners kontakt
➓
Bunndeksel
Fjerne det gamle batteriet
Du må bruke ditt eget stjerneskrujern. Et lite, att skrujern kan gjøre det lettere å
løsne de sekspinners og topinners kontaktene.
1. Fjern de to skruene på bakplaten.
2. Løft av bakplaten og halsbåndet.
3. Fjern de seks skruene fra toppdekselet.
4. Ta toppdekselet og bunndekselet forsiktig fra hverandre.
TIPS: Merk deg hvordan GPS-antennen står. Du må sette den tilbake på samme
måte.
5. Løft GPS-antennen forsiktig ut fra bunndekselet.
MERK: Ikke dra i eller vri på ledningen som er koblet til GPS-antennen. Du kan
om nødvendig bruke en liten tang til å løfte opp GPS-antennen fra bunndekselet.
6. Koble den sekspinners kontakten fra toppdekselet.
7. Koble den topinners kontakten fra bunndekselet.
8. Fjern de tre skruene fra batteridekselet.
9. Fjern batteridekselet og batteriet.
TIPS: Merk deg hvordan batteriet ligger. Du må sette inn det nye batteriet på
samme måte.
Når du har fjernet det gamle batteriet, kan du kontakte det lokale
renovasjonsselskapet for å få mer informasjon om hvor du skal avhende batteriet.
Sette inn det nye batteriet
1. Plasser batteriet i bunndekselet.
Den kablede enden av batteriet må være i samme ende som av/på-knappen .
2. Sett batteridekselet og de tre skruene på plass.
3. Koble til den topinners kontakten.
4. Koble til den sekspinners kontakten.
TIPS: Bruk tommelen til å holde kontakten mot huset.
5. Plasser GPS-antennen forsiktig i bunndekselet.
6. Kontroller batteritilkoblingen ved å trykke på
kretskortbryteren.
Når dette er tilkoblet på riktig måte, slår den røde
indikatorlampen seg på. Trykk på og hold inne
kretskortbryteren for å slå av enheten.
7. Kontroller at pakningen inne i bunndekselet er godt festet.
8. Sett toppdekselet og de seks skruene på plass.
9. Kontroller ladekretsen ved å koble batteriladeklemmen til enheten og koble
strømledningen til en egnet strømkilde.
Når dette er tilkoblet på riktig måte, slår den blå indikatorlampen seg på.
10. Sett halsbåndet, bakplaten og de to skruene på plass.
Lad DC 40-enheten helt opp når du har satt inn det nye batteriet.
Begrenset garanti
Garmins standard begrensede garanti gjelder for dette tilbehøret. Se veiledningen
Viktig sikkerhets- og produktinformasjon eller Astro-brukerveiledningen hvis du
vil ha mer informasjon.
Astro
®
System DC 40
Batteriutbytesinstruktioner
vARnIng
Använd inte ett vasst föremål när du tar bort batteriet. I handboken med viktig
säkerhets- och produktinformation och i användarhandboken för Astro nns
viktig information om produkten och säkerhet.
DC 40-komponenter
➊
Bakre plåt
➊
➋
➌
➐
➍
➒
➎
➏
➓
➑
➋
Övre kåpa
➌
Kretskortskontakt
➍
Sexstiftskontakt
➎
Batterifack
➏
Strömknapp
➐
Batterilock
➑
GPS-antenn
➒
Tvåstiftskontakt
➓
Undre kåpa
Avlägsna det gamla batteriet
Man måste använda en liten kryssmejsel. Man kan använda en
liten spårskruvmejsel för att underlätta urkoppling av sexstifts- och
tvåstiftskontakterna.
1. Ta bort de två skruvarna på den bakre plåten.
2. Lyft bort den bakre plåten och kragen.
3. Ta bort de sex skruvarna från den övre kåpan.
4. Separera försiktigt den övre kåpan från den undre kåpan.
TIPS: Notera GPS-antennens placering. Den måste sättas tillbaka på samma sätt.
5. Lyft försiktigt ut GPS-antennen från den undre kåpan.
OBS: Dra inte i eller vrid inte kabeln ansluten till GPS-antennen. Använd om
nödvändigt en liten tång för att lyfta ut GPS-antennen från den undre kåpan.
6. Koppla ur sexstiftskontakten från den övre kåpan.
7. Koppla ur tvåstiftskontakten från den undre kåpan.
8. Ta bort de tre skruvarna från batterilocket.
9. Ta bort locket och batteriet.
TIPS: Notera batteriets orientering. Man måste installera det nya batteriet på
samma sätt.
Efter att det gamla batteriet tagits bort, kontakta en lokal återvinningscentral för
att batteriet ska återvinnas på rätt sätt.
Installera det nya batteriet
1. Placera batteriet i den undre kåpan.
Batteriets kabelände måste vara på samma sida som Strömnyckeln.
2. Sätt tillbaka batterilocket och de tre skruvarna.
3. Anslut tvåstiftskontakten.
4. Anslut sexstiftskontakten.
TIPS: Använd tummen till att hålla kontakten mot kåpan.
5. Placera försiktigt GPS-antennen i den undre kåpan.
6. Kontrollera batterianslutningen genom att trycka på
kretskortskontakten.
Vid riktig inkoppling tänds den röda lysdioden. Om
du vill stänga av enheten trycker du på och håller ned
kretskortskontakten.
7. Kontrollera packningen på insidan av den undre kåpan - den måste sitta
ordentligt på plats.
8. Sätt tillbaka den övre kåpan och de sex skruvarna.
9. Kontrollera laddningskretsen genom att ansluta batteriladdningsklämman till
enheten och ansluta strömkabeln till en passande elektrisk källa.
Vid riktig inkoppling tänds den blå lysdioden.
10. Sätt tillbaka kragen, bakre plåten och två skruvar.
När du har satt i ett nytt batteri laddar du upp DC 40 helt.
Begränsad garanti
Garmins vanliga begränsade garanti gäller för detta tillbehör. Mer information
nns i handboken med viktig säkerhets- och produktinformation och i
användarhandboken för Astro.
Инструкции по замене аккумулятора
в устройстве Astro
®
System DC 40
ВнИманИе!
Не пользуйтесь острыми предметами для извлечения аккумулятора.
Сведения о безопасности и другую важную информацию см. в руководстве
Правила техники безопасности и сведения об изделии или в Руководстве
пользователя устройства Astro.

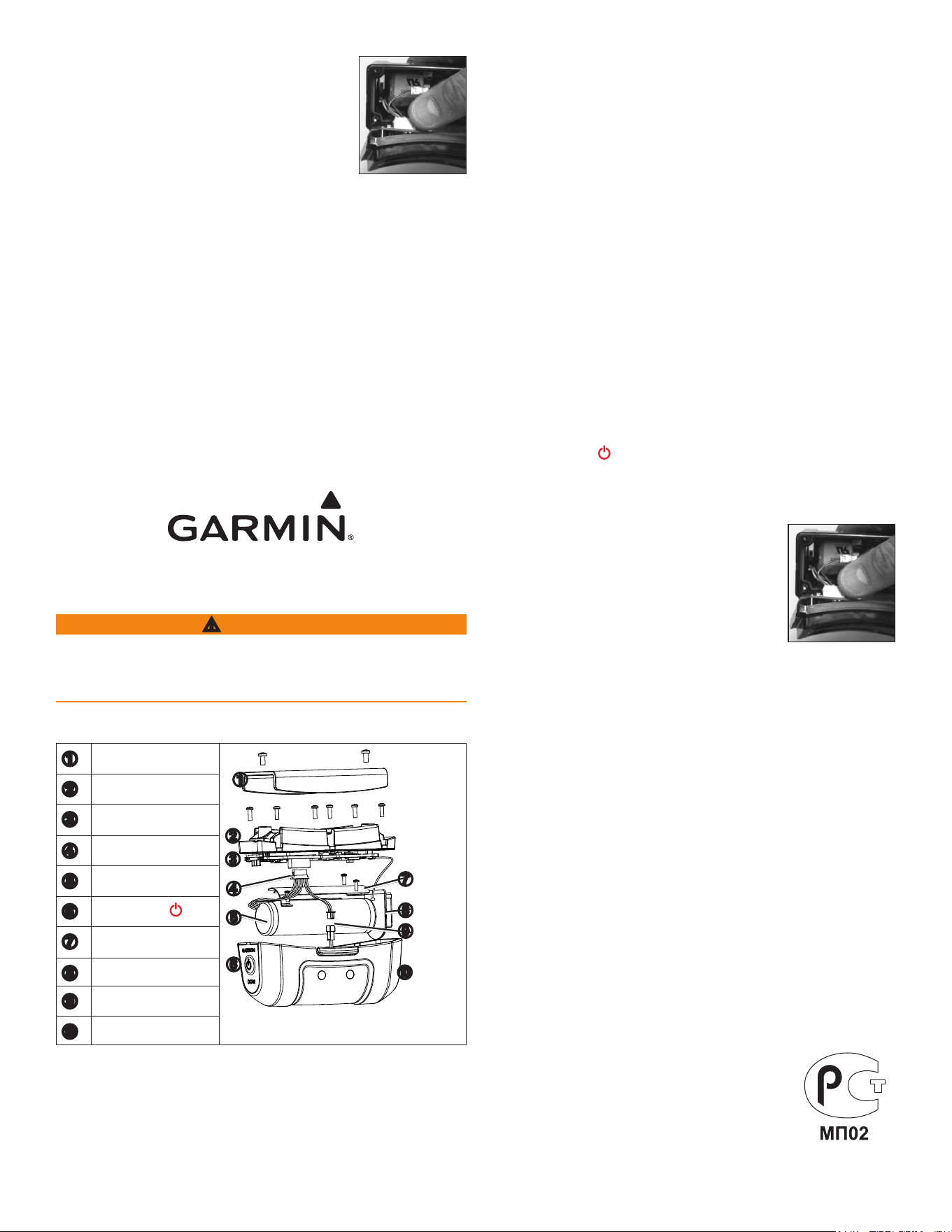

Основные компоненты устройства DC 40
➊
Задняя панель
➊
➋
➌
➐
➍
➒
➎
➏
➓
➑
➋
Верхняя крышка
➌
Выключатель печатной
платы
➍
6-контактный разъем
➎
Аккумулятор
➏
Кнопка "Питание"
➐
Крышка отсека
аккумулятора
➑
GPS-антенна
➒
2-контактный разъем
➓
Нижняя крышка
Извлечение старого аккумулятора
Для замены вам потребуется отвертка Phillips малого размера. Для
отключения 6- и 2-контактного разъемов можно использовать плоскую
отвертку малого размера.
1. Выкрутите два винта из задней панели.
2. Снимите заднюю панель и ошейник.
3. Выкрутите шесть винтов из верхней крышки.
4. Осторожно отделите верхнюю крышку от нижней крышки.
СОВЕТ. Запомните, в какую сторону направлена GPS-антенна. При ее
установке необходимо сохранить то же положение.
5. Осторожно снимите GPS-антенну с нижней крышки.
ПРИМЕЧАНИЕ. Не тяните за провод, подключенный к GPS-антенне, и
не перекручивайте его. При необходимости снять GPS-антенну с нижней
крышки можно небольшими щипчиками.
6. Отключите 6-контактный разъем от разъема на верхней крышке.
7. Отключите 2-контактный разъем от разъема на нижней крышке.
8. Выкрутите три винта из крышки отсека аккумулятора.
9. Снимите крышку и извлеките аккумулятор.
СОВЕТ. Запомните, в какую сторону направлен аккумулятор. При
установке нового аккумулятора необходимо сохранить то же положение.
Для утилизации извлеченного старого аккумулятора обратитесь в местную
службу по переработке отходов.
Установка нового аккумулятора
1. Поместите аккумулятор в нижнюю крышку.
Провод аккумулятора должен располагаться в той же стороне корпуса, что и
кнопка "Питание"
.
2. Установите на место крышку отсека аккумулятора и закрутите три
винта.
3. Подключите 2-контактный разъем.
4. Подключите 6-контактный разъем.
СОВЕТ. Прижимайте разъем к корпусу большим
пальцем.
5. Осторожно поместите GPS-антенну в нижнюю
крышку.
6. Проверьте контакт аккумулятора, нажав
выключатель печатной платы.
Если аккумулятор подключен правильно, загорится красный индикатор.
Чтобы выключить устройство, нажмите и удерживайте выключатель
печатной платы.
7. Проверьте, надежно ли держится прокладка в крышке аккумулятора.
8. Установите на место верхнюю крышку и закрутите шесть винтов.
9. Проверьте подключение зарядного контура. Для этого подключите
к устройству зарядный зажим и подключите кабель питания к
соответствующему источнику электрического тока.
Если аккумулятор подключен правильно, загорится синий индикатор.
10. Установите на место ошейник и заднюю пластину и закрутите два
винта.
После того как в устройство DC 40 будет установлен новый аккумулятор,
полностью зарядите его.
Ограниченная гарантия
На этот аксессуар распространяется стандартная ограниченная гарантия
Garmin. Дополнительные сведения см. в руководстве Правила техники
безопасности и сведения об изделии или в Руководстве пользователя
устройства Astro.
September 2011
190-01237-91 Rev. B
Printed in Taiwan
