HYDRAULIC COUPLER
We continue to be committed to provide you tools with competitive price.
"Save Half", "Half Price" or any other similar expressions used by us only represents an
estimate of savings you might benefit from buying certain tools with us compared to the major
top brands and does not necessarily mean to cover all categories of tools offered by us. You
are kindly reminded to verify carefully when you are placing an order with us if you are
actually saving half in comparison with the top major brands.
background
1
Have product questions? Need technical support? Please feel free to
contact us:
Technical Support and E-Warranty Certificate
www.vevor.com/support
NEED HELP? CONTACT US!
This is the original instruction, please read all manual instructions
carefully before operating. VEVOR reserves a clear interpretation of our
user manual. The appearance of the product shall be subject to the
product you received. Please forgive us that we won't inform you again if
there are any technology or software updates on our product.
HYDRAULIC
COUPLER
background
2
Warning-To reduce the risk of injury, the user must read the
instructions manual carefully.
PRODUCT FEATURES
ZJ-YCA Series couplings:
The valve plug can automatically close to prevent leakage when couplings are
disconnected.
The valve plug can automatically open to let fluid get through when couplings
are connected.
The valve is a hard chromium alloy ball that is connected with a spring to fix
the valve seat.
The valve provided a metal-to-metal seal between the ball and coined heat.
Critical parts are hardened for durability.
The durable ball-locking mechanism holds the mating halves together.
The socket and plug are precision machined from solid bar stock. HANSEN
HK Series.
These couplings reach ISO5675 standard
Compatible with PAKER 4000 series, FASTERAV/NA Series.
ZJ-FF Series couplings:
The new valve design has a higher performance to bear the damage from
high-velocity flow and pulse pressure.
Sleeve locking mechanism, which is coupled by rotating the sleeve after
connection. It prevents accidental disconnection when the coupler is dragged
along the ground.
The sleeve mechanism is designed to prevent dirt from entering the internal
mechanism as which would cause faulty operation when connecting or
disconnecting. The sleeve covers the retaining ring and contains a dust seal in the
spring area.
Hardened nipples and sleeves, as well as solid bar stock structure, guarantee
the coupling's high quality to maximize its resistance to damage caused by
hydraulic and mechanical shock.
background
3
This Anti-Blowout Nitrile/PTFE bonded seal is designed to prevent blowouts or
damage during severe work conditions.
A durable ball-locking mechanism assures each connection is secure. A large
number of locking balls are distributed evenly to average the workload. Meanwhile,
providing alignment and swiveling action reduces the hose's torque and prolongs
its life.
CAUTION: Rotation un-These products are not used as swivels; the pressure
will result in excessive and premature wear.
ZJ-FF Series couplings adopt flush valving when connecting or disconnecting.
It means that only a little fluid will be lost when disconnecting, and just a bit of air
will mix in when reconnecting.
New zinc plating treatment makes the anti-rust performance better.
These couplings reach the ISO16028 standard.
Compatible with PARKER FE, FF Series, STUCCHIA8008 Series, AEROQUIP
FD89 Series, and HANSEN QA2900 Series.
Quantity
Body Size
Thread Size
Max.
Pressure
ISO
Standards
ZJ-YCT
2 pair
1/4"
1/4" NPT
5076 PSI
ISO 5675
ZJ-YCT
2 pair
3/8"
3/8" NPT
4061 PSI
ISO 5675
ZJ-FF
1 pair
1/2"
1/2" NPT
4061 PSI
ISO 16028
ZJ-FF
2 pair
1/2"
1/2" NPT
4000 PSI
ISO 16028
ZJ-FF
4 pair
1/2"
3/4" NPT
3000 PSI
ISO 16028
ZJ-FF
8 pair
1/2"
1/2" NPT
5076 PSI
ISO 16028
ZJ-FF
4 pair
1/2"
1/2" NPT
4000 PSI
ISO 16028
ZJ-FF
12 pair
1/2"
1/2" NPT
4000 PSI
ISO 16028
ZJ-YCT
2 pair
1/2"
1/2" NPT
4061 PSI
ISO 5675
background
4

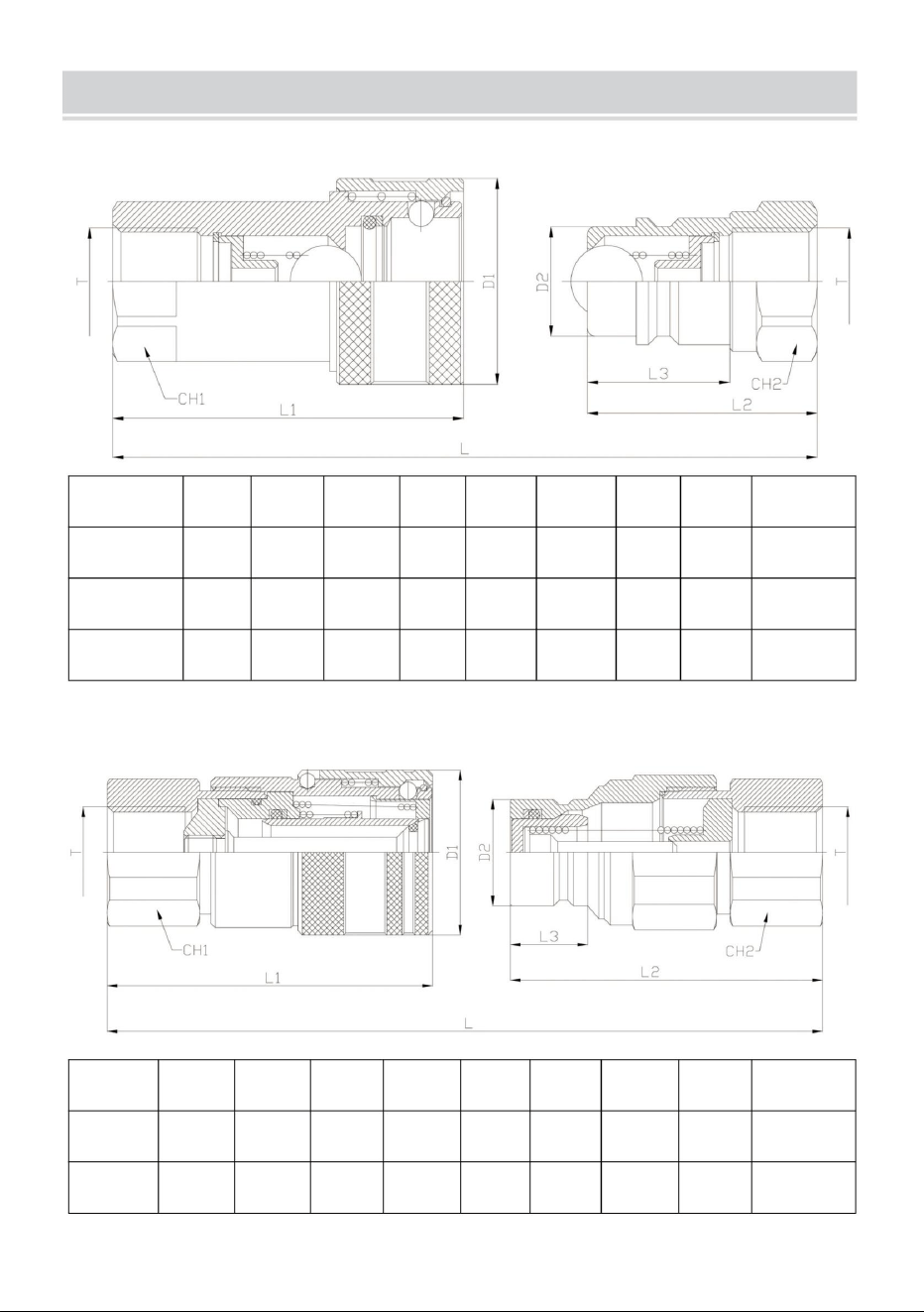

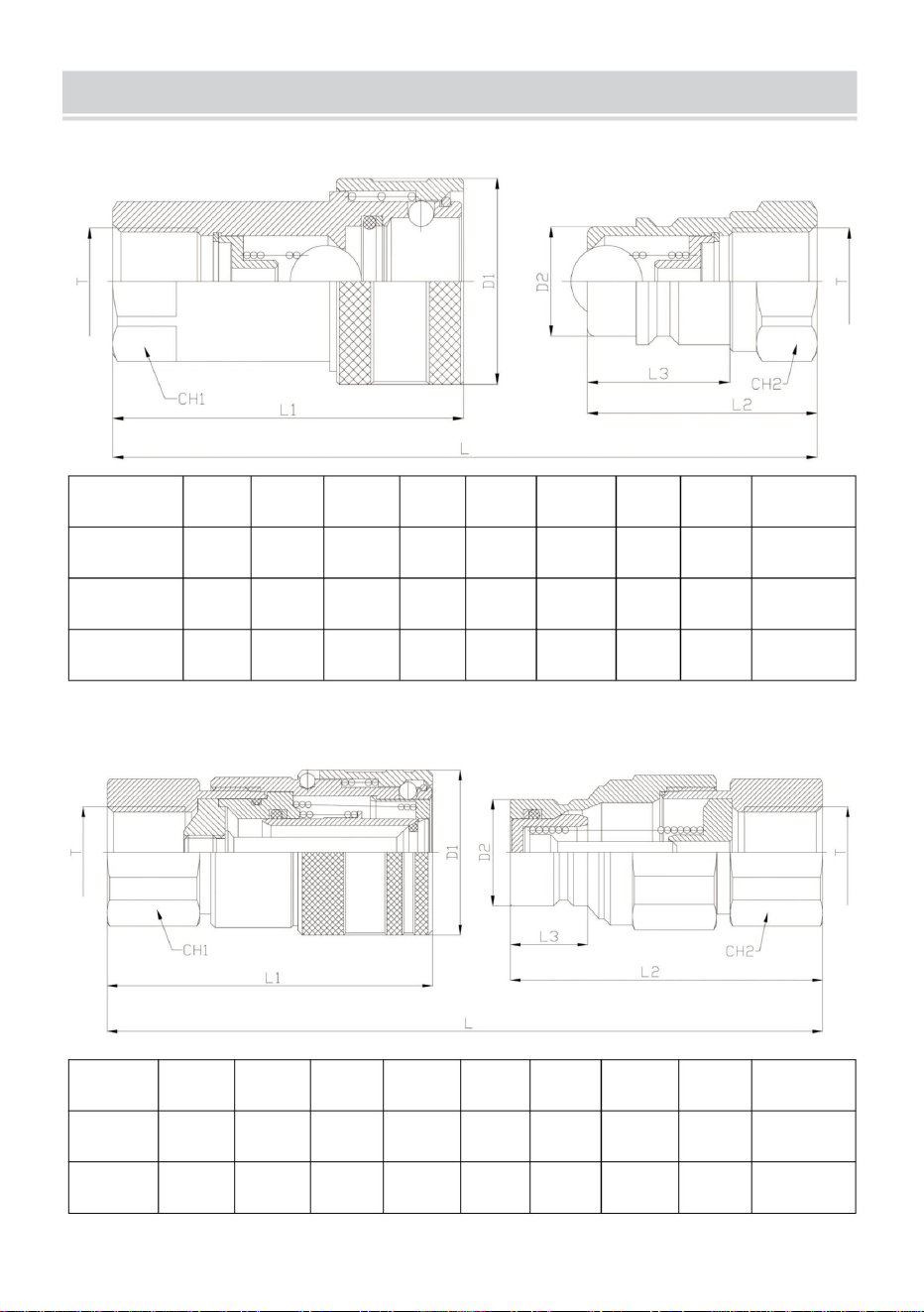

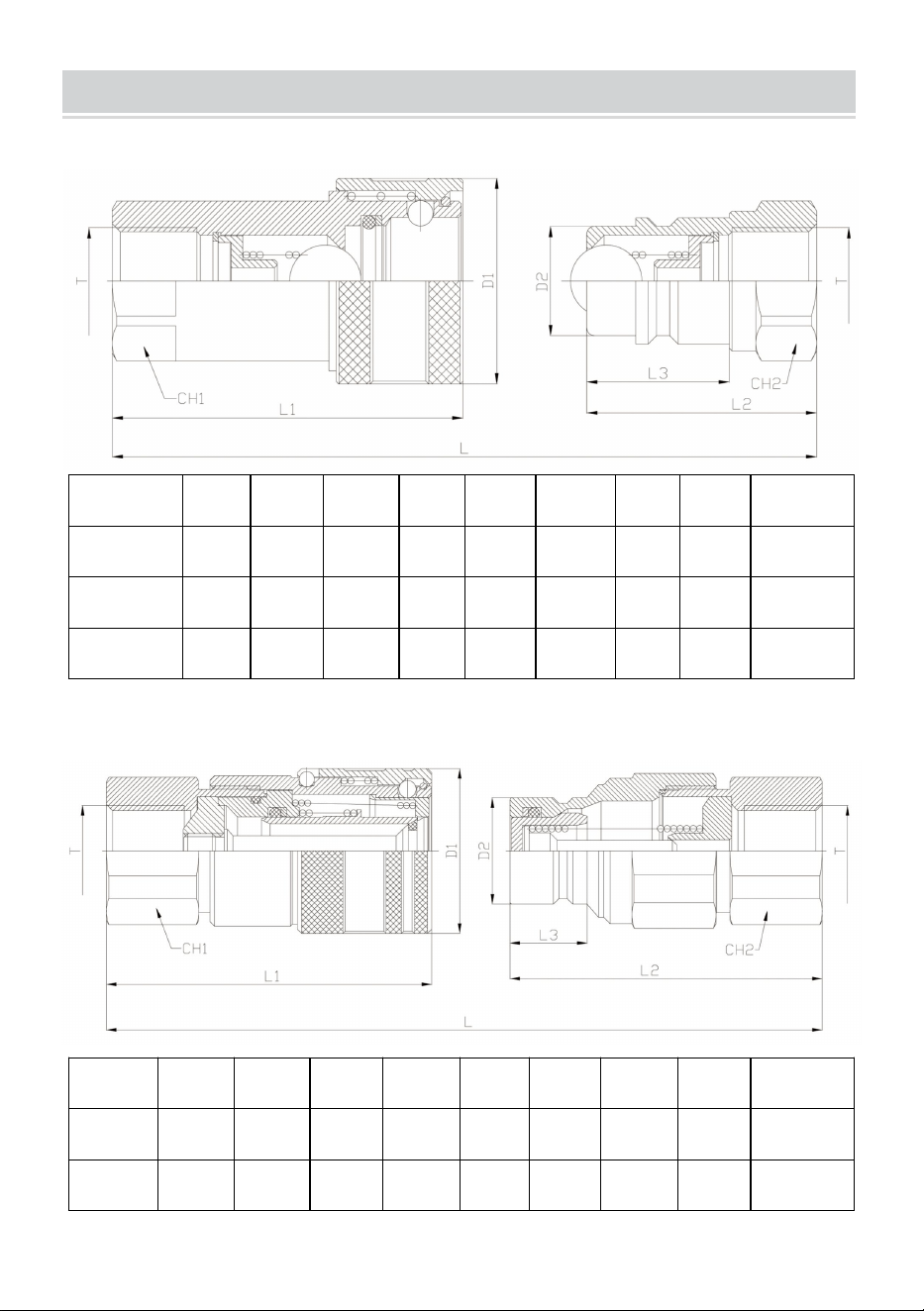

PRODUCT SIZE
ZJ-YCT Series
L
L1
L2
L3
D1
D2
CH1
CH2
T
ZJ-YCT
72
53.5
37.5
18.5
27.5
14.2
19
19
NPT 1/4
ZJ-YCT
83
63
40
22
34
19
24
22
NPT 3/8
ZJ-YCT
88
66.5
43.5
27
38.5
20.5
27
27
NPT 1/2
ZJ-FF Series
L
L1
L2
L3
D1
D2
CH1
CH2
T
ZJ-FF
129
75
72
17.8
38
24.5
32
32
NPT 1/2
ZJ-FF
138
80
75.5
17.5
42
27
36
36
NPT 3/4
background
5
Manufacturer: Shanghaimuxinmuyeyouxiangongsi
Address: Baoshanqu Shuangchenglu 803long 11hao 1602A-1609shi
Shanghai
Imported to AUS: SIHAO PTY LTD.1 ROKEVA STREETEASTWOOD
NSW 2122 Australia
Imported to USA: Sanven Technology Ltd. Suite 250,9166 Anaheim
Place,Rancho Cucamonga,CA91730
REP
UK
Pooledas Group Ltd
Unit 5 Albert Edward House,
The Pavilions Preston, United Kingdom
pooledas12[email protected]
01772418127
REP
EC
SHUNSHUN GmbH
Römeräcker 9 Z2021,76351
Linkenheim-Hochstetten, Germany
euvertreter@gmail.com
+49 1727041930
