使用说明书
EUROLIVE B1220DSP
Digital Processor-Controlled 600-Watt
12" PA Speaker System with Integrated Mixer
2 EUROLIVE B1220DSP 使用说明书
目录
序言......................................................................................................... 2
重要的安全须知................................................................................... 3
法律声明................................................................................................ 3
保修条款................................................................................................ 3
1...引论................................................................................................... 4
1.1 在您开始以前 ..................................................................................4
1.1.1 供货 ..............................................................................................4
1.1.2 首次使用 ..................................................................................... 4
1.1.3 网上登记.....................................................................................4
2...操作元件和接口............................................................................. 4
3...应用举例.......................................................................................... 5
3.1 展示会 ................................................................................................5
3.2 扩音 .................................................................................................... 5
3.3 其他应用 ...........................................................................................6
4...安装.................................................................................................. 6
5...技术参数......................................................................................... 7
序言
非常感谢您购买了 BEHRINGER EUROLIVE B1220DSP, 这表示了您对我
们的信任。 B1220DSP 是一个具备强大功率的一流的数控扩声音箱
系统。 600 瓦双功放系统与 12 英寸低音扬声器能提供惊人的力度,
1.75 英寸钛振膜高音驱动器确保超常优质的高音播放。 内置调音
台不需附加设备便可胜任扩音任务。 24 比特 DSP 数字信号处理器
控制分频器、 一个双压缩/限制器、 相位和时间校正功能以及一个
噪声门。 智慧型的动态均衡器确保声音在任何音量时都完美无缺。
3 EUROLIVE B1220DSP 使用说明书
保修条款

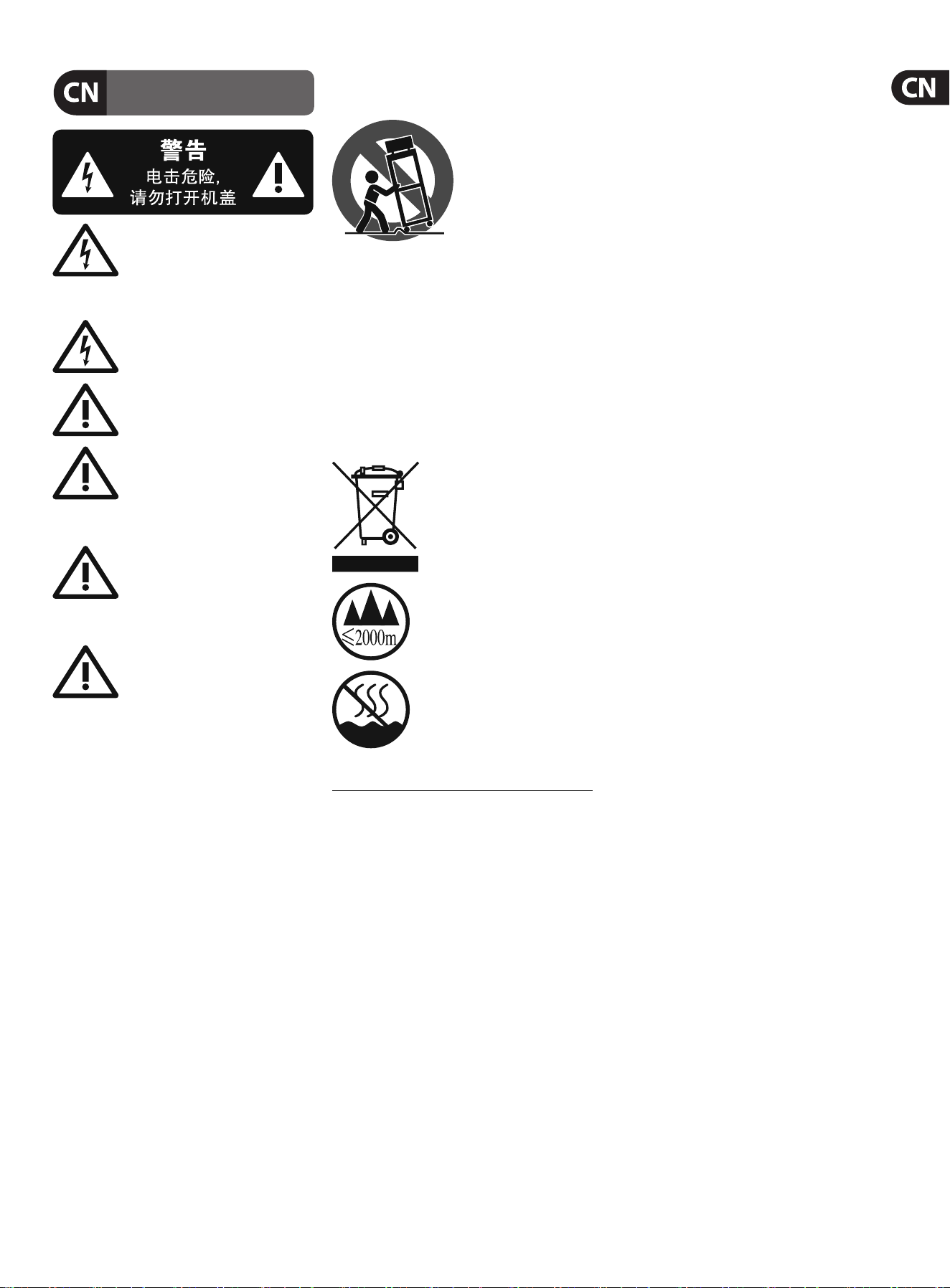

重要的安全须知
带有此标志的终端设备具有强
大的电流, 存在触电危险。 仅限
使用带有 ¼ '' TS 或扭锁式插头
的高品质专业扬声器线。 所有的安装或调
整均须由合格的专业人员进行。
此标志提醒您, 产品内存在未
绝缘的危险电压, 有触电危险。
此标志提醒您查阅所附的重要
的使用及维修说明。 请阅读有
关手册。
小心
为避免触电危险, 请勿打开机
顶盖 (或背面挡板)。 设备内没
有可供用户维修使用的部件。 请将维修事
项交由合格的专业人员进行。
小心
为避免着火或触电危险, 请勿
将此设备置于雨淋或潮湿中。
此设备也不可受液体滴溅, 盛有液体的容
器也不可置于其上, 如花瓶等。
小心
维修说明仅是给合格的专业维
修人员使用的。 为避免触电危
险, 除了使用说明书提到的以外, 请勿进行
任何其它维修。 所有维修均须由合格的专
业人员进行。
1. 请阅读这些说明。
2. 请妥善保存这些说明。
3. 请注意所有的警示。
4. 请遵守所有的说明。
5. 请勿在靠近水的地方使用本产品。
6. 请用干布清洁本产品。
7. 请勿堵塞通风口。 安装本产品时请遵
照厂家的说明。
8. 请勿将本产品安装在热源附近,
如 暖 气 片, 炉子或其它产生热量的设备
( 包 括功放器)。
9. 请勿移除极性插头或接地插头的安全
装置。 接地插头是由两个插塞接点及一个
接地头构成。 若随货提供的插头不适合您
的插座, 请找电工更换一个合适的插座。
10. 妥善保护电源线, 使其不被践踏或刺
破, 尤其注意电源插头、多用途插座及设备
连接处。
11.
请只使用厂家指定的附属设备和
配 件。
12. 请只使用厂家
指定的或随货销
售的手推车, 架子,
三 角架, 支架和桌
子。 若使用手推车
来搬运设备, 请注
意安全放置设备,
以 避免手推车和设
备倾倒而受伤。
13. 遇闪电雷鸣或长期不使用本设备时,
请 拔出电源插头。
14. 所有维修均须由合格的维修人员进
行。 设备受损时需进行维修, 例如电源线或
电源插头受损, 液体流入或异物落入设备
内, 设备遭雨淋或受潮, 设备不能正常运作
或被摔坏。
15. 本设备连接电源时一定要有接地
保 护。
16. 若电源插头或器
具耦合器用作断电装置,
应当保证它们处于随时可
方便操作状态。
17. 本产品仅适用于
海拔 2000 米以下地区,
本产品仅适用于非热带
气候条件下。
技术数据和外观如有变更, 恕不另行
通知, 且准确性与实际产品可能有细
微差异。 BEHRINGER, KLARK TEKNIK, MIDAS,
BUGERA,
及 TURBOSOUND 均由 MUSIC GROUP
(MUSIC-GROUP.COM)
所有。 所有的商标均归各
自所有人所有。 MUSICGROUP 对任何人因使
用本手册包含的全部或部分描述、 图片或
陈述而遭受的任何损失不承担责任。 颜色
及规格可能与产品略有差异。 MUSICGROUP
产品只通过授权销售商进行销售。 销售商
不是 MUSICGROUP 的代表, 无权以明确或隐
含的理解或表示约束 MUSICGROUP。 本手册
具有版权。 未经 MUSICGROUPIPLTD. 的书面
同意, 本手册的任何部分均不得为了任何目
的, 以任何形式或任何方式进行重新制作
或转载, 其中包括复制或录制。
版权所有, 侵权必究。
© 2013 MUSICGroupIPLtd.
Trident Chambers, Wickhams Cay, P.O. Box 146,
Road Town, Tortola, British Virgin Islands
有关音乐集团保修的适用条款及其它相关
信息, 请登陆
www.music-group.com/warranty
网站查看完整的详细信息。
法律声明
4 EUROLIVE B1220DSP 使用说明书
1. 引论
◊ 以下的使用说明首先向您解释所采用的专业术语,.以便使您能
了解设备的所有功能。.在仔细阅读了全部使用说明后,.请妥善
保存使用说明书,.以便在需要时可查阅。
1.1 在您开始以前
1.1.1 供货
您的 B1220DSP 在厂内进行了仔细的包装, 以确保安全可靠的运输。
如果发现包装箱还是有损坏, 请立即检查设备表面有无损坏。
◊ 若发现有损坏时请不要将机器寄回给我们,.请务必首先通知
销售商和运输公司,.否则索赔权可能会失效。
◊ 请始终使用原样包装,.以避免存放或邮寄时发生损坏。
◊ 请务必避免小孩在无人看管的情况下玩耍机器或包装材料。
◊ 请按照环境保护规定清除所有包装材料。
1.1.2 首次使用
请保持充分的空气流通, 不要将 B1220DSP 放置在功率放大器上或
取暖器附近, 以避免设备过热。
◊ 保险丝烧坏时,.务必用数值正确的保险丝更换!.你可在.
“技术数据”.一章中找到正确的数值。
电源连接使用随同供货的电源线。 它符合必需的安全规定。
◊ 请注意所有设备必须接地。.为了你自己的安全,.请千万不要
去除设备或电源线的接地或取消其作用。.设备与电网接通时,.
必须始终用有完好接地安全的线材。
在强大的广播电台和高频源范围内, 音频质量可能会降低。 请加大
发射器和设备之间的距离并使用有屏蔽的连接线材。
1.1.3 网上登记
在购买 BEHRINGER 产品之后, 请您尽可能立即在网站
http://behringer.com 进行登记, 并仔细阅读产品质量担保服务规定。
所购买的 BEHRINGER 产品一旦出现故障或损坏, 本公司承诺为您
提供及时的产品维修服务。 请直接与您的 BEHRINGER 特许经销商
联系。 若 BEHRINGER 特许经销商不在附近, 您也可直接与本公司的
分公司联系。 在产品包装里放有联系地址 (全球联系信息 / 欧洲
联系信息)。 如您所在的国家没有本公司所设的联系处, 可与离您
最近的批发商联系。 您可在我们的网页上 （http://behringer.com） 的技
术支持处, 得到批发商的联系地址。
请在登记时, 务必写明您购买产品的日期, 以便本公司能更快更有
效地为您提供产品质量的担保服务。
衷心感谢您的合作!
2. 操作元件和接口
(2) (4)(7) (8) (9)
(1)
(13) (5)
(3)
(11) (12) (6)
(10)

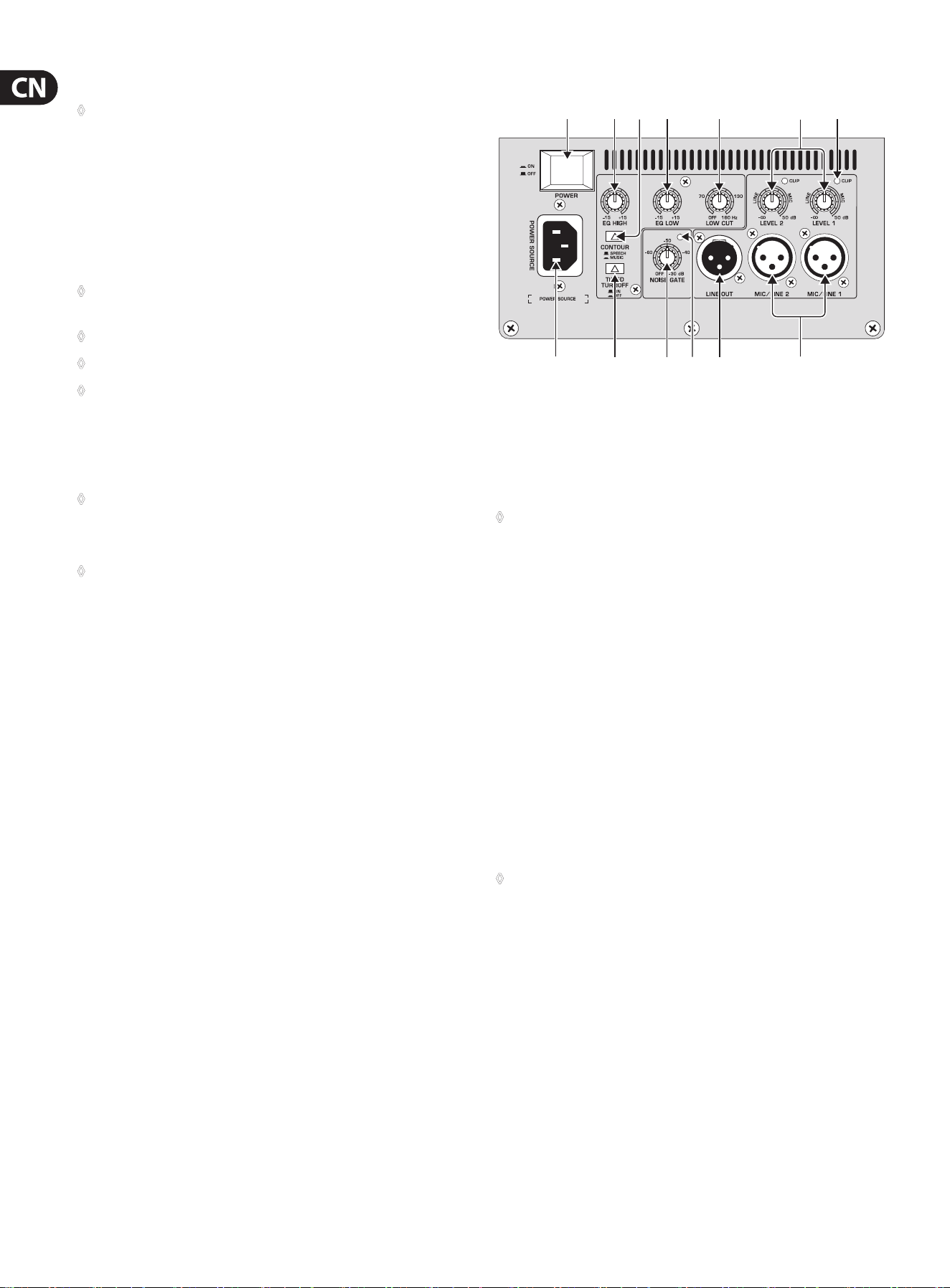

图 2.1: 背面的操作区与连接区
(1) 电源连接通过一个 IEC 插座。 属于供货范围的还有一根合适的
电源线。 为避免交流低频哼声干扰, 扬声器音箱和调音台应使
用相同电路的电源。
(2) 用 POWER 开关启动 B1220DSP。
◊ 请注意,.POWER.开关在关闭时并不完全将机器同电源网分离。.
需将机器同电源分离时,.请拔下电源插头或机器插头。.在安装
机器时,.请确证电源插头和机器插头处于完好的状态。.当您长
期不使用机器时,.请拔下电源插头。
(3) 用 LEVEL 调节钮调节 MIC/LINE 输入端的信号放大。 在将信号源
接到输入端之一上或将信号源从输入端之一上分离前, 相应的
调节钮应该总是位于最左位置上。 连接好后将调节钮旋开,
直到达到所需的音量为止。 但请注意 CLIP-LED (4) 指示灯应不亮
或只在信号峰时亮起。
线路信号
输出电平较大的设备 (如调音台或 CD 播放机的输出端) 需要的放
大较小。 这种情况下 LEVEL 调节钮大多在用 “LINE” 标记的范围内
移动 (调节区的左半边)。
麦克风信号
电平较弱的麦克风信号需要较强的放大。 这时在 MIC 区内调节
(调节区的右半边)。
◊ 我们要提醒您,.高音量可能会损伤听觉和./.或损坏耳机及
扬声器。.请在接通机器前把.LEVEL.调节钮旋转到最左的位
置上。.请始终注意适当的音量。
(4) 当输入信号被升高太多时, CLIP-LED 指示灯亮起。 这时请向左旋
转 LEVEL 调节钮 (3), 直到 LED 指示灯熄灭或只在信号峰时亮起。
(5) 请将音频信号连接到 MIC/LINE 输入端上 (XLR 接口)。
(6) 在标为 LINE OUT 的 XLR 插孔上可截取未放大的信号, 可用来连
接另一个音箱。 输出信号是两个输入信号的混合。 (有关多部音
箱的使用请见第 3.2 章。)
B1220DSP 配有一个 2 频段音质调节功能。 各频带最多可
提高 / 下降 15dB, 在中间位置时均衡器没有作用:
5 EUROLIVE B1220DSP 使用说明书
(7) 用 EQ HIGH 可将高音抬高或下降 15 dB。 起始频率为 12kHz。
(8) 用 EQ LOW 调节钮可在 100 Hz 的范围内调节低音。
(9) B1220DSP 配有一个陡峭的高通滤波器 (24 dB / 八度音), 您可用
它来消除不想要的低频信号部分, 如手持麦克风的抓握噪声、
敏感度较高的麦克风的踏声或风声。 用 LOW CUT 调节钮调节极
限频率。 如果您想将 B1220DSP 与一部超低音扬声器一起使用,
可用高通滤波器降低想用超低音扬声器播放的那些低音频率。
这样 B1220DSP 也可不需要外接分频器来运行。 请将极限频率
设定为超低音扬声器播放的最高频率。
(10) 用 CONTOUR 开关调节动态轮廓滤波器:
SPEECH
当 CONTOUR 开关位于 SPEECH 上时 (英文 = 语言; 开关未按下), 频率
响应调节为最适合于语言应用。
MUSIC
在 MUSIC 位置时(开关按下) 频率响应调节为最适合播放音乐。
(11) 自动关闭功能通过 TIMED TURNOFF 开关来激活:
ON
按下按钮 （处于 “ON” 的位子）, 自动开关被激活。 扬声器将在信号
停顿超过 3 分钟时自动关闭。 一旦有信号, 则重新打开。
OFF
不按下按钮（处于 “OFF” 的位子）, 音箱一直处于被打开的状态,
只能用电源开关 (2) 才能关机。
(12) 用噪声门可抑制信号停顿期间的杂音。 这通过一个开关电路
来实现, 当电平低于事先设定的一个电平时, 输出端被切换为
无声。 用 NOISE GATE 调节钮您可设定电平阈值, 噪声门将在低于
该值时关闭。
(13) 用 TH (即 Threshold, 英文 = 阈) 标记的 LED 指 示灯在电平低
于用 (12) 设定的阈值时亮起 (噪声门关闭)。
3. 应用举例
3.1 展示会
用一部 B1220DSP 和一或两个动圈麦克风, 您可很方便地建立一个
简单的扩音系统。 因配备内置的调音台区, 您可将麦克风直接连接
到 B1220DSP 上。 如果将扬声器放置到一个高支架上, 您便可获得
一个适用于展示会和主持人报幕的理想设备。 如果一部 B1220DSP
还不够, 您当然也可使用两部或更多的扩声音箱。
麦克风的连接:
• 请将 LEVEL 调节钮 (3), 转到最左位置
• 将麦克风连接到 MIC/LINE 输入端上
• 打开 B1220DSP
• 慢慢地将 LEVEL 调节钮 (3), 朝右旋转, 直到达到所希望的音量。
调节中可参考 CLIP-LED 指示灯。 指示灯允许在信号峰时短时
亮起, 但不可持续发亮
• 连接第二部 B1220DSP 的最佳方法是通过 LINE OUT 接口 (6)
◊ 请绝对不要拿着麦克风站到扬声器前面。.反馈危险!.请在拿
着麦克风操作.B1220DSP.时始终保持位于扬声器后面,.以避免
产生反馈。
EUROLIVE B1220DSP (optional) EUROLIVE B1220DSP

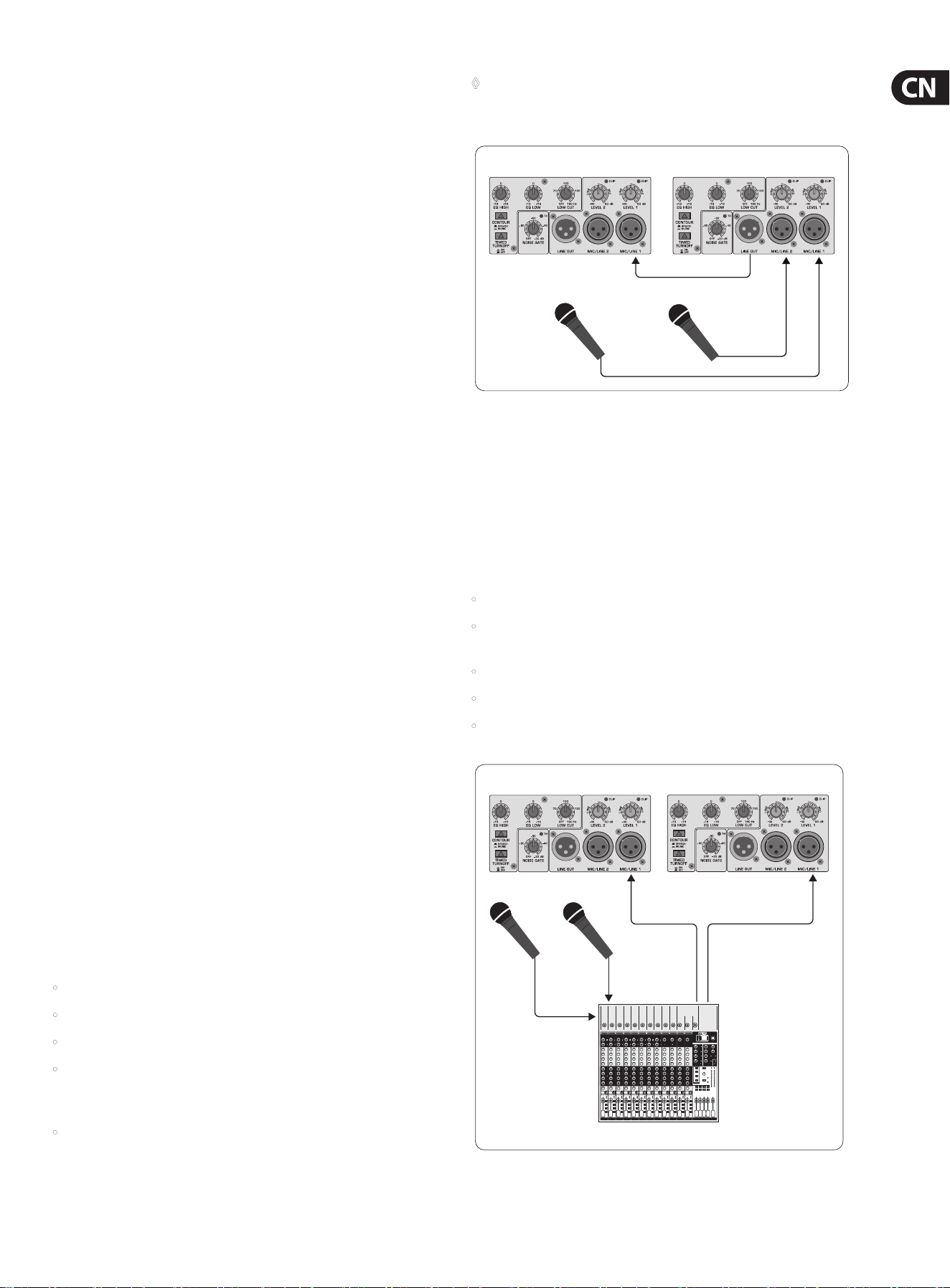

图 3.1: 麦克风连接
3.2 扩音
PA 是 “Public Address” 的缩写, 指的是所有为较多公众扩音的应用。
此应用中将一部调音台作为一个中央连接及操作单元使用。 所有
麦克风、 输入播放机和效果器等均连接到调音台上, 调音台再与
B1220DSP 连接。
调音台的连接:
• 请将 LEVEL 调节钮 (3), 转到最左位置
• 请将调音台的左输出端与左扬声器音箱的 MIC/LINE 接口连接,
与此相应调音台右输出端与右音箱的相应接口连接
• 打开 B1220DSP
• 提高调音台输出端的电平, 直到输出一个 0 dB 的电平
• 慢慢地将 LEVEL 调节钮 (3), 朝右旋转, 直到达到所希望的音量。
当 CLIP-LED 指示灯亮起时, 便达到了最大音量
X2442USB
Main Out L Main Out R
EUROLIVE B1220DSP (L) EUROLIVE B1220DSP (R)
图 3.2: 调音台的连接
6 EUROLIVE B1220DSP 使用说明书
立体声信号源的连接:
也可取代调音台连接一个立体声信号源, 如一部 CD 播放机。 这时
分别将一部 B1220DSP 与信号源的一个输出端相连接。
• 请将 LEVEL 调节钮 (3), 转到最左位置
• 请将设备的左输出端与左扬声器音箱的 MIC/LINE 输入端连接,
与此相应将设备右输出端与右音箱的 MIC/LINE 输入端连接
• 打开 B1220DSP
• 提高立体声信号源的输出电平 (如果它配备音量调节的话),
以避免其调制过度
• 将 LEVEL 调节钮 (3), 调节到所希望的音量
多部.B1220DSP.的链接：
如果需要更多声压, 例如需要在较大的房间扩音, 只要提高每个
立体声侧的扬声器数量即可。 例如可在每一侧放置两部 B1220DSP,
并将它们相互连接 (见图 3.3)。 扬声器既可左右相邻, 也可上下重
叠放置。 机壳中配有的开孔确保堆叠的稳定性。 至于是连接了麦
克风, 还是一部调音台, 或是一个立体声信号源, 则无所谓。
• 请将第一部 B1220DSP 的 LINE OUT 接口 (6) 与下一部 B1220DSP 的
MIC/LINE 输入端连接
◊ 多部.B1220DSP.回路连接时输入阻抗减小:.例如两部.B1220DSP.
时减小一半,.三部.B1220DSP.时减小到三分之一,.依此类推。.
因此请务必遵照您调音台的输出阻抗!
X2442USB
Main Out L
Mic/Line 1 Mic/Line 1
Mic/Line 1
EUROLIVE B1220DSP EUROLIVE B1220DSP
Line Out Line Out
Mic/Line 1
Main Out R

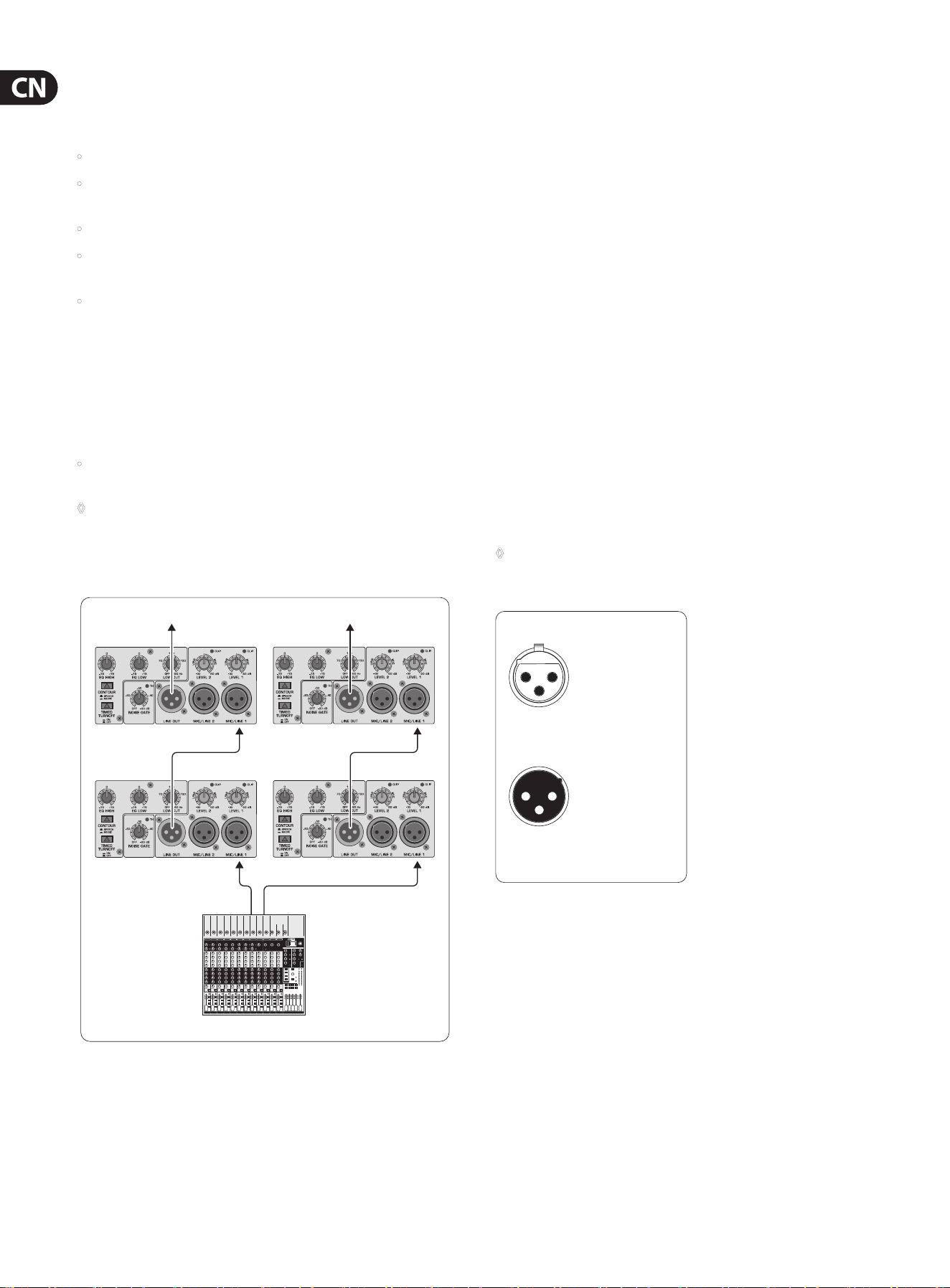

图 3.3: 多部 B1220DSP 的链接
3.3 其他应用
监听扩音:
监听扩音时 B1220DSP 从调音台的监听输出端或 Aux 输出端收到音
频信号。 如果要使用更多 B1220DSP, 在此也是将第一部的音频信号
经过其 Line 输出端与下一部 B1220DSP 连接。 各部 B1220DSP 的音质
与音量可分别通过操作元件 (3) (LEVEL)、 (7) (EQ HIGH) 和 (8) (EQ LOW)
调节。
键盘乐器放大器:
吉他手和贝司手一般都有攻放器, 用来使乐手能在舞台上听到其自
己的乐器, 即便已存在一个监听设备时也同样如此。 尤其是在较小
的舞台上, 这些功放器的功率足以比得上常见的舞台电平。 但键盘
乐器和合成器则不同, 它们大多没有内置的扬声器。 采用 B1220DSP,
您可连接两部键盘乐器, 并任意混合。 如果要使用多于两部的键
盘乐器, 您可将它们汇合到一部次混音器 (如 MicroMIX MX400) 上,
并将混音器输出端与 B1220DSP 连接。 在第二个 MIC/LINE 输入端上
可连接从 PA 调音台来的监听信号, 以便能听到乐队其他队员。
4. 安装
BEHRINGER B1220DSP 的音频输入端和输出端均设计为平衡式。 如果
能够, 则应尽可能与其他设备建立平衡式的信号传输, 以便达到最
大的干扰信号补偿。
◊ 请注意只能由内行的人员进行设备的安装和操作。.在安装过
程中和之后请始终注意工作人员应有充分的接地,.否则静电
放电等类似情况可能会有损运行特性。.
output
For unbalanced use, pin 1 and pin 3
have to be bridged
1 = ground/shield
2 = hot (+ve)
3 = cold (-ve)
input
12
3
1
2
3
Balanced use with XLR connectors
图 4.1: XLR 插头
7 EUROLIVE B1220DSP 使用说明书
5. 技术参数
音频输入
MIC/LINE(2) XLR 接口 (伺服平衡)
输入阻抗 27 kΩ
灵敏度 -40 至 +10 dBu
音频输出
LINE OUT XLR 接口 (伺服平衡)
输入阻抗 120 Ω
音频处理
DSP 摩托罗拉 24 比特
模数 / 数磨转换器 24 比特 / 48 千赫兹
限幅器 低音和高音单元双保护
动态均衡器 双参数型均衡器
噪声门 可变 （低至 -30 分贝）
时间关闭 可开关 （3 分钟 <-45 dBr）
轮廓滤波器 人声 / 音乐可选择
EQ HIGH +/-15 dB (12 kHz)
EQ LOW +/-15 dB (100 Hz)
LOW CUT 40 - 160 Hz (24 dB/oct.)
系统数据
频率范围 45 Hz 至 20 kHz
分频器 1.7 kHz, Butterworth (24 dB/oct.)
最大声压 127 dB @ 1 m
输出功率
低频范围
RMS @ 1% THD 320 W @ 8 Ω
峰值负荷能力 460 W @ 8 Ω
高频范围
RMS @ 1% THD 80 W @ 8 Ω
峰值负荷能力 140 W @ 8 Ω
电源供应
电源电压./.保险丝
100 V~, 50/60 Hz T 6.3 A H 250 V
120 V~, 60 Hz T 6.3 A H 250 V
220 V~, 50 Hz T 4.0 A H 250 V
230 V~, 50 Hz T 4.0 A H 250 V
功率消耗 最大 650 W
电源连接 标准 IEC 接口
尺寸./.重量
尺寸 (宽 x 高 x 深) 约 397 x 638 x 406 毫米
约 (15.5 x 25.1 x 16")
重量 约 31,3 公斤
约 (68 lbs.)
BEHRINGER 公司始终尽力确保最高的质量水平。 必要的修改将不预先通知予以实行。
因此设备的技术数据和外观可能与所述说明或插图有所不同。
