CUP KIT FOR GM
2500/3500 PICKUPS
Operating Instructions

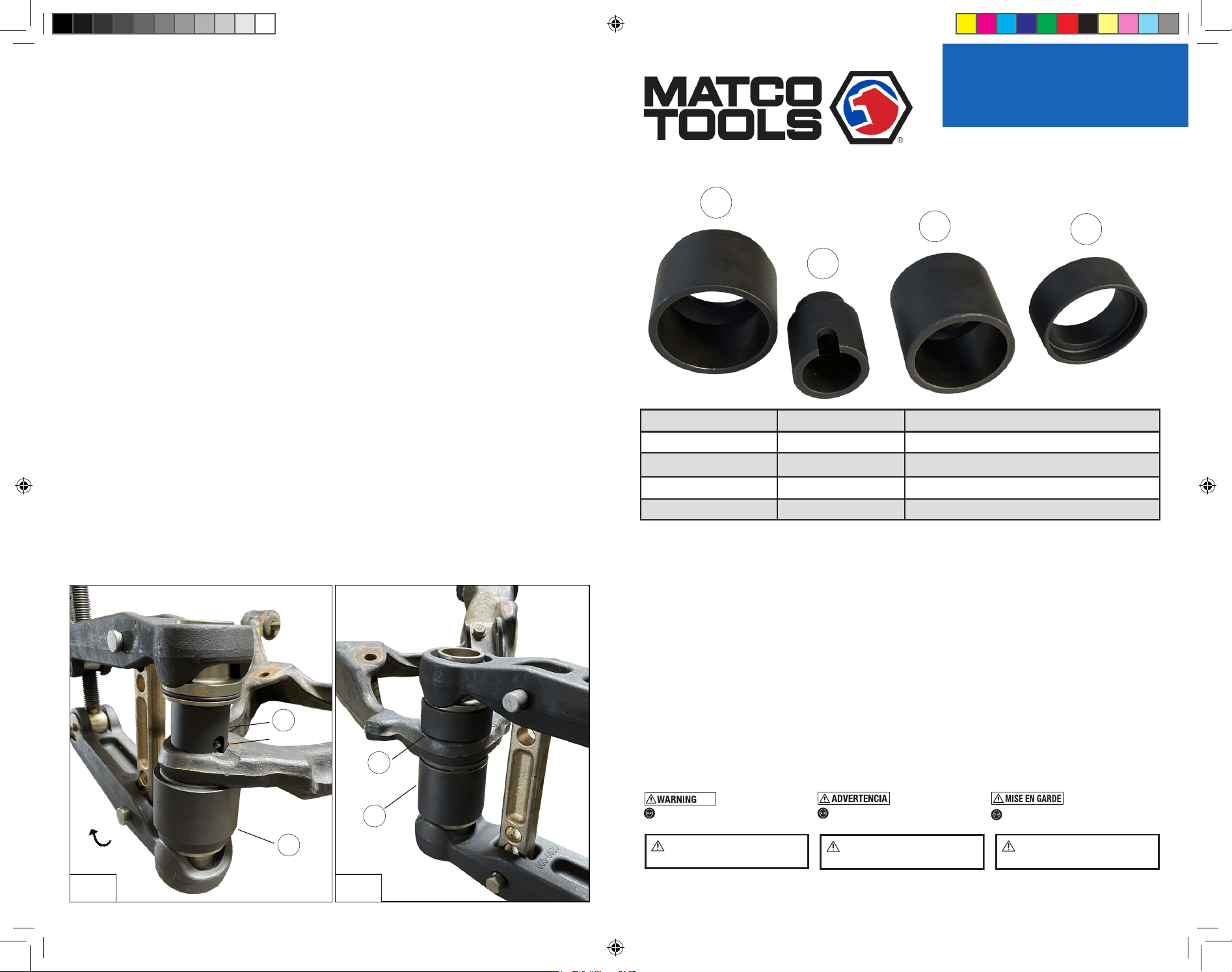

The Matco BJP18100GM Cup Kit is designed to remove/install press-in type ball joints on
2000-2010 GM 2500/3500 pickup trucks, as well as other vehicles equipped with similar size ball
joints.
Note: These instructions only pertain to the cups included in this kit. Always refer to the factory
service manual for ball joint removal/installation as it relates to the vehicle being serviced.
Ball Joint Removal:
1. Select the Remover J and Remover M cups from the kit. Place the Remover J pusher (#2) on
the upper Ball Joint Press rocker, followed by the Remover M (#1) receiver cup on the lower
rocker. Make sure they locked in place over the O-rings. (Figure 1)
2. Position the assembled press over the ball joint on the control arm, aligning the Remover J
notch with the ball joint Zerk tting as shown (Figure 1).
3. Rotate the ball joint press assembly 90 degrees to provide additional support on receiver
cup and prevent the rocker assembly from pivoting. Check alignment of the pushing cup and
receiver while slowly beginning to tighten the Jack Screw. Continue tightening the Jack Screw
until the ball joint is removed.
Ball Joint Installation:
1. Properly clean and grease the steering knuckle/control arm I.D. and position the new ball
joint for installation.
2. Assemble the Installer K (#4) and Installer L (#3) cups onto the ball joint press rockers as
shown (Figure 2) and then position the assembled press over the ball joint on the control arm.
3. Check alignment of the pushing cup (#3) and receiver (#4) while slowing beginning to
tighten the Jack Screw until the ball joint is completely seated. (Figure 2)
Item Number Part Number Item Description
(1) 18100-11-2.68 Remover M
(2) 18100-10-1.90 Remover J
(3) 18100-11-2.32 Installer L
(4) 18100-11-.750 Installer K
3
4
1
2
Safety Precautions:
• Wear protective eyewear, both user and bystander
• Check for proper connection of adapters, cups and rockers to be sure components are secure
and correctly assembled before each use and prior to exerting pressure with the press.
• To prevent damage to the jack screw, jack nut, pins and other components on the ball joint
press, be sure the GM Remover/Installer cups are precisely aligned with the ball joint.
• These instructions only concern the the cups in this kit. Be sure to refer to the Ball Joint Press
instructions for safety information when using the Press.

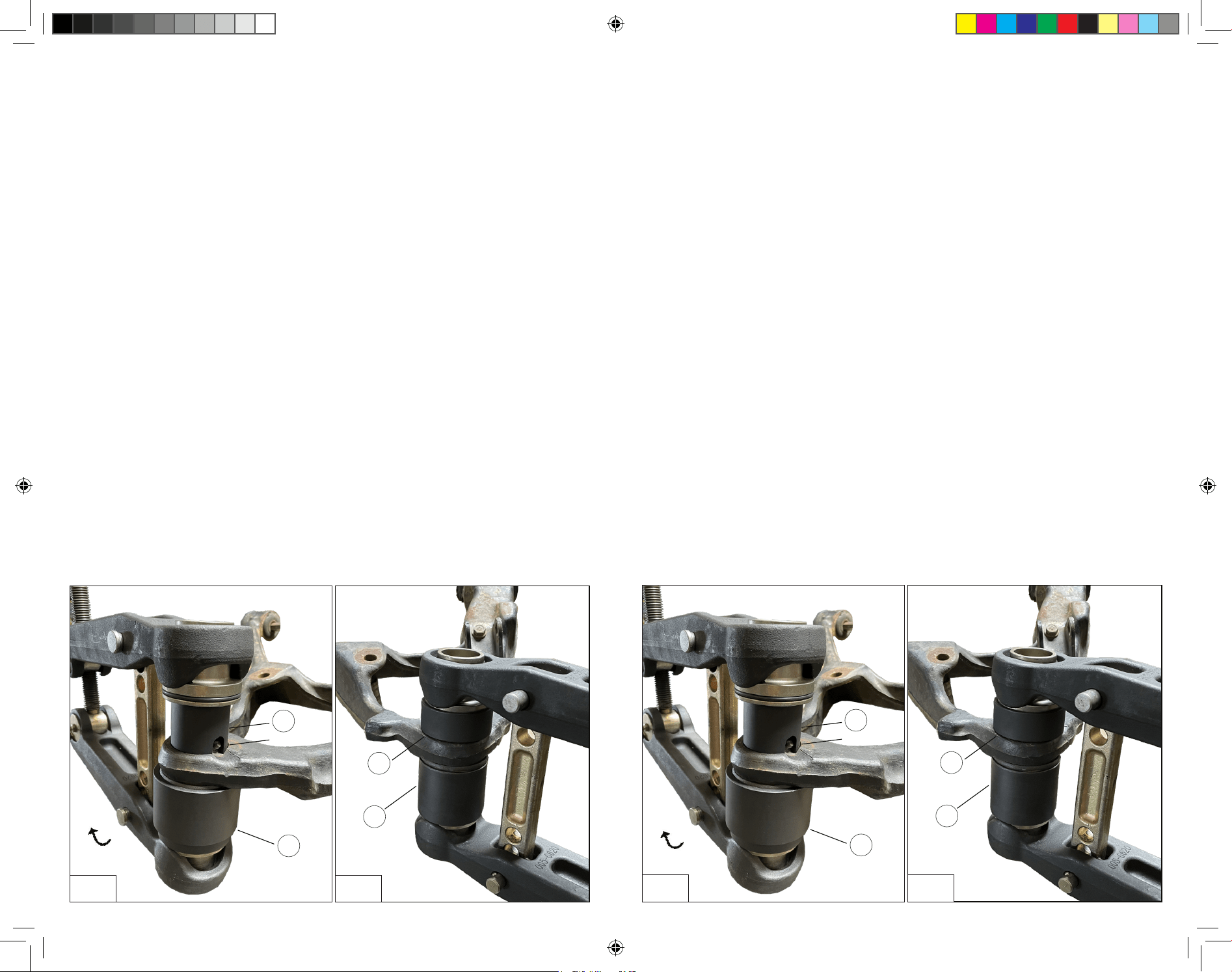

Fig 1 Fig 2
4
3
2
1
JUEGO DE TAZA PARA
CAMIONETAS 2500/3500 GM
Notch for
GOBELETE KIT POUR
CAMIONNETTES GM 2500/3500
Rotate Press
90° on Control
BJP18100GM
0000000-00
MISE EN GARDE: Ce produit peut vous exposer à des
produits chimiques, notamment le plomb, reconnu par
l’état de la Californie pour provoquer le cancer. Pour plus
d'informations, visitez le site www.P65warnings.ca.gov.
ADVERTENCIA: Este producto puede exponerlo a
productos químicos como el plomo, que el estado de
California sabe que causa cáncer. Para obtener más
información, visite www.P65warnings.ca.gov.
WARNING: This product can expose you to
chemicals including lead, which is known to the state
of California to cause cancer.
For more information go to www.P65warnings.ca.gov.
OUTLINES
MISE EN GARDE: Ce produit peut vous exposer à des
produits chimiques, notamment le plomb, reconnu par
l’état de la Californie pour provoquer le cancer. Pour plus
d'informations, visitez le site www.P65warnings.ca.gov.
ADVERTENCIA: Este producto puede exponerlo a
productos químicos como el plomo, que el estado de
California sabe que causa cáncer. Para obtener más
información, visite www.P65warnings.ca.gov.
WARNING: This product can expose you to
chemicals including lead, which is known to the state
of California to cause cancer.
For more information go to www.P65warnings.ca.gov.
OUTLINES
MISE EN GARDE: Ce produit peut vous exposer à des
produits chimiques, notamment le plomb, reconnu par
l’état de la Californie pour provoquer le cancer. Pour plus
d'informations, visitez le site www.P65warnings.ca.gov.
ADVERTENCIA: Este producto puede exponerlo a
productos químicos como el plomo, que el estado de
California sabe que causa cáncer. Para obtener más
información, visite www.P65warnings.ca.gov.
WARNING: This product can expose you to
chemicals including lead, which is known to the state
of California to cause cancer.
For more information go to www.P65warnings.ca.gov.
OUTLINES
Wear safety goggles
(user and bystanders).
Lleve puesto gogles de
seguridad (usuarios y
Portez des lunettes de
sécurité
18100-GM Cup Kit Instruction sheet.indd 118100-GM Cup Kit Instruction sheet.indd 1 9/20/21 9:58 AM9/20/21 9:58 AM
Precauciones de seguridad:
• Use gafas protectoras, tanto para el usuario como para el espectador
• Verique la conexión adecuada de adaptadores, tazas y balancines para asegurarse de que los com-
ponentes estén seguros y correctamente ensamblados antes de cada uso y antes de ejercer presión
con la prensa.
• Para evitar daños en el tornillo del gato, la tuerca del gato, los pasadores y otros componentes en
la prensa de rótula, asegúrese de que las copas GM Remover/Installer(Removedor/Instalador) estén
alineadas con precisión con la rótula.
• Estas instrucciones solo se reeren a las copas de este kit (juego). Asegúrese de consultar las instruc-
ciones de la prensa de la rótula para obtener información de seguridad cuando utilice la prensa (Press).
Instrucciones de funcionamiento
El kit de copa Matco BJP18100GM está diseñado para extraer/instalar rótulas de tipo prensado en
camionetas GM 2500/3500 del 2000 al 2010, así como en otros vehículos equipados con rótulas de
tamaño similar.
Nota: Estas instrucciones solo se reeren a las copas incluidas en este kit. Consulte siempre el manual
de servicio de fábrica para la extracción/instalación de rótulas en relación con el vehículo que se está
reparando.
Extracción de la Rótula:
1. Seleccione las copas Removedora J y Removedora M del kit. Coloque el Removedor J empujador
(#2) en el balancín superior de la prensa de rótula, seguido de la copa receptora Removedor M (#1)
en el balancín inferior. Asegúrese de que se bloqueen en su lugar sobre las Juntas Tóricas (O-rings).
(Figura 1)
2. Coloque la prensa ensamblada sobre la rótula en el brazo de control, alineando la muesca del Remo-
vedor J con el empalme Zerk de la rótula como se muestra (Figura 1).
3. Gire el montaje de la prensa de la rótula 90 grados para proporcionar un soporte adicional en la copa
del receptor y evitar que el montaje del balancín gire. Compruebe la alineación de la copa de empuje y
el receptor mientras comienza lentamente a apretar el Tornillo Jack (Jack Screw). Continúe apretando
el Tornillo Jack hasta que se retire la rótula.
Instalación de rótulas:
1. Limpie y engrase adecuadamente el diametro interno I.D. del nudillo/brazo de control de la dirección
y coloque la nueva rótula para la instalación.
2. Ensamble las copas del Instalador K (#4) y del Instalador L (#3) en los balancines de prensa de rótula
como se muestra (Figura 2) y luego coloque la prensa ensamblada sobre la rótula en el brazo de con-
trol.
3. Verique la alineación de la copa de empuje (#3) y del receptor (#4) mientras disminuye la velocidad
y comienza a apretar el jack Screw hasta que la rótula esté completamente asentada. (Figura 2)
Fig 1 Fig 2
4
3
2
1
Muesca para Zerk
Précautions de sécurité:
• L’utilisateur ainsi que le spectateur doivent porter des lunettes de protection
• Vériez la bonne connexion des adaptateurs, des tasses et des bascules pour vous assurer que les
composants sont sécurisés et correctement assemblés avant chaque utilisation et avant d’exercer
une pression avec le basculeur
• Pour éviter d’endommager la vis de cric, l’écrou de cric, les broches et autres composants de la
presse à rotule, assurez-vous que les coupelles d'installation/suppresssion GM sont précisément
alignés avec la rotule.
• Ces instructions ne concernent que les coupelles de ce kit. Assurez-vous de vous référer aux
instructions de presse à rotule pour obtenir des informations de sécurité lors de l’utilisation du
basculeur.
Mode d’emploi
Le kit de gobelets Matco BJP18100GM est conçu pour retirer/installer des rotules de type à sertir
sur les camionnettes GM 2500/3500 2000-2010, ainsi que sur d’autres véhicules équipés de rotules
de taille similaire.
Remarque: Ces instructions ne concernent que les coupelles inclus dans ce kit. Reportez-vous
toujours au manuel d’entretien d’usine pour le retrait/l’installation des rotules en ce qui concerne le
véhicule en cours d’entretien.
Enlèvement de la rotule :
1. Sélectionnez les gobelets Remover J et Remover M dans le kit. Placez le poussoir Remover J (#2)
sur la presse à rotule basculeur supérieure suivi de la coupelle du récepteur Remover M (#1) sur la
bascule inférieure. Assurez-vous qu’ils se sont verrouillés en place sur les joints toriques. (Figure 1)
2. Placez la presse assemblée sur la rotule du bras de commande, en alignant l’encoche Remover J
avec le raccord Zerk de la rotule comme illustré (Figure 1).
3. Faites pivoter l’ensemble presse à rotule de 90 degrés pour fournir un soutien supplémentaire sur
la coupille du récepteur et empêcher l’ensemble de bascule de pivoter. Vériez l’alignement de la
coupole de poussée et du récepteur tout en commençant lentement à serrer le vérin à vis. Continuez
à serrer le vérin à vis jusqu’à ce que le joint à rotule soit retirée.
Installation du joint à rotule :
1. Nettoyez et graissez correctement l’articulation de la direction/ du bras de commande I.D. et posi-
tionnez le nouveau joint à rotule pour l’installation.
2. Assemblez les coupelles de l'installateur K (#4) et de l'installateur L (#3) sur les bascules de presse
pour rotule comme illustré (Figure 2), puis placez la presse assemblée sur le joint à rotule du bras de
commande.
4. Vériez l’alignement de la coupelle de poussée (#3) et du récepteur (#4) tout en commençant
lentement à serrer le vérin à vis jusqu’à ce que la rotule soit complètement assise. (Figure 2)
Spanish
Fig 1 Fig 2
4
3
2
1
Encoche pour ZERK
Appuyez sur rotation de 90°
sur le bras de commande
Gire la prensa 90° sobre
el brazo de control
French-Canadian
