INSTRUCTION MANUAL

EN 22" 3-IN-1 SELF PROPELLED LAWN MOWER

FR 22 POUCES 3-IN-1 TONDEUSE AUTOPROPULSEE

ES 22" 3-EN-1 CORTADORA DE CÉSPED AUTOPRO PULSADO

Model # B8622S

Have product questions or need technical support? Please feel free to contact us!

Website: www.powersmartusa.com

Toll free: 1-872-314-0005 (Mon-Fri 9-5 EST)

Email: [email protected]

[email protected]

Website

CONTENTS

Technical data…...………………………………………………………... 3

Introduction………………………………………………………………. 4

Safety information…….………………………………………………... 4

General safety procedures ……....……………………………………… 5

Important safety instructions……………………………………………. 6

Warning label instructions…………………………………….…………….8

Knowing your lawn mower……………………….……………………… 10

Lawn mower preparation………………………………………………... 11

Operation……………………....………………………………………… 13

Maintenance……………………………………………………………... 16

Storage……………………………………………………………………. 19

Troubleshooting…………………………………………………………. 19

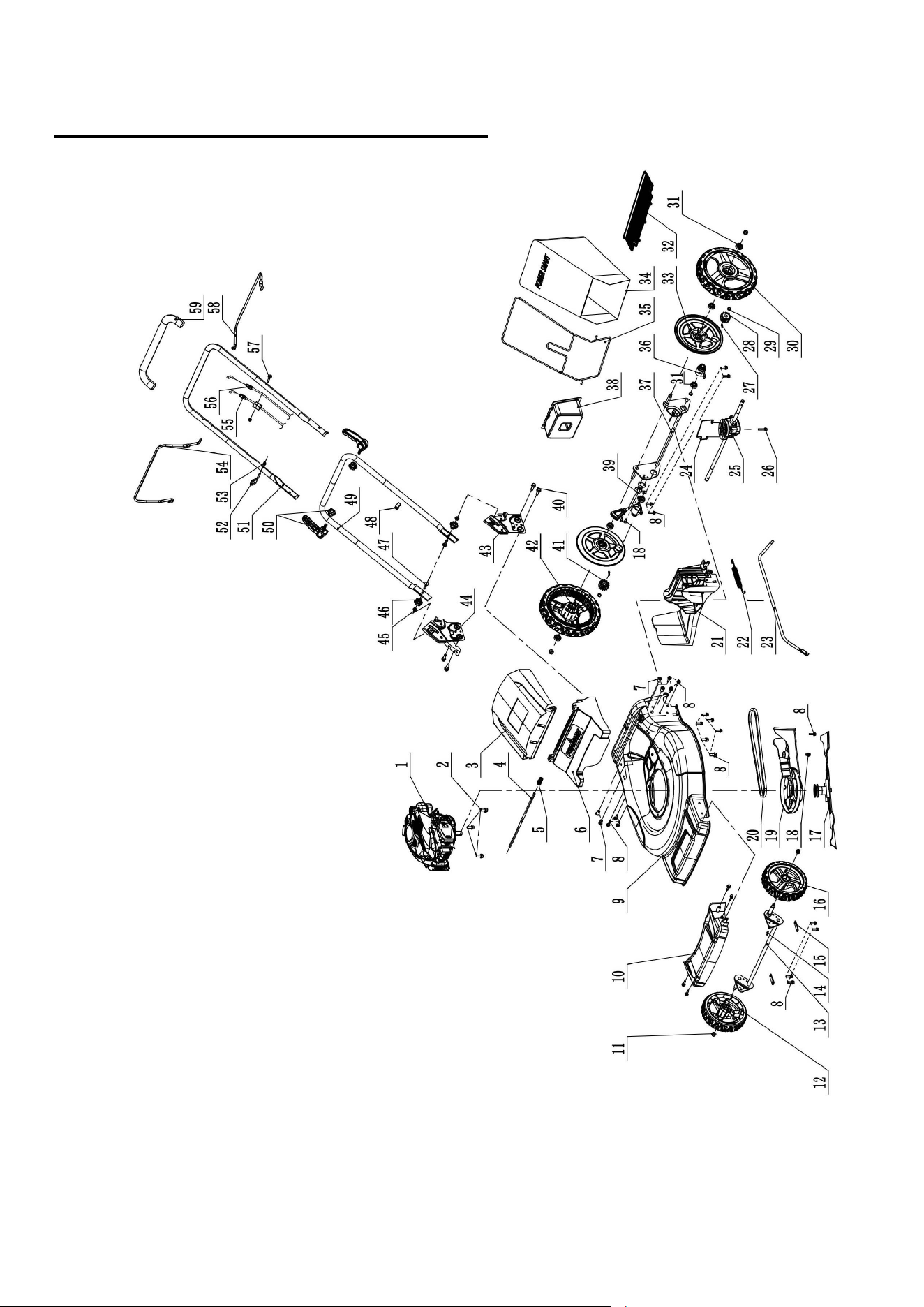

Exploded view & parts list……………………………………………… 20

Warranty………………………………………………………………… 22

TECHNICAL DATA

22" 3-in-1 Self Propelled Lawn Mower Model # B8622S

Engine type: 4 Stroke, OHV, single cylinder with forced air-cooling system

Displacement: 150cc

Fuel tank capacity: 0.21 Gallon

Oil capacity: 15.8 fl.oz

Cutting width: 22 inch

Cutting height: 1.5 – 3.9 inch

Height adjustment: 6 Position

Drive type: Self Propelled

Grass catcher capacity: 1.4 Bushels

Wheel: Front: 7 inch / Rear: 10 inch

Package dimensions (L x W x H): 34.6 x 23.6 x 16.5 inches

Weight: 72 lbs.

INTRODUCTION

Thank You for Purchasing a PowerSmart

Product. This manual provides information regarding the safe

operation and maintenance of this product. Every effort has been made to ensure the accuracy of the information

in this manual. PowerSmart

reserves the right to change this product and specifications at any time without prior

notice.

Please keep this manual available to all users during the entire life of the lawn mower.

This manual contains special messages to bring attention to potential safety concerns, lawn mower

damage as well as helpful operating and servicing information. Please read all the information

carefully to avoid injury and machine damage.

QUESTIONS? PROBLEMS?

Please contact our Customer Service Dept. with any questions and/or comments, either by Email:

[email protected], or Toll Free at (872) 314-0005. We are available Mon-Fri 9am-5pm EST to help

solve any issues that you might encounter.

NOTICE REGARDING EMISSIONS

Engines that are certified to comply with U.S. EPA emission regulations for SORE (Small Off Road Equipment),

are certified to operate on regular unleaded gasoline, and may include the following emission control systems:

(EM) Engine Modifications and (TWC) Three-Way Catalyst (if so equipped).

SAFETY INFORMATION

Before operating this lawn mower, read and observe all warnings, cautions, and instructions on the lawn mower

and in this Owner’s Manual.

NOTE: The following safety information is not meant to cover all possible conditions and situations that may

occur. Read the entire Owner’s Manual for safety and operating instructions. Failure to follow instructions and

safety information could result in serious injury or death.

This safety alert symbol is used to identify safety information about hazards that can result in personal injury.

A signal word (DANGER, WARNING, or CAUTION) is used with the alert symbol to indicate the

likelihood and the potential severity of injury. In addition, a hazard symbol may be used to represent

the type of hazard.

DANGER indicates a hazard, which, if not avoided, will result in death or serious injury.

WARNING indicates a hazard, which, if not avoided, could result in death or serious injury.

CAUTION indicates a hazard, which, if not avoided, might result in minor or moderate injury.

CAUTION when used without the alert symbol, indicates a situation that could result in damage to the engine.

GENERAL SAFETY PROCEDURES

For any questions regarding the hazard and safety notices listed in this manual or on the product, please call (872)

314-0005 Mon-Fri 9-5 EST before using the engine.

DANGER: CARBON MONOXIDE

Using an engine indoors CAN KILL YOU IN MINUTES. Engine exhaust contains carbon monoxide

(CO). This is a poison gas you cannot see or smell. If you can smell the engine exhaust, you are breathing CO. But

even if you cannot smell the exhaust, you could be breathing CO.

NEVER use an engine inside homes, garages, crawlspaces, or other partly enclosed areas. Deadly levels of carbon

monoxide can build up in these areas. Using a fan, or opening windows and/or doors will NOT properly vent CO

nor supply adequate fresh air. ONLY use an engine outside and far away from windows, doors, and vents. These

openings can pull in engine exhaust.

Even if you use an engine correctly, CO may leak into the home. ALWAYS use a battery-powered or

battery-backup CO alarm in the home. If you start to feel sick, dizzy, or weak after the engine has been running,

move to fresh air RIGHT AWAY. See a doctor. You may have carbon monoxide poisoning.

WARNING: The exhaust from this product contains chemicals known to the State of California to cause cancer,

birth defects, or other reproductive harm.

WARNING: This engine may emit highly flammable and explosive gasoline vapors, which can cause severe

burns or even death if ignited. A nearby open flame can lead to explosion even if it isn’t directly in contact with

gasoline.

• Do not operate near an open flame.

• Do not smoke near the engine.

• Always operate on a firm, level surface.

• Always turn engine off before refueling. Allow engine to cool for at least 2 minutes before removing fuel

cap. Loosen cap slowly to relieve pressure in tank.

• Do not overfill fuel tank. Gasoline may expand during operation. Do not fill to the top of the tank. Allow

for expansion.

• Always check for spilled fuel before operating.

• Empty fuel tank and carburetor bowl before storing or transporting the engine.

WARNING: This engine produces heat when running. Temperatures near exhaust can exceed 150

F (65

C).

Do not touch hot surfaces. Pay attention to warning labels on the engine identifying hot parts of the machine.

Allow engine to cool down after use before touching engine or areas of the engine that become hot during use.

CAUTION: Misuse of this engine can damage it or shorten its life.

Only use engine for its intended purposes.

IMPORTANT SAFETY INSTRUCTIONS

This machine is capable of amputating hands and feet and throwing objects. Failure to observe the following

safety instructions could result in serious injury or death.

I.General Operation

1. Read, understand, and follow instructions and warnings in this manual and on the machine, engine

and attachments.

2. Only allow operators, who are responsible, trained, familiar with the instructions, and physically

capable to operate the machine.

3. Do not carry passengers and keep bystanders away.

4. Do not operate the machine while under the influence of alcohol or drugs.

5. Follow the manufacturer’s recommendation for wheel weights or counterweights.

II. PREPARATION BEFORE OPERATING

1. Clear the operating area of any objects which could be thrown by or interfere with operation of the machine

2. Keep the area of operation clear of all bystanders, particularly small children. Stop the machine and

attachment(s) if anyone enters the area.

3. Do not operate the machine without the entire grass catcher, discharge chute, or other safety devices in place

and functioning properly. Check frequently for signs of wear or deterioration and replace as needed.

4. Wear appropriate personal protective equipment such as safety glasses, hearing protection, and footwear.

III. OPERATING

1. Only operate the engine in well ventilated areas. Exhaust gases contain carbon monoxide, a deadly poison.

2. Only operate the machine in daylight or good artificial light.

3. Avoid holes, ruts, bumps, rocks, or other hidden hazards. Uneven terrain could overturn the machine, or cause

operator to lose their balance or footing.

4. Do not put hands or feet near rotating parts or under the machine. Keep clear of the discharge opening at all

times.

5. Do not direct discharge material toward anyone. Avoid discharging material against a wall or obstruction.

Material may ricochet back toward the operator. Stop the blade(s) when crossing gravel surfaces.

6. Do not leave a running machine unattended. Always park on level ground, disengage the attachment, set

parking brake, and stop engine.

7. Do not mow in reverse unless absolutely necessary. Always look down and behind before and while backing.

IV. CHILDREN SPECIFIC

1. Tragic accidents can occur if the operator is not alert to the presence of children. Children are often attracted

to the machine and the mowing activity. Never assume that children will remain where you last saw them.

2. Keep children out of the operating area and under the watchful care of a responsible adult other than the

operator.

V. SLOPE SPECIFIC

Slopes are a major factor related to accidents. Operation on slopes requires extra caution.

1. Travel in the manufacturer recommended direction on slopes. Use caution while operating near drop offs.

Avoid mowing wet grass. (Poor footing could cause a slip and fall accident.)

3. Do not operate machine under any condition where traction, steering, or stability is in question. Tires could

slide even if the wheels are stopped.

4. Always keep the machine in gear when going down slopes. Do not coast downhill.

5. Avoid starting and stopping on slopes. Avoid making sudden changes in speed or direction. Make

turns slowly and gradually.

6. Use extra care while operating machine with a grass catcher or other attachment(s). They can affect the

stability of the machine.

VI. FIRE AND FUEL SPECIFIC

1. Extinguish all cigarettes, cigars, pipes and other sources of ignition.

2. Use only an approved fuel container.

3. Do not remove fuel cap or add fuel with the engine running or while hot.

4. Do not refuel indoors or in enclosed spaces

5. Do not store the machine or fuel container, or refuel, where there is an open flame, spark, or pilot light such as

on a water heater or other appliance.

6. If fuel is spilled, do not attempt to start the engine and avoid creating any source of ignition until fuel vapors

have dissipated.

7. To help prevent fires: keep machine free of grass, leaves, or other debris build up; clean up oil or fuel spillage

and remove any fuel soaked debris; allow machine to cool before storing.

8. Use extra care in handling gasoline and other fuels. They are flammable and vapors are explosive.

VII. HAULING

Use full width ramps for loading and unloading a machine for transport.

VIII. SERVICE

1. Keep machine in good working order. Replace worn or damaged parts.

2. Use caution when servicing blades. Wrap the blade(s) or wear gloves. Replace damaged blades. Do not repair

or alter blade(s)

3. Machines with hydraulic pumps, hoses, or motors; and/or diesel injection systems:

WARNING: Fluid escaping under pressure may have sufficient force to penetrate skin and cause serious

injury. If fluid is injected into the skin, seek immediate medical attention. Keep body and hands away from pin

holes or nozzles that eject fluid under high pressure. If a leak occurs, have the machine immediately serviced

by a trained technician.

4. If equipped, disconnect spark plug wire(s) before making any repairs.

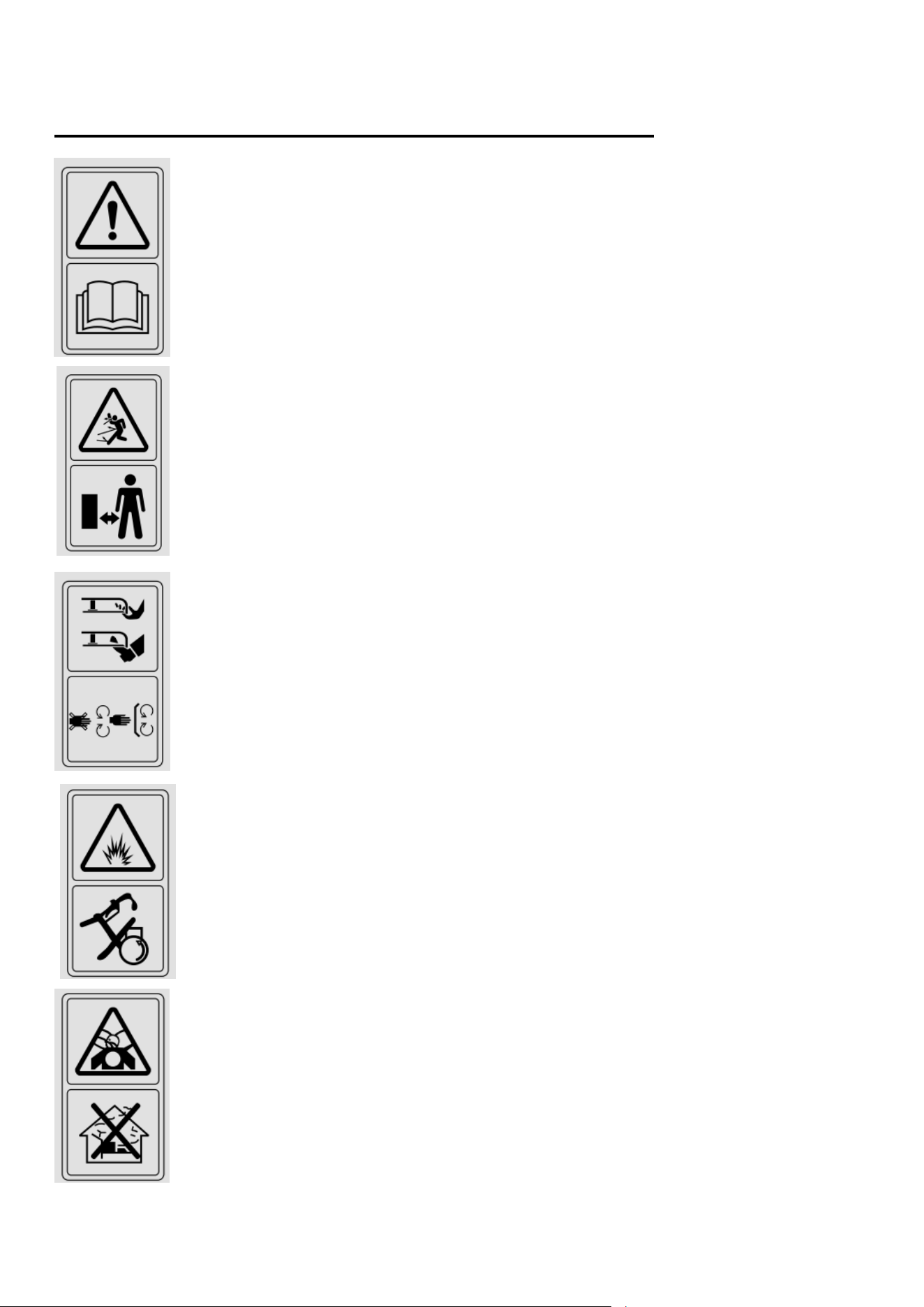

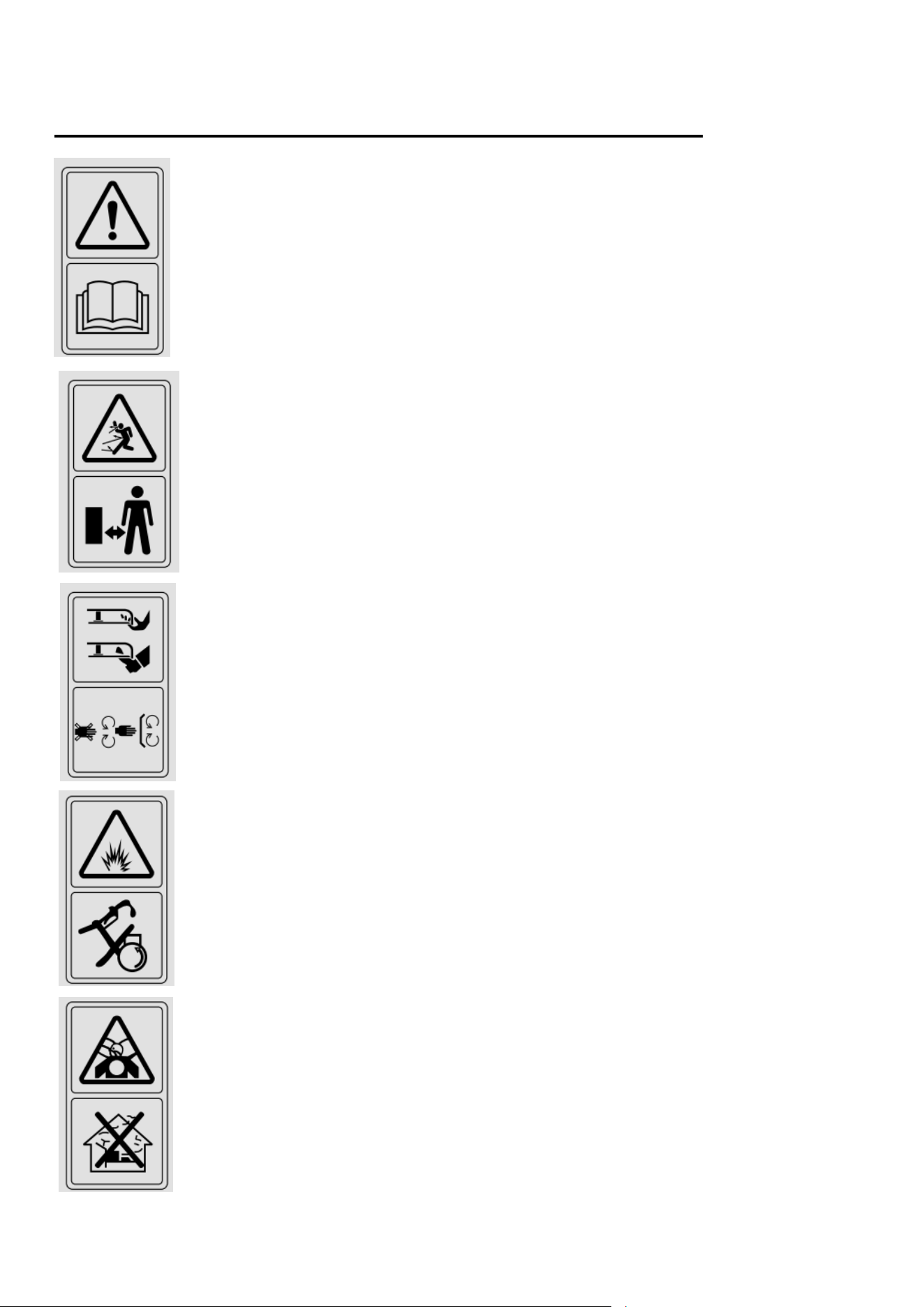

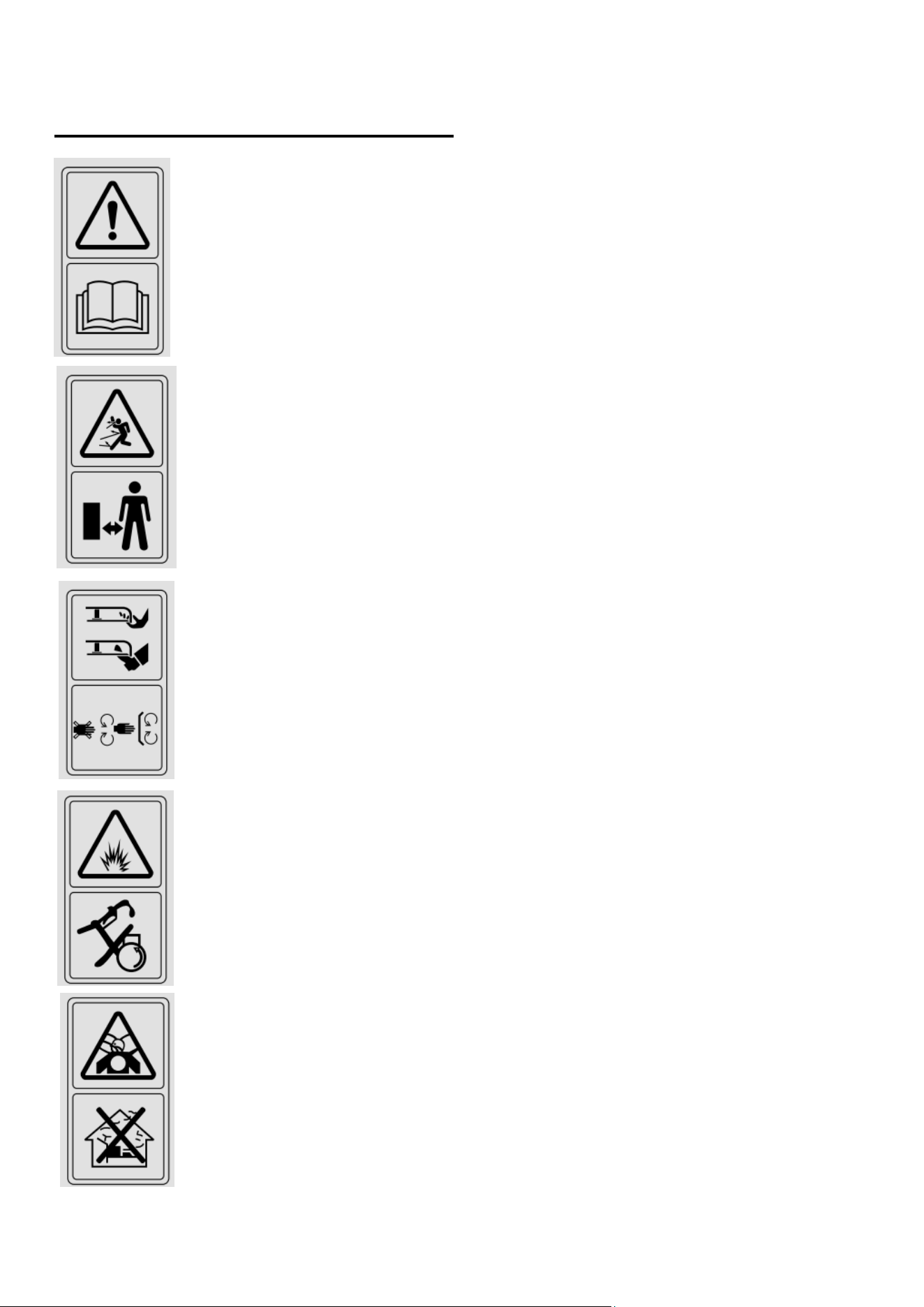

WARNING LABLE INSTRUCTIONS

Read carefully the manual before use.

Danger-flying objects;

keep safe distance from the machine as long as the engine is running.

Do not open or remove safety shields while engine is running.

Pay more attention to the operator’s hands and feet to avoid injury.

Do not open or remove safety shields while engine is running.

Fuel is flammable,keep fire away.

Never fill up the fuel tank while the engine is running.

Emission of toxic gas, do not use the mower in a close area or not well ventilated.

Look behind while backing

Steep slope hazard

When repairing, please pull off the spark plug boot, then repair it according to the operational

manual

Hot surfaces

When mowing,please wear the glasses ad ear plugs to defend the operator himself

Keep bystanders away.

Safety label found on the lawn mower:

KEEP HANDS AND FEET AWAY.

Warning: Keep the safety signs clear and visible on the equipment.Replace the safety signs if they are missing or

illegible.

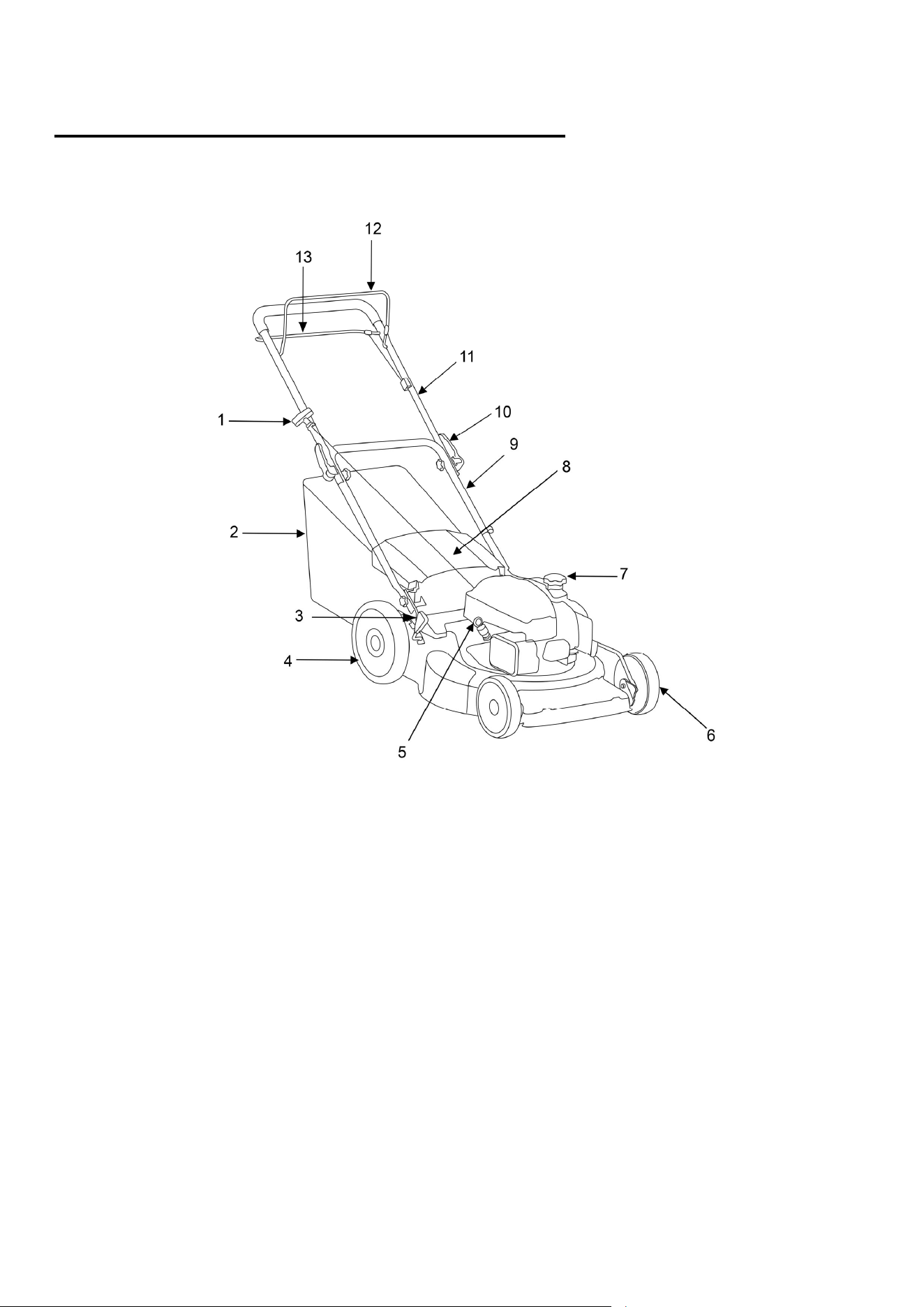

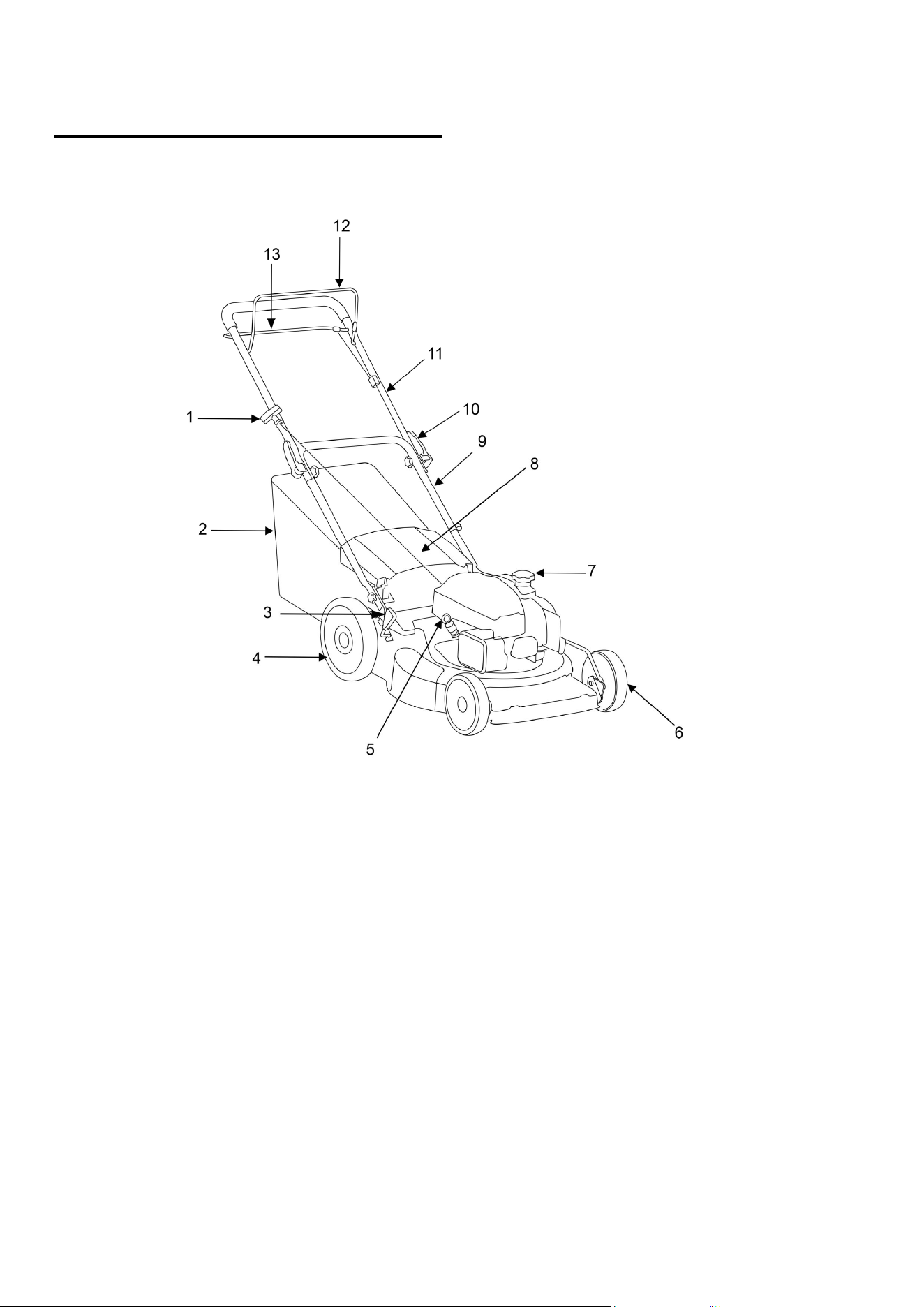

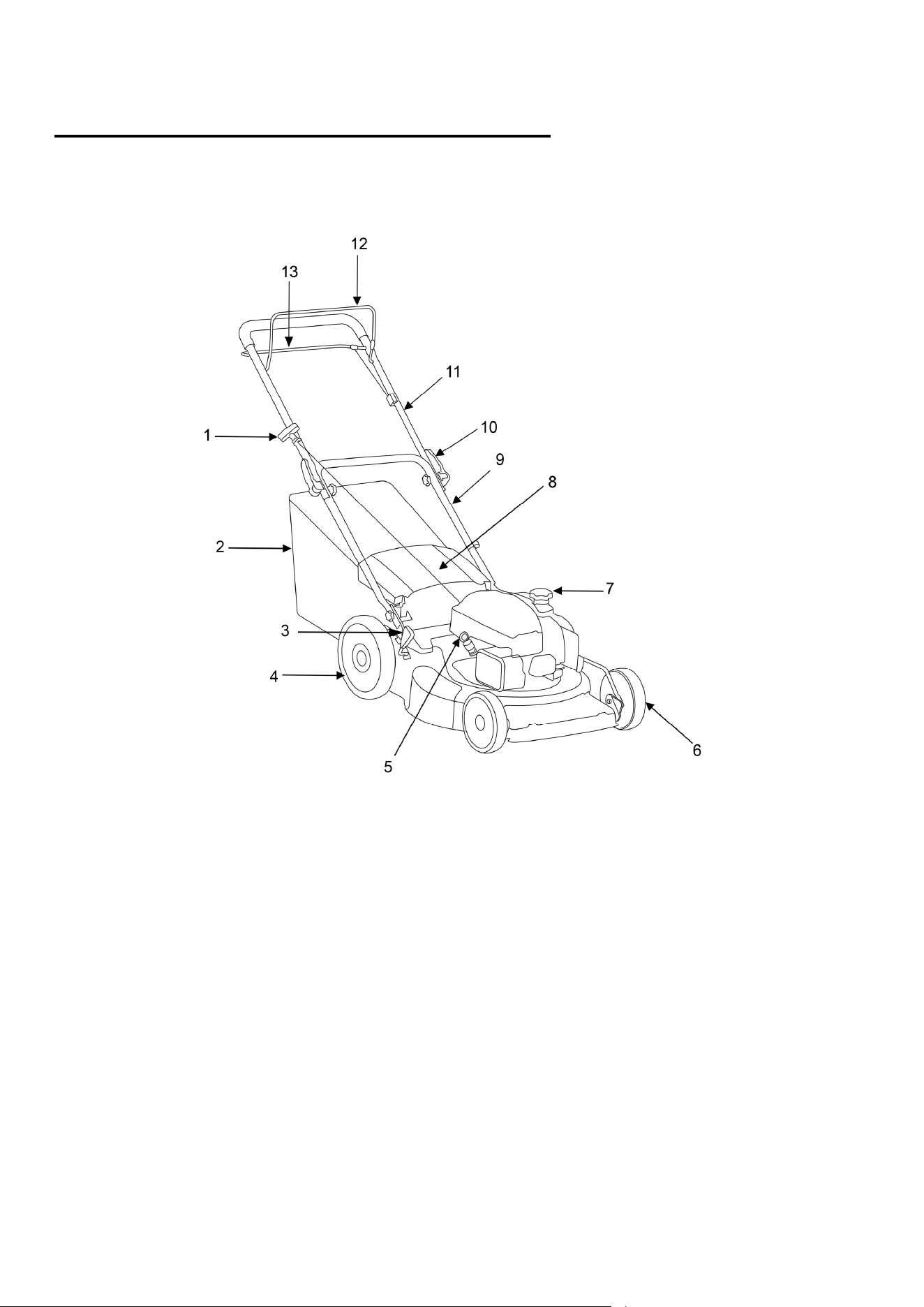

KNOWING YOUR LAWN MOWER

Please use the illustration below to familiarize yourself with the location and function of the components that

control of your lawn mower.

1 Recoil starter handle 8 Rear discharge doo

2 Grass catcher 9 Lower tube

3 Cutting height adjustment leve

10 Foldable handle

4 Rear wheel 11 U

er tube

5 Oil dipstick 12 Engine start/stop control

Front wheel

Fuel tank ca

Drive control bar

LAWN MOWER PREPARATION

The following section describes steps necessary to prepare the lawn mower for use. If after reading this section,

you are unsure about how to perform any of the steps please call (872) 314-0005 Mon-Fri 9-5 EST for customer

service. Failure to perform these steps properly can damage the lawn mower or shorten its lifespan.

UNPACKING

Unpack the lawn mower and all its parts, and compare against the list below. Do not discard the carton or any

packaging until the engine is completely assembled.

PACKING LIST

Grass Catcher*1

Cable clip*2

User manual*1

10W-30 oil*1

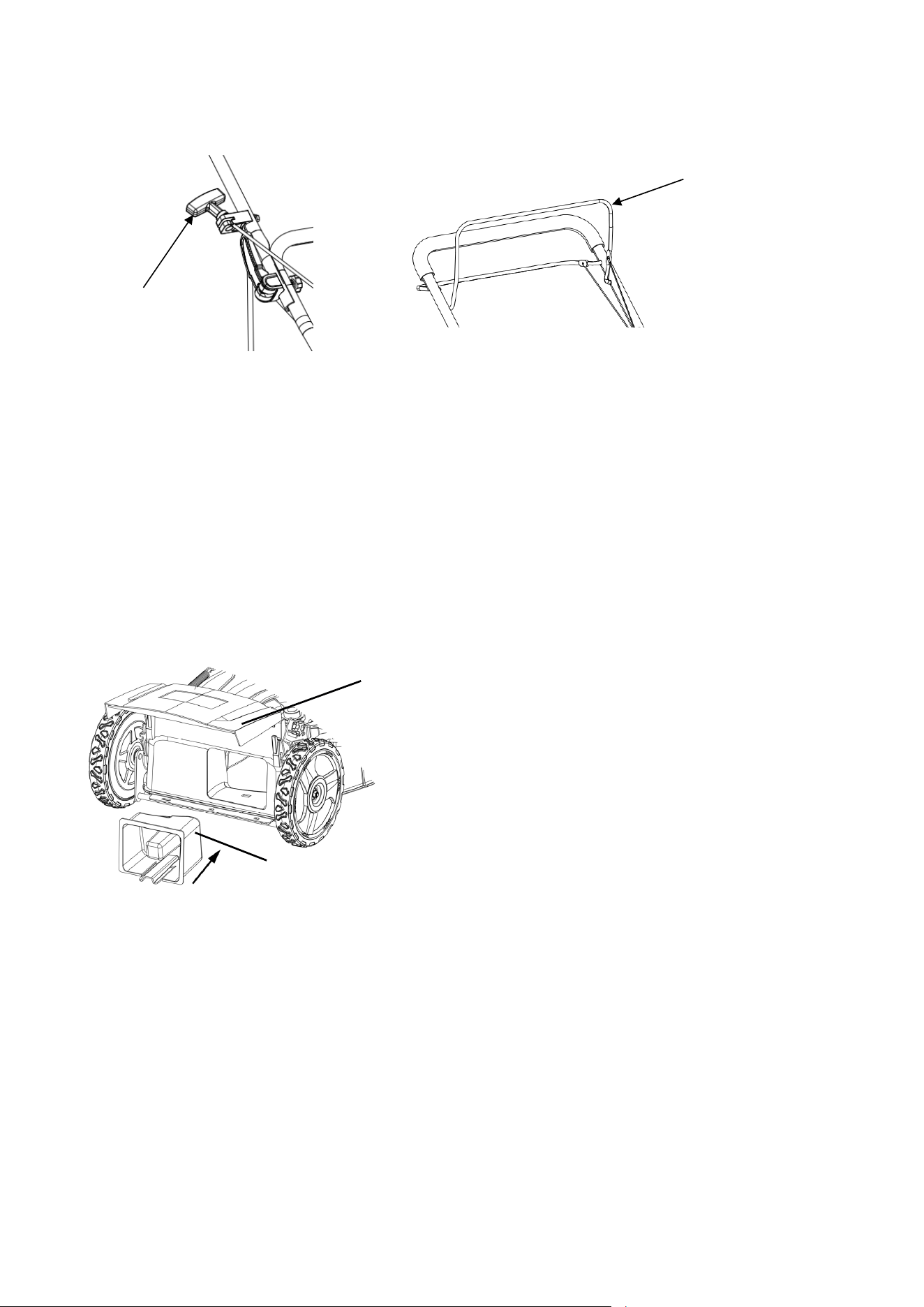

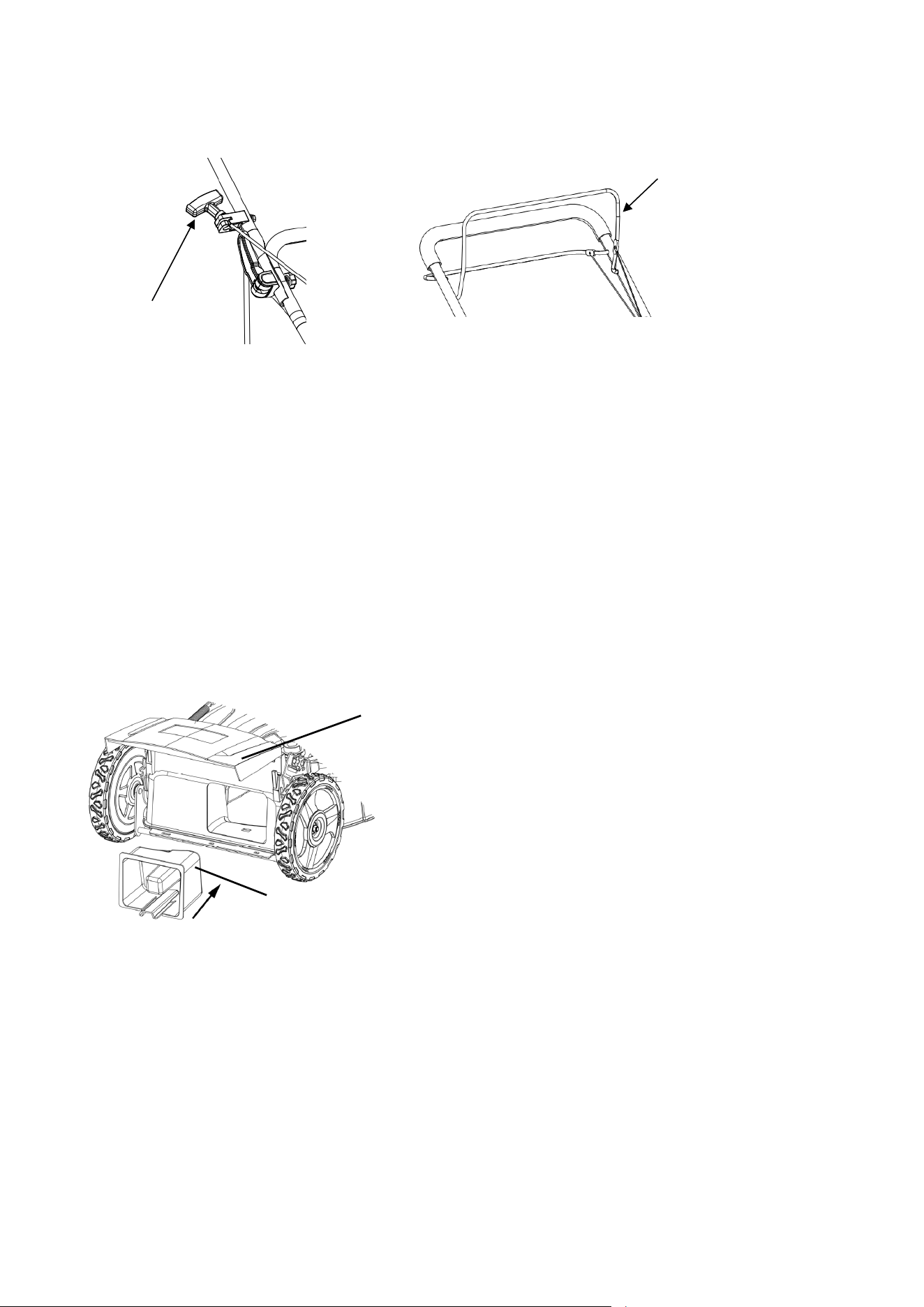

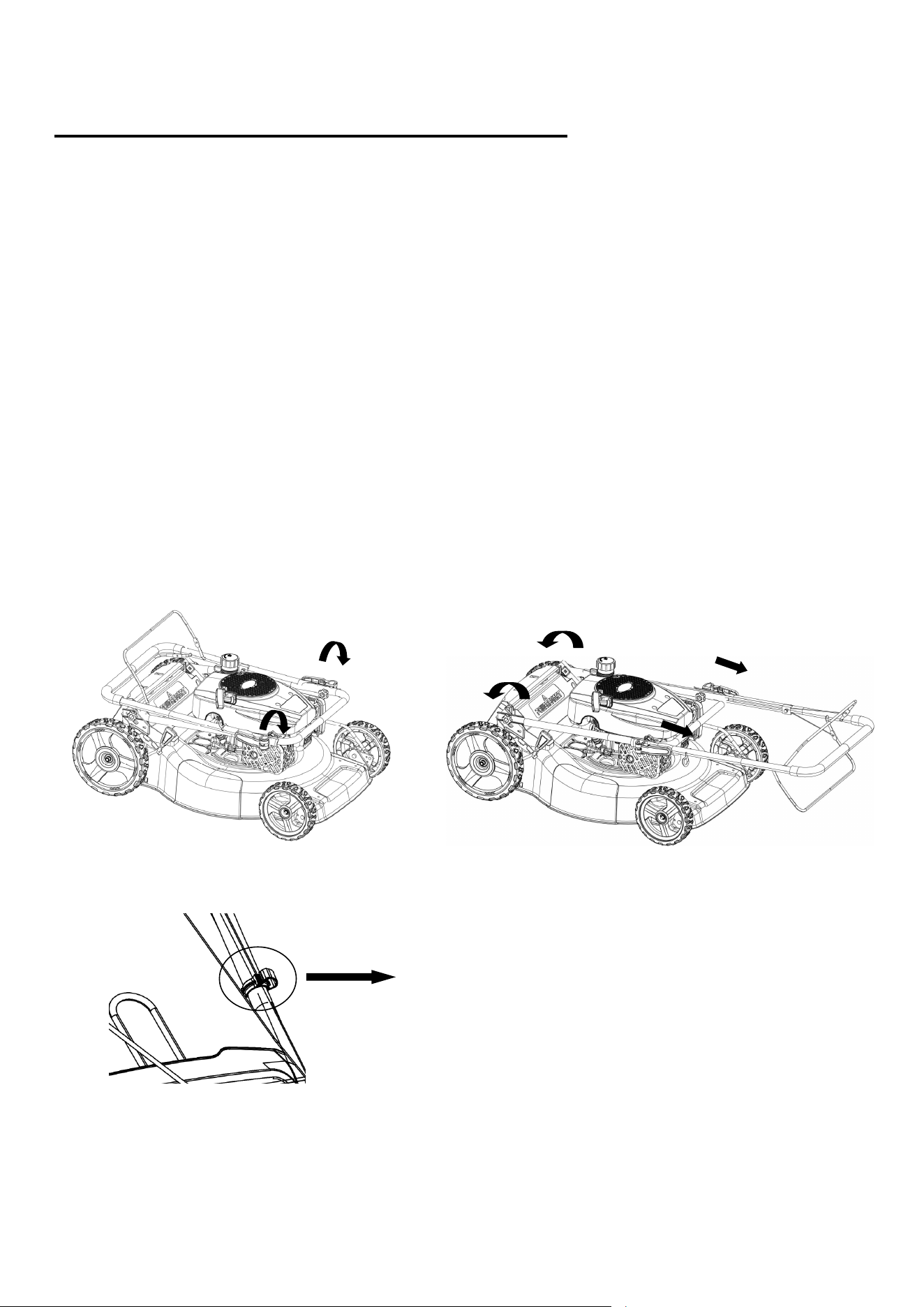

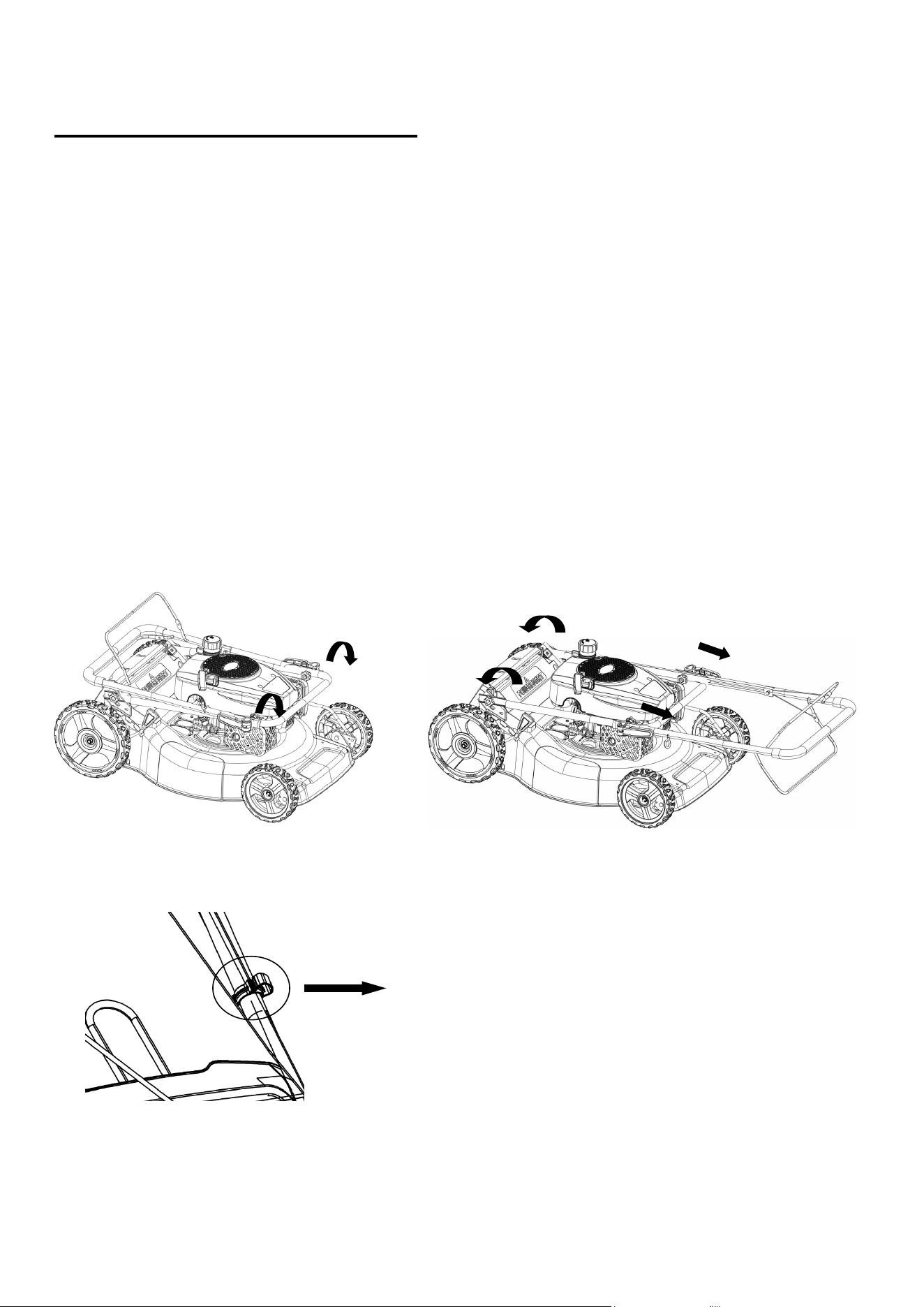

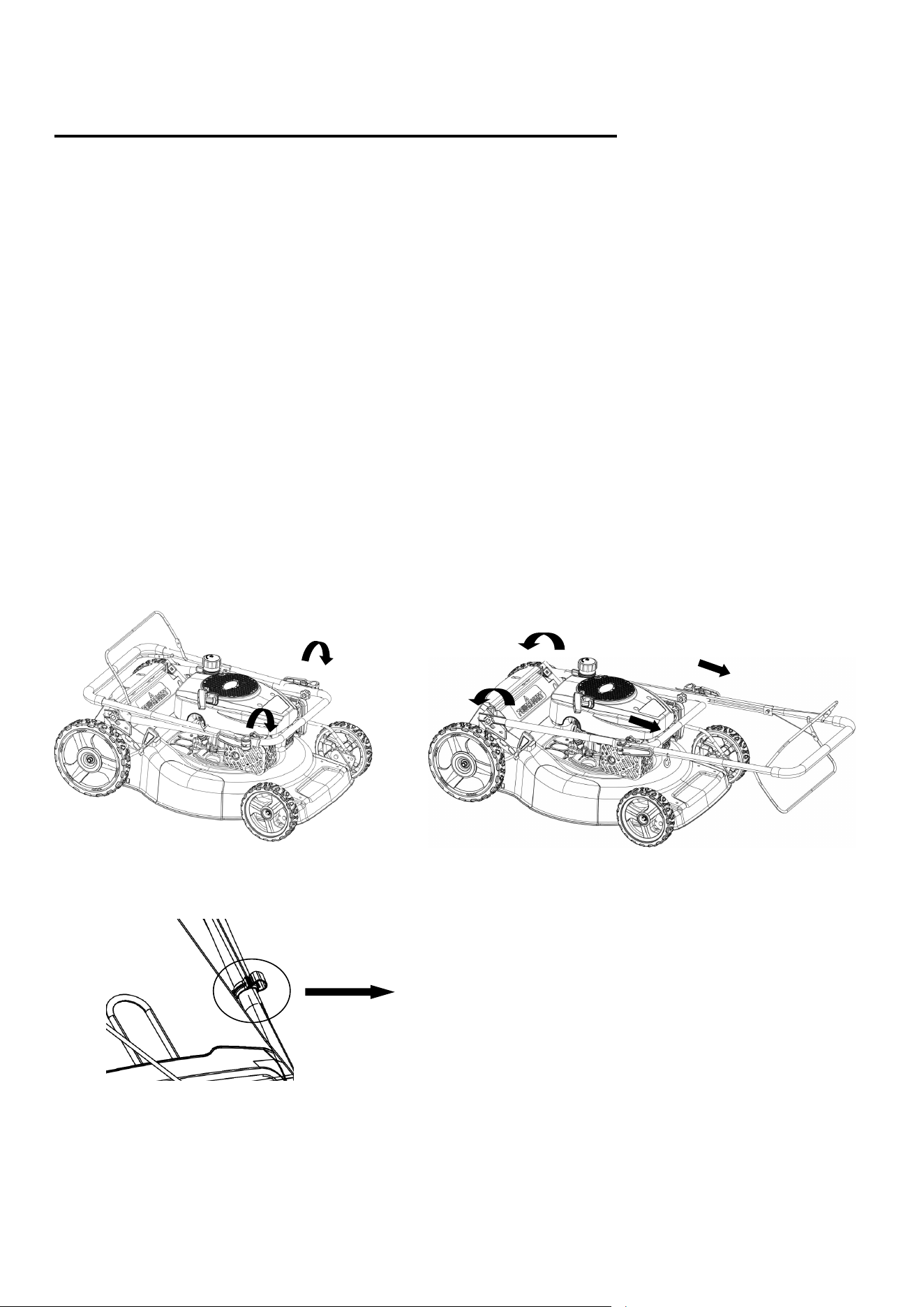

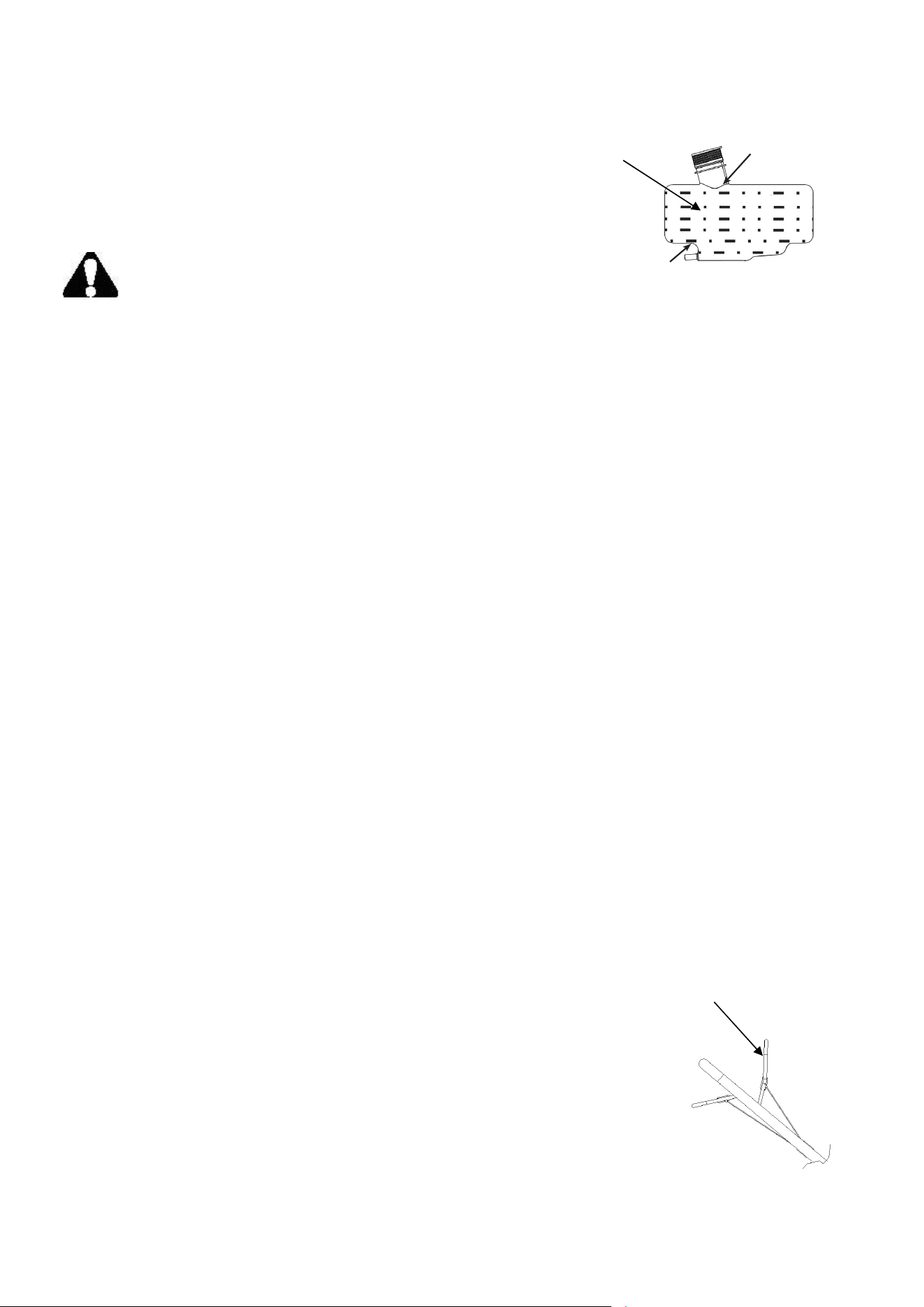

ASSEMBLE LOWER & UPPER TUBE

1. Take out the folded mower from the outer box.

2. Lock the foldable handle between the upper tube and lower tube. Turn the lower handle to an angle that

matches the base and tighten the knobs.

3. Lock the cable to the lower tube using cable clip.

Cable Cli

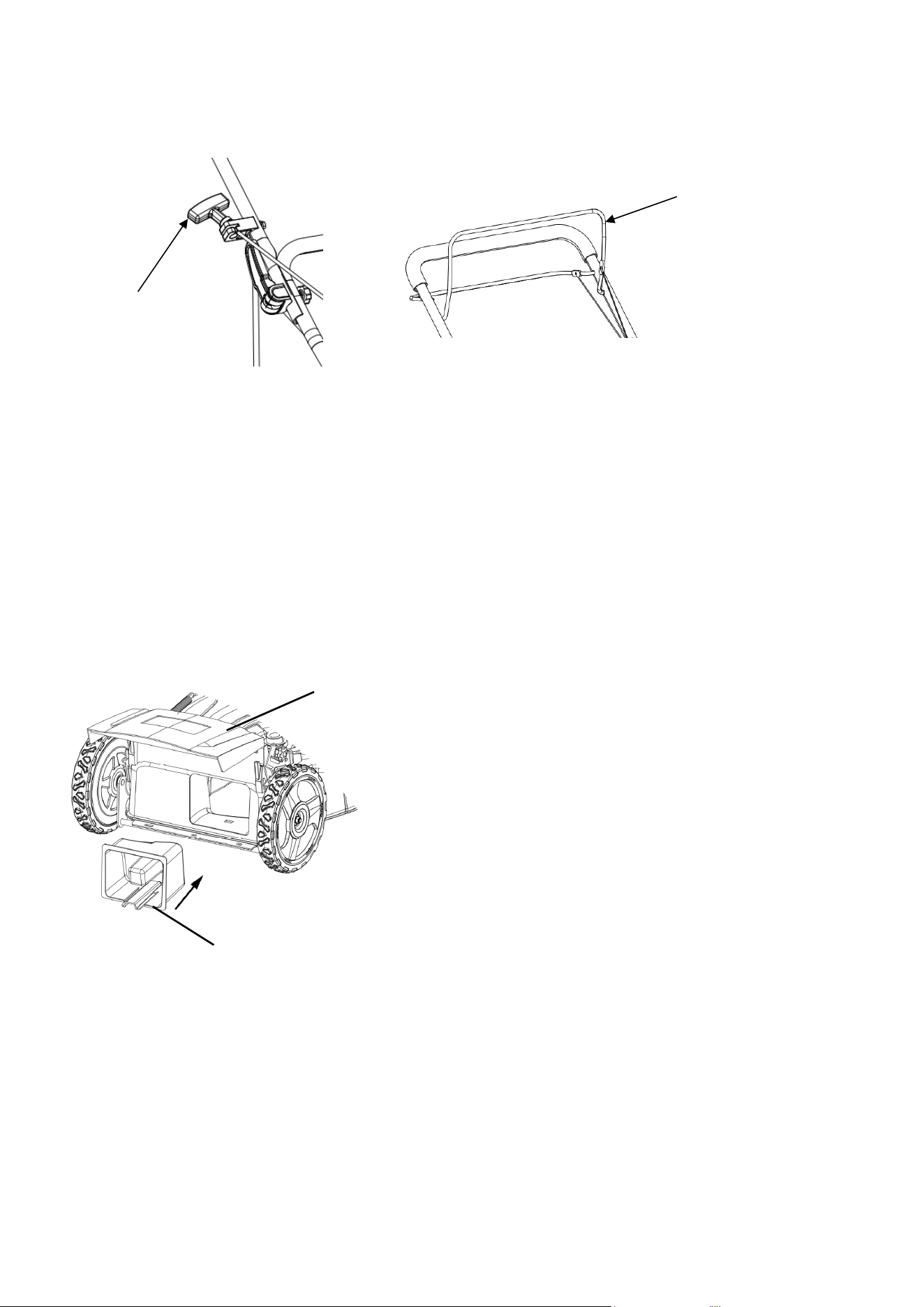

4. Insert the recoil starter handle cable into the hook provided on the upper handle. You must engage the start/stop

control to release the recoil starter handle.

GRASS CATCHER

Attach grass catcher

1. Lift mower rear discharge door.

2. Place grass catcher into the slots in the handle brackets.

3. Release the rear discharge door so that it rests on the grass catcher.

INSTALL THE MULCH PLUG

1. Remove the grass catcher.

2. Open the rear discharge door and hold it.

3. Hold the mulch plug by its handle and fit it in the discharge chute.

4. Close the rear discharge door.

REAR DISCHARGE MODE

1. Open the rear discharge door and hold it.

2. Remove the grass catcher.

3. Remove the mulch plug.

4. Close the rear discharge door.

Start/Sto

Control

Recoil starter

handle

Rear discharge door

Mulch plug

OPERATION

GAS AND OIL FILL-UP

The engine comes shipped without oil or gasoline. Be sure to add oil and gasoline before starting the engine. The

oil capacity of the engine crankcase is 15.8 fl. oz. For general use, we recommend 10W-30, 4-stroke engine oil.

1. Add oil before starting mower for the fi

rst time.

2. Servi

ce the engine with gasoline as instructed.

Warning: Use extreme care when handling gasoline. Gasoline is extremely flammable and its vapors

are explosive. Never fuel the machine indoors or while the engine is hot or running. Extinguish all

cigarettes, cigars, pipes and other potential sources of ignition.

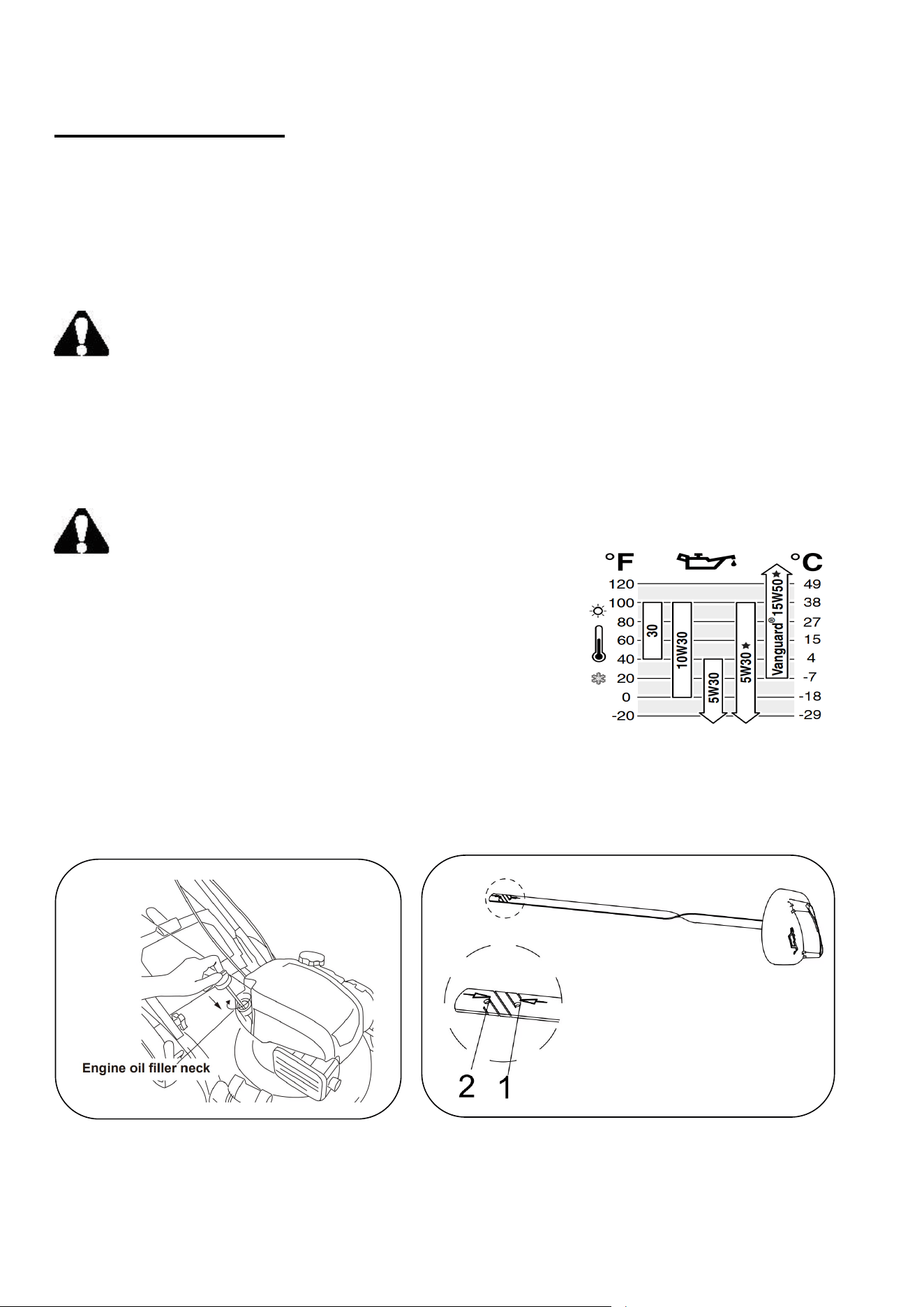

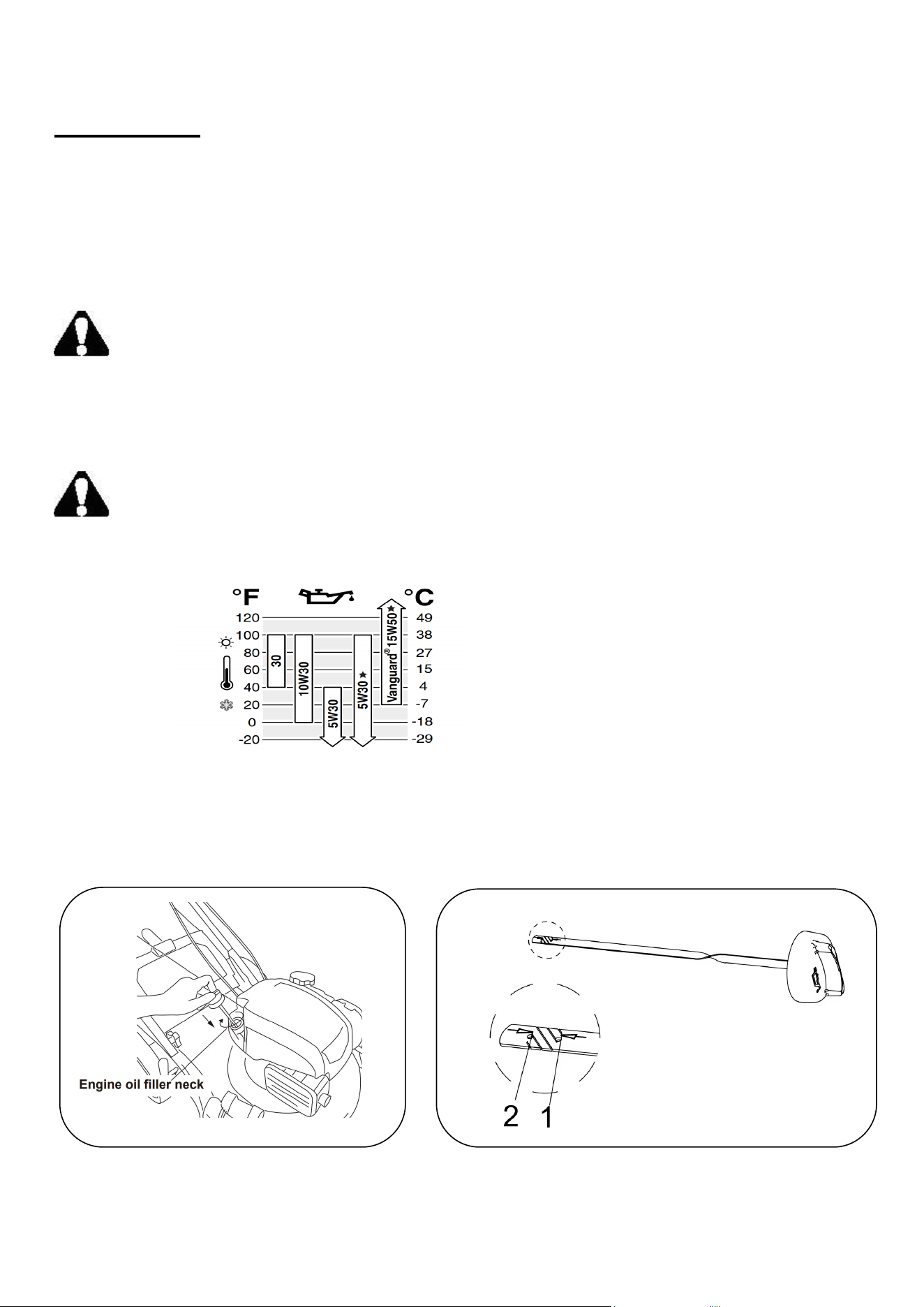

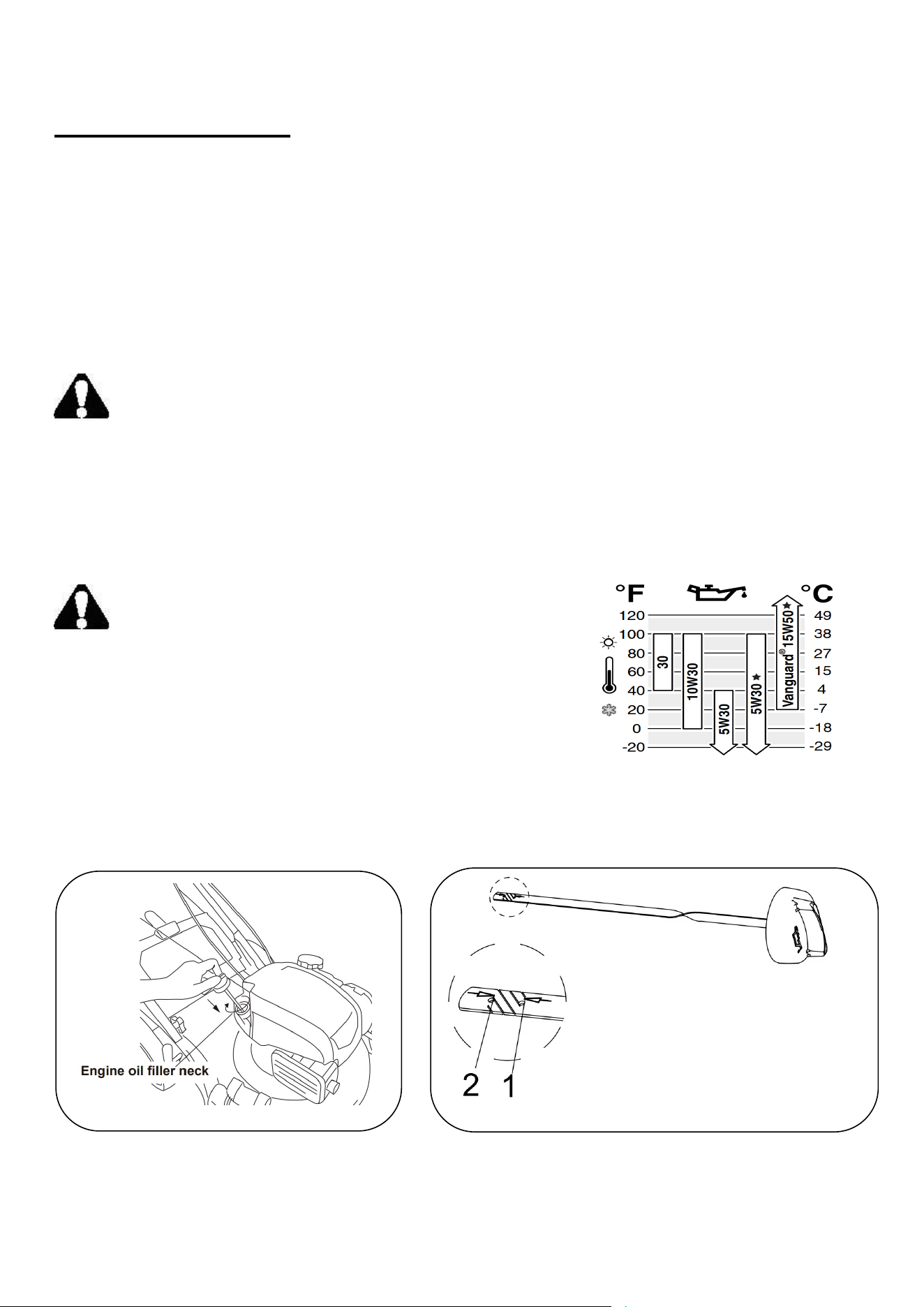

Engine Oil

ngine oil is a key factor in deciding the engines performance. Do not apply engine oil with additives or 2-stroke

gasoline engine oil, because they haven’t enough lubrication, and may shorten the engines service life.

Check the engine with it stopped on a level ground.

Engine oil recommended: 10W-30

As viscosity varies with regions and temperatures, SF class oil is recommended.

Check method

1. Remove the dipstick and clean it.

2. Reinsert the dipstick into the oil filler neck, and tighten it.

3. Check the oil level: If the oil level is too low, add the recommended engine oil and make sure the oil level

between upper level (1) and lower leve

l (2).

4. Re-i

nstall the dipstick and tighten it.

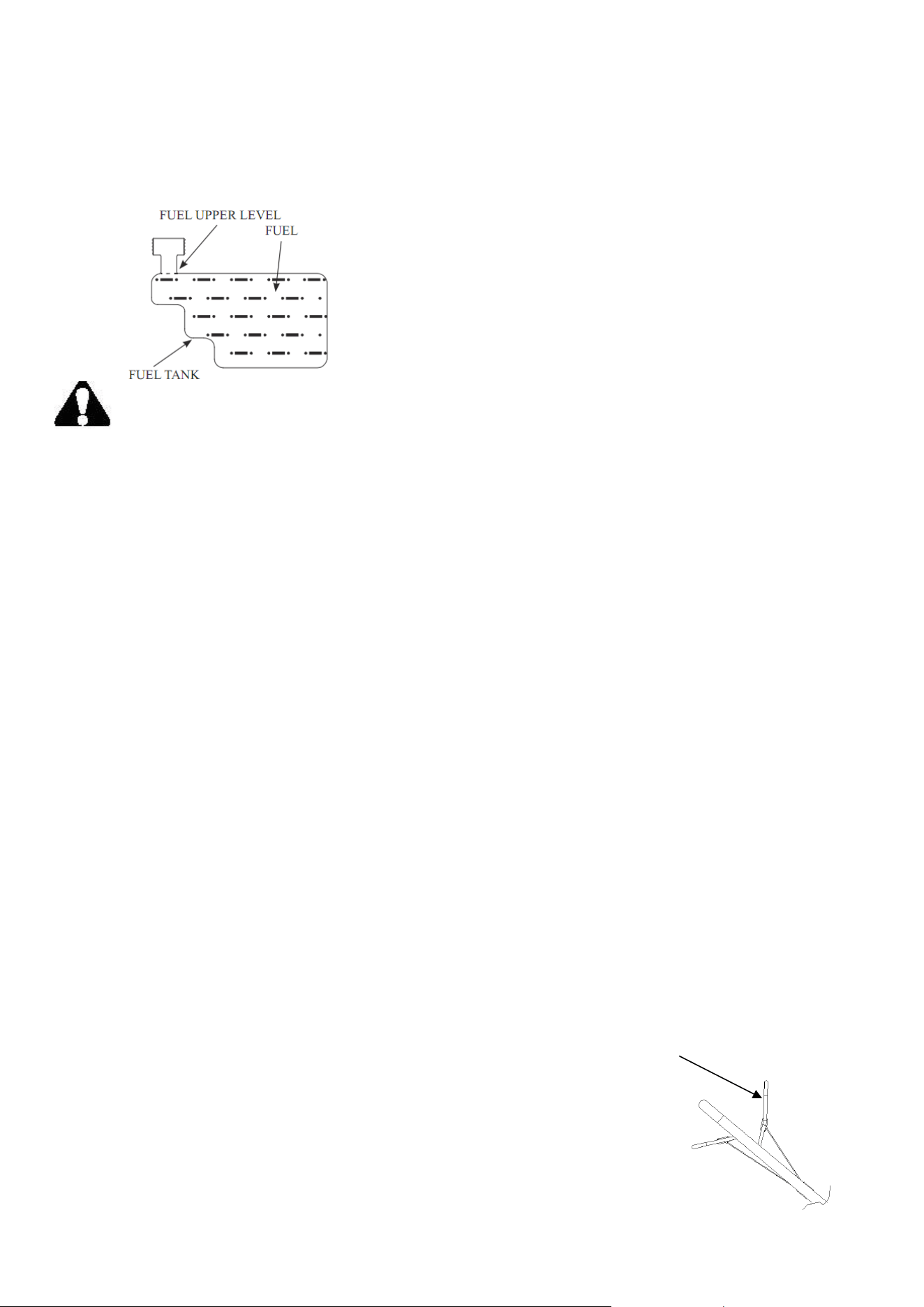

Adding Gasoline

Remove the fuel tank cap and check fuel level.

If the level is too low, refuel the tank, remember adding fuel not over the fuel upper level.

Warning:

1. Gasoline is extremely flammable and is explosive under certain conditions.

2. Refueling in a well-ventilation area with the engine stopped. Do not smoke and allow flames or sparks in the

area where gasoline is stored or where the fuel tank is refueled.

3. Do not overfill the fuel tank (there should be no fuel in the filling neck). After refueling, make sure the fuel

tank cap is set back securely.

4. Be careful not to spill fuel when refueling. Spilled fuel or fuel vapor may ignite. If any fuel is spilled, make

sure the area is dry before starting the engine.

5. Avoid repeated or prolonged contact with skin or breathing of fuel vapor. Keep out of reach of children.

Use fresh (within 30 days from purchase), lead-free gasoline with a minimum of 87 octane rating. Do not mix

oil with gasoline.

To add gasoline, follow these steps:

1. Make sure the lawn mower is on a level surface.

2. Unscrew fuel tank cap and set aside. NOTE: The fuel cap may be tight and hard to unscrew.

3. Slowly add unleaded gasoline to the fuel tank. Be careful not to overfill. The capacity of the fuel tank is

0.21gallons.

NOTE: Do not fill the fuel tank to the very top. Gasoline will expand and spill over during use even with the

fuel cap in place.

4. Reinstall fuel cap and wipe clean any spilled gasoline with a dry cloth.

IMPORTANT:

 Never use an oil/gasoline mixture.

 Never use old gasoline.

 Avoid getting dirt or water into the fuel tank.

 Gasoline can age in the tank and make starting difficult. Never store lawn mower for extended periods of

time with fuel in the tank or the carburetor.

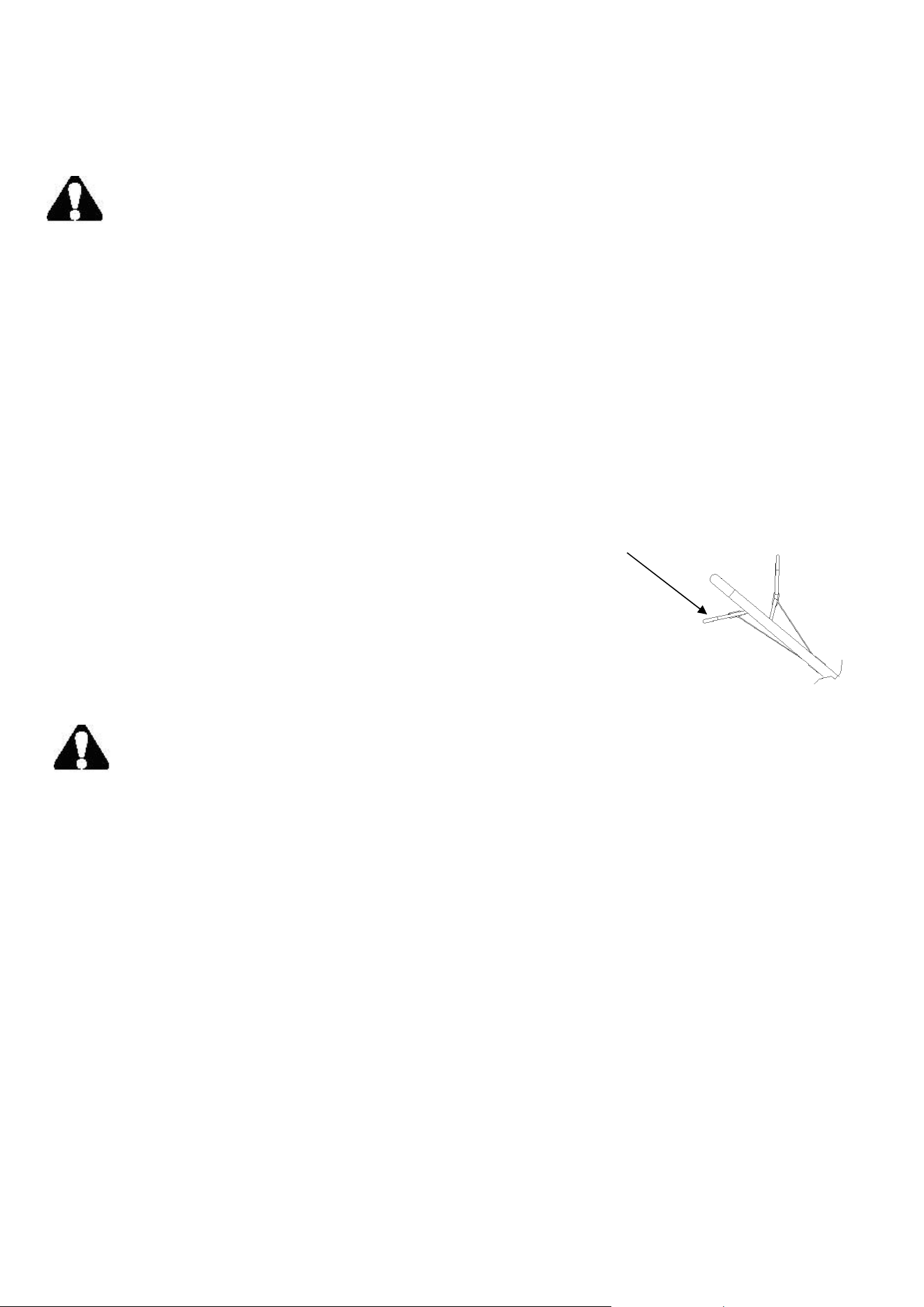

ENGINE START/STOP CONTROL

This lawn mower comes equipped with an engine start/stop control to

prevent unintentional starting and to ensure safe operation. Releasing this

lever will quickly stop the blade in case of danger. The lever must be actuated before

the lawn mower is started. When the engine start/stop lever is released, it must return

to its initial position.

ine start/sto

Control

Before you start mowing, you should run through this process several times in order to ensure that the lever and

actuator cables are working properly. Repeat the test several times after the engine has started up. When the

engine start/stop Control is released, the engine must stop within a few seconds. If not, contact Customer Service.

Warning: The blade begins to rotate as soon as the engine is started.

START THE ENGINE

To start the engine, perform the following steps:

1. Check the oil and fuel levels.

2. Engage the engine Start/Stop Control and simultaneously pull on the recoil starter. Pull on the recoil starter

handle slowly until a slight resistance is felt, then pull quickly to start the engine.

Return cord gently into the recoil starter. Never allow the cord to snap back.

3. If engine fails to start, repeat step 2.

NOTE: After repeated failed attempts to start the engine, please consult the troubleshooting guide before

attempting again. If problems persist, please call customer service.

NOTE

: Don’t allow the starter grip to snap back against the engine. Return it gently to prevent damage to the

starter.

STOP THE ENGINE

Release the engine start/stop control to stop the engine.

DRIVE CONTROL BAR

If you press drive control bar the clutch for the drive will be closed and the lawn

mower will start to move with the engine running, Release the drive control bar in

good time to stop the moving lawn mower. Practice starting and stopping before you

use the mower for the first time until you are familiar with controlling the mower.

ADJUSTING THE CUTTING HEIGHT

Warning! Cutting height adjustments should only be performed after the engine and blades have

come to a complete stop!

It is always best to begin cutting your lawn with a higher deck height to prevent scalping your lawn.

The cutting height is adjusted with the lever.

Actuate the adjustment lever and pull it to the required position.

MOWING

The engine throttle on your mower has been preset to provide optimum bagging and mulching performance for

years to come.

Only use a sharp blade that is in good condition. This will prevent the grass blades from becoming frayed and the

lawn from turning yellow.

Mow in straight lines for a nice, clean look. The swaths should overlap each other by a few inches in order to

avoid stripes.

It’s important to keep the underside of the mower deck clean and remove grass build-up. This buildup will

decrease mulching quality, and make it harder for the equipment to bag the grass.

Drive control bar

Always mow along inclines (not up and down). You can prevent the lawn mower from slipping down by holding

a position at an angle upwards. Select the cutting height according to the length of the grass. If necessary, mow a

number of times so that you never cut more than 2 inches of grass in one go.

Turn off the engine before doing any checks on the blade. Keep in mind that the blade continues to rotate for a few

seconds after the engine has been turned off. Never attempt to manually stop the blade. Regularly check to see if

the blade is securely attached, is in good condition and is sharp. If the contrary is the case, sharpen the blade or

replace it. In the event that the blade strikes an object, immediately turn off the lawn mower and wait for the blade

to come to a complete stop. Then inspect the condition of the blade and the blade mount. Replace any parts that

are damaged.

USING AS A REAR BAGGER

To use the grass catcher to collect clippings while you are operating the mower.

1. Attached grass catcher following instruction in the lawn mower preparation. Grass clippings will

automatically collect in bag as you run the mower. Operate mower until grass catcher is full.

2. Stop engine completely by releasing the engine start/stop lever. Make sure that the engine has come to a

complete stop.

3. Lift rear discharge door and pull grass catcher up and away from the mower to remove the grass catcher.

Dispose of the grass clippings and reinstall the grass catcher when complete.

Warning: If you strike a foreign object, stop the engine. Remove spark plug wire, thoroughly inspect

mower for any damage, and repair damage before restarting and operating. Excessive vibration of the

mower during operation is an indication of damage. The mower should be promptly inspected and

repaired.

MAINTENANCE

Proper routine maintenance of this mower will help prolong the life of the machine.

Always observe safety rules when performing any maintenance.

The warranty on this lawn mower does not cover items that have been subjected to operator abuse or negligence.

To receive full valve from warranty, operator must maintain the lawn mower as instructed here.

Changing of engine-governed speed will void engine warranty.

All adjustments should be checked at least once each season.

Periodically check all fasteners and make sure these are tight.

Warning: Always stop engine, allow engine to cool, disconnect spark plug wire before performing

any type of maintenance on your machine.

DECK CARE

It is important to clean underside of the mower deck after use to prevent the build-up of grass clippings or other

debris. Follow steps below for proper cleaning.

1. Allow the engine to run until it is out of fuel. Do not attempt to pour fuel from the engine.

2. Disconnect spark plug wire.

3. Slowly tip mower so that it rests on the housing.

4. To prevent oil spills, always tip the mower so that the Air Filter is facing up.

5. Hold mower firmly and scrape and clean the underside of the deck with a suitable tool.

6. Gently lower the mower back on its wheels on the ground.

Warning: Never tip the mower more than 90° in any direction and do not leave the mower tipped for any length

of time. Oil can drain into the upper part of the engine causing a starting problem.

MOWER BLADE

To ensure safe operation, have all blade sharpening, balancing and mounting work carried out by an authorized

service center. To achieve optimal results, we recommend having the blade checked once a year.

If, in spite of all caution, the blade comes into contact with an obstacle, switch off the engine immediately and pull

off the spark plug connector. Tilt the lawn mower to the rear and check the blade for damage. Always keep the

side with the air cleaner facing up. Damaged or bent blades must be replaced. Never straighten a bent blade. Never

work with bent or heavily worn blades as this will result in vibrations, causing further damage to the mower.

Warning: Risk of injury when working with a damaged blade.

CHECKING THE OIL

The oil capacity of the engine crankcase is 15.8 fl. oz.

Check the oil level of the engine according to the Recommended Maintenance Schedule.

The lawn mower should be checked before each use for proper oil level. This is a critical step for proper engine

starting.

To check the oil level:

1.Remove the dipstick and clean it.

2.Reinsert the dipstick into the oil filler neck, and tighten it.

3.Check the oil level: If the oil level is too low, add the recommended engine oil and make sure the oil level

between upper level and lower level.

4.Re-install the dipstick and tighten it.

CHANGING/ADDING OIL

Change the oil according to the Recommended Maintenance Schedule. Change the oil when the engine is warm.

This will allow for complete drainage. Change oil more often if operating under heavy load or high ambient

temperatures. It is also necessary to drain the oil from the crankcase if it has become contaminated with water or

dirt. The oil capacity of the engine is 15.8 fl.oz. Add oil when the oil level is low. For proper type and weight of oil

refer to “GAS AND OIL FILL-UP” portion of the “OPERATION” section.

To refill the crankcase with oil, follow these steps:

1. Make sure the lawn mower is on a level surface. Tilting the lawn mower to assist in filling will cause oil to

flow into engine areas and will cause damage. Keep lawn mower level!

2. Remove the dipstick from the engine.

3. Using a funnel or appropriate dispenser, add the correct amount of oil (15.8 fl.oz) into the crankcase.

4. Reinstall dipstick.

NOTE: Never dispose of used motor oil in the trash or down a drain. Please call a local recycling center or auto

garage to arrange oil disposal.

AIR CLEANER MAINTENANCE

Routine maintenance of the air cleaner helps maintain proper airflow to the carburetor. Occasionally check that

the air cleaner is free of excessive dirt. Refer to Recommended Maintenance Schedule. For air cleaner detail:

1. Open the air cleaner cover.

2. Remove the sponge-like element from the casing.

3. Wipe the dirt from inside the empty air cleaner casing.

4. Wash the sponge-like element in household detergent and warm water. Small amount of oil in the element is

normal and necessary for the engine to work properly.

5. If necessary, replace the paper element.

6. Reinstall the sponge-like element in the air cleaner casing and reinstall the cover.

CAUTION: running the engine with dirty, damaged or missing air cleaner element will cause the engine to wear

out prematurely.

SPARK PLUG MAINTENANCE

The spark plug is important for proper engine operation. A good spark plug should be intact, free of deposits, and

properly gaped. Refer to Recommended Maintenance Schedule. To inspect the spark plug:

1. Remove spark plug boot. Be careful not to tear insulation or wire.

2. Unscrew the spark plug from the engine using the spark plug wrench provided. There is limited space for the

wrench to turn. Use both rows of holes in the spark plug wrench to gain leverage to loosen the plug.

3. Visually inspect the spark plug for cracks or excessive electrode wear. Replace as necessary.

4. Measure the plug gap with a wire gauge. The gap should be 0.02-0.03 inch.

5. If re-using the spark plug, use a wire brush to clean any dirt from around the spark plug base then re-gap the

spark plug.

6. Screw the spark plug back into the spark plug hole using the spark plug wrench. Do not over-tighten spark

plug. Recommended tightening of spark plug is ½ to ¾ of a turn after spark plug gasket contacts spark plug

hole. Reinstall the spark plug boot.

MAINTENANCE SCHEDULE

Item Action Before

each

use

5 Hours of

use or first

month

First 25

hours of

use

50 hours of

use or every 6

months

100 hours of

use or every

year

150 hours of

use or every

two years

Blade Inspect x

Blade

mounting

Inspect x

Engine oil

Check x

Change x x

x x

Air filter

Check x

Clean x

lace x

Grass bag Check x

Blade control

operation

Check x x

Spark plug

Check x

Replace x

Fuel tank Clean x

Flywheel

rake pad

Check x

Valve

clearance

Check-

ust

Fuel line Check Check every 2 years and replace if necessary

1. Service more frequently when used in dusty areas.

2.Change engine oil every 25 hours when used under heavy load or in high outside air temperatures.

STORAGE

CAUTION: Never place any type of storage cover or tarp on the MOWER while it is still hot.

If the MOWER is being stored for extended periods of time (30 days or more), drain fuel tank and carburetor

bowl.

When storing the mower for extended periods of time:

1. Start the engine and run it until the tank, carburetor bowl and fuel line are completely empty and the engine

stalls.

2. Change the oil after each season.

3. Remove the spark plug. Use an oil-can to fill the cylinder with approx. 2 ml of oil. Slowly pull back the starter

handle, which will bathe the cylinder wall with oil. Screw the spark plug back in.

4. Clean the cooling fins of the cylinder and the housing.

5. Be sure to clean the entire equipment to protect the paint.

6. Store the equipment in a well-ventilated place.

NOTE: LIMITED WARRANTY does not cover fuel system damage or engine performance problems

resulting from neglected storage preparation.

TROUBLESHOOTING

Problem Cause Solution

Engine fails to start

Engine start/stop lever disengaged. Engage engine start/stop lever.

Spark plug wire disconnected. Connect spark plug wire.

Fuel tank empty or stale fuel. Fill tank with clean, fresh gasoline.

Engine not primed. Press primer bulb.

Faulty spark plug. Clean, adjust gap, or replace.

Blocked fuel line. Clean fuel line.

Engine flooded. Wait a few minutes to restart, do not prime.

Engine runs erratic.

ark

wire loose. Connect and ti

hten s

ark

wire.

Blocked fuel line or stale fuel.

Clean fuel line. Fill tank with clean, fresh

gasoline. Drain carburetor bowl.

Water or dirt in fuel system. Drain fuel tank. Refill with fresh fuel.

Dirt

air filte

Clean or re

lace the filter.

Engine overheats.

Engine oil level low. Fill crankcase with proper oil.

Air flow restricted. Clean area around and on top of engine.

Idles poorly.

Spark plug fouled, faulty, or gap

too wide.

Reset gap or replace spark plug.

Dirty air cleaner. Clean or replace the filter.

Excessive vibration/noise

Blade loose or unbalanced. Ti

hten and balance blade.

Bent/damaged blade. Replace the blade.

Mower will not mulch

grass.

Wet grass.

Do not mow when grass is wet, wait until dry

to cut.

Uneven cut.

Excessively high grass.

Mow once at a high cutting height, then mow

again at desired height or make a narrower

cutting path.

Dull blade. Sharpen or replace blade.

EXPLODED VIEW AND PART LIST

Item Stock # Descri

tion Qt

Item Stock # Descri

tion Qt

1 303190371 Engine 1 31 303100002

Deep groove ball

earing

2 303020689 Bolt M10x1.5x25 3 32 302080050C Rubber sheet 1

3 203050541 Rear cover 1 33 203051108 Dust cover 2

4 303161040 Rear cover shaft 1 34 302120089 Grass collector 1

5 203050562 Torsional spring 1 35 303181599 Collector holder 1

6 203051163 Rear cover seat 1 36 203021336 Rear axle sleeve 2

7 303030155 Rivet nut M8 4 37 303181513 Rear self drive axle 1

8 303010332 Screw ST6.3×20 26 38 203051164 Mulching plug 1

9 303071838 Steel deck 1 39 203051157

Height adjustment

leve

10 203051162 Front cover 1 40 303020649 Bolt M8x20 4

11 303030077 Nylon locknut M8 4 41 303160470A

Advance gear

12 203070190 7 inch Right wheel 1 42 203070207

10 inch Right

wheel

13 303181509 Front axle welding 1 43 303071731A

Lower left tube

support plate

14 303160846 Butterfly pin 2 44 303071734A

Lower right tube

support plate

15 303071420 Axle keeper 2 45 303030066 Nut M8 2

16 203070191 7 inch Left wheel 1 46 203021571 Knob 2

17 202270014 Blade 1 47 303020686

Square neck bolt

M8x30

18 303020562 Bolt M6x10 3 48 203021622 Cable clip 2

19 203051104A Belt cover 1 49 303081495 Lower tube 1

20 302040100 Belt 1 50 203051098 Foldable handle 2

21 203051105 Rear seat 1 51 303081494 Upper tube 1

22 303130400 Tension spring 1 52 303160531C Engine cable hook 1

23 303071840 Connecting rod 1 53 303030025 Cap nut M6 2

24 303161042 Belt stopper 1 54 303080490A Cutting control bar 1

25 303240753 Drive assembly 1 55 303200162 Brake cable 1

26 303010408

Tapping screw

ST6.3×25

1 56 303200163 Drive cable 1

27 303123017A Cylindrical pin 2 57 303020442 Bolt M6x35 1

28 303160471A Drive gear Left 1 58 303080630A Drive control bar 1

29 303050007 Shaft ring 4 59 302030059 Upper tube sleeve 1

30 203070204 10 inch Left wheel 1

TWO (2) YEARS LIMITED WARRANTY

PowerSmart is committed to building equipment that will provide years of dependable service. Our warranties are

consistent with our commitment and dedication to quality.

TWO (2) YEARS LIMITED WARRANTY OF POWER SMART PRODUCTS FOR HOME USE.

PowerSmart (“Seller") warrants to the original purchaser only, that all PowerSmart consumer power tools will be

free from defects in material or workmanship for a period of two (2) years from date of purchase. If the tool(s) is

used while providing professional or commercial services, the warranty coverage shall be for a maximum of (90)

days.

SELLER’S SOLE OBLIGATION AND YOUR EXCLUSIVE REMEDY under this Two (2) Years Limited

Warranty and, to the extent permitted by law, any warranty or condition implied by law, shall be the repair or

replacement of parts, without charge, which are defective in material or workmanship and which have not been

misused, carelessly handled, or improperly repaired, by person(s) other than an Authorized Seller or Service

Center.

Please be aware that normal wear parts are not covered this warranty. This includes drive belts, blades and grass

bags. Carburetor issues, and/or other damage found to be the result of stale, contaminated or compromised fuel, is

not covered under this limited warranty.

To make a claim under this Limited Warranty, you must return the entire power tool product; transportation

prepaid, to PowerSmart. The owner must include a legible copy of the original receipt, which shall list the date of

purchase, along with the company’s name where the product was purchased.

THIS LIMITED WARRANTY DOES NOT APPLY TO ANY ACCESSORY ITEMS INCLUDED WITH THE

TOOL SUCH AS CIRCULAR SAW BLADES OTHER RELATED ITEMS OR TO ANY REPLACEMENT

PARTS LISTED UNDER MAINTENANCE.

ANY IMPLIED WARRANTIES SHALL BE LIMITED IN DURATION TO TWO (2) YEARS FROM DATE

OF PURCHASE. SOME STATES IN THE U.S. AND SOME CANADIAN PROVINCES DO NOT ALLOW

LIMITATIONS ON HOW LONG AN IMPLIED WARRANTY LASTS, SO THE ABOVE LIMITATION MAY

NOT APPLY TO YOU.

IN NO EVENT SHALL SELLER BE LIABLE FOR ANY INCIDENTAL OR CONSEQUENTIAL DAMAGES

(INCLUDING BUT NOT LIMITED TO LIABILITY FOR LOSS OF PROFITS) ARISING FROM THE SALE

OR USE OF THIS PRODUCT. SOME STATES IN THE U.S. AND SOME CANADIAN PROVINCES DO

NOT ALLOW THE EXCLUSION OR LIMITATION OF INCIDENTAL OR CONSEQUENTIAL DAMAGES,

SO THE ABOVE LIMITATION OR EXCLUSION MAY NOT APPLY TO YOU.

THIS LIMITED WARRANTY GIVES YOU SPECIFIC LEGAL RIGHTS, AND YOU MAY ALSO HAVE

OTHER RIGHTS WHICH VARY FROM STATE TO STATE IN THE U.S., PROVINCE TO PROVINCE IN

CANADA AND FROM COUNTRY TO COUNTRY.

Please call toll free at:1-872-314-0005 (M-F 9am – 5pm EST)

Email: support@amerisuninc.com, [email protected]

PLEASE SAVE ALL OF YOUR ORIGINAL RECEIPTS. THIS WARRANTY IS VOID WITHOUT THEM.

SOMMAIRES

Données techniques…...……………………………………………………….........23

Introduction……………………………………………………………….... ........... 24

Informations sur la sécurité…….……………………………………………...…... 24

Procédures générales de sécurité ……....…………………………………….......…25

Consignes de sécurité importantes……………………………………………........ 26

Instructions relatives aux étiquettes d'avertissement…………….…………….........28

Connaître votre tondeuse à gazon……………………….…………………….....… 30

Préparation de la tondeuse à gazon………………………………………………... 31

Opération……………………....………………………………………….............. 33

Maintenance……………………………………………………………................. 36

Stockage……………………………………………………………………........... 39

Dépannage…………………………………………………………........................ 40

Vue éclatée et liste des pièces………………………………………………........... 41

Garantie…………………………………………………………………................. 43

DONNÉES TECHNIQUES

22" 3-in-1 Tondeuse autopropulsée Modèle # B8622S

Type de moteur: 4 Course, Soupage en tête, monocylindre avec système

de refroidissement à air forcé

Déplacement: 150cc

Capacité du réservoir de carburant: 0.21 Gallon

Capacité pétrolière: 15.8 fl.oz

Largeur de coupe: 22 pouce

Hauteur de coupe: 1.5 – 3.9 pouce

Ajustement de la hauteur: 6 Position

Type d'entraînement: Autopropulsé

Capacité de capture d'herbe: 1.4 Bushels

Roue: Front: 7 pouce / Arrière: 10 pouce

Dimensions de l'emballage (L x l x H): 34.6 x 23.6 x 16.5 pouces

Poids: 72 lbs.

INTRODUCTIONS

Merci d'avoir acheté un produit de PowerSmart®, Ce manuel fournit des informations sur l'utilisation et la

maintenance en toute sécurité de ce produit. Tous les efforts ont été faits pour assurer l'exactitude des

informations contenues dans ce manuel. PowerSmart® se réserve à tout moment le droit de la modification de ce

produit et des spécifications sans préavis.

Veuillez garder ce manuel à la disposition de tous les utilisateurs pendant la durée de vie de la tondeuse à gazon.

Ce manuel contient des messages de spécialité pour attirer l'attention sur les problèmes de sécurité

potentiels, les dommages causés par la tondeuse à gazon ainsi que des informations utiles sur

l'utilisation et l'entretien. Veuillez lire avec attention toutes les informations pour éviter des blessures

et des dommages de la machine.

QUESTIONS ? PROBLEMES ?

Veuillez prendre contact avec notre service à la clientèle pour toute question et / ou tout commentaire, soit par

courriel : [email protected], soit à l’appel en PCV (872)314-0005. Nous sommes disponibles de 9h à

17h HNE de lundi à vendredi pour vous aider à résoudre tous les problmes que vous pourriez rencontrer.

AVIS CONCERNANT LES EMISSIONS

Ayant d’être certifié pour se conformer à la réglementation américaine des émissions, soit les règles élaborées par

l’agence de protection de l’environnement des Etats-Unis (EPA) pour les petits équipements hors route, les

moteurs sont certifiés pour fonctionner avec de l'essence ordinaire sans plomb, et peut comprendre les systèmes

suivants de contrôle d’émission : (MM) les Modifications des Moteur et (CTV) Catalyseur à Trois Voies (si ainsi

équipé).

INFORMATION DE SECURITE

Avant de fonctionner cette tondeuse à gazon, lisez et respectez tous les avertissements et instructions sur la

tondeuse à gazon et dans ce guide de l’utilisateur.

NOTE : Les informations suivantes sur la sécurité ne sont pas destinées à couvrir toutes les conditions et

situations possibles. Lisez le guide de l'ensemble de l’utilisateur pour obtenir des instructions de sécurité et de

fonctionnement. Le non-respect des instructions et consignes concernant la sécurité peut entraîner des blessures

graves, voire mortelles.

Ce symbole d'alerte de sécurité sert à identifier les informations de sécurité sur les dangers qui peuvent entraîner

des blessures.

Un mot de signal (DANGER, AVERTISSEMENT ou ATTENTION) est utilisé avec le symbole d'alerte

pour indiquer la probabilité et la gravité potentielle des blessures.

DANGER indique un danger qui, s'il n'est pas évité, entraînera la mort ou des blessures graves.

AVERTISSEMENT indique un danger qui, s'il n'est pas évité, entraînera la mort ou des blessures graves.

ATTENTION indique un danger qui, s'il n'est pas évité, peut entraîner des blessures mineures ou modérées.

ATTENTION indique une situation qui pourrait causer des dommages au moteur, lorsqu'il est utilisé sans le

symbole d'alerte.

PROCEDURES GENERALES DE SECURITE

Pour toute question concernant les avis de danger et de sécurité figurant dans ce manuel ou sur le produit, veuillez

appeler (872)314-0005 Lun-Ven 9-5 EST avant le fonctionnement de la machine.

DANGER : MONOXYDE DE CARBONE

L'utilisation d'un moteur dans la pièce PEUT VOUS TUER EN QUELQUES MINUTES.

L'échappement du moteur contient du monoxyde de carbone (CO), un gaz toxique que vous ne pouvez

pas voir ou sentir. Si vous sentez l'échappement du moteur, vous respirez du CO. Or, même si vous ne sentez pas

l’échappement, vous pourriez respirer du CO.

N'utilisez JAMAIS un moteur à l'intérieur d'une maison, d'un garage, d'un vide sanitaire ou d'une autre pièce

partiellement fermée. Des niveaux mortels de monoxyde de carbone peuvent s'accumuler dans ces zones.

L'utilisation d'un ventilateur, ou l'ouverture de fenêtres et / ou de portes, n'évacuera PAS correctement le CO ni

fournira suffisamment d'air frais. UTILISEZ UNIQUEMENT un moteur à l'extérieur et loin des fenêtres, des

portes et des évents. Ces ouvertures peuvent tirer l'échappement du moteur.

Même si vous utilisez un moteur correctement, le CO peut s'infiltrer dans la maison. Utilisez TOUJOURS une

alarme de CO alimenté par pile ou batterie de secours dans la maison. Si vous commencez à vous sentir malade,

étourdi ou faible après que le moteur a démarré, déplacez-vous à l'air frais. Visitez un docteur. Il est possible que

vous ayez une intoxication au monoxyde de carbone.

AVERTISSEMENT : L'échappement de cette machine contient des produits chimiques reconnus par l'État de

Californie comme pouvant causer le cancer, des malformations congénitales ou d'autres problèmes de

reproduction.

AVERTISSEMENT : Ce moteur peut émettre des vapeurs d'essence hautement inflammables et explosives qui

peuvent causer de graves brûlures ou même la mort en cas d’inflammation. Une flamme nue à proximité peut

provoquer une explosion même si elle n'est pas directement en contact avec de l'essence.

• Ne fonctionnez pas la machine près d’une flamme nue.

• Ne fumez pas près du moteur.

• Toujours opérez sur une surface plane et ferme.

• Toujours arrêtez le moteur avant de faire le plein d’essence. Laissez le moteur refroidir en 2 minutes au

moins avant de retirer le bouchon du réservoir. Desserrez lentement le bouchon pour relâcher la pression

dans le réservoir.

• Ne remplissez trop le réservoir de carburant. L'essence peut se dilater pendant le fonctionnement. Ne

remplissez pas jusqu'au sommet du réservoir. Permettez l’expansion d’essence.

• Toujours vérifiez le carburant déversé avant de l'utiliser.

• Faites vider le réservoir de carburant avant de stocker ou de transporter le moteur.

AVERTISSEMENT : Ce moteur produit de la chaleur lors de l’exécution. Les températures proches de

l'échappement peuvent dépasser 150° F (65° C).

Ne touchez pas les surfaces chaudes. Faites attention aux étiquettes d'avertissement sur le moteur qui identifiant

les parties chaudes de la machine.

Avant de toucher le moteur ou les zones du moteur qui deviennent chaudes pendant l'utilisation, le laissez

refroidir après l’utilisation.

ATTENTION : Une mauvaise utilisation de ce moteur peut l'endommager ou raccourcir sa durée de vie.

N'utilisez le moteur que pour les fins prévues.

CONSIGNES DE SÉCURITÉ IMPORTANTES

Cette machine est capable d'amputer les mains et les pieds et de lancer des objets. Des blessures graves ou la mort

seront entraînées si vous ne respectez pas les consignes de sécurité suivantes.

I.Opération générale

1. Lisez, comprenez et suivez les instructions et les avertissements de ce manuel et sur la machine, le moteur et

les accessoires.

2. N’autorisez que les opérateurs responsables, formés, familiarisés avec les instructions et physiquement

capables de faire fonctionner la machine.

3. Ne transportez pas de passagers et éloignez les passants.

4. N'utilisez pas la machine sous l'influence d'alcool ou de drogues.

5. Suivez les recommandations du fabricant pour les poids de roue ou les contrepoids.

II. PRÉPARATION AVANT L'UTILISATION

1. Dégagez la zone de travail de tout objet qui pourrait être jeté par la machine ou interférer avec son

fonctionnement

2. Maintenez la zone d'opération à l'écart de tous les passants, en particulier des jeunes enfants. Arrêtez la

machine et les accessoires si quelqu'un pénètre dans la zone.

3. Ne faites pas fonctionner la machine sans que le bac de ramasseur d'herbe, la goulotte d'éjection ou d'autres

dispositifs de sécurité soient en place et fonctionnent correctement. Vérifiez fréquemment les signes d'usure

ou de détérioration et remplacez-les si nécessaire.

4. Portez un équipement de protection individuelle approprié, tel que des lunettes de sécurité, des protections

auditives et des chaussures.

III. FONCTIONNEMENT

1. Ne faites fonctionner le moteur que dans des endroits bien ventilés. Les gaz d'échappement contiennent du

monoxyde de carbone, un poison mortel.

2. Ne faites fonctionner la machine qu'à la lumière du jour ou à une bonne lumière artificielle.

3. Évitez les trous, ornières, bosses, rochers ou autres dangers cachés. Un terrain accidenté pourrait renverser la

machine, ou faire perdre l'équilibre ou le pied à l'opérateur.

4. Ne placez pas vos mains ou vos pieds près des pièces rotatives ou sous la machine. Restez toujours à l'écart de

l'ouverture de décharge.

5. Ne dirigez pas les matériaux de décharge vers quiconque. Évitez de décharger des matériaux contre un mur

ou un obstacle. Les matières peuvent ricocher vers l'opérateur. Arrêtez la (les) lame(s) lorsque vous traversez

des surfaces de gravier.

6. Ne laissez pas une machine en marche sans surveillance. Garez-vous toujours sur un sol plat, débrayez

l'accessoire, serrez le frein de stationnement et arrêtez le moteur.

7. Ne tondez pas en marche arrière, sauf en cas de nécessité absolue. Regardez toujours en bas et derrière vous

avant et pendant la marche arrière.

IV. SPÉCIFIQUE AUX ENFANTS

1. Des accidents tragiques peuvent se produire si l'opérateur n'est pas attentif à la présence d'enfants. Les

enfants sont souvent attirés par la machine et l'activité de fauchage. Ne supposez jamais que les enfants

resteront là où vous les avez vus pour la dernière fois.

Gardez les enfants hors de la zone de travail et sous la surveillance d'un adulte responsable autre que

l'opérateur.

V. PENTE SPÉCIFIQUE

Les pentes sont un facteur majeur lié aux accidents. L'exploitation sur les pentes exige une prudence

accrue.

1. Déplacez-vous dans la direction recommandée par le fabricant sur les pentes. Soyez prudent lorsque vous

vous déplacez à proximité de dénivellations.

2. Évitez de tondre l'herbe mouillée. (Une mauvaise tenue pourrait provoquer un accident de glissade et de

chute).

3. N'utilisez pas la machine dans des conditions où la traction, la direction ou la stabilité sont en question. Les

pneus pourraient glisser même si les roues sont à l'arrêt.

4. Gardez toujours la machine en marche lorsque vous descendez une pente. Ne descendez pas en roue libre.

5. Évitez de démarrer et de vous arrêter dans les pentes. Évitez de faire des changements brusques de vitesse ou

de direction. Faites tourner lentement et progressivement.

6. Soyez particulièrement vigilant lorsque vous utilisez une machine équipée d'un ramasseur d'herbe ou d'un ou

plusieurs autres accessoires. Ils peuvent affecter la stabilité de la machine.

VI. SPÉCIFIQUE AUX INCENDIES ET AUX COMBUSTIBLES

1. Éteignez toutes les cigarettes, cigares, pipes et autres sources d'inflammation.

2. N'utilisez qu'un récipient à carburant approuvé.

3. Ne retirez pas le bouchon du réservoir ni ajoutez de carburant lorsque le moteur est en marche ou à chaud.

4. Ne faites pas le plein à l'intérieur ou dans des espaces clos.

5. Ne stockez pas la machine ou le récipient de combustible, ou faites le plein, dans un endroit où il y a une

flamme nue, une étincelle ou une veilleuse, comme sur un chauffe-eau ou un autre appareil.

6. N'essayez pas de démarrer le moteur et évitez de créer une source d'inflammation tant que les vapeurs de

carburant ne se sont pas dissipées si du carburant est renversé.

7. Pour prévenir les incendies : gardez la machine à l'abri de l'herbe, des feuilles ou d'autres débris accumulés ;

nettoyez les déversements d'huile ou de carburant et retirez les débris imbibés de carburant ; laissez la

machine refroidir avant de la ranger.

8. Soyez particulièrement vigilant lors de la manipulation de l'essence et d'autres carburants. Ils sont

inflammables et les vapeurs sont explosives.

VII. TRANSPORT

Utilisez des rampes de pleine largeur pour le chargement et le déchargement d'une machine de transport.

VIII. SERVICE

1. Maintenez la machine en bon état de fonctionnement. Remplacez les pièces usées ou endommagées.

2. Soyez prudent lors de l'entretien des lames. Enveloppez la/les lame(s) ou portez des gants. Remplacez les

lames endommagées. Ne réparez pas ni modifiez la/les lame(s)

Les machines équipées de pompes, de tuyaux ou de moteurs hydrauliques ; et/ou de systèmes d'injection de

diesel :

AVERTISSEMENT : Le fluide s'échappant sous pression peut avoir une force suffisante pour pénétrer la

peau et causer des blessures graves. Si du liquide est injecté dans la peau, consultez immédiatement un

médecin. Gardez le corps et les mains éloignés des trous d'épingle ou des buses qui éjectent du fluide sous

haute pression. Si une fuite se produit, faites immédiatement réparer la machine par un technicien qualifié.

4. Si l'appareil en est équipé, débranchez le(s) fil(s) de la bougie avant d'effectuer toute réparation.

INSTRUCTIONS SUR L'ÉTIQUETTE D'AVERTISSEMENT

Lisez attentivement le manuel avant de l'utiliser.

Objets volants dangereux;

gardez une distance de sécurité par rapport à la machine tant que le moteur est en marche.

N’ouvrez pas ni retirez les bou

cliers de sécurité lorsque le moteur est en marche.

Faites plus attention aux mains et aux pieds de l'opérateur pour éviter les blessures.

N’ouvrez pas ni retirez les boucliers de sécurité lorsque le moteur est en marche.

Le carburant est inflammable, éloignez le feu.

Ne remplissez jamais le réservoir de carburant lorsque le moteur est en marche.

Emission de gaz toxique, n’utilisez pas la tondeuse dans un endroit proche ou mal ventilé.

Regardez derrière vous tout en soutenant

Danger des pentes raides

Lors de la réparation, retirez le soufflet de la bougie, puis réparez-le conformément au manuel

d'utilisation.

Surfaces chaudes

Lors de la tonte, veuillez porter les lunettes et des bouchons d'oreilles pour vous protélé

Tenir à l'écart des spectateurs.

L'étiquette de sécurité se trouve sur la tondeuse à gazon:

GARDEZ LES MAINS ET LES PIEDS ÉLOIGNÉS.

Avertissement: Gardez les panneaux de sécurité clairs et visibles sur l'équipement. Remplacez les panneaux de

sécurité s'ils sont manquants ou illisibles.

CONNAÎTRE VOTRE TONDEUSE À GAZON

Veuillez vous familiariser avec l'emplacement et la fonction des composants qui contrôlent votre tondeuse à

gazon avec l'illustration ci-dessous.

1 Poignée de lanceur à rappel 8 Porte de décharge arrière

2 Bac à herbe 9 Tube inférieu

3 Levier de réglage de la hauteur de

coupe

Poignée pliable

Tube supérieu

4 Roue arrière 12 Commande de démarrage/arrêt du

moteu

5 Jauge d'huile 13 Barre de contrôle du lecteu

Roue avant

Bouchon de réservoir de carburant

PRÉPARATION DE LA TONDEUSE À GAZON

La section suivante décrit les étapes nécessaires pour préparer la tondeuse à gazon à l'utilisation. Si, vous n'êtes

pas sûr de savoir comment effectuer l'une ou l'autre de ces étapes après avoir lu cette section, veuillez appeler le

(872) 314-0005 du lundi au vendredi 9-5 EST pour le service clientèle. Vous risquez d'endommager la tondeuse

ou de réduire sa durée de vie si vous n'effectuez pas ces étapes correctement.

DÉBALLAGE

Déballez la tondeuse à gazon et toutes ses pièces, et comparez-les à la liste ci-dessous. Ne jetez pas le carton ou

tout autre emballage avant que le moteur ne soit complètement assemblé.

LISTE DE COLISAGE

Collecteur d'herbe * 1

Clip de câble * 2

Manuel d'utilisation * 1

Huile 10W-30 * 1

ASSEMBLER LE TUBE INFÉRIEUR ET SUPÉRIEUR

1.Sortez la tondeuse pliée de la boîte extérieure.

2. Verrouillez la poignée pliable entre le tube supérieur et le tube inférieur. Tourner la poignée inférieure à un

angle qui wnis la base et serrer les vis.

3.Verrouillez le câble au tube inférieur à l'aide du serre-câble.

Clip de câble

4.Insérez le câble de la poignée du démarreur à rappel dans le crochet prévu sur la poignée supérieure. Vous devez

engager la commande marche/arrêt pour libérer la poignée du démarreur à rappel.

RAMASSEUR D'HERBE

Attacher le ramasseur d'herbe

1. Soulevez la porte de déchargement arrière de la tondeuse.

2. Placez le bac de ramasseur d'herbe dans les fentes des supports de poignée.

3. Relâchez la porte d'éjection arrière pour qu'elle repose sur le bac de ramasseur d'herbe.

INSTALLEZ LE BOUCHON DE DÉCHIQUETAGE

1. Retirez le sac arrière.

2. Ouvrez et retenez la trappe d'éjection arrière.

3. Tenez le bouchon de déchiquetage par sa poignée et insérez-le dans la goulotte d'éjection.

4. Fermez la trappe d'éjection arrière

EN UTILISANT COMME D'ÉCHARGE ARRIÉRE

1. Ouvrez la trappe d'éjection arrière et attrapez - la.

2. Retirez le piège à herbe.

3. Retirez le bouchon de déchiquetage

4. Fermez la trappe d'éjection arrière.

Contrôle de

démarra

e/arrê

Poignée de

lanceur à rappel

Trappe d'éjection arrière

Bouchon de déchiquetage

FONCTIONNEMENT

REMPLISSAGE DE GAZ ET DE PÉTROLE

Le moteur est livré sans huile ni essence. Veillez à ajouter de l'huile et de l'essence avant de démarrer le moteur.

La capacité d'huile du carter du moteur est de 15.8 fl. oz. Pour une utilisation générale, nous recommandons

10W-30 d’huile moteur à quatre courses.

1. Ajoutez de l'huile avant de démarrer la tondeuse pour la première fois.

2. Faites l'entretien du moteur avec de l'essence selon les instructions.

Avertissement : Faites preuve d'une extrême prudence lorsque vous manipulez de l'essence.

L'essence est extrêmement inflammable et ses vapeurs sont explosives. Ne faites jamais le plein

d'essence à l'intérieur ou lorsque le moteur est chaud ou en marche. Éteignez toutes les cigarettes,

cigares, pipes et autres sources potentielles d'inflammation.

Huile de moteur

L'huile moteur est un facteur clé dans le choix des performances du moteur. N'appliquez pas d'huile moteur avec

des additifs ou de l'huile pour moteur à essence 2 course, car ils n'ont pas assez de lubrification et peuvent réduire

la durée de vie des moteurs.

Vérifiez le moteur à l'arrêt sur un terrain plat.

Huile de moteur recommandée: 10W-30

Comme la viscosité varie en fonction des régions et des

températures, il est recommandé d'utiliser une huile de classe SF.

Vérifier la méthode

1. Retirez la jauge et nettoyez-la.

2. Réinsérez la jauge dans l'orifice de remplissage d'huile et

insérez-la jusqu'au bout.

3. Vérifiez le niveau d'huile: Si le niveau d'huile est trop bas, ajoutez l'huile moteur recommandée et vérifiez le

niveau d'huile entre le niveau supérieur (1) et le niveau inférieur (2).

4. Réinstallez la jauge d'huile.

Ajouter de l'essence

Retirez le bouchon du réservoir et vérifiez le niveau de carburant.

Si le niveau est trop bas, remplissez le réservoir, n'oubliez pas de ne pas

dépasser le niveau supérieur.

Avertissement

1. L'essence est extrêmement inflammable et est explosive dans certaines conditions.

2. Faites le plein dans une zone bien ventilée avec le moteur arrêté. Ne fumez pas et ne laissez pas de flammes

ou d'étincelles dans la zone où l'essence est stockée ou dans celle où le réservoir est rempli

3. Ne rempl

issez pas trop le réservoir de carburant (il ne doit pas y avoir de carburant dans le goulot

remp

lissage). Après avoir fait le plein, assurez-vous que le bouchon du réservoir est bien en plac

4. Vei

llez à ne pas renverser de carburant lorsque vous faites le plein. Le carburant ou les vapeurs de carburan

ren

versés peuvent s'enflammer. Si du carburant est renversé, assurez-vous que la zone est sèche avant de

démarrer le moteur.

5. Évitez tout contact répété ou prolongé avec la peau ou l'inhalation de vapeurs de carburant. Tenez hors de

portée des enfant

Utilisez de l'essence fraîche (dans les 30 jours suivant l'achat), sans plomb, avec un indice d'octane minimum de

87. Ne mél

angez pas l'huile avec l'e

ssence.

Pour ajout

er de l'essence, suivez les étapes suivan

tes:

1. Assurez-vous que la

tondeuse à gazon se trouve sur une surface plane

2. Dévissez le bouchon du réservoir de carburant et mettez-le de côté. REMARQUE : Le bouchon du réservoi

eut être serré et difficile à dévisser.

3. Ajoutez lentement de l'essence sans plomb dans le réservoir. Faites attention à

ne pas trop remplir. La

cap

acité du réservoir de carburant est de 0,21 gallon

REMARQ

UE: Ne remplissez pas le réservoir de carburant jusqu'en haut. L'essence se dilatera et se renversera

pendant l'utilisation, même si le bouchon du réservoir est en place.

4. Réinstallez le bouchon du réservoir et essuyez l'essence renversée avec un chiffon

sec.

IMP

ORTANT:

 N’utilisez jamais un mélange huile/essence.

 N’utilisez jamais de la vieille esse

nce.

 É

vitez de faire entrer de la saleté ou de l'eau dans le réservoir de carburan

 L'essence

peut vieillir dans le réservoir et rendre le démarrage difficile. Ne stockez jamais une tondeuse

gazon

pendant de longues périodes avec de l'essence dans le réservoir ou le carburateur.

CONTROLE DU DEMARRAGE/ARRET DU MOTEUR

Cette tondeuse à gazon est équipée d'une commande de démarrage/arrêt du

moteur pour empêcher tout démarrage involontaire et garantir un

fonctionnement sûr. En relâchant ce levier, la lame s'arrête rapidement en

cas de danger. Le levier doit être actionné avant le démarrage de la tondeuse à gazon.

Lorsque le levier de démarrage/arrêt du moteur est relâché, il doit revenir à sa

position initiale.

Avant de commencer à tondre, vous devez effectuer ce processus plusieurs fois afin

de vous assurer que les câbles du levier et de l'actionneur fonctionnent correctement.

Contrôle du

démarra

e/arrêt du moteu

NIVEAU SUPÉRIEUR

DE CARBURANT

RÉSERVOIR DE

CARBURANT

Répétez le test plusieurs fois après le démarrage du moteur. Lorsque la commande de démarrage/arrêt du moteur

est relâchée, le moteur doit s'arrêter dans les quelques secondes qui suivent. Si ce n'est pas le cas, contactez le

service clientèle.

Avertissement: La lame commence à tourner dès que le moteur est mis en marche.

DÉMARRER LE MOTEUR

Pour démarrer le moteur, effectuez les étapes suivantes:

1. Vérifiez les niveaux d'huile et de carburant.

2. Engagez la commande de démarrage/arrêt du moteur et tirez simultanément sur le démarreur à rappel. Tirez

lentement sur la poignée du démarreur à rappel jusqu'à ce que vous sentiez une légère résistance, puis tirez

rapidement pour démarrer le moteur.

Ramenez doucement la corde dans le démarreur à rappel. Ne laissez jamais le cordon se réenclencher.

3. Si le moteur ne démarre pas, répétez l'étape 2.

REMARQUE: Après plusieurs tentatives infructueuses de démarrage du moteur, veuillez consulter le guide de

dépannage avant d'essayer à nouveau. Si les problèmes persistent, veuillez appeler le service clientèle.

REMARQUE

: Ne laissez pas la poignée du démarreur s'encliqueter contre le moteur. Retournez-la doucement

pour éviter d'endommager le démarreur

ARRÊTER LE MOTEUR

Relâchez la commande de démarrage/arrêt du moteur pour arrêter le moteur.

BARRE DE CONTRÔLE DU LECTEUR

Si vous appuyez sur la barre de contrôle de l'entraînement, l'embrayage de

l'entraînement sera fermé et la tondeuse commencera à se déplacer avec le moteur

en marche. Relâchez la barre de contrôle de l'entraînement à temps pour arrêter la

tondeuse en mouvement. Entraînez-vous à démarrer et à vous arrêter avant d'utiliser

la tondeuse pour la première fois, jusqu'à ce que vous soyez familiarisé avec la

commande de la tondeuse.

RÉGLAGE DE LA HAUTEUR DE COUPE

Avertissement! Les réglages de la hauteur de coupe ne doivent être effectués qu'après l'arrêt complet

du moteur et des lames!

Il est toujours préférable de commencer à tondre votre pelouse avec une hauteur de pont plus élevée pour éviter de

scalper votre pelouse. La hauteur de coupe est réglée à l'aide de levier.

Actionnez le levier de réglage et tirez-le dans la position requise.

FAUCHAGE

L'accélérateur du moteur de votre tondeuse a été préréglé pour fournir des performances optimales de ramassage

et de broyage pour les années à venir.

N'utilisez qu'une lame tranchante en bon état. Cela évitera que les brins d'herbe ne s'effilochent et que la pelouse

ne jaunisse.

Tondez en ligne droite pour obtenir une belle apparence de propreté. Les andains doivent se chevaucher de

quelques centimètres afin d'éviter les rayures.

Garder le dessous du carter de la tondeuse propre et éliminer l'accumulation d'herbe est important. Cette

accumulation diminuera la qualité du broyage et rendra le ramassage de l'herbe plus difficile pour l'équipement.

Barre de contrôle du lecteur

Tondez toujours dans les pentes (pas de haut en bas). Vous pouvez éviter que la tondeuse ne glisse vers le bas en

la tenant dans une position inclinée vers le haut. Choisissez la hauteur de coupe en fonction de la longueur de

l'herbe. Si nécessaire, tondez plusieurs fois afin de ne jamais couper plus de 5 cm d'herbe en une seule fois.

Arrêtez le moteur avant de vérifier la lame. N'oubliez pas que la lame continue de tourner pendant quelques

secondes après que le moteur a été éteint. N'essayez jamais d'arrêter la lame manuellement. Vérifiez

régulièrement si la lame est bien fixée, si elle est en bon état et si elle est bien aiguisée. Dans le cas contraire,

aiguisez la lame ou remplacez-la. Si la lame heurte un objet, éteignez immédiatement la tondeuse et attendez que

la lame s'arrête complètement. Inspectez ensuite l'état de la lame et du support de lame. Remplacez toute pièce

endommagée.

EN UTILISANT COMME ENSACHEUR ARRIÈRE

Pour utiliser le ramasseur d'herbe pour ramasser les déchets de coupe pendant que vous utilisez la tondeuse.

1. Fixez le ramasseur d'herbe en suivant les instructions de préparation de la tondeuse à gazon. L'herbe coupée

sera automatiquement collectée dans le sac lorsque vous utiliserez la tondeuse. Faites fonctionner la tondeuse

jusqu'à ce que le bac de ramasseur soit plein.

2. Arrêtez complètement le moteur en relâchant le levier de démarrage/arrêt du moteur. Assurez-vous que le

moteur est complètement arrêté.

3. Soulevez la porte d'éjection arrière et éloignez le bac de ramasseur de la tondeuse pour le retirer. Éliminez

l'herbe coupée et réinstallez le bac de ramasseur une fois terminé.

Avertissement: Si vous heurtez un objet étranger, arrêtez le moteur. Retirez le fil de la bougie,

inspectez soigneusement la tondeuse pour détecter tout dommage, et réparez les dégâts avant de

redémarrer et de fonctionner. Des vibrations excessives de la tondeuse en cours de fonctionnement

sont une indication de dommages. La tondeuse doit être inspectée et réparée rapidement.

ENTRETIEN

Un entretien de routine de cette tondeuse aidera à prolonger la durée de vie de la machine.

Respectez toujours les règles de sécurité lors de toute opération de maintenance.

La garantie sur cette tondeuse à gazon ne couvre pas les articles qui ont fait l'objet d'abus ou de négligence de la

part de l'opérateur. Pour recevoir la vanne complète de la garantie, l'opérateur doit entretenir la tondeuse à gazon

comme indiqué ici.

Le changement de la vitesse du moteur annulera la garantie du moteur.

Tous les ajustements doivent être vérifiés au moins une fois par saison.

Vérifiez périodiquement toutes les fixations et assurez-vous qu'elles sont bien serrées.

Avertissement : Arrêtez toujours le moteur, laissez le moteur refroidir, débranchez le fil de la bougie

avant d'effectuer tout type de maintenance sur votre machine.

SOIN DE PLATE-FORME

Il est important de nettoyer le dessous de la tondeuse après utilisation pour éviter l'accumulation de tontes de

gazon ou d'autres débris. Suivez les étapes ci-dessous pour un nettoyage approprié.

1. Laissez le moteur tourner jusqu'à ce qu'il soit à court de carburant. N'essayez pas de verser du carburant dans

le moteur.

2. Débrancher le fil de la bougie d’allumage. Reportez-vous au manuel d'utilisation du moteur.

3. Faites basculer la tondeuse lentement pour qu'elle repose sur le boîtier.

4. Pour éviter les déversements d'huile, inclinez toujours la tondeuse de manière à ce que le filtre à air soit

orienté vers le haut.

5. Tenez fermement la tondeuse et grattez et nettoyez le dessous du pont avec un outil approprié.

6. Abaissez doucement la tondeuse sur ses roues au sol.

Avertissements : Ne poussez jamais la tondeuse à plus de 90 ° dans n'importe quelle direction et ne laissez pas la

tondeuse enfoncée pendant un certain temps. De l'huile peut s'écouler dans la partie supérieure du moteur,

entraînant un problème de démarrage.

LAME DE TONDEUSE

Pour assurer un fonctionnement en toute sécurité, faites effectuer tous les travaux d'aiguisage, d'équilibrage et de

montage de la lame par un centre de service agréé. Pour obtenir des résultats optimaux, nous recommandons de

faire vérifier la lame une fois par an.

Si, malgré toute précaution, la lame entre en contact avec un obstacle, coupe immédiatement le moteur et

débranche le connecteur de la bougie d’allumage. Inclinez la tondeuse à gazon vers l'arrière et vérifiez que la lame

n'est pas endommagée. Toujours gardez le côté avec le filtre à air vers le haut. Les lames endommagées ou pliées

doivent être remplacées. Ne redressez jamais une lame pliée. Ne travaillez jamais avec des lames tordues ou très

usées, car cela entraînerait des vibrations et endommagerait davantage la tondeuse.

Avertissement : Risque de blessure en travaillant avec une lame endommagée.

VERIFIER L'HUILE

La quantité d'huile du carter moteur est de 15,8 fl.oz.

Vérifiez le niveau d'huile du moteur en fonction du programme d'entretien recommandé.

La tondeuse à gazon doit être vérifiée avant chaque utilisation pour vérifier le niveau d'huile approprié. Ceci est

une étape critique pour un démarrage correct du moteur.

Pour vérifier le niveau d'huile:

1. Retirez la jauge et nettoyez-la.

2. Réinsérez la jauge dans l'orifice de remplissage d'huile et insérez-la jusqu'au bout et serrez.

3. Vérifiez le niveau d'huile: Si le niveau d'huile est trop bas, ajoutez l'huile moteur recommandée et vérifiez le

niveau d'huile entre le niveau supérieur et le niveau inférieur.

4. Réinstallez la jauge d'huile et serrez.

CHANGEMENT/AJOUT D'HUILE

Changez l'huile en fonction du programme d'entretien recommandé. Changez l'huile lorsque le moteur est chaud.

Cela permettra un drainage complet. Changez l'huile plus souvent si le fonctionnement est sous forte charge ou si

la température ambiante est élevée. Il est également nécessaire de vidanger l'huile du carter s'il a été contaminé par

de l'eau ou de la saleté. La quantité d'huile du moteur est de 15,8 fl.oz. Ajouter de l'huile lorsque le niveau d'huile

est bas. Pour connaître le type et le poids appropriés de l'huile, reportez-vous à la section «REMPLISSAGE DE

GAZ ET D'HUILE» de la section «FONCTIONNEMENT».

Pour remplir le carter avec de l'huile, suivez les étapes suivantes:

1. Assurez-vous que la tondeuse à gazon est sur une surface plane. Inclinant la tondeuse à gazon pour faciliter le

remplissage provoquera un écoulement d'huile dans les zones du moteur et causera des dommages. Gardez le

niveau de la tondeuse à gazon!

2. Retirez la jauge du moteur.

3. À l’aide d’un entonnoir ou d’un distributeur approprié, ajoutez la quantité appropriée d’huile (15,8 fl.oz.) dans

le carter.

4. Réinstallez la jauge.

REMARQUE: Ne jetez jamais de l'huile de moteur usée dans la poubelle ou dans un égout. Veuillez

appeler un centre de recyclage local ou un garage automobile pour organiser l'élimination d'huile.

ENTRETIEN DE FILTRE À AIR

L'entretien régulier du filtre à air aide à maintenir un flux d'air adéquat vers le carburateur. Vérifiez de temps en

temps que le filtre à air est exempt de saleté excessive. Voir le calendrier de maintenance recommandé. Pour les

détails du filtre à air:

1. Ouvrez le couvercle du filtre à air.

2. Retirez l'élément en forme d'éponge du boîtier.

3. Essuyez la saleté à l'intérieur du boîtier du filtre à air vide.

4. Lavez l'élément en forme d’éponge à l’aide d’un détergent ménager et de l’eau chaude. Une petite quantité

d'huile dans l'élément est normale et nécessaire au bon fonctionnement du moteur.

5. Si nécessaire, remplacez l'élément en papier.

6. Réinstallez l'élément en forme d'éponge dans le boîtier du filtre à air et réinstallez le couvercle.

AVERTISSEMENT : Faire fonctionner le moteur avec un élément de filtre à air encrassé, endommagé ou

manquant, le moteur s'usera prématurément.

Entretien de bougie

La bougie est importante pour le bon fonctionnement du moteur. Une bonne bougie doit être intacte,

exempte de dépôts et correctement écartée Voir le calendrier de maintenance recommandé. Pour inspecter

la bougie:

1. Retirez le capot de bougie. Veillez à ne pas déchirer l'isolation ou le fil.

2. Dévissez la bougie du moteur en utilisant la clé de bougie fournie. Il y a un espace limité pour que la clé puisse

tourner. Utilisez les deux rangées de trous dans la clé de bougie pour obtenir un effet de levier afin de

desserrer la bougie.

3. Inspectez visuellement la bougie pour rechercher des fissures ou une usure excessive des électrodes.

Remplacez si nécessaire.

4. Mesurez l’écart de la bougie avec un calibre de fil. L'écart doit être compris entre 0,02 à 0,03pouce.

5. Si la bougie est réutilisée, utilisez une brosse métallique pour éliminer toute trace de saleté autour de la base de

bougie, puis rapprochez-la.

6. Vissez la bougie dans le trou de bougie en utilisant la clé de bougie. Ne pas trop serrer la bougie. Le serrage

recommandé de la bougie est de ½ à ¾ d'un tour après que le joint d’étanchéité de la bougie a touché le trou de

bougie. Réinstallez le capot de bougie.

Calendrier d'entretien

Element Action Avant

chaque

utilisation

5 heures

d'utilisation

ou premier

mois

premières

heures

d'utilisation

50 heures

d'utilisation

ou tous les

6 mois

100 heures

d'utilisation

ou chaque

année

150 heures

d'utilisation

ou tous les

deux ans

Lame Inspecte

oulon de

fixation de

lame

Inspecter

Huile

moteur

Vérifie

Changer

x x

Filtre à air Vérifie

Nettoyer

Remplace

Sac

d'herbe

Vérifier

Opération

de contrôle

de lame

Vérifier

x x

Bougie Vérifie

Remplace

Réservoir

carburan

Nettoyer

Garniture

de frein

volan

Vérifier

Jeu de

soupape

Vérifier-ajuster

Ligne de

carburan

Vérifier

Vérifier tous les 2 ans et remplacer si nécessaire

1. Fai

es l'entretien plus fréquemment lorsqu'il est utilisé dans des endroits poussiéreux.

2. Changez l'huile du moteur toutes les 25 heures lorsqu'il est utilisé sous une charge importante ou dans des

températures extérieures élevées.

STOCKAGE

ATTENTION : Ne placez jamais de type de bâche de stockage ou de bâche sur la TONDEUSE tant qu'elle est

encore chaude.

Si la TONDEUSE est entreposée pendant de longues périodes (30 jours ou plus), vidangez le réservoir de

carburant et le bol de carburateur.

Lorsque vous rangez la tondeuse pendant de longues périodes :

1. Démarrez le moteur et le faites fonctionner jusqu'à ce que le réservoir et la conduite de carburant soient

complètement vides et que le moteur s'arrête.

2. Changez l'huile après chaque saison.

3. Retirez la bougie d'allumage. Utilisez un bidon d'huile pour remplir le cylindre d'env. 2 ml d'huile. Tirez

lentement la poignée du démarreur, qui baignera la paroi du cylindre avec de l'huile. Revissez la bougie

d'allumage.

4. Nettoyer les ailettes de refroidissement du cylindre et du boîtier.

5. Assurez-vous de nettoyer tout l'équipement pour protéger la peinture.

6. Stockez l'équipement dans un endroit bien ventilé.

REMARQUE: La GARANTIE LIMITÉE ne couvre pas les dommages au système d'alimentation en

carburant ni les problèmes de performance du moteur résultant d'une préparation au stockage négligée.

DEPANNAGE

Problème Cause Solution

Le moteur ne démarre

pas

Le levier de démarrage / arrêt

du moteur est désengagé.

Engager le levier de démarrage / arrêt du

moteur.

Le fil de la bougie d'allumage

est déconnecté.

Raccorder le fil de la bougie d’allumage.

Le réservoir de carburant vide

ou périmé

Remplir le réservoir d'essence propre et

fraîche.

Moteur désamorcée. Appuyer sur la poire d'amorçage.

La bougie d'allumage

défectueuse.

Nettoyer, ajuster l'espace ou remplacer.

Ligne de carburant bloquée. Nettoyer la ligne de carburant.

Moteur inondé

Attendre quelques minutes pour redémarrer,

ne pas amorcer.

Le moteur tourne

erratique.

Le fil de la bougie est desserré.

Connecter et serrer le fil de la bougie

d'allumage.

Ligne de carburant bloquée ou

carburant éventé.

Nettoyer la ligne de carburant. Remplissez

le réservoir d'essence propre et fraîche.

L'eau ou la saleté dans le

système de carburant.

Vider le réservoir de carburant. Remplir

avec du carburant frais.

Filtre à air sale Référez-vous au manuel du moteur.

Le moteur surchauffe.

Niveau bas d'huile moteur. Remplir le carter avec l'huile appropriée.

Débit d'air restreint.

Nettoyer la zone autour et au-dessus du

moteur.

Ralenti mauvais.

Bougie d'allumage encrassée,

défectueuse ou trop large.

Réinitialiser l'espace ou remplacer la bougie

d'allumage.

Filtre à air sale. Référez-vous au manuel du moteur.

Vibration / bruit

excessifs

Lame détachée ou

déséquilibrée.

Serrer et équilibrer la lame.

Lame courbée / endommagée. Consulter un concessionnaire agréé.

La tondeuse ne broie pas

l 'herbe.

Herbe mouillée.

Ne pas tondre lorsque l'herbe est mouillée,

attendez jusqu'à ce qu'elle soit sèche pour

cou

er.

Coupe inégale.

Herbe excessivement haute.

Tondre une fois à une hauteur de coupe

élevée, puis tondre de nouveau à la hauteur

désirée ou effectuer un parcours de coupe

plus étroit.

Lame émoussée. Affûter ou remplacer la lame.

VUE ÉCLATÉE ET LISTE DES PIÈCES

Article N° de stock Description Qté

Article N° de stock Description

1 303190371 Moteur 1

31 303100002

Roulements à billes à

gorge profonde

2 303020689 Boulon M10x1.5x25 3

32 302080050C Feuille de caoutchouc 1

3 203050541

Plaque de couverture

arrière

33 203051108

Couverture de la défense

arrière

4 303161040 Axe du couvercle arrière 1

34 302120089 Ramasseur d'herbe 1

5 203050562 Ressort de torsion 1

35 303181599 Porte-collecteur 1

6 203051163

Siège de couverture

arrière

36 203021336 Manchon d'essieu arrière 2

7 303030155 Écrou rivet M8 4

37 303181513

Sertissage de l'essieu

moteur arrière

8 303010332

Vis auto-taraudeuse

ST6.3×20

38 203051164

Bouchon de

déchiquetage

9 303071838 Tablier métallique 1

39 203051157

Levier de réglage de la

hauteur

10 203051162 Cache avant 1

40 303020649 Boulon M8x20 4

11 303030077 Écrou en nylon M8 4

41 303160470A

Avancement du matériel

à droite

12 203070190 7" Roue à droit 1

42 203070207 10" Roue à droit 1

13 303181509 Couplage d’essieu avant 1

43 303071731A

Plaque support tube

inférieur gauche

14 303160846 Pin pour papillon 2

44 303071734A

Plaque support tube

inférieur droit

15 303071420 Gardien d’essieu 2

45 303030066 Écrou M8 2

16 203070191 7"Roue à gauche 1

46 203021571 Bouton 2

17 202270014 Lame 1

47 303020686

Boulon à col carré

M8x30

18 303020562 Boulon M6x10 3 48 203021622 Serre-câble 2

203051104

Couverture de ceinture 1

49 303081495 Tube inférieur 1

20 302040100 Ceinture 1

50 203051098 Poignée pliable 2

21 203051105 Base arrière 1

51 303081494 Tube supérieur 1

22 303130400 Ressort de traction 1

52 303160531C Crochet de câble moteur 1

23 303071840 Liens 1

53 303030025

Écrou en forme de

couvercle M6

24 303161042 Frein de ceinture 1

54 303080490A

Barre de contrôle des

coupes

25 303240753 Ensemble d'entraînement 1

55 303200162 Câble de frein 1

26 303010408

Vis auto-taraudeuse

ST6.3×25

56 303200163 Câble d'entraînement 1

303123017

Broche cylindrique 2

57 303020442 Boulon M6x35 1

303160471

Avance à gauche 1

58 303080630A

Barre de contrôle de la

conduite

29 303050007 Bague d'arbre 4

59 302030059 Tube supérieur manchon 1

30 203070204 10" roue à gauche 1

DEUX (2) ANS DE GARANTIE LIMITÉE

PowerSmart s'est engagé à construire des équipements offrant des années de service fiable. Nos garanties sont compatibles

avec notre engagement et notre attachement à la qualité.

DEUX (2) ANS DE GARANTIE LIMITÉE SUR LES PRODUITS POWER SMART POUR USAGE DOMESTIQUE.

PowerSmart («Vendeur») garantit à l'acheteur d'origine uniquement que tous les outils électriques grand public

PowerSmart sont exempts de tout défaut de matériau ou de fabrication pendant une période de deux (2) ans à

compter de la date d'achat. Si l'outil est utilisé tout en fournissant des services professionnels ou commerciaux, la

couverture de la garantie sera pour un maximum de (90) jours.

LA SEULE OBLIGATION DU VENDEUR ET VOTRE RECOURS EXCLUSIF en vertu de la présente garantie

limitée de deux (2) ans et, dans la mesure permise par la loi, toute garantie ou condition implicite en vertu de la loi,

sera la réparation ou le remplacement gratuit des pièces dont le matériel est défectueux ou de fabrication et qui

n'ont pas été mal utilisés, manipulés sans précaution ou réparés de manière incorrecte, par une personne autre

qu'un vendeur autorisé ou un centre de service.

Veuillez noter que les pièces d'usure normales ne sont pas couvertes par cette garantie. Cela inclut les courroies

d'entraînement, les lames et les sacs à herbe. Les problèmes de carburateur et / ou tout autre dommage résultant

d'un carburant éventé, contaminé ou compromis ne sont pas couverts par cette garantie limitée.

Pour faire une réclamation en vertu de cette garantie limitée, vous devez retourner l’ensemble du produit;

transport prépayé, à PowerSmart. Le propriétaire doit inclure une copie lisible de l’original du ticket de caisse, qui

doit indiquer la date d’achat, ainsi que le nom de la société où le produit a été acheté.

CETTE GARANTIE LIMITÉE NE S'APPLIQUE PAS SUR LES ÉLÉMENTS ACCESSOIRES INCLUS AVEC

L'OUTIL TELS QUE LES CIRCULAIRES SAW BLADES, AUTRES ÉLÉMENTS CONNEXES OU SUR LES PIÈCES

DE REMPLACEMENT FIGURANT SOUS MAINTENANCE.

TOUTE GARANTIE IMPLICITE SERA LIMITÉE À UNE DURÉE DE DEUX (2) ANS À PARTIR DE LA DATE DE

L’ACHAT. CERTAINS ÉTATS AUX ÉTATS-UNIS ET DANS CERTAINES PROVINCES CANADIENS NE

PERMETTENT PAS DE LIMITER LA DURÉE D'UNE GARANTIE IMPLICITE, DE SORTE QUE LA LIMITATION

PRÉCÉDENTE PEUT NE PAS VOUS ÊTRE APPLICABLE..

EN AUCUN CAS, LE VENDEUR NE PEUT ÊTRE TENU RESPONSABLE DE DOMMAGES ACCESSOIRES OU

CONSÉCUTIFS (Y COMPRIS, MAIS SANS S'Y LIMITER, LA RESPONSABILITÉ DE PERTE DE PROFITS)

DÉCOULANT DE LA VENTE OU DE L'UTILISATION DE CE PRODUIT. CERTAINS ÉTATS DES ÉTATS-UNIS ET

CERTAINES PROVINCES CANADIENS NE PERMETTENT PAS L'EXCLUSION OU LA LIMITATION DE

DOMMAGES ACCESSOIRES OU INDIRECTS. IL EST DONC POSSIBLE QUE LA LIMITATION OU

L'EXCLUSION CI-DESSUS NE S'APPLIQUE PAS À VOUS.

CETTE GARANTIE LIMITÉE VOUS DONNE DES DROITS SPÉCIFIQUES ET VOUS POUVEZ ÉGALEMENT

D’AUTRES DROITS QUI VARIENT D’UN ÉTAT AUX ÉTATS-UNIS, D’UNE PROVINCE AU CANADA ET D’UN

PAYS À L’AUTRE.

S'il vous plaît appelez sans frais au: 1-872-314-0005 (M-F 9h00-17h00 HNE)

Courriel: [email protected], [email protected]

VEUILLEZ CONSERVER TOUTES VOS RÉCEPTIONS ORIGINALES.

CETTE GARANTIE EST ANNULÉE SANS EUX.

CONTENIDO

Datos técnicos…...………………………………………………….…….....44

Introducción……………………………………………………….………...45

Información de seguridad…….………………………………………..........45

Procedimientos generales de seguridad……....………………………......…46

Instrucciones de seguridad importantes……………………………………. 47

Instrucciones de etiqueta de advertencia…………………..…………......…49

Conociendo su cortadora de césped………………………………………...51

Preparación de la cortadora de césped…………………………………….. 52

Operación……………………....…………………………………………...54

Mantenimiento……………………………………………………………... 57

Almacenamiento…………………………………………………………....60

Solución de problemas……………………………………………………...61

Vista detallada y lista de piezas………………………………………….....62

Garantía…………………………………………………………………......64

DATOS TÉCNICOS

Cortadora de césped autopropulsada 3 en 1 de 22 pulgadas Modelo # B8622S

Tipo de Motor: 4 tiempos, OHV, cilindro único con sistema de refrigeración por aire forzado

Desplazamiento: 150cc

Capacidad del tanque de combustible: 0.21 Galones

Capacidad de aceite: 15.8 fl.oz

Ancho de corte: 22 pulgadas

Altura de corte: 1.5 – 3.9 pulgadas

Ajuste de altura: 6 Posiciones

Tipo de unidad:

Autopropulsada

Capacidad del recolector de hierba： 1.4 Bushels

Neumáticos: Delantero: 7 pulgadas / trasero: 10 pulgadas

Dimensiones del paquete (L x ax A): 34.6 x 23.6 x 16.5pulgadas

Peso: 70 libras

INTRODUCCIÓN

Gracias por comprar un producto PowerSmart®. Este manual proporciona información sobre la operación segura

y el mantenimiento de este producto. Se ha hecho todo lo posible para garantizar la precisión de la información en

este manual. PowerSmart® se reserva el derecho de cambiar este producto y especificaciones en cualquier

momento sin previo aviso.

Mantenga este manual a disposición de todos los usuarios durante toda la vida útil de la cortadora de césped.

Este manual contiene mensajes especiales para llamar la atención sobre posibles problemas de

seguridad, daños a la cortadora de césped, así como información útil de operación y servicio. Lea toda

la información detenidamente para evitar lesiones y daños a la máquina.

¿PREGUNTAS? ¿PROBLEMAS?

Comuníquese con nuestro Departamento de Servicio al Cliente con cualquier pregunta y/o comentario que surja,

ya sea por correo electrónico: suppor[email protected]m, o llamada gratuita al (872) 314-0005. Estamos

disponibles de lunes a viernes de 9 a.m. a 5 p.m. Horario Estándar del Este para ayudarlo a resolver cualquier

problema que pueda encontrar.

AVISO SOBRE EMISIONES

Los motores que están certificados para cumplir con las regulaciones de emisiones de la Agencia Estatal de

Protección Ambiental de los Estados Unidos para SORE (Equipos pequeños todoterreno), están certificados para

operar con gasolina regular sin plomo y pueden incluir los siguientes sistemas de control de emisiones: (EM)

Modificaciones del motor y (TWC) Tres -Catalizador de vías (de estar equipado).

INFORMACIÓN DE SEGURIDAD

Antes de operar esta cortadora de césped, lea y observe todas las advertencias, precauciones e instrucciones en la

cortadora de césped y en este Manual de Instrucciones.

NOTA: La siguiente información de seguridad no está destinada a cubrir todas las condiciones y situaciones

posibles que puedan ocurrir. Lea todo el Manual de Instrucciones para obtener instrucciones de seguridad y

operación. El incumplimiento de las instrucciones y la información de seguridad puede provocar lesiones graves o

la muerte.

Este símbolo de alerta de seguridad se utiliza para identificar información de seguridad sobre peligros que pueden

provocar lesiones personales.

Se utiliza una palabra de advertencia (PELIGRO, ADVERTENCIA o PRECAUCIÓN) con el sí

mbolo de alerta para indicar la probabilidad y la posible gravedad de la lesión. Adicionalmente, un s

ímbolo de peligro puede ser utilizado para representar el tipo de peligro.

PELIGRO indica un peligro que, si no se evita, provocará la muerte o lesiones graves.

ADVERTENCIA indica un peligro que, si no se evita, podría provocar la muerte o lesiones graves.

PRECAUCIÓN indica un peligro que, si no se evita, podría provocar lesiones leves o moderadas.

PRECAUCIÓN cuando se usa sin el símbolo de alerta, indica una situación que podría provocar daños en el

motor.

PROCEDIMIENTOS GENERALES DE SEGURIDAD

Para cualquier pregunta relacionada con los avisos de peligro y seguridad enumerados en este manual o en el

producto, llame al (872) 314-0005 de lunes a viernes de 9 a 5 Horario Estándar del Este antes de usar el motor.

PELIGRO: MONÓXIDO DE CARBONO

Usar un motor en interiores PUEDE MATARLO EN MINUTOS. El escape del motor contiene

monóxido de carbono (CO). Este es un gas venenoso que no puede ver ni oler. Si puede oler el escape del motor,

está respirando CO. Pero incluso si no puede oler el escape, podría estar respirando CO.

NUNCA use un motor dentro de casas, garajes, espacios de acceso u otras áreas parcialmente cerradas. Se pueden

acumular niveles mortales de monóxido de carbono en estas áreas. El uso de un ventilador o la apertura de

ventanas y / o puertas NO ventilarán adecuadamente el CO ni suministrarán aire fresco adecuado. SOLO use un

motor afuera y lejos de ventanas, puertas y conductos de ventilación. Estas aberturas pueden tirar del escape del

motor.

Incluso si usa un motor correctamente, el CO puede filtrarse dentro de la casa. SIEMPRE use una alarma de CO

alimentada por batería o con respaldo de batería en el hogar. Si comienza a sentirse enfermo, mareado o débil

después de que el motor ha estado funcionando, salga al aire fresco INMEDIATAMENTE. Consulte a un médico.

Puede tener envenenamiento por monóxido de carbono.

ADVERTENCIA: El escape de este producto contiene sustancias químicas que el Estado de California reconoce

como causante de cáncer, defectos de nacimiento u otros daños reproductivos.

ADVERTENCIA: Este motor puede emitir vapores de gasolina altamente inflamables y explosivos, que pueden

causar quemaduras graves o incluso la muerte si se enciende. Una llama abierta cercana puede provocar una

explosión, incluso si no está directamente en contacto con la gasolina.

• No opere cerca de una llama abierta.

• No fume cerca del motor.

• Siempre opere en una superficie firme y nivelada.

• Siempre apague el motor antes de repostar. Deje que el motor se enfríe durante al menos 2 minutos antes de

quitar la tapa de combustible. Afloje la tapa lentamente para aliviar la presión en el tanque.

• No sobrellene el tanque de combustible. La gasolina puede expandirse durante la operación. No llene hasta

la parte superior del tanque. Deje espacio para permitir la expansión.

• Siempre verifique si hay combustible derramado antes de operar.

• Vacíe el tanque de combustible y la taza del carburador antes de almacenar o transportar el motor.

ADVERTENCIA: Este motor produce calor cuando funciona. Las temperaturas cerca del escape pueden exceder

los 150°F (65°C).

No toque las superficies calientes. Preste atención a las etiquetas de advertencia en el motor que identifican las

partes calientes de la máquina.

Después de uso, permita que el motor se enfríe antes de tocar el motor o las áreas del motor que se calientan

durante el uso.

PRECAUCIÓN: El mal uso de este motor puede dañarlo o acortar su vida útil.

Solo use el motor para los fines previstos.

INSTRUCCIONES DE SEGURIDAD IMPORTANTES

Esta máquina es capaz de amputar manos y pies, y arrojar objetos. El incumplimiento de las siguientes

instrucciones de seguridad puede provocar lesiones graves o la muerte.

I. FUNCIONAMIENTO GENERAL

1. Lea, comprenda y siga las instrucciones y advertencias de este manual y de la máquina, el motor y los

accesorios.

2. Solo permita que los operadores, responsables, capacitados, familiarizados con las instrucciones y físicamente

capaces operen la máquina.

3. No transporte pasajeros y mantengalo alejado de los espectadores.

4. No opere la máquina bajo la influencia del alcohol o las drogas.

5. Siga las recomendaciones del fabricante para los pesos de las ruedas o contrapesos.

II. PREPARACIÓN ANTES DE OPERAR

1. Limpie el área de operación de cualquier objeto que pueda ser arrojado o interferir con la operación de la

máquina

2. Mantenga el área de operación libre de espectadores, especialmente niños pequeños. Detenga la máquina y los

accesorios si alguien entra en la zona.

3. No opere la máquina sin todo el recolector de césped, la tolva de descarga u otros dispositivos de seguridad en

su lugar y funcionando correctamente. Verifique con frecuencia si hay signos de desgaste o deterioro y

reemplácelos según sea necesario.

4. Use equipo de protección personal apropiado, como anteojos de seguridad, protección auditiva y calzado.

III. FUNCIONAMIENTO

1. Solo opere el motor en áreas bien ventiladas. Los gases de escape contienen monóxido de carbono, el cual es

un veneno mortal.

2. Solo opere la máquina a la luz del día o con buena luz artificial.

3. Evite agujeros, surcos, golpes, rocas u otros peligros ocultos. Un terreno irregular podría volcar la máquina o

hacer que el operador pierda el equilibrio o base.

4. No coloque las manos o los pies cerca de piezas giratorias o debajo de la máquina. Manténgase alejado de la

abertura de descarga en todo momento.

5. No dirija el material de descarga hacia nadie. Evite descargar material contra una pared u obstrucción. El

material puede rebotar hacia el operador. Detenga la (s) cuchilla (s) cuando cruce superficies de grava.

6. No deje una máquina en funcionamiento desatendida. Siempre estacione en terreno nivelado, desacople el

accesorio, ponga el freno de estacionamiento y pare el motor.

7. No corte al revés a menos que sea absolutamente necesario. Siempre mire hacia abajo y hacia atrás antes y

mientras retrocede.

IV. COSIDERACIONES ESPECIALES PARA NIÑOS

1. Pueden ocurrir accidentes trágicos si el operador no está alerta a la presencia de niños. Los niños a menudo se

sienten atraídos por la máquina y la actividad de corte. Nunca asuma que los niños permanecerán donde los

vio por última vez.

2. Mantenga a los niños fuera del área de operación y bajo el cuidado vigilante de un adulto responsable que no

sea el operador.

V. COSIDERACIONES ESPECIALES PARA PENDIENTES

Las pendientes son un factor importante relacionado con los accidentes. La operación en pendientes

requiere precaución adicional.

1. Viaje en la dirección sugerida por el fabricante en pendientes. Tenga precaución al operar cerca de pendientes.

2. Evite cortar el césped mojado (una mala base puede causar un accidente de resbalón y caída).

3. No opere la máquina bajo ninguna condición donde la tracción, la dirección o la estabilidad estén en duda. Los

neumáticos podrían deslizarse incluso si las ruedas están paradas.

4. Siempre mantener la máquina en marcha cuando las pendientes. No marche cuesta abajo.

5. Evite comenzar y detenerse en pendientes. Evite hacer cambios repentinos en la velocidad o dirección. Gire

lento y gradualmente

6. Tenga mucho cuidado al operar la máquina con un recolector de césped u otro (s) accesorio (s), ya que pueden

afectar la estabilidad de la máquina.

VI. COSIDERACIONES ESPECIALES PARA FUEGO Y COMBUSTIBLE

1. Extinga todos los cigarrillos, cigarros, pipas y otras fuentes de ignición.

2. Utilize solamente contenedor de combustible aprobado.

3. No quite la tapa de combustible ni agregue combustible con el motor en marcha o mientras esté caliente.

4. No recargue combustible en interiores o en espacios cerrados

5. No almacene la máquina o el contenedor de combustible, ni recargue combustible, donde haya una llama

abierta, chispa o luz piloto como en un calentador de agua u otro electrodoméstico.

6. Si se derrama combustible, no intente arrancar el motor y evite crear cualquier fuente de ignición hasta que los

vapores de combustible se hayan disipado.

7. Para ayudar a prevenir incendios: mantenga la máquina libre de hierba, hojas u otros residuos acumulados;

limpie el aceite o el combustible derramado y elimine los restos empapados de combustible; deje que la

máquina se enfríe antes de almacenarla.

8. Tenga mucho cuidado al manipular gasolina y otros combustibles, son inflamables y los vapores son

explosivos.

VII. TRANSPORTACIÓN

Use rampas de ancho completo para cargar y descargar una máquina para el transporte.

VIII. SERVICIO

1. Mantenga la máquina en buen estado de funcionamiento. Reemplace las piezas desgastadas o dañadas.

2. Tenga precaución al dar servicio a las cuchillas. Envuelva la (s) cuchilla (s) o use guantes. Reemplace las

cuchillas dañadas. No repare ni altere las cuchillas

3. Máquinas con bombas hidráulicas, mangueras o motores; y / o sistemas de inyección diesel:

ADVERTENCIA: El fluido que escapa bajo presión puede tener suficiente fuerza para penetrar en la piel y

causar lesiones graves. Si se inyecta líquido en la piel, busque atención médica inmediata. Mantenga el cuerpo

y las manos alejados de los orificios o boquillas que expulsan el fluido a alta presión. Si se produce una fuga,

haga que un técnico capacitado repare la máquina inmediatamente.

4. Si está equipado, desconecte los cables de la bujía antes de hacer cualquier reparación.

INSTRUCCIONES DE ETIQUETA DE ADVERTENCIA

Lea atentamente el manual antes de usar.

Peligro, objetos voladores;

Mantenga una distancia segura de la máquina mientras el motor esté funcionando.

No abra ni quite los protectores de seguridad mientras el motor está funcionando.

Preste más atención a las manos y pies del operador para evitar lesiones.

No abra ni quite los protectores de seguridad mientras el motor está funcionando.

El combustible es inflamable, mantenga el fuego alejado.

Nunca llene el tanque de combustible mientras el motor está funcionando.

Emisión de gases tóxicos, no use la cortadora de césped en un área cerrado o que no esté bien

ventilado.

Mire hacia atrás mientras retrocede

Peligro en pendientes pronunciadas

Al cortar, use los anteojos y tapones para los oídos para protejer al operador

Superficies calientes

Al cortar, use los anteojos y tapones para los oídos para protejer al operador

Mantenga a los espectadores alejados.

Etiqueta de seguridad que se encuentra en la cortadora de césped:

MANTENGA LAS MANOS Y LOS PIES LEJOS.

Advertencia: Mantenga las señales de seguridad claras y visibles en el equipo. Reemplace las señales de

seguridad si faltan o son ilegibles.

CONOCIENDO SU CORTADORA DE CÉSPED

Utilice la siguiente ilustración para familiarizarse con la ubicación y la función de los componentes que controlan

su cortadora de césped.

1 Mango de arranque de retroceso 8 Puerta de descarga trasera

2 Colector de hierba 9 Tubo inferio

3 Palanca de ajuste de altura de corte 10 Mango plegable

4 Rueda trasera 11 Tubo superio

5 Varilla de aceite 12 Control de arranque/parada del

moto

Rueda delantera

Tapón del depósito de combustible

Barra de control de conducción

PREPARACIÓN DE LA CORTADORA DE CÉSPED

La siguiente sección describe los pasos necesarios para preparar el cortacésped para su uso. Si después de leer esta

sección, no está seguro de cómo realizar alguno de los pasos, llame al (872)314-0005 de lunes a viernes de 9 a 5

horatrio estándar del este para obtener servicio al cliente. Si no realiza estos pasos correctamente, puede dañar la

cortadora de césped o acortar su vida útil.

DESEMBALAJE

Desembale la cortadora de césped y todas sus partes y compárelo con la lista a continuación. No deseche el cartón

ni ningún embalaje hasta que el motor esté completamente ensamblado.

PACKING LIST

Colector de hierba * 1

Llave de bujía * 1

Manual de usuario * 1

Aceite 10W-30*1

ASSEMBLE LOWER & UPPER TUBE

1. Saque el cortacésped plegado de la caja exterior.

2. Bloquee la manija plegable entre el tubo superior y el tubo inferior. Gire el mango inferior en un ángulo que

coincida con la base y luego apriete el tornillo.

3.Bloquee el cable al tubo inferior usando un clip para cable.

Clip de cable

4.Inserte el cable del mango del arrancador de retroceso en el gancho provisto en el mango superior. Debe activar

el control de arranque/parada para soltar la manija del arrancador de retroceso.

RECOLECTOR DE HIERBA

Adjuntar colector de hierba

1. Levante la puerta de descarga trasera de la cortadora de césped.

2. Coloque el recogedor de hierba en las ranuras de los soportes del mango.

3. Libere la puerta de descarga trasera para que descanse sobre el recogedor de hierba..

INSTALACIÓN DEL TAPÓN DE MULCHING

1. Retire el recogehierba.

2. Abra la puerta de descarga trasera y sujétela.

3. Sujete el tapón de mulching por su asa y colóquelo en el conducto de descarga.

4. Cierre la puerta de descarga trasera.

MODO DE DESCARGA DE DETRÁS

1. Abra la puerta de la boca de descarga trasera y sujétela en esa posición.

2. Quitar la bolsa colectora.

3. Quitar la tapón de mulching.

4. Cierre la puerta de la boca de descarga trasera.

Control de

inicio/parada

Mango de arranque

de retroceso

Puerta de descarga trasera

Tapón de mulching

FUNCIONAMIENTO

RELLENO DE GAS Y ACEITE

El motor se entrega sin aceite ni gasolina. Asegúrese de agregar aceite y gasolina antes de arrancar el motor. El

cárter del motor tiene una capacidad de aceite de 15,8 fl.oz. para uso general, recomendamos usar aceite de motor

de cuatro tiempos 10w - 30.

1. Agregue aceite antes de arrancar la cortadora de césped por primera vez.

2. Mantenga el motor con gasolina según las instruccio

nes.

Adve

rtencia: Tenga mucho cuidado al manipular gasolina. La gasolina es extremadamente

inflamable y sus vapores son explosivos. Nunca alimente la máquina en interiores o mientras el motor

esté caliente o funcionando. Extinga todos los cigarrillos, cigarros, pipas y otras

posibles fuentes de ignición.

Aceite de Motor

El aceite del motor es un factor clave para decidir el rendimiento del motor. No aplique aceite de motor con

aditivos o aceite de motor de gasolina de 2 tiempos, ya que no tendrá suficiente lubricación y podrá acortar la

vida útil del motor.

Verifique el motor con la máquina parada en un terreno nivelado.

Aceite de motor recomendado: 10W-30

Como la viscosidad varía con las regiones y las temperaturas, se

recomienda aceite de clase SF.

Método de verificación

1. Retire la varilla medidora y límpiela.

2. Vuelva a insertar la regla de medición en el tubo de llenado de aceite y apriet

3. Comprobar

el nivel de aceite: si el nivel de aceite es demasiado bajo, agregue el aceite de motor recomendado

y asegúrese de que el nivel de aceite esté entre el nivel de aceite superior (1) y el nivel de aceite infe

rior (2).

4. Vuel

va a instalar la varilla medidora y apriete.

Agregar Gasolina

1. Retire la tapa del tanque de combustible y verifique el nivel de

combustible.

2. Si el nivel es demasiado bajo, reabastezca el tanque de combustible,

recuerde agregar combustible no sobre el nivel superior de combustible.

Advertencia:

1. La gasolina es extremadamente inflamable y es explosiva bajo ciertas condiciones.

2. Reabastezca el combustible en un área bien ventilada con el motor parado. No fume ni permita llamas o

chispas en el área donde se almacena la gasolina o donde se recarga el tanque de combustible.

3. No llene demasiado el tanque de combustible (no debe haber combustible en el cuello de llenado). Después

de repostar, asegúrese de que la tapa del tanque de combustible esté colocada de nuevo de forma segura.

4. Tenga cuidado de no derramar combustible al repostar. El combustible derramado o el vapor de

combustible pueden encenderse. Si se derrama combustible, asegúrese de que el área esté seca antes de

arrancar el motor.

5. Evite el contacto repetido o prolongado con la piel o la respiración de vapor de combustible. Mantener fuera

del alcance de los niños.

Use gasolina nueva (dentro de los 30 días posteriores a la compra) sin plomo con un mínimo de 87 octanos. No

mezcle aceite con gasolina.

Para agregar gasolina, siga estos pasos:

1. Asegúrese de que la cortadora de césped esté en una superficie nivelada.

2. Desatornille la tapa del tanque de combustible y reserve. NOTA: La tapa del combustible puede estar

apretada y difícil de desenroscar.

3. Agregue lentamente gasolina sin plomo al tanque de combustible. Ten cuidado de no derramar. La capacidad

del tanque de combustible es de 0.21 galones.

NOTA: No llene el tanque de combustible hasta la parte superior. La gasolina se expandirá y se derramará

durante el uso, incluso con la tapa de combustible en su lugar.

4. Vuelva a instalar la tapa del combustible y limpie la gasolina derramada con un paño seco.

IMPORTANTE:

 Nunca use una mezcla de aceite / gasolina.

 Nunca use gasolina vieja.

 Evite introducir suciedad o agua en el tanque de combustible.

 La gasolina puede envejecer en el tanque y dificultar el arranque. Nunca almacene la cortadora de césped

durante períodos prolongados con combustible en el tanque o el carburador.

CONTROL DE ARRANQUE / PARADA DEL MOTOR

Esta cortadora de césped viene equipada con un control de arranque /

parada del motor para evitar arranques involuntarios y garantizar un

funcionamiento seguro. Al soltar esta palanca, la cuchilla se detendrá rápidamente

en caso de peligro. La palanca debe accionarse antes de arrancar la cortadora de

césped. Cuando se suelta el control de arranque / parada del motor, debe volver a su

posición inicial.

Control de arran

ue /

arada del moto

Combustible

Tanque de

combustible

Nivel superior de

combustible

Antes de empezar a cortar el césped, debe realizar este proceso varias veces para asegurarse de que la palanca y

los cables del actuador funcionan correctamente. Repita la prueba varias veces después de que el motor haya

arrancado. Cuando se suelta la palanca de arranque / parada del motor, el motor debe detenerse en unos pocos

segundos. Si no es así, comuníquese con el Servicio al cliente.

Advertencia: la cuchilla comienza a girar tan pronto como se arranca el motor.

ENCENDER EL MOTOR

Para arrancar el motor, realice los siguientes pasos:

1. Compruebe los niveles de aceite y combustible.

2. Active el control de arranque / parada del motor y, simultáneamente, tire del arrancador de retroceso. Tire

lentamente la manija del arrancador de retroceso hasta que sienta una ligera resistencia, luego jale rápidamente

para arrancar el motor.

3. Regrese el cable suavemente al arrancador de retroceso. Nunca permita que el cable retroceda. Si el motor no

arranca, repita el paso 2.

NOTA: Después de repetidos intentos fallidos de arrancar el motor, consulte la guía de solución de problemas

antes de intentar nuevamente. Si los problemas persisten, llame al servicio al cliente.

NOTA: No permita que la empuñadura de arranque se golpee contra el motor. Devuélvalo suavemente para

evitar daños al motor de arranque.

DETENGA EL MOTOR

Suelte el control de arranque / parada del motor para detener el motor.

BARRA DE CONTROL DE CONDUCCIÓN

Si presiona la barra de control de la transmisión, el embrague de la transmisión se

cerrará y la cortadora de césped comenzará a moverse con el motor en marcha.

Suelte la barra de control de la transmisión a tiempo para detener la cortadora de

césped en movimiento. Practique iniciar y parar antes de usar la cortadora de

césped por primera vez hasta que esté familiarizado con el control de la cortadora.

AJUSTE DE LA ALTURA DE CORTE

¡Advertencia! ¡Los ajustes de altura de corte solo deben realizarse después de que el motor y las

cuchillas se hayan detenido por completo!

Siempre es mejor comenzar a cortar el césped con una altura de cubierta más alta para evitar escalpar el césped.

La altura de corte se ajusta con la palanca.

Accione la palanca de ajuste y tire de ella a la posición requerida.

CORTE

El acelerador del motor de su cortadora de césped se ha configurado para proporcionar un rendimiento óptimo de

embolsado y mulching en los años venideros.

Solo use una cuchilla afilada que esté en buenas condiciones. Esto evitará que las hojas de hierba se deshilachen y

el césped se vuelva amarillo.

Corte en líneas rectas para una apariencia agradable y limpia. Las franjas deben superponerse unas pocas pulgadas

para evitar rayas.

Es importante mantener limpia la parte inferior de la plataforma del cortacésped y eliminar la acumulación de

césped.

Barra de control de conducción

Siempre corte a lo largo de las pendientes (no hacia arriba y hacia abajo). Puede evitar que la cortadora de césped

se deslice hacia abajo manteniendo una posición inclinada hacia arriba. Seleccione la altura de corte de acuerdo

con la longitud del césped. Si es necesario, corte varias veces para que nunca corte más de 2 pulgadas de hierba de

una vez.

Apague el motor antes de hacer cualquier verificación en la cuchilla. Tenga en cuenta que la cuchilla continúa

girando durante unos segundos después de apagar el motor. Nunca intente detener manualmente la cuchilla.

Verifique regularmente si la cuchilla está bien sujeta, si está en buenas condiciones y si está afilada. Si ocurre lo

contrario, afile la cuchilla o reemplácela. En caso de que la cuchilla golpee un objeto, apague inmediatamente la

cortadora de césped y espere a que la cuchilla se detenga por completo. Luego inspeccione el estado de la cuchilla

y el montaje de la cuchilla. Reemplace cualquier pieza que esté dañada.

USO COMO RECOLECTOR TRASERO

Para usar el recolector de césped para recolectar recortes mientras está operando la cortadora.

1. Adjunte el recolector de césped siguiendo las instrucciones indicadas para la preparación de la cortadora de

césped. Los recortes de césped se acumularán automáticamente en la bolsa mientras opera la cortadora de

césped. Opere el cortacésped hasta que el recogedor de césped esté lleno.

2. Pare completamente el motor soltando la palanca de arranque / parada del motor. Asegúrese de que el motor

se haya detenido por completo.

3. Levante la puerta de descarga trasera y tire del recogedor de hierba hacia arriba y hacia afuera de la cortadpra

de césped para retirar el recogedor de hierba. Deseche los recortes de césped y vuelva a instalar el recolector

de césped cuando haya terminado.

Advertencia: Si golpea un objeto extraño, pare el motor. Retire el cable de la bujía, inspeccione

minuciosamente la cortadora de césped en busca de daños y repare los daños antes de reiniciarlo y

pongalo en funcionamiento. La vibración excesiva de la cortadora de césped durante el

funcionamiento es una indicación de daño. La cortadora de césped debe inspeccionarse y repararse

puntualmente.

MANTENIMIENTO

El mantenimiento de rutina adecuado de esta cortadora de césped ayudará a prolongar la vida útil de la máquina.

Observe siempre las reglas de seguridad al realizar cualquier mantenimiento.

La garantía de esta cortadora de césped no cubre artículos que hayan sido objeto de abuso o negligencia por parte

del operador. Para recibir la válvula completa de la garantía, el operador debe mantener la cortadora de césped

como se indica aquí.

El cambio de la velocidad gobernada por el motor anulará la garantía del motor.

Todos los ajustes deben verificarse al menos una vez por temporada.

Revise periódicamente todos los sujetadores y asegúrese de que estén apretados.

Advertencia: siempre pare el motor, deje que el motor se enfríe, desconecte el cable de la bujía antes

de realizar cualquier tipo de mantenimiento en su máquina.

CUIDADO DE LA CUBIERTA

Es importante limpiar la parte inferior de la plataforma del cortacésped después de su uso para evitar la

acumulación de recortes de césped u otros desechos. Siga los pasos a continuación para una limpieza adecuada.

1. Permita que el motor funcione hasta que se quede sin combustible. No intente verter combustible del motor.

2. Desconecte el cable de la bujía. Consulte el manual del operador del motor.

3. Incline lentamente la cortadora de césped para que descanse sobre la carcasa.

4. Para evitar derrames de aceite, incline siempre la cortadora de césped para que el filtro de aire quede hacia

arriba.

5. Sostenga la cortadora de césped firmemente y raspe y limpie la parte inferior de la plataforma con una

herramienta adecuada.

6. Baje suavemente el cortacésped sobre sus ruedas en el suelo.

Advertencia: Nunca incline el cortacésped más de 90 ° en ninguna dirección y no lo deje inclinado por

ningún período de tiempo. El aceite puede drenar en la parte superior del motor y causar un problema

de arranque.

CUCHILLAS DE LA CORTADORA DE CÉSPED

Para garantizar un funcionamiento seguro, haga que un centro de servicio autorizado realice todos los trabajos de

afilado, equilibrio y montaje de la cuchilla. Para lograr resultados óptimos, recomendamos que revise la cuchilla

una vez al año.

Si, a pesar de todas las precauciones, la cuchilla entra en contacto con un obstáculo, apague el motor

inmediatamente y retire el conector de la bujía. Incline la cortadora de césped hacia atrás y verifique que la

cuchilla no esté dañada. Mantenga siempre el lado con el filtro de aire hacia arriba. Las cuchillas dañadas o

dobladas deben ser reemplazadas. Nunca enderecer una hoja doblada. Nunca trabaje con cuchillas dobladas o

muy desgastadas, ya que esto provocará vibraciones, causando más daños al cortacésped.

Advertencia: Riesgo de lesiones al trabajar con una cuchilla dañada.

COMPROBACIÓN DEL ACEITE

La capacidad de aceite del cárter del motor es de 15.8 fl. onz.

Verifique el nivel de aceite del motor de acuerdo con el Programa de mantenimiento recomendado.

La cortadora de césped debe verificarse antes de cada uso para determinar el nivel de aceite adecuado. Este es un

paso crítico para el correcto arranque del motor.

Para verificar el nivel de aceite:

1. Retire la varilla medidora y límpiela.

2. Vuelva a insertar la regla de medición en el tubo de llenado de aceite y apriete.

3. Si el nivel de aceite es demasiado bajo, agregue el aceite de motor recomendado hasta el nivel superior de

aceite.

4. Vuelva a instalar la varilla medidora y apriete.

CAMBIO / AGREGAR ACEITE

Cambie el aceite de acuerdo con el Programa de mantenimiento recomendado. Cambie el aceite cuando el motor

esté caliente. Esto permitirá un drenaje completo. Cambie el aceite con mayor frecuencia si opera bajo carga

pesada o altas temperaturas ambientales. También es necesario drenar el aceite del cárter si se ha contaminado con

agua o suciedad. La capacidad de aceite del motor es de 15.8 fl. onz. Agregue aceite cuando el nivel de aceite sea

bajo. Para conocer el tipo y peso adecuados de aceite, consulte la sección "LLENADO DE GAS Y ACEITE" de la

sección "OPERACIÓN".

Para rellenar el cárter con aceite, siga estos pasos:

1. Asegúrese de que la cortadora de césped esté en una superficie nivelada. Inclinar la cortadora de césped para

ayudar en el llenado hará que el aceite fluya hacia las áreas del motor y causará daños. ¡Mantenga nivelada la

cortadora de césped!

2. Retire la varilla medidora del motor.

3. Usando un embudo o dispensador apropiado, agregue la cantidad correcta de aceite (15.8 fl. Oz) en el cárter.

4. Vuelva a instalar la varilla medidora.

NOTA: Nunca deseche el aceite de motor usado en la basura o en un desagüe. Llame a un centro de reciclaje local

o al garaje de automóviles para organizar la eliminación del aceite.

MANTENIMIENTO DEL FILTRO DE AIRE

El mantenimiento de rutina del filtro de aire ayuda a mantener el flujo de aire adecuado al carburador.

Ocasionalmente verifique que el filtro de aire no tenga suciedad excesiva. Consulte el programa de

mantenimiento recomendado. Para detalles del filtro de aire:

1. Abra la tapa del filtro de aire.

2. Retire el elemento esponjoso de la carcasa.

3. Limpie la suciedad del interior de la carcasa vacía del filtro de aire.

4. Lave el elemento esponjoso con detergente doméstico y agua tibia. Una pequeña cantidad de aceite en el

elemento es normal y necesaria para que el motor funcione correctamente.

5. Si es necesario, reemplace el elemento de papel.

6. Vuelva a instalar el elemento similar a una esponja en la carcasa del filtro de aire y vuelva a instalar la

cubierta.

PRECAUCIÓN: hacer funcionar el motor con un elemento del filtro de aire sucio, dañado o faltante hará que el

motor se desgaste prematuramente.

MANTENIMIENTO DE LA BUJÍA

La bujía es importante para el correcto funcionamiento del motor. Una buena bujía debe estar intacta, libre de

depósitos y bien separada. Consulte el programa de mantenimiento recomendado. Para inspeccionar la bujía:

1. Retire la funda de la bujía. Tenga cuidado de no romper el aislamiento o el cable.

2. Desatornille la bujía del motor con la llave para bujías provista. Hay un espacio limitado para que la llave gire.

Use ambas hileras de agujeros en la llave de la bujía para obtener palanca para aflojar la bujía.

3. Inspeccione visualmente la bujía en busca de grietas o desgaste excesivo del electrodo. Reemplace según sea

necesario.

4. Mida el espacio del enchufe con un calibre de cable. El espacio debe ser de 0.02-0.03pulgadas.

5. Si reutiliza la bujía, use un cepillo de alambre para limpiar la suciedad alrededor de la base de la bujía y luego

vuelva a abrir la bujía.

6. Atornille la bujía nuevamente en el orificio de la bujía usando la llave para bujías. No apriete demasiado la

bujía. El apriete recomendado de la bujía es de ½ a ¾ de vuelta después de que la junta de la bujía haga contacto

con el orificio de la bujía. Vuelva a instalar la funda de la bujía.

Programa de mantenimiento

Ítem Acción Después

de cada

uso

5 horas de

uso o

primer

mes

Primeras

25 horas

de uso

50 horas de

uso o cada 6

meses

100 horas

de uso o

cada año

150 horas de

uso o cada

dos años

Cuchilla Inspección x

Perno de

montaje de

la cuchilla

Inspección x

Aceite de

motor

Chequeo x

Cambio x x

x x

Filtro de

aire

Chequeo x

Limpieza x

Reemplazo x

Operación

de control

de la

cuchilla

Chequeo x x

Bujía

Chequeo x

Reem

lazo x

Depósito de

combustible

Limpieza x

Pastilla de

freno del

volante

Chequeo x

Juego de vá

lvulas

Chequeo-

ajuste

Línea de

combustible

Chequeo Verificar cada 2 años y reemplazar si es necesario

1. Realice el servicio con más frecuencia cuando se use en áreas polvorientas.

2. Cambie el aceite del motor cada 25 horas cuando se use bajo una carga pesada o en altas temperaturas del

aire exterio

ALMACENAMIENTO

PRECAUCIÓN: Nunca coloque ningún tipo de cubierta de almacenamiento o lona en la CORTADORA DE

CÉSPED mientras aún esté caliente.

Si la cortadora de césped se almacena durante largos períodos de tiempo (30 días o más), drene el tanque de

combustible y el tazón del carburador.

Cuando guarde la cortadora de césped por períodos de tiempo prolongados:

1. Arranque el motor y hágalo funcionar hasta que el tanque, el tazón del carburador y la línea de combustible

estén completamente vacíos y el motor se detenga.

2. Cambie el aceite después de cada temporada.

3. Retire la bujía. Use una lata de aceite para llenar el cilindro con aprox. 2 ml de aceite. Lentamente, tire hacia

atrás del mango de arranque, que bañará la pared del cilindro con aceite. Atornille la bujía nuevamente.

4. Limpie las aletas de enfriamiento del cilindro y la carcasa.

5. Asegúrese de limpiar todo el equipo para proteger la pintura.

6. Almacene el equipo en un lugar bien ventilado.

NOTA: LA GARANTÍA LIMITADA no cubre daños en el sistema de combustible o problemas de

rendimiento del motor como resultado de una preparación de almacenamiento descuidada.

SOLUCIÓN DE PROBLEMAS

Problema Causa Solución

El motor no arranca

Palanca de arranque /

parada del motor

desconectada.

Accione la palanca de arranque / parada del

motor.

Cable de la bujía

desconectado.

Conecte el cable de la bujía.

Depósito de combustible

vacío o combustible rancio.

Llene el tanque con gasolina limpia y fresca.

Motor no cebado. Presione la bombilla de cebado.

Bujía defectuosa Limpie, ajuste el espacio o reemplace.

Línea de combustible

loqueada.

Limpie la línea de combustible.

Motor inundado Espere unos minutos para reiniciar, no cebe.

El motor funciona de

manera errática.

El cable de la bujía está

suelto.

Conecte y apriete el cable de la bujía.

Línea de combustible

bloqueada o combustible

rancio.

Limpie la línea de combustible. Llene el

tanque con gasolina limpia y fresca. Drene el

tazón del carburador.

Agua o suciedad en el

sistema de combustible

Drene el tanque de combustible. Rellene con

combustible nuevo.

Filtro de aire sucio Consulte el manual del motor.

El motor se

sobrecalienta.

Nivel de aceite del motor

ajo.

Llene el cárter con el aceite adecuado.

Flujo de aire restringido. Limpie el área alrededor y encima del motor.

Mal ralentí.

Bujía sucia, defectuosa o

espacio demasiado ancho.

Restablezca el espacio o reemplace la bujía.

Filtro de aire sucio. Consulte el manual del motor.

Vibración / ruido

excesivo

Hoja suelta o

desequilibrada.

Apriete y equilibre la cuchilla.

Cuchilla doblada / dañada. Reemplace la cuchilla.

El cortacésped no

cubrirá el césped.

Hierba mojada.

No corte el césped cuando el césped esté

húmedo, espere hasta que esté seco para cortar.

Corte desigual.

Césped excesivamente alto.

Corte una vez a una altura de corte alta, luego

vuelva a cortar a la altura deseada o haga un

camino de corte más estrecho.

Cuchilla sin filo. Afilar o reemplazar la cuchilla.

VISTA DETALLADA Y LISTA DE PIEZAS

Ítem

No. de

inventario

Descripción Cantidad

Ítem

No. de

inventario

Descripción

Cantida

1 303190371 Motor 1 31 303100002

Rodamientos de

bolas de zanja

profunda

2 303020689 Perno M10x1.5x25 3 32 302080050C Plantilla de goma 1

3 203050541 Cubierta trasera 1 33 203051108

Cubierta de defensa

trasera

4 303161040 Eje de la tapa trasera 1 34 302120089 Recolector de hierba 1

5 203050562 Resorte de torsión 1 35 303181599 Soporte de recolecto

6 203051163

Asiento de cubierta

trasera

1 36 203021336

Manga del eje

trasero

7 303030155 Tuerca remachada M8 4 37 303181513

Costura trasera del

eje de accionamiento

automático

8 303010332

Tornillo autorroscante

ST6.3×20

26 38 203051164 Tapón de mulching 1

9 303071838 Cubierta de acero 1 39 203051157

Palanca de ajuste de

altura

10 203051162 Cubierta frontal 1 40 303020649 Perno M8x20 4

11 303030077

Contratuerca de nylon

4 41 303160470A

Avance de engranaje

derecho

12 203070190

Rueda derecha de 7

pulgadas

1 42 203070207

Rueda derecha de 10

pulgadas

13 303181509

Costura del eje

delantero

1 43 303071731A

Placa de soporte del

tubo inferior

izquierdo

14 303160846 Pin de mariposa 2 44 303071734A

Placa de soporte del

tubo inferior derecho

15 303071420 Eje arquero 2 45 303030066 Tuerca M8 2

16 203070191 Rueda izquierda de 7 1 46 203021571 Perilla 2

17 202270014 Cuchilla 1 47 303020686

Perno de cuello

cuadrado M8x30

18 303020562 Perno M6x10 3 48 203021622 Clip de cable 2

19 203051104A Cubierta de la correa 1 49 303081495 Asa inferior Derecho 1

20 302040100 Cinturón 1 50 203051098 Mango plegable 2

21 203051105 Base trasera 1 51 303081494 Asa superio

22 303130400 Resorte de tracción 1 52 303160531C

Gancho del cable del

motor

23 303071840 Biela 1 53 303030025 Tuerca de tapa M6 2

24 303161042 Freno de cinturón 1 54 303080490A

Barra de control de

corte

25 303240753

Conjunto de

accionamiento

1 55 303200162 Cable de freno 1

26 303010408

Tornillo de rosca

ST6.3×25

1 56 303200163

Cable de

accionamiento

27 303123017A Perno cilíndrico 2 57 303020442 Perno M6x35 1

28 303160471A

Engrenaje avanzado

izquierdo

1 58 303080630A

Barra de control de

mando

29 303050007 Anillo de eje 4 59 302030059 Manga superio

30 203070204

Rueda izquierda de 10

pulgadas

DOS(2) AÑOS DE GARANTÍA LIMITADA

PowerSmart se compromete a construir equipos que brinden años de servicio confiable. Nuestras garantías son

consistentes con nuestro compromiso y dedicación a la calidad.

GARANTÍA LIMITADA DE DOS (2) AÑOS DE PRODUCTOS POWER SMART PARA USO DOMÉSTICO.

PowerSmart ("Vendedor") garantiza únicamente al comprador original que todas las herramientas eléctricas de

consumo PowerSmart estarán libres de defectos en materiales o mano de obra por un período de dos (2) años a

partir de la fecha de compra. Si se utilizan las herramientas Al proporcionar servicios profesionales o comerciales,

la cobertura de la garantía será por un máximo de (90) días.

LA ÚNICA OBLIGACIÓN DEL VENDEDOR Y SU RECURSO EXCLUSIVO bajo esta Garantía limitada de

dos (2) años y, en la medida permitida por la ley, cualquier garantía o condición implícita por la ley, será la

reparación o el reemplazo de piezas, sin cargo, que sean defectuosos en el material o mano de obra y que no hayan

sido mal utilizados, manejados descuidadamente o reparados incorrectamente, por personas que no sean un

Vendedor autorizado o Centro de servicio.

Tenga en cuenta que las piezas de desgaste normal no están cubiertas por esta garantía. Esto incluye correas de

transmisión, cuchillas y bolsas de recolección de hierba. Los problemas del carburador y / u otros daños que se

encuentren como resultado de combustible rancio, contaminado o comprometido, no están cubiertos por esta

garantía limitada.

Para hacer un reclamo bajo esta Garantía limitada, debe devolver el producto completo de la herramienta eléctrica;

transporte prepago, a PowerSmart. El propietario debe incluir una copia legible del recibo original, que deberá

incluir la fecha de compra, junto con el nombre de la compañía donde se compró el producto.

ESTA GARANTÍA LIMITADA NO SE APLICA A NINGÚN ARTÍCULO ACCESORIO INCLUIDO CON LA

HERRAMIENTA, COMO LAS HOJAS DE SIERRA CIRCULAR, OTROS ARTÍCULOS RELACIONADOS O

CUALQUIER PIEZA DE REPUESTO LISTA BAJO MANTENIMIENTO.

CUALQUIER GARANTÍA IMPLÍCITA SERÁ LIMITADA EN DURACIÓN A DOS (2) AÑOS DESDE LA FECHA DE

COMPRA. ALGUNOS ESTADOS DE LOS ESTADOS UNIDOS Y ALGUNAS PROVINCIAS CANADIENSES NO

PERMITEN LIMITACIONES DE LA DURACIÓN DE UNA GARANTÍA IMPLÍCITA, POR LO QUE LA

LIMITACIÓN ANTERIOR PUEDE NO APLICARSE EN SU CASO.

EN NINGÚN CASO EL VENDEDOR SERÁ RESPONSABLE POR DAÑOS INCIDENTALES O CONSECUENTES

(INCLUIDOS, PERO SIN LIMITARSE A LA RESPONSABILIDAD POR LA PÉRDIDA DE BENEFICIOS)

DERIVADOS DE LA VENTA O USO DE ESTE PRODUCTO. ALGUNOS ESTADOS DE LOS ESTADOS UNIDOS Y

ALGUN

AS PROVINCIAS CANADIENSES NO PERMITEN LA EXCLUSIÓN O LIMITACIÓN DE DAÑOS

INCIDENTALES O CONSECUENTES, POR LO QUE LA LIMITACIÓN O EXCLUSIÓN ANTERIOR

PUEDE NO APLICARSE EN SU CASO..

ESTA GARANTÍA LIMITADA LE OTORGA DERECHOS LEGALES ESPECÍFICOS, Y TAMBIÉN PUEDE

TENER OTROS DERECHOS QUE VARÍAN DE ESTADO A ESTADO EN LOS ESTADOS UNIDOS, DE

PROVINCIA A PROVINCIA EN CANADÁ, Y DE PAÍS EN PAÍS.

Llame gratuita al: 1-872-314-0005 (lunes a viernes de 9 a.m. a 5 p.m. Horario estándar del este)

Correo electrónico: support@amerisuninc.com, [email protected]

GUARDE TODOS SUS RECIBOS ORIGINALES. ESTA GARANTÍA ES NULA SIN ELLOS.

PowerSmart B8622S 22" 150cc Gas Self-Propelled 3-in-1 Lawn Mower

Product's Documents

User Manual

Specifications

PowerSmart B8622S Questions and Answers
