Item # 1005 533 801 / 313 480 898
1005 533 798 / 313 480 899
316 719 722 / 316 719 903
Model # DS19069 / DS19074
DS19574V3 / DS19574V7
USE AND CARE GUIDE
4-LIGHT VANITY
Questions, problems, missing parts? Before returning to the store,
call Hampton Bay Customer Service
8 a.m. - 7 p.m., EST, Monday-Friday, 9 a.m. - 6 p.m., EST, Saturday
1-855-HD-HAMPTON
HAMPTONBAY.COM
THANK YOU
We appreciate the trust and con dence you have placed in Hampton Bay through the purchase of this light xture. We strive to continually
create quality products designed to enhance your home. Visit us online to see our full line of products available for your home improvement
needs. Thank you for choosing Hampton Bay!
DANGER: Before starting installation of this fixture or
removal of a previous fixture, disconnect the power by
turning off the circuit breaker, removing the fuse at the
fuse box, or tripping the breaker that controls that circuit.
Tape a sign to the panel warning others to leave the circuit
alone while you work.
CAUTION: CONSULT A QUALIFIED ELECTRICIAN IF
YOU HAVE ANY ELECTRICAL QUESTIONS. If you have
any non-electrical questions about this fixture, please
call our Customer Service Team at 1-855-HD-HAMPTON
or visit HAMPTONBAY.COM. Please reference your
SKU (1005 533 801 / 313 480 898 / 1005 533 798 /
313 480 899 / 316 719 722 / 316 719 903) or UPC
(802513190694 / 802513190748 / 802513196160 /
802513196207).
Table of Contents
Safety Information
Warranty
READ AND SAVE THESE INSTRUCTIONS.
THREE (3) YEAR WARRANTY
WHAT IS COVERED
The manufacturer warrants this fixture to be free from defects in materials and workmanship for a period of three (3) years from date of
purchase. This warranty applies only to the original consumer purchaser and only to products used in normal use and service. If this product
is found to be defective, the manufacturer’s only obligation, and your exclusive remedy, is the repair or replacement of the product at the
manufacturer’s discretion, provided that the product has not been damaged through misuse, abuse, accident, modifications, alteration,
neglect, or mishandling. This warranty shall not apply to any product that is found to have been improperly installed, set-up, or used in any
way not in accordance with the instructions supplied with the product. This warranty shall not apply to a failure of the product as a result of
an accident, misuse, abuse, negligence, alteration, faulty installation, or any other failure not relating to faulty material or workmanship.
This warranty shall not apply to the finish on any portion of the product, such as surface and/or weathering, as this is considered normal wear
and tear.
WHAT IS NOT COVERED
The manufacturer does not warrant and specifically disclaims any warranty, whether expressed or implied, of fitness for a particular purpose,
other than the warranty contained herein. The manufacturer specifically disclaims any liability and shall not be liable for any consequential or
incidental loss or damage, including but not limited to any labor/expense costs involved in the replacement or repair of said product.
Contact the Customer Service Team at 1-855-HD-HAMPTON or visit HAMPTONBAY.COM.
Table of Contents ........................................................... 2
Safety Information ......................................................... 2
Warranty ......................................................................... 2
Three (3) Year Warranty ............................................................. 2
What is Covered ........................................................................ 2
What is Not Covered .................................................................. 2
Pre-Installation ............................................................... 3
Planning Installation .................................................................. 3
Tools Required ........................................................................... 3
Hardware Included .................................................................... 3
Package Contents ..................................................................... 4
Installation ...................................................................... 5
Care and Cleaning ......................................................... 7
Troubleshooting ............................................................. 7
Service Parts .................................................................. 8
Model ......................................................................................... 8
2
□ For your protection and safety, carefully read and understand
the information provided in this manual completely before
attempting to assemble, install, or operate this product. Failure
to do so could lead to electrical shock, re, or other injuries that
could be hazardous or even fatal.
□ Before touching any wire, use a voltage tester to make sure it
is not live.
□ Use tools with insulated handles and ladders made of wood or
berglass.
□ To protect children, place a safety cover over any unused
outlets.
IMPORTANT: Inspect the wire insulation for any cuts,
abrasions, or exposed copper that may have occurred
during shipping. If there is a defect in the wire, do not
attempt installation. Please call the Customer Service Team
at 1-855-HD-HAMPTON.
NOTE: You may use four Max 60W medium base (E26)
type "ST64" or type "A" bulbs or four 9W medium base
(E26) self-ballasted LED bulbs (sold separately).
NOTE: Hardware not shown to actual size.
Pre-Installation
PLANNING INSTALLATION
Read all instructions before installing.
To avoid damaging this product, place it on a soft, non-abrasive surface, such as carpet or cardboard.
Phillips
Screwdriver
Safety
Goggles
Drill
Wire
Stripper
Electrical
Tape
Hammer
Pliers
Pencil

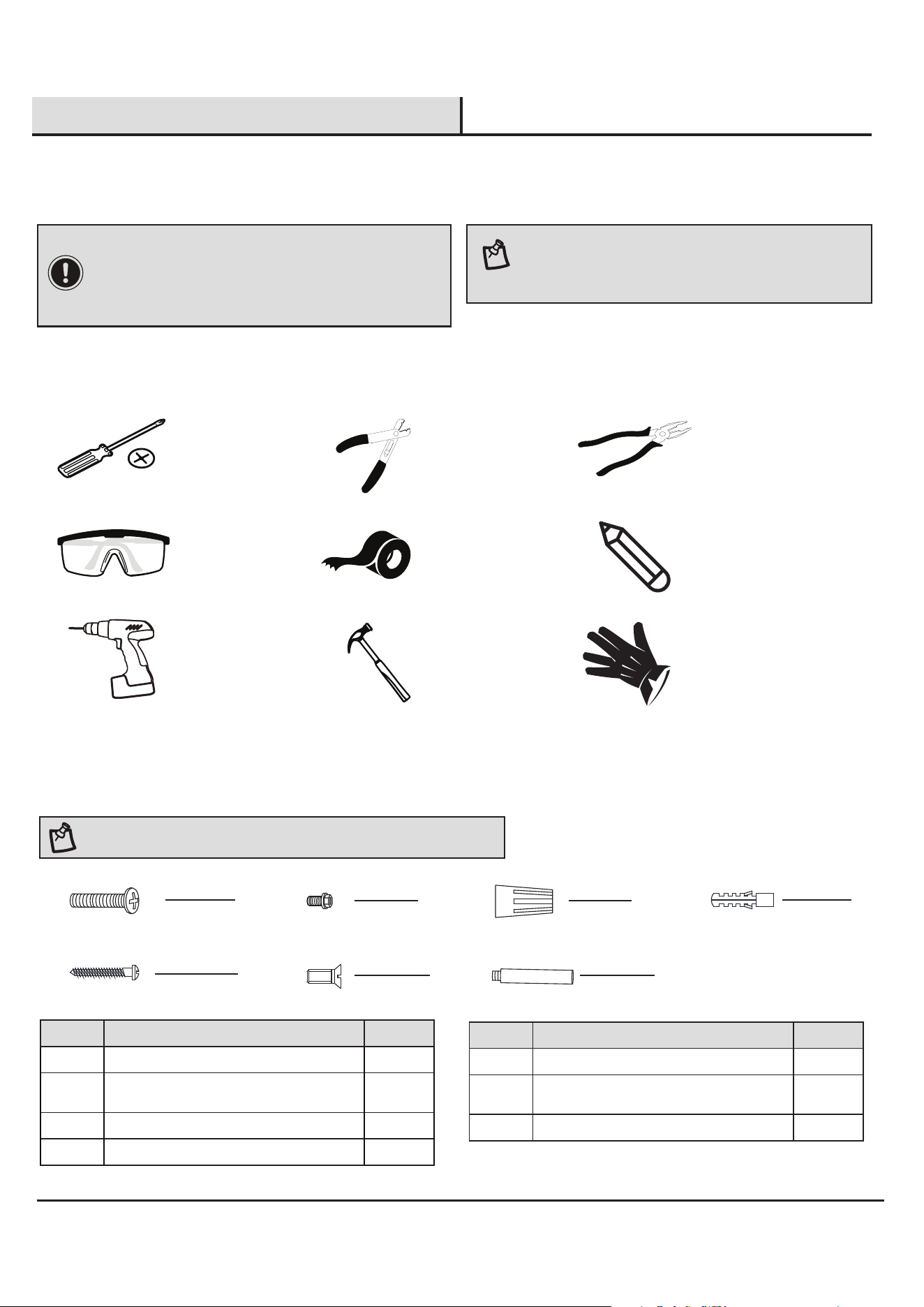

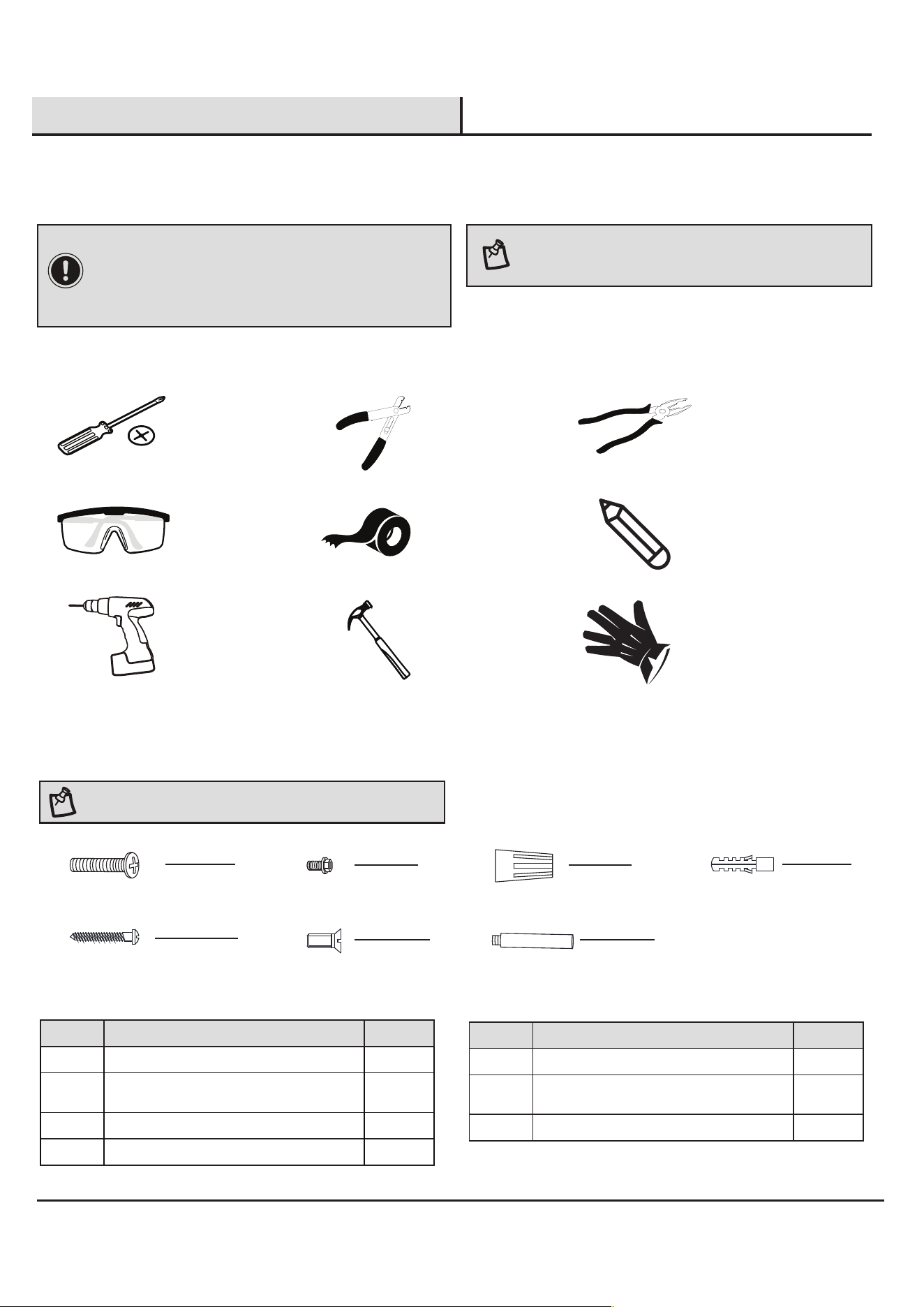

TOOLS REQUIRED (NOT INCLUDED)
HARDWARE INCLUDED
AA
BB
FF GG
EE
CC
DD
3
Part Description Quantity
AA
Outlet box screw (long)
2
BB
Green ground screw
(Pre-assembled to bracket plate (A))
1
CC
Wire connector
3
DD
Plastic anchor
2
Part Description Quantity
EE Wood screw 2
FF
Support screw (short)
(Pre-assembled to bracket plate (A))
4
GG
Thumbscrew
12
HAMPTONBAY.COM
Please contact 1-855-HD-HAMPTON for further assistance.
Gloves
Pre-Installation (continued)

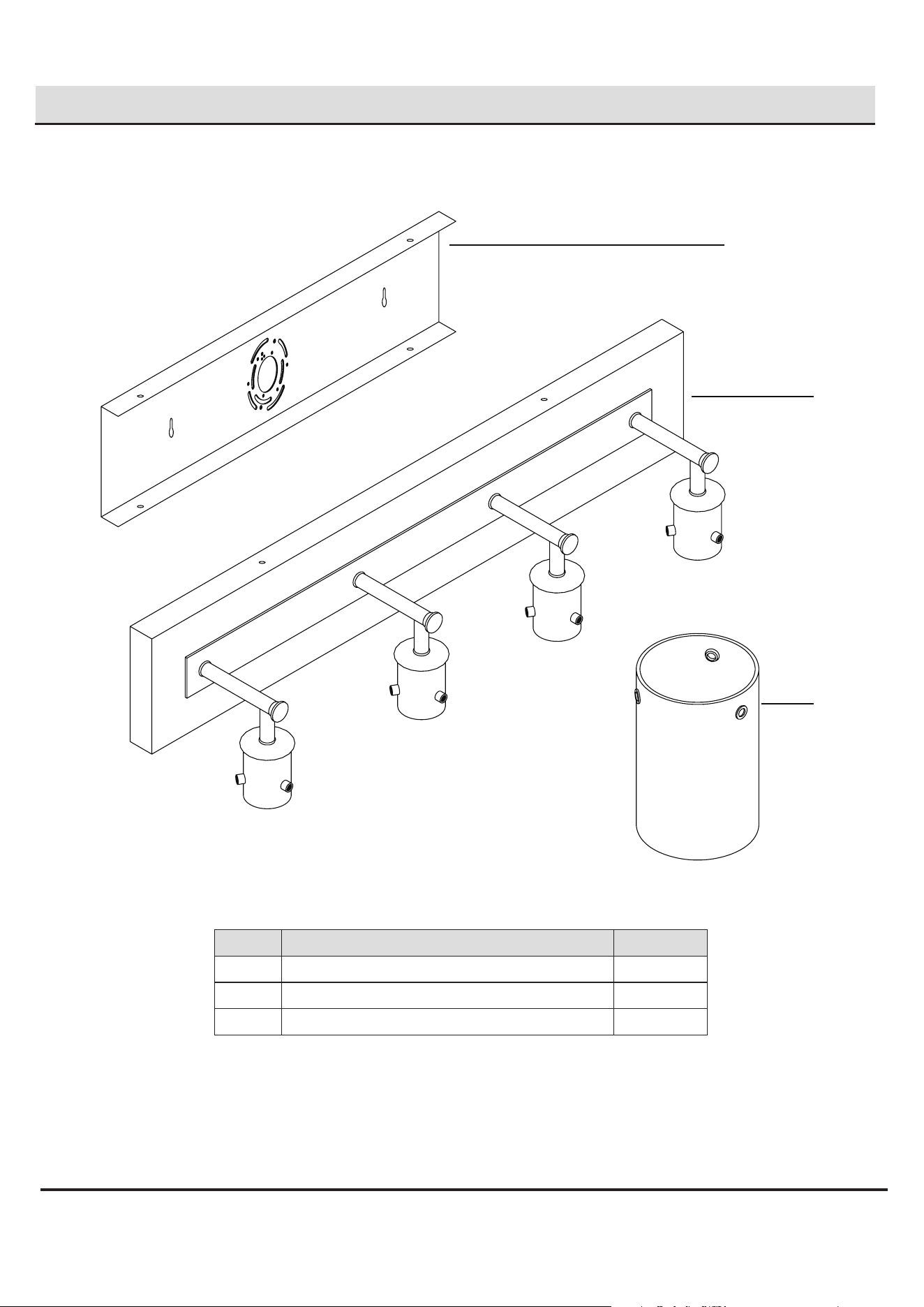

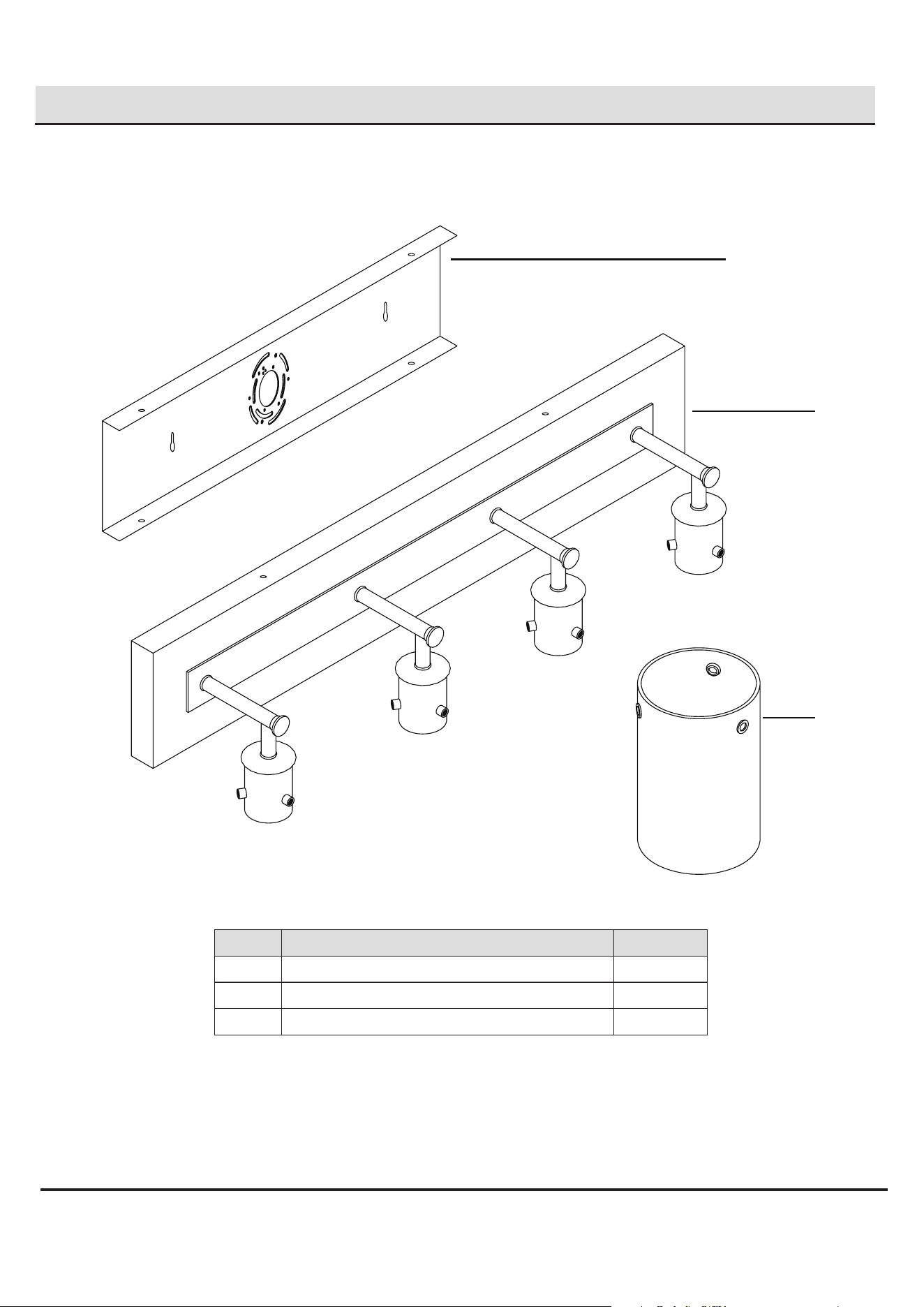

PACKAGE CONTENTS
A
B
C
4
Part Description Quantity
A Bracket plate 1
B Fixture body 1
C Glass shade 4
Installation
DD
A
EE
AA
FF
A
B
5

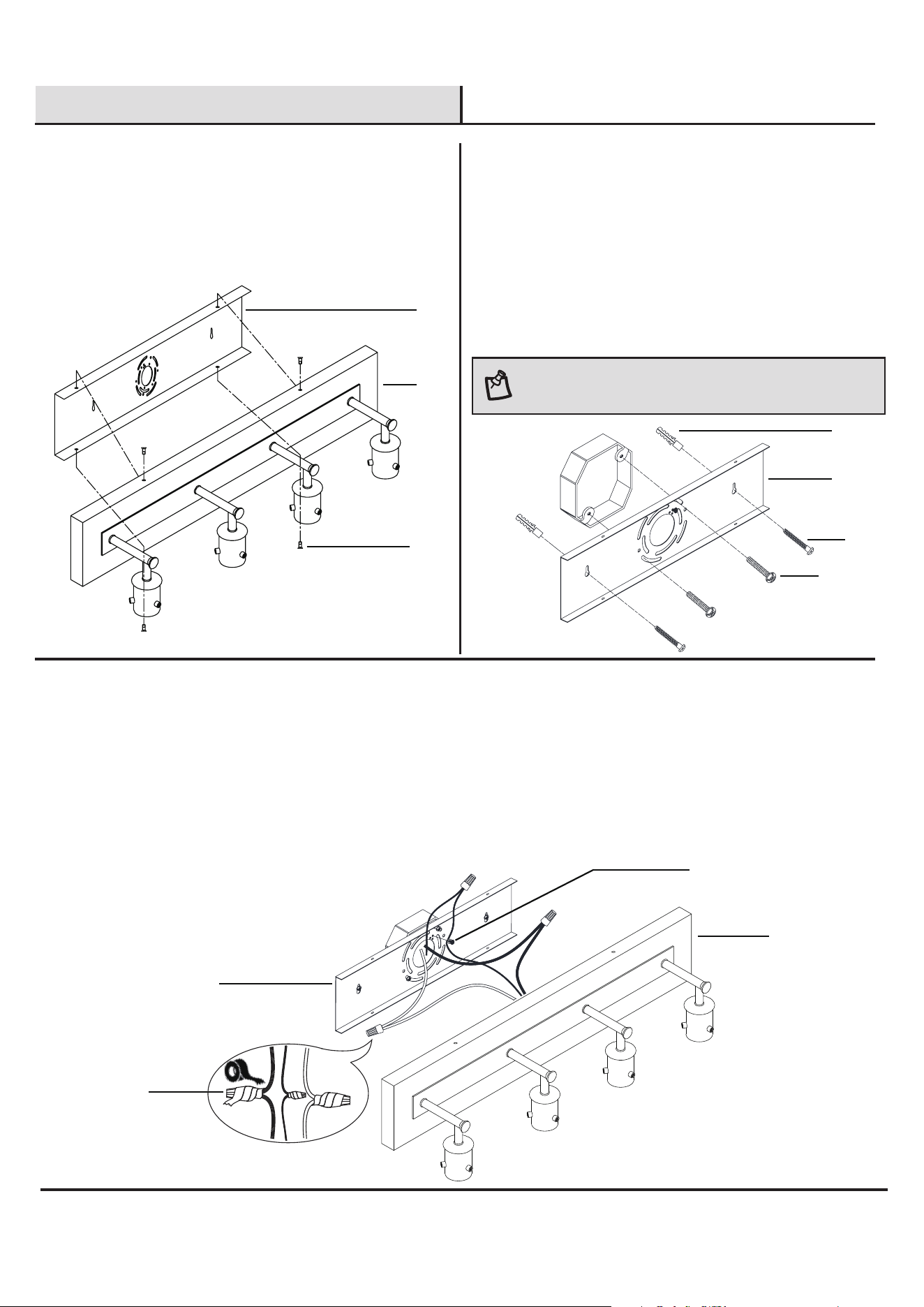

□ Unscrew the four support screws (short) (FF) from the
bracket plate (A). Remove the bracket plate (A) from the
xture body (B) and keep the bracket plate (A) and four
support screws (short) (FF) for later use.
□ Place the at side of the bracket plate (A) against the wall
and mark the location of the two key holes with a pencil (not
provided).
□ Drill a small hole (6 mm) on each mark and push the plastic
anchors (DD) into the wall using a hammer.
□ Fasten the bracket plate (A) onto the outlet box using the two
outlet box screws (long) (AA). Place the two wood screws (EE)
in the key holes located on the bracket plate (A) and tighten
until fully secured.
1
Preparing the bracket plate
2
Installing the bracket plate
□ Strip 3/4 in. of insulation from the wire ends.
□ Connect the black wire from the xture body (B) to the black wire from the outlet box, then connect the white wire from the
xture body (B) to the white wire from the outlet box.
□ The bare copper ground wire from the xture must loop one turn under the head of the green ground screw (BB) on the bracket
plate (A) before it is connected to the ground conductor of the supply circuit.
□ Cover and tighten the wires with wire connectors (CC). Tape the wire connectors (CC) and wires together, and carefully position all
wires inside the outlet box.
3
Making the electrical connections
B
BB
A
CC
HAMPTONBAY.COM
Please contact 1-855-HD-HAMPTON for further assistance.
NOTE: If your wall is wood, do not drill holes. Use the
two wood screws and two outlet box screws to secure the
bracket plate.
Installation (continued)
FF
B
B
A
B
GG
C
6

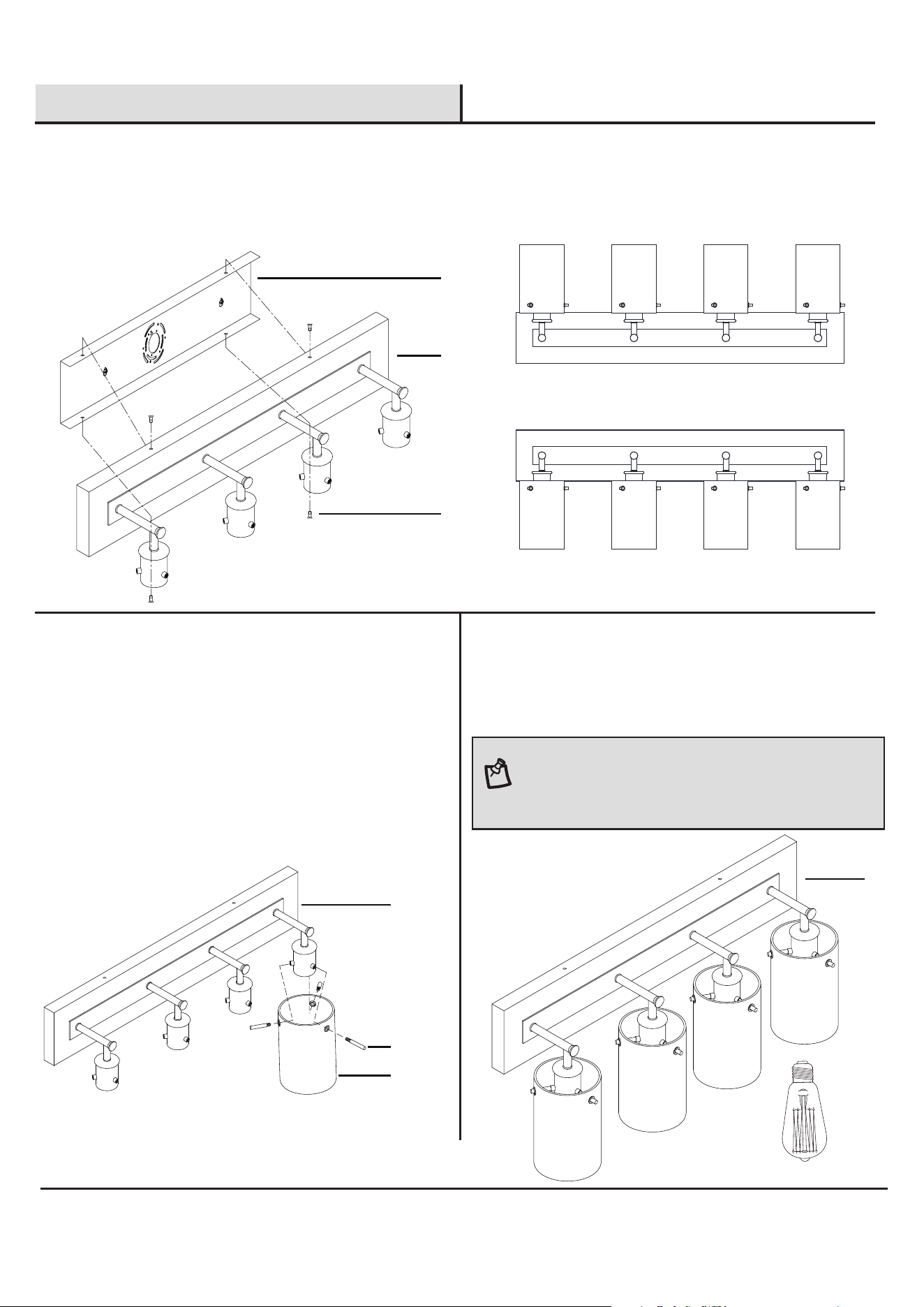

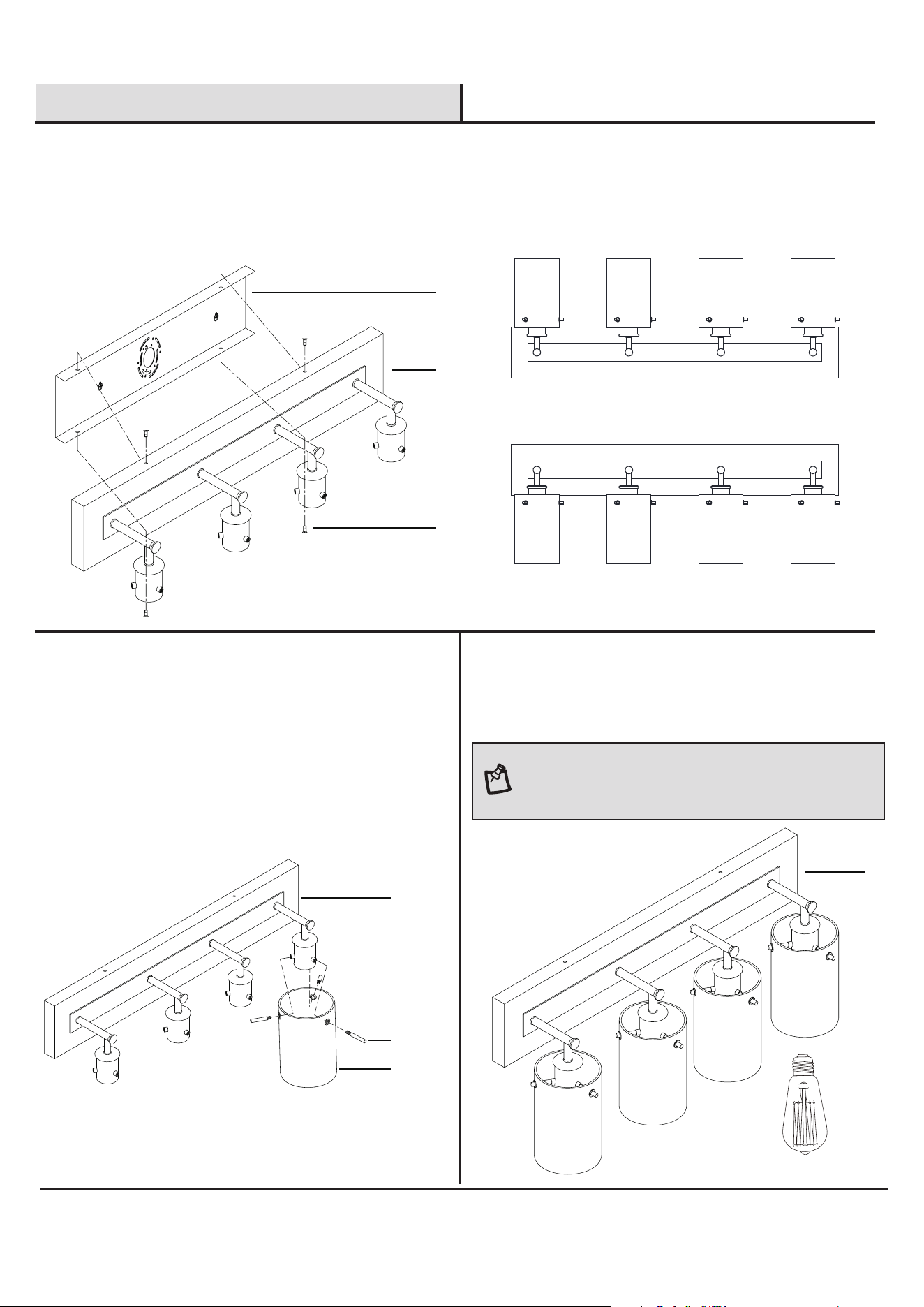

□ Place the xture body (B) against the outlet box, align the four holes of the bracket plate (A) and xture body (B), then tighten the
support screws (short) (FF).
□ There are two installation options to choose from.
Installation Option 2:
Down light
Installation Option 1:
Up light
□ Place the glass shade (C) over the socket, align the three
holes of the glass shade (C) and cap of the xture body (B),
then secure the glass shade with the thumbscrews (GG) as
shown on the diagram.
□ Install the bulbs (not included) into the sockets. Use four Max
60W medium base (E26) type “ST64” bulbs.
4
Attaching the xture body to the outlet box
5
Installing the glass shade to the
xture body
6
Installing the light bulbs
NOTE: You can also use four Max 60W medium base
(E26) type "A" bulbs or Max 9W medium base (E26) self-
ballasted LED bulbs (sold separately). Do not exceed the
recommended wattage.
Care and Cleaning
Troubleshooting
7
□ Do not use any cleaners with chemicals, solvents, or harsh abrasives. Use only a dry, soft cloth to dust or wipe carefully.
□ To clean the xture, disconnect power by turning off the circuit breaker or by removing the fuse at the fuse box. Use a dry or
slightly dampened, clean cloth to wipe the exterior surface of the xture.
Problem Possible Cause Solution
The lights will not turn on. The bulb is burned out. Replace the light bulb.
The power is off. Ensure the power supply is turned on.
There is a faulty switch. Test or replace the switch.
There is a faulty wire connection. Check the wiring.
The fuse blows or the circuit breaker
trips when the light is turned on.
There are crossed wires or the power
wire is grounding out.
Discontinue use of the lamp. Check the wire connections.
Contact a quali ed electrician or call the Customer Care
Service Team at 1-855-HD-HAMPTON.
HAMPTONBAY.COM
Please contact 1-855-HD-HAMPTON for further assistance.

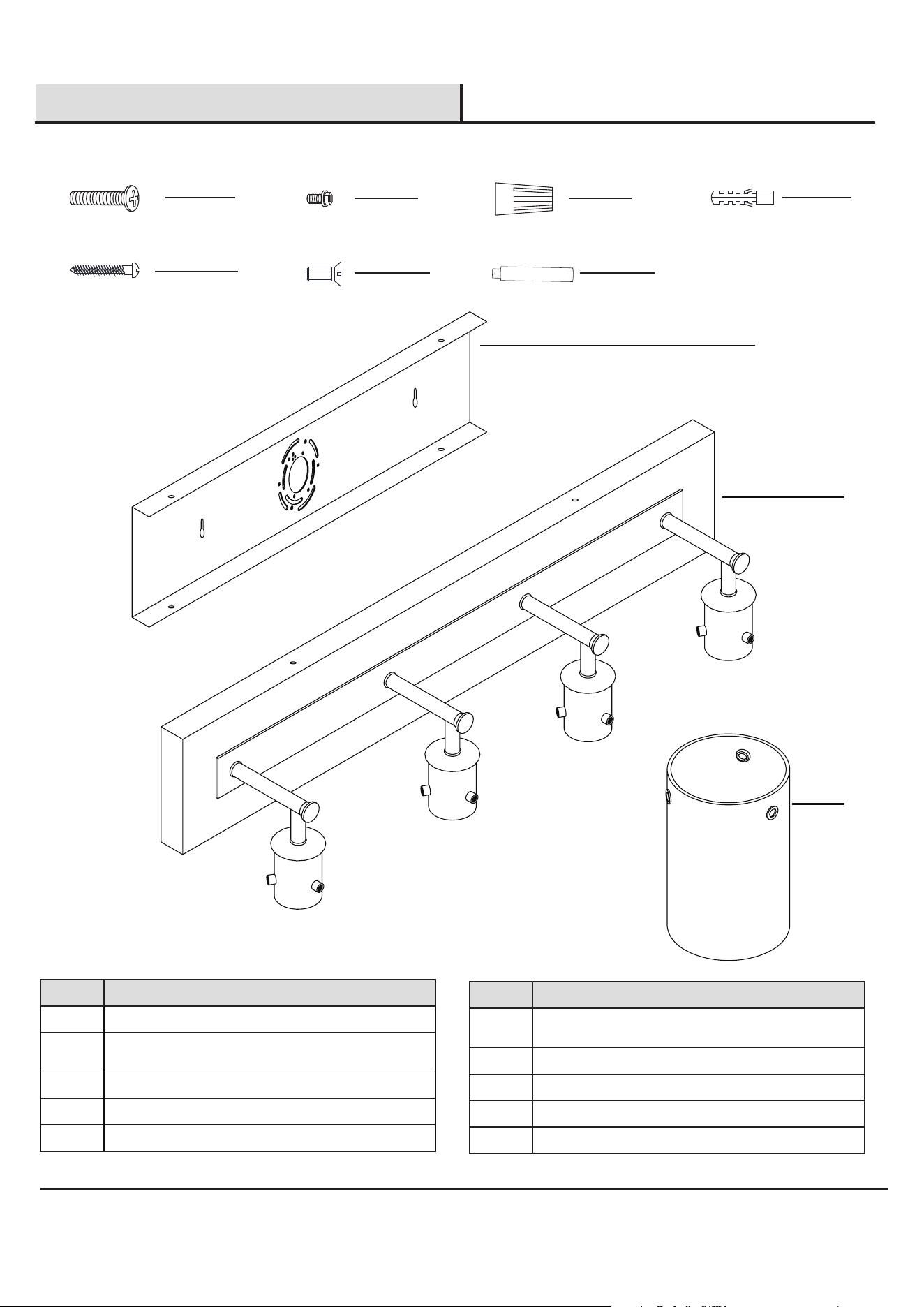

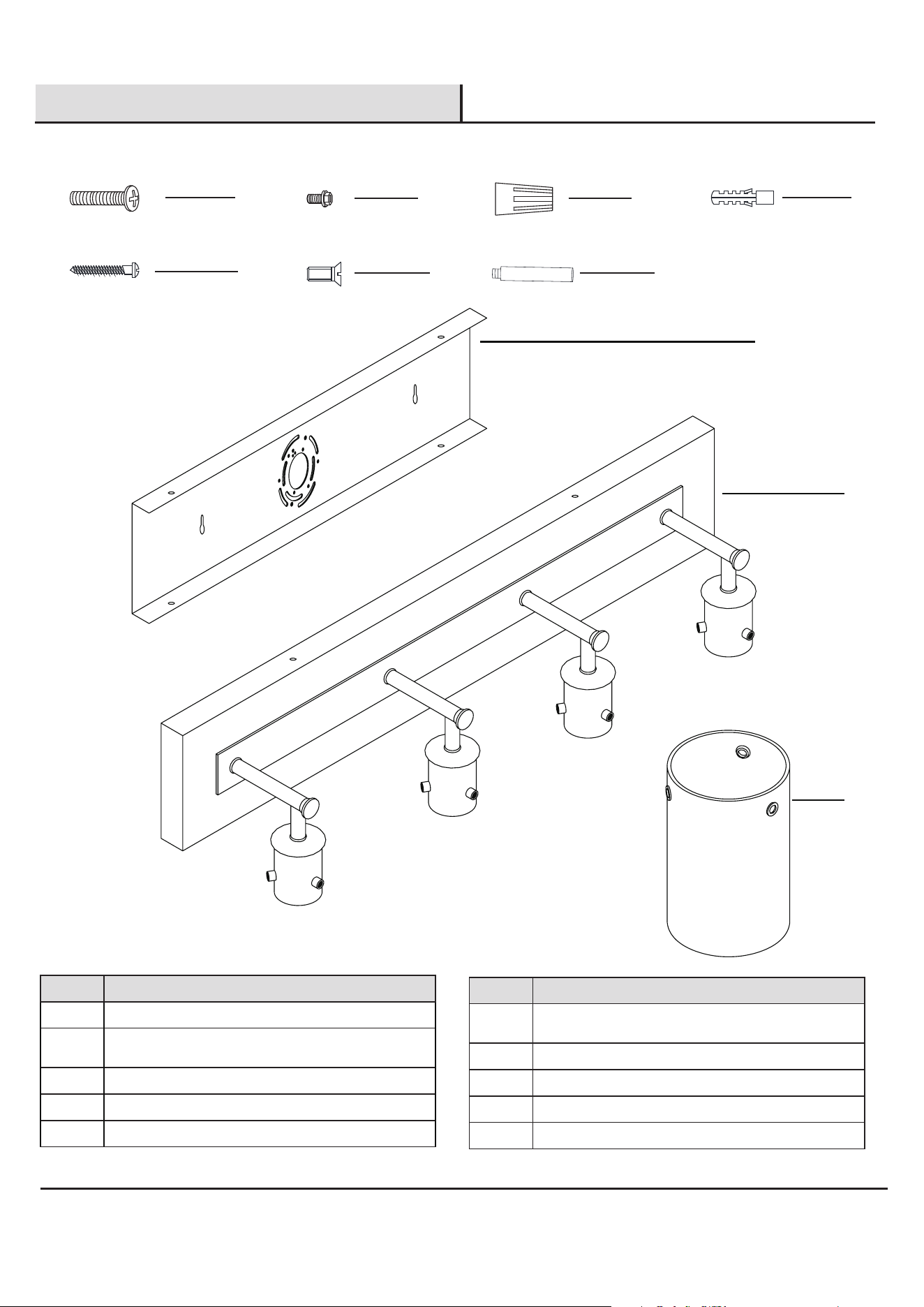

Service Parts
8
MODEL: DS19069 / DS19070 / DS19074 / DS19075 / DS19574V3 / DS19574V7
Part Description
AA
Outlet box screw (long)
BB
Green ground screw
(Pre-assembled to bracket plate (A))
CC
Wire connector
DD
Plastic anchor
EE
Wood screw
Part Description
FF
Support screw (short)
(Pre-assembled to bracket plate (A))
GG
Thumbscrew
A
Bracket plate
B
Fixture body
C
Glass shade
AA
BB
FF GG
EE
CC
DD
A
B
C
Questions, problems, missing parts? Before returning to the store,
call Hampton Bay Customer Service
8 a.m. - 7 p.m., EST, Monday-Friday, 9 a.m. - 6 p.m., EST, Saturday
1-855-HD-HAMPTON
HAMPTONBAY.COM
Retain this manual for future use.
GUÍA DE USO Y MANTENIMIENTO
APLIQUE CON 4 FOCOS
¿Preguntas, problemas o piezas faltantes? Antes de regresar a la tienda,
llame al Servicio al Cliente de Hampton Bay, de 8 a.m. a 7 p.m., hora estándar del Este,
de Lunes a Viernes, y de 9 a.m. a 6 p.m., hora estándar del Este, Sábados.
1-855-HD-HAMPTON
HAMPTONBAY.COM
GRACIAS POR TU COMPRA
Apreciamos la con anza que has depositado en Hampton Bay al comprar esta lámpara. Nos esforzamos para continuamente crear productos
de calidad diseñados para mejorar tu hogar. Visítanos en Internet para ver nuestra línea completa de productos disponibles para las
necesidades de mejoras de tu hogar. ¡Gracias por elegir Hampton Bay!
Artículo núm. 1005 533 801 / 313 480 898
1005 533 798 / 313 480 899
316 719 722 / 316 719 903
Modelo núm. DS19069 / DS19074
DS19574V3 / DS19574V7
PELIGRO: Antes de comenzar la instalación de esta
lámpara o de retirar una lámpara anterior, apague el
disyuntor, retire el fusible de la caja de fusibles o accione
el interruptor que controla ese circuito para desconectar la
alimentación. Ponga una señal en el cuadro para advertir
a otras personas que no toquen el circuito mientras está
trabajando.
PRECAUCIÓN: CONSULTE A UN ELECTRICISTA
CUALIFICADO SI TIENE ALGUNA PREGUNTA SOBRE
ELECTRICIDAD. Si usted tiene alguna otra pregunta acerca
de esta lámpara, por favor contacte a nuestro Equipo de
Servicio al Cliente al 1-855-HD-HAMPTON o visite nuestra
página web HAMPTONBAY.COM. Proporcione el código SKU
(1005 533 801 / 313 480 898 / 1005 533 798 / 313 480
899 / 316 719 722 / 316 719 903) o UPC (802513190694 /
802513190748 / 802513196160 / 802513196207).
Tabla de contenidos
Información de seguridad
Garantía
LEA Y GUARDE ESTAS INSTRUCCIONES.
GARANTÍA DE TRES (3) AÑOS
¿QUÉ CUBRE?
El fabricante garantiza que esta lámpara no presentará defectos de material ni de mano de obra durante un período de tres (3) años a partir
de la fecha de compra. Esta garantía se aplica solo al comprador original y únicamente a los productos que se utilicen en condiciones
normales y reciban un mantenimiento adecuado. Si este producto resulta defectuoso, la única obligación del fabricante, y la única solución,
es reparar o sustituir el producto a discreción del fabricante, siempre que el producto no se haya dañado por uso indebido, abuso, accidente,
modificaciones, alteración, negligencia o mal manejo. Esta garantía no se aplicará a ningún producto que se haya instalado, configurado
o utilizado de forma incorrecta sin haber seguido las instrucciones que incluye el producto. Esta garantía no se aplicará a ningún fallo
del producto ocasionado por accidentes, mal uso, abuso, negligencia, alteración, instalación defectuosa o cualquier otro fallo que no esté
relacionado con el material defectuoso ni la mano de obra.
Esta garantía no se aplicará al acabado de ninguna parte del producto, como la superficie y/o partes erosionadas, ya que se considera uso y
desgaste normal.
¿QUÉ NO CUBRE?
El fabricante no otorga y renuncia expresamente a cualquier garantía, ya sea explícita o implícita, de idoneidad para un fin determinado,
distinta de la garantía que incluye este producto. El fabricante renuncia expresamente a cualquier responsabilidad y no se hará responsable
de ninguna pérdida ni daño consiguientes o imprevistos, incluidos pero sin limitarse a, los costes de mano de obra o los gastos derivados de
la sustitución o la reparación de dicho producto.
Comunícate con el Equipo de Servicio al Cliente al 1-855-HD-HAMPTON o visita HAMPTONBAY.COM.
Tabla de contenidos........................................................ 2
Información de seguridad.............................................. 2
Garantía........................................................................... 2
Garantía de tres (3) años............................................................ 2
¿Qué cubre?................................................................................ 2
¿Qué no cubre?........................................................................... 2
Preinstalación.................................................................. 3
Plani cación de la instalación.................................................... 3
Herramientas necesarias............................................................ 3
Tornillería incluida...................................................................... 3
Contenidos del paquete.............................................................. 4
Instalación....................................................................... 5
Mantenimiento y limpieza.............................................. 7
Reparación de averías.................................................... 7
Piezas de repuesto......................................................... 8
Modelo........................................................................................ 8
2
□ Para su protección y seguridad, lea atentamente y comprenda
toda la información proporcionada en este manual antes
de intentar montar, instalar o poner en funcionamiento este
producto. Si no lo hace, podría producirse una descarga
eléctrica, un incendio u otras lesiones que podrían ser
peligrosas o incluso mortales.
□ Antes de tocar ningún cable, utilice un comprobador de tensión
para asegurarse de que no tiene tensión.
□ Utilice escaleras y herramientas con mangos con aislamiento
hechas de madera o bra de vidrio.
□ Para proteger a los niños, coloque una cubierta de seguridad
en las tomas que no se utilicen.
IMPORTANTE: Revisa que el aislamiento de los cables
no haya sufrido ningún corte, abrasión ni tenga filamentos
de cobre expuestos debidos al envío. Si hay un defecto en
el cable suspende el ensamblaje. Por favor llama a nuestro
Equipo de Servicio al Cliente al 1-855-HD-HAMPTON.
OBSERVACIÓN: Puede usar cuatro bombillas de base
media (E26) de 60 W máx. de tipo “ST64” o tipo “A”, o
bien cuatro bombillas LED con balasto propio de base
media (E26) de 9 W (se venden por separado).
OBSERVACIÓN: La tornillería no se muestra en tamaño real.
Preinstalación
PLANIFICACIÓN DE LA INSTALACIÓN
Lea las instrucciones antes de comenzar la instalación.
Para evitar dañar este producto, colóquelo sobre una super cie suave, no abrasiva, como una alfombra o un cartón.
Destornillador
de estrella
Gafas de
seguridad
Taladro
Pelacables
Cinta eléctrica
Martillo
Alicates
Lápiz
HERRAMIENTAS NECESARIAS (NO INCLUIDAS)
TORNILLERÍA INCLUIDA
AA
BB
FF GG
EE
CC
DD
3
Pieza Descripción Cantidad
AA
Tornillo de la caja de distribución (largo)
2
BB
Tornillo de toma a tierra verde
(preinstalado en la placa de montaje [A])
1
CC
Conector de cables
3
DD
Anclaje de plástico
2
Pieza Descripción Cantidad
EE
Tornillo para madera
2
FF
Tornillo de soporte (corto)
(preinstalado en la placa de montaje [A])
4
GG
Tornillo de ajuste manual
12
HAMPTONBAY.COM
Para obtener asistencia, llama al 1-855-HD-HAMPTON.
Guantes
Preinstalación (continuación)
CONTENIDOS DEL PAQUETE
4
Pieza Descripción Cantidad
A Placa de montaje 1
B Cuerpo de la lámpara 1
C Pantalla de cristal 4
A
B
C
Instalación
5
□ Desenrosque los cuatro tornillos de soporte (cortos) (FF) de
la placa de montaje (A). Separe la placa de montaje (A) del
cuerpo de la lámpara (B) y guarde la placa de montaje (A)
y los cuatro tornillos de soporte (cortos) (FF) para su uso
posterior.
□ Coloque el lado plano de la placa de montaje (A) contra la pared
y marque la posición de los dos ori cios principales con un lápiz
(no incluido).
□ Perfore un ori cio pequeño (6 mm) en cada marca y meta a
presión el anclaje de plástico (DD) en la pared con la ayuda de
un martillo.
□ Fije la placa de montaje (A) en la caja de distribución mediante
los 2 tornillos de la caja de distribución (largos) (AA). Coloque
los 2 tornillos para madera (EE) en los ori cios principales de la
placa de montaje (A) y apriete hasta que esté completamente
jada.
1
Preparación de la placa de montaje
2
Instalación de la placa de montaje
□ Pele unos 2 cm del aislamiento de los extremos de los cables.
□ Conecte el cable negro del cuerpo de la lámpara (B) al cable negro de la caja de distribución; a continuación, conecte el cable
blanco del cuerpo de la lámpara (B) al cable blanco de la caja de distribución.
□ El cable desnudo de cobre a tierra de la lámpara debe engancharse un giro por debajo de la base del tornillo de toma a tierra
verde (BB) en la placa de montaje (A), antes de conectarlo al conductor a tierra de la red eléctrica.
□ Cubra y apriete los cables con los conectores de cables (CC). Junte con cinta adhesiva los conectores de cables (CC) y los cables,
y coloque con cuidado todos los cables dentro de la caja de distribución.
3
Realización de las conexiones eléctricas
HAMPTONBAY.COM
Para obtener asistencia, llama al 1-855-HD-HAMPTON.
FF
A
B
DD
A
EE
AA
B
BB
A
CC
NOTA: Si su pared es de madera, no taladre agujeros.
Use los dos tornillos para madera y los dos tornillos de la
caja de salida para asegurar la placa del soporte.
Instalación (continuación)
6
□ Coloque el cuerpo de la lámpara (B) contra la caja de distribución, alinee los cuatro ori cios de la placa de montaje (A) y el cuerpo
de la lámpara (B) y, a continuación, apriete el tornillo de soporte (corto) (FF).
□ Hay dos opciones de instalación para elegir.
Opción de instalación 2:
Con la bombilla hacia abajo
Opción de instalación 1:
Con la bombilla hacia arriba
□ Coloque la pantalla de cristal (C) sobre el casquillo, alinee
los tres ori cios de la pantalla de cristal (C) y el casquillo
del cuerpo de la lámpara (B); a continuación, je la
pantalla de cristal con los tornillos de ajuste manual (GG)
como se muestra en el diagrama.
□ Instale las bombillas (no incluidas) en los casquillos. Utilice
cuatro bombillas de base media (E26) de 60 W máx. de tipo
“ST64”.
4
Fijación del cuerpo de la lámpara a la caja de distribución
5
Instalación de la pantalla de cristal
en el cuerpo de la lámpara
6
Instalación de las bombillas
OBSERVACIÓN: También puede utilizar cuatro
bombillas de base media (E26) de 60 W máx. de tipo “A”,
o bien bombillas LED con balasto propio de base media
(E26) de 9 W máx. (se venden por separado). No supere la
potencia en vatios recomendada.
FF
B
A
B
B
GG
C
Mantenimiento y limpieza
Reparación de averías
7
□ No emplee productos de limpieza que contengan químicos, disolventes ni abrasivos. Utilice únicamente un paño seco para quitar
el polvo o limpiar con cuidado.
□ Para limpiar la lámpara, desconecte la alimentación apagando el disyuntor del circuito o retirando el fusible de la caja de fusibles.
Utilice un paño suave seco o ligeramente mojado para limpiar la super cie exterior de la lámpara.
Problema Posible causa Solución
Las luces no se encenderán. La bombilla está quemada. Sustituya la bombilla.
La alimentación está apagada. Asegúrese de que la fuente de alimentación está
encendida.
Hay un interruptor defectuoso. Inspeccione o sustituya el interruptor.
Hay una conexión de cables defectuosa. Inspeccione los cables.
El fusible se quema o se activa
el disyuntor cuando se enciende
la luz.
Hay cables cruzados o el cable de
alimentación está separado de tierra.
Deje de usar la lámpara. Desconecte la unidad de la
pared. Contacta a un electricista cali cado o llama al
equipo de Servicio al Cliente al 1-855-HD-HAMPTON.
HAMPTONBAY.COM
Para obtener asistencia, llama al 1-855-HD-HAMPTON.
Piezas de repuesto
8
MODELO: DS19069 / DS19070 / DS19074 / DS19075 / DS19574V3 / DS19574V7
Pieza Descripción
AA
Tornillo de la caja de distribución (largo)
BB
Tornillo de toma a tierra verde
(preinstalado en la placa de montaje [A])
CC
Conector de cables
DD
Anclaje de plástico
EE
Tornillo para madera
Pieza Descripción
FF
Tornillo de soporte (corto)
(preinstalado en la placa de montaje [A])
GG
Tornillo de ajuste manual
A
Placa de montaje
B
Cuerpo de la lámpara
C
Pantalla de cristal
AA
BB
FF GG
EE
CC
DD
A
B
C
¿Preguntas, problemas o piezas faltantes? Antes de regresar a la tienda,
llame al Servicio al Cliente de Hampton Bay, de 8 a.m. a 7 p.m., hora estándar del Este,
de Lunes a Viernes, y de 9 a.m. a 6 p.m., hora estándar del Este, Sábados.
1-855-HD-HAMPTON
HAMPTONBAY.COM
Conserve este manual para futuras consultas.
