Ashley 6041I AP5617-P Pellet Stove 90 lb. Hopper 2,200 sq. User Manual

* All Pictures In This Manual Are For Illustrative Purposes Only. Actual Product May Vary.

THIS MANUAL IS SUBJECT TO CHANGE WITHOUT NOTICE.

Owner’s Instruction and Operation Manual

U.S. Environmental Protection Agency

Certied to comply with 2020 particulate

emissions standards.

SAFETY NOTICE: If this heater is not properly installed, a house re may result.

For your safety, follow the installation instructions. Never use make-shift

compromises during the installation of this heater. Contact local building or

re ofcials about permits, restrictions and installation requirements in your

area. NEVER OPERATE THIS PRODUCT WHILE UNATTENDED.

CAUTION! Please read this entire manual before you install or use your new room

heater. Failure to follow instructions may result in property damage, bodily injury,

or even death. Improper Installation Will Void Your Warranty!

Save These Instructions In A Safe Place For Future Reference.

CALIFORNIA PROPOSITION 65 WARNING:

This product can expose you to chemicals including carbon

monoxide, which is known to the State of California to cause

cancer, birth defects, and/or other reproductive harm. For

more information, go to www.P65warnings.ca.gov

Model Number:

853927D-1706N

AP5617-P

Certied to ASTM E1509-2022 and

Certied to CAN/ULC S627:2023

Mobile Home / Transportable

Building Approved

Report #: F22-777

Your pellet stove has been approved for installation in the USA and Canada. It may also be installed in a

mobile home / transportable building. Your stove is Certied to ASTM E1509-2022 and Certied to CAN/ULC

S627:2023. This manual describes the installation and operation of the Ashley, AP5617-P pellet stove. This

heater meets the 2020 U.S. Environmental Protection Agency’s crib wood emission limits for wood-heaters

sold after May 15, 2020. Under specic EPA test conditions this heater has been shown to deliver heat at a

rate of 11,871 to 30,884 Btu/hr. This heater achieved a particulate emissions rate of 1.6 g/hr when tested to

method ASTM E 2779 and 77% efciency.

WARNING:

IT IS AGAINST FEDERAL REGULATIONS TO OPERATE THIS WOOD HEATER IN A MANNER

INCONSISTENT WITH THE OPERATING INSTRUCTIONS IN THE OWNER’S MANUAL.

INTRODUCTION

Heating Specications

Fuel Burn Rate* (lowest setting) 1.9 lbs./hr. * Pellet size may affect the actual

rate of fuel feed, burn times, and

hopper capacity. Fuel feed rates

may vary by as much as 20%. Use

PFI listed fuel for best results.

Burn Time (lowest setting) 47 hrs. (approximate)

Hopper Capacity *up to 90 lbs (40.8kg)

Electrical Specications

Electrical Rating 120V, 60 Hz, 3.0 Amps

Watts (operational) 180W

Watts (igniter running) 260W

Dimensions

Overall: Height x Width x Depth 32-7/8” x 24-3/4” x 24-3/8” (836mm x 630mm x 621mm)

Floor To Exhaust Pipe Center 10.61” (270 mm)

Floor To Fresh Air Intake Center 10.59” (270 mm)

For Customer Service, please call:

1-800-750-2723 Ext 5050 or;

Text to 423-301-5624 or;

Email us at:

customerservice@usstove.com

Note: Register your product by using your smart

phone with the QR code. Save your receipts with

your records for any warranty claims.

You can also register your product online at

www.usstove.com/support/product-registration

/ OR by downloading the US Stove Company

app available for iOS and Android.

INSTALLATION CHECKLIST

Your Wood Stove should be installed by a qualied installer only. An NFI qualied Installer can be found at

www.ncertied.org/public/nd-an-n-pro/

CUSTOMER SERVICE

1-800-750-2723 ext 5050

Text to 423-301-5624

Email to: Customerservice@usstove.com

COMMISSIONING CHECKLIST

This checklist is to be completed in full by the qualied person who installs this unit. Keep this page for

future reference.

Failure to install and commission according to the manufacturer’s instructions and complete this checklist

will invalidate the warranty.

Please Print

Customer Name: Telephone Number:

Address:

Model:

Serial Number:

Installation Company Name: Phone Number:

Installation Technician’s Name: License Number:

DESCRIPTION OF WORK

Location of installed appliance: _________________________________________________________________________

Venting System: New Venting System Yes No If yes, Brand __________________________________

If no, Date of inspection of existing venting system: ______________________________________________________

COMMISSIONING

Conrm Hearth Pad Installation as per Installation Instructions ..............................................................................................

Conrm proper placement of internal parts ...........................................................................................................................................

Check soundness of door gasket and door seals .................................................................................................................................

Conrm clearances to combustibles as per installation instructions in this manual .................................................

Check the operations of the air controls ....................................................................................................................................................

Conrm the venting system is secure and sealed ...............................................................................................................................

Conrm the stove starts and operates properly ....................................................................................................................................

Check to ensure a CO alarm is installed as per local building codes and is functional .............................................

Explain the safe operation, proper fuel usage, cleaning, and routine maintenance requirements .................

Declaration of Completion: As the qualied person responsible for the work described above, I conrm that

the appliance as associated work has been installed as per manufacturer’s instructions and following any

applicable building and installation codes.

Signed: ___________________________________Print Name: ______________________________ Date: _____________

Home Owner: RETAIN THIS INFORMATION FOR FUTURE REFERENCE

ASSEMBLY INSTRUCTIONS

FOR CUSTOMER SERVICE CALL: 800-750-2723 EXT 5050

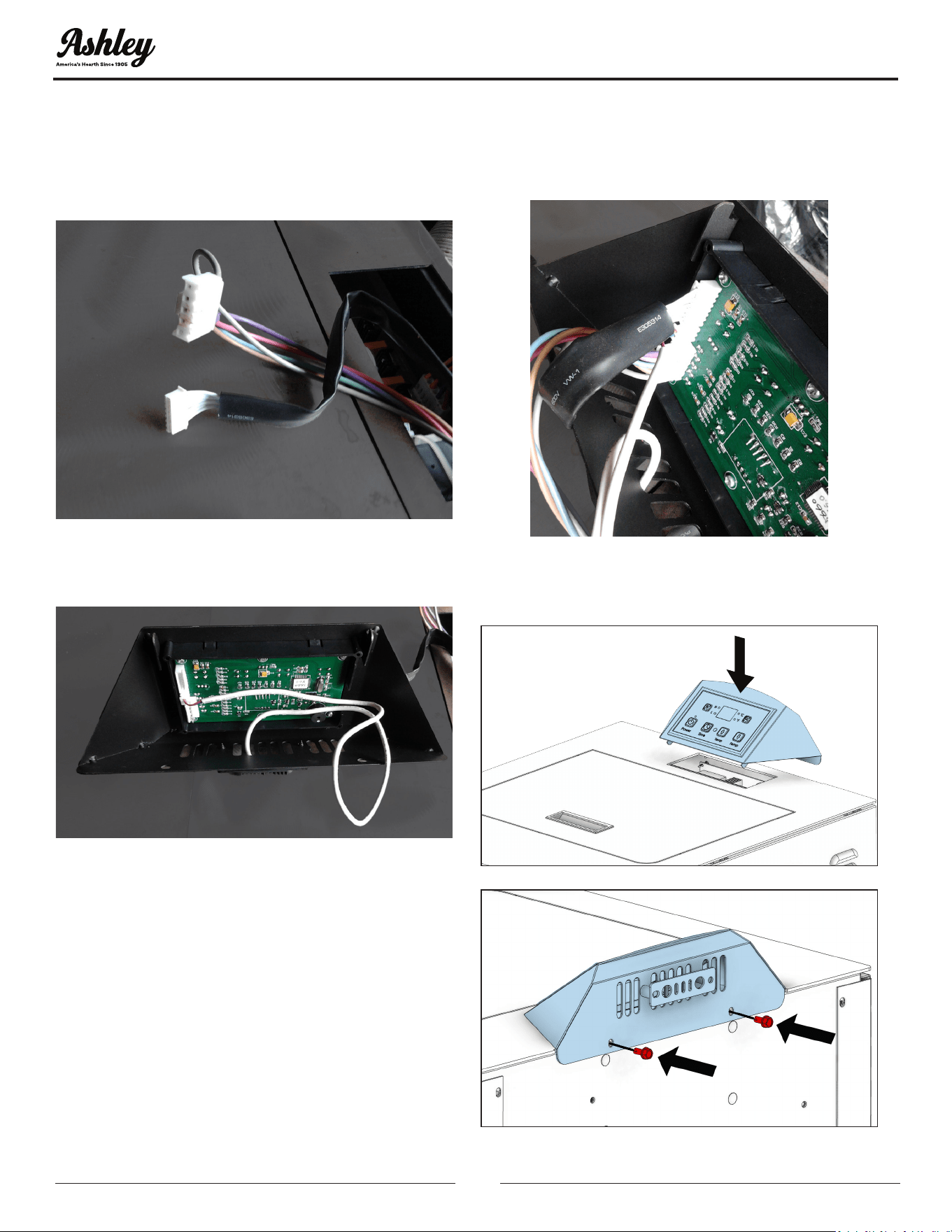

1. Pull the factory installed wires out of the top of

the stove. There will be two wire harnesses, as

shown.

2. Unpack the top mount controls and ensure that

the wiring harness shown is attached securely.

3. Connect the factory installed wiring harnesses

to the control panel as shown.

4. Secure the control panel to the top of the stove

with two sheet metal screws.

INSTALLATION

SAFETY NOTICE

• IF THIS STOVE IS NOT PROPERLY INSTALLED,

A HOUSE FIRE MAY RESULT. TO REDUCE THE

RISK OF FIRE, FOLLOW THE INSTALLATION

INSTRUCTIONS.

• CONTACT YOUR LOCAL BUILDING OFFICIALS

TO OBTAIN A PERMIT AND INFORMATION

ON ANY ADDITIONAL INSTALLATION

RESTRICTIONS OR INSPECTION

REQUIREMENTS IN YOUR AREA.

• DO NOT PLACE CLOTHING OR OTHER

FLAMMABLE ITEMS ON OR NEAR THIS

STOVE.

• NEVER USE GASOLINE, GASOLINE-TYPE

LANTERN FUEL, KEROSENE, CHARCOAL

LIGHTER FLUID, OR SIMILAR LIQUIDS TO

START OR ’FRESHEN UP’ A FIRE IN THIS

STOVE. KEEP ALL SUCH LIQUIDS WELL

AWAY FROM THE STOVE WHILE IT IS IN USE.

• THIS APPLIANCE IS A FREESTANDING

HEATER. IT IS NOT INTENDED TO BE

ATTACHED TO ANY TYPE OF DUCTING. IT

IS NOT A FURNACE. DO NOT CONNECT THIS

UNIT TO ANY AIR DISTRIBUTION DUCT OR

SYSTEM. THIS APPLIANCE IS NOT INTENDED

FOR COMMERCIAL USE.

• INSTALL VENT AT CLEARANCES SPECIFIED

BY THE VENT MANUFACTURER.

• DO NOT INSTALL A FLUE DAMPER IN THE

EXHAUST VENTING SYSTEM OF THIS UNIT.

• YOUR STOVE REQUIRES PERIODIC

MAINTENANCE AND CLEANING (SEE

”MAINTENANCE”). FAILURE TO MAINTAIN

YOUR STOVE MAY LEAD TO IMPROPER

AND/OR UNSAFE OPERATION.

• A POWER SURGE PROTECTOR IS REQUIRED.

THIS UNIT MUST BE PLUGGED INTO A 110

- 120V, 60 HZ GROUNDED ELECTRICAL

OUTLET. DO NOT USE AN ADAPTER

PLUG OR SEVER THE GROUNDING PLUG.

DO NOT ROUTE THE ELECTRICAL CORD

UNDERNEATH, IN FRONT OF, OR OVER

THE HEATER. DO NOT ROUTE THE CORD IN

FOOT TRAFFIC AREAS OR PINCH THE CORD

UNDER FURNITURE.

CAUTION:

BURNING FUEL CREATES CARBON MONOXIDE

AND CAN BE HAZARDOUS TO YOUR HEALTH

IF NOT PROPERLY VENTED.

ATTENTION:

• A WORKING SMOKE DETECTOR MUST BE

INSTALLED IN THE SAME ROOM AS THIS

PRODUCT.

• INSTALL A SMOKE DETECTOR ON EACH

FLOOR OF YOUR HOME; INCASE OF

ACCIDENTAL FIRE FROM ANY CAUSE IT

CAN PROVIDE TIME FOR ESCAPE.

• THE SMOKE DETECTOR MUST BE INSTALLED

AT LEAST 15 FEET (4,57 M) FROM THE

APPLIANCE IN ORDER TO PREVENT UNDUE

TRIGGERING OF THE DETECTOR WHEN

RELOADING.

CAUTION:

• USE OF OUTSIDE AIR IS NOT REQUIRED FOR

THIS UNIT.

• DO NOT UNPLUG THE STOVE IF YOU

SUSPECT A MALFUNCTION. TURN THE ON/

OFF SWITCH TO ”OFF’ AND CONTACT YOUR

DEALER.

• THE HEATER WILL NOT OPERATE DURING

A POWER OUTAGE. IF A POWER OUTAGE

DOES OCCUR, CHECK THE HEATER FOR

SMOKE SPILLAGE AND OPEN A WINDOW IF

ANY SMOKE SPILLS INTO THE ROOM.

• NEVER BLOCK FREE AIRFLOW THROUGH

THE OPEN VENTS OF THE UNIT.

Your heater should be installed by a qualied NFI

(US) or WETT (Canada) technician. To nd the

nearest qualied installer, go to:

https://ncertied.org,

https://www.wettinc.ca/

FOR CUSTOMER SERVICE CALL: 800-750-2723 EXT 5050

INSTALLATION

INSTALLATION OPTIONS

Freestanding Unit - supported by pedestal/legs

and placed on a non-combustible oor surface

in compliance with clearance requirements for a

freestanding stove installation.

Alcove Unit - supported by pedestal/legs and placed

on a non-combustible oor surface in compliance

with clearance requirements for an alcove

installation.

IMPROPER INSTALLATION

The use of other components other than stated

herein could cause bodily harm, heater damage,

and void your warranty. The manufacturer will not

be held responsible for damage caused by the

malfunction of a stove due to improper venting or

installation.

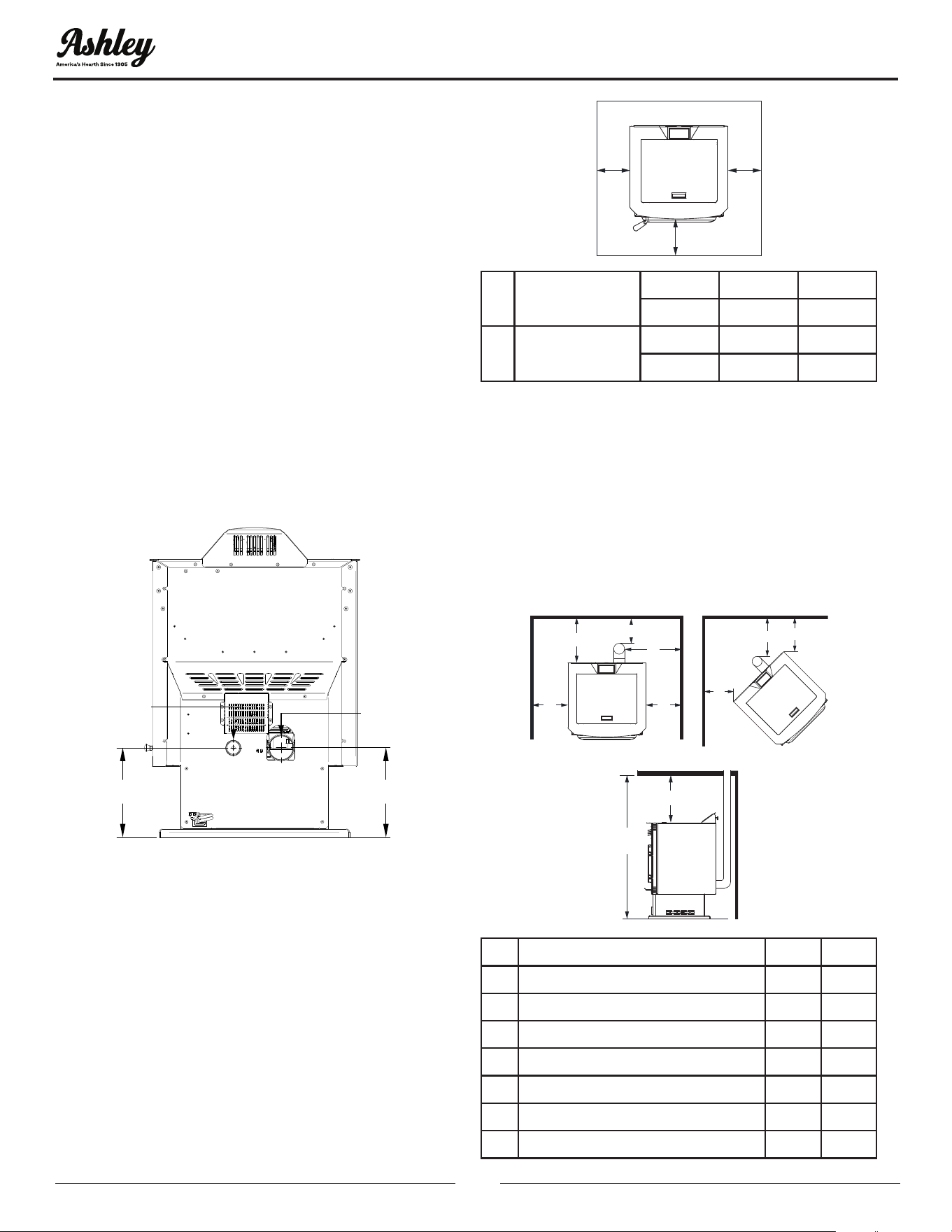

AIR INTAKE & EXHAUST LOCATIONS

10.61”

(270 mm)

10.59”

(270 mm)

Exhaust

Pipe

Fresh Air

Intake

FLOOR PROTECTION

This heater must have a non-combustible oor

protector (ember protection) installed beneath it if

the oor is of combustible material. If a oor pad

is used, it should be UL listed or equal. The oor

pad or non-combustible surface should be large

enough to cover at least the area under the product

and 6” (153 mm) beyond the front and beyond each

side of the fuel loading and ash removal openings.

Floor protection must extend under and 2” (51

mm) to each side of the chimney tee for an interior

vertical installation. Canadian Installations require a

minimum of 18” [458 mm] beyond the front of the

unit and 8” [204 mm] beyond each side of the unit.





A Side to Stove

U.S.A 6” 153 mm

CAN 8” 204 mm

B Front to Stove

U.S.A 6” 153 mm

CAN 18” 458 mm

CLEARANCES

Your pellet stove has been tested and listed

for installation in residential, mobile home /

transportable building in accordance with the

clearances given below. For safety reasons, please

adhere to the installation clearances and restrictions.

Any reduction in clearance to combustibles may

only be done by means approved by a regulatory

authority.

















in mm

C Side Wall To Appliance 8 204

D Side Wall To Flue 3 77

E Back wall To Appliance 9.5 241

F Back wall To Flue 3 77

G Wall To Corner Of Appliance 2 51

H Ceiling Height To Floor 60 1524

J Ceiling Height To Appliance 27 686

OUTSIDE AIR SUPPLY (OPTIONAL, UNLESS

INSTALLING IN A MOBILE HOME / TRANSPORTABLE

BUILDING)

Depending on your location and home

construction, outside air may be necessary for

optimal performance. Your stove is approved to be

installed with an outside air intake (69FAK) which

is necessary for a mobile home / transportable

building. You can purchase the 69FAK through your

heater dealer. Installation instructions are supplied

with the air intake kit.

ATTENTION:

DO NOT VENT UNDER ANY PORCH, DECK,

AWNING, OR IN ANY SEMI ENCLOSED OR

ROOFED AREA. DOING SO MAY RESULT IN

UNPREDICTABLE AIRFLOW AT THE VENT

CAP UNDER CERTAIN CONDITIONS AND CAN

AFFECT THE PERFORMANCE OF YOUR STOVE,

AS WELL AS, OTHER UNFORESEEABLE ISSUES.

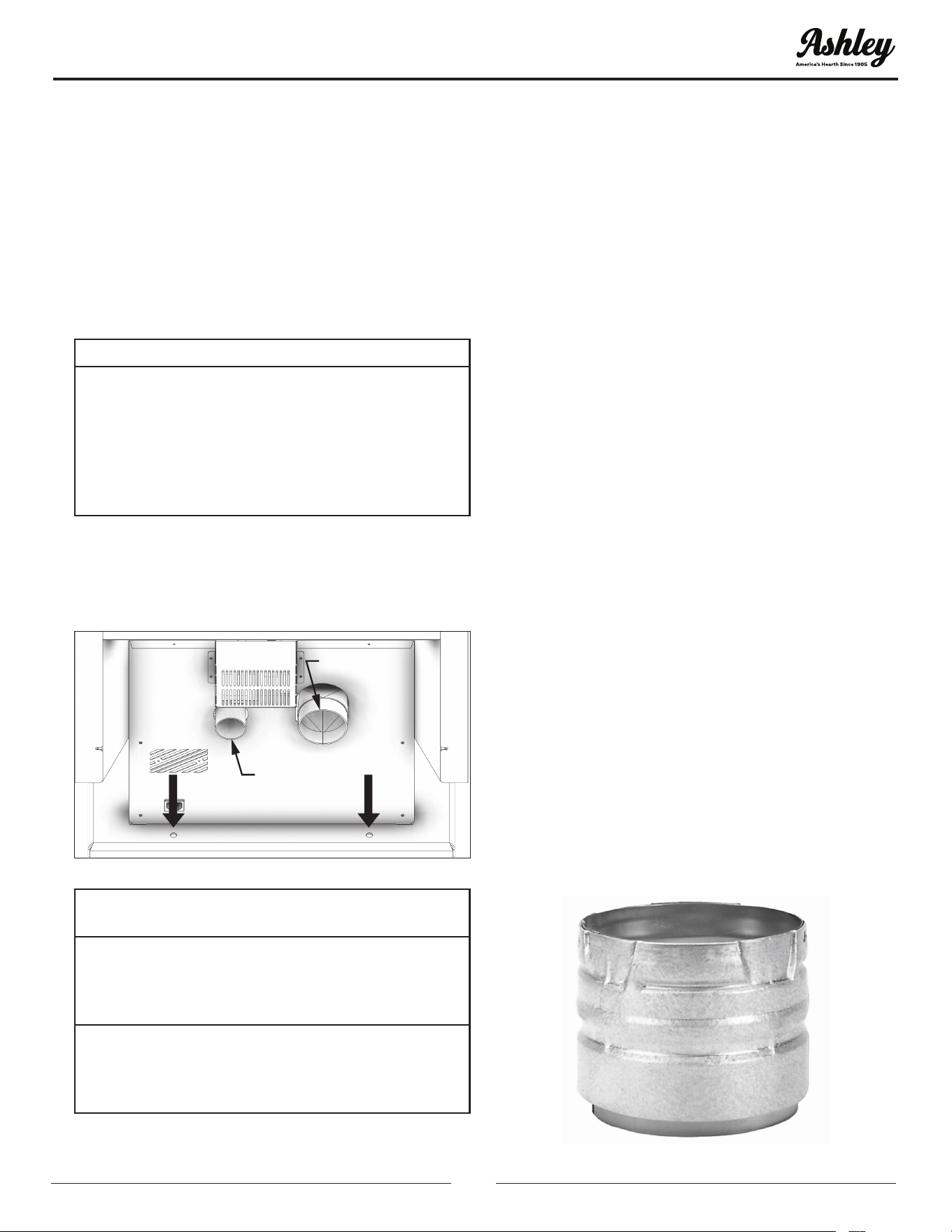

SECURING APPLIANCE TO THE FLOOR

Use the designated holes to secure the unit to the

oor.

Fresh Air

Intake

Exhaust

Pipe

WARNING! DO NOT INSTALL IN SLEEPING

ROOM.

CAUTION! THE STRUCTURAL INTEGRITY

OF THE MOBILE HOME / TRANSPORTABLE

BUILDING FLOOR, WALL, AND CEILING/ROOF

MUST BE MAINTAINED.

WHEN INSTALLED IN A MOBILE HOME /

TRANSPORTABLE BUILDING, THE STOVE

MUST BE GROUNDED DIRECTLY TO THE STEEL

CHASSIS AND BOLTED TO THE FLOOR.

In addition to the previously detailed installation

requirements, mobile home / transportable

building installations must meet the following

requirements:

• This stove must be securely fastened to the oor

of the mobile home / transportable building

using two 1/4” lag bolts that are long enough to

go through both a hearth pad, if used, and the

oor of the home.

• The heater must be electrically grounded to the

steel chassis of the mobile home / transportable

building with 8 GA copper wire using a serrated

or star washer to penetrate paint or protective

coating to ensure grounding.

• Vent must be 3 or 4-inch “PL” Vent and must

extend a minimum or 36” (914 mm) above the roof

line of the mobile home / transportable building

and must be installed using a certied ceiling re

stop and rain cap.

• When moving your mobile home / transportable

building, all exterior venting must be removed

while the mobile home / transportable building is

being relocated. After relocation, all venting must

be reinstalled and securely fastened.

• Outside Air is mandatory for mobile home /

transportable building installation. See Outside

Air Supply section and your dealer for purchasing.

• Check with your local building ofcials as other

codes may apply.

VENTING REQUIREMENTS

A compatible appliance adapter is required for the

proper venting installation of this unit. Purchase the

appropriate appliance adapter from your preferred

venting company prior to starting the ventilation

process.

INSTALLATION

WARNING:

• INSTALL VENT AT CLEARANCES SPECIFIED

BY THE VENT MANUFACTURER.

• DO NOT CONNECT THE PELLET VENT TO A

VENT SERVING ANY OTHER APPLIANCE OR

STOVE.

• DO NOT INSTALL A FLUE DAMPER IN THE

EXHAUST VENTING SYSTEM OF THIS UNIT.

The following installation guidelines must be

followed to ensure conformity with both the safety

listing of this stove and to local building codes. Do

not use makeshift methods or compromise in the

installation.

IMPORTANT:

THIS UNIT IS EQUIPPED WITH A NEGATIVE

DRAFT SYSTEM THAT PULLS AIR THROUGH

THE BURN POT AND PUSHES THE EXHAUST

OUT OF THE DWELLING. IF THIS UNIT IS

CONNECTED TO A FLUE SYSTEM OTHER THAN

THE WAY EXPLAINED IN THIS MANUAL, IT

WILL NOT FUNCTION PROPERLY.

MAXIMUM VENTING DISTANCE

Installation MUST include at least 3-feet of vertical

pipe outside the home. This will create some natural

draft to reduce the possibility of smoke or odor

during appliance shutdown and keep exhaust from

causing a nuisance or hazard by exposing people

or shrubs to high temperatures. The maximum

recommend vertical venting height is 12-feet for

3-inch type “PL” vent. Total length of horizontal

vent must not exceed 4-feet. This could cause back

pressure. Use no more than 180 degrees of elbows

(two 90-degree elbows, or two 45-degree and one

90-degree elbow, etc.) to maintain adequate draft.

IMPORTANCE OF PROPER DRAFT

Draft is the force which moves air from the

appliance up through the chimney. The amount of

draft in your chimney depends on the length of the

chimney, local geography, nearby obstructions and

other factors. Too much draft may cause excessive

temperatures in the appliance. Inadequate

draft may cause backpufng into the room and

‘plugging’ of the chimney. Inadequate draft will

cause the appliance to leak smoke into the room

through appliance and chimney connector joints.

An uncontrollable burn or excessive temperature

indicates excessive draft. Take into account the

chimney’s location to ensure it is not too close

to neighbours or in a valley which may cause

unhealthy or nuisance conditions.

PELLET VENT TYPE

A certied 3-inch or 4-inch type “PL” pellet vent

exhaust system must be used for installation and

attached to the pipe connector provided on the

back of the stove (use a 3-inch to 4-inch adapter

for 4-inch pipe). The connection at the back of

the stove must be sealed using Hi-Temp RTV. Use

a 4-inch vent if the vent height is over 12-feet or if

the installation is over 2,500 feet above sea level.

We recommend the use of Simpson Dura-Vent® or

Metal-Fab® pipe (if you use other pipes, consult your

local building codes and/or building inspectors). Do

not use Type-B Gas Vent pipe or galvanized pipe

with this unit. The pellet vent pipe is designed to

disassemble for cleaning and should be checked

several times during the burning season. The pellet

vent pipe is not furnished with the unit and must

be purchased separately.

PELLET VENT INSTALLATION

The installation must include a clean-out tee to

enable collection of y ash and to permit periodic

cleaning of the exhaust system. 90-degree elbows

accumulate y ash and soot thereby reducing

exhaust ow and performance of the stove. Each

elbow or tee reduces draft potential by 30% to 50%.

All joints in the vent system must be fastened by

at least 3 screws, and all joints must be sealed with

Hi-Temp RTV silicone sealant to be airtight. The

area where the vent pipe penetrates to the exterior

of the home must be sealed with silicone or other

means to maintain the vapor barrier between the

exterior and the interior of the home. Vent surfaces

can get hot enough to cause burns if touched by

children. Noncombustible shielding or guards may

be required.

PELLET VENT TERMINATION

Do not terminate the vent in an enclosed or semi-

enclosed area, such as; carport, garage, attic,

crawl space, under a sun deck or porch, narrow

walkway, or any other location that can build up

a concentration of fumes. Termination in one of

these areas can also lead to unpredictable pressure

situations with the appliance, and could result

in improper performance and/or malfunction.

INSTALLATION

The termination must exhaust above the outside

air inlet elevation. The termination must not be

located where it will become plugged by snow or

other materials. Do not terminate the venting into

an existing steel or masonry chimney.

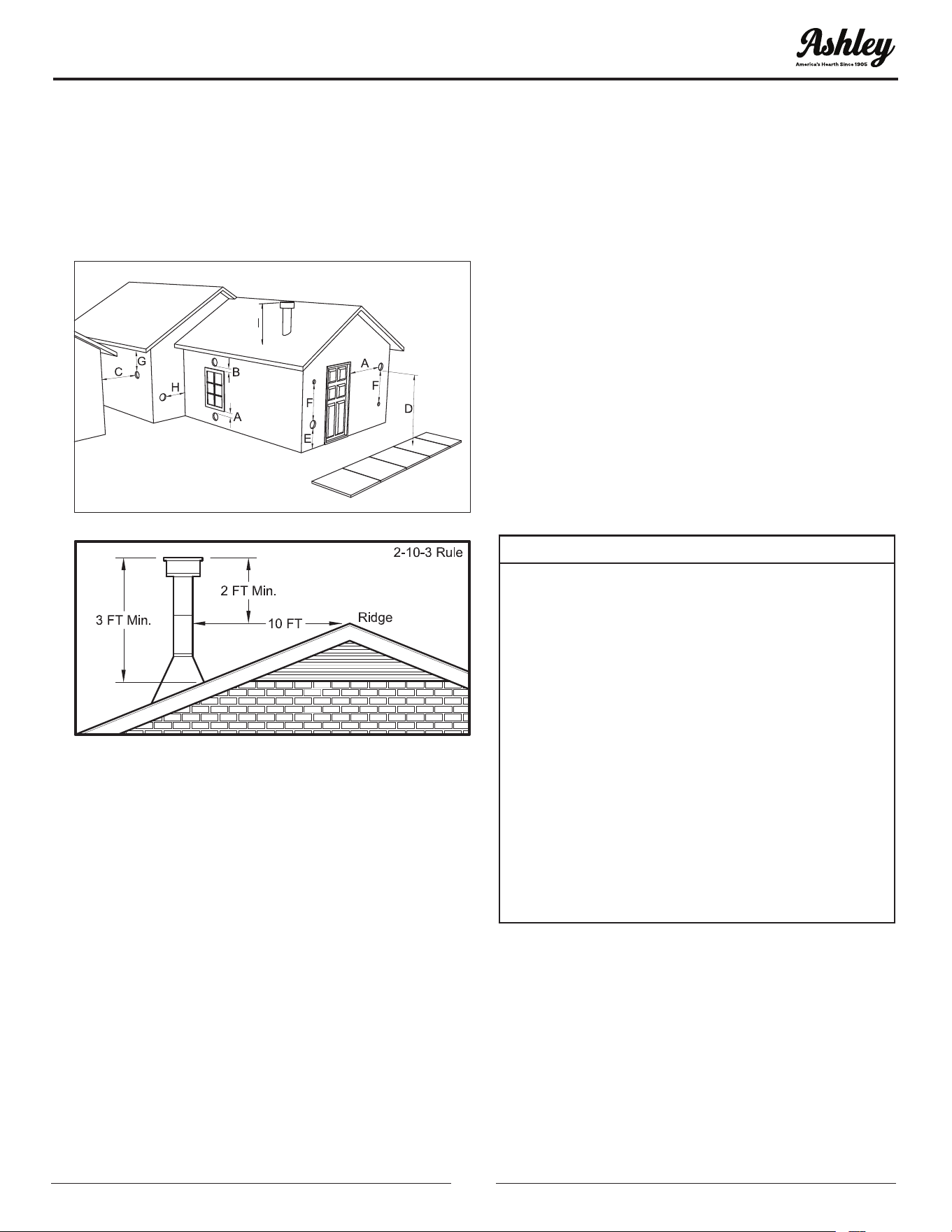

VENT TERMINATION CLEARANCES

A. Minimum 4-foot (1.22m) clearance below or

beside any door or window that opens.

B. Minimum 1-foot (0.3m) clearance above any

door or window that opens.

C. Minimum 3-foot (0.91m) clearance from any

adjacent building.

D. Minimum 7-foot (2.13m) clearance from any

grade when adjacent to public walkways.

E. Minimum 2-foot (0.61m) clearance above any

grass, plants, or other combustible materials.

F. Minimum 3-foot (0.91m) clearance from an

forced air intake of any appliance.

G. Minimum 2-foot (0.61m) clearance below eves

or overhang.

H. Minimum 1-foot (0.3m) clearance horizontally

from combustible wall.

I. Must be a minimum of 3 foot (0.91m) above the

roof and 2 foot (0.61m) above the highest point

or the roof within 10 feet (3.05m).

Determining where to install your new pellet stove

heater. To get the most efcient use of re-circulated

heat, you should consider a room that is centrally

located within your home. Choose a room that

is large and open. It is Extremely Important to

maintain proper clearances from any combustible

surfaces or materials in the room where your heater

will be located. You can nd proper clearance

measurements in this manual and on the rating

label of your pellet stove. The pellet stove can be

vented through an exterior wall or into an existing

masonry or metal chimney if “PL” vent pipe is used

throughout existing chimney. Venting can pass

through the ceiling and roof if approved pipe is

used. Where passage through a wall, or partition of

combustible construction is desired, the installation

must conform to CAN/CSA-B365.

WARNING:

• DO NOT OBTAIN COMBUSTION AIR FROM

THE ATTIC, GARAGE OR ANY OTHER

UNVENTILATED AREA. YOU MAY OBTAIN

COMBUSTION AIR FROM A VENTILATED

CRAWL SPACE.

• DO NOT INSTALL A FLUE DAMPER IN THE

EXHAUST VENTING SYSTEM OF THIS UNIT.

• DO NOT CONNECT THIS UNIT TO A CHIMNEY

FLUE SERVING ANOTHER HEATER, FURNACE

OR APPLIANCE.

• INSTALL VENT AT CLEARANCES SPECIFIED

BY THE VENT MANUFACTURER.

• ONLY USE APPROVED MATERIAL FOR

INSTALLATION, FAILURE TO DO SO MAY

RESULT IN PROPERTY DAMAGE, BODILY

INJURY, OR EVEN DEATH.

This appliance is certied for use with listed 3 inch

or 4 inch “PL” pellet venting products. The use of

other components other than stated herein could

cause bodily harm, heater damage, and void your

warranty.

HORIZONTAL EXHAUST VENT

INSTALLATION

1. Locate your pellet stove in a location which

meets the requirements of this manual, but

INSTALLATION

in an area where it does not interfere with the

house framing, wiring, etc.

2. Install a non-combustible hearth pad

underneath the pellet stove. This pad should

extend at least 6” (152 mm) in front of the unit.

3. Place the pellet stove approximately 15” (381

mm) away from the interior wall.

4. Locate the center of the exhaust pipe of your

unit. This point should then be extended to

the interior wall of your house. Once you have

located the center point, on the interior wall, cut

a 7” (175 mm) diameter hole through the wall.

5. The next step is to install the wall thimble, refer

to the instructions which come with the wall

thimble for this step.

6. Install the appropriate length of exhaust vent

pipe into the wall thimble. See steps 11 and 12

when determining the correct length of exhaust

vent to use.

7. Outside Fresh Air is Mandatory when installing

this pellet stove room heater in airtight homes and

mobile home / transportable buildings. Be sure

that the outside air vent has an approved cap on it

to prevent rodents from entering. Be sure to install

in location that won’t become blocked with snow,

etc.

8. Connect the exhaust vent pipe to the exhaust

outlet of your pellet stove.

9. Secure all vent joint connections with 3 screws.

Seal the exhaust vent joint connections with

high temperature silicone sealant.

10. Push the unit straight back to the interior

wall, being sure to maintain the minimum

clearances to combustibles 2” (51 mm) to the

back of the unit. Seal the annular space of the

wall thimble and around the vent pipe with

high temperature silicone sealant.

11. The exhaust vent pipe must extend at least 12”

(300 mm) out past the exterior wall. Seal the

annular space of the wall thimble and around

the vent pipe with high temperature silicone

sealant.

12. Install an approved horizontal termination cap or

if necessary install a 90° elbow and appropriate

length of vertical venting. An approved vertical

vent cap is recommended.

THROUGH THE WALL INSTALLATION

(RECOMMENDED INSTALLATION)

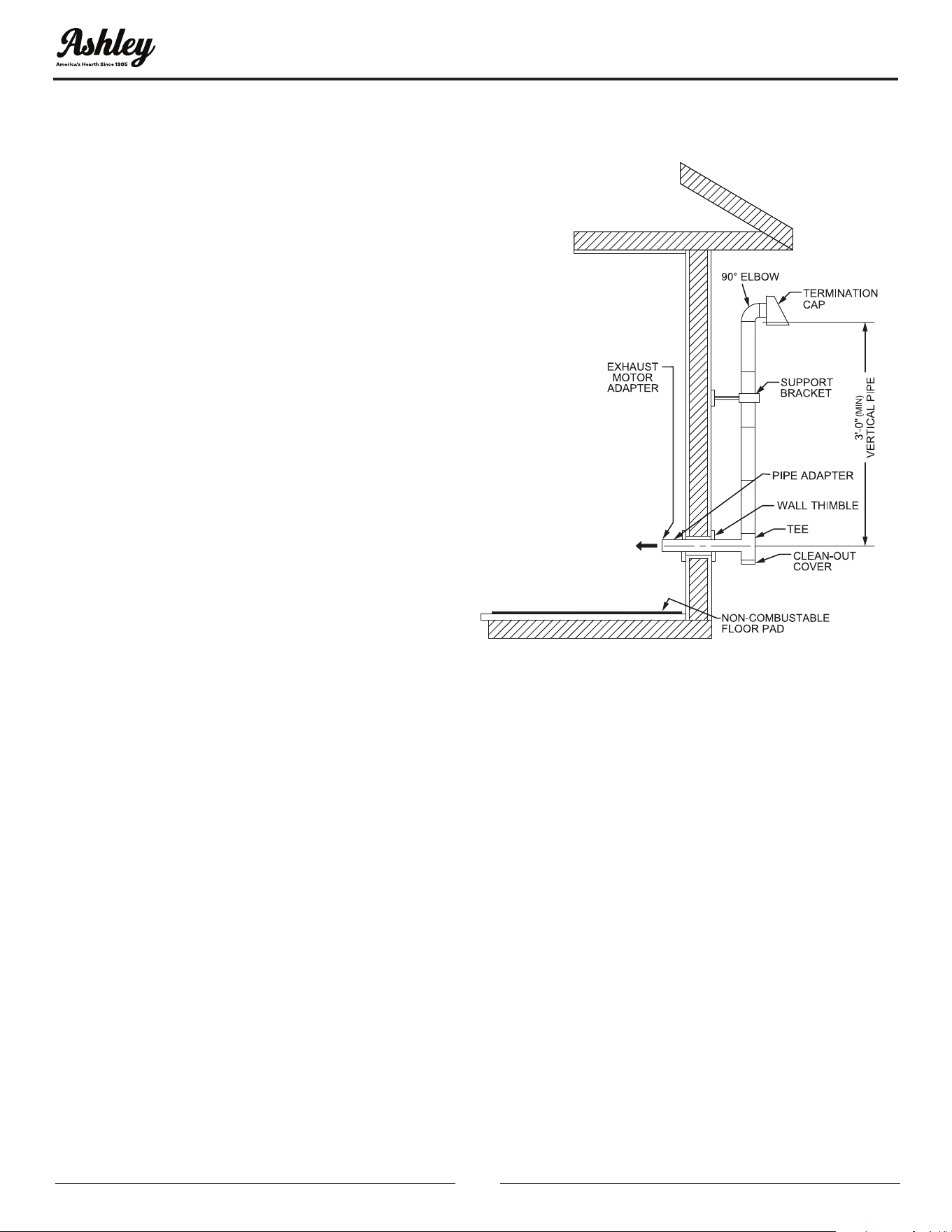

TYPICAL THROUGH THE

WALL INSTALLATION

To Stove

Canadian installations must conform to CAN/

CSA-B365. To vent the unit through the wall,

connect the pipe adapter to the exhaust motor

adapter. If the exhaust adapter is at least 18” (457

mm) above ground level, a straight section of

pellet vent pipe can be used through the wall.

Your heater dealer should be able to provide you

with a kit that will handle most of this installation,

which will include a wall thimble that will allow

the proper clearance through a combustible

wall. Once outside the structure, a 3” (76 mm)

clearance should be maintained from the outside

wall and a clean out tee should be placed on the

pipe with a 90-degree turn away from the house.

At this point, a 3ft (0.91m) (minimum) section of

pipe should be added with a horizontal cap, which

would complete the installation. A support bracket

should be placed just below the termination cap

or one every 4ft (1.22m) to make the system more

stable. If you live in an area that has heavy snowfall,

it is recommended that the installation be taller

than 3ft (0.91m) to get above the snowdrift line.

This same installation can be used if your heater is

below ground level by simply adding the clean-out

INSTALLATION

section and vertical pipe inside until ground level is

reached. With this installation you have to be aware

of the snowdrift line, dead grass, and leaves. We

recommend a 3ft (0.91m) minimum vertical rise on

the inside or outside of the house. The “through the

wall” installation is the least expensive and simplest

installation. Never terminate the end vent under a

deck, in an alcove, under a window, or between two

windows. We recommend Simpson Dura-Vent® or

Metal-Fab® kits.

THROUGH THE ROOF/CEILING

INSTALLATION

• When venting the heater through the ceiling, the

pipe is connected the same as through the wall,

except the clean-out tee is always on the inside

of the house, and a 3” (76 mm) adapter is added

before the clean-out tee.

• You must use the proper ceiling support

anges and roof ashing (supplied by the pipe

manufacturer; follow the pipe manufacturer’s

directions). It is important to note that if your

vertical run of pipe is more than 12ft (3.7m), the

pellet vent pipe size should be increased to 4” (102

mm) in diameter.

• Do not exceed more than 4ft (1.22m) of pipe on a

horizontal run and use as few elbows as possible. If

an offset is required, it is better to install 45-degree

elbows rather than 90-degree elbows.

WARNING:

YOU MAY WANT TO LOCATE ANY UTILITIES

OR OBSTACLES INSIDE THE WALL BEFORE

ATTEMPTING THIS INSTALL. MAKE SURE TO

KEEP IN MIND YOUR UNIT’S CLEARANCE

REQUIREMENTS.

1. Mark the area and then cut the wall for vent

installation if needed.

2. Install the wall thimble as specied by the

manufacturer (wall thimble sold separately).

3. Install venting.

VENTING YOUR PELLET STOVE INTO

AN EXISTING CLASS A 6” CHIMNEY

SYSTEM

IMPORTANT:

IF YOU ARE INSTALLING YOUR PELLET STOVE

AS A REPLACEMENT TO AN EXISTING WOOD

STOVE, YOU CAN INSTALL YOUR PELLET

STOVE USING THE EXISTING CLASS A 6”

VENTING SYSTEM.

1. You must have the existing chimney system

cleaned and/or inspected by a qualied chimney

sweep before proceeding with the installation

of your pellet stove.

2. To the right is an example of an installation

using part number 860001, 3-6” transition into

6” connector pipe (the illustration is only an

example). Please conform to any local building

codes or regulations having jurisdiction before

you have a qualied installer proceed with this

installation.

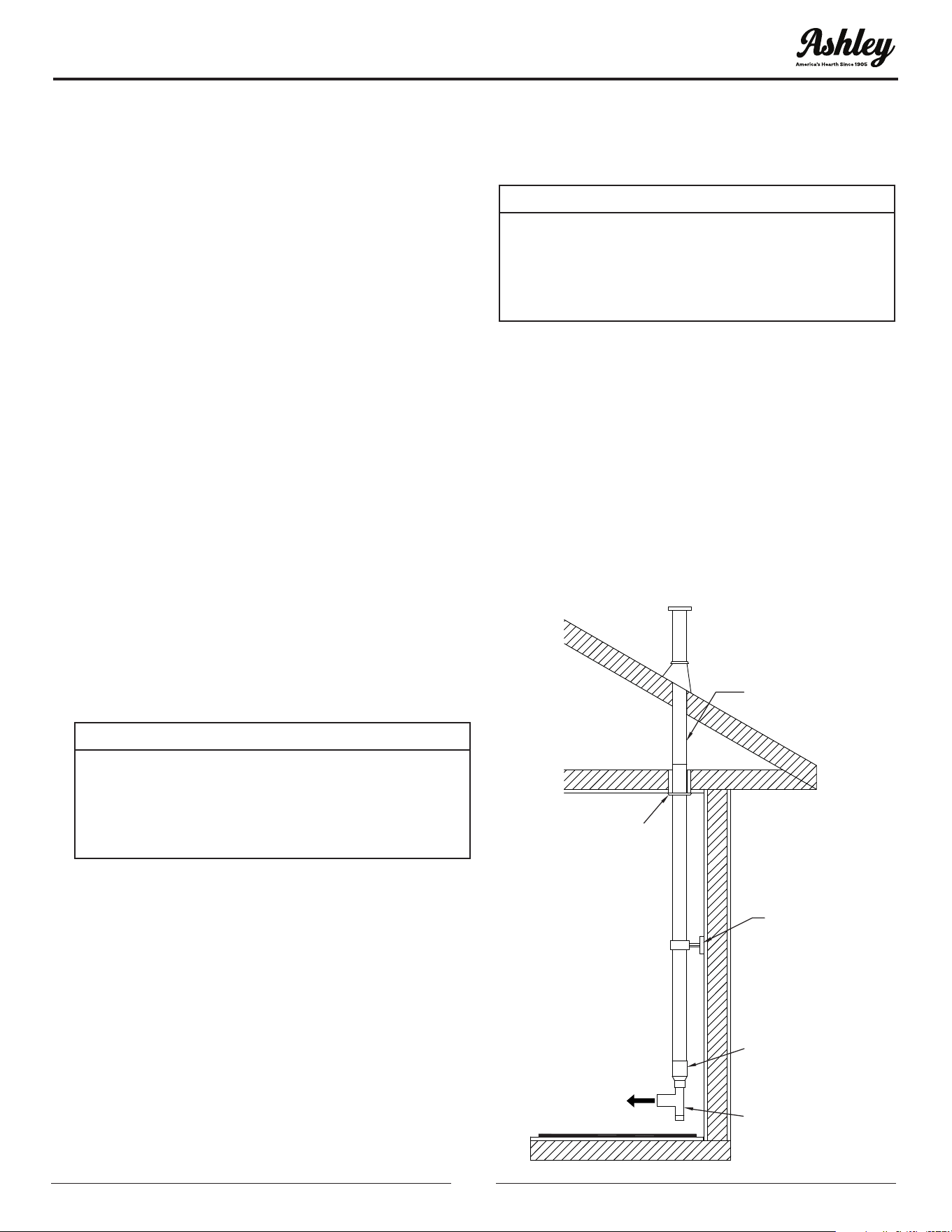

Existing Class ‘A’

6” Chimney System

3” PL Vent

Clean Out Tee

Support

Bracket

Ceiling

Support

3” to 6” Pipe

Adapter

To Stove

NEVER OPERATE THIS PRODUCT WHILE UNATTENDED

OPERATION INSTRUCTIONS

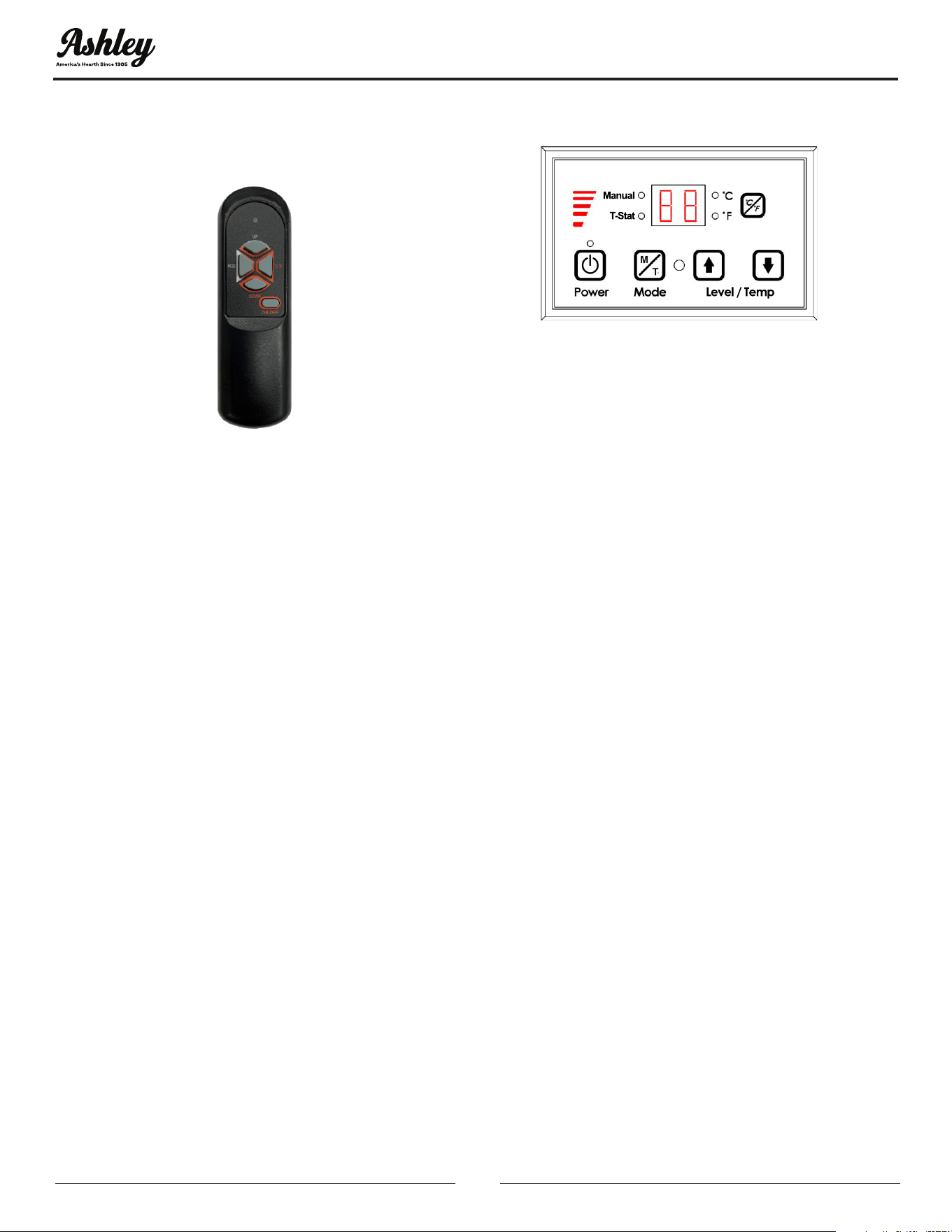

PANEL / REMOTE CONTROLS

The operation of this appliance can be controlled

from the panel located on the side of the stove and/

or by the remote control. The control functions are

as follows:

A. On/O Switch

• When pushed, the stove will automatically ignite.

No other re starter is necessary. The igniter

will stay on for at least 10 and up to 12 minutes,

depending on when Proof of Fire is reached. The

re should start in approximately 5 minutes.

• After pushing the “On/Off” button, the auger

motor is on for 3.5 minutes, off for 1 minute. During

the remainder of the start-up period, the auger

motor operates on the heat range “1” setting.

• During start up the heat level advance (Up and

Down keys) will change the heat range indicator

level accordingly, but there is no change in the

stoves operating conditions until start-up is

completed.

• During start-up ignition must occur within 12

minutes or the stove will error out and show E3.

• During the start-up phase, the Mode key does not

function.

B. Heat Range Arrow Buttons

• These buttons when pushed will set the pellet

feed rate, hence the heat output or heat range

of your stove. When using the hand-held remote

this function can be performed with the “Up/

Down” buttons.

• The levels of heat output will incrementally

change on the bar graph starting from heat

range “1” to heat range “5”.

C. °C / °F Button

• The °C / °F button changes the two digit display

from degrees Celsius to degrees Fahrenheit.

D. MODE (M/T) BUTTON

• The Mode of the stove can be switched between

manual and controlled with a Thermostat.

Separate LEDs to the left of the two digit display

indicate the mode of operation – Manual or T-Stat.

The stove has to be in normal operation to be

switched from Manual to T-Stat mode.

• Manual mode operates according to the 5 set

levels of feed on the bar graph from heat range

“1” to heat range “5”.

T-Stat mode works as follows:

• The stove has a built in Thermostat into the

controls of the appliance. The temperature sensor

for the T-Stat is located on the back of the stove

behind the display board.

• Once the stove has gone into run mode the stove

can be switch into T-Stat mode.

• The Up and Down Level / Temp Arrow buttons are

used to change the desired set-point temperature.

Once the desired temperature is reached the two

digit display will ash for four seconds and reset

to the actual room temperature.

• Once the stove reaches within 3°F of the desired

temperature set point, it returns to the heat range

that the stove was set on before it was switched

to T-Stat mode (if the stove was running on heat

range “5” when switched to T-stat mode when

it gets within 3°F of the set point it will return to

heat range “5”).

• Once the stove reaches the desired set-point, the

stove will drop to heat range “1”.

• When room temperature drops below desired

set-point the stove will ramp back up until it

reaches the desired temperature.

OPERATION INSTRUCTIONS

PROPER FUEL

ATTENTION:

THIS APPLIANCE IS DESIGNED FOR THE USE

OF PELLETIZED FUEL THAT MEET OR EXCEED

THE STANDARD SET BY THE PELLET FUEL

INSTITUTE (PFI).

Your pellet stove is designed to burn premium

hardwood pellets that comply with the Pellet Fuels

Institute (PFI) standard (minimum of 40 lbs density

per cubic ft, 1/4” to 5/16” diameter, length no greater

than 1.5”, not less than 8,200 BTU/lb, moisture under

8% by weight, ash under 1% by weight, and salt

under 300 parts per million). Pellets that are soft,

contain excessive amounts of loose sawdust, have

been, or are wet, will result in reduced performance.

Store your pellets in a dry place. DO NOT store the

fuel within the installation clearances of the unit

or within the space required for refuelling and ash

removal. Doing so could result in a house re. Do

not over re or use volatile fuels or combustibles,

doing so may cause a personal and property

damage hazards.

THIS STOVE IS APPROVED FOR BURNING

PELLETIZED WOOD FUEL ONLY ! Factory-approved

pellets are those 1/4” or 5/16” in diameter and not

over 1” long. Longer or thicker pellets sometimes

bridge the auger ights, which prevents proper

pellet feed. Burning wood in forms other than

pellets is not permitted. It will violate the building

codes for which the stove has been approved and

will void all warranties. The design incorporates

automatic feed of the pellet fuel into the re at

a carefully prescribed rate. Any additional fuel

introduced by hand will not increase heat output

but may seriously impair the stoves performance

by generating considerable smoke. Do not burn

wet pellets. The stove’s performance depends

heavily on the quality of your pellet fuel. Avoid pellet

brands that display these characteristics:

• Excess Fines – “Fines” is a term describing crushed

pellets or loose material that looks like sawdust or

sand. Pellets can be screened before being placed

in hopper to remove most nes.

• Binders – Some pellets are produced with

materials to hold the together, or “bind” them.

• High ash content – Poor quality pellets will often

create smoke and dirty glass. They will create a

need for more frequent maintenance. You will

have to empty the burn pot plus vacuum the

entire system more often. Poor quality pellets

could damage the auger. We cannot accept

responsibility for damage due to poor quality

pellet.

This heater is designed to burn only PFI Premium

grade pellets. DO NOT BURN:

1. Garbage;

2. Lawn clippings or yard waste;

3. Materials containing rubber, including tires;

4. Materials containing plastic;

5. Waste petroleum products, paints or paint

thinners, or asphalt products;

6. Materials containing asbestos;

7. Construction or demolition debris;

8. Railroad ties or pressure-treated wood;

9. Manure or animal remains;

10. Salt water driftwood or other previously salt

water saturated materials;

11. Unseasoned wood; or

12. Paper products, cardboard, plywood, or

particleboard. The prohibition against burning

these materials does not prohibit the use of re

starters made from paper, cardboard, saw dust,

wax and similar substances for the purpose of

starting a re in an affected wood heater.

Burning these materials may result in release of

toxic fumes or render the heater ineffective and

cause smoke.

CAUTION:

• KEEP FOREIGN OBJECTS OUT OF THE

HOPPER.

• THE MOVING PARTS OF THIS STOVE ARE

PROPELLED BY HIGH TORQUE ELECTRIC

MOTORS. KEEP ALL BODY PARTS AWAY

FROM THE AUGER WHILE THE STOVE IS

PLUGGED INTO AN ELECTRICAL OUTLET.

THESE MOVING PARTS MAY BEGIN TO

MOVE AT ANY TIME WHILE THE STOVE IS

PLUGGED IN.

PRE-START-UP CHECK

Remove burn pot, making sure it is clean and none

of the air holes are plugged. Clean the rebox, and

then reinstall burn pot. Clean door glass if necessary

(a dry cloth or paper towel is usually sufcient).

Never use abrasive cleaners on the glass or door.

Check fuel in the hopper, and rell if necessary.

BUILDING A FIRE

Never use a grate or other means of supporting

the fuel. Use only the burn pot supplied with this

heater. Hopper lid must be closed in order for the

unit to feed pellets. During the start-up period:

• Make sure the burn pot is free of pellets.

• DO NOT open the viewing door.

• DO NOT add pellets to the burn pot by hand.

NOTE: During the rst few res, your stove will

emit an odor as the high-temperature paint cures

or becomes seasoned to the metal. Maintaining

smaller res will minimize this. Avoid placing items

on the stovetop during this period because the paint

could be affected. Attempts to achieve heat output

rates that exceed heater design specications can

result in permanent damage to the heater.

IGNITOR

1. Fill hopper and clean burn pot.

2. Press the “On/Off” button. Make sure the green

light comes on.

3. Adjust the feed rate to the desired setting by

pressing the “Heat Level Advance” button.

If the re doesn’t start in 12 minutes, press “On/Off”,

wait a few minutes, clear the burn pot, and start the

procedure again.

OPTIMAL OPERATION

This pellet stove has been certied by the US EPA

to meet strict 2020 guidelines. To ensure this unit

produces the optimal minimal emissions, it is

critical to follow the following guidelines. To achieve

a “high burn”, your stove should be set on setting 5

with the damper fully open. To achieve a “medium

burn”, your stove should be set on setting 3 with the

damper closed 50%. To achieve a “low burn”, your

stove should be set on setting 1 with the damper

fully closed. Setting 4 will give you a medium high

burn and setting 2 will give you a medium low burn.

If the door is opened while the stove is in operation

it must be closed within 30 seconds or the stove

will shut down. If the stove shuts down push the

“On/Off” button to re-start your stove. The stove will

have to fully shut down and turn off before you will

be able to restart the stove

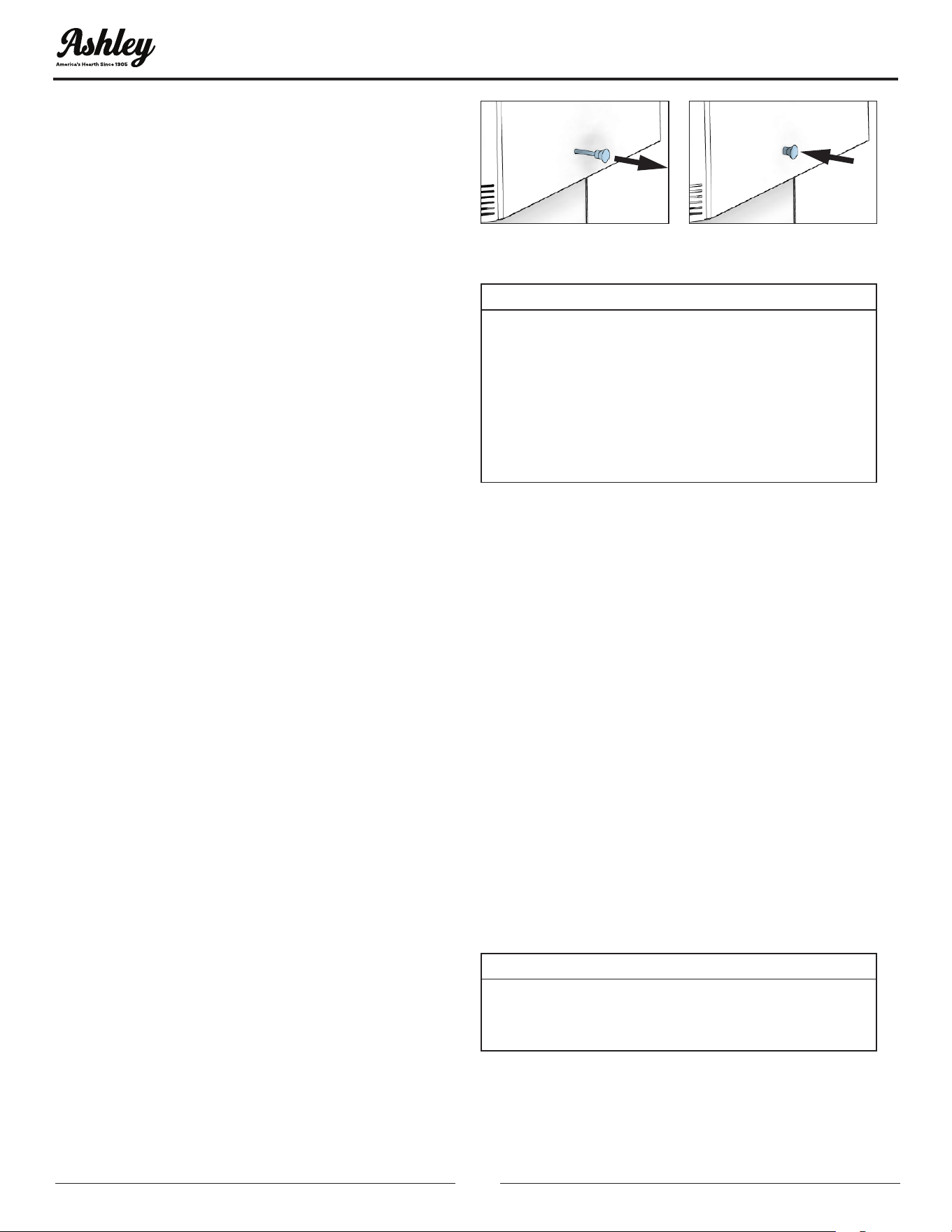

Open

Closed

OPENING DOOR

CAUTION:

• DO NOT OPERATE YOUR STOVE WITH

THE VIEWING DOOR OPEN. THE AUGER

WILL NOT FEED PELLETS UNDER THESE

CIRCUMSTANCES AND A SAFETY CONCERN

MAY ARISE FROM SPARKS OR FUMES

ENTERING THE ROOM.

• THE DOOR MUST BE CLOSED AND SEALED

DURING OPERATION.

If the door is opened while the stove is in operation

it must be closed within 30 seconds or the stove

will shut down. If the stove shuts down push the

“On/Off” button to re-start your stove. The stove will

have to fully shut down and turn off before you will

be able to restart the stove.

ROOM AIR FAN

When starting your stove the Room Air Fan will not

come on until the stove’s heat exchanger warms up.

This usually takes about 10 minutes from start-up.

IF STOVE RUNS OUT OF PELLETS

The re goes out and the auger motor and blowers

will run until the stove cools. This will take 30 minutes

or longer depending on the heat remaining in

the appliance. After the stove components stop

running all lights on the display will go out and the

two digit display will begin ashing “E3”

REFUELLING

WARNING:

• KEEP HOPPER LID CLOSED AT ALL TIMES

EXCEPT WHEN REFILLING.

• DO NOT OVERFILL HOPPER.

OPERATION INSTRUCTIONS

CAUTION:

• THE HOPPER AND STOVE TOP WILL BE HOT

DURING OPERATION; THEREFORE, YOU

SHOULD ALWAYS USE SOME TYPE OF HAND

PROTECTION WHEN REFUELING YOUR

STOVE.

• DO NOT TOUCH THE HOT SURFACES OF THE

STOVE. EDUCATE ALL CHILDREN ON THE

DANGERS OF A HIGH-TEMPERATURE STOVE.

YOUNG CHILDREN SHOULD BE SUPERVISED

WHEN THEY ARE IN THE SAME ROOM AS

THE STOVE.

• NEVER PLACE YOUR HAND NEAR THE

AUGER WHILE THE STOVE IS IN OPERATION.

• WE RECOMMEND THAT YOU NOT LET THE

HOPPER DROP BELOW 1/4 FULL.

TAMPER WARNING

This wood heater has a manufacturer-set minimum

low burn rate that must not be altered. It is against

federal regulations to alter this setting or otherwise

operate this wood heater in a manner inconsistent

with operating instructions in this manual.

SHUTDOWN PROCEDURE

WARNING:

NEVER SHUT DOWN THIS UNIT BY UNPLUGGING

IT FROM THE POWER SOURCE.

Turning your stove off is a matter of pressing the

“POWER” button on the display board. The green

light will turn back to red when the “POWER”

button is pushed. The auger motor will stop, and the

blowers will continue to operate until the internal

rebox temperatures have fallen to a preset level.

1. Your stove is equipped with a high temperature

thermodisc. This unit has a manual reset

thermodisc. This safety switch has two functions.

A. To recognize an overheat situation in the stove

and shut down the fuel feed or auger system.

B. In case of a malfunctioning convection

blower, the high-temperature thermodisc will

automatically shut down the auger, preventing

the stove from overheating.

NOTE: On some units, once tripped, like a circuit

breaker, the reset button will have to be pushed

before restarting your stove. On other units the

thermodisc has no reset button and will reset

itself once the stove has cooled. The manufacturer

recommends that you call your dealer if this occurs

as this may indicate a more serious problem. A

service call may be required.

2. If the combustion blower fails, an air pressure

switch will automatically shut down the auger.

NOTE: Opening the stove door for more than

30 seconds during operation will cause enough

pressure change to activate the air switch, shutting

the fuel feed off. The stove will shut down and show

“E2” on the two digit display. The stove has to fully

shut down before restarting.

INTERIOR CHAMBERS

• Burn Pot - Periodically remove and clean the burn

pot and the area inside the burn pot housing. In

particular, it is advisable to clean out the holes in

the burn pot to remove any build up that may

prevent air from moving through the burn pot

freely.

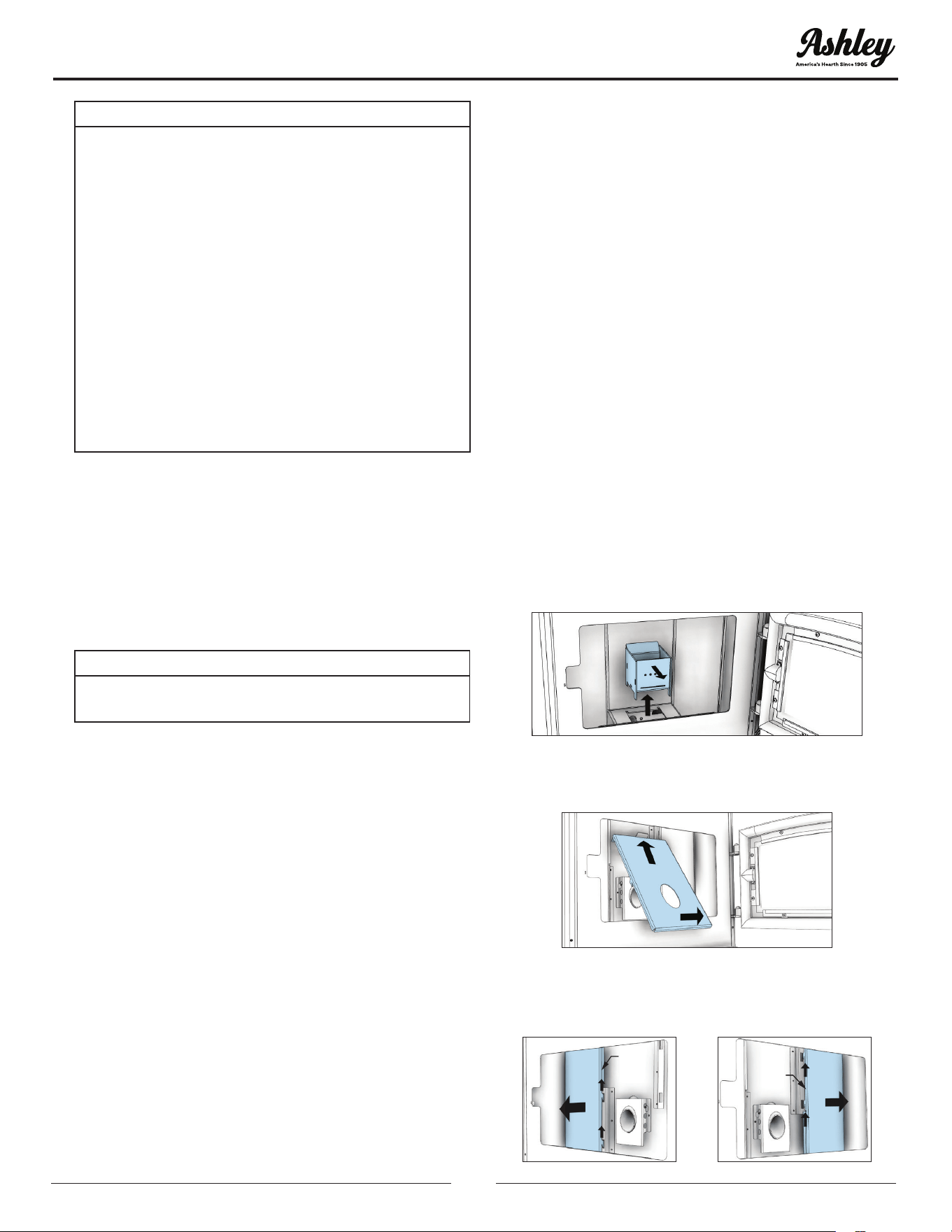

• Heat Exchanger - There are three panels in the back

of the rebox that need to be removed in order to

clean the y ash out of the heat exchanger.

a. Open the door and remove the burnpot.

b. Use the tab located at the top of the center

panel to lift the panel up and out of the unit.

c. Lift the left and right panel up and out of the

unit.

Left

Panel

Right

Panel

OPERATION INSTRUCTIONS

d. Remove y ash.

It is possible that creosote may accumulate in the

exhaust fan therefore, this must be brushed clean.

The exhaust fan can be found behind the left side

panel (facing the front of the heater), the circulation

fan can be found behind the right side panel. To

access the igniter, remove the air inlet tube and

cover (2 screws). The auger motor is located in the

center rear of the unit. Note: When cleaning, take

care not to damage the fan blades.

If a vacuum is used to clean your stove, we suggest

using the AV15E AshVac vacuum. The AV15E AshVac

is designed for ash removal. Some regular vacuum

cleaner (i.e. shop vacs) may leak ash into the room.

DO NOT VACUUM HOT ASH.

WARNING:

FAILURE TO PROPERLY MAINTENANCE

THE CLEAN OUTS WILL RESULT IN POOR

PERFORMANCE OF THIS STOVE.

OPERATION INSTRUCTIONS

NEVER OPERATE THIS PRODUCT WHILE UNATTENDED

MAINTENANCE

CAUTION:

• FAILURE TO CLEAN AND MAINTAIN THIS

UNIT AS INDICATED CAN RESULT IN POOR

PERFORMANCE, SAFETY HAZARDS, FIRE,

AND EVEN DEATH.

• NEVER PERFORM ANY INSPECTIONS,

CLEANING, OR MAINTENANCE ON A HOT

STOVE.

• DISCONNECT THE POWER CORD BEFORE

PERFORMING ANY MAINTENANCE! NOTE:

TURNING THE ON/OFF SWITCH TO ”OFF”

DOES NOT DISCONNECT ALL POWER TO

THE ELECTRICAL COMPONENTS OF THE

STOVE.

• DO NOT OPERATE STOVE WITH BROKEN

GLASS, LEAKAGE OF FLUE GAS MAY RESULT.

• ATTEMPTS TO ACHIEVE HEAT OUTPUT

RATES THAT EXCEED HEATER DESIGN

SPECIFICATIONS CAN RESULT IN

PERMANENT DAMAGE TO THE HEATER.

CREOSOTE FORMATION, INSPECTION,

& REMOVAL

CAUTION:

THE EXHAUST SYSTEM SHOULD BE CHECKED

MONTHLY DURING THE BURNING SEASON FOR

ANY BUILD-UP OF SOOT OR CREOSOTE.

When any wood is burned slowly, it produces tar

and other organic vapors, which combine with

expelled moisture to form creosote. The creosote

vapors condense in the relatively cool chimney

ue or a newly started re or from a slow-burning

re. As a result, creosote residue accumulates

on the ue lining. When ignited, this creosote

makes an extremely hot re, which may damage

the chimney or even destroy the house. Despite

their high efciency, pellet stoves can accumulate

creosote under certain conditions. The chimney

connector and chimney should be inspected by

a qualied person annually or per ton of pellets

to determine if a creosote or y ash build-up has

occurred. If creosote has accumulated, it should

be removed to reduce the risk of a chimney re.

Inspect the system at the stove connection and

at the chimney top. Cooler surfaces tend to build

creosote deposits quicker, so it is important to

check the chimney from the top as well as from the

bottom. The creosote should be removed with a

brush specically designed for the type of chimney

in use. A qualied chimney sweep can perform this

service. It is also recommended that before each

heating season the entire system be professionally

inspected, cleaned and, if necessary, repaired. To

clean the chimney, disconnect the vent from the

stove.

FLY ASH

This accumulates in the horizontal portion of an

exhaust run. Though non-combustible, it may

impede the normal exhaust ow. It should therefore

be periodically removed.

MAINTENANCE

ASH REMOVAL & DISPOSAL

CAUTION:

ALLOW THE STOVE TO COOL BEFORE

PERFORMING ANY MAINTENANCE OR

CLEANING. ASHES MUST BE DISPOSED IN A

METAL CONTAINER WITH A TIGHT FITTING

LID. THE CLOSED CONTAINER OF ASHES

SHOULD BE PLACED ON A NON-COMBUSTIBLE

SURFACE OR ON THE GROUND, WELL AWAY

FROM ALL COMBUSTIBLE MATERIALS,

PENDING FINAL DISPOSAL.

Remove the ashes periodically to avoid unnecessary

ash build up. Remove ashes when unit has cooled.

Ashes should be placed in a metal container with a

tight tting lid. The closed container of ashes should

be placed on a noncombustible oor or on the

ground, well away from all combustible materials,

pending nal disposal. If the ashes are disposed

of by burial in soil or otherwise locally dispersed,

they should be retained in the closed container

until all embers have been thoroughly cooled. The

container shall not be used for other trash or waste

disposal. If combined with combustible substances,

ashes and embers may ignite.

SMOKE & CO MONITORS

Burning wood naturally produces smoke and

carbon monoxide(CO) emissions. CO is a poisonous

gas when exposed to elevated concentrations

for extended periods of time. While the modern

combustion systems in heaters drastically reduce

the amount of CO emitted out the chimney,

exposure to the gases in closed or conned areas

can be dangerous. Make sure you stove gaskets

and chimney joints are in good working order and

sealing properly to ensure unintended exposure. It

is recommended that you use both smoke and CO

monitors in areas having the potential to generate

CO.

CHECK & CLEAN THE HOPPER

Check the hopper periodically to determine if there

is any sawdust (nes) that is building up in the feed

system or pellets that are sticking to the hopper

surface. Clean as needed.

DOOR & GLASS GASKETS

Inspect the main door and glass window gaskets

periodically. The main door may need to be removed

to have frayed, broken, or compacted gaskets

replaced by your authorized dealer. This unit’s door

uses a 1” diameter rope gasket.

BLOWER MOTORS

Clean the air holes on the motors of both the

exhaust and distribution blowers annually. Remove

the exhaust blower from the exhaust duct and

clean out the internal fan blades as part of your fall

start-up. If you have indoor pets your power motors

should be inspected monthly to make sure they

are free of animal hair build up. Animal hair build

up in blowers can result in poor performance or

unforeseen safety hazards.

PAINTED SURFACES

Painted surfaces may be wiped down with a damp

cloth. If scratches appear, or you wish to renew your

paint, contact your authorized dealer to obtain a

can of suitable high-temperature paint.

GLASS

We recommend using a high-quality glass cleaner.

Should a buildup of creosote or carbon accumulate,

you may wish to use 000 steel wool and water to

clean the glass. DO NOT use abrasive cleaners. DO

NOT perform the cleaning while the glass is HOT.

Do not attempt to operate the unit with broken

glass. Replacement glass may be purchased from

your U.S. Stove dealer. If the glass is broken, follow

these removal procedures:

1. Once the heater has cooled, remove the door

from the heater.

2. Remove the rope gasket from the door followed

by the nuts holding the glass retainer in place.

3. While wearing gloves, carefully remove any

loose pieces of glass from the door frame.

4. Replace the glass and gasket, making sure the

gasket runs the full perimeter of the glass edge.

5. Re-install the retainer and eight nuts and rope

gasket using high-temperature silicone to

adhere the gasket to the door.

6. Never use substitute materials for the glass.

DO NOT abuse the door glass by striking, slamming,

or similar trauma. Do not operate the stove with the

glass removed, cracked, or broken.

MAINTENANCE

FALL START UP

Prior to starting the rst re of the heating season,

check the outside area around the exhaust and air

intake systems for obstructions. Clean and remove

any y ash from the exhaust venting system. Clean

any screens on the exhaust system and on the

outside air intake pipe. Turn all of the controls on

and make sure that they are working properly. This

is also a good time to give the entire stove a good

cleaning throughout.

SPRING SHUTDOWN

After the last burn in the spring, remove any

remaining pellets from the hopper and the auger

feed system. Scoop out the pellets and then run

the auger until the hopper is empty and pellets

stop owing (this can be done by pressing the “ON”

button with the viewing door open). Vacuum out

the hopper. Thoroughly clean the burn pot, and

rebox. It may be desirable to spray the inside of

the cleaned hopper with an aerosol silicone spray

if your stove is in a high humidity area. The exhaust

system should be thoroughly cleaned.

MAINTENANCE SCHEDULE

Use the following as a guide under average use

conditions. Gaskets around door and door glass

should be inspected and repaired or replaced when

necessary.

Daily Weekly

Monthly or

as needed

Burn Pot Stirred Empty

Combustion

Chamber

Brushed

Ashes Check Empty

Interior

Chambers

Vacuumed

Combustion

Blower Blades

Vacuumed

/ Brushed

Convection

Blower Impeller

Vacuumed

/ Brushed

Vent System Cleaned

Gaskets Inspected

Glass Wiped Cleaned

Hopper (end of

season)

Empty &

Vacuumed

INSTRUCTIONS SPECIFIC FOR CANADIAN

INSTALLATIONS

Do not obstruct the space under the heater and

do not obstruct the combustion air openings.

Refer to the chimney manufacturer’s instructions

for disassembling the chimney/venting for

transportation of a transportable building. The parts

or materials to be employed for ember protectors

and the minimum areas to be covered and their

relation to the space heater, as well as the notice: “In

Canada, to comply with CSA B365, Installation Code

for Solid-Fuel-Burning Appliances and Equipment,

any combustible covering beneath the appliance

and/or within the area extending horizontally at

least 450 mm (18 in) beyond the appliance on

any side equipped with a door, and at least 200

mm (8 in) beyond the appliance on other sides,

shall be protected by a continuous, durable, non-

combustible pad that will provide ember protection.

The 450 mm (18 in) ember protection required on

any side with a door shall extend for the full width

of the appliance plus the 200 mm (8 in) required on

each side of the appliance without a door. Where an

appliance is installed less than 200 mm (8 in) from

a wall, the ember pad need only extend to the base

of the wall. An ember pad shall not be placed on top

of a carpet unless the pad is structurally supported

to prevent displacement and distortion. If this

appliance is installed in a transportable building,

removal of the chimney/venting is required for

transportation of the building. DO NOT INSTALL IN

AN ALCOVE DO NOT INSTALL IN ANY FIREPLACE

TROUBLESHOOTING GUIDE

When your stove acts out of the ordinary, the rst reaction is to call for help. This guide may save time and

money by enabling you to solve simple problems yourself. Problems encountered are often the result of

only ve factors: 1) poor fuel; 2) poor operation or maintenance; 3) poor installation; 4) component failure; 5)

factory defect. You can usually solve those problems related to 1 and 2. Customer service can solve problems

relating to 3, 4 and 5. Refer to diagrams in the “Repair Parts” section to help locate indicated parts. For the

sake of troubleshooting and using this guide to assist you, you should look at your heat level setting to see

which light is ashing.

• Disconnect the power cord before performing any maintenance! NOTE: Turning the ON/OFF Switch to

”OFF” does not disconnect all power to the electrical components of the stove.

• Never try to repair or replace any part of the stove unless instructions for doing so are given in this manual.

All other work should be done by a trained technician.

Display is Flashing “E1”

Possible Causes Possible Remedies: (Unplug stove rst when possible)

The stove is consuming too much fuel

Adjust the fuel adjuster slide (see the “How To Adjust The

Fuel Adjuster” section of this manual). Close the slide

about 1/4” after your stove cools down. Restart your stove.

If your display shows E1 again, close the slide another 1/4”

and restart.

The convection blower is overheating and

tripping the internal temperature shutoff.

Clean any dust off of the windings and fan blade. If oiling

the blower does not help, the blower may be bad.

The stove is being left on the highest setting

for extended periods of time.

If operating the heater on the highest heat setting, the

room temperature could increase enough and lead

to potential overheating situations. If this happens try

operating at a lower heat setting.

Fuel other than wood pellets is being burned

in the stove.

This pellet stove is designed and tested to use wood pellets.

Check for signs of fuel other than wood pellets. No other

types of fuel have been approved for this pellet stove. If

there are signs of other types of fuel being used, stop using

them immediately.

Power surge or brown out situation.

A power surge, spike, or voltage drop could cause the high

limit switch to trip. Check to see if a surge protector is being

used on the stove. If not, recommend one to the customer.

High Limit Switch is malfunctioning.

If the other items check out OK, replace the high limit

switch.

ATTENTION: THIS WOOD HEATER NEEDS PERIODIC INSPECTION AND REPAIR FOR PROPER

OPERATION. IT IS AGAINST FEDERAL REGULATIONS TO OPERATE THIS WOOD HEATER IN A

MANNER INCONSISTENT WITH OPERATING INSTRUCTIONS IN THIS MANUAL.

Display is Flashing

The low fuel sensor has tripped. Pellet level is low, rell hopper.

TROUBLESHOOTING GUIDE

Display is Flashing “E2”

Possible Causes Possible Remedies: (Unplug stove rst when possible)

Airow switch hose or stove attachment

pipes for hose are blocked.

Unhook air hose from the air switch and blow through it.

If air ows freely, the hose and tube are ne. If air will not

ow throw the hose, use a wire coat hanger to clear the

blockage.

The air inlet, burnpot, interior combustion

air chambers, combustion blower, or

exhaust pipe are blocked with ash or foreign

material.

Follow all cleaning procedures in the maintenance section

of the owner’s manual.

The rebox is not properly sealed.

Make sure the door is closed and that the gasket is in good

shape.

Vent pipe is incorrectly installed.

Check to make sure vent pipe installation meets criteria in

owner’s manual.

The airow switch wire connections are bad.

Check the connectors that attach the gray wires to the air

switch.

Combustion blower failure.

With the stove on, check to see if the combustion blower is

running. If it is not, you will need to check for power going

to the combustion blower. It should be a full current. If

there is power, the blower is bad. If there is not, make sure

the control board is sending power to the air switch.

Control board not sending power to

combustion blower.

If there is no current going to the combustion blower, check

all wire connections. If all wires are properly connected,

you have a bad control board.

Control board not sending power to air

switch.

There should be a 5-volt current (approximately) going to

the air switch after the stove has been on for 30 seconds.

Air switch has failed.

To test the air switch, you will need to disconnect the air

hose from the body of the stove. With the other end still

attached to the air switch, very gently suck on the loose end

of the hose (you may want to remove the hose entirely off

the stove and the air switch rst and make sure it is clear).

If you hear a click, the air switch is working. BE CAREFUL

TOO MUCH VACUUM CAN DAMAGE THE AIR SWITCH.

Display is Flashing “E3”

Possible Causes Possible Remedies: (Unplug stove rst when possible)

The hopper is out of pellets Rell the hopper.

The air dampener is too far open for a low

feed setting

If on the low setting, you may need to close the dampener

all the way.

The burnpot holes are blocked. Remove the burnpot and thoroughly clean it.

The air inlet, the interior chambers, or

exhaust system has a partial blockage.

Follow all cleaning procedures in the maintenance section

of the owner's manual

The hopper safety switch has failed or

hopper is open.

When operating the unit, be sure the hopper lid is closed so

that the hopper safety switch will activate. Check the wires

leading from the hopper safety switch to the control panel

and auger motor for secure connections. Use a continuity

tester to test the hopper safety switch; replace if necessary.

The auger shaft is jammed.

"Start by emptying the hopper. Then remove the auger

motor by removing the auger pin, then remove the two

bolts that hold the auger bracket to the auger tube. The

auger bracket will now be able to be removed form the

auger tube. Remove the two bolts on the side of the auger

tube to remove the lower bearing of the auger. Pull the

auger out of the tube to free the jam.

The auger motor has failed.

Remove the auger motor from the auger shaft and try to

run the unit. If the motor will turn the shaft is jammed on

something. If the motor will not turn, the motor is bad.

The Proof of Fire (POF) thermodisc has

malfunctioned.

Temporarily bypass the POF thermodisc by disconnecting

the two wires and connecting them with a short piece

of wire. Then plug the stove back up. If the stove comes

on and works, you need to replace the POF thermodisc.

This is for testing only. DO NOT LEAVE THE THERMODISC

BYPASSED. Your blowers will never shut off and if the re

went out the auger will continue to feed pellets until the

hopper is empty if you leave the POF thermodisc bypassed.

The control board is not sending power to

the POF thermodisc or other auger system

components.

There should be a 5-volt (approximately) current going

to the POF thermodisc after the stove has been on for 10

minutes.

TROUBLESHOOTING GUIDE

Display is Flashing “E4”

Possible Causes Possible Remedies: (Unplug stove rst when possible)

The air inlet, burnpot, interior combustion

air chambers, combustion blower, or

exhaust pipe are blocked with ash or foreign

material.

Follow all cleaning procedures in the maintenance section

of the owner’s manual.

The Proof of Fire (POF) thermodisc has came

unplugged

Check the (POF) thermodisc to see if the wires are

connected properly.

The Proof of Fire (POF) thermodisc has

malfunctioned.

Temporarily bypass the POF thermodisc by disconnecting

the two wires and connecting them with a short piece

of wire. Then plug the stove back up. If the stove comes

on and works, you need to replace the POF thermodisc.

This is for testing only. DO NOT LEAVE THE THERMODISC

BYPASSED. Your blowers will never shut off and if the re

went out the auger will continue to feed pellets until the

hopper is empty if you leave the POF thermodisc bypassed.

The hopper is out of Pellets. Rell the hopper.

The hopper safety switch has failed or

hopper is open.

When operating the unit, be sure the hopper lid is closed so

that the hopper safety switch will activate. Check the wires

leading from the hopper safety switch to the control panel

and auger motor for secure connections. Use a continuity

tester to test the hopper safety switch; replace if necessary.

The auger shaft is jammed.

Start by emptying the hopper. Then remove the auger

motor by removing the auger pin. Remove the auger shaft

inspection plate in the hopper so that you can see the

auger shaft. Gently lift the auger shaft straight up so that

the end of the auger shaft comes up out of the bottom

auger bushing. Next, remove the two nuts that hold the

top auger biscuit in. Then rotate the bottom end of the

auger shaft up towards you until you can lift the shaft out

of the stove. After you have removed the shaft, inspect it

for bent ights, burrs, or broken welds. Remove any foreign

material that might have caused the jam. Also, check the

auger tube for signs of damage such as burrs, rough spots,

or grooves cut into the metal that could have caused a jam.

The auger motor has failed.

Remove the auger motor from the auger shaft and try to

run the unit. If the motor will turn the shaft is jammed on

something. If the motor will not turn, the motor is bad.

TROUBLESHOOTING GUIDE

Stove Feeds Pellets, But Will Not Ignite

Possible Causes Possible Remedies: (Unplug stove rst when possible)

Air damper open too far for ignition.

In some situations it may be necessary to have the damper

completely closed for ignition to take place. After there is

a ame, the damper can then be adjusted for the desired

feed setting.

Blockage in igniter tube or inlet for igniter

tube.

Find the igniter housing on the backside of the rewall.

The air intake hole is a small hole located on bottom side of

the housing. Make sure it is clear. Also, look from the front

of the stove to make sure there is not any debris around

the igniter element inside of the igniter housing.

The burnpot is not pushed completely to

the rear of the rebox.

Make sure that the air intake collar on the burnpot is

touching the rear wall of the rebox.

Bad igniter element.

Put power directly to the igniter element. Watch the tip

of the igniter from the front of the stove. After about 2

minutes the tip should glow. If it does not, the element is

bad.

The control board is not sending power to

the igniter.

Check the voltage going to the igniter during startup. It

should be a full current. If the voltage is lower than full

current, check the wiring. If the wiring checks out good,

the board is bad.

Smoke Smell Coming Back Into The Home

Possible Causes Possible Remedies: (Unplug stove rst when possible)

There is a leak in the vent pipe system.

Inspect all vent pipe connections. Make sure they are

sealed with RTV silicone that has a temperature rating on

500 degree F or higher. Also, seal joints with UL-181-AP foil

tape. Also, make sure the square to round adapter piece

on the combustion blower has been properly sealed with

the same RTV.

The gasket on the combustion blower has

gone bad.

Inspect both gaskets on the combustion blower to make

sure they are in good shape.

Because it is a wood-burning device, your pellet heater may emit a faint wood-burning odor. If this

increases beyond normal, or if you notice an unusual soot build-up on walls or furniture, check your

exhaust system carefully for leaks. All joints should be properly sealed. Also clean your stove, following

instructions in “MAINTENANCE”. If problem persists, contact customer service.

Convection Blower Shuts Off And Comes Back On

Possible Causes Possible Remedies: (Unplug stove rst when possible)

The convection blower is overheating and

tripping the internal temperature shutoff.

Clean any dust off of the windings and fan blades. If

cleaning the blower does not help, the blower may be bad.

Circuit board malfunction.

Test the current going to the convection blower. If there

is power being sent to the blower when it is shut off, then

the control board is ne. If there is NOT power being sent

to the blower when it shuts off during operation, then you

have a bad control board.

TROUBLESHOOTING GUIDE

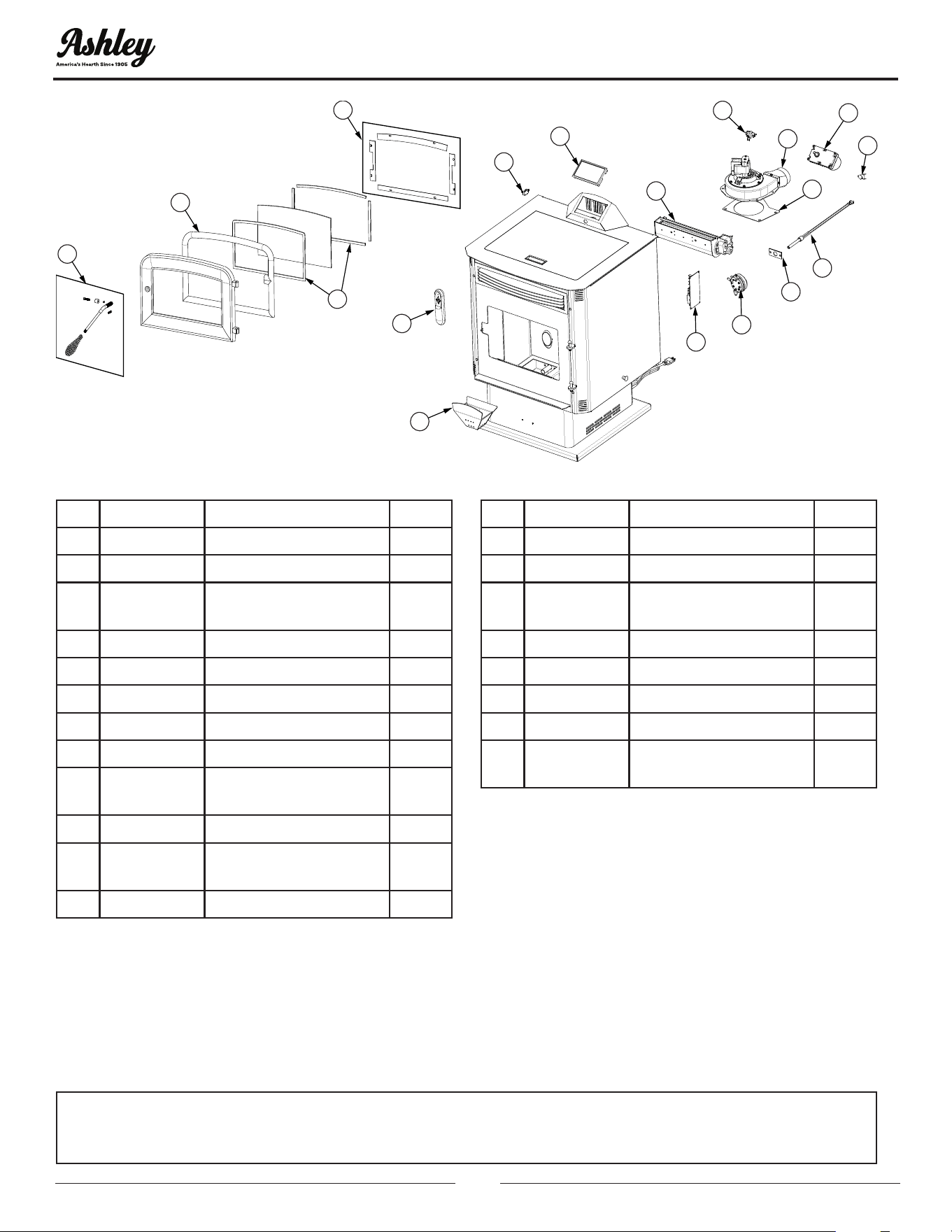

Key Part # Description Qty

1 893241-AW Door Handle Shaft Kit 1

2 88324 1” Rope Gasket 5.17 ft

3 88174

1/8 X 1 Window Gasket

W/Adhesive

7.28 ft

4 893159 Clear Glass 1

5 893939 Glass Retainer Kit 1

6 893629 Burnpot Assembly 1

7 80780 IR Remote 1

8 80491 Microswitch 1

9 80882

Control Board

Assembly

10 80834 Room Blower 1

11 80609

175° Snap disc, Surf

Mt, High Limit

12 80868 Combustion Blower 1

Key Part # Description Qty

13 88100 Blower Gasket 1

14 80781 Auger Motor 1

15 80610

Snap disc, Surf Mt,

Low Limit Pof

16 80869 Ceramic Ignitor 1

17 88118 Ignitor Flange Gasket 1

18 80549 Pressure Switch 1

19 80631 PCBA, Main 1

20 80938

Sensor, Hopper Fuel

Level (not shown)

REPAIR PARTS

IN ORDER TO MAINTAIN WARRANTY, COMPONENTS MUST BE REPLACED USING USSC PARTS

PURCHASED THROUGH YOUR DEALER OR DIRECTLY FROM USSC. USE OF THIRD PARTY

COMPONENTS WILL VOID THE WARRANTY.

To order parts:

Call 1-800-750-2723 Ext 5051 or

Email to: parts@usstove.com

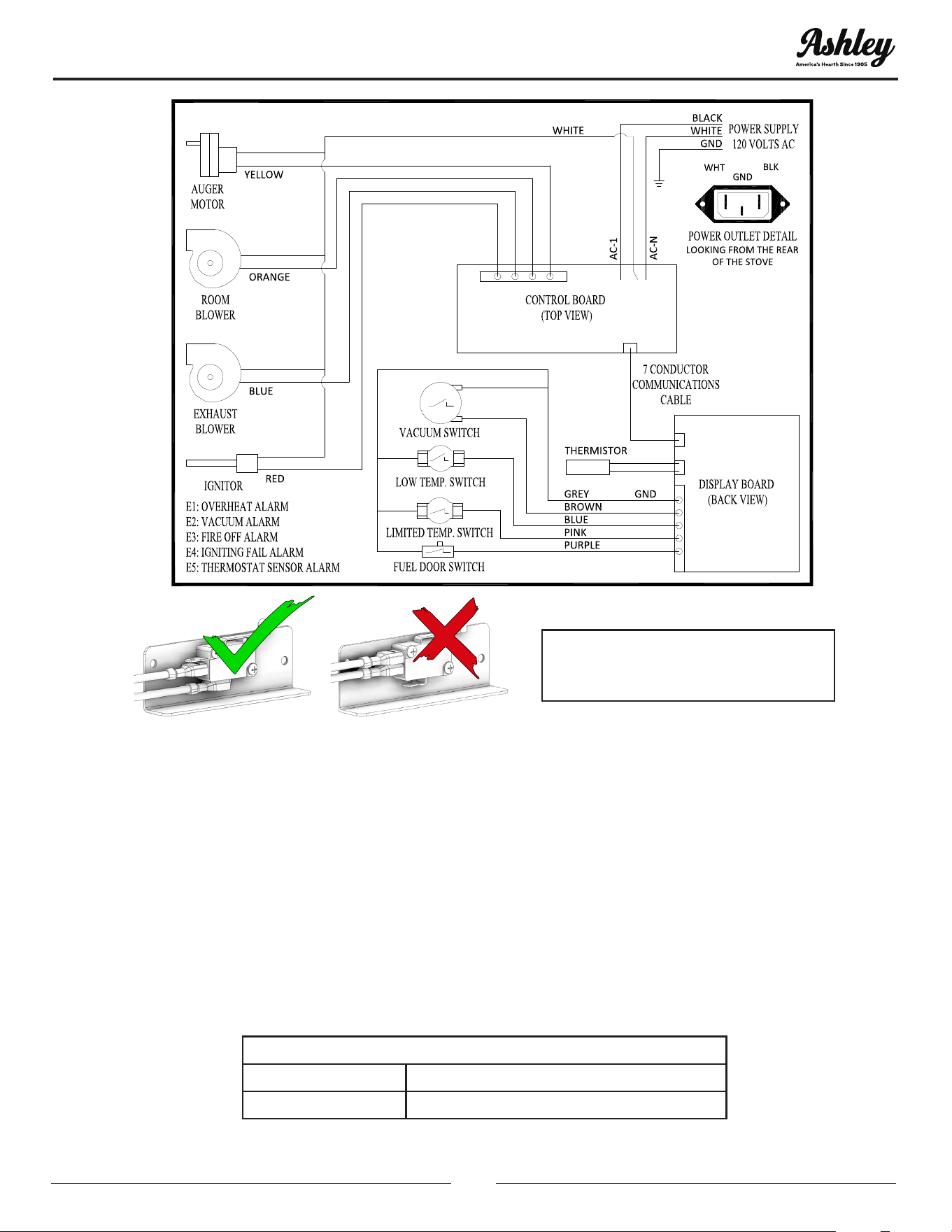

CORRECT WRONG

Ensure the wires are connected

to the bottom two prongs of the

hopper switch as shown.

WIRING DIAGRAM

For Parts Assistance Call: 800-750-2723 Ext 5051 or Email: parts@usstove.com

The information in this owner’s manual is specic to your unit. When ordering replacement parts the

information in this manual will help to ensure the correct items are ordered. Before contacting customer

service write down the model number and the serial number of this unit. That information can be found on

the certication label attached to the back of the unit. Other information that may be needed would be the

part number and part description of the item(s) in question. Part numbers and descriptions can be found

in the “Repair Parts” section of this manual. Once this information has been gathered you can contact

customer service by phone 1-800-750-2723 Ext 5051 or Email parts@usstove.com.

Model Information

Model Number

Serial Number

HOW TO ORDER REPAIR PARTS

It is recommended that your heating system is serviced regularly and that the appropriate Service Interval

Record is completed.

SERVICE PROVIDER

Before completing the appropriate Service Record below, please ensure you have carried out the service

as described in the manufacturer’s instructions. Always use the manufacturer's specied spare part when

replacement is necessary.

Service 01 Date: _____________________

Engineer Name: _______________________________

License No.: ____________________________________

Company: _____________________________________

Telephone No.: _________________________________

Stove Inspected: Chimney Swept:

Items Replaced: _______________________________

Service 03 Date: _____________________

Engineer Name: _______________________________

License No.: ____________________________________

Company: _____________________________________

Telephone No.: _________________________________

Stove Inspected: Chimney Swept:

Items Replaced: _______________________________

Service 05 Date: _____________________

Engineer Name: _______________________________

License No.: ____________________________________

Company: _____________________________________

Telephone No.: _________________________________

Stove Inspected: Chimney Swept:

Items Replaced: _______________________________

Service 07 Date: _____________________

Engineer Name: _______________________________

License No.: ____________________________________

Company: _____________________________________

Telephone No.: _________________________________

Stove Inspected: Chimney Swept:

Items Replaced: _______________________________

Service 02 Date: _____________________

Engineer Name: _______________________________

License No.: ____________________________________

Company: _____________________________________

Telephone No.: _________________________________

Stove Inspected: Chimney Swept:

Items Replaced: _______________________________

Service 04 Date: _____________________

Engineer Name: _______________________________

License No.: ____________________________________

Company: _____________________________________

Telephone No.: _________________________________

Stove Inspected: Chimney Swept:

Items Replaced: _______________________________

Service 06 Date: _____________________

Engineer Name: _______________________________

License No.: ____________________________________

Company: _____________________________________

Telephone No.: _________________________________

Stove Inspected: Chimney Swept:

Items Replaced: _______________________________

Service 08 Date: _____________________

Engineer Name: _______________________________

License No.: ____________________________________

Company: _____________________________________

Telephone No.: _________________________________

Stove Inspected: Chimney Swept:

Items Replaced: _______________________________

SERVICE RECORD

NOTES

CORRECT

FAUX

ASSUREZ-VOUS QUE LES FILS SONT

CONNECTÉS AUX DEUX BROCHES

INFÉRIEURES DE L’INTERRUPTEUR DE

LA TRÉMIE, COMME ILLUSTRÉ.

SCHÉMA DE CÂBLAGE

COMMANDE DE PIÈCES DE RECHANGE

Les informations contenues dans ce manuel du propriétaire sont spéciques à votre appareil. Lors de la commande de

pièces de rechange, les informations contenues dans ce manuel vous aideront à vous assurer que les bons articles sont

commandés. Avant de contacter le service client, notez le numéro de modèle et le numéro de série de cet appareil.

Cette information se trouve sur l’étiquette de certication apposée à l’arrière de l’appareil. D’autres informations qui

pourraient être nécessaires sont le numéro de pièce et la description de l’article en question. Les références et les

descriptions se trouvent dans la section «Pièces de réparation» de ce manuel. Une fois ces informations recueillies, vous

pouvez contacter le service client par téléphone au 1-800-750-2723, poste 5051 ou par e-mail à parts@usstove.com.

Informations sur le modèle

Numéro de modèle

Numéro de série

Pour l’assistance sur les pièces, appelez le 800-750-2723, poste 5051 ou par courriel:

parts@usstove.com

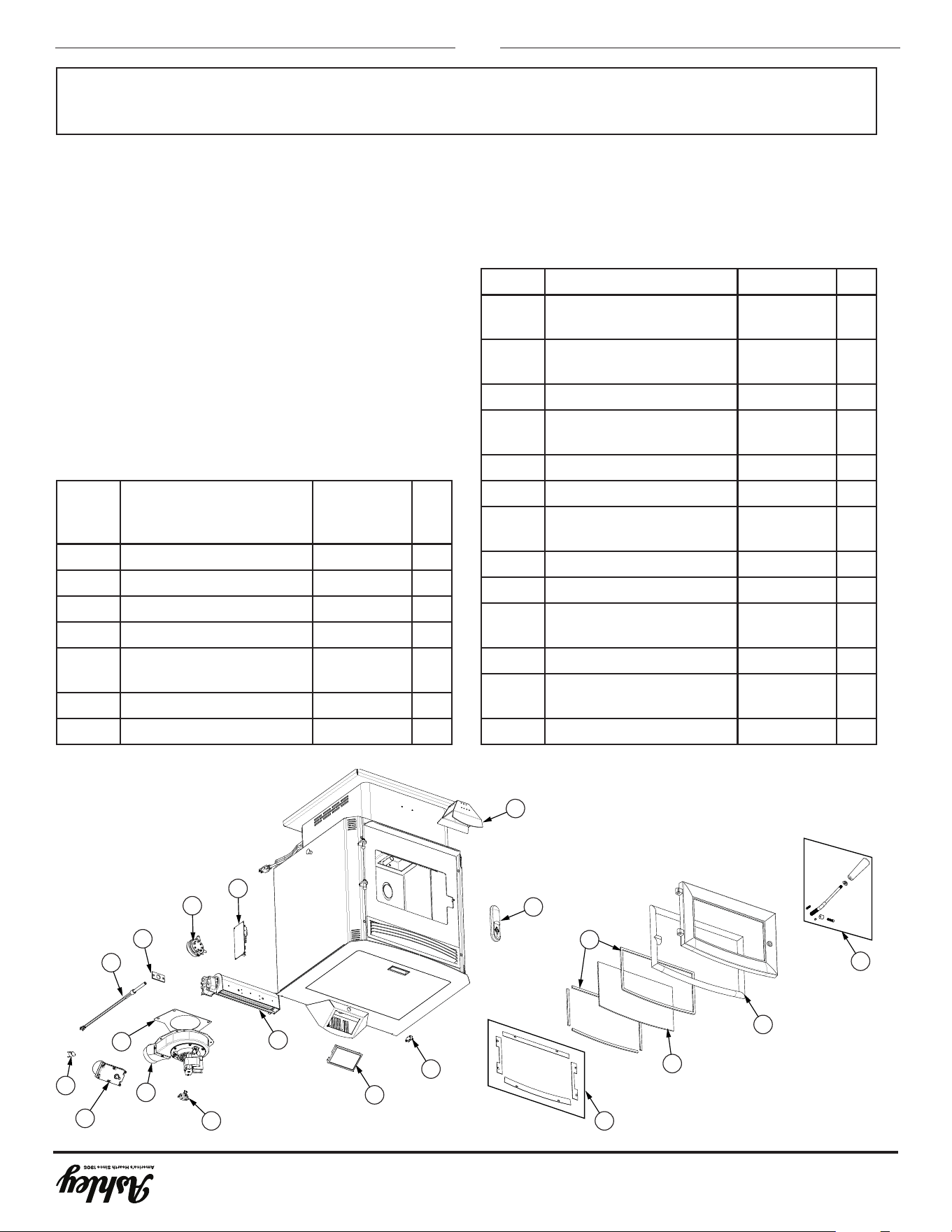

PIÈCES DE RECHANGE

AFIN DE MAINTENIR LA GARANTIE, LES COMPOSANTS DOIVENT ÊTRE REMPLACÉS PAR DES PIÈCES D’ORIGINE

DU FABRICANT ACHETÉS AUPRÈS DE VOTRE REVENDEUR OU DIRECTEMENT AUPRÈS DU FABRICANT DE

L’APPAREIL. L’UTILISATION DE COMPOSANTS TIERS ANNULERA LA GARANTIE.

Clé Partie La Description Qté

1 893241-AW

Kit d'arbre de poignée de

porte

2 88324 Joint de corde de 1 po 5,17 po

3 88174

Joint de fenêtre 1/8 x 1

avec adhésif

7,28 po

4 893159 Verre propre 1

5 893939 Kit de retenue de verre 1

6 893629

Assemblage du pot de

combustion

7 80780 Télécommande IR 1

8 80491 Micro-interrupteur 1

9 80882

Assemblage du tableau

de commande

10 80834 Ventilateur de chambre 1

11 80609

Disque à pression 175°,

Surf Mt, Limite haute

12 80868

Ventilateur de

combustion

13 88100 Joint de soufante 1

Clé Partie La Description Qté

14 80781 Moteur de tarière 1

15 80610

Disque à pression, Surf

Mt, Low Limit Pof

16 80869 Allumeur en céramique 1

17 88118 Joint de bride d'allumeur 1

18 80549 Pressostat 1

19 80631 PCBA, principal 1

20 80938

Capteur, niveau de

carburant dans la trémie

(non illustré)

Pour commander des pièces:

Appelez le 1-800-750-2723 Ext 5051 ou

Envoyez un courriel à: parts@usstove.com

GUIDE DE DÉPANNAGE

• LA VITRE NOIRCIT TRÈS RAPIDEMENT

• LA FLAMME EST MOLLE, FONCÉE ET SES POINTES SONT NOIRES

• APRÈS UN CERTAIN TEMPS D’UTILISATION DU POÊLE, LE POT DE COMBUSTION DÉBORDE

Causes possibles:

Solutions possibles: (Débranchez le poêle avant toute chose quand c’est

possible.)

Le poêle ou le conduit d'évacuation est

sale, ce qui limite la circulation d'air dans

le pot de combustion.

Suivez toutes les procédures de nettoyage de la section d'entretien du

Guide d'utilisation.

Le conduit d'évacuation est mal installé.

Assurez-vous que le conduit d'évacuation ait été installé conformément

aux critères énoncés dans le Guide d'utilisation.

Le registre de tirage est trop fermé pour

un réglage de chauffage élevé.

Tirez le bouton du registre de tirage plus loin vers le côté du poêle et

essayez de rallumer l'appareil.

Les orices du pot de combustion sont

bouchés.

Retirez le pot de combustion et nettoyez-le à fond.

Le registre est cassé.

Inspectez visuellement le registre de tirage. Vériez que la plaque du

registre soit bien xée à la tige du registre d'admission. Lorsqu'on déplace

la tige du registre, la plaque doit se déplacer avec elle.

Blocage du conduit d'admission d'air.

Inspecter visuellement le conduit d'admission d'air qui entre dans le pot

de combustion en recherchant des corps étrangers.

Dysfonctionnement de la carte de circuit

imprimé.

Mesurez le délai d'allumage du témoin d'alimentation en combustible

pour chaque réglage (après la n du cycle de démarrage du poêle). Vériez

que les délais correspondent bien au diagramme de temporisation de la

tarière. Si le moteur de tarière tourne en permanence, c'est la carte qui

est défectueuse.

Le ventilateur de combustion ne tourne

pas assez vite.

Testez la vitesse de rotation du ventilateur après avoir nettoyé les pales.

La vitesse de rotation doit être d'environ 3000 t/min.

Granulés de mauvaise qualité. (Ne

s’applique qu’au problème «LA VITRE

NOIRCIT TRÈS RAPIDEMENT».)

La marque ou le lot de granulés utilisés est peut-être de mauvaise

qualité. Si possible, essayez une autre marque de granulés. Essayez aussi

une marque composée d'un autre type de bois (résineux plutôt que

feuillus). Des bois différents présentent des caractéristiques différentes

qui affectent la combustion.

GUIDE DE DÉPANNAGE

LE POÊLE N’EST PAS ALIMENTÉ EN GRANULÉS, MAIS LE TÉMOIN D’ALIMENTATION EN COMBUSTIBLE S’ALLUME

COMME PRÉVU

Causes possibles:

Solutions possibles: (Débranchez le poêle avant toute chose quand c’est

possible.)

L'interrupteur de surchauffe s'est

déclenché ou est défectueux.

Attendez que le poêle refroidisse pendant environ 30 à 45 minutes.

Localisez le thermodisque de surchauffe et appuyez sur le bouton de

réinitialisation situé à l'arrière de celui-ci. Si le poêle ne redémarre pas,

vériez que le thermodisque ne soit pas défectueux. Pour tester si le

thermodisque est défectueux, vous pouvez le contourner comme décrit

précédemment pour le thermodisque POF.

Moteur de tarière défectueux.

Retirez le moteur de l'arbre de la tarière et essayez de le faire fonctionner.

Si le moteur tourne, c'est l'arbre qui est coincé sur quelque chose. Si le

moteur ne tourne pas, il est défectueux.

Tarière bloquée.

Commencez par vider la trémie. Puis retirez le moteur de la tarière en

retirant la goupille de la tarière. Retirez la plaque d'inspection de l'arbre

de la tarière dans la trémie pour pouvoir examiner l'arbre de la tarière.

Soulevez légèrement l'arbre de la tarière de sorte que l'extrémité de

l'arbre sorte du manchon inférieur de tarière. Retirez ensuite les deux

écrous qui tiennent la pastille supérieure de la tarière. Puis faites pivoter

l'extrémité inférieur de l'arbre de la tarière vers vous, jusqu'à ce que vous

puissiez soulever l'arbre et le sortir du poêle. Après avoir sorti l'arbre,

recherchez des pales déformées, des bavures ou des soudures cassées.

Retirez tout corps étranger susceptible d'avoir provoqué le blocage.

Vériez également le tube de la tarière, en recherchant des signes de

dommage, tels que des bavures, des zones rugueuses, ou des rainures

creusées dans le métal qui pourraient être à l'origine du blocage.

Fil débranché ou connecteur desserré.

Vériez tous les ls et connecteurs branchés sur le moteur de tarière,

l'interrupteur de surchauffe et le connecteur Molex.

Tableau de commande défectueux.

Si le fusible est bon, les ls et connecteurs bien raccordés, et que

l'interrupteur de surchauffe ne s'est pas déclenché, testez la tension qui

arrive au moteur de tarière. En l'absence de tension nominale arrivant au

moteur de tarière lorsque le témoin d'alimentation en combustible est

allumé, c'est le tableau de commande qui est défectueux.

Un autre combustible que les granulés de

bois est brûlé dans le poêle.

Ce poêle à granulés a été conçu et testé pour brûler des granulés de

bois. Recherchez la présence de combustibles autre que des granulés

de bois. Aucun autre type de combustible n'a été approuvé pour ce

poêle à granulés. En présence de signes d'utilisation d'autres types de

combustible, cessez immédiatement de les utiliser.

Surtension ou baisse de tension.

Une surtension, un pic ou une chute de tension peut provoquer le

déclenchement du l'interrupteur de surchauffe. Vériez si une protection

contre les surtensions est installée sur le poêle. Sinon, il est conseillé d'en

installer une.

L'interrupteur de surchauffe fonctionne

mal.

Si tous les autres éléments paraissent corrects, remplacez l'interrupteur

de surchauffe.

GUIDE DE DÉPANNAGE

UNE ODEUR DE FUMÉE EST REFOULÉE DANS LA PIÈCE

Causes possibles:

Solutions possibles: (Débranchez le poêle avant toute chose quand c’est

possible.)

Il y a une fuite dans le système de conduit

d’évacuation.

Inspectez tous les raccords de tuyaux d'évacuation. Assurez-vous qu'ils

soient tous scellés avec du silicone RTV supportant une température

de 500 °F (260 °C) ou plus. En outre, scellez les joints avec du ruban

métallique UL-181-AP. Vériez également que la pièce d'adaptation

carré/cercle du ventilateur de combustion ait été correctement scellée

avec le même silicone RTV.

Le joint d’étanchéité du ventilateur de

combustion est défectueux.

Inspectez les deux joints du ventilateur de combustion qui doivent être

en bon état.

S'agissant d'un appareil qui brûle du bois, ce poêle à granulé peut émettre une faible odeur de feu de bois. Si

cette odeur devient anormale, ou si vous remarquez qu'un peu de suie s'accumule sur les murs ou les meubles,

vériez soigneusement le système d'évacuation des fumées en recherchant des fuites. Tous les joints doivent être

correctement scellés. Nettoyez également le poêle en suivant les instructions de la section « ENTRETIEN ». Si le

problème persiste, prenez contact avec votre revendeur.

LE POÊLE EST BIEN ALIMENTÉ EN GRANULÉS, MAIS NE S’ALLUME PAS

Causes possibles:

Solutions possibles: (Débranchez le poêle avant toute chose quand c’est

possible.)

Le registre de tirage est trop ouvert pour

l'allumage.

Poussez le registre de tirage plus près du côté du poêle pour le démarrage.

Dans certaines situations, il peut être nécessaire de fermer complètement

le registre pour permettre l'allumage. Après l'apparition d'une amme, le

registre peut être réglé en fonction du réglage d'alimentation souhaité.

Le tube d'allumeur ou l'entrée d'air du

tube d'allumeur est obstrué.

Localisez le boîtier de l'allumeur à l'arrière du pare-feu. L'orice d'entrée

d'air est un petit trou situé sur le côté, en bas du boîtier. Vériez qu'il soit

dégagé. Regardez aussi depuis l'avant du poêle pour vérier l'absence

de tout débris autour de l'élément d'allumage à l'intérieur du boîtier de

l'allumeur.

Le pot de combustion n'est pas poussé à

fond vers l'arrière du foyer.

Vériez que le collet de prise d'air du pot de combustion touche la paroi

arrière du foyer.

Élément allumeur défectueux.

Envoyez directement le courant à l'allumeur. Observez l'extrémité de

l'allumeur, depuis l'avant du poêle. Au bout de 2 minutes, cette extrémité

doit rougeoyer. Sinon, c'est que l'élément est défectueux.

Le tableau de commande n'envoie pas de

courant à l'allumeur.

Vériez la tension qui arrive à l'allumeur lors du démarrage. Ce doit être la

tension nominale. Si la tension est inférieure à la valeur nominale, vériez

le câblage. Si le câblage est bon, c'est le tableau qui est défectueux.

L’INTERRUPTEUR DE SURCHAUFFE SE DÉCLENCHE TOUT LE TEMPS

Causes possibles:

Solutions possibles: (Débranchez le poêle avant toute chose quand c’est

possible.)

Le ventilateur de convection surchauffe et

déclenche l'arrêt de température interne.

Enlevez la poussière des bobinages et pales de ventilateur. Si le graissage

du ventilateur ne suft pas, il se peut que le ventilateur soit défectueux.

Le poêle est resté sur le réglage le plus

élevé pendant de longues périodes.

En cas d'utilisation du poêle sur le réglage de chauffage le plus élevé,

il se peut que la température de la pièce s'élève au point de créer une

situation de surchauffe potentielle. Dans ce cas, essayez d'utiliser un

réglage de chauffage inférieur.

GUIDE DE DÉPANNAGE

L’écran afche « E4 » clignotant

Causes possibles

Solutions possibles: (Débranchez le poêle avant toute chose quand c’est

possible.)

L'entrée d'air, le pot de combustion, les

chambres de combustion internes, les

ventilateurs de combustion ou le conduit

d'évacuation sont bouchés par des

cendres ou des corps étrangers.

Suivez toutes les procédures de nettoyage de la section d'entretien du

Guide d'utilisation.

Le thermodisque de détection de feu

(POF) a été débranché.

Vériez si les ls du thermodisque POF sont correctement branchés.

Le thermodisque de détection de feu

(POF) a mal fonctionné.

Contournez temporairement le thermodisque POF en débranchant les

deux ls et en les raccordant avec un petit morceau de l. Puis rebranchez

le poêle. Si le poêle s'allume et fonctionne, vous devez remplacer le

thermodisque POF. Cette manœuvre est réservée aux tests. NE LAISSEZ

PAS LE THERMODISQUE HORS CIRCUIT. Si le thermodisque POF restait

hors circuit, les ventilateurs ne s'arrêteraient jamais et si le feu s'éteignait,

la tarière continuerait à envoyer les granulés jusqu'à ce que la trémie soit

vide.

La trémie est vide de granulés. Remplissez la trémie.

L'interrupteur de sécurité de la trémie est

affecté d'une défaillance ou la trémie est

ouverte.

Lors de l'utilisation de l'appareil, vériez que le couvercle de la trémie

soit fermé pour permettre à l'interrupteur de sécurité de la trémie de

s’activer. Vériez le branchement des ls qui partent de l'interrupteur de

sécurité de la trémie jusqu'au tableau de commande et au moteur de

la tarière. Utilisez un testeur de continuité pour tester l'interrupteur de

sécurité de la trémie; remplacer-le si nécessaire.

L'arbre de la tarière est coincé.

Commencez par vider la trémie. Puis retirez le moteur de la tarière en

retirant la goupille de la tarière. Retirez la plaque d'inspection de l'arbre

de la tarière dans la trémie pour pouvoir examiner l'arbre de la tarière.

Soulevez légèrement l'arbre de la tarière de sorte que l'extrémité de

l'arbre sorte du manchon inférieur de tarière. Retirez ensuite les deux

écrous qui tiennent la pastille supérieure de la tarière. Puis faites pivoter

l'extrémité inférieure de l'arbre de la tarière vers vous, jusqu'à ce que

vous puissiez soulever l'arbre et le sortir du poêle. Après avoir sorti l'arbre,

recherchez des pales déformées, des bavures ou des soudures cassées.

Retirez tout corps étranger susceptible d'avoir provoqué le blocage.

Vériez également le tube de la tarière, en recherchant des signes de

dommage, tels que des bavures, des zones rugueuses, ou des rainures

creusées dans le métal qui pourraient être à l'origine du blocage.

Le moteur de la tarière est affecté d'une

défaillance.

Retirez le moteur de l'arbre de la tarière et essayez de le faire fonctionner.

Si le moteur tourne, c'est l'arbre qui est coincé sur quelque chose. Si le

moteur ne tourne pas, il est défectueux.

GUIDE DE DÉPANNAGE

L’écran afche « E5 » clignotant

Causes possibles

Solutions possibles: (Débranchez le poêle avant toute chose quand c’est

possible.)

Le poêle afche automatiquement « E5 »

en clignotant lorsqu’il est allumé.

Le capteur du thermostat a été débranché du tableau de commande.

Vériez si le capteur est débranché. Si le capteur n’est pas débranché,

c’est le capteur qui est endommagé ou en court-circuit. Dans ce cas, le

capteur doit être remplacé.

L’écran afche « E3 » clignotant

Causes possibles

Solutions possibles: (Débranchez le poêle avant toute chose quand c’est

possible.)

La trémie est vide de granulés. Remplissez la trémie.

Le registre de réglage d'air est trop ouvert

pour un réglage de chauffage trop bas.

Si le réglage de chauffage est réduit, vous devrez peut-être fermer

complètement le registre.

Les orices du pot de combustion sont

bouchés.

Retirez le pot de combustion et nettoyez-le à fond.

L'entrée d'air, les chambres intérieures,

ou le système d'évacuation sont

partiellement obstrués.

Suivez toutes les procédures de nettoyage de la section d'entretien du

Guide d'utilisation

L'interrupteur de sécurité de la trémie est

affecté d'une défaillance ou la trémie est

ouverte.

Lors de l'utilisation de l'appareil, vériez que le couvercle de la trémie

soit fermé pour permettre à l'interrupteur de sécurité de la trémie de

s’activer. Vériez les connexions des ls qui partent de l'interrupteur de

sécurité de la trémie jusqu'au tableau de commande et au moteur de

la tarière. Utilisez un testeur de continuité pour tester l'interrupteur de

sécurité de la trémie; remplacer-le si nécessaire.

L'arbre de la tarière est coincé.

Commencez par vider la trémie. Retirez ensuite le moteur de la tarière en

retirant la goupille de la tarière, puis retirez les deux boulons qui xent

le support de tarière au tube de tarière. Vous pouvez maintenant retirer

le support du tube de tarière. Retirez les deux boulons du côté du tube

de tarière pour déposer le roulement inférieur de la tarière. Tirez sur la

tarière pour la sortir du tube an de lever le blocage.

Le moteur de la tarière est affecté d'une

défaillance.

Retirez le moteur de l'arbre de la tarière et essayez de le faire fonctionner.

Si le moteur tourne, c'est l'arbre qui est coincé sur quelque chose. Si le

moteur ne tourne pas, il est défectueux.

Le thermodisque de détection de feu

(POF) a mal fonctionné.

Contournez temporairement le thermodisque POF en débranchant les

deux ls et en les raccordant avec un petit morceau de l. Puis rebranchez

le poêle. Si le poêle s'allume et fonctionne, vous devez remplacer le

thermodisque POF. Cette manœuvre est réservée aux tests. NE LAISSEZ

PAS LE THERMODISQUE HORS CIRCUIT. Si le thermodisque POF restait

hors circuit, les ventilateurs ne s'arrêteraient jamais et si le feu s'éteignait,

la tarière continuerait à envoyer les granulés jusqu'à ce que la trémie soit

vide.

La tableau de commande n'envoie pas

le courant au thermodisque POF ou aux

autres composants du système de tarière.

Une tension approximative de 5 V doit arriver au Thermodisque POF

après 10 minutes de fonctionnement du poêle.

GUIDE DE DÉPANNAGE

L’écran afche « E2 » clignotant

Causes possibles

Solutions possibles: (Débranchez le poêle avant toute chose quand c’est

possible.)

Le tuyau souple de l'interrupteur de débit

d'air ou les tuyaux de xation au poêle

pour le tuyau souple sont bouchés.

Débranchez le tuyau souple d'air de l'interrupteur de débit d'air et

soufez dans le tuyau. Si l'air circule librement, le tuyau souple et le tube

sont ouverts. Si l'air ne circule pas dans le tuyau souple, utilisez un cintre

à vêtements métallique pour le déboucher.

L'entrée d'air, le pot de combustion, les

chambres de combustion internes, les

ventilateurs de combustion ou le conduit

d'évacuation sont bouchés par des

cendres ou des corps étrangers.

Suivez toutes les procédures de nettoyage de la section d'entretien du

Guide d'utilisation.

Le foyer n'est pas correctement scellé. Vériez que la porte est fermée et que le joint est en bon état.

Le conduit d'évacuation est mal installé.

Vériez que l'installation du conduit d'évacuation satisfait aux critères du

Guide d'utilisation.

Les connexions du l de l'interrupteur de

débit d'air sont défectueuses.

Vériez les connecteurs qui relient les ls gris à l'interrupteur de débit

d'air.

Panne du ventilateur de combustion.

Lorsque le poêle est en marche, vériez si le ventilateur de combustion

est en fonctionnement. Sinon, vériez l'alimentation électrique

du ventilateur de combustion. Ce doit être la tension nominale. Si

l'alimentation électrique est bonne, c'est le ventilateur qui est défectueux.

Si l'alimentation est absente, reportez-vous au point No. 8.

Le tableau de commande n'envoie pas le

courant au ventilateur de combustion.

Si l'alimentation électrique n'arrive pas au ventilateur de combustion,

vériez toutes les connexions des ls électriques. Si tous les ls sont bien

connectés, c'est le tableau de commande qui est défectueux.

Le tableau de commande n'envoie pas le

courant à l'interrupteur de débit d'air.

Après 30 secondes de fonctionnement du poêle, la tension d'alimentation

de l'interrupteur de débit d'air doit atteindre environ 5 V.

Panne de l'interrupteur d'air.

Pour vérier l'interrupteur de débit d'air, débranchez le tuyau souple d'air

du corps du poêle. L'autre extrémité restant branchée sur l'interrupteur

d'air, aspirez très doucement depuis l'extrémité libre du tuyau (vous pouvez

débrancher entièrement le tuyau souple du poêle et de l'interrupteur d'air

pour vérier qu'il ne soit pas bouché). Si vous entendez un clic, c'est que

l'interrupteur de débit d'air fonctionne. ATTENTION, UNE DÉPRESSION

TROP IMPORTANTE PEUT ENDOMMAGER L'INTERRUPTEUR DE DÉBIT

D'AIR.

LE VENTILATEUR DE CONVECTION S’ARRÊTE PUIS REDÉMARRE

Causes possibles:

Solutions possibles: (Débranchez le poêle avant toute chose quand c’est

possible.)

Le ventilateur de convection surchauffe et

déclenche l'arrêt de température interne.

Enlevez la poussière des bobinages et pales de ventilateur. Si le nettoyage

du ventilateur ne suft pas, il se peut que le ventilateur soit défectueux.

Dysfonctionnement de la carte de circuit

imprimé.

Testez la tension arrivant au ventilateur de convection. Si le courant arrive

au ventilateur quand il est arrêté, le tableau de commande fonctionne

normalement. Si aucun courant n'arrive au ventilateur quand il est arrêté

pendant le fonctionnement du poêle, le tableau de commande est

défectueux.

GUIDE DE DÉPANNAGE

Lorsque le poêle ne fonctionne pas comme d’ordinaire, la première réaction est de demander à l’aide. Ce guide peut

vous faire gagner du temps et économiser de l’argent en vous permettant de résoudre les problèmes simples par

vous-même. Les problèmes rencontrés sont souvent le résultat de cinq facteurs seulement: 1) mauvais combustible;

2) mauvaise utilisation ou mauvais entretien; 3) mauvaise installation; 4) défaillance d’un composant; 5) défaut de

fabrication. Vous pouvez en général résoudre les problèmes liés aux causes 1 et 2. Votre concessionnaire peut quant

à lui régler les problèmes liés aux causes 3, 4 et 5. Reportez-vous aux schémas de la page 25 pour aider à localiser des

pièces indiquées.

Pour le dépannage et en vous aidant de ce guide, observez le réglage du niveau de chauffage pour voir quel témoin

clignote.

Débranchez le cordon d’alimentation avant toute opération d’entretien ! REMARQUE: Le fait de placer l’interrupteur

ON/OFF en position « OFF » ne coupe pas entièrement l’alimentation des composants électriques du poêle.

Ne tentez jamais de réparer ou de remplacer une pièce du poêle sauf indication contraire dans les directives de ce

guide. Tous les autres travaux doivent être effectués par un technicien qualié.

L’écran afche « E1 » clignotant

Causes possibles

Solutions possibles: (Débranchez le poêle avant toute chose quand c’est

possible.)

Le ventilateur de convection surchauffe et

déclenche l'arrêt de température interne.

Enlevez la poussière des bobinages et pales de ventilateur. Si le graissage

du ventilateur ne suft pas, il se peut que le ventilateur soit défectueux.

Le poêle est demeuré sur le réglage le

plus élevé pendant de longues périodes.

En cas d'utilisation du poêle sur le réglage de chauffage le plus élevé,

il se peut que la température de la pièce s'élève au point de créer une

situation de surchauffe potentielle. Dans ce cas, essayez d'utiliser un

réglage de chauffage inférieur.

Un autre combustible que les granulés de

bois est brûlé dans le poêle.

Ce poêle à granulés a été conçu et testé pour brûler des granulés de

bois. Recherchez la présence de combustibles autre que des granulés

de bois. Aucun autre type de combustible n'a été approuvé pour ce

poêle à granulés. En présence de signes d'utilisation d'autres types de

combustible, cessez immédiatement de les utiliser.

Surtension ou baisse de tension.

Une surtension, un pic ou une chute de tension peut provoquer le

déclenchement du l'interrupteur de surchauffe. Vériez si une protection

contre les surtensions est installée sur le poêle. Sinon, il est conseillé d'en

installer une.

L'interrupteur de surchauffe fonctionne

mal.

Si tous les autres élément paraissent corrects, remplacez l'interrupteur

de surchauffe.

ATTENTION: CET APPAREIL DE CHAUFFAGE AU BOIS A BESOIN D’INSPECTION PÉRIODIQUE ET LA

RÉPARATION POUR UN FONCTIONNEMENT CORRECT. IL EST CONTRE LES RÈGLEMENTS FÉDÉRAUX POUR

FAIRE FONCTIONNER CE POÊLE À BOIS D’UNE MANIÈRE INCOMPATIBLE AVEC LES INSTRUCTIONS DE CE

MANUEL.

L’afchage clignote

Le capteur de bas niveau de carburant s’est

déclenché.

Le niveau de pellets est bas, remplir la trémie.

ENTRETIEN

INSTRUCTIONS SPÉCIFIQUES AUX INSTALLATIONS CANADIENNES

N’obstruez pas l’espace sous l’appareil de chauffage et

n’obstruez pas les ouvertures d’air de combustion.

Reportez-vous aux instructions du fabricant de la

cheminée pour le démontage de la cheminée/ventilation

pour le transport d’un bâtiment transportable.

Les pièces ou matériaux à utiliser pour les protecteurs

de braises et les surfaces minimales à couvrir et leur

relation avec le radiateur d’appoint, ainsi que l’avis :

« Au Canada, pour se conformer à la norme CSA B365,

Code d’installation des appareils à combustible solide

et équipement, tout revêtement combustible sous

l’appareil et/ou dans la zone s’étendant horizontalement

à au moins 450 mm (18 po) au-delà de l’appareil de tout

côté équipé d’une porte, et à au moins 200 mm (8 po) au-

delà de l’appareil de l’autre côtés, doivent être protégés

par un tampon continu, durable et incombustible qui

fournira une protection contre les braises. La protection

contre les braises de 450 mm (18 po) requise de chaque

côté avec une porte doit s’étendre sur toute la largeur de

l’appareil plus les 200 mm (8 po) requis de chaque côté

de l’appareil sans porte. Lorsqu’un appareil est installé à

moins de 200 mm (8 po) d’un mur, le tampon de braises

ne doit s’étendre que jusqu’à la base du mur. Un tampon

de braises ne doit pas être placé sur un tapis à moins

que le tampon ne soit structurellement soutenu pour

empêcher le déplacement et la distorsion.

Si cet appareil est installé dans un bâtiment transportable,

le retrait de la cheminée/ventilation est requis pour le

transport du bâtiment.

NE PAS INSTALLER DANS UNE ALCÔVE

NE PAS INSTALLER DANS AUCUN FOYER

Tous les

jours

Toutes les

semaines

Tous les

mois ou

selon les

besoins

Pot de combustion Agité Vidé

Chambre de

combustion

Brossée

Cendres Vériées Vidées

Chambres

intérieures

Aspirées

Pales du ventilateur

de combustion

Aspirées /

Brossées

Turbine du

ventilateur de

convection

Aspirée /

Brossée

Système

d'évacuation

Nettoyé

Joints Inspectés

Vitre Essuyée Nettoyée

Trémie (n de

saison)

Vidée et

aspirée

3. Aspirez les cendres de la chambre de combustion.

ASSUREZ-VOUS QUE LES CENDRES SONT FROIDES

AU TOUCHER AVANT D’ASPIRER. Certains aspirateurs

peuvent laisser échapper des cendres dans la pièce.

Votre aspirateur doit avoir un ltre ou un sac spécial

pour éliminer les fuites.

4. Réinstallez le pot de combustion.

FUMÉE ET CO MONITEURS

La combustion du bois produit naturellement le

monoxyde de carbone (CO) et de la fumée. CO est un gaz

toxique lorsqu’il est exposé à des concentrations élevées

pendant des périodes de temps prolongées. Alors que

les systèmes de combustion modernes réchauffeurs

réduisent considérablement la quantité de CO émise

par la cheminée, l’exposition aux gaz dans des zones

fermées ou connés peut être dangereux. Assurez-vous

que vous les joints du poêle et les joints de cheminée

sont en bon état de fonctionnement et d’étanchéité

correctement pour assurer une exposition involontaire. Il

est recommandé d’utiliser les deux écrans de fumée et

de CO dans les zones ayant le potentiel de générer CO.

VÉRIFICATION ET NETTOYAGE DE LA

TRÉMIE

Vériez périodiquement la trémie pour déterminer si

de la sciure (des nes) s’est accumulée dans le système

d’alimentation ou si des granulés sont restés collés à la

surface de la trémie. Nettoyez-les si nécessaire.

JOINTS DE PORTE ET DE VITRE

Inspecter régulièrement les principales portes et fenêtres

en verre joints. La porte principale peut avoir besoin

d’être enlevé pour avoir des joints eflochés, brisés ou

compactés remplacés par votre revendeur agréé. La porte

de cet appareil utilise un joint 1 po corde de diamètre.

MOTEURS DES VENTILATEURS

Nettoyez tous les ans les orices d’aération des moteurs

des ventilateurs d’évacuation et de distribution. Retirez

le ventilateur d’évacuation du conduit d’évacuation et

nettoyez ses pales dans le cadre des opérations de mise

en marche en automne.

PEINTURE DE SURFACE

Les surfaces peintes peuvent être essuyées avec un

chiffon humide. Si des rayures apparaissent, ou si

vous souhaitez rénover la peinture, adressez-vous au

revendeur agréé qui vous fournira un bidon de peinture

à haute température adaptée.

VERRE

Nous vous recommandons d’utiliser un nettoyant pour

vitres de haute qualité. Si une accumulation de créosote

ou de carbone s’accumule, vous pouvez utiliser de la laine

d’acier et de l’eau pour nettoyer le verre. N’UTILISEZ PAS de

nettoyants abrasifs. N’effectuez PAS le nettoyage lorsque

la vitre est CHAUDE. N’essayez pas de faire fonctionner

l’appareil avec du verre brisé. Le verre de remplacement

peut être acheté auprès de votre revendeur américain

Stove. Si le verre est brisé, suivez ces procédures de retrait:

1. Une fois le radiateur refroidi, retirez la porte du

radiateur.

2. Retirez le joint de corde de la porte, puis les écrous

retenant le dispositif de retenue du verre en place.

3. Tout en portant des gants, retirez soigneusement les

morceaux de verre détachés du cadre de la porte.

4. Remplacez la vitre et le joint en vous assurant que le

joint parcourt tout le périmètre du bord du verre.

5. Réinstaller le dispositif de retenue et les huit

écrous et le joint de corde à l’aide de silicone haute

température pour faire adhérer le joint à la porte.

6. N’utilisez jamais de matériaux de substitution pour

le verre.

NE PAS maltraiter la vitre de la porte en frappant, en

claquant ou en faisant un traumatisme similaire. N’utilisez

pas le poêle avec la vitre enlevée, ssurée ou cassée

MISE EN MARCHE À L’AUTOMNE

Avant de démarrer le premier feu de la saison de

chauffage, vériez que la zone à l’extérieur des systèmes

d’évacuation et d’admission d’air ne soit pas obstruée.

Nettoyez et retirez les cendres volantes du système

d’évacuation. Nettoyez tous les ltres du système

d’évacuation et du tuyau d’entrée d’air extérieur. Activez

toutes les commandes et vériez qu’elles fonctionnent

correctement. C’est aussi le bon moment pour nettoyer

à fond la totalité du poêle.

ARRÊT AU PRINTEMPS

Après la dernière ambée du printemps, retirez tous les

granulés restants de la trémie et du système d’alimentation

à tarière. Enlevez tout d’abord les granulés avec une pelle,

puis faites fonctionner la tarière jusqu’à ce que la trémie

soit vide et que les granulés cessent de couler (il suft

pour cela d’appuyer sur l’interrupteur ON en gardant la

porte d’observation ouverte). Passez l’aspirateur dans la

trémie. Nettoyez soigneusement le pot de combustion

et la chambre de combustion. Si le poêle est dans un

endroit humide, il peut être souhaitable de pulvériser du

silicone en aérosol à l’intérieur de la trémie nettoyée. Le

système d’évacuation doit être soigneusement nettoyé.

CALENDRIER D’ENTRETIEN

Suivez le calendrier ci-dessous dans des conditions

d’utilisation moyennes. Les joints autour de la porte et de

la vitre doivent être inspectés et réparés ou remplacés si

nécessaire.

ENTRETIEN

NE JAMAIS UTILISER CE PRODUIT SANS SURVEILLANCE

ENTRETIEN

AVERTISSEMENT:

• LE DÉFAUT DE NETTOYAGE ET D’ENTRETIEN

DE CET APPAREIL COMME INDIQUÉ PEUT

ENTRAÎNER UNE BAISSE DES PERFORMANCES

ET UN RISQUE POUR LA SÉCURITÉ.

• DÉBRANCHEZ LE CORDON ÉLECTRIQUE DU

POÊLE AVANT DE RETIRER LE PANNEAU ARRIÈRE

OU D’OUVRIR LE SYSTÈME D’ÉVACUATION POUR

TOUTE TÂCHE D’INSPECTION, DE NETTOYAGE

OU D’ENTRETIEN.

• NE PROCÉDEZ JAMAIS À L’INSPECTION, AU

NETTOYAGE OU À L’ENTRETIEN SUR UN POÊLE

CHAUD.

• N’UTILISEZ PAS LE POÊLE SI LA VITRE EST

CASSÉE, IL POURRAIT EN RÉSULTER UNE FUITE

DE GAZ DE COMBUSTION.

• LES TENTATIVES D’OBTENIR DES TAUX

DE SORTIE DE CHALEUR QUI DÉPASSENT

LES SPÉCIFICATIONS DE CONCEPTION DU

CHAUFFAGE PEUVENT CAUSER DES DOMMAGES

PERMANENTS AU CHAUFFAGE.

FORMATION, INSPECTION ET ÉLIMINATION

DE LA CRÉOSOTE

MISE EN GARDE:

LE SYSTÈME D'ÉCHAPPEMENT DOIT ÊTRE VÉRIFIÉ

MENSUEL PENDANT LA SAISON DE BRÛLURE POUR

TOUT ACCUMULATION DE SUIE OU DE CRÉOSOTE.

Lorsque le bois brûle lentement, il produit du goudron

et d’autres vapeurs organiques qui se combinent avec

l’humidité rejetée pour former la créosote. Les vapeurs

de créosote se condensent dans un conduit de cheminée

relativement froid ou si le feu vient de démarrer ou brûle

lentement. Ainsi, les résidus de créosote s’accumulent

sur le boisseau. Si elle prend feu, cette créosote produit

un feu extrêmement chaud qui peut endommager

la cheminée, voire détruire la maison. En dépit de

leur grande efcacité, les poêles à granulés peuvent

accumuler de la créosote dans certaines conditions. Le

raccord et le conduit de cheminée doivent être inspectés

par une personne qualiée une fois par an ou par tonne

de granulés pour déterminer si une accumulation de

créosote ou de cendres volantes s’est produite. Si la

créosote s’est accumulée, elle doit être enlevée pour

réduire le risque de feu de cheminée. Inspectez le

système au niveau du raccord avec le poêle et en haut

de la cheminée. Les surfaces plus froides ont tendance

à accumuler les dépôts de créosote plus rapidement; il

est donc important de vérier la cheminée par le haut

ainsi que par le bas. La créosote doit être éliminée

avec une brosse spécialement conçue pour le type de

cheminée utilisé. Un ramoneur qualié peut fournir ce

service. Il est également conseillé d’inspecter, de nettoyer

et si nécessaire de réparer la totalité du système avant

chaque saison de chauffage. Pour nettoyer la cheminée,

déconnecter l’évacuation du poêle.

CENDRES VOLANTES

Elles s’accumulent dans la portion horizontale du conduit

d’évacuation. Bien qu’elles ne soient pas combustibles,

elles peuvent gêner le ux normal d’évacuation. Elles

doivent donc être périodiquement éliminées.

ENLÈVEMENT ET ÉLIMINATION DES

CENDRES

AVERTISSEMENT:

LAISSEZ LE POÊLE REFROIDIR AVANT D’EFFECTUER

TOUT ENTRETIEN OU NETTOYAGE. LES CENDRES

DOIVENT ÊTRE ÉVACUÉES DANS UN RÉCIPIENT

MÉTALLIQUE DOTÉ D’UN COUVERCLE HERMÉTIQUE.

LE RÉCIPIENT À CENDRES FERMÉ DOIT ÊTRE

DÉPOSÉ SUR UNE SURFACE NON COMBUSTIBLE OU

SUR LE SOL, BIEN À L’ÉCART DE TOUTE MATIÈRE

COMBUSTIBLE, AVANT L’ÉLIMINATION DÉFINITIVE.

Retirez les cendres périodiquement pour éviter

l’accumulation inutile de cendres. Retirez les cendres

une fois l’unité refroidie. Les cendres doivent être placées

dans un récipient en métal avec un couvercle hermétique.

Le contenant fermé de cendres doit être placé sur un

sol incombustible ou sur le sol, bien éloigné de tout

matériau combustible, en attendant l’élimination nale.

Si les cendres sont éliminées par enfouissement dans le

sol ou autrement dispersées localement, elles doivent

être conservées dans le récipient fermé jusqu’à ce que

toutes les braises aient été complètement refroidies. Le

conteneur ne doit pas être utilisé pour d’autres déchets

ou l’élimination des déchets. S’ils sont combinés avec

des substances combustibles, les cendres et les braises

peuvent s’enammer. L’élimination des cendres est la

1. Laissez le feu s’éteindre et laissez l’appareil refroidir à

température ambiante.

2. Assurez-vous que le poêle à granulés est à

température ambiante avant de le toucher. Ouvrez

la porte, retirez le pot de combustion et videz-le dans

un récipient en métal.

b. Utilisez la languette située en haut du panneau

central pour soulever le panneau et le sortir de l’unité.

c. Soulevez les panneaux gauche et droit vers le haut et

hors de l’unité.

Panneau

Gauche

Panneau

Droit

d. Retirez les cendres volantes.

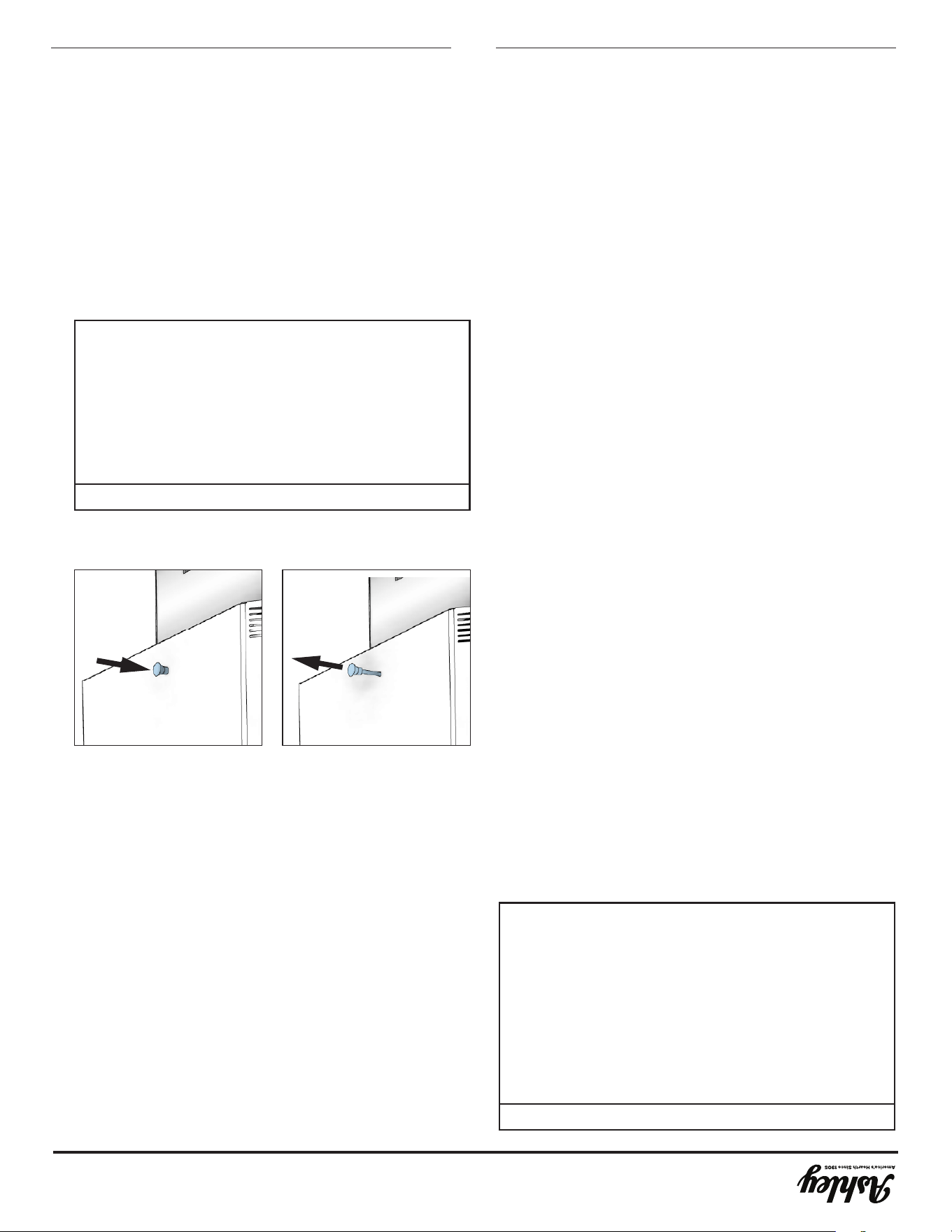

Au l du temps, de la cendre ou de la poussière peuvent

s’accumuler sur les pales des ventilateurs de circulation

et d’extraction. Les ventilateurs doivent être inspectés

périodiquement et, en cas d’accumulation, les nettoyer

à l’aspirateur car les cendres ou la poussière peuvent

nuire aux performances des ventilateurs. Il est également

possible que la créosote puisse s’accumuler dans le

ventilateur d’extraction, il doit donc être nettoyé à la

brosse. Le ventilateur d’extraction se trouve derrière le

panneau latéral gauche (face à l’avant du radiateur), le

ventilateur de circulation se trouve derrière le panneau

latéral droit. Pour accéder à l’allumeur, retirez le tube

d’entrée d’air et le couvercle (2 vis). Le moteur de la vis

sans n est situé au centre arrière de l’unité. Remarque:

lors du nettoyage, veillez à ne pas endommager les pales

du ventilateur.

Si un aspirateur est utilisé pour nettoyer votre poêle,

nous vous suggérons d’utiliser l’aspirateur AV15E AshVac.

L’AV15E AshVac est conçu pour l’élimination des cendres.

Certains aspirateurs ordinaires (c’est-à-dire les aspirateurs

d’atelier) peuvent laisser échapper des cendres dans la

pièce.

NE PAS ASPIRER LES CENDRES CHAUDES.

AVERTISSEMENT:

L’ENSEMBLE DE MAINTENANCE L’ENTRETIEN

PROPRE DETERMINANT UNE PERFORMANCE DE CE

POÊLE.

INSTRUCTIONS D’UTILISATION INSTALLATION

SI LE POÊLE MANQUE DE GRANULÉS

Le feu s’éteint; le moteur de la tarière et les ventilateurs

restent en fonctionnement jusqu’à ce que le poêle

ait refroidi. Cela peut prendre 30 minutes ou plus, en

fonction de la chaleur résiduelle dans l’appareil. Après

l’arrêt des composants du poêle, tous les témoins de

l’écran s’éteignent et l’écran à deux chiffres afche « E3

» en clignotant.

RECHARGE EN COMBUSTIBLE

AVERTISSEMENT:

• LA TRÉMIE ET LE COUVERCLE DU POÊLE SONT

CHAUDS PENDANT LE FONCTIONNEMENT ;

VOUS DEVEZ TOUJOURS PROTÉGER VOS MAINS

LORS DU REMPLISSAGE DU POÊLE.

• NE TOUCHEZ PAS AUX SURFACES CHAUDES DU

POÊLE. ENSEIGNEZ AUX ENFANTS LES DANGERS

DES POÊLES À HAUTE TEMPÉRATURE. LES

JEUNES ENFANTS DOIVENT ÊTRE SURVEILLÉS

LORSQU’ILS SE TROUVENT DANS LA MÊME

PIÈCE QUE LE POÊLE.

• NE PLACEZ JAMAIS VOTRE MAIN PRÈS DE LA

TARIÈRE LORSQUE LE POÊLE EST EN MARCHE.

• NOUS VOUS RECOMMANDONS DE NE PAS

LAISSER LA TRÉMIE TOMBER EN DESSOUS DU

1/4 PLEIN.

AVERTISSEMENT:

• GARDEZ LE COUVERCLE DE LA TRÉMIE

FERMÉ À TOUT MOMENT, SAUF PENDANT LE

REMPLISSAGE.

• NE REMPLISSEZ PAS TROP LA TRÉMIE.

AVERTISSEMENT DE SABOTAGE

Ce poêle à bois a un taux de combustion faible minimum,

déni par le fabricant, qui ne doit pas être modié. Il est

contraire à la réglementation fédérale de modier ce

paramètre ou d’utiliser ce radiateur à bois d’une manière

non conforme aux instructions d’utilisation de ce manuel.

PROCÉDURE D’ARRÊT

Pour arrêter le poêle, il suft d’appuyer sur la touche «

POWER » du tableau d’afchage. Le témoin vert repasse

au rouge lorsqu’on appuie sur la touche « POWER ». Le

moteur de la tarière s’arrête et les ventilateurs continuent

de fonctionner jusqu’à ce que la température de la

chambre de combustion interne ait baissé jusqu’à un

niveau prédéni.

AVERTISSEMENT:

NE JAMAIS ARRÊTER CET APPAREIL EN LE

DÉBRANCHANT DE LA SOURCE D'ALIMENTATION.

1. Ce poêle est équipé d’un thermodisque haute

température. Cet appareil comporte un thermodisque

à réarmement manuel. Cet interrupteur de sécurité a

deux fonctions.

A. Détecter une surchauffe du poêle et arrêter le

système d’alimentation en combustible ou la tarière.

B. En cas de dysfonctionnement du ventilateur de

convection, le thermodisque haute température

arrête automatiquement la tarière, ce qui prévient

une surchauffe du poêle.

REMARQUE: Sur certains appareils, une fois le bouton de

réinitialisation déclenché, comme un disjoncteur, il faut

appuyer dessus pour redémarrer le poêle. Sur d’autres

appareils, le thermodisque ne comporte pas de bouton

de réinitialisation et se réinitialise lorsque le poêle a

refroidi. Le fabricant vous recommande de vous adresser

au revendeur si cela se produit car cela peut indiquer un

problème plus grave. Il peut s’avérer nécessaire d’appeler

le service de réparation.

2. En cas de défaillance du ventilateur de combustion,

un interrupteur pneumatique interrompt

automatiquement la tarière.

REMARQUE: L’ouverture de la porte du poêle pendant plus

de 30 secondes pendant le fonctionnement provoque

un changement de pression sufsant pour activer

l’interrupteur pneumatique qui arrête l’alimentation

en combustible. Le poêle s’éteint et la mention « E2 »

s’afche sur l’écran à deux chiffres. Le poêle doit s’arrêter

complètement avant de pouvoir être redémarré.

CHAMBRES INTÉRIEURES

• Pot de combustion - Retirez et nettoyez

périodiquement le pot de combustion et la zone

à l’intérieur du boîtier du pot de combustion. En

particulier, il est conseillé de nettoyer les trous du pot

de combustion pour éliminer toute accumulation qui

pourrait empêcher l’air de circuler librement dans le

pot de combustion.

• Échangeur de chaleur -Il y a trois panneaux à l’arrière

de la chambre de combustion qui doivent être retirés

an de nettoyer les cendres volantes de l’échangeur de

chaleur.

a. Ouvrez la porte et retirez le pot de combustion.

AVERTISSEMENT:

• GARDER LES OBJETS ÉTRANGERS HORS DE LA

TRÉMIE.

• LES PIÈCES MOBILES DE CE POÊLE SONT MUES

PAR DES MOTEURS ÉLECTRIQUES AU COUPLE

ÉLEVÉ. ÉLOIGNEZ TOUTES LES PARTIES DU

CORPS DE LA TARIÈRE LORSQUE LE POÊLE

EST BRANCHÉ SUR LA PRISE ÉLECTRIQUE. CES

PIÈCES MOBILES PEUVENT COMMENCER À

BOUGER À TOUT MOMENT LORSQUE LE POÊLE

EST BRANCHÉ.

VÉRIFICATION AVANT LA MISE EN MARCHE

Retirez le pot de combustion, vérier qu’il soit propre

et qu’aucun des orices d’air ne soit bouché. Nettoyez

la chambre de combustion puis réinstallez le pot de

combustion. Nettoyez la vitre de la porte si nécessaire

(un chiffon sec ou une serviette en papier suft

généralement). N’utilisez jamais de produits nettoyants

abrasifs sur la vitre ou la porte. Vériez le combustible

dans la trémie, et remplissez-la si nécessaire.

CONSTRUIRE UN FEU

N’utilisez jamais de grille ou autre moyen de supporter

le carburant. Utilisez uniquement le pot de combustion

fourni avec ce radiateur. Le couvercle de la trémie doit

être fermé pour que l’unité puisse alimenter des granulés.

Pendant la période de démarrage:

• Assurez-vous que le pot de combustion ne contient pas

de granulés.

• N’ouvrez PAS la porte de visualisation.

• N’ajoutez PAS de granulés dans le pot de combustion

à la main.

REMARQUE: Au cours des premiers incendies, votre

poêle émettra une odeur lorsque la peinture à haute

température durcit ou deviendra assaisonnée au métal.

Le maintien de petits incendies minimisera cela. Évitez de

placer des articles sur la cuisinière pendant cette période

car la peinture pourrait être affectée. Les tentatives

pour atteindre des débits de chaleur dépassant les

spécications de conception du réchauffeur peuvent

entraîner des dommages permanents au réchauffeur.

IGNITEUR

1. Remplissez la trémie et nettoyez le pot de combustion.

2. Appuyez sur le bouton «Marche / Arrêt». Assurez-vous

que le voyant vert s’allume.

3. Ajustez la vitesse d’alimentation au réglage souhaité

en appuyant sur le bouton «Avance du niveau de

chaleur».

Si le feu ne démarre pas dans 12 minutes, appuyez sur

«Marche / Arrêt», attendez quelques minutes, dégagez le

pot de combustion et recommencez la procédure.

FONCTIONNEMENT OPTIMAL

Ce poêle à granulés a été certié par l’US EPA pour

répondre aux directives strictes de 2020. Pour s’assurer

que cette unité produit les émissions minimales

optimales, il est essentiel de suivre les directives

suivantes. Pour obtenir une «combustion élevée», votre

poêle doit être réglé sur le réglage 5 avec le registre

complètement ouvert. Pour obtenir une «combustion

moyenne», votre poêle doit être réglé sur le réglage 3

avec le registre fermé à 50%. Pour obtenir une « faible

combustion », votre poêle doit être réglé sur le réglage 1

avec le registre complètement fermé. Le réglage 4 vous

donnera une combustion moyennement élevée et le

réglage 2 vous donnera une combustion moyennement

faible. Si la porte est ouverte alors que le poêle est en

marche, elle doit être fermée dans les 30 secondes ou

le poêle s’éteindra. Si le poêle s’éteint, appuyez sur le

bouton « Marche/Arrêt » pour redémarrer votre poêle. Le

poêle devra s’éteindre et s’éteindre complètement avant

que vous puissiez redémarrer le poêle

Ouvrir

Fermé

OUVERTURE DE LA PORTE

AVERTISSEMENT:

• NE FAITES PAS FONCTIONNER VOTRE POÊLE

AVEC LA PORTE VUE OUVERTE. LA TARIÈRE

N’ALIMENTERA PAS DE GRANULÉS DANS CES

CIRCONSTANCES ET UN PROBLÈME DE SÉCURITÉ

PEUT PROVOQUER DES ÉTINCELLES OU DES

FUMÉES ENTRANT DANS LA PIÈCE.

• LA PORTE DOIT ÊTRE FERMÉE ET SCELLÉE

PENDANT LE FONCTIONNEMENT.

Si la porte est ouverte pendant le fonctionnement du

poêle, elle doit être refermée dans les 30 secondes,

sinon le poêle s’éteint. Si le poêle s’éteint, appuyez sur

l’interrupteur ON/OFF pour le redémarrer. Le poêle doit

être complètement arrêté et débranché avant de pouvoir

être redémarré.

VENTILATEUR DE LA PIÈCE

Lors du démarrage du poêle, le ventilateur de la pièce ne

se met pas en marche tant que l’échangeur thermique

du poêle n’est pas chaud. Cela prend habituellement

environ 10 minutes après le démarrage.

INSTRUCTIONS D’UTILISATION INSTALLATION

AVERTISSEMENT:

• N'UTILISEZ PAS DE PRODUITS CHIMIQUES OU

DE FLUIDES POUR ALLUMER LE FEU - N'UTILISEZ

JAMAIS D'ESSENCE, DE COMBUSTIBLE POUR

LANTERNE DE TYPE ESSENCE, DE KÉROSÈNE, DE

LIQUIDE À BRIQUET À CHARBON OU DE LIQUIDES

SIMILAIRES POUR ALLUMER OU «RAFRAÎCHIR»

UN FEU DANS CE POÊLE. GARDEZ TOUS CES

LIQUIDES ÉLOIGNÉS DU POÊLE PENDANT SON

UTILISATION.

• CHAUD EN FONCTIONNEMENT. TENIR LES

ENFANTS, LES VÊTEMENTS ET LES MEUBLES

À L'ÉCART. LE CONTACT PEUT CAUSER DES

BRÛLURES DE LA PEAU.

Cet appareil est conçu pour brûler uniquement PFI

pellets Premium qualité. NE PAS BRÛLER:

1. Des déchets;

2. Coupures de gazon ou les déchets de jardin;

3. Les matériaux contenant du caoutchouc, y compris

les pneumatiques;

4. Les matériaux contenant de plastique;

5. Produits pétroliers des déchets, des peintures ou des

diluants de peinture ou de produits d’asphalte;

6. Les matériaux contenant de l’amiante;

7. Les débris de construction ou de démolition;

8. Liens ou de bois traité sous pression Railroad;

9. Fumier ou restes d’animaux;

10. Sel de bois otté de l’eau ou d’autres matériaux

préalablement eau salée saturés;

11. Bois de; ou

12. Les produits de papier, de carton, de contreplaqué ou

de particules. L’interdiction de la combustion de ces

matériaux n’interdit pas l’utilisation des démarreurs

de feu fabriqués à partir de papier, de carton, de

sciure, de cire et substances similaires dans le but de

déclencher un incendie dans un poêle à bois affecté.

Brûler ces matériaux peut entraîner la libération de

fumées toxiques ou de rendre l’appareil de chauffage de

la fumée inefcace et cause.

CARBURANT APPROPRIÉ

AVERTISSEMENT:

L’APPAREIL EST CONÇU POUR ÊTRE UTILISÉ AVEC

DU COMBUSTIBLE EN GRANULÉS CONFORME À

OU EXCÉDANT LA NORME ÉTABLIE PAR LE PELLET

FUEL INSTITUTE (PFI). L’UTILISATION D’AUTRES

COMBUSTIBLES ANNULE LA GARANTIE.

Votre poêle à granulés est conçu pour brûler des granulés

de bois dur de qualité supérieure conformes à la norme

PFI (Pellet Fuels Institute) (densité minimale de 40 lb par

pied cube, diamètre de 1/4 à 5/16 moins de 8 200 BTU /

lb, humidité inférieure à 8% en poids, cendres inférieure

à 1% en poids et sel inférieur à 300 parties par million).

Les granulés mous, contenant une quantité excessive

de sciure de bois en vrac, qui ont été ou sont mouillés,

réduiront les performances. Rangez vos pellets dans

un endroit sec. NE stockez PAS le carburant dans les

dégagements d’installation de l’appareil ou dans l’espace

requis pour faire le plein et enlever les cendres. Cela

pourrait provoquer un incendie. Ne pas trop brûler ou

utiliser des combustibles volatiles ou des combustibles,

cela pourrait causer des dommages aux personnes et

à la propriété. Cet appareil n’est homologué que pour

brûler du carburant sous forme de granulés de bois !

Les granulés approuvés mesurent 1/4 po. Ou 5/16 po.

De diamètre et pas plus de 1 po. De long. Les granulés

plus longs ou plus épais peuvent bloquer les ailettes de

la tarière, ce qui empêche une bonne alimentation en

granulés. Il est interdit de brûler du bois sous d’autres

formes que des granulés. Il s’agirait d’une violation des

codes du bâtiment pour lesquels le poêle a été approuvé,

et cela annulerait toutes les garanties. La conception du

poêle intègre l’alimentation automatique des granulés

dans le feu selon un rythme soigneusement calculé. Un

autre combustible introduit à la main n’augmenterait

pas la production de chaleur, mais pourrait nuire

gravement aux performances du poêle en générant

beaucoup de fumée. Ne brûlez pas de granulés mouillés.

Les performances du poêle dépendent fortement de la

qualité des granulés. Évitez les marques de granulés qui

présentent les caractéristiques suivantes :

• Un excès de nes – Le terme « nes » décrit les granulés

écrasés ou les matériaux libres qui ressemblent à

de la sciure ou à du sable. Il est possible de tamiser

les granulés avant de les placer dans la trémie pour

éliminer la plupart des nes.

• Des liants – Certains granulés sont produits avec des

matériaux liants qui les agglutinent, les « lient ».

• Un contenu élevé en cendres – Ces granulés de mauvaise

qualité créent souvent de la fumée et salissent la vitre.

L’entretien devra être plus fréquent. Il faudra vider le

pot de combustion et aspirer la totalité du système

plus fréquemment. Des granulés de mauvaise qualité

pourraient endommager la tarière. Nous ne pouvons

accepter aucune responsabilité en cas de dommages

dus à des granulés de mauvaise qualité.

INSTRUCTIONS D’UTILISATION INSTALLATION

NE JAMAIS UTILISER CE PRODUIT SANS SURVEILLANCE

COMMANDES/ TELECOMMANDES DU

TABLEAU

Les ventilateurs et l’alimentation en carburant

automatique sont contrôlés à partir d’un panneau situé

sur le dessus de cet appareil. Les fonctions du panneau

de commande sont les suivantes.

A. INTERRUPTEUR ON/OFF

• En appuyant sur ce bouton, le poêle s’allume

automatiquement. Aucun autre allume-feu n’est

nécessaire. L’allumeur reste activé pendant au moins 10

minutes et jusqu’à 12 minutes en fonction du moment

où le seuil de détection de feu est atteint. Le feu devrait

démarrer en 5 minutes environ.

• Le témoin rouge situé au-dessus du bouton «On/Off»

passe au vert lorsqu’il est enfoncé et reste vert jusqu’à

l’arrêt du poêle.

• Après l’appui sur le bouton bouton «On/Off» , le moteur

de la tarière fonctionne pendant 3,5 minutes, puis

s’arrête pendant 1 minute. Pendant le reste de la période

de démarrage, le moteur de la tarière fonctionne sur le

réglage « 1 » de niveau de chauffage.

• Pendant le démarrage, le réglage du niveau de

chauffage (touches H et L) modie le niveau du

témoin de plage de chaleur, mais les conditions de

fonctionnement du poêle ne changent pas avant la n

de la période de démarrage.

• Pendant la période de démarrage, le feu doit démarrer

en 12 minutes, sinon le poêle passe en mode d’erreur et

afche le code E4.

• Pendant la phase de démarrage, la touche Mode n’est

pas fonctionnelle.

B. TOUCHES FLÉCHÉES DE NIVEAU / TEMPÉRATURE

• Ces touches permettent de régler le débit d’alimentation

des granulés, et par conséquent la production ou la

plage de chaleur du poêle.

• Les niveaux de production de chaleur changent

progressivement sur le diagramme en barres, passant

du niveau « 1 » au niveau « 5 » de chauffage.

C. Touche °C / °F

• La touche °C / °F fait passer l’afchage à deux chiffres

des degrés Celsius aux degrés Fahrenheit et vice-versa.

D. TOUCHE mode (M/T)

• Le Mode de fonctionnement du poêle peut être

Manuel ou commandé par un Thermostat. Des

diodes distinctes, à gauche de l’écran à deux chiffres,

indiquent le mode de fonctionnement – Manuel ou

T-stat. Le poêle doit être en mode de fonctionnement

normal pour pouvoir passer du mode Manuel au mode

T-Stat.

• Le mode Manuel fonctionne conformément aux 5

niveaux de réglage d’alimentation sur le diagramme,

du niveau de chauffage « 1 » au niveau « 5 ».

Le mode T-stat fonctionne de la manière suivante :

• Le poêle est équipé d’un thermostat intégré dans

ses commandes. Le capteur de température du

thermostat se trouve à l’arrière du poêle, derrière le

panneau d’afchage.

• Une fois le poêle en mode de fonctionnement, il est

possible de le placer en mode T-stat.

• Les touches échées Haut et Bas de Niveau /

Température permettent de modier la température

de déclenchement (point de consigne).

• Une fois la température souhaitée atteinte, l’écran à

deux chiffres clignote pendant quatre secondes et

indique la température réelle de la pièce.

• Lorsque le poêle atteint une plage de 3 °F autour du

point de consigne souhaité, il revient à la plage de

chaleur pour laquelle il était réglé avant de passer

en mode T-stat (si le poêle était réglé sur le niveau

de chauffage « 5 » avant de passer en mode T-stat, il

revient à niveau de chauffage « 5 » lorsqu’il atteint la

plage de 3 °F autour du point de consigne.

• Lorsque le poêle atteint le point de consigne souhaité,

il passe au niveau de chauffage « 1 ».

• Lorsque la température ambiante passe sous le point

de consigne souhaité, le poêle chauffe de nouveau

jusqu’à la température souhaitée.

INSTALLATION

• Vous devez utiliser les brides de support de plafond et

le solin de toit appropriés (fournis par le fabricant de

tuyaux; suivez les instructions du fabricant de tuyaux).

Il est important de noter que si votre longueur verticale

de tuyau est supérieure à 12 pi (3,7 m), la taille du tuyau

d’évent à granulés doit être augmentée à 4 po (102

mm) de diamètre.

• Ne dépassez pas plus de 4 pieds (1,22 m) de tuyau sur

une longueur horizontale et utilisez le moins de coudes

possible. Si un décalage est nécessaire, il est préférable

d’installer des coudes à 45 degrés plutôt que des

coudes à 90 degrés.

AVERTISSEMENT:

VOUS VOUDREZ PEUT-ÊTRE LOCALISER LES

UTILITAIRES OU LES OBSTACLES À L’INTÉRIEUR

DU MUR AVANT DE TENTER CETTE INSTALLATION.

ASSUREZ-VOUS DE GARDER À L’ESPRIT LES

EXIGENCES DE DÉGAGEMENT DE VOTRE UNITÉ

1. Marquez la zone, puis coupez le mur pour l’installation

de l’évent si nécessaire.

2. Installez le dé à coudre mural comme spécié par le

fabricant (dé à coudre de mur vendu séparément).

3. Installez la ventilation.

VENTILER VOTRE POÊLE À GRANULÉS

DANS UN SYSTÈME DE CHEMINÉE

EXISTANT DE 6 PO

ATTENTION:

ISI VOUS INSTALLEZ VOTRE POÊLE À GRANULÉS

EN REMPLACEMENT D’UN POÊLE À BOIS

EXISTANT, VOUS POUVEZ INSTALLER VOTRE

POÊLE À GRANULÉS EN UTILISANT LE SYSTÈME DE

VENTILATION DE 6 PO EXISTANT.

1. Vous devez faire nettoyer et / ou inspecter le système

de cheminée existant par un ramoneur qualié avant

de procéder à l’installation de votre poêle à granulés.

2. Vous trouverez ci-dessous des exemples d’installations

utilisant le numéro de pièce 860001, transition de 3 à

6 pouces vers un tuyau de connecteur de 6 pouces.

Les illustrations ci-dessous ne sont que des exemples.

Veuillez conrmer à tous les codes du bâtiment

locaux ou régulations ayant compétence avant de

demander à un installateur qualié de procéder à

cette installation.

Système de

cheminée existant

de classe A de 6

pouce

3 pouce PL

Vent Nettoyer

Tee

Support

de tuyau

Support de

plafond

Adaptateur de

tuyau de 3 pouce

à 6 pouce

AU CHAUFFAGE

4. Localisez le centre du tuyau d’échappement de votre

unité. Ce point devrait ensuite être étendu à la paroi

intérieure de votre maison. Une fois que vous avez

localisé le point central, sur la paroi intérieure, couper

un trou 7 po (175 mm) de diamètre dans le mur.

5. L’étape suivante consiste à installer le coupe-feu

mural, reportez-vous aux instructions qui viennent

avec le coupe-feu mural pour cette étape.

6. Installez la longueur appropriée du conduit

d’évacuation des gaz d’échappement dans la gaine

murale. Voir les étapes 11 et 12 pour déterminer la

bonne longueur de conduit d’évacuation à utiliser.

7. En dehors de l’air frais est obligatoire lors de

l’installation de cette pastille salle de poêle de

chauffage dans les maisons étanches à l’air et

les maisons mobiles. Assurez-vous que l’évent

de l’air extérieur a un plafond approuvé sur elle

pour empêcher les rongeurs d’entrer. Assurez-

vous d’installer dans un endroit qui ne sera pas

devenir bloqué avec de la neige, etc.

8. Connectez le tuyau d’évacuation des gaz

d’échappement à la sortie d’échappement de votre

poêle à granulés.

9. Fixer tous les raccords de ventilation conjointes avec

3 vis. Sceller le conduit d’évacuation des connexions

communes avec haute température silicone.

10. Poussez l’unité vers l’arrière à la paroi intérieure, en

étant sûr de maintenir les distances minimales à

combustibles 62 po (51 mm) à l’arrière de l’appareil.

Sceller l’espace annulaire de la paroi virole et autour

du tuyau de ventilation à haute température silicone.

11. Le tuyau d’évent d’échappement doit dépasser d’au

moins 12 po (300mm) sur au-delà du mur extérieur.

Sceller l’espace annulaire de la paroi virole et autour

du tuyau de ventilation à haute température silicone.

12. Installez un bouchon de terminaison horizontal

approuvé ou si nécessaire installer un coude à 90 °

et la longueur appropriée de ventilation verticale. Un

capuchon d’évent vertical approuvé est recommandé.

GRÂCE À L’INSTALLATION DE MUR

(INSTALLATION RECOMMANDÉE)

Les installations canadiennes doivent se conformer à la

norme CAN / CSA-B365. Pour évacuer l’unité à travers la

paroi, branchez l’adaptateur de tuyau à l’adaptateur de

moteur d’échappement. Si l’adaptateur d’échappement

est d’au moins 18 po (457 mm) au-dessus du niveau du

sol, une section droite de tuyau d’évent peut être utilisé

à travers le mur. Votre concessionnaire de chauffage

devrait être en mesure de vous fournir un kit qui va gérer

la plupart de cette installation, qui comprendra une

bague murale qui permettra le jeu correct travers un

mur combustible. Une fois hors de la structure, un 3 po

(76 mm) de dégagement devrait être maintenue dans le

mur extérieur et un tee ressorte propre doit être placé

sur le tuyau avec un 90 degrés tourner loin de la maison.

À ce stade, une section de 3 pieds (0,91 m) (minimum)

de la conduite devrait être ajouté avec un bouchon

horizontale, qui viendrait compléter l’installation. Une

patte de support doit être placé juste sous le bouchon de

terminaison ou un tous les 4 pieds (1,22 m) pour rendre

le système plus stable. Si vous habitez dans une région

qui a fortes chutes de neige, il est recommandé que

l’installation soit plus grand que 3 pieds (0,91 m) pour

obtenir au-dessus de la ligne de congère. Cette même

installation peut être utilisée si votre chauffe-eau est

en dessous du niveau du sol en ajoutant simplement la

section de nettoyage et tuyau vertical intérieur jusqu’à ce

que le niveau du sol est atteint. Avec cette installation,

vous devez être conscient de la hauteur de la neige,

l’herbe morte, et les feuilles. Nous recommandons un (0,91

m) élévation verticale minimale de 3 pieds à l’intérieur

ou à l’extérieur de la maison. L’installation “à travers le

mur” est l’installation la moins chère et la plus simple. Ne

jamais mettre n à l’évent de n sous un pont, dans une

alcôve, sous une fenêtre, ou entre deux fenêtres.

90º Elbow

Cap de

terminaison

Patte de

support

.9 M (3 'min.) Tuyauterie Vertical

Adaptateur

de moteur

d'échappement

Adaptateur

de tuyau

Manchon

mural

Nettoyer le

couvercle-out

Tee

Pad de plancher

non-combustable

TYPIQUE À

TRAVERS

L'INSTALLATION

MURALE

AU CUISINIER

INSTALLATION PAR LE TOIT/LE PLAFOND

• Lors de la ventilation du radiateur à travers le plafond,

le tuyau est connecté de la même manière que dans

le mur, sauf que le té de nettoyage est toujours à

l’intérieur de la maison et qu’un adaptateur de 3 po (76

mm) est ajouté avant le nettoyage tee.

INSTALLATION

matériaux. Ne pas terminer le conduit d’évacuation dans

une cheminée en acier ou en maçonnerie existante..

DÉGAGEMENTS DE TERMINAISON D’ÉVENT

Règle 2-10-3

Faîtage

3 pi min.

2 pi min.

10 pi

A. Dégagement minimum 4 pi. (1,22 m) sous ou à côté

de toute porte ou fenêtre ouvrante.

B. Dégagement minimum de 1 pi. (0,3 m) au-dessus de

toute porte ou fenêtre ouvrante.

C. Dégagement minimum de 3 pi. (0,91 m) de tout

bâtiment adjacent.

D. Dégagement minimum de 7 pi. (2,13 m) au-dessus de

tout passage public.

E. Dégagement minimum de 2 pi. (0,61 m) au-dessus de

toute plante, herbe ou autre matériau combustible.

F. Dégagement minimum de 3 pi. (0,91 m) autour de

l’entrée d’air forcée de tout appareil.

G. Dégagement minimum de 2 pi. (0,61 m) sous les

avancées de toiture ou surplombs.

H. Dégagement minimum de 1 pi. (0,3 m) à l’horizontale

de tout mur en matériau combustible.

I. Doit se trouver au minimum à 3 pi. (0,91 m) au-dessus

du toit et à 2 pi. (0,61 m) au-dessus de toute faîtière du

toit située à moins de 10 pi (3,05 m).

Déterminer où installer votre nouveau poêle à granulés.

Pour obtenir l’utilisation la plus efcace possible de la

chaleur recirculée, vous devriez envisager une pièce

située au centre de votre maison. Choisissez une pièce

grande et ouverte. Il est extrêmement important de

maintenir des dégagements appropriés par rapport

aux surfaces ou matériaux combustibles dans la pièce

où votre appareil de chauffage sera situé. Vous pouvez

trouver les mesures de dégagement appropriées dans

ce manuel et sur l’étiquette signalétique de votre poêle

à granulés. Le poêle à granules peut être ventilé à travers

un mur extérieur ou dans une cheminée en maçonnerie

ou en métal existante si le tuyau de ventilation «PL» ou «L»

est utilisé dans toute la cheminée existante. La ventilation

peut traverser le plafond et le toit si le tuyau approuvé est

utilisé. Lorsqu’un passage à travers un mur ou une cloison

de construction combustible est souhaité, l’installation

doit être conforme à la norme CAN / CSA-B365.

AVERTISSEMENT:

• NE PAS OBTENIR D’AIR DE COMBUSTION DU

GRENIER, DU GARAGE OU DE TOUTE AUTRE

ZONE NON VENTILÉE. VOUS POUVEZ OBTENIR

DE L’AIR DE COMBUSTION À PARTIR D’UN

ESPACE DE NAVIRE VENTILÉ.

• NE PAS INSTALLER D’AMORTISSEUR DE

FUMÉE DANS LE SYSTÈME D’ÉVACUATION

D’ÉCHAPPEMENT DE CET APPAREIL.

• NE RACCORDEZ PAS CET APPAREIL À UN

CHEMINÉE DE CHEMINÉE SERVANT UN AUTRE

CHAUFFAGE, FOURNAISE OU APPAREIL.

• INSTALLER L’ÉVENT AUX DÉGAGEMENTS

SPÉCIFIÉS PAR LE FABRICANT DE L’ÉVENT.

• UTILISEZ UNIQUEMENT UN MATÉRIEL APPROUVÉ

POUR L’INSTALLATION, LE NON-RESPECT DE

CES INSTRUCTIONS PEUT ENTRAÎNER DES

DOMMAGES MATÉRIELS, DES BLESSURES

CORPORELLES OU MÊME LA MORT.

Cet appareil est certié pour une utilisation avec

énuméré 3 pouces ou 4 pouces “PL” produits granulés de

ventilation. L’utilisation d’autres composants autres que

mentionnés ici pourrait causer des lésions corporelles, les

dommages de chauffage, et annuler votre garantie.

ECHAPPEMENT HORIZONTALES

INSTALLATION

1. Localisez votre poêle à granulés dans un endroit qui

répond aux exigences de ce manuel, mais dans une

zone où il ne gêne pas la charpente de la maison, le

câblage, etc.

2. Installez un tampon de foyer non combustible sous

le poêle à granulés. Ce coussin doit dépasser d’au

moins 6 po (152 mm) en face de l’unité.

3. Placez le poêle à granulés environ 15 po (381 mm de)

loin de la paroi intérieure.

INSTALLATION

AVERTISSEMENT:

• INSTALLEZ L’ÉVACUATION DES FUMÉES EN

RESPECTANT LES DÉGAGEMENTS SPÉCIFIÉS

PAR LE FABRICANT D’ÉVACUATIONS.

• NE RELIEZ PAS L’ÉVACUATION POUR POÊLE À

GRANULÉS À UNE ÉVACUATION UTILISÉE POUR

UN AUTRE APPAREIL OU UN AUTRE POÊLE.

• N’INSTALLEZ PAS DE REGISTRE DE TIRAGE SUR

LE SYSTÈME D’ÉVACUATION DE CET APPAREIL.

Les directives d’installation ci-dessous doivent être

respectées pour garantir la conformité tant avec la liste

de sécurité de ce poêle qu’avec les codes de construction

locaux. Ne pas recourir à des méthodes de fortune ou à

des compromis lors de l’installation.

IMPORTANT:

CET APPAREIL EST ÉQUIPÉ D’UN SYSTÈME À TIRAGE

NÉGATIF QUI ASPIRE L’AIR À TRAVERS LE POT DE

COMBUSTION ET POUSSE L’ÉCHAPPEMENT HORS

DU LOGEMENT. SI CET APPAREIL EST CONNECTÉ

À UN SYSTÈME DE CHEMINÉE AUTRE QUE CELUI

DÉCRIT DANS CE MANUEL, IL NE FONCTIONNERA

PAS CORRECTEMENT.

DISTANCE D’EVACUATION MAXIMALE

L’installation DOIT comporter au moins 3 pi (91 cm) de

conduit vertical hors de la maison. Ceci crée un appel d’air

naturel qui limite le risque de fumée ou d’odeur lors de

l’arrêt de l’appareil et évite que l’évacuation ne provoque

des nuisances et un danger en exposant les personnes

ou les buissons à des températures élevées. La hauteur

verticale maximale recommandée pour l’évacuation des

fumées est de 12 pi (3,66 m) pour une évacuation de type

« PL » de 3 po (76 mm). La longueur totale de l’évacuation

horizontale NE DOIT PAS dépasser 4 pi (1,22 m). Ceci

pourrait provoquer une contre-pression. N’utilisez pas

plus de 180 degrés de coudage (deux coudes à 90 degrés,

ou deux coudes à 45 degrés et un coude à 90 degrés, etc.)

pour conserver un tirage adéquat.

IMPORTANCE DU PROJET CORRECTE

Le tirage est la force qui déplace l’air de l’appareil à travers

la cheminée. Le montant du projet dans votre cheminée

dépend de la longueur de la cheminée, la géographie

locale, les obstructions avoisinantes et d’autres facteurs.

Trop projet peut causer des températures excessives dans

l’appareil. Un tirage inadéquat peut provoquer un retour

de fumée dans la pièce et «brancher» de la cheminée.

Un tirage inadéquat entraînera l’appareil à une fuite de

fumée dans la pièce par appareil et le connecteur de

cheminée joints. Une combustion incontrôlable ou une

température excessive indique un tirage excessif. Prendre

en compte l’emplacement de la cheminée pour assurer

qu’il ne soit pas trop proche de voisins ou dans une vallée

qui peut causer des conditions insalubres ou nuisibles.

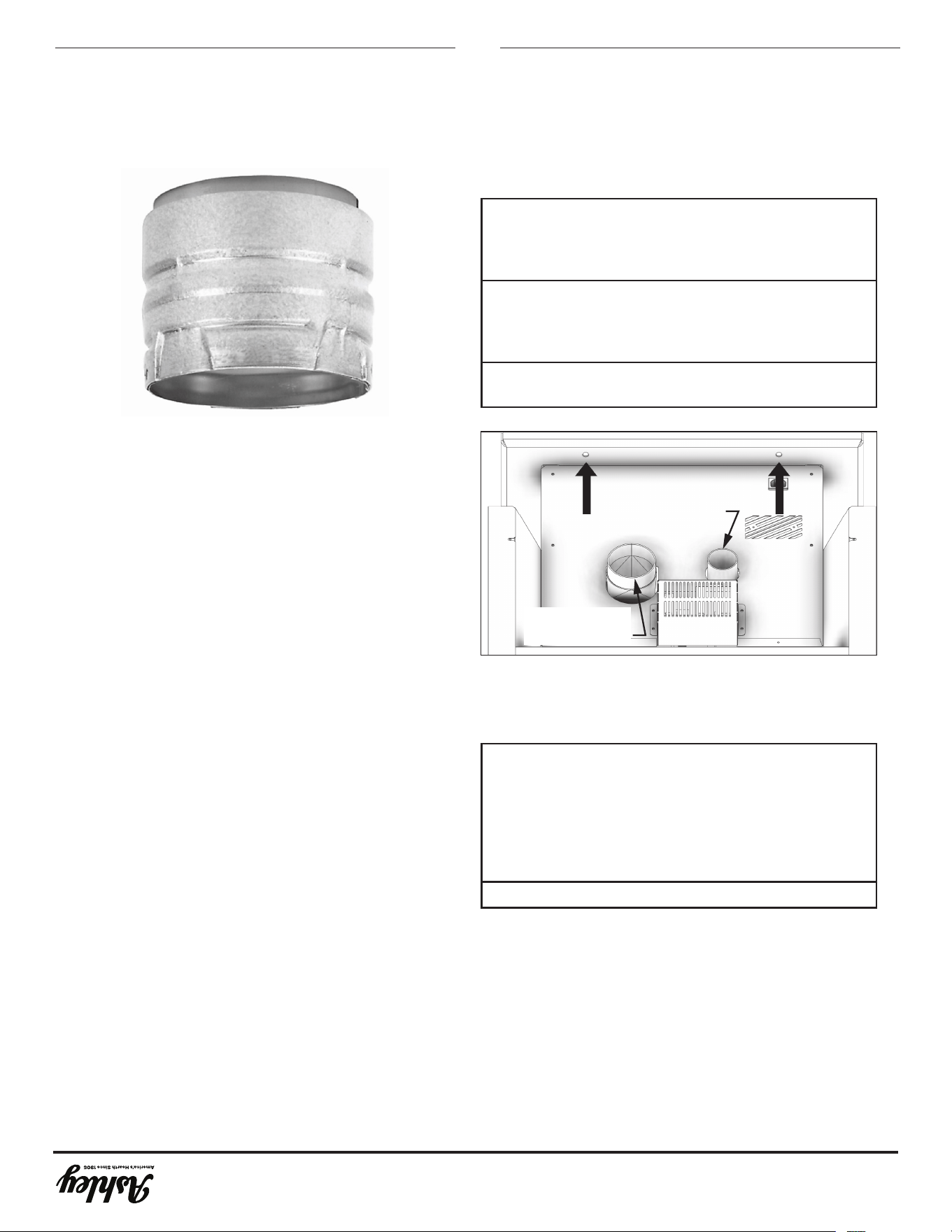

TYPE D’ÉVENT À GRANULÉS

Un système d’évacuation des granulés de type «PL»

certié de 3 pouces ou 4 pouces doit être utilisé pour

l’installation et xé au raccord de tuyau fourni à l’arrière

du poêle (utilisez un adaptateur de 3 pouces à 4 pouces

pour 4 pouces tuyau). La connexion à l’arrière du poêle

doit être scellée à l’aide de Hi-Temp RTV. Utilisez un évent

de 4 pouces si la hauteur de l’évent est supérieure à 12

pieds ou si l’installation est à plus de 2500 pieds au-dessus

du niveau de la mer. Nous recommandons l’utilisation

de tuyaux Simpson Dura-Vent® ou Metal-Fab® (si vous

utilisez d’autres tuyaux, consultez les codes du bâtiment

locaux et / ou les inspecteurs en bâtiment). N’utilisez pas

de tuyau d’évent de gaz de type B ou de tuyau galvanisé

avec cet appareil. Le tuyau d’évent à granulés est conçu

pour être démonté pour le nettoyage et doit être vérié

plusieurs fois pendant la saison de combustion. Le tuyau

d’évent à granulés n’est pas fourni avec l’appareil et doit

être acheté séparément.

INSTALLATION D’ÉVENT À GRANULÉS

L’installation doit comprendre un té de nettoyage

pour permettre la collecte des cendres volantes et

pour permettre le nettoyage périodique du système

d’échappement. Les coudes à 90 degrés accumulent

les cendres volantes et la suie, réduisant ainsi le débit

d’échappement et les performances du poêle. Chaque

coude ou té réduit le potentiel de tirage de 30% à 50%. Tous

les joints du système de ventilation doivent être xés par

au moins 3 vis, et tous les joints doivent être scellés avec

du mastic silicone Hi-Temp RTV pour être hermétiques.

La zone où le tuyau de ventilation pénètre à l’extérieur

de la maison doit être scellée avec du silicone ou d’autres

moyens pour maintenir le pare-vapeur entre l’extérieur

et l’intérieur de la maison. Les surfaces de ventilation

peuvent devenir sufsamment chaudes pour provoquer

des brûlures si elles sont touchées par des enfants. Un

blindage ou des protections non combustibles peuvent

être nécessaires.

TERMINAISON D’ÉVENT À GRANULÉS

Ne terminez pas l’évent dans une zone fermée ou semi-

fermée, telle que; abri d’auto, garage, grenier, vide

sanitaire, sous une terrasse ou un porche, une allée

étroite ou tout autre endroit qui peut accumuler une

concentration de fumées. Une terminaison dans l’une

de ces zones peut également entraîner des situations

de pression imprévisibles avec l’appareil et entraîner des

performances incorrectes et / ou un dysfonctionnement.

La terminaison doit s’échapper au-dessus de l’élévation

de l’entrée d’air extérieur. La terminaison ne doit pas être

située là où elle sera obstruée par la neige ou d’autres

INSTALLATION

ALIMENTATION EN AIR EXTÉRIEUR (EN

OPTION, SAUF SI INSTALLÉ DANS UNE MAISONS MOBILES /

BÂTIMENTS PORTATIF)

Selon votre emplacement et la construction de votre

maison, l’air extérieur peut être nécessaire pour une

performance optimale. Votre poêle est homologué

pour être installé avec une prise d’air extérieur (69FAK)

nécessaire pour une maisons mobiles / bâtiments portatif.

Vous pouvez acheter le 69FAK auprès de votre revendeur

d’appareils de chauffage. Les instructions d’installation

sont fournies avec le kit d’admission d’air.

ATTENTION:

NE PAS VENTILER SOUS UNE PORCHE, UNE PONT,

UN AUVENT OU DANS TOUTE ZONE SEMI-CLOS

OU TOIT. LE FAIRE PEUT ENTRAÎNER UN FLUX

D'AIR IMPRÉVISIBLE AU BOUCHON D'ÉVENT DANS

CERTAINES CONDITIONS ET PEUT AFFECTER LES

PERFORMANCES DE VOTRE POÊLE, AINSI QUE

D'AUTRES PROBLÈMES IN PRÉVISIBLES.

FIXATION DE L’APPAREIL AU SOL

Utilisez les trous désignés pour xer l’unité au sol.

Admission

D'air Frais

Tuyau

D'évacuation

AVERTISSEMENT ! - N’INSTALLEZ PAS L’APPAREIL

DANS UNE CHAMBRE A COUCHER

ATTENTION ! - L’INTEGRITE STRUCTURELLE DU

PLANCHER DE LA MAISONS MOBILES / BÂTIMENTS

PORTATIF, DES MURS ET DU TOIT DOIT ETRE

PRESERVEE.

EN CAS D’INSTALLATION DANS UNE MAISONS

MOBILES / BÂTIMENTS PORTATIF, LE POÊLE DOIT

ÊTRE MIS À LA TERRE DIRECTEMENT SUR LE

CHÂSSIS D’ACIER ET BOULONNÉ AU SOL.

En plus des exigences d’installation précédemment

détaillées, les installations de maisons mobiles doivent

répondre aux exigences suivantes:

• Ce poêle doit être solidement xé au plancher de la

maisons mobiles / bâtiments portatif à l’aide de deux

tire-fonds de 1/4 ”qui sont assez longs pour passer à la

fois par un coussin de foyer, s’il est utilisé, et le plancher

de la maison.

• Le radiateur doit être mis à la terre électriquement

au châssis en acier de la maisons mobiles / bâtiments

portatif avec un l de cuivre de 8 GA à l’aide d’une

rondelle dentelée ou en étoile pour pénétrer la peinture

ou le revêtement protecteur an d’assurer la mise à la

terre.

• L’évent doit être de 3 ou 4 po «PL» et doit dépasser d’au

moins 36 po (914 mm) au-dessus de la ligne de toit de

la maisons mobiles / bâtiments portatif et doit être

installé à l’aide d’un coupe-feu de plafond certié et

d’un chapeau de pluie.

• Lors du déménagement de votre maisons mobiles /

bâtiments portatif, toute ventilation extérieure doit

être enlevée pendant le déplacement de la maisons

mobiles / bâtiments portatif. Après le déplacement,

tous les évents doivent être réinstallés et solidement

xés.

• L’air extérieur est obligatoire pour l’installation d’une

maisons mobiles / bâtiments portatif. Consultez la

section Alimentation en air extérieur et votre revendeur

pour l’achat.

• Vériez auprès de vos responsables locaux du bâtiment

car d’autres codes peuvent s’appliquer.

EXIGENCES POUR L’EVACUATION

Un adaptateur d’appareil compatible est requis pour

l’installation correcte de la ventilation de cet appareil.

Achetez l’adaptateur d’appareil approprié auprès de votre

entreprise de ventilation préférée avant de commencer

le processus de ventilation.

INSTALLATION

OPTIONS D’INSTALLATION

Unité autoportante - supportée par un piédestal / pieds

et placée sur une surface de plancher incombustible

conformément aux exigences de dégagement pour une

installation de poêle autoportante.

Unité d’alcôve - supportée par un piédestal / des pieds

et placée sur une surface de plancher incombustible

conformément aux exigences de dégagement pour une

installation en alcôve.

INSTALLATION INCORRECTE

L’utilisation d’autres composants autres que ceux indiqués

dans le présent document pourrait causer des blessures

corporelles, des dommages au radiateur et annuler

votre garantie. Le fabricant ne sera pas tenu responsable

des dommages causés par le dysfonctionnement d’un

poêle en raison d’une ventilation ou d’une installation

incorrecte.

EMPLACEMENTS D’ADMISSION ET

D’ÉCHAPPEMENT D’AIR

10,61 po

(270 mm)

10,59 po

(270 mm)

Échappement

Tuyau

Air frais

Admission

PROTECTION DU SOL

Cet appareil de chauffage doit avoir un protecteur de

plancher incombustible (protection contre les braises)

installé en dessous si le plancher est en matériau

combustible. Si un tapis de sol est utilisé, il doit être

homologué UL ou égal. Le tapis de sol ou la surface non

combustible doit être sufsamment grand pour couvrir

au moins la zone sous le produit et 6 po (153 mm) au-

delà de l’avant et au-delà de chaque côté des ouvertures

de chargement de carburant et de retrait des cendres. La

protection du plancher doit s’étendre sous et 2 ”(51 mm)

de chaque côté du té de cheminée pour une installation

verticale intérieure. Les installations canadiennes

nécessitent un minimum de 18 po [458 mm] au-delà

de l’avant de l’appareil et de 8 po [204 mm] au-delà de

chaque côté de l’appareil.





po mm

A Côté à poêle

U.S.A 6 153

CAN 8 204

B De l’avant au poêle

U.S.A 6 153

CAN 18 458

DÉGAGEMENTS

Votre poêle à granules a été testé et répertorié pour

une installation dans une maison résidentielle et

mobile conformément aux dégagements indiqués ci-

dessous. Pour des raisons de sécurité, veuillez respecter

les dégagements et restrictions d’installation. Toute

réduction du jeu aux combustibles ne peut être effectuée

que par des moyens approuvés par une autorité

réglementaire.

















po mm

C Mur latéral à l'appareil 8 204

D Mur latéral au conduit 3 77

E Mur arrière à l'appareil 9,5 241

F Mur arrière vers la cheminée 3 77

G Mur au coin de l'appareil 2 51

H Hauteur du plafond au sol 60 1524

J Hauteur du plafond à l'appareil 27 686

INSTALLATION

AVIS DE SÉCURITÉ

• SI CE POÊLE N’EST PAS INSTALLÉ CORRECTEMENT,

UN INCENDIE PEUT EN RÉSULTER. POUR

RÉDUIRE LES RISQUES D’INCENDIE, SUIVEZ LES

INSTRUCTIONS D’INSTALLATION.

• ADRESSEZ-VOUS AUX AUTORITÉS LOCALES

DE L’URBANISME POUR OBTENIR UN PERMIS

ET DES RENSEIGNEMENTS SUR TOUTE AUTRE

RESTRICTION À L’INSTALLATION ET SUR LES

EXIGENCES D’INSPECTION DANS VOTRE RÉGION.

• NE PLACEZ AUCUN VÊTEMENT OU AUTRE OBJET

INFLAMMABLE SUR OU PRÈS DU POÊLE.

• N’UTILISEZ JAMAIS D’ESSENCE, DE

COMBUSTIBLE À LANTERNE DE TYPE ESSENCE,

DE KÉROSÈNE, D’ESSENCE D’ALLUME-FEU OU

D’AUTRES LIQUIDES SIMILAIRES POUR ALLUMER

OU RAVIVER LE FEU DANS CE POÊLE. GARDEZ

TOUS CES LIQUIDES ÉLOIGNÉS DU POÊLE

LORSQU’IL EST EN MARCHE.

• CET APPAREIL EST UN APPAREIL DE CHAUFFAGE

AUTONOME. IL N’EST PAS CONÇU POUR ÊTRE

RELIÉ À DES CONDUITS DE DISTRIBUTION D’AIR.

CE N’EST PAS UN FOURNEAU.

• INSTALLER L'ÉVENT AUX DÉGAGEMENTS

SPÉCIFIÉS PAR LE FABRICANT DE L'ÉVENT.

• N’INSTALLEZ PAS DE REGISTRE DE TIRAGE SUR

LE SYSTÈME D’ÉVACUATION DE CET APPAREIL.

• CE POÊLE DOIT ÊTRE RÉGULIÈREMENT

ENTRETENU ET NETTOYÉ (VOIR LA SECTION

« ENTRETIEN »). LE DÉFAUT D’ENTRETIEN DU

POÊLE PEUT ENTRAÎNER UN FONCTIONNEMENT

INAPPROPRIÉ ET DANGEREUX.

• UN DISJONCTEUR DOIT ÊTRE INSTALLÉ. CET

APPAREIL DOIT ÊTRE BRANCHÉ SUR UNE

PRISE MURALE AVEC TERRE DE 110-120 V, 60 Z.

N’UTILISEZ PAS D’ADAPTATEUR DE PRISE ET NE

COUPEZ PAS LA FICHE DE TERRE. N’ACHEMINEZ

PAS LE CORDON ÉLECTRIQUE SOUS, DEVANT

OU SUR LE POÊLE. NE FAITES PAS COURIR LE

CORDON ÉLECTRIQUE DANS LES ZONES DE

PASSAGE ET NE LE COINCEZ PAS SOUS LES

MEUBLES.

ATTENTION:

ATTENTION: LA COMBUSTION DU COMBUSTIBLE

GÉNÈRE DU MONOXYDE DE CARBONE QUI PEUT

S’AVÉRER DANGEREUX POUR LA SANTÉ EN

L’ABSENCE D’UNE VENTILATION APPROPRIÉE.

ATTENTION:

• UN DÉTECTEUR DE FUMÉE FONCTIONNEL DOIT

ÊTRE INSTALLÉ DANS LA PIÈCE OÙ SE TROUVE

LE POÊLE.

• INSTALLEZ UN DÉTECTEUR DE FUMÉE À CHAQUE

ÉTAGE DE VOTRE MAISON; EN CAS D’INCENDIE

ACCIDENTEL DÛ À N’IMPORTE QUELLE CAUSE,

CE DISPOSITIF PEUT LAISSER LE TEMPS DE

S’ÉCHAPPER.

• LE DÉTECTEUR DE FUMÉE DOIT ÊTRE INSTALLÉ À

AU MOINS 15 PIEDS (4,57 M) DE L’APPAREIL AFIN

D’ÉVITER QU’IL NE SE DÉCLENCHE INUTILEMENT

LORS DU RECHARGEMENT DU POÊLE.

ATTENTION:

• L’UTILISATION D’AIR EXTÉRIEUR N’EST PAS

NÉCESSAIRE POUR CET APPAREIL.

• NE DÉBRANCHEZ PAS LE POÊLE SI VOUS

SOUPÇONNEZ UN DYSFONCTIONNEMENT.

PLACEZ LE CONTACTEUR ON/OFF SUR «

OFF » PUIS PRENEZ CONTACT AVEC LE

CONCESSIONNAIRE.

• LE POÊLE NE FONCTIONNE PAS PENDANT LES

COUPURES DE COURANT. EN CAS DE PANNE

DE COURANT, VEILLEZ AUX ÉMANATIONS DE

FUMÉE DU POÊLE ET OUVREZ UNE FENÊTRE SI

LA FUMÉE SE RÉPAND DANS LA PIÈCE.

• N’OBSTRUEZ JAMAIS LA CIRCULATION DE

L’AIR DES GRILLES D’AÉRATION OUVERTES DE

L’APPAREIL.

Nous recommandons que nos produits de foyer

des

au Canada par le

programme de formation

technique en énergie

du bois (WETT).

CERTIFIÉ

Votre appareil de chauffage doit être installé par un

technicien qualié NFI (États-Unis) ou WETT (Canada).

Pour trouver l’installateur qualié le plus proche, rendez-

vous sur :

https://ncertied.org,

https://www.wettinc.ca/

POUR LE SERVICE À LA CLIENTÈLE APPELER: 800-750-2723 EXT 5050

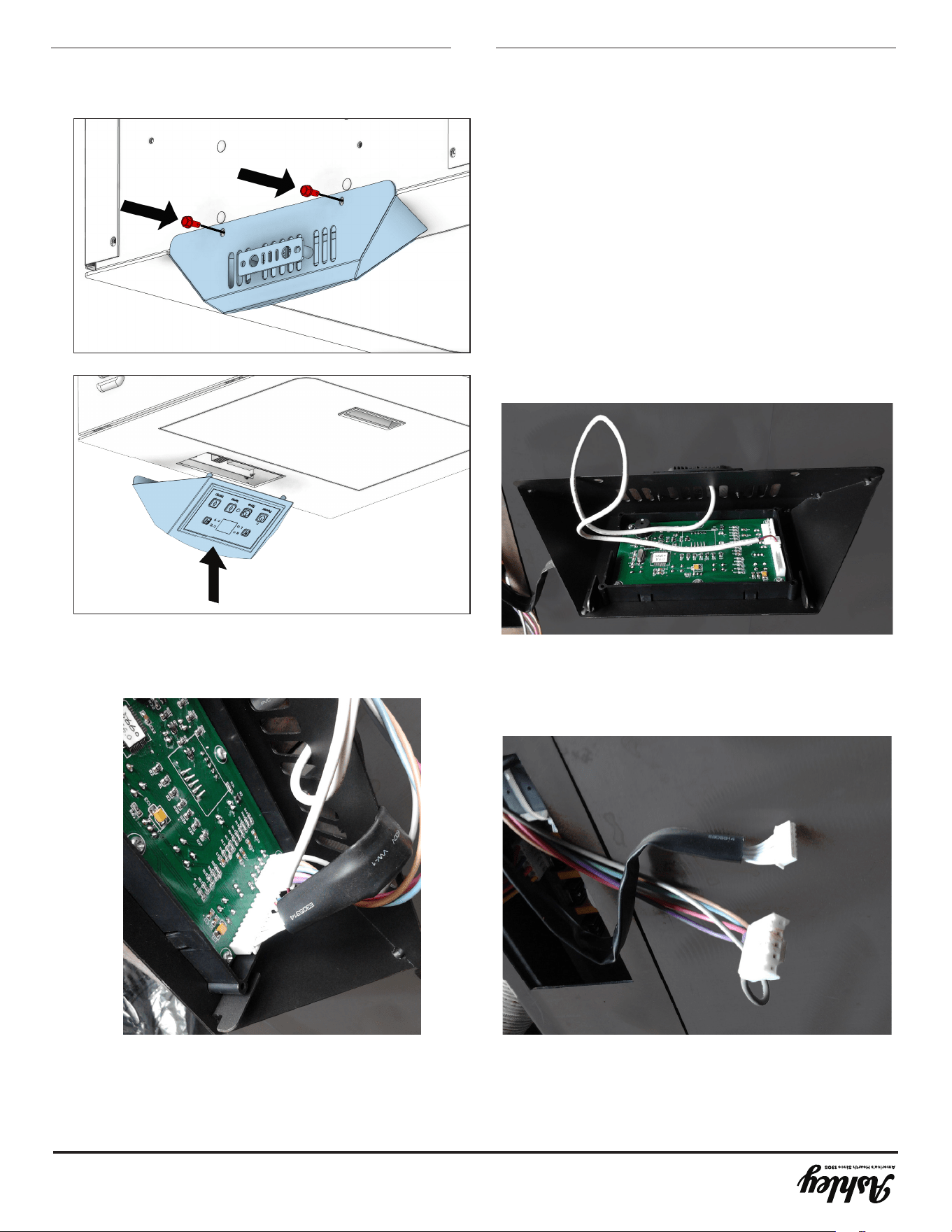

INSTRUCTIONS DE MONTAGE

1. Tirez les ls installés en usine hors du haut du poêle. Il

y aura deux faisceaux de câbles, comme illustré.

2. Déballez les commandes montées sur le dessus et

assurez-vous que le faisceau de câbles illustré est

solidement xé.

3. Connectez les faisceaux de câblage installés en usine

au panneau de commande, comme illustré.

4. Fixez le panneau de commande sur le dessus du

poêle avec deux vis à tôle.

LISTE DE CONTRÔLE D’INSTALLATION

Votre poêle à bois ne doit être installé que par un installateur qualié. Un installateur qualié NFI est disponible à

l’adresse www.ncertied.org/public/nd-an-n-pro/

SERVICE CLIENTS

1-800-750-2723 poste 5050

Texte au 423-301-5624

E-mail à: customerservice@usstove.com

LISTE DE CONTRÔLE DE MISE EN SERVICE

Cette liste de contrôle doit être remplie intégralement par la personne qualiée qui installe cet appareil. Conservez

cette page pour référence future.

Le fait de ne pas installer et mettre en service selon les instructions du fabricant et de remplir cette liste de contrôle

annulera la garantie.

S’il te plaît imprime

Nom du client: Numéro de téléphone:

Adresse:

Modèle:

Numéro de série:

Nom de la société d’installation: Numéro de téléphone:

Nom du technicien d’installation: Numéro de licence:

DESCRIPTION DU TRAVAIL

Emplacement de l’appareil installé: _________________________________________________________________________________

Système de ventilation: nouveau système de ventilation

Oui Non Si oui, marque ________________________

Si non, date d’inspection du système de ventilation existant: _________________________________________________________

MISE EN SERVICE

Conrmer l’installation du tapis de foyer conformément aux instructions d’installation ..................................................................

Conrmer le bon placement des pièces internes ...........................................................................................................................................................

Vérier la solidité du joint de porte et des joints de porte ........................................................................................................................................

Conrmer les dégagements aux combustibles selon les instructions d’installation de ce manuel ...........................................

Vérier le fonctionnement des commandes pneumatiques .................................................................................................................................

Conrmez que le système de ventilation est sécurisé et scellé ............................................................................................................................

Conrmer que le poêle démarre et fonctionne correctement ..............................................................................................................................

Assurez-vous qu’un avertisseur de CO est installé conformément aux codes du bâtiment locaux et qu’il est

fonctionnel .................................................................................................................................................................................................................................................

Expliquer le fonctionnement en toute sécurité, l’utilisation appropriée du carburant, le nettoyage et les exigences

d’entretien de routine .........................................................................................................................................................................................................................

Déclaration d’achèvement: En tant que personne qualiée responsable des travaux décrits ci-dessus, je conrme

que l’appareil en tant que travail associé a été installé selon les instructions du fabricant et en suivant les codes de

construction et d’installation applicables.

Signé: ___________________________________ Nom en lettres moulées: ____________________________Date: ______________

Propriétaire du domicile: CONSERVEZ CETTE INFORMATION POUR RÉFÉRENCE FUTURE

INTRODUCTION

Votre poêle à granulés a été approuvé pour une installation aux États-Unis et au Canada. Il peut également être installé

dans un mobil-home / bâtiment transportable. Votre poêle est certié ASTM E1509-2022 et certié CAN/ULC S627:2023.

Ce manuel décrit l’installation et le fonctionnement du poêle à granulés Ashley, AP5617-P. Cet appareil de chauffage

respecte les limites d’émission de bois de lit de l’Agence américaine de protection de l’environnement 2020 pour

les appareils de chauffage au bois vendus après le 15 mai 2020. Dans des conditions de test spéciques de l’EPA, il a

été démontré que cet appareil de chauffage fournit de la chaleur à un taux de 11 871 à 30 884 Btu/h. Cet appareil de

chauffage a atteint un taux d’émission de particules de 1,6 g/h lorsqu’il a été testé selon la méthode ASTM E 2779 et une

efcacité de 77 %.

AVERTISSEMENT:

IL EST CONTRAIRE À LA RÉGLEMENTATION FÉDÉRALE D’UTILISER CE POÊLE À BOIS D’UNE MANIÈRE

INCOMPATIBLE AVEC LES INSTRUCTIONS D’UTILISATION DU MANUEL DU PROPRIÉTAIRE.

Spécications De Chauffage

Brûler le combustible de tarif * (réglage le

plus bas)

1,9 lbs./hr.

* La taille des granulés peut affecter le débit

réel d’alimentation en carburant, les durées

de combustion et la capacité de la trémie. Les

débits d’alimentation en carburant peuvent

varier jusqu’à 20 %. Utilisez du carburant

homologué PFI pour de meilleurs résultats.

Temps de combustion (réglage le plus bas) 47 hrs. (approximatif)

Capacité de la trémie * jusqu’à 90 lbs. (40.8kg)

Spécications Électriques

Note électrique 120 V, 60 Hz, 3.0 Amps

Watts (opérationnel) 180W

Watts (allumeur en marche) 260W

Dimensions

Hauteur x Largeur x Profondeur 32-7/8 po x 24-3/4 po x 24-3/8 po (836mm x 630mm x 621mm)

Du sol au centre du tuyau d’échappement 10,61 po (270 mm)

Du sol au centre d’admission d’air frais 10,59 po (270 mm)

Pour le service client, veuillez appeler:

1-800-750-2723 poste 5050 ou;

Texte au 423-301-5624 ou;

Écrivez-nous à:

customerservice@usstove.com

Remarque: Enregistrez votre produit en utilisant votre

téléphone intelligent avec le code QR. Conservez vos

reçus avec vos dossiers pour toute réclamation au titre de

la garantie.

Vous pouvez également enregistrer votre produit en

ligne sur www.usstove.com/support/product-registration

/ OU en téléchargeant l’application US Stove Company

disponible pour iOS et Android.

* Toutes les images de ce manuel sont à des ns d’illustration uniquement. Le produit réel peut varier.

CE MANUEL EST SUJET À MODIFICATION SANS PRÉAVIS.

Manuel D’instructions et D’utilisation Du Propriétaire

AGENCE AMÉRICAINE DE PROTECTION

DE L’ENVIRONNEMENT

Certié conforme aux normes d’émissions

de particules 2020.

AVIS DE SÉCURITÉ: Si ce radiateur n’est pas correctement installé, un incendie

peut en résulter. Pour votre sécurité, suivez les instructions d’installation. N’utilisez

jamais de compromis de fortune lors de l’installation de ce radiateur. Contactez les

responsables locaux du bâtiment ou des pompiers pour connaître les permis, les

restrictions et les exigences d’installation dans votre région. NE JAMAIS UTILISER CE

PRODUIT SANS SURVEILLANCE.

MISE EN GARDE! Veuillez lire l’intégralité de ce manuel avant d’installer ou d’utiliser

votre nouveau radiateur. Le non-respect des instructions peut entraîner des dommages

matériels, des blessures corporelles ou même la mort. Une installation incorrecte pourrait

annuler votre garantie!

Conservez ces instructions dans un endroit sûr pour référence ultérieure.

AVERTISSEMENT SUR LA PROPOSITION 65 DE LA

CALIFORNIE:

Ce produit peut vous exposer à des produits chimiques,

y compris le monoxyde de carbone, qui est connu dans

l’État de Californie pour provoquer le cancer, des anomalies

congénitales et / ou d’autres troubles de la reproduction.

Pour plus d’informations, visitez www.P65warnings.ca.gov

AP5617-P

Certié selon la norme ASTM E1509-2022 et

Certié CAN/ULC S627:2023

Maisons Mobiles / Bâtiments Portatif

Approuvé

Rapport #: F22-777

Numéro De Modèle:

Ashley 6041I AP5617-P Pellet Stove 90 lb. Hopper 2,200 sq. Ft.

Product's Documents

AP5617 P Owners Manual

Specifications

Ashley 6041I Questions and Answers
