Vevor CN-52G 52CC 18" Gasoline Chainsaw Gas Powered Wood User Manual

Technical Support and E-Warranty Certificate www.vevor.com/support

GAS CHAINSAWS

USER MANUAL

We continue to be committed to provide you tools with competitive price.

"Save Half","Half Price" or any other similar expressions used by us only represents an

estimate of savings you might benefit from buying certain tools with us compared to the major

top brands and does not necessarily mean to cover all categories of tools offered by us. You

are kindly reminded to verify carefully when you are placing an order with us if you are

actually saving half in comparison with the top major brands.

CN-52G / CN-58G

Have product questions? Need technical support? Please feel free to

Technical Support and E-Warranty Certificate

www.vevor.com/support

NEED HELP? CONTACT US!

This is the original instruction,please read all manual instructions carefully

before operating. VEVOR reserves a clear interpretation of our user

manual. The appearance of the product shall be subject to the product

you received. Please forgive us that we won't inform you again if there

are any technology or software updates on our product.

GAS CHAINSAWS

IMPORTANT

READ CAREFULLY BEFORE USE.

KEEP FOR FUTURE REFERENCE.

Training

1. Read the instructions carefully. Be familiar with the controls and the

proper use of the product.

2. Never allow children or people unfamiliar with these instructions to use

the product. Local regulations can restrict the age of the operator.

3. Never operate the product while people, especially children, or pets are

nearby.

4. Keep in mind that the operator or user is responsible for accidents or

hazards occurring to other people or their property.

5. The product must not be used by persons under the influence of alcohol,

drugs or medication.

6. Do not operate the product if you are tired.

7. Do not operate the product without guards or if it is damaged.

8. Never use the product indoors.

9. This product produces toxic exhaust fumes when the engine is started.

10.During operation this product may generate dust, fumes and smoke

containing chemicals that affect your health. So be careful when using your

product and protect yourself properly.

11.Also avoid breathing exhaust fumes voluntarily; always hold the product

properly during operation.

12.Wear gloves and keep hands warm.

Preparation

1. This product can cause serious injuries. Read the instructions carefully

for the correct handling, preparation, maintenance, starting and stopping of

the product. Become familiar with all controls and the proper use of the

product.

2. Avoid operating while people, especially children, are nearby.

3. Dress with proper clothing! Do not wear loose clothing or jewelry, which

can be caught in moving parts. Use sturdy gloves, non-skid footwear

and safety glasses is recommended.

4. Store the product in a dry, clean place protected from direct sunlight only

after the fuel tank has been emptied and the product is cleaned. The

product must be stored inside only under these conditions.

5. If the cutting attachment strikes any foreign object or the product starts

making any unusual noise or vibration, shut off the power source and allow

the product to stop. Disconnect the spark plug connector from the spark

plug and take the following steps:

• inspect for damage,

• check for, and tighten, any loose parts,

• have any damaged parts replaced or repaired with parts having

equivalent specifications.

6. Check the cutting attachment stops turning when the engine idles.

Operation

1. This product should not be used for any other purpose than described.

National regulations can restrict the use of the product.

2. While operating, always wear substantial footwear and long trousers. Do

not operate the product when barefoot or wearing open sandals. Wear

protective glasses or goggles.

3. Ensure the area to be worked is clear from stones, sticks, wire etc. or

other objects that could damage the product.

4. Thoroughly inspect the area where the product is to be used and remove

all objects that can be thrown by the product.

5. Before using the product and after any impact, check for signs of wear or

damage and repair as necessary.

6. Never operate the product with damaged guards or without the guards in

place.

7. Keep hands and feet away from the cutting attachment at all times and

especially when switching on the engine.

8. Never allow children or people unfamiliar with the instructions to use the

product.

9. Stop using the product while people, especially children, or pets are

nearby.

10.Only use the product in daylight or good artificial light.

11.Keep your body upright during operation. Do not lean forward. Make

regular breaks and change your working position to stay concentrated.

12.Keep firm footing and balance during operation. Always use the harness,

if provided.

13.Stop the engine before

• cleaning or when clearing a blockage,

• checking, carrying out maintenance or working on the product,

• adjusting the working position of the cutting attachment,

• leaving the product unattended,

14.Ensure that the product is correctly located in a designated working

position before starting the engine.

15.While operating the product, always ensure that the operating position

is safe and secure.

16.Do not operate the product with a damaged or worn cutting attachment.

17.Keep the engine and silencer free of debris, leaves and excessive

lubricant to reduce fire hazards.

18.Always ensure that all handles and guards are fitted when using the

product. Never attempt to use an incomplete product or one fitted with an

unauthorised modification.

19.Always use two hands to operate a product fitted with two handles.

20.Always be aware of your surroundings and stay alert for possible

hazards of which you may not be aware due to the noise of the product.

21.Be careful when handling any cutting attachment / sharp edge fitted for

trimming the filament line length. Ensure a new filament trimming line is

installed correctly before turning the product on.

22.Always ensure that air vents are kept clear of debris.

23.Only use cutting attachments as listed in the technical data within these

instructions. The use of other attachments leads to hazards resulting in

personal injuries and property damage.

24.Never carelessly touch the product, you can burn yourself. While the

product is in operation or shortly thereafter, its parts such as the exhaust

pipe, engine, and other surfaces are extremely hot! Pay attention to the

markings on the product.

Maintenance and storage

1. Follow the maintenance and repair instructions for this product. Never

carry out any modifications to the product.

2. When the product is stopped for servicing, inspection or storage, shut off

the power source, disconnect the spark plug connector from the spark plug

and make sure all moving parts have come to a stop. Allow the product to

cool before making any inspections, adjustments, etc.

3. Maintain and inspect your product regularly. Check for misalignment or

binding of moving parts,breakage of parts and any other condition that may

affect the product’s operation. If damaged, have the product repaired

before use. Many accidents are caused by poorly maintained products.

4. Improper maintenance will lead to malfunction/ failure of the product.

5. Inspect the product before each use, after dropping the product or

exposing to other impacts to identify significant defects. Check for loose

fasteners, fuel leaks and damaged parts, such as cracks in the cutting

attachment.

6. Never change the preset rotary speed or the engine and product settings.

Information about maintenance and repair is provided in this instruction

manual.

7. Store the product where the fuel vapour will not reach an open flame or

spark. Always allow the product to cool down before storing.

8. When not in use, store the product out of the reach of children.

9. Use only manufacturers recommended replacement parts and

accessories.

10.Secure the product during transport to prevent loss of fuel, damage and

injury.

11.Clean and maintain the product as described in these instructions

before storage. Always use guards on cutting attachments when storing.

12.Make sure that the air intake of the combustion engine is clear. Keep

the air intake free of dust, dirt particles, gases and fumes.

13.Make sure that air circulation is adequate and good. The product must

be easily accessible from all sides.

14.Attach the transportation cover for the metal cutting attachment during

transport and storage.

Additional safety warnings for gas chainsaws

1. Interrupt your work when you feel tired. Make regular breaks to

regenerate. A moment of inattention while operating the product may result

in serious personal injury.

2. Keep all parts of the body away from the saw chain. Do not remove cut

material or hold material to be cut when saw chain is moving. Make sure

the product is switched off when clearing jammed material. A moment of

inattention while operating the product may result in serious personal

injury.

3. Hold the product by insulated gripping surfaces only, because the saw

chain may contact hidden wiring. Saw chains contacting a “live” wire may

make exposed metal parts of the product “live” and could give the operator

an electric shock.

4. Keep all parts of the body away from the saw chain when the product is

operating. Before you start the product, make sure the saw chain is not

contacting anything. A moment of inattention while operating products may

cause entanglement of your clothing or body with the saw chain.

5. Always hold the product with both hands on the handles. Holding the

product with only one hand or on parts not intended for that increases the

risk of personal injury and should never be done.

6. Wear safety glasses and hearing protection. Further protective

equipment for head, hands, legs and feet is recommended. Adequate

protective clothing will reduce personal injury by flying debris or accidental

contact with the saw chain.

7. Do not operate a product in a tree. Operation of a product while up in a

tree may result in personal injury.

8. Always keep proper footing and operate the product only when standing

on a fixed, secure and level surface. Slippery or unstable surfaces such as

ladders may cause a loss of balance or control of the product.

9. When cutting a limb that is under tension be alert for spring back. When

the tension in the wood fibers is released the spring-loaded limb may strike

the operator and/or throw the product out of control.

10.Use extreme caution when cutting brush and saplings. The slender

material may catch the saw chain and be whipped toward you or pull you

off balance.

11.Carry the product by the handles/poles with the product switched off

and away from your body. When transporting or storing the product always

fit the guide bar cover. Proper handling of the product will reduce the

likelihood of accidental contact with the moving saw chain.

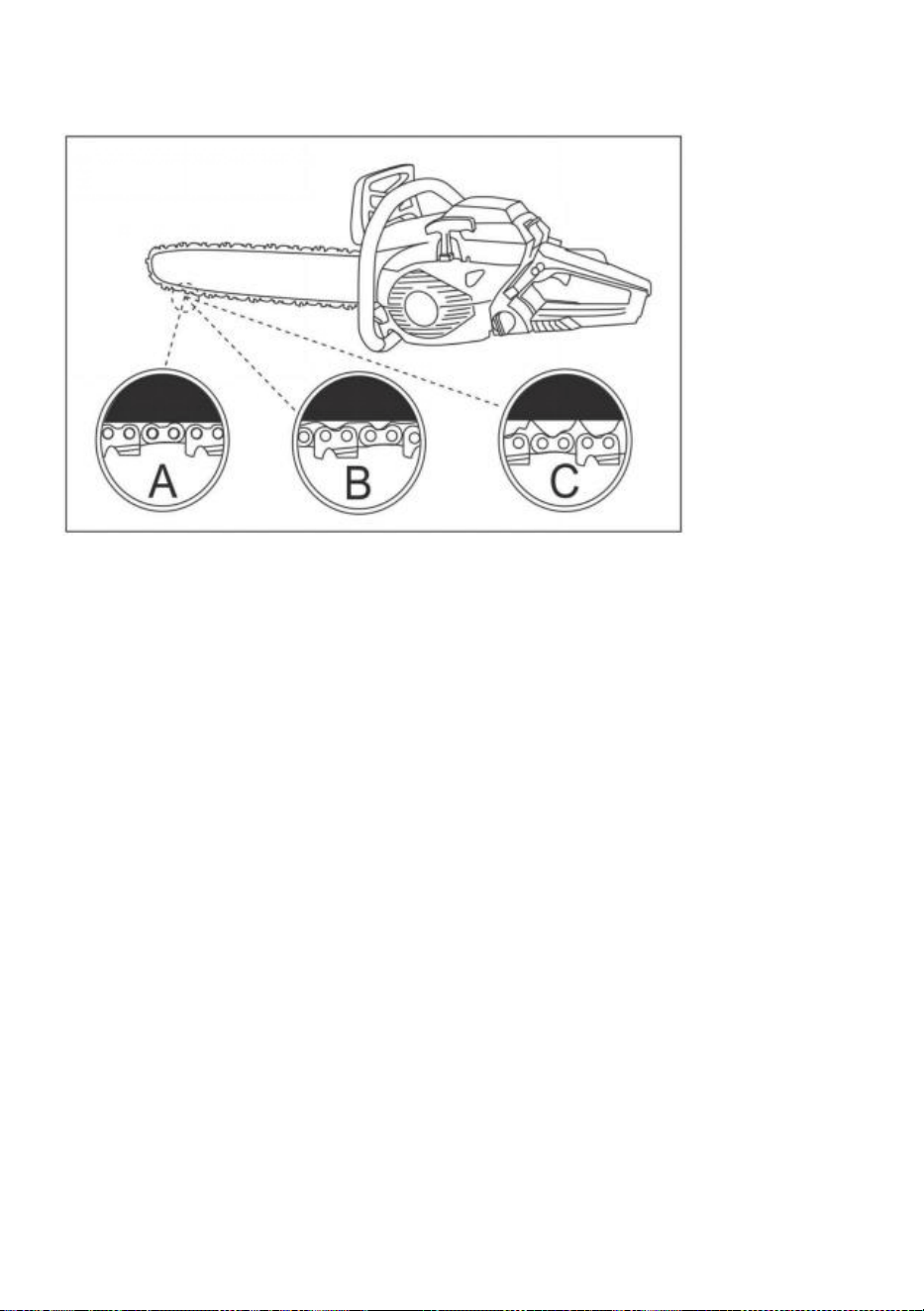

12.Follow instructions for lubricating, chain tensioning and changing

accessories. Improperly tensioned or lubricated chain may either break or

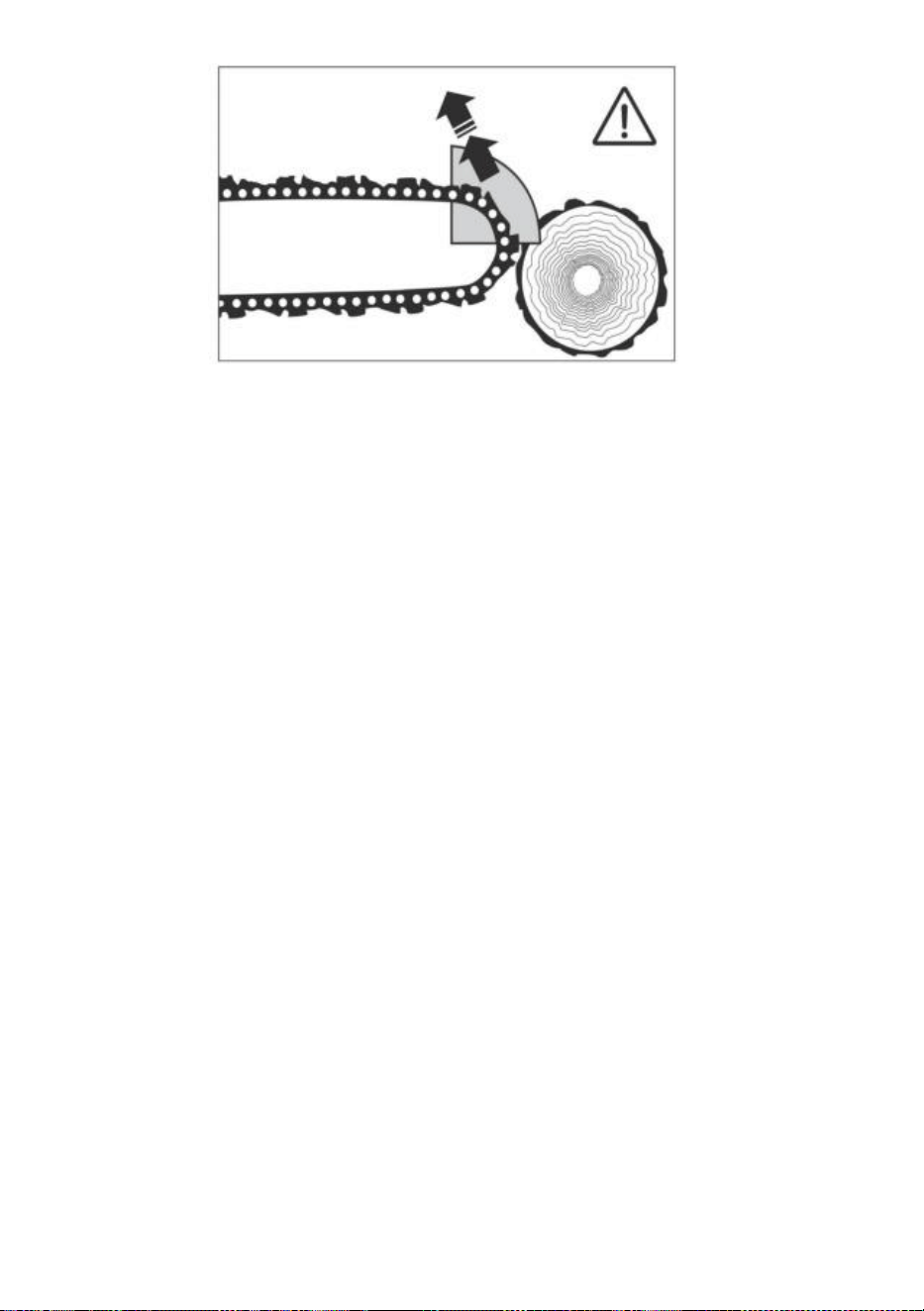

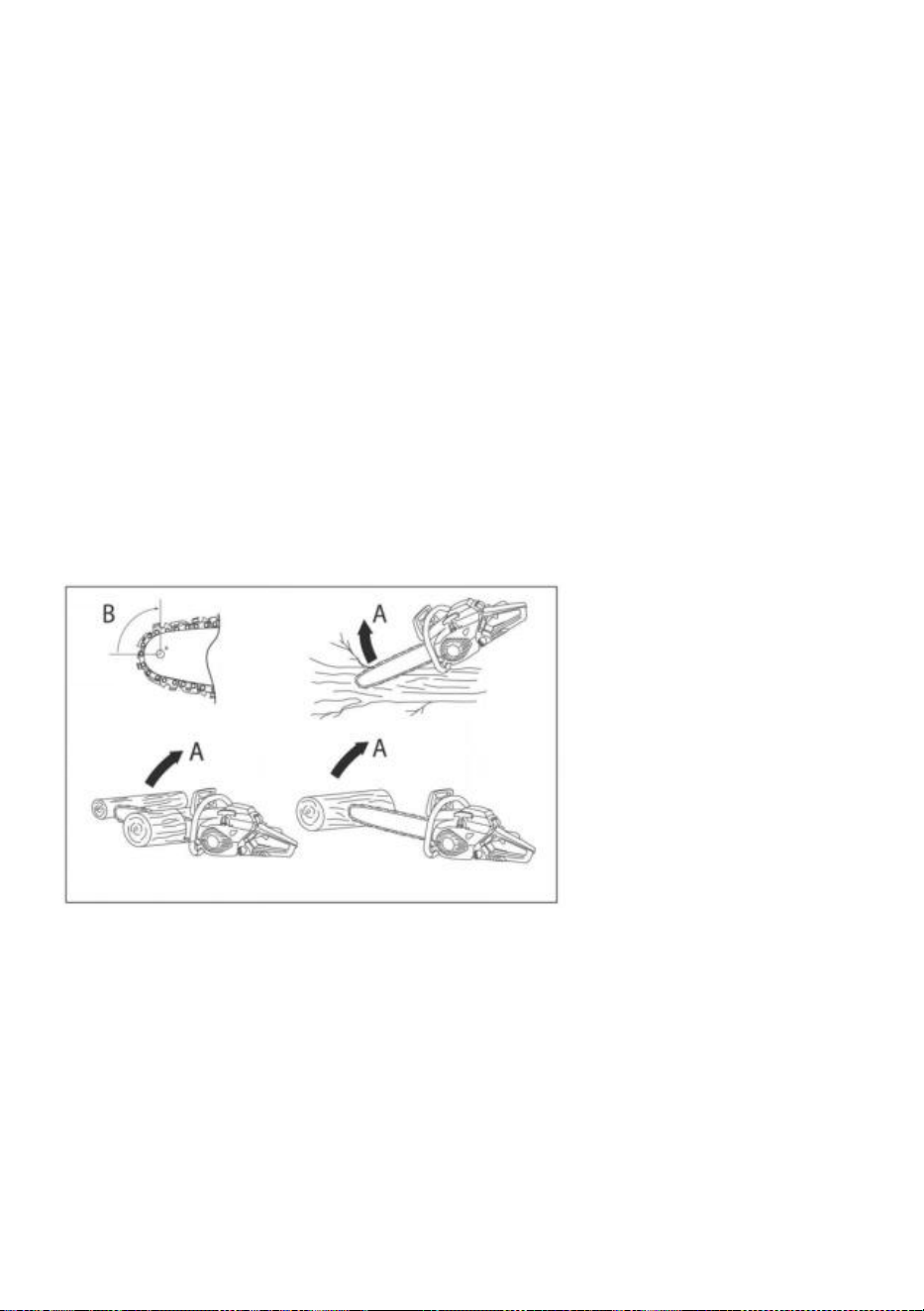

increase the chance for kickback.

13.Keep handles dry, clean, and free from oil and grease. Greasy, oily

handles are slippery causing loss of control.

14.Cut wood only. Do not use product for purposes not intended. For

example: do not use product for cutting plastic, masonry or non-wood

building materials. Use of the product for operations different than intended

could result in a hazardous situation.

15.Pay attention to national and local regulations. National and local

regulations may restrict the use of this product.

16.Only use replacement guide bars and saw chains specified by the

manufacturer or equivalent replacements. Using non-approved cutting

attachments can result in personal injuries and damage to property.

17.Before using the product and after any impact or dropping, check for

signs of wear or damage and repair as necessary.

18.Never remove or modify any guard or safety component. Ensure that

guards and other safety components necessary for machine operation are

in position, in good working condition and properly maintained to avoid

injuries.

19.Remove branches in sections.

20.Beware of dangerous operating positions as well as of the risk of being

struck by falling branches or by those that rebound after hitting the ground.

21.Beware of overhead power lines. Do not use the product in any position

that causes any part to come within 10 m of overhead electrical lines.

22.Never cut in areas where the cutting attachment is out of sight.

Fuel handling

1. Always switch the product off, disconnect the spark plug connector and

let the product cool down, before refueling it. Fuel and fuel vapor are highly

flammable. Take care when handling fuel. Never smoke when you are

refueling the product. Do not refuel the product, if there is an open fire in

the vicinity!

2. Always use suitable aids such as funnels and filler necks. Do not spill

any fuel on the product or its exhaust system. There is a risk of ignition.

Remove spilled fuel carefully from all parts of the product.

Any residue that may be present must have been completely volatilized

before the product is put into operation!

3. Never refuel indoors.

4. Never use the product in environments where there is a risk of explosion.

Exhaust gases and fuel fumes are noxious. Fuel fumes can ignite.

5. Never breathe in any fuel fumes, when you are refueling the product.

Never fill the tank in enclosed spaces, such as basements or sheds.

There is a risk of poisoning and explosion!

6. Avoid skin contact with petrol.

7. Do not eat or drink, while you are refueling the product. If you have

swallowed petrol or oil, or if petrol or oil has got into your eyes, then seek

the advice of a doctor immediately.

8. Close the tank lid immediately after filling the tank. Make sure that it is

properly closed.

9. Never use the product without an air filter.

10.Fuel vapor pressure may build up inside the fuel tank depending on the

fuel used, weather conditions and the tank venting system. To reduce

the risk of burns and other personal injuries, remove the fuel cap carefully

to allow any pressure build-up to release slowly.

11.Be aware of fire risks, explosion and inhalation risks.

12.Do not smoke while operating the product, handling fuel or near fuel.

13.Ensure the spark plug lead is secured, a loose lead may cause

electrical arcing that could ignite combustible fumes and cause a fire or

explosion.

14.Check regularly for leaks from the fuel cap and fuel lines.

15.Use caution when handling fuel. To avoid any accidental fires, move the

product at least 3 metres (10’) from the fuelling point before starting the

engine.

16.Tighten the fuel cap thoroughly after refilling the fuel tank.

17.Do not operate the product if it is leaking fuel. Do not remove the fuel

tank cap while the engine is running.

18.Use only an approved container.

19.Do not store cans of fuel or refill the fuel tank in any place where there is

a boiler, stove, wood fire, electrical sparks, welding sparks, or other

sources of heat or fire which might ignite the fuel.

20.If any fuel spillage occurs during refueling, use a dry rag to wipe up

spills and allow remaining fuel to evaporate before turning the engine on

again.

21.If you have spilt fuel on yourself or on your clothes, change your clothes

and wash any part of your body that has come in contact with fuel before

turning the engine on again.

22.If fuel is ignited, put out the fire with a dry powder fire extinguisher.

23.If the fuel tank is drained, this should be done outdoors.

Vibration and noise reduction

To reduce the impact of noise and vibration emission, limit the time of

operation, use low-vibration and low-noise operating modes as well as

wear personal protective equipment.

Take the following points into account to minimize the vibration and noise

exposure risks:

1. Only use the product as intended by its design and these instructions.

2. Ensure that the product is in good condition and well-maintained.

3. Use correct attachments for the product and ensure they in good

condition.

4. Keep tight grip on the handles/gripping surface.

5. Maintain this product by these instructions and keep it well-lubricated

(where appropriate).

6. Plan your work schedule to spread any high vibration tool use across a

longer period of time.

7. Prolonged use of the product exposes the user to vibrations that can

cause a range of conditions collectively known as hand-arm vibration

syndrome (HAVS) e.g. fingers going white; as well as specific diseases

such as carpal tunnel syndrome.

- To reduce this risk when using the product, always wear protective gloves

and keep your hands warm.

- The symptoms of HAVS include any combination of the following: Tingling

and numbness in the fingers; Not being able to feel things properly; Loss of

strength in the hands; Fingers going white (blanching) and becoming red

and painful on recovery (particularly in the cold and wet, and probably only

in the tips at first). Seek medical advice immediately if such symptoms are

experienced.

The European Physical Agents (Vibration) Directive has been brought in to

help reduce hand arm vibration syndrome injuries to users of product’s with

vibration emission. The directive requires manufacturers and suppliers to

provide indicative vibration test results to enable users to make informed

decisions as to the period of time a product can be used safely on a daily

basis and the choice of tool.

Emergency

Familiarise yourself with the use of this product by means of this instruction

manual. Memorize the safety directions and follow them to the letter. This

will help to prevent risks and hazards.

1. Always be alert when using this product, so that you can recognize and

handle risks early. Fast intervention can prevent serious injury and damage

to property.

2. Stop the engine and disconnect the spark plug connector if there are

malfunctions. Have the product checked by a qualified professional and

repaired, if necessary, before you operate it again.

3. In case of fire stop the engine and disconnect the spark plug connector.

Take fire-extinguishing measures immediately if the product switch is no

longer accessible.

Residual risks

Even if you are operating this product in accordance with all the safety

requirements, potential risks of injury and damage remain. The following

dangers can arise in connection with the structure and design of this

product:

1. Health defects resulting from vibration emission if the product is being

used over long periods of time or not adequately managed and properly

maintained.

2. Injuries and damage to property due to broken cutting attachments or

the sudden impact of hidden objects during use.

3. Danger of injury and property damage caused by flying and thrown

objects.

4. Burns, if touching hot surfaces.

5. Kickback.

WARNING!

Never use water to extinguish a product on fire. Burning fuel

must be extinguished with special extinguishing agents! We

recommend that you keep a suitable fire extinguisher within reach in

your work area!

Symbols

On the product, the rating label and within these instructions you will find

among others the following symbols and abbreviations. Familiarise

yourself with them to reduce hazards like personal injuries and damage to

property.

Read these operating instructions thoroughly before

using the tool for the first time, and retain them for

future reference.

Warning!

Read the operating instructions before use!

WARNING!

Special safety precautions are required when working

with the appliance.

Read and observe all warnings.

Wear ear muffs.

Wear safety goggles.

Wear protective gloves.

Pull the pull start with the choke in this position.

When you pull out the choke, the air flap closes.

When you push in the choke, the air flap opens.

Press the fuel pump (primer) 6x

Fuel tank; mixing ratio: 40 parts petrol to 1 part oil

Petrol: ROZ 95/ROZ 98

2-stroke motor oil: ISO-L-EGD/JASO FD

Open flames and smoking in the vicinity of the

appliance are strictly prohibited!

Guaranteed sound power level of the appliance

Objects thrown by the product could hit the user or

other bystanders.

Always ensure that other people and pets remain at a

safe distance from the product when it is in

operation. In general, children must not come near

the area where the product is.

Caution! Poisonous CO vapors (carbon monoxide

vapors)!

Do not use the appliance in closed rooms!

WARNING!

Hair can be sucked into the appliance!

Caution – petrol is highly flammable!

Explosion hazard! Do not spill any fuel!

Turn the appliance off and remove the spark plug

connector before performing any maintenance work!

Attention! Risk of suffocation!

Attention, hot parts. Maintain a safe distance!

Watch out for flung away parts!

Keep others away! Maintain a safe distance!

Do not fill up on E10!

Pour the gasoline mixture in here!

PART LIST

Gasoline chainsaw

(saw and cover from the

chain brakes)

Hex key (4mm/5 mm)

Guide Bar

Slotted screwdriver

Guide bar scabbard

File

Saw chain

Insert teeth

Container

Screw (x2)

Multi tool

Earplug (x2)

Plug wrench

ON/STOP switch. The ON/STOP switch should be used to stop the engine.

A degree of noise from the machine is not avoidable. Route noisy work is to

be licensed and limits for certain periods. Keep rest periods and they may

need to restrict the working hours to a minimum. For their personal

protection and protection of people working nearby, an appropriate hearing

protection shall be worn.

WARNING: This machine produces an electromagnetic field during

operation. Under some circumstances, this field may interfere with active

or passive medical implants. To reduce the risk of serious or fatal injury, we

recommend persons with medical implants to consult their physician and

the medical implant manufacturer before operating this machine.

- Do not operate a chain saw with one hand.Serious injury to the operator,

helpers, bystanders or any combination of these persons may result from

one-handed operation.

A chain saw is intended for two-handed use.

- Operate the chain saw only in a well-ventilated outdoor area.

- Do not operate saw from a ladder or in a tree, unless you are specifically

trained to do so.

Make sure the chain will not make contact with any object while starting the

engine.Never try to start the saw when the guide bar is in a cut.

- Do not put pressure on the saw at the end of the cut. Applying pressure

can cause you to lose control when the cut is completed.

- Stop the engine before setting the saw down.

- Do not operate a chain saw that is damaged, improperly adjusted, or not

completely and securely assembled. Always replace bar, chain, hand

guard, or chain brake immediately if it becomes damaged, broken or is

otherwise removed.

- Keep the muffler away from your body and the guide bar and chain

covered with a scabbard during transport.

- Secure the machine during transportation.

- Avoid touching rotating parts and use protective elements as designed.

- Ensure all bolts and nuts are tight before each start.

- Keep cables away from heat, oil, sharp edges, or moving parts.

- Wear personal protective equipment (PPE), including safety glasses,

hard hat, ear plugs, gloves, special shoes, and tight-fitting clothing.

- Always use approved hearing protection.

- Regularly check your hearing due to potential noise damage from the

chain saw.

- Keep body parts away from the chain when the engine is running.

- Maintain a minimum distance of 10 meters between children, bystanders,

animals, and the work area.

- Do not operate the chain saw if you're tired, ill, upset, or under the

influence of alcohol, drugs, or medication.

- Be physically fit and mentally alert while operating the chain saw.

- Consult your doctor if you have any health concerns that may affect your

ability to safely handle a chain saw.

Do not handle or operate a chain saw when you are fatigued, ill, or upset,

or if you have taken alcohol, drugs, or medication. You must be in good

physical condition and mentally alert. Chain saw work is strenuous. If you

have any condition that might be aggravated by strenuous work, check

with your doctor before operating a chain saw.

Carefully plan your sawing operation in advance. Do not start cutting until

you have a clear work area, secure footing, and, if you are felling trees, a

planned retreat path.

Keep all parts of the body away from the saw chain when the chain saw is

operating. Before You start the chain saw, make sure the saw chain is not

contacting anything. A moment of inattention while operating chain saws

may cause entanglement of your clothing or body with the saw chain。

Always hold the chain saw with your right hand on the rear handle and your

left hand on the front handle. Holding the chain saw with a reversed hand

configuration increases the risk of personal injury and should never be

done.

NOTE: For chain saws, designed with the guide bar on the left side, the

reference to "right hand" and "left hand" positioning is reserved.

Do not operate the chainsaw with one hand! Serious injuries to the

operator, assistants and others can result from operation with one hand.

The chainsaw is designed for two-handed operation. Start work only after

freeing the work area from unnecessary objects.

Before starting the device, make sure that the chain is not in contact with

anything.During saw transportation, the motor must be turned off with the

bar and chain facing back. When carrying the chainsaw, always place the

cover on the bar.

WARNING: Always disconnect spark plug wire and place wire where it

cannot contact spark plug to prevent accidental starting when setting up,

transporting, adjusting or making repairs except carburetor adjustments.

This chain saw for forest service is only designed for cutting wood.

Because a chain saw is a high-speed wood-cutting tool, special safety

precautions must be observed to reduce the risk of accidents. Careless or

improper use of this tool can cause serious injury.

Handle fuel with caution

- Do not smoke while handling fuel or while operating the saw.

- Eliminate all sources of sparks or flame in the areas where fuel is mixed

or poured.

There should be no smoking, open flames, or work that could cause sparks.

Allow engine to cool before refueling.

- Mix and pour fuel in an outdoor area on bare ground; store fuel in a cool,

dry, well ventilated place; and use an approved, marked container for all

fuel purposes.

Wipe up all fuel spills before starting saw.

- Move at least 10 feet(3 meters)from fueling site before starting engine.

- Turn the engine off and let saw cool in a non-combustible area, not on dry

leaves, straw, paper, etc. Slowly remove fuel cap and refuel unit.

- Store the unit and fuel in an area where fuel vapors cannot reach sparks

or open flames from water heaters, electric motors or switches, furnaces,

etc.

Be especially careful when trimming bushes and seedlings, as their elastic

branches can fall into a chain, hit or unbalance you. When cutting a branch

that is exposed to external load, beware of the impact after removing the

load. Before sawing, check the wood for foreign objects such as nails. Be

sure to remove them before cutting. Use the device only for its intended

purpose. The saw is intended for cutting wood only. Do not use the saw for

other purposes not specified herein. For example cutting plastics, masonry,

etc. Before work, clean and wipe the handles.

Do not cut above shoulder level, bend over too much and touch the ground

with a saw chain. When sawing boards and logs, it is necessary to use a

reliable stand (framing). Do not let the other person hold the log while

sawing and never hold the log with your foot.

Do not work in low light conditions and on steep slopes.

The saw should be guided in such a way that no part of the body is in the

cutting plane (Fig.1).

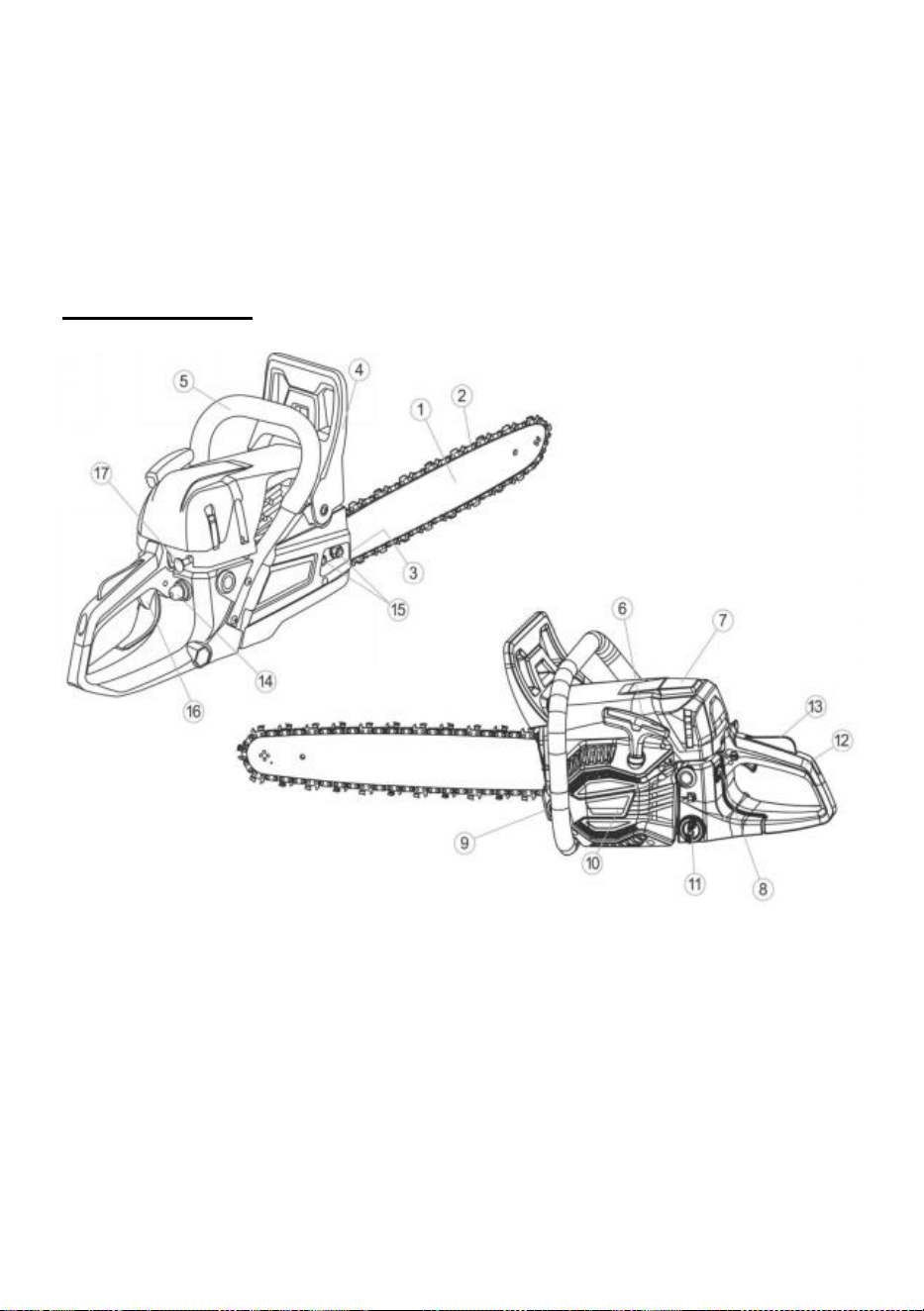

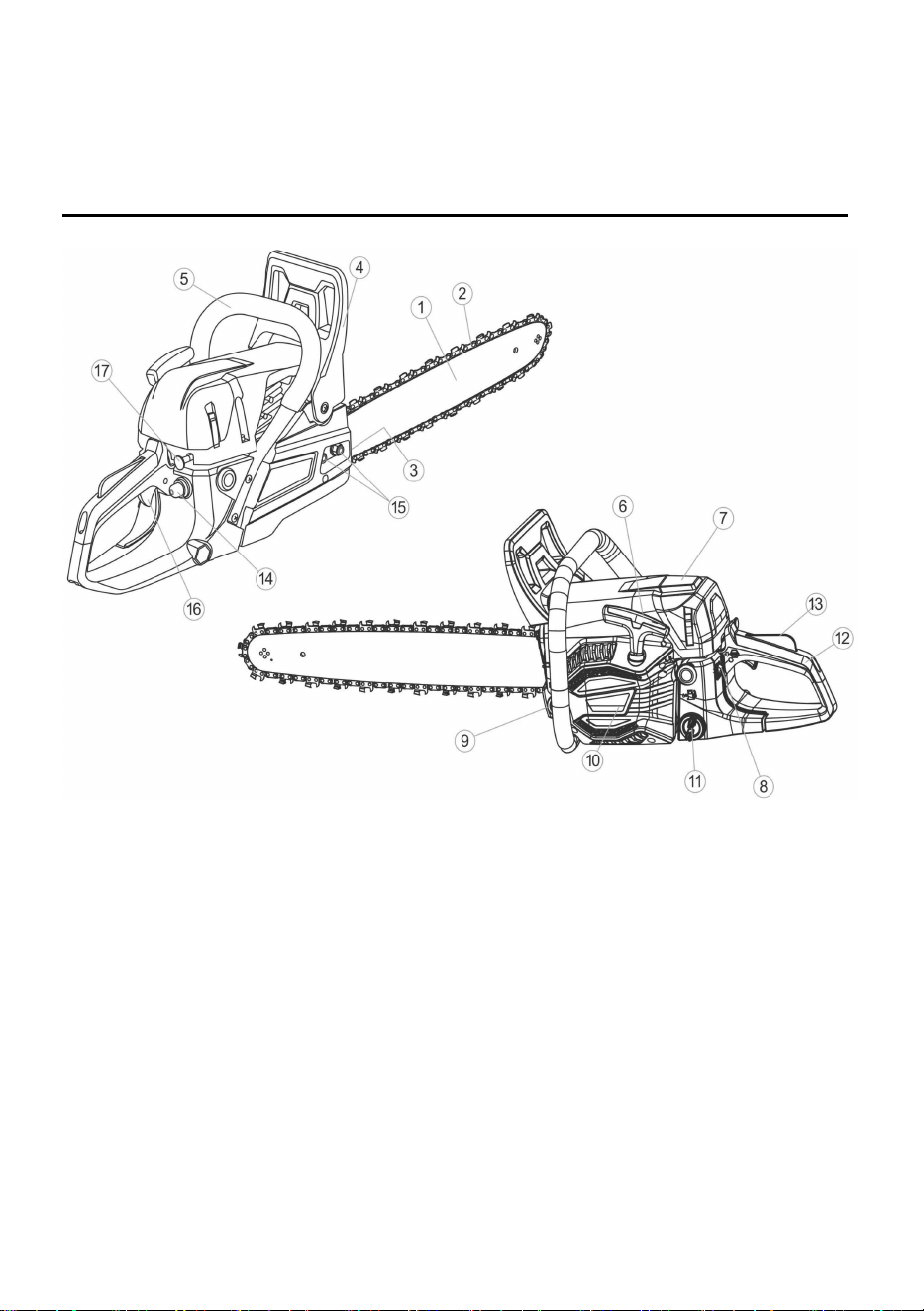

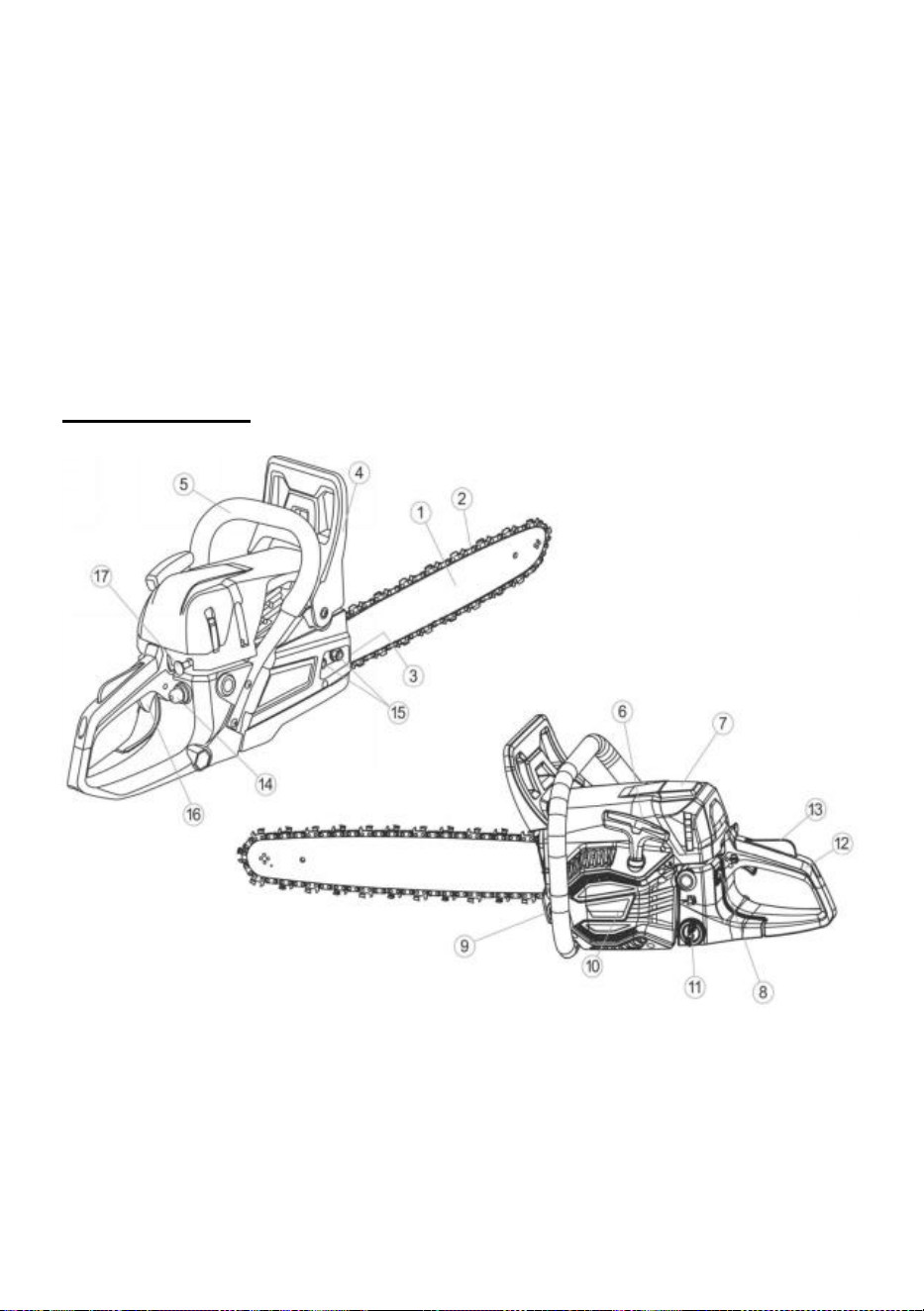

(Fig.1).

National regulation can restrict the use of the product.

To avoid kickback

WARNING: Avoid kickback which can result injury. Kickback is the backward,

upward or sudden forward motion of the guide bar occurring when the saw chain

near the upper tip of the guide bar contacts any object such as a log or branch, or

when the wood closes in and pinches the saw chain in the cut.

Contacting a foreign object in the wood can also result in loss of chain saw control.

1.Saw with guide bar at a flat angle.

2.Never work with a loose, widely stretched or heavily worn-out chain.

3.Ensure chain is sharpened correctly.

4.Never saw above shoulder height.

5.Never work with the tip of the guide bar.

6.Always hold the product firmly with both hands.

7.Always use a low kickback chain.

8.Apply the metal gripping teeth for leverage.

9.Ensure correct chain tension.

10.Do only cut with the engine at high speeds.

11.Do not let the nose of the guide bar contact a log, branch, or any other

obstruction which could be hit while you are operating the product.

12.Follow manufacturer's sharpening and maintenance instructions for the saw

chain.

13.Only use replacement guide bars and saw chains specified by the

manufacturer or equivalent replacements.

Never use chainsaw as a planer.

Be careful! There is a danger of rebound when working with a chainsaw.

A rebound causes loss of control of the chainsaw and can cause serious or even

fatal injury. Bounce with rotation and bounce due to jamming represent the main

danger when working with chain saws and are the main cause of most accidents.

A rebound occurs when the front or top of the saw blade (especially the upper

quarter) touches the tree or other hard objects, and also when the cut in the tree

closes and wedges the chain. Frontal contact with the upper part of the saw blade

can cause a lightning fast reaction, in which the tool bounces up and back to the

operator. Jamming of the chain at the bottom of the guide bar pushes the

chainsaw out of the operator. Jamming of the chain at the top of the guide bar

pushes the device back to the operator. Any of these effects results in loss of

control of the saw and serious injury (Fig.2).

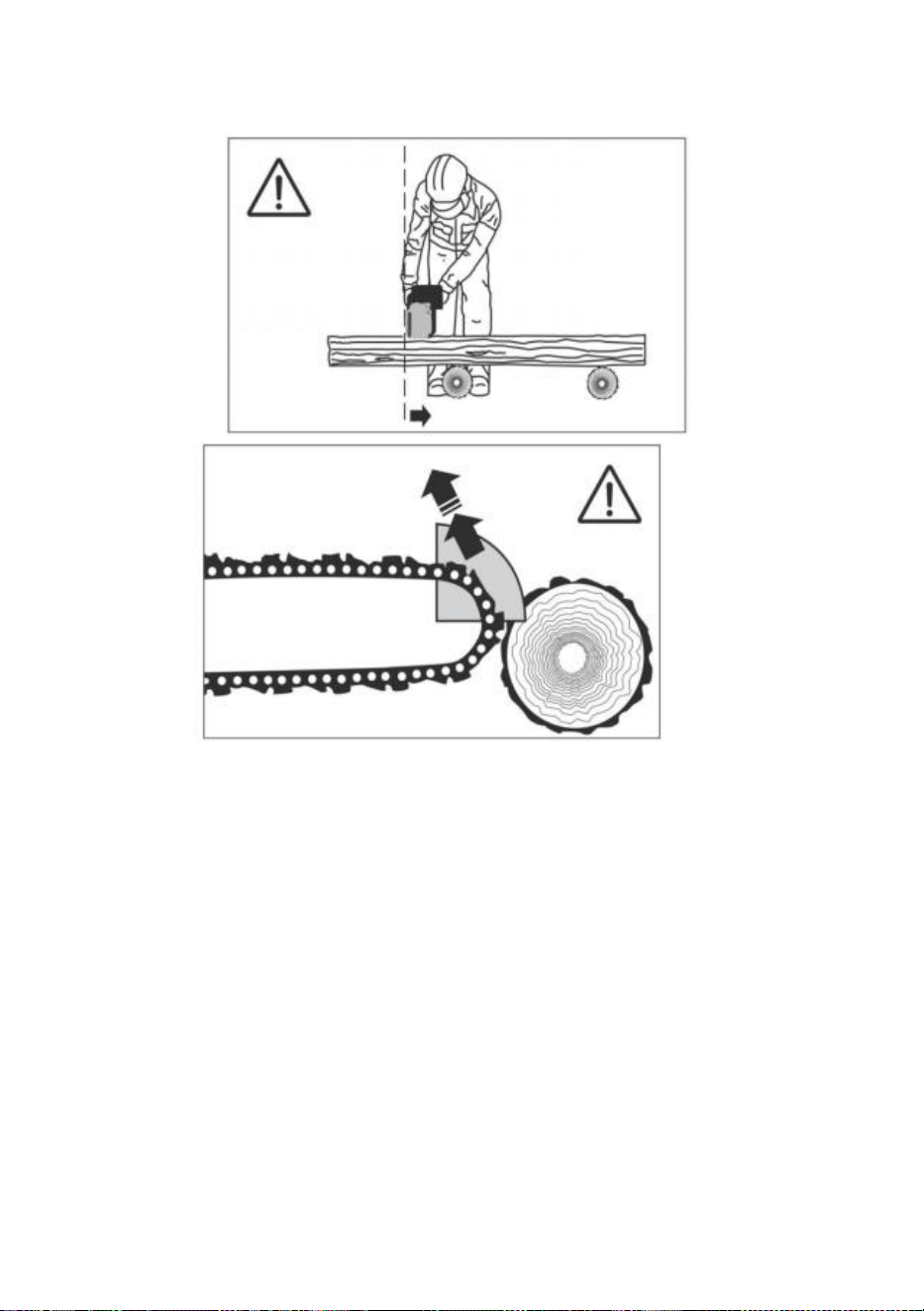

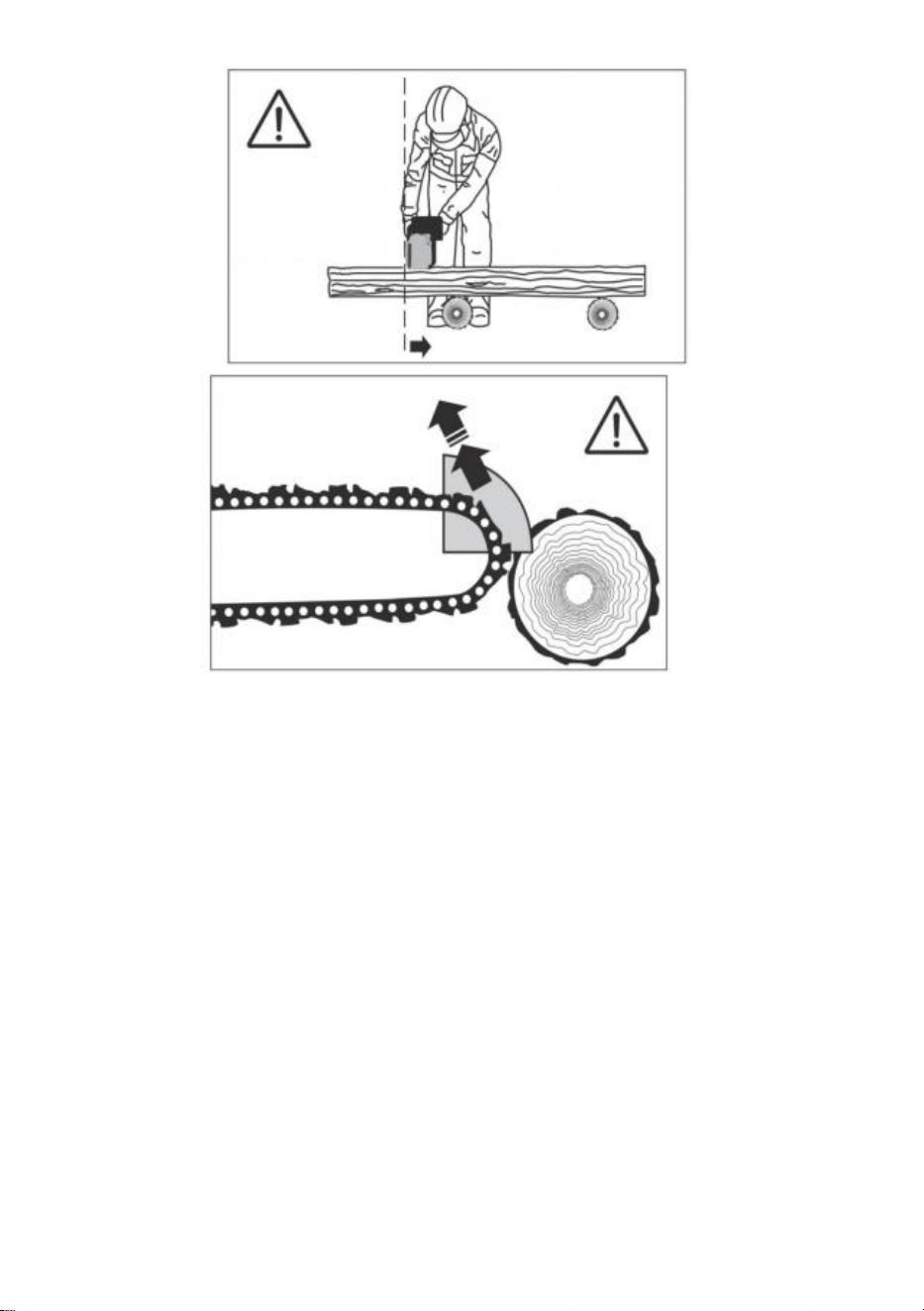

(Fig.2)

Do not operate the chainsaw with the air filter removed or the air filter cover

removed. Avoid the poisonous effects of toxic gases! Exhaust fumes contain

carbon monoxide (CO) and other gases hazardous to health and life.Do not use

the device indoors. If during work you have experienced symptoms of poisoning,

you need to catch your breath in fresh air and seek medical help. When finished,

drain the fuel mixture from the tank.

WARNING!

Do not empty the fuel mixture into the sewer or to the ground. It must be

poured into special containers for fuel.

It is necessary to observe not only the general safety requirements given in this

section, but also the special instructions contained in other sections.

Non-observance of safety instructions can create a danger to the environment,

damage the tool, and also entail dangerous consequences for human health and

life.

Failure to follow the safety instructions will void the warranty for damages.

Clothing and personal protective equipment (PPE)

1. Secure long hair so that they are above the shoulder level.

2. Do not wear loose fitting clothing or jewellery as those could be drawn into the

engine, catch the chain or undergrowth.

3. Use the following safety clothing and personal protective equipment (PPE)

when operating the product:

• helmet with visor and neck guard;

• hearing protection;

• dust mask;

• gloves with approved saw protection;

• protective leggings with approved saw protection;

• slip-resistant steel toe cap boots with approved saw protection.

PRECAUTIONS

To avoid personal injury, follow the rules:

• During operation, some parts of the device become very hot. Do not touch

BEFORE they have completely cooled down.

• Do not place flammable objects on or near the unit.

• Do not transport, repair or service this product with fuel mixture in the tank.

• Do not use your chain saw if it is damaged in any way.

• Do not use the machine in potentially explosive atmospheres or in the presence

of naked flames.

• Do not use your chainsaw in an environment that does not comply with the

requirements of this manual.

• Do not allow anyone to operate the tool without proper instruction.

• Do not operate the machine without the protective guards specified in the

design.• Wear the necessary personal protective equipment when operating the

unit.

• Do not leave machine running unattended.

• Do not use the machine near other people or animals.

• For emergency action plans and procedures, and abnormal and alert situations

turn off the machine immediately and contact a service center.

STRUCTUR

Fig. 3

1. Guide bar 2. Chain

2. Chain tensioner screw 4. Chain brake

5. Front handle 6. Starter handle

6. Air filter cover 8. Switch on/off

9. Oil tank cap 10. Starter cover

10. Fuel tank cap 12. Back handle

13. Throttle lock 14. Primer

14. Bar cover nut 16. Engine switch

17. Air flap lever

TECHNICAL CHARACTERISTICS

Model/Article

CN-52G

CN-58G

Maximum power (kW)

1.9

2.4

Engine displacement (cm³)

Engine type

2-stroke, air cooled

Tank volume for automatic

chain lubrication (ml)

260

Fuel tank volume (ml)

550

Type of fuel

gasoline mixture (regular gasoline)

and oil for 2-stroke, air cooled

Primer

Available

Bar length (cm)

Chain pitch (inch)

0,325

Preparation for Operating

Unpacking:

At the time of purchase, your chainsaw is shipped to you in a cardboard shipping

box with special protective features inside to protect it during shipment.

To remove the tool from the carton, remove the packing tape, open the carton and

carefully remove the accessories carefully.

WARNING!

Always check the complete set and technical condition of the product

after unpacking and transportation.

Keep the packing materials in case you need to transport the unit.

Assembly requirements

Before you start up your chainsaw for the first time you must assemble the bar and

chain, adjust the chain, fill the fuel tank with fuel and add oil to lubricate the chain.

Warning! Do not START the chain saw until it is completely set up for use.

Read this manual carefully before using the machine. Pay particular attention to

safety precautions. This manual is a reference and instruction manual and

provides general information on the assembly, operation and maintenance of the

chainsaw.

Drive bar and saw chain assemble.

WARNING!

Always wear protective gloves when working with the chain.

1. Make sure that the device is turned off. Place the saw on a flat surface.

2. Move the chain brake shield to the operating position by pulling the lever toward

you. Make sure the chain rotates around the bar (fig.4).

3. Unscrew the two nuts (A) securing the bar and chain guard. Remove the

protective cover together with the chain brake shield (B) (fig.5).

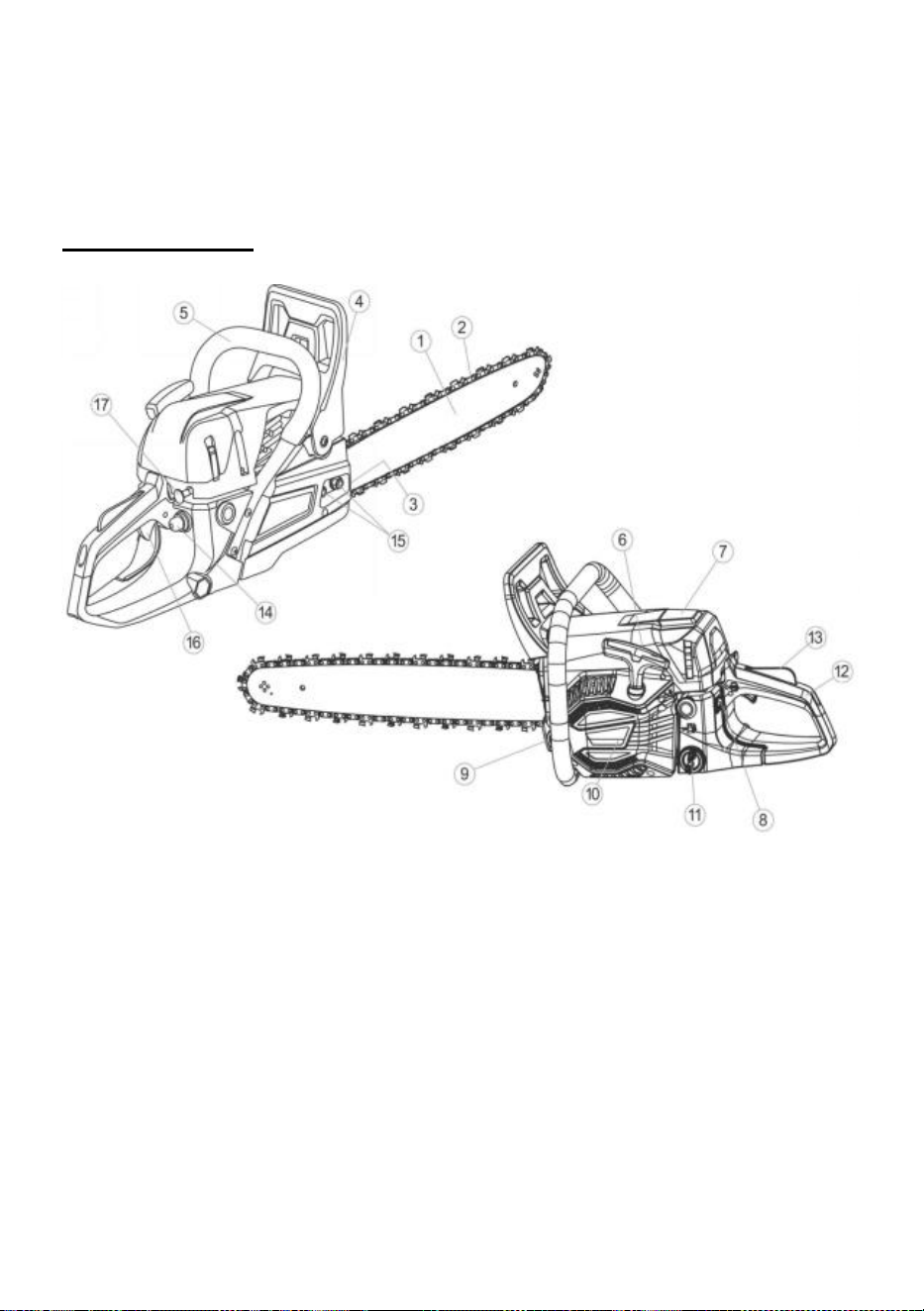

(fig.4).

(fig.5)

4.Install the bar so that the bar slot aligns with both bolts (C) (fig. 6).

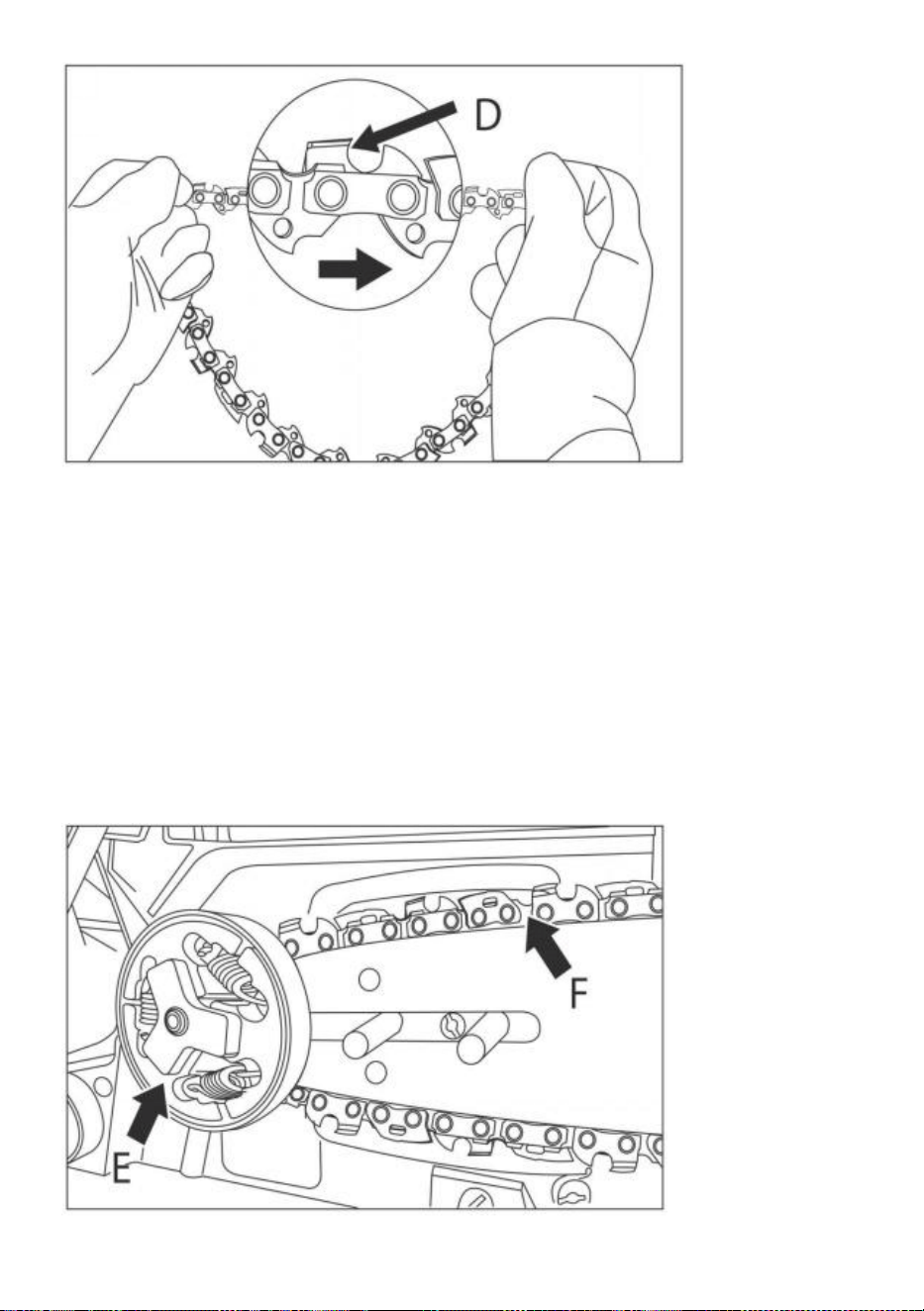

5. Spread the chain in a circle with the cutting edges (D) aligned with the markings

on the chain saw guard and guide bar (fig. 7).

(fig. 6).

(fig. 7)

6.Run the chain behind the drive chain wheel (E). Check if the chain links are well

positioned between the teeth of the chain wheel.

7. Insert the links into the bar groove (F) on the periphery (Fig. 8).

(Fig. 8)

8. Rotate the chain to make sure the chain teeth are engaging the teeth of the

chain wheel. 9. Replace the chain guard and chain brake shield so that the bolts fit

into the holes provided and the chain tensioning pin fits into the lower hole in the

bar (fig. 9).

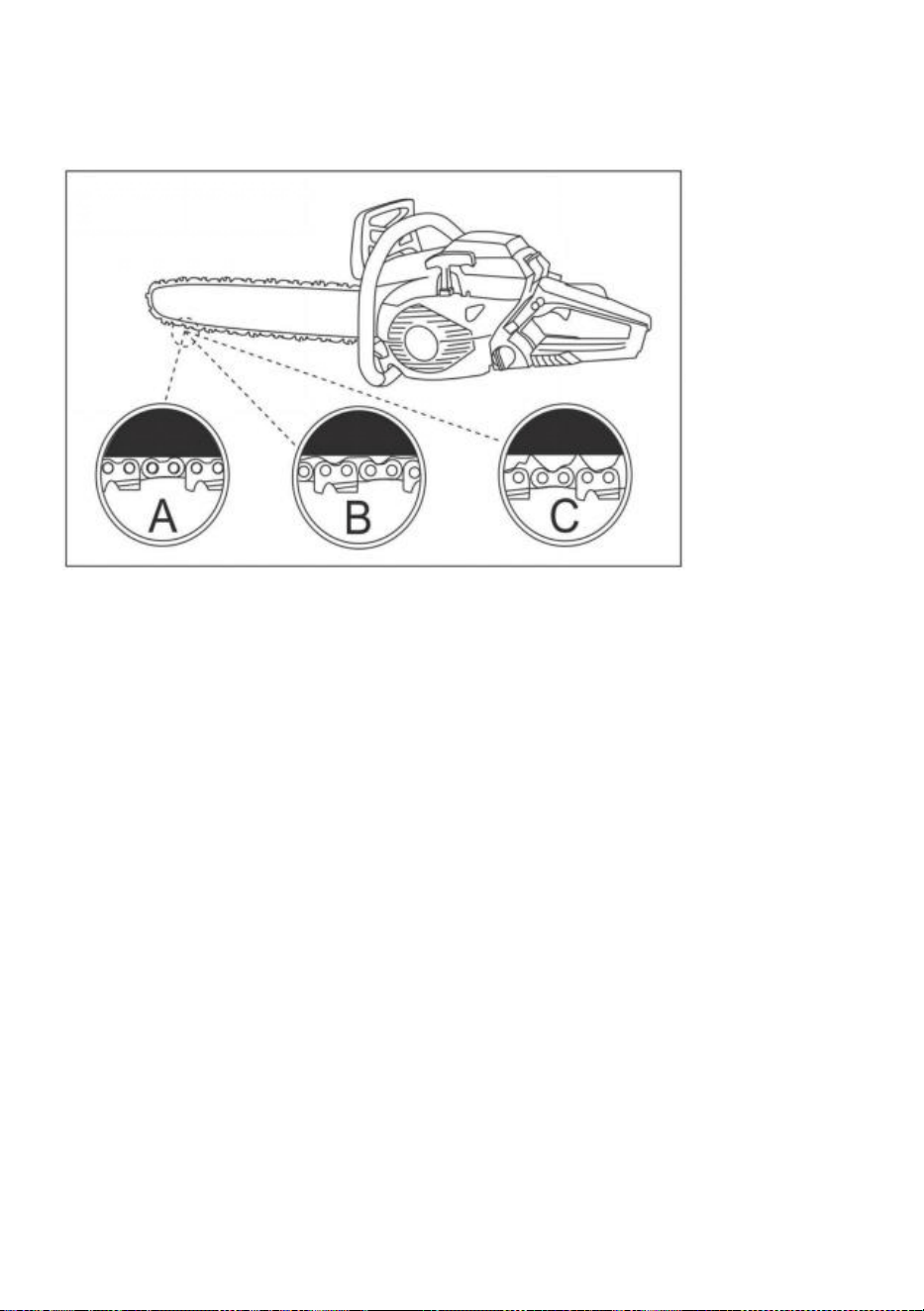

(fig. 9)

10. Install both nuts, tighten them by hand, and then follow the instructions for

adjusting the chain tension. When the chain has reached the correct tension,

tighten the nuts completely.

Chain tension adjustment

WARNING!

Always wear protective gloves when working with the chain.

Proper chain tension is extremely important and should be checked both before

starting and periodically during operation. Taking the time to adjust the chain will

improve your performance and extend the life of your saw.

WARNING!

A new chain will sag quickly and require tensioning after 5 to 8 cuts.

This is common with new chains and the tensioning interval increases

over time.

The cogwheel, tire, chain, and crankshaft will wear much faster if the chain is too

loose or too tight. Look at fig. 10, which shows the correct tension for a cold chain

(A), a warm chain (B), and a chain whose tension needs to be adjusted (C).

(fig. 10)

Chain tension adjusting procedure

1. Loosen the tire nuts (protective cover with brake shield) and turn the adjusting

screw (D) clockwise to tighten the chain. Turn the adjusting screw (D)

counterclockwise to decrease chain tension. Make sure the chain is all the way

around the bar (fig. 11).

2. After adjusting the chain, tighten the nuts securing the bar (protective cap

together with the brake shield) firmly. The chain is considered properly tensioned if

you can move it over the bar by hand with little effort. The chain should fit well on

the underside of the saw blade and be pulled by hand away from the blade by

about 2-4 mm.

(fig. 11).

NOTE: If the chain has difficulty moving on the bar or stops, it is over tightened.

Loosen the tension.

Checking the chain brake

Your chain saw has a chain brake that reduces the chance of injury if the saw

bounces. The safety device is triggered when pressure is applied to the brake

guard. When the operator's hand strikes the shield, the chain stops sharply.

The chain brake has two positions:

1. The brake is off (the chain can move) when the brake shield is pulled back (A)

(fig. 12).

2. 2. The brake is on (the chain cannot move) with the brake shield pointing

forward (B). In this case, the chain should not move on the bar (fig. 12).

(fig. 12)

To check the chain brake:

1. Place the saw on a level surface and turn off the chain brake. The chain should

not come into contact with anything.

2. Start the chainsaw by pressing the throttle lock key and the throttle key.

3. Press the chain brake switch. The chain should stop quickly. Release the

throttle key.

WARNING!

The brake shield must be in good condition and must make a

distinctive click when moving from one position to another. Do not use

Chain saw oil changing

WARNING!

Never use used oil! Waste oil is harmful to the environment and may

result in damage.

Chain saw oil should be used to lubricate the saw chain and bar. Use oil that

contains additives to reduce friction and wear and to prevent resin build-up on the

bar and chain.

WARNING!

Before filling the oil tank, make sure that the chainsaw is turned off.

To fill the oil tank:

1. Be sure to clean the surface around the oil tank cap to prevent dirt from getting

inside.

2. Unscrew the oil tank cap and pour in the chain saw oil (260 ml tank capacity).

3. Screw the oil tank cap back on.

4. Before you start, check the oil supply: switch on the chainsaw and hold it over

suitable bedding. If it is sufficiently lubricated, a light trail of dripping oil will form (fig.

13).

(fig. 13)

the unit if the brake shield cannot be moved to one of the positions or if the chain

does not stop when the brake is applied. Take the unit to a service center for

repair.

WARNING!

Always check the oil level. Do not operate the chain saw if there is

insufficient oil to lubricate the chain.

Proper lubrication is essential to reduce chain and bar friction. Operating a chain

saw with insufficient lubrication reduces performance and service life and causes

fast chain and bar wear due to overheating.This chainsaw is equipped with an

automatic lubrication system that provides the necessary amount of lubrication to

the bar and chain. As the engine speed increases so does the oil supply to the bar.

Chainsaw fuel mix

For best results use standard quality AI-92 gasoline without additives mixed with

special oil for 2-stroke engines in the proportion indicated on the oil package. The

recommended mixing ratio is 1:40, unless this differs from the oil manufacturer's

recommendation. Mix fuel and 2-stroke oil in a special container until a

homogeneous mixture is obtained.

WARNING!

Do not fill your chainsaw with pure gasoline. This will cause the engine to

malfunction and will void the manufacturer's warranty on the product.

It is not recommended to use a fuel mixture that has been stored for more than 30

days.

OPERATING PROCEDURE

Before starting work, check the work area and remove foreign objects that could

cause injury or damage the equipment.

Operate the tool only during daylight hours or in good lighting conditions.

Be careful and use common sense at all times when operating the saw. If an

abnormal situation occurs, shut off the chainsaw immediately and contact an

authorized service center.

Starting the engine

1. Make good pillar and lay the chainsaw on the ground so that the chain does not

touch anything.

2. Hold the front handle with one hand and take the chainsaw to the ground. Hold

the rear handle by stepping on it.

3. Set the ignition switch to the "on" position.

4. Press the primer about 4-5 times until fuel appears in the primer.

5. Pull the air damper lever toward you until it locks, the air damper will close.

6. Slowly pull the starter grip until you feel resistance, then pull the cable with a

steady and steady movement to a distance of no more than 50-60 cm. Repeat the

procedure several times until the engine starts.

7. Press the throttle lock key and the throttle key, the carburettor air damper will

open automatically, the damper lever will return to its original position.

WARNING! Do not allow the cable to be pulled all the way out before the

starter reel has stopped. This will cause the starter motor to break and is

not covered by the warranty.

Stop the engine

1. Release the throttle lock key and throttle key to allow the engine to idle.

2. To stop the engine, move the switch to the "off" position.

NOTE: To stop the engine in an emergency, engage the chain brake and move the

switch to the "off" position.

Clipping

Small trees up to 15 cm diameter are usually cut off with a single cut. On larger

trees, a pre-cut must be made. The notch determines the direction in which the

tree will fall.

WARNING!

Mark out your escape path (A) in advance and clear it of possible

obstacles before you start cutting. The escape path must be in the direction

opposite to the direction in which the tree is expected to fall (B) (fig. 14).

(fig. 14)

WARNING! When felling a tree is on a slope, the operator must stand

higher on the slope as the felling tree may roll down.

NOTE: The direction of fell is determined by the notch. Before making the cuts,

assess the distribution of the large branches, the center of gravity of the crown,

and the natural slope of the tree to determine the direction of tree felling.

WARNING! Do not fell a tree in high or changing winds and if there is

a risk of property damage. Do not fell a tree if there is a risk of damage to

wires. Coordinate felling with utilities and professionals.

Felling a tree

Usually felling a tree consists of two basic operations: notching (C) and making the

final cut (D). Start the notching (C) on the side of the tree that is in the intended

direction of fall (E). Make sure that the notch does not go too deep into the trunk.

The notch (C) must be made so that a sufficiently thick and strong part of the trunk

(F) is left uncut. The notch must be wide enough to completely guide the falling of

the tree when felling. Warning! Do not walk in front of a tree that has already been

notched. The final cut (D) is made on the back side of the tree 3-5 cm above the

horizontal base of the notch (C) (fig. 15).

(fig. 15)

Never cut the trunk all the way down. Always leave an adequately thick and strong

part of the trunk (F) uncut.

This uncut part prevents the tree from falling prematurely and guides it when it falls.

If you cut the trunk all the way down, you will lose control over the direction of the

fall. Place a wedge or lever in the cut before the tree becomes unstable and begins

to move. This way, you will prevent the bar from jamming in the cut if you have

misjudged the direction of fall. Before you fell the tree, make sure that no one is in

the fall area of the tree.

WARNING!

Before making the final cut, always make sure there are no animals or

any objects in the work area.

Final Cut

Use wooden or plastic wedges (A) to prevent the bar or chain (B) from jamming in

the cut. The wedges also control the felling (fig. 16).

(fig. 16)

When the diameter of the trunk is greater than the length of the bar, two cuts are

made, as shown in (fig.17).

(fig.17)

WARNING!

During the final cut, if the chainsaw approaches the uncut part of the

trunk, the tree will begin to fall.

When the tree begins to fall, remove the chainsaw from the cut, stop the engine,

place the chainsaw on the ground, and leave the area of the intended escape

route. Perform all actions promptly, without delay.

Branch pruning

WARNING!

Do not trim branches while standing on the trunk. It may result in

serious injury.

Branches are cut from the fallen tree. Do not cut branches that support the trunk

and keep it from rolling away (A) until you have cut the trunk (fig.18).

Branches subject to external loads should be cut from the bottom up to prevent the

chainsaw from jamming.

Crosscut sawing

The sawing is done across the wood fibers. When working on a slope, make sure

that you are in a stable position and that you are standing on the higher side of the

slope in relation to the trunk.

Make sure that the trunk rests on its supports and that the end to be sawed off is

not on the ground. Make sure that the chain does not run into the ground, as this

will cause rapid wear on the chain.

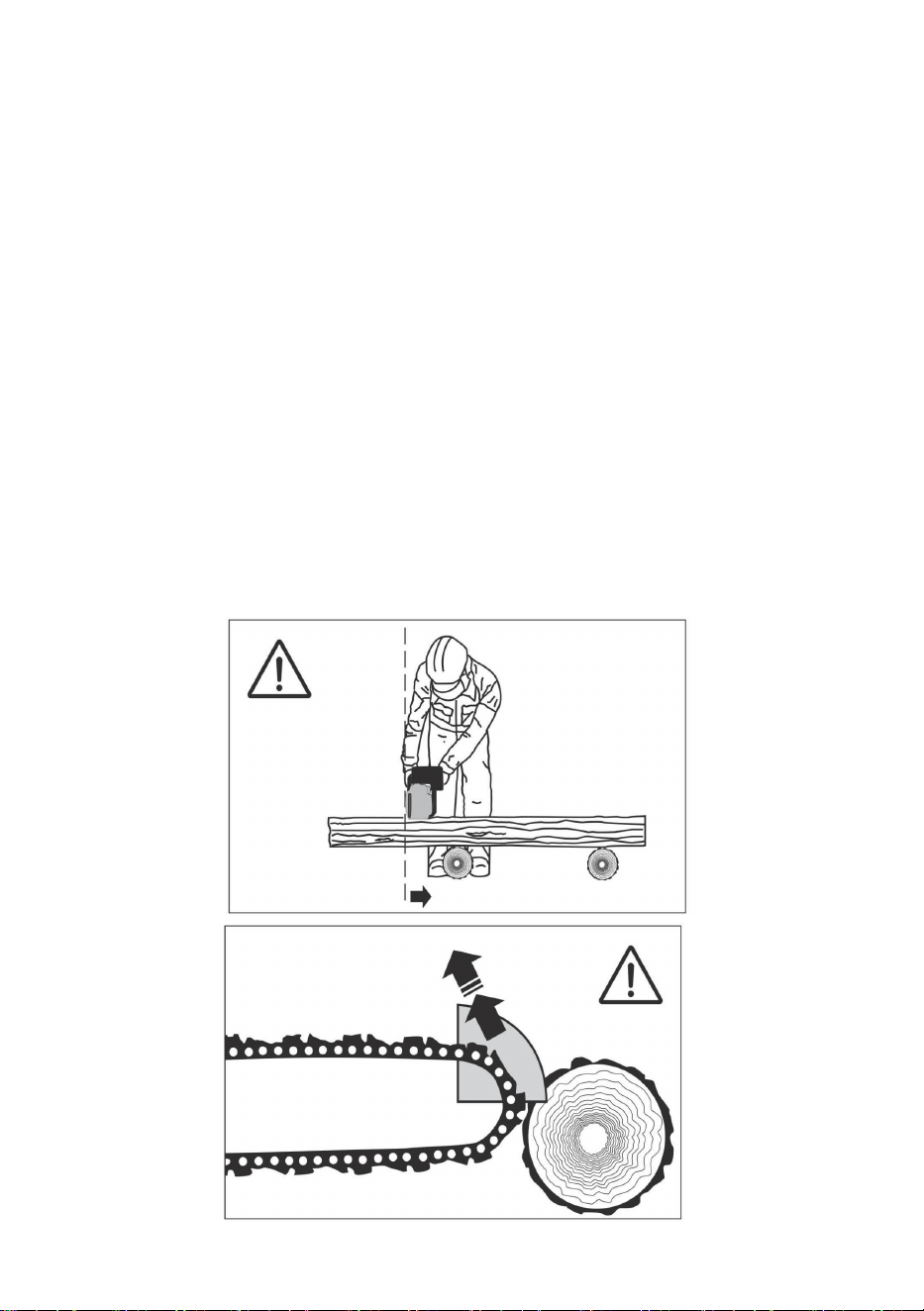

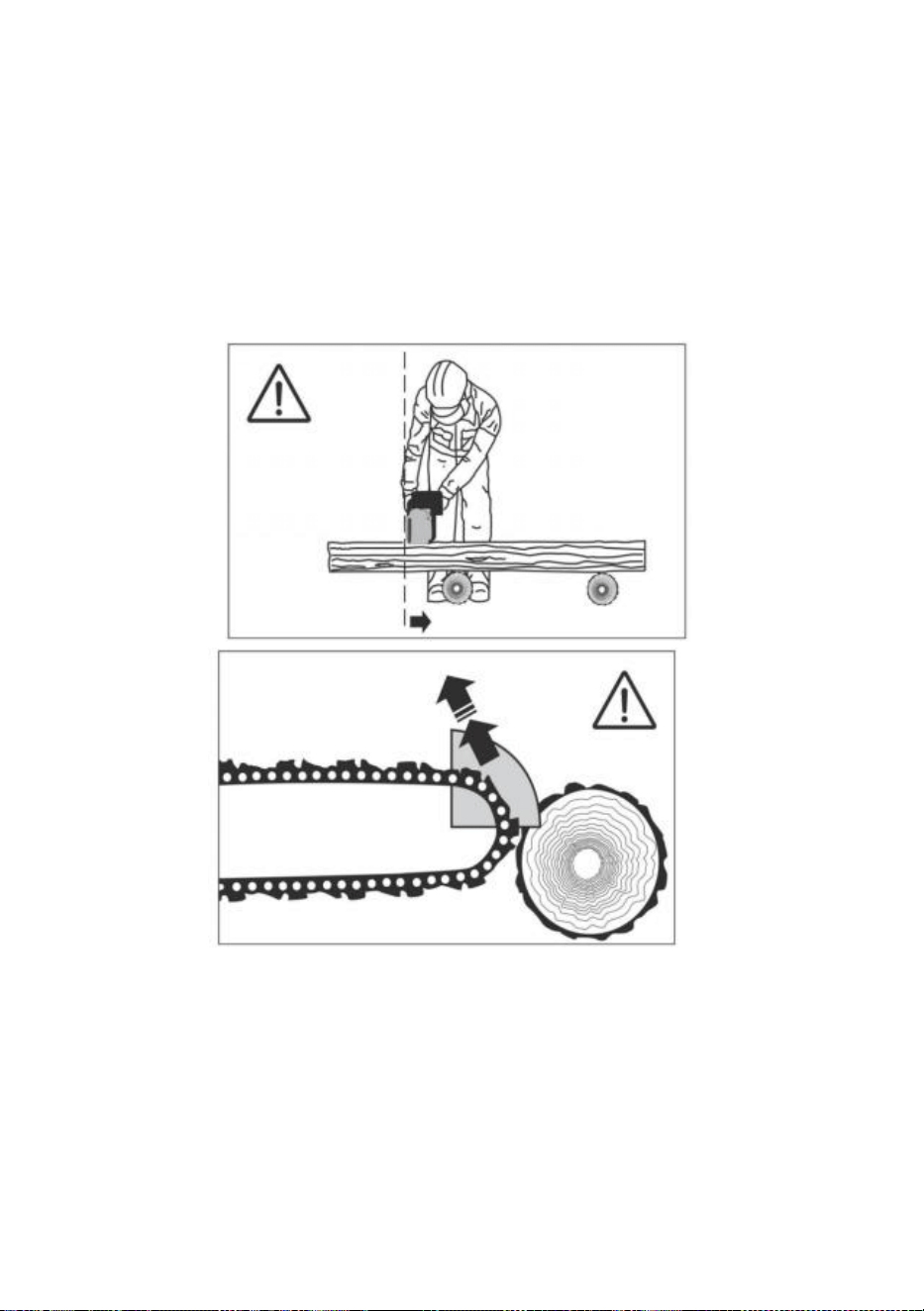

(fig.18)

For cross-cutting sawing the toothed stop 1 (fig. 19) must be set on the log to be

sawed off.

1. If the log is supported along its entire length, drive the chain saw from top to

bottom while making sure that the chain does not run into the ground (fig. 20).

2. When the trunk is at one end of its support, first cut down to about 1/3 of the

diameter of the trunk to prevent splitting. Then finish the cut at the top so that it

coincides with the first cut, avoiding jamming (fig. 21).

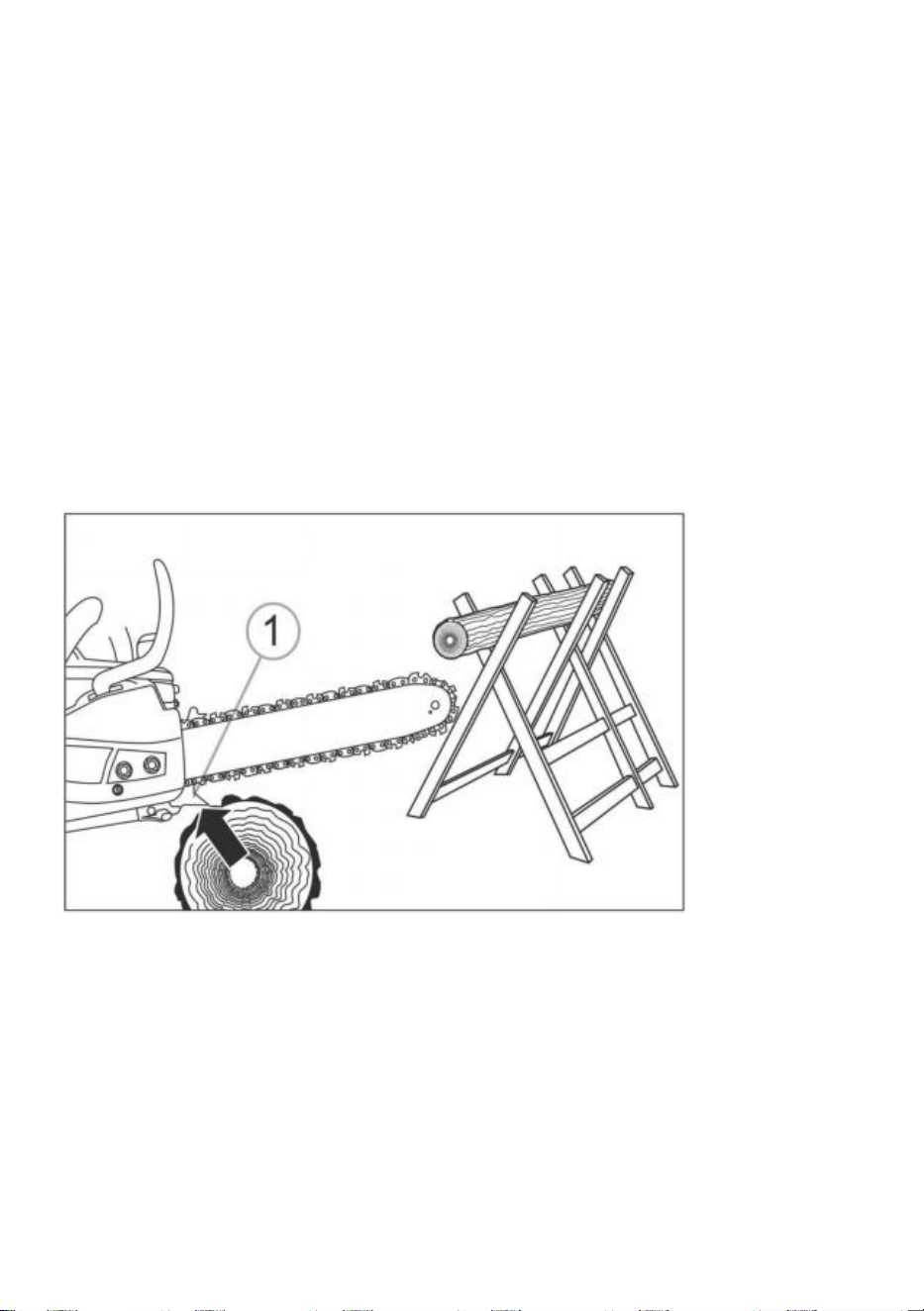

(fig. 20)

(fig. 21)

3. In the case where the trunk is supported at both ends, first cut from the top 1/3

of the diameter of the trunk to avoid splitting. Then finish the cut from below so that

it coincides with the first cut, avoiding jamming (fig. 22).

For sawing into pieces, it is best to prop the trunk up with goaders. If this is not

possible, the trunk should be lifted and placed on the logs. Make sure that the

trunk is securely fastened.For personal safety and to make sawing easier, observe

the correct body position (fig. 23):

1. Hold the saw firmly with both hands to the right of your body.

2. Keep your left arm as straight as possible.

3. Keep your balance by leaning on both feet.

TECHNICAL SERVICE

WARNING! All maintenance and repair work must be performed with the

machine turned off.

Timely maintenance will extend the life of the tool and increase efficiency. With the

exception of the operations mentioned herein, the unit should be serviced by

qualified personnel at an authorized service center.

Each time work is completed, check the unit for component integrity and tightness

of connections. If necessary, contact an authorized service center.

Preventive maintenance

Service Scheme

After finishing

work/daily

After operating

hours

Element

Action

Screws/nuts/bolts

Checking/tensioning

•

Air filter

Cleaning/replacement

•

Spark plug

Cleaning/ regulating/

replacing

•

Fuel hoses

Check/replace if

necessary

•

Chain brake

components

Check/replace if

necessary

•

Air filter

Do not operate the saw without an air filter. Dust and particulate matter can enter

the engine, dust and solid particles may get into the engine and cause damage

and malfunction. Keep the air filter clean!Clean the air filter:

1. Remove the air filter cover 1 (Fig. 24) by unfastening the latches 3. Use a

screwdriver with a spark plug wrench 2.

2. Unscrew nut 4 (Fig. 25) and remove the filter 5.

3. Clean the air filter by tapping it lightly on a hard surface. Blow out the inside with

compressed air (not more than 2 bar).

WARNING!

Do not wash the filter with water.

(Fig.24)

(Fig.25)

Install the air filter. Install the engine/air filter cover. Check that the cover is

correctly installed, the cover is seated properly. Snap the catches into place.

Spark plug

For effective saw working keep the spark plug clean and free of carbon deposits.

The distance between the electrodes must be correctly adjusted.

1. Make sure that the saw is off.

2. Clean the surface near the spark plug.

3. Disconnect the high voltage cable from spark plug 1 (Fig. 26).

4. Unscrew the spark plug 2 using the special spark plug wrench. DO NOT USE

ANY OTHER TOOL. The electrodes of the spark plug should be light brown.

5. Replace the spark plug if the ceramic insulator is chipped or if the electrodes are

burnt or soiled.

6. Clean the electrodes to metal with fine sandpaper, check and adjust the gap.

7. Check the gap between the ground electrode and the center electrode, using a

special probe. If necessary set the gap to 0.7-0.8 mm (Fig. 27).

8. Install the spark plug into the engine and tighten securely. Insufficient tightening

of the spark plug can cause it to overheat and damage the engine.

9. Connect it to the high-voltage wire.

Carburetor adjustment

The carburetor is factory set for optimum performance. If adjustments are

necessary, contact your nearest authorized service center.

Preservation of the chain saw

When storing the chainsaw for more than 30 days, you must preserve it. If

preservation instructions are not followed, the fuel remaining in the carburetor will

evaporate, leaving a viscous, jelly-like residue. This will cause engine start-up

problems and costly repairs.

WARNING!

Do not store the chainsaw for more than 30 days unless the following

measures have been taken:

1. Carefully open the fuel filler cap so that any excess pressure that may be

present in the fuel tank is slowly released. Drain any remaining fuel.

2. Start the engine and run it until it stops to allow the carburetor to evaporate.

3. Allow the engine to cool (about 5 minutes).

4. Use a spark plug wrench to remove the spark plug.

5. Add 1 teaspoon of pure 2-stroke oil to the spark plug hole. Pull the starter cord

slowly several times to coat the internal components with oil. Reinsert the spark

plug.

NOTE: Store the chainsaw in a dry place away from possible sources of fire such

as stoves, gas heaters, etc.

Preparing the machine for use after preservation

1. Remove the spark plug.

2. Retrieve the starter cord with a forceful pull to bleed excess oil from the fuel

tank.

3. Clean and adjust the spark plug gap or insert a new spark plug with the proper

gap.

4. Prepare the chainsaw for operation.

5. Fill the tank with a suitable fuel mix of gasoline and oil.

Cleaning the tool

WARNING!

Do not use water or other liquids for cleaning! Be careful when cleaning

the tool. Always wear protective gloves.

Turn off the machine. Wait approximately 10-15 minutes for the engine to cool

completely. Wipe all surfaces and vents with a dry cloth or rag and use a special

brush if necessary.

To ensure proper operation of the oil pump, periodically clean the oil groove and

the oil inlet in the guide bar of the saw.

Bar maintenance

The toothed wheel on top of the guide bar should be lubricated regularly. Proper

care of the bar, as described in this section, is essential to the quality of your chain

saw.To lubricate the chain sprocket, we recommend the use of a grease gun (not

included).

To maintain the bar chain wheel:

Turn off tool, allow bar and chain to cool.

Clean the toothed chain wheel. Place the needle-shaped nozzle of the syringe in

the grease hole and inject grease until it appears on the outside edge of the chain

bar wheel (fig. 28).

Move the chain by hand. Repeat the above lubrication procedure until the entire

chain bar wheel is lubricated.

The bar should be rotated every 8 hours of operation for even wear. Keep the tire

groove and lubrication hole clean with the cleaning tool (not supplied) (fig. 29).

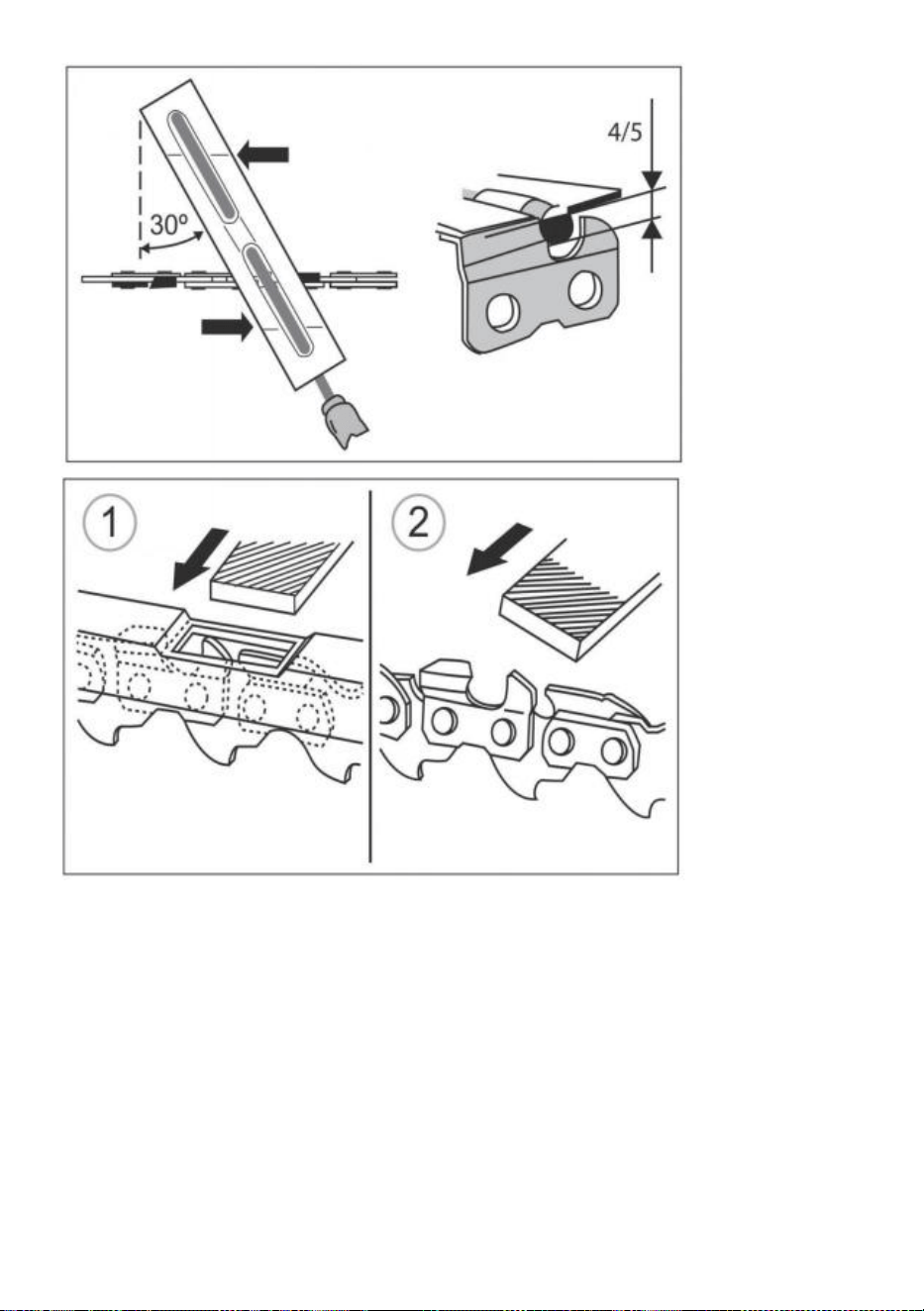

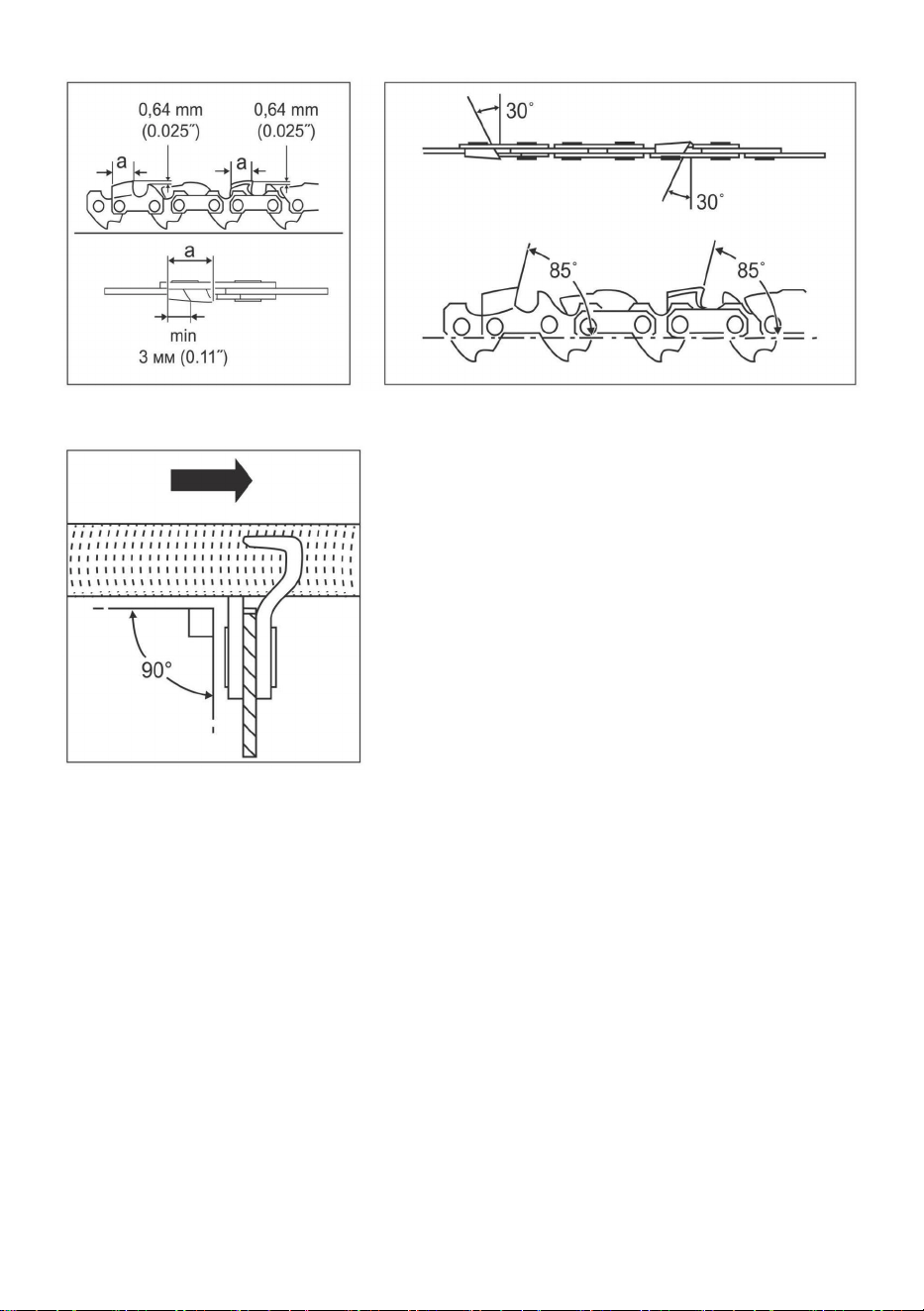

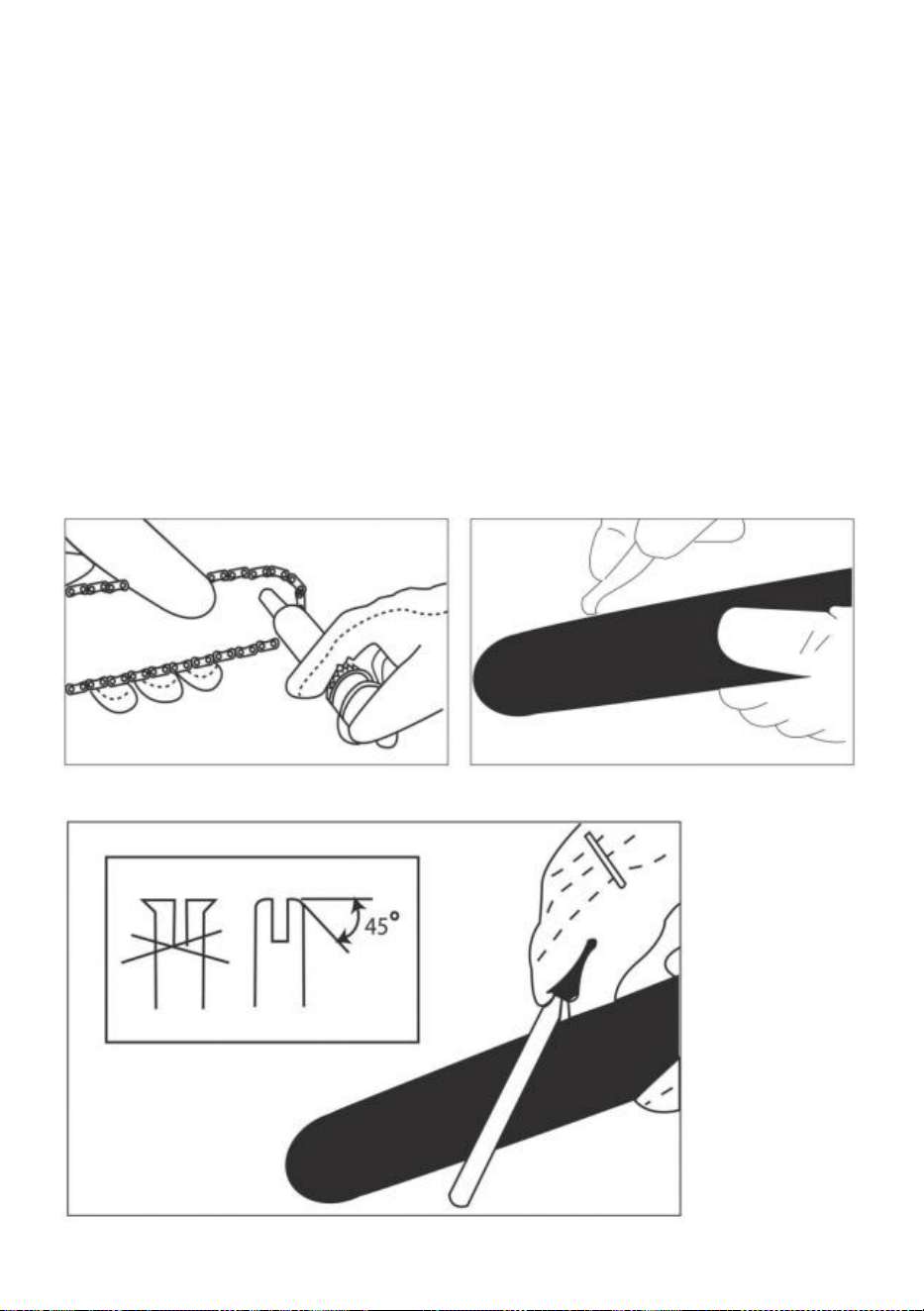

(fig. 28)

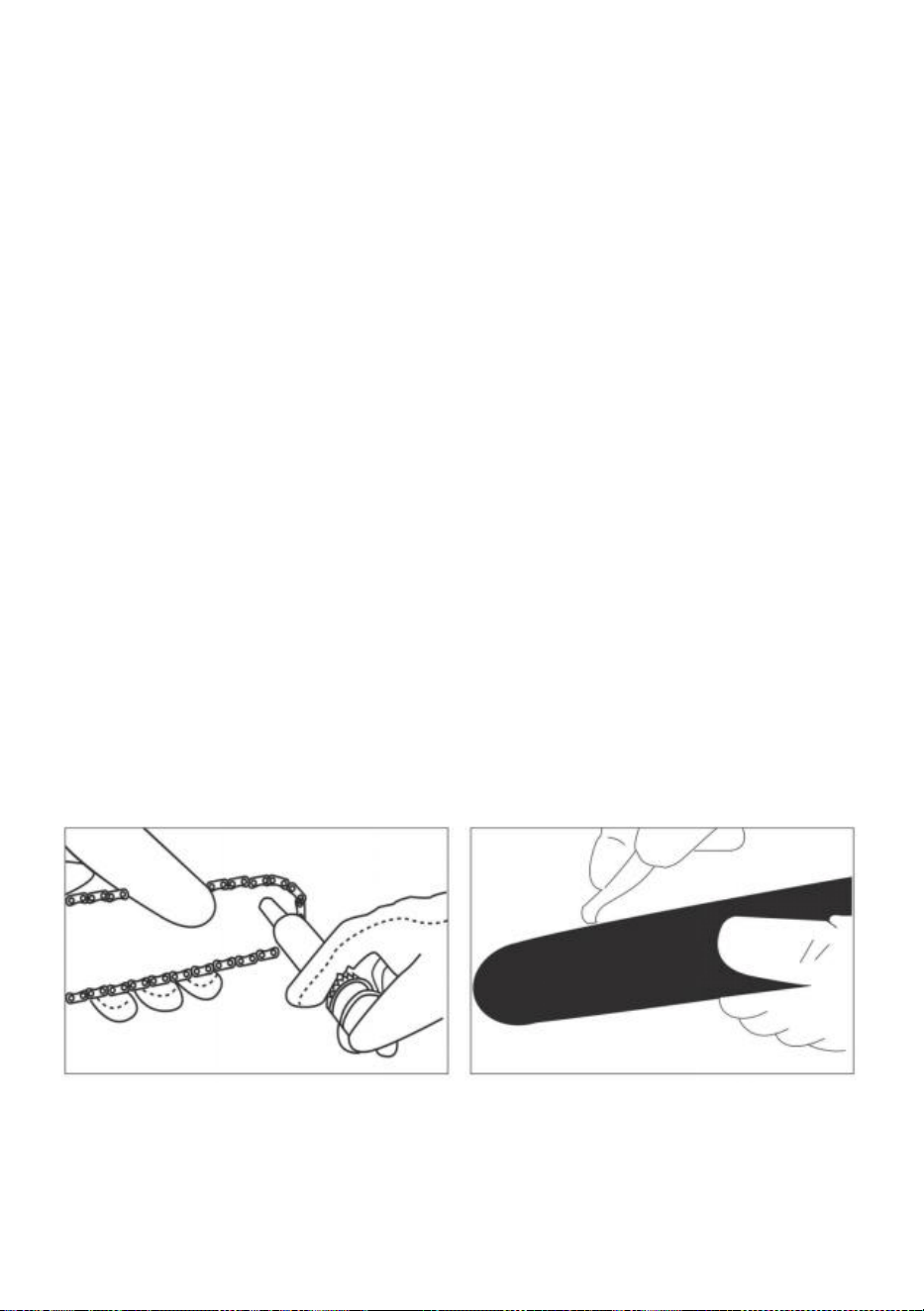

(fig. 29)

Regularly inspect the rails for wear, remove burr if necessary, and clean the rails at

right angles with a flat file (fig. 30).

Chain Maintenance

Check the chain tension regularly and adjust it if necessary according to this

manual. Check the condition of the cutting edges of the chain. If the cutting quality

deteriorates, sharpen the chain or contact an authorized service center.

All saw teeth must be the same length (size). Different saw tooth heights cause

uneven movement of the chain, which can break the chain!

The minimum length of the saw teeth is 3 mm. Once the minimum saw tooth length

has been reached, the saw chain should not be sharpened any further and should

be replaced with a new chain.The distance between the depth stop and the cutting

edge determines the thickness of the clamp (fig. 31). The sharpening angle of 30°

should be the same for all saw teeth. Unequal angles cause uneven chain

movement, increased wear and can break the chain! The saw tooth's front angle of

85° is formed naturally by the penetration depth of the circular file. If the prescribed

file is maintained correctly, the front angle of the chainsaw's saw teeth will form by

itself (fig. 32).

A special holder with a 4 mm round file should be used for sharpening. Regular

round files are not suitable for sharpening. The sharpening should only be done

with the file moving forward (in the direction of the arrow). If the file is moved

backwards, the pressure on the tool should be reduced (fig. 33).

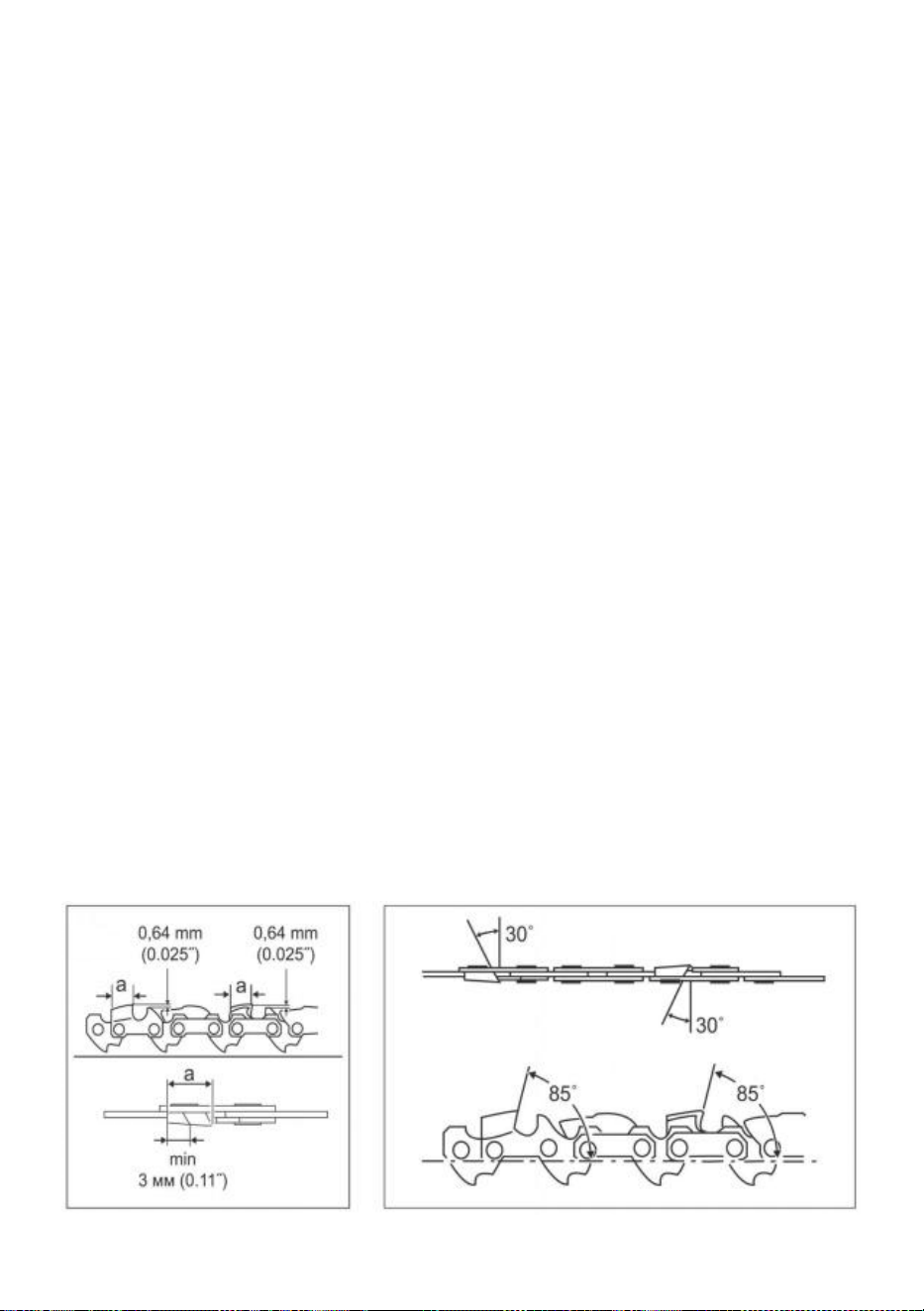

(fig. 31) (fig. 32)

(fig. 33)

First the shortest saw tooth is sharpened. Its length is the target length for

sharpening all other teeth of the saw chain. Guide the file as shown in the

illustration. The file holder makes it easier to guide the file during sharpening and

has a marking for the correct 30° sharpening angle (align the marking with the

direction of the saw chain). It limits the penetration depth (4/5 of the file diameter)

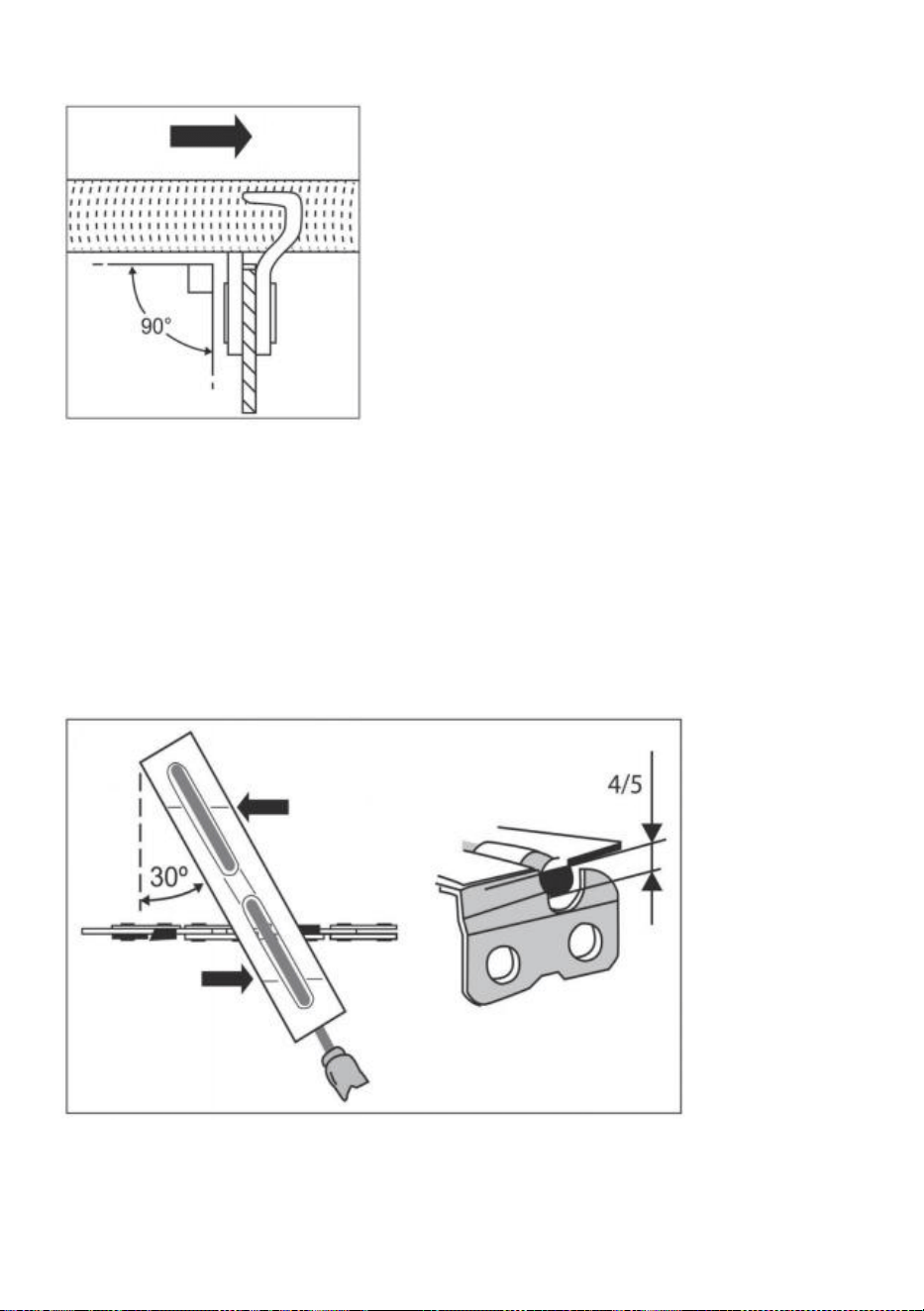

(fig. 34).

(fig. 34)

(fig. 35)

Even a slight excess of the depth gauge tooth should be ground down with a

special flat file. The depth gauge should be rounded at the front.

At the end of the sharpening process, the height of the depth stop should be

checked with a chain gauge (fig. 35).

POSSIBLE MALFUNCTIONS AND TROUBLESHOOTING METHODS

Problem

Possible reason

Corrective action/s

Engine does not start.

Violation of start-up

procedures.

Follow the instructions in manual.

Incorrect carburettor

setting.

Adjust the carburettor at an

authorized service center.

Dirty spark plug.

Clean spark plug/adjust clearance or

replace spark plug.

Fuel filter plugging.

Replace the fuel filter.

Saw starts, but motor

runs with low power.

Incorrect position of the

air damper control.

Adjust the air damper.

Dirty spark plug.

Clean spark plug/adjust clearance or

replace spark plug.

The air filter is dirty.

Remove, clean and reinstall the filter.

Incorrect carburettor

adjustment.

Adjust the carburettor at an

authorized service center.

The engine stops.

Incorrect carburetor

adjustment.

Adjust the carburetor at an authorized

service center.

The engine mount is

loose.

Clean spark plug/adjust

clearance or replace

spark plug.

The chain brake does

not work.

The brake mechanism is

damaged.

Contact an authorized service center.

Excessive smoke

emission.

Incorrect carburettor

adjustment.

Adjust the carburettor at an

authorized service center.

Incorrectly prepared fuel

mixture.

Use a properly prepared fuel mixture,

the proportion indicated on the can of

oil for 2-cycle internal combustion

engines.

The saw chain is not

lubricated.

The oil pump is

damaged.

Contact an authorized service center.

The oil tank is empty.

Fill up with chain saw oil.

Oil filter is plugged.

Contact an authorized service center.

Limit condition criteria.

The criterion for an end-of-life condition of a chainsaw is a condition in which

further operation of the chainsaw is not permitted or considered sub-commercial.

For example, excessive wear, corrosion, deformation, aging or destruction of parts,

or their combination, if they cannot be repaired in authorized service centers with

original parts, or if it is economically inexpedient to repair.

Criteria for the limit state of the chainsaw are:

- Deep corrosion and cracks on the surfaces of the load-bearing and body parts;

- Excessive wear or damage to the engine and saw chain drive mechanisms, or a

combination of these;

- End of life.

CRITICAL PERSONNEL ACTIONS AND FAILURES

A list of possible malfunctions classified as an incident, accident or critical failure of

the equipment and personnel actions in case of their occurrence is given in the

table:

Problem

Classification

Personnel actions

Reducing the rotation

speed of the working tool.

Incident

Contact an authorized

service center.

Sparking and/or

excessive vibration.

Accident

Take measures to

prevent fire. Contact an

authorized service center.

Melting of the plastic.

Loss of structural integrity

of the product.

Critical failure

Take measures to

prevent fire.Contact an

authorized service center.

The table shows the criteria for the limit states of the power tools (failure

indications). If these signs appear, the product may be considered to have reached

a "limiting condition" - a condition of the machine and/or equipment in which further

operation is impractical, or restoration of their serviceable condition is impossible

or impractical.

To confirm this condition, the equipment must be taken to an authorized service

center for diagnostics.

Technical Support and E-Warranty Certificate

www.vevor.com/support

Teknisk Support och e-garanticertifikat www.vevor.com/support

GAS MOTORSÅGAR

ANVÄNDARMANUAL

We continue to be committed to provide you tools with competitive price.

"Save Half","Half Price" or any other similar expressions used by us only represents an

estimate of savings you might benefit from buying certain tools with us compared to the major

top brands and does not necessarily mean to cover all categories of tools offered by us. You

are kindly reminded to verify carefully when you are placing an order with us if you are

actually saving half in comparison with the top major brands.

CN-52G / CN-58G

Have product questions? Need technical support? Please feel free to

Technical Support and E-Warranty Certificate

www.vevor.com/support

NEED HELP? CONTACT US!

This is the original instruction,please read all manual instructions carefully

before operating. VEVOR reserves a clear interpretation of our user

manual. The appearance of the product shall be subject to the product

you received. Please forgive us that we won't inform you again if there

are any technology or software updates on our product.

GAS CHAINSAWS

VIKTIG

LÄS NOGGRANT INNAN ANVÄNDNING.

BEHÅLL FÖR FRAMTIDA REFERENS.

Träning

1. Läs instruktionerna noggrant. Var bekant med kontrollerna och korrekt

användning av produkten.

2. Låt aldrig barn eller personer som inte känner till dessa instruktioner

använda produkten. Lokala bestämmelser kan begränsa operatörens

ålder.

3. Använd aldrig produkten när människor, särskilt barn, eller husdjur är i

närheten.

4. Tänk på att operatören eller användaren är ansvarig för olyckor eller

faror som drabbar andra människor eller deras egendom.

5. Produkten får inte användas av personer som är påverkade av alkohol,

droger eller mediciner.

6. Använd inte produkten om du är trött.

7. Använd inte produkten utan skydd eller om den är skadad.

8. Använd aldrig produkten inomhus.

9. Denna produkt producerar giftiga avgaser när motorn startas.

10. Under drift kan denna produkt generera damm, ångor och rök som

innehåller kemikalier som påverkar din hälsa. Så var försiktig när du

använder din produkt och skydda dig ordentligt.

11. Undvik även att andas in avgaser frivilligt; Håll alltid produkten

ordentligt under drift.

12. Använd handskar och håll händerna varma.

Förberedelse

1. Denna produkt kan orsaka allvarliga skador. Läs instruktionerna

noggrant för korrekt hantering, förberedelse, underhåll, start och stopp av

produkten. Bli bekant med alla kontroller och korrekt användning av

produkten.

2. Undvik att arbeta när människor, särskilt barn, är i närheten.

3. Klä dig med ordentliga kläder! Bär inte löst sittande kläder eller smycken,

som kan fastna i rörliga delar. Använd stadiga handskar, halkfria skor och

skyddsglasögon rekommenderas.

4. Förvara produkten på en torr, ren plats skyddad från direkt solljus först

efter att bränsletanken har tömts och produkten rengjorts. Produkten får

endast förvaras inuti under dessa förhållanden.

5. Om skärtillbehöret träffar något främmande föremål eller produkten

börjar avge något ovanligt ljud eller vibrationer, stäng av strömkällan och

låt produkten stanna. Koppla bort tändstiftskontakten från tändstiftet och

utför följande steg:

• inspektera för skador,

• kontrollera efter, och dra åt, eventuella lösa delar,

• låta byta ut eller reparera skadade delar med delar med motsvarande

specifikationer.

6. Kontrollera att skärredskapet slutar rotera när motorn går på tomgång.

Drift

1. Denna produkt bör inte användas för något annat ändamål än vad som

beskrivs. Nationella bestämmelser kan begränsa användningen av

produkten.

2. Bär alltid ordentliga skor och långbyxor under arbetet. Använd inte

produkten när du är barfota eller bär öppna sandaler. ha på sig

skyddsglasögon eller skyddsglasögon.

3. Se till att området som ska bearbetas är fritt från stenar, pinnar, tråd etc.

eller andra föremål som kan skada produkten.

4. Inspektera noggrant området där produkten ska användas och ta bort

alla föremål som kan kastas av produkten.

5. Innan du använder produkten och efter någon stöt, kontrollera efter

tecken på slitage eller skador och reparera vid behov.

6. Använd aldrig produkten med skadade skydd eller utan skydd på plats.

7. Håll alltid händer och fötter borta från skärredskapet och speciellt när du

slår på motorn.

8. Låt aldrig barn eller personer som inte känner till instruktionerna

använda produkten.

9. Sluta använda produkten medan människor, särskilt barn, eller husdjur

är i närheten.

10. Använd produkten endast i dagsljus eller bra konstgjort ljus.

11.Håll din kropp upprätt under drift. Luta dig inte framåt. Gör regelbundna

pauser och ändra din arbetsställning för att hålla dig koncentrerad.

12. Håll stadigt fotfäste och balans under drift. Använd alltid selen, om

sådan finns.

13.Stanna motorn innan

• rengöring eller när du rensar en blockering,

• kontrollera, utföra underhåll eller arbete på produkten,

• justering av skärredskapets arbetsposition,

• lämnar produkten utan uppsikt,

14.Se till att produkten är korrekt placerad i ett avsett arbetsläge innan du

startar motorn.

15. När du använder produkten, se alltid till att arbetsplatsen är säker och

säker.

16. Använd inte produkten med ett skadat eller slitet skärtillbehör.

17.Håll motorn och ljuddämparen fria från skräp, löv och överflödigt

smörjmedel för att minska brandrisken.

18. Se alltid till att alla handtag och skydd är monterade när du använder

produkten. Försök aldrig använda en ofullständig produkt eller en som är

utrustad med en

obehörig ändring.

19. Använd alltid två händer för att manövrera en produkt utrustad med två

handtag.

20. Var alltid medveten om din omgivning och var uppmärksam på möjliga

faror som du kanske inte är medveten om på grund av produktens ljud.

21.Var försiktig när du hanterar skärtillbehör / skarp kant som är monterad

för trimning av trådens längd. Se till att det finns en ny trimningslinje för

filament

installerat på rätt sätt innan du sätter på produkten.

22. Se alltid till att luftventilerna hålls fria från skräp.

23. Använd endast skärtillbehör enligt de tekniska data som anges i dessa

instruktioner. Användning av andra tillbehör leder till faror som resulterar i

personskador och egendomsskador.

24.Rör aldrig vårdslöst vid produkten, du kan bränna dig. Medan produkten

är i drift eller kort därefter är dess delar såsom avgasröret, motorn och

andra ytor extremt varma! Var uppmärksam på markeringarna på

produkten.

Underhåll och förvaring

1. Följ underhålls- och reparationsinstruktionerna för denna produkt. Utför

aldrig några modifieringar på produkten.

2. När produkten stoppas för service, inspektion eller förvaring, stäng av

strömkällan, koppla loss tändstiftskontakten från tändstift och se till att alla

rörliga delar har stannat. Låt produkten svalna innan du gör några

inspektioner, justeringar etc.

3. Underhåll och inspektera din produkt regelbundet. Kontrollera för

felinriktning eller fastsättning av rörliga delar, brott på delar och andra

tillstånd som kan

påverka produktens funktion. Om produkten är skadad ska den repareras

före användning. Många olyckor orsakas av dåligt underhållna produkter.

4. Felaktigt underhåll leder till felfunktion/fel på produkten.

5. Inspektera produkten före varje användning, efter att du tappat

produkten eller utsatt den för andra stötar för att identifiera betydande

defekter. Kontrollera om det finns lösa fästelement, bränsleläckor och

skadade delar, såsom sprickor i skärredskapet.

6. Ändra aldrig det förinställda varvtalet eller motor- och

produktinställningarna. Information om underhåll och reparation finns i

denna bruksanvisning.

7. Förvara produkten där bränsleångan inte når en öppen låga eller gnista.

Låt alltid produkten svalna innan den förvaras.

8. Förvara produkten utom räckhåll för barn när den inte används.

9. Använd endast reservdelar och tillbehör som rekommenderas av

tillverkare.

10. Säkra produkten under transport för att förhindra förlust av bränsle,

skador och personskador.

11. Rengör och underhåll produkten enligt beskrivningen i dessa

instruktioner före förvaring. Använd alltid skydd på skärtillbehör vid

förvaring.

12.Se till att förbränningsmotorns luftintag är fritt. Håll luftintaget fritt från

damm, smutspartiklar, gaser och ångor.

13. Se till att luftcirkulationen är tillräcklig och bra. Produkten ska vara

lättillgänglig från alla håll.

14. Fäst transportkåpan för metallskärtillsatsen under transport och

förvaring.

Ytterligare säkerhetsvarningar för gasmotorsågar

1. Avbryt ditt arbete när du känner dig trött. Gör regelbundna pauser för att

regenerera. Ett ögonblick av ouppmärksamhet när du använder produkten

kan resultera i allvarliga personskador.

2. Håll alla delar av kroppen borta från sågkedjan. Ta inte bort klippt

material eller håll i material som ska skäras när sågkedjan rör sig. Se till att

produkten är avstängd när du tar bort material som har fastnat. Ett

ögonblick av ouppmärksamhet när du använder produkten kan resultera i

allvarliga personskador.

3. Håll endast produkten i isolerade greppytor, eftersom sågkedjan kan

komma i kontakt med dolda ledningar. Sågkedjor som kommer i kontakt

med en "strömförande" tråd kan göra exponerade metalldelar på produkten

"strömförande" och kan ge operatören en elektrisk stöt.

4. Håll alla delar av kroppen borta från sågkedjan när produkten är i drift.

Innan du startar produkten, se till att sågkedjan inte kommer i kontakt med

någonting. Ett ögonblick av ouppmärksamhet när du använder produkter

kan orsaka att dina kläder eller din kropp fastnar i sågen kedja.

5. Håll alltid produkten med båda händerna på handtagen. Att hålla

produkten med endast en hand eller på delar som inte är avsedda för det

ökar

risk för personskada och bör aldrig göras.

6. Använd skyddsglasögon och hörselskydd. Ytterligare skyddsutrustning

för huvud, händer, ben och fötter rekommenderas. Lämpliga skyddskläder

minskar personskador genom flygande skräp eller oavsiktlig kontakt med

sågkedjan.

7. Använd inte en produkt i ett träd. Användning av en produkt uppe i ett

träd kan leda till personskada.

8. Håll alltid rätt fotfäste och använd endast produkten när du står på en

fast, säker och jämn yta. Hala eller instabila ytor såsom stegar kan orsaka

förlust av balans eller kontroll över produkten.

9. Var uppmärksam på att fjädra tillbaka när du skär en lem som är under

spänning. När spänningen i träfibrerna släpps kan den fjäderbelastade

delen träffa operatören och/eller kasta produkten utom kontroll.

10.Var extrem försiktig när du skär borste och plantor. Det smala materialet

kan fånga sågkedjan och piskades mot dig eller dra dig ur balans.

11. Bär produkten i handtagen/stängerna med produkten avstängd och

bort från din kropp. Vid transport eller förvaring av produkten, montera alltid

svärdsskyddet. Korrekt hantering av produkten minskar sannolikheten för

oavsiktlig kontakt med den rörliga sågkedjan.

12. Följ instruktionerna för smörjning, kedjespänning och byte av tillbehör.

Felaktigt spänd eller smord kedja kan antingen gå sönder eller öka risken

för kast.

13. Håll handtagen torra, rena och fria från olja och fett. Fettiga, oljiga

handtag är hala vilket gör att du förlorar kontrollen.

14.Skär endast ved. Använd inte produkten för ändamål som inte är

avsedda. Till exempel: använd inte produkten för att skära plast, murverk

eller byggmaterial som inte är av trä. Användning av produkten för andra

operationer än avsett kan resultera i en farlig situation.

15. Var uppmärksam på nationella och lokala bestämmelser. Nationella

och lokala bestämmelser kan begränsa användningen av denna produkt.

16. Använd endast ersättningssvärd och sågkedjor som specificerats av

tillverkaren eller motsvarande ersättningar. Använder icke-godkända

skärande tillbehör kan leda till personskador och skador på egendom.

17. Innan du använder produkten och efter eventuella stötar eller fall,

kontrollera efter tecken på slitage eller skador och reparera vid behov.

18. Ta aldrig bort eller modifiera något skydd eller säkerhetskomponent. Se

till att skydd och andra säkerhetskomponenter som är nödvändiga för

maskinens drift finns

på plats, i gott skick och väl underhållen för att undvika skador.

19.Ta bort grenar i sektioner.

20. Se upp för farliga arbetsställningar samt för risken att träffas av fallande

grenar eller av de som backar efter att ha träffat marken.

21. Se upp för luftledningar. Använd inte produkten i någon position som

gör att någon del kommer inom 10 m från elektriska ledningar.

22. Skär aldrig i områden där skärtillbehöret är utom synhåll.

Bränslehantering

1. Stäng alltid av produkten, koppla loss tändstiftskontakten och låt

produkten svalna, innan du tankar den. Bränsle och bränsleånga är mycket

brandfarliga. Var försiktig när du hanterar bränsle. Rök aldrig när du tankar

produkten. Tanka inte produkten om det är öppen eld i närheten!

2. Använd alltid lämpliga hjälpmedel som tratt och påfyllningsrör. Spill inte

bränsle på produkten eller dess avgassystem. Det finns risk för antändning.

Ta försiktigt bort utspillt bränsle från alla delar av produkten.

Eventuella rester som kan finnas kvar måste ha förångats helt innan

produkten tas i drift!

3. Tanka aldrig inomhus.

4. Använd aldrig produkten i miljöer där det finns risk för explosion.

Avgaser och bränsleångor är skadliga. Bränsleångor kan antändas.

5. Andas aldrig in bränsleångor när du tankar produkten. Fyll aldrig tanken i

slutna utrymmen, såsom källare eller skjul.

Det finns risk för förgiftning och explosion!

6. Undvik hudkontakt med bensin.

7. Ät eller drick inte medan du tankar produkten. Om du har svalt bensin

eller olja, eller om bensin eller olja har kommit i dina ögon, kontakta

omedelbart en läkare.

8. Stäng tanklocket omedelbart efter att du har fyllt på tanken. Se till att den

är ordentligt stängd.

9. Använd aldrig produkten utan luftfilter.

10. Bränsleångtryck kan byggas upp inuti bränsletanken beroende på

vilket bränsle som används, väderförhållanden och tankens

ventilationssystem. Att reducera

risken för brännskador och andra personskador, ta försiktigt bort tanklocket

så att eventuellt tryck som byggs upp långsamt släpps.

11.Var medveten om brandrisker, explosions- och inandningsrisker.

12. Rök inte när du använder produkten, hanterar bränsle eller nära

bränsle.

13. Se till att tändstiftskabeln är säkrad, en lös ledning kan orsaka

elektriska ljusbågar som kan antända brännbara ångor och orsaka brand

eller explosion.

14.Kontrollera regelbundet efter läckor från tanklocket och

bränsleledningarna.

15.Var försiktig när du hanterar bränsle. För att undvika oavsiktliga bränder,

flytta produkten minst 3 meter (10') från tankstället innan du startar

motor.

16. Dra åt tanklocket ordentligt efter att ha fyllt på bränsletanken.

17. Använd inte produkten om den läcker bränsle. Ta inte bort

bränsletanklocket medan motorn är igång.

18.Använd endast en godkänd behållare.

19. Förvara inte dunkar med bränsle eller fyll på bränsletanken på någon

plats där det finns en panna, spis, vedeld, elektriska gnistor, svetsgnistor

eller andra värme- eller eldkällor som kan antända bränslet.

20.Om något bränslespill inträffar under tankning, använd en torr trasa för

att torka upp spill och låt kvarvarande bränsle avdunsta innan du startar

motorn igen.

21.Om du har spillt bränsle på dig själv eller på dina kläder, byt kläder och

tvätta någon del av din kropp som har kommit i kontakt med bränsle innan

starta motorn igen.

22.Om bränsle antänds, släck elden med en torr pulverbrandsläckare.

23.Om bränsletanken är tömd ska detta göras utomhus.

Vibrations- och brusreducering

För att minska påverkan av buller och vibrationer, begränsa drifttiden,

använd låga vibrationer och låga bullerlägen samt bär personlig

skyddsutrustning.

Ta hänsyn till följande punkter för att minimera riskerna för vibrations- och

bullerexponering:

1. Använd endast produkten enligt dess design och dessa instruktioner.

2. Se till att produkten är i gott skick och väl underhållen.

3. Använd korrekta tillbehör för produkten och se till att de är i gott skick.

4. Håll hårt i handtagen/greppytan.

5. Underhåll denna produkt enligt dessa instruktioner och håll den väl

smord (om så är lämpligt).

6. Planera ditt arbetsschema för att sprida användning av högvibrerande

verktyg över en längre tidsperiod.

7. Långvarig användning av produkten utsätter användaren för vibrationer

som kan orsaka en rad tillstånd som kollektivt kallas hand-arm

vibrationssyndrom (HAVS), t.ex. blir fingrar vita; samt specifika sjukdomar

som karpaltunnelsyndrom.

- För att minska denna risk när du använder produkten, bär alltid

skyddshandskar och håll händerna varma.

- Symtomen på HAVS inkluderar valfri kombination av följande: Stickningar

och domningar i fingrarna; Att inte kunna känna saker ordentligt; Förlust av

styrka i händerna; Fingrarna blir vita (blancherar) och blir röda och

smärtsamma när de återhämtar sig (särskilt i kallt och blött, och

förmodligen bara i spetsarna till en början). Sök omedelbart läkare om

sådana symtom upplevs.

Det europeiska direktivet om fysiska agenser (vibration) har införts för att

hjälpa till att minska skador på handarmsvibrationssyndrom hos användare

av produkter med vibrationsemission. Direktivet kräver att tillverkare och

leverantörer tillhandahåller indikativa vibrationstestresultat för att göra det

möjligt för användare att fatta välgrundade beslut om hur länge en produkt

kan användas på ett säkert sätt varje dag.

grund och val av verktyg.

Nödsituation

Bekanta dig med användningen av denna produkt med hjälp av denna

bruksanvisning. Memorera säkerhetsanvisningarna och följ dem till punkt

och pricka. Detta

kommer att bidra till att förebygga risker och faror.

2. Var alltid uppmärksam när du använder denna produkt, så att du kan

känna igen och hantera risker tidigt. Snabba ingrepp kan förhindra

allvarliga skador och skador på egendom.

2. Stanna motorn och koppla loss tändstiftskontakten om det finns fel. Låt

en kvalificerad fackman kontrollera produkten och reparera den vid behov

innan du använder den igen.

3. Vid brand stoppa motorn och koppla loss tändstiftskontakten. Vidta

brandsläckningsåtgärder omedelbart om produktbrytaren inte längre är

åtkomlig.

Kvarstående risker

Även om du använder denna produkt i enlighet med alla säkerhetskrav,

kvarstår potentiella risker för skador och skador. Följande faror kan uppstå

i samband med strukturen och utformningen av denna produkt:

1. Hälsofel som uppstår på grund av vibrationsemission om produkten

används under långa tidsperioder eller inte hanteras och underhålls

korrekt.

2. Skador och skador på egendom på grund av trasiga skärredskap eller

plötsliga stötar av dolda föremål under användning.

3. Risk för person- och egendomsskador orsakade av flygande och

utslungade föremål.

4. Brännskador vid vidrörning av heta ytor.

5. Bakslag.

VARNING!

Använd aldrig vatten för att släcka en produkt som brinner.

Brinnande bränsle måste släckas med speciella släckmedel! Vi

rekommenderar att du håller en lämplig brandsläckare inom räckhåll i

ditt arbetsområde!

Symboler

På produkten, klassificeringsetiketten och i dessa instruktioner hittar du

bland annat följande symboler och förkortningar. Bekanta dig själv med

dem för att minska risker som personskador och skador på egendom.

Läs denna bruksanvisning noggrant innan du

använder verktyget för första gången och spara dem

för framtida referens.

Varning!

Läs bruksanvisningen före användning!

VARNING!

Särskilda säkerhetsåtgärder krävs när arbetar med

apparaten.

Läs och observera alla varningar.

Bär hörselkåpor.

Använd skyddsglasögon.

Använd skyddshandskar.

Dra i dragstarten med choken i detta läge. När du dra

ut choken, luftluckan stängs. När du trycker in choke

öppnas luftluckan.

Tryck på bränslepumpen (primer) 6x

Bränsletank; blandningsförhållande: 40 delar bensin

till 1 del olja

Bensin: ROZ 95/ROZ 98

2-takts motorolja: ISO-L-EGD/JASO FD

Öppna lågor och rökning i närheten av apparaten är

strängt förbjudna!

Garanterad ljudeffektnivå för apparaten

Föremål som kastas av produkten kan träffa

användaren eller andra åskådare.

Se alltid till att andra människor och husdjur håller

sig på säkert avstånd från produkten när den är i drift.

I allmänhet får barn inte komma nära området där

produkten finns.

Varning! Giftiga CO-ångor (kolmonoxidångor)!

Använd inte apparaten i slutna rum!

VARNING!

Hår kan sugas in i apparaten!

Varning – bensin är mycket brandfarligt!

Explosionsrisk! Spill inte bränsle!

Stäng av apparaten och ta bort tändstiftskontakten

innan något underhållsarbete utförs!

Uppmärksamhet! Risk för kvävning!

OBS, heta delar. Håll ett säkert avstånd!

Se upp för delar som slängs bort!

Håll andra borta! Håll ett säkert avstånd!

Fyll inte på E10!

Häll i bensinblandningen här!

DELLISTA

Bensin motorsåg

(såg och kåpa från

kedjebromsarna)

Insexnyckel (4 mm/5 mm)

Guide Bar

Slitsad skruvmejsel

Svärdsskida

F il

Sågkedja

Sätt in tänderna

Behållare

Skruv (x2)

Multiverktyg

Öronpropp (x2)

Pluggnyckel

ON/STOP-brytare. ON/STOP-knappen ska användas för att stoppa

motorn.

En viss grad av ljud från maskinen kan inte undvikas. Sträckning bullriga

arbeten ska vara licensierade och begränsas för vissa perioder. Behåll

viloperioder och de kan behöva begränsa arbetstiden till ett minimum. För

deras personliga skydd och skydd av personer som arbetar i närheten ska

lämpliga hörselskydd bäras.

VARNING: Denna maskin producerar ett elektromagnetiskt fält under drift.

Under vissa omständigheter kan detta fält störa aktiva eller passiva

medicinska implantat. För att minska risken för allvarliga eller dödliga

skador rekommenderar vi personer med medicinska implantat att rådfråga

sin läkare och tillverkaren av det medicinska implantatet innan maskinen

används.

- Använd inte en motorsåg med en hand. Allvarliga skador på operatören,

hjälpare, åskådare eller någon kombination av dessa personer kan bli

följden av enhandsmanövrering.

En motorsåg är avsedd för tvåhandsbruk.

- Kedjesågen får endast användas i ett välventilerat område utomhus.

- Använd inte sågen från en stege eller i ett träd, om du inte är särskilt

utbildad för att göra det.

Se till att kedjan inte kommer i kontakt med något föremål när motorn

startas. Försök aldrig starta sågen när svärdet är i ett snitt.

- Tryck inte på sågen i slutet av snittet. Att applicera tryck kan göra att du

tappar kontrollen när skärningen är klar.

- Stanna motorn innan du sätter ner sågen.

- Använd inte en motorsåg som är skadad, felaktigt justerad eller inte helt

och säkert monterad. Byt alltid svärd, kedja, handskydd eller kedjebroms

omedelbart om den skadas, går sönder eller på annat sätt tas bort.

- Håll ljuddämparen borta från kroppen och svärdet och kedjan täckta med

en skida under transport.

- Säkra maskinen under transport.

- Undvik att vidröra roterande delar och använd skyddselement som

avsetts.

- Se till att alla bultar och muttrar är åtdragna före varje start.

- Håll kablarna borta från värme, olja, vassa kanter eller rörliga delar.

- Bär personlig skyddsutrustning (PPE), inklusive skyddsglasögon, hjälm,

öronproppar, handskar, speciella skor och åtsittande kläder.

- Använd alltid godkända hörselskydd.

- Kontrollera din hörsel regelbundet på grund av potentiella ljudskador från

motorsågen.

- Håll kroppsdelar borta från kedjan när motorn är igång.

- Håll ett avstånd på minst 10 meter mellan barn, åskådare, djur och

arbetsområdet.

- Använd inte motorsågen om du är trött, sjuk, upprörd eller påverkad av

alkohol, droger eller medicin.

- Var fysiskt vältränad och mentalt alert när du använder motorsågen.

- Rådfråga din läkare om du har några hälsoproblem som kan påverka din

förmåga att säkert hantera en motorsåg.

Hantera eller använd inte en motorsåg när du är trött, sjuk eller upprörd,

eller om du har tagit alkohol, droger eller mediciner. Du måste vara i god

fysisk kondition och mentalt pigg. Kedjesågsarbete är ansträngande. Om

du har något tillstånd som kan förvärras av ansträngande arbete,

kontrollera med din läkare innan du använder en motorsåg.

Planera noggrant din sågning i förväg. Börja inte klippa förrän du har ett

fritt arbetsområde, säkert fotfäste och, om du fäller träd, en planerad

reträttväg.

Håll alla delar av kroppen borta från sågkedjan när motorsågen är i drift.

Innan du startar motorsågen, se till att sågkedjan inte kommer i kontakt

med någonting. Ett ögonblick av ouppmärksamhet när du använder

motorsågar kan orsaka att dina kläder eller din kropp trasslar in sig i

sågkedjan .

Håll alltid motorsågen med höger hand på det bakre handtaget och vänster

hand på det främre handtaget. Att hålla motorsågen med en omvänd

handkonfiguration ökar risken för personskador och bör aldrig göras.

OBS: För kedjesågar, designade med svärdet på vänster sida, är

hänvisningen till "höger hand" och "vänster hand" förbehållen.

Använd inte motorsågen med en hand! Allvarliga skador på operatören,

assistenter och andra kan bli följden av manövrering med en hand.

Motorsågen är designad för tvåhandsdrift. Starta arbetet först efter att du

har frigjort arbetsområdet från onödiga föremål.

Innan du startar enheten, se till att kedjan inte är i kontakt med någonting.

Under sågtransport måste motorn stängas av med svärdet och kedjan

bakåt. När du bär motorsågen, placera alltid kåpan på svärdet.

VARNING: Koppla alltid bort tändstiftskabeln och placera kabeln där den

inte kan komma i kontakt med tändstiftet för att förhindra oavsiktlig start när

du ställer upp, transporterar, justerar eller gör reparationer förutom

förgasaren justeringar.

Denna motorsåg för skogsservice är endast avsedd för sågning av ved.

Eftersom en motorsåg är ett höghastighetssågverktyg måste särskilda

säkerhetsåtgärder iakttas för att minska risken för olyckor. Slarvig eller

felaktig användning av detta verktyg kan orsaka allvarliga skador.

Hantera bränsle med försiktighet

- Rök inte när du hanterar bränsle eller när du använder sågen.

- Eliminera alla källor till gnistor eller lågor i de områden där bränsle

blandas eller hälls.

Det ska inte finnas rökning, öppet lågor eller arbete som kan orsaka gnistor.

Låt motorn svalna innan du fyller på bränsle.

- Blanda och häll bränsle i ett utomhusområde på bar mark; förvara bränsle

på en sval, torr, välventilerad plats; och använd en godkänd, märkt

behållare för alla bränsleändamål.

Torka upp allt bränslespill innan du startar sågen.

- Flytta minst 3 meter ( 10 fot ) från tankstället innan du startar motorn.

- Stäng av motorn och låt sågen svalna i ett obrännbart område, inte på

torra löv, halm, papper etc. Ta långsamt bort tanklocket och tanka enheten.

- Lagra enheten och bränslet i ett område där bränsleångor inte kan nå

gnistor eller öppna lågor från varmvattenberedare, elmotorer eller

strömbrytare, ugnar etc.

Var särskilt försiktig när du trimmar buskar och plantor, eftersom deras

elastiska grenar kan falla in i en kedja, träffa eller obalansera dig. När du

klipper en gren som utsätts för yttre belastning, akta dig för stöten efter att

du har tagit bort belastningen. Innan du sågar, kontrollera träet för

främmande föremål som spikar. Se till att ta bort dem innan du skär.

Använd endast enheten för dess avsedda ändamål. Sågen är endast

avsedd för sågning av trä. Använd inte sågen för andra ändamål som inte

anges här. Till exempel skärning av plast, murverk etc. Rengör och torka

av handtagen före arbetet.

Såga inte över axelnivå, böj dig för mycket och rör vid marken med en

sågkedja. Vid sågning av brädor och stockar är det nödvändigt att använda

ett pålitligt stativ (inramning). Låt inte den andra personen hålla stocken

medan du sågar och håll aldrig stocken med foten.

Arbeta inte i svagt ljus och i branta sluttningar.

Sågen ska styras på ett sådant sätt att ingen del av kroppen befinner sig i

skärplanet (Fig.1) .

(Figur 1) .

Nationella regler kan begränsa användningen av produkten.

För att undvika bakslag

VARNING: Undvik kast som kan leda till skada. Kickback är svärdets rörelse bakåt,

uppåt eller plötsligt framåt som inträffar när sågkedjan nära svärdets övre spets

kommer i kontakt med något föremål såsom en stock eller gren, eller när träet

sluter sig och klämmer sågkedjan i svärdet. skära.

Att komma i kontakt med ett främmande föremål i träet kan också leda till att du

förlorar kontrollen över motorsågen.

1. Såga med svärd i en plan vinkel.

2. Arbeta aldrig med en lös, vidsträckt eller kraftigt utsliten kedja.

3. Se till att kedjan är korrekt slipad.

4. Såga aldrig över axelhöjd.

5. Arbeta aldrig med svärdets spets.

6. Håll alltid produkten stadigt med båda händerna.

7. Använd alltid en låg kastkedja.

8. Applicera metalltänderna för hävstångseffekt.

9. Säkerställ korrekt kedjespänning.

10. Klipp endast med motorn vid höga varvtal.

11. Låt inte svärdets nos komma i kontakt med en stock, gren eller något annat

hinder som kan träffas när du använder produkten.

12. Följ tillverkarens slip- och underhållsinstruktioner för sågkedjan.

13. Använd endast ersättningssvärd och sågkedjor som specificerats av

tillverkaren eller motsvarande ersättningar.

Använd aldrig motorsåg som hyvel.

Var försiktig! Det finns risk för studs när man arbetar med en motorsåg.

En rebound orsakar förlust av kontroll över motorsågen och kan orsaka allvarliga

eller till och med dödliga skador. Studs med rotation och studs på grund av stopp

utgör den största faran vid arbete med motorsågar och är den främsta orsaken till

de flesta olyckor.

En rebound uppstår när sågbladets främre eller övre del (särskilt den övre

fjärdedelen) vidrör trädet eller andra hårda föremål, och även när snittet i trädet

stängs och kilar fast kedjan. Frontkontakt med sågbladets övre del kan orsaka en

blixtsnabb reaktion, där verktyget studsar upp och tillbaka till operatören.

Fastsättning av kedjan i botten av svärdet trycker ut motorsågen ur operatören. Att

kedjan fastnar i toppen av svärdet trycker tillbaka enheten till operatören. Alla

dessa effekter resulterar i att du förlorar kontrollen över sågen och allvarliga

skador (Fig.2) .

(Fig.2)

Använd inte motorsågen med luftfiltret borttaget eller luftfilterlocket borttaget.

Undvik giftiga effekter av giftiga gaser! Avgaser innehåller kolmonoxid (CO) och

andra gaser som är farliga för hälsa och liv. Använd inte enheten inomhus. Om du

under arbetet har upplevt symtom på förgiftning, måste du hämta andan i frisk luft

och söka medicinsk hjälp. När du är klar, töm bränsleblandningen från tanken.

VARNING!

Töm inte bränsleblandningen i avloppet eller till marken. Det måste hällas

i speciella behållare för bränsle.

Det är nödvändigt att inte bara följa de allmänna säkerhetskraven som anges i

detta avsnitt, utan även de särskilda instruktionerna i andra avsnitt. Underlåtenhet

att följa säkerhetsanvisningarna kan skapa en fara för miljön, skada verktyget och

även medföra farliga konsekvenser för människors hälsa och liv.

Underlåtenhet att följa säkerhetsinstruktionerna upphäver garantin för skador.

Kläder och personlig skyddsutrustning (PPE)

2. Säkra långt hår så att de är över axelnivån.

2. Bär inte löst sittande kläder eller smycken eftersom de kan dras in i motorn,

fastna i kedjan eller undervegetation.

3. Använd följande säkerhetskläder och personlig skyddsutrustning (PPE) när du

använder produkten:

• hjälm med visir och nackskydd;

• hörselskydd;

• dammmask;

• handskar med godkänt sågskydd;

• skyddsbyxor med godkänt sågskydd;

• halksäkra tåhättasstövlar i stål med godkänt sågskydd.

FÖRSIKTIGHETSÅTGÄRDER

Följ reglerna för att undvika personskador:

• Under drift blir vissa delar av enheten mycket varma. Rör inte INNAN de har

svalnat helt.

• Placera inte brännbara föremål på eller nära enheten.

• Transportera, reparera eller serva inte denna produkt med bränsleblandning i

tanken.

• Använd inte din motorsåg om den är skadad på något sätt.

• Använd inte maskinen i potentiellt explosiva miljöer eller i närvaro av öppen låga.

• Använd inte din motorsåg i en miljö som inte uppfyller kraven i denna handbok.

• Låt inte någon använda verktyget utan korrekt instruktion.

• Använd inte maskinen utan de skyddsanordningar som anges i designen.• Bär

nödvändig personlig skyddsutrustning när du använder enheten.

• Lämna inte maskinen igång utan uppsikt.

• Använd inte maskinen nära andra människor eller djur.

• För nödåtgärdsplaner och -procedurer och onormala och uppmärksamma

situationer, stäng av maskinen omedelbart och kontakta ett servicecenter.

STRUKTUR

Fig. 3

3. Svärd 2. Kedja

4. Kedjespännarskruv 4. Kedjebroms

7. Främre handtag 6. Starthandtag

8. Luftfilterlock 8. Slå på/av

11. Oljetanklock 10. Startkåpa

12. Bränsletanklock 12. Bakre handtag

15. Gasspärr 14. Primer

16. Stångskyddsmutter 16. Motorströmbrytare

18. Luftklaffspak

TEKNISKA EGENSKAPER

Modell/artikel

CN-52G

CN-58G

Maximal kraft (kW)

1.9

2.4

Motorvolym (cm³)

Motortyp

2-takt, luftkyld

Tankvolym för automatisk

kedjesmörjning (ml)

260

Bränsletankvolym (ml)

550

Typ av bränsle

bensinblandning (vanlig bensin)

och olja för 2-takt, luftkyld

Primer

Tillgängliga

Stångens längd (cm)

Kedjestigning (tum)

0,325

Förberedelse för drift

Uppackning:

Vid köptillfället skickas din motorsåg till dig i en kartongförpackning med speciella

skyddsfunktioner inuti för att skydda den under transporten.

För att ta bort verktyget från kartongen, ta bort packtejpen, öppna kartongen och ta

försiktigt bort tillbehören.

VARNING!

Kontrollera alltid produktens kompletta set och tekniska skick efter

uppackning och transport.

Behåll förpackningsmaterialet ifall du behöver transportera enheten.

Monteringskrav

Innan du startar din motorsåg för första gången måste du montera svärdet och

kedjan, justera kedjan, fylla bränsletanken med bränsle och fylla på olja för att

smörja kedjan.

Varning! STARTA inte motorsågen förrän den är helt klar för användning.

Läs denna bruksanvisning noggrant innan du använder maskinen. Var särskilt

uppmärksam på säkerhetsåtgärder. Denna manual är en referens- och

bruksanvisning och ger allmän information om montering, drift och underhåll av

motorsågen.

Drivsvärd och sågkedja monteras.

VARNING!

Bär alltid skyddshandskar när du arbetar med kedjan.

3. Se till att enheten är avstängd. Placera sågen på en plan yta.

4. Flytta kedjebromsskyddet till arbetsläge genom att dra spaken mot dig. Se till

att kedjan roterar runt svärdet (fig.4).

3. Skruva loss de två muttrarna (A) som håller fast svärdet och kedjeskyddet. Ta

bort skyddskåpan tillsammans med kedjebromsskölden (B) (fig.5).

(fig. 4).

(fig.5)

4. Installera stången så att stångens spår är i linje med båda bultarna (C) (fig. 6).

5. Sprid ut kedjan i en cirkel med skärkanterna (D) i linje med markeringarna på

motorsågsskyddet och svärdet (fig. 7).

(fig. 6).

(fig. 7)

6. Kör kedjan bakom drivkedjehjulet (E). Kontrollera om kedjelänkarna är väl

placerade mellan kedjehjulets tänder.

7. Sätt in länkarna i stångspåret (F) på periferin (fig. 8).

(Fig. 8)

8. Vrid kedjan för att se till att kedjetänderna griper in i kedjehjulets tänder. 9. Byt ut

kedjeskyddet och kedjebromsskölden så att bultarna passar i de avsedda hålen

och kedjespännstiftet passar i det nedre hålet i svärdet (fig. 9).

(fig. 9)

10. Montera båda muttrarna, dra åt dem för hand och följ sedan instruktionerna för

att justera kedjespänningen. När kedjan har nått rätt spänning, dra åt muttrarna

helt.

Justering av kedjans spänning

VARNING!

Bär alltid skyddshandskar när du arbetar med kedjan.

Korrekt kedjespänning är extremt viktigt och bör kontrolleras både före start och

med jämna mellanrum under drift. Att ta sig tid att justera kedjan kommer att

förbättra din prestanda och förlänga livslängden på din såg.

VARNING!

En ny kedja hänger snabbt och kräver spänning efter 5 till 8 snitt.

Detta är vanligt med nya kedjor och spännintervallet ökar med tiden.

Kugghjulet, däcket, kedjan och vevaxeln slits mycket snabbare om kedjan är för

lös eller för spänd. Titta på fig. 10, som visar rätt spänning för en kall kedja (A), en

varm kedja (B) och en kedja vars spänning måste justeras (C).

(fig. 10)

Procedur för justering av kedjans spänning

2. Lossa däckmuttrarna (skyddskåpa med bromssköld) och vrid justerskruven (D)

medurs för att spänna kedjan. Vrid justerskruven (D) moturs för att minska

kedjespänningen. Se till att kedjan är hela vägen runt svärdet (fig. 11).

2. Efter justering av kedjan, dra åt muttrarna som håller fast svärdet (skyddskåpan

tillsammans med bromsskölden) ordentligt. Kedjan anses vara ordentligt spänd

om du kan flytta den över svärdet för hand med liten ansträngning. Kedjan ska

sitta bra på sågbladets undersida och dras för hand bort från bladet ca 2-4 mm.

(fig. 11).

OBS: Om kedjan har svårt att röra sig på svärdet eller stannar, är den för åtdragen.

Lossa på spänningen.

Kontrollerar kedjebromsen

Din motorsåg har en kedjebroms som minskar risken för skador om sågen studsar.

Säkerhetsanordningen utlöses när tryck anbringas på bromsskyddet. När

operatörens hand träffar skölden stannar kedjan skarpt.

Kedjebromsen har två lägen:

3. Bromsen är avstängd (kedjan kan röra sig) när bromsskyddet dras tillbaka (A)

(fig. 12).

4. 2. Bromsen är på (kedjan kan inte röra sig) med bromsskyddet pekande framåt

(B). I detta fall bör kedjan inte röra sig på svärdet (fig. 12).

(fig. 12)

För att kontrollera kedjebromsen:

2. Placera sågen på ett plant underlag och stäng av kedjebromsen. Kedjan får

inte komma i kontakt med någonting.

2. Starta motorsågen genom att trycka på gasspärrnyckeln och gasnyckeln.

3. Tryck på kedjebromsströmställaren. Kedjan ska stanna snabbt. Släpp

gasknappen.

VARNING!

Bromsskölden måste vara i gott skick och måste göra en

distinkt klick när du flyttar från en position till en annan. Använd inte

Motorsågens olja byter

VARNING!

Använd aldrig använd olja! Spillolja är skadlig för miljön och kan leda till

skador.

Kedjesågsolja ska användas för att smörja sågkedjan och svärdet. Använd olja

som innehåller tillsatser för att minska friktion och slitage och för att förhindra att

harts ansamlas på svärdet och kedjan.

VARNING!

Innan du fyller på oljetanken, se till att motorsågen är avstängd.

För att fylla oljetanken:

5. Se till att rengöra ytan runt oljetanklocket för att förhindra att smuts tränger in.

6. Skruva av oljetanklocket och häll i motorsågsolja (260 ml tankvolym).

7. Skruva tillbaka oljetanklocket.

8. Innan du börjar, kontrollera oljetillförseln: slå på motorsågen och håll den över

lämpligt underlag. Om den är tillräckligt smord, bildas ett lätt spår av droppande

olja (fig. 13).

(fig. 13)

VARNING!

enheten om bromsskölden inte kan flyttas till något av lägena eller om kedjan

inte stannar när bromsen ansätts. Ta med enheten till ett servicecenter för

reparation.

Kontrollera alltid oljenivån. Använd inte motorsågen om det inte finns

tillräckligt med olja för att smörja kedjan.

Korrekt smörjning är avgörande för att minska kedjans och svärdfriktionen. Att

använda en motorsåg med otillräcklig smörjning minskar prestanda och livslängd

och orsakar snabbt slitage på kedja och svärd på grund av överhettning. Denna

motorsåg är utrustad med ett automatiskt smörjsystem som ger den nödvändiga

mängden smörjning av svärdet och kedjan. När motorns varvtal ökar ökar också

oljetillförseln till stången.

Motorsågsbränsleblandning

För bästa resultat använd AI-92 bensin av standardkvalitet utan tillsatser blandad

med specialolja för 2-taktsmotorer i den proportion som anges på oljepaketet. Det

rekommenderade blandningsförhållandet är 1:40, såvida detta inte skiljer sig från

oljetillverkarens rekommendation. Blanda bränsle och 2-taktsolja i en speciell

behållare tills en homogen blandning erhålls.

VARNING!

Fyll inte din motorsåg med ren bensin. Detta kommer att orsaka fel på

motorn och ogiltigförklara tillverkarens garanti på produkten.

Det rekommenderas inte att använda en bränsleblandning som har lagrats i mer

än 30 dagar.

NORMALT TILLVÄGAGÅNGSSÄTT

Innan arbetet påbörjas, kontrollera arbetsområdet och avlägsna främmande

föremål som kan orsaka personskador eller skada utrustningen.

Använd verktyget endast under dagsljus eller under goda ljusförhållanden.

Var försiktig och använd sunt förnuft när du använder sågen. Om en onormal

situation uppstår, stäng omedelbart av motorsågen och kontakta ett auktoriserat

servicecenter.

Startar motorn

8. Gör en bra pelare och lägg motorsågen på marken så att kedjan inte rör vid

någonting.

9. Håll i det främre handtaget med en hand och ta motorsågen till marken. Håll i

det bakre handtaget genom att trampa på det.

10. Ställ tändningslåset i läge "på".

11. Tryck på primern ca 4-5 gånger tills bränsle dyker upp i primern.

12. Dra luftspjällsspaken mot dig tills den låser sig, luftspjället stängs.

13. Dra långsamt i starthandtaget tills du känner motstånd, dra sedan i kabeln

med en stadig och stadig rörelse till ett avstånd på högst 50-60 cm. Upprepa

proceduren flera gånger tills motorn startar.

14. Tryck på gasspärren och gasnyckeln, förgasarens luftspjäll öppnas

automatiskt, spjällspaken återgår till sitt ursprungliga läge.

VARNING! Låt inte kabeln dras hela vägen ut innan startrullen har

stannat. Detta gör att startmotorn går sönder och täcks inte av garantin.

Stanna motorn

3. Släpp gasspärrnyckeln och gasnyckeln för att låta motorn gå på tomgång.

4. För att stoppa motorn, flytta omkopplaren till "av"-läget.

OBS: För att stoppa motorn i en nödsituation, aktivera kedjebromsen och flytta

omkopplaren till "av"-läget.

Klippning

Små träd upp till 15 cm diameter kapas vanligtvis av med ett enda hugg. På större

träd ska en förkapning göras. Skåran bestämmer i vilken riktning trädet faller.

VARNING!

Markera din flyktväg (A) i förväg och rensa den från eventuella hinder

innan du börjar skära. Utrymningsvägen måste vara i motsatt riktning mot den

riktning i vilken trädet förväntas falla (B) (fig. 14).

(bild 14)

VARNING! När man fäller ett träd i en sluttning måste operatören stå

högre upp på sluttningen eftersom fällningsträdet kan rulla ner.

OBS: Fallriktningen bestäms av skåran. Innan du gör snitten, bedöm fördelningen

av de stora grenarna, kronans tyngdpunkt och trädets naturliga lutning för att

bestämma riktningen för trädfällningen.

VARNING! Fäll inte ett träd i höga eller växlande vindar och om det finns

risk för egendomsskada. Fäll inte ett träd om det finns risk för skador på

ledningar. Samordna avverkning med kraftverk och proffs.

Att fälla ett träd

Vanligtvis består fällning av ett träd av två grundläggande operationer: hacka (C)

och göra det sista snittet (D). Starta urtaget (C) på den sida av trädet som är i

avsedd fallriktning (E). Se till att skåran inte går för djupt in i stammen. Skåran (C)

måste göras så att en tillräckligt tjock och stark del av stammen (F) lämnas

oskuren. Skåran måste vara tillräckligt bred för att helt styra trädets fall vid fällning.

Varning! Gå inte framför ett träd som redan är hackat. Det sista snittet (D) görs på

baksidan av trädet 3-5 cm ovanför den horisontella basen av skåran (C) (fig. 15).

(bild 15)

Kapa aldrig stammen hela vägen ner. Lämna alltid en tillräckligt tjock och stark del

av stammen (F) oskuren.

Denna oklippta del hindrar trädet från att falla i förtid och styr det när det faller. Om

du kapar stammen hela vägen ner kommer du att tappa kontrollen över

fallriktningen. Placera en kil eller spak i snittet innan trädet blir instabilt och börjar

röra på sig. På så sätt kommer du att förhindra att stången fastnar i snittet om du

har missbedömt fallriktningen. Innan du fäller trädet, se till att ingen befinner sig i

trädets fallområde.

VARNING!

Innan du gör det sista snittet, se alltid till att det inte finns några djur eller

några föremål i arbetsområdet.

Final Cut

Använd trä- eller plastkilar (A) för att förhindra att svärdet eller kedjan (B) fastnar i

snittet. Kilarna styr även avverkningen (fig. 16).

(fig. 16)

När stammens diameter är större än stångens längd görs två snitt, som visas i

(fig.17).

(fig.17)

VARNING!

Under det sista snittet, om motorsågen närmar sig den oklippta delen

av stammen, kommer trädet att börja falla.

När trädet börjar falla, ta bort motorsågen från snittet, stoppa motorn, placera

motorsågen på marken och lämna området för den avsedda utrymningsvägen.

Utför alla åtgärder snabbt, utan dröjsmål.

Grenbeskärning

VARNING!

Trimma inte grenar när du står på stammen. Det kan resultera i

allvarliga skador.

Grenar skärs från det fallna trädet. Klipp inte grenar som stödjer stammen och håll

den från att rulla iväg (A) förrän du har kapat stammen (fig.18).

Grenar som utsätts för extern belastning ska kapas nedifrån och upp för att

förhindra att motorsågen fastnar.

Tvärsågning

Sågningen görs tvärs över träfibrerna. När du arbetar i en sluttning, se till att du är i

en stabil position och att du står på den högre sidan av sluttningen i förhållande till

stammen.

Se till att stammen vilar på sina stöd och att änden som ska sågas av inte är på

marken. Se till att kedjan inte rinner ner i marken, eftersom detta kommer att

orsaka snabbt slitage på kedjan.

(fig.18)

För kapsågning måste tandstoppet 1 (fig. 19) ställas in på stocken som ska sågas

av.

4. Om stocken stöds längs hela sin längd, kör motorsågen uppifrån och ned

samtidigt som du säkerställer att kedjan inte rinner ner i marken (fig. 20).

5. När stammen är i ena änden av sitt stöd, skär först ner till cirka 1/3 av

stammens diameter för att förhindra splittring. Avsluta sedan snittet i toppen så att

det sammanfaller med det första snittet, undvik att fastna (fig. 21).

(bild 20)

(fig. 21)

6. Om stammen stöds i båda ändar, klipp först från den övre 1/3 av stammens

diameter för att undvika splittring. Avsluta sedan snittet underifrån så att det

sammanfaller med det första snittet, undvik att fastna (fig. 22).

För att såga i bitar är det bäst att stötta upp stammen med gaddar. Om detta inte

är möjligt bör stammen lyftas och placeras på stockarna. Se till att stammen är

ordentligt fastsatt. För personlig säkerhet och för att underlätta sågning, observera

korrekt kroppsposition (fig. 23):

3. Håll sågen stadigt med båda händerna till höger om kroppen.

4. Håll din vänstra arm så rak som möjligt.

3. Håll balansen genom att luta dig på båda fötterna.

TEKNISK SERVICE

VARNING! Allt underhålls- och reparationsarbete måste utföras med

maskinen avstängd.

Underhåll i rätt tid förlänger verktygets livslängd och ökar effektiviteten. Med

undantag för de åtgärder som nämns här, bör enheten servas av kvalificerad

personal på ett auktoriserat servicecenter.

Varje gång arbetet är slutfört, kontrollera enheten för komponentintegritet och

täthet hos anslutningar. Vid behov, kontakta ett auktoriserat servicecenter.

Förebyggande underhåll

Serviceschema

Efter avslutat

arbete/daglige

Efter drifttid

Element

Handling

Skruvar/muttrar/b

ultar

Kontroll/spänning

•

Luftfilter

Rengöring/byte

•

Tändstift

Rengöring/reglering/b

yte

•

Bränsleslangar

Kontrollera/byt ut vid

behov

•

Kedjebromskomp

Kontrollera/byt ut vid

•

Serviceschema

Efter avslutat

arbete/daglige

Efter drifttid

onenter

behov

Luftfilter

Använd inte sågen utan luftfilter. Damm och partiklar kan komma in i motorn,

damm och fasta partiklar kan komma in i motorn och orsaka skador och felfunktion.

Håll luftfiltret rent!Rengör luftfiltret:

3. Ta bort luftfilterkåpan 1 (bild 24) genom att lossa spärrarna 3. Använd en

skruvmejsel med tändstiftsnyckel 2.

4. Skruva loss mutter 4 (fig. 25) och ta bort filtret 5.

3. Rengör luftfiltret genom att knacka lätt på en hård yta. Blås ut insidan med

tryckluft (högst 2 bar).

VARNING!

Tvätta inte filtret med vatten.

(Fig.24)

(Fig.25)

Montera luftfiltret. Montera motor/luftfilterkåpan. Kontrollera att locket är korrekt

installerat, att locket sitter ordentligt. Snäpp spärrarna på plats.

Tändstift

För effektivt sågarbete, håll tändstiftet rent och fritt från kolavlagringar.

Avståndet mellan elektroderna måste vara korrekt justerat.

1. Se till att sågen är avstängd.

2. Rengör ytan nära tändstiftet.

3. Koppla bort högspänningskabeln från tändstift 1 (fig. 26).

4. Skruva loss tändstiftet 2 med den speciella tändstiftsnyckeln. ANVÄND INTE

NÅGOT ANNAT VERKTYG. Tändstiftets elektroder ska vara ljusbruna.

5. Byt ut tändstiftet om den keramiska isolatorn är trasig eller om elektroderna är

brända eller smutsiga.

6. Rengör elektroderna till metall med fint sandpapper, kontrollera och justera

mellanrummet.

7. Kontrollera gapet mellan jordelektroden och mittelektroden med hjälp av en

speciell sond. Ställ vid behov avståndet till 0,7-0,8 mm (Fig. 27).

8. Sätt i tändstiftet i motorn och dra åt ordentligt. Otillräcklig åtdragning av

tändstiftet kan få det att överhettas och skada motorn.

9. Anslut den till högspänningsledningen.

Justering av förgasaren

Förgasaren är fabriksinställd för optimal prestanda. Om justeringar är nödvändiga,

kontakta ditt närmaste auktoriserade servicecenter.

Bevarande av motorsågen

Vid förvaring av motorsågen i mer än 30 dagar måste du bevara den. Om

konserveringsanvisningarna inte följs kommer bränslet som finns kvar i förgasaren

att avdunsta och lämna en trögflytande, geléliknande rest. Detta kommer att

orsaka problem med motorstart och kostsamma reparationer.

VARNING!

Förvara inte motorsågen i mer än 30 dagar om inte följande åtgärder har

vidtagits:

6. Öppna försiktigt tanklocket så att eventuellt övertryck som kan finnas i

bränsletanken långsamt släpps ut. Töm eventuellt kvarvarande bränsle.

7. Starta motorn och kör den tills den stannar så att förgasaren kan avdunsta.

8. Låt motorn svalna (ca 5 minuter).

9. Använd en tändstiftsnyckel för att ta bort tändstiftet.

10. Tillsätt 1 tesked ren 2-taktsolja i tändstiftshålet. Dra långsamt i startsnöret flera

gånger för att belägga de interna komponenterna med olja. Sätt tillbaka tändstiftet.

OBS: Förvara motorsågen på en torr plats borta från möjliga brandkällor som

spisar, gasolvärmare etc.

Förbereda maskinen för användning efter konservering

6. Ta bort tändstiftet.

7. Ta ut startsnöret med ett kraftfullt drag för att tömma ut överflödig olja från

bränsletanken.

8. Rengör och justera tändstiftsavståndet eller sätt i ett nytt tändstift med rätt

mellanrum.

9. Förbered motorsågen för drift.

10. Fyll tanken med en lämplig bränsleblandning av bensin och olja.

Rengöring av verktyget

VARNING!

Använd inte vatten eller andra vätskor för rengöring! Var försiktig när

du rengör verktyget. Bär alltid skyddshandskar.

Stäng av maskinen. Vänta cirka 10-15 minuter tills motorn har svalnat helt. Torka

av alla ytor och ventiler med en torr trasa eller trasa och använd en speciell borste

vid behov.

För att säkerställa korrekt drift av oljepumpen, rengör regelbundet oljespåret och

oljeinloppet i sågsvärdet.

Bar underhåll

Kugghjulet ovanpå svärdet bör smörjas regelbundet. Korrekt skötsel av svärdet,

som beskrivs i detta avsnitt, är avgörande för kvaliteten på din kedjesåg. För att

smörja kedjedrevet rekommenderar vi att du använder en fettspruta (ingår ej).

För att underhålla svärdkedjehjulet:

Stäng av verktyget, låt svärd och kedja svalna.

Rengör det tandade kedjehjulet. Placera det nålformade munstycket på sprutan i

smörjhålet och injicera fett tills det dyker upp på utsidan av kedjesvärdshjulet (fig.

28).

Flytta kedjan för hand. Upprepa ovanstående smörjningsprocedur tills hela

svärdshjulet är smord.

Stången bör roteras var 8:e drifttimme för jämnt slitage. Håll däckspåret och

smörjhålet rena med rengöringsverktyget (medföljer ej) (fig. 29).

(fig. 28)

(fig. 29)

Inspektera regelbundet skenorna med avseende på slitage, ta bort grader vid

behov och rengör rälsen i rät vinkel med en platt fil (fig. 30).

Kedjeunderhåll

Kontrollera kedjespänningen regelbundet och justera den vid behov enligt denna

manual. Kontrollera skicket på kedjans skärkanter. Om skärkvaliteten försämras,

slippa kedjan eller kontakta ett auktoriserat servicecenter.

Alla sågtänder måste ha samma längd (storlek). Olika sågtandshöjder orsakar

ojämn rörelse av kedjan, vilket kan bryta kedjan!

Minsta längd på sågtänderna är 3 mm. När den minsta sågtandslängden har

uppnåtts ska sågkedjan inte slipas ytterligare utan ska bytas ut mot en ny kedja.

Avståndet mellan djupstoppet och skäreggen bestämmer klämmans tjocklek (fig.

31). Slipningsvinkeln på 30° bör vara densamma för alla sågtänder. Ojämna

vinklar orsakar ojämna kedjerörelser, ökat slitage och kan bryta kedjan!

Sågtandens frontvinkel på 85° bildas naturligt av den cirkulära filens

inträngningsdjup. Om den föreskrivna filen underhålls på rätt sätt bildas den

främre vinkeln på motorsågens sågtänder av sig själv (fig. 32).

En speciell hållare med en 4 mm rund fil bör användas för skärpning. Vanliga

runda filar är inte lämpliga för skärpning. Skärpningen bör endast göras med filen

framåt (i pilens riktning). Om filen flyttas bakåt bör trycket på verktyget minskas (fig.

33).

(fig. 31) (fig. 32)

(fig. 33)

Först slipas den kortaste sågtanden. Dess längd är mållängden för slipning av alla

andra tänder i sågkedjan. Styr filen enligt bilden. Filhållaren gör det lättare att styra

filen under skärpningen och har en markering för rätt 30° skärpningsvinkel (rikta in

markeringen med sågkedjans riktning). Den begränsar inträngningsdjupet (4/5 av

fildiametern) (fig. 34).

(fig. 34)

(fig. 35)

Även ett litet överskott av djupmätartanden bör slipas ner med en speciell platt fil.

Djupmåttet ska vara avrundat framtill.

I slutet av skärpningen ska höjden på djupstoppet kontrolleras med en

kedjemätare (fig. 35).

MÖJLIGA FEL OCH FELSÖKNINGSMETODER

Problem

Möjlig anledning

Korrigerande åtgärder

Motorn startar inte.

Brott mot

startprocedurer.

Följ instruktionerna i manualen.

Felaktig

förgasarinställning.

Justera förgasaren på ett auktoriserat

servicecenter.

Smutsigt tändstift.

Rengör tändstiftet/justera spelet eller

byt tändstift.

Bränslefilter igensatt.

Byt ut bränslefiltret.

Sågen startar, men

motorn går med låg

effekt.

Felaktigt läge för

luftspjällsreglaget.

Justera luftspjället.

Smutsigt tändstift.

Rengör tändstiftet/justera spelet eller

byt tändstift.

Luftfiltret är smutsigt.

Ta bort, rengör och sätt tillbaka filtret.

Felaktig justering av

förgasaren.

Justera förgasaren på ett auktoriserat

servicecenter.

Motorn stannar.

Felaktig justering av

förgasaren.

Justera förgasaren på ett auktoriserat

servicecenter.

Motorfästet är löst.

Rengör

tändstiftet/justera spelet

eller byt tändstift.

Kedjebromsen

fungerar inte.

Bromsmekanismen är

skadad.

Kontakta ett auktoriserat

servicecenter.

Överdriven rökutsläpp.

Felaktig inställning av

förgasaren.

Justera förgasaren på ett auktoriserat

servicecenter.

Felaktigt förberedd

bränsleblandning.

Använd en korrekt förberedd

bränsleblandning, den proportion

som anges på oljeburken för 2-takts

förbränningsmotorer.

Sågkedjan är inte

smord.

Oljepumpen är skadad.

Kontakta ett auktoriserat

servicecenter.

Oljetanken är tom.

Fyll på med motorsågsolja.

Oljefiltret är igensatt.

Kontakta ett auktoriserat

servicecenter.

Begränsa tillståndskriterier.

Kriteriet för ett uttjänt skick för en motorsåg är ett tillstånd där vidare drift av

motorsågen inte är tillåten eller anses vara subkommersiell. Till exempel

överdrivet slitage, korrosion, deformation, åldrande eller förstörelse av delar, eller

deras kombination, om de inte kan repareras på auktoriserade servicecenter med

originaldelar, eller om det är ekonomiskt olämpligt att reparera.

Kriterier för motorsågens gränstillstånd är:

- Djup korrosion och sprickor på ytorna av de bärande och kroppsdelarna;

- Överdrivet slitage eller skada på motorn och sågkedjedrivmekanismerna, eller en

kombination av dessa;

- Slutet av liv.

KRITISKA PERSONALÅTGÄRDER OCH MISSLYCKOR

En lista över möjliga funktionsfel som klassificeras som en incident, olycka eller

kritiskt fel på utrustningen och personalåtgärder i händelse av att de inträffar finns i

tabellen:

Problem

Klassificering

Personalåtgärder

Minska arbetsverktygets

rotationshastighet.

Incident

Kontakta ett auktoriserat

servicecenter.

Gnistor och/eller kraftiga

vibrationer.

Olycka

Vidta åtgärder för att

förhindra brand. Kontakta

ett auktoriserat

servicecenter.

Smältning av plasten.

Förlust av produktens

strukturella integritet.

Kritiskt misslyckande

Vidta åtgärder för att

förhindra brand.Kontakta

ett auktoriserat

servicecenter.

Tabellen visar kriterierna för elverktygens gränstillstånd (felindikeringar). Om

dessa tecken uppträder kan produkten anses ha nått ett "begränsande tillstånd" -

ett tillstånd hos maskinen och/eller utrustningen där ytterligare drift är opraktisk,

eller återställande av deras funktionsdugliga skick är omöjligt eller opraktiskt.

För att bekräfta detta tillstånd måste utrustningen tas till ett auktoriserat

servicecenter för diagnostik.

Teknisk Support och e-garanticertifikat

www.vevor.com/support

Técnico Soporte y certificado de garantía electrónica www.vevor.com/support

MOTOSIERRAS DE GASOLINA

MANUAL DE USUARIO

We continue to be committed to provide you tools with competitive price.

"Save Half","Half Price" or any other similar expressions used by us only represents an

estimate of savings you might benefit from buying certain tools with us compared to the major

top brands and does not necessarily mean to cover all categories of tools offered by us. You

are kindly reminded to verify carefully when you are placing an order with us if you are

actually saving half in comparison with the top major brands.

CN-52G/CN-58G

Have product questions? Need technical support? Please feel free to

Technical Support and E-Warranty Certificate

www.vevor.com/support

NEED HELP? CONTACT US!

This is the original instruction,please read all manual instructions carefully

before operating. VEVOR reserves a clear interpretation of our user

manual. The appearance of the product shall be subject to the product

you received. Please forgive us that we won't inform you again if there

are any technology or software updates on our product.

GAS CHAINSAWS

IMPORTANTE

LEA DETENIDAMENTE ANTES DE USAR.

CONSERVAR PARA FUTURAS CONSULTAS.

Capacitación

1. Lea atentamente las instrucciones. Familiarícese con los controles y el

uso adecuado del producto.

2. Nunca permita que niños o personas que no estén familiarizadas con

estas instrucciones utilicen el producto. Las regulaciones locales pueden

restringir la edad del operador.

3. Nunca opere el producto mientras haya personas, especialmente niños

o mascotas cerca.

4. Tenga en cuenta que el operador o usuario es responsable de los

accidentes o peligros que ocurran a otras personas o a su propiedad.

5. El producto no debe ser utilizado por personas bajo la influencia del

alcohol, drogas o medicamentos.

6. No opere el producto si está cansado.

7. No opere el producto sin protecciones o si está dañado.

8. Nunca utilice el producto en interiores.

9. Este producto produce gases de escape tóxicos cuando se arranca el

motor.

10.Durante el funcionamiento, este producto puede generar polvo,

vapores y humo que contienen sustancias químicas que afectan tu salud.

Así que tenga cuidado al utilizar su producto y protéjase adecuadamente.

11.Evitar también respirar voluntariamente los gases de escape; Sujete

siempre el producto correctamente durante el funcionamiento.

12.Use guantes y mantenga las manos calientes.

Preparación

1. Este producto puede provocar lesiones graves. Lea atentamente las

instrucciones para el correcto manejo, preparación, mantenimiento,

arranque y parada de

el producto. Familiarícese con todos los controles y el uso adecuado del

producto.

2. Evite operar mientras haya personas cerca, especialmente niños.

3. ¡Vístete con ropa adecuada! No use ropa holgada ni joyas, que pueden

quedar atrapadas en las piezas móviles. Se recomienda el uso de guantes

resistentes, calzado antideslizante y gafas de seguridad.

4. Guarde el producto en un lugar seco y limpio, protegido de la luz solar

directa, sólo después de vaciar el depósito de combustible y limpiar el

producto. El producto debe almacenarse en el interior únicamente en

estas condiciones.

5. Si el accesorio de corte golpea algún objeto extraño o el producto

comienza a hacer ruidos o vibraciones inusuales, apague la fuente de

alimentación y permita que el producto se detenga. Desconecte el

conector de la bujía de la bujía y siga los siguientes pasos:

• inspeccionar por daños,

• comprobar y apretar las piezas sueltas,

• reemplazar o reparar cualquier pieza dañada con piezas que tengan

especificaciones equivalentes.

6. Verifique que el accesorio de corte deje de girar cuando el motor está en

ralentí.

Operación

1. Este producto no debe utilizarse para ningún otro propósito que el

descrito. Las regulaciones nacionales pueden restringir el uso del

producto.

2. Mientras esté en funcionamiento, utilice siempre calzado resistente y

pantalones largos. No utilice el producto descalzo o con sandalias abiertas.

Tener puesto

gafas o gafas protectoras.

3. Asegúrese de que la zona a trabajar esté libre de piedras, palos,

alambres, etc. u otros objetos que puedan dañar el producto.

4. Inspeccione minuciosamente el área donde se va a utilizar el producto y

retire todos los objetos que pueda arrojar el producto.

5. Antes de usar el producto y después de cualquier impacto, verifique si

hay signos de desgaste o daños y repare según sea necesario.

6. Nunca opere el producto con las protecciones dañadas o sin las

protecciones colocadas.

7. Mantenga las manos y los pies alejados del equipo de corte en todo

momento y especialmente al encender el motor.

8. Nunca permita que niños o personas que no estén familiarizadas con

las instrucciones utilicen el producto.

9. Deje de utilizar el producto mientras haya personas, especialmente

niños, o mascotas cerca.

10. Utilice el producto únicamente a la luz del día o con buena luz artificial.

11.Mantenga el cuerpo erguido durante la operación. No te inclines hacia

adelante. Haga descansos regulares y cambie su posición de trabajo para

mantenerse concentrado.

12.Mantenga una posición firme y el equilibrio durante la operación. Utilice

siempre el arnés, si se proporciona.

13.Detenga el motor antes

• limpieza o al eliminar una obstrucción,

• comprobar, realizar mantenimiento o trabajar en el producto,

• ajustar la posición de trabajo del equipo de corte,

• dejar el producto desatendido,

14.Asegúrese de que el producto esté ubicado correctamente en una

posición de trabajo designada antes de arrancar el motor.

15.Mientras opera el producto, asegúrese siempre de que la posición de

operación sea segura.

16.No opere el producto con un accesorio de corte dañado o desgastado.

17.Mantenga el motor y el silenciador libres de escombros, hojas y exceso

de lubricante para reducir el riesgo de incendio.

18.Asegúrese siempre de que todas las manijas y protectores estén

instalados cuando utilice el producto. Nunca intente utilizar un producto

incompleto o uno equipado con un

modificación no autorizada.

19. Utilice siempre las dos manos para operar un producto equipado con

dos asas.

20. Esté siempre atento a su entorno y manténgase alerta ante posibles

peligros de los que quizás no sea consciente debido al ruido del producto.

21. Tenga cuidado al manipular cualquier accesorio de corte/borde afilado

instalado para recortar la longitud del hilo del filamento. Asegúrese de que

haya un nuevo hilo de corte de filamento.

instalado correctamente antes de encender el producto.

22.Asegúrese siempre de que las salidas de aire se mantengan libres de

residuos.

23. Utilice únicamente accesorios de corte como se enumeran en los

datos técnicos de estas instrucciones. El uso de otros accesorios genera

peligros que provocan

lesiones personales y daños a la propiedad.

24.Nunca toque el producto sin cuidado, puede quemarse. Mientras el

producto está en funcionamiento o poco tiempo después, sus piezas,

como el tubo de escape, el motor y otras superficies, ¡están

extremadamente calientes! Preste atención a las marcas del producto.

Mantenimiento y almacenamiento

1. Siga las instrucciones de mantenimiento y reparación de este producto.

Nunca realice ninguna modificación en el producto.

2. Cuando el producto se detenga para mantenimiento, inspección o

almacenamiento, apague la fuente de alimentación, desconecte el

conector de la bujía del bujía y asegúrese de que todas las piezas móviles

se hayan detenido. Deje que el producto se enfríe antes de realizar

inspecciones, ajustes, etc.

3. Mantenga e inspeccione su producto con regularidad. Verifique si hay

desalineación o atascamiento de piezas móviles, rotura de piezas y

cualquier otra condición que pueda

afectar el funcionamiento del producto. Si está dañado, haga reparar el

producto antes de usarlo. Muchos accidentes son causados por productos

mal mantenidos.

4. Un mantenimiento inadecuado provocará un mal funcionamiento o fallo

del producto.

5. Inspeccione el producto antes de cada uso, después de dejarlo caer o

exponerlo a otros impactos para identificar defectos importantes.

Compruebe si hay sujetadores flojos, fugas de combustible y piezas

dañadas, como grietas en el accesorio de corte.

6. Nunca cambie la velocidad de rotación preestablecida ni la

configuración del motor y del producto. En este manual de instrucciones

se proporciona información sobre mantenimiento y reparación.

7. Guarde el producto donde el vapor del combustible no alcance una

llama abierta o una chispa. Deje siempre que el producto se enfríe antes

de guardarlo.

8. Cuando no esté en uso, guarde el producto fuera del alcance de los

niños.

9. Utilice únicamente piezas de repuesto y accesorios recomendados por

el fabricante.

10.Asegure el producto durante el transporte para evitar pérdida de

combustible, daños y lesiones.

11.Limpie y mantenga el producto como se describe en estas

instrucciones antes de guardarlo. Utilice siempre protectores en los

accesorios de corte cuando los almacene.

12.Asegúrese de que la entrada de aire del motor de combustión esté

despejada. Mantenga la entrada de aire libre de polvo, partículas de

suciedad, gases y humos.

13.Asegúrese de que la circulación del aire sea adecuada y buena. El

producto debe ser fácilmente accesible desde todos los lados.

14.Coloque la cubierta de transporte del accesorio para cortar metal

durante el transporte y almacenamiento.

Advertencias de seguridad adicionales para motosierras de gas

1. Interrumpe tu trabajo cuando te sientas cansado. Haga descansos

regulares para regenerarse. Un momento de falta de atención mientras

opera el producto puede provocar lesiones personales graves.

2. Mantenga todas las partes del cuerpo alejadas de la cadena de la sierra.

No retire el material cortado ni sujete el material a cortar cuando la cadena

de sierra esté en movimiento. Asegúrese de que el producto esté apagado.

al retirar material atascado. Un momento de falta de atención mientras se

utiliza el producto puede provocar lesiones personales graves.

3. Sostenga el producto únicamente por las superficies de agarre aisladas,

ya que la cadena de la sierra puede entrar en contacto con cables ocultos.

Las cadenas de sierra que entran en contacto con un cable "vivo" pueden

hacer que las partes metálicas expuestas del producto estén "vivas" y

podrían provocar una descarga eléctrica al operador.

4. Mantenga todas las partes del cuerpo alejadas de la cadena de la sierra

cuando el producto esté en funcionamiento. Antes de poner en marcha el

producto, asegúrese de que la cadena de la sierra no esté en contacto con

nada. Un momento de falta de atención mientras utiliza productos puede

provocar que su ropa o su cuerpo se enreden con la sierra. cadena.

5. Sujete siempre el producto con ambas manos por las asas. Sostener el

producto con una sola mano o sobre piezas no previstas para ello

aumenta la

riesgo de lesiones personales y nunca debe hacerse.

6. Utilice gafas de seguridad y protección auditiva. Se recomienda utilizar

equipos de protección adicionales para la cabeza, las manos, las piernas y

los pies. La ropa protectora adecuada reducirá las lesiones personales

causadas por escombros voladores o contacto accidental con la cadena

de la sierra.

7. No opere un producto en un árbol. La operación de un producto

mientras está arriba de un árbol puede provocar lesiones personales.

8. Mantenga siempre una base adecuada y opere el producto sólo cuando

esté parado sobre una superficie fija, segura y nivelada. Las superficies

resbaladizas o inestables, como escaleras, pueden provocar una pérdida

de equilibrio o control del producto.

9. Al cortar una rama que esté bajo tensión, esté atento a la recuperación

elástica. Cuando se libera la tensión en las fibras de la madera, la

extremidad accionada por resorte puede golpear al operador y/o hacer que

el producto pierda el control.

10. Tenga mucho cuidado al cortar maleza y árboles jóvenes. El material

delgado puede engancharse en la cadena de la sierra y ser lanzado hacia

usted o hacerle perder el equilibrio.

11.Transporte el producto por las asas/postes con el producto apagado y

lejos de tu cuerpo. Al transportar o almacenar el producto, coloque

siempre la cubierta de la barra guía. La manipulación adecuada del

producto reducirá la probabilidad de contacto accidental con la cadena de

sierra en movimiento.

12.Siga las instrucciones para lubricar, tensar la cadena y cambiar

accesorios. Una cadena mal tensada o lubricada puede romperse o

aumentar la posibilidad de contragolpe.

13.Mantenga las manijas secas, limpias y libres de aceite y grasa. Los

mangos grasientos y aceitosos son resbaladizos y provocan la pérdida de

control.

14.Corte únicamente madera. No utilice el producto para fines no previstos.

Por ejemplo: no utilice el producto para cortar plástico, mampostería o

Materiales de construcción distintos de la madera. El uso del producto

para operaciones diferentes a las previstas podría resultar en una

situación peligrosa.

15.Preste atención a las regulaciones nacionales y locales. Las

regulaciones nacionales y locales pueden restringir el uso de este

producto.

16. Utilice únicamente barras guía y cadenas de sierra de repuesto

especificadas por el fabricante o repuestos equivalentes. Usando no

aprobado Los accesorios de corte pueden provocar lesiones personales y

daños a la propiedad.

17.Antes de usar el producto y después de cualquier impacto o caída,

verifique si hay signos de desgaste o daño y repárelo según sea

necesario.

18.Nunca retire ni modifique ninguna protección o componente de

seguridad. Asegúrese de que las protecciones y otros componentes de

seguridad necesarios para el funcionamiento de la máquina estén

en posición, en buenas condiciones de funcionamiento y mantenido

adecuadamente para evitar lesiones.

19.Eliminar ramas en secciones.

20.Cuidado con las posiciones operativas peligrosas así como con el

riesgo de ser golpeado por ramas que caen o que rebotan al tocar el suelo.

21.Cuidado con los tendidos eléctricos aéreos. No utilice el producto en

ninguna posición que provoque que alguna pieza se acerque a menos de

10 m de líneas eléctricas aéreas.

22.Nunca corte en áreas donde el accesorio de corte esté fuera de la vista.

Manejo de combustible

1. Apague siempre el producto, desconecte el conector de la bujía y deje

que el producto se enfríe antes de repostar. El combustible y los vapores

de combustible son altamente inflamables. Tenga cuidado al manipular

combustible. Nunca fume mientras esté repostando el producto. ¡No

reposte el producto si hay un fuego abierto en las proximidades!

2. Utilice siempre ayudas adecuadas, como embudos y bocas de llenado.

No derrame combustible sobre el producto ni sobre su sistema de escape.

Existe riesgo de ignición. Retire con cuidado el combustible derramado de

todas las partes del producto.

¡Cualquier residuo que pueda estar presente debe haber sido

completamente volatilizado antes de poner en funcionamiento el producto!

3. Nunca reposte combustible en interiores.

4. Nunca utilice el producto en entornos donde exista riesgo de explosión.

Los gases de escape y los vapores de combustible son nocivos. Los

vapores del combustible pueden encenderse.

5. Nunca respire los vapores de combustible cuando esté repostando el

producto. Nunca llene el tanque en espacios cerrados, como sótanos o

cobertizos.

¡Existe riesgo de envenenamiento y explosión!

6. Evite el contacto de la piel con la gasolina.

7. No coma ni beba mientras esté repostando el producto. Si ha tragado

gasolina o aceite, o si le ha entrado en los ojos, consulte inmediatamente a

un médico.

8. Cierre la tapa del tanque inmediatamente después de llenarlo.

Asegúrese de que esté correctamente cerrado.

9. Nunca utilice el producto sin filtro de aire.

10. Es posible que se acumule presión de vapor de combustible dentro del

tanque de combustible dependiendo del combustible utilizado, las

condiciones climáticas y el sistema de ventilación del tanque. Para reducir

Para evitar el riesgo de quemaduras y otras lesiones personales, retire la

tapa del combustible con cuidado para permitir que la presión acumulada

se libere lentamente.

11. Tenga en cuenta los riesgos de incendio, explosión e inhalación.

12. No fume mientras opera el producto, manipula combustible o cerca de

combustible.

13.Asegúrese de que el cable de la bujía esté asegurado; un cable suelto

puede provocar un arco eléctrico que podría encender vapores

combustibles y provocar un incendio o una explosión.

14.Revise periódicamente si hay fugas en la tapa y las líneas de

combustible.

15. Tenga cuidado al manipular combustible. Para evitar incendios

accidentales, mueva el producto al menos 3 metros (10') del punto de

abastecimiento de combustible antes de iniciar el

motor.

16.Apriete bien la tapa del combustible después de rellenar el tanque de

combustible.

17.No utilice el producto si tiene fugas de combustible. No retire la tapa del

tanque de combustible mientras el motor esté en marcha.

18.Utilice únicamente un recipiente aprobado.

19. No almacenar latas de combustible ni recargar el tanque de

combustible en ningún lugar donde haya caldera, estufa, fuego de leña,

chispas eléctricas, chispas de soldadura u otras fuentes de calor o fuego

que puedan encender el combustible.

20.Si se produce algún derrame de combustible durante el repostaje,

utilice un trapo seco para limpiar los derrames y permita que el

combustible restante se evapore antes de volver a encender el motor.

21.Si se ha derramado combustible sobre usted o su ropa, cámbiese de

ropa y lave cualquier parte de su cuerpo que haya estado en contacto con

el combustible antes.

volviendo a encender el motor.

22.Si se enciende combustible, apague el fuego con un extintor de polvo

seco.

23.Si se drena el tanque de combustible, debe hacerse al aire libre.

Reducción de vibraciones y ruidos.

Para reducir el impacto de las emisiones de ruido y vibraciones, limite el

tiempo de funcionamiento, utilice modos de funcionamiento con bajas

vibraciones y poco ruido y utilice equipo de protección personal.

Tenga en cuenta los siguientes puntos para minimizar los riesgos de

exposición a vibraciones y ruido:

1. Utilice el producto únicamente según lo previsto en su diseño y en estas

instrucciones.

2. Asegúrese de que el producto esté en buenas condiciones y en buen

mantenimiento.

3. Utilice los accesorios correctos para el producto y asegúrese de que

estén en buenas condiciones.

4. Mantenga un agarre firme de las manijas/superficie de agarre.

5. Mantenga este producto según estas instrucciones y manténgalo bien

lubricado (cuando corresponda).

6. Planifique su horario de trabajo para distribuir el uso de herramientas de

alta vibración durante un período de tiempo más largo.

7. El uso prolongado del producto expone al usuario a vibraciones que

pueden causar una variedad de condiciones conocidas colectivamente

como síndrome de vibración mano-brazo (HAVS), por ejemplo, dedos que

se vuelven blancos; así como enfermedades específicas como el

síndrome del túnel carpiano.

- Para reducir este riesgo al utilizar el producto, utilice siempre guantes

protectores y mantenga las manos calientes.

- Los síntomas de HAVS incluyen cualquier combinación de los siguientes:

hormigueo y entumecimiento en los dedos; No poder sentir las cosas

correctamente; Pérdida de fuerza en las manos; Los dedos se ponen

blancos (palidecen) y se enrojecen y duelen al recuperarse

(particularmente con el frío y la humedad, y probablemente solo en las

puntas al principio). Busque atención médica inmediatamente si

experimenta tales síntomas.

La Directiva Europea sobre Agentes Físicos (Vibración) se ha introducido

para ayudar a reducir las lesiones por síndrome de vibración mano-brazo

en usuarios de productos con emisión de vibraciones. La directiva exige

que los fabricantes y proveedores proporcionen resultados indicativos de

pruebas de vibración para permitir a los usuarios tomar decisiones

informadas sobre el período de tiempo que un producto puede utilizarse

de forma segura a diario.

base y la elección de la herramienta.

Emergencia

Familiarícese con el uso de este producto mediante este manual de

instrucciones. Memorice las instrucciones de seguridad y sígalas al pie de

la letra. Este

ayudará a prevenir riesgos y peligros.

3. Esté siempre alerta al utilizar este producto, para que pueda reconocer

y manejar los riesgos a tiempo. Una intervención rápida puede evitar

lesiones graves y daños a la propiedad.

2. Pare el motor y desconecte el conector de la bujía si hay algún mal

funcionamiento. Haga que un profesional calificado revise el producto y lo

repare, si es necesario, antes de volver a utilizarlo.

3. En caso de incendio, pare el motor y desconecte el conector de la bujía.

Tome medidas de extinción de incendios inmediatamente si ya no se

puede acceder al interruptor del producto.

Riesgos residuales

Incluso si utiliza este producto de acuerdo con todos los requisitos de

seguridad, persisten riesgos potenciales de lesiones y daños. Pueden

surgir los siguientes peligros en relación con la estructura y el diseño de

este producto:

1. Defectos de salud resultantes de la emisión de vibraciones si el

producto se utiliza durante largos períodos de tiempo o no se gestiona y

¡ADVERTENCIA!

Nunca utilice agua para apagar un producto en llamas. ¡El

combustible ardiendo debe apagarse con agentes extintores

especiales! ¡Le recomendamos tener un extintor adecuado a mano en

su área de trabajo!

mantiene adecuadamente.

2. Lesiones y daños a la propiedad debido a accesorios de corte rotos o al

impacto repentino de objetos ocultos durante el uso.

3. Peligro de lesiones y daños materiales causados por objetos voladores

y arrojados.

4. Quemaduras al tocar superficies calientes.

5. Contragolpe.

Símbolos

En el producto, la etiqueta de clasificación y dentro de estas instrucciones

encontrará, entre otros, los siguientes símbolos y abreviaturas.

Familiarizar con ellos para reducir riesgos como lesiones personales y

daños a la propiedad.

Lea detenidamente estas instrucciones de

funcionamiento antes de utilizar la herramienta por

primera vez y consérvelas para consultarlas en el

futuro.

¡Advertencia!

¡Lea las instrucciones de funcionamiento antes de

usar!

¡ADVERTENCIA!

Se requieren precauciones de seguridad especiales

cuando trabajando con el aparato.

Lea y observe todas las advertencias.

Utilice orejeras.

Utilice gafas de seguridad.

Utilice guantes protectores.

Tire del arranque manual con el estrangulador en

esta posición. Cuando usted Retire el estrangulador y

se cerrará la trampilla de aire. Cuando empujas el

estrangulador, se abre la trampilla de aire.

Presione la bomba de combustible (cebador) 6x

Depósito de combustible; Proporción de mezcla: 40

partes de gasolina por 1 parte de aceite

Gasolina: ROZ 95/ROZ 98

Aceite de motor de 2 tiempos: ISO-L-EGD/JASO FD

Llamas abiertas y humo en las proximidades del

aparato. ¡Están estrictamente prohibidos!

Nivel de potencia sonora garantizado del aparato.

Los objetos arrojados por el producto podrían

golpear al usuario o a otras personas presentes.

Asegúrese siempre de que otras personas y

mascotas permanezcan a una distancia segura del

producto cuando esté en funcionamiento. En general,

los niños no deben acercarse a la zona donde se

encuentra el producto.

¡Precaución! ¡Vapores de CO venenosos (vapores de

monóxido de carbono)!

¡No utilice el aparato en espacios cerrados!

¡ADVERTENCIA!

¡El pelo puede ser succionado por el aparato!

Precaución: ¡la gasolina es muy inflamable!

¡Peligro de explosión! ¡No derrame combustible!

Apague el aparato y retire el conector de la bujía.

antes de realizar cualquier trabajo de mantenimiento!

¡Atención! ¡Peligro de asfixia!

Atención, partes calientes. ¡Mantenga una distancia

segura!

¡Cuidado con las piezas que salen despedidas!

¡Mantén alejados a los demás! ¡Mantenga una

distancia segura!

¡No repostes con E10!

¡Vierta la mezcla de gasolina aquí!

LISTA DE

motosierra de gasolina

(sierra y tapa de los frenos

de cadena)

Llave hexagonal (4 mm/5

mm)

Barra guía

Destornillador plano

vaina de barra guía

Archivo

cadena de sierra

Insertar dientes

Envase

Tornillo (x2)

Herramienta multiple

Tapón para los oídos (x2)

llave de enchufe

Interruptor ON/STOP. El interruptor ON/STOP debe usarse para detener el

motor.

No se puede evitar cierto ruido procedente de la máquina. La ruta de

trabajo ruidoso debe tener licencia y límites durante determinados

períodos. Mantener periodos de descanso y es posible que sea necesario

restringir la jornada laboral al mínimo. Para su protección personal y de las

personas que trabajan en las inmediaciones, se utilizará una protección

auditiva adecuada.

ADVERTENCIA: Esta máquina produce un campo electromagnético

durante su funcionamiento. En algunas circunstancias, este campo puede

interferir con implantes médicos activos o pasivos. Para reducir el riesgo

de lesiones graves o mortales, recomendamos a las personas con

implantes médicos que consulten a su médico y al fabricante de implantes

médicos antes de utilizar esta máquina.

- No opere una motosierra con una mano. La operación con una sola

mano puede causar lesiones graves al operador, ayudantes, transeúntes o

cualquier combinación de estas personas.

Una motosierra está diseñada para usarse con las dos manos.

- Utilice la motosierra únicamente en un área exterior bien ventilada.

- No opere la sierra desde una escalera o en un árbol, a menos que esté

específicamente capacitado para hacerlo.

Asegúrese de que la cadena no entre en contacto con ningún objeto al

arrancar el motor. Nunca intente arrancar la sierra cuando la barra guía

esté en un corte.

- No ejercer presión sobre la sierra al final del corte. Aplicar presión puede

hacer que pierda el control cuando se complete el corte.

- Pare el motor antes de depositar la sierra.

- No opere una motosierra que esté dañada, mal ajustada o no

ensamblada completa y firmemente. Siempre reemplace la barra, la

cadena, el protector de mano o el freno de la cadena inmediatamente si se

dañan, rompen o se quitan de alguna otra manera.

- Mantenga el silenciador alejado de su cuerpo y la barra guía y la cadena

cubiertas con una funda durante el transporte.

- Asegurar la máquina durante el transporte.

- Evite tocar piezas giratorias y utilice elementos de protección según lo

previsto.

- Asegúrese de que todos los tornillos y tuercas estén apretados antes de

cada salida.

- Mantenga los cables alejados del calor, aceite, bordes cortantes o piezas

móviles.

- Utilice equipo de protección personal (EPP), que incluya gafas de

seguridad, casco, tapones para los oídos, guantes, calzado especial y

ropa ajustada.

- Utilice siempre protección auditiva homologada.

- Controle periódicamente su audición debido a posibles daños causados

por el ruido de la motosierra.

- Mantenga las partes del cuerpo alejadas de la cadena cuando el motor

esté en marcha.

- Mantener una distancia mínima de 10 metros entre niños, transeúntes,

animales y la zona de trabajo.

- No opere la motosierra si está cansado, enfermo, molesto o bajo la

influencia de alcohol, drogas o medicamentos.

- Estar en buena forma física y mentalmente alerta mientras opera la

motosierra.

- Consulte a su médico si tiene algún problema de salud que pueda afectar

su capacidad para manejar con seguridad una motosierra.

No manipule ni opere una motosierra cuando esté fatigado, enfermo o

molesto, o si ha consumido alcohol, drogas o medicamentos. Debes estar

en buenas condiciones físicas y alerta mental. El trabajo con motosierra es

agotador. Si tiene alguna afección que pueda verse agravada por el

trabajo extenuante, consulte con su médico antes de operar una

motosierra.

Planifique cuidadosamente con antelación su operación de aserrado. No

comience a cortar hasta que tenga un área de trabajo despejada, una

base segura y, si está talando árboles, un camino de retirada planificado.

Mantenga todas las partes del cuerpo alejadas de la cadena de la sierra

cuando la motosierra esté en funcionamiento. Antes de encender la

motosierra, asegúrese de que la cadena de la sierra no esté en contacto

con nada. Un momento de falta de atención mientras opera la motosierra

puede provocar que su ropa o su cuerpo se enreden con la cadena de la

sierra .

Sostenga siempre la motosierra con la mano derecha en el mango trasero

y la mano izquierda en el mango delantero. Sostener la motosierra con la

mano invertida aumenta el riesgo de lesiones personales y nunca debería

hacerse.

NOTA: Para las motosierras diseñadas con la barra guía en el lado

izquierdo, la referencia al posicionamiento "mano derecha" e "mano

izquierda" está reservada.

¡No opere la motosierra con una mano! El manejo con una sola mano

puede provocar lesiones graves al operador, a los asistentes y a otras

personas. La motosierra está diseñada para funcionar con las dos manos.

Empiece a trabajar solo después de liberar el área de trabajo de objetos

innecesarios.

Antes de poner en marcha el dispositivo, asegúrese de que la cadena no

esté en contacto con nada. Durante el transporte de la sierra, el motor

debe estar apagado con la espada y la cadena hacia atrás. Cuando

transporte la motosierra, coloque siempre la funda sobre la espada.

ADVERTENCIA: Siempre desconecte el cable de la bujía y colóquelo

donde no pueda hacer contacto con la bujía para evitar un arranque

accidental al configurar, transportar, ajustar o hacer reparaciones, excepto

el carburador. ajustes.

Esta motosierra para servicio forestal está diseñada únicamente para

cortar madera. Debido a que una motosierra es una herramienta para

cortar madera de alta velocidad, se deben observar precauciones de

seguridad especiales para reducir el riesgo de accidentes. El uso

descuidado o inadecuado de esta herramienta puede causar lesiones

graves.

Maneje el combustible con precaución

- No fumar mientras manipula combustible o mientras opera la sierra.

- Eliminar todas las fuentes de chispas o llamas en las áreas donde se

mezcla o vierte el combustible.

No se debe fumar, abierto llamas o trabajos que puedan provocar chispas.

Deje que el motor se enfríe antes de repostar.

- Mezclar y verter el combustible en un área al aire libre sobre suelo

desnudo; almacene el combustible en un lugar fresco, seco y bien

ventilado; y utilice un contenedor marcado y aprobado para todos los fines

de combustible.

Limpie todos los derrames de combustible antes de poner en marcha la

sierra.

- Aléjese al menos 10 pies ( 3 metros ) del lugar de abastecimiento de

combustible antes de arrancar el motor.

- Apague el motor y deje que la sierra se enfríe en un área no combustible,

no sobre hojas secas, paja, papel, etc. Retire lentamente la tapa del

combustible y reposte la unidad.

- Almacenar la unidad y el combustible en un área donde los vapores del

combustible no puedan alcanzar chispas o llamas abiertas de

calentadores de agua, motores o interruptores eléctricos, hornos, etc.

Tenga especial cuidado al podar arbustos y plántulas, ya que sus ramas

elásticas pueden caer en cadena, golpearlo o desequilibrarlo. Al cortar una

rama que esté expuesta a una carga externa, tenga cuidado con el

impacto después de retirar la carga. Antes de serrar, revise la madera en

busca de objetos extraños como clavos. Asegúrese de quitarlos antes de

cortarlos. Utilice el dispositivo únicamente para el fin previsto. La sierra

está diseñada únicamente para cortar madera. No utilice la sierra para

otros fines no especificados en este documento. Por ejemplo, cortar

plástico, mampostería, etc. Antes de trabajar, limpie y seque los mangos.

No corte por encima del nivel de los hombros, inclínese demasiado y toque

el suelo con una cadena de sierra. Al aserrar tablas y troncos, es

necesario utilizar un soporte confiable (marco). No permita que otra

persona sujete el tronco mientras corta y nunca sujete el tronco con el pie.

No trabaje en condiciones de poca luz y en pendientes pronunciadas.

La sierra debe guiarse de tal manera que ninguna parte del cuerpo quede

en el plano de corte (Fig.1) .

(Figura 1) .

La regulación nacional puede restringir el uso del producto.

Para evitar el contragolpe

ADVERTENCIA: Evite el contragolpe que puede provocar lesiones. El contragolpe

es el movimiento hacia atrás, hacia arriba o hacia adelante repentino de la barra

guía que ocurre cuando la cadena de la sierra cerca de la punta superior de la

barra guía entra en contacto con cualquier objeto como un tronco o una rama, o

cuando la madera se cierra y aprieta la cadena de la sierra en el cortar.

El contacto con un objeto extraño en la madera también puede provocar la

pérdida del control de la motosierra.

1.Sierra con barra guía en ángulo plano.

2.Nunca trabaje con una cadena suelta, muy estirada o muy desgastada.

3.Asegúrese de que la cadena esté afilada correctamente.

4.Nunca corte por encima de la altura de los hombros.

5.Nunca trabaje con la punta de la barra guía.

6. Sujete siempre el producto firmemente con ambas manos.

7. Utilice siempre una cadena de bajo retroceso.

8.Aplique los dientes de agarre de metal para hacer palanca.

9.Asegúrese de que la tensión de la cadena sea correcta.

10.Corte únicamente con el motor a altas velocidades.

11.No permita que la punta de la barra guía entre en contacto con un tronco, rama

o cualquier otra obstrucción que pueda ser golpeada mientras opera el producto.

12.Siga las instrucciones de afilado y mantenimiento del fabricante de la cadena

de sierra.

13. Utilice únicamente barras guía y cadenas de sierra de repuesto especificadas

por el fabricante o repuestos equivalentes.

Nunca utilices una motosierra como cepilladora.

¡Ten cuidado! Existe peligro de rebote al trabajar con una motosierra.

Un rebote provoca la pérdida de control de la motosierra y puede provocar

lesiones graves o incluso mortales. El rebote con rotación y el rebote por atasco

representan el principal peligro al trabajar con motosierras y son la principal causa

de la mayoría de accidentes.

Un rebote se produce cuando la parte delantera o superior de la hoja de sierra

(especialmente el cuarto superior) toca el árbol u otros objetos duros, y también

cuando el corte en el árbol se cierra y calza la cadena. El contacto frontal con la

parte superior de la hoja de sierra puede provocar una reacción ultrarrápida, en la

que la herramienta rebota hacia arriba y hacia el operador. El atasco de la cadena

en la parte inferior de la barra guía empuja la motosierra fuera del operador. El

atasco de la cadena en la parte superior de la barra guía empuja el dispositivo

hacia el operador. Cualquiera de estos efectos provoca la pérdida de control de la

sierra y lesiones graves (Fig.2) .

(Figura 2)

No opere la motosierra sin el filtro de aire o sin la cubierta del filtro de aire. ¡Evita

los efectos venenosos de los gases tóxicos! Los gases de escape contienen

monóxido de carbono (CO) y otros gases peligrosos para la salud y la vida. No

utilice el dispositivo en interiores. Si durante el trabajo ha experimentado síntomas

de intoxicación, debe recuperar el aliento al aire libre y buscar ayuda médica.

Cuando termine, drene la mezcla de combustible del tanque.

¡ADVERTENCIA!

No vacíe la mezcla de combustible en la alcantarilla ni en el suelo. Debe

verterse en recipientes especiales para combustible.

Es necesario observar no sólo los requisitos generales de seguridad indicados en

esta sección, sino también las instrucciones especiales contenidas en otras

secciones. El incumplimiento de las instrucciones de seguridad puede representar

un peligro para el medio ambiente, dañar la herramienta y también tener

consecuencias peligrosas para la salud y la vida humana.

El incumplimiento de las instrucciones de seguridad anulará la garantía por daños.

Ropa y equipos de protección personal (EPI)

3. Asegure el cabello largo para que quede por encima del nivel de los hombros.

2. No use ropa holgada ni joyas, ya que podrían entrar en el motor, engancharse

en la cadena o en la maleza.

3. Utilice la siguiente ropa de seguridad y equipo de protección personal (PPE)

cuando opere el producto:

• casco con visera y protector de nuca;

• protección auditiva;

• máscara contra el polvo;

• guantes con protección homologada para sierras;

• calzas protectoras con protección homologada para sierras;

• Botas con puntera de acero antideslizante y protección homologada para

sierras.

PRECAUCIONES

Para evitar lesiones personales, siga las reglas:

• Durante el funcionamiento, algunas partes del dispositivo se calientan mucho.

No tocar ANTES de que se hayan enfriado por completo.

• No coloque objetos inflamables sobre o cerca de la unidad.

• No transporte, repare ni dé servicio a este producto con la mezcla de

combustible en el tanque.

• No utilice su motosierra si está dañada de alguna manera.

• No utilizar la máquina en atmósferas potencialmente explosivas o en presencia

de llamas abiertas.

• No utilice su motosierra en un entorno que no cumpla con los requisitos de este

manual.

• No permita que nadie opere la herramienta sin la instrucción adecuada.

• No opere la máquina sin las protecciones especificadas en el diseño. • Use el

equipo de protección personal necesario cuando opere la unidad.

• No deje la máquina funcionando desatendida.

• No utilice la máquina cerca de otras personas o animales.

• Para planes y procedimientos de acción de emergencia y situaciones anormales

y de alerta, apague la máquina inmediatamente y comuníquese con un centro de

servicio.

ESTRUCTURA

Fig. 3

5. Barra guía 2. Cadena

6. Tornillo tensor de cadena 4. Freno de cadena

9. Mango delantero 6. Mango de arranque

10. Tapa del filtro de aire 8. Encendido/apagado

13. Tapón del depósito de aceite 10. Tapa del motor de arranque

14. Tapa del depósito de combustible 12. Asa trasera

17. Bloqueo del acelerador 14. Cebador

18. Tuerca de la tapa de la barra 16. Interruptor del motor

19. Palanca de la trampilla de aire

CARACTERÍSTICAS TÉCNICAS

Modelo/Artículo

CN-52G

CN-58G

Poder maximo (kW)

1.9

2.4

Cilindrada del motor (cm³)

Tipo de motor

2 tiempos, refrigerado por aire

Volumen del depósito para

lubricación automática de

cadenas (ml)

260

Volumen del depósito de

combustible (ml)

550

tipo de combustible

mezcla de gasolina (gasolina normal)

y aceite para 2 tiempos, enfriado por aire

Cebador

Disponible

Longitud de la barra (cm)

Paso de cadena (pulgadas)

0,325

Preparación para operar

Desembalaje:

En el momento de la compra, se le envía la motosierra en una caja de cartón con

elementos protectores especiales en el interior para protegerla durante el envío.

Para sacar la herramienta de la caja, retire la cinta de embalaje, abra la caja y

retire con cuidado los accesorios.

¡ADVERTENCIA!

Compruebe siempre el conjunto completo y el estado técnico del

producto después del desembalaje y transporte.

Guarde los materiales de embalaje en caso de que necesite transportar la unidad.

Requisitos de montaje

Antes de poner en marcha su motosierra por primera vez debe ensamblar la barra

y la cadena, ajustar la cadena, llenar el tanque de combustible con combustible y

agregar aceite para lubricar la cadena.

¡Advertencia! No ARRANQUE la motosierra hasta que esté completamente

configurada para su uso.

Lea atentamente este manual antes de utilizar la máquina. Preste especial

atención a las precauciones de seguridad. Este manual es un manual de

referencia e instrucciones y proporciona información general sobre el montaje,

operación y mantenimiento de la motosierra.

Montaje de la barra de transmisión y la cadena de la sierra.

¡ADVERTENCIA!

Utilice siempre guantes protectores cuando trabaje con la cadena.

5. Asegúrese de que el dispositivo esté apagado. Coloque la sierra sobre una

superficie plana.

6. Mueva el protector del freno de cadena a la posición de funcionamiento tirando

de la palanca hacia usted. Asegúrese de que la cadena gire alrededor de la barra

(fig.4).

3. Desenrosque las dos tuercas (A) que sujetan la barra y el protector de cadena.

Retire la tapa protectora junto con el protector del freno de cadena (B) (fig.5).

(figura 4).

(figura 5)

4.Instale la barra de modo que la ranura de la barra se alinee con ambos pernos

5. Extienda la cadena en círculo con los bordes cortantes (D) alineados con las

marcas en el protector de la motosierra y la barra guía (fig. 7).

(figura 6).

(figura 7)

6.Pase la cadena detrás de la rueda de la cadena de transmisión (E). Compruebe

si los eslabones de la cadena están bien colocados entre los dientes de la rueda

de cadena.

7. Inserte los eslabones en la ranura de la barra (F) en la periferia (Fig. 8).

(Figura 8)

8. Gire la cadena para asegurarse de que los dientes de la cadena encajen con

los dientes de la rueda de la cadena. 9. Vuelva a colocar el protector de la cadena

y el protector del freno de la cadena de modo que los pernos encajen en los

orificios provistos y el pasador tensor de la cadena encaje en el orificio inferior de

la barra (fig. 9).

(figura 9)

10. Instale ambas tuercas, apriételas a mano y luego siga las instrucciones para

ajustar la tensión de la cadena. Cuando la cadena haya alcanzado la tensión

correcta, apriete las tuercas completamente.

Ajuste de tensión de cadena

¡ADVERTENCIA!

Utilice siempre guantes protectores cuando trabaje con la cadena.

La tensión adecuada de la cadena es extremadamente importante y debe

verificarse antes de comenzar y periódicamente durante la operación. Tomarse el

tiempo para ajustar la cadena mejorará su rendimiento y prolongará la vida útil de

su sierra.

¡ADVERTENCIA!

Una cadena nueva se hundirá rápidamente y será necesario tensarla

después de 5 a 8 cortes.

Esto es común con las cadenas nuevas y el intervalo de tensado

aumenta con el tiempo.

La rueda dentada, el neumático, la cadena y el cigüeñal se desgastarán mucho

más rápido si la cadena está demasiado floja o demasiado apretada. Mira la figura.

10, que muestra la tensión correcta para una cadena de frío (A), una cadena de

calor (B) y una cadena cuya tensión debe ajustarse (C).

(figura 10)

Procedimiento de ajuste de la tensión de la cadena.

3. Afloje las tuercas de los neumáticos (cubierta protectora con protector de freno)

y gire el tornillo de ajuste (D) en el sentido de las agujas del reloj para apretar la

cadena. Gire el tornillo de ajuste (D) en sentido antihorario para disminuir la

tensión de la cadena. Asegúrese de que la cadena rodee completamente la barra

(fig. 11).

2. Después de ajustar la cadena, apriete firmemente las tuercas que sujetan la

barra (tapa protectora junto con el escudo del freno). Se considera que la cadena

está correctamente tensada si puedes moverla manualmente sobre la barra con

poco esfuerzo. La cadena debe encajar bien en la parte inferior de la hoja de

sierra y separarse con la mano de la hoja unos 2-4 mm.

(figura 11).

NOTA: Si la cadena tiene dificultad para moverse sobre la barra o se detiene, está

demasiado apretada. Afloje la tensión.

Comprobación del freno de la cadena

Su motosierra tiene un freno de cadena que reduce la posibilidad de sufrir

lesiones si la sierra rebota. El dispositivo de seguridad se activa cuando se aplica

presión a la protección del freno. Cuando la mano del operador golpea el escudo,

la cadena se detiene bruscamente.

El freno de cadena tiene dos posiciones:

5. El freno está desactivado (la cadena puede moverse) cuando se tira hacia

atrás el protector del freno (A) (fig. 12).

6. 2. El freno está puesto (la cadena no puede moverse) con el protector del freno

apuntando hacia adelante (B). En este caso, la cadena no debe moverse sobre la

barra (fig. 12).

(figura 12)

Para comprobar el freno de la cadena:

3. Coloque la sierra sobre una superficie nivelada y apague el freno de la cadena.

La cadena no debe entrar en contacto con nada.

2. Encienda la motosierra presionando la tecla de bloqueo del acelerador y la tecla

del acelerador.

3. Presione el interruptor del freno de cadena. La cadena debería detenerse

rápidamente. Suelte la llave del acelerador.

¡ADVERTENCIA!

El escudo de freno debe estar en buenas condiciones y debe hacer

Cambio de aceite de motosierra

¡ADVERTENCIA!

¡Nunca uses aceite usado! El aceite usado es perjudicial para el medio

ambiente y puede provocar daños.

Se debe utilizar aceite de motosierra para lubricar la cadena y la barra de la sierra.

Utilice aceite que contenga aditivos para reducir la fricción y el desgaste y para

evitar la acumulación de resina en la barra y la cadena.

¡ADVERTENCIA!

Antes de llenar el tanque de aceite, asegúrese de que la motosierra esté

apagada.

Para llenar el tanque de aceite:

9. Asegúrese de limpiar la superficie alrededor de la tapa del tanque de aceite

para evitar que entre suciedad.

10. Desenrosque la tapa del depósito de aceite y vierta el aceite para motosierra

(capacidad del depósito de 260 ml).

11. Vuelva a enroscar la tapa del depósito de aceite.

12. Antes de empezar, compruebe el suministro de aceite: encienda la motosierra

y sosténgala sobre una base adecuada. Si está suficientemente lubricado, se

formará un ligero rastro de aceite que gotea (fig. 13).

una

Clic distintivo al pasar de una posición a otra. No utilice la unidad si el

protector del freno no se puede mover a una de las posiciones o si la cadena no

se detiene cuando se aplica el freno. Lleve la unidad a un centro de servicio

para su reparación.

(figura 13)

¡ADVERTENCIA!

Siempre revise el nivel de aceite. No opere la motosierra si no hay

suficiente aceite para lubricar la cadena.

La lubricación adecuada es esencial para reducir la fricción de la cadena y la

barra. Operar una motosierra con lubricación insuficiente reduce el rendimiento y

la vida útil y provoca un rápido desgaste de la cadena y la barra debido al

sobrecalentamiento. Esta motosierra está equipada con un sistema de lubricación

automática que proporciona la cantidad necesaria de lubricación a la barra y la

cadena. A medida que aumenta la velocidad del motor, también aumenta el

suministro de aceite a la barra.

Mezcla de combustible para motosierra

Para mejores resultados utilice gasolina AI-92 de calidad estándar sin aditivos

mezclada con aceite especial para motores de 2 tiempos en la proporción

indicada en el paquete del aceite. La proporción de mezcla recomendada es 1:40,

a menos que difiera de la recomendación del fabricante del aceite. Mezclar

combustible y aceite de 2 tiempos en un recipiente especial hasta obtener una

mezcla homogénea.

¡ADVERTENCIA!

No llene su motosierra con gasolina pura. Esto provocará un mal

funcionamiento del motor y anulará la garantía del fabricante del producto.

No se recomienda utilizar una mezcla de combustible que haya estado

almacenada durante más de 30 días.

PROCEDIMIENTO DE OPERACIÓN

Antes de comenzar a trabajar, revise el área de trabajo y retire objetos extraños

que puedan causar lesiones o dañar el equipo.

Opere la herramienta sólo durante las horas del día o en buenas condiciones de

iluminación.

Tenga cuidado y utilice el sentido común en todo momento al operar la sierra. Si

ocurre una situación anormal, apague la motosierra inmediatamente y

comuníquese con un centro de servicio autorizado.

Arrancar el motor

15. Haz un buen pilar y apoya la motosierra en el suelo para que la cadena no

toque nada.

16. Sujete el mango delantero con una mano y lleve la motosierra al suelo.

Sostenga la manija trasera pisándola.

17. Coloque el interruptor de encendido en la posición "on".

18. Presione el cebador unas 4 o 5 veces hasta que aparezca combustible en el

cebador.

19. Tire de la palanca de la compuerta de aire hacia usted hasta que se bloquee;

la compuerta de aire se cerrará.

20. Tire lentamente de la empuñadura de arranque hasta que sienta resistencia,

luego tire del cable con un movimiento constante y constante hasta una distancia

de no más de 50-60 cm. Repita el procedimiento varias veces hasta que arranque

el motor.

21. Presione la tecla de bloqueo del acelerador y la tecla del acelerador, la

compuerta de aire del carburador se abrirá automáticamente y la palanca del

amortiguador volverá a su posición original.

¡ADVERTENCIA! No permita que el cable se extraiga completamente

antes de que el carrete de arranque se haya detenido. Esto provocará

que el motor de arranque se rompa y no está cubierto por la garantía.

detener el motor

5. Suelte la llave de bloqueo del acelerador y la llave del acelerador para permitir

que el motor funcione en ralentí.

6. Para detener el motor, mueva el interruptor a la posición "apagado".

NOTA: Para detener el motor en caso de emergencia, active el freno de la cadena

y mueva el interruptor a la posición "apagado".

Recorte

Los árboles pequeños de hasta 15 cm de diámetro se suelen cortar con un solo

corte. En árboles de mayor tamaño se debe realizar un precorte. La muesca

determina la dirección en la que caerá el árbol.

¡ADVERTENCIA!

Marque su camino de escape (A) con anticipación y límpielo de posibles

obstáculos antes de comenzar a cortar. La ruta de escape debe estar en la

dirección opuesta a la dirección en la que se espera que caiga el árbol (B) (fig.

14).

(figura 14)

¡ADVERTENCIA! Cuando se tala un árbol en una pendiente, el operador

debe pararse más alto en la pendiente ya que el árbol que se tala puede

rodar hacia abajo.

NOTA: La dirección de caída está determinada por la muesca. Antes de realizar

los cortes, evalúe la distribución de las ramas grandes, el centro de gravedad de

la copa y la pendiente natural del árbol para determinar la dirección de tala.

¡ADVERTENCIA! No talar un árbol con vientos fuertes o cambiantes y si

hay

un riesgo de daños a la propiedad. No derribe un árbol si existe riesgo de

dañar los cables. Coordinar la tala con servicios públicos y profesionales.

talar un árbol

Habitualmente la tala de un árbol consta de dos operaciones básicas: hacer

muescas (C) y realizar el corte final (D). Comience a hacer muescas (C) en el lado

del árbol que está en la dirección prevista de caída (E). Asegúrese de que la

muesca no se adentre demasiado en el maletero. La muesca (C) debe realizarse

de manera que quede sin cortar una parte del tronco (F) suficientemente gruesa y

resistente. La muesca debe ser lo suficientemente ancha como para guiar

completamente la caída del árbol durante la tala. ¡Advertencia! No camine delante

de un árbol al que ya se le han hecho muescas. El corte final (D) se realiza en la

parte posterior del árbol, 3-5 cm por encima de la base horizontal de la muesca (C)

(fig. 15).

(figura 15)

Nunca cortes el tronco completamente. Deje siempre sin cortar una parte del

tronco (F) suficientemente gruesa y fuerte.

Esta parte sin cortar evita que el árbol caiga prematuramente y lo guía en su caída.

Si cortas el tronco hasta el fondo, perderás el control sobre la dirección de la caída.

Coloque una cuña o palanca en el corte antes de que el árbol se vuelva inestable

y comience a moverse. De esta forma evitarás que la barra se atasque en el corte

si has calculado mal la dirección de caída. Antes de talar el árbol, asegúrese de

que no haya nadie en el área de caída del árbol.

¡ADVERTENCIA!

Antes de realizar el corte final, asegúrese siempre de que no haya

animales ni ningún objeto en la zona de trabajo.

Corte final

Utilice cuñas de madera o plástico (A) para evitar que la barra o cadena (B) se

atasque en el corte. Las cuñas también controlan la tala (fig. 16).

(figura 16)

Cuando el diámetro del tronco es mayor que la longitud de la barra, se realizan

dos cortes, como se muestra en (fig.17).

(figura 17)

¡ADVERTENCIA!

Durante el corte final, si la motosierra se acerca a la parte no cortada

del tronco, el árbol comenzará a caer.

Cuando el árbol comience a caer, retire la motosierra del corte, pare el motor,

coloque la motosierra en el suelo y abandone la zona de la ruta de escape

prevista. Realice todas las acciones con prontitud y sin demora.

Poda de ramas

¡ADVERTENCIA!

No corte ramas mientras esté parado sobre el tronco. Podría provocar

lesiones graves.

Se cortan ramas del árbol caído. No cortes las ramas que sostienen el tronco y

evita que se deslice (A) hasta que hayas cortado el tronco (fig.18).

Las ramas sujetas a cargas externas deben cortarse de abajo hacia arriba para

evitar que la motosierra se atasque.

Corte transversal

El aserrado se realiza a través de las fibras de la madera. Cuando trabaje en una

pendiente, asegúrese de estar en una posición estable y de estar parado en el

lado más alto de la pendiente en relación con el tronco.

Asegúrese de que el tronco apoye sobre sus soportes y que el extremo a serrar

no esté en el suelo. Asegúrese de que la cadena no toque el suelo, ya que esto

provocará un rápido desgaste de la cadena.

(figura 18)

Para el corte transversal se debe colocar el tope dentado 1 (fig. 19) en el tronco a

serrar.

7. Si el tronco está apoyado en toda su longitud, conduzca la motosierra de arriba

hacia abajo asegurándose de que la cadena no se hunda en el suelo (fig. 20).

8. Cuando el tronco esté en un extremo de su soporte, primero córtelo hasta

aproximadamente 1/3 del diámetro del tronco para evitar que se parta. Luego

terminar el corte en la parte superior de manera que coincida con el primer corte

evitando atascos (fig. 21).

(figura 20)

(figura 21)

9. En el caso de que el tronco se apoye en ambos extremos, primero corte desde

la parte superior 1/3 del diámetro del tronco para evitar que se parta. Luego

termine el corte desde abajo para que coincida con el primer corte, evitando

atascos (fig. 22).

Para cortar en pedazos, es mejor apuntalar el tronco con aguijones. Si esto no es

posible, se debe levantar el tronco y colocarlo sobre los troncos. Asegúrese de

que el tronco esté bien sujeto. Por seguridad personal y para facilitar el aserrado,

respete la posición correcta del cuerpo (fig. 23):

5. Sostenga la sierra firmemente con ambas manos a la derecha de su cuerpo.

6. Mantenga su brazo izquierdo lo más recto posible.

3. Mantenga el equilibrio apoyándose en ambos pies.

SERVICIO TECNICO

¡ADVERTENCIA! Todos los trabajos de mantenimiento y reparación

deben realizarse con la máquina apagada.

El mantenimiento oportuno prolongará la vida útil de la herramienta y aumentará

la eficiencia. Con excepción de las operaciones mencionadas en este documento,

la unidad debe ser reparada por personal calificado en un centro de servicio

autorizado.

Cada vez que se complete el trabajo, verifique la integridad de los componentes y

el apriete de las conexiones de la unidad. Si es necesario, comuníquese con un

centro de servicio autorizado.

Mantenimiento preventivo

Esquema de servicio

Después de

terminar el

trabajo/diaria

mente

Después del

horario de

funcionamiento

Elemento

Acción

Tornillos/tuercas/p

ernos

Comprobación/tensad

•

Filtro de aire

Limpieza/reemplazo

•

Bujía

Limpieza/regulación/s

ustitución

•

Mangueras de

combustible

Comprobar/reemplaza

r si es necesario

•

Componentes del

freno de cadena

Comprobar/reemplaza

r si es necesario

•

Filtro de aire

No opere la sierra sin un filtro de aire. El polvo y las partículas sólidas pueden

ingresar al motor y causar daños y mal funcionamiento. ¡Mantenga limpio el filtro

de aire! Limpie el filtro de aire:

5. Retire la tapa del filtro de aire 1 (Fig. 24) soltando los pestillos 3. Utilice un

destornillador con llave para bujías 2.

6. Desenroscar la tuerca 4 (Fig. 25) y quitar el filtro 5.

3. Limpie el filtro de aire golpeándolo ligeramente sobre una superficie dura. Sople

el interior con aire comprimido (no más de 2 bar).

¡ADVERTENCIA!

No lave el filtro con agua.

(Figura 24)

(Figura 25)

Instale el filtro de aire. Instale la cubierta del motor/filtro de aire. Compruebe que la

cubierta esté correctamente instalada y que la cubierta esté colocada

correctamente. Coloque los pestillos en su lugar.

Bujía

Para un trabajo eficaz con la sierra, mantenga la bujía limpia y libre de depósitos

de carbón.

La distancia entre los electrodos debe ajustarse correctamente.

1. Asegúrese de que la sierra esté apagada.

2. Limpie la superficie cerca de la bujía.

3. Desconecte el cable de alto voltaje de la bujía 1 (Fig. 26).

4. Desenrosque la bujía 2 con la llave especial para bujías. NO UTILICE

NINGUNA OTRA HERRAMIENTA. Los electrodos de la bujía deben ser de color

marrón claro.

5. Reemplace la bujía si el aislante cerámico está desconchado o si los electrodos

están quemados o sucios.

6. Limpie los electrodos al metal con papel de lija fino, verifique y ajuste el

espacio.

7. Compruebe la distancia entre el electrodo de tierra y el electrodo central

utilizando una sonda especial. Si es necesario, ajuste el espacio entre 0,7 y 0,8

mm (Fig. 27).

8. Instale la bujía en el motor y apriétela firmemente. Un apriete insuficiente de la

bujía puede provocar que se sobrecaliente y dañe el motor.

9. Conéctelo al cable de alto voltaje.

Ajuste del carburador

El carburador viene configurado de fábrica para un rendimiento óptimo. Si es

necesario realizar ajustes, comuníquese con su centro de servicio autorizado más

cercano.

Conservación de la motosierra.

Cuando almacene la motosierra por más de 30 días, deberá conservarla. Si no se

siguen las instrucciones de conservación, el combustible restante en el

carburador se evaporará, dejando un residuo viscoso y gelatinoso. Esto provocará

problemas de arranque del motor y reparaciones costosas.

¡ADVERTENCIA!

No almacene la motosierra por más de 30 días a menos que se hayan

tomado las siguientes medidas:

11. Abra con cuidado el tapón de llenado de combustible para que el exceso de

presión que pueda haber en el tanque de combustible se libere lentamente. Drene

el combustible restante.

12. Arranque el motor y déjelo funcionar hasta que se detenga para permitir que

el carburador se evapore.

13. Deje que el motor se enfríe (aproximadamente 5 minutos).

14. Utilice una llave para bujías para quitar la bujía.

15. Agregue 1 cucharadita de aceite puro de 2 tiempos al orificio de la bujía. Tire

lentamente del cordón de arranque varias veces para cubrir los componentes

internos con aceite. Vuelva a insertar la bujía.

NOTA: Guarde la motosierra en un lugar seco y alejado de posibles focos de

fuego como estufas, calentadores de gas, etc.

Preparación de la máquina para su uso después de la conservación

11. Retire la bujía.

12. Recupere el cordón de arranque tirando con fuerza para purgar el exceso de

aceite del tanque de combustible.

13. Limpie y ajuste la separación de la bujía o inserte una bujía nueva con la

separación adecuada.

14. Prepare la motosierra para su funcionamiento.

15. Llene el tanque con una mezcla adecuada de gasolina y aceite.

Limpiar la herramienta

¡ADVERTENCIA!

¡No utilice agua ni otros líquidos para la limpieza! Tenga cuidado al

limpiar la herramienta. Utilice siempre guantes protectores.

Apague la máquina. Espere aproximadamente de 10 a 15 minutos para que el

motor se enfríe por completo. Limpie todas las superficies y rejillas de ventilación

con un paño o trapo seco y utilice un cepillo especial si es necesario.

Para garantizar el funcionamiento adecuado de la bomba de aceite, limpie

periódicamente la ranura de aceite y la entrada de aceite en la barra guía de la

sierra.

mantenimiento de barra

La rueda dentada situada en la parte superior de la barra guía debe lubricarse

periódicamente. El cuidado adecuado de la espada, como se describe en esta

sección, es esencial para la calidad de su motosierra. Para lubricar el piñón de la

cadena, recomendamos el uso de una pistola engrasadora (no incluida).

Para mantener la rueda de la cadena de la barra:

Apague la herramienta y deje que la barra y la cadena se enfríen.

Limpiar la rueda dentada. Coloque la boquilla en forma de aguja de la jeringa en el

orificio de engrase e inyecte grasa hasta que aparezca en el borde exterior de la

rueda de la barra de la cadena (fig. 28).

Mueva la cadena con la mano. Repita el procedimiento de lubricación anterior

hasta que toda la rueda de la barra de la cadena esté lubricada.

La barra se debe girar cada 8 horas de funcionamiento para lograr un desgaste

uniforme. Mantenga limpios la ranura del neumático y el orificio de lubricación con

la herramienta de limpieza (no incluida) (fig. 29).

(figura 28)

(figura 29)

Inspeccione periódicamente los rieles en busca de desgaste, elimine las rebabas

si es necesario y limpie los rieles en ángulo recto con una lima plana (fig. 30).

Mantenimiento de la cadena

Compruebe periódicamente la tensión de la cadena y ajústela si es necesario

según este manual. Comprobar el estado de los filos cortantes de la cadena. Si la

calidad del corte se deteriora, afile la cadena o comuníquese con un centro de

servicio autorizado.

Todos los dientes de la sierra deben tener la misma longitud (tamaño). Las

diferentes alturas de los dientes de sierra provocan un movimiento desigual de la

cadena, ¡lo que puede romperla!

La longitud mínima de los dientes de la sierra es de 3 mm. Una vez alcanzada la

longitud mínima del diente de sierra, la cadena de sierra no se debe afilar más y

se debe reemplazar con una cadena nueva. La distancia entre el tope de

profundidad y el filo determina el grosor de la abrazadera (fig. 31). El ángulo de

afilado de 30° debe ser el mismo para todos los dientes de sierra. ¡Los ángulos

desiguales provocan un movimiento desigual de la cadena, un mayor desgaste y

pueden romper la cadena! El ángulo frontal del diente de sierra de 85° se forma

naturalmente por la profundidad de penetración de la lima circular. Si la lima

prescrita se mantiene correctamente, el ángulo frontal de los dientes de la

motosierra se formará por sí solo (fig. 32).

Para afilar se debe utilizar un soporte especial con una lima redonda de 4 mm.

Las limas redondas normales no son adecuadas para afilar. El afilado sólo debe

realizarse con la lima avanzando (en la dirección de la flecha). Si la lima se mueve

hacia atrás, se debe reducir la presión sobre la herramienta (fig. 33).

(figura 31) (figura 32)

(figura 33)

Primero se afila el diente de sierra más corto. Su longitud es la longitud objetivo

para afilar todos los demás dientes de la cadena de sierra. Guíe la lima como se

muestra en la ilustración. El portalimas facilita la guía de la lima durante el afilado

y tiene una marca para el ángulo de afilado correcto de 30° (alinee la marca con la

dirección de la cadena de sierra). Limita la profundidad de penetración (4/5 del

diámetro de la lima) (fig. 34).

(figura 34)

(figura 35)

Incluso un ligero exceso del diente del tope de profundidad se debe limar con una

lima plana especial. El tope de profundidad debe estar redondeado en la parte

delantera.

Al finalizar el proceso de afilado se debe comprobar la altura del tope de

profundidad con un calibre de cadena (fig. 35).

POSIBLES FALLOS Y MÉTODOS DE SOLUCIÓN DE PROBLEMAS

Problema

Razón posible

Acciones correctivas

El motor no arranca.

Infracción de los

procedimientos de

puesta en marcha.

Siga las instrucciones del manual.

Ajuste incorrecto del

carburador.

Ajuste el carburador en un centro de

servicio autorizado.

Bujía sucia.

Limpie la bujía/ajuste la holgura o

reemplace la bujía.

Taponamiento del filtro

de combustible.

Reemplace el filtro de combustible.

La sierra arranca, pero

el motor funciona con

poca potencia.

Posición incorrecta del

control de la compuerta

de aire.

Ajuste la compuerta de aire.

Bujía sucia.

Limpie la bujía/ajuste la holgura o

reemplace la bujía.

El filtro de aire está

sucio.

Retire, limpie y vuelva a instalar el

filtro.

Ajuste incorrecto del

carburador.

Ajuste el carburador en un centro de

servicio autorizado.

El motor se para.

Ajuste incorrecto del

carburador.

Ajuste el carburador en un centro de

servicio autorizado.

El soporte del motor

está flojo.

Limpie la bujía/ajuste la

holgura o reemplace la

bujía.

El freno de cadena no

funciona.

El mecanismo de freno

está dañado.

Póngase en contacto con un centro

de servicio autorizado.

Emisión excesiva de

humo.

Ajuste incorrecto del

carburador.

Ajuste el carburador en un centro de

servicio autorizado.

Mezcla de combustible

preparada

incorrectamente.

Utilice una mezcla de combustible

debidamente preparada, la

proporción indicada en la lata de

aceite para motores de combustión

interna de 2 tiempos.

La cadena de la sierra

no está lubricada.

La bomba de aceite está

dañada.

Póngase en contacto con un centro

de servicio autorizado.

El tanque de aceite está

vacío.

Llénelo con aceite para motosierras.

El filtro de aceite está

obstruido.

Póngase en contacto con un centro

de servicio autorizado.

Criterios de condición límite.

El criterio para considerar que una motosierra ha llegado al final de su vida útil es

una condición en la que no se permite o se considera subcomercial el

funcionamiento posterior de la motosierra. Por ejemplo, desgaste excesivo,

corrosión, deformación, envejecimiento o destrucción de piezas, o su combinación,

si no pueden repararse en centros de servicio autorizados con piezas originales, o

si es económicamente inconveniente repararlas.

Los criterios para el estado límite de la motosierra son:

- Corrosión profunda y grietas en las superficies de las partes portantes y de la

carrocería;

- Desgaste excesivo o daño al motor y a los mecanismos de transmisión de la

cadena de la sierra, o una combinación de estos;

- Fin de la vida.

ACCIONES Y FALLAS CRÍTICAS DEL PERSONAL

En la tabla se proporciona una lista de posibles mal funcionamiento clasificados

como incidente, accidente o falla crítica del equipo y acciones del personal en

caso de que ocurran:

Problema

Clasificación

Acciones de personal

Reducir la velocidad de

rotación de la

herramienta de trabajo.

Incidente

Póngase en contacto con

un centro de servicio

autorizado.

Chispas y/o vibración

excesiva.

Accidente

Tome medidas para

evitar incendios.

Póngase en contacto con

un centro de servicio

autorizado.

Fusión del plástico.

Pérdida de integridad

estructural del producto.

Fallo crítico

Tome medidas para

evitar incendios.

Póngase en contacto con

un centro de servicio

autorizado.

La tabla muestra los criterios para los estados límite de las herramientas

eléctricas (indicaciones de fallo). Si aparecen estos signos, se puede considerar

que el producto ha alcanzado una "condición limitante": una condición de la

máquina y/o equipo en la que no es práctico continuar con su funcionamiento, o la

restauración de su condición de servicio es imposible o poco práctica.

Para confirmar esta condición, el equipo debe ser llevado a un centro de servicio

autorizado para su diagnóstico.

Técnico Certificado de soporte y garantía electrónica

www.vevor.com/support

Tecnico Supporto e certificato di garanzia elettronica www.vevor.com/support

MOTOSEGHE A BENZINA

MANUALE D'USO

We continue to be committed to provide you tools with competitive price.

"Save Half","Half Price" or any other similar expressions used by us only represents an

estimate of savings you might benefit from buying certain tools with us compared to the major

top brands and does not necessarily mean to cover all categories of tools offered by us. You

are kindly reminded to verify carefully when you are placing an order with us if you are

actually saving half in comparison with the top major brands.

CN-52G / CN-58G

Have product questions? Need technical support? Please feel free to

Technical Support and E-Warranty Certificate

www.vevor.com/support

NEED HELP? CONTACT US!

This is the original instruction,please read all manual instructions carefully

before operating. VEVOR reserves a clear interpretation of our user

manual. The appearance of the product shall be subject to the product

you received. Please forgive us that we won't inform you again if there

are any technology or software updates on our product.

GAS CHAINSAWS

IMPORTANTE

LEGGERE ATTENTAMENTE PRIMA DELL'USO.

CONSERVARE PER RIFERIMENTO FUTURO.

Formazione

1. Leggere attentamente le istruzioni. Acquisire familiarità con i controlli e

l'uso corretto del prodotto.

2. Non permettere mai a bambini o persone che non hanno familiarità con

queste istruzioni di utilizzare il prodotto. Le normative locali possono

limitare l'età dell'operatore.

3. Non utilizzare mai il prodotto mentre nelle vicinanze si trovano persone,

soprattutto bambini, o animali domestici.

4. Tenere presente che l'operatore o l'utente è responsabile di incidenti o

pericoli che si verificano ad altre persone o alle loro proprietà.

5. Il prodotto non deve essere utilizzato da persone sotto l'effetto di alcol,

droghe o farmaci.

6. Non utilizzare il prodotto se si è stanchi.

7. Non utilizzare il prodotto senza protezioni o se è danneggiato.

8. Non utilizzare mai il prodotto in ambienti chiusi.

9. Questo prodotto produce fumi di scarico tossici quando si avvia il

motore.

10.Durante il funzionamento questo prodotto può generare polvere, vapori

e fumi contenenti sostanze chimiche che hanno effetti negativi la tua salute.

Quindi fai attenzione quando usi il tuo prodotto e proteggiti

adeguatamente.

11.Evitare inoltre di respirare volontariamente i fumi di scarico; tenere

sempre il prodotto correttamente durante il funzionamento.

12.Indossare guanti e tenere le mani calde.

Preparazione

1. Questo prodotto può causare lesioni gravi. Leggere attentamente le

istruzioni per la corretta movimentazione, preparazione, manutenzione,

avviamento e arresto del

il prodotto. Acquisire familiarità con tutti i controlli e con l'uso corretto del

prodotto.

2. Evitare di utilizzare l'apparecchio quando ci sono persone, soprattutto

bambini, nelle vicinanze.

3. Vestitevi con abiti adeguati! Non indossare abiti larghi o gioielli che

potrebbero impigliarsi nelle parti in movimento. Si consiglia di utilizzare

guanti robusti, calzature antiscivolo e occhiali di sicurezza.

4. Conservare il prodotto in un luogo asciutto e pulito, protetto dalla luce

solare diretta, solo dopo aver svuotato il serbatoio del carburante e pulito il

prodotto. Il prodotto deve essere conservato all'interno solo in queste

condizioni.

5. Se l'accessorio da taglio colpisce un oggetto estraneo o il prodotto inizia

a emettere rumori o vibrazioni insoliti, spegnere l'alimentazione e

consentire al prodotto di fermarsi. Scollegare il connettore della candela

dalla candela ed effettuare le seguenti operazioni:

• ispezionare eventuali danni,

• controllare e serrare eventuali parti allentate,

• far sostituire o riparare eventuali parti danneggiate con parti di

caratteristiche equivalenti.

6. Controllare che l'accessorio di taglio smetta di girare quando il motore è

al minimo.

Operazione

1. Questo prodotto non deve essere utilizzato per scopi diversi da quelli

descritti. Le normative nazionali possono limitare l'uso del prodotto.

2. Durante il funzionamento indossare sempre calzature robuste e

pantaloni lunghi. Non utilizzare il prodotto a piedi nudi o indossando

sandali aperti. Indossare

occhiali o occhiali protettivi.

3. Assicurarsi che l'area da lavorare sia libera da pietre, bastoncini, fili ecc.

o altri oggetti che potrebbero danneggiare il prodotto.

4. Ispezionare attentamente l'area in cui verrà utilizzato il prodotto e

rimuovere tutti gli oggetti che possono essere scagliati dal prodotto.

5. Prima di utilizzare il prodotto e dopo qualsiasi impatto, verificare la

presenza di segni di usura o danni e riparare se necessario.

6. Non utilizzare mai il prodotto con le protezioni danneggiate o senza le

protezioni in posizione.

7. Tenere sempre mani e piedi lontani dall'accessorio di taglio, soprattutto

quando si accende il motore.

8. Non permettere mai a bambini o persone che non conoscono le

istruzioni di utilizzare il prodotto.

9. Smettere di utilizzare il prodotto mentre nelle vicinanze si trovano

persone, soprattutto bambini, o animali domestici.

10.Utilizzare il prodotto solo alla luce del giorno o con una buona luce

artificiale.

11.Mantenere il corpo in posizione verticale durante il funzionamento. Non

sporgersi in avanti. Fai delle pause regolari e cambia la tua posizione di

lavoro per rimanere concentrato.

12.Mantenere una posizione stabile e l'equilibrio durante il funzionamento.

Utilizzare sempre l'imbracatura, se prevista.

13.Arrestare prima il motore

• pulizia o rimozione di un blocco,

• controllare, effettuare manutenzione o intervenire sul prodotto,

• regolazione della posizione di lavoro dell'accessorio di taglio,

• lasciare il prodotto incustodito,

14.Assicurarsi che il prodotto sia posizionato correttamente nella posizione

di lavoro designata prima di avviare il motore.

15.Durante l'utilizzo del prodotto, assicurarsi sempre che la posizione

operativa sia sicura e protetta.

16.Non utilizzare il prodotto con un accessorio di taglio danneggiato o

usurato.

17.Mantenere il motore e il silenziatore liberi da detriti, foglie e lubrificante

in eccesso per ridurre il rischio di incendio.

18.Assicurarsi sempre che tutte le maniglie e le protezioni siano montate

durante l'utilizzo del prodotto. Non tentare mai di utilizzare un prodotto

incompleto o dotato di

modifica non autorizzata.

19.Utilizzare sempre due mani per azionare un prodotto dotato di due

maniglie.

20. Sii sempre consapevole dell'ambiente circostante e stai attento ai

possibili pericoli di cui potresti non essere consapevole a causa del rumore

del prodotto.

21. Fare attenzione quando si maneggia qualsiasi accessorio di

taglio/bordo affilato montato per tagliare la lunghezza del filo del filamento.

Assicurarsi che sia presente una nuova linea di taglio del filamento

installato correttamente prima di accendere il prodotto.

22.Assicurarsi sempre che le prese d'aria siano mantenute libere da detriti.

23.Utilizzare solo gli accessori di taglio elencati nei dati tecnici all'interno di

queste istruzioni. L'uso di altri accessori comporta i rischi che ne derivano

lesioni personali e danni materiali.

24.Non toccare mai il prodotto con noncuranza, potresti bruciarti. Mentre il

prodotto è in funzione o subito dopo, le sue parti come il tubo di scarico, il

motore e altre superfici sono estremamente calde! Prestare attenzione alle

marcature sul prodotto.

Manutenzione e conservazione

1. Seguire le istruzioni di manutenzione e riparazione per questo prodotto.

Non apportare mai modifiche al prodotto.

2. Quando il prodotto viene fermato per manutenzione, ispezione o

conservazione, spegnere l'alimentazione, scollegare il connettore della

candela dalla candela e assicurarsi che tutte le parti in movimento si siano

fermate. Lasciare raffreddare il prodotto prima di effettuare qualsiasi

ispezione, regolazione, ecc.

3. Mantenere e ispezionare regolarmente il prodotto. Verificare la presenza

di disallineamento o inceppamento delle parti mobili, rottura di parti e

qualsiasi altra condizione che possa verificarsi

influenzare il funzionamento del prodotto. Se danneggiato, far riparare il

prodotto prima dell'uso. Molti incidenti sono causati da prodotti sottoposti a

scarsa manutenzione.

4. Una manutenzione impropria porterà al malfunzionamento/guasto del

prodotto.

5. Ispezionare il prodotto prima di ogni utilizzo, dopo averlo fatto cadere o

averlo esposto ad altri impatti per identificare difetti significativi. Verificare

la presenza di elementi di fissaggio allentati, perdite di carburante e parti

danneggiate, come crepe nell'accessorio di taglio.

6. Non modificare mai la velocità di rotazione preimpostata o le

impostazioni del motore e del prodotto. Le informazioni sulla manutenzione

e sulla riparazione sono fornite in questo manuale di istruzioni.

7. Conservare il prodotto in un luogo in cui i vapori del carburante non

raggiungano fiamme libere o scintille. Lasciare sempre raffreddare il

prodotto prima di riporlo.

8. Quando non in uso, conservare il prodotto fuori dalla portata dei

bambini.

9. Utilizzare solo parti di ricambio e accessori consigliati dal produttore.

10. Fissare il prodotto durante il trasporto per evitare perdite di carburante,

danni e lesioni.

11.Pulire e mantenere il prodotto come descritto in queste istruzioni prima

di riporlo. Utilizzare sempre le protezioni sugli accessori di taglio durante la

conservazione.

12.Assicurarsi che la presa d'aria del motore a combustione sia libera.

Mantenere la presa d'aria priva di polvere, particelle di sporco, gas e fumi.

13.Assicurarsi che la circolazione dell'aria sia adeguata e buona. Il

prodotto deve essere facilmente accessibile da tutti i lati.

14.Fissare la copertura per il trasporto dell'accessorio per il taglio dei

metalli durante il trasporto e l'immagazzinamento.

Ulteriori avvertenze di sicurezza per motoseghe a benzina

1. Interrompi il lavoro quando ti senti stanco. Fai delle pause regolari per

rigenerarti. Un momento di disattenzione mentre si utilizza il prodotto

potrebbe causare gravi lesioni personali.

2. Tenere tutte le parti del corpo lontane dalla catena della sega. Non

rimuovere il materiale tagliato né trattenere il materiale da tagliare quando

la catena della sega è in movimento. Assicurarsi che il prodotto sia spento

quando si rimuove il materiale inceppato. Un attimo di disattenzione

durante l'utilizzo del prodotto può provocare gravi lesioni personali.

3. Tenere il prodotto solo tramite superfici di presa isolate, poiché la catena

della sega potrebbe entrare in contatto con cavi nascosti. Il contatto delle

catene della sega con un filo “sotto tensione” può rendere “sotto tensione”

le parti metalliche esposte del prodotto e provocare una scossa elettrica

all'operatore.

4. Tenere tutte le parti del corpo lontane dalla catena della sega quando il

prodotto è in funzione. Prima di avviare il prodotto, assicurarsi che la

catena della sega non venga a contatto con nulla. Un momento di

disattenzione durante l'utilizzo dei prodotti può causare l'impigliamento dei

vestiti o del corpo nella sega catena.

5. Tenere sempre il prodotto con entrambe le mani sulle maniglie. Tenendo

il prodotto con una sola mano o su parti non previste ciò aumenta la

rischio di lesioni personali e non dovrebbe mai essere eseguita.

6. Indossare occhiali di sicurezza e protezioni per l'udito. Si raccomandano

ulteriori dispositivi di protezione per testa, mani, gambe e piedi. Un

abbigliamento protettivo adeguato ridurrà le lesioni personali causate da

detriti volanti o dal contatto accidentale con la catena della sega.

7. Non utilizzare il prodotto su un albero. L'utilizzo di un prodotto mentre si

è su un albero può provocare lesioni personali.

8. Mantenere sempre una posizione corretta e utilizzare il prodotto solo

quando ci si trova su una superficie fissa, sicura e livellata. Superfici

scivolose o instabili come le scale possono causare la perdita di equilibrio

o di controllo del prodotto.

9. Quando si taglia un ramo sotto tensione, fare attenzione al ritorno

elastico. Quando la tensione nelle fibre di legno viene rilasciata, l'arto

caricato a molla potrebbe colpire l'operatore e/o far perdere il controllo del

prodotto.

10. Prestare la massima attenzione quando si tagliano cespugli e alberelli.

Il materiale sottile potrebbe impigliarsi nella catena della sega ed essere

scagliato verso di voi o farvi perdere l'equilibrio.

11.Trasportare il prodotto afferrandolo per le maniglie/poli con il prodotto

spento e lontano da esso il tuo corpo. Durante il trasporto o lo stoccaggio

del prodotto, montare sempre la copertura della barra di guida. Una

corretta manipolazione del prodotto ridurrà la probabilità di contatto

accidentale con la catena della sega in movimento.

12.Seguire le istruzioni per la lubrificazione, il tensionamento della catena

e la sostituzione degli accessori. Una catena non adeguatamente tesa o

lubrificata può rompersi o aumentare il rischio di contraccolpo.

13.Mantenere le maniglie asciutte, pulite e prive di olio e grasso. Le

maniglie unte e unte sono scivolose e provocano la perdita di controllo.

14.Tagliare solo legna. Non utilizzare il prodotto per scopi non previsti. Ad

esempio: non utilizzare il prodotto per tagliare plastica, muratura o

materiali da costruzione non legnosi. L'uso del prodotto per operazioni

diverse da quelle previste potrebbe comportare una situazione pericolosa.

15.Prestare attenzione alle normative nazionali e locali. Le normative

nazionali e locali possono limitare l'uso di questo prodotto.

16.Utilizzare solo barre di guida e catene di ricambio specificate dal

produttore o ricambi equivalenti. Utilizzo non approvato gli accessori di

taglio possono provocare lesioni personali e danni materiali.

17.Prima di utilizzare il prodotto e dopo qualsiasi impatto o caduta,

verificare la presenza di segni di usura o danni e riparare se necessario.

18.Non rimuovere o modificare mai alcuna protezione o componente di

sicurezza. Assicurarsi che le protezioni e gli altri componenti di sicurezza

necessari per il funzionamento della macchina siano presenti

in posizione, in buone condizioni di funzionamento e adeguatamente

mantenuto per evitare lesioni.

19.Rimuovere i rami nelle sezioni.

20.Attenzione alle posizioni di lavoro pericolose nonché al rischio di essere

colpiti da rami che cadono o che rimbalzano dopo aver toccato il suolo.

21.Attenzione alle linee elettriche aeree. Non utilizzare il prodotto in alcuna

posizione che faccia sì che qualsiasi parte si trovi entro 10 m dalle linee

elettriche aeree.

22.Non tagliare mai in aree in cui l'accessorio di taglio non è visibile.

Movimentazione del carburante

1. Spegnere sempre il prodotto, scollegare il connettore della candela e

lasciare raffreddare il prodotto, prima di effettuare il rifornimento. Il

carburante e i suoi vapori sono altamente infiammabili. Fare attenzione

quando si maneggia il carburante. Non fumare mai durante il rifornimento

del prodotto. Non rifornire il prodotto se nelle vicinanze è presente un fuoco

libero!

2. Utilizzare sempre mezzi idonei come imbuti e bocchettoni di

riempimento. Non versare carburante sul prodotto o sul suo sistema di

scarico. Esiste il rischio di incendio. Rimuovere attentamente il carburante

versato da tutte le parti del prodotto.

Eventuali residui eventualmente presenti devono essere completamente

volatilizzati prima della messa in funzione del prodotto!

3. Non fare mai rifornimento in ambienti chiusi.

4. Non utilizzare mai il prodotto in ambienti in cui esiste rischio di

esplosione. I gas di scarico e i fumi del carburante sono nocivi. I vapori del

carburante possono incendiarsi.

5. Non respirare mai i vapori del carburante durante il rifornimento del

prodotto. Non riempire mai il serbatoio in spazi chiusi, come scantinati o

capannoni.

Pericolo di avvelenamento ed esplosione!

6. Evitare il contatto della pelle con la benzina.

7. Non mangiare né bere durante il rifornimento del prodotto. Se avete

ingerito benzina o olio oppure se la benzina o l'olio sono entrati negli occhi,

consultate immediatamente un medico.

8. Chiudere il coperchio del serbatoio subito dopo aver riempito il serbatoio.

Assicurati che sia chiuso correttamente.

9. Non utilizzare mai il prodotto senza filtro dell'aria.

10. La pressione dei vapori del carburante può accumularsi all'interno del

serbatoio del carburante a seconda del carburante utilizzato, delle

condizioni meteorologiche e del sistema di sfiato del serbatoio. Ridurre

Per evitare il rischio di ustioni e altre lesioni personali, rimuovere con

cautela il tappo del carburante per consentire il rilascio lento di eventuali

accumuli di pressione.

11. Essere consapevoli dei rischi di incendio, esplosione e inalazione.

12.Non fumare mentre si utilizza il prodotto, si maneggia il carburante o in

prossimità del carburante.

13.Assicurarsi che il cavo della candela sia fissato, un cavo allentato

potrebbe causare archi elettrici che potrebbero accendere fumi

combustibili e provocare un incendio o un'esplosione.

14.Controllare regolarmente eventuali perdite dal tappo del carburante e

dai tubi del carburante.

15. Prestare attenzione quando si maneggia il carburante. Per evitare

incendi accidentali, spostare il prodotto ad almeno 3 metri (10') dal punto di

rifornimento prima di avviare il

motore.

16. Stringere bene il tappo del carburante dopo aver riempito il serbatoio

del carburante.

17.Non utilizzare il prodotto se perde carburante. Non rimuovere il tappo

del serbatoio del carburante mentre il motore è in funzione.

18.Utilizzare solo un contenitore approvato.

19. Non conservare taniche di carburante o riempire il serbatoio del

carburante in qualsiasi luogo in cui siano presenti caldaie, stufe, fuochi a

legna, scintille elettriche, scintille di saldatura o altre fonti di calore o fuoco

che potrebbero accendere il carburante.

20.Se si verifica una fuoriuscita di carburante durante il rifornimento,

utilizzare uno straccio asciutto per asciugare le fuoriuscite e lasciare

evaporare il carburante rimanente prima di accendere nuovamente il

motore.

21.Se hai versato carburante su te stesso o sui tuoi vestiti, cambiati i vestiti

e lava ogni parte del tuo corpo che è venuta a contatto con il carburante

prima

riaccendendo il motore.

22.Se il carburante prende fuoco, spegnere l'incendio con un estintore a

polvere secca.

23.Se il serbatoio del carburante viene svuotato, l'operazione deve essere

eseguita all'aperto.

Riduzione delle vibrazioni e del rumore

Per ridurre l'impatto dell'emissione di rumore e vibrazioni, limitare il tempo

di funzionamento, utilizzare modalità operative a basse vibrazioni e a

bassa rumorosità e indossare dispositivi di protezione individuale.

Prendere in considerazione i seguenti punti per ridurre al minimo i rischi di

esposizione alle vibrazioni e al rumore:

1. Utilizzare il prodotto solo come previsto dal suo design e da queste

istruzioni.

2. Assicurarsi che il prodotto sia in buone condizioni e ben mantenuto.

3. Utilizzare gli accessori corretti per il prodotto e assicurarsi che siano in

buone condizioni.

4. Mantenere una presa salda sulle maniglie/superficie di presa.

5. Mantenere questo prodotto attenendosi a queste istruzioni e mantenerlo

ben lubrificato (ove appropriato).

6. Pianifica il tuo programma di lavoro per distribuire l'uso dello strumento

ad alte vibrazioni su un periodo di tempo più lungo.

7. L'uso prolungato del prodotto espone l'utente a vibrazioni che possono

causare una serie di condizioni collettivamente note come sindrome da

vibrazione mano-braccio (HAVS), ad esempio dita che diventano bianche;

così come malattie specifiche come la sindrome del tunnel carpale.

- Per ridurre questo rischio durante l'utilizzo del prodotto, indossare

sempre guanti protettivi e tenere le mani calde.

- I sintomi dell'HAVS comprendono qualsiasi combinazione dei seguenti:

formicolio e intorpidimento delle dita; Non essere in grado di sentire le cose

correttamente; Perdita di forza nelle mani; Dita che diventano bianche

(sbiancamento) e diventano rosse e doloranti durante la guarigione (in

particolare in condizioni di freddo e umidità, e probabilmente all'inizio solo

sulle punte). Chiedere immediatamente consiglio al medico se si avvertono

tali sintomi.

La Direttiva europea sugli agenti fisici (vibrazioni) è stata introdotta per

contribuire a ridurre le lesioni dovute alla sindrome da vibrazione

mano-braccio per gli utenti di prodotti con emissione di vibrazioni. La

direttiva impone ai produttori e ai fornitori di fornire risultati indicativi dei

test sulle vibrazioni per consentire agli utenti di prendere decisioni

informate sul periodo di tempo in cui un prodotto può essere utilizzato in

sicurezza quotidianamente.

base e la scelta dello strumento.

Emergenza

Familiarizzare con l'uso di questo prodotto tramite questo manuale di

istruzioni. Memorizza le indicazioni di sicurezza e seguile alla lettera.

Questo

aiuterà a prevenire rischi e pericoli.

4. Prestare sempre attenzione quando si utilizza questo prodotto, in modo

da poter riconoscere e gestire tempestivamente i rischi. Un intervento

rapido può prevenire lesioni gravi e danni materiali.

2. Arrestare il motore e scollegare il connettore della candela se si

riscontrano malfunzionamenti. Far controllare il prodotto da un

professionista qualificato e ripararlo, se necessario, prima di utilizzarlo

nuovamente.

3. In caso di incendio spegnere il motore e scollegare il connettore della

candela. Adottare immediatamente misure antincendio se l'interruttore del

prodotto non è più accessibile.

Rischi residui

Anche se si utilizza questo prodotto in conformità con tutti i requisiti di

sicurezza, permangono rischi potenziali di lesioni e danni. In relazione alla

struttura e al design di questo prodotto possono verificarsi i seguenti

pericoli:

1. Difetti di salute derivanti dall'emissione di vibrazioni se il prodotto viene

utilizzato per lunghi periodi di tempo o non adeguatamente gestito e

mantenuto correttamente.

2. Lesioni e danni materiali dovuti alla rottura degli accessori di taglio o

all'impatto improvviso di oggetti nascosti durante l'uso.

3. Pericolo di lesioni e danni materiali causati da oggetti volanti e lanciati.

4. Ustioni se si toccano superfici calde.

AVVERTIMENTO!

Non utilizzare mai acqua per spegnere un prodotto in

fiamme. Il combustibile in fiamme deve essere spento con agenti

estinguenti speciali! Ti consigliamo di tenere a portata di mano nella

tua area di lavoro un estintore adatto!

5. Contraccolpo.

Simboli

Sul prodotto, sull'etichetta identificativa e all'interno di queste istruzioni

troverete, tra gli altri, i seguenti simboli e abbreviazioni. Familiarizzare

utilizzarli per ridurre rischi quali lesioni personali e danni alla proprietà.

Leggere attentamente queste istruzioni per l'uso

prima di utilizzare lo strumento per la prima volta e

conservarle per riferimento futuro.

Avvertimento!

Leggere le istruzioni per l'uso prima dell'uso!

AVVERTIMENTO!

Sono richieste speciali precauzioni di sicurezza

quando lavorare con l'apparecchio.

Leggere e osservare tutte le avvertenze.

Indossare cuffie antirumore.

Indossare occhiali di sicurezza.

Indossare guanti protettivi.

Tirare l'avviamento a strappo con lo starter in questa

posizione. Quando tu tirare fuori lo starter, lo

sportello dell'aria si chiude. Quando spingi dentro

soffocare, lo sportello dell'aria si apre.

Premere la pompa del carburante (primer) 6 volte

Serbatoio di carburante; rapporto di miscelazione: 40

parti di benzina per 1 parte di olio

Benzina: 95 ROZ/98 ROZ

Olio per motori a 2 tempi: ISO-L-EGD/JASO FD

Fiamme libere e fumo nelle vicinanze

dell'apparecchio sono severamente vietati!

Livello di potenza sonora garantito dell'apparecchio

Gli oggetti lanciati dal prodotto potrebbero colpire

l'utente o altri astanti.

Assicurarsi sempre che altre persone e animali

domestici rimangano a distanza di sicurezza dal

prodotto quando è in funzione. In generale i bambini

non devono avvicinarsi alla zona in cui si trova il

prodotto.

Attenzione! Vapori di CO velenosi (vapori di

monossido di carbonio)!

Non utilizzare l'apparecchio in ambienti chiusi!

AVVERTIMENTO!

I capelli possono essere risucchiati nell'apparecchio!

Attenzione: la benzina è altamente infiammabile!

Pericolo di esplosione! Non versare carburante!

Spegnere l'apparecchio e rimuovere il connettore

della candela prima di eseguire qualsiasi intervento

di manutenzione!

Attenzione! Pericolo di soffocamento!

Attenzione, parti calde. Mantenere la distanza di

sicurezza!

Attenzione alle parti scagliate via!

Tieni gli altri lontani! Mantenere la distanza di

sicurezza!

Non fare il pieno con E10!

Versa qui la miscela di benzina!

ELENCO PARTI

Motosega a benzina

(sega e copertura dai freni

della catena)

Chiave esagonale (4 mm/5

mm)

Barra guida

Cacciavite a taglio

Fodero per barra guida

File

Sega a catena

Inserire i denti

Contenitore

Vite (x2)

Multi attrezzo

Tappi per le orecchie (x2)

Chiave a spina

Interruttore ON/STOP. L'interruttore ON/STOP deve essere utilizzato per

arrestare il motore.

Un certo livello di rumore proveniente dalla macchina non è evitabile. Il

percorso di lavoro rumoroso è soggetto a licenza e limiti per determinati

periodi. Mantenere i periodi di riposo e potrebbe essere necessario limitare

l'orario di lavoro al minimo. Per la propria protezione personale e per la

protezione delle persone che lavorano nelle vicinanze, dovrà essere

indossata un'adeguata protezione acustica.

ATTENZIONE: questa macchina produce un campo elettromagnetico

durante il funzionamento. In alcune circostanze, questo campo può

interferire con gli impianti medici attivi o passivi. Per ridurre il rischio di

lesioni gravi o mortali, consigliamo alle persone con impianti medici di

consultare il proprio medico e il produttore dell'impianto medico prima di

utilizzare questa macchina.

- Non azionare la motosega con una sola mano. L'utilizzo con una sola

mano potrebbe causare gravi lesioni all'operatore, agli aiutanti, agli astanti

o a qualsiasi combinazione di queste persone.

Una motosega è destinata all'uso con due mani.

- Utilizzare la motosega solo in un'area esterna ben ventilata.

- Non utilizzare la sega da una scala o su un albero, a meno che non si sia

specificatamente addestrati a farlo.

Assicurarsi che la catena non entri in contatto con alcun oggetto durante

l'avvio del motore. Non tentare mai di avviare la sega quando la barra di

guida è in un taglio.

- Non esercitare pressione sulla sega alla fine del taglio. L'applicazione

della pressione può causare la perdita di controllo una volta completato il

taglio.

- Spegnere il motore prima di appoggiare la sega.

- Non utilizzare una motosega danneggiata, regolata in modo improprio o

non completamente e saldamente assemblata. Sostituire sempre

immediatamente la barra, la catena, il paramano o il freno della catena se

risultano danneggiati, rotti o rimossi in altro modo.

- Tenere la marmitta lontana dal corpo e la barra guida e la catena coperte

con un fodero durante il trasporto.

- Assicurare la macchina durante il trasporto.

- Evitare di toccare le parti rotanti e utilizzare gli elementi protettivi previsti.

- Assicurarsi che tutti i bulloni e i dadi siano serrati prima di ogni avvio.

- Tenere i cavi lontani da fonti di calore, olio, spigoli vivi o parti in

movimento.

- Indossare dispositivi di protezione individuale (DPI), inclusi occhiali di

sicurezza, elmetto di protezione, tappi per le orecchie, guanti, scarpe

speciali e indumenti attillati.

- Utilizzare sempre protezioni acustiche approvate.

- Controllare regolarmente l'udito a causa dei potenziali danni causati dal

rumore della motosega.

- Tenere le parti del corpo lontane dalla catena quando il motore è in

funzione.

- Mantenere una distanza minima di 10 metri tra bambini, astanti, animali e

l'area di lavoro.

- Non utilizzare la motosega se si è stanchi, malati, turbati o sotto l'effetto di

alcol, droghe o farmaci.

- Essere fisicamente in forma e mentalmente vigile mentre si utilizza la

motosega.

- Consultare il proprio medico se si hanno problemi di salute che

potrebbero influire sulla capacità di maneggiare in sicurezza una

motosega.

Non maneggiare o utilizzare la motosega quando si è stanchi, malati o

turbati o se si è assunto alcol, droghe o farmaci. Devi essere in buone

condizioni fisiche e mentalmente vigile. Il lavoro con la motosega è faticoso.

Se soffri di qualche condizione che potrebbe essere aggravata da un

lavoro faticoso, consulta il tuo medico prima di utilizzare una motosega.

Pianificare attentamente in anticipo l'operazione di taglio. Non iniziare a

tagliare finché non si dispone di un'area di lavoro libera, di una posizione

sicura e, se si stanno abbattendo alberi, di un percorso di ritirata

pianificato.

Tenere tutte le parti del corpo lontane dalla catena della sega quando la

motosega è in funzione. Prima di avviare la motosega, assicurarsi che la

catena della sega non venga a contatto con nulla. Un attimo di

disattenzione durante l'utilizzo della motosega può causare l'impigliamento

dei vestiti o del corpo nella catena della sega .

Tenere sempre la motosega con la mano destra sull'impugnatura

posteriore e con la mano sinistra sull'impugnatura anteriore. Tenere la

motosega con la configurazione a mano invertita aumenta il rischio di

lesioni personali e non dovrebbe mai essere fatto.

NOTA: Per le motoseghe progettate con la barra di guida sul lato sinistro, è

riservato il riferimento al posizionamento "mano destra" e "mano sinistra".

Non utilizzare la motosega con una mano! L'uso con una sola mano può

causare gravi lesioni all'operatore, agli assistenti e ad altre persone. La

motosega è progettata per l'uso con due mani. Iniziare a lavorare solo

dopo aver liberato l'area di lavoro da oggetti non necessari.

Prima di avviare l'apparecchio, assicurarsi che la catena non sia in contatto

con nulla. Durante il trasporto della sega, il motore deve essere spento con

la barra e la catena rivolte all'indietro. Quando si trasporta la motosega,

posizionare sempre la copertura sulla barra.

AVVERTENZA: scollegare sempre il cavo della candela e posizionarlo in

un punto in cui non possa entrare in contatto con la candela per evitare

avviamenti accidentali durante l'installazione, il trasporto, la regolazione o

l'esecuzione di riparazioni, ad eccezione del carburatore. aggiustamenti.

Questa motosega per servizio forestale è progettata esclusivamente per il

taglio del legno. Poiché la motosega è uno strumento per il taglio del legno

ad alta velocità, è necessario osservare speciali precauzioni di sicurezza

per ridurre il rischio di incidenti. L'uso imprudente o improprio di questo

strumento può causare gravi lesioni.

Maneggiare il carburante con cautela

- Non fumare mentre si maneggia il carburante o mentre si utilizza la sega.

- Eliminare ogni fonte di scintille o fiamme nelle aree in cui viene miscelato

o versato il carburante.

Non dovrebbe esserci fumo, aperto fiamme o lavori che potrebbero

provocare scintille. Lasciare raffreddare il motore prima di fare

rifornimento.

- Miscelare e versare il carburante in un'area esterna su terreno nudo;

conservare il carburante in un luogo fresco, asciutto e ben ventilato; e

utilizzare un contenitore approvato e contrassegnato per tutti gli scopi di

carburante.

Asciugare tutte le fuoriuscite di carburante prima di avviare la sega.

- Spostarsi di almeno 10 piedi ( 3 metri ) dal luogo di rifornimento prima di

avviare il motore.

- Spegnere il motore e lasciare raffreddare la sega in una zona non

combustibile, non su foglie secche, paglia, carta, ecc. Rimuovere

lentamente il tappo del carburante e rifornire l'unità.

- Negozio l'unità e il carburante in un'area in cui i vapori del carburante non

possono raggiungere scintille o fiamme libere provenienti da scaldabagni,

motori o interruttori elettrici, forni, ecc.

Presta particolare attenzione quando tagli cespugli e piantine, poiché i loro

rami elastici possono cadere in una catena, colpirti o sbilanciarti. Quando

si taglia un ramo esposto a un carico esterno, fare attenzione all'impatto

dopo aver rimosso il carico. Prima di segare, controllare la presenza di

corpi estranei nel legno, come ad esempio chiodi. Assicurati di rimuoverli

prima di tagliarli. Utilizzare il dispositivo solo per lo scopo previsto. La sega

è destinata esclusivamente al taglio del legno. Non utilizzare la sega per

altri scopi non specificati nel presente documento. Ad esempio tagliare

plastica, muratura, ecc. Prima del lavoro, pulire e asciugare le maniglie.

Non tagliare al di sopra del livello delle spalle, piegarsi troppo e toccare il

suolo con la catena. Quando si segano tavole e tronchi, è necessario

utilizzare un supporto affidabile (incorniciatura). Non lasciare che un'altra

persona tenga il tronco mentre sega e non tenere mai il tronco con il piede.

Non lavorare in condizioni di scarsa illuminazione e su pendii ripidi.

La sega deve essere guidata in modo tale che nessuna parte del corpo si

trovi nel piano di taglio (Fig.1) .

(Fig. 1) .

La regolamentazione nazionale può limitare l'uso del prodotto.

Per evitare contraccolpi

AVVERTENZA: evitare contraccolpi che potrebbero provocare lesioni. Il

contraccolpo è il movimento all'indietro, verso l'alto o in avanti improvviso della

barra di guida che si verifica quando la catena vicino alla punta superiore della

barra di guida entra in contatto con qualsiasi oggetto come un tronco o un ramo, o

quando il legno si chiude e intrappola la catena nella taglio.

Anche il contatto con un oggetto estraneo nel legno può provocare la perdita di

controllo della motosega.

1.Segare con la barra di guida ad angolo piatto.

2.Non lavorare mai con una catena allentata, molto tesa o molto usurata.

3.Assicurarsi che la catena sia affilata correttamente.

4.Non tagliare mai al di sopra dell'altezza delle spalle.

5.Non lavorare mai con la punta della barra di guida.

6.Tenere sempre saldamente il prodotto con entrambe le mani.

7.Utilizzare sempre una catena a basso contraccolpo.

8.Applicare i denti di presa in metallo per fare leva.

9.Assicurarsi che la tensione della catena sia corretta.

10.Tagliare solo con il motore a regimi elevati.

11. Non lasciare che la punta della barra di guida entri in contatto con un tronco,

un ramo o qualsiasi altro ostacolo che potrebbe essere colpito mentre si utilizza il

prodotto.

12.Seguire le istruzioni di affilatura e manutenzione della catena della sega fornite

dal produttore.

13.Utilizzare solo barre guida e catene di ricambio specificate dal produttore o

ricambi equivalenti.

Non utilizzare mai la motosega come piallatrice.

Stai attento! Lavorando con la motosega sussiste il pericolo di rimbalzo.

Un rimbalzo provoca la perdita di controllo della motosega e può causare lesioni

gravi o addirittura mortali. I rimbalzi con rotazione ed i rimbalzi dovuti ad

inceppamenti rappresentano il pericolo principale quando si lavora con le

motoseghe e sono la causa principale della maggior parte degli incidenti.

Un rimbalzo si verifica quando la parte anteriore o superiore della lama della sega

(soprattutto il quarto superiore) tocca l'albero o altri oggetti duri, e anche quando il

taglio nell'albero si chiude e incastra la catena. Il contatto frontale con la parte

superiore della lama della sega può provocare una reazione fulminea, in cui

l'utensile rimbalza verso l'alto e indietro verso l'operatore. L'inceppamento della

catena nella parte inferiore della barra di guida spinge la motosega fuori

dall'operatore. L'inceppamento della catena nella parte superiore della barra di

guida spinge il dispositivo verso l'operatore. Uno qualsiasi di questi effetti provoca

la perdita di controllo della sega e lesioni gravi (Fig.2) .

(Fig.2)

Non utilizzare la motosega con il filtro dell'aria rimosso o il coperchio del filtro

dell'aria rimosso. Evita gli effetti velenosi dei gas tossici! I gas di scarico

contengono monossido di carbonio (CO) e altri gas pericolosi per la salute e la vita.

Non utilizzare il dispositivo in ambienti chiusi. Se durante il lavoro hai avvertito

sintomi di avvelenamento, devi prendere fiato all'aria aperta e cercare aiuto

medico. Al termine, scaricare la miscela di carburante dal serbatoio.

AVVERTIMENTO!

Non svuotare la miscela di carburante nelle fogne o nel terreno. Deve

essere versato in appositi contenitori per carburante.

È necessario osservare non solo le prescrizioni generali di sicurezza riportate in

questa sezione, ma anche le istruzioni particolari contenute nelle altre sezioni. La

mancata osservanza delle istruzioni di sicurezza può creare pericolo per

l'ambiente, danneggiare l'utensile e comportare anche conseguenze pericolose

per la salute e la vita umana.

La mancata osservanza delle istruzioni di sicurezza annullerà la garanzia per

danni.

Abbigliamento e dispositivi di protezione individuale (DPI)

4. Fissare i capelli lunghi in modo che siano sopra il livello delle spalle.

2. Non indossare abiti larghi o gioielli poiché potrebbero essere trascinati nel

motore, impigliarsi nella catena o nel sottobosco.

3. Utilizzare i seguenti indumenti di sicurezza e dispositivi di protezione individuale

(DPI) durante l'utilizzo del prodotto:

• casco con visiera e paranuca;

• protezione dell'udito;

• maschera antipolvere;

• guanti con protezione antitaglio omologata;

• gambali protettivi con protezione antitaglio omologata;

• stivali con puntale in acciaio antiscivolo e protezione antitaglio omologata.

PRECAUZIONI

Per evitare lesioni personali, seguire le regole:

• Durante il funzionamento alcune parti dell'apparecchio diventano molto calde.

Non toccarli PRIMA che si siano completamente raffreddati.

• Non posizionare oggetti infiammabili sopra o vicino all'unità.

• Non trasportare, riparare o sottoporre a manutenzione questo prodotto con la

miscela di carburante nel serbatoio.

• Non utilizzare la motosega se è danneggiata in qualsiasi modo.

• Non utilizzare la macchina in atmosfere potenzialmente esplosive o in presenza

di fiamme libere.

• Non utilizzare la motosega in un ambiente non conforme ai requisiti di questo

manuale.

• Non consentire a nessuno di utilizzare l'utensile senza istruzioni adeguate.

• Non utilizzare la macchina senza le protezioni specificate nel progetto. •

Indossare i necessari dispositivi di protezione individuale durante l'utilizzo

dell'unità.

• Non lasciare la macchina in funzione senza sorveglianza.

• Non utilizzare la macchina in prossimità di altre persone o animali.

• Per piani e procedure d'azione di emergenza e situazioni anomale e di allerta,

spegnere immediatamente la macchina e contattare un centro di assistenza.

STRUTTURA

Figura 3

7. Barra guida 2. Catena

8. Vite tendicatena 4. Freno catena

11. Maniglia anteriore 6. Maniglia di avviamento

12. Coperchio del filtro dell'aria 8. Accensione/spegnimento

15. Tappo del serbatoio dell'olio 10. Coperchio del motorino di avviamento

16. Tappo del serbatoio del carburante 12. Maniglia posteriore

19. Blocco acceleratore 14. Primer

20. Dado del coperchio della barra 16. Interruttore del motore

20. Leva della valvola dell'aria

CARATTERISTICHE TECNICHE

Modello/Articolo

CN-52G

CN-58G

Massima potenza (kW)

1.9

2.4

Cilindrata del motore (cm³)

Tipo di motore

2 tempi, raffreddato ad aria

Volume del serbatoio per la

lubrificazione automatica

della catena (ml)

260

Volume del serbatoio del

carburante (ml)

550

Tipo di carburante

miscela di benzina (benzina normale)

e olio per motori a 2 tempi, raffreddati ad aria

Primer

Disponibile

Lunghezza barra (cm)

Passo della catena (pollici)

0,325

Preparazione per il funzionamento

Disimballaggio:

Al momento dell'acquisto, la tua motosega ti viene spedita in una scatola di

cartone con speciali caratteristiche protettive all'interno per proteggerla durante la

spedizione.

Per rimuovere lo strumento dalla scatola, rimuovere il nastro di imballaggio, aprire

la scatola e rimuovere con attenzione gli accessori.

AVVERTIMENTO!

Controllare sempre l'insieme completo e le condizioni tecniche del

prodotto dopo il disimballaggio e il trasporto.

Conservare i materiali di imballaggio nel caso sia necessario trasportare l'unità.

Requisiti di assemblaggio

Prima di avviare la motosega per la prima volta è necessario assemblare la barra

e la catena, regolare la catena, riempire il serbatoio del carburante con carburante

e aggiungere olio per lubrificare la catena.

Avvertimento! Non AVVIARE la motosega finché non è completamente

predisposta per l'uso.

Leggere attentamente questo manuale prima di utilizzare la macchina. Prestare

particolare attenzione alle precauzioni di sicurezza. Questo manuale è un

manuale di riferimento e di istruzioni e fornisce informazioni generali

sull'assemblaggio, il funzionamento e la manutenzione della motosega.

Assemblare la barra di trasmissione e la catena della sega.

AVVERTIMENTO!

Indossare sempre guanti protettivi quando si lavora con la catena.

7. Assicurati che il dispositivo sia spento. Posizionare la sega su una superficie

piana.

8. Spostare la protezione del freno della catena nella posizione operativa tirando

la leva verso di sé. Assicurarsi che la catena ruoti attorno alla barra (fig.4).

3. Svitare i due dadi (A) che fissano la barra e la protezione catena. Rimuovere il

coperchio di protezione insieme allo scudo freno catena (B) (fig.5).

(fig.4).

(fig.5)

4.Installare la barra in modo che la fessura della barra sia allineata con entrambi i

bulloni (C) (fig. 6).

5. Stendere la catena in cerchio con i bordi taglienti (D) allineati con i segni sulla

protezione della motosega e sulla barra di guida (fig. 7).

(figura 6).

(figura 7)

6. Far scorrere la catena dietro la ruota della catena di trasmissione (E).

Controllare se le maglie della catena sono ben posizionate tra i denti della ruota

della catena.

7. Inserire le maglie nella scanalatura della barra (F) sulla periferia (Fig. 8).

(Fig. 8)

8. Ruotare la catena per assicurarsi che i denti della catena si innestino nei denti

della ruota della catena. 9. Sostituire la protezione della catena e la protezione del

freno della catena in modo che i bulloni si inseriscano nei fori previsti e il perno di

tensionamento della catena si inserisca nel foro inferiore della barra (fig. 9).

(figura 9)

10. Installare entrambi i dadi, serrarli a mano, quindi seguire le istruzioni per

regolare la tensione della catena. Quando la catena ha raggiunto la tensione

corretta, serrare completamente i dadi.

Regolazione della tensione della catena

AVVERTIMENTO!

Indossare sempre guanti protettivi quando si lavora con la catena.

La corretta tensione della catena è estremamente importante e deve essere

controllata sia prima dell'avvio che periodicamente durante il funzionamento.

Prendersi il tempo necessario per regolare la catena migliorerà le prestazioni e

prolungherà la vita della sega.

AVVERTIMENTO!

Una nuova catena si affloscia rapidamente e richiede il tensionamento

dopo 5-8 tagli.

Questo è comune con le catene nuove e l'intervallo di tensionamento

aumenta nel tempo.

La ruota dentata, il pneumatico, la catena e l'albero motore si usureranno molto

più velocemente se la catena è troppo lenta o troppo tesa. Guarda la fig. 10, che

mostra la corretta tensione per una catena fredda (A), una catena calda (B) e una

catena la cui tensione necessita di essere regolata (C).

(figura 10)

Procedura di regolazione della tensione della catena

4. Allentare i dadi del pneumatico (copertura protettiva con scudo del freno) e

ruotare la vite di regolazione (D) in senso orario per tendere la catena. Ruotare la

vite di regolazione (D) in senso antiorario per diminuire la tensione della catena.

Assicuratevi che la catena sia completamente attorno alla barra (fig. 11).

2. Dopo aver regolato la catena, serrare saldamente i dadi che fissano la barra

(cappuccio protettivo insieme alla protezione del freno). La catena è considerata

correttamente tesa se è possibile spostarla manualmente sulla barra con poco

sforzo. La catena dovrebbe adattarsi bene al lato inferiore della lama della sega ed

essere tirata con la mano lontano dalla lama di circa 2-4 mm.

(figura 11).

NOTA: Se la catena ha difficoltà a muoversi sulla barra o si ferma, è troppo tesa.

Allentare la tensione.

Controllo del freno della catena

La motosega è dotata di un freno catena che riduce il rischio di lesioni se la sega

rimbalza. Il dispositivo di sicurezza interviene quando viene applicata pressione

alla protezione del freno. Quando la mano dell'operatore colpisce lo scudo, la

catena si ferma bruscamente.

Il freno della catena ha due posizioni:

7. Il freno è disattivato (la catena può muoversi) quando la protezione del freno è

tirata indietro (A) (fig. 12).

8. 2. Il freno è inserito (la catena non può muoversi) con la protezione del freno

rivolta in avanti (B). In questo caso la catena non deve scorrere sulla barra (fig.

12).

(figura 12)

Per controllare il freno della catena:

4. Posizionare la sega su una superficie piana e disattivare il freno della catena.

La catena non deve entrare in contatto con nulla.

2. Avviare la motosega premendo il tasto di blocco dell'acceleratore e il tasto

dell'acceleratore.

3. Premere l'interruttore del freno della catena. La catena dovrebbe fermarsi

rapidamente. Rilasciare il tasto dell'acceleratore.

AVVERTIMENTO!

Lo scudo del freno deve essere in buone condizioni e deve presentare

Cambio olio motosega

AVVERTIMENTO!

Non utilizzare mai olio usato! L'olio usato è dannoso per l'ambiente e può

causare danni.

L'olio per motosega deve essere utilizzato per lubrificare la catena e la barra.

Utilizzare olio che contenga additivi per ridurre l'attrito e l'usura e per prevenire

l'accumulo di resina sulla barra e sulla catena.

AVVERTIMENTO!

Prima di riempire il serbatoio dell'olio, assicurarsi che la motosega sia

spenta.

Per riempire il serbatoio dell'olio:

13. Assicurati di pulire la superficie attorno al tappo del serbatoio dell'olio per

evitare che lo sporco penetri all'interno.

14. Svitare il tappo del serbatoio dell'olio e versare l'olio della motosega (capacità

del serbatoio 260 ml).

15. Riavvitare il tappo del serbatoio dell'olio.

16. Prima di iniziare controllate il rifornimento dell'olio: accendete la motosega e

posizionatela sopra una lettiera adatta. Se è sufficientemente lubrificato si formerà

una leggera scia di olio gocciolante (fig. 13).

clic distintivo quando si passa da una posizione all'altra. Non utilizzare

l'unità se la protezione del freno non può essere spostata in una delle posizioni

o se la catena non si ferma quando viene applicato il freno. Portare l'unità ad un

centro di assistenza per la riparazione.

(figura 13)

AVVERTIMENTO!

Controllare sempre il livello dell'olio. Non utilizzare la motosega se l'olio

non è sufficiente per lubrificare la catena.

Una corretta lubrificazione è essenziale per ridurre l'attrito della catena e della

barra. Il funzionamento di una motosega con una lubrificazione insufficiente riduce

le prestazioni e la durata utile e provoca una rapida usura della catena e della

barra a causa del surriscaldamento. Questa motosega è dotata di un sistema di

lubrificazione automatico che fornisce la quantità necessaria di lubrificante alla

barra e alla catena. All'aumentare della velocità del motore aumenta anche la

fornitura di olio alla barra.

Miscela di carburante per motoseghe

Per ottenere i migliori risultati utilizzare benzina AI-92 di qualità standard senza

additivi miscelata con olio speciale per motori a 2 tempi nella proporzione indicata

sulla confezione dell'olio. Il rapporto di miscelazione consigliato è 1:40, a meno

che non differisca dalle raccomandazioni del produttore dell'olio. Mescolare

carburante e olio 2 tempi in un apposito contenitore fino ad ottenere una miscela

omogenea.

AVVERTIMENTO!

Non riempire la motosega con benzina pura. Ciò causerà il

malfunzionamento del motore e annullerà la garanzia del produttore sul prodotto.

Non è consigliabile utilizzare una miscela di carburante conservata per più di 30

giorni.

PROCEDURA OPERATIVA

Prima di iniziare il lavoro, controllare l'area di lavoro e rimuovere corpi estranei che

potrebbero causare lesioni o danneggiare l'attrezzatura.

Utilizzare lo strumento solo durante le ore diurne o in buone condizioni di

illuminazione.

Fare attenzione e usare sempre il buon senso quando si utilizza la sega. Se si

verifica una situazione anomala, spegnere immediatamente la motosega e

contattare un centro assistenza autorizzato.

Avvio del motore

22. Realizza un buon pilastro e appoggia la motosega a terra in modo che la

catena non tocchi nulla.

23. Afferrare l'impugnatura anteriore con una mano e portare la motosega a terra.

Afferrare la maniglia posteriore calpestandola.

24. Impostare l'interruttore di accensione in posizione "on".

25. Premere il primer circa 4-5 volte finché non appare il carburante nel primer.

26. Tirare la leva della serranda dell'aria verso di sé finché non si blocca, la

serranda dell'aria si chiuderà.

27. Tirare lentamente la maniglia di avviamento fino a sentire resistenza, quindi

tirare il cavo con un movimento deciso e costante fino a una distanza non

superiore a 50-60 cm. Ripetere la procedura più volte fino all'avvio del motore.

28. Premere il tasto di blocco dell'acceleratore e il tasto dell'acceleratore, la

serranda dell'aria del carburatore si aprirà automaticamente, la leva della serranda

tornerà nella sua posizione originale.

AVVERTIMENTO! Non consentire che il cavo venga estratto

completamente prima che la bobina di avviamento si sia fermata. Ciò

causerà la rottura del motorino di avviamento e non è coperto dalla

garanzia.

Arrestare il motore

7. Rilasciare la chiave di blocco dell'acceleratore e la chiave dell'acceleratore per

consentire al motore di girare al minimo.

8. Per spegnere il motore, spostare l'interruttore in posizione "off".

NOTA: per arrestare il motore in caso di emergenza, inserire il freno della catena e

spostare l'interruttore in posizione "off".

Ritaglio

Gli alberi piccoli fino a 15 cm di diametro vengono solitamente tagliati con un unico

taglio. Sugli alberi più grandi è necessario effettuare un pretaglio. La tacca

determina la direzione in cui cadrà l'albero.

AVVERTIMENTO!

Delimitare anticipatamente la via di fuga (A) e liberarla da possibili

ostacoli prima di iniziare a tagliare. La via di fuga deve essere nel senso opposto a

quello in cui è prevista la caduta dell'albero (B) (fig. 14).

(figura 14)

AVVERTIMENTO! Quando si abbatte un albero su un pendio, l'operatore

deve stare più in alto sul pendio poiché l'albero abbattuto potrebbe

rotolare giù.

NOTA: la direzione di caduta è determinata dalla tacca. Prima di effettuare i tagli

valutare la distribuzione dei grandi rami, il baricentro della chioma e la pendenza

naturale dell'albero per determinare la direzione di abbattimento dell'albero.

AVVERTIMENTO! Non abbattere un albero in caso di vento forte o

variabile e se presente

il rischio di danni alla proprietà. Non abbattere un albero se esiste il

rischio di danneggiare i cavi. Coordinare l'abbattimento con servizi pubblici e

professionisti.

Abbattere un albero

Solitamente l'abbattimento di un albero prevede due operazioni fondamentali:

l'intaglio (C) e l'esecuzione del taglio finale (D). Iniziare l'intaglio (C) sul lato

dell'albero rivolto nella direzione prevista di caduta (E). Assicurarsi che la tacca

non entri troppo in profondità nel bagagliaio. L'intaglio (C) deve essere realizzato

in modo da lasciare integra una parte del tronco (F) sufficientemente spessa e

resistente. La tacca deve essere sufficientemente ampia da guidare

completamente la caduta dell'albero durante l'abbattimento. Avvertimento! Non

camminare davanti ad un albero che è già stato intagliato. Il taglio finale (D) viene

effettuato sul lato posteriore dell'albero 3-5 cm sopra la base orizzontale della

tacca (C) (fig. 15).

(figura 15)

Non tagliare mai completamente il bagagliaio. Lasciare sempre integra una parte

del tronco (F) adeguatamente spessa e resistente.

Questa parte non tagliata impedisce all'albero di cadere prematuramente e lo

guida quando cade. Se tagli il tronco completamente verso il basso, perderai il

controllo sulla direzione della caduta. Posizionare un cuneo o una leva nel taglio

prima che l'albero diventi instabile e inizi a muoversi. In questo modo eviterete che

la barra si inceppi nel taglio se avete valutato male la direzione di caduta. Prima di

abbattere l'albero, assicurarsi che nessuno si trovi nella zona di caduta dell'albero.

AVVERTIMENTO!

Prima di effettuare il taglio finale, assicurarsi sempre che non vi siano

animali o oggetti nell'area di lavoro.

Taglio finale

Utilizzare cunei di legno o plastica (A) per evitare che la barra o la catena (B) si

incastrino nel taglio. I cunei controllano anche l'abbattimento (fig. 16).

(figura 16)

Quando il diametro del tronco è maggiore della lunghezza della barra si eseguono

due tagli, come mostrato in (fig.17).

(fig.17)

AVVERTIMENTO!

Durante il taglio finale, se la motosega si avvicina alla parte non

tagliata del tronco, l’albero inizierà a cadere.

Quando l'albero comincia a cadere, togliere la motosega dal taglio, spegnere il

motore, appoggiare la motosega a terra e allontanarsi dall'area della via di fuga

prevista. Eseguire tutte le azioni tempestivamente, senza ritardi.

Potatura dei rami

AVVERTIMENTO!

Non tagliare i rami stando in piedi sul tronco. Ciò potrebbe provocare

lesioni gravi.

I rami vengono tagliati dall'albero caduto. Non tagliare i rami che sostengono il

tronco e ne impediscono il rotolamento (A) finché non si avrà tagliato il tronco

(fig.18).

I rami soggetti a carichi esterni devono essere tagliati dal basso verso l'alto per

evitare che la motosega si inceppi.

Taglio trasversale

La segatura viene eseguita attraverso le fibre del legno. Quando si lavora in

pendenza, assicurarsi di essere in una posizione stabile e di trovarsi sul lato più

alto della pendenza rispetto al tronco.

Assicurarsi che il tronco poggi sui suoi supporti e che l'estremità da segare non sia

a terra. Assicurarsi che la catena non finisca nel terreno, poiché ciò causerebbe

una rapida usura della catena.

(fig.18)

Per il taglio trasversale è necessario posizionare la battuta dentata 1 (fig. 19) sul

tronco da segare.

10. Se il tronco è sostenuto per tutta la sua lunghezza, guidare la motosega

dall'alto verso il basso facendo attenzione che la catena non si incastri nel terreno

(fig. 20).

11. Quando il tronco è a un'estremità del suo supporto, tagliare prima a circa 1/3

del diametro del tronco per evitare spaccature. Rifinire poi il taglio in alto in modo

che coincida con il primo taglio, evitando inceppamenti (fig. 21).

(figura 20)

(figura 21)

12. Nel caso in cui il tronco sia sostenuto su entrambe le estremità, tagliare prima

dalla parte superiore 1/3 del diametro del tronco per evitare spaccature. Rifinire

poi il taglio dal basso in modo che coincida con il primo taglio, evitando

inceppamenti (fig. 22).

Per segare in pezzi è meglio sostenere il tronco con degli stimolatori. Se ciò non è

possibile, il tronco deve essere sollevato e posizionato sui tronchi. Assicurarsi che

il tronco sia fissato saldamente. Per la sicurezza personale e per facilitare il taglio,

rispettare la corretta posizione del corpo (fig. 23):

7. Tenere saldamente la sega con entrambe le mani a destra del corpo.

8. Tieni il braccio sinistro il più dritto possibile.

3. Mantieni l'equilibrio appoggiandoti su entrambi i piedi.

SERVIZIO TECNICO

AVVERTIMENTO! Tutti gli interventi di manutenzione e riparazione

devono essere eseguiti a macchina spenta.

Una manutenzione tempestiva prolungherà la vita dello strumento e ne aumenterà

l'efficienza. Ad eccezione delle operazioni qui menzionate, la manutenzione

dell'unità deve essere eseguita da personale qualificato presso un centro di

assistenza autorizzato.

Ad ogni completamento del lavoro, controllare l'integrità dei componenti e il

serraggio dei collegamenti dell'unità. Se necessario, contattare un centro

assistenza autorizzato.

Manutenzione preventiva

Schema di servizio

Dopo aver

finito il

lavoro/tutti i

giorni

Dopo l'orario di

lavoro

Elemento

Azione

Viti/dadi/bulloni

Controllo/tensioname

nto

•

Filtro dell'aria

Pulizia/sostituzione

•

Candela

Pulizia/regolazione/so

stituzione

•

Tubi del

carburante

Controllare/sostituire

se necessario

•

Componenti freno

catena

Controllare/sostituire

se necessario

•

Filtro dell'aria

Non utilizzare la sega senza filtro dell'aria. Polvere e particolato possono entrare

nel motore, polvere e particelle solide possono entrare nel motore e causare danni

e malfunzionamenti. Mantenere pulito il filtro dell'aria! Pulire il filtro dell'aria:

7. Rimuovere il coperchio del filtro dell'aria 1 (Fig. 24) sganciando i fermi 3.

Utilizzare un cacciavite con una chiave per candele 2.

8. Svitare il dado 4 (Fig. 25) e rimuovere il filtro 5.

3. Pulire il filtro dell'aria picchiettandolo leggermente su una superficie dura.

Soffiare l'interno con aria compressa (non più di 2 bar).

AVVERTIMENTO!

Non lavare il filtro con acqua.

(Fig.24)

(Fig.25)

Installare il filtro dell'aria. Installare il coperchio del filtro dell'aria/motore.

Controllare che il coperchio sia installato correttamente e che sia posizionato

correttamente. Fai scattare i fermi in posizione.

Candela

Per un funzionamento efficace della sega, mantenere la candela pulita e priva di

depositi carboniosi.

La distanza tra gli elettrodi deve essere regolata correttamente.

1. Assicurarsi che la sega sia spenta.

2. Pulire la superficie vicino alla candela.

3. Scollegare il cavo dell'alta tensione dalla candela 1 (Fig. 26).

4. Svitare la candela 2 utilizzando l'apposita chiave per candele. NON

UTILIZZARE NESSUN ALTRO STRUMENTO. Gli elettrodi della candela

dovrebbero essere di colore marrone chiaro.

5. Sostituire la candela se l'isolante ceramico è scheggiato o se gli elettrodi sono

bruciati o sporchi.

6. Pulire gli elettrodi sul metallo con carta vetrata fine, controllare e regolare la

distanza.

7. Controllare la distanza tra l'elettrodo di terra e l'elettrodo centrale, utilizzando

una sonda speciale. Se necessario regolare la distanza a 0,7-0,8 mm (Fig. 27).

8. Installare la candela nel motore e serrarla saldamente. Un serraggio

insufficiente della candela può provocarne il surriscaldamento e danneggiare il

motore.

9. Collegarlo al cavo dell'alta tensione.

Regolazione del carburatore

Il carburatore è impostato in fabbrica per prestazioni ottimali. Se sono necessarie

regolazioni, contattare il centro di assistenza autorizzato più vicino.

Conservazione della motosega

Quando si ripone la motosega per più di 30 giorni, è necessario preservarla. Se

non vengono seguite le istruzioni per la conservazione, il carburante rimasto nel

carburatore evaporerà lasciando un residuo viscoso e gelatinoso. Ciò causerà

problemi di avviamento del motore e costose riparazioni.

AVVERTIMENTO!

Non conservare la motosega per più di 30 giorni senza che siano state

adottate le seguenti misure:

16. Aprire con attenzione il tappo del bocchettone di rifornimento del carburante in

modo che l'eventuale pressione in eccesso eventualmente presente nel serbatoio

del carburante venga rilasciata lentamente. Scaricare il carburante rimanente.

17. Avviare il motore e farlo funzionare finché non si ferma per consentire al

carburatore di evaporare.

18. Lasciare raffreddare il motore (circa 5 minuti).

19. Utilizzare una chiave per candele per rimuovere la candela.

20. Aggiungere 1 cucchiaino di olio puro per motori a 2 tempi al foro della candela.

Tirare lentamente più volte la fune di avviamento per ricoprire d'olio i componenti

interni. Reinserire la candela.

NOTA: Conservare la motosega in un luogo asciutto, lontano da possibili fonti di

fuoco come stufe, stufe a gas, ecc.

Preparazione della macchina all'uso dopo la conservazione

16. Rimuovere la candela.

17. Recuperare la corda di avviamento tirando con forza per spurgare l'olio in

eccesso dal serbatoio del carburante.

18. Pulire e regolare la distanza tra gli elettrodi o inserire una nuova candela con

la distanza adeguata.

19. Preparare la motosega per il funzionamento.

20. Riempire il serbatoio con una miscela di carburante adeguata composta da

benzina e olio.

Pulizia dello strumento

AVVERTIMENTO!

Non utilizzare acqua o altri liquidi per la pulizia! Fare attenzione

durante la pulizia dello strumento. Indossare sempre guanti protettivi.

Spegnere la macchina. Attendere circa 10-15 minuti affinché il motore si raffreddi

completamente. Pulisci tutte le superfici e le prese d'aria con un panno o uno

straccio asciutto e, se necessario, utilizza una spazzola speciale.

Per garantire il corretto funzionamento della pompa dell'olio, pulire periodicamente

la scanalatura dell'olio e l'ingresso dell'olio nella barra di guida della sega.

Manutenzione della barra

La ruota dentata sulla parte superiore della barra di guida deve essere lubrificata

regolarmente. La cura adeguata della barra, come descritto in questa sezione, è

essenziale per la qualità della vostra motosega. Per lubrificare il pignone della

catena, si consiglia l'uso di una pistola per grasso (non inclusa).

Per effettuare la manutenzione della ruota della catena della barra:

Spegnere l'utensile e lasciare raffreddare la barra e la catena.

Pulire la ruota dentata della catena. Posizionare l'ugello ad ago della siringa nel

foro del grasso e iniettare il grasso finché non appare sul bordo esterno della ruota

della barra della catena (fig. 28).

Muovere la catena manualmente. Ripetere la procedura di lubrificazione sopra

descritta fino a lubrificare l'intera ruota della barra della catena.

La barra deve essere ruotata ogni 8 ore di funzionamento per un'usura uniforme.

Mantenere puliti la scanalatura del pneumatico e il foro di lubrificazione con

l'utensile di pulizia (non fornito) (fig. 29).

(figura 28)

(figura 29)

Controllare regolarmente l'usura delle guide, rimuovere le bave se necessario e

pulire le guide ad angolo retto con una lima piatta (fig. 30).

Manutenzione della catena

Controllare regolarmente la tensione della catena e regolarla se necessario

secondo questo manuale. Controllare lo stato dei taglienti della catena. Se la

qualità del taglio peggiora, affilare la catena o contattare un centro di assistenza

autorizzato.

Tutti i denti della sega devono avere la stessa lunghezza (dimensione). Diverse

altezze dei denti della sega causano un movimento irregolare della catena, che

può romperla!

La lunghezza minima dei denti della sega è di 3 mm. Una volta raggiunta la

lunghezza minima del dente della sega, la catena della sega non deve essere

ulteriormente affilata e deve essere sostituita con una nuova catena. La distanza

tra il fermo di profondità e il tagliente determina lo spessore del morsetto (fig. 31).

L'angolo di affilatura di 30° dovrebbe essere lo stesso per tutti i denti della sega.

Angoli disuguali causano movimenti irregolari della catena, maggiore usura e

possono rompere la catena! L'angolo frontale del dente della sega di 85° è formato

naturalmente dalla profondità di penetrazione della lima circolare. Se la lima

prescritta viene mantenuta correttamente, l'angolo anteriore dei denti della

motosega si formerà da solo (fig. 32).

Per l'affilatura è necessario utilizzare un supporto speciale con una lima tonda da

4 mm. Le normali lime rotonde non sono adatte per l'affilatura. L'affilatura deve

essere eseguita solo con la lima in movimento in avanti (nella direzione della

freccia). Se la lima viene spostata all'indietro, la pressione sull'utensile dovrebbe

essere ridotta (fig. 33).

(fig. 31) (fig. 32)

(figura 33)

Innanzitutto viene affilato il dente della sega più corto. La sua lunghezza è la

lunghezza target per l'affilatura di tutti gli altri denti della catena. Guidare la lima

come mostrato nell'illustrazione. Il portalima facilita la guida della lima durante

l'affilatura ed è dotato di un contrassegno per il corretto angolo di affilatura di 30°

(allineare il contrassegno con la direzione della catena della sega). Limita la

profondità di penetrazione (4/5 del diametro della lima) (fig. 34).

(figura 34)

(figura 35)

Anche un leggero eccesso del dente del limitatore di profondità deve essere

levigato con un'apposita lima piatta. Il limitatore di profondità deve essere

arrotondato nella parte anteriore.

Al termine del processo di affilatura è opportuno controllare l'altezza della battuta

di profondità con un calibro a catena (fig. 35).

POSSIBILI MALFUNZIONAMENTI E METODI DI RISOLUZIONE DEI

PROBLEMI

Problema

Possibile motivo

Azioni correttive

Il motore non si avvia.

Violazione delle

procedure di avvio.

Seguire le istruzioni nel manuale.

Impostazione errata del

carburatore.

Regolare il carburatore presso un

centro di assistenza autorizzato.

Candela sporca.

Pulire la candela/regolare il gioco o

sostituire la candela.

Intasamento del filtro del

carburante.

Sostituire il filtro del carburante.

La sega si avvia, ma il

motore gira a bassa

potenza.

Posizione errata del

comando della serranda

dell'aria.

Regolare la serranda dell'aria.

Candela sporca.

Pulire la candela/regolare il gioco o

sostituire la candela.

Il filtro dell'aria è sporco.

Rimuovere, pulire e reinstallare il

filtro.

Regolazione errata del

carburatore.

Regolare il carburatore presso un

centro di assistenza autorizzato.

Il motore si ferma.

Regolazione errata del

carburatore.

Regolare il carburatore presso un

centro di assistenza autorizzato.

Il supporto del motore

è allentato.

Pulire la

candela/regolare il gioco

o sostituire la candela.

Il freno della catena

non funziona.

Il meccanismo del freno

è danneggiato.

Rivolgersi ad un centro assistenza

autorizzato.

Eccessiva emissione

di fumo.

Regolazione errata del

carburatore.

Regolare il carburatore presso un

centro di assistenza autorizzato.

Miscela di carburante

preparata in modo

errato.

Utilizzare una miscela di carburante

adeguatamente preparata, nella

proporzione indicata sulla tanica

dell'olio per motori a combustione

interna a 2 tempi.

La catena della sega

non è lubrificata.

La pompa dell'olio è

danneggiata.

Rivolgersi ad un centro assistenza

autorizzato.

Il serbatoio dell'olio è

vuoto.

Riempire con olio per motoseghe.

Il filtro dell'olio è

intasato.

Rivolgersi ad un centro assistenza

autorizzato.

Criteri delle condizioni limite.

Il criterio per definire una condizione di fine vita di una motosega è una condizione

in cui l'ulteriore utilizzo della motosega non è consentito o considerato

sub-commerciale. Ad esempio, usura eccessiva, corrosione, deformazione,

invecchiamento o distruzione delle parti, o della loro combinazione, se non

possono essere riparate presso centri di assistenza autorizzati con parti originali o

se la riparazione è economicamente improponibile.

I criteri per lo stato limite della motosega sono:

- Corrosione profonda e fessurazioni sulle superfici delle parti portanti e della

carrozzeria;

- Usura eccessiva o danni al motore e ai meccanismi di trasmissione della catena

della sega, o una combinazione di questi;

- Fine della vita.

AZIONI E GUASTI CRITICI DEL PERSONALE

Nella tabella è riportato un elenco di possibili malfunzionamenti classificati come

incidente, incidente o guasto critico delle apparecchiature e delle azioni del

personale in caso si verifichino:

Problema

Classificazione

Azioni del personale

Ridurre la velocità di

rotazione dell'utensile di

lavoro.

Incidente

Rivolgersi ad un centro

assistenza autorizzato.

Scintille e/o vibrazioni

eccessive.

Incidente

Adottare misure per

prevenire gli incendi.

Rivolgersi ad un centro

assistenza autorizzato.

Fusione della plastica.

Perdita dell'integrità

strutturale del prodotto.

Fallimento critico

Adottare misure per

prevenire gli incendi.

Contattare un centro di

assistenza autorizzato.

La tabella mostra i criteri per gli stati limite degli elettroutensili (segnalazioni di

guasto). Se compaiono questi segni, si può ritenere che il prodotto abbia raggiunto

una "condizione limite" - una condizione della macchina e/o dell'attrezzatura in cui

ulteriori operazioni sono impraticabili, o il ripristino delle condizioni di servizio è

impossibile o impraticabile.

Per confermare questa condizione, l'apparecchiatura deve essere portata presso

un centro di assistenza autorizzato per la diagnostica.

Tecnico Supporto e certificato di garanzia elettronica

www.vevor.com/support

Techniczny Certyfikat wsparcia i e-gwarancji www.vevor.com/support

PIŁY ŁAŃCUCHOWE GAZOWE

INSTRUKCJA OBSŁUGI

We continue to be committed to provide you tools with competitive price.

"Save Half","Half Price" or any other similar expressions used by us only represents an

estimate of savings you might benefit from buying certain tools with us compared to the major

top brands and does not necessarily mean to cover all categories of tools offered by us. You

are kindly reminded to verify carefully when you are placing an order with us if you are

actually saving half in comparison with the top major brands.

CN-52G / CN-58G

Have product questions? Need technical support? Please feel free to

Technical Support and E-Warranty Certificate

www.vevor.com/support

NEED HELP? CONTACT US!

This is the original instruction,please read all manual instructions carefully

before operating. VEVOR reserves a clear interpretation of our user

manual. The appearance of the product shall be subject to the product

you received. Please forgive us that we won't inform you again if there

are any technology or software updates on our product.

GAS CHAINSAWS

WAŻNY

PRZECZYTAJ UWAŻNIE PRZED UŻYCIEM.

ZACHOWAJ DO PRZYSZŁOŚCI.

Szkolenie

1. Przeczytaj uważnie instrukcję. Zapoznaj się z elementami sterującymi i

właściwym użytkowaniem produktu.

2. Nigdy nie pozwalaj dzieciom ani osobom niezaznajomionym z niniejszą

instrukcją na użytkowanie produktu. Lokalne przepisy mogą ograniczać

wiek operatora.

3. Nigdy nie używaj produktu, gdy w pobliżu znajdują się ludzie, zwłaszcza

dzieci, lub zwierzęta.

4. Należy pamiętać, że za wypadki lub zagrożenia powstałe dla innych

osób lub ich mienia odpowiada operator lub użytkownik.

5. Z produktu nie mogą korzystać osoby będące pod wpływem alkoholu,

narkotyków lub leków.

6. Nie używaj produktu, jeśli jesteś zmęczony.

7. Nie używaj produktu bez osłon lub jeśli jest uszkodzony.

8. Nigdy nie używaj produktu w pomieszczeniach zamkniętych.

9. Ten produkt wytwarza toksyczne spaliny podczas uruchamiania silnika.

10.Podczas pracy ten produkt może wytwarzać pył, opary i dym

zawierający substancje chemiczne, które mają wpływ Twoje zdrowie.

Dlatego należy zachować ostrożność podczas korzystania z produktu i

odpowiednio się chronić.

11.Unikaj także dobrowolnego wdychania spalin; zawsze prawidłowo

trzymaj produkt podczas pracy.

12.Nosić rękawiczki i utrzymywać dłonie w cieple.

Przygotowanie

1. Ten produkt może spowodować poważne obrażenia. Przeczytaj uważnie

instrukcje dotyczące prawidłowej obsługi, przygotowania, konserwacji,

uruchamiania i zatrzymywania

produkt. Zapoznaj się ze wszystkimi elementami sterującymi i właściwym

użytkowaniem produktu.

2. Unikaj obsługi, gdy w pobliżu znajdują się ludzie, zwłaszcza dzieci.

3. Ubieraj się odpowiednio! Nie noś luźnej odzieży ani biżuterii, które mogą

zostać wciągnięte przez ruchome części. Zaleca się stosowanie

wytrzymałych rękawic, obuwia antypoślizgowego i okularów ochronnych.

4. Produkt przechowywać w suchym, czystym miejscu, chronionym przed

bezpośrednim działaniem promieni słonecznych, dopiero po opróżnieniu

zbiornika paliwa i oczyszczeniu produktu. Produkt należy przechowywać

wewnątrz wyłącznie w podanych warunkach.

5. Jeżeli element tnący uderzy w jakikolwiek obcy przedmiot lub produkt

zacznie wydawać nietypowy dźwięk lub wibracje, wyłącz źródło zasilania i

poczekaj, aż produkt się zatrzyma. Odłącz złącze świecy zapłonowej od

świecy zapłonowej i wykonaj następujące czynności:

• sprawdzić pod kątem uszkodzeń,

• sprawdź i dokręć luźne części,

• zlecić wymianę lub naprawę wszelkich uszkodzonych części na części o

równoważnych specyfikacjach.

6. Sprawdź, czy osprzęt tnący przestaje się obracać, gdy silnik pracuje na

biegu jałowym.

Operacja

1. Tego produktu nie należy używać do celów innych niż opisane. Przepisy

krajowe mogą ograniczać użycie produktu.

2. Podczas pracy zawsze noś solidne obuwie i długie spodnie. Nie używaj

produktu będąc boso lub w otwartych sandałach. Nosić

okulary lub gogle ochronne.

3. Upewnij się, że obszar przeznaczony do pracy jest wolny od kamieni,

patyków, drutu itp. lub innych przedmiotów, które mogłyby uszkodzić

produkt.

4. Dokładnie sprawdź teren, na którym produkt będzie używany i usuń

wszystkie przedmioty, które mogą zostać wyrzucone przez produkt.

5. Przed użyciem produktu i po jakimkolwiek uderzeniu sprawdź, czy nie

ma oznak zużycia lub uszkodzeń i napraw, jeśli to konieczne.

6. Nigdy nie używaj produktu z uszkodzonymi osłonami lub bez założonych

osłon.

7. Trzymaj ręce i stopy z dala od osprzętu tnącego przez cały czas, a

zwłaszcza po włączeniu silnika.

8. Nigdy nie pozwalaj dzieciom ani osobom niezaznajomionym z instrukcją

na użytkowanie produktu.

9. Zaprzestań używania produktu, gdy w pobliżu znajdują się ludzie,

zwłaszcza dzieci, lub zwierzęta.

10. Używaj produktu wyłącznie przy świetle dziennym lub dobrym świetle

sztucznym.

11. Podczas pracy trzymaj ciało w pozycji pionowej. Nie pochylaj się do

przodu. Rób regularne przerwy i zmieniaj pozycję podczas pracy, aby

zachować koncentrację.

12. Podczas pracy utrzymuj stabilną postawę i równowagę. Zawsze

używaj uprzęży, jeśli jest dostępna.

13.Zatrzymaj wcześniej silnik

• czyszczenie lub usuwanie blokady,

• sprawdzanie, przeprowadzanie konserwacji lub pracy przy produkcie,

• regulacja pozycji roboczej przystawki tnącej,

• pozostawienia produktu bez nadzoru,

14. Przed uruchomieniem silnika upewnij się, że produkt jest prawidłowo

umieszczony w wyznaczonej pozycji roboczej.

15.Podczas obsługi produktu zawsze upewnij się, że pozycja operatora

jest bezpieczna.

16. Nie używaj produktu z uszkodzoną lub zużytą końcówką tnącą.

17. Aby zmniejszyć ryzyko pożaru, należy utrzymywać silnik i tłumik w

stanie wolnym od zanieczyszczeń, liści i nadmiaru smaru.

18. Podczas używania produktu zawsze upewnij się, że wszystkie uchwyty

i osłony są założone. Nigdy nie próbuj używać produktu niekompletnego

lub wyposażonego w

nieautoryzowaną modyfikację.

19. Produkt wyposażony w dwa uchwyty należy zawsze obsługiwać

obiema rękami.

20.Zawsze zwracaj uwagę na otoczenie i bądź czujny na możliwe

zagrożenia, których możesz nie być świadomy ze względu na hałas

wytwarzany przez produkt.

21. Zachowaj ostrożność podczas posługiwania się przystawką tnącą /

ostrymi krawędziami przeznaczonymi do przycinania długości żyłki.

Upewnij się, że nowa linia przycinania włókna jest założona

poprawnie zainstalowane przed włączeniem produktu.

22.Zawsze upewnij się, że otwory wentylacyjne są wolne od

zanieczyszczeń.

23. Używaj wyłącznie narzędzi tnących wymienionych w danych

technicznych zawartych w tej instrukcji. Stosowanie innego osprzętu

stwarza zagrożenie w postaci:

obrażenia ciała i szkody w mieniu.

24. Nigdy nie dotykaj produktu bez ostrożności, możesz się poparzyć.

Podczas pracy produktu lub wkrótce po nim jego części, takie jak rura

wydechowa, silnik i inne powierzchnie, są bardzo gorące! Zwróć uwagę na

oznaczenia na produkcie.

Konserwacja i przechowywanie

1. Postępuj zgodnie z instrukcjami konserwacji i naprawy tego produktu.

Nigdy nie przeprowadzaj żadnych modyfikacji produktu .

2. Gdy produkt jest zatrzymany w celu serwisowania, przeglądu lub

przechowywania, wyłącz źródło zasilania, odłącz złącze świecy

zapłonowej od świecę zapłonową i upewnij się, że wszystkie ruchome

części zatrzymały się. Przed dokonaniem jakichkolwiek kontroli, regulacji

itp. należy poczekać, aż produkt ostygnie.

3. Regularnie konserwuj i kontroluj swój produkt. Sprawdź, czy nie

występuje niewspółosiowość lub zakleszczenie ruchomych części,

pęknięcie części i inne możliwe warunki

mieć wpływ na działanie produktu. Jeżeli produkt jest uszkodzony, przed

użyciem należy go naprawić. Wiele wypadków jest spowodowanych

nieprawidłową konserwacją produktów.

4. Niewłaściwa konserwacja doprowadzi do nieprawidłowego

działania/awarii produktu.

5. Przed każdym użyciem, po upuszczeniu produktu lub wystawieniu go na

inne uderzenia, należy sprawdzić produkt w celu zidentyfikowania

istotnych wad. Sprawdź, czy nie ma poluzowanych elementów złącznych,

wycieków paliwa i uszkodzonych części, takich jak pęknięcia osprzętu

tnącego.

6. Nigdy nie zmieniaj ustawionej prędkości obrotowej ani ustawień silnika i

produktu. Informacje dotyczące konserwacji i napraw znajdują się w

niniejszej instrukcji obsługi.

7. Przechowuj produkt w miejscu, w którym opary paliwa nie dotrą do

otwartego płomienia lub iskry. Przed przechowywaniem zawsze należy

poczekać, aż produkt ostygnie.

8. Nieużywany produkt przechowywać w miejscu niedostępnym dla dzieci.

9. Używaj wyłącznie części zamiennych i akcesoriów zalecanych przez

producentów.

10. Zabezpiecz produkt na czas transportu, aby zapobiec utracie paliwa,

uszkodzeniom i obrażeniom.

11. Przed przechowywaniem wyczyść i konserwuj produkt zgodnie z

instrukcją. Podczas przechowywania zawsze używaj osłon na osprzętu

tnącego.

12.Upewnij się, że wlot powietrza do silnika spalinowego jest czysty.

Utrzymuj wlot powietrza wolny od kurzu, cząstek brudu, gazów i oparów.

13.Upewnij się, że cyrkulacja powietrza jest odpowiednia i dobra. Produkt

musi być łatwo dostępny ze wszystkich stron.

14.Załóż osłonę transportową na przystawkę do cięcia metalu na czas

transportu i przechowywania.

Dodatkowe ostrzeżenia dotyczące bezpieczeństwa dotyczące pilarek

gazowych

1. Przerwij pracę, gdy poczujesz się zmęczony. Rób regularne przerwy na

regenerację. Chwila nieuwagi podczas obsługi produktu może

spowodować poważne obrażenia ciała.

2. Trzymaj wszystkie części ciała z dala od łańcucha piły. Nie usuwaj

ciętego materiału ani nie trzymaj ciętego materiału, gdy łańcuch piły się

porusza. Upewnij się, że produkt jest wyłączony podczas usuwania

zaciętego materiału. Chwila nieuwagi podczas obsługi produktu może

skutkować poważnymi obrażeniami ciała.

3. Trzymaj produkt wyłącznie za izolowane powierzchnie uchwytowe,

ponieważ łańcuch piły może zetknąć się z ukrytymi przewodami. Łańcuchy

piły stykające się z drutem pod napięciem mogą spowodować, że

odsłonięte metalowe części produktu staną się „pod napięciem”, co może

spowodować porażenie operatora.

4. Podczas pracy produktu trzymaj wszystkie części ciała z dala od

łańcucha piły. Przed uruchomieniem produktu upewnij się, że łańcuch piły

z niczym nie styka się. Chwila nieuwagi podczas obsługi produktów może

spowodować zaplątanie się odzieży lub ciała w piłę łańcuch.

5. Zawsze trzymaj produkt obiema rękami za uchwyty. Trzymanie produktu

tylko jedną ręką lub na częściach do tego nieprzeznaczonych zwiększa

ryzyko

ryzyko obrażeń ciała i nigdy nie należy tego robić.

6. Noś okulary ochronne i ochronniki słuchu. Zalecane jest dodatkowe

wyposażenie ochronne głowy, dłoni, nóg i stóp. Odpowiednia odzież

ochronna zmniejszy ryzyko obrażeń ciała w wyniku odrzuconych

odłamków lub przypadkowego kontaktu z łańcuchem piły.

7. Nie używaj produktu na drzewie. Obsługa produktu na drzewie może

spowodować obrażenia ciała.

8. Zawsze zachowuj odpowiednią postawę i obsługuj produkt tylko stojąc

na stałej, bezpiecznej i poziomej powierzchni. Śliskie lub niestabilne

powierzchnie, takie jak drabiny, mogą spowodować utratę równowagi lub

kontroli nad produktem.

9. Podczas cięcia naprężonej kończyny należy zachować ostrożność, aby

nie odskoczyć. Po zwolnieniu naprężenia włókien drewna, obciążone

sprężyną ramię może uderzyć operatora i/lub wyrzucić produkt spod

kontroli.

10.Zachowaj szczególną ostrożność podczas wycinania krzaków i

sadzonek. Smukły materiał może zaczepić się o łańcuch piły i zostać

rzucony w Twoją stronę lub wytrącić Cię z równowagi.

11. Przenoś produkt za uchwyty/słupki, przy wyłączonym produkcie i z dala

od niego twoje ciało. Podczas transportu lub przechowywania produktu

zawsze zakładaj osłonę prowadnicy. Właściwe obchodzenie się z

produktem zmniejszy prawdopodobieństwo przypadkowego kontaktu z

poruszającym się łańcuchem piły.

12.Przestrzegaj instrukcji dotyczących smarowania, napinania łańcucha i

wymiany akcesoriów. Niewłaściwie napięty lub nasmarowany łańcuch

może pęknąć lub zwiększyć ryzyko odrzutu.

13. Trzymaj uchwyty suche, czyste i wolne od oleju i smaru. Tłuste,

zaolejone uchwyty są śliskie i powodują utratę kontroli.

14.Tnij tylko drewno. Nie używaj produktu do celów niezgodnych z jego

przeznaczeniem. Na przykład: nie używaj produktu do cięcia tworzyw

sztucznych, muru lub niedrewniane materiały budowlane. Użycie produktu

do celów innych niż zamierzone może spowodować niebezpieczną

sytuację.

15. Należy zwrócić uwagę na przepisy krajowe i lokalne. Przepisy krajowe i

lokalne mogą ograniczać użycie tego produktu.

16. Stosuj wyłącznie zamienne prowadnice i łańcuchy piły określone przez

producenta lub równoważne zamienniki. Używanie niezatwierdzonych

osprzętu tnącego może spowodować obrażenia ciała i szkody materialne.

17.Przed użyciem produktu oraz po jakimkolwiek uderzeniu lub

upuszczeniu sprawdź, czy nie ma oznak zużycia lub uszkodzenia i napraw,

jeśli to konieczne.

18. Nigdy nie usuwaj ani nie modyfikuj żadnych osłon ani elementów

zabezpieczających. Upewnij się, że osłony i inne elementy

zabezpieczające niezbędne do działania maszyny są zamontowane

na swoim miejscu, w dobrym stanie technicznym i właściwie

konserwowany, aby uniknąć obrażeń.

19. Usuń gałęzie w sekcjach.

20. Uważaj na niebezpieczne pozycje podczas pracy oraz na ryzyko

uderzenia spadającymi gałęziami lub gałęziami, które odbijają się po

uderzeniu o ziemię.

21.Uważaj na napowietrzne linie energetyczne. Nie używaj produktu w

pozycji, w której jakakolwiek część znajdzie się w odległości mniejszej niż

10 m od napowietrznych linii elektrycznych.

22.Nigdy nie tnij w miejscach, gdzie element tnący jest niewidoczny.

Obsługa paliwa

1. Zawsze wyłączaj produkt, odłącz złącze świecy zapłonowej i poczekaj,

aż produkt ostygnie, zanim zatankujesz. Paliwo i jego opary są wysoce

łatwopalne. Zachowaj ostrożność podczas obchodzenia się z paliwem.

Nigdy nie pal podczas tankowania produktu. Nie tankuj produktu, jeśli w

pobliżu znajduje się otwarty ogień!

2. Zawsze używaj odpowiednich pomocy, takich jak lejki i szyjki wlewowe.

Nie rozlewaj paliwa na produkt ani jego układ wydechowy. Istnieje ryzyko

zapłonu. Ostrożnie usuń rozlane paliwo ze wszystkich części produktu.

Ewentualne pozostałości muszą zostać całkowicie odparowane przed

uruchomieniem produktu!

3. Nigdy nie tankuj w pomieszczeniu.

4. Nigdy nie używaj produktu w środowiskach, w których istnieje ryzyko

wybuchu. Spaliny i opary paliwa są szkodliwe. Opary paliwa mogą się

zapalić.

5. Nigdy nie wdychaj oparów paliwa podczas tankowania produktu. Nigdy

nie napełniaj zbiornika w zamkniętych pomieszczeniach, takich jak piwnice

lub szopy.

Istnieje ryzyko zatrucia i eksplozji!

6. Unikaj kontaktu skóry z benzyną.

7. Nie jedz i nie pij podczas tankowania produktu. Jeżeli połknąłeś

benzynę lub olej lub dostałeś się do oczu, natychmiast zasięgnij porady

lekarza.

8. Natychmiast po napełnieniu zbiornika zamknąć pokrywę zbiornika.

Upewnij się, że jest prawidłowo zamknięty.

9. Nigdy nie używaj produktu bez filtra powietrza.

10. W zbiorniku paliwa może wzrosnąć ciśnienie par paliwa, w zależności

od użytego paliwa, warunków pogodowych i układu odpowietrzania

zbiornika. Zredukować

ryzyko oparzeń i innych obrażeń ciała, należy ostrożnie zdjąć korek wlewu

paliwa, aby umożliwić powolne uwolnienie nagromadzonego ciśnienia.

11.Bądź świadomy ryzyka pożaru, eksplozji i wdychania.

12. Nie pal podczas obsługi produktu, obchodzenia się z paliwem lub w

pobliżu paliwa.

13.Upewnij się, że przewód świecy zapłonowej jest zamocowany. Luźny

przewód może spowodować wyładowanie elektryczne, które może

spowodować zapalenie palnych oparów i spowodować pożar lub

eksplozję.

14. Regularnie sprawdzaj, czy nie ma wycieków z korka wlewu paliwa i

przewodów paliwowych.

15.Zachowuj ostrożność podczas obchodzenia się z paliwem. Aby uniknąć

przypadkowego pożaru, przed uruchomieniem produktu przesuń produkt

na odległość co najmniej 3 metrów (10 stóp) od miejsca tankowania.

silnik.

16. Po napełnieniu zbiornika paliwa dokładnie dokręć korek wlewu paliwa.

17. Nie używaj produktu, jeśli wycieka paliwo. Nie odkręcaj korka wlewu

paliwa, gdy silnik pracuje.

18.Używaj wyłącznie zatwierdzonego pojemnika.

19. Nie przechowuj kanistrów z paliwem ani nie uzupełniaj zbiornika paliwa

w żadnym miejscu, w którym znajduje się bojler, piec, palenisko na drewno,

iskry elektryczne, iskry spawalnicze lub inne źródła ciepła lub ognia, które

mogą spowodować zapalenie paliwa.

20. Jeżeli podczas tankowania nastąpi rozlanie paliwa, wytrzyj rozlane

paliwo suchą szmatką i poczekaj, aż resztki paliwa odparują przed

ponownym włączeniem silnika.

21. Jeżeli rozlałeś paliwo na siebie lub na ubranie, zmień ubranie i umyj

każdą część ciała, która miała wcześniej kontakt z paliwem.

ponowne włączenie silnika.

22.Jeżeli zapali się paliwo, ogień ugasić gaśnicą proszkową.

23. Jeśli zbiornik paliwa jest opróżniany, należy to zrobić na zewnątrz.

Redukcja wibracji i hałasu

Aby ograniczyć wpływ emisji hałasu i wibracji, należy ograniczyć czas

pracy, stosować tryby pracy o niskim poziomie wibracji i hałasu oraz nosić

środki ochrony indywidualnej.

Aby zminimalizować ryzyko narażenia na wibracje i hałas, należy wziąć

pod uwagę następujące punkty:

1. Używaj produktu wyłącznie zgodnie z jego przeznaczeniem i niniejszą

instrukcją.

2. Upewnij się, że produkt jest w dobrym stanie i dobrze konserwowany.

3. Używaj odpowiednich akcesoriów do produktu i upewnij się, że są w

dobrym stanie.

4. Trzymaj mocno uchwyty/powierzchnię chwytną.

5. Konserwuj ten produkt zgodnie z poniższymi instrukcjami i dbaj o jego

dobre smarowanie (w stosownych przypadkach).

6. Zaplanuj swój harmonogram pracy tak, aby rozłożyć użycie narzędzi

generujących wysokie wibracje na dłuższy okres.

7. Długotrwałe używanie produktu naraża użytkownika na wibracje, które

mogą powodować szereg schorzeń zwanych zespołem wibracyjnym

ręka-ramię (HAVS), np. bielenie palców; a także określone choroby, takie

jak zespół cieśni nadgarstka.

- Aby zmniejszyć to ryzyko podczas stosowania produktu, należy zawsze

nosić rękawice ochronne i utrzymywać ręce w cieple.

- Objawy HAVS obejmują dowolną kombinację następujących objawów:

Mrowienie i drętwienie palców; Niemożność prawidłowego odczuwania

rzeczy; Utrata siły w rękach; Palce stają się białe (bledną), a po

wyzdrowieniu stają się czerwone i bolesne (szczególnie na zimno i mokro,

początkowo prawdopodobnie tylko na końcach). W przypadku wystąpienia

takich objawów należy natychmiast zwrócić się o pomoc lekarską.

Europejska dyrektywa w sprawie czynników fizycznych (wibracji) została

wprowadzona, aby pomóc w ograniczeniu obrażeń związanych z

zespołem wibracyjnym dłoni i ramion u użytkowników produktów

emitujących wibracje. Dyrektywa wymaga od producentów i dostawców

dostarczania orientacyjnych wyników testów wibracyjnych, aby umożliwić

użytkownikom podejmowanie świadomych decyzji co do okresu, przez

który produkt może być bezpiecznie używany na co dzień.

podstawy i wybór narzędzia.

Nagły wypadek

Zapoznaj się z obsługą tego produktu, korzystając z niniejszej instrukcji

obsługi. Zapamiętaj wskazówki dotyczące bezpieczeństwa i postępuj

zgodnie z nimi co do joty. Ten

pomoże zapobiegać ryzykom i niebezpieczeństwom.

5. Podczas korzystania z tego produktu należy zawsze zachować

czujność, aby móc wcześnie rozpoznać ryzyko i sobie z nim poradzić.

Szybka interwencja może zapobiec poważnym obrażeniom i

uszkodzeniom mienia.

2. W przypadku nieprawidłowego działania zatrzymaj silnik i odłącz złącze

świecy zapłonowej. Przed ponownym użyciem należy zlecić sprawdzenie

produktu wykwalifikowanemu specjaliście i, jeśli to konieczne, naprawę.

3. W przypadku pożaru zatrzymać silnik i odłączyć złącze świecy

zapłonowej. Jeżeli przełącznik produktu nie jest już dostępny, natychmiast

podejmij działania gaśnicze.

Ryzyko resztkowe

Nawet jeśli używasz tego produktu zgodnie ze wszystkimi wymogami

bezpieczeństwa, potencjalne ryzyko obrażeń i uszkodzeń pozostaje. W

związku ze strukturą i konstrukcją tego produktu mogą powstać

następujące zagrożenia:

1. Utraty zdrowia wynikające z emisji wibracji, jeśli produkt jest używany

przez dłuższy czas lub nie jest odpowiednio zarządzany i właściwie

konserwowany.

2. Obrażenia i szkody materialne na skutek złamanych narzędzi tnących

lub nagłego uderzenia ukrytymi przedmiotami podczas użytkowania.

3. Niebezpieczeństwo obrażeń i szkód materialnych spowodowanych

przez latające i rzucane przedmioty.

4. Poparzenie w przypadku dotknięcia gorących powierzchni.

5. Odrzut.

OSTRZEŻENIE!

Nigdy nie używaj wody do gaszenia płonącego produktu.

Płonące paliwo należy gasić specjalnymi środkami gaśniczymi!

Zalecamy trzymanie w miejscu pracy odpowiedniej gaśnicy w zasięgu

ręki!

Symbolika

Na produkcie, tabliczce znamionowej oraz w niniejszej instrukcji znajdują

się między innymi następujące symbole i skróty. Oswajać się z nimi, aby

zmniejszyć ryzyko, takie jak obrażenia ciała i szkody materialne.

Przed pierwszym użyciem narzędzia przeczytaj

dokładnie niniejszą instrukcję obsługi i zachowaj ją

do wykorzystania w przyszłości.

Ostrzeżenie!

Przed użyciem przeczytaj instrukcję obsługi!

OSTRZEŻENIE!

Szczególne środki ostrożności są wymagane, gdy

pracy z urządzeniem.

Przeczytaj i przestrzegaj wszystkich ostrzeżeń.

Nosić nauszniki.

Nosić okulary ochronne.

Nosić rękawice ochronne.

Pociągnij za linkę startową, gdy ssanie jest w tej

pozycji. Kiedy ty wyciągnij ssanie, klapa powietrza

zamknie się. Kiedy wciśniesz zadławić się, klapa

powietrza się otworzy.

Naciśnij pompę paliwa (zastrzyk) 6x

Zbiornik paliwa; Proporcje mieszania: 40 części

benzyny na 1 część oleju

Benzyna: ROZ 95/ROZ 98

Olej do silników dwusuwowych: ISO-L-EGD/JASO FD

Otwarty ogień i palenie w pobliżu urządzenia są

surowo zabronione!

Gwarantowany poziom mocy akustycznej urządzenia

Przedmioty rzucane przez produkt mogą uderzyć

użytkownika lub inne osoby postronne.

Zawsze upewnij się, że inne osoby i zwierzęta

pozostają w bezpiecznej odległości od działającego

produktu. Ogólnie rzecz biorąc, dzieciom nie wolno

zbliżać się do obszaru, w którym znajduje się

produkt.

Ostrożność! Trujące opary CO (pary tlenku węgla)!

Nie używaj urządzenia w zamkniętych

pomieszczeniach!

OSTRZEŻENIE!

Włosy mogą zostać zassane do urządzenia!

Uwaga – benzyna jest wysoce łatwopalna!

Niebezpieczeństwo wybuchu! Nie rozlewaj paliwa!

Wyłącz urządzenie i wyjmij złącze świecy zapłonowej

przed przystąpieniem do jakichkolwiek prac

konserwacyjnych!

Uwaga! Ryzyko uduszenia!

Uwaga, gorące części. Zachowaj bezpieczną

odległość!

Uważaj na wyrzucone części!

Trzymaj innych z daleka! Zachowaj bezpieczną

odległość!

Nie tankuj na E10!

Wlej tutaj mieszankę benzyny!

LISTA CZĘŚCI

Piła łańcuchowa

benzynowa

(piła i osłona od hamulców

łańcucha)

Klucz sześciokątny

(4mm/5mm)

Prowadnica

Śrubokręt płaski

Pochwa prowadnicy

Plik

Łańcuch piły

Włóż zęby

Pojemnik

Śruba (x2)

Narzędzie wielofunkcyjne

Zatyczki do uszu (x2)

Klucz do wtyczki

Przełącznik WŁ./STOP. Do zatrzymania silnika należy używać wyłącznika

ON/STOP.

Nie da się uniknąć pewnego poziomu hałasu wytwarzanego przez

maszynę. Hałaśliwa praca na trasie wymaga posiadania licencji i

ograniczeń na określone okresy. Należy zachować okresy odpoczynku i

być może konieczne będzie ograniczenie godzin pracy do minimum. Dla

ich ochrony osobistej oraz ochrony osób pracujących w pobliżu należy

nosić odpowiednią ochronę słuchu.

OSTRZEŻENIE: To urządzenie wytwarza podczas pracy pole

elektromagnetyczne. W pewnych okolicznościach pole to może zakłócać

działanie aktywnych lub pasywnych implantów medycznych. Aby

zmniejszyć ryzyko poważnych lub śmiertelnych obrażeń, zalecamy

osobom posiadającym implanty medyczne skonsultowanie się z lekarzem i

producentem implantu medycznego przed przystąpieniem do obsługi tego

urządzenia.

- Nie obsługuj piły łańcuchowej jedną ręką. Obsługa jedną ręką może

spowodować poważne obrażenia operatora, pomocników, osób

postronnych lub dowolnej kombinacji tych osób.

Pilarka łańcuchowa jest przeznaczona do obsługi oburęcznej.

- Używaj piły łańcuchowej wyłącznie w dobrze wentylowanym

pomieszczeniu na zewnątrz.

- Nie obsługuj piły, stojąc na drabinie lub na drzewie, chyba że jesteś do

tego specjalnie przeszkolony.

Upewnij się, że łańcuch nie zetknie się z żadnym przedmiotem podczas

uruchamiania silnika. Nigdy nie próbuj uruchamiać piły, gdy prowadnica

znajduje się w nacięciu.

- Nie wywieraj nacisku na piłę na końcu cięcia. Wywieranie nacisku może

spowodować utratę kontroli po zakończeniu cięcia.

- Przed odłożeniem piły wyłącz silnik.

- Nie używaj piły łańcuchowej, która jest uszkodzona, niewłaściwie

wyregulowana lub niecałkowicie i bezpiecznie zmontowana. Zawsze

natychmiast wymieniaj prowadnicę, łańcuch, osłonę dłoni lub hamulec

łańcucha, jeśli ulegną uszkodzeniu, złamaniu lub zostaną usunięte w inny

sposób.

- Podczas transportu trzymaj tłumik z dala od ciała, a prowadnicę i łańcuch

przykryj pochwą.

- Zabezpiecz maszynę na czas transportu.

- Unikaj dotykania obracających się części i używaj elementów ochronnych

zgodnie z przeznaczeniem.

- Przed każdym uruchomieniem upewnij się, że wszystkie śruby i nakrętki

są dokręcone.

- Trzymaj kable z dala od źródeł ciepła, oleju, ostrych krawędzi lub

ruchomych części.

- Nosić środki ochrony osobistej (PPE), w tym okulary ochronne, kask,

zatyczki do uszu, rękawiczki, specjalne buty i obcisłą odzież.

- Zawsze używaj zatwierdzonych środków ochrony słuchu.

- Regularnie sprawdzaj swój słuch ze względu na potencjalne uszkodzenia

spowodowane hałasem powodowanym przez piłę łańcuchową.

- Trzymaj części ciała z dala od łańcucha, gdy silnik pracuje.

- Zachowaj minimalną odległość 10 metrów pomiędzy dziećmi, osobami

postronnymi, zwierzętami i miejscem pracy.

- Nie obsługuj piły łańcuchowej, jeśli jesteś zmęczony, chory,

zdenerwowany lub pod wpływem alkoholu, narkotyków lub leków.

- Podczas obsługi pilarki łańcuchowej należy zachować sprawność

fizyczną i zachować czujność psychiczną.

- Skonsultuj się z lekarzem, jeśli masz jakiekolwiek problemy zdrowotne,

które mogą mieć wpływ na Twoją zdolność do bezpiecznego posługiwania

się piłą łańcuchową.

Nie obsługuj ani nie obsługuj pilarki łańcuchowej, jeśli jesteś zmęczony,

chory, zdenerwowany lub jeśli zażyłeś alkohol, narkotyki lub leki. Musisz

być w dobrej kondycji fizycznej i czujności psychicznej. Praca piłą

łańcuchową jest wyczerpująca. Jeśli cierpisz na jakąkolwiek chorobę, która

może się zaostrzyć w wyniku ciężkiej pracy, przed przystąpieniem do

obsługi pilarki łańcuchowej skonsultuj się z lekarzem.

Starannie zaplanuj operację cięcia z wyprzedzeniem. Nie rozpoczynaj

cięcia, dopóki nie będziesz mieć wolnego miejsca do pracy, bezpiecznych

stóp i, jeśli ścinasz drzewa, zaplanowanej ścieżki odwrotu.

Trzymaj wszystkie części ciała z dala od łańcucha piły, gdy pilarka pracuje.

Przed uruchomieniem pilarki upewnij się, że łańcuch piły z niczym nie

styka się. Chwila nieuwagi podczas obsługi piły łańcuchowej może

spowodować zaplątanie się odzieży lub ciała w piłę łańcuchową .

Zawsze trzymaj piłę łańcuchową prawą ręką za tylny uchwyt, a lewą ręką

za przedni uchwyt. Trzymanie pilarki łańcuchowej w odwrotnej konfiguracji

dłoni zwiększa ryzyko obrażeń ciała i nigdy nie powinno się tego robić.

UWAGA: W przypadku pilarek zaprojektowanych z prowadnicą po lewej

stronie, odniesienie do ustawienia „prawostronnego” i „lewego” jest

zastrzeżone.

Nie obsługuj piły łańcuchowej jedną ręką! Obsługa jedną ręką może

spowodować poważne obrażenia operatora, asystentów i innych osób.

Pilarka łańcuchowa jest przeznaczona do obsługi oburęcznej. Rozpocznij

pracę dopiero po uwolnieniu obszaru roboczego od niepotrzebnych

przedmiotów.

Przed uruchomieniem urządzenia należy upewnić się, że łańcuch nie styka

się z niczym. Podczas transportu piły silnik musi być wyłączony, a

prowadnica i łańcuch skierowane są do tyłu. Podczas przenoszenia pilarki

zawsze zakładaj osłonę na prowadnicę.

OSTRZEŻENIE: Zawsze odłączaj przewód świecy zapłonowej i

umieszczaj go w miejscu, w którym nie może stykać się ze świecą

zapłonową, aby zapobiec przypadkowemu uruchomieniu podczas

ustawiania, transportu, regulacji lub wykonywania napraw z wyjątkiem

gaźnika korekty.

Ta piła łańcuchowa do prac leśnych jest przeznaczona wyłącznie do cięcia

drewna. Ponieważ piła łańcuchowa jest narzędziem do cięcia drewna

charakteryzującym się dużą prędkością, należy przestrzegać specjalnych

środków bezpieczeństwa, aby zmniejszyć ryzyko wypadków. Nieostrożne

lub niewłaściwe użycie tego narzędzia może spowodować poważne

obrażenia.

Z paliwem należy obchodzić się ostrożnie

- Nie pal podczas obchodzenia się z paliwem i obsługi piły.

- Wyeliminować wszystkie źródła iskier lub płomieni w miejscach

mieszania lub wlewania paliwa.

Nie powinno się palić, otwarte płomienie lub prace mogące spowodować

iskrzenie. Przed tankowaniem poczekaj, aż silnik ostygnie.

- Wymieszać i wlać paliwo na świeżym powietrzu, na gołym podłożu;

przechowywać paliwo w chłodnym, suchym i dobrze wentylowanym

miejscu; i używaj zatwierdzonego, oznakowanego pojemnika do

wszystkich celów paliwowych.

Przed uruchomieniem piły wytrzyj wszelkie rozlane paliwo.

- Przed uruchomieniem silnika odsuń się na odległość co najmniej 3

metrów od miejsca tankowania.

- Wyłącz silnik i poczekaj, aż piła ostygnie w niepalnym miejscu, a nie na

suchych liściach, słomie, papierze itp. Powoli zdejmij korek wlewu paliwa i

uzupełnij zbiornik.

- Sklep urządzenie i paliwo w miejscu, w którym opary paliwa nie mogą

dotrzeć do iskier ani otwartego płomienia z podgrzewaczy wody, silników

elektrycznych lub przełączników, pieców itp.

Zachowaj szczególną ostrożność podczas przycinania krzewów i

sadzonek, ponieważ ich elastyczne gałęzie mogą wpaść w łańcuch,

uderzyć Cię lub wytrącić Cię z równowagi. Podczas obcinania gałęzi

narażonej na obciążenie zewnętrzne należy uważać na uderzenie po

zdjęciu obciążenia. Przed piłowaniem sprawdź, czy w drewnie nie znajdują

się ciała obce, np. gwoździe. Pamiętaj, aby je usunąć przed cięciem.

Używaj urządzenia wyłącznie zgodnie z jego przeznaczeniem. Pilarka

przeznaczona jest wyłącznie do cięcia drewna. Nie używaj piły do innych

celów, nieokreślonych w niniejszym dokumencie. Np. cięcie tworzyw

sztucznych, muru itp. Przed pracą należy oczyścić i wytrzeć uchwyty.

Nie tnij powyżej poziomu ramion, nie pochylaj się zbytnio i nie dotykaj

ziemi piłą łańcuchową. Podczas piłowania desek i kłód konieczne jest

zastosowanie niezawodnego stojaka (szkieletu). Nie pozwalaj drugiej

osobie trzymać kłody podczas piłowania i nigdy nie trzymaj kłody stopą.

Nie pracuj przy słabym oświetleniu i na stromych zboczach.

Pilarkę należy prowadzić tak, aby żadna część ciała nie znajdowała się w

płaszczyźnie cięcia (rys.1) .

(ryc. 1) .

Przepisy krajowe mogą ograniczać użycie produktu.

Aby uniknąć odrzutu

OSTRZEŻENIE: Unikaj odrzutu, który może spowodować obrażenia. Odbicie to

gwałtowny ruch prowadnicy do tyłu, do góry lub do przodu, występujący, gdy

łańcuch piły w pobliżu górnego końca prowadnicy styka się z jakimkolwiek

przedmiotem, takim jak kłoda lub gałąź, lub gdy drewno zamyka się i ściska

łańcuch piły w cięcie.

Kontakt z obcym przedmiotem w drewnie może również spowodować utratę

kontroli nad piłą łańcuchową.

1.Piła z prowadnicą pod kątem płaskim.

2.Nigdy nie pracuj z luźnym, szeroko rozciągniętym lub mocno zużytym

łańcuchem.

3.Upewnij się, że łańcuch jest prawidłowo naostrzony.

4. Nigdy nie piłuj powyżej wysokości ramion.

5.Nigdy nie pracuj końcówką prowadnicy.

6. Zawsze trzymaj produkt mocno obiema rękami.

7.Zawsze używaj łańcucha o niskim odbiciu.

8. Zastosuj metalowe zęby chwytające, aby uzyskać dźwignię.

9.Zapewnij prawidłowe napięcie łańcucha.

10.Koń wyłącznie przy wysokich obrotach silnika.

11. Nie pozwól, aby końcówka prowadnicy stykała się z kłodą, gałęzią lub inną

przeszkodą, o którą można uderzyć podczas obsługi produktu.

12.Przestrzegaj instrukcji producenta dotyczących ostrzenia i konserwacji

łańcucha piły.

13. Stosuj wyłącznie zamienne prowadnice i łańcuchy piły określone przez

producenta lub równoważne zamienniki.

Nigdy nie używaj piły łańcuchowej jako strugarki.

Bądź ostrożny! Podczas pracy piłą łańcuchową istnieje ryzyko odbicia.

Odbicie powoduje utratę kontroli nad piłą łańcuchową i może spowodować

poważne lub nawet śmiertelne obrażenia. Odbijanie podczas obracania się oraz

odbijanie w wyniku zakleszczenia stanowią główne zagrożenie podczas pracy

pilarkami łańcuchowymi i są główną przyczyną większości wypadków.

Odbicie występuje, gdy przód lub górna część brzeszczotu (zwłaszcza górna

ćwiartka) dotyka drzewa lub innych twardych przedmiotów, a także gdy cięcie w

drzewie zamyka się i klinuje łańcuch. Czołowy kontakt z górną częścią

brzeszczotu może spowodować błyskawiczną reakcję, w wyniku której narzędzie

podskakuje i wraca do operatora. Zacięcie łańcucha w dolnej części prowadnicy

wypycha piłę łańcuchową z operatora. Zacięcie łańcucha w górnej części

prowadnicy wypycha urządzenie z powrotem do operatora. Każdy z tych skutków

powoduje utratę kontroli nad piłą i poważne obrażenia (Rys.2) .

(Rys. 2)

Nie używaj piły łańcuchowej ze zdemontowanym filtrem powietrza lub zdjętą

pokrywą filtra powietrza. Unikaj trującego działania toksycznych gazów! Spaliny

zawierają tlenek węgla (CO) i inne gazy niebezpieczne dla zdrowia i życia. Nie

używaj urządzenia w pomieszczeniach zamkniętych. Jeżeli w trakcie pracy

wystąpiły u Ciebie objawy zatrucia, należy zaczerpnąć oddechu na świeżym

powietrzu i zwrócić się o pomoc lekarską. Po zakończeniu spuść mieszankę

paliwową ze zbiornika.

OSTRZEŻENIE!

Nie wylewać mieszanki paliwowej do kanalizacji ani na ziemię. Należy go

wlać do specjalnych pojemników na paliwo.

Należy przestrzegać nie tylko ogólnych wymagań bezpieczeństwa podanych w

tym rozdziale, ale także specjalnych instrukcji zawartych w innych rozdziałach.

Nieprzestrzeganie wskazówek bezpieczeństwa może stworzyć zagrożenie dla

środowiska, uszkodzić narzędzie, a także pociągać za sobą niebezpieczne skutki

dla zdrowia i życia ludzi.

Niezastosowanie się do wskazówek bezpieczeństwa spowoduje unieważnienie

gwarancji za szkody.

Odzież i środki ochrony indywidualnej (ŚOI)

5. Zabezpiecz długie włosy tak, aby znajdowały się powyżej poziomu ramion.

2. Nie noś luźnej odzieży ani biżuterii, ponieważ mogą one zostać wciągnięte do

silnika, zaczepić się o łańcuch lub zarośla.

3. Podczas obsługi produktu należy używać następującej odzieży ochronnej i

środków ochrony osobistej:

• hełm z wizjerem i osłoną szyi;

• ochrona słuchu;

• Maska przeciwpyłowa;

• rękawice z atestowaną ochroną przed piłą;

• legginsy ochronne z atestowaną ochroną przed przecięciem;

• Buty z antypoślizgowym, stalowym podnoskiem, z atestowaną ochroną przed

przecięciem.

ŚRODKI OSTROŻNOŚCI

Aby uniknąć obrażeń ciała, postępuj zgodnie z zasadami:

• Podczas pracy niektóre części urządzenia bardzo się nagrzewają. Nie dotykaj

ZANIM całkowicie ostygną.

• Nie umieszczaj łatwopalnych przedmiotów na urządzeniu lub w jego pobliżu.

• Nie transportuj, nie naprawiaj ani nie serwisuj tego produktu, gdy w zbiorniku

znajduje się mieszanka paliwowa.

• Nie używaj piły łańcuchowej, jeśli jest ona w jakikolwiek sposób uszkodzona.

• Nie używaj maszyny w przestrzeniach zagrożonych wybuchem lub w obecności

otwartego ognia.

• Nie używaj piły łańcuchowej w środowisku, które nie spełnia wymagań niniejszej

instrukcji.

• Nie pozwalaj nikomu obsługiwać narzędzia bez odpowiedniego przeszkolenia.

• Nie używaj maszyny bez osłon ochronnych przewidzianych w projekcie. •

Podczas obsługi urządzenia noś niezbędny sprzęt ochrony osobistej.

• Nie pozostawiaj włączonej maszyny bez nadzoru.

• Nie używaj urządzenia w pobliżu innych osób lub zwierząt.

• W przypadku planów i procedur działań awaryjnych oraz sytuacji nietypowych i

alarmowych należy natychmiast wyłączyć maszynę i skontaktować się z centrum

serwisowym.

STRUKTURA

Ryc. 3

9. Prowadnica 2. Łańcuch

10. Śruba napinacza łańcucha 4. Hamulec łańcucha

13. Uchwyt przedni 6. Uchwyt rozrusznika

14. Pokrywa filtra powietrza 8. Włączanie/wyłączanie

17. Korek zbiornika oleju 10. Pokrywa rozrusznika

18. Korek wlewu paliwa 12. Tylny uchwyt

21. Blokada przepustnicy 14. Zastrzyk

22. Nakrętka osłony drążka 16. Wyłącznik silnika

21. Dźwignia klapy powietrza

CHARAKTERYSTYKA TECHNICZNA

Model/artykuł

CN-52G

CN-58G

Maksymalna moc (kW)

1.9

2.4

Pojemność silnika (cm3)

Typ silnika

2-suwowy, chłodzony powietrzem

Pojemność zbiornika

automatycznego

smarowania łańcucha (ml)

260

Objętość zbiornika paliwa

(ml)

550

Rodzaj paliwa

mieszanka benzyny (zwykła benzyna)

i olej do silników dwusuwowych, chłodzonych

powietrzem

Elementarz

Dostępny

Długość drążka (cm)

Podziałka łańcucha (cale)

0,325

Przygotowanie do działania

Rozpakowanie:

W momencie zakupu piła łańcuchowa jest wysyłana do Ciebie w kartonowym

pudełku wysyłkowym ze specjalnymi elementami ochronnymi wewnątrz, które

chronią ją podczas transportu.

Aby wyjąć narzędzie z kartonu, usuń taśmę pakową, otwórz karton i ostrożnie

wyjmij akcesoria.

OSTRZEŻENIE!

Po rozpakowaniu i transporcie należy zawsze sprawdzić kompletność i

stan techniczny produktu.

Zachowaj materiały opakowaniowe na wypadek konieczności transportu

urządzenia.

Wymagania montażowe

Przed pierwszym uruchomieniem pilarki należy złożyć prowadnicę i łańcuch,

wyregulować łańcuch, napełnić zbiornik paliwem i dodać oleju do smarowania

łańcucha.

Ostrzeżenie! Nie uruchamiaj pilarki łańcuchowej, dopóki nie zostanie ona

całkowicie przygotowana do pracy.

Przed użyciem urządzenia przeczytaj uważnie niniejszą instrukcję. Szczególną

uwagę należy zwrócić na środki bezpieczeństwa. Niniejsza instrukcja jest

instrukcją odniesienia i instrukcją obsługi oraz zawiera ogólne informacje na temat

montażu, obsługi i konserwacji pilarki łańcuchowej.

Montaż drążka napędowego i łańcucha piły.

OSTRZEŻENIE!

Podczas pracy z łańcuchem należy zawsze nosić rękawice ochronne.

9. Upewnij się, że urządzenie jest wyłączone. Połóż piłę na płaskiej powierzchni.

10. Przesuń tarczę hamulca łańcucha do pozycji roboczej, pociągając dźwignię

do siebie. Upewnij się, że łańcuch obraca się wokół prowadnicy (rys.4).

3. Odkręcić dwie nakrętki (A) mocujące prowadnicę i osłonę łańcucha. Zdejmij

osłonę ochronną wraz z osłoną hamulca łańcucha (B) (rys.5).

(ryc. 4).

(rys. 5)

4. Zamontuj drążek tak, aby jego wycięcie zrównało się z obydwoma śrubami (C)

(rys. 6).

5. Rozłóż łańcuch po okręgu, tak aby krawędzie tnące (D) zrównały się z

oznaczeniami na osłonie piły łańcuchowej i prowadnicy (rys. 7).

(ryc. 6).

(rys. 7)

6.Przeprowadzić łańcuch za kołem łańcucha napędowego (E). Sprawdź, czy

ogniwa łańcucha są dobrze ustawione pomiędzy zębami koła łańcuchowego.

7. Włóż ogniwa w rowek pręta (F) na obwodzie (rys. 8).

(ryc. 8)

8. Obróć łańcuch, aby upewnić się, że zęby łańcucha zazębiają się z zębami koła

łańcuchowego. 9. Załóż osłonę łańcucha i tarczę hamulca łańcucha tak, aby śruby

weszły w odpowiednie otwory, a sworzeń napinający łańcuch w dolny otwór

prowadnicy (rys. 9).

(rys. 9)

10. Zamontuj obie nakrętki, dokręć je ręcznie, a następnie postępuj zgodnie z

instrukcją regulacji napięcia łańcucha. Kiedy łańcuch osiągnie prawidłowe

napięcie, dokręć całkowicie nakrętki.

Regulacja napięcia łańcucha

OSTRZEŻENIE!

Podczas pracy z łańcuchem należy zawsze nosić rękawice ochronne.

Prawidłowe napięcie łańcucha jest niezwykle ważne i należy je sprawdzać

zarówno przed uruchomieniem, jak i okresowo w trakcie pracy. Poświęcenie czasu

na regulację łańcucha poprawi wydajność i wydłuży żywotność piły.

OSTRZEŻENIE!

Nowy łańcuch szybko się zwisa i będzie wymagał naprężenia po 5–8

cięciach.

Jest to częste zjawisko w przypadku nowych łańcuchów, a odstęp między

naprężeniami zwiększa się wraz z upływem czasu.

Koło zębate, opona, łańcuch i wał korbowy będą zużywać się znacznie szybciej,

jeśli łańcuch jest zbyt luźny lub zbyt napięty. Spójrz na rys. 10, który pokazuje

prawidłowe napięcie łańcucha zimnego (A), łańcucha ciepłego (B) i łańcucha,

którego napięcie należy wyregulować (C).

(rys. 10)

Procedura regulacji napięcia łańcucha

5. Poluzuj nakrętki opony (osłona ochronna z tarczą hamulca) i obróć śrubę

regulacyjną (D) w kierunku zgodnym z ruchem wskazówek zegara, aby napiąć

łańcuch. Obróć śrubę regulacyjną (D) w kierunku przeciwnym do ruchu

wskazówek zegara, aby zmniejszyć napięcie łańcucha. Upewnij się, że łańcuch

obejmuje całą prowadnicę (rys. 11).

2. Po wyregulowaniu łańcucha mocno dokręcić nakrętki mocujące prowadnicę

(nasadka ochronna wraz z tarczą hamulca). Łańcuch uważa się za prawidłowo

napięty, jeśli można go ręcznie przesunąć po prowadnicy przy niewielkim wysiłku.

Łańcuch powinien dobrze przylegać do spodniej strony brzeszczotu i być

odciągany ręcznie od brzeszczotu na około 2-4 mm.

(ryc. 11).

UWAGA: Jeśli łańcuch ma trudności z poruszaniem się po prowadnicy lub

zatrzymuje się, oznacza to, że jest zbyt napięty. Rozluźnij napięcie.

Sprawdzanie hamulca łańcucha

Pilarka łańcuchowa jest wyposażona w hamulec łańcucha, który zmniejsza ryzyko

obrażeń w przypadku odbicia piły. Urządzenie zabezpieczające zostaje

uruchomione w momencie naciśnięcia osłony hamulca. Kiedy dłoń operatora

uderza w tarczę, łańcuch gwałtownie się zatrzymuje.

Hamulec łańcucha ma dwie pozycje:

9. Hamulec jest wyłączony (łańcuch może się poruszać), gdy tarcza hamulca jest

odciągnięta (A) (rys. 12).

10. 2. Hamulec jest włączony (łańcuch nie może się poruszać), a tarcza hamulca

skierowana jest do przodu (B). W takim przypadku łańcuch nie powinien

przesuwać się po prowadnicy (rys. 12).

(rys. 12)

Aby sprawdzić hamulec łańcucha:

5. Połóż pilarkę na równej powierzchni i wyłącz hamulec łańcucha. Łańcuch nie

powinien z niczym stykać się.

2. Uruchom piłę łańcuchową, naciskając klawisz blokady przepustnicy i klawisz

przepustnicy.

3. Naciśnij wyłącznik hamulca łańcucha. Łańcuch powinien szybko się zatrzymać.

Zwolnij klawisz przepustnicy.

OSTRZEŻENIE!

Tarcza hamulcowa musi być w dobrym stanie i musi spełniać

Wymiana oleju w pile łańcuchowej

OSTRZEŻENIE!

Nigdy nie używaj zużytego oleju! Zużyty olej jest szkodliwy dla

środowiska i może spowodować szkody.

Do smarowania łańcucha i prowadnicy należy używać oleju do pił łańcuchowych.

Używaj oleju zawierającego dodatki zmniejszające tarcie i zużycie oraz

zapobiegające gromadzeniu się żywicy na prowadnicy i łańcuchu.

OSTRZEŻENIE!

Przed napełnieniem zbiornika oleju należy upewnić się, że pilarka jest

wyłączona.

Aby napełnić zbiornik oleju:

17. Pamiętaj o oczyszczeniu powierzchni wokół korka zbiornika oleju, aby

zapobiec przedostawaniu się brudu do środka.

18. Odkręć korek zbiornika oleju i wlej olej do pił łańcuchowych (pojemność

zbiornika 260 ml).

19. Ponownie zakręć korek zbiornika oleju.

20. Zanim zaczniesz, sprawdź dopływ oleju: włącz pilarkę i przytrzymaj ją nad

odpowiednią ściółką. Jeśli zostanie dostatecznie nasmarowany, utworzy się lekka

smuga kapiącego oleju (rys. 13).

charakterystyczne kliknięcie podczas przechodzenia z jednej pozycji

do drugiej. Nie używaj urządzenia, jeśli tarczy hamulcowej nie można przesunąć

w żadną z pozycji lub jeśli łańcuch nie zatrzymuje się po zaciągnięciu hamulca.

Zabierz urządzenie do centrum serwisowego w celu naprawy.

(rys. 13)

OSTRZEŻENIE!

Zawsze sprawdzaj poziom oleju. Nie używaj piły łańcuchowej, jeśli nie

ma wystarczającej ilości oleju do nasmarowania łańcucha.

Właściwe smarowanie jest niezbędne, aby zmniejszyć tarcie łańcucha i

prowadnicy. Praca pilarką łańcuchową bez niewystarczającego smarowania

zmniejsza wydajność i żywotność oraz powoduje szybkie zużycie łańcucha i

prowadnicy w wyniku przegrzania. Ta piła łańcuchowa jest wyposażona w

automatyczny układ smarowania, który zapewnia niezbędną ilość smaru

prowadnicy i łańcucha. Wraz ze wzrostem prędkości obrotowej silnika zwiększa

się dopływ oleju do listwy.

Mieszanka paliwa do piły łańcuchowej

Aby uzyskać najlepsze rezultaty, należy stosować benzynę standardowej jakości

AI-92 bez dodatków zmieszaną ze specjalnym olejem do silników 2-suwowych w

proporcji wskazanej na opakowaniu oleju. Zalecana proporcja mieszania wynosi

1:40, chyba że różni się ona od zaleceń producenta oleju. Mieszaj paliwo i olej do

silników dwusuwowych w specjalnym pojemniku, aż do uzyskania jednorodnej

mieszaniny.

OSTRZEŻENIE!

Nie napełniaj piły łańcuchowej czystą benzyną. Spowoduje to

nieprawidłowe działanie silnika i utratę gwarancji producenta na produkt.

Nie zaleca się stosowania mieszanki paliwowej przechowywanej dłużej niż 30 dni.

PROCEDURA OPERACYJNA

Przed rozpoczęciem pracy sprawdź miejsce pracy i usuń ciała obce, które

mogłyby spowodować obrażenia lub uszkodzenie sprzętu.

Używaj narzędzia wyłącznie w ciągu dnia lub przy dobrym oświetleniu.

Podczas obsługi piły należy zawsze zachować ostrożność i kierować się zdrowym

rozsądkiem. Jeśli wystąpi nienormalna sytuacja, natychmiast wyłącz pilarkę i

skontaktuj się z autoryzowanym centrum serwisowym.

Uruchomienie silnika

29. Zrób dobry filar i połóż piłę łańcuchową na ziemi tak, aby łańcuch niczego nie

dotykał.

30. Przytrzymaj przedni uchwyt jedną ręką i opuść pilarkę na ziemię. Przytrzymaj

tylny uchwyt, nadepnąwszy na niego.

31. Ustaw wyłącznik zapłonu w pozycji „włączony”.

32. Wciśnij podkład około 4-5 razy, aż w podkładie pojawi się paliwo.

33. Pociągnij dźwignię przepustnicy powietrza do siebie, aż się zablokuje,

przepustnica powietrza zamknie się.

34. Powoli pociągnij za uchwyt rozrusznika aż poczujesz opór, następnie

miarowym i pewnym ruchem pociągnij linkę na odległość nie większą niż 50-60 cm.

Powtórz tę procedurę kilka razy, aż silnik uruchomi się.

35. Naciśnij klawisz blokady przepustnicy i klawisz przepustnicy, przepustnica

powietrza gaźnika otworzy się automatycznie, dźwignia amortyzatora powróci do

pierwotnego położenia.

OSTRZEŻENIE! Nie dopuścić do całkowitego wyciągnięcia linki przed

zatrzymaniem się szpuli rozrusznika. Spowoduje to uszkodzenie

rozrusznika i nie jest objęte gwarancją.

Zatrzymaj silnik

9. Zwolnij kluczyk blokady przepustnicy i kluczyk przepustnicy, aby umożliwić

silnikowi pracę na biegu jałowym.

10. Aby zatrzymać silnik, przesuń przełącznik do pozycji „wyłączony”.

UWAGA: Aby zatrzymać silnik w sytuacji awaryjnej, należy włączyć hamulec

łańcucha i ustawić przełącznik w pozycji „wyłączony”.

Obrzynek

Drzewka o średnicy do 15 cm wycina się zazwyczaj jednym cięciem. W przypadku

większych drzew należy wykonać wstępne cięcie. Nacięcie określa kierunek

upadku drzewa.

OSTRZEŻENIE!

Wyznacz wcześniej drogę ewakuacji (A) i usuń ją z ewentualnych

przeszkód przed rozpoczęciem cięcia. Droga ewakuacyjna musi przebiegać w

kierunku przeciwnym do kierunku spodziewanego upadku drzewa (B) (rys. 14).

(rys. 14)

OSTRZEŻENIE! Podczas ścinania drzewa na zboczu operator musi

stanąć wyżej na zboczu, ponieważ ścinane drzewo może się stoczyć.

UWAGA: Kierunek opadania jest określony przez nacięcie. Przed wykonaniem

cięć należy ocenić rozmieszczenie dużych gałęzi, środek ciężkości korony oraz

naturalne nachylenie drzewa, aby określić kierunek ścinania drzewa.

OSTRZEŻENIE! Nie ścinaj drzew przy silnym lub zmiennym wietrze,

jeśli taki występuje

ryzyko uszkodzenia mienia. Nie ścinaj drzewa, jeśli istnieje ryzyko

uszkodzenia przewodów. Koordynuj wycinkę z przedsiębiorstwami użyteczności

publicznej i profesjonalistami.

Ścięcie drzewa

Zwykle ścinanie drzewa składa się z dwóch podstawowych operacji: nacięcia (C) i

wykonania cięcia końcowego (D). Rozpocznij nacinanie (C) po tej stronie drzewa,

która jest zgodna z zamierzonym kierunkiem upadku (E). Upewnij się, że wycięcie

nie wchodzi zbyt głęboko w bagażnik. Nacięcie (C) należy wykonać tak, aby

wystarczająco gruba i mocna część pnia (F) pozostała nieobcięta. Nacięcie musi

być wystarczająco szerokie, aby całkowicie prowadzić upadek drzewa podczas

ścinania. Ostrzeżenie! Nie przechodź przed drzewem, które zostało już nacięte.

Ostatnie cięcie (D) wykonuje się z tyłu drzewa, 3-5 cm nad poziomą podstawą

wrębu (C) (ryc. 15).

(rys. 15)

Nigdy nie przecinaj pnia do samego końca. Zawsze pozostawiaj odpowiednio

grubą i mocną część pnia (F) nieobciętą.

Ta nieodcięta część zapobiega przedwczesnemu upadkowi drzewa i prowadzi je

podczas upadku. Jeśli odetniesz pień do samego końca, stracisz kontrolę nad

kierunkiem upadku. Umieść klin lub dźwignię w cięciu, zanim drzewo stanie się

niestabilne i zacznie się poruszać. W ten sposób zapobiegniesz zakleszczeniu się

drążka w nacięciu w przypadku błędnej oceny kierunku upadku. Przed

powaleniem drzewa upewnij się, że w obszarze upadku drzewa nie ma nikogo.

OSTRZEŻENIE!

Przed wykonaniem końcowego cięcia zawsze upewnij się, że w miejscu

pracy nie znajdują się żadne zwierzęta ani żadne przedmioty.

Ostateczne cięcie

Użyj drewnianych lub plastikowych klinów (A), aby zapobiec zakleszczeniu się

prowadnicy lub łańcucha (B) w nacięciu. Kliny kontrolują także ścinkę (rys. 16).

(rys. 16)

Gdy średnica pnia jest większa niż długość pręta, wykonuje się dwa nacięcia, jak

pokazano na (ryc. 17).

(rys. 17)

OSTRZEŻENIE!

Jeśli podczas ostatniego cięcia piła łańcuchowa zbliży się do

nieobciętej części pnia, drzewo zacznie się upadać.

Gdy drzewo zacznie się upadać, należy usunąć piłę łańcuchową z cięcia,

wyłączyć silnik, położyć pilarkę na ziemi i opuścić obszar zamierzonej drogi

ewakuacyjnej. Wszystkie czynności należy wykonywać niezwłocznie i bez

opóźnień.

Przycinanie gałęzi

OSTRZEŻENIE!

Nie przycinaj gałęzi stojąc na pniu. Może to spowodować poważne

obrażenia.

Z powalonego drzewa wycina się gałęzie. Nie obcinaj gałęzi podtrzymujących pień

i zapobiegaj jego stoczeniu się (A) do czasu przycięcia pnia (rys. 18).

Gałęzie narażone na obciążenia zewnętrzne należy ciąć od dołu do góry, aby

zapobiec zakleszczeniu się piły łańcuchowej.

Cięcie poprzeczne

Cięcie odbywa się w poprzek włókien drewna. Pracując na zboczu, upewnij się, że

zajmujesz stabilną pozycję i stoisz po wyższej stronie zbocza w stosunku do pnia.

Upewnij się, że pień opiera się na podporach, a odcięty koniec nie leży na ziemi.

Upewnij się, że łańcuch nie wpada w ziemię, gdyż spowoduje to szybkie zużycie

łańcucha.

(rys. 18)

W przypadku cięcia poprzecznego ogranicznik zębaty 1 (rys. 19) musi być

ustawiony na kłodzie przeznaczonej do piłowania.

13. Jeżeli kłoda jest podparta na całej swojej długości, należy prowadzić pilarkę

od góry do dołu, uważając, aby łańcuch nie wbił się w ziemię (rys. 20).

14. Kiedy pień znajdzie się na jednym końcu podparcia, najpierw przytnij go do

około 1/3 średnicy pnia, aby zapobiec rozszczepianiu. Następnie zakończ cięcie u

góry tak, aby pokrywało się z pierwszym cięciem, unikając zakleszczenia (rys. 21).

(rys. 20)

(rys. 21)

15. W przypadku, gdy pień jest podparty na obu końcach, należy najpierw odciąć

od góry 1/3 średnicy pnia, aby uniknąć rozdwajania. Następnie zakończ cięcie od

dołu tak, aby pokrywało się z pierwszym cięciem, unikając zakleszczenia (rys. 22).

Do pocięcia na kawałki najlepiej podeprzeć pień za pomocą goderów. Jeśli nie jest

to możliwe, pień należy podnieść i położyć na kłodach. Upewnij się, że pień jest

dobrze zamocowany. Dla własnego bezpieczeństwa i ułatwienia cięcia należy

zachować prawidłową pozycję ciała (rys. 23):

9. Trzymaj piłę mocno obiema rękami po prawej stronie ciała.

10. Trzymaj lewe ramię tak prosto, jak to możliwe.

3. Utrzymuj równowagę, opierając się na obu stopach.

SERWIS TECHNICZNY

OSTRZEŻENIE! Wszelkie prace konserwacyjne i naprawcze należy

wykonywać przy wyłączonej maszynie.

Terminowa konserwacja przedłuży żywotność narzędzia i zwiększy wydajność. Z

wyjątkiem czynności wymienionych w niniejszym dokumencie, urządzenie

powinno być serwisowane przez wykwalifikowany personel w autoryzowanym

centrum serwisowym.

Po każdym zakończeniu pracy należy sprawdzić urządzenie pod kątem

integralności podzespołów i szczelności połączeń. W razie potrzeby skontaktuj się

z autoryzowanym centrum serwisowym.

Konserwacja zapobiegawcza

Schemat usługi

Po skończonej

pracy/codzien

nie

Po godzinach

pracy

Element

Działanie

Śruby/nakrętki/śru

Sprawdzanie/napinani

•

Filtr powietrza

Czyszczenie/wymiana

•

Świeca

Czyszczenie/regulacja

/wymiana

•

Węże paliwowe

Sprawdź/wymień w

razie potrzeby

•

Elementy hamulca

łańcucha

Sprawdź/wymień w

razie potrzeby

•

Filtr powietrza

Nie używaj pilarki bez filtra powietrza. Kurz i cząstki stałe mogą przedostać się do

silnika, kurz i cząstki stałe mogą przedostać się do silnika i spowodować jego

uszkodzenie lub nieprawidłowe działanie. Utrzymuj filtr powietrza w czystości!

Czyszczenie filtra powietrza:

9. Zdejmij pokrywę filtra powietrza 1 (rys. 24) odpinając zatrzaski 3. Użyj

śrubokręta z kluczem do świec zapłonowych 2.

10. Odkręcić nakrętkę 4 (rys. 25) i wyjąć filtr 5.

3. Wyczyść filtr powietrza, delikatnie uderzając nim o twardą powierzchnię.

Przedmuchaj wnętrze sprężonym powietrzem (nie większym niż 2 bary).

OSTRZEŻENIE!

Nie myć filtra wodą.

(Rys. 24)

(Rys. 25)

Zamontuj filtr powietrza. Zamontuj pokrywę silnika/filtra powietrza. Sprawdź, czy

pokrywa jest prawidłowo zainstalowana, pokrywa jest prawidłowo osadzona.

Zatrzaśnij zaczepy na swoim miejscu.

Świeca

Aby praca piłą była wydajna, należy utrzymywać świecę zapłonową w czystości i

wolną od osadów węglowych.

Odległość pomiędzy elektrodami musi być odpowiednio ustawiona.

1. Upewnij się, że piła jest wyłączona.

2. Oczyść powierzchnię w pobliżu świecy zapłonowej.

3. Odłącz przewód wysokiego napięcia od świecy zapłonowej 1 (rys. 26).

4. Odkręcić świecę zapłonową 2 za pomocą specjalnego klucza do świec. NIE

UŻYWAJ ŻADNEGO INNEGO NARZĘDZIA. Elektrody świecy zapłonowej

powinny być jasnobrązowe.

5. Wymień świecę zapłonową, jeśli izolator ceramiczny jest ukruszony lub jeśli

elektrody są spalone lub zabrudzone.

6. Oczyść elektrody do metalu drobnym papierem ściernym, sprawdź i wyreguluj

szczelinę.

7. Sprawdź szczelinę pomiędzy elektrodą masową a elektrodą środkową za

pomocą specjalnej sondy. W razie potrzeby ustawić szczelinę na 0,7-0,8 mm (ryc.

27).

8. Zamontuj świecę zapłonową w silniku i mocno dokręć. Niedostateczne

dokręcenie świecy zapłonowej może spowodować jej przegrzanie i uszkodzenie

silnika.

9. Podłącz go do przewodu wysokiego napięcia.

Regulacja gaźnika

Gaźnik jest fabrycznie ustawiony na optymalną wydajność. Jeśli konieczna jest

regulacja, skontaktuj się z najbliższym autoryzowanym centrum serwisowym.

Konserwacja piły łańcuchowej

W przypadku przechowywania piły łańcuchowej dłużej niż 30 dni należy ją

zakonserwować. Jeśli nie zastosujesz się do instrukcji konserwacji, paliwo

pozostałe w gaźniku wyparuje, pozostawiając lepką, galaretowatą pozostałość.

Spowoduje to problemy z uruchomieniem silnika i kosztowne naprawy.

OSTRZEŻENIE!

Nie przechowuj pilarki dłużej niż 30 dni, jeśli nie zostały podjęte

następujące środki:

21. Ostrożnie otwórz korek wlewu paliwa, aby powoli uwolnić wszelkie

nadciśnienie, które może występować w zbiorniku paliwa. Spuść resztę paliwa.

22. Uruchom silnik i pozwól mu pracować, aż się zatrzyma, aby umożliwić

odparowanie gaźnika.

23. Poczekaj, aż silnik ostygnie (około 5 minut).

24. Do wykręcenia świecy zapłonowej użyj klucza do świec zapłonowych.

25. Dodaj 1 łyżeczkę czystego oleju do silników dwusuwowych do otworu świecy

zapłonowej. Pociągnij powoli kilka razy linkę rozrusznika, aby pokryć wewnętrzne

elementy olejem. Włóż ponownie świecę zapłonową.

UWAGA: Przechowuj pilarkę w suchym miejscu, z dala od możliwych źródeł ognia,

takich jak piece, grzejniki gazowe itp.

Przygotowanie maszyny do pracy po konserwacji

21. Wyjmij świecę zapłonową.

22. Wyjmij linkę rozrusznika, pociągając mocno, aby spuścić nadmiar oleju ze

zbiornika paliwa.

23. Oczyść i wyreguluj szczelinę świecy zapłonowej lub włóż nową świecę

zapłonową z odpowiednią szczeliną.

24. Przygotuj pilarkę łańcuchową do pracy.

25. Napełnij zbiornik odpowiednią mieszanką benzyny i oleju.

Czyszczenie narzędzia

OSTRZEŻENIE!

Do czyszczenia nie używać wody ani innych płynów! Zachowaj

ostrożność podczas czyszczenia narzędzia. Zawsze noś rękawice ochronne.

Wyłącz maszynę. Odczekaj około 10-15 minut, aż silnik całkowicie ostygnie.

Wytrzyj wszystkie powierzchnie i otwory wentylacyjne suchą szmatką lub szmatką

i w razie potrzeby użyj specjalnej szczotki.

Aby zapewnić prawidłową pracę pompy olejowej należy okresowo czyścić rowek

olejowy oraz wlot oleju w prowadnicy piły.

Konserwacja baru

Koło zębate znajdujące się na górze prowadnicy należy regularnie smarować.

Właściwa pielęgnacja prowadnicy, zgodnie z opisem w tym rozdziale, ma

zasadnicze znaczenie dla jakości piły łańcuchowej. Do smarowania koła

łańcuchowego zalecamy użycie smarownicy (nie wchodzi w skład zestawu).

Aby konserwować koło łańcuchowe prowadnicy:

Wyłącz narzędzie, poczekaj, aż prowadnica i łańcuch ostygną.

Oczyścić koło łańcuchowe zębate. Umieść igłową końcówkę strzykawki w otworze

smarowym i wstrzykuj smar, aż pojawi się na zewnętrznej krawędzi koła

prowadnicy łańcucha (rys. 28).

Przesuń łańcuch ręcznie. Powtarzaj powyższą procedurę smarowania, aż całe

koło prowadnicy zostanie nasmarowane.

Aby zapewnić równomierne zużycie, prowadnicę należy obracać co 8 godzin pracy.

Utrzymuj rowek opony i otwór smarowy w czystości za pomocą narzędzia do

czyszczenia (nie należy do wyposażenia) (rys. 29).

(rys. 28)

(rys. 29)

Regularnie sprawdzaj szyny pod kątem zużycia, w razie potrzeby usuń zadziory i

oczyść szyny pod kątem prostym płaskim pilnikiem (rys. 30).

Konserwacja łańcucha

Regularnie sprawdzaj napięcie łańcucha i w razie potrzeby wyreguluj je zgodnie z

niniejszą instrukcją. Sprawdź stan krawędzi tnących łańcucha. Jeżeli jakość cięcia

ulegnie pogorszeniu, naostrz łańcuch lub skontaktuj się z autoryzowanym centrum

serwisowym.

Wszystkie zęby piły muszą mieć tę samą długość (rozmiar). Różne wysokości

zębów piły powodują nierówny ruch łańcucha, co może spowodować jego

zerwanie!

Minimalna długość zębów piły wynosi 3 mm. Po osiągnięciu minimalnej długości

zęba piły nie należy już ostrzyć łańcucha piły i należy go wymienić na nowy.

Grubość zacisku określa odległość ogranicznika głębokości od krawędzi tnącej

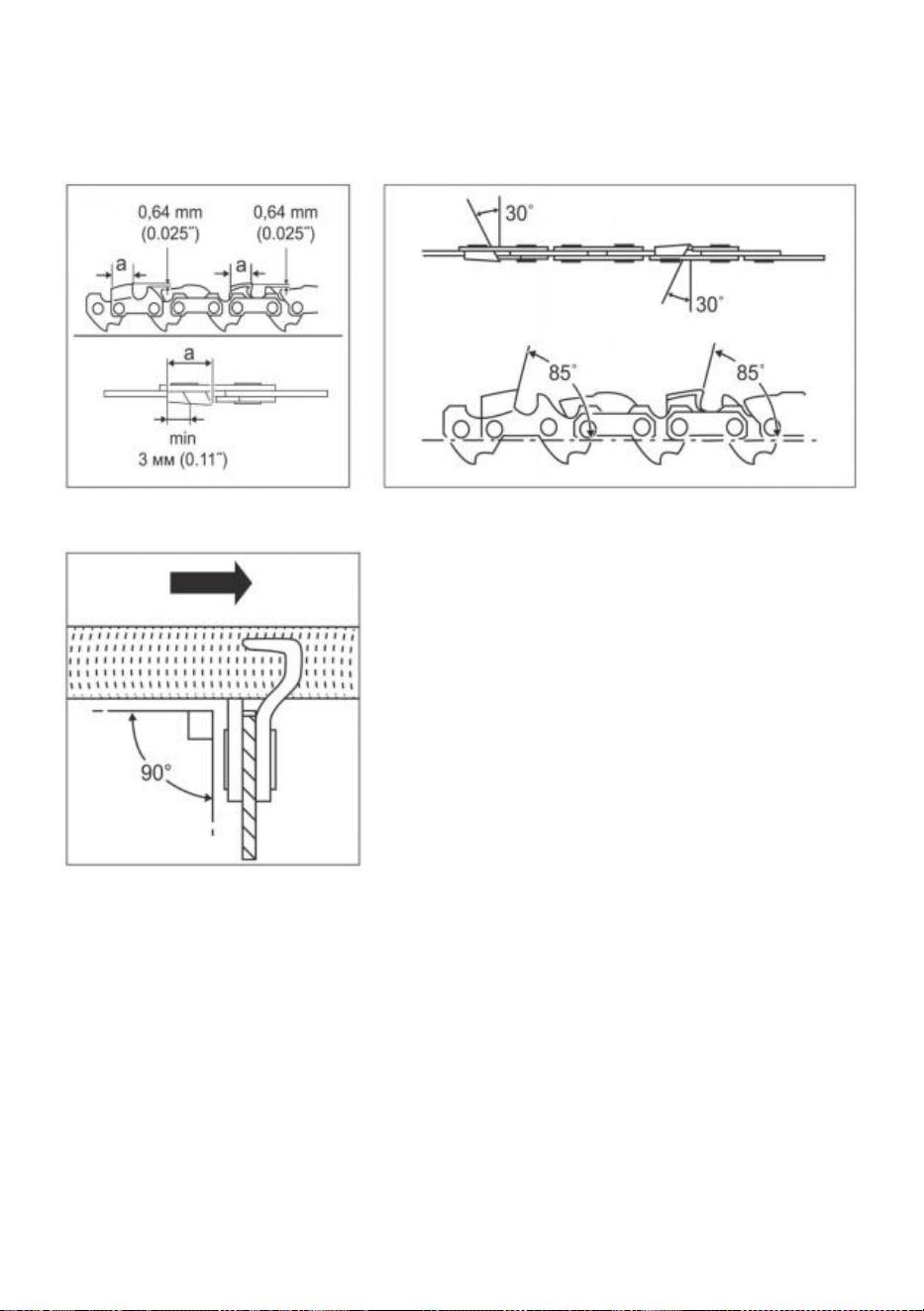

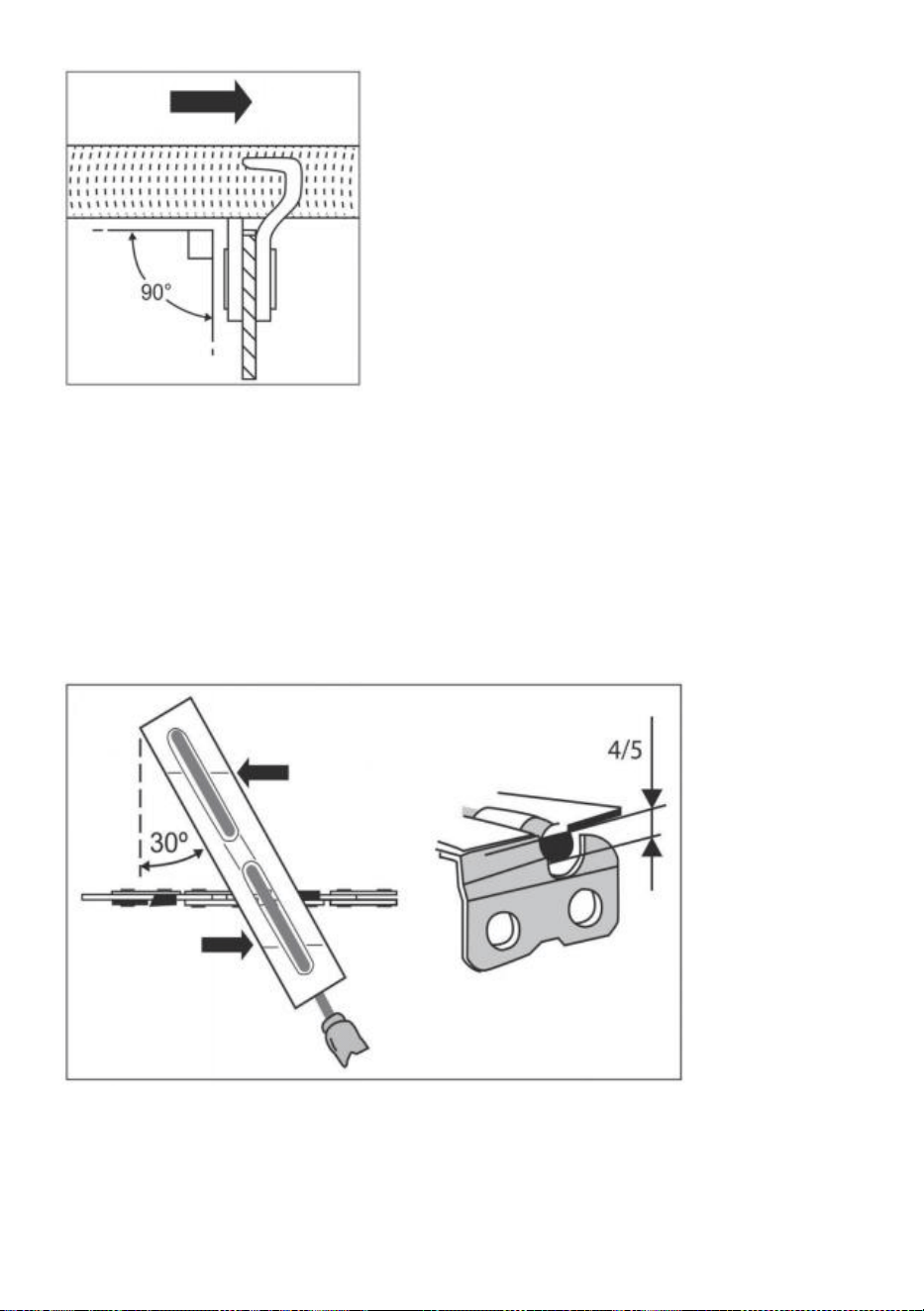

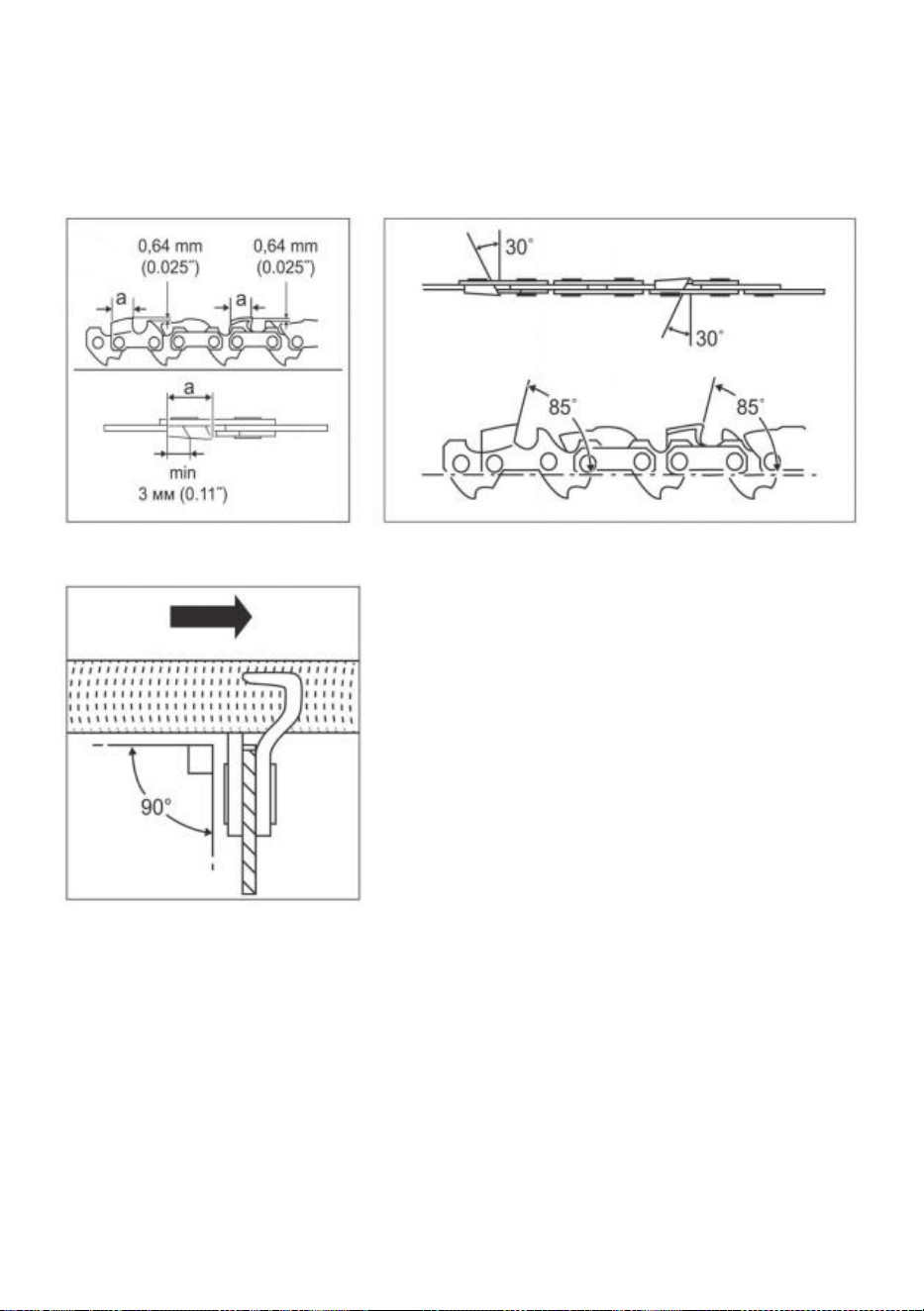

(rys. 31). Kąt ostrzenia 30° powinien być taki sam dla wszystkich zębów piły.

Nierówne kąty powodują nierówny ruch łańcucha, zwiększone zużycie i mogą

spowodować uszkodzenie łańcucha! Kąt przedni zęba piły wynoszący 85° jest

kształtowany naturalnie przez głębokość wnikania pilnika okrągłego. Jeśli

zalecany pilnik będzie utrzymywany prawidłowo, przedni kąt zębów piły

łańcuchowej uformuje się samoczynnie (rys. 32).

Do ostrzenia należy używać specjalnego uchwytu z pilnikiem okrągłym 4 mm.

Zwykłe pilniki okrągłe nie nadają się do ostrzenia. Ostrzenie należy wykonywać

wyłącznie przy pilniku przesuwającym się do przodu (w kierunku strzałki). Jeżeli

pilnik zostanie przesunięty do tyłu, należy zmniejszyć nacisk na narzędzie (rys.

33).

(rys. 31) (rys. 32)

(rys. 33)

Najpierw ostrzony jest najkrótszy ząb piły. Jego długość jest docelową długością

ostrzenia wszystkich pozostałych zębów łańcucha piły. Prowadź pilnik w sposób

pokazany na ilustracji. Uchwyt pilnika ułatwia prowadzenie pilnika podczas

ostrzenia i posiada oznaczenie prawidłowego kąta ostrzenia 30° (oznaczenie jest

zgodne z kierunkiem piły). Ogranicza głębokość wnikania (4/5 średnicy pilnika)

(rys. 34).

(rys. 34)

(rys. 35)

Nawet niewielki nadmiar zęba ogranicznika głębokości należy zeszlifować

specjalnym płaskim pilnikiem. Ogranicznik głębokości powinien być zaokrąglony z

przodu.

Na zakończenie procesu ostrzenia należy sprawdzić wysokość ogranicznika

głębokości za pomocą miarki łańcuchowej (rys. 35).

MOŻLIWE AWARIE I SPOSOBY ROZWIĄZYWANIA PROBLEMÓW

Problem

Możliwa przyczyna

Działania korygujące

Silnik nie uruchamia

się.

Naruszenie procedur

rozruchu.

Postępuj zgodnie z instrukcjami

zawartymi w instrukcji.

Nieprawidłowe

ustawienie gaźnika.

Wyreguluj gaźnik w autoryzowanym

centrum serwisowym.

Brudna świeca

zapłonowa.

Wyczyść świecę

zapłonową/wyreguluj luz lub wymień

świecę zapłonową.

Zatykanie filtra paliwa.

Wymień filtr paliwa.

Piła uruchamia się, ale

silnik pracuje z małą

mocą.

Nieprawidłowe

położenie regulatora

przepustnicy powietrza.

Wyreguluj przepustnicę powietrza.

Brudna świeca

zapłonowa.

Wyczyść świecę

zapłonową/wyreguluj luz lub wymień

świecę zapłonową.

Filtr powietrza jest

brudny.

Wyjmij, wyczyść i ponownie zamontuj

filtr.

Nieprawidłowa regulacja

gaźnika.

Wyreguluj gaźnik w autoryzowanym

centrum serwisowym.

Silnik zatrzymuje się.

Nieprawidłowa regulacja

gaźnika.

Wyreguluj gaźnik w autoryzowanym

centrum serwisowym.

Mocowanie silnika jest

luźne.

Wyczyść świecę

zapłonową/wyreguluj luz

lub wymień świecę

zapłonową.

Hamulec łańcucha nie

działa.

Mechanizm hamulcowy

jest uszkodzony.

Skontaktuj się z autoryzowanym

centrum serwisowym.

Nadmierna emisja

dymu.

Nieprawidłowa regulacja

gaźnika.

Wyreguluj gaźnik w autoryzowanym

centrum serwisowym.

Nieprawidłowo

przygotowana

mieszanka paliwowa.

Stosować odpowiednio przygotowaną

mieszankę paliwową w proporcji

wskazanej na puszce oleju do

silników dwusuwowych.

Łańcuch piły nie jest

nasmarowany.

Pompa olejowa jest

uszkodzona.

Skontaktuj się z autoryzowanym

centrum serwisowym.

Zbiornik oleju jest pusty.

Napełnij olejem do pił łańcuchowych.

Zatkany filtr oleju.

Skontaktuj się z autoryzowanym

centrum serwisowym.

Kryteria warunku granicznego.

Kryterium stanu wycofania piły łańcuchowej z eksploatacji jest stan, w którym

dalsza eksploatacja piły łańcuchowej jest niedozwolona lub uważana za

niekomercyjną. Na przykład nadmierne zużycie, korozja, odkształcenie, starzenie

się lub zniszczenie części lub ich kombinacji, jeśli nie można ich naprawić w

autoryzowanych serwisach z użyciem oryginalnych części lub jeśli naprawa jest

ekonomicznie nieopłacalna.

Kryteria stanu granicznego piły łańcuchowej to:

- Głęboka korozja i pęknięcia na powierzchniach elementów nośnych i nadwozia;

- Nadmierne zużycie lub uszkodzenie silnika i mechanizmów napędu łańcucha piły

lub ich kombinacji;

- Koniec życia.

KRYTYCZNE DZIAŁANIA I AWARIE PERSONELU

Wykaz możliwych usterek sklasyfikowanych jako incydent, wypadek lub awaria

krytyczna sprzętu oraz działania personelu w przypadku ich wystąpienia podano w

tabeli:

Problem

Klasyfikacja

Działania personalne

Zmniejszenie prędkości

obrotowej narzędzia

roboczego.

Incydent

Skontaktuj się z

autoryzowanym centrum

serwisowym.

Iskrzenie i/lub nadmierne

wibracje.

Wypadek

Podjąć środki

zapobiegające pożarowi.

Skontaktuj się z

autoryzowanym centrum

serwisowym.

Topienie plastiku. Utrata

integralności strukturalnej

produktu.

Krytyczna porażka

Podjąć środki

zapobiegające pożarowi.

Skontaktować się z

autoryzowanym centrum

serwisowym.

W tabeli przedstawiono kryteria stanów granicznych elektronarzędzi (sygnalizacji

awarii). Jeżeli pojawią się te znaki, można uznać, że wyrób osiągnął „stan

graniczny” – stan maszyny i/lub urządzenia, w którym dalsza eksploatacja jest

niepraktyczna lub przywrócenie ich stanu użytkowego jest niemożliwe lub

niepraktyczne.

Aby potwierdzić ten stan, sprzęt należy zanieść do autoryzowanego centrum

serwisowego w celu przeprowadzenia diagnostyki.

Techniczny Certyfikat wsparcia i e-gwarancji

www.vevor.com/support

Technisch Support und E-Garantie-Zertifikat www.vevor.com/support

BENZIN-KETTENSÄGEN

BENUTZERHANDBUCH

We continue to be committed to provide you tools with competitive price.

"Save Half","Half Price" or any other similar expressions used by us only represents an

estimate of savings you might benefit from buying certain tools with us compared to the major

top brands and does not necessarily mean to cover all categories of tools offered by us. You

are kindly reminded to verify carefully when you are placing an order with us if you are

actually saving half in comparison with the top major brands.

CN-52G / CN-58G

Have product questions? Need technical support? Please feel free to

Technical Support and E-Warranty Certificate

www.vevor.com/support

NEED HELP? CONTACT US!

This is the original instruction,please read all manual instructions carefully

before operating. VEVOR reserves a clear interpretation of our user

manual. The appearance of the product shall be subject to the product

you received. Please forgive us that we won't inform you again if there

are any technology or software updates on our product.

GAS CHAINSAWS

WICHTIG

VOR GEBRAUCH SORGFÄLTIG LESEN.

FÜR SPÄTERE VERWENDUNG AUFBEWAHREN.

Ausbildung

1. Lesen Sie die Anleitung sorgfältig durch. Machen Sie sich mit den

Bedienelementen und der richtigen Verwendung des Produkts vertraut.

2. Erlauben Sie niemals Kindern oder Personen, die mit dieser Anleitung

nicht vertraut sind, das Produkt zu benutzen. Örtliche Vorschriften können

das Alter des Bedieners einschränken.

3. Betreiben Sie das Produkt niemals, wenn sich Personen, insbesondere

Kinder oder Haustiere in der Nähe befinden.

4. Bedenken Sie, dass der Betreiber bzw. Benutzer für Unfälle und

Gefahren für andere Personen oder deren Eigentum verantwortlich ist.

5. Das Produkt darf nicht von Personen verwendet werden, die unter dem

Einfluss von Alkohol, Drogen oder Medikamenten stehen.

6. Bedienen Sie das Produkt nicht, wenn Sie müde sind.

7. Betreiben Sie das Produkt nicht ohne Schutzvorrichtungen oder wenn

es beschädigt ist.

8. Verwenden Sie das Produkt niemals in Innenräumen.

9. Dieses Produkt erzeugt beim Starten des Motors giftige Abgase.

10.Während des Betriebs dieses Produkts können Staub, Dämpfe und

Rauch entstehen, die Chemikalien enthalten, die Ihre Gesundheit. Seien

Sie daher vorsichtig bei der Verwendung Ihres Produkts und schützen Sie

sich richtig.

11. Vermeiden Sie auch das bewusste Einatmen von Abgasen und halten

Sie das Produkt während des Betriebs immer sicher.

12. Tragen Sie Handschuhe und halten Sie die Hände warm.

Vorbereitung

1. Dieses Produkt kann schwere Verletzungen verursachen. Lesen Sie die

Anweisungen sorgfältig durch, um den korrekten Umgang, die

Vorbereitung, Wartung, das Starten und Stoppen des

das Produkt. Machen Sie sich mit allen Bedienelementen und der

ordnungsgemäßen Verwendung des Produkts vertraut.

2. Vermeiden Sie den Betrieb, wenn sich Personen, insbesondere Kinder,

in der Nähe befinden.

3. Tragen Sie angemessene Kleidung! Tragen Sie keine weite Kleidung

oder Schmuck, die sich in beweglichen Teilen verfangen könnten. Tragen

Sie feste Handschuhe, rutschfestes Schuhwerk und eine Schutzbrille.

4. Lagern Sie das Produkt erst an einem trockenen, sauberen und vor

direkter Sonneneinstrahlung geschützten Ort, nachdem der Kraftstofftank

geleert und das Produkt gereinigt wurde. Das Produkt darf nur unter

diesen Bedingungen in Innenräumen gelagert werden.

5. Wenn die Schneidvorrichtung auf einen Fremdkörper trifft oder das

Produkt ungewöhnliche Geräusche oder Vibrationen von sich gibt,

schalten Sie die Stromquelle aus und warten Sie, bis das Produkt anhält.

Ziehen Sie den Zündkerzenstecker von der Zündkerze ab und führen Sie

die folgenden Schritte aus:

• auf Schäden prüfen,

• auf lose Teile prüfen und diese festziehen,

• Lassen Sie beschädigte Teile durch Teile mit gleichwertigen

Spezifikationen ersetzen oder reparieren.

6. Überprüfen Sie, dass sich die Schneidausrüstung nicht mehr dreht,

wenn der Motor im Leerlauf ist.

Betrieb

1. Dieses Produkt darf nicht für andere als die beschriebenen Zwecke

verwendet werden. Nationale Vorschriften können die Verwendung des

Produkts einschränken.

2. Tragen Sie beim Betrieb immer festes Schuhwerk und lange Hosen.

Bedienen Sie das Produkt nicht barfuß oder mit offenen Sandalen. Tragen

Sie

Schutzbrille oder Schutzbrille.

3. Stellen Sie sicher, dass sich im Arbeitsbereich keine Steine, Stöcke,

Drähte usw. oder andere Gegenstände befinden, die das Produkt

beschädigen könnten.

4. Überprüfen Sie den Bereich, in dem das Produkt verwendet werden soll,

gründlich und entfernen Sie alle Gegenstände, die vom Produkt

geschleudert werden können.

5. Überprüfen Sie das Produkt vor der Verwendung und nach jedem

Aufprall auf Anzeichen von Verschleiß oder Beschädigung und reparieren

Sie es bei Bedarf.

6. Betreiben Sie das Produkt niemals mit beschädigten

Schutzvorrichtungen oder ohne angebrachte Schutzvorrichtungen.

7. Halten Sie Hände und Füße stets und insbesondere beim Einschalten

des Motors vom Schneidwerkzeug fern.

8. Erlauben Sie niemals Kindern oder Personen, die mit der Anleitung nicht

vertraut sind, das Produkt zu benutzen.

9. Verwenden Sie das Produkt nicht mehr, wenn sich Menschen,

insbesondere Kinder oder Haustiere in der Nähe befinden.

10. Verwenden Sie das Produkt nur bei Tageslicht oder gutem Kunstlicht.

11.Halten Sie Ihren Körper während der Arbeit aufrecht. Beugen Sie sich

nicht nach vorne. Machen Sie regelmäßig Pausen und ändern Sie Ihre

Arbeitsposition, um konzentriert zu bleiben.

12. Achten Sie während des Betriebs auf festen Stand und halten Sie das

Gleichgewicht. Benutzen Sie immer den Tragegurt, sofern vorhanden.

13.Stellen Sie den Motor ab, bevor

• beim Reinigen oder Beseitigen einer Verstopfung,

• das Produkt zu prüfen, zu warten oder Arbeiten daran durchzuführen,

• Einstellen der Arbeitsposition des Schneidaufsatzes,

• das Produkt unbeaufsichtigt lassen,

14.Stellen Sie sicher, dass sich das Produkt richtig in der vorgesehenen

Arbeitsposition befindet, bevor Sie den Motor starten.

15. Achten Sie beim Betrieb des Produkts stets auf eine sichere

Betriebsposition.

16.Betreiben Sie das Produkt nicht mit einem beschädigten oder

abgenutzten Schneidaufsatz.

17. Halten Sie Motor und Schalldämpfer frei von Schmutz, Blättern und

überschüssigem Schmiermittel, um die Brandgefahr zu verringern.

18.Stellen Sie bei der Verwendung des Produkts immer sicher, dass alle

Griffe und Schutzvorrichtungen angebracht sind. Versuchen Sie niemals,

ein unvollständiges Produkt oder ein mit einem

unbefugte Änderung.

19.Bedienen Sie ein Produkt mit zwei Griffen immer mit beiden Händen.

20. Achten Sie stets auf Ihre Umgebung und bleiben Sie wachsam

gegenüber möglichen Gefahren, die Ihnen aufgrund des Lärms des

Produkts möglicherweise nicht bewusst sind.

21.Seien Sie vorsichtig beim Umgang mit Schneideaufsätzen/scharfen

Kanten, die zum Kürzen der Filamentschnur verwendet werden. Stellen

Sie sicher, dass eine neue Filamentschnur

richtig installiert sein, bevor Sie das Produkt einschalten.

22. Achten Sie stets darauf, dass die Lüftungsschlitze frei von Schmutz

sind.

23.Verwenden Sie nur Schneidwerkzeuge, die in den technischen Daten

dieser Anleitung aufgeführt sind. Die Verwendung anderer Werkzeuge

führt zu Gefährdungen, die

Personen- und Sachschäden.

24. Berühren Sie das Produkt niemals unbedacht, Sie können sich

verbrennen. Während des Betriebs oder kurz danach sind seine Teile wie

Auspuffrohr, Motor und andere Oberflächen extrem heiß! Achten Sie auf

die Markierungen auf dem Produkt.

Wartung und Lagerung

1. Befolgen Sie die Wartungs- und Reparaturanweisungen für dieses

Produkt. Nehmen Sie niemals Änderungen am Produkt vor.

2. Wenn das Produkt zur Wartung, Inspektion oder Lagerung angehalten

wird, schalten Sie die Stromquelle aus, ziehen Sie den Zündkerzenstecker

vom Zündkerze und stellen Sie sicher, dass alle beweglichen Teile zum

Stillstand gekommen sind. Lassen Sie das Produkt abkühlen, bevor Sie

Inspektionen, Einstellungen usw. vornehmen.

3. Warten und überprüfen Sie Ihr Produkt regelmäßig. Überprüfen Sie, ob

bewegliche Teile falsch ausgerichtet sind oder klemmen, ob Teile

gebrochen sind oder ob andere

die Funktion des Produkts beeinträchtigen. Lassen Sie das Produkt bei

Beschädigung vor der Verwendung reparieren. Viele Unfälle sind auf

schlecht gewartete Produkte zurückzuführen.

4. Unsachgemäße Wartung führt zu Fehlfunktionen/Ausfällen des

Produkts.

5. Überprüfen Sie das Produkt vor jedem Gebrauch, nachdem es

heruntergefallen ist oder anderen Stößen ausgesetzt war, um wesentliche

Mängel festzustellen. Achten Sie auf lose Befestigungselemente,

Kraftstofflecks und beschädigte Teile, wie z. B. Risse im Schneidaufsatz.

6. Verändern Sie niemals die voreingestellte Drehzahl oder die Motor- und

Produkteinstellungen. Hinweise zur Wartung und Reparatur finden Sie in

dieser Bedienungsanleitung.

7. Lagern Sie das Produkt an einem Ort, an dem die Kraftstoffdämpfe

keine offenen Flammen oder Funken erreichen können. Lassen Sie das

Produkt vor der Lagerung immer abkühlen.

8. Bewahren Sie das Produkt bei Nichtgebrauch außerhalb der Reichweite

von Kindern auf.

9. Verwenden Sie nur vom Hersteller empfohlene Ersatzteile und Zubehör.

10.Sichern Sie das Produkt während des Transports, um Kraftstoffverlust,

Schäden und Verletzungen zu vermeiden.

11. Reinigen und warten Sie das Produkt vor der Lagerung wie in dieser

Anleitung beschrieben. Verwenden Sie bei der Lagerung immer

Schutzvorrichtungen für Schneidaufsätze.

12.Stellen Sie sicher, dass der Lufteinlass des Verbrennungsmotors frei ist.

Halten Sie den Lufteinlass frei von Staub, Schmutzpartikeln, Gasen und

Dämpfen.

13. Sorgen Sie für ausreichende und gute Luftzirkulation. Das Produkt

muss von allen Seiten gut zugänglich sein.

14. Bringen Sie während des Transports und der Lagerung die

Transportabdeckung für den Metallschneidvorsatz an.

Zusätzliche Sicherheitshinweise für Benzinkettensägen

1. Unterbrechen Sie Ihre Arbeit, wenn Sie sich müde fühlen. Machen Sie

regelmäßig Pausen zur Erholung. Ein Moment der Unaufmerksamkeit bei

der Bedienung des Das Produkt kann zu schweren Verletzungen führen.

2. Halten Sie alle Körperteile von der Sägekette fern. Entfernen Sie kein

Schnittgut und halten Sie kein zu schneidendes Material fest, während sich

die Sägekette bewegt. Stellen Sie sicher, dass das Produkt ausgeschaltet

ist. beim Entfernen von gestautem Material. Ein Moment der

Unaufmerksamkeit beim Betrieb des Produkts kann zu schweren

Verletzungen führen.

3. Halten Sie das Produkt nur an isolierten Griffflächen fest, da die

Sägekette mit versteckten Kabeln in Berührung kommen kann. Sägeketten,

die mit einem stromführenden Kabel in Berührung kommen, können

freiliegende Metallteile des Produkts unter Spannung setzen und dem

Bediener einen Stromschlag versetzen.

4. Halten Sie alle Körperteile von der Sägekette fern, wenn das Produkt in

Betrieb ist. Stellen Sie vor dem Starten des Produkts sicher, dass die

Sägekette nichts berührt. Ein Moment der Unachtsamkeit während des

Betriebs des Produkts kann dazu führen, dass sich Ihre Kleidung oder Ihr

Körper in der Säge verfängt. Kette.

5. Halten Sie das Produkt immer mit beiden Händen an den Griffen. Das

Halten des Produkts mit nur einer Hand oder an Teilen, die nicht dafür

vorgesehen sind, erhöht die

besteht Verletzungsgefahr und sollte niemals durchgeführt werden.

6. Tragen Sie eine Schutzbrille und einen Gehörschutz. Weitere

Schutzausrüstung für Kopf, Hände, Beine und Füße wird empfohlen.

Angemessene Schutzkleidung verringert Verletzungen durch

herumfliegende Trümmer oder versehentlichen Kontakt mit der Sägekette.

7. Bedienen Sie das Produkt nicht in einem Baum. Der Betrieb eines

Produkts in einem Baum kann zu Verletzungen führen.

8. Achten Sie immer auf einen sicheren Stand und bedienen Sie das

Produkt nur, wenn Sie auf einer festen, sicheren und ebenen Fläche

stehen. Rutschige oder instabile Oberflächen wie Leitern können zu einem

Verlust des Gleichgewichts oder der Kontrolle über das Produkt führen.

9. Wenn Sie einen unter Spannung stehenden Ast abschneiden, achten

Sie auf Rückfederung. Wenn die Spannung in den Holzfasern nachlässt,

kann der federbelastete Ast den Bediener treffen und/oder das Produkt

außer Kontrolle bringen.

10. Gehen Sie beim Schneiden von Gestrüpp und jungen Bäumen mit

äußerster Vorsicht vor. Das dünne Material kann sich in der Sägekette

verfangen und auf Sie zugeschleudert werden oder Sie aus dem

Gleichgewicht bringen.

11.Tragen Sie das Produkt an den Griffen/Stangen, wenn es ausgeschaltet

ist und nicht in der Nähe von Ihren Körper. Beim Transportieren oder

Lagern des Produkts immer die Führungsschienenabdeckung anbringen.

Der ordnungsgemäße Umgang mit dem Produkt verringert die

Wahrscheinlichkeit eines versehentlichen Kontakts mit der laufenden

Sägekette.

12. Befolgen Sie die Anweisungen zum Schmieren, Spannen der Kette und

Wechseln des Zubehörs. Eine nicht richtig gespannte oder geschmierte

Kette kann reißen oder die Rückschlaggefahr erhöhen.

13.Halten Sie die Griffe trocken, sauber und frei von Öl und Fett. Fettige,

ölige Griffe sind rutschig und führen zum Kontrollverlust.

14. Nur Holz schneiden. Das Produkt nicht für andere Zwecke verwenden.

Zum Beispiel: Das Produkt nicht zum Schneiden von Kunststoff,

Mauerwerk oder Nicht aus Holz hergestellte Baumaterialien. Die

Verwendung des Produkts für andere als die vorgesehenen Zwecke kann

zu Gefahrensituationen führen.

15. Beachten Sie nationale und lokale Vorschriften. Nationale und lokale

Vorschriften können die Verwendung dieses Produkts einschränken.

16.Verwenden Sie nur vom Hersteller empfohlene Ersatzschienen und

Sägeketten oder gleichwertige Ersatzteile. Die Verwendung nicht

zugelassener Schneidwerkzeuge können zu Verletzungen und

Sachschäden führen.

17. Überprüfen Sie das Produkt vor der Verwendung sowie nach jedem

Aufprall oder Sturz auf Anzeichen von Verschleiß oder Beschädigung und

reparieren Sie es bei Bedarf.

18. Entfernen oder verändern Sie niemals Schutzvorrichtungen oder

Sicherheitskomponenten. Stellen Sie sicher, dass Schutzvorrichtungen

und andere Sicherheitskomponenten, die für den Betrieb der Maschine

erforderlich sind,

an Ort und Stelle, in gutem Betriebszustand und ordnungsgemäß gewartet,

um Verletzungen zu vermeiden.

19.Äste abschnittsweise entfernen.

20. Achten Sie auf gefährliche Arbeitspositionen sowie auf die Gefahr, von

herabfallenden oder nach dem Aufprall auf den Boden zurückprallenden

Ästen getroffen zu werden.

21.Achten Sie auf Freileitungen. Verwenden Sie das Produkt nicht in einer

Position, in der ein Teil in den Umkreis von 10 m von Freileitungen gelangt.

22. Schneiden Sie niemals in Bereichen, in denen die Schneidausrüstung

außer Sichtweite ist.

Kraftstoffhandhabung

1. Schalten Sie das Produkt immer aus, ziehen Sie den Zündkerzenstecker

ab und lassen Sie das Produkt abkühlen, bevor Sie es betanken. Kraftstoff

und Kraftstoffdämpfe sind leicht entzündlich. Gehen Sie vorsichtig mit

Kraftstoff um. Rauchen Sie niemals, wenn Sie das Produkt betanken.

Tanken Sie das Produkt nicht, wenn sich in der Nähe offenes Feuer

befindet!

2. Verwenden Sie immer geeignete Hilfsmittel wie Trichter und

Einfüllstutzen. Verschütten Sie keinen Kraftstoff auf das Produkt oder

dessen Abgasanlage. Es besteht Entzündungsgefahr. Entfernen Sie

verschütteten Kraftstoff sorgfältig von allen Teilen des Produkts.

Eventuell vorhandene Rückstände müssen vor Inbetriebnahme des

Produktes vollständig verflüchtigt sein!

3. Tanken Sie niemals in Innenräumen.

4. Verwenden Sie das Produkt niemals in Umgebungen, in denen

Explosionsgefahr besteht. Abgase und Kraftstoffdämpfe sind schädlich.

Kraftstoffdämpfe können sich entzünden.

5. Atmen Sie beim Tanken niemals Kraftstoffdämpfe ein. Füllen Sie den

Tank niemals in geschlossenen Räumen, wie Kellern oder Schuppen.

Es besteht Vergiftungs- und Explosionsgefahr!

6. Vermeiden Sie Hautkontakt mit Benzin.

7. Essen oder trinken Sie nicht, während Sie das Produkt betanken. Wenn

Sie Benzin oder Öl verschluckt haben oder Benzin oder Öl in Ihre Augen

gelangt ist, suchen Sie sofort einen Arzt auf.

8. Schließen Sie den Tankdeckel sofort nach dem Befüllen. Achten Sie

darauf, dass er richtig verschlossen ist.

9. Verwenden Sie das Produkt niemals ohne Luftfilter.

10.Je nach verwendetem Kraftstoff, Witterungsbedingungen und

Tankentlüftung kann sich im Tank ein Kraftstoffdampfdruck aufbauen. Um

diesen zu reduzieren,

Um Verbrennungen und andere Verletzungen zu vermeiden, entfernen Sie

den Tankdeckel vorsichtig, damit sich der eventuell aufgebaute Druck

langsam entweichen kann.

11. Beachten Sie die Brand-, Explosions- und Inhalationsgefahr.

12. Rauchen Sie nicht, während Sie das Produkt betreiben, mit Kraftstoff

umgehen oder sich in der Nähe von Kraftstoff befinden.

13. Stellen Sie sicher, dass das Zündkerzenkabel befestigt ist. Ein loses

Kabel kann einen Lichtbogen verursachen, der brennbare Dämpfe

entzünden und einen Brand oder eine Explosion verursachen kann.

14. Überprüfen Sie regelmäßig den Tankdeckel und die Kraftstoffleitungen

auf Undichtigkeiten.

15. Gehen Sie beim Umgang mit Kraftstoff vorsichtig vor. Um

versehentliche Brände zu vermeiden, entfernen Sie das Produkt vor dem

Starten des Kraftstoffs mindestens 3 Meter (10') vom Tankpunkt.

Motor.

16.Ziehen Sie den Tankdeckel nach dem Auffüllen des Tanks wieder fest

an.

17. Betreiben Sie das Produkt nicht, wenn Kraftstoff austritt. Entfernen Sie

den Tankdeckel nicht bei laufendem Motor.

18. Verwenden Sie nur zugelassene Behälter.

19. Lagern Sie Kraftstoffkanister nicht an Orten und füllen Sie den

Kraftstofftank nicht an Orten auf, an denen sich ein Kessel, Ofen, Holzfeuer,

elektrische Funken, Schweißfunken oder andere Wärme- oder

Feuerquellen befinden, die den Kraftstoff entzünden könnten.

20.Wenn beim Tanken Kraftstoff verschüttet wird, wischen Sie ihn mit

einem trockenen Lappen auf und lassen Sie den restlichen Kraftstoff

verdunsten, bevor Sie den Motor wieder starten.

21.Wenn Sie Kraftstoff auf sich selbst oder auf Ihre Kleidung verschüttet

haben, wechseln Sie Ihre Kleidung und waschen Sie alle Körperteile, die

mit Kraftstoff in Berührung gekommen sind, bevor Sie

den Motor wieder starten.

22.Wenn Kraftstoff Feuer fängt, löschen Sie das Feuer mit einem

Trockenpulver-Feuerlöscher.

23.Wenn der Kraftstofftank entleert wird, sollte dies im Freien erfolgen.

Vibrations- und Geräuschreduzierung

Um die Auswirkungen von Lärm- und Vibrationsemission zu reduzieren,

sollten Sie die Betriebszeit begrenzen, vibrations- und geräuscharme

Betriebsarten verwenden sowie persönliche Schutzausrüstung tragen.

Um die Risiken durch Vibrationen und Lärm zu minimieren,

berücksichtigen Sie die folgenden Punkte:

1. Verwenden Sie das Produkt nur bestimmungsgemäß gemäß seiner

Konstruktion und dieser Anleitung.

2. Stellen Sie sicher, dass das Produkt in gutem Zustand und gepflegt ist.

3. Verwenden Sie die richtigen Anhänge für das Produkt und stellen Sie

sicher, dass sie in gutem Zustand sind.

4. Halten Sie die Griffe/Griffflächen fest.

5. Warten Sie das Produkt entsprechend dieser Anleitung und halten Sie

es (falls zutreffend) gut geschmiert.

6. Planen Sie Ihren Arbeitsplan so, dass der Einsatz von Werkzeugen mit

starken Vibrationen über einen längeren Zeitraum verteilt ist.

7. Bei längerem Gebrauch des Produkts ist der Benutzer Vibrationen

ausgesetzt, die eine Reihe von Beschwerden verursachen können, die

unter dem Begriff Hand-Arm-Vibrationssyndrom (HAVS) zusammengefasst

werden, z. B. das Ergrauen der Finger, sowie bestimmte Krankheiten wie

das Karpaltunnelsyndrom.

- Um dieses Risiko bei der Verwendung des Produkts zu verringern, tragen

Sie immer Schutzhandschuhe und halten Sie Ihre Hände warm.

- Zu den Symptomen von HAVS gehören eine beliebige Kombination der

folgenden Symptome: Kribbeln und Taubheitsgefühl in den Fingern;

Unfähigkeit, Dinge richtig zu fühlen; Kraftverlust in den Händen; Finger

werden weiß (bleich) und nach der Genesung rot und schmerzen

(insbesondere bei Kälte und Nässe und wahrscheinlich zunächst nur an

den Fingerspitzen). Suchen Sie sofort einen Arzt auf, wenn solche

Symptome auftreten.

Die europäische Richtlinie über physikalische Einflüsse (Vibrationen)

wurde eingeführt, um Verletzungen durch das

Hand-Arm-Vibrationssyndrom bei Benutzern von Produkten mit

Vibrationsemission zu reduzieren. Die Richtlinie verlangt von Herstellern

und Lieferanten, indikative Vibrationstestergebnisse bereitzustellen, damit

Benutzer fundierte Entscheidungen darüber treffen können, wie lange ein

Produkt täglich sicher verwendet werden kann.

Grundlage und Wahl des Werkzeugs.

Notfall

Machen Sie sich mit der Bedienung dieses Produkts anhand dieser

Bedienungsanleitung vertraut. Merken Sie sich die Sicherheitshinweise

und befolgen Sie diese genau.

hilft, Risiken und Gefahren zu vermeiden.

6. Seien Sie beim Umgang mit diesem Produkt stets aufmerksam, um

Gefahren frühzeitig erkennen und vermeiden zu können. Schnelles

Eingreifen kann schwere Verletzungen und Sachschäden verhindern.

2. Stellen Sie bei Störungen den Motor ab und ziehen Sie den

Zündkerzenstecker ab. Lassen Sie das Produkt von einem qualifizierten

Fachmann überprüfen und ggf. reparieren, bevor Sie es wieder in Betrieb

nehmen.

3. Im Brandfall Motor abstellen und Zündkerzenstecker abziehen. Ist der

Produktschalter nicht mehr erreichbar, sofort Feuerlöschmaßnahmen

einleiten.

WARNUNG!

Ein brennendes Produkt niemals mit Wasser löschen.

Brennender Kraftstoff muss mit speziellen Löschmitteln gelöscht

werden! Wir empfehlen, in Ihrem Arbeitsbereich einen geeigneten

Feuerlöscher griffbereit aufzubewahren!

Restrisiken

Auch wenn Sie dieses Produkt unter Beachtung aller

Sicherheitsvorschriften verwenden, bleiben mögliche Risiken für

Verletzungen und Schäden bestehen. Im Zusammenhang mit der

Konstruktion und dem Design dieses Produkts können folgende Gefahren

auftreten:

1. Gesundheitliche Schäden durch Vibrationsemission bei

langandauernder Verwendung oder unsachgemäßer Handhabung und

Wartung des Produkts.

2. Verletzungen und Sachschäden durch zerbrochene Schneidwerkzeuge

oder plötzliches Auftreffen versteckter Gegenstände während des

Einsatzes.

3. Verletzungsgefahr und Gefahr von Sachschäden durch umherfliegende

und weggeschleuderte Gegenstände.

4. Verbrennungen beim Berühren heißer Oberflächen.

5. Rückschlag.

Symbole

Auf dem Produkt, dem Typenschild und in dieser Anleitung finden Sie unter

anderem folgende Symbole und Abkürzungen. Machen Sie sich vertraut

Nehmen Sie diese mit, um Gefahren wie Personen- und Sachschäden zu

verringern.

Lesen Sie diese Bedienungsanleitung vor der ersten

Inbetriebnahme sorgfältig durch und bewahren Sie

sie zum späteren Nachschlagen auf.

Warnung!

Vor Gebrauch Bedienungsanleitung lesen!

WARNUNG!

Besondere Sicherheitsvorkehrungen sind

erforderlich, wenn beim Arbeiten mit dem Gerät.

Lesen und beachten Sie alle Warnhinweise.

Tragen Sie Ohrenschützer.

Tragen Sie eine Schutzbrille.

Tragen Sie Schutzhandschuhe.

Ziehen Sie den Seilzugstarter mit dem Choke in

dieser Position. Wenn Sie ziehen Sie den Choke

heraus, die Luftklappe schließt sich. Wenn Sie den

Choke, die Luftklappe öffnet sich.

Drücken Sie die Kraftstoffpumpe (Primer) 6x

Kraftstofftank; Mischungsverhältnis: 40 Teile Benzin

zu 1 Teil Öl

Benzin: ROZ 95/ROZ 98

2-Takt-Motoröl: ISO-L-EGD/JASO FD

Offenes Feuer und Rauchen in der Nähe des Gerätes

sind strengstens verboten!

Garantierter Schallleistungspegel des Gerätes

Vom Produkt geschleuderte Gegenstände könnten

den Benutzer oder andere Umstehende treffen.

Achten Sie stets darauf, dass andere Personen und

Haustiere während des Betriebs einen sicheren

Abstand zum Produkt einhalten. Kinder dürfen sich

grundsätzlich nicht in der Nähe des Produkts

aufhalten.

Achtung! Giftige CO-Dämpfe

(Kohlenmonoxid-Dämpfe)!

Benutzen Sie das Gerät nicht in geschlossenen

Räumen!

WARNUNG!

Es können Haare in das Gerät eingesaugt werden!

Achtung – Benzin ist leicht entzündlich!

Explosionsgefahr! Keinen Kraftstoff verschütten!

Schalten Sie das Gerät aus und ziehen Sie den

Zündkerzenstecker ab. bevor Sie Wartungsarbeiten

durchführen!

Achtung! Erstickungsgefahr!

Achtung, heiße Teile. Sicherheitsabstand halten!

Vorsicht vor weggeschleuderten Teilen!

Halten Sie andere fern! Halten Sie

Sicherheitsabstand!

Kein E10 tanken!

Gießen Sie das Benzingemisch hier hinein!

STÜCKLISTE

Benzin-Kettensäge

(Säge und Abdeckung der

Kettenbremse)

Inbusschlüssel (4mm/5mm)

Führungsschiene

Schlitzschraubendreher

Schwertscheide

Datei

Sah Kette

Zähne einsetzen

Container

Schraube (x2)

Mehrfachwerkzeug

Ohrstöpsel (x2)

Steckerschlüssel

EIN/STOP-Schalter. Der EIN/STOP-Schalter dient zum Abstellen des

Motors.

Ein gewisser Lärmpegel durch die Maschine lässt sich nicht vermeiden.

Lärmintensive Arbeiten sind zu genehmigen und zeitlich zu begrenzen.

Ruhezeiten sind einzuhalten und ggf. die Arbeitszeit auf ein Minimum zu

beschränken. Zum persönlichen Schutz und zum Schutz von in der Nähe

arbeitenden Personen ist ein entsprechender Gehörschutz zu tragen.

WARNUNG: Dieses Gerät erzeugt während des Betriebs ein

elektromagnetisches Feld. Unter bestimmten Umständen kann dieses Feld

aktive oder passive medizinische Implantate beeinträchtigen. Um das

Risiko schwerer oder tödlicher Verletzungen zu verringern, empfehlen wir

Personen mit medizinischen Implantaten, vor dem Betrieb dieses Geräts

ihren Arzt und den Hersteller des medizinischen Implantats zu

konsultieren.

- Bedienen Sie eine Kettensäge nicht mit einer Hand. Durch die

Einhandbedienung können schwere Verletzungen des Bedieners, Helfer,

Umstehender oder einer Kombination dieser Personen verursacht werden.

Eine Kettensäge ist für die Zweihandbedienung vorgesehen.

- Betreiben Sie die Kettensäge nur im gut belüfteten Außenbereich.

- Bedienen Sie die Säge nicht von einer Leiter oder einem Baum aus, es

sei denn, Sie sind speziell dafür ausgebildet.

Stellen Sie sicher, dass die Kette beim Starten des Motors keine

Gegenstände berührt. Versuchen Sie niemals, die Säge zu starten, wenn

sich die Führungsschiene in einem Schnitt befindet.

- Üben Sie am Ende des Schnitts keinen Druck auf die Säge aus. Durch

Druck können Sie nach Abschluss des Schnitts die Kontrolle verlieren.

- Stellen Sie den Motor ab, bevor Sie die Säge ablegen.

- Betreiben Sie keine Kettensäge, die beschädigt, falsch eingestellt oder

nicht vollständig und sicher zusammengebaut ist. Ersetzen Sie Schwert,

Kette, Handschutz oder Kettenbremse immer sofort, wenn sie beschädigt,

gebrochen oder anderweitig entfernt werden.

- Halten Sie den Schalldämpfer vom Körper fern und schützen Sie

Führungsschiene und Kette während des Transports mit einer Schutzhülle.

- Sichern Sie die Maschine während des Transports.

- Das Berühren rotierender Teile vermeiden und die vorgesehenen

Schutzelemente verwenden.

- Stellen Sie vor jedem Start sicher, dass alle Schrauben und Muttern fest

angezogen sind.

- Halten Sie Kabel von Hitze, Öl, scharfen Kanten oder beweglichen Teilen

fern.

- Tragen Sie persönliche Schutzausrüstung (PSA), einschließlich

Schutzbrille, Schutzhelm, Ohrstöpsel, Handschuhe, Spezialschuhe und

eng anliegende Kleidung.

- Verwenden Sie immer einen zugelassenen Gehörschutz.

- Kontrollieren Sie regelmäßig Ihr Gehör, da es durch die Kettensäge zu

Lärmschäden kommen kann.

- Halten Sie bei laufendem Motor Körperteile von der Kette fern.

- Halten Sie einen Mindestabstand von 10 Metern zwischen Kindern,

Passanten, Tieren und dem Arbeitsbereich ein.

- Bedienen Sie die Kettensäge nicht, wenn Sie müde, krank, aufgeregt sind

oder unter dem Einfluss von Alkohol, Drogen oder Medikamenten stehen.

- Seien Sie beim Bedienen der Kettensäge körperlich fit und geistig wach.

- Konsultieren Sie Ihren Arzt, wenn bei Ihnen gesundheitliche Bedenken

vorliegen, die Ihre Fähigkeit zum sicheren Umgang mit einer Kettensäge

beeinträchtigen könnten.

Bedienen Sie keine Kettensäge, wenn Sie müde, krank oder aufgeregt

sind oder wenn Sie Alkohol, Drogen oder Medikamente zu sich genommen

haben. Sie müssen körperlich fit und geistig wach sein. Die Arbeit mit einer

Kettensäge ist anstrengend. Wenn Sie an einer Krankheit leiden, die sich

durch anstrengende Arbeit verschlimmern könnte, sprechen Sie vor der

Bedienung einer Kettensäge mit Ihrem Arzt.

Planen Sie Ihren Sägevorgang im Voraus sorgfältig. Beginnen Sie erst mit

dem Sägen, wenn Sie einen freien Arbeitsbereich, einen sicheren Stand

und, wenn Sie Bäume fällen, einen geplanten Rückzugsweg haben.

Halten Sie alle Körperteile von der Sägekette fern, wenn die Kettensäge in

Betrieb ist. Stellen Sie vor dem Starten der Kettensäge sicher, dass die

Sägekette nichts berührt. Ein Moment der Unachtsamkeit beim Betrieb der

Kettensäge kann dazu führen, dass sich Ihre Kleidung oder Ihr Körper in

der Sägekette verfängt .

Halten Sie die Kettensäge immer mit der rechten Hand am hinteren Griff

und mit der linken Hand am vorderen Griff. Das Halten der Kettensäge mit

umgekehrter Handhaltung erhöht das Verletzungsrisiko. und sollte niemals

getan werden.

HINWEIS: Für Kettensägen, die mit einer Führungsschiene auf der linken

Seite konstruiert sind, gilt die Bezugnahme auf die Positionierung

„rechts“ und „links“.

Bedienen Sie die Kettensäge nicht mit einer Hand! Durch die Bedienung

mit einer Hand können schwere Verletzungen des Bedieners, der Helfer

und anderer Personen entstehen. Die Kettensäge ist für die Bedienung mit

zwei Händen ausgelegt. Beginnen Sie erst mit der Arbeit, nachdem Sie

den Arbeitsbereich von unnötigen Gegenständen befreit haben.

Stellen Sie vor dem Starten des Geräts sicher, dass die Kette nichts

berührt. Beim Transport der Säge muss der Motor ausgeschaltet sein und

die Schiene und Kette müssen nach hinten zeigen. Setzen Sie beim

Tragen der Kettensäge immer die Abdeckung auf die Schiene.

WARNUNG: Trennen Sie immer das Zündkerzenkabel und platzieren Sie

es so, dass es die Zündkerze nicht berühren kann, um ein

unbeabsichtigtes Starten zu verhindern, wenn Sie es aufstellen,

transportieren, einstellen oder Reparaturen durchführen, außer am

Vergaser. Anpassungen.

Diese Kettensäge für den Forstdienst ist ausschließlich zum

Holzschneiden bestimmt. Da es sich bei einer Kettensäge um ein

Hochgeschwindigkeitswerkzeug zum Holzschneiden handelt, müssen

besondere Sicherheitsvorkehrungen getroffen werden, um das Unfallrisiko

zu verringern. Unachtsamer oder unsachgemäßer Gebrauch dieses

Werkzeugs kann zu schweren Verletzungen führen.

Vorsicht beim Umgang mit Kraftstoff

- Rauchen Sie nicht beim Umgang mit Kraftstoff oder während des

Betriebs der Säge.

- Beseitigen Sie sämtliche Funken- oder Flammenquellen in den Bereichen,

in denen Kraftstoff gemischt oder eingefüllt wird.

Es sollte nicht geraucht werden, offen Flammen oder Arbeiten, die Funken

erzeugen könnten. Lassen Sie den Motor vor dem Auftanken abkühlen.

- Mischen und gießen Sie den Kraftstoff im Freien auf blankem Boden;

lagern Sie den Kraftstoff an einem kühlen, trockenen und gut belüfteten Ort;

und verwenden Sie für alle Kraftstoffzwecke einen zugelassenen,

gekennzeichneten Behälter.

Wischen Sie vor dem Starten der Säge sämtlichen verschütteten Kraftstoff

auf.

- Entfernen Sie sich mindestens 3 Meter von der Tankstelle, bevor Sie den

Motor starten .

- Schalten Sie den Motor aus und lassen Sie die Säge an einem nicht

brennbaren Ort abkühlen, nicht auf trockenen Blättern, Stroh, Papier usw.

Entfernen Sie langsam den Tankdeckel und tanken Sie das Gerät wieder

auf.

- Speichern Lagern Sie das Gerät und den Kraftstoff an einem Ort, wo die

Kraftstoffdämpfe keine Funken oder offenen Flammen von

Warmwasserbereitern, Elektromotoren oder Schaltern, Öfen usw.

erreichen können.

Seien Sie besonders vorsichtig beim Beschneiden von Büschen und

Setzlingen, da deren elastische Äste in eine Kette fallen, Sie treffen oder

aus dem Gleichgewicht bringen können. Wenn Sie einen Ast schneiden,

der einer äußeren Belastung ausgesetzt ist, achten Sie auf den Aufprall

nach dem Entfernen der Belastung. Überprüfen Sie das Holz vor dem

Sägen auf Fremdkörper wie Nägel. Entfernen Sie diese unbedingt vor dem

Schneiden. Verwenden Sie das Gerät nur für den vorgesehenen Zweck.

Die Säge ist nur zum Schneiden von Holz vorgesehen. Verwenden Sie die

Säge nicht für andere Zwecke, die hier nicht angegeben sind. Zum Beispiel

zum Schneiden von Kunststoff, Mauerwerk usw. Reinigen und wischen Sie

die Griffe vor der Arbeit ab.

Schneiden Sie nicht über Schulterhöhe, beugen Sie sich nicht zu weit vor

und berühren Sie mit der Sägekette nicht den Boden. Beim Sägen von

Brettern und Stämmen ist ein zuverlässiger Ständer (Rahmen) erforderlich.

Lassen Sie die andere Person beim Sägen nicht den Stamm festhalten

und halten Sie den Stamm niemals mit dem Fuß fest.

Arbeiten Sie nicht bei schlechten Lichtverhältnissen und an steilen

Hängen.

Die Säge sollte so geführt werden, dass sich kein Körperteil in der

Schnittebene befindet (Abb.1) .

(Abb.1) .

Nationale Vorschriften können die Verwendung des Produkts einschränken.

Um einen Rückschlag zu vermeiden

WARNUNG: Vermeiden Sie Rückschläge, die zu Verletzungen führen können.

Rückschläge sind die Rückwärts-, Aufwärts- oder plötzliche Vorwärtsbewegung

der Führungsschiene, die auftritt, wenn die Sägekette in der Nähe der oberen

Spitze der Führungsschiene mit einem Gegenstand wie einem Baumstamm oder

Ast in Berührung kommt oder wenn das Holz sich schließt und die Sägekette im

Schnitt einklemmt.

Auch der Kontakt mit einem Fremdkörper im Holz kann zum Verlust der Kontrolle

über die Kettensäge führen.

1. Mit Führungsschiene im flachen Winkel sägen.

2. Arbeiten Sie niemals mit einer lockeren, weit gedehnten oder stark abgenutzten

Kette.

3. Stellen Sie sicher, dass die Kette richtig geschärft ist.

4. Sägen Sie nie über Schulterhöhe.

5. Arbeiten Sie niemals mit der Spitze der Führungsschiene.

6. Halten Sie das Produkt stets mit beiden Händen fest.

7. Verwenden Sie immer eine Kette mit geringem Rückschlag.

8. Nutzen Sie die metallischen Greifzähne als Hebel.

9.Achten Sie auf die richtige Kettenspannung.

10.Schneiden Sie nur mit hochtourigem Motor.

11. Achten Sie darauf, dass die Spitze der Führungsschiene keinen Baumstamm,

Ast oder ein anderes Hindernis berührt, auf das Sie während des Betriebs des

Produkts treffen könnten.

12. Befolgen Sie die Schärf- und Wartungsanweisungen des Herstellers für die

Sägekette.

13. Verwenden Sie nur vom Hersteller angegebene Ersatz-Führungsschienen und

Sägeketten oder gleichwertigen Ersatz.

Verwenden Sie die Kettensäge niemals als Hobel.

Achtung! Beim Arbeiten mit der Kettensäge besteht Rückschlaggefahr.

Ein Rückschlag führt zum Verlust der Kontrolle über die Kettensäge und kann zu

schweren oder sogar tödlichen Verletzungen führen. Rückschlag mit Rotation und

Rückschlag durch Verklemmen stellen die Hauptgefahr bei der Arbeit mit

Kettensägen dar und sind die Hauptursache der meisten Unfälle.

Ein Rückschlag tritt auf, wenn die Vorder- oder Oberseite des Sägeblattes

(insbesondere das obere Viertel) den Baum oder andere harte Gegenstände

berührt, und auch, wenn sich der Schnitt im Baum schließt und die Kette verkeilt.

Frontaler Kontakt mit dem oberen Teil des Sägeblattes kann eine blitzschnelle

Reaktion auslösen, bei der das Werkzeug nach oben und zurück zum Bediener

springt. Ein Verklemmen der Kette am unteren Ende der Führungsschiene drückt

die Kettensäge aus dem Blickfeld des Bedieners. Ein Verklemmen der Kette am

oberen Ende der Führungsschiene drückt das Gerät zurück zum Bediener. Jeder

dieser Effekte führt zum Verlust der Kontrolle über die Säge und zu schweren

Verletzungen (Abb. 2) .

(Abb.2)

Betreiben Sie die Kettensäge nicht mit abgenommenem Luftfilter oder

abgenommener Luftfilterabdeckung. Vermeiden Sie die giftige Wirkung giftiger

Gase! Abgase enthalten Kohlenmonoxid (CO) und andere gesundheits- und

lebensgefährliche Gase. Verwenden Sie das Gerät nicht in Innenräumen. Wenn

Sie während der Arbeit Vergiftungserscheinungen verspüren, müssen Sie an der

frischen Luft Luft holen und einen Arzt aufsuchen. Lassen Sie nach Abschluss der

Arbeit das Kraftstoffgemisch aus dem Tank ab.

WARNUNG!

Das Kraftstoffgemisch darf nicht in die Kanalisation oder in den Boden

entleert werden. Es muss in spezielle Behälter für Kraftstoff gegossen werden.

Beachten Sie nicht nur die allgemeinen Sicherheitsanforderungen in diesem

Abschnitt, sondern auch die speziellen Anweisungen in anderen Abschnitten. Die

Nichtbeachtung der Sicherheitshinweise kann eine Gefährdung der Umwelt

darstellen, das Werkzeug beschädigen und auch gefährliche Folgen für die

Gesundheit und das Leben von Menschen haben.

Bei Nichtbeachtung der Sicherheitshinweise erlischt die Gewährleistung für

entstandene Schäden.

Kleidung und persönliche Schutzausrüstung (PSA)

6. Binden Sie lange Haare so zusammen, dass sie über Schulterhöhe reichen.

2. Tragen Sie keine weite Kleidung oder Schmuck, da diese in den Motor geraten

oder sich in der Kette oder im Unterholz verfangen könnten.

3. Verwenden Sie beim Betrieb des Produkts die folgende Sicherheitskleidung und

persönliche Schutzausrüstung (PSA):

• Helm mit Visier und Nackenschutz;

• Gehörschutz;

• Staubmaske;

• Handschuhe mit zugelassenem Schnittschutz;

• Schutzgamaschen mit geprüftem Schnittschutz;

• Rutschfeste Stiefel mit Stahlkappe und geprüftem Schnittschutz.

VORSICHTSMASSNAHMEN

Um Verletzungen zu vermeiden, befolgen Sie die Regeln:

• Während des Betriebs werden einige Teile des Gerätes sehr heiß. Berühren Sie

diese nicht, BEVOR sie vollständig abgekühlt sind.

• Stellen Sie keine brennbaren Gegenstände auf oder in die Nähe des Geräts.

• Transportieren, reparieren oder warten Sie dieses Produkt nicht mit

Kraftstoffgemisch im Tank.

• Verwenden Sie Ihre Kettensäge nicht, wenn sie in irgendeiner Weise beschädigt

ist.

• Verwenden Sie die Maschine nicht in explosionsgefährdeten Bereichen oder in

der Nähe von offenem Feuer.

• Verwenden Sie Ihre Kettensäge nicht in einer Umgebung, die den Anforderungen

dieses Handbuchs nicht entspricht.

• Erlauben Sie niemandem die Bedienung des Werkzeugs ohne entsprechende

Einweisung.

• Betreiben Sie die Maschine nicht ohne die in der Konstruktion vorgesehenen

Schutzvorrichtungen. • Tragen Sie beim Betrieb des Geräts die erforderliche

persönliche Schutzausrüstung.

• Lassen Sie die Maschine nicht unbeaufsichtigt laufen.

• Verwenden Sie die Maschine nicht in der Nähe anderer Menschen oder Tiere.

• Schalten Sie die Maschine bei Notfallplänen und -verfahren sowie bei

ungewöhnlichen Situationen und Alarmsituationen sofort aus und wenden Sie sich

an ein Servicecenter.

STRUKTUR

Abb. 3

11. Führungsschiene 2. Kette

12. Kettenspannerschraube 4. Kettenbremse

15. Vorderer Griff 6. Startergriff

16. Luftfilterdeckel 8. Ein-/Ausschalter

19. Öltankdeckel 10. Starterdeckel

20. Tankdeckel 12. Hinterer Griff

23. Gashebelsperre 14. Primer

24. Mutter der Stangenabdeckung 16. Motorschalter

22. Luftklappenhebel

TECHNISCHE EIGENSCHAFTEN

Modell/Artikel

CN-52G

CN-58G

Maximale Leistung (kW)

1.9

2.4

Hubraum (cm³)

Motortyp

2-Takt, luftgekühlt

Tankvolumen für

automatische

Kettenschmierung (ml)

260

Kraftstofftankvolumen (ml)

550

Kraftstoffart

Benzingemisch (Normalbenzin)

und Öl für 2-Takt, luftgekühlt

Grundierung

Verfügbar

Stangenlänge (cm)

Kettenteilung (Zoll)

0,325

Vorbereitung für den Betrieb

Auspacken:

Zum Zeitpunkt des Kaufs wird Ihnen Ihre Kettensäge in einem Versandkarton mit

besonderen Schutzfunktionen im Inneren zugesandt, um sie während des

Transports zu schützen.

Um das Werkzeug aus dem Karton zu entnehmen, entfernen Sie das Klebeband,

öffnen Sie den Karton und entnehmen Sie das Zubehör vorsichtig.

WARNUNG!

Überprüfen Sie nach dem Auspacken und Transport stets die

Vollständigkeit und den technischen Zustand des Produktes.

Bewahren Sie das Verpackungsmaterial für den Fall auf, dass Sie das Gerät

transportieren müssen.

Montageanforderungen

Bevor Sie Ihre Kettensäge zum ersten Mal starten, müssen Sie Schiene und Kette

zusammenbauen, die Kette einstellen, den Kraftstofftank mit Kraftstoff füllen und

Öl zum Schmieren der Kette hinzufügen.

Achtung! Starten Sie die Kettensäge erst, wenn sie vollständig einsatzbereit ist.

Lesen Sie dieses Handbuch vor der Inbetriebnahme der Maschine sorgfältig durch.

Beachten Sie insbesondere die Sicherheitsvorkehrungen. Dieses Handbuch ist

ein Nachschlage- und Bedienungshandbuch und enthält allgemeine Informationen

zur Montage, Bedienung und Wartung der Kettensäge.

Antriebsschiene und Sägekette montieren.

WARNUNG!

Tragen Sie beim Arbeiten mit der Kette immer Schutzhandschuhe.

11. Stellen Sie sicher, dass das Gerät ausgeschaltet ist. Stellen Sie die Säge auf

eine ebene Fläche.

12. Bringen Sie den Kettenbremsenschutz in die Betriebsposition, indem Sie den

Hebel zu sich heranziehen. Stellen Sie sicher, dass sich die Kette um die Schiene

dreht (Abb. 4).

3. Die beiden Muttern (A) lösen, mit denen die Schiene und der Kettenschutz

befestigt sind. Die Schutzabdeckung zusammen mit dem Kettenbremsenschutz (B)

entfernen (Abb. 5).

(Abb. 4).

(Abb. 5)

4.Installieren Sie die Stange so, dass der Stangenschlitz mit beiden Bolzen (C)

ausgerichtet ist (Abb. 6).

5. Breiten Sie die Kette kreisförmig aus, wobei die Schneidkanten (D) auf die

Markierungen am Kettensägenschutz und an der Führungsschiene ausgerichtet

sein müssen (Abb. 7).

(Abb. 6).

(Abb. 7)

6. Führen Sie die Kette hinter das Antriebskettenrad (E). Prüfen Sie, ob die

Kettenglieder richtig zwischen den Zähnen des Kettenrads sitzen.

7. Die Glieder in die Riegelnut (F) am Umfang einführen (Abb. 8).

(Abb. 8)

8. Drehen Sie die Kette, um sicherzustellen, dass die Kettenzähne in die Zähne

des Kettenrads eingreifen. 9. Bringen Sie den Kettenschutz und den

Kettenbremsenschutz wieder an, sodass die Bolzen in die vorgesehenen Löcher

passen und der Kettenspannstift in das untere Loch in der Stange passt (Abb. 9).

(Abb. 9)

10. Montieren Sie beide Muttern, ziehen Sie sie von Hand fest und folgen Sie dann

den Anweisungen zum Einstellen der Kettenspannung. Wenn die Kette die richtige

Spannung erreicht hat, ziehen Sie die Muttern vollständig fest.

Einstellung der Kettenspannung

WARNUNG!

Tragen Sie beim Arbeiten mit der Kette immer Schutzhandschuhe.

Die richtige Kettenspannung ist äußerst wichtig und sollte sowohl vor dem Start

als auch regelmäßig während des Betriebs überprüft werden. Wenn Sie sich die

Zeit nehmen, die Kette einzustellen, verbessern Sie die Leistung und verlängern

die Lebensdauer Ihrer Säge.

WARNUNG!

Eine neue Kette hängt schnell durch und muss nach 5 bis 8 Schnitten

gespannt werden.

Dies kommt bei neuen Ketten häufig vor und das Spannintervall

verlängert sich mit der Zeit.

Zahnrad, Reifen, Kette und Kurbelwelle verschleißen viel schneller, wenn die

Kette zu locker oder zu straff ist. Sehen Sie sich Abb. 10 an, die die richtige

Spannung für eine kalte Kette (A), eine warme Kette (B) und eine Kette zeigt,

deren Spannung angepasst werden muss (C).

(Abb. 10)

Vorgehensweise zum Einstellen der Kettenspannung

6. Lösen Sie die Reifenmuttern (Schutzabdeckung mit Bremsschutz) und drehen

Sie die Einstellschraube (D) im Uhrzeigersinn, um die Kette zu spannen. Drehen

Sie die Einstellschraube (D) gegen den Uhrzeigersinn, um die Kettenspannung zu

verringern. Stellen Sie sicher, dass die Kette vollständig um die Stange herum liegt

(Abb. 11).

2. Nach dem Einstellen der Kette ziehen Sie die Muttern, mit denen die Schiene

(Schutzkappe zusammen mit dem Bremsschild) befestigt ist, fest an. Die Kette gilt

als richtig gespannt, wenn Sie sie mit wenig Kraftaufwand von Hand über die

Schiene schieben können. Die Kette sollte gut an der Unterseite des Sägeblattes

anliegen und von Hand etwa 2-4 mm vom Blatt weggezogen werden können.

(Abb. 11).

HINWEIS: Lässt sich die Kette nur schwer auf der Schiene bewegen oder bleibt

stehen, ist sie zu stark gespannt. Lockern Sie die Spannung.

Kettenbremse prüfen

Ihre Kettensäge verfügt über eine Kettenbremse, die das Verletzungsrisiko bei

einem Aufprall der Säge verringert. Die Sicherheitsvorrichtung wird ausgelöst,

wenn Druck auf den Bremsschutz ausgeübt wird. Wenn die Hand des Bedieners

auf den Schutz trifft, stoppt die Kette abrupt.

Die Kettenbremse hat zwei Positionen:

11. Die Bremse ist gelöst (die Kette kann sich bewegen), wenn der Bremsschutz

nach hinten gezogen wird (A) (Abb. 12).

12. 2. Die Bremse ist angezogen (die Kette kann sich nicht bewegen), wobei der

Bremsschutz nach vorne zeigt (B). In diesem Fall sollte sich die Kette nicht auf der

Schiene bewegen (Abb. 12).

(Abb. 12)

So überprüfen Sie die Kettenbremse:

6. Stellen Sie die Säge auf eine ebene Fläche und schalten Sie die Kettenbremse

aus. Die Kette darf nirgendwo in Berührung kommen.

2. Starten Sie die Kettensäge durch Drücken der Gashebelsperrtaste und der

Gashebeltaste.

3. Drücken Sie den Kettenbremsschalter. Die Kette sollte schnell zum Stehen

kommen. Lassen Sie den Gashebel los.

WARNUNG!

Der Bremsschutz muss in gutem Zustand sein und muss

Ölwechsel bei Kettensägen

WARNUNG!

Verwenden Sie auf keinen Fall Altöl! Altöl ist umweltschädlich und kann

zu Schäden führen.

Zum Schmieren der Sägekette und des Schwerts sollte Kettensägenöl verwendet

werden. Verwenden Sie Öl mit Additiven, um Reibung und Verschleiß zu

verringern und Harzablagerungen an Schwert und Kette zu verhindern.

WARNUNG!

Stellen Sie vor dem Befüllen des Öltanks sicher, dass die Kettensäge

ausgeschaltet ist.

So füllen Sie den Öltank:

21. Reinigen Sie unbedingt die Oberfläche um den Öltankdeckel, um zu

verhindern, dass Schmutz eindringt.

22. Öltankdeckel abschrauben und Kettensägenöl einfüllen (Tankinhalt 260 ml).

23. Schrauben Sie den Öltankdeckel wieder auf.

24. Bevor Sie beginnen, prüfen Sie die Ölversorgung: Schalten Sie die Kettensäge

ein und halten Sie sie über eine geeignete Unterlage. Bei ausreichender

Schmierung bildet sich ein leichter Ölstreifen (Abb. 13).

deutliches Klicken beim Wechsel von einer Position in eine andere.

Verwenden Sie das Gerät nicht, wenn sich der Bremsschutz nicht in eine der

Positionen bewegen lässt oder wenn die Kette beim Betätigen der Bremse nicht

stoppt. Bringen Sie das Gerät zur Reparatur in ein Servicecenter.

(Abb. 13)

WARNUNG!

Überprüfen Sie stets den Ölstand. Betreiben Sie die Kettensäge nicht,

wenn nicht genügend Öl zum Schmieren der Kette vorhanden ist.

Eine ordnungsgemäße Schmierung ist wichtig, um die Reibung von Kette und

Schwert zu verringern. Der Betrieb einer Kettensäge mit unzureichender

Schmierung verringert die Leistung und Lebensdauer und führt aufgrund von

Überhitzung zu schnellem Ketten- und Schwertverschleiß. Diese Kettensäge ist

mit einem automatischen Schmiersystem ausgestattet, das Schwert und Kette mit

der erforderlichen Menge Schmierung versorgt. Mit zunehmender Motordrehzahl

erhöht sich auch die Ölzufuhr zum Schwert.

Kettensägen-Kraftstoffmischung

Für optimale Ergebnisse verwenden Sie Benzin in Standardqualität AI-92 ohne

Zusätze, gemischt mit Spezialöl für Zweitaktmotoren in dem auf der Ölverpackung

angegebenen Verhältnis. Das empfohlene Mischungsverhältnis beträgt 1:40,

sofern dies nicht von der Empfehlung des Ölherstellers abweicht. Mischen Sie

Kraftstoff und Zweitaktöl in einem speziellen Behälter, bis eine homogene

Mischung entsteht.

WARNUNG!

Befüllen Sie Ihre Kettensäge nicht mit reinem Benzin. Dies führt zu

Fehlfunktionen des Motors und zum Erlöschen der Herstellergarantie für das

Produkt.

Es wird nicht empfohlen, ein Kraftstoffgemisch zu verwenden, das länger als 30

Tage gelagert wurde.

GEBRAUCHSPROZEDUR

Überprüfen Sie vor Arbeitsbeginn den Arbeitsbereich und entfernen Sie

Fremdkörper, die Verletzungen verursachen oder das Gerät beschädigen könnten.

Betreiben Sie das Gerät nur bei Tageslicht oder guten Lichtverhältnissen.

Gehen Sie beim Betrieb der Säge stets vorsichtig und vernünftig vor. Wenn eine

ungewöhnliche Situation auftritt, schalten Sie die Kettensäge sofort aus und

wenden Sie sich an ein autorisiertes Servicecenter.

Motor starten

36. Bauen Sie einen guten Stützpfeiler und legen Sie die Kettensäge so auf den

Boden, dass die Kette nirgends berührt.

37. Halten Sie den vorderen Griff mit einer Hand fest und senken Sie die

Kettensäge auf den Boden. Halten Sie den hinteren Griff fest, indem Sie darauf

treten.

38. Stellen Sie den Zündschalter auf die Position „Ein“.

39. Drücken Sie den Primer etwa 4–5 Mal, bis Kraftstoff im Primer erscheint.

40. Ziehen Sie den Luftklappenhebel zu sich heran, bis er einrastet. Die

Luftklappe schließt sich.

41. Ziehen Sie langsam am Startergriff, bis Sie einen Widerstand spüren, und

ziehen Sie dann das Kabel mit einer gleichmäßigen und gleichmäßigen Bewegung

auf eine Distanz von nicht mehr als 50-60 cm. Wiederholen Sie den Vorgang

mehrmals, bis der Motor startet.

42. Drücken Sie die Gashebelsperrtaste und die Gashebeltaste. Die

Vergaserluftklappe öffnet sich automatisch und der Klappenhebel kehrt in seine

Ausgangsposition zurück.

ACHTUNG! Das Seil darf nicht ganz herausgezogen werden, bevor die

Starterrolle zum Stillstand gekommen ist. Dies führt zum Bruch des

Anlassers und wird nicht von der Garantie abgedeckt.

Den Motor abstellen

11. Lassen Sie die Gashebelsperre und den Gashebelschlüssel los, um den

Motor im Leerlauf laufen zu lassen.

12. Um den Motor abzustellen, bringen Sie den Schalter in die Position „Aus“.

HINWEIS: Um den Motor im Notfall abzustellen, aktivieren Sie die Kettenbremse

und bringen Sie den Schalter in die Position „Aus“.

Ausschnitt

Kleine Bäume bis 15 cm Durchmesser werden meist mit einem einzigen Schnitt

abgesägt. Bei größeren Bäumen muss ein Vorschnitt erfolgen. Der Einschnitt gibt

die Fallrichtung des Baumes vor.

WARNUNG!

Markieren Sie Ihren Fluchtweg (A) im Voraus und räumen Sie ihn von

möglichen Hindernissen frei, bevor Sie mit dem Fällen beginnen. Der Fluchtweg

muss in die entgegengesetzte Richtung verlaufen, in die der Baum voraussichtlich

fallen wird (B) (Abb. 14).

(Abb. 14)

WARNUNG! Beim Fällen eines Baumes an einem Hang muss der

Bediener höher am Hang stehen, da der zu fällende Baum herunterrollen

kann.

HINWEIS: Die Fällrichtung wird durch den Einschnitt bestimmt. Bevor Sie die

Schnitte vornehmen, beurteilen Sie die Verteilung der großen Äste, den

Schwerpunkt der Baumkrone und die natürliche Neigung des Baumes, um die

Fällrichtung zu bestimmen.

WARNUNG! Fällen Sie keinen Baum bei starkem oder wechselndem

Wind und wenn

es besteht die Gefahr von Sachschäden. Fällen Sie keinen Baum, wenn

die Gefahr einer Beschädigung von Leitungen besteht. Koordinieren Sie das

Fällen mit Versorgungsunternehmen und Fachleuten.

Einen Baum fällen

Normalerweise besteht das Fällen eines Baumes aus zwei grundlegenden

Arbeitsschritten: dem Einkerben (C) und dem Ausführen des letzten Schnitts (D).

Beginnen Sie mit dem Einkerben (C) auf der Seite des Baumes, die in der

beabsichtigten Fallrichtung (E) liegt. Achten Sie darauf, dass der Einkerb nicht zu

tief in den Stamm hineinreicht. Der Einkerb (C) muss so ausgeführt werden, dass

ein ausreichend dicker und starker Teil des Stammes (F) ungeschnitten bleibt. Der

Einkerb muss breit genug sein, um den Fall des Baumes beim Fällen vollständig

zu lenken. Achtung! Gehen Sie nicht vor einen Baum, der bereits eingekerbt

wurde. Der letzte Schnitt (D) wird auf der Rückseite des Baumes 3-5 cm über der

horizontalen Basis des Einkerbschnitts (C) ausgeführt (Abb. 15).

(Abb. 15)

Den Stamm niemals ganz absägen. Immer einen ausreichend dicken und

kräftigen Teil des Stammes (F) ungeschnitten lassen.

Dieser ungeschnittene Teil verhindert, dass der Baum vorzeitig umfällt und lenkt

ihn beim Fallen. Wenn Sie den Stamm bis zum Anschlag absägen, verlieren Sie

die Kontrolle über die Fallrichtung. Setzen Sie einen Keil oder Hebel in den Schnitt,

bevor der Baum instabil wird und in Bewegung gerät. So verhindern Sie, dass sich

die Stange im Schnitt verklemmt, wenn Sie die Fallrichtung falsch eingeschätzt

haben. Vergewissern Sie sich vor dem Fällen des Baumes, dass sich niemand im

Fallbereich des Baumes befindet.

WARNUNG!

Stellen Sie vor dem endgültigen Schnitt immer sicher, dass sich keine

Tiere oder Gegenstände im Arbeitsbereich befinden.

Endgültiger Schnitt

Mit Holz- oder Kunststoffkeilen (A) verhindern Sie, dass sich die Schiene oder

Kette (B) im Schnitt verklemmt. Die Keile dienen außerdem zur Kontrolle des

Fällens (Abb. 16).

(Abb. 16)

Wenn der Durchmesser des Stammes größer ist als die Länge der Stange,

werden zwei Schnitte gemacht, wie in (Abb. 17) gezeigt.

(Abb. 17)

WARNUNG!

Wenn sich die Kettensäge beim letzten Schnitt dem ungeschnittenen

Teil des Stammes nähert, beginnt der Baum umzufallen.

Wenn der Baum zu fallen beginnt, entfernen Sie die Kettensäge aus dem Schnitt,

stellen Sie den Motor ab, legen Sie die Kettensäge auf den Boden und verlassen

Sie den Bereich des vorgesehenen Fluchtwegs. Führen Sie alle Maßnahmen

unverzüglich und ohne Verzögerung durch.

Astschnitt

WARNUNG!

Beim Beschneiden von Ästen sollten Sie nicht auf dem Stamm stehen.

Es besteht die Gefahr schwerer Verletzungen.

Vom umgestürzten Baum werden Äste abgeschnitten. Äste, die den Stamm

stützen und verhindern, dass er wegrollt (A), dürfen erst abgeschnitten werden,

nachdem der Stamm durchgeschnitten wurde (Abb. 18).

Äste, die äußerer Belastung ausgesetzt sind, sollten von unten nach oben

abgesägt werden, um ein Verklemmen der Motorsäge zu verhindern.

Kappsägen

Das Sägen erfolgt quer zur Holzfaser. Achten Sie bei Arbeiten am Hang auf einen

sicheren Stand und darauf, dass Sie im Verhältnis zum Stamm auf der höheren

Seite des Hangs stehen.

Achten Sie darauf, dass der Stamm auf seinen Stützen ruht und das abzusägende

Ende nicht auf dem Boden liegt. Achten Sie darauf, dass die Kette nicht in den

Boden läuft, da dies zu schnellem Verschleiß der Kette führt.

(Abb. 18)

Beim Kappsägen muss der gezahnte Anschlag 1 (Abb. 19) auf den abzusägenden

Stamm aufgesetzt werden.

16. Wenn der Stamm auf seiner gesamten Länge gestützt ist, führen Sie die

Kettensäge von oben nach unten durch und achten Sie dabei darauf, dass die

Kette nicht in den Boden läuft (Abb. 20).

17. Wenn der Stamm an einem Ende seiner Stütze steht, schneiden Sie zunächst

auf etwa 1/3 des Stammdurchmessers, um ein Spalten zu verhindern. Führen Sie

den Schnitt dann oben so aus, dass er mit dem ersten Schnitt übereinstimmt und

ein Verklemmen vermieden wird (Abb. 21).

(Abb. 20)

(Abb. 21)

18. Wenn der Stamm an beiden Enden gestützt wird, schneiden Sie zuerst vom

oberen Drittel des Stammdurchmessers ab, um ein Spalten zu vermeiden. Führen

Sie den Schnitt dann von unten aus, sodass er mit dem ersten Schnitt

übereinstimmt und ein Verklemmen vermieden wird (Abb. 22).

Zum Zersägen ist es am besten, den Stamm mit einem Antreiber zu stützen. Ist

dies nicht möglich, sollte der Stamm angehoben und auf die Stämme gelegt

werden. Achten Sie darauf, dass der Stamm sicher befestigt ist. Achten Sie zur

persönlichen Sicherheit und zur Erleichterung des Sägens auf die richtige

Körperhaltung (Abb. 23):

11. Halten Sie die Säge mit beiden Händen fest auf der rechten Seite Ihres

Körpers.

12. Halten Sie Ihren linken Arm so gerade wie möglich.

3. Halten Sie das Gleichgewicht, indem Sie sich auf beide Füße stützen.

TECHNISCHER DIENST

ACHTUNG! Sämtliche Wartungs- und Reparaturarbeiten müssen bei

ausgeschalteter Maschine durchgeführt werden.

Eine rechtzeitige Wartung verlängert die Lebensdauer des Werkzeugs und erhöht

die Effizienz. Mit Ausnahme der hier genannten Vorgänge sollte das Gerät von

qualifiziertem Personal in einem autorisierten Servicecenter gewartet werden.

Überprüfen Sie nach jedem Arbeitsende die Integrität der Komponenten und den

festen Sitz der Verbindungen. Wenden Sie sich bei Bedarf an ein autorisiertes

Servicecenter.

Vorbeugende Wartung

Serviceschema

Nach

Feierabend/tä

glich

Nach

Betriebsschluss

Element

Aktion

Schrauben/Mutter

n/Bolzen

Prüfen/Spannen

•

Luftfilter

Reinigung/Austausch

•

Zündkerze

Reinigen/ Regulieren/

Ersetzen

•

Serviceschema

Nach

Feierabend/tä

glich

Nach

Betriebsschluss

Kraftstoffschläuch

Prüfen/ggf. ersetzen

•

Kettenbremsenko

mponenten

Prüfen/ggf. ersetzen

•

Luftfilter

Betreiben Sie die Säge nicht ohne Luftfilter. Staub und Partikel können in den

Motor gelangen, Staub und feste Partikel können in den Motor gelangen und

Schäden und Fehlfunktionen verursachen. Halten Sie den Luftfilter

sauber!Reinigen Sie den Luftfilter:

11. Entfernen Sie die Luftfilterabdeckung 1 (Abb. 24), indem Sie die

Verriegelungen 3 lösen. Verwenden Sie dazu einen Schraubendreher mit

Zündkerzenschlüssel 2.

12. Mutter 4 (Abb. 25) abschrauben und Filter 5 entnehmen.

3. Reinigen Sie den Luftfilter durch leichtes Klopfen auf eine harte Oberfläche.

Blasen Sie das Innere mit Druckluft (nicht mehr als 2 Bar) aus.

WARNUNG!

Waschen Sie den Filter nicht mit Wasser.

(Abb.24)

(Abb.25)

Bauen Sie den Luftfilter ein. Bauen Sie die Motor-/Luftfilterabdeckung ein.

Überprüfen Sie, ob die Abdeckung richtig installiert ist und richtig sitzt. Lassen Sie

die Verriegelungen einrasten.

Zündkerze

Damit die Säge effektiv arbeiten kann, halten Sie die Zündkerze sauber und frei

von Kohlenstoffablagerungen.

Der Abstand der Elektroden zueinander muss richtig eingestellt sein.

1. Stellen Sie sicher, dass die Säge ausgeschaltet ist.

2. Reinigen Sie die Oberfläche in der Nähe der Zündkerze.

3. Das Hochspannungskabel von der Zündkerze 1 abziehen (Abb. 26).

4. Die Zündkerze 2 mit dem speziellen Zündkerzenschlüssel herausschrauben.

KEIN ANDERES WERKZEUG VERWENDEN. Die Elektroden der Zündkerze

sollten hellbraun sein.

5. Ersetzen Sie die Zündkerze, wenn der Keramikisolator abgesplittert ist oder die

Elektroden verbrannt oder verschmutzt sind.

6. Reinigen Sie die Elektroden mit feinem Schleifpapier vom Metall und prüfen und

passen Sie den Abstand an.

7. Prüfen Sie den Abstand zwischen der Masseelektrode und der Mittelelektrode

mit einer speziellen Sonde. Stellen Sie den Abstand bei Bedarf auf 0,7-0,8 mm ein

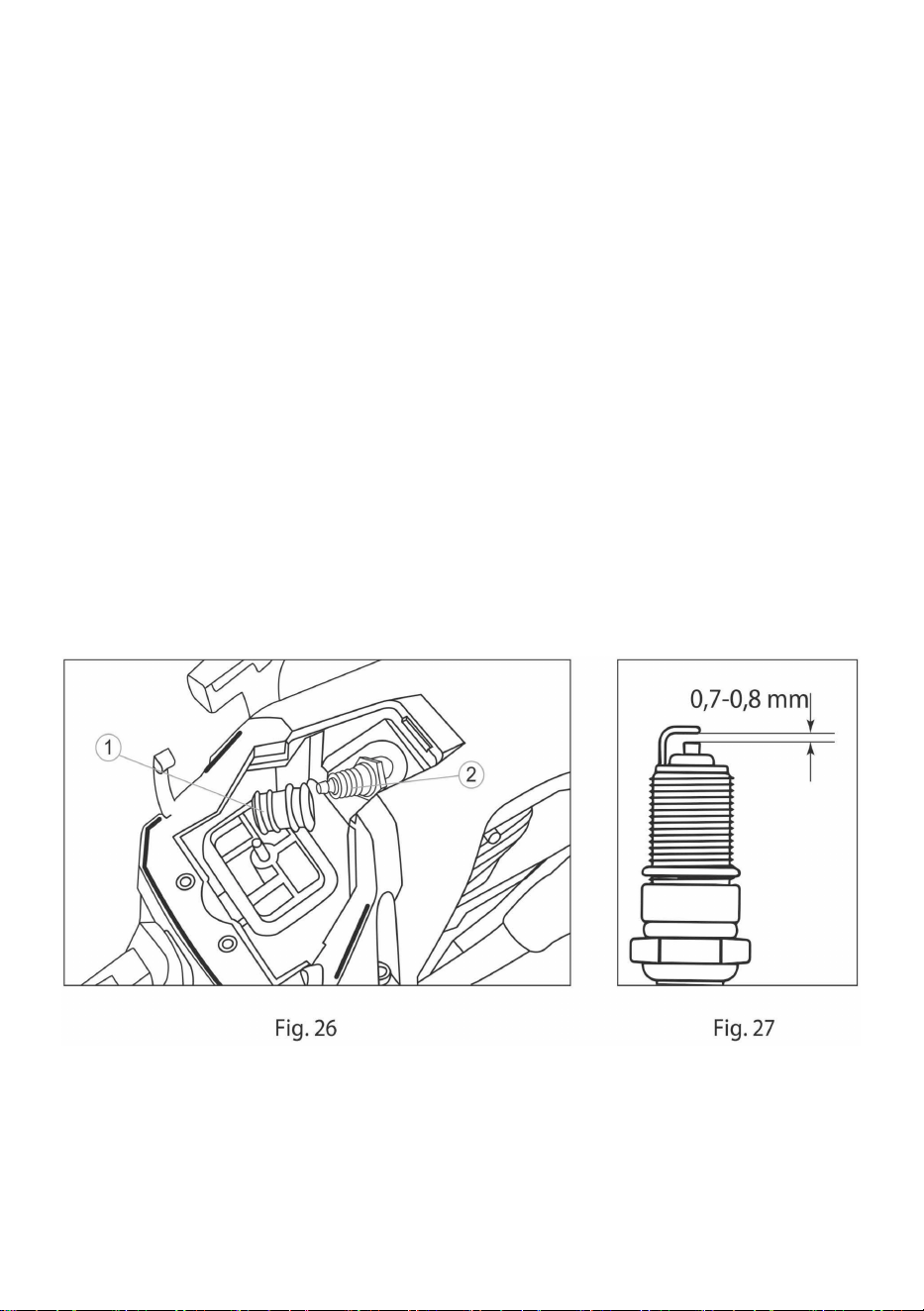

(Abb. 27).

8. Setzen Sie die Zündkerze in den Motor ein und ziehen Sie sie fest an. Wenn die

Zündkerze nicht richtig angezogen wird, kann sie überhitzen und den Motor

beschädigen.

9. Schließen Sie es an das Hochspannungskabel an.

Vergasereinstellung

Der Vergaser ist werkseitig auf optimale Leistung eingestellt. Wenn Anpassungen

erforderlich sind, wenden Sie sich an Ihr nächstgelegenes autorisiertes

Servicecenter.

Konservierung der Kettensäge

Wenn Sie die Kettensäge länger als 30 Tage lagern, müssen Sie sie konservieren.

Wenn die Konservierungsanweisungen nicht befolgt werden, verdunstet der im

Vergaser verbleibende Kraftstoff und hinterlässt einen zähflüssigen, geleeartigen

Rückstand. Dies führt zu Startproblemen des Motors und kostspieligen

Reparaturen.

WARNUNG!

Lagern Sie die Kettensäge nicht länger als 30 Tage, es sei denn, Sie

treffen die folgenden Maßnahmen:

26. Öffnen Sie den Tankdeckel vorsichtig, damit ein eventuell vorhandener

Überdruck im Tank langsam abgelassen werden kann. Lassen Sie den restlichen

Kraftstoff ab.

27. Starten Sie den Motor und lassen Sie ihn laufen, bis er stoppt, damit das

Vergaseröl verdunsten kann.

28. Lassen Sie den Motor abkühlen (ca. 5 Minuten).

29. Verwenden Sie zum Entfernen der Zündkerze einen Zündkerzenschlüssel.

30. Geben Sie 1 Teelöffel reines 2-Takt-Öl in das Zündkerzenloch. Ziehen Sie

mehrmals langsam am Starterseil, um die inneren Komponenten mit Öl zu

bedecken. Setzen Sie die Zündkerze wieder ein.

HINWEIS: Lagern Sie die Kettensäge an einem trockenen Ort, entfernt von

möglichen Feuerquellen wie Öfen, Gasheizungen usw.

Maschine nach der Konservierung betriebsbereit machen

26. Entfernen Sie die Zündkerze.

27. Ziehen Sie kräftig am Starterseil, um überschüssiges Öl aus dem

Kraftstofftank abzulassen.

28. Reinigen Sie den Zündkerzenabstand und stellen Sie ihn ein, oder setzen Sie

eine neue Zündkerze mit dem richtigen Abstand ein.

29. Bereiten Sie die Kettensäge für den Betrieb vor.

30. Füllen Sie den Tank mit einer geeigneten Kraftstoffmischung aus Benzin und

Öl.

Reinigen des Werkzeugs

WARNUNG!

Verwenden Sie zum Reinigen kein Wasser oder andere Flüssigkeiten!

Gehen Sie beim Reinigen des Werkzeugs vorsichtig vor. Tragen Sie immer

Schutzhandschuhe.

Schalten Sie die Maschine aus. Warten Sie etwa 10-15 Minuten, bis der Motor

vollständig abgekühlt ist. Wischen Sie alle Oberflächen und Lüftungsschlitze mit

einem trockenen Tuch oder Lappen ab und verwenden Sie bei Bedarf eine

Spezialbürste.

Um einen ordnungsgemäßen Betrieb der Ölpumpe zu gewährleisten, reinigen Sie

regelmäßig die Ölnut und den Öleinlass in der Führungsschiene der Säge.

Barpflege

Das Zahnrad oben auf der Führungsschiene sollte regelmäßig geschmiert werden.

Die richtige Pflege der Schiene, wie in diesem Abschnitt beschrieben, ist für die

Qualität Ihrer Kettensäge von entscheidender Bedeutung. Zum Schmieren des

Kettenrads empfehlen wir die Verwendung einer Fettpresse (nicht im Lieferumfang

enthalten).

So warten Sie das Kettenrad:

Schalten Sie das Werkzeug aus und lassen Sie Schiene und Kette abkühlen.

Reinigen Sie das Zahnkettenrad. Platzieren Sie die nadelförmige Düse der Spritze

in der Schmieröffnung und spritzen Sie Fett ein, bis es an der Außenkante des

Kettenrads erscheint (Abb. 28).

Bewegen Sie die Kette von Hand. Wiederholen Sie den obigen Schmiervorgang,

bis das gesamte Kettenrad geschmiert ist.

Für einen gleichmäßigen Verschleiß sollte die Stange alle 8 Betriebsstunden

gedreht werden. Halten Sie die Reifenrille und das Schmierloch mit dem

Reinigungswerkzeug (nicht im Lieferumfang enthalten) sauber (Abb. 29).

(Abb. 28)

(Abb. 29)

Kontrollieren Sie die Schienen regelmäßig auf Verschleiß, entfernen Sie ggf. Grate

und reinigen Sie die Schienen rechtwinklig mit einer Flachfeile (Abb. 30).

Kettenwartung

Überprüfen Sie regelmäßig die Kettenspannung und passen Sie sie bei Bedarf

gemäß dieser Anleitung an. Überprüfen Sie den Zustand der Schnittkanten der

Kette. Wenn die Schnittqualität nachlässt, schärfen Sie die Kette oder wenden Sie

sich an ein autorisiertes Servicecenter.

Alle Sägezähne müssen die gleiche Länge (Größe) aufweisen. Unterschiedliche

Sägezahnhöhen führen zu einem ungleichmäßigen Lauf der Kette, was zum

Kettenbruch führen kann!

Die Mindestlänge der Sägezähne beträgt 3 mm. Ist die Mindestlänge der

Sägezähne erreicht, darf die Sägekette nicht mehr weiter geschärft und durch eine

neue Kette ersetzt werden. Der Abstand zwischen Tiefenanschlag und Schneide

bestimmt die Dicke der Schelle (Abb. 31). Der Schärfwinkel von 30° sollte für alle

Sägezähne gleich sein. Ungleiche Winkel führen zu ungleichmäßigem Kettenlauf,

erhöhtem Verschleiß und können zum Kettenbruch führen! Der vordere Winkel

des Sägezahns von 85° entsteht auf natürliche Weise durch die Eindringtiefe der

Rundfeile. Bei richtiger Pflege der vorgeschriebenen Feile bildet sich der vordere

Winkel der Sägezähne der Kettensäge von selbst (Abb. 32).

Zum Schärfen sollte ein spezieller Halter mit einer 4 mm Rundfeile verwendet

werden. Normale Rundfeilen sind zum Schärfen nicht geeignet. Das Schärfen

sollte nur mit der Feile nach vorne (in Pfeilrichtung) erfolgen. Wird die Feile nach

hinten bewegt, sollte der Druck auf das Werkzeug verringert werden (Abb. 33).

(Abb. 31) (Abb. 32)

(Abb. 33)

Zuerst wird der kürzeste Sägezahn geschärft. Seine Länge ist die Ziellänge zum

Schärfen aller weiteren Zähne der Sägekette. Führen Sie die Feile wie in der

Abbildung gezeigt. Der Feilenhalter erleichtert die Führung der Feile beim

Schärfen und verfügt über eine Markierung für den richtigen 30°-Schärfwinkel

(Markierung in Sägekettenrichtung ausrichten). Er begrenzt die Eindringtiefe (4/5

des Feilendurchmessers) (Abb. 34).

(Abb. 34)

(Abb. 35)

Auch ein geringer Überstand des Tiefenbegrenzerzahns sollte mit einer speziellen

Flachfeile abgeschliffen werden. Der Tiefenbegrenzer sollte vorne abgerundet

sein.

Am Ende des Schärfvorgangs sollte die Höhe des Tiefenanschlags mit einer

Kettenlehre überprüft werden (Abb. 35).

MÖGLICHE STÖRUNGEN UND FEHLERSUCHE

Problem

Möglicher Grund

Korrekturmaßnahmen

Motor startet nicht.

Verstoß gegen

Startprozeduren.

Befolgen Sie die Anweisungen im

Handbuch.

Falsche

Vergasereinstellung.

Lassen Sie den Vergaser in einem

autorisierten Servicecenter einstellen.

Schmutzige Zündkerze.

Zündkerze reinigen/Abstand

einstellen oder Zündkerze ersetzen.

Kraftstofffilter verstopft.

Ersetzen Sie den Kraftstofffilter.

Säge startet, aber

Motor läuft mit

Falsche Stellung der

Luftklappensteuerung.

Stellen Sie die Luftklappe ein.

geringer Leistung.

Schmutzige Zündkerze.

Zündkerze reinigen/Abstand

einstellen oder Zündkerze ersetzen.

Der Luftfilter ist

verschmutzt.

Entfernen, reinigen und installieren

Sie den Filter erneut.

Falsche

Vergasereinstellung.

Lassen Sie den Vergaser in einem

autorisierten Servicecenter einstellen.

Der Motor stoppt.

Falsche

Vergasereinstellung.

Lassen Sie den Vergaser in einem

autorisierten Servicecenter einstellen.

Die Motoraufhängung

ist locker.

Zündkerze

reinigen/Abstand

einstellen oder

Zündkerze ersetzen.

Die Kettenbremse

funktioniert nicht.

Der Bremsmechanismus

ist beschädigt.

Wenden Sie sich an ein autorisiertes

Servicecenter.

Übermäßige

Rauchentwicklung.

Falsche

Vergasereinstellung.

Lassen Sie den Vergaser in einem

autorisierten Servicecenter einstellen.

Falsch zubereitetes

Kraftstoffgemisch.

Verwenden Sie eine ordnungsgemäß

zubereitete Kraftstoffmischung;

beachten Sie dabei die auf der

Öldose für

Zweitakt-Verbrennungsmotoren

angegebenen Mengenverhältnisse.

Die Sägekette wird

nicht geschmiert.

Die Ölpumpe ist

beschädigt.

Wenden Sie sich an ein autorisiertes

Servicecenter.

Der Öltank ist leer.

Mit Kettensägenöl auffüllen.

Ölfilter ist verstopft.

Wenden Sie sich an ein autorisiertes

Servicecenter.

Bedingungskriterien begrenzen.

Das Kriterium für den Endzustand einer Kettensäge ist ein Zustand, in dem ein

weiterer Betrieb der Kettensäge nicht zulässig ist oder als unwirtschaftlich

angesehen wird. Zum Beispiel übermäßiger Verschleiß, Korrosion, Verformung,

Alterung oder Zerstörung von Teilen oder deren Kombination, wenn sie nicht in

autorisierten Servicezentren mit Originalteilen repariert werden können oder wenn

eine Reparatur wirtschaftlich nicht sinnvoll ist.

Kriterien für den Grenzzustand der Kettensäge sind:

- Tiefe Korrosion und Risse auf den Oberflächen der tragenden Teile und der

Karosserieteile;

- Übermäßiger Verschleiß oder Schäden am Motor und den Antriebsmechanismen

der Sägekette oder eine Kombination davon;

- Ende des Lebens.

KRITISCHE PERSONALMASSNAHMEN UND

-VERSAGEN

In der folgenden Tabelle finden Sie eine Liste möglicher Störungen, die als

Zwischenfall, Unfall oder kritischer Geräteausfall eingestuft werden, sowie die

Personalmaßnahmen im Falle ihres Auftretens:

Problem

Einstufung

Personalmaßnahmen

Reduzierung der

Drehzahl des

Arbeitswerkzeugs.

Vorfall

Wenden Sie sich an ein

autorisiertes

Servicecenter.

Funkenbildung und/oder

übermäßige Vibration.

Unfall

Treffen Sie Maßnahmen

zur Brandverhütung.

Wenden Sie sich an ein

autorisiertes

Servicecenter.

Schmelzen des

Kunststoffs. Verlust der

strukturellen Integrität

des Produkts.

Kritischer Fehler

Treffen Sie Maßnahmen

zur Brandverhütung.

Wenden Sie sich an ein

autorisiertes

Servicecenter.

In der Tabelle sind die Kriterien für die Grenzzustände der Elektrowerkzeuge

(Fehleranzeigen) aufgeführt. Wenn diese Anzeichen auftreten, kann davon

ausgegangen werden, dass das Produkt einen „Grenzzustand“ erreicht hat –

einen Zustand der Maschine und/oder des Geräts, in dem ein weiterer Betrieb

nicht mehr möglich ist oder die Wiederherstellung ihres betriebsbereiten Zustands

unmöglich oder nicht praktikabel ist.

Um diesen Zustand zu bestätigen, muss das Gerät zur Diagnose zu einem

autorisierten Servicecenter gebracht werden.

Technisch Support und E-Garantie-Zertifikat

www.vevor.com/support

Technique Assistance et certificat de garantie électronique

www.vevor.com/support

TRONÇONNEUSES À ESSENCE

MANUEL DE L'UTILISATEUR

We continue to be committed to provide you tools with competitive price.

"Save Half","Half Price" or any other similar expressions used by us only represents an

estimate of savings you might benefit from buying certain tools with us compared to the major

top brands and does not necessarily mean to cover all categories of tools offered by us. You

are kindly reminded to verify carefully when you are placing an order with us if you are

actually saving half in comparison with the top major brands.

CN-52G / CN-58G

Have product questions? Need technical support? Please feel free to

Technical Support and E-Warranty Certificate

www.vevor.com/support

NEED HELP? CONTACT US!

This is the original instruction,please read all manual instructions carefully

before operating. VEVOR reserves a clear interpretation of our user

manual. The appearance of the product shall be subject to the product

you received. Please forgive us that we won't inform you again if there

are any technology or software updates on our product.

GAS CHAINSAWS

IMPORTANT

A LIRE ATTENTIVEMENT AVANT UTILISATION.

À CONSERVER POUR RÉFÉRENCE FUTURE.

Entraînement

1. Lisez attentivement les instructions. Familiarisez-vous avec les

commandes et la bonne utilisation du produit.

2. Ne laissez jamais des enfants ou des personnes qui ne connaissent pas

ces instructions utiliser le produit. Les réglementations locales peuvent

restreindre l'âge de l'opérateur.

3. N'utilisez jamais le produit lorsque des personnes, en particulier des

enfants, ou des animaux domestiques se trouvent à proximité.

4. Gardez à l'esprit que l'opérateur ou l'utilisateur est responsable des

accidents ou des dangers survenant à d'autres personnes ou à leurs biens.

5. Le produit ne doit pas être utilisé par des personnes sous l'influence de

l'alcool, de drogues ou de médicaments.

6. N'utilisez pas le produit si vous êtes fatigué.

7. N'utilisez pas le produit sans protections ou s'il est endommagé.

8. N'utilisez jamais le produit à l'intérieur.

9. Ce produit produit des fumées d’échappement toxiques au démarrage

du moteur.

10.Pendant le fonctionnement, ce produit peut générer de la poussière,

des fumées et des fumées contenant des produits chimiques qui affectent

votre santé. Soyez donc prudent lorsque vous utilisez votre produit et

protégez-vous correctement.

11. Évitez également de respirer volontairement les fumées

d’échappement ; Tenez toujours correctement le produit pendant son

fonctionnement.

12.Portez des gants et gardez les mains au chaud.

Préparation

1. Ce produit peut provoquer des blessures graves. Lisez attentivement les

instructions pour la manipulation, la préparation, l'entretien, le démarrage

et l'arrêt corrects de

le produit. Familiarisez-vous avec toutes les commandes et la bonne

utilisation du produit.

2. Évitez d'opérer lorsque des personnes, en particulier des enfants, se

trouvent à proximité.

3. Habillez-vous avec des vêtements appropriés ! Ne portez pas de

vêtements amples ni de bijoux qui pourraient être happés par les pièces

mobiles. Il est recommandé d'utiliser des gants robustes, des chaussures

antidérapantes et des lunettes de sécurité.

4. Stockez le produit dans un endroit sec et propre, à l'abri de la lumière

directe du soleil, uniquement après avoir vidé le réservoir de carburant et

nettoyé le produit. Le produit doit être stocké à l’intérieur uniquement dans

ces conditions.

5. Si l'accessoire de coupe heurte un objet étranger ou si le produit

commence à émettre un bruit ou une vibration inhabituel, coupez la source

d'alimentation et laissez le produit s'arrêter. Débranchez le connecteur de

la bougie d'allumage et suivez les étapes suivantes :

• inspecter pour déceler tout dommage,

• vérifier et serrer toutes les pièces desserrées,

• faire remplacer ou réparer toute pièce endommagée par des pièces ayant

des spécifications équivalentes.

6. Vérifiez que l'accessoire de coupe s'arrête de tourner lorsque le moteur

tourne au ralenti.

Opération

1. Ce produit ne doit pas être utilisé à d’autres fins que celles décrites. Les

réglementations nationales peuvent restreindre l'utilisation du produit.

2. Pendant l'utilisation, portez toujours des chaussures solides et des

pantalons longs. N'utilisez pas le produit pieds nus ou en portant des

sandales ouvertes. Porter

lunettes ou lunettes de protection.

3. Assurez-vous que la zone à travailler est exempte de pierres, de bâtons,

de fils, etc. ou de tout autre objet susceptible d'endommager le produit.

4. Inspectez minutieusement la zone où le produit doit être utilisé et retirez

tous les objets pouvant être projetés par le produit.

5. Avant d'utiliser le produit et après tout impact, vérifiez les signes d'usure

ou de dommages et réparez si nécessaire.

6. N'utilisez jamais le produit avec des protections endommagées ou sans

les protections en place.

7. Gardez toujours les mains et les pieds éloignés de l'outil de coupe,

notamment lorsque vous démarrez le moteur.

8. Ne laissez jamais des enfants ou des personnes ne connaissant pas les

instructions utiliser le produit.

9. Arrêtez d'utiliser le produit lorsque des personnes, en particulier des

enfants, ou des animaux domestiques se trouvent à proximité.

10. Utilisez le produit uniquement à la lumière du jour ou sous un bon

éclairage artificiel.

11. Gardez votre corps droit pendant le fonctionnement. Ne vous penchez

pas en avant. Faites des pauses régulières et changez de position de

travail pour rester concentré.

12.Gardez une position ferme et un équilibre pendant le fonctionnement.

Utilisez toujours le harnais, s'il est fourni.

13. Arrêtez le moteur avant

• lors du nettoyage ou du déblocage d'un blocage,

• vérifier, effectuer la maintenance ou intervenir sur le produit,

• réglage de la position de travail de l'outil de coupe,

• laisser le produit sans surveillance,

14. Assurez-vous que le produit est correctement placé dans une position

de travail désignée avant de démarrer le moteur.

15.Lorsque vous utilisez le produit, assurez-vous toujours que la position

de fonctionnement est sûre et sécurisée.

16. N'utilisez pas le produit avec un accessoire de coupe endommagé ou

usé.

17. Gardez le moteur et le silencieux exempts de débris, de feuilles et de

lubrifiant excessif pour réduire les risques d'incendie.

18. Assurez-vous toujours que toutes les poignées et protections sont

installées lorsque vous utilisez le produit. N'essayez jamais d'utiliser un

produit incomplet ou équipé d'un

modification non autorisée.

19. Utilisez toujours les deux mains pour faire fonctionner un produit

équipé de deux poignées.

20. Soyez toujours conscient de votre environnement et restez attentif aux

dangers possibles dont vous n'êtes peut-être pas conscient en raison du

bruit du produit.

21.Soyez prudent lorsque vous manipulez un accessoire de coupe ou un

bord tranchant installé pour couper la longueur de la ligne de filament.

Assurez-vous qu'une nouvelle ligne de coupe de filament est

correctement installé avant d'allumer le produit.

22. Assurez-vous toujours que les bouches d'aération sont exemptes de

débris.

23.Utilisez uniquement les accessoires de coupe répertoriés dans les

caractéristiques techniques de ces instructions. L'utilisation d'autres

accessoires entraîne des dangers entraînant

des blessures corporelles et des dommages matériels.

24.Ne touchez jamais le produit avec négligence, vous pourriez vous brûler.

Pendant que le produit est en fonctionnement ou peu de temps après, ses

pièces telles que le pot d'échappement, le moteur et d'autres surfaces sont

extrêmement chaudes ! Faites attention aux marquages sur le produit.

Entretien et stockage

1. Suivez les instructions d'entretien et de réparation de ce produit.

N'apportez jamais de modifications au produit.

2. Lorsque le produit est arrêté pour entretien, inspection ou stockage,

coupez la source d'alimentation, débranchez le connecteur de la bougie

d'allumage du bougie d'allumage et assurez-vous que toutes les pièces

mobiles sont arrêtées. Laissez le produit refroidir avant de procéder à des

inspections, des réglages, etc.

3. Entretenez et inspectez régulièrement votre produit. Vérifiez le

désalignement ou le grippage des pièces mobiles, la rupture des pièces et

toute autre condition qui pourrait

affecter le fonctionnement du produit. S'il est endommagé, faites réparer le

produit avant utilisation. De nombreux accidents sont causés par des

produits mal entretenus.

4. Un entretien inapproprié entraînera un dysfonctionnement/une panne du

produit.

5. Inspectez le produit avant chaque utilisation, après l'avoir laissé tomber

ou après l'avoir exposé à d'autres impacts pour identifier les défauts

importants. Vérifiez les fixations desserrées, les fuites de carburant et les

pièces endommagées, telles que des fissures dans l'accessoire de coupe.

6. Ne modifiez jamais la vitesse de rotation prédéfinie ni les paramètres du

moteur et du produit. Des informations sur l’entretien et la réparation sont

fournies dans ce manuel d’instructions.

7. Stockez le produit là où les vapeurs de carburant n'atteindront pas une

flamme nue ou une étincelle. Laissez toujours le produit refroidir avant de

le ranger.

8. Lorsqu'il n'est pas utilisé, rangez le produit hors de portée des enfants.

9. Utilisez uniquement les pièces de rechange et les accessoires

recommandés par le fabricant.

10. Sécurisez le produit pendant le transport pour éviter la perte de

carburant, les dommages et les blessures.

11. Nettoyez et entretenez le produit comme décrit dans ces instructions

avant le stockage. Utilisez toujours des protections sur les accessoires de

coupe lors du stockage.

12.Assurez-vous que l'entrée d'air du moteur à combustion est dégagée.

Gardez l'entrée d'air exempte de poussière, de particules de saleté, de gaz

et de fumées.

13.Assurez-vous que la circulation de l'air est adéquate et bonne. Le

produit doit être facilement accessible de tous les côtés.

14.Fixez le couvercle de transport de l'accessoire de coupe métallique

pendant le transport et le stockage.

Avertissements de sécurité supplémentaires pour les tronçonneuses

à essence

1. Interrompez votre travail lorsque vous vous sentez fatigué. Faites des

pauses régulières pour vous régénérer. Un moment d'inattention lors de

l'utilisation du produit peut entraîner des blessures graves.

2. Gardez toutes les parties du corps éloignées de la chaîne de scie. Ne

retirez pas le matériau coupé et ne tenez pas le matériau à couper lorsque

la chaîne de scie est en mouvement. Assurez-vous que le produit est éteint

lors du retrait du matériau coincé. Un moment d'inattention lors de

l'utilisation du produit peut entraîner des blessures graves.

3. Tenez le produit uniquement par les surfaces de préhension isolées, car

la chaîne de scie peut entrer en contact avec des câbles cachés. Les

chaînes de scie entrant en contact avec un fil « sous tension » peuvent

rendre « sous tension » les parties métalliques exposées du produit et

provoquer un choc électrique à l'opérateur.

4. Gardez toutes les parties du corps éloignées de la chaîne de scie

lorsque le produit est en fonctionnement. Avant de démarrer le produit,

assurez-vous que la chaîne de scie n'est en contact avec rien. Un moment

d'inattention lors de l'utilisation des produits peut entraîner un

enchevêtrement de vos vêtements ou de votre corps avec la scie. chaîne.

5. Tenez toujours le produit avec les deux mains sur les poignées. Tenir le

produit d'une seule main ou sur des pièces non prévues augmente la

risque de blessure et ne devrait jamais être effectué.

6. Portez des lunettes de sécurité et une protection auditive. Un

équipement de protection supplémentaire pour la tête, les mains, les

jambes et les pieds est recommandé. Des vêtements de protection

adéquats réduiront les blessures causées par des débris projetés ou un

contact accidentel avec la chaîne de scie.

7. N'utilisez pas un produit dans un arbre. L'utilisation d'un produit dans un

arbre peut entraîner des blessures.

8. Gardez toujours une bonne position et utilisez le produit uniquement

lorsque vous vous tenez sur une surface fixe, sûre et plane. Les surfaces

glissantes ou instables telles que les échelles peuvent entraîner une perte

d'équilibre ou de contrôle du produit.

9. Lorsque vous coupez un membre sous tension, soyez attentif au retour

élastique. Lorsque la tension dans les fibres du bois est relâchée, la

branche chargée par ressort peut heurter l'opérateur et/ou faire perdre le

contrôle du produit.

10. Soyez extrêmement prudent lorsque vous coupez des broussailles et

des jeunes arbres. Le matériau mince peut attraper la chaîne de scie et

être fouetté vers vous ou vous déséquilibrer.

11. Transportez le produit par les poignées/poteaux avec le produit éteint

et éloigné de ton corps. Lors du transport ou du stockage du produit,

installez toujours le couvercle du guide-chaîne. Une manipulation

appropriée du produit réduira le risque de contact accidentel avec la

chaîne de scie en mouvement.

12.Suivez les instructions de lubrification, de tension de la chaîne et de

changement d'accessoires. Une chaîne mal tendue ou mal lubrifiée peut

se briser ou augmenter le risque de rebond.

13.Gardez les poignées sèches, propres et exemptes d'huile et de graisse.

Les poignées grasses et huileuses sont glissantes et entraînent une perte

de contrôle.

14. Coupez du bois uniquement. N'utilisez pas le produit à des fins non

prévues. Par exemple : n'utilisez pas de produit pour couper du plastique,

de la maçonnerie ou matériaux de construction autres que le bois.

L'utilisation du produit pour des opérations différentes de celles prévues

pourrait entraîner une situation dangereuse.

15.Faites attention aux réglementations nationales et locales. Les

réglementations nationales et locales peuvent restreindre l'utilisation de ce

produit.

16.Utilisez uniquement des barres de guidage et des chaînes de scie de

rechange spécifiées par le fabricant ou des pièces de rechange

équivalentes. Utilisation non approuvée les accessoires de coupe peuvent

entraîner des blessures corporelles et des dommages matériels.

17. Avant d'utiliser le produit et après tout impact ou chute, vérifiez les

signes d'usure ou de dommage et réparez si nécessaire.

18.Ne retirez ou ne modifiez jamais une protection ou un composant de

sécurité. Assurez-vous que les protections et autres composants de

sécurité nécessaires au fonctionnement de la machine sont

en position, en bon état de fonctionnement et correctement entretenu pour

éviter les blessures.

19.Supprimez les branches en sections.

20.Attention aux positions d'utilisation dangereuses ainsi qu'au risque

d'être heurté par des branches qui tombent ou par celles qui rebondissent

après avoir heurté le sol.

21.Méfiez-vous des lignes électriques aériennes. N'utilisez pas le produit

dans une position qui amènerait une pièce à se trouver à moins de 10 m

de lignes électriques aériennes.

22.Ne coupez jamais dans des zones où l'accessoire de coupe est hors de

vue.

Manutention du carburant

1. Éteignez toujours le produit, débranchez le connecteur de la bougie

d'allumage et laissez le produit refroidir avant de faire le plein. Le carburant

et les vapeurs de carburant sont hautement inflammables. Soyez prudent

lorsque vous manipulez du carburant. Ne fumez jamais lorsque vous faites

le plein du produit. Ne faites pas le plein du produit s'il y a un feu ouvert à

proximité !

2. Utilisez toujours des outils appropriés tels que des entonnoirs et des

goulottes de remplissage. Ne renversez aucun carburant sur le produit ou

son système d'échappement. Il existe un risque d'inflammation. Retirez

soigneusement le carburant déversé de toutes les parties du produit.

Les éventuels résidus doivent être complètement volatilisés avant la mise

en service du produit !

3. Ne faites jamais le plein à l’intérieur.

4. N'utilisez jamais le produit dans des environnements présentant un

risque d'explosion. Les gaz d'échappement et les vapeurs de carburant

sont nocifs. Les vapeurs de carburant peuvent s'enflammer.

5. Ne respirez jamais les vapeurs de carburant lorsque vous faites le plein

du produit. Ne remplissez jamais le réservoir dans des espaces clos, tels

que des sous-sols ou des hangars.

Il existe un risque d'empoisonnement et d'explosion !

6. Évitez tout contact cutané avec de l'essence.

7. Ne pas manger ni boire pendant que vous faites le plein du produit. Si

vous avez avalé de l'essence ou de l'huile, ou si de l'essence ou de l'huile

est entrée en contact avec vos yeux, demandez immédiatement conseil à

un médecin.

8. Fermez le couvercle du réservoir immédiatement après avoir rempli le

réservoir. Assurez-vous qu'il est bien fermé.

9. N'utilisez jamais le produit sans filtre à air.

10.La pression de vapeur de carburant peut s'accumuler à l'intérieur du

réservoir de carburant en fonction du carburant utilisé, des conditions

météorologiques et du système de ventilation du réservoir. Réduire

Pour éviter tout risque de brûlures et d'autres blessures, retirez

soigneusement le bouchon du réservoir de carburant pour permettre à

toute accumulation de pression de se relâcher lentement.

11. Soyez conscient des risques d'incendie, d'explosion et d'inhalation.

12. Ne fumez pas lorsque vous utilisez le produit, manipulez du carburant

ou à proximité du carburant.

13. Assurez-vous que le fil de la bougie d'allumage est bien fixé. Un fil

lâche peut provoquer un arc électrique susceptible d'enflammer des

vapeurs combustibles et de provoquer un incendie ou une explosion.

14. Vérifiez régulièrement l'absence de fuites au niveau du bouchon de

carburant et des conduites de carburant.

15. Soyez prudent lorsque vous manipulez du carburant. Pour éviter tout

incendie accidentel, déplacez le produit à au moins 3 mètres (10') du point

de ravitaillement avant de démarrer le

moteur.

16.Serrez soigneusement le bouchon du réservoir de carburant après

avoir rempli le réservoir de carburant.

17. N'utilisez pas le produit s'il y a une fuite de carburant. Ne retirez pas le

bouchon du réservoir de carburant lorsque le moteur tourne.

18.Utilisez uniquement un contenant approuvé.

19. Ne stockez pas de bidons de carburant et ne remplissez pas le

réservoir de carburant dans un endroit où se trouvent une chaudière, un

poêle, un feu de bois, des étincelles électriques, des étincelles de soudage

ou d'autres sources de chaleur ou d'incendie qui pourraient enflammer le

carburant.

20. En cas de déversement de carburant pendant le ravitaillement, utilisez

un chiffon sec pour essuyer les déversements et laissez le carburant

restant s'évaporer avant de rallumer le moteur.

21. Si vous avez renversé du carburant sur vous-même ou sur vos

vêtements, changez de vêtements et lavez toute partie de votre corps

ayant été en contact avec du carburant avant

remettre le moteur en marche.

22.Si le carburant prend feu, éteignez le feu avec un extincteur à poudre

sèche.

23.Si le réservoir de carburant est vidangé, cela doit être fait à l'extérieur.

Réduction des vibrations et du bruit

Pour réduire l'impact des émissions sonores et vibratoires, limitez la durée

de fonctionnement, utilisez des modes de fonctionnement à faibles

vibrations et à faible bruit et portez des équipements de protection

individuelle.

Tenez compte des points suivants pour minimiser les risques d’exposition

aux vibrations et au bruit :

1. Utilisez le produit uniquement comme prévu par sa conception et ces

instructions.

2. Assurez-vous que le produit est en bon état et bien entretenu.

3. Utilisez des accessoires adaptés au produit et assurez-vous qu'ils sont

en bon état.

4. Maintenez fermement les poignées/surface de préhension.

5. Entretenez ce produit conformément à ces instructions et gardez-le bien

lubrifié (le cas échéant).

6. Planifiez votre horaire de travail pour répartir l’utilisation d’outils à fortes

vibrations sur une période plus longue.

7. Une utilisation prolongée du produit expose l'utilisateur à des vibrations

qui peuvent provoquer une série de conditions collectivement connues

sous le nom de syndrome de vibration main-bras (HAVS), par exemple les

doigts qui deviennent blancs ; ainsi que des maladies spécifiques telles

que le syndrome du canal carpien.

- Pour réduire ce risque lors de l'utilisation du produit, portez toujours des

gants de protection et gardez vos mains au chaud.

- Les symptômes du HAVS comprennent toute combinaison des éléments

suivants : Des picotements et un engourdissement dans les doigts ; Ne

pas être capable de ressentir les choses correctement ; Perte de force

dans les mains ; Les doigts deviennent blancs (blanchiment) et deviennent

rouges et douloureux au moment de la guérison (en particulier par temps

froid et humide, et probablement seulement au niveau des pointes au

début). Consultez immédiatement un médecin si de tels symptômes

apparaissent.

La directive européenne sur les agents physiques (vibrations) a été

introduite pour aider à réduire les blessures causées par le syndrome des

vibrations main-bras chez les utilisateurs de produits émettant des

vibrations. La directive exige des fabricants et des fournisseurs qu'ils

fournissent des résultats indicatifs d'essais de vibration pour permettre aux

utilisateurs de prendre des décisions éclairées quant à la période pendant

laquelle un produit peut être utilisé quotidiennement en toute sécurité.

base et le choix de l'outil.

Urgence

Familiarisez-vous avec l'utilisation de ce produit à l'aide de ce manuel

d'instructions. Mémorisez les consignes de sécurité et suivez-les à la lettre.

contribuera à prévenir les risques et les dangers.

7. Soyez toujours vigilant lorsque vous utilisez ce produit, afin de pouvoir

reconnaître et gérer les risques le plus tôt possible. Une intervention rapide

peut éviter des blessures graves et des dommages matériels.

2. Arrêtez le moteur et débranchez le connecteur de la bougie d'allumage

en cas de dysfonctionnement. Faites vérifier le produit par un

professionnel qualifié et réparez-le, si nécessaire, avant de le réutiliser.

3. En cas d'incendie, arrêtez le moteur et débranchez le connecteur de la

bougie. Prenez immédiatement des mesures d'extinction d'incendie si

l'interrupteur du produit n'est plus accessible.

AVERTISSEMENT!

N'utilisez jamais d'eau pour éteindre un produit en feu. Le

combustible en combustion doit être éteint avec des agents

Risques résiduels

Même si vous utilisez ce produit conformément à toutes les exigences de

sécurité, des risques potentiels de blessures et de dommages subsistent.

Les dangers suivants peuvent survenir en relation avec la structure et la

conception de ce produit :

1. Défauts de santé résultant de l'émission de vibrations si le produit est

utilisé pendant de longues périodes ou s'il n'est pas correctement géré et

correctement entretenu.

2. Blessures et dommages matériels dus à des accessoires de coupe

cassés ou à l'impact soudain d'objets cachés pendant l'utilisation.

3. Risque de blessures et de dommages matériels causés par des objets

volants et lancés.

4. Brûlures en touchant des surfaces chaudes.

5. Rebond.

Symboles

Sur le produit, l'étiquette signalétique et dans ces instructions, vous

trouverez entre autres les symboles et abréviations suivants. Se

extincteurs spéciaux ! Nous vous recommandons de garder un

extincteur adapté à portée de main dans votre zone de travail !

familiariser avec eux pour réduire les risques tels que les blessures

corporelles et les dommages matériels.

Lisez attentivement ce mode d'emploi avant d'utiliser

l'outil pour la première fois et conservez-le pour

référence future.

Avertissement!

Lisez le mode d'emploi avant utilisation !

AVERTISSEMENT!

Des précautions de sécurité particulières sont

requises lorsque travailler avec l'appareil.

Lisez et respectez tous les avertissements.

Portez des cache-oreilles.

Portez des lunettes de sécurité.

Portez des gants de protection.

Tirez sur le démarreur avec le starter dans cette

position. Lorsque vous retirez le starter, le volet d'air

se ferme. Quand vous enfoncez le starter, le volet

d'air s'ouvre.

Appuyez 6x sur la pompe à carburant (amorce)

Réservoir d'essence; rapport de mélange : 40 parts

d’essence pour 1 part d’huile

Essence : ROZ 95/ROZ 98

Huile moteur 2 temps : ISO-L-EGD/JASO FD

Flammes nues et fumée à proximité de l'appareil sont

strictement interdits !

Niveau de puissance sonore garanti de l'appareil

Les objets projetés par le produit pourraient heurter

l'utilisateur ou d'autres personnes se trouvant à

proximité.

Assurez-vous toujours que les autres personnes et

les animaux domestiques restent à une distance de

sécurité du produit lorsqu'il est en fonctionnement.

D’une manière générale, les enfants ne doivent pas

s’approcher de la zone où se trouve le produit.

Prudence! Vapeurs toxiques de CO (vapeurs de

monoxyde de carbone) !

N'utilisez pas l'appareil dans des pièces fermées !

AVERTISSEMENT!

Les cheveux peuvent être aspirés dans l'appareil !

Attention – l'essence est hautement inflammable !

Risque d'explosion ! Ne renversez pas de carburant !

Éteignez l'appareil et retirez le connecteur de la

bougie d'allumage avant d'effectuer des travaux

d'entretien !

Attention! Risque d'étouffement !

Attention, pièces chaudes. Gardez une distance de

sécurité !

Attention aux pièces jetées !

Éloignez les autres ! Gardez une distance de

sécurité !

Ne faites pas le plein d'E10 !

Versez le mélange d'essence ici !

LISTE DES PIÈCES

Tronçonneuse à essence

(scie et cache des freins de

chaîne)

Clé hexagonale (4 mm/5

mm)

Barre guide

Tournevis à fente

Fourreau de guide-chaîne

dix

Déposer

Chaîne de scie

Insérer des dents

Récipient

Vis (x2)

Outil Multi-fonction

Bouchon d'oreille (x2)

Clé à bouchon

Interrupteur marche/arrêt. L'interrupteur ON/STOP doit être utilisé pour

arrêter le moteur.

Un certain degré de bruit provenant de la machine n'est pas évitable. Les

travaux bruyants sur l'itinéraire doivent être autorisés et limités à certaines

périodes. Gardez des périodes de repos et ils devront peut-être limiter les

heures de travail au minimum. Pour leur protection personnelle et celle des

personnes travaillant à proximité, une protection auditive appropriée doit

être portée.

AVERTISSEMENT : Cette machine produit un champ électromagnétique

pendant son fonctionnement. Dans certaines circonstances, ce champ

peut interférer avec les implants médicaux actifs ou passifs. Pour réduire le

risque de blessures graves ou mortelles, nous recommandons aux

personnes portant des implants médicaux de consulter leur médecin et le

fabricant de l'implant médical avant d'utiliser cette machine.

- N'utilisez pas une scie à chaîne d'une seule main. Des blessures graves

à l'opérateur, aux aides, aux spectateurs ou à toute combinaison de ces

personnes peuvent résulter d'une utilisation à une seule main.

Une tronçonneuse est destinée à être utilisée à deux mains.

- Utilisez la tronçonneuse uniquement dans un espace extérieur bien

ventilé.

- N'utilisez pas la scie depuis une échelle ou dans un arbre, à moins d'être

spécifiquement formé pour le faire.

Assurez-vous que la chaîne n'entrera en contact avec aucun objet lors du

démarrage du moteur. N'essayez jamais de démarrer la scie lorsque le

guide-chaîne est dans une coupe.

- Ne pas exercer de pression sur la scie en fin de coupe. Appliquer une

pression peut vous faire perdre le contrôle une fois la coupe terminée.

- Arrêtez le moteur avant de poser la scie.

- N'utilisez pas une tronçonneuse endommagée, mal réglée ou mal

assemblée. Remplacez toujours immédiatement le guide-chaîne, la chaîne,

le protège-main ou le frein de chaîne s'il est endommagé, cassé ou s'il est

retiré d'une autre manière.

- Gardez le silencieux éloigné de votre corps ainsi que le guide-chaîne et la

chaîne recouverts d'un fourreau pendant le transport.

- Sécurisez la machine pendant le transport.

- Évitez de toucher les pièces en rotation et utilisez les éléments de

protection comme prévu.

- Assurez-vous que tous les boulons et écrous sont bien serrés avant

chaque démarrage.

- Gardez les câbles à l'écart de la chaleur, de l'huile, des arêtes vives ou

des pièces mobiles.

- Portez un équipement de protection individuelle (EPI), notamment des

lunettes de sécurité, un casque, des bouchons d'oreille, des gants, des

chaussures spéciales et des vêtements ajustés.

- Utilisez toujours une protection auditive approuvée.

- Vérifiez régulièrement votre audition en raison des dommages potentiels

causés par le bruit de la tronçonneuse.

- Tenir les parties du corps éloignées de la chaîne lorsque le moteur

tourne.

- Maintenir une distance minimale de 10 mètres entre les enfants, les

passants, les animaux et la zone de travail.

- N'utilisez pas la scie à chaîne si vous êtes fatigué, malade, bouleversé ou

sous l'influence de l'alcool, de drogues ou de médicaments.

- Soyez en bonne forme physique et mentalement alerte lorsque vous

utilisez la tronçonneuse.

- Consultez votre médecin si vous avez des problèmes de santé pouvant

affecter votre capacité à manipuler une scie à chaîne en toute sécurité.

Ne manipulez pas et n'utilisez pas une scie à chaîne lorsque vous êtes

fatigué, malade ou bouleversé, ou si vous avez pris de l'alcool, des

drogues ou des médicaments. Vous devez être en bonne condition

physique et mentalement alerte. Le travail à la tronçonneuse est pénible.

Si vous souffrez d'une maladie qui pourrait être aggravée par un travail

intense, consultez votre médecin avant d'utiliser une scie à chaîne.

Planifiez soigneusement votre opération de sciage à l’avance. Ne

commencez pas à couper avant d'avoir une zone de travail dégagée, une

assise sûre et, si vous abattez des arbres, un chemin de retraite planifié.

Gardez toutes les parties du corps éloignées de la chaîne lorsque la

tronçonneuse fonctionne. Avant de démarrer la scie à chaîne,

assurez-vous que la chaîne ne touche rien. Un moment d'inattention lors

de l'utilisation d'une scie à chaîne peut entraîner un enchevêtrement de

vos vêtements ou de votre corps avec la chaîne .

Tenez toujours la tronçonneuse avec votre main droite sur la poignée

arrière et votre main gauche sur la poignée avant. Tenir la scie à chaîne

avec une configuration de main inversée augmente le risque de blessure

et cela ne devrait jamais être fait.

REMARQUE : Pour les scies à chaîne conçues avec le guide-chaîne sur le

côté gauche, la référence au positionnement « main droite » et « main

gauche » est réservée.

N'utilisez pas la tronçonneuse d'une seule main ! Des blessures graves à

l'opérateur, aux assistants et à d'autres personnes peuvent résulter d'une

utilisation à une seule main. La tronçonneuse est conçue pour être utilisée

à deux mains. Commencez à travailler seulement après avoir libéré la

zone de travail des objets inutiles.

Avant de démarrer l'appareil, assurez-vous que la chaîne n'est en contact

avec rien. Pendant le transport de la scie, le moteur doit être éteint avec le

guide-chaîne et la chaîne tournés vers l'arrière. Lorsque vous transportez

la tronçonneuse, placez toujours le couvercle sur le guide-chaîne.

AVERTISSEMENT : débranchez toujours le fil de la bougie d'allumage et

placez-le là où il ne peut pas entrer en contact avec la bougie d'allumage

pour éviter un démarrage accidentel lors de l'installation, du transport, du

réglage ou de la réparation, sauf sur le carburateur. ajustements.

Cette tronçonneuse destinée au service forestier est uniquement conçue

pour couper du bois. Étant donné qu’une scie à chaîne est un outil de

coupe de bois à grande vitesse, des précautions de sécurité particulières

doivent être respectées pour réduire le risque d’accident. Une utilisation

imprudente ou inappropriée de cet outil peut provoquer des blessures

graves.

Manipulez le carburant avec prudence

- Ne fumez pas en manipulant du carburant ou en utilisant la scie.

- Éliminer toute source d'étincelles ou de flammes dans les zones où le

carburant est mélangé ou versé.

Il ne devrait pas être interdit de fumer, ouvert des flammes ou des travaux

pouvant provoquer des étincelles. Laissez le moteur refroidir avant de faire

le plein.

- Mélanger et verser le carburant en extérieur sur sol nu ; stocker le

carburant dans un endroit frais, sec et bien ventilé ; et utilisez un récipient

approuvé et marqué pour toutes les fins de carburant.

Essuyez tous les déversements de carburant avant de démarrer la scie.

- Éloignez-vous d'au moins 10 pieds ( 3 mètres ) du site de ravitaillement

avant de démarrer le moteur.

- Arrêtez le moteur et laissez la scie refroidir dans un endroit non

combustible, pas sur des feuilles sèches, de la paille, du papier, etc.

Retirez lentement le bouchon du carburant et faites le plein d'essence.

- Magasin l'unité et le carburant dans une zone où les vapeurs de

carburant ne peuvent pas atteindre les étincelles ou les flammes nues des

chauffe-eau, des moteurs ou interrupteurs électriques, des fournaises, etc.

Soyez particulièrement prudent lorsque vous taillez les buissons et les

semis, car leurs branches élastiques peuvent tomber en chaîne, vous

heurter ou vous déséquilibrer. Lorsque vous coupez une branche exposée

à une charge externe, faites attention aux chocs après avoir retiré la

charge. Avant de scier, vérifiez le bois pour détecter la présence de corps

étrangers tels que des clous. Assurez-vous de les retirer avant de couper.

Utilisez l'appareil uniquement pour l'usage auquel il est destiné. La scie est

destinée uniquement à couper du bois. N'utilisez pas la scie à d'autres fins

non spécifiées dans le présent document. Par exemple couper du

plastique, de la maçonnerie, etc. Avant le travail, nettoyer et essuyer les

poignées.

Ne coupez pas au-dessus du niveau des épaules, ne vous penchez pas

trop et ne touchez pas le sol avec une chaîne de scie. Lors du sciage de

planches et de bûches, il est nécessaire d'utiliser un support fiable

(cadrage). Ne laissez pas l'autre personne tenir la bûche pendant le sciage

et ne tenez jamais la bûche avec votre pied.

Ne travaillez pas dans des conditions de faible luminosité et sur des pentes

raides.

La scie doit être guidée de manière à ce qu'aucune partie du corps ne se

trouve dans le plan de coupe (Fig.1) .

(Fig. 1) .

La réglementation nationale peut restreindre l'utilisation du produit.

Pour éviter les rebonds

AVERTISSEMENT : évitez les rebonds qui pourraient entraîner des blessures. Le

rebond est le mouvement vers l'arrière, vers le haut ou vers l'avant soudain du

guide-chaîne se produisant lorsque la chaîne de scie près de l'extrémité

supérieure du guide-chaîne entre en contact avec un objet tel qu'une bûche ou

une branche, ou lorsque le bois se referme et pince la chaîne de scie dans le

couper.

Le contact avec un corps étranger dans le bois peut également entraîner une

perte de contrôle de la tronçonneuse.

1.Scie avec barre de guidage à angle plat.

2. Ne travaillez jamais avec une chaîne lâche, largement étirée ou très usée.

3. Assurez-vous que la chaîne est correctement affûtée.

4. Jamais vu au-dessus de la hauteur des épaules.

5.Ne travaillez jamais avec la pointe du guide-chaîne.

6. Tenez toujours fermement le produit avec les deux mains.

7. Utilisez toujours une chaîne à faible rebond.

8. Appliquez les dents de préhension en métal pour faire levier.

9.Assurez-vous que la tension de la chaîne est correcte.

10.Ne coupez que lorsque le moteur tourne à des régimes élevés.

11.Ne laissez pas le nez de la barre de guidage entrer en contact avec une bûche,

une branche ou tout autre obstacle qui pourrait être heurté pendant que vous

utilisez le produit.

12.Suivez les instructions d'affûtage et d'entretien du fabricant pour la chaîne de

scie.

13.Utilisez uniquement des barres de guidage et des chaînes de scie de rechange

spécifiées par le fabricant ou des pièces de rechange équivalentes.

N'utilisez jamais la tronçonneuse comme raboteuse.

Sois prudent! Il existe un risque de rebond lorsque vous travaillez avec une

tronçonneuse.

Un rebond entraîne une perte de contrôle de la tronçonneuse et peut provoquer

des blessures graves, voire mortelles. Les rebonds avec rotation et les rebonds

dus au coincement représentent le principal danger lors du travail avec des

tronçonneuses et sont la principale cause de la plupart des accidents.

Un rebond se produit lorsque l'avant ou le haut de la lame de scie (en particulier le

quart supérieur) touche l'arbre ou d'autres objets durs, et également lorsque la

coupe dans l'arbre se ferme et coince la chaîne. Un contact frontal avec la partie

supérieure de la lame de scie peut provoquer une réaction ultra-rapide, dans

laquelle l'outil rebondit et revient vers l'opérateur. Le blocage de la chaîne au bas

du guide-chaîne pousse la tronçonneuse hors de l'opérateur. Le blocage de la

chaîne en haut du guide-chaîne repousse l'appareil vers l'opérateur. Chacun de

ces effets entraîne une perte de contrôle de la scie et des blessures graves

(Fig.2) .

(Fig.2)

N'utilisez pas la tronçonneuse avec le filtre à air retiré ou le couvercle du filtre à air

retiré. Évitez les effets toxiques des gaz toxiques ! Les gaz d'échappement

contiennent du monoxyde de carbone (CO) et d'autres gaz dangereux pour la

santé et la vie. N'utilisez pas l'appareil à l'intérieur. Si, pendant le travail, vous

présentez des symptômes d'empoisonnement, vous devez reprendre votre souffle

à l'air frais et consulter un médecin. Une fois terminé, vidangez le mélange de

carburant du réservoir.

AVERTISSEMENT!

Ne videz pas le mélange de carburant dans les égouts ou dans le sol. Il

doit être versé dans des récipients spéciaux pour le carburant.

Il est nécessaire de respecter non seulement les exigences générales de sécurité

indiquées dans cette section, mais également les instructions spéciales contenues

dans d'autres sections. Le non-respect des consignes de sécurité peut créer un

danger pour l'environnement, endommager l'outil et entraîner des conséquences

dangereuses pour la santé et la vie humaines.

Le non-respect des instructions de sécurité annulera la garantie pour dommages.

Vêtements et équipements de protection individuelle (EPI)

7. Fixez les cheveux longs afin qu’ils soient au-dessus du niveau des épaules.

2. Ne portez pas de vêtements amples ni de bijoux car ceux-ci pourraient être

entraînés dans le moteur, s'accrocher à la chaîne ou aux broussailles.

3. Utilisez les vêtements de sécurité et l'équipement de protection individuelle (EPI)

suivants lors de l'utilisation du produit :

• casque avec visière et protège-nuque ;

• protection auditive ;

• masque anti-poussière;

• des gants avec protection contre les scies homologuée ;

• jambières de protection avec protection contre les scies homologuée ;

• bottes à embout en acier antidérapantes avec protection anti-scie homologuée.

PRÉCAUTIONS

Pour éviter les blessures, suivez les règles :

• Pendant le fonctionnement, certaines parties de l'appareil deviennent très

chaudes. Ne touchez pas AVANT qu’ils ne soient complètement refroidis.

• Ne placez pas d'objets inflammables sur ou à proximité de l'appareil.

• Ne pas transporter, réparer ou entretenir ce produit avec un mélange de

carburant dans le réservoir.

• N'utilisez pas votre scie à chaîne si elle est endommagée de quelque manière

que ce soit.

• N'utilisez pas la machine dans des atmosphères potentiellement explosives ou

en présence de flammes nues.

• N'utilisez pas votre tronçonneuse dans un environnement non conforme aux

exigences de ce manuel.

• Ne laissez personne utiliser l'outil sans instructions appropriées.

• N'utilisez pas la machine sans les protections spécifiées dans la conception. •

Portez l'équipement de protection individuelle nécessaire lors de l'utilisation de

l'unité.

• Ne laissez pas la machine fonctionner sans surveillance.

• N'utilisez pas la machine à proximité d'autres personnes ou d'animaux.

• Pour les plans et procédures d'action d'urgence, ainsi que les situations

anormales et d'alerte, éteignez immédiatement la machine et contactez un centre

de service.

STRUCTURE

Figure 3

13. Guide-chaîne 2. Chaîne

14. Vis du tendeur de chaîne 4. Frein de chaîne

17. Poignée avant 6. Poignée de démarrage

18. Couvercle du filtre à air 8. Allumer/éteindre

21. Bouchon du réservoir d'huile 10. Couvercle du démarreur

22. Bouchon du réservoir de carburant 12. Poignée arrière

25. Verrouillage de l'accélérateur 14. Amorce

26. Écrou de couvercle de barre 16. Contacteur du moteur

23. Levier du volet d'air

CARACTÉRISTIQUES TECHNIQUES

Modèle/Article

CN-52G

CN-58G

Puissance maximum (kW)

1.9

2.4

Cylindrée du moteur (cm³)

Type de moteur

2 temps, refroidi par air

Volume du réservoir pour la

lubrification automatique de

la chaîne (ml)

260

Volume du réservoir de

carburant (ml)

550

Type de carburant

mélange d'essence (essence ordinaire)

et huile pour 2 temps, refroidi par air

Apprêt

Disponible

Longueur de la barre (cm)

Pas de chaîne (pouces)

0,325

Préparation à l'exploitation

Déballage:

Au moment de l'achat, votre tronçonneuse vous est expédiée dans une boîte

d'expédition en carton avec des caractéristiques de protection spéciales à

l'intérieur pour la protéger pendant le transport.

Pour retirer l'outil du carton, retirez le ruban d'emballage, ouvrez le carton et

retirez soigneusement les accessoires.

AVERTISSEMENT!

Vérifiez toujours l'ensemble complet et l'état technique du produit après

le déballage et le transport.

Conservez les matériaux d’emballage au cas où vous auriez besoin de transporter

l’appareil.

Exigences d'assemblage

Avant de démarrer votre tronçonneuse pour la première fois, vous devez

assembler le guide-chaîne et la chaîne, régler la chaîne, remplir le réservoir de

carburant et ajouter de l'huile pour lubrifier la chaîne.

Avertissement! Ne DÉMARREZ pas la scie à chaîne tant qu'elle n'est pas

complètement prête à l'emploi.

Lisez attentivement ce manuel avant d'utiliser la machine. Portez une attention

particulière aux précautions de sécurité. Ce manuel est un manuel de référence et

d'instructions et fournit des informations générales sur l'assemblage, le

fonctionnement et l'entretien de la tronçonneuse.

Assemblez la barre d’entraînement et la chaîne de scie.

AVERTISSEMENT!

Portez toujours des gants de protection lorsque vous travaillez avec la

chaîne.

13. Assurez-vous que l'appareil est éteint. Placez la scie sur une surface plane.

14. Déplacez le bouclier de frein de chaîne en position de fonctionnement en

tirant le levier vers vous. Assurez-vous que la chaîne tourne autour du guide

(fig.4).

3. Dévissez les deux écrous (A) fixant le guide-chaîne et le carter de chaîne.

Retirez le couvercle de protection ainsi que le bouclier du frein de chaîne (B)

(fig.5).

(fig.4).

(fig.5)

4.Installez la barre de manière à ce que la fente de la barre soit alignée avec les

deux boulons (C) (fig. 6).

5. Étalez la chaîne en cercle avec les bords coupants (D) alignés avec les

marquages sur le carter de scie à chaîne et le guide-chaîne (fig. 7).

(fig.6).

(fig.7)

6. Faites passer la chaîne derrière la roue de chaîne d'entraînement (E). Vérifiez si

les maillons de la chaîne sont bien positionnés entre les dents du plateau.

7. Insérez les maillons dans la rainure de la barre (F) en périphérie (Fig. 8).

(Fig.8)

8. Faites tourner la chaîne pour vous assurer que les dents de la chaîne

s'engagent dans celles du plateau. 9. Remplacez le carter de chaîne et le bouclier

de frein de chaîne de manière à ce que les boulons s'insèrent dans les trous

prévus et que la goupille de tension de chaîne s'insère dans le trou inférieur du

guide (fig. 9).

(fig.9)

10. Installez les deux écrous, serrez-les à la main, puis suivez les instructions pour

régler la tension de la chaîne. Lorsque la chaîne a atteint la tension correcte,

serrez complètement les écrous.

Réglage de la tension de la chaîne

AVERTISSEMENT!

Portez toujours des gants de protection lorsque vous travaillez avec la

chaîne.

Une bonne tension de chaîne est extrêmement importante et doit être vérifiée

avant le démarrage et périodiquement pendant le fonctionnement. Prendre le

temps d'ajuster la chaîne améliorera vos performances et prolongera la durée de

vie de votre scie.

AVERTISSEMENT!

Une nouvelle chaîne s'affaissera rapidement et nécessitera une tension

après 5 à 8 coupes.

Ceci est courant avec les chaînes neuves et l'intervalle de tension

augmente avec le temps.

La roue dentée, le pneu, la chaîne et le vilebrequin s'useront beaucoup plus

rapidement si la chaîne est trop lâche ou trop tendue. Regardez la fig. 10, qui

montre la tension correcte pour une chaîne du froid (A), une chaîne chaude (B) et

une chaîne dont la tension doit être ajustée (C).

(fig.10)

Procédure de réglage de la tension de la chaîne

7. Desserrez les écrous de pneu (couvercle de protection avec bouclier de frein)

et tournez la vis de réglage (D) dans le sens des aiguilles d'une montre pour

tendre la chaîne. Tournez la vis de réglage (D) dans le sens inverse des aiguilles

d'une montre pour diminuer la tension de la chaîne. Assurez-vous que la chaîne

fait tout le tour du guide-chaîne (fig. 11).

2. Après avoir réglé la chaîne, serrez fermement les écrous fixant le guide-chaîne

(capuchon de protection avec le bouclier de frein). La chaîne est considérée

comme correctement tendue si vous pouvez la déplacer manuellement sur le

guide-chaîne avec peu d'effort. La chaîne doit bien s'adapter à la face inférieure

de la lame de scie et être tirée à la main de la lame d'environ 2 à 4 mm.

(fig.11).

REMARQUE : Si la chaîne a des difficultés à bouger sur le guide-chaîne ou

s'arrête, elle est trop tendue. Relâchez la tension.

Contrôler le frein de chaîne

Votre scie à chaîne est équipée d'un frein de chaîne qui réduit les risques de

blessures si la scie rebondit. Le dispositif de sécurité se déclenche lorsqu'une

pression est appliquée sur le protège-frein. Lorsque la main de l'opérateur touche

le bouclier, la chaîne s'arrête brusquement.

Le frein de chaîne a deux positions :

13. Le frein est desserré (la chaîne peut bouger) lorsque le bouclier de frein est

tiré vers l'arrière (A) (fig. 12).

14. 2. Le frein est serré (la chaîne ne peut pas bouger) avec le bouclier de frein

pointant vers l'avant (B). Dans ce cas, la chaîne ne doit pas bouger sur le guide

(fig. 12).

(fig.12)

Pour vérifier le frein de chaîne :

7. Placez la scie sur une surface plane et désactivez le frein de chaîne. La chaîne

ne doit entrer en contact avec rien.

2. Démarrez la tronçonneuse en appuyant sur la touche de verrouillage de

l'accélérateur et sur la touche de l'accélérateur.

3. Appuyez sur l'interrupteur du frein de chaîne. La chaîne devrait s'arrêter

rapidement. Relâchez la clé des gaz.

AVERTISSEMENT!

Le bouclier de frein doit être en bon état et doit faire un

Changement d'huile de scie à chaîne

AVERTISSEMENT!

N’utilisez jamais d’huile usagée ! Les huiles usées sont nocives pour

l'environnement et peuvent entraîner des dommages.

De l’huile de scie à chaîne doit être utilisée pour lubrifier la chaîne et le

guide-chaîne. Utilisez de l'huile contenant des additifs pour réduire la friction et

l'usure et pour empêcher l'accumulation de résine sur le guide-chaîne et la chaîne.

AVERTISSEMENT!

Avant de remplir le réservoir d'huile, assurez-vous que la tronçonneuse

est éteinte.

Pour remplir le réservoir d'huile :

25. Assurez-vous de nettoyer la surface autour du bouchon du réservoir d’huile

pour empêcher la saleté de pénétrer à l’intérieur.

26. Dévissez le bouchon du réservoir d'huile et versez l'huile pour tronçonneuse

(capacité du réservoir de 260 ml).

27. Revissez le bouchon du réservoir d’huile.

28. Avant de commencer, vérifiez l'alimentation en huile : allumez la tronçonneuse

et placez-la au-dessus d'un lit approprié. S'il est suffisamment lubrifié, une légère

traînée d'huile goutte à goutte se formera (fig. 13).

clic distinctif lors du passage d'une position à une autre. N'utilisez pas

l'appareil si le bouclier de frein ne peut pas être déplacé dans l'une des positions

ou si la chaîne ne s'arrête pas lorsque le frein est appliqué. Apportez l'appareil à

un centre de service pour réparation.

(fig.13)

AVERTISSEMENT!

Vérifiez toujours le niveau d'huile. N'utilisez pas la scie à chaîne s'il n'y a

pas suffisamment d'huile pour lubrifier la chaîne.

Une lubrification adéquate est essentielle pour réduire la friction de la chaîne et du

guide-chaîne. Utiliser une scie à chaîne avec une lubrification insuffisante réduit

les performances et la durée de vie et provoque une usure rapide de la chaîne et

du guide-chaîne en raison d'une surchauffe. Cette tronçonneuse est équipée d'un

système de lubrification automatique qui fournit la quantité de lubrification

nécessaire au guide-chaîne et à la chaîne. À mesure que le régime du moteur

augmente, l’alimentation en huile de la barre augmente également.

Mélange de carburant pour tronçonneuse

Pour de meilleurs résultats, utilisez de l'essence AI-92 de qualité standard sans

additifs mélangée à de l'huile spéciale pour moteurs 2 temps dans la proportion

indiquée sur le paquet d'huile. Le rapport de mélange recommandé est de 1:40,

sauf si cela diffère des recommandations du fabricant d'huile. Mélanger le

carburant et l'huile 2 temps dans un récipient spécial jusqu'à l'obtention d'un

mélange homogène.

AVERTISSEMENT!

Ne remplissez pas votre tronçonneuse avec de l'essence pure. Cela

entraînerait un dysfonctionnement du moteur et annulerait la garantie du fabricant

sur le produit.

Il n'est pas recommandé d'utiliser un mélange carburé stocké plus de 30 jours.

MODE OPÉRATOIRE

Avant de commencer les travaux, vérifiez la zone de travail et retirez les corps

étrangers qui pourraient causer des blessures ou endommager l'équipement.

Utilisez l'outil uniquement pendant la journée ou dans de bonnes conditions

d'éclairage.

Soyez prudent et faites preuve de bon sens à tout moment lorsque vous utilisez la

scie. Si une situation anormale se produit, éteignez immédiatement la

tronçonneuse et contactez un centre de service agréé.

Démarrage du moteur

43. Faites un bon pilier et posez la tronçonneuse au sol pour que la chaîne ne

touche rien.

44. Tenez la poignée avant d'une main et posez la tronçonneuse au sol. Tenez la

poignée arrière en marchant dessus.

45. Réglez le commutateur d'allumage sur la position "on".

46. Appuyez sur l'amorce environ 4 à 5 fois jusqu'à ce que du carburant

apparaisse dans l'amorce.

47. Tirez le levier du registre d'air vers vous jusqu'à ce qu'il se verrouille, le

registre d'air se fermera.

48. Tirez lentement sur la poignée du démarreur jusqu'à ce que vous sentiez une

résistance, puis tirez le câble avec un mouvement régulier et régulier jusqu'à une

distance ne dépassant pas 50 à 60 cm. Répétez la procédure plusieurs fois

jusqu'à ce que le moteur démarre.

49. Appuyez sur la touche de verrouillage de l'accélérateur et sur la clé de

l'accélérateur, le registre d'air du carburateur s'ouvrira automatiquement, le levier

de l'amortisseur reviendra à sa position d'origine.

AVERTISSEMENT! Ne laissez pas le câble être complètement tiré avant

que le démarreur ne soit arrêté. Cela entraînerait la rupture du démarreur

et n’est pas couvert par la garantie.

Arrêter le moteur

13. Relâchez la clé de verrouillage de l'accélérateur et la clé de l'accélérateur

pour permettre au moteur de tourner au ralenti.

14. Pour arrêter le moteur, placez l'interrupteur en position « off ».

REMARQUE : Pour arrêter le moteur en cas d'urgence, engagez le frein de chaîne

et déplacez l'interrupteur en position « arrêt ».

Coupure

Les petits arbres jusqu'à 15 cm de diamètre sont généralement coupés en une

seule coupe. Sur les arbres plus grands, une pré-coupe doit être réalisée.

L'encoche détermine la direction dans laquelle l'arbre va tomber.

AVERTISSEMENT!

Délimitez à l'avance votre chemin de sortie (A) et débarrassez-le des

éventuels obstacles avant de commencer à couper. Le chemin de fuite doit être

dans la direction opposée à la direction dans laquelle l'arbre est prévu de tomber

(B) (fig. 14).

(fig.14)

AVERTISSEMENT! Lors de l'abattage d'un arbre sur une pente,

l'opérateur doit se tenir plus haut sur la pente car l'arbre à abattre peut

rouler vers le bas.

REMARQUE : La direction de chute est déterminée par l’encoche. Avant

d'effectuer les coupes, évaluez la répartition des grosses branches, le centre de

gravité de la cime et la pente naturelle de l'arbre pour déterminer le sens

d'abattage de l'arbre.

AVERTISSEMENT! N'abattez pas d'arbre par vent fort ou changeant et

s'il y a

un risque de dommages matériels. N'abattez pas d'arbre s'il y a un risque

d'endommagement des câbles. Coordonner l’abattage avec les services publics et

les professionnels.

Abattre un arbre

Habituellement, l'abattage d'un arbre comprend deux opérations de base :

l'entaillage (C) et la coupe finale (D). Commencez l'entaille (C) du côté de l'arbre

qui se trouve dans le sens de chute prévu (E). Assurez-vous que l'encoche ne

pénètre pas trop profondément dans le coffre. L'entaille (C) doit être réalisée de

manière à ce qu'une partie suffisamment épaisse et solide du tronc (F) soit laissée

non coupée. L'encoche doit être suffisamment large pour guider complètement la

chute de l'arbre lors de l'abattage. Avertissement! Ne marchez pas devant un

arbre déjà entaillé. La coupe finale (D) est réalisée sur la face arrière de l'arbre, 3

à 5 cm au-dessus de la base horizontale de l'entaille (C) (fig. 15).

(fig.15)

Ne coupez jamais le tronc complètement. Laissez toujours une partie

suffisamment épaisse et solide du tronc (F) non coupée.

Cette partie non coupée évite à l'arbre de tomber prématurément et le guide lors

de sa chute. Si vous coupez le tronc jusqu'en bas, vous perdrez le contrôle de la

direction de la chute. Placez une cale ou un levier dans la coupe avant que l'arbre

ne devienne instable et ne commence à bouger. De cette façon, vous éviterez que

la barre ne se coince dans la coupe si vous avez mal évalué la direction de chute.

Avant d’abattre l’arbre, assurez-vous que personne ne se trouve dans la zone de

chute de l’arbre.

AVERTISSEMENT!

Avant d'effectuer la coupe finale, assurez-vous toujours qu'il n'y a pas

d'animaux ni d'objets dans la zone de travail.

Coupe finale

Utilisez des cales en bois ou en plastique (A) pour empêcher le guide-chaîne ou la

chaîne (B) de se coincer dans la coupe. Les cales contrôlent également l'abattage

(fig. 16).

(fig.16)

Lorsque le diamètre du tronc est supérieur à la longueur de la barre, deux coupes

sont réalisées, comme indiqué en (fig.17).

(fig.17)

AVERTISSEMENT!

Lors de la coupe finale, si la tronçonneuse s’approche de la partie

non coupée du tronc, l’arbre commencera à tomber.

Lorsque l'arbre commence à tomber, retirez la tronçonneuse de la coupe, arrêtez

le moteur, placez la tronçonneuse au sol et quittez la zone de la voie d'évacuation

prévue. Effectuez toutes les actions rapidement et sans délai.

Taille des branches

AVERTISSEMENT!

Ne coupez pas les branches en vous tenant debout sur le tronc. Cela

pourrait entraîner des blessures graves.

Les branches sont coupées de l'arbre tombé. Ne coupez pas les branches qui

soutiennent le tronc et l'empêchent de rouler (A) jusqu'à ce que vous ayez coupé

le tronc (fig.18).

Les branches soumises à des charges externes doivent être coupées de bas en

haut pour éviter que la tronçonneuse ne se coince.

Sciage transversal

Le sciage se fait à travers les fibres du bois. Lorsque vous travaillez sur une pente,

assurez-vous que vous êtes dans une position stable et que vous vous tenez du

côté le plus élevé de la pente par rapport au tronc.

Assurez-vous que le tronc repose sur ses supports et que l'extrémité à scier ne

touche pas le sol. Assurez-vous que la chaîne ne touche pas le sol, car cela

entraînerait une usure rapide de la chaîne.

(fig.18)

Pour le sciage transversal, la butée dentée 1 (fig. 19) doit être placée sur la grume

à scier.

19. Si la grume est soutenue sur toute sa longueur, conduisez la tronçonneuse de

haut en bas en vous assurant que la chaîne ne touche pas le sol (fig. 20).

20. Lorsque le tronc est à une extrémité de son support, coupez d’abord à environ

1/3 du diamètre du tronc pour éviter qu’il ne se fende. Terminez ensuite la coupe

par le haut pour qu'elle coïncide avec la première coupe en évitant les

coincements (fig. 21).

(fig.20)

(fig.21)

21. Dans le cas où le tronc est soutenu aux deux extrémités, coupez d'abord à

partir du tiers supérieur du diamètre du tronc pour éviter les fentes. Terminez

ensuite la coupe par le bas pour qu'elle coïncide avec la première coupe, en

évitant le coincement (fig. 22).

Pour scier en morceaux, il est préférable de soutenir le tronc avec des aiguillons.

Si cela n’est pas possible, le tronc doit être soulevé et posé sur les bûches.

Assurez-vous que le tronc est bien fixé. Pour votre sécurité personnelle et pour

faciliter le sciage, respectez la position correcte du corps (fig. 23) :

13. Tenez fermement la scie avec les deux mains à droite de votre corps.

14. Gardez votre bras gauche aussi droit que possible.

3. Gardez votre équilibre en vous appuyant sur les deux pieds.

SERVICE TECHNIQUE

AVERTISSEMENT! Tous les travaux d'entretien et de réparation doivent

être effectués avec la machine éteinte.

Un entretien opportun prolongera la durée de vie de l'outil et augmentera son

efficacité. À l'exception des opérations mentionnées ici, l'appareil doit être réparé

par du personnel qualifié dans un centre de service agréé.

Chaque fois que le travail est terminé, vérifiez l'intégrité des composants et

l'étanchéité des connexions. Si nécessaire, contactez un centre de service agréé.

Maintenance préventive

Programme de services

Après avoir

fini le

travail/quotidie

nnement

Après les heures

d'ouverture

Élément

Action

dix

Vis/écrous/boulon

Contrôle/Tension

•

Filtre à air

Nettoyage/remplacem

ent

•

Bougie d'allumage

Nettoyer/ régler/

remplacer

•

Tuyaux de

Vérifier/remplacer si

•

Programme de services

Après avoir

fini le

travail/quotidie

nnement

Après les heures

d'ouverture

carburant

nécessaire

Composants de

frein de chaîne

Vérifier/remplacer si

nécessaire

•

Filtre à air

N'utilisez pas la scie sans filtre à air. La poussière et les particules peuvent

pénétrer dans le moteur, la poussière et les particules solides peuvent pénétrer

dans le moteur et provoquer des dommages et un dysfonctionnement. Gardez le

filtre à air propre ! Nettoyez le filtre à air :

13. Retirez le couvercle du filtre à air 1 (Fig. 24) en dévissant les loquets 3.

Utilisez un tournevis avec une clé à bougie 2.

14. Dévissez l'écrou 4 (Fig. 25) et retirez le filtre 5.

3. Nettoyez le filtre à air en le tapotant légèrement sur une surface dure. Souffler

l'intérieur avec de l'air comprimé (pas plus de 2 bars).

AVERTISSEMENT!

Ne lavez pas le filtre avec de l'eau.

(Fig.24)

(Fig.25)

Installez le filtre à air. Installez le couvercle du moteur/filtre à air. Vérifiez que le

couvercle est correctement installé, le couvercle est bien en place. Enclenchez les

loquets en place.

Bougie d'allumage

Pour un travail efficace à la scie, gardez la bougie d'allumage propre et exempte

de dépôts de carbone.

La distance entre les électrodes doit être correctement ajustée.

1. Assurez-vous que la scie est éteinte.

2. Nettoyez la surface près de la bougie d'allumage.

3. Débranchez le câble haute tension de la bougie 1 (Fig. 26).

4. Dévissez la bougie 2 à l'aide de la clé à bougie spéciale. N'UTILISEZ AUCUN

AUTRE OUTIL. Les électrodes de la bougie d'allumage doivent être marron clair.

5. Remplacez la bougie d'allumage si l'isolant en céramique est ébréché ou si les

électrodes sont brûlées ou sales.

6. Nettoyez les électrodes sur le métal avec du papier de verre fin, vérifiez et

ajustez l'écart.

7. Vérifiez l'écart entre l'électrode de masse et l'électrode centrale à l'aide d'une

sonde spéciale. Si nécessaire, réglez l'écart entre 0,7 et 0,8 mm (Fig. 27).

8. Installez la bougie d'allumage dans le moteur et serrez-la fermement. Un

serrage insuffisant de la bougie peut provoquer une surchauffe et endommager le

moteur.

9. Connectez-le au fil haute tension.

Réglage du carburateur

Le carburateur est réglé en usine pour des performances optimales. Si des

ajustements sont nécessaires, contactez votre centre de service agréé le plus

proche.

Conservation de la tronçonneuse

Lorsque vous stockez la tronçonneuse pendant plus de 30 jours, vous devez la

conserver. Si les instructions de conservation ne sont pas respectées, le carburant

restant dans le carburateur s'évaporera, laissant un résidu visqueux ressemblant à

de la gelée. Cela entraînera des problèmes de démarrage du moteur et des

réparations coûteuses.

AVERTISSEMENT!

Ne stockez pas la tronçonneuse pendant plus de 30 jours à moins que

les mesures suivantes n'aient été prises :

31. Ouvrez soigneusement le bouchon du réservoir de carburant afin que toute

surpression éventuellement présente dans le réservoir de carburant soit lentement

évacuée. Vidangez tout carburant restant.

32. Démarrez le moteur et faites-le tourner jusqu'à ce qu'il s'arrête pour permettre

au carburateur de s'évaporer.

33. Laissez le moteur refroidir (environ 5 minutes).

34. Utilisez une clé à bougie pour retirer la bougie.

35. Ajoutez 1 cuillère à café d'huile 2 temps pure dans le trou de la bougie. Tirez

lentement sur le cordon de démarrage plusieurs fois pour enduire les composants

internes d'huile. Réinsérez la bougie d'allumage.

REMARQUE : Rangez la tronçonneuse dans un endroit sec, loin des sources

possibles d'incendie telles que les cuisinières, les radiateurs à gaz, etc.

Préparation de la machine à l'utilisation après conservation

31. Retirez la bougie d'allumage.

32. Récupérez la corde de démarrage en tirant avec force pour purger l'excès

d'huile du réservoir de carburant.

33. Nettoyez et ajustez l'écartement de la bougie d'allumage ou insérez une

nouvelle bougie d'allumage avec l'écartement approprié.

34. Préparez la tronçonneuse pour son fonctionnement.

35. Remplissez le réservoir avec un mélange de carburant approprié composé

d'essence et d'huile.

Nettoyer l'outil

AVERTISSEMENT!

N'utilisez pas d'eau ou d'autres liquides pour le nettoyage ! Soyez

prudent lors du nettoyage de l'outil. Portez toujours des gants de protection.

Éteignez la machine. Attendez environ 10 à 15 minutes pour que le moteur

refroidisse complètement. Essuyez toutes les surfaces et les aérations avec un

chiffon sec ou un chiffon et utilisez une brosse spéciale si nécessaire.

Pour garantir le bon fonctionnement de la pompe à huile, nettoyez périodiquement

la rainure d'huile et l'entrée d'huile dans la barre de guidage de la scie.

Entretien du bar

La roue dentée au-dessus du guide-chaîne doit être lubrifiée régulièrement. Un

bon entretien du guide-chaîne, tel que décrit dans cette section, est essentiel à la

qualité de votre scie à chaîne. Pour lubrifier le pignon de chaîne, nous

recommandons l'utilisation d'un pistolet graisseur (non inclus).

Pour entretenir le pignon de chaîne du guide-chaîne :

Éteignez l'outil, laissez le guide-chaîne et la chaîne refroidir.

Nettoyer le plateau denté. Placez l'embout en forme d'aiguille de la seringue dans

le trou de graisse et injectez de la graisse jusqu'à ce qu'elle apparaisse sur le bord

extérieur de la roue du guide-chaîne (fig. 28).

Déplacez la chaîne à la main. Répétez la procédure de lubrification ci-dessus

jusqu'à ce que toute la roue du guide-chaîne soit lubrifiée.

La barre doit être tournée toutes les 8 heures de fonctionnement pour une usure

uniforme. Gardez la rainure du pneu et le trou de lubrification propres avec l'outil

de nettoyage (non fourni) (fig. 29).

(fig.28)

(fig.29)

Inspectez régulièrement l'usure des rails, éliminez les bavures si nécessaire et

nettoyez les rails à angle droit avec une lime plate (fig. 30).

Entretien de la chaîne

Vérifiez régulièrement la tension de la chaîne et ajustez-la si nécessaire

conformément à ce manuel. Vérifiez l'état des bords coupants de la chaîne. Si la

qualité de coupe se détériore, affûtez la chaîne ou contactez un centre de service

agréé.

Toutes les dents de scie doivent avoir la même longueur (taille). Différentes

hauteurs de dents de scie provoquent un mouvement irrégulier de la chaîne, ce

qui peut casser la chaîne !

La longueur minimale des dents de scie est de 3 mm. Une fois la longueur

minimale des dents de scie atteinte, la chaîne de scie ne doit plus être affûtée et

doit être remplacée par une chaîne neuve. La distance entre la butée de

profondeur et le tranchant détermine l'épaisseur de la pince (fig. 31). L'angle

d'affûtage de 30° doit être le même pour toutes les dents de scie. Des angles

inégaux provoquent un mouvement irrégulier de la chaîne, une usure accrue et

peuvent casser la chaîne ! L'angle avant de la dent de scie de 85° est

naturellement formé par la profondeur de pénétration de la lime circulaire. Si la

lime prescrite est correctement entretenue, l'angle avant des dents de scie de la

tronçonneuse se formera tout seul (fig. 32).

Un support spécial avec une lime ronde de 4 mm doit être utilisé pour l'affûtage.

Les limes rondes ordinaires ne conviennent pas à l’affûtage. L'affûtage ne doit être

effectué qu'avec la lime en marche avant (dans le sens de la flèche). Si la lime est

déplacée vers l'arrière, la pression sur l'outil doit être réduite (fig. 33).

(fig. 31) (fig. 32)

(fig.33)

La dent de scie la plus courte est d’abord affûtée. Sa longueur est la longueur cible

pour affûter toutes les autres dents de la chaîne de scie. Guidez le fichier comme

indiqué sur l'illustration. Le porte-lime facilite le guidage de la lime lors de l'affûtage

et comporte un marquage pour le bon angle d'affûtage de 30° (aligner le

marquage avec le sens de la chaîne de scie). Il limite la profondeur de pénétration

(4/5 du diamètre de la lime) (fig. 34).

(fig.34)

(fig.35)

Même un léger excès de dent de la jauge de profondeur doit être meulé avec une

lime plate spéciale. La jauge de profondeur doit être arrondie à l'avant.

À la fin du processus d'affûtage, la hauteur de la butée de profondeur doit être

vérifiée avec un calibre à chaîne (fig. 35).

DYSFONCTIONNEMENT POSSIBLES ET MÉTHODES DE

DÉPANNAGE

Problème

Raison possible

Mesures correctives

Le moteur ne démarre

pas.

Violation des procédures

de démarrage.

Suivez les instructions du manuel.

Mauvais réglage du

carburateur.

Réglez le carburateur dans un centre

de service agréé.

Bougie d'allumage sale.

Nettoyez la bougie

d'allumage/ajustez le jeu ou

remplacez la bougie d'allumage.

Filtre à carburant

colmaté.

Remplacez le filtre à carburant.

La scie démarre, mais

le moteur tourne à

faible puissance.

Position incorrecte de la

commande du registre

d'air.

Réglez le registre d'air.

Bougie d'allumage sale.

Nettoyez la bougie

d'allumage/ajustez le jeu ou

remplacez la bougie d'allumage.

Le filtre à air est sale.

Retirez, nettoyez et réinstallez le

filtre.

Mauvais réglage du

carburateur.

Réglez le carburateur dans un centre

de service agréé.

Le moteur s'arrête.

Mauvais réglage du

carburateur.

Réglez le carburateur dans un centre

de service agréé.

Le support moteur est

desserré.

Nettoyez la bougie

d'allumage/ajustez le jeu

ou remplacez la bougie

d'allumage.

Le frein de chaîne ne

fonctionne pas.

Le mécanisme de

freinage est

endommagé.

Contactez un centre de service

agréé.

Émission excessive de

fumée.

Mauvais réglage du

carburateur.

Réglez le carburateur dans un centre

de service agréé.

Mélange de carburant

mal préparé.

Utiliser un mélange carburé

correctement préparé, dans la

proportion indiquée sur le bidon

d'huile pour moteurs à combustion

interne à 2 temps.

La chaîne de scie n'est

pas lubrifiée.

La pompe à huile est

endommagée.

Contactez un centre de service

agréé.

Le réservoir d'huile est

vide.

Faites le plein d'huile pour

tronçonneuse.

Le filtre à huile est

bouché.

Contactez un centre de service

agréé.

Critères de conditions limites.

Le critère de fin de vie d'une tronçonneuse est une condition dans laquelle le

fonctionnement ultérieur de la tronçonneuse n'est pas autorisé ou est considéré

comme sous-commercial. Par exemple, une usure excessive, une corrosion, une

déformation, un vieillissement ou une destruction de pièces, ou leur combinaison,

si elles ne peuvent pas être réparées dans des centres de service agréés avec

des pièces d'origine, ou s'il est économiquement inopportun de les réparer.

Les critères pour l’état limite de la tronçonneuse sont :

- Corrosion profonde et fissures sur les surfaces des pièces porteuses et de

carrosserie ;

- Usure excessive ou dommages au moteur et aux mécanismes d'entraînement de

la chaîne de scie, ou une combinaison de ceux-ci ;

- Fin de vie.

ACTIONS ET DÉFAILLANCES CRITIQUES DU

PERSONNEL

Une liste des dysfonctionnements possibles classés comme incident, accident ou

défaillance critique de l'équipement et des actions du personnel en cas

d'apparition est donnée dans le tableau :

Problème

Classification

Actions du personnel

Réduire la vitesse de

rotation de l'outil de

travail.

Incident

Contactez un centre de

service agréé.

Étincelles et/ou vibrations

excessives.

Accident

Prendre des mesures

pour prévenir les

incendies. Contactez un

centre de service agréé.

Fusion du plastique.

Perte de l'intégrité

structurelle du produit.

Échec critique

Prenez des mesures pour

prévenir les incendies.

Contactez un centre de

service agréé.

Le tableau présente les critères pour les états limites des outils électriques

(indications de panne). Si ces signes apparaissent, le produit peut être considéré

comme ayant atteint une « condition limite » - un état de la machine et/ou de

l'équipement dans lequel une utilisation ultérieure n'est pas pratique, ou la

restauration de leur état de fonctionnement est impossible ou peu pratique.

Pour confirmer cette condition, l'équipement doit être amené à un centre de

service agréé pour un diagnostic.

Technique Assistance et certificat de garantie électronique

www.vevor.com/support

Technisch Ondersteuning en e-garantiecertificaat www.vevor.com/support

KETTINGZAGEN OP GAS

HANDLEIDING

We continue to be committed to provide you tools with competitive price.

"Save Half","Half Price" or any other similar expressions used by us only represents an

estimate of savings you might benefit from buying certain tools with us compared to the major

top brands and does not necessarily mean to cover all categories of tools offered by us. You

are kindly reminded to verify carefully when you are placing an order with us if you are

actually saving half in comparison with the top major brands.

CN-52G / CN-58G

Have product questions? Need technical support? Please feel free to

Technical Support and E-Warranty Certificate

www.vevor.com/support

NEED HELP? CONTACT US!

This is the original instruction,please read all manual instructions carefully

before operating. VEVOR reserves a clear interpretation of our user

manual. The appearance of the product shall be subject to the product

you received. Please forgive us that we won't inform you again if there

are any technology or software updates on our product.

GAS CHAINSAWS

BELANGRIJK

LEES ZORGVULDIG DOOR VOOR GEBRUIK.

BEWAAR VOOR TOEKOMSTIGE REFERENTIE.

Opleiding

1. Lees de instructies aandachtig. Zorg ervoor dat u bekend bent met de

bedieningselementen en het juiste gebruik van het product.

2. Laat nooit kinderen of mensen die niet bekend zijn met deze instructies

het product gebruiken. Lokale regelgeving kan de leeftijd van de

bestuurder beperken.

3. Bedien het product nooit terwijl er mensen, vooral kinderen, of

huisdieren in de buurt zijn.

4. Houd er rekening mee dat de bediener of gebruiker verantwoordelijk is

voor ongevallen of gevaren die andere mensen of hun eigendommen

kunnen overkomen.

5. Het product mag niet worden gebruikt door personen die onder invloed

zijn van alcohol, drugs of medicijnen.

6. Gebruik het product niet als u moe bent.

7. Gebruik het product niet zonder beschermkappen of als het beschadigd

is.

8. Gebruik het product nooit binnenshuis.

9. Dit product produceert giftige uitlaatgassen wanneer de motor wordt

gestart.

10. Tijdens gebruik kan dit product stof, dampen en rook genereren die

chemische stoffen bevatten die het product aantasten jouw gezondheid.

Wees dus voorzichtig bij het gebruik van uw product en bescherm uzelf

goed.

11. Vermijd ook het vrijwillig inademen van uitlaatgassen; Houd het product

tijdens gebruik altijd goed vast.

12. Draag handschoenen en houd de handen warm.

Voorbereiding

1. Dit product kan ernstig letsel veroorzaken. Lees de instructies zorgvuldig

door voor de juiste omgang, voorbereiding, onderhoud, starten en stoppen

van

het product. Zorg ervoor dat u vertrouwd raakt met alle

bedieningselementen en het juiste gebruik van het product.

2. Vermijd bediening terwijl er mensen, vooral kinderen, in de buurt zijn.

3. Kleed je met de juiste kleding! Draag geen losse kleding of sieraden, die

in bewegende delen terecht kunnen komen. Het gebruik van stevige

handschoenen, antislipschoenen en een veiligheidsbril wordt aanbevolen.

4. Bewaar het product pas op een droge, schone plaats, beschermd tegen

direct zonlicht, nadat de brandstoftank is geleegd en het product is

gereinigd. Het product mag alleen onder deze omstandigheden binnen

worden opgeslagen.

5. Als het snijaccessoire een vreemd voorwerp raakt of als het product een

ongewoon geluid of trilling begint te maken, schakel dan de stroombron uit

en laat het product stoppen. Koppel de bougiestekker los van de bougie en

voer de volgende stappen uit:

• inspecteren op schade,

• controleer op losse onderdelen en draai deze vast,

• beschadigde onderdelen laten vervangen of repareren door onderdelen

met gelijkwaardige specificaties.

6. Controleer of het snijgarnituur stopt met draaien als de motor stationair

draait.

Operatie

1. Dit product mag niet voor andere doeleinden worden gebruikt dan

beschreven. Nationale regelgeving kan het gebruik van het product

beperken.

2. Draag tijdens het gebruik altijd stevig schoeisel en een lange broek.

Bedien het product niet als u blootsvoets bent of open sandalen draagt.

Dragen

veiligheidsbril of veiligheidsbril.

3. Zorg ervoor dat het te bewerken gebied vrij is van stenen, stokken,

draad enz. of andere voorwerpen die het product kunnen beschadigen.

4. Inspecteer het gebied waar het product zal worden gebruikt grondig en

verwijder alle voorwerpen die door het product kunnen worden

weggeslingerd.

5. Controleer het product vóór gebruik en na een eventuele botsing op

tekenen van slijtage of schade en repareer het indien nodig.

6. Gebruik het product nooit met beschadigde beschermkappen of zonder

dat de beschermkappen op hun plaats zitten.

7. Houd handen en voeten te allen tijde uit de buurt van het snijgarnituur,

vooral wanneer u de motor aanzet.

8. Laat nooit kinderen of mensen die niet bekend zijn met de instructies het

product gebruiken.

9. Stop met het gebruik van het product terwijl er mensen, vooral kinderen,

of huisdieren in de buurt zijn.

10.Gebruik het product alleen bij daglicht of goed kunstlicht.

11.Houd uw lichaam rechtop tijdens het gebruik. Leun niet naar voren.

Neem regelmatig een pauze en verander uw werkhouding om

geconcentreerd te blijven.

12. Zorg ervoor dat u stevig staat en in evenwicht blijft tijdens het gebruik.

Gebruik altijd het harnas, indien aanwezig.

13. Zet de motor eerst af

• schoonmaken of bij het opruimen van een verstopping,

• controle, onderhoud of werkzaamheden aan het product,

• het aanpassen van de werkpositie van het snijgarnituur,

• het product onbeheerd achterlaten,

14. Zorg ervoor dat het product op de juiste plaats in een aangewezen

werkpositie staat voordat u de motor start.

15. Zorg er tijdens het gebruik van het product altijd voor dat de

bedieningspositie veilig is.

16. Gebruik het product niet met een beschadigd of versleten snijgarnituur.

17.Houd de motor en de geluiddemper vrij van vuil, bladeren en overtollig

smeermiddel om brandgevaar te verminderen.

18. Zorg er altijd voor dat alle handgrepen en beschermkappen zijn

aangebracht wanneer u het product gebruikt. Probeer nooit een onvolledig

product te gebruiken of een product dat is uitgerust met een

ongeoorloofde wijziging.

19.Gebruik altijd twee handen om een product met twee handgrepen te

bedienen.

20. Houd altijd rekening met uw omgeving en blijf alert op mogelijke

gevaren waarvan u zich mogelijk niet bewust bent vanwege het geluid van

het product.

21.Wees voorzichtig bij het hanteren van een snijhulpstuk/scherpe rand die

is aangebracht voor het afsnijden van de draadlengte. Zorg ervoor dat er

een nieuwe filamentsnijlijn is

correct geïnstalleerd voordat u het product inschakelt.

22. Zorg er altijd voor dat de ventilatieopeningen vrij zijn van vuil.

23.Gebruik alleen snijhulpstukken zoals vermeld in de technische

gegevens in deze instructies. Het gebruik van andere hulpstukken leidt tot

gevaren die resulteren in

persoonlijk letsel en materiële schade.

24. Raak het product nooit achteloos aan, u kunt uzelf verbranden. Terwijl

het product in werking is of kort daarna, zijn de onderdelen ervan, zoals de

uitlaatpijp, de motor en andere oppervlakken, extreem heet! Let op de

markeringen op het product.

Onderhoud en opslag

1. Volg de onderhouds- en reparatie-instructies voor dit product. Voer nooit

wijzigingen aan het product uit.

2. Wanneer het product wordt stopgezet voor onderhoud, inspectie of

opslag, schakelt u de stroombron uit en koppelt u de bougiestekker los van

de bougie en zorg ervoor dat alle bewegende delen tot stilstand zijn

gekomen. Laat het product afkoelen voordat u inspecties, aanpassingen

enz. uitvoert.

3. Onderhoud en inspecteer uw product regelmatig. Controleer op

verkeerde uitlijning of vastlopen van bewegende onderdelen, breuk van

onderdelen en andere mogelijke omstandigheden

de werking van het product beïnvloeden. Indien beschadigd, laat het

product dan repareren voordat u het gebruikt. Veel ongelukken worden

veroorzaakt door slecht onderhouden producten.

4. Onjuist onderhoud leidt tot storing/storing van het product.

5. Inspecteer het product vóór elk gebruik, nadat het is gevallen of

blootgesteld aan andere schokken, om significante gebreken te

identificeren. Controleer op losse bevestigingsmiddelen, brandstoflekken

en beschadigde onderdelen, zoals scheuren in de snijuitrusting.

6. Wijzig nooit het vooraf ingestelde toerental of de motor- en

productinstellingen. Informatie over onderhoud en reparatie vindt u in deze

handleiding.

7. Bewaar het product op een plek waar de brandstofdamp geen open vuur

of vonk kan bereiken. Laat het product altijd afkoelen voordat u het

opbergt.

8. Bewaar het product buiten het bereik van kinderen wanneer het niet

wordt gebruikt.

9. Gebruik alleen door de fabrikant aanbevolen vervangende onderdelen

en accessoires.

10.Beveilig het product tijdens transport om brandstofverlies, schade en

letsel te voorkomen.

11.Reinig en onderhoud het product zoals beschreven in deze instructies

voordat u het opbergt. Gebruik altijd beschermkappen op de snijuitrusting

bij het opbergen.

12.Zorg ervoor dat de luchtinlaat van de verbrandingsmotor vrij is. Houd de

luchtinlaat vrij van stof, vuildeeltjes, gassen en dampen.

13.Zorg ervoor dat de luchtcirculatie voldoende en goed is. Het product

moet van alle kanten gemakkelijk toegankelijk zijn.

14.Bevestig de transportafdekking voor het metalen snijgarnituur tijdens

transport en opslag.

Aanvullende veiligheidswaarschuwingen voor gaskettingzagen

1. Onderbreek uw werk als u zich moe voelt. Neem regelmatig een pauze

om te herstellen. Een moment van onoplettendheid tijdens het bedienen

van de product kan leiden tot ernstig persoonlijk letsel.

2. Houd alle lichaamsdelen uit de buurt van de zaagketting. Verwijder geen

afgesneden materiaal en houd het te zagen materiaal niet vast terwijl de

zaagketting beweegt. Zorg ervoor dat het product is uitgeschakeld bij het

opruimen van vastgelopen materiaal. Een moment van onoplettendheid

tijdens het gebruik van het product kan leiden tot ernstig persoonlijk letsel.

3. Houd het product alleen vast aan de geïsoleerde grijpvlakken, omdat de

zaagketting in contact kan komen met verborgen bedrading. Zaagkettingen

die in contact komen met een draad die onder spanning staat, kunnen

blootliggende metalen delen van het product onder spanning zetten en de

bediener een elektrische schok bezorgen.

4. Houd alle lichaamsdelen uit de buurt van de zaagketting wanneer het

product in werking is. Voordat u het product start, moet u ervoor zorgen dat

de zaagketting nergens mee in contact komt. Een moment van

onoplettendheid tijdens het bedienen van producten kan ervoor zorgen dat

uw kleding of lichaam verstrikt raakt in de zaag ketting.

5. Houd het product altijd met beide handen aan de handgrepen vast. Het

vasthouden van het product met slechts één hand of op onderdelen die

daar niet voor bedoeld zijn, vergroot de

risico op persoonlijk letsel en mag nooit worden gedaan.

6. Draag een veiligheidsbril en gehoorbescherming. Verdere

beschermingsmiddelen voor hoofd, handen, benen en voeten worden

aanbevolen. Adequate beschermende kleding vermindert persoonlijk letsel

door rondvliegend puin of onbedoeld contact met de zaagketting.

7. Gebruik een product niet in een boom. Het bedienen van een product

terwijl het zich in een boom bevindt, kan leiden tot persoonlijk letsel.

8. Zorg ervoor dat u altijd stevig staat en gebruik het product alleen als u

op een vaste, veilige en vlakke ondergrond staat. Gladde of onstabiele

oppervlakken zoals ladders kunnen verlies van evenwicht of controle over

het product veroorzaken.

9. Wees alert op terugveren wanneer u een tak afsnijdt die onder spanning

staat. Wanneer de spanning in de houtvezels wordt opgeheven, kan het

veerbelaste lidmaat de operator raken en/of het product uit de hand doen

lopen.

10.Wees uiterst voorzichtig bij het snoeien van struikgewas en jonge

boompjes. Het dunne materiaal kan in de zaagketting terechtkomen en

naar u toe worden geslingerd of u uit balans trekken.

11.Draag het product aan de handvatten/palen terwijl het product

uitgeschakeld en uit de buurt is jouw lichaam. Wanneer u het product

transporteert of opbergt, dient u altijd de geleiderailafdekking te monteren.

Een juiste omgang met het product verkleint de kans op onbedoeld contact

met de bewegende zaagketting.

12.Volg de instructies voor het smeren, spannen van de ketting en het

vervangen van accessoires. Een onjuist gespannen of gesmeerde ketting

kan breken of de kans op terugslag vergroten.

13.Houd de handgrepen droog, schoon en vrij van olie en vet. Vettige,

geoliede handgrepen zijn glad waardoor u de controle verliest.

14. Alleen hout zagen. Gebruik het product niet voor doeleinden waarvoor

het niet bedoeld is. Gebruik het product bijvoorbeeld niet voor het snijden

van kunststof, metselwerk of niet-houten bouwmaterialen. Gebruik van het

product voor andere doeleinden dan bedoeld kan tot een gevaarlijke

situatie leiden.

15.Let op de nationale en lokale regelgeving. Nationale en lokale

regelgeving kan het gebruik van dit product beperken.

16. Gebruik alleen vervangende zaagbladen en zaagkettingen die door de

fabrikant zijn gespecificeerd, of gelijkwaardige vervangingen.

Niet-goedgekeurd gebruiken Snijuitrustingen kunnen leiden tot persoonlijk

letsel en materiële schade.

17. Controleer vóór gebruik van het product en na een botsing of een val

op tekenen van slijtage of schade en repareer indien nodig.

18. Verwijder of wijzig nooit een bescherming of veiligheidscomponent.

Zorg ervoor dat de afschermingen en andere veiligheidscomponenten die

nodig zijn voor de bediening van de machine aanwezig zijn

op zijn plaats, in goede staat en goed onderhouden om verwondingen te

voorkomen.

19.Verwijder takken in secties.

20. Pas op voor gevaarlijke bedieningsposities en voor het risico dat u

wordt geraakt door vallende takken of door takken die terugveren nadat ze

de grond hebben geraakt.

21.Pas op voor bovengrondse elektriciteitsleidingen. Gebruik het product

niet in een positie waardoor enig onderdeel binnen 10 m van

bovengrondse elektrische leidingen kan komen.

22.Maai nooit op plaatsen waar de snijuitrusting uit het zicht is.

Brandstofbehandeling

1. Schakel het product altijd uit, koppel de bougiestekker los en laat het

product afkoelen voordat u tankt. Brandstof en brandstofdampen zijn zeer

brandbaar. Wees voorzichtig bij het omgaan met brandstof. Rook nooit

tijdens het tanken van het product. Vul het product niet bij als er open vuur

in de buurt is!

2. Gebruik altijd geschikte hulpmiddelen zoals trechters en vulopeningen.

Mors geen brandstof op het product of het uitlaatsysteem. Er bestaat

gevaar voor ontsteking. Verwijder gemorste brandstof zorgvuldig uit alle

delen van het product.

Eventueel aanwezig residu moet volledig vervluchtigd zijn voordat het

product in gebruik wordt genomen!

3. Tank nooit binnenshuis.

4. Gebruik het product nooit in omgevingen waar explosiegevaar bestaat.

Uitlaatgassen en brandstofdampen zijn schadelijk. Brandstofdampen

kunnen ontbranden.

5. Adem nooit brandstofdampen in wanneer u het product bijvult. Vul de

tank nooit in afgesloten ruimtes, zoals kelders of schuren.

Er bestaat gevaar voor vergiftiging en explosie!

6. Vermijd huidcontact met benzine.

7. Eet of drink niet terwijl u het product bijtankt. Als u benzine of olie heeft

ingeslikt, of als er benzine of olie in uw ogen is gekomen, raadpleeg dan

onmiddellijk een arts.

8. Sluit het tankdeksel onmiddellijk na het vullen van de tank. Zorg ervoor

dat deze goed gesloten is.

9. Gebruik het product nooit zonder luchtfilter.

10. Afhankelijk van de gebruikte brandstof, de weersomstandigheden en

het ontluchtingssysteem van de tank kan er zich brandstofdampdruk in de

brandstoftank opbouwen. Verminderen

Om het risico op brandwonden en ander persoonlijk letsel te voorkomen,

dient u de tankdop voorzichtig te verwijderen, zodat eventuele drukopbouw

langzaam kan ontsnappen.

11. Houd rekening met brandrisico's, explosie- en inademingsrisico's.

12.Rook niet terwijl u het product gebruikt, met brandstof werkt of in de

buurt van brandstof bent.

13.Zorg ervoor dat de bougiekabel goed vastzit. Een losse kabel kan

elektrische vonken veroorzaken, waardoor brandbare dampen kunnen

ontbranden en brand of explosies kunnen ontstaan.

14.Controleer regelmatig op lekkage van de tankdop en

brandstofleidingen.

15. Wees voorzichtig bij het omgaan met brandstof. Om onbedoelde brand

te voorkomen, moet u het product ten minste 3 meter (10') van het

tankpunt verwijderen voordat u het apparaat start.

motor.

16. Draai de brandstofdop goed vast nadat u de brandstoftank hebt

bijgevuld.

17.Gebruik het product niet als er brandstof lekt. Verwijder de dop van de

brandstoftank niet terwijl de motor draait.

18.Gebruik alleen een goedgekeurde container.

19. Bewaar geen blikken brandstof en vul de brandstoftank niet bij op een

plaats waar zich een boiler, kachel, houtvuur, elektrische vonken,

lasvonken of andere hitte- of vuurbronnen bevinden die de brandstof

kunnen ontsteken.

20.Als er tijdens het tanken brandstof wordt gemorst, gebruik dan een

droge doek om de gemorste brandstof op te vegen en laat de resterende

brandstof verdampen voordat u de motor weer aanzet.

21. Als u brandstof op uzelf of op uw kleding heeft gemorst, kleed u dan om

en was alle delen van uw lichaam die in contact zijn geweest met brandstof

voordat u

de motor weer aanzetten.

22.Als er brandstof is ontstoken, blus dan het vuur met een

droogkruitbrandblusser.

23.Als de brandstoftank wordt afgetapt, moet dit buiten gebeuren.

Trillings- en geluidsreductie

Om de impact van geluids- en trillingsemissies te verminderen, moet u de

gebruikstijd beperken, gebruik maken van trillingsarme en geluidsarme

bedrijfsmodi en persoonlijke beschermingsmiddelen dragen.

Houd rekening met de volgende punten om de risico’s van blootstelling aan

trillingen en lawaai te minimaliseren:

1. Gebruik het product alleen zoals bedoeld door het ontwerp en deze

instructies.

2. Zorg ervoor dat het product in goede staat verkeert en goed wordt

onderhouden.

3. Gebruik de juiste hulpstukken voor het product en zorg ervoor dat deze

in goede staat verkeren.

4. Houd de handgrepen/het grijpoppervlak stevig vast.

5. Onderhoud dit product volgens deze instructies en zorg ervoor dat het

goed gesmeerd blijft (indien van toepassing).

6. Plan uw werkschema zo dat het gebruik van gereedschap met hoge

trillingen over een langere periode wordt gespreid.

7. Langdurig gebruik van het product stelt de gebruiker bloot aan trillingen

die een reeks aandoeningen kunnen veroorzaken die gezamenlijk bekend

staan als het hand-armvibratiesyndroom (HAVS), bijvoorbeeld witte

vingers; evenals specifieke ziekten zoals carpaal tunnel syndroom.

- Om dit risico bij gebruik van het product te verminderen, dient u altijd

beschermende handschoenen te dragen en uw handen warm te houden.

- De symptomen van HAVS omvatten elke combinatie van het volgende:

tintelingen en gevoelloosheid in de vingers; Niet goed kunnen voelen;

Verlies van kracht in de handen; Vingers worden wit (verbleken) en worden

rood en pijnlijk bij herstel (vooral bij kou en nattigheid, en in eerste instantie

waarschijnlijk alleen in de toppen). Zoek onmiddellijk medisch advies als

dergelijke symptomen optreden.

De Europese richtlijn inzake fysische agentia (trillingen) is ingevoerd om

verwondingen door het hand-armvibratiesyndroom bij gebruikers van

producten met trillingsemissie te helpen verminderen. De richtlijn vereist

dat fabrikanten en leveranciers indicatieve trillingstestresultaten

verstrekken, zodat gebruikers weloverwogen beslissingen kunnen nemen

over de periode waarin een product dagelijks veilig kan worden gebruikt.

basis en de keuze van het instrument.

Noodgeval

Maak uzelf vertrouwd met het gebruik van dit product door middel van

deze gebruiksaanwijzing. Onthoud de veiligheidsinstructies en volg ze

naar de letter. Dit

zal helpen risico's en gevaren te voorkomen.

8. Wees altijd alert bij het gebruik van dit product, zodat u risico’s

vroegtijdig kunt onderkennen en aanpakken. Snel ingrijpen kan ernstig

letsel en materiële schade voorkomen.

2. Zet de motor af en koppel de bougiestekker los als er storingen optreden.

Laat het product controleren door een gekwalificeerde vakman en indien

nodig repareren voordat u het opnieuw gebruikt.

3. Stop in geval van brand de motor en koppel de bougiestekker los. Neem

onmiddellijk brandblusmaatregelen als de productschakelaar niet meer

toegankelijk is.

Resterende risico's

Zelfs als u dit product gebruikt in overeenstemming met alle

veiligheidseisen, blijven er potentiële risico's op letsel en schade bestaan.

De volgende gevaren kunnen zich voordoen in verband met de structuur

en het ontwerp van dit product:

1. Gezondheidsgebreken als gevolg van trillingsemissie als het product

langdurig wordt gebruikt of niet op de juiste manier wordt beheerd en

onderhouden.

2. Letsel en materiële schade als gevolg van kapotte snij-uitrusting of de

plotselinge impact van verborgen voorwerpen tijdens het gebruik.

3. Gevaar voor letsel en materiële schade door rondvliegende en

weggeslingerde voorwerpen.

WAARSCHUWING!

Gebruik nooit water om een product dat in brand staat te

blussen. Brandende brandstof moet met speciale blusmiddelen

worden geblust! Wij raden u aan om op uw werkplek een geschikte

brandblusser binnen handbereik te houden!

4. Brandwonden bij aanraking van hete oppervlakken.

5. Terugslag.

Symbolen

Op het product, het typeplaatje en in deze instructies vindt u onder andere

de volgende symbolen en afkortingen. Maak vertrouwd Neem contact met

hen op om gevaren zoals persoonlijk letsel en schade aan eigendommen

te verminderen.

Lees deze gebruiksaanwijzing aandachtig door

voordat u het gereedschap voor de eerste keer

gebruikt en bewaar ze voor toekomstig gebruik.

Waarschuwing!

Lees voor gebruik de gebruiksaanwijzing!

WAARSCHUWING!

Er zijn speciale veiligheidsmaatregelen vereist

wanneer werken met het apparaat.

Lees en volg alle waarschuwingen.

Draag oorkappen.

Draag een veiligheidsbril.

Draag beschermende handschoenen.

Trek aan de trekstart terwijl de choke in deze stand

staat. Wanneer je trek de choke uit, de luchtklep sluit.

Wanneer u de choke, de luchtklep gaat open.

Druk de brandstofpomp (primer) 6x in

Benzinetank; mengverhouding: 40 delen benzine op 1

deel olie

Benzine: ROZ 95/ROZ 98

2-taktmotorolie: ISO-L-EGD/JASO FD

Open vuur en roken in de buurt van het apparaat zijn

ten strengste verboden!

Gegarandeerd geluidsvermogensniveau van het

apparaat

Voorwerpen die door het product worden

weggeslingerd, kunnen de gebruiker of andere

omstanders raken.

Zorg er altijd voor dat andere mensen en huisdieren

op veilige afstand van het product blijven wanneer

het in werking is. Over het algemeen mogen kinderen

niet in de buurt van de ruimte komen waar het

product staat.

Voorzichtigheid! Giftige CO-dampen

(koolmonoxidedampen)!

Gebruik het apparaat niet in gesloten ruimtes!

WAARSCHUWING!

Er kunnen haren in het apparaat worden gezogen!

Let op: benzine is licht ontvlambaar!

Explosiegevaar! Mors geen brandstof!

Schakel het apparaat uit en verwijder de

bougiestekker voordat u onderhoudswerkzaamheden

uitvoert!

Aandacht! Gevaar voor verstikking!

Let op, hete onderdelen. Houd een veilige afstand

aan!

Pas op voor weggeslingerde onderdelen!

Houd anderen weg! Houd een veilige afstand aan!

Niet tanken op E10!

Giet hier het benzinemengsel in!

ONDERDELEN LIJST

Benzine kettingzaag

(zaag en deksel van de

kettingremmen)

Inbussleutel (4 mm/5 mm)

Gidsbalk

Sleufschroevendraaier

Geleiderail schede

Bestand

Zaag ketting

Tanden inbrengen

Houder

Schroef (x2)

Multi tool

Oordopje (x2)

Stekkersleutel

AAN/STOP-schakelaar. De AAN/STOP-schakelaar moet worden gebruikt

om de motor te stoppen.

Een zekere mate van lawaai van de machine is niet te vermijden. Voor

werkzaamheden met veel lawaai op de route moet een vergunning en

limiet voor bepaalde periodes worden verleend. Houd rusttijden aan en het

kan zijn dat ze de werktijden tot een minimum moeten beperken. Voor hun

persoonlijke bescherming en de bescherming van mensen die in de buurt

werken, moet een geschikte gehoorbescherming worden gedragen.

WAARSCHUWING: Deze machine produceert tijdens het gebruik een

elektromagnetisch veld. Onder bepaalde omstandigheden kan dit veld

actieve of passieve medische implantaten verstoren. Om het risico op

ernstig of dodelijk letsel te verminderen, raden wij personen met medische

implantaten aan hun arts en de fabrikant van het medische implantaat te

raadplegen voordat zij deze machine gaan gebruiken.

- Bedien een kettingzaag niet met één hand. Ernstig letsel bij de bediener,

helpers, omstanders of een combinatie van deze personen kan het gevolg

zijn van bediening met één hand.

Een kettingzaag is bedoeld voor gebruik met twee handen.

- Gebruik de kettingzaag alleen in een goed geventileerde buitenruimte.

- Bedien de zaag niet vanaf een ladder of in een boom, tenzij u hiervoor

specifiek bent opgeleid.

Zorg ervoor dat de ketting geen enkel voorwerp raakt tijdens het starten

van de motor. Probeer nooit de zaag te starten wanneer het zaagblad in

een snede zit.

- Oefen geen druk uit op de zaag aan het einde van de zaagsnede. Als u

druk uitoefent, kunt u de controle verliezen wanneer de snede is voltooid.

- Zet de motor af voordat u de zaag neerlegt.

- Gebruik geen kettingzaag die beschadigd is, niet goed is afgesteld of niet

volledig en veilig is gemonteerd. Vervang het zwaard, de ketting, de

handbeschermer of de kettingrem altijd onmiddellijk als deze beschadigd,

kapot is of op een andere manier wordt verwijderd.

- Houd tijdens het transport de uitlaatdemper uit de buurt van uw lichaam

en zorg dat het zaagblad en de ketting met een schede bedekt zijn.

- Zet de machine vast tijdens transport.

- Vermijd het aanraken van roterende delen en gebruik beschermende

elementen zoals ontworpen.

- Zorg ervoor dat vóór elke start alle bouten en moeren goed vastzitten.

- Houd kabels uit de buurt van hitte, olie, scherpe randen of bewegende

delen.

- Draag persoonlijke beschermingsmiddelen (PBM), waaronder een

veiligheidsbril, helm, oordopjes, handschoenen, speciale schoenen en

nauwsluitende kleding.

- Gebruik altijd goedgekeurde gehoorbescherming.

- Controleer regelmatig uw gehoor vanwege mogelijke geluidsschade van

de kettingzaag.

- Houd lichaamsdelen uit de buurt van de ketting als de motor draait.

- Houd een minimale afstand van 10 meter aan tussen kinderen,

omstanders, dieren en de werkplek.

- Gebruik de kettingzaag niet als u moe, ziek, overstuur of onder invloed

van alcohol, drugs of medicijnen bent.

- Wees lichamelijk fit en geestelijk alert tijdens het bedienen van de

kettingzaag.

- Raadpleeg uw arts als u gezondheidsproblemen heeft die van invloed

kunnen zijn op uw vermogen om veilig met een kettingzaag om te gaan.

Hanteer of bedien een kettingzaag niet als u vermoeid, ziek of overstuur

bent, of als u alcohol, drugs of medicijnen heeft gebruikt. Je moet in goede

fysieke conditie zijn en mentaal alert. Het kettingzaagwerk is zwaar. Als u

een aandoening heeft die kan verergeren door zwaar werk, raadpleeg dan

uw arts voordat u een kettingzaag gaat gebruiken.

Plan uw zaagwerkzaamheden vooraf zorgvuldig. Begin pas met maaien

als u een vrij werkgebied heeft, een veilige ondergrond en, als u bomen

gaat vellen, een gepland terugtrekkingspad heeft.

Houd alle lichaamsdelen uit de buurt van de zaagketting wanneer de

kettingzaag in werking is. Voordat u de kettingzaag start, moet u ervoor

zorgen dat de zaagketting nergens mee in contact komt. Een moment van

onoplettendheid tijdens het bedienen van een kettingzaag kan ervoor

zorgen dat uw kleding of lichaam verstrikt raakt in de zaagketting .

Houd de kettingzaag altijd met uw rechterhand aan de achterste

handgreep en met uw linkerhand aan de voorste handgreep. Het

vasthouden van de kettingzaag met omgekeerde handconfiguratie

verhoogt het risico op persoonlijk letsel en mag nooit gedaan worden.

OPMERKING: Voor kettingzagen, ontworpen met het zaagblad aan de

linkerkant, is de verwijzing naar "rechterhand" en "linkshandige"

positionering gereserveerd.

Bedien de kettingzaag niet met één hand! Bij bediening met één hand

kunnen ernstige verwondingen voor de bediener, assistenten en anderen

ontstaan. De kettingzaag is ontworpen voor bediening met twee handen.

Begin pas met werken nadat u het werkgebied hebt vrijgemaakt van

onnodige voorwerpen.

Voordat u het apparaat start, moet u ervoor zorgen dat de ketting nergens

mee in contact komt. Tijdens het transport van de zaag moet de motor

worden uitgeschakeld met het zaagblad en de ketting naar achteren

gericht. Wanneer u de kettingzaag draagt, plaats dan altijd de hoes op het

zaagblad.

WAARSCHUWING: Koppel de bougiekabel altijd los en plaats de kabel op

een plaats waar deze geen contact kan maken met de bougie om

onbedoeld starten te voorkomen tijdens het opzetten, transporteren,

afstellen of uitvoeren van reparaties, behalve aan de carburateur.

aanpassingen.

Deze kettingzaag voor bosbouw is uitsluitend ontworpen voor het zagen

van hout. Omdat een kettingzaag een houtzaaggereedschap met hoge

snelheid is, moeten speciale veiligheidsmaatregelen in acht worden

genomen om het risico op ongelukken te verminderen. Onzorgvuldig of

onjuist gebruik van dit gereedschap kan ernstig letsel veroorzaken.

Ga voorzichtig om met brandstof

- Rook niet tijdens het hanteren van brandstof of tijdens het bedienen van

de zaag.

- Elimineer alle bronnen van vonken of vlammen in de gebieden waar

brandstof wordt gemengd of gegoten.

Er mag niet gerookt worden, open vlammen of werkzaamheden die vonken

kunnen veroorzaken. Laat de motor afkoelen voordat u brandstof bijvult.

- Brandstof mengen en gieten in een buitenruimte op kale grond; bewaar

brandstof op een koele, droge, goed geventileerde plaats; en gebruik voor

alle brandstofdoeleinden een goedgekeurde, gemarkeerde container.

Veeg alle gemorste brandstof op voordat u de zaag start.

- Zorg ervoor dat u minstens 3 meter verwijderd bent van de tanklocatie

voordat u de motor start.

- Zet de motor uit en laat de zaag afkoelen op een niet-brandbare plaats,

niet op droge bladeren, stro, papier enz. Verwijder langzaam de

brandstofdop en vul de tank bij.

- Winkel plaats het apparaat en brandstof in een ruimte waar

brandstofdampen geen vonken of open vuur van waterverwarmers,

elektrische motoren of schakelaars, ovens, enz. kunnen bereiken.

Wees vooral voorzichtig bij het snoeien van struiken en zaailingen, omdat

hun elastische takken in een ketting kunnen vallen, u kunnen raken of uit

balans kunnen brengen. Wanneer u een tak afsnijdt die wordt blootgesteld

aan externe belasting, moet u oppassen voor de schokken na het

verwijderen van de last. Controleer vóór het zagen het hout op vreemde

voorwerpen zoals spijkers. Zorg ervoor dat u ze verwijdert voordat u gaat

snijden. Gebruik het apparaat alleen voor het beoogde doel. De zaag is

uitsluitend bedoeld voor het zagen van hout. Gebruik de zaag niet voor

andere doeleinden die hierin niet zijn gespecificeerd. Bijvoorbeeld het

snijden van kunststoffen, metselwerk, enz. Maak de handgrepen vóór het

werk schoon en veeg ze af.

Zaag niet boven schouderhoogte, buig niet teveel voorover en raak de

grond aan met een zaagketting. Bij het zagen van planken en

boomstammen is het noodzakelijk om een betrouwbare standaard (frame)

te gebruiken. Laat de ander de boomstam niet vasthouden tijdens het

zagen en houd de boomstam nooit met uw voet vast.

Werk niet bij weinig licht en op steile hellingen.

De zaag moet zo worden geleid dat geen enkel lichaamsdeel zich in het

zaagvlak bevindt (Fig.1) .

(Figuur 1) .

Nationale regelgeving kan het gebruik van het product beperken.

Om terugslag te voorkomen

WAARSCHUWING: Voorkom terugslag, wat letsel kan veroorzaken. Terugslag is

de achterwaartse, opwaartse of plotselinge voorwaartse beweging van het

zaagblad die optreedt wanneer de zaagketting nabij de bovenste punt van het

zaagblad in contact komt met een voorwerp zoals een boomstam of tak, of

wanneer het hout zich insluit en de zaagketting klemt in de snee.

Het aanraken van een vreemd voorwerp in het hout kan ook leiden tot verlies van

controle over de kettingzaag.

1.Zaag met een zaagblad in een vlakke hoek.

2. Werk nooit met een losse, wijd uitgerekte of sterk versleten ketting.

3. Zorg ervoor dat de ketting correct is geslepen.

4. Zaag nooit boven schouderhoogte.

5. Werk nooit met de punt van het zaagblad.

6. Houd het product altijd stevig met beide handen vast.

7. Gebruik altijd een ketting met lage terugslag.

8. Breng de metalen grijptanden aan voor hefboomwerking.

9.Zorg voor de juiste kettingspanning.

10.Maak alleen maaien als de motor op hoge snelheid draait.

11. Zorg ervoor dat de neus van het zaagblad niet in contact komt met een

boomstam, tak of ander obstakel dat geraakt zou kunnen worden terwijl u het

product bedient.

12.Volg de slijp- en onderhoudsinstructies van de fabrikant voor de zaagketting.

13. Gebruik alleen vervangende zaagbladen en zaagkettingen die door de

fabrikant zijn gespecificeerd, of gelijkwaardige vervangingen.

Gebruik een kettingzaag nooit als schaafmachine.

Wees voorzichtig! Bij het werken met een kettingzaag bestaat er gevaar voor

terugspringen.

Een terugslag veroorzaakt verlies van controle over de kettingzaag en kan ernstig

of zelfs dodelijk letsel veroorzaken. Stuiteren bij rotatie en stuiteren door vastlopen

vormen het grootste gevaar bij het werken met kettingzagen en zijn de

hoofdoorzaak van de meeste ongelukken.

Terugveren vindt plaats wanneer de voorkant of bovenkant van het zaagblad

(vooral het bovenste kwart) de boom of andere harde voorwerpen raakt, en ook

wanneer de snede in de boom sluit en de ketting vastloopt. Frontaal contact met

het bovenste deel van het zaagblad kan een bliksemsnelle reactie veroorzaken,

waarbij het gereedschap omhoog en terug stuitert naar de gebruiker. Het

vastlopen van de ketting aan de onderkant van het zaagblad duwt de kettingzaag

uit de gebruiker. Als de ketting aan de bovenkant van het zaagblad vastloopt,

wordt het apparaat teruggeduwd naar de bestuurder. Elk van deze effecten

resulteert in verlies van controle over de zaag en ernstig letsel (Fig.2) .

(Afb.2)

Gebruik de kettingzaag niet als het luchtfilter is verwijderd of als het

luchtfilterdeksel is verwijderd. Vermijd de giftige effecten van giftige gassen!

Uitlaatgassen bevatten koolmonoxide (CO) en andere gassen die gevaarlijk zijn

voor de gezondheid en het leven. Gebruik het apparaat niet binnenshuis. Als u

tijdens het werk vergiftigingsverschijnselen heeft ondervonden, moet u op adem

komen in de frisse lucht en medische hulp zoeken. Wanneer u klaar bent, tapt u

het brandstofmengsel uit de tank af.

WAARSCHUWING!

Leeg het brandstofmengsel niet in het riool of op de grond. Het moet in

speciale containers voor brandstof worden gegoten.

Het is noodzakelijk om niet alleen de algemene veiligheidseisen in deze sectie in

acht te nemen, maar ook de speciale instructies in andere secties. Het niet

naleven van veiligheidsinstructies kan een gevaar voor het milieu opleveren, het

gereedschap beschadigen en ook gevaarlijke gevolgen voor de menselijke

gezondheid en het leven met zich meebrengen.

Als u de veiligheidsinstructies niet opvolgt, vervalt de garantie voor schade.

Kleding en persoonlijke beschermingsmiddelen (PBM)

8. Zet lang haar vast zodat het boven schouderhoogte komt.

2. Draag geen loszittende kleding of sieraden, aangezien deze in de motor kunnen

worden gezogen, vast kunnen komen te zitten in de ketting of in het struikgewas.

3. Gebruik de volgende veiligheidskleding en persoonlijke beschermingsmiddelen

(PBM) wanneer u het product gebruikt:

• helm met vizier en nekbeschermer;

• gehoorbescherming;

• stof masker;

• handschoenen met goedgekeurde zaagbescherming;

• beschermkappen met goedgekeurde zaagbescherming;

• antisliplaarzen met stalen neus en goedgekeurde zaagbescherming.

VOORZORGSMAATREGELEN

Om persoonlijk letsel te voorkomen, volgt u de regels:

• Tijdens het gebruik worden sommige delen van het apparaat erg heet. Raak ze

niet aan VOORDAT ze volledig zijn afgekoeld.

• Plaats geen brandbare voorwerpen op of in de buurt van het apparaat.

• Transporteer, repareer of onderhoud dit product niet terwijl het brandstofmengsel

in de tank aanwezig is.

• Gebruik uw kettingzaag niet als deze op enige wijze beschadigd is.

• Gebruik de machine niet in potentieel explosieve atmosferen of in de

aanwezigheid van open vuur.

• Gebruik uw kettingzaag niet in een omgeving die niet voldoet aan de vereisten

van deze handleiding.

• Laat niemand het gereedschap bedienen zonder de juiste instructies.

• Gebruik de machine niet zonder de beschermkappen die in het ontwerp zijn

gespecificeerd. • Draag de noodzakelijke persoonlijke beschermingsmiddelen

wanneer u de unit bedient.

• Laat de machine niet onbeheerd draaien.

• Gebruik de machine niet in de buurt van andere mensen of dieren.

• Voor noodactieplannen en -procedures, en abnormale en alarmerende situaties

dient u de machine onmiddellijk uit te schakelen en contact op te nemen met een

servicecentrum.

STRUCTUUR

Afb. 3

15. Zaagblad 2. Ketting

16. Kettingspannerschroef 4. Kettingrem

19. Voorhandgreep 6. Starthandgreep

20. Luchtfilterdeksel 8. In-/uitschakelen

23. Olietankdop 10. Starterdeksel

24. Tankdop 12. Achterhandgreep

27. Gashendelvergrendeling 14. Primer

28. Moer stangafdekking 16. Motorschakelaar

24. Luchtklephendel

TECHNISCHE EIGENSCHAPPEN

Model/Artikel

CN-52G

CN-58G

Maximale kracht (kW)

1.9

2.4

Cilinderinhoud (cm³)

Motor type

2-takt, luchtgekoeld

Tankvolume voor

automatische

kettingsmering (ml)

260

Inhoud brandstoftank (ml)

550

Soort brandstof

benzinemengsel (gewone benzine)

en olie voor 2-takt, luchtgekoeld

Primer

Beschikbaar

Lengte staaf (cm)

Kettingsteek (inch)

0,325

Voorbereiding voor gebruik

Uitpakken:

Op het moment van aankoop wordt uw kettingzaag naar u verzonden in een

kartonnen verzenddoos met speciale beschermende eigenschappen aan de

binnenkant om hem tijdens verzending te beschermen.

Om het gereedschap uit de doos te halen, verwijdert u de verpakkingstape, opent

u de doos en verwijdert u voorzichtig de accessoires.

WAARSCHUWING!

Controleer na het uitpakken en transport altijd de complete set en de

technische staat van het product.

Bewaar het verpakkingsmateriaal voor het geval u het apparaat moet vervoeren.

Montagevereisten

Voordat u uw kettingzaag voor de eerste keer in gebruik neemt, moet u het

zaagblad en de ketting monteren, de ketting afstellen, de brandstoftank met

brandstof vullen en olie toevoegen om de ketting te smeren.

Waarschuwing! START de kettingzaag pas nadat deze volledig klaar is voor

gebruik.

Lees deze handleiding zorgvuldig door voordat u de machine gebruikt. Besteed

bijzondere aandacht aan veiligheidsmaatregelen. Deze handleiding is een naslag-

en instructiehandleiding en geeft algemene informatie over de montage, bediening

en onderhoud van de kettingzaag.

Aandrijfstang en zaagketting gemonteerd.

WAARSCHUWING!

Draag altijd beschermende handschoenen als u met de ketting werkt.

15. Zorg ervoor dat het apparaat is uitgeschakeld. Plaats de zaag op een vlakke

ondergrond.

16. Zet het kettingremschild in de bedrijfspositie door de hendel naar u toe te

trekken. Zorg ervoor dat de ketting rond het zwaard draait (fig.4).

3. Draai de twee moeren (A) los waarmee het zwaard en de kettingkast zijn

bevestigd. Verwijder de beschermkap samen met het kettingremschild (B) (fig.5).

(fig.4).

(fig.5)

4.Installeer de stang zo dat de stanggleuf op één lijn ligt met beide bouten (C) (fig.

6).

5. Spreid de ketting in een cirkel, waarbij de snijranden (D) op één lijn liggen met

de markeringen op de kettingzaagkap en het zaagblad (fig. 7).

(afb. 6).

(afb. 7)

6.Laat de ketting achter het aandrijfkettingwiel (E) lopen. Controleer of de

kettingschakels goed tussen de tanden van het kettingwiel zitten.

7. Steek de schakels in de staafgroef (F) aan de rand (Fig. 8).

(Afb. 8)

8. Draai de ketting om er zeker van te zijn dat de kettingtanden in de tanden van

het kettingwiel grijpen. 9. Plaats de kettingkast en het kettingremschild terug,

zodat de bouten in de daarvoor bestemde gaten passen en de kettingspanpen in

het onderste gat in het zwaard past (fig. 9).

(afb. 9)

10. Installeer beide moeren, draai ze met de hand vast en volg daarna de

instructies voor het afstellen van de kettingspanning. Wanneer de ketting de juiste

spanning heeft bereikt, draait u de moeren volledig vast.

Aanpassing van de kettingspanning

WAARSCHUWING!

Draag altijd beschermende handschoenen als u met de ketting werkt.

De juiste kettingspanning is uiterst belangrijk en moet zowel vóór het starten als

periodiek tijdens het gebruik worden gecontroleerd. Als u de tijd neemt om de

ketting af te stellen, verbetert u uw prestaties en verlengt u de levensduur van uw

zaag.

WAARSCHUWING!

Een nieuwe ketting zakt snel door en moet na 5 tot 8 zaagsneden worden

gespannen.

Dit komt vaak voor bij nieuwe kettingen en het spaninterval neemt in de

loop van de tijd toe.

Het tandwiel, de band, de ketting en de krukas zullen veel sneller slijten als de

ketting te los of te strak zit. Kijk naar afb. 10, die de juiste spanning toont voor een

koude keten (A), een warme keten (B) en een ketting waarvan de spanning moet

worden aangepast (C).

(afb. 10)

Procedure voor het afstellen van de kettingspanning

8. Draai de bandmoeren los (beschermkap met remschild) en draai de stelschroef

(D) rechtsom om de ketting strakker te maken. Draai de stelschroef (D) tegen de

klok in om de kettingspanning te verlagen. Zorg ervoor dat de ketting helemaal

rond het zwaard loopt (fig. 11).

2. Draai na het afstellen van de ketting de moeren waarmee het zwaard vastzit

(beschermkap samen met het remschild) stevig vast. De ketting wordt als goed

gespannen beschouwd als u deze met weinig moeite met de hand over het

zwaard kunt bewegen. De ketting moet goed aansluiten op de onderkant van het

zaagblad en met de hand ongeveer 2-4 mm van het zaagblad weggetrokken

worden.

(afb. 11).

OPMERKING: Als de ketting moeite heeft met bewegen op het zaagblad of stopt,

is deze te strak gespannen. Maak de spanning los.

Controle van de kettingrem

Uw kettingzaag beschikt over een kettingrem die de kans op letsel verkleint als de

zaag stuitert. Het veiligheidsapparaat wordt geactiveerd wanneer er druk wordt

uitgeoefend op de rembescherming. Wanneer de hand van de operator het schild

raakt, stopt de ketting scherp.

De kettingrem heeft twee standen:

15. De rem is uitgeschakeld (de ketting kan bewegen) wanneer het remschild

naar achteren wordt getrokken (A) (fig. 12).

16. 2. De rem is ingeschakeld (de ketting kan niet bewegen) met het remschild

naar voren gericht (B). In dit geval mag de ketting niet over het zwaard bewegen

(fig. 12).

(afb. 12)

Om de kettingrem te controleren:

8. Plaats de zaag op een vlakke ondergrond en schakel de kettingrem uit. De

ketting mag nergens mee in contact komen.

2. Start de kettingzaag door op de gashendelvergrendelingstoets en de

gashendeltoets te drukken.

3. Druk de kettingremschakelaar in. De ketting moet snel stoppen. Laat de

gassleutel los.

WAARSCHUWING!

Het remschild moet in goede staat verkeren en moet een goede staat

Kettingzaagolie verversen

WAARSCHUWING!

Gebruik nooit gebruikte olie! Afgewerkte olie is schadelijk voor het milieu

en kan schade veroorzaken.

Voor het smeren van de zaagketting en het zaagblad moet kettingzaagolie worden

gebruikt. Gebruik olie die additieven bevat om wrijving en slijtage te verminderen

en harsophoping op het zaagblad en de ketting te voorkomen.

WAARSCHUWING!

Zorg ervoor dat de kettingzaag is uitgeschakeld voordat u de olietank

vult.

Om de olietank te vullen:

29. Zorg ervoor dat u het oppervlak rond de olietankdop schoonmaakt om te

voorkomen dat er vuil in komt.

30. Draai de dop van de olietank los en giet de kettingzaagolie (tankinhoud 260 ml)

erin.

31. Schroef de dop van de olietank er weer op.

32. Controleer voordat u begint de olietoevoer: schakel de kettingzaag in en houd

deze boven geschikt strooisel. Bij voldoende smering ontstaat er een licht

druppelend oliespoor (fig. 13).

hebben

onderscheidende klik bij het verplaatsen van de ene positie naar de

andere. Gebruik het apparaat niet als het remschild niet naar een van de

posities kan worden verplaatst of als de ketting niet stopt wanneer de rem wordt

aangetrokken. Breng het apparaat ter reparatie naar een servicecentrum.

(afb. 13)

WAARSCHUWING!

Controleer altijd het oliepeil. Gebruik de kettingzaag niet als er

onvoldoende olie is om de ketting te smeren.

Een goede smering is essentieel om de wrijving van de ketting en het zwaard te

verminderen. Het gebruik van een kettingzaag met onvoldoende smering

vermindert de prestaties en de levensduur en veroorzaakt een snelle slijtage van

de ketting en het zaagblad als gevolg van oververhitting. Deze kettingzaag is

uitgerust met een automatisch smeersysteem dat zorgt voor de nodige

hoeveelheid smering van het zaagblad en de ketting. Naarmate het motortoerental

toeneemt, neemt ook de olietoevoer naar de bar toe.

Brandstofmengsel voor kettingzagen

Gebruik voor het beste resultaat AI-92 benzine van standaardkwaliteit zonder

additieven gemengd met speciale olie voor tweetaktmotoren in de verhouding

aangegeven op de olieverpakking. De aanbevolen mengverhouding is 1:40, tenzij

deze afwijkt van de aanbeveling van de oliefabrikant. Meng brandstof en 2-taktolie

in een speciale container tot een homogeen mengsel ontstaat.

WAARSCHUWING!

Vul uw kettingzaag niet met pure benzine. Hierdoor zal de motor defect

raken en vervalt de fabrieksgarantie op het product.

Het wordt afgeraden een brandstofmengsel te gebruiken dat langer dan 30 dagen

is opgeslagen.

OPERATIE PROCEDURE

Controleer vóór aanvang van de werkzaamheden het werkgebied en verwijder

vreemde voorwerpen die letsel kunnen veroorzaken of de apparatuur kunnen

beschadigen.

Gebruik het gereedschap alleen overdag of bij goede lichtomstandigheden.

Wees voorzichtig en gebruik te allen tijde uw gezond verstand bij het bedienen van

de zaag. Als zich een abnormale situatie voordoet, schakel dan de kettingzaag

onmiddellijk uit en neem contact op met een erkend servicecentrum.

Het starten van de motor

50. Maak een goede pilaar en leg de kettingzaag op de grond zodat de ketting

niets raakt.

51. Houd de voorste handgreep met één hand vast en breng de kettingzaag naar

de grond. Houd de achterste handgreep vast door erop te stappen.

52. Zet de contactschakelaar in de stand "aan".

53. Druk ongeveer 4-5 keer op de primer totdat er brandstof in de primer

verschijnt.

54. Trek de luchtklephendel naar u toe totdat deze vastklikt, de luchtklep sluit.

55. Trek langzaam aan de startgreep totdat u weerstand voelt en trek vervolgens

met een gelijkmatige beweging aan de kabel tot een afstand van niet meer dan

50-60 cm. Herhaal de procedure meerdere keren totdat de motor start.

56. Druk op de gasklepvergrendelingstoets en de gaskleptoets. De luchtdemper

van de carburateur gaat automatisch open en de demperhendel keert terug naar

de oorspronkelijke positie.

WAARSCHUWING! Zorg ervoor dat de kabel niet helemaal naar buiten

wordt getrokken voordat de starthaspel tot stilstand is gekomen. Hierdoor

gaat de startmotor kapot en valt niet onder de garantie.

Stop de motor

15. Laat de gasklepvergrendelingssleutel en de gasklepsleutel los zodat de motor

stationair kan draaien.

16. Om de motor te stoppen, zet u de schakelaar in de stand "uit".

OPMERKING: Om de motor in een noodgeval te stoppen, schakelt u de

kettingrem in en zet u de schakelaar in de stand "uit".

Knippen

Kleine bomen tot een diameter van 15 cm worden meestal in één keer afgesneden.

Bij grotere bomen moet een voorsnede worden gemaakt. De inkeping bepaalt de

richting waarin de boom zal vallen.

WAARSCHUWING!

Markeer vooraf uw vluchtroute (A) en ruim eventuele obstakels op

voordat u begint met maaien. Het vluchtpad moet in de richting lopen die

tegengesteld is aan de richting waarin de boom naar verwachting zal vallen (B)

(fig. 14).

(afb. 14)

WAARSCHUWING! Wanneer een boom op een helling wordt geveld,

moet de bestuurder hoger op de helling gaan staan, omdat de vallende

boom dan naar beneden kan rollen.

OPMERKING: De valrichting wordt bepaald door de inkeping. Voordat u gaat

zagen, moet u de verdeling van de grote takken, het zwaartepunt van de kroon en

de natuurlijke helling van de boom beoordelen om de richting van het vellen van

de boom te bepalen.

WAARSCHUWING! Laat geen boom vallen bij harde of veranderende

wind en als dat wel het geval is

een risico op materiële schade. Laat geen boom vallen als er risico

bestaat op beschadiging van de draden. Coördineer het kappen met nutsbedrijven

en professionals.

Een boom vellen

Meestal bestaat het vellen van een boom uit twee basishandelingen: het inkepen

de kant van de boom die in de beoogde valrichting staat (E). Zorg ervoor dat de

inkeping niet te diep in de kofferbak gaat. De inkeping (C) moet zo worden

gemaakt dat een voldoende dik en sterk deel van de stam (F) ongesneden blijft.

De inkeping moet breed genoeg zijn om het vallen van de boom bij het vellen

volledig te geleiden. Waarschuwing! Loop niet voor een boom die al is ingekerfd.

De laatste snede (D) wordt gemaakt aan de achterkant van de boom, 3-5 cm

boven de horizontale basis van de inkeping (C) (fig. 15).

(afb. 15)

Zaag de stam nooit helemaal af. Laat altijd een voldoende dik en sterk deel van de

stam (F) ongesneden.

Dit ongesneden deel voorkomt dat de boom voortijdig valt en geleidt hem als hij

valt. Als je de stam helemaal doorsnijdt, verlies je de controle over de richting van

de val. Plaats een wig of hefboom in de zaagsnede voordat de boom instabiel

wordt en begint te bewegen. Zo voorkom je dat de baar vastloopt in de snede als

je de valrichting verkeerd hebt ingeschat. Zorg ervoor dat er zich niemand in het

valgebied van de boom bevindt, voordat u de boom velt.

WAARSCHUWING!

Voordat u de definitieve snede maakt, moet u er altijd voor zorgen dat er

geen dieren of voorwerpen in het werkgebied aanwezig zijn.

Laatste snede

Gebruik houten of kunststof wiggen (A) om te voorkomen dat het zwaard of de

ketting (B) in de zaagsnede vastloopt. De wiggen regelen ook het vellen (fig. 16).

(afb. 16)

Wanneer de diameter van de stam groter is dan de lengte van de staaf, worden

twee sneden gemaakt, zoals weergegeven in (fig.17).

(afb.17)

WAARSCHUWING!

Als de kettingzaag tijdens de laatste snede het ongesneden deel van

de stam nadert, zal de boom beginnen te vallen.

Wanneer de boom begint te vallen, haalt u de kettingzaag uit de zaagsnede, zet u

de motor af, plaatst u de kettingzaag op de grond en verlaat u het gebied van de

beoogde vluchtroute. Voer alle acties onmiddellijk en zonder vertraging uit.

Snoeien van takken

WAARSCHUWING!

Snoei geen takken terwijl u op de stam staat. Dit kan leiden tot ernstig

letsel.

Van de omgevallen boom worden takken afgesneden. Knip geen takken af die de

stam ondersteunen en voorkom dat deze wegrolt (A) totdat u de stam hebt

afgesneden (fig.18).

Takken die onderhevig zijn aan externe belastingen moeten van onder naar boven

worden gezaagd om te voorkomen dat de kettingzaag vastloopt.

Afkortzagen

Het zagen gebeurt over de houtvezels heen. Zorg er bij het werken op een helling

voor dat u stabiel staat en dat u aan de hogere kant van de helling staat ten

opzichte van de stam.

Zorg ervoor dat de stam op de steunen rust en dat het af te zagen uiteinde niet op

de grond ligt. Zorg ervoor dat de ketting niet in de grond loopt, dit zorgt voor snelle

slijtage van de ketting.

(afb.18)

Bij dwarszagen moet de getande aanslag 1 (fig. 19) op de af te zagen stam

worden geplaatst.

22. Als de boomstam over de gehele lengte wordt ondersteund, rijd dan de

kettingzaag van boven naar beneden en zorg ervoor dat de ketting niet in de grond

loopt (fig. 20).

23. Wanneer de stam zich aan het ene uiteinde van de steun bevindt, zaagt u

deze eerst af tot ongeveer 1/3 van de diameter van de stam om splijten te

voorkomen. Werk vervolgens de snede aan de bovenkant af, zodat deze

samenvalt met de eerste snede en om vastlopen te voorkomen (fig. 21).

(afb. 20)

(afb. 21)

24. In het geval dat de stam aan beide uiteinden wordt ondersteund, snijdt u eerst

1/3 van de diameter van de stam bovenaan af om splijten te voorkomen. Werk

vervolgens de snede van onderaf af, zodat deze samenvalt met de eerste snede

en om vastlopen te voorkomen (fig. 22).

Voor het in stukken zagen kunt u de stam het beste steunen met prikstokken. Als

dit niet mogelijk is, moet de stam worden opgetild en op de boomstammen worden

geplaatst. Zorg ervoor dat de stam stevig vastzit. Voor uw persoonlijke veiligheid

en om het zagen te vergemakkelijken, dient u de juiste lichaamshouding in acht te

nemen (fig. 23):

15. Houd de zaag stevig vast met beide handen rechts van uw lichaam.

16. Houd uw linkerarm zo recht mogelijk.

3. Houd uw evenwicht door op beide voeten te leunen.

TECHNISCHE SERVICE

WAARSCHUWING! Alle onderhouds- en reparatiewerkzaamheden

moeten worden uitgevoerd terwijl de machine uitgeschakeld is.

Tijdig onderhoud verlengt de levensduur van het gereedschap en verhoogt de

efficiëntie. Met uitzondering van de hierin genoemde werkzaamheden moet het

apparaat worden onderhouden door gekwalificeerd personeel in een erkend

servicecentrum.

Controleer elke keer dat het werk is voltooid de unit op integriteit van de

componenten en of de aansluitingen goed vastzitten. Neem indien nodig contact

op met een erkend servicecentrum.

Preventief onderhoud

Dienstregeling

beëindiging

van het

werk/dagelijks

Na bedrijfsuren

Element

Actie

Schroeven/moere

n/bouten

Controleren/spannen

•

Luchtfilter

Reinigen/vervangen

•

Bougie

Reinigen/regelen/verv

angen

•

Brandstof slangen

Controleer/vervang

indien nodig

•

Onderdelen van

de kettingrem

Controleer/vervang

indien nodig

•

Luchtfilter

Gebruik de zaag niet zonder luchtfilter. Stof en deeltjes kunnen de motor

binnendringen, stof en vaste deeltjes kunnen in de motor terechtkomen en schade

en storingen veroorzaken. Houd het luchtfilter schoon! Reinig het luchtfilter:

15. Verwijder het luchtfilterdeksel 1 (Fig. 24) door de vergrendelingen 3 los te

maken. Gebruik een schroevendraaier met een bougiesleutel 2.

16. Draai moer 4 los (Fig. 25) en verwijder het filter 5.

3. Maak het luchtfilter schoon door er lichtjes mee op een harde ondergrond te

tikken. Blaas de binnenkant uit met perslucht (niet meer dan 2 bar).

WAARSCHUWING!

Was het filter niet met water.

(Afb.24)

(Afb.25)

Installeer het luchtfilter. Installeer het motor-/luchtfilterdeksel. Controleer of de

hoes correct is geïnstalleerd en of de hoes goed op zijn plaats zit. Klik de pallen op

hun plaats.

Bougie

Voor effectief zaagwerk moet u de bougie schoon en vrij van koolaanslag houden.

De afstand tussen de elektroden moet correct worden afgesteld.

1. Zorg ervoor dat de zaag uitgeschakeld is.

2. Reinig het oppervlak nabij de bougie.

3. Koppel de hoogspanningskabel los van bougie 1 (Fig. 26).

4. Draai de bougie 2 los met de speciale bougiesleutel. GEBRUIK GEEN ANDER

GEREEDSCHAP. De elektroden van de bougie moeten lichtbruin zijn.

5. Vervang de bougie als de keramische isolator is afgebroken of als de elektroden

verbrand of vervuild zijn.

6. Reinig de elektroden op metaal met fijn schuurpapier, controleer de afstand en

pas deze aan.

7. Controleer de opening tussen de aardelektrode en de middenelektrode met

behulp van een speciale sonde. Stel indien nodig de opening in op 0,7-0,8 mm

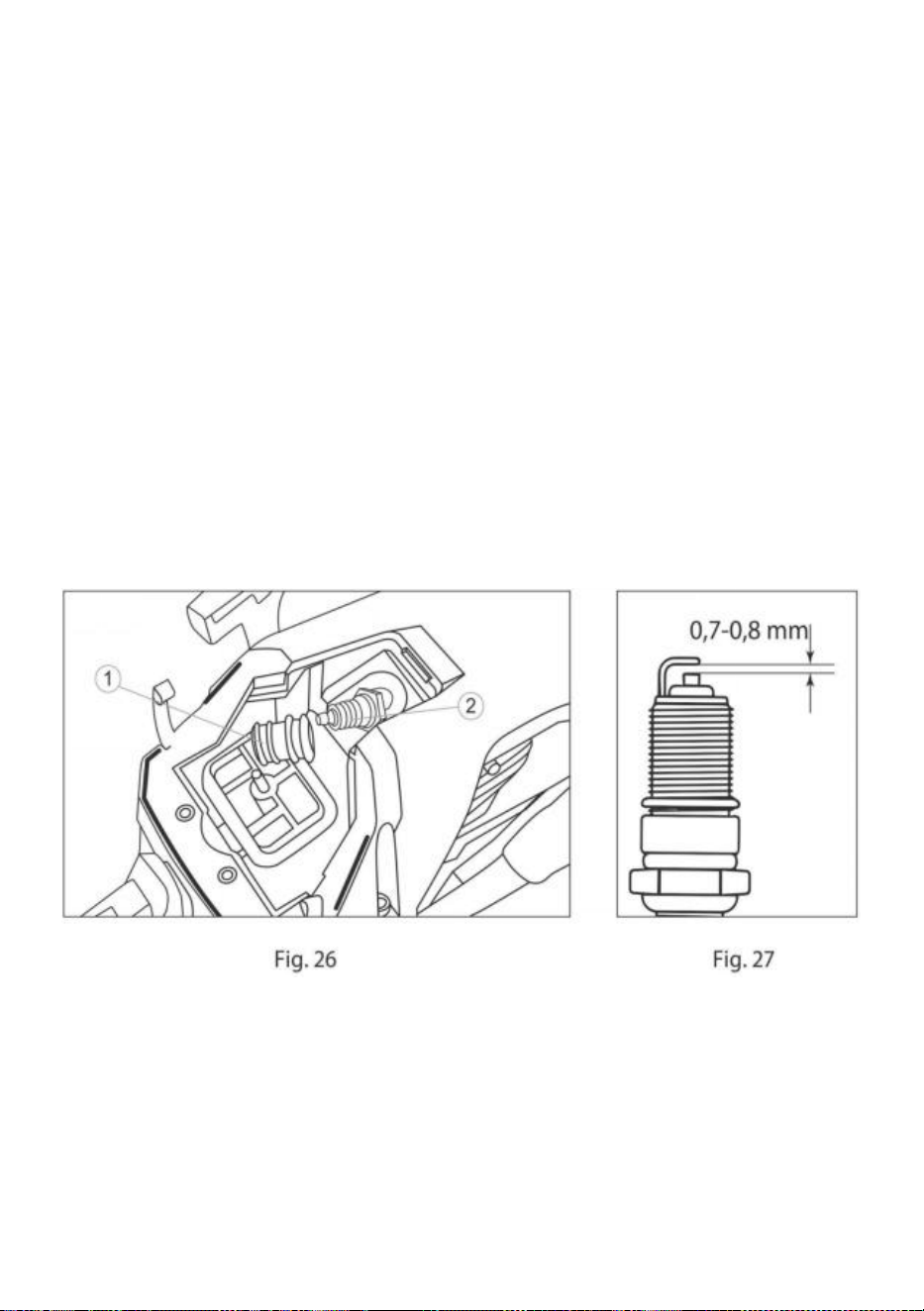

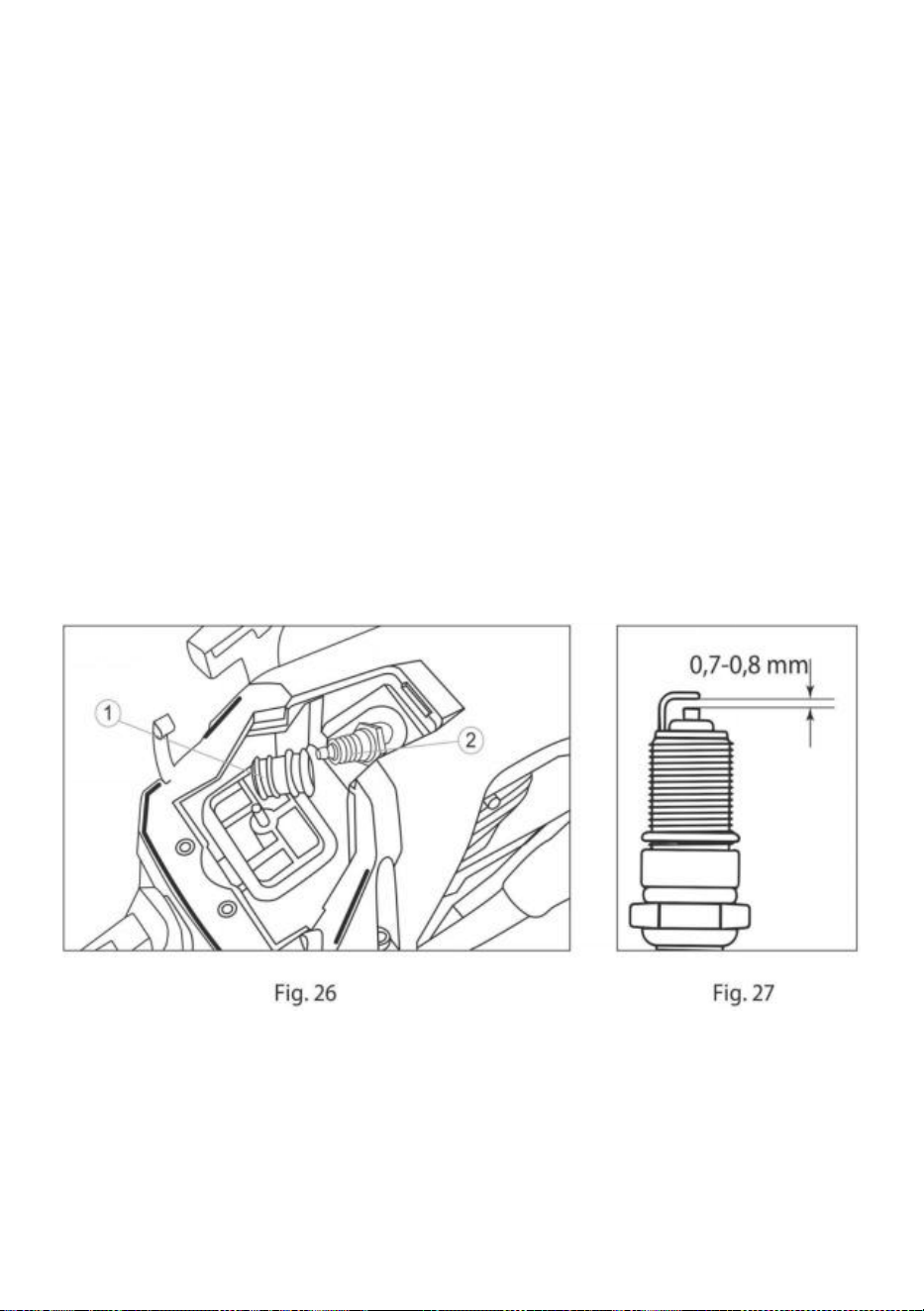

(Fig. 27).

8. Installeer de bougie in de motor en draai hem stevig vast. Als de bougie

onvoldoende wordt vastgedraaid, kan deze oververhit raken en de motor

beschadigen.

9. Sluit hem aan op de hoogspanningsdraad.

Carburateur afstelling

De carburateur is in de fabriek ingesteld voor optimale prestaties. Als

aanpassingen nodig zijn, neem dan contact op met het dichtstbijzijnde

geautoriseerde servicecentrum.

Behoud van de kettingzaag

Wanneer u de kettingzaag langer dan 30 dagen opbergt, moet u deze bewaren.

Als de bewaarinstructies niet worden gevolgd, zal de brandstof die in de

carburateur achterblijft verdampen, waardoor een stroperig, geleiachtig residu

achterblijft. Dit veroorzaakt opstartproblemen van de motor en dure reparaties.

WAARSCHUWING!

Bewaar de kettingzaag niet langer dan 30 dagen, tenzij de volgende

maatregelen zijn genomen:

36. Open voorzichtig de brandstofvuldop, zodat eventuele overdruk in de

brandstoftank langzaam wordt afgevoerd. Tap eventuele resterende brandstof af.

37. Start de motor en laat hem draaien tot hij stopt, zodat de carburateur kan

verdampen.

38. Laat de motor afkoelen (ongeveer 5 minuten).

39. Gebruik een bougiesleutel om de bougie te verwijderen.

40. Voeg 1 theelepel pure 2-taktolie toe aan het bougiegat. Trek een paar keer

langzaam aan het startkoord om de interne onderdelen met olie te bedekken.

Plaats de bougie opnieuw.

OPMERKING: Bewaar de kettingzaag op een droge plaats, uit de buurt van

mogelijke vuurbronnen zoals kachels, gaskachels, enz.

Machine gereedmaken voor gebruik na conservering

36. Verwijder de bougie.

37. Trek het startkoord omhoog door krachtig te trekken om overtollige olie uit de

brandstoftank te laten ontsnappen.

38. Reinig de bougieafstand en pas deze aan, of plaats een nieuwe bougie met

de juiste afstand.

39. Maak de kettingzaag gereed voor gebruik.

40. Vul de tank met een geschikt brandstofmengsel van benzine en olie.

Het gereedschap schoonmaken

WAARSCHUWING!

Gebruik voor het reinigen geen water of andere vloeistoffen! Wees

voorzichtig bij het schoonmaken van het gereedschap. Draag altijd beschermende

handschoenen.

Schakel de machine uit. Wacht ongeveer 10-15 minuten totdat de motor volledig is

afgekoeld. Veeg alle oppervlakken en ventilatieopeningen af met een droge doek

of doek en gebruik indien nodig een speciale borstel.

Om een goede werking van de oliepomp te garanderen, dient u periodiek de

oliegroef en de olie-inlaat in het zaagblad van de zaag schoon te maken.

Onderhoud van de bar

Het tandwiel bovenop het zaagblad moet regelmatig worden gesmeerd. Een

goede verzorging van het zaagblad, zoals beschreven in dit hoofdstuk, is

essentieel voor de kwaliteit van uw kettingzaag. Voor het smeren van het

kettingwiel adviseren wij het gebruik van een vetspuit (niet meegeleverd).

Om het zwaardkettingwiel te onderhouden:

Schakel het gereedschap uit, laat het zwaard en de ketting afkoelen.

Maak het getande kettingwiel schoon. Plaats het naaldvormige mondstuk van de

spuit in het vetgat en injecteer vet totdat het aan de buitenrand van het kettingblad

verschijnt (fig. 28).

Verplaats de ketting met de hand. Herhaal de bovenstaande smeerprocedure

totdat het gehele kettingbladwiel is gesmeerd.

Voor een gelijkmatige slijtage moet de stang elke 8 bedrijfsuren worden geroteerd.

Houd de bandgroef en het smeergat schoon met het reinigingsgereedschap (niet

meegeleverd) (fig. 29).

(afb. 28)

(afb. 29)

Inspecteer de rails regelmatig op slijtage, verwijder eventueel bramen en maak de

rails haaks schoon met een platte vijl (fig. 30).

Onderhoud van de ketting

Controleer regelmatig de kettingspanning en pas deze indien nodig aan volgens

deze handleiding. Controleer de staat van de snijkanten van de ketting. Als de

snijkwaliteit verslechtert, moet u de ketting slijpen of contact opnemen met een

erkend servicecentrum.

Alle zaagtanden moeten dezelfde lengte (maat) hebben. Verschillende

zaagtandhoogtes veroorzaken een ongelijkmatige beweging van de ketting,

waardoor de ketting kan breken!

De minimale lengte van de zaagtanden is 3 mm. Zodra de minimale

zaagtandlengte is bereikt, mag de zaagketting niet verder worden geslepen en

moet deze worden vervangen door een nieuwe ketting. De afstand tussen de

diepteaanslag en de zaagkant bepaalt de dikte van de klem (fig. 31). De slijphoek

van 30° moet voor alle zaagtanden hetzelfde zijn. Ongelijke hoeken veroorzaken

ongelijkmatige beweging van de ketting, verhoogde slijtage en kunnen de ketting

breken! De voorhoek van de zaagtand van 85° wordt op natuurlijke wijze gevormd

door de indringdiepte van de cirkelvijl. Als de voorgeschreven vijl correct wordt

onderhouden, zal de voorste hoek van de zaagtanden van de kettingzaag zich

vanzelf vormen (fig. 32).

Voor het slijpen moet een speciale houder met een ronde vijl van 4 mm worden

gebruikt. Gewone ronde vijlen zijn niet geschikt om te slijpen. Het slijpen mag

alleen worden gedaan terwijl de vijl naar voren beweegt (in de richting van de pijl).

Als de vijl naar achteren wordt bewogen, moet de druk op het gereedschap

worden verminderd (afb. 33).

(afb. 31) (afb. 32)

(afb. 33)

Eerst wordt de kortste zaagtand geslepen. De lengte is de doellengte voor het

slijpen van alle andere tanden van de zaagketting. Leid de vijl zoals weergegeven

in de afbeelding. De vijlhouder maakt het makkelijker om de vijl te geleiden tijdens

het slijpen en is voorzien van een markering voor de juiste slijphoek van 30° (lijn

de markering met de richting van de zaagketting). Het beperkt de indringdiepte

(4/5 van de vijldiameter) (fig. 34).

(afb. 34)

(afb. 35)

Zelfs een klein overschot aan de tand van de dieptebegrenzing moet worden

weggeslepen met een speciale vlakvijl. De diepteaanslag moet aan de voorzijde

afgerond zijn.

Aan het einde van het slijpproces moet de hoogte van de diepteaanslag worden

gecontroleerd met een kettingmeter (fig. 35).

MOGELIJKE STORINGEN EN PROBLEMEN OPLOSSEN

Probleem

Mogelijke reden

Corrigerende acties

Motor start niet.

Overtreding van

opstartprocedures.

Volg de instructies in de handleiding.

Verkeerde

carburateurinstelling.

Stel de carburateur af bij een erkend

servicecentrum.

Vuile bougie.

Maak de bougie schoon/stel de

speling af of vervang de bougie.

Brandstoffilter verstopt.

Vervang het brandstoffilter.

De zaag start, maar de

motor draait met laag

vermogen.

Verkeerde positie van de

luchtklepbediening.

Stel de luchtklep af.

Vuile bougie.

Maak de bougie schoon/stel de

speling af of vervang de bougie.

Het luchtfilter is vuil.

Verwijder het filter, reinig het en

installeer het opnieuw.

Verkeerde afstelling van

de carburateur.

Stel de carburateur af bij een erkend

servicecentrum.

De motor stopt.

Verkeerde afstelling van

de carburateur.

Stel de carburateur af bij een erkend

servicecentrum.

De motorsteun zit los.

Maak de bougie

schoon/stel de speling af

of vervang de bougie.

De kettingrem werkt

niet.

Het remmechanisme is

beschadigd.

Neem contact op met een erkend

servicecentrum.

Overmatige

rookuitstoot.

Verkeerde afstelling van

de carburateur.

Stel de carburateur af bij een erkend

servicecentrum.

Verkeerd bereid

brandstofmengsel.

Gebruik een goed voorbereid

brandstofmengsel, de verhouding

aangegeven op het blikje olie voor

tweetaktmotoren met interne

verbranding.

De zaagketting is niet

gesmeerd.

De oliepomp is

beschadigd.

Neem contact op met een erkend

servicecentrum.

De olietank is leeg.

Vul kettingzaagolie bij.

Het oliefilter is verstopt.

Neem contact op met een erkend

servicecentrum.

Criteria voor grensvoorwaarden.

Het criterium voor het einde van de levensduur van een kettingzaag is een

toestand waarin verder gebruik van de kettingzaag niet is toegestaan of als

subcommercieel wordt beschouwd. Bijvoorbeeld overmatige slijtage, corrosie,

vervorming, veroudering of vernietiging van onderdelen, of de combinatie daarvan,

als deze niet kunnen worden gerepareerd in geautoriseerde servicecentra met

originele onderdelen, of als reparatie economisch niet opportuun is.

Criteria voor de grenstoestand van de kettingzaag zijn:

- Diepe corrosie en scheuren op de oppervlakken van de dragende en

carrosseriedelen;

- Overmatige slijtage of schade aan de motor en zaagkettingaandrijfmechanismen,

of een combinatie hiervan;

- Eind van het leven.

KRITISCHE PERSONEELACTIES EN FALEN

In de tabel vindt u een lijst met mogelijke storingen die zijn geclassificeerd als een

incident, ongeval of kritieke storing van de apparatuur en de acties van het

personeel in geval van optreden:

Probleem

Classificatie

Personeelsacties

Het verminderen van de

rotatiesnelheid van het

werkgereedschap.

Incident

Neem contact op met een

erkend servicecentrum.

Vonken en/of overmatige

trillingen.

Ongeluk

Neem maatregelen om

brand te voorkomen.

Neem contact op met een

erkend servicecentrum.

Smelten van het plastic.

Verlies van structurele

integriteit van het

Kritieke mislukking

Neem maatregelen om

brand te voorkomen.

Neem contact op met een

product.

erkend servicecentrum.

De tabel toont de criteria voor de grenstoestanden van het elektrisch gereedschap

(storingsindicaties). Als deze tekenen verschijnen, kan worden aangenomen dat

het product een ‘grenstoestand’ heeft bereikt: een toestand van de machine en/of

apparatuur waarin verdere bediening onpraktisch is, of herstel van de bruikbare

staat onmogelijk of onpraktisch is.

Om deze toestand te bevestigen, moet de apparatuur voor diagnose naar een

erkend servicecentrum worden gebracht.

Technisch Ondersteuning en e-garantiecertificaat
