Milwaukee 2779-20 M18 FORCE LOGIC 750 MCM Crimper User Manual

Cat. No. / No de Cat.

2779-20

M18™ FORCE LOGIC™ 750 MCM CRIMPER

SERTISSEUR UTILITAIRE 750 MCM M18™ FORCE LOGIC™

CRIMPADORA 750 MCM UTILITARIA M18™ FORCE LOGIC™

OPERATOR'S MANUAL

MANUEL de L'UTILISATEUR

MANUAL del OPERADOR

WARNING To reduce the risk of injury, user must read and understand operator's manual.

AVERTISSEMENT An de réduire le risque de blessures, l'utilisateur doit lire et bien

comprendre le manuel.

ADVERTENCIA Para reducir el riesgo de lesiones, el usuario debe leer y entender el manual.

GENERAL POWER TOOL

SAFETY WARNINGS

WARNING

Read all safety warnings, instruc-

tions, illustrations and specica-

tions provided with this power tool. Failure to

follow all instructions listed below may result in

electric shock, re and/or serious injury. Save all

warnings and instructions for future reference.

The term "power tool" in the warnings refers to your

mains-operated (corded) power tool or battery-oper-

ated (cordless) power tool.

WORK AREA SAFETY

• Keep work area clean and well lit. Cluttered or

dark areas invite accidents.

• Do not operate power tools in explosive atmo-

spheres, such as in the presence of ammable

liquids, gases or dust. Power tools create sparks

which may ignite the dust or fumes.

• Keep children and bystanders away while

operating a power tool. Distractions can cause

you to lose control.

ELECTRICAL SAFETY

• Power tool plugs must match the outlet. Never

modify the plug in any way. Do not use any

adapter plugs with earthed (grounded) power

tools. Unmodied plugs and matching outlets will

reduce risk of electric shock.

• Avoid body contact with earthed or grounded

surfaces, such as pipes, radiators, ranges and

refrigerators. There is an increased risk of electric

shock if your body is earthed or grounded.

• Do not expose power tools to rain or wet condi-

tions. Water entering a power tool will increase the

risk of electric shock.

• Do not abuse the cord. Never use the cord for

carrying, pulling or unplugging the power tool.

Keep cord away from heat, oil, sharp edges or

moving parts. Damaged or entangled cords increase

the risk of electric shock.

• When operating a power tool outdoors, use an

extension cord suitable for outdoor use. Use of

a cord suitable for outdoor use reduces the risk of

electric shock.

• If operating a power tool in a damp location is

unavoidable, use a ground fault circuit interrupter

(GFCI) protected supply. Use of an GFCI reduces

the risk of electric shock.

PERSONAL SAFETY

• Stay alert, watch what you are doing and use

common sense when operating a power tool. Do

not use a power tool while you are tired or under

the inuence of drugs, alcohol or medication. A

moment of inattention while operating power tools

may result in serious personal injury.

• Use personal protective equipment. Always

wear eye protection. Protective equipment such

as a dust mask, non-skid safety shoes, hard hat or

hearing protection used for appropriate conditions

will reduce personal injuries.

• Prevent unintentional starting. Ensure the switch

is in the o󰀨-position before connecting to power

source and/or battery pack, picking up or carrying

the tool. Carrying power tools with your nger on

the switch or energizing power tools that have the

switch on invites accidents.

• Remove any adjusting key or wrench before

turning the power tool on. A wrench or a key left

attached to a rotating part of the power tool may

result in personal injury.

• Do not overreach. Keep proper footing and

balance at all times. This enables better control of

the power tool in unexpected situations.

• Dress properly. Do not wear loose clothing or

jewelry. Keep your hair and clothing away from

moving parts. Loose clothes, jewelry or long hair

can be caught in moving parts.

• If devices are provided for the connection of

dust extraction and collection facilities, ensure

these are connected and properly used. Use of

dust collection can reduce dust-related hazards.

• Do not let familiarity gained from frequent use

of tools allow you to become complacent and

ignore tool safety principles. A careless action can

cause severe injury within a fraction of a second.

POWER TOOL USE AND CARE

• Do not force the power tool. Use the correct power

tool for your application. The correct power tool

will do the job better and safer at the rate for which

it was designed.

• Do not use the power tool if the switch does not

turn it on and o󰀨. Any power tool that cannot be

controlled with the switch is dangerous and must

be repaired.

• Disconnect the plug from the power source and/

or remove the battery pack, if detachable, from

the power tool before making any adjustments,

changing accessories, or storing power tools.

Such preventive safety measures reduce the risk of

starting the power tool accidentally.

• Store idle power tools out of the reach of children

and do not allow persons unfamiliar with the

power tool or these instructions to operate the

power tool. Power tools are dangerous in the hands

of untrained users.

• Maintain power tools and accessories. Check

for misalignment or binding of moving parts,

breakage of parts and any other condition that

may a󰀨ect the power tool's operation. If dam-

aged, have the power tool repaired before use.

Many accidents are caused by poorly maintained

power tools.

• Keep cutting tools sharp and clean. Properly

maintained cutting tools with sharp cutting edges are

less likely to bind and are easier to control.

• Use the power tool, accessories and tool bits

etc. in accordance with these instructions,

taking into account the working conditions and

the work to be performed. Use of the power tool

for operations di󰀨erent from those intended could

result in a hazardous situation.

• Keep handles and grasping surfaces dry, clean

and free from oil and grease. Slippery handles and

grasping surfaces do not allow for safe handling and

control of the tool in unexpected situations.

BATTERY TOOL USE AND CARE

• Recharge only with the charger specied by the

manufacturer. A charger that is suitable for one type

of battery pack may create a risk of re when used

with another battery pack.

• Use power tools only with specically designated

battery packs. Use of any other battery packs may

create a risk of injury and re.

• When battery pack is not in use, keep it away

from other metal objects, like paper clips, coins,

keys, nails, screws or other small metal objects,

that can make a connection from one terminal

to another. Shorting the battery terminals together

may cause burns or a re.

• Under abusive conditions, liquid may be ejected

from the battery; avoid contact. If contact ac-

cidentally occurs, flush with water. If liquid

contacts eyes, additionally seek medical help.

Liquid ejected from the battery may cause irritation

or burns.

• Do not use a battery pack or tool that is dam-

aged or modied. Damaged or modied batteries

may exhibit unpredictable behavior resulting in re,

explosion or risk of injury.

• Do not expose a battery pack or tool to re or

excessive temperature. Exposure to re or tem-

perature above 265°F (130°C) may cause explosion.

• Follow all charging instructions and do not charge

the battery pack or tool outside the temperature

range specied in the instructions. Charging

improperly or at temperatures outside the specied

range may damage the battery and increase the

risk of re.

SERVICE

• Have your power tool serviced by a qualied

repair person using only identical replacement

parts. This will ensure that the safety of the power

tool is maintained.

• Never service damaged battery packs. Service

of battery packs should only be performed by the

manufacturer or authorized service providers.

SPECIFIC SAFETY RULES

FOR CRIMPER

• Use tool only as directed. Only trained personnel

should operate tool.

•

WARNING

To reduce the risk of arc ash,

electric shock and property

damage, work on deenergized lines when

possible. Tool is not insulated. Should work

on energized lines be required, ensure all

proper precautions, including those contained

in NFPA 70E, have been taken rst.

• Use tool only with MILWAUKEE "U" dies and

connectors for which they are rated. Jaws, dies,

and connectors must be used in an approved

combination to achieve a successful operation.

Improper combinations can result in a faulty crimp.

Electric shock, re, explosion, and property damage

could occur.

• Keep hands away from crimping jaws while tool

is in use. Fingers could be crushed.

• To reduce the risk of injury, wear safety goggles

or glasses with side shields when operating or

servicing the tool.

• Inspect and discard workpieces with cracks or

wear before use. Materials may crack or shatter.

• Follow connector manufacturers' installation

instructions. Other uses may cause damage to

the tool, accessories, and workpiece.

• For best results, use only with energy absorbing

lanyards. Ropes, straps or chains may break

and cause failure. Do not use with lanyards at

full tension.

• Chemical Burn Hazard. Keep coin cell battery

away from children.

• Always use common sense and be cautious when

using tools. It is not possible to anticipate every

situation that could result in a dangerous outcome.

Do not use this tool if you do not understand these

operating instructions or you feel the work is beyond

your capability; contact Milwaukee Tool or a trained

professional for additional information or training.

• Maintain labels and nameplates. These carry im-

portant information. If unreadable or missing, contact

a MILWAUKEE service facility for a replacement.

•

WARNING

Some dust created by power sand-

ing, sawing, grinding, drilling, and

other construction activities contains chemicals

known to cause cancer, birth defects or other repro-

ductive harm. Some examples of these chemicals

are:

• lead from lead-based paint

• crystalline silica from bricks and cement and other

masonry products, and

• arsenic and chromium from chemically-treated lumber.

Your risk from these exposures varies, depending

on how often you do this type of work. To reduce

your exposure to these chemicals: work in a well

ventilated area, and work with approved safety

equipment, such as those dust masks that are spe-

cially designed to lter out microscopic particles.

SPECIFICATIONS

Cat. No. ..................................................... 2779-20

Volts .............................................................. 18 DC

Battery Type .................................................M18™

Charger Type ................................................M18™

Module/FCC ID ........................... QOQ-BGM220S2

Contains IC ............................... 5123A-BGM220S2

Force ..........................................................12 Tons

Capacity.................................. #8 AWG - 750 MCM

Recommended Ambient

Operating Temperature ......................0°F to 122°F

*Check pages 17 - 19 of the Operator's Manual for

UL-compatible devices.

FUNCTIONAL DESCRIPTION

1. Crimping jaws

2. Lift ring

3. LEDs/Crimping

indicator

4. Internal battery

5. ONE KEY

indicator

6. Handle

7. Reverse trigger

8. Trigger

9. Die release pins

SYMBOLOGY

Volts

Direct Current

WARNING

To reduce the risk of arc

ash, electric shock and

property damage, work on deenergized

lines when possible. Tool is not insulated.

Should work on energized lines be re-

quired, ensure all proper precautions, in-

cluding those contained in NFPA 70E,

have been taken rst.

WARNING

Keep hands away from

crimping jaws while tool is

in use. Fingers could be crushed.

To reduce the risk of injury, wear safety

goggles or glasses with side shields when

operating or servicing the tool.

Read operator's manual.

Underwriters Laboratories, Inc.

ASSEMBLY

WARNING

Recharge only with the charger

specied for the battery. For spe-

cic charging instructions, read the operator's

manual supplied with the charger and battery.

Removing/Inserting the Battery

To remove the battery, push in the release buttons

and pull the battery pack away from the tool.

WARNING

Always remove the battery pack

any time the tool is not in use.

To insert the battery, slide the pack into the body

of the tool. Make sure it latches securely into place.

WARNING

Only use accessories specically

recommended for this tool. Others

may be hazardous.

An incomplete or faulty crimp could cause a re.

Use tool only with MILWAUKEE "U" dies and

connectors for which they are rated. Jaws, dies,

and connectors must be used in an approved

combination to achieve a successful operation.

Improper combinations can result in a faulty

crimp. Electric shock, re, explosion, and prop-

erty damage could occur.

Changing the Dies

Inspect dies and connectors before use. Only use

properly matched dies and connectors for the crimp-

ing jaws. Refer to Specications for die/connector

compatibility.

1. WARNING! Remove battery to avoid starting the tool.

2. Snap the appropriate dies into each side of the

crimping jaws.

3. To remove, press the release button for each side

of the crimping jaws. Pull dies out from crimping

jaws.

ONE-KEY™

To learn more about the ONE-KEY™ functionality

for this tool, go to milwaukeetool.com/One-Key. To

download the ONE-KEY™ app, visit the App Store

or Google Play™ from your smart device.

ONE-KEY™ Indicator

Solid Blue Wireless mode is active and

ready to be congured via the

ONE-KEY™ app.

Blinking Blue Tool is actively communicating with

the ONE-KEY™ app.

Blinking Red Tool is in security lockout and can

be unlocked by the owner via the

ONE-KEY™ app.

OPERATION

WARNING

To reduce the risk of arc ash,

electric shock and property

damage, work on deenergized lines when

possible. Tool is not insulated. Should work

on energized lines be required, ensure all proper

precautions, including those contained in NFPA

70E, have been taken rst.

Keep hands away from crimping jaws while

tool is in use. Fingers could be crushed.

Always wear proper eye protection marked to

comply with ANSI Z87.1.

Crimping

Before crimping:

• Inspect the jaws and dies for cracks or other dam-

age. Do not use damaged jaws or dies. Contact a

MILWAUKEE

service facility.

• Ensure dies are properly installed.

• Jaws, dies, connectors, and cables must

be used in

an APPROVED COMBINATION

. Improper combi-

nations can result in a faulty crimp.

• Inspect and discard workpieces with cracks or wear

before use. Materials may crack or shatter.

• Foll

ow installation specications as specied in

Table A, B, or C using an Approved Combination

of jaws, dies, connectors and cables as indicated.

Other uses may cause damage to the tool, acces-

sories, and workpiece.

1. Install the dies.

2. Insert battery pack.

3. Rotate the jaws to the desired angle. Hold tool

securely. Press and hold the trigger.

4. When the cycle is complete the tool will switch

o󰀨 and the indicator will light. Release the trigger.

Press and hold the reverse trigger to manually

return the crimping jaws.

NOTE: After the cycle reaches a certain point, the

crimp may automatically nish, even if the trigger

is released.

LED

Indicator Denition

Solid

Green

Tool completed the operation and

reached full crimping pressure.

Solid

Red

Tool completed the operation but did

NOT reach full crimping pressure

Flashing

Red

ool did NOT complete the

operation.

Flashing

Red/Green

(after Solid

Green or

Solid Red)

Tool has reached its service

interval (20,000 crimps). Red/

Green ashing will begin after

the solid Red or Green indicator

for the operation is displayed.

MILWAUKEE recommends that the

tool be inspected and preventative

maintenance completed. Return tool

to a MILWAUKEE service facility.

Continue crimping according to the instructions in

Table A, B, or C, or the connector manufacturer's

installation instructions.

• Crimps should be uniformly placed on the barrel

of the connector.

• Crimps should be reasonably placed within the

color bands or knurled area of the connector.

• For splices, begin crimping in the center, working

outward while alternating sides.

• For lugs, begin crimping near the pad, working-

towards the barrel.

5. An LED will light the workpiece when the trigger

is pulled.

6. The die identier is pressed into the connector

during the crimp.

MAINTENANCE

WARNING

To reduce the risk of injury, always

unplug the charger and remove the

battery pack from the charger or tool before

performing any maintenance. Never disassemble

the battery pack, charger, or tool, except as pro-

vided in these instructions. Contact a MILWAUKEE

service facility for all other repairs.

Maintaining Tool

Keep this tool, battery pack and charger in good

repair by adopting a regular maintenance program.

Inspect the tool for issues such as undue noise,

misalignment or binding of moving parts, breakage

of parts, or any other condition that may a󰀨ect the

tool operation. Return the tool, battery pack, and

charger to a MILWAUKEE service facility for repair.

Depending on use, periodically have an authorized

service facility inspect and maintain the tool, battery,

and charger to ensure proper performance.

If the tool does not start or operate at full power with

a fully charged battery pack, clean the contacts on

the battery pack. If the tool still does not work prop-

erly, return the tool, charger and battery pack, to a

MILWAUKEE service facility for repairs.

Internal Coin Cell Battery

WARNING

Chemical Burn Hazard.

This device contains a

lithium button/coin cell battery. A new

or used battery can cause severe in

ternal burns and lead to death in as

little as 2 hours if swallowed or enters the body.

Always secure the battery cover. If it does not

close securely, stop using the device, remove the

batteries, and keep it away from children. If you

think batteries may have been swallowed or en

tered the body, seek immediate medical attention.

An internal coin cell battery is used to facilitate full

ONE-KEY™ functionality.

To replace the coin cell battery:

1. WARNING! Remove tool's battery to avoid start-

ing the tool.

2. Loosen the screw(s) and open the coin cell bat-

tery door.

3. Remove the old coin cell battery, keep it away from

children, and dispose of it properly.

4. Insert the new coin cell battery (3V CR2032), with

the positive side facing up.

5. Close the battery door and tighten the screw(s)

securely.

WARNING

To reduce the risk of personal in-

jury and damage, never immerse

your tool, battery pack or charger in liquid or

allow a liquid to ow inside them.

Cleaning

Clean dust and debris from any vents. Keep tool

clean, dry and free of oil or grease. Use only mild

soap and a damp cloth to clean, since certain clean-

ing agents and solvents are harmful to plastics and

other insulated parts. Some of these include gasoline,

turpentine, lacquer thinner, paint thinner, chlorinated

cleaning solvents, ammonia and household deter-

gents containing ammonia. Never use ammable or

combustible solvents around tools.

Repairs

For repairs, return the tool, battery pack and charger

to the nearest authorized service center.

ACCESSORIES

WARNING

Use only recommended accesso-

ries. Others may be hazardous.

For a complete listing of accessories, go online to

www.milwaukeetool.com or contact a distributor.

WIRELESS COMMUNICATION

For products provided with wireless communication

features, including ONE-KEY™:

Pursuant to part 15.21 of the FCC Rules, do not

modify this product. Modication could void your

authority to operate the product. This device complies

with part 15 of the FCC Rules and ISED-Canada's

license exempt RSS standards. Operation is subject

to the following two conditions: 1) This device may

not cause harmful interference, and 2) This device

must accept any interference received, including

interference that may cause undesired operation.

SERVICE - UNITED STATES

1-800-SAWDUST (1.800.729.3878)

Monday-Friday, 7:00 AM - 6:30 PM CST

or visit www.milwaukeetool.com

Contact Corporate After Sales Service Technical

Support with technical, service/repair, or warranty

questions.

Email: [email protected]

Become a Heavy Duty Club Member at

www.milwaukeetool.com to receive important

notications regarding your tool purchases.

SERVICE - CANADA

Milwaukee Tool (Canada) Ltd

1.877.948.2360

Monday-Friday, 7:00 AM - 4:30 PM CST

or visit www.milwaukeetool.ca

LIMITED WARRANTY

USA & CANADA

This MILWAUKEE power tool* is warranted to the original purchaser

from an authorized MILWAUKEE distributor only to be free from

defects in material and workmanship. Subject to certain exceptions,

MILWAUKEE will repair or replace any part on this power tool which,

after examination, is determined by MILWAUKEE to be defective

in material or workmanship for a period of ve (5) years after the

date of purchase unless otherwise noted. Return of the power tool

to a MILWAUKEE factory Service Center location or MILWAUKEE

Authorized Service Station, freight prepaid and insured, is required.

A copy of the proof of purchase should be included with the return

product. This warranty does not apply to damage that MILWAUKEE

determines to be from repairs made or attempted by anyone other

than MILWAUKEE authorized personnel, misuse, alterations, abuse,

normal wear and tear, lack of maintenance, or accidents.

Normal Wear: Many power tools need periodic parts replacement and

service to achieve best performance. This warranty does not cover

repair when normal use has exhausted the life of a part including,

but not limited to, chucks, brushes, cords, saw shoes, blade clamps,

o-rings, seals, bumpers, driver blades, pistons, strikers, lifters, and

bumper cover washers.

*This warranty does not cover battery packs or all power tools. Refer

to the separate and distinct warranties available for those products.

The warranty period for the LED in the LED Work Light (49-24-0171)

and the LED Upgrade Bulb (49-81-0090) is the lifetime of the product

subject to the limitations above. If during normal use the LED or LED

Upgrade Bulb fails, the part will be replaced free of charge.

Warranty Registration is not necessary to obtain the applicable war-

ranty on a MILWAUKEE power tool product. The manufacturing date

of the product will be used to determine the warranty period if no proof

of purchase is provided at the time warranty service is requested.

ACCEPTANCE OF THE EXCLUSIVE REPAIR AND REPLACEMENT

REMEDIES DESCRIBED HEREIN IS A CONDITION OF THE CON-

TRACT FOR THE PURCHASE OF EVERY MILWAUKEE PRODUCT.

IF YOU DO NOT AGREE TO THIS CONDITION, YOU SHOULD NOT

PURCHASE THE PRODUCT. IN NO EVENT SHALL MILWAUKEE BE

LIABLE FOR ANY INCIDENTAL, SPECIAL, CONSEQUENTIAL, OR

PUNITIVE DAMAGES, OR FOR ANY COSTS, ATTORNEY FEES,

EXPENSES, LOSSES OR DELAYS ALLEGED TO BE AS A CON-

SEQUENCE OF ANY DAMAGE TO, FAILURE OF, OR DEFECT IN

ANY PRODUCT INCLUDING, BUT NOT LIMITED TO, ANY CLAIMS

FOR LOSS OF PROFITS. SOME STATES DO NOT ALLOW THE EX-

CLUSION OR LIMITATION OF INCIDENTAL OR CONSEQUENTIAL

DAMAGES, SO THE ABOVE LIMITATION OR EXCLUSION MAY NOT

APPLY TO YOU. THIS WARRANTY IS EXCLUSIVE AND IN LIEU

OF ALL OTHER EXPRESS WARRANTIES, WRITTEN OR ORAL.

TO THE EXTENT PERMITTED BY LAW, MILWAUKEE DISCLAIMS

ANY IMPLIED WARRANTIES, INCLUDING WITHOUT LIMITATION

ANY IMPLIED WARRANTY OF MERCHANTABILITY OR FITNESS

FOR A PARTICULAR USE OR PURPOSE; TO THE EXTENT SUCH

DISCLAIMER IS NOT PERMITTED BY LAW, SUCH IMPLIED WAR-

RANTIES ARE LIMITED TO THE DURATION OF THE APPLICABLE

EXPRESS WARRANTY AS DESCRIBED ABOVE. SOME STATES

DO NOT ALLOW LIMITATIONS ON HOW LONG AN IMPLIED WAR-

RANTY LASTS, SO THE ABOVE LIMITATION MAY NOT APPLY TO

YOU, THIS WARRANTY GIVES YOU SPECIFIC LEGAL RIGHTS,

AND YOU MAY ALSO HAVE OTHER RIGHTS WHICH VARY FROM

STATE TO STATE.

This warranty applies to product sold in the U.S.A. and Canada only.

Please consult the 'Service Center Search' in the Parts & Service sec-

tion of MILWAUKEE's website www.milwaukeetool.com or call 1.800.

SAWDUST (1.800.729.3878) to locate your nearest service facility

for warranty and non-warranty service on a MILWAUKEE power tool.

RÈGLES DE SÉCURITÉ GÉNÉRALES

RELATIVES AUX OUTILS ÉLECTRIQUES

AVERTISSEMENT

Lire toutes les consignes

de sécurité, consignes,

illustrations et spécications fournies avec cet

outil électrique. Ne pas suivre l’ensemble des règles

et instructions peut entraîner une électrocution, un

incendie ou des blessures graves. Conserver les

règles et les instructions à des ns de référence

ultérieure. Le terme «outil électrique» gurant dans

les avertissements ci-dessous renvoie à l’outil élec-

trique à alimentation par le réseau (à cordon) ou par

batterie (sans l).

SÉCURITÉ DU LIEU DE TRAVAIL

• Veillez à ce que l’aire de travail soit propre et

bien éclairée. Le désordre et le manque de lumière

favorisent les accidents.

• Ne pas utiliser d’outils électriques dans des at-

mosphères explosives, par exemple en présence

de liquides, gaz ou poussières inammables. Les

outils électriques produisent des étincelles risquant

d'enammer les poussières ou vapeurs.

• S’assurer que les enfants et les curieux se trou-

vent à une bonne distance au moment d’utiliser

un outil électrique. Les distractions peuvent causer

une perte de contrôle.

SÉCURITÉ ÉLECTRIQUE

• Les ches des outils électriques doivent cor-

respondre à la prise secteur utilisée. Ne jamais

modier la che, de quelque façon que ce soit.

Ne jamais utiliser d'adaptateurs de che avec

des outils mis à la terre. Les ches et prises non

modiées réduisent le risque de choc électrique.

• Éviter tout contact avec des surfaces mises à

la terre comme des tuyaux, des radiateurs, des

cuisinières et des réfrigérateurs. Le risque de choc

électrique est accru lorsque le corps est mis à la terre.

• Ne pas exposer les outils électriques à l'eau ou

l'humidité. La pénétration d’eau dans ces outils

accroît le risque de choc électrique.

• Ne pas maltraiter le cordon d'alimentation.

Ne jamais utiliser le cordon d’alimentation

pour transporter l’outil électrique et ne jamais

débrancher ce dernier en tirant sur le cordon.

Garder le cordon à l'écart de la chaleur, de

l'huile, des objets tranchants et des pièces en

mouvement. Un cordon endommagé ou emmêlé

accroît le risque de choc électrique.

• Pour les travaux à l’extérieur, utiliser un cordon

spécialement conçu à cet e󰀨et. Utiliser un cordon

conçu pour l'usage extérieur réduit les risques de

choc électrique.

• Si l’utilisation d’un outil électrique est inévitable

dans un endroit humide, utiliser une source

d’alimentation munie d’un disjoncteur de fuite

de terre. L’utilisation d’un disjoncteur de fuite de

terre réduit le risque de choc électrique.

SÉCURITÉ INDIVIDUELLE

• Rester attentif, prêter attention au travail et faire

preuve de bon sens lors de l'utilisation de tout

outil électrique. Ne pas utiliser cet appareil en

cas de fatigue ou sous l’inuence de l’alcool,

de drogues ou de médicaments. Un moment

d’inattention pendant l’utilisation d’un outil électrique

peut entraîner des blessures graves.

• Porter l’équipement de protection individuel

requis. Toujours porter une protection oculaire.

Selon les conditions, porter aussi un masque anti-

poussières, des bottes de sécurité antidérapantes,

un casque protecteur ou une protection auditive an

de réduire les blessures.

• Empêcher les démarrages accidentels. S’assurer

que la gâchette est en position d’arrêt avant de

brancher l’outil à une source de courant, d’insérer

la batterie, de le ramasser ou de le transporter.

Le fait de transporter un outil électrique en gardant

le doigt sur la gâchette ou de mettre sous tension

un outil électrique lorsque la gâchette est en position

de marche favorise les accidents.

• Retirer les clés de réglage avant de mettre l’outil

en marche. Une clé laissée sur une pièce rotative

de l’outil peut causer des blessures.

• Ne pas travailler hors de portée. Toujours se tenir

bien campé et en équilibre. Une bonne stabilité

procure un meilleur contrôle de l’outil électrique en

cas d’imprévus.

• Porter une tenue appropriée. Ne porter ni vête-

ments amples, ni bijoux. Garder les cheveux et les

vêtements à l’écart des pièces en mouvement. Les

vêtements ottants, les bijoux ou les cheveux longs

risquent d’être happés par les pièces en mouvement.

• Si les outils sont équipés de dispositifs de

dépoussiérage, s'assurer qu'ils sont connectés

et correctement utilisés. L’utilisation d’un collecteur

de poussière permet de réduire les dangers liés à

la poussière.

• Ne pas laisser la familiarité avec l'outil acquise

par une utilisation fréquente vous rendre su󰀩sant

et vous amener à ignorer les règles de sécurité.

Une utilisation négligée peut causer une blessure

grave en une fraction de seconde.

UTILISATION ET ENTRETIEN

DE L’OUTIL ÉLECTRIQUE

• Ne pas forcer l'outil électrique. Utiliser l'outil

électrique approprié pour l'application. Un outil

électrique approprié exécutera le travail mieux et

de façon moins dangereuse s’il est utilisé dans les

limites prévues.

• Ne pas utiliser l'outil électrique si le commutateur

ne permet pas de le mettre en marche ou de

l'arrêter. Tout outil électrique qui ne peut pas être

contrôlé par son commutateur est dangereux et

doit être réparé.

• Débrancher l'outil et/ou retirer le bloc-piles, si

possible, avant d’e󰀨ectuer des réglages, de

changer d’accessoire ou de remiser l’outil. Ces

mesures de sécurité préventives réduisent les risques

de démarrage accidentel de l'outil.

• Entreposer l’outil électrique hors de la portée des

enfants et interdire à quiconque de l’utiliser si la

personne ne connaît pas bien le produit ou les

instructions. Les outils électriques sont dangereux

dans les mains d’utilisateurs novices.

• Entretenir les outils électriques et les acces-

soires. Vérier qu'aucune pièce mobile n'est mal

alignée ou bloquée, qu'aucune pièce n'est brisée

et s'assurer qu'aucun autre problème risque

d'a󰀨ecter le bon fonctionnement de l'outil. En

cas de dommages, faire réparer l’outil avant de

l’utiliser. Plusieurs accidents sont causés par des

produits mal entretenus.

• Garder les outils bien a󰀨ûtés et propres. Des

outils correctement entretenus et dont les tranchants

sont bien a󰀨ûtés risquent moins de se bloquer et

sont plus faciles à contrôler.

• Utiliser l’outil électrique, les accessoires, les

embouts etc. conformément à ces instructions

en tenant compte des conditions de travail et de

la tâche à e󰀨ectuer. L'usage d'un outil électrique

pour des applications pour lesquelles il n'est pas

conçu peut être dangereux.

• Garder les poignées et les surfaces de préhen-

sion sèches, propres et exemptes d’huile ou de

graisse. Des poignées et des surfaces de préhension

glissantes ne permettent pas de manipuler et de

contrôler l'outil en toute sécurité en cas de situation

imprévue.

UTILISATION ET ENTRETIEN

DE LA BATTERIE

• Pour recharger le bloc-piles, utiliser seulement

le chargeur spécié par le fabricant. Un chargeur

pouvant convenir à un type de bloc-piles peut

entraîner un risque d’incendie lorsqu’il est utilisé

avec un autre type de bloc-piles.

• N’utiliser l’outil électrique qu’avec une batterie

recommandée. L’utilisation de tout autre bloc-piles

peut créer un risque de blessures et d’incendie.

• Lorsque le bloc-piles n’est pas utilisé, le tenir

éloigné des objets en métal tels que les trom-

bones, les pièces de monnaie, les clés, les clous,

les vis ou d’autres petits objets métalliques qui

pourraient connecter les bornes. Le court-circuitage

des bornes d’une pile peut entraîner des brûlures

ou un incendie.

• Éviter tout contact avec le liquide pouvant être

éjecté de la pile en cas de manutention abusive. En

cas de contact accidentel, rincer immédiatement

les parties atteintes avec de l’eau. Si le liquide

entre en contact avec les yeux, consulter un

médecin. Le liquide éjecté des piles peut causer

des irritations ou des brûlures.

• N’utiliser aucun bloc-piles ni aucun outil ayant été

endommagé ou modié. Des piles endommagées

ou modiées peuvent adopter un comportement

imprévisible pouvant causer un incendie, une

explosion ou le risque de blessures.

• Ne pas exposer le bloc-piles ou l’outil aux ammes

ou à une température excessive. Une exposition

aux ammes ou à une température supérieure à

130°C (265°F) peut causer une explosion.

• Suivre toutes les instructions de charge et ne

pas charger le bloc-piles ou l’outil en dehors de

la plage de température spéciée. Une charge

incorrecte ou à des températures en dehors de la

plage spéciée peut endommager la pile et augmenter

le risque d’incendie.

ENTRETIEN

• Les réparations de l’outil électrique doivent

être conées à un technicien qualié, utilisant

exclusivement des pièces identiques à celles

d’origine. Le maintien de la sûreté de l’outil électrique

sera ainsi assuré.

• Ne jamais e󰀨ectuer la réparation d’un bloc-piles

endommagé. La réparation du bloc-piles doit être

réalisée par le fabricant ou les fournisseurs de service

agréés uniquement.

RÈGLES DE SÉCURITÉ

SPÉCIFIQUES SERTISSEUR

UTILITAIRE

• Utiliser l'outil seulement comme indiqué. Seul le

personnel qualié devrait utiliser l'outil.

•

AVERTISSEMENT

Pour réduire le ris-

que de ash d'arc,

de choc électrique et de dommages maté-

riels, travaillez sur des lignes désexées

lorsque cela est possible. L'outil n'est pas isolé.

Si le travail sur les lignes sous tension est

nécessaire, assurez-vous que toutes les précau-

tions appropriées, y compris celles contenues

dans la norme NFPA 70E, ont été prises en

premier.

• Avec cet outil, n'utiliser que des matrices en

« U » avec des cosses de connexion de taille

conjointe. Pour réaliser un sertissage approuvé,

Les mâchoires, matrices et connecteurs doivent

être de COMBINAISON DE TAILLE APPROPRIÉE.

Des combinaisons incompatibles peuvent résulter

en un sertissage défectueux. Une occurrence de

choc électrique, un incendie, une explosion et des

dommages matériels pourraient se produire.

• Gardez vos mains loin des mâchoires de sertis-

sage lorsque vous utilisez l'outil. Vos doigts

risquent d'être écrasés.

• Pour réduire le risque de blessure, porter des

lunettes de sécurité ou des lunettes avec écrans

latéraux pendant l'utilisation ou l'entretien de

l'outil.

• Inspectez et jetez les pièces présentant des s-

sures ou usées avant l'utilisation. Les matériaux

peuvent se ssurer ou se briser.

• Suivez les instructions d'installation du fabricant

des connecteurs. D'autres utilisations peuvent

endommager l'outil, les accessoires et les pièces.

• Pour de meilleurs résultats, utiliser avec les lon-

ges d'amortissement d'énergie uniquement. Les

cordons, les sangles et les chaînes pourront se

casser et provoquer des échecs. Ne pas l'utiliser

avec de longes totalement tendues.

• Risque de brû-lure chimique. Gardez la batterie

des cellules de hors de la portée des enfants.

• Toujours faire preuve de bons sens et procéder

avec prudence lors de l'utilisation d'outils. C'est

impossible de prévoir toutes les situations dont le

résultat est dangereux. Ne pas utiliser cet outil si vous

ne comprenez pas ces instructions d'opération ou si

vous pensez que le travail dépasse votre capacité ;

veuillez contacter Milwaukee Tool ou un professionnel

formé pour recevoir plus d'information ou formation.

• Maintenir en l'état les étiquettes et les plaques

d'identication.Des informations importantes y

gurent. Si elles sont illisibles ou manquantes,

contacter un centre de services et d'entretien

MILWAUKEE pour un remplacement.

•

AVERTISSEMENT

Certaines poussières gé-

nérées par les activités de

ponçage, de coupe, de rectication, de perforage

et d'autres activités de construction contiennent des

substances considérées être la cause de malforma-

tions congénitales et de troubles de l'appareil repro-

ducteur. Parmi ces substances gurent:

• le plomb contenu dans les peintures à base de plomb;

• la silice cristalline des briques, du ciment et d'autres

matériaux de maçonnerie, ainsi que

• l'arsenic et le chrome des sciages traités chimiquement.

Les risques encourus par l'opérateur envers ces

expositions varient en fonction de la fréquence de

ce type de travail. Pour réduire l'exposition à ces

substances chimiques, l'opérateur doit: travailler

dans une zone bien ventilée et porter l'équipement de

sécurité approprié, tel qu'un masque anti-poussière

spécialement conçu pour ltrer les particules mi-

croscopiques.

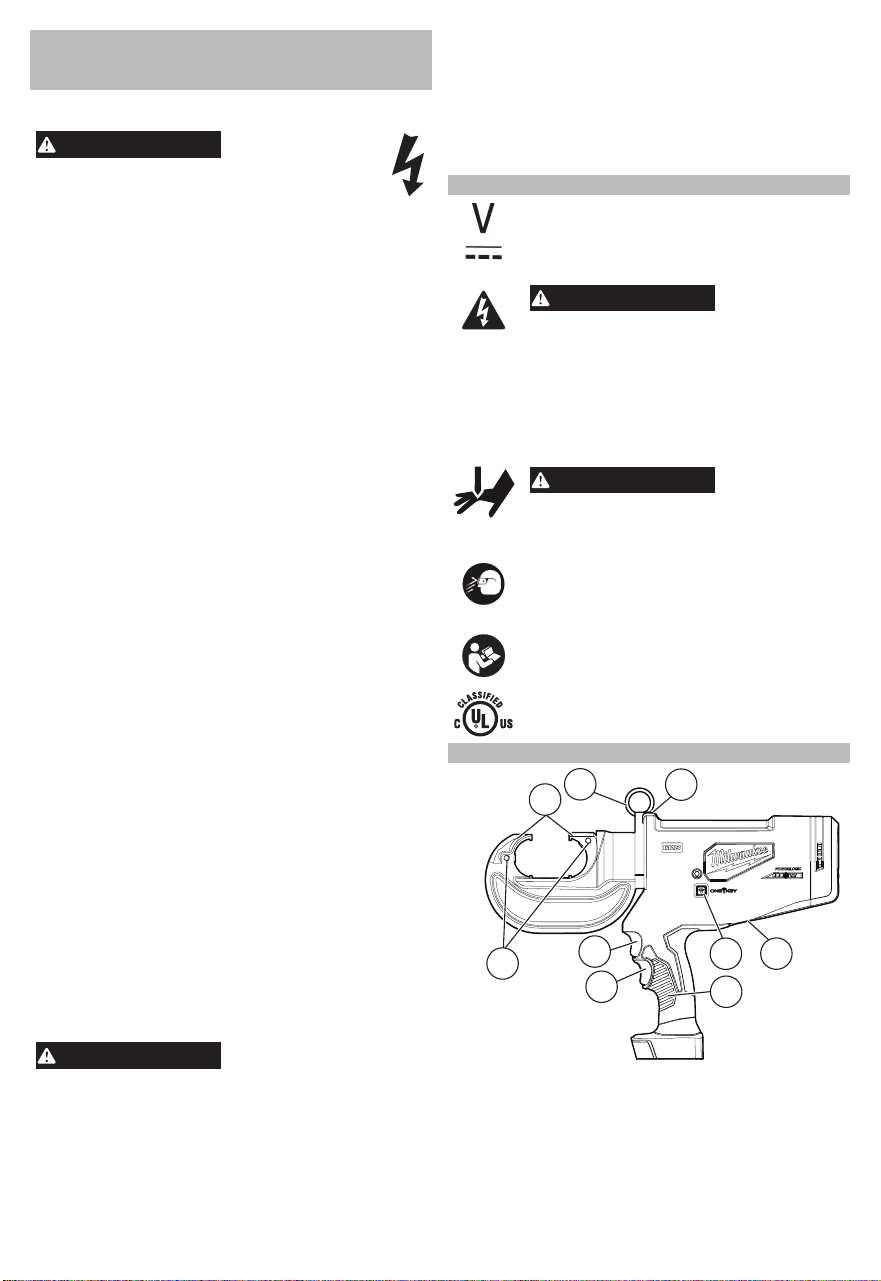

PICTOGRAPHIE

Volts

Courant direct

AVERTISSEMENT

Pour minimiser

le risque d'arc

électrique, de choc électrique et

d'accidents matériels, travailler sur de

lignes sans tension si possible. L'outil n'est

pas isolé. S'il faut faire de travaux sur de

lignes sous tension, veuillez s'assurer que

toutes les précautions correspondantes,

y compris celles dans NFPA 70E, ont été

prises à l'avance.

AVERTISSEMENT

Gardez vos mains

loin des

mâchoires de sertissage lorsque vous

utilisez l'outil. Vos doigts risquent d'être

écrasés.

Pour réduire le risque de blessure, porter

des lunettes de sécurité ou des lunettes

avec écrans latéraux pendant l'utilisation

ou l'entretien de l'outil.

Lire le manuel d'utilisation.

Underwriters Laboratories, Inc.

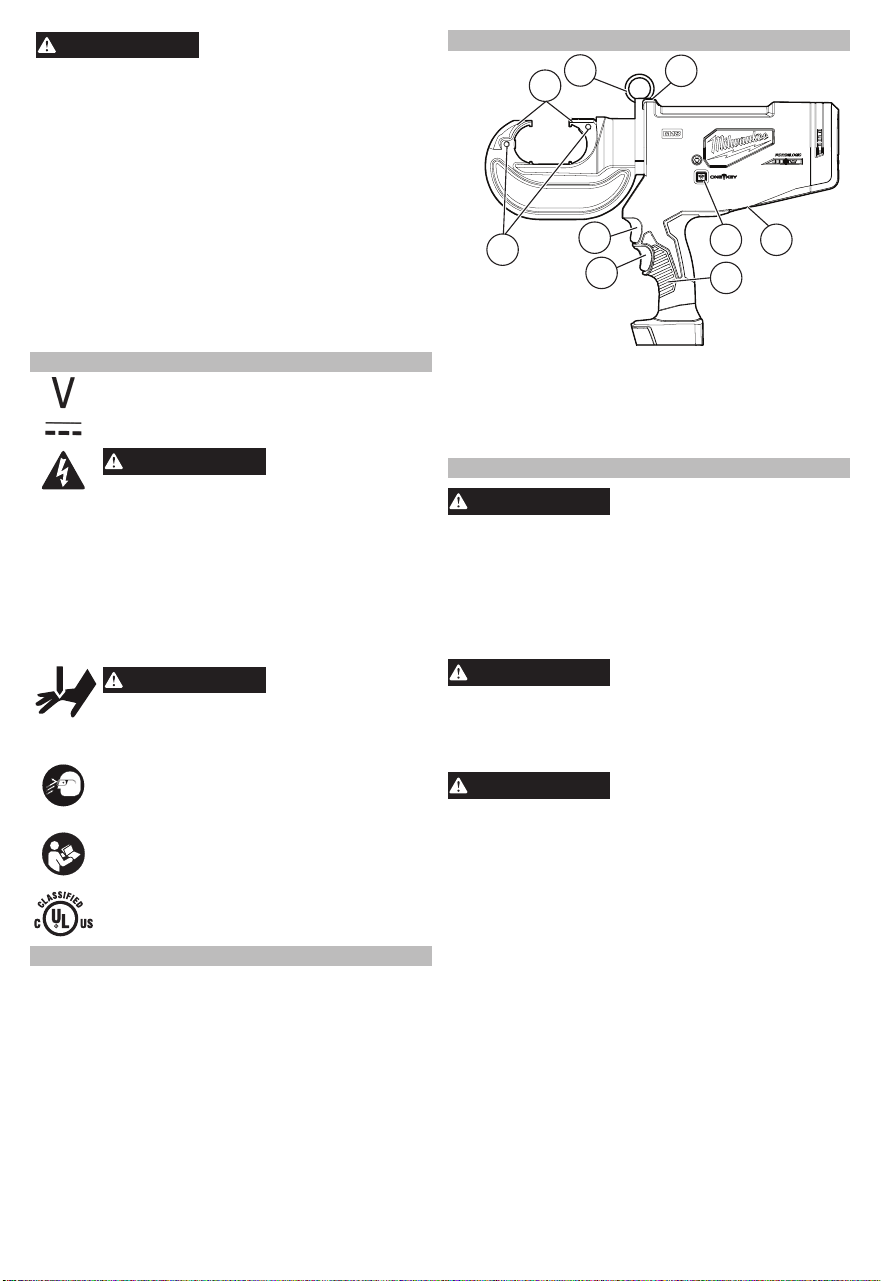

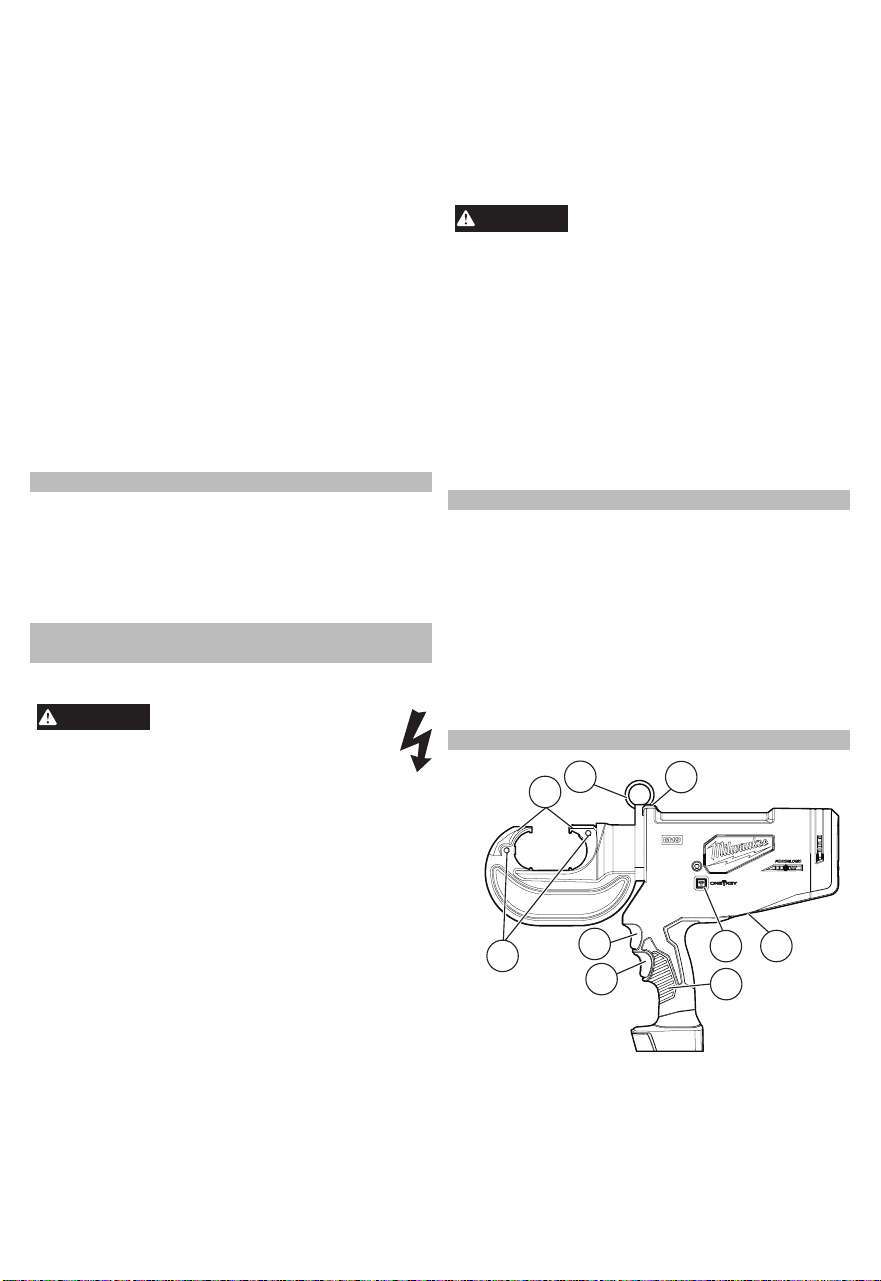

DESCRIPTION FONCTIONNELLE

1. Mâchoires de

sertissage

2. Anneau de levage

3. DEL d'indication de

sertissage

4. Pile interne

5. Indicateur

ONE-KEY

6. Poignée

7. Gâchette d'ouverture

8. Gâchette

9. Goupilles de

dégagement de

matrice

SPECIFICATIONS

No de Cat. ................................................. 2779-20

Volts.............................................................. 18 DC

Type de batterie ............................................M18™

Type de chargeur..........................................M18™

Module/ID de FCC ...................... QOQ-BGM220S2

Contient IC................................ 5123A-BGM220S2

Force ...............................................106,8 kN (12T)

Capacité ................................. #8 AWG - 750 MCM

Température ambiante de fonctionnement

recommandée ........... -18°C

50°C (0°F

122°F)

*Consultez les pages 17 à 19 du manuel de l'utilisateur

pour connaître les appareils compatibles UL.

MONTAGE DE L'OUTIL

AVERTISSEMENT

Ne recharger la batterie

qu'avec le chargeur spéci-

é. Pour les instructions de charge spéciques,

lire le manuel d'utilisation fourni avec le chargeur

et les batteries.

Insertion/Retrait de la batterie

Pour retirer la batterie, enfoncer les boutons de

déverrouillage et la tirer hors de l'outil.

AVERTISSEMENT

Toujours retirer la batterie

les fois que l'outil est in-

utilisé.

Pour insérer la batterie, la glisser dans le corps de

l'outil. S'assurer qu'elle est xée solidement.

AVERTISSEMENT

L'emploi d'accessoires

autres que ceux qui sont

expressément recommandés pour cet outil peut

comporter des risques.

Un sertissage incomplet ou défectueux pourrait

causer un incendie. Avec cet outil, n'utiliser que

des matrices en « U » avec des cosses de con-

nexion de taille conjointe. Pour réaliser un sertis-

sage approuvé, les mâchoires, matrices et con-

necteurs doivent être de combinaison de taille

appropriée. Des combinaisons incompatibles

peuvent résulter en un sertissage défectueux.

Une occurrence de choc électrique, un incendie,

une explosion et des dommages matériels pour-

raient se produire.

Remplacement des matrices

Inspectez les matrices et les connecteurs avant

utilisation. N'utilisez que des matrices et des con-

necteurs correctement appariés pour les mâchoires

de sertissage. Consultez les spécications de com-

patibilité matrice/connecteur.

1. AVERTISSEMENT! Retirez la batterie pour éviter

de démarrer l'outil.

2. Enclencher les matrices appropriées de chaque

côté de la mâchoire;

3. Pour les retirer, appuyer sur le bouton de dégage-

ment de chaque côté de la mâchoire. Tirer les

matrices hors de la mâchoire.

ONE-KEY™

Pour en apprendre plus long sur la fonctionnalité

ONE-KEY™ de cet outil, visitez le milwaukeetool.

com/One-Key. Pour télécharger l’application

ONE-KEY™, visitez l’App Store

d’Apple ou Google

Play™ à l’aide de votre appareil intelligent.

Indicateur ONE-KEY™

Bleu uni Le mode sans l est engagé et prêt

pour le congurer à l'aide de l'appli

ONE-KEY™.

Bleu

clignotant

L'outil établit une communication

active avec l'appli ONE-KEY™.

Rouge

clignotant

L'outil a un blocage sécuritaire et ne

pourra être débloqué que par le

propriétaire à l'aide de l'appli ONE-KEY™.

MANIEMENT

AVERTISSEMENT

Pour minimiser le

risque d'arc élect-

rique, de choc électrique et d'accidents

matériels, travailler sur de lignes sans ten-

sion si possible. L'outil n'est pas isolé. S'il faut

faire de travaux sur de lignes sous tension,

veuillez s'assurer que toutes les précautions

correspondantes, y compris celles dans NFPA

70E, ont été prises à l'avance.

Gardez vos mains loin des mâchoires de

sertissage lorsque vous utilisez l'outil. Vos

doigts risquent d'être écrasés.

Toujours porter la protection oculaire appropriée

certiée conforme à la norme ANSI Z87.1.

Sertissage

Avant le sertissage :

• Inspecter la mâchoire et les matrices pour détecter

toute ssure ou dommage. Ne pas utiliser de ma-

trices ou outil à mâchoire endommagée. Com-

muniquer avec un centre de service MILWAUKEE.

• S'assurer que les matrices sont bien installées.

• La mâchoire, les matrices, les connecteurs et les

câbles doivent être compatibles et DE COMBINAI-

SON APPROUVÉE. Des combinaisons incompati-

bles peuvent résulter en un sertissage défectueux.

• Inspecter et mettre au rebut les pièces fendillées ou

usées. L'utilisation de celles-ci pourrait résulter en

une cassure ou un éclatement de la pièce.

• Suivez les spécications d'installation spéciées

dans le Tableau A, B, ou C à l'aide d'une combi-

naison approuvée de mâchoires, de matrices, de

connecteurs et de câbles, comme indiqué. D'autres

types d'usages pourraient endommager l'outil, ses

accessoires ou la pièce de travail.

1. Installer les matrices;

2. Insérer le bloc-piles d'alimentation;

3. Pivoter la matrice à l'angle désiré. Tenir l'outil

fermement. Actionner et maintenir la gâchette;

4. Lorsque le cycle est complété, l'outil se désali-

mentera et le témoin de conrmation s'allumera.

Relâcher la gâchette. Appuyer et maintenir la

gâchette d'ouverture de la mâchoire.

REMARQUE : Après un certain point du cycle de

sertissage, la gâchette peut être relâchée et le cycle

se complètera automatiquement.

Voyant

Indicateur Dénition

Vert xe L'outil a terminé l'opération et a

atteint la pression de sertissage

complet.

Rouge xe L'outil a terminé l'opération, mais

N'A PAS atteint la pression de

sertissage complet.

Rouge

clignotant

L'outil N'A PAS terminé l'opération.

Clignotant

Rouge/vert

(après Vert

et Rouge

xe)

L'outil a atteint son intervalle de

service (20 000 sertissages).

Le clignotement en rouge/vert

commencera après que l'indicateur

de fonctionnement s'a󰀩che.

Renvoyez l'outil à un centre de

réparations MILWAUKEE.

5. Continuer à sertir selon les instructions du Tableau

A, B, ou C, ou les instructions d'installation du

fabricant du connecteur.

• Les pointes doivent être placées uniformément

sur le canon du connecteur.

• Les frisures doivent être raisonnablement placées

dans les bandes de couleur ou la zone moletée

du connecteur.

• Pour les épissures, commencez à sertir au cen-

tre, en travaillant vers l'extérieur tout en alternant

les côtés.

• Pour les cosses, commencez à sertir près du

tampon, en travaillant vers le canon.

• L'orientation du sertissage n'est pas critique sur

les connecteurs à fût sans soudure, mais pour de

meilleurs résultats, faites pivoter l'outil de 180°

entre les pointes.

6. Lors de l'actionnement de la gâchette, un témoin

DEL s'allumera.

7. Lors du sertissage, la matrice incruste sa marque

d'identication sur le connecteur.

ENTRETIEN

AVERTISSEMENT

Pour minimiser les risques

de blessures corporelles,

débranchez le chargeur et retirez la batterie du

chargeur ou de l'outil avant d'y e󰀨ectuer des

travaux d'entretien. Ne jamais démonter le bloc-

piles, le chargeur ou la outil, sauf si ces instruc-

tions indiquent faire une telle chose. Pour toute

autre réparation, contacter un centre de service

de MILWAUKEE.

Entretien de l'outil

Gardez ceci outil en bon état en adoptant un pro-

gramme d’entretien ponctuel. Inspectez l’outil pour

des questions telles que le bruit excessif, de grippage

des pièces mobiles, de pièces cassées ou toute au-

tre condition qui peut a󰀨ecter le fonctionnement de

l'outil. Retournez votre outil à un centre de service

MILWAUKEE accrédité pour obtenir le service. Faire

examiner et entretenir fréquemment l’outil, le bloc-

piles et le chargeur, d’après leur régime d’utilisation,

par un centre de service agréé pour que vous jouis-

siez d’un fonctionnement approprié.

Si l'outil ne démarre pas ou ne fonctionne pas à

pleine puissance alors qu'il est branché sur une

batterie complètement chargée, nettoyez les points

de contact entre la batterie et l'outil. Si l'outil ne

fonctionne toujours pas correctement, renvoyez

l'outil, le chargeur et la batterie à un centre de service

MILWAUKEE accrédité.

Pile bouton interne

AVERTISSEMENT

Risque de brû-

lure chimique.

Ce dis-positif contient une pile bouton

au lithium. Une pile neuve ou usée

peut causer des brûlures internes

graves entraînant la mort en seulement 2 heures

si avalée ou entrée dans le corps. Toujours xer

le couvercle du compartiment des piles. Si le

couvercle ne se ferme pas bien, arrêter d’utiliser

le dispositif, retirer les piles et les garder hors

de la portée des enfants. Si vous soupçonnez

que les piles ont été avalées ou entrées dans le

corps, consultez immédiatement un médecin.

Une pile bouton interne est utilisée pour faciliter la

fonctionnalité ONE-KEY™ complète.

Pour remplacer la pile bouton :

1. AVERTISSEMENT! Retirez la batterie de l’outil

pour éviter de démarrer l’outil.

2. Desserrer la ou les vis et ouvrir la porte du com-

partiment de la pile type bouton.

3. Retirer la vieille pile bouton, la tenir hors de

la portée des enfants et se débarrasser d’elle

comme il faut.

4. Mettre la nouvelle pile bouton (3V CR2032), en

mettant le pôle positif vers le haut.

5. Fermer la porte du compartiment de la pile et ser-

rer la vis fermement.

AVERTISSEMENT

Pour minimiser les risque

de blessures et de dom-

mages, n'immergez jamais un outil, la batterie ou

le chargeur et ne laissez pas de liquide s'y inl-

trer.

Nettoyage

Débarrassez les tous évents des débris et de la

poussière. Gardez les outil propres, à sec et ex-

emptes d'huile ou de graisse. Le nettoyage doit

se faire avec un linge humide et un savon doux.

Certains nettoyants tels l'essence, la térébenthine,

les diluants à laque ou à peinture, les solvants

chlorés, l'ammoniaque et les détergents d'usage

domestique qui en contiennent pourraient détériorer

le plastique et l'isolation des pièces. Ne laissez

jamais de solvants inammables ou combustibles

auprès des outils.

Réparations

Pour les réparations, retournez outil, batterie et chargeur

en entier au centre-service autorisé le plus près.

ACCESOIRES

AVERTISSEMENT

L'utilisation d'autres ac-

cessoires que ceux qui

sont spécifiquement recommandés pour cet

outil peut comporter des risques.

Pour une liste complète des accessoires, visiter le

site internet www.milwaukeetool.com ou contactez

un distributeur.

COMMUNICATION SANS FIL

Pour les produits comportant des fonctions de com-

munication sans l, ONE-KEY™ y compris :

Conformément à la part 15.21 du Règlement de la

FCC, ne pas modier ce produit-ci. Une telle modi-

cation pourra annuler votre autorisation à utiliser

le produit. Cet appareil est conforme à la part 15 du

Règlement de la FCC et les normes RSS d'exemption

de licence de l'ISED-Canada. Son fonctionnement

est soumis aux conditions suivantes : 1) Cet appareil

ne doit produire aucun brouillage préjudiciable ; et 2)

cet appareil doit fonctionner en dépit de tout brouil-

lage capté, y compris le brouillage pouvant mener à

un fonctionnement non désiré.

SERVICE - CANADA

Milwaukee Tool (Canada) Ltd

1.877.948.2360

Monday-Friday, 7:00 AM - 4:30 PM CST

www.milwaukeetool.ca

GARANTIE LIMITÉE -

AUX ÉTATS-UNIS ET AU CANADA

Cet outil électrique MILWAUKEE* est garanti à l'acheteur d'origine

uniquement par un distributeur agréé de MILWAUKEE d'être exempt

de vice du matériau et de fabrication. Sous réserve de certaines

exceptions, MILWAUKEE réparera ou remplacera toute pièce de cet

outil électrique qui, après examen par MILWAUKEE, est a󰀨ectée d'un

vice de matériau ou de fabrication pendant une période de cinq (5) ans

après la date d'achat, sauf indication contraire. Il faudra retourner l'outil

électrique à un centre de service en usine MILWAUKEE ou à un poste

d'entretien agréé MILWAUKEE, en port prépayé et assuré. Une copie

de la preuve d'achat doit être présentée lors du retour du produit. Cette

garantie ne couvre pas les dommages que MILWAUKEE détermine

d'être causés par des réparations ou des tentatives de réparation

par quiconque d'autre que le personnel agréé par MILWAUKEE, des

utilisations incorrectes, des altérations, des utilisations abusives, une

usure normale, une carence d'entretien ou les accidents.

Usure normale : Par rapport à plusieurs outils électriques, il faut

remplacer et entretenir leurs pièces an de jouir de leur rendement

optimal. Cette garantie ne couvre pas les cas de réparation lorsque la

vie utile normale de la pièce s'est terminée, incluant, sans s'y limiter, les

mandrins, les balais, les câbles, les patins de scie, les brides de lame,

les joints toriques, les embouts, les butoirs, les lames d'entraînement,

les pistons, les percuteurs, les poussoirs et les rondelles de protec-

tion de butoir.

*Cette garantie ne couvre ni les blocs-piles ni tous les outils électriques.

Veuillez vous reporter aux autres garanties di󰀨érentes disponibles

pour ces produits.

La période durant lequel la garantie est valable pour la lumière à DEL

de la lampe de travail à DEL (49-24-0171) et l'ampoule transformée

à DEL (49-81-0090) est d'une durée égale à la vie utile du produit

en raison des limites au-dessus. Si la lumière à DEL ou l'ampoule

transformée à DEL tombent en panne durant l'utilisation normale, la

pièce sera remplacée gratuitement.

L'inscription de la garantie n'est pas nécessaire pour bénécier de

la garantie en vigueur d'un outil électrique MILWAUKEE. La date

de fabrication du produit servira à établir la période de garantie si

aucune preuve d'achat n'est fournie lorsqu'une demande de service

sous garantie est faite.

L'ACCEPTATION DES RECOURS EXCLUSIFS DE RÉPARATION ET

DE REMPLACEMENT DÉCRITS PAR LA PRÉSENTE EST UNE CON-

DITION DU CONTRAT D'ACHAT DE TOUT PRODUIT MILWAUKEE.

SI VOUS N'ACCEPTEZ PAS CETTE CONDITION, VOUS NE DEVEZ

PAS ACHETER LE PRODUIT. EN AUCUN CAS MILWAUKEE NE

SAURAIT ÊTRE RESPONSABLE DE TOUT DOMMAGE ACCES-

SOIRE, SPÉCIAL OU INDIRECT, DE DOMMAGES-INTÉRÊTS

PUNITIFS OU DE TOUTE DÉPENSE, D'HONORAIRES D'AVOCATS,

DE FRAIS, DE PERTE OU DE DÉLAIS ACCESSOIRES À TOUT

DOMMAGE, DÉFAILLANCE OU DÉFAUT DE TOUT PRODUIT, Y

COMPRIS NOTAMMENT LES PERTES DE PROFIT. CERTAINS

ÉTATS ET PROVINCES NE PERMETTANT L'EXCLUSION OU LA

LIMITATION DES DOMMAGES DIRECTS OU INDIRECTS, LES

RESTRICTIONS CI-DESSOUS PEUVENT NE PAS ÊTRE APPLI-

CABLES. CETTE GARANTIE EST EXCLUSIVE ET REMPLACE

TOUTE AUTRE GARANTIE EXPRESSE, QU'ELLE SOIT VERBALE

OU ÉCRITE. DANS LA MESURE PERMISE PAR LA LOI, MILWAUKEE

RENONCE À TOUTE GARANTIE IMPLICITE, Y COMPRIS, SANS

S'Y LIMITER, TOUTE GARANTIE IMPLICITE DE COMMERCIA-

BILITÉ OU D'ADAPTATION À UNE UTILISATION OU À UNE FIN

PARTICULIÈRE. DANS LA MESURE OÙ UNE TELLE STIPULATION

D'EXONÉRATION N'EST PAS PERMISE PAR LA LOI, LA DURÉE

DE CES GARANTIES IMPLICITES EST LIMITÉE À LA PÉRIODE

APPLICABLE DE LA GARANTIE EXPRESSE, TELLE QUE CELA

EST DÉCRIT PRÉCÉDEMMENT. CERTAINES PROVINCES NE

PERMETTANT PAS DE LIMITATION DE DURÉE DES GARANTIES

IMPLICITES, LES RESTRICTIONS CI-DESSUS PEUVENT NE PAS

ÊTRE APPLICABLES. LA PRÉSENTE CONFÈRE À L'UTILISATEUR

DES DROITS LÉGAUX PARTICULIERS ; IL BÉNÉFICIE ÉGALEMENT

D'AUTRES DROITS QUI VARIENT D'UNE PROVINCE À L'AUTRE.

Cette garantie s'applique uniquement aux produits vendus aux États-

Unis et au Canada.

Veuillez consulter l'onglet « Trouver un centre Service », dans

la section « Pièces et service » du site web de MILWAUKEE, à

l'adresse www.milwaukeetool.com, ou composer le 1.800.SAWDUST

(1.800.729.3878) an de trouver le centre de service le plus proche

dans votre région pour l'entretien, sous garantie ou non, de votre outil

électrique MILWAUKEE.

ADVERTENCIAS DE SEGURIDAD

GENERALES PARA LA

HERRAMIENTA ELÉCTRICA

ADVERTENCIA

Lea todas las advertencias

de seguridad, instrucciones,

ilustraciones y especicaciones con esta her-

ramienta eléctrica. Si no sigue todas las adverten-

cias e instrucciones, se pueden provocar una des-

carga eléctrica, un incendio o lesiones graves.

Guarde todas las advertencias e instrucciones

para consultarlas en el futuro. El término "herra-

mienta eléctrica" en todas las advertencias incluidas

más abajo se reere a su herramienta operada por

conexión (cable) a la red eléctrica o por medio de

una batería (inalámbrica).

SEGURIDAD EN EL ÁREA

DE TRABAJO

• Mantenga el área de trabajo limpia y bien ilu-

minada. Las áreas desordenadas u oscuras son

propicias para los accidentes.

• No utilice herramientas eléctricas en atmósferas

explosivas, tales como en presencia de líquidos,

gases o polvos inamables. Las herramientas

eléctricas generan chispas que pueden encender

el polvo o los vapores.

• Mantenga a los niños y a los espectadores

alejados mientras utiliza una herramienta

eléctrica. Las distracciones pueden ocasionar la

pérdida de control.

SEGURIDAD ELÉCTRICA

• Los enchufes de la herramienta eléctrica deben

coincidir con el tomacorriente. Nunca modique

el enchufe de ninguna manera. No utilice adap-

tadores de enchufe con herramientas eléctricas

aterrizadas. Los enchufes y tomacorrientes cor-

respondientes sin modicar reducirán el riesgo de

descarga eléctrica.

• Evite el contacto corporal con superficies

aterrizadas, tales como tuberías, radiadores,

estufas y refrigeradores. Existe un riesgo mayor

de descarga eléctrica si su cuerpo está aterrizado.

• No exponga las herramientas eléctricas a la lluvia

ni a condiciones húmedas. Si se introduce agua

en una herramienta eléctrica, aumentará el riesgo

de descarga eléctrica.

• No maltrate el cable. Nunca utilice el cable

para cargar, jalar o desconectar la herramienta

eléctrica. Mantenga el cable alejado del calor,

el aceite, los bordes alados o las partes en

movimiento. Los cables dañados o enredados

aumentan el riesgo de descarga eléctrica.

• Al utilizar una herramienta eléctrica en exteriores,

utilice una extensión adecuada para uso en

exteriores. El uso de una extensión adecuada

para el uso en exteriores disminuye el riesgo de

descarga eléctrica.

• Si es inevitable utilizar una herramienta eléctrica

en un lugar húmedo, utilice un alimentador de

corriente protegido con un interruptor de circuito

por falla de conexión a tierra (GFCI). El uso de

un GFCI reduce el riesgo de descarga eléctrica.

SEGURIDAD PERSONAL

• Manténgase alerta, atento a lo que está haciendo y

utilice el sentido común al utilizar una herramienta

eléctrica. No utilice una herramienta eléctrica

mientras está cansado o bajo la inuencia de

drogas, alcohol o medicamentos. Un momento de

distracción al utilizar herramientas eléctricas puede

ocasionar lesiones personales graves.

• Utilice equipo de protección personal. Siempre

use protección para los ojos. El equipo de protec-

ción, tal como una máscara contra polvo, calzado

antideslizante, casco o protección auditiva, utilizado

para condiciones adecuadas disminuirá las lesiones

personales.

• Evite el arranque accidental. Asegúrese de que

el interruptor esté en la posición de apagado

antes de conectarlo a una fuente de poder y/o

batería, levantar o trasladar la herramienta.

Trasladar herramientas con el dedo en el interruptor

o energizar herramientas eléctricas que tienen el

interruptor encendido propicia accidentes.

• Retire cualquier llave de ajuste antes de entender

la herramienta. Una llave que se deje insertada en

una parte giratoria de la herramienta eléctrica puede

ocasionar lesiones personales.

• No estire el cuerpo demasiado. Mantenga un buen

contacto entre los pies y el suelo y mantenga el

equilibrio en todo momento. Esto permite un mejor

control de la herramienta eléctrica en situaciones

inesperadas.

• Vístase adecuadamente. No utilice ropa o joyería

holgada. Mantenga el cabello y la ropa alejados

de las partes móviles. La ropa holgada, las alhajas

o el cabello largo pueden quedarse atrapados en

las partes móviles.

• Si se proporcionan dispositivos para la conexión

de instalaciones de extracción y recolección de

polvo, cerciórese de que estén conectados y

se utilicen correctamente. El uso de dispositivos

recolectores de polvo puede disminuir los riesgos

relacionados con el polvo.

• No permita que la familiaridad por el uso frecuente

de las herramientas lo hagan sentirse seguro e

ignorar los principios de seguridad de las her-

ramientas. Un descuido puede provocar lesiones

graves en una fracción de segundo.

USO Y CUIDADO DE LAS

HERRAMIENTAS ELÉCTRICAS

• No fuerce la herramienta eléctrica. Utilice la her-

ramienta eléctrica correcta para su aplicación.

La herramienta eléctrica correcta realizará el trabajo

mejor y con mayor seguridad a la velocidad para la

que fue diseñada.

• No utilice la herramienta eléctrica si el interruptor

no la enciende y la apaga. Cualquier herramienta

eléctrica que no pueda controlarse con el interruptor

es peligrosa y debe repararse.

• Desconecte el enchufe de la fuente de energía

y/o quite la batería de la herramienta eléctrica,

si es posible, antes de realizar cualquier ajuste,

cambiar accesorios o almacenar las herramientas

eléctricas. Tales medidas preventivas de seguridad

disminuyen el riesgo de que la herramienta eléctrica

se encienda accidentalmente.

• Almacene las herramientas eléctricas que no

la batería o la herramienta fuera del rango de

temperatura especicado en las instrucciones.

La carga incorrecta o a temperaturas fuera del rango

especicado puede dañar la batería y aumentar el

riesgo de incendio.

MANTENIMIENTO

• Lleve su herramienta eléctrica a servicio con un

técnico calicado que use únicamente piezas

de reemplazo idénticas. Esto asegurará que la

seguridad de la herramienta eléctrica se mantenga.

• Nunca dé servicio a baterías dañadas. Únicamente

el fabricante o proveedores de servicio autorizados

deben dar servicio a las baterías.

REGLAS ESPECIFICAS DE

SEGURIDAD

CRIMPADORA

• Use la herramienta únicamente como se indica.

Solo el personal capacitado debe operar la

herramienta.

•

ADVERTENCIA

Para reducir el riesgo

de ash de arco, des-

carga eléctrica y daños a la propiedad,

trabaje en líneas desenergizadas cuando

sea posible. La herramienta no está aislada.

Si se requiere trabajar en líneas energizadas,

asegúrese de que se han tomado primero todas

las precauciones apropiadas, incluidas las

contenidas en la norma NFPA 70E.

• Use únicamente la herramienta con matrices en

forma de "U" y conectores para los cuales está

diseñada. Las mordazas, matrices y conectores

deben usarse en una COMBINACIÓN APROBADA

para lograr una operación exitosa. Las combina-

ciones inadecuadas pueden producir un crimpado

con fallas. Puede presentarse una descarga eléctrica,

incendio, explosión y daño a la propiedad.

• Mantenga las manos alejadas de las mordazas

crimpadoras mientras la herramienta esté en

uso. Los dedos podrían aplastarse.

• Para reducir el riesgo de lesiones, utilice gafas

o lentes de seguridad con protectores laterales

al operar o dar servicio a la herramienta.

• Inspeccione y descarte las piezas de trabajo

con suras o desgaste antes de usarlas. Los

materiales pueden surarse o quebrarse.

• Siga las instrucciones de instalación del fab-

ricante del conector. Otros usos pueden causar

daños a la herramienta, los accesorios y la pieza

de trabajo.

• Para obtener los mejores resultados, utilice

únicamente con acolladores que absorban la

energía. Las cuerdas, correas o cadenas pueden

romperse y provocar una falla. No utilice con

acolladores con toda la tensión.

• Riesgo de quem-adura química. Mantenga la

batería de la celda de monedas lejos de los niños.

• Válgase siempre de su sentido común y sea

cuidadoso cuando utilice herramientas. No es

posible anticipar todas las situaciones que podrían

tener un desenlace peligroso. No utilice esta her-

ramienta si no entiende estas instrucciones de uso

o si considera que el trabajo a realizar supera sus

capacidades, comuníquese con Milwaukee Tool o con

un profesional capacitado para recibir capacitación

o información adicional.

• Conserve las etiquetas y las placas nominales.

Contienen información importante. Si son ilegibles o

no están presentes, comuníquese con un centro de

servicio MILWAUKEE para obtener un reemplazo.

se estén utilizando fuera del alcance de los

niños y no permita que personas que no estén

familiarizadas con la herramienta eléctrica o con

estas instrucciones la utilicen. Las herramientas

eléctricas son peligrosas en manos de usuarios sin

capacitación.

• Dé mantenimiento a las herramientas eléctricas

y accesorios. Verique que no haya desalin-

eación, amarre de partes móviles, partes rotas

o alguna otra condición que pueda afectar el

funcionamiento de la herramienta eléctrica. Si se

daña, asegúrese de que la herramienta eléctrica

sea reparada antes de que se utilice. Muchos

accidentes son ocasionados por herramientas

eléctricas con mantenimiento deciente.

• Mantenga las herramientas de corte aladas y

limpias. Las herramientas de corte correctamente

mantenidas con bordes de corte alados son menos

propensas a atorarse y son más fáciles de controlar.

• Utilice la herramienta eléctrica, los accesorios

y las puntas, etc. de acuerdo con estas instruc-

ciones, tomando en cuenta las condiciones

de trabajo y el trabajo a realizar. El uso de la

herramienta eléctrica para operaciones diferentes a

las previstas podría generar una situación peligrosa.

• Mantenga las empuñaduras y las supercies

de sujeción secas, limpias y libres de aceite y

grasa. Las empuñaduras y supercies de sujeción

resbalosas no permiten el manejo y control seguros

de la herramienta en situaciones inesperadas.

USO Y CUIDADO DE LAS

HERRAMIENTAS CON BATERÍA

• Recargue únicamente con el cargador espe-

cicado por el fabricante. Un cargador que es

adecuado para un tipo de batería puede crear un

riesgo de incendio si se utiliza con otra batería.

• Utilice las herramientas eléctricas únicamente

con baterías especícamente diseñadas. El uso

de cualquier otra batería puede producir un riesgo

de lesiones e incendio.

• Cuando la batería no esté en uso, manténgala

alejada de otros objetos metálicos como su-

jetapapeles, monedas, llaves, clavos, tornillos

u otros objetos metálicos pequeños que puedan

formar una conexión de una terminal a otra. Crear

un corto entre las terminales de la batería puede

ocasionar quemaduras o un incendio.

• Bajo condiciones de maltrato, el líquido puede

ser expulsado de la batería, evite el contacto. En

caso de contacto accidental, lave con agua. Si el

líquido entra en contacto con los ojos, busque

además ayuda médica. El líquido expulsado de

la batería puede causar irritación o quemaduras.

• No use una batería o herramienta que se haya

dañado o modicado. Las baterías dañadas o

modicadas pueden mostrar un comportamiento

impredecible, causando incendios, explosión o

riesgo de lesión.

• No exponga una batería o herramienta al fuego

o a temperatura excesiva. La exposición a fuego

o temperatura a más de 130° C (265° F) puede

causar explosiones.

• Siga todas las instrucciones de carga y no cargue

•

ADVERTENCIA

Algunos polvos generados por

el lijado eléctrico, aserrado,

pulido, taladrado y otras actividades de construcción

contienen químicos identicados como causantes

de cáncer, defectos congénitos u otros daños re-

productivos. Algunos ejemplos de estos químicos

son:

• plomo de pintura basada en plomo

• dióxido de silicio de los ladrillos y el cemento y otros

productos de albañilería y

• arsénico y cromo de madera con tratamiento químico.

Su riesgo por estas exposiciones varía, dependi-

endo de la frecuencia con que realice este tipo de

trabajo. Para reducir su exposición a estos quími-

cos: trabaje en un área bien ventilada y trabaje con

equipo de seguridad aprobado, como mascarillas

protectoras contra polvo especialmente diseñadas

para ltrar partículas microscópicas.

SIMBOLOGÍA

Volts

Corriente directa

ADVERTENCIA

Para reducir las

posibili-dades de que

se presenten riesgos de arco eléctrico,

choque eléctrico o daños a la propiedad,

trabaja en líneas desenergizadas cuando

resulte posible. La herramienta no cuenta

con aislamiento. En caso de que sea nec-

esario trabajar en líneas energizadas,

asegúrese de que se hayan tomado todas

las debidas precauciones, incluidas aquel-

las que guran en NFPA 70E, con antici-

pación.

ADVERTENCIA

Mantenga las manos

alejadas de las

mordazas crimpadoras mientras se esté

usando la herramienta. Los dedos podrían

aplastarse.

Para reducir el riesgo de lesiones, utilice

gafas o lentes de seguridad con protectores

laterales al operar o dar servicio a la

herramienta.

Lea el manual del operador.

Underwriters Laboratories, Inc.

ESPECIFICACIONES

Cat. No.. .................................................... 2779-20

Volts.............................................................. 18 CD

Tipo de batería .............................................M18™

Tipo de cargador ..........................................M18™

Módulo/ID de FCC ...................... QOQ-BGM220S2

Contains IC ............................... 5123A-BGM220S2

Fuerza .............................................106,8 kN (12T)

Capacidad .............................. #8 AWG - 750 MCM

Temperatura ambiente recomendada

para operar ...............-18°C a 50°C (0°F a 122°F)

*Consulte las páginas 17 a 19 del Manual del opera-

dor para ver si hay dispositivos compatibles con UL.

DESCRIPCION FUNCIONAL

1. Mordazas

crimpadoras

2. Anillo de elevación

3. LED indicador de

crimpado

4. Batería interna

5. Indicador de

ONE-KEY

6. Empuñadura

7. Gatillo de reversa

8. Gatillo

9. Pasadores de

liberación de matrices

ENSAMBLAJE

ADVERTENCIA

Recargue la batería sólo con

el cargador especificado

para ella. Para instrucciones especícas sobre

cómo cargar, lea el manual del operador sumin-

istrado con su cargador y la batería.

Como se inserta/quita la batería

en la herramienta

Para retirar la batería, presione los botones de liber-

ación y jale de la batería para sacarla de la herramienta.

ADVERTENCIA

Siempre retire la batería cada

vez que la herramienta no

esté en uso.

Para introducir la batería, deslícela en el cuerpo de

la herramienta. Asegúrese de que quede bien rme

en su posición.

ADVERTENCIA

Utilice únicamente accesorios

especícamente recomenda-

dos para esta herramienta. El uso de accesorios

no recomendados podría resultar peligroso.

Un crimpado incompleto o defectuoso podría

causar un incendio. Use únicamente la herra-

mienta con matrices en forma de "U" y conecto-

res para los cuales está diseñada. Las mordazas,

matrices y conectores deben usarse en una

combinación aprobada para lograr una oper-

ación exitosa. Las combinaciones inadecuadas

pueden producir un crimpado con fallas. Puede

presentarse una descarga eléctrica, incendio,

explosión y daño a la propiedad.

Cambio de los troqueles

Inspeccione los troqueles y los conectores antes de

usarlos. Utilice únicamente troqueles y conectores

que correspondan correctamente para las mordazas

crimpadoras. Consulte las especicaciones para ver-

icar la compatibilidad de los troqueles/conectores.

1. ¡ADVERTENCIA! Retire la batería para evitar

arrancar la herramienta.

2. Coloque a presión las matrices correspondientes

en cada lado de las mordazas crimpadoras.

3. Para retirar, oprima el botón de liberación para

cada lado de las mordazas crimpadoras. Jale

las matrices para sacarlas de las mordazas

crimpadoras.

ONE-KEY™

Para obtener más información acerca de la funcion-

alidad de ONE-KEY™ para esta herramienta, visite

milwaukeetool.com/One-Key. Para descargar la

aplicación ONE-KEY™, visite la App Store

o Google

Play™ desde su dispositivo inteligente.

Indicador ONE-KEY™

Azul jo El modo inalámbrico está activo y

listo para congurar a través de la

aplicación ONE-KEY™.

Azul

intermitente

La herramienta tiene una

comunicación activa con la

aplicación ONE-KEY™.

Rojo

intermitente

La herramienta tiene activo el

bloqueo de seguridad y sólo podrá

desbloquearla el dueño a través de

la aplicación ONE-KEY™.

OPERACION

ADVERTENCIA

Para reducir las posibili-

dades de que se pre-

senten riesgos de arco eléctrico, choque

eléctrico o daños a la propiedad, trabaja en

líneas desenergizadas cuando resulte posible.

La herramienta no cuenta con aislamiento. En

caso de que sea necesario trabajar en líneas

energizadas, asegúrese de que se hayan tomado

todas las debidas precauciones, incluidas aquel-

las que guran en NFPA 70E, con anticipación.

Mantenga las manos alejadas de las mordazas

crimpadoras mientras se esté usando la

herramienta. Los dedos podrían

aplastarse.

Siempre utilice la protección de ojos adecuada

indicada para cumplir con lo dispuesto en la

norma ANSI Z87.1.

Crimpado

Antes de crimpar:

• Inspeccione las mordazas y matrices para detec-

tar suras u otros daños. No utilice mordazas o

matrices dañadas. Comuníquese con un centro de

servicio MILWAUKEE.

• Asegúrese que las matrices estén instaladas cor-

rectamente.

• Las mordazas, matrices, conectores y cables deben

usarse en UNA COMBINACIÓN APROBADA. Las

combinaciones inadecuadas pueden producir un

crimpado con fallas.

• Inspeccione y descarte las piezas de trabajo con

suras o desgaste antes de usarlas. Los materiales

pueden surarse o quebrarse.

• Siga las especicaciones de instalación especica-

das en la Tabla A, B, o C utilizando una combinación

aprobada de mordazas, matrices, conectores y

cables como se indica. Otros usos pueden causar

daños a la herramienta, los accesorios y la pieza

de trabajo.

1. Instale las matrices.

2. Inserte la batería

3. Gire las mordazas al ángulo deseado. Sostenga

la herramienta rmemente. Presione sin soltar

el gatillo.

4. Cuando el ciclo haya nalizado, la herramienta se

apagará y el indicador se iluminará. Suelte el ga-

tillo. Oprima y sostenga el gatillo de reversa para

regresar manualmente las mordazas crimpadoras.

NOTA: Después del que el ciclo alcance un cierto

punto, el crimpado puede terminar automática-

mente, incluso si se libera el gatillo.

LED

Indicador Denición

Verde jo La herramienta terminó la operación

y alcanzó la presión total de

crimpado.

Rojo jo La herramienta terminó la operación

pero NO alcanzó la presión total de

crimpado.

Rojo

destellando

La herramienta NO realizó la

operación.

Destellando

Rojo/Verde

(después

Verde y Rojo

jo)

La herramienta llegó a su

intervalo de servicio (20 000

crimpados). El color verde/rojo

empezará a destellar después

de que se muestre el indicador

de la operación. Devuelva la

herramienta a un centro de servicio

MILWAUKEE.

5. Continúe prensando de acuerdo con las instruc-

ciones en la Tabla A, B, o C, o las instrucciones

de instalación del fabricante del conector.

• Los engarces deben colocarse uniformemente en

el cañón del conector.

• Los engarces deben colocarse razonablemente

dentro de las bandas de color o área moleteada

del conector.

• Para empalmes, comience a apretar en el centro,

trabajando hacia afuera mientras alterna los lados.

• Para las orejetas, comience a apretar cerca de la

almohadilla, trabajando hacia el cañón.

• La orientación del engarzado no es crítica en los

conectores de barril sin costura, pero para obtener

los mejores resultados, gire la herramienta 180°

entre los pliegues.

6. Un foco de LED iluminará la pieza de trabajo al

jalar el gatillo.

7. El identicador de matriz se presiona dentro del

conector durante el crimpado.

MANTENIMIENTO

ADVERTENCIA

Para reducir el riesgo de una

lesión, desconecte siempre

la herramienta antes de darle cualquier manten-

imiento. Nunca desarme la batería, el cargador o

la herramienta, salvo que así lo indiquen estas

instrucciones. Comuníquese con un centro de

servicio de MILWAUKEE para todas las demás

reparaciones.

Mantenimiento de las herramientas

Adopte un programa regular de mantenimiento y

mantenga esta herramienta en buenas condicio-

nes. Inspeccione la herramienta para problemas

como ruidos indebidos, desalineadas o agarrotadas

de partes móviles, piezas rotas o cualquier otra

condición que pueda afectar el funcionamiento de

la herramienta. Envíe su herramienta al Centro de

Servicio MILWAUKEE para reparación. Solicite que

un centro de servicio autorizado revise y dé manten-

imiento con frecuencia a la herramienta, la batería y

el cargador, de acuerdo con su patrón de uso, con

el n de garantizar que funcionen correctamente.

Si la herramienta no arranca u opera a toda su

potencia con una batería completamente cargada,

limpie, con una goma o borrador, los contactos de la

batería y de la herramienta. Si aun asi la herramienta

no trabaja correctamente, regrésela, con el cargador

y la batería, a un centro de servicio MILWAUKEE.

Batería interna tipo moneda

ADVERTENCIA

Riesgo de quem-

adura química.

Este dispositivo contiene una batería

de botón/tipo moneda de litio. Una

batería nueva o usada puede causar

quemaduras internas graves y causar la muerte

tan solo en 2 horas si se ingiere o entra al cu-

erpo. Siempre asegure la cubierta de la batería.

Si no se cierra con rmeza, deje de usar el dis-

positivo, retire las baterías y manténgala alejada

de los niños. Si cree que las baterías pudieron

ser ingeridas o entraron al cuerpo, busque aten-

ción médica de inmediato.

Se usa una batería interna tipo moneda para facilitar

la funcionalidad completa de ONE-KEY™.

Para cambiar la batería tipo moneda:

1. ¡ADVERTENCIA! Retire la batería de la herra-

mienta para evitar arrancar la herramienta.

2. Aoje el o los tornillos y abra la puerta del com-

partimento de la batería tipo moneda.

3. Retire la batería tipo moneda anterior, manténgala

fuera del alcance de los niños y deshágase de ella

de la manera correcta.

4. Inserte la nueva batería tipo moneda (3V CR2032),

con el lado positivo hacia arriba.

5. Cierre la tapa de la batería y apriete el tornillo(s)

con rmeza.

ADVERTENCIA

Para reducir el riesgo de le-

siones y personales y daños,

nunca la sumerja una herramienta en líquidos ni

permita que estos uyan dentro de la misma.

Limpieza

Limpie el polvo y suciedad de las cualquier ventilas.

Mantenga los herramienta, limpios, secos y libres

de aceite o grasa. Use solo jabón neutro y un trapo

húmedo para limpiar, ya que algunos substancias y

solventes limpiadores son dañinos a los plásticos y

partes aislantes. Algunos de estos incluyen: gasolina,

turpentina,thíner, lacas, thíner para pinturas, solven-

tes para limpieza con cloro, amoníaco y detergentes

caseros que tengan amonia. Nunca usa solventes in-

amables o combustibles cerca de una herramienta.

Reparaciones

Si su herramienta, batería o cargador están dañados,

envíela al centro de servicio autorizado más cercano.

ACCESORIOS

ADVERTENCIA

Utilice sólo los accesorios

especícamente recomenda-

dos. Otros accesorios puede ser peligroso.

Para una lista completa de accessorios, visite

nuestro sitio en Internet: www.milwaukeetool.com o

póngase en contacto con un distribuidor.

COMUNICACIÓN INALÁMBRICA

Para productos que cuentan con funciones de comu-

nicación inalámbrica, incluida ONE-KEY™:

De conformidad con la parte 15.21 del Reglamento

de FCC, no modique este producto. La modicación

podría ocasionar que se anule su autorización para

operar el producto. Este dispositivo cumple con lo

dispuesto en la parte 15 del Reglamento de la FCC

así como las normas RSS de exención de licencia

de ISED-Canada. La operación está sujeta a las

siguientes dos condiciones: 1) Este dispositivo no

debe ocasionar interferencia nociva y 2) este dis-

positivo debe aceptar cualquier interferencia que

se reciba, incluyendo la interferencia que pueda

ocasionar operación no deseada.

Connections made with this tool (2779-20) and combination of die and connector part numbers in the charts below produce UL classied crimps according to the UL 486A-B standard.

Les connexions réalisées avec cet outil (2779-20) et la combinaison matrice-connecteur dont vous pouvez trouver les références dans les graphiques ci-dessous produisent des sertissages

homologués UL selon la norme de UL 486A-B.

Las conexiones hechas con esta herramienta (2779-20) y combinación de troquel y números de parte de conectores en los cuadros de abajo producen crimpados clasicados por UL según

las nomas de UL 486A-B.

Wire Size

(Code only) /

Taille de câble

(code uniquement) /

Tamaño de cable

(sólo código)

Die Color /

Couleur de matrice /

Color del troquel

Cat. No. /

No de Cat.

Die Indentation

Mark /

Empreinte de

matrice / Marca

de muesca del

troquel

Lugs: Total # of Crimps / Cosses : No. total de sertissages /

Orejetas: No. total de crimpados

Splices: # of Crimps per Side / Épissures : No.e de sertissages par côté /

Empalmes: No. de crimpados por lado

Anderson Blackburn

Burndy ILSCO Panduit Penn-Union T&B

#8 AWG

RED / ROUGE / ROJO

49-12-U008C 8

1 1 1 1 1 1

#6 AWG +

BLUE / BLEU / AZUL

49-12-U006C 6

#4 AWG

GRAY /

GRIS

49-12-U004C 4

#2 AWG +

BROWN /

MARRON /

CAFÉ

49-12-U002C 2

#1 AWG +

GREEN /

VERT /

VERDE

49-12-U001C 1

1/0 AWG

PINK /

ROSE /

ROSA

49-12-U01AC 1/0

2/0 AWG

BLACK /

NOIR /

NEGRO

49-12-U02AC 2/0

3/0 AWG

ORANGE /

ANARANJADO

49-12-U03AC 3/0

4/0 AWG

PURPLE / VIOLET / MORADO

49-12-U04AC 4/0

250 MCM

YELLOW / JAUNE / AMARILLO

49-12-U250C 250

300 MCM

WHITE /

BLANC /

BLANCO

49-12-U300C 300 2

2 2 2 2 2 2

350 MCM

RED / ROUGE / ROJO

49-12-U350C 350

Lugs/ Cosses/

Orejetas: 2

Splices/ Épissures/

Empalmes: N/A

400 MCM

BLUE / BLEU / AZUL

49-12-U400C 400

500 MCM

BROWN /

MARRON /

CAFÉ

49-12-U500C 500

600 MCM

GREEN /

VERT /

VERDE

49-12-U600C 600

750 MCM

BLACK /

NOIR /

NEGRO

49-12-U750C 750

Copper Short & Long Barrel Lugs & Splices / Cosses et épissures courtes et longues en cuivre / Orejetas y empalmes de cobre tipo barril cortos y largos

Anderson Blackburn

Burndy ILSCO Panduit Penn-Union T&B

Splice Models /

Modèles d'épissures /

Modelo de empalme

VHS,

VHSS

CSP, CU

YS, YS-L,

YS-T

CT, CTL

SCH, SCL,

SCS, SCSS

BBCU, BCU

54504-54523-TB,

54804-54823

Lug Models / Modèles

de cosses / Modelo

de orejetas

VHCL,

VHCS

CTL, CTL-2,

CTL-L, LCN

YA, YAZ, YAZ-2N, YAZ-2TC,

YA-L, YA-2L, YA-2LN, YA-

L-NT, YA-L-2NT, YA-L-TC,

YA-L-2TC, YA-2N, YA-TC,

YA-2TC

CLN, CLND, CLNS, CLW,

CLWD, CRA, CRB, CRA-L,

CRB-L, CRA-2L,

CRB-2L, CSW, CSWS

LCA, LCAS,

LCB, LCC,

LCD

BBLU, BLU

54104-54123-TB,

54204-54223,

54850BE-54880BE,

54930BE-54923BE

Dual Rated Lugs & Splices / Cosses et épissures à double homologation / Orejetas y empalmes de clasicación dual

Anderson Blackburn

Burndy ILSCO Panduit Penn-Union T&B

Splice Models /

Modèles d'épissures /

Modelo de empalme

VACS ASP YS-A AS,ASN SA BCUA 60501-60578

Lug Models /

Modèles de cosses /

Modelo de orejetas

VACL ATL

YA-A,

YA-ATN

ACL, ACN,ALND, ALNS,

2ACL, 2ACN, ALNN

LAA, LAB BLUA

60101-60178,

60230-60278

Wire Size

(Code only) /

Taille de câble

(code uniquement) /

Tamaño de cable

(sólo código)

Die Color /

Couleur de matrice /

Color del troquel

Cat. No. /

No de Cat.

Die Indentation

Mark /

Empreinte de

matrice / Marca

de muesca del

troquel

Lugs: Total # of Crimps / Cosses : No. total de sertissages /

Orejetas: No. total de crimpados

Splices: # of Crimps per Side / Épissures : No.e de sertissages par côté /

Empalmes: No. de crimpados por lado

Anderson Blackburn

Burndy ILSCO Panduit Penn-Union T&B

#8 AWG

BLUE / BLEU / AZUL

49-12-U008 8

Lugs/ Cosses/

Orejetas: N/A

Splices/

Épissures/

Empalmes: 1

Lugs/ Cosses/

Orejetas: 1

Splices/

Épissures/

Empalmes: N/A

1 1

Lugs/ Cosses/

Orejetas: 1

Splices/

Épissures/

Empalmes: N/A

#6 AWG

GRAY / GRIS

49-12-U006 6

#4 AWG

GREEN / VERT / VERDE

49-12-U004 4

#2 AWG

PINK / ROSE / ROSA

49-12-U002 2 1 1 1

#1 AWG

GOLD / DORÉ / DORADO

49-12-U001 1

2 2 2 2 2 2 2

1/0 AWG

AN / BRUN CLAIR / CAFÉ CLARO

49-12-U01A 1/0

2/0 AWG

OLIVE / VERDE OLIVA

49-12-U02A 2/0

3/0 AWG

RUBY / RUBIS / ROJO RUBÍ

49-12-U03A 3/0

4/0 AWG

WHITE / BLANC / BLANCO

49-12-U04A 4/0

250 MCM

RED / ROUGE / ROJO

49-12-U250 250

300 MCM

BLUE / BLEU / AZUL

49-12-U300 300

350 MCM

BROWN / MARRON / CAFÉ

49-12-U350 350

400 MCM

GREEN / VERT / VERDE

49-12-U400 400

3 3 3 3 3 3 3

500 MCM

PINK / ROSE / ROSA

49-12-U500 500

600 MCM

BLACK / NOIR / NEGRO

49-12-U600 600

750 MCM

YELLOW /

JAUNE

/ AMARILLO

49-12-U750 750

+ Concentric or Compressed only / Concentrique ou compressé uniquement / Concéntrico o comprimido solamente

Table A - United States /

Tableau A

- États-Unis / Tabla A - Estados Unidos

Connections made with this tool (2779-20) and combination of die and connector part numbers in the charts below produce UL classied crimps according to the UL 486A-B standard.

Les connexions réalisées avec cet outil (2779-20) et la combinaison matrice-connecteur dont vous pouvez trouver les références dans les graphiques ci-dessous produisent des sertissages

homologués UL selon la norme de UL 486A-B.

Las conexiones hechas con esta herramienta (2779-20) y combinación de troquel y números de parte de conectores en los cuadros de abajo producen crimpados clasicados por UL según

las nomas de UL 486A-B.

Wire Size

(Code only) /

Taille de câble

(code uniquement) /

Tamaño de cable

(sólo código)

Die Color /

Couleur de matrice /

Color del troquel

Cat. No. /

No de Cat.

Die Indentation

Mark /

Empreinte de

matrice / Marca

de muesca del

troquel

Lugs: Total # of Crimps / Cosses : No. total de sertissages /

Orejetas: No. total de crimpados

Splices: # of Crimps per Side / Épissures : No.e de sertissages par côté /

Empalmes: No. de crimpados por lado

Anderson Blackburn

Burndy ILSCO Panduit Penn-Union T&B

#8 AWG

RED / ROUGE / ROJO

49-12-U008C 8 1

1 1 1

#6 AWG

BLUE / BLEU / AZUL

49-12-U006C 6

#4 AWG

GRAY /

GRIS

49-12-U004C 4

1 1

#2 AWG

BROWN /

MARRON /

CAFÉ

49-12-U002C 2

#1 AWG

GREEN /

VERT /

VERDE

49-12-U001C 1

1/0 AWG

PINK /

ROSE /

ROSA

49-12-U01AC 1/0

1 1 1 1 1 1 1

2/0 AWG

BLACK /

NOIR /

NEGRO

49-12-U02AC 2/0

3/0 AWG

ORANGE /

ANARANJADO

49-12-U03AC 3/0

4/0 AWG

PURPLE / VIOLET / MORADO

49-12-U04AC 4/0

250 MCM

YELLOW / JAUNE / AMARILLO

49-12-U250C 250

300 MCM

WHITE /

BLANC /

BLANCO

49-12-U300C 300 2

2 2 2 2 2 2

350 MCM

RED / ROUGE / ROJO

49-12-U350C 350

Lugs/ Cosses/

Orejetas: 2

Splices/ Épissures/

Empalmes: N/A

400 MCM

BLUE / BLEU / AZUL

49-12-U400C 400

500 MCM

BROWN /

MARRON /

CAFÉ

49-12-U500C 500

600 MCM

GREEN /

VERT /

VERDE

49-12-U600C 600

750 MCM

BLACK /

NOIR /

NEGRO

49-12-U750C 750

Copper Short & Long Barrel Lugs & Splices / Cosses et épissures courtes et longues en cuivre / Orejetas y empalmes de cobre tipo barril cortos y largos

Anderson Blackburn

Burndy ILSCO Panduit Penn-Union T&B

Splice Models /

Modèles d'épissures /

Modelo de empalme

VHS,

VHSS

CSP, CU

YS, YS-L,

YS-T

CT, CTL

SCH, SCL,

SCS, SCSS

BBCU, BCU

54504-54523-TB,

54804-54823

Lug Models / Modèles

de cosses / Modelo

de orejetas

VHCL,

VHCS

CTL, CTL-2,

CTL-L, LCN

YA, YAZ, YAZ-2N, YAZ-2TC,

YA-L, YA-2L, YA-2LN, YA-

L-NT, YA-L-2NT, YA-L-TC,

YA-L-2TC, YA-2N, YA-TC,

YA-2TC

CLN, CLND, CLNS, CLW,

CLWD, CRA, CRB, CRA-L,

CRB-L, CRA-2L,

CRB-2L, CSW, CSWS

LCA, LCAS,

LCB, LCC,

LCD

BBLU, BLU

54104-54123-TB,

54204-54223,

54850BE-54880BE,

54930BE-54923BE

Dual Rated Lugs & Splices / Cosses et épissures à double homologation / Orejetas y empalmes de clasicación dual

Anderson Blackburn

Burndy ILSCO Panduit Penn-Union T&B

Splice Models /

Modèles d'épissures /

Modelo de empalme

VACS ASP YS-A AS,ASN SA BCUA 60501-60578

Lug Models /

Modèles de cosses /

Modelo de orejetas

VACL ATL

YA-A,

YA-ATN

ACL, ACN,ALND, ALNS,

2ACL, 2ACN, ALNN

LAA, LAB BLUA

60101-60178,

60230-60278

Wire Size

(Code only) /

Taille de câble

(code uniquement) /

Tamaño de cable

(sólo código)

Die Color /

Couleur de matrice /

Color del troquel

Cat. No. /

No de Cat.

Die Indentation

Mark /

Empreinte de

matrice / Marca

de muesca del

troquel

Lugs: Total # of Crimps / Cosses : No. total de sertissages /

Orejetas: No. total de crimpados

Splices: # of Crimps per Side / Épissures : No.e de sertissages par côté /

Empalmes: No. de crimpados por lado

Anderson Blackburn

Burndy ILSCO Panduit Penn-Union T&B

#8 AWG

BLUE / BLEU / AZUL

49-12-U008 8

Lugs/ Cosses/

Orejetas: N/A

Splices/

Épissures/

Empalmes: 1

Lugs/ Cosses/

Orejetas: 1

Splices/

Épissures/

Empalmes: N/A

1 1

Lugs/ Cosses/

Orejetas: 1

Splices/

Épissures/

Empalmes: N/A

#6 AWG

GRAY / GRIS

49-12-U006 6

#4 AWG

GREEN / VERT / VERDE

49-12-U004 4

#2 AWG

PINK / ROSE / ROSA

49-12-U002 2 1 1 1

#1 AWG

GOLD / DORÉ / DORADO

49-12-U001 1

2 2 2 2 2 2 2

1/0 AWG

AN / BRUN CLAIR / CAFÉ CLARO

49-12-U01A 1/0

2/0 AWG

OLIVE / VERDE OLIVA

49-12-U02A 2/0

3/0 AWG

RUBY / RUBIS / ROJO RUBÍ

49-12-U03A 3/0

4/0 AWG

WHITE / BLANC / BLANCO

49-12-U04A 4/0

250 MCM

RED / ROUGE / ROJO

49-12-U250 250

300 MCM

BLUE / BLEU / AZUL

49-12-U300 300

350 MCM

BROWN / MARRON / CAFÉ

49-12-U350 350

400 MCM

GREEN / VERT / VERDE

49-12-U400 400

3 3 3 3 3 3 3

500 MCM

PINK / ROSE / ROSA

49-12-U500 500

600 MCM

BLACK / NOIR / NEGRO

49-12-U600 600

750 MCM

YELLOW /

JAUNE

/ AMARILLO

49-12-U750 750

Table B - Canada and Mexico /

Tableau B

- Canada et Mexique / Tabla B - Canadá y México

Connections made with this tool (2779-20) and combination of die and connector part numbers in the charts below produce UL classied crimps according to the UL 486A-B standard.

Les connexions réalisées avec cet outil (2779-20) et la combinaison matrice-connecteur dont vous pouvez trouver les références dans les graphiques ci-dessous produisent des sertissages

homologués UL selon la norme de UL 486A-B.

Las conexiones hechas con esta herramienta (2779-20) y combinación de troquel y números de parte de conectores en los cuadros de abajo producen crimpados clasicados por UL según

las nomas de UL 486A-B.

Wire Size

(Code only) /

Taille de câble

(code uniquement) /

Tamaño de cable

(sólo código)

Die Color /

Couleur de matrice /

Color del troquel

Cat. No. /

No de Cat.

Die Indentation

Mark /

Empreinte de

matrice / Marca

de muesca del

troquel

Lugs: Total # of Crimps / Cosses : No. total de sertissages /

Orejetas: No. total de crimpados

Splices: # of Crimps per Side / Épissures : No.e de sertissages par côté /

Empalmes: No. de crimpados por lado

Anderson Blackburn

Burndy ILSCO Panduit Penn-Union T&B

#8 AWG

RED / ROUGE / ROJO

49-12-U008C -8

1 1 1 1 1 1

#6 AWG

BLUE / BLEU / AZUL

49-12-U006C -6

#4 AWG

GRAY /

GRIS

49-12-U004C -4

#2 AWG

BROWN /

MARRON /

CAFÉ

49-12-U002C -2

#1 AWG

GREEN /

VERT /

VERDE

49-12-U001C -1

1/0 AWG

PINK /

ROSE /

ROSA

49-12-U01AC -1/0

2/0 AWG

BLACK /

NOIR /

NEGRO

49-12-U02AC -2/0

3/0 AWG

ORANGE /

ANARANJADO

49-12-U03AC -3/0

4/0 AWG

PURPLE / VIOLET / MORADO

49-12-U04AC -4/0

250 MCM

YELLOW / JAUNE / AMARILLO

49-12-U250C -250

300 MCM

WHITE /

BLANC /

BLANCO

49-12-U300C -300 2

2 2 2 2 2 2

350 MCM

RED / ROUGE / ROJO

49-12-U350C -350

Lugs/ Cosses/

Orejetas: 2

Splices/ Épissures/

Empalmes: N/A

400 MCM

BLUE / BLEU / AZUL

49-12-U400C -400

500 MCM

BROWN /

MARRON /

CAFÉ

49-12-U500C -500

600 MCM

GREEN /

VERT /

VERDE

49-12-U600C -600

750 MCM

BLACK /

NOIR /

NEGRO

49-12-U750C 750

Copper Short & Long Barrel Lugs & Splices / Cosses et épissures courtes et longues en cuivre / Orejetas y empalmes de cobre tipo barril cortos y largos

Anderson Blackburn

Burndy ILSCO Panduit Penn-Union T&B

Splice Models /

Modèles d'épissures /

Modelo de empalme

VHS,

VHSS

CSP, CU

YS, YS-L,

YS-T

CT, CTL

SCH, SCL,

SCS, SCSS

BBCU, BCU

54504-54523-TB,

54804-54823

Lug Models / Modèles

de cosses / Modelo

de orejetas

VHCL,

VHCS

CTL, CTL-2,

CTL-L, LCN

YA, YAZ, YAZ-2N, YAZ-2TC,

YA-L, YA-2L, YA-2LN, YA-

L-NT, YA-L-2NT, YA-L-TC,

YA-L-2TC, YA-2N, YA-TC,

YA-2TC

CLN, CLND, CLNS, CLW,

CLWD, CRA, CRB, CRA-L,

CRB-L, CRA-2L,

CRB-2L, CSW, CSWS

LCA, LCAS,

LCB, LCC,

LCD

BBLU, BLU

54104-54123-TB,

54204-54223,

54850BE-54880BE,

54930BE-54923BE

Dual Rated Lugs & Splices / Cosses et épissures à double homologation / Orejetas y empalmes de clasicación dual

Anderson Blackburn

Burndy ILSCO Panduit Penn-Union T&B

Splice Models /

Modèles d'épissures /

Modelo de empalme

VACS ASP YS-A AS,ASN SA BCUA 60501-60578

Lug Models /

Modèles de cosses /

Modelo de orejetas

VACL ATL

YA-A,

YA-ATN

ACL, ACN,ALND, ALNS,

2ACL, 2ACN, ALNN

LAA, LAB BLUA

60101-60178,

60230-60278

Wire Size

(Code only) /

Taille de câble

(code uniquement) /

Tamaño de cable

(sólo código)

Die Color /

Couleur de matrice /

Color del troquel

Cat. No. /

No de Cat.

Die Indentation

Mark /

Empreinte de

matrice / Marca

de muesca del

troquel

Lugs: Total # of Crimps / Cosses : No. total de sertissages /

Orejetas: No. total de crimpados

Splices: # of Crimps per Side / Épissures : No.e de sertissages par côté /

Empalmes: No. de crimpados por lado

Anderson Blackburn

Burndy ILSCO Panduit Penn-Union T&B

#8 AWG

BLUE / BLEU / AZUL

49-12-U008 8

Lugs/ Cosses/

Orejetas: N/A

Splices/

Épissures/

Empalmes: 1

Lugs/ Cosses/

Orejetas: 1

Splices/

Épissures/

Empalmes: N/A

1 1

Lugs/ Cosses/

Orejetas: 1

Splices/

Épissures/

Empalmes: N/A

#6 AWG

GRAY / GRIS

49-12-U006 6

#4 AWG

GREEN / VERT / VERDE

49-12-U004 4

#2 AWG

PINK / ROSE / ROSA

49-12-U002 2 1 1 1

#1 AWG

GOLD / DORÉ / DORADO

49-12-U001 1

2 2 2 2 2 2 2

1/0 AWG

AN / BRUN CLAIR / CAFÉ CLARO

49-12-U01A 1/0

2/0 AWG

OLIVE / VERDE OLIVA

49-12-U02A 2/0

3/0 AWG

RUBY / RUBIS / ROJO RUBÍ

49-12-U03A 3/0

4/0 AWG

WHITE / BLANC / BLANCO

49-12-U04A 4/0

250 MCM

RED / ROUGE / ROJO

49-12-U250 250

300 MCM

BLUE / BLEU / AZUL

49-12-U300 300

350 MCM

BROWN / MARRON / CAFÉ

49-12-U350 350

400 MCM

GREEN / VERT / VERDE

49-12-U400 400

3 3 3 3 3 3 3

500 MCM

PINK / ROSE / ROSA

49-12-U500 500

600 MCM

BLACK / NOIR / NEGRO

49-12-U600 600

750 MCM

YELLOW /

JAUNE

/ AMARILLO

49-12-U750 750

Table C /

Tableau C

/ Tabla C

58142779d10 961015767-02(A)

02/25 Printed in China

MILWAUKEE TOOL

13135 West Lisbon Road

Brookeld, WI 53005 USA

Number of crimps is a minimum. Additional crimps would not negatively affect the Number of crimps is

a minimum. Additional crimps would not negatively affect the integrity of the connection so long as they

are uniformly placed between the intended crimp area of the connector, typically outlined with color

bands or knurls. For the latest listing of approvals, visit milwaukeetool.com. For technical or service

assistance, contact Milwaukee Customer Service at 1-800-729-3878. / Nombre de frisures est un

minimum. Des sertissures supplémentaires n'affecteraient pas négativement l'intégrité de la connexion

du moment qu'elles sont placées uniformément entre la zone de sertissage prévue du connecteur,

généralement délimitée par des bandes de couleur ou des molettes. Pour la liste d’approbation la plus

récente, veuillez visiter milwaukeetool.com. Pour une assistance technique, veuillez contacter le service

à la clientèle de Milwaukee en composant le 1-800-729-3878. / El número de rizos es mínimo. Las

ondulaciones adicionales no afectarían negativamente a la integridad de la conexión, siempre que se

coloquen de manera uniforme entre el área de engarzado prevista del conector, típicamente delineada

con bandas de color o estrías. Para conocer el último listado de aprobación, visite milwaukeetool.com.

Para asistencia técnica o de servicio, contacte a Servicio al Cliente de Milwaukee al 1-800-729-3878.

SOPORTE DE SERVICIO - MEXICO

CENTRO DE ATENCION A CLIENTES

Techtronic Industries Mexico, S.A. de C.V.

Av. Presidente Masarik 29 Piso 7

11560 Polanco V Seccion

Miguel Hidalgo, Distrito Federal, México

01 (800) 030-7777 o (55) 4160-3540

Lunes a Viernes (9am a 6pm)

O contáctanos en www.milwaukeetool.com.mx

GARANTÍA LIMITADA -

E.U.A. Y CANADÁ

Esta herramienta eléctrica de MILWAUKEE* está garantizada, ante el

comprador original únicamente, por parte de un distribuidor autorizado

MILWAUKEE, de que no tenga material y mano de obra defectuosos.

Sujeto a ciertas excepciones, MILWAUKEE reparará o sustituirá

cualquier pieza de esta herramienta eléctrica que tenga defectos de

material o mano de obra según lo determine MILWAUKEE mediante

una revisión, por un periodo de cinco (5) años después de la fecha de

compra a menos que se indique lo contrario. Al devolver la herramienta

eléctrica a un centro de servicio de fábrica de MILWAUKEE o a una

estación de servicio autorizada de MILWAUKEE, es necesario que la

devolución se haga con ete pagado por adelantado y asegurado. Se

debe incluir una copia del comprobante de compra con el producto

devuelto. Esta garantía no aplica a daños que MILWAUKEE determine

que son ocasionados por reparaciones o intentos de reparaciones

realizados por una persona que no sea personal autorizado de

MILWAUKEE, uso indebido, alteraciones, maltrato, desgaste normal,

falta de mantenimiento o accidentes.

Desgaste normal: Muchas herramientas eléctricas necesitan cambios

de piezas y mantenimiento periódicos para alcanzar su máximo ren-

dimiento Esta garantía no cubre la reparación cuando el uso normal ha

agotado la vida útil de una pieza, incluyendo, entre otros, mandriles,

cepillos, cables, zapatas de la sierra, abrazaderas de la hoja, juntas

tóricas, sellos, protectores, hojas de accionamiento, pistones, herrajes,

levantadores y arandelas de cubierta de los protectores.

*La presente garantía no cubre ni las baterías ni todas las herramientas

eléctricas. Consulte las distintas garantías independientes que están

disponibles para estos productos.

La vigencia de la garantía de la luz LED en la lámpara LED de trabajo

(49-24-0171) y el foco mejorado de LED (49-81-0090) es la misma

que la vida útil del producto sujeto a las limitaciones anteriores. Si

la luz LED o el foco mejorado LED presentan fallas durante su suso

normal, se cambiará la pieza sin costo.

No es necesario realizar el registro de la garantía para recibir la

garantía correspondiente a un producto de herramienta eléctrica

de MILWAUKEE. La fecha de fabricación del producto servirá para

determinar la vigencia de la garantía en caso de que no presente

ningún comprobante de compra al solicitar el servicio en garantía.

LA ACEPTACIÓN DE LOS RESARCIMIENTOS EXCLUSIVOS

DE REPARACIÓN Y SUSTITUCIÓN AQUÍ DESCRITOS ES UNA

CONDICIÓN DEL CONTRATO EN CUANTO A LA COMPRA DE

TODO PRODUCTO DE MILWAUKEE. SI USTED NO ACEPTA ESTA

CONDICIÓN, NO DEBE COMPRAR EL PRODUCTO. MILWAUKEE

NO SERÁ RESPONSABLE EN NINGÚN CASO DE DAÑOS INCIDEN-

TALES, ESPECIALES, EMERGENTES O PUNITIVOS NI DE NINGÚN

COSTO, HONORARIOS DE ABOGADOS, GASTOS, PÉRDIDAS O

DEMORAS QUE SUPUESTAMENTE SEAN CONSECUENCIA DE

ALGÚN DAÑO, FALLA O DEFECTO DE ALGUNO DE LOS PRO-

DUCTOS, INCLUYENDO, ENTRE OTROS, RECLAMACIONES POR

PÉRDIDA DE UTILIDADES. ALGUNOS ESTADOS NO PERMITEN LA

EXCLUSIÓN O LIMITACIÓN DE RESPONSABILIDAD POR DAÑOS

INCIDENTALES O EMERGENTES, POR LO QUE LA ANTERIOR

LIMITACIÓN O EXCLUSIÓN PODRÍA NO APLICARSE EN SU

CASO. ESTA GARANTÍA ES EXCLUSIVA Y SUSTITUYE TODAS

LAS DEMÁS GARANTÍAS EXPRESAS, SEAN ESTAS ESCRITAS U

ORALES. HASTA DONDE PERMITA LA LEY, MILWAUKEE DESCON-

OCE CUALQUIER GARANTÍA IMPLÍCITA, INCLUYENDO, SIN LIMIT-

ACIÓN, CUALQUIER GARANTÍA IMPLÍCITA DE COMERCIABILIDAD

O IDONEIDAD PARA UN FIN O USO ESPECÍFICO; HASTA EN QUE

DICHO DESCONOCIMIENTO NO SEA PERMITIDO POR LA LEY,

DICHAS GARANTÍAS IMPLÍCITAS SE LIMITAN A LA DURACIÓN DE

LA GARANTÍA EXPRESA CORRESPONDIENTE SEGÚN LO ARRIBA

DESCRITO. ALGUNOS ESTADOS NO PERMITEN LIMITACIONES

EN LA VIGENCIA DE UNA GARANTÍA IMPLÍCITA, POR LO QUE LA

ANTERIOR LIMITACIÓN PUDIERA NO APLICAR A USTED. ESTA

GARANTÍA LE CONFIERE DERECHOS JURÍDICOS ESPECÍFICOS

Y USTED PODRÍA, ADEMÁS, TENER OTROS DERECHOS QUE

VARÍAN SEGÚN EL ESTADO.

Esta garantía aplica únicamente a los productos vendidos en EE.

UU. y Canadá.

Consulte la pestaña "Búsqueda de centro de servicio" en la sección de

Partes y servicio del sitio web de MILWAUKEE en www.milwaukeetool.

com o llame al 1.800.SAWDUST (1.800.729.3878) para localizar su

centro de servicio más cercano para darle servicio, con y sin garantía,

a una herramienta de MILWAUKEE.

PÓLIZA DE GARANTÍA - VALIDA

SOLO PARA MÉXICO, AMÉRICA

CENTRAL Y EL CARIBE

La garantía de TECHTRONIC INDUSTRIES es por 5 años a partir de

la fecha original de compra.

Esta tarjeta de garantía cubre cualquier defecto de material y mano

de obra en ese Producto.

Para hacer válida esta garantía, presente esta tarjeta de garantía,

cerrada/sellada por el distribuidor o la tienda donde compró el pro-

ducto, al Centro de Servicio Autorizado (ASC). O, si esta tarjeta no

se ha cerrado/sellado, presente la prueba original de compra a ASC.

Llame 55 4160-3547 para encontrar el ASC más cercano, para ser-

vicio, partes, accesorios o componentes.

Procedimiento para hacer válida esta garantía

Lleve el producto a ASC, junto con la tarjeta de garantía cerrada/

sellada por el distribuidor o la tienda donde compró el producto, y

cualquier pieza o componente defectuoso se reemplazará sin costo

para usted. Cubriremos todos los costos de ete con relación a este

proceso de garantía.

Excepciones

Esta garantía no tendrá validez en las siguientes situaciones:

a) Cuando el producto se use de manera distinta a la que indica el

manual del usuario nal o de instrucciones.

b) Cuando las condiciones de uso no sean normales.

Cuando otras personas no autorizadas por TECHTRONIC INDUSTRIES

modiquen o reparen el producto.

Nota: si el juego de cables está dañado, tiene que reemplazarse

en un Centro de Servicio Autorizado para evitar riesgos eléctricos.

CENTRO DE SERVICIO Y ATENCIÓN

Llame al 55 4160-3547

IMPORTADO Y COMERCIALIZADO POR

TECHTRONIC INDUSTRIES, MÉXICO, S.A. DE C.V.

Miguel de Cervantes Saavedra No.301 Piso 5, Torre Norte

11520 Colonia Ampliación Granada

Miguel Hidalgo, Ciudad de Mexico, Mexico

Modelo:

Fecha de Compra:

Sello del Distribuidor:

Milwaukee 2779-20 M18 FORCE LOGIC 750 MCM Crimper

Product's Documents

User Manual

Specifications

Milwaukee 2779-20 Questions and Answers
