Dante™-Schnittstelle
SL DI 4 XLR
Bedienungsanleitung
Sennheiser electronic GmbH & Co. KG
Am Labor 1, 30900 Wedemark, Germany, www.sennheiser.com
Publ. 10/19 A01
SL DI 4 XLR 2/11
Dante™ Schnittstelle SL DI 4 XLR
Dante™ Schnittstelle SL DI 4 XLR
Das SL DI 4 XLR ist ein Dante™ Interface mit vier Eingängen. Damit können drahtlose Mikrofonemp-
fänger oder Mic/Line-Eingänge in ein Dante™ System eingebunden werden. Dank seiner kleinen
Bauform kann das SL DI 4 XLR nahezu an jedem beliebigen Ort montiert werden, damit es sich nahe
an den Audioquellen befindet und möglichst wenig störungsanfällige Analogkabel benötigt werden.
SL DI 4 XLR 3/11
Dante™ Schnittstelle SL DI 4 XLR

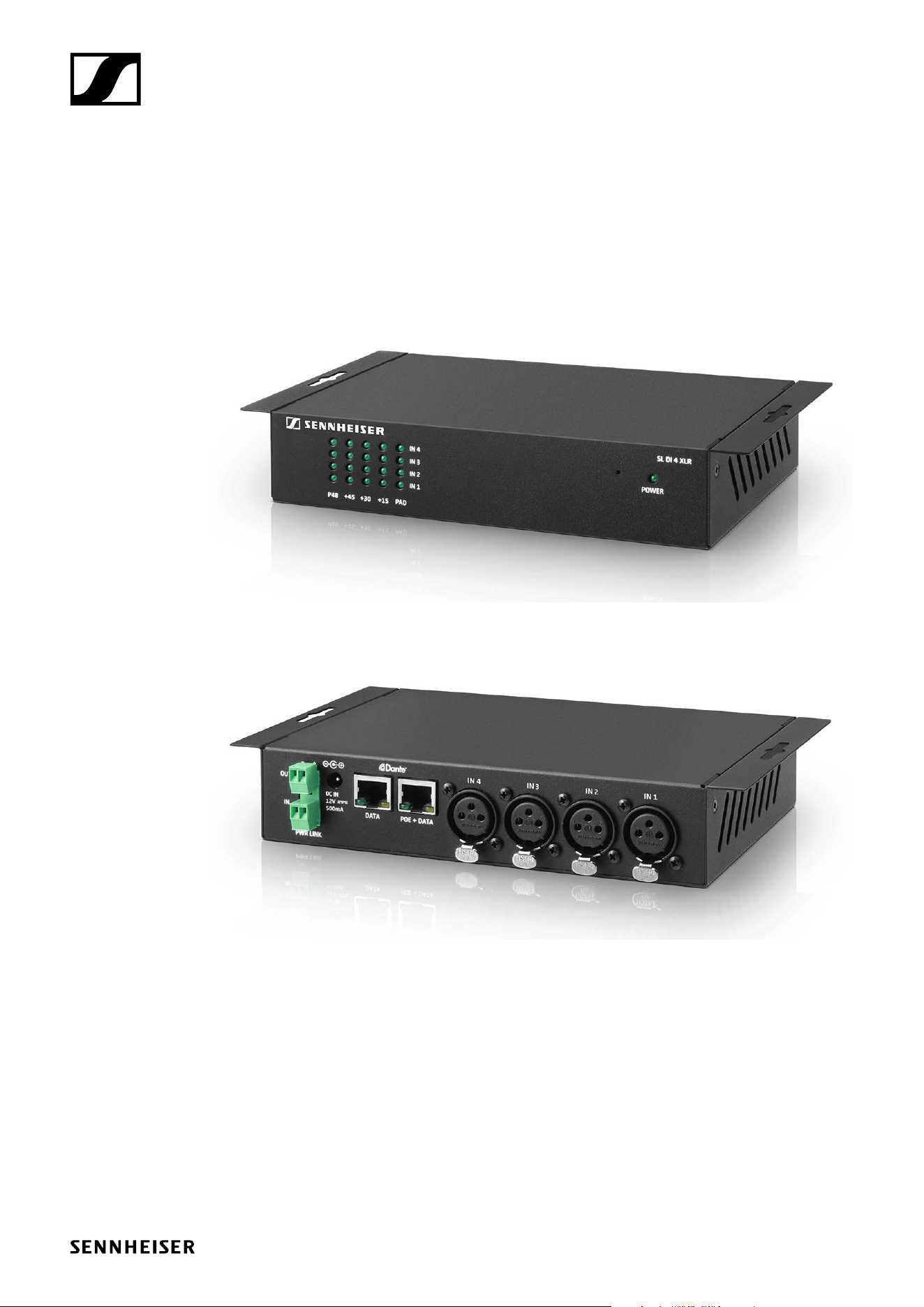

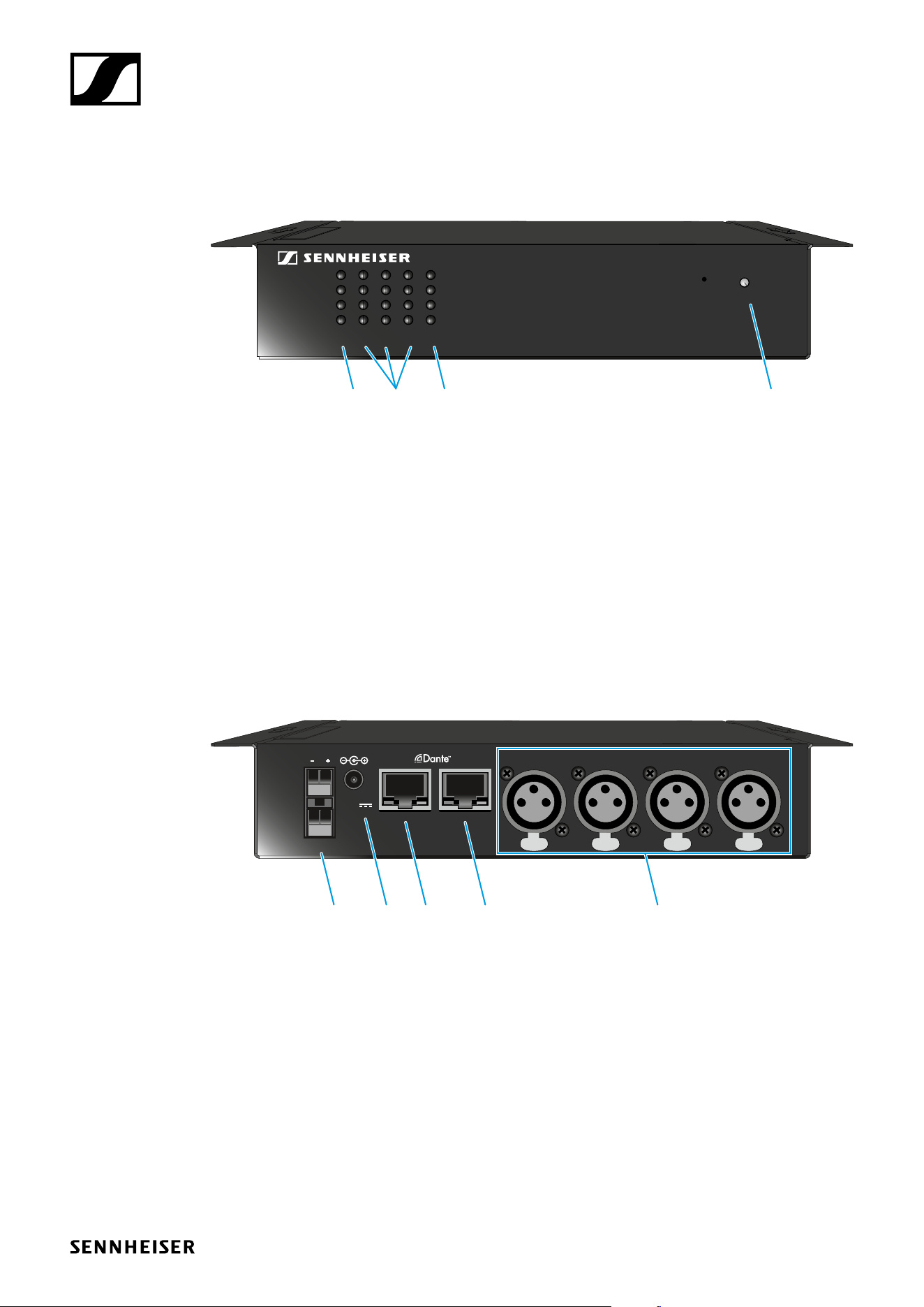

Produktübersicht und Anzeigeelemente Vorderseite
1 LEDs P48
zeigen an, ob die Phantomspeisung für die einzelnen XLR-Eingänge ak-
tiv ist (IN 1, IN 2, IN 3, IN 4)
2 LEDs +45, +30, +15
zeigen die Pegeleinstellungen für jeden XLR-Eingang an
3 LEDs PAD
zeigen an, ob die PAD-Funktion (-12 dB) für die einzelnen XLR-Eingänge
aktiv ist
4 LED POWER
leuchtet, wenn die Spannungsversorgung aktiv ist
Produktübersicht und Anschlusselemente Rückseite
5678 9
POE + DATADATA
DC IN
500mA
12V
PWR LINK
OUT
IN
IN 4 IN 3 IN 2IN 1
5 Eingang und Ausgang
PWR LINK
Anschlussklemmen für die Reihenschaltung der Spannungsversorgung
für mehrere Geräte
6 Buchse DC IN
Eingangsbuchse für optionales Netzteil (Sennheiser NT 12-50CS)
7 Buchse DATA
Dante™ Ethernet-Buchse
8 Buchse POE + DATA
Dante™ Ethernet-Buchse mit Power-over-Ethernet-Funktion
9 analoge XLR-Eingänge
(IN 1, IN 2, IN 3, IN 4)
analoge Audio-Eingänge
IN 4
IN 3
IN 2
IN 1
P48 +45 +30 +15 PAD
POWER
SL DI 4 XLR
12
34
SL DI 4 XLR 4/11
Dante™ Schnittstelle SL DI 4 XLR

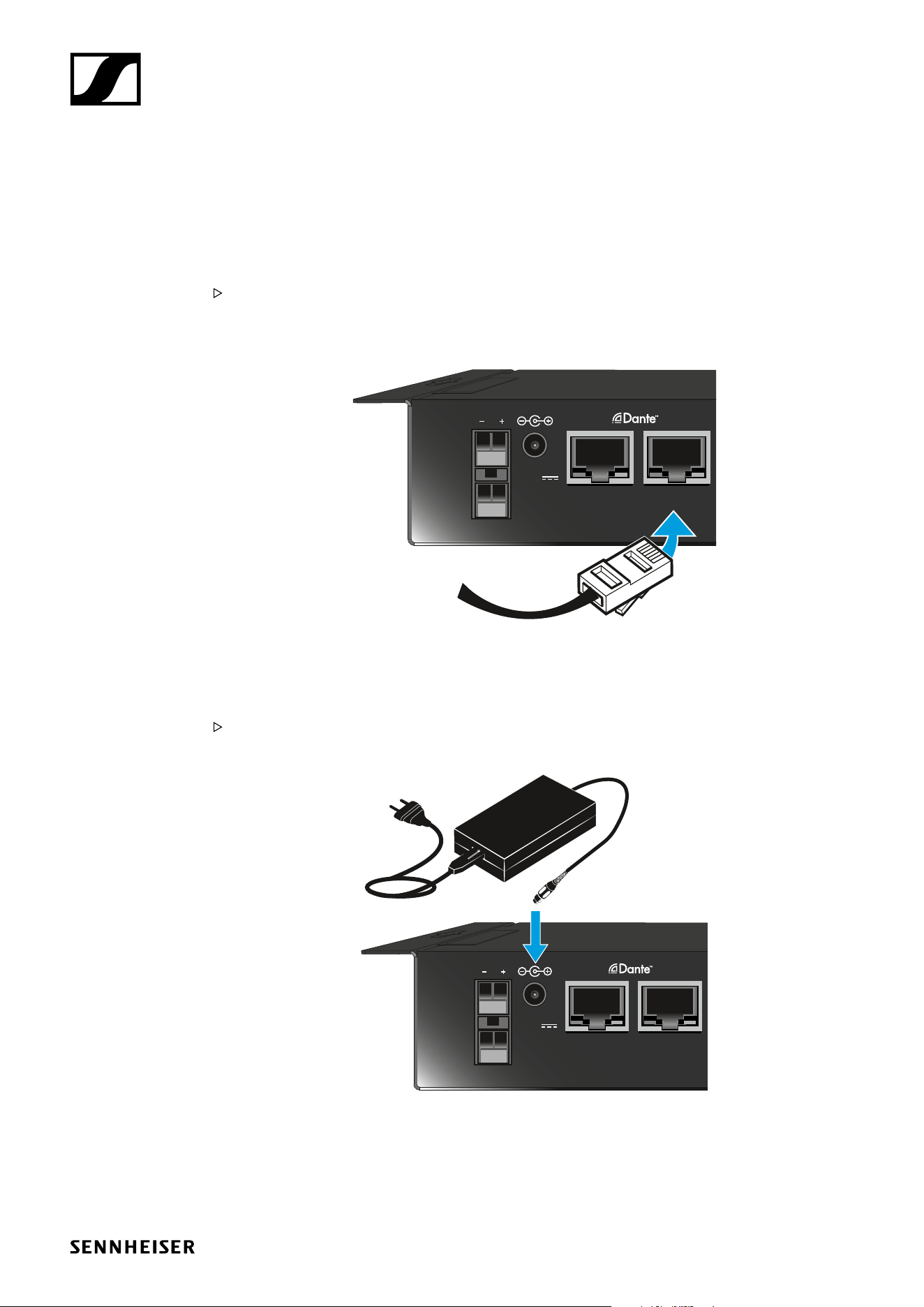

Spannungsversorgung herstellen
Sie können die Spannungsversorgung für das SL DI 4 XLR auf zwei unterschiedliche Arten herstellen.
Spannungsversorgung über Ethernet
Um das SL DI 4 XLR über Ethernet mit Spannung zu versorgen:
Verbinden Sie die Buchse POE + DATA des SL DI 4 XLR und einen freien PoE-Port eines PoE-fähi-
gen Netzwerkgerätes mit einem Ethernet-Kabel (CAT-5 oder höher).
Die LED POWER leuchtet, wenn die Spannungsversorgung hergestellt ist.
Spannungsversorgung über optionales Netzteil Sennheiser NT 12-50CS
Um das SL DI 4 XLR über das optionale Netzteil Sennheiser NT 12-50CS mit Spannung zu versorgen:
Schließen Sie das Netzteil Sennheiser NT 12-50CS an die Buchse DC IN des SL DI 4 XLR an.
Die LED POWER leuchtet, wenn die Spannungsversorgung hergestellt ist.
POE + DATADATA
DC IN
500mA
12V
PWR LINK
OUT
IN
POE + DATADATA
DC IN
500mA
12V
PWR LINK
OUT
IN
SL DI 4 XLR 5/11
Dante™ Schnittstelle SL DI 4 XLR
Spannungsversorgung in Reihe schalten
Über die Buchsen PWR LINK IN und OUT können Sie die Spannungsversorgung mehrerer Geräte in
Reihe schalten.
Die Anzahl der Geräte, die Sie in Reihe schalten können, ist begrenzt.
• Netzteil NT 12-50CS -> maximal 3 Geräte
• Power over Ethernet -> maximal 2 Geräte
WARNUNG!
VERLETZUNGSGEFAHR DURCH FEHLENDEN ÜBERLASTSCHUTZ!
BEI UNSACHGEMÄSSER AUSFÜHRUNG DER REIHENSCHALTUNG DER SPANNUNGSVERSOR-
GUNG BESTEHT VERLETZUNGSGEFAHR DURCH EINEN ELEKTRISCHEN SCHLAG.
Lassen Sie die Reihenschaltung der Spannungsversorgung nur von qualifiziertem Fachpersonal
durchführen.

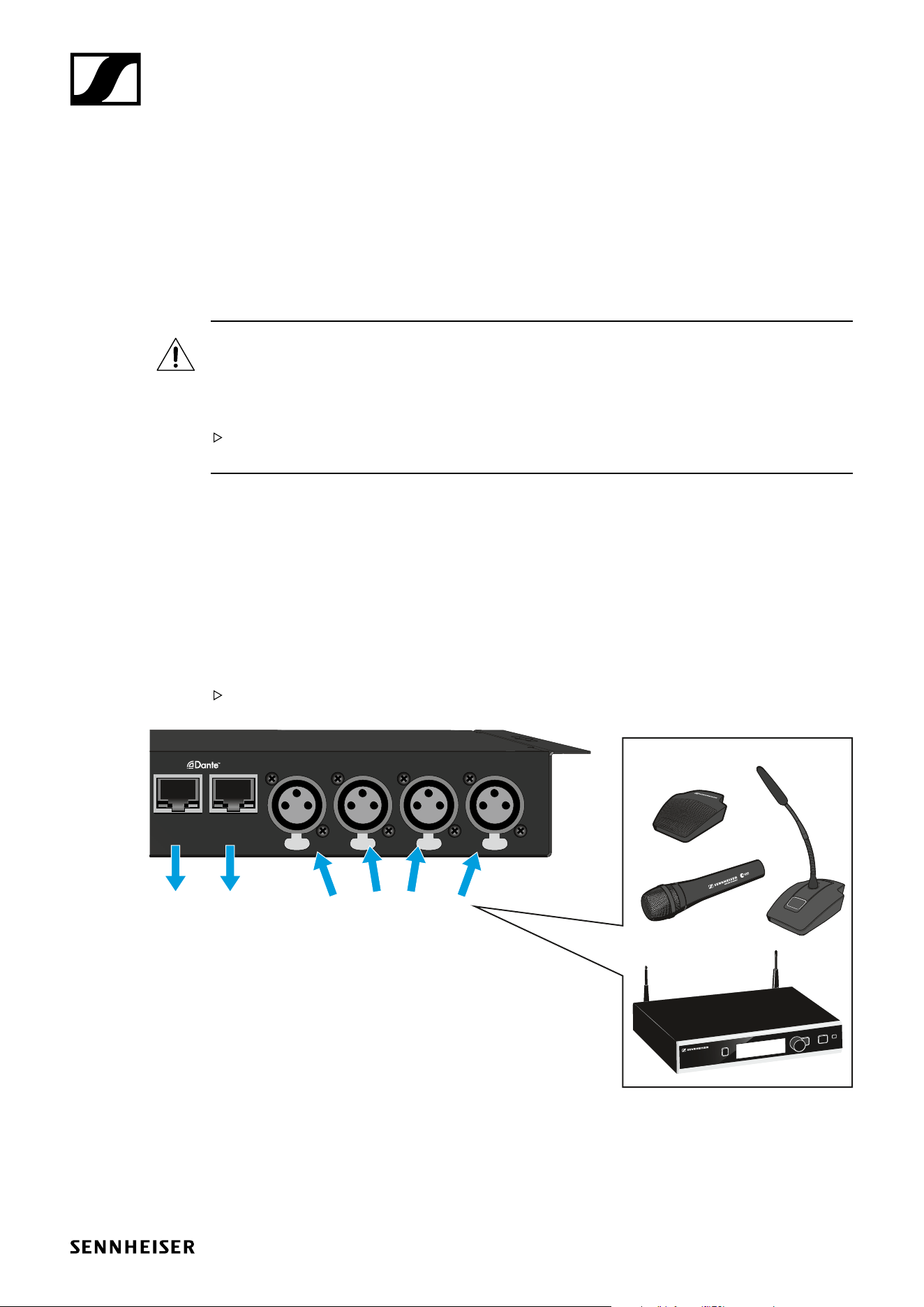

Audiosignale anschließen
Sie können insgesamt vier analoge Audiosignale an das SL DI 4 XLR anschließen, z. B. Mikrofon-
empfänger (SL Rack Receiver DW), kabelgebundene Mikrofone, usw.
Die Einstellungen für den jeweiligen Mikrofoneingang können Sie mithilfe der Software SL DI CONT-
ROL ändern (siehe „SL DI 4 XLR mithilfe der Software SL DI CONTROL konfigurieren“).
Um analoge Audiosignale an das SL DI 4 XLR anzuschließen:
Schließen Sie das Audiogerät mit einem XLR-3-Kabel an einen der vier XLR-Eingänge an.
Über die beiden Ethernet-Buchsen DATA und POE + DATA werden die Audiosignale per Dante™
an ein Dante™-fähiges Gerät übertragen.
Das Ziel des Dante™-Streams wird über einen Dante™-Software-Controller konfiguriert. Dieser ist
nicht Bestandteil der zugehörigen Software.
POE + DATADATA
IN 4 IN 3 IN 2IN 1
4x analog audio in
2x Dante
® audio out
Examples:
SL DI 4 XLR 6/11
Dante™ Schnittstelle SL DI 4 XLR
SL DI 4 XLR mithilfe der Software SL DI CONTROL konfigurie-
ren
Sämtliche Einstellungen der Ein- und Ausgänge des SL DI 4 XLR werden über die Software SL DI
CONTROL angepasst. Die Software können Sie auf der Produktseite des SL DI 4 XLR unter
www.sennheiser.com oder im globalen Downloadbereich der Sennheiser-Webseite unter
www.sennheiser.com/download herunterladen.
Installieren Sie die Software auf einem netzwerkfähigen Windows-PC.

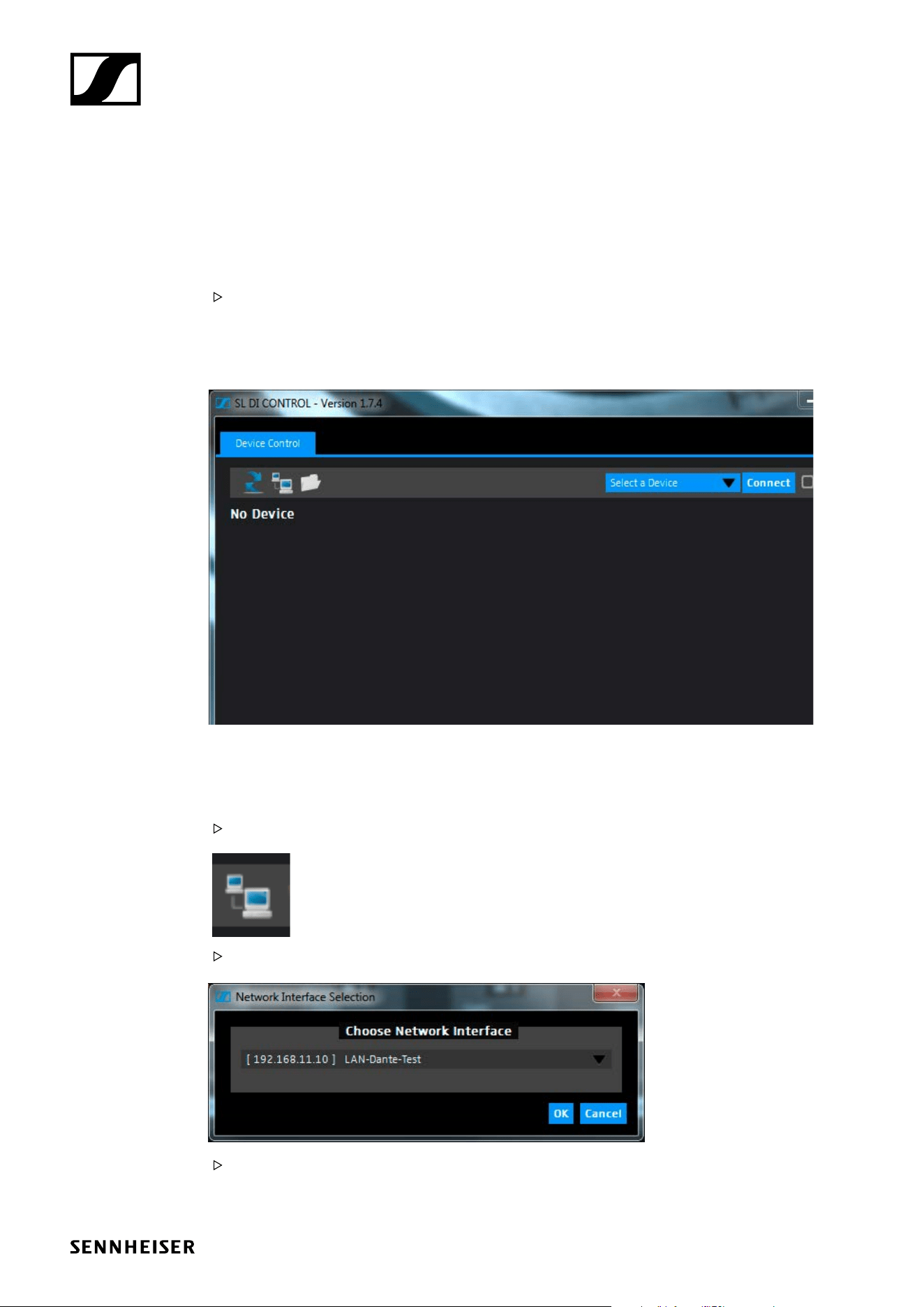

Software SL DI CONTROL starten
Nach dem Öffnen der Software wird der folgende Startbildschirm angezeigt:
Netzwerk-Interface auswählen
Wenn Sie in Ihrem Netzwerk mit mehreren Interfaces arbeiten, können Sie das Netzwerk-Interface
auswählen:
Klicken Sie auf das Netzwerk-Symbol oben links in der Navgation
Wählen Sie das gewünschte Netzwerk-Interface aus.
Klicken Sie auf OK.
SL DI 4 XLR 7/11
Dante™ Schnittstelle SL DI 4 XLR

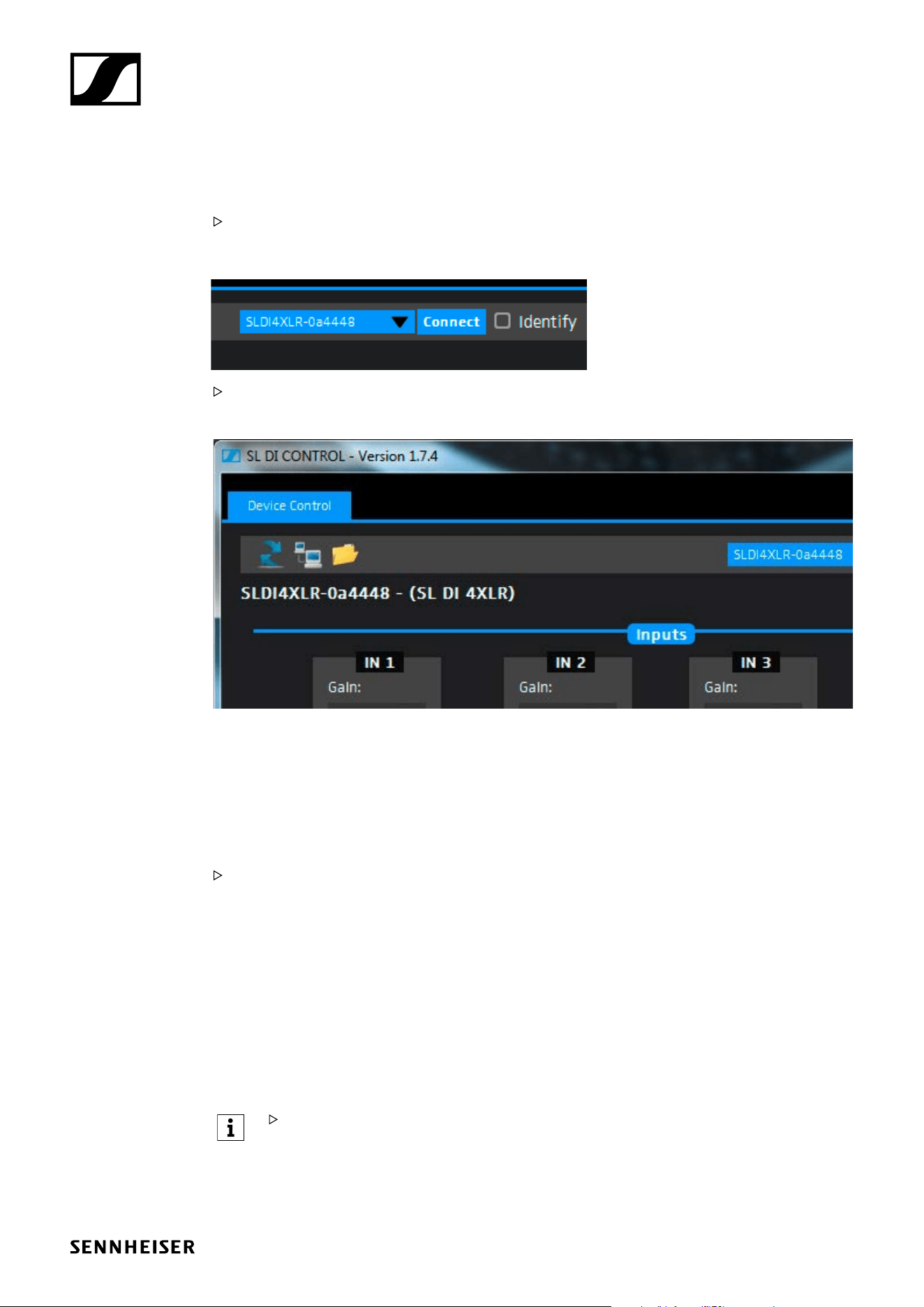

Verbindung mit einem SL DI 4 XLR herstellen
Um die Verbindung mit einem SL DI 4 XLR herzustellen:
Wählen Sie aus dem Aufklappmenü oben rechts das gewünschte SL DI 4 XLR aus.
In der Liste finden Sie alle SL DI 4 XLR-Geräte, die sich im selben Netzwerk befinden wie der PC,
auf dem die Software SL DI CONTROL ausgeführt wird.
Klicken Sie nach dem Auswählen des gewünschten Gerätes auf Connect.
Die Verbindung zu dem ausgewählten Gerät wird hergestellt und folgende Ansicht wird angezeigt:
Einstellungen ändern
In der Übersicht können Sie für jeden analogen XLR-Eingang (IN 1, IN 2, IN 3, IN 4) die folgenden Ein-
stellungen vornehmen:
Gain
Wählen Sie im Aufklappmenü die Pegeleinstellung für den gewünschten Eingang
-12 dB Absenkung von -12 dB. Die LED PAD des gewählten Eingangs leuchtet auf
der Vorderseite des SL DI 4 XLR.
0 dB Keine LED leuchtet.
+15 dB Die LED +15 des gewählten Eingangs leuchtet auf der Vorderseite.
+30 dB Die LED +30 des gewählten Eingangs leuchtet auf der Vorderseite.
+45 dB Die LED +45 des gewählten Eingangs leuchtet auf der Vorderseite.
Phantom
Aktivieren Sie das Kontrollkästchen, um die Phantomspeisung für den gewünschten
Eingang zu aktivieren.
Die LED P48 des gewählten Eingangs leuchtet auf der Vorderseite des SL DI 4 XLR.
SL DI 4 XLR 8/11
Dante™ Schnittstelle SL DI 4 XLR

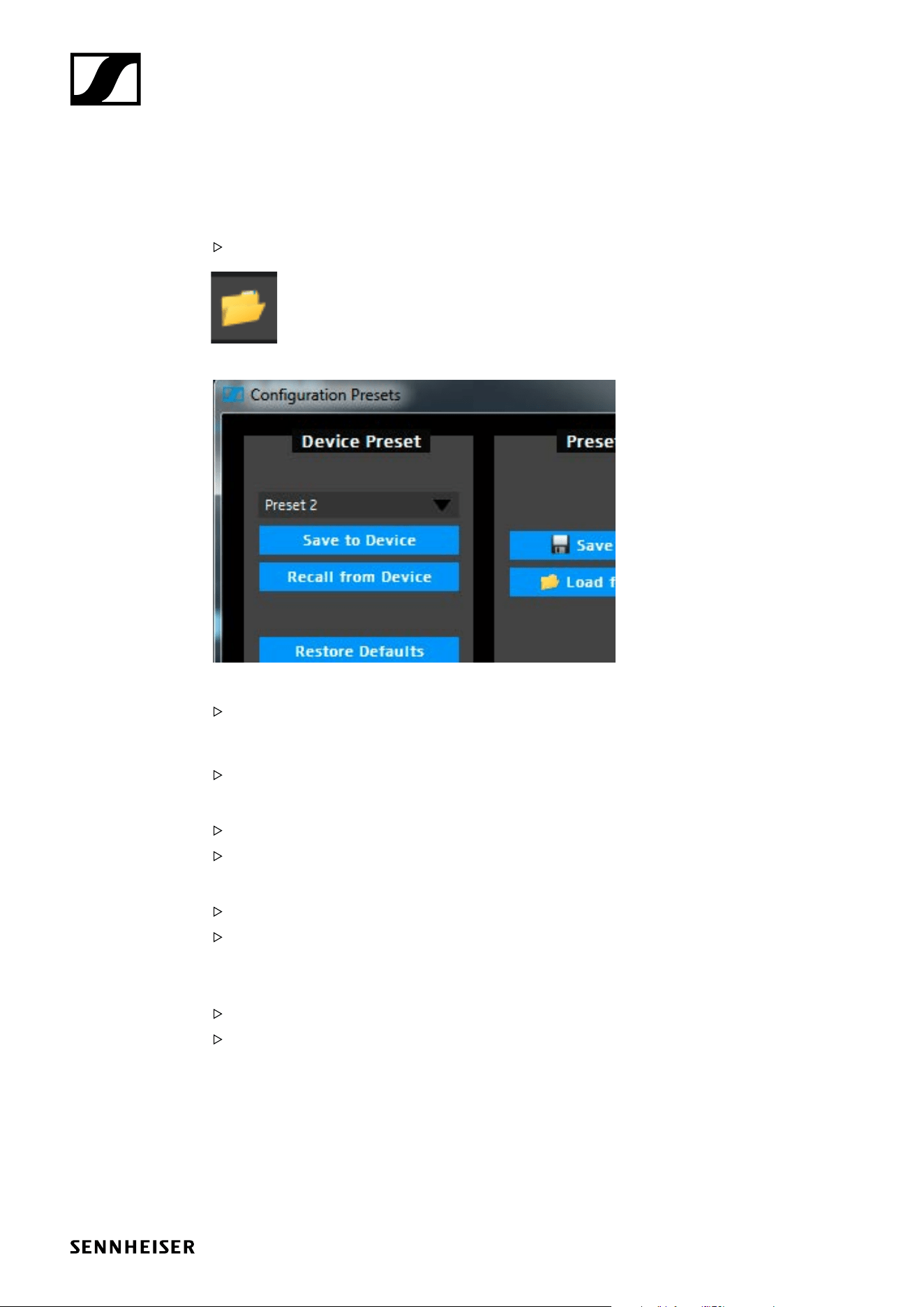

Einstellungen speichern oder laden
Sie können vorgenommene Einstellungen als Presets oder als Dateien speichern.
Um Einstellungen zu speichern:
Klicken Sie auf das Speicher-Symbol oben links in der Navigation.
Der folgende Dialog öffnet sich.
Um die Einstellungen als Preset zu speichern:
Wählen Sie im Fenster Device Preset ein Preset aus der Aufklappliste, in dem Sie die Einstellun-
gen speichern möchten.
Es gibt 10 Presets zum Speichern der Einstellungen.
Klicken Sie auf Save to Device.
Um als Preset gespeicherte Einstellungen zu laden:
Wählen Sie im Fenster Device Preset das gewünschte Preset aus der Aufklappliste.
Klicken Sie auf Recall from Device.
Um die Einstellungen als Datei zu speichern:
Klicken Sie im Fenster Device Preset auf Save to File.
Wählen Sie einen Speicherort und einen Dateinamen.
DIe Datei wird als *.cfg gespeichert.
Um die Einstellungen aus einer Datei zu laden:
Klicken Sie im Fenster Device Preset auf Load from File.
Öffnen Sie den Speicherort der gewünschten Datei.
SL DI 4 XLR 9/11
Dante™ Schnittstelle SL DI 4 XLR

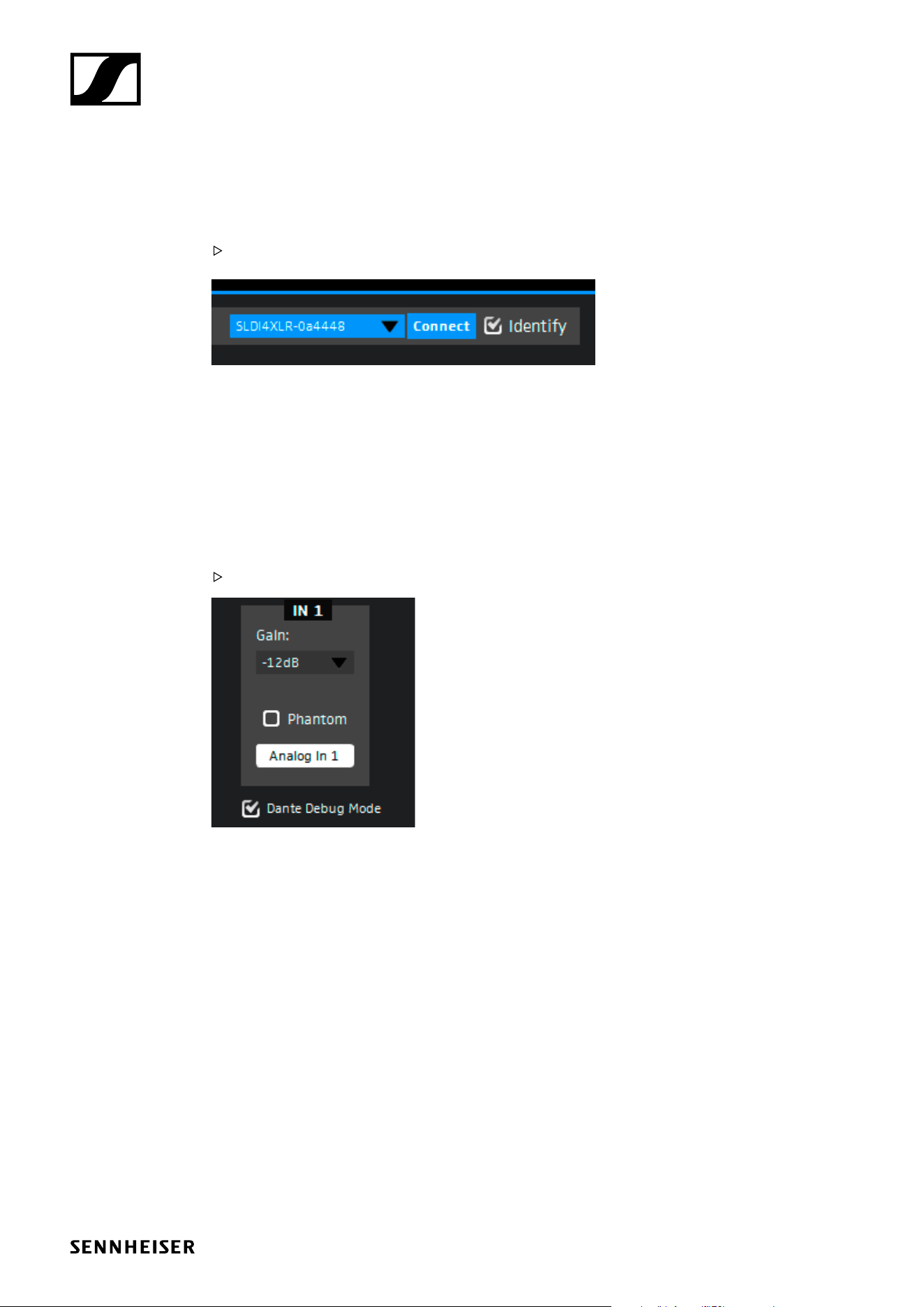

Geräte identifizieren
Wenn Sie mehrere SL DI 4 XLR-Geräte verwenden und wissen möchten, welches Gerät in der Soft-
ware welcher Hardware in Ihrer Installation entspricht, können Sie dies über die Identify-Funktion
herausfinden.
Aktivieren Sie das Kontrollkästchen Identify oben rechts.
Am zugehörigen SL DI 4 XLR blinken alle vier LEDs PAD.
Dante Debug Mode
Im Dante Debug Mode werden die LEDs auf der Vorderseite des SL DI 4 XLR zum Anzeigen des
Diagnosestatus verwendet.
Nach dem Start des SL DI 4 XLR wird für circa 20 Sekunden der Diagnosestatus angezeigt, bevor
die Pegel- und Phantomspeisungseinstellungen angezeigt werden.
Um den Diagnosestatus manuell anzuzeigen:
Aktivieren Sie das Kontrollkästchen Dante Debug Mode unten links im Konfigurationsfenster.
SL DI 4 XLR 10/11
Dante™ Schnittstelle SL DI 4 XLR

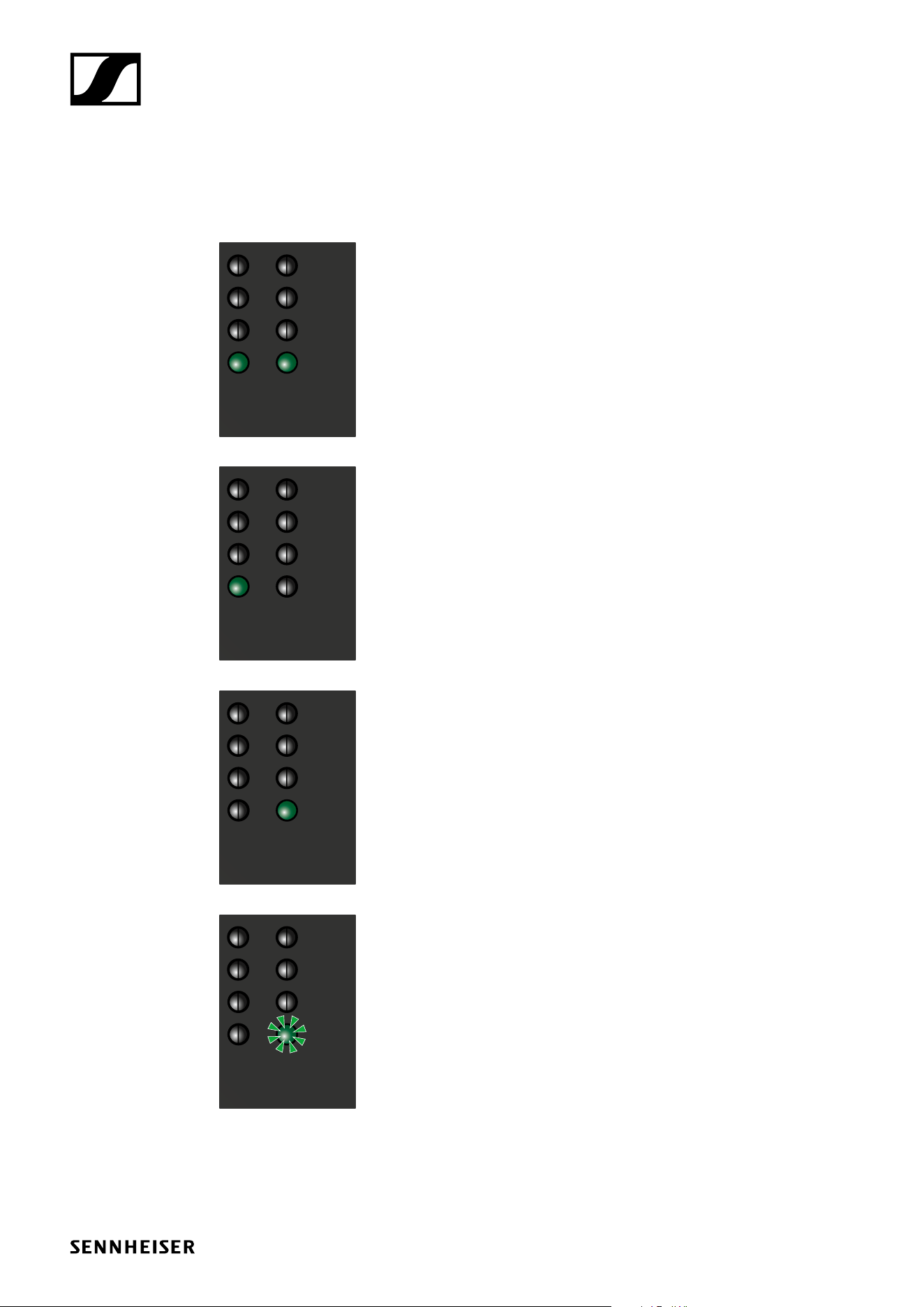

Am SL DI 4 XLR werden über die LEDs PAD und +15 der Eingänge IN 1, IN 3 und IN 4 folgende
Statusinformationen angezeigt:

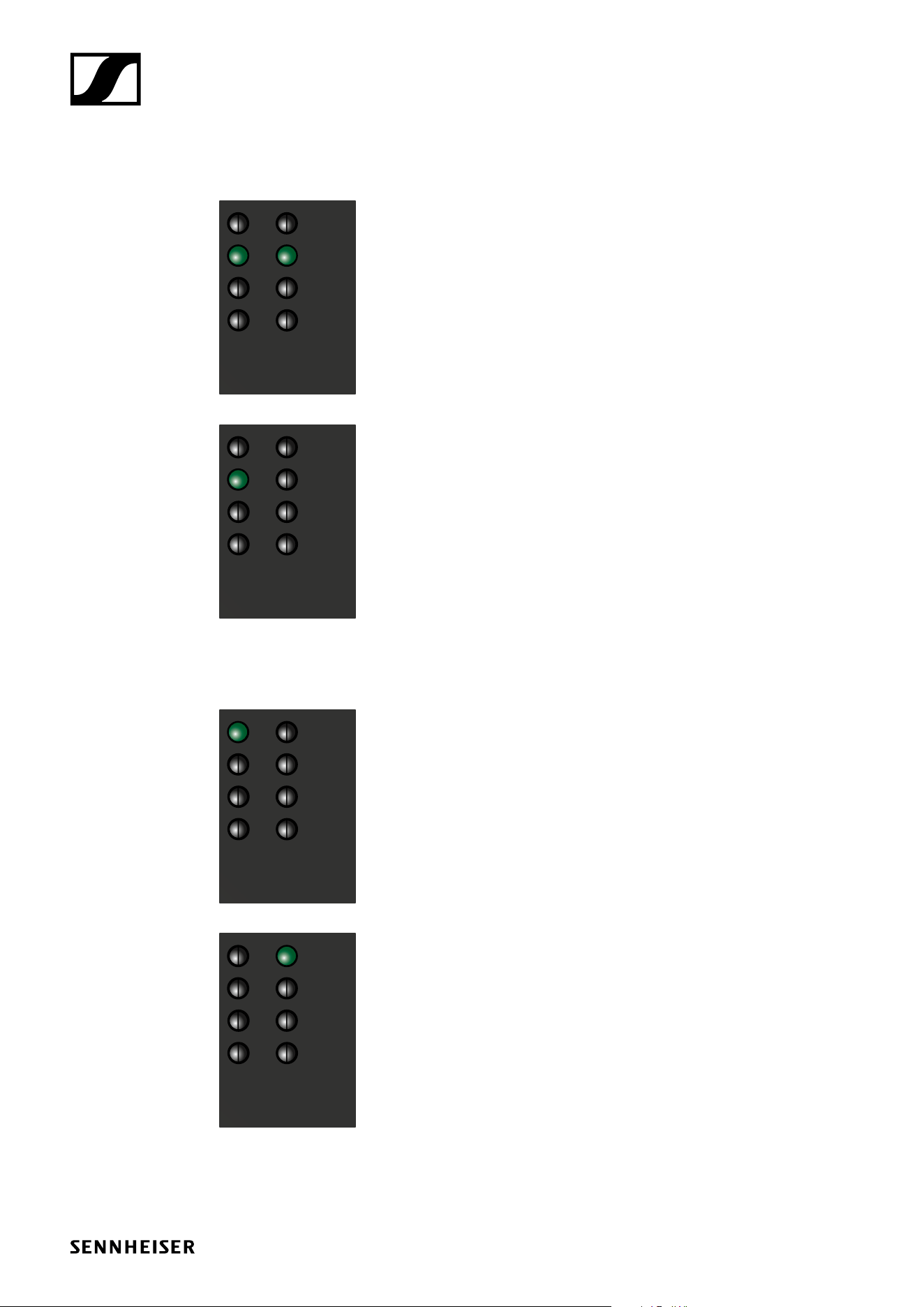

Eingang IN 1: SYNC
IN 4
IN 3
IN 2
IN 1
+15 PAD
Beide IN 1 LEDs PAD und +15
leuchten:
PTP wird synchronisiert.
IN 4
IN 3
IN 2
IN 1
+15 PAD
IN 1 LED +15 leuchtet:
PTP Error /
Kein PTP-Sync /
PTP deaktiviert
IN 4
IN 3
IN 2
IN 1
+15 PAD
IN 1 LED PAD leuchtet: PTP Slave, mit PTP-Sync
IN 4
IN 3
IN 2
IN 1
+15 PAD
IN 1 LED PAD blinkt: PTP Master
SL DI 4 XLR 11/11
Dante™ Schnittstelle SL DI 4 XLR
Eingang IN 3: ERR
IN 4
IN 3
IN 2
IN 1
+15 PAD
Beide IN 3 LEDs PAD und +15
leuchten:
Capability is corrupted
IN 4
IN 3
IN 2
IN 1
+15 PAD
IN 3 LED +15 leuchtet: Memory Stack Overflow
Eingang IN 4: SYS
IN 4
IN 3
IN 2
IN 1
+15 PAD
IN 4 LED +15 leuchtet: System startet
IN 4
IN 3
IN 2
IN 1
+15 PAD
IN 4 LED PAD leuchtet: System ist einsatzbereit
