LOUD AND PROUD SINCE 1946
In 1946, Paul W. Klipsch revolutionized the audio
industry by creating our proprietary horn technology
and the acoustic principles that are the driving force
behind our highly acclaimed signature sound.
Today, we remain true to PWK’s vision and pack the
better part of a century’s worth of sweat and genius
into every product we make. These speakers are the
result of our obsession with that aural perfection.
Experience the power, detail and emotion of Klipsch.
We are the Keepers of the Sound
®
.
ENGLISH
REFERENCE PREMIERE
REFERENCE PREMIERE SUBWOOFERS

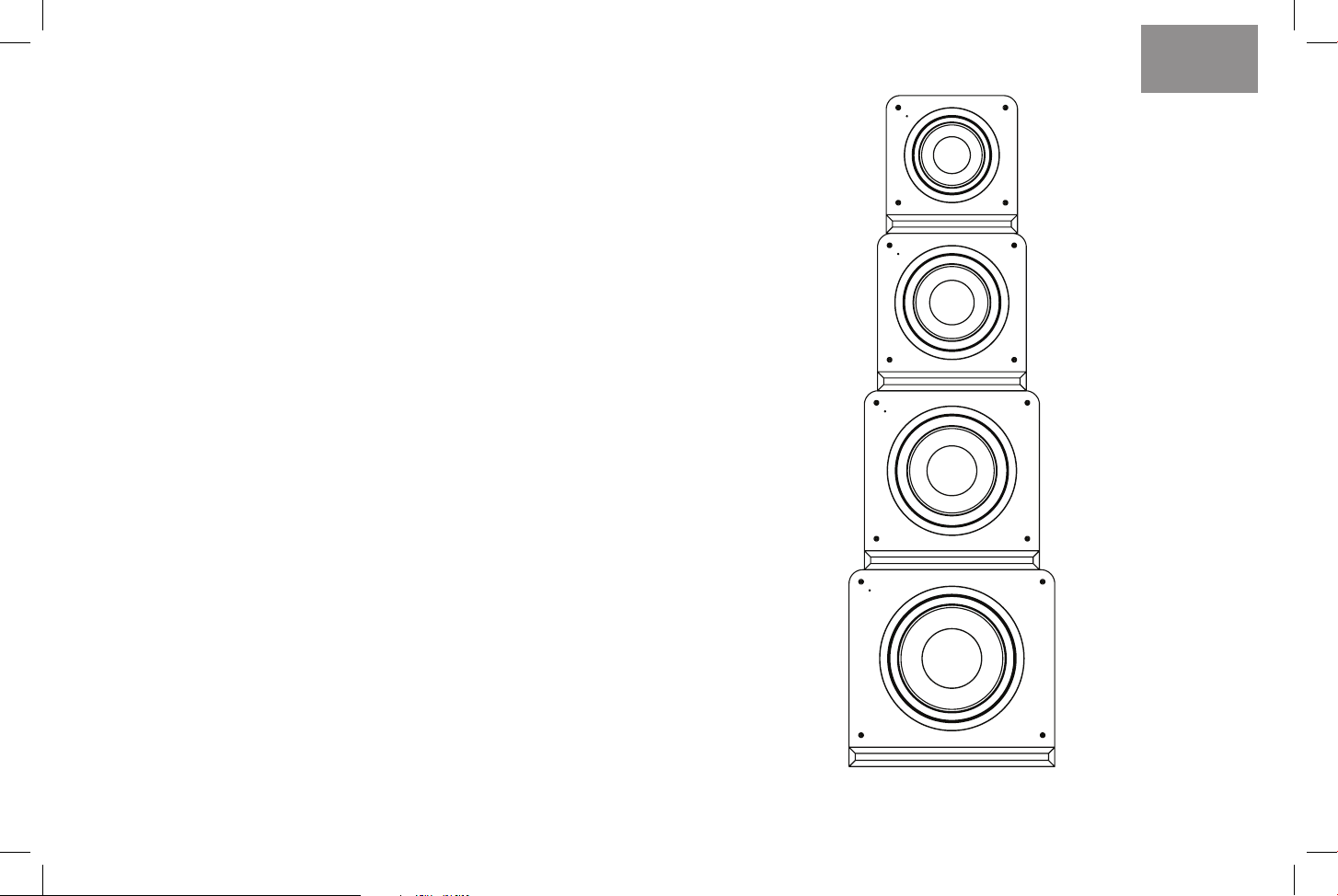

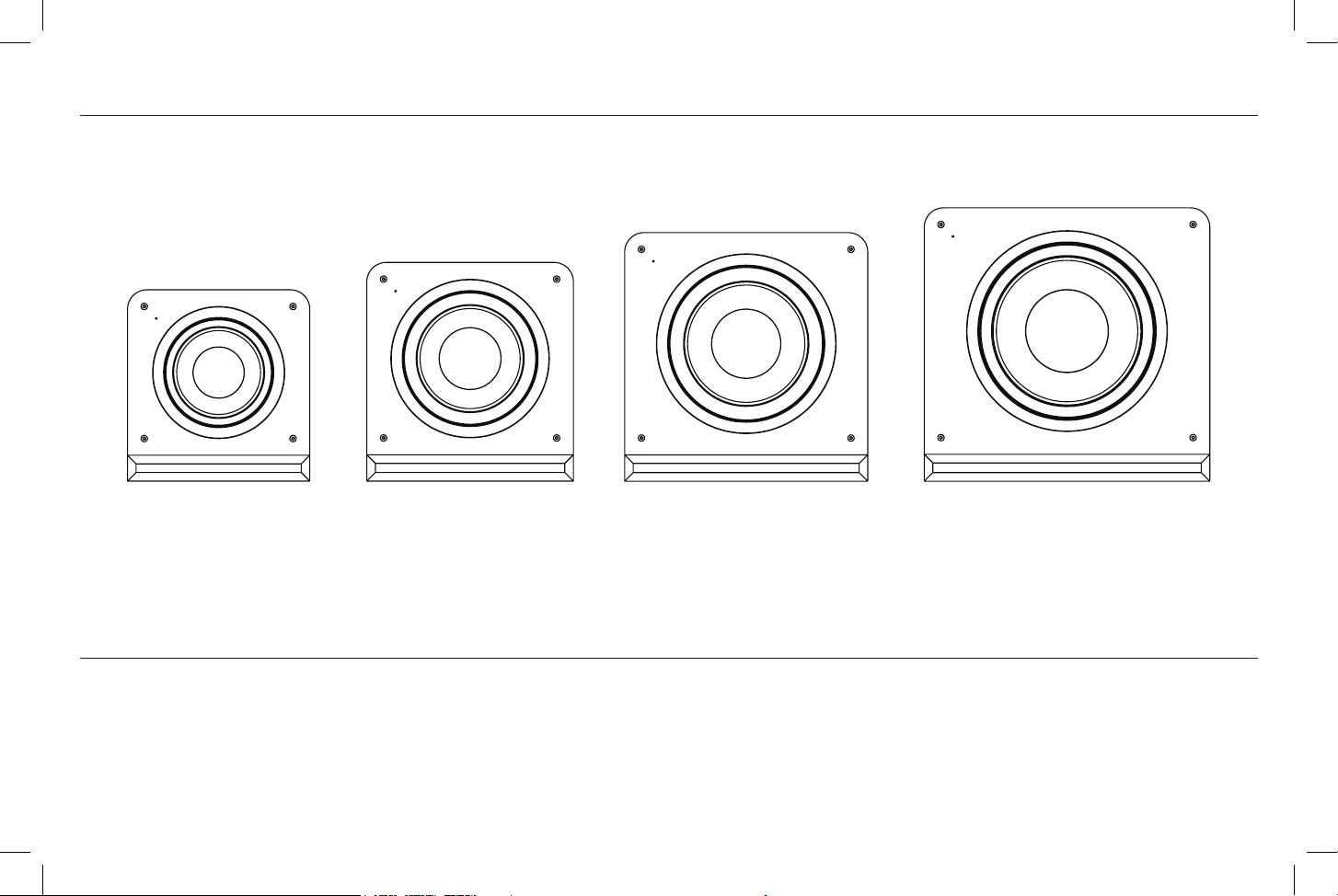

RP-1000SW RP-1200SW RP-1400SW RP-1600SW
We want your new speaker system to look as good as it did leaving
the factory! Please check promptly for any transit damage. Carefully
unpack your new speaker system and verify the components against
the packing list. In extreme circumstances, items may have become
damaged in transit. If any damage is discovered, notify the delivery
service and dealer where the system was purchased. Make a request
for inspection, and follow their instructions for evaluation. Be sure to
keep the product’s original shipping carton.
INSPECTION
POSITIONING YOUR REFERENCE PREMIERE SUBWOOFER
Klipsch powered subwoofers are designed to reproduce deep bass
and deliver the impact that makes your movies and music come
alive. For optimum performance, place your subwoofer in a corner of
the room on the same wall as your front channel speakers. (refer to
Figure 1). Please note that room placement can have a dramatic effect
on the performance of your powered subwoofer. Corner placement,
as suggested above, will increase the amount of bass output, while
placing the subwoofer along the middle of a wall, or out in the room
will decrease the amount of bass output. Experiment with a number
of different placement options and control settings to find the one
that best suits your particular room and taste. When choosing your
subwoofer’s location, keep in mind that you will need to connect the
subwoofer’s built-in amplifier to an AC power outlet.
S
S
TV
C
L
R
X
Y
Z
X=Y=Z
S
S
S
L R
S
S
FIGURE 1
SPEAKER PLACEMENT IN LISTENING AREA
6’ - 15’
Sub
+ Optional
Sub
+ Optional
Sub
+ Optional
Sub
CONNECTIONS AND CONTROLS
CAUTION: Ensure that the subwoofer is unplugged from the AC wall outlet
before making any connections.
“LINE IN” Connection - Most of today’s surround receivers (and pre-
amplifiers) have a line level subwoofer output labeled Subwoofer Pre Out,
Sub Out, SW Out, etc. If you have this output, connect one end of a subwoofer
cable to it and connect the other end of the cable into the subwoofer line
input labeled L/LFE. This connection allows the subwoofer to operate with
both music and surround sound movies (refer to your receiver manual). In
absence of a subwoofer output on your receiver, as an alternative hookup,
you can connect Left and Right channel Pre-Amp Outputs from your receiver
(if provided) to the L/LFE and R inputs on the subwoofer.
WA-2 Port Connection - For wireless connectivity of your new Klipsch
Reference Premiere subwoofer, the optional WA-2 Wireless subwoofer kit is
available. The WA-2 will only operate with select Klipsch, Energy, Mirage and
Jamo brand subwoofers that have a “WA Port” input. The WA-2 is a 2.4 GHz
product designed to wirelessly transmit a signal up to a 50 foot radius. See
klipsch.com for more details.
Level - If your subwoofer is connected to a Subwoofer Output of a surround
receiver, first set the subwoofer volume level control in the receiver to the
“half way” or “0 dB” position. Then increase the volume (or gain) of the
subwoofer up until the subwoofer’s volume level matches the output of your
main speakers. After this setup is completed, the volume control on your
system’s main amplifier or pre-amplifier will be the volume control for both
your subwoofer and speakers together. If your subwoofer is connected to the
L/R Pre-Amp Outputs of a receiver there will be no subwoofer volume in that
receiver to set before setting the subwoofer’s gain control.
“LOWPASS” Control - The crossover point chosen determines where low
bass frequencies are “handed off” from the speakers to the subwoofer. If
setting the crossover point in the receiver, turn the Lowpass Filter knob on
the subwoofer to the farthest point right (160Hz). Set the crossover point
based on the size of the main left/right speakers you are using in the system.
As a general rule, for larger, floorstanding speakers, set the crossover point
between 50Hz-90Hz. If using small bookshelf or “satellite” speakers for
the mains, set the crossover point between 90Hz-150Hz. The smaller the
speaker, the higher the setting until the bass frequencies blend well between
the speakers and your subwoofer once your system is completely hooked
up. If your receiver does not have a crossover point setting, set the Lowpass
Filter on the subwoofer instead within the same recommended settings (see
receiver manual for additional speaker setup info).
“PHASE” 0/180 - This control is used to acoustically match the subwoofer’s
output to your main speakers. Select the position, either 0° or 180°, in which
your subwoofer has more output at the listening position.
“POWER” AUTO/ON/OFF -
When this switch is in the “ON/AUTO/STANDBY”
position, the subwoofer will automatically turn “on” when it senses a signal. It
will automatically go into “standby mode” after 15-20 minutes with no signal.
When this switch is in the “OFF” position, the subwoofer will remain “off” until
the switch is manually turned back to the “ON/AUTO/STANDBY” position.
Power LED indicator - Located on the front baffle, this LED indicates the
operating status of the built-in amplifier. The LED will light green when
the amplifier is on and receiving a signal. If the LED is dark and not lit, the
amplifier is off. For more information on the controls mentioned in this
manual and on bass management, see your dealer or visit www.klipsch.com
LR
LINE IN
RL/LFE
LINE IN
RL/LFE

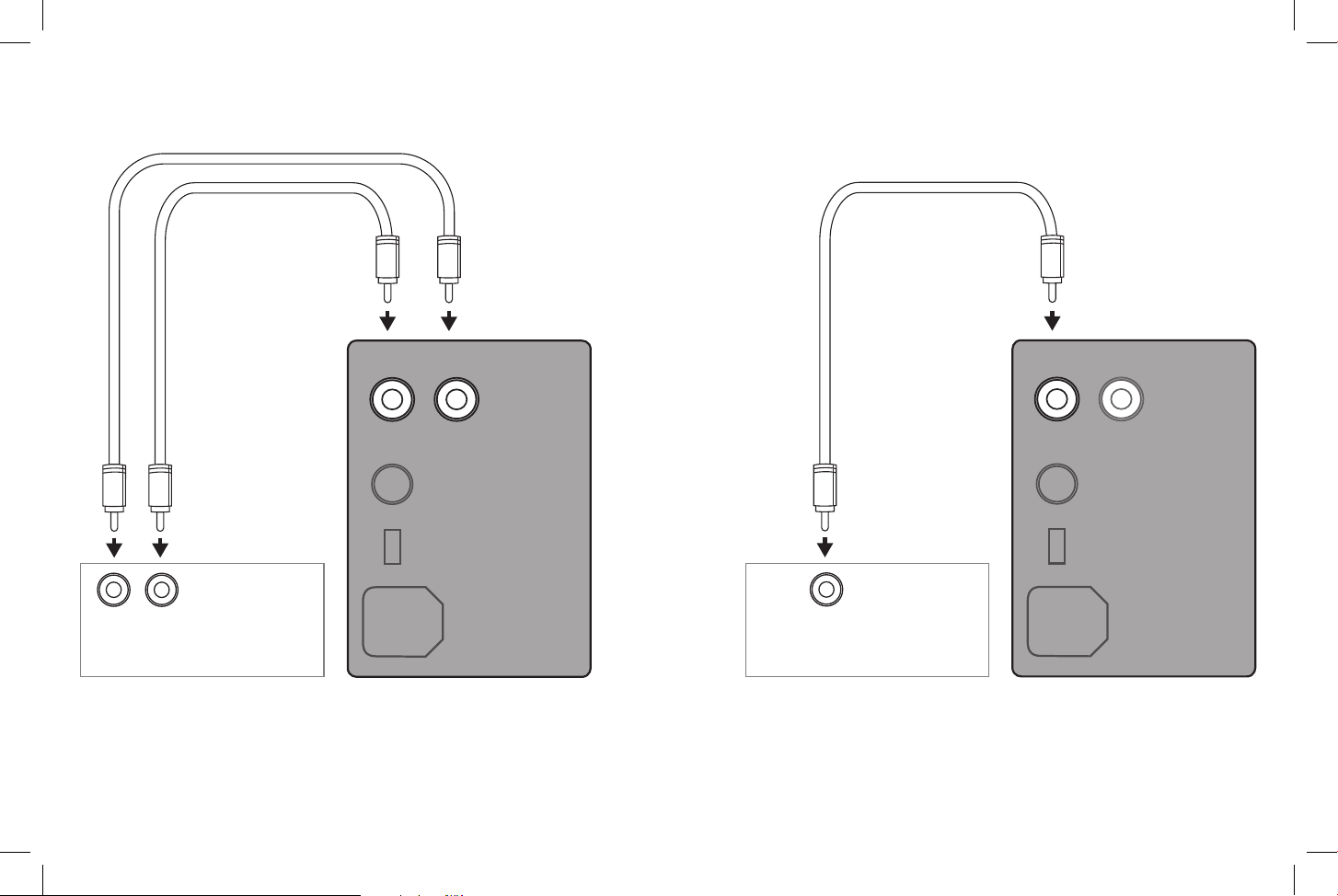

FIGURE 2
RP-1000SW, RP-1200SW, RP-1400SW AND RP-1600SW SUBWOOFER HOOK UP
PRE • OUT LFE OUTPUT
Left and Right pre-outs on Processor/Pre-Amp/Receiver connected to
Left and Right line inputs on subwoofer amplifier
LFE Output on Processor/Pre-Amp/Receiver connected to LFE input on
subwoofer amplifier
OR
Processor/
Pre-Amp/Receiver
Processor/
Pre-Amp/Receiver
Your subwoofer has a durable vinyl finish that should only require
dry dusting or cleaning with a dry cloth. Avoid the use of abrasive or
solvent-based cleaners and harsh detergents. The brush attachment of
your vacuum should remove any dust from your subwoofer enclosure.
CARE AND CLEANING
Register your product online at www.klipsch.com/register
• Keep up-to-date on new products and promotions.
• Your personal information will never be resold.
• This registration information is not used for
warranty purposes.
Please retain your receipt for warranty claims.
PRODUCT REGISTRATION
FRENCH
FORT ET FIER DEPUIS 1946
En 1946, Paul W. Klipsch a révolutionné l’industrie
du son en créant notre technologie exclusive de
pavillon et en établissant les principes acoustiques sur
lesquels repose notre son caractéristique tant prisé.
Aujourd’hui, nous restons fidèles à la vision de PWK et
incorporons près d’un siècle de sueur et de génie dans
chaque produit que nous fabriquons. Ces enceintes
sont le résultat de nos décennies d’obsession pour
cette perfection sonore. Découvrez la puissance, le
détail et l’émotion des enceintes de Klipsch. Klipsch,
Keepers of the Sound
®
.
REFERENCE PREMIERE
CAISSONS DE GRAVES REFERENCE PREMIERE
Nous voulons que votre nouvelle enceinte soit aussi belle qu’à sa
sortie de l’usine ! Veuillez vérifier sans attendre qu’elle n’a pas été
endommagée lors du transport. Déballez soigneusement votre
nouvelle enceinte et vérifiez que les composants correspondent à la
liste fournie. Dans des cas extrêmes, il est possible que des articles
aient été endommagés au cours du transport.
Si tel est le cas, avisez le livreur et le revendeur auprès duquel vous
avez acheté le système. Faites une demande d’inspection, et suivez
leurs instructions pour l’évaluation. Veillez à conserver le carton
d’emballage d’origine du produit.
INSPECTION

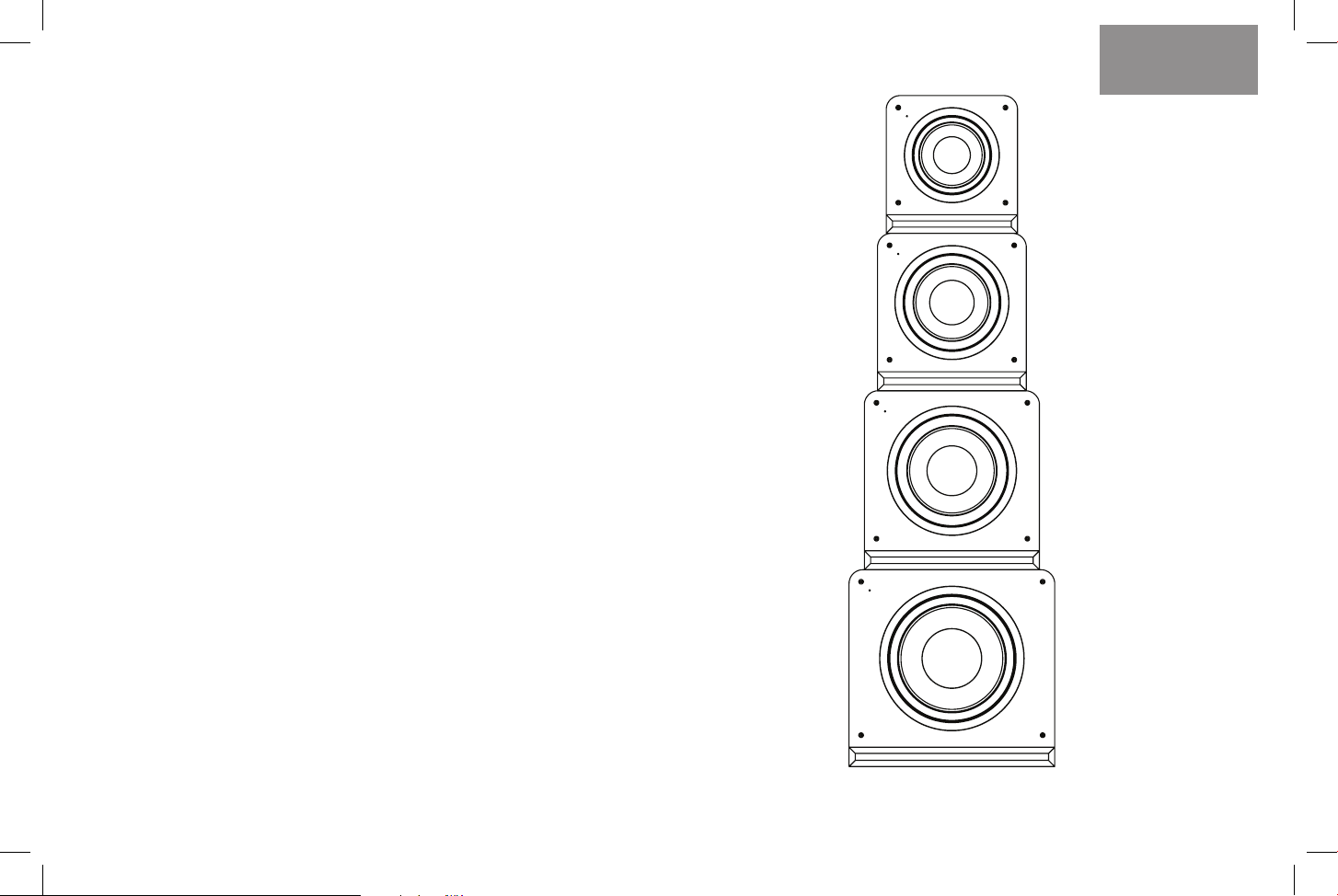

RP-1000SW RP-1200SW RP-1400SW RP-1600SW
POSITIONNEMENT DE VOTRE CAISSON DE GRAVES REFERENCE PREMIERE
Les caissons de graves actifs Klipsch
®
sont conçus pour restituer
des graves profonds et fournir l’impact qui donne vie à vos films et à
votre musique. Généralement, vous obtiendrez les meilleurs résultats
si vous placez votre caisson de graves dans un coin de la pièce, sur
le même mur que vos enceintes frontales (reportez-vous à la figure
1). Veuillez noter que la position dans la pièce peut avoir un effet
considérable sur les performances de votre caisson de graves actif.
Une position en coin, comme suggérée ci-dessus, augmentera le
volume des graves, tandis qu’une position au milieu d’un mur, ou au
milieu de la pièce, réduira le volume des graves. Essayez différentes
positions et différents réglages pour trouver ce qui convient le mieux
à votre pièce et à votre goût. Lorsque vous choisissez l’emplacement
de votre caisson de graves, n’oubliez pas que vous devrez brancher
l’amplificateur intégré au caisson de graves à une prise électrique.
S
S
TV
C
L
R
X
Y
Z
X=Y=Z
S
S
S
L R
S
S
FIGURE 1
POSITIONNEMENT DES ENCEINTES DANS LA ZONE D’ÉCOUTE
6’ - 15’
Cassion de
Graves
+ Optionnel
Positionnement optionnel à l’arrière
BRANCHEMENTS ET RÉGLAGES
ATTENTION : Veillez à ce que le caisson de graves soit débranché de la prise
murale avant d’effectuer tout raccordement.
Branchement d’entrée ligne (« LINE IN ») - La plupart des récepteurs
(et préamplificateurs) surround d’aujourd’hui ont une sortie de niveau de
préamplification pour caisson de graves intitulée Subwoofer Pre Out, Sub Out,
SW Out, etc. Si vous disposez de cette sortie, branchez-y une extrémité d’un câble
pour caisson de graves, et insérez l’autre extrémité du câble dans l’entrée de
ligne du caisson de graves intitulée L/LFE. Ce branchement permet au caisson
de graves de fonctionner aussi bien avec de la musique qu’avec des films en son
surround (reportez-vous au manuel de votre récepteur). En l’absence d’une sortie
pour caisson de graves sur votre récepteur, vous pouvez raccorder les sorties
préamplifiées des voies de gauche et de droite de votre récepteur (si disponibles)
aux entrées L/LFE (Gauche/LFE) et R (Droite) du caisson de graves.
Branchement au port WA-2 - Pour une connectivité sans fil de votre nouveau
caisson de graves Klipsch Reference Premiere, le WA-2 est disponible en option.
Le WA-2 fonctionnera uniquement avec certains caissons de graves de marque
Klipsch, Energy, Mirage ou Jamo qui disposent d’une entrée intitulée « WA Port ».
Le WA-2 est un produit de 2,4 GHz conçu pour transmettre un signal sans fil dans
un rayon de 15 mètres. Consultez klipsch.com pour plus de détails.
Réglage du gain (« LEVEL ») - Si votre caisson de graves est connecté à la sortie
« Subwoofer » d’un récepteur surround, réglez d’abord le volume du caisson de
graves sur la position « médiane » ou « 0 dB » du récepteur. Ensuite, augmentez
le volume (ou le gain) du caisson de graves jusqu’à ce que la puissance sonore
diffusée par le caisson de graves corresponde à celle de vos enceintes principales.
Une fois ce réglage terminé, le bouton de volume de l’amplificateur ou du
préamplificateur de votre système assurera à la fois le réglage du volume de votre
caisson de graves et de vos enceintes. Si votre caisson de graves est connecté
aux sorties préamplifiées gauche/droite (L/R) d’un récepteur ou branché via la
connexion à haut niveau aux bornes d’enceintes du récepteur, aucun réglage de
volume du caisson de graves n’est nécessaire au niveau de ce récepteur avant de
régler le contrôle de gain du caisson de graves.
Réglage du filtre passe-bas (« LOWPASS ») - La fréquence de coupure choisie
détermine le point auquel les basses fréquences sont « transférées » des enceintes
au caisson de graves. Pour régler la fréquence de coupure à partir du récepteur,
tournez le bouton du filtre passe-bas (Lowpass Filter) du caisson de graves au
maximum vers la droite (160 Hz). Réglez la fréquence de coupure en fonction de
la taille des enceintes gauche/droite principales que vous utilisez avec le système.
En règle générale, pour des enceintes de grande taille, de type colonne, réglez
la fréquence de coupure entre 50 et 90 Hz. Si vous utilisez comme enceintes
principales des enceintes de type bibliothèque ou satellite, réglez la fréquence
de coupure entre 90 et 150 Hz. Plus l’enceinte est petite, plus le réglage doit être
élevé pour que les basses fréquences se complètent harmonieusement entre les
enceintes et votre caisson de graves une fois votre système entièrement installé.
Si votre récepteur ne dispose pas d’un réglage de fréquence de coupure, réglez
le filtre passe-bas (Lowpass Filter) du caisson de graves en suivant les mêmes
recommandations (consultez le manuel du récepteur pour des renseignements
supplémentaires concernant l’installation des enceintes).
« PHASE » 0/180 - Ce réglage est utilisé pour ajuster le niveau acoustique du
caisson de graves à vos enceintes principales. Sélectionnez la position (0° ou 180°)
pour laquelle votre caisson de graves produit davantage de puissance à la position
d’écoute.
MISE SOUS TENSION (« POWER ») AUTO/ON/OFF - Lorsque ce commutateur
est en position « ON », le caisson de graves reste en permanence sous tension.
Lorsque ce commutateur est en position « AUTO », le caisson de graves se met
automatiquement en marche dès la détection d’un signal. Il passe en mode veille
après 15-20 minutes sans signal. Lorsque le commutateur est en position « OFF »,
le caisson de graves reste éteint tant que l’interrupteur d’alimentation est en
position « ON » ou « AUTO » ou « STANDBY »
Témoin de mise sous tension - Situé sur le baffle avant, ce témoin indique l’état
opérationnel de l’amplificateur intégré. Le témoin est allumé en vert lorsque
l’amplificateur est sous tension et reçoit un signal. Si le témoin n’est pas allumé,
l’amplificateur est hors tension. Pour plus de renseignements sur les réglages
mentionnés dans ce manuel et sur la gestion des graves, adressez-vous à votre
revendeur ou consultez www.klipsch.com
LR
LINE IN
RL/LFE
LINE IN
RL/LFE
FIGURE 2
BRANCHEMENT D’UN CAISSON DE GRAVES SPL-100 OU SPL-120 OU SPL-150
PRE • OUT LFE
OU
Récepteur A/V surround Récepteur A/V surround
La finition vinyle résistante de votre caisson de graves ne nécessite
qu’un dépoussiérage ou un nettoyage au chiffon sec. Évitez d’utiliser
des produits de nettoyage abrasifs ou à base de solvant ainsi que
des détergents agressifs. La brosse de votre aspirateur devrait être
suffisante pour nettoyer la poussière de votre caisson de graves.
ENTRETIEN ET NETTOYAGE
Enregistrez votre produit en ligne à www.klipsch.com/register
• Restez informé des nouveaux produits et des promotions.
• Vos informations personnelles ne seront jamais revendues.
• Ces informations d’enregistrement ne sont pas utilisées à des fins
de garantie.
Veuillez conserver votre reçu pour toute réclamation au titre de
la garantie.
ENREGISTREMENT DU PRODUIT
GERMAN
LAUT UND STOLZ SEIT 1946
Im Jahre 1946 revolutionierte Paul W. Klipsch
die Audioindustrie, indem er unsere proprietäre
Hornlautsprecher-Technologie und die akustischen
Prinzipien entwickelte, die die treibende Kraft unseres
berühmten Sounds darstellen. Auch heute noch folgen
wir der Vision von PWK und jedes von uns hergestellte
Produkt baut auf jahrzehntelanger Arbeit und
Kreativität auf. Diese Lautsprecher sind das Produkt
unseres langjährigen Strebens nach akustischer
Perfektion. Erleben Sie die Leistung, die Präzision und
die Emotion von Klipsch. We are the Keepers of the
Sound
®
.
REFERENCE PREMIERE
REFERENCE PREMIERE-SUBWOOFER
Wir wollen sicherstellen, dass Ihr neues Lautsprechersystem fabrikneu
aussieht! Prüfen Sie bitte gleich, ob etwaige Transportschäden
vorliegen. Packen Sie Ihr neues Lautsprechersystem sorgfältig
aus und vergleichen Sie die Komponenten mit der Packliste. In
Extremfällen könnten Teile während des Transports beschädigt
worden sein.
Falls Schäden festgestellt werden, müssen Sie die Spedition
und den Fachhändler benachrichtigen, bei dem Sie das System
gekauft haben. Verlangen Sie eine Inspektion und folgen Sie den
Bewertungsanweisungen. Werfen Sie den Lieferkarton des Produkts
nicht weg.
INSPEKTION
RP-1000SW RP-1200SW RP-1400SW RP-1600SW
PLATZIERUNG IHRES REFERENCE PREMIERE-SUBWOOFERS
Die Aktiv-Subwoofer von Klipsch
®
bieten tiefen Bass und einen
Klang, der Ihre Filme und Ihre Musik zum Leben erweckt. Eine
Platzierung des Subwoofers in einer Zimmerecke an der gleichen
Wand wie die vorderen Lautsprecher (siehe Abbildung 1) bringt
meistens die besten Ergebnisse. Denken Sie daran, dass die
Platzierung im Raum einen enormen Effekt auf die Leistung Ihres
Aktiv-Subwoofers haben kann. Die oben empfohlene Platzierung in
einer Ecke steigert die Bassleistung, während eine Platzierung an
der Mitte einer Wand oder von den Wänden entfernt die Bassleistung
verringert. Experimentieren Sie mit verschiedenen Platzierungen und
Geräteeinstellungen, um die ideale Kombination für Ihren Raum und
Ihren Geschmack zu finden. Wenn Sie die Position Ihres Subwoofers
wählen, sollten Sie daran denken, dass Sie den eingebauten
Verstärker des Subwoofers ans Stromnetz anschließen müssen.
S
S
TV
C
L
R
X
Y
Z
X=Y=Z
S
S
S
L R
S
S
ABBILDUNG 1
LAUTSPRECHERPLATZIERUNG IM HÖRBEREICH
6’ - 15’
Subwoofer + Optionale
Optionale hintere Platzierung
ANSCHLÜSSE UND REGLER
ACHTUNG: Stellen Sie vor der Herstellung von Anschlüssen sicher, dass der
Subwoofer nicht an eine Steckdose angeschlossen ist.
„LINE IN“-Anschluss – Heutzutage verfügen die meisten Surround-Receiver
(und Vorverstärker) über einen Line-Level-Subwooferausgang, der als Subwoofer
Pre Out, Sub Out, SW Out etc. bezeichnet wird. Wenn dieser Ausgang vorhanden
ist, verbinden Sie ein Ende des Subwooferkabels damit und das andere Ende des
Kabels an den Subwoofereingang L/LFE. Dadurch kann Ihr Subwoofer sowohl für
Musik als auch Surroundsound-Filme eingesetzt werden (nähere Hinweise finden
Sie im Handbuch Ihres Receivers). Falls Ihr Receiver keinen Subwooferausgang
besitzt, können Sie auch die linken und rechten Vorverstärkerausgänge des
Receivers (falls vorhanden) mit dem L/LFE- und R Eingang am Subwoofer
verbinden.
Anschluss über WA-2-Port - Für den drahtlosen Anschluss Ihres neuen Klipsch-
Subwoofers Reference Premiere steht der optionale WA-2 zur Verfügung. Der WA-2
funktioniert nur bei bestimmten Subwoofern der Marken Klipsch, Energy, Mirage
und Jamo, die einen als „WA Port“ markierten Eingang besitzen. Der WA-2 ist ein
2,4-GHz-Produkt, das problemlos ein drahtloses Signal in einem Radius von bis zu
15 m ausstrahlt. Weitere Details finden Sie auf klipsch.com.
Verstärkungsregler (LEVEL) – Wenn Ihr Subwoofer an den Subwooferausgang
eines Surroundsound-Receivers angeschlossen ist, stellen Sie den
Subwooferlautstärkeregler des Receivers zunächst auf die mittlere (0 dB) Position.
Dann erhöhen Sie die Lautstärke (oder den Verstärkungsfaktor) des Subwoofers,
bis der Lautstärkepegel des Subwoofers dem Ihrer Hauptlautsprecher entspricht.
Nach Beendigung der Anpassung dient der Lautstärkeregler am Hauptverstärker
Ihres Systems bzw. am Vorverstärker als gemeinsamer Lautstärkeregler für den
Subwoofer und die Lautsprecher. Wenn Ihr Subwoofer an die linken und rechten
Vorverstärkerausgänge eines Receivers angeschlossen ist oder wenn er über die
High-Level-Verbindung an die Lautsprecherterminals des Receivers angeschlossen
ist, muss am Receiver keine Subwooferlautstärke eingestellt werden, bevor der
Verstärkungsfaktor des Subwoofers eingestellt wird.
„LOWPASS“ (Tiefpass) – Der gewählte Crossover-Punkt bestimmt, wann
tiefe Bassfrequenzen von den Lautsprechern an den Subwoofer „übergeben“
werden. Wenn Sie den Crossover-Punkt am Receiver einstellen, drehen Sie den
Tiefpassfilter-Regler am Subwoofer ganz nach rechts (160 Hz). Stellen Sie den
Crossover-Punkt entsprechend der Größe der im System verwendeten linken/
rechten Hauptlautsprecher ein. Als Faustregel gilt, dass man bei größeren
Standlautsprechern den Crossover-Punkt zwischen 50 und 90 Hz einstellt. Wenn
Sie kleinere Regallautsprecher oder Satellitenlautsprecher als Hauptlautsprecher
verwenden, stellen Sie den Crossover-Punkt zwischen 90 und 150 Hz ein. Je
kleiner der Lautsprecher, desto höher die Einstellung, bis die Bassfrequenzen nach
der kompletten Einrichtung Ihres Systems nahtlos zwischen Lautsprechern und
Subwoofer übergehen. Wenn Ihr Receiver keine Einstellung für den Crossover-
Punkt besitzt, stellen Sie stattdessen den Tiefpassfilter am Subwoofer im Rahmen
der gleichen empfohlenen Einstellungen ein (weitere Informationen zum Einrichten
der Lautsprecher finden Sie im Handbuch des Receivers).
„PHASE“ 0/180 – Mit diesem Regler passen Sie die Ausgabe Ihres Subwoofers
akustisch an die Hauptlautsprecher an. Wählen Sie die Position (0° oder 180°), in
der der Subwoofer an der Hörposition lauter klingt.
„POWER“ AUTO/ON/OFF – Wenn der Schalter auf „ON/AUTO/STANDBY”
steht, schaltet sich der Subwoofer bei Entdeckung eines Signals automatisch
ein. Wenn kein Signal vorhanden ist, schaltet er in den Standby-Modus nach 20
Minuten automatisch. Wenn dieser Schalter auf „OFF“ steht, bleibt der Subwoofer
ausgeschaltet, wenn der Netzschalter in der Position „OFF“ ist.
LED-Netzanzeige – Diese LED an der vorderen Schallwand zeigt den
Betriebsstatus des eingebauten Verstärkers. Die LED leuchtet grün auf, wenn der
Verstärker eingeschaltet ist und ein Signal empfängt. Wenn die LED gar nicht
aufleuchtet, ist der Verstärker ausgeschaltet. Weitere Informationen über die in
diesem Handbuch erwähnten Regler und das Bass-Management können Sie von
Ihrem Fachhändler oder auf www.klipsch.com erhalten.
LR
LINE IN
RL/LFE
LINE IN
RL/LFE
ABBILDUNG 2
ANSCHLUSS FÜR DEN SUBWOOFER SPL-100, SPL-120, SPL-150
PRE • OUT LFE
ODER
Surround-A/V-Receiver Processor/
Pre-Amp/Receiver
Ihr Subwoofer verfügt über eine dauerhafte Vinyl-Oberfläche, die nur
mit einem trockenen Tuch abgestaubt oder gereinigt werden muss.
Verwenden Sie keine Scheuer- oder Lösungsmittel oder scharfen
Reinigungsmittel. Sie können Staub auf dem Subwoofergehäuse mit
dem Bürstenaufsatz eines Staubsaugers entfernen.
PFLEGE UND REINIGUNG
Registrieren Sie Ihr Produkt online unter www.klipsch.com/register
• Dadurch werden Sie über neue Produkte und Sonderangebote
informiert.
• Ihre personenbezogenen Daten werden nie verkauft.
• Diese Registrierungsdaten werden nicht zu Garantiezwecken
verwendet.
Bewahren Sie bitte Ihre Quittung auf, um die Garantie in
Anspruch nehmen zu können.
PRODUKTREGISTRIERUNG
SPANISH
FUERTE Y ORGULLOSO DESDE 1946
En 1946, Paul W. Klipsch revolucionó la industria
del audio al crear nuestra tecnología de trompeta
patentada y los principios acústicos que constituyen
la fuerza impulsora de nuestro altamente aclamado
sonido distintivo. Hoy en día, seguimos siendo fieles
a la visión de PWK y aplicamos la mayor parte de
un siglo de sudor y genio a todos los productos que
hacemos. Estos altavoces son el resultado de nuestras
décadas de obsesión con la perfección del sonido.
Sienta la potencia, el detalle y la emoción de los de
Klipsch. Somos los guardianes del sonido Keepers of
the Sound
®
.
REFERENCE PREMIERE
SUBWOOFERS REFERENCE PREMIERE
Deseamos que su nuevo sistema de altavoces se vea tan bien como se
veía cuando salió de la fábrica. Vea rápidamente si se han producido
daños durante el transporte. Desempaque cuidadosamente su
nuevo sistema de altavoces y vea si en el paquete vienen todos los
componentes indicados en la lista de empaque. En circunstancias
extremas, es posible que algunas piezas o componentes se hayan
dañado en tránsito. Si descubre daños, notifique al servicio de
entregas y al minorista donde compró el sistema. Solicite una
inspección y siga las instrucciones de evaluación. Conserve la caja de
cartón original de envío del producto.
INSPECCIÓN
RP-1000SW RP-1200SW RP-1400SW RP-1600SW
UBICACIÓN DEL SUBWOOFER REFERENCE PREMIERE
Los subwoofers alimentados de Klipsch
®
han sido diseñados para
reproducir bajos profundos y generar el impacto que hace que
sus películas y su música cobren vida. Por lo general, el mejor
rendimiento se logra cuando el subwoofer se coloca en una esquina
de la sala junto a la pared contra la cual se ponen los altavoces de
canal frontal (Consulte la figura 1). Tenga en cuenta que la ubicación
en la sala puede tener un profundo efecto en el rendimiento del
subwoofer alimentado. Poner el subwoofer en una esquina, como
se sugiere, aumenta el rendimiento de bajos; ponerlo al centro
de la pared o fuera de la sala lo disminuye. Experimente con
diversas opciones de colocación y configuraciones de controles
hasta encontrar las que mejor se adapten a la sala y a su gusto en
particular. Cuando escoja la ubicación del subwoofer, tenga en cuenta
que es necesario conectar el amplificador integrado del subwoofer a
un enchufe de corriente alterna.
S
S
TV
C
L
R
X
Y
Z
X=Y=Z
S
S
S
L R
S
S
FIGURA 1
UBICACIÓN DEL ALTAVOZ EN EL ÁREA DE AUDICIÓN
6’ - 15’
Subwoofer + Opcional
Ubicación posterior opcional
CONEXIONES Y CONTROLES
PRECAUCIÓN: Desenchufe el subwoofer del enchufe de corriente alterna de la
pared antes de hacer conexiones.
Conexión de entrada de línea (LINE IN). La mayoría de los receptores (y
preamplificadores) surround de hoy en día tienen una salida de subwoofer de
nivel de línea que dice Subwoofer Pre Out, Sub Out, SW Out, etc. Si su receptor (o
preamplificador) tiene esta salida, conéctele un extremo de un cable de subwoofer
y conecte el otro extremo del cable a la entrada de línea del subwoofer que dice
L/LFE. Esta conexión le permite al subwoofer funcionar con música y películas de
sonido surround (consulte el manual del receptor). Si no hay salida de subwoofer
en el receptor, puede conectar alternativamente salidas de preamplificación de
canal izquierdo y canal derecho desde el receptor (si las tiene) a la entrada R y la
entrada L/LFE del subwoofer.
Conexión de Puerto WA-2. Para propósitos de conectividad inalámbrica, su
nuevo subwoofer Reference Premiere de Klipsch tiene WA-2 opcional. El WA-2
funciona sólo con ciertos subwoofers marca Klipsch, Energy, Mirage y Jamo con
entrada de “puerto WA” en el panel trasero del amplificador (consulte el manual
del propietario del subwoofer). El WA-2 es un producto de 2.4 GHz diseñado para
transmitir una señal inalámbrica de 50 pies (15 m) de alcance radial.
Hay más detalles en klipsch.com.
Control de volumen (LEVEL). Si el subwoofer está conectado a la salida de
subwoofer de un receptor surround, ponga primero el control de volumen del
subwoofer del receptor “a la mitad” o en la posición “0 dB”. Luego aumente el
volumen (es decir, la amplificación) del subwoofer hasta que corresponda a la
salida de los altavoces principales. Después de hacer esta configuración, el control
de volumen del amplificador o preamplificador principal del sistema será el
control de volumen común del subwoofer y de los altavoces. Si el subwoofer está
conectado a las salidas de preamplificación izquierda y derecha de un receptor, o
está cableado a través de la conexión de alto nivel a las terminales de altavoz del
receptor, en ese receptor no será necesario fijar el volumen de subwoofer antes de
configurar el control de volumen del subwoofer.
Control de pasabajas (LOWPASS). El punto de crossover determina el límite
superior de las frecuencias que se pasan de los altavoces al subwoofer. Si se va
a fijar el punto de crossover en el receptor, gire la perilla del filtro de pasabajas
del subwoofer al máximo a la derecha (160 Hz). Fije el punto de crossover
según el tamaño de los altavoces principales izquierdo y derecho que tenga
el sistema. Como regla general, para altavoces grandes, de piso, fije el punto
de crossover entre 50 Hz y 90 Hz. Si los altavoces principales son altavoces
pequeños o altavoces satélite, fije el punto de crossover entre 90 Hz y 150 Hz.
Mientras más pequeño sea el altavoz, más alto debe ser el ajuste hasta que
las frecuencias de bajos se combinen bien entre los altavoces y el subwoofer
una vez que el sistema quede completamente cableado. Si el receptor no tiene
ajuste del punto de crossover, fije el filtro de pasabajas del subwoofer según las
mismas configuraciones recomendadas (consulte el manual del receptor si desea
información adicional de configuración de altavoces).
Fase (PHASE) 0/180. Este control se utiliza para hacer corresponder
acústicamente la salida del subwoofer con la de los altavoces principales.
Seleccione la posición, 0° o 180°, en la cual el subwoofer tenga el mayor
rendimiento de bajos en la posición de audición.
ENCENDIDO Y APAGADO (POWER ON/OFF). Cuando este interruptor está
en la posición ON/AUTO/STANDBY, el subwoofer se enciende automáticamente
al detectar una señal. Si pasan más de 20 minutos sin señal, el subwoofer entra
automáticamente en modo de espera. Cuando este interruptor está en la posición
OFF, el subwoofer permanece apagado mientras el interruptor de encendido y
apagado (POWER ON/OFF) esté en la posición de apagado (OFF).
Indicador LED de alimentación. Este LED está ubicado en el bafle delantero del
subwoofer e indica el estado de funcionamiento del amplificador integrado. El
LED se ilumina de color verde cuando el amplificador está encendido y recibiendo
una señal. Si el LED está oscuro, no iluminado, el amplificador está apagado. Para
obtener más información sobre los controles mencionados en este manual y sobre
procesamiento de bajos, vea a su distribuidor o vaya a www.klipsch.com
LR
LINE IN
RL/LFE
LINE IN
RL/LFE
FIGURA 2
CABLEADO DE LOS SUBWOOFERS SPL-100 Y SPL-120 Y SPL-150
Surround A/V
(Audio y video Surround)
PRE • OUT LFE
O BIEN
Surround A/V
(Audio y video Surround)
El subwoofer tiene un acabado de vinilo resistente que solamente
requiere quitarle el polvo o limpiarlo con un paño seco. Evite los
detergentes fuertes y los limpiadores abrasivos o a base de solvente.
El accesorio de cepillo de la aspiradora sirve para quitarle el polvo a la
caja del subwoofer.
CUIDADO Y LIMPIEZA
Registre su producto en línea en www.klipsch.com/register
• Klipsch lo mantendrá al día sobre nuevos productos y promociones.
• Sus datos personales no se venderán nunca.
• Esta información de registro no se utiliza para propósitos
de garantía.
Conserve su recibo para hacer las reclamaciones de garantía.
REGISTRO DEL PRODUCTO
PORTGUESE
ORGULHO DESDE 1946
Em 1946, Paul W. Klipsch revolucionou a indústria de
áudio criando nossa exclusiva tecnologia de cornetas
patenteada e os princípios acústicos que são a força
por trás de nosso aclamado som singular. Hoje,
continuamos a ser fiéis à visão de Paul W. Klipsch e
colocamos em cada produto que fabricamos o melhor
de um século de suor e genialidade. Essas caixas
acústicas são o resultado da nossa longa obsessão
com a perfeição sonora. Sinta a potência, a fidelidade
sonora e a emoção da linha Klipsch. Somos os Keepers
of the Sound
®
.
REFERENCE PREMIERE
SUBWOOFERS REFERENCE PREMIERE
Queremos que seu novo sistema de caixas acústicas tenha sempre
a aparência de novo! Por isso, inspecione-o imediatamente para
verificar se sofreu algum dano durante o transporte. Desembale
com cuidado o novo sistema de caixas acústicas e verifique se foram
enviados todos os componentes descritos na lista. Em circunstâncias
extremas, alguns componentes podem sofrer danos durante o
transporte. Nesse caso, avise a transportadora e o revendedor
onde o sistema foi adquirido. Faça um pedido de inspeção e siga as
instruções recebidas para avaliar os danos. Não descarte a caixa
original utilizada para transportar o produto.
INSPEÇÃO
RP-1000SW RP-1200SW RP-1400SW RP-1600SW
POSICIONAMENTO DO SUBWOOFER REFERENCE PREMIERE
Os subwoofers amplificados da Klipsch
®
são projetados para
reproduzir graves profundos e produzir o impacto que faz com que
filmes e músicas ganhem vida. Normalmente, este desempenho
ideal poder ser obtido se o subwoofer for colocado em um canto
do ambiente, na mesma parede que as caixas acústicas do canal
frontal (veja a figura 1). Observe que o posicionamento pode ter um
efeito profundo sobre o desempenho do subwoofer amplificado.
Se a unidade for colocada em um canto, como sugerido acima, ela
aumentará a reprodução de graves. Se for colocada no meio de
uma parede, ou em um espaço aberto no ambiente, a reprodução
de graves diminuirá. Experimente várias configurações de
posicionamento e de controle para encontrar a mais adequada para
o tipo de ambiente e sua preferência. Ao escolher a localização
do subwoofer, não se esqueça de que será necessário ligar o
amplificador integrado do subwoofer em uma tomada elétrica.
S
S
TV
C
L
R
X
Y
Z
X=Y=Z
S
S
S
L R
S
S
FIGURA 1
POSICIONAMENTO DAS CAIXAS ACÚSTICAS NO AMBIENTE
6’ - 15’
Subwoofer + Opcional
Posicionamento traseiro opcional
CONEXÕES E CONTROLES
CUIDADO: Certifique-se de que o subwoofer esteja desconectado da tomada antes
de fazer qualquer conexão.
Conexão “LINE IN” – A maioria dos receivers (e pré-amplificadores) surround
atuais tem uma saída de subwoofer de nível de linha identificada com os dizeres
Subwoofer Pre Out, Sub Out, SW Out, etc. Se o aparelho tiver este tipo de
saída, conecte uma extremidade do cabo de subwoofer nela e conecte a outra
extremidade na entrada de linha do subwoofer marcada L/LFE. Esta conexão
permite que o subwoofer seja usado para reproduzir trilhas sonoras musicais e
de filmes com som surround (consulte o manual do receiver). Como alternativa de
conexão, se o receiver não tiver uma saída para subwoofer, é possível conectar as
saídas dos canais esquerdo (Left) e direito (Right) para pré-amplificador do receiver
(se existirem) à entrada esquerda L/LFE e R (Right) do subwoofer.
Conexão da porta WA-2 - Para conectar o novo subwoofer Klipsch Reference
Premiere sem fios, use o kit WA-2 opcional. O WA-2 só funciona com subwoofers
específicos das marcas Klipsch, Energy, Mirage e Jamo que têm uma entrada “WA
Port” (Porta WA). O WA-2 é um produto de 2,4 GHz projetado para transmitir sinais
sem fio em um raio de até 15 metros. Acesse o site www.klipsch.com para obter
mais detalhes.
Controle “LEVEL” – Se o subwoofer estiver conectado a uma saída para
subwoofer de um receiver surround, ajuste primeiro o controle do volume do
subwoofer no receiver para “metade”, ou seja, posição de “0 dB”. Em seguida,
aumente o volume (ou ganho) do subwoofer até que o nível de volume do
subwoofer corresponda à saída das caixas acústicas principais. Depois de
completar este ajuste, o controle do volume no amplificador principal do sistema
ou do pré-amplificador controlará o volume do subwoofer e das caixas acústicas.
Se o subwoofer estiver conectado às saídas de pré-amplificador esquerda/
direita de um receiver ou estiver conectado através da conexão High-Level dos
terminais de caixas acústicas do receiver, não será necessário fazer qualquer
ajuste no volume do subwoofer no receiver antes de ajustar o controle de ganho
do subwoofer.
Controle “LOWPASS” – O ponto de crossover escolhido determina onde as
frequências passa baixas são “transferidas” das caixas acústicas para o subwoofer.
Se for ajustar o ponto de crossover no receiver, gire o botão de controle do filtro
passa baixas (Lowpass) todo para a direita (160 Hz). Ajuste o ponto de crossover
com base no tamanho das caixas acústicas principais esquerda/direita usadas no
sistema. Como regra geral, para caixas acústicas de piso maiores, ajuste o ponto
de crossover entre 50 e 90 Hz. Se estiver usando caixas acústicas de estante ou
“satélite” como unidades principais, ajuste o ponto de crossover entre 90 e 150
Hz. Quanto menor a caixa acústica, maior o ajuste, até haver uma boa combinação
das frequências mais baixas (graves) entre as caixas acústicas e o subwoofer
quando todas as conexões do sistema estiverem feitas. Se o receiver não tiver um
controle de ajuste do ponto de crossover, ajuste o filtro passa baixas (Lowpass) do
subwoofer com os mesmos níveis recomendados (consulte o manual do receiver
para obter mais informações de configuração das caixas acústicas).
“PHASE” 0/180 – Este controle é usado para estabelecer a correlação acústica entre
a saída do subwoofer e a das caixas acústicas principais. Selecione a posição, 0° ou
180°, na qual o subwoofer tem melhor reprodução na posição ocupada pelo ouvinte
.
“POWER” AUTO/ON/OFF - Quando esta chave está na posição “ON/AUTO/
STANDBY”, o subwoofer liga automaticamente quando detecta um sinal e muda
para o modo de espera automaticamente após 20 minutos de ausência de sinal.
Quando esta chave está na posição “OFF”, o subwoofer fica desligado enquanto a
chave “POWER” ON/OFF estiver na posição “OFF”.
LED indicador de ativação - Localizado no sonofletor frontal, este LED indica
o estado de funcionamento do amplificador integrado. O LED fica verde quando
o amplificador está ligado e recebendo um sinal. Se o LED estiver apagado, isto
indica que o amplificador está desligado. Para obter mais informações sobre os
controles mencionados neste manual e sobre os ajustes de controle de graves,
consulte o revendedor ou acesse o site www.klipsch.com
LR
LINE IN
RL/LFE
LINE IN
RL/LFE
FIGURA 2
CONEXÃO DO SUBWOOFER SPL-100, SPL-120, SPL-150
PRE • OUT LFE
OU
Receiver A/V
surround
Receiver A/V
surround
O subwoofer tem um acabamento de vinil durável que só requer a
remoção de poeira ou uma limpeza com um pano seco. Evite usar
produtos de limpeza abrasivos ou à base de solventes, bem como
detergentes fortes. O acessório da escova de um aspirador de pó é
suficiente para remover toda a poeira presente na caixa do subwoofer.
CUIDADO E LIMPEZA
Registre o produto on-line no site www.klipsch.com/register.
•
Mantenha-se atualizado sobre novos produtos e promoções.
• Suas informações pessoais nunca serão vendidas a terceiros.
• As informações solicitadas para registro do produto não são usadas
para fins de garantia.
Guarde uma cópia da nota fiscal ou recibo como comprovante para
serviços cobertos pela garantia.
REGISTRO DO PRODUTO
ITALIAN
UN SUONO STRAORDINARIO SIN DAL 1946
Nel 1946, Paul W. Klipsch rivoluzionò il settore degli
impianti audio creando la nostra tecnologia brevettata
del caricamento a tromba e le tecniche dell’acustica
che sono alla base del nostro rinomato suono senza
pari. Oggi, rimaniamo coerenti con la visione di PWK e
incorporiamo la parte migliore di un secolo di impegno
e genio in ogni prodotto che realizziamo. Questi
altoparlanti sono il risultato della nostra passione, che
dura da decenni, per la perfezione acustica. Provate
la potenza, i dettagli audio e le emozioni offerte da
Klipsch. Siamo i custodi del suono: Keepers of the
Sound
®
.
REFERENCE PREMIERE
SUBWOOFER REFERENCE PREMIERE
Accertarsi che l’altoparlante sia nelle stesse condizioni di integrità in
cui ha lasciato la fabbrica. Controllare subito se ci sono danni causati
dal trasporto. Disimballare con cautela l’altoparlante e verificare che
tutti i componenti siano presenti consultando la distinta di spedizione.
In casi estremi, qualche componente potrebbe aver subito danni
durante il trasporto; se si riscontrano danni, notificarli alla ditta di
spedizione e al rivenditore. Presentare una richiesta di ispezione e
seguire le istruzioni che saranno fornite. Conservare la scatola di
spedizione originale del prodotto.
ISPEZIONE
RP-1000SW RP-1200SW RP-1400SW RP-1600SW
COLLOCAZIONE DEL SUBWOOFER REFERENCE PREMIERE
I subwoofer amplificati Klipsch
®
sono stati progettati per riprodurre
i bassi profondi e offrire una resa sonora elevatissima sia con brani
musicali che con i film. Per ottenere i migliori risultati, collocare
il subwoofer in un angolo della stanza, presso la stessa parete
accanto alla quale si sono disposti gli altoparlanti del canale
anteriore (vedere la Figura 1). Tenere presente che il punto della
stanza prescelto può avere un notevole effetto sulla resa sonora
del subwoofer. Collocandolo in un angolo, come suggerito sopra, si
aumenta il livello dell’uscita ai bassi, mentre se lo si colloca presso il
centro di una parete o lontano dalle pareti si diminuisce tale livello.
Provare a collocarlo in vari punti e a regolare i comandi su diverse
posizioni fino a trovare la configurazione adatta alla stanza e alle
proprie preferenze. Al momento di scegliere il punto in cui collocare
il subwoofer, tenere presente che sarà necessario collegarne
l’amplificatore incorporato a una presa di corrente.
S
S
TV
C
L
R
X
Y
Z
X=Y=Z
S
S
S
L R
S
S
FIGURA 1
COLLOCAZIONE DEGLI ALTOPARLANTI NELL’AREA DI ASCOLTO
6’ - 15’
Subwoofer + Facoltativa
Collocazione posteriore facoltativa
CONNESSIONI E COMANDI
ATTENZIONE. Accertarsi che il subwoofer sia scollegato dalla presa di corrente
prima di eseguire qualsiasi connessione.
Connessione “LINE IN” (Ingresso linea) – La maggior parte degli attuali
ricevitori surround (e preamplificatori) è dotata di un’uscita per subwoofer a livello
di linea contrassegnata Subwoofer Pre Out, Sub Out, SW Out, ecc.; se questa
uscita è presente, collegarla a un’estremità del cavo del subwoofer e collegare
l’altra estremità del cavo all’ingresso di linea del subwoofer contrassegnato L/
LFE. Questa connessione consente al subwoofer di riprodurre sia musica sia film
con suono surround (consultare il manuale del ricevitore). Se nel ricevitore è
assente un’uscita per subwoofer, in alternativa se ne possono collegare le uscite
per preamplificatore dei canali sinistro e destro agli ingressi sinistro(L)/LFE e R
(destro) del subwoofer.
Connessione con la porta WA-2 – Per collegare in modalità wireless un subwoofer
Klipsch Reference Premiere, è disponibile il trasmettitore WA-2 opzionale, che
funziona solo con subwoofer Klipsch, Energy, Mirage e Jamo dotati di un ingresso
“WA Port”. Il WA-2 funziona a 2,4 GHz, trasmettendo senza fili un segnale fino a
una distanza di 15 metri.
Visitare klipsch.com per ulteriori dettagli.
Comando “LEVEL” (Guadagno) – Se il subwoofer è collegato a un’uscita per
subwoofer di un ricevitore surround, anzitutto portare il comando del volume
subwoofer sul ricevitore a metà corsa ovvero nella posizione “0 dB”, quindi
aumentare il volume (il guadagno) del subwoofer finché non è uguale al livello di
uscita degli altoparlanti principali. Completata questa impostazione, il comando
del volume sul preamplificatore o sull’amplificatore principale dell’impianto
regolerà contemporaneamente il volume sia del subwoofer sia degli altoparlanti.
Se il subwoofer è collegato alle uscite per preamplificatore sinistra/destra di un
ricevitore o ai terminali per altoparlanti del ricevitore tramite la connessione a
livello alto, nel ricevitore non sarà necessario impostare il volume del subwoofer
prima di impostarne il guadagno.
Comando “LOWPASS” (Passa-basso) – Il punto di crossover prescelto determina
la frequenza alle quale le basse frequenze vengono “trasferite” dagli altoparlanti
al subwoofer. Se si imposta il punto di crossover nel ricevitore, girare la manopola
del filtro passa-basso sul subwoofer sulla posizione di estrema destra (160
Hz). Impostare il punto di crossover in base alle dimensioni degli altoparlanti
sinistro/destro utilizzati nell’impianto. Come regola generale, per altoparlanti da
pavimento, più grandi, impostare il punto di crossover tra 50 e 90 Hz, mentre se si
usano piccoli altoparlanti da scaffale ovvero “satelliti” come altoparlanti principali,
impostarlo tra 90 e 150 Hz. Quanto più piccolo è l’altoparlante, tanto maggiore
deve essere l’impostazione, finché le basse frequenze non sono “distribuite” bene
tra gli altoparlanti e il subwoofer una volta completate le connessioni dell’impianto.
Se il ricevitore non ha un punto di crossover impostabile, impostare invece il
filtro passa-basso sul subwoofer nello stesso intervallo di valori raccomandati
(consultare il manuale del ricevitore per ulteriori informazioni sull’impostazione
degli altoparlanti).
“PHASE” 0/180 – Questo comando adatta acusticamente l’uscita del subwoofer
agli altoparlanti principali. Selezionare la posizione, 0° o 180°, in corrispondenza
della quale il subwoofer ha un’uscita più alta nella posizione di ascolto.
“POWER” (Alimentazione) AUTO/ON/OFF – Quando questo comando è nella
posizione “ON/AUTO/STANDBY”, il subwoofer funziona automaticamente,
accendendosi non appena rileva un segnale e entra em modo de espera após 20
minutos de ausência de sinal.. Quando questo comando è nella posizione “OFF”, il
subwoofer rimane spento finché il comando rimane in tale posizione.
Spia LED di alimentazione – È situata sul diaframma anteriore e indica lo stato
di funzionamento dell’amplificatore incorporato, accendendosi in verde quando
l’amplificatore è acceso e riceve un segnale. Se la spia è spenta, l’amplificatore
è spento. Per ulteriori informazioni sui comandi menzionati in questo manuale e
sulla regolazione della risposta ai bassi rivolgersi al rivenditore o visitare
www.klipsch.com.
LR
LINE IN
RL/LFE
LINE IN
RL/LFE
FIGURA 2
CONNESSIONI DI UN SUBWOOFER SPL-100 O SPL-120 O SPL-150
PRE • OUT LFE
OPPURE
Ricevitore
A/V surround
Ricevitore
A/V surround
Il Music Center kmc1 ha una durevole finitura in vinile che occorre solo
spolverare o pulire con un panno asciutto. Evitare l’uso di detergenti
abrasivi, a base di solvente o forti. Per spolverare la cassa del
subwoofer è sufficiente la spazzola di un aspirapolvere.
CURA E PULIZIA
Il prodotto può essere registrato on-line sul sito
www.klipsch.com/register.
• Si riceveranno così informazioni su nuovi prodotti e promozioni.
• I dati personali degli utenti non saranno mai venduti.
• Le informazioni di registrazione non vengono utilizzate a scopi di
garanzia.
Conservare la ricevuta per mostrarla in caso di reclami coperti
dalla garanzia.
REGISTRAZIONE DEL PRODOTTO
CHINESE
1946年以来的宏亮与自豪
1946年，保罗·克里普什 (Paul W. Klipsch) 凭借所创
立的专有扬声技术和对声学原理的理解，彻底改变了音
响行业，成就了广受世人赞誉的标志性音响声音。如
今，我们仍然忠实于保罗的理念，继承公司近一个世纪
以来努力和智慧的结晶，把其精华融入公司的每件音响
产品。这些产品体现了我们几十年来对完美听觉艺术的
痴迷和追求。请亲身体验杰士参考系列音响所再现的
强劲、细腻且富有情感的声音。我们是Keepers of the
Sound
®
。
REFERENCE PREMIERE
参考系列低音炮
希望您购买的新音箱看上去如同其出厂时的样子！请及时开箱验货，看
其在运输过程中是否有损坏。开箱时，请谨慎操作并按照装箱单核对箱
内组件。在极端情况下，产品可能在运输过程中受损。若发现有任何损
坏，则请通知送货服务人员和该产品销售方进行检验。请按照他们的说
明来评估该产品。请务必保留该产品的原包装箱。
开箱检查
RP-1000SW RP-1200SW RP-1400SW RP-1600SW
参考系列低音炮的摆放
根据设计，杰士®有源低音炮可重现深沉的低音效果，因此可栩栩如生
地再现电影和音乐声音。为了获得最佳效果，您通常应把低音炮摆放在
正前方音箱两侧的房间角落（参见图1 ）。请注意，该有源低音炮的摆
放位置和方式对其音效影响很大。若按照上述建议把低音炮放置在角落
位置，则其低音输出量会增加。否则，若将低音炮沿墙壁的中间放置，
或远离墙壁，则其低音输出量会降低。请尝试不同的摆放方式和控制设
置，从而获得最适合您特定空间和品味的音效。在选择低音炮摆放位置
时，您要考虑到低音炮内置功率放大器是需要连接交流电源插座的。
S
S
TV
C
L
R
X
Y
Z
X=Y=Z
S
S
S
L R
S
S
图1
聆听区的音箱摆放方式
6’ - 15’
音炮
后方摆放（候选方案）
连接和控制
注意：做任何连接之前，请务必把低音炮电源线从墙壁交流电插座上
拔掉。
“ LINE IN（线路输入）”连接：如今，大多数环绕声接收器（和前
置放大器）配有专门用于连接低音炮的线路电平输出，该输出端标
有：Subwoofer Pre Out, Sub Out, SW Out等字样。若接收器配有这
样的输出端，则低音炮电缆的一端应连接到接收器上的该输出端，另一
端应连接到低音炮上标有L/LFE字样的低音炮线路输入端。这样，低音
炮可以播放音乐和电影环绕声（请参阅您的接收器设备说明书）。若接
收器上没有低音炮输出端，但有左、右声道前置放大器输出端，则您可
以将该前置放大器输出端连接到低音炮上的LEFT/ LFE输入端。
WA- 2端口连接：为了把Reference Premiere低音扬声器进行无线
连接，Klipsch公司提供了WA-2设备。WA-2只能配合特定的、具
有“ WA Port” 输入端的杰士、能量(Energy)、幻影 (Mirage) 和尊宝
(Jamo)品牌低音炮。根据设计，WA-2通过2.4 GHz频率把无线信号发
送到15.24米半径范围内。
欲知详情，请访问klipsch.com。
“LEVEL”控制 ：若要把低音炮连接到环绕声接收器上的重低音输出
端，则请首先把接收器上的低音炮音量控制装置调到“一半”或“0 dB”
位置，然后增加低音炮音量（或增益），直到低音炮的音量能匹配主音
箱的输出音量。设置完成后，音响系统的主放大器音量控制装置或前置
放大器音量控制装置可用来同时控制低音炮和其它音箱的音量。若把低
音炮连接到接收器上的左/右前置放大器输出端，或通过高电平连线连
接到接收器上的扬声器端子，那么在调整低音炮上的音量控制之前，无
法在接收器上调整低音炮音量。
“LOWPASS”控制 ：选择分频点，是为了决定低于多高频率的低音信
号将“移交”给低音炮播放。若要在接收器上设置该分频点，则请把低
音炮上的低通滤波器旋钮向右旋到尽头 (160赫兹)。请根据音响系统中
使用的左/右主音箱的尺寸大小来设定分频点。作为一般规则，对于较
大的落地式音箱，请把分频点设置为50- 90赫兹。若使用小的“书架”
系列音箱或“卫星”系列音箱作为主音箱，则把分频点设定为90-150赫
兹。音箱越小，则分频点频率应越高。整个音响系统连接妥当之后，请
调整分频点直到低音炮和其它音箱实现完美的低音融合。若接收器上没
有分频点设定装置，则您可以按照我们推荐的上述方式设定低音炮上的
低通滤波器（请参见接收器说明书，了解音箱的更多设置信息）。
“PHASE” 0/180度：该控制装置用来在声学上把低音炮的输出与主音
箱的输出相互匹配。请选择0度或180度相位，看选择哪个相位能在聆
听位置获得更多的低音炮输出。
“电源 (POWER)” AUTO/ON/OFF (自动/开启/关闭)：该开关设到“ON”
位置时，低音炮将始终打开。设到“AUTO”位置时，低音炮将 在感应到
信号时自动“打开”。如果没有信号，它将在 15－20 分钟内自动转
入“待机模式”。设 到“OFF”位置时，低音炮将始终“关闭”，直到该 开关
被手动调回至“ON”或“AUTO”或”STANDBY”位置。
电源LED指示灯：该指示灯位于前挡板，用于指示内置功放的工作状
态。该指示灯呈现绿色时，说明放大器处于正在接收信号的工作状态。
若指示灯不亮，则说明放大器处于关闭状态。有关本手册所述控制设置
和低音管理方面的更多信息，请联系经销商或访问 www.klipsch.com
LR
LINE IN
RL/LFE
LINE IN
RL/LFE
图2
SPL-100、SPL-120, SPL-150低音炮连接图
PRE • OUT LFE
或
Processor/
Pre-Amp/Receiver
Processor/
Pre-Amp/Receiver
低音炮饰面材料采用耐用的乙烯塑料。掸灰或清洁操作应使用干布进
行。请避免使用磨蚀性清洁剂、溶剂型清洁剂或强洗涤剂。吸尘器所附
带的刷子完全可以刷去低音炮外壳的灰尘。
保养和清洁
请在www.klipsch.com/register在线注册您的产品
•
了解最新产品促销活动。
•
您的个人信息绝不会被转售。
•
该注册信息不用于保修目的。
请保存好您的收据，保修时我们需要您出示该收据。
产品注册
ARABIC
1946 ذنم رختفنو نورضاح
توصلا ةينقت هعادبإب توصلا ةعانص يف ةروث Paul W. Klipsch ثدحأ ،1946 يف
ةرهشلا تاذ ةزيمملا ةيتوصلا انتمظنأ ءارو ةعفادلا ةوقلا دع
ُ
ت يتلا ةيتوصلا ئدابملاو انل ةكولمملا
.ةعساولا
اذه تايرقبعو تادوهجم نم لضفا ءزجلا عمجنو PWK ةيؤرل ءايفوأ مويلا ىتح لازن و
يف لامكلا ىلإ لوصولاب انفغش ةجيتن يه هذه توصلا تاربكم .هعنصن جتنم لك يف نرقلا
. Klipsch ةئفلا ساسحإو ةقدو ةوق فشتكا .تايتوصلا
.توصلا ةامح نحن
REFERENCE PREMIERE
مضخمات صوت REFERENCE PREMIERE
ررض يأ نم روفلا ىلع ققحتلا ىجر
ُ
ي !عنصملا نم جرخ امك ةديج ةلاحب كب صاخلا ديدجلا توصلا تاربكم ماظن ودبي نأ ديرن
لظ يف رصانعلا ضرعتت دق .ةئبعتلا ةمئاق لباقم تانوكملا نم ققحتو ديدجلا توصلا تاربكم ماظن ةوبع كفب مق .لقنلا ءانثأ
ميدقتب مق .ماظنلا هنم تيرتشا يذلا عزوملاو ميلستلا ةمدخ غبإ كيلع ،فلت يأ فاشتكا ةلاح يف .لقنلا ءانثأ فلتلل ةيساق فورظ
.ةيلصا جتنملا نحش ةنوترك ظفح نم دكأت .مييقتلل مهتاهيجوت عبتاو صحفلل بلط
صحفلا
RP-1000SW RP-1200SW RP-1400SW RP-1600SW
REFERENCE PREMIERE توصلا مخضم عضو
ريثأت ميدقتو قيمع ريهج توص جارخ
®
Klipsch اهتروط يتلا توصلا مخضم ةزهجأ ميمصت مت
يف توصلا مخضم عض ،لثما ءادل لوصولا لجأ نم .ةايحلاب ضبنت كاقيسومو كمفأ لعجي
نأ ةظحملا ىجر
ُ
ي .ةيماما ةانقلا تاربكم هدنع عوضوملا رادجلا سفن ىلع ةرجحلا ناكرأ دحأ
عضولا يدؤيس .كيدل توصلا مخضم ليغشت ءادأ ىلع لئاه لكشب رثؤي نأ نكمي ةرجحلا يف عضولا
توصلا مخضم عضو يدؤيس امنيب ،ريهجلا توص رادقم ةدايز ىلإ ،هعأ حضوم وه امك ،نكر يف
تارايخ نم ددع ةبرجتب مق .ريهجلا توص رادقم ليلقت ىلإ ةرجحلا جراخ وأ رادجلا طسو لوط ىلع
دنع .صاخلا كقوذو كترجحل بسانملا لضفا عضولا ىلع روثعلل مكحتلا تادادعإو ةفلتخملا عضولا
توصلا مخضمب جمدملا توصلا ربكم ليصوت ىلإ جاتحتس كنأ ركذت ،توصلا مخضم عقوم رايتخا
.ددرتم رايت ةقاط ذخأمب
S
S
TV
C
L
R
X
Y
Z
X=Y=Z
S
S
S
L R
S
S
1 لكشلا
عامتسا ةقطنم يف توصلا تاربكم عضو
6’ - 15’
مخضم
توصلا
يرايتخا +
يرايتخا +
يرايتخا +
مكحتلا حيتافمو تيصوتلا
.تيصوت يأ ءارجإ لبق ددرتملا رايتلا ذخأم نم توصلا مخضم لصف نم دكأت :هيبنت
تاربكمو( مويلا يطيحملا توصلا لابقتسا ةزهجأ بلغأ يف دجوي – “LINE IN” يطخلا لاخدا ةلصو
Sub Out ،)يلوأ جرخم( Pre Out ةمع هيلع يطخلا ىوتسملل توصلا مخضمب جرخم )ةيلوا توصلا
يفرط دحأ ليصوتب مقف ،جرخملا اذه كيدل ناك اذإ .خلإ ،)توصلا مخضم جرخم( SW Out ،)يعرف جرخم(
لمحي يذلا توصلا مخضم يطخلا ىوتسملا لخدمب لباكلل رخا فرطلا ليصوتب مق مث ،هب توصلا مخضم لباك
يطيحملا توصلا مفأو ىقيسوملا عم ليغشتلا ةيناكمإ توصلا مخضمل ةلصولا هذه حيتت .L/LFE ةمعلا
،كنكمي ،كيدل لابقتسا زاهج ىلع توصلا مخضم جرخم دوجو مدع دنع .)لابقتسا زاهج ليلد ىلإ عجرا(
ةلاح يف( كيدل لابقتسا زاهج نم ىنميلاو ىرسيلا ةانقلاب Pre-Amp جراخم ليصوت ،ةليدب ليصوت ةليسوك
.توصلا مخضم يف نمياو L/LFE رسيا لخدملاب )هرفوت
ديدجلا Klipsch توصلا مخضمل يكلسلا ليصوتلل ةيرايتخا WA-2 ةلصو رفوتت – WA-2 ذفنم ةلصو
ةمعب توصلا تامخضم نم ةراتخم ةعومجم عم طقف WA-2 ةلصو لمعتس .Reference Premiere أ
جتنم يه WA-2 ةلصو .“WA Port” لخدم اهب دجوي يتلا Jamoو Mirageو Energyو Klipsch
ديزمل klipsch.com رظنا .ا
ً
يكلس مدق 50 ىلإ لصي رطقب طيحمل ةراشإ لقنل ممصم زتره اجيج 2,4 ةعرسب
.ليصافتلا نم
مق ،يطيحملا توصلا لابقتسا زاهجب صاخلا توصلا مخضم جرخمب توصلا مخضم ليصوت مت اذإ – ىوتسملا
”ةطسوتملا ةطقنلا“ عضوم ىلإ لابقتسا زاهجب توصلا مخضم يف توصلا ىوتسم يف مكحتلا حاتفم طبضب
ً
وأ
مخضم توص ىوتسم قباطي ىتح توصلا مخضمب )باستكا وأ( توصلا ىوتسم ةدايزل .”لبيسيد 0“ وأ
ىلع توصلا ىوتسم يف مكحتلا حاتفم حبصيس ،دادعا نم ءاهتنا دعب .ةيسيئرلا توصلا تاربكم جرخ توصلا
نم لكل توصلا ىوتسم يف مكحتلا حاتفم وه يلوا توصلا ربكم وأ ماظنلاب صاخلا يسيئرلا توصلا ربكم
زاهجب ةدوجوملا L/R Pre-Amp جراخمب توصلا مخضم ليصوت مت اذإ .ا
ً
عم توصلا تاربكمو توصلا مخضم
يف مكحتلا طبض لبق هطبضل كلذ لابقتسا زاهج يف توصلا مخضمل توص ىوتسم كانه نوكي نلف ،لابقتسا
..توصلا مخضم باستكا
ةضفخنملا ريهجلا تاددرت ”ليصوت“ متي نيأ ةراتخملا ليوحتلا ةطقن ددحت – “LOWPASS” مكحتلا حاتفم
رتلف ضبقم ةرادإب مقف ،لابقتسا زاهج يف ليوحتلا ةطقن نييعت مت اذإ .توصلا مخضم ىلإ توصلا تاربكم نم
طبضا .)زتره 160( نيمي ةطقن ىصقأ ىلإ توصلا مخضم ىلع )Lowpass Filter( ضفخنملا ريهجلا
،ةماع ةدعاقك .ماظنلا يف اهمدختست يتلا ىنميلا/ىرسيلا ةيسيئرلا توصلا تاربكم مجح ىلع
ً
ءانب ليوحتلا ةطقن
مادختسا ةلاح يف .زتره 90 – زتره 50 نيب ليوحتلا ةطقن طبضا ،ا
ً
مجح ربكا ةمئاقلا توصلا تاربكمل
150 – زتره 90 نيب ليوحتلا ةطقن طبضا ،”ةيعرف“ تاربكم وأ فرلا ىلع عضوت يتلا توصلا تاربكم
توصلا تاربكم نيب ا
ً
ديج ريهجلا تاددرت جزتمت ىتح دادعا عفترا ،رغصأ توصلا ربكم ناك املك .زتره
ً
دبف ،ليوحتلا ةطقنل دادعإ كيدل لابقتسا زاهجل نكي مل اذإ .ا
ً
مامت ماظنلا ليصوت متي نأ دعب توصلا مخضمو
تادادعا سفن نمض توصلا مخضمب دوجوملا )Lowpass Filter( ضفخنملا ريهجلا رتلف طبضا كلذ نم
.)توصلا ربكم دادعإ نع ةيفاضإ تامولعم ىلع لوصحلل لابقتسا زاهج ليلد رظنا( اهب ىصوملا
عم توصلا مخضم نم جراخلا توصلا ةقباطمل اذه مكحتلا حاتفم مادختسا متي - PHASE” 0/180”
توصلا مخضم نم جراخلا توصلا هيف نوكي يذلا ”180 وأ ”0 عضوملا امإ ددح .ةيسيئرلا توصلا تاربكم
.عامتسا عضوم يف ربكأ
ON/AUTO/“ عضوملا يف حاتفملا اذه نوكي امدنع - ليغشت/يئاقلت/فاقيإ )ةقاطلا( ”POWER“
.ةراشإ يأ رعشتسي امدنع ”ليغشتلاب“ ا
ً
يئاقلت توصلا مخضم موقيس ،)دادعتسا/يئاقلت/ليغشت( ”STANDBY
يف حاتفملا اذه نوكي امدنع .ةراشإ دوجو مدع دنع ةقيقد 20 – 15 دعب ”دادعتسا عضو“ ىلإ ا
ً
يئاقلت لقتنيس
ON/“ عضوملا ىلإ ا
ً
يودي حاتفملا داع
ُ
ي ىتح ”فاقيإ“ عضولا يف توصلا مخضم لظيس ،”OFF“ عضولا
.)دادعتسا/يئاقلت/ليغشت( ”AUTO/STANDBY
ئيضيس .جمدملا ربكملل ليغشتلا ةلاح ىلإ رشؤملا اذه ريشيو ،ةيماما ةضراعلا ىلع دجوي – ةقاطلا رشؤم
ريغو أفطم LED رشؤم ناك اذإ .ةراشإ لبقتسيو ليغشتلا ديق ربكملا نوكي امدنع رضخا نوللاب LED رشؤم
اذه يف ةروكذملا مكحتلا حيتافم نع تامولعملا نم ديزمل .ليغشتلا نع فقوتم توصلا ربكم ينعي اذهف ،ءيضم
www.klipsch.com عقوم ةرايز وأ عزوملا ةراشتساب مق ،ريهجلا ةرادإ نعو ليلدلا
LR
LINE IN
RL/LFE
LINE IN
RL/LFE
2 لكشلا
SPL-150, SPL-120, SPL-100 توصلا مخضم ليصوت
PRE • OUT LFE OUTPUT
لصتملا لابقتسا زاهج/يلوا توصلا ربكم/جلاعملا ىلع ةدوجوملا ىنميلاو ىرسيلا ةيلوا جراخملا
توصلا مخضم ربكم ىلع ةدوجوملا ىنميلاو ىرسيلا ةيطخلا لخادملاب
ىلع دوجوملا LFE لخدم ىلإ لابقتسا زاهج/يلوا توصلا ربكم/جلاعملا ىلع دوجوملا LFE جرخم
توصلا مخضم ربكم
وأ
/يلوا توصلا ربكم/جلاعملا
لابقتسا زاهج
/يلوا توصلا ربكم/جلاعملا
لابقتسا زاهج
ةعطق مادختساب اهفيظنت وأ اهنع رابغلا ةلازإ بجي لينيفلا نم ةتباث ةيجراخ ةقبط توصلا مخضمل
.ةديدشلا تافظنملاو تابيذم ىلع يوتحت يتلا وأ ةطشاكلا تافظنملا مادختسا بنجت .طقف ةفاج شامق
.توصلا مخضم ةيواح ىلع نم رابغ يأ ةيئابرهكلا ةسنكملاب ةقفرملا ةاشرفلا ليزت نأ بجي
فيظنتلاو ةيانعلا
www.klipsch.com/register ىلع تنرتنا ربع كجتنم لجس
.ةديدجلا ضورعلاو تاجتنملاب عطا ىلع نك •
.ا
ً
قلطم ةيصخشلا تامولعم عيب داع
ُ
ي نل •
.نامضلا ضارغ هذه ليجستلا تامولعم مدختس
ُ
ت •
.نامضلا تابلاطمل لاصياب ظافتحا ءاجرلا
جتنملا ليجست
V01 - 0209
V01 - 220310
3502 WOODVIEW TRACE, INDIANAPOLIS, IN, USA
KLIPSCH.COM
©2022, Klipsch Group, Inc. Klipsch Group, Inc. is a wholly-owned subsidiary of Voxx International Corporation.
Klipsch and Keepers of the Sound are trademarks of Klipsch Group, Inc., registered in the United States and other countries.
