www.klarstein.com
VINEA
Dunstabzugshaube
Range Hood
Campana extractora
Hotte aspirante
Cappa aspirante
10031681 10031682
3
DE
Sehr geehrter Kunde,
wir gratulieren Ihnen zum Erwerb Ihres Gerätes. Lesen Sie
die folgenden Hinweise sorgfältig durch und befolgen Sie
diese, um möglichen Schäden vorzubeugen. Für Schäden,
die durch Missachtung der Hinweise und unsachgemäßen
Gebrauch entstehen, übernehmen wir keine Haftung.
Scannen Sie den folgenden QR-Code, um Zugriff auf die
aktuellste Bedienungsanleitung und weitere Informationen
rund um das Produkt zu erhalten.
INHALTSVERZEICHNIS
Sicherheitshinweise 4
Installationsdiagramm 6
Bedienfeld und Tastenfunktionen 7
Reinigung und Wartung 8
Fehlerbehebung 9
Produktdatenblatt 10
Hinweise zum Umweltschutz 12
Hinweise zur Entsorgung 12
Hersteller & Importeur (UK) 12
Spezielle Entsorgungshinweise für Verbraucher in Deutschland 13
TECHNISCHE DATEN
Artikelnummer 10031681, 10031682
Stromversorgung 220-240 V ~ 50/60 Hz
English 15
Español 25
Français 35
Italiano 45
4
DE
SICHERHEITSHINWEISE
• Lesen Sie sich alle Hinweise vor der Benutzung sorgfältig durch und bewahren
Sie die Bedienungsanleitung zum späteren Nachschlagen gut auf.
• Die Montagearbeiten dürfen nur von einer Elektrofachkraft oder einer
qualizierten Person durchgeführt werden. Bevor Sie die Dunstabzugshaube
verwenden, stellen Sie sicher, dass die Spannung (V) und die auf der
Dunstabzugshaube angegebene Frequenz (Hz) der Spannung und Frequenz
der Stromversorgung in Ihrem Haushalt entsprechen.
• Für Schäden, die durch unsachgemäßen Gebrauch und unsachgemäße
Installation entstehen, übernehmen wir keine Haftung.
• Kinder unter 8 Jahren dürfen die Dunstabzugshaube nicht benutzen.
• Das Gerät ist nicht für den kommerziellen Gebrauch, sondern nur für
Gebrauch im Haushalt und in ähnlichen Umgebungen vorgesehen.
• Reinigen Sie das Gerät und den Filter regelmäßig, damit das Gerät immer
ezient arbeitet.
• Ziehen Sie vor der Reinigung immer den Stecker aus der Steckdose.
• Reinigen Sie das Gerät genau wie in der Bedienungsanleitung angegeben.
• Verwenden Sie unter der Abzugshaube kein offenes Feuer.
• Falls das Gerät nicht normal funktioniert, wenden Sie sich an den Hersteller
oder einen Fachbetrieb.
• Kinder ab 8 Jahren, psychisch, sensorisch und körperlich eingeschränkte
Menschen dürfen das Gerät nur benutzen, wenn sie vorher von einer für
sie verantwortlichen Aufsichtsperson ausführlich mit den Funktionen und
den Sicherheitsvorkehrungen vertraut gemacht wurden und die damit
verbundenen Risiken verstehen.
• Falls das Netzkabel oder der Stecker beschädigt sind, müssen sie vom
Hersteller, einem autorisierten Fachbetrieb oder einer ähnlich qualizierten
Person ersetzt werden.
• Wenn die Dunstabzugshaube mit Herden verwendet wird, die Gas oder
andere Brennstoffe verbrennen, muss eine ausreichende Belüftung des
Raumes vorhanden sein.
• Flambieren Sie nicht unter der Abzugshaube.
• Achtung: Die Geräteoberäche kann während des Betriebs heiß werden.
Wichtige Hinweise zur Installation
• Die Luft darf nicht in einen Abzug abgeleitet werden, der zum Absaugen von
Rauchgasen von Gas- oder anderen Brennstoffen verwendet wird (gilt nicht
für Geräte, die nur die Luft in den Raum zurückführen).
• Beachten Sie alle regionalen Vorschriften zum Einbau von Entlüftungsanlagen.
5
DE
Wichtige Hinweise zum Abluftbetrieb
WARNUNG
Vergiftungsgefahr durch zurückgesaugte Abgase! Betreiben Sie
das Gerät nicht im Abluftbetrieb, wenn es zusammen mit einer
raumluftabhängigen Feuerstätte betrieben wird und keine
ausreichende Luftzirkulation garantiert wird.
Raumluftabhängige Feuerstätten wie Gas-, Öl-, Holz- oder Kohleheizungen, Boiler
oder Durchlauferhitzer beziehen die Luft aus dem Raum und führen sie durch
ein Abluftrohr oder einen Kamin ins Freie. Im Abluftbetrieb wird der Küche und
den benachbarten Räumen Luft entzogen. Ohne ausreichende Zuluft entsteht
ein Unterdruck. Giftige Gase aus dem Kamin oder Abluftrohr können dabei in die
Wohnräume zurückgesaugt werden.
• Achten Sie darauf, dass ausreichend Frischluftzufuhr garantiert ist und die Luft
zirkulieren kann.
• Ein Zuluft-/Abluftmauerkasten reicht nicht aus, um die Einhaltung des
Grenzwertes sicherzustellen.
Ein gefahrloser Betrieb ist nur dann möglich, wenn der Unterdruck am
Standort der Feuerstätte 4 Pa (0,04 mbar) nicht überschreitet. Das erreichen
Sie, wenn durch nicht-verschließbare Öffnungen in Türen und Fenstern in
Verbindung mit einem Zuluft- / Abluftmauerkasten die zur Verbrennung
benötigte Luft nachströmen kann. Lassen Sie sich in jedem Fall von einem
Schornsteinfegermeister beraten und den gesamten Lüftungsverbund des Hauses
beurteilen. Er kann ihnen gegebenenfalls die nötigen Maßnahme zur Belüftung
nennen.
Wird die Dunstabzugshaube ausschließlich im Umluftbetrieb eingesetzt, ist der
Betrieb ohne Einschränkung möglich.
Wichtige Hinweis zur Demontage des Geräts
• Die Demontage gleicht der Installation/Montage in umgekehrter Reihenfolge.
• Nehmen Sie sich bei der Demontage eine zweite Person zu Hilfe, um
Verletzungen zu vermeiden.
6
DE

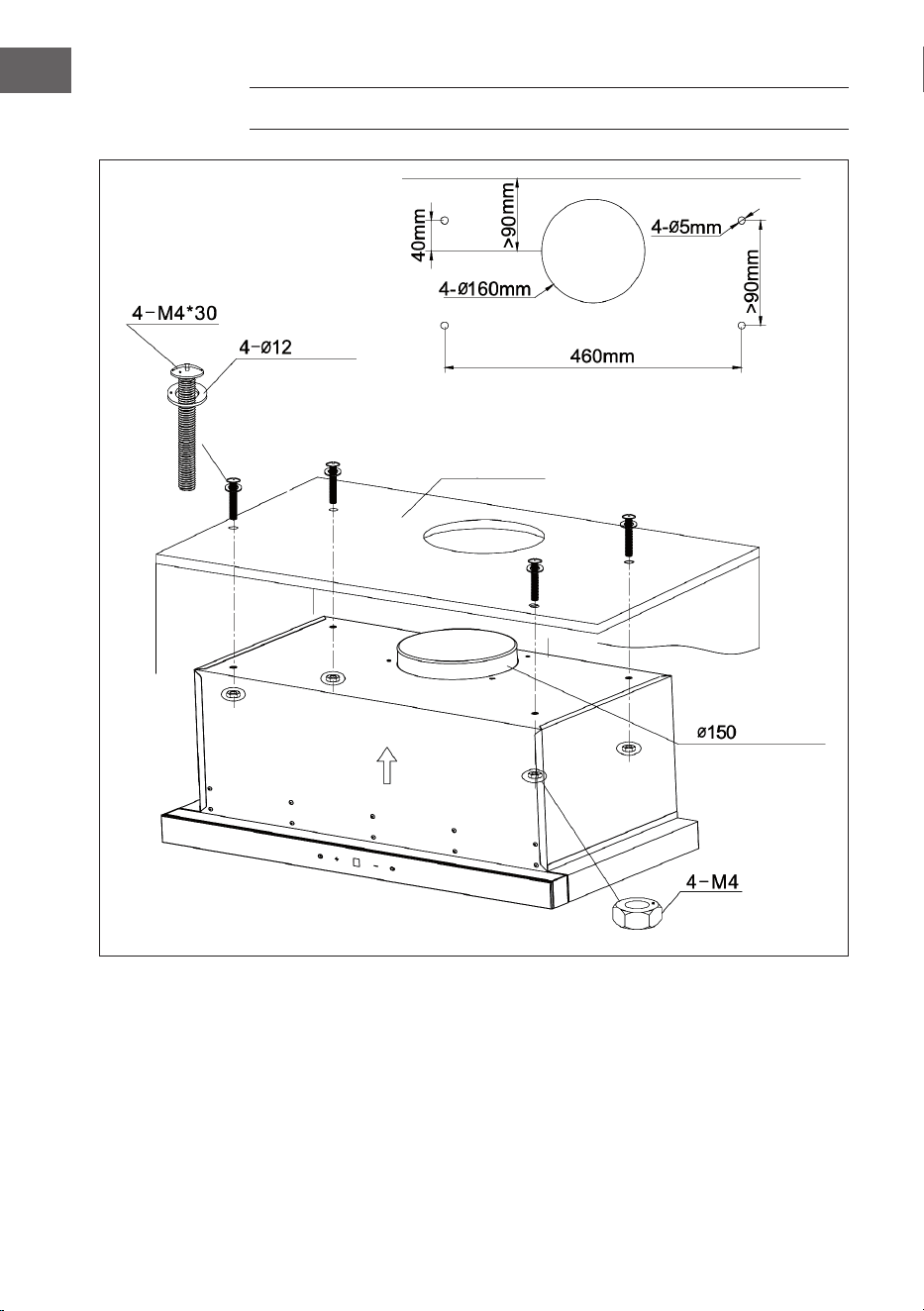

INSTALLATIONSDIAGRAMM
1. Bohren Sie 4 Löcher mit einem Durchmesser von 5 mm und 1 Loch mit einem
Durchmesser von 160 mm in die Unterseite Ihres Hängeschranks oder Regals.
2. Befestigen Sie den Luftauslass an der Oberseite der Abzugshaube.
3. Entfernen Sie den Filter, richten Sie die Haube an den Bohrungen aus, setzen
Sie die Schrauben und Dichtungen ein und ziehen Sie die Schrauben fest.
4. Setzen Sie den Filter wieder ein.
Bohrloch
Dichtung
Bohrloch
Luftauslass
Hängeschrank / Regal
7
DE
BEDIENFELD UND TASTENFUNKTIONEN
Ein/Aus
Drücken Sie auf die Taste, um den Motor
einzuschalten.
Geschwindigkeit
Drücken Sie auf die Taste, um die
Geschwindigkeit zu erhöhen.
Geschwindigkeit
Drücken Sie auf die Taste, um die
Geschwindigkeit zu verringern.
Licht
Drücken Sie auf die Taste, um das Licht ein-
und auszuschalten.
8
DE
REINIGUNG UND WARTUNG
Schalten Sie die Dunstabzugshaube vor der Reinigung und Wartung aus und
ziehen Sie den Stecker aus der Steckdose. Die Außenächen sind anfällig für
Kratzer und Flecken. Benutzen Sie daher zur Reinigung keine Scheuermittel und
wischen Sie Rückstände von alkalischen oder saure Substanzen (Zitronensaft,
Essig) nach der Reinigung umgehend weg.
Edelstahloberächen
Der Edelstahl muss regelmäßig gereinigt werden, um eine lange Lebensdauer zu
gewährleisten. Verwenden Sie dazu Edelstahlreiniger. Wischen Sie immer entlang
der Maserung des Edelstahls, um zu verhindern, dass kreuzende Kratzspuren
entstehen.
Bedienfeldoberäche
Das Bedienfeld kann mit einem feuchten Lappen und einem milden
Geschirrspülmittel gereinigt werden. Vergewissern Sie sich vor der Reinigung, dass
das Tuch sauber und gut ausgewrungen ist. Verwenden Sie ein trockenes, weiches
Tuch, um überschüssige Feuchtigkeit nach der Reinigung zu entfernen.
Monatliche Reinigung der Fettlter
Reinigen Sie den Filter jeden Monat, um Brandgefahr zu vermeiden. Der
Filter sammelt Fett, Rauch und Staub und beeinusst somit die Ezienz der
Dunstabzugshaube. Wenn der Filter nicht gereinigt wird, sammeln sich dort
Fettreste. Reinigen Sie den Filter mit Wasser und etwas Spülmittel und lassen Sie
ihn hinterher an der Luft trocknen.
9
DE
FEHLERBEHEBUNG
Fehler Mögliche Ursache Lösung
Das Licht ist an, aber der
Motor läuft nicht.
Die Lüftung ist blockiert. Entfernen Sie die
Blockade.
Der Kondensator ist
kaputt.
Lassen Sie den
Kondensator ersetzen.
Der Motor ist kaputt. Lassen Sie den Motor
ersetzen.
Der Motor riecht
merkwürdig.
Lassen Sie den Motor
ersetzen.
Das Licht ist aus und der
Motor läuft nicht.
Das Licht ist kaputt. Lassen Sie das Licht
ersetzen.
Der Stecker ist lose. Stecken Sie den Stecker
fest in die Steckdose.
Das Gehäuse vibriert. Das Rotorblatt des
Lüfters ist beschädigt.
Ersetzen Sie das Blatt.
Der Motor sitzt nicht
fest.
Befestigen Sie den
Motor.
Das Gehäuse hängt lose. Befestigen Sie das
Gehäuse.
Die Luft wird nicht
richtig abgesaugt.
Der Abstand zwischen
Herd und Abzugshaube
ist zu groß.
Verringern Sie den
Anstand.
Zu starke Luftzirkulation
durch offene Fenster
und Türen.
Achten Sie darauf, dass
kein Durchzug entsteht.
10
DE
PRODUKTDATENBLATT
Angaben nach Verordnung (EU) Nr. 65/2014
Mess- und Berechnungsmethoden nach EN 61591:1997+A1:2006+A2:2011+A11:20
14+A12:2015
Artikelnummer 10031681, 10031682
Bezeichnung Symbol Wert Einheit
Jährlicher Energieverbrauch AEC
hood
37,4 kWh/Jahr
Energieezienzklasse A
Fluiddynamische Ezienz FDE
hood
30,1
Klasse für die uiddynamische
Ezienz
A
Beleuchtungsezienz LE
hood
27,7 Lux/W
Beleuchtungsezienzklasse B
Fettabscheidegrad GFE
hood
70,1 %
Klasse für den Fettabscheidegrad D
Luftstrom bei minimaler und bei
maximaler Geschwindigkeit im
Normalbetrieb, ausgenommen
den Betrieb auf der Intensivstufe
oder Schnelllaufstufe
413,8 / 595,6 m³/h
Luftstrom im Betrieb auf
der Intensivstufe oder
Schnelllaufstufe
- m³/h
A-bewertete Luftschallemissionen
bei minimaler und maximaler
verfügbarer Geschwindigkeit im
Normalbetrieb
62 / 68 dB
A-bewertete Luftschallemissionen
im Betrieb auf der Intensivstufe
oder Schnelllaufstufe
- dB
Leistungsaufnahme im Aus-
Zustand
P
o
0,4 W
Leistungsaufnahme im
Bereitschaftszustand
P
s
- W
Kontaktangaben Chal-Tec GmbH, Wallstraße 16, 10179, Berlin,
Deutschland
11
DE
Angaben nach Verordnung (EU) Nr. 66/2014
Mess- und Berechnungsmethoden nach EN 61591:1997+A1:2006+A2:2011+A11:20
14+A12:2015
Artikelnummer 10031681, 10031682
Bezeichnung Symbol Wert Einheit
Jährlicher Energieverbrauch AEC
hood
37,4 kWh/Jahr
Zeitverlängerungsfaktor f 0,9
Fluiddynamische Ezienz FDE
hood
30,1
Energieezienzindex EEI
hood
49,3
Gemessener Luftvolumenstrom
im Bestpunkt
Q
BEP
295,7 m³/h
Gemessener Luftdruck im
Bestpunkt
P
BEP
393 Pa
Maximaler Luftstrom Q
max
620,6 m³/h
Gemessene elektrische
Eingangsleistung im Bestpunkt
W
BEP
107,2 W
Nennleistung des
Beleuchtungssystems
W
L
3 W
Durchschnittliche
Beleuchtungsstärke des
Beleuchtungssystems auf der
Kochoberäche
E
middle
83 Lux
Gemessene Leistungsaufnahme
im Bereitschaftszustand
P
o
- W
Gemessene Leistungsaufnahme
im Aus-Zustand
P
s
0,4 W
Schallleistungspegel L
WA
62/68 dB
Kontaktangaben Chal-Tec GmbH, Wallstraße 16, 10179, Berlin,
Deutschland
12
DE
HINWEISE ZUM UMWELTSCHUTZ
• Achten Sie während des Kochens auf eine ausreichende Luftzufuhr, damit
die Dunstabzugshaube ezient und mit einem geringen Betriebsgeräusch
arbeiten kann.
• Passen Sie die Gebläsedrehzahl an die beim Kochen entstehende
Dampfmenge an. Verwenden Sie den Intensivmodus nur bei Bedarf. Je
niedriger die Gebläsedrehzahl ist, desto weniger Energie wird verbraucht.
• Wenn beim Garen große Mengen Dampf entstehen, wählen Sie rechtzeitig
eine höhere Gebläsedrehzahl. Wenn sich der Kochdampf bereits in der Küche
verteilt hat, muss die Dunstabzugshaube länger betrieben werden.
• Schalten Sie die Dunstabzugshaube aus, wenn Sie sie nicht mehr benötigen.
• Schalten Sie die Beleuchtung aus, wenn Sie diese nicht mehr benötigen.
• Reinigen Sie den Filter in regelmäßigen Abständen und tauschen Sie ihn ggf.
aus, um die Effektivität des Lüftungssystems zu erhöhen und Brandgefahr zu
vermeiden.
• Setzen Sie beim Kochen immer den Deckel auf, um Kochdampf und
Kondenswasser zu reduzieren.
HINWEISE ZUR ENTSORGUNG
Wenn es in Ihrem Land eine gesetzliche Regelung zur
Entsorgung von elektrischen und elektronischen Geräten
gibt, weist dieses Symbol auf dem Produkt oder auf der
Verpackung darauf hin, dass dieses Produkt nicht im
Hausmüll entsorgt werden darf. Stattdessen muss es zu
einer Sammelstelle für das Recycling von elektrischen
und elektronischen Geräten gebracht werden. Durch
regelkonforme Entsorgung schützen Sie die Umwelt
und die Gesundheit Ihrer Mitmenschen vor negativen
Konsequenzen. Informationen zum Recycling und zur
Entsorgung dieses Produkts, erhalten Sie von Ihrer örtlichen
Verwaltung oder Ihrem Hausmüllentsorgungsdienst.
HERSTELLER & IMPORTEUR (UK)
Hersteller:
Chal-Tec GmbH, Wallstraße 16, 10179 Berlin, Deutschland.
Importeur für Großbritannien:
Berlin Brands Group UK Limited
PO Box 42
272 Kensington High Street
London, W8 6ND
United Kingdom
13
DE
SPEZIELLE ENTSORGUNGSHINWEISE FÜR
VERBRAUCHER IN DEUTSCHLAND
Entsorgen Sie Ihre Altgeräte fachgerecht. Dadurch wird gewährleistet, dass die
Altgeräte umweltgerecht verwertet und negative Auswirkungen auf die Umwelt
und menschliche Gesundheit vermieden werden. Bei der Entsorgung sind
folgende Regeln zu beachten:
• Jeder Verbraucher ist gesetzlich verpichtet, Elektro- und Elek-
tronikaltgeräte (Altgeräte) sowie Batterien und Akkus getrennt
vom Hausmüll zu entsorgen. Sie erkennen die entsprechenden
Altgeräte durch folgendes Symbol der durchgestrichene Müll-
tonne (WEEE Symbol).
• Sie haben Altbatterien und Altakkumulatoren, die nicht vom Altgerät
umschlossen sind, sowie Lampen, die zerstörungsfrei aus dem Altgerät
entnommen werden können, vor der Abgabe an einer Entsorgungsstelle vom
Altgerät zerstörungsfrei zu trennen.
• Bestimmte Lampen und Leuchtmittel fallen ebenso unter das Elektro- und
Elektronikgesetz und sind dementsprechend wie Altgeräte zu behandeln.
Ausgenommen sind Glühbirnen und Halogenlampen. Entsorgen Sie
Glühbirnen und Halogenlampen bitte über den Hausmüll, sofern Sie nicht das
WEEE Symbol tragen.
• Jeder Verbraucher ist für das Löschen von personenbezogenen Daten auf dem
Elektro- bzw. Elektronikgerät selbst verantwortlich.
Rücknahmepicht der Vertreiber
Vertreiber mit einer Verkaufsäche für Elektro- und Elektronikgeräte von
mindestens 400 Quadratmetern sowie Vertreiber von Lebensmitteln mit einer
Gesamtverkauäche von mindestens 800 Quadratmetern, die mehrmals im
Kalenderjahr oder dauerhaft Elektro- und Elektronikgeräte anbieten und auf dem
Markt bereitstellen, sind verpichtet,
1 bei der Abgabe eines neuen Elektro- oder Elektronikgerätes an einen Endnutzer
ein Altgerät des Endnutzers der gleichen Geräteart, das im Wesentlichen die
gleichen Funktionen wie das neue Gerät erfüllt, am Ort der Abgabe oder in
unmittelbarer Nähe hierzu unentgeltlich zurückzunehmen und
2 auf Verlangen des Endnutzers Altgeräte, die in keiner äußeren Abmessung
größer als 25 Zentimeter sind, im Einzelhandelsgeschäft oder in unmittelbarer
Nähe hierzu unentgeltlich zurückzunehmen; die Rücknahme darf nicht an den
Kauf eines Elektro- oder Elektronikgerätes geknüpft werden und ist auf drei
Altgeräte pro Geräteart beschränkt.
14
DE
• Bei einem Vertrieb unter Verwendung von Fernkommunikationsmitteln
ist die unentgeltliche Abholung am Ort der Abgabe auf Elektro- und
Elektronikgeräte der Kategorien 1, 2 und 4 gemäß § 2 Abs. 1 ElektroG, nämlich
„Wärmeüberträger“, „Bildschirmgeräte“ (Oberäche von mehr als 100 cm²)
oder „Großgeräte“ (letztere mit mindestens einer äußeren Abmessung
über 50 Zentimeter) beschränkt. Für andere Elektro- und Elektronikgeräte
(Kategorien 3, 5, 6) ist eine Rückgabemöglichkeit in zumutbarer Entfernung
zum jeweiligen Endnutzer zu gewährleisten.
• Altgeräte dürfen kostenlos auf dem lokalen Wertstoffhof oder in folgenden
Sammelstellen in Ihrer Nähe abgegeben werden: www.take-e-back.de
• Für Elektro- und Elektronikgeräte der Kategorien 1, 2 und 4 an bieten wir auch
die Möglichkeit einer unentgeltlichen Abholung am Ort der Abgabe. Beim
Kauf eines Neugeräts haben sie die Möglichkeit eine Altgerätabholung über
die Webseite auszuwählen.
• Batterien können überall dort kostenfrei zurückgegeben werden, wo sie
verkauft werden (z. B. Super-, Bau-, Drogeriemarkt). Auch Wertstoff- und
Recyclinghöfe nehmen Batterien zurück. Sie können Batterien auch per Post
an uns zurücksenden. Altbatterien in haushaltsüblichen Mengen können Sie
direkt bei uns von Montag bis Freitag zwischen 07:30 und 15:30 Uhr unter der
folgenden Adresse unentgeltlich zurückgeben:
Chal-Tec GmbH
Member of Berlin Brands Group
Handwerkerstr. 11
15366 Dahlwitz-Hoppegarten
Deutschland
• Wichtig zu beachten ist, dass Lithiumbatterien aus Sicherheitsgründen vor der
Rückgabe gegen Kurzschluss gesichert werden müssen (z. B. durch Abkleben
der Pole).
• Finden sich unter der durchgestrichenen Mülltonne auf der Batterie zusätzlich
die Zeichen Cd, Hg oder Pb ist das ein Hinweis darauf, dass die Batterie
gefährliche Schadstoffe enthält. (»Cd« steht für Cadmium, »Pb« für Blei und
»Hg« für Quecksilber).
Hinweis zur Abfallvermeidung
Indem Sie die Lebensdauer Ihrer Altgeräte verlängern, tragen Sie dazu bei,
Ressourcen ezient zu nutzen und zusätzlichen Müll zu vermeiden. Die
Lebensdauer Ihrer Altgeräte können Sie verlängern indem Sie defekte Altgeräte
reparieren lassen. Wenn sich Ihr Altgerät in gutem Zustand bendet, könnten Sie
es spenden, verschenken oder verkaufen.
15
EN
Dear Customer,
Congratulations on purchasing this device. Please read the
following instructions carefully and follow them to prevent
possible damages. We assume no liability for damage
caused by disregard of the instructions and improper use.
Scan the QR code to get access to the latest user manual
and more product information.
CONTENT
Safety Instructions 16
Installation Disagram 18
Control panel and Key Functions 19
Cleaning and Maintenance 20
Troubleshooting 21
Product Data Sheet 22
Notes on Environmental Protection 24
Disposal Considerations 24
Manufacturer & Importer (UK) 24
TECHNICAL DATA
Item number 10031681, 10031682
Power supply 220-240 V ~ 50/60 Hz
16
EN
SAFETY INSTRUCTIONS
• Thank you for purchasing this cooker hood. Please read the instruction
manual carefully before you use the cooker hood, and keep it in a safe place.
• The installation work must be carried out by a qualied electrician or
competent person. Before you use the cooker hood, make sure that the
voltage (V) and the frequency (Hz) indicated on the cooker hood are exactly
the same as the voltage and the frequency in your home.
• The manufacturer and the agent will not bear any responsibility for the
damage caused by inappropriate installation and usage.
• Children under the age of 8 must not use the cooker hood.
• The appliance is not intended for commercial use, but only for household and
similar environments.
• The cooker hood and its lter mesh should be cleaned regularly in order to
keep it in good working order.
• Before cleaning, switch the power off at the main supply.
• Clean the cooker hood according to the instruction manual and keep the
cooker hood from the danger of burning.
• Prohibit putting the cooker hood by re.
• If the appliance does not function normally, contact the manufacturer or a
specialist company.
• This device may be only used by children 8 years old or older and persons with
limited physical, sensory and mental capabilities and / or lack of experience
and knowledge, provided that they have been instructed in use of the device
by a responsible person who understands the associated risks.
• If the supply cord is damaged, it must be replaced by the manufacturer, its
service agent or similarly qualied persons in order to avoid a hazard.
• If the range hood is used at the same time as appliances burning gas or other
fuels, the room must be adequately ventilated.
• Do not ambé under the range hood. Accessible parts may become hot when
used with cooking appliances.
Important hints on installation
• The air must not be discharged into a ue that is used for exhausting fumes
from appliances burning gas or other fuels (not applicable to appliances that
only discharge the air back into the room).
• Regulations concerning the discharge of air have to be fullled.
17
EN
Important notes about the extraction mode
WARNING
Risk of poisoning from exhaust gases sucked back. Never
operate the device in extraction mode simultaneously with an
open ue appliance when there is not adequate air ow
guaranteed.
Open ue combustion equipment (for example, gas, oil, wood or coal- red
heaters, tankless water heaters, water heaters) pulls combustion air from the
room and runs it through an exhaust pipe or chimney to the outside. In the
extraction mode, indoor air is removed from the kitchen and the adjacent rooms
- without su cient air intake this creates a vacuum. Toxic gases from the chimney
or extraction ue can thereby be sucked back into the living spaces.
• Always ensure that a su cient supply of fresh air is guaranteed and that the
air can circulate.
• An air supply / extractor box alone does not ensure compliance with the limit
value.
Safe operation is only possible when the negative pressure in the room where the
appliance is located does not exceed 4 Pa (0.04 mbar). This can be achieved when
the air required for combustion can ow through openings that are not closable,
for example in doors, windows, in conjunction with an air supply / extractor box or
through other technical measures. In any case, consult a quali ed chimney sweep
who can assess the entire ventilation of your house and propose appropriate
measures for adequate ventilation.
If the hood is used exclusively in the recirculation mode, unrestricted operation is
possible.
Important note on disassembly of the device
• Disassembly is similar to installation/assembly in reverse order.
• Take a second person to help you during disassembly to avoid injuries.
18
EN
INSTALLATION DISAGRAM
1. Drill 4 holes with a diameter of 5 mm and 1 hole with a diameter of 160 mm in
the bottom of your wall cabinet or shelf.
2. Attach the air outlet to the top of the hood.
3. Remove the lter, align the hood with the holes, insert the screws and gaskets,
and tighten the screws.
4. Put the lter back in place.
Drill hole
Gasket
Drill hole
Air outlet
Cupboard
19
EN
CONTROL PANEL AND KEY FUNCTIONS
On/Off Press the key to switch on the motor.
Speed Press the key to increase the speed.
Speed Press the key to decrease the speed.
Light Press the key to switch the light on and off.
20
EN
CLEANING AND MAINTENANCE
Turn off the cooker hood before cleaning and maintenance and unplug the
appliance from the wall outlet. The exterior surfaces are susceptible to scratches
and stains. Therefore, do not use abrasive cleaners and wipe away any alkaline or
acidic residue (lemon juice, vinegar) immediately after cleaning.
Stainless Steel Surfaces
The stainless steel must be cleaned regularly to ensure a long service life. Use
stainless steel cleaner. Always wipe along the grain of the stainless steel to prevent
scratching.
Control Panel
The control panel can be cleaned with a damp cloth and a mild dishwashing
detergent. Before cleaning, make sure the cloth is clean and well wrung. Use a dry,
soft cloth to remove excess moisture after cleaning.
Monthly Cleaning for Grease Filter
Clean the lter every month can prevent any risk of re. The lter collects grease,
smoke and dust, so the lter is directly affecting the eciency of the cooker hood.
If not cleaned, the grease residue (potential ammable) will saturate on the lter.
Clean it with household cleaning detergent.
21
EN
TROUBLESHOOTING
Fault Possible Cause Solution
Light on, but motor does
not work.
The leaf blocked. Get rid of the blocking.
The capacitor damaged. Replace capacitor.
The motor jammed
bearing damaged.
Replace motor.
The internal with of
motor off or a bad smell
from the motor.
Replace motor.
Light does not work,
motor does not work.
Light damaged. Replace lights.
Power cord looses. Connect the wires as per
the electric diagram.
Shake of the body. The leaf damaged and
causes shaking.
Replace the leaf.
The motor is not tightly
hanged.
Lock the motor tightly.
The body is not tightly
hanged.
Fixed the body tightly.
Insucient suction. The distance between
the body and the gas top
too long.
Readjust the distance.
Too much ventilation
from open doors or
windows.
Choose a new place and
resemble the machine.
22
EN
PRODUCT DATA SHEET
Information according to Regulation (EU) No. 65/2014
Measurement and calculation methods according to EN 61591:1997+A1:2006+A2:2
011+A11:2014+A12:2015
Item number 10031681, 10031682
Description Symbol Value Unit
Annual Energy Consumption AEC
hood
37,4 kWh/Year
Energy Eciency class A
Fluid Dynamic Eciency FDE
hood
30,1
Fluid Dynamic Eciency class A
Lighting Eciency LE
hood
27,7 Lux/W
Lighting Eciency class B
Grease Filtering Eciency GFE
hood
70,1 %
Grease Filtering Eciency class D
air ow at minimum and
maximum speed in normal use,
intensive or boost excluded
413,8 / 595,6 m³/h
air ow at intensive or boost
setting
- m³/h
airborne acoustical A-weighted
sound power emissions at
minimum and maximum speed
available in normal use
62 / 68 dB
airborne acoustical A-weighted
sound power emissions at
intensive or boost setting
- dB
power consumption in off mode P
o
0,4 W
power consumption in standby
mode
P
s
- W
Contact details Chal-Tec GmbH, Wallstraße 16, 10179, Berlin, Germany
23
EN
Information according to Regulation (EU) No. 66/2014
Measurement and calculation methods according to EN 61591:1997+A1:2006+A2:2
011+A11:2014+A12:2015
Item number 10031681, 10031682
Description Symbol Value Unit
Annual Energy Consumption AEC
hood
37,4 kWh/Year
Time increase factor f 0,9
Fluid Dynamic Eciency FDE
hood
30,1
Energy Eciency Index EEI
hood
49,3
Measured air ow rate at best
eciency point
Q
BEP
295,7 m³/h
Measured air pressure at best
eciency point
P
BEP
393 Pa
Maximum air ow Q
max
620,6 m³/h
Measured electric power input at
best eciency point
W
BEP
107,2 W
Nominal power of the lighting
system
W
L
3 W
Average illumination of the
lighting system on the cooking
surface
E
middle
83 Lux
Measured power consumption in
standby mode
P
o
- W
Measured power consumption
off mode
P
s
0,4 W
Sound power level L
WA
62/68 dB
Contact details Chal-Tec GmbH, Wallstraße 16, 10179, Berlin, Germany
24
EN
NOTES ON ENVIRONMENTAL PROTECTION
• During cooking, make sure that there is sucient air supply so that the cooker
hood can operate eciently and with low operating noise.
• Adjust the fan speed to the amount of steam produced during cooking. Use
the intensive mode only when necessary. The lower the fan speed, the less
energy is consumed.
• If large amounts of steam are produced during cooking, select a higher fan
speed in good time. If the cooking steam has already dispersed in the kitchen,
the cooker hood must be operated longer.
• Switch off the cooker hood when you no longer need it.
• Switch off the lighting when you no longer need it.
• Clean the lter at regular intervals and replace it if necessary to increase the
effectiveness of the ventilation system and prevent re hazards.
• Always put the lid on when cooking to reduce cooking steam and
condensation.
DISPOSAL CONSIDERATIONS
If there is a legal regulation for the disposal of electrical
and electronic devices in your country, this symbol on the
product or on the packaging indicates that this product
must not be disposed of with household waste. Instead,
it must be taken to a collection point for the recycling
of electrical and electronic equipment. By disposing of
it in accordance with the rules, you are protecting the
environment and the health of your fellow human beings
from negative consequences. For information about the
recycling and disposal of this product, please contact your
local authority or your household waste disposal service.
MANUFACTURER & IMPORTER (UK)
Manufacturer:
Chal-Tec GmbH, Wallstrasse 16, 10179 Berlin, Germany.
Importer for Great Britain:
Berlin Brands Group UK Limited
PO Box 42
272 Kensington High Street
London, W8 6ND
United Kingdom
25
ES
Estimado cliente,
Le felicitamos por la adquisición de este producto. Lea
atentamente las siguientes instrucciones y sígalas para evitar
posibles daños. No asumimos ninguna responsabilidad
por los daños causados por el incumplimiento de las
instrucciones y el uso inadecuado. Escanee el siguiente
código QR para obtener acceso a la última guía del usuario
y más información sobre el producto.
ÍNDICE DE CONTENIDOS
Indicaciones de seguridad 26
Diagrama de instalación 28
Panel de control y funciones de los botones 29
Limpieza y mantenimiento 30
Solución de problemas 31
Ficha técnica del producto 32
Notas para cuidar del medio ambiente 34
Retirada del aparato 34
Fabricante e importador (Reino Unido) 34
DATOS TÉCNICOS
Número de artículo 10031681, 10031682
Fuente de alimentación 220-240 V ~ 50/60 Hz
26
ES
INDICACIONES DE SEGURIDAD
• Lea atentamente todas las indicaciones y conserve este manual para consultas
posteriores.
• Los trabajos de montaje deben ser realizados solamente por un electricista u
otro profesional. Antes de utilizar la campana extractora, asegúrese de que
la tensión (V) y la frecuencia indicada en la campana extractora (Hz) coinciden
con la tensión (V) y frecuencia (Hz) de su suministro eléctrico.
• La empresa no se responsabiliza de los daños ocasionados por un uso o
instalación indebida del producto.
• Los niños menores de 8 años no deben utilizar la campana extractora.
• Este aparato no ha sido concebido para un uso comercial, sino doméstico o
para entornos similares.
• Limpie el aparato y el ltro con regularidad para que el aparato funcione
siempre de manera eciente. Desconecte el enchufe antes de limpiar el
aparato.
• Limpie el aparato solamente según se describe en estas instrucciones.
• No utilice fuentes de ignición bajo la campana extractora.
• Si el aparato no funciona correctamente, contacte inmediatamente con el
fabricante.
• Este aparato puede ser utilizado por niños mayores de 8 años y personas con
discapacidades físicas, sensoriales y mentales y/o con falta de experiencia
y conocimientos, siempre y cuando hayan sido instruidos sobre el uso del
aparato y comprendan los peligros y riesgos asociados.
• Si el cable de alimentación o el enchufe están dañados, deberán ser
sustituidos por el fabricante, un servicio técnico autorizado o una persona
igualmente cualicada.
• Si utiliza la campana extractora con hornillos y entren en combustión el gas u
otras sustancias combustibles, deberá garantizar una buena ventilación de la
sala.
• No amee nada bajo la campana extractora.
• Advertencia: La supercie del aparato puede alcanzar temperaturas muy
elevadas durante el funcionamiento.
Indicaciones importantes de instalación
• El aire no puede desviarse a un tiro de salida que se emplee para evacuar
humos de gases u otras sustancias inamables (no se aplica para aparatos
que solo desvíen el aire a la sala).
• Siga todas las disposiciones locales para montar las instalaciones de
ventilación.
27
ES
Notas importantes acerca del modo de extracción
ADVERTENCIA
Peligro de muerte, riesgo de intoxicación provocado por gases en
combustión aspirados. Nunca ponga en funcionamiento la
función de extracción simultáneamente con un dispositivo que
genere calor en una estancia estanca si no se ha garantizado una
ventilación su ciente.
Los dispositivos no estancos que generan calor (por ejemplo, radiadores que
funcionan con gas, aceite, madera o carbón, calentadores, calentadores de agua)
extraen el aire de combustión de la estancia correspondiente y canalizan el aire
de salida por medio de un tiro (por ejemplo una chimenea) hacia el exterior. Al
encender simultáneamente una campana extractora, el aire de la cocina y de
las estancias colindantes se extrae y sin su ciente aire adicional se produce el
fenómeno de presión hipoatmosférica. Los gases nocivos de la chimenea o del
ori cio de salida retornan a la estancia.
• Siempre debe proveer de su ciente aire adicional a la estancia.
• Un conducto de ventilación y evacuación no garantiza en su totalidad que se
cumpla el valor límite.
Solo se garantizará un funcionamiento sin riesgos cuando presión hipoatmosférica
en la estancia del dispositivo generador de calor no supere los 4 Pa (0,04 mbar).
Esto podrá conseguirse cuando el aire necesario para la combustión pueda
circular por ori cios sin cierre, como puertas o ventanas, junto con un conducto
de ventilación o evacuación o a través de otros medios técnicos. En cualquier caso,
siga el consejo del constructor de chimeneas autorizado que pueda evaluar la
conexión de ventilación general de su hogar y tomar las medidas necesarias.
Si pone en funcionamiento la campana extractora en modo circulación de aire,
puede utilizarla sin ninguna limitación.
Nota importante sobre el desmontaje del aparato
• El desmontaje es igual que el montaje pero en orden inverso.
• Al desmontar el aparato, pida ayuda a una segunda persona para evitar
lesiones.
28
ES
DIAGRAMA DE INSTALACIÓN
1. Realice 4 oricios con un diámetro de 5 mm y un oricio con un diámetro de
160 cm en la parte inferior de su armario o estantería.
2. Fije la salida de aire a la parte superior de la campana.
3. Retire el ltro, oriente la campana hacia los oricios, coloque los tornillos y las
juntas y apriete los tornillos.
4. Vuelva a colocar el ltro
Oricio
Junta
Oricio
Salida de aire
Armario/ estantería
29
ES
PANEL DE CONTROL Y FUNCIONES DE LOS
BOTONES
Activado/desactivado Pulse el botón para encender el motor.
Velocidad Pulse el botón para aumentar la velocidad.
Velocidad Pulse el botón para reducir la velocidad.
Luz Pulse el botón para encender y apagar la luz.
30
ES
LIMPIEZA Y MANTENIMIENTO
Antes de limpiar y mantener la campana extractora, apáguela y desenchufe
el aparato de la toma de corriente. Las supercies exteriores son susceptibles
a arañazos y manchas. Por lo tanto, no utilice limpiadores abrasivos y limpie
cualquier residuo alcalino o ácido (jugo de limón, vinagre) inmediatamente
después de la limpieza.
Supercies de acero inoxidable
El acero inoxidable debe ser limpiado regularmente para asegurar una larga vida
útil. Utilice un limpiador de acero inoxidable. Limpie siempre a lo largo de la bra
del acero inoxidable para evitar que se raye.
Panel de control
El panel de control se puede limpiar con un paño húmedo y un detergente
lavavajillas suave. Antes de limpiar, asegúrese de que el paño esté limpio y bien
escurrido. Utilice un paño seco y suave para limpiar cualquier exceso de humedad
después de la limpieza.
Limpieza mensual de los ltros de grasa
Limpie el ltro cada mes para evitar el riesgo de incendio. El ltro recoge la grasa,
el humo y el polvo, lo que afecta a la eciencia de la campana extractora. Si el ltro
no se limpia, se acumularán residuos de grasa. Limpie el ltro con agua y un poco
de detergente y déjelo secar al aire después.
31
ES
SOLUCIÓN DE PROBLEMAS
Problema Posible causa Solución
La luz está encendida
pero el motor no
funciona.
La ventilación está
bloqueada.
Retire aquello que
obstruye la ventilación.
El condensador está
averiado.
Sustituya el
condensador.
El motor está averiado. Sustituya el motor.
El motor genera un olor
extraño.
Sustituya el motor.
La luz está apagada y el
motor no funciona.
La luz está fundida. Sustituya la luz.
El enchufe está suelto. Conecte el enchufe a la
toma de corriente.
La carcasa vibra. La hoja del rotor del
ventilador está dañada.
Sustituya la hoja.
El motor no está bien
colocado.
Fije el motor.
La carcasa está suelta. Fije la carcasa.
El aire no se extrae
completamente.
La distancia entre la
campana y la supercie
de cocción es demasiado
grande.
Reduzca la distancia.
Circulación de aire
demasiado fuerte a
causa de puertas y
ventanas abiertas.
Asegúrese de que no
se formen corrientes
de aire.
32
ES
FICHA TÉCNICA DEL PRODUCTO
Información según el Reglamento (UE) nº 65/2014
Métodos de medición y cálculo según EN 61591:1997+A1:2006+A2:2011+A11:2014
+A12:2015
Número de artículo 10031681, 10031682
Descripción Símbolo Valor Unidad
Consumo anual de energía AEC
hood
37,4 kWh/Año
Clase de eciencia energética A
eciencia uidodinámica FDE
hood
30,1
Clase de eciencia uidodinámica A
Eciencia de la iluminación LE
hood
27,7 Lux/W
Clase de eciencia lumínica B
Ecacia de la separación de la
grasa
GFE
hood
70,1 %
Clase de eciencia de separación
de grasas
D
Flujo de aire al mínimo y
a la máxima velocidad en
funcionamiento normal, excepto
para el funcionamiento en el nivel
de velocidad intensivo o rápido
413,8 / 595,6 m³/h
Flujo de aire durante el
funcionamiento en el nivel de
velocidad intensivo o rápido
- m³/h
Emisiones de ruido aéreo con
ponderación A a la velocidad
mínima y máxima disponible
durante el funcionamiento
normal
62 / 68 dB
Emisiones de ruido aéreo
ponderadas A durante el
funcionamiento en la fase
intensiva o de alta velocidad
- dB
Consumo de energía en modo
apagado
P
o
0,4 W
Consumo de energía en modo
de espera
P
s
- W
Datos de contacto Chal-Tec GmbH, Wallstraße 16, 10179, Berlin, Alemania
33
ES
Datos según el Reglamento (UE) nº 66/2014
Métodos de medición y cálculo según EN 61591:1997+A1:2006+A2:2011+A11:2014
+A12:2015
Número de artículo 10031681, 10031682
Descripción Símbolo Valor Unidad
Consumo anual de energía AEC
hood
37,4 kWh/Año
Factor de extensión temporal f 0,9
eciencia uidodinámica FDE
hood
30,1
Índice de eciencia energética EEI
hood
49,3
Caudal de aire medido en el
punto óptimo
Q
BEP
295,7 m³/h
Presión de aire medida en el
mejor punto
P
BEP
393 Pa
Flujo de aire máximo Q
max
620,6 m³/h
Potencia eléctrica de entrada
medida en el mejor punto
W
BEP
107,2 W
Potencia nominal del sistema de
iluminación
W
L
3 W
Iluminación media del sistema
de iluminación en la supercie
de cocción
E
middle
83 Lux
Consumo de energía medido en
modo de espera
P
o
- W
Consumo de energía medido en
estado apagado
P
s
0,4 W
Nivel de potencia sonora L
WA
62/68 dB
Datos de contacto Chal-Tec GmbH, Wallstraße 16, 10179, Berlin, Alemania
34
ES
NOTAS PARA CUIDAR DEL MEDIO AMBIENTE
• Durante la cocción, asegúrese de que haya un ujo de aire suciente para
que la campana extractora funcione ecazmente y con poco ruido de
funcionamiento.
• Ajuste la velocidad del ventilador a la cantidad de vapor producida durante la
cocción. Utilice el modo intensivo sólo cuando sea necesario. Cuanto menor
sea la velocidad del ventilador, menos energía consume.
• Si se producen grandes cantidades de vapor durante la cocción, seleccione una
velocidad de ventilador más alta. Si el vapor de la cocción ya se ha extendido
por toda la cocina, la campana extractora debe funcionar durante más tiempo.
• Apague la campana extractora cuando ya no la necesite.
• Apaga la iluminación cuando ya no la necesites.
• Limpie el ltro a intervalos regulares y sustitúyalo si es necesario, para aumentar
la ecacia del sistema de ventilación y prevenir los riesgos de incendio.
• Ponga siempre la tapa cuando cocine para reducir el vapor de la cocción y la
condensación.
RETIRADA DEL APARATO
Si en su país existe una disposición legal relativa a la
eliminación de aparatos eléctricos y electrónicos, este
símbolo estampado en el producto o en el embalaje
advierte que no debe eliminarse como residuo doméstico.
En lugar de ello, debe depositarse en un punto de
recogida de reciclaje de aparatos eléctricos y electrónicos.
Una gestión adecuada de estos residuos previene
consecuencias potencialmente negativas para el medio
ambiente y la salud de las personas. Puede consultar más
información sobre el reciclaje y la eliminación de este
producto contactando con su administración local o con
su servicio de recogida de residuos.
FABRICANTE E IMPORTADOR (REINO UNIDO)
Fabricante:
Chal-Tec GmbH, Wallstraße 16, 10179 Berlín, Alemania.
Importador para Gran Bretaña:
Berlin Brands Group UK Limited
PO Box 42
272 Kensington High Street
London, W8 6ND
United Kingdom
35
FR
Chère cliente, cher client,
Toutes nos félicitations pour l’acquisition de ce nouvel
appareil. Veuillez lire attentivement et respecter les
instructions de ce mode d’emploi an d’éviter d’éventuels
dommages. Nous ne saurions être tenus pour responsables
des dommages dus au non-respect des consignes et à la
mauvaise utilisation de l’appareil. Scannez le QR-Code
pour obtenir la dernière version du mode d‘emploi et des
informations supplémentaires concernant le produit.
SOMMAIRE
Consignes de sécurité 36
Schéma d’installation 38
Panneau de commande et fonctions des touches 39
Nettoyage et maintenance 40
Résolution des problèmes 41
Fiche de données produit 42
Informations sur la protection de l‘environnement 44
Informations sur le recyclage 44
Fabricant et importateur (UK) 44
FICHE TECHNIQUE
Numéro d'article 10031681, 10031682
Source d'alimentation 220-240 V ~ 50/60 Hz
36
FR
CONSIGNES DE SÉCURITÉ
• Lisez attentivement toutes les consignes avant d’utiliser l’appareil et conservez
ce mode d’emploi pour vous y référer ultérieurement.
• Les travaux de montage doivent être effectués uniquement par électricien
professionnel ou un spécialiste. Avant d‘utiliser la hotte aspirante, assurez-
vous que la tension (V) et la fréquence indiquée sur la hotte aspirante (Hz)
correspondent à la tension (V) et à la fréquence (Hz) de votre alimentation.
• Le fabricant ne saurait être tenu responsable des dégâts occasionnés par le
non-respect des consignes d‘utilisation et d‘installation.
• Les enfants de moins de 8 ne doivent pas utiliser la hotte aspirante.
• L’appareil n’est pas destiné à une utilisation commerciale mais au cadre
domestique et dans des conditions similaires.
• Nettoyez l‘appareil et le ltre régulièrement pour que l‘appareil fonctionne
toujours de manière ecace.
• Avant le nettoyage, débranche toujours la che de la prise.
• Nettoyez l‘appareil exactement comme il est indiqué dans le mode d‘emploi.
• N‘utilisez aucune amme libre sous la hotte aspirante.
• Si l‘appareil ne fonctionne pas normalement, adressez-vous au fabricant ou à
un spécialiste.
• Cet appareil peut être utilisé par des enfants de 8 ans ou plus et des
personnes ayant des capacités physiques, sensorielles et mentales limitées
et / ou dénuées d‘expérience et de connaissances, à condition d‘avoir été
instruits au fonctionnement de l‘appareil par une personne responsable et
d‘en comprendre les risques associés.
• Si le câble secteur ou la che sont endommagés, faites-les remplacer par le
fabricant un service professionnel agréé ou une personne de qualication
équivalente.
• Si la hotte aspirante est utilisée avec une cuisinière à gaz ou utilisant d‘autres
combustibles, une ventilation susante de la pièce doit être assurée.
• Ne faites pas de ambée sous la hotte aspirante.
• Attention : la surface de l‘appareil peu devenir très chaude pendant le
fonctionnement.
Conseils importants pour l‘installation
• L‘air ne doit pas être dirigé vers une conduite déjà utilisée pour aspirer les
gaz de combustion provenant d‘une cuisinière à gaz ou utilisant d‘autres
combustibles (valable même pour les appareils qui ne renvoient pas l‘air dans
la pièce).
• Respectez les règlementations locales concernant l‘installation de dispositifs
d‘extraction d‘air.
37
FR
Remarques importantes concernant le mode d‘extraction
MISE EN GARDE
Danger de mort, risques d‘intoxication ! Par la ré-aspiration de
gaz de combustion. Ne jamais utiliser la fonction d’aspiration de
l’appareil en même temps qu’un foyer dépendant de l’air ambiant
si l’air frais est insu sant.
Les foyers dépendants de l’air ambiant (par ex. les systèmes de chauffage au
gaz, au fuel, au bois ou au charbon, les chauffe-eaux électriques, les chaudières)
extraient l’air de combustion de la pièce où l’appareil est installé et rejettent les
gaz résiduaires à l’extérieur en les faisant passer par un conduit d’évacuation des
gaz (par ex. une cheminée). Lorsque la hotte aspirante est en marche, la cuisine
et les pièces adjacentes extraient l’air ambiant – une dépressurisation se produit
si le volume d’air frais n’est pas su sant. Les gaz toxiques d’une cheminée ou d’un
foyer seront ré-aspirés dans la pièce d’habitation.
• Ainsi, il est toujours nécessaire de veiller à ce qu’il y ait une quantité su sante
d’air frais.
• Un caisson mural d’aspiration/d’évacuation ne peut pas garantir à lui seul le
respect des valeurs limites.
Un fonctionnement sans risque est uniquement possible si la dépressurisation
de la pièce où est installé le foyer ne dépasse pas 4 Pa (0,04 mbar). Ceci n’est
possible que si l’air nécessaire à la combustion peut circuler par des ouvertures
permanentes, par ex. dans des portes, fenêtres associées à un caisson mural
d’aspiration/d’évacuation ou par d’autres dispositifs techniques. Dans tous les cas,
demander conseil auprès du ramoneur responsable de la circulation de l’air pour
l’ensemble du bâtiment, il sera à même de proposer les mesures à prendre pour
une aération appropriée.
Si la hotte aspirante est utilisée exclusivement en mode ventilation tournante, son
fonctionnement n’est soumis à aucune restriction.
Remarques importantes pour le démontage de l’appareil
• Pour le démontage, suivez les mêmes étapes que l’installation / montage
dans l’ordre inverse.
• Faites-vous aider par une deuxième personne lors du démontage pour éviter
les blessures.
38
FR
SCHÉMA D’INSTALLATION
1. Percez 4 trous de 5 mm de diamètre et 1 trou de 160 mm de diamètre sur le
fond de votre caisson à sus- pendre ou de votre étagère.
2. Fixez la sortie d’air sur la face supérieure de la hotte aspirante.
3. Retirez le ltre, placez la hotte face aux trous, placez les vis et les joints et
serrez les vis.
4. Remettez le ltre en place.
Perçage
Joint
Perçage
Sortie d’air
Armoire murale / étagère
39
FR
PANNEAU DE COMMANDE ET FONCTIONS DES
TOUCHES
On/Off
Appuyez sur cette touche pour allumer le
moteur.
Vitesse
Appuyez sur cette touche pour augmenter la
vitesse.
Vitesse
Appuyez sur cette touche pour réduire la
vitesse.
Lumière
Appuyez sur cette touche pour allumer ou
éteindre l’éclairage.
40
FR
NETTOYAGE ET MAINTENANCE
Éteignez la hotte avant le nettoyage et l’entretien, puis débranchez la che de
la prise. Les surfaces extérieures sont sujettes aux rayures et aux taches. Par
conséquent, n‘utilisez pas d‘abrasifs pour le nettoyage et essuyez immédiatement
les restes de substances alcalines ou acides (jus de citron, vinaigre) après le
nettoyage.
Surfaces en inox
L‘inox doit être nettoyé régulièrement pour conserver sa longue durée de vie.
Utilisez un nettoyant pour inox. Essuyez toujours dans le sens du grain de l‘inox
pour éviter les rayures.
Surface du panneau de commande
Vous pouvez nettoyer le panneau de commande avec un chiffon humide et un
liquide vaisselle doux. Avant le nettoyage, assurez-vous que le chiffon est propre et
bien essoré. Utilisez un chiffon doux et sec pour éliminer l‘excès d‘humidité après
le nettoyage.
Nettoyage mensuel des ltres à graisse
Nettoyez le ltre tous les mois pour éviter les risques d’incendie. Le ltre capte la
graisse, les fumées et la poussière et impacte ainsi l‘ecacité de la hotte aspirante.
Si le ltre n‘est pas nettoyé, la graisse s‘y accumule. Nettoyez le ltre à l‘eau avec
un peu de liquide vaisselle, puis laissez-le sécher à l‘air libre.
41
FR
RÉSOLUTION DES PROBLÈMES
Problème Cause possible Solution
La lumière est allumée
mais le moteur ne
fonctionne pas.
La bouche d’aération est
bloquée.
Éliminer la source du
blocage.
Le condensateur est
cassé.
Faire remplacer le
condensateur.
Le moteur est cassé. Faire remplacer le
moteur.
Le moteur dégage une
mauvaise odeur.
Faire remplacer le
moteur.
La lumière est éteinte et
le moteur ne fonctionne
pas.
L’ampoule est cassée. Faire remplacer
l’ampoule.
La che n’est pas bien
enfoncée.
Rebrancher
correctement la che
dans la prise.
Le boîtier vibre. La pale de rotor
du ventilateur est
endommagée.
Remplacer la pale.
Le moteur n’est pas bien
xé.
Fixer le moteur.
Le boîtier pend de
manière lâche.
Fixer le boîtier.
L’air n’est pas
correctement aspiré.
L’écart entre la cuisinière
et la hotte aspirante est
trop élevée.
Réduire cet écart.
Trop forte circulation
d’air en raison de
fenêtres et de portes
ouvertes.
Veiller à éviter tout
courant d’air.
42
FR
FICHE DE DONNÉES PRODUIT
Informations selon le règlement (UE) n ° 65/2014
Méthodes de mesure et de calcul selon EN 61591:1997+A1:2006+A2:2011+A11:20
14+A12:2015
Numéro d‘article 10031681, 10031682
Description Symbole Valeur Unité
Consommation annuelle
d'énergie
AEC
hood
37,4 kWh/Année
Classe d'ecacité énergétique A
Ecacité dynamique des uides FDE
hood
30,1
Classe d'ecacité dynamique
des uides
A
Ecacité lumineuse LE
hood
27,7 Lux/W
Classe d'ecacité lumineuse B
Ecacité de séparation des
graisses
GFE
hood
70,1 %
Clase d'ecacité de capture des
graisses
D
Débit d'air à vitesse minimale et
maximale en fonctionnement
normal, à l'exception du
fonctionnement au niveau intensif
ou au niveau haute vitesse
413,8 / 595,6 m³/h
Flux d'air pendant le
fonctionnement au niveau intensif
ou au niveau haute vitesse
- m³/h
Niveau sonore de classe A aux
vitesses minimale et maximale
disponibles en fonctionnement
normal
62 / 68 dB
Niveau sonore de classe A en
fonctionnement au niveau intensif
ou au niveau haute vitesse
- dB
Consommation d'énergie appareil
éteint
P
o
0,4 W
Consommation électrique en
veille
P
s
- W
Coordonnées de contact Chal-Tec GmbH, Wallstraße 16, 10179, Berlin, Allemagne
43
FR
Informations selon le règlement (UE) n ° 66/2014
Méthodes de mesure et de calcul selon EN 61591:1997+A1:2006+A2:2011+A11:20
14+A12:2015
Numéro d‘article 10031681, 10031682
Description Symbole Valeur Unité
Consommation annuelle
d'énergie
AEC
hood
37,4 kWh/Année
Facteur d'extension de temps f 0,9
Ecacité dynamique des uides FDE
hood
30,1
Indice d'ecacité énergétique EEI
hood
49,3
Débit d'air mesuré au meilleur
point
Q
BEP
295,7 m³/h
Pression d'air mesurée au
meilleur point
P
BEP
393 Pa
Débit d'air maximal Q
max
620,6 m³/h
Puissance électrique d'entrée
mesurée au meilleur point
W
BEP
107,2 W
Puissance nominale du système
d'éclairage
W
L
3 W
Puissance moyenne du système
d'éclairage sur la surface de
cuisson
E
middle
83 Lux
Consommation électrique
mesurée en mode veille
P
o
- W
Consommation d'énergie
mesurée appareil éteint
P
s
0,4 W
Niveau sonore L
WA
62/68 dB
Coordonnées de contact Chal-Tec GmbH, Wallstraße 16, 10179, Berlin, Allemagne
44
FR
INFORMATIONS SUR LA PROTECTION DE
L‘ENVIRONNEMENT
• Assurez-vous qu‘il y a une ventilation susante pendant la cuisson pour que la
hotte aspirante puisse fonctionner ecacement et avec un faible niveau sonore.
• Ajustez la vitesse du ventilateur à la quantité de vapeur produite pendant la
cuisson. Utilisez le mode intensif uniquement lorsque cela est nécessaire. Plus la
vitesse du ventilateur est basse, moins la consommation d‘énergie est réduite.
• Si de grandes quantités de vapeur sont produites pendant la cuisson,
sélectionnez une vitesse de ventilation plus élevée en temps utile. Si la
vapeur de cuisson est déjà répartie dans la cuisine, la hotte aspirante devra
fonctionner plus longtemps.
• Éteignez la hotte aspirante lorsque vous n‘en avez plus besoin.
• Éteignez l‘éclairage lorsque vous n‘en avez plus besoin.
• Nettoyez le ltre à intervalles réguliers et remplacez-le si nécessaire an
d‘augmenter l‘ecacité du système de ventilation et d‘éviter les risques d‘incendie.
• Mettez toujours le couvercle pendant la cuisson pour réduire la vapeur et la
condensation.
INFORMATIONS SUR LE RECYCLAGE
S‘il existe une réglementation pour l‘élimination ou le
recyclage des appareils électriques et électroniques dans
votre pays, ce symbole sur le produit ou sur l‘emballage
indique que cet appareil ne doit pas être jeté avec les
ordures ménagères. Vous devez le déposer dans un point
de collecte pour le recyclage des équipements électriques
et électroniques. La mise au rebut conforme aux règles
protège l‘environnement et la santé de vos semblables
des conséquences négatives. Pour plus d‘informations
sur le recyclage et l‘élimination de ce produit, veuillez
contacter votre autorité locale ou votre service de
recyclage des déchets ménagers.
FABRICANT ET IMPORTATEUR (UK)
Fabricant :
Chal-Tec GmbH, Wallstraße 16, 10179 Berlin, Allemagne.
Importateur pour la Grande Bretagne :
Berlin Brands Group UK Limited
PO Box 42
272 Kensington High Street
London, W8 6ND
United Kingdom
45
IT
Gentile cliente,
La ringraziamo per aver acquistato il dispositivo. La
preghiamo di leggere attentamente le seguenti istruzioni
per l’uso e di seguirle per evitare possibili danni. Non ci
assumiamo alcuna responsabilità per danni scaturiti da una
mancata osservazione delle avvertenze di sicurezza e da
un uso improprio del dispositivo. Scansionare il codice QR
seguente, per accedere al manuale d’uso più attuale e per
ricevere informazioni sul prodotto.
INDICE
Avvertenze di sicurezza 46
Diagramma di installazione 48
Pannello dei comandi e tasti funzione 49
Pulizia e manutenzione 50
Risoluzione dei problemi 51
Scheda dati del prodotto 52
Indicazioni per la tutela dell’ambiente 54
Avviso di smaltimento 54
Produttore e importatore (UK) 54
DATI TECNICI
Numero di articolo 10031681, 10031682
Rete elettrica 220-240 V ~ 50/60 Hz
46
IT
AVVERTENZE DI SICUREZZA
• Leggere attentamente tutte le istruzioni prima dell´uso e conservare il
manuale per consultazioni future.
• Il montaggio può essere eseguito solo da un tecnico qualicato. Prima di
utilizzare la cappa aspirante, accertarsi che la tensione (V) e la frequenza (Hz)
indicate corrispondano alla tensione (V) e alla frequenza (Hz) domestiche.
• Si declina ogni responsabilità per danni derivati da un utilizzo improprio e da
un´installazione errata della cappa aspirante.
• I bambini minori di 8 anni non possono utilizzare la cappa aspirante.
• La cappa aspirante non è per un uso commerciale bensì domestico e in
ambienti simili.
• Pulire regolarmente la cappa aspirante e il ltro per un corretto
funzionamento.
• Staccare la spina dalla presa prima di eseguire la pulizia.
• Pulire la cappa aspirante come indicato nel manuale di istruzioni. Non
utilizzare amme vive sotto la cappa aspirante.
• Se la cappa aspirante non funziona correttamente, rivolgersi al produttore o
ad un tecnico competente.
• Questo dispositivo può essere utilizzato da bambini a partire da 8 anni
e da persone con limitate capacità siche e psichiche o con conoscenza
ed esperienza limitate, solo se sono stati istruiti sulle modalità d’uso e
comprendono i rischi e i pericoli connessi.
• Se il cavo di alimentazione o la spina sono danneggiati, farli sostituire dal
produttore o da un tecnico qualicato.
• Se la cappa aspirante viene utilizzata insieme ad apparecchi che bruciano gas
o combustibili, è necessario che la stanza sia ben ventilata.
• Non cucinare alimenti alla amma (ambé) sotto la cappa aspirante.
• Attenzione: le superci della cappa aspirante possono diventare molto calde
durante l´uso.
Note importanti per l´installazione
• L´aria non deve essere condotta in uno scarico utilizzato per aspirare gas
di combustione o altri combustibili (ciò non si applica per dispositivi che
emettono solo aria nella stanza).
• Osservare tutte le disposizioni regionali relative all´incasso di dispositivi di
ventilazione.
47
IT
Note importanti circa la modalità di estrazione
AVVERTENZA
Pericolo di morte, pericolo di intossicazione da gas di scarico!
Non azionare l´apparecchio con funzione di scarico mentre è
attivo un impianto di riscaldamento che utilizza l´aria ambiente,
se l´areazione non è su ciente.
Gli impianti di riscaldamento che sfruttano l´aria ambiente (ad es. stufe a gas, ad
gasolio, a legna o a carbone, scalda-acqua istantanei, scaldabagno), usano l´aria
ambiente per la combustione ed espellono all´esterno i gas di scarico attraverso
un sistema di scarico (ad es. camino). Con la cappa aspirante accesa viene sottratta
aria dalla cucina e dalle stanze adiacenti. Se l´areazione è insu ciente si forma una
depressione. I gas tossici del camino vengono riaspirati negli ambienti domestici.
• Pertanto è necessario che ci sia sempre un´areazione su ciente.
• La cassetta a muro per areazione o s ato da sola non garantisce un´areazione
su ciente.
Un utilizzo sicuro è possibile solo se la depressione nella stanza dove è installato
l´impianto di riscaldamento non supera i 4 Pa (0,04 mbar). Ciò è possibile solo se
l´aria necessaria per la combustione può a uire nella stanza attraverso aperture
permanenti come porte, nestre, in combinazione con una cassetta a muro per
areazione o s ato o con altre misure tecniche. In ogni caso rivolgersi ad un esperto
di impianti di areazione il quale fornirà indicazioni sulle misure da intraprendere
per una corretta areazione.
Se la cappa aspirante viene impiegata esclusivamente con funzione di ricircolo
dell´aria, l´utilizzo è possibile senza limiti.
Informazioni importanti per smontare il dispositivo
• Lo smontaggio avviene seguendo i passaggi relativi a installazione/montaggio
in ordine inverso.
• Chiedere l’aiuto di una seconda persona per smontare il dispositivo, in modo
da evitare lesioni.
48
IT
DIAGRAMMA DI INSTALLAZIONE
1. Eseguire 4 fori con un diametro di 5 mm e 1 foro con un diametro di 160 mm
nella parte inferiore del pensile o dello scaffale.
2. Fissare lo scarico dell´aria sulla parte superiore della cappa aspirante.
3. Rimuovere il ltro, allineare la cappa ai fori, inserire le viti e le guarnizioni. Ora
serrare le viti.
4. Inserire di nuovo il ltro.
Foro
Guarnizione
Foro
Scarico aria
Hängeschrank / Regal
49
IT
PANNELLO DEI COMANDI E TASTI FUNZIONE
On/Off Premere il tasto per accendere il motore.
Velocità Premere il tasto per aumentare la velocità.
Velocità Premere il tasto per diminuire la velocità.
Luce
Premere il tasto per accendere e spegnere la
luce.
50
IT
PULIZIA E MANUTENZIONE
Spegnere la cappa e staccare la spina dalla presa elettrica prima di pulizia o
manutenzione. Le superci dell’alloggiamento possono graarsi e macchiarsi.
Rispettare le avvertenze relative alla pulizia per garantire i migliori risultati possibili
senza causare danni. Non utilizzare prodotti abrasivi e rimuovere immediatamente
residui di sostanze alcaline o acide (come succo di limone, aceto, ecc.) dalle
superci.
Pulire le superci in acciaio inox
L’acciaio inox deve essere pulito regolarmente, in modo da garantire una lunga
vita utile del dispositivo. Per pulirlo è possibile utilizzare un apposito detergente
liquido per acciaio inox e assicurarsi di pulire seguendo la venatura dell’acciaio
inox, per evitare gra diagonali.
Pulire la supercie del pannello di controllo
Il pannello di controllo può essere pulito con un panno umido e un detergente per
piatti delicato. Prima della pulizia, assicurarsi che il panno sia pulito e ben strizzato.
Utilizzare un panno asciutto e morbido dopo la pulizia per rimuovere l’umidità in
eccesso.
Pulizia mensile del ltro antigrasso
Pulire il ltro ogni mese per evitare il rischio di incendi. Il ltro raccoglie grasso,
fumo e povere e inuisce dunque sul funzionamento eciente della cappa
aspirante. Se il ltro non viene pulito, si accumulano residui di grasso. Pulire il ltro
con acqua e un po’ di detersivo per piatti e lasciarlo asciugare all’aria.
51
IT
RISOLUZIONE DEI PROBLEMI
Problema Causa possibile Soluzione
La luce è accesa ma il
motore non funziona.
L´areazione è bloccata. Rimuovere l´ostruzione.
Il condensatore è
guasto.
Sostituire il
condensatore.
Il motore è guasto. Sostituire il motore.
Il motore emette un
odore insolito.
Sostituire il motore.
La luce è spenta e il
motore non funziona.
La luce è guasta. Sostituire la luce.
La spina è allentata. Inserire correttamente la
spina nella presa.
L´alloggiamento vibra. La pala della ventola è
danneggiata.
Sostituire la pala.
Il motore non è ssato
correttamente.
Fissare il motore.
L´alloggiamento è
allentato.
Fissare l´alloggiamento.
L´aria non viene aspirata
correttamente.
La distanza tra i fornelli
e la cappa aspirante è
troppo grande.
Ridurre la distanza.
Circolazione dell´aria
troppo forte a causa di
porte e nestre.
Accertarsi che non ci
siano correnti d´aria.
52
IT
SCHEDA DATI DEL PRODOTTO
Indicazioni conformi alla direttiva (UE) N° 65/2014
Metodi di misurazione e calcolo conformi a EN 61591:1997+A1:2006+A2:2011+A11:
2014+A12:2015
Numero articolo 10031681, 10031682
Denizione Simbolo Valore Unità
Consumo energetico annuale AEC
hood
37,4 kWh/Anno
Classe di ecienza energetica A
Ecienza uidodinamica FDE
hood
30,1
Classe di ecienza
uidodinamica
A
Ecienza luminosa LE
hood
27,7 Lux/W
Classe di ecienza luminosa B
Grado di separazione del grasso GFE
hood
70,1 %
Classe relativa al grado di
separazione del grasso
D
Flusso d’aria a velocità minima in
funzionamento normale, escluso
il funzionamento a livello intenso
o ad alta velocità.
413,8 / 595,6 m³/h
Flusso d’aria in funzionamento
intenso o ad alta velocità.
- m³/h
Livello di emissioni sonore
ponderato A, nelle velocità
massima e minima disponibili in
funzionamento normale.
62 / 68 dB
Livello di emissioni sonore
ponderato A, in funzionamento
intenso o ad alta velocità.
- dB
Potenza assorbita a dispositivo
spento
P
o
0,4 W
Potenza assorbita a dispositivo
in standby
P
s
- W
Informazioni di contatto Chal-Tec GmbH, Wallstraße 16, 10179, Berlino, Germania
53
IT
Indicazioni conformi alla direttiva (UE) N° 66/2014
Metodi di misurazione e calcolo conformi a EN 61591:1997+A1:2006+A2:2011+A11:
2014+A12:2015
Numero articolo 10031681, 10031682
Denizione Simbolo Valore Unità
Consumo energetico annuale AEC
hood
37,4 kWh/Anno
Fattore di incremento nel tempo f 0,9
Ecienza uidodinamica FDE
hood
30,1
Indice di ecienza energetica EEI
hood
49,3
Volume del usso d’aria misurato
nel punto di massima ecienza
Q
BEP
295,7 m³/h
Pressione dell’aria misurata nel
punto di massima ecienza
P
BEP
393 Pa
Flusso d’aria massimo Q
max
620,6 m³/h
Potenza elettrica in entrata
misurata nel punto di massima
ecienza
W
BEP
107,2 W
Potenza nominale del sistema di
illuminazione
W
L
3 W
Intensità luminosa media del
sistema di illuminazione sul piano
cottura
E
middle
83 Lux
Potenza assorbita misurata a
dispositivo in standby
P
o
- W
Potenza assorbita misurata a
dispositivo spento
P
s
0,4 W
Livello di rumorosità L
WA
62/68 dB
Informazioni di contatto Chal-Tec GmbH, Wallstraße 16, 10179, Berlino, Germania
54
IT
INDICAZIONI PER LA TUTELA DELL’AMBIENTE
• Mentre si cucina, assicurare un suciente usso d’aria, in modo che la cappa
aspirante possa funzionare in modo eciente e con bassa rumorosità operativa.
• Regolare la velocità della ventola in base alla quantità di vapore generato
durante la cottura. Utilizzare la modalità di funzionamento intenso solo se
necessario. Minore la velocità della ventola, minori i consumi energetici.
• Se durante la preparazione di grandi quantità di alimenti si forma molto
vapore, selezionare per tempo una velocità maggiore della ventola. Se il
vapore si è già diffuso nella cucina, sarà necessario lasciare in funzione più a
lungo la cappa aspirante.
• Spegnere la cappa quando non è più necessaria.
• Spegnere la luce quando non è più necessaria.
• Pulire il ltro a intervalli regolari e sostituirlo secondo necessità, in modo da
incrementare l’ecacia del sistema di ventilazione e da evitare il rischio di incendi.
• Mettere sempre il coperchio sulle pentole quando si cucina, per ridurre vapore
e condensa.
AVVISO DI SMALTIMENTO
Se nel proprio paese si applicano le regolamentazioni
inerenti lo smaltimento di dispositivi elettrici ed
elettronici, questo simbolo sul prodotto o sulla confezione
segnala che questi prodotti non possono essere
smaltiti con i riuti normali e devono essere portati a
un punto di raccolta di dispositivi elettrici ed elettronici.
Grazie al corretto smaltimento dei vecchi dispositivi si
tutela il pianeta e la salute delle persone da possibili
conseguenze negative. Informazioni riguardanti il riciclo
e lo smaltimento di questi prodotti si ottengono presso
l’amministrazione locale oppure il servizio di gestione dei
riuti domestici.
PRODUTTORE E IMPORTATORE (UK)
Produttore:
Chal-Tec GmbH, Wallstraße 16, 10179 Berlino, Germania.
Importatore per la Gran Bretagna:
Berlin Brands Group UK Limited
PO Box 42
272 Kensington High Street
London, W8 6ND
United Kingdom
