Installation Instructions
Instrucciones de Instalación / Instructions d’installation /
Installationsanleitung / Istruzioni per l’installazione
N254-024-SH-6A
N254-048-SH-6A
1U Shielded Cat6a Feed-Through
Patch Panel

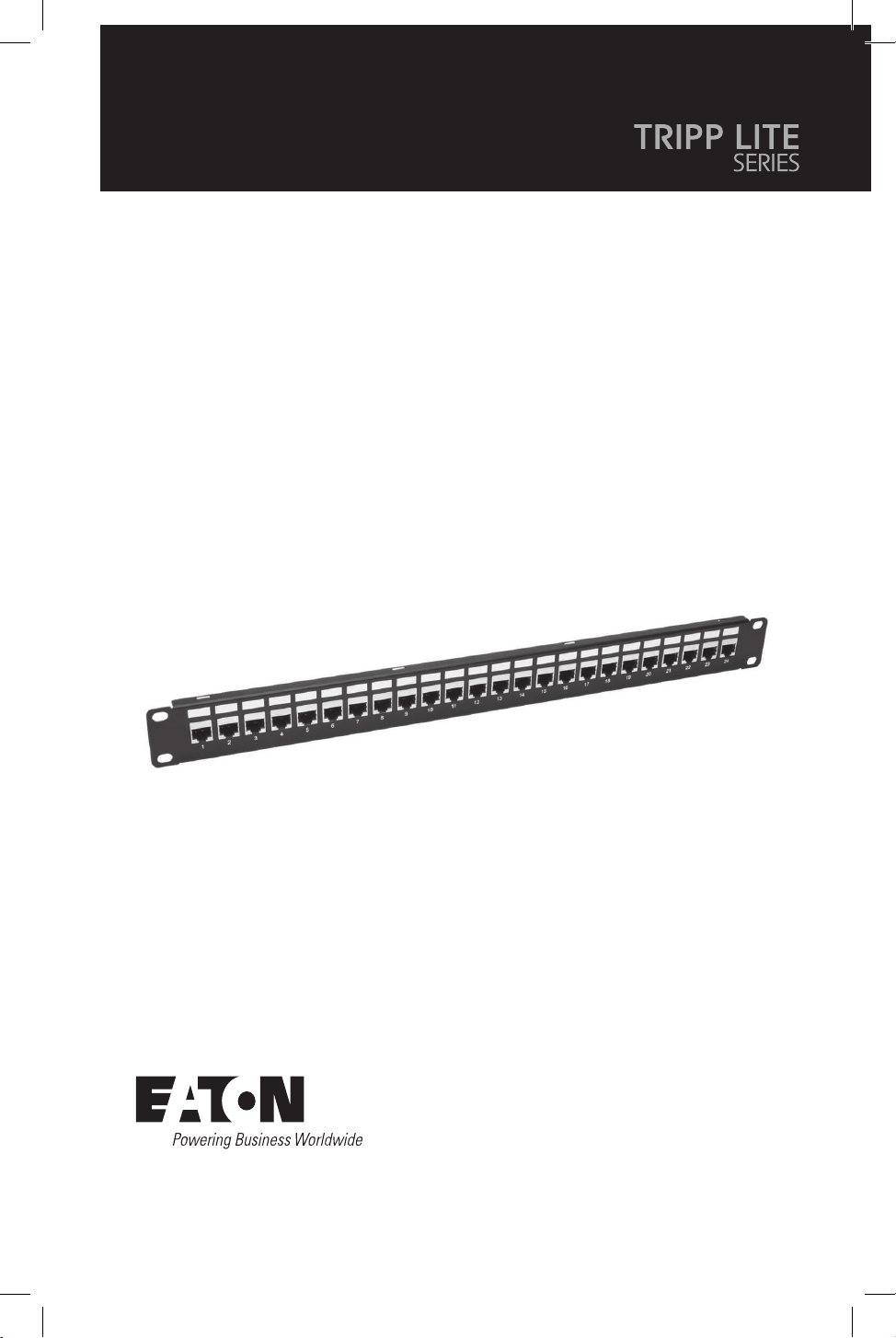

1U Shielded Cat6a Feed-Through Patch Panel
Panneau de brassage Cat6a blindé 1U
1-HE abgeschirmtes Cat6-Durchführungs-Patchfeld
Pannello patch passante schermato 1U Cat 6a
Purchased product may differ from image.
El producto comprado puede diferir de la imagen.
Le produit acheté peut différer de l’image.
Das gekaufte Produkt kann vom Bild abweichen.
Il prodotto acquistato potrebbe differire dall’immagine.
2
Installation
Instalación / Installation /
Installation / Installazione
1
1
2
2
4
4
3
3
3
Installation
Instalación / Installation /
Installation / Installazione
1
Connect the grounding lug to the patch panel.
2
Unfold the rear cable manager.
3
Assemble the rear cable manager.
4
Connect the patch panel and the grounding lug to the rack.
Español
1
Conecte el Terminal de tierra al panel de conexiones.
2
Despliegue el administrador de cables posterior.
3
Ensamble el administrador de cables posterior.
4
Conecte el panel de conexiones y la toma de tierra Terminal al Rack.
Français
1
Connectez la cosse de mise à la masse au panneau de brassage.
2
Déployez le gestionnaire de câbles arrière.
3
Assemblez le gestionnaire de câbles arrière.
4
Connectez le panneau de brassage et la cosse de mise à la masse au rack.
Deutsch
1
Verbinden Sie die Erdungsklemme mit dem Patchfeld.
2
Klappen Sie den hinteren Kabelmanager aus.
3
Montieren Sie den hinteren Kabelmanager.
4
Verbinden Sie das Patchfeld und die Erdungsklemme mit dem Rack.
Italiano
1
Collegare il capocorda di messa a terra al pannello patch.
2
Dispiegare il passacavi posteriore.
3
Assemblare il passacavi posteriore.
4
Collegare il pannello patch e il capocorda di messa a terra al rack.
