Page 1
PRODUCT INFORMATION:
SPECIFICATIONS
INTENDED USE OF THE TOOL
WARNING
DO NOT DISCARD – GIVE TO USER
2012274-14
1/2" DUAL FLEX
ANGLE IMPACT WRENCH
MT2612

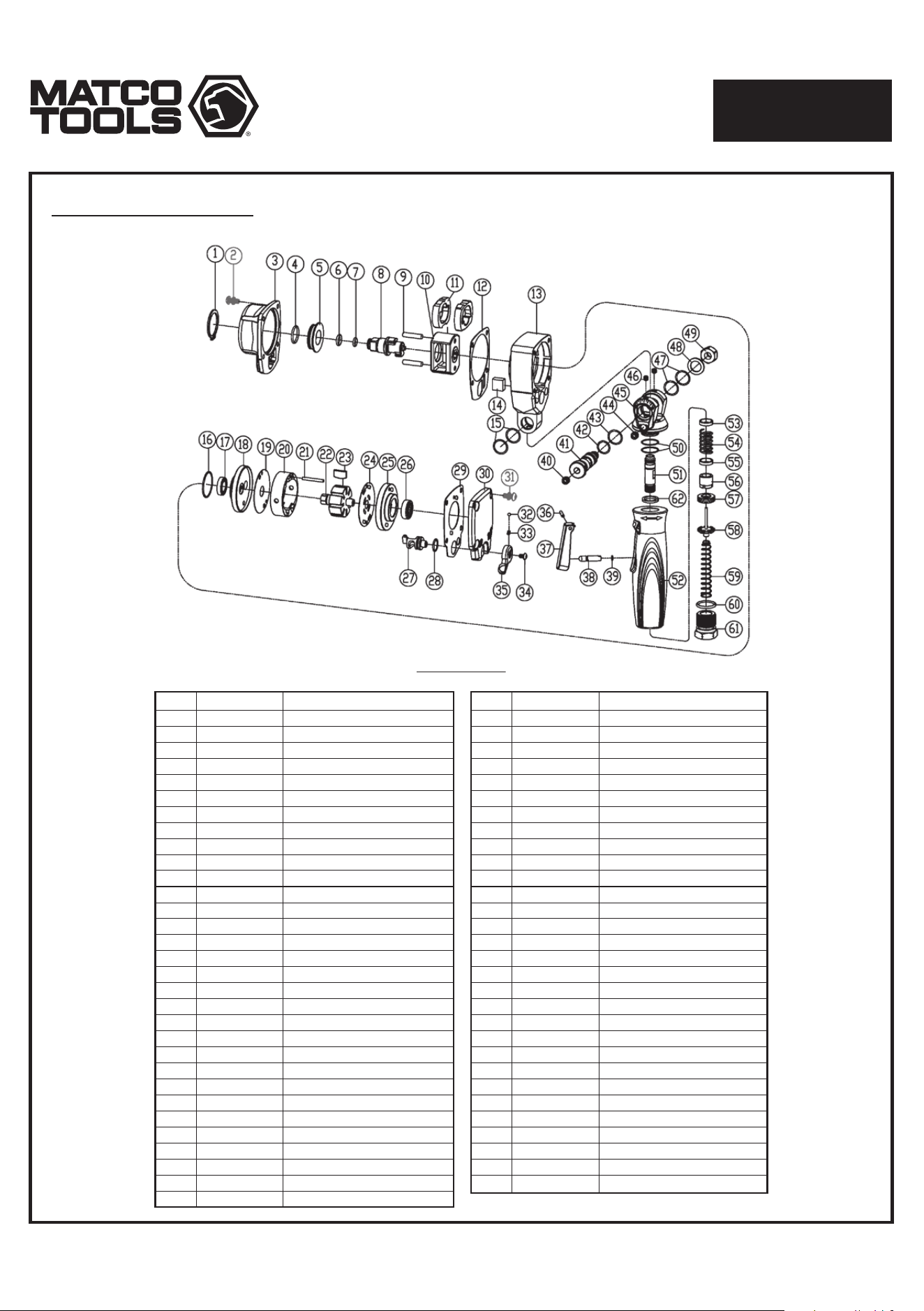

When unpacking, check the parts diagram and part
number listing on page 4 to make sure all parts are
included. If any parts are missing or damaged, please
call your distributor.
BEFORE USE
Study, understand and follow all instructions provided
with this product. Read these instructions carefully
before installing, operating, servicing or repairing this
tool. Keep these instructions in a safe, accessible place.
The MT2612 is designed to remove and install fasteners
with impact grade bits and sockets only. Do not run
excessive air pressures with this tool. Do not use this
tool outside of the designed intent. Never modify the
tool for any other purpose or use.
Made in Taiwan
to Matco specifications
Caution: To help prevent personal injury
• Use of this product can expose you to chemicals
including ethylene glycol, gasoline vapors and engine
exhaust, which are known to the State of California to
cause cancer, birth defects, or reproductive harm. For
more information, visit www.P65Warnings.ca.gov.
Always wear ANSI approved safety equipment, safety
glasses and clothing when using this product. Study,
understand, and follow all instructions provided with
this product. Failure to read and follow all warnings
and operating instructions may result in damages and
serious injury or death.
• Always wear ANSI approved goggles when using this
product. (Users and bystanders).
• Never use this tool for any application other than for
which it was designed.
• Only use accessories designed for this tool.
• Never alter or modify this tool in any way.
• Improper operation and/or maintenance of the tool,
modification of the tool, or use of the tool with
accessories not designed for it could result in serious
injury or death.
• Always select the correct accessories of the correct
size and design for the job that you are attempting to
perform.
• Always work in a clean, safe, well-lit, organized and
adequately equipped area.
• Do not begin repairs without assurance that vehicle is
in a secure position, and will not move during repair.
WARNING
The manufacturer warrants this product to the original user against
defective material or workmanship for a period of 1 year from the date
of purchase.
The manufacturer reserves the right to determine whether the part
or parts failed because of defective material, workmanship or other
causes. Failures caused by accident, alteration, or misuse are not
covered by this warranty.
The manufacturer, at its discretion, will repair or replace
product covered under this warranty, free of charge. Repairs or
replacements of products covered under this warranty are warranted
for the remainder of the original warranty period.
The manufacturer or its authorized service representatives must
perform all warranty repairs. Any repair to the product by
unauthorized service representatives voids this warranty. The rights
under this warranty are limited to the original user and may not be
transferred to subsequent owners.
The warranty is in lieu of all other warranties, expressed or implied,
including warranties of merchantability and fitness for a particular
purpose. Some states do not allow the exclusion or limitations of
incidental or consequential damages, so the above limitations may
not apply to you.
1 YEAR LIMITED WARRANTY
Square Drive: 1/2"
Working Torque: 280 ft. lbs.
Breakaway Torque: 400 ft. lbs.
Overall Length: 3.34"(85mm)
Air Inlet: 1/4"
Free Speed: 8000 RPM
Air Pressure: 90psi
Clutch Type: Twin Hammer
Recommended Minimum
Hose Bore Diameter: 3/8"(10mm)
Recommended Maximum
Hose Length: 30'(10m)
Av. Air Consumption: 4 CFM
Authorized Matco Repair Centers:
Canada
H. T. Pneumatic Rebuilders Inc.
22 Goodmark Place
Units 7 & 8
Toronto, Ontario M9W6R2
United States
Matco Air Tool Repair SV
1330 Commerce Drive
Stow, OH 44224
(800) 433-7098
NMG Industrial WTRC
Attn: South Dock 2223 S.
Wilson Street Tempe, AZ 85282
Dual Flex. Adjustable in two new revolutionary ways,
up to 180° flex-head and 360° of handle rotation for
fitting both the impact head and your hand where
they need to.
Extreme low-profile. With an industry leading length of
around 3 ", fit your impact wrench where previously
only hand tools would.
Power where you need it. New patented air motor
design delivers the power despite its size for
400 ft. lbs. of breakaway torque.
EL USO DE LA HERRAMIETA
DESEMPACADO
Cuando desempaque el producto, revise el diagrama y la
lista de piezas en página 4 para verificar que se hayan
enviado todas las piezas. De perder piezas o tener piezas
dañadas, favor llamar a su distribuidor inmediatamente.
Estudie, entienda y siga todas las instrucciones que se
proveen con este producto. Lea las instrucciones
detenidamente antes de instalar, operar, dar servicio o
reparar esta herramienta. Guarde estas instrucciones
en un lugar seguro y accesible.
Precaución: Para ayudar a evitar lesiones a las personas
• El uso de este producto puede exponerlo a productos
químicos que incluyen etilenglicol, vapores de gasolina y
gases de escape del motor, que en el estado de California
son causantes de cáncer, defectos de nacimiento o daños
reproductivos. Para obtener más información, visite
www.P65Warnings.ca.gov. Siempre use equipo de
seguridad aprobado por ANSI, gafas de seguridad y ropa
cuando use este producto. Estudie, comprenda y siga
todas las instrucciones proporcionadas con este
producto. Si no lee y sigue todas las advertencias e
instrucciones de funcionamiento puede ocasionar daños y
lesiones graves o la muerte.
• Siempre use guantes del tipo aprobado por la ANSI para
trabajar con esta herramienta (tanto usuarios como
espectadores).
• Nunca utilice esta herramienta para cualquier otra cosa que
no sean las aplicaciones para lo que fue diseñada.
• Sólo utilice los accesorios diseñados para esta herramienta.
• No modifique o altere esta herramienta de ninguna manera.
• El funcionamiento y/o mantenimiento inadecuado de la
herramienta, la modificación, o la utilización de la
herramienta con accesorios inadecuados podrían causar
lesiones graves o la muerte.
• Siempre usar los correctos accesorios para el trabajo
queUd. está realizando.
• Trabaje siempre en un área limpia, segura, bien iluminada,
organizada y equipada adecuadamente.
• NUNCA empiece reparaciones sin estar seguro de que el
vehículo esté en posición segura y que no se mueva
durante la reparación.
Page 2
2012274-14
LLAVE DE IMPACTO DE
ÁNGULO FLEXIBLE DOBLE DE 1/2"
MT2612
El MT2612 está diseñado para quitar e instalar
sujetadores con brocas y enchufes de grado de impacto
únicamente. No ejecute presiones de aire excesivas con
esta herramienta. No utilice esta herramienta fuera de la
intención de su diseño. Nunca modifique la herramienta
para ningún otro propósito o uso.
Hecho en Taiwán
Para Matco especificaciones
ADVERTENCIA
NO LO DESCARTE O DESECHE, ENTREGESELO AL USUARIO
ADVERTENCIA
El fabricante garantiza este producto al usuario original contra
defectos de materiales o de mano de obra durante un periodo de un
año a partir de la fecha de compra.
El fabricante se reserva el derecho a determinar si una pieza o piezas
fallaron debido a material defectuoso, mano de obra, o por otras
causas. Esta garantía no cubre fallas causadas por accidentes,
alteraciones o uso indebido.
El fabricante, a su entera discreción, reparará o reemplazará los
productos cubiertos por esta garantía sin costo alguno. Las reparaciones
o reemplazos de productos cubiertos por esta garantía quedan
garantizados durante el resto del periodo original de garantía.
El fabricante o sus representantes autorizados de servicio deben llevar
a cabo todas las reparaciones de garantía. Toda reparación hecha al
producto por representantes de servicio no autorizados invalida la
presente garantía.
Los derechos que ampara esta garantía están limitados al usuario
original y no se pueden transferir a dueños posteriores. Esta garantía
reemplaza a todas las demás garantías expresas o implícitas,
incluyendo garantías de comercialización e idoneidad para un
propósito particular. Algunos estados no permiten la exclusión o
limitaciones de daños incidentales o imprevistos, de manera que las
limitaciones mencionadas anteriormente pueden no ser aplicables en
su caso.
GARANTÍA LIMITADA DE UN AÑO
INFORMACIÓN DEL PRODUCTO:
ESPECIFICACIONES
Impulsión cuadrada: 1/2"
Par de trabajo: 280 ft. lbs.
Torsión de ruptura: 400 ft. lbs.
Longitud total: 3.34"(85mm)
Entrada de aire: 1/4"
Velocidad libre: 8000 RPM
Presión de aire: 90psi
Tipo de embrague: martillo doble
Mínimo recomendado diámetro del
orificio de la manguera: 3/8"(10mm)
Máximo recomendado
longitud de la manguera: 30'(10m)
Consumo medio de aire: 4 CFM
Centros de reparación autorizados de Matco:
Canada
H. T. Pneumatic Rebuilders Inc.
22 Goodmark Place
Units 7 & 8
Toronto, Ontario M9W6R2
Estados Unidos
Matco Air Tool Repair SV
1330 Commerce Drive
Stow, OH 44224
(800) 433-7098
NMG Industrial WTRC
Attn: South Dock 2223 S.
Wilson Street Tempe, AZ 85282
Dual Flex. Ajustable dos nuevas y revolucionarias,
cabezal flexible de hasta 180° y rotación del mango
de 360° para colocar tanto el cabezal de impacto
como la mano donde sea necesario.
Extremadamente bajo perfil. Longitud líder en la
industria de alrededor de 3 ", coloque su llave de
impacto donde antes solo lo harían
las herramientas manuales.
Energía donde la necesite. El nuevo diseño de motor
neumático patentado a pesar de su tamaño
400 ft -lbs. de arranque.
Le MT2612 est conçu pour retirer et installer des
fixations avec des embouts et des douilles de qualité
d'impact uniquement. N'exécutez pas de pressions d'air
excessives avec cet outil. N'utilisez pas cet outil en
dehors de l'intention prévue. Ne jamais modifier l'outil à
d'autres fins ou pour un autre usage.
UTILISATION PRÉVUE DE L’OUTIL
DÉBALLAGE
Lors du déballage, vérifier que les pièces contenues dans
le schéma et la liste des numéros de pièces de la page
4 sont toutes incluses. Si une pièce est manquante ou
abîmée, veuillez appeler immédiatement votre distributeur.
Etudier, comprendre et suivre toutes les instructions
fournies avec ce produit. Lire ces instructions
attentivement avant d’installer, d’utiliser, d’entretenir
et de réparer cet outil. Conserver ces instructions dans
un endroit sécuritaire et accessible.
Mise en garde: Pour aider à prévenir les blessures
• L'utilisation de ce produit peut vous exposer à des produits
chimiques, notamment l'éthylène glycol, les vapeurs
d'essence et les gaz d'échappement des moteurs, qui sont
reconnus par l'État de Californie pour causer le cancer, des
anomalies congénitales ou des problèmes de reproduction.
Pour plus d'informations, visitez www.P65Warnings.ca.gov.
Toujours porter un équipement de sécurité, des lunettes de
sécurité et des vêtements homologués ANSI lors de
l'utilisation de ce produit. Étudier, comprendre et suivre
toutes les instructions fournies avec ce produit. Ne pas lire
et suivre tous les avertissements et instructions d'utilisation
peut entraîner des dommages et des blessures graves ou la
mort.
• Toujours porter des lunettes à coques approuvées par l’ANSI
lorsque vous utilisez ce produit. (Utilisateurs et Spectateurs).
• Ne jamais utiliser cet outil pour aucune application qui n’est
pas conçue.
• Seulement utiliser les accessoires conçus pour cet outil.
• Ne jamais modifier cet outil.
• Le fonctionnement et/ou l’entretien incorrect de cet outil, la
modification de cet outil, ou l’utilisation de cet outil avec les
accessoires non conçus pour lui devrait causer des blessures
graves ou la mort.
• Toujours utiliser les accessoires adéquats pour le travail que
vous effectuez.
• Toujours travailler dans un environnement propre, sécuritaire,
bien éclairé, organisé et suffisamment équipé.
• Ne pas commencer les réparations sans assurance que le
véhicule est en position de sécurité, et ne se déplace pas lors
de la réparation.
Page 3
INFORMATIONS PRODUIT:
2012274-14
CLÉ À CHOCS À DOUBLE
ANGLE FLEXIBLE 1/2"
MT2612
Fabriqué à Taïwan
les spécifications de Matco
AVERTISSEMENT
NE PAS JETER-DONNER À L'UTILISATEUR
AVERTISSEMENT
Le manufacturier garantit à l’acheteur initial que ce produit est exempt
de tout vice de matériau et de fabrication pendant une période de une
année suivant la date de l’achat.
Le manufacturier se réserve le droit de déterminer si la pièce ou les
pièces défectueuses sont imputables à un matériau défectueux, à un
défaut de fabrication ou à d’autres causes. Les défaillances causées
par un accident, une modification ou une utilisation incorrecte ne sont
pas couvertes par la présente garantie.
Le manufacturier, à sa seule discrétion, réparera ou remplacera sans
frais les produits couverts par cette garantie. Les réparations ou les
remplacements de produits couverts par cette garantie sont garantis
pour le reste de la période de garantie initiale.
Le manufacturier ou ses représentants de service autorisés doivent
exécuter les réparations sous garantie. Toute réparation du produit
effectuée par un représentant de service non-autorisé annulera cette
garantie. Les droits couverts par cette garantie sont limités à
l'acheteur initial et ne peuvent être transférés aux propriétaires
subséquents.
Cette garantie remplace toutes autres garanties, expresses ou
implicites, incluant les garanties de valeur marchande ou d’adaptation
à un usage particulier. Certains États ou provinces ne permettent pas
d’exclure ou de limiter les dommages consécutifs ou indirects, donc les
limitations ci-dessus pourraient ne pas s’appliquer.
1 ANNÉE DE GARANTIE LIMITÉE
CARACTÉRISTIQUES
Carré d'entraînement: 1/2"
Couple de travail: 280 ft. lbs.
Couple de rupture: 400 ft. lbs.
Longueur totale: 3.34"(85mm)
Entrée d'air: 1/4"
Vitesse libre: 8000 RPM
Pression atmosphérique: 90psi
Type d'embrayage: Twin Hammer
Minimum recommandé diamètre
d'alésage du tuyau: 3/8"(10mm)
Maximum recommandé
longueur du tuyau: 30'(10m)
Consommation d'air: 4 CFM
Centres de réparation Matco autorisés:
Canada
H. T. Pneumatic Rebuilders Inc.
22 Goodmark Place
Units 7 & 8
Toronto, Ontario M9W6R2
États Uni
Matco Air Tool Repair SV
1330 Commerce Drive
Stow, OH 44224
(800) 433-7098
NMG Industrial WTRC
Attn: South Dock 2223 S.
Wilson Street Tempe, AZ 85282
Dual Flex. Réglable de deux nouvelles manières
révolutionnaires, jusqu'à 180° de tête flexible et 360°
de rotation de la poignée pour s'adapter à la fois à la
tête d'impact et à votre main là où ils en ont besoin.
Profil extrêmement bas. Avec une longueur de pointe
d'environ 3 ", installez votre clé à chocs là où
auparavant seuls les outils manuels le faisaient.
De la puissance là où vous en avez besoin. La nouvelle
conception brevetée du moteur pneumatique fournit la
puissance malgré sa taille de 400pi-lb. de couple
de décollage.
PARTS BREAKDOWN
012
Page 4
2012274-14
1/2" DUAL FLEX
ANGLE IMPACT WRENCH
MT2612
Parts List
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
MT2612-01
MT2612-02
MT2612-03
MT2612-04
MT2612-05
MT2612-06
MT2612-07
MT2612-08
MT2612-09
MT2612-10
MT2612-11
MT2612-12
MT2612-13
MT2612-14
MT2612-15
MT2612-16
MT2612-17
MT2612-18
MT2612-19
MT2612-20
MT2612-21
MT2612-22
MT2612-23
MT2612-24
MT2612-25
MT2612-26
MT2612-27
MT2612-28
MT2612-29
MT2612-30
MT2612-31
C-Ring
Screw
Hammer Case
O-Ring
Bushing
Anvil Collar
O-Ring
Anvil
Hammer Pin
Hammer Cage
Hammer Dog
Front Gasket
Motor Housing
Muffler
O-Ring
O-Ring
Ball Bearing
Front Plate
Front Plate Washer
Cylinder
Spring Pin
Rotor
Rotor Blade
Rear Plate Washer
Rear Plate
Ball Bearing
Reverse Valve
O-Ring
Rear Gasket
Rear Cover
Screw
Index Part No. Description
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
MT2612-32
MT2612-33
MT2612-34
MT2612-35
MT2612-36
MT2612-37
MT2612-38
MT2612-39
MT2612-40
MT2612-41
MT2612-42
MT2612-43
MT2612-44
MT2612-45
MT2612-46
MT2612-47
MT2612-48
MT2612-49
MT2612-50
MT2612-51
MT2612-52
MT2612-53
MT2612-54
MT2612-55
MT2612-56
MT2612-57
MT2612-58
MT2612-59
MT2612-60
MT2612-61
Steel Ball
Spring
Screw
Reverse Lever
Spring Pin
Trigger
Pin
O-Ring
Set Screw
Shaft
O-Ring
O-Ring
Set Screw
Turn Base
Set Screw
O-Ring
Washer
Lock nut
O-Ring
Joint tube
Handle Grip
Washer
Spring
Washer
Nut
Retainer
Valve Stem
Spring
O-Ring
1/4 NPT Hose Adapter
Index Part No. Description
