Craftsman CMCS505 V20 Circular Saw Tool Only User Manual

final page size: 8.5 x 5.5 in

IF YOU HAVE QUESTIONS OR COMMENTS, CONTACT US.

POUR TOUTE QUESTION OU TOUT COMMENTAIRE, NOUS CONTACTER.

SI TIENE DUDAS O COMENTARIOS, CONTÁCTENOS.

1-888-331-4569 WWW.CRAFTSMAN.COM

CMCS505

INSTRUCTION MANUAL GUIDE D’UTILISATION MANUAL DE INSTRUCTIONES

Circular Saw

Scie circulaire

Sierra Circular

English (original instructions) 6

Français (traduction de la notice d’instructions originale) 13

Español (traducido de las instrucciones originales) 21

Définitions: symboles et termes

d'alarmes sécurité

Ces guides d'utilisation utilisent les

symboles et termes d'alarmes sécurité

suivants pour vous prévenir de

situations dangereuses et de risques de

dommages corporels ou matériels.



DANGER: indique une situation

dangereuse imminente qui, si elle n’est

pas évitée, entraînera la mort ou des

blessuresgraves.



AVERTISSEMENT: indique

une situation potentiellement

dangereuse qui, si elle n’est pas évitée,

pourrait entraîner la mort ou des

blessuresgraves.



ATTENTION: indique une situation

potentiellement dangereuse qui, si elle

n’est pas évitée, pourrait entraîner des

blessures légères oumodérées.



(Si utilisé sans aucun terme) Indique

un message propre à la sécurité.

AVIS : indique une pratique ne

posant aucun risque de dommages

corporels mais qui par contre, si rien

n’est fait pour l’éviter, pourrait poser

des risques de dommages matériels.

Definiciones: Símbolos y

Palabras de Alerta de Seguridad

Este manual de instrucciones utiliza

los siguientes símbolos y palabras de

alerta de seguridad para alertarle de

situaciones peligrosas y del riesgo de

lesiones corporales o daños materiales.



PELIGRO: Indica una situación

de peligro inminente que, si no

se evita, provocará la muerte o

lesionesgraves.



ADVERTENCIA: Indica una

situación de peligro potencial que, si no

se evita, podría provocar la muerte o

lesionesgraves.



ATENCIÓN: Indica una situación

de peligro potencial que, si no se evita,

posiblemente provocaría lesiones

leves omoderadas.



(Utilizado sin palabras) indica un

mensaje de seguridad relacionado.

AVISO: Se refiere a una práctica no

relacionada a lesiones corporales

que de no evitarse puede resultar en

daños a lapropiedad.

Definitions: Safety Alert Symbols

and Words

This instruction manual uses the

following safety alert symbols and

words to alert you to hazardous

situations and your risk of personal

injury or property damage.



DANGER: Indicates an imminently

hazardous situation which, if not

avoided, will result in death or

seriousinjury.



WARNING: Indicates a potentially

hazardous situation which, if not

avoided, could result in death or

seriousinjury.



CAUTION: Indicates a potentially

hazardous situation which, if not

avoided, may result in minor or

moderateinjury.



(Used without word) Indicates a

safety related message.

NOTICE: Indicates a practice

not related to personal injury

which, if not avoided, may result in

propertydamage.

AVERTISSEMENT: lire tous les

avertissements de sécurité, les

instructions, les illustrations

et les caractéristiques de ce

manuel, y compris les sections

sur les piles et les chargeurs fournies

dans un manuel d’origine de l’outil

ou dans le manuel séparé sur les

piles et les chargeurs. Les manuels

peuvent être obtenus en contactant le

service à la clientèle comme indiqué

ailleurs dans ce manuel. Le fait de ne pas

suivre les avertissements et les

instructions peut entraîner un choc

électrique, un incendie et/ou des

blessures graves.

ADVERTENCIA: Lea todas las

advertencias de seguridad,

instrucciones, ilustraciones y

especificaciones de este

manual, incluyendo las

secciones sobre la batería y el

cargador proporcionadas en un

manual original de la herramienta o

en el manual de Baterías y

Cargadores por separado. Los

manuales se pueden obtener poniéndose

en contacto con el Servicio de atención

al cliente como se describe en otra parte

de este manual. La falla en seguir las

advertencias e instrucciones puede

resultar en descarga eléctrica, incendio

y/o lesiones serias.

WARNING: Read all safety

warnings, instructions,

illustrations, and

specifications in this manual,

including the battery and

charger sections provided in an

original tool manual or the separate

Batteries and Chargers manual.

Manuals can be obtained by contacting

Customer Service as described elsewhere

in this manual. Failure to follow the

warnings and instructions may result in

electric shock, fire and/or serious injury.

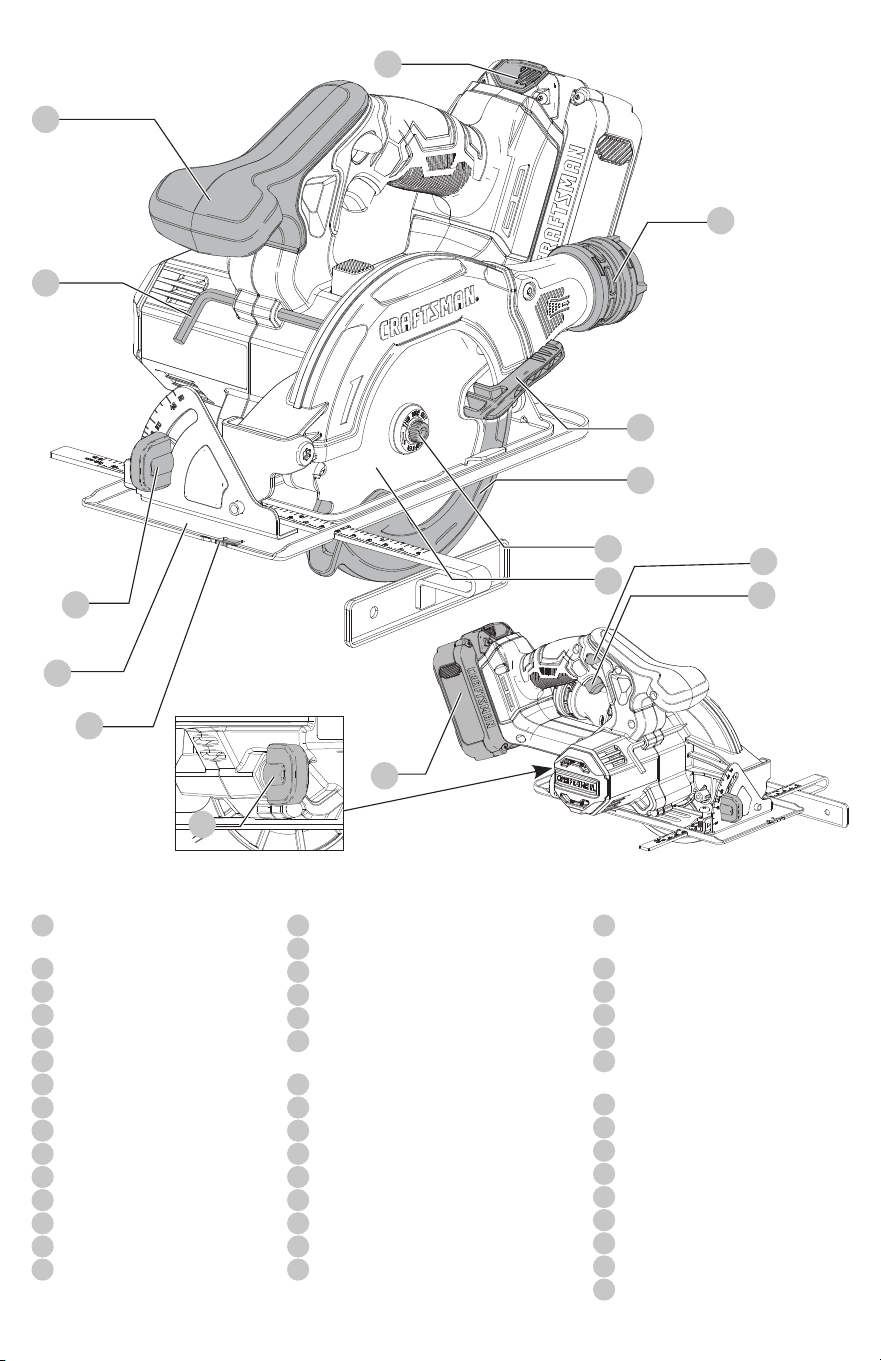

Trigger switch lock‑off

button

Trigger switch

Battery pack

Depth adjustment lever

Shoe

Lower guard retracting lever

Lower blade guard

Blade clamping screw

Kerf indicator

Bevel adjustment lever

Auxiliary handle

Battery release button

Blade wrench

Blade

Dust port

Bouton de verrouillage de la gâchette

Gâchette

Bloc‑piles

Levier d’ajustement de la profondeur

Patin

Levier de rétraction du

protecteurinférieur

Protecteur inférieur

Vis de serrage de la lame

Indicateur de trait de scie

Levier de réglage du biseau

Poignée auxiliaire

Bouton de libération du bloc‑piles

Clé pour lame

Lame

Raccord pour l'extraction

despoussières

Botón de bloqueo en apagado de

interruptor de gatillo

Interruptor de gatillo

Paquete de batería

Palanca de ajuste de profundidad

Zapata

Palanca retráctil de protección

de cuchilla inferior

Protección de cuchilla inferior

Tornillo de sujeción de cuchilla

Indicador de corte de sierra

Palanca de ajuste de bisel

Manija auxiliar

Botón de liberación de batería

Llave de la hoja

Cuchilla

Puerto de extracción de polvo

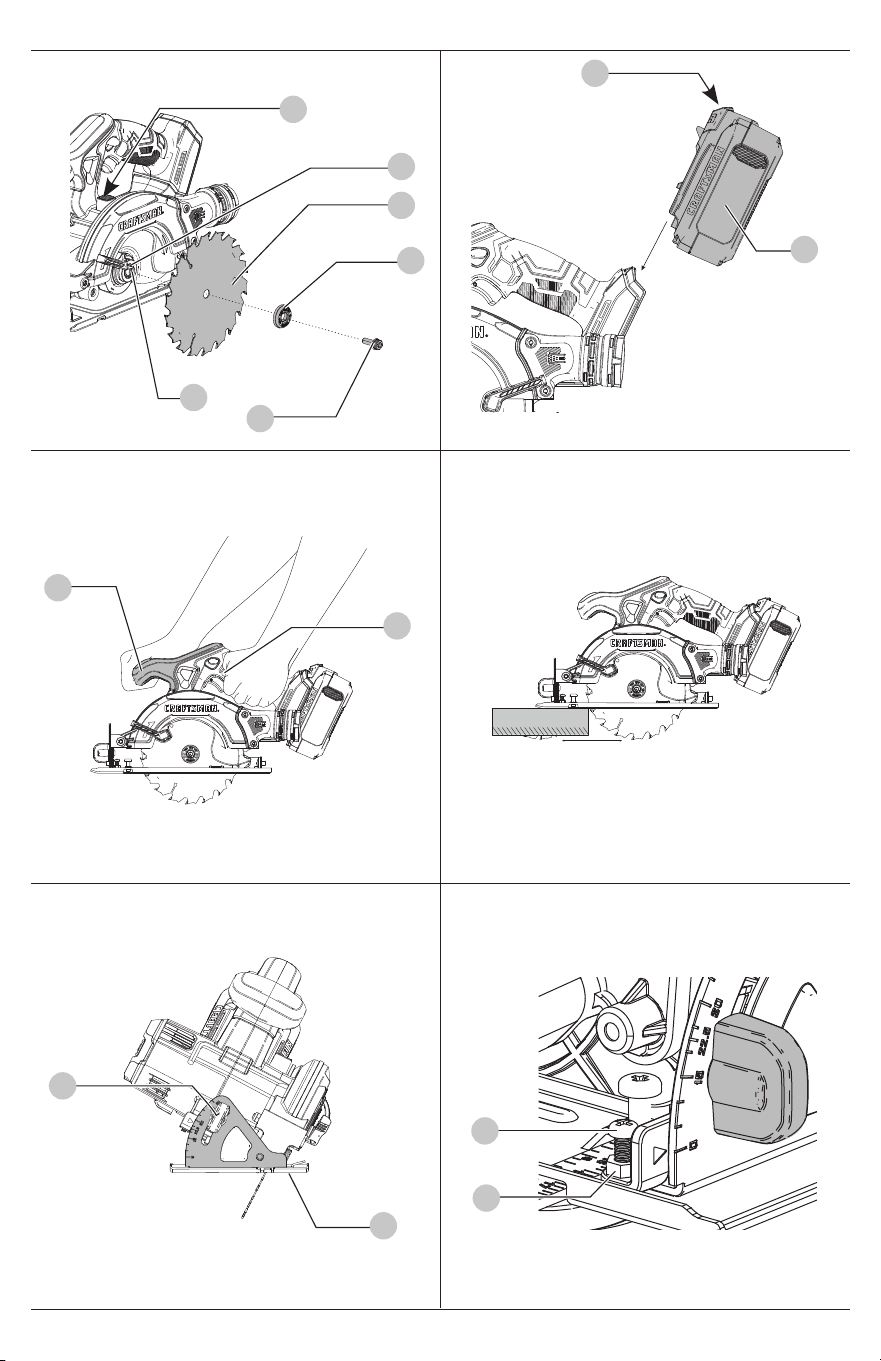

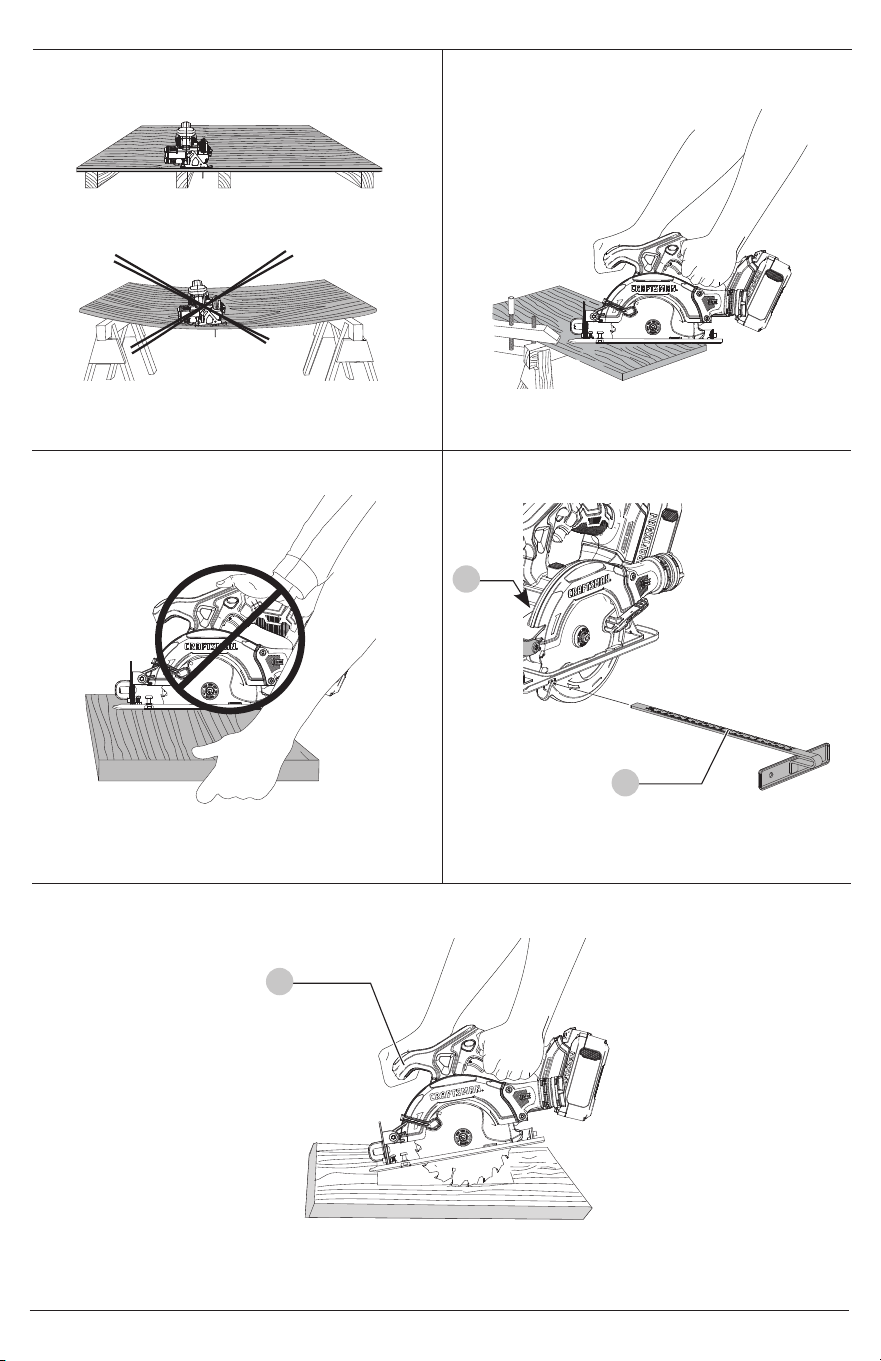

Fig. A

Fig.B Fig.C

Fig.D Fig.E

Fig.F Fig.G

Fig.H Fig.I

Fig.J Fig.K

Fig.L

English

non‑skid safety shoes, hard hat, or hearing protection used for

appropriate conditions will reduce personalinjuries.

c ) Prevent unintentional starting. Ensure the switch is in

the off‑position before connecting to power source and/

or battery pack, picking up or carrying the tool. Carrying

power tools with your finger on the switch or energizing power

tools that have the switch on invitesaccidents.

d ) Remove any adjusting key or wrench before turning

the power tool on. A wrench or a key left attached to a

rotating part of the power tool may result in personalinjury.

e ) Do not overreach. Keep proper footing and balance

at all times. This enables better control of the power tool in

unexpectedsituations.

f ) Dress properly. Do not wear loose clothing or jewelry.

Keep your hair, clothing and gloves away from moving

parts. Loose clothes, jewelry or long hair can be caught in

movingparts.

g ) If devices are provided for the connection of dust

extraction and collection facilities, ensure these are

connected and properly used. Use of dust collection can

reduce dust‑relatedhazards.

h ) Do not let familiarity gained from frequent use of

tools allow you to become complacent and ignore tool

safety principles. A careless action can cause severe injury

within a fraction of asecond.

4) Power Tool Use and Care

a ) Do not force the power tool. Use the correct power

tool for your application. The correct power tool will do the

job better and safer at the rate for which it wasdesigned.

b ) Do not use the power tool if the switch does not turn

it on and off. Any power tool that cannot be controlled with

the switch is dangerous and must berepaired.

c ) Disconnect the plug from the power source and/

or remove the battery pack, if detachable, from the

power tool before making any adjustments, changing

accessories, or storing power tools. Such preventive safety

measures reduce the risk of starting the power toolaccidentally.

d ) Store idle power tools out of the reach of children and

do not allow persons unfamiliar with the power tool or

these instructions to operate the power tool. Power tools

are dangerous in the hands of untrainedusers.

e ) Maintain power tools and accessories. Check for

misalignment or binding of moving parts, breakage

of parts and any other condition that may affect the

power tool’s operation. If damaged, have the power tool

repaired before use. Many accidents are caused by poorly

maintained powertools.

f ) Keep cutting tools sharp and clean. Properly maintained

cutting tools with sharp cutting edges are less likely to bind and

are easier tocontrol.

g ) Use the power tool, accessories and tool bits etc. in

accordance with these instructions, taking into account

the working conditions and the work to be performed.

Use of the power tool for operations different from those

intended could result in a hazardoussituation.

h ) Keep handles and grasping surfaces dry, clean and

free from oil and grease. Slippery handles and grasping

surfaces do not allow for safe handling and control of the tool

in unexpectedsituations.

5) Battery Tool Use and Care

a ) Recharge only with the charger specified by the

manufacturer. A charger that is suitable for one type of

GENERAL POWER TOOL SAFETY WARNINGS



WARNING: Read all safety warnings, instructions,

illustrations and specifications provided with this power

tool. Failure to follow all instructions listed below may result in

electric shock, fire and/or seriousinjury.

SAVE ALL WARNINGS AND INSTRUCTIONS FOR

FUTUREREFERENCE.

The term “power tool” in the warnings refers to your

mains‑operated (corded) power tool or battery‑operated

(cordless) powertool.

1) Work Area Safety

a ) Keep work area clean and well lit. Cluttered or dark

areas inviteaccidents.

b ) Do not operate power tools in explosive atmospheres,

such as in the presence of flammable liquids, gases or

dust. Power tools create sparks which may ignite the dust

orfumes.

c ) Keep children and bystanders away while operating a

power tool. Distractions can cause you to losecontrol.

2) Electrical Safety

a ) Power tool plugs must match the outlet. Never

modify the plug in any way. Do not use any adapter

plugs with earthed (grounded) power tools. Unmodified

plugs and matching outlets will reduce risk of electricshock.

b ) Avoid body contact with earthed or grounded

surfaces, such as pipes, radiators, ranges and

refrigerators. There is an increased risk of electric shock if your

body is earthed orgrounded.

c ) Do not expose power tools to rain or wet conditions.

Water entering a power tool will increase the risk of

electricshock.

d ) Do not abuse the cord. Never use the cord for

carrying, pulling or unplugging the power tool. Keep

cord away from heat, oil, sharp edges or moving parts.

Damaged or entangled cords increase the risk of electricshock.

e ) When operating a power tool outdoors, use an

extension cord suitable for outdoor use. Use of a cord

suitable for outdoor use reduces the risk of electricshock.

f ) If operating a power tool in a damp location is

unavoidable, use a ground fault circuit interrupter

(GFCI) protected supply. Use of a GFCI reduces the risk of

electricshock.

3) Personal Safety

a ) Stay alert, watch what you are doing and use

common sense when operating a power tool. Do not

use a power tool while you are tired or under the

influence of drugs, alcohol or medication. A moment of

inattention while operating power tools may result in serious

personalinjury.

b ) Use personal protective equipment. Always wear

eye protection. Protective equipment such as a dust mask,

Intended Use

This circular saw is designed for professional wood cutting

applications. Do not cut metal, plastic, concrete, masonry or

fiber cementmaterials.

DO nOT use under wet conditions or in presence of

flammable liquids orgases.

DO nOT let children come into contact with the tool.

Supervision is required when inexperienced operators use

thistool.

English (original instructions)

English

Safety Instructions for All Saws

CuttingProcedures

a ) DANGER: Keep hands away from cutting area and

the blade. Keep your second hand on auxiliary handle,

or motor housing. If both hands are holding the saw, they

cannot be cut by theblade.

b ) Do not reach underneath the workpiece. The guard

cannot protect you from the blade below theworkpiece.

c ) Adjust the cutting depth to the thickness of the

workpiece. Less than a full tooth of the blade teeth should be

visible below theworkpiece.

d ) Never hold the workpiece in your hands or across

your leg while cutting. Secure the workpiece to a stable

platform. It is important to support the work properly to

minimize body exposure, blade binding, or loss ofcontrol.

e ) Hold the power tool by insulated gripping surfaces,

when performing an operation where the cutting tool

may contact hidden wiring. Contact with a "live" wire will

also make exposed metal parts of the power tool "live" and

could give the operator an electricshock.

f ) When ripping, always use a rip fence or straight edge

guide. This improves the accuracy of cut and reduces the

chance of bladebinding.

g ) Always use blades with correct size and shape

(diamond versus round) of arbor holes. Blades that do not

match the mounting hardware of the saw will run off‑center,

causing loss ofcontrol.

battery pack may create a risk of fire when used with another

batterypack.

b ) Use power tools only with specifically designated

battery packs. Use of any other battery packs may create a

risk of injury andfire.

c ) When battery pack is not in use, keep it away from

other metal objects, like paper clips, coins, keys, nails,

screws or other small metal objects, that can make a

connection from one terminal to another. Shorting the

battery terminals together may cause burns or afire.

d ) Under abusive conditions, liquid may be ejected from

the battery; avoid contact. If contact accidentally occurs,

flush with water. If liquid contacts eyes, additionally

seek medical help. Liquid ejected from the battery may cause

irritation orburns.

e ) Do not use a battery pack or tool that is damaged

or modified. Damaged or modified batteries may exhibit

unpredictable behavior resulting in fire, explosion or risk

ofinjury.

f ) Do not expose a battery pack or tool to fire or

excessive temperature. Exposure to fire or temperature

above 265°F (130°C) may causeexplosion.

g ) Follow all charging instructions and do not charge

the battery pack or tool outside the temperature range

specified in the instructions. Charging improperly or at

temperatures outside the specified range may damage the

battery and increase the risk offire.

6) Service

a ) Have your power tool serviced by a qualified repair

person using only identical replacement parts. This will

ensure that the safety of the power tool ismaintained.

b ) Never service damaged battery packs. Service of

battery packs should only be performed by the manufacturer or

authorized serviceproviders.

h ) Never use damaged or incorrect blade washers or

bolt. The blade washers and bolt were specially designed for

your saw, for optimum performance and safety ofoperation.

Further Safety Instructions for All Saws

Causes and Operator Prevention ofKickback:

• Kickback is a sudden reaction to a pinched, bound or

misaligned saw blade, causing an uncontrolled saw to lift up

and out of the workpiece toward the operator;

• When the blade is pinched or bound tightly by the kerf

closing down, the blade stalls and the motor reaction drives the

unit rapidly back toward the operator;

• If the blade becomes twisted or misaligned in the cut, the

teeth at the back edge of the blade can dig into the top surface

of the wood causing the blade to climb out of the kerf and

jump back toward theoperator.

Kickback is the result of saw misuse and/or incorrect operating

procedures or conditions and can be avoided by taking proper

precautions as given below:

a ) Maintain a firm grip with both hands on the saw and

position your arms to resist kickback forces. Position

your body to either side of the blade, but not in line with

the blade. Kickback could cause the saw to jump backwards,

but kickback forces can be controlled by the operator, if proper

precautions aretaken.

b ) When blade is binding, or when interrupting a cut

for any reason, release the trigger and hold the saw

motionless in the material until the blade comes to a

complete stop. Never attempt to remove the saw from

the work or pull the saw backward while the blade is

in motion or kickback may occur. Investigate and take

corrective actions to eliminate the cause of bladebinding.

c ) When restarting a saw in the workpiece, center the

saw blade in the kerf and check that saw teeth are not

engaged into the material. If a saw blade binds, it may walk

up or kickback from the workpiece as the saw isrestarted.

d ) Support large panels to minimize the risk of blade

pinching and kickback. Large panels tend to sag under

their own weight. Supports must be placed under the

panel on both sides, near the line of cut and near the edge of

thepanel.

e ) Do not use dull or damaged blades. Unsharpened or

improperly set blades produce narrow kerf causing excessive

friction, blade binding andkickback.

f ) Blade depth and bevel adjusting locking levers

must be tight and secure before making the cut. If

blade adjustment shifts while cutting, it may cause binding

andkickback.

g ) Use extra caution when sawing into existing walls or

other blind areas. The protruding blade may cut objects that

can cause kickback.

Lower Guard Function Safety Instructions

a ) Check the lower guard for proper closing before each

use. Do not operate the saw if lower guard does not

move freely and close instantly. Never clamp or tie the

lower guard into the open position. If saw is accidentally

dropped, lower guard may be bent. Raise the lower guard

with the retracting handle and make sure it moves freely and

does not touch the blade or any other part, in all angles and

depths ofcut.

b ) Check the operation of the lower guard spring. If the

guard and the spring are not operating properly, they

must be serviced before use. Lower guard may operate

English

The label on your tool may include the following symbols. The

symbols and their definitions are asfollows:

Changing Blades

To Install the Blade (Fig.A, B)



WARNING: Remove battery before service, adjustment,

installing or removingaccessories.

1. Retract the lower blade guard

7

and place blade

14

saw spindle

against the inner clamp washer

18

, making

sure that the blade will rotate in the proper direction (the

direction of the rotation arrow on the saw blade and the

teeth must point in the same direction as the direction of

rotation arrow on the lower blade guard). Do not assume

that the printing on the blade will always be facing you

when properly installed. When retracting the lower blade

guard to install the blade, check the condition and operation

of the lower blade guard to assure that it is working properly.

Make sure it moves freely and does not touch the blade or

any other part, in all angles and depths of cut.

2. Place outer clamp washer

17

on saw spindle with

the large flat surface against the blade with beveled side

facingout.

3. Thread blade clamping screw

8

into saw spindle by

hand (screw has left‑hand threads and must be turned

counterclockwise totighten).

4. Depress the blade lock button

19

while turning the

saw spindle with the blade wrench

13

until the blade lock

engages and the blade stopsrotating.

5. Tighten the blade clamping screw firmly with the

bladewrench.

nOTE: Never engage the blade lock while saw is running, or

engage in an effort to stop the tool. Never turn the saw on

MAXiMUM CUTTing DEPTh

90 1-5/8" (42 mm)

45 1-5/16" (34 mm)

ASSEMBLY AND ADJUSTMENTS



WARNING: To reduce the risk of serious personal

injury, turn unit off and remove the battery pack

before making any adjustments or removing/installing

attachments or accessories. An accidental start‑up can

causeinjury.

V ......................... volts

Hz .......................hertz

min ..................... minutes

or DC ......direct current

...................... Class I Construction

(grounded)

…/min ..............per minute

BPM .................... beats per minute

IPM ..................... impacts per minute

OPM .................... oscillations per

minute

RPM .................... revolutions per

minute

sfpm ................... surface feet per

minute

SPM .................... strokes per minute

A ......................... amperes

W ........................watts

Wh ......................watt hours

Ah ....................... amp hours

or AC ...........alternating current

or AC/DC .... alternating or direct

current

...................... Class II Construction

(double insulated)

.......................no load speed

n .........................rated speed

......................earthing terminal

.....................safety alert symbol

.....................visible radiation

..................... wear respiratory

protection

..................... wear eye protection

..................... wear hearing

protection

..................... read all

documentation

Additional Safety Information



WARNING: Never modify the power tool or any part of it.

Damage or personal injury couldresult.



WARNING: ALWAYS use safety glasses. Everyday

eyeglasses are NOT safety glasses. Also use face or dust

mask if cutting operation is dusty. ALWAYS WEAR CERTIFIED

SAFETYEQUIPMENT:

• ANSI Z87.1 eye protection (CAN/CSA Z94.3),

• ANSI S12.6 (S3.19) hearing protection,

• NIOSH/OSHA/MSHA respiratoryprotection.



WARNING: Some dust created by power sanding, sawing,

grinding, drilling, and other construction activities contains

chemicals known to the State of California to cause cancer,

birth defects or other reproductive harm. Some examples of

these chemicalsare:

• lead from lead‑based paints,

• crystalline silica from bricks and cement and other masonry

products, and

• arsenic and chromium from chemically‑treatedlumber.

Your risk from these exposures varies, depending on how

often you do this type of work. To reduce your exposure to

these chemicals: work in a well ventilated area, and work with

approved safety equipment, such as those dust masks that are

specially designed to filter out microscopicparticles.

• Wear protective clothing and wash exposed areas

with soap and water. Allowing dust to get into your

mouth, eyes, or lay on the skin may promote absorption of

harmfulchemicals. Direct particles away from face andbody.

• Use the appropriate dust extractor vacuum to remove

the vast majority of static and airborne dust. Failure

to remove static and airborne dust could contaminate the

working environment or pose an increased health risk to the

operator and those in closeproximity.

• Use clamps or other practical ways to secure and

support the workpiece to a stable platform. Holding the

work by hand or against your body is unstable and may lead to

loss ofcontrol andinjury.

• Air vents often cover moving parts and should be

avoided. Loose clothes, jewelry or long hair can be caught in

movingparts.



CAUTION: When not in use, place tool on its side on a

stable surface where it will not cause a tripping or falling

hazard. Some tools with large battery packs will stand upright

on the battery pack but may be easily knockedover.

sluggishly due to damaged parts, gummy deposits, or a

build‑up ofdebris.

c ) The lower guard may be retracted manually only for

special cuts such as “plunge cuts” and “compound cuts.”

Raise the lower guard by the retracting handle and as

soon as blade enters the material, the lower guard must

be released. For all other sawing, the lower guard should

operateautomatically.

d ) Always observe that the lower guard is covering the

blade before placing saw down on bench or floor. An

unprotected, coasting blade will cause the saw to walk

backwards, cutting whatever is in its path. Be aware of the

time it takes for the blade to stop after switch isreleased.

English

Kickback

Kickback is a sudden reaction to a pinched, bound or

misaligned saw blade, causing an uncontrolled saw to lift

up and out of the workpiece toward the operator. When the

blade is pinched or bound tightly by the kerf closing down,

the blade stalls and the motor reaction drives the unit rapidly

back toward the operator. If the blade becomes twisted or

misaligned in the cut, the teeth at the back edge of the blade

can dig into the top surface of the wood causing the blade to

climb out of the kerf and jump back toward theoperator.

Kickback is more likely to occur when any of the following

conditionsexists.

1. iMPROPER WORKPiECE sUPPORT

a. Sagging or improper lifting of the cut‑off piece can cause

pinching of the blade and lead tokickback.

b. Cutting through material supported at the outer ends

only can cause kickback. As the material weakens it sags,

closing down the kerf and pinching theblade.

c. Cutting off a cantilevered or overhanging piece of material

from the bottom up in a vertical direction can cause kickback.

The falling cut‑off piece can pinch theblade.

d. Cutting off long narrow strips (as in ripping) can cause

kickback. The cut‑off strip can sag or twist closing the kerf

and pinching theblade.

e. Snagging the lower guard on a surface below the material

being cut momentarily reduces operator control. The saw

can lift partially out of the cut increasing the chance of

bladetwist.

2. iMPROPER DEPTh OF CUT sETTing On sAW

a. To make the most efficient cut, the blade should protrude

only far enough to expose one‑half of a tooth. This allows

the shoe to support the blade and minimizes twisting and

pinching in the material. See the section titled Cutting

DepthAdjustment.

3. BlADE TWisTing (MisAlignMEnT in CUT)

a. Pushing harder to cut through a knot, a nail or a hard

grain area can cause the blade totwist.

b. Trying to turn the saw in the cut (trying to get back on the

marked line) can cause bladetwist.

c. Overreaching or operating the saw with poor body

control (out of balance), can result in twisting theblade.

d. Changing hand grip or body position while cutting can

result in bladetwist.

e. Backing up the saw to clear blade can lead totwist.

4. MATERiAls ThAT REQUiRE EXTRA ATTEnTiOn

a. Wet lumber

b. Green lumber (material freshly cut or not kiln dried)

c. Pressure treated lumber (material treated with

preservatives or anti‑rot chemicals)



WARNING: Do not cut metal, plastic, concrete, masonry or

fiber cement materials with thissaw.

Do not use abrasive wheels or blades. A dull blade will cause

slow inefficient cutting, overload on the saw motor, excessive

splintering, and could increase the possibility of kickback.

Please refer to the table below to determine the correct size

replacement blade for your modelsaw.

Blade Diameter Teeth Application

5-3/8" (137 mm) 18 General purpose cutting

5-3/8" (137 mm) 24 Smooth woodcutting

Lower Blade Guard



WARNING: The lower blade guard is a safety feature

which reduces the risk of serious personal injury.

Never use the saw if the lower blade guard is missing,

damaged, misassembled or not working properly. Do

not rely on the lower blade guard to protect you under

all circumstances. Your safety depends on following

all warnings and precautions as well as proper

operation of the saw. Check lower blade guard for

proper closing before each use as outlined in Further

safety instructions for All saws. If the lower blade

guard is missing or not working properly, have the saw

serviced before using. To assure product safety and

reliability, repair, maintenance and adjustment should

be performed by an authorized service center or other

qualified service organization, always using identical

replacementparts.

Checking the Lower Guard(Fig.A)

1. Turn tool off and disconnect from powersupply.

2. Rotate the lower blade guard retracting lever

6

from the

fully closed position to the fully openposition.

3. Release the lever and observe the guard

7

return to the

fully closedposition.

The tool should be serviced by a qualified service center if it:

• fails to return to the fully closed position,

• moves intermittently or slowly, or

• contacts the blade or any part of the tool in all angles and

depth ofcut.

while the blade lock is engaged. Serious damage to your saw

willresult.

To Replace the Blade (Fig.A, B)



WARNING: Remove battery before service, adjustment,

installing or removingaccessories.

1. To loosen the blade clamping screw

8

, depress the blade

lock button

19

and turn the saw spindle with the blade

wrench

13

until the blade lock engages and the blade

stops rotating. With the blade lock engaged, turn the blade

clamping screw clockwise with the blade wrench (screw has

left‑hand threads and must be turned clockwise toloosen).

2. Remove the blade clamping screw

8

and outer clamp

washer

17

only. Remove oldblade.

3. Clean any sawdust that may have accumulated in the

guard or clamp washer area and check the condition and

operation of the lower blade guard as previously outlined. Do

not lubricate thisarea.

4. Select the proper blade for the application (see Blades).

Always use blades that are the correct size (diameter)

with the proper size and shape center hole for mounting

on the saw spindle. Always assure that the maximum

recommended speed (rpm) on the saw blade meets or

exceeds the speed (rpm) of thesaw.

5. Follow steps 2 through 5 under To Install the Blade,

making sure that the blade will rotate in the properdirection.

Blades



WARNING: To minimize the risk of eye injury, always use

eye protection. Carbide is a hard but brittle material. Foreign

objects in the workpiece such as wire or nails can cause tips

to crack or break. Only operate saw when proper saw blade

guard is in place. Mount blade securely in proper rotation

before using, and always use a clean, sharpblade.

English

Proper Hand Position (Fig. D)



WARNING: To reduce the risk of serious personal injury,

ALWAYS use proper hand position as shown.



WARNING: To reduce the risk of serious personal injury,

ALWAYS hold securely in anticipation of a suddenreaction.

Proper hand position requires one hand on the main

handle

20

and one hand on the auxiliary handle

11

Installing and Removing the Battery Pack (Fig.C)

nOTE: For best results, make sure your battery pack is

fullycharged.

To install the battery pack

3

into the tool handle, align the

battery pack with the rails inside the tool’s handle and slide

it into the handle until the battery pack is firmly seated in the

tool and ensure that it does notdisengage.

To remove the battery pack from the tool, press the release

button

12

and firmly pull the battery pack out of the tool

handle. Insert it into the charger.

OPERATION



WARNING: To reduce the risk of serious personal

injury, turn unit off and remove the battery pack

before making any adjustments or removing/installing

attachments or accessories. An accidental start‑up can

causeinjury.

Prior to Operation

• Make sure the guards have been mounted correctly.The

saw blade guard must be in closedposition.

• Make sure the saw blade rotates in the direction of the

arrow on theblade.

• Do not use excessively worn sawblades.

Mounting and Adjusting the Rip Fence (Fig.K)

Optional Accessory

The rip fence

21

is used for cutting parallel to the edge of

theworkpiece.

Mounting

1. Slacken the rip fence clamp screw

22

to allow the rip

fence topass.

2. Insert the rip fence

21

in the base plate asshown.

3. Tighten the rip fence clamp screw

22

Adjusting

1. Slacken the rip fence clamp screw

22

and set the rip

fence

21

to the desired width.The adjustment can be read

on the rip fencescale.

2. Tighten the rip clamp screw

22

Kerf Indicator (Fig.A)

The front of the saw shoe has a kerf indicator

9

for vertical

and bevel cutting. This indicator enables you to guide the

saw along cutting lines penciled on the material being cut.

The kerf indicator lines up with the left (inner) side of the

saw blade, which makes the slot or “kerf” cut by the moving

blade fall to the right of the indicator. Guide along the

penciled cutting line so that the kerf falls into the waste or

surplusmaterial.

Bevel Angle Adjustment (Fig.A, F)

The full range of the bevel adjustment is from 0° to 50°. The

quadrant is graduated in increments of 1°. On the front of the

saw is a bevel angle adjustment mechanism consisting of a

calibrated quadrant and a bevel adjustment lever

10

To Set the Saw for a Bevel Cut

1. Loosen (counterclockwise) the bevel adjustment lever

10

and tilt shoe

5

to the desired angle by aligning the pointer

with the desired anglemark.

2. Retighten lever firmly (clockwise).

Cutting Depth Adjustment (Fig.A, E)

1. Hold the saw firmly and loosen (counterclockwise) the

depth adjustment lever

4

and move shoe (

5

, Fig.A) to

obtain the desired depth ofcut.

2. Make sure the depth adjustment lever has been

retightened (clockwise) before operatingsaw.

For the most efficient cutting action, set the depth

adjustment so that one‑half tooth of the blade will project

below the material to be cut. This distance is from the tip of

the tooth to the bottom of the gullet in front of it. This keeps

blade friction at a minimum, removes sawdust from the cut,

results in cooler, faster sawing and reduces the chance of

kickback. A method for checking for correct cutting depth

is shown in FigureE. Lay a piece of the material you plan to

cut along the side of the blade, as shown, and observe how

much tooth projects beyond thematerial.

4. Loosen the nut

24

and move the adjustment screw

23

so that the shoe will stop at the proper angle. Retighten nut

against the shoe while holding adjustment screw inposition.

5. Confirm the accuracy of the setting by checking the

squareness of an actual cut on a scrap piece ofmaterial.

5. UsE OF DUll OR DiRTY BlADEs

a. Dull blades cause increased loading of the saw. To

compensate, an operator will usually push harder which

further loads the unit and promotes twisting of the blade

in the kerf. Worn blades may also have insufficient body

clearance which increases the chance of binding and

increasedloading.

6. liFTing ThE sAW WhEn MAKing A BEVEl CUT

a. Bevel cuts require special operator attention to proper

cutting techniques – especially guidance of the saw. Both

blade angle to the shoe and greater blade surface in the

material increase the chance for binding and misalignment

(twist) tooccur.

7. REsTARTing A CUT WiTh ThE BlADE TEETh JAMMED

AgAinsT ThE MATERiAl

a. The saw should be brought up to full operating speed

before starting a cut or restarting a cut after the unit has

been stopped with the blade in the kerf. Failure to do so can

cause stalling andkickback.

Any other conditions which could result in pinching, binding,

twisting, or misalignment of the blade could cause kickback.

Refer to the sections Further Safety Instructions for All

Saws and Blades for procedures and techniques that will

minimize the occurrence ofkickback.

Shoe Adjustment for 90° Cuts (Fig.A, G)

The shoe

5

has been set by the factory to assure that the

blade is perpendicular to the shoe at 0° bevelsetting.

If realignment is needed:

1. Adjust the saw to 0°bevel.

2. Retract blade guard

7

3. Loosen bevel adjustment knob

10

. Place a square against

the blade

14

and shoe

5

to adjust the 90°setting.

English

Cleaning



WARNING: Blow dirt and dust out of all air vents with

clean, dry air at least once a week. To minimize the risk of eye

injury, always wear ANSI Z87.1approved eye protection when

performingthisprocedure.



WARNING: Never use solvents or other harsh chemicals

for cleaning the non‑metallic parts of the tool. These chemicals

may weaken the plastic materials used in these parts. Use a

cloth dampened only with water and mild soap. Never let any

liquid get inside the tool; never immerse any part of the tool

into aliquid.

Ripping (Fig.K)

Ripping is the process of cutting wider boards into narrower

strips – cutting grain lengthwise. Hand guiding is more

difficult for this type of sawing and the use of a CRAFTSMAN

rip fence isrecommended.

MAINTENANCE



WARNING: To reduce the risk of serious personal

injury, turn unit off and remove the battery pack

before making any adjustments or removing/installing

attachments or accessories. An accidental start‑up can

causeinjury.

Your CRAFTSMAN power tool has been designed to operate

over a long period of time with a minimum of maintenance.

Continuous satisfactory operation depends upon proper tool

care and regularcleaning.

Dust Extraction(Fig.A)



WARNING: Risk of dust inhalation.To reduce the risk of

personal injury, ALWAYS wear an approved dustmask.

A dust extraction port

15

is supplied with yourtool.

The dust extraction port allows you to connect the tool to an

external dust extractor, either using the AirLock™ system, or a

standard 32mm dust extractorfitment.



WARNING: ALWAYS use a vacuum extractor designed

in compliance with the applicable directives regarding dust

emission when sawing wood.Vacuum hoses of most common

vacuum cleaners will fit directly into the dust extractionoutlet.

Pocket Cutting (Fig.L)



WARNING: Never tie the lower blade guard in a raised

position. Never move the saw backwards when pocket cutting.

This may cause the saw to raise up off the work surface, which

could causeinjury.

A pocket cut is one that is made in a floor, wall or other

flatsurface.

1. Adjust the saw shoe so the blade cuts at desireddepth.

2. Tilt the saw forward and rest front of the shoe on material

to becut.

3. Using the lower blade guard retracting lever, retract the

lower blade guard to an upward position. Lower the rear of

the shoe until the blade teeth almost touch the cuttingline.

4. Release the lower blade guard (its contact with the work

will keep it in position to open freely as you start the cut).

Remove your hand from the lower blade guard retracting

lever and firmly grip the auxiliary handle

11

, as shown in

FigureL. Position your body and arm to allow you to resist

kickback if itoccurs.

5. Make sure blade is not in contact with cutting surface

before startingsaw.

6. Start the motor and gradually lower the saw until its shoe

rests flat on the material to be cut. Advance saw along the

cutting line until cut iscompleted.

7. Release the trigger switch and allow the blade to stop

completely before withdrawing the blade from thematerial.

8. When starting each new cut, repeat the abovesteps.

Cutting (Fig. I, J)

Place the wider portion of the saw shoe on that part of the

workpiece which is solidly supported, not on the section that

will fall off when the cut is made. As an example, FigureI

illustrates the RIGHT way to cut off the end of a board. Always

clamp work. Don’t try to hold short pieces by hand! (FigureJ)

Remember to support cantilevered and overhanging

material. Use caution when sawing material frombelow.

Be sure saw is up to full speed before blade contacts material

to be cut. Starting saw with blade against material to be

cut or pushed forward into kerf can result in kickback. Push

the saw forward at a speed which allows the blade to cut

withoutlaboring.

Hardness and toughness can vary even in the same piece of

material, and knotty or damp sections can put a heavy load

on the saw. When this happens, push the saw more slowly,

but hard enough to keep working without much decrease

in speed. Forcing the saw can cause rough cuts, inaccuracy,

kickback, and over‑heating of themotor.

Should your cut begin to go off the line, don’t try to force

it back on. Release the trigger switch and allow blade to

come to a complete stop. Then you can withdraw the saw,

sight anew, and start a new cut slightly inside the wrong

one. Withdraw the saw if you must shift the cut. Forcing

a correction inside the cut can stall the saw and lead

tokickback.

IF SAW STALLS, RELEASE THE TRIGGER SWITCH AND

BACK THE SAW UNTIL IT IS LOOSE. BE SURE BLADE IS

STRAIGHT IN THE CUT AND CLEAR OF THE CUTTING EDGE

BEFORERESTARTING.

As you finish a cut, release the trigger switch and allow the

blade to stop before lifting the saw from the work. As you

lift the saw, the spring‑tensioned lower blade guard will

automatically close under the blade. Remember the blade

is exposed until this occurs. Never reach under the work for

any reason. When you have to retract the lower blade guard

manually (as is necessary for starting pocket cuts), always use

the retractinglever.



WARNING: When cutting thin strips, be careful to ensure

that small cut‑off pieces don’t hang up on the inside of the

lower bladeguard.

Workpiece Support (Fig.D, H)



WARNING: It is important to support the work properly

and to hold the saw firmly to prevent loss of control which

could cause personal injury. FigureD illustrates proper hand

support of the saw. Maintain a firm grip with both hands on

the saw and position your body and arm to allow you to resist

kickback if it occurs. ALWAYS TURN OFF TOOL AND REMOVE

BATTERY BEFORE MAKING ANYADJUSTMENTS!

Figure H shows proper sawing position. Note that hands are

kept away from cutting area. To avoid kickback, DO support

board or panel NEAR the cut (Fig.H). DON’T support board or

panel away from the cut (Fig.H).

Place the work with its “good” side – the one on which

appearance is most important – down. The saw cuts upward,

so any splintering will be on the work face that is up when

you cutit.

English

Three‑Year Limited Warranty

For warranty terms, go to

www.craftsman.com/pages/warranty.

To request a written copy of the warranty terms, contact:

Customer Service at CRAFTSMAN, 701East Joppa Road,

Towson, MD 21286or call 1‑888‑331‑4569.

lATin AMERiCA: This warranty does not apply to products

sold in Latin America. For products sold in Latin America,

see country‑specific warranty information contained in

the packaging, call the local company, or see website for

warrantyinformation.

FREE WARning lABEl REPlACEMEnT: If your warning

labels become illegible or are missing, call 1‑888‑331‑4569

for a freereplacement.

Thank you for your purchase. Register your product nowfor:

• WARRAnTY sERViCE: Registering your product will help

you obtain more efficient warranty service in case there is a

problem with yourproduct.

• COnFiRMATiOn OF OWnERshiP: In case of an insurance

loss, such as fire, flood or theft, your registration of ownership

will serve as your proof ofpurchase.

• FOR YOUR sAFETY: Registering your product will allow

us to contact you in the unlikely event a safety notification is

required under the Federal Consumer SafetyAct.

Repairs

The charger and battery pack are notserviceable. There are

no serviceable parts inside the charger or batterypack.



WARNING: To assure product SAFETY and RELIABILITY,

repairs, maintenance and adjustment (including brush

inspection and replacement, when applicable) should be

performed by a CRAFTSMAN factory service center or a

CRAFTSMAN authorized service center. Always use identical

replacementparts.

Accessories



WARNING: Since accessories, other than those offered by

CRAFTSMAN, have not been tested with this product, use of

such accessories with this tool could be hazardous. To reduce

the risk of injury, only CRAFTSMAN recommended accessories

should be used with thisproduct.

Recommended accessories for use with your tool are available

at extra cost from your local dealer or authorized service

center. If you need assistance in locating any accessory, please

contact CRAFTSMAN; call 1‑888‑331‑4569.

FRAnçAis

f ) S’il est impossible d’éviter l’utilisation d’un outil

électrique dans un endroit humide, brancher l’outil dans

une prise ou sur un circuit d’alimentation dotés d’un

disjoncteur de fuite à la terre (GFCI). L’utilisation de ce type

de disjoncteur réduit les risques de chocélectrique.

3) Sécurité personnelle

a ) Être vigilant, surveiller le travail effectué et faire

preuve de jugement lorsqu’un outil électrique est utilisé.

Ne pas utiliser d’outil électrique en cas de fatigue ou sous

l’influence de drogues, d’alcool ou de médicaments. Un

simple moment d’inattention en utilisant un outil électrique

peut entraîner des blessures corporellesgraves.

b ) Utiliser des équipements de protection individuelle.

Toujours porter une protection oculaire. L’utilisation

d’équipements de protection comme un masque antipoussière,

des chaussures antidérapantes, un casque de sécurité ou des

protecteurs auditifs lorsque la situation le requiert réduira les

risques de blessurescorporelles.

c ) Empêcher les démarrages intempestifs. S’assurer que

l’interrupteur se trouve à la position d’arrêt avant de

relier l’outil à une source d’alimentation et/ou d’insérer

un bloc‑piles, de ramasser ou de transporter l’outil.

Transporter un outil électrique alors que le doigt repose sur

l’interrupteur ou brancher un outil électrique dont l’interrupteur

est à la position de marche risque de provoquer unaccident.

d ) Retirer toute clé de réglage ou clé avant de

démarrer l’outil. Une clé ou une clé de réglage attachée à

une partie pivotante de l’outil électrique peut provoquer des

blessurescorporelles.

e ) Ne pas trop tendre les bras. Conserver son équilibre

en tout temps. Cela permet de mieux maîtriser l’outil

électrique dans les situationsimprévues.

f ) S’habiller de manière appropriée. Ne pas porter de

vêtements amples ni de bijoux. Garder les cheveux, les

vêtements et les gants à l’écart des pièces mobiles. Les

vêtements amples, les bijoux ou les cheveux longs risquent de

rester coincés dans les piècesmobiles.

g ) Si des composants sont fournis pour le raccordement

de dispositifs de dépoussiérage et de ramassage,

s’assurer que ceux‑ci sont bien raccordés et utilisés.

L’utilisation d’un dispositif de dépoussiérage peut réduire les

dangers engendrés par lespoussières.

h ) Ne pas laisser votre connaissance acquise suite

l’utilisation fréquente des outils vous permettre de

baisser la garde et ignorer les principes de sécurité de

l’outil. Un acte irréfléchi peut causer une blessure grave en une

fraction deseconde.

4) Utilisation et entretien d’un outilélectrique

a ) Ne pas forcer un outil électrique. Utiliser l’outil

électrique approprié à l’application. L’outil électrique

approprié effectuera un meilleur travail, de façon plus sûre et à

la vitesse pour laquelle il a étéconçu.

b ) Ne pas utiliser un outil électrique dont l’interrupteur

est défectueux. Tout outil électrique dont l’interrupteur est

défectueux est dangereux et doit êtreréparé.

c ) Débranchez la fiche de la prise électrique et, si

amovible, retirez le bloc‑piles de l’outil avant d’effectuer

tout ajustement, changement et entreposage de celui‑ci.

Ces mesures préventives réduisent les risques de démarrage

accidentel de l’outilélectrique.

d ) Ranger les outils électriques hors de la portée des

enfants et ne permettre à aucune personne n’étant

AVERTISSEMENTS GÉNÉRAUX SUR LA SÉCURITÉ

DES OUTILS



AVERTISSEMENT : lisez tous les avertissements de

sécurité, toutes les instructions, les illustrations et les

caractéristiques fournis avec cet outil électrique. Ne

pas suivre toutes les instructions comprises aux présentes

peut conduire à un choc électrique, un incendie et/ou des

blessuresgraves.

CONSERVER TOUS LES AVERTISSEMENTS

ET TOUTES LES DIRECTIVES POUR UN

USAGEULTÉRIEUR

Le terme « outil électrique » cité dans les avertissements se

rapporte à votre outil électrique à alimentation sur secteur

(avec fil) ou par piles (sansfil).

1) Sécurité du lieu de travail

a ) Tenir l’aire de travail propre et bien éclairée. Les lieux

encombrés ou sombres sont propices auxaccidents.

b ) Ne pas faire fonctionner d’outils électriques dans

un milieu déflagrant, tel qu’en présence de liquides, de

gaz ou de poussières inflammables. Les outils électriques

produisent des étincelles qui pourraient enflammer la poussière

ou lesvapeurs.

c ) Éloigner les enfants et les personnes à proximité

pendant l’utilisation d’un outil électrique. Une distraction

pourrait en faire perdre la maîtrise àl’utilisateur.

2) Sécurité en matière d’électricité

a ) Les fiches des outils électriques doivent correspondre

à la prise. Ne jamais modifier la fiche d’aucune façon.

Ne jamais utiliser de fiche d’adaptation avec un outil

électrique mis à la terre. Le risque de choc électrique sera

réduit par l’utilisation de fiches non modifiées correspondant

à laprise.

b ) Éviter tout contact physique avec des surfaces mises à

la terre comme des tuyaux, des radiateurs, des cuisinières

et des réfrigérateurs. Le risque de choc électrique est plus

élevé si votre corps est mis à laterre.

c ) Ne pas exposer les outils électriques à la pluie ou à

l’humidité. La pénétration de l’eau dans un outil électrique

augmente le risque de chocélectrique.

d ) Ne pas utiliser le cordon de façon abusive. Ne jamais

utiliser le cordon pour transporter, tirer ou débrancher

un outil électrique. Tenir le cordon éloigné de la chaleur,

de l’huile, des bords tranchants et des pièces mobiles. Les

cordons endommagés ou enchevêtrés augmentent les risques

de chocélectrique.

e ) Pour l’utilisation d’un outil électrique à l’extérieur,

se servir d’une rallonge convenant à cette application.

L’utilisation d’une rallonge conçue pour l’extérieur réduira les

risques de chocélectrique.

Utilisation prévue

Cette scie circulaire est conçue pour les applications de

coupe de bois professionnelles. Ne pas couper du métal, du

plastique, du béton, de la maçonnerie ou des matériaux à

fibre de ciment.

nE PAs utiliser en conditions humides ou en présence de

liquides ou de gaz inflammables.

nE PAs laisser les enfants entrer en contact avec l’outil.

Une supervision est requise lorsque des utilisateurs

inexpérimentés utilisent cet outil.

Français (traduction de la notice d’instructions originale)

FRAnçAis

Consignes de sécurité propres à toutes lesscies

Causes des rebonds et méthodes de prévention

pouvant être utilisées par l’utilisateur :

• Le rebond est une réaction subite (causée par une lame

de scie pincée, coincée ou mal alignée) qui peut entraîner le

soulèvement d’une scie non contrôlée, sa sortie de l’ouvrage et

sa projection en direction del’utilisateur.

• Si la lame est pincée ou coincée fortement pendant

l’abaissement de la scie, la lame se cale et le moteur réagit en

entraînant rapidement l’outil vers l’arrière dans la direction

del’opérateur.

• Si la lame se tord ou perd son alignement correct au cours

de la coupe, les dents sur le bord arrière de la lame peuvent

entamer la surface supérieure du bois, forçant ainsi la lame à

sortir du trait de scie et à « sauter » vers l’arrière en direction

del’opérateur.

Le rebond est la conséquence d’une mauvaise utilisation

de la scie et/ou de procédures ou de conditions incorrectes,

et il peut être évité en prenant les précautions qui sont

décritesci‑dessous :

Consignes de sécurité propres àtouteslesscies

a ) DANGER: éloigner les mains des zones et organes

de coupe. Maintenir la deuxième main sur la poignée

auxiliaire ou le boîtier du moteur. Lorsque les deux mains

maintiennent la scie, la lame ne peut lescouper.

b ) N’essayez pas de tenir le dessous de l’ouvrage. Le

protège‑lame ne peut pas vous protéger de la lame en dessous

del'ouvrage.

c ) Ajustez la profondeur de coupe à l’épaisseur de

l’ouvrage. Moins d’une dent entière de lame devrait être visible

en dessous del’ouvrage.

d ) Ne tenez jamais dans vos mains ou sur vos genoux un

ouvrage qui est en cours de coupe. Fixez votre ouvrage

sur une plateforme stable. Il est important de soutenir

correctement l’ouvrage afin de minimiser l’exposition du corps

à la lame, le risque de coincement de la lame ou la perte de

contrôle del’outil.

e ) Tenez l’outil électrique par ses surfaces de préhension

isolantes quand vous réalisez une opération au cours de

laquelle l’outil de coupe pourrait entrer en contact avec

des câbles dissimulés. Le contact avec un fil sous tension

mettra également sous tension toutes les pièces métalliques

exposées et donnera un choc électrique à l’utilisateur del’outil.

f ) Pendant les coupes de refente, utilisez toujours un

guide de refente ou un guide à bord droit. Ceci augmente

toujours l’exactitude de la coupe et diminue la possibilité de

coincement de lalame.

g ) Utilisez toujours des lames dont l’alésage central

est de la taille et de la forme appropriées (soit en forme

de diamant, soit en forme de rond). Les lames qui ne

correspondent pas aux pièces de montage de la cie tourneront

de façon excentrique, ce qui causera une perte de contrôle

del’outil.

h ) Ne vous servez jamais de rondelles ou de boulons

de lames qui sont endommagés ou inappropriés. Les

rondelles et le boulon de lame ont été conçus spécifiquement

pour votre scie dans le but d'assurer une performance optimale

et un fonctionnement sansdanger.

b ) Ne jamais réparer des blocs‑piles endommagés. La

réparation de blocs‑piles doit seulement être effectuée par le

fabricant ou les fournisseurs de serviceautorisé.

pas familière avec un outil électrique ou son mode

d’emploi d’utiliser cet outil. Les outils électriques deviennent

dangereux entre les mains d’utilisateursinexpérimentés.

e ) Gardez les poignées et surfaces d’emprise propres

et libres de tout produit lubrifiant. Vérifier si les pièces

mobiles sont mal alignées ou coincées, si des pièces sont

brisées ou présentent toute autre condition susceptible

de nuire au bon fonctionnement de l’outil électrique. En

cas de dommage, faire réparer l’outil électrique avant

toute nouvelle utilisation. Beaucoup d’accidents sont causés

par des outils électriques malentretenus.

f ) S’assurer que les outils de coupe sont aiguisés et

propres. Les outils de coupe bien entretenus et affûtés sont

moins susceptibles de se coincer et sont plus faciles àmaîtriser.

g ) Utiliser l’outil électrique, les accessoires, les forets,

etc. conformément aux présentes directives en tenant

compte des conditions de travail et du travail à effectuer.

L’utilisation d’un outil électrique pour toute opération autre que

celle pour laquelle il a été conçu estdangereuse.

h ) Garder vos mains et les surfaces de prise sèches,

propres et libres de graisse et de poussière. Les mains et les

surfaces de prise glissante ne permettent pas la manutention et

le contrôle sécuritaires de l’outil dans les situationsimprévues.

5) Utilisation et entretien du bloc‑piles

a ) Ne recharger l’outil qu’au moyen du chargeur précisé

par le fabricant. L’utilisation d’un chargeur qui convient à un

type de bloc‑piles risque de provoquer un incendie s’il est utilisé

avec un autre type de bloc‑piles.

b ) Utiliser les outils électriques uniquement avec les

blocs‑piles conçus à cet effet. L’utilisation de tout autre

bloc‑piles risque de causer des blessures ou unincendie.

c ) Lorsque le bloc‑piles n’est pas utilisé, le tenir éloigné

des objets métalliques, notamment des trombones, de

la monnaie, des clés, des clous, des vis ou autres petits

objets métalliques qui peuvent établir une connexion

entre les deux bornes. Le court‑circuit des bornes du

bloc‑piles risque de provoquer des brûlures ou unincendie.

d ) En cas d’utilisation abusive, le liquide peut gicler hors

du bloc‑piles; éviter tout contact avec ce liquide. Si un

contact accidentel se produit, laver à grande eau. Si le

liquide entre en contact avec les yeux, obtenir également

des soins médicaux. Le liquide qui gicle hors du bloc‑piles

peut provoquer des irritations ou desbrûlures.

e ) Ne pas utiliser de bloc‑piles ou outil qui a été

endommagé ou modifié. Les unités endommagées ou

modifiées peuvent avoir une réaction imprévisible résultant en

un incendie, une explosion ou un potentiel deblessure.

f ) Ne pas exposer de bloc‑piles ou l’outil aux flammes ou

à des températures excessives. L’exposition aux flammes ou

à une température au‑dessus de 130°C (265°F) pourrait causer

uneexplosion.

g ) Suivre toutes les instructions de recharge et ne

rechargez pas le bloc‑piles ou l’outil à des températures

hors de la plage de température indiquée dans les

instructions. Une recharge non conforme ou à une

température hors des limites spécifiées peut endommager les

piles et augmenter le risqued’incendie.

6) Réparation

a ) Faire réparer l’outil électrique par un réparateur

professionnel en n’utilisant que des pièces de rechange

identiques. Cela permettra de maintenir une utilisation

sécuritaire de l’outilélectriques.

FRAnçAis

a ) Maintenez fermement la scie avec vos deux mains

et positionnez vos bras de façon à résister aux forces de

rebond. Placez votre corps de chaque côté de la lame,

mais pas dans l'alignement de la lame. Les forces de rebond

peuvent être contrôlées par l’utilisateur quand les précautions

appropriées sontprises.

b ) En cas de coincement de la lame ou d’interruption

d'une coupe pour une raison quelconque, relâchez la

gâchette et tenez la scie immobile dans l’ouvrage jusqu’à

ce que la lame se soit immobilisée complètement. Ne

tentez jamais de retirer la scie de l’ouvrage ou de la tirer

vers l’arrière pendant que la lame est en mouvement, car

un rebond risquerait de se produire. Évaluez la situation

et prenez les mesures correctives nécessaires pour éliminer la

cause du coincement de lalame.

c ) Lorsque vous remettez une scie en marche quand

l’ouvrage est présent, centrez la lame de scie dans le trait

de scie et vérifiez que les dents de la lame ne sont pas

engagées dans le matériau de l’ouvrage. Si la lame de scie

se coince, elle peut grimper hors de l’ouvrage ou rebondir sur

celui‑ci quand la scie est remise enmarche.

d ) Soutenez les panneaux de grande taille de façon

à minimiser le risque de pincement et de rebond de la

lame. Les panneaux de grande taille ont tendance à

s’affaisser sous leur propre poids. Des supports doivent être

placés des deux côtés sous le panneau, à proximité de la ligne

de coupe et à proximité du rebord dupanneau.

e ) N’utilisez pas de lame émoussée ou endommagée. Des

lames non aiguisées ou mal installées produisent un trait de

scie étroit qui cause une friction excessive, le coincement de la

lame et un effet derebond.

f ) Les leviers de réglage de la profondeur et de l’angle

de coupe de la lame doivent être bien serrés et assujettis

avant de réaliser une coupe. Une modification du réglage de

la lame pendant la coupe risque d’entraîner un coincement et

un rebondissement de lalame.

g ) Procédez avec une prudence supplémentaire quand

vous réalisez une coupe en plongée dans des murs déjà

en place ou dans des pièces sans issue. La lame saillante

peut couper des objets, et ceci peut entraîner un rebond.

Fonction de la garde protectrice

inférieure

a ) Inspectez le protège‑lame inférieur avant chaque

utilisation pour vous assurer qu’il se ferme correctement.

Ne faites pas fonctionner la scie si le protège‑lame

inférieur ne se déplace pas librement et ne se ferme

pas instantanément. Ne forcez jamais le protège‑lame

inférieur dans la position ouverte à l’aide d’un collier

de serrage ou d’une attache. Il est possible que le

protège‑lame inférieur se torde en cas de chute

accidentelle de la scie. Soulevez le protège‑lame inférieur à

l’aide de la poignée rétractable et assurez‑vous qu’il se déplace

sans problème et qu’il ne touche pas la lame ou une autre

pièce, quel que soit l’angle ou la profondeur de lacoupe.

b ) Vérifiez le fonctionnement du ressort du

protège‑lame inférieur. Si le protège‑lame inférieur et

le ressort ne fonctionnent pas correctement, ils doivent

être réparés avant l’emploi. Le protège‑lame inférieur peut

parfois mal fonctionner à cause de pièces endommagées,

d’accumulation de résine ou dedébris.

c ) Le protège‑lame inférieur doit être rétracté à la main

uniquement à l’occasion de coupes spéciales telles que

les « coupes en plongée » ou les « coupes composées ».

Soulevez le protège‑lame inférieur à l’aide la poignée

rétractable et relâchez‑le dès que la lame pénètre dans le

matériau de l’ouvrage. Pour toute autre opération de sciage,

le protège‑lame inférieur doit fonctionnerautomatiquement.

d ) Vérifiez toujours que le protège‑lame inférieur

couvre la lame avant de placez la scie sur un banc ou

sur le sol. Une lame non protégée qui tourne librement

entraînera le mouvement de la scie en marche arrière,

ce qui provoquera la coupe de tout se qui se trouve sur

sa trajectoire. Soyez conscient du temps nécessaire à la lame

pour s'arrêter une fois que la gâchette estrelâchée.

Renseignements de sécurité supplémentaires



ATTENTION: ne jamais modifier l’outil électrique ou toute

pièce celui‑ci. Cela pourrait entraîner des dommages matériels

ou des blessurescorporelles.



ATTENTION: TOUJOURS utiliser des lunettes de sécurité.

Les lunettes de tous les jours NE SONT PAS des lunettes de

sécurité. De plus, utilisez un masque facial ou cache‑poussière

si l'opération de coupe est poussiéreuse. PORTEZ TOUJOURS UN

ÉQUIPEMENT DE SÉCURITÉ CERTIFIÉ:

• Protection oculaireANSI Z87.1 (CAN/CSA Z94.3),

• Protection auditive ANSI S12.6 (S3.19),

• Protection respiratoire NIOSH/OSHA/MSHA.



AVERTISSEMENT: certaines poussières créées par le

ponçage mécanique, le sciage, l’aiguisage, le perçage et

autres activités de construction contiennent des produits

chimiques reconnus dans l’État de la Californie pour causer

le cancer et des anomalies congénitales ou autres effets

nuisibles sur la reproduction. Certains exemples de ces produits

chimiquessont:

• le plomb provenant des peintures à base de plomb,

• la silice cristallisée provenant des briques, du ciment et

d’autres produits de la maçonnerie ainsi que

• l’arsenic et le chrome provenant du bois de construction

traitéchimiquement.

Votre risque à ces expositions varie selon la fréquence dont

vous effectuez ce type de travail. Pour réduire votre exposition

à ces produits chimiques: travaillez dans un endroit bien aéré

et travaillez avec un équipement de sécurité approuvé, comme

les masques anti‑poussière spécialement conçus pour filtrer les

particulesmicroscopiques.

• Portez des vêtements protecteurs et lavez vos zones

exposées avec du savon et de l’eau. Permettre à la poussière

d’entrer dans votre bouche, vos yeux ou la laisser sur la peau

peut favoriser l’absorption des produits chimiques dangereux.

Dirigez les particules loin du visage et ducorps.

• Utilisez le dépoussiéreur approprié pour enlever la

grande majorité de la statique et de la poussière en

suspension. Ne pas enlever la statique et la poussière en

suspension pourrait contaminer l’environnement de travail ou

représenter un risque accru pour la santé de l’utilisateur et ceux

qui sont àproximité.

• Utilisez des pinces ou d’autres façons pratiques

de sécuriser et maintenez la pièce de travail sur une

plateforme stable. Tenir le travail par une main ou contre

votre corps est instable et peut mener à une perte de contrôle

et uneblessure.

• Les évents couvrent souvent des pièces qui se

déplacent et doivent être évités. Des vêtements amples, les

bijoux ou les cheveux longs peuvent se coincer dans des pièces

quidéplacent.

FRAnçAis

Protège‑lame inférieur



AVERTISSEMENT: le protège‑lame inférieur est un

dispositif de sécurité destiné à réduire les risques de

dommages corporels graves. Ne jamais utiliser la scie

sans son protège‑lame inférieur, ou s’il est endommagé,

mal assemblé ou ne fonctionne pas correctement. Ne

pas compter sur le protège‑lame inférieur pour vous

protéger en toute circonstance. Votre sécurité dépend

autant du respect des avertissements et des précautions

prises que de l’utilisation correcte de la scie. Vérifier

que le protège‑lame inférieur se referme correctement

avant chaque utilisation comme décrit dans la section

Consignes additionnelles de sécurité propres à

toutes les scies. Si le protège‑lame inférieur manque

ou ne fonctionne pas correctement, faire vérifier la scie

avant toute utilisation. Pour assurer votre sécurité et la

fiabilité du produit, toutes les opérations de réparation,

d’entretien et de réglage doivent être effectuées dans

un centre de service autorisé ou par du personnel

qualifié en utilisant systématiquement des pièces de

rechangeidentiques.

PROFUnDiDAD MÁXiMA DE CORTE

90 42 mm (1-5/8 po)

45 34 mm (1-5/16 po)

ASSEMBLAGE ET AJUSTEMENTS



AVERTISSEMENT: afin de réduire le risque de blessure

corporelle, éteignez et retirez le bloc‑piles avant

d’effectuer tout ajustement ou de retirer/installer des

pièces ou des accessoires. Un démarrage accidentel peut

causer desblessures.

L’étiquette apposée sur votre outil peut inclure les symboles

suivants. Les symboles et leur définition sont indiqués ci‑après:

V ......................... volts

Hz ....................... hertz

min ..................... minutes

ou CC ..... courant continu

...................... fabrication classe I

(mis à la terre)

…/min .............. par minute

BPM .................... battements par

minute

IPM ..................... impacts par minute

RPM .................... révolutions par

minute

sfpm ................... pieds linéaires par

minute (plpm)

SPM (FPM) ......... fréquence par

minute

A ......................... ampères

W ........................ watts

Wh ......................watt heures

Ah ....................... ampères-heures

ou CA .......... courant alternatif

ou CA/CC ... courant alternatif

ou continu

...................... fabrication classe II

(double isolation)

....................... vitesse à vide

n ......................... vitesse nominale

...................... borne de terre

...................... symbole

d’avertissement

..................... évitez de fixer la

lumière

..................... protection

respiratoire

.....................protection oculaire

.....................protection auditive

..................... lire toute la

documentation



ATTENTION: lorsque vous ne l’utilisez pas, placez

l’outil sur le côté sur une surface stable là où cela

n’entraînera pas un risque de trébuchement ou de chute.

Certains outils avec de gros blocs‑piles se tiendront debout sur

le bloc‑piles, mais ils peuvent facilement êtrerenversés.

3. Vissez la vis de serrage de la lame

8

dans l’axe de la scie à

la main (la vis a un filetage à droite et doit être tournée dans

le sens des aiguilles d’une montre pourserrer).

4. Appuyez sur le verrou de la lame

19

en tournant l’axe

de scie avec la clé de lame

13

jusqu’à ce que le verrou de la

lame s’enclenche et que la lame cesse detourner.

5. Vissez solidement la vis de serrage de la lame avec la clé

de lalame.

REMARQUE: ne jamais enclencher le verrou de la lame

pendant que la scie fonctionne ni s’efforcer d’arrêter l’outil.

Ne jamais mettre la scie en marche lorsque le verrou de

la lame est enclenché. Cela endommagera sévèrement

votrescie.

Pour remplacer la lame (Fig.A, B)



AVERTISSEMENT: retirez le bloc‑piles avant de réparer,

régler, installer ou déposer desaccessoires.

1. Pour dévisser la vis de serrage de la lame

8

, appuyez sur

le verrouillage de la lame

19

et tournez l’axe de la scie avec

la clé de lame

13

jusqu’à ce que le verrouillage de la lame

s’enclenche et que la lame cesse de tourner. Avec le verrou

de la lame enclenché, tournez la vis de serrage de la lame

dans le sens des aiguilles d’une montre avec la clé pour lame

(la vis a un filetage à gauche et doit être tournée dans le sens

des aiguilles d’une montre pour ladesserrer).

2. Retirez seulement la vis de serrage de la lame

8

et la

rondelle de la fixation extérieure

17

. Retirez la vieillelame.

3. Nettoyez toute sciure qui peut s'accumuler dans la

protection ou la zone de la rondelle de la fixation et vérifier

l’état et le fonctionnement de la protection inférieure de

la lame comme décrit précédemment. Ne pas lubrifier

cettezone.

4. Sélectionnez la lame adaptée pour l’application (voir

la rubrique Lames). Utilisez toujours des lames de la

bonne taille (diamètre) avec un trou central de la bonne

taille et la bonne forme pour le montage sur l’axe de

la scie. Assurez‑vous toujours que la vitesse maximale

recommandée (tr/min) sur la lame de la scie respecte ou

dépasse la vitesse (tr/min) de lascie.

5. Suivez les étapes 2à 5sous la rubrique Pour installer

la lame, en vous assurant que la lame tournera dans le

bonsens.

Changer les lames

Pour installer la lame (Fig.A, B)



AVERTISSEMENT: retirez le bloc‑piles avant de réparer,

régler, installer ou déposer desaccessoires.

1. Rétractez la protection inférieure de la lame

7

et placez

la lame 

14

sur l’axe de la scie

contre la rondelle de la

fixation intérieure

18

en vous assurant que la lame tournera

dans le bon sens (le sens de la flèche de rotation sur la lame

de la scie et les dents doivent pointer dans le même sens

que le sens de la flèche de la rotation sur la scie). Ne pas tenir

pour acquis que l’impression sur la lame sera toujours face

à vous lorsqu’elle est correctement installée. Lorsque vous

rétractez la protection inférieure de la lame, vérifier l’état et le

fonctionnement de la protection inférieure de la lame pour

vous assurer qu’elle fonctionne correctement. Assurez‑vous

qu’elle se déplace librement et qu’elle ne touche pas la

lame et toute autre pièce, dans tous les angles et toutes les

profondeurs decoupe.

2. Placez la rondelle de la fixation extérieure

17

sur l’axe de

la scie avec la grande surface plate contre la lame et le côté

biseauté de la lame face àl’extérieur.

FRAnçAis

Réglage de la profondeur de coupe (Fig.A, E)

1. Tenir fermement la scie et desserrer (vers la gauche)

le bouton de réglage de profondeur

4

, puis déplacer le

patin(

5

, Fig.A) afin d’obtenir la profondeurvoulue.

Rebond

Le rebond est une réaction subite (causée par une lame de

scie pincée, coincée ou mal alignée) qui peut entraîner le

soulèvement d'une scie non contrôlée, sa sortie de l'ouvrage

et sa projection en direction de l'utilisateur. Si la lame est

pincée ou coincée fortement pendant l'abaissement de

la scie, la lame se cale et le moteur réagit en entraînant

rapidement l'outil vers l'arrière dans la direction de

l'opérateur. Si la lame se tord ou perd son alignement correct

au cours de la coupe, les dents sur le bord arrière de la lame

peuvent entamer la surface supérieure du bois, forçant ainsi

la lame à sortir du trait de scie et à « sauter » vers l'arrière en

direction del'opérateur.

Les situations suivantes présentent des risques derebond.

1. MAUVAis sOUTiEn DE lA PiÈCE À DÉCOUPER

a. L’affaissement ou le mauvais soutien de la pièce

découpée peut causer le blocage de lalame.

b. Le découpage d’un matériau seulement soutenu à

l’extrémité externe fait affaisser le matériau à‑mesure qu’il

s’affaiblit, refermant ainsi la rainure et bloquant lalame.

c. Le découpage d’une pièce en porte‑à‑faux ou en saillie à

partir du bas vers le haut, à la verticale, provoque le blocage

de la lame lorsque la pièce découpéetombe.

Lames



AVERTISSEMENT : afin de réduire les risques de blessure

aux yeux, toujours porter des lunettes de protection. Le carbure

est un matériel dur, mais fragile, et les matières étrangères

présentes dans la pièce, comme les fils ou les clous, peuvent

fendre ou briser les pointes. Ne jamais faire fonctionner l’outil

lorsque le protège‑lame n’est pas en place. S’assurer que la

lame est installée et bien fixée et qu’elle tourne correctement

avant d’utiliser l’outil. Toujours utiliser une lame propre et

bienaiguisée.



AVERTISSEMENT: ne pas couper de métaux ferreux

(acier) ou non ferreux, la maçonnerie, le verre, les planches de

revêtement de type maçonnerie, les panneaux cimentés ou

lacéramique.

Ne pas utiliser de meules ou de lames abrasives. Une

lame émoussée ralentira la coupe et la rendra inefficace,

surchargera le moteur, provoquera des éclats de matériau et

augmentera les risques de rebonds. Veuillez vous reporter au

tableau ci‑après pour déterminer la taille correcte de la lame

de rechange propre à votre modèle descie.

Diamètre Dents Application

137 mm (5-3/8 po) 18 Coupes universelles

137 mm (5-3/8 po) 24 Coupes de précision du bois

Vérifier le protecteur inférieur(Fig.A)

1. Éteignez l’outil et débranchez‑le del’alimentation.

2. Tournez le levier rétractable du protecteur inférieur

6

de la position complètement fermée à la position

complètementouverte.

3. Relâchez le levieret observez le protecteur

7

retourner à

la position complètementfermée.

L’outil doit être entretenu par un centre de services qualifié si:

• il ne réussit pas à retourner à la position

complètementfermée,

• il se déplace de façon intermittente ou lentement, ou

• il entre en contact avec la lame ou toute partie de l’outil

dans tous les angles et toutes les profondeurs decoupe.

d. Le découpage de longues bandes étroites (coupes en

refente) peut causer l’affaissement ou la torsion de la bande

bloquant ainsi la rainure et coinçant lalame.

e. L’accrochage du protecteur inférieur sur la surface sous

le matériau peut réduire momentanément la maîtrise de

l’utilisateur sur l’outil. La scie peut alors sortir en partie de la

pièce augmentant le risque de torsion de lalame.

2. RÉglAgE inCORRECT DE lA PROFOnDEUR DECOUPE

Pour effectuer une coupe optimale, la lame ne devrait pas

dépasser de plus d’une demi‑dent. Cela permet au patin de

soutenir la lame et de minimiser tout grippage ou pinçage

du matériau. Se reporter à la section intitulée Réglage de la

profondeur decoupe.

3. TORsiOn DE lA lAME (COUPE MAl AlignÉE)

a. Le fait de pousser fort pour découper un noeud, un clou

ou une section à grain dur peut provoquer la torsion de

lalame.

b. Lorsqu’on essaie de faire dévier la scie pendant le

découpage (pour revenir dans la ligne de coupe) peut

également provoquer la torsion de lalame.

c. Le fait de s’étirer hors de sa portée ou de ne pas garder

son équilibre peut causer la torsion de lalame.

d. Le changement de position des mains ou du corps

pendant la coupe peut provoquer la torsion de lalame.

e. Le retrait de la scie pour dégager la lame peut faire tordre

lalame.

4. MATÉRiAUX PRÉsEnTAnT DEs RisQUEs

a. Le bois qui esthumide.

b. Le bois vert; qui est frais coupé ou qui n’est pas encore

passé auséchoir.

c. Le bois qui est traité à la pression (traité avec des

agents de conservation ou des produits chimiques contre

lamoisissure).

5. UTilisATiOn DE lAMEs ÉMOUssÉEs OU sAlEs

a. Les lames émoussées augmentent la charge de la scie.

Pour compenser, l’utilisateur pousse habituellement fort ce

qui charge un peu plus la scie et occasionne la torsion de la

lame dans la rainure. Les lames usées n’ont pas suffisamment

de jeu ce qui augmente les risques de pliage et desurcharge.

6. RETRAiT DE lA sCiE PEnDAnT lEs COUPEs

EnBisEAU

a. Les coupes en biseau doivent être faites en respectant un

certain nombre de techniques, particulièrement le guidage

de la scie. En effet, l’angle de la lame au patin et la grande

surface de la lame sur le matériau augmentent les risques de

pliage et detorsion.

7. REDÉMARRAgE D’UnE COUPE AVEC lEs DEnTs DE lA

lAME COinCÉEs DAns lE MATÉRiAU

a. Il faut attendre que la scie atteigne son plein régime avant

de commencer à découper ou avant de remettre la scie en

marche. Autrement, la scie peut caler ourebondir.

Toute autre condition pouvant avoir comme résultat le

pincement, le grippage, la torsion ou le mésalignement de

la lame pourra causer des rebonds. Se reporter aux sections

Consignes additionnelles de sécurité propres à toutes

les scies et Lames pour les procédures et techniques de

minimisation des risques derebonds.

FRAnçAis

Support de la piéce (Fig.D, H)



AVERTISSEMENT : il est important de bien soutenir la

pièce et de tenir fermement la scie afin d’éviter de perdre la

maîtrise de l’outil et de se blesser. La FigureD illustre la bonne

façon de soutenir et de tenir la scie. Tenir fermement l’outil des

deux mains et placer le corps et les bras de manière à pouvoir

résister les effets du rebond, le cas échéant. TOUJOURS METTRE

L’OUTIL HORS TENSION ET RETIRER LE BLOC‑PILES AVANT

D’EFFECTUER UNRÉGLAGE!

La FigureH illustre la position de sciage appropriée. Les

mains doivent être tenues éloignées de la zone de coupe.

Pour éviter l’effet de rebond, TOUJOURS soutenir la

planche ou le panneau PRÈS de la ligne de coupe (Fig.H),

JAMAIS loin de celle ci (Fig.H).

Placer la pièce de manière à ce que le « bon » côté (celui

dont l’apparence importe le plus) soit vers le bas; puisque la

scie coupe vers le haut, le matériau produira des éclats dans

cettedirection.

Installer et ajuster le guide parallèle(Fig.K)

Accessoire optionnel

Le guide parallèle

21

sert à couper parallèlement au bord de

la pièce de travail.

Installation

1. Desserrez la vis de la pince du guide parallèle

22

afin qu’il

puisse passer.

2. Insérez le guide parallèle

21

dans la plaque de base

comme illustré.

3. Serrez la vis de la pince du guide parallèle

22

Position appropriée des mains (Fig. D)



AVERTISSEMENT: afin de réduire le risque de blessure

corporelle grave, utilisez TOUJOURS la position des mains

appropriée comme illustré.



AVERTISSEMENT: afin de réduire le risque de blessure

grave, tenez TOUJOURS solidement en prévision d’une

réactionsoudaine.

Une position des mains appropriée nécessite une main

sur la poignée auxiliaire

20

et une main sur la poignée

principale

11

Réglage de l’angle de biseau (Fig.A, F)

La plage complète des angles de biseau s’étend entre 0 et

50 degrés; le réglage s’effectue par échelons de 1 degré. À

l’avant de la scie se trouve le mécanisme de réglage d’angle

de biseau représenté par un cadran étalonné et un bouton

de réglage de chanfrein

10

Pour effectuer le réglage de l’angle debiseau

1. Desserrer (vers la gauche) le bouton de réglage de l’angle

de biseau

10

et pencher le patin

5

à l’angle voulu en

alignant l’indicateur avec la marquecorrespondante.

2. Resserrer fermement le bouton (vers ladroite).

2. S’assurer de bien resserrer le bouton (vers la droite) avant

de faire fonctionnerl’outil.

Pour une coupe optimale, réglez le réglage de profondeur

de façon à ce qu’une demi‑dent de lame dépasse sous le

matériau à découper. Il s’agit de la distance entre la pointe

de la dent de lames et le creux la précédant. Cela permet

de minimiser la friction de lame, d’éliminer la sciure de la

coupe, de maintenir la température de sciage basse et une

vitesse de sciage rapide tout en réduisant les risques de

rebonds. Une méthode de vérification de la profondeur de

coupe correcte est illustrée en FigureE. Posez un morceau du

matériau à découper sur le côté de la lame, comme illustré,

et vérifiez la longueur de dent dépassant dumatériau.

Installation et retrait du bloc‑piles (Fig.C)

REMARQUE: pour une meilleure performance, assurez‑vous

que le bloc‑piles est complètementchargé.

Pour installer le bloc‑piles

3

dans l’outil, alignez le bloc‑piles

avec les glissières à l’intérieur de la poignée de l’outil et

glissez‑le dans la poignée jusqu’à ce que le bloc‑piles soit

bien placé dans l’outil et assurez‑vous qu’il estenclenché.

Pour retirer le bloc‑piles de l’outil, appuyez sur le bouton de

libération

12

et tirez‑le fermement hors de la poignée de

l’outil. Insérez‑le dans le chargeur.

FONCTIONNEMENT



AVERTISSEMENT: afin de réduire le risque de blessure

corporelle, éteignez l’appareil et retirez le bloc‑piles

avant d’effectuer tout ajustement ou de retirer/installer

des pièces ou des accessoires. Un déclenchement accidentel

du démarrage peut causer desblessures.

Avant d’utiliser

• Assurez‑vous que les protecteurs ont été installés

correctement.Le protecteur de la lame de la scie doit être en

position fermée.

• Assurez‑vous que la lame de la scie tourne dans le sens de

la flèche sur la lame.

• Ne pas utiliser les lames de scie excessivement usées.

Ajustement

1. Desserrez la vis de la pince du guide parallèle

22

et réglez

le guide parallèle

21

à la largeur désirée.Cet ajustement

peut être lu sur la graduation du guide parallèle.

2. Serrez la vis de la pince du guide parallèle

22

Réglage du patin pour coupes à 90° (Fig.A, G)

Le patin

a été réglé en usine pour vérifier que la lame est

perpendiculaire au patin au réglage 0° du biseau.

Si un réalignement est nécessaire:

1. Réglez la scie sur un biseau de 0°.

2. Rétractez la protection de lame

3. Desserrez le bouton d’ajustement du biseau

. Placez

un carré contre la lame

et le patin

pour ajuster le

réglage à 90°.

4. Desserrez l’écrou

et déplacez la vis de réglage

afin que le patin s’arrête à l’angle approprié. Resserrez l’écrou

contre le patin en maintenant la vis de réglage en position.

5. Confirmez la précision du réglage en vérifiant l’équerrage

d’une véritable coupe sur une retaille de matériau.

Indicateur de trait de scie (Fig.A)

La partie avant du patin est munie d’unindicateur de trait de

scie

9

pour les coupes verticales et en biseau. Cet indicateur

permet à l’opérateur de guider la scie le long des lignes de

coupe tracées au crayon sur la pièce. L’indicateur de trait de

scie s’aligne sur le côté gauche (externe) de la lame de scie,

ce qui fait tomber la rainure ou «trait de scie» effectué par

la lame en mouvement sur la droite de l’indicateur. Guidez

la scie le long du tracé de coupe de façon à ce que le trait

tombe du côté du surplus dematériau.

Coupage (Fig.I, J)

Placer la section la plus large du patin sur la section

solidement soutenue du matériau, non sur celle qui se

FRAnçAis

Coupe Effectuée À Partir De L’intérieur D’un

Matériau (Fig.L)



AVERTISSEMENT: ne jamais bloquer le protège‑lame

inférieur en position haute. Ne jamais déplacer la scie vers

l’arrière pendant une coupe interne. Cela pourrait faire

sortir la scie de la surface de travail et poser des risques de

dommagescorporels.

On effectue une coupe interne dans un plancher, un mur ou

toute autre surfaceplane.

1. Régler le patin afin d’obtenir la profondeur de

coupeoulue.

Coupes en Long (Fig.K)

Une coupe en long consiste à couper de larges panneaux

en bandes plus étroites (couper dans le sens du grain).

Il est plus difficile de guider manuellement ce genre de

coupe, et l’utilisation d’un guide longitudinal CRAFTSMAN,

estrecommandée.

Nettoyage



AVERTISSEMENT :

enlever les saletés et la poussière hors

des évents au moyen d’air comprimé propre et sec, au moins une

fois par semaine. Pour minimiser le risque de blessure aux yeux,

toujours porter une protection oculaire conforme à la norme

ANSIZ87.1lors dunettoyage.



AVERTISSEMENT : ne jamais utiliser de solvants ni

d’autres produits chimiques puissants pour nettoyer les pièces

non métalliques de l’outil. Ces produits chimiques peuvent

affaiblir les matériaux de plastique utilisés dans ces pièces.

Utiliser un chiffon humecté uniquement d’eau et de savon

doux. Ne jamais laisser de liquide pénétrer dans l’outil et

n’immerger aucune partie de l’outil dans unliquide.

ENTRETIEN



AVERTISSEMENT: afin de réduire le risque de blessure

corporelle, éteignez l’appareil etretirez le bloc‑piles

avant d’effectuer tout ajustement ou de retirer/installer

des pièces ou des accessoires. Un déclenchement accidentel

du démarrage peut causer desblessures.

Votre outil électrique CRAFTSMAN a été conçu pour

fonctionner longtemps avec un minimum de entretien. Le

fonctionnement continu et satisfaisant de l’outil dépendra

d’une entretien adéquate et d’un nettoyagerégulier.

Extraction des poussières (Fig.A)



AVERTISSEMENT: risque d'inhalation de la poussière.Afin

de réduire le risque de blessures, veillez à TOUJOURS porter un

masque à poussièrehomologué.

Votre outil est livré avec un raccord pour l'extraction des

poussières

15

Le raccord pour l'extraction des poussières vous permet de

raccorder l'outil à un extracteur de poussière externe, soit en

utilisant le système AirLock™, soit en utilisant un dispositif

standard de 32mm.



AVERTISSEMENT: utilisez TOUJOURS un extracteur

conçu conformément aux directives applicables relatives à

l’émission de poussière pendant le sciage du bois.La plupart

des tuyaux d’aspirateurs s’adaptent directement sur la sortie

prévue pour l’extraction despoussières.

2. Pencher la scie vers l’avant et appuyer le devant du patin

sur le matériau àcouper.

3. À l’aide du levier rétractant du protège‑lame inférieur,

rétractez le protège‑lame inférieur vers le haut. Abaissez

l’arrière du patin jusqu’à ce que les dents de scie touchent

légèrement la ligne decoupe.

4. Relâchez le protège‑lame inférieur (son contact avec

la pièce le maintiendra en position ouverte alors que vous

commencerez la coupe). Retirez la main du Levier rétractant

du protège‑lame inférieur et agrippez fermement la poignée

auxiliaire

11

, comme illustré en FigureL. Positionnez corps

et bras de façon à pouvoir résister à tout rebondpossible.

5. S’assurer que la lame n’est pas en contact avec la surface

de coupe avant de démarrer lemoteur.

6. Démarrer le moteur et baisser graduellement la scie

jusqu’à ce que le patin repose à plat sur la surface. Faire

avancer la scie le long de la ligne de coupe jusqu’à ce que

cette dernière soitterminée.

7. Relâchez la gâchette et laissez la lame s’arrêter

complètement avant de retirer la lame dumatériau.

8. Pour commencer toute nouvelle coupe, répétez la

procédure ci‑dessus.

détachera. Par exemple, la FigureI illustre la façon CORRECTE

de couper l’extrémité d’une planche. Toujours fixer la pièce.

Ne jamais tenir les planches plus courtes avec les mains!

(FigureJ) Bien soutenir les pièces en saillie ou en porte‑à‑faux

et prendre les précautions nécessaires lorsqu’on coupe un

matériau sur ledessous.

S’assurer que la scie atteigne sa vitesse maximale avant de

placer la lame sur le matériau, car on peut engendrer un

rebond si on démarre la scie alors qu’elle touche le matériau

ou si on la pousse dans une entaille. Faire avancer la scie à

une vitesse qui permet à la lame de couper sans tropforcer.

La dureté et la résilience d’un matériau peuvent varier d’une

section à l’autre; les sections noueuses ou humides peuvent

aussi surcharger l’outil. Lorsque cela se produit, pousser la

scie plus lentement en s’assurant d’exercer assez de pression

pour continuer à travailler sans trop réduire la vitesse. Si on

force l’outil, on risque d’obtenir des coupes rugueuses ou

inexactes, de causer des rebonds ou de faire surchauffer

lemoteur.

Si la coupe sort de son alignement, n’essayez pas de forcer

l’outil pour le réaligner. Relâchez la gâchette et attendez

l’arrêt complet de la lame, puis soulevez la scie, réalignez‑la

et recommencez à couper partiellement dans la mauvaise

coupe. Sortez la scie du trait pour changer la direction de

coupe. Le fait de vouloir corriger la direction de coupe dans

le trait de scie lui‑même pourra faire caler la scie et entraîner

desrebonds.

SI LA SCIE VENAIT À CALER, RELÂCHEZ LA GÂCHETTE PUIS

FAITES RECULER LA SCIE POUR LA DÉGAGER. ASSUREZ‑VOUS

QUE LA LAME EST ALIGNÉE SUR LA COUPE ET AU‑DELÀ DU

BORD DE COUPE AVANT DE REMETTRE LA SCIE ENMARCHE.

En fin de coupe, relâchez la gâchette et laissez la lame

s’arrêter complètement avant de soulever la scie du travail.

Lorsque vous soulèverez la scie, le protège‑lame inférieur à

ressort se refermera automatiquement sur la lame. Rappelez‑

vous que tant que ceci n’est pas fait, la lame est à nu, aussi ne

passez jamais les doigts sous le matériau pour quelque raison

que ce soit. Si vous devez rétracter manuellement le protège‑

lame inférieur (comme pour commencer des coupes internes

par exemple), utilisez systématiquement le levierrétractant.



AVERTISSEMENT: pour découper des bandes, s’assurer

que des petits rebuts ne s’accrochent pas sur l’intérieur du

protège‑lameinférieur.

FRAnçAis

Garantie limitée de trois ans

Pour les conditions de la garantie, consultez le site

www.craftsman.com/pages/warranty.

Pour demander une copie écrite des conditions de la

garantie, contactez: service à la clientèle chez CRAFTSMAN,

701East Joppa Road, Towson, MD 21286ou appelez le

1‑888‑331‑4569.

AMÉRiQUE lATinE: la présente garantie ne s’applique pas

aux produits vendus en Amérique Latine. Pour les produits

vendus en Amérique Latine, consultez les renseignements

sur la garantie particulière au pays comprise dans

l’emballage, appelez l’entreprise locale ou consultez le site

Web pour les renseignements complets sur lagarantie.

REMPlACEMEnT DEs ÉTiQUETTEs D’AVERTissEMEnT

gRATUiT: si vos étiquettes d’avertissement deviennent

illisibles ou sont manquantes, appelez au 1‑888‑331‑4569

pour un remplacementgratuit.

Enregistrez‑vous en ligne

Nous vous remercions de votre achat. Enregistrez votre

produit maintenant pour:

• sERViCE DE gARAnTiE: l’enregistrement de votre produit en

ligne vous aide à obtenir un service de garantie efficace au cas

où vous auriez un problème avec votreproduit.

• COnFiRMATiOn DE PROPRiÉTÉ: en cas de pertes liées

aux assurances telles qu’un incendie, une inondation ou un

vol, votre enregistrement de propriété servira de preuve de

votreachat.

• POUR VOTRE sÉCURiTÉ: l’enregistrement de votre produit

nous permet de vous contacter dans le cas peu probable

d’une notification de sécurité requise selon le Federal

Consumer SafetyAct.

Inscrivez‑vous en ligne sur www.craftsman.com/

account/login.

Réparations

Le chargeur et le bloc‑piles ne sont pasréparables.Le

chargeur ou le bloc‑piles ne comportent aucune

pièceréparable.



AVERTISSEMENT : pour assurer la SÉCURITÉ et la FIABILITÉ

du produit, les réparations, l’entretien et les réglages doivent

être réalisés (cela comprend l’inspection et le remplacement

du balai, le cas échéant) par un centre de réparation en usine

CRAFTSMAN ou un centre de réparation agréé CRAFTSMAN.

Toujours utiliser des pièces de rechangeidentiques.

Accessoires



AVERTISSEMENT: puisque les accessoires autres que ceux

offerts par CRAFTSMAN n’ont pas été testés avec ce produit,

leur utilisation pourrait s’avérer dangereuse. Pour réduire

le risque de blessures, utiliser exclusivement les accessoires

CRAFTSMAN recommandés avec le présentproduit.

Les accessoires recommandés pour cet outil sont vendus

séparément au centre de service de votre région. Pour obtenir

de l’aide concernant l’achat d’un accessoire, communiquer

avec CRAFTSMAN, composer le 1‑888‑331‑4569.

EsPAñOl

3) Seguridad Personal

a ) Permanezca alerta, controle lo que está haciendo y

utilice el sentido común cuando emplee una herramienta

eléctrica. No utilice una herramienta eléctrica si

está cansado o bajo el efecto de drogas, alcohol o

medicamentos. Un momento de descuido mientras se

opera una herramienta eléctrica puede provocar lesiones

personalesgraves.

b ) Utilice equipos de protección personal. Siempre

utilice protección para los ojos. En las condiciones

adecuadas, el uso de equipos de protección, como máscaras

para polvo, calzado de seguridad antideslizante, cascos o

protección auditiva, reducirá las lesionespersonales.

c ) Evite el encendido por accidente. Asegúrese de

que el interruptor esté en la posición de apagado

antes de conectarlo a la fuente de energía o paquete

de baterías, o antes de levantar o transportar la

herramienta. Transportar herramientas eléctricas con el

dedo apoyado en el interruptor o enchufar herramientas

eléctricas con el interruptor en la posición de encendido puede

propiciaraccidentes.

d ) Retire la clavija de ajuste o la llave de tuercas antes

de encender la herramienta eléctrica. Una llave de

tuercas o una clavija de ajuste que quede conectada a una

pieza giratoria de la herramienta eléctrica puede provocar

lesionespersonales.

e ) No se estire. Conserve el equilibrio y párese

adecuadamente en todo momento. Esto permite un mejor

control de la herramienta eléctrica en situacionesinesperadas.

f ) Use la vestimenta adecuada. No use ropas holgadas

ni joyas. Mantenga el cabello, la ropa y los guantes

alejados de las piezas en movimiento. Las ropas holgadas,

las joyas o el cabello largo pueden quedar atrapados en las

piezas enmovimiento.

g ) Si se suministran dispositivos para la conexión de

accesorios con fines de recolección y extracción de polvo,

asegúrese de que estén conectados y que se utilicen

correctamente. El uso de dispositivos de recolección de polvo

puede reducir los peligros relacionados con elpolvo.

h ) No permita que la familiaridad obtenida a partir

del uso frecuente de herramientas le permitan volverse

descuidado e ignorar los principios de seguridad de la

herramienta. Una acción descuidada puede causar lesiones

severas en una fracción desegundo.

4) Uso y Mantenimiento de la

HerramientaEléctrica

a ) No fuerce la herramienta eléctrica. Utilice la

herramienta eléctrica correcta para el trabajo que

realizará. Si se la utiliza a la velocidad para la que fue

diseñada, la herramienta eléctrica correcta permite trabajar

mejor y de manera mássegura.

b ) No utilice la herramienta eléctrica si no puede

encenderla o apagarla con el interruptor. Toda

herramienta eléctrica que no pueda ser controlada mediante el

interruptor es peligrosa y deberepararse.

c ) Desconecte el enchufe de la fuente de alimentación

y/o retire la batería, o paquete si es desmontable, de la

herramienta eléctrica antes de realizar cualquier ajuste,

cambiar accesorios o almacenar herramientas eléctricas.

Estas medidas de seguridad preventivas reducen el riesgo de

encender la herramienta eléctrica en formaaccidental.

ADVERTENCIAS GENERALES DE SEGURIDAD PARA

HERRAMIENTAS ELÉCTRICAS



ADVERTENCIA: Lea todas las advertencias de

seguridad, instrucciones, ilustraciones y especificaciones

incluidas con esta herramienta eléctrica. La falla en seguir

todas las instrucciones siguientes puede resultar en descarga

eléctrica, incendio y/o lesionesserias.

CONSERVE TODAS LAS ADVERTENCIAS E

INSTRUCCIONES PARA FUTURASCONSULTAS

El término “herramienta eléctrica” incluido en las advertencias

hace referencia a las herramientas eléctricas operadas con

corriente (con cable eléctrico) o a las herramientas eléctricas

operadas con baterías (inalámbricas).

1) Seguridad en el Área de Trabajo

a ) Mantenga el área de trabajo limpia y bien iluminada.

Las áreas abarrotadas y oscuras propicianaccidentes.

b ) No opere las herramientas eléctricas en atmósferas

explosivas, como ambientes donde haya polvo, gases o

líquidos inflamables. Las herramientas eléctricas originan

chispas que pueden encender el polvo o losvapores.

c ) Mantenga alejados a los niños y a los espectadores

de la herramienta eléctrica en funcionamiento. Las

distracciones pueden provocar la pérdida decontrol.

2) Seguridad Eléctrica

a ) Los enchufes de la herramienta eléctrica deben

adaptarse al tomacorriente. Nunca modifique el

enchufe de ninguna manera. No utilice ningún enchufe

adaptador con herramientas eléctricas con conexión a

tierra. Los enchufes no modificados y que se adaptan a los

tomacorrientes reducirán el riesgo de descargaeléctrica.

b ) Evite el contacto corporal con superficies con

descargas a tierra como, por ejemplo, tuberías,

radiadores, cocinas eléctricas y refrigeradores. Existe

mayor riesgo de descarga eléctrica si su cuerpo está puesto

atierra.

c ) No exponga las herramientas eléctricas a la lluvia o a

condiciones de humedad. Si entra agua a una herramienta

eléctrica, aumentará el riesgo de descargaeléctrica.

d ) No maltrate el cable. Nunca utilice el cable para

transportar, tirar o desenchufar la herramienta eléctrica.

Mantenga el cable alejado del calor, el aceite, los bordes

filosos y las piezas móviles. Los cables dañados o enredados

aumentan el riesgo de descargaeléctrica.

e ) Al operar una herramienta eléctrica en el exterior,

utilice un cable prolongador adecuado para tal uso.

Utilice un cable adecuado para uso en exteriores a fin de

reducir el riesgo de descargaeléctrica.

f ) Si el uso de una herramienta eléctrica en un lugar

húmedo es imposible de evitar, utilice un suministro

protegido con un interruptor de circuito por falla

a tierra (GFCI). El uso de un GFCI reduce el riesgo de

descargaseléctricas.

Uso Pretendido

Esta sierra circular está diseñada para aplicaciones de corte

de madera profesionales. No corte metal, plástico, concreto,

mampostería o materiales de fibrocemento.

nO use bajo condiciones húmedas o en presencia de

líquidos o gases inflamables.

nO permita que niños estén en contacto con la herramienta.

Se requiere supervisión cuando operadores sin experiencia

operen esta herramienta.

Español (traducido de las instrucciones originales)

EsPAñOl

Instrucciones de Seguridad para Todas lasSierras

a ) PELIGRO: Mantenga las manos alejadas del

área y de la hoja de corte. Mantenga la otra mano en el

mango auxiliar o en la caja del motor. Si ambas manos

están sujetando la sierra, entonces no podrán ser cortadas por

lasierra.

b ) No ponga las manos debajo de la pieza de trabajo.

El protector no puede protegerle de la hoja debajo de la pieza

detrabajo.

c ) Ajuste la profundidad de corte al grosor de la pieza de

trabajo. Menos de un diente completo de los dientes de la hoja

debe ser visible debajo de la pieza detrabajo.

d ) No sujete nunca la pieza que esté cortando en las

manos o atravesada sobre una pierna. Sujete firmemente

la pieza de trabajo a una plataforma estable. Es importante

soportar apropiadamente la pieza de trabajo para minimizar

la exposición del cuerpo, el atasco de la hoja o la pérdida

decontrol.

e ) Sujete la herramienta mecánica por las superficies de

agarre con aislamiento cuando realice una operación en

la que la herramienta de corte podría entrar en contacto

con cables ocultos. El contacto con un cable “con corriente”

hará que las partes metálicas de la herramienta mecánica que

estén al descubierto también “lleven corriente”, lo cual causará

descargas aloperador.

f ) Cuando corte al hilo, utilice siempre un tope‑guía

para cortar al hilo o una guía de borde recto. Esto mejora

la precisión del corte y reduce las probabilidades de que la hoja

seatasque.

g ) Utilice siempre hojas que tengan el tamaño correcto

y la forma correcta (de diamante frente a redonda) de

agujeros para el eje portaherramienta. Las hojas que no

coincidan con los herrajes de montaje de la sierra funcionarán

excéntricamente, causando pérdida decontrol.

h ) No use nunca arandelas de hoja o un perno de hoja

que estén dañados o sean incorrectos. Las arandelas y el

perno de la hoja se diseñaron especialmente para su sierra, con

el fin de lograr un rendimiento óptimo y una seguridad óptima

defuncionamiento.

temperatura especificado en las instrucciones. Cargar

inadecuadamente o en una temperatura fuera del rango de

temperatura especificado puede dañar la batería e incrementar

el riesgo de incendio.

6) Mantenimiento

a ) Solicite a una persona calificada en reparaciones que

realice el mantenimiento de su herramienta eléctrica

y que sólo utilice piezas de repuesto idénticas. Esto

garantizará la seguridad de la herramientaeléctrica.

b ) Nunca dé servicio a paquetes de batería dañados. El

servicio de paquetes de batería sólo debe ser realizado por el

fabricante o proveedores de servicioautorizados.

d ) Guarde la herramienta eléctrica que no esté en

uso fuera del alcance de los niños y no permita que

otras personas no familiarizadas con ella o con estas

instrucciones operen la herramienta. Las herramientas

eléctricas son peligrosas si son operadas por usuarios

nocapacitados.

e ) Dé mantenimiento a las herramientas eléctricas y

accesorios. Revise que no haya piezas en movimiento

mal alineadas o trabadas, piezas rotas o cualquier otra

situación que pueda afectar el funcionamiento de la

herramienta eléctrica. Si encuentra daños, haga reparar

la herramienta eléctrica antes de utilizarla. Se producen

muchos accidentes a causa de las herramientas eléctricas que

carecen de un mantenimientoadecuado.

f ) Mantenga las herramientas de corte afiladas y

limpias. Las herramientas de corte con mantenimiento

adecuado y con los bordes de corte afilados son menos

propensas a trabarse y son más fáciles decontrolar.

g ) Utilice la herramienta eléctrica, los accesorios y las

brocas de la herramienta, etc. de acuerdo con estas

instrucciones y teniendo en cuenta las condiciones

de trabajo y el trabajo que debe realizarse. El uso de

la herramienta eléctrica para operaciones diferentes de

aquéllas para las que fue diseñada podría originar una

situaciónpeligrosa.

h ) Mantenga las manijas y superficies de sujeción secas,

limpias y libres de aceite y grasa. Las manijas y superficies

de sujeción resbalosas no permiten el manejo y control seguros

de la herramienta en situacionesinesperadas.

5) Uso y Mantenimiento de la Herramienta con

Baterías

a ) Recargue solamente con el cargador especificado por

el fabricante. Un cargador adecuado para un tipo de paquete

de baterías puede originar riesgo de incendio si se utiliza con

otro paquete debaterías.

b ) Utilice herramientas eléctricas sólo con paquetes de

baterías específicamente diseñados. El uso de cualquier

otro paquete de baterías puede producir riesgo de incendio

ylesiones.

c ) Cuando no utilice el paquete de baterías, manténgalo

lejos de otros objetos metálicos como sujetapapeles,

monedas, llaves, clavos, tornillos u otros objetos

metálicos pequeños que puedan realizar una conexión

desde un terminal al otro. Los cortocircuitos en los

terminales de la batería pueden provocar quemaduras

oincendio.

d ) En condiciones abusivas, el líquido puede ser

expulsado de la batería. Evite su contacto. Si entra en

contacto accidentalmente, enjuague con agua. Si el

líquido entra en contacto con los ojos, busque atención

médica. El líquido expulsado de la batería puede provocar

irritación oquemaduras.

e ) No use un paquete de batería o herramienta que

estén dañados o modificados. Las baterías dañadas

o modificadas pueden presentar un comportamiento

impredecible que resulte en incendios, explosión o riesgo

delesiones.

f ) No exponga un paquete de batería o una herramienta

a fuego o temperatura excesiva. La exposición a fuego

o temperaturas mayores a 130°C (265 °F) pueden causar

unaexplosión.

g ) Siga todas las instrucciones de carga y no cargue el

paquete de batería o la herramienta fuera del rango de

Instrucciones de Seguridad Adicionales para Todas

las Sierras

Causas del Retroceso y su Prevención por el

Operador:

• El retroceso es una reacción repentina a una hoja de sierra

pellizcada, atascada o desalineada, que hace que una sierra

descontrolada se levante y se salga de la pieza de trabajo,

hacia eloperador.

EsPAñOl

• Cuando la hoja se pellizca o se atasca fuertemente al cerrarse

la sección de corte, la hoja se para y la reacción del motor

impulsa la unidad rápidamente hacia atrás, hacia eloperador.

• Si la hoja se tuerce o se desalinea en el corte, los dientes

ubicados en el borde trasero de la hoja pueden penetrar en

la superficie superior de la madera, haciendo que la hoja

trepe, se salga de la sección de corte y salte hacia atrás, hacia

eloperador.

El retroceso es el resultado de un uso inapropiado de la sierra

y/o de procedimientos o situaciones de utilización incorrectos

y se puede evitar tomando las precauciones apropiadas que se

indican a continuación:

a ) Mantenga un agarre firme con las dos manos en la

sierra y posicione los brazos de modo que puedan resistir

las fuerzas de retroceso. Coloque su cuerpo a cada lado

de la hoja, pero no alineado con la hoja. Las fuerzas de

retroceso pueden ser controladas por el operador, si se toman

las precaucionesadecuadas.

b ) Cuando la hoja se esté atascando o cuando se

interrumpa un corte por cualquier motivo, suelte el

gatillo y sujete la sierra de modo que esté inmóvil en

el material hasta que la hoja se detenga por completo.

No intente nunca retirar la sierra de la pieza de trabajo

ni tirar de la sierra hacia atrás mientras la hoja esté en

movimiento o se podría producir retroceso. Investigue y

tome medidas correctivas para eliminar la causa de atasco de

lahoja.

c ) Cuando rearranque una sierra en la pieza de trabajo,

centre la hoja de sierra en la sección de corte y asegúrese

de que los dientes de la hoja de sierra no estén acoplados

en el material. Si la hoja de sierra se está atascando, podría

desplazarse o experimentar retroceso respecto a la pieza de

trabajo cuando se arranque lasierra.

d ) Soporte los paneles grandes para minimizar el riesgo

de que la hoja se pellizque y se produzca retroceso. Los

paneles grandes tienden a combarse bajo su propio peso.

Se deben colocar soportes debajo del panel a ambos lados,

cerca de la línea de corte y cerca del borde delpanel.

e ) No use hojas desafiladas o dañadas. Las hojas

desafiladas o con triscado inapropiado producen una sección

de corte estrecha que causa fricción excesiva, atasco de la hoja

yretroceso.

f ) Las palancas de fijación de ajuste de la profundidad

y del bisel de la hoja deben estar apretadas y sujetas

firmemente antes de realizar el corte. Si el ajuste de la

hoja cambia mientras se realiza el corte, dicho cambio podría

causar atasco yretroceso.

g ) Tenga precaución adicional cuando haga un corte

por penetración en paredes existentes u otras áreas

ciegas. La hoja que sobresale podría cortar objetos que

pueden causar retroceso.

Función de protección inferior

a ) Compruebe el protector inferior para verificar si se

cierra apropiadamente antes de cada uso. No utilice

la sierra si el protector inferior no se mueve libremente

y no se cierra instantáneamente. No sujete nunca con

abrazaderas ni amarre el protector inferior en la posición

abierta. Si la sierra se cae accidentalmente, el protector

inferior se podría doblar. Suba el protector inferior con el

mango retráctil y asegúrese de que se mueve libremente y

no toca la hoja ni ninguna otra pieza, en todos los ángulos y

profundidades decorte.

b ) Compruebe el funcionamiento del resorte del

protector inferior. Si el protector y el resorte no están

funcionando correctamente, se les debe hacer servicio

de ajustes y reparaciones antes de la utilización. El

protector inferior podría funcionar con dificultad debido a que

haya piezas dañadas, depósitos gomosos o una acumulación

deresiduos.

c ) El protector inferior se debe retraer manualmente

sólo para realizar cortes especiales, tales como “cortes

por penetración” y “cortes compuestos”. Suba el

protector inferior por el mango retráctil y, en cuanto

la hoja entre en el material, se debe soltar el protector

inferior. Para todas las demás operaciones de aserrado, el

protector inferior debe funcionarautomáticamente.

d ) Asegúrese siempre de que el protector inferior esté

cubriendo la hoja antes de dejar la sierra en un banco de

trabajo o en el piso. Una hoja que se esté moviendo por

inercia hasta detenerse y no esté protegida hará que la

sierra se desplace hacia atrás, cortando todo aquello que

esté en su camino. Tenga en cuenta el tiempo que se requiere

para que la hoja se detenga después de soltar elinterruptor.

Información de Seguridad Adicional



ADVERTENCIA: Nunca modifique la herramienta

eléctrica o ninguna parte de ella. Podría resultar en daño o

lesionespersonales.



ADVERTENCIA: SIEMPRE use gafas de seguridad. Las

gafas de uso diario NO son gafas de seguridad. También

use una careta o máscara de polvo si la operación de

corte produce polvo. SIEMPRE USE EQUIPO DE SEGURIDAD

CERTIFICADO:

• Protección para los ojos ANSI Z87.1 (CAN/CSA Z94.3),

• Protección auditiva ANSI S12.6 (S3.19),

• Protección respiratoria NIOSH/OSHA/MSHA.



ADVERTENCIA: Algún polvo creado por lijado,

aserrado, pulido, perforación eléctricos y otras actividades de

construcción contienen químicos conocidos por el Estado de

California como causantes de cáncer, defectos de nacimiento u

otros daños reproductivos. Algunos ejemplos de estos químicos

son:

• plomo a partir de pinturas a base de plomo,

• sílice cristalino de ladrillos y cemento y otros productos de

mampostería, y

• arsénico y cromo a partir de madera tratadaquímicamente.

Su riesgo a partir de estas exposiciones varía, dependiendo de

qué tan a menudo realice este tipo de trabajo. Para reducir su

exposición a estos químicos: trabaje en un área bien ventilada,

y trabaje con equipo de seguridad aprobado, tal como

máscaras de polvo que estén diseñadas específicamente para

filtrar partículasmicroscópicas.

• Use ropa de protección y lave las áreas expuestas

con agua y jabón. Permitir que el polvo entre en su boca,

ojos, o que quede sobre la piel puede promover la absorción

de químicos peligrosos. Dirija las partículas lejos de la cara y

elcuerpo.

• Use la aspiradora de extracción de polvo adecuada

para retirar la mayoría de polvo estático y transportado

por aire. La falla en retirar el polvo estático y transportado por

aire podría contaminar el ambiente de trabajo y presentar un

riesgo de salud mayor al operador y personas en lascercanías.

• Use abrazaderas u otras maneras prácticas para

asegurar y soportar la pieza de trabajo a una plataforma

EsPAñOl

Protector Inferior de la Hoja



ADVERTENCIA: El protector inferior de la hoja es

una característica de seguridad que reduce el riesgo

de lesiones corporales graves. Nunca use la sierra si

el protector inferior de la hoja no se encuentra en la

sierra, si está dañado, mal ensamblado o si no funciona

debidamente. No dependa del protector inferior de la

hoja para protegerlo en cualquier circunstancia. Su

seguridad depende de las siguientes advertencias y

precauciones, como también de la operación debida de

la sierra. Revise el protector inferior de la hoja para ver

la manera debida de cerrarla antes de cada uso como

se describe en instrucciones de seguridad adicionales

PROFUnDiDAD MÁXiMA DE CORTE

90 42 mm (1-5/8")

45 34 mm (1-5/16")

ENSAMBLE Y AJUSTES



ADVERTENCIA: Para reducir el riesgo de lesiones

personales severas, apague la unidad y retire el paquete

de batería antes de realizar cualquier ajuste o retirar/

instalar conexiones o accesorios. Un arranque accidental

puede causarlesiones.

La etiqueta de su herramienta puede incluir los siguientes

símbolos. A continuación se indican los símbolos y

susdefiniciones:

V ......................... voltios

Hz ....................... hertz

min ..................... minutos

o CD ....... corriente directa

...................... Construcción de

Clase I (tierra)

…/min .............. por minuto

BPM .................... golpes por minuto

IPM ..................... impactos por

minuto

RPM .................... revoluciones por

minuto

sfpm ................... pies de superficie

por minuto

SPM .................... pasadas por minuto

A ......................... amperios

W ........................ vatios

Wh ......................watt horas

Ah ....................... amperios hora

o CA ............ corriente alterna

o CA/CD ..... corriente alterna

o directa

...................... Construcción de

Clase II (doble

aislamiento)

....................... velocidad sin carga

n ......................... velocidad nominal

...................... terminal de

conexión a tierra

...................... símbolo de

advertencia de

seguridad

..................... evite mirar

fijamente la luz

..................... protección

respiratoria

.....................protección ocular

.....................protección auditiva

..................... lea toda la

documentación

estable. Sostener el trabajo a mano o contra su cuerpo es

inestable y puede guiar a la pérdida de control ylesiones.

• Las ventilas de aire a menudo cubren las partes

móviles y se deben evitar. La ropa suelta, joyería, o cabello

largo podrían quedar atrapados en las partesmóviles.



ATENCIÓN: Cuando no esté en uso, coloque la

herramienta en su lado sobre una superficie estable

donde no cause un peligro de tropiezo o caída. Algunas

herramientas con paquetes de batería grandes pueden

quedar verticales sobre el paquete de batería pero se pueden

voltearfácilmente.

Asegúrese que se mueva libremente y no toque la cuchilla

ni ninguna otra parte, en todos los ángulos y profundidades

decorte.

2. Coloque la arandela de abrazadera externa

17

sobre el

husillo de la sierra con la superficie plana grande contra la

cuchilla con el lado biselado viendo haciaafuera.

3. Enrosque el tornillo de sujeción de la cuchilla

8

en el

husillo de la sierra con la mano (el tornillo tiene roscas a la

izquierda y debe girarse en sentido contrario a las manecillas

del reloj paraapretarlo).

4. Presione el botón de bloqueo de la cuchilla

19

mientras

gira el husillo de la cuchilla con la llave de la cuchilla

13

hasta que el bloqueo de la cuchilla se conecte y la cuchilla

deje degirar.

5. Apriete el tornillo de sujeción de la cuchilla firmemente

con la llave de lacuchilla.

nOTA: Nunca conecte el seguro de la cuchilla mientras la

sierra está en funcionamiento, ni lo conecte para intentar

detener la herramienta. Nunca encienda la sierra mientras el

seguro de la cuchilla está conectado. Se producirá un daño

grave a susierra.

Para Reemplazar la Cuchilla (Fig.A, B)



ADVERTENCIA: Retire la batería antes de dar servicio,

ajuste, instalación o desinstalación deaccesorios.

1. Para aflojar el tornillo de sujeción de la cuchilla

8

presione el botón de seguro de la cuchilla

19

y gire el husillo

de la sierra con la llave de sierra

13

hasta que el seguro de la

cuchilla se conecte y la cuchilla deje de girar. Con el seguro

de la cuchilla conectado, gire el tornillo de sujeción de la

cuchilla en sentido de las manecillas del reloj con la llave de

la cuchilla (el tornillo tiene roscas a la izquierda y debe girarse

en sentido de las manecillas del reloj paraaflojarlo).

2. Retire el tornillo de sujeción de la cuchilla

8

y la

arandela de abrazadera exterior

17

únicamente. Retire la

cuchillaanterior.

3. Limpie el aserrín que pueda haberse acumulado en

el área de la protección o de la arandela de la abrazadera

y verifique la condición y la operación de la protección

de cuchilla inferior como se describió anteriormente. No

lubrique estaárea.

4. Seleccione la cuchilla adecuada para la aplicación

(consulte Cuchillas). Utilice siempre cuchillas del tamaño

correcto (diámetro) con el tamaño adecuado y la forma

del orificio central para el montaje en el husillo de la sierra.

Siempre asegúrese que la velocidad máxima recomendada

(rpm) en la cuchilla de la sierra cumpla o exceda la velocidad

(rpm) de lasierra.

5. Siga los pasos del 2al 5en Para instalar la cuchilla,

asegurándose que la cuchilla gire en la direccióncorrecta.

Cambio de Cuchillas

Para Instalar la Cuchilla (Fig.A, B)



ADVERTENCIA: Retire la batería antes de dar servicio,

ajuste, instalación o desinstalación deaccesorios.

1. Retraiga la protección de cuchilla inferior

7

y coloque la

cuchilla

14

sobre el husillo de la sierra

contra la arandela

de la abrazadera interior

18

, asegurándose que la cuchilla

gire en la dirección adecuada (la dirección de la flecha

de rotación en la cuchilla de la sierra y los dientes deben

apuntar en la misma dirección que la flecha de rotación en

la sierra). No asuma que la impresión en la hoja siempre verá

hacia usted cuando esté instalada correctamente. Al retraer

la protección de la cuchilla inferior para instalar la cuchilla,

verifique el estado y la operación de la protección de la

cuchilla inferior para asegurarse que funciona correctamente.

EsPAñOl

Hojas



ADVERTENCIA: Para minimizar el riesgo de lesiones

oculares, siempre use protección ocular. El carburo es un

material duro pero quebradizo. Si topa con objetos extraños

en la pieza de trabajo, tales como alambres o clavos, podría

cuartear o quebrar las puntas. Sólo opere la sierra cuando el

protector de la hoja esté en su lugar debido. Monte la hoja en

forma segura y asegúrese de que rote en la dirección debida

antes de usar la sierra y siempre use una hoja limpia yafilada.



ADVERTENCIA: No corte metales ferrosos o no ferrosos

(acero), mampostería, vidrio, planchas tipo mampostería,

tablero de cemento o azulejos con estasierra.

No use discos u hojas abrasivos. Una hoja roma produce

cortes ineficientes y lentos, sobrecarga el motor de la sierra,

astilla excesivamente la madera, y puede aumentar la

posibilidad de rebote. Remítase a la tabla de más abajo para

determinar cuál es el tamaño de hoja de repuesto correcto

para su modelo desierra.

Diámetro Dientes Aplicación

137 mm (5-3/8") 18 Cortes generales

137 mm (5-3/8") 24 Cortes suaves en madera

para todas las sierras. Si el protector inferior de la hoja

no se encuentra en la sierra, repárela antes de usarla

otra vez. Para garantizar la seguridad y confiabilidad del

producto, las reparaciones, el mantenimiento y el ajuste

deben realizarlos los centros de servicio autorizados

u otras organizaciones de servicio calificadas, usando

siempre repuestosidénticos.

Revisión de la Protección Inferior (Fig.A)

1. Apague la herramienta y desconéctela del suministro

deenergía.

2. Gire la palanca de retracción de la protección inferior

6

desde la posición completamente cerrada a la posición

completamenteabierta.

3. Libere la palanca y observe que la protección

7

regrese a

la posición completamentecerrada.

Un centro de servicio calificado debe dar servicio a la

herramienta si:

• falla en regresar a la posición completamente cerrada,

• se mueve intermitente o lentamente, o

• hace contacto con la cuchilla o cualquier parte de la

herramienta en todos los ángulos y profundidad decorte.

Contragolpes

El retroceso es una reacción repentina a una hoja de sierra

pellizcada, atascada o desalineada, que hace que una sierra

descontrolada se levante y se salga de la pieza de trabajo,

hacia el operador. Cuando la hoja se pellizca o se atasca

fuertemente al cerrarse la sección de corte, la hoja se para y

la reacción del motor impulsa la unidad rápidamente hacia

atrás, hacia el operador. Si la hoja se tuerce o se desalinea

en el corte, los dientes ubicados en el borde trasero de la

hoja pueden penetrar en la superficie superior de la madera,

haciendo que la hoja trepe, se salga de la sección de corte y

salte hacia atrás, hacia eloperador.

Suelen ocurrir contragolpes cuando se presentan alguna o

algunas de las siguientes condiciones:

1. sOPORTE inADECUADO DE lA PiEZA DE TRABAJO

a. Caída o levantamiento inadecuado de la pieza que se

desprende, lo que hace que el disco quedeatrapado.

b. Cortes en material que sólo se apoya por los extremos. Al

tiempo que el material se debilita, éste se pandea y cierra el

canal de corte, lo que ocasiona que el disco quedeatrapado.

c. Corte desde la parte inferior de piezas voladas en

dirección vertical. La pieza que caerá podría trabar eldisco.

d. Corte de tiras largas y angostas (como en cortes al hilo).

La pieza que se separa puede trabar eldisco.

e. Sujetar la guarda inferior con una superficie que se

encuentre por debajo del material que se está cortando,

lo que reduce por un momento el control del operador.

La sierra se puede levantar parcialmente del corte, lo que

incrementará la posibilidad de un atorón deldisco.

2. AJUsTE inCORRECTO DE lA PROFUnDiDAD DE

CORTE En lAsiERRA

Para hacer el corte más eficiente, la hoja no debe sobresalir

más de lo necesario para exponer la mitad de uno de sus

dientes. Esto permite que la base soporte la hoja y minimiza

la torsión o el enganche del material. Vea la sección

encabezada Ajuste de la Profundidad delCorte.

3. DOBlECEs En El DisCO (DEsViACiOnEs En

ElCORTE)

a. Empujar demasiado para cortar a través de un nudo, un

clavo o un área de fibras duras puede ocasionar que el disco

sedoble.

b. Tratar de girar la sierra durante un corte (tratar de regresar

a la línea marcada) puede causardoblez.

c. Se corren los mismo peligros al tratar de alcanzar zonas

alejadas u operar la sierra con poco control del operador

(fuera debalance).

d. Se propicia el mismo riesgo al cambiar de mano o

cambiar la posición del cuerpo mientras secorta.

e. También podría suceder así al regresar la unidad para

limpiar eldisco.

4. MATERiAlEs QUE REQUiEREn DE MAYORATEnCiOn

a. Maderahúmeda.

b. Madera verde (material cortado recientemente o

noestufado).

c. Madera tratada a presión (material tratado con

conservadores oanticorrosivos).

5. EMPlEO DE DisCOs sUCiOs O sin FilO

a. Los discos sucios o mellados ocasionan carga excesiva

en la sierra. Para compensar la carga, el operador empujará

normalmente con más fuerza, lo que incrementará la carga

aún más y propiciará que el disco se trabe en el canal de

corte. Los discos desgastados pueden tener también una luz

menor, lo que aumentará la oportunidad de que el disco se

doble e incrementará lacarga.

6. lEVAnTAR lA siERRA MiEnTRAs sE hACEn CORTEs

A BisEl lOs

a. Los cortes a bisel requieren que el operador preste

atención especial a las técnicas de corte adecuadas sobre

todo a la conducción de la sierra. El ángulo del disco

contra la zapata y la gran superficie de la cara del disco

expuesta al material aumentan las posibilidades de que

ocurrandesviaciones.

7. REiniCiACiOn DE Un CORTE COn lOs DiEnTEs

DElDisCO

a. Bloqueados por el materialdebe permitirse que la sierra

alcance su velocidad máxima antes de iniciar un corte

después que la unidad se ha detenido con el disco en el

EsPAñOl

Colocación Adecuada de Manos (Fig. D)



ADVERTENCIA: Para reducir el riesgo de lesiones

personales serias, SIEMPRE use la posición de las manos

adecuada como se muestra.

Instalación y Desinstalación de Paquete de Batería

(Fig.C)

nOTA: Para mejores resultados, asegúrese que su paquete

de batería esté completamentecargado.

Para instalar el paquete de batería3 en la manija de la

herramienta, alinee el paquete de la batería con los rieles

dentro de la manija de la herramienta y deslícelo en la manija

hasta que el paquete de batería esté asentado firmemente

en la herramienta y asegúrese que no sedesconecte.

Para retirar el paquete de batería de la herramienta, presione

el botón de liberación12 y jale firmemente el paquete de

batería fuera de la manija de la herramienta. Insértelo en

elcargador.

OPERACIÓN



ADVERTENCIA: Para reducir el riesgo de lesiones

personales, apague la unidad y retire el paquete de

batería antes de realizar cualquier ajuste o retirar/

instalar conexiones o accesorios. Una activación de

arranque accidental puede causarlesiones.

Antes de la Operación

• Asegúrese que las protecciones estén montadas

correctamente.La protección de la cuchilla de la sierra debe

estar en posición cerrada.

• Asegúrese que la cuchilla de la sierra gire en la dirección de

la flecha en la cuchilla.

• No utilice cuchillas de sierra excesivamente desgastadas.

Montaje y ajuste de cerca de corte (Fig.K)

Accesorio opcional

La cerca de corte

21

se usa para corte paralelo al borde de la

pieza de trabajo.

Montaje

1. Afloje la perilla de ajuste de la cerca de corte

22

para

permitir que pase la cerca de corte.

2. Inserte la cerca de corte

21

en la placa base como

semuestra.

3. Apriete el tornillo de sujeción de la cerca de corte

22

Ajuste

1. Afloje el tornillo de sujeción de la cerca de corte

22

ajuste la cerca de corte

21

al ancho deseado.El ajuste se

puede leer en la escala de la cerca de corte.

2. Apriete el tornillo de sujeción de corte

22

Indicador de la Vía del Corte (Fig.A)

La parte delantera de la base de la sierra tiene un indicador

de la vía de corte

9

para cortes verticales y biselados. Este

indicador le permite guiar la sierra a lo largo de líneas de

corte marcadas con lápiz en el material a cortar. El indicador

de la vía de corte se alinea con el lado izquierdo (exterior) de

la hoja de la sierra, el que hace que la ranura o línea cortada

por la hoja en movimiento caiga a la derecha del indicador.

Guíe la sierra por la línea de corte marcada con lápiz de

modo que la línea de corte caiga a la pila de material

de desecho.

Ajuste de zapata para cortes de 90° (Fig.A, G)

La zapata

se ha ajustado en fábrica para asegurar que la

cuchilla esté perpendicular a la zapata en un ajuste de bisel

de 0°.

Si se necesita realinear:

1. Ajuste la sierra a bisel de 0°.

2. Retraiga la protección de la cuchilla

3. Afloje la perilla de ajuste de bisel

. Coloque una

escuadra contra la cuchilla

y la zapata

para ajustar la

configuración de 90°.

4. Afloje la tuerca

y mueva el tornillo de ajuste

para

que la zapata se detenga en el ángulo adecuado. Vuelva

a apretar la tuerca contra la zapata mientras mantiene el

tornillo de ajuste en su posición.

5. Confirme la precisión del ajuste verificando la cuadratura

de un corte real en una pieza de desecho del material.

Ajuste del Ángulo de Bisel (Fig.A, F)

El rango completo de ajuste de biselado es de 0° a 50°. El

cuadrante se gradúa en incrementos de 1°. Frente a la sierra

hay un mecanismo de ajuste del ángulo de biselado que

consiste de un cuadrante calibrado y de un botón de ajuste

de biselado

10

Para Configurar la Sierra para un

CorteBiselado

1. Afloje (en dirección contraria a las manillas del reloj) el

botón de ajuste de bisel

10

e incline la base de la sierra

5

al ángulo deseado, alineando la punta con la marca del

ángulodeseado.

2. Vuelva a ajustar el botón (en dirección de las manillas

delreloj).

Ajuste de Profundidad del Corte (Fig.A, E)

1. Sostenga la sierra firmementey afloje (en dirección

contraria a las manillas del reloj) el botón de ajuste de

profundidad

4

y desplace la base de la sierra (

5

, Fig.A)

para obtener la profundidad de cortedeseada.

2. Asegúrese que el botón de ajuste de profundidad se haya

vuelto a ajustar (en dirección a las manillas del reloj) antes de

usar lasierra.

Para obtener el corte más eficiente, fije el ajuste de

profundidad de modo que la mitad de un diente de la hoja

se proyecte por debajo del material a cortar. Esta distancia se

mide desde la punta del diente hasta la parte inferior de la

hendidura que sigue a ese diente. Esto reduce al mínimo la

fricción de la hoja, despeja el aserrín del corte y resulta en un

aserrado más frío y rápido, y reduce la posibilidad de rebote.

Un método para revisar la profundidad correcta del corte

aparece en la FiguraE. Recueste una pieza del material que

piensa cortar a lo largo de la hoja, como aparece, y observe

cuánto sobresale el diente más allá delmaterial.

canal de corte. No hacerlo así causará que la sierra se atasque

y ocurracontragolpe.

Cualquier otra condición que podría producir el enganche,

el trabado, la torsión o el desalineamiento de la hoja podría

causar rebote. Remítase a las secciones Instrucciones de

Seguridad Adicionales para Todas las Sierras y a Hojas

para ver los procedimientos y las técnicas que minimizarán la

ocurrencia derebote.

EsPAñOl

Extracción de polvo (Fig.A)



ADVERTENCIA: Riesgo de inhalación de polvo.Para

reducir el riesgo de daños personales, lleve SIEMPRE una

máscara antipolvoaprobada.

La herramienta está dotada de un puerto de extracción de

polvo

15

El puerto de extracción de polvo permite conectar la

herramienta a un extractor de polvo externo, usando el

sistema AirLock™ o un accesorio de extracción de polvo

estándar de 32mm.



ADVERTENCIA: Utilice SIEMPRE un extractor de

aspiración diseñado de conformidad con las directivas

aplicables relativas a la emisión de polvo cuando corte

Corte Central o de Orificio (Fig.L)



ADVERTENCIA: Nunca fije el protector inferior de la

hoja en la posición elevada. Nunca mueva la sierra hacia

atrás cuando haga cortes interiores. Esto podría hacer que

la sierra se levante de la superficie de trabajo, lo que podría

causarlesiones.

Un corte central es un corte realizado en un piso, una pared u

otra superficieplana.

1. Ajuste la base de la sierra de modo que la hoja corte a la

profundidaddeseada.

2. Incline la sierra hacia adelante y descanse la parte anterior

de la base sobre el material acortar.

3. Usando la palanca de retracción del protector inferior de

la hoja, retracte el protector inferior de la hoja a una posición

ascendente. Baje la parte posterior de la base hasta que los

dientes de la hoja casi toquen la línea decorte.

4. Suelte el protector inferior de la hoja (su contacto con la

pieza lo mantendrá en una posición que permitirá que se

abra libremente conforme inicie el corte). Retire su mano de

la palanca de retracción del protector inferior de la hoja y

agarre firmemente el mango auxiliar

11

, como lo muestra

la Fig.L. Posicione su cuerpo y su brazo de modo que pueda

resistir el rebote si estoocurre.

5. Asegúrese que la hoja no esté en contacto con la

superficie de corte antes de arrancar lasierra.

6. Arranque el motor y baje la sierra gradualmente hasta

que la base descanse completamente plana sobre el material

a cortar. Avance la sierra por la línea del corte hasta que el

corte se hayacompletado.

7. Suelte el interruptor tipo gatillo y permita que la hoja se

detenga por completo antes de retirar la hoja delmaterial.

8. Cuando inicie un nuevo corte, repita los pasosanteriores.

Cortes Longitudinales (Fig.K)

Se utiliza un corte longitudinal para cortar tablas anchas

en tablas más angostas, cortando al hilo. La guía manual

de la sierra es más difícil cuando se utiliza este tipo de

sierra y se recomienda el uso de una guía para cortes

longitudinalesCRAFTSMAN.

automáticamente debajo de la hoja. Recuerde que la hoja

quedará expuesta hasta que esto ocurra. Nunca ponga su

mano debajo del material por ningún motivo. Cuando tenga

que retraer manualmente el protector inferior de la hoja (lo

que es necesario para iniciar un corte interior), siempre use la

palanca deretracción.



ADVERTENCIA: Cuando corte tiras angostas, tenga

cuidado de verificar que las piezas cortadas no queden

colgando del interior del protector inferior de lahoja.

Corte (Fig.I, J)

Ponga la parte más ancha de la base de la sierra en la parte

de la pieza de trabajo que está soportada y no en la sección

que se caerá cuando haga el corte. La FiguraI ilustra la forma

CORRECTA de cortar el extremo de una tabla. Siempre use

abrazaderas para fijar el material. ¡ (FiguraJ) No intente

sujetar piezas más cortas con la mano! Recuerde soportar

material sobresaliente. Use precaución cuando corte el

material desdeabajo.

Asegúrese que la sierra esté funcionando a toda velocidad

antes de que la hoja entre en contacto con el material a

cortar. El arrancar la sierra con la hoja contra el material a ser

cortado o presionada en la vía del corte puede resultar en

rebote. Empuje la sierra hacia adelante a una velocidad que

permita que la hoja corte sin muchoesfuerzo.

El grado de dureza puede variar aun en la misma pieza de

material y algunas secciones con más nudos o húmedas

pueden ser más difíciles de cortar que otras. Cuando esto

suceda, empuje la sierra más lentamente pero con suficiente

fuerza para que siga funcionando sin disminuir mucho la

velocidad. Si fuerza la sierra puede causar cortes toscos, no

precisos, rebotes y sobrecalentamiento delmotor.

Si su corte comienza a salirse de la línea, no trate de

regresarlo a la línea a la fuerza. Suelte el interruptor tipo

gatillo y permita que la hoja se detenga por completo. Luego

retire la sierra, vuelva a guiarla y comience un nuevo corte

ligeramente por dentro del corte con el que se equivocó.

Retire la sierra si debe cambiar la dirección de corte. Si a la

fuerza trata de corregir por dentro del corte, la sierra puede

trabarse yrebotar.

SI LA SIERRA SE TRABA, SUELTE EL INTERRUPTOR TIPO

GATILLO Y RETROCEDA CON LA SIERRA HASTA QUE SE

SUELTE. VERIFIQUE QUE LA HOJA ESTÉ DERECHA EN EL

CORTE Y ALEJADA DEL BORDE DE CORTE ANTES DE VOLVER

AARRANCARLA.

Al completar un corte, suelte el interruptor tipo gatillo y

permita que la hoja se detenga antes de levantar la sierra

de la pieza de trabajo. Cuando levante la sierra, el protector

inferior de la hoja, el que está cargado por resorte, se cerrará

Soporte de la Pieza de Trabajo (Fig.D, H)



ADVERTENCIA: Es importante soportar bien la pieza

de trabajo y sostener firmemente la sierra para evitar que se

pierda el control lo cual podría resultar en lesiones personales.

La Fig.D ilustra la forma correcta de sostener la sierra con la

mano. Sosténgala firmemente y con ambas manos y sitúe

su cuerpo y brazo de modo que podría resistir la fuerza del

rebote si ocurriese. ¡SIEMPRE APAGUE LA HERRAMIENTA Y

DESCONECTE LA UNIDAD DE ALIMENTACIÓN ANTES DE HACER

CUALQUIERAJUSTE!

La Figure H ilustra la posición correcta de serrado. Fíjese que

las manos se mantienen alejadas del área de corte. Para

evitar rebote, SOPORTE la tabla o el panel CERCA del corte

(Fig.H). NO soporte la tabla o el panel lejos del corte (Fig.H).

Ponga la pieza de trabajo con el lado “bueno” – el que se

verá – hacia abajo. La sierra corta hacia arriba por lo que

el astillado quedará en el lado que está hacia arriba en el

momento delcorte.



ADVERTENCIA: Para reducir el riesgo de lesiones

personales serias, SIEMPRE sostenga firmemente en

anticipación de una reacciónrepentina.

La posición adecuada de las manos requiere una mano en la

manija auxiliar

20

y la otra en la manija principal

11

EsPAñOl

Reparaciones

El cargador y las unidades de batería no pueden

serreparados. El cargador y la unidad de batería no

contienen piezasreparables.



ADVERTENCIA: Para asegurar la SEGURIDAD y

la CONFIABILIDAD del producto, las reparaciones, el

mantenimiento y los ajustes (inclusive la inspección y el

cambio de las escobillas, cuando proceda) deben ser realizados

en un centro de mantenimiento en la fábrica CRAFTSMAN u en

un centro de mantenimiento autorizado CRAFTSMAN. Utilice

siempre piezas de repuestoidénticas.

Para reparación y servicio de sus herramientas

eléctricas, favor de dirigirse al

Centro de servicio más cercano

CUliACAn, sin

Blvd. Emiliano Zapata 5400‑1Poniente Col.

San Rafael

(667) 7178999

gUADAlAJARA, JAl

Accesorios



ADVERTENCIA: Debido a que no se han probado con

este producto otros accesorios que no sean los que ofrece

CRAFTSMAN, el uso de dichos accesorios con esta herramienta

podría ser peligroso. Para reducir el riesgo de lesiones, con

este producto deben usarse sólo los accesorios recomendados

porCRAFTSMAN.

Los accesorios que se recomiendan para utilizar con la

herramienta están disponibles a un costo adicional en

su distribuidor local o en un centro de mantenimiento

autorizado. Si necesita ayuda para localizar algún

accesorio, póngase en contacto com CRAFTSMAN, llame al

1‑888‑331‑4569.

Limpieza



ADVERTENCIA: Sople la suciedad y el polvo de todos

los conductos de ventilación con aire seco, al menos una vez

por semana. Para reducir el riesgo de lesiones, utilice siempre

protección para los ojos aprobada ANSIZ87.1al realizar

estatarea.



ADVERTENCIA: Nunca utilice solventes ni otros

químicos abrasivos para limpiar las piezas no metálicas de la

herramienta. Estos productos químicos pueden debilitar los

materiales plásticos utilizados en estas piezas. Utilice un paño

humedecido sólo con agua y jabón neutro. Nunca permita que

penetre líquido dentro de la herramienta ni sumerja ninguna

de las piezas en unlíquido.

MANTENIMIENTO



ADVERTENCIA: Para reducir el riesgo de lesiones

personales, apague la unidad y retire el paquete de

batería antes de realizar cualquier ajuste o retirar/

instalar conexiones o accesorios. Una activación de

arranque accidental puede causarlesiones.

Su herramienta CRAFTSMAN ha sido diseñada para

funcionar durante un largo período con un mínimo de

mantenimiento. Un funcionamiento continuo satisfactorio

depende del cuidado adecuado de la herramienta y de una

limpiezaperiódica.

madera.Las mangueras de aspiración de la mayoría de las

aspiradoras se adaptan directamente a la salida de extracción

depolvo.

Av. La Paz #1779‑ Col. Americana Sector

Juárez

(33) 38256978

MEXiCO, D.F.

Eje Central Lázaro Cárdenas No. 18‑ Local

D, Col. Obrera

(55) 55889377

MERiDA, YUC

Calle 63#459‑A ‑ Col. Centro (999) 9285038

MOnTERREY, n.l.

Av. Francisco I. Madero 831Poniente ‑ Col.

Centro

(818) 3752313

PUEBlA, PUE

17Norte #205 ‑ Col. Centro (222) 2463714

QUERETARO, QRO

Av. San Roque 274‑ Col. San Gregorio (442) 2176314

sAn lUis POTOsi, slP

Av. Universidad 1525‑ Col. San Luis (444) 8142383

TORREOn, COAh

Blvd. Independencia, 96Pte. ‑ Col. Centro (871) 7165265

VERACRUZ, VER

Prolongación Díaz Mirón #4280‑ Col.

Remes

(229) 9217016

VillAhERMOsA, TAB

Constitución 516‑A ‑ Col. Centro (993) 3125111

PARA OTRAslOCAliDADEs:

si se encuentra en México, por favor llame al(55)

53267100

si se encuentra en U.s., por favor llame al

1‑888‑331‑4569

Póliza de Garantía

IDENTIFICACIÓN DELPRODUCTO:

Sello o firma delDistribuidor.

Nombre delproducto: __________________________

Mod./Cat.: ___________________________________

Marca: _____________________________________

Núm. deserie: ________________________________

(Datos para ser llenados por el distribuidor)

Fecha de compra y/o entrega delproducto:

___________________________________________

Nombre y domicilio del distribuidor donde se adquirió

elproducto:

___________________________________________

Este producto está garantizado por un año a partir de

la fecha de entrega, contra cualquier defecto en su

funcionamiento, así como en materiales y mano de obra

empleados para su fabricación. Nuestra garantía incluye la

reparación o reposición del producto y/o componentes sin

cargo alguno para el cliente, incluyendo mano de obra, así

como los gastos de transportación razonablemente erogados

derivados del cumplimiento de estecertificado.

Para hacer efectiva esta garantía deberá presentar su

herramienta y esta póliza sellada por el establecimiento

comercial donde se adquirió el producto, de no contar con

ésta, bastará la factura decompra.

EsPAñOl

Garantía Limitada de Tres Años

Para los términos de garantía, visite www.craftsman.com/

pages/warranty.

Para solicitar una copa escrita de los términos de garantía,

póngase en contacto con: Servicio al cliente en CRAFTSMAN,

701East Joppa Road, Towson, MD 21286o llame al

1‑888‑331‑4569.

AMÉRiCA lATinA: Esta garantía no aplica a productos

vendidos en América Latina. Para productos vendidos

en América Latina, consulte la información de garantía

específica contenida en el empaque, llame a la compañía

local o consulte la página de Internet respecto a la

información degarantía.

REEMPlAZO gRATUiTO DE ETiQUETA DE gARAnTÍA:

Si sus etiquetas de advertencia se vuelven ilegibles o faltan,

llame al 1‑888‑331‑4569 para reemplazogratuito.

Registro en Línea

Gracias por su compra. Registre su producto ahorapara:

• sERViCiO En gARAnTÍA: Si completa esta tarjeta, podrá

obtener un servicio en garantía más eficiente, en caso de que

exista un problema con suproducto.

• COnFiRMACiÓn DE PROPiEDAD: En caso de una pérdida

que cubra el seguro, como un incendio, una inundacíon o

un robo, el registro de propiedad servirá como comprobante

decompra.

• PARA sU sEgURiDAD: Si registra el producto, podremos

comunicarnos con usted en el caso improbable que se deba

enviar una notificación de seguridad conforme a la Federal

Consumer Safety Act (Ley Federal de Seguridad de Productos

para elConsumidor).

Registro en línea en www.craftsman.com/account/login.

Excepciones

Esta garantía no será válida en los siguientescasos:

• Cuando el producto se hubiese utilizado en condiciones

distintas a las normales;

• Cuando el producto no hubiese sido operado de acuerdo con

el instructivo de uso que se acompaña;

• Cuando el producto hubiese sido alterado o reparado por

personas distintas a las enlistadas al final de estecertificado.

Anexo encontrará una relación de sucursales de servicio de

fábrica, centros de servicio autorizados y franquiciados en la

República Mexicana, donde podrá hacer efectiva su garantía

y adquirir partes, refacciones y accesoriosoriginales.

Solamente para propósito deMéxico:

Importado por: CRAFTSMAN S.A de C.V.

Antonio Dovali Jaime #70 Torre C Piso 8

Col. Santa Fe Alvaro Obregon,

Ciudad de Mexico,Mexico.

C.P 01210

TEL(52) 5553267100R.F.C.BDE8106261W7

NA485701 11/23

CRAFTSMAN, 701East Joppa Road, Towson, MD 21286

CRAFTSMAN

Compatible battery packs and chargers / Blocs‑piles et chargeurs compatibles /

Baterías y cargadores compatibles

20V Max* li‑ion

Battery Packs

Blocs-piles

Baterías

CMCB201, CMCB202, CMCB204, CMCB2015, CMCB205, CMCB206, CMCB209, CMCB2011

Chargers

Chargeurs

Cargadores

CMCB100, CMCB101, CMCB102, CMCB104, CMCB1104, CMCB124

* Maximum initial battery voltage (measured without a workload) is 20volts. Nominal voltage is18.

* La tension initiale maximum du bloc‑piles (mesurée à vide) est de 20volts. La tension nominale est de18.

* El máximo voltaje inicial de la batería (medido sin carga de trabajo) es 20voltios. El voltaje nominal es de18.



WARNING: Use of any other battery packs may create a risk of injury andfire.



AVERTISSEMENT : utiliser d’autres blocs‑piles peut créer un risque de blessure oud’incendie.



ADVERTENCIA: El uso de cualquier otro paquete de batería puede crear un riesgo de lesiones eincendio.

nOTE: DO NOT charge when the battery pack is below 40° F (4.5° C) or above 104° F (40° C). Do not store or use the tool and

battery pack in locations where the temperature may reach or exceed 104° F (40°C).

REMARQUE : NE PAS charger lorsque le bloc‑piles est en dessous de 4,5° C (40° F) ou au‑dessus de 40° C (104° F). Ne pas

entreposer ou utiliser l’outil et le bloc‑piles dans des endroits où la température peut atteindre ou excéder 40° C (104°F).

nOTA: NO cargue cuando el paquete de batería esté debajo de 4,5° C (40° F), o arriba de 40° C (104° F). No almacene ni use

la herramienta y el paquete de baterías en lugares donde la temperatura pueda alcanzar o exceder los 40° C (104°F).

Craftsman CMCS505 V20 Circular Saw Tool Only

Product's Documents

Instruction Manual

Specifications

Craftsman CMCS505 Questions and Answers
