customer service
1.888.880.8368

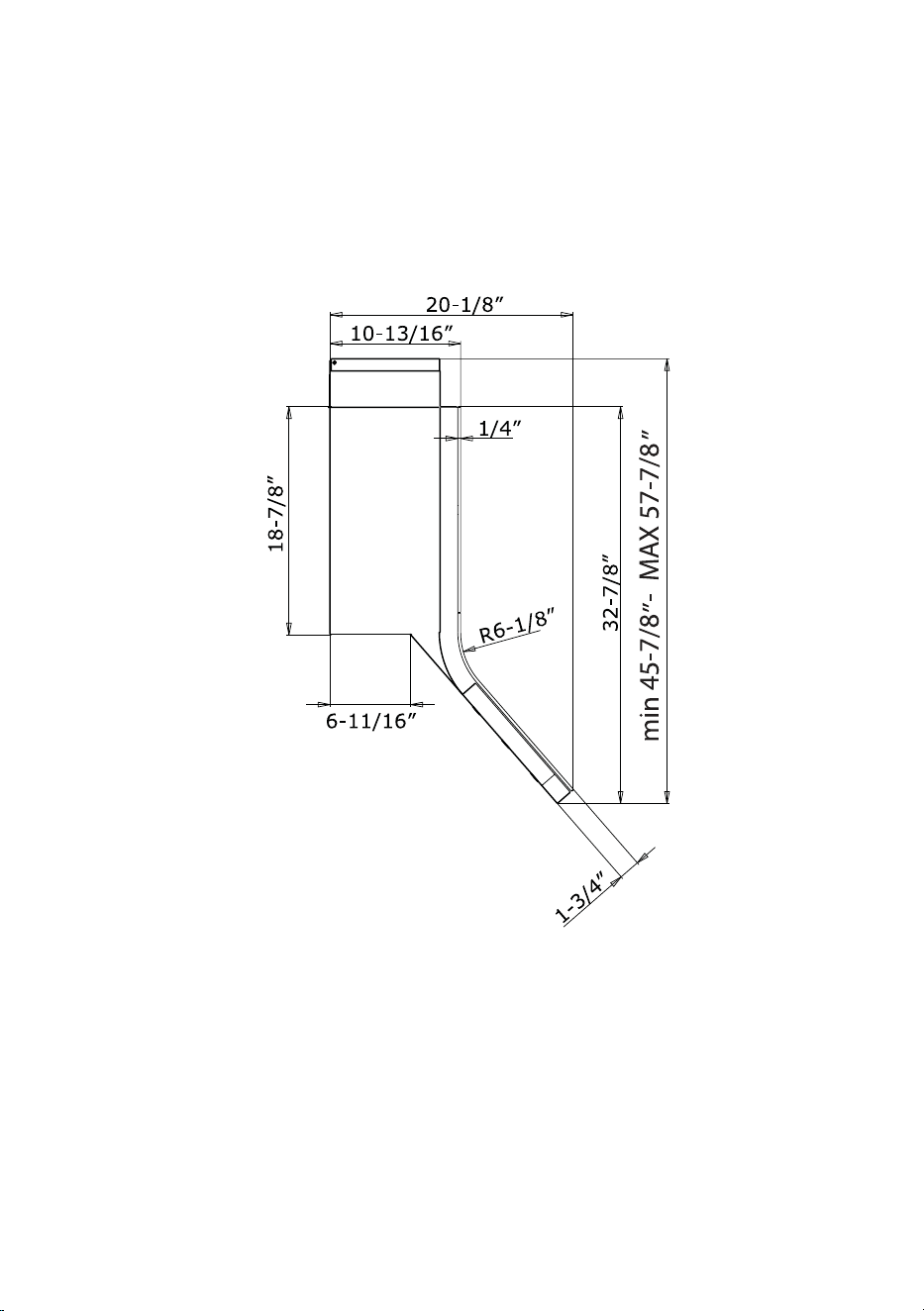

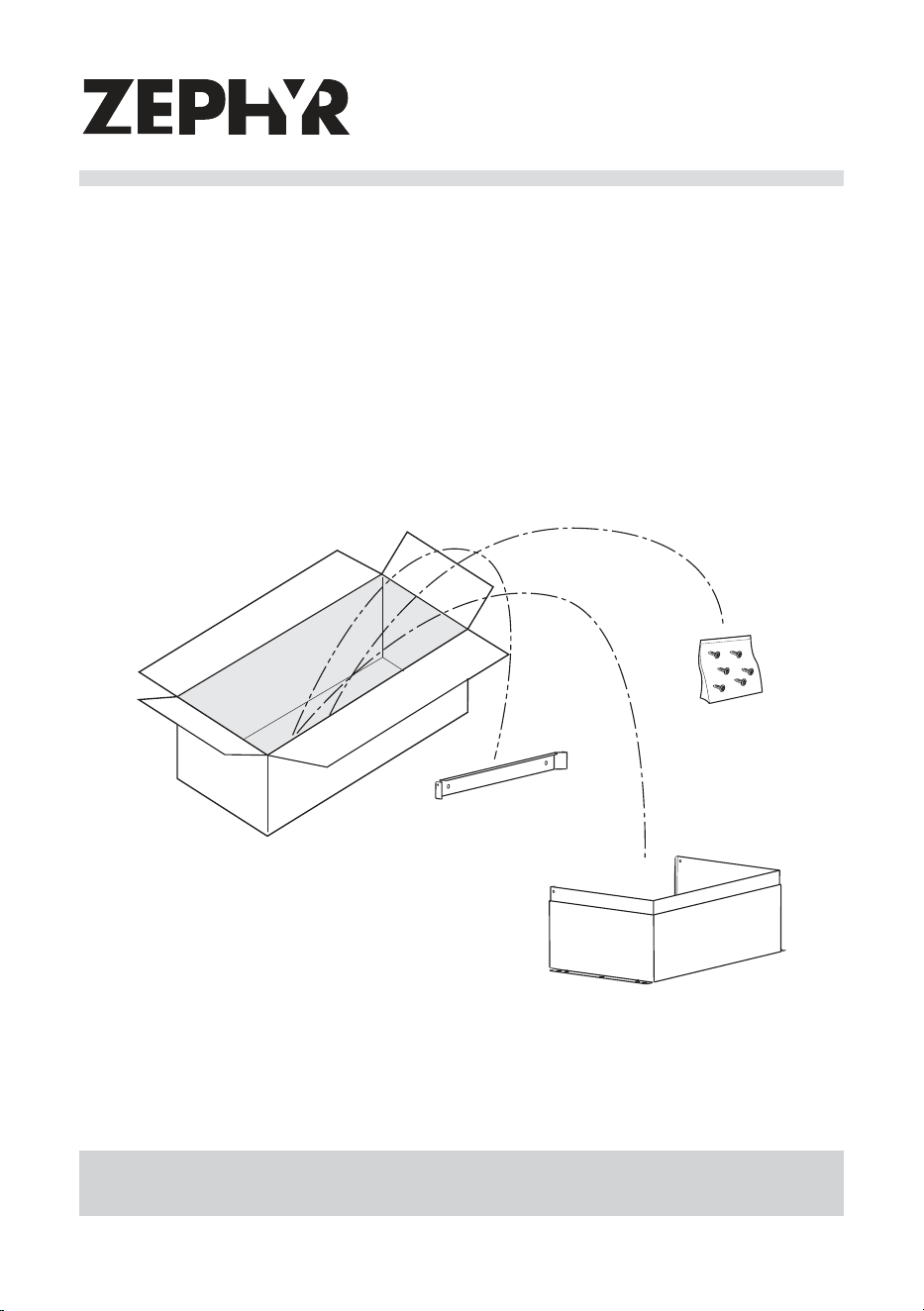

Duct Cover Short, Long
Z1C-01HZ
For use with Horizon range hood
ENGLISH..........................2
FRANÇAIS........................3
Mounting the duct cover
Fixation des cheminees

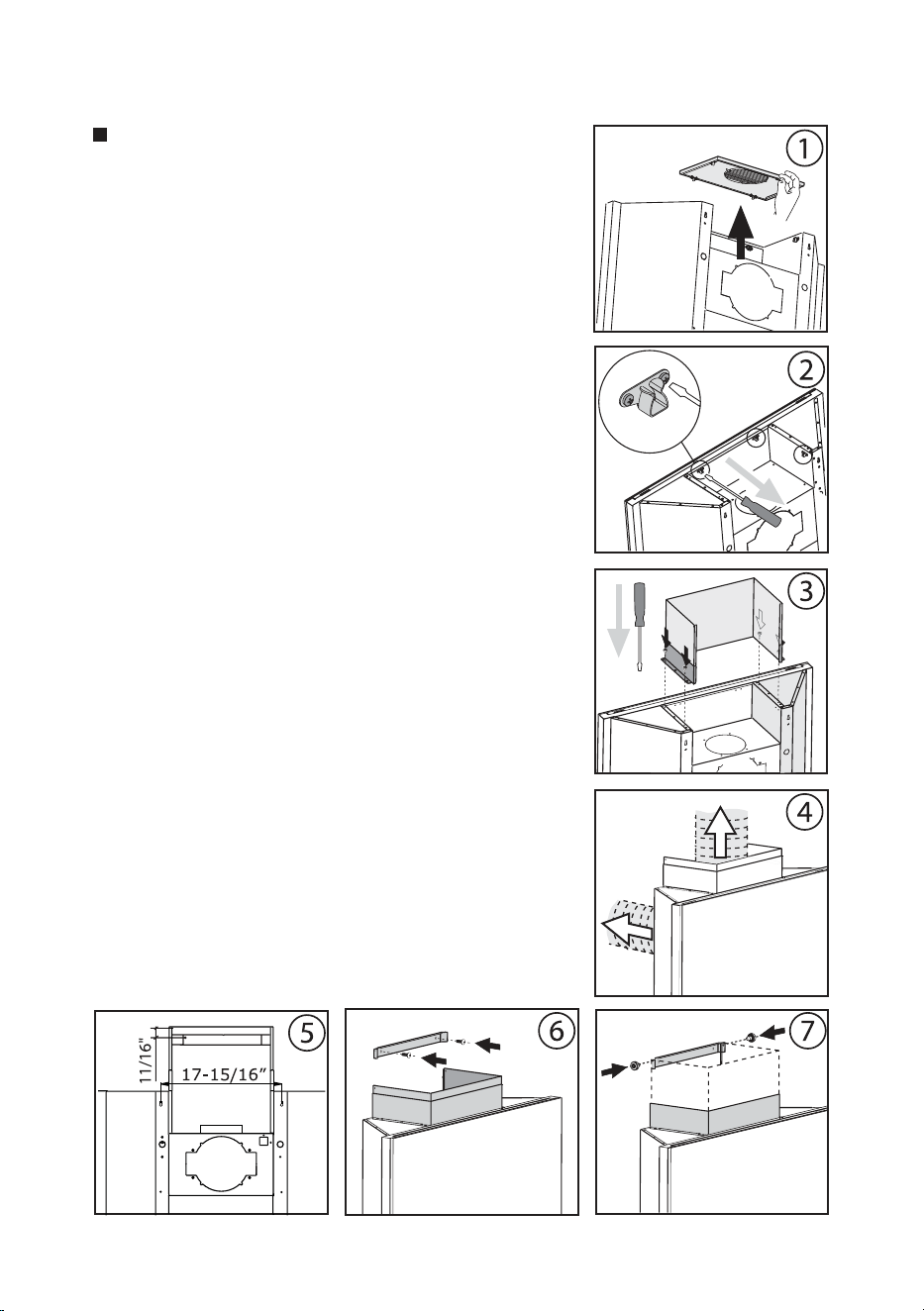

Installation - Mounting the Duct Cover
MOUNTING THE DUCT COVER
1. Unclip the top cover. Fig.1
2. Unscrew and remove the four clips on the hood
Fig. 2
3. Position the chimneys on the hood as described
in g.3 and fasten the parts using the (4) screws
provided.
4. Place correct size ducting for your installation (not
supplied) to the hood and secure to the blower
collar with aluminum duct tape. Fig. 4
5. Secure duct cover bracket to top of wall just below
the ceiling observing the distance shown in Fig.5,
and using (2) screws provided. See Fig.6
6. Extend top duct cover up and secure to the duct
cover bracket using (2) screws. See Fig. 7
- 2 -
Installation – Fixation De Cheminees
FIXATION DES CHEMINEES
1. Détacher le chapeau. Fig.1
2. Enlever les 4 accrochages sur la hotte en dèvissant
les vis. Fig. 2
3. Positionnez les cheminées dans le logement
spécial sur la hotte., et les xer avec les 4 vis. Fig. 3
4. Positionnez le conduit (non fourni) proportionné
à l’installation sur la hotte et xez-le au collier sur
la bouche de la sortie d’ air du moteur en utilisant
le ruban aluminium spécial. Fig. 4
5. Fixez l’étrier à la paroi à peine sous le plafond en
utilisant les (2) vis. Fig. 5 en respectant la distance
indiquée en Fig. 6
6. Extraire le tube supérieur en le portant jusqu’à
l’étrier et le xer avec les (2) vis. Fig. 7
- 3 -
3011000132900.00
