Bosch GWS13-52TG Professional Tuckpointers User Manual

IMPORTANT: IMPORTANT : IMPORTANTE:

Read Before Using Lire avant usage Leer antes de usar

For English Version Version française Versión en español

See page 2 Voir page 14 Ver la página 27

Operating/Safety Instructions

Consignes de sécurité/d’utilisation

Instrucciones de funcionamiento y seguridad

1-877-BOSCH99 (1-877-267-2499) www.boschtools.com

Call Toll Free for

Consumer Information

& Service Locations

Pour obtenir des

informations et les

adresses de nos centres de

service après-vente,

appelez ce numéro gratuit

Llame gratis para

obtener información

para el consumidor y

ubicaciones de servicio

GWS13-52TG

Read all safety warnings and all instructions. Failure to follow the warn-

ings and instructions may result in electric shock, fire and/or serious injury.

SAVE ALL WARNINGS AND INSTRUCTIONS FOR FUTURE REFERENCE

The term “power tool” in the warnings refers to your mains-operated (corded) power tool or

battery-operated (cordless) power tool.

Work Area Safety

Keep work area clean and well lit. Cluttered

or dark areas invite accidents.

Do not operate power tools in explosive

atmospheres, such as in the presence of

flammable liquids, gases or dust. Power

tools create sparks which may ignite the dust

or fumes.

Keep children and bystanders away while

operating a power tool. Distractions can

cause you to lose control.

Electrical Safety

Power tool plugs must match the out-

let. Never modify the plug in any way. Do

not use any adapter plugs with earthed

(grounded) power tools. Unmodified plugs

and matching outlets will reduce risk of elec-

tric shock.

Avoid body contact with earthed or

grounded surfaces such as pipes, radia-

tors, ranges and refrigerators. There is an

increased risk of electric shock if your body is

earthed or grounded.

Do not expose power tools to rain or wet

conditions. Water entering a power tool will

increase the risk of electric shock.

Do not abuse the cord. Never use the cord

for carrying, pulling or unplugging the

power tool. Keep cord away from heat, oil,

sharp edges or moving parts. Damaged or

entangled cords increase the risk of electric

shock.

When operating a power tool outdoors,

use an extension cord suitable for outdoor

use. Use of a cord suitable for outdoor use

reduces the risk of electric shock.

If operating a power tool in a damp location

is unavoidable, use a Ground Fault Circuit

Interrupter (GFCI) protected supply. Use of

a GFCI reduces the risk of electric shock.

Personal Safety

Stay alert, watch what you are doing and

use common sense when operating a pow-

er tool. Do not use a power tool while you

are tired or under the influence of drugs,

alcohol or medication. A moment of inatten-

tion while operating power tools may result in

serious personal injury.

Use personal protective equipment. Al-

ways wear eye protection. Protective equip-

ment such as dust mask, non-skid safety

shoes, hard hat, or hearing protection used

for appropriate conditions will reduce personal

injuries.

Prevent unintentional starting. Ensure the

switch is in the off position before con-

necting to power source and / or battery

pack, picking up or carrying the tool. Carry-

ing power tools with your finger on the switch

or energizing power tools that have the switch

on invites accidents.

Remove any adjusting key or wrench be-

fore turning the power tool on. A wrench

or a key left attached to a rotating part of the

power tool may result in personal injury.

Do not overreach. Keep proper footing and

balance at all times. This enables better con-

trol of the power tool in unexpected situations.

Dress properly. Do not wear loose cloth-

ing or jewelry. Keep your hair, clothing

and gloves away from moving parts. Loose

clothes, jewelry or long hair can be caught in

moving parts.

If devices are provided for the connection

of dust extraction and collection facilities,

ensure these are connected and properly

used. Use of dust collection can reduce dust-

related hazards.

Power Tool Use and Care

Do not force the power tool. Use the cor-

rect power tool for your application. The

correct power tool will do the job better and

safer at the rate for which it was designed.

Do not use the power tool if the switch

does not turn it on and off. Any power tool

that cannot be controlled with the switch is

dangerous and must be repaired.

Disconnect the plug from the power source

General Power Tool Safety Warnings

and/or the battery pack from the power tool

before making any adjustments, changing

accessories, or storing power tools. Such

preventive safety measures reduce the risk of

starting the power tool accidentally.

Store idle power tools out of the reach of

children and do not allow persons unfa-

miliar with the power tool or these instruc-

tions to operate the power tool. Power tools

are dangerous in the hands of untrained us-

ers.

Maintain power tools. Check for misalign-

ment or binding of moving parts, breakage

of parts and any other condition that may

affect the power tool’s operation. If dam-

aged, have the power tool repaired before

use. Many accidents are caused by poorly

maintained power tools.

Keep cutting tools sharp and clean. Prop-

erly maintained cutting tools with sharp cutting

edges are less likely to bind and are easier to

control.

Use the power tool, accessories and tool

bits etc. in accordance with these instruc-

tions, taking into account the working con-

ditions and the work to be performed. Use

of the power tool for operations different from

those intended could result in a hazardous

situation.

Service

Have your power tool serviced by a quali-

fied repair person using only identical re-

placement parts. This will ensure that the

safety of the power tool is maintained.

Tuckpoint-Grinder-Specific Safety Warnings

a) The guard provided with the tool must

be securely attached to the power tool

and positioned for maximum safety, so

the least amount of wheel is exposed to-

wards the operator. Position yourself and

bystanders away from the plane of the ro-

tating wheel. The guard helps to protect op-

erator from broken wheel fragments and ac-

cidental contact with wheel.

b) Use only bonded reinforced or diamond

cut-off wheels for your power tool. Just be-

cause an accessory can be attached to your

power tool, it does not assure safe operation.

c) The rated speed of the accessory must

be at least equal to the maximum speed

marked on the power tool. Accessories run-

ning faster than their rated speed can break

and ﬂy apart.

d) Wheels must be used only for recom-

mended applications. For example: do not

grind with the side of cut-off wheel. Abra-

sive cut-off wheels are intended for peripheral

grinding, side forces applied to these wheels

may cause them to shatter.

e) Always use undamaged wheel ﬂanges

that are of correct diameter for your select-

ed wheel. Proper wheel ﬂanges support the

wheel thus reducing the possibility of wheel

breakage.

g) The outside diameter and the thick-

ness of your accessory must be within the

capacity rating of your power tool. Incor-

rectly sized accessories cannot be adequately

guarded or controlled.

h) The arbor size of wheels and ﬂanges

must properly ﬁt the spindle of the power

tool. Wheels and ﬂanges with arbor holes that

do not match the mounting hardware of the

power tool will run out of balance, vibrate ex-

cessively and may cause loss of control.

i) Do not use damaged wheels. Before

each use, inspect the wheels for chips and

cracks. If power tool or wheel is dropped,

inspect for damage or install an undam-

aged wheel. After inspecting and installing

the wheel, position yourself and bystand-

ers away from the plane of the rotating

wheel and run the power tool at maximum

no load speed for one minute. Damaged

wheels will normally break apart during this

test time.

j) Wear personal protective equipment.

Depending on application, use face shield,

safety goggles or safety glasses. As ap-

propriate, wear dust mask, hearing pro-

tectors, gloves and shop apron capable of

stopping small abrasive or workpiece frag-

ments. The eye protection must be capable

of stopping ﬂying debris generated by various

operations. The dust mask or respirator must

be capable of ﬁltrating particles generated by

your operation. Prolonged exposure to high in-

tensity noise may cause hearing loss.

k) Keep bystanders a safe distance away

from work area. Anyone entering the work

area must wear personal protective equip-

ment. Fragments of workpiece or of a broken

wheel may ﬂy away and cause injury beyond

immediate area of operation.

l) Hold the power tool by insulated grip-

ping surfaces only, when performing an

operation where the cutting accessory

may contact hidden wiring or its own cord.

Cutting accessory contacting a “live” wire may

make exposed metal parts of the power tool

“live” and could give the operator an electric

shock.

m) Position the cord clear of the spinning

accessory. If you lose control, the cord may

be cut or snagged and your hand or arm may

be pulled into the spinning wheel.

n) Never lay the power tool down until the

accessory has come to a complete stop.

The spinning wheel may grab the surface and

pull the power tool out of your control.

o) Do not run the power tool while carrying

it at your side. Accidental contact with the

spinning accessory could snag your clothing,

pulling the accessory into your body.

p) Regularly clean the power tool’s air

vents. The motor’s fan will draw the dust in-

side the housing and excessive accumulation

of powdered metal may cause electrical haz-

ards.

q) Do not operate the power tool near

ﬂammable materials. Sparks could ignite

these materials.

r) Do not use accessories that require liq-

uid coolants. Using water or other liquid cool-

ants may result in electrocution or shock.

This power tool is intended primarily for

tuckpointing applications and some small

abrasive masonry cut off applications.

Read all safety warnings, instructions, il-

lustrations and specifications provided

with this power tool. Failure to follow all in-

structions listed below may result in electric

shock, fire and/or serious injury.

Kickback and Related Warnings

Kickback is a sudden reaction to a pinched or

snagged rotating wheel, backing pad, brush

or any other accessory. Pinching or snagging

causes rapid stalling of the rotating accessory

which in turn causes the uncontrolled power

tool to be forced in the direction opposite of

the accessory’s rotation at the point of the

binding.

For example, if an abrasive wheel is snagged

or pinched by the workpiece, the edge of the

wheel that is entering into the pinch point can

dig into the surface of the material causing the

wheel to climb out or kickout. The wheel may

either jump toward or away from the operator,

depending on direction of the wheel’s move-

ment at the point of pinching. Abrasive wheels

may also break under these conditions.

Kickback is the result of power tool misuse

and/or incorrect operating procedures or con-

ditions and can be avoided by taking proper

precautions as given below.

a) Maintain a firm grip on the power tool

and position your body and arm to allow

you to resist kickback forces. Always use

auxiliary handle, if provided, for maximum

control over kickback or torque reaction

during start-up. The operator can control

torque reactions or kickback forces, if proper

precautions are taken.

b) Never place your hand near the rotat-

ing accessory. Accessory may kickback over

your hand.

c) Do not position your body in line with

the rotating wheel. Kickback will propel the

tool in direction opposite to the wheel’s move-

ment at the point of snagging.

d) Use special care when working cor-

ners, sharp edges etc. Avoid bouncing and

snagging the accessory. Corners, sharp

edges or bouncing have a tendency to snag

the rotating accessory and cause loss of con-

trol or kickback.

e) Do not attach a saw chain, woodcarv-

ing blade, segmented diamond wheel with

a peripheral gap greater than 10 mm or

toothed saw blade. Such blades create fre-

quent kickback and loss of control.

f) Do not “jam”the wheel or apply exces-

sive pressure. Do not attempt to make an

excessive depth of cut. Overstressing the

wheel increases the loading and susceptibil-

ity to twisting or binding of the wheel in the

cut and the possibility of kickback or wheel

breakage.

g) When wheel is binding or when inter-

rupting a cut for any reason, switch off the

power tool and hold the power tool motion-

less until the wheel comes to a complete

stop. Never attempt to remove the wheel

from the cut while the wheel is in motion

otherwise kickback may occur. Investigate

and take corrective action to eliminate the

cause of wheel binding.

h) Do not restart the cutting operation

in the workpiece. Let the wheel reach full

speed and carefully re-enter the cut. The

wheel may bind, walk up or kickback if the

power tool is restarted in the workpiece.

i) Support panels or any oversized work-

piece to minimize the risk of wheel pinch-

ing and kickback. Large workpieces tend to

sag under their own weight. Supports must

be placed under the workpiece near the line

of cut and near the edge of the workpiece on

both sides of the wheel.

j) Use extra caution when making a “pock-

et cut” into existing walls or other blind

areas. The protruding wheel may cut gas or

water pipes, electrical wiring or objects that

can cause kickback.

Safety Warnings Specific for

Grinding and Abrasive Cutting-Off

Operations:

a) Use only wheel types that are recom-

mended for your power tool and the specif-

ic guard designed for the selected wheel.

Wheels for which the power tool was not de-

signed cannot be adequately guarded and are

unsafe.

b) The guard must be securely attached

to the power tool and positioned for maxi-

mum safety, so the least amount of wheel

is exposed towards the operator. The guard

helps to protect operator from broken wheel

fragments and accidental contact with wheel.

c) Wheels must be used only for recom-

mended applications. For example: do not

grind with the side of cut-off wheel. Abra-

sive cut-off wheels are intended for peripheral

grinding, side forces applied to these wheels

may cause them to shatter.

d) Always use undamaged wheel flanges

that are of correct size and shape for your

selected wheel. Proper wheel flanges sup-

port the wheel thus reducing the possibility

of wheel breakage. Flanges for cut-off wheels

may be different from grinding wheel flanges.

e) Do not use worn down wheels from

larger power tools. Wheel intended for larger

power tool is not suitable for the higher speed

of a smaller tool and may burst.

Additional Safety Warnings Specific

for Abrasive Cutting-Off Operations:

Do not attempt to cut large stock or sheets

of metal as this machine is not designed to

be a dedicated cut-off machine.

Do not use type 1 abrasive wheels de-

signed for straight grinding.

Additional Safety Warnings

GFCI and personal protection devices like

electrician’s rubber gloves and footwear will

further enhance your personal safety.

Do not use AC-only-rated tools with a DC

power supply. While the tool may appear to

work, the electrical components of the AC

rated tool are likely to fail and create a hazard

to the operator.

Keep handles dry, clean and free from oil

and grease. Slippery hands cannot safely

control the power tool.

Develop a periodic maintenance schedule

for your tool. When cleaning a tool be care-

ful not to disassemble any portion of the

tool since internal wires may be misplaced

or pinched or safety guard return springs

may be improperly mounted. Certain clean-

ing agents such as gasoline, carbon tetrachlo-

ride, ammonia, etc. may damage plastic parts.

Risk of injury to user. The power cord must

only be serviced by a Bosch Factory Service

Center or Authorized Bosch Service Station.

Some dust created by

power sanding, sawing,

grinding, drilling, and other construction

activities contains chemicals known to

cause cancer, birth defects or other repro-

ductive harm. Some examples of these

chemicals are:

• Leadfromlead-basedpaints,

• Crystalline silica from bricks and cement

and other masonry products, and

• Arsenic and chromium from chemically-

treated lumber.

Your risk from these exposures varies, de-

pending on how often you do this type of work.

To reduce your exposure to these chemicals:

work in a well ventilated area, and work with

approved safety equipment, such as those

dust masks that are specially designed to filter

out microscopic particles.

Symbols

IMPORTANT: Some of the following symbols may be used on your tool. Please study them and

learn their meaning. Proper interpretation of these symbols will allow you to operate the tool

better and safer.

Symbol Name Designation/Explanation

V Volts Voltage (potential)

A Amperes Current

Hz Hertz Frequency (cycles per second)

W Watt Power

kg Kilograms Weight

min Minutes Time

s Seconds Time

⌀

Diameter Size of drill bits, grinding wheels, etc.

No load speed Rotational speed, at no load

n Rated speed Maximum attainable speed

.../min Revolutions or reciprocation per

minute

Revolutions, strokes, surface speed, orbits etc. per

minute

0 Off position Zero speed, zero torque...

1, 2, 3, ...

I, II, III,

Selector settings Speed, torque or position settings. Higher number

means greater speed

Infinitely variable selector with off Speed is increasing from 0 setting

Arrow Action in the direction of arrow

Alternating current Type or a characteristic of current

Direct current Type or a characteristic of current

Alternating or direct current Type or a characteristic of current

Class II construction Designates Double Insulated Construction tools.

Earthing terminal Grounding terminal

Warning symbol Alerts user to warning messages

Li-ion RBRC seal Designates Li-ion battery recycling program

Ni-Cad RBRC seal Designates Ni-Cad battery recycling program

Read manual symbol Alerts user to read manual

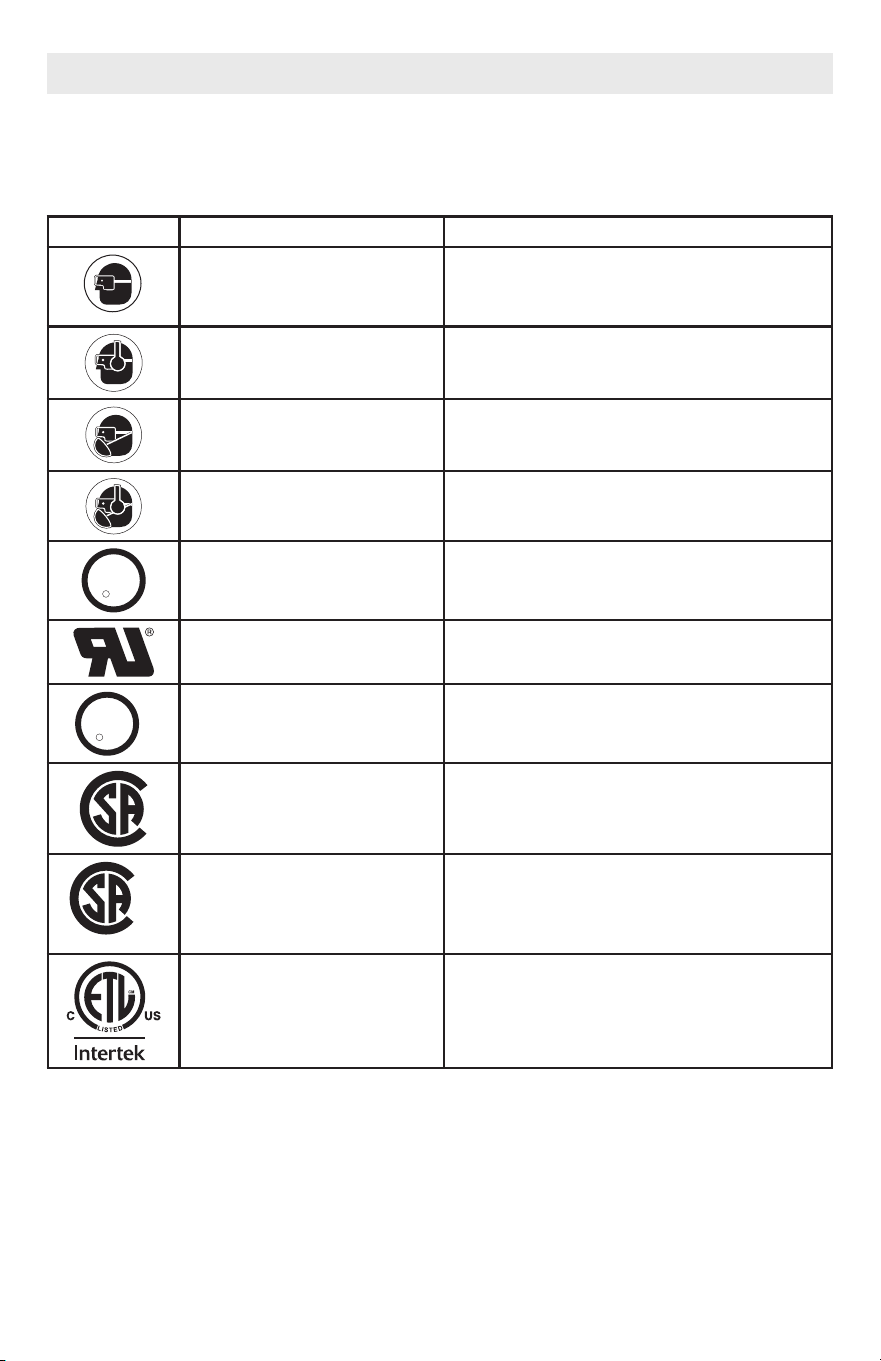

Symbols (continued)

IMPORTANT: Some of the following symbols may be used on your tool. Please study them and

learn their meaning. Proper interpretation of these symbols will allow you to operate the tool

better and safer.

Symbol Name Designation/Explanation

Eye protection symbol Alerts user to wear eye protection

Eye and ear protection symbol Alerts user to wear eye and ear protection

Eye and respiratory protection

symbol

Alerts user to wear eye and respiratory protec-

tion

Eye, ear, and face protection

symbol

Alerts user to wear eye, ear, and respiratory

protection

UL listing symbol Designates that the tool is listed by

Underwriters Laboratories (UL).

UL recognition symbol Designates that the tool is recognized by

Underwriters Laboratories (UL).

UL US/Canada listing symbol Designates that the tool is listed by

Underwriters Laboratories, to United States and

Canadian Standards.

CSA listing symbol Designates that the tool is listed by the

Canadian Standards Association (CSA).

CUS

CSA Canada/US listing symbol Designates that this tool is listed by the

Canadian Standards Association, to United

States and Canadian Standards (CSA).

Intertek listing symbol Designates that this tool is listed by the

Intertek Testing Services, to United States

and Canadian Standards.

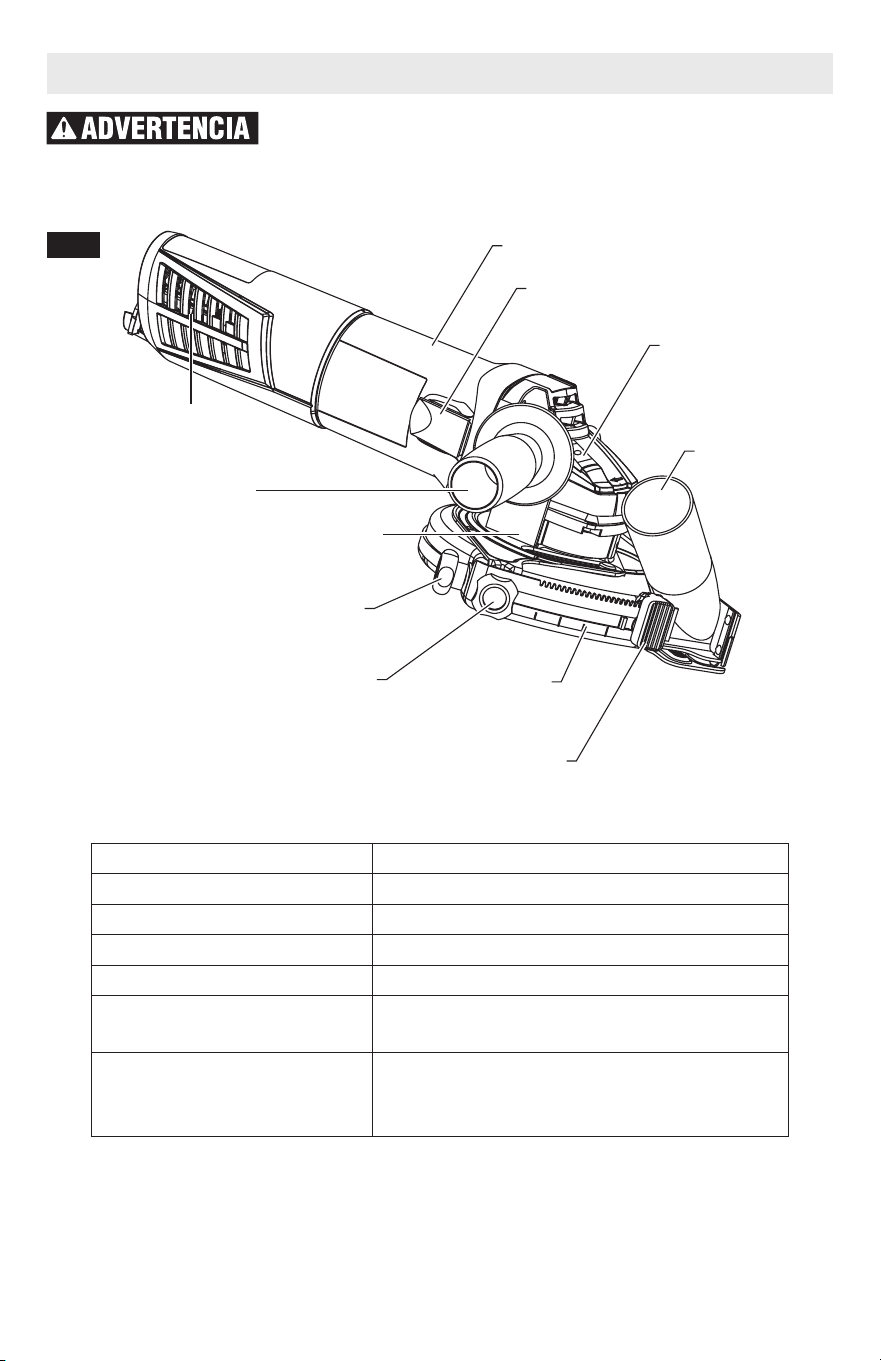

Functional Description and Specifications

Disconnect the plug from the power source before making any assem-

bly, adjustments or changing accessories. Such preventive safety mea-

sures reduce the risk of starting the tool accidentally.

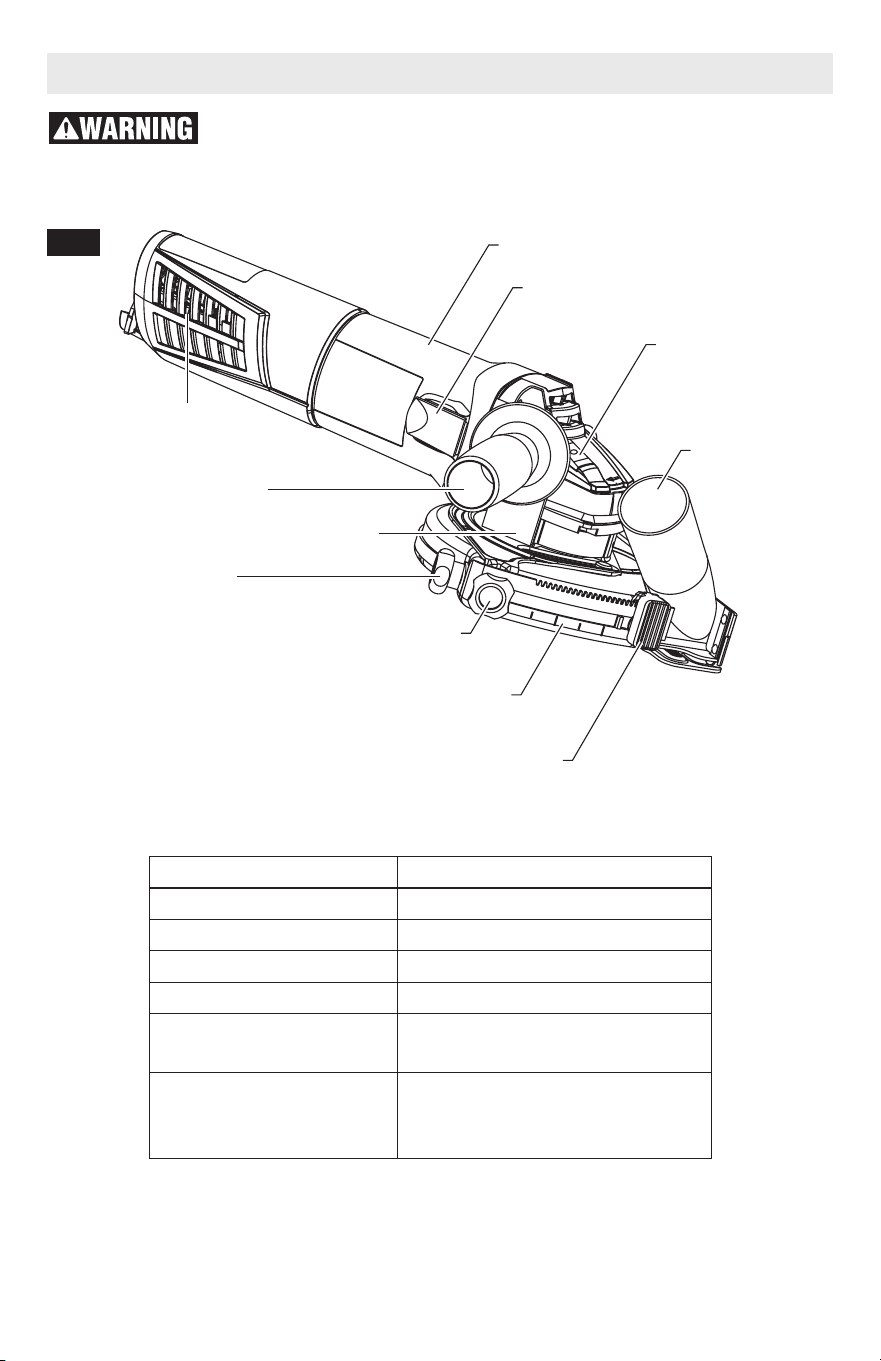

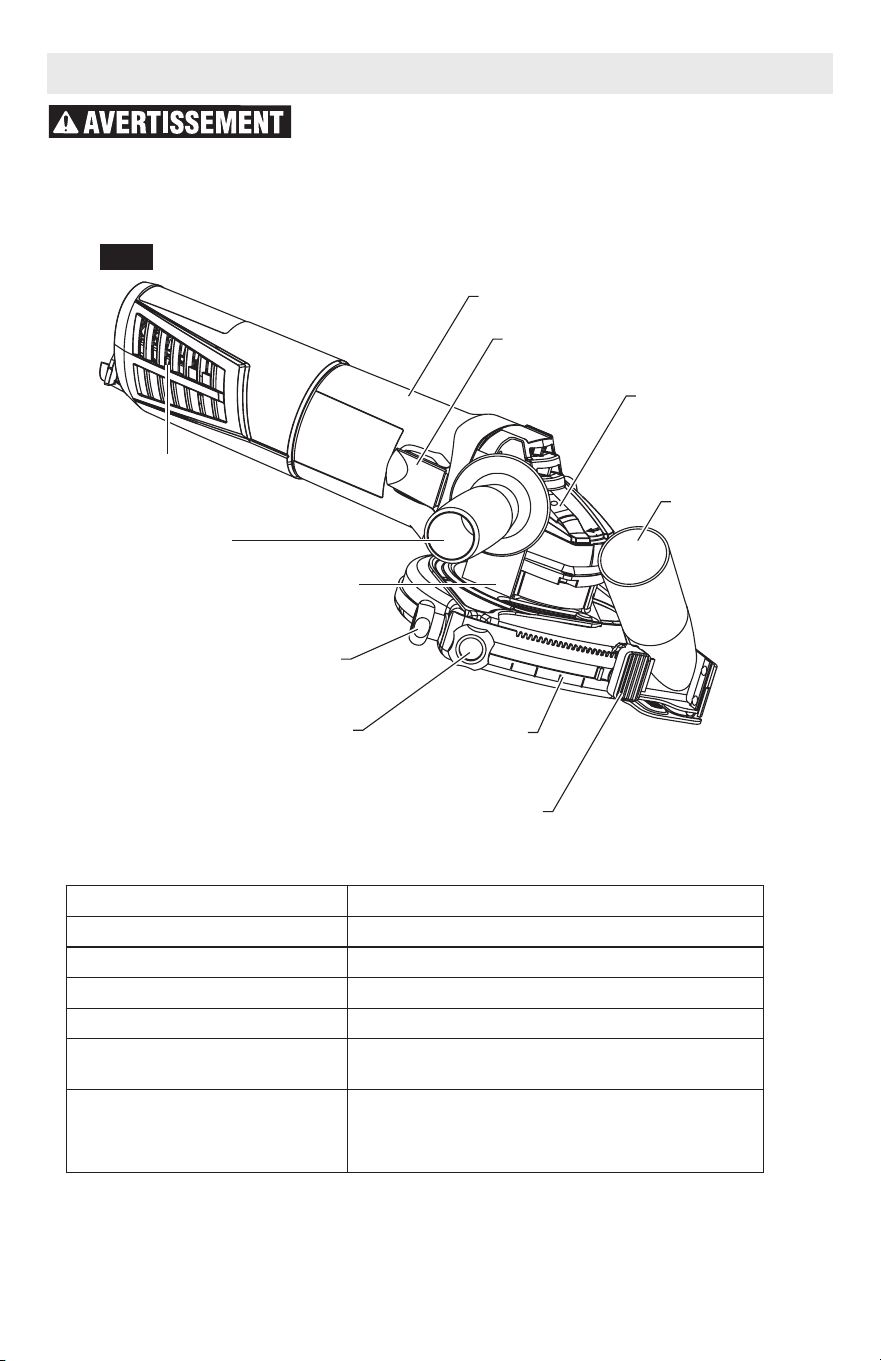

Tuckpointer

Fig. 1

NOTE: For tool specifications refer to the nameplate on your tool.

GRINDER

VENTILLATION

OPENINGS

DEPTH ADJUST

LOCK KNOB

DEPTH

SCALE

ADJUSTABLE DEPTH

STOP BUTTON

AUXILIARY

HANDLE

STABILITY

BRACKET

GUARD

COVER

KNOB

SWITCH

SPINDLE

LOCK

DUST

PORT

Model number: GWS13-52TG

Amps: 13.0

Volts AC: 120

Rated Speed (RPM), /min: 9300

Spindle thread: 5/8”-11

Flanges/Nuts: 1600A002TP Backing Flange

1600A002TR Lock Nut

Wheel diameter and type: 5" (125mm) Tuckpointing wheel

5” (125mm) diamond cutoff wheel

5” (125mm) crack chaser wheel

Installing Tuckpointing Guard

The tool comes with the Tuckpointing

Guard completely assembled. However, if it

becomes necessary to make adjustments

to the guard, follow these instructions.

To remove wheel guard:

1. Unplug tool from power source.

2. Unscrew auxiliary handle.

3. Rotate guard until arrows on guard and

spindle neck are aligned.

4. Remove guard from spindle neck.

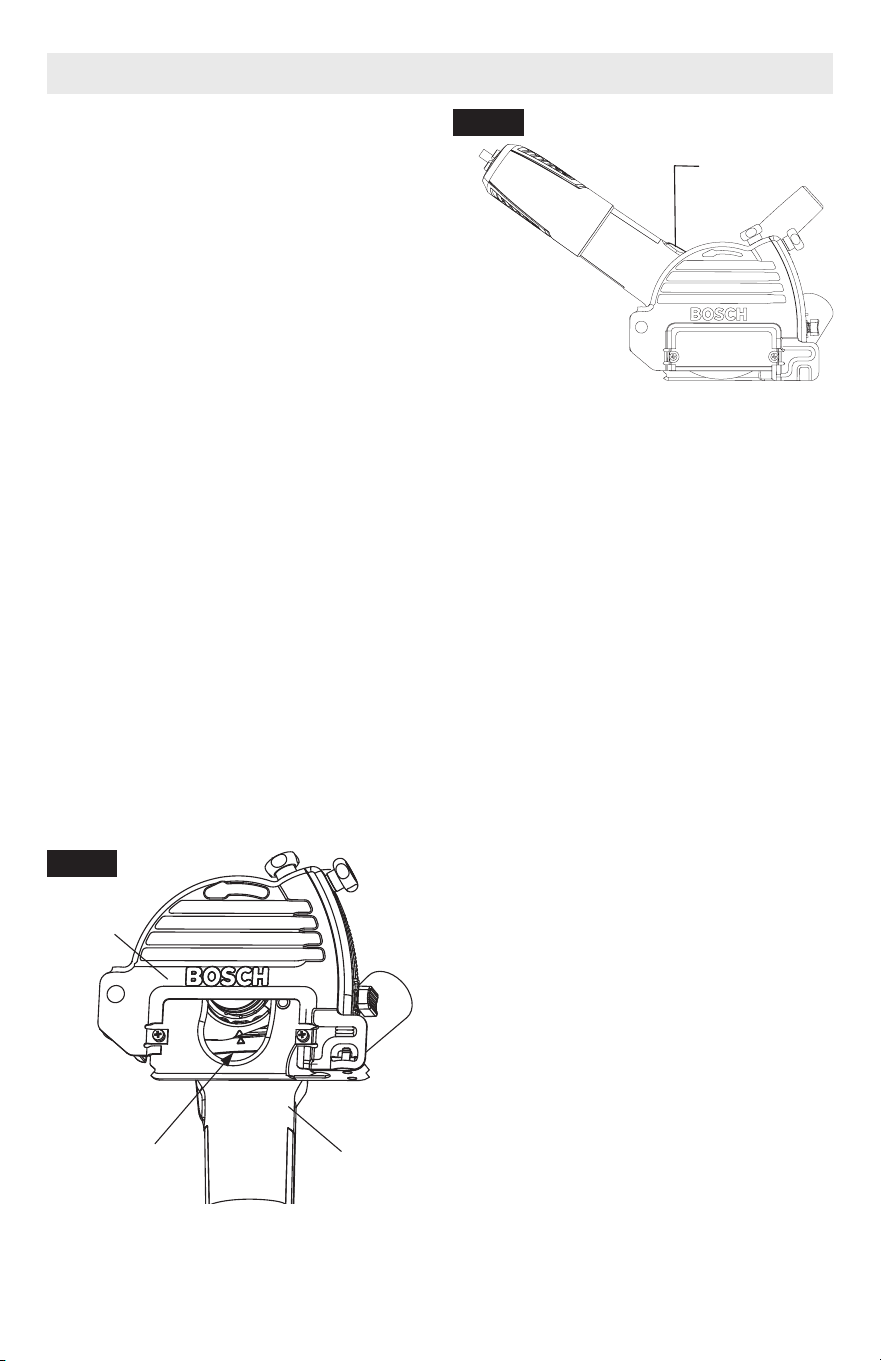

To re-attach guard (Fig. 2):

1. Unplug tool from power source.

2. Position guard on spindle neck so arrows on

guard and spindle neck align.

3. Slide guard on spindle neck, rotate guard

until stability bracket and hole for auxiliary

handle are aligned.

4. Screw in auxiliary handle to secure guard

on the tool.

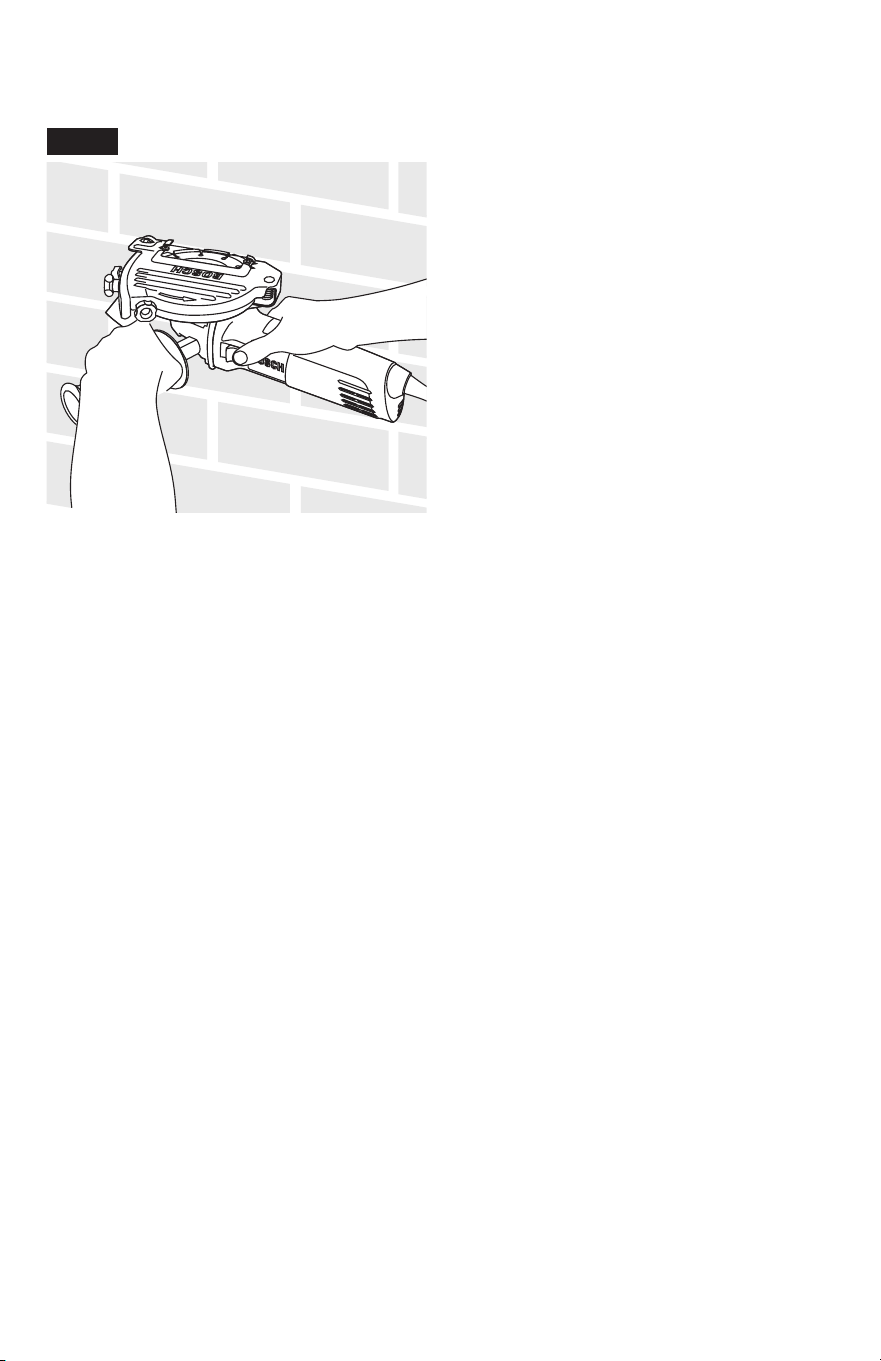

5. Always position wheel guard between oper-

ator and work piece and direct sparks away

from operator (Fig. 3).

Assembly

GUARD

GRINDER

ARROWS

Fig. 3

SLIDE

SWITCH

Fig. 2

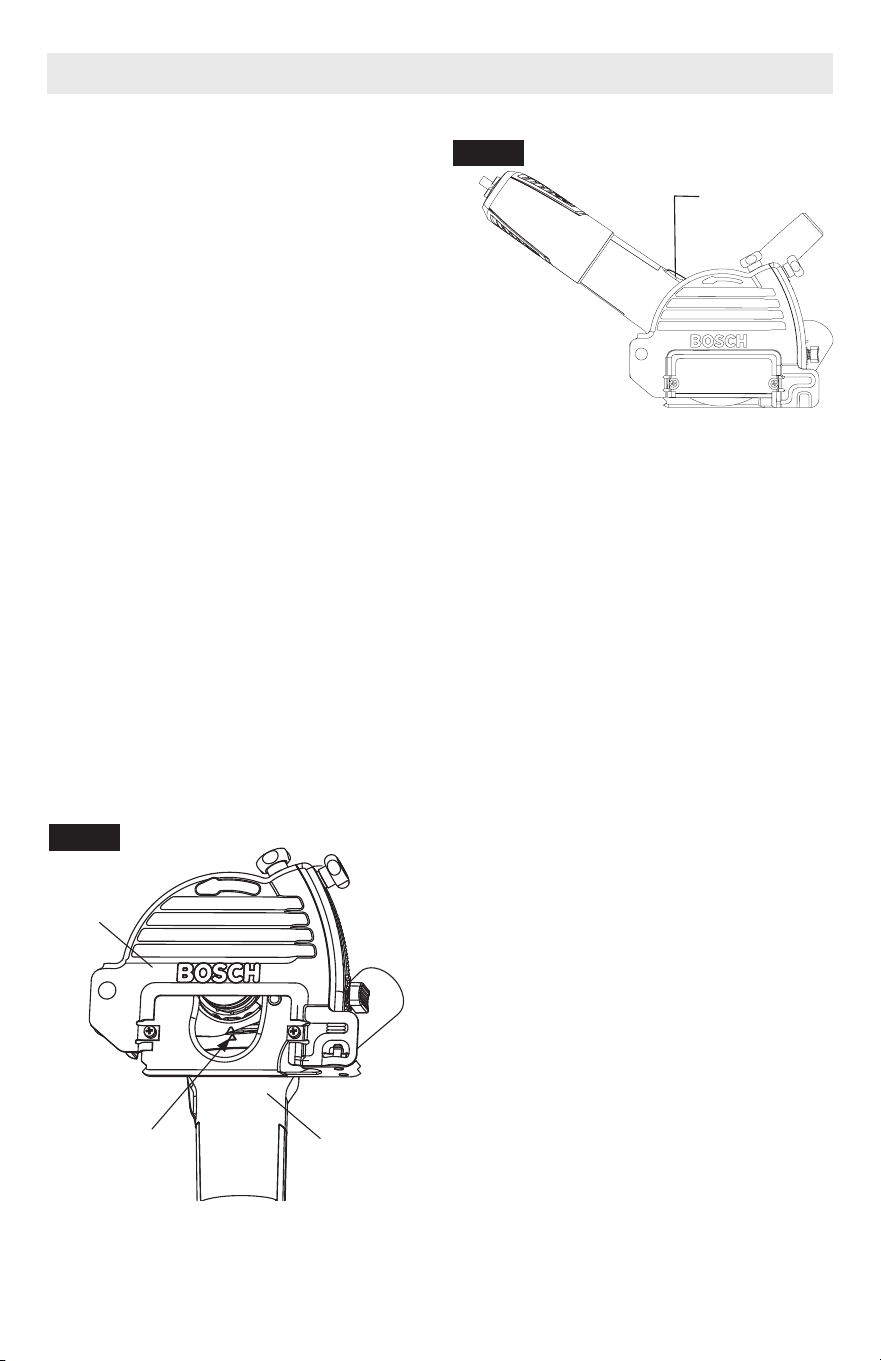

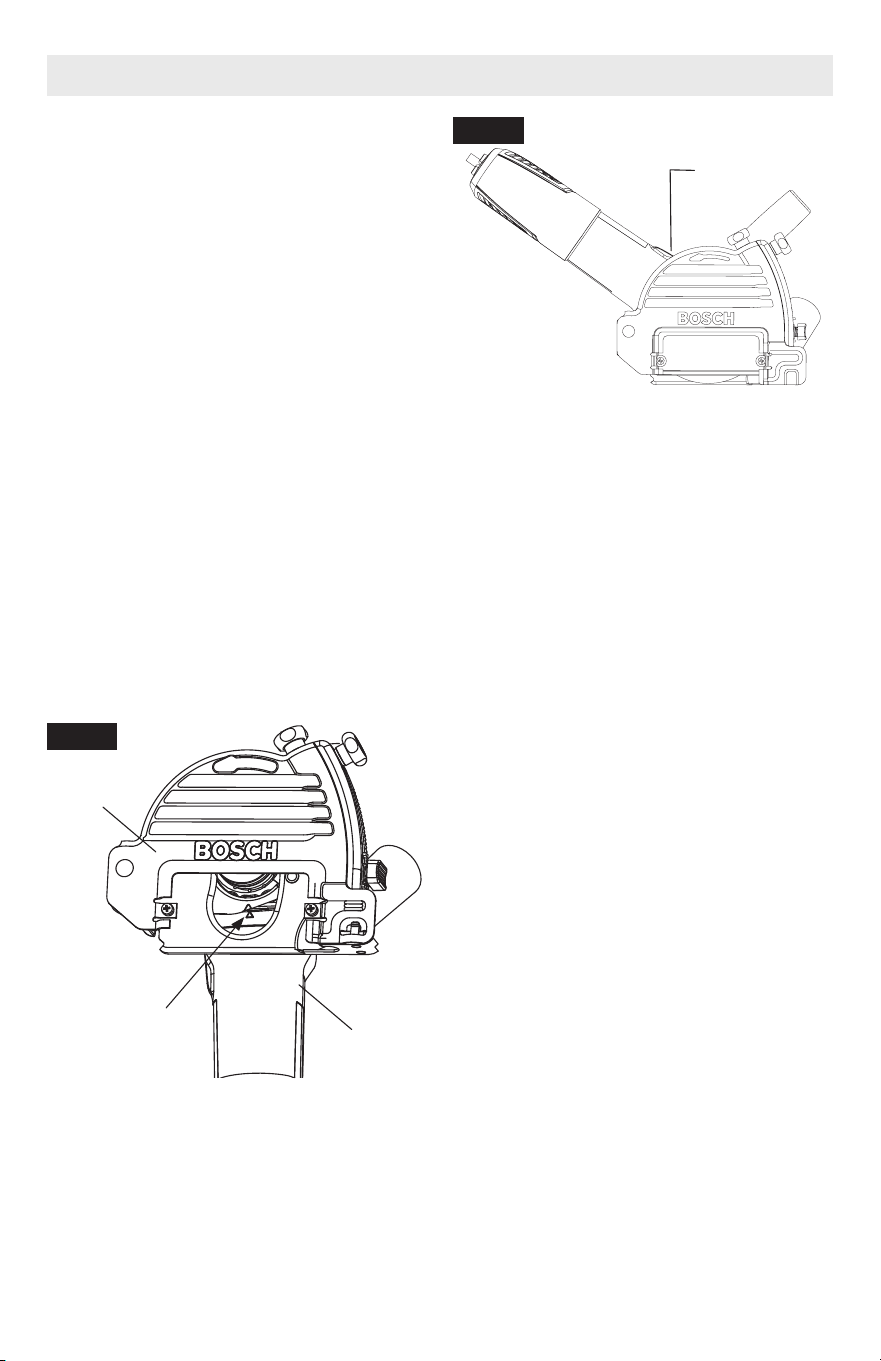

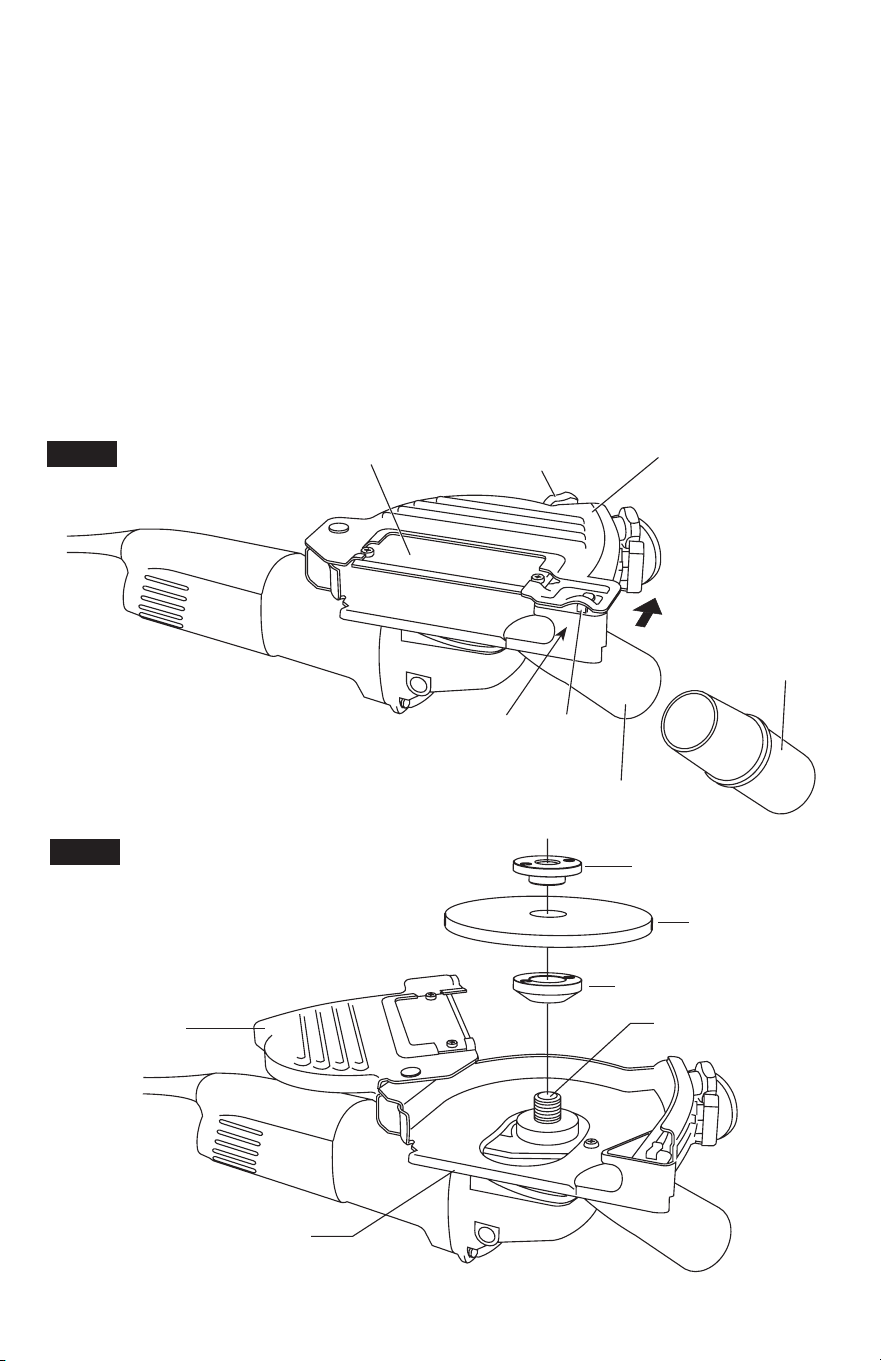

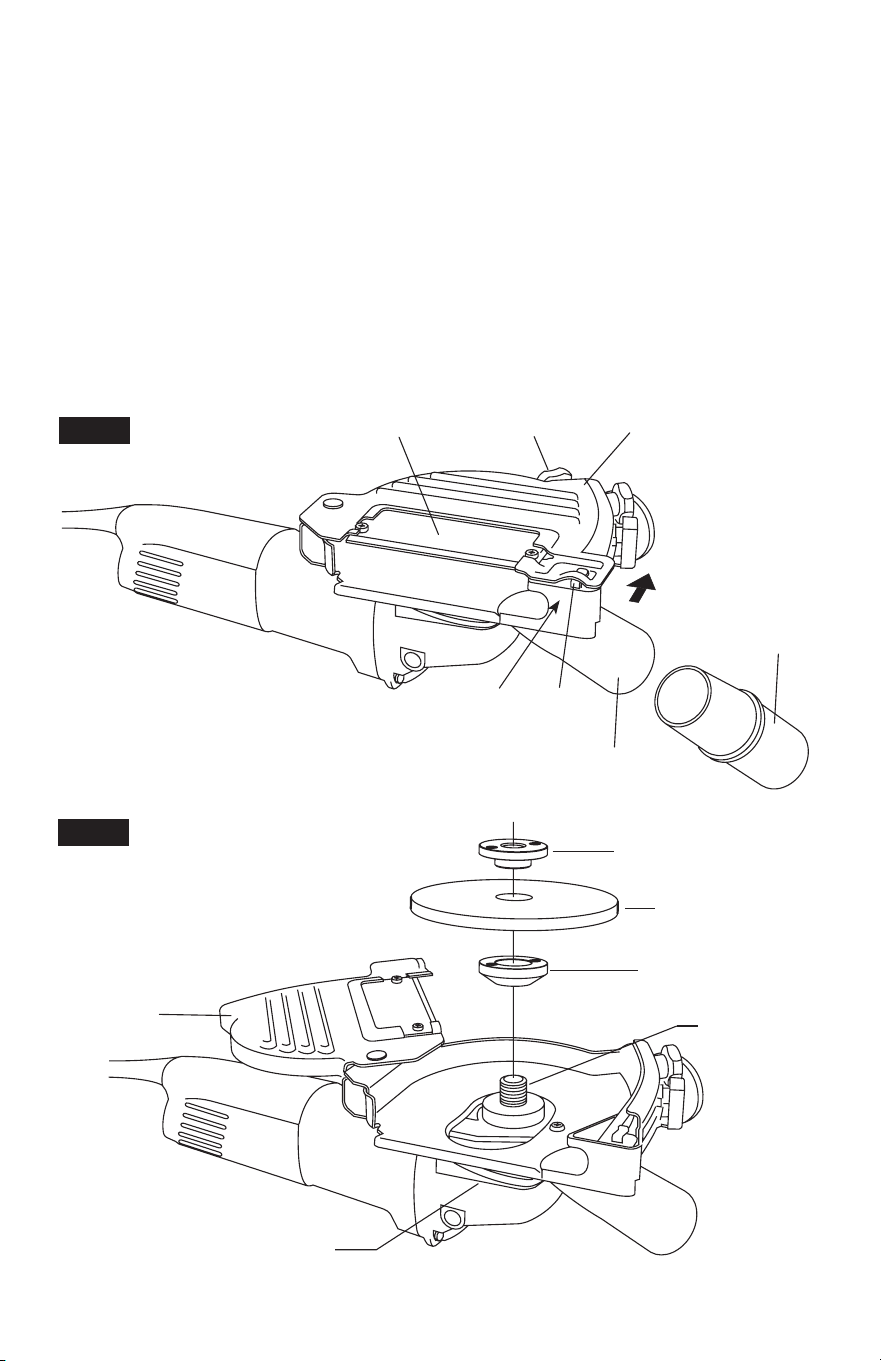

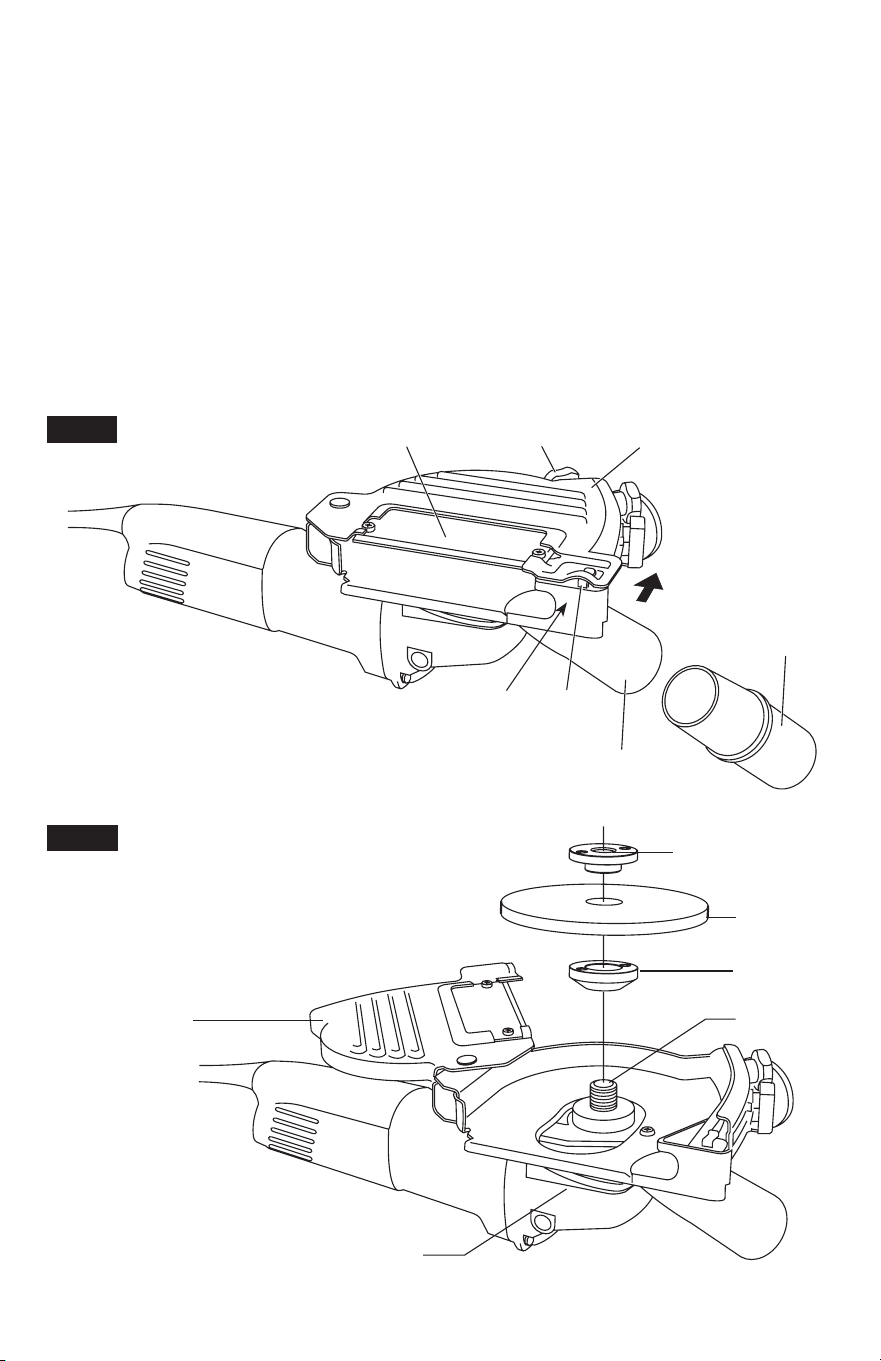

Installing and Removing Wheels

1. Loosen and remove guard cover lock knob

(Fig. 4).

2. Push raised portion of guard cover near

locking clip (Fig. 4) in direction of arrow to

unlock guard cover, and swing cover out of

the way (Fig. 5).

3. Place the backing flange (provided together

with the guard) on the spindle (Fig. 5). Turn

flange until it is securely in place at the base

of the spindle.

4. Place the wheel onto the spindle and align

the arbor hole of the wheel with the shoul-

der of the lock nut (provided together with

the guard).

5. Tighten lock nut with supplied lock nut

wrench while holding spindle lock.

6. Return guard cover back to its original po-

sition and push into locking clip to secure

guard cover in place (Fig. 4).

7. Replace guard cover knob and securely

tighten knob (Fig. 4).

To remove reverse procedure.

VIEWING

WINDOW

GUARD COVER

KNOB

GUARD

COVER

GUARD

COVER

WHEEL

GUARD

LOCKING

CLIp

DUST pORT

LOCK NUT

DIAMOND

WHEEL

OpEN

HERE

VACUUM

HOSE

ADApTER

(OpTIONAL)

Fig. 5

Fig. 4

BACKING

FLANGE

SpINDLE

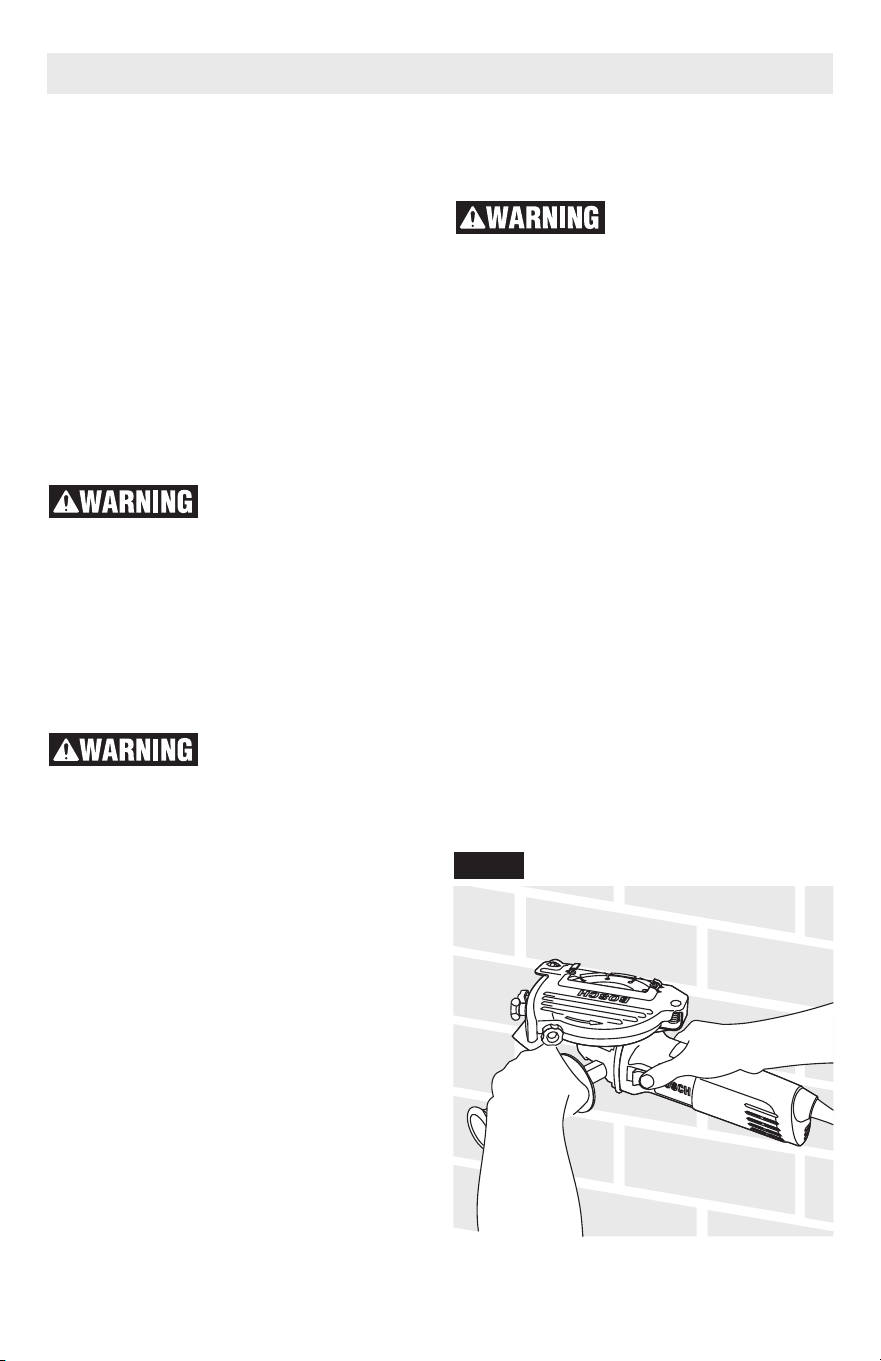

Operating Instructions

Adjustable Depth Stop

Your tool is equipped with an adjustable stop.

Your cutting depth can be pre-set and/or re-

peated by using the depth stop (Fig. 1).

1. Loosen the depth stop lock knob.

2. Depress adjustable depth stop button, move

to desired position on depth bracket, and re-

lease button to secure stop in place.

3. Place foot against workpiece, push down on

tool until it stops.

4. To secure and hold foot and guard as-

sembly at desired depth of cut. Move foot to

desired depth of cut and securely tighten the

depth stop lock knob.

Tuckpointing Guard

Tuckpointing guard

must be attached when

using abrasive wheels including Diamond

wheels. Always keep guard between you

and your work while operating this tool.

Position the guard such that the dust port

does not interfere with the On/Off switch.

The GWS13-52TG can only be used with the

tuckpointing guard provided.

Slide On-Off Switch With Lock

Hold the tool with both

hands while starting the

tool, since torque from the motor can

cause the tool to twist.

The tool is switched “ON” by the switch button

located at the side of the motor housing. The

switch can be locked in the “ON” position, a

convenience for long grinding operations.

TO TURN THE TOOL “ON” without locking

it, slide the switch button forward by applying

pressure ONLY at the REAR portion of the

button. When pressure is released the switch

button will snap to “OFF” position.

TO LOCK THE SWITCH “ON”, slide the switch

button forward and press “IN” the FRONT por-

tion.

TO UNLOCK THE SWITCH, simply press

and release the REAR portion of the button.

Switch is spring loaded and will snap back au-

tomatically.

Start the tool before applying to work and let

the tool come to full speed before contacting

the workpiece. Lift the tool from the work be-

fore releasing the switch. DO NOT turn the

switch “ON” and “OFF” while the tool is under

load; this will greatly decrease the switch life.

Dust Extraction

This tool must only be

used with a dust extrac-

tion system. Always wear approved dust

mask.

Your tool is equipped with a dust port for dust

extraction. To use this feature, insert adapter

into dust port (Fig. 2), then insert vacuum

hose (optional accessory) into the adapter

and connect the opposite end of the hose to a

shop vacuum cleaner.

Always make sure the vacuum cleaner that

you use is designed for extraction of masonry

dust.

Auxiliary Handle

The auxiliary handle, used to guide and bal-

ance the tool can be bolted to either side of

the spindle housing depending on personal

preference and comfort. Always use the auxil-

iary handle for maximum control and ease of

operation.

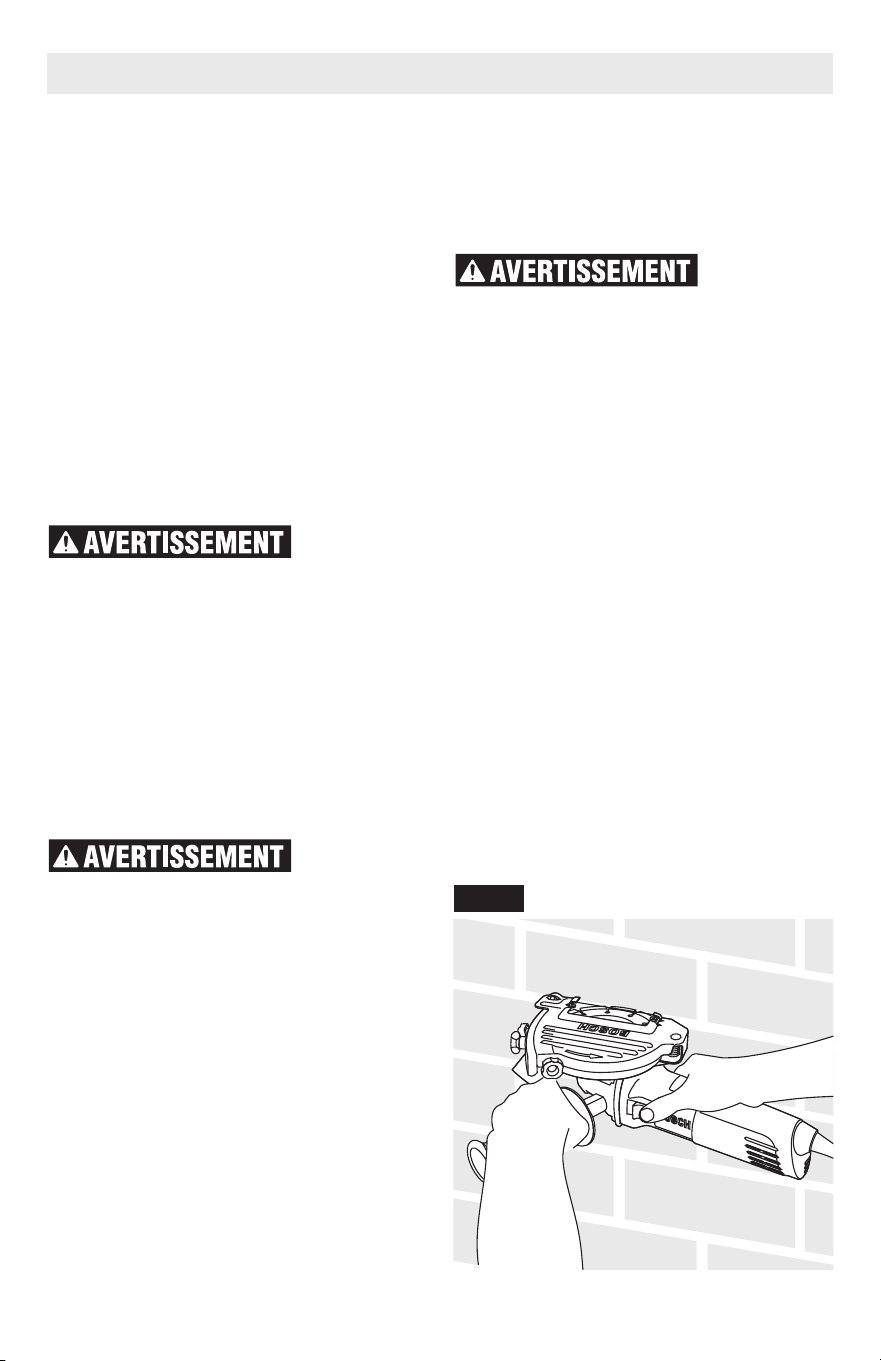

Tuckpointing

This tool is intended to be used as a tuckpoint-

er. It is used to remove deteriorating mortar

joints so that they can be replaced with new

mortar.

For best tuckpointing results use 1/4” thick dry

diamond segmented wheel.

Fig. 6

Use the adjustable depth stop to obtain the

desired depth of mortar removal. The tuck-

pointer is held with the guard window facing

upward so that the user can easily see the

joint during operation.

Allow the tool to reach full speed before apply-

ing it to the workpiece surface.

Hold the tool with both hands and apply the

abrasive wheel to the mortar surface.

Diamond Wheels

Do not use water when

cutting with this tool.

The tool is not designed for water and electric

shock may occur.

If this tuckpointer is being

used as a small abrasive

cutoff machine, the tool is only approved for

cutting or scoring masonry products like:

Concrete, cinder blocks, bricks, and stone.

Use Type 41/1A dry diamond wheels for cut-

ting masonry and concrete. Dry diamond

wheels stay cooler, clog less and last longer.

1. Before running a cut-off machine, inspect

the cutting wheel for chips or cracks. Re-

place bad wheels immediately. New wheels

should be run in at no load for at least a

minute in the direction away from the pres-

ence of other people. Imperfect wheels will

normally break apart during this time.

2. An abrasive cut-off machine must NEVER

be operated without the attached guard se-

curely in place. The guard should be rotated

into the position where maximum protection

is provided for the operator from sparks and

wheel periphery.

3. Proper apparel for operating the tool in-

cludes eye protection, leather gloves and

dust mask.

4. With the tool in the “OFF” position, become

familiar with handling the tool. Control the

head of the tool with the side handle. Con-

trol the cutting edge of the wheel with the

switch handle. Always use both hands when

operating the tool.

5. Never drop the tool. Set the tool down gen-

tly, but never on the wheel.

6. CUTTING CONCRETE will throw large

amounts of dust into the surrounding area.

Protective dust masks are required for

breathing protection for the operator and

other nearby workers.

7. It is not recommended to use this tool over-

head or in any position that would not allow

proper control. Ladders are not considered

solid support structures.

8. Avoid overloading tool. Do not allow the

wheel to bind or stall. Many cuts, espe-

cially into solid concrete, require successive

passes. Do not expose any more abrasive

wheel than necessary to cut with normal

amount of pressure applied to tool. Begin

cutting from the edge of the material, only

plunging to a depth of one diamond wheel

segment. Cutting too deeply at one time

does not allow dust to clear fully and erodes

/thins body of wheel. Do not force the tool;

load it normally. Depending on material

hardness and density, make successively

deeper passes until cut is complete.

Constant Response Circuitry

The internal electronic feedback system

provides a “soft start”, which will reduce the

stresses that occur from a high torque start.

The system also helps to keep the no load

speed virtually constant between no-load and

load conditions.

Overload Protection

Your tool is equipped with overload protection

to protect the motor. If the tool stops during

operation TURN OFF SWITCH IMMEDIATE-

LY and allow the motor to cool for about 30

seconds by running at no-load. If the overload

protection stops the tool repeatedly, exces-

sive force is causing the tool to overload. Don’t

press so hard and let the tool do the work.

Maintenance

Accessories

Service

Preventive maintenance

performed by unauthor-

ized personnel may result in misplacing of

internal wires and components which

could cause serious hazard. We recom-

mend that all tool service be performed by a

Bosch Factory Service Center or Authorized

Bosch Service Station.

Tool Lubrication

Your Bosch tool has been properly lubricated

and is ready to use. It is recommended that

tools with gears be regreased with a special

gear lubricant at every brush change.

Carbon Brushes

The brushes and commutator in your tool

have been engineered for many hours of de-

pendable service. To maintain peak efficiency

of the motor, we recommend every two to six

months the brushes be examined. Only genu-

ine Bosch replacement brushes specially de-

signed for your tool should be used.

Bearings

After about 300-400 hours of operation, or

at every second brush change, the bearings

should be replaced at Bosch Factory Service

Center or Authorized Bosch Service Station.

Bearings which become noisy (due to heavy

load or very abrasive material cut ting) should

be replaced at once to avoid overheating or

motor failure.

Cleaning

To avoid accidents, al-

ways disconnect the

tool from the power supply before cleaning

or performing any maintenance.

Ventilation openings and switch levers must

be kept clean and free of foreign matter. Do

not attempt to clean by inserting pointed ob-

jects through openings.

Certain cleaning agents

and solvents damage

plastic parts. Some of these are: gasoline,

carbon tetrachloride, chlorinated cleaning sol-

vents, ammonia and household detergents

that contain ammonia.

Service Minder™ Brushes

Eliminates quess work, stops the tool when

preventive maintenance is required.

If an extension cord is

necessary, a cord with

adequate size conductors that is capable

of carrying the current necessary for your

tool must be used. This will prevent exces-

sive voltage drop, loss of power or overheat-

ing. Grounded tools must use 3-wire extension

cords that have 3-prong plugs and recepta-

cles.

NOTE: The smaller the gauge number, the

heav ier the cord.

Recommended Sizes of Extension Cords

120 Volt Alternating Current Tools

Tool’s

Ampere

Rating

Cord Length in Feet

Cord Length in Meters

25 50 100 150

15 30 60 120

Cord Size in A.W.G. Wire Sizes in mm

3-6 18 16 16 14 .75 .75 1. 5 2.5

6-8 18 16 14 12 .75 1. 0 2.5 4.0

8-10 18 16 14 12 .75 1. 0 2.5 4.0

10-12 16 16 14 12 1. 0 2.5 4.0 —

12-16 14 12 — — — — — —

Veuillez lire tous les avertissements et toutes les consignes de sécurité.

Si l’on n’observe pas ces avertissements et ces consignes de sécurité, il ex-

iste un risque de choc électrique, d’incendie et/ou de blessures corporelles graves.

CONSERVEZ TOUS LES AVERTISSEMENTS ET TOUTES LES CONSIGNES DE SÉCURITÉ pOUR

RÉFÉRENCE FUTURE.

Dans les avertissements, le terme « outil électroportatif » se rapporte à votre outil branché sur le secteur (avec fil)

ou à votre outil alimenté par piles (sans fil).

Sécurité du lieu de travail

Maintenez le lieu de travail propre et bien éclairé.

Les risques d’accident sont plus élevés quand on tra-

vaille dans un endroit encombré ou sombre.

N’utilisez pas d’outils électroportatifs dans des

atmosphères explosives, comme par exemple en

présence de gaz, de poussières ou de liquides in-

ammables. Les outils électroportatifs produisent

des étincelles qui risquent d’enflammer les poussières

ou les vapeurs.

Éloignez les enfants et les visiteurs quand vous vous

servez d’un outil électroportatif. Vous risquez une

perte de contrôle si on vous distrait.

Sécurité électrique

Les ches des outils électroportatifs doivent cor-

respondre à la prise. Il ne faut absolument jamais

modier la che. N’utilisez pas d’adaptateur de prise

avec des outils électroportatifs munis d’une che de

terre. Le risque de choc électrique est moindre si on

utilise une fiche non modifiée sur une prise qui lui cor-

respond.

Évitez tout contact du corps avec des surfaces reliées

à la terre tels que tuyaux, radiateurs, gazinières ou

réfrigérateurs. Le risque de choc électrique augmente

si votre corps est relié à la terre.

N’exposez pas les outils électroportatifs à la pluie ou

à l’humidité. Si de l’eau pénètre dans un outil électro-

portatif, le risque de choc électrique augmente.

Ne maltraitez pas le cordon. Ne vous en servez ja-

mais pour transporter l’outil électroportatif, pour le

tirer ou pour le débrancher. Éloignez le cordon de

la chaleur, des huiles, des arêtes coupantes ou des

pièces mobiles. Les cordons abîmés ou emmêlés

augmentent les risques de choc électrique.

Si vous utilisez un outil électroportatif à l’extérieur,

employez une rallonge conçue pour l’extérieur. Ces

rallonges sont faites pour l’extérieur et réduisent le ris-

que de choc électrique.

S’il est absolument nécessaire d’utiliser l’outil

électroportatif dans un endroit humide, utilisez une

alimentation protégée par un disjoncteur de fuite de

terre (GFCI). L’utilisation d’un disjoncteur GFCI réduit

les risques de choc électrique.

Sécurité personnelle

Restez concentré, faites attention à ce que vous

faites, et servez-vous de votre bon sens lorsque vous

utilisez un outil électroportatif. N’employez pas

d’outils électroportatifs quand vous êtes fatigué ou

sous l’emprise de drogues, d’alcool ou de médica-

ments. Quand on utilise des outils électroportatifs, il

suffit d’un moment d’inattention pour causer des bles-

sures corporelles graves.

Utilisez des équipements de sécurité personnelle.

portez toujours une protection oculaire. Le port

d’équipements de sécurité tels que des masques

antipoussières, des chaussures de sécurité antidéra-

pantes, des casques de chantier et des protecteurs

d’oreilles dans des conditions appropriées réduira le

risque de blessure corporelle.

Évitez les démarrages intempestifs. Assurez-vous

que l’interrupteur est dans la position arrêt (Off)

avant de brancher l’outil dans une prise de courant

et/ou un bloc-piles, de le ramasser ou de le trans-

porter. Le transport d’un outil électroportatif avec le

doigt sur la gâchette ou le branchement de cet outil

quand l’interrupteur est en position de marche (ON) est

une invite aux accidents.

Enlevez toutes les clés de réglage avant de mettre

l’outil électroportatif en marche. Si on laisse une clé

sur une pièce tournante de l’outil électroportatif, il y a

risque de blessure corporelle.

Ne vous penchez pas excessivement. Conservez

toujours une bonne assise et un bon équilibre. Ceci

vous permettra de mieux maîtriser l’outil électroporta-

tif dans des situations inattendues.

Habillez-vous de manière appropriée. Ne portez

pas de vêtements amples ou de bijoux. Attachez les

cheveux longs. N’approchez pas les cheveux, les

vêtements ou les gants des pièces en mouvement.

Les vêtements amples, les bijoux ou les cheveux longs

risquent d’être happés par les pièces en mouvement.

Si l’outil est muni de dispositifs permettant le rac-

cordement d’un système d’aspiration et de collecte

des poussières, assurez-vous que ces dispositifs

sont raccordés et utilisés correctement. L’utilisation

d’un dépoussiéreur peut réduire les dangers associés

à l’accumulation de poussière.

Avertissements généraux concernant la sécurité des outils électroportatifs

Utilisation et entretien des outils

électroportatifs

Ne forcez pas sur l’outil électroportatif. Utilisez

l’outil électroportatif qui convient à la tâche à ef-

fectuer. L’outil qui convient à la tâche fait un meilleur

travail et est plus sûr à la vitesse pour lequel il a été

conçu.

Ne vous servez pas de l’outil électroportatif si son

interrupteur ne parvient pas à le mettre en marche

ou à l’arrêter. Tout outil électroportatif qui ne peut pas

être commandé par son interrupteur est dangereux et

doit être réparé.

Débranchez la che de la prise ou enlevez le bloc-

piles de l’outil électroportatif avant tout réglage,

changement d’accessoires ou avant de ranger l’outil

électroportatif. De telles mesures de sécurité préven-

tive réduisent le risque de démarrage intempestif de

l’outil électroportatif.

Rangez les outils électroportatifs dont vous ne vous

servez pas hors de portée des enfants et ne per-

mettez pas à des personnes qui ne connaissent pas

l’outil électroportatif ou qui ignorent ces consignes

de s’en servir. Les outils électroportatifs sont dan-

gereux dans les mains d’utilisateurs inexpérimentés.

Entretenez les outils électroportatifs. Vériez que

les pièces mobiles sont alignées correctement et ne

coincent pas. Vériez qu’il n’y a pas de pièces cas-

sées ou d’autre circonstance qui risquent d’affecter

le fonctionnement de l’outil électroportatif. Si l’outil

est abîmé, faites-le réparer avant de l’utiliser. De

nombreux accidents sont causés par des outils élec-

troportatifs mal entretenus.

Maintenez les outils coupants affûtés et propres.

Les outils coupants entretenus correctement et dotés

de bords tranchants affûtés sont moins susceptibles

de coincer et sont plus faciles à maîtriser.

Utilisez l’outil électroportatif, les accessoires et les

embouts d’outil, etc. conformément à ces instruc-

tions, en tenant compte des conditions de travail

et des travaux à réaliser. L’emploi d’outils électro-

portatifs pour des tâches différentes de celles pour

lesquelles ils ont été prévus peut résulter en une situ-

ation dangereuse.

Entretien

Faites réparer votre outil électroportatif par un

agent de service qualié n’utilisant que des pièces

de rechange identiques. Ceci assure que la sécurité

de l’outil électroportatif est préservée.

Avertissements spéciquement relatifs

aux meuleuses à jointement saillant

a) Le dispositif de protection doit être fermement

xé à l’outil électroportatif et positionné pour un

maximum de sécurité en s’arrangeant pour que la

plus petite portion possible de meule exposée soit

tournée vers l’utilisateur. positionnez-vous, ainsi

que toutes les personnes présentes, à distance du

plan de la meule en rotation. Le dispositif de protec-

tion aide à protéger l’utilisateur contre les fragments de

meule brisés et contre tout risque de contact accidentel

avec la meule.

b) Utilisez seulement des meules à tronçonner dia-

mantées ou composites renforcées pour votre outil

électroportatif. Le simple fait qu’un accessoire puisse

être attaché à votre outil électroportatif ne suffit pas à

garantir un fonctionnement sans danger.

c) La vitesse nominale de l’accessoire doit être

au moins égale à la vitesse maximum indiquée sur

l’outil électroportatif. Les accessoires que l’on fait

tourner à une vitesse supérieure à leur vitesse nomi-

nale peuvent se casser et voler en éclats.

d) Les meules ne doivent être utilisées que pour des

opérations pour lesquelles elles ont été conçues. par

exemple : ne meulez pas avec le côté de la meule à

tronçonner. Les meules à tronçonner sont conçues

pour une rectification périphérique et l’application de

forces latérales à ces meules peut les faire éclater.

e) Utilisez toujours des brides de meule non en-

dommagées ayant un diamètre qui convient à la

meule sélectionnée. Des brides de meule appropriées

soutiennent la meule, réduisant ainsi la possibilité que

la meule se casse.

g) Le diamètre externe et l’épaisseur de votre ac-

cessoire doivent être dans les limites de capacité de

votre outil électroportatif. Des accessoires de la mau-

vaise taille ne peuvent pas être adéquatement protégés

ou contrôlés.

h) Les arbres des meules et des brides doivent

être d’une taille qui leur permet d’être ajustés cor-

rectement sur la broche de l’outil électroportatif.

Les meules et les brides qui ont des orifices d’arbre

non compatibles avec la quincaillerie de montage de

l’outil électroportatif seront déséquilibrés, vibreront de

manière excessive et risquent de causer une perte de

contrôle.

i) N’utilisez pas de meules endommagées. In-

spectez les meules avant chaque utilisation pour

vérier qu’elles ne sont ni fêlées, ni ébréchées. Si

vous laissez tomber l’outil ou la meule, vériez qu’il

n’y a pas de dommages ou installez une meule en

bon état. Après l’inspection et l’installation d’une

meule, tenez-vous à distance du plan de la meule en

rotation et demandez à toutes les personnes présen-

tes de faire de même, puis faites fonctionner l’outil

électroportatif à sa vitesse à vide maximale pendant

une minute. Si une meule est endommagée, elle se

cassera habituellement en plusieurs morceaux pendant

cette période de test.

j) portez des équipements de protection person-

nelle. Suivant le travail effectué, portez un masque

de protection, des lunettes à coques ou des lunettes

de sécurité. S’il y a lieu, portez un masque antipous-

sières, des dispositifs de protection de l’ouïe, des

gants et un tablier d’atelier capable d’arrêter des pe-

tits fragments abrasifs ou des fragments de la pièce.

Les dispositifs de protection des yeux doivent pouvoir

arrêter des débris volants produits par diverses opéra-

tions. Le masque antipoussières ou le respirateur doit

être capable de filtrer les particules générées par votre

travail. Une exposition prolongée à un bruit de haute

intensité peut entraîner une perte de l’ouïe.

k) Gardez toutes les personnes présentes à une dis-

tance sûre de l’aire de travail. Toute personne qui en-

tre dans l’aire de travail doit porter des équipements

de protection personnelle. Des fragments d’une pièce

ou d’une meule brisée peuvent être projetés et causer

des blessures au-delà de l’aire d’opération immédiate.

l) Tenez l’outil électroportatif exclusivement au

niveau de ses surfaces de préhension isolées quand

vous réalisez une opération au cours de laquelle

l’accessoire de coupe risque d’entrer en contact

avec des ls électriques dissimulés ou avec son pro-

pre cordon d’alimentation. Quand un accessoire de

coupe entre en contact avec un fil « sous tension »,

cela peut mettre des parties métalliques exposées de

l’outil électroportatif « sous tension » et causer un

choc électrique à l’utilisateur.

m) positionnez le cordon hors de la trajectoire de

l’accessoire en rotation. Si vous perdez contrôle de

l’outil, le cordon d’alimentation risque d’être coupé

ou de s’accrocher, et votre main ou votre bras risque

d’être tiré jusqu’à ce qu’il entre en contact avec la

meule en rotation.

n) Ne posez jamais l’outil électroportatif tant que

l’accessoire n’a pas complètement cessé de tourner.

La meule en rotation risque d’accrocher la surface sur

laquelle elle est posée et de vous faire perdre le con-

trôle de votre outil.

o) Ne laissez pas l’outil électroportatif en marche

quand vous le portez sur le côté. Un contact acciden-

tel avec l’accessoire en rotation risquerait d’accrocher

vos vêtements et d’attirer l’accessoire vers votre corps.

p) Nettoyez régulièrement les prises d’air de l’outil

électroportatif. Le ventilateur du moteur attirera de la

poussière à l’intérieur du boîtier de l’outil et une ac-

cumulation excessive de poudre métallique risque de

causer des dangers électriques.

q) Ne faites pas fonctionner l’outil électroportatif à

proximité de matériaux inammables. Des étincelles

pourraient enflammer ces matériaux.

r) N’utilisez pas d’accessoires qui exigent des

liquides de refroidissement. L’utilisation d’eau ou

d’autres liquides de refroidissement peut entraîner une

électrocution ou un choc électrique.

Cet outil électrique est conçu essentiellement pour

les applications portant sur des jointoiements sail-

lants et pour quelques petites applications de tron-

çonnage de maçonnerie abasive. Lisez tous les aver-

tissements relatifs à la sécurité, les instructions, les

illustrations et les spécications fournies avec cet

outil électrique. Le non-respect de toutes les instruc-

tions figurant ci-après pourrait causer un choc élec-

trique, un incendie et/ou des blessures graves.

Avertissements sur les rebonds et

effets associés.

L’effet de rebond est une réaction soudaine au pince-

ment ou à l’accrochage d’une meule en rotation. Un

tel pincement ou accrochage fait rapidement caler la

meule en rotation, ce qui force l’outil électroportatif

hors de contrôle à aller dans la direction opposée à

celle de la meule à l’emplacement du blocage.

Par exemple, si une meule abrasive est accro-

chée ou pincée par la pièce, le bord de la meule à

l’emplacement du pinçage peut creuser la surface du

matériau et forcer la meule à se « hisser » sur la pièce

ou à être éjectée. La meule peut alors sauter soit en

direction de l’utilisateur, soit dans la direction opposée,

en fonction de la direction du mouvement de la meule

à l’emplacement du pincement. Les meules abrasives

peuvent également se briser dans de telles conditions.

Les rebonds résultent d’une mauvaise utilisation de

l’outil électroportatif et/ou de procédures ou de condi-

tions d’utilisation incorrectes, et ils peuvent être évités

en prenant les précautions nécessaires indiquées ci-

dessous :

a) Maintenez une prise ferme sur l’outil électro-

portatif et positionnez votre bras et le reste de

votre corps de façon à vous permettre de résister

aux forces de rebond. Utilisez toujours la poignée

auxiliaire, quand elle vous a été fournie, pour un

contrôle maximum du rebond ou de la réaction de

couple qui se produit pendant la mise en marche

de l’outil. L’utilisateur peut contrôler les réactions de

couple ou les forces de rebond en prenant les précau-

tions nécessaires.

b) Ne placez jamais votre main à proximité de

l’accessoire en mouvement. L’accessoire risquerait

de rebondir sur votre main.

c) Ne positionnez pas votre corps dans l’alignement

de la meule en rotation. L’effet de rebond projetterait

l’outil dans la direction opposée à celle du mouvement

de la meule à l’emplacement de l’accrochage.

d) Faites particulièrement attention quand vous

travaillez des coins ou des arêtes tranchantes, etc.

Évitez de faire rebondir ou d’accrocher l’accessoire.

Les coins, les arêtes tranchantes et les rebondisse-

ments ont tendance à faire accrocher l’accessoire en

mouvement et à entraîner une perte de contrôle ou un

rebond.

e) N’attachez pas une chaîne de scie, une lame de

sculpture sur bois ou une meule diamantée segmen-

tée avec un écart périphérique de plus de 10 mm

ou une lame de scie dentée. De telles lames causent

fréquemment des rebonds et des pertes de contrôle.

f) Ne bloquez pas la meule et n’appliquez pas une

pression excessive sur celle-ci. Ne tentez pas de

réaliser une coupe d’une profondeur excessive. La

surcharge de la meule augmente sa susceptibilité à la

torsion et au blocage pendant la coupe et la possibilité

d’un effet de rebond ou d’une cassure de la meule.

g) Quand la meule se coince, ou quand vous in-

terrompez une coupe pour une raison quelconque,

mettez l’outil électroportatif à l’arrêt et tenez-le sans

bouger jusqu’à ce que la meule s’arrête complète-

ment. N’essayez jamais de retirer la meule au mi-

lieu d’une coupe tant que la meule tourne toujours;

cela risquerait de provoquer un effet de rebond.

Trouvez la cause du coinçage de la meule et prenez les

mesures nécessaires pour y remédier.

h) Ne recommencez pas votre opération de coupe en

plaçant l’outil directement dans la pièce. permettez

à la meule d’atteindre sa vitesse optimale avant de

la réintroduire prudemment dans la pièce. Si vous

remettez l’outil en marche directement dans la pièce, la

meule risque de se bloquer, de « grimper » sur la pièce

ou de faire un rebond.

i) Soutenez les panneaux ou toute pièce surdimen-

sionnée an de réduire le plus possible le risque de

pincement ou de rebond de la meule. Les pièces de

grande taille ont tendance à fléchir sous leur propre

poids. Des supports doivent être placés sous la pièce

à proximité de la ligne de coupe et près du bord de la

pièce des deux côtés de la meule.

j) Faites particulièrement attention quand vous

exécutez une coupe « en poche » dans des murs déjà

en place ou dans d’autres endroits cachés. Il se peut

que la meule saillante coupe des tuyaux de gaz, des

conduites d’eau, des fils électriques ou des objets qui

risquent d’entraîner un rebond.

Avertissements relatifs à la sécurité pour

les travaux de meulage et de tronçonnage

abrasifs

a) Utilisez seulement des types de meules qui sont

recommandés pour votre outil électrique avec le dis-

positif de protection spécifique conçu pour la meule

sélectionnée. Les meules pour lesquelles l’outil élec-

trique n’a pas été conçu ne peuvent pas être protégées

de façon adéquate et sont donc dangereuses.

b) Le dispositif de protection doit être attaché solide-

ment à l’outil électrique et être positionné de façon à

assurer le maximum de sécurité, pour qu’une partie

aussi petite que possible de la meule soit exposée vers

l’opérateur. Le dispositif de protection aide à proté-

ger l’opérateur contre la projection de fragments de

meules brisées et contre tout contact accidentel avec

la meule.

c) Les meules ne doivent être utilisées que pour les

applications recommandées. Par exemple : ne faites

pas de meulage avec le côté d’une meule à tronçon-

ner. Les meules à tronçonner abrasives sont conçues

pour un meulage périphérique ; des forces appliquées

latéralement sur ces meules pourraient causer leur

éclatement.

d) Utilisez toujours des brides de fixation de meules

non endommagées qui ont la forme et le diamètre

correct pour la meule que vous avez sélectionnée.

De telles brides de fixation des meules supportent les

meules en réduisant le risque de cassure de la meule.

Les brides conçues pour les meules de tronçonnage

peuvent être différentes des brides conçues pour les

meules abrasives.

e) N’utilisez pas de meules usées provenant de grands

outils électriques. Une meule conçue pour un grand

outil électrique n’est pas appropriée pour la vitesse

plus élevée d’un outil plus petit et pourrait éclater.

Avertissements complémentaires spéciques

relatifs à la sécurité pour les travaux de tron-

çonnage de matériaux abrasifs

Ne tentez pas de couper de matériaux de grandes di-

mensions ou des tôles, étant donné que cette machine

n’est pas conçue pour être utilisée spécifiquement

comme une machine de tronçonnage.

N’utilisez pas de meules abrasives de type 1 conçue

pour un meulage standard.

Avertissements supplémentaires concernant la sécurité

L’emploi d’un GFCI et de dispositifs de protection per-

sonnelle tels que gants et chaussures d’électricien en

caoutchouc améliore votre sécurité personnelle.

N’utilisez pas un outil conçu uniquement pour le C.A.

sur une alimentation en C.C. Même si l’outil semble

fonctionner, les composants électriques d’un outil

prévu pour le C.A. tomberont probablement en panne

et risquent de créer un danger pour l’utilisateur.

Maintenez les poignées sèches et exemptes d’huile

et de graisse. On peut ne pas maîtriser un outil élec-

troportatif en toute sécurité quand on a les mains glis-

santes.

Créez un agenda d’entretien périodique pour votre

outil. Quand vous nettoyez un outil, faites attention

de n’en démonter aucune pièce car il est toujours

possible de mal remonter ou de pincer les ls in-

ternes ou de remonter incorrectement les ressorts de

rappel des capots de protection. Certains agents de

nettoyage tels que l’essence, le tétrachlorure de car-

bone, l’ammoniaque, etc. risquent d’abîmer les plas-

tiques.

Risque de blessure pour l’utilisateur. Le cordon

d’alimentation électrique ne doit être réparé que par un

Centre de service usine de Bosch ou par une Station

service agréée de Bosch.

Les travaux à la

machine tel que

ponçage, sciage, meulage, perçage et autres

travaux du bâtiment peuvent créer des poussières

contenant des produits chimiques qui sont des

causes reconnues de cancer, de malformation con-

génitale ou d’autres problèmes reproductifs. Ces

produits chimiques sont, par exemple :

• Le plomb provenant des peintures à base de plomb,

• Les cristaux de silices provenant des briques et du

ciment et d’autres produits de maçonnerie, et

• L’arsenic et le chrome provenant des bois traités chi-

miquement.

Le niveau de risque dû à cette exposition varie avec

la fréquence de ces types de travaux. Pour réduire

l’exposition à ces produits chimiques, il faut travailler

dans un lieu bien ventilé et porter un équipement de

sécurité approprié tel que certains masques à pous-

sière conçus spécialement pour filtrer les particules

microscopiques.

Symboles

IMpORTANT: Certains des symboles suivants peuvent être utilisés sur votre outil. Veuillez les

étudier et apprendre leur signification. Une interprétation appropriée de ces symboles vous

permettra d’utiliser l’outil de façon plus efficace et plus sûre.

Symbol Name Designation/Explanation

V Volts Tension (potentielle)

A Ampères Courant

Hz Hertz Fréquence (cycles par seconde)

W Watt Puissance

kg Kilogrammes Poids

min Minutes Temps

s Secondes Temps

⌀

Diamètre Taille des mèches de perceuse, meules, etc.

Vitesse à vide Vitesse de rotation, à vide

n Vitesse nominale Vitesse maximum pouvant être atteinte

.../min Tours ou mouvements alternatifs

par minute

Tours, coups, vitesse en surface, orbites, etc., par

minute

0 Position d'arrêt Vitesse zéro, couple zéro ...

1, 2, 3, ...

I, II, III,

Réglages du sélecteur Réglages de vitesse, de couple ou de position. Un

nombre plus élevé signifie une vitesse plus grande

Sélecteur variable à l'infini avec

arrêt

La vitesse augmente depuis le réglage 0

Flèche Action dans la direction de la flèche

Courant alternatif Type ou caractéristique du courant

Courant continu Type ou caractéristique du courant

Courant alternatif ou continu Type ou caractéristique du courant

Construction classe II Désigne des outils construits avec double isolation

Borne de terre Borne de mise à la terre

Symbole d'avertissement Alerte l'utilisateur aux messages d’avertissement.

Sceau Li-ion RBRC Désigne le programme de recyclage des piles Li-

ion.

Sceau Ni-Cad RBRC Désigne le programme de recyclage des piles Ni-

Cad.

Symbole de lecture du mode

d’emploi

Alerte l’utilisateur pour lire le mode d’emploi

Symboles (suite)

IMPORTANT: Certains des symboles suivants peuvent être utilisés sur votre outil. Veuillez les

étudier et apprendre leur signification. Une interprétation appropriée de ces symboles vous

permettra d’utiliser l’outil de façon plus efficace et plus sûre.

Symbol Name Designation/Explanation

Symbole de port de lunettes de

sécurité

Alerte l’utilisateur pour qu’il porte des lunettes

de sécurité

Symbole de protection des yeux

et des oreilles

Fait savoir à l’utilisateur qu’il doit porter des dis-

positifs de protection des yeux et des oreilles.

Symbole de protection des yeux

et de l'appareil respiratoire

Fait savoir à l’utilisateur qu’il doit porter des dis-

positifs de protection des yeux et de l’appareil

respiratoire.

Symbole de protection des

yeux, des oreilles et du visage

Fait savoir à l’utilisateur qu’il doit porter des dis-

positifs de protection des yeux, des oreilles et

de l’appareil respiratoire.

Symbole de référencement UL Ce symbole indique que cet outil est reconnu

par Underwriters Laboratories.

Symbole de reconnaissance UL Ce symbole signifie que cet outil est approuvé

par Underwriters Laboratories selon les

normes des États-Unis et du Canada.

Symbole de référencement UL

É.-U. / Canada

Ce symbole signifie que cet outil est approuvé

par l'Association canadienne de normalisation.

Symbole de référencement CSA Ce symbole signifie que cet outil est approuvé

par l'Association canadienne de normalisation.

CUS

Symbole de référencement UL

Canada / É.-U.

Ce symbole signifie que cet outil est approuvé

par l’Association canadienne de normalisation

selon les normes des États-Unis et du Canada.

Symbole de référencement

Intertek

Ce symbole signifie que cet outil est approuvé

par Intertek Testing Services selon les normes

des États-Unis et du Canada.

Description fonctionnelle et spécications

Débranchez la che de la prise de courant avant d’effectuer quelque as-

semblage ou réglage que ce soit ou de changer les accessoires. Ces

mesures de sécurité préventive réduisent le risque d’une mise en marche accidentelle de l’outil.

Meuleuse pour jointoiements saillants

Numéro de modèle : GWS13-52TG

Ampéres : 13.0

Volts AC : 120

Vitesse nominale (RPM), /min : 9300

Filet d’arbre : 5/8”-11

Brides de fixation/Écrous : Bride d’adossement 1600A002TP

Écrou de blocage 1600A002TR

Diamètre et type de la meule : Meuleuse pour jointoiements saillants de 5 po (125 mm)

Meule de tronçonnage diamantée de 5 po (125 mm)

Meule de détection de fissures de 5 po (125 mm)

REMARQUE : Pour les spécifications de l’outil, référez-vous à la plaque signalétique de votre outil.

Fig. 1

MEULEUSE

PRISES D’AIR

BOUTON DE BLOCAGE DU

RÉGLAGE DE PROFONDEUR

ÉCHELLE DE

PROFONDEUR

BUTÉE DE PROFONDEUR

RÉGLABLE

POIGNÉE

AUXILIAIRE

SUPPORT DE

STABILISATION

BOUTON DU COUVERCLE

DU PROTECTEUR

BOUTON DE L’INTERRUPTEUR

BLOCAGE

DE L’ARBRE

ORIFICE

POUSSIÈRES

Installation du protecteur de la meuleuse pour

jointoiements saillants

L’outil est fourni avec le dispositif de protection pour

le jointoiement saillant complètement assemblé.

Cependant, s’il est nécessaire de procéder à des

réglages de ce dispositif de protection, suivez ces

instructions.

Retrait du dispositif de protection :

1. Débranchez l’outil de sa source d’alimentation élec-

trique.

2. Dévissez la poignée auxiliaire.

3. Faites tourner le protecteur jusqu’à ce que les

flèches sur le protecteur et le col de l’arbre soient

alignées.

4. Retirez le protecteur du col de l’arbre.

pour rattacher le protecteur (Fig. 2) :

1. Débranchez l’outil de sa source d’alim entation élec-

trique.

2. Positionnez le protecteur sur le col de l’arbre de telle

façon que les flèches sur le protecteur et sur le col

de l’arbre soient alignées.

3. Faites glisser le protecteur sur le col de l’arbre,

faites tourner le protecteur jusqu’à ce que le support

de stabilisation et le trou pour la poignée auxiliaire

soient alignés.

4. Vissez la poignée auxiliaire pour sécuriser le pro-

tecteur sur l’outil.

5. Positionnez toujours le protecteur de la roue entre

l’opérateur et l’ouvrage, et dirigez les étincelles dans

le sens opposé à celui de l’opérateur (Fig. 3).

Assemblage

pROTÈGE-

MEULE

MEULEUSE

FLÈCHES

Fig. 3

INTERRUpTEUR

COULISSANT

Fig. 2

Montage et démontage des meules

1. Desserrez et enlevez le bouton de blocage du cou-

vercle du protecteur (Fig. 3)

2. Poussez la portion surélevée du couvercle du pro-

tecteur située près du clip de blocage (Fig. 3) dans le sens

de la flèche pour débloquer le couvercle du protecteur, et

écartez ce dernier en le faisant pivoter. (Fig. 4).

3. Placez la bride d’adossement (fourni avec le pro-

tecteur) sur l’arbre (Fig. 4). Faites tourner la bride jusqu’à

ce qu’elle soit solidement en place à la base de l’arbre.

4. Placez la roue sur l’arbre et alignez le trou pour

l’arbre de la meule sur l’épaulement de l’écrou de

blocage (fourni avec le protecteur).

5. Serrez l’écrou de blocage en vous servant de la clé à

écrou de blocage fournie tout en maintenant en place

le dispositif de blocage de l’arbre.

6. Ramenez le couvercle du protecteur à sa position

initiale et encliquetez-le dans le clip pour le maintenir

en place (Fig. 3).

7. Remontez le bouton du couvercle du protecteur et

serrez fermement ce dernier (Fig. 3).

pour le retirer, inversez la procédure.

Fig. 4

FENÊTRE

D’OBSERVATION

BOUTON DU

COUVERCLE DE

pROTECTEUR

COUVERCLE DU

pROTECTEUR

DE MEULE

CLIp DE

BLOCAGE

ORIFICE DE

DÉpOUSSIÉRAGE

ÉCROU DE

BLOCAGE

MEULE À

DIAMANT

BRIDE

ARBRE

OUVRIR

ICI

ADApTATEUR

pOUR TUYAU

D’ASpIRATION

(FACULTATIF)

Fig. 5

COUVERCLE DU

pROTECTEUR

Consignes de fonctionnement

Butée de profondeur réglable

Votre outil est muni d’une butée de profondeur régla-

ble. Vous pouvez l’utiliser pour pré-régler ou répéter la

profondeur de coupe (Fig. 1).

1. Desserrez le bouton de blocage de la butée de pro-

fondeur.

2. Appuyez sur le bouton de butée de profondeur ré-

glable, mettez-le dans la position désirée sur le support

de profondeur et relâchez le bouton pour fixer la butée

en place.

3. Placez le sabot contre la pièce, appuyez sur l’outil

jusqu’à ce qu’il bute.

4. Pour fixer et maintenir l’ensemble de sabot et pro-

tecteur à la profondeur de coupe désirée, mettez le

sabot à la profondeur de coupe désirée et serrez ferme-

ment le bouton de blocage de la butée de profondeur.

protecteur de la meuleuse pour

jointoiements saillants

Le dispositif de

protection pour le

jointoiement saillant doit être attaché lors de

l’utilisation de meules abrasives, y compris les

meules diamantées. Veillez à ce que le dispositif de

protection soit toujours placé entre votre ouvrage et

vous pendant votre utilisation de cet outil.

Positionnez le protecteur de telle sorte que l’orifice

de dépoussiérage n’affecte pas le fonctionnement de

l’interrupteur de marche-arrêt.

Le modèle GWS13-52TG ne peut être utilisé qu’avec le

protecteur pour jointoiements saillants fourni.

Interrupteur de marche/arrêt coulissant

avec dispositif de verrouillage

Tenez l’outil à

deux mains à la

mise en marche car le couple du moteur peut trans-

mettre une certaine torsion.

L’outil se met en marche à l’aide du bouton

d’interrupteur situé sur le côté du carter du moteur.

L’interrupteur peut être bloqué en position de marche,

fonction commode pour les longues opérations de rec-

tification.

Pour mettre l’outil en marche sans le verrouiller, glis-

sez l’interrupteur vers l’avant en appuyant SEULE-

MENT sur la partie ARRIÈRE du bouton. Au relâche-

ment, le bouton retournera à la position d’arrêt.

POUR BLOQUER L’INTERRUPTEUR EN MARCHE, glis-

sez l’interrupteur vers l’avant et appuyez sur la partie

AVANT du bouton.

POUR DÉBLOQUER L’INTERRUPTEUR, appuyez sim-

plement sur la partie ARRIÈRE du bouton et relâchez-le

aussitôt. Étant donné que l’interrupteur est à ressort, il

reviendra automatiquement.

Mettez l’outil en marche avant de le poser sur la pièce.

De même, soulevez-le avant d’en relâcher l’interrupteur.

Pour prolonger la durée de vie de l’interrupteur, évitez

de le mettre sous tension et hors tension pendant que

l’outil est à l’oeuvre.

Extraction de la poussière

Cet outil ne doit

être utilisé

qu’avec un système d’extraction de la poussière.

portez toujours un système agréé de protection res-

piratoire.

Votre outil est pourvu d’un orifice de dépoussiérage

pour l’extraction de la poussière. Pour utiliser ce sys-

tème, insérez l’adaptateur dans l’orifice de dépous-

siérage (Fig. 2), ensuite insérez le tuyau d’aspiration

(accessoire en option) dans l’adaptateur et raccordez

son autre extrémité sur un aspirateur d’atelier.

Assurez-vous toujours que l’aspirateur que vous uti-

lisez est conçu pour l’extraction de poussière de ma-

çonnerie.

poignée auxiliaire

La poignée auxiliaire, qui est utilisée pour guider et

équilibrer l’outil, doit être sécurisée sur le côté de

l’outil qui n’est pas face au mur. Utilisez toujours la

poignée auxiliaire afin d’augmenter le contrôle et la fa-

cilité de fonctionnement.

Meuleuse pour jointoiements saillants

Cet outil est prévu pour décaper les jointoiements sail-

lants. On s’en sert pour enlever les joints de mortier

détériorés afin de les remplacer avec du mortier frais.

Pour obtenir un rejointoiement de bonne qualité utili-

sez une meule diamantée segmentée pour travail à sec

de 1/4 po d’épaisseur.

Utilisez la butée de profondeur réglable pour obtenir

Fig. 6

la profondeur désirée de mortier à enlever. La meu-

leuse pour jointoiements saillants est tenue avec la

fenêtre du protecteur orientée vers le haut de façon

que l’utilisateur puisse voir facilement le joint pendant

l’opération.

Laissez l’outil atteindre sa pleine vitesse avant de

l’appliquer sur la surface à travailler.

Tenez l’outil à deux mains et appuyez la meule contre

la surface du mortier.

Meules diamantées

N’utilisez pas

d’eau lorsque

vous coupez avec cet outil. L’outil n’est pas conçu

pour un emploi avec de l’eau, et il existe un risque de

choc électrique.

Si on désire utiliser

cette meuleuse pour

jointoiements saillants en tant que petite tronçonneuse

à disque, elle n’est homologuée que pour couper les

matériaux de maçonnerie suivants :

Béton, parpaings, briques et pierre.

Utilisez des meules à diamant sèches de type 41/1A

pour couper la maçonnerie et le béton. Les meules

diamantées sèches restent plus fraîches, se colmatent

moins et durent plus longtemps.

1. Avant de mettre une machine à tronçonner en

marche, inspectez la meule de tronçonnage pour y

relever tout éclat ou fissure. Remplacez les meules

défectueuses immédiatement. Il faut faire fonction-

ner les meules neuves à vide pendant au moins une

minute dans le sens opposé à celui où se trouvent

des gens. Les meules imparfaites voleront normale-

ment en éclats durant cette période.

2. Une machine de tronçonnage abrasive ne doit JA-

MAIS être utilisée sans que le protecteur ne soit

solidement attaché à sa place. Le protecteur doit

être tourné à la position à laquelle une protection

maximale est assurée pour l’opérateur contre les

étincelles et la périphérie de la meule.

3. Portez des vêtements appropriés pour utiliser cet

outil, notamment des lunettes de protection des

yeux, des gants en cuir et un masque antipoussière.

4. Avec l’outil en position d’arrêt, familiarisez-vous

avec le maniement de l’outil. Contrôlez la tête

de l’outil à l’aide de la poignée latérale. Contrôlez

le tranchant de la meule à l’aide de la poignée de

l’interrupteur. Servez-vous toujours de vos deux

mains pour utiliser l’outil.

5. Ne faites jamais tomber l’outil. Posez l’outil délicate-

ment, mais jamais sur la meule.

6. LA COUPE DU BÉTON projettera de grandes quanti-

tés de poussière dans les environs. Des masques de

protection contre la poussière sont nécessaires pour

protéger la respiration de l’opérateur et d’autres per-

sonnes travaillant à proximité.

7. Il n’est pas recommandé d’utiliser cet outil en po-

sition surélevée ou dans toute autre position qui

ne permettrait pas de le contrôler totalement. Les

échelles ne sont pas considérées comme des struc-

tures de soutien suffisamment solides.

8. Évitez de surcharger l’outil. Ne laissez pas la meule

se gripper ou se coincer. Bon nombre de coupes,

surtout dans le béton massif, nécessitent des

passes successives. N’exposez pas plus de meule

abrasive que nécessaire pour couper avec un degré

normal de pression exercée sur l’outil. Commencez

à couper depuis le bord du matériau et ne plongez

que jusqu’à une profondeur d’un segment de meule

diamantée. Si vous coupez trop profondément en

une seule passe, la poussière ne pourra pas être dis-

sipée assez vite et le corps de la meule sera érodé/

aminci. Suivant la dureté et la densité du matériau,

faites des passes successivement plus profondes

jusqu’à ce que la coupe soit terminée.

Circuit d’asservissement

« réponse constante »

Le dispositif de réaction interne assure un « départ en

douceur », réduisant ainsi les contraintes que procure

un départ à couple élevé. Le système aide également à

garder la vitesse à vide essentiellement constante entre

les conditions à vide et de charge.

protection contre la surcharge

Votre outil est équipé d’une protection contre la sur-

charge afin de protéger le moteur. Si l’outil s’arrête

durant le fonctionnement, METTEZ L’INTERRUPTEUR

À L’ARRÊT IMMÉDIATEMENT et laissez le moteur re-

froidir pendant environ 30 secondes en fonctionnant à

vide. Si la protection contre la surcharge arrête l’outil

à plusieurs reprises, une force excessive cause la sur-

charge de l’outil. N’exercez pas une pression aussi

forte et laissez l’outil faire le travail.

Entretien

Service après-vente

IL N’EXISTE À

L’INTÉRIEUR AU-

CUNE pIÈCE SUSCEpTIBLE D’ÊTRE ENTRE TENUE

pAR L’UTILISATEUR. L’entretien préventif exécuté

par des personnes non autorisés peut entraîner un

positionnement erroné des composants et des ls

internes, ce qui peut présenter de graves dangers.

Nous recommandons de confier toute intervention

d’entretien sur l’outil à un centre de service-usine

Bosch ou à un centre de service après-vente Bosch

agréé. TECHNI CIENS : Débranchez l’outil et/ou le

chargeur de la source de courant avant d’effectuer une

opération d’entretien.

Graissage de l’outil

Votre outil Bosch a été convenablement graissé et est

prêt à utiliser. Il est recommandé que les outils à en-

grenages soient regraissés avec une graisse spéciale à

l’occasion de tout remplacement de balais.

Balais de charbon

Les balais et le collecteur de votre outil ont été con-

çus pour donner plusieurs heures de fonctionnement

sans aléas. Pour permettre au moteur de fonctionner

aussi efficacement que possible, nous recommandons

d’examiner les balais tous les deux à six mois. Vous

ne devriez utiliser que les balais de rechange d’origine

Bosch qui conviennent spécialement à votre outil.

Roulements

Après environ 300 à 400 heures d’utilisation, ou à tous

les deux remplacements des balais, il faudrait con-

fier le remplacement des roulements à un centre de

service-usine Bosch ou à un centre de service après-

vente Bosch agréé. Les roulements qui sont devenus

bruyants (à cause de sciage de matériaux très abrasifs

ou de durs efforts) devraient être remplacés immédi-

atement pour éviter la surchauffe et la défaillance du

moteur.

Nettoyage

pour éviter les

accidents, dé-

branchez toujours l’outil et/ou le chargeur de la

source de courant avant de nettoyer.

Gardez les prises d’air et les interrupteurs propres et

libres de débris. N’essayez pas de les nettoyer en in-

troduisant des objets pointus dans leurs ouvertures.

Certains agents de

nettoyage et certains

dissolvants abîment les pièces en plastique. Parmi

ceux-ci on peut citer : l’essence, le tétrachlorure de

carbone, les dissolvants de nettoyage chlorés,

l’ammoniaque ainsi que les détergents domestiques

qui en contiennent.

Balais service minder™

Facilitent l’entretien préventif en arrêtant l’outil quand

c’est nécessaire.

Accessoires

Si un cordon de

rallonge s’avère

nécessaire, vous devez utiliser un cordon avec con-

ducteurs de dimension adéquate pouvant porter le

courant nécessaire à votre outil. Ceci préviendra une

chute excessive de tension, une perte de courant ou

une surchauffe. Les outils mis à la terre doivent utiliser

des cordons de rallonge trifilaires pourvus de fiches à

trois broches ainsi que des prises à trois broches.

REMARQUE : Plus le calibre est petit, plus le fil est

gros.

Dimensions recommandées pour les rallonges

Outils de 120 volts à courant alternatif

Intensité

nominale

de l’outil

Longueur en pieds Longueur en mètres

25 50 100 150 15 30 60 120

Calibre A.W.G. Calibre en mm

3-6 18 16 16 14 .75 .75 1.5 2.5

6-8 18 16 14 12 .75 1.0 2.5 4.0

8-10 18 16 14 12 .75 1.0 2.5 4.0

10-12 16 16 14 12 1.0 2.5 4.0 —

12-16 14 12 — — — — — —

Advertencias generales de seguridad para herramientas mecánicas

Seguridad del área de trabajo

Mantenga el área de trabajo limpia y bien ilumina-

da. Las áreas desordenadas u oscuras invitan a que se

produzcan accidentes.

No utilice herramientas mecánicas en atmósferas

explosivas, como por ejemplo en presencia de líqui-

dos, gases o polvos inamables. Las herramientas

mecánicas generan chispas que pueden incendiar el

polvo o los vapores.

Mantenga alejados a los niños y a las personas que

estén presentes mientras esté utilizando una herra-

mienta mecánica. Las distracciones pueden hacerle

perder el control de la herramienta.

Seguridad eléctrica

Los enchufes de las herramientas mecánicas deben

coincidir con el tomacorriente. No modique nunca

el enchufe de ningún modo. No use enchufes adap-

tadores con herramientas mecánicas conectadas a

tierra (puestas a tierra). Los enchufes no modificados

y los tomacorrientes coincidentes reducirán el riesgo

de sacudidas eléctricas.

Evite el contacto del cuerpo con las supercies co-

nectadas o puestas a tierra, tales como tuberías, ra-

diadores, estufas y refrigeradores. Hay un aumento

del riesgo de sacudidas eléctricas si el cuerpo del op-

erador se conecta o pone a tierra.

No exponga las herramientas mecánicas a la lluvia

o a condiciones mojadas. La entrada de agua en una

herramienta mecánica aumentará el riesgo de que se

produzcan sacudidas eléctricas.

No maltrate el cordón de energía. No use nunca el

cordón para transportar la herramienta mecánica,

tirar de ella o desenchufarla. Mantenga el cordón

alejado del calor, el aceite, los bordes alados o las

piezas móviles. Los cordones dañados o engancha-

dos aumentan el riesgo de que se produzcan sacudidas

eléctricas.

Cuando utilice una herramienta mecánica en el exte-

rior, use un cordón de extensión adecuado para uso

a la intemperie. La utilización de un cordón adecuado

para uso a la intemperie reduce el riesgo de que se

produzcan sacudidas eléctricas.

Si es inevitable utilizar una herramienta mecánica

en un lugar húmedo, utilice una fuente de energía

protegida por un interruptor de circuito accionado

por corriente de pérdida a tierra (GFCI). El uso de un

GFCI reduce el riesgo de sacudidas eléctricas.

Seguridad personal

Manténgase alerta, fíjese en lo que está haciendo

y use el sentido común cuando esté utilizando una

herramienta mecánica. No use una herramienta

mecánica cuando esté cansado o bajo la inuencia

de drogas, alcohol o medicamentos. Un momento

de distracción mientras esté utilizando herramientas

mecánicas podría causar lesiones corporales graves.

Use equipo de protección personal. Use siempre

protección de los ojos. El equipo de protección, como

por ejemplo una máscara antipolvo, calzado de se-

guridad antideslizante, casco o protección de oídos,

utilizado para las condiciones apropiadas, reducirá las

lesiones corporales.

Evite el arranque accidental. Asegúrese de que el

interruptor esté en la posición de apagado antes de

conectar la herramienta a la fuente de energía y /

o al paquete de batería, levantar la herramienta o

transportarla. Transportar herramientas mecánicas

con un dedo en el interruptor o suministrar corriente

a herramientas mecánicas que tengan el interruptor en

la posición de encendido invita a que se produzcan ac-

cidentes.

Quite todas las llaves de ajuste o de tuerca antes

de encender la herramienta mecánica. Una llave de

tuerca o de ajuste que se deje colocada en una pieza

giratoria de la herramienta mecánica podría causar le-

siones corporales.

No intente alcanzar demasiado lejos. Mantenga un

apoyo de los pies y un equilibrio apropiados en todo

momento. Esto permite controlar mejor la herramienta

mecánica en situaciones inesperadas.

Vístase adecuadamente. No use ropa holgada ni

alhajas holgadas. Mantenga el pelo, la ropa y los

guantes alejados de las piezas móviles. La ropa

holgada, las alhajas holgadas o el pelo largo pueden

quedar atrapados en las piezas móviles.

Si se proporcionan dispositivos para la conexión

de instalaciones de extracción y recolección de

polvo, asegúrese de que dichas instalaciones es-

tén conectadas y se usen correctamente. El uso de

dispositivos de recolección de polvo puede reducir los

peligros relacionados con el polvo.

Uso y cuidado de las herramientas

mecánicas

No fuerce la herramienta mecánica. Use la her-

ramienta mecánica correcta para la aplicación que

Lea todas las advertencias de seguridad y todas las instrucciones. Si no se

siguen las advertencias e instrucciones, el resultado podría ser sacudidas eléctri-

cas, incendio y/o lesiones graves.

GUARDE TODAS LAS ADVERTENCIAS E INSTRUCCIONES pARA REFERENCIA FUTURA

a expresión “herramienta mecánica” en las advertencias se refiere a su herramienta mecánica alimentada por la

red eléctrica (herramienta alámbrica) o su herramienta mecánica alimentada por baterías (herramienta inalám-

brica).

Advertencias de seguridad especícas para rejuntadoras-amoladoras

desee realizar. La herramienta mecánica correcta hará

el trabajo mejor y con más seguridad a la capacidad

nominal para la que fue diseñada.

No use la herramienta mecánica si el interruptor no

la enciende y apaga. Toda herramienta mecánica que

no se pueda controlar con el interruptor es peligrosa y

debe ser reparada.

Desconecte el enchufe de la fuente de energía y/o el

paquete de batería de la herramienta mecánica an-

tes de hacer cualquier ajuste, cambiar accesorios o

almacenar herramientas mecánicas. Dichas medidas

preventivas de seguridad reducen el riesgo de arrancar

accidentalmente la herramienta mecánica.

Guarde las herramientas mecánicas que no esté us-

ando fuera del alcance de los niños y no deje que

personas que no estén familiarizadas con la herra-

mienta mecánica o con estas instrucciones utilicen

la herramienta. Las herramientas mecánicas son peli-

grosas en manos de usuarios que no hayan recibido

capacitación.

Mantenga las herramientas mecánicas. Compruebe

si hay piezas móviles desalineadas o que se atoran,

si hay piezas rotas y si existe cualquier otra situ-

ación que podría afectar el funcionamiento de la

herramienta mecánica. Si la herramienta mecánica

está dañada, haga que la reparen antes de usarla.

Muchos accidentes son causados por herramientas

mecánicas mantenidas deficientemente.

Mantenga las herramientas de corte aladas y lim-

pias. Es menos probable que las herramientas de corte

mantenidas apropiadamente, con bordes de corte afi-

lados, se atoren, y dichas herramientas son más fáciles

de controlar.

Utilice la herramienta mecánica, los accesorios, las

brocas de la herramienta, etc., de acuerdo con estas

instrucciones, teniendo en cuenta las condiciones de

trabajo y el trabajo que se vaya a realizar. El uso de

la herramienta mecánica para operaciones distintas a

aquéllas para las que fue diseñada podría causar una

situación peligrosa.

Servicio de ajustes y reparaciones

Haga que su herramienta mecánica reciba servicio

de un técnico de reparaciones calicado, utilizando

únicamente piezas de repuesto idénticas. Esto ase-

gurará que se mantenga la seguridad de la herramienta

mecánica.

a) El protector suministrado con la herramienta se

debe instalar rmemente en la herramienta mecáni-

ca y se debe posicionar de manera que brinde la

máxima seguridad, para que la cantidad de rueda

que esté expuesta hacia el operador sea mínima.

posiciónese usted y posicione a las personas que

estén presentes alejándose del plano de la rueda

que gira. El protector ayuda a proteger al operador

contra los fragmentos de rueda rota y el contacto ac-

cidental con la rueda.

b) Utilice únicamente ruedas de corte con aglom-

erado reforzadas o de diamante para su herramienta

mecánica. El hecho de que un accesorio se pueda

instalar en su herramienta mecánica no garantiza un

funcionamiento seguro.

c) La velocidad nominal del accesorio debe ser al

menos igual a la velocidad máxima marcada en la

herramienta mecánica. Los accesorios que se hagan

funcionar más rápidamente que su velocidad nominal

se pueden romper y salir despedidos.

d) Las ruedas se deben utilizar solamente para las

aplicaciones recomendadas. por ejemplo: no amu-

ele con el lado de una rueda recortadora. Las ruedas

recortadoras abrasivas están diseñadas para realizar

amolado periférico; las fuerzas laterales aplicadas a

estas ruedas pueden hacer que se rompan en pedazos.

e) Utilice siempre pestañas de rueda no dañadas

que tengan el diámetro correcto para la rueda que

usted seleccione. Las pestañas de rueda apropiadas

soportan la rueda, con lo cual reducen la posibilidad

de que la rueda se rompa.

g) El diámetro exterior y el grosor de su accesorio

deben estar dentro de la capacidad nominal de su

herramienta mecánica. Los accesorios de tamaño

incorrecto no se pueden proteger ni controlar adecua-

damente.

h) El tamaño del eje portaherramienta de las ruedas

y las pestañas debe encajar apropiadamente en el

husillo de la herramienta mecánica. Las ruedas y las

pestañas con agujeros de eje portaherramienta que no

coincidan con los herrajes de montaje de la herramien-

ta mecánica funcionarán desequilibradas, vibrarán ex-

cesivamente y podrían causar pérdida de control.

i) No utilice ruedas que estén dañadas. Antes de

cada uso, inspeccione las ruedas para comprobar

si tienen astilladuras y grietas. Si la herramienta

mecánica o la rueda se cae, realice una inspección

para comprobar si hay daños o instale una rueda que

no esté dañada. Después de inspeccionar e instalar

la rueda, posiciónese usted y posicione a las per-

sonas que estén presentes alejándose del plano de

la rueda que gira y haga funcionar la herramienta

mecánica a la máxima velocidad sin carga durante

un minuto. Normalmente, las ruedas dañadas se

romperán en pedazos durante este tiempo de prueba.

j) Utilice equipo de protección personal. Dependi-

endo de la aplicación, use una careta, anteojos de

seguridad o lentes de seguridad. Según sea apro-

piado, use una máscara antipolvo, protectores de

la audición, guantes y un delantal de taller capaz

de detener pequeños fragmentos de abrasivo o de

la pieza de trabajo. La protección de los ojos debe

ser capaz de detener los residuos que salgan despe-

didos al ser generados por diversas operaciones. La

máscara antipolvo o el respirador debe ser capaz de

filtrar las partículas generadas por la operación que

usted realice. La exposición prolongada a ruido de alta

intensidad puede causar pérdida de audición.

k) Mantenga a las personas presentes a una dis-

tancia segura del área de trabajo. Toda persona que

entre al área de trabajo debe usar equipo de protec-

ción personal. Los fragmentos de la pieza de trabajo

o de una rueda rota pueden salir despedidos y causar

lesiones más allá del área inmediata de operación.

l) Agarre la herramienta mecánica solamente por

las supercies de agarre con aislamiento cuando re-

alice una operación en la que el accesorio de corte

pueda entrar en contacto con cables ocultos o su

propio cordón de energía. Si un accesorio de corte

entra en contacto con un cable “con corriente”, eso

puede hacer que las partes metálicas de la herramienta

mecánica que estén al descubierto “lleven corriente” y

causen descargas eléctricas al operador.

m) posicione el cordón de energía alejado del ac-

cesorio que gira. Si usted pierde el control, el cordón

de energía puede resultar cortado o enganchado y la

mano o el brazo del operador pueden ser arrastrados

hasta la rueda que gira.

n) No deje nunca la herramienta mecánica en ningún

lugar hasta que el accesorio se haya detenido por

completo. La rueda que gira se puede enganchar en

la superficie y tirar de la herramienta mecánica hasta

hacer que usted pierda el control.

o) No haga funcionar la herramienta mecánica

mientras la lleva a su lado. El contacto accidental con

el accesorio que gira podría enganchar la ropa del op-

erador y tirar del accesorio hacia su cuerpo.

p) Limpie regularmente las aberturas de ventilación

de la herramienta mecánica. El ventilador del motor

absorberá el polvo al interior de la carcasa y la acu-

mulación excesiva de metal en polvo puede causar

peligros eléctricos.

q) No utilice la herramienta mecánica cerca de ma-

teriales inamables. Las chispas podrían incendiar

estos materiales.

r) No utilice accesorios que requieran enfriadores

líquidos. La utilización de agua u otros enfriadores

líquidos puede causar electrocución o descargas eléc-

tricas.

Esta herramienta mecánica está diseñada princi-

palmente para aplicaciones de rejuntado y algunas

aplicaciones pequeñas de corte abrasivo de mam-

postería. Lea todas las advertencias de seguridad,

instrucciones, ilustraciones y especicaciones

suministradas con esta herramienta mecánica. Si no

se siguen todas las instrucciones que se indican a con-

tinuación, es posible que el resultado sea descargas

eléctricas, incendio y/o lesiones graves.

Retroceso y advertencias relacionadas

El retroceso es una reacción repentina a una rueda,

una almohadilla de soporte, un cepillo o cualquier otro

accesorio rotativo que resulte pellizcado o engancha-

do. El pellizcamiento o el enganche causan una parada

rápida del accesorio que rota, lo cual a su vez hace que

la herramienta mecánica descontrolada sea forzada

en sentido opuesto al de rotación del accesorio en el

punto de atoramiento.

Por ejemplo, si la pieza de trabajo engancha o pellizca

una rueda abrasiva, el borde de la rueda que esté ent-

rando en el punto de pellizcamiento puede penetrar en

la superficie del material, haciendo que la rueda se sal-

ga del corte o experimente retroceso. La rueda puede

saltar hacia el operador o alejándose de éste, dependi-

endo del sentido de movimiento de dicha rueda en el

punto de pellizcamiento. Las ruedas abrasivas también

se pueden romper en estas condiciones.

El retroceso es el resultado de la utilización indebida

de la herramienta mecánica y/o de procedimientos o

condiciones de operación incorrectos, y se puede evi-

tar tomando las precauciones apropiadas que se indi-

can a continuación.

a) Mantenga un agarre rme de la herramienta

mecánica y posicione el cuerpo y el brazo para

permitir que usted resista las fuerzas de retroceso.

Utilice siempre el mango auxiliar, si se suministra,

para tener el máximo control sobre el retroceso o la

reacción de fuerza de torsión durante el arranque.

El operador puede controlar las reacciones de fuerza

de torsión o las fuerzas de retroceso, si se toman las

precauciones apropiadas.

b) No coloque nunca la mano cerca del accesorio

que gira. El accesorio puede experimentar retroceso

sobre la mano.

c) No posicione el cuerpo en línea con la rueda que

gira. El retroceso propulsará la herramienta en sentido

contrario al del movimiento de la rueda en el punto de

enganche.

d) Tenga cuidado especial cuando trabaje en es-

quinas, bordes alados, etc. Evite hacer rebotar y

enganchar el accesorio. Las esquinas, los bordes

afilados o los rebotes tienen tendencia a enganchar el

accesorio que gira y causar pérdida de control o ret-

roceso.

e) No instale una cadena de sierra, una hoja para

tallar madera, una rueda de diamante segmentada

con una holgura periférica superior a 10 mm o una

hoja de sierra dentada. Dichas hojas generan retro-

ceso y pérdida de control frecuentes.

f) No “atore” la rueda ni ejerza una presión exce-

siva. No intente lograr una profundidad de corte ex-

cesiva. Si se somete la rueda a una tensión excesiva,

se aumenta la carga y la susceptibilidad de la rueda a

torcerse o atorarse en el corte, así como la posibilidad

de retroceso o rotura de la rueda.

g) Cuando la rueda se esté atorando o cuando se

interrumpa un corte por cualquier motivo, apague

la herramienta mecánica y sujétela en posición in-

móvil hasta que la rueda se detenga por completo.

No intente nunca sacar del corte la rueda recorta-

dora mientras dicha rueda esté en movimiento, ya

Advertencias de seguridad adicionales

Un GFCI y los dispositivos de protección personal,

como guantes de goma y calzado de goma de electri-

cista, mejorarán más su seguridad personal.

No use herramientas mecánicas con capacidad nom-

inal solamente para CA con una fuente de energía

de CC. Aunque pueda parecer que la herramienta fun-

ciona correctamente, es probable que los componen-

tes eléctricos de la herramienta con capacidad nominal

para CA fallen y creen un peligro para el operador.

Mantenga los mangos secos, limpios y libres de

aceite y grasa. Las manos resbalosas no pueden con-

trolar de modo seguro la herramienta mecánica.

Desarrolle un programa de mantenimiento periódico

de la herramienta. Cuando limpie una herramienta,

tenga cuidado de no desmontar ninguna de sus par-

tes, ya que los cables internos podrían reubicarse

incorrectamente o pellizcarse, o los resortes de re-

torno de los protectores de seguridad podrían mon-

tarse incorrectamente. Ciertos agentes de limpieza,

tales como gasolina, tetracloruro de carbono, amonía-

co, etc., podrían dañar las piezas de plástico.

Riesgo de lesiones para el usuario. El cordón de en-

ergía debe recibir servicio de ajustes y reparaciones

solamente por un Centro de Servicio de Fábrica Bosch

o una Estación de Servicio Bosch Autorizada.

Cierto polvo generado

por el lijado, aserra-

do, amolado y taladrado mecánicos, y por otras ac-

tividades de construcción, contiene agentes quími-

cos que se sabe que causan cáncer, defectos de

nacimiento u otros daños sobre la reproducción. Al-

gunos ejemplos de estos agentes químicos son:

• Plomo de pinturas a base de plomo,

• Sílice cristalina de ladrillos y cemento y otros produc-

tos de mampostería, y

• Arsénico y cromo de madera tratada químicamente.

Su riesgo por causa de estas exposiciones varía, de-

pendiendo de con cuánta frecuencia realice este tipo

de trabajo. Para reducir su exposición a estos agentes

químicos: trabaje en un área bien ventilada y trabaje

con equipo de seguridad aprobado, como por ejem-

plo máscaras antipolvo que estén diseñadas espe-

cialmente para impedir mediante filtración el paso de

partículas microscópicas.

que si lo hace podría ocurrir retroceso. Investigue la

causa del atoramiento de la rueda y tome medidas cor-

rectivas para eliminar dicha causa.

h) No reinicie la operación de corte en la pieza de

trabajo. Deje que la rueda alcance su velocidad

máxima y reentre cuidadosamente en el corte. La

rueda se puede atorar, desviar o experimentar retro-

ceso si la herramienta mecánica es rearrancada en la

pieza de trabajo.

i) Soporte los paneles o cualquier pieza de trabajo

muy grande para minimizar el riesgo de pellizca-

miento y retroceso de la rueda. Las piezas de trabajo

grandes tienden a combarse bajo su propio peso. Se

deben colocar soportes debajo de la pieza de trabajo

cerca de la línea de corte y cerca del borde de la pieza

de trabajo a ambos lados de la rueda.

j) Tenga precaución adicional cuando haga un

“corte de bolsillo” en paredes existentes u otras

áreas ciegas. La rueda que sobresale podría cortar

tuberías de gas o agua, cables eléctricos u objetos que

pueden causar retroceso.

Advertencias de seguridad especícas para

operaciones de amolado y corte abrasivo:

a) Utilice solo los tipos de rueda que estén recomen-

dados para su herramienta mecánica y el protector

específico diseñado para la rueda seleccionada. Las

ruedas para las cuales la herramienta mecánica no fue

diseñada no se pueden proteger adecuadamente y son

inseguras.

b) El protector se debe instalar firmemente en la herra-

mienta mecánica y se debe posicionar de manera que

brinde la máxima seguridad, para que la cantidad de

rueda que esté expuesta hacia el operador sea mínima.

El protector ayuda a proteger al operador contra los

fragmentos de rueda rota y el contacto accidental con

la rueda.

c) Las ruedas se deben utilizar solamente para las apli-

caciones recomendadas. Por ejemplo: no amuele con

el lado de una rueda recortadora. Las ruedas recorta-

doras abrasivas están diseñadas para realizar amolado

periférico; es posible que las fuerzas laterales aplica-

das a estas ruedas hagan que se rompan en pedazos.

d) Utilice siempre pestañas de rueda que no estén da-

ñadas y tengan el tamaño y la forma correctos para

la rueda que usted seleccione. Las pestañas de rueda

apropiadas soportan la rueda, con lo cual reducen la

posibilidad de que la rueda se rompa. Es posible que

las pestañas para las ruedas recortadoras sean dife-

rentes a las pestañas para las ruedas de amolar.

e) No utilice ruedas desgastadas de herramientas

mecánicas más grandes. Una rueda diseñada para una

herramienta mecánica más grande no es adecuada

para la velocidad más alta de una herramienta más

pequeña y es posible que reviente.

Advertencias de seguridad adicionales espe-

cícas para las operaciones de corte abrasivo:

No intente cortar material grande ni láminas de metal,

ya que esta máquina no está diseñada para ser una

máquina de corte abrasivo dedicada.

No utilice ruedas abrasivas de tipo 1 diseñadas para

amolado recto.

Símbolos

IMpORTANTE: Es posible que algunos de los símbolos siguientes se usen en su herramienta. Por favor, es-

túdielos y aprenda su significado. La interpretación adecuada de estos símbolos le permitirá utilizar la herramienta

mejor y con más seguridad.

Símbolo Nombre Designación/explicación

Volt Tensión (potencial)

Ampere Corriente

Hertz Frecuencia (ciclos por segundo)

Watt Potencia

Kilogramo Peso

min

Minuto Tiempo

Segundo Tiempo

⌀

Diámetro Tamaño de las brocas taladradoras, muelas, etc.

Velocidad sin carga Velocidad rotacional sin carga

Velocidad nominal Máxima velocidad obtenible

.../min

Revoluciones o alternación por

minuto

Revoluciones, golpes, velocidad de superficie, órbitas,

etc., por minuto

Posición "off" (apagado) Velocidad cero, par motor cero...

1, 2, 3, ...

I, II, III,

Graduaciones del selector Graduaciones de velocidad, par motor o posición. Un

número más alto significa mayor velocidad

Selector infinitamente variable con

apagado

La velocidad aumenta desde la graduación de 0

Flecha Acción en la dirección de la flecha

Corriente alterna Tipo o una característica de corriente

Corriente continua Tipo o una característica de corriente

Corriente alterna o continua Tipo o una característica de corriente

Construcción de clase II Designa las herramientas de construcción con aisla-

miento doble.

Terminal de toma de tierra Terminal de conexión a tierra

Símbolo de advertencia Alerta al usuario sobre mensajes de advertencia

Sello RBRC de ion Li Designa el programa de reciclaje de baterías de ion Li

Sello RBRC de Ni-Cd Designa el programa de reciclaje de baterías de Ni-Cd

Símbolo de lectura del manual Alerta al usuario para que lea el manual

Símbolos (continuación)

IMpORTANTE: Es posible que algunos de los símbolos siguientes se usen en su herramienta. Por favor, es-

túdielos y aprenda su significado. La interpretación adecuada de estos símbolos le permitirá utilizar la herra-

mienta mejor y con más seguridad.

Símbolo Nombre Designación/explicación

Símbolo de uso de protección de

los ojos

Alerta al usuario para que use protección de los ojos

Símbolo de protección de los

ojos y los oídos

Alerta al usuario para que use protección ocular

y de oídos

Símbolo de protección ocular y

respiratoria

Alerta al usuario para que use protección ocular

y respiratoria

Símbolo de protección ocular,

de oídos y facial

Alerta al usuario para que use protección ocu-

lar, de oídos y respiratoria

Símbolo de homologación por

Este símbolo indica que esta herramienta está

catalogada por UnderwritersLaboratories.

Símbolo de reconocimiento por

Este símbolo indica que esta herramienta está

reconocida por Underwriters Laboratories.

Símbolo de homologación por

UL EE.UU./Canadá

Este símbolo indica que Underwriters

Laboratories ha catalogado esta herramienta

indicando que cumple con las normas

estadounidenses y canadienses.

Símbolo de homologación por

CSA

Este símbolo indica que esta herramienta

está catalogada por la Canadian Standards

Association.

CUS

Símbolo de homologación por

CSA Canadá/EE.UU.

Este símbolo indica que la Canadian Standards

Association ha catalogado esta herramienta

indicando que cumple con las normas

estadounidenses y canadienses.

Símbolo de homologación por

Intertek

Este símbolo indica que Intertek Testing

Services ha catalogado esta herramienta

indicando que cumple con las normas

estadounidenses y canadienses.

AMOLADORA

ABERTURA DE

VENTILACIÓN

POMO DE FIJACIÓN DEL

AJUSTE DE PROFUNDIDAD

ESCALA DE

PROFUNDIDAD

TOPE DE PROFUNDIDAD

AJUSTABLE

MANGO

AUXILIAR

SOPORTE DE

ESTABILIDAD

POMO DE LA CUBIERTA

DEL PROTECTOR

BOTON DEL INTERRUPTOR

CIERRE DEL

HUSILLO

ORIFICIO

PARA POLVO

Descripción funcional y especicaciones

Desconecte el enchufe de la fuente de energía antes de realizar cualquier en-

samblaje o ajuste, o cambiar accesorios. Estas medidas de seguridad preventi-

vas reducen el riesgo de arrancar la herramienta accidentalmente.

Rejuntadora

Fig. 1

Número de modelo: GWS13-52TG

Ampere: 13.0

Voltios CA: 120

Velocidad nominal (RPM), /min: 9300

Rosca del husillo: 5/8”-11

Pestañas/Tuercas: Pestaña de soporte 1600A002TP

Tuerca de fijación 1600A002TR

Tipo de rueda y diámetro: Rueda para rejuntar de 5 pulgadas (125 mm)

Rueda recortadora de diamante de 5 pulgadas (125 mm)

Rueda “persigue-grietas” de 5 pulgadas (125 mm)

NOTA: Para obtener las especificaciones de la herramienta, consulte la placa de especificaciones ubicada

en su herramienta.

Instalación del protector

para rejuntar

La herramienta viene con el protector para rejuntar

completamente ensamblado. Sin embargo, si llega-

ra a ser necesario hacer ajustes al protector, sigue

estas instrucciones.

para retirar el protector de la rueda:

1. Desenchufe la herramienta de la fuente de aliment-

ación.

2. Desenrosque el mango auxiliar.

3. Rote el protector hasta que las flechas ubicadas enel

protector y en el cuello del husillo estén alineadas.

4. Retire el protector del cuello del husillo.

para reinstalar el protector (Fig. 2):

1. Desenchufe la herramienta de la fuente de aliment-

ación.

2. Posicione el protector sobre el cuello del husillo de

manera que las flechas ubicadas en el protector y en

el cuello del husillo se alineen.

3. Deslice el protector sobre el cuello del husillo y rote

el protector hasta que el soporte de estabilidad y el

agujero para el mango auxiliar estén alineados.

4. Enrosque el mango auxiliar para sujetar firmemente

el protector en la herramienta.

5. Posicione siempre el protector de la rueda entre el

operador y la pieza de trabajo y dirija las chispas

alejándolas del operador (Fig. 3).

pROTECTOR

DE LA

RUEDA

AMOLADORA

FLECHAS

Fig. 3

INTERRUpTOR

DESLIZANTE

Fig. 2

Ensamblaje

Instalación y remoción de las ruedas

1. Afloje y quite el pomo de fijación de la cubierta del

protector (Fig. 4).

2. Empuje la porción elevada de la cubierta del protec-

tor cerca del clip de fijación (Fig. 4) en el sentido de

la flecha para desbloquear la cubierta del protector

y bascule la cubierta para quitarla de en medio (Fig.

5).

3. Coloque la pestaña de soporte (suministrada junto

con el protector) en el husillo (Fig. 5). Gire la pesta-

ña hasta que esté firmemente sujeta en el lugar cor-

recto de la base del husillo.

4. Coloque la rueda en el husillo y alinee el agujero de

la rueda para el eje portaherramienta con el resalto

de la tuerca de fijación (suministrada junto con el

protector).

5. Apriete la tuerca de fijación con la llave de tuercas de

fijación suministrada, mientras sujeta el cierre del

husillo.

6. Retorne la cubierta del protector de vuelta a su

posición original y empuje hacia adentro el clip de

fijación para sujetar firmemente en su sitio la cubi-

erta del protector (Fig. 4).

7. Vuelva a colocar el pomo de la cubierta del protector

y apriete firmemente el pomo (Fig. 4).

para realizar la remoción, invierta el procedimiento.

Fig. 4

MIRILLA

pOMO DE LA CUBIERTA

DEL pROTECTOR

CUBIERTA DEL

pROTECTOR

CUBIERTA DEL

pROTECTOR

DE LA RUEDA

CLIp DE

FIJACIÓN

ORIFICIO pARA pOLVO

TUERCA DE FIJACIÓN

RUEDA DE

DIAMANTE

HUSILLO

pESTAÑA DE SOpORTE

ABRA

AQUÍ

ADApTADOR DE

MANGUERA DE

ASpIRACIÓN

(OpCIONAL)

Fig. 5

Instrucciones de funcionamiento

Tope de profundidad ajustable

La herramienta está equipada con un tope ajustable. La

profundidad de corte puede preajustarse y/o repetirse

usando el tope de profundidad (Fig. 1).

1. Afloje el pomo de fijación del tope de profundidad.

2. Presione el botón del tope de profundidad ajustable,

mueva el tope hasta la posición deseada en el soporte

de profundidad y suelte el botón para sujetar firme-

mente el tope en la posición deseada.

3. Coloque el pie contra la pieza de trabajo y empuje

hacia abajo sobre la herramienta hasta que se detenga.

4. Para sujetar firmemente y mantener el ensamblaje

del pie y del protector a la profundidad de corte de-

seada, mueva el pie hasta la profundidad de corte de-

seada y apriete firmemente el pomo de fijación del tope

de profundidad.

protector para rejuntar

El protector para re-

juntar se debe insta-

lar cuando se utilicen ruedas abrasivas, incluyendo

ruedas de diamante. Mantenga siempre el protector

entre usted y la pieza de trabajo mientras esté utili-

zando esta herramienta.

Posicione el protector de manera que el orificio para

polvo no interfiera con el interruptor de encendido y

apagado.

La GWS13-52TG solo se puede utilizar con el protector

para rejuntar suministrado.

Interruptor corredizo “on/off”

(de encendido y apagado) con cierre

Agarre la herramienta

con las dos manos cu-

ando arranque la herramienta, ya que el par de fuerzas

del motor puede hacer que la herramienta se tuerza.

La herramienta se enciende con el botón del interrup-

tor ubicado en un lado de la caja del motor. El interrup-

tor se puede fijar en la posición “ON” (encendido), lo

cual resulta práctico al realizar operaciones prolonga-

das de amolado.

Para encender la herramienta (posición “ON”) sin de-

jarla fija, deslice el botón de interruptor hacia adelante

ejerciendo presión UNICAMENTE sobre la parte de

ATRAS del botón. Al soltar completamente el botón del

interruptor, éste volverá a la posición “OFF”.

PARA FIJAR EL INTERRUPTOR EN LA POSICION

“ON”, deslice el botón del interruptor hacia adelante y

OPRIMA la parte DELANTERA.

PARA DESBLOQUEAR EL INTERRUPTOR, simple-

mente oprima y suelte la parte de ATRAS del botón.

El interruptor está accionado por resorte y saltará de

vuelta automáticamente.

Arranque la herramienta antes de aplicarla a la pieza de

trabajo y deje que alcance la velocidad máxima antes

de contactar la pieza de trabajo. Levante la herramienta

de la pieza de trabajo antes de soltar el interruptor.

NO ponga el interruptor en la posición de encendido y

apagado mientras la herramienta está sometida a car-

ga; esto acortará enormemente la vida del interruptor.

Extracción de polvo

Esta herramienta sólo

se debe usar con un

sistema de extracción de polvo. Use siempre una

máscara antipolvo aprobada.

La herramienta está equipada con un orificio para

polvo con el fin de extraer el polvo. Para utilizar este

dispositivo, introduzca el adaptador en el orificio para

polvo (Fig. 2), introduzca luego una manguera de aspi-

ración (accesorio opcional) en el adaptador y conecte

el extremo opuesto de la manguera a una aspiradora

de taller.

Asegúrese siempre de que la aspiradora que utilice esté

diseñada para la extracción de polvo de mampostería.

Mango auxiliar

El mango auxiliar, utilizado para guiar y equilibrar la

herramienta, puede sujetarse con pernos en cualquiera

de los lados de la carcasa del husillo según la preferen-

cia personal y la comodidad del usuario. Utilice siem-

pre el mango auxiliar para lograr un control máximo y

un manejo fácil.

Rejuntado

Esta herramienta está diseñada para utilizarse como

rejuntadora. Se utiliza para quitar juntas de mortero

que se estén deteriorando, con el fin de poder reem-

plazarlas con mortero fresco.

Para obtener los mejores resultados de rejuntado, uti-

lice una rueda segmentada de diamante de corte en

seco de 1/4” de grosor.

Utilice el tope de profundidad ajustable para obtener

la profundidad deseada de remoción de mortero. La

rejuntadora se agarra con la ventana del protector

orientada hacia arriba para que el usuario pueda ver

fácilmente la junta durante la operación.

Deje que la herramienta alcance toda su velocidad an-

tes de aplicarla a la superficie de la pieza de trabajo.

Sujete la herramienta con las dos manos y aplique la

rueda abrasiva a la superficie del mortero.

Ruedas de diamante

No use agua cuando

corte con esta herra-

mienta. La herramienta no está diseñada para cortar

con agua y si se usa agua podría ocurrir una descarga

eléctrica.

Si esta rejuntadora se está

utilizando como una

máquina de corte abrasivo pequeña, la herramienta

sólo está aprobada para cortar o estriar productos de

mampostería como:

Concreto, bloques de ceniza, ladrillos y piedra.

Utilice ruedas de diamante de corte en seco Tipo 41/1A

para cortar mampostería y concreto. Las ruedas de

diamante de corte en seco permanecen más frías, se

obstruyen menos y duran más.

1. Antes de hacer funcionar una máquina de rueda

abrasiva, inspeccione la rueda de corte para ver si

tiene astillas o grietas. Cambie inmediatamente las

ruedas en mal estado. Las ruedas nuevas se deben

hacer funcionar sin carga para asentarlas durante

por lo menos un minuto en una dirección que se

aleje de la presencia de otras personas. Normal-

mente, las ruedas imperfectas se romperán durante

este período.

2. Una máquina de corte abrasivo no se debe utilizar

NUNCA sin tener instalado el protector de manera

segura en su sitio. El protector debe estar girado

hasta la posición en la que se proporciona máxima

protección al operador contra las chispas y la perif-

eria de la rueda.

3. La indumentaria apropiada para utilizar la herra-

mienta incluye protección de los ojos, guantes de

cuero y máscara antipolvo.

4. Con la herramienta apagada, familiarícese con el

manejo de la misma. Controle la cabeza de la her-

ramienta con el mango lateral. Controle el borde

de corte de la rueda con el mango del interruptor.

Use siempre las dos manos cuando utilice la her-

ramienta.

5. Nunca deje caer la herramienta. Apóyela suave-

mente, pero nunca sobre la rueda.

6. Al CORTAR CONCRETO se lanzarán grandes can-

tidades de polvo al área circundante. Se requieren

máscaras protectoras antipolvo para brindar protec-

ción respiratoria al operador y a otros trabajadores

que estén cerca.

7. No se recomienda utilizar esta herramienta por en-

cima de la cabeza ni en cualquier posición que no

permitiría un control apropiado. Las escaleras de

mano no se consideran estructuras de soporte sóli-

das.

8. Evite sobrecargar la herramienta. No deje que la

rueda se atasque ni se detenga. Muchos cortes, es-

pecialmente en concreto macizo, requieren pasadas

sucesivas. No deje al descubierto más cantidad de

rueda abrasiva de la que sea necesaria para cortar

ejerciendo una cantidad normal de presión sobre

la herramienta. Comience a cortar desde el borde

del material, sumergiéndose solo hasta la profun-

didad de un segmento de la rueda de diamante. Si

se corta demasiado profundamente de una vez, no

se deja que el polvo se despeje completamente y se

erosiona/adelgaza el cuerpo de la rueda. No fuerce

la herramienta; sométala a carga normalmente. De-

pendiendo de la dureza y la densidad del material,

haga pasadas sucesivamente más profundas hasta

que se complete el corte.

Circuitería de respuesta constante

El sistema electrónico interno de retroalimenta ción

proporciona un “arranque suave” que reducirá las

tensiones que se producen como conse cuencia de un

arranque de par motor alto. El sistema también ayuda

a mantener la velo cidad sin carga précticamente con-

stante entre la situación sin carga y la situación con

carga.

protección contra sobrecarga

La herramienta está equipada con protección contra

sobrecarga para proteger el motor. Si la herramienta

se detiene durante el funcionamiento, APAGUE EL

INTERRUPTOR INMEDIATAMENTE y deje que el mo-

tor se enfríe durante unos 30 segundos haciendo que

funcione sin carga. Si la protección contra sobrecarga

detiene repetidamente la herramienta, la fuerza exce-

siva está haciendo que la herramienta se sobrecargue.

No presione con tanta fuerza y deje que la herramienta

haga el trabajo.

Fig. 6

Mantenimiento

Servicio

El mantenimiento

preventivo realizado

por personal no autorizado pude dar lugar a la colo-

cación inco rrec ta de cables y componentes internos

que podría constituir un peligro serio. Recomenda-

mos que todo el servicio de las herramientas sea real-

izado en un Centro de servicio de fábrica Bosch o en

una Estación de servicio Bosch autorizada.

Lubricación de las herramientas

Su herramienta Bosch ha sido lubricada adecuada-

mente y está lista para la utilización. Se recomienda

que las herramientas con engranajes se vuelvan a en-

grasar con un lubricante especial para engranajes en

cada cambio de escobillas.

Escobillas de carbono

Las escobillas y el conmutador de su herramienta se

han diseñado para ofrecer muchas horas de servicio

confiable. Para mantener una eficacia pico del motor,

recomendamos que las escobillas se examinen cada

dos a seis meses. Solo se deberán utilizar escobillas

de repuesto Bosch genuinas diseñadas especialmente

para su herramienta.

Rodamientos

Después de aproximadamente 300-400 horas de uti-

lización o en cada segundo cambio de escobillas, los

rodamientos deberán ser reemplazados en un Centro

de Servicio de Fábrica Bosch o una Estación de Ser-

vicio Bosch Autorizada. Los rodamientos que se vuel-

van ruidosos (debido a una carga pesada o al corte de

material muy abrasivo) deberán ser reemplazados de

inmediato para evitar el sobrecalentamiento o la falla

del motor.

Limpieza

para evitar acciden-

tes, desconecte siem-

pre la herramienta de la fuente de energía antes de

realizar limpieza o efectuar cualquier mantenimien-

to.

Las aberturas de ventilación y las palancas de inter-

ruptor deben mantenerse limpias y libres de materias

extrañas. No intente lim piar introduciendo objetos

puntiagudos a través de las aberturas.

Ciertos agentes de limpie-

za y disolventes dañan las

piezas de plástico. Algunos de es tos son: gasolina,

tetracloruro de carbono, disolventes de limpie za clora-

dos, amoníaco y detergentes domésticos que con-

tienen amoníaco.

Escobillas service minder™

Eliminan las dudas y paran la herramienta cuando se

necesita realizar mantenimiento preventivo.

Accesorios

Si es necesario un

cordón de extensión,

se debe usar un cordón con conductores de tamaño

adecuado que sea capaz de transportar la corriente

necesaria para la herramienta. Esto evitará caídas de

tensión excesivas, pérdida de potencia o recalenta-

miento. Las herramientas conectadas a tierra deben

usar cordones de extensión de 3 hilos que tengan en-

chufes de 3 terminales y receptáculos para 3 terminal-

es.

NOTA: Cuanto más pequeño es el número de calibre,

más grueso es el cordón.

TAMAÑOS RECOMENDADOS DE CORDONES DE EXTENSION

HERRAMIENTAS DE CORRIENTE ALTERNA DE 120 V

Capacidad

nominal en

amperes

de la her-

ramienta

Longitud del cordón en pies Longitud del cordón en metros

25 50 100 150

15 30 60 120

Tamaño del cordón en A.W.G. Tamaños del cable en mm

3-6 18 16 16 14 .75 .75 1. 5 2.5

6-8 18 16 14 12 .75 1. 0 2.5 4.0

8-10 18 16 14 12 .75 1. 0 2.5 4.0

10-12 16 16 14 12 1. 0 2.5 4.0 —

12-16 14 12 — — — — — —

Notes:

Remarques :

Notas:

LIMITED WARRANTY OF BOSCH PORTABLE AND BENCHTOP POWER TOOLS

Robert Bosch Tool Corporation (“Seller”) warrants to the original purchaser only, that all BOSCH portable and benchtop power tools will be free from defects

in material or workmanship for a period of one year from date of purchase. SelleR’S SOle OBligaTiOn and yOuR exCluSive Remedy under this limited

Warranty and, to the extent permitted by law, any warranty or condition implied by law, shall be the repair or replacement of parts, without charge, which are

defective in material or workmanship and which have not been misused, carelessly handled, or misrepaired by persons other than Seller or authorized Service

Station. To make a claim under this limited Warranty, you must return the complete portable or benchtop power tool product, transportation prepaid, to any

BOSCH Factory Service Center or authorized Service Station. For authorized BOSCH Power Tool Service Stations, please refer to your phone directory.

THiS limiTed WaRRanTy dOeS nOT aPPly TO aCCeSSORy iTemS SuCH aS CiRCulaR SaW BladeS, dRill BiTS, ROuTeR BiTS, JigSaW BladeS, Sand-

ing BelTS, gRinding WHeelS and OTHeR RelaTed iTemS.

any imPlied WaRRanTieS SHall Be limiTed in duRaTiOn TO One yeaR FROm daTe OF PuRCHaSe. SOme STaTeS in THe u.S., SOme Canadian PRO v-

inCeS dO nOT allOW limiTaTiOnS On HOW lOng an imPlied WaRRanTy laSTS, SO THe aBOve limiTaTiOn may nOT aPPly TO yOu.

in nO evenT SHall SelleR Be liaBle FOR any inCidenTal OR COnSeQuenTial damageS (inCluding BuT nOT limiTed TO liaBiliTy FOR lOSS OF

PROFiTS) aRiSing FROm THe Sale OR uSe OF THiS PROduCT. SOme STaTeS in THe u.S. and SOme Canadian PROvinCeS dO nOT allOW THe exClu-

SiOn OR limiTaTiOn OF inCidenTal OR COnSeQuenTial damageS, SO THe aBOve limiTaTiOn OR exCluSiOn may nOT aPPly TO yOu.

THiS limiTed WaRRanTy giveS yOu SPeCiFiC legal RigHTS, and yOu may alSO Have OTHeR RigHTS WHiCH vaRy FROm STaTe TO STaTe in THe u.S.,

PROvinCe TO PROvinCe in Canada and FROm COunTRy TO COunTRy.

THiS limiTed WaRRanTy aPPlieS Only TO PORTaBle and BenCHTOP eleCTRiC TOOlS SOld WiTHin THe uniTed STaTeS OF ameRiCa, Canada and

THe COmmOnWealTH OF PueRTO RiCO. FOR WaRRanTy COveRage WiTHin OTHeR COunTRieS, COnTaCT yOuR lOCal BOSCH dealeR OR imPORTeR.

GARANTIE LIMITÉE DES OUTILS ÉLECTRIQUES PORTATIFS ET D’ÉTABLI BOSCH

Robert Bosch Tool Corporation (le « vendeur ») garantit à l’acheteur initial seulement que tous les outils électriques portatifs et d’établi BOSCH seront exempts

de vices de matériaux ou d’exécution pendant une période d’un an depuis la date d’achat. la Seule OBligaTiOn du vendeuR eT le Seul ReCOuRS de

l’aCHeTeuR sous la présente garantie limitée, et en autant que la loi le permette sous toute garantie ou condition implicite qui en découlerait, sera l’obligation

de remplacer ou réparer gratuitement les pièces défectueuses matériellement ou comme fabrication, pourvu que lesdites défectuosités ne soient pas at-

tribuables à un usage abusif ou à quelque réparation bricolée par quelqu’un d’autre que le vendeur ou le personnel d’une station-service agréée. Pour présenter

une réclamation en vertu de cette garantie limitée, vous devez renvoyer l’outil électrique portatif ou d’établi complet, port payé, à tout centre de service agréé

ou centre de service usine. veuillez consulter votre annuaire téléphonique pour les adresses.

la PRÉSenTe gaRanTie ne S’aPPliQue PaS aux aCCeSSOiReS TelS Que lameS de SCieS CiRCulaiReS, mÈCHeS de PeRCeuSeS, FeRS de TOuPieS,

lameS de SCieS SauTeuSeS, COuRROieS de POnÇage, meuleS eT auTReS aRTiCleS du genRe.

TOuTe gaRanTie imPliCiTe SeRa limiTÉe COmme duRÉe À un an À COmPTeR de la daTe d’aCHaT. CeRTainS ÉTaTS amÉRiCainS, CeRTaineS PROv-

inCeS CanadienneS n’admeTTanT PaS le PRinCiPe de la limiTaTiOn de la duRÉe deS gaRanTieS imPliCiTeS, il eST POSSiBle Que leS limiTaTiOnS

Ci-deSSuS ne S’aPPliQuenT PaS À vOTRe CaS.

en auCun CaS le vendeuR ne SauRaiT ÊTRe Tenu POuR ReSPOnSaBle deS inCidenTS Ou dOmmageS indiReCTS (inCluanT, maiS ne Se limiTanT

PaS aux PeRTeS de PROFiTS) COnSÉCuTiFS À la venTe Ou l’uSage de Ce PROduiT. CeRTainS ÉTaTS amÉRiCainS eT CeRTaineS PROvinCeS Cana-

dienneS n’admeTTanT PaS le PRinCiPe de la limiTaTiOn ni l’exCluSiOn deS dOmmageS indiReCTS eT COnSÉQuenTielS, il eST POSSiBle Que leS

limiTaTiOnS Ou exCluSiOnS Ci-deSSuS ne S’aPPliQuenT PaS À vOTRe CaS.

la PRÉSenTe gaRanTie vOuS aCCORde deS dROiTS Bien dÉTeRminÉS, y COmPRiS POSSiBlemenT CeRTainS dROiTS vaRiaBleS danS leS diF-

FÉRenTS ÉTaTS amÉRiCainS, PROvinCeS Canadienne eT de PayS À PayS.

CeTTe gaRanTie limiTÉe ne S’aPPliQue Qu’aux OuTilS ÉleCTRiQueS PORTaTiFS eT d’ÉTaBli venduS aux ÉTaTS-uniS d’amÉRiQue, au Canada eT

au COmmOnWealTH de PORTO RiCO. POuR COuveRTuRe de gaRanTie danS leS auTReS PayS, COnTaCTeZ vOTRe imPORTaTeuR Ou RevendeuR

BOSCH lOCal.

GARANTIA LIMITADA PARA HERRAMIENTAS MECANICAS PORTATILES Y PARA TABLERO DE BANCO BOSCH

Robert Bosch Tool Corporation (“el vendedor”) garantiza, únicamente al comprador original, que todas las herramientas mecánicas portátiles y para tablero

de banco BOSCH estarán libres de defectos de material o de fabricación durante un período de un año a partir de la fecha de compra. la uniCa OBligaCiOn

del vendedOR y el ReCuRSO exCluSivO Que uSTed Tiene bajo esta garantía limitada y, hasta donde la ley lo permita, bajo cualquier garantía o condición

implícita por ley, consistirá en la reparación o sustitución sin costo de las piezas que presenten defectos de material o de fabricación y que no hayan sido utiliza-

das inco rrectamente, manejadas descuidadamente o reparadas incorrectamente por personas que no sean el vendedor o una estación de servicio autorizada.

Para efectuar una reclamación bajo esta garantía limitada, usted debe devolver el producto, que consiste en la herramienta mecánica portátil o para tablero de

banco completa, con el transporte prepagado, a cualquier Centro de servicio de fábrica o estación de servicio autorizada BOSCH. Para estaciones de servicio

autorizadas de herramientas mecánicas BOSCH, por favor, consulte el directorio telefónico.

eSTa gaRanTia limiTada nO Se aPliCa a aRTiCulOS aCCeSORiOS TaleS COmO HOJaS PaRa SieRRaS CiRCulaReS, BROCaS PaRa TaladROS, BRO-

CaS PaRa FReSadORaS, HOJaS PaRa SieRRaS de vaiven, CORReaS PaRa liJaR, RuedaS de amOlaR y OTROS aRTiCulOS RelaCiOnadOS.

TOdaS laS gaRanTiaS imPliCiTaS TendRan una duRaCiOn limiTada a un aÑO a PaRTiR de la FeCHa de COmPRa. algunOS eSTadOS de lOS ee.uu.

y algunaS PROvinCiaS CanadienSeS nO PeRmiTen limiTaCiOneS en CuanTO a la duRaCiOn de una gaRanTia imPliCiTa, POR lO Que eS POSiBle

Que la limiTaCiOn anTeRiOR nO Sea aPliCaBle en el CaSO de uSTed.

el vendedOR nO SeRa ReSPOnSaBle en ningun CaSO de ningun daÑO inCidenTal O emeRgenTe (inCluyendO PeRO nO limiTadO a ReSPOnSaBi-

lidad POR PeRdida de BeneFiCiOS) Que Se PROduZCa COmO COnSeCuenCia de la venTa O uTiliZaCiOn de eSTe PROduCTO. algunOS eSTadOS

de lOS ee.uu. y algunaS PROvinCiaS CanadienSeS nO PeRmiTen la exCluSiOn O limiTaCiOn de lOS daÑOS inCidenTaleS O emeRgenTeS, POR

lO Que eS POSiBle Que la limiTaCiOn O exCluSiOn anTeRiOR nO Sea aPliCaBle en el CaSO de uSTed.

eSTa gaRanTia limiTada le COnFieRe a uSTed deReCHOS legaleS eSPeCiFiCOS y eS POSiBle Que uSTed TamBien Tenga OTROS deReCHOS Que

vaRian de eSTadO a eSTadO en lOS ee.uu., de PROvinCia a PROvinCia en Canada y de un PaiS a OTRO.

eSTa gaRanTia limiTada Se aPliCa SOlamenTe a HeRRamienTaS eleCTRiCaS PORTaTileS y PaRa TaBleRO de BanCO vendidaS en lOS eSTadOS

unidOS de ameRiCa, Canada y el eSTadO liBRe aSOCiadO de PueRTO RiCO. PaRa COBeRTuRa de gaRanTia en OTROS PaiSeS, POngaSe en COn-

TaCTO COn Su diSTRiBuidOR O imPORTadOR lOCal de BOSCH.

exportado por: Robert Bosch Tool Corporation mt. Prospect, il 60056-2230, e.u.a.

importado a méxico por: Robert Bosch, S.a. de C.v., Calle Robert Bosch no. 405, Zona

industrial, Toluca, edo. de méxico, C.P. 50070, Tel. (722) 2792300

!160992A6BN!

160992A6BN 03/21

Bosch GWS13-52TG Professional Tuckpointers

Product's Documents

User Manual o213105v2 160992A6BN 0321 GWS1352TG 20210331.pdf PDF 3.4 MB

Specifications

Bosch GWS13-52TG Questions and Answers
