PORTABLE GENERATOR
Owner’s Manual
Model:
Serial:
Date Purchased:
P/N: 32
2-00000-00
SUA15000EC REV00
SAVE THIS MANUAL FOR FUTURE REFERENCE
DO NOT RETURN
TO STORE!
CALL US FIRST
1-855-888-3598
FOR SUPPORT
Table of Contents
Introduction..........................................1
Safety....................................................1
General Safety Precautions....................2
Unpacking the Generator.......................7

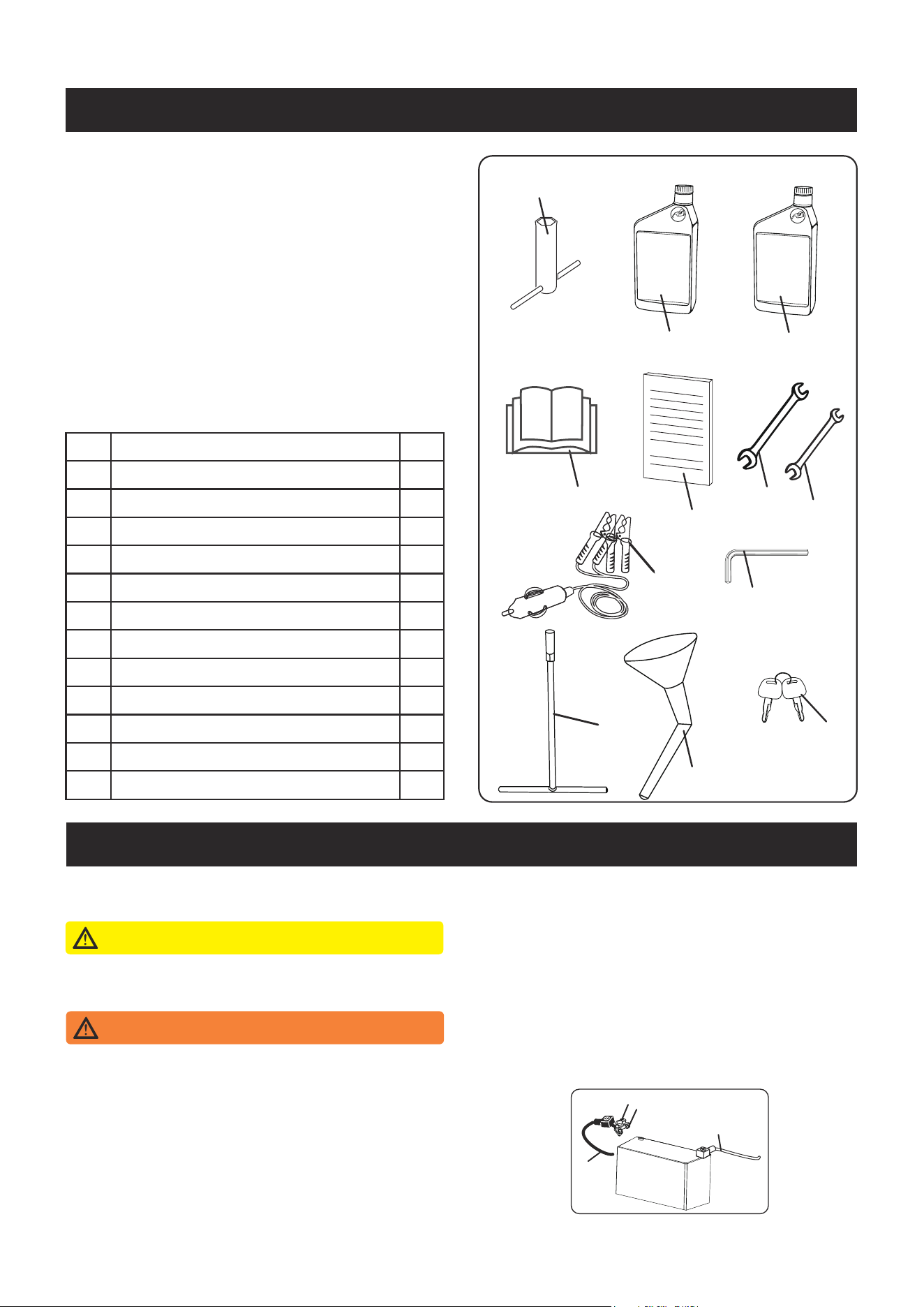

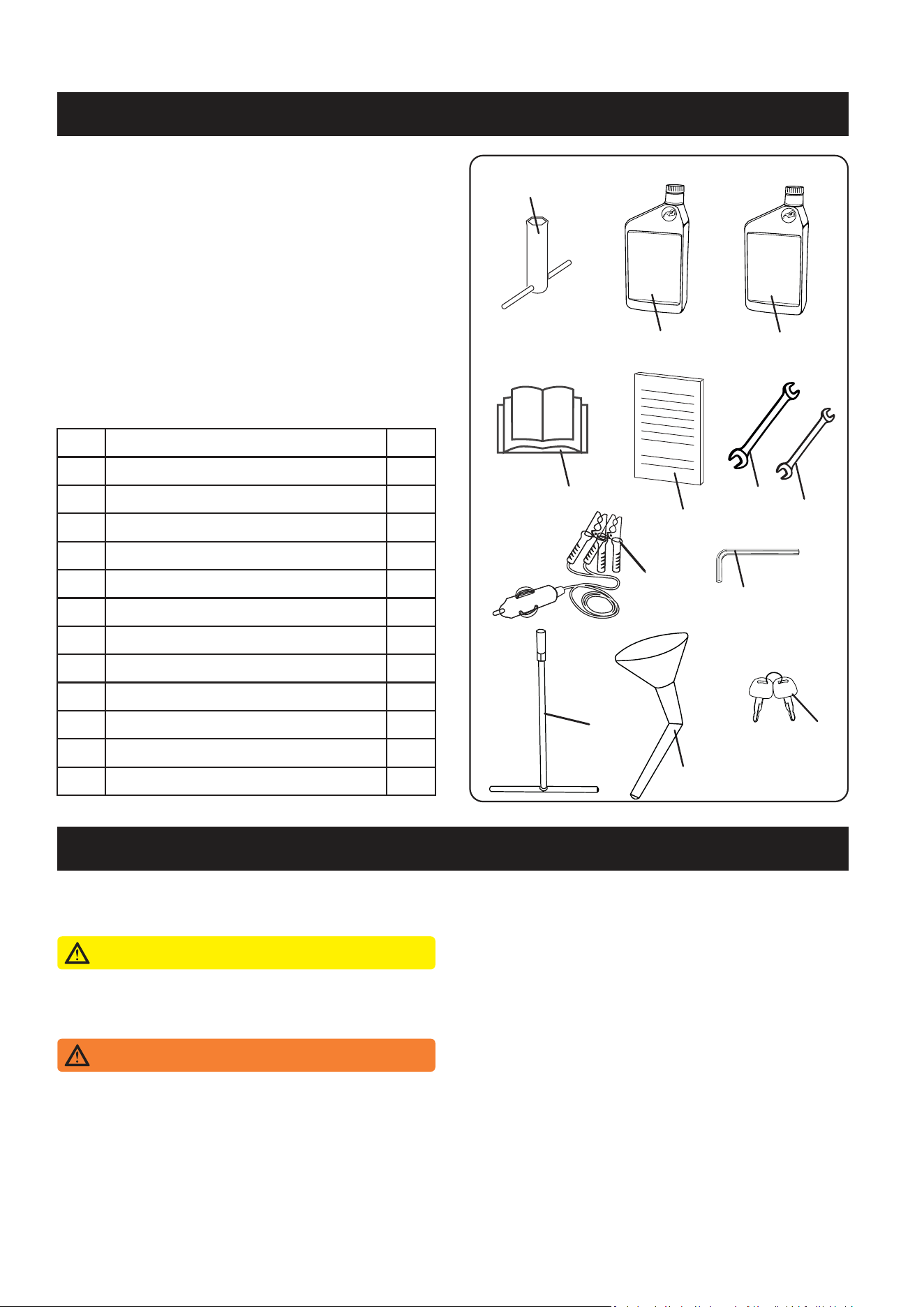

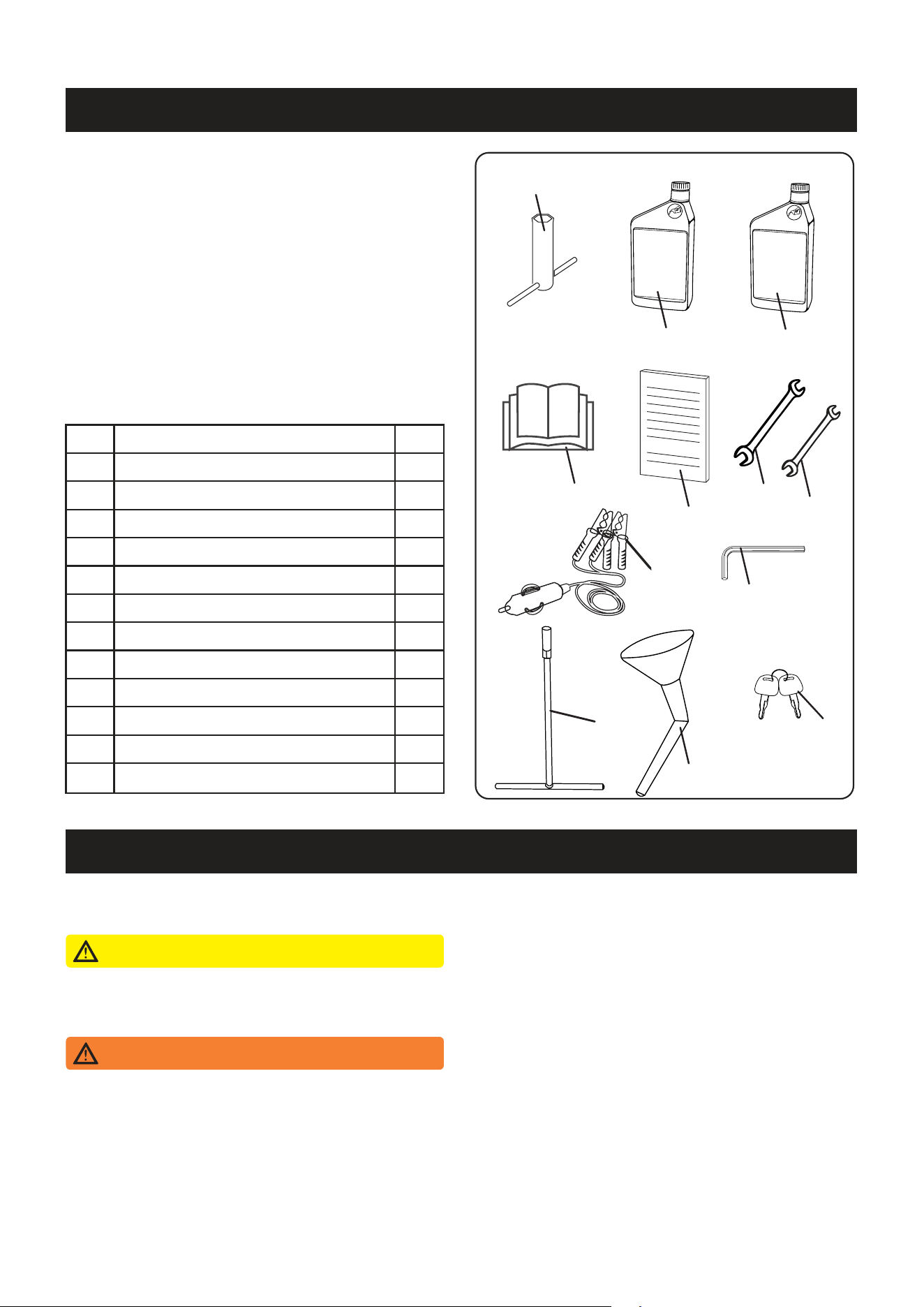

Parts Included........................................7
Assembly...............................................7
Battery Cable Connection........................7

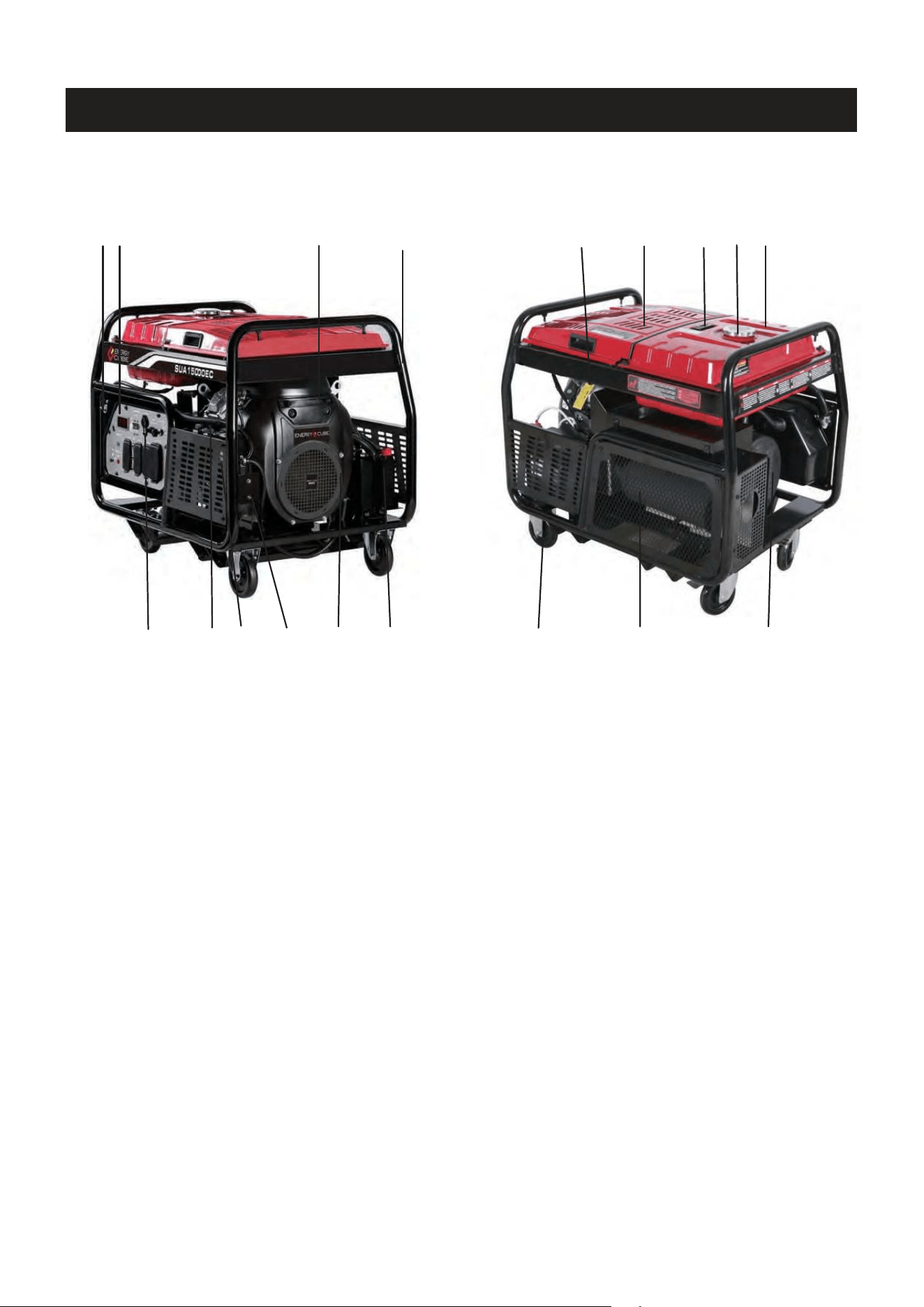

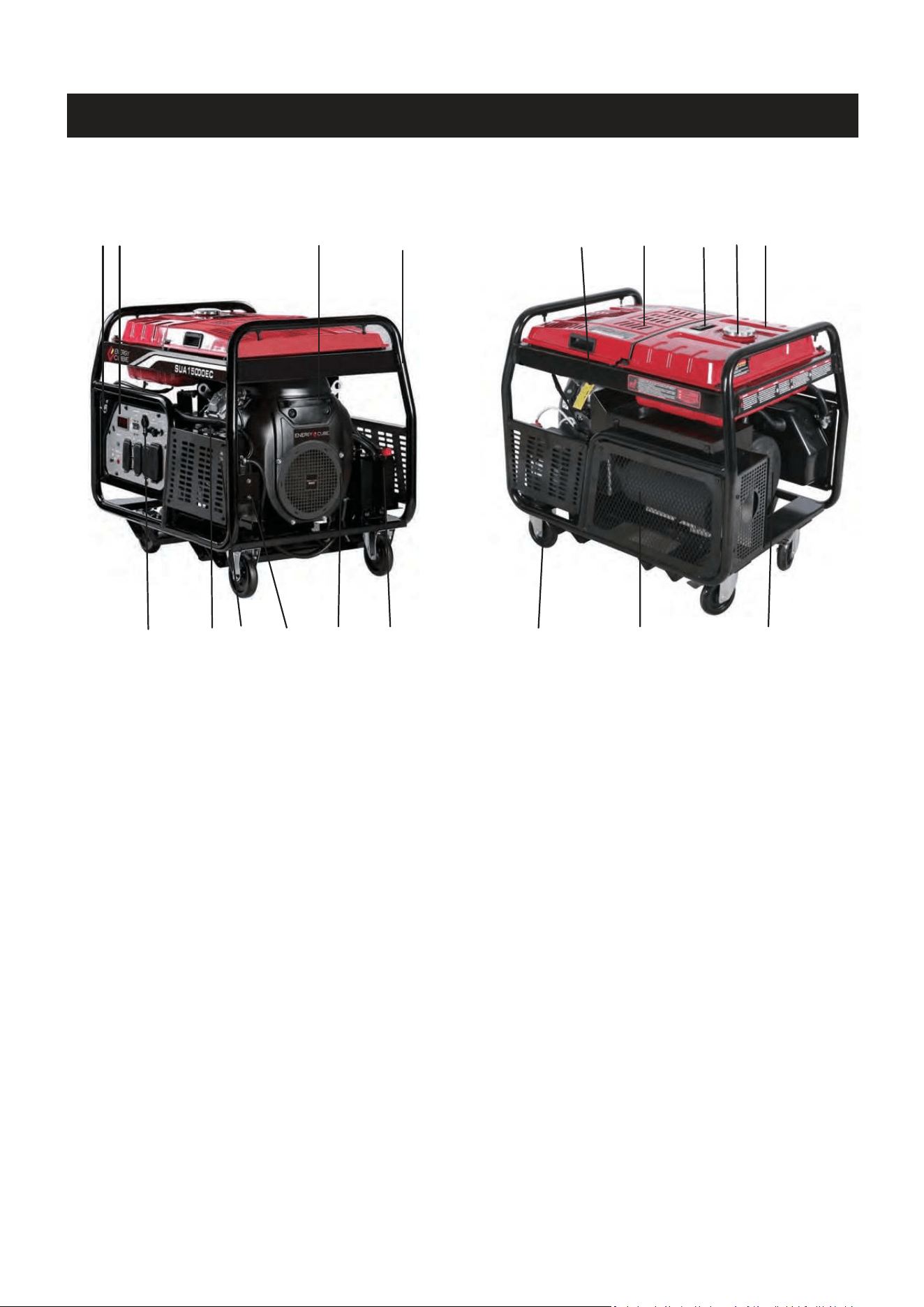

Controls and Features............................8

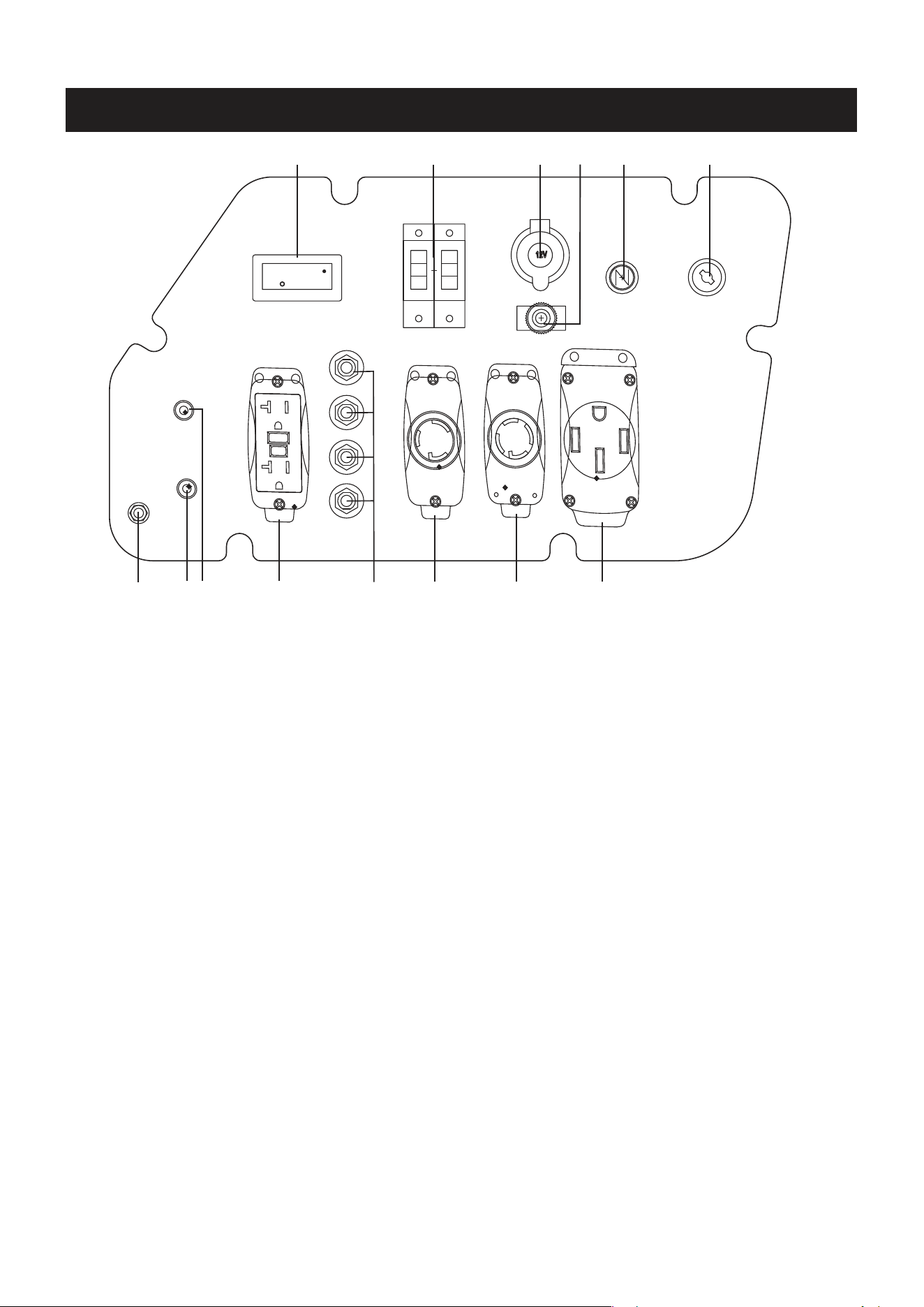

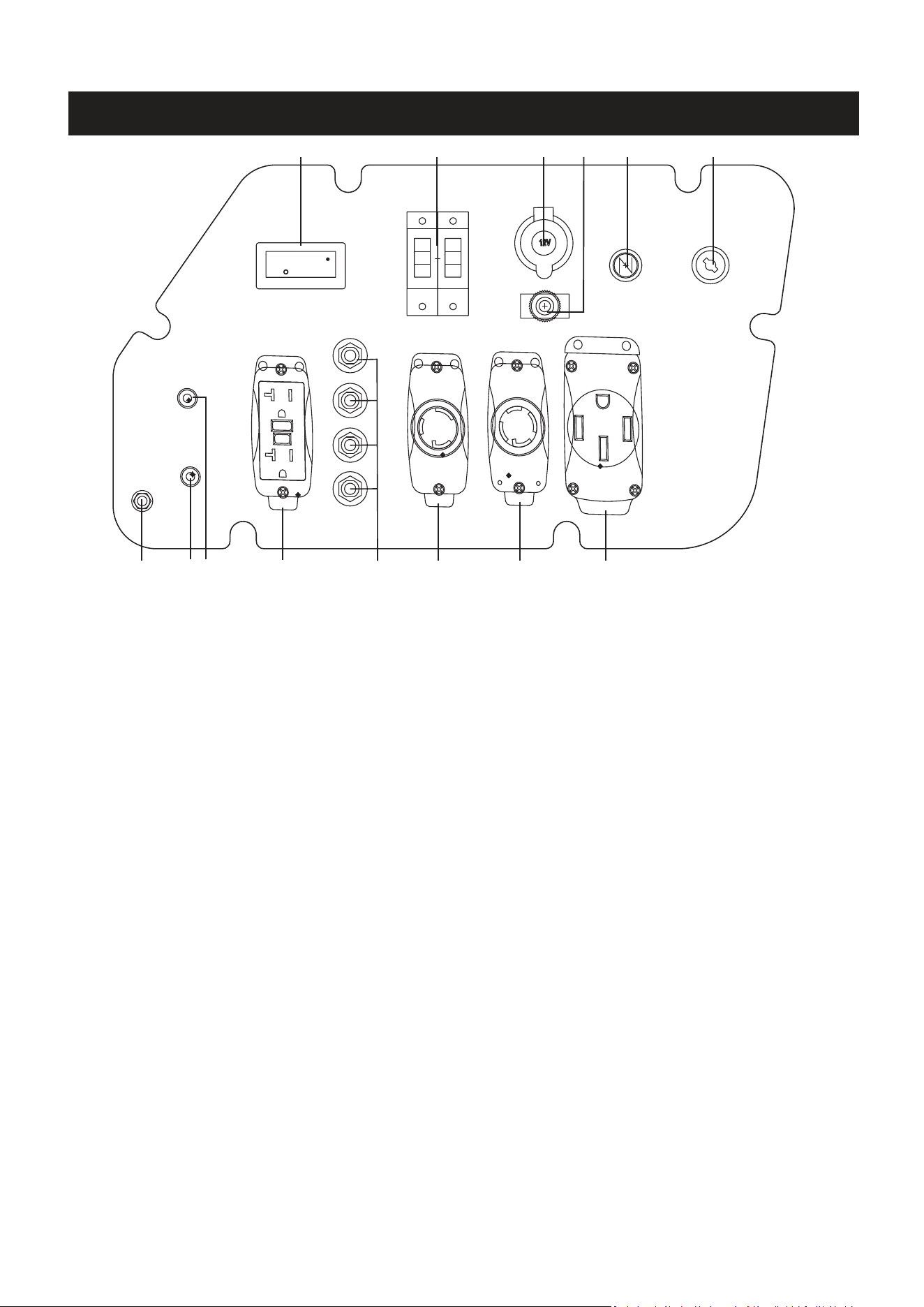

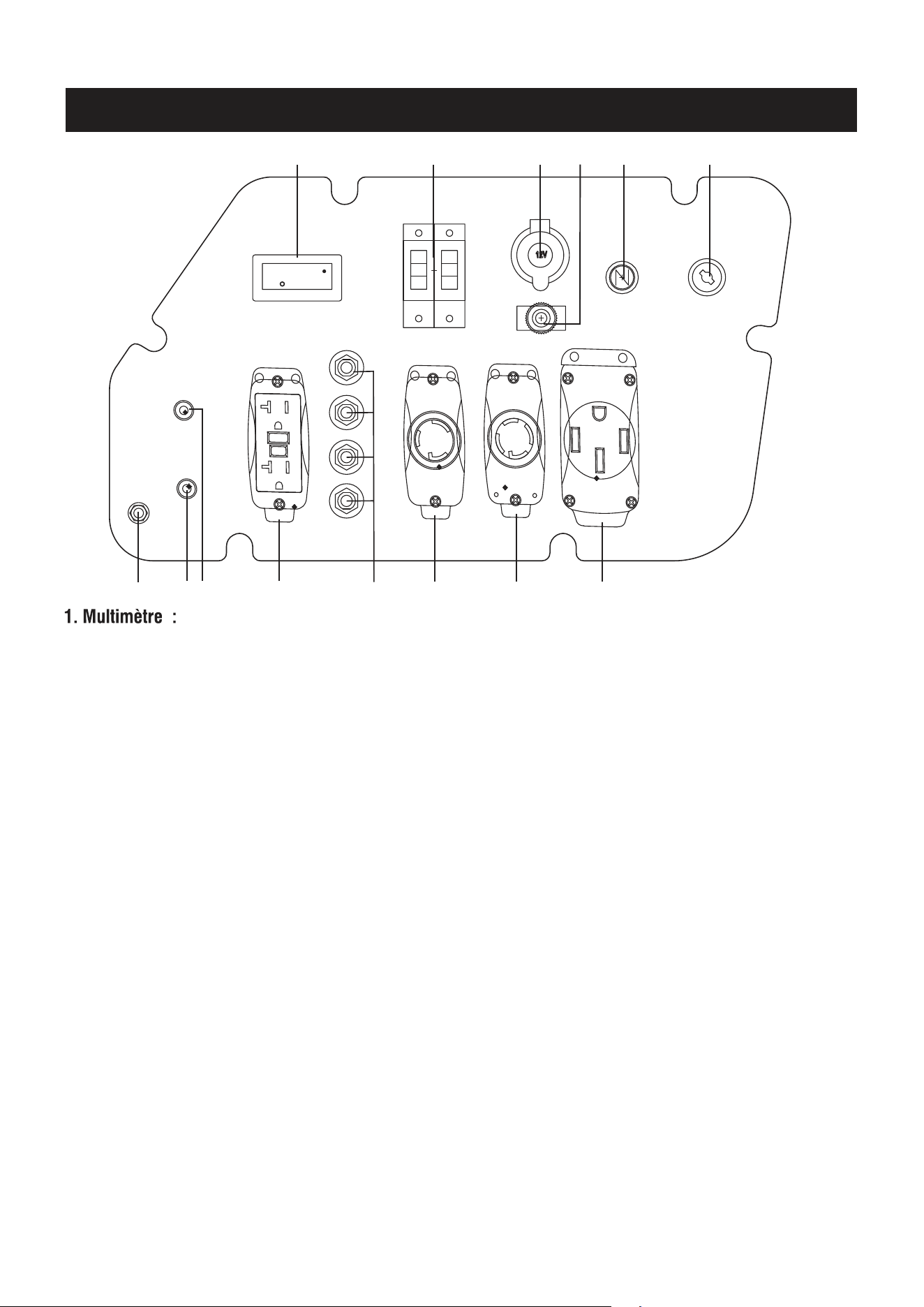

Control Panel Features..........................9
Specifications.....................................10

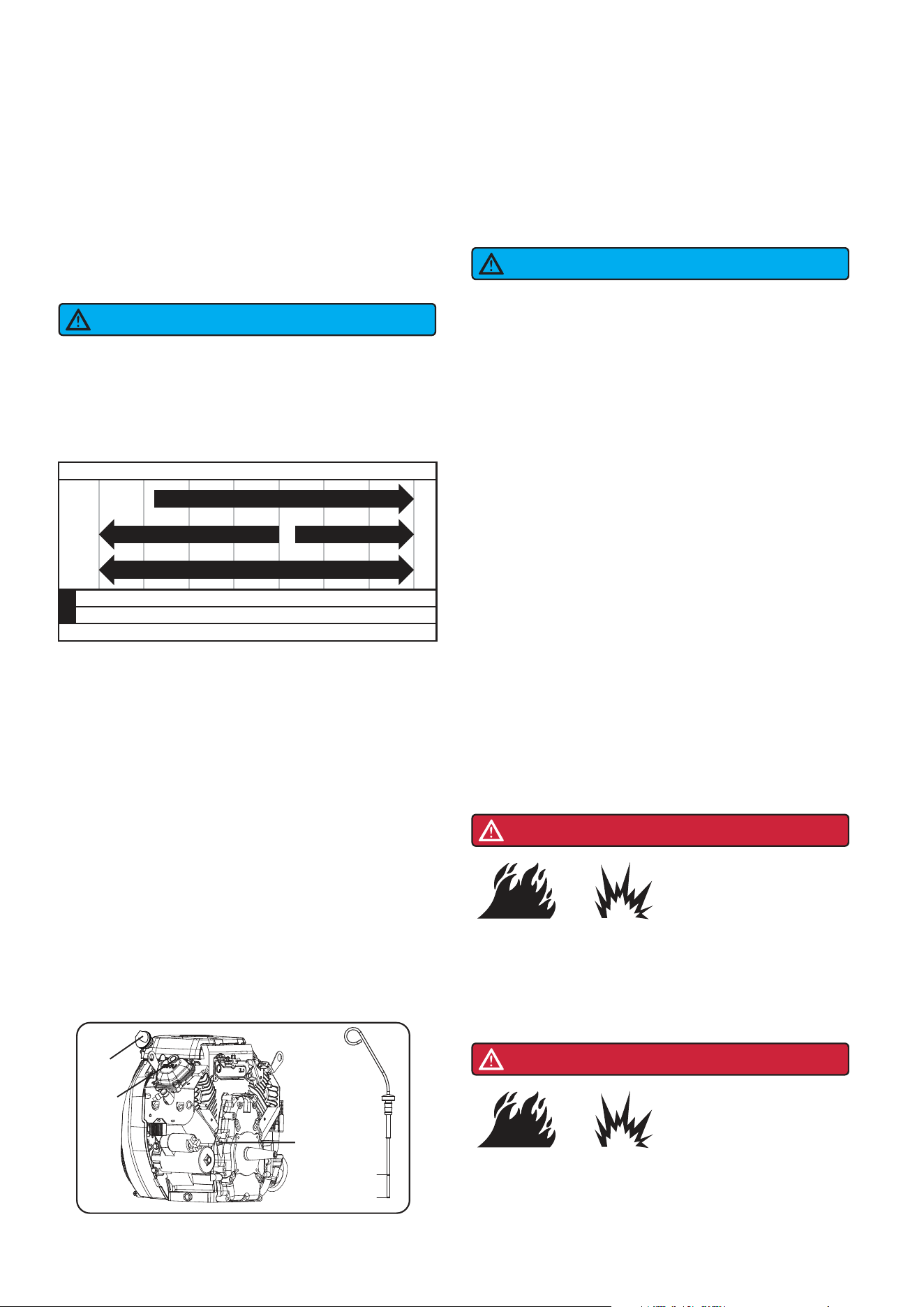

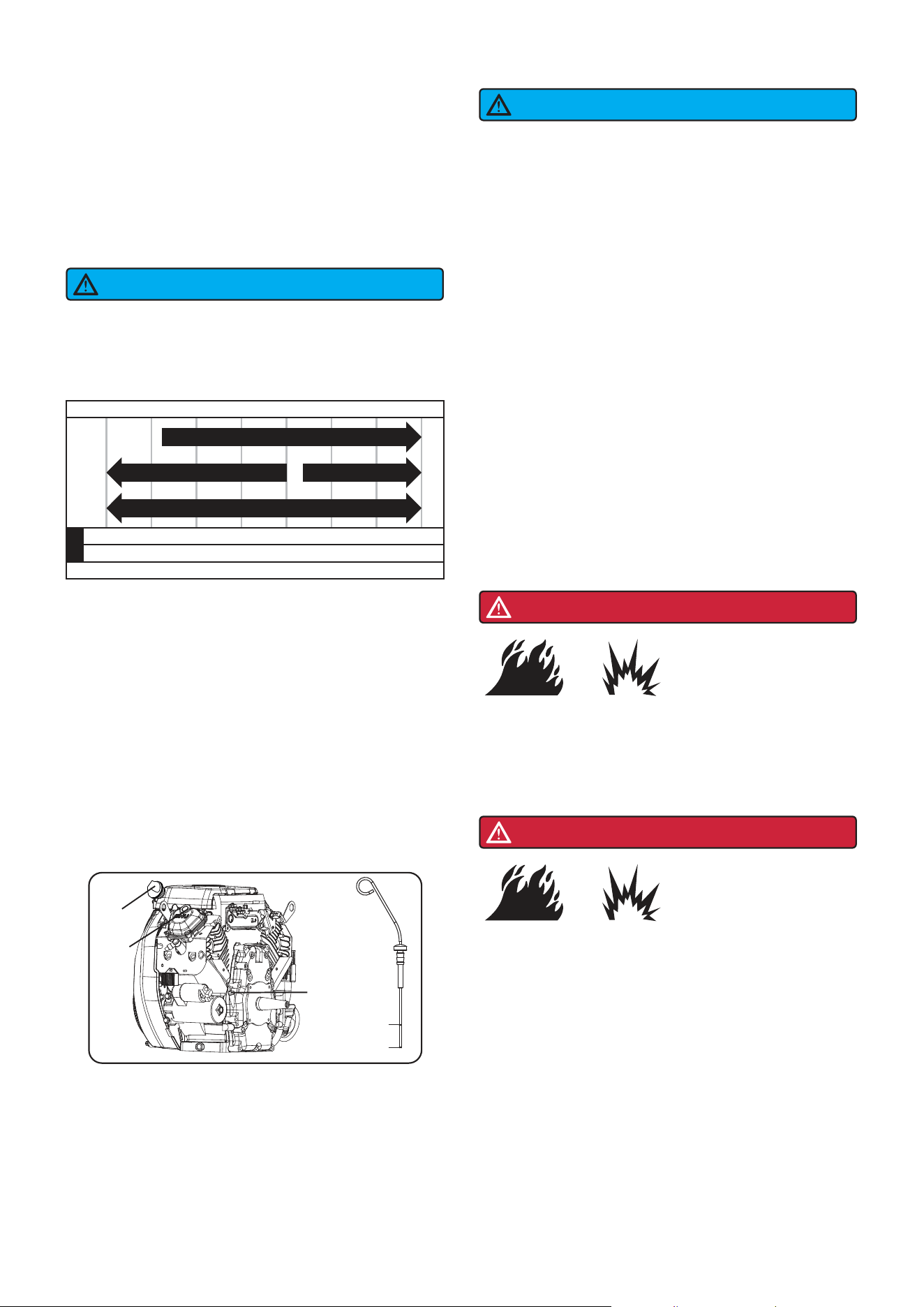

Add Engine Oil......................................12
Low Oil Shutdown................................12
Add Fuel...............................................12
Operation at High Altitude......................13
Grounding............................................13
Connecting to a Building’s Electrical System...13
Operation............................................14
Generator Location...............................14
Surge Protection...................................14

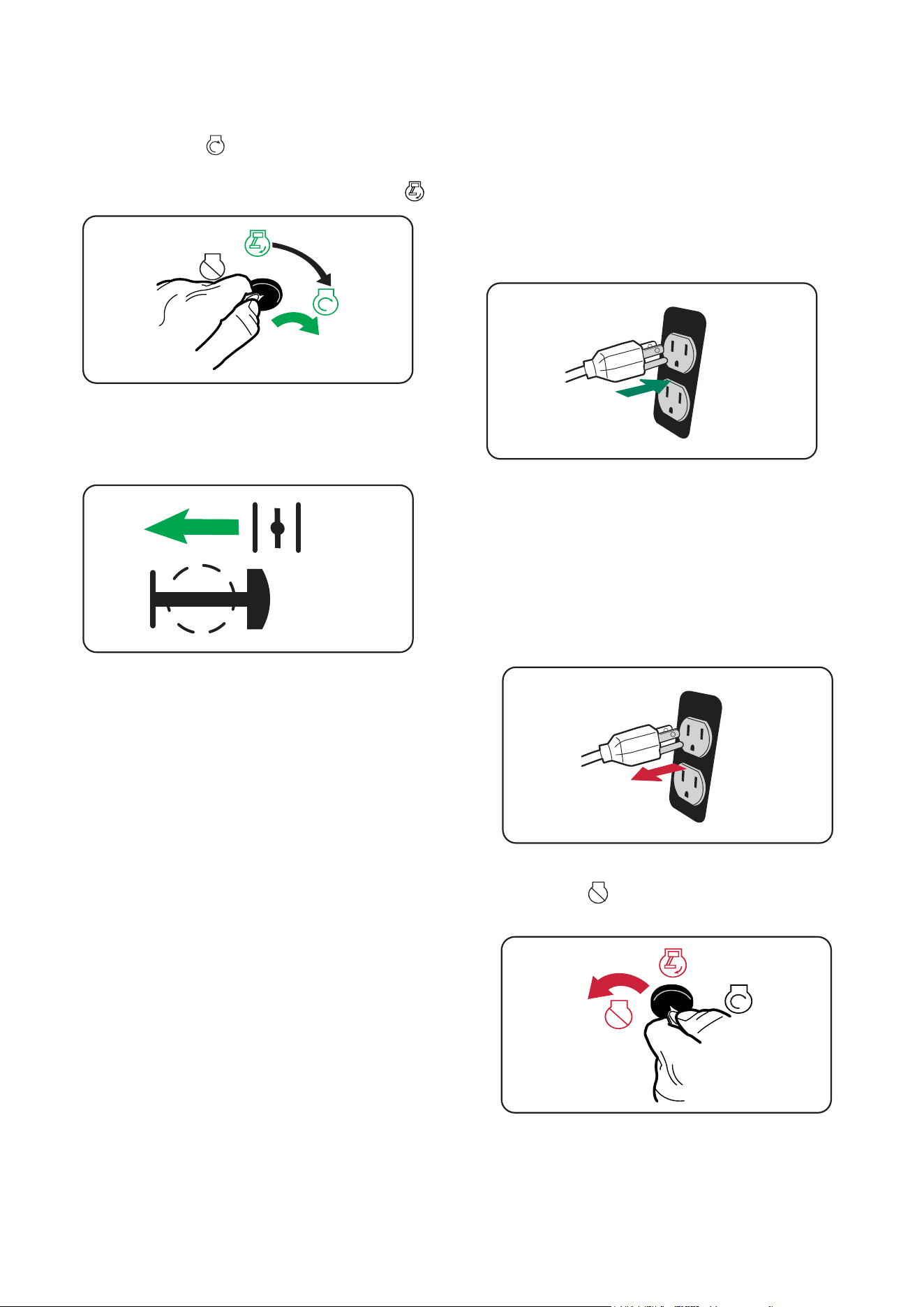

Starting the Generator...........................14
Connecting Electrical Loads..................15
Stopping the Engine..............................16
Low Oil Shutdown................................16
Do Not Overload Generator....................16
Maintenance And Storage....................17
Maintenance Schedule.........................17
Engine Maintenance.............................17

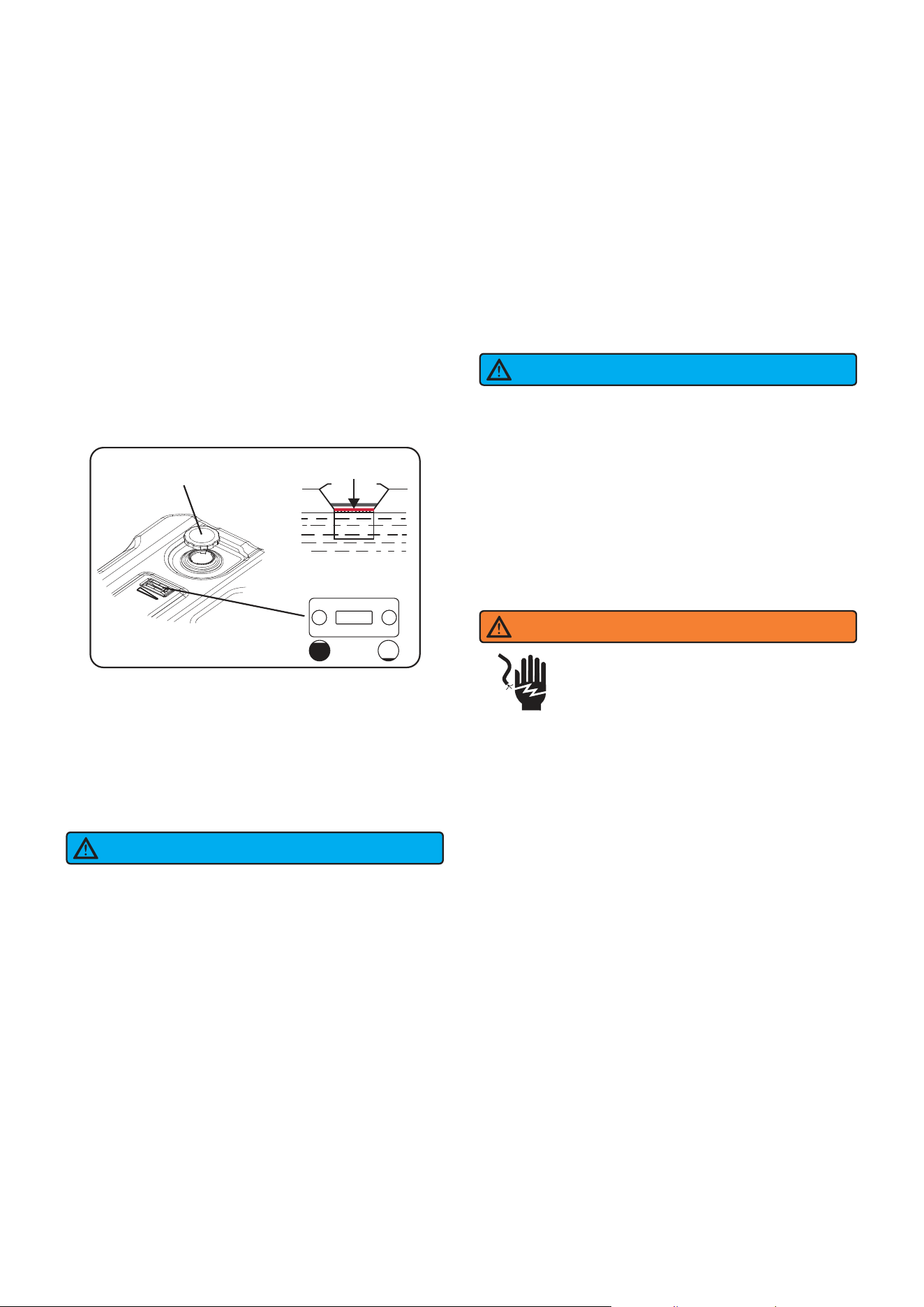

Engine Oil Level Check.......................17
Change Engine Oil..............................18

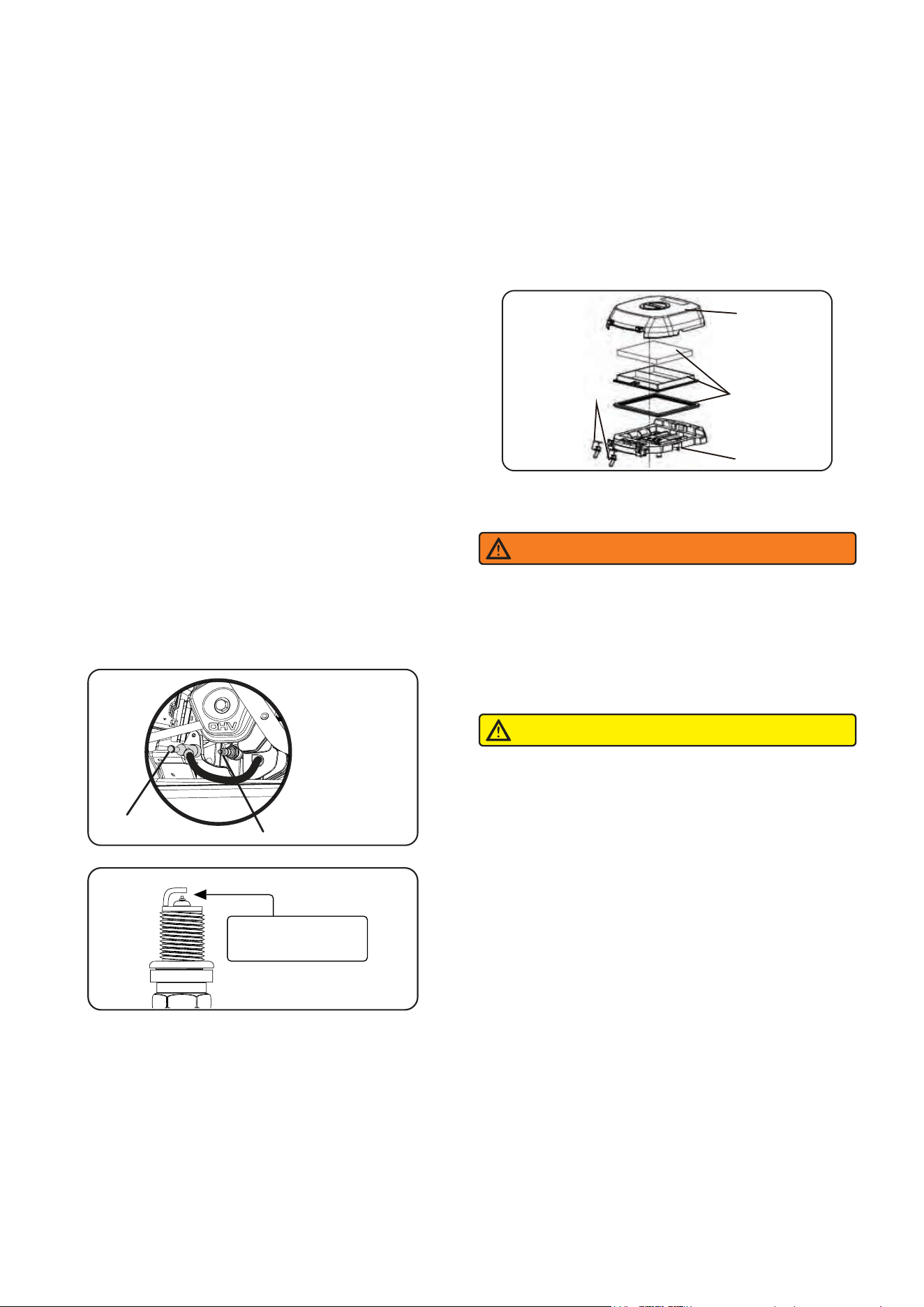

Spark Plug Maintenance.....................19
Air Filter Maintenance.........................19
Battery Replacement..........................19
Cleaning the Spark Arrestor...............20
Valve Clearance................................20
Generator Maintenance.........................20
Storage................................................21
Trouble Shooting..................................22

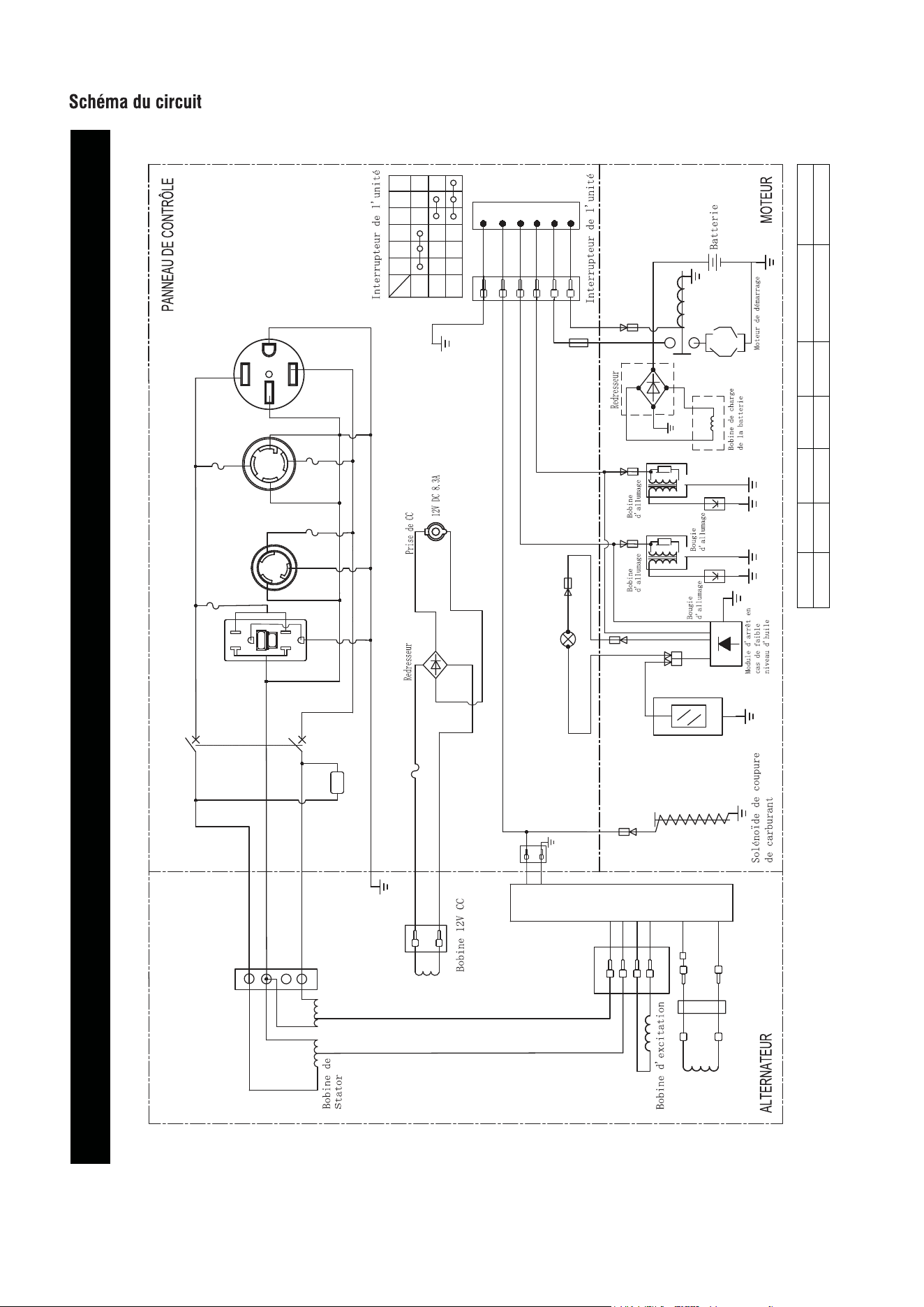

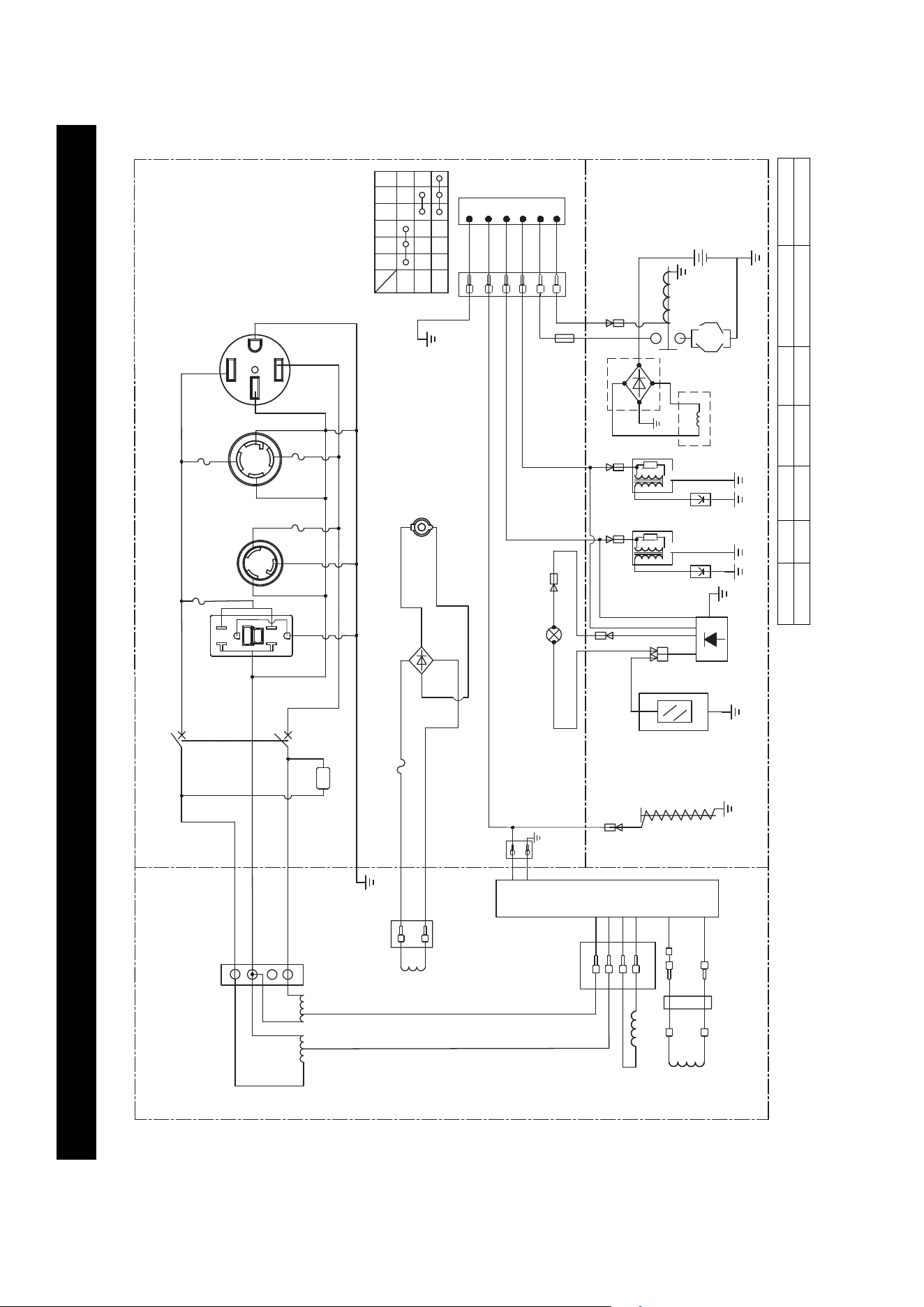

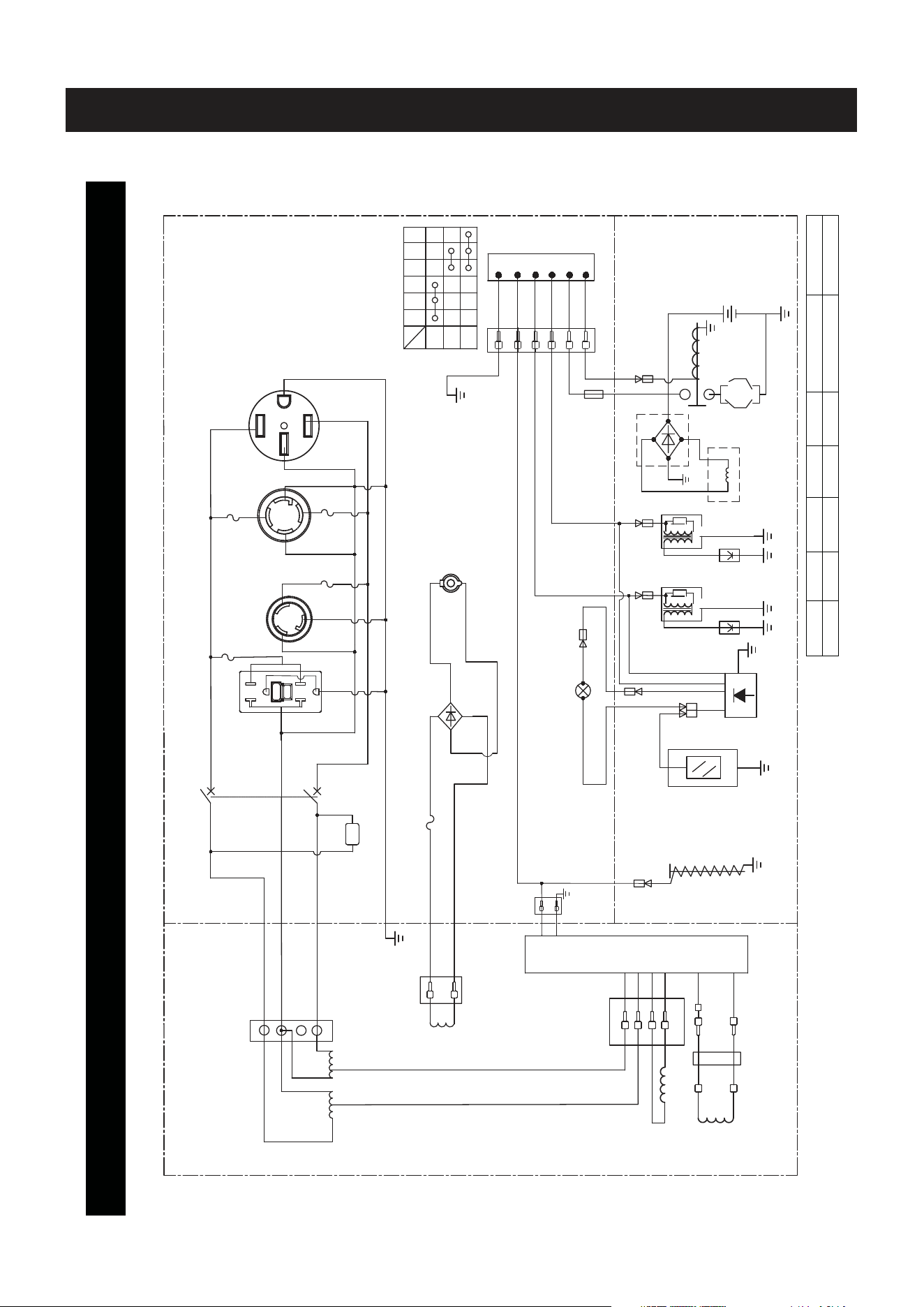

Circuit Diagram...................................23
Warranty..............................................24
INTRODUCTION
SAFETY
Read This Manual Thoroughly
The manufacturer cannot possibly anticipate every possible circumstance that might involve a hazard. The
warnings in this manual and the tags and decals affixed to the unit are therefore not all-inclusive. If you use a
procedure, work method or operating technique that the manufacturer does not specifically recommend you
must satisfy yourself that it is safe for you and others. You must also make sure that the procedure work
method or operating technique that you choose does not render the generator unsafe.
If any section of this manual is not understood,
contact customer Service at 1-855-888-3598, or
www.a-ipower.com for starting, operating and
servicing procedures. The owner is responsible for
proper maintenance and safe use of the unit.
SAVE THESE INSTRUCTIONS for future reference.
This manual contains important instructions that
must be followed during placement, operation and
maintenance of the unit and its components. Always
supply this manual to any individual that will use this
unit.
The information in this manual is accurate based on
products produced at the time of publication. The
manufacturer reserves the right to make technical
updates, corrections and product revisions at any
time without notice.
Page 01
DEFINITIONS AND SYMBOLS
DANGER
Indicates a hazard
which, if not avoided,
will result in death or
serious injury.
WARNING
Indicates a hazard
which, if not avoided,
could result in death
or serious injury.
NOTICE
Indicates information
considered important,
but not hazard-related
(e.g.,messages relating
to property damage).
CAUTION
Indicates a hazard
which, if not avoided,
could result in minor
or moderate injury.
WARNING
Read and understand manual completely
before using product. Failure to
completely understand manual and
product couldresult in death or serious
injury.
WARNING
Operating, servicing, and maintaining this equipment
can expose you to chemicals including engine
exhaust, carbon monoxide, phthalates, and lead,
which are known to the State of California to cause
cancer and birth defects orother reproductive harm.
To minimize exposure, avoid breathing exhaust, and
wear gloves or wash your hands frequently when
servicing this equipment. For more information go to
www.P65warnings.ca.gov.
The words DANGER, WARNING, CAUTION, and NOTICE are used throughout this manual to highlight important
information. Make sure that the meanings of this safety information is known to all who operate, perform
maintenance on, or are nearthe generator.

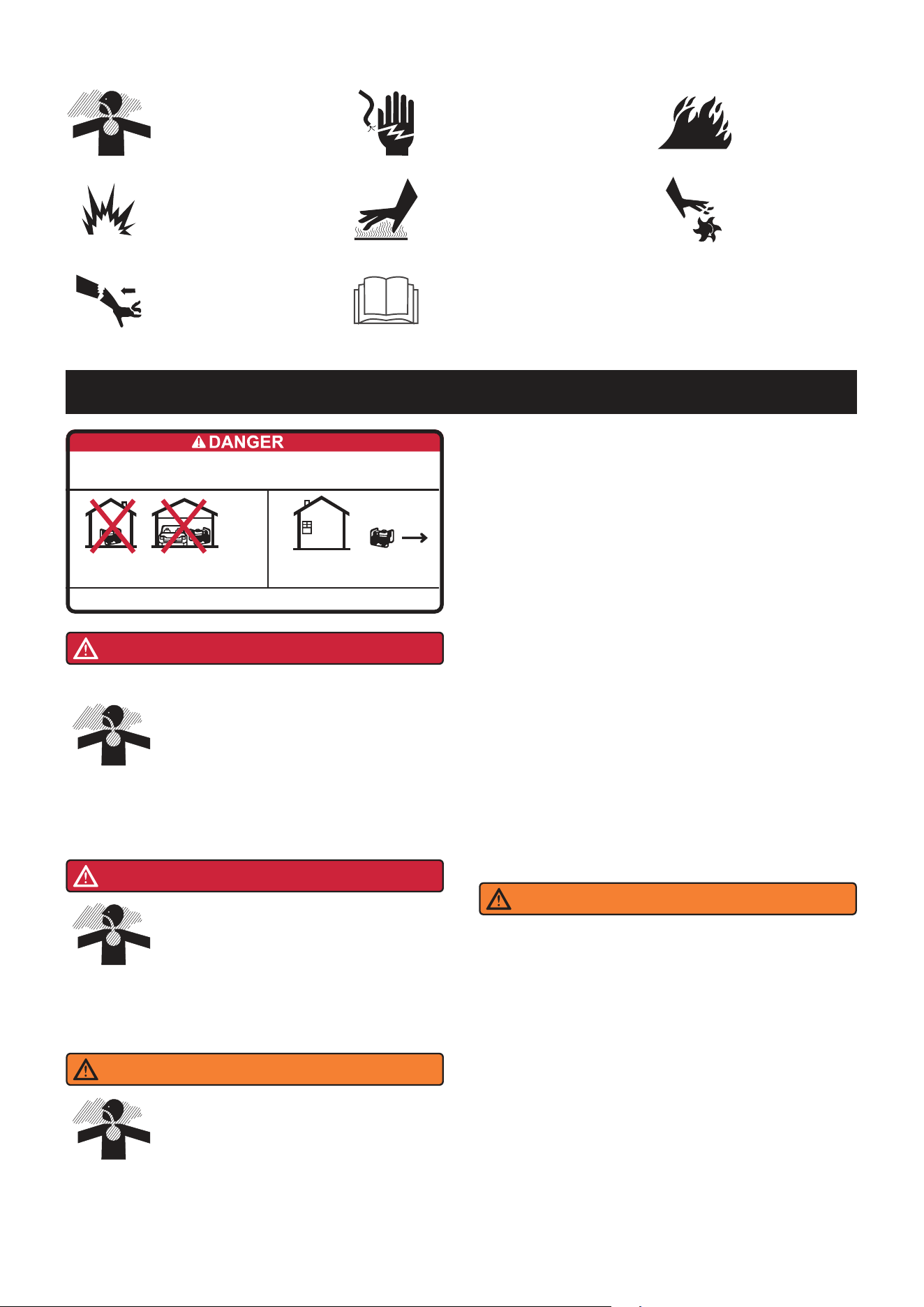

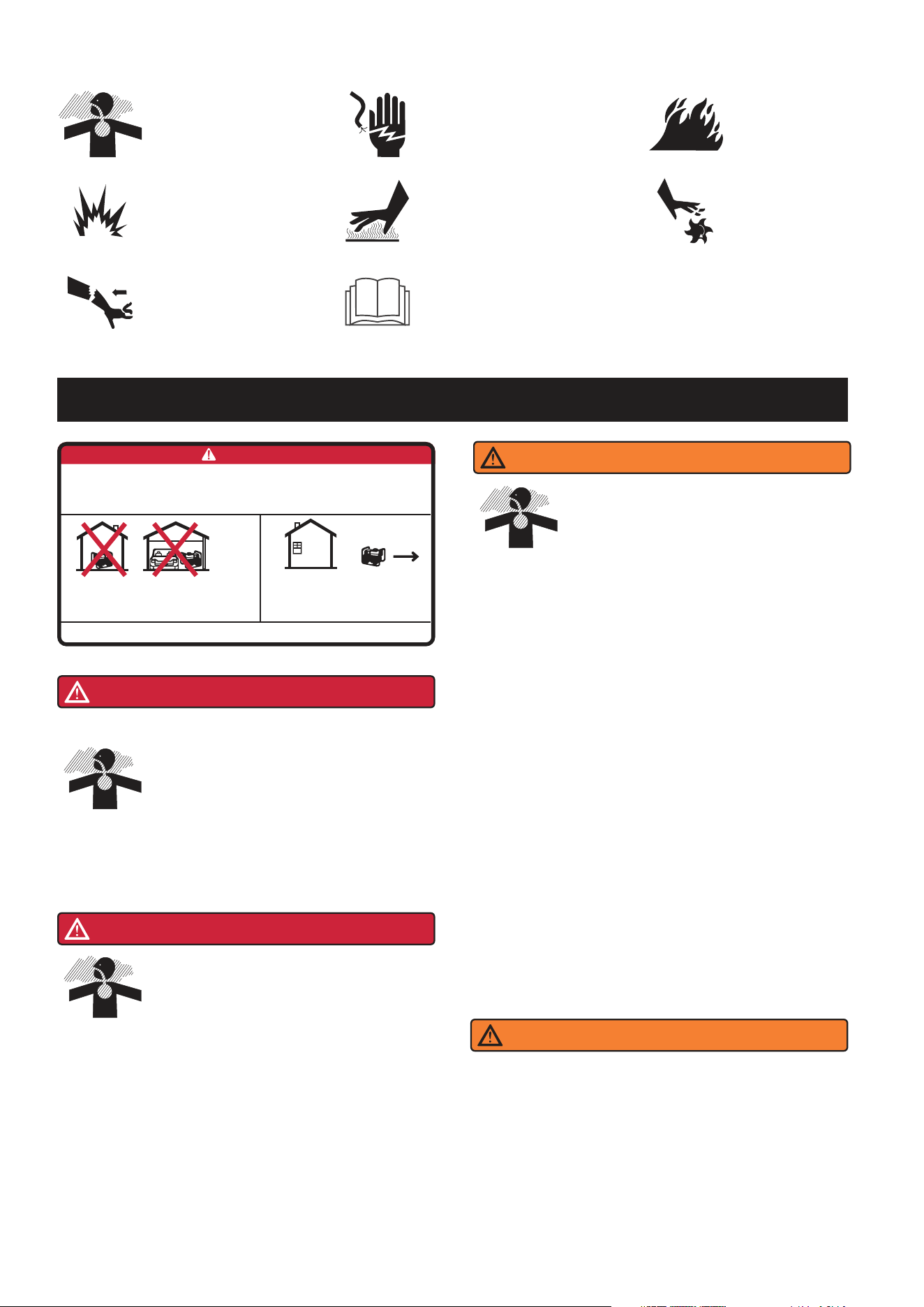

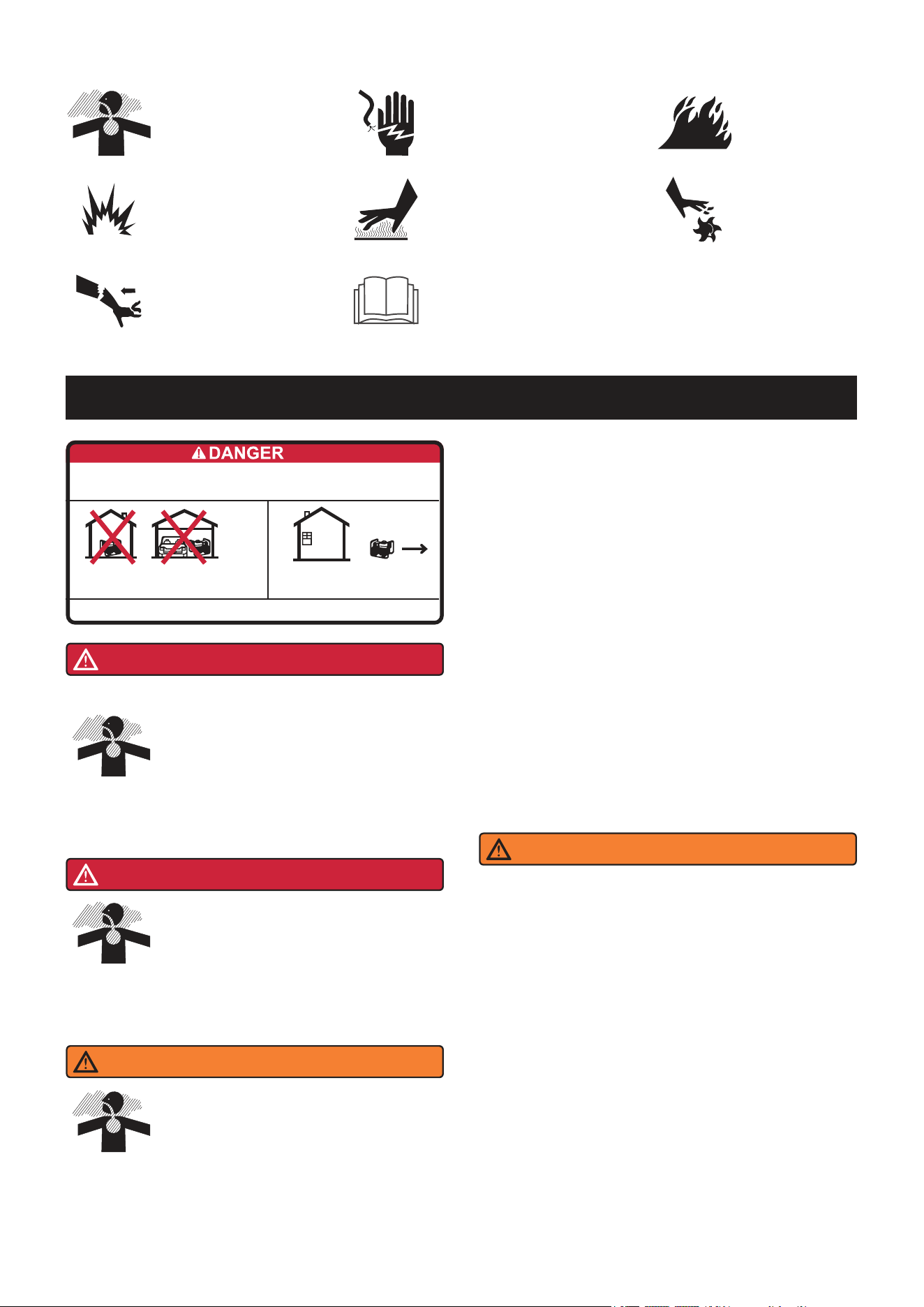

This safety alert symbol appears with most safety statements. It means attention,become alert, your
safety is involved! Please read and abide by the messagethat follows the safety alerts symbol.
Engine exhaust contains carbon
monoxide, a poisonous gas that could
kill you in minutes. You CANNOT smell
it, see it, or taste it. Even if you do not
smell exhaust fumes, you could still be
exposed to carbon monoxide gas.
Asphyxiation
Hazard
Fire
Hazard
Hot Surface.
Do Not Touch the Surface.
Burn Hazard
Page 02
Kickback
Electric Shock
Hazard
Explosion
Hazard
Moving Parts
Hazard
Operator’s Manual
GENERAL SAFETY PRECAUTIONS
POISONOUS GAS HAZARD
DANGER
Using a generator indoors CAN KILL YOU IN MINUTES. Generator exhaust
contains carbon monoxide. This is a poison you cannot see or smell.
NEVER use inside a home or garage,
EVEN IF doors and windows are open.
Avoid other generator hazards. READ MANUAL BEFORE USE.
Only use OUTSIDE and far away
from windows, doors and vents.
The exhaust system must be properly
maintained. Do not alter or modify the
exhaust system as to render it unsafe or
make it noncompliant with local codes
and/or standards. Failure to do so will
result in death or serious injury.
DANGER
Always, install battery operated carbon
monoxide alarm indoors and installed
according to the manufacturer’s
instruction.
• Operate this product ONLY outside far away from
windows, doors and vents to reduce the risk of
carbon monoxide gas from accumulating and
potentially being drawn towards occupied spaces.
DO NOT run this product inside homes, garages,
basements, crawl spaces, sheds, or other
partially-enclosed spaces even if using fans or
opening doors and windows for ventilation. Carbon
monoxide can quickly build up in these spaces and
can linger for hours, even after this product has
shut off.
• ALWAYS place this product downwind and point
the engine exhaust away from occupied spaces. If
you start to feel sick, dizzy, or weak while using
this product, shut it off and get to fresh air RIGHT
AWAY. See a doctor. You may have carbon
monoxide poisoning.
WARNING
If you start to feel sick, dizzy or weak while using
the portable generator, you may have carbon
monoxide poisoning. Get out side to fresh air
immediately and call 911 for emergency medical
attention. Very high levels of CO can rapidly cause
victims to lose consciousness before they can
rescue themselves. DO NOT attempt to shut off the
generator before moving to fresh air. Entering an
enclosed space where a generator is or has been
running may put you at greater risk of CO
poisoning.
WARNING
Page 03

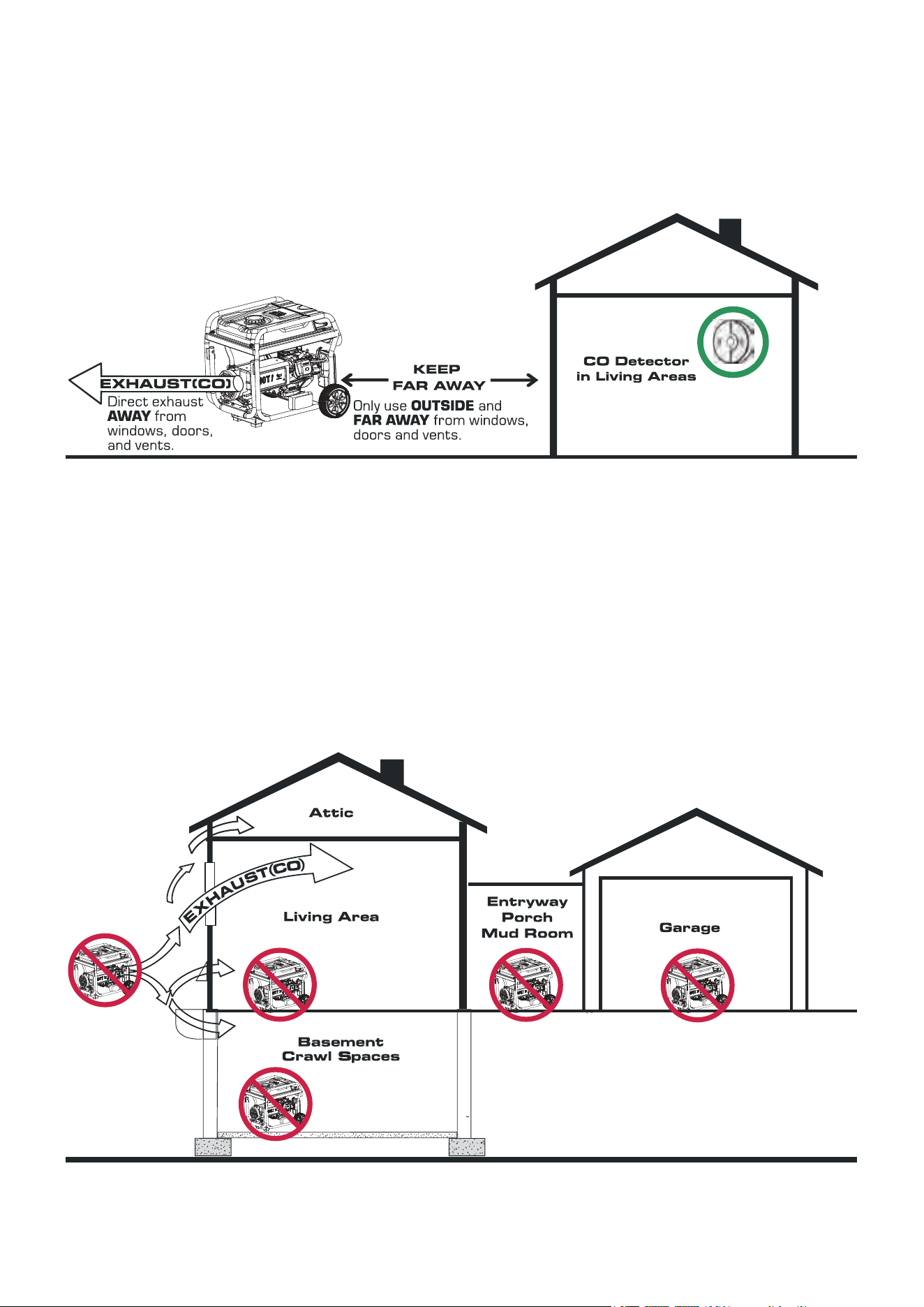

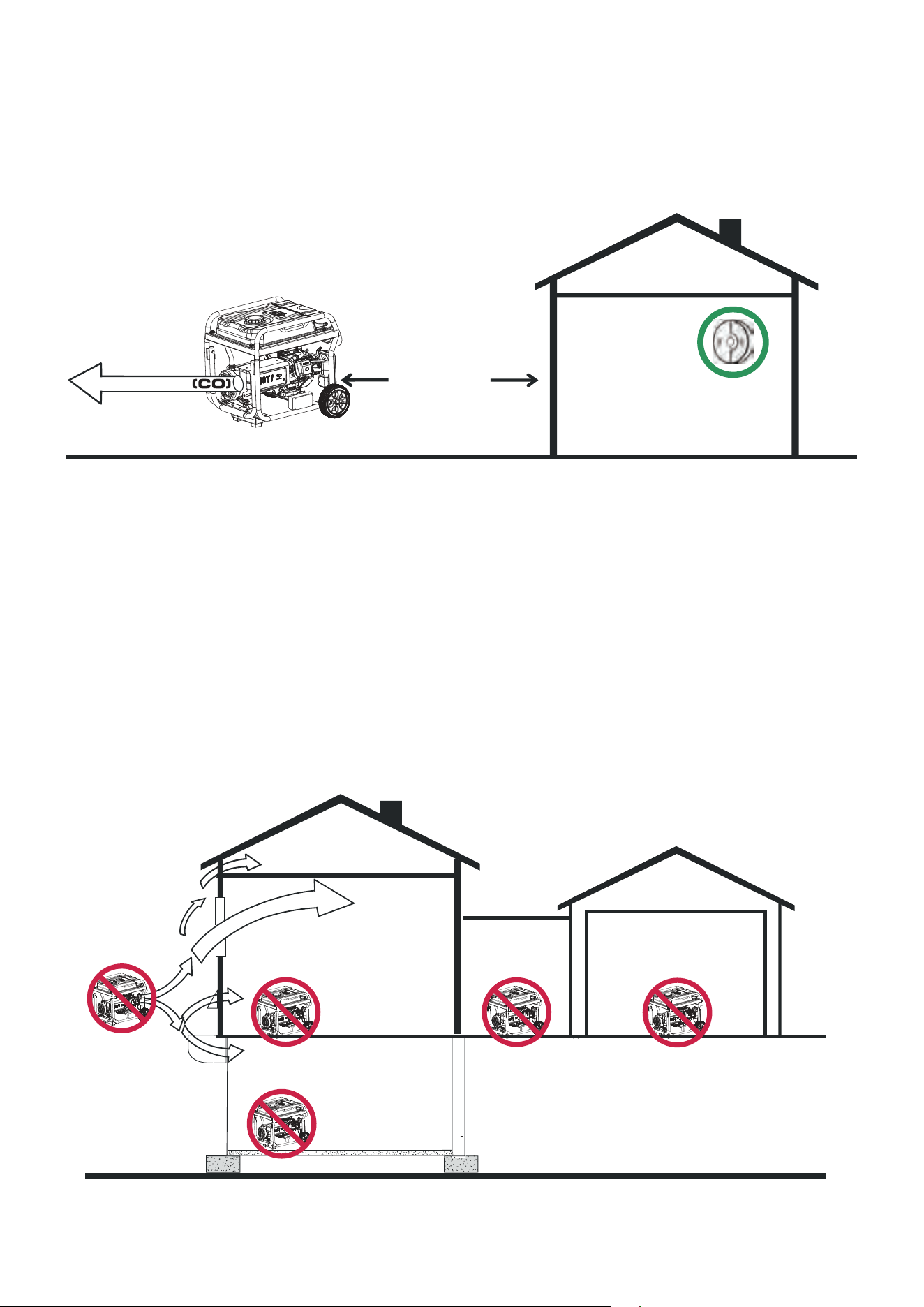

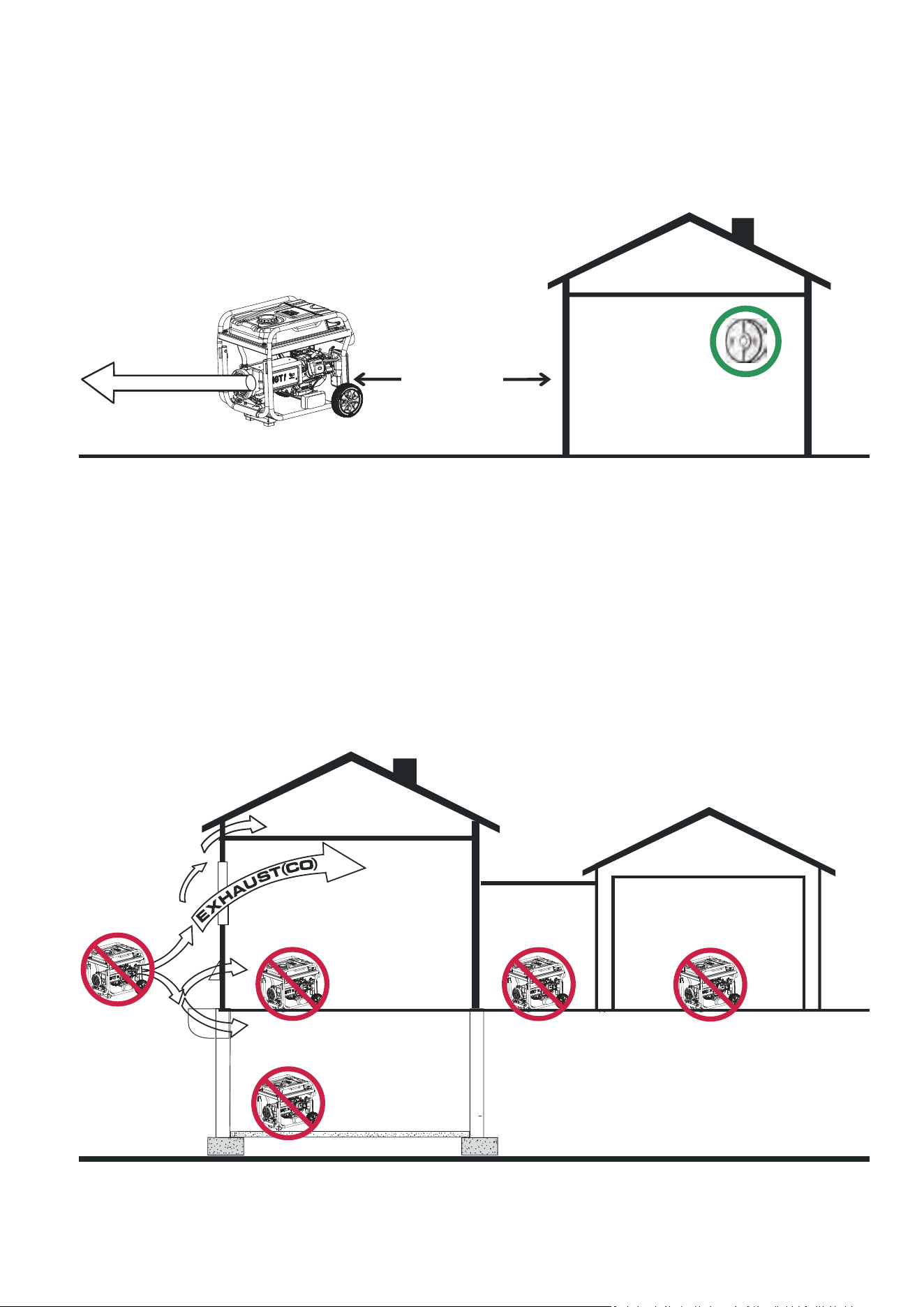

• ONLY use outside and downwind, far away from windows, doors and vents.
• Direct exhaust away from occupied spaces.
CORRECT USAGE
INCORRECT USAGE
Example location to reduce risk of carbon monoxide poisoning
• Near any door, window or vent
• Garage
• Basement
• Crawl Space
• Living Area
• Attic
• Entry Way
• Porch
• Mud Room
Do not operate in any of the following locations:
Page 04

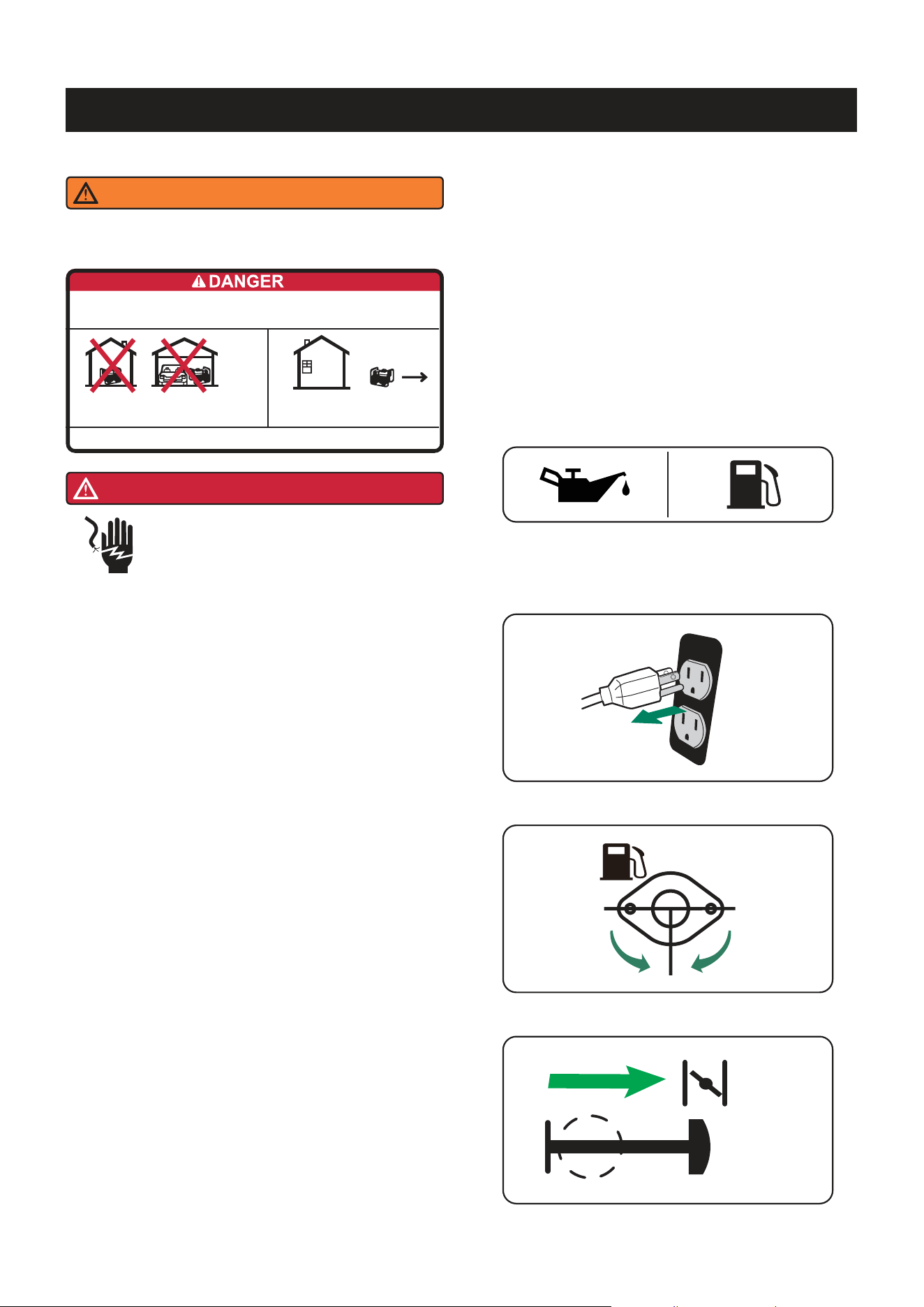

• When starting engine, pull cord slowly until
resistance is felt and then pull rapidly to avoid
kickback.
• NEVER start or stop engine with electrical devices
plugged in and turned on.
Starter cord kickback (rapid retraction)
will pull hand and arm toward engine
faster than you can let go which could
cause broken bones, fractures, bruises,
or sprains resulting in serious injury.
WARNING
DANGER

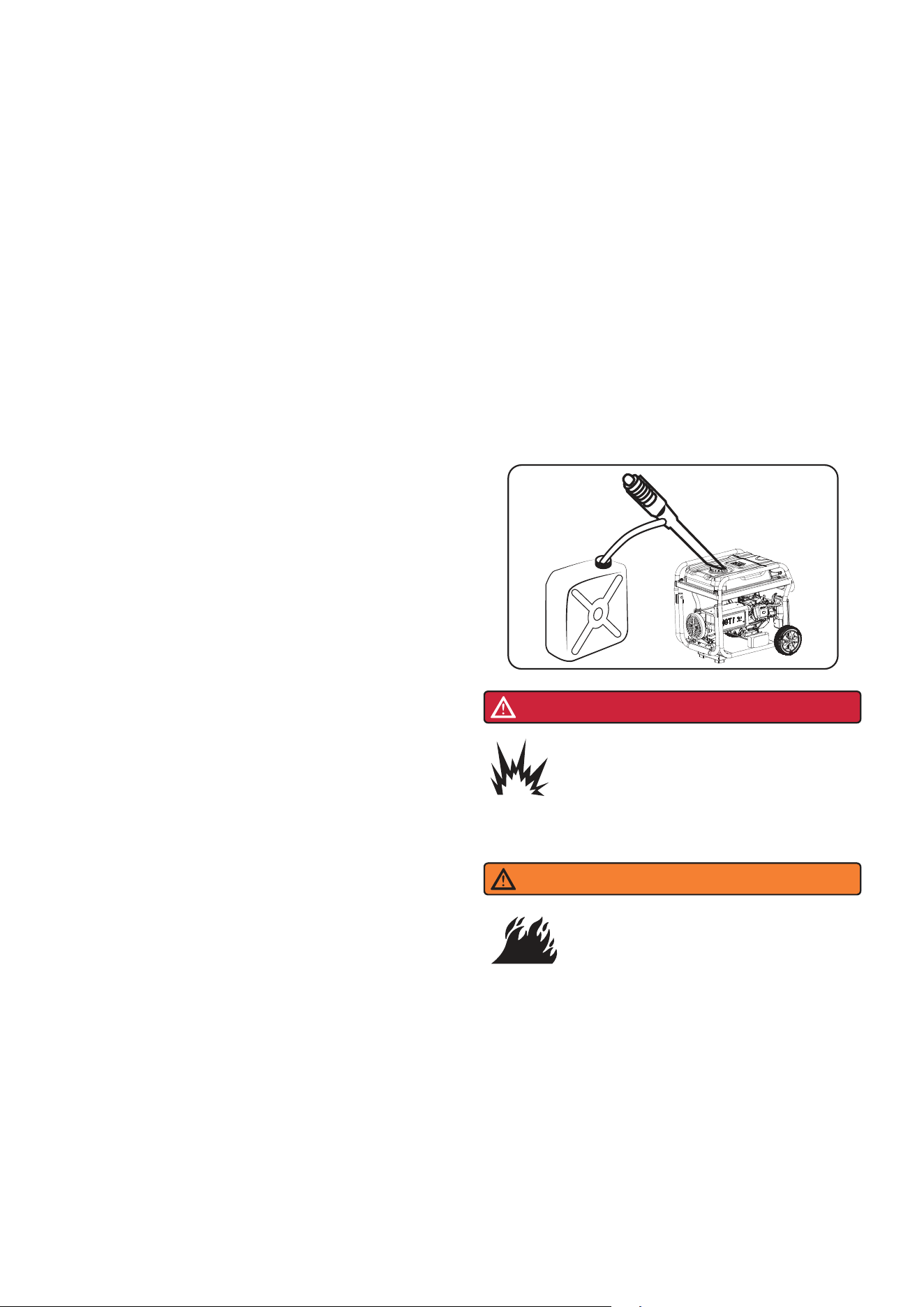

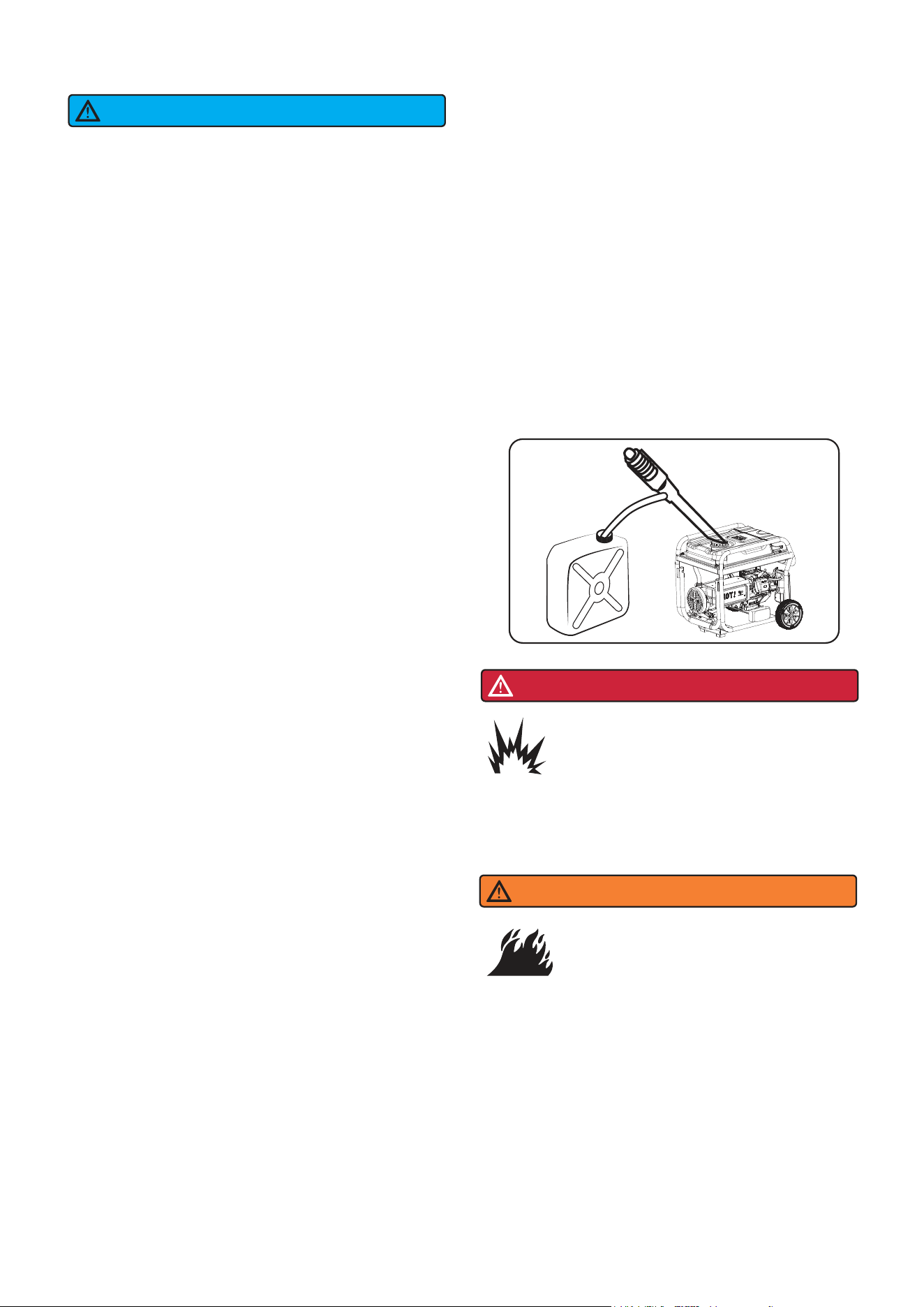

WHEN ADDING OR DRAINING FUEL
• Turn generator engine OFF and let it cool at least 2
minutes before removing fuel cap. Loosen cap
slowly to relieve pressure in tank.
• Fill or drain fuel tank outdoors.
• DO NOT overfill tank. Allow space for fuel
expansion.
• If fuel spills, wait until it evaporates before starting
engine.
• Keep fuel away from sparks, open flames, pilot
lights, heat, and other ignition sources.
• Check fuel lines, tank, cap, and fittings frequently
for cracks or leaks. Replace if necessary.
• DO NOT light a cigarette or smoke.
WHEN STARTING EQUIPMENT
• Ensure spark plug, muffler, fuel cap, and air
cleaner are in place.
• DO NOT crank engine with spark plug removed.
WHEN OPERATING EQUIPMENT
• DO NOT operate this product inside any building,
carport, porch, mobile equipment, marine
applications, or enclosure.
• DO NOT tip engine or equipment at angle which
causes fuel to spill.
• DO NOT stop engine by moving choke control to
“Start” position.

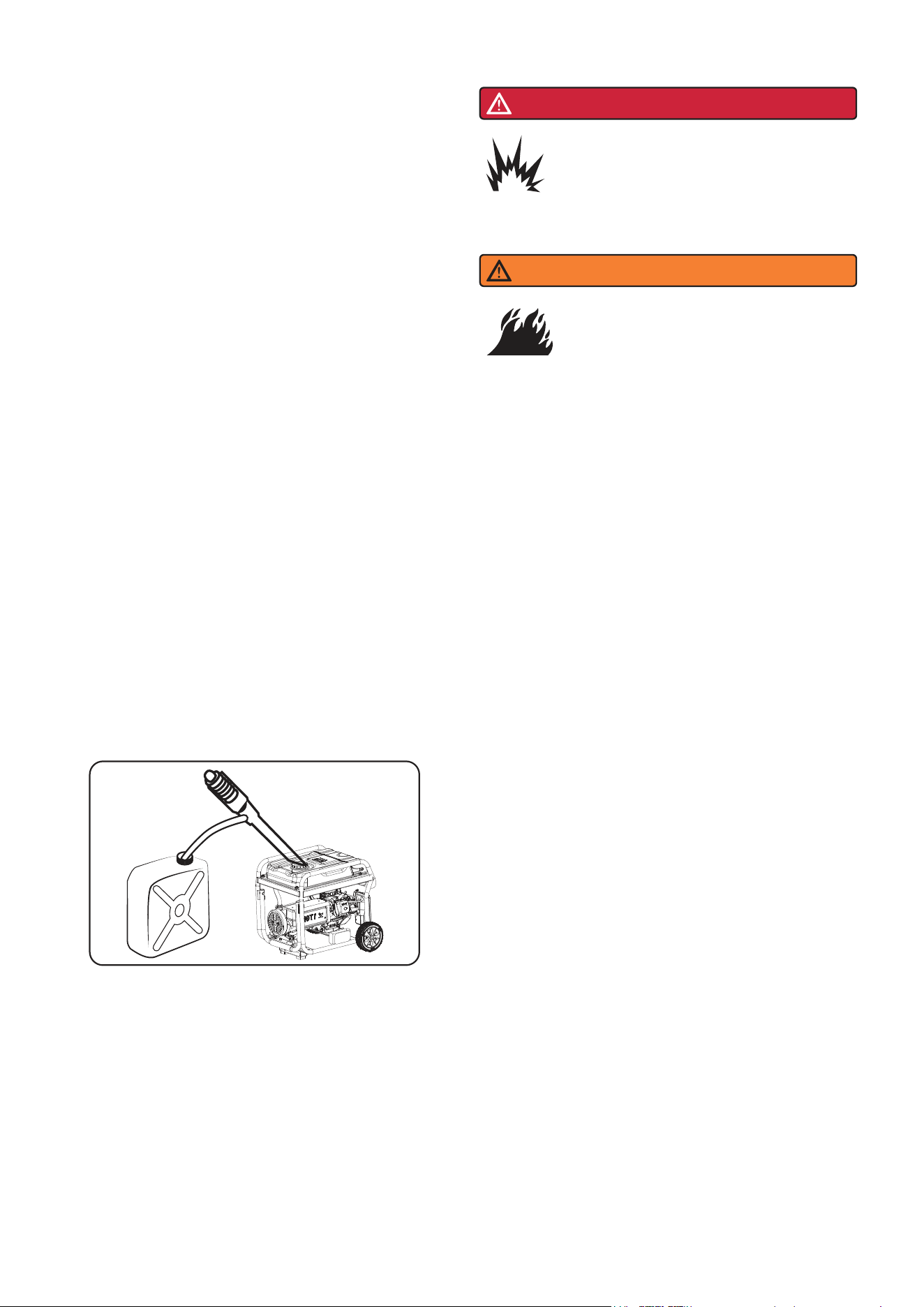

Fuel and its vapor are extremely flammable and
explosive. Add fuel in a well ventilated area. Keep
sparks, open flames and other ignition sources away.
Failure to do so will result in death and serious injury.
DANGER
DANGER
Do not overfill tank. Allow space for fuel expansion. If
fuel spills wait until it evaporates before starting
engine. Failure to do so will result in death and
serious injury.
WHEN TRANSPORTING, MOVING OR REPAIRING
EQUIPMENT
• Transport/move/repair with fuel tank EMPTY or
with fuel shutoff valve OFF.
• DO NOT tip engine or equipment at angle which
causes fuel to spill.
• Disconnect spark plug wire.
WHEN STORING FUEL OR EQUIPMENT WITH FUEL
IN TANK
• Store away from furnaces, stoves, water heaters,
clothes dryers, or other appliances that have pilot
light or other ignition source because they could
ignite fuel vapors.
Generator voltage could cause electrical
shock or burn will result in death or
serious injury.
DANGER
Never use generator in wet or damp
locations. Never expose generator to
rain, snow, water spray while in use.
Protect generator from all hazardous
weather conditions. Moisture, or ice
can cause a short circuit or other
malfunction in the electric circuit. Water
contact with a power source if not
avoided, will result in death or serious
injury.
WARNING
WARNING
WARNING
When operating machine, do not touch
hot surfaces. Keep machine away from
combustibles during use. Hot surfaces
could result in severe burns or fire.
WARNING
• Use a ground fault circuit interrupter (GFCI) in any
damp or highly conductive area, such as metal
decking or steel work.
• DO NOT use generator with electrical cords which
are worn, frayed, bare or otherwise damaged.
• DO NOT allow unqualified persons or children to
operate or service generator.
DANGER
Contact with terminals, bare wires and
electrical connections when generator
is running will result in death or serious
injury.
DANGER
WHEN ADJUSTING OR MAKING REPAIRS TO
YOUR GENERATOR
• Disconnect the spark plug wire from the spark plug
and place the wire where it cannot contact spark
plug.
WHEN TESTING FOR ENGINE SPARK
• Use approved spark plug tester.
• DO NOT check for spark with spark plug removed.
Exhaust heat/gases could ignite combustibles,
structures or damage fuel tank causing a fire,
resulting in death or serious injury.
Contact with muffler area could cause burns
resulting in serious injury.
• It is a violation of California Public Resource Code,
Section 4442, to use or operate the engine on any
forest-covered, brush-covered, or grass-covered
land unless the exhaust system is equipped with a
spark arrester, as defined in Section 4442,
maintained in effective working order. Other states
or federal jurisdictions may have similar laws.
Contact the original equipment manufacturer,
retailer, or dealer to obtain a spark arrester
designed for the exhaust system installed on this
engine.
• Allow equipment to cool before touching.
• Replacement parts must be the same and installed
in the same position as the original parts.
• DO NOT wear loose clothing, jewelry or anything
that could be caught in the starter or other rotating
parts.
Starter and other rotating parts could
entangle hands, hair, clothing, or
accessories. Keep away from rotating
parts, failure to do so could result in
death or serious injury.
Unintentional sparking could cause fire or electric
shock resulting in death or serious injury.
Fire and electrocution hazard. Do not connect to a
building's electrical system unless the generator and
transfer switch have been properly installed and the
electrical output has been verified by a qualified
electrician. The connection must isolate the
generator power from utility power and must comply
with all applicable laws and electrical codes.
Excessively high operating speeds could result in
minor injury. Excessively low operating speeds
impose a heavy load.
CAUTION
Page 05
Page 06
• DO NOT tamper with governor spring, links or other
parts to increase engine speed. Generator supplies
correct rated frequency and voltage when running
at governed speed.
• DO NOT modify generator in any way.
Exceeding generators wattage/amperage capacity
could damage generator and/or electrical devices
connected to it.
• DO NOT exceed the generator’s wattage amperage
capacity.
• Start generator and let engine stabilize before
connecting electrical loads.
• Connect electrical loads in OFF position, then turn
ON for operation.
• Turn electrical loads OFF and disconnect from
generator before stopping generator.

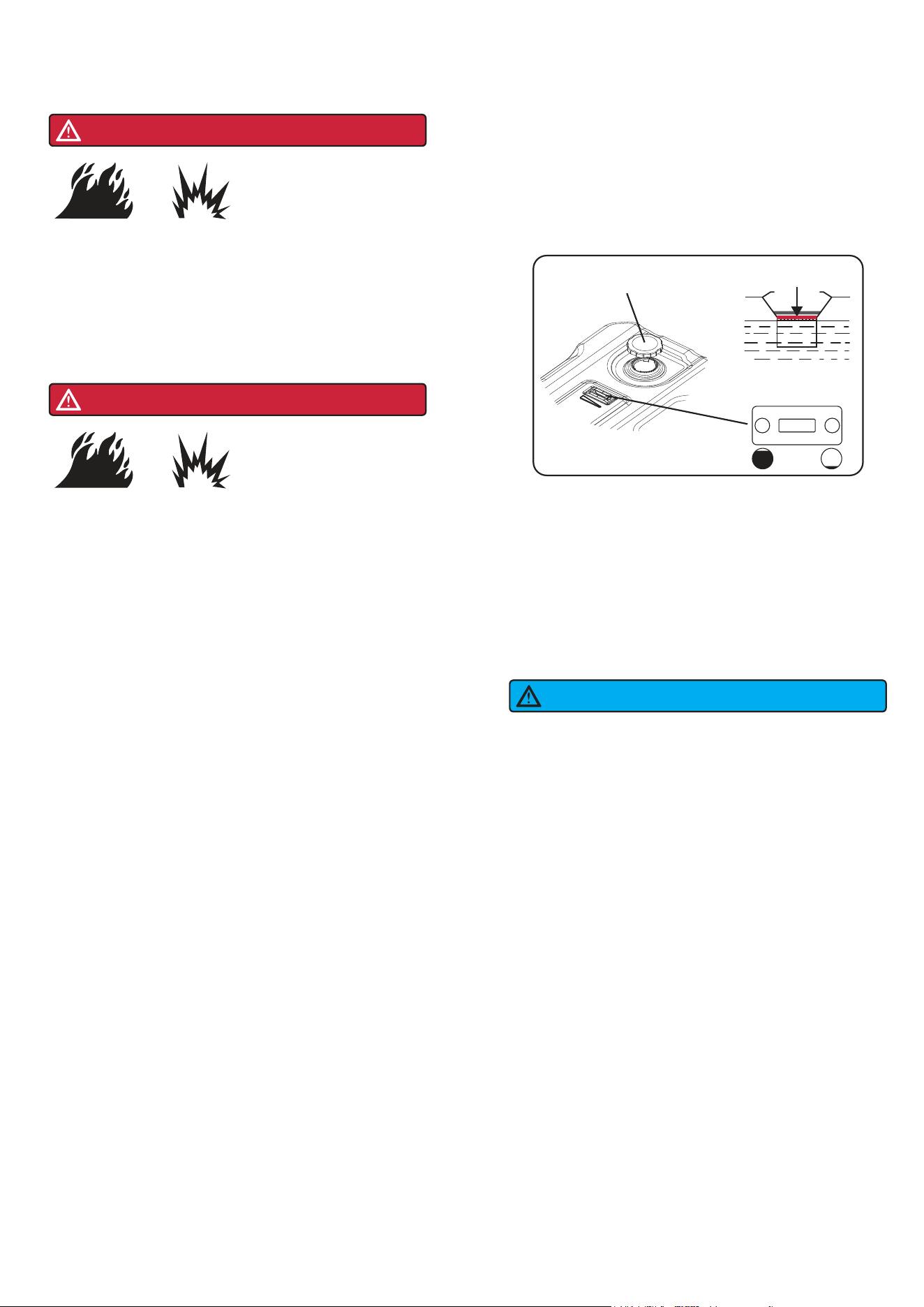

NOTICE
NOTICE
Improper treatment of generator could damage it and
shorten its life.
• Use generator only for intended uses.
• If you have questions about intended use, ask
dealer or contact local service center.
• Operate generator only on level surfaces.
• DO NOT expose generator to excessive moisture,
dust, dirt, or corrosive vapors.
• DO NOT insert any objects through cooling slots.
• If connected devices overheat, turn them off and
disconnect them from generator.
• Shut off generator if:
-Electrical output is lost.
-Equipment sparks, smokes, or emits flames.
-Unit vibrates excessively.
Medical and Life Support Uses.
• In case of emergency, call 911 immediately.
• NEVER use this product to power life support
devices or life support appliances.
• NEVER use this product to power medical devices
or medical appliances.
• Inform your electricity provider immediately if you
or anyone in your household depends on electrical
equipment to live.
• Inform your electrical provider immediately if a loss
of power would cause you or anyone in your
household to experience a medical emergency.
WARNING
Page 07
UNPACKING THE GENERATOR
Parts Included
Your gasoline powered generator ships with the
following parts:
NO.
1
2
3
4
5
6
7
8
9
10
11
12
Qty
1
1
1
1
1
1
1
1
1
1
1
2
Item Description
Spark Plug Wrench
Oil Bottle (0.9L)
Oil Bottle (0.6L)
Owner's Manual
Quick Start Guide
Double Open wrench (13mm-15mm)
Double Open wrench (8mm-10mm)
12V DC Battery Charging Cable
Allen wrench (4mm)
T wrench (17mm)
Oil funnel
Engine Starting Key
• Open carton completly. Remove and verify carton
content prior to assembly. Your generator ships
with following items.
• Call our customer service at 1-855-888-3598 with
the unit model and serial number for any missing
item.
• Record model, serial number, and date of purchase
on front cover of this munual for your own record.
2
1
5
ASSEMBLY
Your generator requires some assembly prior to
usage.
Assembly the generator will require lifting the unit.
Always have assistance when lifting the generaotor.
CAUTION
Do not plug in or turn on the generator until it is fully
assembled according to the instructions. Failure to
completely understand manual and product could
result in death or serius injury.
Call our customer service at 1-855-888-3598 for any
assembly issues or concerns. Please have model
and serial number available.
WARNING
4

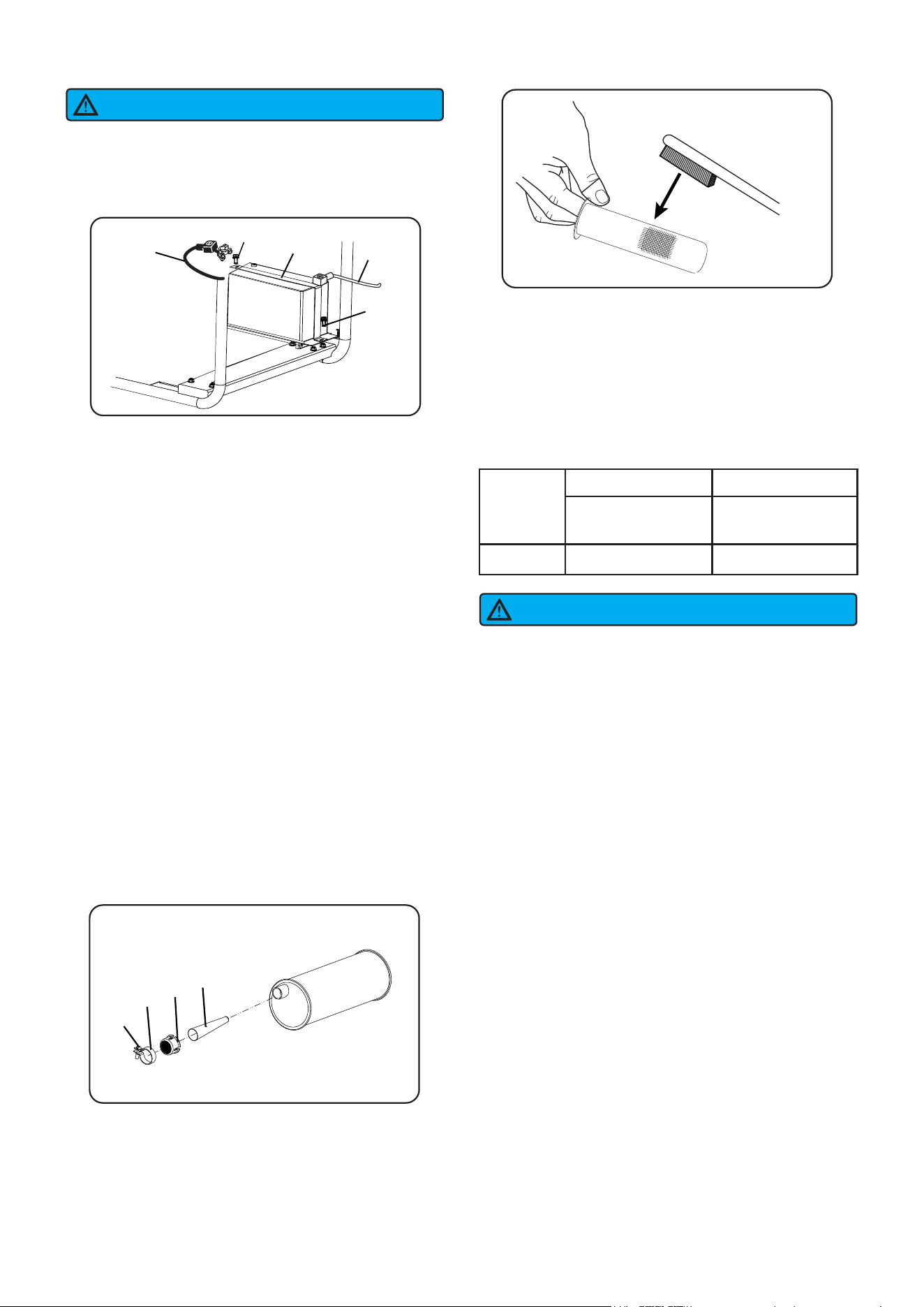

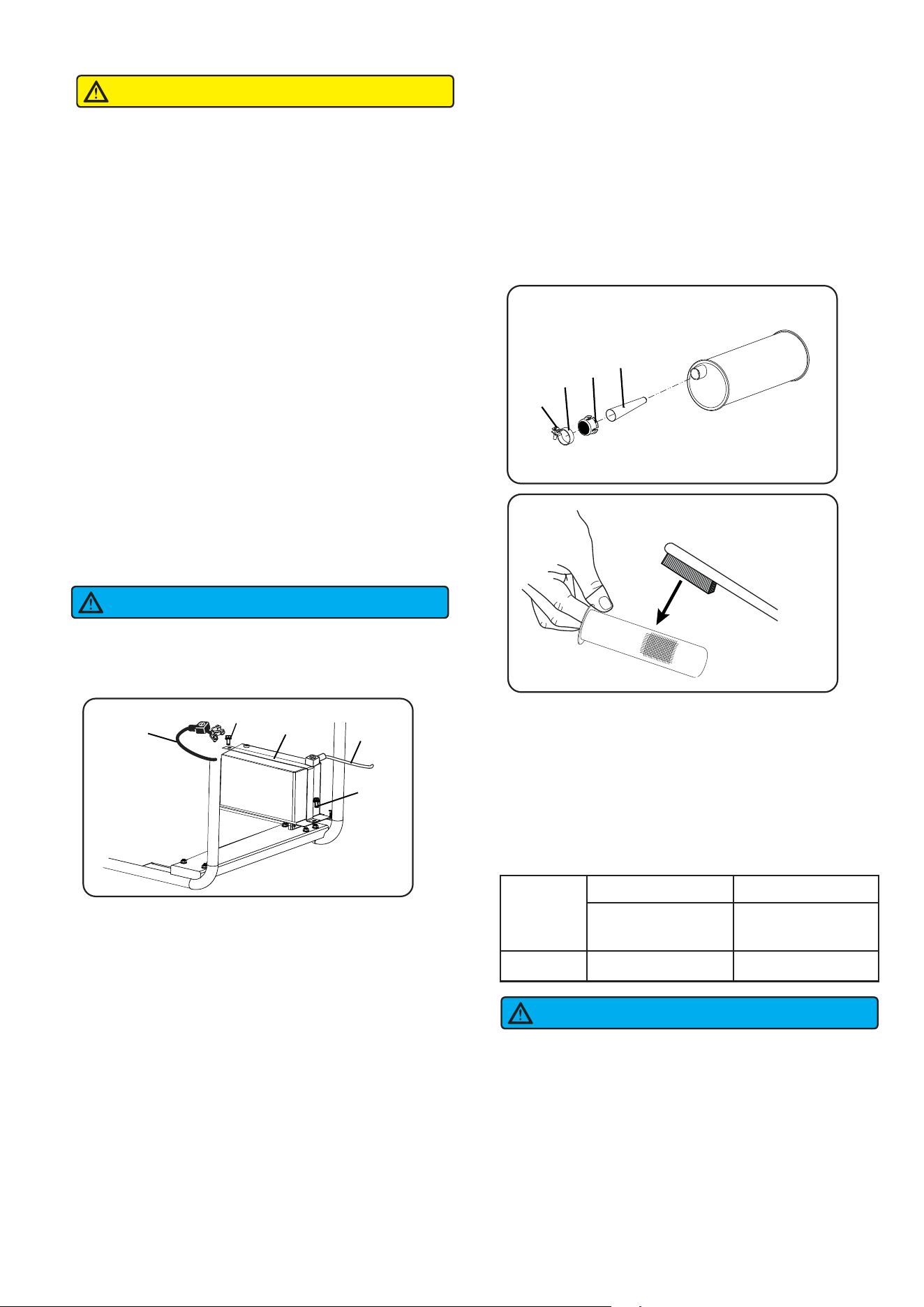

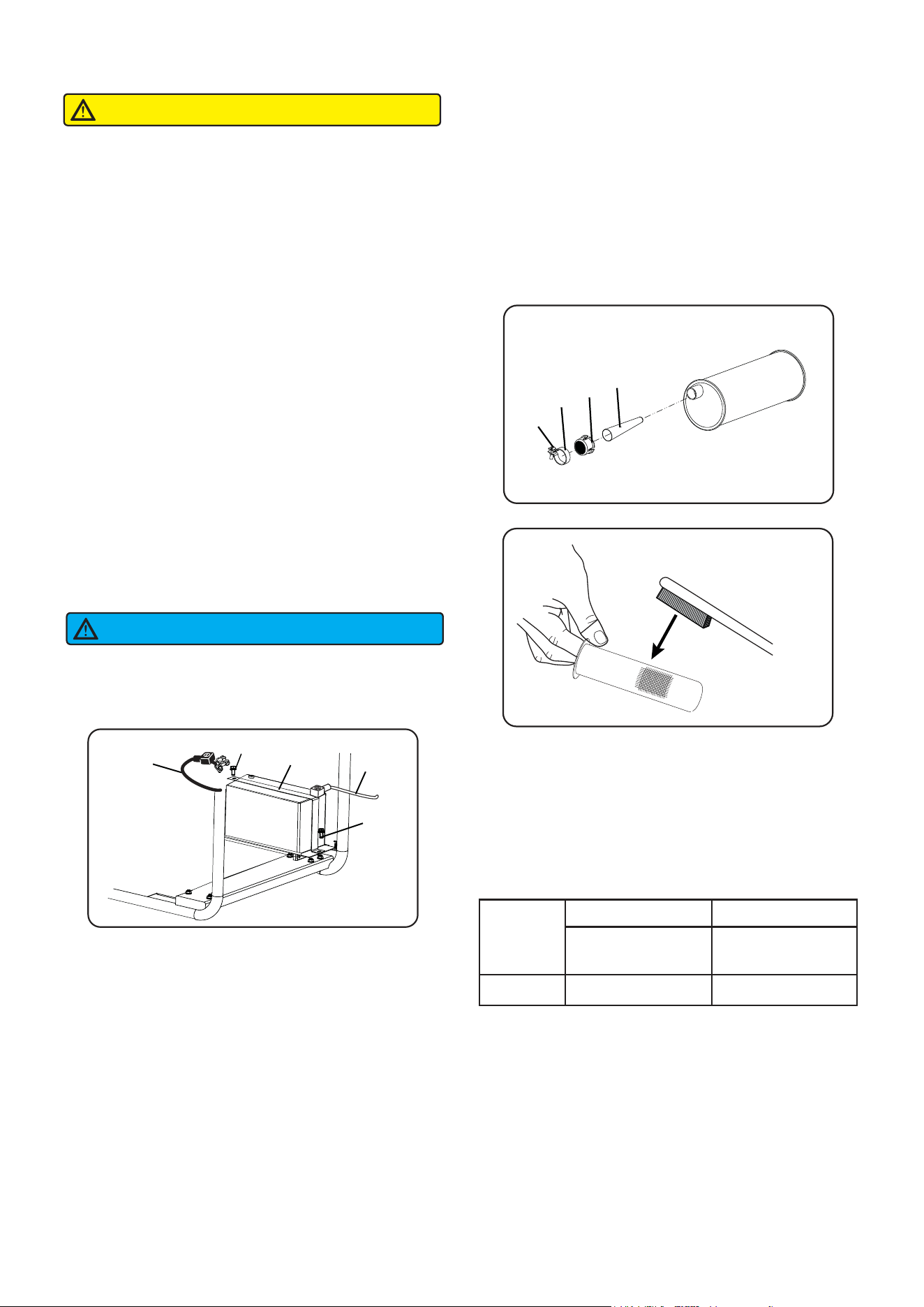

Battery Cable Connection
NOTE: The generator comes equipped with the
positive cable (A) (with red boot) already attached.
1. Verify the positive (+) battery cable (A) with red
boot is securely tightened to the positive (+)
battery post. Make sure boot is over battery post.
2. Locate negative (-) battery cable (D) with black
boot and attach to the negative (-) battery post.
Tight the cable with bolt (B) and nut (C). Cover the
post with black boot.
8
6
7
9
10
11
A
B
D
C
12
3
Page 08
CONTROLS AND FEATURES
10 12 1413 1511
4321 5 6 7 9
17 18
16
8
1 - Fuel Valve
2 - Control Panel
3 - Air Filter
4- Frames
5- Oil Filler Cap
6 - Engine Access Cover
7 - Fuel Gauge
8- Oil Filler Cap
9 - Fuel Cap
10 - Choke Knob
11 - Spark Plug
12 - Side Cover
13 - Carbon Canister
14 - Engine
15 - Battery
16 - Wheel
17 - Muffler /Spark Arrestor
18 - Alternator Cover
Page 9
CONTROL PANEL FEATURES
NOTE: Total power drawn from all outlets must not exceed the nameplate rating.
10. Circuit Breaker(AC): Protects the generator against
against electrical overloads.
1. Multi-meter: Displays voltage, frequency, running
time.
2. Main Circuit Breaker: The main breaker controls
totaloutput of all outlets to protect the generator
from overload or short circuit.
3. 12V DC, Outlet (Automotive): Provides 12 volt DC
power up to 8.3 amps.
4. Circuit Breaker(DC): Protects the generator
against electrical overloads.
5. Choke Knob: Pull the choke knob to adjust air
intake.
6. Key Start ON, OFF. START: Insert the key to start
the unit.
7. 120/240V AC, 50A, Single Phase, 60 Hz Outlet
(NEMA 14-50R): This outlet can supply either 120
Volt or 240 Volt output up to 50 amps.
8. 120/240V AC, 30A Twist Lock, Single Phase,
60 Hz Outlet (NEMA L14-30R): This outlet can
supply either 120 Volt or 240 Volt output up to
30 amps.
9.
13. Low Oil Indicator: The Light will be illuminated
when the engine oil level is low. Add oil.
14. Ground Terminal: The ground terminal is used to
ground the generator.
1
11
23456
101213 78914
12. Output Ready Indicator LED (Green): Illuminates
when the generator is operating normally and
indicates the generator is producing electrical
power at the receptacles.
120V AC, 20A Duplex, GFCI, Single Phase, 60 Hz
Outlets (5-20R): Each outlet is capable of
carrying a maximum of 20 amps on a single outlet
or a combination of both outlets.
120V AC, 30A Twist Lock outlet, single phase,60
Hz Outlet (NEMA L5-30R): This receptacle can
provide 120 volt output up to 30 amps.
11.
Page 10
SPECIFICATIONS
Model
Starting Watts
Running Watts
Rated AC Voltage
Rated DC Voltage
Rated Frequency
Phase
Grounding System (AC)
Engine Type
Engine Displacement
Starting System
Low Oil Shutdown
Oil Type
Oil Capacity
Spark Plug OEM Type
Spark Plug Replacement Type
Spark Plug Gap
Valve Intake Clearance
Valve Exhaust Clearance
Voltage Regulation System
Alternator Excitement System
Total Harmonic Distortion (THD)
Fuel Tank Capacity
Fuel Type
Maximun Ambient Temperature
Battery Spec
Certifications
SUA15000EC（10001-00782-00）
15000W
12000W
120/240V
12V
60HZ
Single
Neutral Bonded to Frame
V-Twin Cylinder, 4-Stroke OHV Air Cooled
680cc
Electric
Yes
10W-30
50.7 fl.oz (1.5L)
F6RTC
NGK BPR6ES or equivalent
0.028~0.031inch (0.7~0.8mm)
0.004~0.006inch (0.1~0.15mm)
0.006~0.008inch (0.15~0.2mm)
AVR
Brushed
Standard
8.0Gal (30L)
Gasoline
104°F (40°C)
12V, 36Ah
EPA-CARB Compliant
Generator Specifications
NOTICE
This product is designed and rated for continuous operation at ambient temperatures up to 104°F(40°C). If
needed, this product can be operated at temperatures ranging from 5°F(15°C) - 122°F(50°C) for short periods.
If the product is exposed to temperatures outside of this range during storage, it should be brought back within
this range before operation. This product must always be operated outdoors in awell-ventilated area and far
away from doors, windows, and other vents.
Maximum wattage and current are subject to and limited by such factors as fuel BTU content, ambient
temperature, altitude, engine conditions, etc. Maximum power decreases about 3.5% for each 1,000 feet above
sea level, and will also decrease about 1% for each 10°F(6°C) above 60°F( 16°C) ambient temperature.
Receptacle
LED Indicator Light
Outlet
Reset button
Test button
Outlet
TEST MONTHLY
RESET
TEST
FOLLOW DIRECTIONS
120V AC, 20A Duplex GFCI
Your generator consists of Ground Fault Circuit Interrupter (GFCI) receptacles. In the event of a ground fault, a
GFCI trips automatically to stop the flow of electricity and prevent serious injury. The LED Indicator Light on the
receptacle will turn off. Press the "RESET" button on the front of the receptacle to restore the flow of electricity.
The GFCI does NOT protect against circuit overloads. To ensure proper duplex GFCI operation, perform this test
monthly:
1. While the generator is running, plug a test lamp into the GFCI receptacle. Turn on the lamp.
2. Press the "TEST" button on the front of the receptacle to trigger the device. This should immediately stop the
flow of electricity and turn off the lamp. If power does not stop, do not use this receptacle until it has been
checked or replaced.
3. Press the "RESET" button on the front of the receptacle to restore the flow of electricity. If the LED Indicator
Light does not re-illuminate or the GFCI cannot be reset, then it must be replaced.
Page 11
Do not attempt to crank or start the engine before
it has been properly filled with the recommended
type and amount of oil. Damage due to operation
with no oil will void your warranty.
We consider the first 5 hours of run time to be the
break-in period for the unit. During the break in
period stay at or below 50% of the running watt
rating and vary the load occasionally to allow stator
windings to heat and cool. Adjusting the load will
also cause engine speed to vary and help seat piston
rings.

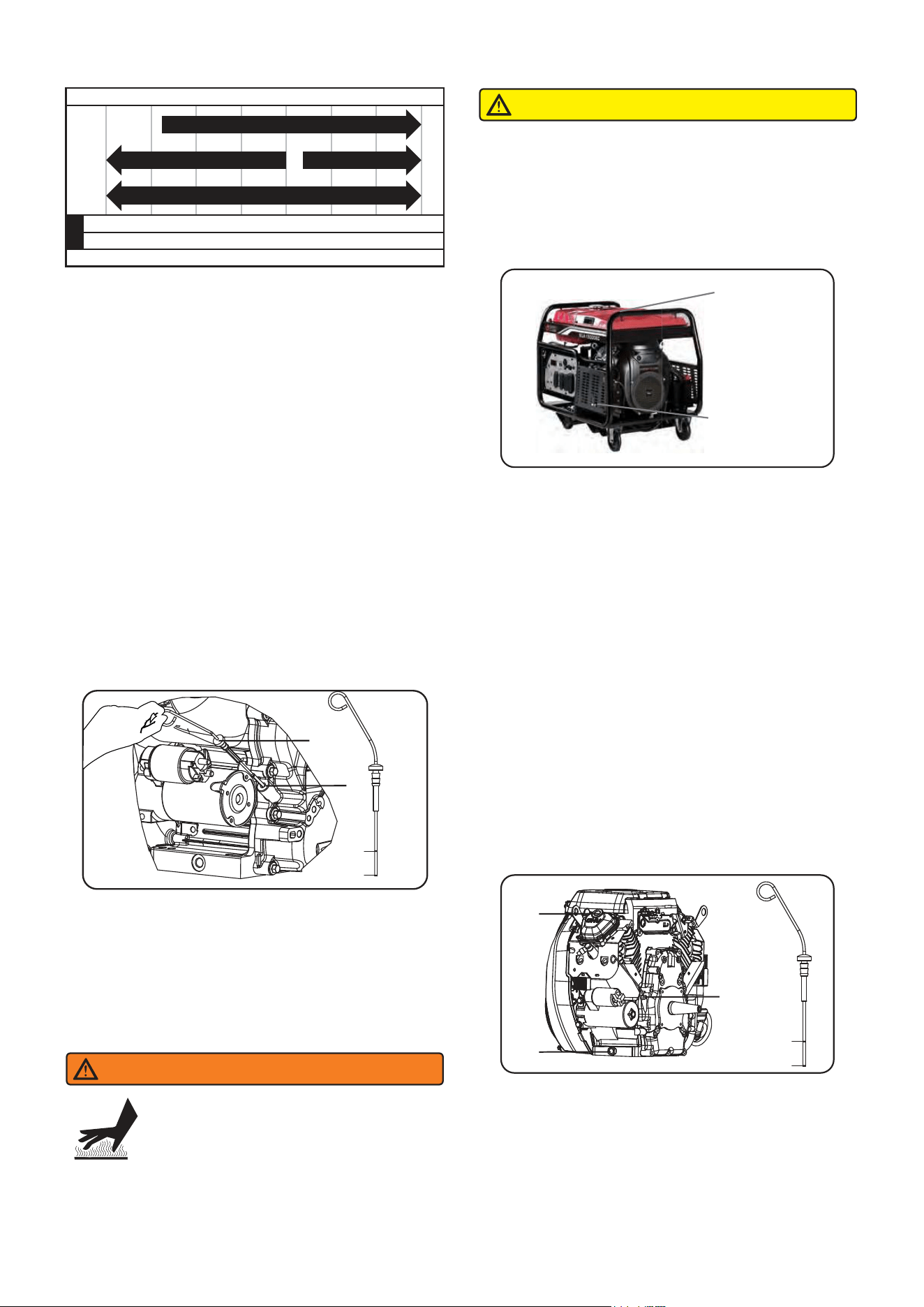

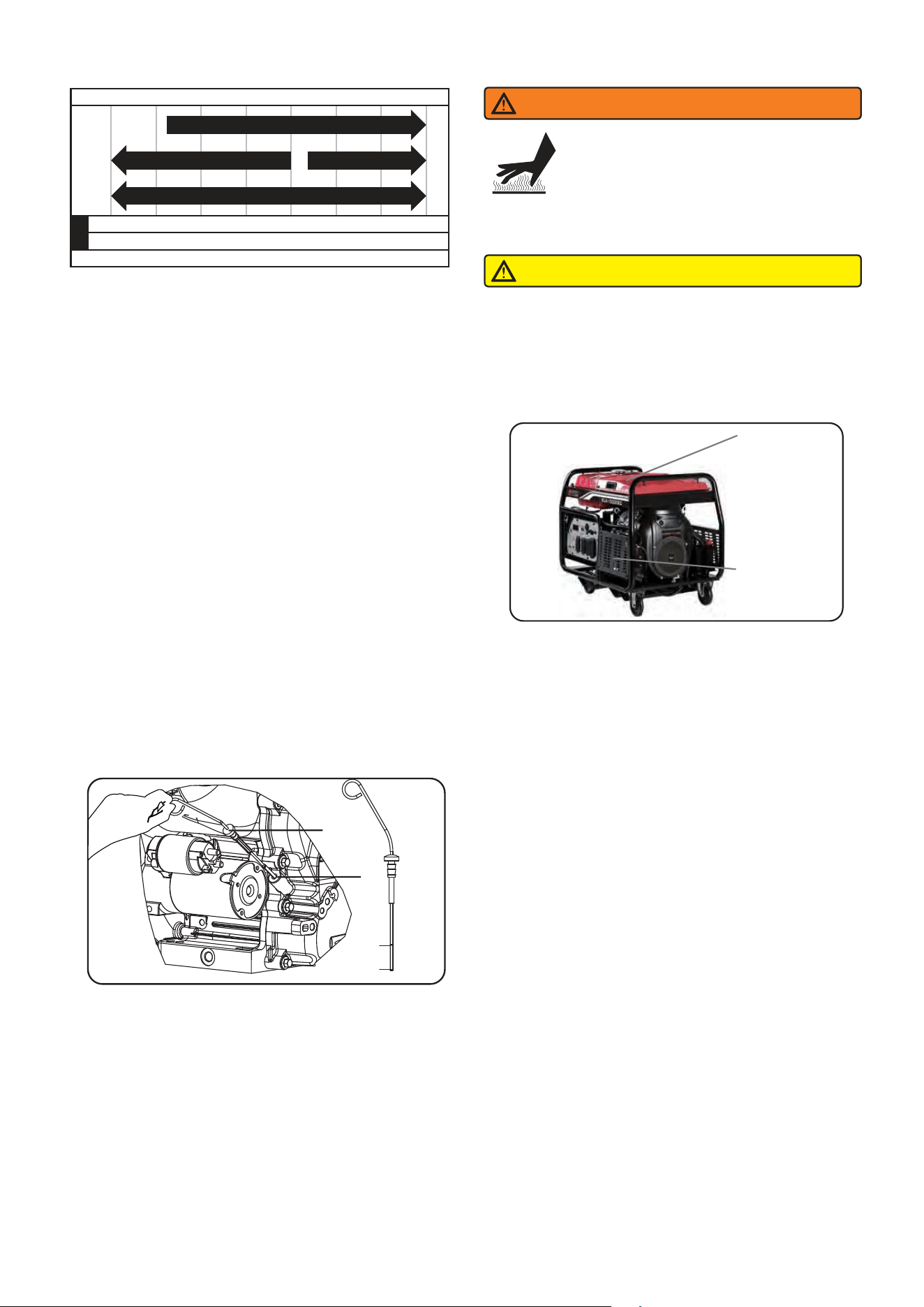

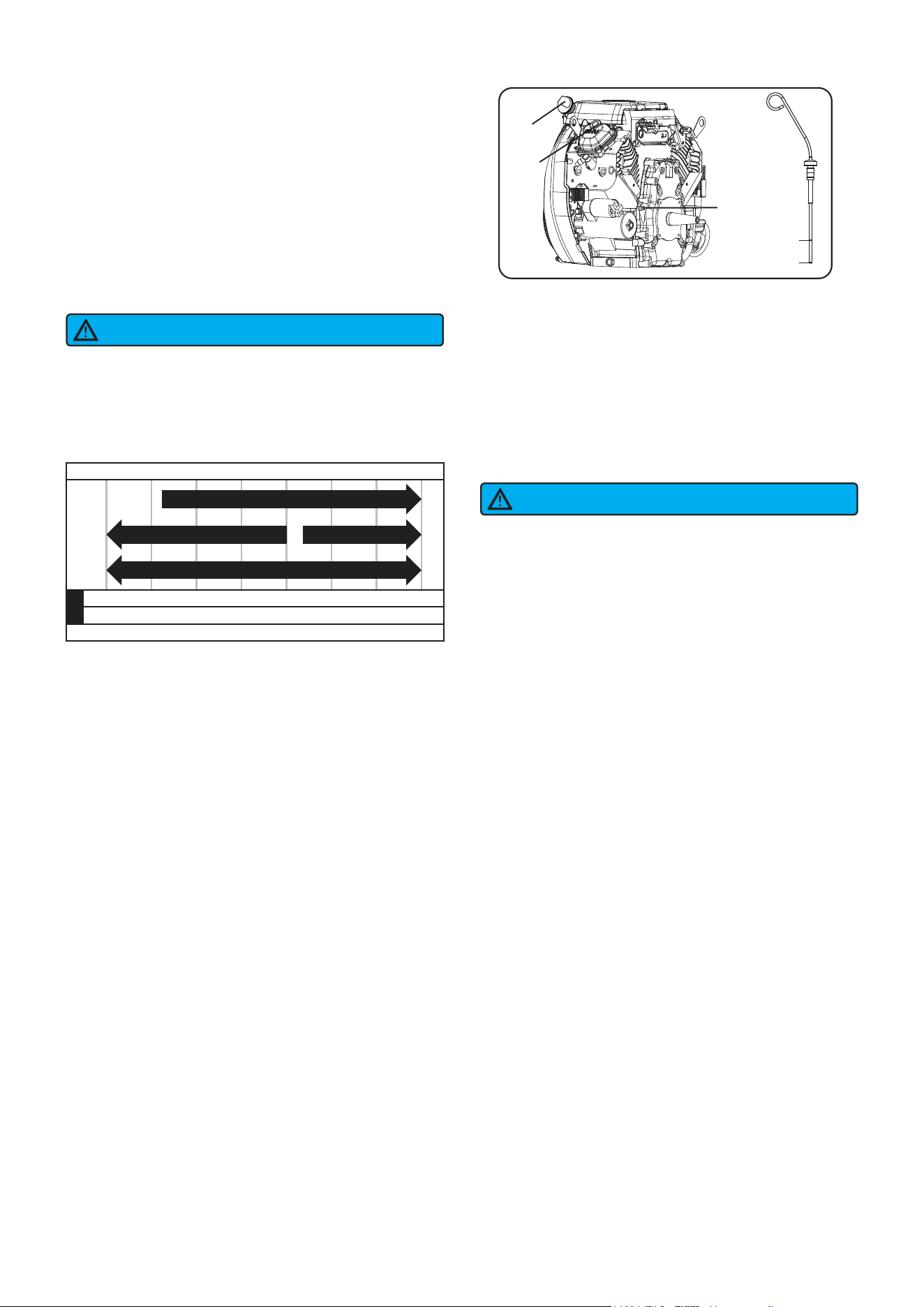

Add Engine Oil
We recommend using SAE 10W-30 APISJ oil for
best performance. Other high-quality detergent oils
(APISJ or higher) are acceptable. Do not use special
additives. Ambient temperature determines the
proper oil viscosity for the engine. Use the chart to
select the proper oil for the outdoor temperature
range expected.
Low Oil Shutdown
The unit is equipped with a low oil shutdown. If the
oil level becomes lower than required, the sensor will
activate a warning device or stop the engine.
If generator shuts off and the oil level is within
specifications, check to see if generator is sitting at
an angle that forces oil to shift. Place on an even
surface to correct this. If engine fails to start, the oil
level may not be sufficient to deactivate low oil level
switch. Make sure the sump is completely full of oil.
Add Fuel
Fuel must meet these requirements:
• Clean, fresh, unleaded gasoline.
• Use regular UNLEADED gasoline with the generator
engine with a minimum 87 octane / 87 AKI (91
RON). Do not use E85 or E15.
For high altitude use, see "Operation at High
Altitude".

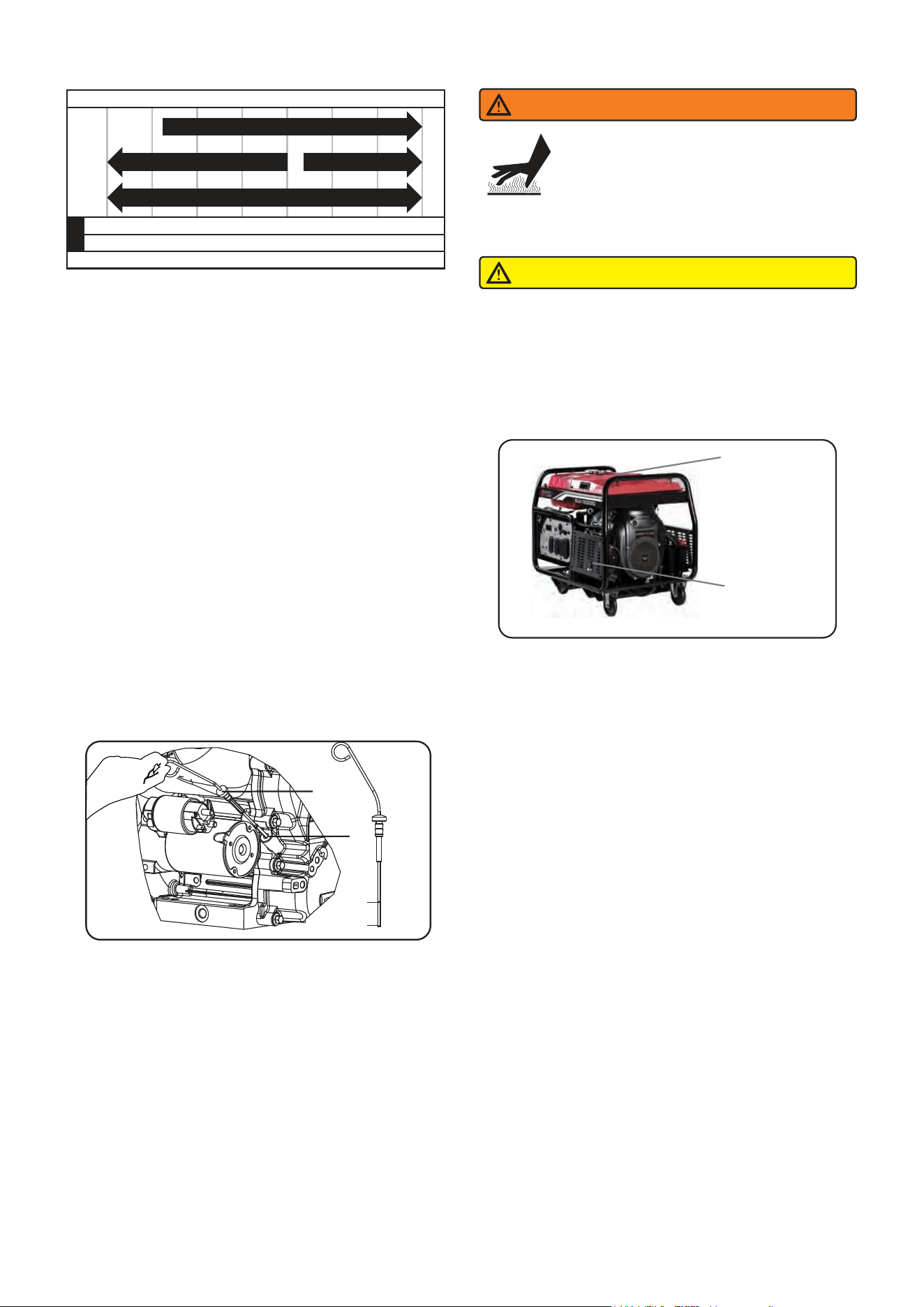

-20 0 20 40 60
Ambient temperature
Recommended Engine Oil Type
80 100 120
-28.9
°F
°C
-17.8 -6.7 4.4 15.6 26.7 37.8 48.9
10W-30
5W-30 Full Synthetic
10W-405W-30
NOTICE
NOTICE
DANGER
Fuel and its vapor are extremely flammable and
explosive. Add fuel in a well ventilated area. Keep
sparks, open flames and other ignition sources away.
Failure to do so will result in death and serious injury.
DANGER
Do not overfill tank. Allow space for fuel expansion. If
fuel spills wait until it evaporates before starting
engine. Failure to do so will result in death and
serious injury.
Page 12
A
B
Max oil level
Min oil level
C
1. Place generator on a flat, level surface.
2. Open the engine access cover.
3. Clean area around oil fill and remove oil fill cap (A).
4. Using oil funnel, slowly pour contents of provided
oil bottles into oil filler neck (C).
5. To check oil level in engine:
•Remove dipstick (B) and wipe the dipstick clean.
•Insert and then remove the dipstick to see the oil
level.
•Keep oil level close to Max oil level.
6. Replace the oil dipstick (B). Replace the oil fill cap
(A) and fully tighten.
7. Close the engine access cover.
Be careful do not overfill. Overfilling with oil could
cause the engine to not start or hard starting. Oil level
should be checked prior to each use or at least every
8 hours of operation. Keep oil level maintained.
The engine is equipped with a low oil shut-off and
will stop when the oil level inthe crankcase falls
below the threshold level.
Page 13
• DO NOT mix oil in gasoline.
• DO NOT modify engine to run on alternate fuels.
WHEN ADDING FUEL
• Fill fuel tank outdoors.
• DO NOT overfill tank. Allow space for fuel
expansion. If the tank is overfilled, fuel can overflow
onto a hot engine and cause fire or explosion.
• If fuel spills, wait until it evaporates before starting
engine.
• Keep fuel away from sparks, open flames, pilot
lights, heat, and other ignition sources.
• Check fuel lines, tank, cap and fittings frequently
for cracks or leaks. Replace if necessary.
• DO NOT light a cigarette or smoke when filling the
fuel tank.
Operation using an alternative main jet at elevations
lower than the recommended minimum altitude can
damage the engine. For operation at lower elevations,
the standard main jet supplied must be used.
Operating the engine with the wrong main jet may
increase exhaust emissions, fuel consumption and
reduce performance.
It is important to prevent gum deposits from forming
in fuel system parts such as the carburetor, fuel hose
or tank during storage. Alcohol-blended fuels (called
gasohol, ethanol or methanol) can attract moisture,
which leads to separation and formation of acids
during storage. Acidic gas can damage the fuel
system of an engine while in storage. To avoid
engine problems, the fuel system should be emptied
before storage of 30 days or longer. See the "Long
Term Storage" section. Never use engine or
carburetor cleaner products in the fuel tank as
permanent damage may occur.
Operation at High Altitude
At altitudes over 5,000 feet(1524 meters), a
minimum 85 octane gasoline is acceptable. Engine
power and generator output will be reduced
approximately 3.5% for every 1000 feet (305 m) of
elevation above sea level. High altitude may cause
hard starting, increased fuel consumption and spark
plug fouling. To operate at high altitudes A-iPower
can provide a high altitude carburetor main jet. The
alternative main jet and installation instructions can
be obtained by contacting Customer Support.
Grounding
The national electrical requires your generator must
be connected properly to an appropriate ground to
help prevent electric shock.
The generator has a system ground that connects the
generator frame components to the ground terminals
on the AC output receptacles. There may be Federal
or State regulations, local codes, or ordinances that
apply to the intended use of the generator. Consult a
qualified electrician, electrical inspector, or the local
agency having jurisdiction. This generator is not
intended to be used at a construction site or similar
activity as defined by NFPA 70-2020 (NEC) section
590.6.
Connecting to a Building's Electrical System
Connections to your home’s electrical system must
use a listed transfer switch installed by a licensed
electrician. The connection must isolate the generator
power from the utility power and comply with all
applicable laws and electrical codes.

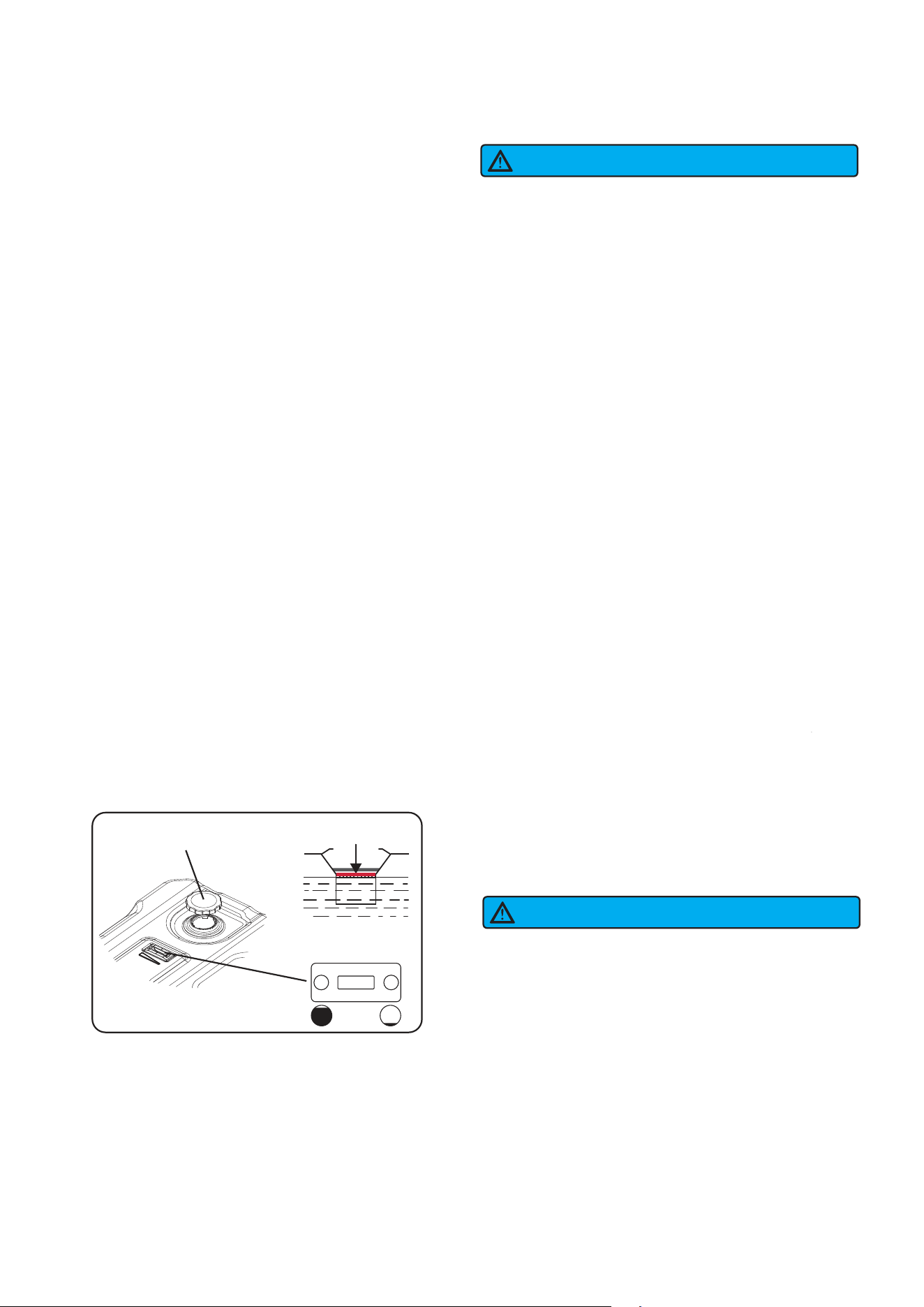

1. Remove the fuel cap (A) slowly.
2. Slowly add unleaded fuel to fuel tank. Be careful
not to fill above the red fuel level indicator (B).
This allows adequate space for fuel expansion.
3. Install fuel cap and let any spilled fuel evaporate
before starting engine .
B
A
NOTICE
NOTICE
WARNING
Shock hazard. Failure to properly ground
the generator can result in electric shock.

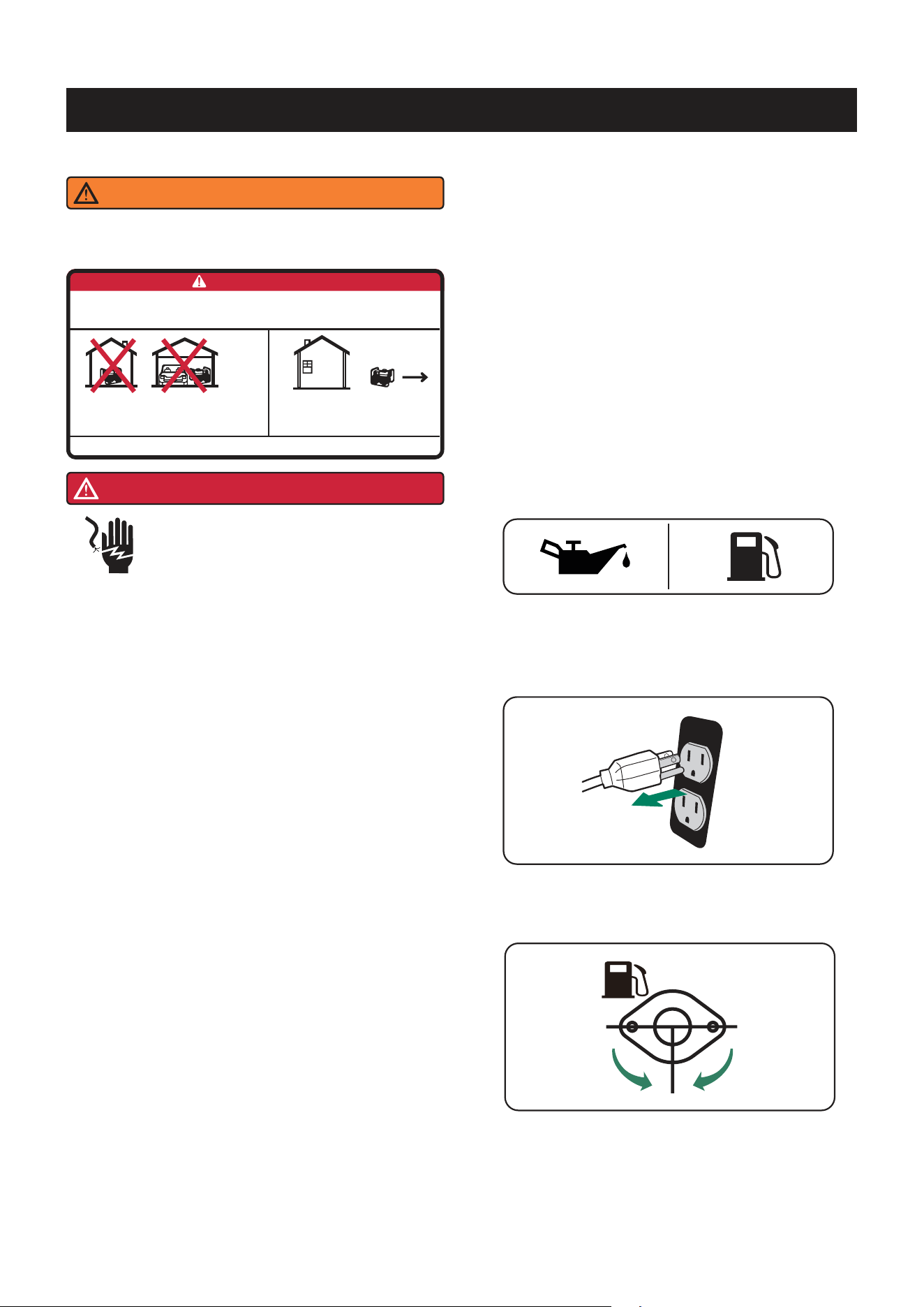

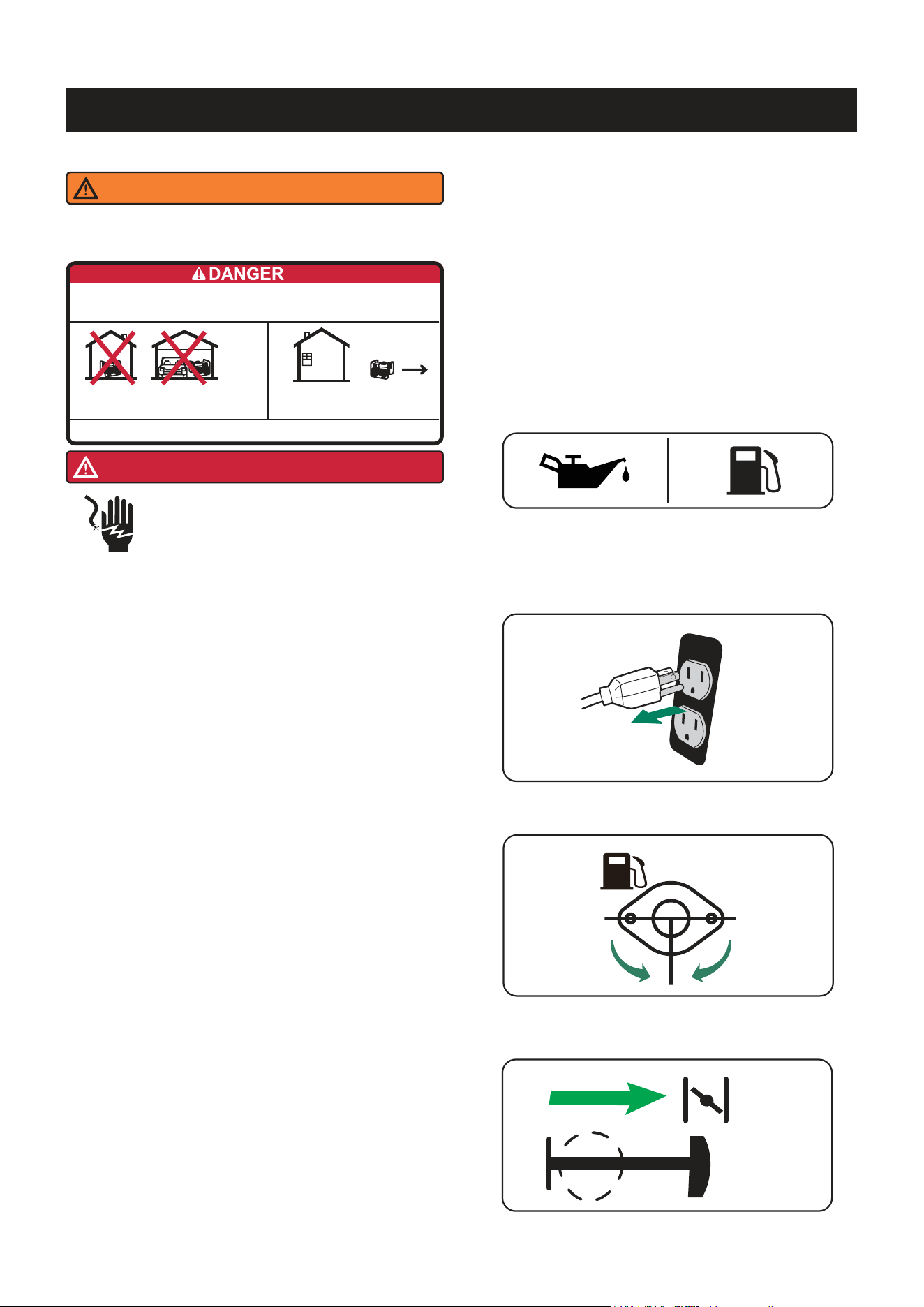

OPERATION
Generator Location
Surge Protection
Starting the Engine (Generator)
Make sure you review each warning in order to
prevent fire hazard.
• Keep area clear of inflammables or other
hazardous materials.
• Select a site that is dry, well ventilated and
protected from the weather.
• Keep exhaust pipe clear of foreign objects.
• Keep generator away from open flame.
• Keep generator on a stable and level surface.
• Do not block generator air vents with paper or
other material.
Electronic devices, including computers and many
programmable appliances use components that are
designed to operate within a narrow voltage range
and may be affected by momentary voltage
fluctuations. While there is no way to prevent voltage
fluctuations, you can take steps to protect sensitive
electronic equipment.
Install UL1449, CSA-listed, plug-in surge
suppressors on the outlets feeding your sensitive
equipment.
Surge suppressors come in single- or multi-outlet
styles. They’re designed to protect against virtually
all short-duration voltage fluctuations.
3. Disconnect all electrical loads from the generator.
Never start or stop the generator with electrical
devices plugged in or turned on.
4. Turn the fuel valve to the “ON” position.
1. Before starting the generator, check for loose or
missing parts and for any damage which may
have occurred during shipment.
2. Check oil level and fuel.
5. Move the choke knob to the “START” position.
Using a generator indoors CAN KILL YOU IN MINUTES. Generator exhaust
contains carbon monoxide. This is a poison you cannot see or smell.
NEVER use inside a home or garage,
EVEN IF doors and windows are open.
Avoid other generator hazards. READ MANUAL BEFORE USE.
Only use OUTSIDE and far away
from windows, doors and vents.
WARNING
DANGER
Never use generator in wet or damp
locations. Never expose generator to
rain, snow, water spray or standing
water while in use. Protect generator
from all hazardous weather conditions.
Moisture, or ice can cause a short
circuit or other malfunction in the
electric circuit. Water contact with a
power source if not avoided, will result
in death or serious injury.
Page 14
START
ON
Page 15

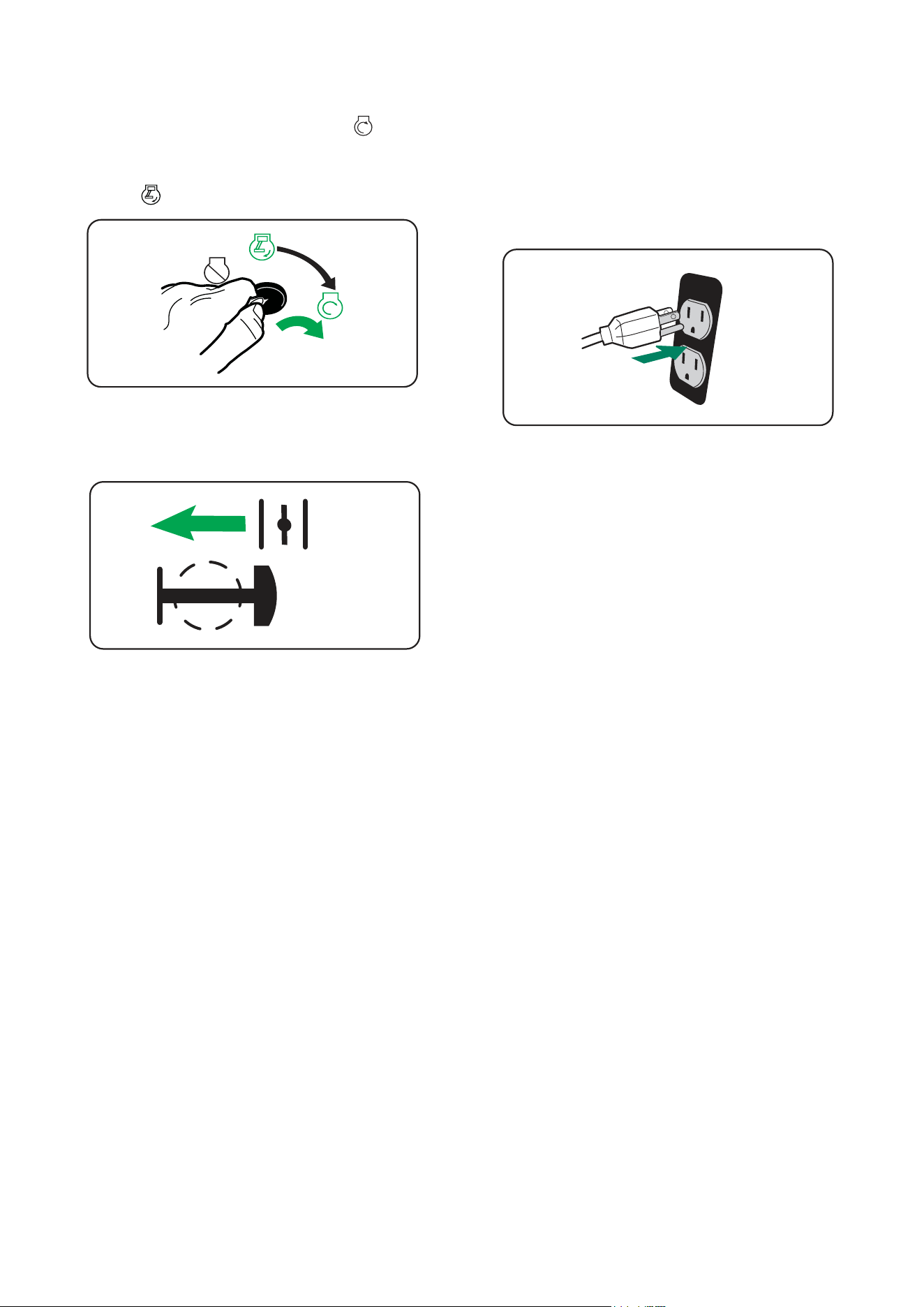

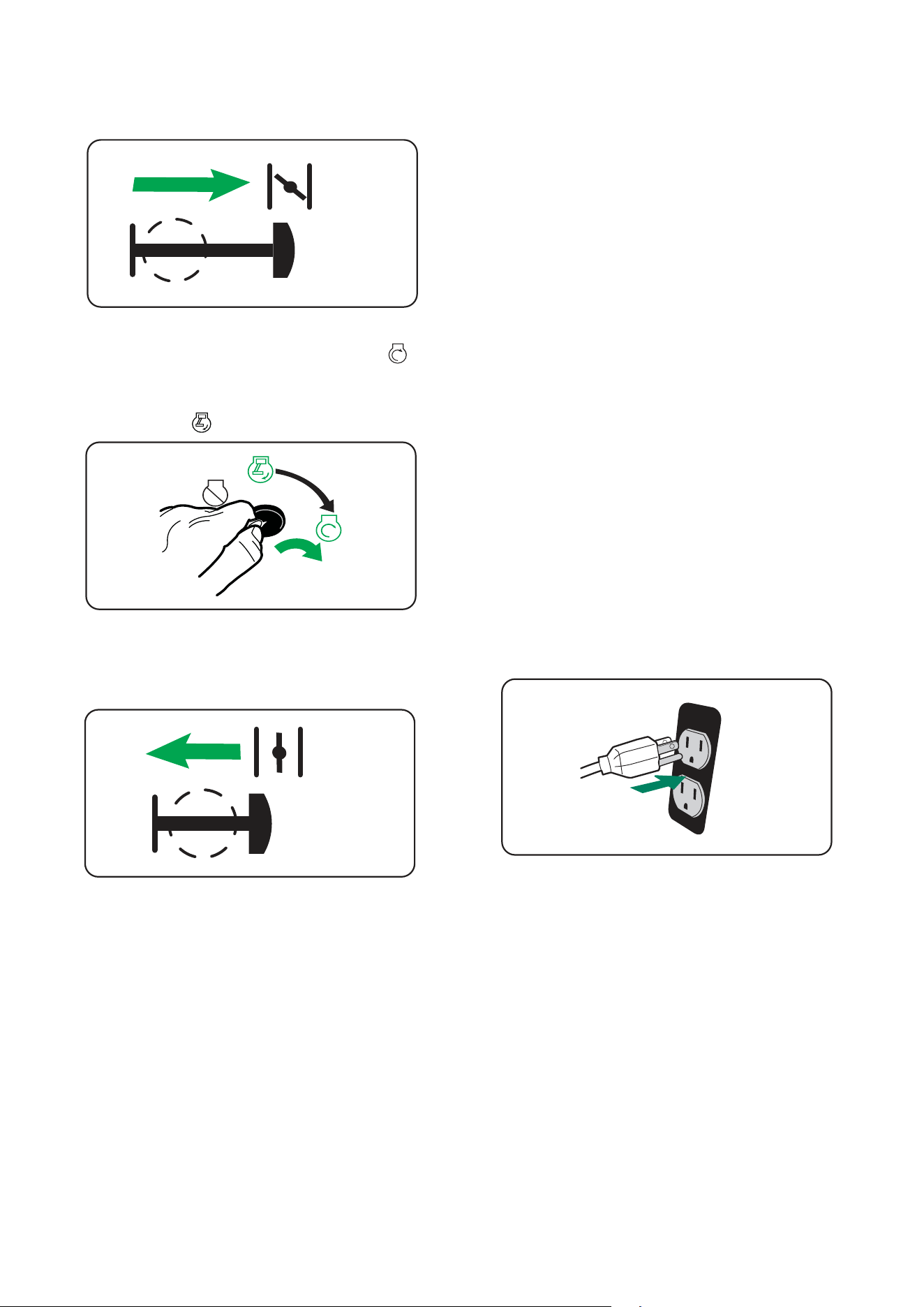

6. Starting the Generator
Turn and hold switch on the “START”
position. Engine will crank and attempts to start.
When the engine starts, release the switch to the
“RUN” position.
Connecting Electrical Loads
This unit has been pretested and adjusted to handle
its full capacity. Before starting the generator,
disconnect all loads. Apply load only after generator
is running. Voltage is regulated via the engine speed
adjusted at the factory for correct output.
Re-adjusting will void warranty.
NOTE:
When applying a load, do not exceed the maximum
wattage rating of the generator when using one or
more receptacles. Also, do not exceed the amperage
rating of any one receptacle.
Do not apply heavy electrical load during break-in
period (the first five hours of operations).
1. Let engine stabilize and warm up for a few minutes
after starting.
2. Ensure circuit breaker on control panel is in on
position.
3. Plug in and turn on the desired 120 or 240 Volt
AC, single phase, 60Hz electrical loads. It is better
to attach the item with largest load first.
7. Do not over-choke. As soon as engine starts and
warms up, move the choke knob to the “RUN”
position.
8. Allow generator to run at no load for few minutes
upon each initial start-up to permit engine and
generator to stablize.
RUN
Page 16

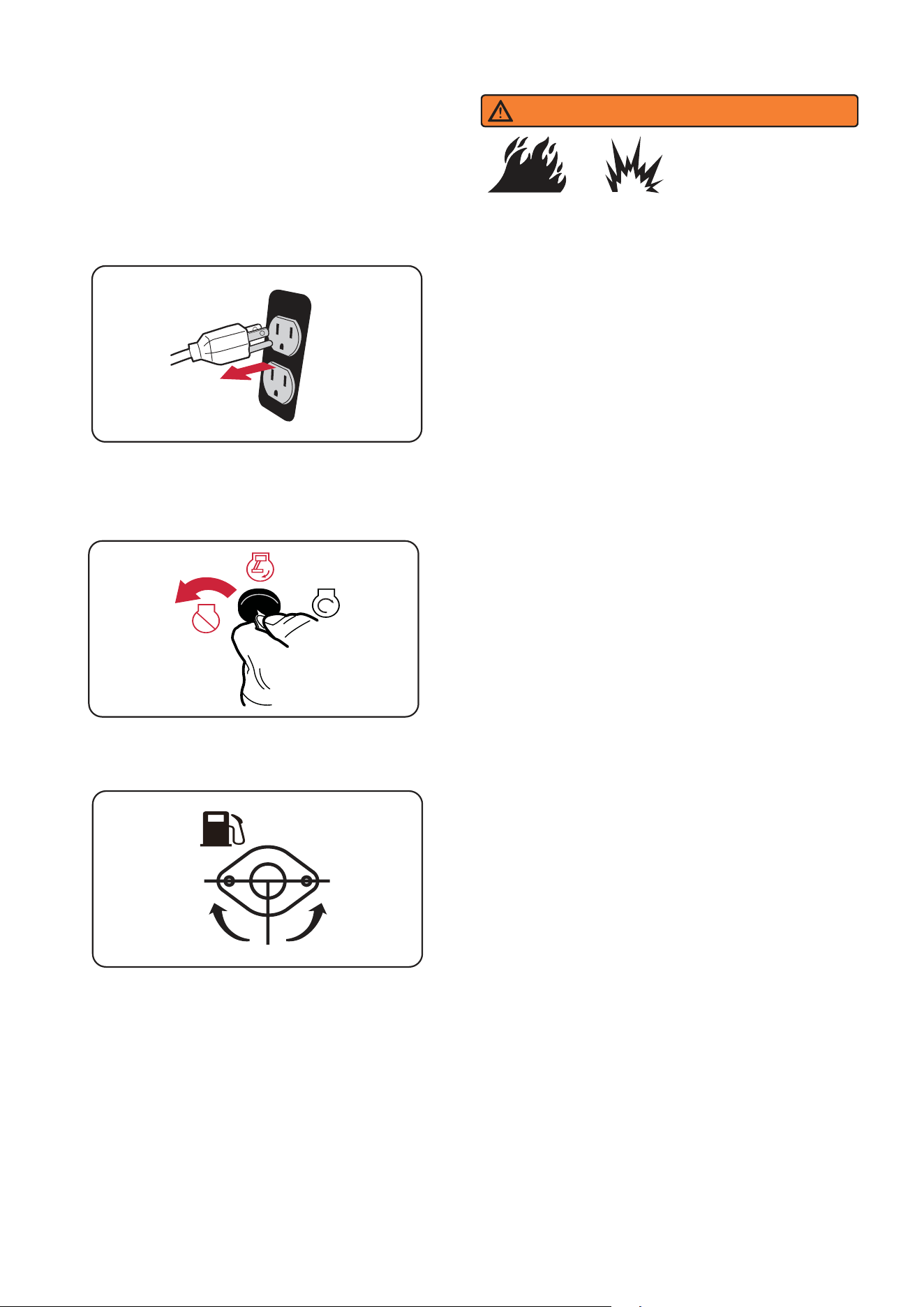

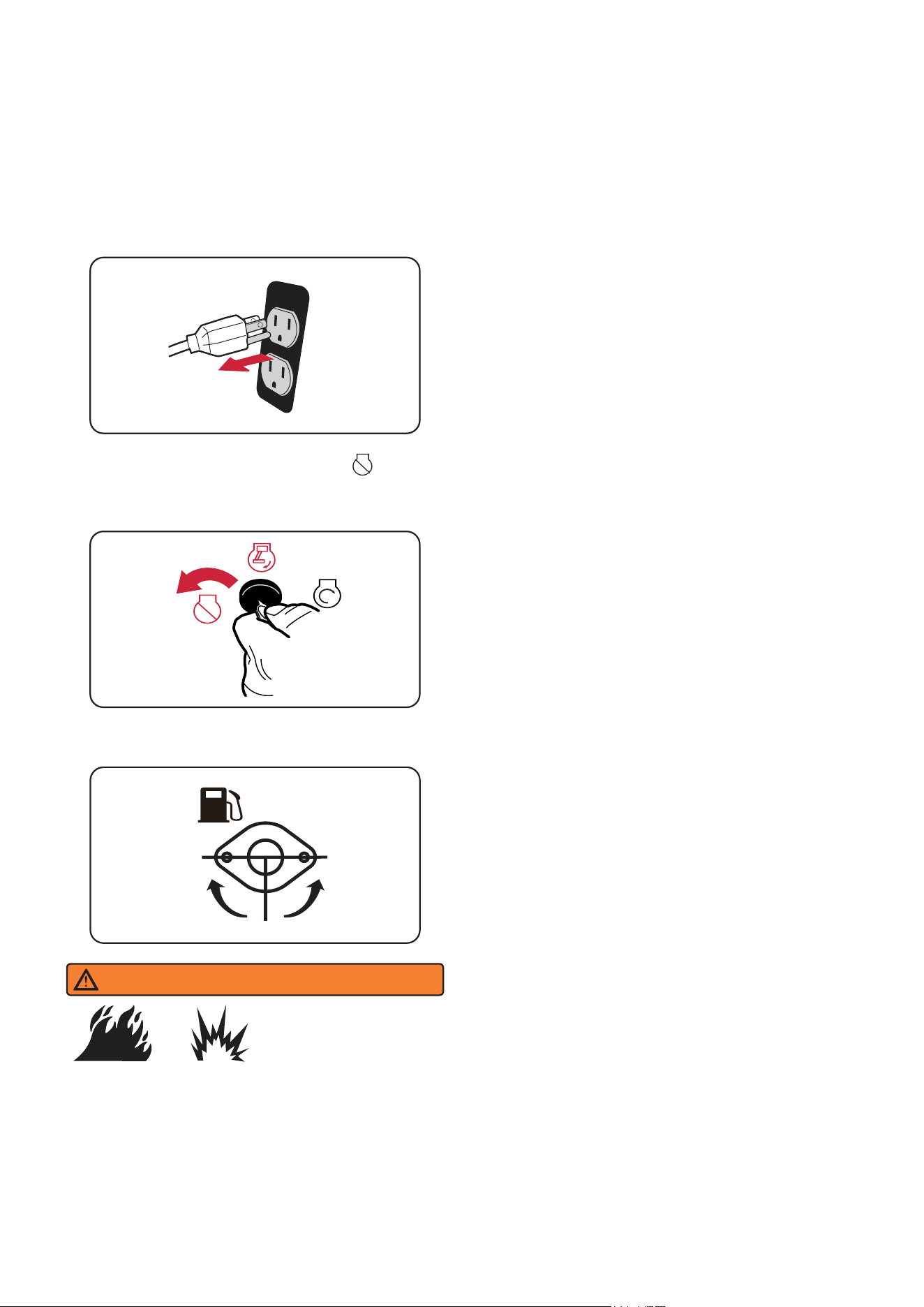

Stopping the Engine (Generator)
1. Turn off and remove entire electrical loads.
Never start or stop the generator with electrical
devices plugged in or turned on.
Let the generator run at no-load for two minutes to
stabilize internal temperatures of the engine and
generator.
Do Not Overload Generator
Overloading a generator in excess of its rated wattage
capacity can result in damage to the generator and to
connected electrical devices.
To prolong the life of your generator and attached
devices, follow these steps to add electrical load:
1. Start the generator with no electrical load attached.
2. Allow the engine to run for several minutes to
stabilize.
3. Plug in and turn on the first item. It is best to
attach the item with the largest load first.
4. Allow the engine to stabilize.
5. Plug in and turn on the next item.
6. Allow the engine to stabilize.
7. Repeat steps 5-6 for each additional item.
OFF
Low Oil Shut down
If the engine oil drops below a preset level, an oil
switch will stop the engine. Check oil level with
dipstick.
If oil level is between Max oil level and Min oil level on
dipstick:
1. DO NOT try to restart the engine.
2. Contact Customer Service.
3. DO NOT operate engine until oil level is corrected.
If oil level is below Min oil level on dipstick:
1. Add oil to bring level to Max oil level.
2. Restart engine and if the engine stops again a low
oil condition may still exist. DO NOT try to restart
the engine.
3. Contact Customer Service.
4. DO NOT operate engine until oil level is corrected.
NOTE:
Always ensure that the fuel valve is in the “OFF”
position when the engine is not in use.
If the engine will not be used for a period of two
weeks or longer, please see the Storage section for
proper engine and fuel storage.
2. Turn the engine switch to the “STOP” position.
Do not leave the generator until it has completely
stopped.
3. Turn the fuel valve to the “OFF”(O) position.
Fuel and its vapors are extremely flammable and
explosive which could cause burns, fire or explosion
resulting in death or serious injury.
DO NOT stop engine by moving choke control to
“START” position.
WARNING
Page 17
MAINTENANCE AND STORAGE
MAINTENANCE SCHEDULE
Regular Maintenance will improve the performance
and extend the life of your generator. Follow
maintenance schedule intervals whichever occurs
first according to use.
Walk-Around Inspection
Before Each Use
Before starting the engine perform a visual inspection
of the unit. Look for:
• Proper engine oil level
• Proper fuel level
• Fluid leaks
• Loose clamps and bolts
• Cracked fuel line
• Loose or frayed wiring
• Built up debris
* To be performed by authorized service center
Check engine oil level
Walk-around inspection
First 5 Hours (Break-In)
Change engine oil
First 25 Hours or First Month
Change engine oil
NOTE: Adverse conditions will require more frequent
services.
General Recommendations
NOTE:
Maintenance should be performed more frequently
when generator is used in dusty areas.
When generator has exceeded the maximum figures
specified in the table, maintenance should still be
cycled according tothe intervals of time or hours
stated herein.
NOTE:
Change oil every month when operating under heavy
load or high temperatures. Clean the air filter more
often under dirty or dusty operating conditions.
Replace air filter if they cannot be adequately
cleaned.
Regular maintenance will improve the performance
and extend the life of the generator. See any
authorized dealer for service.
The generator's warranty does not cover items that
have been subjected to operator abuse or negligence.
To receive full value from the warranty, the operator
must maintain the generator as instructed in this
manual.
Some adjustments will need to be made periodically
to properly maintain your generator. All service and
adjustments should be made at least once each
season. Follow the requirements in the Maintenanc
Shedule chart above.
ENGINE MAINTENANCE
CAUTION
To prevent accidental starting, remove and ground
spark plug wire before performing any service.
Engine Oil Level Check
Avoid skin contact with engine oil. Wear protective
clothing and equipment. Wash all exposed skin with
soap and water.
Every 100 Hours or 6 Months
Change engine oil
Clean Air Filter
Inspect/Adjust/Replace Spark plug
Inspect/Clean/Replace Spark Arrester
Every 200 Hours or 12 Months
Replace Air filter
Replace Spark Plug
Inspect/Adjust Valve Clearance*
Always use the specified engine oil. Failure to use the
specified engine oil can cause accelerated wear
and/or shorten the life of the engine.
When using the generator under extreme, dirty, dusty
conditions or in extremely hot weather, change the
oil more frequently.
Ambient air temperature will affect engine oil
performance. Change the type of engine oil used
based on weather conditions.
NOTICE
Page 18
-20 0 20 40 60
Ambient temperature
Recommended Engine Oil Type
80 100 120
-28.9
°F
°C
-17.8 -6.7 4.4 15.6 26.7 37.8 48.9
10W-30
5W-30 Full Synthetic
10W-405W-30
Change Engine Oil
Change engine oil per maintenance schedule.
If you are using your generator under extremely dirty
or dusty conditions, or in extremely hot weather,
change the oil more often.
Risk of burns. Allow engine to cool
before draining oil or coolant. Failure to
do so could result in death of serious
injury.
WARNING
If contaminated or deteriorated oil is used or the
quantity of the engine oil is not sufficient, engine
damage will result and its life will be greatly
shortened.
Maximum oil capacity: 50.7 fl.oz（1.5L）
C
E
D
Max oil level
Min oil level
Check the engine oil level before each use or every 8
hours of operation.
1. Place the generator on a flat,level surface and
allow the engine to cool for several minutes.
2. Open the engine access cover.
3. Remove the oil dipstick (A)and wipe the dipstick
clean.
4. Insert the dipstick back into filler neck (B).
Remove the dipstick and verify that the oil level is
within safe operating range.
5. If low, add recommended engine oil incrementally
and recheck until the oil level is between the safe
operating range on the dipstick. DO NOT overfill.
If over the full mark on the dipstick,drain the oil to
reduce the oil level to safe operating range.
6. Reinstall the oil dipstick securely.
7. Close the engine access cover.
Safe
Operating
Range
A
B
Max oil level
Min oil level
1. Place the generator on a flat, level surface.
2. Open the engine access cover(A) and remove the
side cover (B).
3. Remove the oil cap (C) and the dipstick (D).
4. Place a container underneath the oil drain plug (E)
to collect used lubricant as it drains.
5. Unscrew the oil drain plug and remove.
6. Allow lubricant to drain completely.
NOTE:
Drain the lubricant while the engine is still warm but
not hot. Warm lubricant will drain quickly and more
completely.
7. Reinstall the oil drain plug and tighten securely.
8. Wipe the dipstick clean and insert into filler neck
securely.
9. Fill the engine with oil until it reaches the Max oil
level on the dipstick.
10. Reinstall the oil cap.
11. Close the engine acces scover and reinstall the
side cover.
CAUTION
Avoid prolonged or repeated skin contact with used
motor oil.
side cover (B)
engine access
cover(A)
Page 19

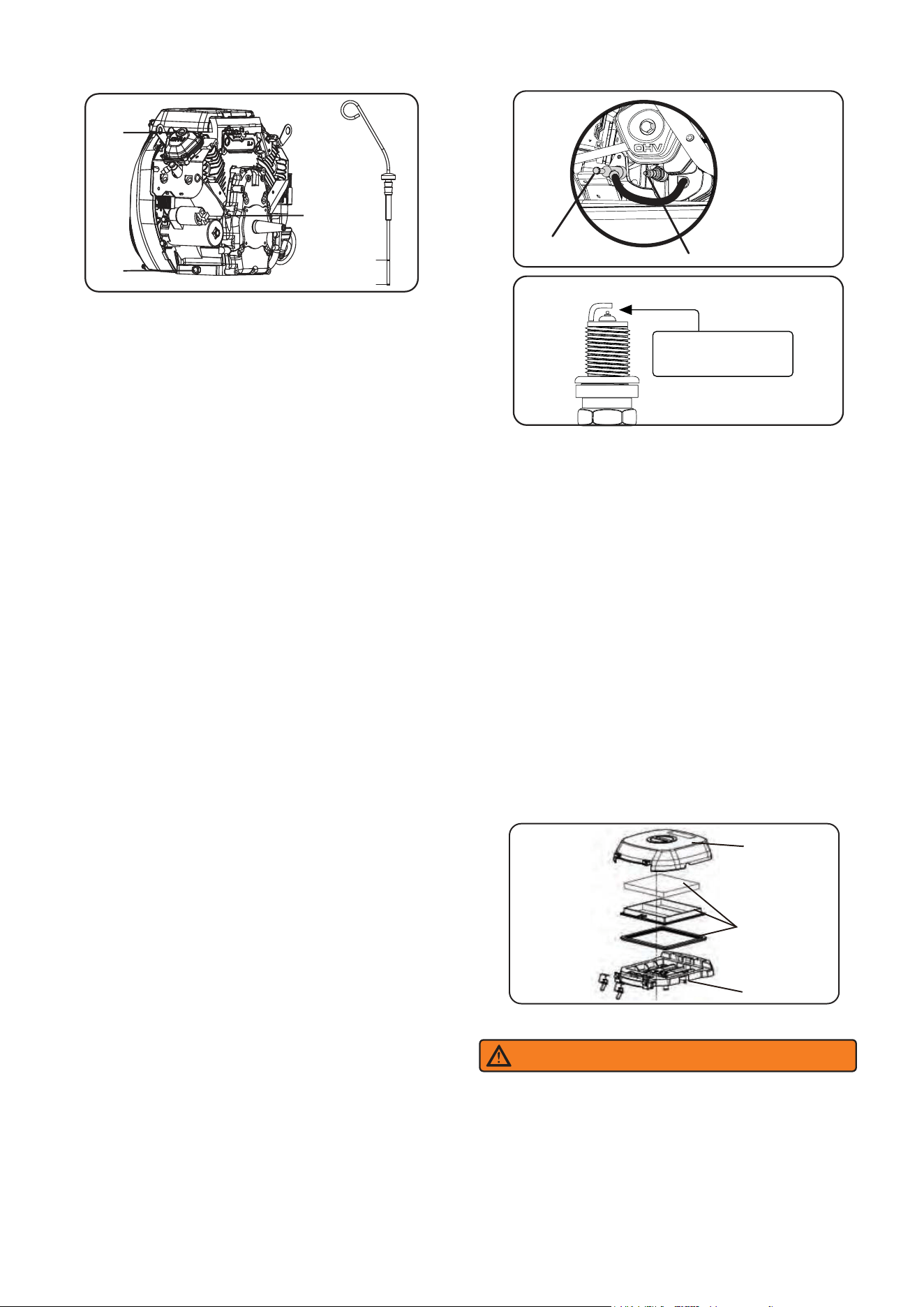

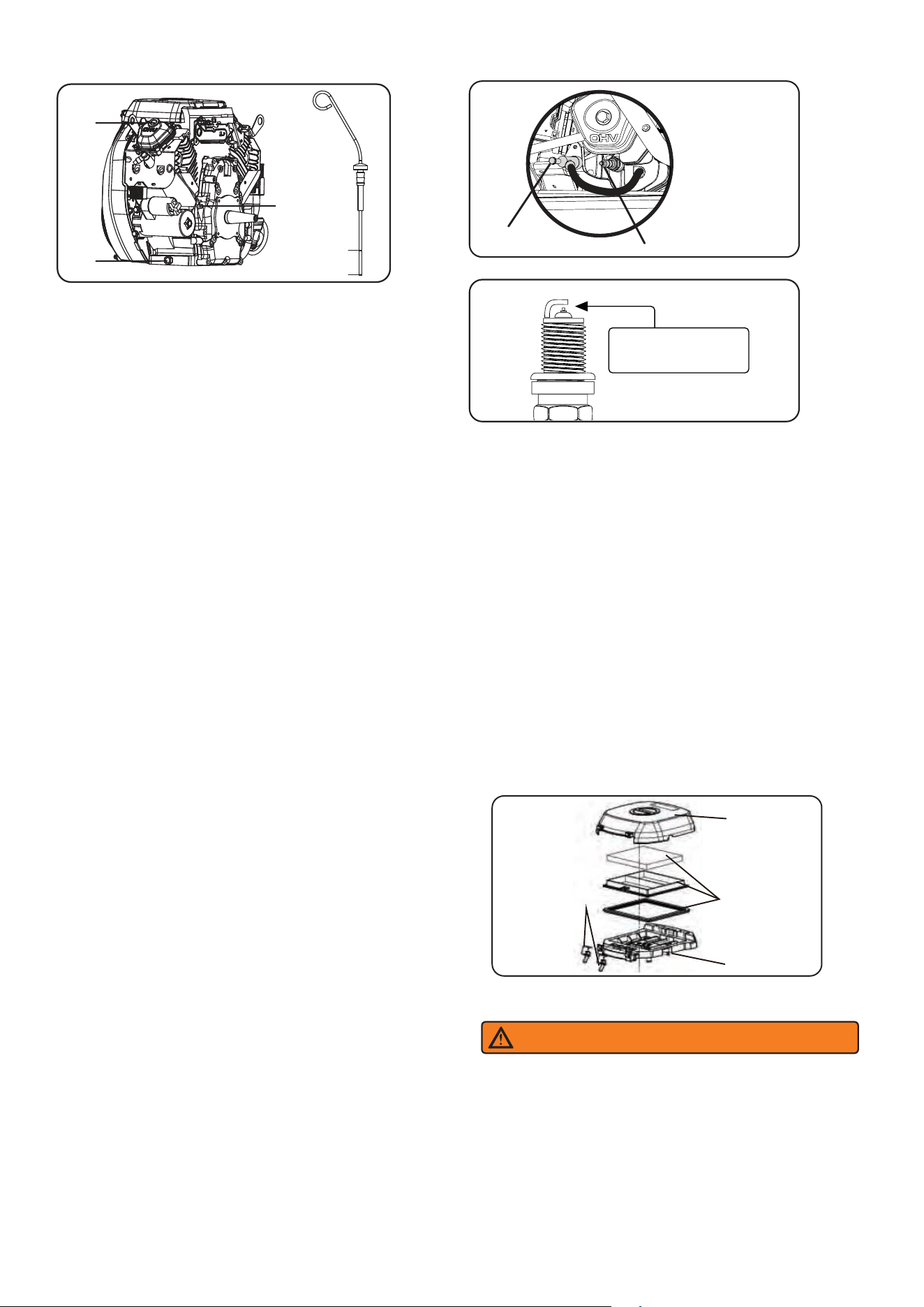

Spark Plug Maintenance
The spark plug must be properly gapped and free of
deposits in order to ensure proper engine operation.
To check:
1. Remove the spark plug cap (B).
2. Clean any dirt from around base of spark plug.
3. Remove spark plug (A) using provided wrench.
4. Inspect spark plug for damage, and clean with a
wire brush before reinstalling. If insulator is
cracked or chipped, spark plug should be replaced.
5. Measure plug gap. The correct gap is 0.028-0.031
in. (0.7-0.8 mm). To widen gap, if necessary,
carefully bend the ground (top) electrode. To
lessen gap, gently tap ground electrode on a hard
surface.
6. Seat spark plug in position; thread in by hand to
prevent cross-threading.
7. Tighten with wrench to compress washer. If spark
plug is new, use 1/2 turn to compress washer
appropriate amount. If reusing old spark plug, use
1/8 to 1/4 turn for proper washer compression.
NOTE:
An improperly tightened spark plug will become
very hot and could damage the engine.
8. Reinstall the spark plug cap (B).
0.7 - 0.8 mm
0.028 - 0.031 in.
Air Filter Maintenance
For proper performance and long life, keep air filter
clean.
1.Open the engine access cover.
2.Release two clips (A) and remove cover (B) and
set aside.
A - Spark plug
B - Spark plug cap
A
B
1. Remove spark plug wire from the spark plug.
2. Disconnect positive cable (A) and negative cable
(B) from the battery .
3. Loosen and remove bolts (C) (M6x12) on the
battery holding bracket (D).
4. Replace the battery with new battery.
Battery specifications: 12V, 36AH sealed lead acid.
LxWxH: 7.7*4.9*7.9 inch (195*125*200mm).
5. Reinstall the battery holding bracket (D) and tighten
the bolts (C).
6. Connect the positive cable with red boot first and
then connect the negative cable with black boot.
Tighten the bolts and nuts and cover them with
boots.
7. Install the spark plug wire onto the spark plug.
Battery Replacement
CAUTION
Battery posts, terminals contain lead and lead
compounds. Wash hands after handling.
Burn hazard. The battery contains sulfuric acid
(electrolyte) which is highly corrosive and poisonous.
Wear protective clothing and eye protection when
working near the battery. Keep children away from
the battery.
WARNING
A
B
C
D
3. Remove air filter (C)and clean using compressed
air.DO NOT submerge the filter in liquids or add oil.
Replace the air filter if it is too dirty.
4. Install the air filter in the housing (D),making sure it
is connectly oriented and seated in the housing.
5. Install the air cleaner cover (B) and secure with
the cover clips (A).
6.Close the engine access cover.
GENERATOR MAINTENANCE
Make certain that the generator is kept clean and
stored properly. Only operate the unit on a flat, level
surface in a clean, dry operating environment.
DO NOT expose the unit to extreme conditions,
excessive dust, dirt, moisture or corrosive vapours.
NOTE:
DO NOT use a garden hose to clean the generator.
Water can enter the generator through the cooling
slots and damage the generator windings.
Use a damp cloth to clean exterior surfaces of the
generator.
Use a soft bristle brush to remove dirt and oil.
Use an air compressor 25 PSI (172 kPa) to clear dirt
and debris from the generator.
Inspect all air vents and cooling slots to ensure that
they are clean and unobstructed.
Checking and adjusting valve clearance must be
done when the engine is cold.
NOTICE
Valve Clearance
Important: Please contact Authorized Service Center
for service assistance. Proper valve clearance is
essential for prolonging the life of the engine. Check
valve clearance per maintenance schedule.
0.004~0.006 inch
0.1~0.15 mm
0.006~0.008 inch
0.15~0.2 mm
10-12 N·M 10-12 N·M
Intake Valve Exhaust Valve
Valve
Clearance
Torque
Page 20
Cleaning the Spark Arrestor
1. Allow the engine to cool completely before
servicing the spark arrestor.
2. Loosen the screw (A) to be able to remove clamp
(B) and cover plate (C).
3. Remove the spark arrestor screen (D).
4. Carefully remove the carbon deposits from the
spark arrestor screen with a wire brush.
5. Replace the spark arrestor if it is damaged.
6. Position the spark arrestor on the muffler and
attach with the screws removed in step 2.
NOTE:
This product is equipped with a spark arrestor that
has been evaluated by the USDA Forest Service;
however, product users must comply with Federal,
State, and local fire prevention regulations. Check
with appropriate authorities. Contact customer
service or a qualified service center to purchase a
replacement spark arrestor.
Dispose of the used battery properly according to the
guidelines established by your local or state
government.
NOTICE
A
B
D
C
C
A
B
C
D
Page 21
DANGER
Explosion and Fire. Fuel and vapors are
extremely flammable and explosive.
Store fuel in a well ventilated area. Keep
fire and spark away. Failure to do so will
result in death or serious injury.
WARNING
Risk of Fire. Verify machine has properly
cooled before installing cover and
storing machine. Hot surfaces could
result in fire.
Long Term Storage (over one year)
For long term storage, the gasoline tank must be
drained of gasoline.
1 - After engine cools down, remove all gasoline
from the fuel tank using non-conductive siphon.
2 - Keep the fuel valve open and run the engine
until it stops from lack of fuel.
3 - Turn the engine switch to “STOP” position.
4 - Turn off fuel valve to “OFF” position.
5 - Disconnect the battery.
6 - Clean the generator and store in a cool,dry and
well ventilated area out of direct sunlight.
STORAGE
It is recommended to start and run the generator for
30 minutes, every 30 days. If this is not possible,
refer to below short term and long term storage.
Short Term Storage
1 - Add a properly formulated FUEL STABILIZER to
the tank if it is not already added.
2 - Run the engine for 10-15 minutes to circulate
stabilizer throughout the fuel system.
3 -Turn off the engine and turn the fuel valve on the
“OFF” position.
4 - Allow the generator to cool a minimum of 30
minutes.
5 - Clean the generator and store in a cool, dry and
well ventilated area out of direct sunlight.
Page 22
PROBLEM
Engine is running,
but no AC output is
available.
1. AC Circuit breaker is open.
2. Fault in generator.
3. Poor connection or defective cord set.
4. Connected device is bad.
5. GFCI outlet is open (if equipped)
1. Check AC load and reset circuit breaker.
2. Contact customer service or authorized service center.
3. Check and repair.
4. Connect another device that is in good condition.
5.
Correct ground fault and press reset button on GFCI outlet.
Engine runs well at
no-load, but "bogs
down" when loads is
connected.
1. Short circuit in a connected load.
2. Engine speed is too slow.
3. Generator is overloaded.
4. Shorted generator circuit.
5. Clogged or dirty fuel filter.
6. Connected device is bad.
1. Disconnect shorted electrical load.
2. Contact customer service or authorized service center.
3. Reduce load.
4. Contact customer service or authorized service center.
5. Clean or replace fuel filter.
6. Connect another device that is in good condition.
Engine will not start;
starts and runs rough
or shuts down when
running.
1. Engine switch set to OFF (O) position.
2. Fuel valve is in OFF (O) position.
3. Low oil level.
4. Dirty air filter.
5. Out of fuel.
6. Stale fuel.
7.
Spark plug wire not connected to spark plug.
8. Bad spark plug.
9. Water in fuel.
10. Flooded.
11. Excessively rich fuel mixture.
12. Intake valve stuck open or closed.
13. Engine has lost compression.
14. Clogged or dirty fuel filter.
15. Clogged or dirty spark arrester screen.
16. Battery drained.
17. Battery cable connections are loose.
1. Set engine switch to ON (l) position.
2. Move fuel valve to ON (l) position.
3. Fill crankcase to proper level or place generator on
level surface.
4. Clean or replace air cleaner.
5. Fill fuel tank.
6. Drain fuel tank and carburetor; fill with fresh fuel.
7. Connect wire to spark plug.
8. Replace spark plug.
9. Drain gas tank and carburetor; fill with fresh fuel.
10. Wait 5 minutes and re-crank engine.
11. Contact customer service or authorized service center.
12. Contact customer service or authorized service center.
13. Contact customer service or authorized service center.
14. Replace fuel filter.
15. Clean or replace spark arrester screen.
16. Charge the battery. Use the recoil handle to start the
generator.
17. Make sure battery cables are securly is connected to
the battery.
Engine lacks power. 1. Load is too high.
2. Dirty air filter.
3. Clogged or dirty fuel filter.
4. Clogged or dirty spark arrester screen.
5. Engine needs to be serviced.
6. Bad fuel.
1. Reduce load.
2. Replace air filter.
3. Clean or replace fuel filter.
4. Clean or replace spark arrester screen.
5. Contact customer service or authorized service center .
6. Drain gas tank and carburetor; fill with fresh fuel.
Engine“hunts”or falters. 1. Carburetor is running too rich or too lean.
2. Clogged or dirty fuel filter.
3. Choke is opened too soon.
1. Contact customer service or authorized service center .
2. Replace fuel filter.
3. Set choke to halfway position until engine runs smootly.
Engine shuts down
when running.
1. Out of fuel.
2. Dirty air cleaner.
3. Low oil level.
1. Fill fuel tank.
2. Clean or replace air cleaner.
3. Fill crankcase to proper level or place generator on
level surface.
POSSIBLE CAUSE SOLUTION
TROUBLE SHOOTING
Page 23
CIRCUIT DIAGRAM
Grounding system(AC): Neutral Bonded To Frame
Model:SUA15000EC
B:BLACK
Br:BROWN
G:GREEN
Gy:GRAY
L:BLUE
O:ORANGE
R:RED
W:WHITE
Y:YELLOW
P:PINK
B/W:BLACK/WHITE
Y/G:YELLOW/GREEN
R/W:RED/WHITE
W/L:WHITE/BLUE
Grounding system(DC): System Floating
$
$
$
$
$
/5
+
R
V
A
$
<*
12V
2))
21
)6
67$57
%$7
/
9'&FRLO
9'&$
/
CONTROL PANEL
ALTERNATOR
([FLWDWLRQFRLO
5RWRU
6WDWRUFRLO
5
%
:
%
%
'&6RFNHW
5HFWLILHU
8QLWVZLWFK
$
5
$
*)&,
5
$
08/7,0(7(5
:
*
/
/
5
:
%
%
%
%
%
%
%
%
%
%
%
:
:
:
:
::
:
:
<*
<*
<*
<*
<*
<*
:
*
6WDUWHUPRWRU
%DWWHU\
)XHOFXW
VROHQRLG
/RZRLO
VKXWGRZQ
VZLWFK
6SDUN
SOXJ
/RZRLOLQGLFDWRU/('
/RZRLO
VKXWGRZPPRGXOH
ENGINE
8QLWVZLWFK
)XVH$
%
5
<
5
:
:
:
:
%
/
,JQLWLRQ
FRLO
5
6
5
3
4
1
2
,JQLWLRQ
FRLO
6SDUN
SOXJ
%
%
%
%%
%DWWHU\
&KDUJLQJ
&RLO
5HFWLILHU
<
/
/
**
:/
/
%
%
:
:
**
(*
(
%
67
%$7
,*
)6
%67
$
/5
CIRCUIT DIAGRAM
Page 24
LIMITED WARRANTY
WARRANTY
Warranty Term
WARRANTY
KEEP YOUR RECEIPT. Proof of purchase will be
required to substantiate any warranty claim.
WHAT IS COVERED: A-iPower Corp. warrants to the
original retail purchaser in the United States of
America, or Canada that this product is free of
defects in material and workmanship and agrees, at
A-iPower Corp’s direction, to either repair, provide
replacement parts for, or replace (without charge for
parts or labor) any product or component with a
material defect for a period of 1 year from the date
of purchase, except as limited below. Warranty
service and replacement parts are warranted only for
the duration of the warranty on the original product.
All replaced parts or products become a property of
A-iPower Corp.
This product is also covered by an Emissions Control
System Warranty which is separate from and in
addition to the warranty.
A-iPower Limited Warranty – 1 Year Residential and
1 Year Commercial
1 year Residential warranty applies as follow: 1st
year Parts & Labor.
A-iPower will provide warranty for any of its products
purchased through any authorized AiPower dealer in
North America to the original purchaser and will be
warranted against defects in material or workmanship
for a period of one (1) year for Consumer use from
date of purchase, subject to exclusions noted herein.
Commercial and Rental applications are warranted for
a period of one (1) year from date of purchase.
How to Obtain Warranty Service
DO NOT RETURN THE PRODUCT TO THE PLACE
OF PURCHASE
Please call our Customer Service Dept.
1-855-888-3598
or e-mail to [email protected]
Please have necessary information available - Model
Number, Serial Number, Proof of Purchase
Warranty Exclusions
This warranty does not cover the following:
Regular wear and maintenance - this warranty will
not cover repair when normal use has exhausted the
lifetime of a part(s) or engine.
Installation and Maintenance - this warranty does not
cover improper or unauthorized assembly, alteration,
modification or any other damage resulting from
misuse or neglect.
Normal maintenance parts - this warranty does not
cover spark plugs, air filters, adjustments, or other
related service due to obstructions and other build
ups resulting from improper maintenance.
Additional exclusions - this warranty does not cover
wearable parts such as filers, spark plugs, o-rings,
batteries etc. It does not cover any cosmetic defects
such as scratches to paint, decals etc. It does not
cover any damage resulting from use of non-original
manufacturer’s parts, use of aftermarket parts. It
does not cover any failures due to acts of God and
A-iPower Customer Service Dept will assist with all
product related questions and will help troubleshoot
issues and will send any replacement parts as
necessary while product is within the warranty period
at no charge. If the issue cannot be resolved then
A-iPower Customer Service Dept at its discretion
determine and authorize diagnosis and repair through
one of its authorized Service Centers. A-iPower Corp
at its discretion may choose to provide replace of
part, component, or product.
Service or replacement of parts at any unauthorized
repair facility without prior authorization will not be
covered by this warranty.
“Consumer Use” - residential household use by a
retail consumer
“Commercial Use” - all other use - commercial ,
business, industrial, or rental purpose
Thank you for choosing A-iPower products. To
ensure proper registration of your product warranty,
please submit your warranty registration along with
proof of purchase within 10 days of the date of
purchase, this can be done by
a) Completing the Warranty Registration form at the
back of this manual and mailing to:
A-IPOWER CORP
10887 COMMERCE WAY UNIT A
FONTANA CA 92337 USA
b) Visit us at www.a-ipower.com and click the
product registration icon
Page 25
other force majeure events beyond the control of the
manufacturer.
Warranty limits and Implications and
Consequential Damages
A-iPower is not obligated to cover any loss of time,
use of product, freight cost, or any other incidental
or consequential claim from the use of this product.
This warranty is in Lieu of all other warranties,
express or implied.
This warranty gives you specific legal rights which
vary from state to state.
MERCHANDISE RETURN GUIDELINES
• All products must be returned in original or
equivalent packaging. Improperly packaged returns
will not be accepted.
• Must have adequate packing for transportation.
• Federal Law requires that all machines that utilize
gasoline, oil, or other flammable liquids must be
drained Completely & Thoroughly prior to shipment.
• Gas caps and oil plugs must be left off for 24
hours prior to shipping. Please note: liability for this
violation of the law resides with the sender of the
shipment.
• Return to address provided in return authorization,
using the parcel service required. Units returned
without authorization will not be honored.
• Please Note: Refunds will not be granted for items
that have been modified or damaged by abuse or
usage not in accordance with product instructions.
Fontana, CA 92337 USA
Phone: 1-855-888-3598
support@a-ipower.com
www.a-ipower.com
A-i POWER WARRANTY REGISTRATION FORM
Register your product by emailing this form to support@a-ipower.com or register on-line at:
www.a-ipower.com.
Registering your product is important , it provides the following protections:
1. You have record of product purchased
2. Customer Service can Better serve you for Warranty related issues
3.
1.THE PRODUCT WAS PURCHASED FOR: A. Residential cleaning
B. Other ____________________
2.THIS PRODUCT IS A: (select one)
A. First time purchase B. Replacement
3.HOW DID YOU FIRST LEARN OF THIS PRODUCT: (select one)
A. Radio G. Direct Mail
B. Store Display H. From Friend/Relative/Neighbor
C. Contractor I. Internet
D. Trade Show J. Other ____________________
4. PLEASE RATE THE Completly Not at all
FOLLOWING:
5 4 3 2 1
Product Value for Price Paid
Performance
Features
Product Appearance
Warranty
Ease of Maintenance
Noise Level
5 . HOW LIKELY ARE YOU TO RECOMMEND A-iPOWER TO FAMILY OR FRIENDS?
Extremely Not Likely
Likely at all
5 4 3 2 1
Privacy Statement: A-ipower is committed to respecting your privacy and to complying with
the regulations regarding the protection of personal data. The survey data we collect is for
the purposes of marketing or product support and demographic information about the entire
audience registering their products.
Customer Information:
Name: _________________________
Phone: _________________________
E-mail: _________________________
Address: _______________________
City, State: ______________________
Zip code: _______________________
Purchase Date: __________________
Product Information:
Serial #
Model #
The serial No. can be found on the engine.
PLEASE NOTE: Your product cannot be
registered without model & serial numbers.
Fontana, CA 92337 USA
Phone: 1-855-888-3598
support@a-ipower.com
www.a-ipower.com
GENERADOR PORTÁTIL
Manual del Propietario
Model:
Número de Serie:
Fecha de Compra:
P/N: 32082-00000-00
SUA15000EC REV00
INO LO DEVUELVA
A LA TIENDA!
LLÁMENOS
PRIMERO AL
1-855-888-3598
PARA PEDIR
APOYO
TABLA DE CONTENIDO
Introducción..........................................1
SEGURIDAD..........................................1
Precauciones Generales de Seguridad..2
Desembalaje del Generador...................8
Piezas Incluidas.....................................8
Montaje............................................8
Controles Y Funciones........................10
Controles Y Funciones.........................11
Especificaciones............................12
Añadir Aceite del Motor.........................14
Apagado por Bajo Nivel de Aceite..........14
Añadir Combustible..............................14
Funcionamiento a Gran Altitud..............15
Puesta a Tierra.....................................16
Conexión al Sistema Eléctrico de un Edificio....16
Operación.........................................17
Ubicación del Generador.......................17
Protección contra Sobrevoltaje..............17
Arrancar el Generador...........................17
Conexión de Cargas Eléctricas..............18
Detener el Motor...................................19
Mantenimiento Y Almacenamiento........20
MANTENIMIENTO Y ALMACENAMIENTO.
...........................................................20
Programa de Mantenimiento................20
Mantenimiento del Motor.....................20
Cambio de Aceite del Motor..............21
Mantenimiento de la Bujía...................22
Mantenimiento del Filtro de Aire.........22
Reemplazo de la Batería......................22
Limpiar el Parachispas.......................23
Holgura de la Válvula...........................23
Mantenimiento del Generador..............24
Almacenamiento.................................24
Resolución de Problemas....................25
Diagrama de Circuitos.........................26
Garantía........................................27
Verificación del Nivel de Aceite del
Motor..................................................20
INTRODUCCIÓN
SEGURIDAD
Lea Este Manual Completamente
El fabricante no puede prever todas y cada una de las circunstancias posibles en las que se podría presentar un
peligro. Por lo tanto, las advertencias en este manual y las etiquetas y calcomanías colocadas en la unidad no
todas están incluidas. Si utiliza un procedimiento, un método de trabajo o una técnica operativa que no sea
específicamente recomendado por el fabricante, debe asegurar que sea seguro para usted y para los demás.
También tendrá que garantizar que el procedimiento, el método de trabajo o la técnica operativa que elija no haga
inseguro el generador.
Si no se entiende alguna sección de este manual,
póngase en contacto con el Servicio al Cliente al
1-855-888-3598, o www.a-ipower.com para conocer
los procedimientos de arranque, operación y revisión.
El propietario es responsable del mantenimiento
adecuado y uso seguro de la unidad. GUARDE ESTAS
INSTRUCCIONES para futuras referencias. Este
manual contiene instrucciones importantes que se
deben seguir durante la colocación, la operación y el
mantenimiento de la unidad y sus componentes.
Siempre proporcione este manual a cualquier
individuo que utilizará esta unidad.
La información contenida en este manual es precisa
basándose en los productos fabricados en el momento
de la publicación. El fabricante se reserva el derecho
de realizar actualizaciones técnicas, correcciones y
revisiones de productos en cualquier momento sin
previo aviso.
Página 01
DEFINICIONES Y SÍMBOLOS
PELIGRO
indica un peligro que,
si no se evita, resultará
en la muerte o graves
lesiones.
ADVERTENCIA
Indica un peligro que,
si no se evita, podría
resultar en la muerte o
graves lesiones.
AVISO
Indicates information
considered important,
but not hazard-related
(e.g.,messages relating
to property damage).
PRECAUCIÓN
Indicates a hazard
which, if not avoided,
could result in minor
or moderate injury.
ADVERTENCIA
Lea y entienda el manual por completo
antes de utilizar el producto. El no
entender completamente el manual y el
producto podría resultar en la muerte o
graves lesiones.
ADVERTENCIA
La operación, la revisión y el mantenimiento de este
equipo pueden exponerle a productos químicos
incluidos los gases de escape del motor, el monóxido
de carbono, los ftalatos y el plomo que, conforme al
estado de California, producen cáncer, defectos de
nacimiento u otros daños reproductivos. Para
minimizar la exposición, evite respirar gases de
escape y use guantes o lávese las manos con
frecuencia al revisar este equipo. Para más
información, visite www.P65warnings.ca.gov.
En este manual se emplean las palabras PELIGRO, ADVERTENCIA, PRECAUCIÓN y AVISO para resaltar
información importante. Asegúrese de que el significado de esta información de seguridad se conozca por todos
los que operan, efectúan mantenimientos en o se encuentran cerca del generador.
Este símbolo de alerta de seguridad aparece con la mayoría de las indicaciones de seguridad. Significa
atención, ¡manténgase alerta, su seguridad está involucrada! Lea y obedezca el mensaje que sigue al
símbolo de alerta de seguridad.
El escape del motor contiene monóxido
de carbono, un gas venenoso que podría
matarle en minutos. NO PUEDE olerlo,
verlo ni saborearlo. Incluso si no puede
percibir los gases de escape, todavía
podría estar expuesto a monóxido de
carbono.
Peligro de
Asfixia
Peligro de
Incendio
Superficie Caliente.
No Tocar la Superficie.
Peligro de Quemaduras
Página 02
Contragolpe
Peligro de Descarga
Eléctrica
Peligro de
Explosión
Peligro de
Piezas
Móviles
Manual del Operador
PRECAUCIONES GENERALES DE SEGURIDAD
PELIGRO DE GAS VENENOSO
PELIGRO
El uso de un generador en interiores PUEDE MATARLE EN POCOS
MINUTOS.El escape contiene monóxido de carbono, un gas venenoso que
no se puede ver ni oler.
NUNCA lo utilice en la casa o en áreas
parcialmente cerradas como garajes.
Evite otros peligros del generador. LEA EL MANUAL ANTES DEL USO.
Utilícelo sólo AL AIRE LIBRE y
lejos de ventanas, puertas y
rejillas de ventilación abiertas.
El sistema de escape debe ser
apropiadamente mantenido. No altere ni
modifique el sistema de escape para
hacer que resulte inseguro o que no
cumpla con los códigos y / o normas
locales. De no hacerlo, causará la muerte
o graves lesiones.
PELIGRO
Instalez toujours l'avertisseur de
monoxyde de carbone à piles à l'intérieur
e installé conformément aux instructions
du fabricant.
• Opere este producto SOLAMENTE en ambientes
externos, lejos de ventanas, puertas y ductos de
ventilación, para reducir el riesgo de que se acumule
gas monóxido de carbono y se pueda dirigir hacia
ambientes ocupados. NO opere este producto dentro
de hogares, garajes, sótanos, espacios de acceso,
cobertizos u otros espacios parcialmente cerrados,
incluso si usa ductos de ventilación o abre puertas y
ventanas para ventillar. El gas de monóxido de
carbono puede acumularse rápidamente en estos
espacios y puede permanecer durante horas, incluso
después de que este producto se haya apagado.
• SIEMPRE coloque este producto a favor del viento
y haga que el escape del motor apunte lejos de los
ambientes ocupados. Si empieza a tener náuseas,
sentirse mareado o débil durante el uso del generador,
apáguelo y salga INMEDIATAMENTE a tomar aire
fresco. Consulte a su médico. Podría haber sufrido
una intoxicación por monóxido de carbono.
ADVERTENCIA
Si empieza a tener náuseas, sentirse mareado o débil
mientras usa el generador portátil, es posible que haya
ADVERTENCIA
PELIGRO
Página 03
sufrido una intoxicación por monóxido de carbono.
Desplácese inmediatamente a un lugar con aire fresco
y llame al 911 para recibir atención médica de
emergencia. Los altos niveles de CO pueden hacer
que las víctimas pierdan el conocimiento rápidamente
antes de que puedan rescatarse a sí mismas. NO
intente apagar el generador antes de desplazarse a un
lugar con aire fresco. Ingresar a un ambiente cerrado
donde está o ha estado funcionando un generador
eléctrico puede incrementar el riesgo de intoxicación
por CO.
Página 04
• Utilícelo sólo AL AIRE LIBRE y lejos de ventanas, puertas y rejillas de ventilación abiertas.
• Escape directo lejos de los espacios ocupados.
USO CORRECTO
USO INCORRECTO
Ejemplo de ubicación para reducir el riesgo de intoxicación por monóxido de carbono
• Cerca de cualquier puerta, ventana o respiraderos.
• Garaje
• Sótano
• Entrepiso
• Áreas habitadas
• Ático
• Camino de entrada
• Pórtico
• Vestíbulo
No opere el equipo en ninguna de las siguientes ubicaciones:
EXHAUST (CO)
MANTÉNGASE
LEJOS
Ático
Áreas habitadas
Áreas
habitadas
Garaje
Áreas habitadas
Detector de
CO en áreas
habitadas
Escape directo
LEJOS de ventanas,
puertas y respiraderos.
Utilícelo sólo AL AIRE LIBRE y
lejos de ventanas, puertas y rejillas
de ventilación abiertas.
Página 05
• Cuando arranque el motor, tire del cable lentamente
hasta que se note cierta resistencia y luego jale
rápidamente para evitar el retroceso.
• NUNCA arranque o detenga el motor del generador
con los dispositivos eléctricos enchufados y
encendidos.
La cuerda retráctil para arranque
(retracción rápida) empujará la mano y
el brazo hacia el motor más rápido de lo
que puede soltar, lo que podría provocar
huesos rotos, fracturas, hematomas o
esguinces, resultando en lesiones graves.
ADVERTENCIA
PELIGRO
CUANDO AGREGUE O DRENE COMBUSTIBLE
• APAGUE el motor del generador y espere a que se
enfríe por lo menos 2 minutos antes de retirar la tapa
del depósito de combustible. Afloje la tapa lentamente
para liberar la presión en el depósito de combustible.
• Llene o drene el depósito de combustible en un
ambiente abierto.
• NO rellenar excesivamente el depósito. Deje espacio
libre para la expansión del combustible.
• Si se derrama un poco de combustible espere
primero hasta que se evapore antes de arrancar el
motor.
• Mantenga el combustible lejos de chispas, llamas
abiertas, indicadores luminosos, calor y otras fuentes
de ignición.
• Revise con regularidad los conductos de
combustible, el depósito, la tapa y los accesorios para
detectar grietas o fugas. Reemplace si es necesario.
• NO encienda cigarrillos ni fume cerca del depósito.
AL ARRANCAR EL EQUIPO
• Asegúrese de que la bujía, el silenciador, la tapa del
depósito de combustible y el filtro de aire estén en su
lugar.
• NO arranque el motor con el conector desmontado.
AL OPERAR EL EQUIPO
• NO opere este generador dentro de ningún edificio,
cochera, pórtico, equipo móvil, aplicaciones marinas
o recinto.
• NO incline el motor o el equipo en un lugar en el
que se pueda producir un derrame de combustible.
• NO pare el motor moviendo el control del cebador
a la posición de "Inicio".
El combustible y sus vapores son extremadamente
inflamables y explosivos que pueden causar
quemaduras, incendios o explosiones que pueden
causar la muerte o lesiones muy graves y/o daños a
la propiedad.
PELIGRO
PELIGRO
NO rellenar excesivamente el depósito. Deje espacio
libre para la expansión del combustible. Si se derrama
un poco de combustible espere primero hasta que se
evapore antes de arrancar el motor. De no hacerlo,
causará la muerte y graves lesiones.
AL TRANSPORTAR, MOVER O REPARAR EL EQUIPO
• Transportar/mover/reparar con el depósito de
combustible VACÍO o con la válvula de cierre de
combustible CERRADA.
• NO incline el motor o el equipo en un lugar en el
que se pueda producir un derrame de combustible.
• Desconectar el conector de la bujia.
AL ALMACENAR COMBUSTIBLE O EQUIPOS CON
COMBUSTIBLE EN EL DEPÓSITO
• Almacene lejos de hornos, estufas, calentadores de
agua, secadoras de ropa u otros equipos que tengan
un indicador luminoso u otra fuente de ignición, ya
que podrían provocar la ignición de los vapores de
combustible.
El voltaje del generador puede causar
una descarga eléctrica o quemaduras
que pueden ser mortales o provocar
lesiones graves.
Página 06
PELIGRO
Nunca utilice el generador en lugares
mojados o húmedos. Nunca exponga el
generador a la lluvia, a la nieve o al chorro
de agua rociada mientras lo utilice.
Proteja el generador contra todas las
condiciones meteorológicas peligrosas.
La humedad o el hielo
puede ocasionar un cortocircuito u otro mal
funcionamiento del circuito eléctrico. El contacto del
agua con una fuente de energía, si no se evita,
resultará en la muerte o graves lesiones.
ADVERTENCIA
ADVERTENCIA
No toque las superficies calientes al
operar la máquina. Durante el uso,
mantenga la máquina alejada de
combustibles. Las superficies calientes
podrían causar graves quemaduras o
incendios.
ADVERTENCIA
• Utilice un interruptor de circuito por falla a tierra
(GFCI) en cualquier área húmeda o altamente
conductora, tales como una cubierta metálica o un
trabajo de acero.
• NO utilice el generador con cables eléctricos que
se encuentran desgastados, deshilachados,
descubiertos o dañados de cualquier manera.
• NO permita que personas no calificadas o niños
operen o revisen el generador.
PELIGRO
El contacto con terminales, cables
descubiertos y conexiones eléctricas
durante el funcionamiento del generador
causará la muerte o graves lesiones.
PELIGRO
AL AJUSTAR O HACER REPARACIONES A SU
GENERADOR
El calor / gases de escape podría(n) encender
combustibles, estructuras o dañar el tanque de
combustible, ocasionando un incendio y resultando
en la muerte o graves lesiones.
El contacto con el área del silenciador podría causar
quemaduras o lesiones graves.
• Es una violación del Código de Recursos Públicos
de California, Sección 4442, el usar u operar el motor
en cualquier terreno cubierto de vegetación, cubierto
de arbustos o cubierto de hierba, a menos que el
sistema de escape esté equipado con un supresor de
chispas, como se indica en la Sección 4442 ,
mantenido en funcionamiento efectivo. Otros estados
o jurisdicciones federales pueden tener leyes similares.
Contacte al fabricante, revendedor o distribuidor del
equipo original para obtener un supresor de chispas
diseñado para el sistema de escape instalado en este
motor.
• Deje que el equipo se enfríe antes de tocarlo.
• Las piezas de repuesto del generador deben ser
idénticas e instaladas en la misma posición que las
piezas originales.
Las chispas no intencionadas podrían provocar un
incendio o una descarga eléctrica que podría resultar
en algún accidente fatal o lesiones graves.
Peligro de incendio y electrocución. No lo conecte al
sistema eléctrico de un edificio a menos que el
generador y el interruptor de transferencia estén
instalados adecuadamente y que la salida eléctrica
haya sido verificada por un electricista calificado. La
conexión debe aislar la energía del generador de la
energía de servicios públicos y cumplir con todas las
leyes y códigos eléctricos aplicables.
ADVERTENCIA
• Desconecte el cable del conector de la bujía del
conector de la bujía y coloque el cable en un área
donde no pueda entrar en contacto con la bujía.
AL PROBAR EL ENCENDIDO DE MOTOR
• Utilice un probador de conector de encendido
aprobado.
• NO verifique el encendido con el conector de la
bujía removida.
• NO use ropa suelta, joyas o cualquier cosa que
pueda quedar atrapada en el arrancador o en otras
partes giratorias.
El arrancador y otras piezas giratorias
podrían atrapar enredar las manos, el
cabello, la ropa o los accesorios y
provocar lesiones muy graves.
Las velocidades de operación demasiado altas
pueden provocar lesiones leves. Las velocidades de
operación demasiado bajas imponen una carga pesada.
PRECAUCIÓN
Página 07
• NO manipule el resorte del regulador, enlaces u
otras piezas para incrementar la velocidad del motor.
El generador suministra la frecuencia y el voltaje
nominal correctos cuando funciona a la velocidad
regulada.
• NO modifique el generador por ninguna razón.
Si excede la capacidad de vatiaje/amperaje del
generador, podría dañar el generador y/o los
dispositivos eléctricos conectados al mismo.
• NO exceda la capacidad de vatiaje y de amperaje
del generador.
• Arranque el generador y deje que el motor se
estabilice antes de conectar las cargas eléctricas.
• Conecte las cargas eléctricas en la posición de
apagado, luego enciéndalas para su funcionamiento.
• APAGUE las cargas eléctricas y desconéctelas
desde el generador antes de apagar el generador.
AVISO
AVISO
El uso inadecuado del generador podría dañarlo y
reducir su vida útil.
• Utilice el generador solo para los usos previstos.
• Si tiene preguntas sobre el uso adecuado, consulte
al vendedor o comuníquese con un centro de servicio
local.
• Opere el generador solo en superficies que estén
niveladas.
• NO exponga el generador a condiciones de
humedad extrema, polvo, suciedad o vapores
corrosivos.
• NO inserte ningún objeto a través de ranuras de
refrigeración.
• Si los dispositivos conectados al generador se
sobrecalientan, apáguelos y desconéctelos de
inmediato.
• Apague el generador si:
- Se pierde la salida eléctrica.
- El equipo chispea, emite humos, o llamas.
- El generador vibra excesivamente.
Usos médicos y de soporte vital.
• En caso de emergencia, comuníquese con el 911
inmediatamente.
• NUNCA use este equipo para alimentar dispositivos
de soporte vital o equipos de soporte vital.
• NUNCA use este producto para suministrar energía
a dispositivos médicos o equipos médicos.
• Informe a su proveedor de energía eléctrica
inmediatamente si usted o alguien en su hogar
depende de dispositivos eléctricos para vivir.
• Informe a su proveedor de energía eléctrica de
inmediato si un corte en el suministro de energía
causaría que usted o alguien en su hogar tenga una
emergencia médica.
ADVERTENCIA
Página 08
DESEMBALAJE DEL GENERADOR
Piezas Incluidas
Su generador alimentado a gasolina se envía con las
siguientes piezas:
NO.
1
2
3
4
5
6
7
8
9
10
11
12
Cant.Descripción del Artículo
• Abra la caja por completo. Retire y verifique el
contenido de la caja previo al montaje. Su generador
se envía con los artículos abajo.
• Llame a nuestro servicio al cliente al
1-855-888-3598 con el modelo y el número de serie
de la unidad para cualquier artículo faltante.
• Anote el modelo, el número de serie y la fecha de
compra en la portada de este manual para su propio
registro.
MONTAJE
Su generador requiere algún tipo de montaje antes de
ser utilizado.
Para montar el generador, se necesitará levantar la
unidad. Siempre reciba ayuda al levantar el generador.
PRECAUCIÓN
No enchufe ni encienda el generador hasta que esté
totalmente montado según las instrucciones. El no
entender completamente el manual y el producto
podría resultar en la muerte o graves lesiones.
Llame a nuestro servicio al cliente al 1-855-888-3598
para cualquier cuestión o preocupación de montaje.
Tenga a mano el modelo y el número de serie.
ADVERTENCIA
2
1
5
4
8
6
7
9
10
11
12
3
Llave para bujías
Botella de aceite (0.9L)
Botella de aceite (0.6L)
El manual del propietario
Guía de inicio rápido
Llave doble abierta (13 mm-15 mm)
Llave doble abierta (8 mm-10 mm)
Cable de carga de batería de 12V DC
Llave de tubo hexagonal tipo L (4 mm)
Llave en T (17 mm)
Embudo de aceite
Llave de arranque del motor
1
1
1
1
1
1
1
1
1
1
1
2
Página 9
MONTAJE
Conexión del cable de la batería
NOTA: El generador viene equipado con el cable
positivo (A) (con funda roja) ya conectado.
1. Verifique que el cable positivo (+) de la batería (A)
con la funda roja esté bien apretado al borne positivo
(+) de la batería. Asegúrese de que la bota esté
sobre el borne de la batería.
2. Localice el cable negativo (-) de la batería (D) con
la funda negra y conéctelo al borne negativo (-) de la
batería. Apriete el cable con el perno (B) y la tuerca
(C). Cubre el poste con bota negra.
A
B
D
C
Página 10
CONTROLES Y FUNCIONES
10 12 1413 1511
412 3 5679
17 18
16
8
1 - Válvula De Combustible
2 - Panel De Control
3 - Filtro De Aire
4 - Fotogramas
5 - Tapa De Llenado De Aceite
6 - Cubierta De Acceso Al Motor
7 - Indicador De Combustible
8 - Tapa De Llenado De Aceite
9 - Cubierta De Combustible
10 - Botón De Estrangulación
11 - Bujía
12 - Cubierta Lateral
13 - Carbon Tank
14 - Motor
15 - Batería
16 - Rondas
17 - Silenciador / Bujía
18 - Cubierta Del Alternador
Página 11
CONTROLES Y FUNCIONES
NOTA: La energía total suministrada por todos los tomacorrientes no debe exceder la capacidad nominal que
figura en la placa de identificación.
8.
1. Multímetro: Muestra el voltaje, la frecuencia y el
tiempo de funcionamiento.
2. Interruptor del circuito principal: El disyuntor
principal controla la salida total de todos los
tomacorrientes para proteger el generador contra
sobrecargas o cortocircuitos.
3. Tomacorriente de 12V DC (Automotriz):
Suministra una alimentación DC de 12 voltios hasta
8.3 amperios.
4. Disyuntor (CC): Protege el generador contra
sobrecargas eléctricas.
5. Perilla del estrangulador: Tire de la perilla del
estrangulador para ajustar la entrada de aire.
6. Inicio con llave ENCENDIDO, APAGADO. INICIO:
Inserte la llave para iniciar la unidad.
7. Tomacorriente de 120/240V AC, 50A, Monofásico,
60 Hz (NEMA 14-50R):Este tomacorriente puede
suministrar una salida de 120 voltios o 240 voltios
hasta 50 amperios.
Tomacorriente con Bloqueo Giratorio de
120/240V AC, 30A, Monofásico, 60 Hz
(NEMA L14-30R):Este tomacorriente puede
suministrar una salida de 120 voltios o 240 voltios
hasta 30.
1
11
23456
101213 78914
10. Disyuntor (CA): protege el generador contra
sobrecargas eléctricas.
12. LED indicador de salida lista (verde): se ilumina
cuando el generador está funcionando normalmente
e indica que el generador está produciendo energí
a eléctrica en los receptáculos.
13. Indicador de aceite bajo: La luz se iluminará
cuando el nivel de aceite del motor sea bajo.
Agregar el aceite.
14.Terminal de tierra: El terminal de tierra se utiliza
para conectar a tierra el generador.
11. 120V AC, 20A duplex, gfci, monofásicos,
tomas de 60 Hz (5 - 20r): cada toma puede
soportar hasta 20 amperios en un solo enchufe o
en una combinación de dos tomas.
9. 120V AC, 30A Twist lock socket, monofásico,
60 Hz socket (NEMA L5 - 30r): Este socket puede
proporcionar hasta 30 amperios de salida de 120
voltios.
Página 12
ESPECIFICACIONES
Model
Vatiaje de Arranque
Vatiaje de Funcionamiento
Voltaje Nominal AC
Voltaje Nominal DC
Frecuencia Nominal
Fase
Sistema de Puesta a Tierra (AC)
Tipo de Motor
Desplazamiento del Motor
Sistema de Arranque
Apagado por Bajo Nivel de Aceite
Tipo de Aceite
Capacidad de aceite
Tipo OEM de Bujía
Tipo de Recambio de Bujía
Separación de la Bujía
Holgura de Admisión de la Válvula
Holgura de Escape de la Válvula
Sistema Regulador de Voltaje
Sistema de Excitación del Alternador
Distorsión Armónica Total (THD)
Capacidad del Tanque de Combustible
Tipo de Combustible
Temperatura Ambiente Máxima
Especificaciones de la Batería
Certificaciones
SUA15000EC（10001-00782-00）
15000W
12000W
120/240V
12V
60HZ
Monofásico
Neutro Unido al Bastidor
V-Twin Cylinder, OHV de 4 tiempos enfriado por aire
680cc
Eléctrico
Sí
10W-30
50.7 fl.oz (1.5L)
F6RTC
NGK BPR6ES o equivalente
0.028~0.031inch (0.7~0.8mm)
0.004~0.006inch (0.1~0.15mm)
0.006~0.008inch (0.15~0.2mm)
AVR
Cepillado
Estándar
8.0Gal (30L)
Gasolina
104°F (40°C)
12V, 36Ah
Conforme a EPA-CARB
Especificaciones del Generador
AVISO
Este producto está diseñado y clasificado para su funcionamiento continuo a temperatura ambiente de hasta
104°F (40°C). En caso necesario, puede funcionar a una temperatura que va de 5°F(15°C) a 122°F (50°C) por
breves períodos. Si el producto está expuesto a temperaturas fuera del rango mencionado durante el
almacenamiento, se debe reajustar a dicho rango antes de su puesta en funcionamiento. Este producto siempre
debe funcionar al aire libre en un área bien ventilada y lejos de puertas, ventanas y otras rejillas de ventilación.
El vatiaje y la corriente máximos están sujetos a factores como el contenido de BTU de combustible, la
temperatura ambiente, la altitud, las condiciones del motor, etc. y se ven limitados por ellos. La potencia máxima
disminuye aprox. un 3.5% por cada 1,000 pies sobre el nivel del mar, y también descenderá aprox. un 1% para
cada 10°F (6°C) por encima de 60°F (16°C) de temperatura ambiente.
Página 13
GFCI Dúplex de 120V AC, 20A
Su generador consta de receptáculos de interruptor de circuito por falla a tierra (GFCI). En caso de una falla a
tierra, un GFCI se dispara automáticamente para detener el flujo de electricidad y prevenir graves lesiones. La
Luz Indicadora LED en el receptáculo se apagará. Pulse el botón “RESTABLECER” en la parte delantera del
receptáculo para restaurar el flujo de electricidad. El GFCI NO protege contra sobrecargas de circuitos. Para
asegurar un funcionamiento adecuado del GFCI dúplex, lleve a cabo esta prueba mensualmente:
1. Mientras que el generador está en funcionamiento, enchufe una lámpara de prueba en el receptáculo de GFCI.
Encienda la lámpara.
2. Pulse el botón “PROBAR” en la parte delantera del receptáculo para disparar el dispositivo. Esto debe detener
inmediatamente el flujo de electricidad y apagar la lámpara. Si no se detiene la electricidad, no utilice este
receptáculo hasta que se haya revisado o reemplazado.
3. Pulse el botón “RESTABLECER” en la parte delantera del receptáculo para restaurar el flujo de electricidad. Si
la Luz Indicadora LED no se vuelve a iluminar o el GFCI no se puede restablecer, entonces debe ser reemplazado.
Receptáculo
Luz Indicadora LED
Tomacorriente
Boton Restablecer
Boton Probar
Tomacorriente
TEST MONTHLY
RESET
TEST
FOLLOW DIRECTIONS
No trate de girar ni arrancar el motor antes de que se
haya rellenado apropiadamente con el tipo y la
cantidad de aceite recomendados. Los daños
causados por funcionamiento sin aceite anularán su
garantía.
Consideramos las primeras 5 horas de funcionamiento
como período de rodaje de la unidad. Durante el
período de rodaje, permanezca en o por debajo del
50% de la potencia nominal de funcionamiento y varíe
la carga ocasionalmente para permitir que se
calienten y se refrigeren los bobinados del estator. El
ajuste de la carga también hará que la velocidad del
motor varíe y ayudará a asentar los anillos del pistón.
Añadir Aceite del Motor
Recomendamos adoptar el aceite SAE 10W-30 APISJ
para lograr un mejor rendimiento. Otros aceites
detergentes de alta calidad (APISJ o superior) son
aceptables. No utilice aditivos especiales. La
viscosidad adecuada del aceite para el motor depende
de la temperatura ambiente. Utilice la tabla para
seleccionar el aceite adecuado para el rango de
temperatura exterior esperado.
Apagado por Bajo Nivel de Aceite
La unidad dispone de un apagado por bajo nivel de
aceite. Si el nivel de aceite se reduce por debajo de lo
requerido, el sensor activará un dispositivo de
advertencia o detendrá el motor.Si el generador se
apaga y el nivel de aceite está dentro de las
especificaciones, verifique si el generador se
encuentra en un ángulo que obligue al aceite a
cambiar. Colóquelo sobre una superficie plana para
realizar esta corrección. Si el motor no se pone en
marcha, el nivel de aceite puede ser insuficiente para
desactivar el interruptor de bajo nivel de aceite.
Asegúrese de que el cárter esté totalmente lleno de
aceite.
Añadir Combustible
Ten cuidado de no llenarlo.El exceso de aceite puede
hacer que el motor no arranque o arranque difícil.
Compruebe el nivel de aceite antes de cada uso o al
menos cada 8 horas de trabajo.Mantenga el nivel de
aceite.El motor está equipado con una válvula de cierre
de bajo aceite que se apaga cuando el nivel de aceite
en el cárter cae por debajo del nivel crítico de aceite.
1. Coloque el generador sobre una superficie plana y
nivelada.
2. Abra la tapa de acceso del motor.
3. Limpie el área alrededor del relleno de aceite y retire
la tapa del relleno de aceite (A).
4. Utilice un embudo de aceite para verter lentamente el
contenido del frasco de aceite suministrado en el cuello
de llenado (C).
5. Compruebe el nivel de aceite del motor:
• Retire la varilla de aceite (B) y límpiela.
• Inserte y retire la varilla de aceite para ver el nivel de
aceite.
• Mantener el nivel de aceite cerca del nivel máximo.
6. Reemplace la varilla de aceite (B).Cambie la tapa de
llenado de aceite (A) y apriete completamente.
7. Cierre la tapa de acceso del motor.
-20 0 20 40 60
Temperatura Ambiente
Tipo de Aceite delMotor Recomendado
80 100 120
-28.9
°F
°C
-17.8 -6.7 4.4 15.6 26.7 37.8 48.9
10W-30
5W-30 Totalmente Sintético
10W-405W-30
AVISO
AVISO
PELIGRO
El combustible y sus vapores son muy inflamables y
explosivos. Añada combustible en un área bien
ventilada. Mantenga alejadas las chispas, llamas
abiertas y otras fuentes de ignición. De no hacerlo,
causará la muerte y graves lesiones.
PELIGRO
NO rellenar excesivamente el depósito. Deje espacio
libre para la expansión del combustible. Si se derrama
un poco de combustible espere primero hasta que se
Página 14
A
B
Nivel máximo
de aceite
Nivel mínimo
de aceite
C
• La gasolina deberá ser limpia, fresca y sin plomo.
• Adopte la gasolina regular SIN PLOMO con el motor
del generador con un octanaje mínimo de 87 / 87 AKI
(91 RON). No utilice E85 ni E15. Para el uso a gran
altitud, consulte "Funcionamiento a Gran Altitud".
evapore antes de arrancar el motor. De no hacerlo,
causará la muerte y graves lesiones.
El combustible debe alcanzar los requisitos a
continuación:
Página 15
• NO mezcle el aceite con gasolina.
• NO modifique el motor para que funcione con
combustibles alternativos.
AL AÑADIR COMBUSTIBLE
• Llene el tanque de combustible al aire libre.
• NO rellenar excesivamente el depósito. Deje
espacio libre para la expansión del combustible. Si
el tanque está sobrellenado, el combustible puede
desbordarse sobre un motor caliente, causando así
un incendio o una explosión.
• Si se derrama un poco de combustible, espere
primero hasta que se evapore antes de arrancar el
motor.
• Mantenga el combustible lejos de chispas, llamas
abiertas, indicadores luminosos, calor y otras
fuentes de ignición.
• Verifique frecuentemente las líneas de
combustible, el tanque, la tapa y los accesorios
para detectar grietas y fugas. Reemplace si es
necesario.
• NO encienda un cigarrillo ni fume al llenar el
tanque de combustible.
El funcionamiento con un surtidor principal alternativo
en elevaciones más bajas que la altitud mínima
recomendada puede dañar el motor. Para funcionar en
elevaciones menores, se debe aplicar el surtidor
principal estándar suministrado. Si hace funcionar el
motor con el surtidor principal incorrecto, puede
aumentar las emisiones de escape, el consumo de
combustible y reducir el rendimiento.
En el momento del almacenamiento, es importante
prevenir la formación de depósitos de goma en las
partes del sistema de combustible como el
carburador, la manguera de combustible o el tanque.
El combustible mezclado con alcohol (denominado
gasohol, etanol o metanol) puede absorber la
3. Instale la tapa de combustible y deje evaporar el
combustible derramado antes de arrancar el motor.
humedad, resultando así en la separación y la
formación de ácidos durante el almacenamiento.
Los gases ácidos pueden causar daños al sistema
de combustible de un motor mientras que está
almacenado. Para evitar problemas con el motor, el
sistema de combustible se debe vaciar antes de su
almacenamiento de 30 días o más. Consulte la
sección "Almacenamiento a Largo Plazo". Nunca
utilice productos limpiadores de motor o de
carburador en el tanque de combustible, ya que se
pueden producir daños permanentes.
Funcionamiento a Gran Altitud
En altitudes de más de 5,000 pies (1524 metros), es
aceptable el octanaje mínimo de gasolina de 85. La
potencia del motor y la salida del generador
descenderán aprox. un 3.5% por cada 1000 pies
(305 metros) de elevación sobre el nivel del mar. La
gran altitud puede hacer difícil arrancar, aumentar el
consumo de combustible y ensuciar la bujía. Para
funcionar en altitudes elevadas, A-iPower puede
proporcionar un surtidor principal de carburador a
gran altitud. Se pueden obtener el surtidor principal
alternativo y las instrucciones de instalación
contactando a la Atención al Cliente.
1. Quite lentamente la tapa de combustible (A).
2. Poco a poco añada combustible sin plomo al
tanque de combustible. Tenga cuidado de no llenar
por encima del indicador de nivel de combustible
rojo (B). Esto permite un espacio adecuado para
que el combustible se expanda.
B
A
AVISO
AVISO
Página 16
Puesta a Tierra
En función de la electricidad nacional, su generador
debe estar conectado apropiadamente a una tierra
adecuada para ayudar a evitar descargas eléctricas.
El generador cuenta con un sistema de tierra que
conecta los componentes del bastidor del generador
a los terminales de tierra en los receptáculos de
salida AC. Puede haber normativas federales o del
estado, códigos locales u ordenanzas que se apliquen
al uso previsto del generador. Consulte a un electricista
calificado, inspector eléctrico o la agencia local con
jurisdicción. Este generador no está destinado para su
uso en un sitio de construcción u otras actividades
similares que define la sección 590.6 de NFPA
70-2020 (NEC).
Conexión al Sistema Eléctrico de un Edificio
Las conexiones al sistema eléctrico de su casa deben
adoptar un interruptor de transferencia enumerado que
se instala por un electricista con licencia. La conexión
debe aislar la energía del generador de la energía de
servicios públicos y cumplir con todas las leyes y
códigos eléctricos aplicables.
ADVERTENCIA
Peligro de descarga. Una conexión a
tierra inadecuada del generador puede
resultar en descargas eléctricas.
OPERACIÓN
Ubicación del Generador
Asegúrese de revisar cada una de las advertencias
para prevenir el peligro de incendio.
Protección contra Sobrevoltaje
• Mantenga el área libre de inflamables u otros
materiales peligrosos.
• Seleccione un sitio seco, bien ventilado y protegido
contra la intemperie.
• Mantenga el tubo de escape despejado de objetos
extraños.
• Mantenga el generador lejos de llamas abiertas.
• Mantenga el generador sobre una superficie estable
y nivelada.
• No bloquee las rejillas de ventilación del generador
con papel u otros materiales.
Los dispositivos electrónicos, incluidas las
computadoras y muchos aparatos programables,
emplean componentes diseñados para funcionar
dentro de un rango de voltaje estrecho y pueden
voltaje. Si bien no existe manera de evitar
fluctuaciones de voltaje, puede adoptar medidas para
proteger los equipos electrónicos sensibles.
Instale supresores de sobrevoltaje enchufados
listados por UL1449, CSA en los tomacorrientes que
alimentan sus equipos sensibles.
Los supresores de sobrevoltaje se suministran en
estilos de uno o varios tomacorrientes. Están
diseñados para proteger prácticamente contra todas
las fluctuaciones de voltaje de corta duración.
Arrancar el Generador
3. Desconecte todas las cargas eléctricas del
generador. Nunca arranque ni detenga el generador
con dispositivos eléctricos enchufados o encendidos.
4. Gire la válvula de combustible a la posición
“ENCENDIDO”.
1. Antes de poner en marcha el generador, verifique
si hay piezas sueltas o faltantes y daños que se
puedan haber producido durante el envío.
2. Verifique el nivel de aceite y el combustible.
ADVERTENCIA
PELIGRO
Nunca utilice el generador en lugares
mojados o húmedos. Nunca exponga
el generador a la lluvia, a la nieve, al
chorro de agua rociada o al agua
estancada mientras lo utilice. Proteja el
generador contra todas las condiciones
meteorológicas peligrosas. La humedad
o el hielo puede ocasionar un
cortocircuito u otro mal funcionamiento
del circuito eléctrico. El contacto del
agua con una fuente de energía, si no
se evita, resultará en la muerte o graves
lesiones.
El uso de un generador en interiores PUEDE MATARLE EN POCOS MINUTOS. El
escape del generador contiene monóxido de carbono. Esto es un veneno que no
puede ver ni oler.
NUNCA lo utilice dentro de una casa o garaje,
INCLUSO SI las puertas y ventanas están
abiertas.
Evite otros peligros del generador. LEA EL MANUAL ANTES DEL USO.
Utilícelo sólo AL AIRE LIBRE y lejos de
ventanas puertas y rejillas de
ventilación abiertas.
PELIGRO
Página 17
ON
Página 18
Esta unidad se ha probado previamente y ajustado
para manejar su máxima capacidad. Previo al
arranque del generador, desconecte todas las cargas.
Aplique cargas sólo después de que el generador
esté en funcionamiento. El voltaje se regula a través
de la velocidad del motor ajustada en fábrica para
una salida correcta.
El reajuste anulará la garantía.
NOTA:
Al aplicar una carga, no exceda el vatiaje nominal
máximo del generador mientras utilice uno o más
receptáculos. Tampoco exceda el amperaje nominal
de ningún receptáculo.
6. Generador de arranque
Gire el interruptor a la posición de "INICIO" .El
motor girará e intentará arrancar.Cuando el motor
arranque, suelte el interruptor a la posición
"FUNCIONAR" .
7. No mueva el cebador demasiado. Tan pronto como
el motor arranque y se caliente, mueva la palanca
del cebador a la posición “FUNCIONAR”.
8. Deje que el generador funcione sin carga por unos
minutos en cada arranque inicial para permitir que
se estabilicen el motor y el generador.
5. Mueva la perilla del amortiguador a la posición
de "INICIO".
Conexión de Cargas Eléctricas
No aplique ninguna carga eléctrica pesada durante el
período de rodaje (las primeras 5 horas de
funcionamiento).
1. Deje que el motor se estabilice y se caliente unos
minutos después del arranque.
2. Asegure que el disyuntor del panel de control esté
en la posición ENCENDIDO.
3. Enchufe y encienda las deseadas cargas eléctricas
de 120 o 240 voltios AC, monofásicas, 60 Hz. Es
mejor conectar el artículo con la mayor carga
primero.
START
RUN
Página 19
Apagado por Bajo Nivel de Aceite
Si el aceite del motor desciende por debajo de un
nivel preestablecido, un interruptor de aceite detendrá
el motor. Verifique el nivel de aceite con la varilla.
Si el nivel de aceite está entre las marcas BAJO y
ALTO de la varilla:
1. NO trate de rearrancar el motor.
2. Póngase en contacto con un Distribuidor de
Servicio Autorizado.
3. NO opere el motor hasta que se corrija el nivel de
aceite.
Si el nivel de aceite se encuentra por debajo de la
marca BAJO de la varilla:
1. Añada aceite para que el nivel alcance la marca
ALTO.
2. Rearranque el motor y, si se detiene de nuevo, aún
puede existir un bajo nivel de aceite. NO trate de
rearrancar el motor.
NOTA:
Siempre asegure que la válvula de combustible se
encuentre en la posición "APAGADO" cuando el motor
no esté en uso.
Si el motor no se utilizará por un período de dos
semanas o más, consulte la sección Almacenamiento
para conocer cómo almacenar adecuadamente el
motor y el combustible.
Detener el motor (generador)
1. Apague y quite las cargas eléctricas enteras.
Nunca arranque ni detenga el generador con
dispositivos eléctricos enchufados o encendidos.
Deje que el generador funcione sin carga durante
dos minutos para estabilizar la temperatura interna
del motor y del generador.
2. Gire el interruptor del motor a la posición "STOP".
No te vayas hasta que el generador se detenga
completamente.
El combustible y sus vapores son extremadamente
inflamables y explosivos, que podrían provocar
quemaduras, incendios o explosiones, resultando en
la muerte o graves lesiones.
NO detenga el motor moviendo el control del cebador
a la posición “ARRANCAR” .
ADVERTENCIA
3. Gire la válvula de combustible a la posición
“APAGADO”(O).
OFF
Página 20
MANTENIMIENTO Y ALMACENAMIENTO
PROGRAMA DE MANTENIMIENTO
El Mantenimiento Periódico mejorará el rendimiento
y alargará la vida útil de su generador. Siga los
intervalos del programa de mantenimiento, lo que
llegue primero, conforme a su uso.
Inspección Visual
Antes de Cada Uso
Ante de arrancar el motor, efectúe una inspección
visual de la unidad, para detectar:
• Nivel de aceite del motor adecuado
• Nivel de combustible apropiado
• Fugas de líquido
• Abrazaderas y pernos sueltos
• Línea de combustible agrietada
• Cableado suelto o deshilachado
• Residuos acumulados
* Se realizará por el centro de servicio autorizado
Verificar el nivel de aceite del
motorInspección visual
Las Primeras 5 Horas (Rodaje)
Cambiar el aceite del motor
Las Primeras 25 Horas o el Primer Mes
Cambiar el aceite del motor
NOTA: Las condiciones adversas requerirán
revisiones más frecuentes.
Recomendaciones Generales
NOTA:
El mantenimiento debe llevarse a cabo más
frecuentemente cuando el generador se utiliza en
áreas polvorientas.
En caso de que el generador haya excedido las cifras
máximas especificadas en la tabla, se debe seguir
realizando el mantenimiento acorde a los intervalos u
horas aquí señalados.
NOTA:
Cambie el aceite todos los meses cuando funcione
bajo cargas pesadas o a temperaturas elevadas. En
condiciones operativas sucias o polvorientas, limpie
el filtro de aire con más frecuencia. Reemplace el
filtro de aire si no se puede limpiar adecuadamente.
El mantenimiento periódico mejorará el rendimiento y
alargará la vida útil del generador. Consulte a
cualquier distribuidor autorizado para recibir servicio.
La garantía del generador no abarca artículos
sometidos a abuso o negligencia del operador. Para
recibir el valor total de la garantía, el operador debe
mantener el generador tal como se indica en este
manual.
Se necesitará la realización periódica de algunos
ajustes para mantener su generador de manera
adecuada. Todas las revisiones y ajustes deben
ejecutarse por lo menos una vez cada temporada.
Siga los requisitos en la tabla del Progarma de
Mantenimiento más arriba.
MANTENIMIENTO DEL MOTOR
PRECAUCIÓN
Para evitar un arranque accidental, retire y conecte a
tierra el cable de la bujía antes de cualquier revisión.
Verificación del Nivel de Aceite del Motor
Evite el contacto de la piel con el aceite del motor.
Use ropa y equipos de protección. Lave toda la piel
expuesta con agua y jabón.
Cada 100 Horas o 6 Meses
Cambiar el aceite del motorLimpiar el filtro
de aireInspeccionar / Ajustar /
Reemplazar la bujíaInspeccionar /
Limpiar / Reemplazar el Parachispas
Cada 200 Horas o 12 Meses
Reemplazar el filtro de aire
Reemplazar la bujíaInspeccionar /
Ajustar la holgura de la válvula *
Siempre utilice el aceite del motor especificado. Si no
se utiliza el aceite del motor especificado, puede
ocasionar un desgaste acelerado y / o acortar la vida
útil del motor.
Al utilizar el generador bajo condiciones extremas,
sucias, polvorientas o en climas muy calientes,
cambie el aceite con más frecuencia.
El rendimiento del aceite del motor se verá afectado
por la temperatura ambiente del aire. Cambie el tipo
de aceite del motor utilizado basándose en las
condiciones meteorológicas.
AVISO
Página 21
-20 0 20 40 60
Temperatura ambiente
Tipo de Aceite del Motor Recomendado
80 100 120
-28.9
°F
°C
-17.8 -6.7 4.4 15.6 26.7 37.8 48.9
10W-30
5W-30 Totalmente Sintético
10W-405W-30
Cambio de Aceite del Motor
Cambie el aceite del motor de acuerdo con el
programa de mantenimiento. Si utiliza su generador
bajo condiciones muy sucias o polvorientas o en
climas extremadamente cálidos, cambie el aceite
con más frecuencia.
Riesgo de quemaduras. Deje que el
motor se refrigere antes de drenar el
aceite o el refrigerante.
De no hacerlo, podría resultar en la
muerte o graves lesiones.
ADVERTENCIA
PRECAUCIÓN
Evite el contacto prolongado o repetido de la piel con
el aceite del motor usado.
1. Coloque el generador en un plano horizontal plano.
2. Abra la cubierta de acceso del motor (A) y retire la
cubierta lateral (B).
3. Retire la tapa de aceite (C) y la varilla de aceite (D).
4. Coloque un contenedor debajo del enchufe de
drenaje (e) para recoger el lubricante usado durante
el drenaje.
5. Desenrosque el tapón de drenaje de aceite y retire.
6. Deje que el lubricante se vacíe completamente.
NOTA:
Drene el lubricante mientras que el motor todavía
está tibio pero no caliente. El lubricante tibio se
drenará rápido y más completamente.
7. Vuelva a instalar el tapón de drenaje de aceite y
apriete.
8. Limpie la varilla de aceite e inserte firmemente en
el tubo de llenado.
9. Llene el motor hasta que se alcance el nivel
máximo de aceite en la varilla.
10. Reinstalar la tapa de aceite.
11. Cierre la tapa de acceso del motor y vuelva a
instalar la tapa lateral.
Verifique el nivel de aceite del motor antes de cada
uso o cada 8 horas de funcionamiento.
1. Coloque el generador sobre una superficie
nivelada y deje que el motor se refrigere unos
minutos.
2. Abra la tapa de acceso del motor.
3. Abra la tapa de acceso del motor. Retire el dipstick
(A) y limpie el dipstick.
4. Inserte la varilla de aceite de nuevo en el tubo de
llenado (B).Retire la varilla de aceite y asegúrese de
que el nivel de aceite está dentro del rango de
trabajo seguro.
5. Si el nivel de aceite es bajo, agregue gradualmente
el aceite de motor recomendado y vuelva a
comprobar hasta que el nivel de aceite esté dentro
del rango de funcionamiento seguro en la varilla. No
llene demasiado.Si se excede la marca completa en
la varilla, drene el aceite y reduzca el nivel de aceite
al rango de trabajo seguro.
6. Reinstalar firmemente la varilla de aceite.
7. Cierre la tapa de acceso del motor.
Nivel máximo
de aceite
Nivel mínimo
de aceite
Rango de
funcionamiento
seguro
A
B
acceso al
motorcubrir (A)
tapa lateral (B)
Mantenimiento de la Bujía
La bujía debe ser adecuadamente separada y estar
libre de depósitos para asegurar un funcionamiento
apropiado del motor. Para la verificación:
1. Quite la tapa de la bujía (B).
Si se utiliza aceite contaminado o deteriorado o la
cantidad de aceite del motor es insuficiente, el motor
se dañará y su vida útil se acortará en gran medida.
Capacidad máxima de aceite: 50.7 fl.oz (1.5 L)
Reemplazo de la Batería
Peligro de Quemaduras La batería contiene ácido
sulfúrico.
(electrolito) que es muy corrosivo y venenoso. Use
ropa protectora y protección ocular al trabajar cerca
de la batería. Mantenga a los niños alejados de la
batería.
ADVERTENCIA
2. Elimine toda la suciedad alrededor de la base de
la bujía.
3. Retire la bujía (A) utilizando la llave incluida.
4. Inspeccione si hay daños en la bujía y límpiela con
un cepillo de alambre antes de su reinstalación.
Si el aislador está agrietado o astillado, la bujía
debe ser reemplazada.
5. Mida la separación de la bujía. La separación
correcta está entre 0.028-0.031 pulg.
(0.7-0.8 mm). Para ampliar la separación, doble
el electrodo de tierra (superior) con cuidado en
caso necesario. Para disminuir la separación,
golpee ligeramente el electrodo de tierra en una
superficie dura.
6. Coloque la bujía en posición; rósquela a mano
para evitar el cruzamiento.
7. Apriétela con una llave para comprimir la
arandela. Si la bujía es nueva, comprima la
arandela 1/2 vuelta. En caso de reutilizar una
bujía anterior, aplique 1/8 a 1/4 vuelta para una
compresión adecuada de la arandela.
NOTA:
An improperly tightened spark plug will become
very hot and could damage the engine.
8. Reinstall the spark plug cap (B).
Mantenimiento del Filtro de Aire
Para lograr un rendimiento adecuado y una larga vida
útil, mantenga limpio el filtro de aire.
1. Abra la tapa de acceso del motor.
2. Afloje los dos clips (A), retire la tapa (B) y déjelos a
un lado.
3. Retire el filtro de aire (C) y limpie con aire comprimido.
No sumerja el filtro en líquido o agregue aceite.Si el
filtro de aire está demasiado sucio, reemplácelo.
4. Instale el filtro de aire en la carcasa (D), asegurándose
de que está correctamente posicionado y asegurado
en la carcasa.
5. Instale la tapa del limpiador de aire (B) y sujétela con
el clip de la tapa (A).
6. Cierre la tapa de acceso del motor.
Página 22
Nivel máximo
de aceite
Nivel mínimo
de aceite
C
E
D
0.7 - 0.8 mm
0.028 - 0.031 in.
A - Bujía
B - Tapa de bujía
A
B
A
B
C
D
Página 23
1. Retire el cable de la bujía desde la bujía.
2. Desconecte el cable positivo (A) y el cable negativo
(B) de la batería.
3. Afloje y retire el perno (C) (M6x12) del soporte de
retención de la batería (D).
4. Reemplace las baterías nuevas.Especificación de la
batería: 12V, 36Ah sellado con ácido de plomo.
Longitud X anchura X altura: 7,7 * 4,9 * 7,9 pulgadas
(195 * 125 * 200 mm).
5. Reinstale el soporte de sujeción de la batería (D)
y apriete los pernos (C).
PRECAUCIÓN
Los bornes y terminales de la batería contienen
plomo y compuestos de plomo. Lávese las manos
después de manipular el equipo.
6. Conecte el cable positivo con carcasa roja primero
y luego el cable negativo con carcasa negra.
Apriete los pernos y tuercas y cúbralos con
carcasas.
7. Instale el cable de la bujía en la bujía.
Limpiar el Parachispas
1. Deje que el motor se refrigere por completo antes
de revisar el parachispas.
2. Afloje el tornillo (A) para poder retirar la abrazadera
(B) y la placa cubierta (C).
3. Retire la pantalla parachispas (D).
4. Utilice un cepillo de alambre para quitar los
depósitos de carbono de la pantalla parachispas
con cuidado.
5. Reemplace el parachispas si encuentra daños.
6. Coloque el parachispas en el silenciador y fíjelo
con los tornillos retirados en el paso 2.
NOTA:
Este producto dispone de un parachispas que se ha
evaluado por el Servicio Forestal de EE.UU.; pero los
usuarios del producto deben cumplir con las
normativas de prevención de incendios federales,
estatales y locales. Verifique con las autoridades
competentes. Póngase en contacto con el servicio
al cliente o un centro de servicio calificado para
comprar un parachispas de recambio.
Se debe verificar y ajustar la holgura de la válvula
cuando el motor está frío.
AVISO
0.004~0.006 pulg
0.1~0.15 mm
0.006~0.008 pulg
0.15~0.2 mm
10-12 N·M 10-12 N·M
Válvula de Admisión Válvula de Escape
Holgura de
la Válvula
Par
Holgura de la Válvula
Importante: Póngase en contacto con el Centro de
Servicio Autorizado para solicitar asistencia de
servicio. La holgura adecuada de la válvula es
esencial para alargar la vida útil del motor. Verifique
la holgura de la válvula en función del programa de
mantenimiento.
Elimine la batería usada adecuadamente según las
directrices establecidas por su gobierno local o
estatal.
AVISO
A
B
D
C
C
A
B
C
D
Page 24
MANTENIMIENTO DEL GENERADOR
Asegúrese de que el generador se mantenga limpio y
se almacene adecuadamente. Sólo opere la unidad
sobre una superficie plana y nivelada en un entorno
operativo limpio y seco.
NO exponga la unidad a condiciones extremas, a un
exceso de polvo, suciedad, humedad ni a vapores
corrosivos.
NOTA:
NO limpie el generador a través de una manguera de
jardín. Puede entrar agua en el generador a través de
las ranuras de refrigeración, dañando así los
bobinados del generador. Limpie las superficies
exteriores del generador con un paño húmedo.
PELIGRO
Explosión e Incendio. El combustible y
sus vapores son muy inflamables y
explosivos. Almacene el combustible en
un área bien ventilada. Mantenga alejados
el fuego y las chispas. De no hacerlo,
causará la muerte o graves lesiones.
ADVERTENCIA
Riesgo de Incendio. Verifique que la
máquina se ha refrigerado adecuadamente
antes de instalar la cubierta y almacenar
la máquina. Las superficies calientes
podrían causar un incendio.
Almacenamiento a Largo Plazo (más de un año)
Para almacenar a largo plazo, el tanque de gasolina y
el carburador deben drenarse de gasolina.
1 - Después de que el motor se refrigere, quite toda la
gasolina del tanque de combustible a través de un
sifón no conductor.
2 - Mantenga la válvula de combustible abierta y
funcionando el motor hasta que se detenga debido
a la falta de combustible.
3 - Gire el interruptor del motor a la posición "DETENER".
4 - Cierre la válvula de combustible a la posición
"CERRADA".
5 - Desconecte la batería.
6 - Limpie el generador y almacénelo en un lugar
fresco, seco y bien ventilado para evitar la luz solar
directa.
Se recomienda arrancar y hacer funcionar el
generador por 30 minutos cada 30 días. Si esto no
es posible, consulte el almacenamiento a corto y
largo plazo de abajo.
Almacenamiento a Corto Plazo
Llene el tanque con gasolina reciente y añada un
estabilizador de gasolina. Drene la cubeta de flotación
del carburador.
1 - Añada un ESTABILIZADOR DE COMBUSTIBLE
adecuadamente formulado al tanque si no se ha
instalado.
2 - Haga funcionar el motor durante 10-15 minutos
para hacer circular el estabilizador por todo el
sistema de combustible.
3 - Apague el motor y gire la válvula de combustible
a la posición "cerrada".
4 - Deje enfriar el generador durante al menos 30
minutos.
5 - Limpie el generador y almacénelo en un lugar
fresco, seco y bien ventilado para evitar la luz
solar directa.
Utilice un cepillo de cerdas suaves para eliminar la
suciedad y el aceite.
Elimine la suciedad y los residuos del generador
utilizando un compresor de aire de 25 PSI (172 kPa).
Inspeccione todas las rejillas de ventilación y ranuras
de refrigeración para asegurar que estén limpias y sin
obstrucciones.
Almacenamiento
Página 25
PROBLEMA
El motor está en
funcionamiento, pero
ninguna salida AC está
disponible.
1. El disyuntor AC está abierto.
2. Se produjo algún fallo en el generador.
3. Hay una mala conexión o el juego de cables es
defectuoso.
4. El dispositivo conectado es defectuoso.
5. El tomacorriente de GFCI está abierto
(si está equipado).
1. Verifique la carga AC y restablezca el disyuntor.
2. Póngase en contacto con el servicio al cliente o el centro de
servicio autorizado.
3. Realice la verificación y reparación.
4. Conecte otro dispositivo que esté en un buen estado.
5. Corrija la falla a tierra y pulse el botón Restablecer en el
tomacorriente de GFCI.
El motor funciona bien
sin carga, pero "se
atasca" cuando se
conectan cargas.
1. Hay cortocircuito en una carga conectada.
2. La velocidad del motor es demasiado baja.
3. El generador está sobrecargado.
4. El circuito del generador está en corto.
5. El filtro de combustible está obstruido o sucio.
6. El dispositivo conectado es defectuoso.
1. Desconecte la carga eléctrica en cortocircuito.
2. Póngase en contacto con el servicio al cliente o el centro de
servicio autorizado.
3. Reduzca la carga.
4. Póngase en contacto con el servicio al cliente o el centro de
servicio autorizado.
5. Limpie o reemplace el filtro de combustible.
6. Conecte otro dispositivo que esté en un buen estado.
El motor no arranca;
arranca y funciona con
dificultad o se apaga
durante el
funcionamiento.
1. El interruptor del motor está colocado en
la posición APAGADO (O).
2. La válvula de combustible se encuentra en
la posición APAGADO (O).
3. El nivel de aceite es bajo.
4. El filtro de aire está sucio.
5. No hay combustible.
6. El combustible es rancio.
7. El cable de la bujía no está conectado a la bujía.
8. La bujía es defectuosa.
9. Hay agua en el combustible.
10. Está desbordado.
11. La mezcla de combustible es demasiado
pesada.
12. La válvula de admisión se ha atascado abierta
o cerrada.
13. El motor ha perdido compresión.
14. El filtro de combustible está obstruido o sucio.
15. La pantalla parachispas está obstruida o
sucia.
16. La batería está drenada.
17. Las conexiones de los cables de la batería
están sueltas.
1. Coloque el interruptor del motor en la posición ENCENDIDO (l).
2. Mueva la válvula de combustible a la posición ENCENDIDO (l).
3. Llene el cárter hasta un nivel adecuado o coloque el
generador sobre una superficie nivelada.
4. Limpie o reemplace el filtro de aire.
5. Llene el tanque de combustible.
6. Drene el tanque de combustible y el carburador; llénelos con
combustible reciente.
7. Conecte el cable a la bujía.
8. Reemplace la bujía.
9. Drene el tanque de gasolina y el carburador; llénelos con
combustible reciente.
10. Espere 5 minutos y luego vuelva a girar el motor.
11. Póngase en contacto con el servicio al cliente o el centro de
servicio autorizado.
12. Póngase en contacto con el servicio al cliente o el centro de
servicio autorizado.
13. Póngase en contacto con el servicio al cliente o el centro de
servicio autorizado.
14. Reemplace el filtro de combustible.
15. Limpie o reemplace la pantalla parachispas.
16. Cargue la batería. Arranque el generador utilizando la palanca
de retroceso.
17. Asegúrese de que los cables de la batería estén firmemente
conectados a la batería.
El motor carece de
potencia.
1. La carga es demasiado alta.
2. El filtro de aire está sucio.
3. El filtro de combustible está obstruido o sucio.
4. La pantalla parachispas está obstruida o sucia.
5. El motor debe ser revisado.
6. El combustible no es bueno.
1. Reduzca la carga.
2. Reemplace el filtro de aire.
3. Limpie o reemplace el filtro de combustible.
4. Limpie o reemplace la pantalla parachispas.
5. Póngase en contacto con el servicio al cliente o el centro de
servicio autorizado.
6. Drene el tanque de gasolina y el carburador; llénelos con
combustible reciente.
El motor "cabecea" u
oscila.
1. El carburador funciona de manera demasiado
pesada o demasiado inclinada.
2. El filtro de combustible está obstruido o sucio.
3. El cebador se abre demasiado pronto.
1. Póngase en contacto con el servicio al cliente o el centro de
servicio autorizado.
2. Reemplace el filtro de combustible.
3. Coloque el cebador en la posición media hasta que el motor
funcione con fluidez.
El motor se apaga durante
el funcionamiento.
1. No hay combustible.
2. El filtro de aire está sucio.
3. El nivel de aceite es bajo.
1. Llene el tanque de combustible.
2. Limpie o reemplace el filtro de aire.
3. Llene el cárter hasta un nivel adecuado o coloque el generador
sobre una superficie nivelada.
POSIBLE CAUSA SOLUCIÓN
RESOLUCIÓN DE PROBLEMAS
Página 26
Diagrama de Circuitos
6ROHQRLGHGHFRUWH
GHFRPEXVWLEOH
,QGLFDWHXUGHEDVQLYHDX
GKXLOH/('
PANEL DE CONTROL
MOTOR
ALTERNATOR
%RELQDGH
H[FLWDFLqQ
%RELQDGHO
HVWDWRU
7RPD'&5HFWLILFDGRU
%RELQDGH9'&
Sistema de puesta a tierra(AC):Neutro Unido al Bastidor Sistema de puesta a tierra(AC):Flotación del Sistema
,QWHUUXSWHXU
GDUUmWGH
EDVQLYHDX
GKXLOH
%XMoD %XMoD
%RELQDGH
HQFHQGLGR
%RELQDGH
HQFHQGLGR
%RELQDGHFDUJD
GHEDWHUoD
%DWHUoD
)XVLEOH$
0RWRUGH
DUUDQTXH
0qGXORGHDSDJDGR
SRUEDMRQLYHOGH
DFHLWH
,QWHUUXSWRUGHODXQLGDG
,QWHUUXSWRUGH
ODXQLGDG
B:NEGRO
Br:MARRÓN
G:VERDE
Gy:GRIS
L:AZUL
O:NARANJA
R:ROSA
W:MBLANCO
Y:AMARILLO
P:ROSA
B/W:NEGRO/BLANCO
Y/G:AMARILLO/VERDE
R/W:ROJO/BLANCO
$
$
$
$
$
/5
+
R
V
A
$
<*
12V
2))
21
)6
67$57
%$7
/
9'&$
/
5RWRU
5
%
:
%
%
$
5
$
*)&,
5
$
0XOWoPHWUR
:
*
/
/
5
:
%
%
%
%
%
%
%
%
%
%
%
:
:
:
:
::
:
:
<*
<*
<*
<*
<*
<*
:
*
%
5
<
5
:
:
:
:
%
5
6
5
3
4
1
2
%
%
%
%%
5HFWLILFDGRU
<
/
/
**
:/
/
%
%
:
:
**
(*
(
%
67
%$7
,*
)6
%67
$
/5
Diagrama de Circuitos
Modelo: SUA15000E
Página 27
GARANTÍA LIMITADA
WARRANTY
Plazo de Garantía
GARANTÍA
MANTENGA SU RECIBO. Se necesitará un
comprobante de compra para justificar cualquier
reclamo de garantía.
QUÉ ESTÁ CUBIERTO:A-iPower Corp. garantiza al
comprador minorista original en los Estados Unidos
de América o en Canadá que este producto está libre
de defectos en materiales y mano de obra y acepta,
en la dirección de A-iPower Corp, reparar,
proporcionar piezas de recambio para, o reemplazar
(sin cargo alguno por las piezas o la mano de obra)
cualquier producto o componente con un defecto
material durante un período de 1 año desde la fecha
de compra, excepto cuando sea limitado en los
siguientes casos. El servicio de garantía y las piezas
de recambio están garantizados únicamente por la
duración de la garantía del producto original. Todas
las piezas o productos reemplazados se convertirán
en propiedad de A-iPower Corp.
Este producto también está cubierto por una Garantía
del Sistema de Control de Emisiones, en forma
separada y adicional a la garantía.
Garantía Limitada de A-iPower - Residential de 1
Año y Comercial de 1 Año.
La garantía Residencial de 1 años se aplica como
sigue: 1er año Piezas y mano de obra.
A-iPower proporcionará al comprador original una
garantía para cualquiera de sus productos
comprados a través de cualquier distribuidor
autorizado de A-iPower en América del Norte y
Cómo Obtener el Servicio de Garantía
NO DEVUELVA EL PRODUCTO AL LUGAR DE
COMPRA
Llame a nuestro Departamento de Servicio al
Cliente al
1-855-888-3598
o envíe e-mail a [email protected]
Tenga a mano la información necesaria - Modelo,
Número de Serie, Comprobante de Compra
Exclusiones de Garantía
Esta garantía no abarca lo siguiente: Desgaste y
mantenimiento regulares - esta garantía no cubrirá
la reparación cuando el uso normal ha agotado la
vida útil de una pieza o motor.
El Departamento de Servicio al Cliente de A-iPower
prestará asistencia con todas las preguntas
relacionadas con el producto, ayudará a resolver
los problemas y enviará todas las piezas de
recambio según sea necesario sin costo mientras
que el producto está dentro del período de garantía.
Si no se puede resolver el problema, el
Departamento de Servicio al Cliente de A-iPower, a
su discreción, determinará y autorizará el
diagnóstico y reparación a través de uno de sus
Centros de Servicio autorizados. A-iPower Corp, a
su discreción, puede optar por proporcionar el
reemplazo de piezas, componentes o producto.
La revisión o reemplazo de piezas en cualquier
centro de reparaciones no autorizado sin a
utorización previa no estará cubierto por esta
garantía.
“Uso del Consumidor” - uso doméstico residencial
por parte de un consumidor minorista
“Uso Comercial” - cualquier otro uso - para
propósitos comerciales, empresariales, industriales
o de alquiler
Gracias por elegir los productos de A-iPower.
Para asegurar el registro adecuado de la garantía
de su producto, presente el registro de garantía
junto con el comprobante de compra dentro de
los 10 días siguientes a la fecha de compra, esto
se puede hacer de la siguiente manera:
a)Completar el formulario de Registro de Garantía al
final de este manual y enviarlo por correo a:
A-IPOWER CORP 10887 COMMERCE WAY UNIT A
FONTANA CA 92337 EE.UU.
b) Visitarnos en www.a-ipower.com y hacer clic en
el icono de registro del producto
estará garantizado contra defectos en materiales y
mano de obra durante un período de tres (1) año
para el uso del Consumidor desde la fecha de
compra, sujeto a las exclusiones aquí señaladas. Las
aplicaciones Comerciales y de Alquiler están
garantizadas durante un período de un (1) año desde
la fecha de compra.
Página 28
Límites de Garantía e Implicaciones y Daños
Consecuentes
A-iPower no está obligada a cubrir ninguna pérdida
de tiempo, uso del producto, costo de flete ni ningún
otro reclamo incidental o consecuente del uso de este
producto. Esta garantía es en lugar de todas las
demás garantías, explícitas o implícitas.
Esta garantía le otorga derechos legales específicos
que varían de estado a estado.
DIRECTRICES DE DEVOLUCIÓN DE MERCANCÍAS
• Todos los productos deben ser devueltos en su
empaque original o equivalente. No se aceptarán
devoluciones embaladas de forma incorrecta.
• Debe haber un embalaje apropiado para el
transporte.
• La ley federal exige que todas las máquinas que
operan con gasolina, aceite u otro material
inflamable los líquidos combustibles se deben
drenar completamente y meticulosamente antes
del envío .
• Las tapas de gas y los tapones de aceite deben
dejarse durante 24 horas previo al envío. Tenga en
cuenta que: la responsabilidad por esta violación
de la ley reside en el remitente del envío.
• Devolver a la dirección proporcionada en la
autorización de devolución, utilizando el servicio
de paquetería requerido. Los productos devueltos
sin autorización no serán aceptados.
• Tenga en cuenta: Nota:no se otorgarán reembolsos
por productos que hayan sido modificados o
dañados por abuso o uso que no esté en
conformidad con las instrucciones del producto.
Instalación y Mantenimiento - esta garantía no cubre
el montaje, alteración o modificación inadecuado o
no autorizado, ni ningún otro daño resultante del mal
uso o negligencia.
Piezas de mantenimiento normal - esta garantía no
cubre las bujías, filtros de aire, ajustes u otro
servicio relacionado debido a obstrucciones y otras
acumulaciones resultantes del mantenimiento
inadecuado. Exclusiones adicionales - esta garantía
no cubre las piezas consumibles como filtros,
bujías, anillos tóricos, baterías, etc. No cubre ningún
defecto cosmético como arañazos en la pintura,
calcomanías, etc. No cubre ningún daño resultante
del uso de piezas que no sean del fabricante original
o del uso de piezas de postventa. No cubre ninguna
falla debida a actos de Dios y otros eventos de
fuerza mayor fuera del control del fabricante.
FORMULARIO DE REGISTRO DE GARANTÍA DE A-iPOWER
Registre su producto enviando este formulario por correo a [email protected] o
regístrelo en línea en: www.a-ipower.com.
El registro de su producto es importante, proporciona las siguientes protecciones:
1. Tiene registro del producto comprado
2. Podemos ponernos en contacto con usted en el improbable caso de que sea necesario
notificarle.
3. El Servicio al Cliente puede ofrecerle Mejores servicios sobre las cuestiones relacionadas
con la Garantía
EL PRODUCTO FUE COMPRADO PARA: A. Limpieza residencial
B. Otros ____________________
2.ESTE PRODUCTO ES UN: (seleccione uno)
A. Compra por primera vez B. Reemplazo
3.CÓMO SE ENTERÓ DE ESTE PRODUCTO POR PRIMERA VEZ? (seleccione uno)
A. Radio G. Correo directo
B. Exhibición en tienda H. De un Amigo / Familiar / Vecino
C. Contratista I. Internet
D. Feria comercial J. Otros ____________________
4. CALIFIQUE LO SIGUIENTE: Totalmente
satisfecho
Nada
satisfecho
5 4 3 2 1
Valor del producto por precio
Pagado
Rendimiento
Funciones
Apariencia del producto
Garantía
Facilidad de mantenimiento
Nivel de ruido
5 . CUÁN PROPABLE ES QUE USTED RECOMIENDE A-iPOWER A SU FAMILIA O AMIGOS?
Extremadamente
probable
Nada
probable
5 4 3 2 1
Declaración de Privacidad: A-ipower se compromete a respetar su privacidad y cumplir con
las normativas sobre la protección de datos personales. Los datos de la encuesta que
recogemos sirven para propósitos de comercialización o soporte de productos e información
demográfica sobre toda la audiencia que registra sus productos.
Información del Cliente:
Nombre:
_________________________
Teléfono:
_________________________
E-mail:
_________________________
Dirección:
_______________________
Ciudad, Estado:
______________________
Código postal:
_______________________
Fecha de compra:
__________________
Información del Producto:
Número
de Serie #
Modelo #
El número de serie se puede encontrar en el
motor.
Tenga en cuenta: Su producto no puede
registrarse sin el modelo ni los números de serie.
GÉNÉRATEUR PORTABLE
Guide D'Utilisation
Modèle
Numéro de série:
Date d'achat :
P/N: 32
2-00000-00
SUA15000EC REV00
CONSERVEZ CE MANUEL POUR VOUS Y RÉFÉRER À L'AVENIR
NE PAS
RETOURNER AU
MAGASIN !
APPELEZ-NOUS
D'ABORD AU
1-855-888-3598
POUR OBTENIR
DE L'AIDE
Table des Matières
Introduction
..............................................
Sécurité.....................................................
Précautions Générales de Sécurité.........
Déballage du Générateur........................
Pièces Incluses........................................
Assemblage........................................
.
...
Connexion du câble de la batterie.............
Commandes et Caractéristiques.............
Commandes et Caractéristiques...........
.
.
Spécifications.........................................
Ajouter de l'huile Moteur............................
Arrêt en Cas de Manque D'huile.................
Ajout de carburant....................................
Fonctionnement en Haute Altitude.............
Mise à la Terre..........................................
Raccordement au Système Électrique
d'un Bâtiment...........................................
Fonctionnement..................................
..
..
Emplacement du Générateur.....................
Protection Contre les Surtensions.............
Démarrage du Générateur.........................
Raccordement des Charges Électriques....
Arrêt en Cas de Manque D'huile................
Ne Pas Surcharger le Générate.................
1
1
2
7
7
7
8
9
10
11
13
13
14
15
15
15
16
16
16
16
17
18
18
Entretien et Stockage...........................
Programme D'entretien...........................
Entretien du Moteur................................
Vérification du Niveau D'huile Moteur.......
Changer l'huile Moteur............................
Entretien des Bougies D'allumage...........
Entretien du Filtre à Air............................
Nettoyage du Pare-étincelles..................
Dégagement de la Soupape....................
Maintenance du Generateur....................
Stockage...............................................
Recherche de Pannes.........................
.
.
Schéma du Circuit................................
Garantie...............................................
19
19
19
19
20
21
21
22
22
23
23
24
25
26
INTRODUCTION
SÉCURITÉ
Lisez attentivement ce manuel
Le fabricant ne peut pas prévoir toutes les circonstances possibles qui pourraient impliquer un danger. Les
avertissements contenus dans ce manuel et les étiquettes et autocollants apposés sur l'appareil ne sont donc
pas exhaustifs. Si vous utilisez une procédure, une méthode de travail ou une technique d'exploitation que le
fabricant ne recommande pas spécifiquement, vous devez vous assurer qu'elle est sans danger pour vous et les
autres. Vous devez également vous assurer que la procédure, la méthode de travail ou la technique
d'exploitation que vous choisissez ne rend pas le générateur dangereux.
Si vous ne comprenez pas une section de ce manuel,
contactez le service clientèle au 1-855-888-3598, ou
www.a-ipower.com pour les procédures de
démarrage, d'utilisation et d'entretien. Le propriétaire
est responsable de l'entretien approprié et de
l'utilisation sûre de l'appareil. CONSERVER CES
INSTRUCTIONS pour référence ultérieure. Ce manuel
contient des instructions importantes qui doivent être
suivies lors de la mise en place, du fonctionnement
et de l'entretien de l'unité et de ses composants.
Remettez toujours ce manuel à toute personne qui
utilisera cet appareil.
Les informations contenues dans ce manuel sont
exactes sur la base des produits fabriqués au
moment de la publication. Le fabricant se réserve le
droit d'effectuer des mises à jour techniques, des
corrections et des révisions de produits à tout
moment et sans préavis.
Page 01
AVERTISSEMENT
Lire et comprendre complètement le
manuel avant d'utiliser le produit. Le fait
de ne pas comprendre complètement le
manuel et le produit peut entraîner la mort
ou des blessures graves.
AVERTISSEMENT
L'utilisation, l'entretien et la maintenance de cet
équipement peuvent vous exposer à des produits
chimiques, notamment les gaz d'échappement, le
monoxyde de carbone, les phtalates et le plomb, qui
sont connus dans l'État de Californie pour causer le
cancer et des anomalies congénitales ou d'autres
problèmes de reproduction. Pour minimiser
l'exposition, évitez de respirer les gaz d'échappement
et portez des gants ou lavez-vous fréquemment les
mains lorsque vous entretenez cet équipement. Pour
plus d'informations, consultez le site
www.P65warnings.ca.gov.
Les mots DANGER, AVERTISSEMENT, ATTENTION et AVIS sont utilisés dans ce manuel pour souligner des
informations importantes. Veillez à ce que la signification de ces informations de sécurité soit connue de toutes
les personnes qui utilisent le générateur, en assurent l'entretien ou se trouvent à proximité.
Ce symbole d'alerte de sécurité apparaît avec la plupart des déclarations de sécurité. Il signifie
attention, soyez vigilant, votre sécurité est en jeu ! Veuillez lire et respecter le message qui suit le
symbole d'alerte de sécurité.
DANGER
DÉFINITIONS ET SYMBOLES
DANGER
indique un danger qui,
s'il n'est pas évité,
entraînera la mort ou
des blessures graves
AVERTISSEMENT
Indique un danger qui,
s'il n'est pas évité, peut
entraîner la mort ou des
blessures graves.
NOTIFICATION
Indique des informations
considérées comme
importantes, mais non
liées à un danger (par
exemple, des messages
relatifs à des dommages
matériels).
AVERTIR
Indique un danger qui,
s'il n'est pas évité,
pourrait entraîner des
blessures mineures ou
modérées.
Risque
d'asphyxie
Risque
d'incendie
Surface chaude.
Ne pas toucher la surface.
Risque de brûlure
Page 02
Retour de
flamme
Risque
d'électrocution
Risque
d'explosion
Risque lié aux
pièces mobiles
Manuel de l'opérateur
PRÉCAUTIONS GÉNÉRALES DE SÉCURITÉ
Les gaz d'échappement des moteurs
contiennent du monoxyde de carbone,
un gaz toxique qui peut vous tuer en
quelques minutes. Vous NE POUVEZ
PAS le sentir, le voir ou le goûter. Même
si vous ne sentez pas les gaz
d'échappement, vous pouvez être
exposé au monoxyde de carbone.
RISQUE DE GAZ TOXIQUE
DANGER
L'utilisation d'un générateur à l'intérieur peut vous tuer en quelques minutes.
Les gaz d'échappement contiennent de l'oxyde de carbone, un gaz toxique
que vous ne pouvez ni voir ni sentir.
NE JAMAIS utiliser à la maison ou
dans des endroits partiellement fermés
tels que les garages
Évitez les autres risques liés au générateur. LISEZ LE MANUEL AVANT D'UTILISER
Ne l'utiliser qu'à l'EXTERIEUR et
loin des fenêtres, des portes et
des évents.
Le système d'échappement doit être
correctement entretenu. Ne pas altérer
ou modifier le système d'échappement
au point de le rendre dangereux ou non
conforme aux codes et/ou normes
locales. Le non-respect de cette
consigne entraînera la mort ou des
blessures graves.
DANGER
Installez toujours l'avertisseur de
monoxyde de carbone à piles à l'intérieur
et installé conformément aux instructions
du fabricant.
• Faites fonctionner ce produit UNIQUEMENT à
l'extérieur, loin des fenêtres, des portes et des
bouches d'aération, afin de réduire le risque
d'accumulation de gaz de monoxyde de carbone et
son éventuelle aspiration vers les espaces occupés.
NE faites PAS fonctionner ce produit à l'intérieur des
maisons, garages, sous-sols, vides sanitaires,
hangars ou de tout autre espace partiellement fermé,
même si vous utilisez des ventilateurs ou vous ventilé
en ouvrant les portes et les fenêtres. Le monoxyde de
carbone peut rapidement s'accumuler dans ces
espaces et peut persister pendant des heures, même
après que le produit se soit éteint.
• TOUJOURS Placez ce produit sous le vent et orientez
l'échappement du moteur loin des espaces occupés.
Si vous commencez à vous sentir malade, étourdi ou
faible pendant l'utilisation de ce produit, éteignez-le et
allez à l'air frais TOUT DE SUITE. Consultez un
médecin. Vous pouvez avoir une intoxication au
monoxyde de carbone.
AVERTISSEMENT
•Si vous commencez à vous sentir malade,
étourdi ou faible pendant l'utilisation du générateur
portable, vous pouvez être victime d'une intoxication
au monoxyde de carbone. Sortez immédiatement à
l'air frais et appelez le 911 pour une assistance
médicale d'urgence. Des niveaux très élevés de CO
peuvent rapidement faire perdre conscience aux
victimes avant qu'elles ne puissent se sauver.
N'essayez PAS d'éteindre le générateur avant de
passer à l'air libre. Entrer dans un espace clos où un
générateur est ou a été en marche peut vous exposer
à un risque accru d'empoisonnement au CO.
AVERTISSEMENT
Page 03
• Utiliser UNIQUEMENT à l'extérieur et sous le vent, loin des fenêtres, des portes et des aérations.
• Diriger l'échappement loin des espaces occupés.
UTILISATION CORRECTE
UTILISATION INCORRECTE
Exemple d'emplacement pour réduire le risque d'intoxication au monoxyde de carbone
• Près d'une porte, d'une fenêtre ou d'un évent
• Garage
• Sous-sol
• Vide sanitaire
• Espace de vie
• Grenier
• Voie d'accès
• Porch
• Vestibule
Ne pas utiliser dans l'un des endroits suivants :
ÉCHAPPEMENT
Dirigez les gaz d'échappement
LOIN des fenêtres, des portes et
des aérations.
GARDEZ-VOUS
À L'ÉLOIGNEM ENT
Ne l'utiliser qu'à l'EXTERIEUR et
loin des fenêtres des portes et
des évents.
Détecteur de CO dans
les pièces à vivre
Espace de vie
Grenier
É
C
H
A
P
P
E
M
E
Sous-sol Vide
Entrée Porche
Salle de bain
Garage
Page 04
• Lors du démarrage du moteur, tirez lentement sur
le cordon jusqu'à ce que vous sentiez une
résistance, puis tirez rapidement pour éviter tout
recul.
• NE JAMAIS démarrer ou arrêter le moteur avec des
appareils électriques branchés et allumés.
Le rebond du cordon de démarreur
(rétraction rapide) tire la main et le bras
vers le moteur plus vite que vous ne
pouvez le lâcher, ce qui peut provoquer
des os cassés, des fractures, des
contusions ou des entorses et entraîner
des blessures graves.
AVERTISSEMENT
DANGER
LORS DE L'AJOUT OU DE LA VIDANGE DE
CARBURANT
• Coupez le moteur du générateur et laissez-le refroidir
pendant au moins 2 minutes avant de retirer le bouchon
du réservoir. Desserrez lentement le bouchon pour
relâcher la pression dans le réservoir.
• Remplir ou vidanger le réservoir de carburant
à l'extérieur.
• NE PAS remplir excessivement le réservoir. Laissez
de l'espace pour l'expansion du carburant.
• En cas de déversement de carburant attendez qu'il
s'évapore avant de démarrer le moteur.
LORS DU DÉMARRAGE DE L'ÉQUIPEMENT
• Assurez-vous que la bougie d'allumage, le
silencieux, le bouchon de carburant et le filtre à air
sont en place
• NE PAS faire tourner le moteur avec la bougie
retirée.
LORS DE L'UTILISATION D'UN ÉQUIPEMENT
• NE PAS faire fonctionner ce produit à l'intérieur
d'un bâtiment, d'un abri de voiture, d'un porche,
d'un équipement mobile, d'applications marines ou
d'une enceinte.
• NE PAS incliner le moteur ou l'équipement selon
un angle qui provoque un déversement de carburant.
• NE PAS arrêter le moteur en déplaçant la
commande du starter en position « Démarrage ».
Le carburant et ses vapeurs sont extrêmement
inflammables et explosifs et peuvent provoquer des
brûlures, un incendie ou une explosion entraînant la
mort ou des blessures graves et/ou des dommages
matériels
DANGER
DANGER
NE PAS remplir excessivement le réservoir. Laissez
de l'espace pour l'expansion du carburant. En cas de
déversement de carburant attendez qu'il s'évapore
avant de démarrer le moteur. Le non-respect de cette
consigne entraînera la mort et des blessures graves.
LORS DU TRANSPORT, DU DÉPLACEMENT OU DE
LA RÉPARATION DE L'ÉQUIPEMENT
• Transporter/déplacer/réparer avec le réservoir de
carburant VIDE ou avec le robinet d'arrêt du
carburant fermé.
• NE PAS incliner le moteur ou l'équipement selon
un angle qui provoque un déversement de carburant.
• Débranchez le fil de la bougie d'allumage.
LORS DU STOCKAGE DE CARBURANT OU
D'ÉQUIPEMENT AVEC DU CARBURANT DANS LE
RÉSERVOIR
• Stockez à l'écart des fours, des poêles, des
chauffe-eau, des séchoirs à linge ou d'autres
appareils dotés d'une veilleuse ou d'une autre source
d'allumage, car ils pourraient enflammer les vapeurs
de carburant.
La tension du générateur peut provoquer
une électrocution ou des brûlures et
entraîner la mort ou des blessures
graves.
• Maintenez le carburant à l'écart des étincelles, des
flammes nues, des veilleuses, de la chaleur et
d'autres sources d'inflammation.
• Vérifiez fréquemment les conduites de carburant, le
réservoir, le bouchon et les raccords pour détecter
les fissures ou les fuites. Remplacez-les si nécessaire
• NE PAS allumer une cigarette ou fumer.
AVERTISSEMENT
vous utilisez la machine, ne touchez pas
les surfaces chaudes. Maintenez la
machine à l'écart des combustibles
pendant son utilisation. Les surfaces
chaudes pourraient entraîner des
brûlures graves ou un incendie.
• Utilisez un disjoncteur de fuite à la terre (GFCI)
dans toute zone humide ou hautement conductrice,
telle qu'une terrasse métallique ou un ouvrage en
acier.
• NE PAS utiliser le générateur avec des cordons
électriques usés, effilochés, dénudés ou autrement
endommagés
• NE PAS permettre à des personnes non qualifiées
ou à des enfants de faire fonctionner ou d'entretenir
le générateur.
DANGER
Le contact avec les bornes, les fils nus
et les connexions électriques lorsque le
générateur est en marche entraînera la
mort ou des blessures graves.
DANGER
DANGER
Ne jamais utiliser le générateur dans des
endroits humides ou mouillés.
N'exposez jamais le générateur à la
pluie, à la neige, aux projections d'eau
pendant son
LORS DU RÉGLAGE OU DES RÉPARATIONS DE
VOTRE GÉNÉRATEUR.
• Débranchez le fil de la bougie de la bougie et
placez le fil à un endroit où il ne peut pas entrer en
contact avec la bougie.
LORS DU TEST DE L'ÉTINCELLE DU MOTEUR
• Utilisez un testeur de bougie homologué.
• NE PAS vérifier l'étincelle avec la bougie retirée.
La chaleur/les gaz d'échappement pourraient
enflammer les combustibles, les structures ou
endommager le réservoir de carburant en provoquant
un incendie, entraînant la mort ou des blessures
graves.
Tout contact avec la zone du silencieux peut
provoquer des brûlures et entraîner des blessures
graves.
• L'utilisation ou le fonctionnement du moteur sur un
terrain couvert de forêts, de broussailles ou d'herbe
constitue une violation du California Public Resource
Code, section 4442, à moins que le système
d'échappement ne soit équipé d'un pare-étincelles, tel
que défini dans la section 4442, maintenu en bon
état de fonctionnement. D'autres États ou juridictions
fédérales peuvent avoir des lois similaires. Contactez
le fabricant de l'équipement d'origine, le détaillant ou
le concessionnaire pour obtenir un pare-étincelles
conçu pour le système d'échappement installé sur ce
moteur.
• Laisser l'équipement refroidir avant de le toucher.
• Les pièces de rechange doivent être les mêmes et
installées dans la même position que les pièces
d'origine.
Le démarreur et les autres pièces
rotatives risquent de se coincer les
mains, les cheveux, les vêtements ou
les accessoires et de provoquer des
blessures graves.
Une étincelle involontaire pourrait provoquer un
incendie ou un choc électrique entraînant la mort ou
des blessures graves.
Risque d'incendie et d'électrocution. Ne pas raccorder
au système électrique d'un bâtiment à moins que le
générateur et le commutateur de transfert aient été
correctement installés et que la sortie électrique ait
été vérifiée par un électricien qualifié. La connexion
doit isoler le générateur de l'alimentation électrique
du service public et doit être conforme à toutes les
lois et à tous les codes électriques applicables.
Page 05
AVERTISSEMENT
AVERTISSEMENT
AVERTISSEMENT
Page 06
• NE PAS porter de vêtements amples, de bijoux ou
tout ce qui pourrait être pris dans le démarreur ou
d'autres pièces rotatives
• NE PAS altérer le ressort du régulateur, les liaisons
ou d'autres pièces pour augmenter la vitesse du
moteur. Le générateur fournit une fréquence et une
tension nominales correctes lorsqu'il fonctionne à
vitesse régulée.
• NE PAS modifier le générateur de quelque façon
que ce soit.
Des vitesses de fonctionnement trop élevées peuvent
entraîner des blessures légères. Des vitesses de
fonctionnement trop faibles imposent une charge
importante
Le dépassement de la capacité en watts/ampères du
générateur peut endommager le générateur et/ou les
appareils électriques qui y sont connectés.
• NE PAS dépasser la capacité en watts et en
ampérage du générateur
• Démarrez le générateur et laissez le moteur se
stabiliser avant de brancher des charges
électriques.
• Connectez les charges électriques en position OFF
puis mettez-les sous tension pour le fonctionnement
• Mettez les charges électriques à l'arrêt et
débranchez-les du générateur avant de l'arrêter.
NOTIFICATION
NOTIFICATION
Un traitement inapproprié du générateur pourrait
l'endommager et réduire sa durée de vie.
• N'utilisez le générateur que pour les usages prévus.
• Si vous avez des questions sur l'utilisation prévue,
demandez au revendeur ou au centre de service
local.
• Ne faites fonctionner le générateur que sur des
surfaces planes.
• NE PAS exposer le générateur à une humidité
excessive, à la poussière, à la saleté ou à des
vapeurs corrosives.
• N'insérez PAS d'objets dans les fentes de
refroidissement
• Si les appareils connectés surchauffent,
éteignez-les et débranchez-les du générateur
Utilisations médicales et de maintien des fonctions
vitales.
• En cas d'urgence, appelez immédiatement le 911.
• N'utilisez JAMAIS ce produit pour alimenter des
dispositifs de maintien des fonctions vitales ou des
appareils de maintien des fonctions vitales.
• N'utilisez JAMAIS ce produit pour alimenter des
dispositifs médicaux ou des appareils médicaux.
• Informez immédiatement votre fournisseur
d'électricité si vous ou une personne de votre foyer
dépendez d'un équipement électrique pour vivre.
• Informez immédiatement votre fournisseur
d'électricité si une coupure de courant risque de
provoquer une urgence médicale pour vous ou une
personne de votre foyer.
AVERTISSEMENT
• Arrêtez le générateur si :
- La production électrique est perdue.
- L'équipement produit des étincelles, fume ou émet
des flammes.
- L'appareil vibre excessivement
AVERTIR
Page 07
DÉBALLAGE DU GÉNÉRATEUR
Pièces incluses
Votre générateur à essence est livré avec les pièces
suivantes:
NO.
1
2
3
4
5
6
7
8
9
10
11
12
Qty
1
1
1
1
1
1
1
1
1
1
1
2
Article Description
Clé à bougie
Bouteille d'huile (0.9L)
Bouteille d'huile (0.6L)
Le manuel du propriétaire
Guide de démarrage rapide
Clé ouverte double (13 mm-15 mm)
Clé ouverte double (8 mm-10 mm)
Câble de charge de batterie 12V CC
Clé à douille hexagonale type L (4 mm)
Clé en T (17mm)
Entonnoir à huile
Clé de démarrage du moteur
• Ouvrez complètement le carton. Retirez et vérifiez le
contenu du carton avant l'assemblage. Votre
générateur est livré avec les éléments suivants.
• Appelez notre service clientèle au 1-855-888-3598
en indiquant le modèle et le numéro de série de
l'appareil pour tout article manquant.
• Inscrivez le modèle, le numéro de série et la date
d'achat sur la couverture avant de ce manuel pour
vos propres archives.
ASSEMBLAGE
Votre générateur nécessite un certain assemblage
avant d'être utilisé.
Pour assembler le générateur, il faut soulever l'unité.
Faites-vous toujours aider lorsque vous soulevez le
générateur.
AVERTIR
Ne branchez pas et ne mettez pas en marche le
générateur avant qu'il ne soit complètement assemblé
selon les instructions. Le fait de ne pas comprendre
complètement le manuel et le produit peut entraîner la
mort ou des blessures graves.
Appelez notre service à la clientèle au
1-855-888-3598 pour tout problème ou
préoccupation concernant l'assemblage. Veuillez
avoir le modèle et le numéro de série à portée de
main.
AVERTISSEMENT
2
1
5
4
8
6
7
9
10
11
12
3
Page 08
ASSEMBLAGE
Connexion du câble de batterie
REMARQUE : Le générateur est équipé du câble
positif (A) (avec gaine rouge) déjà attaché.
1. Vérifiez que le câble positif (+) de la batterie (A)
avec la gaine rouge est bien serré à la borne positive
(+) de la batterie. Assurez-vous que le démarrage
est sur la borne de la batterie.
2. Localisez le câble négatif (-) de la batterie (D)
avec la gaine noire et fixez-le à la borne négative (-)
de la batterie. Serrez le câble avec le boulon (B) et
l'écrou (C). Couvrez le poste avec une botte noire.
A
B
D
C
Page 09
COMMANDES ET CARACTÉRISTIQUES
10 12 1413 1511
412 3 5679
17 18
16
8
1 - Robinet De Carburant
2 - Panneau De Commande
3 - Filtre À Air
4 - Images
5 - Bouchon De Remplissage D'huile
6 - Couvercle D'accès Au Moteur
7 - Jauge De Carburant
8 - Bouchon De Remplissage D'huile
9 - Bouchon De Carburant
10 - Bouton D'accélérateur
11 - Bougies
12 - Couvercle Latéral
13 - Carbon Tank
14 - Moteur
15 - Batterie
16 - Rounds
17 - Silencieux / Bougies
18 - Couvercle De L'alternateur
Page 10
COMMANDES ET CARACTÉRISTIQUES
REMARQUE: La puissance totale tirée de toutes les prises ne doit pas dépasser la valeur nominale de la
plaque signalétique.
Affiche la tension, la fréquence
et le temps de fonctionnement.
2. Disjoncteur principal: Le disjoncteur principal
contrôle la sortie totale de toutes les prises pour
protéger le générateur contre les surcharges ou les
court-circuit
4. Disjoncteur (CC):
5. Bouton de starter :Tirez sur le bouton de starter
pour régler l'admission d'air.
6. Démarrage à clé ON, OFF. START : Insérez la
clé pour démarrer l'unité.
Protège le générateur contre les
surcharges électriques.
7. Prise 120/240V CA, 50A, Monophasée, 60 Hz
(NEMA 14-50R) : Cette prise peut fournir une
sortie de 120 ou 240 volts jusqu'à 50 ampères.
3. Sortie 12 V CC (Automobile) : Fournit un CC de
12 volts jusqu'à 8,3 ampères.
8. Prise 120/240V CA, 30A Twist Lock,
Monophasée, 60 Hz (NEMA L14-30R) : Cette
prise peut fournir une sortie de 120 ou 240 volts
jusqu'à 30 ampères.
1
11
23456
101213 78914
10. Disjoncteur (CA) : Protège le générateur contre les
surcharges électriques.
12. Voyant DEL de sortie prête (vert) : s'allume
lorsque le générateur fonctionne normalement et
indique que le générateur produit de l'électricité au
niveau des prises.
13. Indicateur de niveau d'huile bas : le témoin
s'allume lorsque le niveau d'huile du moteur est bas.
Ajouter l'huile.
14. Borne de terre : la borne de terre est utilisée pour
mettre à la terre le générateur.
120V AC, 30A Torque Lock socket, single
phase, 60 Hz Socket (NEMA L5 - 30r): ce
socket fournit une sortie de 120 volts jusqu'à 30
ampères.
120V AC, 20A duplex, gfci, monophasé, prise
de 60 Hz (5 - 20r): chaque prise peut supporter
jusqu'à 20 ampères sur une seule prise
Ou une combinaison de deux prises.
9.
11.
Page 11
SPÉCIFICATIONS
Modèle
Watts de démarrage
Watts en fonctionnement
Tension nominale CA
Tension nominale en CC
Fréquence nominale
Phase
Système de mise à la terre (CA)
Type de moteur
Cylindrée du moteur
Système de démarrage
Arrêt en cas de manque d'huile
Type d'huile
Capacité d'huile
Type de bougie d'allumage d'origine
Type de bougie d'allumage de remplacement
Écart entre les bougies d'allumage
Jeu d'admission des soupapes
Jeu d'échappement des soupapes
Système de régulation de la tension
Système d'excitation de l'alternateur
Distorsion harmonique totale (DHT)
Capacité du réservoir de carburant
Type de carburant
Température ambiante maximale
Spécifications de la batterie
certifications
SUA15000EC（10001-00782-00）
15000W
12000W
120/240V
12V
60HZ
Célibataire
Neutre collé à la monture
Cylindre bicylindre en V, 4 temps OHV refroidi par air
680cc
électrique
Oui
10W-30
50.7 fl.oz (1.5L)
F6RTC
NGK BPR6ES ou equivalent
0.028~0.031inch (0.7~0.8mm)
0.004~0.006inch (0.1~0.15mm)
0.006~0.008inch (0.15~0.2mm)
AVR
Brossé
Standard
8.0Gal (30L)
Essence
104°F (40°C)
12V, 36Ah
Conforme à la norme EPA-CARB
Spécifications du générateur
NOTIFICATION
Ce produit est conçu et évalué pour un fonctionnement continu à des températures ambiantes allant jusqu'à
40°C (104°F). Si nécessaire, ce produit peut être utilisé à des températures comprises entre 5°F(15°C) et 122°F
(50°C) pendant de courtes périodes. Si le produit est exposé à des températures en dehors de cette plage
pendant le stockage, il doit être ramené dans cette plage avant d'être utilisé. Ce produit doit toujours être utilisé
à l'extérieur, dans un endroit bien ventilé et loin des portes, fenêtres et autres orifices de ventilation.
La puissance et le courant maximum sont soumis et limités par des facteurs tels que la teneur en BTU du
carburant, la température ambiante, l'altitude, les conditions du moteur, etc. La puissance maximale diminue
d'environ 3,5 % à chaque fois que l'on s'élève de 1 000 pieds au-dessus du niveau de la mer. Elle diminue
également d'environ 1 % à chaque fois que la température ambiante dépasse de 10°F(6°C) 60°F( 16°C).
Votre générateur se compose de prises de disjoncteur de fuite à la terre (GFCI). En cas de défaut à la terre, un
GFCI se déclenche automatiquement pour arrêter le flux d'électricité et éviter des blessures graves. Le voyant
DEL sur le réceptacle s'éteindra. Appuyez sur le bouton "RESET" sur le devant de la prise pour rétablir le flux
d'électricité. Le GFCI ne protège PAS contre les surcharges de circuit. Pour garantir le bon fonctionnement du
*)&,GXSOH[HIIHFWXH]FHWHVWWRXVOHVPRLV¬
1. Pendant que le générateur fonctionne, branchez une lampe de test dans la prise GFCI. Allumez la lampe.
$SSX\H]VXUOHERXWRQ©¬7(67¬ªVLWXpjODYDQWGXUpFHSWDFOHSRXUGpFOHQFKHUODSSDUHLO&HODGHYUDLW
immédiatement arrêter le flux d'électricité et éteindre la lampe. Si l'alimentation ne s'arrête pas, n'utilisez pas
cette prise jusqu'à ce qu'elle ait été vérifiée ou remplacée.
$SSX\H]VXUOHERXWRQ©¬5(6(7¬ªVXUOHGHYDQWGHODSULVHSRXUUpWDEOLUOHIOX[GpOHFWULFLWp6LOHYR\DQW/('
ne se rallume pas ou si le GFCI ne peut pas être réinitialisé, il doit être remplacé.
120V CA, 20A Duplex DDFT
Réceptacle
Voyant LED
Sortie
Bouton de réinitialisation
Bouton de test
Sortie
TEST MONTHLY
RESET
TEST
FOLLOW DIRECTIONS
Page 12
N'essayez pas de faire tourner ou de démarrer le
moteur avant qu'il n'ait été correctement rempli avec
le type et la quantité d'huile recommandés. Tout
dommage dû à un fonctionnement sans huile annulera
votre garantie.
Nous considérons les 5 premières heures de
fonctionnement comme la période de rodage de
l'appareil. Pendant la période de rodage, restez à 50%
ou moins de la puissance nominale de
fonctionnement et variez la charge de temps en
temps pour permettre aux enroulements du stator de
chauffer et de refroidir. L'ajustement de la charge fera
également varier la vitesse du moteur et aidera à faire
reposer les segments de piston.
Ajouter de l'huile moteur
Nous recommandons l'utilisation d'une huile SAE
10W-30 APISJ pour de meilleures performances.
D'autres huiles détergentes de haute qualité (APISJ
ou supérieure) sont acceptables. N'utilisez pas
d'additifs spéciaux. La température ambiante
détermine la viscosité appropriée de l'huile pour le
moteur. Utilisez le tableau pour sélectionner l'huile
appropriée pour la plage de température extérieure
prévue.
Arrêt en cas de manque d'huile
L'unité est équipée d'un dispositif d'arrêt en cas de
faible niveau d'huile. Si le niveau d'huile devient
inférieur à celui requis, le capteur activera un
dispositif d'avertissement ou arrêtera le moteur.
Si le générateur s'arrête et que le niveau d'huile est
conforme aux spécifications, vérifiez si le générateur
est assis à un angle qui force l'huile à se déplacer.
Placez-la sur une surface plane pour corriger ce
problème. Si le moteur ne démarre pas, le niveau
d'huile n'est peut-être pas suffisant pour désactiver
le commutateur de bas niveau d'huile. Assurez-vous
que le carter est complètement rempli d'huile.
Attention à ne pas le remplir.Un remplissage excessif
d'huile peut empêcher le moteur de démarrer ou
rendre le démarrage difficile.Vérifier le niveau d'huile
avant chaque utilisation ou au moins toutes les 8 heures
de fonctionnement.Maintenir le niveau d'huile.Le moteur
est équipé d'un robinet d'arrêt à faible huile qui arrête le
moteur lorsque le niveau d'huile dans le Carter tombe en
dessous du niveau critique.
1. Placez le générateur sur une surface plane et de
niveau.
2. Ouvrez le couvercle d'accès du moteur.
3. Nettoyer la zone autour du port de remplissage
d'huile et retirer le bouchon de remplissage
d'huile (A).
4. À l'aide d'un entonnoir à huile, verser lentement
le contenu du flacon fourni dans le goulot de
remplissage (C).
5. Vérifier le niveau d'huile du moteur:
• Retirer la jauge (b) et essuyer la jauge.
• insérez et retirez la jauge pour voir le niveau
d'huile.
• Maintenir le niveau d'huile près du niveau
d'huile le plus élevé.
6. Remplacer la jauge à huile (b).Remplacer le
bouchon de remplissage d'huile (A) et serrer
complètement.
7. Fermez le couvercle d'accès du moteur.
-20 0 20 4 0 6 0
Température Ambiante
Type D ' huile Moteur Recommandé
80 100 120
-28.9
°F
°C
-17.8 -6.7 4 .4 15.6 2 6 .7 3 7.8 4 8 .9
10W-30
Complètement Synthétique 5W -30
10W-405W-30
NOTIFICATION
NOTIFICATION
Page 13
A
B
Niveau maximal d'huile
Niveau minimal d'huile
C
Ajout de carburant
• NE PAS mélanger l'huile à l'essence.
• NE PAS modifier le moteur pour qu'il
fonctionne avec des carburants alternatifs.
Le carburant doit répondre aux exigences suivantes:
• De l'essence propre, fraîche et sans plomb.
• Utilisez de l'essence ordinaire SANS plomb avec le
moteur du générateur avec un minimum de 87
octane / 87 AKI (91 RON). N'utilisez pas d'E85 ou
d'E15. Pour une utilisation en haute altitude, voir
« Fonctionnement en haute altitude ».
LORS DE L'AJOUT DE CARBURANT
• Remplissez le réservoir de carburant à l'extérieur.
• NE PAS remplir excessivement le réservoir.
Laissez de l'espace pour l'expansion du carburant.
Si le réservoir est trop rempli, le carburant peut
déborder sur un moteur chaud et provoquer un
incendie ou une explosion.
• En cas de déversement de carburant, attendez qu'il
s'évapore avant de démarrer le moteur.
• Maintenez le carburant à l'écart des étincelles, des
flammes nues, des veilleuses, de la chaleur et
d'autres sources d'inflammation.
Il est important d'éviter la formation de dépôts de
gomme dans les pièces du système d'alimentation
en carburant telles que le carburateur, le tuyau
d'alimentation ou le réservoir pendant le stockage.
Les carburants mélangés à de l'alcool (appelés
gasohol, éthanol ou méthanol) peuvent attirer
l'humidité, ce qui entraîne la séparation et la formation
d'acides pendant le stockage. Les gaz acides peuvent
endommager le circuit de carburant d'un moteur
pendant le stockage. Pour éviter les problèmes de
moteur, le système de carburant doit être vidé avant
un stockage de 30 jours ou plus. Voir la section
« Stockage à long terme ». N'utilisez jamais de
produits nettoyants pour moteur ou carburateur dans
le réservoir de carburant, car cela pourrait causer des
dommages permanents.
1. Retirez lentement le bouchon du réservoir (A).
2. Ajoutez lentement du carburant sans plomb dans le
réservoir de carburant. Veillez à ne pas remplir
au-dessus de l'indicateur rouge de niveau de
carburant (B). Cela permet de laisser un espace
suffisant pour l'expansion du carburant.
3. Installez le bouchon du réservoir et laissez s'évaporer
tout carburant déversé avant de démarrer le moteur.
B
A
NOTIFICATION
DANGER
Le carburant et ses vapeurs sont extrêmement
inflammables et explosifs. Ajoutez le carburant dans
un endroit bien ventilé. Éloignez les étincelles, les
flammes nues et autres sources d'inflammation. Le
non-respect de cette consigne entraînera la mort et
des blessures graves.
DANGER
NE PAS remplir excessivement le réservoir. Laissez
de l'espace pour l'expansion du carburant. En cas de
déversement de carburant attendez qu'il s'évapore
avant de démarrer le moteur. Le non-respect de cette
consigne entraînera la mort et des blessures graves.
Page 14
•Vérifiez fréquemment l'absence de fissures ou de
fuites dans les conduites de carburant, le réservoir,
le bouchon et les raccords. Remplacez-les si
nécessaire.
• N'allumez PAS de cigarette et ne fumez pas
lorsque vous remplissez le réservoir de carburant.
Page 15
L'utilisation d'un gicleur principal alternatif à des
altitudes inférieures à l'altitude minimale recommandée
peut endommager le moteur. Pour un fonctionnement
à des altitudes inférieures, le gicleur principal standard
fourni doit être utilisé. L'utilisation du moteur avec un
gicleur principal incorrect peut augmenter les émissions
de gaz d'échappement, la consommation de carburant
et réduire les performances.
Fonctionnement en haute altitude
À des altitudes supérieures à5 000 pieds
(1 524 mètres), une essence d'un indice d'octane
minimum de 85 est acceptable. La puissance du
moteur et la sortie du générateur seront réduites
d'environ 3,5% pour chaque 1000 pieds (305 m)
d'élévation au-dessus du niveau de la mer. L'altitude
élevée peut entraîner des difficultés de démarrage,
une augmentation de la consommation de carburant
et un encrassement des bougies. Pour fonctionner
en haute altitude, A-iPower peut fournir un jet
principal de carburateur haute altitude. Le gicleur
principal alternatif et les instructions d'installation
peuvent être obtenus en contactant le service
clientèle.
Mise à la terre
L'électricité nationale exige que votre générateur doit
être connecté correctement à une terre appropriée
pour aider à prévenir les chocs électriques.
Le générateur dispose d'une mise à la terre du
système qui relie les composants du châssis du
générateur aux bornes de mise à la terre des prises
de sortie CA. Il peut y avoir des règlements fédéraux
ou d'État, des codes locaux ou des ordonnances qui
s'appliquent à l'utilisation prévue du générateur.
Consultez un électricien qualifié, un inspecteur en
électricité ou l'agence locale compétente. Ce
générateur n'est pas destiné à être utilisé sur un
chantier de construction ou une activité similaire
telle que définie par la section 590.6 de la norme
NFPA 70-2020 (NEC).
Raccordement au système électrique d'un bâtiment
Les connexions au système électrique de votre
maison doivent utiliser un commutateur de transfert
homologué installé par un électricien agréé. Le
raccordement doit isoler l'alimentation du générateur
de celle du service public et être conforme à toutes
les lois et à tous les codes électriques applicables.
NOTIFICATION
AVERTISSEMENT
Risque d’électrocution. Le fait de ne pas
mettre correctement à la terre le générateur
peut entraîner un choc électrique.
L'utilisation d'un générateur à l'intérieur peut vous tuer en quelques minutes.
Les gaz d'échappement contiennent de l'oxyde de carbone, un gaz toxique
que vous ne pouvez ni voir ni sentir.
NE JAMAIS utiliser à la maison ou
dans des endroits partiellement fermés
tels que les garages
Évitez les autres risques liés au générateur. LISEZ LE MANUEL AVANT D'UTILISER
Ne l'utiliser qu'à l'EXTERIEUR et
loin des fenêtres, des portes et
des évents.
FONCTIONNEMENT
Emplacement du Générateur
Protection contre les surtensions
DÉMARRAGE DU GÉNÉRATEUR
Assurez-vous d'examiner chaque avertissement afin
d'éviter tout risque d'incendie.
• Veillez à ce que la zone soit exempte de matières
inflammables ou d'autres matières dangereuses.
• Choisissez un emplacement sec, bien ventilé et
protégé des intempéries
• Maintenez le tuyau d'échappement à l'écart de tout
objet étranger.
• Maintenez le générateur à l'écart des flammes nues
• Gardez le générateur sur une surface stable et de
niveau.
Ne bloquez pas les orifices d'aération du générateur
avec du papier ou d'autres matériaux
Les appareils électroniques, y compris les ordinateurs
et de nombreux appareils programmables, utilisent
des composants conçus pour fonctionner dans une
plage de tension étroite et peuvent être affectés par
des fluctuations de tension momentanées. Bien
qu'il n'y ait aucun moyen d'empêcher les fluctuations
de tension, vous pouvez prendre des mesures pour
protéger les équipements électroniques sensibles.
Installez des parasurtenseurs enfichables homologués
UL1449 et CSA sur les prises alimentant votre
équipement sensible.
Les suppresseurs de surtension existent en version à
une ou plusieurs sorties. Ils sont conçus pour
protéger contre pratiquement toutes les fluctuations
de tension de courte durée.
3. Débranchez toutes les charges électriques du
générateur. Ne démarrez ou n'arrêtez jamais le
générateur lorsque des appareils électriques sont
branchés ou allumés.
4. Tournez le robinet de carburant sur la position
« ON ».
1. Avant de démarrer le générateur, vérifiez qu'il n'y a
pas de pièces desserrées ou manquantes et qu'il
n'y a pas eu de dommages pendant le transport.
2. Vérifiez le niveau d'huile et le carburant.
5. Déplacez le bouton d'étranglement en position de
«DÉMARRAGE ».
AVERTISSEMENT
DANGER
Ne jamais utiliser le générateur dans des
endroits humides ou mouillés.
N'exposez jamais le générateur à la
pluie, à la neige, à un jet d'eau ou à de
l'eau stagnante pendant son utilisation.
Protégez le générateur de toutes les
conditions météorologiques
dangereuses. L'humidité, ou la glace
peuvent provoquer un court-circuit ou
un autre dysfonctionnement du circuit
électrique. Le contact de l'eau avec une
source d'alimentation, s'il n'est pas évité,
entraînera la mort ou des blessures
graves.
Page 16
ON
START
Page 17
6. Démarrez le générateur.
Mettez l'interrupteur en position de
«DÉMARRAGE » .Le moteur va tourner et
essayer de démarrer.Lorsque le moteur démarre,
relâchez l'interrupteur en position de « RUN » .
Raccordement des charges électriques
Cette unité a été pré-testée et réglée pour fonctionner
à pleine capacité. Avant de démarrer le générateur,
déconnectez toutes les charges. N'appliquez la charge
qu'une fois le générateur en marche. La tension est
régulée par le régime du moteur réglé en usine pour
une sortie correcte. Un nouveau réglage annule la
garantie.
REMARQUE:
Lorsque vous appliquez une charge, ne dépassez pas
la puissance nominale maximale en watts du
générateur en utilisant une ou plusieurs prises. De
même, ne dépassez pas l'ampérage nominal d'un
seul réceptacle.
N'appliquez pas de charge électrique importante
pendant la période de rodage (les cinq premières
heures de fonctionnement).
1. Laissez le moteur se stabiliser et se réchauffer
pendant quelques minutes après le démarrage.
2. Assurez-vous que le disjoncteur du panneau de
commande est en position de marche
3. Branchez et allumez les charges électriques
souhaitées de 120 ou 240 volts CA, monophasé,
60Hz. Il est préférable de fixer d'abord l'élément
ayant la plus grande charge.
7. Ne pas trop tirer. Dès que le moteur démarre et se
réchauffe, mettez le levier de starter en position
« RUN ».
8. Laissez le générateur fonctionner à vide pendant
quelques minutes après chaque démarrage initial
pour permettre au moteur et au générateur de se
stabiliser
Arrêter le moteur (générateur)
1. Éteignez et retirez toutes les charges électriques.
Ne démarrez ou n'arrêtez jamais le générateur
lorsque des appareils électriques sont branchés
ou allumés.
Laissez le générateur fonctionner à vide pendant
deux minutes pour stabiliser les températures
internes du moteur et du générateur.
2.
Tourner l'interrupteur moteur en position
«ARRÊTER» .Ne partez pas tant que le
générateur n'est pas complètement arrêté.
RUN
Page 18
Ne pas surcharger le générateur
La surcharge d'un générateur au-delà de sa capacité
nominale en watts peut entraîner des dommages au
générateur et aux appareils électriques connectés.
Pour prolonger la durée de vie de votre générateur et
des appareils qui y sont rattachés, suivez les étapes
suivantes pour ajouter une charge électrique :
1. Démarrez le générateur sans charge électrique
2. Laissez le moteur tourner pendant plusieurs
minutes pour qu'il se stabilise
3. Branchez et allumez le premier élément. Il est
préférable d'attacher d'abord l'élément ayant la
charge la plus importante.
4. Laissez le moteur se stabiliser.
5. Branchez et mettez en marche l'élément suivant.
6. Laissez le moteur se stabiliser.
7. Répétez les étapes 5-6 pour chaque élément
supplémentaire.
Arrêt en cas de manque d'huile
Si l'huile moteur descend en dessous d'un niveau
prédéfini, un interrupteur d'huile arrête le moteur.
Vérifiez le niveau d'huile à l'aide de la jauge.
Si le niveau d'huile se situe entre les repères LOW et
HIGH de la jauge :
1. N'essayez PAS de redémarrer le moteur.
2. Contactez un concessionnaire de service agréé.
3. NE PAS faire fonctionner le moteur jusqu'à ce que
le niveau d'huile soit corrigé.
Si le niveau d'huile est inférieur au repère LOW de la
jauge :
1. Ajoutez de l'huile pour amener le niveau au repère
HIGH
2. Redémarrez le moteur et si le moteur s'arrête à
nouveau, il se peut que le niveau d'huile soit encore
bas. N'essayez PAS de redémarrer le moteur.
3. Contactez le service clientèle.
4. NE PAS faire fonctionner le moteur jusqu'à ce que
le niveau d'huile soit corrigé.
REMARQUE:
Assurez-vous toujours que le robinet de carburant
est en position « OFF » lorsque le moteur n'est pas
utilisé.Si le moteur ne doit pas être utilisé pendant une
période de deux semaines ou plus, veuillez consulter
la section Stockage pour un stockage approprié du
moteur et du carburant.
3. Tournez le robinet de carburant sur la position
« OFF »(O).
Le carburant et ses vapeurs sont extrêmement
inflammables et explosifs, ce qui peut provoquer des
brûlures, un incendie ou une explosion entraînant la
mort ou des blessures graves.
N'arrêtez PAS le moteur en plaçant la commande de
starter en position “START”
AVERTISSEMENT
OFF
Page 19
ENTRETIEN ET STOCKAGE
PROGRAMME D'ENTRETIEN
Un entretien régulier améliorera le rendement et
prolongera la durée de vie de votre
générateur. Suivez les intervalles du calendrier
d'entretien selon l'utilisation qui en est faite.
Inspection à pied
Avant chaque utilisation
Avant de démarrer le moteur, effectuez une inspection
visuelle de l'unité. Recherchez:
• Niveau d'huile moteur adéquat
• Niveau de carburant adéquat
• Fuites de liquide
• Colliers et boulons desserrés
• Conduite de carburant fissurée
• Câbles lâches ou effilochés
• Débris accumulés
* A faire effectuer par un centre de service agréé
Vérifier le niveau d'huile moteur
Inspection générale
5 premières heures (rodage)
Changez l'huile moteur
25 premières heures ou premier mois
Changez l'huile moteur
REMARQUE: Des conditions défavorables exigeront
des services plus fréquents.
Recommandations générales
REMARQUE:
L'entretien doit être effectué plus fréquemment
lorsque le générateur est utilisé dans des zones
poussiéreuses.Lorsque le générateur a dépassé les
chiffres maximums spécifiés dans le tableau,
l'entretien doit toujours être effectué selon les
intervalles de temps ou d'heures indiqués ici.
REMARQUE:
Changez l'huile tous les mois lorsque le moteur est
soumis à une forte charge ou à des températures
élevées. Nettoyez le filtre à air plus souvent dans des
conditions de fonctionnement sales ou poussiéreuses.
Remplacez le filtre à air s'il ne peut pas être nettoyé
correctement
Un entretien régulier améliorera les performances et
prolongera la durée de vie du générateur.
Adressez-vous à un revendeur agréé pour le service.
La garantie du générateur ne couvre pas les éléments
qui ont été soumis à l'abus ou à la négligence de
l'opérateur. Pour bénéficier pleinement de la garantie,
l'opérateur doit entretenir le générateur conformément
aux instructions de ce manuel.
Certains réglages devront être effectués
périodiquement pour entretenir correctement votre
générateur. Tous les services et réglages doivent être
effectués au moins une fois par saison. Suivez les
exigences du tableau d'entretien ci-dessus.
ENTRETIEN DU MOTEUR
AVERTIR
Pour éviter tout démarrage accidentel, retirez et
mettez à la terre le fil de la bougie avant d'effectuer
tout entretien.
Vérification du niveau d'huile moteur
Évitez tout contact de la peau avec l'huile moteur.
Portez des vêtements et un équipement de protection.
Lavez toute la peau exposée à l'eau et au savon.
Toutes les 100 heures ou tous les 6 mois
Remplacer l'huile moteur
Nettoyer le filtre à air
Inspecter /ajuster /remplacer la bougie Inspecter
/nettoyer /remplacer le pare-étincelles
Toutes les 200 heures ou tous les 12 mois
Remplacer le filtre à air
Remplacer la bougie d'allumage
Inspecter/réajuster le jeu des soupapes
Utilisez toujours l'huile moteur spécifiée. Le fait de ne
pas utiliser l'huile moteur spécifiée peut entraîner une
usure accélérée et/ou réduire la durée de vie du
moteur.
Lorsque vous utilisez le générateur dans des
conditions extrêmes, sales, poussiéreuses ou par
temps extrêmement chaud, changez l'huile plus
fréquemment.
La température de l'air ambiant affecte les
performances de l'huile moteur. Changez le type
d'huile moteur utilisé en fonction des conditions
météorologiques.
NOTIFICATION
motor oil.
Page 20
Changer l'huile moteur
Changez l'huile moteur selon le programme d'entretien.
Si vous utilisez votre générateur dans des conditions
extrêmement sales ou poussiéreuses, ou par temps
extrêmement chaud, changez l'huile plus souvent.
Risque de brûlures. Laissez le moteur
refroidir avant de vidanger l'huile ou le
liquide de refroidissement. Le non-respect
de cette consigne peut entraîner la mort
ou des blessures graves.
AVERTISSEMENT
AVERTIR
Évitez tout contact cutané prolongé ou répété avec de
l'huile moteur usagée.
1. Placez le générateur sur une surface plane et
horizontale.
2. Ouvrir le couvercle d'accès du moteur (A) et retirer
le couvercle latéral (B).
3. Retirer le capuchon d'huile (C) et la jauge d'huile (D).
4. Placer un contenant sous le bouchon de vidange
d'huile (e) afin de recueillir le lubrifiant usagé
pendant le vidange d'huile.
5. Dévisser le bouchon de vidange d'huile et retirer.
6. Égoutter complètement le lubrifiant.
7. Réinstaller le bouchon de vidange d'huile et serrer.
8. Essuyez la jauge à huile et insérez - la fermement
dans le col de remplissage.
9. Remplir le moteur jusqu'à ce que le niveau d'huile le
plus élevé soit atteint sur la jauge.
10. Réinstaller le bouchon d'huile.
11. Fermez le couvercle d'accès du moteur et
réinstallez le couvercle latéral.
REMARQUE:
Vidangez le lubrifiant pendant que le moteur est encore
chaud, mais pas trop. Le lubrifiant chaud s'écoulera
plus rapidement et plus complètement.
Vérifiez le niveau d'huile moteur avant chaque
utilisation ou toutes les 8 heures de fonctionnement.
1. Placez le générateur sur une surface plane et
laissez le moteur refroidir pendant plusieurs
minutes.
2. Ouvrez le couvercle d'accès au moteur.
3. Ouvrez le couvercle d'accès du moteur. Retirez la
jauge à huile (A) et essuyez - la.
4. Replacez la jauge dans le col de remplissage (B).
Retirer la jauge d'huile et confirmer que le niveau
d'huile se situe dans la plage de travail sécuritaire.
5. Si le niveau d'huile est faible, ajouter graduellement
l'huile moteur recommandée et revérifier jusqu'à ce
que le niveau d'huile se situe dans la plage de
fonctionnement sécuritaire de la jauge.Ne pas
surcharger.Si la marque pleine sur la jauge est
dépassée, videz l'huile et Abaissez le niveau d'huile
à une plage de fonctionnement sûre.
6. Réinstallez fermement la jauge à huile.
7. Fermez le couvercle d'accès du moteur.
-20 0 20 4 0 6 0
Température Ambiante
Type D ' huile Moteur Recommandé
80 100 120
-28.9
°F
°C
-17.8 -6.7 4.4 15.6 26.7 37.8 48.9
10W-30
Complètement Synthétique 5W -30
10W-405W-30
Niveau maximal
d'huile
Niveau minimal
d'huile
Plage de
fonctionnement
sûre
A
B
Accès
moteurcouverture (A)
Couvercle latéral (B)
Entretien des bougies d'allumage
La bougie d'allumage doit être correctement espacée
et exempte de dépôts afin de garantir le bon
fonctionnement du moteur. Pour vérifier :
1. Retirer le capuchon de la bougie d'allumage (B).
Si vous utilisez de l'huile contaminée ou détériorée ou
si la quantité d'huile moteur est insuffisante, le moteur
sera endommagé et sa durée de vie sera
considérablement réduite.Capacité maximale
d'huile : 50,7 floz (1,5 L)
Page 21
0.7 - 0.8 mm
0.028 - 0.031 in.
Entretien du filtre à air
Pour un bon fonctionnement et une longue durée de
vie, gardez le filtre à air propre.
1. Ouvrez le couvercle d'accès du moteur.
2. Desserrer les deux clips (A), retirer le couvercle
(B) et réserver.
3. Retirer le filtre à air (C) et nettoyer à l'air comprimé.
Ne pas immerger le filtre dans le liquide ou ajouter
de l'huile.Si le nettoyeur d'air est trop sale,
remplacer.
Remplacement de la batterie
Risque de brûlure La batterie contient de l'acide
sulfurique
(électrolyte) qui est très corrosif et toxique. Portez des
vêtements de protection et des lunettes de protection
lorsque vous travaillez à proximité de la batterie. Tenez
les enfants éloignés de la batterie.
AVERTISSEMENT
2. Nettoyez les saletés à la base de la bougie d'allumage.
3. Déposer la bougie (A) à l'aide de la clé fournie.
4. Vérifiez que la bougie n'est pas endommagée et
nettoyez-la avec une brosse métallique avant de la
réinstaller. Si l'isolant est fissuré ou ébréché, la
bougie doit être remplacée.
5. Mesurez l'écartement de la bougie. L'écartement
correct est de 0,028 à 0,031 po. (0,7 à 0,8 mm).
Pour élargir l'écartement, si nécessaire, pliez
soigneusement l'électrode de masse (supérieure).
Pour réduire l'écart, tapez doucement l'électrode de
masse sur une surface dure.
6. Bougie d'allumage du siège en position ; à enfiler
à la main pour éviter le croisement.
7. Serrez avec une clé pour comprimer la rondelle. Si
la bougie est neuve, utiliser 1/2 tour pour
comprimer la rondelle de manière appropriée. Si
vous réutilisez une ancienne bougie, utilisez 1/8 à
1/4 de tour pour comprimer correctement la rondelle.
REMARQUE:
Une bougie mal serrée devient très chaude et peut
endommager le moteur
8. Réinstallez le capuchon de la bougie (B).
4. Installez le nettoyeur d'air dans le boîtier (D) et
assurez - vous qu'il est correctement positionné
et fixé dans le boîtier.
5. Installez le couvercle du nettoyeur d'air (b) et
fixez - le avec le clip du couvercle (A).
6. Fermez le couvercle d'accès du moteur.
Niveau maximal
d'huile
Niveau minimal
d'huile
C
E
D
A - Bougie d'allumage
B - Capuchon de bougie
A
B
A
B
C
D
1. Retirez le fil de la bougie d'allumage de la bougie
d'allumage.
2. Débranchez le câble positif (A) et le câble négatif
(B) de la batterie.
3. Desserrer et retirer le boulon (C) (M6x12) du
support de fixation de la batterie (D).
4. Remplacer par une nouvelle batterie.Spécification
de la batterie: 12V, acide plomb scellé 36Ah.
L X W X H: 7,7 * 4,9 * 7,9 pouces
(195 * 125 * 200 mm).
5. Réinstallez le support de batterie (D) et serrez les
boulons (C).
6. Connectez d'abord le câble positif avec la gaine
rouge, puis le câble négatif avec la gaine noire.
Serrez les boulons et les écrous et couvrez-les avec
des gaines.
7. Installez le fil de la bougie sur la bougie d'allumage.
AVERTIR
Les poteaux et les bornes de la batterie contiennent
du plomb et des composés de plomb. Se laver les
mains après la manipulation.
Page 22
Dégagement de la soupape
Important: Veuillez contacter un centre de service
agréé pour obtenir de l'aide. Un jeu correct des
soupapes est essentiel pour prolonger la durée de
vie du moteur. Vérifiez le jeu des soupapes
conformément au programme d'entretien.
0.004~0.006 inch
0.1~0.15 mm
0.006~0.008 inch
0.15~0.2 mm
10-12 N·M 10-12 N·M
Intake Valve Exhaust Valve
Valve
Clearance
Torque
Nettoyage du pare-étincelles
1. Laissez le moteur refroidir complètement avant de
procéder à l'entretien du pare-étincelles.
2. Desserrez la vis (A) pour pouvoir retirer l'étrier (B)
et la plaque de recouvrement (C).
3. Retirez la grille du pare-étincelles (D).
4. Enlevez soigneusement les dépôts de carbone de
la grille du pare-étincelles avec une brosse métallique.
5. Remplacez le pare-étincelles s'il est endommagé.
6. Positionnez le pare-étincelles sur le silencieux et
fixez-le avec les vis retirées à l'étape 2.
REMARQUE:
Ce produit est équipé d'un pare-étincelles qui a été
évalué par le service forestier de l'USDA ; toutefois,
les utilisateurs du produit doivent se conformer aux
réglementations fédérales, nationales et locales en
matière de prévention des incendies. Vérifiez auprès
des autorités compétentes. Contactez le service client
ou un centre de service qualifié pour acheter un
pare-étincelles de remplacement
Mettez la batterie usagée au rebut conformément aux
directives établies par votre gouvernement local ou
régional.
TIFICATION
A
B
D
C
C
A
B
C
D
MAINTENANCE DU GENERATEUR
Veillez à ce que le générateur soit maintenu propre et
stocké correctement. Ne faites fonctionner l'appareil
que sur une surface plane et horizontale, dans un
environnement de travail propre et sec. Ne PAS
exposer l'appareil à des conditions extrêmes, à un
excès de poussière, de saleté, d'humidité ou de
vapeurs corrosives.
REMARQUE:
Ne PAS PAS utiliser un tuyau d'arrosage pour nettoyer
le générateur. L'eau peut pénétrer dans le générateur
par les fentes de refroidissement et endommager les
enroulements du générateur. Utilisez un chiffon humide
pour nettoyer les surfaces extérieures du générateur.
Utilisez une brosse à poils doux pour enlever la saleté
et l'huile.
Utilisez un compresseur d'air à 25 PSI (172 kPa) pour
enlever la saleté et les débris du générateur.
Inspectez tous les évents d'air et les fentes de
refroidissement pour vous assurer qu'ils sont propres
et non obstrués.
Le contrôle et le réglage du jeu des soupapes doivent
être effectués lorsque le moteur est froid.
NOTIFICATION
Page 23
Stockage à long terme (plus d'un an)
Pour un stockage à long terme, le réservoir d'essence
et le carburateur doivent être vidés de leur essence.
1 - Une fois le moteur refroidi, retirez toute l'essence
du réservoir à l'aide d'un siphon non conducteur.
2 - Laisser le robinet de carburant ouvert et faire
tourner le moteur jusqu'à ce qu'il s'arrête en raison
d'un manque de carburant.
3 - Tourner l'interrupteur moteur en position d'arrêt.
4 - Éteignez le robinet de carburant à la position
« OFF ».
5 - Débranchez la batterie.
6 - Nettoyer le générateur et le conserver dans un
endroit frais, sec et bien a éré, à l'abri de la lumière
directe du soleil.
STOCKAGE
Il est recommandé de démarrer et de faire fonctionner
le générateur pendant 30 minutes, tous les 30 jours.
Si cela n'est pas possible, reportez-vous au stockage
à court terme et à long terme ci-dessous.
Stockage à court terme
Remplissez le réservoir d'essence fraîche et ajoutez
du stabilisateur d'essence. Vidangez la cuvette à
flotteur du carburateur
1 - 1Ajoutez un STABILISATEUR D'ESSENCE
correctement formulé au réservoir s'il ne l'est pas
déjà.
2 - Faites tourner le moteur pendant 10 à 15 minutes
pour faire circuler le stabilisateur dans tout le
système de carburant.
3 - Éteignez le moteur et tournez le robinet de carburant
en position « arrêt».
4 - Laisser refroidir le générateur pendant au moins 30
minutes.
5 - Nettoyer le générateur et le conserver dans un endroit
frais, sec et bien a éré, à l'abri de la lumière directe du
soleil.
DANGER
Explosion et incendie. Le carburant et les
vapeurs sont extrêmement inflammables
et explosifs. Stockez le carburant dans un
endroit bien ventilé. Tenir le feu et les
étincelles à l'écart. Le non-respect de
cette consigne entraînera la mort ou des
blessures graves.
AVERTISSEMENT
Risque d’incendie. Vérifiez que la machine
a bien refroidi avant d'installer le couvercle
et de ranger la machine. Les surfaces
chaudes pourraient entraîner un incendie.
Page 24
RECHERCHE DE PANNES
PROBLÈME
Le moteur tourne, mais
aucune sortie CA n'est
disponible.
1. Le disjoncteur CA est ouvert.
2. Défaut dans le générateur.
3. Mauvaise connexion ou cordon défectueux.
4. L'appareil connecté est mauvais.
5. La prise DDFT est ouverte (si équipée).
1. Vérifiez la charge CA et réarmez le disjoncteur.
2. Contactez le service client ou un centre de service agréé.
3. Vérifiez et réparez.
4. Connectez un autre appareil qui est en bon état.
5. Corrigez le défaut de terre et appuyez sur le bouton de
réinitialisation de la prise DDFT.
Le moteur fonctionne
bien à vide, mais
« s'embourbe » lorsque
des charges sont
connectées.
1. Court-circuit dans une charge connectée.
2.Le régime du moteur est trop lent.
3.Le générateur est surchargé.
4.Circuit du générateur court-circuité.
5.Filtre à carburant obstrué ou sale.
6.L'appareil connecté est mauvais.
1. Débranchez la charge électrique court-circuitée.
2. Contactez le service client ou un centre de service agréé.
3. Réduisez la charge.
4. Contactez le service client ou un centre de service agréé.
5.Nettoyez ou remplacez le filtre à carburant.
6. Connectez un autre appareil qui est en bon état.
Le moteur ne démarre
pas ; il démarre et
tourne de façon
irrégulière ou s'arrête
en cours de
fonctionnement
1. L'interrupteur du moteur est sur la
position OFF (O).
2. Le robinet de carburant est en position
OFF (O).
3. Niveau d'huile bas.
4. Filtre à air sale.
5. Manque de carburant.
6. Carburant éventé.
7. Le fil de la bougie d'allumage n'est pas
connecté à la bougie d'allumage.
8. Bougie d'allumage défectueuse.
9. Eau dans le carburant.
10.Inondé.
11.Mélange de carburant excessivement riche.
12.Soupape d'admission bloquée ouverte ou
fermée.
13.Le moteur a perdu sa compression.
14.Filtre à carburant obstrué ou sale.
15.Écran du pare-étincelles obstrué ou sale.
16.La batterie est déchargée.
17.Les connexions du câble de la batterie sont
lâches
1. Placez l'interrupteur du moteur sur la position ON (l).
2.Placez le robinet de carburant sur la position ON (l).
3.Remplissez le carter au niveau approprié ou placez le
générateur sur une surface plane.
4.Nettoyez ou remplacez le filtre à air.
5.Remplissez le réservoir de carburant.
6.Vidangez le réservoir de carburant et le carburateur ;
remplissez avec du carburant frais.
7.Connectez le fil à la bougie d'allumage.
8.Remplacer la bougie d'allumage.
9.Vidangez le réservoir d'essence et le carburateur ;
remplissez avec du carburant frais.
10.Attendez 5 minutes et remettez le moteur en marche.
11.Contactez le service client ou un centre de service agréé.
12.Contactez le service client ou un centre de service agréé.
13.Contactez le service client ou un centre de service agréé.
14.Remplacez le filtre à carburant.
15.Nettoyez ou remplacez l'écran du pare-étincelles.
16.Chargez la batterie. Utilisez la poignée de recul pour
démarrer le générateur.
17.Assurez-vous que les câbles de la batterie sont bien
connectés à la batterie.
Le moteur manque de
puissance.
1. La charge est trop élevée.
2. Filtre à air sale.
3. Filtre à carburant obstrué ou sale.
4. Écran du pare-étincelles obstrué ou sale.
5. Le moteur a besoin d'être entretenu.
6. Mauvais carburant.
1. Réduisez la charge.
2. Remplacer le filtre à air.
3. Nettoyez ou remplacez le filtre à carburant.
4. Nettoyez ou remplacez l'écran du pare-étincelles.
5. Contactez le service client ou un centre de service agréé.
6. Vidangez le réservoir d'essence et le carburateur ;
remplissez avec du carburant frais.
Le moteur a du mal à
suivre ou s'essouffle.
1. Le carburateur est trop riche ou trop pauvre.
2. Filtre à carburant obstrué ou sale.
3. Le starter est ouvert trop tôt.
1. Contactez le service client ou un centre de service agréé.
2. Remplacez le filtre à carburant.
3. Réglez le volet de départ à mi-chemin jusqu'à ce que le
moteur tourne sans à-coups.
Le moteur s'arrête
en marche.
1. Manque de carburant.
2. Filtre à air encrassé.
3. Niveau d'huile bas.
1. Remplissez le réservoir de carburant.
2.Nettoyez ou remplacez le filtre à air.
3.Remplissez le carter au niveau approprié ou placez le
générateur sur une surface plane.
CAUSE POSSIBLE SOLUTION
Page 25
,QWHUUXSWHXU
GDUUmWGH
EDVQLYHDX
GKXLOH
,QGLFDWHXUGHEDVQLYHDX
GKXLOH/('
Système de mise à la terre ( CA ) : Neutre collé à la monture Système de mise à la terre ( CC ) : Système flottant
B:NOIR
Br:BROWN
G:VERT
Gy:GRIS
L:BLUE
O:ORANGE
R:ROUGE
W:BLANC
Y:JAUNE
P:ROSE
N/B:NOIR/BLANC
Y/G:JAUNE/VERT
R/W:ROUGE/BLANC
$
$
$
$
$
/5
+
R
V
A
$
<*
12V
2))
21
)6
67$57
%$7
/
/
5RWRU
5
%
:
%
%
$
5
$
*)&,
5
$
Multimètre
:
*
/
/
5
:
%
%
%
%
%
%
%
%
%
%
%
:
:
:
:
::
:
:
<*
<*
<*
<*
<*
<*
:
*
)XVLEOH$
%
5
<
5
:
:
:
:
%
/
5
6
5
3
4
1
2
%
%
%
%%
<
/
/
**
:/
/
%
%
:
:
**
(*
(
%
67
%$7
,*
)6
%67
$
/5
Schéma du circuit
Modèle : SUA15000EC
Page 26
GARANTIE LIMITÉE
Garantie
Durée de la garantie
Garantie
CONSERVEZ VOTRE REÇU. Une preuve d'achat sera
exigée pour justifier toute demande de garantie.
CE QUI EST COUVERT: : A-iPower Corp. garantit à
l'acheteur au détail original aux Etats-Unis d'Amérique
ou au Canada que ce produit est exempt de défauts
matériels et de fabrication et s'engage, à la demande
de A-iPower Corp., à réparer, fournir des pièces de
rechange ou remplacer (sans frais de pièces ou de
main-d'œuvre) tout produit ou composant présentant
un défaut matériel pendant une période de 1 année à
compter de la date d'achat, sauf dans les cas limités
ci-dessous. Le service de garantie et les pièces de
rechange ne sont garantis que pour la durée de la
arantie du produit d'origine. Toutes les pièces ou
produits remplacés deviennent la propriété de
A-iPower Corp.
Ce produit est également couvert par une garantie du
système de contrôle des émissions qui est distincte
de la garantie et s'y ajoute.
Garantie limitée A-iPower - 1 année pour les particuliers
et 1 an pour les entreprises.La garantie résidentielle de
1 année s'applique comme suit : 1ère année pièces et
main d'œuvre .
A-iPower fournira une garantie pour n'importe lequel
de ses produits achetés par l'intermédiaire d'un
revendeur A-iPower autorisé en Amérique du Nord à
l'acheteur original et sera garanti contre les défauts
de matériel ou de fabrication pour une période
un (1)
année
pour une utilisation par un
consommateur à partir de la date d'achat, sous
réserve des exclusions notées dans le présent
document. Les applications commerciales et de
location sont garanties pour une période d'un (1)
an à partir de la date d'achat.
Comment obtenir un service de garantie
NE PAS RETOURNER LE PRODUIT AU LIEU
D'ACHAT
Veuillez appeler notre service clientèle.
1-855-888-3598
or e-mail to [email protected]
Veuillez-vous munir des informations nécessaires -
numéro de modèle, numéro de série, preuve d'achat.
Exclusions de garantie
Cette garantie ne couvre pas les éléments suivants :
Usure et entretien réguliers - cette garantie ne couvre
pas les réparations lorsque l'utilisation normale a
épuisé la durée de vie d'une ou de plusieurs pièces
ou du moteur..Installation et entretien - cette garantie
ne couvre pas l'assemblage incorrect ou non autorisé,
l'altération, la modification ou tout autre dommage
résultant d'une mauvaise utilisation ou d'une négligence.
Pièces d'entretien normal - cette garantie ne couvre
pas les bougies d'allumage, les filtres à air, les
réglages ou tout autre service connexe dû à des
obstructions et autres accumulations résultant d'un
entretien incorrect.. Exclusions supplémentaires -
cette garantie ne couvre pasles pièces d'usure telles
que les filtres, les bougies d'allumage, les joints
toriques, les batteries, etc. Elle ne couvre pas les
défauts esthétiques tels que les rayures de la peinture,
les décalcomanies, etc. Elle ne couvre pas les
dommages résultant de l'utilisation de pièces non
ALe service clientèle d'A-iPower répondra à toutes les
questions relatives au produit, aidera à résoudre les
problèmes et enverra gratuitement toutes les pièces
de rechange nécessaires pendant la période de
garantie du produit. Si le problème ne peut être résolu, l
e service clientèle d'A-iPower déterminera et autorisera,
à sa discrétion, le diagnostic et la réparation par
l'intermédiaire de l'un de ses centres de service agréés.
A-iPower Corp peut, à sa discrétion, choisir de
remplacer une pièce, un composant ou un produit.
L'entretien ou le remplacement de pièces dans un
atelier de réparation non autorisé sans autorisation
préalable ne sera pas couvert par cette garantie
« Utilisation par le consommateur » - utilisation
résidentielle par un consommateur au détail.
« Utilisation commerciale » - toute autre utilisation à
des fins commerciales, d'affaires, industrielles ou
de location.
SEULEMENT Merci d'avoir choisi les produits A-iPower.
Pour assurer l'enregistrement correct de la garantie de
votre produit, veuillez soumettre votre enregistrement
de garantie accompagné de la preuve d'achat dans les
10 jours suivant la date d'achat, ceci peut être fait par
a) En remplissant le formulaire d'enregistrement de la
garantie à la fin de ce manuel et en l'envoyant par
courrier à：
A-IPOWER CORP 10887 COMMERCE WAY UNIT
A FONTANA CA 92337 USA
b) isitez-nous sur www.a-ipower.com et cliquez sur
l'icône d'enregistrement du produit.
Page 27
originales du fabricant, de l'utilisation de pièces du
marché secondaire. Elle ne couvre pas les
défaillances dues à des actes de Dieu et à d'autres
événements de force majeure indépendants de la
volonté du fabricant
Limites et implications de la garantie et
dommages consécutifs
A-iPower n'est pas tenu de couvrir toute perte de temps,
d'utilisation du produit, de frais de transport ou toute
autre réclamation accessoire ou consécutive à
l'utilisation de ce produit. Cette garantie remplace
toute autre garantie, expresse ou implicite..
Cette garantie vous donne des droits légaux
spécifiques qui varient d'un état à l'autre
DIRECTIVES POUR LE RETOUR DES MARCHANDISES
• Tous les produits doivent être retournés dans leur
emballage original ou équivalent. Les retours mal
emballés ne seront pas acceptés.
•Doit avoir un emballage adéquat pour le transport.
•La loi fédérale exige que toutes les machines qui
utilisent de l'essence, de l'huile ou d'autres liquides
inflammables soient entièrement vidangées avant
d'être expédiées.
•Les bouchons de gaz et les bouchons d'huile doivent
être laissés enlevés pendant 24 heures avant
l'expédition. Notez : la responsabilité de cette violation
de la loi incombe à l'expéditeur de l'envoi.
•Retourner à l'adresse indiquée dans l'autorisation de
retour, en utilisant le service de colis requis. Les unités
retournées sans autorisation ne seront pas honorées.
•Veuillez noter : Les remboursements ne seront pas
accordés pour les articles qui ont été modifiés ou
endommagés par un abus ou une utilisation non
conforme aux instructions du produit
FORMULAIRE D'ENREGISTREMENT DE LA GARANTIE A-iPOWER
Enregistrez votre produit en envoyant ce formulaire à [email protected] ou en vous
inscrivant en ligne sur www.a-ipower.com.
L'enregistrement de votre produit est important, il offre les protections suivantes :
1. Vous avez une trace du produit acheté
2. Le service clientèle peut mieux vous servir pour les questions liées à la garantie.
3. Nous pouvons vous contacter dans le cas peu probable où une notification serait
nécessaire.
1.LE PRODUIT A ÉTÉ ACHETÉ POUR : A. Nettoyage résidentiel
B. Autres ____________________
2.CE PRODUIT EST UN : (sélectionnez une option)
A. Premier achat B. Remplacement
3.COMMENT AVEZ-VOUS DÉCOUVERT CE PRODUIT ? (sélectionnez une option)
A. Radio G. Direct Mail
B. Affichage en magasin H. Par un ami, un parent ou un voisin
C. Contractant I. Internet
D. Salon professionnel J. Autre ____________________
4. VEUILLEZ ÉVALUER LES
ÉLÉMENTS SUIVANTS :
Entièrement
satisfait
Pas du tout
Satisfait
5 4 3 2 1
Valeur du produit pour le prix payé
Performance
Caractéristiques
Apparence du produit
Garantie
Facilité d'entretien
Niveau de bruit
5 . Seriez-vous prêt à recommander A-iPOWER à votre famille ou à vos amis ?
Extrêmement
efficace
Pas du tout
probable
5 4 3 2 1
Déclaration de confidentialité : A-ipower s'engage à respecter votre vie privée et à se
conformer à la réglementation relative à la protection des données personnelles. Les
données d'enquête que nous recueillons sont destinées à des fins de marketing ou de
soutien aux produits et à des informations démographiques sur l'ensemble du public
qui enregistre leurs produits.
Informations sur le client :
Nom :
_________________________
Téléphone:
_________________________
Courriel :
_________________________
Adresse : _______________________
Ville, État：
______________________
Code postal :
_______________________
Date d'achat :
__________________
Informations sur le produit :
Numéro
de série
Modèle
n
Le numéro de série se trouve sur le moteur.
VEUILLEZ NOTER : Votre générateur ne
peut être enregistré sans les numéros de
modèle et de série.
