Matco Tools SE430K MINI DA PNEUMATIC SILVER EAGLE SANDER KIT User Manual

SE430 1 revised 10/15/15

SPECIFICATIONS

Max. Free Speed................. 15,000 RPM

Air Inlet............................1/4" NPT

Hose Size ...........................3/8" I.D.

Air Pressure......................... 90 psig

Air Consumption.....................2.9 CFM

Length (In.)............................4-1/2"

Shipping Wt. .........................1.5 Lbs.

Paper Size .........................2" and 3"

Sound Level........................86.2 dBA

Vibration Level ....................0.9 m/sec²

Operating Instructions Warning Information Parts Breakdown

SE430

Mini DA Sander

Some dust created by power sanding, sawing, grinding, drilling, and other construction

activities contains chemicals known to cause cancer, birth defects or other reproductive

harm. Some examples of these chemicals are:

• Leadfromlead-basedpaints,

• Crystallinesilicafrombricksandcementandothermasonryproducts,and

• Arsenicandchromiumfromchemically-treatedlumber.

Your risk from these exposures varies, depending on how often you do this type of work.

To reduce your exposure to these chemicals: work in a well ventilated area, and work

with approved safety equipment, such as those dust masks that are specially designed

to filter out microscopic particles.

WARNING

RATED RPM OF THE

ACCESSORY USED MUST

EXCEED THE MAXIMUM

TOOL RPM SHOWN

ALWAYS READ

INSTRUCTIONS BEFORE

USING POWER TOOLS

ALWAYS WEAR

SAFETY GOGGLES

ALWAYS WEAR

HEARING PROTECTION

ALWAYS WEAR

BREATHING APPARATUS

AVOID PROLONGED

EXPOSURE TO

VIBRATION

RPMRPMRPM

SE430 2 revised 10/15/15

SE430 Mini DA Sander

THIS INSTRUCTION MANUAL CONTAINS IMPORTANT

SAFETY INFORMATION.

READ THIS INSTRUCTION MANUAL CAREFULLY AND

UNDERSTAND ALL INFORMATION BEFORE OPERATING

THIS TOOL.

It is the responsibility of the owner to make sure all

personnel read this manual prior to using the tool. It is also

the responsibility of the device owner to keep this manual

intact and in a convenient location for all to see and read.

If the manual or product labels are lost or not legible,

contact Matco Tools for replacements. If the operator is

not fluent in English, the product and safety instructions

shall be read and discussed with the operator in the

operator's native language by the purchaser/owner or his

designee, making sure that the operator comprehends its

contents.

• Always operate, inspect and maintain this tool in

 accordancewithAmericanNationalStandardsInstitute

 SafetyCodeofPortableAirTools(ANSIB186.1)andany

other applicable safety codes and regulations.

• For safety, top performance and maximum durability of

 parts, operate this tool at 90 psig; 6.2 bar max air

 pressurewith3/8"diameterairsupplyhose.

• Always wear impact-resistant eye when operating

or performing maintenance on this tool (users and

 bystanders).

• Always wear hearing protection when using this tool.

High sound levels can cause permanent hearing loss.

Use hearing protection as recommended by your

 employerorOSHAregulation(usersandbystanders).

• Keepthetoolinefficientoperatingcondition.

• Alwayswearbreathingapparatus.

• Toreduceexposuretosandingdebris,workinawell

ventilated area with proper personal protection

equipment.

• Operators and maintenance personnel must be

physically able to handle the bulk, weight and power of

this tool.

• Airpoweredtoolscanvibrateinuse.Vibration,repetitive

 motions or uncomfortable positions over extended

periods of time may be harmful to your hands and arms.

Discontinue use of tool if discomfort, tingling feeling or

 painoccurs.Seekmedicaladvicebeforeresuminguse.

• Airunderpressurecancausesevereinjury.Neverdirect

 airatyourselforothers.Alwaysturnofftheairsupply,

drain hose of air pressure and detach tool from air supply

 beforeinstalling,removingoradjustinganyaccessory

on this tool, or before performing any maintenance on

 this tool. Failure to do so could result in injury. Whip

 hoses can cause serious injury. Always check for

damaged, frayed or loose hoses and fittings, and replace

immediately. Do not use quick detach couplings at tool.

 Seeinstructionsforcorrectset-up.

• Slipping, tripping and/or falling while operating air

 tools can be a major cause of serious injury or

 death. Be aware of excess hose left on the walking

or work surface.

• Keep body working stance balanced and firm. Do

not overreach when operating the tool.

• Anticipate and be alert for sudden changes in motion

during start up and operation of any power tool.

• Do not carry tool by the hose. Protect the hose from

 sharpobjectsandheat.

• Tool shaft may continue to rotate briefly after throttle

 is released. Avoid direct contact with accessories

during and after use. Gloves will reduce the risk of cuts

or burns.

• Keep away from rotating end of tool. Do not wear

jewelry or loose clothing. Secure long hair. Scalping

can occur if hair is not kept away from tool and

 accessories. Choking can occur if neckwear is not

kept away from tool and accessories.

• UseaccessoriesrecommendedbyMatcoTools.

• RPM OF THE ACCESSORY MUST EXCEED TOOL RPM.

Use accessories rated at 15,000 RPM or higher.

• Donotlock,tapeorwirethe"on/off"safetyleverinthe

 "on"position,asthelevermustbefreetoreturntothe

 "off"positionwhenreleased.

• Use only a sanding pad and sandpaper with this tool.

Do not use any grinding wheel, burr or metal removing

accessory with this tool.

• Sanding against sharp corners may damage the pad,

rendering it useless.

• Donotlubricatetoolswithflammableorvolatileliquids

 suchaskerosene,dieselorjetfuel.

• Donotforcetoolbeyonditsratedcapacity.

• Donotremoveanylabels.Replacedamagedlabels.

• Thistoolisnotinsulatedagainstelectricshock.

• Keeptooloutofreachofchildren.

• Donotpointorindulgeinanyhorseplaywiththistool.

• NotedirectionofrotationBEFOREoperatingthistool.

• Thistoolmustnotbeusedinexplosiveatmospheres.

• Do not use (or modify) the tool for any other purpose

than that for which it was designed without consulting

the manufacturer's authorized representative.

• Servicing and repairs should only be made by an

authorized service center.

• Thisproductmaycontainoneormorechemicalsknown

 totheStateofCaliforniatocausecancerandbirthdefects

or other reproductive harm. Wash hands thoroughly after

handling.

FAILURE TO OBSERVE THESE WARNINGS COULD RESULT IN INJURY

RPMRPMRPM

WARNING

SE430 3 revised 10/15/15

SE430 Mini DA Sander

OPERATION

Always turn off the air supply, drain hose of air pressure and detach

tool from air supply before installing, removing or adjusting any part or

accessory on this tool, or before performing any maintenance on this

tool.

Aftermountingsandpaper,startthissanderunderabenchinorderto

make sure sandpaper is firmly attached. Set the sander down on the

work evenly and move it slowly back and forth in wide, overlapping

areas.Additionalpressuremaybeusedtomakemoreefficientuseofthe

tool when material to be sanded is thick. Lighter pressure may be used

in delicate sanding or when using edges of sanding pad. Whenfinished

sanding, lift it off the work before stopping the motor.

NOTE: During operation, safety goggles should always be worn to

guard against flying rust and chips (users and bystanders).

AIR SUPPLY

Tools operate on a wide range of air pressures. It is recommended that

air pressure measures 90 psig at the tool with the trigger fully depressed

andnoloadappliedtothetool.Higherpressure(over90psig;6.2bar)

raises performance beyond the rated capacity of the tool, which will

shortentoollifeandcouldcauseinjury.

Alwaysuseclean,dryair.Dust,corrosivefumesand/orwaterintheair

line will cause damage to the tool. Drain the water from air lines and

compressorpriortorunningtool.Cleantheairinletfilterscreenweekly.

TherecommendedhookupprocedurecanbeviewedinFIG.1.

Theairinletusedforconnectingairsupplyhasstandard1/4"NPT.Line

pressure should be increased to compensate for unusually long air

hoses (over 25 feet). Minimum hose diameter should be 3/8" I.D. and

fittings should have the same inside dimensions and be tightly secured.

Ensure an accessible emergency shut off valve has been installed in the

air supply line and make others aware of its location.

LUBRICATION AND MAINTENANCE

Lubricate the air motor daily with high quality air tool oil. If no air line oiler

isused,run1/2oz.ofoilthroughthetool.Theoilcanbesquirtedintothe

tool air inlet or into the hose at the nearest connection to the air supply,

thenrunthetool.Arustinhibitiveoilisacceptableforairtools.

WARNING:Afteranairtoolhasbeenlubricated,oilwilldischargethrough

theexhaustportduringthefirstfewsecondsofoperation.Theexhaust

port must be covered with a towel before applying air pressure to prevent

seriousinjury.

TROUBLESHOOTING

Other factors outside the tool may cause loss of power or erratic action.

Reducedcompressor output,excessive drain onthe airline, moisture

or restrictions in air pipes or the use of hose connections of improper

size or poor condition may reduce air supply. Grit or gum deposits in the

tool may cut power and may be corrected by cleaning the air strainer

and flushing out the tool with gum solvent oil or an equal mixture of

SAE#10oilandkerosene.Ifoutsideconditionsareinorder,andthetool

continues erratic action or low power, disconnect tool from hose and

contact your nearest authorized service center.

WARRANTY

SilverEagle

byMatcowarrantsitsairtoolsforaperiodof1yearto

theconsumer.WewillrepairanySESeriesairtoolcoveredunderthis

warranty which proves to be defective in material or workmanship during

the warranty period. In order to have your tool repaired, return the tool

toanySilverEagleAuthorizedWarrantyCenter,freightprepaid.Please

include a copy of your proof of purchase and a brief description of the

problem. The tool will be inspected and if any part or parts are found to

be defective in material or workmanship, the tool will be repaired free of

charge and returned to you freight prepaid.

This warranty gives you specific rights. You may also have other rights

which vary from state to state.

The foregoing obligation is Matco’s sole liability under this or any implied

warranty and under no circumstances shall Matco be liable for any

incidental or consequential damages.

Note: Somestatesdonotallowtheexclusionorlimitationofincidental

orconsequentialdamagessotheabovelimitationorexclusionmaynot

apply to you.

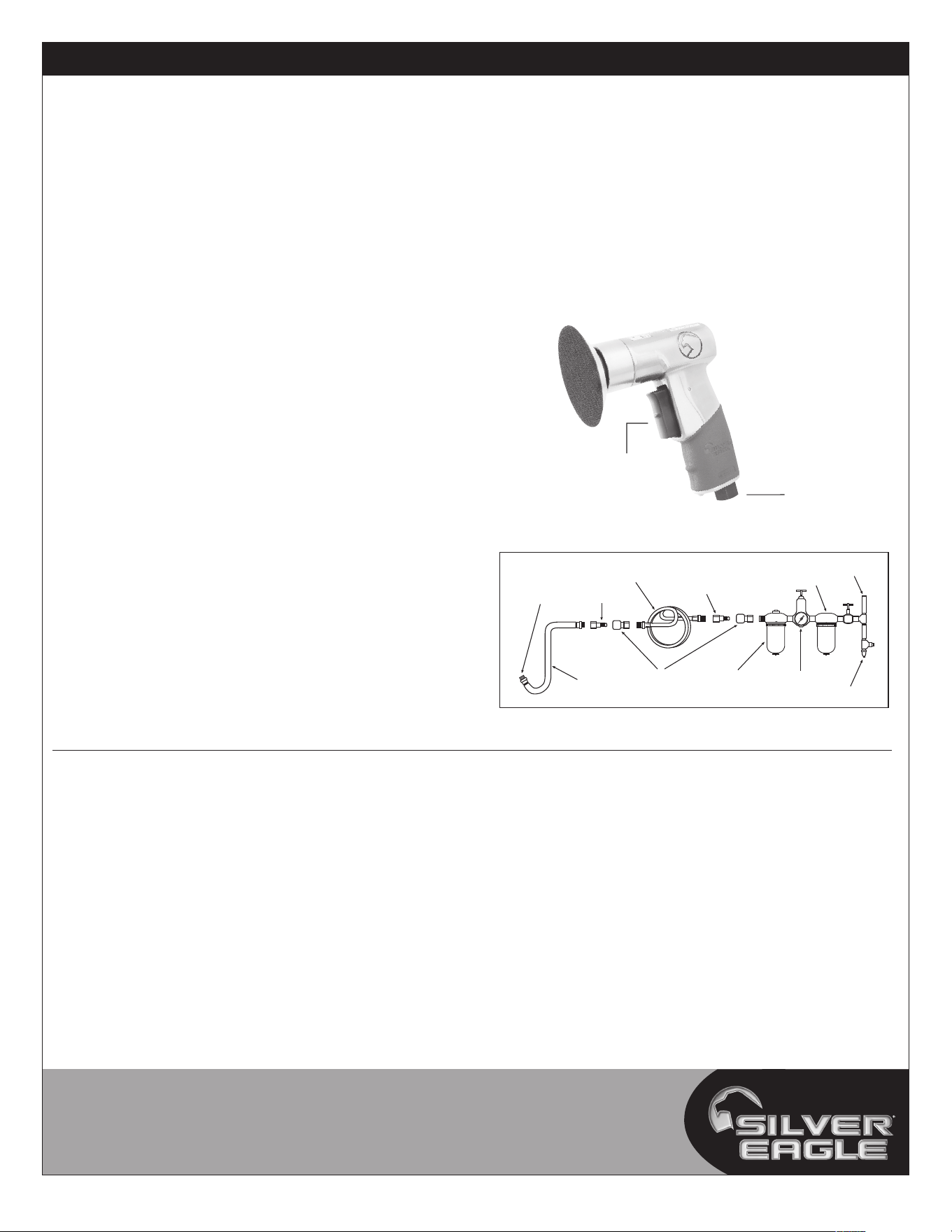

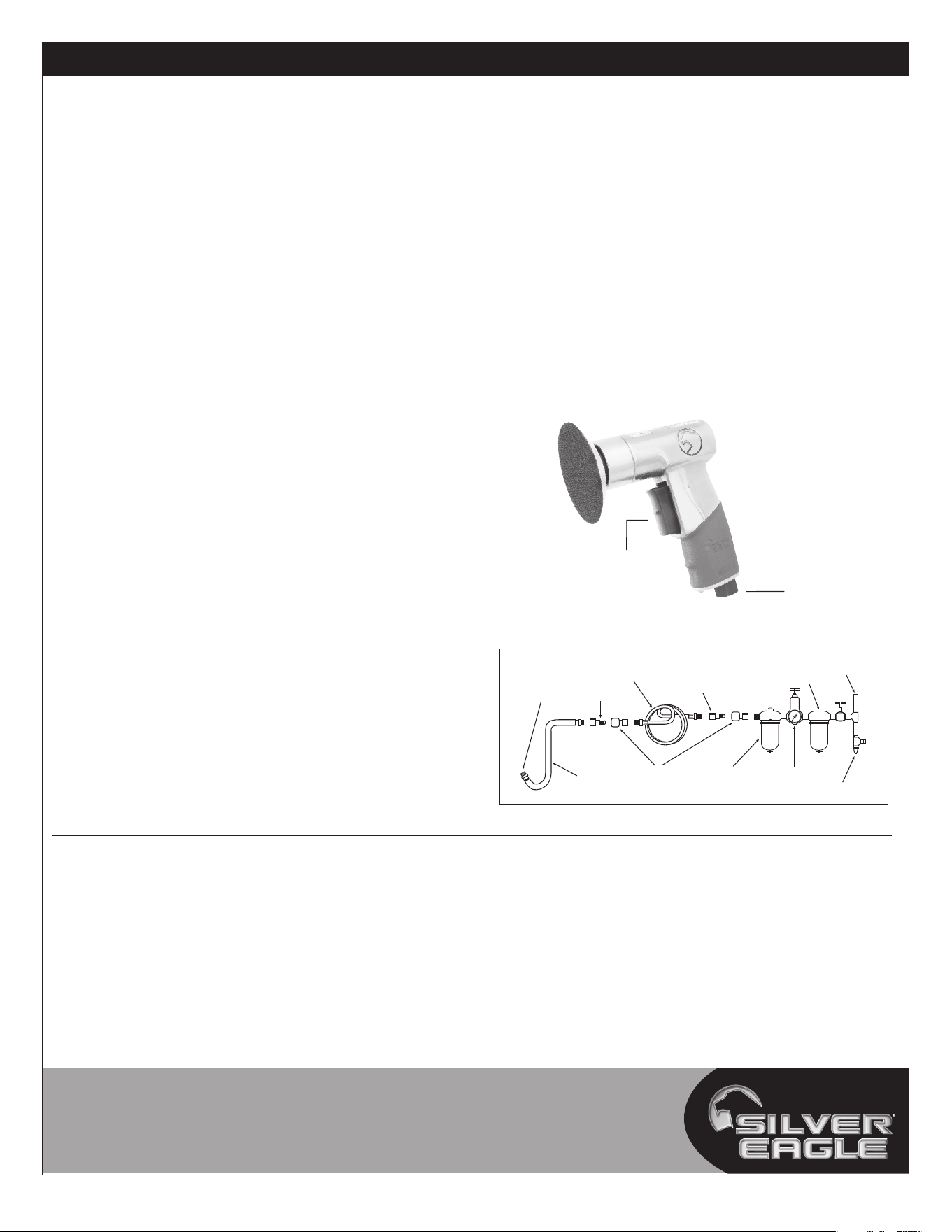

FIG. 1

Drain Daily

RegulatorOilerQuick CouplerLeader

Hose

Nipple

Do Not Install

Quick Coupling

Here

Nipple

Filter

Air Supply

Whip Hose

Air Inlet

Trigger

SE430 4 revised 10/15/15

SE430 Mini DA Sander

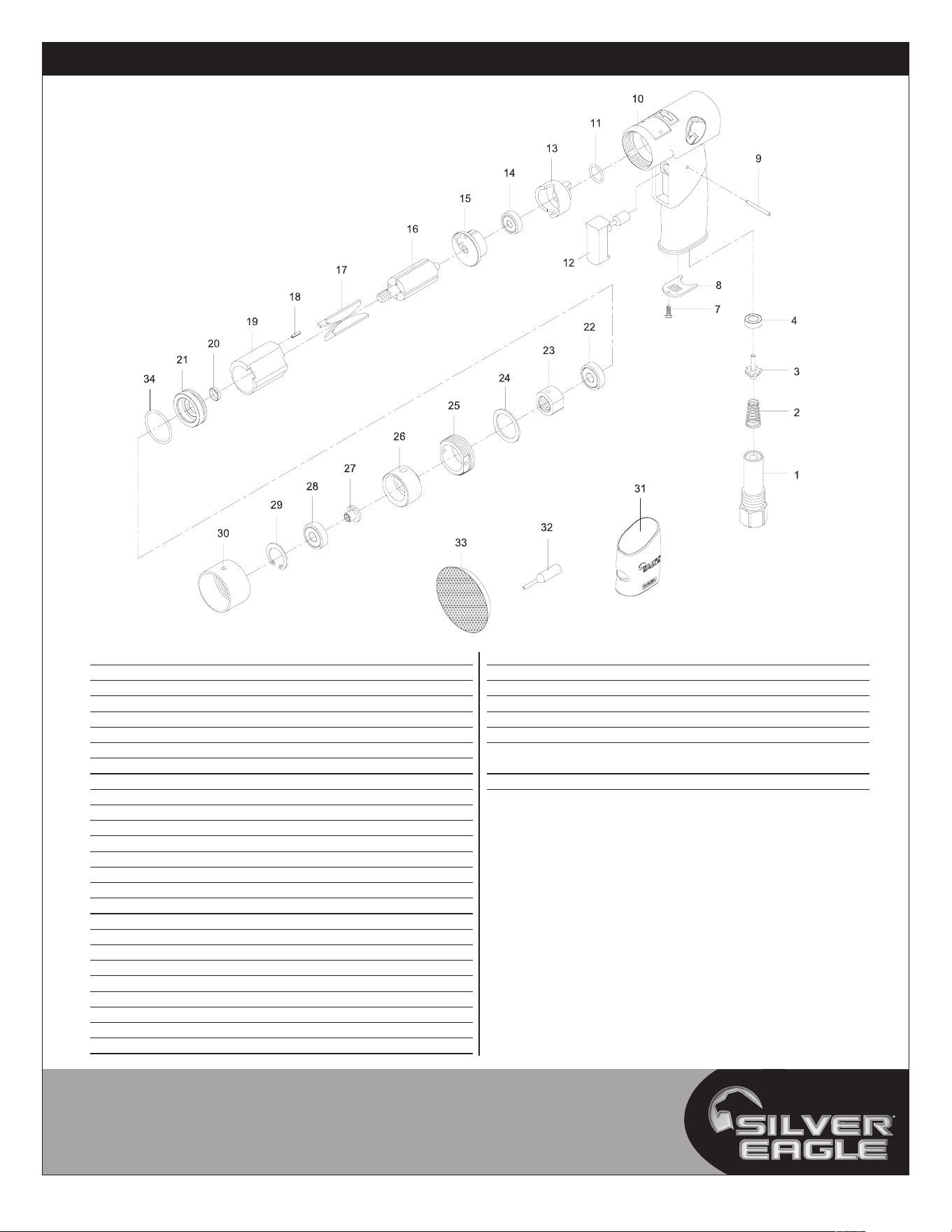

Ref. # Item # DESCRIPTION QTY.

1 RS43001 AirInlet 1

 2 RS43002 Spring 1

 3*RS43003A ValveStem 1

 4*RS43004A RubberSpacer 1

 7 RS43007 Screw(M3x8L) 1

 8 RS43008 Diffuser 1

 9 RS43009 Pin(2.5x25.8mm) 1

 10 RS43010SE MotorHousing 1

 11 RS43011 O-Ring(12.42x1.78mm) 1

 12 RS43012 Trigger 1

 13 RS43013 AirRegulator 1

 14 RS21114 BallBearing(626ZZ) 1

 15 RS43015 RearPlate 1

 16 RS43016 Rotor 1

 17 RS78816 RotorBlade 4

 18 RS43018 SpringPin(1.5x6mm) 1

 19 RS43019 Cylinder 1

 20 RS43020 RotorBushing 1

 21 RS43021A FontEndPlate(incl.#34) 1

 22 RS30524 BallBearing(608ZZ) 1

 23 RS43023 Connctor 1

 24 RS43024 Spacer 1

 25 RS43025 MotorLockNut 1

 26 RS43026 CounterBalance 1

27 RS43027 Nut 1

Ref. # Item # DESCRIPTION QTY.

 28 RS43028 BallBearing(608RS) 1

 29 RS43029 StopRing 1

 30 RS43030 Guard 1

 31 RS43031 RubberGrip 1

 32 RS43032 Key 1

 33 SE4302 2"Hook&LoopPad 1

  SE4303 3"Hook&LoopPad

 34  O-Ring(incl.with#21) 1

ReplacementDiscsAlsoAvailable:

SE4303320 3"SandingDisc320Grit

SE4303400 3"SandingDisc400Grit

SE4303600 3"SandingDisc600Grit

SE4302320 2"SandingDisc320Grit

SE4302400 2"SandingDisc400Grit

SE4302600 2"SandingDisc600Grit

AlsoAvailable:

RSSE430KCS BlowMoldedCaseonly

*Note:asofserialnumber8172001,#3RS43003Avalvestemand#4

RS43004Arubberspacerhavebeenmodified.Whenreplacingexisting

partswiththesenewpartsinoldertools,notethat#5RS43005valveand#6

RS43006o-ringarenolongernecessaryandshouldbediscarded.

SE430 5 revised 10/15/15

ADVERTENCIA

ESPECIFICACIONES

Máx. velocidad libre ............. 15,000 RPM

Entrada de aire (NPT) ................... 1/4"

Tamaño de manguera ..........3/8" Diám. Int.

Presión de aire ...................... 90 psig

Consumo de aire.....................2.9 CFM

Longitud ..............................4-1/2"

Peso de embarque ..................1.5 Libras

Tamaño de papel .....................2" y 3"

Nivel sonoro .......................86.2 dBA

Nivel vibratorio...................0.9 m/seg.²

Instrucciones de Operación Información de Advertencia Revisión de Refacciones

SE430

Mini Lijadora Orbital DA

El polvo creado por la lijación eléctrica, la aserradura, la trituración, la perforación y

otras actividades de construcción contiene químicos conocidos como causantes de

cáncer, defectos de nacimiento u otros daños a reproducción. Algunos ejemplos de

dichos químicos son:

 •Elplomoprovenientedepinturaconbasedeplomo,

 •Lasilicacristalinadeladrilloycementoyotrosproductosdemampostería,y

 •Elarsénicoyelcromiodemaderosquímicamentetratados.

El riesgo de dichas exposiciones varía, dependiendo de la frecuencia con la cual usted

realice este tipo de trabajo. Para reducir su exposición a dichos químicos: trabaje en

una área bien ventilada y con equipo de seguridad aprobado, tales como los máscaras

anti-polvo, los que son específicamente diseñados para filtrar las partículas

microscópicas.

LAS RPM DEL ACCESSORIO

DEBEN EXCEDER LAS RPM

DE LA HERRAMIENTA

LEER SIEMPRE LAS

INSTRUCCIONES ANTES DE

USAR LAS HERRAMIENTAS

NUEMÁTICAS

USAR SIEMPRE ANTEOJOS

PROTECTORES

USAR PROTECCIÓN

PARA LOS OÍDOS

SIEMPRE LLEVE PUESTO

APARATO DE RESPIRACIÓN

EVITAR EXPOSICIÓN

PROLONGADA A LAS

VIBRACIONES

RPMRPMRPM

SE430 6 revised 10/15/15

SE430 Mini Lijadora Orbital DA

ADVERTENCIA

ESTE MANUAL DE INSTRUCCIONES CONTIENE INFORMACIÓN

IMPORTANTE DE SEGURIDAD. LEA CUIDADOSAMENTE ESTE

MANUAL INSTRUCTIVO Y COMPRENDA TODA INFORMACIÓN

ANTES DE OPERAR ESTA HERRAMIENTA.

Lea y comprenda todas las instrucciones. Hacer caso

omiso a todas las instrucciones alistadas a continuación

podría ocasionar choque eléctrico, incendio, una explosión

y/o lesiones personales serias. Lea y comprenda todas

las instrucciones. Hacer caso omiso al seguir todas las

instrucciones alistadas a continuación podría ocasionar

el choque eléctrico, incendio, explosiones y/o lesiones

personales serias. Es las responsabilidad del propietario

asegurarse que todo el personal lea este manual previo al

uso de este dispositivo. También es la responsabilidad del

propietario del dispositivo mantener intacto este manual y

enunlugarconvenienteparaquetodosloleanyvean.Siel

manual o las etiquetas se hayan perdido o no sean legibles,

comuníqueseconMatcoToolsporalgunos repuestos.Si el

operador no domina el idioma inglés, las instrucciones del

producto y de seguridad le serán leídas y discutidas con el

operador en el idioma materno del operador por parte del

comprador/propietario o su designado, asegurándose que el

operador comprenda el contenido.

• Opere,inspeccioneymantengasiempreestaherramienta

 de acuerdo con el Código de Seguridad del Instituto

 Americano de Estándares Nacionales para las

 Herramientas Portátiles Neumáticas (ANSI B186.1) y

cualquier otro código o regulación aplicables.

• Porseguridad,desempeñosuperiorydurabilidadmáxima

 de las refacciones, opere esta herramienta a la máxima

 presióndeaireal90psig;6.2barg.conunamanguerade

 alimentacióndeairede3/8"endiámetro.

• Al operar o al realizar el mantenimiento de esta

 herramienta, lleve siempre la protección de ojos y cara

 resistentesalimpacto(usuariosyespectadores).

• Al usar esta herramienta, lleve siempre protección para

los oídos. Los altos niveles de ruido pueden ocasionar

la pérdida permanente del oído. Use protección para

los oídos según lo recomendado por su empleador o

 regulaciónOSHA(usuariosyespectadores).

• Mantenga esta herramienta en condición eficiente de

operación.

• Siemprellevepuestoaparatoderespiración.

• Para disminuir la exposición a los escombros de lijado,

 trabaje en un área bien ventilada con el equipo de

protección personal adecuado.

• Los operadores y personal de mantenimiento deben

 poder físicamente manejar el volumen, peso y potencia

de esta herramienta.

• Lasherramientasneumáticaspuedenvibrarconsuuso.Las

vibraciones, movimientos repetitivos o posiciones

 incómodasduranteperíodosextendidosdetiempopueden

 serdañinosparasusmanosybrazos.Suspendaelusode

 laherramientasiexperimentemolestias,estremecimientoo

 dolor. Antes de continuar usándola, solicite el consejo

médico.

• El aire bajo presión puede ocasionar alguna herida

 severa. Nunca dirija el aire hacia usted ni a otros.

 Apague siempre la alimentación de aire, vacíe la

manguera de toda presión de aire y separe la herramienta

de la alimentación de aire antes de instalar, quitar o

 ajustarcualquieraccesoriodeestaherramienta,oantes

de realizar cualquier mantenimiento de esta herramienta.

La falla en hacerlo podría resultar en alguna lesión.

Las mangueras de látigo pueden ocasionar alguna herida

 seria.Revisesiemprelasmanguerasyherrajespordaños,

deshilachas o solturas, y repóngalos inmediatamente.

 No use en la herramienta los acoplamientos de rápida

 separación. Vea las instrucciones por la instalación

correcta.

• Resbalarse,tropezarsey/ocaersedurantelaoperaciónde

herramientas neumáticas puede ser una causa mayor de

 lesiónseriaolamuerte.Seaconscientedelamanguera

 excedente, dejada por la superficie para caminar

 otrabajar.

• Mantenga balanceada y firme la postura corporal de

 trabajo.Noseextralimitealoperarestaherramienta.

• Anticipe y sea alerto por cambios repentinos de

movimiento durante el arranque inicial y operación de

cualquier herramienta neumática.

• No lleve la herramienta por la manguera. Proteja la

 mangueradeobjetosafiladosydelcalor.

• Elejedelaherramientapuedeseguirrotandobrevemente

después de que se libere la válvula reguladora. Evite el

contacto directo con los accesorios durante y después del

uso. Los guantes reducirán el riesgo de alguna cortada

o quemadura.

• Manténgaselejosdelextremorotadordelaherramienta.

 No lleve puesto ni joyería ni ropa suelta. Fije el pelo

 largo.Sepuedearrancarelcabellosinoselomantenga

a distancia de la herramienta y accesorios. Mantenga

a distancia de la herramienta y de los accesorios los

accesorios del cuello para evitar el ahogamiento.

• UselosaccesoriosrecomendadosporMatcoTools.

• LAS RPM DEL COMPLEMENTO DEBERÁN EXCEDER LAS

RPM DE LA HERRAMIENTA. Use accessorios clasificados

a unas 15,000 RPM o mayores.

• No bloquee, ni use cinta ni alambre para bloquear la

palanca de seguridad de "encendido/apagado" en la

posición de encendido ["on"], ya que la palanca deberá

estar libre para volverse a la posición de “apagado” (“off”)

cuando ésta sea liberada.

• Nunca monte una rueda de amolar a una lijadora. Una

 rueda de amolar que explote podría ocasionar  lesiones

muy serias o aún la muerte cuando ésta no esté protegida

adecuadamente. Inspeccione la almohadilla de respaldo

 antesdecadauso.Nolausesiestáagrietadaodañada.

• Use sólo almohadillas de lijado o papel de lija con

 esta herramienta. No use ninguna fresa para rueda de

 amolarniningúnaccesoriodeextraccióndemetalcon

esta herramienta.

• Al lijar contra esquinas puntiagudas se podría dañar la

almohadilla, ocasionando que ésta se vuelva inútil.

• Nolubriquelas herramientasconsoluciones inflamables

ni volátiles, tales como el queroseno, el gasóleo ni el

combustible para aviones.

• No fuerce las herramientas más allá de su capacidad

nominal.

• Noquiteningunaetiqueta.Repongalasetiquetasdañadas.

• Esta herramienta no está aislada contra el choque

eléctrico.

• Mantengalaherramientafueradelalcancedelosniños.

• Estaherramientanodebeusarseenambientesexplosivos.

• Noapunteconniseenredeenjuegosbruscosconesta

herramienta.

• VérifierlesensderotationAVANTd'utiliseretoutil.

• No use (ni altere) la herramienta para ningún uso

 excepto él para el cual fue diseñada, sin consultar al

representante autorizado del fabricante.

• Las reparaciones y mantenimiento deben realizarse

únicamente por parte de un centro de servicio autorizado.

•

Este producto contiene sustancias químicas consideradas

 por el Estado de California como causantes de cáncer,

 de malformaciones congénitas u otros daños en el

sistema reproductivo. Lávese bien las manos después de

manipular el producto.

EL INCUMPLIMIENTO DE OBSERVAR ESTAS ADVERTENCIAS PUEDEN RESULTAR EN ALGUNA LESIÓN

RPMRPMRPM

SE430 7 revised 10/15/15

SE430 Mini Lijadora Orbital DA

OPERATIÓN

Toujours couper l'arrivée d'air comprimé et débrancher l'outil avant

d'enlever ou de mettre en place une pièce ou un accessoire quelconque,

ou avant d'effectuer une tâche d'entretien quelconque.

Después de montar el papel de lija, encienda esta lijadora debajo

delbancoconelfindeasegurarqueelpapeldelijaestéfirmemente

sujetado. Coloque la lijadora sobre el trabajo de forma uniforme y

muéveladeunladoparaotroenáreasanchassobrepuestas.Cuando

el material a cortarse es grueso, se puede agregar presión adicional

para lograr el uso eficiente de la herramienta. Una presión ligera puede

sermásadecuadaparaellijadomásdelicadoycuandoseocupanlos

extremosdelaalmohadillaparaellijado.Levantelalijadoradelapieza

detrabajoantesdeapagarelmotor..

NOTA: Durante la operación, los gogles de seguridad deberán llevarse

puesto para guardar contra las astillas o corrosión voladoras (usarios

y espectadores).

ALIMENTACIÓN DE AIRE

Las herramientas de esta categoría operan dentro de un rango amplio

depresióndeaire.Altrabajarlibremente,serecomiendaquelapresión

de aire de estas herramientas mida a un 90 psig en la herramienta. La

presión alta y el aire sucio disminuirán la vida de la herramienta debido

al desgaste más rápido, y pueden crear condiciones peligrosas.

Cualquier agua en la línea de aire dañará la herramienta. Drene

diariamente el tanque de aire. Limpie al menos semanalmente la

malla de filtración de la ventila de admisión de aire. El procedimiento

recomendadodeconexiónsepuederevisarenlaFigura1.

La ventila de admisión de aire, empleada para la conexión de

abastecimiento de aire, cuenta con la Rosca Estándar Americana

NPT 1/4". La presión de línea debe ser aumentada para compensar

pormanguerasexcepcionalmentelargas(másde25pies).Eldiámetro

mínimode manguera debeser de3/8" Diám.Int. ylos herrajesdeben

tener la misma dimensión interior.

Asegúresequesehayainstaladounaválvulaaccesibledeapagadopor

emergencia en la línea de suministro de aire e informe a otros de su

ubicación.

LUBRICACIÓN Y MANTENIMIENTO

Lubrique diariamente la herramienta con algún aceite de buena

calificación para herramientas neumáticas. Si no se usa ningún

engrasador de línea de aire, deje caer 1/2 oz. de aceite por la

herramienta. Se puede lanzar un chorro de aceite por la ventila de

admisióndeairedelaherramienta,oporlamangueraenlaconexión

más cercana al abastecimiento de aire, luego marche la herramienta.

Un aceite para la inhibición de la oxidación es adecuado para las

herramientas neumáticas.

ADVERTENCIA: Después de que se haya lubricado una herramienta

neumática, el aceite se descargará por el puerto de escape durante los

primeros segundos de la operación. El puerto de escape deberá cubrirse

con una toalla antes de aplicar una presión de aire con el fin de prevenir

lesiones serias.

DIAGNÓSTICO DE AVERÍAS

Puedehaberotrosfactoresajenosalaherramientaqueseancausade

pérdida de corriente o acción errática. La potencia reducida de salida

del compresor, el drenaje excesivo en la tubería de aire, humedad

o restricciones en las cañerías de aire o el uso de conexiones de

mangueradetamañoinadecuadooenmalascondicionespuedereducir

el suministro de aire. Depósitos de arenilla o goma en la herramienta

pueden cortar la potencia y pueden corregirse limpiando el aspirador de

aire y limpiando a chorro la herramienta con aceite que disuelva la goma

ounamezcladepartesigualesdeSAE#10yquerosén.Sinohayningún

problemaconlascondicionesexternas,desconectelaherramientadela

manguerayllévelaalcentroautorizadodeserviciomáspróximo.

GARANTÍA

Silver Eagle® por Matco ofrece al consumidor la garantía de sus

herramientasneumáticasporunperíodode1año.

Reparemos cualquier herramienta neumática de la Serie SE, cubierta

bajo esta garantía, la cual demuestra ser defectuosa en cuestión

materialomanodeobraduranteelperíododedichagarantía.Paraque

sereparesuherramienta,devuelvalaherramientaacualquieraCentro

deGarantía Autorizadode Matco,flete prepagado.  Incluye porfavor

una copia de su comprobación de compra y una breve descripción

del problema. Se inspeccionará la herramienta y si cualquier pieza o

piezasseencuentre(n)conalgúndefectomaterialodemanodeobra,

se reparará la herramienta, libre de cargos, y ésta será devuelta a usted

con flete prepagado.

Esta garantía le proporciona ciertos derechos. Usted puede tener

también otros derechos los cuales varían de estado a estado.

LaobligaciónanterioreslaúnicaresponsabilidaddeMatcobajoestao

cualquiergarantíaimplicadayMatconoserá,bajoningunacircunstancia,

responsableporlosdañosincidentalesniconsecuenciales.

NOTA: Esta garantía le brinda derechos legales específicos y usted

también podría contar con otros derechos los cuales varían de estado

a estado.

FIG. 1

Drane

diariamente

ReguladorCaja de aceiteAcoplamiento de

conexión rápida

Primera

Manguera

No instale aquí el

acoplamiento de

conexión rápida

Conexión

macho

Conexión

macho

Filtro

Abastecimiento

de aire

Manguera

que azota

Entrada

de aire

Disparador

SE430 8 revised 10/15/15

SE430 Mini Ponceuse DA

Vitesse libre max. ...............15 000 tr/min

Entrée d’air ......................NPT 1/4 po

Dimension minimum du boyau ...D.I. de 3/8 po

Pression d’air ...................... 90 lb/po²

Consommation d’air ...............2,9 pi³/min

Longueur ...........................4-1/2 po

Poids à l’expédition ................1,5 libres

Taille du papier ..................2 po et 3 po

Niveau sonore .....................86,2 dBA

Niveau de vibration ................0,9 m/sec²

LE R/MIN DE

L’ACCESSOIRE DOIT

EXCÉDER CELUI DE

L’OUTIL.

LISEZ TOUJOURS

LES INSTRUCTIONS

AVANT D’UTILISER

LES OUTILS

MOTORISÉS.

PORTEZ TOUJOURS

DES LUNETTES DE

SÉCURITÉ.

PORTEZ TOUJOURS

UNE PROTECTION

POUR LES OREILLES.

PORTEZ TOUJOURS

L'ÉQUIPEMENT

RESPIRATOIRE

ÉVITEZ L’EXPOSITION

PROLONGÉE AUX

VIBRATIONS.

Certaines poussières produites par le sablage, le sciage, le meulage, le perçage et autres

activités de construction contiennent des produits chimiques qui peuvent causer le cancer,

des anomalies congénitales ou autres problèmes de reproduction. Voici quelques exemples

de produits chimiques :

•Plombprovenantdespeintures,

•Siliciumcristallinprovenantdesbriques,ducimentetd’autresproduitsdemaçonnerieet

•Arsenicetchromeprovenantduboistraitéchimiquement.

Le risque que présentent ces expositions varient selon le nombre de fois que vous faites ce

type de travail. pour réduire l’exposition à ces expositions : travaillez dans un endroit bien

ventilé et travaillez avec l’équipement de sécurité approuvé comme les masques à poussière

qui sont conçus pour filtrer les particules microscopiques.

Instructions de fonctionnement Avertissement Pièces

SE430

Mini Ponceuse DA

AVERTISSEMENT

SPÉCIFICATIONS

RPMRPMRPM

SE430 9 revised 10/15/15

SE430 Mini Ponceuse DA

LE NON-RESPECT DE CES AVERTISSEMENTS POURRAIT ENTRAÎNER DES BLESSURES.

AVERTISSEMENT

CE GUIDE D’UTILISATION RENFERME D’IMPORTANTES

CONSIGNES DE SÉCURITÉ. LISEZ CE GUIDE D’UTILISATION

ATTENTIVEMENT ET ASSUREZVOUS D’AVOIR BIEN COMPRIS

TOUTES LES DIRECTIVES AVANT D’UTILISER CET OUTIL.

  Veuillez lire et bien comprendre toutes les instructions.

  Tout manquement aux instructions indiquées ci-après

pourrait entraîner un choc électrique, un incendie, une

  explosion et/ou des blessures personnelles graves. Il est de

la responsabilité du propriétaire de s'assurer que tout le

personnel lise ce manuel avant d'utiliser l'appareil. Il revient

aussi au propriétaire de l'appareil de conserver ce manuel

en bon état et dans un endroit accessible permettant au

  manueld'êtrevuetlupartous.Silemanueloulesétiquettes

du produit sont perdus ou illisibles, contactez Matco Tool.

Outils pneumatiques professionnels pour les faire remplacer.

  Si l'utilisateur opérateur de l'appareil ne maîtrise pas bien

  l'anglais, les instructions relatives au produit et aux mesures

de sécurité devront être lues et discutées avec l'opérateur

  dans sa langue maternelle par l'acheteur- propriétaire ou

toute personne habilitée par lui à le faire, en s'assurant que

l'opérateur en comprend bien le contenu.

  • Veuillez toujours utiliser, inspecter et entretenir cet outil

   conformément au code de sécurité ANSI sur les outils

   pneumatiques portatifs(ANSIB186.1) et àtout autre loiou

   règlementrelatifàlasécurité.

  • Pour assurer un fonctionnement sécuritaire, un rendement

   optimaletladurabilitédespièces,utilisezunepressiond’air

   maximalede90lb/po²,6,2baretunboyaud’undiamètrede

   3/8po.

  • Toujours porter des lunettes de sécurité et un appareil

   respiratoire(utilisateursetspectateurs).

  • Les niveaux sonores élevés peuvent provoquer une perte

   auditive permanente. Portez toujours l’équipement de

protection auditive ecommandé par votre employeur et les

   règlementsdel’OSHAquandvousutilisezcetoutil(utilisateurs

   etspectateurs).

  • Conservezcetoutilenbonétatdemarche.

  • Porteztoujoursl’équipementrespiratoire.

  • Pour réduire toute exposition aux débris de sablage,

travaillez dans un endroit bien aéré avec un équipement de

protection personnelle adéquat.

  • Les personnes qui utilisent ou entretiennent cet outil être

capables de le manipuler compte tenu de sa grosseur, de

son poids et de sa puissance.

  • Lesoutilspneumatiquespeuventvibrerpendantl’utilisation.

   Une exposition prolongée aux vibrations, les mouvements

répétitifs, ou une posture inconfortable lors de l’utilisation

   peuvent êtrenuisibles pour vos mains etvos bras.Arrêtez

d’utiliser l’outil en cas d’inconfort ou si vous ressentez des

   picotements ou dela douleur. Consultez unmédecin avant

de recommencer à utiliser l’outil.

  • L’air comprimé peut causer de graves blessures. Évitez de

   diriger le jet d’air vers vous ou vers d’autres personnes.

   Avant d’installer, de retirer ou d’ajuster une pièce ou un

   accessoire, ou de faire l’entretien de l’outil, assurez-vous

   detoujoursfermerlasourced’alimentationenair,depurger

l’air du boyau et de débrancher l’outil de sa source

d’alimentation. Une négligence sur ce plan pourrait causer

   des blessures. Les tuyaux souples peuvent causer de

   graves blessures. Vérifiez toujours les boyaux et les

   raccords et remplacez-les s’ils sont endommagés, fissurés

   oulâches.Évitezd’utiliserunoutilendommagéouusé.Évitez

   d’utiliserdesraccordsrapidesaveccetoutil.Pourinstaller

correctement l’outil, consulter les directives.

  • Une glissade, un trébuchage et/ou une chute lors de

l’utilisation d’outils pneumatiques peut causer de sérieuses

   blessuresoulamort.Prenezgardeauxboyauxquitraînent

par terre dans l’aire de travail.

  • Votre posture doit être stable. Évitez de travailler à bout

de bras.

  • Calculezvosmouvementsetprenezgardeauxchangements

brusques de position quand vous utilisez un outil électrique.

  • Netenezpasl’outilparleboyaud’alimentation.Protégezle

   boyaudesobjetstranchantsetdelachaleur.

  • L’arbrede l’outil peut continuer detourner brièvementune

   foislagâchetterelâchée.Éviteztoutcontactdirectavecles

   accessoirespendantouaprèsl’utilisation.Leportdegants

réduit les risques de coupures ou de brûlures.

  • Rester à l’écart de l’extrémité de l’outil. Ne portez pas de

   bijoux ni de vêtements amples. Les cheveux longs doivent

demeurer hors de portée de l’outil et de ses accessoires

pour éviter tout scalp accidentel. Tenez les cravates et les

colliers hors de portée de l’outil, car ils présentent un risque

de suffocation.

  • UtilisezlesaccessoiresrecommandésparMatcoTools.

• Le R/MIN de l’accessoire doit excéder celui de l’outil.

Utiliser seulementdes accessoires dont la vitesse nominale

indiquée est d’au moins 15 000 tr/min.

•

Ne pas verrouiller, ni bloquer le levier de sécurité « ON/

OFF » en position de marche (« ON ») au moyen de ruban

ou d’un fil. Le levier doit pouvoir revenir en position d’arrêt

(« OFF ») lorsque relâché.

• N’installezjamaisdefraises-meulessurunesableuse.Une

   fraise-meule qui éclate peut causer des blessures très

graves ou mortelles en l’absence d’une protection adéquate.

   Vérifiezleplateauporte-disqueavantchaqueutilisation.Ne

l’employez pas s’il est fissuré ou endommagé.

  • N’utilisez que des patins de ponçage et du papier sablé

   aveccetoutil.N’utilisezpasdefraises-meulesoudefraises

avec cet outil, ni tout autre accessoire servant à enlever le

métal.

  • Sablerlescoinscoupantspourraitendommagerlepatin,le

rendant inutilisable.

• Nepaslubrifierlesoutilsavecdesliquides inflammables ou

volatils comme le kérosène, le diesel ou le carburant

d’avion.

  • Évitez de forcer l’outil en l’utilisant au-delà de sa

puissance nominale.

  • N’enlevez aucune étiquette. Remplacez toute étiquette

abîmée.

  • Cet outil n'est pas isolé du point de vue des chocs

électriques.

  • Nepasutilisercetoutildansune atmosphère explosive.

  • Garder l’outil hors de la portée des enfants.

  • Ne pas pointer l’outil vers une personne ni l’utiliser à

mauvais escient.

  • VérifierlesensderotationAVANTd'utilisercetoutil.

  • Les forets peuvent soudainement bloquer et entraîner la

   rotation de la pièce travaillée ou de l’outil, ce qui peut

   causer des blessures aux bras ou aux épaules. Le couple

   produit est suffisant pour provoquer des chutes. Toujours

   utiliser des forets bien affûtés. Réduire la pression en fin

   deperçage.

  • Ne pas utiliser (ni modifier) l’outil pour une utilisation

autre que celle pour laquelle il a été conçu sans

consulter le représentant autorisé du fabricant.

  • L’entretien et les réparations ne devraient être effectués

que dans un centre de service autorisé.

  • Ce produit peut contenir des produits chimiques reconnus

   par l'état de la Californie comme causant le cancer, des

anomalies congénitales ou d'autres effets nuisibles sur

la reproduction. Se laver minutieusement les mains après

avoir utilisé le produit.

RPMRPMRPM

SE430 10 revised 10/15/15

SE430 Mini Ponceuse DA

FONCTIONNEMENT

Toujours couper l'arrivée d'air comprimé et débrancher l'outil avant

d'enlever ou de mettre en place une pièce ou un accessoire quelconque,

ou avant d'effectuer une tâche d'entretien quelconque.

Aprèsavoirinstallélepapier-sablé,faitesdémarrercettesableusesous

unétablipourvousassurerquelepapier-sabléestbienattaché.Placez

lasableusebienàplatsurletravailàfaireetdéplacez-lalentementdans

unmouvement avant-arrière, enrepassant largementsur lessections

déjàfaites. Unepression additionnelle peut être utilisée pour faire un

usage plus efficace de l’outil lorsque le matériel à couper est épais. Une

pressionpluslégèrepeutêtreutilisépourdesponçagesplusdélicats

oulorsdel’utilisationdesrebordsdutampondeponçage.Unefoisque

leponçageestterminé,soulevezl’outilhorsdelazonedetravailavant

d’arrêter le moteur.

REMARQUE : Lors de l’utilisation, toujours porter des lunettes de

sécurité pour protéger les yeux contre les éclats de rouille et de métal

(utilisateur et personnes à proximité).

ALIMENTATION EN AIR

Cetoutilpeutfonctionneràl’intérieurd’unelargeplagedepressiond’air.

Il est recommandé que la pression soit de 90 psig lorsque la détente est

totalement enfoncée et qu’aucune charge n’est imposée à l’outil. Une

pressionsupérieure(plusde90psig;6,2bar)augmentelaperformance

au-delàdelacapaciténominaledel’outil,raccourcissantcependantainsi

la durée de vie de l’outil et pouvant donner lieu à des blessures.

Utilisez toujours de l’air comprimé propre et sec. La présence de

poussière, de vapeurs corrosives et/ou d’eau dans la conduite d’air

peut endommager l’outil. Vidanger l’eau des conduites d’air et du

compresseur avant d’utiliser l’outil. Nettoyer le filtre de l’entrée d’air

chaque semaine. La procédure de branchement recommandée peut être

vuedanslaFIG.1.

La source d’alimentation en air est raccordée à une entrée d’air ayant un

normaliséNPTde1/4po.Ilfautaugmenterlapressiondanslaconduite

d’air dans le cas de boyaux à air exceptionnellement longs (plus de

25pieds). Le diamètre intérieur minimal du boyau doit être de 3/8 po.

Les raccords doivent avoir le même diamètre intérieur et être serrés

solidement.

Asegúresequesehayainstaladounaválvulaaccesibledeapagadopor

emergencia en la línea de suministro de aire e informe a otros de su

ubicación.

LUBRIFICATION ET D'ENTRETIEN

Lubrifier le moteur pneumatique chaque jour avec de l’huile à outil

pneumatiquedequalité.Siaucunhuileurpourconduited’airn’estutilisé,

injecter1/2ozd’huiledansl’outil.L’huilepeutêtreinjectéedansl’entrée

d’airdel’outiloudansleboyauparl’entremiseduraccordleplusprès

delasourced’alimentationenair.Faireensuitefonctionnerl’outil.L’huile

antirouille convient aux outils pneumatiques. Un trop-plein réduit la

puissance de l’outil.

AVERTISSEMENT : Une fois l’outil pneumatique lubrifié, de l’huile

s’écouleradel’orificed’échappementpendantlespremièressecondes

de fonctionnement. L’orifice d’échappement doit être recouvert d’un

chiffon avant de mettre en marche l’outil pour prévenir les blessures

graves.

DÉPANNAGE

Des facteurs extérieurs à l’outil peuvent causer des baisses de

puissanceoud’autres problèmes.Un débitréduit du compresseur, un

drainageexcessifduconduitd’airdel’humiditéoudeslimitationsdans

le boyau d’air ou l’utilisation de raccords de dimensions inadéquates

ou en mauvaise condition peuvent réduire l’alimentation d’air. Des

résidus d’abrasif ou des dépôts accumulés dans l’outil peuvent diminuer

la puissance, ceci peut être corrigé en nettoyant le filtre à air et en

nettoyant l’outil avec du solvant à l’huile pour dépôts, ou avec un

mélangeenpartségalesd’huileSAE#10etdukérosène.Sitoutesles

conditionsextérieuressontexcellentes,débrancherl’outilduboyauet

apportez-leàl’atelierdeserviceagréeleplusprès.

GARANTIE

Silver Eagle

par Matco garantit ses outils pneumatiques au

consommateurpendantunepérioded’unan.Nousrépareronstoutoutil

pneumatiquedelasérieSEcouvertparcettegarantiequiprésenteun

défautdematériauoudemain-d’œuvredurantlapériodedegarantie.

Pourfaire réparer l’outil, retournez-le à quelques centres de garantie

autorisés de Matco, port payé. Joignez une copie de votre preuve

d’achatetunebrèvedescriptionduproblème.L’outilserainspectéetsi

uneouplusieurspiècesprésententundéfautdematérieloudemain-

d’œuvre,l’outilseraréparégratuitementetretournéportpayé.

Cette garantie vous donne des droits particuliers. Vous pouvez aussi

avoir d’autres droits qui varient d’un état à l’autre.

Cette obligation est la seule responsabilité de Matco dans le cadre

de cette garantie et Matco ne sera en aucun cas responsable de

dommagesconnexesoucorrélatifs.

NOTE: Certains états ne permettent pas d’exclusion ou de limites

pour les dommages connexes ou corrélatifs les limites ou exclusions

indiquéesci-dessusnes’appliquentpeut-êtrepasdansvotrecas.

FIG. 1

Drain Daily

RegulatorOilerQuick CouplerLeader

Hose

Nipple

Do Not Install

Quick Coupling

Here

Nipple

Filter

Air Supply

Whip Hose

Entrée d’air

Détente

Matco Tools SE430K MINI DA PNEUMATIC SILVER EAGLE SANDER KIT

Product's Documents

SE430K_InstructionManual_01.pdf

Specifications

Matco Tools SE430K Questions and Answers
