Vevor HL10000 Weight Distribution Hitch Kit Sway Control User Manual

Technical Support and E-Warranty Certificate www.vevor.com/support

WEIGHT DISTRIBUTION HITCH

MODEL: HL10000

We continue to be committed to provide you tools with competitive price.

"Save Half", "Half Price" or any other similar expressions used by us only represents an

estimate of savings you might benefit from buying certain tools with us compared to the major

top brands and doses not necessarily mean to cover all categories of tools offered by us. You

are kindly reminded to verify carefully when you are placing an order with us if you are

actually saving half in comparison with the top major brands.

- 1 -

MODEL: HL10000

Have product questions? Need technical support? Please feel free to

Technical Support and E-Warranty Certificate

www.vevor.com/support

NEED HELP? CONTACT US!

This is the original instruction, please read all manual instructions

carefully before operating. VEVOR reserves a clear interpretation of our

user manual. The appearance of the product shall be subject to the

product you received. Please forgive us that we won't inform you again if

there are any technology or software updates on our product.

WEIGHT DISTRIBUTION

HITCH

- 2 -

Warning-To reduce the risk of injury, user must read

instructions manual carefully.

WARNING:

1. Read and understand all instructions. Failure to follow all instructions

listed below may result in serious injury.

2. Various dangers may occur if the hand lever grease gun is improperly

handled during installation, commissioning and daily operation.

3. Risk of injury and damage to material property because of improper

handling. Hold the manual at the disposal of the operating staff at the

usage site of the unit. Country-specific safety measures and accident

prevention regulations must be observed.

4. Persons are qualified if they are, due to their training, experience,

instruction and knowledge of the relevant standards, able to assess

assigned tasks and to identify potentially hazardous situations.

5. Never exceed the vehicle manufacturer’s recommended towing

capacity.

6. The loaded ball height should never be greater than the uncoupled ball

height.Front wheel overload and loss of rear wheel traction can lead to

unstable handling.It can reduce braking ability and create a tendency to

jackknife when turning and braking at the same time.

7. If the loaded trailer ball height is greater than the uncoupled

height,reduce take-up on the spring bar,remeasure and adjust until the

proper height is obtained.

8. This product is not a toy, and the dump truck mesh tarp cannot be used

as toys for children to play with.

CAUTION:

1. Defective accessories should be replaced immediately. Defective

accessories can lead to personal injury and material damage.

2. During their period of use, accessories must be checked for wear,cracks,

and other damage.

SAVE THESE INSTRUCTIONS

- 3 -

MODEL AND PARAMETERS

Model:

HL10000

Gross Trailer Weight:

10000 lbs

Tongue Weight:

1000 lbs

Hitch Ball:

2-5/16"

Adjustable Shank:

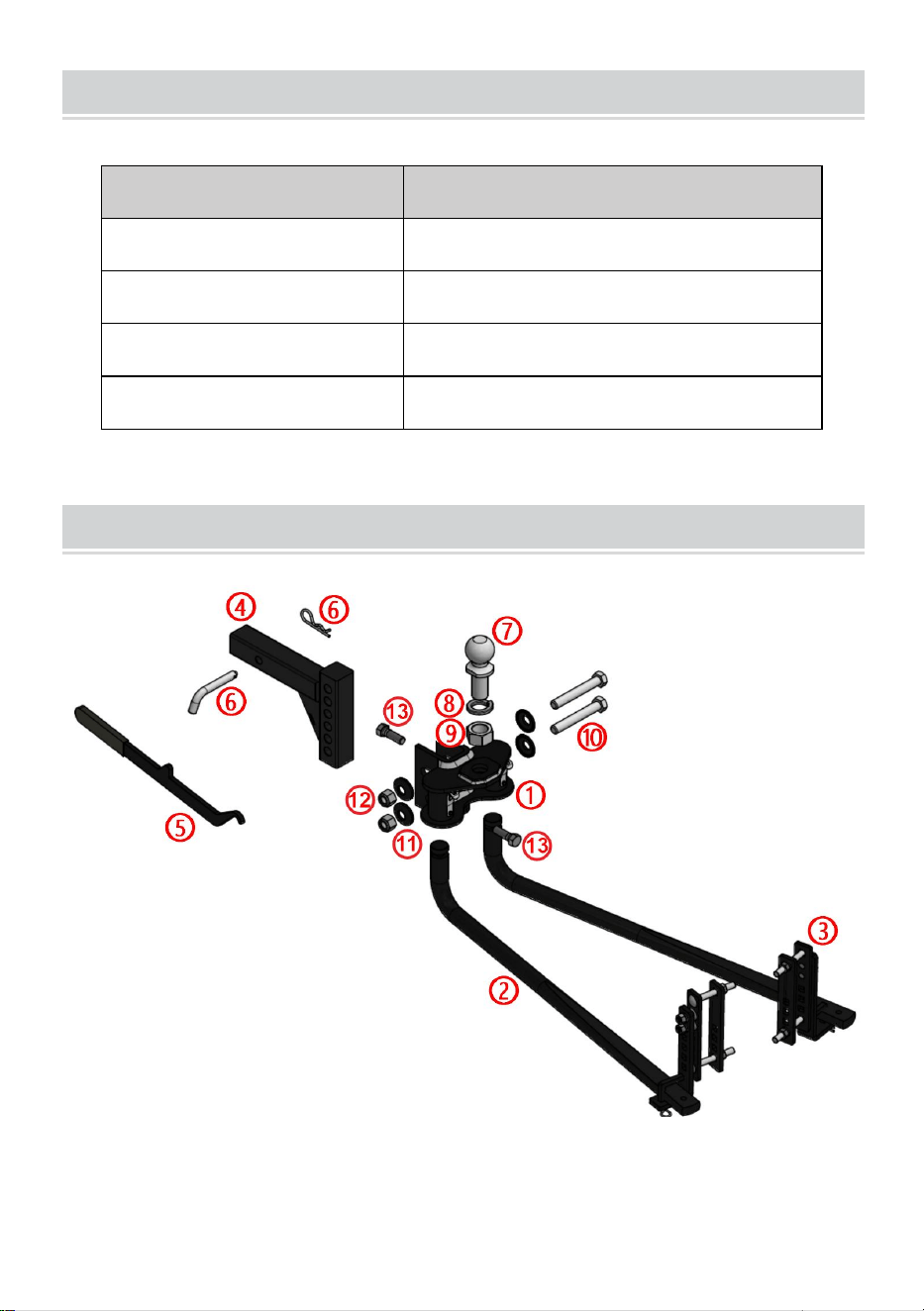

COMPONENTS

- 4 -

Parts List

Item

Quantity

Description

Hitch head

Spring bar

Spring bar support bracket assembly

Adjustable shank

Snap-up handle

Hitch pin & clip

Hitch ball, 2-5/16"

Lock washer,1-1/4"

Hex nut, 1-1/4"-12

Hex bolt, 3/4"-10x5"

Serrated conical washer 3/4"

Nylock nut,3/4"-10

Hex bolt, 5/8"-11 x 1-3/4"

- 5 -

ASSEMBLY & INSTALLATION

Step 1:

Insert adjustable shank bar(#4) into receiver tube on tow vehicle and

secure with hitch pin&clip(#6).

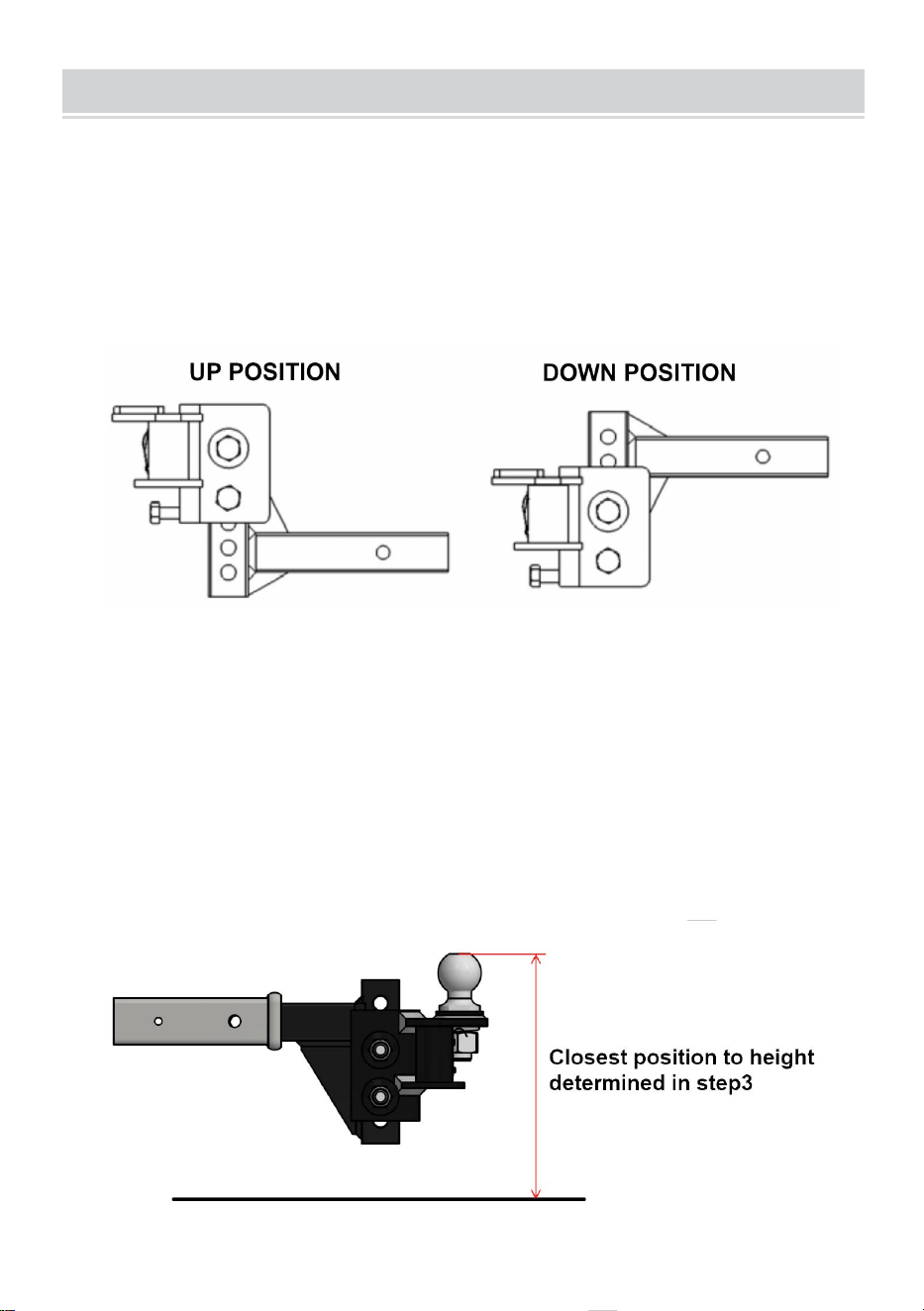

NOTE:To obtain proper ball height on high ground clearance

vehicles,shank may be inverted as shown below.If shank is used in the

inverted position,check for adequate ground clearance.

Step 2:

Torque ball to 360ft-lbs.Secure the ball to the head assembly(#1) using a

lock washer(#8) and nut(#9).

Step 3:

Position head assembly on shank. Slide head up or down to the nearest

bolt hole alignment position which corresponds with the target ball height

determined earlier.Mark the position on the shank.

- 6 -

Step 4:

Install the head on the shank at marked position.Insert the 3/4”-10 x 5”

hex bolt(#10) through the 3/4” conical washer(#11）and then through the

lower hole in the head channel.Rotate the head forward as far as it will

go. The ball should be vertical or tilted slightly back.If it is not,adjust set

screws(#13).Install the remaining 3/4”-10 x 5” hex bolt(#10) with 3/4”

conical washer(#11）through the upper slotted hole. Install a second 3/4”

conical washer(#11）on both bolts. Start 3/4”-10(#12) nylock nuts and

finger tighten only.

Step 5:

Tighten top 3/4”-10 x 5 hex bolt(#10) just enough to hold head tight

against the pin in the head channel. This bolt will be tightened later.

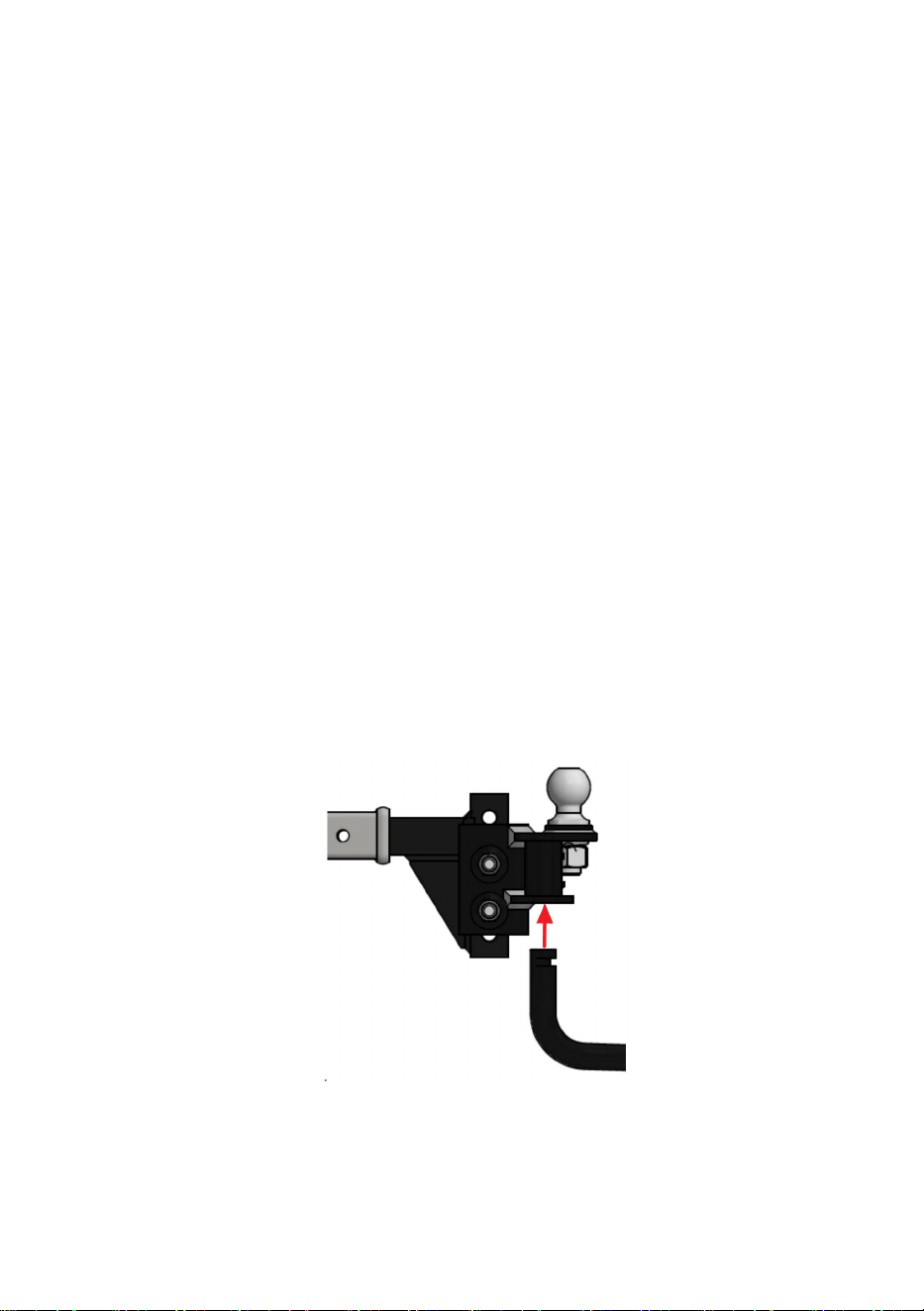

Step 6: Install spring bars

Apply a heavy grease on the round end of each spring bar and push end

up into the head socket until you hear a click, as shown below. This will

indicate that the spring bar is locked into place. To release spring bar, lift

up slightly on spring bar and gently pull out on the retaining pin in the

hitch head. The spring bar will be dropped free of the hitch head.

Step 7: Attaching the trailer to the ball

Using the trailer tongue jack, lower the coupler onto the trailer ball and

close coupler latch. Do not retract jack fully at this time. Allow the jack to

- 7 -

support some of the tongue weight.

Raise the front of the trailer and back of the tow vehicle approximately 3"

with tongue jack or until the rear bumper is back to the initial measured

height. This will allow easier installation of the spring bars onto the

support brackets.

Step 8:Installing the spring bar support brackets

Mark the position of the support brackets (#3) by making a center line on

the trailer A-frame a minimum of 4" in from the end of the spring bars

(#2).

Step 9:

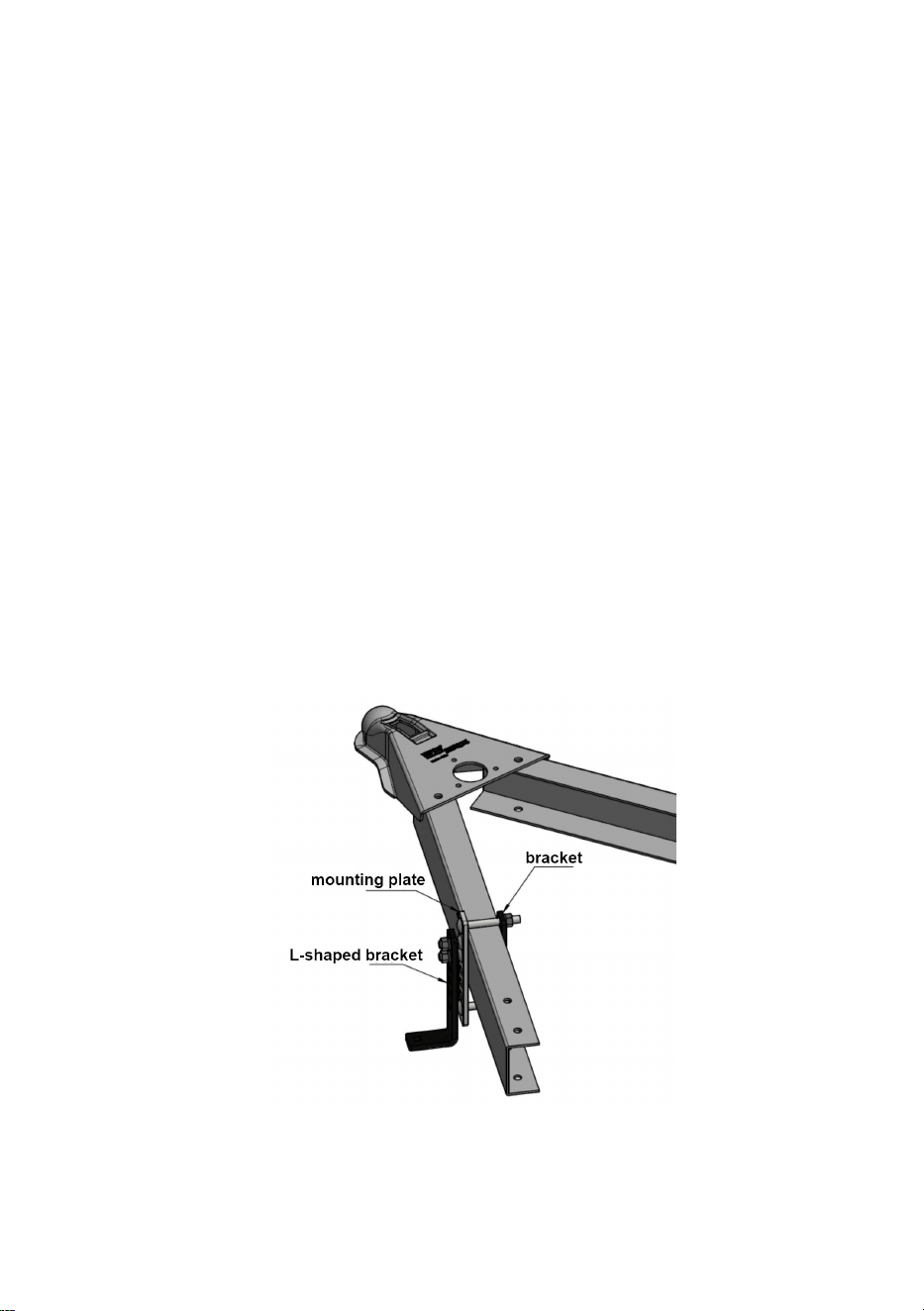

Assemble and tighten the mounting plate and bracket onto the trailer

A-frame using two 1/2"-13UNC-4"carriage bolts, two 1/2"-13UNC hex

nuts, and spring washers. Then, assemble the L-shaped bracket onto

the mounting bracket and secure it with two hex nuts and spring washers.

All nuts must have a torque of 45-55ft-lbs. As shown in the following

figure.

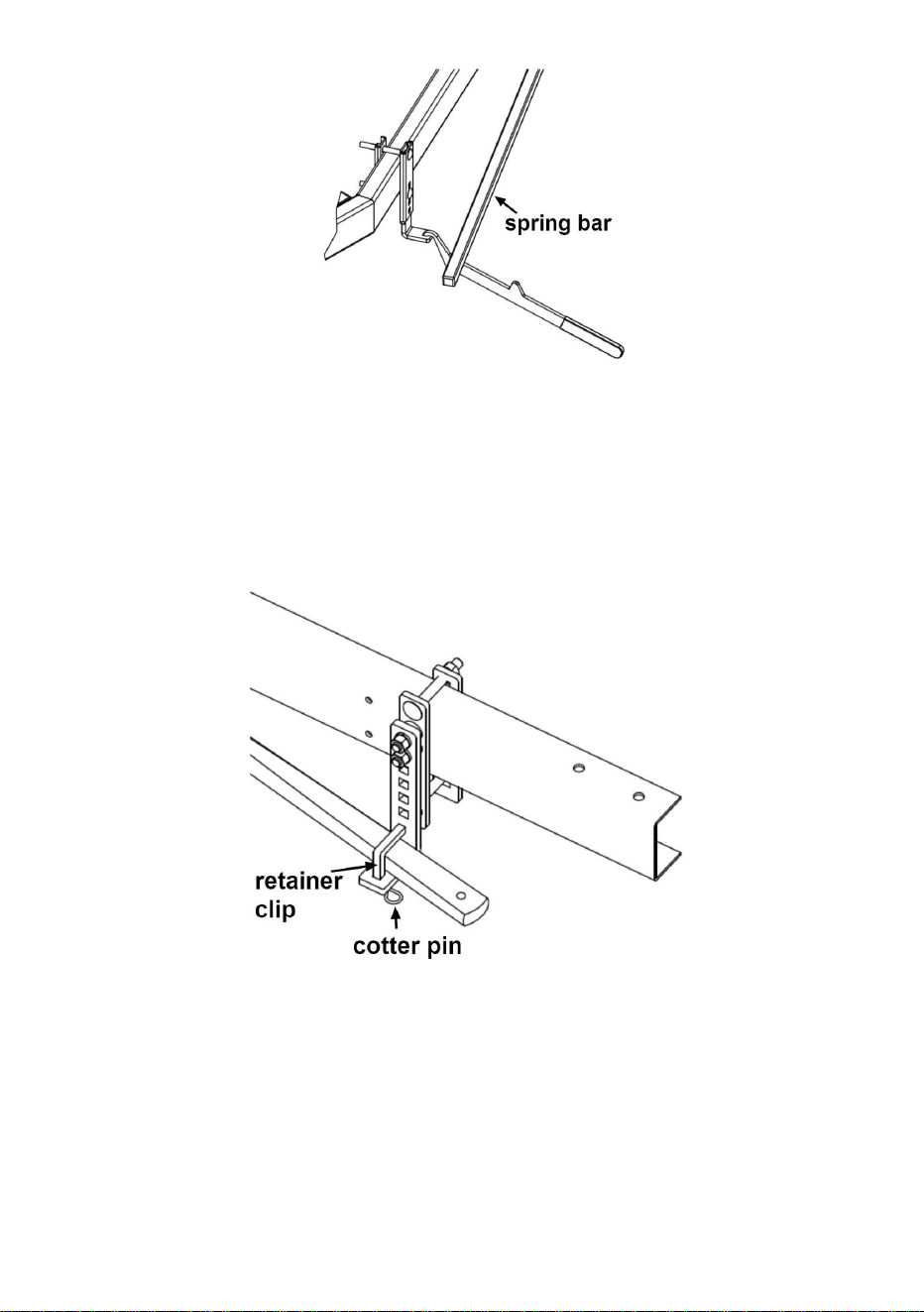

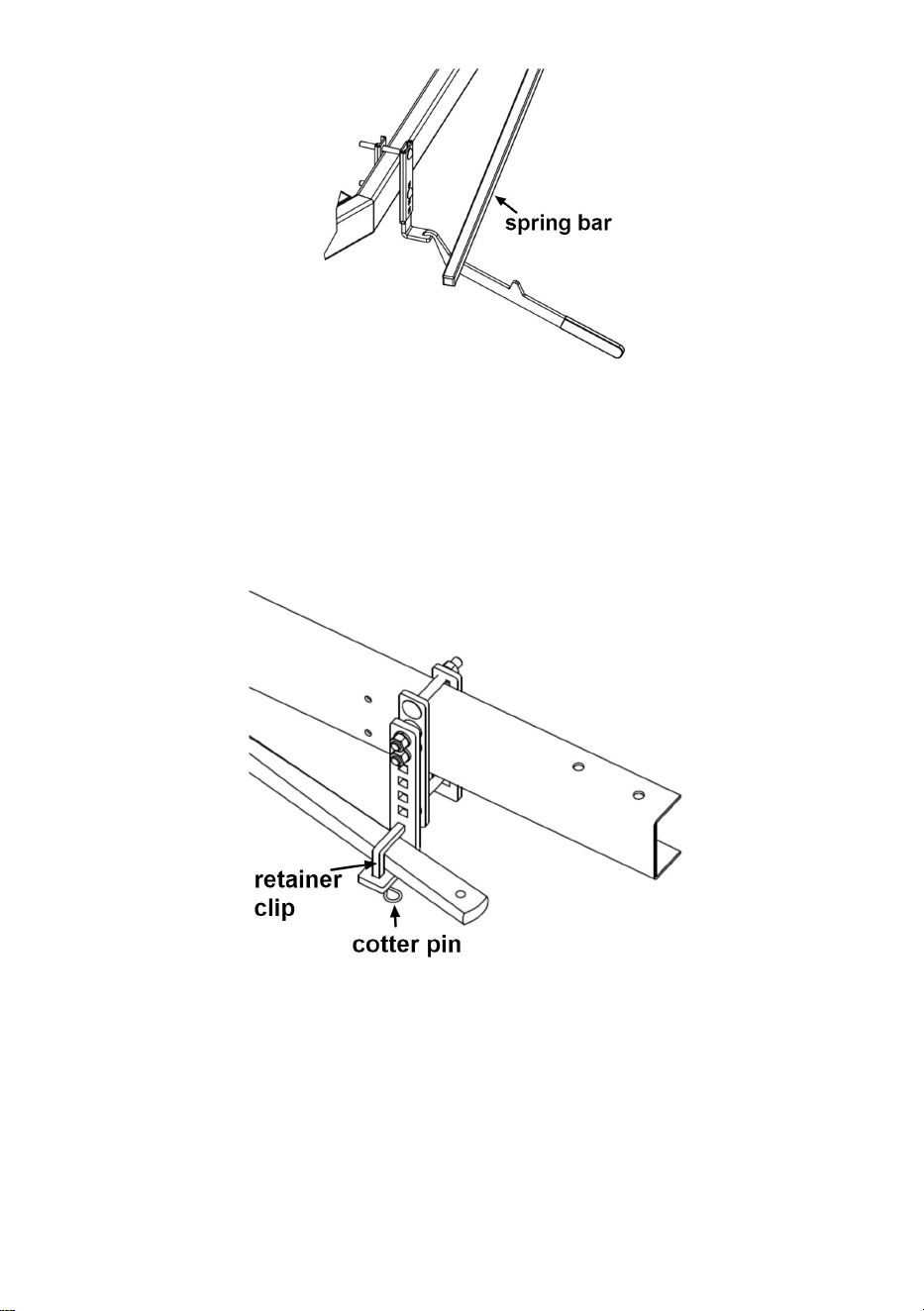

Step 10:Raise the spring bars

Pull the spring bar out from the A-frame and hook the lift bar into the

L-bracket as shown.

- 8 -

Step 11：

Pry the spring bar onto the L-bracket by rotating the lift bar to vertical.

With the spring bar supported by the L-bracket, remove the lift handle.

Secure the spring bar by installing the retainer clip and cotter pin.

Step 12:

Check the vehicle height and adjust the angle of the head using the set

screws (#13) as required until desired loading is reached. With the

spring bars secured, lower the jack to apply load to the hitch. The vehicle

- 9 -

should settle evenly. Remeasure the front and rear bumper reference

points. If the front has settled much more than the rear, adjust the set

screws until the vehicle and trailer are level. The spring bars should be

nearly horizontal when correct height is achieved.

Step 13：

Tighten all 3/4" bolts and lock nuts to 200 ft-lbs. Tighten the set screw

(#13) to 50 ft-lbs. Failure to tighten the hardware may result in fastener

loss or failure.

Before You Tow：

Check all connections listed below prior to towing:

- Hitch pin & clip (securing shank to receiver)

- Head to shank fasteners

- Trailer ball nut

- Coupler latch

- Spring bar support brackets

- Safety chains

- Lights and turn signals

- Braking system (including breakaway switch)

MAINTENANCE

1. Keep the socket-mounted ends of the spring bars and the lock pins in

the head assembly free from dirt and well lubricated. Excessive wear in this

area may indicate an overload or inadequate lubrication.

- 10 -

2. Keep the head assembly exterior clean. Do not allow dirt or stones to

lodge between the spring bars and the head.

3. Keep hitch parts painted to prevent rust and maintain good appearance.

Do not paint over labels.

4.Keep lift brackets clean and lubricated to ensure ease of operation.

MADE IN CHINA
