TA238B/18-6
OPERATING AND MAINTENANCE MANUAL
MANUEL D'UTILISATION ET D'ENTRETIEN
MANUAL DE FUNCIONAMIENTO Y MANTENIMIENTO
NARROW CROWN STAPLER
AGRAFEUSE À COURONNE ÉTROITE
MÁQUINA GRAPADORA DE CORONA
ESTRECHA
BEFORE USING THIS TOOL, STUDY THIS MANUAL TO ENSURE SAFETY WARNING AND IN-
STRUCTIONS.
KEEP THESE INSTRUCTIONS WITH THE TOOL FOR FUTURE REFERENCE.
AVANT D’UTILISER CET OUTIL, LIRE CE MANUEL ET LES CONSIGNES DE SÉCURITÉ AFIN DE
GARANTIR UN FONCTIONNEMENT SÛR.
CONSERVER CE MANUEL EN LIEU SÛR AVEC L’OUTIL AFIN DE POUVOIR LE CONSULTER UL-
TÉRIEUREMENT.
ANTES DE UTILIZAR ESTA HERRAMIENTA, LEA DETENIDAMENTE ESTE MANUAL PARA FAMILIARIZARSE CON
LAS ADVERTENCIAS E INSTRUCCIONES DE SEGURIDAD.
CONSERVE ESTAS INSTRUCCIONES JUNTO CON LA HERRAMIENTA PARA FUTURAS CONSULTAS.
WARNING
AVERTISSEMENT
ADVERTENCIA
2
INDEX INDEX ÍNDICE
ENGLISH Page 3 to 10
FRANÇAIS Page 11 to 18
ESPAÑOL Page 19 to 26
DEFINITIONS OF SIGNAL WORDS
WARNING: Indicates a potentially hazardous situation which, if not avoided, could result in
death or serious injury.
CAUTION: Indicates a potentially hazardous situation which, if not avoided, may result in mi-
nor or moderate injury.
NOTE: Emphasizes essential information.
DÉFINITIONS DES DIFFÉRENTS DEGRÉS D’ AVERTISSEMENTS
AVERTISSEMENT: Indique une situation éventuellement dangereuse qui, si elle n’est pas
contournée, pourrait provoquer la mort ou des blessure sérieuses.
ATTENTION:
Indique une situation éventuellement dangereuse qui, si elle n’est pas contournée,
pourrait provoquer des blessures légères à moyennement sérieuses.
REMARQUE: Souligne des informations importantes.
DEFINICIÓN DE LAS INDICACIONES DE ADVERTENCIA
ADVERTENCIA: Indica una situación potencialmente peligrosa que podría causar la muerte o
graves lesiones si no se evita.
PRECAUCIÓN: Indica una situación potencialmente peligrosa que podría causar lesiones menos
graves o leves si no se evita.
NOTA: Resalta informaciones importantes.
3
INDEX
1. SAFETY INSTRUCTIONS....................................................................3
2. SPECIFICATIONS AND TECHNICAL DATA......................................6
3. AIR SUPPLY AND CONNECTIONS....................................................7
4. INSTRUCTIONS FOR OPERATION....................................................7
5. MAINTENANCE .................................................................................10
6. STORAGE..........................................................................................10
7. TROUBLE SHOOTING/REPAIRS .....................................................10
1. SAFETY INSTRUCTIONS
PRECAUTIONS ON USING THE TOOL

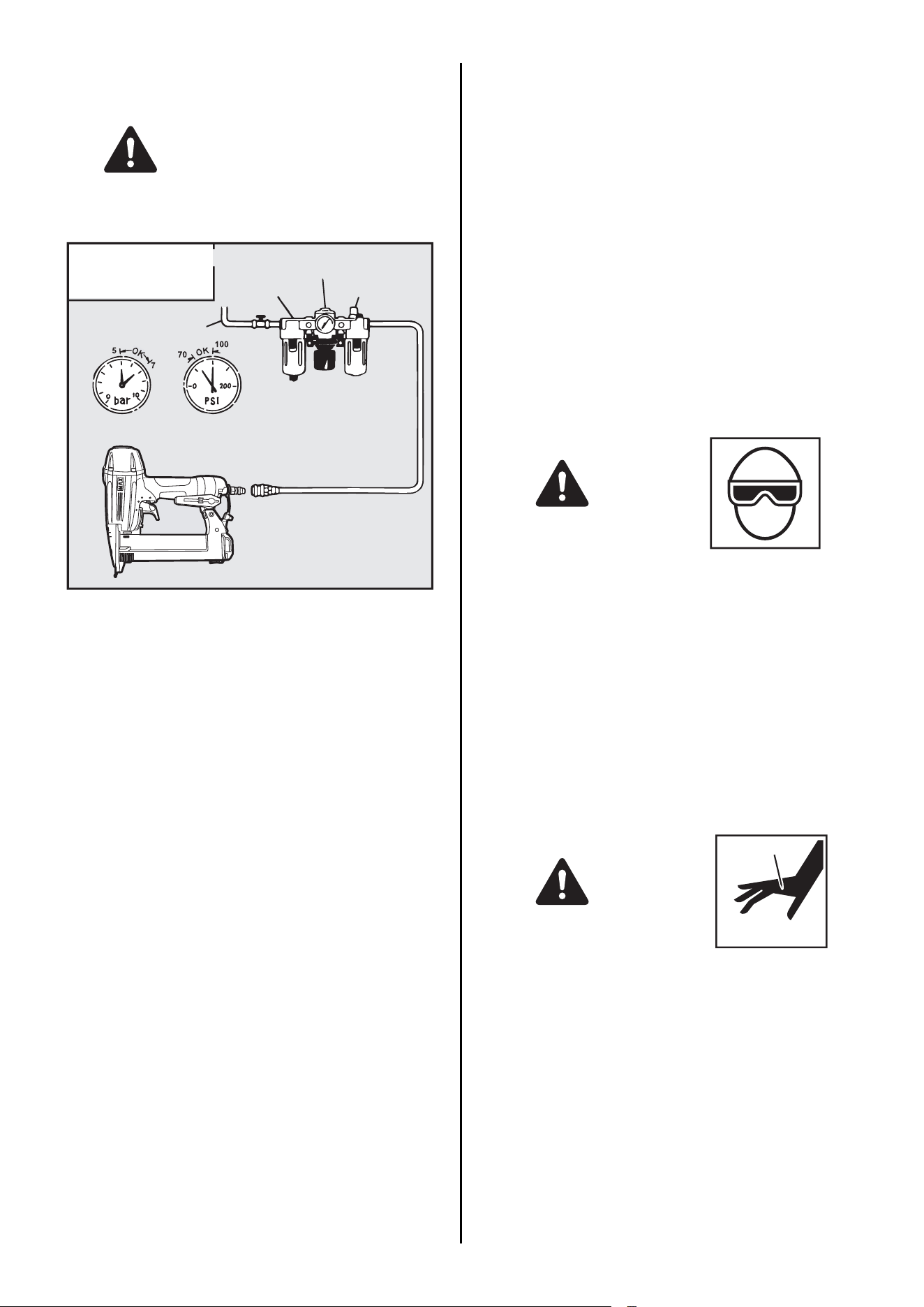

1. WEAR SAFETY GLASSES OR GOGGLES
Danger to the eyes always exists due to the possibility of
dust being blown up by the exhausted air or of a fastener fly-
ing up due to the improper handling of the tool. For these
reasons, safety glasses or goggles shall always be worn
when operating the tool.
The employer and/or user must ensure that proper eye pro-
tection is worn. Eye protection equipment must conform to
the requirements of the American National Standards Insti-
tute, ANSI Z87.1 (Council Directive 89/686/EEC of 21 DEC.
1989) and provide both frontal and side protection.
The employer is responsible to enforce the use of eye pro-
tection equipment by the tool operator and all other person-
nel in the work area.
NOTE: Non-side shielded spectacles and face shields
alone do not provide adequate protection.
2. EAR PROTECTION MAY BE REQUIRED IN SOME ENVI-
RONMENTS
As the working condition may include exposure to high noise
levels which can lead to hearing damage, the employer and
user should ensure that any necessary hearing protection is
provided and used by the operator and others in the work area.
ENGLISH
OPERATING AND MAINTENANCE MANUAL
BEFORE USING THIS TOOL, STUDY THIS MANUAL TO ENSURE SAFETY WARNING AND IN-
STRUCTIONS.
KEEP THESE INSTRUCTIONS WITH THE TOOL FOR FUTURE REFERENCE.
WARNING
TO AVOID SEVERE PERSONAL INJURY OR PROPERTY
DAMAGE
BEFORE USING THE TOOL, READ CAREFULLY AND UN-
DERSTAND THE FOLLOWING "SAFETY INSTRUC-
TIONS". FAILURE TO FOLLOW WARNINGS COULD
RESULT IN DEATH OR SERIOUS INJURY.
WARNING
4

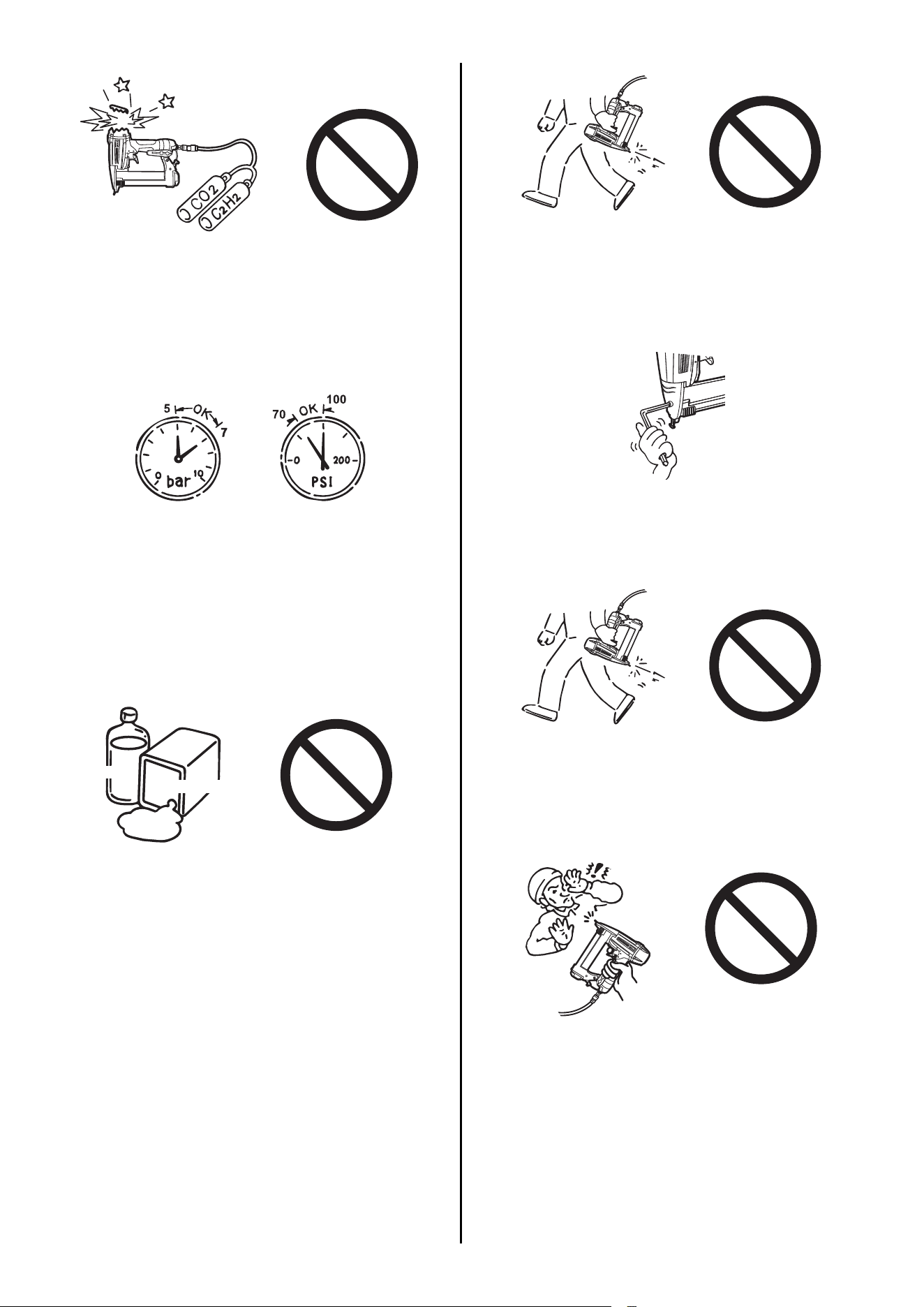

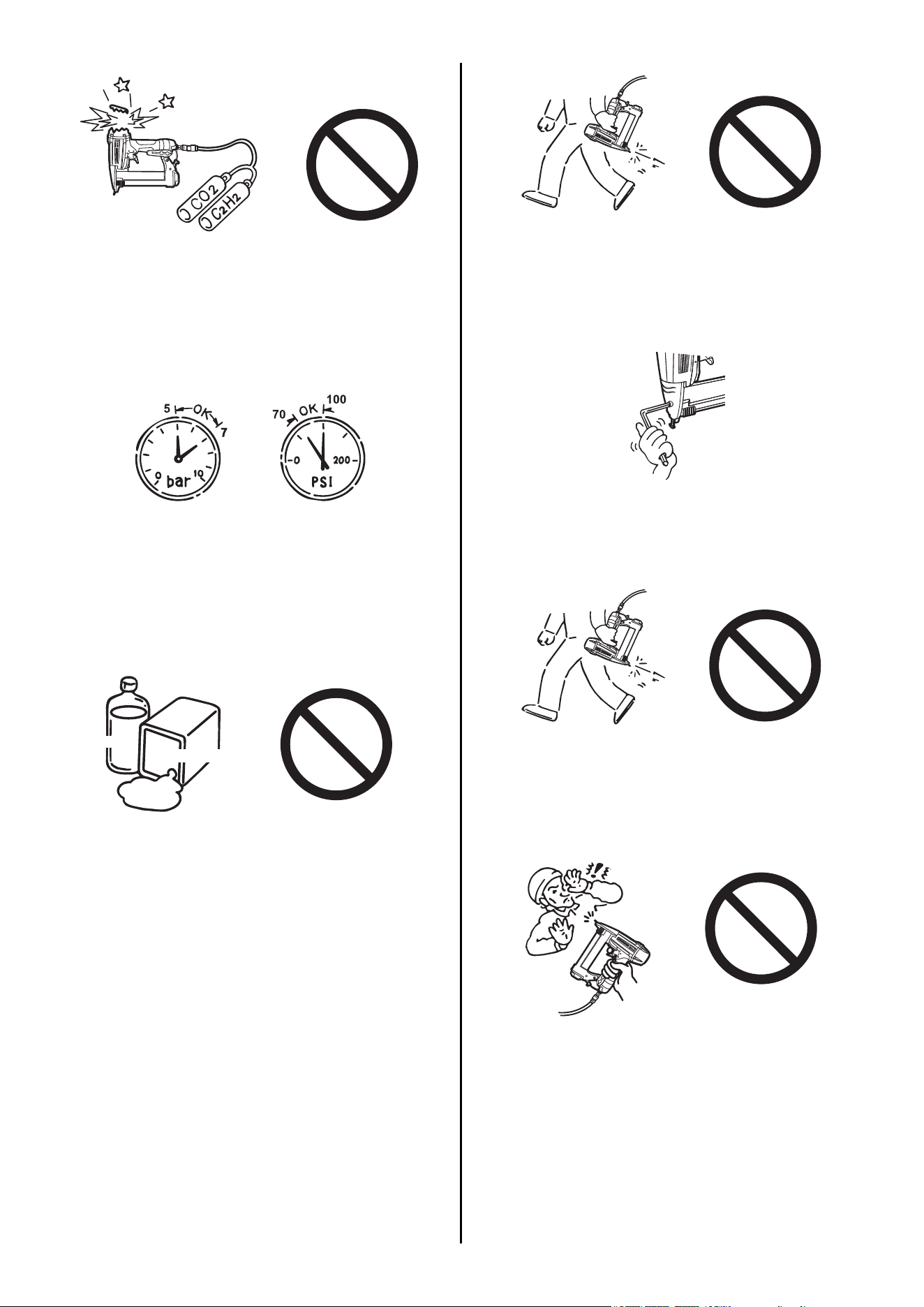

3. DO NOT USE ANY POWER SOURCE EXCEPT AN AIR
COMPRESSOR
The tool is designed to operate on compressed air. Do not
operate the tool on any other highpressure gas, combusti-
ble gases (e.g., oxygen, acetylene, etc.) since there is the
danger of an explosion. For this reason, absolutely do not
use anything other than an air compressor to operate the
tool.

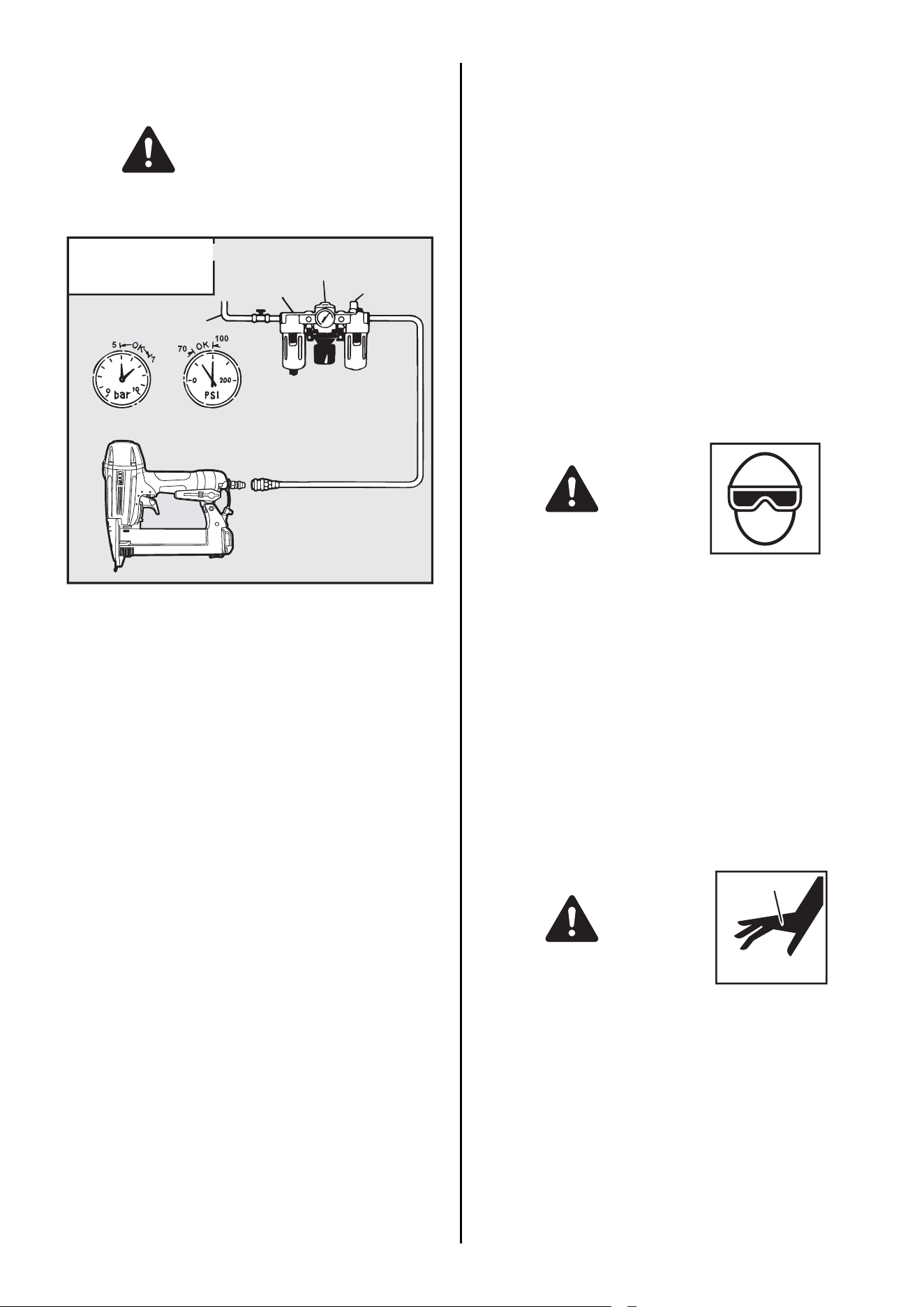

4. OPERATE WITHIN THE PROPER AIR PRESSURE
RANGE
The tool is designed to operate within an air pressure range
of 70 to 100 p.s.i. (5 to 7 bar).
The pressure should be adjusted to the type of the work be-
ing fastened. The tool shall never be operated when the op-
erating pressure exceeds 120 p.s.i. (8.3 bar).
Never connect the tool to air pressure which potentially ex-
ceeds 200 p.s.i. (13.8 bar) as the tool can burst.
5. DO NOT OPERATE THE TOOL NEAR A FLAMMABLE
SUBSTANCE
Never operate the tool near a flammable substance (e.g.,
thinner, gasoline, etc.). Volatile fumes from these substanc-
es could be drawn into the compressor and compressed to-
gether with the air and this could result in an explosion.
6. NEVER USE THE TOOL IN AN EXPLOSIVE ATMOS-
PHERE
Sparks from the tool may ignite atmospheric gases, dust or
other combustible materials.
7. DO NOT USE A WRONG FITTINGS
The connector on the tool must not hold pressure when air
supply is disconnected. If a wrong fitting is used, the tool
can remain charged with air after disconnecting and thus
will be able to drive a fastener even after the air line is dis-
connected, possibly causing injury.
8. DISCONNECT THE AIR SUPPLY AND EMPTY THE
MAGAZINE WHEN THE TOOL IS NOT IN USE
Always disconnect the air supply from the tool and empty
the magazine when operation has been completed or sus-
pended, when unattended, moving to a different work area,
adjusting, disassembling, or repairing the tool, and when
clearing a jammed fastener.
9. INSPECT SCREW TIGHTNESS
Loose or improperly installed screws or bolts cause acci-
dents and tool damage when the tool is put into operation.
Inspect to confirm that all screws and bolts are tight and
properly installed prior to operating the tool.
10. DO NOT TOUCH THE TRIGGER UNLESS YOU INTEND
TO DRIVE A FASTENER
Whenever the air supply is connected to the tool, never
touch the trigger unless you intend to drive a fastener into
the work. It is dangerous to walk around carrying the tool
with the trigger pulled, and this and similar actions should
be avoided.
11. NEVER POINT THE DISCHARGE OUTLET TOWARD
YOURSELF AND OTHER PERSONNEL
If the discharge outlet is pointed toward people, serious ac-
cidents may be caused when misfiring. Be sure the dis-
charge outlet is not pointed toward people when connecting
and disconnecting the hose, loading and unloading the fas-
teners or similar operations.
12. USE SPECIFIED FASTENERS
(SEE PAGE 6)
The use of fasteners other than specified fasteners will
cause the tool malfunction. Be sure to use only specified
fasteners when operating the tool.
Thinner
Gasoline
5

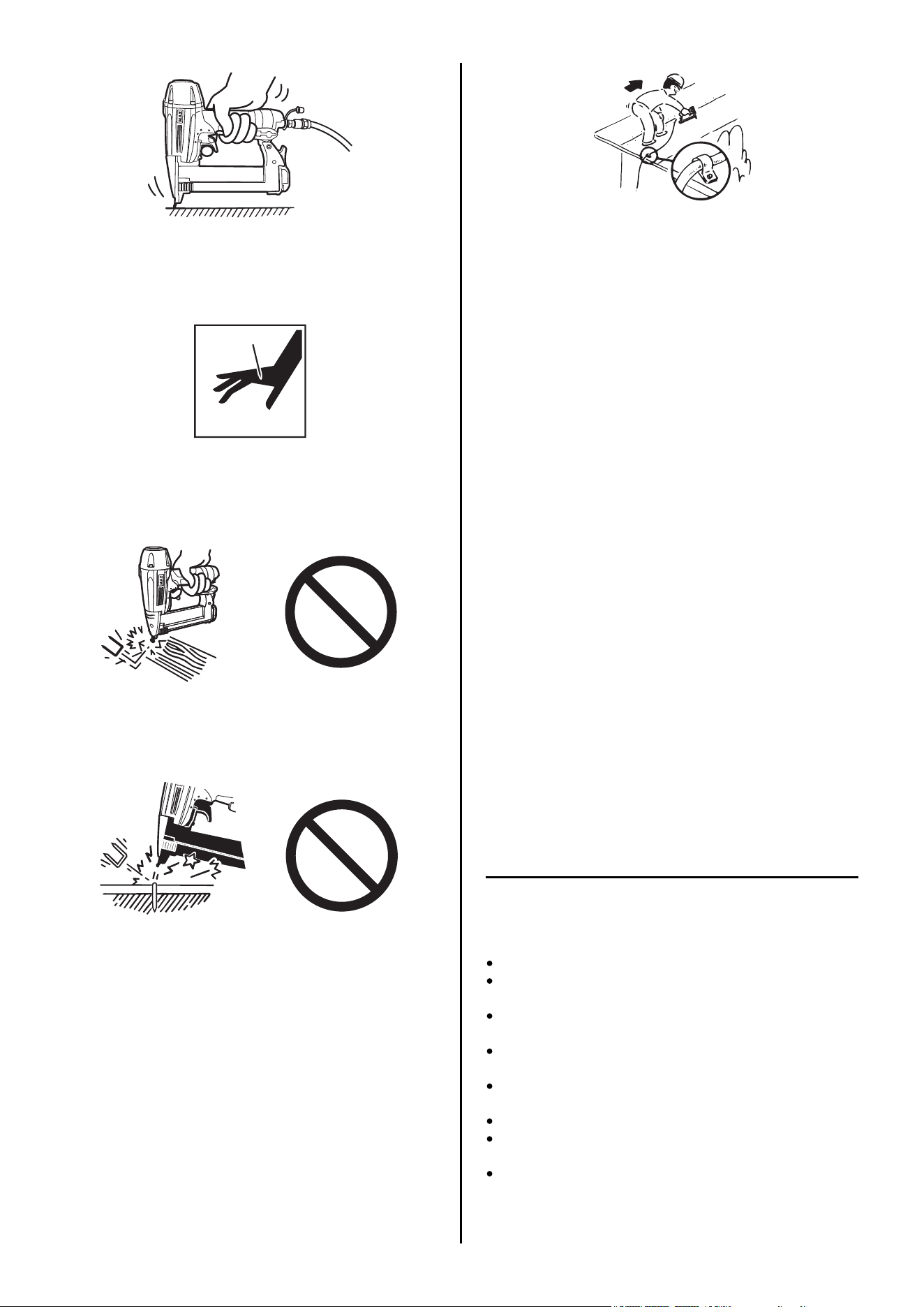

13. PLACE THE DISCHARGE OUTLET ON THE WORK SUR-
FACE PROPERLY
Failure to place the discharge outlet of the nose in a proper
manner can result in a fastener flying up and is extremely
dangerous.
14. KEEP HANDS AND BODY AWAY FROM THE DIS-
CHARGE OUTLET
When loading and using the tool, never place a hand or any
part of body in fastener discharge area of the tool. It is very
dangerous to hit the hands or body by mistake.
15. DO NOT DRIVE FASTENERS CLOSE TO THE EDGE
AND CORNER OF THE WORK AND THIN MATERIAL
The workpiece is likely to split and the fastener could fly free
and hit someone.
16. DO NOT DRIVE FASTENERS ON TOP OF OTHER FAS-
TENERS
Driving fasteners on the top of other fasteners may cause
deflection fasteners which could cause injury.
17. REMOVING THE FASTENERS AFTER COMPLETING
OPERATION
If fasteners are left in the magazine after the completion of
operation, there is the danger of a serious accident occur-
ring prior to the resumption of operation, should the tool be
handled carelessly, or when connecting the air fitting. For
this reason, always remove all fasteners remaining in the
magazine after completion of the operation.
18. CHECK OPERATION OF THE CONTACT TRIP MECHA-
NISM FREQUENTLY INCASE OF USING A CONTACT
TRIP TYPETOOL
Do not use the tool if the trip is not working correctly as ac-
cidental driving of a fastener may result. Do not interfere
with the proper operation of the contact trip mechanism.
19. WHEN USING THE TOOL OUTSIDE OR ELEVATED
PLACE
When fastening roofs or similar slanted surface, start fasten-
ing at the lower part and gradually work your way up. Fasten-
ing backward is dangerous as you may lose your foot place.
Secure the hose at a point close to the area you are going
to drive fasteners. Accidents may be caused due to the
hose being pulled inadvertently or getting caught.
20. NEVER USE THE TOOL IF ANY PORTION OF THE TOOL
CONTROLS (e.g., TRIGGER, CONTACT ARM) IS INOP-
ERABLE, DISCONNECTED, ALTERED OR NOT WORK-
ING PROPERLY
21. NEVER ACTUATE THE TOOL INTO FREE SPACE
This will avoid any hazard caused by free flying fasteners
and excessive strain of the tool.
22. ALWAYS ASSUME THAT THE TOOL CONTAINS FAS-
TENERS
23. RESPECT THE TOOL AS A WORKING IMPLEMENT
24. NO HORSEPLAY
25. NEVER LOAD THE TOOL WITH FASTENERS WHEN
ANY ONE OF THE OPERATING CONTROLS (e.g., TRIG-
GER, CONTACT ARM) IS ACTIVATED
26. WHEN DISPOSING THE MACHINE OR ITS PARTS, FOL-
LOW THE RELEVANT NATIONAL RULES
27. ALWAYS WEAR HEAD PROTETION, SAFETY SHOES
AND MASK FOR APPROPRIATE CONDITIONS
28. DO NOT USE ON SCAFFOLDINGS AND LADDAERS
Do not use on scaffoldings and ladders with fastener driving
tool s equipped with contact actuation or continuous contact
actuation.
OBSERVE THE FOLLOWING GENERAL CAU-
TION IN ADDITION TO THE OTHER WARNINGS
CONTAINED IN THIS MANUAL
Do not use the tool as a hammer.
Always carry the tool by the grip, never carry the
tool by the air hose.
The tool must be used only for the purpose it was
designed.
Never remove, tamper with the operating controls
(e.g., TRIGGER, CONTACT ARM)
Keep the tool in a dry place out of reach of chil-
dren when not in use.
Do not use the tool without Safety Warning label.
Do not modify the tool from original design or
function without approval by MAX CO., LTD.
Do not use the tool when you feel something unu-
sual. (Air leak, strange noise, operating unusually.)
6
2. SPECIFICATIONS AND TECHNI-
CAL DATA

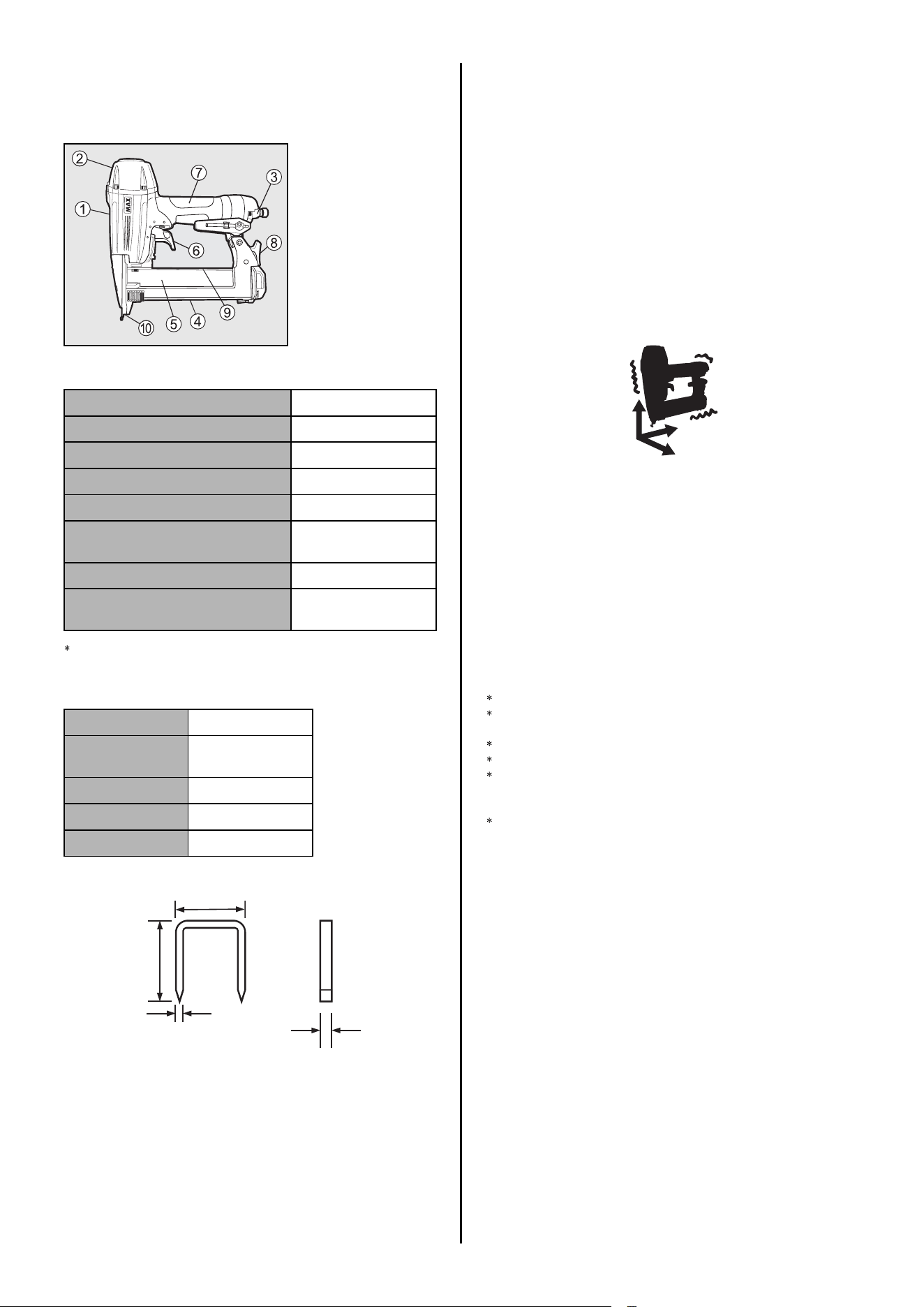

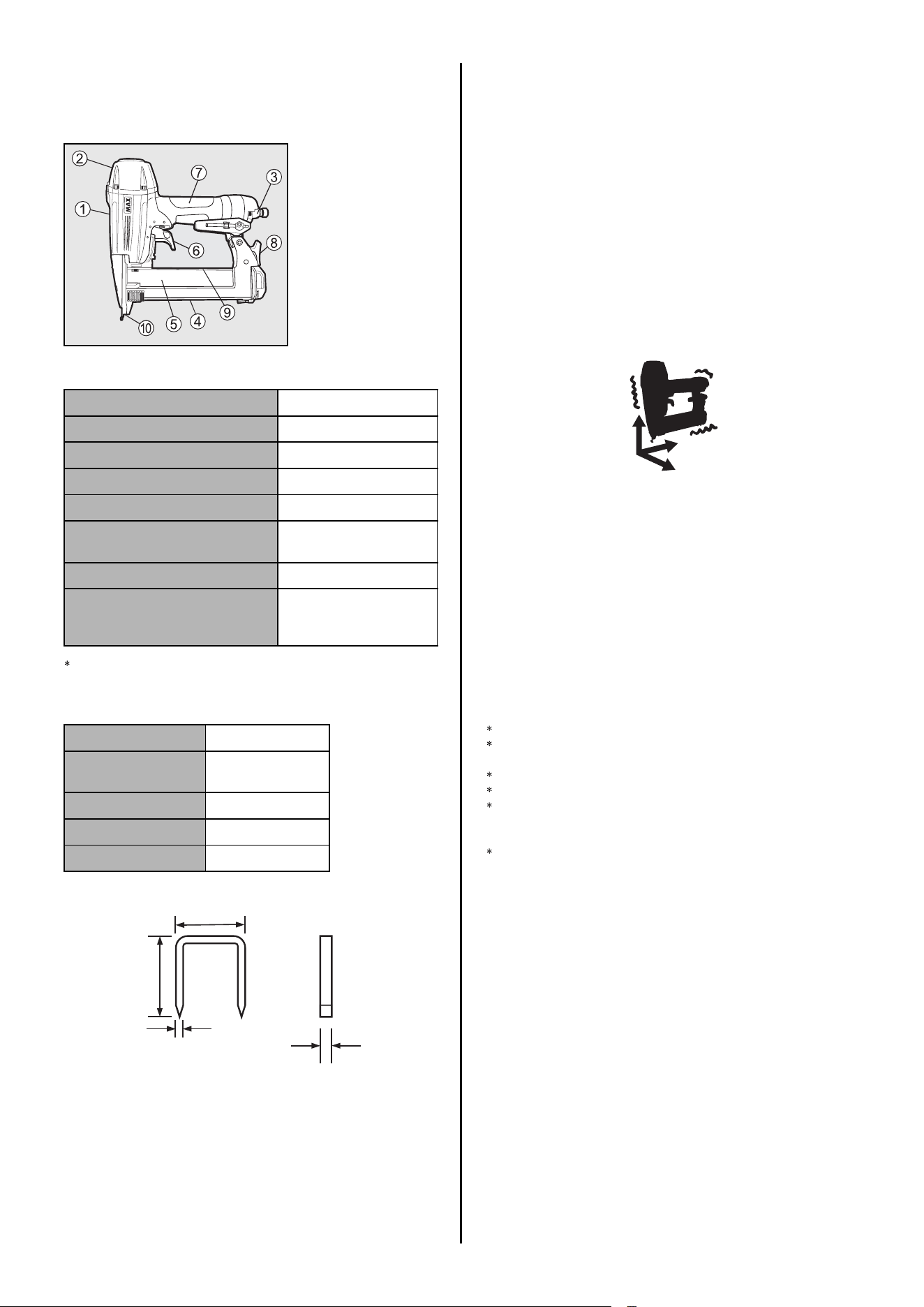

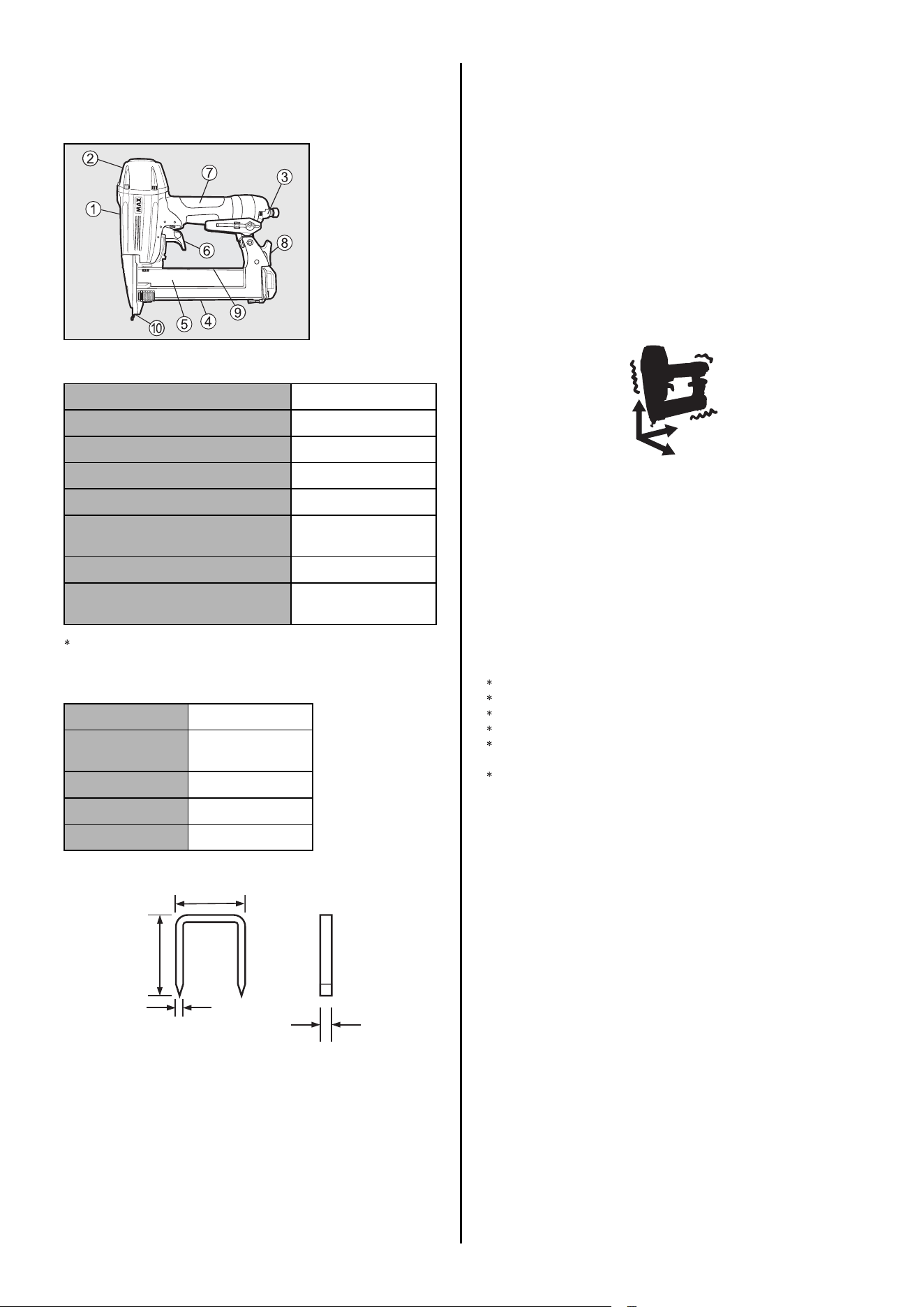

1. NAME OF PARTS
2. TOOL SPECIFICATIONS
The machine has been compactly designed in order to im-
prove operating weight balance.
3. FASTENER SPECIFICATIONS
TOOL AIR FITTINGS:
This tool uses a 1/4" N.P.T. male plug. The inside diameter
should be .28" (7mm) or larger. The fitting must be capable of dis-
charging tool air pressure when disconnected from the air supply.
RECOMMENDED OPERATING PRESSURE:
70 to 100 p.s.i. (5 to 7 bar). Select the operating air pressure with-
in this range for best fastener performance.
DO NOT EXCEED 120 p.s.i. (8.3 bar).
4. TECHNICAL DATA
1 NOISE
A-weighted single-event sound power level
------ LWA, 1s, d 85.1 dB
Uncertainty (KWA): 3 dB
A-weighted single-event emission sound pressure level at
work station
------- LpA, 1s, d 83.2 dB
Uncertainty (KpA): 3 dB
These values are determined and documented in accord-
ance with EN12549 : 1999.
2 VIBRATION
Vibration characteristic value
= 2.93 m/s
2
Uncertainty (K) :1.5 m/s
2
These values are determined and documented in accord-
ance with ISO 8662-11.
This value is a tool-related characteristic value and does not
represent the influence to the hand-arm-system when using
the tool. An influence to the hand-arm-system when using
the tool will, for example, depend on the gripping force, the
contact pressure force, the working direction, the adjustment
of mains supply, the workpiece, the workpiece support.
5. APPLICATIONS
Door and window casings
Plywood, decorative boards, and other interior finish works
Panel assembly and moldings
Sub flooring
Furniture assembly including drawer assembly, case back fas-
tening, blind pinning, and other finishing works
Cabinet assembly
1 Frame
2 Cylinder Cap
3 Exhaust Port
4 Slider Unit
5 Magazine
6 Trigger
7 Grip
8 Click Lever
9 Warning Label
(back side)
0 Outlet
PRODUCT NO. TA238B/18-6
HEIGHT 9-1/2" (241.5mm)
WIDTH 2-1/2" (64mm)
LENGTH 9-1/8" (231mm)
WEIGHT 2.71lbs (1.2kg)
RECOMMENDED OPERATING
PRESSURE
70 to 100 p.s.i.
(5 to 7bar)
LOADING CAPACITY 109staples
AIR CONSUMPTION 0.022ft
3
(0.61l) at 7 bar
operating pressure
CROWN 1/4'' (6.4mm)
LENGTH 1/2''to1-1/2''
(13 to 38mm)
WIDTH .05'' (1.25mm)
THICKNESS .044'' (1.12mm)
GAUGE 18
CROWN
THICKNESS
WIDTH
LENGTH
7
3. AIR SUPPLY AND CONNEC-
TIONS
FITTINGS: Install a male plug on the tool which is free flowing
and which will release air pressure from the tool when discon-
nected from the supply source.
HOSES: Hose has a min. ID of 1/4" (6 mm) and max. length of
no more than 17' (5 meters).
The supply hose should contain a fitting that will provide "quick
disconnecting" from the male plug on the tool.
SUPPLY SOURCE: Use only clean regulated compressed air as
a power source for the tool.
3-PIECE AIRSET (Air filter, Regulator, Oiler):
Refer to TOOL SPECIFICATIONS for setting the correct operat-
ing pressure for the tool.
NOTE:
A filter will help to get the best performance and minimum wear
from the tool because dirt and water in the air supply are major
causes of wear in the tool.
Frequent, but not excessive, lubrication is required for the best
performance. Oil added thru the air line connection will lubricate
the internal parts.
4. INSTRUCTIONS FOR OPERA-
TION
Read section titled "SAFETY INSTRUCTIONS".
1. BEFORE OPERATION
Check the following prior operation.
1 Wear Safety Glasses or Goggles.
2 Do not connect the air supply.
3 Inspect screw tightness.
4 Check operation of the contact arm & trigger if moving
smoothly.
5 Connect the air supply.
6 Check the air-leakage. (The Tool must not have the air-
leakage.)
7 Hold the Tool with finger-off the trigger, then push the con-
tact arm against the work-piece. (The tool must not oper-
ate.)
8 Hold the Tool with contact arm free from work-piece and pull
the trigger. (The Tool must not operate.)
9 Disconnect the air supply.
2. OPERATION
Wear safety glasses or goggles. Danger to the eyes always ex-
ists due to the possibility of dust being blown up by the exhausted
air or of a fastener flying up due to the improper handling of the
tool. For these reasons, safety glasses or goggles shall always
be worn when operating the tool.
The employer and/or user must ensure that proper eye protection
is worn. Eye protection equipment must conform to the require-
ments of Council Directive 89/686/EEC of 21 DEC. 1989 (the
American National Standards Institute, ANSI Z87.1) and provide
both frontal and side protection.
The employer is responsible to enforce the use of eye protection
equipment by the tool operator and all other personnel in the work
area.
NOTE: Non-side shielded spectacles and face shields alone do
not provide adequate protection.
Keep hands and body away from the discharge outlet when driv-
ing the fasteners because of dangerous of hitting the hands or
body by mistake.
WARNING

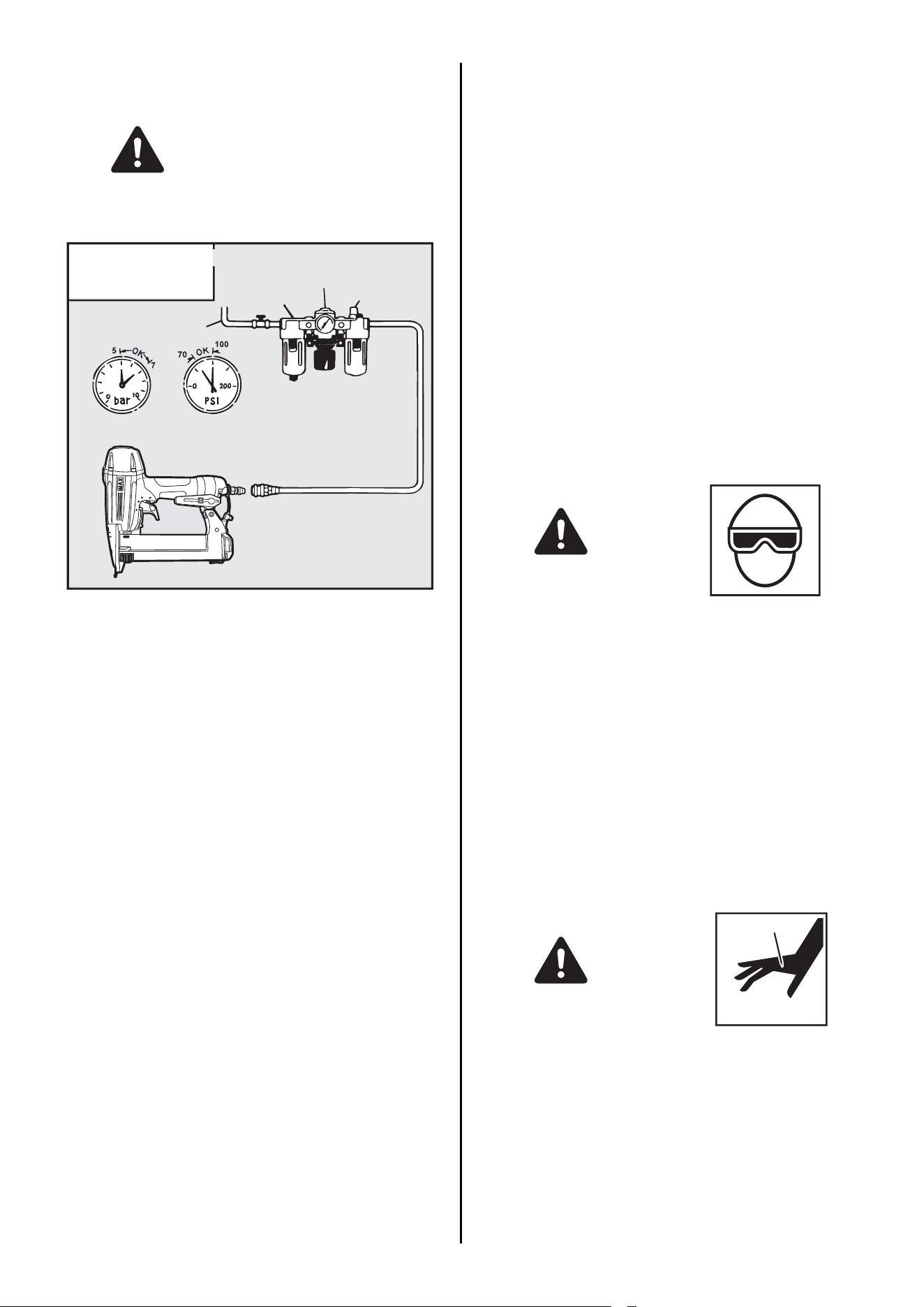

[AIR SUPPLY & CONNECTIONS]
Air filter
Air hose
Regulator
3-piece airset
Used at 70 to 100 p.s.i. (5 to 7 bar)
Air compressor
Oiler
WARNING
WARNING
8

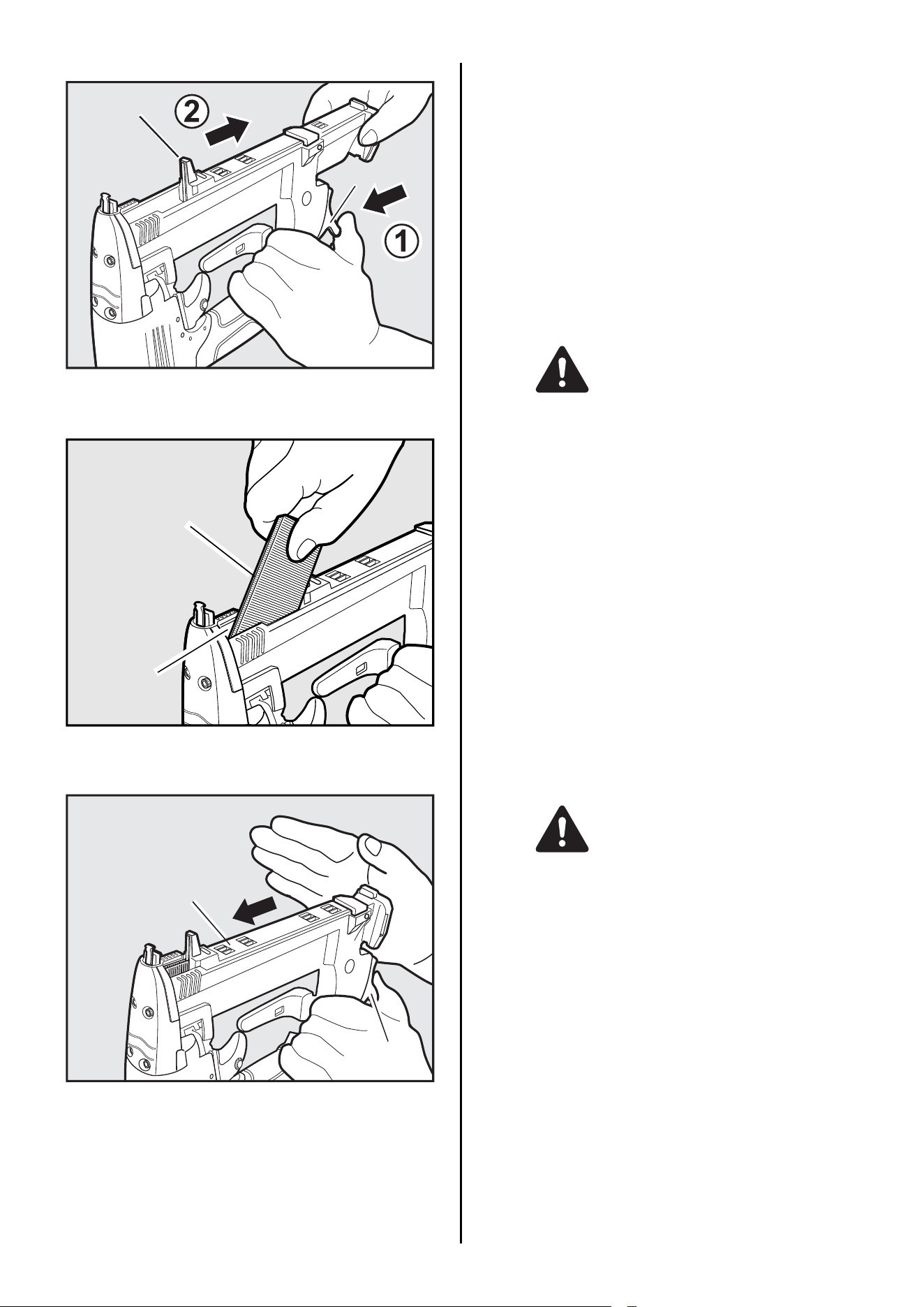

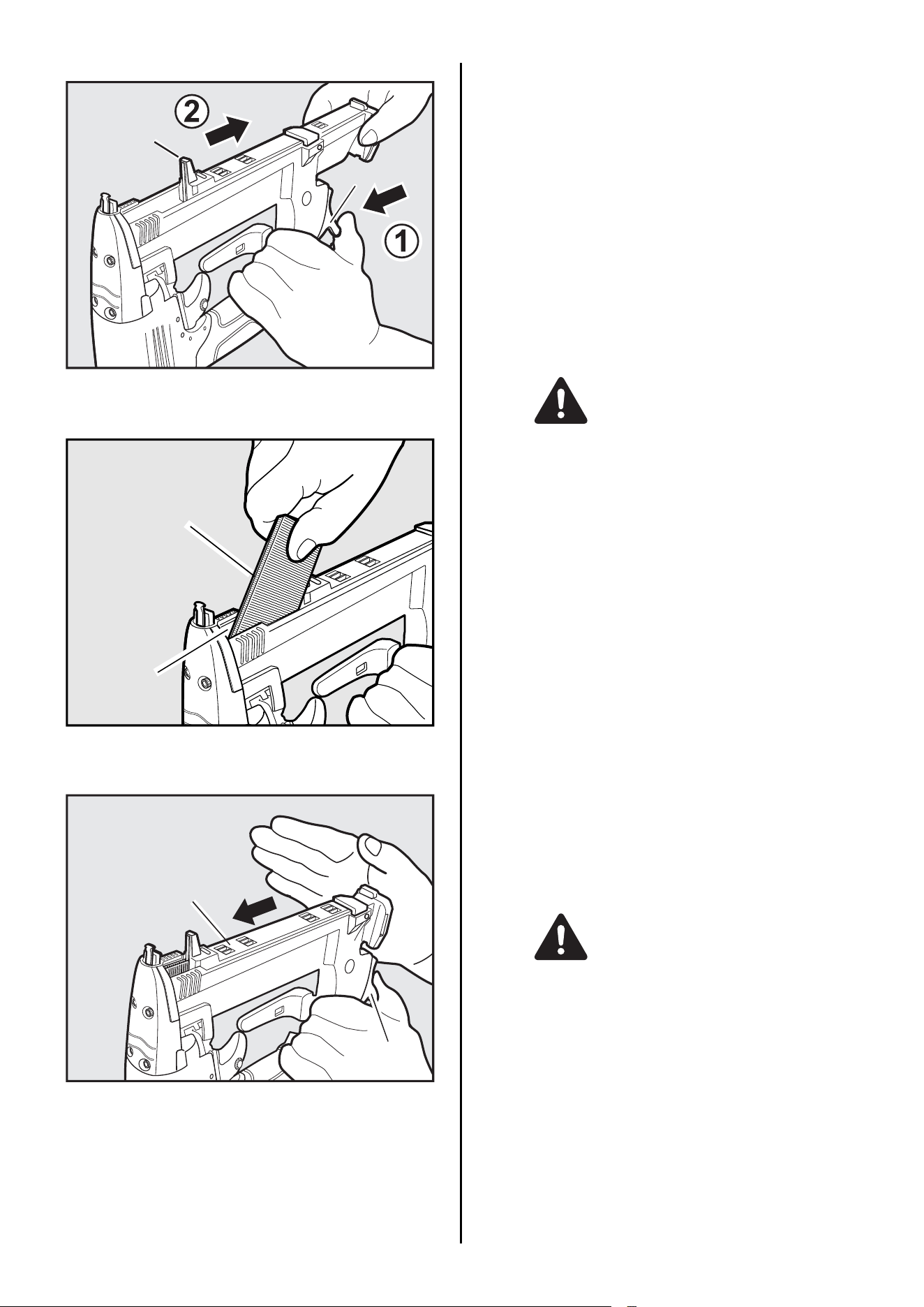

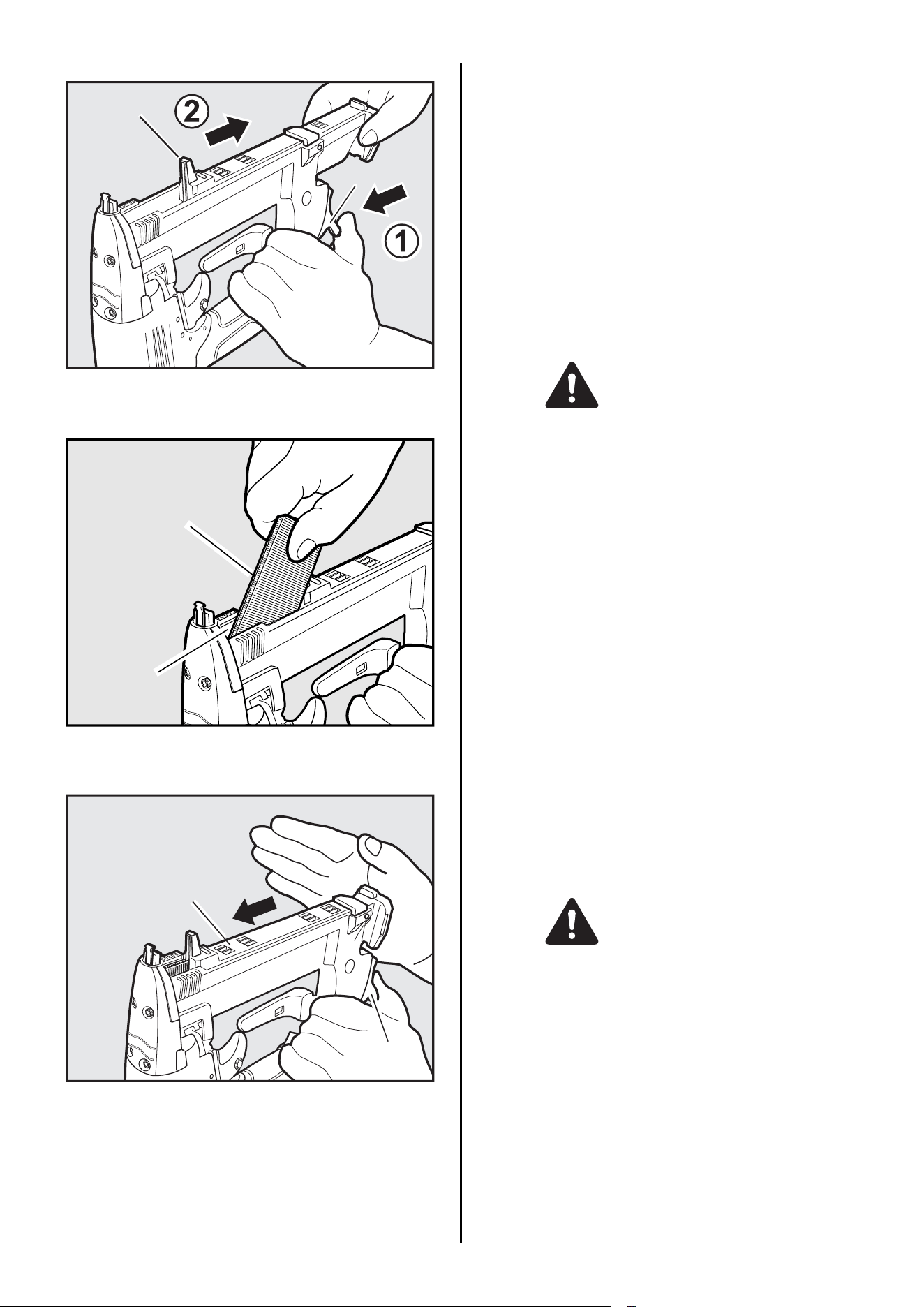

STAPLE LOADING
1 Push the click lever.
2 Pull out the slider unit.
3 Insert a set of staples into the magazine with the point of
staples up.
4 Press the slider unit to set the click lever securely.
TEST OPERATION
1 Adjust the air pressure at 70p.s.i. (5 bar) and connect the air
supply.
2 Without touching the trigger, depress the contact arm
against the work-piece.
Pull the trigger (The tool must fire the fastener.)
3 With the tool off the work-piece, pull the trigger.
Then depress the connect arm against the work-piece. (The
tool must fire the fastener when you select contact actua-
tion.)
4 Adjust the air pressure as much as the lowest possible ac-
cording the length of fastener and the hardness of work
piece.
AIR HOSE CONNECTION
Connect the air chuck to the air plug.
When connecting the air chuck, do not point the staple dis-
charge outlet at any part of your body or at another person,
and do not touch the trigger.
DRIVING FASTENERS
NOTE :
This tool is shipped with SEQUENTIAL TRIP selected.
SEQUENTIAL TRIP
The Sequential Trip requires the operator hold the tool against
the work before pulling the trigger.
This makes accurate fastener placement easier, for instance on
framing, toe nailing and crating applications.
The allows exact fastener location without the possibility of driving
a second fastener on recoil, as described under "Contact Trip".
The Sequential Trip Tool has a positive safely advantage be-
cause it will not accidentally drive a fastener if the tool is contact-
ed against the work or anything else-while the operator is holding
the trigger pulled.

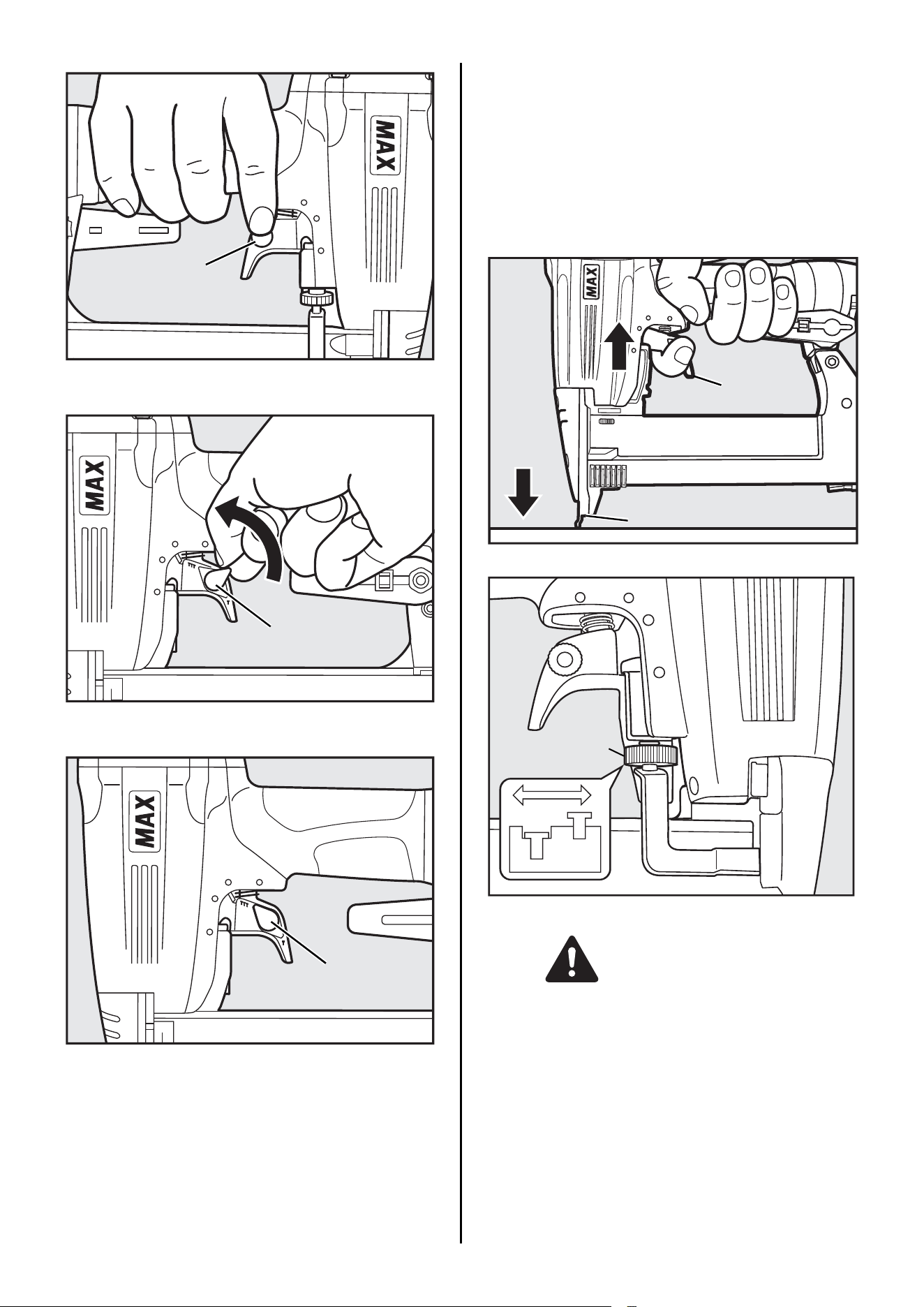

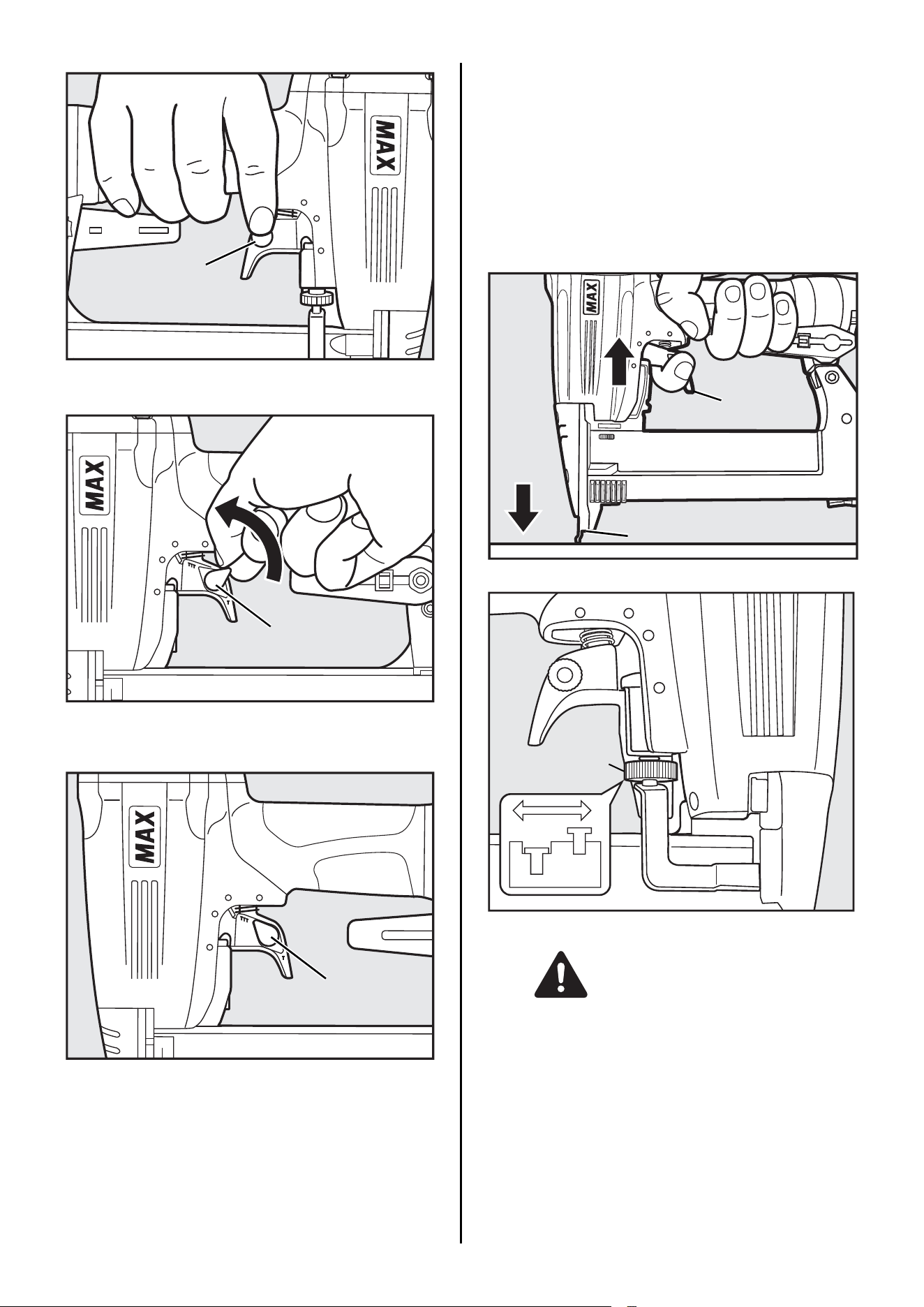

Switching SEQUENTIAL TRIP to CONTACT TRIP
ALWAYS disconnect air supply before switching the trigger-
ing method.
Slider Unit
Click Lever
A set of staples
(Insert it with the square
feet of staples up)
Magazine
Click Lever
Slider Unit
WARNING
WARNING
9

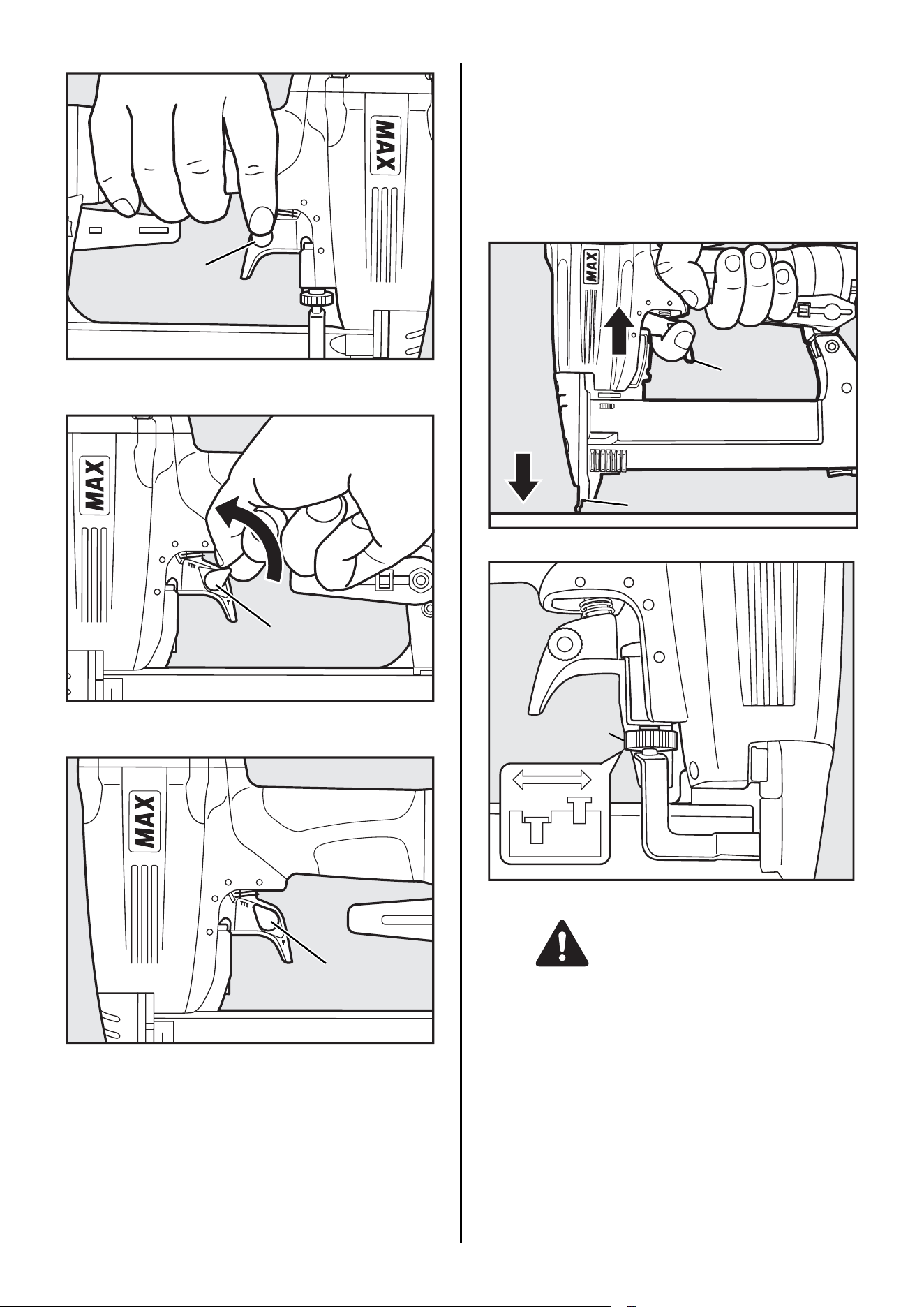

1 Press the button on the trigger.
2 Turn the switching lever in the direction of the arrow.
3 Set the switching lever as above picture.
CONTACT TRIP
The common operating procedure on "Contact Trip" tools is for
the operator to contact the work to actuate the trip mechanism
while keeping the trigger pulled, thus driving a fastener each time
the work is contacted.
All pneumatic tools are subject to recoil when driving fasteners.
The tool may bounce, releasing the trip, and if unintentionally al-
lowed to recontact the work surface with the trigger still actuated
(finger still holding trigger pulled) an unwanted second fastener
will be driven.
DRIVING DEPTH ADJUSTIMENT DIAL
ALWAYS disconnect air supply before adjusting adjustment
dial.
1 If a Adjustment is required, disconnect air supply.
2 Refer to the figure for direction to turn the dial.
3 Reconnect air supply.
Button
Switching lever
Switching lever
Trigger
Contact arm
Adjustment dial
WARNING
10

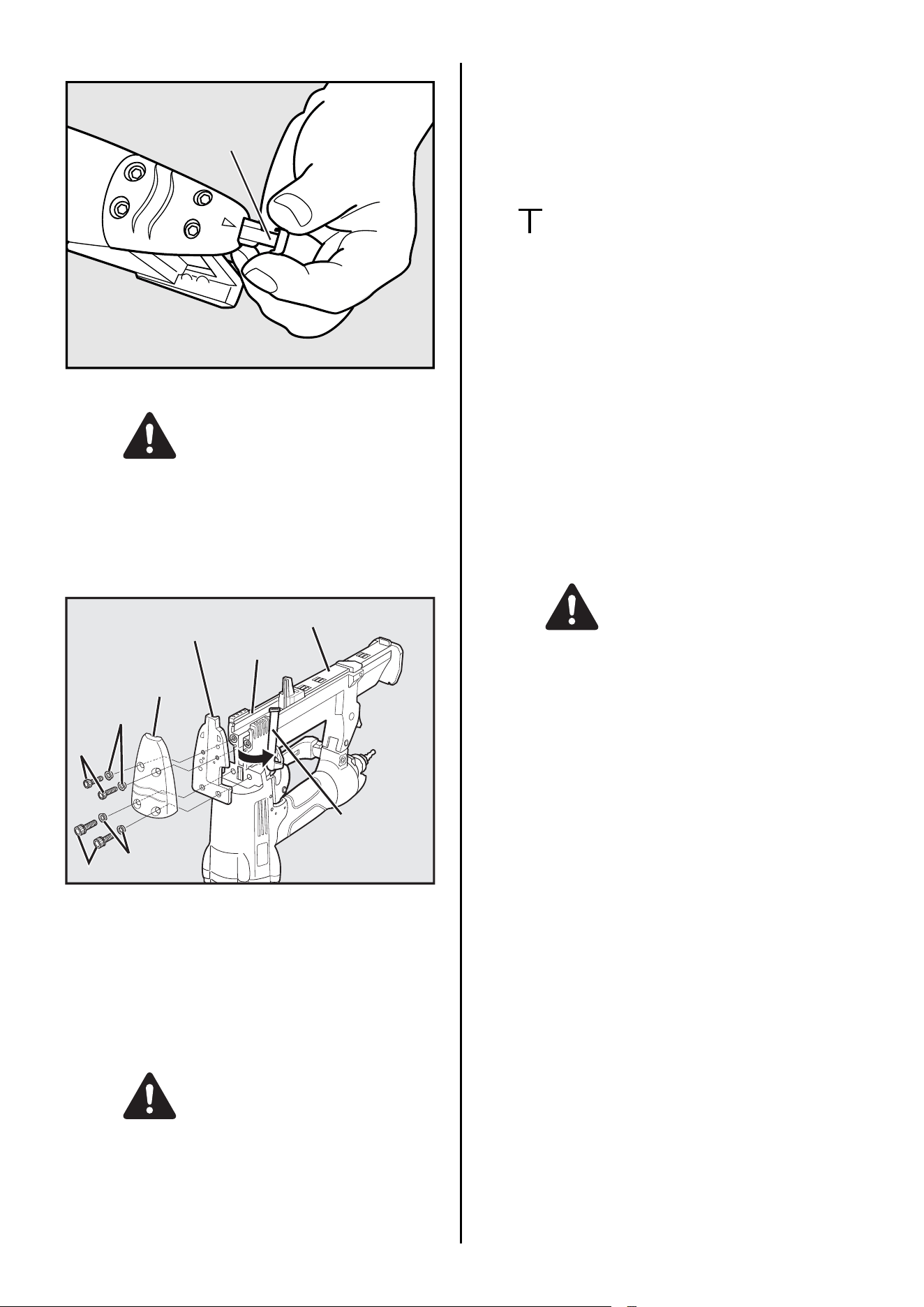

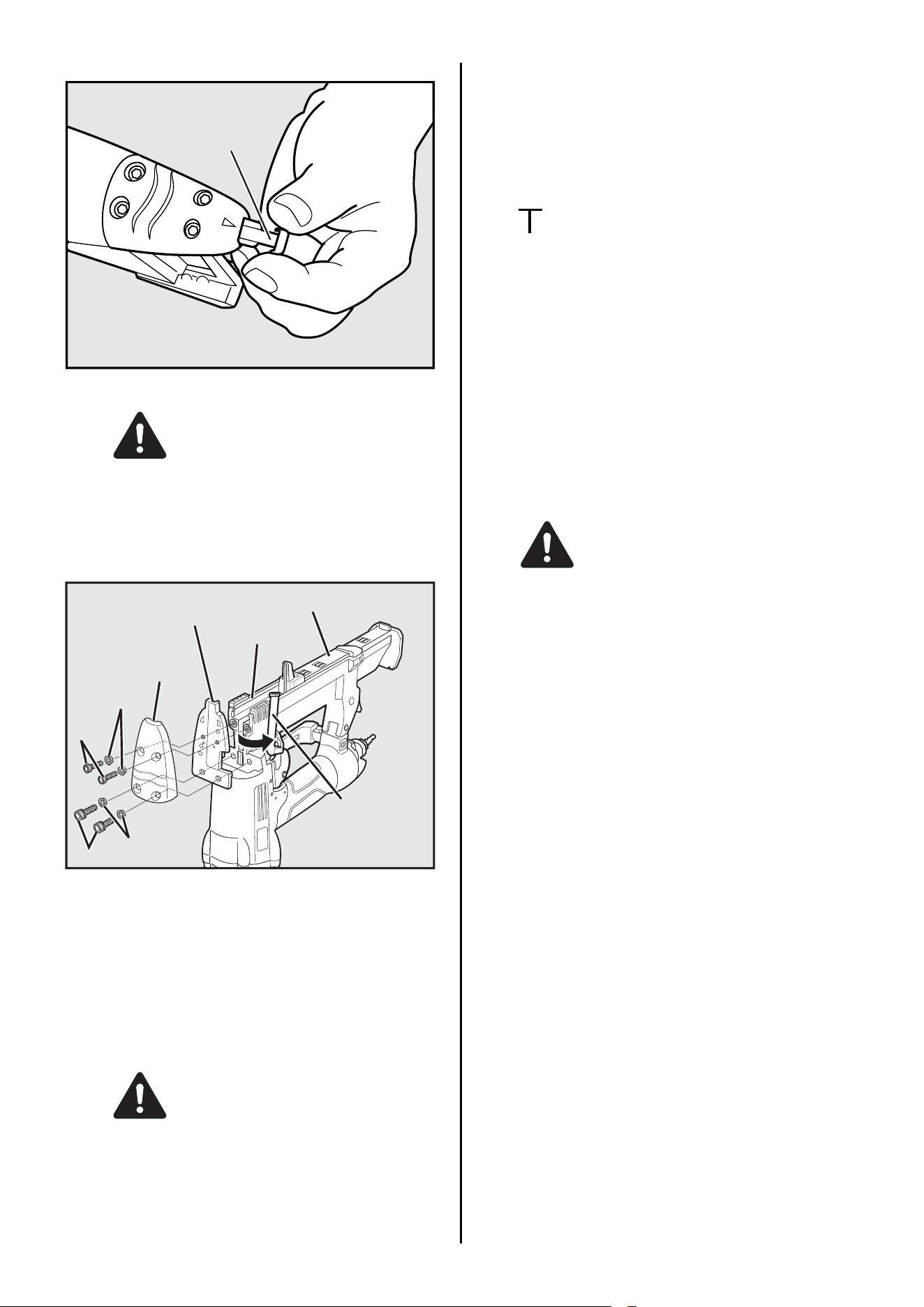

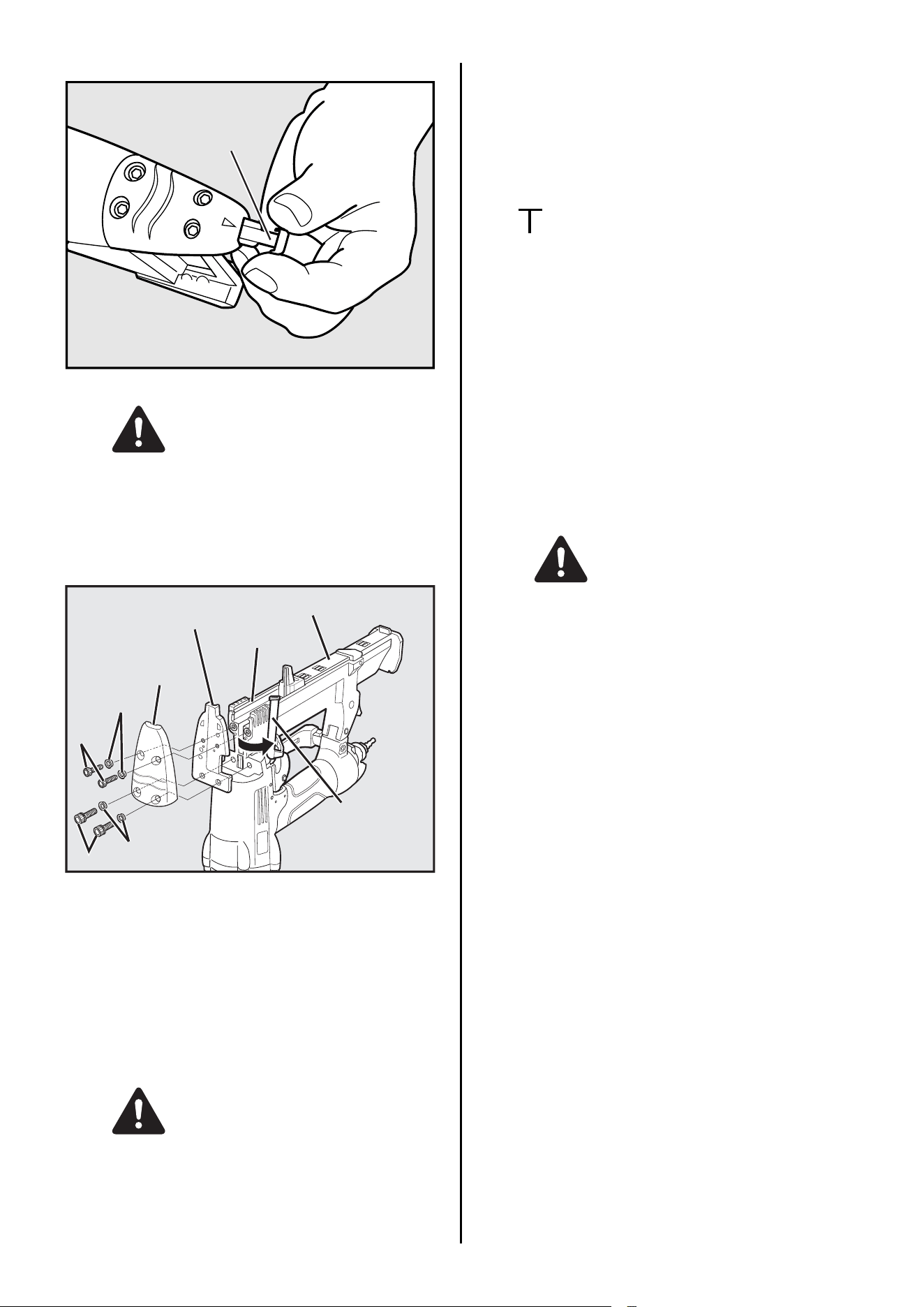

THE CONTACT TIP
ALWAYS disconnect air supply before setting the contact tip.
Set the contact tip on the top of the contact arm, when driving
staples to a soft material.
CLEARING JAMMED STAPLES
1 Disconnect the air hose.
2 Remove the set of staples from the magazine.
3 Take out 4 hexagon socket head cap screws from the mag-
azine.
Then remove the front cover and the driver guide.
4 Clear the staples-jammed inside the driver guide using a
thin iron bar or a flat-blade screw driver. and the ware plate
using a thin iron bar or a flat-blade screwdriver.
5 Reinstall the driver guide and the front cover the set of sta-
ples and bring back the slider unit.
ALWAYS disconnect air supply before clearing jammed sta-
ples.
5. MAINTENANCE
1 ABOUT PRODUCTION YEAR
This product bears production number at the lower part of
the grip of the main body. The two digits of the number from
left indicates the production year.
2 DO NOT FIRE THE STAPLER WHEN IT IS EMPTY
3 USE A 3-PIECE AIRSET
Failure to use a 3-piece airset allows the moisture and dirt
inside compressor to pass into the tool directly. This causes
rust and wear, and results in a poor operating performance.
The hose length between airset and tool should be no long-
er than 5 m since a longer length results in a reduction in air
pressure.
4 USE RECOMMENDED OIL
The spindle or turbine oil should be used to lubricate the
tool. Upon completion of operations, place 2 or 3 drops of
oil into the air plug inlet with the oiler. (Recommended Oil :
ISO VG32)
5 INSPECT AND MAINTAIN DAILY OR BEFORE OPERA-
TION
Disconnect air supply and empty the magazine when inspect-
ing or maintaining the tool.
(1) Drain air line filter and compressor
(2) Keep lubricator filled in air 3-pieces set
(3) Clean filter element of air 3-pieces set
(4) Tighten all screws
6. STORAGE
1 When not in use for an extended period, apply a thin coat of
the lubricant to the steel parts to avoid rust.
2 Do not store the tool in a cold weather environment. Keep
the tool in a warm area.
3 When not in use, the tool should be stored in a warm and
dry place. Keep out of reach of children.
4 All quality tools will eventually require servicing or replace-
ment of parts because of wear from the normal use.
7. TROUBLE SHOOTING/REPAIRS
The troubleshooting and/or repairs shall be carried out only by
the MAX CO., LTD. authorised distributors or by other specialists
with specified spare parts.
Contact tip
WARNING
Screw
Front cover
Driver guide
Slider unit
Contact arm
Magagine
Collar
Screw
Collar
WARNING
(Example)
1 6 8 2 6 0 3 5 D
Year 2016
WARNING
11
INDEX
1. CONSIGNES DE SÉCURITÉ.............................................................11
2. CARACTÉRISTIQUES TECHNIQUES ET ACCESSOIRES .............14
3. ALIMENTATION EN AIR COMPRIMÉ ET CONNEXIONS................15
4. INSTRUCTIONS D’EMPLOI ..............................................................15
5. ENTRETIEN .......................................................................................18
6. STOCKAGE .......................................................................................18
7. DÉPISTAGE DES PANNES/RÉPARATIONS ...................................18

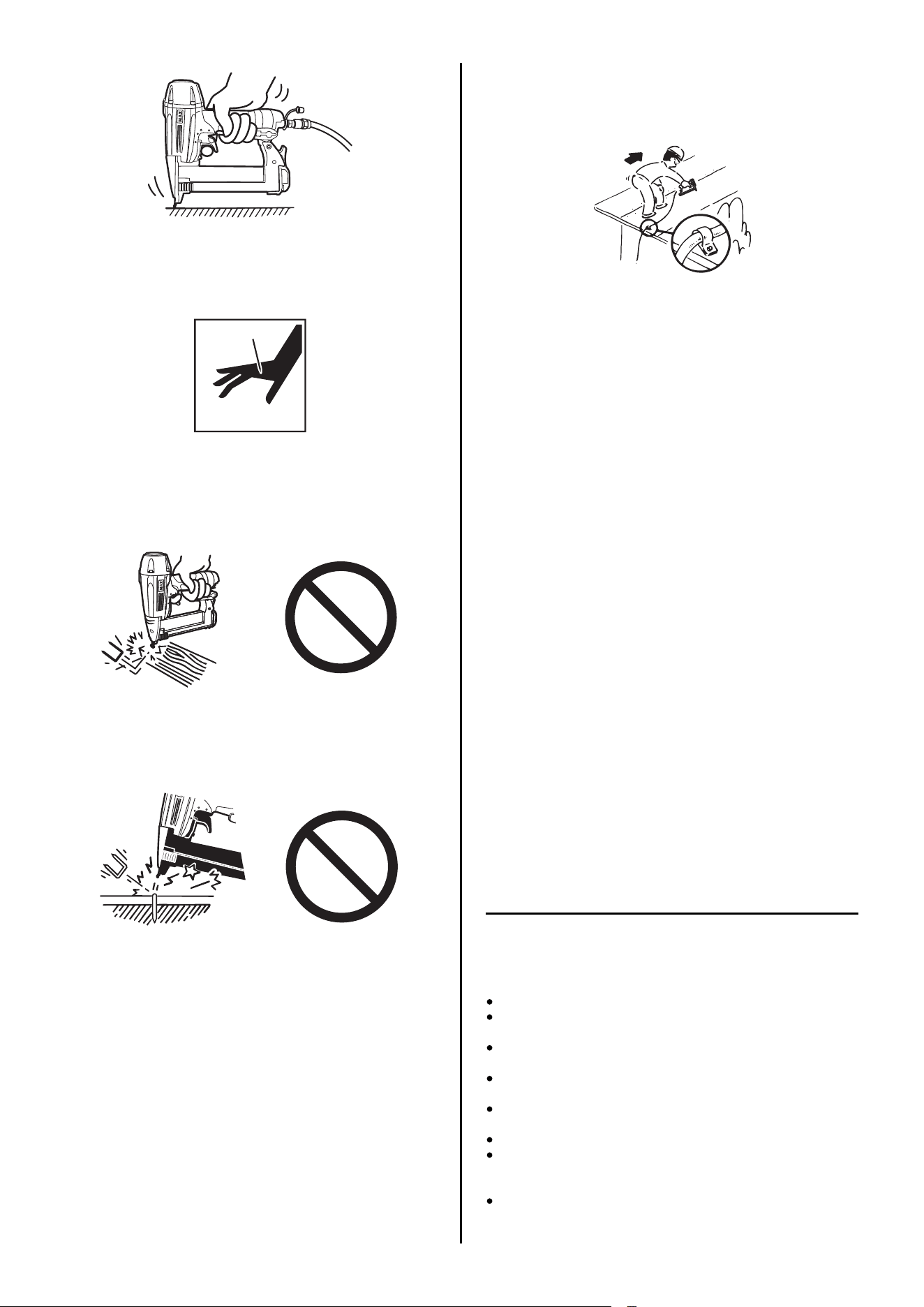

1. CONSIGNES DE SÉCURITÉ
PRÉCAUTIONS D’EMPLOI DE L’OUTIL
1. PORTEZ DES LUNETTES DE PROTECTION OU DE
SÉCURITÉ
Un danger aux yeux est toujours présent en raison de la
poussière rejetée par l’air s’échappant ou de l’éjection de
clous à cause d’une manipulation incorrecte de l’outil. Pour
cette raison il est nécessaire de toujours porter des lunettes
de protection ou de sécurité pendant l'utilisation de l'outil.
L’employeur et/ou l’usager doivent assurer une protection
appropriée des yeux de l'opérateur de l’outil. L’équipement
de protection des yeux doit répondre aux exigences de
l'American National Standards Institute, Norme ANSI Z87.1
(Directive du Conseil 89/686/CEE du 21 décembre 1989) et
assurer une protection frontale et latérale de la tête.
L’employeur est responsable pour appliquer le port
d’équipement de protection pour les yeux par l’opérateur de
l’outil et par tous les autres membres du personnel sur le
lieu de travail.
REMARQUE : Les lunettes sans protection latérale ou
frontale n’assurent pas une protection suffisante.
2. DANS CERTAINS ENVIRONNEMENTS UNE
PROTECTION AUDITIVE PEUT ÊTRE EXIGÉE
Étant donné que les conditions de travail peuvent entraîner
une exposition à des niveaux de bruit élevés qui peuvent
provoquer des dommages d’audition, l’employeur et
l’utilisateur doivent s’assurer qu’un équipement de protection
auditive est mis à disposition et utilisé par l’opérateur et les
autres personnes se trouvant sur le lieu de travail.
FRANÇAIS
MANUEL D'UTILISATION ET D'ENTRETIEN
AVANT D'UTILISER CET OUTIL, LIRE CE MANUEL ET LES CONSIGNES DE SÉCURITÉ AFIN DE
GARANTIR UN FONCTIONNEMENT SÛR.
CONSERVER CE MANUEL EN LIEU SÛR AVEC L'OUTIL AFIN DE POUVOIR LE CONSULTER
ULTERIEUREMENT.
AVERTISSEMENT
AFIN D’ÉVITER DES DOMMAGES CORPORELS OU
MATÉRIELS
AVANT D’UTILISER L’OUTIL, LIRE ATTENTIVEMENT CE
MANUEL ET PRENDRE CONNAISSANCE DES “CONSIGNES
DE SÉCURITÉ” SUIVANTES. LE MANQUEMENT AUX
CONSIGNES DE MISE EN GARDE PEUT ENTRAÎNER LA
MORT OU DES BLESSURES GRAVES.
AVERTISSEMENT
12
3. NE PAS UTILISER D’AUTRE SOURCE
D’ALIMENTATION QU’UN COMPRESSEUR D’AIR
L’outil est conçu pour fonctionner avec de l’air comprimé.
Ne pas utiliser l’outil avec d’autres gaz sous haute pression,
des gaz combustibles (ex. l’oxygène, l’acétylène, etc.), car
il y a risque d’explosion. Par conséquent, ne rien utiliser
d’autre qu'un compresseur d’air pour faire fonctionner cet
outil.
4. RESPECTER LA PLAGE DE PRESSION D’AIR
APPROPRIÉE POUR L’UTILISATION
L'outil est conçu pour fonctionner dans une plage de
pression d'air de 70 à 100 psi (5 à 7 bar).
La pression doit être ajustée au type de pièce à clouer.
L’outil ne doit jamais être utilisé lorsque la pression de
service dépasse 120 psi (8,3 bar).
Ne jamais brancher d’outil sur une alimentation en air
comprimé dont la pression peut éventuellement dépasser
13,8 bars (200 p.s.i.), ce qui peut entraîner l'explosion de
l'outil.
5. NE PAS UTILISER L’OUTIL PRÈS D’UNE SUBSTANCE
INFLAMMABLE
Ne jamais utiliser l’outil près d’une substance inflammable
(ex. diluant, de l’essence, etc.). Les fumées volatiles de ces
substances peuvent être attirées dans le compresseur,
comprimées en même temps avec l’air, cela risquant de
produire une explosion.
6. N’UTILISEZ JAMAIS L’OUTIL EN PRÉSENCE DE GAZ
EXPLOSIFS
Les étincelles de l’outil peuvent enflammer les gaz
atmosphériques, la poussière ou d’autres matériaux
combustibles.
7. NE PAS UTILISER DES PIÈCES DE RACCORDEMENT
INADÉQUATES
Le connecteur sur l’outil ne doit pas retenir la pression
lorsque l’alimentation en air comprimé est débranchée. Si
une fixation non appropriée est utilisée, l’outil peut rester
chargé d’air après le débranchement et sera ainsi capable
d’enfoncer un élément de fixation même après le
débranchement de l’arrivée d’air, provoquant ainsi des
dommages éventuels.
8. COUPER L’ALIMENTATION EN AIR COMPRIMÉ ET VIDER
LE MAGASIN LORSQUE L’OUTIL N’EST PAS UTILISÉ
Veillez à toujours débrancher l’alimentation en air comprimé de
l’outil et à vider le magasin en fin de travail ou lorsque le travail
est suspendu, lorsque l’outil est laissé sans surveillance, est
déplacé vers un autre lieu de travail, réglé, démonté ou réparé,
ou encore lorsque vous dégagez un fermoir.
9. CONTRÔLER LE SERRAGE DES VIS
Des vis ou des boulons desserrés ou incorrectement installés
peuvent provoquer des accidents et endommager l’outil lorsqu’il
est mis en service. Contrôler et vérifier que tous les vis et boulons
sont bien serrés et correctement installés avant d’utiliser l’outil.
10. NE PAS TOUCHER LE DÉCLENCHEUR SAUF POUR
ENFONCER UN ÉLÉMENT DE FIXATION
Lorsque l’alimentation en air comprimé est connectée à l’outil, ne
jamais toucher le déclencheur sauf si dans l’intention d’enfoncer
un élément de fixation dans la pièce de travail. Il est dangereux
de porter l’outil tout en marchant avec le déclencheur enclenché.
Ceci, ainsi que des actions similaires doit être évité.
11. NE JAMAIS DIRIGER L’ORIFICE DE SORTIE VERS
VOUS OU VERS UNE AUTRE PERSONNE
En cas de raté, les personnes qui se trouveraient dans la trajectoire
de l’orifice de sortie risquent d’être grièvement blessées. Lorsque
vous branchez ou débranchez le tuyau, chargez ou déchargez les
éléments de fixation ou effectuez une intervention quelconque,
vérifiez toujours que l’orifice de sortie n’est orienté vers personne.
12. UTILISER LES ÉLÉMENTS DE FIXATION APPROPRIÉS
(VOIR PAGE 14)
L’utilisation d’éléments de fixation autres que ceux spécifiés
provoque le mauvais fonctionnement de l’outil. S’assurer d’utiliser
uniquement les éléments de fixation appropriés avec l’outil.
Diluant
Essence
13
13. PLACER CORRECTEMENT L'ORIFICE DE SORTIE SUR
LA SURFACE DE TRAVAIL
Si l’on oublie de placer l'orifice de sortie de façon
appropriée, on risque un détachement violent de l’attache
vers le haut, ce qui est extrêmement dangereux.
14. ÉLOIGNER VOTRE CORPS ET VOS MAINS DE
L'ORIFICE DE SORTIE DE L’APPAREIL
Lors du chargement et de l’utilisation de l’outil, ne jamais
placer votre main ou une partie de votre corps dans la zone
de décharge de l’élément de fixation de l’outil. Un contact
accidentel avec les mains ou le corps est très dangereux.
15. NE PAS APPLIQUER LES ÉLÉMENTS DE FIXATION
PRÈS DU BORD DE LA PIÈCE ET SUR UN MATÉRIAU
MINCE
La pièce de travail peut éclater et l’élément de fixation
risque de sauter et de heurter quelqu’un.
16. NE PAS ENFONCER DES POINTES OU AGRAFES SUR
D’AUTRES ÉLÉMENTS DE FIXATION
Le fait d’enfoncer des éléments de fixation par dessus d’autres
éléments de fixation risque de provoquer un éclatement de ces
éléments qui pourrait provoquer des blessures.
17. RETRAIT DES ÉLÉMENTS DE FIXATION APRÈS LA FIN
DE L’OPÉRATION
Si les éléments de fixation sont laissés dans le magasin
après la fin de l’opération, il y a danger d’accident grave qui
risque de se produire avant la reprise de l’opération, au cas
où l’outil est manipulé négligemment ou lors du
branchement de la fixation d’air. Par conséquent, toujours
enlever tous les éléments de fixation restant dans le
magasin après la fin de l’opération.
18. VÉRIFIER FRÉQUEMMENT LE FONCTIONNEMENT DU
MÉCANISME DE DECLENCHEMENT AU COUP À COUP
EN CAS D’UTILISATION D’UN OUTIL DE TYPE À
DÉCLENCHEMENT AU COUP À COUP
Ne pas utiliser l’outil si le déclencheur ne fonctionne pas
correctement, car un enfoncement accidentel d’un projectile de
fixation risque de se produire. Ne pas gêner le fonctionnement
correct du mécanisme de déclenchement au coup à coup.
19. UTILISATION DE L’OUTIL À L’EXTÉRIEUR OU SUR UN
ENDROIT SURÉLEVÉ
Pour fixer un toit, ou une surface inclinée similaire, commencer
la fixation sur la partie inférieure et exécuter le travail en
montant progressivement. Il est dangereux de faire des
fixations en reculant, car on risque de perdre pied en glissant.
Fixer le tuyau à un point près de la zone où les éléments de
fixation doivent être enfoncés. Des accidents risquent de se
produire à cause d’un tuyau coincé ou tiré par inadvertance.
20. NE JAMAIS UTILISER L’OUTIL SI N’IMPORTE QUELLE
PARTIE DES COMMANDES D’OUTIL (PAR EXEMPLE,
DÉCLENCHEUR, BRAS DE CONTACT) EST
INOPÉRABLE, DÉBRANCHÉE, CHANGÉE OU NE
FONCTIONNANT PAS CORRECTEMENT
21. NE JAMAIS ORIENTER L'OUTIL VERS UN ESPACE LIBRE
Les éléments de fixation voltigeant dans l’air présentent un
certain danger, et ceci est néfaste à la durabilité de l'outil.
22. TOUJOURS PRÉSUMER QUE L’OUTIL EST MUNI
D'ÉLÉMENTS DE FIXATION
23. CONSIDÉREZ L’OUTIL COMME UN INSTRUMENT DE
TRAVAIL
24. NE FAITES PAS DE GESTES BRUSQUES
25. NE JAMAIS MONTER LES FERMOIRS SUR L’OUTIL
LORSQU’UNE COMMANDE (DÉTENTE OU BRAS DE
CONTACT par exemple) EST ACTIVÉE
26. LORSQUE LA MACHINE OU SES PIÈCES SONT MISES
AU REBUT, SUIVEZ LES RÈGLEMENTS NATIONAUX
EN VIGUEUR
27. TOUJOURS PORTER UNE PROTECTION DE TÊTE, DES
CHAUSSURES DE SÉCURITÉ ET UN MASQUE DANS
LES CONDITIONS APPROPRIÉES
28. NE PAS UTILISER SUR DES ÉCHAUFAUDAGES ET
SUR DES ÉCHELLES
Ne pas utiliser sur des échaufaudages et sur des échelles
avec des outils agrafeurs automatiques équipés d'un
déclencheur à contact ou d'un déclencheur à contact continu.
RESPECTER LES PRÉCAUTIONS GÉNÉRALES
SUIVANTES EN PLUS DES AUTRES
AVERTISSEMENTS DÉCRITS DANS CE MANUEL
Ne pas utiliser l’outil comme un marteau.
Saisissez toujours l’outil par la poignée, et ne le
transportez jamais en le tenant par le tuyau d’air.
L’outil doit être utilisé uniquement pour l’usage
préconisé.
Ne jamais retirer ou altérer les commandes
(DÉTENTE OU BRAS DE CONTACT par exemple).
Conserver l’outil dans un endroit sec, hors de
portée des enfants, lorsqu’il n’est pas utilisé.
Ne pas utiliser l’outil sans l’étiquette de sécurité.
Ne pas modifier la conception originale ou les
caractéristiques de l’outil sans le consentement
de MAX CO. LTD.
N'utilisez pas l'outil si vous sentez quelque chose
d'inhabituel (fuite d'air, bruit étrange,
fonctionnement inhabituel).
14
2. CARACTÉRISTIQUES
TECHNIQUES ET ACCESSOIRES
1. NOM DES PIÈCES
2. CARACTÉRISTIQUES DE L’OUTIL
La machine a été conçue pour être compacte afin d'améliorer
la répartition du poids en charge.
3. CARACTÉRISTIQUES DU MATÉRIEL DE FIXATION
PIÈCES DE RACCORDEMENT D’AIR
COMPRIMÉ DE L'OUTIL :
Cet outil est équipé d’une prise mâle avec filet extérieur de 1/4"
(6 mm)s. Le diamètre intérieur devrait être de 0,28" (7 mm)
minimum. Le raccord doit permettre de décharger l’air comprimé
de l’outil lorsque l’alimentation en air comprimé est interrompue.
PRESSION DE SERVICE RECOMMANDÉE :
70 à 100 psi (5 à 7 bar). Régler l’air comprimé à l’intérieur de cette
plage pour garantir la meilleure performance possible de fixation.
NE PAS DÉPASSER 120 psi (8,3 bar).
4. CARACTÉRISTIQUES TECHNIQUES
1 BRUIT
Niveau de puissance sonore pulsée par rapport à la courbe A
------------ LWA, 1s, d 85,1 dB
Incertitude (KWZ): 3 dB
Niveau de pression acoustique pulsée par rapport à la
courbe A
------------- LpA, 1s, d 83,2 dB
Incertitude (KpA): 3 dB
Ces valeurs out été calculées et documentées,
conformément à la norme EN12549 :1999.
2 VIBRATIONS
Valeur caractéristique de vibration
= 2,93 m/s
2
Incertitude (K): 1,5 m/s2
Ces valeurs sont déterminées et documentées
conformément à la norme ISO 8662-11.
Cette valeur représente une valeur caractéristique connexe
à l’outil et non l’influence au système main-bras lorsque l’on
utilise l’outil. Une influence au système mainbras lorsque l’on
utilise l’outil dépendra, par exemple, de la force de saisie, la
force de pression de contact, la direction de fonctionnement,
le réglage de l’air principale, le lieu de travail, le support
d’objets de travail.
5. APPLICATIONS
Montage de châssis de portes et de fenêtres
Fixation de panneaux décoratifs en contreplaqué ou autres
travaux d’aménagement intérieur
Montage de panneaux et de pièces moulées
Faux plancher
Assemblage de meubles et de tiroirs y cinorus de tiroirs,
fixation de parois arrière de placards, fixation cachée et autres
travaux de finition
Assemblage de placards et armoires
1 Boîtier
2 Couvercle de
cylindre
3
Orifice d'évacuation
4
Système à coulisse
5 Magasin
6 Déclencheur
7 Poignée
8 Levier à cliquet
9 Étiquette
d'avertissement (à
l'arrière)
0 Orifice de sortie
N° DE PRODUIT TA238B/18-6
HAUTEUR 9-1/2" (241,5mm)
LARGEUR 2-1/2" (64mm)
LONGUEUR 9-1/8" (231mm)
POIDS 2,71 lbs (1,2 kg)
PRESSION DE SERVICE
RECOMMANDÉE
70 à 100 psi
(5 à 7 bar)
CAPACITÉ DE CHARGE 109 agrafes
CONSOMMATION EN AIR
COMPRIMÉ
0,022 pi
3
(0,61 l) à 7 bar
pression de service
COURONNE 1/4'' (6,4 mm)
LONGUEUR 1/2'' à 1-1/2''
(13 à 38 mm)
LARGEUR 0,05'' (1,25 mm)
ÉPAISSEUR 0,044'' (1,12 mm)
CALIBRE 18
COURO
ÉPAISSEUR
LARGEUR
LONGUEUR
15
3. ALIMENTATION EN AIR
COMPRIMÉ ET CONNEXIONS
PIÈCES DE RACCORDEMENT : Installer un raccord mâle à flux
libre sur l’outil qui relâche la pression d’air de l’outil lorsqu’il est
débranché de la source d’alimentation.
TUYAUX : Le diamètre intérieur du tuyau doit être de 1/4" (6 mm)
minimum et d’une longueur maximale de 17" (5 mètres).
Le tuyau d’alimentation doit avoir une fixation qui assure un
“débranchement rapide” de la fiche mâle sur l’outil.
SOURCE D’ALIMENTATION : Utiliser uniquement l’air
comprimé régulé comme source d’alimentation pour l’outil.
UNITÉ D'AIR COMPRIMÉ À TROIS ÉLÉMENTS (Filtre à air,
régulateur, graisseur) :
Se référer aux SPECIFICATIONS DE L’OUTIL pour le réglage de
la pression de fonctionnement appropriée pour l’outil.
REMARQUE :
Un filtre assure une meilleure performance et un minimum d’usure
de l’outil, parce que l’encrassement et l’eau dans l’alimentation en
air comprimé sont les sources principales d’usure de l’outil.
Des graissages fréquents, mais non excessifs sont nécessaires
pour conserver la meilleure performance. L’huile ajoutée à
travers le raccord de ligne d’air lubrifie les pièces internes.
4. INSTRUCTIONS D’EMPLOI
Lire le paragraphe intitulé “CONSIGNES DE
SÉCURITÉ”.
1. AVANT CHAQUE UTILISATION
Vérifier les points suivants avant d’utiliser l’outil.
1 Porter des lunettes de protection ou de sécurité.
2 Ne pas encore brancher l’alimentation en air comprimé.
3 Vérifier le serrage des vis.
4 Vérifier le fonctionnement de la barre de contact et
s’assurer que le levier de commande se déplace librement.
5 Brancher l’alimentation en air comprimé.
6 Rechercher une éventuelle présence d’une fuite d’air.
(L’outil ne doit pas présenter de fuite d’air.)
7 Tenir l’outil (ne pas mettre de doigt sur le levier de
commande) et appuyer la barre de contact contre la pièce
à fixer. (L’outil ne doit pas fonctionner.)
8 Tenir l’outil en sorte que la barre de contact ne repose pas
sur la pièce à fixer et appuyer sur le levier de commande.
(L’outil ne doit pas fonctionner.)
9 Débrancher l'alimentation en air comprimé.
2. PENDANT L'UTILISATION
Porter des lunettes de protection ou de sécurité. Un danger aux
yeux est toujours présent en raison de la poussière rejetée par
l’air s’échappant ou de l’éjection de clous à cause d’une
manipulation incorrecte de l’outil. Pour cette raison il est
nécessaire de toujours porter des lunettes de protection ou de
sécurité pendant l'utilisation de l'outil.
L’employeur et/ou l’usager doivent assurer une protection
appropriée des yeux de l'opérateur de l’outil. L’équipement de
protection des yeux doit répondre aux exigences de l'American
National Standards Institute, Norme ANSI Z87.1 (Directive du
Conseil 89/686/CEE du 21 décembre 1989) et assurer une
protection frontale et latérale de la tête.
L’employeur est responsable pour appliquer le port d’équipement
de protection pour les yeux par l’opérateur de l’outil et par tous
les autres membres du personnel sur le lieu de travail.
REMARQUE : Les lunettes sans protection latérale ou frontale
n’assurent pas une protection suffisante.
Veiller à tenir les mains et le reste du corps hors de portée de
l’orifice de sortie pendant l'enfoncement des éléments de fixation
pour éviter de toucher accidentellement les mains ou le corps.
AVERTISSEMENT
[ALIMENTATION EN AIR COMPRIMÉ ET CONNEXIONS]
Filtre a air
Tuyau à air
Régulateur
Unité d'air comprimé à trois
éléments
Pression 70 à 100 psi (5 à 7 bar)
Compresseur d’air
Graisseur
AVERTISSEMENT
AVERTISSEMENT
16
CHARGEMENT DES AGRAFES
1 Pousser le levier à cliquet.
2 Extraire le système à coulisse.
3 Insérer un ensemble d'agrafes dans le magasin avec les
extrémités pointues des agrafes vers le haut.
4 Appuyer sur le système à coulisse afin que le levier à cliquet
soit bien positionné.
TEST
1 Régler l’air comprimé sur 70 psi (5 bar) et brancher
l’alimentation en air comprimé.
2 Appuyer la barre de contact contre la pièce à fixer sans
cependant toucher au levier de commande.
Tirer le déclencheur (L’outil doit tirer la pointe.)
3 Appuyer sur le levier de commande, l’outil ne devant pas
toucher la pièce à fixer.
Appuyer ensuite la barre de contact contre la pièce à fixer.
(L’outil doit tirer la pointe si vous sélectionnez le
déclencheur à contact.)
4 Régler la pression de l'air comprimé à un niveau aussi bas
que possible, selon la longueur de l'attache et la dureté de
la pièce de travail.
RACCORDEMENT DU TUYAU D'AIR
Raccorder le mandrin à air au raccord pneumatique.
Lors du raccordement du mandrin à air, ne pas pointer
l'orifice de sortie des agrafes vers une quelconque partie du
corps ou une autre personne et ne pas toucher le
déclencheur.
ENFONCEMENT D'ÉLÉMENTS DE FIXATION
REMARQUE :
Cet outil est livré avec le DÉCLENCHEMENT SÉQUENTIEL
sélectionné.
DECLENCHEMENT DE TIR SEQUENTIEL
Il faut, pour le déclenchement séquentiel, que l’appareil touche
l’ouvrage avant que l’on ne déclenche le levier de commande.
Cette technique facilite le placement précis de la pointe/l'agrafe,
par exemple dans les applications d'encadrement, de clouage en
biais et de mise en caisse.
Cette technique permet de positionner la pointe/l’agrafe avec
précision sans risquer que le recul ne libère une 2e pointe/agrafe.
Les appareils à déclenchement séquentiel présentent les
avantages suivants en matière de sécurité: il n’y a aucun
déclenchement accidentel si l’appareil entre en contact avec
l’ouvrage ou autre objet lorsque l’on appuie sur le levier de
commande.
Commutation du DÉCLENCHEMENT SÉQUENTIEL en
DÉCLENCHEMENT PAR CONTACT
TOUJOURS couper l'alimentation en air avant de commuter la
méthode de déclenchement.
Système à
coulisse
Levier à cliquet
Ensemble d'agrafes
(L'insérer avec le pied carré
des agrafes vers le haut)
Magasin
Levier à
cliquet
Système à coulisse
AVERTISSEMENT
AVERTISSEMENT
17
1 Appuyer sur le bouton du déclencheur.
2 Tourner le levier de commutation dans le sens de la flèche.
3 Régler le levier de commutation tel que sur l'image ci-
dessus.
DECLENCHEMENT PAR CONTACT
Le fonctionnement normal des appareils avec déclenchement
par contact prévoit que l’opérateur touche l’ouvrage avec
l’appareil pour déclencher un tir tout en maintenant le levier de
commande appuyeé.
Tous les outils pneumatiques de tir d’attaches sont sujets à un
recul. L’appareil peut, éventuellement, actionner le
déclenchement par contact lors d’un éventuel impact; si cela
entraîne un nouveau contact accidentel de l’appareil avec la
surface à fixer alors que le levier de commande est encore
appuyé, un deuxième tir sera déclenché involontairement.
DISQUE DE REGLAGE EN PROFONDEUR DES POINTES
TOUJOURS couper l’alimentation en air comprimé avant de
tourner le disque de réglage.
1 Si oui, couper l’alimentation en air comprimé.
2 Le repère placé sur la barre de contact indique le sens dans
lequel il faut tourner le disque de réglage.
3 Rebrancher l’alimentation en air comprimé.
Bouton
Levier de commutation
Levier de commutation
Déclencheur
Bras de contact
Cadran de réglage
AVERTISSEMENT
18
CAPUCHON DE CONTACT
TOUJOURS couper l’alimentation en air comprimé avant de
mettre le capuchon de contact.
Ce dernier se place sur la pointe de la barre de contact si le
matériel à fixer est souple.
RETRAIT DES AGRAFES COINCÉES
1 Débrancher le tuyau d'air.
2 Retirer le jeu d'agrafes du magasin.
3 Extraire les 4 vis à six pans creux du magasin.
Retirer ensuite le capot avant et le guide d'entraînement.
4 Retirer les agrafes coincées à l'intérieur du guide
d'entraînement et la plaque d'usure à l'aide d'une tige de fer
ou d'un tournevis plat.
5
Réinstaller le guide d'entraînement, le capot avant, l'ensemble
d'agrafes et ramener en arrière le système à coulisse.
TOUJOURS débrancher l'alimentation en air comprimé avant
de retirer les agrafes coincées.
5. ENTRETIEN
1 À PROPOS DE L’ANNÉE DE PRODUCTION
Ce produit porte le numéro de production à la partie
inférieure de la poignée du corps principal. Les deux chiffres
du numéro de la gauche indiquent l’année de production.
2 NE PAS DÉCLENCER L’AGRAFEUSE QUAND ELLE
EST VIDE
3 UTILISER UNE UNITÉ D'AIR COMPRIMÉ À TROIS
ÉLÉMENTS
Le fait de ne pas utiliser une unité d'air comprimé à trois
éléments permet l’entrée de l’humidité et de saletés à
l’intérieur du compresseur qui passe directement dans
l'outil. Cela crée une formation de rouille et provoque l’usure
conduisant à une mauvaise performance pendant
l’utilisation. La longueur du tuyau entre le régulateur et l'outil
ne doit pas dépasser 5 m, étant donné qu’une longueur
supérieure réduit la pression d’air.
4 UTILISER UNE HUILE RECOMMANDÉE
De l’huile à broche ou de turbine doit être utilisée pour
lubrifier l'outil. Après la fin des opérations, placer 2 ou 3
gouttes d’huile dans l’entrée d’air avec le graisseur. (Huile
recommandée : ISO VG32)
5 VÉRIFIER ET ENTRETENIR L’OUTIL TOUS LES JOURS
OU AVANT CHAQUE UTILISATION
Couper l’alimentation en air comprimé et vider le magasin
avant toute vérification ou mesure d’entretien de l’outil.
(1) Vider le filtre de la conduite d’air et le compresseur
(2) Veiller à ce que le graisseur soit toujours plein dans l’unité
d’air comprimé à trois éléments
(3) Nettoyer l’élément filtrant de l’unité d’air comprimé à trois
éléments
(4) Bien serrer toutes les vis
6. STOCKAGE
1 Si l’outil doit rester inutilisé pendant un certain temps,
appliquer une mince couche de lubrifiant sur les pièces en
acier pour éviter l’apparition de rouille.
2 Ne pas entreposer l’outil dans un endroit exposé au froid.
Le conserver dans un endroit chaud.
3 Si l’outil reste inutilisé, il faut le conserver dans un endroit
chaud et sec. Le conserver hors de portée des enfants.
4 Même les outils de qualité peuvent éventuellement
nécessiter des mesures d’entretien ou le remplacement de
pièces en raison de l’usure normale.
7. DÉPISTAGE DES PANNES/
RÉPARATIONS
Le dépistage de pannes et/ou les réparations ne doivent être
réalisés avec les pièces détachées indiquées que par des
distributeurs autorisés de la société MAX CO.,LTD. ou tout autre
spécialiste qui respectera les informations contenues ici.
Bout de contact
AVERTISSEMENT
Vis
Capot avant
Guide d’entraînement
Coulisseau de magasin
Bras de
contact
Magasin
Collier
Vis
Collier
AVERTISSEMENT
(Exemple)
1 6 8 2 6 0 3 5 D
Année 2016
AVERTISSEMENT
19
ÍNDICE
1. INSTRUCCIONES DE SEGURIDAD .................................................19
2. ESPECIFICACIONES Y DATOS TÉCNICOS....................................22
3. SUMINISTRO DE AIRE COMPRIMIDO Y CONEXIONES ................23
4. INSTRUCCIONES DE FUNCIONAMIENTO......................................23
5. MANTENIMIENTO .............................................................................26
6. ALMACENAMIENTO .........................................................................26
7. LOCALIZACIÓN DE AVERÍAS/REPARACIONES............................26
1. INSTRUCCIONES DE SEGURIDAD
PRECAUCIONES AL UTILIZAR LA HERRAMIENTA
1. LLEVE GAFAS PROTECTORAS O DE SEGURIDAD
La zona de los ojos se encuentra siempre bajo peligro
potencial debido a la presencia de polvo en el aire
expulsado o a la posibilidad de que una grapa o un clavo
salgan despedidos si se manipula la herramienta de
manera incorrecta. Por ese motivo, es necesario utilizar
siempre gafas protectoras o de seguridad al utilizar la
herramienta.
El encargado y/o el usuario deben asegurarse de llevar
protección ocular apropiada. El equipo de protección ocular
debe responder a las exigencias del Instituto Nacional
Americano de Normalización, ANSI Z87.1 (Directiva del
Consejo 89/686/CEE del 21 de diciembre de 1989) y
asegurar una protección tanto frontal como lateral.
El encargado es responsable de imponer el uso de
equipamiento de protección ocular al operador de la
herramienta, así como al resto de los trabajadores en la
zona de trabajo.
NOTA:
Las gafas sin protección lateral y las pantallas
únicamente frontales no aseguran una protección adecuada.
2. EN ALGUNAS CIRCUNSTANCIAS PUEDE SER
NECESARIO UTILIZAR PROTECCIÓN DE OÍDOS
El usuario puede estar expuesto a un nivel elevado de
ruido, que puede causar daños al oído. El encargado y/o
usuario deben asegurarse de utilizar la protección
necesaria y de que el resto de los trabajadores la utilicen en
la zona de trabajo.
ESPAÑOL
MANUAL DE FUNCIONAMIENTO Y MANTENIMIENTO
ANTES DE UTILIZAR ESTA HERRAMIENTA, LEA DETENIDAMENTE ESTE MANUAL PARA
FAMILIARIZARSE CON LAS ADVERTENCIAS E INSTRUCCIONES DE SEGURIDAD
CONSERVE ESTAS INSTRUCCIONES JUNTO CON LA HERRAMIENTA PARA FUTURAS
CONSULTAS.
ADVERTENCIA
PARA EVITAR GRAVES DAÑOS PERSONALES O A LA
PROPIEDAD
ANTES DE UTILIZAR LA HERRAMIENTA, LEA CON
ATENCIÓN, COMPRENDA Y FAMILIARÍCESE CON LAS
SIGUIENTES INSTRUCCIONES DE SEGURIDAD. EL
INCUMPLIMIENTO DE LAS ADVERTENCIAS
SIGUIENTES PUEDE PROVOCAR LESIONES GRAVES E
INCLUSO LA MUERTE.
ADVERTENCIA
20
3. NO UTILICE NINGUNA FUENTE DE ENERGÍA
EXCEPTO UN COMPRESOR DE AIRE
La herramienta está diseñada para funcionar con aire
comprimido. No utilice la herramienta con ningún otro gas
de alta presión, gases combustibles (por ejemplo, oxígeno,
acetileno, etc.) ya que existe el peligro de explosión. Por
esta razón, es imprescindible utilizar únicamente un
compresor de aire para el funcionamiento de la
herramienta.
4. UTILICE DENTRO DEL LÍMITE DE PRESIÓN DE AIRE
ADECUADO
La herramienta esta designada para funcionar dentro de
limite de presión de aire de 70 a 100 p.s.i. (5 a 7 bares).
La presión debería adaptarse dependiendo de la clase de
trabajo. Nunca debe utilizarse la herramienta cuando la
presión de funcionamiento sea superior a 120 p.s.i. (8,3
bares).
Nunca conecte la herramienta a una alimentación de aire
comprimido cuya presión pueda superar los 200 p.s.i. (13,8
bares) porque podría reventar.
5. NO UTILICE LA HERRAMIENTA CERCA DE
SUSTANCIAS INFLAMABLES
Nunca utilice la herramienta cerca de sustancias
inflamables (por ejemplo diluyente, gasolina, etc.). Los
gases volátiles de estas sustancias podrían ser
comprimidos junto con el aire dentro del compresor
pudiendo provocar una explosión.
6. NUNCA UTILICE LA HERRAMIENTA EN UN AMBIENTE
EXPLOSIVO
Las chispas de la herramienta pueden inflamar gases
atmosféricos, polvo u otros materiales combustibles.
7. NO UTILICE ACCESORIOS INADECUADOS
El conector de la herramienta no debe contener presión
cuando el suministro de aire comprimido esté
desconectado. Si se utiliza un accesorio inadecuado, la
herramienta puede permanecer cargada con aire tras
desconectarla y, por lo tanto, puede continuar funcionando
incluso tras haber desconectado el suministro de aire
comprimido y causar daños.
8. MIENTRAS LA HERRAMIENTA NO ESTÉ EN USO,
DESCONECTE EL SUMINISTRO DE AIRE COMPRIMIDO
Y VACÍE EL CARTUCHO
Desconecte siempre el suministro de aire comprimido
desde la herramienta y vacíe el cartucho cuando se ha
completado o interrumpido la operación, cuando
permanece sin supervisión, cuando se traslada a una zona
de trabajo diferente, cuando se ajusta, desmonta o repara
la herramienta, así como cuando se desatasca una grapa.
9. COMPRUEBE LA TENSIÓN DE LOS TORNILLOS
Los tornillos flojos o mal instalados pueden causar
accidentes y daños a la herramienta durante el uso.
Compruebe que todos los tornillos estén apretados y bien
instalados antes de utilizar la herramienta.
10. NO TOQUE EL GATILLO A MENOS QUE TENGA
INTENCIÓN DE UTILIZARLO
Cuando el suministro de aire comprimido esté conectado a la
herramienta, nunca toque el gatillo a menos que tenga intención
de utilizarlo. Es peligroso llevar la herramienta con el gatillo
apretado; esta acción y cualquier otra semejante deben evitarse.
11. NUNCA APUNTE LA SALIDA DE DESCARGA HACIA
USTED U OTRAS PERSONAS
Si la salida de descarga apunta a personas pueden
ocasionarse serios accidentes en caso de disparo
accidental. Asegúrese de que la salida de descarga no esté
apuntada hacia ninguna persona cuando conecte y
desconecte la manguera, cargue y descargue las grapas o
realice operaciones similares.
12. UTILICE GRAPAS ESPECÍFICAS (VÉASE PÁGINA 22)
El uso de grapas que no sean las específicas puede causar
el funcionamiento incorrecto de la herramienta. Asegúrese
de utilizar únicamente grapas específicas.
Diluyente
Gasolina
21

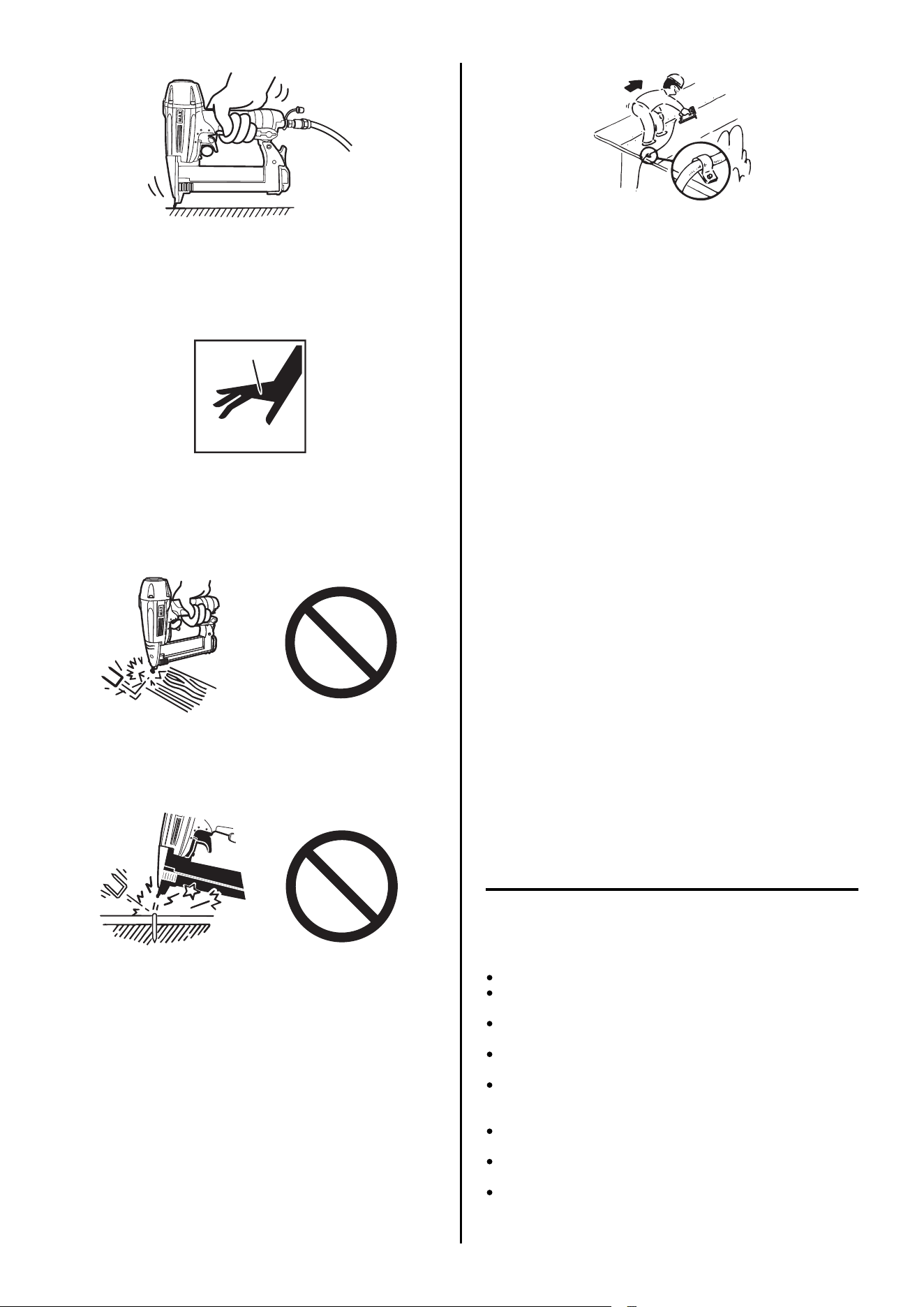

13. COLOQUE LA SALIDA DE DESCARGA SOBRE LA
SUPERFICIE DE TRABAJO DEL MODO CORRECTO
Si se olvida de poner la salida de descarga situada en la
punta del cargador de la manera correcta, se puede
provocar que una grapa salga disparada hacia arriba y esto
es extremadamente peligroso.
14. MANTENGA LAS MANOS Y EL CUERPO ALEJADOS
DE LA SALIDA DE DESCARGA
Al cargar y usar la herramienta no coloque ni la mano ni
ninguna parte del cuerpo sobre la salida de descarga, ya
que puede resultar muy peligroso. Es muy peligroso
golpear las manos o el cuerpo por error.
15. NO GRAPE JUNTO AL BORDE DE SUPERFICIES O
MATERIALES FINOS
Es probable que la superficie se parta o desgarre y la grapa
podría saltar y dañar a alguien.
16. NO GRAPE SOBRE OTRAS GRAPAS
Grapar sobre otras grapas puede causar desvío que, a su
vez, podría causar daños.
17. QUITE LAS GRAPAS DESPUÉS DE COMPLETAR LA
OPERACIÓN
Si se dejan las grapas puestas tras completar la operación,
existe el peligro de un accidente grave si se maneja la
herramienta de forma descuidada o al conectar la válvula de
aire. Por este motivo es imprescindible quitar todas las grapas
que queden en el cartucho tras completar la operación.
18. COMPROBAR LA OPERACIÓN MECANISMO DE
CONTACTO CON FRECUENCIA EN CASO DE UTILIZAR
UNA HERRAMIENTA DE TIPO “TRIP” CONTACTO
No utilizar la herramienta si “trip” no funciona
correctamente, ya que puede grapar sin querer. No tocar la
operación propia del mecanismo “trip” contacto.
19. UTILIZACIÓN DE LA HERRAMIENTA AL AIRE LIBRE O
EN SITIOS ELEVADOS
A la hora de grapar tejados u otras superficies inclinadas,
empiece en la parte inferior y suba poco a poco. Grapar
hacia atrás es peligroso ya que se puede resbalar.
Asegure la manguera cerca de la zona donde se va a
grapar. Se pueden provocar accidentes si se tira de la
manguera de modo fortuito o si se engancha.
20. NUNCA UTILICE LA HERRAMIENTA SI CUALQUIER
PORCIÓN DE LOS CONTROLES DE LA HERRAMIENTA
(POR EJEMPLO, DISPARADOR, BRAZO DE
CONTACTO) ES INOPERABLE, DESCONECTADA,
ALTERADA O NO OPERA CORRECTAMENTE
21. NUNCA DISPARE AL AIRE
Esto evitará todo peligro causado por grapas que pueden
salir disparadas así como un sobreesfuerzo innecesario de
la herramienta.
22. SIEMPRE SE DEBE ASUMIR QUE LA HERRAMIENTA
CONTIENE GRAPAS
23. DEBE RESPETAR LA HERRAMIENTA COMO UN
IMPLEMENTO DE TRABAJO
24. NO JUEGUE HACIENDO BROMAS
25. NUNCA CARGUE LA HERRAMIENTA CON LOS
AFIANZADORES CUANDO CUALQUIERA DE LOS
CONTROLES DE OPERACIÓN (ej.: DISPARADOR,
BRAZO DE CONTACTO) SE ENCUENTRA ACTIVADO
26. CUANDO SE DESECHEN LA MÁQUINA O SUS PIEZAS,
DEBEN SEGUIRSE LAS NORMATIVAS NACIONALES
PERTINENTES
27. LLEVE SIEMPRE PROTECCIÓN PARA LA CABEZA,
CALZADO DE SEGURIDAD Y MASCARILLA PARA
GARANTIZAR UNAS CONDICIONES DE TRABAJO
ADECUADAS
28. NO UTILICE EN ANDAMIOS NI ESCALERAS DE MANO
No utilice en andamios ni escaleras de mano con
herramientas remachadoras con actuación por
contacto ni actuación por contacto continuo.
OBSERVE LAS PRECAUCIONES SIGUIENTES
JUNTO CON EL RESTO DE ADVERTENCIAS
INCLUIDAS EN ESTE MANUAL
No utilice la herramienta como martillo.
Agarre siempre la herramienta por el mango y
nunca la sujete por los tubos de aire.
La herramienta debe utilizarse únicamente para el
propósito para el que fue designada.
Nunca retire, fuerce los controles de operación
(ej.: DISPARADOR, BRAZO DE CONTACTO)
Cuando la herramienta no se esté utilizando,
guárdela en un lugar seco fuera del alcance de
los niños.
No utilice la herramienta sin la etiqueta de
Advertencia de seguridad.
No modifique el diseño original ni la función de la
herramienta sin la aprobación de MAX CO., LTD.
No utilice la herramienta si detecta alguna
anomalía (fuga de aire, ruido extraño,
funcionamiento inusual).
22
2. ESPECIFICACIONES Y DATOS
TÉCNICOS
1. DENOMINACIÓN DE LAS PIEZAS
2. ESPECIFICACIONES DE LA HERRAMIENTA
La herramienta tiene un diseño compacto para mejorar el
equilibrio durante el funcionamiento.
3. ESPECIFICACIONES DE LAS GRAPAS
PIEZAS DE CONEXIÓN PARA EL AIRE COMPRIMIDO:
Este aparato está equipado con una boquilla de empalme con
rosca exterior de 1/4". El diámetro interior debería ser de 0,28"
(7mm) o superior. La pieza de empalme debe permitir la
descarga de presión del aparato en caso de interrupción de la
alimentación de aire comprimido.
PRESIÓN DE FUNCIONAMIENTO RECOMENDADA:
70 a 100 p.s.i. (5 a 7 bares). Para garantizar el rendimiento
óptimo del clavador, la presión del aire debe ser regulada dentro
de este campo.
LA PRESIÓN NO DEBE SER SUPERIOR A 120 p.s.i. (8,3 bares).
4. DATOS TÉCNICOS
1 NIVEL DE RUIDO
Nivel de potencia acústica por impulsos A
------ LWA, 1s, d 85,1 dB
Incertidumbre (KWA): 3 dB
Nivel de intensidad acústica por impulsos A en la zona de
trabajo
------- LpA, 1s, d 83,2 dB
Incertidumbre (KpA): 3 dB
La determinación y documentación de estos valores se
realiza según la norma EN12549 : 1999.
2 VIBRACIONES
Indice de vibraciones
= 2,93 m/s
2
Incertidumbre (K): 1,5 m/s
2
Estos valores se determinan y se documentan de acuerdo
con ISO 8662-11.
Este valor es un valor característico relacionado a la
herramienta y no representa la influencia al sistema
manobrazo al usar la herramienta. Una influencia al sistema
manobrazo cuando se usa la herramienta, por ejemplo,
dependerá de la fuerza de agarre, la fuerza de presión de
contacto, la dirección de trabajo, el ajuste del suministro de
aire principal, el lugar de trabajo, el soporte de los objetos de
trabajo.
5. CAMPOS DE APLICACIÓN
Montaje de cercos de puerta y de ventana
Contrachapados, tableros decorativos y otros trabajos de
acabados interiores.
Montaje de paneles y molduras
Entablado de suelos
Montaje de mobiliario, incluyendo la fabricación de cajones,
grapado de traseras, clavados ocultos y otros trabajos de
acabado.
Montaje de armarios
1 Carcasa
2 Tapa del cilindro
3 Puerto de salida
de aire
4 Unidad deslizante
5 Cartucho
6 Gatillo
7 Asa o mango
8 Fiador
9 Etiqueta de
advertencia (lado
posterior)
0 Salida
N° DE PRODUCTO TA238B/18-6
ALTURA 9-1/2" (241,5mm)
ANCHURA 2-1/2" (64mm)
LONGITUD 9-1/8" (231mm)
PESO 2,71lbs (1,2kg)
PRESIÓN DE FUNCIONAMIENTO
RECOMENDADA
70 a 100 p.s.i.
(5 a 7 bares)
CAPACIDAD DE CARGA 109 grapas
CONSUMO DE AIRE 0,022ft
3
(0,61l) a 7 bares
de presión de
funcionamiento
CORONA 1/4" (6,4mm)
LONGITUD 1/2'' a 1-1/2''
(13 a 38mm)
ANCHURA 0,05'' (1,25mm)
ESPESOR 0,044'' (1,12mm)
CALIBRE 18
CORONA
ESPESOR
ANCHURA
LONGITUD
23
3. SUMINISTRO DE AIRE
COMPRIMIDO Y CONEXIONES
ACCESORIOS: Instale un enchufe macho a la herramienta,
permitiendo una corriente libre y liberando así presión de la
herramienta cuando se desconecta de la fuente de suministro.
MANGUERAS: La manguera tiene un diámetro interior mínimo
de1/4" (6 mm) y una longitud máxima de 17' (5 metros).
La manguera debe estar equipada con un accesorio que permita
la "desconexión rápida" del enchufe macho.
FUENTE DE SUMINISTRO: Utilice únicamente aire comprimido
regularizado limpio como fuente de energía para la herramienta.
CONJUNTO DE 3 PIEZAS (Filtro de aire, regulador,
engrasador):
Consulte las especificaciones de la herramienta para ajustar la
presión de funcionamiento adecuada.
NOTA:
El uso de un filtro mejora el funcionamiento y reduce el desgaste
de la herramienta, ya que la suciedad y el agua en el suministro
de aire son las causas principales del desgaste de la
herramienta.
Es necesario lubricar con frecuencia, pero no en exceso, para
obtener un perfecto funcionamiento. El aceite que se añade a la
conexión de suministro de aire lubrica las partes internas.
4. INSTRUCCIONES DE
FUNCIONAMIENTO
Lea el apartado titulado "INSTRUCCIONES DE
SEGURIDAD".
1. PREVIO AL USO
Verifique los puntos siguientes antes de utilizar la herramienta.
1 Lleve gafas de seguridad o protectoras.
2 No conecte el aire comprimido.
3 Compruebe la firmeza de los tornillos.
4 Compruebe el funcionamiento del brazo de contacto y la
marcha fácil del disparador.
5 Conecte el aire comprimido.
6 Compruebe la herramienta en cuanto a fugas de aire. (No
deben existir fugas de aire.)
7 Sujete la herramienta (sin colocar el dedo en el disparador)
y apriete el brazo de contacto contra la pieza. (La
herramienta no debe funcionar.)
8 Mantenga la herramienta de modo que el brazo de contacto
no esté aplicado contra la pieza, y accione el disparador.
(La herramienta no debe funcionar.)
9 Mientras la herramienta no se esté utilizando, desconectar
el suministro de aire comprimido y vaciar el cartucho.
2. FUNCIONAMIENTO
Lleve gafas de seguridad o protectoras. La zona de los ojos se
encuentra siempre bajo peligro potencial debido a la presencia
de polvo en el aire expulsado o a la posibilidad de que una grapa
o un clavo salgan despedidos si se manipula la herramienta de
manera incorrecta. Por ese motivo, es necesario utilizar siempre
gafas protectoras o de seguridad al utilizar la herramienta.
El encargado y/o el usuario deben asegurarse de llevar
protección ocular apropiada. El equipo de protección ocular debe
responder a las exigencias del Instituto Nacional Americano de
Normalización, ANSI Z87.1 (Directiva del Consejo 89/686/CEE
del 21 de diciembre de 1989) y asegurar una protección tanto
frontal como lateral.
El encargado es responsable de imponer el uso de equipamiento
de protección ocular al operador de la herramienta, así como al
resto de los trabajadores en la zona de trabajo.
NOTA:Las gafas sin protección lateral y las pantallas
únicamente frontales no aseguran una protección adecuada.
Durante el proceso de grapar/clavar, las manos y el cuerpo
deben mantenerse alejados del orificio de salida ya que existe el
riesgo de resultar heridos accidentalmente.
ADVERTENCIA
[SUMINISTRO DE AIRE Y CONEXIONES]
Filtro de aire
Manguera de aire
Regulador
Conjunto de 3 piezas
Utilizado a 70 a 100 p.s.i. (5 a 7 bares).
Compresor de aire
Engrasador
ADVERTENCIA
ADVERTENCIA
24
CARGA DE GRAPAS
1 Pulse el fiador.
2 Saque la unidad deslizante.
3 Introduzca un juego de grapas en el cartucho con la punta
de las grapas hacia arriba.
4 Presione sobre la unidad deslizante para asegurar el fiador.
PRUEBA DE FUNCIONAMIENTO
1 Ajuste la presión del aire a 70p.s.i. (5 bares) y conecte el
suministro de aire comprimido.
2 Sin tocar el disparador, apriete el brazo de contacto contra
la pieza.
Presione el gatillo (La herramienta debe disparar la grapa).
3 Accione el disparador sin que la herramienta esté aplicada
contra la pieza.
A continuación, apriete el brazo de conexión contra la
pieza. (La herramienta debe disparar la grapa al
seleccionar la actuación por contacto.)
4 Ajuste la presión atmosférica a un nivel lo más bajo posible,
dependiendo de la longitud de la grapa y la dureza de la
pieza de trabajo.
CONEXIÓN DE LA MANGUERA DE AIRE
Conecte el mandril neumático de sujeción a la boquilla de
entrada de aire.
Cuando conecte el mandril neumático de sujeción no apunte
la salida de descarga de grapas hacia ninguna parte de su
cuerpo o del de otra persona y no toque el gatillo.
GRAPAS DE INTRODUCCIÓN
NOTA:
Esta herramienta se envía con el DISPARO SECUENCIAL
seleccionado.
DISPARO SECUENCIAL
En caso de realizar un disparo secuencial, es necesario tocar la
pieza con el aparato antes de apretar la palanca de
accionamiento.
Esto facilita la colocación precisa de la grapa, por ejemplo, para
aplicaciones de enmarcado, clavado diagonal y elaboración de
cajones.
Esta técnica de disparo permite emplazar exactamente el clavo/la
grapa sin que exista la posibilidad de aplicar un segundo clavo/
una segunda grapa con el retroceso del aparato.
Los aparatos con disparo secuencial ofrecen las siguientes
ventajas a nivel de seguridad: no se puede producir un disparo
accidental al tocar la pieza u otro objeto con el aparato, estando
apretada la palanca de accionamiento.
Cambio de DISPARO SECUENCIAL a ACCIONAMIENTO POR
CONTACTO
Antes de cambiar el método de accionamiento, desconectar
SIEMPRE la alimentación de aire comprimido.
Unidad deslizante
Fiador
Juego de grapas
(Introdúzcalo con las puntas
de las grapas hacia arriba)
Cartucho
Fiador
Unidad deslizante
ADVERTENCIA
ADVERTENCIA
25
1 Pulse el botón del gatillo.
2 Coloque la palanca de conmutación en la dirección de la
flecha.
3 Coloque la palanca de conmutación como muestra la
imagen anterior.
ACCIONAMIENTO POR CONTACTO
El funcionamiento normal de los aparatos con accionamiento por
contacto prevé que, para efectuar un disparo,el operario toque la
pieza con el aparato mientras mantiene apretada la palanca de
accionamiento.
Todas las herramientas neumáticas para la aplicación de clavos
y grapas son susceptibles de presentar retrocesos. Existe el
peligro de que el aparato dispare el accionamiento por contacto
en caso de choque; si, en este caso, se vuelve a tocar
involuntariamente la superficie de la pieza mientras la palanca de
accionamiento está todavía apretada, se produce un segundo
disparo accidental.
DISCO DE AJUSTE PARA LA PROFUNDIDAD DE CLAVADO
Antes de girar el disco de ajuste, desconectar SIEMPRE la
alimentación de aire comprimido.
1 Si es necesario realizar el ajuste, desconectar la
alimentación de aire comprimido.
2 La marca en el brazo de contacto indica el sentido en el
cual se ha de girar el disco de ajuste.
3 Volver a conectar la alimentación de aire comprimido.
Botón
Palanca de conmutación
Palanca de
conmutación
Gatillo
Brazo de contacto
Cuadrante de
ajuste
ADVERTENCIA
26
PUNTA DE CONTACTO
Antes de colocar la punta de contacto, desconectar SIEMPRE
la alimentación de aire comprimido.
La punta de contacto se coloca en la punta del brazo de
contacto para grapar materiales blandos.
RETIRADA DE GRAPAS ATASCADAS
1 Desconecte la manguera de aire comprimido.
2 Saque el juego de grapas del cartucho.
3
Extraiga los 4 tornillos de cabeza hexagonal del cartucho.
A continuación extraiga la tapa delantera y la guía del impulsor.
4
Retire del interior de la guía del impulsor las grapas atascadas
utilizando una barra fina de hierro o un destornillador de
cabeza plana y la placa de desgaste utilizando una barra fina
de hierro o un destornillador de cabeza plana.
5 Vuelva a colocar la tapa delantera y la guía del impulsor,
introduzca nuevamente el juego de grapas y lleve la unidad
deslizante hacia atrás.
Desconecte SIEMPRE el suministro de aire antes de retirar las
grapas atascadas.
5. MANTENIMIENTO
1 ACERCA DEL AÑO DE PRODUCCIÓN
Este producto tiene el número de producción en la parte
inferior del mango del cuerpo principal. Los dos dígitos del
número de la izquierda indican el año de producción.
2 NO DISPARE LA GRAPADORA CUANDO ESTÉ VACÍA
3 UTILICE EL REGULADOR DE PRESIÓN DE 3 PIEZAS
Si no se utiliza un regulador de presión la humedad y la
suciedad pasan directamente a la grapadora. Esto provoca
oxidación y desgaste y un funcionamiento deficiente. La
longitud de la manguera entre el regulador y la grapadora
no debe sobrepasar los 5 metros; una longitud superior
reduciría la presión de aire.
4 UTILICE EL ACEITE RECOMENDADO
Se debe utilizar aceite turbina o extraligero para lubricar la
herramienta. Una vez finalizadas las operaciones, eche dos
o tres gotas de aceite en la boquilla de entrada de la
herramienta. (Aceite recomendado : ISO VG32)
5 PROCEDA A LA VERIFICACIÓN Y AL MANTENIMIENTO
DE LA GRAPADORA O CLAVADORA
PERIÓDICAMENTE O ANTES DE CADA USO
Antes de proceder a la verificación o al mantenimiento,
desconecte el suministro de aire comprimido y vacíe el
cartucho.
(1) Vacíe el filtro del suministro de aire y del compresor.
(2) Mantenga lleno el dispositivo de lubrificación presente en el
set para aire comprimido compuesto de tres elementos.
(3) Limpie el elemento del filtro del sistema de aire de 3 piezas
(4) Apriete todos los tornillos.
6. ALMACENAMIENTO
1 Para evitar la formación de óxido, aplique una capa de
lubricante sobre las partes de acero antes de guardar la
máquina durante un período de tiempo prolongado.
2 No conserve la máquina a temperaturas bajas. Guarde la
herramienta en un lugar templado.
3 Cuando no la utilice, guárdela en lugares templados y
secos. Mantenga la herramienta fuera del alcance de los
niños.
4 Para que la grapadora o clavadora proporcione siempre un
resultado óptimo, realice el mantenimiento y la sustitución
de las piezas gastadas.
7. LOCALIZACIÓN DE AVERÍAS/
REPARACIONES
El diagnóstico y/o las operaciones de reparación deben
efectuarse exclusivamente por concesionarios MAX CO. LTD. o
por personal especializado, siguiendo las instrucciones
contenidas en el presente manual y utilizando las piezas de
recambio especificadas.
Punta de contacto
ADVERTENCIA
Tornillo
Tapa delantera
Guía del impulsor
Carro cargador
Brazo de
contacto
Cartucho
Anillo
Tornillo
Anillo
ADVERTENCIA
(Ejemplo)
1 6 8 2 6 0 3 5 D
Año 2016
ADVERTENCIA
27
28
TA238B/18-6

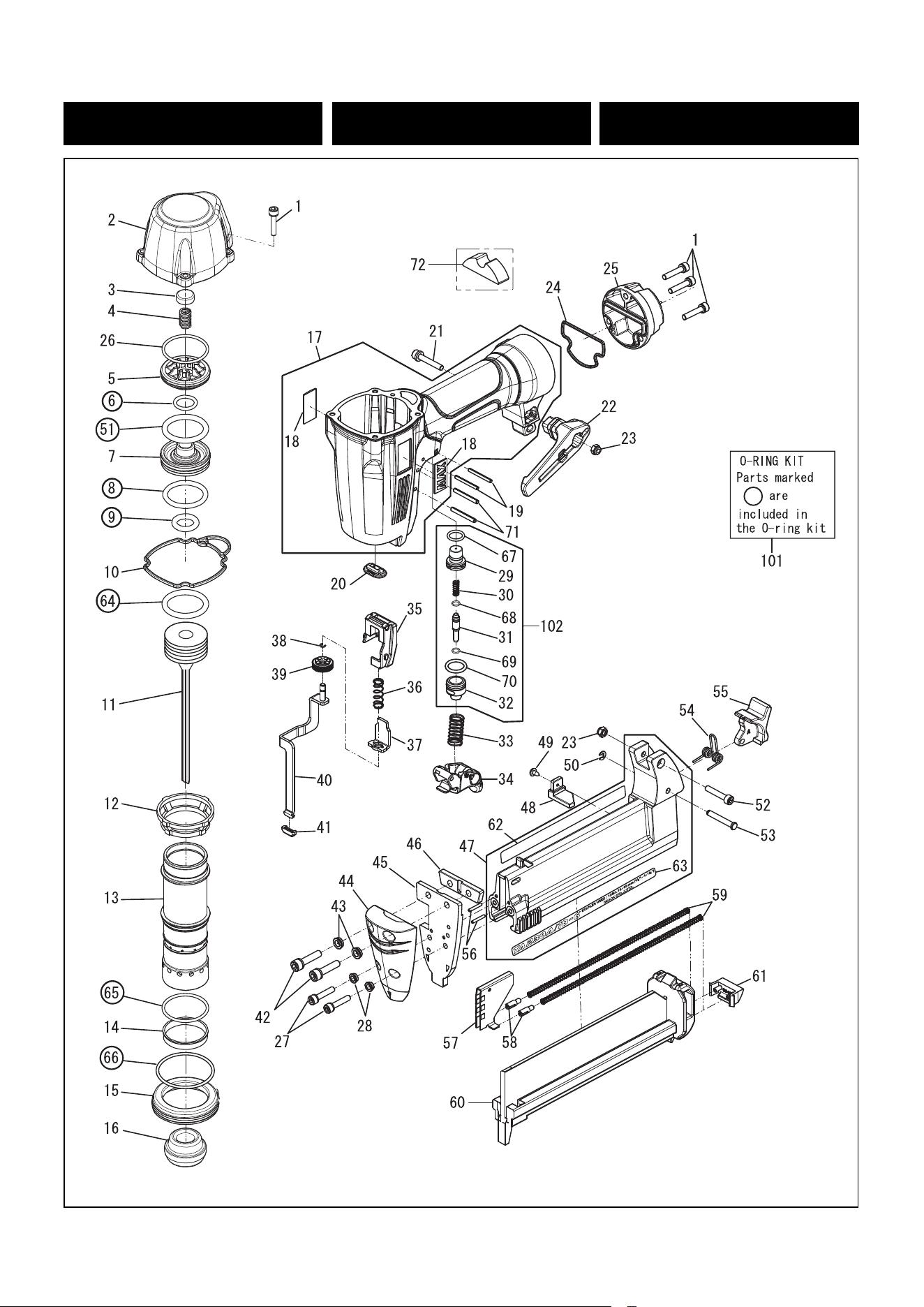

EXPLODED
VIEW AND SPARE PARTS LIST
SCHEMA ECLATE ET LISTE DES
PIECES DE RECHANGE
DESPIECE DE LA MAQUINA Y LISTA
DE RECAMBIOS

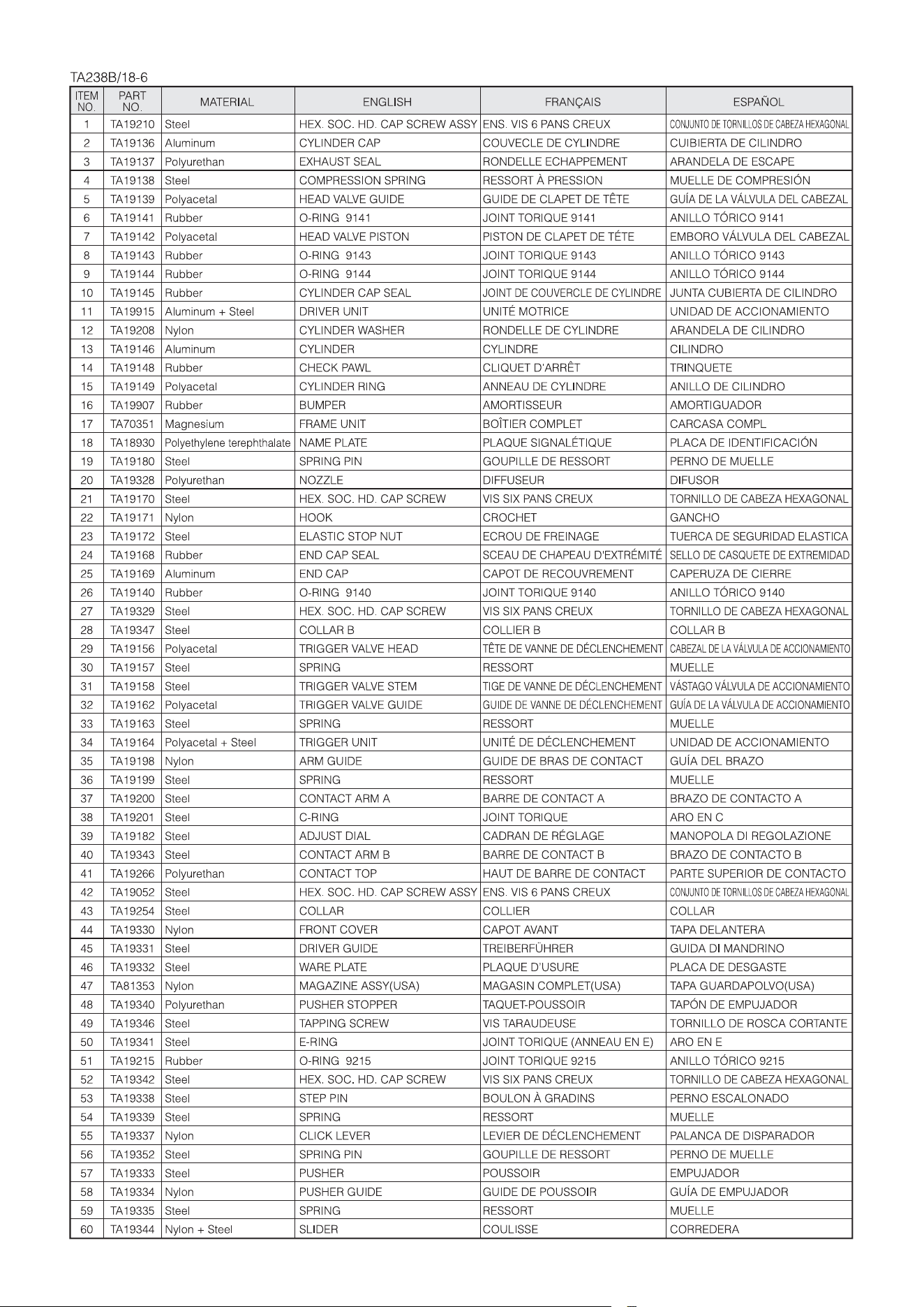

29

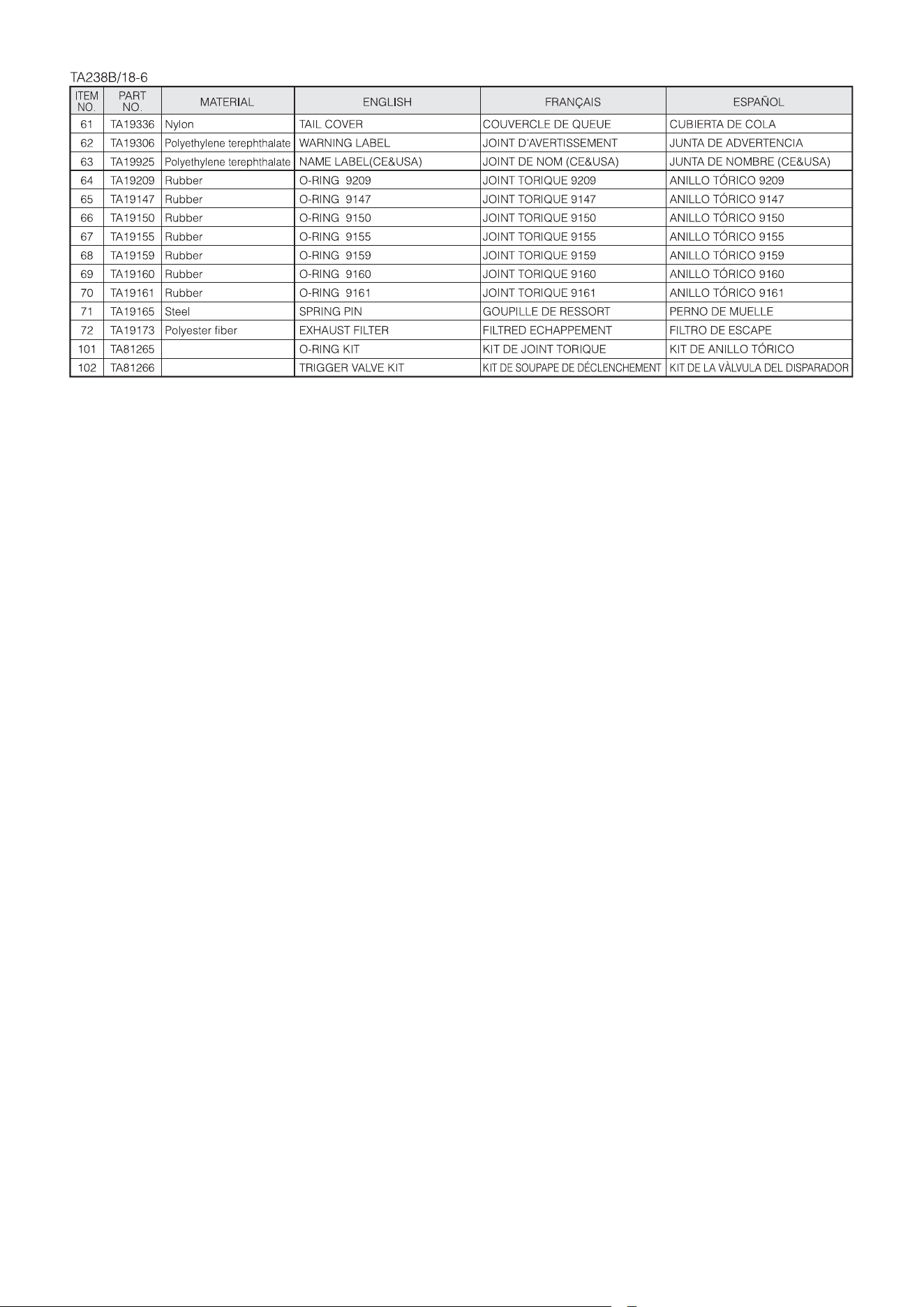

30
31
The content of this manual might be changed without notice for improvement.
Le contenu de ce manuel est sujet à modification sans préavis à des fins d'amélioration.
El contenido de este manual se puede modificar sin previo aviso para su mejora.
The specifications and design of the products in this manual will be subject to change without
advance notice due to our continuous efforts to improve the quality of our products.
Les caracteristiques et la conception des produits mentionnes dans ce manuel sont sujettes a
des modifications sans preavis en raison de nos efforts continus pour ameliorer la qualite de nos
produits.
Las caracteristicas y la concepcion de los productos mencionados en este manual estan sujetas
a modificaciones sin preaviso debido a nuestros esfuerzos continuos para mejorar la calidad de
nuestros productos.
4100111
150701-00/00
www.maxusacorp.com (USA Site)
wis.max-ltd.co.jp/int/ (GLOBAL Site)
