Betjeningsvejledning
ULTRABASS BB410
High-Performance 1,200-Watt Bass Cabinet with
Original 4 x 10'' BUGERA Speakers and 1'' Horn Driver
2 ULTRABASS BB410 Betjeningsvejledning
Inholdsfortegnelse
Vigtige sikkerhedsanvisninger ..................................... 3
Dementi ........................................................................... 3
Garanti ............................................................................. 3
1. Introduktion ............................................................... 5
1.1 Udlevering ............................................................................. 5
1.2 Idriftsættelse ........................................................................ 5

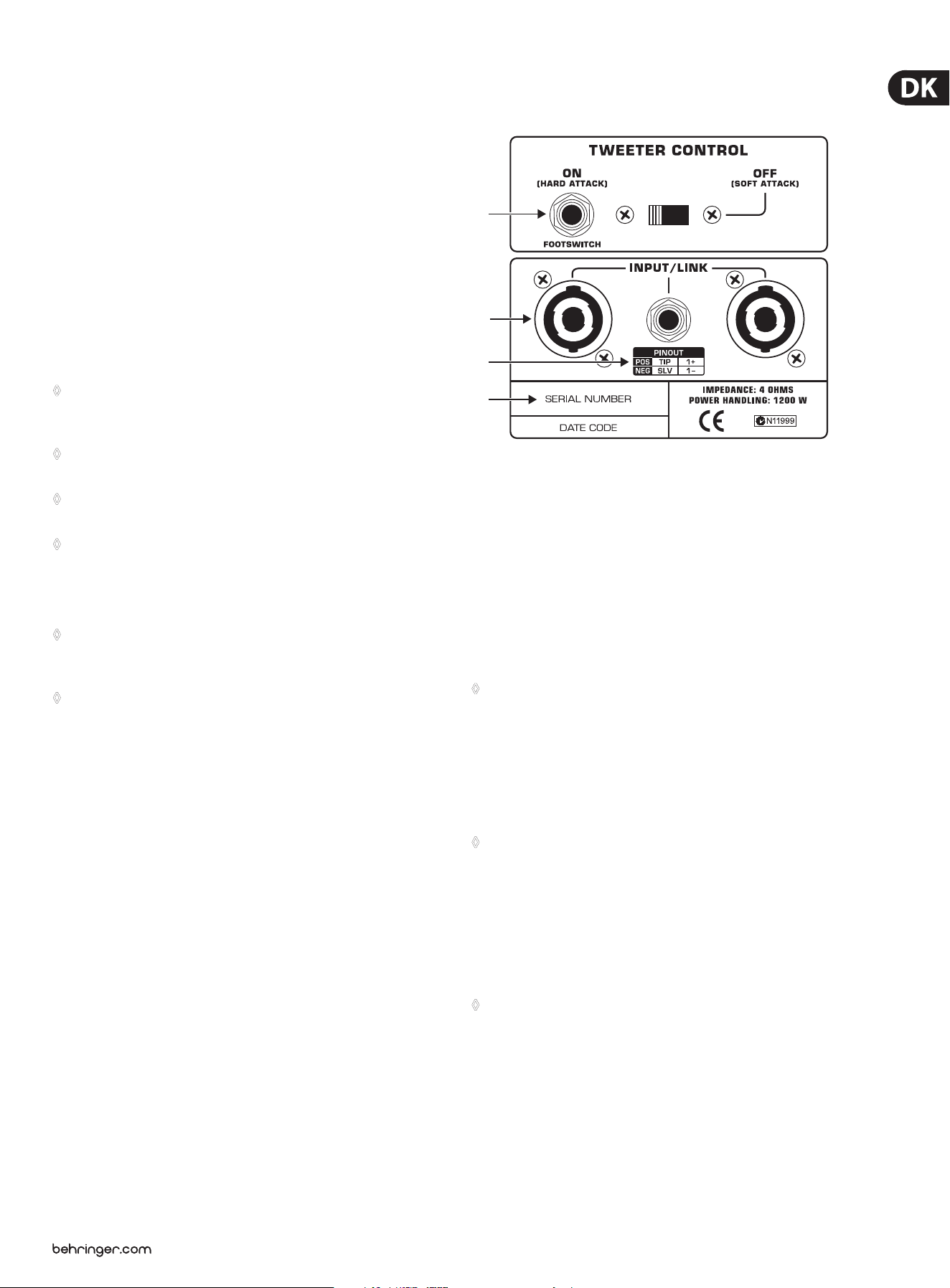

2. Betjeningselementer ogTilslutninger .................... 5

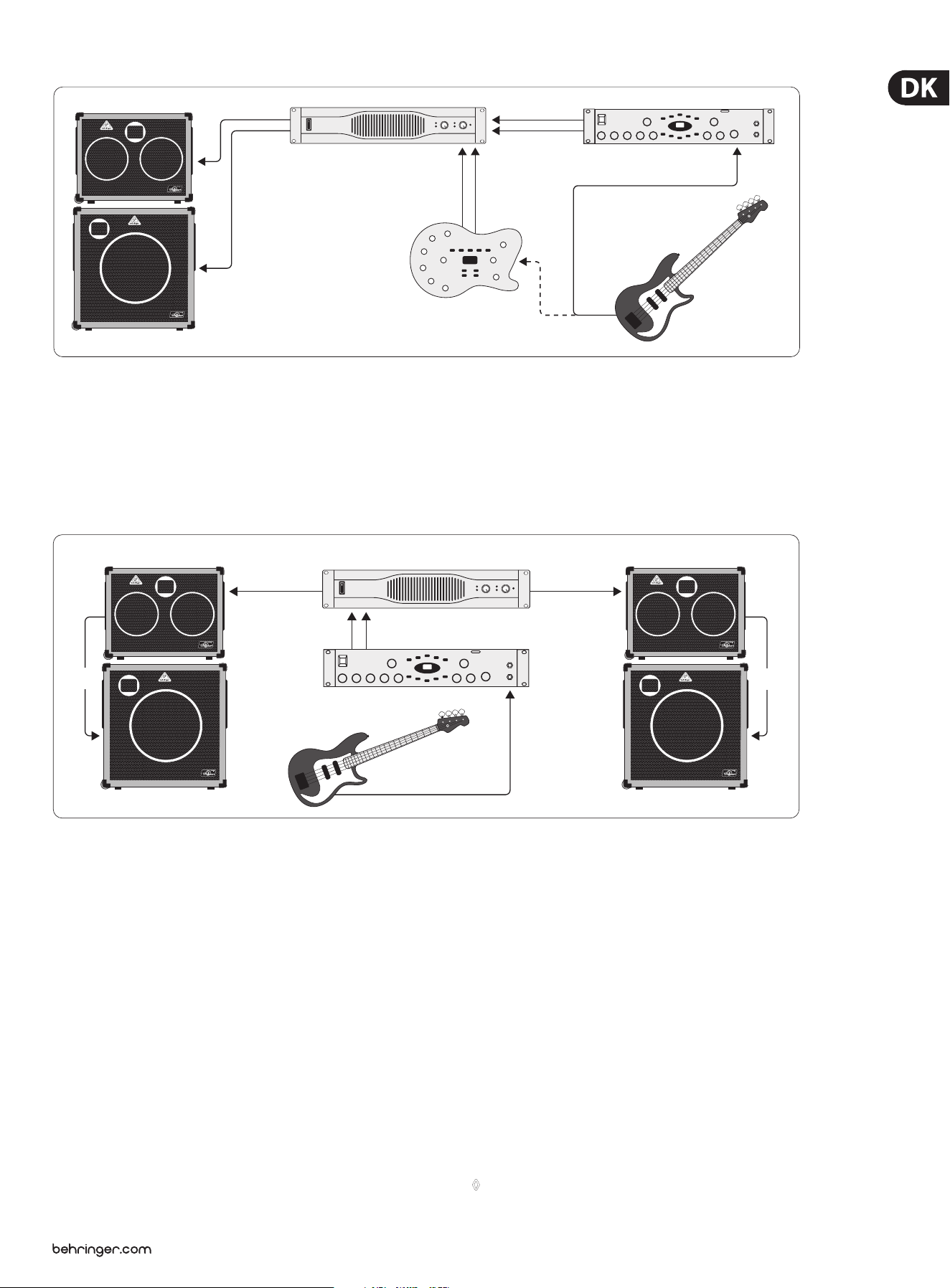

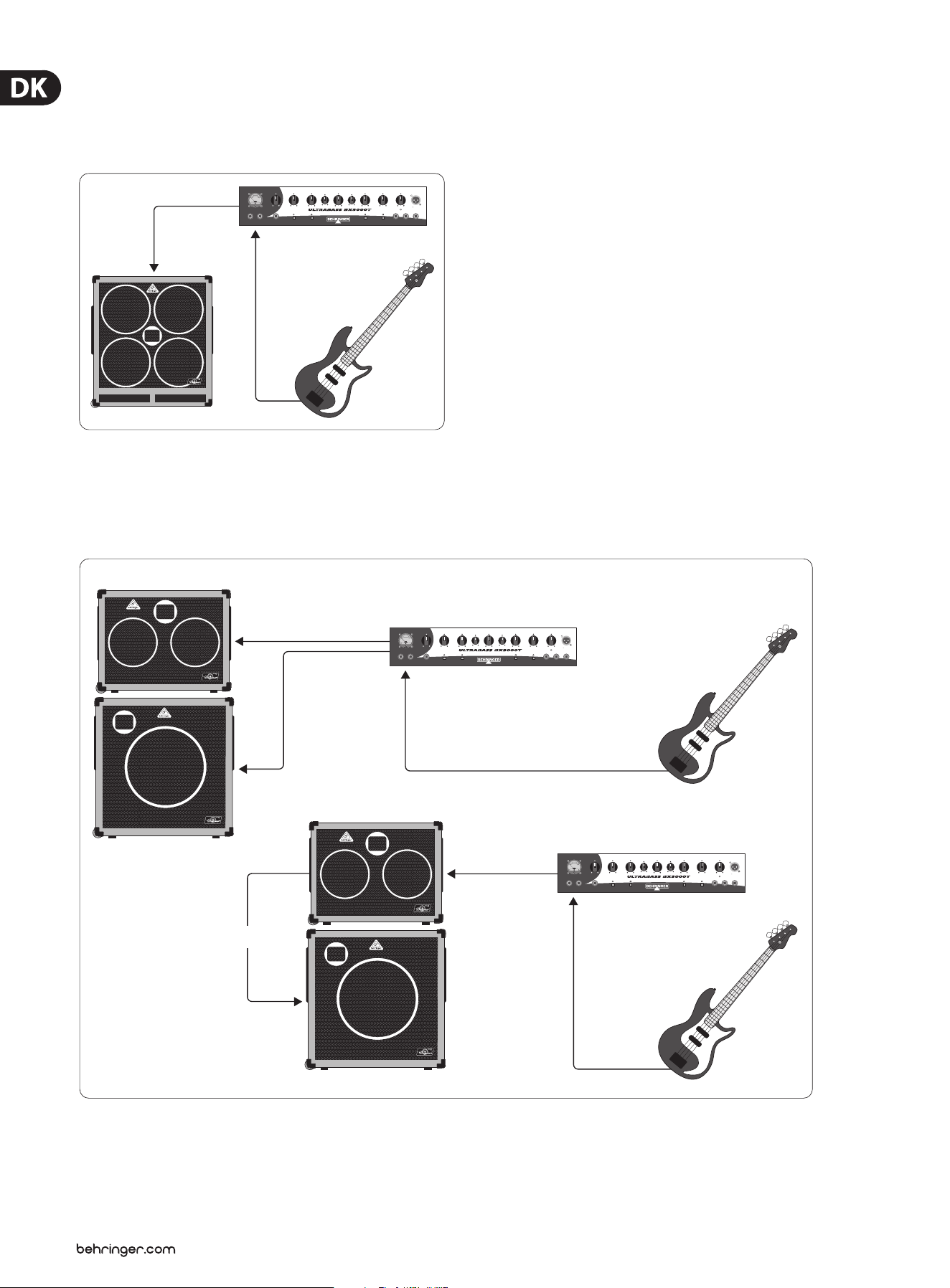

3. Anvendelseseksempler ............................................. 6
4. Installation ................................................................. 7

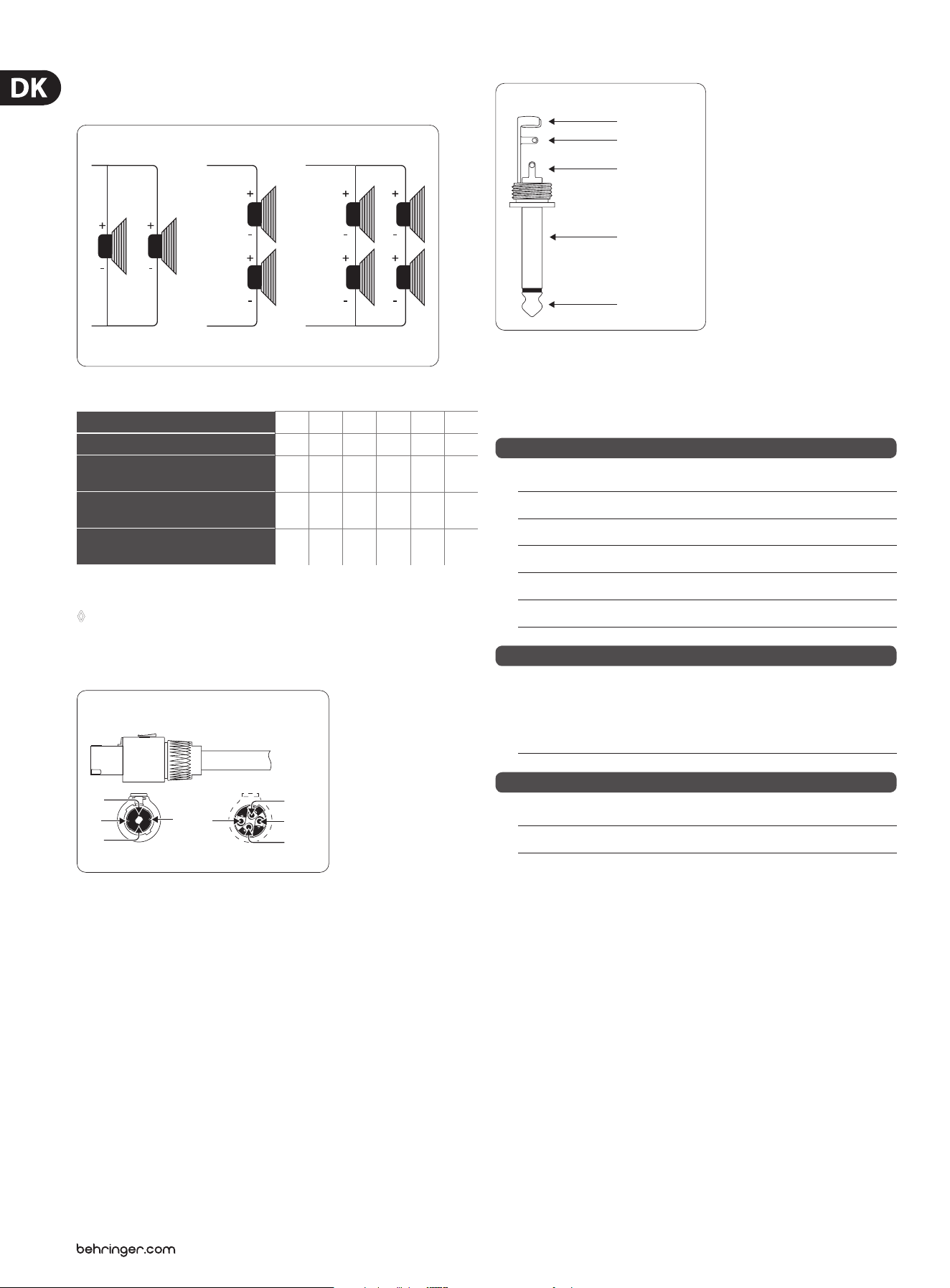

4.1 Højttalertilslutning ............................................................. 7
4.2 Audioforbindelser .............................................................. 8
5. Specikationer .......................................................... 8
3 ULTRABASS BB410 Betjeningsvejledning
DEMENTI
Vigtige
sikkerhedsanvisninger
GARANTI
Advarsel
Terminaler markeret med et symbol bærer
elektrisk spænding af en tilstrækkelig
størrelse til at udgøre risiko for elektrisk shock. Brugkun
kommercielt tilgængelige højtalerkabler af høj
kvalitet med et 0,6mmTS stik installeret. Alle andre
installationer eller modi kationer bør kun foretages af
kvali ceretpersonale.
Uanset hvor dette symbol forekommer,
henviser det til vigtige betjenings- og
vedligeholdelses-anvisninger i det
vedlagte materiale. Læs vejled-ningen.
Obs
For at mindske risikoen for elektrisk stød
må toppen ikke tages af (hellerikke
bagbeklædningen). Ingen indvendige dele må
efterses af brugeren. Al service må kun foretages af
faguddannetpersonale.
Obs
Udsæt ikke apparatet for regn og fugt,
så risikoen for brand eller elektriske stød
reduceres. Apparatet må ikke udsættes for dryp eller
stænk, og der må ikke stilles genstande fyldt med væske
som f.eks. vaser på apparatet.
Obs
Disse serviceanvisninger må kun anvendes
af kvali ceret servicepersonale. For at
reducere risikoen for elektriske stød må du kun udføre
den form for service, som er omtalt i driftsanvisningerne.
Reparationer må kun udføres af faguddannet personale.
1. Læs disse anvisninger.
2. Opbevar disse anvisninger.
3. Ret dig efter alle advarsler.
4. Følg alle anvisninger.
5. Anvend ikke dette apparat i nærheden afvand.
6. Brug kun en tør klud ved rengøring.
7. Tildæk ikke ventilationsåbninger.
Installationforetages i overensstemmelse med
fabrikantens anvisninger.
8. Må ikke installeres i nærheden afvarmekilder såsom
radiatorer, varmespjæld, komfurer eller andre apparater
(inkl. forstærkere). der frembringer varme.
9. Omgå ikke sikkerheden, hverken ipolariserede
stik eller i stik til jordforbindelse. Et polariseret stik
har to ben, hvoraf det ene er bredere end det andet.
Etstik til jordforbindelse har to ben og en tredje gren til
jordforbindelse. Det brede ben eller den tredje gren er
der af hensyn til din sikkerhed. Hvis stikket ikke passer til
stikkontakten, kan du tilkalde en elektriker til at udskifte
det forældede stik.
10. Beskyt lysnetkablet fra at blive betrådt eller klemt.
Sørg specielt ved stik, forlængerledninger og der, hvor de
udgår fra enheden for tilstrækkelig beskyttelse.
11. Apparatet skal altid være tilsluttet til strømnettet
med en intakt beskyttelsesleder.
12. Hvis hovednetstikket eller en apparatstikdåse skal
fungere som afbryder, skal de altid være tilgængelige.
13. Benyt alene tilslutningsenheder/tilbehør som
angivet af fabrikanten.
14. Når apparatet
benyttes med vogn,
stativ, trefod, konsol eller
bord, skal det være med
sådanne, som er anvist
af fabrikanten eller som
sælges sammen med
apparatet. Nårder benyttes
vogn, skal der udvises forsigtighed, nårkombinationen
vogn/apparat yttes, så du undgår at komme til skade
vedat snuble.
15. Tag stikket ud til dette apparat ved lyn og torden,
eller når det ikke benyttes i længere tid.
16. Al service skal foretages af faguddannet personale.
Service er påkrævet, når enheden på nogen måde er
blevet beskadiget, hvis f.eks. strømforsyningsledningen
eller stikket er blevet beskadiget, hvis der er blevet spildt
væsker eller der er faldet genstande ned i apparatet,
hvisenheden har været udsat for regnvejr eller fugtighed,
ikke fungerer normalt eller er blevet tabt.
17. Korrekt bortska else af
dette produkt: Dette symbol
indikerer, atdette produkt ikke
må bortska es sammen med
almindeligt husholdningsa ald
i henhold til WEEE-direktivet
(2002/96/ EF) og national
lovgivning. Dette produkt skal indleveres på et autoriseret
indsamlingssted for genbrug af a ald af elektrisk og
elektronisk udstyr (EEE). Forkert håndtering af denne
type a ald kan påvirke miljøet og sundheden negativt på
grund af potentielt farlige sto er, dergenerelt er tilknyttet
EEE. Samtidig medvirker din korrekte bortska else
af dette produkt til e ektiv anvendelse af naturlige
ressourcer. Kontakt de lokale myndigheder eller dit
renovationsselskab for yderligere oplysninger om, hvor du
kan indlevere dit kasserede udstyr til genbrug.
TEKNISKE SPECIFIKATIONER OG UDSEENDE
KAN Æ NDRES UDEN VARSEL. INFORMATION
INDEHOLDT ER KORREKT PÅ UDSKRIFTS TIDSPUNKT.
ALLEVAREMÆRKER TILHØRER DERES RESPEKTIVE
EJERE. MUSICGROUP KAN IKKE HOLDES TIL ANSVAR
FOR TAB SOM LIDES AF PERSONER, SOM ER ENTEN
HELT ELLER DELVIS AFHÆNGIGE AF BESKRIVELSER,
FOTOGRAFIER ELLER ERKLÆRINGER INDEHOLDT.
MUSICGROUP PRODUKTER SÆLGES UDELUKKENDE
IGENNEM AUTORISEREDE FORHANDLERE.
DISTRIBUTØRER OG FORHANDLERE REPRÆSENTERER
IKKE MUSICGROUP OG HAR ABSOLUT IGEN AUTORITET
TIL AT BINDE MUSICGROUP VED NOGEN UDTRYKT
ELLER IMPLICERET REPRÆ
SENTATION. DENNE MANUAL
ER COPYRIGHT. INGEN DEL AF DENNE MANUAL KAN
REPRODUCERES ELLER TRANSMITTERES I NOGEN
FORM ELLER PÅ NOGEN VIS, ENTEN MEKANISK ELLER
ELEKTRONISK, HERUNDER FOTOKOPIERING ELLER
OPTAGELSE AF NOGEN ART, FOR NOGET FORMÅ
L, UDEN
SKRIFTLIG TILLADELSE AF MUSICGROUPIPLTD.
ALLE RETTIGHEDER RESERVERES.
© 2012 MUSICGroupIPLtd.
Trident Chambers, Wickhams Cay, P.O. Box 146,
Road Town, Tortola, British Virgin Islands
§ 1 Garanti
(1) Garantien er udelukkende gældende i fald det
erhvervede produkt er kø
bt fra en autoriseret MUSICGroup
forhandler, som fore ndes i det pågældende land. En liste
af autoriserede forhandlere kan ndes på BEHRINGERs
website behringer. com under ”Where to buy”, eller du
kan kontakte den nærmeste MUSICGroup repræsentant
i ditområde.
(2) MUSICGroup* giver garanti på mekaniske og
elektroniske dele af dette produkt i materiale og
udarbejdelse, underden betingelse at normalt brug er
normen gældende fra (1) år fra købstidspunkt (segaranti
betingelser i §4 nedenstående), medmindreat
garanti perioden via retskrav i det lokale område er
længere. Ifaldat produktet udviser defekt indenfor
den speci cerede garanti periode, og at denne defekt
ikke er ekskluderet under §4, vil MUSICGroup enten
udskifte eller reparere produktet med et passende nyt
eller tilsvarende produkt eller dele. I fald MUSICGroup
beslutter at bytte det fulde produkt, vil garantien gælde
det ombyttede produkt i resten af den originale garanti
periode, altså, et (1) år (eller anden gæ
ldende garanti
periode) fra købsdato af det originaleprodukt.
(3) Efter bekræftelse af garantikravet tilbagesendes det
reparerede eller udskiftede produkt til brugeren med fragt
forudbetalt af MUSICGroup.
(4) Garantikrav af anden karakter sammenholdt med
disse beskrevet ovenstående de nitivt ekskluderet.
GEM VENLIGST KØBSKVITTERING. KVITTERINGENER
KØBSBEVIS OG DÆKKER DIT GARANTIKRAV.
UDENKØBSBEVIS FRAFALDER GARANTIKRAVET.
4 ULTRABASS BB410 Betjeningsvejledning
§ 2 Online registrering
Husk venligst at registrere dit BEHRINGER udstyr efter
købet via behringer. com under ”Support” og læs også
omhyggeligt garantibetingelserne. Registrering af køb
og udstyr hjælper os i at opnå hurtig og e ektiv kravs
behandling af reparationer. Tak for hjælpen.
§ 3 Retur materialer autorisations
(1) For at opnå garanti service, kontakt venligst
den forhandler som du købte produktet fra. I fald
din MUSICGroup forhandler ikke fore ndes in dit
lokalområde kan du kontakte MUSICGroup distributøren
i dit land. Denne liste nder du under ”Support” på
adressen behringer. com. Er dit land ikke på denne
liste, check venligst hvis dit problem kan løses via
vor ”OnlineSupport” som ndes under ”Support” på
behringer. com. Du kan også sende et online garantikrav
på behringer. com FØR du returnerer produktet.
Alleforespørgsler skal sendes med en beskrivelse af
problemet og det serienummer som produktet har.
EfterMUSICGroup har bekræftet produktets garantikrav
via salgskvitteringen, udstedes et returnummer (RMA).
(2) Efterfølgende bør produktet sendes i dets originale
emballage med dets tilhørende autorisationsnummer til
adresse speci ceret af MUSICGroup.
(3) Forsendelser hvor fragt ikke er forudbetalt
accepteresikke.
§ 4 Garanti Undtagelser
(1) Denne garanti dækker ikke forbrugsartikler såsom
sikringer og batterier (samt andre forbrugsartikler).
Hvordet er muligt, dækker MUSICGroup for defekt rør
og potentiometre indeholdt i produktet samt brug for en
periode af halvfems (90) dage fra købsdato.
(2) Denne garanti dækker ikke hvis produktet er
på en hvilken som helst måde er blevet modi ceret
elektronisk eller mekanisk. I fald produktet behøver
modi cering for at møde tekniske speci kationer,
ellersikkerhedsstandarder på nationalt eller lokalt hold,
eller i et hvilken som helst land, hvilket ikke er det land for
hvilket produktet oprindeligt blev udviklet til, vil denne
modi kation ikke vurderes som en defekt i materiale
eller udarbejdelse af produkt. Denne garanti dækker ikke
nogen som helst modi kation uanset om denne er udført
på korrekt vis. Under betingelser for denne garanti kan
MUSICGroup ikke stilles til ansvar for hvilken som helst
udgift der er resultat af en sådanmodi kation.
(3) Denne garanti dække udelukkende produktets
hardware. Den dækker ikke teknisk assistance for brug
af hardware eller software og dækker tilsvarende ikke
for software produkter uanset om disse medfølger
dette produkt. En hvilken som helst sådan software
medfølge ”som den er” med undtagelse at der skriftligt i
betingelserne udtrykkes anderledes.
(4) Denne garanti frafalder hvis serienummeret som
er givet fra fabrikken er blevet ændret eller ernet
fraproduktet.
(5)
Gratis inspektion eller vedligeholdelse er undtaget
fra denne garanti, specielt hvis nødvendigheden af en
sådan er resultat af ukorrekt behandling af produktet
af brugeren. Dette er også gældende for defekter hvilke
skyldes normal brug såsom slid og brug, i særdeleshed
fadere, knapper, potentiometre, guitar strenge,
lysdioderog tilsvarendedele.
(6) Skade eller defekter hvilke skyldes de følgende
omstændigheder er ikke dækket af denne garanti:
• ukorrekt behandling, mangel eller en hvilken
som helst fejlbehandling af udstyret i henhold til
instruktionerne givet i BEHRINGER bruger eller
service manualer;
• tilslutning eller operation af produktet på en måde
der ikke er i overensstemmelse med tekniske
eller sikkerheds regler gældende i det land hvor
produktetbruges;
• skade som følge at miljø eller naturforhold
(ulykke,brand, oversvømmelse etc.) eller andet
forhold som ikke kan tilskrives MUSICGroup.
(7) Al reparation eller åbning af produktet udført af
ikke-autoriseret personel (inklusive bruger) medfører at
garantien ikke længere er gyldig.
(8) Hvis en inspektion af produktet af MUSICGroup
viser at det pågældende defekt ikke dækkes af garantien,
betales udgifter til vurdering og inspektion af produktet
af brugeren.
(9) Produkter som ikke møder betingelserne for denne
garanti, skal repareres ene of alene for kundens regning.
MUSICGroup eller dets autoriserede service center
informerer brugeren i fald ovenstående er tilfældet.
Hviskøberen ikke sender en skriftlig reparations ordre
indenfor 6 uger efter noti kation, returnerer MUSICGroup
produktet til forsendelsesstedet med et separat regning
for fragt og pakning. Sådanne udgifter opkræves separat
når køberen har sendt en skriftlig reparations ordre.
(18) Autoriseret MUSICGroup forhandlere sælger ikke
nye produkter direkte via online auktioner. Køb igennem
online auktioner foretages på ”købsopmærksomheds”
basis. Online auktioner bekræftelser eller salgskvitteringer
accepteres ikke som garanti bevis for MUSICGroup hvilket
betyder at MUSICGroup ikke reparerer eller udskifter
produkter købt igennem onlineauktioner.
§ 5 Overførsel af garanti
Denne garanti gives udelukkende til den originale,
første køber (kunden som foretog køb via
autoriseret forhandler), og kan ikke overføres til
anden side. Dettebetyder at ingen anden person
(forhandleretc.) kan gøre et garantikrav gældende på
MUSICGroupsbekostning.
§ 6 Skadekrav
Udelukkende gældende i forbindelse med
obligatoriskelokale love, MUSICGroup kan ikke drages
til ansvar af køberen under garantien for en hvilken som
helst konsekvens eller indirekte tab eller skade. På
ingen
måde kan garantikravet til MUSICGroup sættes højere end
værdien på kvitteringen af det pågældendeprodukt.
§ 7 Skadekravsbegrænsning
Denne garanti er den komplette og eksklusive garanti
mellem dig og MUSICGroup. Den tager præcedens over
al anden skriftlig eller mundtlig information relateret til
dette produkt. MUSICGroup giver ikke andre garantier for
dette produkt.
§ 8 Andre garanti rettigheder og
nationale love
(1) Denne garanti ekskluderer ikke eller udelukker på
nogen måde køberens retslige status som forbruger.
(2) Garanti regler nævnt i dette dokument er gyldige
med mindre de udgør kon ikt af obligatoriske lokale love.
(3) Garantien medfører ikke undtagelser af sælgers
forpligtigelser i forbindelse med mangel på
konformitet af
produktet eller andre skjulte defekter.
§ 9 Ekstra klausul
Garanti service betingelser kan ændres uden varsel.
Forde seneste garanti termer og forpligtelser og anden
information vedrørende MUSICGroups garanti, gå
venligst
til behringer. com for yderligere information.
* MUSICGroup Macao Commercial O shore Limited of
RuedePequim No. 202-A, Macau Finance Centre 9/J, Macau,
including all MUSICGroupcompanies
5 ULTRABASS BB410 Betjeningsvejledning
1. Introduktion
Tak for tilliden, som du har vist os ved at købe BEHRINGER ULTRABASS BB410.
Disse fremragende BUGERA-bas-højttalere er udstyret med en speciel
papirkonus, der sørger for at gengive et klassisk dybbasfundament og
klaremidterfrekvenser.
Frem for alt bassister, der holder af den varme og direkte sound af en klassisk
papirmembran, vil glæde sig over disse højttaleres høje kvalitet og yderst
omhyggelige forarbejdning ved ekstremt høje og moderne eektværdier.
Alledisse egenskaber gør ULTRABASS til en pålidelig ledsager af absolut høj
kvalitet på scenen, i studiet eller i øvelokalet.
1.1 Udlevering
ULTRABASS BB410 blev i fabrikken pakket omhyggeligt ind, for at garantere en
sikker transport. Er emballagen trods alt beskadiget, skal apparatet omgående
kontrolleres for ydre skader.
◊ Send IKKE apparatet tilbage til os, hvis det er beskadiget, men giv
først forhandleren og transportfirmaet besked, da alle krav om
skadeserstatning ellers kan ophæves.
◊ Brug altid originalkassen, så beskadigelse under opbevaring eller
forsendelse undgås.
◊ Lad aldrig børn være alene med apparatet
eller emballeringsmaterialerne.
◊ Bortskaf alle emballeringsmaterialer på miljøvenlig måde.
1.2 Idriftsættelse
Benyt INPUT/LINK-stikket på ULTRABASS til tilslutning af højtalerkablet.
◊ Sørg for at afbryde forstærkerens lyd, inden du tilslutter forbindelsen.
Obs!
◊ ULTRABASS kan producere ekstreme lydstyrker. Vær venligst
opmærksom på, at et højt lydtryk ikke kun hurtigt gør øret træt,
men også kan beskadige det permanent.
2. Betjeningselementer
ogTilslutninger
(1)
(2)
(3)
(4)
Fig. 2.1: Betjeningselementer og tilslutninger
(1) Du kan tilslutte en fodkontakt (f.eks. MIDI FOOT CONTROLLER FCB1010),
hvormed diskanthøjttaleren kan til- og frakobles ernstyret, til denne
6,3-mm-jackbøsning. Når diskanthøjttaleren (tweeter) er tilkoblet,
fåsen hård og direkte sound (hard attack). Når tweeter’en er frakoblet,
gengivesdet samlede klangspektrum over basboksen (soft attack).
(2) Boksene i ULTRABASS-serien har i INPUT/LINK-sektionen en 6,3-mm-
jack - samt to højttaler tilslutninger (kompatibel med NEUTRIK SPEAKON).
Alletilslutninger er parallelkoblede. Det betyder, at alle tre tilslutningers
funktion har samme værdi. Du kan dermed tilslutte en anden basboks med
link-forbindelsen uden at gå direkte til forstærkeren.
◊ Hvis flere ULTRABASS-bokse forbindes med link-tilslutningen,
reduceres indgangs impedansen: Ved to ens højt talere f.eks.
med halvdelen, ved tre til en tredjedel osv. Vær derfor altid
opmærksom på forstærkerens impedans for at undgå skader på grund
af overbelastning. Ideelt stemmer højttalerens og forstærkerens
impedanser overens. Hvis højttaleren har en højere impedans, er det
uden betydning for forstærkeren, men den kan ikke give den fulde
effekt effekt til højttaleren. Se ubetinget kapitel 4. “Installation”.
◊ Vigtigt! Tilslut aldrig to sluttrin til en BB410. I modsat fald risikerer du
at ødelægge sluttrinene og højttaleren.
(3) Denne tabel viser den korrekte polforbindelse af tilslutningerne:
Pluspol (POS) = spids (TIP) ved jackstikket eller 1+ ved den professionelle
højttalertilslutning.
Minuspol (NEG) = skaft (SLV) ved jackstikket eller 1- ved den professionelle
højttalertilslutning.
◊ Se også figurerne 4.1 og 4.2.
(4) SERIENUMMER. Afsæt tid og send os det fuldstændigt udfyldte garantikort
i løbet af 14 dage efter købsdatoen, da du ellers mister de udvidede
garantikrav. Som alternativ er en online-registrering også mulig på vores
internetside (behringer.com).
6 ULTRABASS BB410 Betjeningsvejledning
3. Anvendelseseksempler
Der ndes talrige anvendelsesmuligheder i kraft af tilslutningernes alsidighed
og kombinationsmulighederne med andre apparatet fra BEHRINGER-
produktpaletten. De følgende graske fremstillinger viser nogle af dem.
ULTRABASS BX3000T
Active/Passive Input
Output
Input
ULTRABASS BB410
Fig. 3.1: Mono-installation med ULTRABASS BX3000T
Figuren viser en enkel installation med BEHRINGER ULTRABASS BX3000T som
basforstærker. Den er især egnet til øvelokalet og små klubber. På store scener
kan man nå mixerpulten via DI Out-tilslutningen. Dit equipment er hurtigt
monteret og afmonteret og har også tilstrækkelig kraft til at blive hørt.
Active / Passive Input
Input
ULTRABASS BB115
ULTRABASS BB115
ULTRABASS BB210
Active / Passive Input
ULTRABASS BX3000T
ULTRABASS BX3000T
ULTRABASS BB210
Input
Input
Link Out
Parallel Output
Parallel Output
Output
Fig. 3.2: Udvidet mono-installation med forskellige tilslutningsoptioner for højttalere
Til gigs eller til prøver med et stort band anbefaler vi denne opstilling.
Herkombineres derudover to forskellige boksmodeller til et tårn.
Højttalernetilsluttes enten separat, så hver boks tilsluttes til en udgang på
ULTRABASS BX3000T, eller med tilslutning af kun en boks direkte til forstærkeren.
Den anden forsynes med signalet med et forbindelseskabel (link) (se også (2)).
7 ULTRABASS BB410 Betjeningsvejledning
I forbindelse med BASS V-AMP og BASS V-AMP PRO har du også mulighed for
at anvende basboksene i bi-amping-modus. Ved bi-amping fordeles de høje
og dybe frekvensområder på basboksene, så det samlede klangspektrum ikke
gengives over alle højttalere samtidigt. På g. 3.3 gengives de dybe frekvenser
over BB115, de midterste og høje over BB210. Normalt har du i den forbindelse
brug for et aktivt delelter.
BASS V-AMP og BASS V-AMP PRO har dog allerede en tilsvarende funktion.
Hermed deles frekvenserne, så de dybe gengives på venstre side og de høje
på den højre. Hvordan du foretager du nødvendige indstillinger på delelteret
(X-OVER-funktion), står i kapitel 6.3 (post amp-eekter) i BASS V-AMP/
BASS V-AMP PRO-vejledningerne.
Denne stereo-installation er for alle, der vil have en mættet stereo-sound.
Sammen med BASS V-AMP eller BASS V-AMP PRO kommer stereoeekterne
som f.eks. chorus eller delays perfekt til deres ret. Vær opmærksom på,
at den fulde stereoeekt først opnås, når boksene opstilles ved siden af
hinanden. VoresEUROPOWER EP2500 egner sig fremragende som forstærker.
Derudovergiver den med 2 x 1200 watt de nødvendige reserver for rigtig at
trykke den af.
I denne konguration bliver alle ønsker opfyldt! Det er udvidelsen til
konstruktionen på gur 3.3. I stedet for de to enkelte bokse driver sluttrinet på
gur 3.4 to tårne af BB115- og BB210-højttalerbokse. Højttalerne forbindes med
hinanden med et link-kabel. Her anbefaler vi også kun at anvende professionelle
standard-højttalerkabler (kompatibel med NEUTRIK SPEAKON).
4. Installation
4.1 Højttalertilslutning
Ved kombination af ere højttalere skal du være opmærksom på den samlede
impedans. Her et par korte forklaringer forbindelsestyperne:
Serieforbindelse: Impedanserne for de tilsluttede højttalere lægges sammen.
Hvis to 4-ohm-højttalere er forbundet med hinanden, er resultatet en samlet
impedans på 8 ohm.
Parallelforbindelse: Hvis højttalere med samme impedans forbindes parallelt,
er resultatet ved to højttalere halvdelen, ved tre en tredjedel og ved re en
erdedel af en højttalers nominelle impedans. På denne måde kan man f.eks.
forbinde to 8-ohm-systemer til et 4-ohm-system.
Hvis re eller ere højttalere skal forbindes, kan dette foretages med
serie-parallelforbindelse. Ved re højttalere med hver 4 ohm ændres den
samlede impedans ikke.
◊ Anvend så tykke og korte højt talerkabler som muligt for at undgå
effekttab. Træk ikke udgangskabler ved siden af indgangskablerne.
Instrument In
Analog Line Out
Output 2Output 1
EP2000
ULTRABASS BB115 ULTRABASS BB115
Link
Link
ULTRABASS BB210ULTRABASS BB210
BASS V-AMP PRO
Fig. 3.4: Udvidet stereo-konguration
Line Out L/R
ULTRABASS BB210
Output R
L (Low)
R (High/Mid)
Instrument In
Output L
EP2000
ULTRABASS BB115
BASS V-AMP PRO
BASS V-AMP
Fig. 3.3: Bi-amping: Høje og dybe frekvenser gengives adskilt over basboksene
8 ULTRABASS BB410 Betjeningsvejledning
I den efterfølgende graske fremstilling og i tabellen tydeliggøres
tilslutningskombinationerne for højttalerne.
Speaker wiring options
Parallel Series Parallel/series
Fig. 4.1: Grask fremstilling af de forskellige forbindelsestyper
Antal højttalere
2x 2x 2x 4x 4x 4x
Impedans pr. højttaler (Ω)
4 8 16 4 8 16
Resulterende impedans ved
parallelforbindelse (Ω)
2 4 8 1 2 4
Resulterende impedans ved
serieforbindelse (Ω)
8 16 32 16 32 64
Resulterende impedans ved serie-
parallelforbindelse (Ω)
— — — 4 8 16
Tab. 4.1: Tilslutningskombinationer og heraf følgende impedans
◊ Vær også opmærksom på, at basboksene i BA- og BB-serier kun
understøtter parallelforbindelsen.
4.2 Audioforbindelser
1-
2-
2+
1+
1-
2-
2+
1+
front view rear view
Professional speaker connector
(compatible with Neutrik Speakon connectors)
Fig. 4.2: Professionel højttalertilslutning med polforbindelse
strain relief clamp
sleeve
tip
sleeve
(ground/shield)
Unbalanced ¼" TS connector
tip
(signal)
Fig. 4.3: 6,3-mm-monojackstik
5. Specikationer
Højttalere
Højeektiv bashøjttaler 4 x 10" BUGERA-højttaler
Lydtryk 99 dB @ 1 W / 1 m
Impedans 4 ohm
Frekvensgang 38 Hz - 16 kHz
Eekt (IEC 268.5) 1200 W
Diskanthøjttaler 1" diskantdriver
Højttalertilslutninger
Input/link 2 professionelle højttalertilslutninger,
kompatibel med NEUTRIK SPEAKON
(paralleltforbundet) samt en
6,3-mm-jack tilslutning
Mål/Vægt
Mål (B x H x D) 655 x 716 x 407 mm
Vægt ca. 45,4 kg
Firmaet Behringer er altid bestræbt på at sikre den højeste kvalitetsstandard. Nødvendige modifikationer
foretages uden forudgående meddelelse. De tekniske data og apparatets udseende kan derfor afvige fra de
ovennævnte informationer og billeder.
