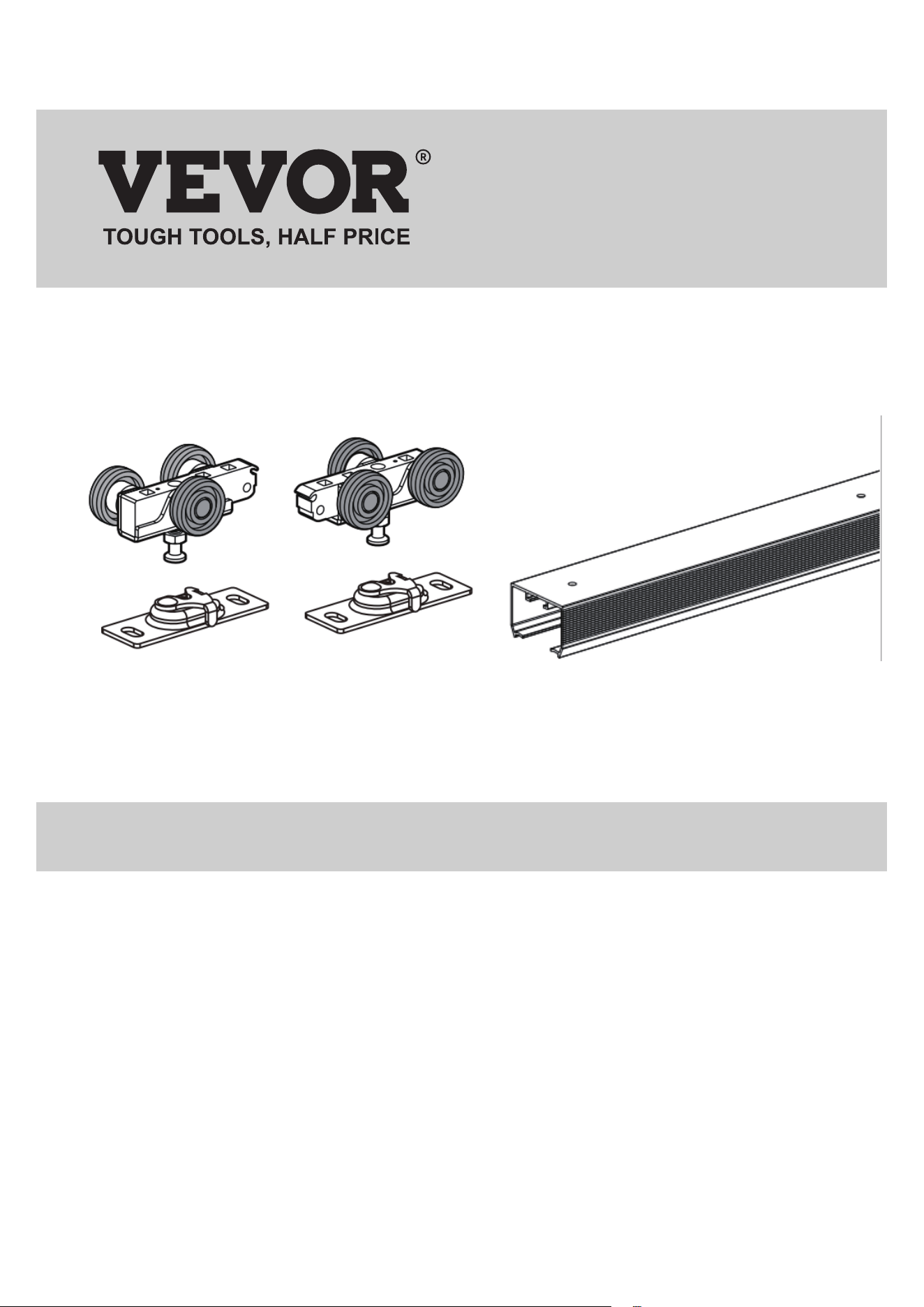

Assembly and Use

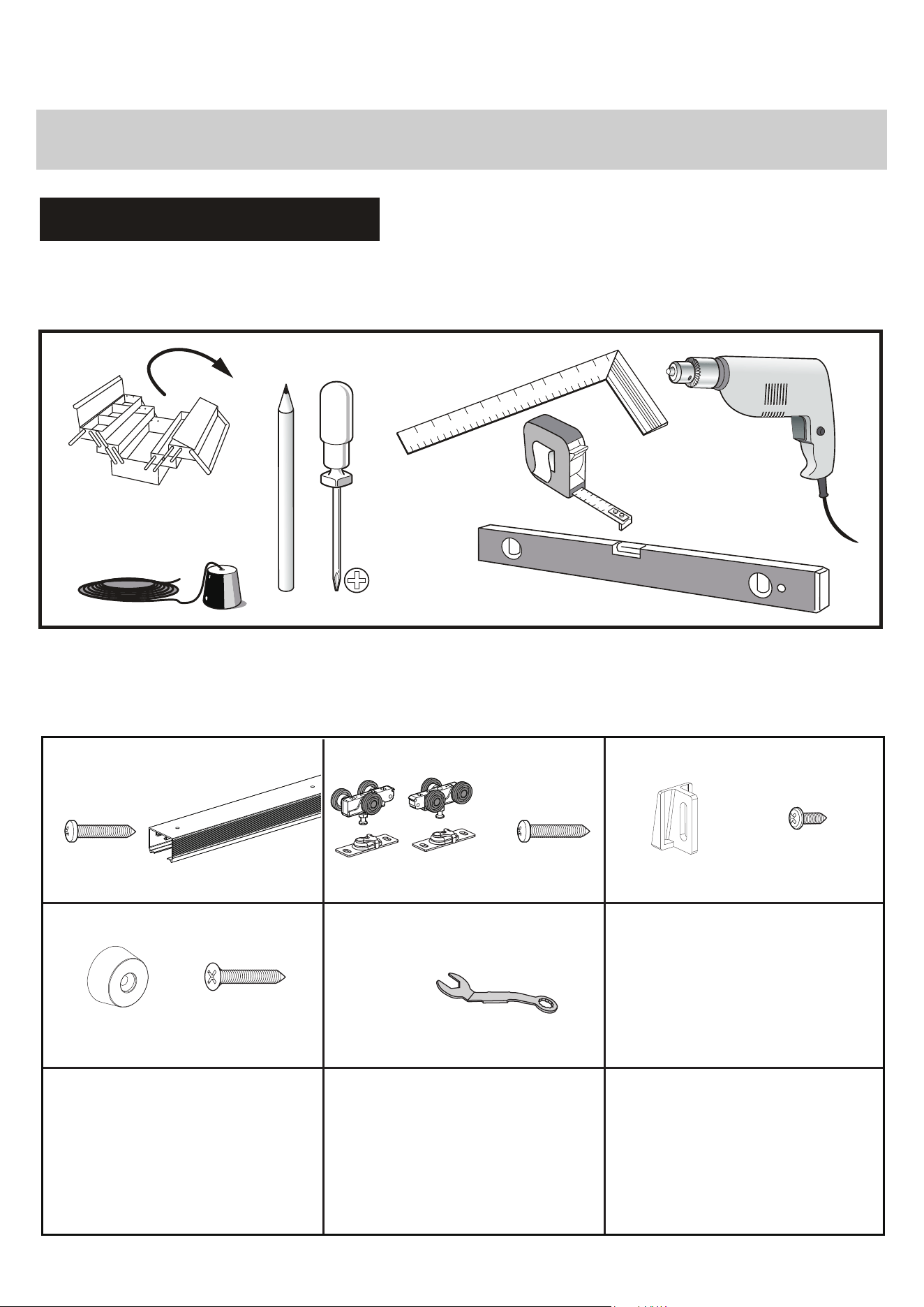

HARDWARE INCLUDED

(x2) ST4.2x13 (x2)

(x1)

ST4.2x31.7 (x1) (x1)

(x1) (x1)

ST5.5x32(x4)ST4.2x32 (x9) (x1)

PRE INSTALLATION-

TOOLS REQUIRED

Installation

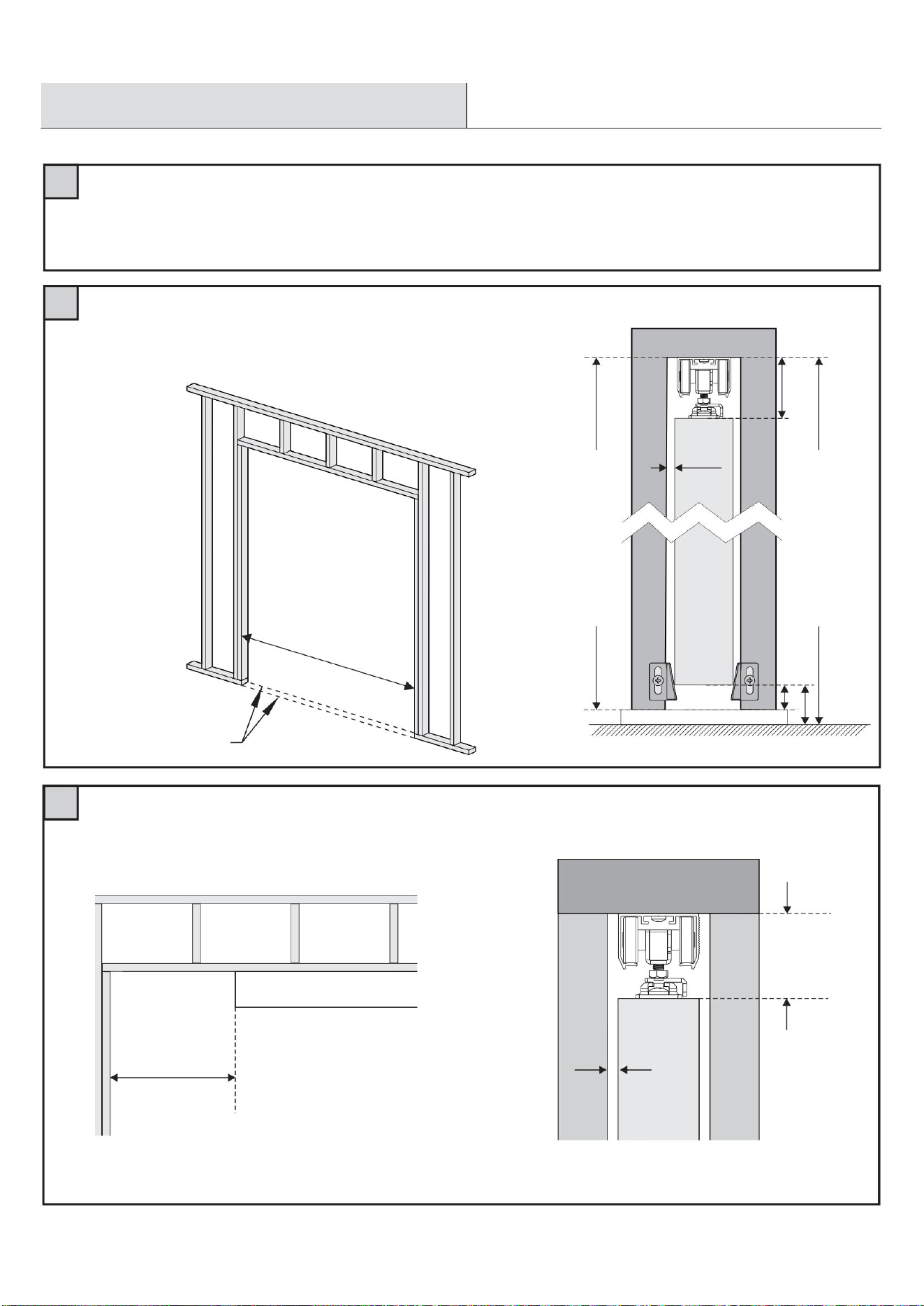

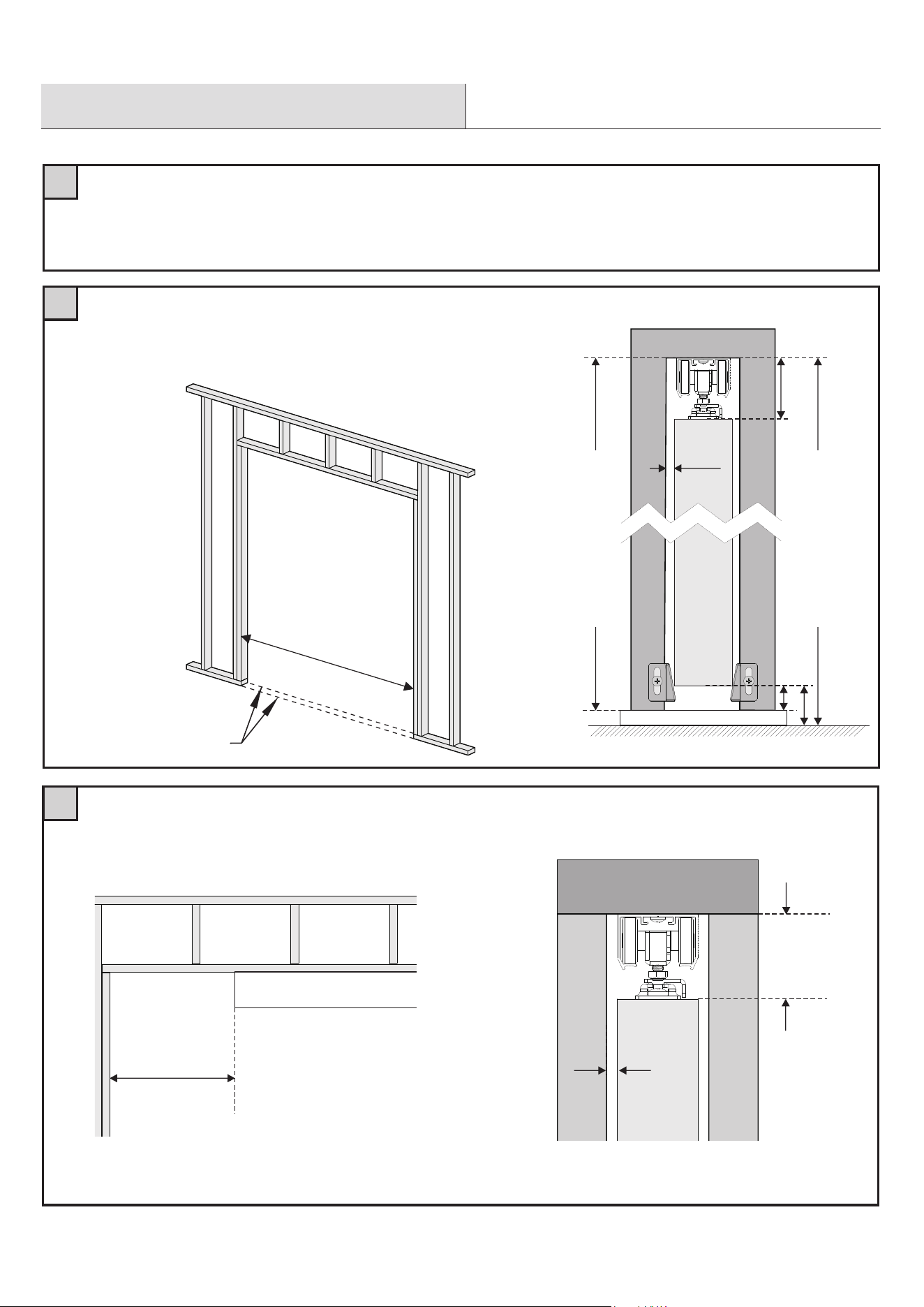

CONSTRUCT ROUGH OPENING

1. Header must be SQUARE and PLUMB with tube and LEVEL.

2. Width is 2X Door width plus 1" (25mm).

3. Fit Door depth: For 1"(25mm) to 1-3/4"(45mm) Panels.

Snap a chalk line on floor even with side jambs.

CHALK LINE

ROUGH OPENING WIDTH

2 X DOOR WIDTH + 1"(25mm)

Measure up from finished floor Door Height +3/4" or from

sub-floor to Door Height +1-1/2".

DOOR HEIGHT + 3-25/64"(86mm)

3/16"

(5mm)

(25mm)

up to

1-3/4"

(45mm)

DOOR

FINISH FLOOR

DOOR HEIGHT + 2-41/64"(67mm)

1 57/64"(48mm)

3/4"(19mm)

1 1/2"(38mm)

1 57/64"

(48mm)

3/16"

(5mm)

TRACK

2-3/4" (70mm)

Pls make a 70mm space when instruct the rail.

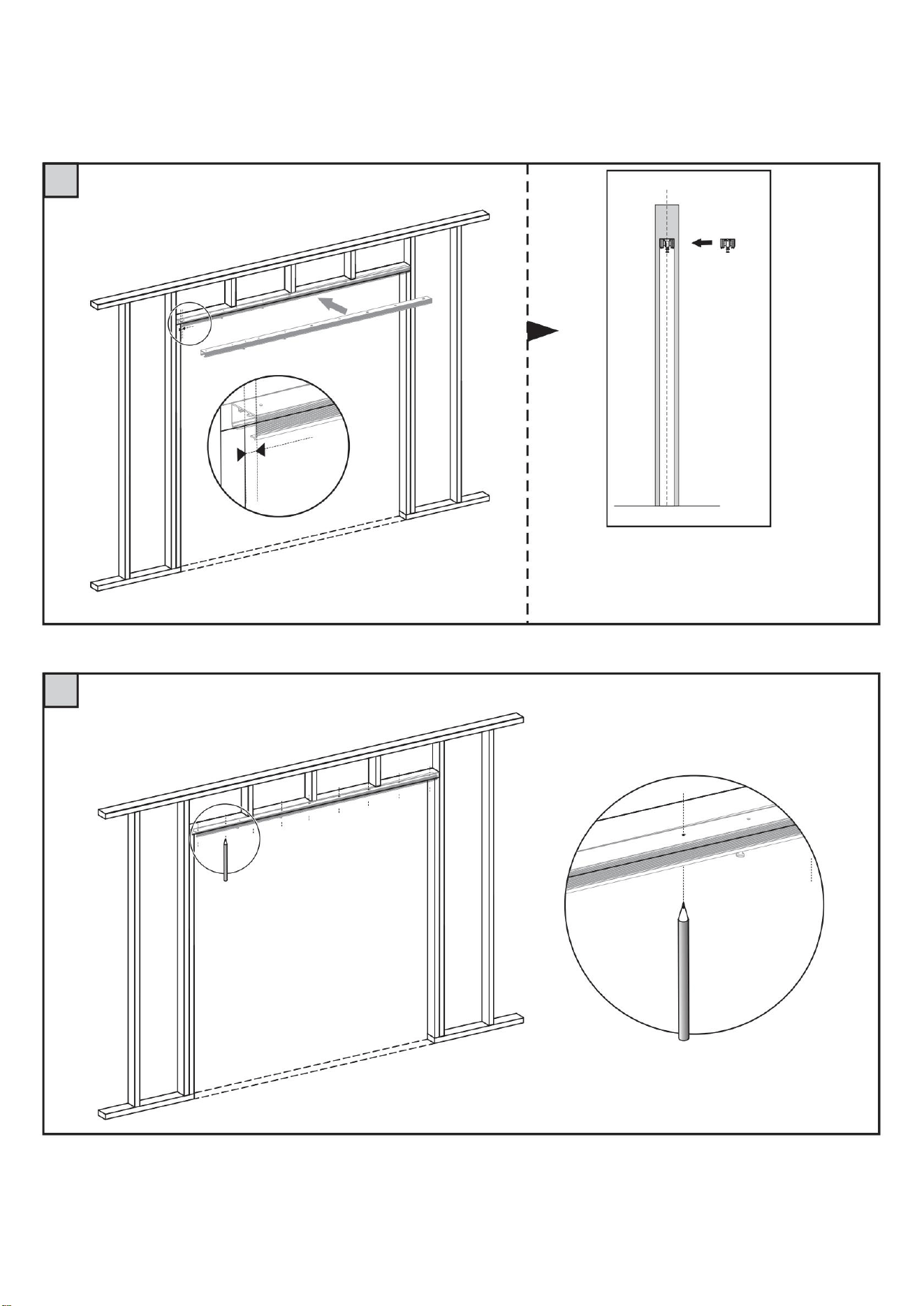

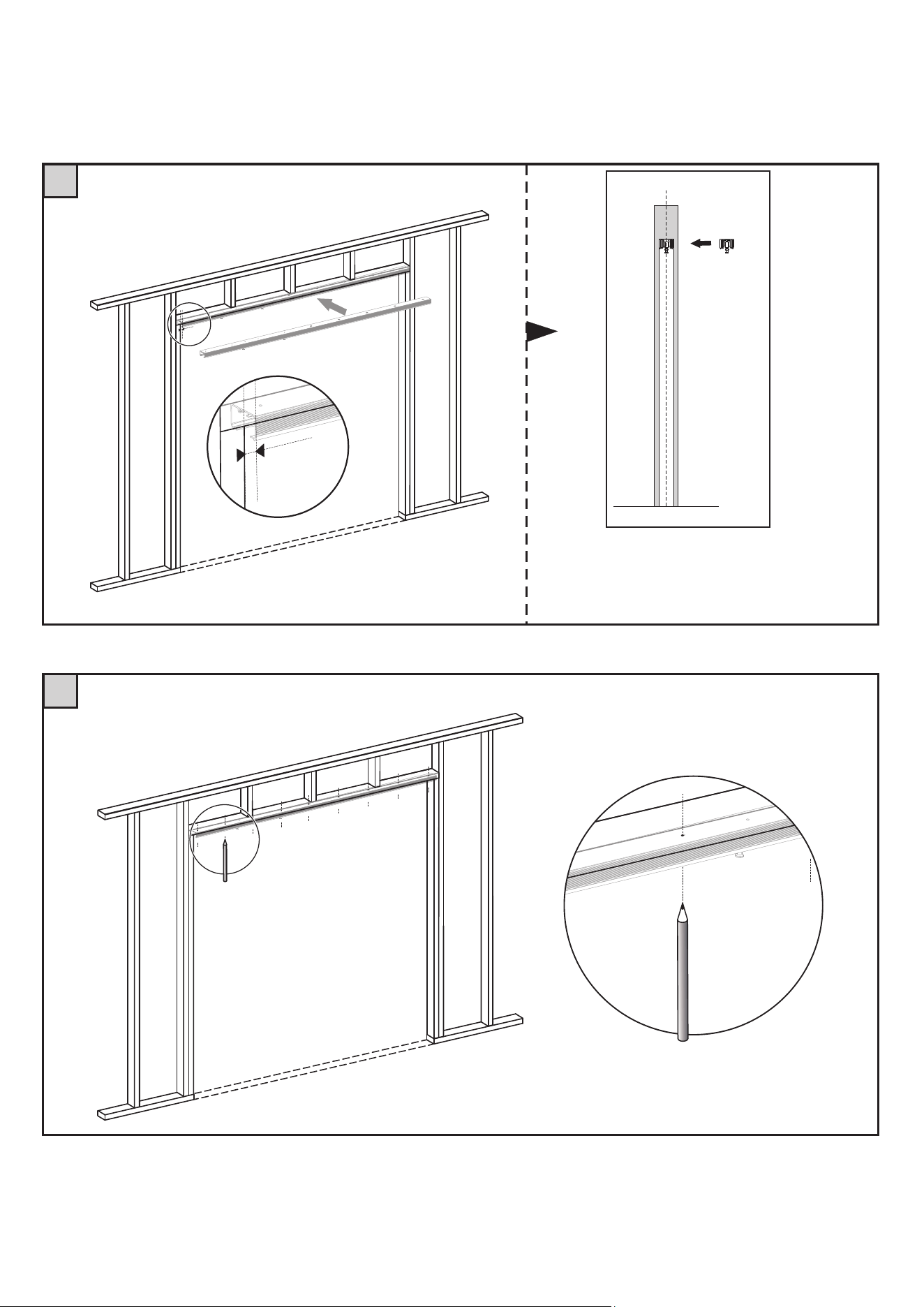

Using a pencil to mark the holes on the wall.

2-3/4" (70mm)

2-3/4"

(70mm)

The flat side faces inward

Outward side

Insert the screw into the hole.

Flat side

The outward side faces inward

(Click)

PLUMB

39-3/8"(1000mm)

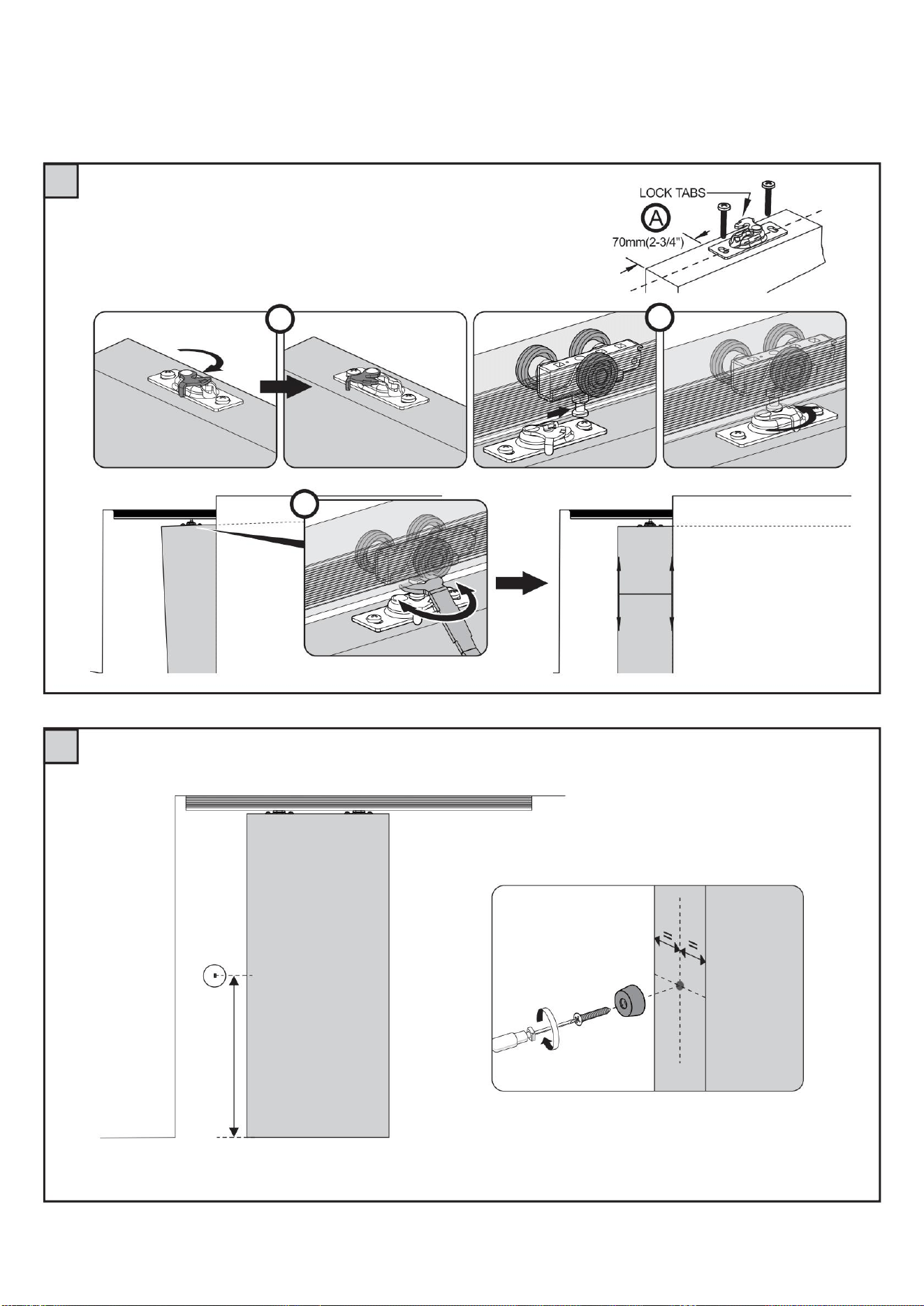

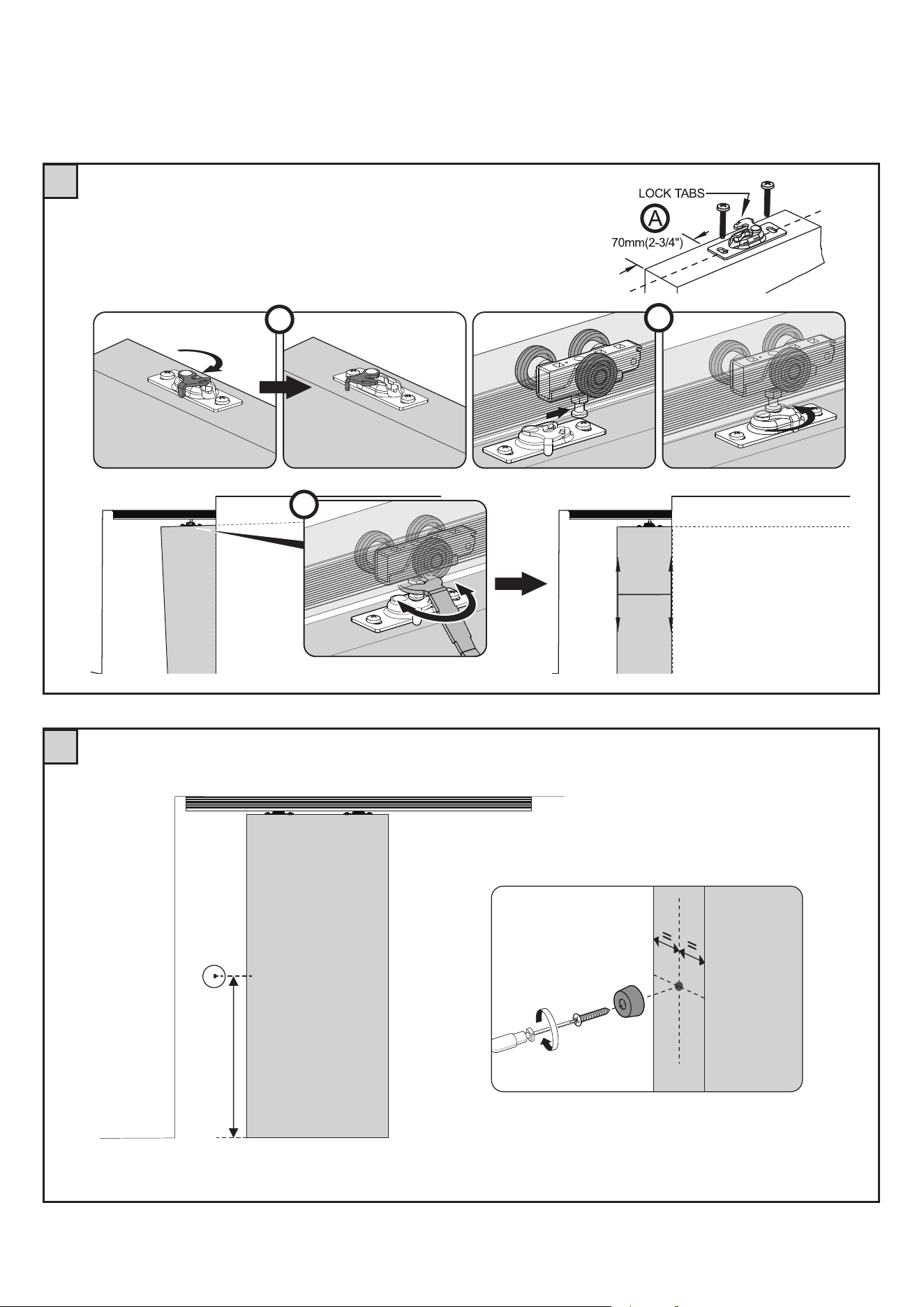

Fasten the bumper on back edge of door 39-3/8"(1000mm) from bottom edge.

AB/Attach door plates on top of door 2-3/4"(70mm) from each edge

with lock tabs on the same side.

CD/Mount door by locating door plate under adjusting bolt of hanger.

Lift door and push bolt into door plate, then click the tab in place.

Repeat with other hanger/door plate.

Use spanner to adjust door height.

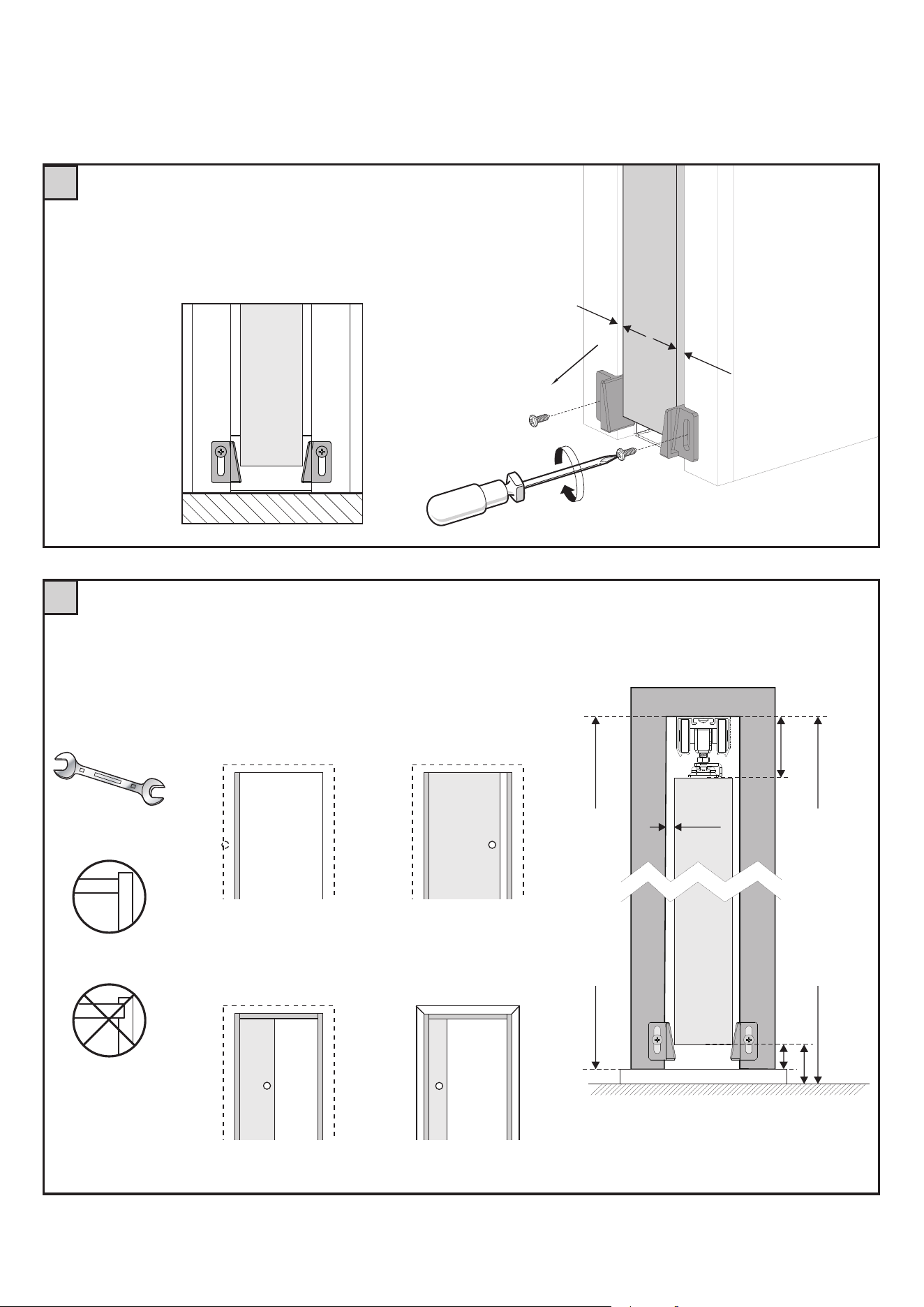

Fasten Guides on finished split jambs at door

bottom so door is held in center of opening.

YES

ATTACH FINISH SPLIT

JAMB TO STEEL TUBE/

PLUMB DOOR WITH JAMB

FINISH SPLIT HEADER

SHIM AND PLUMB FINISH

JAMB WITH DOOR

FINISH TRIM

Install finished jambs, split header and casing as shown.

Fasten split header on lock lever side with screws for future

door removal or adjustment. DO NOT USE JAMBS WITH DADO’S.

Note: minimum 3/16"(5mm) clearance between jamb and door.

DOOR HEIGHT + 3-25/64"(86mm)

3/16"

(5mm)

(25mm)

up to

1-3/4"

(45mm)

DOOR

FINISH FLOOR

DOOR HEIGHT + 2-41/64"(67mm)

1 57/64"(48mm)

3/4"(19mm)

1 1/2"(38mm)

Measure up from finished floor

Door Height +3/4" or from

sub-floor to Door Height +1-1/2".

3/16"

(5mm)

Split Jambs

3/16"

(5mm)

Maintenance

1.Avoid prolonged exposure to the sun to avoid aging.

Manufacturer: Shanghaimuxinmuyeyouxiangongsi

Address: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, shanghai 200000 CN.

Imported to AUS: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD NSW 2122 Australia

Imported to USA: Sanven Technology Ltd. Suite 250, 9166 Anaheim Place, Rancho

Cucamonga, CA 91730

E-CrossStu GmbH

Mainzer Landstr.69, 60329 Frankfurt am Main.

YH CONSULTING LIMITED.

C/O YH Consulting Limited Office 147, Centurion House,

London Road, Staines-upon-Thames, Surrey, TW18 4AX

Technical Support and E-Warranty Certificate

www.vevor.com/support

Zestaw drzwi przesuwnych

„Oszczędzaj połowę”, „Połowa ceny” lub inne podobne wyrażenia używane przez

nas stanowią jedynie szacunkowe oszczędności, jakie możesz uzyskać, kupując u nas

określone narzędzia w porównaniu z głównymi markami i niekoniecznie oznaczają one

objęcie wszystkich kategorii oferowanych przez nas narzędzi. Uprzejmie przypominamy,

aby przy składaniu zamówienia dokładnie sprawdzić, czy faktycznie

oszczędzasz połowę w porównaniu z głównymi markami.

Nadal staramy się oferować Państwu narzędzia w konkurencyjnych cenach.

Model:YMXT-XC39-6

Wsparcie techniczne i certyfikat gwarancji elektronicznej www.vevor.com/support

Masz pytania dotyczące produktu? Potrzebujesz wsparcia technicznego? Skontaktuj się z

nami: Wsparcie techniczne i certyfikat E-Gwarancji

www.vevor.com/support

To jest oryginalna instrukcja, przed użyciem należy uważnie przeczytać wszystkie

instrukcje. VEVOR zastrzega sobie jasną interpretację naszej instrukcji obsługi. Wygląd

produktu będzie zależał od produktu, który otrzymałeś. Prosimy o wybaczenie, że nie

poinformujemy Cię ponownie, jeśli w naszym produkcie pojawią się jakiekolwiek aktualizacje

technologiczne lub oprogramowania.

POTRZEBUJESZ POMOCY? SKONTAKTUJ SIĘ Z NAMI!

Model:YMXT-XC39-6

Zestaw drzwi przesuwnych

Nie używaj tych narzędzi, jeśli jesteś zmęczony lub znajdujesz się pod wpływem

OSTRZEŻENIE:

Podczas korzystania z narzędzi należy przestrzegać przepisów BHP, przepisów lokalnych władz

oraz

ogólnych zasad pracy w warsztacie.

* Jeśli pracujesz poza pojazdem, upewnij się, że miejsce pracy jest bezpieczne i stabilne.

ZAPISZ TE INSTRUKCJE

2. Należy nosić rękawice zapewniające ochronę dostosowaną do rodzaju obrabianych materiałów

lub redukujące skutki wibracji narzędzia.

Produkty prezentowane w tym katalogu mogą różnić się kolorem od rzeczywistego produktu.

Weź pod uwagę wszystkie użyte narzędzia i części.

- Przed użyciem przeczytaj wszystkie instrukcje. Informacje te pomogą Ci osiągnąć najlepsze

możliwe rezultaty.

1. Zawsze noś okulary ochronne chroniące przed uderzeniami, które zapewniają ochronę

oczu z przodu i z boku. Sprzęt do ochrony oczu powinien być zgodny z normami CSA

Z94.3-07 lub ANSI Z87.1 w zależności od rodzaju wykonywanej pracy.

Dziękujemy bardzo za wybranie zestawu drzwi przesuwnych.

Noś odpowiednie ubranie, aby uniknąć zaczepiania. Nie noś luźnej biżuterii i związuj długie

włosy.

*Osobisty sprzęt ochronny

Zawsze stosuj środki ochrony osobistej.

* OSTRZEŻENIE DOTYCZĄCE BEZPIECZEŃSTWA OSOBISTEGO!

alkohol, narkotyki lub leki odurzające.

Utrzymuj narzędzia w dobrym i czystym stanie, aby zapewnić najlepszą i

najbezpieczniejszą pracę.

* NIE UŻYWAJ narzędzi, jeśli są uszkodzone.

INSTRUKCJE

SPRZĘT W ZESTAWIE

WYMAGANE NARZĘDZIA

(x1)

(x2) ST4.2x13 (x2)

(x1)

ST5.5x32(x4)(x1)ST4.2x32 (x9)

ST4.2x31.7 (x1)

(x1)

PRZED INSTALACJĄ

Montaż i użytkowanie

OTWÓR

SZEROKOŚĆ

2 razy

SUROWY

DRZWI

SZEROKOŚĆ 1"(25mm)

WYKOŃCZENIE PODŁOGI

DRZWI

3/16"

(5mm)

(25 mm)

1-3/4"

(45 mm)

Linia kredowa

3. Dopasuj głębokość drzwi: dla paneli o grubości od 1" (25 mm) do 1-3/4" (45 mm).

Zmierz od wykończonej podłogi do wysokości drzwi +3/4" lub od podłogi do

wysokości drzwi +1-1/2".

2. Szerokość wynosi 2X szerokość drzwi plus 1" (25mm).

WYKONANIE WSTĘPNEGO OTWORU 1. Kolektor

musi być KWADRATOWY i PIONOWY z rurą i POZIOMICĄ.

Narysuj linię kredową na podłodze, równo z ościeżnicami.

3/4"(19mm)

WWW NAJ LUB YYYKSOOOKOŚĆ + 2-41/64"(67m m)

1 57/64"(48m)

WWW NAJ LUB OOOKOŚĆ 3-+ 111/Y Y Y 2225/64"(86m m) SK"(38mm)

Instalacja

2-3/4" (70mm)

1 57/64"

(48mm)

ŚCIEŻKA

3/16"

(5mm)

(70mm)

2-3/4"

Zaznacz ołówkiem otwory na ścianie.

2-3/4"

(70mm)

4 Proszę zostawić 70mm odstępu podczas montażu szyny.

Płaska strona

Zewnętrzna strona jest skierowana do wewnątrz

Płaska strona skierowana jest do wewnątrz

Strona zewnętrzna

Włóż śrubę do otworu.

Podnieś drzwi i wsuń rygiel w płytę drzwiową, a następnie zatrzaśnij zaczep na swoim miejscu.

Powtórz tę czynność z drugim wieszakiem/płytką drzwiową.

CD/Zamontuj drzwi, umieszczając płytkę drzwiową pod śrubą regulacyjną wieszaka.

AB/Zamontuj płyty drzwiowe na górze drzwi w odległości 2-3/4" (70 mm) od każdej krawędzi, za

pomocą zaczepów blokujących po tej samej stronie.

(Trzask)

Za pomocą klucza nastawnego wyreguluj wysokość drzwi.

Zamocuj zderzak na tylnej krawędzi drzwi w odległości 39-3/8" (1000 mm) od dolnej krawędzi.

39-3/8" (1000 mm)

PION

WWW NAJ LUB OOOKOŚĆ 3-+ 111/Y Y Y 2225/64"(86m m) SK"(38mm)

3/4"(19mm)

WWW NAJ LUB YYYKSOOOKOŚĆ + 2-41/64"(67m m)

1 57/64"(48m)

DRZWI

3/16"

(5mm)

(25 mm)

1-3/4"

(45 mm)

3/16"

(5mm)

Rozdzielone ościeżnice

3/16"

mm)

Przymocuj rozdzielony nagłówek po stronie dźwigni zamka za pomocą śrub

w celu przyszłego demontażu lub regulacji drzwi. NIE UŻYWAJ OŚCIEŻNIC Z DADO.

Uwaga: minimalny odstęp 3/16" (5 mm) między ościeżnicą a drzwiami.

Zamontuj gotowe ościeżnice, listwy nadprożowe i obudowę, jak pokazano.

Zamocuj prowadnice na gotowych ościeżnicach u dołu

drzwi, tak aby drzwi były utrzymywane na środku otworu.

Zmierz od wykończonej podłogi do

wysokości drzwi +3/4" lub od

podłogi do wysokości drzwi +1-1/2".

NIE

TAK

DRZWI PIONOWE Z OŚCIEŻNICĄ

WYKOŃCZENIE PODKŁADKI I PIONU

Ościeżnica do rury stalowej/

DOŁĄCZ WYKOŃCZENIE PODZIAŁU

Ościeżnica z drzwiami

ZAKOŃCZ NAGŁÓWEK PODZIAŁU

WYKOŃCZENIE WYKOŃCZENIA

WYKOŃCZENIE PODŁOGI

Importowane do AUS: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD NSW 2122 Australia

Adres: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, szanghaj 200000 CN.

Producent: Shanghaimuxinmuyeyouxiangongsi

Importowane do USA: Sanven Technology Ltd. Suite 250, 9166 Anaheim Place, Rancho

Cucamonga, CA 91730

YH CONSULTING LIMITED.

C/O YH Consulting Limited Biuro 147, Centurion House,

London Road, Staines-upon-Thames, Surrey, TW18 4AX

Mainzer Landstr.69, 60329 Frankfurt nad Menem.

E-CrossStu GmbH

1. Unikaj długotrwałego wystawiania się na działanie promieni słonecznych, aby zapobiec starzeniu się skóry.

Konserwacja

Wsparcie techniczne i certyfikat gwarancji

elektronicznej www.vevor.com/support

Schiebetürset

„Sparen Sie die Hälfte“, „Halber Preis“ oder andere ähnliche Ausdrücke, die wir verwenden,

stellen nur eine Schätzung der Ersparnis dar, die Sie beim Kauf bestimmter Werkzeuge bei uns

im Vergleich zu den großen Topmarken erzielen können, und decken nicht unbedingt alle von uns

angebotenen Werkzeugkategorien ab. Wir möchten Sie freundlich daran erinnern, bei der

Bestellung bei uns sorgfältig zu prüfen, ob Sie im Vergleich zu den großen

Topmarken tatsächlich die Hälfte sparen.

Wir sind weiterhin bestrebt, Ihnen Werkzeuge zu wettbewerbsfähigen Preisen anzubieten.

Modell: YMXT-XC39-6

Technischer Support und E-Garantie-Zertifikat www.vevor.com/support

Brauchen Sie Hilfe? Kontaktieren Sie uns!

Modell: YMXT-XC39-6

Dies ist die Originalanleitung. Bitte lesen Sie alle Anweisungen sorgfältig durch, bevor Sie

das Gerät in Betrieb nehmen. VEVOR behält sich eine klare Auslegung unserer Bedienungsanleitung

vor. Das Erscheinungsbild des Produkts richtet sich nach dem Produkt, das Sie erhalten haben.

Bitte verzeihen Sie uns, dass wir Sie nicht erneut informieren, wenn es Technologie- oder Software-

Updates für unser Produkt gibt.

Haben Sie Fragen zum Produkt? Benötigen Sie technischen Support? Bitte kontaktieren Sie uns:

Technischer Support und E-Garantie-Zertifikat

www.vevor.com/support

Schiebetürset

Benutzen Sie diese Werkzeuge nicht, wenn Sie müde sind oder unter dem Einfluss von

WARNUNG: Stellen

Sie sicher, dass bei der Verwendung von Werkzeugen die Gesundheits- und Sicherheitsvorschriften sowie

die

behördlichen Vorschriften und allgemeinen Werkstattpraktiken eingehalten werden.

* Achten Sie bei Arbeiten außerhalb des Fahrzeugs auf einen sicheren und stabilen Arbeitsplatz.

BEWAHREN SIE DIESE ANWEISUNGEN AUF

2. Tragen Sie Handschuhe, die je nach Arbeitsmaterial Schutz bieten oder die Auswirkungen von

Werkzeugvibrationen reduzieren.

Die Farbe der in diesem Katalog aufgeführten Produkte kann vom tatsächlichen Artikel abweichen.

Führen Sie ein Konto für alle verwendeten Werkzeuge und Teile.

- Bitte lesen Sie vor der Anwendung alle Anweisungen sorgfältig durch. Die Informationen helfen

Ihnen, die bestmöglichen Ergebnisse zu erzielen.

1. Tragen Sie immer eine stoßfeste Schutzbrille, die die Augen von vorne und von den Seiten

schützt. Die Augenschutzausrüstung sollte je nach Art der ausgeführten Arbeit den Normen CSA

Z94.3-07 oder ANSI Z87.1 entsprechen.

Tragen Sie geeignete Kleidung, um ein Hängenbleiben zu vermeiden. Tragen Sie keinen losen

Schmuck und binden Sie lange Haare zusammen.

Vielen Dank, dass Sie sich für dieses Schiebetürset entschieden haben.

*PERSÖNLICHE SCHUTZAUSRÜSTUNG

Tragen Sie immer persönliche Schutzausrüstung.

* WARNUNG ZUR PERSÖNLICHEN SICHERHEIT!

Alkohol, Drogen oder berauschende Medikamente.

Halten Sie die Werkzeuge in gutem und sauberem Zustand, um eine optimale und sicherste

Leistung zu gewährleisten.

* Verwenden Sie beschädigte Werkzeuge NICHT.

ANWEISUNGEN

HARDWARE INKLUSIVE

BENÖTIGTES WERKZEUG

(x1)

(x2) ST4.2x13 (x2)

(x1)

ST5,5 x 32 (x4)(x1)ST4.2x32 (x9)

ST4,2 x 31,7 (x1)

(x1)

VORINSTALLATION

Montage und Verwendung

ÖFFNUNG

BREITE

2 X

RAUH

BREITE

1"(25mm)

TÜR

FERTIGBODEN

TÜR

3/16

Zoll (5 mm)

(25 mm)

bis

1-3/4"

(45 mm)

KREIDELINIE

3. Passende Türtiefe: Für Platten von 1" (25 mm) bis 1-3/4" (45 mm).

Messen Sie von der fertigen Bodentürhöhe +3/4" oder vom Unterboden bis

zur Türhöhe +1-1/2".

2. Die Breite beträgt das Doppelte der Türbreite plus 1 Zoll (25 mm).

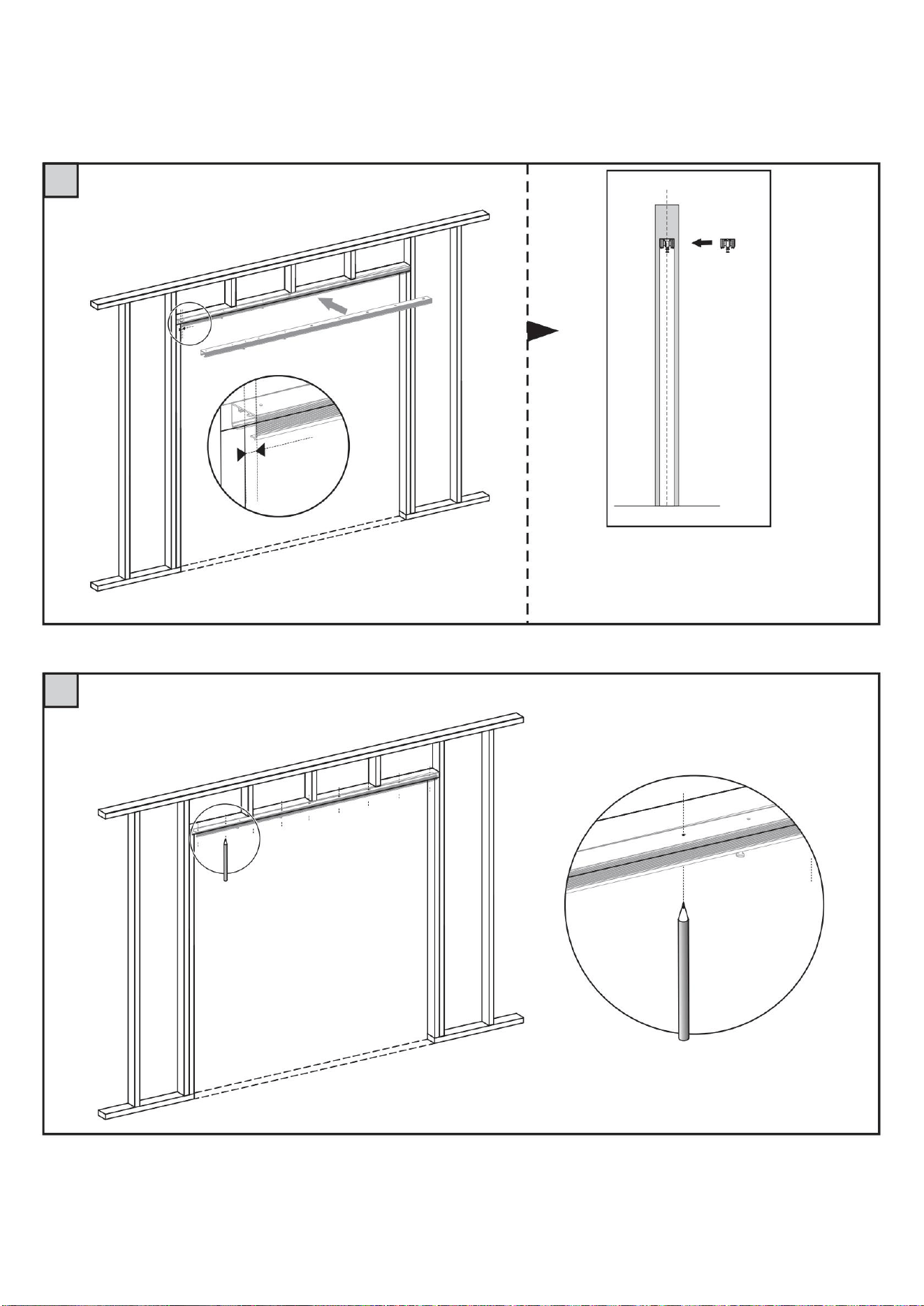

Grobe Öffnung konstruieren 1. Der Header

muss RECHTECKIG und lotrecht mit Rohr und Wasserwaage sein.

Ziehen Sie mit Kreide eine Linie auf dem Boden, gleichmäßig mit den Seitenpfosten.

3/4mm) Zoll(19

TÜRHÖHE m) + 2-41/64"(67

1 57/64"(48 m)

TÜRHÖHE 5/64"(86 + 1 1 1 3 - 222mmm "(38 / ) m )

Installation

2-3/4 Zoll (70 mm)

1 57/64

Zoll (48 mm)

SCHIENE

3/16

Zoll (5 mm)

(70 mm)

2-3/4 Zoll

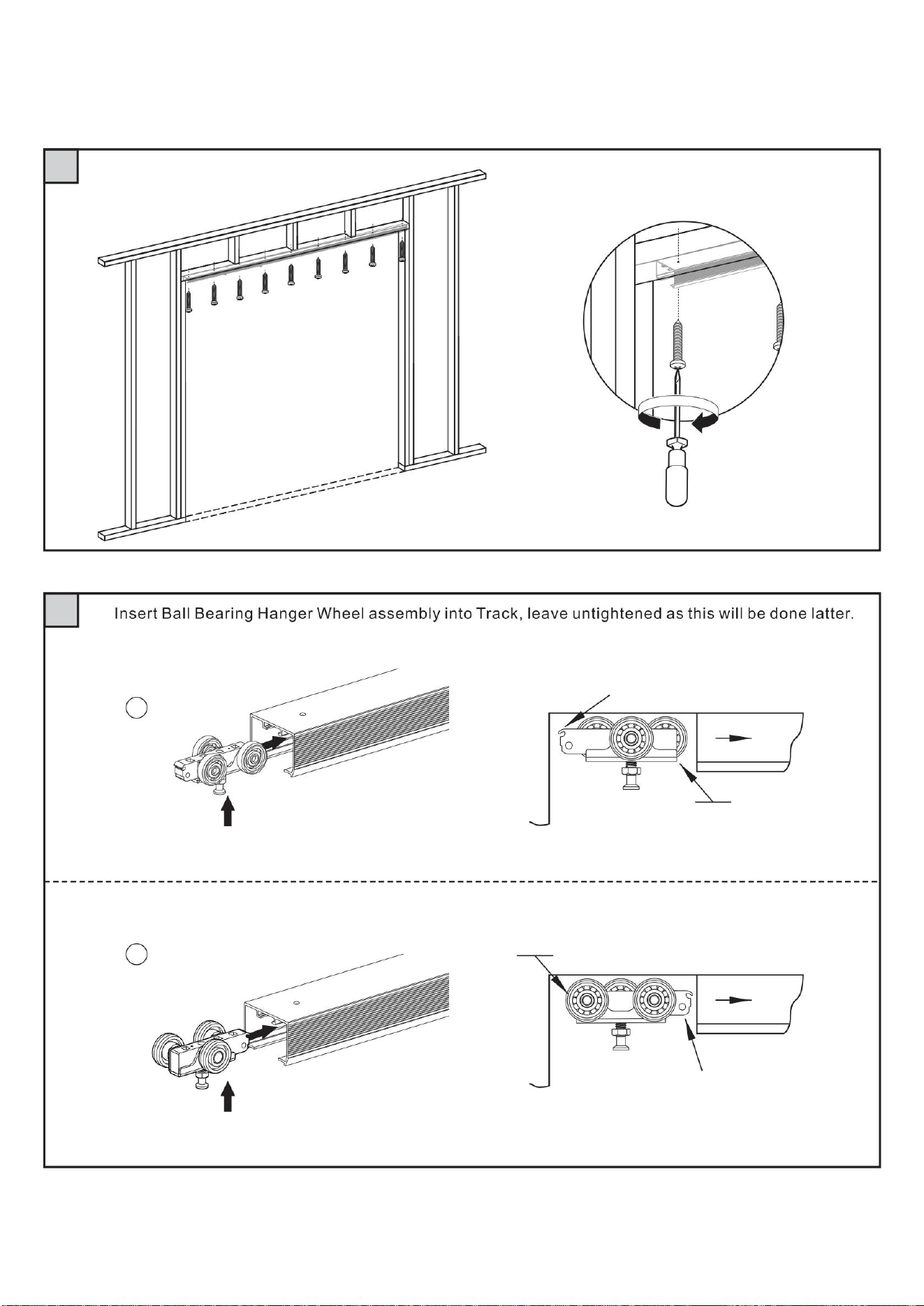

Markieren Sie die Löcher mit einem Bleistift an der Wand.

2-3/4

Zoll (70 mm)

4 Bitte lassen Sie bei der Schienenanweisung einen Abstand von 70 mm.

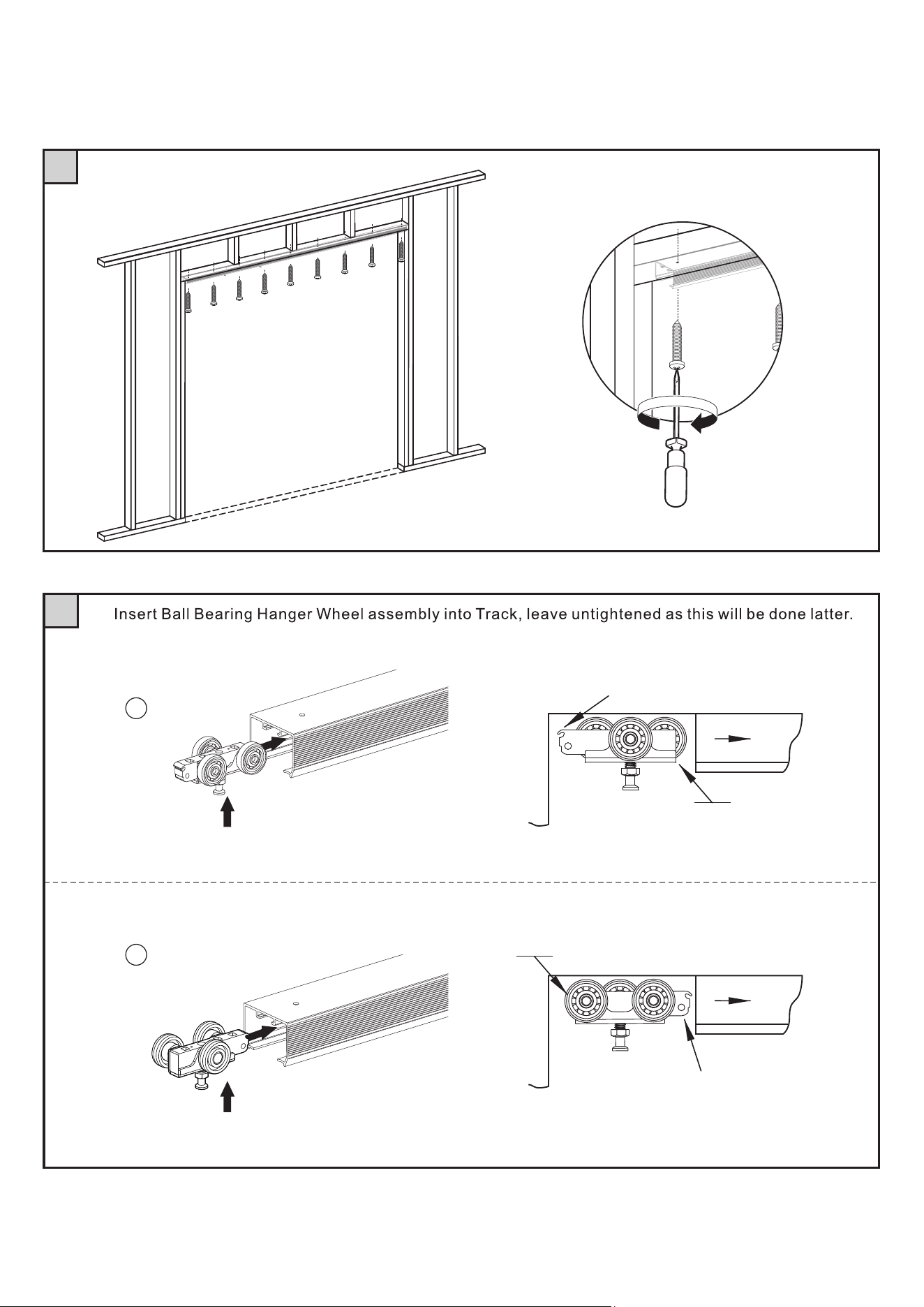

Setzen Sie die Schraube in das Loch ein.

Flache Seite

Die Außenseite zeigt nach innen

Die flache Seite zeigt nach innen

Außenseite

Heben Sie die Tür an, drücken Sie den Riegel in die Türplatte und lassen Sie die Lasche einrasten.

Wiederholen Sie dies mit dem anderen Kleiderbügel/Türschild.

CD/Montieren Sie die Tür, indem Sie die Türplatte unter dem Einstellbolzen des Aufhängers positionieren.

AB/Befestigen Sie Türplatten oben auf der Tür im Abstand von 2-3/4" (70 mm) von jeder Kante

mit Verriegelungslaschen auf der gleichen Seite.

(Klicken)

Verwenden Sie einen Schraubenschlüssel, um die Türhöhe einzustellen.

Befestigen Sie den Stoßfänger an der Hinterkante der Tür, 1000ÿmm (39-3/8 Zoll) von der Unterkante entfernt.

39-3/8

(1000

Zoll

m²)

LOT

TÜRHÖHE m) + 2-41/64"(67

3/4mm) Zoll(19

TÜRHÖHE 5/64"(86 + 1 1 1 3 - 222mmm "(38 / ) m )

1 57/64"(48 m)

(25 mm)

bis

1-3/4"

(45 mm)

3/16

Zoll (5 mm)

TÜR

Installieren Sie fertige Pfosten, geteilte Sturzbretter und Verkleidungen wie gezeigt.

Hinweis: Zwischen Türpfosten und Tür muss ein Abstand von mindestens 5 mm (3/16 Zoll) eingehalten werden.

Befestigen Sie den geteilten Kopf auf der Seite des Schlosshebels mit Schrauben, um die

Tür später entfernen oder anpassen zu können. VERWENDEN SIE KEINE TÜRPFANNEN MIT DADO'S.

Befestigen Sie die Führungen an den fertig geteilten Türpfosten

unten, sodass die Tür in der Mitte der Öffnung gehalten wird.

NEIN

Messen Sie von der fertigen Bodentürhöhe

+3/4" oder vom Unterboden bis zur

Türhöhe +1-1/2".

Geteilte Pfosten

3 /16"

( 5

mm)

3/16

Zoll (5 mm)

PFOSTEN AN STAHLROHR/

FINISH VON SHIM UND PLUMB

TÜR MIT PFOSTEN IN LOT

ANBRINGEN FINISH SPLIT

FERTIGSTELLEN

PFOSTEN MIT TÜR

FINISH SPLIT-KOPF

FERTIGBODEN

1. Vermeiden Sie längere Sonneneinstrahlung, um der Hautalterung vorzubeugen.

Mainzer Landstr.69, 60329 Frankfurt am Main.

C/O YH Consulting Limited Office 147, Centurion House,

London Road, Staines-upon-Thames, Surrey, TW18 4AX

YH CONSULTING LIMITED.

E-CrossStu GmbH

Nach AUS importiert: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD NSW 2122 Australien

Adresse: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, Shanghai 200000 CN.

Hersteller: Shanghaimuxinmuyeyouxiangongsi

Importiert in die USA: Sanven Technology Ltd. Suite 250, 9166 Anaheim Place, Rancho

Cucamonga, CA 91730

Wartung

Technischer Support und E-Garantie-Zertifikat

www.vevor.com/support

Modèle:YMXTXC396

«Économisezlamoitié»,«Moitiéprix»outouteautreexpressionsimilaireutiliséepar

nousnereprésentequ'uneestimationdeséconomiesquevouspourriezréaliserenachetant

certainsoutilscheznousparrapportauxgrandesmarquesetnecouvrepasnécessairementtoutes

lescatégoriesd'outilsquenousproposons.Nousvousrappelonsdebienvouloirvérifier

soigneusementlorsquevouspassezunecommandecheznoussivous

économisezréellementlamoitiéparrapportauxgrandesmarques.

Nouscontinuonsànousengageràvousfournirdesoutilsàdesprixcompétitifs.

Ensembledeportescoulissantes

Assistancetechniqueetcertificatdegarantieélectroniquewww.vevor.com/support

Vousavezdesquestionssurnosproduits?Vousavezbesoind'assistancetechnique?N'hésitezpasà

nouscontacter:Assistancetechniqueetcertificatdegarantie

électroniquewww.vevor.com/support

Ils'agitdelanoticed'utilisationd'origine.Veuillezlireattentivementtouteslesinstructionsdu

manuelavantdel'utiliser.VEVORseréserveledroitd'interpréterclairementnotremanueld'utilisation.

L'apparenceduproduitdépendduproduitquevousavezreçu.Veuilleznousexcuser,nousnevous

informeronsplusencasdemiseàjourtechnologiqueoulogicielledenotreproduit.

BESOIND'AIDE?CONTACTEZNOUS!

Modèle:YMXTXC396

Ensembledeportescoulissantes

*AVERTISSEMENTDESÉCURITÉPERSONNELLE!

2.Portezdesgantsquiassurentuneprotectionenfonctiondesmatériauxdetravailoupour

réduireleseffetsdesvibrationsdel'outil.

Lesproduitsprésentésdanscecataloguepeuventavoirunecouleurdifférentedecellede

l'articleréel.

Tenezcomptedetouslesoutilsetpiècesutilisés.

Veuillezliretouteslesinstructionsavantdel'utiliser.Cesinformationsvousaiderontàobtenir

lesmeilleursrésultatspossibles.

AVERTISSEMENT:

Assurezvousquelesréglementationsenmatièredesantéetdesécurité,lesautoritéslocaleset

lespratiques

généralesdel'ateliersontrespectéeslorsdel'utilisationdesoutils.

1.Porteztoujoursdeslunettesdesécuritéantichocquiassurentuneprotectionfrontaleet

latéraledesyeux.L'équipementdeprotectiondesyeuxdoitêtreconformeauxnormesCSA

Z94.307ouANSIZ87.1selonletypedetravaileffectué.

CONSERVEZCESINSTRUCTIONS

*Sivoustravaillezàpartirduvéhicule,assurezvousquelelieudetravailestsûretstable.

alcool,droguesoumédicamentsintoxicants.

Maintenezlesoutilsenbonétatetproprespouruneperformanceoptimaleetsûre.

*N'utilisezPASd'outilss'ilssontendommagés.

N'utilisezpascesoutilssivousêtesfatiguéousousl'influencede

Porteztoujoursunéquipementdeprotectionindividuelle.

Mercibeaucoupd'avoirchoisicetensembledeportescoulissantes.

Portezdesvêtementsadaptéspouréviterlesaccrocs.Neportezpasdebijouxflottantset

n'attachezpaslescheveuxlongs.

*ÉQUIPEMENTDEPROTECTIONINDIVIDUELLE

INSTRUCTIONS

MATÉRIELINCLUS

OUTILSREQUIS

ST5.5x32(x4)

ST4.2x13(x2)

(x1)

(x2)

(x1)ST4.2x32(x9)

ST4.2x31.7(x1)

(x1)

PRÉINSTALLATION

Montageetutilisation

1"

(25mm)

jusqu'à

13/4"(45mm)

3/16"

(5mm)

PORTE

OUVERTURE

LARGEUR

1"(25mm)

2X

RUGUEUX

LARGEUR

PORTE

SOLFINI

CORDEAUÀCRAIE

3.Ajustementdelaprofondeurdelaporte:pourlespanneauxde1"(25mm)à13/4"(45mm).

Tracezuneligneàlacraiesurlesolauniveaudesmontantslatéraux.

2.Lalargeurest2Xlalargeurdelaporteplus1"(25mm).

CONSTRUIREUNEOUVERTUREBRUTE1.L'entête

doitêtreCARRÉetD'APLOMBavecletubeetleNIVEAU.

Mesurezàpartirdusolfinijusqu'àlahauteurdelaporte+3/4"ouàpartirdusousplancher

jusqu'àlahauteurdelaporte+11/2".

POR OUHAUTTTEEE U R +241/64"(67mm)

3/4"(19mm)  

157/64"(48mm)

POR OUHAUTTTEEE U R 3 5/64"(86mm)+ 111/ 2 2 2  "(38mm)

Installation

23/4"(70mm)

157/64"

(48mm)

PISTE

3/16"

(5mm)

23/4"

(70mm)

Utiliseruncrayonpourmarquerlestroussurlemur.

23/4"

(70mm)

Veuillezprévoirunespacede70mmlorsquevousindiquezlerail.

Côtéplat

Lecôtéextérieuresttournéversl'intérieur

Lecôtéplatesttournéversl'intérieur

Côtéextérieur

Insérezlavisdansletrou.

CD/Montezlaporteenlocalisantlaplaquedeportesousleboulonderéglagedusupport.

Répétezl’opérationavecl’autresupport/plaquedeporte.

Soulevezlaporteetpoussezleboulondanslaplaquedeporte,puiscliquezsurlalanguettepourlamettreenplace.

AB/Fixezlesplaquesdeportesurledessusdelaporteà23/4"(70mm)dechaquebordavecles

languettesdeverrouillagedumêmecôté.

(Cliquez)

Utilisezuneclépourréglerlahauteurdelaporte.

Fixezleparechocssurlebordarrièredelaporteà393/8"(1000mm)dubordinférieur.

SONDER

393/8"(1000mm)

POR OUHAUTTTEEEUR3 5/64"(86mm)+ 111/ 2 2 2  "(38mm)

3/4"(19mm)  

POR OUHAUTTTEEEUR+241/64"(67mm)

157/64"(48mm)

1"

(25mm)

jusqu'à

13/4"(45mm)

3/16"

(5mm)

PORTE

3/16"

(5mm)

mm)

3/16"

(5

Jambesfendues

Installezlesmontantsfinis,l'entêtediviséetleboîtiercommeindiqué.

Remarque:espaceminimumde3/16po(5mm)entrelemontantetlaporte.

Fixezlemontantfenduducôtédulevierdeverrouillageavecdesvispourpouvoir

retirerouréglerultérieurementlaporte.N'UTILISEZPASDEMONTANTSAVECDESDADO'S.

Fixezlesguidessurlesmontantsfendusfinisaubasdelaporte

afinquelaportesoitmaintenueaucentredel'ouverture.

OUI

NON

Mesurezàpartirdusolfinijusqu'àlahauteur

delaporte+3/4"ouàpartirdusous

plancherjusqu'àlahauteurdelaporte+11/2".

PORTED'APLOMBAVECMONTANT

FINITIONDECALESETD'APLOMB

MONTANTSURTUBED'ACIER/

ATTACHERFINIRSPLIT

FINITIONDEGARNITURE

FINITIONSPLITHEADER

MONTANTAVECPORTE

SOLFINI

ImportéenAustralie:SIHAOPTYLTD.1ROKEVASTREETEASTWOODNSW2122Australie

ImportéauxÉtatsUnis:SanvenTechnologyLtd.Suite250,9166AnaheimPlace,Rancho

Cucamonga,CA91730

Adresse:Shuangchenglu803nong11hao1602A1609shi,baoshanqu,Shanghai200000CN.

Fabricant:Shanghaimuxinmuyeyouxiangongsi

YHCONSULTINGLIMITÉE.

A/SYHConsultingLimitedBureau147,CenturionHouse,London

Road,StainesuponThames,Surrey,TW184AX

MainzerLandstr.69,60329FrancfortsurleMain.

ECrossStuGmbH

1.Évitezl’expositionprolongéeausoleilpouréviterlevieillissement.

Entretien

Assistancetechniqueetcertificatdegarantie

électroniquewww.vevor.com/support

Schuifdeurset

"Save Half", "Half Price" of andere soortgelijke uitdrukkingen die wij gebruiken, geven alleen

een schatting weer van de besparingen die u kunt behalen door bepaalde gereedschappen bij ons

te kopen in vergelijking met de grote topmerken en betekent niet noodzakelijkerwijs dat alle categorieën

gereedschappen die wij aanbieden, worden gedekt. Wij herinneren u eraan om zorgvuldig te

controleren of u daadwerkelijk de helft bespaart in vergelijking met de grote

topmerken wanneer u een bestelling bij ons plaatst.

Wij streven er voortdurend naar om u gereedschappen tegen concurrerende prijzen te leveren.

Model:YMXT-XC39-6

Technische ondersteuning en e-garantiecertificaat www.vevor.com/support

Dit is de originele instructie, lees alle handleidingen zorgvuldig door voordat u het product

gebruikt. VEVOR behoudt zich een duidelijke interpretatie van onze gebruikershandleiding voor.

Het uiterlijk van het product is afhankelijk van het product dat u hebt ontvangen. Vergeef ons

dat we u niet opnieuw zullen informeren als er technologie- of software-updates voor ons product

zijn.

Heeft u vragen over het product? Heeft u technische ondersteuning nodig? Neem dan gerust

contact met ons op: Technische ondersteuning en E-

garantiecertificaat www.vevor.com/support

HULP NODIG? NEEM CONTACT MET ONS OP!

Model:YMXT-XC39-6

Schuifdeurset

Gebruik deze hulpmiddelen niet als u moe bent of onder invloed van

WAARSCHUWING:

Zorg ervoor dat u zich bij het gebruik van gereedschap houdt aan de voorschriften voor

gezondheid

en veiligheid, de lokale autoriteiten en de algemene werkplaatsvoorschriften.

* Als u buiten het voertuig werkt, zorg er dan voor dat de werkplek veilig en stabiel is.

BEWAAR DEZE INSTRUCTIES

2. Draag handschoenen die bescherming bieden op basis van het materiaal waar u mee werkt of die

de effecten van trillingen van het gereedschap verminderen.

De producten in deze catalogus kunnen qua kleur afwijken van het daadwerkelijke

artikel.

Houd rekening met alle gebruikte gereedschappen en onderdelen.

- Lees alle instructies voordat u het gebruikt. De informatie zal u helpen om de best

mogelijke resultaten te behalen.

1. Draag altijd een impactveiligheidsbril die bescherming biedt aan de voor- en zijkant

van de ogen. Oogbeschermingsapparatuur moet voldoen aan de CSA Z94.3-07 of

ANSI Z87.1-normen op basis van het type werk dat wordt uitgevoerd.

Draag geschikte kleding om te voorkomen dat het blijft haken. Draag geen losse

sieraden en bind lang haar vast.

Hartelijk dank dat u voor deze schuifdeurset hebt gekozen.

*PERSOONLIJKE BESCHERMINGSMIDDELEN

Draag altijd persoonlijke beschermingsmiddelen.

* WAARSCHUWING VOOR PERSOONLIJKE VEILIGHEID!

alcohol, drugs of bedwelmende medicijnen.

Zorg ervoor dat gereedschap in goede en schone staat verkeert voor de beste en

veiligste prestaties.

* GEBRUIK GEEN gereedschap als het beschadigd is.

INSTRUCTIES

PRE-INSTALLATIE

(x2)

(x1)

ST4.2x13 (x2)

(x1)

ST5,5x32(x4)(x1)ST4.2x32 (x9)

ST4.2x31.7 (x1)

(x1)

INBEGREPEN HARDWARE

BENODIGDE GEREEDSCHAPPEN

Montage en gebruik

2 keer

BREEDTE

OPENING

RUW

BREEDTE

1"(25mm)

DEUR

AFWERKING VLOER

(25mm)

tot

1-3/4"

(45mm)

3/16"

(5 mm)

DEUR

KRIJTLIJN

3/4"(19 mm)

OF m)OOOOGTE D + H2-41/64"(67m

1 57/64"(48mm)

DOF OGTE 5/64"(86mm) H 1 1 1 + 3 - / O O O 2 2 2 "(38mm)

3. Pas de diepte van de deur aan: voor panelen van 25 mm (1") tot 45 mm (1-3/4").

Meet vanaf de afgewerkte vloer tot de hoogte van de deur +3/4" of vanaf de

ondervloer tot de hoogte van de deur +1-1/2".

2. De breedte is 2x de deurbreedte plus 1" (25 mm).

CONSTRUCTEER EEN RUWE OPENING 1. De

kop moet VIERKANT zijn en loodrecht op de buis en WATERPAS.

Trek een krijtlijn op de vloer, gelijk met de zijstijlen.

Installatie

2-3/4" (70 mm)

3/16"

(5 mm)

1 57/64"

(48 mm)

SPOOR

2-3/4"

(70mm)

Markeer de gaten op de muur met een potlood.

2-3/4"

(70 mm)

4 Houd rekening met een ruimte van 70 mm wanneer u de rail instrueert.

Platte kant

De buitenkant is naar binnen gericht

De vlakke kant is naar binnen gericht

Buitenkant

Plaats de schroef in het gat.

Til de deur op en duw de grendel in de deurplaat. Klik vervolgens het lipje op zijn plaats.

Herhaal dit met de andere hanger/deurplaat.

CD/Monteer de deur door de deurplaat onder de stelbout van de hanger te plaatsen.

AB/Bevestig de deurplaten op de bovenkant van de deur, op 70 mm van elke rand, met

de vergrendelingslipjes aan dezelfde kant.

(Klik)

Gebruik een sleutel om de deurhoogte aan te passen.

Bevestig de bumper aan de achterkant van de deur, op 1000 mm van de onderrand.

39-3/8"(1000m³)

Loodgieter

DOF OGTE 5/64"(86mm) H 1 1 1 + 3 - / O O O 2 2 2 "(38mm)

3/4"(19 mm)

OF m)OOOOGTE D + H2-41/64"(67m

1 57/64"(48mm)

(25mm)

tot

1-3/4"

(45mm)

3/16"

(5 mm)

DEUR

3/16"

(5 mm)

mm)

3 /16"

( 5

Gespleten stijlen

Bevestig de split header aan de slothendelzijde met schroeven voor toekomstige

verwijdering of aanpassing van de deur. GEBRUIK GEEN JAMBS MET DADO'S.

Let op: minimaal 5 mm speling tussen deurpost en deur.

Installeer de afgewerkte stijlen, de split header en de omkasting zoals afgebeeld.

Bevestig de geleiders op de afgewerkte gespleten stijlen aan de onderkant

van de deur, zodat de deur in het midden van de opening wordt gehouden.

Meet vanaf de afgewerkte vloer tot de

hoogte van de deur +3/4" of vanaf

de ondervloer tot de hoogte van de deur +1-1/2".

NEE

Loodrechte deur met kozijn

VUL- EN LOODAFWERKING

VAN STANG NAAR STALEN BUIS/

BEVESTIG DE AFWERKING SPLIT

JAMB MET DEUR

AFWERKING SPLIT KOP

AFWERKING

AFWERKING VLOER

1. Vermijd langdurige blootstelling aan de zon om veroudering te voorkomen.

YH CONSULTING LIMITED.

C/O YH Consulting Limited Kantoor 147, Centurion House,

London Road, Staines-upon-Thames, Surrey, TW18 4AX

Mainzer Landstr.69, 60329 Frankfurt am Main.

E-CrossStu GmbH

Geïmporteerd naar AUS: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD NSW 2122 Australië

Adres: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, shanghai 200000 CN.

Fabrikant: Shanghaimuxinmuyeyouxiangongsi

Geïmporteerd naar de VS: Sanven Technology Ltd. Suite 250, 9166 Anaheim Place,

Rancho Cucamonga, CA 91730

Onderhoud

Technische ondersteuning en e-garantiecertificaat

www.vevor.com/support

Modell: YMXT-XC39-6

"Spara hälften", "halva priset" eller andra liknande uttryck som används av oss

representerar bara en uppskattning av besparingar du kan dra nytta av att köpa vissa

verktyg hos oss jämfört med de stora toppmärkena och betyder inte nödvändigtvis att täcka

alla kategorier av verktyg som erbjuds av oss. Du påminns om att noggrant kontrollera

när du gör en beställning hos oss om du verkligen sparar hälften i

jämförelse med de främsta varumärkena.

Vi fortsätter att vara engagerade i att ge dig verktyg till konkurrenskraftiga priser.

Set med skjutdörrar

Teknisk support och e-garanticertifikat www.vevor.com/support

Detta är den ursprungliga instruktionen, läs alla instruktioner noggrant innan du

använder den. VEVOR reserverar sig för en tydlig tolkning av vår användarmanual.

Utseendet på produkten är beroende av den produkt du fått. Ursäkta oss att vi inte

kommer att informera dig igen om det finns någon teknik eller mjukvaruuppdateringar

på vår produkt.

Har du produktfrågor? Behöver du teknisk support? Kontakta oss gärna: Teknisk

support och e-garanticertifikat www.vevor.com/

support

BEHÖVER HJÄLP? KONTAKTA OSS!

Modell: YMXT-XC39-6

Set med skjutdörrar

Håll verktygen i gott och rent skick för bästa och säkraste prestanda.

alkohol, droger eller berusande mediciner.

* ANVÄND INTE verktyg om de är skadade.

Använd inte dessa verktyg om du är trött eller påverkad av

Bär alltid personlig skyddsutrustning.

Tack så mycket för att du valde detta skjutdörrsset.

Bär lämpliga kläder för att undvika att det fastnar. Bär inte lösa smycken och bind

tillbaka långt hår.

* VARNING FÖR PERSONLIG SÄKERHET!

*PERSONLIG SKYDDSUTRUSTNING

Produkterna i denna katalog kan ha en annan färg än den faktiska varan.

Redogör för alla verktyg och delar som används.

2. Använd handskar som ger skydd baserat på arbetsmaterialen eller för att minska

effekterna av verktygsvibrationer.

- Läs alla instruktioner innan du använder den. Informationen hjälper dig att uppnå

bästa möjliga resultat.

1. Bär alltid skyddsglasögon som ger skydd på framsidan och sidan av ögonen.

Ögonskyddsutrustning bör överensstämma med CSA Z94.3-07 eller ANSI Z87.1

standarder baserat på den typ av arbete som utförs.

VARNING: Se

till att hälsa och säkerhet, lokala myndigheter och allmänna verkstadsföreskrifter

följs när

du använder verktyg.

SPARA DESSA INSTRUKTIONER

* Om du arbetar utanför fordonet, se till att arbetsplatsen är säker och stabil.

INSTRUKTIONER

VERKTYG KRÄVS

HÅRDVARA INGÅR

ST5,5x32(x4)

ST4,2x13 (x2)

(x1)

(x2)

(x1)ST4,2x32 (x9)

(x1) ST4,2x31,7 (x1)

FÖRINSTALLATION

Montering och användning

DÖRR

ÖPPNING

2 X

GROV

BREDD

1" (25 mm)

(25 mm)

upp

till

1-3/4" (45 mm)

3/16"

(5 mm)

DÖRR

AVSLUTAD GOLV

KRITSTRECK

3. Montera dörrdjup: För 1"(25mm) till 1-3/4"(45mm) paneler.

Knäpp en kritstreck på golvet även med sidoposter.

2. Bredden är 2X Dörrbredden plus 1" (25 mm).

KONSTRUERA GROV ÖPPNING 1. Samlingsröret

måste vara KVADRAT och LUMB med rör och NIVÅ.

Mät upp från färdigt golv Dörrhöjd +3/4" eller från undergolv till

Dörrhöjd +1-1/2".

3/4"(19 mm)

DO ELLER HÖJD + 2-41/64" (67m m)

1 ) m m m57/64" (48

DOELLER +HÖJD 3- 5/64"(86m 1 1 1m) / 2 2 2 "(38mm)

Installation

SPÅRA

2-3/4" (70 mm)

3/16"

(5 mm)

1 57/64"

(48 mm)

(70 mm)

2-3/4"

Använd en penna för att markera hålen på väggen.

2-3/4"

(70 mm)

4 Pls gör ett 70 mm utrymme när du instruerar skenan.

Platt sida

Den yttre sidan är vänd inåt

Den platta sidan är vänd inåt

Yttre sida

Sätt in skruven i hålet.

CD/montera dörren genom att placera dörrplattan under justerbulten på hängaren.

Upprepa med annan hängare/dörrplatta.

Lyft dörren och tryck in bulten i dörrplattan, klicka sedan fliken på plats.

AB/Fäst dörrplattor ovanpå dörren 2-3/4" (70 mm) från varje kant med låsflikar på

samma sida.

(Klick)

Använd en nyckel för att justera dörrens höjd.

Fäst stötfångaren på bakkanten av dörren 39-3/8" (1000 mm) från nederkanten.

39-3/8"

(1000

mmm )

LOD

DOELLER +HÖJD 3- 5/64"(86m 1 1 1m) / 2 2 2 "(38mm)

3/4"(19 mm)

DO ELLER HÖJD + 2-41/64" (67m m)

1 ) m m m57/64" (48

DÖRR

3/16"

(5 mm)

(25 mm)

upp

till

1-3/4" (45 mm)

3/16"

(5 mm)

Split Jambs

3/16"

( 5

mm)

Installera färdiga karmar, delat samlingsrör och hölje enligt bilden.

Obs: minst 3/16" (5 mm) spel mellan karmen och dörren.

Fäst den delade samlingen på låsspakens sida med skruvar för

framtida borttagning eller justering av dörren. ANVÄND INTE JAMBS MED DADO'S.

Fäst guider på färdiga delade karmar vid dörrens

botten så att dörren hålls i mitten av öppningen.

Mät upp från färdigt golv Dörrhöjd

+3/4" eller från undergolv till

Dörrhöjd +1-1/2".

INGA

AVSLUTAD GOLV

LÖDDRÖR MED JAMB

SKIMMAR OCH LOD FINISH

STÅL TILL STÅLRÖR/

FÄST FINISH SPLIT

AVSLUTA TRIM

FINISH DEPLAT HUVUD

STOPP MED DÖRR

Importerad till AUS: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD NSW 2122 Australien

Importerad till USA: Sanven Technology Ltd. Suite 250, 9166 Anaheim Place, Rancho

Cucamonga, CA 91730

Adress: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, shanghai 200000 CN.

Tillverkare: Shanghaimuxinmuyeyouxiangongsi

Mainzer Landstr.69, 60329 Frankfurt am Main.

C/O YH Consulting Limited Office 147, Centurion House,

London Road, Staines-upon-Thames, Surrey, TW18 4AX

YH CONSULTING LIMITED.

E-CrossStu GmbH

1. Undvik långvarig exponering för solen för att undvika åldrande.

Underhåll

Teknisk support och e-garanticertifikat

www.vevor.com/support

Modelo:YMXTXC396

"Ahorrelamitad","mitaddeprecio"ocualquierotraexpresiónsimilarqueutilicemos

solorepresentaunaestimacióndelahorroquepodríaobteneralcomprarciertas

herramientasconnosotrosencomparaciónconlasprincipalesmarcasynonecesariamente

significaquecubratodaslascategoríasdeherramientasqueofrecemos.Lerecordamos

que,alrealizarunpedidoconnosotros,verifiquecuidadosamentesi

realmenteestáahorrandolamitadencomparaciónconlasprincipalesmarcas.

Seguimoscomprometidosabrindarleherramientasaprecioscompetitivos.

Juegodepuertascorredizas

Soportetécnicoycertificadodegarantíaelectrónicawww.vevor.com/support

¿Tienepreguntassobreelproducto?¿Necesitaasistenciatécnica?Nodudeenponerseencontacto

connosotros:Asistenciatécnicaycertificadodegarantía

electrónicawww.vevor.com/support

Estassonlasinstruccionesoriginales,leaatentamentetodaslasinstruccionesdelmanual

antesdeutilizarelproducto.VEVORsereservaunainterpretaciónclaradenuestromanualde

usuario.Laaparienciadelproductoestarásujetaalproductoquerecibió.Perdónenosporno

informarlenuevamentesihayactualizacionesdetecnologíaosoftwareennuestroproducto.

¿NECESITAAYUDA?¡CONTÁCTENOS!

Modelo:YMXTXC396

Juegodepuertascorredizas

Mantengalasherramientasenbuenascondicionesylimpiasparaunrendimiento

mejorymásseguro.

alcohol,drogasomedicamentosintoxicantes.

*NOutiliceherramientassiestándañadas.

Noutiliceestasherramientassiestácansadoobajolainfluenciade

Utilicesiempreequipodeprotecciónpersonal.

Muchasgraciasporelegirestejuegodepuertascorredizas.

Useropaadecuadaparaevitarenganches.Nousejoyassueltasnirecojaelcabello

largo.

*¡ADVERTENCIADESEGURIDADPERSONAL!

*EQUIPODEPROTECCIÓNPERSONAL

Losproductosmostradosenestecatálogopuedenserdecolordiferentealartículoreal.

Tengaencuentatodaslasherramientasypiezasqueseutilizan.

2.Utiliceguantesqueproporcionenprotecciónsegúnlosmaterialesdetrabajooparareducir

losefectosdelavibracióndelaherramienta.

Leatodaslasinstruccionesantesdeusarlo.Lainformaciónleayudaráalograrlosmejores

resultadosposibles.

1.Utilicesiempregafasdeseguridadcontraimpactosqueprotejanlosojospordelante

yporloslados.ElequipodeprotecciónoculardebecumplirconlasnormasCSA

Z94.307oANSIZ87.1segúneltipodetrabajorealizado.

ADVERTENCIA:

Asegúresedequesecumplanlasnormasdesaludyseguridad,lasdelasautoridades

localesy

lasprácticasgeneralesdeltalleralutilizarherramientas.

GUARDEESTASINSTRUCCIONES

*Sitrabajafueradelvehículo,asegúresedequeellugardetrabajoseaseguroyestable.

INSTRUCCIONES

HERRAMIENTASNECESARIAS

HARDWAREINCLUIDO

Tamaño5,5x32(x4)

ST4.2x13(x2)

(x1)

(x2)

(x1)ST4.2x32(x9)

(x1) ST4.2x31.7(x1)

PREINSTALACIÓN

Montajeyuso

PUERTA

APERTURA

BRUTO

ANCHO

ANCHO

1"(25mm)

1"

(25mm)

hasta

13/4"

(45mm)

3/16"

(5mm)

PUERTA

PISOACABADO

LÍNEADETIZA

3.Ajustedeprofundidaddepuerta:parapanelesde1"(25mm)a13/4"(45mm).

Traceunalíneacontizaenelpiso,alaalturadelasjambaslaterales.

2.Elanchoeseldobledelanchodelapuertamás1"(25mm).

CONSTRUIRLAABERTURAENBRUTO1.El

cabezaldebeestarENCUADRADOyAPLOMADOconeltuboyNIVELADO.

Midadesdeelpisoterminadohastalaalturadelapuerta+3/4"odesdeelcontrapiso

hastalaalturadelapuerta+11/2".

3/4"(19mm)  

HACEROALTURA+241/64"(67mm)

157/64"(48mm)

ALTUR))) AAAm m mDEPUERT3 5/64"(86+ 111/ 2 2 2 m m m  "(38

Instalación

157/64"

(48mm)

3/16"

(5mm)

23/4"(70mm)

PISTA

23/4"

(70mm)

Usandounlápizparamarcarlosagujerosenlapared.

23/4"

(70mm)

4.Porfavor,dejeunespaciode70mmcuandoindiqueelriel.

Ladoplano

Elladoexteriormirahaciaelinterior.

Elladoplanomirahaciaadentro.

Ladoexterior

Inserteeltornilloenelorificio.

ColoquelapuertadelCD/Montelaplacadelapuertadebajodelpernodeajustedelcolgador.

Repitaconlaotrapercha/placadepuerta.

Levantelapuertayempujeelpernoenlaplacadelapuerta,luegoencajelapestañaensulugar.

AB/Coloquelasplacasdelapuertaenlapartesuperiordelapuertaa23/4"(70mm)decadabordeconpestañas

debloqueoenelmismolado.

(Hacerclic)

Utiliceunallaveparaajustarlaalturadelapuerta.

Fijeelparachoquesenelbordetraserodelapuertaa393/8"(1000mm)delbordeinferior.

393/8"(1000mm)

SONDEAR

ALTUR))) AAAm m mDEPUERT3 5/64"(86+ 111/ 2 2 2 m m m  "(38

3/4"(19mm)  

HACEROALTURA+241/64"(67mm)

157/64"(48mm)

1"

(25mm)

hasta

13/4"

(45mm)

3/16"

(5mm)

PUERTA

3/16"

(5mm)

mm)

3/16"

Jambasdivididas

Fijeelcabezaldivididoenelladodelapalancadebloqueocon

tornillosparaquitaroajustarlapuertaenelfuturo.NOUSEJAMBASCONDADO'S.

Nota:espaciolibremínimode3/16"(5mm)entrelajambaylapuerta.

Instalelasjambasterminadas,eldinteldivididoylacarcasacomosemuestra.

Coloquelasguíasenlasjambasdivididasterminadasenlaparteinferiordela

puertademodoquelapuertaquedesostenidaenelcentrodelaabertura.

Midadesdeelpisoterminadohastala

alturadelapuerta+3/4"odesdeel

contrapisohastalaalturadelapuerta+11/2".

SÍ

PISOACABADO

PUERTAAPLOMADACONJAMBA

ACABADODECUÑAYPLOMO

JAMBAATUBODEACERO/

ADJUNTARTERMINACIÓNDIVIDIDA

JAMBACONPUERTA

CABEZALDIVIDIDOTERMINADO

ACABADODERECORTE

ImportadoaAUS:SIHAOPTYLTD.1ROKEVASTREETEASTWOODNSW2122Australia

Dirección:Shuangchenglu803nong11hao1602A1609shi,baoshanqu,shanghai200000CN.

Fabricante:Shanghaimuxinmuyeyouxiangongsi

ImportadoaEE.UU.:SanvenTechnologyLtd.Suite250,9166AnaheimPlace,Rancho

Cucamonga,CA91730

MainzerLandstr.69,60329FráncfortdelMeno.

C/OYHConsultingLimitedOficina147,CenturionHouse,

LondonRoad,StainesuponThames,Surrey,TW184AX

YHCONSULTINGLIMITADA.

ECrossStuGmbH

1.Evitarlaexposiciónprolongadaalsolparaevitarelenvejecimiento.

Mantenimiento

Soportetécnicoycertificadodegarantía

electrónicawww.vevor.com/support

Modello:YMXT-XC39-6

Set porta scorrevole

Supporto tecnico e certificato di garanzia elettronica www.vevor.com/support

Continuiamo a impegnarci per fornirvi strumenti a prezzi competitivi.

"Risparmia la metà", "Metà prezzo" o qualsiasi altra espressione simile da noi

utilizzata rappresenta solo una stima del risparmio che potresti ottenere acquistando

determinati utensili con noi rispetto ai principali marchi principali e non significa

necessariamente coprire tutte le categorie di utensili da noi offerti. Ti ricordiamo

gentilmente di verificare attentamente quando effettui un ordine con noi

se stai effettivamente risparmiando la metà rispetto ai principali marchi principali.

Hai domande sul prodotto? Hai bisogno di supporto tecnico? Non esitare a contattarci:

Supporto tecnico e certificato di garanzia

elettronica www.vevor.com/support

Questa è l'istruzione originale, si prega di leggere attentamente tutte le istruzioni

del manuale prima di utilizzare. VEVOR si riserva una chiara interpretazione del nostro

manuale utente. L'aspetto del prodotto sarà soggetto al prodotto ricevuto. Vi preghiamo

di perdonarci se non vi informeremo di nuovo se ci sono aggiornamenti tecnologici o

software sul nostro prodotto.

HAI BISOGNO DI AIUTO? CONTATTACI!

Modello:YMXT-XC39-6

Set porta scorrevole

ISTRUZIONI

- Si prega di leggere tutte le istruzioni prima di utilizzarlo. Le informazioni ti aiuteranno

a ottenere i migliori risultati possibili.

Indossare sempre dispositivi di protezione individuale.

*DISPOSITIVI DI PROTEZIONE INDIVIDUALE

1. Indossare sempre occhiali di sicurezza antiurto che forniscano protezione frontale

e laterale per gli occhi. L'attrezzatura di protezione degli occhi deve essere conforme

agli standard CSA Z94.3-07 o ANSI Z87.1 in base al tipo di lavoro svolto.

I prodotti rappresentati in questo catalogo potrebbero avere un colore diverso rispetto

all'articolo reale.

Tenere conto di tutti gli utensili e dei pezzi utilizzati.

2. Indossare guanti che garantiscano una protezione adeguata ai materiali da lavorare

o che riducano gli effetti delle vibrazioni dell'utensile.

* Se si lavora fuori dal veicolo, assicurarsi che il posto di lavoro sia sicuro e stabile.

SALVA QUESTE ISTRUZIONI

ATTENZIONE:

quando si utilizzano gli utensili, assicurarsi che siano rispettate le norme di salute e

sicurezza,

le normative delle autorità locali e le norme generali sulle pratiche di officina.

* NON utilizzare utensili se danneggiati.

Non utilizzare questi strumenti se sei stanco o sotto l'effetto di

alcol, droghe o farmaci inebrianti.

Mantenere gli utensili in buone condizioni e puliti per ottenere prestazioni ottimali

e più sicure.

Grazie mille per aver scelto questo set di porte scorrevoli.

Indossare indumenti adatti per evitare di impigliarsi. Non indossare gioielli svolazzanti

e legare i capelli lunghi.

* AVVERTENZA PER LA SICUREZZA PERSONALE!

PRE-INSTALLAZIONE

HARDWARE INCLUSO

STRUMENTI NECESSARI

Montaggio e utilizzo

ST5.5x32(x4)

(x2) ST4.2x13 (x2)

(x1)

(x1)(x1)

ST4.2x32 (x9)

ST4.2x31.7 (x1)

(x1)

Da 1" (25

mm)

1-3/4" (45 mm)

3/16"

(5 mm)

PORTA

3/4"(19 mm)

ALTEZZA 5/64"(86mm) + 1 1 1 3 - / 2 2 2 "(38mm)

ALTEZZA + mmm) 2-41/64"(67

1 57/64"(48 mm)

2 volte

PORTA

APERTURA

RUVIDO

LARGHEZZA 1"(25mm)

LARGHEZZA

LINEA DI GESSO

FINITURA PAVIMENTO

2. La larghezza è 2 volte la larghezza della porta più 1" (25 mm).

Tracciare una linea con il gesso sul pavimento, all'altezza degli stipiti laterali.

3. Profondità della porta adatta: per pannelli da 1" (25 mm) a 1-3/4" (45 mm).

COSTRUZIONE DI UN'APERTURA GREZZA 1. La

testata deve essere SQUADRATA e A PIOMBO con tubo e LIVELLA.

Misurare dal pavimento finito all'altezza della porta +3/4" o dal sottopavimento all'altezza

della porta +1-1/2".

Installazione

1 57/64"

(48 mm)

3/16"

(5 mm)

2-3/4" (70 mm)

TRACCIA

2-3/4"

(70 mm)

2-3/4"

(70mm)

4 Si prega di lasciare uno spazio di 70 mm quando si posiziona la rotaia.

Utilizzare una matita per segnare i fori sul muro.

Il lato piatto è rivolto verso l'interno

Lato piatto

Lato esterno

Il lato esterno è rivolto verso l'interno

Inserire la vite nel foro.

Sollevare la porta e spingere il chiavistello nella piastra della porta, quindi agganciare la linguetta in posizione.

Utilizzare una chiave inglese per regolare l'altezza della porta.

Porta CD/Monte posizionando la piastra della porta sotto il bullone di regolazione del gancio.

AB/Fissare le piastre della porta sulla parte superiore della porta a 2-3/4" (70 mm) da ciascun bordo

con le linguette di bloccaggio sullo stesso lato.

(Clic)

Ripetere la stessa operazione con l'altro gancio/targa per porta.

Fissare il paraurti sul bordo posteriore della porta a 39-3/8" (1000 mm) dal bordo inferiore.

PIOMBO

39-3/8"(1000mm)

mm)

3/16"

Stipiti divisi

Da 1" (25

mm)

1-3/4" (45 mm)

3/16"

(5 mm)

PORTA

3/16"

(5 mm)

ALTEZZA 5/64"(86mm) + 1 1 1 3 - / 2 2 2 "(38mm)

ALTEZZA + mmm) 2-41/64"(67

1 57/64"(48 mm)

3/4"(19 mm)

Fissare la testata divisa sul lato della leva di bloccaggio con viti per

la futura rimozione o regolazione della porta. NON USARE STIPITI CON DADO.

Nota: lasciare almeno 5 mm (3/16") di spazio libero tra stipite e porta.

Installare gli stipiti finiti, la traversa divisa e l'involucro come mostrato.

Fissare le guide sugli stipiti rifiniti nella parte inferiore della

porta in modo che la porta rimanga al centro dell'apertura.

SÌ

Misurare dal pavimento finito

all'altezza della porta +3/4" o

dal sottopavimento all'altezza della porta +1-1/2".

PORTA A PIOMBO CON STIPITE

STIPITE CON PORTASTIPITE A TUBO DI ACCIAIO/

ATTACCO FINITURA SPLIT

FINITURA COLLETTORE SPLIT

FINITURA A SPESSORE E A PIOMBO

FINITURA RIFINITURA

FINITURA PAVIMENTO

1. Evitare l'esposizione prolungata al sole per prevenire l'invecchiamento.

Indirizzo: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, shanghai 200000 CN.

Importato negli USA: Sanven Technology Ltd. Suite 250, 9166 Anaheim Place, Rancho

Cucamonga, CA 91730

Importato in AUS: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD NSW 2122 Australia

Produttore: Shanghaimuxinmuyeyouxiangongsi

Manutenzione

Mainzer Landstr.69, 60329 Francoforte sul Meno.

C/O YH Consulting Limited Ufficio 147, Centurion House,

London Road, Staines-upon-Thames, Surrey, TW18 4AX

CONSULENZA YH LIMITATA.

E-CrossStu GmbH

Supporto tecnico e certificato di garanzia

elettronica www.vevor.com/support

Vevor YMXT-XC39-6 Heavy Duty Pocket Door Track Kit

Product's Documents

User Manual

Specifications

Vevor YMXT-XC39-6 Questions and Answers
