FLOOR CUTTER
MODEL: 8503-120
We continue to be committed to provide you tools with competitive price.
"Save Half", "Half Price" or any other similar expressions used by us only represents an
estimate of savings you might benefit from buying certain tools with us compared to the major
top brands and does not necessarily mean to cover all categories of tools offered by us. You
are kindly reminded to verify carefully when you are placing an order with us if you are
actually saving half in comparison with the top major brands.
background
background
- 1 -
MODEL: 8503-120
Have product questions? Need technical support? Please feel free to
contact us:
Technical Support and E-Warranty Certificate
www.vevor.com/support
NEED HELP? CONTACT US!
This is the original instruction, please read all manual instructions
carefully before operating. VEVOR reserves a clear interpretation of our
user manual. The appearance of the product shall be subject to the
product you received. Please forgive us that we won't inform you again if
there are any technology or software updates on our product.
FLOOR CUTTER
background
- 2 -
Warning-To reduce the risk of injury, user must read instructions
manual carefully.

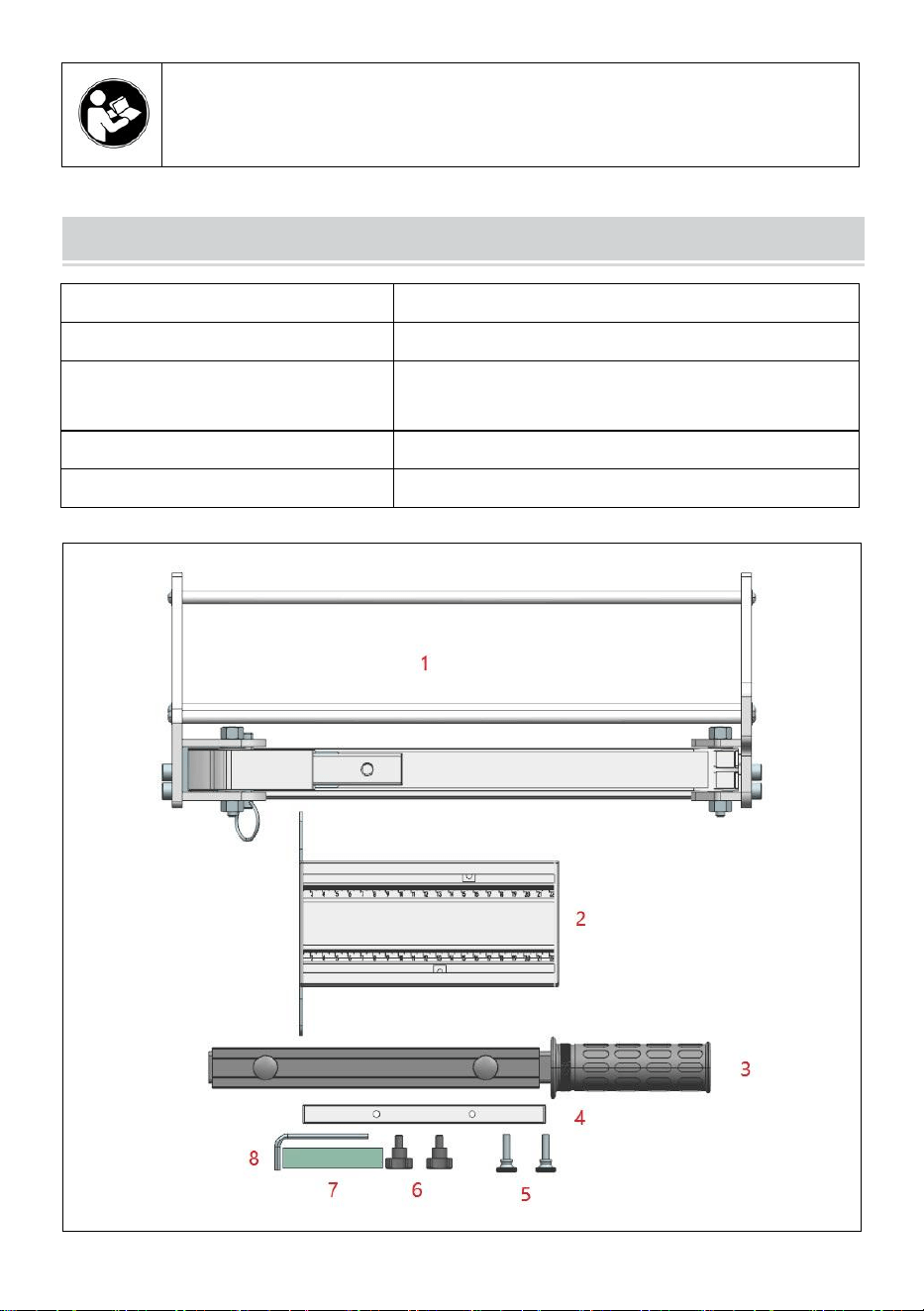

TECHNICAL PARAMETERS
8503-120
12
Length straight cut/oblique straight cut/corner
straight cut/width cut
480*190*240
12.5
background

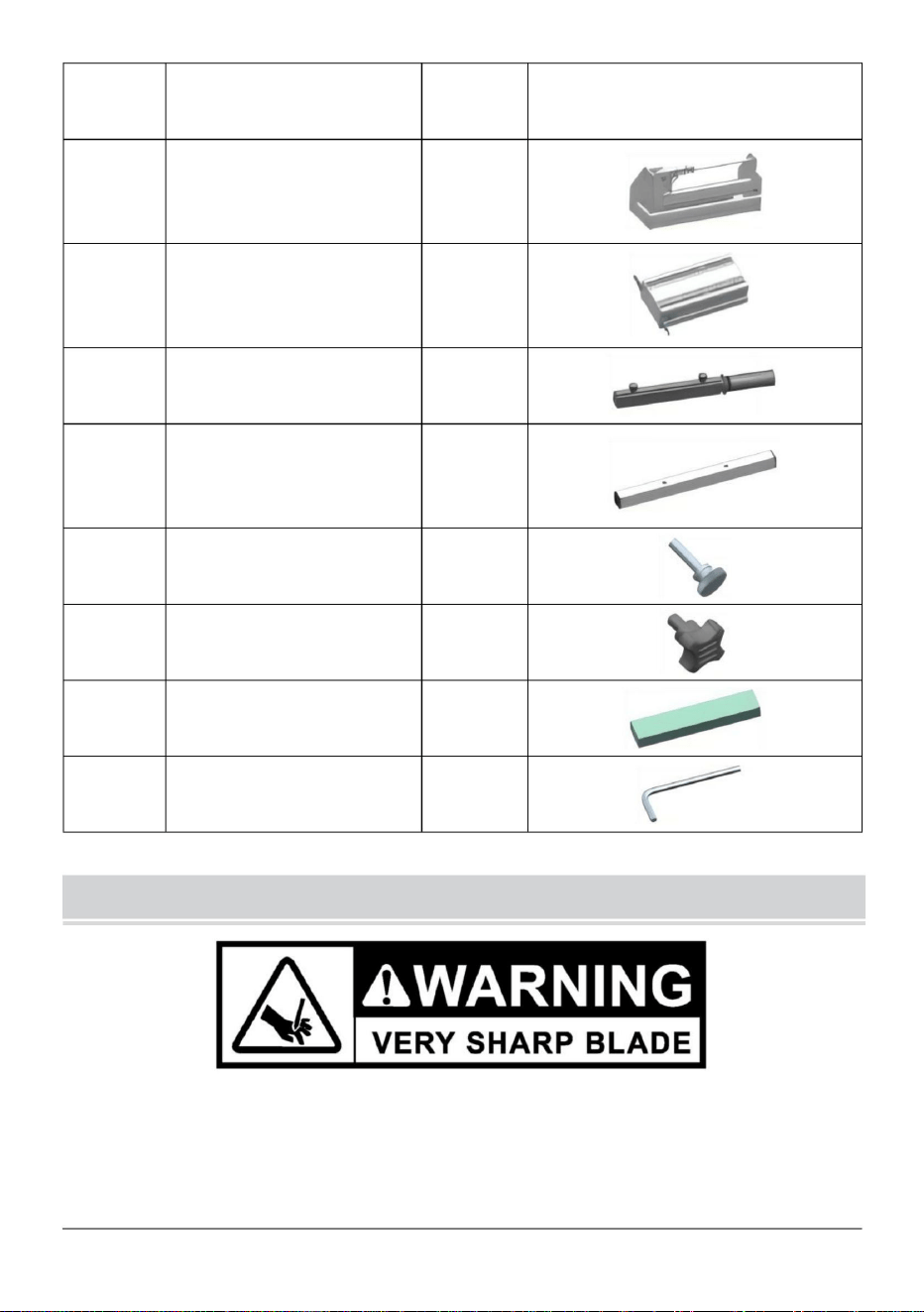

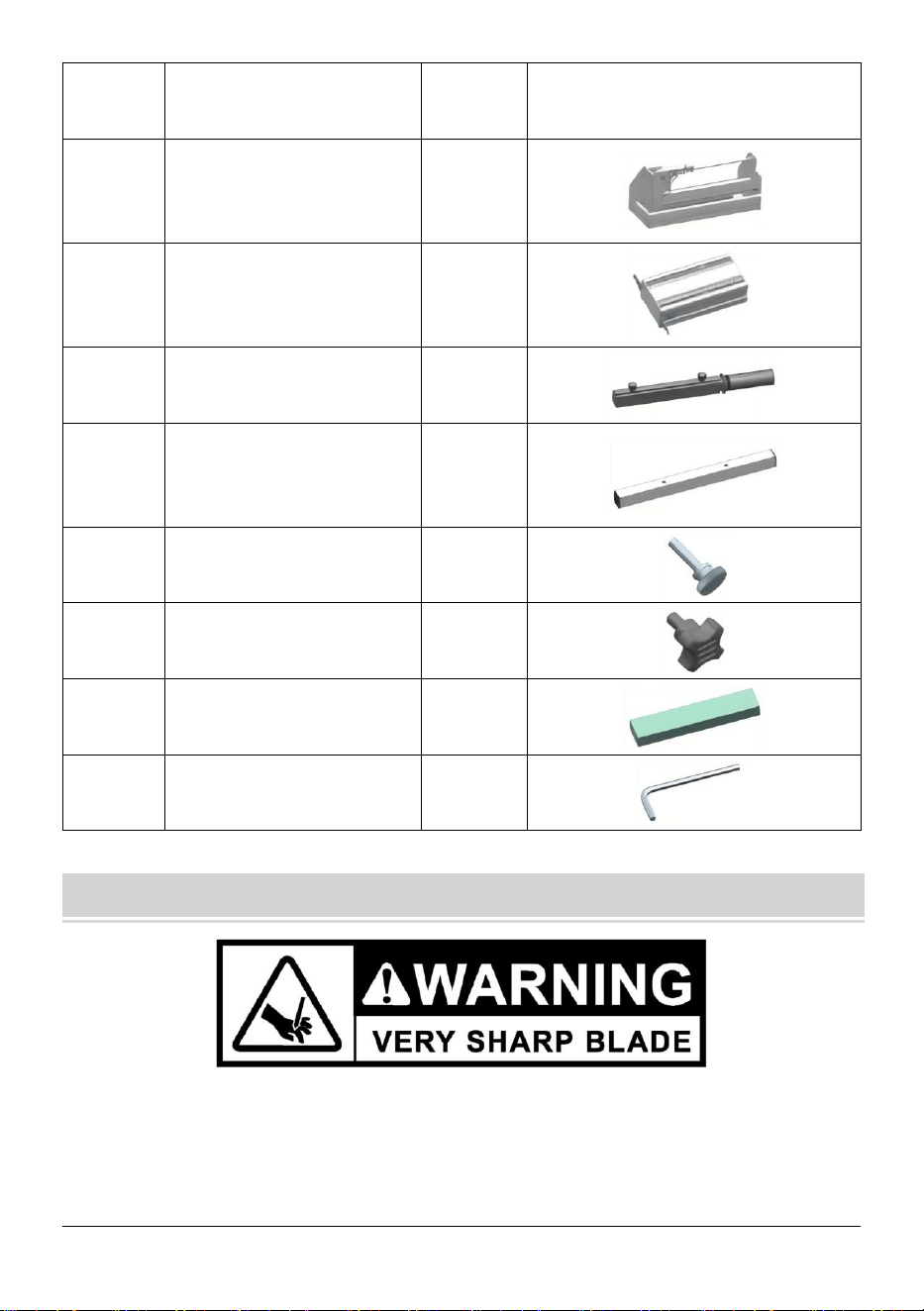

number
name
quantity
1
framework
1
2
shelf
1
3
pressure bar
1
4
square pipe
1
5
Hand screw
2
6
Cross-type dial screws
2
7
millstone
1
8
inner hexagon spanner
1
SAFETY INSTRUCTIONS
WARNING: FAILURE TO FOLLOW THESE RULES MAY RESULT
IN SERIOUS INJURY! USING THIS MACHINE WITH RESPECT AND CAUTION
WILL CONSIDERABLY LESSEN THE POSSIBILITY OF PERSONAL INJURY.
background
SAFETY RULES FOR THE FLOORING CUTTER
READ AND UNDERSTAND THIS INSTRUCTION MANUAL BEFORE
OPERATING THE MULTI-FLOORING CUTTERS.
1.Stay alert. Do not operate under the influence of drugs, alcohol, or medication.
2.Always wear safety approved eye protection with side shields(ANSI Z87.1)
3.Keep the work area free of debris.
4.Keep children and unauthorized persons away from the Multi-flooring Cutter and
work area.
5.Make sure the tool is secure. Operate only on a firm substrate or solid stand.
6.Use the right tool. Do not force the Multi-flooring Cutter or use it for a job it was
not designed; use only on approved materials.
7.Keep the blade sharp. A dull blade will not perform properly.
8.Always keep hands away from the blade while operating or carrying the cutter.
9.Do not alter or misuse this tool. The Multi-flooring Cutter is precision built;
modifications not specified in this manual may result in a dangerous and unsafe
environment.
10.Maintain the Multi-flooring Cutter with care. Keep the blade sharp and clean.
Follow instructions for changing accessories.
11.Use only recommended accessories. The use of improper accessories may be
hazardous and cause injuries.
12.Never leave the Multi-flooring Cutter unattended. Secure the handle with the
lock chain when not in use.
13. Warning - To reduce the risk of injury, Wear ANSI-approved safety goggles
and heavy-duty work gloves during using.
background

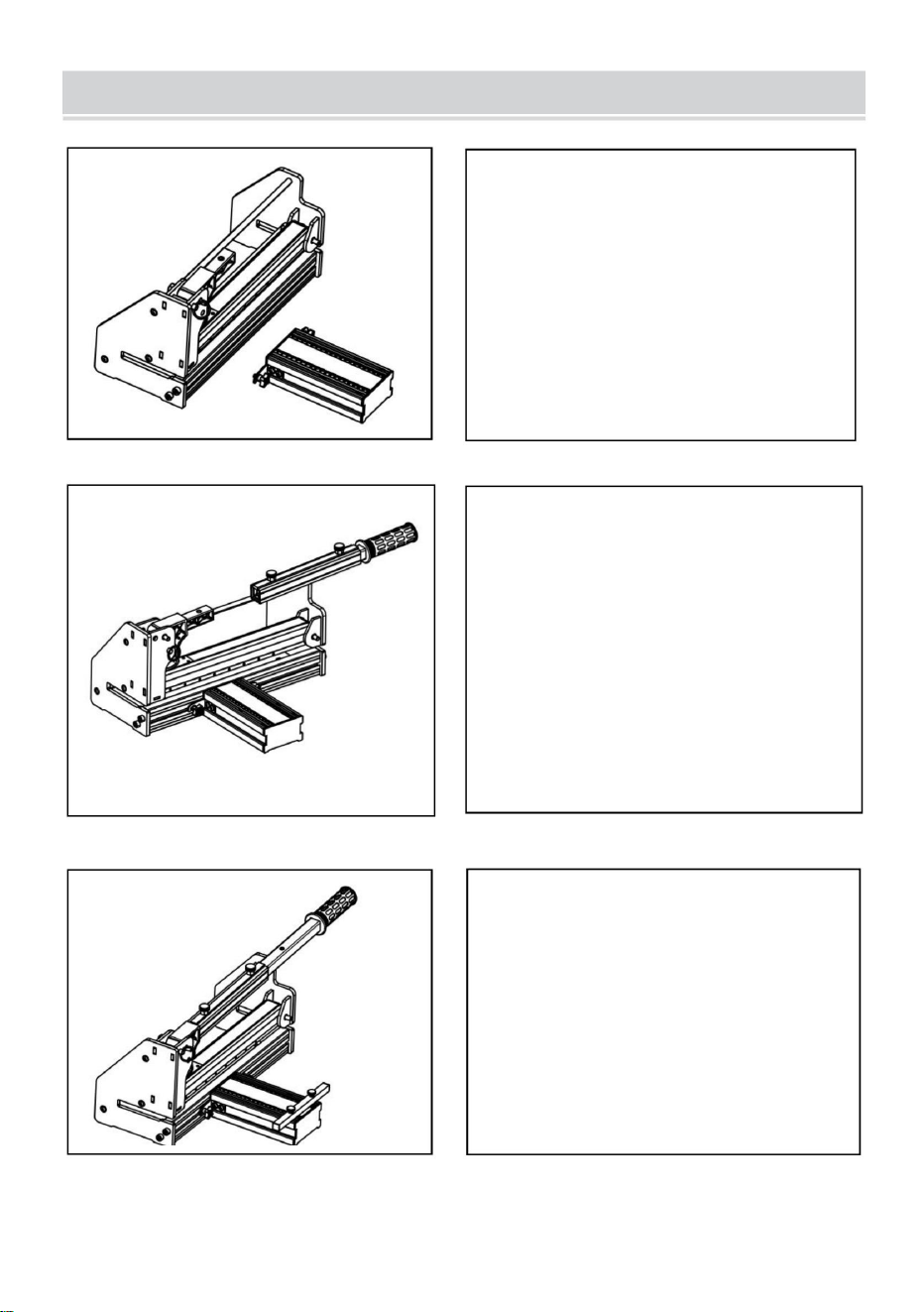

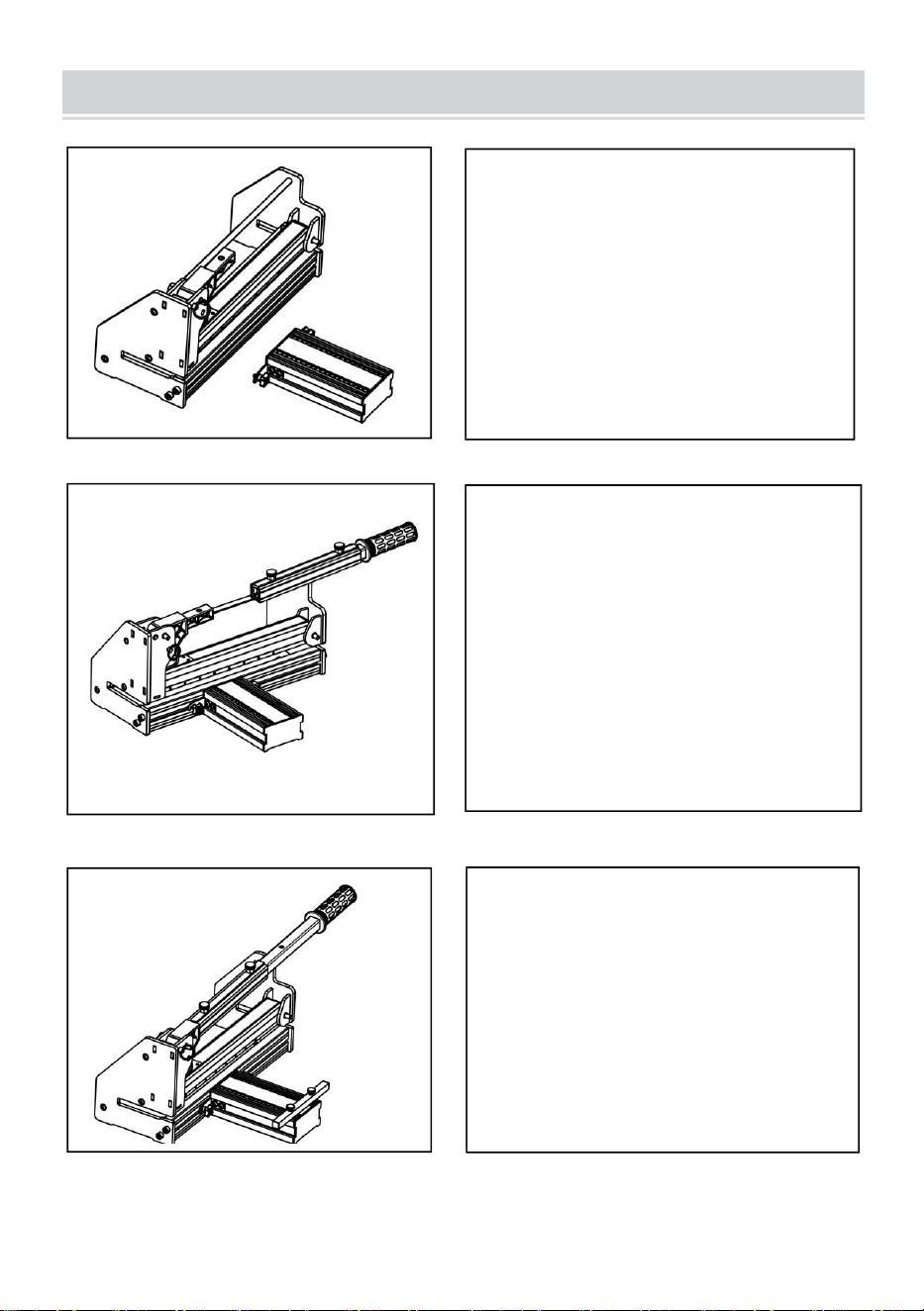

SET UP
Installation of the support plate
Connect the support plate to the
cutter as shown.
Warning: Do not put your fingers
against the sharp edge of the blade
at any time.
Cutting Preparation
* Adjust the angle attachment to the
desired angle as needed.
*The angle attachment can be used
on the left side of the tables as
shown. Warning: Do not put your
fingers against the blade's sharp
edge at any time.

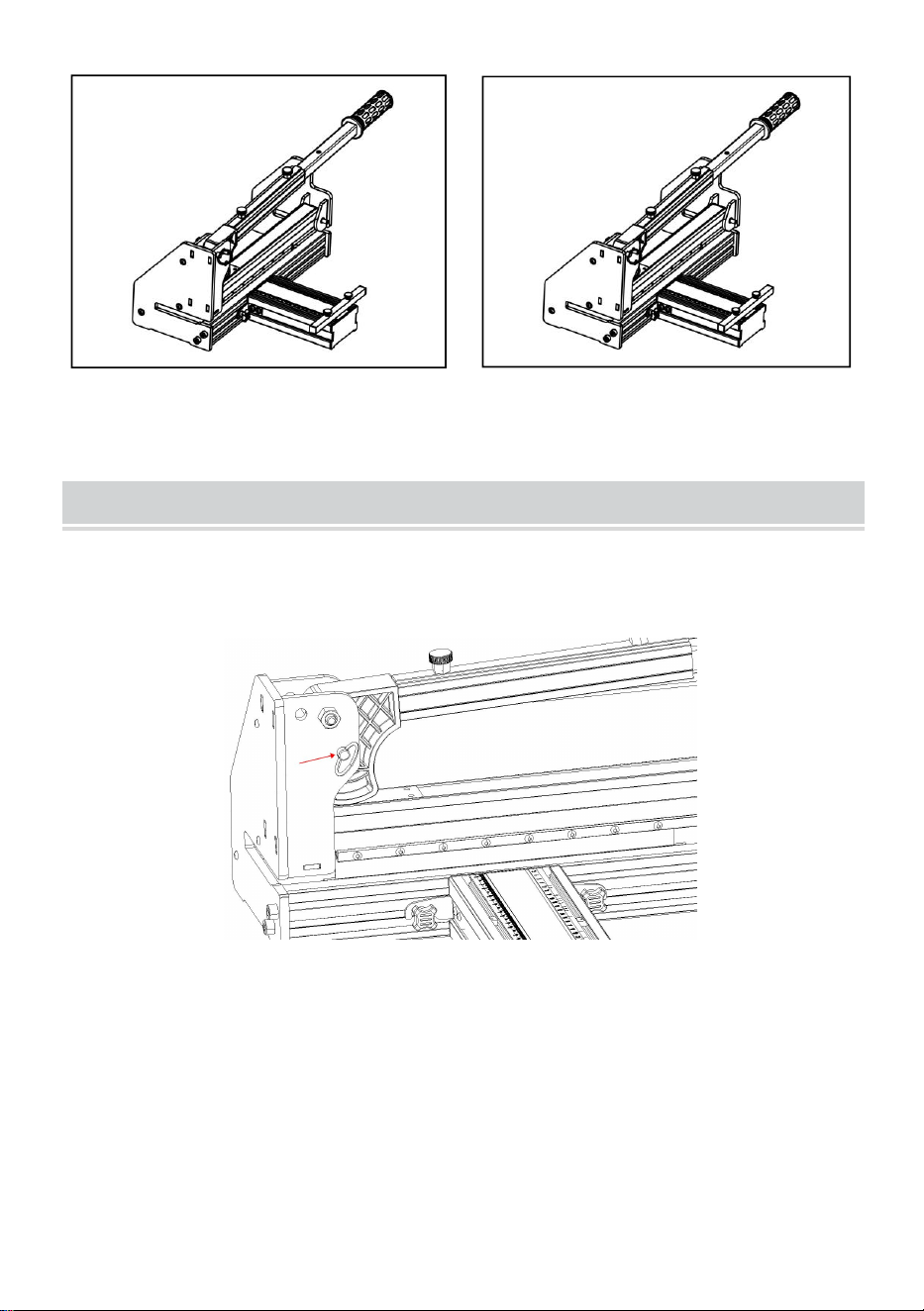

Installation of the handle
Pull up the lock pin on the aluminum
handle as shown and insert the
handle base into the handle as
shown. Push down the handle to pull
the spring pin from the lower hole
and insert it into the upper hole.
Screw the square pipe on the
auxiliary plate for use.
Warning: Do not put your fingers
against the sharp edge of the blade
at any time.
background

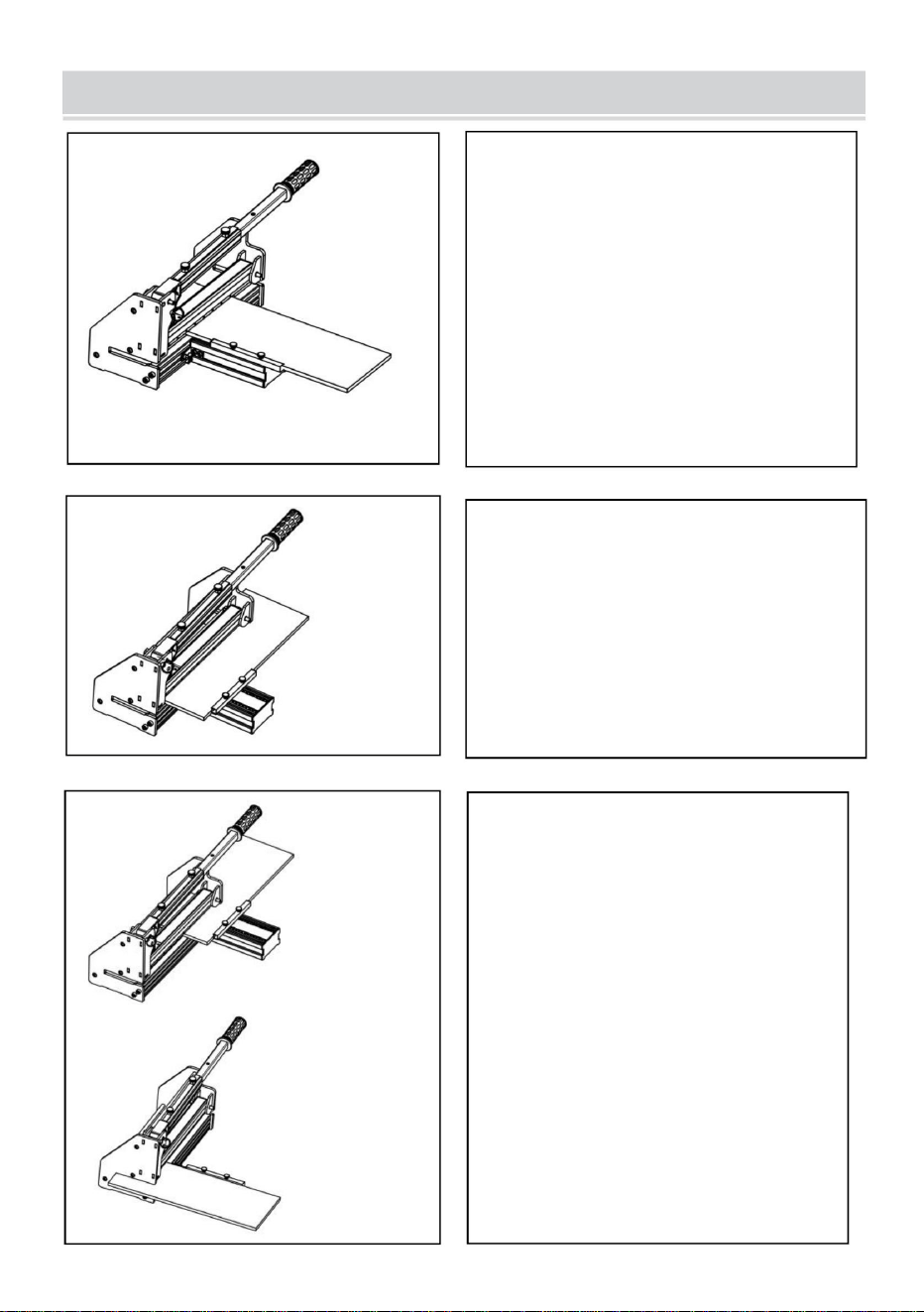

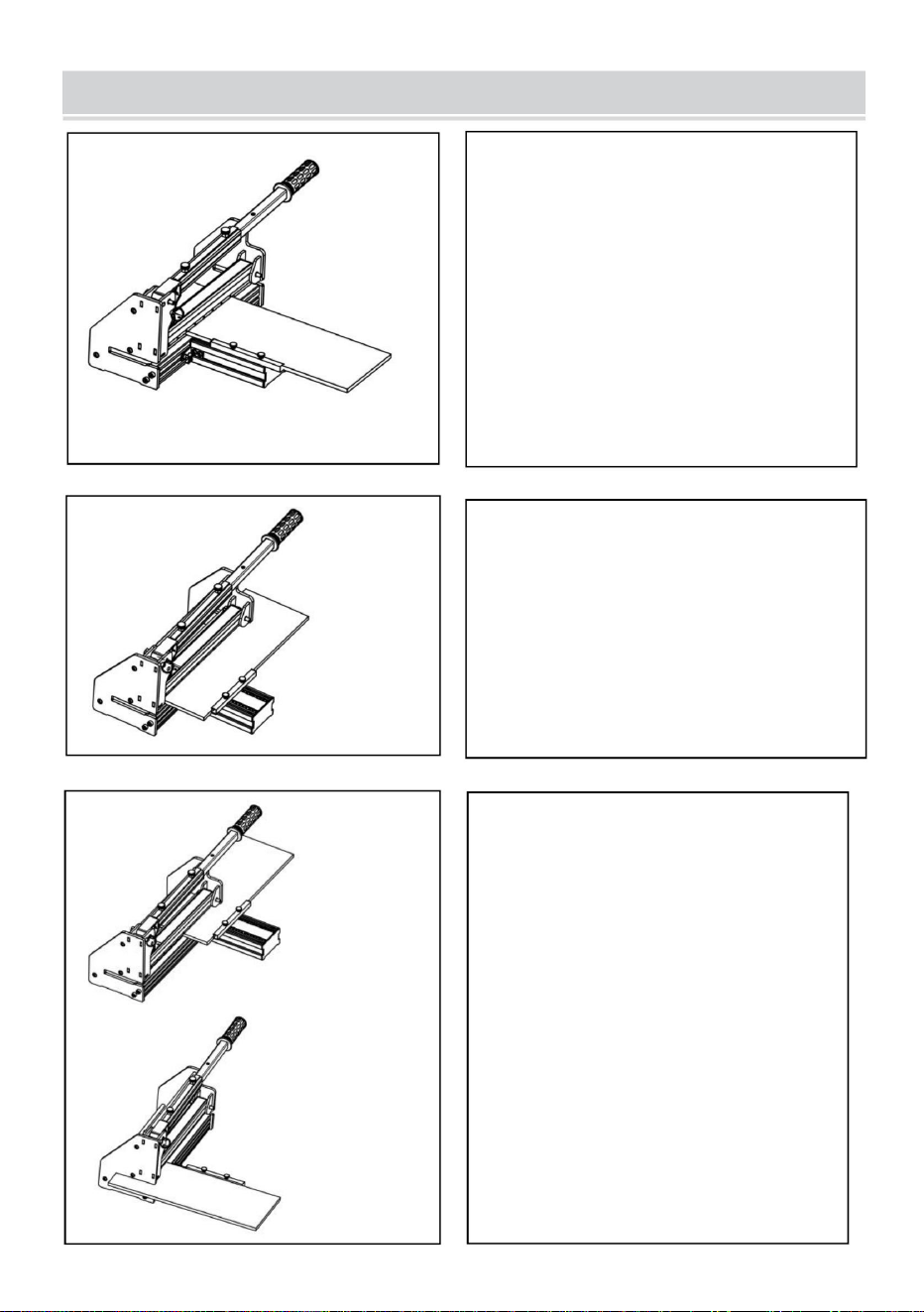

CUTTING

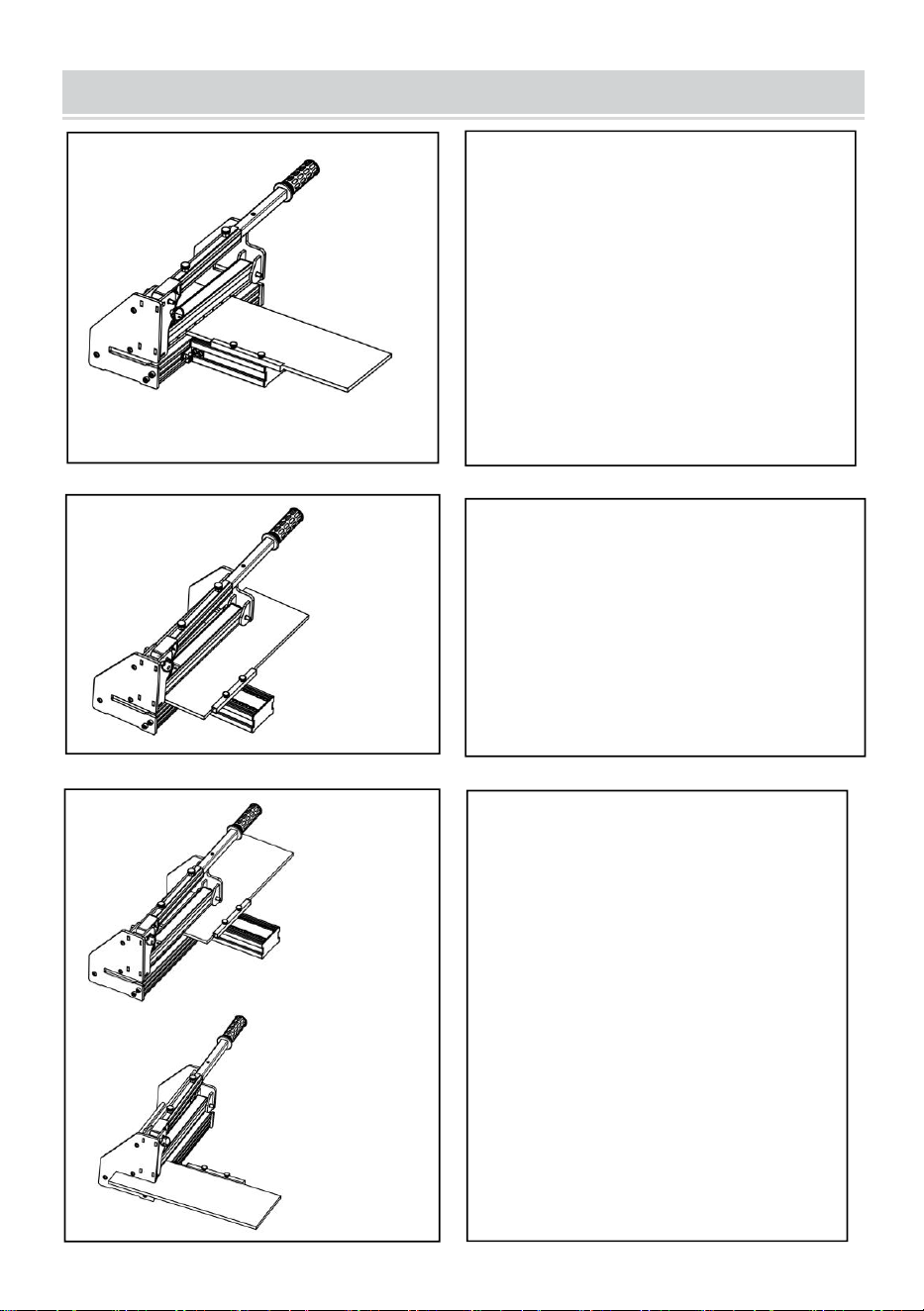

Straight Cutting
Insert material between the cutting
blade and the base, flush with the
angle attachment as shown and hold
the material with foot then push
handle down to complete a cut.
*Blade cutting maximum width:
300mm *Blade cutting maximum
depth: 12mm
Warning: Maintain control of the
handle. Do not allow handle to slam
back after making a cut.
Lengthwise Cutting
Insert material between the cutting
blade and the base, flush with the
angle attachment as shown, and then
push the handle down to complete a
cut.
Warning: Maintain control of the
handle. Do not allow handle to slam
back after cutting.
“L” Cutting
1st cut
Insert material between the cutting
blade and the base at the end of
the machine, flush with the angle
attachment as shown, and then
push the handle down to complete
a cut.
2
nd
cut
Insert material between the cutting
blade and the base at the
machine's front end, flush with the
angle attachment as shown, and
then push the handle down to
complete a cut.
background
Note: It is recommended to use on a flat ground surface. When using, press
the floor material and machine with your hands or feet for more accurate
cutting. It is not recommended to use on a table or countertop.

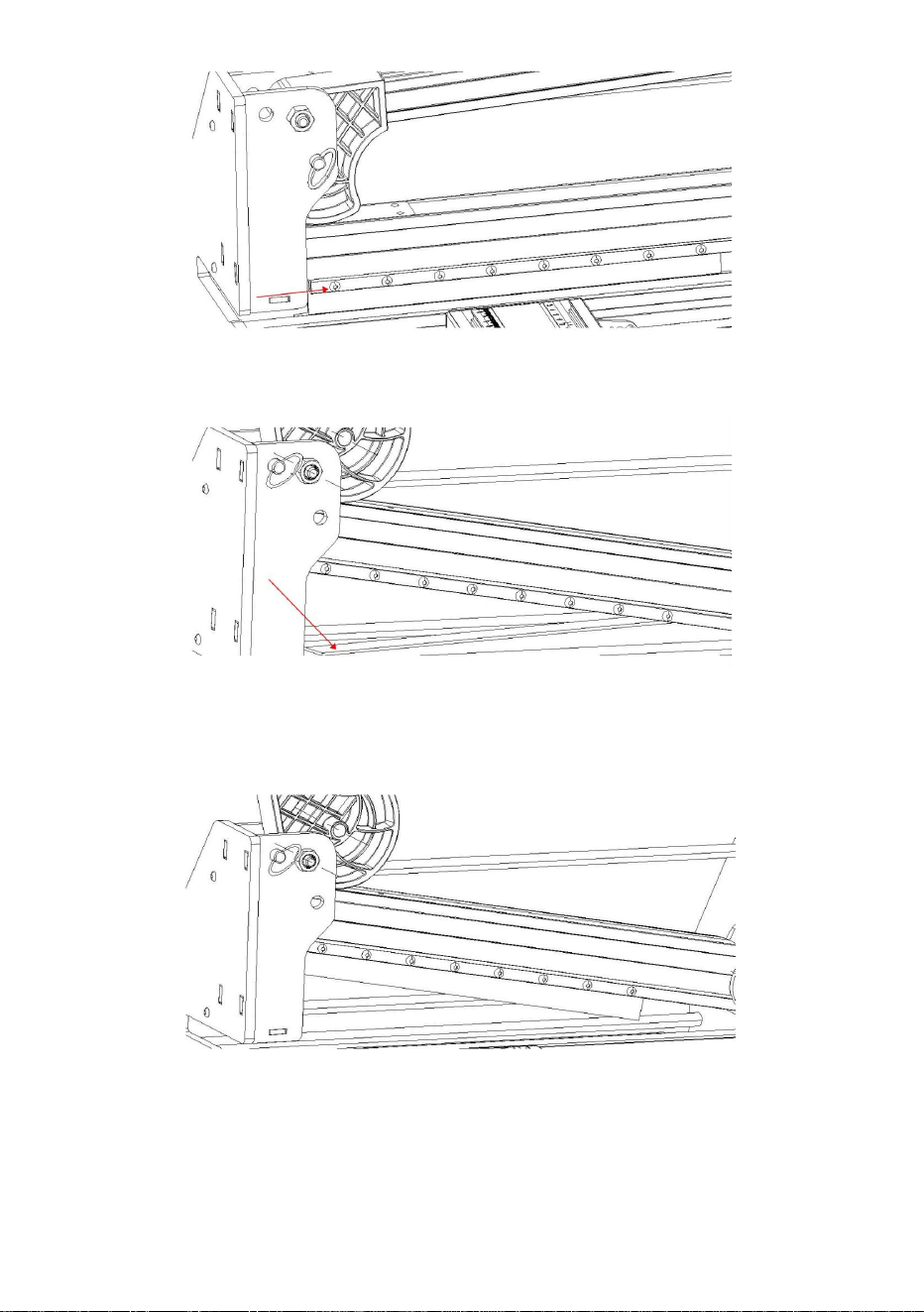

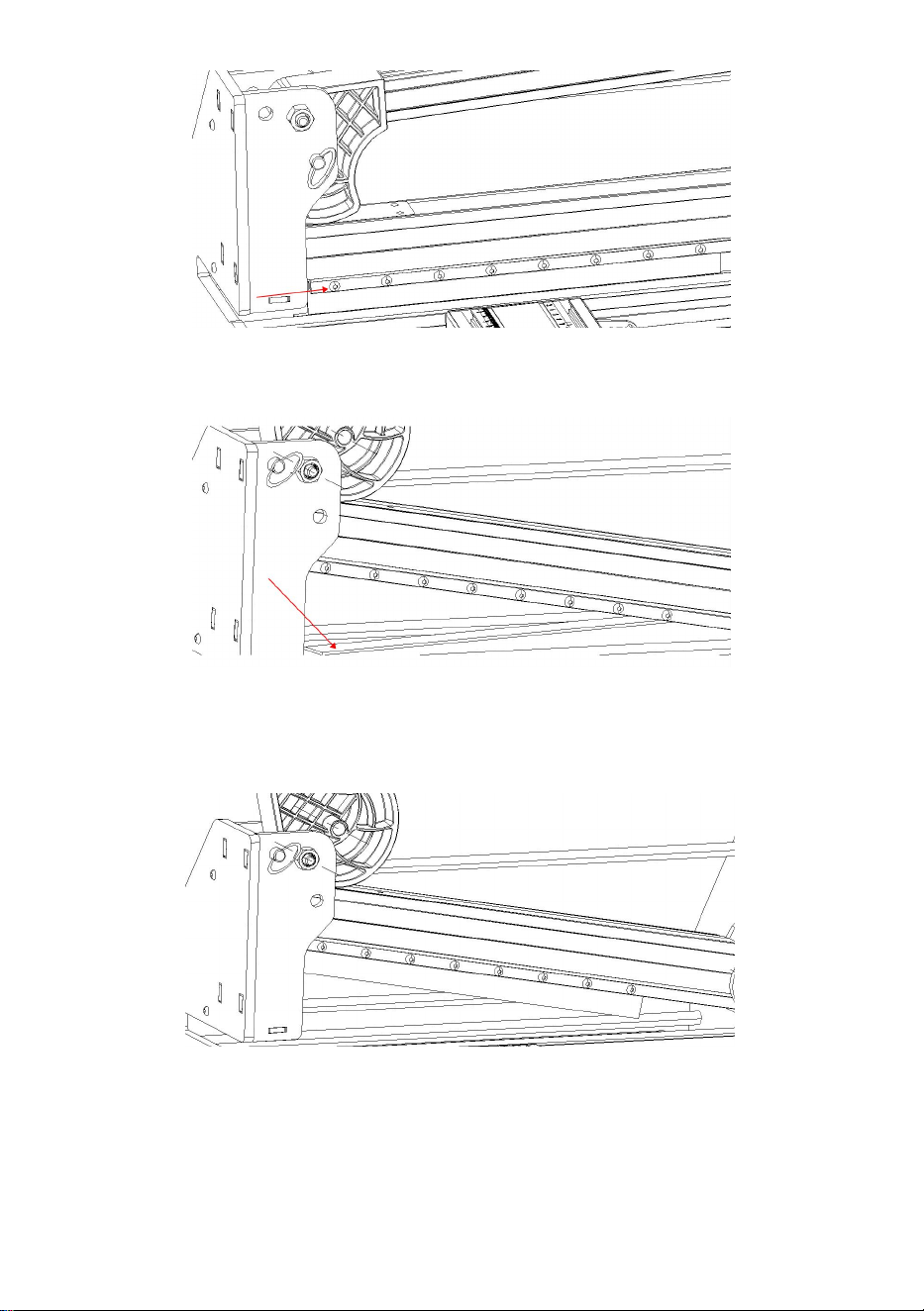

CHANGING THE BLADE
Warning: Do not put your fingers against the sharp edge of the blade at any time.
Step 1: press the pressure rod down to the bottom, and replace the insurance plug
pin from the top to the bottom;
Step 2: Turn the screw to fix the blade counterclockwise;
background
Step 3: pull out the safety plug, the blade falls off after lifting the pressure
rod;
Step 4: Put the new blade plane toward the connecting rod into the slot and tighten
the fixing screw.
Made In China
background
background
Technical Support and E-Warranty Certificate
www.vevor.com/support
background
COUPESOL
MODÈLE:8503120
Assistancetechniqueetcertificatdegarantie
électroniquewww.vevor.com/support
«Économisezlamoitié»,«Moitiéprix»outouteautreexpressionsimilaireutiliséeparnousnereprésente
qu'uneestimationdeséconomiesquevouspourriezréaliserenachetantcertainsoutilscheznousparrapport
auxgrandesmarquesetnecouvrepasnécessairementtouteslescatégoriesd'outilsquenousproposons.
Nousvousrappelonsdebienvouloirvérifiersoigneusementlorsquevouspassezunecommandechez
noussivouséconomisezréellementlamoitiéparrapportauxgrandesmarques.
Nouscontinuonsànousengageràvousfournirdesoutilsàdesprixcompétitifs.
