This is the original instruction, please read all manual instructions
carefully before operating. VEVOR reserves a clear interpretation of our
user manual. The appearance of the product shall be subject to the
product you received. Please forgive us that we won't inform you again if
there are any technology or software updates on our product.
TV LIFT

2
Warning-To reduce the risk of injury, user must read
instructions manual carefully.
CORRECT DISPOSAL
This product is subject to the provision of european Directive
2012/19/EU. The symbol showing a wheelie bin crossed
through indicates that the product requires separate refuse
collection in the European Union. This applies to the product
and all accessories marked with this symbol. Products
marked as such may not be discarded with normal domestic
waste, but must be taken to acollection point for recycling
electrical and electronic devices.
Compliance is a CE security certification.
IMPORTANT SAFEGUARDS
Please read and understand this entire manual before
attempting to assemble, operate or install the product. Failure
to follow all instructions listed below may result in electric shock, fire and/or
serious injury.
WARNING:
1. The load added onto the actuator must be less than or equal to the
rated load of actuator.
2. Please use the 29V DC power adapter.
3. All actuators have duty cycle, they cannot work all the time without
stopping.
4. The actuator is not completely waterproof, please do not immerse it in
water directly.
5. Children shall not play with the appliance. Cleaning and user
maintenance shall not be made by children without supervision.
SAVE THESE INSTRUCTIONS

3
ATTENTION
1. Please ensure that the screws and nuts are tightened during installation.
For your safety, the product must be used in the specified size and weight
limits.
2. Ensure that the wall's quality and load-bearing capacity are sufficient for
installation. The manufacturer is not responsible for any consequences
arising from improper installation.
If installing in glass or glass curtain wall, foam brick, marble, fiberboard
board, please consult a professional installer before installation. Otherwise,
the manufacturer is not responsible for any consequences caused by
improper installation!
Assembly Instructions

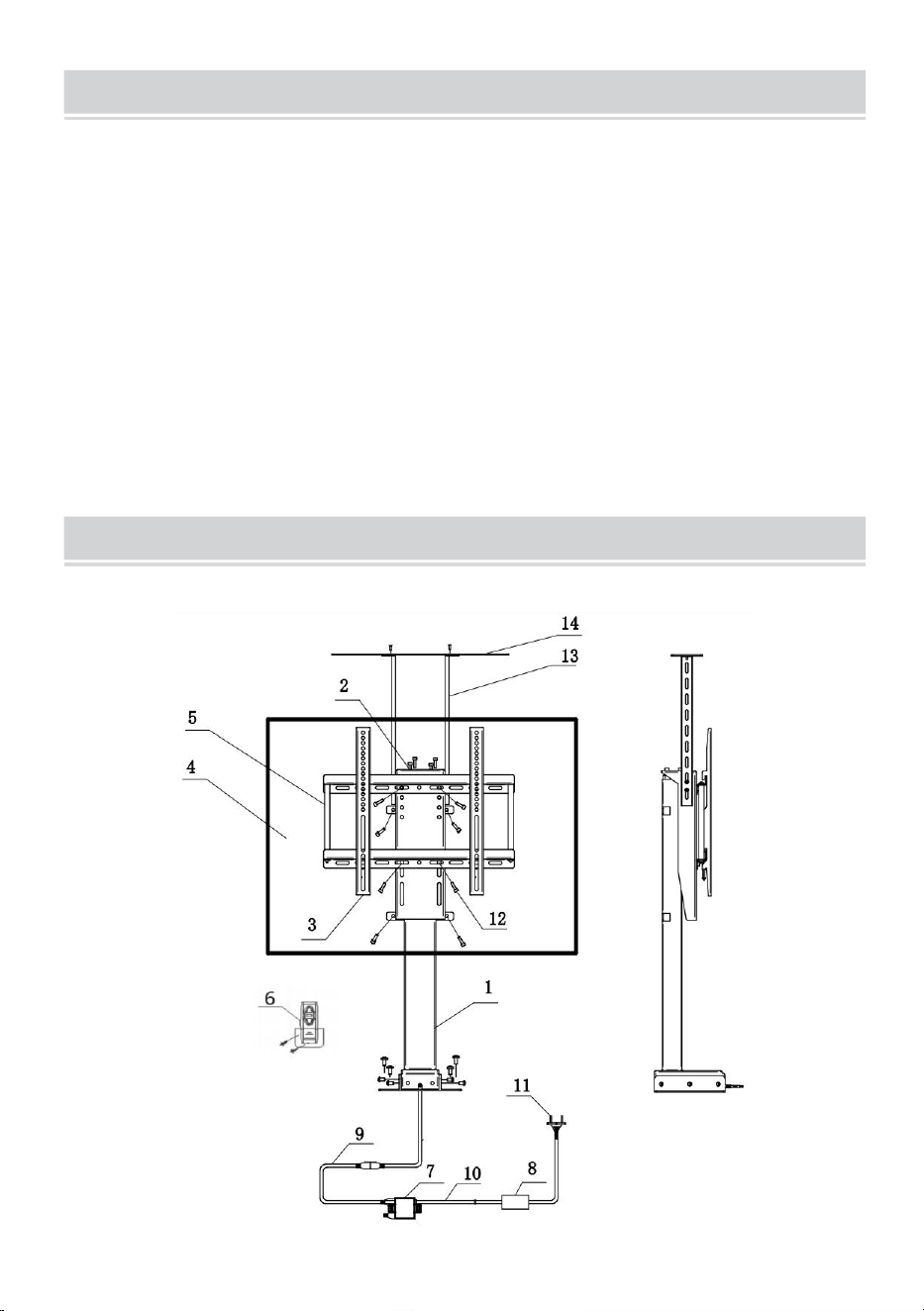

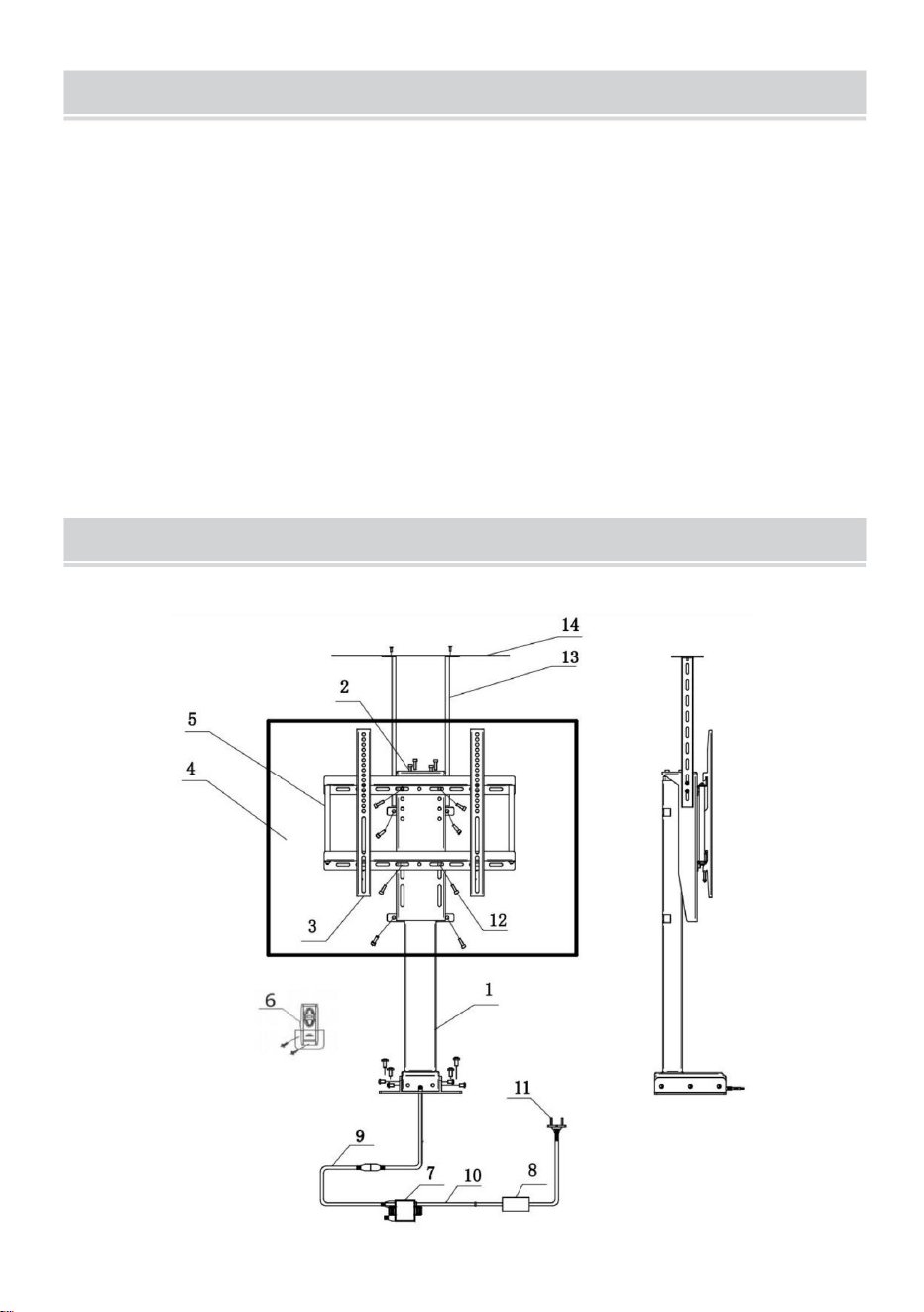

A. Packing list

4
How to inst all the desk.

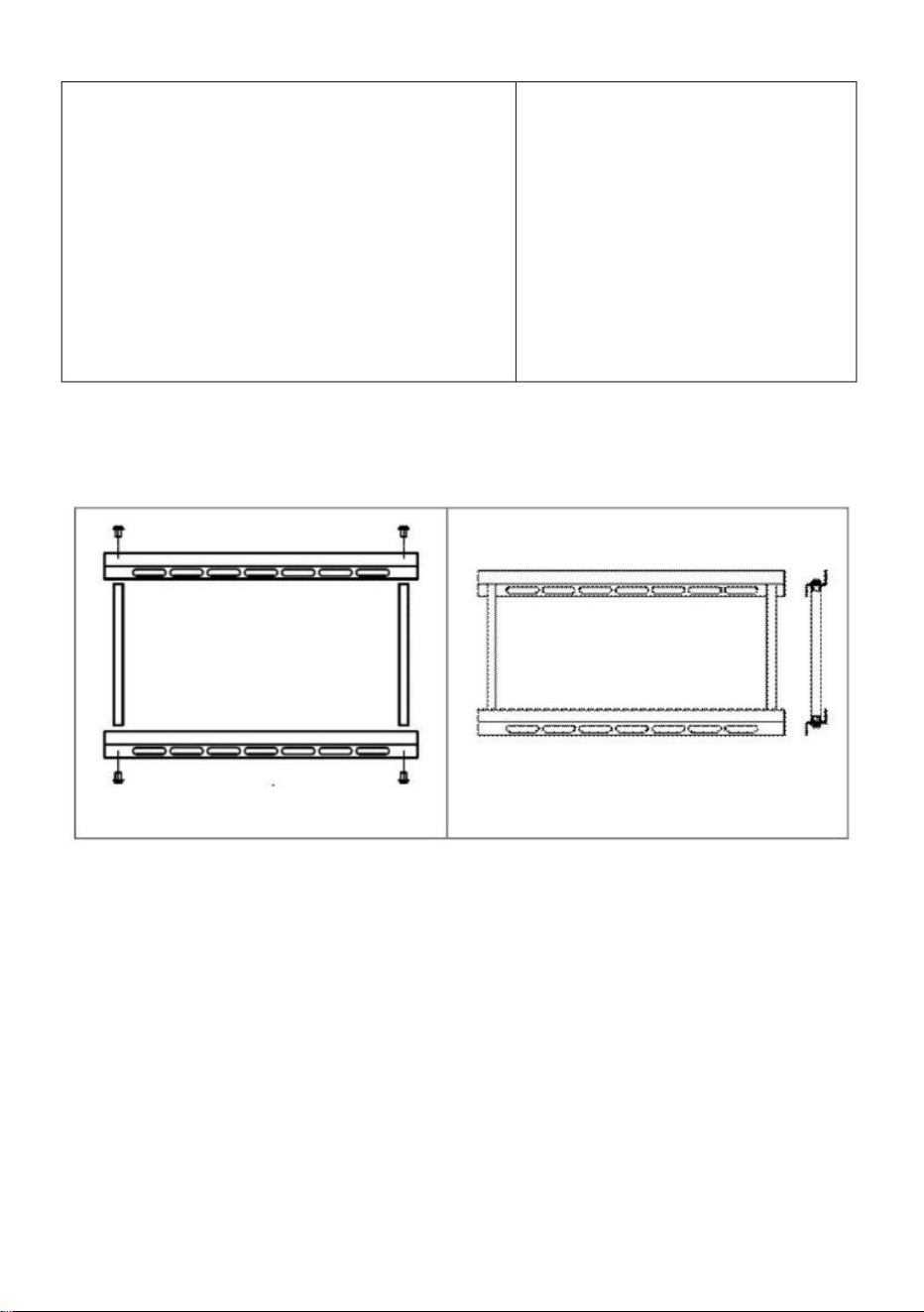

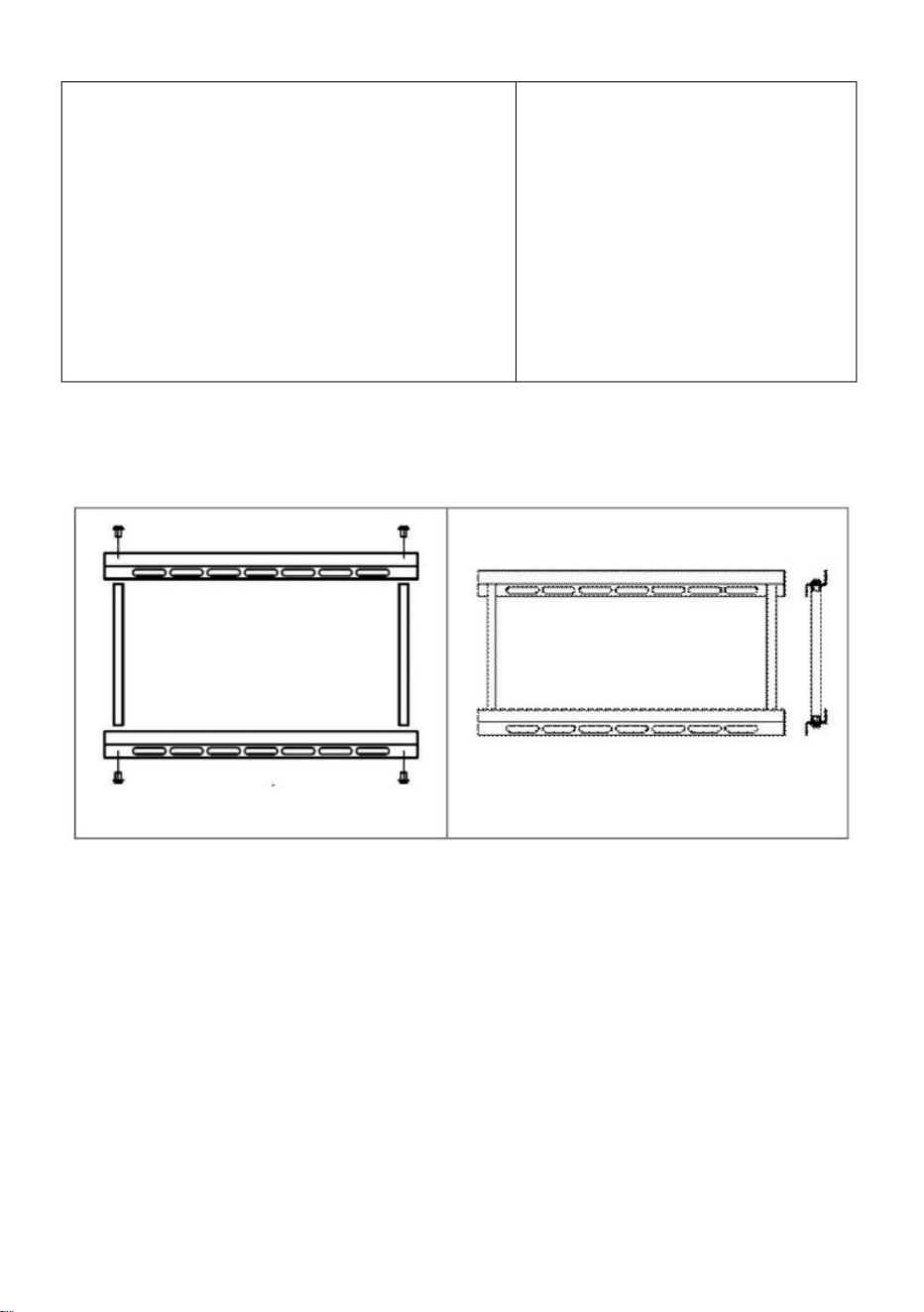

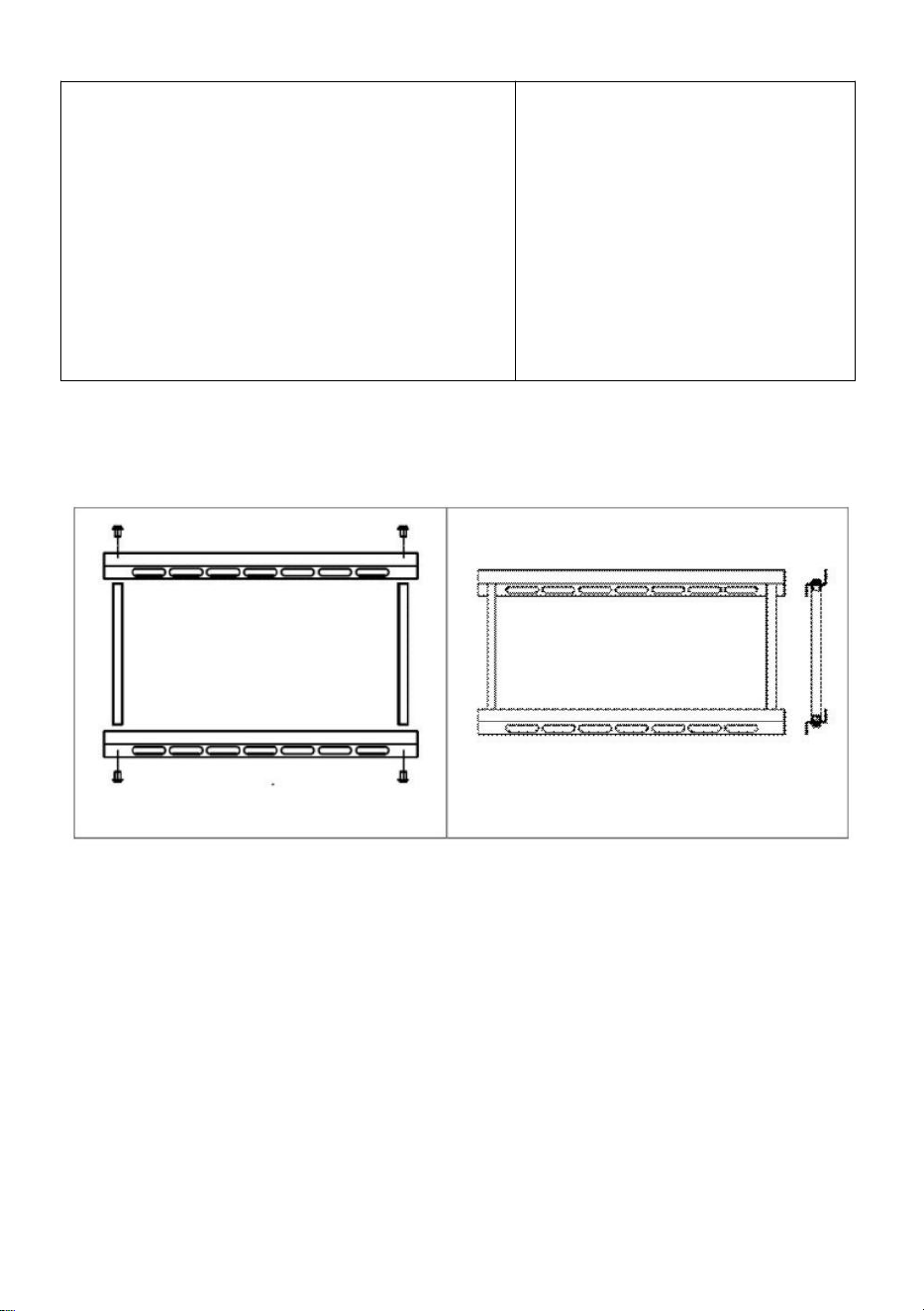

1. Connect two TV brackets (transverse) with TV bracket connecting rod.
Hardware Section
01 Lifting Column x1
02 TV Mounting Seat x1
03 TV Bracket (vertical) x2
04 TV Bracket (transverse) x2
05 TV Bracket Connecting Rod x2
13 7-Shaped Pylon x2
14 Top Plate x1
Control Section
06 Remote Controller x1
07 Control Box x1
08 Power Adapter x1
09 Transit Line A x1
10 Transit Line B x1
11 Power Line x1

5

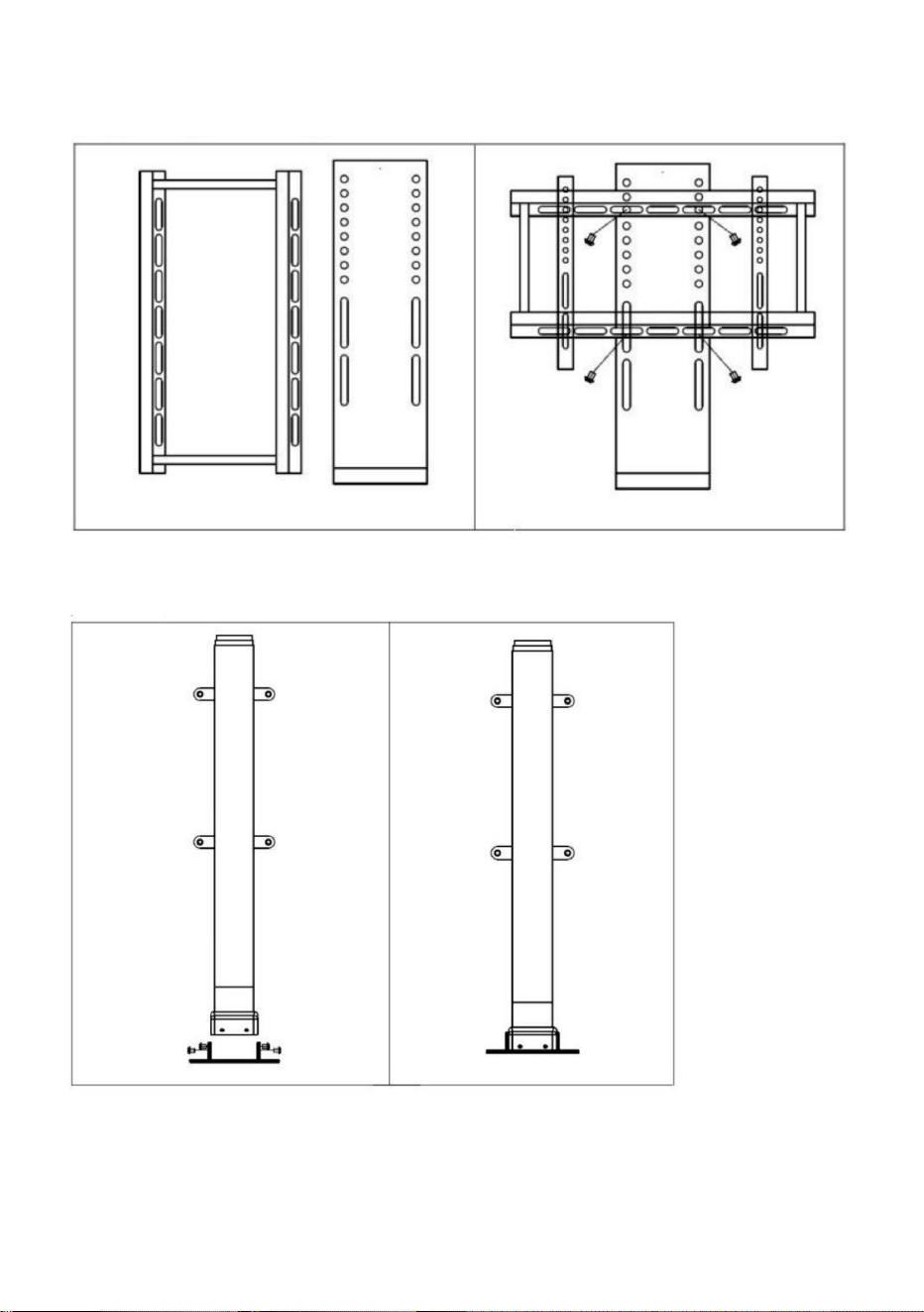

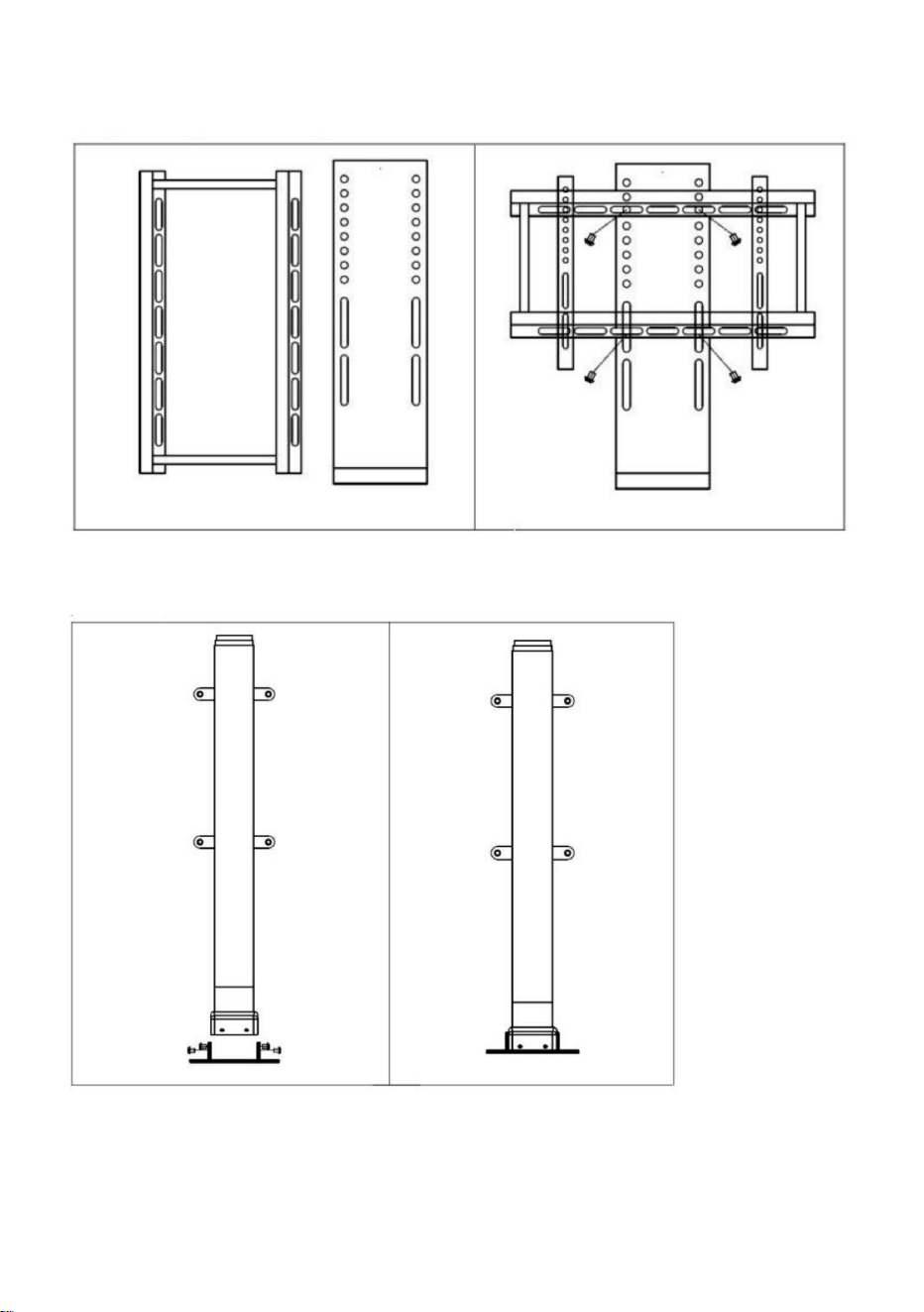

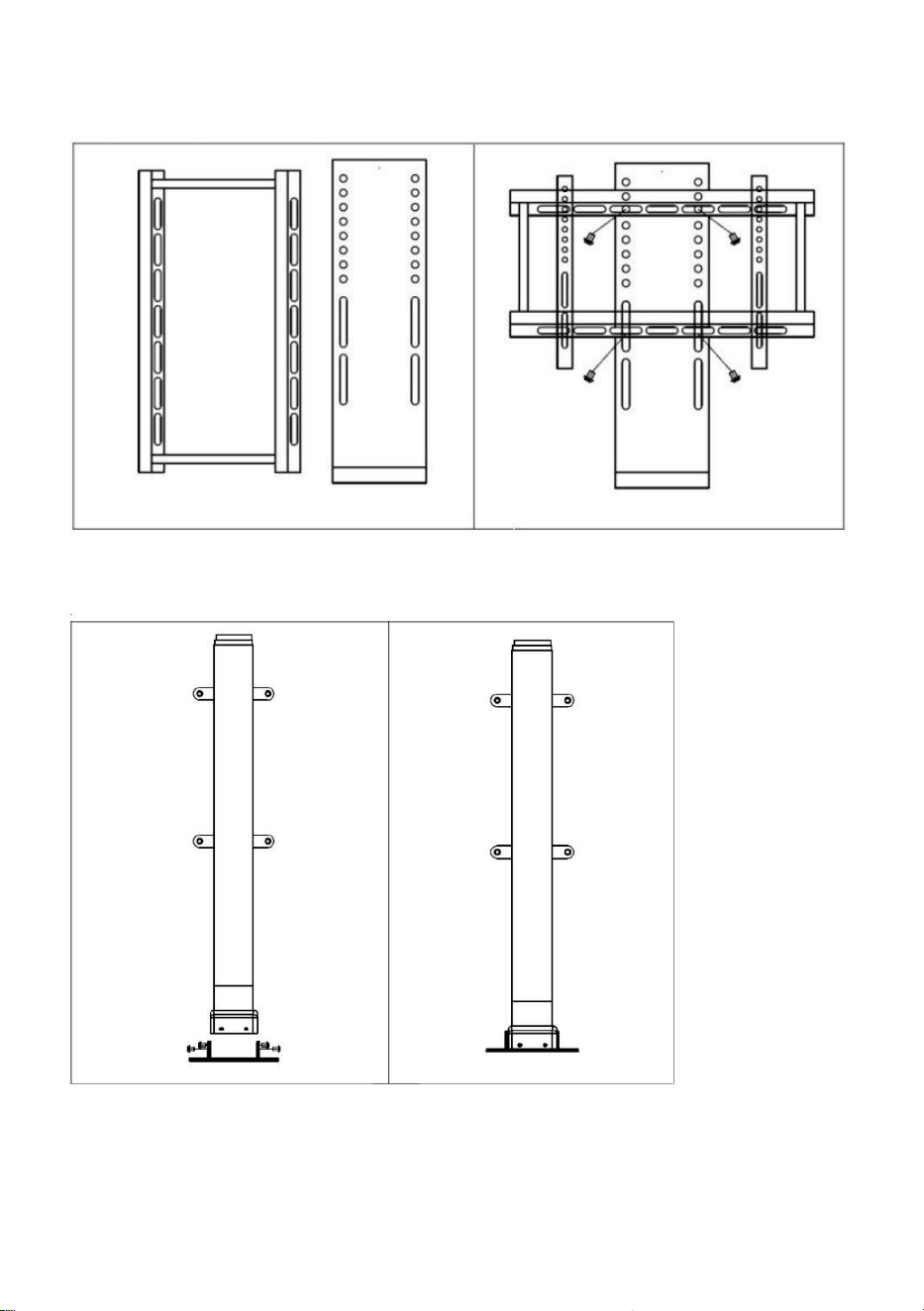

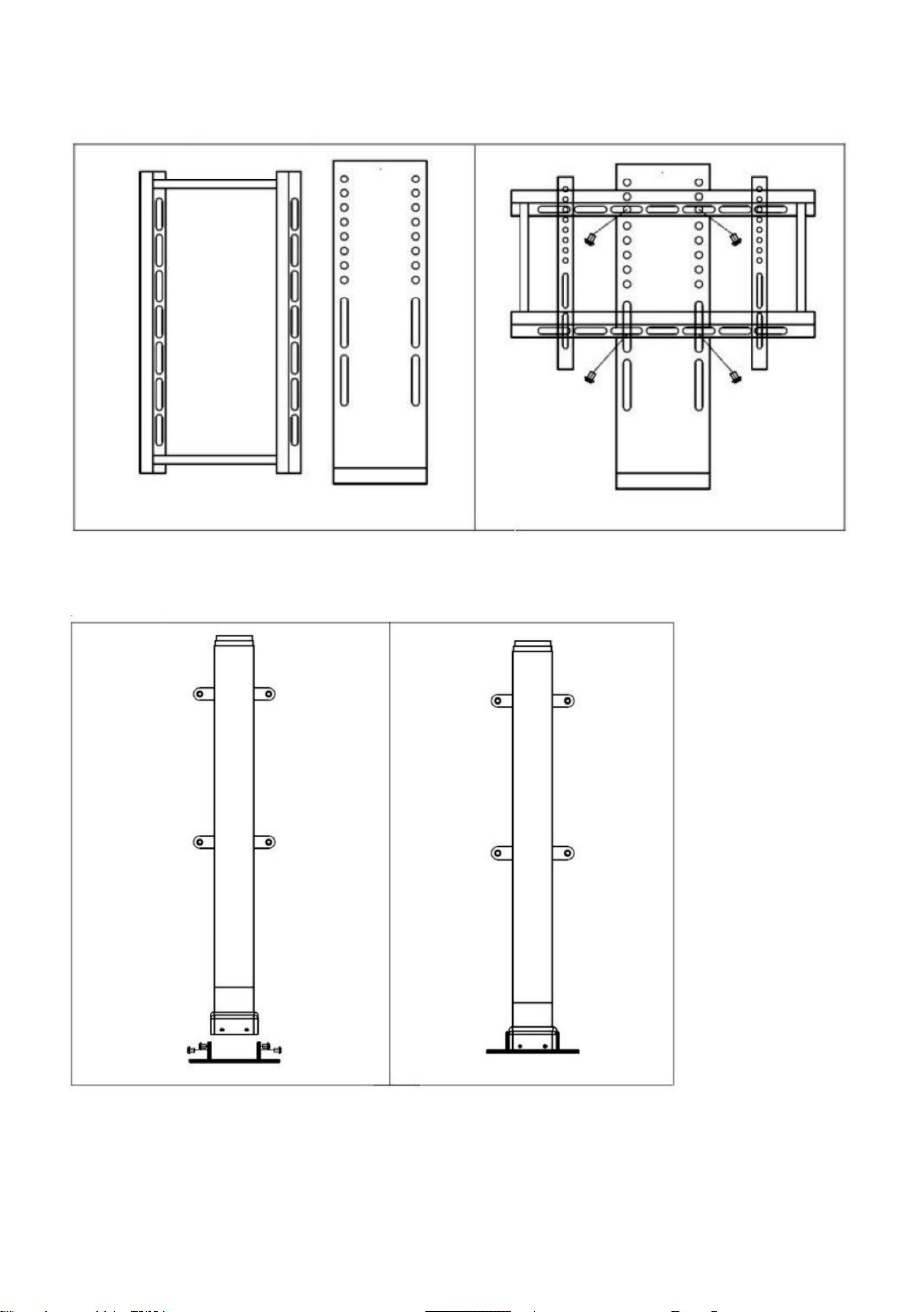

2. Install frame to TV Mounting Seat with bolt +nut
(Parts:4pcs M8x16Screws).
3. Install base to Lifting Column
(Parts:4pcs M6x12Screws).

6

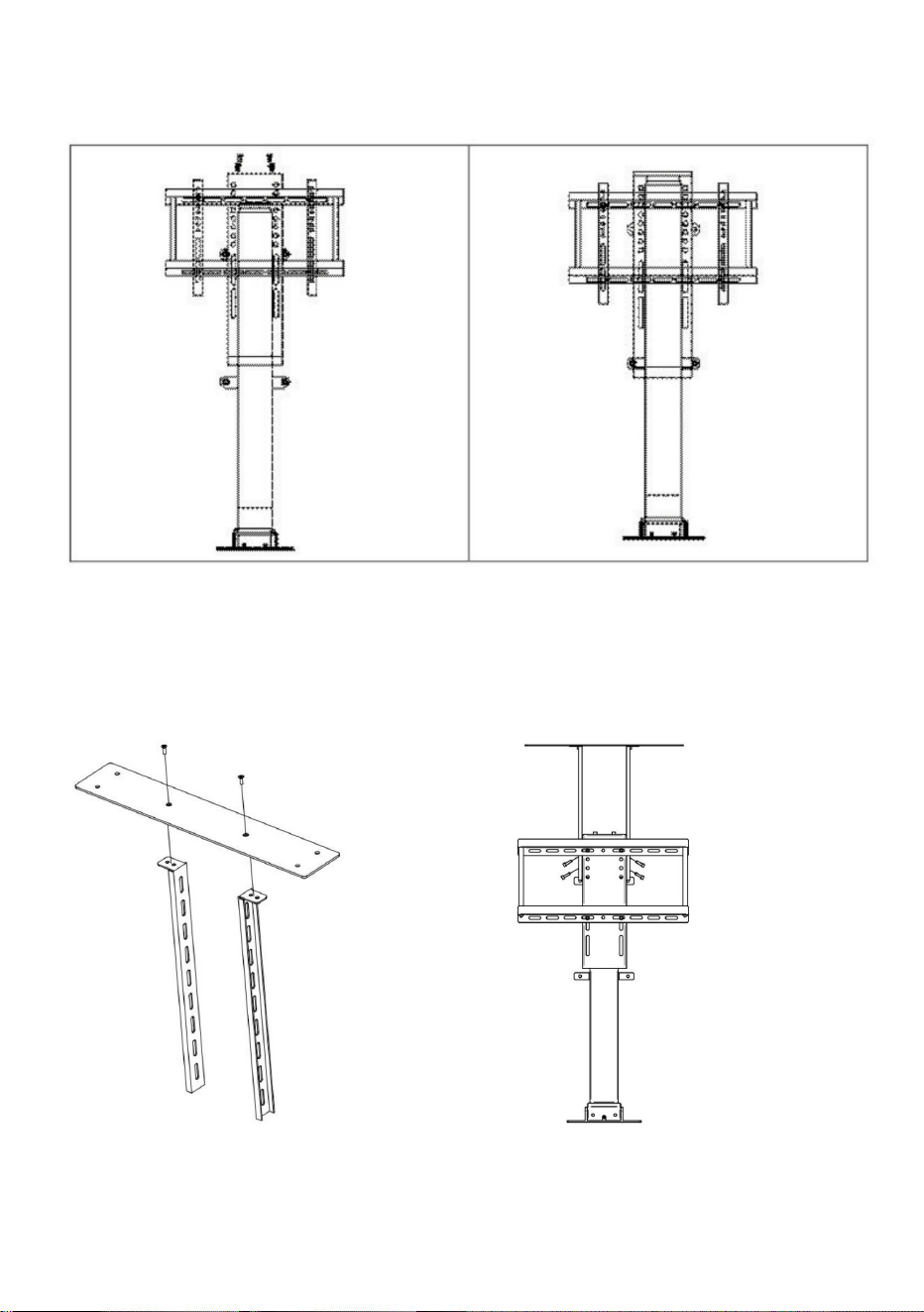

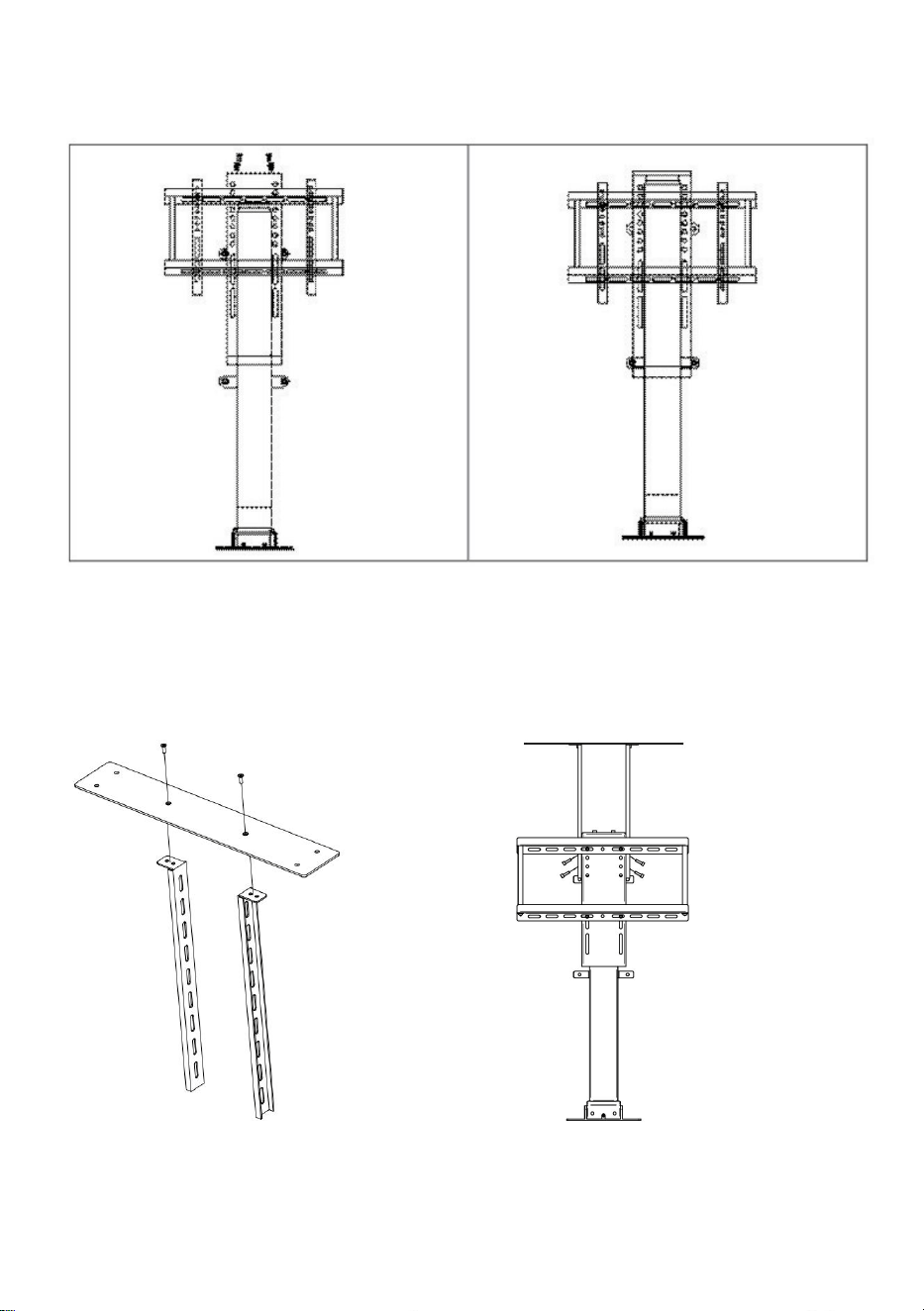

4. Install TV mounting seat to lifting column with bolt
(Parts:4pcs M6x12Screws)
5. The top plate is connected and fixed with the 7-Shaped Pylon, and then
connected and fixed with the side face of its column pylon panel.
(Parts:4pcs M6x12 Screws, 4pcs M6 Nuts, 2pcs M5*10Screws)

7
6. Install TV bracket (vertical) on the back of the TV with bolt. Then hang
TV on the upright column through the installed bracket.
(Parts:4 pcs M6x16Screws).

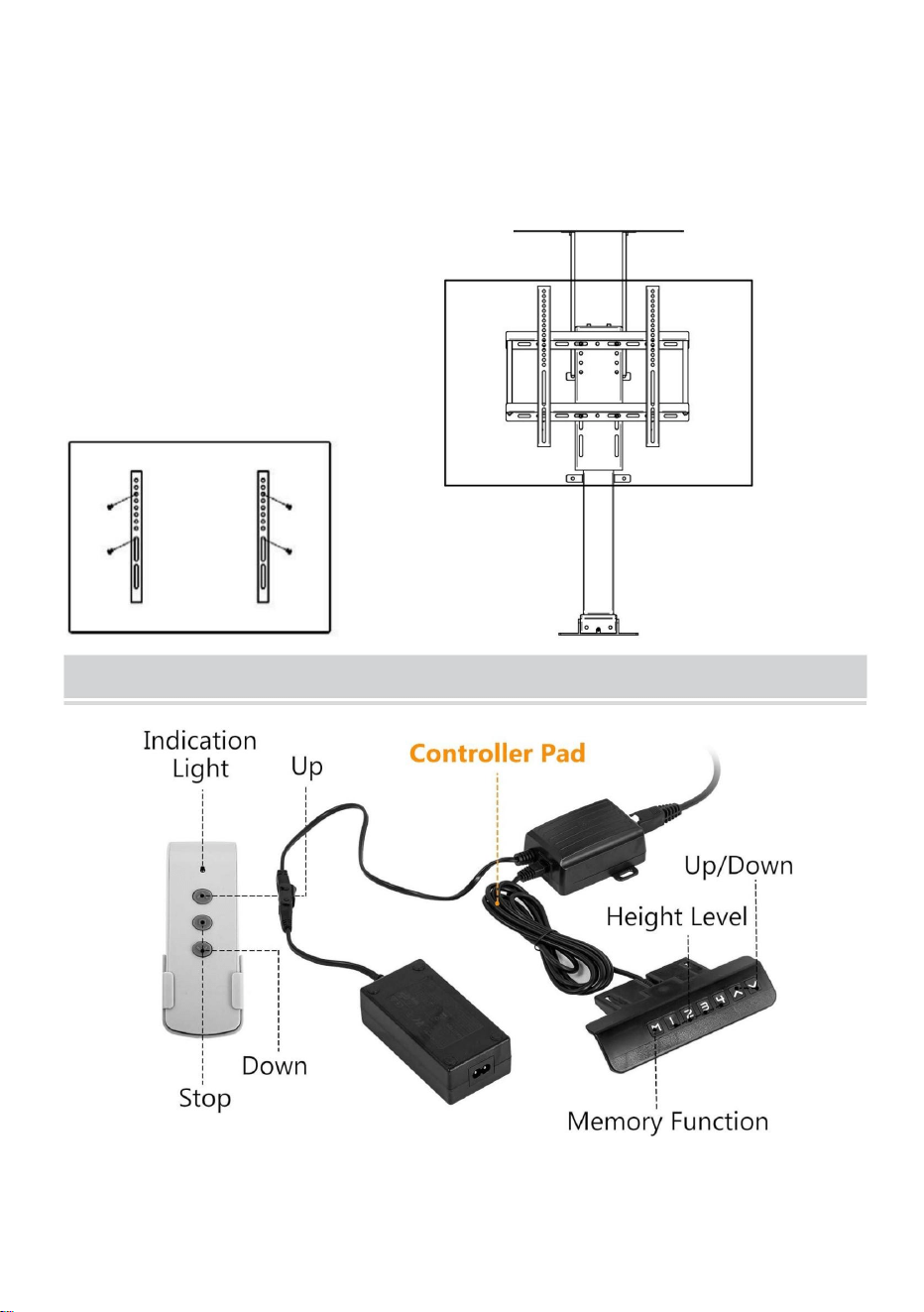

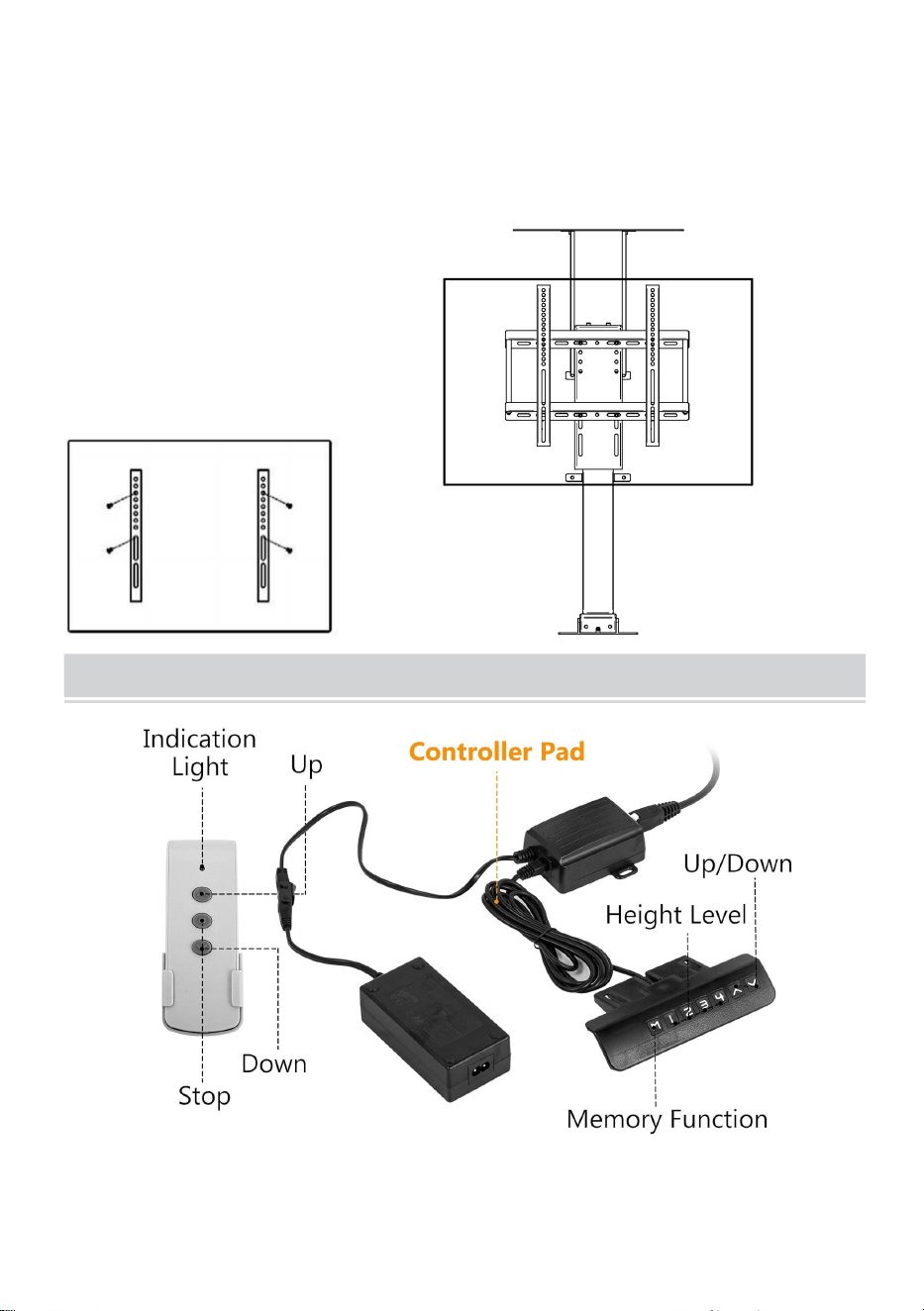

Install the controller

8

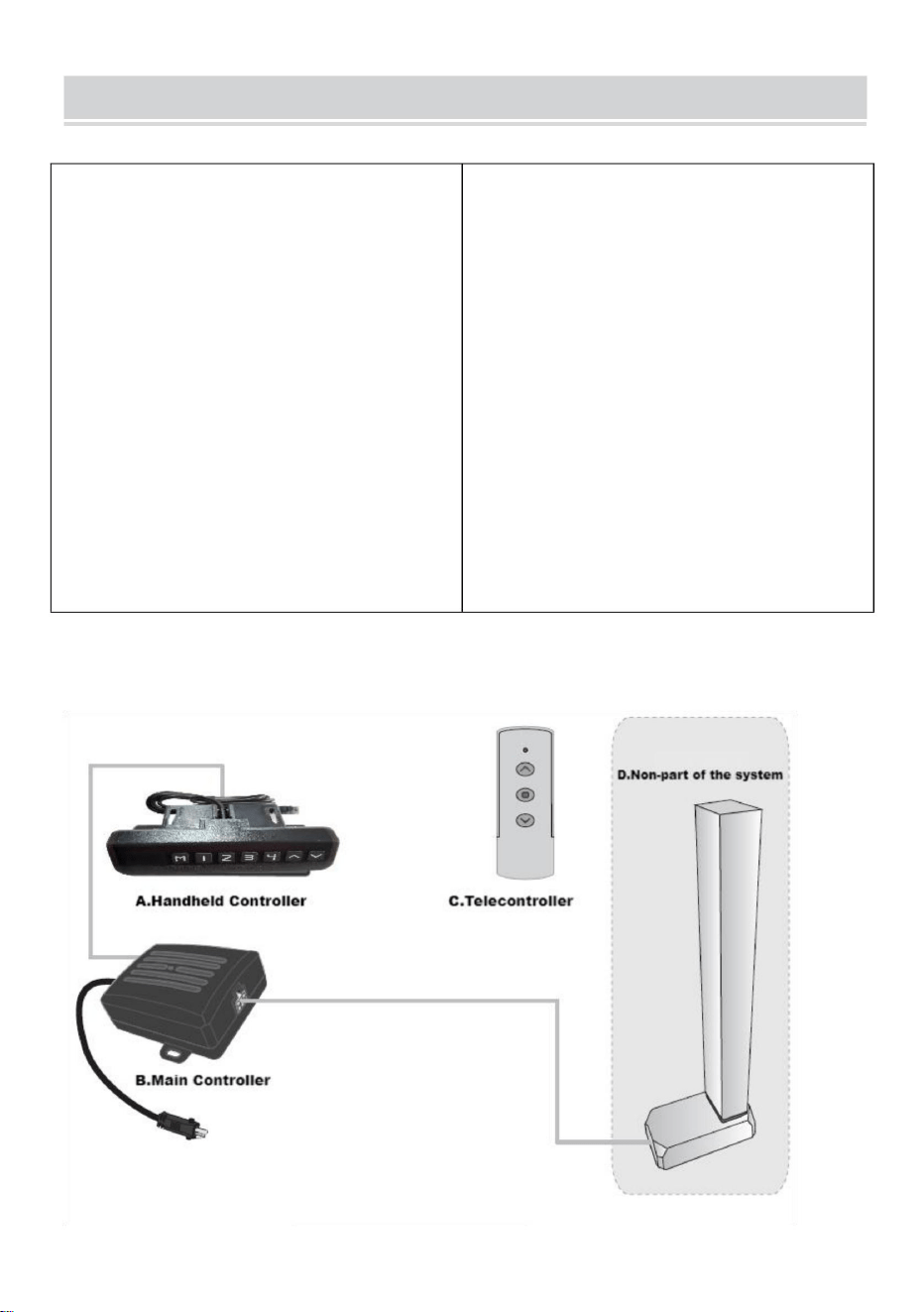

Controller Instruction Manual
I. Function introduction
Intelligent single column controller
has the following characteristics:
1.It can control two motors` output
to achieve synchronous operation;
2.Indicator light displays the
fault,reseting;
3.Controlled by up and down
buttons;
4.Wireless remote
control(alternative).
II. System parameters
1.Input voltage:DC29V;
2.Input current: recommending
above 1.8A and according to the
load;
3.Maximum output voltage of motor
interface:DC29V;
4.Maximum output current of motor
interface:4A;
5.Operating temperature:0~40
℃
6.Working humidity:20~90%;
7.Storage temperature:20~70℃.

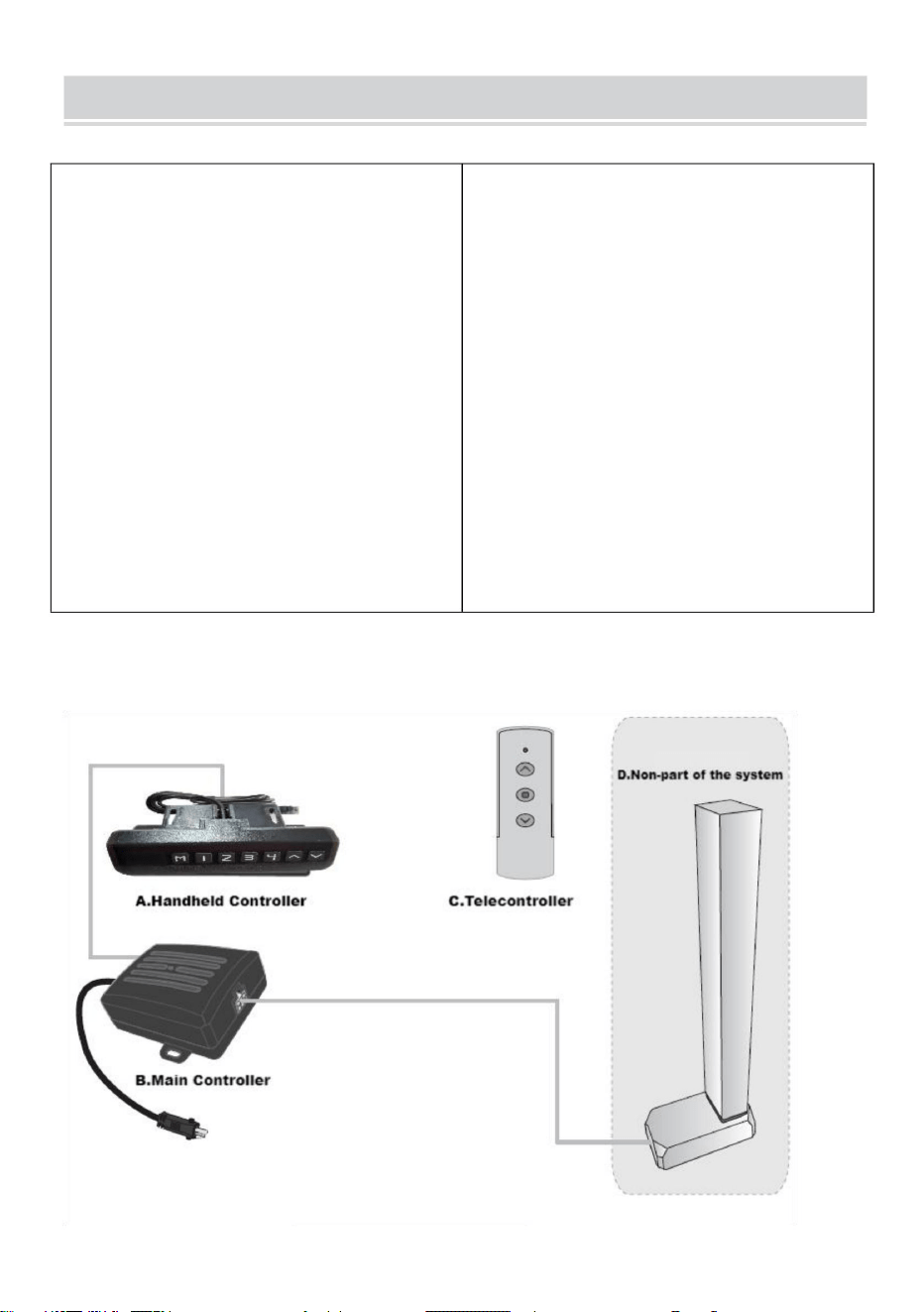

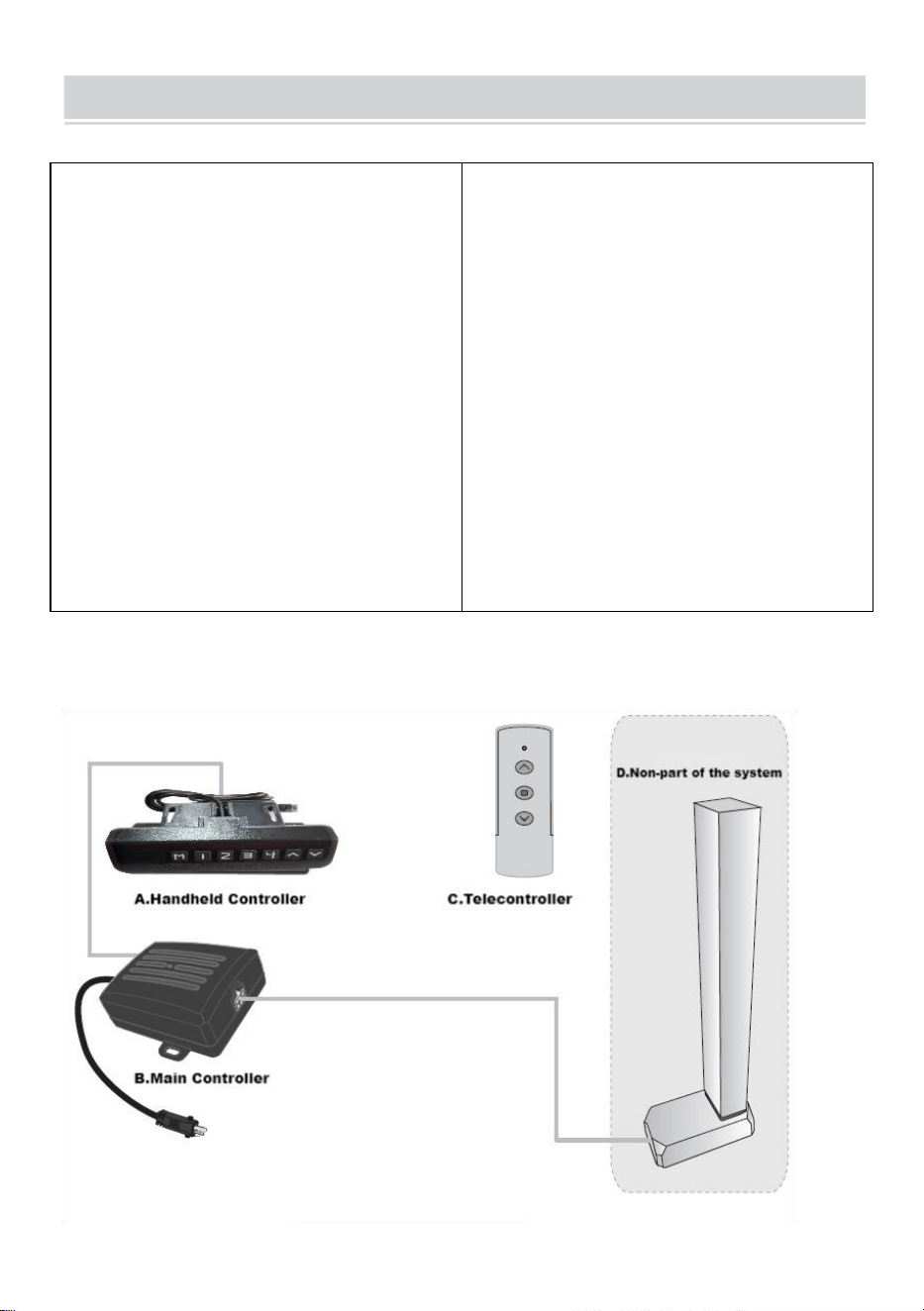

III. System connection

9

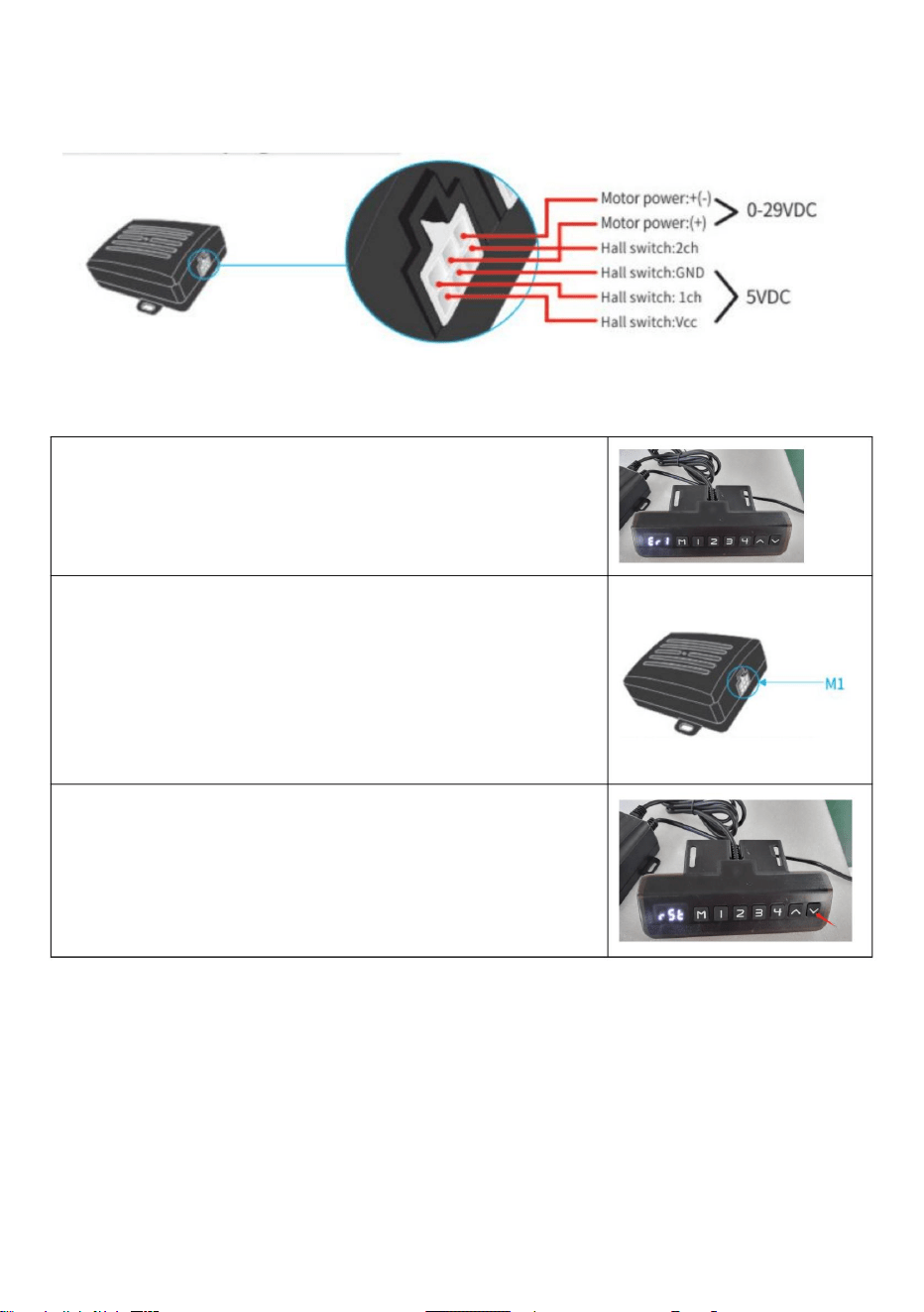

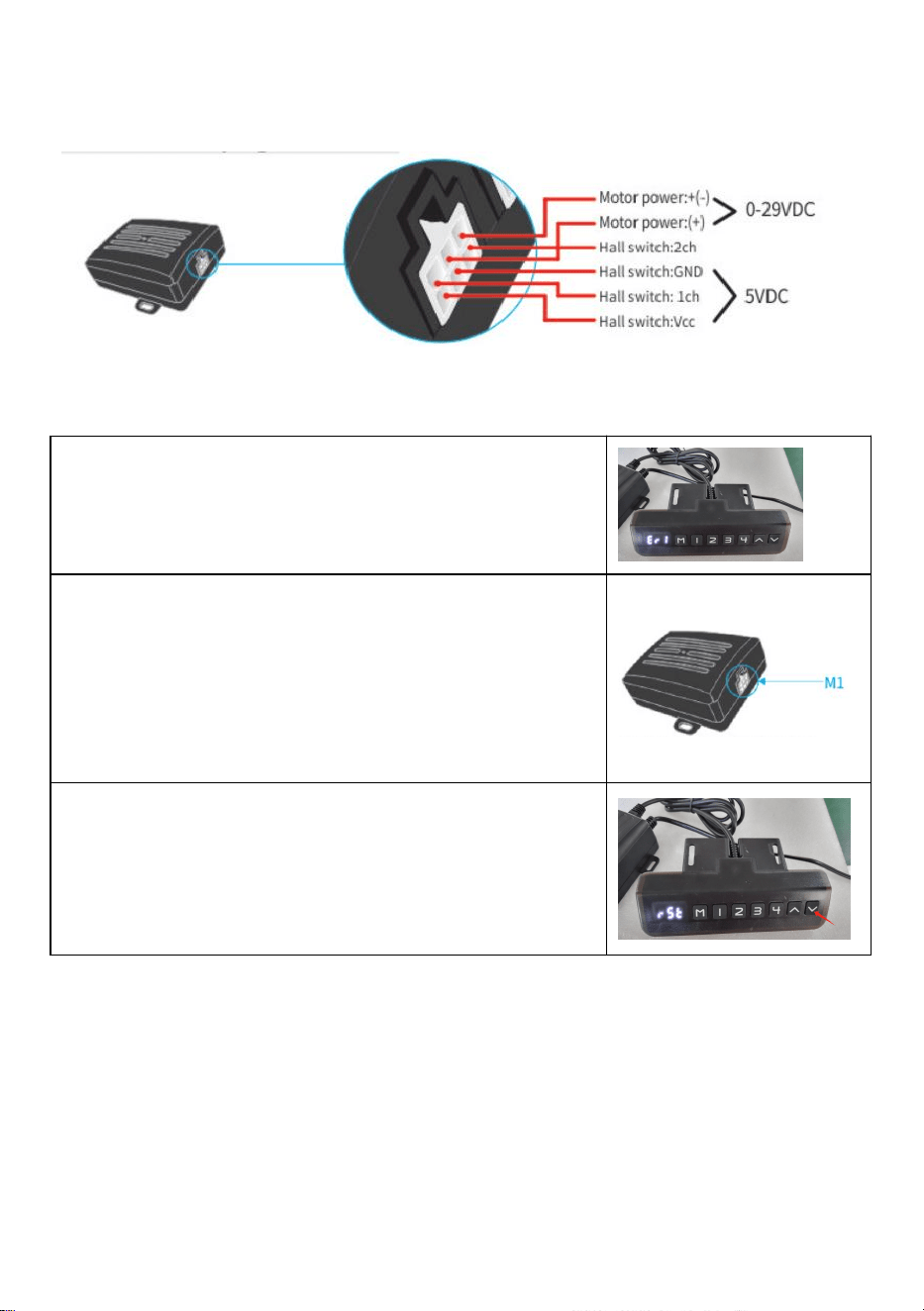

IV. Motor interfase plug definition:
V. Fault code and its treatment
1.Fault code Err1
When the manual controller shows Er1, it's a fault of
Err1. It means there is something wrong with M1
interface channel (see the following picture). For
exemple motors are not connected in a positive way;
Hall signal board is not connected; Paper line,etc.
After the issue is resolved, press the 'down' button for
more than 3 seconds to clear the fault, and the
machine will return to reset state.

10
VI. System reset
1.Prompt reset
When the manual controller indicator light always
stays on (see the following picture), it means it is
reseting, the whole system needs to reset maunally.
2.Line reset
When the manual controller shows the minimum
heigh ,pressing″down button″ more than 5 seconds
and the indicator light is on .It means reseting.
3.Releasing the hand and starting to reset
system,after the manual controller indicator light is on.

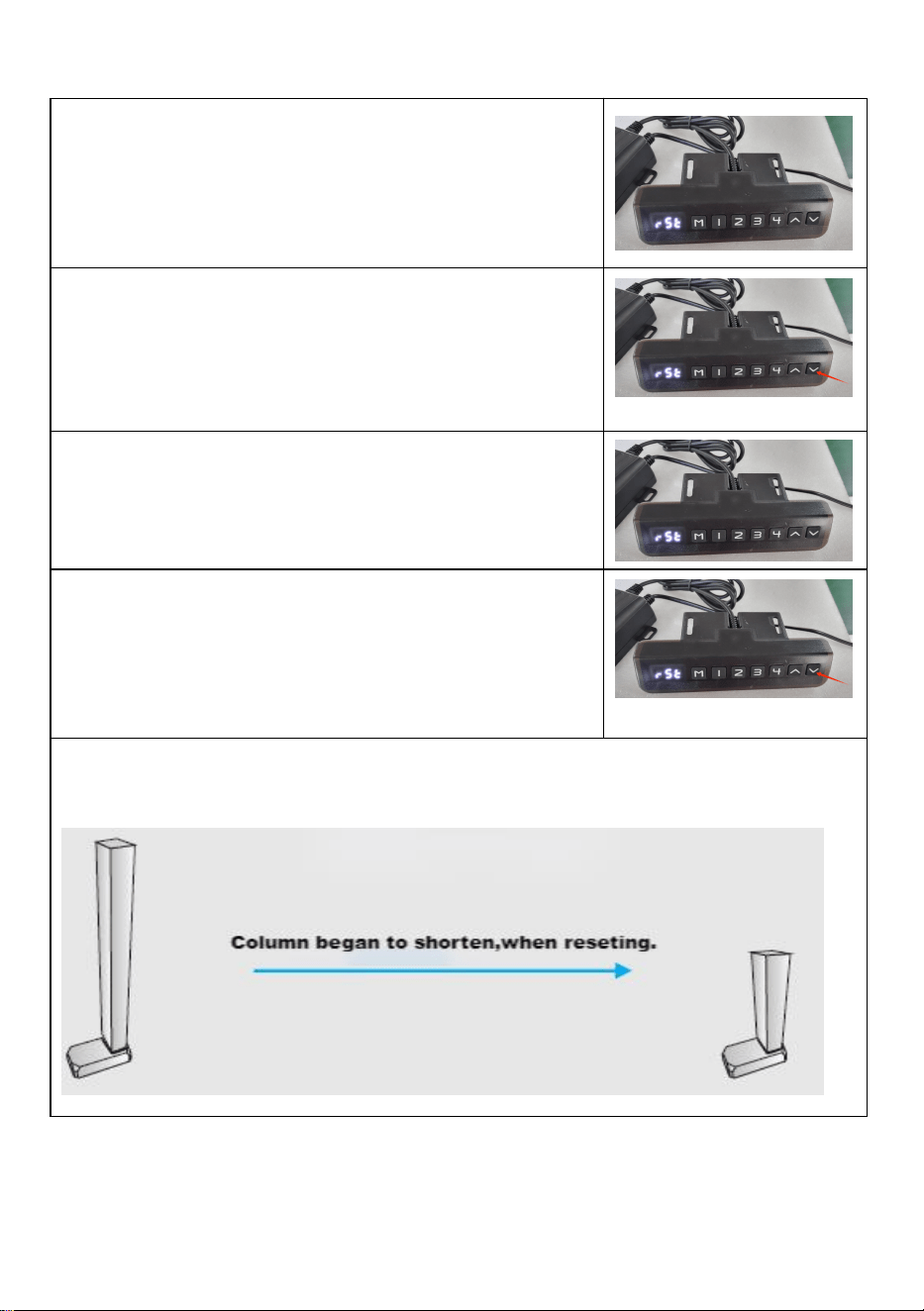

4.Reset method
When the manual controller indicator light always
stays on (see the following figure), pressing the ″down"
button and do not release it.
The column may begin to shorten, and the speed could slow down. Observe for
any other damage during operation; if there is any, stop immediately.

11

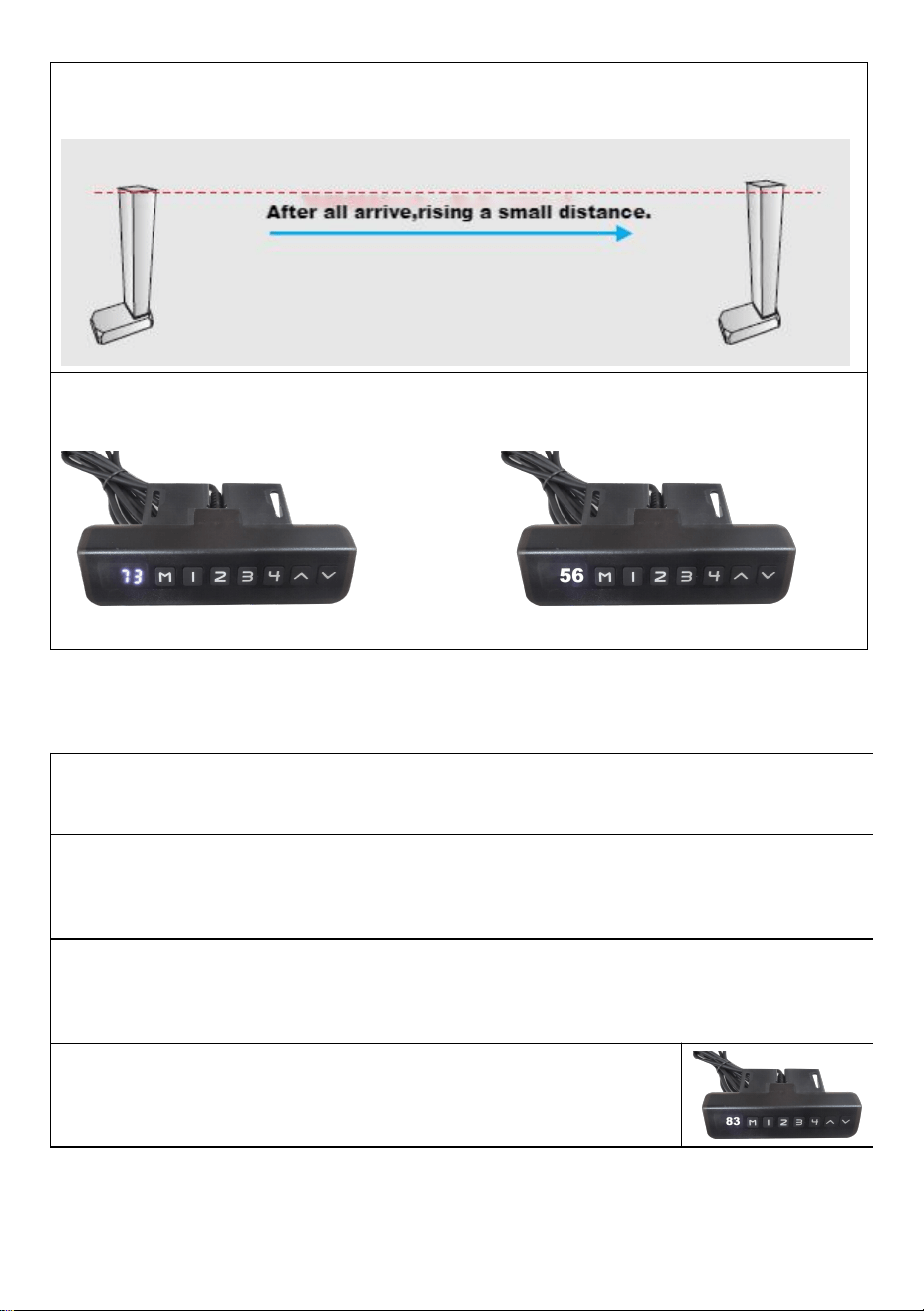

The colunm will rise 5~10mm after a short time when it reach the lowest
point.
When the manual controller indicator light is off(see the following
picture),releasing the hand and end at resetting.
(Model: OK888-DS730+Top Plate) (Model: OK888-DD560)
VII.Preset target height
1.Preset target height quantity:
The system provides 4 groups of preset height storage
2.Preset target height data erasure:
The erasing function is not configured separately. When a new parameter
is set, the system automatically erases the old parameter.
3.Preset target height operation method:
At any height (reset state, cannot perform this operation in error state), the
current height parameter can be preset to keys 1-4.

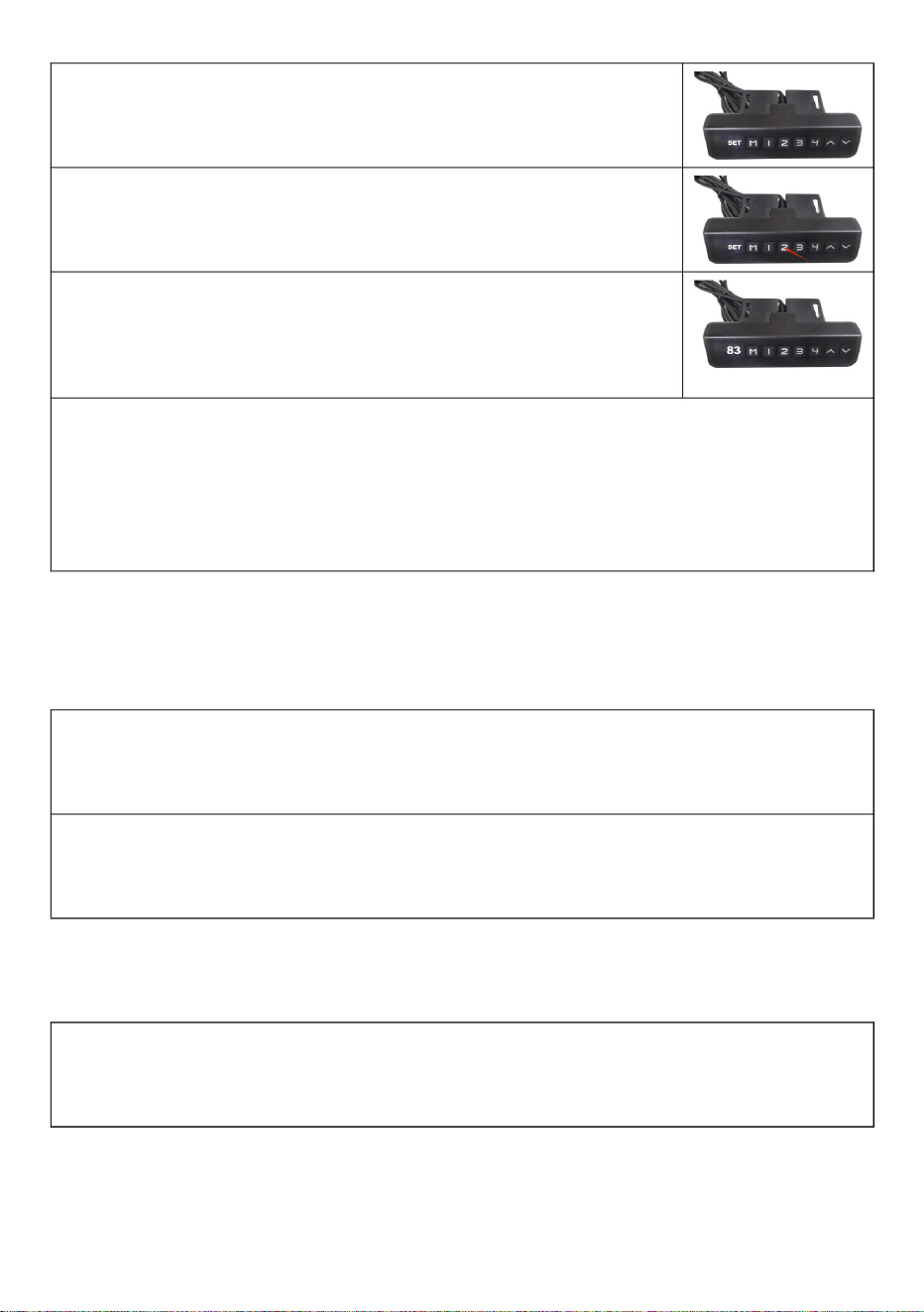

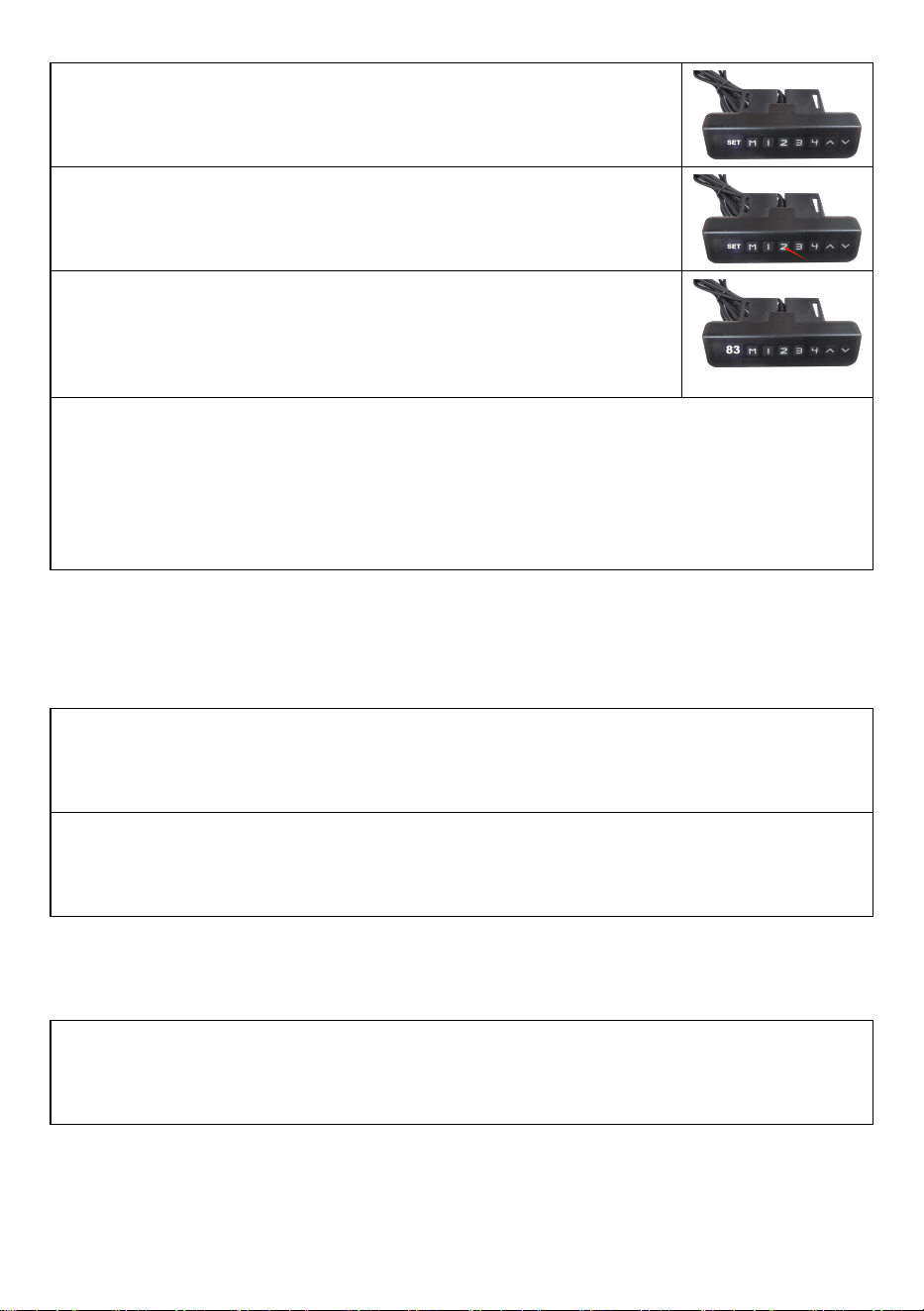

Example: ①Set the current height 83 to key No. 2

12
②Press the "M" key to display "SET"
③Within 2 seconds, press "2" before "SET" disappears
④The "S-2" preset is displayed. End, the
previous display is restored.
5. Use the method of preset target height:
At any height (reset state, cannot perform this operation in the wrong
state), you can use keys 1-4 to quickly reach the preset target height. If the
current height is already near the preset target height, no action will be
performed.
Ⅷ. Telecontroller operation
1.Matching window period
Matching window period is repowering after 3 seconds.There will be
buzzing sound when the period ends.
2.Right code
In matching window period,passing the ″up button″longly and waiting for 4
long and 3 short intervals of buzzing sound,it means righting code is over.
Ⅸ. Backtracking when encountering obstacles
In addation to the reset state,when working ,the mechanical structure
encounter a sudden changes from loading ,which will cause the contrller to
carry out a fallback operation to prevent external sound of injury.

13
PRODUCT PARAMETERS
Model
Safe
Loading
Weight
Input
Adapter
input voltage
Region
1
OK888-D
D560
132lbs
DC29V
1.8A
100-240V~
50/60Hz
America
2
Europe
3
OK888-D
S730+T
OP
PLATE
120lbs
DC29V
1.8A
100-240V~
50/60Hz
America
4
Europe

OK888DS730+PLAQUESUPÉRIEURE
OK888DD560
MANUELD'UTILISATION
ÉLÉVATEURDETÉLÉVISION
