SAFETY INSTRUCTIONS AND INSTRUCTION MANUAL

WARNING

IMPROPER OR UNSAFE use of this power tool can result in death or serious bodily injury!

This manual contains important information about product safety. Please read and understand

this manual BEFORE operating the power tool. Please keep this manual available for other

users and owners before they use the power tool.

This manual should be stored in safe place

INSTRUCTIONS DE SECURITE ET MODE D’EMPLOI

AVERTISSEMENT

Une utilisation INCORRECTE OU DANGEREUSE de cet outil motorisé peut entraîner la mort

ou de sérieuses blessures corporelles!

Ce mode d’emploi contient d’importantes informations à propos de la sécurité de ce produit.

Prière de lire et de comprendre ce mode d’emploi AVANT d’utiliser l’outil motorisé. Garder ce

mode d’emploi à la disponibilité des autres utilisateurs et propriétaires avant qu’ils utilisent

l’outil motorisé. Ce mode d’emploi doit être conservé dans un endroit sûr.

INSTRUCCIONES DE SEGURIDAD Y MANUAL DE INSTRUCCIONES

ADVERTENCIA

¡La utilización INAPROPIADA O PELIGROSA de esta herramienta eléctrica puede resultar

en lesiones de gravedad o la muerte!

Este manual contiene información importante sobre la seguridad del producto. Lea y

comprenda este manual ANTES de utilizar la herramienta eléctrica. Guarde este manual para

que puedan leerlo otras personas antes de utilizar la herramienta eléctrica. Este manual debe

ser guardado en un lugar seguro.

Model

Modèle

Modelo

G 12BYEQ2

∙

G 13BYEQ2

Electronic Disc Grinder

Meuleuse électronique

Amoladora angular electrónica

DOUBLE INSULATION

DOUBLE ISOLATION

AISLAMIENTO DOBLE

G12BYEQ2 G13BYEQ2

0000G12BYEQ2metabo.indb10000G12BYEQ2metabo.indb1 2022/05/318:31:022022/05/318:31:02

IMPORTANT SAFETY INFORMATION

Read and understand all of the safety precautions, warnings and operating instructions in the Instruction Manual before

operating or maintaining this power tool.

Most accidents that result from power tool operation and maintenance are caused by the failure to observe basic safety

rules or precautions. An accident can often be avoided by recognizing a potentially hazardous situation before it occurs,

and by observing appropriate safety procedures.

Basic safety precautions are outlined in the “SAFETY” section of this Instruction Manual and in the sections which

contain the operation and maintenance instructions.

Hazards that must be avoided to prevent bodily injury or machine damage are identiﬁ ed by WARNINGS on the power

tool and in this Instruction Manual.

NEVER use this power tool in a manner that has not been speciﬁ cally recommended by metabo HPT.

MEANINGS OF SIGNAL WORDS

WARNING indicates a potentially hazardous situations which, if ignored, could result in death or serious injury.

CAUTION indicates a potentially hazardous situations which, if not avoided, may result in minor or moderate injury, or

may cause machine damage.

NOTE emphasizes essential information.

SAFETY

GENERAL POWER TOOL SAFETY WARNINGS

WARNING

Read all safety warnings and all instructions.

Failure to follow the warnings and instructions may result in electric shock, ﬁ re and/or serious injury.

Save all warnings and instructions for future reference.

The term “power tool” in the warnings refers to your mains-operated (corded) power tool or battery-operated

(cordless) power tool.

1) Work area safety

a) Keep work area clean and well lit.

Cluttered or dark areas invite accidents.

b) Do not operate power tools in explosive

atmospheres, such as in the presence of

ﬂ ammable liquids, gases or dust.

Power tools create sparks which may ignite the

dust or fumes.

c) Keep children and bystanders away while

operating a power tool.

Distractions can cause you to lose control.

2) Electrical safety

a) Power tool plugs must match the outlet.

Never modify the plug in any way.

Do not use any adapter plugs with earthed

(grounded) power tools.

Unmodiﬁ ed plugs and matching outlets will reduce

risk of electric shock.

b) Avoid body contact with earthed or grounded

surfaces such as pipes, radiators, ranges and

refrigerators.

There is an increased risk of electric shock if your

body is earthed or grounded.

c) Do not expose power tools to rain or wet

conditions.

Water entering a power tool will increase the risk

of electric shock.

d) Do not abuse the cord. Never use the cord

for carrying, pulling or unplugging the power

tool.

Keep cord away from heat, oil, sharp edges or

moving parts.

Damaged or entangled cords increase the risk of

electric shock.

e) When operating a power tool outdoors, use

an extension cord suitable for outdoor use.

Use of a cord suitable for outdoor use reduces the

risk of electric shock.

English

0000G12BYEQ2metabo.indb20000G12BYEQ2metabo.indb2 2022/05/318:31:032022/05/318:31:03

f) If operating a power tool in a damp location

is unavoidable, use a residual current device

(RCD) protected supply.

Use of an RCD reduces the risk of electric shock.

3) Personal safety

a) Stay alert, watch what you are doing and use

common sense when operating a power tool.

Do not use a power tool while you are tired

or under the inﬂ uence of drugs, alcohol or

medication.

A moment of inattention while operating power

tools may result in serious personal injury.

b) Use personal protective equipment. Always

wear eye protection.

Protective equipment such as dust mask, non-skid

safety shoes, hard hat, or hearing protection used

for appropriate conditions will reduce personal

injuries.

c) Prevent unintentional starting. Ensure the

switch is in the oﬀ -position before connecting

to power source and/or battery pack, picking

up or carrying the tool.

Carrying power tools with your ﬁ nger on the switch

or energising power tools that have the switch on

invites accidents.

d) Remove any adjusting key or wrench before

turning the power tool on.

A wrench or a key left attached to a rotating part of

the power tool may result in personal injury.

e) Do not overreach. Keep proper footing and

balance at all times.

This enables better control of the power tool in

unexpected situations.

f) Dress properly. Do not wear loose clothing or

jewellery. Keep your hair, clothing and gloves

away from moving parts.

Loose clothes, jewellery or long hair can be caught

in moving parts.

g) If devices are provided for the connection

of dust extraction and collection facilities,

ensure these are connected and properly

used.

Use of dust collection can reduce dust-related

hazards.

4) Power tool use and care

a) Do not force the power tool. Use the correct

power tool for your application.

The correct power tool will do the job better and

safer at the rate for which it was designed.

b) Do not use the power tool if the switch does

not turn it on and oﬀ .

Any power tool that cannot be controlled with the

switch is dangerous and must be repaired.

c) Disconnect the plug from the power source

and/or the battery pack from the power tool

before making any adjustments, changing

accessories, or storing power tools.

Such preventive safety measures reduce the risk

of starting the power tool accidentally.

d) Store idle power tools out of the reach of

children and do not allow persons unfamiliar

with the power tool or these instructions to

operate the power tool.

Power tools are dangerous in the hands of

untrained users.

e) Maintain power tools. Check for misalignment

or binding of moving parts, breakage of parts

and any other condition that may aﬀ ect the

power tool’s operation.

If damaged, have the power tool repaired

before use.

Many accidents are caused by poorly maintained

power tools.

f) Keep cutting tools sharp and clean.

Properly maintained cutting tools with sharp

cutting edges are less likely to bind and are easier

to control.

g) Use the power tool, accessories and tool bits

etc. in accordance with these instructions,

taking into account the working conditions

and the work to be performed.

Use of the power tool for operations diﬀ erent

from those intended could result in a hazardous

situation.

5) Service

a) Have your power tool serviced by a

qualiﬁ ed repair person using only identical

replacement parts.

This will ensure that the safety of the power tool is

maintained.

SAFETY WARNINGS COMMON FOR

GRINDING OPERATIONS

a) This power tool is intended to function as a

grinder. Read all safety warnings, instructions,

illustrations and speciﬁ cations provided with

this power tool.

Failure to follow all instructions listed below may result

in electric shock, ﬁ re and/or serious injury.

b) Operations such as sanding, wire brushing or

polishing or cutting-oﬀ are not recommended to

be performed with this power tool.

Operations for which the power tool was not designed

may create a hazard and cause personal injury.

c) Do not use accessories which are not speciﬁ cally

designed and recommended by the tool

manufacturer.

English

0000G12BYEQ2metabo.indb30000G12BYEQ2metabo.indb3 2022/05/318:31:032022/05/318:31:03

Cutting accessory contacting a “live” wire may make

exposed metal parts of the power tool “live” and could

give the operator an electric shock.

k) Position the cord clear of the spinning accessory.

If you lose control, the cord may be cut or snagged

and your hand or arm may be pulled into the spinning

accessory.

l) Never lay the power tool down until the accessory

has come to a complete stop.

The spinning accessory may grab the surface and

pull the power tool out of your control.

m) Do not run the power tool while carrying it at your

side.

Accidental contact with the spinning accessory could

snag your clothing, pulling the accessory into your

body.

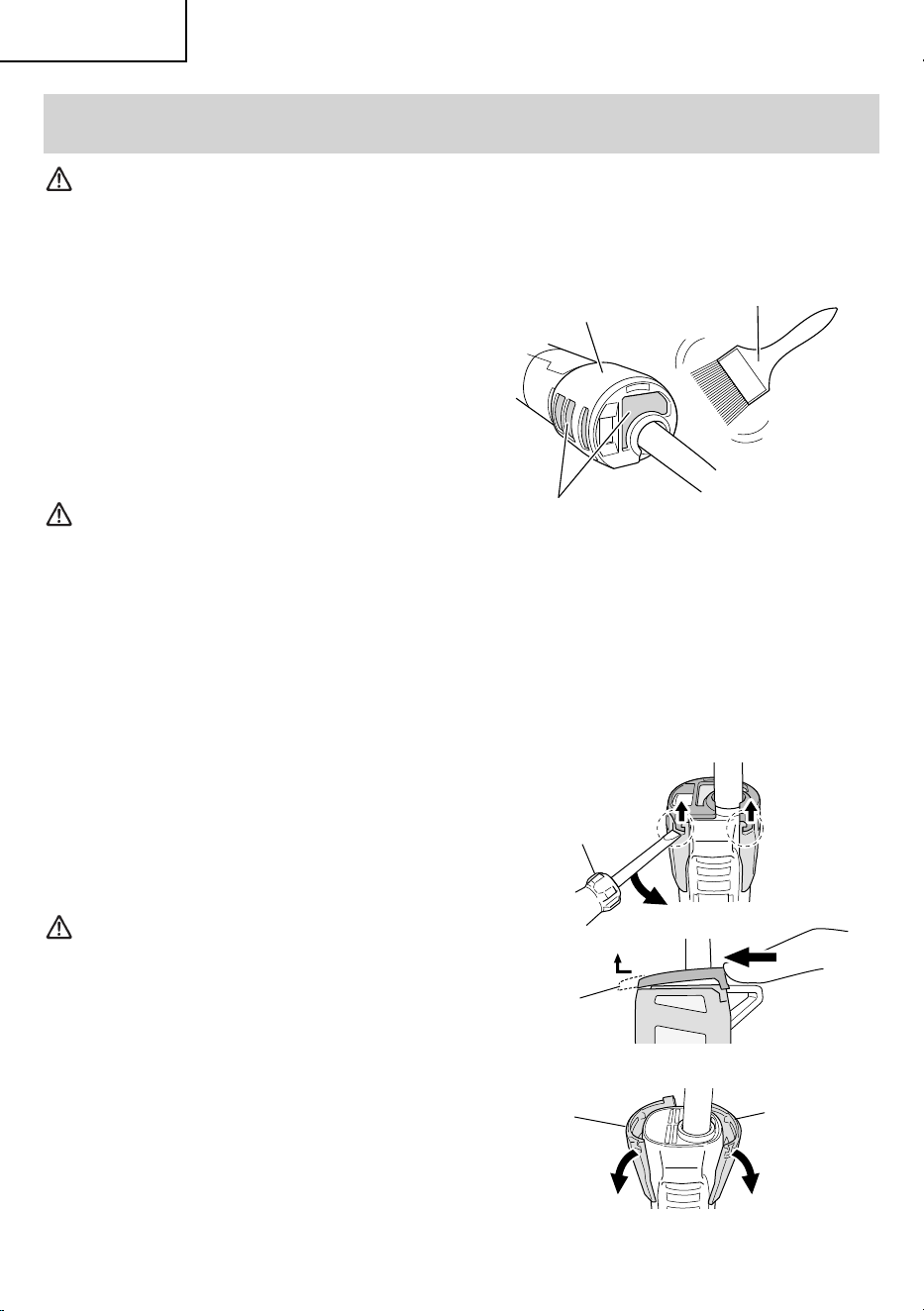

n) Regularly clean the power tool’s air vents.

The motor’s fan will draw the dust inside the housing

and excessive accumulation of powdered metal may

cause electrical hazards.

o) Do not operate the power tool near ﬂ ammable

materials.

Sparks could ignite these materials.

p) Do not use accessories that require liquid

coolants.

Using water or other liquid coolants may result in

electrocution or shock.

KICKBACK AND RELATED WARNINGS

Kickback is a sudden reaction to a pinched or snagged

rotating wheel, backing pad, brush or any other accessory.

Pinching or snagging causes rapid stalling of the rotating

accessory which in turn causes the uncontrolled power

tool to be forced in the direction opposite of the accessory’s

rotation at the point of the binding.

For example, if an abrasive wheel is snagged or pinched

by the workpiece, the edge of the wheel that is entering

into the pinch point can dig into the surface of the material

causing the wheel to climb out or kick out. The wheel may

either jump toward or away from the operator, depending

on direction of the wheel’s movement at the point of

pinching. Abrasive wheels may also break under these

conditions.

Kickback is the result of power tool misuse and/or incorrect

operating procedures or conditions and can be avoided by

taking proper precautions as given below.

a) Maintain a ﬁ rm grip on the power tool and

position your body and arm to allow you to resist

kickback forces. Always use auxiliary handle, if

provided, for maximum control over kickback or

torque reaction during start-up.

The operator can control torque reactions or kickback

forces, if proper precautions are taken.

Just because the accessory can be attached to your

power tool, it does not assure safe operation.

d) The rated speed of the accessory must be at

least equal to the maximum speed marked on the

power tool.

Accessories running faster than their rated speed can

break and ﬂ y apart.

e) The outside diameter and the thickness of your

accessory must be within the capacity rating of

your power tool.

Incorrectly sized accessories cannot be adequately

guarded or controlled.

f) Threaded mounting of accessories must match

the grinder spindle thread. For accessories

mounted by ﬂ anges, the arbour hole of the

accessory must ﬁ t the locating diameter of the

ﬂ ange.

Accessories that do not match the mounting hardware

of the power tool will run out of balance, vibrate

excessively and may cause loss of control.

g) Do not use a damaged accessory. Before each

use inspect the accessory such as abrasive

wheels for chips and cracks, backing pad for

cracks, tear or excess wear, wire brush for loose

or cracked wires. If power tool or accessory

is dropped, inspect for damage or install an

undamaged accessory. After inspecting and

installing an accessory, position yourself and

bystanders away from the plane of the rotating

accessory and run the power tool at maximum

no-load speed for one minute.

Damaged accessories will normally break apart

during this test time.

h) Wear personal protective equipment. Depending

on application, use face shield, safety goggles or

safety glasses. As appropriate, wear dust mask,

hearing protectors, gloves and workshop apron

capable of stopping small abrasive or workpiece

fragments.

The eye protection must be capable of stopping

ﬂ ying debris generated by various operations. The

dust mask or respirator must be capable of ﬁ ltrating

particles generated by your operation. Prolonged

exposure to high intensity noise may cause hearing

loss.

i) Keep bystanders a safe distance away from work

area. Anyone entering the work area must wear

personal protective equipment.

Fragments of workpiece or of a broken accessory

may ﬂ y away and cause injury beyond immediate area

of operation.

j) Hold the power tool by insulated gripping

surfaces only, when performing an operation

where the cutting accessory may contact hidden

wiring or its own cord.

English

0000G12BYEQ2metabo.indb40000G12BYEQ2metabo.indb4 2022/05/318:31:032022/05/318:31:03

b) Never place your hand near the rotating

accessory.

Accessory may kickback over your hand.

c) Do not position your body in the area where

power tool will move if kickback occurs.

Kickback will propel the tool in direction opposite to

the wheel’s movement at the point of snagging.

d) Use special care when working corners, sharp

edges etc. Avoid bouncing and snagging the

accessory.

Corners, sharp edges or bouncing have a tendency to

snag the rotating accessory and cause loss of control

or kickback.

e) Do not attach a saw chain woodcarving blade or

toothed saw blade.

Such blades create frequent kickback and loss of

control.

SAFETY WARNINGS SPECIFIC FOR

GRINDING OPERATIONS

a) Use only wheel types that are recommended for

your power tool and the speciﬁ c guard designed

for the selected wheel.

Wheels for which the power tool was not designed

cannot be adequately guarded and are unsafe.

b) The grinding surface of centre depressed wheels

must be mounted below the plane of the guard

lip.

An improperly mounted wheel that projects through

the plane of the guard lip cannot be adequately

protected.

c) The guard must be securely attached to the

power tool and positioned for maximum safety,

so the least amount of wheel is exposed towards

the operator.

The guard helps to protect operator from broken

wheel fragments, accidental contact with wheel and

sparks that could ignite clothing.

d) Wheels must be used only for recommended

applications. For example: do not grind with the

side of cut-oﬀ wheel.

Abrasive cut-oﬀ wheels are intended for peripheral

grinding, side forces applied to these wheels may

cause them to shatter.

e) Always use undamaged wheel ﬂ anges that are of

correct size and shape for your selected wheel.

Proper wheel ﬂ anges support the wheel thus reducing

the possibility of wheel breakage. Flanges for cut-oﬀ

wheels may be diﬀ erent from grinding wheel ﬂ anges.

f) Do not use worn down wheels from larger power

tools.

Wheel intended for larger power tool is not suitable for

the higher speed of a smaller tool and may burst.

GENERAL SAFETY INSTRUCTIONS FOR

GRINDERS

– Check that speed marked on the wheel is equal to or

greater than the rated speed of the grinder;

– Ensure that the wheel dimensions are compatible with

the grinder;

– Abrasive wheels shall be stored and handled with

care in accordance with manufacturer’s instructions;

– Inspect the grinding wheel before use, do not use

chipped, cracked or otherwise defective products;

– Ensure that mounted wheels and points are ﬁ tted in

accordance with the manufacturer’s instructions;

– Ensure that blotters are used when they are provided

with the bonded abrasive product and when they are

required;

– Ensure that the abrasive product is correctly mounted

and tightened before use and run the tool at no-load

for 30 s in a safe position, stop immediately if there

is considerable vibration or if other defects are

detected. If this condition occurs, check the machine

to determine the cause;

– If a guard is equipped with the tool never use the tool

without such a guard;

– Do not use separate reducing bushings or adapters to

adapt large hole abrasive wheels;

– For tools intended to be ﬁ tted with threaded hole

wheel, ensure that the thread in the wheel is long

enough to accept the spindle length;

– Secure the workpiece and check that the workpiece

is properly supported. A workpiece clamped with

clamping devices or in a vice is held more securely

than by hand.

– Do not use cutting oﬀ wheel for side grinding;

– Ensure that sparks resulting from use do not create

a hazard e.g. do not hit persons, or ignite ﬂ ammable

substances;

– Ensure that ventilation openings are kept clear when

working in dusty conditions, if it should become

necessary to clear dust, ﬁ rst disconnect the tool from

the mains supply (use non metallic objects) and avoid

damaging internal parts;

– Always use eye and ear protection. Other personal

protective equipment such as dust mask, gloves,

helmet and apron should be worn;

– Pay attention to the wheel that continues to rotate

after the tool is switched oﬀ .

SPECIFIC SAFETY RULES AND SYMBOLS

1. ALWAYS use proper guard with grinding wheel.

A guard protects operator from broken wheel

fragments.

2. Accessories must be rated for at least the speed

recommended on the tool warning label. Wheels

and other accessories running over rated speed can

ﬂ y apart and cause injury.

English

0000G12BYEQ2metabo.indb50000G12BYEQ2metabo.indb5 2022/05/318:31:032022/05/318:31:03

Cracks in the tool’s housing or handle can lead to

electric shock. Such tools should not be used until

repaired.

13. Wheel and accessories must be securely

mounted to the tool.

Prevent potential injuries to yourself or others. Wheels

and accessories which have been mounted to the tool

should be secure and tight.

14. Keep motor air vent clean.

The tool’s motor air vent must be kept clean so that

air can freely ﬂ ow at all times. Check for dust build-up

frequently.

15. Operate power tools at the rated voltage.

Operate the power tool at voltages speciﬁ ed on its

nameplate.

If using the power tool at a higher voltage than the

rated voltage, it will result in abnormally fast motor

revolution and may damage the unit and the motor

may burn out.

16. NEVER use a tool which is defective or operating

abnormally.

If the tool appears to be operating unusually, making

strange noises, or otherwise appears defective, stop

using it immediately and arrange for repairs by a

metabo HPT authorized service center.

17. NEVER leave tool running unattended. Turn

power oﬀ .

Don’t leave tool until it comes to a complete stop.

18. Carefully handle power tools.

Should a power tool be dropped or struck against

hard materials inadvertently, it may be deformed,

cracked, or damaged.

19. Do not wipe plastic parts with solvent.

Solvents such as gasoline, thinner benzine, carbon

tetrachloride, and alcohol may damage and crack

plastic parts. Do not wipe them with such solvents.

Wipe plastic parts with a soft cloth lightly dampened

with soapy water and dry thoroughly.

20. NEVER use a depressed center wheel which

is cracked or deformed or worn away (see the

MAINTENANCE AND INSPECTION section on

page 12).

21. NEVER use the grinder in places where the sparks

generated by the grinder can cause explosion, such

as where ﬂ ammable materials or gases are present.

22. NEVER push in the push button while the spindle is

running.

23. ALWAYS wear eye protection that meets the

requirement of the latest revision of ANSI

Standard Z87.1.

3. Hold tools by insulated gripping surfaces when

performing an operation where the cutting tool

may contact hidden wiring or its own cord.

Contact with a “live” wire will make exposed metal

parts of the tool “live” and shock the operator.

4. ALWAYS wear ear protectors when using the tool

for extended periods.

Prolonged exposure to high intensity

noise can cause hearing loss.

5. Use only a depressed center wheel with

a rated capacity which is GREATER than

13,300 /min. Using any wheel a rated capacity LESS

than 13,300 /min and/or an incorrect sized wheel (see

SPECIFICATIONS at page 8) may result in wheel

breakage, ﬂ ying wheel fragments, and resulting in

death or serious injury.

6. NEVER touch moving parts.

NEVER place your hands, ﬁ ngers or

other body parts near the tool’s moving

parts.

7. NEVER operate without all guards in place.

NEVER operate this tool without all guards or safety

features in place and in proper working order. If

maintenance or servicing requires the removal of a

guard or safety feature, be sure to replace the guard

or safety feature before resuming operation of the

tool.

8. Use right tool.

Don’t force small tool or attachment to do the job of a

heavy-duty tool.

Don’t use tool for purpose not intended —for

example— don’t use circular saw for cutting tree

limbs or logs.

9. NEVER use a power tool for applications other

than those speciﬁ ed.

NEVER use a power tool for applications other than

those speciﬁ ed in the Instruction Manual.

10. Handle tool correctly.

Operate the tool according to the instructions provided

herein. Do not drop or throw the tool. NEVER allow the

tool to be operated by children, individuals unfamiliar

with its operation or unauthorized personnel.

11. Keep all screws, bolts and covers tightly in place.

Keep all screws, bolts, and plates tightly mounted.

Check their condition periodically.

12. Do not use power tools if the plastic housing or

handle is cracked.

English

0000G12BYEQ2metabo.indb60000G12BYEQ2metabo.indb6 2022/05/318:31:032022/05/318:31:03

24. ALWAYS wear a mask or respirator to protect yourself

from dust or potentially harmful particles generated

during the grinding operation.

25. ALWAYS ﬁ rmly grip the body handle and side handle

while operating the grinder.

26. ALWAYS have a trial run before grinding commence.

(see Test the grinder before using on page 10).

27. ALWAYS follow the instructions contained in this

manual when replacing the depressed center wheel.

28. ALWAYS be careful with buried object such as an

underground wiring.

Touching these active wiring or electric cable with this

tool, you may receive an electric shock.

Conﬁ rm if there are any buried object such as electric

cable within the wall, ﬂ oor or ceiling where you are

going to operate here after.

29. Be careful of brake kickback.

This disc grinder features an electric brake that

functions when the switch is released. As there is

some kickback when the brake functions, be sure to

hold the main body securely.

30. Deﬁ nitions for symbols used on this tool

V ............ volts

.......... alternating current

Hz .......... hertz

A ............ amperes

no .......... no load speed

n ............ rated speed

W ........... watt

.......... Class II Construction

---/min .... revolutions per minute

............ wheel diameter

DOUBLE INSULATION FOR SAFER

OPERATION

To ensure safer operation of this power tool, metabo HPT

has adopted a double insulation design. “Double insulation”

means that two physically separated insulation systems

have been used to insulate the electrically conductive

materials connected to the power supply from the outer

frame handled by the operator. Therefore, either the symbol

“

” or the words “Double insulation” appear on the power

tool or on the nameplate.

Although this system has no external grounding, you

must still follow the normal electrical safety precautions

given in this Instruction Manual, including not using the

power tool in wet environments.

To keep the double insulation system eﬀ ective, follow

these precautions:

○

Only metabo HPT AUTHORIZED SERVICE CENTER

should disassemble or assemble this power tool, and

only genuine metabo HPT replacement parts should

be installed.

○

Clean the exterior of the power tool only with a soft

cloth moistened with soapy water, and dry thoroughly.

Never use solvents, gasoline or thinners on plastic

components; otherwise the plastic may dissolve.

SAVE THESE INSTRUCTIONS

AND

MAKE THEM AVAILABLE TO OTHER USERS

AND

OWNERS OF THIS TOOL!

English

0000G12BYEQ2metabo.indb70000G12BYEQ2metabo.indb7 2022/05/318:31:042022/05/318:31:04

FUNCTIONAL DESCRIPTION

NOTE

The information contained in this Instruction Manual is designed to assist you in the safe operation and maintenance

of the power tool.

NEVER operate, or attempt any maintenance on the tool unless you have ﬁ rst read and understood all safey

instructions contained in this manual.

Some illustrations in this Instruction Manual may show details or attachments that diﬀ er from those on your own

power tool.

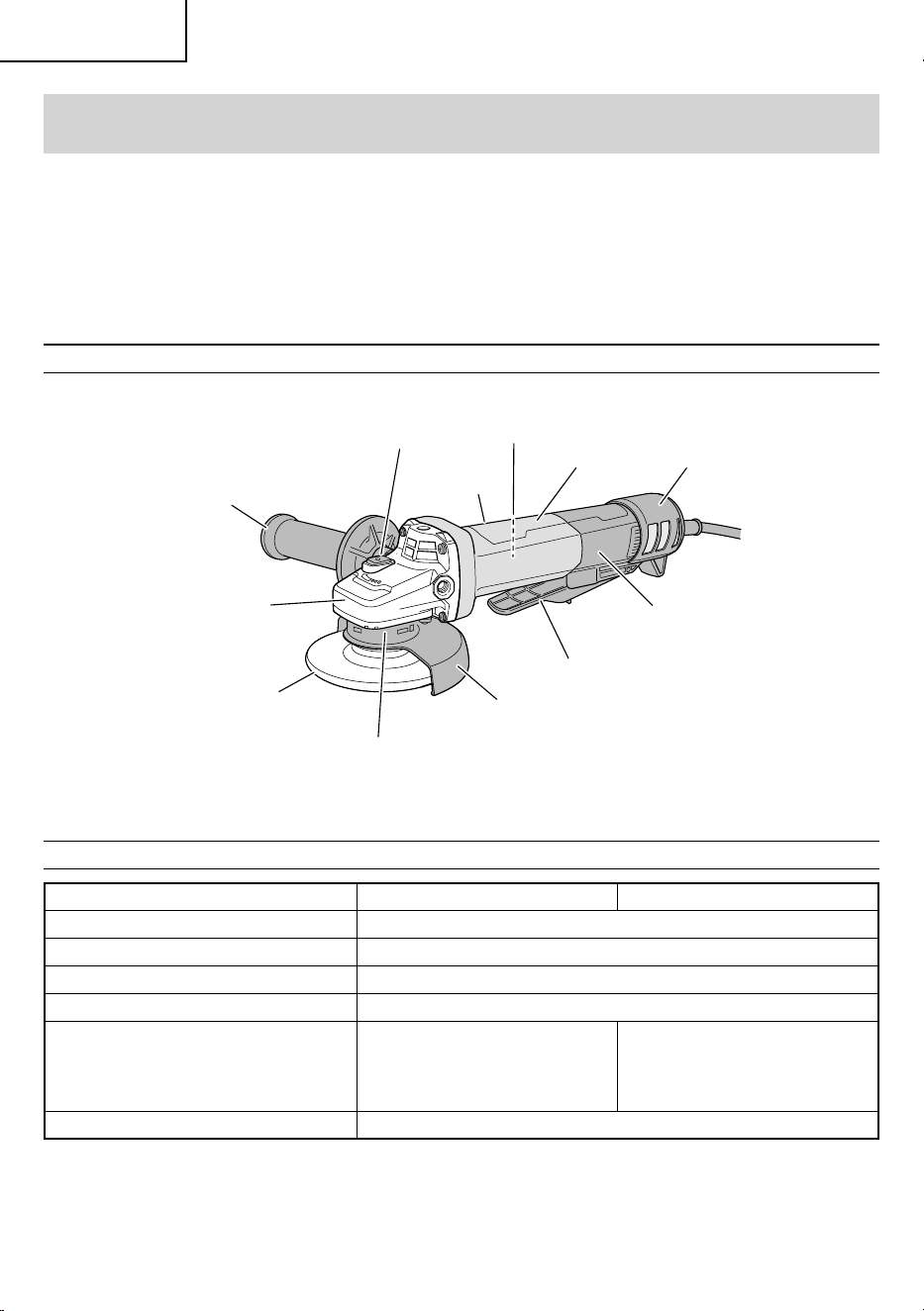

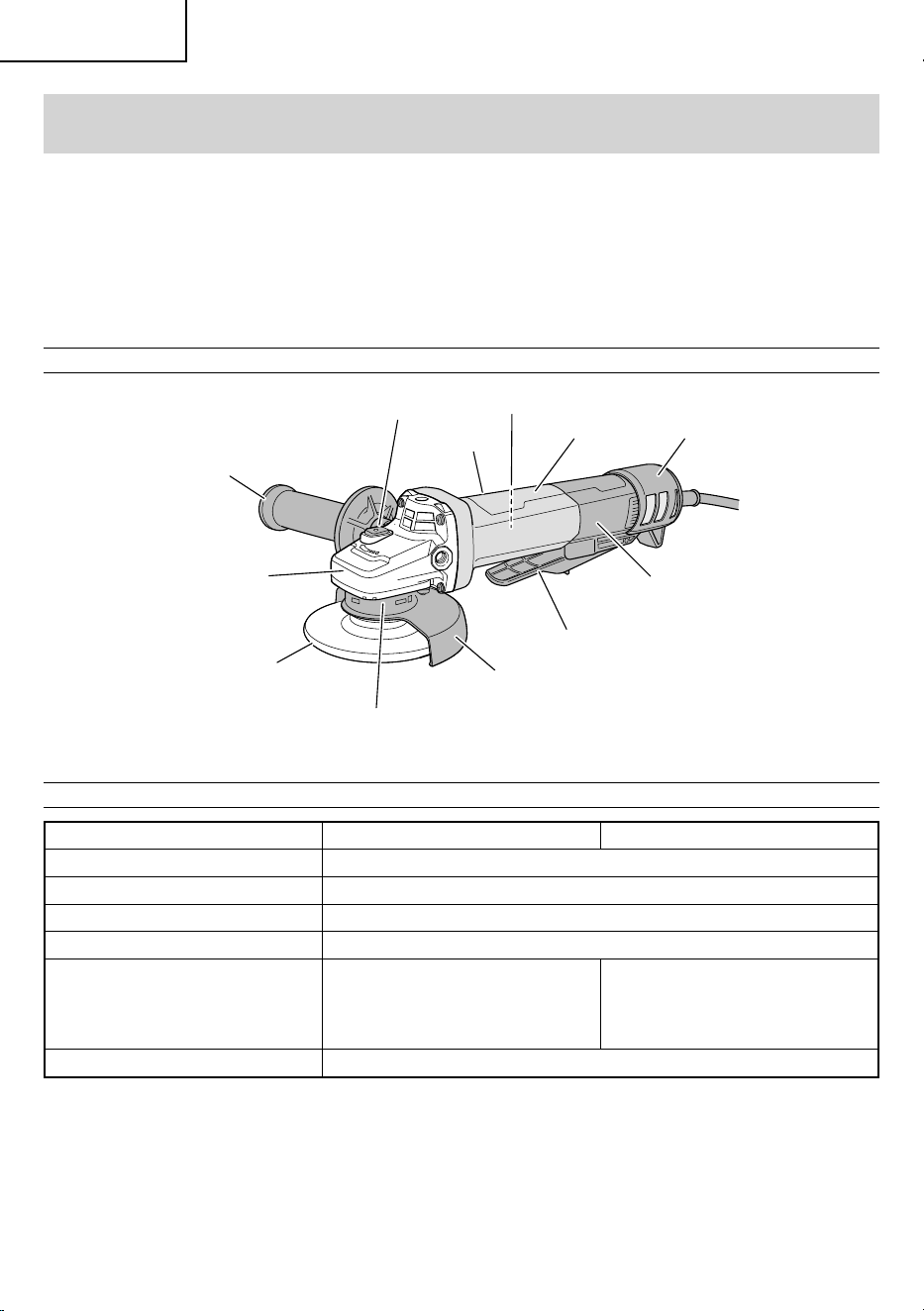

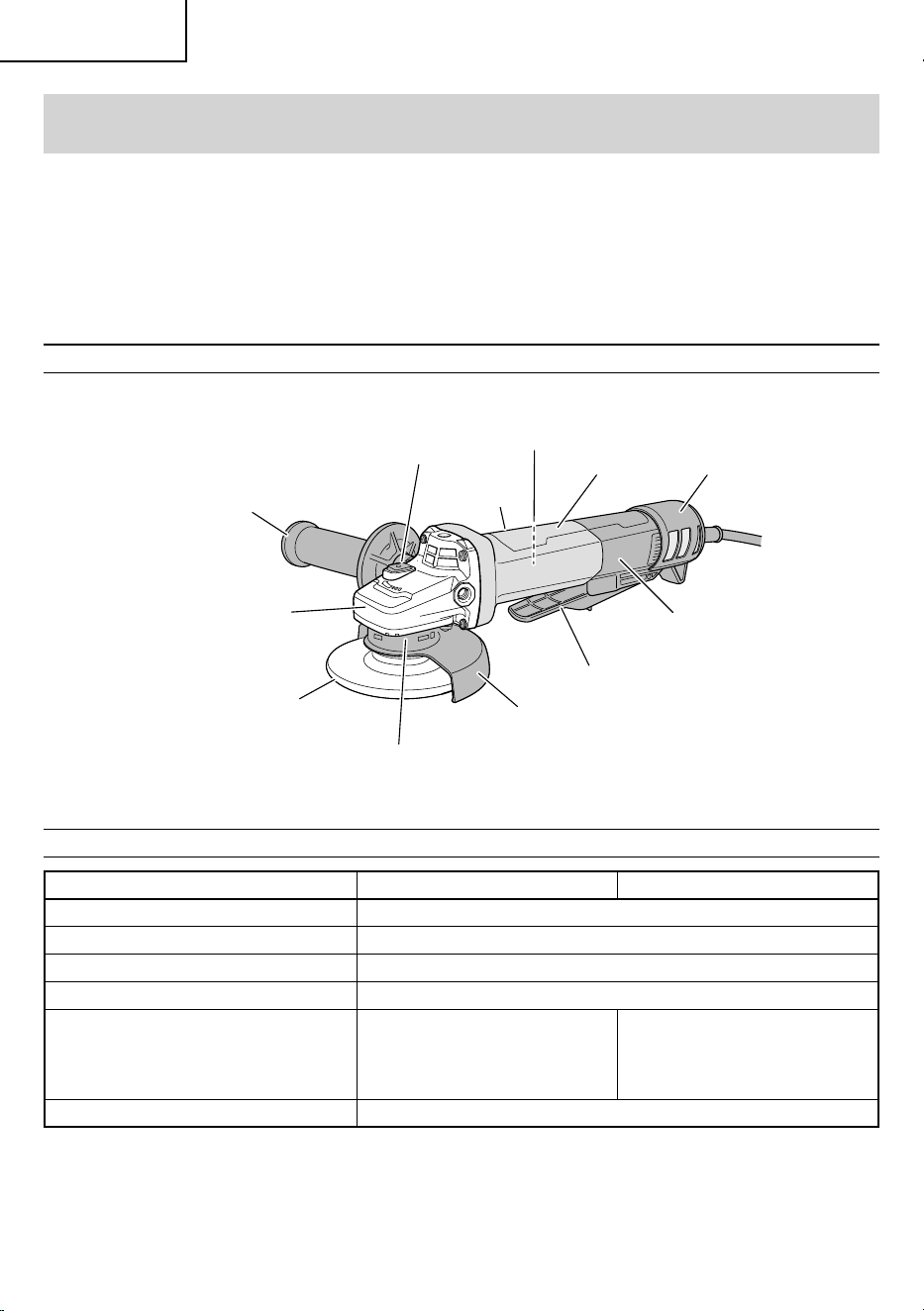

NAME OF PARTS

Gear cover

Push button

Switch lever

Housing

Motor

Nameplate

Depressed center wheel

(sold separately)

Packing gland

Wheel guard

Tail cover

Side handle

Filter set

Fig. 1

SPECIFICATIONS

Model

G12BYEQ2 G13BYEQ2

Motor

Brushless motor

Power Source Single-Phase 120 V AC 60 Hz

Current 12.0 A

Rated Speed

8,500 /min

Wheel Size:

external diam.

thickness

hole diam.

4-1/2" (115 mm)

1/4" (6 mm)

7/8" (22.23 mm)

5" (125 mm)

1/4" (6 mm)

7/8" (22.23 mm)

Weight (only main body)

4.0 lbs (1.8 kg)

English

0000G12BYEQ2metabo.indb80000G12BYEQ2metabo.indb8 2022/05/318:31:042022/05/318:31:04

Electronic Control

The grinder has an electronic speed control which

provides:

○

full speed at all times in the range up to rated load.

○

soft-start.

○

Kickback Protection

The kickback protection feature cuts oﬀ the power

to the motor and stops the power tool in the event of

a sudden drop in the rotational speed of the wheel

during operation (for example, if the wheel locks

during cutting operation, etc.).

○

0 Voltage Re-start Protection

The 0 voltage restart protection feature prevents the

power tool from restarting after the power has been

temporarily cut oﬀ during operation.

○

Overload Protection

The overload protection feature shuts oﬀ the power

to the motor in the event of overloading of the motor

or a conspicuous reduction in rotational speed during

operation.

○

Rotation recovery control function

When the motor is stopped due to overloading, if the

cause is eliminated, the motor automatically resumes

operation.

During grinding, if the motor stops due to pressing too

forcefully with the grinder, gently lift the tool body to

start rotation again.

When the motor is stopped for a certain period of

time, it does not recover, for the protection of the unit

and for safety.

Turn it oﬀ once and on again to start it.

○

Overheat protection

This protection feature cuts oﬀ the power to the motor

and stops the power tool in the event of overheating of

motor during operation.

When the overheat protection feature has been

activated, the motor may stop.

In this case, release the tool switch and cool it down in

a few minutes.

After that you can use it again.

○

Braking Function

Brake is activated when the switch is turned oﬀ ,

stopping the motor’s rotation.

○

Brake system workable even in a power outage

The brake system works reliably even if there is a

power outage or unplugging during operation in order

to avoid unexpected accident.

NOTE

○

To prevent the tip tool from falling oﬀ , the brake will not be

applied when the switch is released right after startup.

○

The grinder is equipped with a rotational speed control

circuit. The rotational speed may ﬂ uctuate slightly due

to the conditions of use and working voltage.

ASSEMBLY AND OPERATION

APPLICATIONS

○

Removal of casting ﬁ n and ﬁ nishing of various type of

steel, bronze and aluminum materials and castings.

○

Grinding of welded sections or sections cut by means

of an acetylene torch.

○

Grinding of synthetic resins, slate, brick, marble.

WARNING

To avoid the risk of serious injury, NEVER use

this grinder with cup wheels and/or saw blades.

PRIOR TO OPERATION

1. Power source

Ensure that the power source to be utilized conforms

to the power source requirements speciﬁ ed on the

product nameplate.

2. Power switch

Ensure that the switch is in the OFF position.

When the kickback protection, 0 voltage re-start

protection or overload protection feature has been

activated, return the power switch to the OFF position

and wait for 1 second or more before re-starting the

power tool.

3. Extension cord

When the work area is far away from the power

source, use an extension cord of suﬃ cient thickness

and rated capacity. The extension cord should be

kept as short as practicable.

WARNING

Damaged cord must be replaced

or repaired.

4. Check the receptacle

If the receptacle only loosely accepts the plug, the

receptacle must be repaired. Contact a licensed

electrician to make appropriate repairs.

If such a faulty receptacle is used, it may cause

overheating, resulting in a serious hazard.

5. Check your work environment

Ensure the following before operation;

○

No ﬂ ammable gas, liquid, or object at worksite.

○

When grinding thin steel sheet it may cause a high

booming noise.

To avoid such noise, place a rubber mat under the

workpiece.

○

Clear the area of children or unauthorized personnel.

English

0000G12BYEQ2metabo.indb90000G12BYEQ2metabo.indb9 2022/05/318:31:042022/05/318:31:04

6. Mounting the wheel guard

Be sure to mount the wheel guard at an angle that will

protect the operator’s body from injury by a broken

wheel piece.

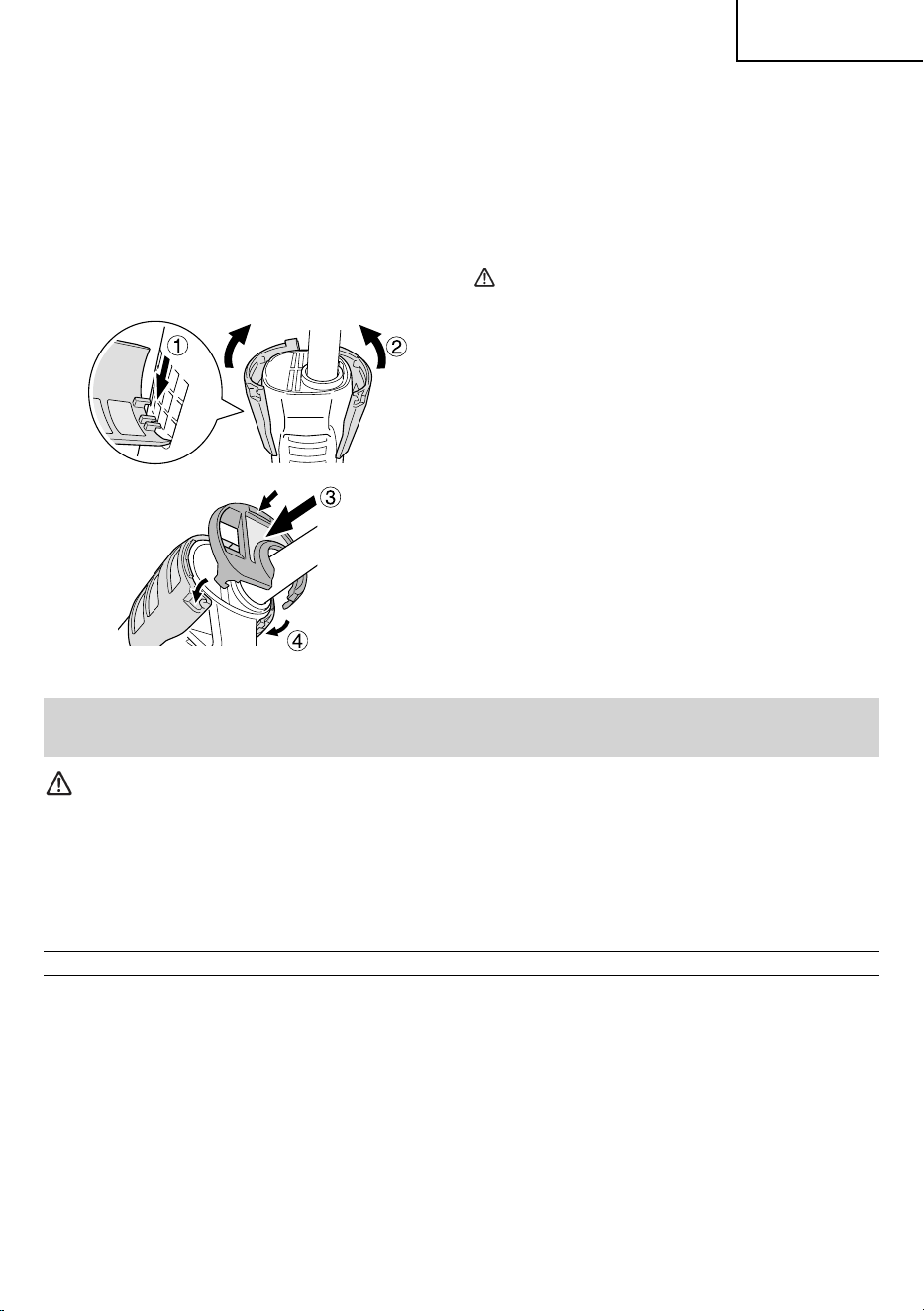

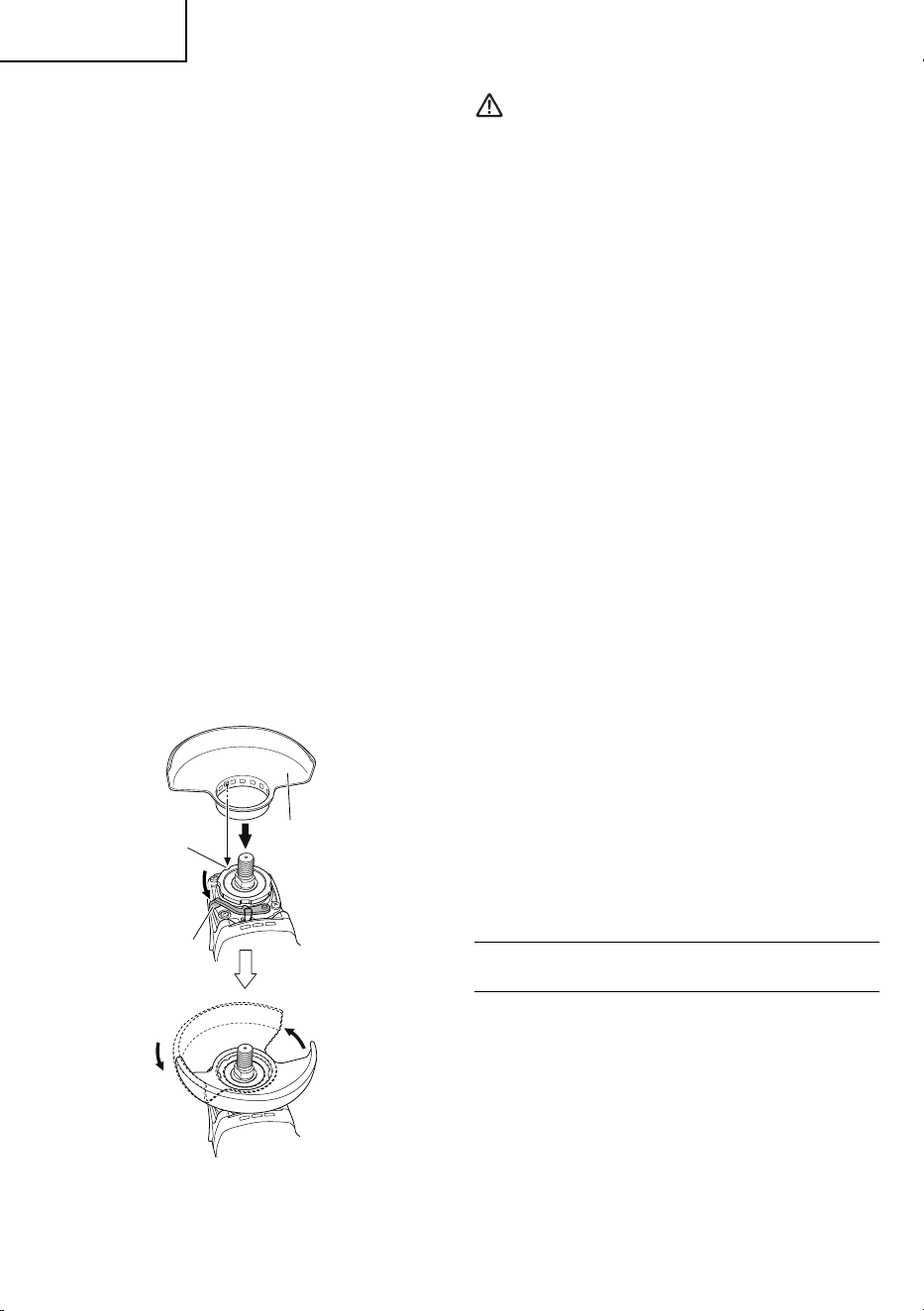

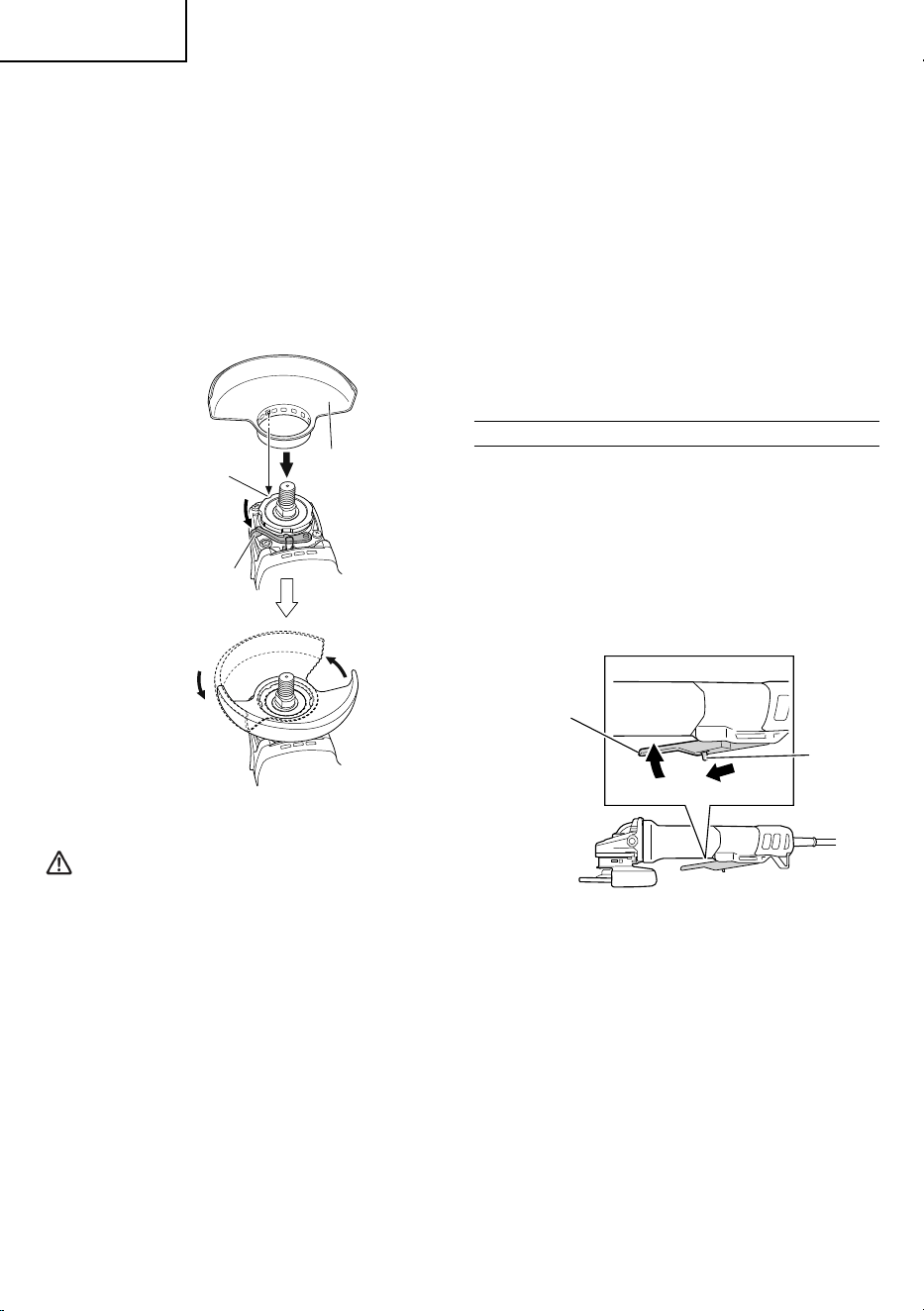

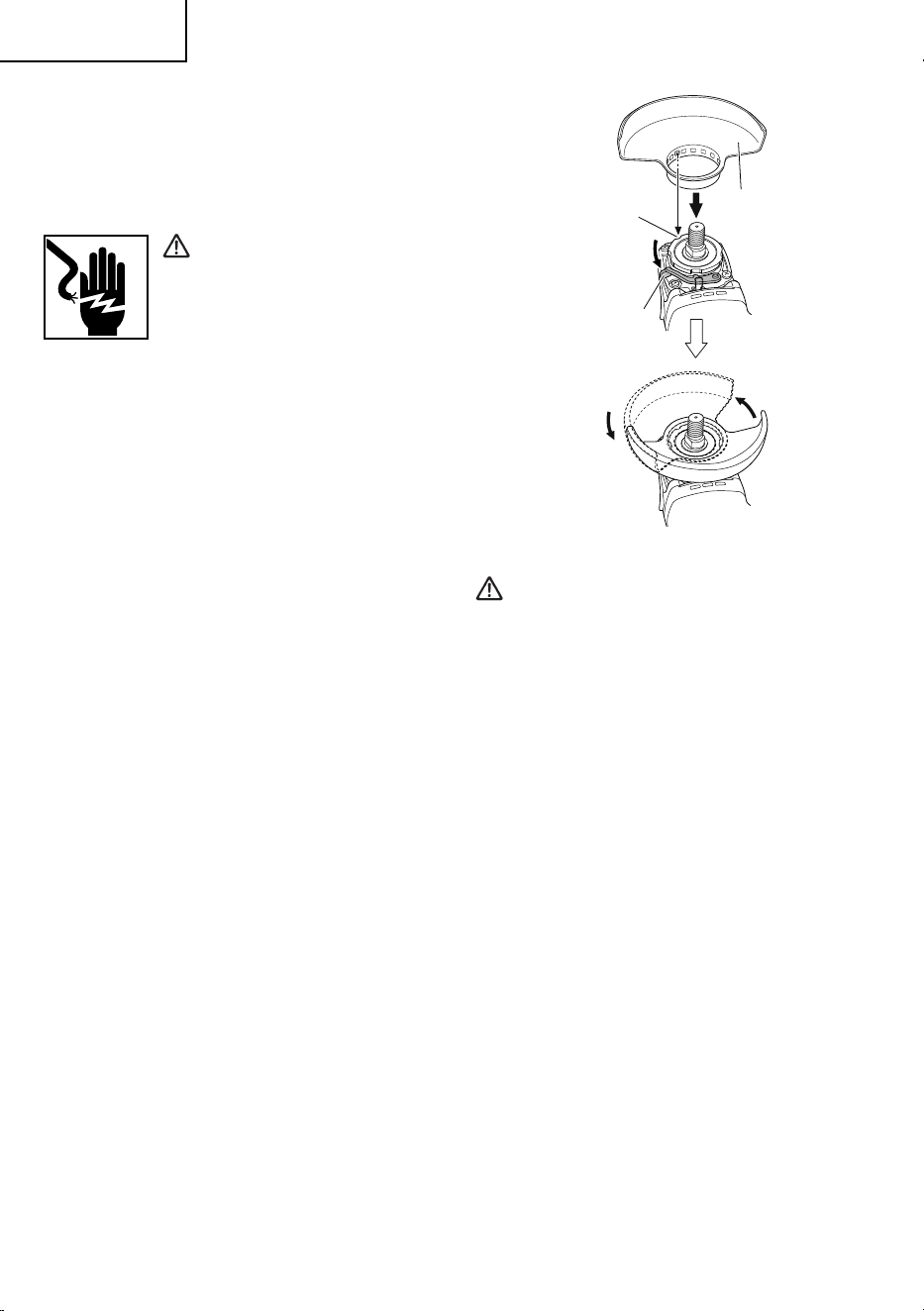

[Installing Wheel Guard] (Fig. 2)

○

Open and hold the lever, then install the wheel guard

so that the projection on the wheel guard aligns with

the recess in the packing gland.

○

Rotate the wheel guard to an angle suitable for use,

then release your ﬁ nger from the lever.

○

Rotate the wheel guard left or right until it locks into

place.

Lever

Wheel guard

Packing gland

Fig. 2

WARNING

If the wheel guard is not attached properly, a

broken wheel may result in and cause death or

serious injury.

7. Thoroughly check that the depressed center wheel

is free of cracks, splits and other abnormalities

before mounting. Make sure it is ﬁ rmly clamped and

has been properly mounted. Refer to page 11 of this

manual for Depressed Center Wheel Assembly and

Disassembly.

8. Test the grinder before using.

Before actually beginning the grinding work, test the

grinder by ﬁ rst clearing the area of all other personnel.

Make sure the wheel guard is in place and that you

are wearing eye protection. Turn the grinder “on”, and

make sure the grinder runs smoothly and shows no

abnormalities.

Duration of the trial run is as follows:

When depressed center wheel is replaced

..................................................3 minutes or more

When starting daily work

....................................................1 minute or more

9. Use only properly rated depressed center wheels.

Use only depressed center wheels rated at

13,300 /min or more.

Using a depressed center wheel rated less can lead

to wheel disintegration during operation and cause

serious bodily injury.

10. Check the push button.

Make sure that the push button is disengaged by

pushing push button two or three times before turning

on the grinder. (Fig. 5)

GRINDER OPERATION

1. Hold the grinder ﬁ rmly by its housing and side handle

(Fig. 1).

The grinder produces a counterforce which must be

controlled by ﬁ rmly holding onto the grinder.

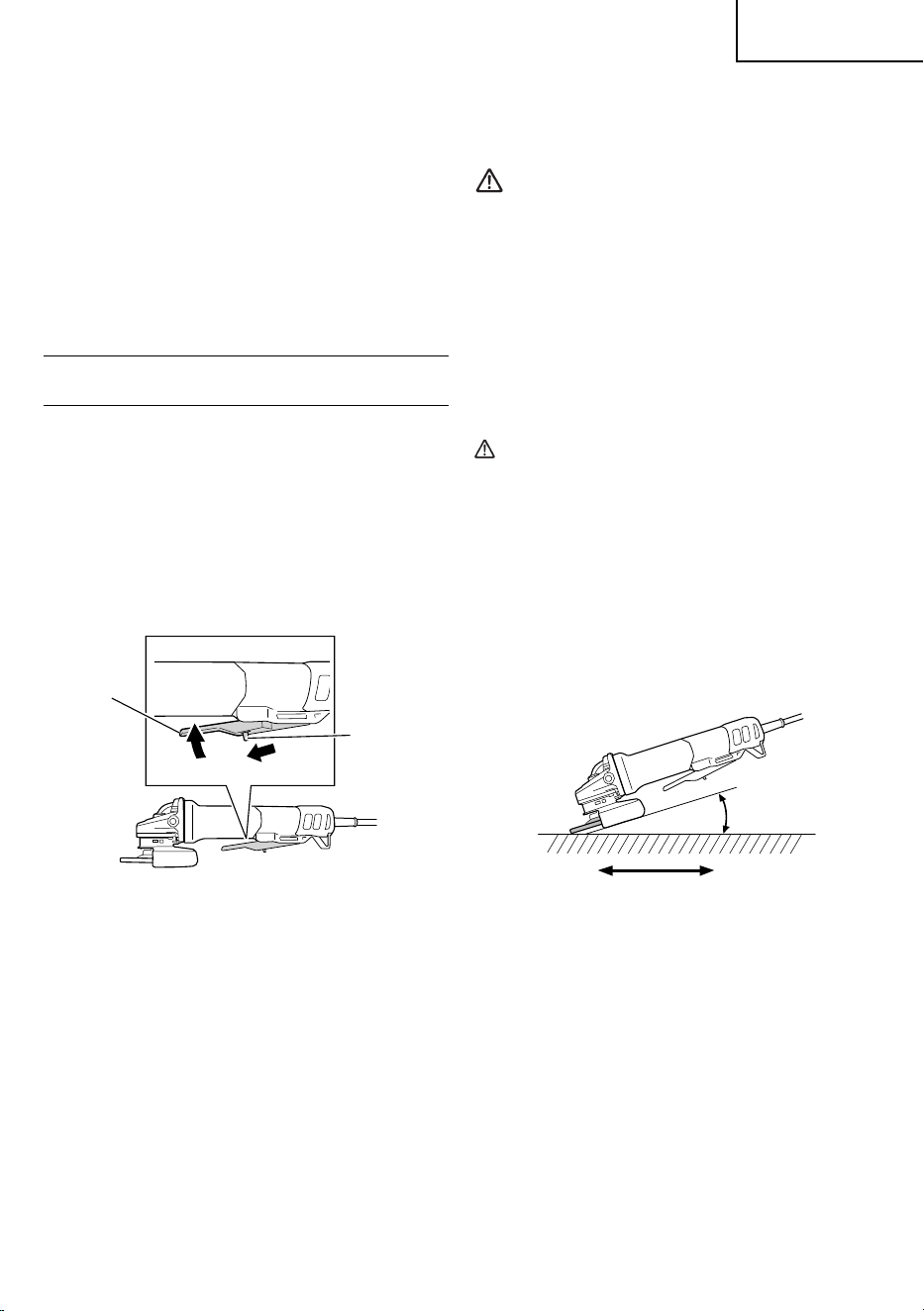

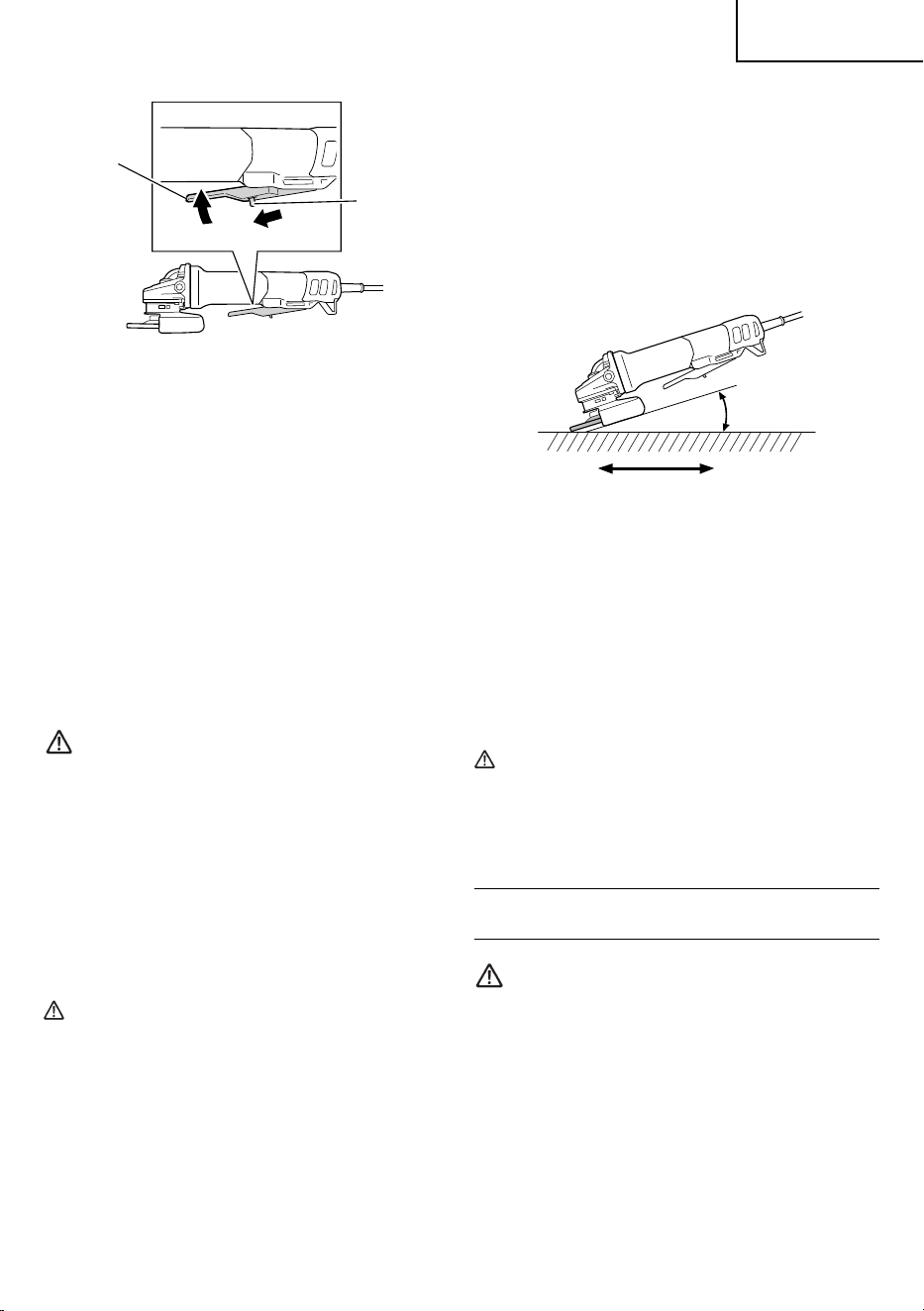

2. Turn the grinder “on”. (Fig. 3)

To switch on, slide the oﬀ -lock lever in the direction

Ⓐ

and press the switch lever (2 locations) in the

direction of

Ⓑ

as shown in Fig. 3. Release the switch

lever to switch oﬀ .

Oﬀ -lock

lever

Switch lever

Ⓑ

Ⓐ

Fig. 3

3. Use light grinding pressure.

There is no need to press hard when grinding. Usually

the grinder’s own weight is suﬃ cient to allow the

required light contact with the surface to be ground.

Do not apply the grinding wheel strongly to the grinding

surface. The grinder makes use of electronic circuit,

so during application of load rotates at high speed,

so ample grinding eﬀ ect can be obtained by applying

light pressure. If a strong grinding pressure or other

abnormal load is applied, the overload protection

circuit will operate and make the grinder stop rotating,

so please stop applying load immediately. Following

this, switching the power OFF and then ON again, will

cause the rotation to increase to the regular speed.

English

0000G12BYEQ2metabo.indb100000G12BYEQ2metabo.indb10 2022/05/318:31:042022/05/318:31:04

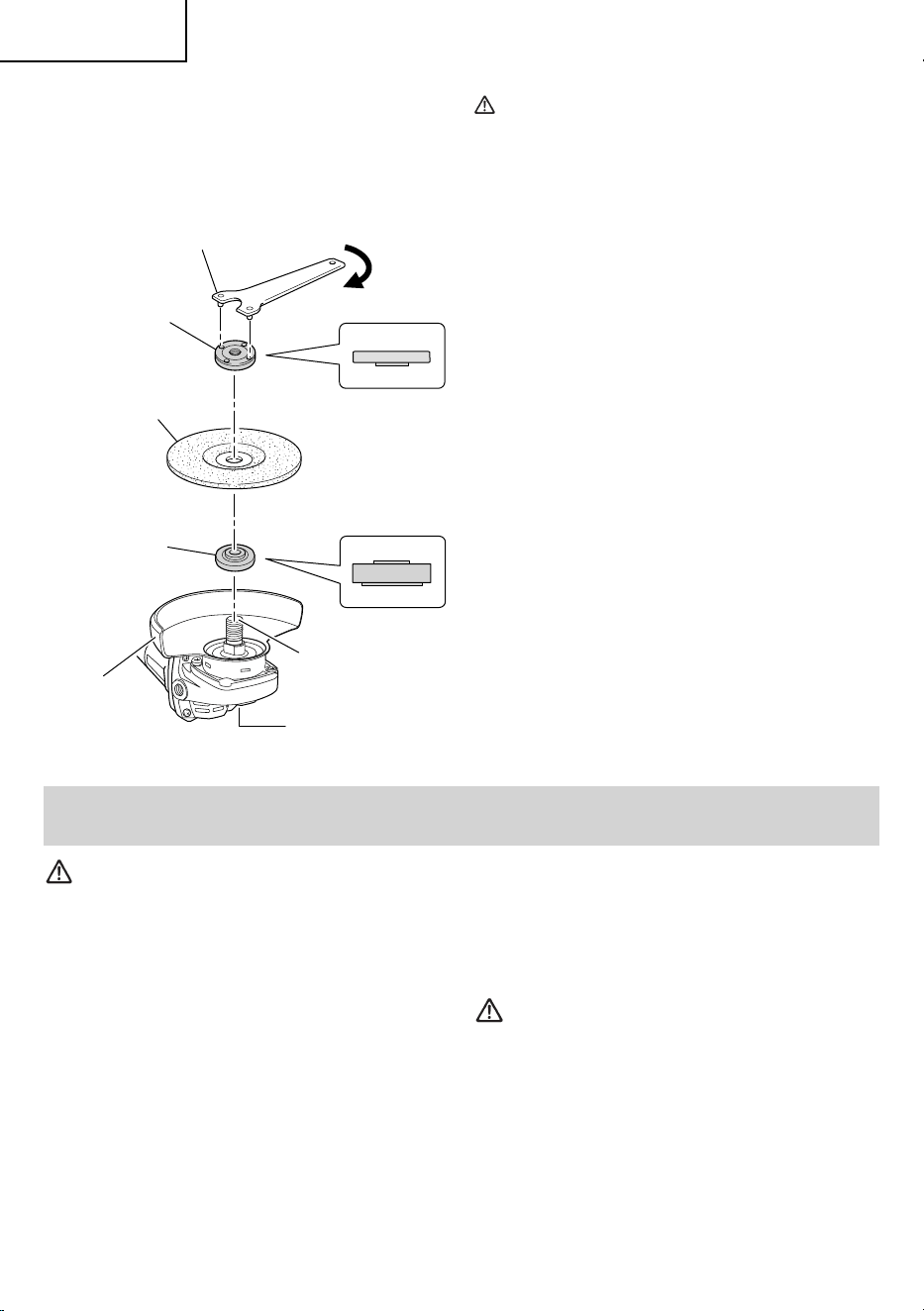

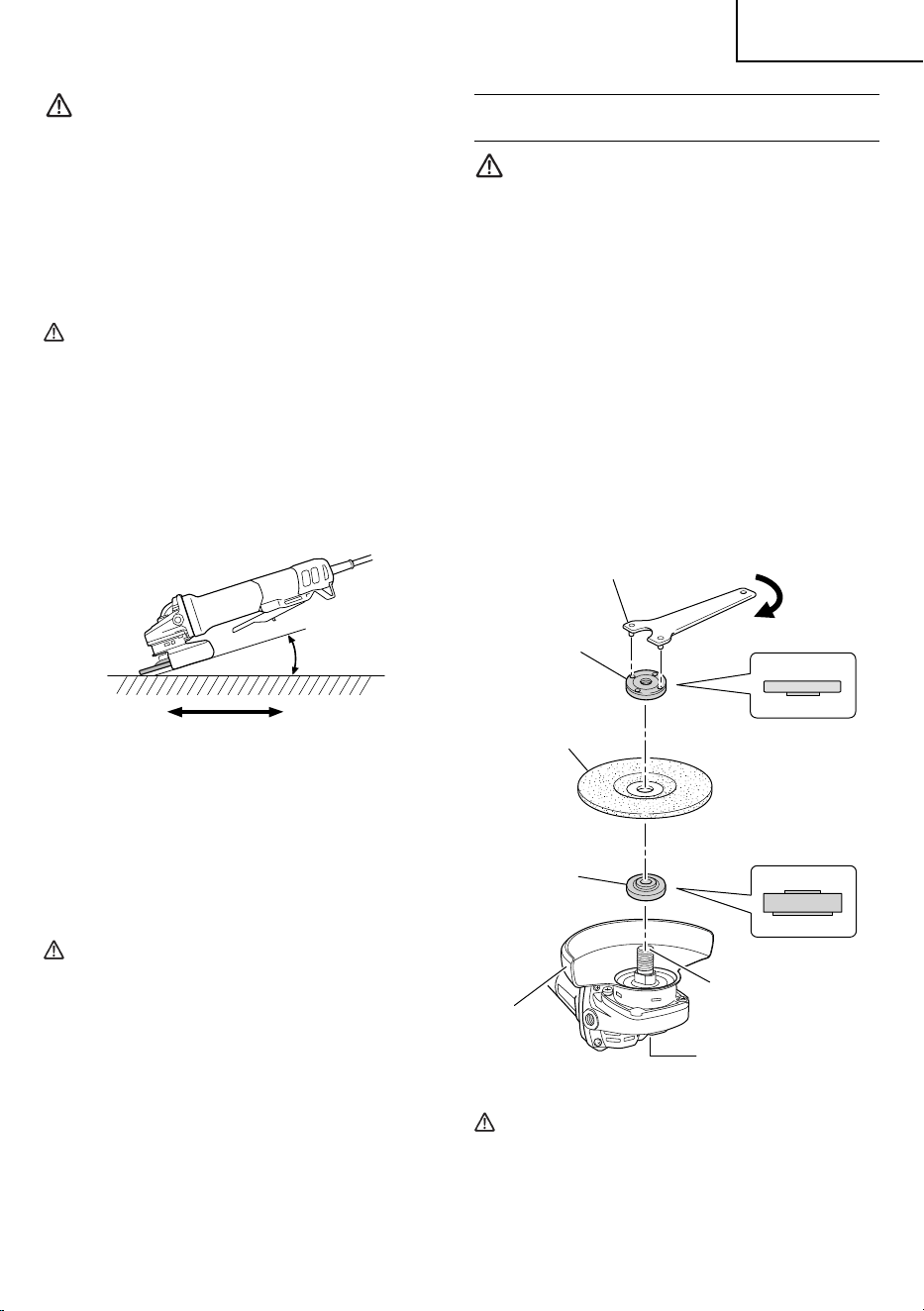

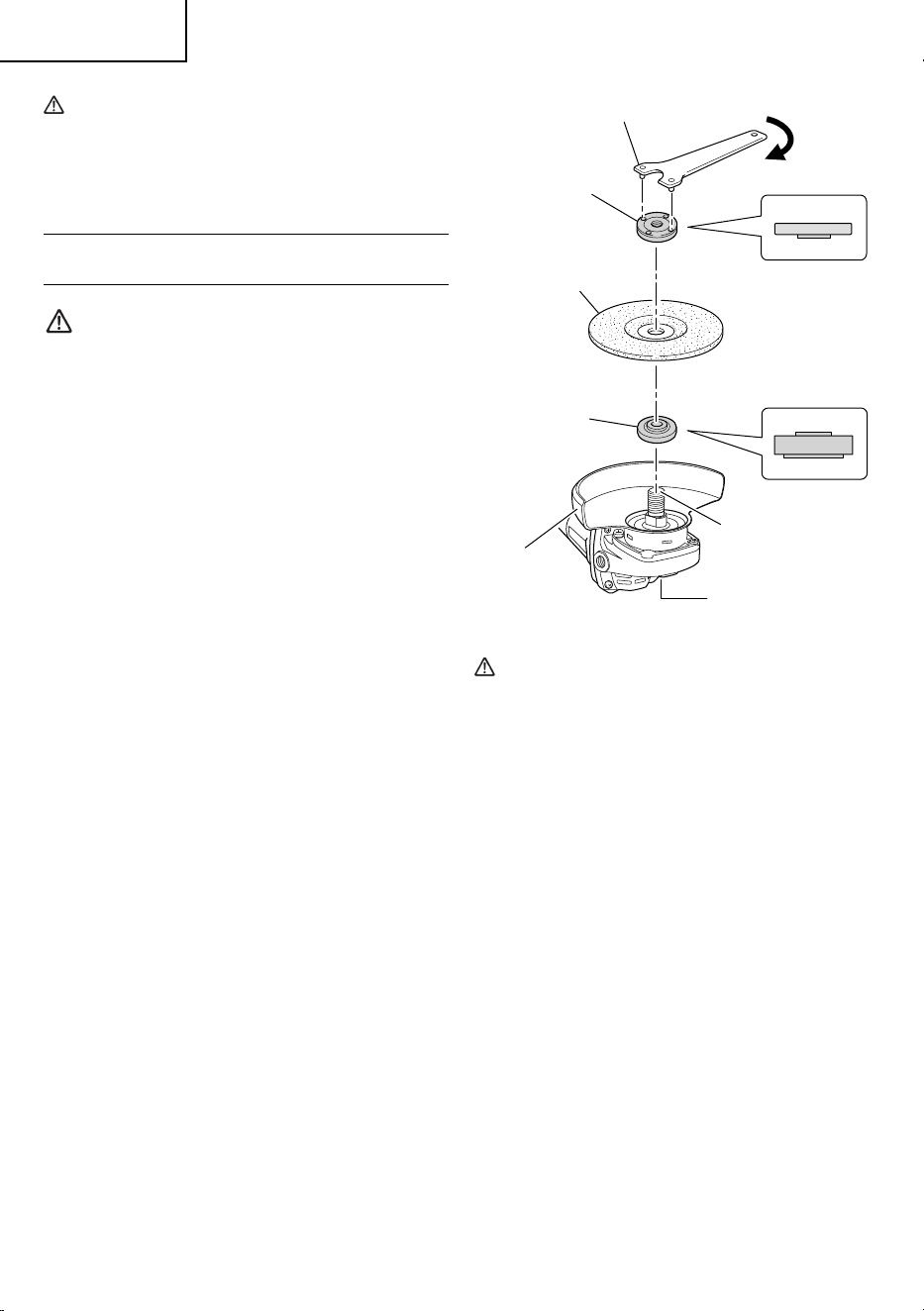

DEPRESSED CENTER WHEEL ASSEMBLY

AND DISASSEMBLY

WARNING

Never attempt to assemble or disassemble

the depressed center wheel, unless the power

switch is in the “OFF” position and the electrical

cord has been disconnected from the receptacle.

1. Assembly

(1) Turn the disc grinder upsidedown so that the spindle

is facing upward.

(2) Align the oval-shaped indentation of the wheel washer

with the notched part of the spindle, then attach them.

(3) Fit the protuberance of the depressed center wheel

onto the wheel washer.

(4) Screw the wheel nut onto the spindle.

(5) While pushing the push button with one hand, lock the

spindle by turning the depressed center wheel slowly

with the other hand.

Tighten the wheel nut by using the supplied wrench as

shown in Fig. 5.

Wheel nut

Wheel

guard

Push button

Wrench

Wheel

washer

Spindle

Depressed

center wheel

Tighten

Fig. 5

CAUTION

Tighten the wheel nut securely and conﬁ rm that

the depressed center wheel does not wobble.

2. Disassembly

To remove the depressed center wheel, simply

reverse the above-mentioned procedure.

WARNING

Do not press the grinder forcibly against the

surface to be ground. Heavy pressure can result

in wheel breakage and serious injury. It can also

damage the surface being ground or damage the

grinder’s motor.

4. Use proper grinding angle.

Grind only with the wheel’s edge by lifting the grinder

15° to 30°, as shown in Fig. 4.

CAUTION

Do not use the entire surface of the depressed

center wheel. Use only the edge of the depressed

center wheel.

5. Move the grinder in the proper direction.

When using a new depressed center wheel in

direction A (Fig. 4), the wheel edge may cut into the

workpiece. In this case, grind in direction B (Fig. 4).

Once the wheel edge is worn, the workpiece can be

ground in both directions.

15°–30°

A B

Fig. 4

NOTE

The wheel provided (resinoid wheel) is rated as Class

A grain and # 36 grain size. It is most suitable for

heavy grinding of steel and other types of materials.

6. Adjust operation to desired ﬁ nish.

For a ﬁ ne ﬁ nish, decrease pressure by lifting slightly.

Grind slowly and at the appropriate speed.

CAUTION

The revolving depressed center wheel will create

air turbulence.

Do not lay the grinder down in areas of dust or

dirt until it has come to a complete stop.

English

0000G12BYEQ2metabo.indb110000G12BYEQ2metabo.indb11 2022/05/318:31:042022/05/318:31:04

MAINTENANCE AND INSPECTION

WARNING

●

Be sure to switch power OFF and disconnect the plug from the receptacle during maintenance and

inspection.

●

Using cracked, deformed or damaged wheels can lead to wheel breakage and resulting serious injury.

Soft brush

Filter

Mesh

Fig. 6

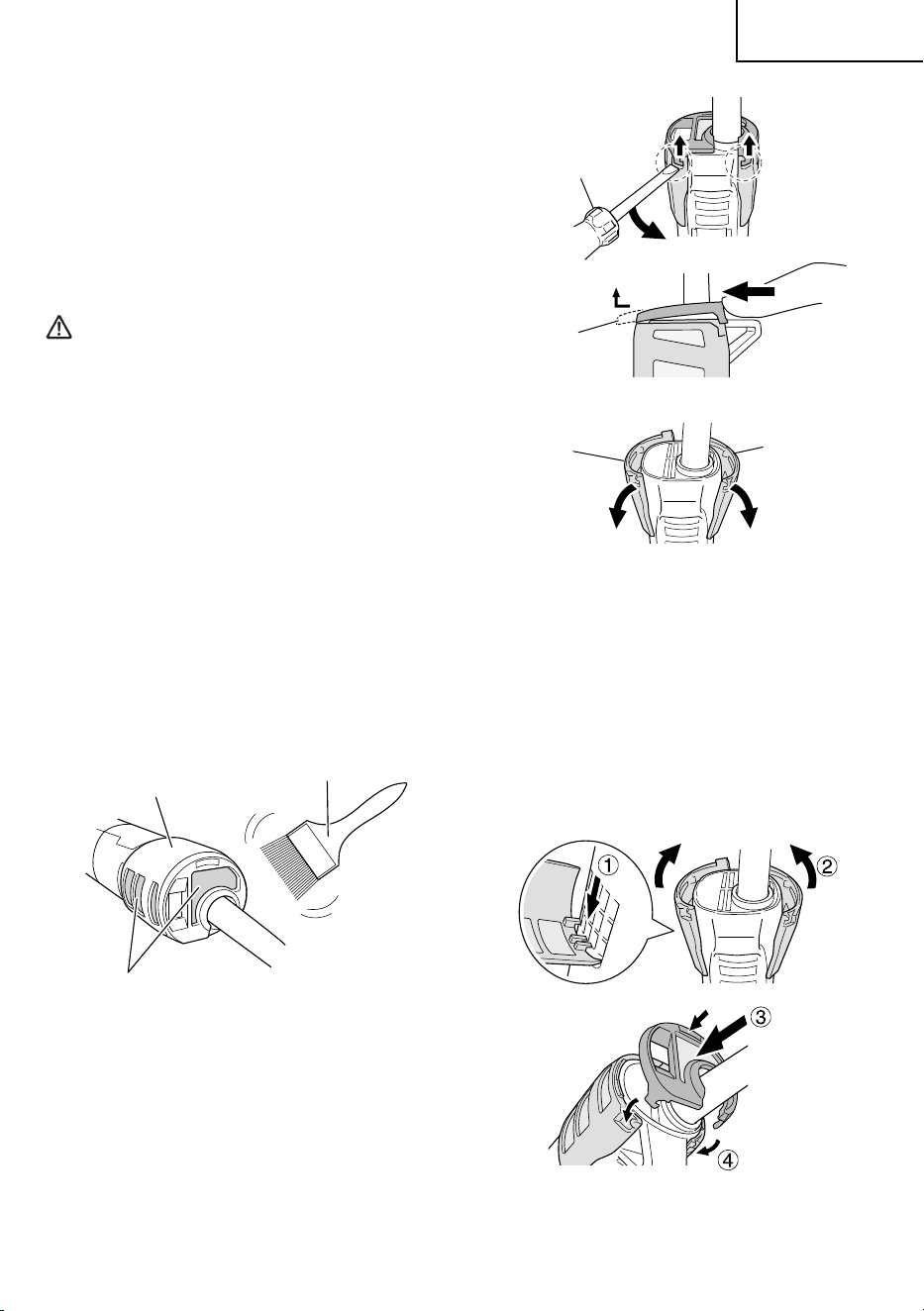

7. Filter set replacement

Removal procedure (Fig. 7)

(1) Use a ﬂ athead screwdriver to unclip the two clips

joining the bottom and side ﬁ lters.

(2) Push out the bottom ﬁ lter in the direction indicated by

the arrow.

(3) Removing the bottom ﬁ lter also allows the removal of

the two side ﬁ lters.

Flathead

screwdriver

Bottom ﬁ lter

Side ﬁ lter

UnclipUnclip

Push out

Side ﬁ lter

Fig. 7

1. Replacing the depressed center wheel

Replace the depressed center wheel when it has been

worn out to about 2-3/8" (60mm) in external diameter.

Conﬁ rm that there is no crack or any damage to

the depressed center wheel. If there is a crack or a

transformation in the wheel, replace it immediately.

2. Inspecting the screws

Regularly inspect all screws and ensure that they are

fully tightened. Should any of the screws be loosened,

retighten them immediately.

WARNING

Using this grinder with loosened screws is

extremely dangerous.

3. Conﬁ rm that there is no damage in the wheel guard,

the electrical cord and the housing, etc.

Check that the on/oﬀ switch operates normally.

4. Replacing supply cord

If the supply cord of Tool is damaged, the Tool must

be returned to metabo HPT Authorized Service

Center for the cord to be replaced.

5. Service and repairs

All quality power tools will eventually require

servicing or replacement of parts because of wear

from normal use. To assure that only authorized

replacement parts will be used, all service and

repairs must be performed by a metabo HPT

AUTHORIZED SERVICE CENTER, ONLY.

6. Filter cleaning and inspection

WARNING

Wear protective glasses and a dust mask when

cleaning the ﬁ lter with an air blow gun.

Failure to do so may result in inhalation or

exposure of the eyes to debris or dust.

After use, remove any debris or dust adhered to

the ﬁ lter using a soft brush. (Fig. 6) Check the ﬁ lter

periodically to ensure that it is free of scratching,

chipping, or tearing. Replace with a new ﬁ lter if the

ﬁ lter is damaged in any way.

NOTE

If the mesh is clogged and the debris or dust cannot

be removed, detach the ﬁ lter and clean it with an air

gun, etc. (See “Filter set replacement (Fig. 7)”)

English

0000G12BYEQ2metabo.indb120000G12BYEQ2metabo.indb12 2022/05/318:31:042022/05/318:31:04

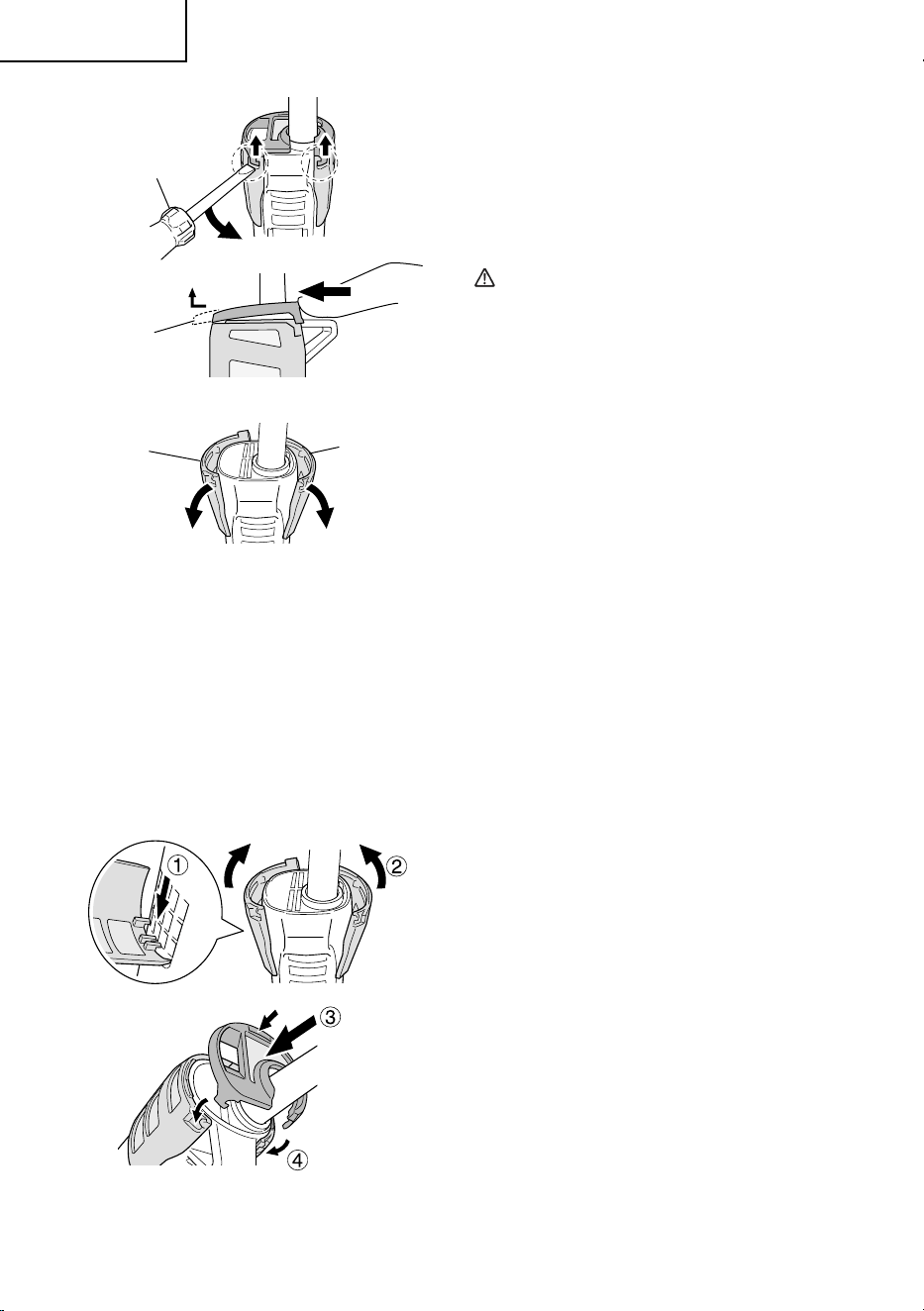

Reattaching procedure (Fig. 8)

(1) Engage the clip on the side ﬁ lter with the vent air hole

and align the ﬁ lter with the main unit.

(2) Insert the bottom ﬁ lter, then push in the clips with the

side ﬁ lters.

NOTE

○

When detaching the ﬁ lter, be careful not to let debris

enter the tool body.

○

Keep the ﬁ lter set attached except during cleaning or

replacement.

Fig. 8

8. Maintenance of the motor

The coil on the motor is an important part of the unit.

Make sure that it is not damaged or subject to oil or

water.

NOTE

In order to expel debris and dust, periodically run the

motor with no load.

CAUTION

In the operation and maintenance of power tools,

the safety regulations and standards prescribed

in each country must be observed.

ACCESSORIES

WARNING

Never use any accessories other than those mentioned below.

The use of any accessories other than those mentioned below or attachments not intended for use

such as cup wheel, cut-oﬀ wheel or saw blade is dangerous and may cause personal injury or property

damage.

NOTE

Accessories are subject to change without any obligation on the part of the metabo HPT.

STANDARD ACCESSORIES

○ Depressed center wheel ............................................................................................................................................1

4-1/2" (115 mm) external dia. × 1/4" (6 mm) thickness × 7/8" (22.23 mm) hole dia.

(Code No. 316821) .................................................................................................................................... G12BYEQ2

5" (125 mm) external dia. × 1/4" (6 mm) thickness × 7/8" (22.23 mm) hole dia.

(Code No. 316822) .................................................................................................................................... G13BYEQ2

○

Wrench (Code No. 938332Z) .....................................................................................................................................1

○

Side Handle (Code No. 378279M) .............................................................................................................................1

NOTE

Speciﬁ cations are subject to change without any obligation on the part of the metabo HPT.

English

0000G12BYEQ2metabo.indb130000G12BYEQ2metabo.indb13 2022/05/318:31:052022/05/318:31:05

OPTIONAL ACCESSORIES (sold separately)

1. Filter set (Code No. 379204)

For details contact metabo HPT Authorized Service Center.

WARNING

Do not use the following accessories. Doing so may prevent correct operation of the switch.

●

Dust collection guard for diamond cutting disc (Code No. 377085M)

●

Dust collection guard for diamond cutting disc (with guide roller) (Code No. 377086M)

English

0000G12BYEQ2metabo.indb140000G12BYEQ2metabo.indb14 2022/05/318:31:052022/05/318:31:05

INFORMATIONS IMPORTANTES DE SÉCURITÉ

Lire et comprendre toutes les précautions de sécurité, les avertissements et les instructions de fonctionnement dans ce

mode d’emploi avant d’utiliser ou d’entretenir cet outil motorisé.

La plupart des accidents causés lors de l’utilisation ou de l’entretien de l’outil motorisé proviennent d’un non respect des

règles ou précautions de base de sécurité. Un accident peut la plupart du temps être évité si l’on reconnaît une situation

de danger potentiel avant qu’elle ne se produise, et en observant les procédures de sécurité appropriées.

Les précautions de base de sécurité sont mises en évidence dans la section “SECURITE” de ce mode d’emploi et dans

les sections qui contiennent les instructions de fonctionnement et d’entretien.

Les dangers qui doivent être évités pour prévenir des blessures corporelles ou un endommagement de la machine sont

identiﬁ és par AVERTISSEMENTS sur l’outil motorisé et dans ce mode d’emploi.

NE JAMAIS utiliser cet outil motorisé d’une manière qui n’est pas spéciﬁ quement recommandée par metabo HPT.

SIGNIFICATION DES MOTS D’AVERTISSEMENT

AVERTISSEMENT indique des situations potentiellement dangereuses qui, si elles sont ignorées, pourraient entraîner

la mort ou de sérieuses blessures.

PRECAUTION indique des situations dangereuses potentilles qui, si elles ne sont pas évitées, peuvent entraîner de

mineures et légères blessures ou endommager la machine.

REMARQUE met en relief des informations essentielles.

SECURITE

AVERTISSEMENTS DE SÉCURITÉ GÉNÉRAUX CONCERNANT LES OUTILS ÉLECTRIQUES

AVERTISSEMENT

Lire tous les avertissements de sécurité et toutes les instructions

Tout manquement à observer ces avertissements et instructions peut engendrer des chocs électriques, des

incendies et/ou des blessures graves.

Conservez tous les avertissements et toutes les instructions pour vous y référer ultérieurement.

Le terme "outil électrique", utilisé dans les avertissements, se réfère aux outils électriques (câblé) ou aux outils à

piles (sans ﬁ l).

1) Sécurité de l’aire de travail

a) Maintenir l'aire de travail propre et bien

éclairée.

Les endroits encombrés ou sombres sont

propices aux accidents.

b) Ne pas utiliser d'outils électriques en

présence de liquides, gaz ou poussière

inﬂ ammables, au risque de provoquer une

explosion.

Les outils électriques créent des étincelles

susceptibles d'enﬂ ammer la poussière.

c) Ne pas laisser les enfants et les visiteurs

s'approcher de vous lorsque vous utiliser un

outil électrique.

Les distractions peuvent faire perdre le contrôle.

2) Sécurité électrique

a) Les prises de l'outil électrique doivent

correspondre à la prise secteur.

Ne jamais modiﬁ er la prise.

Ne pas utiliser d'adaptateurs avec les outils

électriques mis à la masse.

Les prises non modiﬁ ées et les prises secteurs

correspondantes réduisent les risques de choc

électrique.

b) Eviter tout contact avec les surfaces mises

à la masse telles que les tuyaux, radiateurs,

bandes et réfrigérateurs.

Le risque de choc électrique est accru en cas de

mise à la masse du corps.

Français

0000G12BYEQ2metabo.indb150000G12BYEQ2metabo.indb15 2022/05/318:31:052022/05/318:31:05

c) Ne pas exposer les outils électriques à la

pluie ou à des conditions humides.

Si l'eau pénètre dans l'outil, cela augmente les

risques de choc électrique.

d) Ne pas utiliser le cordon à tort. Ne jamais

utiliser le cordon pour transporter ou

débrancher l'outil électrique.

Maintenir le cordon loin de la chaleur, de

l'huile, des bords pointus ou des pièces

mobiles.

Les cordons endommagés ou usés augmentent

les risques de choc électrique.

e) En cas d'utilisation d'un outil électrique à

l'extérieur, utiliser un cordon de rallonge

adapté à un usage extérieur.

L'utilisation d'un cordon adapté à l'usage extérieur

réduit les risques de choc électrique.

f) Si vous devez utiliser un outil électrique dans

un endroit humide, utilisez une alimentation

protégée contre les courants résiduels.

L'utilisation d'un dispositif de protection contre

les courants résiduels réduit le risque de choc

électrique.

3) Sécurité personnelle

a) Restez alerte, regarder ce que vous faites et

usez de votre bon sens en utilisant un outil

électrique.

Ne pas utiliser d'outil électrique si vous êtes

sous l'inﬂ uence de drogues, d'alcool ou de

médicaments.

Pendant l'utilisation d'outils électrique, un instant

d'inattention peut entraîner des blessures graves.

b) Utiliser un équipement de protection

individuelle. Toujours porter des verres de

protection.

L'utilisation d'équipements de protection tels

que les masques anti-poussière, les chaussures

de sécurité anti-dérapantes, les casques ou

les protections auditives dans des conditions

appropriées réduisent les risques de blessures.

c) Empêcher les démarrages intempestifs.

Veiller à ce que l'interrupteur soit en

position d'arrêt avant de brancher à une

source d'alimentation et/ou une batterie, de

ramasser l'outil au sol ou de le transporter.

Transporter les outils électriques avec le doigt sur

l'interrupteur ou brancher les outils électriques

avec l'interrupteur en position de marche peut

entraîner des accidents.

d) Retirer toute clé de sécurité ou clé avant de

mettre l'outil électrique en marche.

Laisser une clé ou une clé de sécurité sur une

partie mobile de l'outil électrique peut engendrer

des blessures.

e) Ne pas trop se pencher. Toujours garder une

bonne assise et un bon équilibre pendant le

travail.

Cela permet un meilleur contrôle de l'outil

électrique dans des situations imprévisibles.

f) Porter des vêtements adéquats. Ne pas porter

de vêtements amples ni de bijoux. Maintenir

les cheveux, les vêtements et les gants loin

des pièces mobiles.

Les vêtements amples ou les cheveux longs

peuvent se prendre dans les pièces mobiles.

g) En cas de dispositifs destinés au

raccordement d'installations d'extraction et

de recueil de la poussière, veiller à ce qu'ils

soient correctement raccordés et utilisés.

L'utilisation d'un dispositif de collecte de la

poussière peut réduire les dangers associés à la

poussière.

4) Utilisation et entretien d'un outil électrique

a) Ne pas forcer sur l'outil électrique. Utiliser

l'outil électrique adapté à vos travaux.

Le bon outil électrique fera le travail mieux et en

toute sécurité au régime pour lequel il a été conçu.

b) Ne pas utiliser l'outil électrique si

l'interrupteur ne le met pas en position de

marche et d'arrêt.

Tout outil ne pouvant être contrôlé par l'interrupteur

est dangereux et doit être réparé.

c) Débrancher la prise ou retirer la batterie avant

de procéder à des réglages, au remplacement

des accessoires ou au stockage des outils

électriques.

Ces mesures préventives de sécurité réduisent

les risques de démarrage accidentel de l'outil

électrique.

d) Stockez les outils électriques inutilisés hors

de la portée des enfants et ne pas laisser des

personnes non familiarisées avec l'outil ou

ces instructions utiliser l'outil électrique.

Les outils électriques sont dangereux entre les

mains d'utilisateurs non habilités.

e) Entretenir les outils électriques. Vériﬁ er

l'absence de mauvais alignement ou d'arrêt,

d'endommagement de pièces ou toute autre

condition susceptible d'aﬀ ecter l'opération

de l'outil.

Si l'outil est endommagé, le faire réparer

avant utilisation.

De nombreux accidents sont dus à des outils mal

entretenus.

f) Maintenir les outils coupants aiguisés et

propres.

Des outils coupants bien entretenus avec des

bords aiguisés sont moins susceptibles de se

coincer et plus simples à contrôler.

Français

0000G12BYEQ2metabo.indb160000G12BYEQ2metabo.indb16 2022/05/318:31:052022/05/318:31:05

g) N'utilisez pas d'accessoire endommagé. Avant

chaque utilisation, vériﬁ ez que l'accessoire (par

exemple les meules) n'est pas ébréché, craquelé

ou défectueux, que la plaque n'est pas ﬁ ssurée

ou usée, et que la brosse est bien ﬁ xée et en

bon état. Si l'outil électrique ou l'accessoire est

tombé, vériﬁ ez qu'il n'est pas endommagé

ou installez un accessoire en bon état. Après

avoir vériﬁ é l'accessoire ou en avoir installé

un nouveau, restez à l'écart de l'accessoire et

faites tourner l'outil à vide pendant une minute à

vitesse maximale.

Si les accessoires sont endommagés, ils se cassent

pendant ce test.

h) Portez un équipement de protection individuelle.

Selon l'application, utilisez un masque ou des

lunettes de sécurité. Si besoin, portez un masque

anti-poussière, des protecteurs d'oreille, des

gants et un tablier capable d'arrêter les petits

fragments abrasifs.

La protection oculaire doit être capable d'arrêter

les projections de débris générés au cours des

diﬀ érentes opérations. Le masque à poussière

et le respirateur doivent être capables de ﬁ ltrer

les particules générées par votre opération. Une

exposition prolongée à des bruits de haute intensité

peut entraîner une perte d'audition.

i) Toutes les personnes à proximité doivent rester

à distance de l'aire de travail. Toute personne

entrant dans l'aire de travail doit porter un

équipement de protection individuelle.

Les fragments de pièce usinée ou d'accessoire brisé

peuvent être projetés au delà de la zone d'opération

immédiate et provoquer une blessure.

j) Maintenez l'outil par les surfaces de saisie

isolées lorsque vous eﬀ ectuez une opération

où l'accessoire de coupe peut entrer en contact

avec des ﬁ ls cachés ou avec son propre cordon.

l'accessoire de coupe rentrant en contact avec un

ﬁ l "sous tension" peut rendre les pièces métalliques

exposées de l'outil motorisé "sous tension" et pourrait

donner à l'opérateur un choc électrique.

k) Éloignez le cordon de l'accessoire en rotation.

Si vous perdez le contrôle, le cordon risque d'être

découpé, et vous risquez de vous coincer le main ou

le bras dans l'accessoire en rotation.

I) Ne posez jamais l'outil électrique avant l'arrêt

complet de l'accessoire.

L'accessoire en rotation risque d'accrocher la surface

et de vous faire perdre le contrôle de l'outil électrique.

m) Ne faites pas tourner l'outil électrique pendant

que vous le transportez à la main.

L'accessoire en rotation risque d'accrocher vos

vêtements ou de vous blesser.

n) Nettoyez régulièrement les évents de l'outil

électrique.

g) Utiliser l'outil électrique, les accessoires et

les mèches de l'outil, etc. conformément à ces

instructions en tenant compte des conditions

d'utilisation et du travail à réaliser.

L'utilisation de l'outil électrique pour des

opérations diﬀ érentes de celles pour lesquelles il

a été conçu est dangereuse.

5) Service

a) Faire entretenir l'outil électrique par un

technicien habilité à l'aide de pièces de

rechange identiques exclusivement.

Cela garantira le maintien de la sécurité de l'outil

électrique.

AVERTISSEMENTS DE SÉCURITÉ

COURANTS AUX OPÉRATIONS DE

MEULAGE

a) Cet outil électrique est conçu pour fonctionner

comme meule. Lisez tous les avertissements,

instructions, illustrations et spéciﬁ cations

accompagnant le présent outil.

L'inobservation des instructions énumérées ci-

dessous peut entraîner un choc électrique, un

incendie et/ou une blessure grave.

b) Il est déconseillé d’utiliser cet outil électrique

pour le ponçage, le brossage métallique, le

polissage ou le découpage.

Toute utilisation de cet appareil à une ﬁ n autre que

celles prévues est dangereuse et peut provoquer une

blessure corporelle.

c) N'utilisez pas d'accessoires autres que ceux

spéciﬁ quement désignés et recommandés par le

fabricant.

Le fait de pouvoir ﬁ xer un accessoire sur l'appareil ne

signiﬁ e pas que son utilisation est sécurisée.

d) La vitesse nominale de l'appareil doit être au

moins égale à la vitesse maximale indiquée sur

l'outil électrique.

Les accessoires utilisés à une vitesse supérieure à la

vitesse nominale peuvent se briser et se détacher.

e) Le diamètre extérieur et l'épaisseur de votre

accessoire doivent être inférieurs à la capacité

nominale de votre outil électrique.

Les accessoires de taille incorrecte ne peuvent être

correctement protégés ou contrôlés.

f) Le ﬁ letage de montage des accessoires

doit correspondre à celui du mandrin de la

meuleuse. Pour les accessoires montés avec

des brides, l'oriﬁ ce de l'arbre de l'accessoire doit

correspondre au diamètre de positionnement de

la bride.

Les accessoires qui ne correspondent pas au

matériel de montage de l'outil motorisé vont se trouver

déséquilibrés, vibreront excessivement et pourront

entraîner une perte de contrôle.

Français

0000G12BYEQ2metabo.indb170000G12BYEQ2metabo.indb17 2022/05/318:31:052022/05/318:31:05

Le ventilateur du moteur risque d'attirer la poussière

à l'intérieur du logement et l'accumulation excessive

de métaux en poudre risque de provoquer un court-

circuit.

o) N'utilisez pas l'outil électrique à proximité de

matériaux inﬂ ammables.

Ces matériaux risquent de prendre feu sous l'eﬀ et des

étincelles.

p) N'utilisez pas d'accessoires nécessitant des

liquides de refroidissement.

L'usage d'eau ou d'autres liquides de refroidissement

peut entraîner une électrocution ou un choc

électrique.

RECUL DE L'APPAREIL ET

AVERTISSEMENTS ASSOCIÉS

Le recul est une réaction soudaine provoquée par le

pincement ou le coincement d'une meuleuse, d'une

plaque, d'une brosse ou autre type d'accessoire.

L'accessoire en rotation cale alors rapidement, ce qui

projette l'outil électrique dans la direction opposée à la

rotation de l'accessoire.

Par exemple, si une meule est coincée par la pièce

à usiner, le rebord de la meule entrant dans le point

de pincement peut accrocher la surface du matériau,

entraînant un déchaussement de la meule. La meule peut

alors dévier de sa trajectoire, vers l'opérateur ou dans la

direction opposée, selon la direction de la meule au point

de pincement. Les meules abrasives risquent de se briser.

Le recul est le résultat d'une utilisation abusive de l'outil

électrique et/ou de l'inobservation des procédures

d'utilisation. Il peut être évité en suivant les quelques

précautions indiquées ci-dessous.

a) Maintenez fermement l'outil électrique et

positionnez-vous de manière à résister aux

reculs. Utilisez toujours la poignée auxiliaire, si

prévue sur l'appareil, aﬁ n de contrôler au mieux

ou recul ou la réaction de couple au cours du

démarrage.

L'opérateur peut contrôler les réactions de couple

ou les forces de recul s'il prend les précautions

adéquates.

b) Ne placez jamais votre main à proximité de

l'accessoire en rotation.

En reculant, l'accessoire peut blesser votre main.

c) Ne placez pas votre corps dans la zone de recul

de l'appareil.

Le recul propulse l'outil dans la direction opposée au

mouvement de la meule au point de pincement.

d) Faites particulièrement attention lorsque

vous travaillez sur des coins ou des rebords

tranchants, etc. Evitez de faire rebondir

l'accessoire et de le coincer.

Les coins, rebords tranchants ou les rebonds

ont tendance à coincer l'accessoire en rotation,

provoquant une perte de contrôle ou un recul.

e) Ne ﬁ xez pas de scie à chaîne, de lame à sculpter

ou autre lame de scie à dents.

Ces lames sont souvent à l'origine de retours et de

pertes de contrôle.

AVERTISSEMENTS DE SÉCURITÉ

SPÉCIFIQUES AUX OPÉRATIONS DE

MEULAGE

a) Utilisez uniquement des types de meules

recommandées pour votre outil électrique ainsi

que le dispositif de protection spéciﬁ quement

conçu pour la meule utilisée.

Les meules autres que celles pour lesquelles cet outil

électrique a été conçu ne peuvent être protégées de

manière adéquate et ne sont pas sécurisées.

b) La surface de meulage des meules à dépression

centrale doit être montée au-dessous du plan de

la lèvre du carter de protection.

Une meule mal montée qui dépasse du plan de la lèvre

du carter de protection ne peut pas être correctement

protégée.

c) Le dispositif de protection doit être correctement

ﬁ xé à l'outil électrique et positionné de manière

à assurer une sécurité optimale, en laissant

exposée la plus petite partie possible de la

meule.

Le dispositif de protection protège l'opérateur en cas

de bris de la meule, de contact accidentel avec la

meule et des étincelles susceptibles d'enﬂ ammer les

vêtements.

d) Les meules doivent uniquement être utilisées

pour les applications recommandées. Par

exemple : n'utilisez pas le côté à tronçonner de

la meule pour abraser.

Les meules de tronçonnage par abrasion sont

prévues pour un meulage périphérique. L'application

d'une force latérale peut les faire briser en éclats.

e) Utilisez toujours des brides de taille et de forme

adaptées à la meule utilisée.

Les brides supportent la meule, réduisant ainsi le

risque de bris. Les brides de meules de tronçonnage

être diﬀ érentes des brides de meules de remouleur.

f) N'utilisez pas de meules usées provenant

d'outils électriques plus puissants.

Les meules prévues pour des outils électriques

plus puissants ne sont pas adaptées à la vitesse

(supérieure) d'un outil de plus petite taille et risquent

d'éclater.

Français

0000G12BYEQ2metabo.indb180000G12BYEQ2metabo.indb18 2022/05/318:31:052022/05/318:31:05

REGLES DE SECURITE SPECIFIQUES ET

SYMBOLES

1. TOUJOURS utiliser un capot couvre-meule

approprié avec la meuleuse à disque. En eﬀ et,

le capot couvre-meule met l’opérateur à l’abri

d’éventuelles projections de fragments de meule

cassés.

2. Les accessoires doivent être utilisés à une

cadence équivalent au moins à la vitesse de

rotation de la meule telle qu’elle est indiquée sur

l’étiquette de mise en garde de l’outil. En eﬀ et,

les meules et les autres accessoires qui sont utilisés

à une cadence supérieure à la vitesse nominale

risquent d’être projetés aux alentours et de blesser

quelqu’un.

3. Tenir les outils par les surfaces de grippage

lors de la réalisation d’opérations où l’outil de

coupe risque d’entrer en contact avec des câbles

cachés ou son propre cordon. Un contact avec un

ﬁ l “sous tension” mettra les parties métalliques de

l’outil “sous tension” et électrocutera l’utilisateur.

4. TOUJOURS porter des protecteurs d’oreille lors

de l’utilisation de l’outil pendant de

longues périodes.

Une exposition prolongée à un son de

forte intensité peut endommager l’ouïe

de l’utilisateur.

5. Utiliser uniquement une meule à dépression

centrale ayant un régime nominal SUPERIEUR à

13 300/min.

L’utilisation d’une meule à dépression centrale

ayant un régime nominal INFERIEUR à

13 300/min et/ou d’une meule de la mauvaise taille

(voir les SPECIFICATIONS, page 22) risque de

provoquer une rupture de la meule et de projeter des

fragments de meule, ce qui pourrait entraîner la mort

ou des blessures graves.

6. Ne jamais toucher les parties mobiles.

NE JAMAIS placer ses mains, ses doigts

ou toute autre partie de son corps près

des parties mobiles de l’outil.

7. NE JAMAIS utiliser l’outil sans que tous les

dispositifs de sécurité ne soient en place.

NE JAMAIS faire fonctionner cet outil sans que tous

les dispositifs et caractéristiques de sécurité ne soient

en place et en état de fonctionnement. Si un entretien

ou une réparation nécessite le retrait d’un dispositif ou

d’une caractéristique de sécurité, s’assurer de bien

remettre en place le dispositif ou la caractéristique de

sécurité avant de recommencer à utiliser l’outil.

CONSIGNES DE SECURITE GENERALES

RELATIVES AUX MEULEUSES DROITES

– Vériﬁ ez que la vitesse indiquée sur la meule est égale

ou supérieure à la vitesse nominale de la meuleuse.

– Vériﬁ ez que les dimensions des meules sont

compatibles avec la meuleuse.

– Les meules abrasives doivent être stockées et

manipulées conformément aux instructions du

fabricant.

– Inspectez la meule de la meuleuse avant utilisation,

n’utilisez pas de produits ébréchés, craquelés ou

défectueux.

– Vériﬁ ez que les meules et les points montés sont

installés conformément aux instructions du fabricant.

– Vériﬁ ez que les buvards sont utilisés lorsqu’ils sont

équipés du produit abrasif stratiﬁ é et lorsqu’ils sont

nécessaires.

– Vériﬁ ez que le produit abrasif est correctement

monté et serré avant d’utiliser et de démarrer l’outil

sans charge pendant 30 secondes en position sûre

; en cas de vibrations excessives ou autres défauts,

arrêtez immédiatement l’outil. Si tel est le cas, vériﬁ ez

la machine pour en déterminer la cause.

– Si l’outil est équipé d’un protecteur, ne jamais utiliser

cet outil sans ce protecteur.

– N’utilisez pas de douilles de réductions ou

d’adaptateurs pour adapter des meules abrasives à

grand oriﬁ ce.

– Pour les outils destinés à être équipés d’une meule

à oriﬁ ce ﬁ leté, vériﬁ ez que le ﬁ l dans la meule est

suﬃ samment long pour accueillir la longueur de la

broche.

– Immobilisez la pièce et vériﬁ ez qu'elle est

correctement supportée. Une pièce serrée par des

dispositifs de serrage ou dans un étau est mieux

tenue qu’à la main.

– Ne pas utiliser de meule de coupe pour l’aﬀ ûtage

latéral.

– Vériﬁ ez que les étincelles dues à l’utilisation ne

représentent pas un danger, par ex. ne touchent

pas des personnes ou enﬂ amment des substances

inﬂ ammables.

– Vériﬁ ez que les bouches d’aération ne sont pas

obstruées en travaillant dans un environnement

poussiéreux ; s’il est nécessaire de nettoyer la

poussière, débranchez d’abord l’outil de la prise

d’alimentation (utilisez des objets non métalliques) et

évitez d’endommager les pièces internes ;

– Utilisez toujours des lunettes et des protections

auriculaires. Il est recommandé de porter des

équipements de protection personnelle tels qu’un

masque, des gants, un casque et un tablier.

– Prenez garde à la meule qui continue de tourner une

fois l’outil éteint.

Français

0000G12BYEQ2metabo.indb190000G12BYEQ2metabo.indb19 2022/05/318:31:052022/05/318:31:05

8. Utiliser l’outil correct.

Ne pas forcer sur un petit outil ou accessoire pour

faire le travail d’un outil de grande puissance.

Ne pas utiliser un outil pour un usage pour lequel il n’a

pas été prévu: par exemple, ne pas utiliser une scie

circulaire pour couper des branches d’arbre ou des

bûches.

9. NE JAMAIS utiliser un outil motorisé pour des

applications autres que celles spéciﬁ ées.

NE JAMAIS utiliser un outil motorisé pour des

applications autres que celles spéciﬁ ées dans le

mode d’emploi.

10. Manipuler l’outil correctement.

Utiliser l’outil de la façon indiquée dans ce mode

d’emploi. Ne pas laisser tomber ou lancer l’outil.

NE JAMAIS permettre que l’outil soit utilisé par des

enfants, des personnes non familiarisées avec son

fonctionnement ou un personnel non autorisé.

11. Maintenir toutes les vis, tous les boulons et les

couvercles fermement en place.

Maintenir toutes les vis, tous les boulons et les

couvercles fermement montés. Vériﬁ er leurs

conditions périodiquement.

12. Ne pas utiliser les outils motorisés si le

revêtement de plastique ou la poignée est fendu.

Des fentes dans le revêtement ou la poignée peuvent

entraîner une électrocution. De tels outils ne doivent

pas être utilisés avant d’être réparé.

13. Les meules et les accessoires doivent être

fermement montés sur l'outil.

Prévenez les blessures potentielles à vous-même ou

aux autres. Les meules et les accessoires qui ont été

montés sur l'outil doivent être sécurisés et serrés.

14. Garder propres les évents d’air du moteur.

Les évents d’air du moteur doivent être maintenus

propres de façon que l’air puisse circuler librement

tout le temps. Vériﬁ er les accumulations de poussière

fréquemment.

15. Utiliser l’outil motorisé à la tension nominale.

Utiliser l’outil motorisé à la tension spéciﬁ ée sur sa

plaque signalétique.

Si l’on utilise l’outil motorisé avec une tension

supérieure à la tension nominale, il en résultera une

rotation anormalement trop rapide du moteur et cela

risque d’endommager l’outil et le moteur risque de

griller.

16. NE JAMAIS utiliser un outil défectueux ou qui

fonctionne anormalement.

Si l’outil n’a pas l’air de fonctionner normalement, fait

des bruits étranges ou sans cela paraît défectueux,

arrêter de l’utiliser immédiatement et le faire réparer

par un centre de service metabo HPT autorisé.

17. NE JAMAIS laisser fonctionner l’outil sans

surveillance. Le mettre hors tension.

Ne pas abandonner l’outil avant qu’il ne soit

complètement arrêté.

18. Manipuler l’outil motorisé avec précaution.

Si un outil motorisé tombe ou frappe un matériau dur

accidentellement, il risque d’être déformé, fendu ou

endommagé.

19. Ne pas essuyer les parties en plastique avec du

solvant.

Les solvants comme l’essence, les diluants, la

benzine, le tétrachlorure de carbone et l’alcool

peuvent endommager et ﬁ ssurer les parties en

plastique. Ne pas les essuyer avec de tels solvants.

Essuyer les parties en plastique avec un chiﬀ on doux

légèrement imbibé d’une solution d’eau savonneuse

et sécher minutieusement.

20. NE JAMAIS utiliser de meule à dépression

centrale fendue, déformée ou usée (voir la section

ENTRETIEN ET INSPECTION, page 26).

21. NE JAMAIS utiliser la meuleuse à disque dans des

endroits où les étincelles générées par la meuleuse

à disque peuvent causer une explosion. Par exemple,

en présence de matériaux inﬂ ammables ou de gaz.

22. NE JAMAIS appuyer sur la bouton-poussoir pendant

que l’arbre est en train de tourner.

23. TOUJOURS porter des lunettes des protections

conformes aux exigences des dernières

révisions du standard ANSI Z87.1.

24. TOUJOURS porter un masque ou un respirateur

pour se protéger de la poussière et des particules

dangereuses générées pendant l’opération de

meulage.

25. TOUJOURS tenir fermement la poignée principale et

la poignée latérale lors de l’utilisation de la meuleuse

à disque.

26. TOUJOURS réaliser un essai de fonctionnement

avant de commencer le meulage. (Voir Essayer la

meuleuse à disque avant de l’utiliser, la page 24).

27. TOUJOURS suivre les instructions contenues dans

ce mode d’emploi lors du remplacement de la meule

à dépression centrale.

28. TOUJOURS vériﬁ er s’il y a des objets encastrés, par

exemple des ﬁ ls électriques.

Le fait de toucher avec l’outil un ﬁ l ou un câble

électrique sous tension encastré dans le mur risque

de provoquer une décharge électrique.

Vériﬁ er s’il y des objets encastrés, par exemple

un câble électrique, dans le mur, le plancher ou le

planfond avant d’y commencer le travail.

Français

0000G12BYEQ2metabo.indb200000G12BYEQ2metabo.indb20 2022/05/318:31:052022/05/318:31:05

29. Faites attention au recul du frein.

Cette meuleuse à disque dispose d'un frein électrique

qui fonctionne lorsque l'interrupteur est relâché.

Comme il y a certain recul lorsque le frein entre

en action, il convient de tenir fermement le corps

principal.

30. Déﬁ nitions pour les symboles utilisés sur cet outil

V ............ volts

.......... courant alternatif

Hz .......... hertz

A ............ ampères

no .......... vitesse à vide

n ............ vitesse nominale

W ........... watt

.......... Construction de classe II

---/min .... tours par minute

ø ..........

diamètre de la meule

DOUBLE ISOLATION POUR UN

FONCTIONNEMENT PLUS SUR

Pour assurer un fonctionnement plus sûr de cet outil

motorisé, metabo HPT a adopté une conception à double

insolation. “Double isolation” signiﬁ e que deux systèmes

d’isolation physiquement séparés ont été utilisés pour

isoler les matériaux conducteurs d’électricité connectés

à l’outil motorisé à partir du cadre extérieur manipulé par

l’utilisateur. C’est pourquoi, le symbole “

” ou les mots

“Double insulation” (double isolation) apparaissent sur

l’outil motorisé ou sur la plaque signalétique.

Bien que ce système n’ait pas de mise à terre extérieure,

il est quand même nécessaire de suivre les précautions

de sécurité électrique données dans ce mode d’emploi,

y-compris de ne pas utiliser l’outil motorisé dans un

environnement humide.

Pour garder le système de double isolation eﬀ ectif, suivre

ces précautions:

○

Seuls les CENTRES DE SERVICE AUTORISES

metabo HPT peuvent démonter et remonter cet outil

motorisé et uniquement des pièces de rechange

metabo HPT garanties d’origine doivent être utilisées.

○

Nettoyer l’extérieur de l’outil motorisé uniquement

avec un chiﬀ on doux légèrement imbibé d’une

solution savonneuse et essuyer minutieusement.

Ne jamais utiliser des solvants, de l’essence ou des

diluants sur les parties en plastique; sinon le plastique

risquerait de se dissoudre.

CONSERVER CES INSTRUCTIONS

LES METTRE A LA DISPOSITION DES AUTRES

UTILISATEURS

PROPRIETAIRES DE CET OUTIL!

Français

0000G12BYEQ2metabo.indb210000G12BYEQ2metabo.indb21 2022/05/318:31:052022/05/318:31:05

DESCRIPTION FONCTIONNELLE

REMARQUE

Les informations contenues dans ce mode d’emploi sont conçues pour assister l’utilisateur dans une utilisation sans

danger et un entretien de l’outil motorisé.

NE JAMAIS utiliser ni entreprendre une révision de l’outil sans avoir d’abord lu et compris toutes les instructions de

sécurité contenues dans ce manuel.

Certaines illustrations dans ce mode d’emploi peuvent montrer des détails ou des accessoires diﬀ érents de ceux de

l’outil motorisé utilisé.

NOM DES PARTIES

Moteur

Plaque

signalétique

Couvercle du pignon

Bouton-poussoir

Levier de commutation

Boîtier

Meule à depression centrale

(vendus séparément)

Presse-étoupe

Capot couvre-meule

Couvercle de queue

Poignée latérale

Jeu de ﬁ ltres

Fig. 1

SPECIFICATIONS

Modèle

G12BYEQ2 G13BYEQ2

Moteur

Moteur sans balais

Source d’alimentation Monophasé 120 V CA 60 Hz

Courant 12,0 A

Vitesse nominale

8500 /min

Taille de la meule:

diamètre extérieur

épaisseur

diamètre du trou central

4-1/2" (115 mm)

1/4" (6 mm)

7/8" (22,23 mm)

5" (125 mm)

1/4" (6 mm)

7/8" (22,23 mm)

Poids (unité principale uniquement)

4,0 lbs (1,8 kg)

Français

0000G12BYEQ2metabo.indb220000G12BYEQ2metabo.indb22 2022/05/318:31:062022/05/318:31:06

Commande électronique

La meuleuse possède un contrôle de vitesse électronique

qui fournit:

○

Une vitesse maximum à tout moment dans la

fourchette de puissance donnée.

○

Démarrage en douceur.

○

Protection contre le recul

La fonction de protection contre le recul coupe

l’alimentation du moteur et arrête l’outil électrique en

cas de chute soudaine de la vitesse de rotation de la

meule pendant l’opération (par exemple, si la meule

se verrouille pendant l’opération etc.)

○

Protection contre le redémarrage après une coupure

d’alimentation

La protection contre les redémarrages après une

coupure de tension empêche les redémarrages

de l'outil électrique après une coupure temporaire

d'alimentation.

○

Protection contre les surcharges

La fonction de protection contre les surcharges coupe

l’alimentation du moteur en cas de surcharge du

moteur ou d’une réduction anormale de la vitesse de

rotation.

○

Fonction de commande de récupération de la rotation

Quand le moteur est arrêté en raison d'une surcharge,

si la cause est éliminée, le moteur redémarre

automatiquement.

Pendant le meulage, si le moteur s'arrête en raison

d'une pression trop forte avec la meuleuse, soulevez

doucement le corps de l'outil pour reprendre la

rotation.

Quand le moteur est arrêté pendant un certain temps,

il ne récupère pas pour protéger l'appareil et par

mesure de sécurité.

Éteignez-le, puis rallumez-le pour le démarrer.

○

Protection contre la surchauﬀ e

Ce dispositif de protection coupe l’alimentation du

moteur et arrête l’outil électrique en cas de surchauﬀ e

du moteur pendant le fonctionnement.

Lorsque la fonction de protection contre la surchauﬀ e

est activée, le moteur peut s’arrêter.

Dans ce cas, relâchez le commutateur de l’outil et

laissez le refroidir quelques minutes.

Après cela, vous pouvez utiliser l’appareil de nouveau.

○

Fonction de freinage

Le frein est activé lorsque l'interrupteur est désactivé,

arrêtant la rotation du moteur.

○

Système de freinage utilisable même en cas de

panne de courant

Le système de freinage fonctionne de manière

ﬁ able même en cas de panne de courant ou de

débranchement pendant le fonctionnement aﬁ n

d'éviter un accident inattendu.

REMARQUE

○

Pour éviter que l’extrémité de l’outil ne tombe, le frein

ne sera pas appliqué lorsque l’interrupteur est relâché

tout de suite après le démarrage.

○

La meuleuse est équipée d'un circuit de commande

de la vitesse de rotation. Cette dernière peut ﬂ uctuer

légèrement en raison des conditions d'utilisation et de

la tension de fonctionnement.

ASSEMBLAGE ET FONCTIONNEMENT

UTILISATIONS

○

Retrait des ébarbures de moulage et ﬁ nition de divers

type de matériaux en métal, bronze et aluminium ainsi

que des moulages.

○

Meulage des sections soudées ou des sections

coupées à l’acétylène.

○

Meulage des résines synthétiques, des ardoises, des

briques, du marbre.

AVERTISSEMENT

Pour éviter tout risque de blessures graves, NE

JAMAIS utiliser cette meuleuse à disque avec

des meules-boisseaux et/ou des lames de scie.

AVANT L’UTILISATION

1. Source d’alimentation

S’assurer que la source d’alimentation qui doit être

utilisée est conforme à la source d’alimentation requise

spéciﬁ ée sur la plaque signalétique du produit.

2. Interrupteur d’alimentation

S’assurer que l’interrupteur est sur la position OFF

(arrêt).

Si la protection contre le recul, la protection contre

les redémarrage après une coupure de tension ou la

protection contre les surcharges est activée, remettez

l'interrupteur d'aliementation en position OFF et

attendez une seconde au moins avant de redémarrer

l'outil électrique.

3. Cordon prolongateur

Quand la zone de travail est éloignée de la source

d’alimentation, utiliser un cordon prolongateur

d’épaisseur et de capacité nominale suﬃ sante.

Le cordon prolongateur doit être aussi court que

possible.

AVERTISSEMENT

Tout cordon endommagé devra

être remplacé ou réparé.

Français

0000G12BYEQ2metabo.indb230000G12BYEQ2metabo.indb23 2022/05/318:31:062022/05/318:31:06

4. Vériﬁ er la prise

Si la prise reçoit la ﬁ che avec beaucoup de jeu, elle

doit être réparée. Contacter un électricien licencié

pour réaliser les réparations nécessaires.

Si une telle prise défectueuse est utilisée, elle peut

causer une surchauﬀ e entraînant des dangers

sérieux.

5. Vériﬁ er l’environnement de travail

S’assurer des points suivants avant d’utiliser l’outil ;

○

Il n’y a pas de gaz, de liquides ni d’objets

inﬂ ammables sur le site de travail.

○

Le meulage de feuilles de métal ﬁ nes peut

engendrer un son très aigu. Pour éviter les bruits

de ce genre, placer un tapis de caoutchouc sous

la pièce.

○

Eloigner de la pièce tous les enfants et le

personnel non autorisé.

6. Montage du capot couvre-meule

S’assurer de monter le capot couvre-meule avec un

angle qui protège le corps de l’opérateur de blessures

causées par une pièce de métal cassée.

[Installation du capot couvre-meule] (Fig. 2)

○

Ouvrir et tenir le levier, puis installer le garde-

roue de manière à ce que la partie saillante sur le

garde-roue soit alignée avec le renforcement du

presse-étoupe.

○

Tourner le garde-roue à un angle approprié pour

l'utilisation, puis relâcher le doigt du levier.

○

Tourner le garde-roue à gauche ou à droite pour le

bloquer en place.

Levier

Capot couvre-meule

Presse-étoupe

Fig. 2

AVERTISSEMENT

Si le capot couvre-meule n’est pas correctement

ﬁ xé, cela risque de provoquer une rupture de la

meule et d’entraîner la mort ou des blessures

graves.

7. Avant le montage, inspecter attentivement la meule à

dépression centrale pour voir si elle a des ﬁ ssures,

fentes ou autres anomalies. S’assurer qu’elle est

solidement ﬁ xée et qu’elle est montée correctement.

Pour l’assemblage et le désassemblage de la meule

à dépression centrale, voir page 25.

8. Essayer la meuleuse à disque avant de l’utiliser.

Avant de commencer le travail de meulage, essayer

la meuleuse à disque en éloignant d’abord toutes

les autres personnes de la pièce. S’assurer que le

capot couvre-meule est en place et que l’on porte

des lunettes de protection. Mettre la meuleuse à

disque en marche et s’assurer que la meule tourne en

douceur et ne présente pas d’anomalie.

La durée de l’essai de fonctionnement est comme

suit:

Quand la meule à dépression centrale a été

remplacée

...................................................3 minutes ou plus

Avant de commencer le travail quotidien

.................................................... 1 minute ou plus

9. Utiliser seulement des meules à dépression centrale

à valeur correcte.

Utiliser uniquement une meule à dépression centrale

ayant un régime nominal SUPERIEUR à 13300 /min

ou plus.

L’utilisation d’une meule à dépression centrale de

valeur inférieure peut conduire à une désintégration

de la meule pendant son fonctionnement et causer de

sérieuses blessures corporelles.

10. Vériﬁ er la bouton-poussoir.

S’assurer que la bouton-poussoir n’est pas engagée

appuyant dessus deux ou trois fois avant de mettre la

meuleuse à disque en marche. (Fig. 5)

UTILISATION DE LA MEULEUSE À

DISQUE

1. Maintenir la meuleuse à disque fermement par son

boîtier et sa poignée secondaire (Fig. 1).

La meuleuse à disque produit une contre-force qui

doit être maîtrisée en la maintenant fermement.

2. Mettre la meuleuse à disque sous tension. (Fig. 3)

Pour mettre en marche, faites glisser le levier de

verrouillage en direction de

Ⓐ

et appuyez sur le levier

de l'interrupteur (2 emplacements) en direction de

Ⓑ

comme indiqué dans la Fig.3. Relâchez le levier de

l'interrupteur pour couper le contact.

Français

0000G12BYEQ2metabo.indb240000G12BYEQ2metabo.indb24 2022/05/318:31:062022/05/318:31:06

5. Déplacer la meuleuse à disque dans la direction

correcte.

Lors de l’utilisation d’une nouvelle meule

à dépression centrale dans la direction A

(Fig. 4), le rebord de la meule risque de couper la

pièce à usiner. Dans ce cas meuler dans la direction

B (Fig. 4).

Une fois que la meule est usée, la pièce à usiner peut

être meulée dans les deux directions.

15°–30°

A B

Fig. 4

REMARQUE

La meule fournie (meule en résine) est classée

comme grain de classe A avec une taille de grain

de #36. Elle est plus adaptée aux lourds travaux de

meulage sur du métal et d’autres types de matériaux.

6. Opération d’ajustement pour la ﬁ nition souhaitée.

Pour une ﬁ nition ﬁ ne, diminuer la pression en

soulevant légèrement la meuleuse à disque. Meuler

doucement et à la vitesse appropriée.

PRECAUTION

La meule à dépression centrale en rotation crée

une turbulence d’air.

Ne pas poser la meuleuse à disque dans des

endroits poussiéreux ou sales avant qu’elle ne

soit complètement arrêtée.

ASSEMBLAGE ET DESASSEMBLAGE DE

LA MEULE A DEPRESSION CENTRALE

AVERTISSEMENT

Ne jamais essayer d’assembler ou de

désassembler la meule à dépression centrale

si l’interrupteur d’alimentation n’est pas sur la

position “OFF” et que le cordon électrique n’est

pas débranché de la prise secteur.

1. Assemblage

(1) Mettre la meuleuse à disque à l’envers de façon que

l’arbre soit dirigé vers le haut.

(2) Aligner l’entaille de forme ovale de la rondelle de

meule avec l’encoche de l’arbre, puis les attacher.

(3) Positionner la protubérance de la meule à dépression

centrale sur la rondelle de meule.

Levier de

verrouillage

Levier de

commutation

Ⓑ

Ⓐ

Fig. 3

3. Utiliser une légère pression de meulage.

Il n’y a pas besoin d’appuyer fortement sur la meuleuse

à disque pendant le meulage. Normalement le propre

poids de la meuleuse à disque est suﬃ sant pour

permettre le léger contact requis avec la surface à

travailler.

Ne pas appuyer trous fort la roue de meulage sur la

surface à meuler. La meuleuse utilise une circuiterie

élctronique permettant un meulage ample à vitesse

élevée par une légére pression. Si une pression

anormale ou une troup forte charge est appliquée, le

ciruit de protection de surcharge agira et la meuleuse

s'arrêtera de tourner. Interrompre immédiatement

toute opération puis, commuter l'interrupteur

d'alimentation sur OFF et de nouveau sur ON, la

rotation reprendra ainsi une vitesse régulière.

AVERTISSEMENT

Ne pas presser avec force la meuleuse à disque

sur la surface à rectiﬁ er. Une forte pression

peut casser la meule et causer de sérieuses

blessures. Cela peut aussi endommager la

surface en train d’être rectiﬁ ée et le moteur de la

meuleuse à disque.

4. Utiliser un angle de meulage correct.

Meuler seulement avec le rebord de la meule en

soulevant la meuleuse à disque de 15° à 30°, comme

montré sur la Fig. 4.

PRECAUTION

Ne pas utiliser la surface entière de la meule à

dépression centrale. Utiliser seulement le rebord

de la meule à dépression centrale.

Français

0000G12BYEQ2metabo.indb250000G12BYEQ2metabo.indb25 2022/05/318:31:062022/05/318:31:06

(4) Visser l’écrou de meule sur l’arbre.

(5) Tout en poussant sur la bouton-poussoir avec une

main, verrouiller l’arbre en tournant doucement la

meule à dépression centrale avec l’autre main.

Serrer l’écrou de meule en utilisant la clef fournie

comme montré sur la Fig. 5.

Ecrou de meule

Capot

couvre-

meule

Bouton-poussoir

Clef

Rondelle

de meule

Arbre

Meule à

dépression

centrale

Serrer

Fig. 5

PRECAUTION

Serrer l’écrou de meule fermement et s’assurer

que la meule à dépression centrale n’oscille pas.

2. Déassemblage

Pour retirer la meule à dépression centrale, il suﬃ t de

suivre la procédure ci-dessus dans l’ordre inverse.

ENTRETIEN ET INSPECTION

AVERTISSEMENT

●

S’assurer de mettre l’interrupteur d’alimentation sur la position OFF et de déconnecter la ﬁ che de la

prise secteur avant l’entretien et l’inspection de la meuleuse à disque.

●

L’utilisation d’une meule ﬁ ssurée, déformée ou endommagée risque de provoquer une rupture de la

meule et d’entraîner la mort ou des blessures graves.

1. Remplacement de la meule à dépression centrale

Remplacer la meule à dépression centrale quand

elle est usée sur environ 2-3/8" (60 mm) du diamètre

extérieur. Vériﬁ er qu’il n’y a pas de ﬁ ssure ni aucun

dommage à la meule à dépression centrale. S’il y

avait une ﬁ ssure ou une modiﬁ cation de la meule, la

remplacer immédiatement.

2. Inspection des vis

Inspecter régulièrement toutes les vis et s’assurer

qu’elles sont serrées à fond. Si l’une des vis était

desserrée, la resserrer immédiatement.

AVERTISSEMENT

Utiliser la meuleuse à disque avec des vis

desserrées est extrêmement dangereux.

3. Vériﬁ er que le capot couvre-meule, le cordon, le

boîtier, etc. ne sont pas endommagés.

Vériﬁ er que l’interrupteur de marche/arrêt fonctionne

normalement.

4. Remplacement du cordon d’alimentation

Si le cordon d’alimentation de l’outil est endommagé,

rapporter l’outil à un service après-vente metabo HPT

agréé pour faire remplacer le cordon.

Français

0000G12BYEQ2metabo.indb260000G12BYEQ2metabo.indb26 2022/05/318:31:062022/05/318:31:06

Tournevis à

tête plate

Filtre inférieur

Filtre latéral

DétacherDétacher

Faire sortir

Filtre latéral

Fig. 7

Procédure de remontage (Fig. 8)

(1) Engagez le clip du ﬁ ltre latéral avec l'oriﬁ ce d'aération

et alignez le ﬁ ltre avec l'unité principale.

(2) Insérez le ﬁ ltre inférieur puis enfoncez les clips des

ﬁ ltres latéraux.

REMARQUE

○

Quand vous détachez le ﬁ ltre, prenez garde de ne pas

laisser des débris pénétrer dans le corps de l'outil.

○

Gardez le jeu de ﬁ ltres monté sauf pendant le

nettoyage ou le remplacement.

Fig. 8

5. Entretien et réparation

Tous les outils motorisés de qualité auront

éventuellement besoin d’une réparation ou du

remplacement d’une pièce à cause de l’usure

normale de l’outil. Pour assurer que seules des

pièces de rechange autorisées seront utilisées,

tous les entretiens et les réparations doivent être

eﬀ ectués uniquement par UN CENTRE DE SERVICE

metabo HPT AUTORISE.

6. Nettoyage et inspection du ﬁ ltre

AVERTISSEMENT

Portez des lunettes de protection et un masque

anti-poussière lors du nettoyage du ﬁ ltre avec un

pistolet à air comprimé.

Ne pas respecter cette consigne peut entraîner

une inhalation ou une exposition des yeux aux

débris ou à la poussière.

Après utilisation, retirez les débris ou la poussière

éventuellement collés au ﬁ ltre à l'aide d'une brosse

douce. (Fig. 6) Vériﬁ ez périodiquement le ﬁ ltre pour

vous assurer qu'il n'est pas rayé, ébréché ou déchiré.

Si le ﬁ ltre est endommagé de quelque façon que ce

soit, remplacez-le par un nouveau ﬁ ltre.

REMARQUE

Si la maille est bouchée et que les débris ou la

poussière ne peuvent pas être retirés, détachez le

ﬁ ltre et nettoyez-le avec un pistolet pneumatique ou

autre (Voir “Remplacement du jeu de ﬁ ltres (Fig. 7)”).

Filtre

Maille

Brosse douce

Fig. 6

7. Remplacement du jeu de ﬁ ltres

Procédure de retrait (Fig. 7)

(1) Utiliser un tournevis plat pour détacher les deux

attaches reliant le ﬁ ltre inférieur et les ﬁ ltres latéraux.

(2) Retirer le ﬁ ltre inférieur en le poussant dans le sens

indiqué par la ﬂ èche.

(3) Le retrait du ﬁ ltre inférieur permet aussi de retirer les

deux ﬁ ltres latéraux.

Français

0000G12BYEQ2metabo.indb270000G12BYEQ2metabo.indb27 2022/05/318:31:062022/05/318:31:06

8. Entretien du moteur

La bobine du moteur est une pièce importante de

l’appareil. Assurez-vous qu’il ne soit pas endommagé

ou en contact avec de l’huile ou de l’eau.

REMARQUE

Pour expulser les débris et la poussière, faites tourner

régulièrement le moteur sans charge.

PRECAUTION

Lors de l’utilisation et de l’entretien d’un outil

électrique, respecter les règlements et les

normes de sécurité en vigueur dans le pays en

question.

ACCESSOIRES

AVERTISSEMENT

Ne jamais utiliser de pièces d’accessoires autres que ceux mentionnés ci-dessous.

L’utilisation de tout autre accessoire que ceux mentionnés ci-dessous ou de tout équipement non conçu

pour cet outil, tel qu’une meule-boisseau, une meule en cuvette ou une lame de scie est dangereuse et

peut provoquer des blessures ou des dommages du matériel.

REMARQUE

Les accessoires sont sujets à changement sans obligation de la part de metabo HPT.

ACCESSOIRES STANDARD

○

Meule à dépression centrale ......................................................................................................................................1

4-1/2" (115 mm) dia. extérieur × 1/4" (6 mm) épaisseur × 7/8" (22,23 mm) trou central

(No. de code 316821) ................................................................................................................................ G12BYEQ2

5" (125 mm) dia. extérieur × 1/4" (6 mm) épaisseur × 7/8" (22,23 mm) trou central

(No. de code 316822) ................................................................................................................................ G13BYEQ2

○

Clef (No. de code 938332Z) .......................................................................................................................................1

○

Poignée latérale (No. de code 378279M) ...................................................................................................................1

REMARQUE

Les spéciﬁ cations sont sujettes à modiﬁ cation sans aucune obligation de la part de metabo HPT.

ACCESSOIRES EN OPTION (vendus séparément)

1. Jeu de ﬁ ltres

(Code No. 379204)

Pour plus de détails, contactez un service après-vente metabo HPT agréé

AVERTISSEMENT

N'utilisez pas les accessoires suivants. Cela pourrait empêcher le bon fonctionnement du commutateur.

●

Capot de collecte de poussière pour meule de tronçonnage diamantée (No. de code. 377085M)

●

Capot de collecte de poussière pour meule de tronçonnage diamantée (avec rouleau de guidage)

(No. de code 377086M)

Français

0000G12BYEQ2metabo.indb280000G12BYEQ2metabo.indb28 2022/05/318:31:072022/05/318:31:07

INFORMACIÓN IMPORTANTE SOBRE SEGURIDAD

Antes de utilizar o de realizar cualquier trabajo de mantenimiento de esta herramienta eléctrica, lea y comprenda todas

las precauciones de seguridad, advertencias e instrucciones de funcionamiento de este Manual de instrucciones.

La mayoría de los accidentes producidos en la operación y el mantenimiento de una herramienta eléctrica se deben

a la falta de observación de las normas o precauciones de seguridad. Los accidentes normalmente podrán evitarse

reconociendo una situación potencialmente peligrosa a tiempo y siguiendo los procedimientos de seguridad apropiados.

Las precauciones básicas de seguridad se describen en la sección “SEGURIDAD” de este Manual de instrucciones y

en las secciones que contienen las instrucciones de operación y mantenimiento.

Para evitar lesiones o el daño de la herramienta eléctrica, los riesgos están identiﬁ cados con ADVERTENCIAS en dicha

herramienta y en este Manual de instrucciones.

No utilice NUNCA esta herramienta eléctrica de ninguna forma que no esté especíﬁ camente recomendada por

metabo HPT.

SIGNIFICADO DE LAS PALABRAS DE SEÑALIZACIÓN

ADVERTENCIA indica situaciones potencialmente peligrosas que, si se ignoran, pueden resultar en la muerte o en

lesiones de gravedad.

PRECAUCIÓN indica situaciones potencialmente peligrosas que, de no evitarse, pueden resultar en lesiones menores

o moderadas, o causar daños en la herramienta eléctrica.

NOTA acentúa información esencial.

SEGURIDAD

ADVERTENCIAS DE SEGURIDAD GENERAL DE LA HERRAMIENTA ELÉCTRICA

ADVERTENCIA

Lea todas las instrucciones y todas las advertencias de seguridad.

Si no se siguen las advertencias e instrucciones, podría producirse una descarga eléctrica, un incendio y/o daños

graves.

Guarde todas las advertencias e instrucciones para futura referencia.

El término “herramienta eléctrica” en las advertencias hace referencia a la herramienta eléctrica que funciona con

la red de suministro (con cable) o a la herramienta eléctrica que funciona con pilas (sin cable).

1) Seguridad en el área de trabajo

a) Mantenga la zona de trabajo limpia y bien

iluminada.

Las zonas desordenadas o oscuras pueden

provocar accidentes.

b) No utilice las herramientas eléctricas en

entornos explosivos como, por ejemplo, en

presencia de líquidos inﬂ amables, gases o

polvo.

Las herramientas eléctricas crean chispas que

pueden hacer que el polvo desprenda humo.

c) Mantenga a los niños y transeúntes alejados

cuando utilice una herramienta eléctrica.

Las distracciones pueden hacer que pierda el

control.

2) Seguridad eléctrica

a) Los enchufes de las herramientas eléctricas

tienen que ser adecuados a la toma de

corriente.

No modiﬁ que el enchufe.

No utilice enchufes adaptadores con

herramientas eléctricas conectadas a tierra.

Si no se modiﬁ can los enchufes y se utilizan tomas

de corriente adecuadas se reducirá el riesgo de

descarga eléctrica.

b) Evite el contacto corporal con superﬁ cies

conectadas a tierra como tuberías, radiadores

y frigoríﬁ cos.

Hay mayor riesgo de descarga eléctrica si su

cuerpo está en contacto con el suelo.

c) No exponga las herramientas eléctricas a la

lluvia o a la humedad.

Español

0000G12BYEQ2metabo.indb290000G12BYEQ2metabo.indb29 2022/05/318:31:072022/05/318:31:07

La entrada de agua en una herramienta eléctrica

aumentará el riesgo de descarga eléctrica.

d) No utilice el cable incorrectamente. No

utilice el cable para transportar, tirar de la

herramienta eléctrica o desenchufarla.

Mantenga el cable alejado del calor, del

aceite, de bordes aﬁ lados o piezas móviles.

Los cables dañados o enredados aumentan el

riesgo de descarga eléctrica.

e) Cuando utilice una herramienta eléctrica

al aire libre, utilice un cable prolongador

adecuado para utilizarse al aire libre.

La utilización de un cable adecuado para usarse

al aire libre reduce el riesgo de descarga eléctrica.

f) Si no se puede evitar el uso de una

herramienta eléctrica en un lugar húmedo,

utilice un suministro protegido mediante un

dispositivo de corriente residual (RCD).

El uso de un RCD reduce el riesgo de descarga

eléctrica.

3) Seguridad personal

a) Esté atento, preste atención a lo que hace y

utilice el sentido común cuando utilice una

herramienta eléctrica.

No utilice una herramienta eléctrica cuando

esté cansado o esté bajo la inﬂ uencia de

drogas, alcohol o medicación.

La distracción momentánea cuando utiliza

herramientas eléctricas puede dar lugar a

importantes daños personales.

b) Utilice un equipo de protección. Utilice

siempre una protección ocular.

El equipo de protección como máscara para el

polvo, zapatos de seguridad antideslizantes,

casco o protección para oídos utilizado para

condiciones adecuadas reducirá los daños

personales.

c) Evite un inicio involuntario. Asegúrese de que

el interruptor está en “oﬀ ” antes de conectar

la herramienta a una fuente de alimentación

y/o batería, cogerla o transportarla.

El transporte de herramientas eléctricas con

el dedo en el interruptor o el encendido de

herramientas eléctricas con el interruptor

encendido puede provocar accidentes.

d) Retire las llaves de ajuste antes de encender

la herramienta eléctrica.

Si se deja una llave en una pieza giratoria de la

herramienta eléctrica podrían producirse daños

personales.

e) No se extralimite. Mantenga un equilibrio

adecuado en todo momento.

Esto permite un mayor control de la herramienta

eléctrica en situaciones inesperadas.

f) Vístase adecuadamente. No lleve prendas

sueltas o joyas. Mantenga el pelo, la ropa y

los guantes alejados de las piezas móviles.

La ropa suelta, las joyas y el pelo largo pueden

pillarse en las piezas móviles.

g) Si se proporcionan dispositivos para

la conexión de extracción de polvo e

instalaciones de recogida, asegúrese

de que están conectados y se utilizan

adecuadamente.

La utilización de un sistema de recogida de polvo

puede reducir los riesgos relacionados con el

polvo.

4) Utilización y mantenimiento de las herramientas

eléctricas

a) No fuerce la herramienta eléctrica. Utilice

la herramienta eléctrica correcta para su

aplicación.

La herramienta eléctrica correcta trabajará mejor

y de forma más segura si se utiliza a la velocidad

para la que fue diseñada.

b) No utilice la herramienta eléctrica si el

interruptor no la enciende y apaga.

Las herramientas eléctricas que no pueden

controlarse con el interruptor son peligrosas y

deben repararse.

c) Antes de hacer ajustes, cambiar accesorios

o almacenar las herramientas eléctricas,

desconecte el enchufe de la fuente eléctrica

y/o las baterías de la herramienta.

Estas medidas de seguridad preventivas reducen

el riesgo de que la herramienta eléctrica se ponga

en marcha accidentalmente.

d) Guarde las herramientas eléctricas que no

se utilicen para que no las cojan los niños

y no permita que utilicen las herramientas

eléctricas personas no familiarizadas con las

mismas o con estas instrucciones.

Las herramientas eléctricas son peligrosas si son

utilizadas por usuarios sin formación.

e) Mantenimiento de las herramientas

eléctricas. Compruebe si las piezas móviles

están mal alineadas o unidas, si hay alguna

pieza rota u otra condición que pudiera

afectar al funcionamiento de las herramientas

eléctricas.

Si la herramienta eléctrica está dañada,

llévela a reparar antes de utilizarla.

Se producen muchos accidentes por no realizar

un mantenimiento correcto de las herramientas

eléctricas.

f) Mantenga las herramientas de corte aﬁ ladas

y limpias.

Español

0000G12BYEQ2metabo.indb300000G12BYEQ2metabo.indb30 2022/05/318:31:072022/05/318:31:07

f) La instalación de accesorios por rosca debe

coincidir con la rosca del eje de la amoladora. En

los accesorios montados por bridas, el oriﬁ cio

para el eje del accesorio debe adaptarse al

diámetro de la brida.

Los accesorios que no coincidan con el sistema

de montaje de la herramienta eléctrica se

desequilibrarán, vibrarán excesivamente y podrían

provocar la pérdida del control de la herramienta.

g) No utilice un accesorio dañado. Antes de cada

uso, inspeccione el accesorio, mirando si las

ruedas abrasivas tienen grietas o roturas,

las almohadillas de respaldo tienen grietas,

rasgaduras o desgaste excesivo o el cepillo

metálico está suelto o con el metal roto. Si se

cae la herramienta eléctrica o el accesorio,

inspeccione si está dañado o instale un

accesorio sin dañar. Tras inspeccionar e instalar

un accesorio, tanto usted como los viandantes

deben alejarse del plano del accesorio giratorio

y utilizar la herramienta eléctrica a máxima

velocidad sin carga durante un minuto.

Los accesorios dañados se romperán durante este

periodo de prueba.

h) Utilice equipo protector personal. Dependiendo

de la aplicación, utilice protector facial, gafas

protectoras o gafas de seguridad. Si procede,

utilice máscara para polvo, protectores

auditivos, guantes y mono capaz de detener

pequeños fragmentos abrasivos o piezas de

trabajo.

El protector ocular debe ser capaz de deterner los

desechos que salen desprendidos generados por

las diferentes operaciones. La máscara para polvo

o respirador debe ser capaz de ﬁ ltrar partículas

generadas por su operación. Una exposición

prolongada a un ruido de intensidad elevada podría

producir pérdida de audición.

i) Mantenga a los viandantes alejados del área

de trabajo. Toda persona que entre en la zona

de trabajo debe utilizar equipo de protección

personal.

Los fragmentos de un trabajo o un accesorio roto

pueden salir despedidos y causar daños más allá del

área de operación inmediata.

j) Sujete la herramienta eléctrica solamente por las

superﬁ cies de agarre aisladas cuando realice

una operación en la que el accesorio de corte

pueda entrar en contacto con cableado oculto o

con su propio cable.

El accesorio de corte que entra en contacto con

un cable bajo tensión podría hacer que las partes

metálicas expuestas de la herramienta eléctrica

entren en tensión, pudiendo dar una descarga

eléctrica al operario.

Las herramientas de corte correctamente

mantenidas con los bordes de corte aﬁ lados son

más fáciles de controlar.

g) Utilice la herramienta eléctrica, los

accesorios y las brocas de la herramienta,

etc. de acuerdo con estas instrucciones,

teniendo en cuenta las condiciones laborales

y el trabajo que se va a realizar.

La utilización de la herramienta eléctrica para

operaciones diferentes a pretendidas podría dar

lugar a una situación peligrosa.

5) Revisión

a) Lleve su herramienta a que la revise un

experto cualiﬁ cado que utilice sólo piezas de

repuesto idénticas.

Esto garantizará el mantenimiento de la seguridad

de la herramienta eléctrica.

ADVERTENCIAS COMUNES DE

SEGURIDAD PARA LAS OPERACIONES

DE MOLIDO

a) Esta herramienta eléctrica está diseñada

para utilizarse como amoladora. Lea todas

las advertencias de seguridad, instrucciones,

ilustraciones y especiﬁ caciones proporcionadas

con esta herramienta.

Si no se siguen todas las instrucciones indicadas

a continuación, podría producirse una descarga

eléctrica, un incendio y/o daños graves.

b) No se recomienda realizar operaciones como

lijado, cepillado metálico, pulido o corte con esta

herramienta.

Las operaciones para las que no se diseñó la

herramienta eléctrica podrían producir un riesgo y

causar daños personales.

c) No utilice accesorios que no estén diseñados

y estén recomendados especíﬁ camente por el

fabricante de la herramienta.

El hecho de que el accesorio pueda acoplarse en

la herramienta eléctrica no garantiza una operación

segura.

d) La velocidad nominal del accesorio debe ser al

menos igual a la velocidad máxima marcada en

la herramienta eléctrica.

Los accesorios que se utilizan con una velocidad

superior a la indicada podrían romperse o

descomponerse.

e) El diámetro externo y el grosor de su accesorio

debe estar dentro de la clasiﬁ cación de

capacidad de su herramienta metálica.

Los accesorios de tamaño incorrecto no pueden

supervisarse o controlarse adecuadamente.

Español

0000G12BYEQ2metabo.indb310000G12BYEQ2metabo.indb31 2022/05/318:31:072022/05/318:31:07

k) Coloque el cable cerca del accesorio giratorio.

Si pierde el control, podría cortarse el cable o

engancharse y la mano o brazo podrían entrar en el

accesorio giratorio.

l) No coloque boca abajo la herramienta eléctrica

hasta que el accesorio se haya parado

completamente.

El accesorio giratorio podría agarrar la superﬁ cie y

descontrolar la herramienta eléctrica.

m) No ponga en marcha la herramienta eléctrica

cuando la lleve al lado.

Un contacto accidental con el accesorio giratorio

podría enganchar la ropa y el accesorio podría herirle.

n) Limpie regularmente los conductos de aire de la

herramienta eléctrica.

El ventilador del motor sacará el polvo de dentro del

alojamiento y la acumulación excesiva de metal en

polvo podría producir peligros eléctricos.

o) No utilice la herramienta eléctrica cerca de

materiales inﬂ amables.

Las chispas podrían quemar dichos materiales.

p) No utilice accesorios que requieran refrigerantes

líquidos.

Al utilizar agua u otros refrigerantes líquidos podría

producirse una electrocución o descarga.

REBOTE Y ADVERTENCIAS

RELACIONADAS

El rebote es una reacción repentina a una rueda giratoria,

almohadilla de soporte, cepillo u otro accesorio pinchado

o enganchado. El pinchazo o enganche causa una parada

rápida del accesorio giratorio que, a su vez, hace que la

herramienta eléctrica no controlada vaya en la dirección

opuesta del giro del accesorio en el punto de atasco.

Por ejemplo, si una rueda abrasiva es enganchada o

pinchada por la pieza de trabajo, el borde de la rueda

que entra en el punto de pinchazo puede enterrarse en

la superﬁ cie del material haciendo que la rueda se salga.

La rueda puede saltar hacia el operario o salir despedida

de este, dependiendo de la dirección del movimiento de

la rueda en el punto de pinchazo. Las ruedas abrasivas

también pueden romperse bajo estas condiciones.

El rebote es el resultado de un uso incorrecto y/o

procedimientos o condiciones operativos incorrectos de

la herramienta eléctrica y puede evitarse tomando las

precauciones adecuadas indicadas a continuación.

a) Agarre la herramienta eléctrica ﬁ rmemente

y coloque el cuerpo y el brazo para que

pueda resistirse a las fuerzas de retroceso.

Utilice siempre una agarradera auxiliar, si se

proporciona, para un control máximo sobre el

rebote o reacción del par durante la puesta en

marcha.

El operario puede controlar las reacciones del par o

las fuerzas de rebote, si se toman las precauciones

adecuadas.

b) No coloque la mano cerca del accesorio giratorio.

El accesorio puede rebotarse en la mano.

c) No coloque el cuerpo en la zona en la que la

herramienta eléctrica se mueva si se produce un

rebote.

El rebote impulsará a la herramienta en dirección

opuesta al movimiento de la rueda en el punto de

enganche.

d) Tenga especial cuidado cuando trabaje con

esquinas, bordes aﬁ lados, etc. Evite rebotar y

enganchar el accesorio.

Las esquinas, bordes aﬁ lados o el rebote tienden a

enganchar el accesorio giratorio y causan la pérdida

de control y rebote.

e) No coloque una cuchilla talladora de madera o

cuchilla dentada en la sierra.

Dichas cuchillas a menudo producen rebote y pérdida

de control.

ADVERTENCIAS DE SEGURIDAD

ESPECÍFICAS PARA LAS OPERACIONES

DE MOLIDO

a) Utilice sólo tipos de ruedas recomendados para

su herramienta eléctrica y el protector especíﬁ co

diseñado para la rueda seleccionada.

Las ruedas para las que no se diseñó la herramienta

eléctrica no pueden protegerse adecuadamente y no

son seguras.

b) La superﬁ cie de amolado de las ruedas de disco

abombado debe colocarse debajo del plano del

borde protector.

Una rueda mal colocada que sobresalga del

plano del borde del protector no podrá protegerse

correctamente.

c) La protección debe colocarse ﬁ rmemente en el

herramienta eléctrica y colocarse para máxima

seguridad, de forma que se expone al operario la

cantidad mínima de rueda.

El protector ayuda a proteger al operario de

fragmentos de disco rotos, del contacto accidental

con el disco y de chispas que podrían prenderle

fuego la ropa.

d) Las ruedas deben utilizarse sólo para las

aplicaciones recomendadas. Por ejemplo, no

muela con el lado de la rueda de corte.

Las ruedas de corte abrasivas están diseñadas para

un molido periférico. Las fuerzas laterales aplicadas

a estas ruedas pueden hacer que se rompan.

e) Utilice siempre bridas de ruedas sin dañar

de tamaño y forma correcta para la rueda

seleccionada.

Español

0000G12BYEQ2metabo.indb320000G12BYEQ2metabo.indb32 2022/05/318:31:072022/05/318:31:07

– Utilice siempre protección de ojos y de oídos, así

como otro equipo protector personal como máscara

de polvo, guantes, casco y mono;

– Preste atención a la rueda que sigue girando tras

apagar la herramienta.

NORMAS Y SÍMBOLOS ESPECÍFICOS DE

SEGURIDAD

1. EMPLEE siempre un protector adecuado con

muela abrasiva. Un protector que proteja al operador

de los fragmentos de la rueda rota.

2. Los accesorios deben tener un valor nominal por

lo menos para la velocidad recomendada en la

etiqueta de advertencia de la herramienta. Los

discos y los otros accesorios que funcionan a una

velocidad superior a la nominal pueden salir volando

y causar daños.

3. Sujete las herramientas por las superﬁ cies

de empuñadura aisladas cuando realice una

operación en que la herramienta de corte pueda

entrar en contacto con cables ocultos o con su

propio cable de alimentación. El contacto con un

conductor “activo” “activará” las partes metálicas de

la herramienta y el operador recibirá una descarga

eléctrica.

4. EMPLEE siempre protectores auditivos cuando

tenga que utilizar la herramienta

durante mucho tiempo.

La exposición prolongada a ruido de

gran intensidad puede causar la pérdida

del sentido del oído.

5. Utilice únicamente una rueda de disco abombado

con una capacidad nominal SUPERIOR a

13,300 /min.

El uso de una rueda con una capacidad nominal

INFERIOR a 13,300 /min y/o una rueda del tamaño

incorrecto (véase ESPECIFICACIONES en la

página 36) podría producir rotura de la rueda y

proyección de fragmentos de la rueda, provocando la

muerte o lesiones de gravedad.

6. No toque nunca las piezas móviles.

NO coloque NUNCA sus manos, dedos,

ni demás partes del cuerpo cerca de las

piezas móviles de la herramienta.

7. NO utilice NUNCA la herramienta sin los

protectores colocados en su lugar.

NO utilice NUNCA esta herramienta sin los

protectores de seguridad correctamente instalados.

Si el trabajo de mantenimiento o de reparación

requiere el desmontaje de un protector de seguridad,

cerciórese de volver a instalarlo antes de utilizar la

herramienta.

Las bridas de rueda adecuadas soportan la rueda,

reduciendo la posibilidad de rotura de rueda. Las

bridas para ruedas de corte pueden ser diferentes de

las bridas de rueda de molido.

f) No utilice ruedas de herramientas eléctricas más

grandes.

La rueda diseñada para una herramienta eléctrica

más grande no es adecuada para la velocidad

superior de una herramienta inferior y podría estallar.

INSTRUCCIONES GENERALES DE

SEGURIDAD PARA AMOLADORAS

– Compruebe que la velocidad marcada en la rueda es

igual o superior a la velocidad media de la amoladora;

– Asegure que las dimensiones de la rueda son

compatibles con la amoladora;

– Las ruedas abrasivas deben almacenarse y

manipularse con cuidado de acuerdo con las

instrucciones del fabricante;

– Inspeccione la rueda amoladora antes de utilizarla.

No utilice productos descascarillados, agrietados o

defectuosos;

– Asegure que las ruedas y puntos montados se

ajustan a las instrucciones del fabricante;

– Asegure que se utilizan secantes cuando se

proporcionan con el producto abrasivo y cuando se

requiera;

– Asegure que le producto abrasivo está correctamente

montado y ajustado antes de la utilización y ponga en

marcha la herramienta sin carga durante 30 segundos

en una posición segura; pare inmediatamente si

hay vibración considerable o si se detectan otros

defectos. Si ocurre esto, compruebe la máquina para

determinar la causa;

– Si la herramienta se proporciona con una tapa, no

utilice nunca la herramienta sin dicha tapa;

– No utilice cojinetes reductores o adaptadores

diferentes para adaptar ruedas abrasivas de oriﬁ cio

grande;

– Para herramientas que se utilicen con rueda de

oriﬁ cio roscado, asegúrese de que la rosca de la

rueda es lo suﬁ cientemente larga para aceptar la

longitud del eje;

– Asegure la pieza de trabajo y veriﬁ que que esté bien

sujeta. Una pieza de trabajo sujeta con dispositivos

de sujeción o en un banco se sostiene mejor que con

la mano.

– No utilice una rueda de recorte para el amole lateral;

– Asegúrese de que las chispas emitidas al utilizar

la herramienta no crean ningún riesgo, es decir, no

alcanzan a ninguna persona ni sustancia inﬂ amable;

– Asegúrese de que las aperturas de ventilación están

despejadas cuando trabaje en condiciones con polvo.

Si es necesario limpiar el polvo, desconecte primero

la herramienta de la toma de corriente (utilice objetos

no metálicos) y evite dañar las piezas internas;

Español

0000G12BYEQ2metabo.indb330000G12BYEQ2metabo.indb33 2022/05/318:31:072022/05/318:31:07

8. Utilice la herramienta correcta.

No fuerce herramientas ni accesorios pequeños para

realizar un trabajo pesado.

No utilice las herramientas para ﬁ nes no proyectados,

por ejemplo, no utilice una sierra circular para cortar

ramas o lenos.

9. NO utilice NUNCA una herramienta eléctrica para

aplicaciones que no sean las especiﬁ cadas.

NO utilice NUNCA una herramienta eléctrica para

aplicaciones no especiﬁ cadas en este Manual de

instrucciones.

10. Maneje correctamente la herramienta.

Maneje la herramienta de acuerdo con las

instrucciones ofrecidas aquí. No deje caer ni tire la

herramienta. NO permita NUNCA que los niños ni

otras personas no autorizadas ni familiarizadas con

la operación de la herramienta utilicen ésta.

11. Mantenga todos los tornillos, pernos, y cubiertas

ﬁ rmemente ﬁ jados en su lugar.

Mantenga todos los tornillos, pernos, y cubiertas

ﬁ rmemente montados. Compruebe periódicamente

su condición.

12. No utilice herramientas eléctricas si la carcasa o

la empuñadura de plástico está rajada.

Las rajas en la carcasa o en la empuñadura de

plástico pueden conducir a descargas eléctricas.

Tales herramientas no deberán utilizarse mientras no

se hayan reparado.

13. Las ruedas y los accesorios deben estar

montados de manera segura en la herramienta.

Prevenga lesiones potenciales a usted mismo o a

otras personas. Las ruedas y los accesorios que

hayan sido montados en la herramienta deben estar

seguros y ﬁ rmes.

14. Mantenga limpio el conducto de ventilación del

motor.

El conducto de ventilación del motor limpio para que

el aire pueda circular libremente en todo momento.

Compruebe frecuentemente y limpie el polvo

acumulado.

15. Utilice las herramientas eléctricas con la tensión

de alimentación nominal.

Utilice las herramientas eléctricas con las tensiones

indicadas en sus placas de características.

La utilización e una herramienta eléctrica con una

tensión superior a la nominal podría resultar en

revoluciones anormalmente altas del motor, en el

daño de la herramienta, y en la quemadura del motor.

16. NO utilice NUNCA una herramienta defectuosa o

que funcione anormalmente.

Si la herramienta parece que funciona anormalmente,

produciendo ruidos extraños, etc., deje

inmediatamente de utilizarla y solicite su arreglo a un

centro de servicio autorizado por metabo HPT.

17. NO deje NUNCA la herramienta en funcionamiento

desatendida. Desconecte su alimentación.

No deje sola la herramientas hasta mientras no se

haya parado completamente.

18. Maneje con cuidado las herramientas eléctricas.

Si una herramienta eléctrica se ha caído o ha chocado

inadvertidamente contra materiales duros, es posible

que se haya deformado, rajado, o dañado.

19. No limpie las partes de plástico con disolvente.

Los disolventes, como gasolina, diluidor de pintura,

bencina, tetracloruro de carbono, y alcohol pueden

dañar o rajar las partes de plástico. No las limpie con

tales disolventes.

Limpie las partes de plástico con un paño suave

ligeramente humedecido en agua jabonosa y

después séquelas bien.

20. NUNCA utilice una rueda de disco abombada que

esté agrietada, deformada o gastada (consulte la

sección MANTENIMIENTO E INSPECCIÓN en la

página 41).

21. NUNCA utilice la amoladora en lugares en los que

las chispas generadas por la misma puedan causar

una explosión, como cerca de materiales o gases

inﬂ amables.

22. NUNCA presione el botón pulsador mientras el eje

esté girando.

23. SIEMPRE utilice protección para los ojos que

satisfaga los requisitos de la última

versión de la norma Z87.1 de ANSI.

24. SIEMPRE utilice una mascarilla para protegerse

contra el polvo o las partículas potencialmente

dañinos generados durante la operación de la

amoladora.

25. SIEMPRE sujete

ﬁ rmemente la empuñadura del

cuerpo y la empuñadura lateral cuando utilice la

amoladora.

26. SIEMPRE realice una operación de prueba antes de

utilizar la amoladora. (Véase “Pruebe la amoladora

antes de utilizarla” en la página 38).

27. SIEMPRE siga las instrucciones indicadas en

este manual cuando reemplace la rueda de disco

abombado.

28. Tenga cuidado SIEMPRE con los objetos que puedan

estar enterrados o emparedados, tales como cables

eléctricos.

Si tocase un cable activo con esta herramienta,

podría recibir una descarga eléctrica.

Conﬁ rme que no haya ningún objeto enterrado o

emparedado, como cables eléctricos, en el suelo, el

techo, o en las paredes en los que vaya a trabajar.

Español

0000G12BYEQ2metabo.indb340000G12BYEQ2metabo.indb34 2022/05/318:31:072022/05/318:31:07

29. Tenga cuidado con el retroceso del freno.

Esta amoladora de discos cuenta con un freno

eléctrico que funciona cuando se suelta el interruptor.

Asegúrese de agarrar el cuerpo principal de forma

segura ya que hay algún retroceso cuando opera el

freno.

30. Deﬁ niciones para las magnitudes utilizadas en esta

herramienta

V ........... tensión electrica

.......... corriente alterna

Hz ......... hertzios

A ........... amperios

no .......... velocidad sin carga

n ............ velocidad nominal

W .......... vatios

.......... Construcción de clase II

---/min ... revoluciones por minuto

ø ..........

diámetro de la rueda

AISLAMIENTO DOBLE PARA OFRECER

UNA OPERACIÓN MÁS SEGURA

Para garantizar una operación más segura de esta

herramienta eléctrica, metabo HPT ha adoptado un diseño

de aislamiento doble. “Aislamiento doble” signiﬁ ca que se

han utilizado dos sistemas de aislamiento físicamente

separados para aislar los materiales eléctricamente

conductores conectados a la fuente de alimentación

del bastidor exterior manejado por el operador. Por

lo tanto, en la herramienta eléctrica o en su placa de

características aparecen el símbolo “

” o las palabras

“Double insulation” (aislamiento doble).

Aunque este sistema no posee puesta a tierra externa,

usted deberá seguir las precauciones sobre seguridad

eléctrica ofrecidas en este Manual de instrucciones,

incluyendo la no utilización de la herramienta eléctrica en

ambientes húmedos.

Para mantener efectivo el sistema de aislamiento doble,

tenga en cuenta las precauciones siguientes:

○

Esta herramienta eléctrica solamente deberá

desensamblar y ensamblarla un CENTRO DE

REPARACIONES AUTORIZADO POR metabo HPT,

y solamente deberán utilizarse con ella piezas de

reemplazo genuinas de metabo HPT.

○

Limpie el exterior de la herramienta eléctrica

solamente con un paño suave humedecido en agua

jabonosa, y después séquela bien.

No utilice disolventes, gasolina, ni diluidor de pintura

para limpiar las partes de plástico, ya que podría

disolverlas.

¡GUARDE ESTAS INSTRUCCIONES

PÓNGALAS A DISPOSICIÓN DE OTROS USUARIOS

PROPIETARIOS DE ESTA HERRAMIENTA!

Español

0000G12BYEQ2metabo.indb350000G12BYEQ2metabo.indb35 2022/05/318:31:072022/05/318:31:07

DESCRIPCIÓN FUNCIONAL

NOTA

La información contenida en este Manual de instrucciones ha sido diseñada para ayudarle a utilizar con seguridad

y mantener esta herramienta eléctrica.

NUNCA haga funcionar ni efectúe el mantenimiento de la herramienta antes de leer y comprender todas las

instrucciones de seguridad contenidas en este manual.

Algunas ilustraciones de este Manual de Instrucciones pueden mostrar detalles o accesorios diferentes a los de la

propia herramienta eléctrica.

NOMENCLATURA

Cubierta de engranajes

Botón pulsador

Palanca del interruptor

Carcasa

Motor

Placa de

características

Rueda de disco abombado

(de venta por separado)

Prensaestopas

Protector de la rueda

Cubierta posterior

Empuñadura lateral

Juego de ﬁ ltros

Fig. 1

ESPECIFICACIONES

Modelo

G12BYEQ2 G13BYEQ2

Motor

Motor sin escobillas

Fuente de alimentación Monofásica 120 V c.a., 60 Hz

Corriente 12.0 A

Velocidad nominal

8,500 /min

Tamaño de la rueda:

diámetro externo

grosor

diámetro del oriﬁ cio

4-1/2" (115 mm)

1/4" (6 mm)

7/8" (22.23 mm)

5" (125 mm)

1/4" (6 mm)

7/8" (22.23 mm)

Peso (cuerpo principal solamente)

4.0 lbs (1.8 kg)

Español

0000G12BYEQ2metabo.indb360000G12BYEQ2metabo.indb36 2022/05/318:31:072022/05/318:31:07

Control electrónico

La esmeriladora tiene un control electrónico de velocidad

que proporciona:

○

Plena velocidad en todo momento dentro de la gama

hasta la carga nominal.

○

Arranque suave.

○

Protección de rebote

La función de protección de rebote corta la

alimentación al motor y detiene la herramienta

eléctrica en caso de una caída repentina de la

velocidad giratoria de la rueda durante la operación

(por ejemplo, si la rueda se bloquea durante la

operación de corte, etc.).

○

Protección de reinicio de tensión 0

La función de protección de reinicio de tensión

0 evita que la herramienta eléctrica se vuelva a

poner en marcha una vez cortada la alimentación

temporalmente durante la operación.

○

Protección de sobrecarga

La función de protección de sobrecarga cierra

la alimentación al motor en caso de sobrecarga

del motor o una reducción notoria de la velocidad

giratoria durante la operación.

○

Función de control de recuperación de la rotación

Si la amoladora se detiene debido a una sobrecarga,

el motor vuelve a operar automáticamente luego de

eliminar la causa.

Durante el amolado, si el motor se detiene porque se

presiona con demasiada fuerza con la amoladora,

levante suavemente el cuerpo de la herramienta para

volver a iniciar la rotación.

Si el motor se detiene durante un cierto período de

tiempo, no se recupera para proteger la unidad y

garantizar la seguridad.

Apáguelo una vez y vuelva a encenderlo para ponerlo

en marcha.

○

Protección de sobrecalentamiento

Esta función de protección corta el suministro de

energía hacia el motor y detiene la herramienta

eléctrica en caso de sobrecalentamiento del motor

durante la operación.

Cuando la función de protección de

sobrecalentamiento se activa, el motor puede

detenerse.

En este caso, suelte el interruptor de la herramienta y

deje que se enfríe durante unos minutos.

Posteriormente puede utilizarla de nuevo.

○

Función de frenado

El freno se activa cuando se apaga el interruptor, por

lo que la rotación del motor se detiene.

○

Sistema de frenos que funciona incluso durante

cortes de energía

El sistema de frenos funciona de manera conﬁ able

incluso en caso de un corte de energía o desconexión

durante la operación para evitar accidentes

inesperados.

NOTA

○

Para evitar que la punta de la herramienta se caiga,

no se aplicará el freno cuando se suelta el interruptor

derecho después de la puesta en marcha.

○

La amoladora está equipada con un circuito de control

de velocidad giratoria. La velocidad giratoria puede

ﬂ uctuar ligeramente debido al estado de utilización y

a la tensión de trabajo.

MONTAJE Y OPERACIÓN

APLICACIONES

○

Eliminación de rebabas de piezas fundidas y acabado

de varios tipos de materiales y piezas fundidas de

acero, bronce, y aluminio.

○

Amoladura de secciones soldadas o de secciones

cortadas con un soplete oxiacetilénico.

○

Amoladura de resinas sintéticas, pizarra, ladrillo, y

mármol.

ADVERTENCIA

Para evitar el riesgo de lesiones de gravedad,

no utilice NUNCA esta amoladora con muelas de

cubeta y/u hojas de sierra.

ANTES DE LA OPERACIÓN

1. Fuente de alimentación

Cerciórese de que la fuente de alimentación que vaya

a utilizar cumpla los requisitos indicados en la placa

de características del producto.

2. Interruptor de alimentación

Cerciórese de que el interruptor de alimentación esté

en la posición OFF.

Cuando se active la protección de rebote, la

protección de reinicio de la tensión o la protección

de sobrecarga, vuelva a colocar el interruptor de

alimentación a la posición OFF y espere 1 segundo o

más antes de reiniciar la herramienta eléctrica.

Español

0000G12BYEQ2metabo.indb370000G12BYEQ2metabo.indb37 2022/05/318:31:082022/05/318:31:08

Palanca

Protector de

la rueda

Prensaestopas

Fig. 2

ADVERTENCIA

Si el protector de la rueda no está colocado

correctamente, la rueda se podría romper y

ocasionar la muerte o lesiones de gravedad.

7. Antes de montar la rueda de disco abombado,

inspeccione atentamente para comprobar que

se encuentre libre de grietas, hendiduras y otras

anormalidades. Asegúrese de que haya quedado

ﬁ rmemente ﬁ jada y que esté correctamente instalada.

En cuanto a las instrucciones sobre el armado y

desarmado de la rueda de disco abombado, consulte

la página 40 de este manual.

8. Pruebe la amoladora antes de utilizarla.

Antes de comenzar el trabajo de amoladura, pruebe

la amoladora después de haber despejado el área

de personal. Cerciórese de que el protector de la

rueda esté instalado, y utilice protección para sus

ojos. Conecte la alimentación de la amoladora

y compruebe si gira suavemente y no muestra

anormalidades.

La duración del funcionamiento de prueba es el

Cuando haya reemplazado la rueda de disco

abombado

.................................................... 3 minutos o más

Cuando comience diariamente el trabajo

...................................................... 1 minuto o más

3. Cable prolongador

Cuando el área de trabajo esté alejada de la fuente

de alimentación, utilice un cable prolongador de

suﬁ ciente grosor y con la capacidad nominal. El

cable prolongador deberá mantenerse lo más corto

posible.

ADVERTENCIA

Si un cable esta dañado deberá

reemplazar o repararse.

4. Comprobación del tomacorriente

Si el enchufe del cable de alimentación queda ﬂ ojo en

el tomacorriente, habrá que reparar éste. Póngase

en contacto con un electricista cualiﬁ cado para que

realice las reparaciones adecuadas.

Si utilizase un tomacorriente en este estado, podría

producirse recalentamiento, lo que supondría un

riesgo serio.

5. Comprobación del entorno de trabajo

Antes de la operación, compruebe lo siguiente;

○

No hay gases, líquidos ni objetos inﬂ amables en el

sitio de trabajo.

○

La amoladura de una plancha de acero delgada

puede producir ruidos retumbantes.

Para evitar tales ruidos, coloque una esterilla de

goma debajo de la pieza de trabajo.

○

No permita que en el área de trabaja haya niños ni

personal no autorizado.

6. Montaje del protector de la rueda

Cerciórese de montar el protector de la rueda con

un ángulo que proteja el cuerpo del operador contra

lesiones debidas a un trozo de rueda roto.

[Instalación del protector de la rueda] (Fig. 2)

○

Abra y sostenga la palanca para instalar el

protector de la rueda de modo que la proyección

del protector quede alineado con el rebaje del

prensaestopas.

○

Gire el protector de la rueda a un ángulo adecuado

para su uso y luego suelte el dedo de la palanca.

○

Gire el protector de la rueda hacia la izquierda o

hacia la derecha hasta que encaje en su lugar.

Español

0000G12BYEQ2metabo.indb380000G12BYEQ2metabo.indb38 2022/05/318:31:082022/05/318:31:08

Después de esto, si desconecta y vuelve a conectar

la alimentación, la rotación aumentará hasta la

velocidad normal.

ADVERTENCIA

No presione a la fuerza la amoladora contra

la superﬁ cie que desee amolar. la presión

excesiva podría resultar en rotura de la rueda

y en lesiones serias. También podría dañar la

superﬁ cie que esté amolando o el motor de la

amoladora.

4. Utilice el ángulo de amoladura apropiado.

Realice la operación de amoladura con el borde de la

rueda levantando la amoladora de 15° a 30°, como se

muestra en la Fig. 4.

PRECAUCIÓN

No utilice toda la superﬁ cie de la rueda de disco

abombado. Use solamente el borde de dicha

rueda.

5. Mueva la amoladora en el sentido apropiado.

Cuando utilice una rueda de disco abombado nueva

en el sentido A (Fig. 4), el borde de la rueda puede

cortar la pieza de trabajo. En este caso, realice la

operación de amoladura en el sentido B (Fig. 4).

Cuando se haya gastado el borde de la rueda, la

pieza de trabajo podrá amolarse en ambos sentidos.

15°–30°

A B

Fig. 4

NOTA

La rueda suministrada (rueda resinoide) tiene

grano de clase A y tamaño de grano #36. Es la más

adecuada para amoladura intensa de acero y otros

tipos de materiales.

6. Ajuste la operación de acuerdo con el acabado

deseado.

Para realizar un acabado preciso, reduzca la presión

levantando ligeramente la amoladora. Realice

la operación de amoladura lentamente y con la

velocidad apropiada.

9. Utilice ruedas de disco abombado de la capacidad

apropiada.

Utilice únicamente ruedas de disco abombado con

una capacidad nominal de 13,300 /min o más.

La utilización de una rueda de disco abombado de

menor capacidad podría conducir a su desintegración

durante la operación y a lesiones serias.

10. Compruebe el botón pulsador.

Cerciórese de que el botón pulsador esté

desenganchado presionándolo dos o tres veces

antes de conectar la alimentación de la amoladora.

(Fig. 5)

OPERACIÓN DE LA AMOLADORA

ANGULAR

1. Sujete ﬁ rmemente la amoladora por su carcasa y la

empuñadura lateral (Fig. 1).

La amoladora producirá una contrafuerza que habrá

que controlar sujetándola ﬁ rmemente.

2. Conecte la alimentación de la amoladora. (Fig. 3)

Para activar, deslice la palanca de desbloqueo en la

dirección

Ⓐ

y presione la palanca del interruptor (2

ubicaciones) en la dirección

Ⓑ

como se muestra en

la Fig. 3. Suelte la palanca del interruptor para apagar.

Palanca de

bloqueo

desactivado

Palanca

del

interruptor

Ⓑ

Ⓐ

Fig. 3

3. Presione con poca fuerza la amoladora.

No es necesario presionar con fuerza para amolar.

Normalmente el propio peso de la amoladora será

suﬁ ciente para permitir el contacto ligero con la

superﬁ cie requerido para amolar.

No aplique la rueda esmeriladora con demasiada

f u e r z a c o n t r a l a s u p e r ﬁ cie a esmerilar. La esmeriladora

emplea circuitos electrónicos que hacen que, durante

la aplicación de carga, gire a alta velocidad, por lo

que el efecto de esmerildo será más que suﬁ ciente

aplicando una ligera presión. Si aplica demasiada

presión o carge anormal, el circuito protector contra

sobrecarga operará y parará la rotación, en cuyo

caso deberá dejar inmediatamente de aplicar carga.

Español

0000G12BYEQ2metabo.indb390000G12BYEQ2metabo.indb39 2022/05/318:31:082022/05/318:31:08

Tuerca de

la rueda

Protector

de la rueda

Botón pulsador

Llave

Arandela

de la rueda

Eje

Rueda de disco

abombado

Aprieete

Fig. 5

PRECAUCIÓN

Apriete con seguridad la tuerca de la rueda y

conﬁ rme que no se bambolee.

2. Desarmado

Para desmontar la rueda de disco abombado, invierta

simplemente el procedimiento indicado arriba.

PRECAUCIÓN

El giro de la rueda de disco abombado creará

turbulencia de aire.

No coloque la amoladora en áreas de polvo

o suciedad hasta que se haya parado

completamente.

MONTAJE Y DESMONTAJE DE LA RUEDA

DE DISCO ABOMBADO

ADVERTENCIA

No intente nunca armar o desarmar la rueda de

disco abombado a menos que el interruptor de

alimentación esté en la posición “OFF”, y que

el cable de alimentación esté desenchufado del

tomacorriente.

1. Armado

(1) Dé la vuelta a la amoladora de forma que el eje quede

encarado hacia arriba.

(2) Alinee la muesca ovalada de la arandela de la rueda

con la musca del eje, y después fíjelas.

(3) Fije la parte saliente de la rueda de disco abombado

en la arandela de la rueda.

(4) Atornille la rueda en el eje.

(5) Presionando el botón pulsador con una mano,

bloquee el eje girando lentamente la rueda de disco

abombado con la otra mano.

Apriete la tuerca de la rueda utilizando la llave

suministrada como se muestra en la Fig. 5.

Español

0000G12BYEQ2metabo.indb400000G12BYEQ2metabo.indb40 2022/05/318:31:082022/05/318:31:08

Después de usar la herramienta, elimine los residuos o

el polvo adherido al ﬁ ltro con un cepillo suave. (Fig. 6).

Revise el ﬁ ltro periódicamente para asegurarse de

que no esté rayado, roto o rasgado. Si el ﬁ ltro está

dañado de alguna manera, reemplácelo por uno

nuevo.

NOTA

Si la malla está obstruida y no se pueden eliminar los

residuos o el polvo, desmonte el ﬁ ltro y límpielo con

una pistola de aire, etc. (véase “Reemplazo del juego

de ﬁ ltros (Fig. 7)”).

Cepillo suave

Malla

Filtro

Fig. 6

7. Reemplazo del juego de ﬁ ltros

Procedimiento de extracción (Fig. 7)

(1) Use un destornillador de punta plana para liberar los

dos clips que unen los ﬁ ltros inferior y laterales.

(2) Extraiga el ﬁ ltro inferior en la dirección indicada por la

ﬂ echa.

(3) La extracción del ﬁ ltro inferior también permite extraer

los dos ﬁ ltros laterales.

1. Reemplazo de la rueda de disco abombado

Reemplace la rueda de disco abombado cuando

se haya desgastado hasta aproximadamente 2-3/8"

(60 mm) de diámetro externo. Conﬁ rme que no haya

rajas ni daños en la rueda de disco abombado. Si

existe una raja o deformación en la rueda de disco

abombado, reemplácela inmediatamente.

2. Inspección de los tornillos

Inspeccione regularmente todos los tornillos y

asegúrese de que estén completamente apretados.

Si hay algún tornillo ﬂ ojo, apriételo inmediatamente.

ADVERTENCIA

La utilización de esta amoladora con tornillos

ﬂ ojos es extremadamente peligroso.

3. Conﬁ rme que no haya ningún daño en el protector de

la rueda, el cable de alimentación, la carcasa, etc.

Veriﬁ que que el interruptor de conexión/desconexión

funcione de la manera normal.

4. Reemplazo del cable de alimentación

Si el cable de alimentación de la herramienta está

dañado, envíe la herramienta al Centro de Servicio

Autorizado de metabo HPT para que le cambien el

cable de alimentación.

5. Mantenimiento y reparación

Todas las herramientas eléctricas de calidad

requieren de vez en cuando el servicio de

mantenimiento o el reemplazo de piezas debido al

desgaste producido durante la utilización normal.

Para asegurarse de que solamente se utilicen piezas

de reemplazo autorizadas, todos los servicios de

mantenimiento y reparación deberán realizarse

SOLAMENTE EN UN CENTRO DE SERVICIO

AUTORIZADO POR metabo HPT.

6. Limpieza e inspección del ﬁ ltro

ADVERTENCIA

Use gafas de protección y una máscara contra

polvo cuando limpie el ﬁ ltro con una pistola de

aire.

De lo contrario, podría resultar en inhalación o

entrada de residuos o polvo en los ojos.

MANTENIMIENTO E INSPECCIÓN

ADVERTENCIA

●

Antes de realizar el mantenimiento o la inspección de la amoladora, cerciórese de desconectar la

alimentación y de desenchufar el cable de alimentación del tomacorriente.

●

El uso de ruedas agrietadas, deformadas o dañadas puede ocasionar la rotura de la rueda y lesiones

de gravedad.

Español

0000G12BYEQ2metabo.indb410000G12BYEQ2metabo.indb41 2022/05/318:31:082022/05/318:31:08

Destornillador

de punta plana

Filtro inferior

Filtro lateral

LiberarLiberar

Extraer

Filtro lateral

Fig. 7

Procedimiento de reinstalación (Fig. 8)

(1) Enganche el clip en el ﬁ ltro lateral con el oriﬁ cio de

ventilación y alinee el ﬁ ltro con la unidad principal.

(2) Inserte el ﬁ ltro inferior y luego presione los clips con

los ﬁ ltros laterales.

NOTA

○

Al desmontar el ﬁ ltro, tenga cuidado de que no entren

residuos en el cuerpo de la herramienta.

○

Mantenga el juego de ﬁ ltros conectado, excepto

durante la limpieza o el reemplazo.

Fig. 8

8. Mantenimiento de motor

La bobina en el motor es una pieza importante de la

unidad. Corrobore que no esté dañada o expuesta a

aceite o agua.

NOTA

Para expulsar los residuos y el polvo, haga funcionar

periódicamente el motor sin carga.

PRECAUCIÓN

En el manejo y el mantenimiento de las

herramientas eléctricas, se deberán observar

las normas y reglamentos vigentes en cada país.

Español

0000G12BYEQ2metabo.indb420000G12BYEQ2metabo.indb42 2022/05/318:31:092022/05/318:31:09

ACCESORIOS

ADVERTENCIA

No utilice nunca ningún accesorio distinto de los mencionados más abajo.

La utilización de cualquier otro accesorio distinto de los mencionados más abajo o no previstos para el

uso, como una rueda de copa, una rueda de corte o una hoja de sierra, podría resultar peligroso y causar

lesiones o daños materiales.

NOTA

Los accesorios están sujetos a cambio sin ninguna obligación por parte de metabo HPT.

ACCESORIOS ESTÁNDAR

○

Rueda de disco abombado ........................................................................................................................................1

4-1/2" (115 mm) de dia. externo × 1/4" (6 mm) de grosor × 7/8" (22.23 mm) de diá. de oriﬁ cio

(Núm. de código 316821) .......................................................................................................................... G12BYEQ2

5" (125 mm) de dia. externo × 1/4" (6 mm) de grosor × 7/8" (22.23 mm) de diá. de oriﬁ cio

(Núm. de código 316822) .......................................................................................................................... G13BYEQ2

○

Llave (Núm. de código 938332Z) ...............................................................................................................................1

○

Empuñadura lateral (Núm. de código 378279M) ......................................................................................................1

NOTA

Las especiﬁ caciones están sujetas a cambio sin ninguna obligación por parte de metabo HPT.

ACCESORIOS OPCIONALES (de venta por separado)

1. Juego de ﬁ ltros (Code No. 379204)

Para conocer más detalles, comuníquese con el Centro de Servicio Autorizado de metabo HPT.

ADVERTENCIA

No utilice los siguientes accesorios. Si lo hace, podría impedir el funcionamiento correcto del interruptor.

●

Protección de recolección de polvo para disco de amolado con diamantes (Núm. de código 377085M)

●

Protección de recolección de polvo para disco de amolado con diamantes (con rodillo guía)

(Núm. de código 377086M)

Español

0000G12BYEQ2metabo.indb430000G12BYEQ2metabo.indb43 2022/05/318:31:092022/05/318:31:09

Issued by

Shinagawa Intercity Tower A, 15-1, Konan 2-chome,

Minato-ku, Tokyo 108-6020, Japan

Distributed by

1111 Broadway Ave,

Braselton, Georgia, 30517

3405 American Drive, Units 9-10,

Mississauga, ON, L4V 1T6

206

Code No. C99746661 F

Printed in China

WARNING:

Some dust created by power sanding, sawing, grinding, drilling, and other construction activities

contains chemicals known to the State of California to cause cancer, birth defects or other reproductive

harm. Some examples of these chemicals are:

• Lead from lead-based paints,

• Crystalline silica from bricks and cement and other masonry products, and

• Arsenic and chromium from chemically-treated lumber.

Your risk from these exposures varies, depending on how often you do this type of work. To reduce

your exposure to these chemicals: work in a well ventilated area, and work with approved safety

equipment, such as those dust masks that are specially designed to ﬁlter out microscopic particles.

AVERTISSEMENT:

La poussière résultant d'un ponçage, d'un sciage, d'un meulage, d'un perçage ou de toute autre

activité de construction renferme des produits chimiques qui sont connus par l'Etat de Californie pour

causer des cancers, des défauts de naissance et autres anomalies de reproduction. Nous énumérons

ci-dessus certains de ces produits chimiques:

• Plomb des peintres à base de plomb,

• Silice cristalline des briques et du ciment et autres matériaux de maçonnerie, et

• Arsenic et chrome du bois d'oeuvre traité chimiquement.

Le risque d'exposition à ces substances varie en fonction de la fréquence d'exécution de ce genre de

travail. Pour réduire l'exposition à ces produits chimiques, travailler dans un lieu bien ventilé, et porter

un équipement de protection agréé, par exemple un masque anti-poussière spécialement conçu pour

ﬁlter les particules microscopiques.

ADVERTENCIA:

Algunos polvos creados por el lijado mecánico, el aserrado, el esmerilado, el taladrado y otras

actividades de construcción contienen sustancias químicas conocidas por le Estado de California

como agentes cancerígenos, defectos congénitos y otros daños reproductores. Algunos ejemplos

de estas sustancias químicas son:

• El plomo de las pinturas a base de plomo,

• El sílice cristalino de los ladrillos y cemento y otros productos de mampostería, y

• El arsénico y el cromo de la madera tratada químicamente.

El riesgo resultante de la exposición varía según la frecuencia con que se realiza este tipo de trabajo.

Para reducir la exposicíon a esta sustancias químicas: trabaje en un lugar bien ventilado y realice

el trabajo utilizando el equipamiento apropiado, tal como las máscaras para el polvo especialmente

diseñados para eliminar las partículas minúsculas.

0000G12BYEQ2metabo.indb440000G12BYEQ2metabo.indb44 2022/05/318:31:092022/05/318:31:09

Metabo HPT G13BYEQ2 5" 12 Amp Paddle Switch Disc Grinder w/ Brake

Product's Documents

G13BYEQ2 OWNERS MANUAL

Specifications

Metabo HPT G13BYEQ2 Questions and Answers
