Installation Guide
Guía de Instalación
Guide d’installation
Please Contact Moen First
For Installation Help, Missing or Replacement Parts
(USA)
1-800-BUY-MOEN (1-800-289-6636)
Mon - Fri 8:00 AM to 7:00 PM, Eastern
Sat. 9:00 AM to 3:00 PM Eastern
WWW.MOEN.COM
(Canada)
1-800-465-6130
Mon - Fri 7:30 AM to 7:00 PM, Eastern
WWW.MOEN.CA
Por favor, contáctese primero con Moen
Para obtener ayuda de instalación, piezas
faltantes o de recambio
01-800-718-4345
Lunes a viernes de 8:00 a 20:00 hs.
(Costa Este)
Sáb. 8:00 a 18:30 hs. (Costa Este)
WWW.MOEN.COM.MX
Veuillez d’abord contacter Moen
En cas de problèmes avec l’installation, ou pour
obtenir toute pièce manquante ou de rechange
1-800-465-6130
Du lundi au vendredi :
de 7 h 30 à 19 h, HE
WWW.MOEN.CA
INS10393A - 2/6

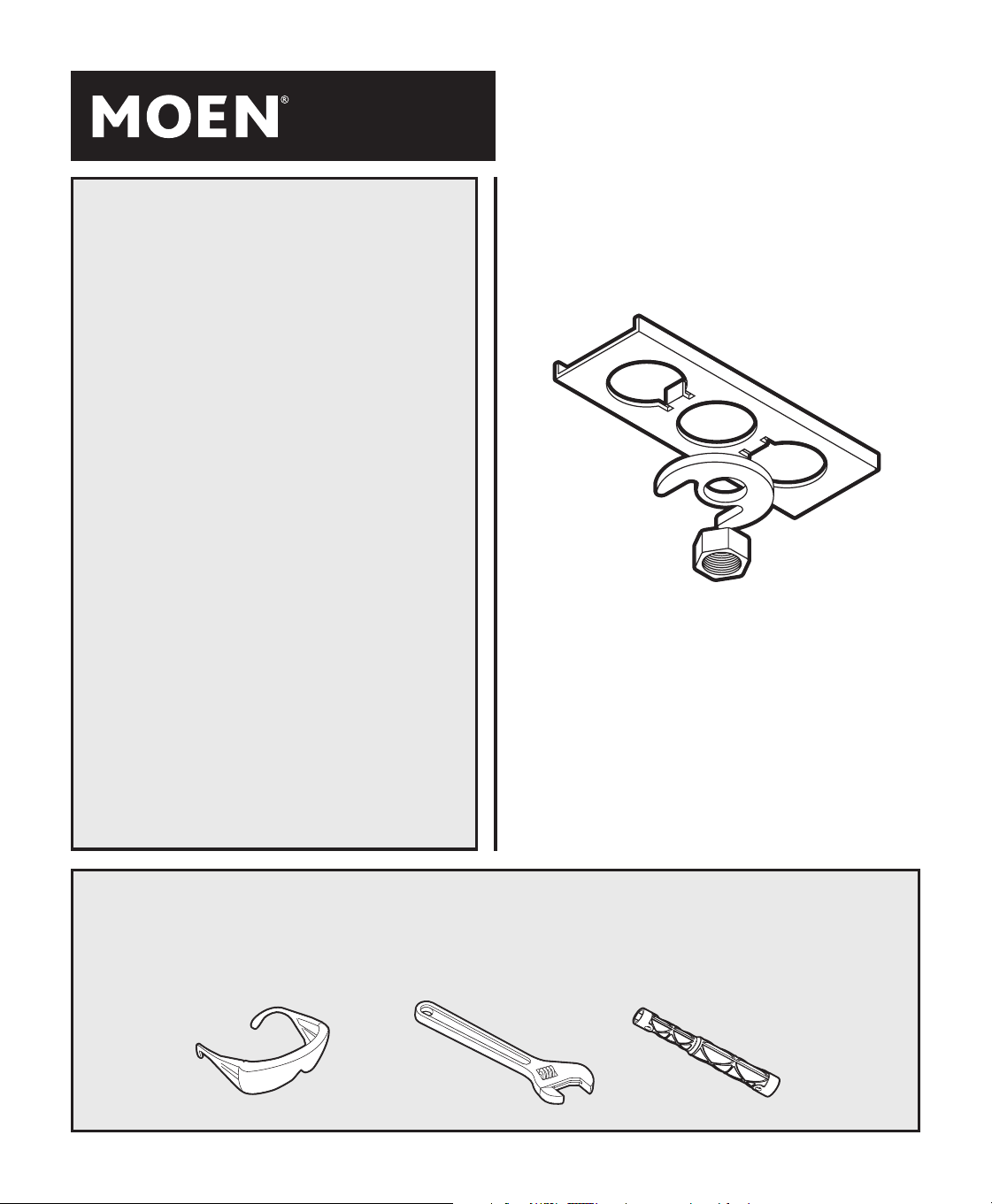

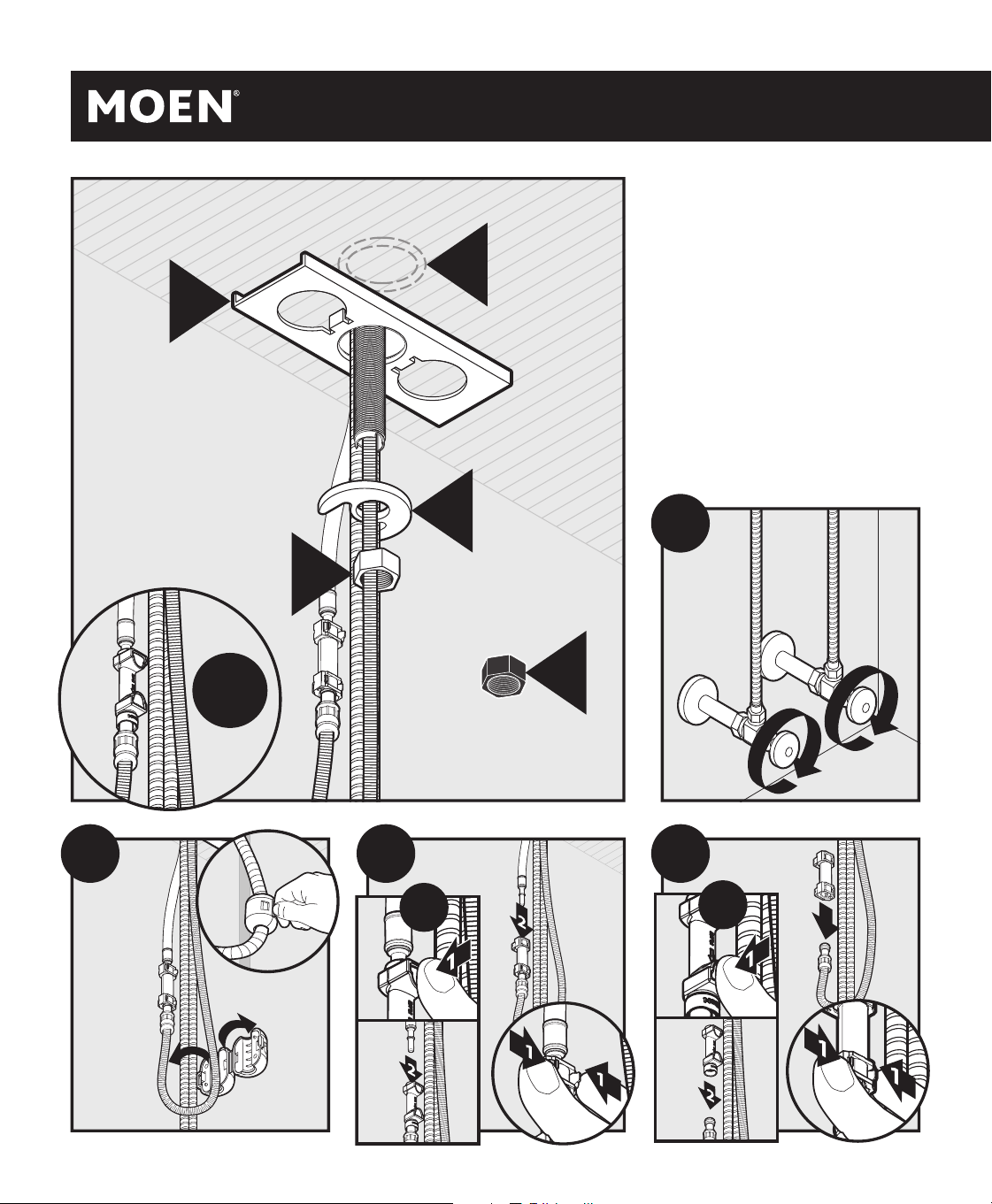

MOUNTING HARDWARE
SERVICE KIT
KIT DE SERVICIO CON
FERRETERÍA DE MONTAJE
TROUSSE DE RÉPARATION DE LA
QUINCAILLERIE DE MONTAGE
HELPFUL TOOLS
For safety and ease of faucet replacement,
Moen recommends the use of these helpful
tools.
HERRAMIENTAS ÚTILES
Para que el cambio de la llave sea fácil y seguro,
Moen le recomienda usar estas útiles herra-
mientas.
OUTILS UTILES
Par mesure de sécurité et pour faciliter l’instal-
lation, Moen suggère l’utilisation des outils
suivants.
Parts List
A. O-ring
B. Mounting Bracket
C. Mounting Washer
D. Mounting Nut
E. Mounting Nut
Lista de piezas
A. Anillo de caucho
B. Ménsula de montaje
C. Arandela de montaje
D. Tuerca de montaje
E. Tuerca de montaje
Liste des pièces
A. Joint torique
B. Support de montage
C. Rondelle de montage
D. Écrou de montage
E. Écrou de montage
C
A
E
B
D
or
o
ou
1
2
3
or
o
ou
2
4
or
o
ou
INS10393A - 2/6

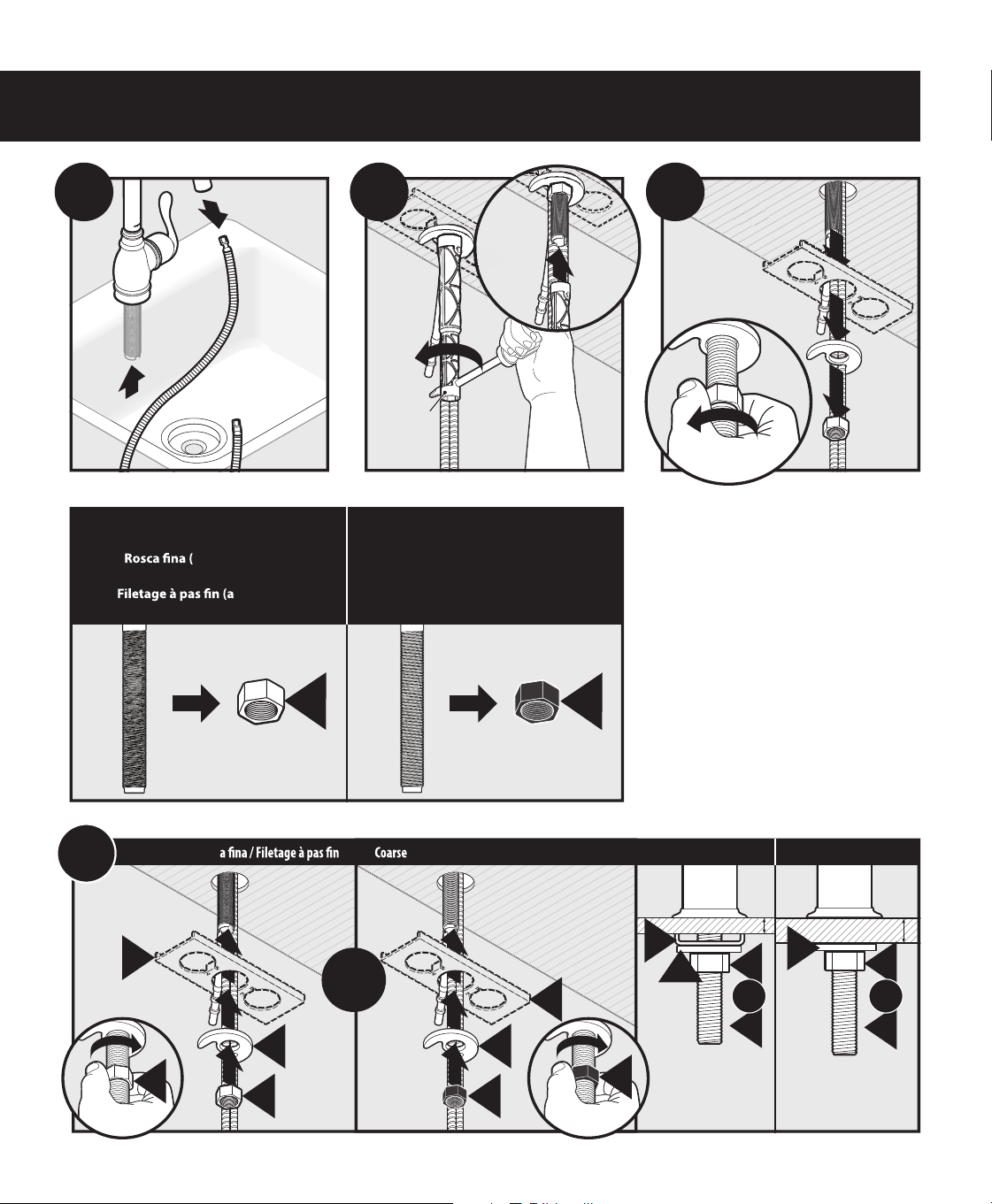

E
D
Coarse Thread (After 2010)
Use F
Rosca gruesa (Después de 2010)
Use F
Filetage à pas gros (après 2010)
Utiliser F
Fine Thread (Before 2010)
Use D
Anterior a 2010)
Use D
vant 2010)
Utiliser D
7
B
D
C
B
E
C
<1/2" (13mm)
B
C
D
E
Option / Opción / Option
>1/2" (13mm)
C
D
E
Option / Opción / Option
or
o
ou
or
o
ou
8
Fine Thread / Rosc Thread / Rosca gruesa / Filetage à pas gros
or
o
ou
E
D

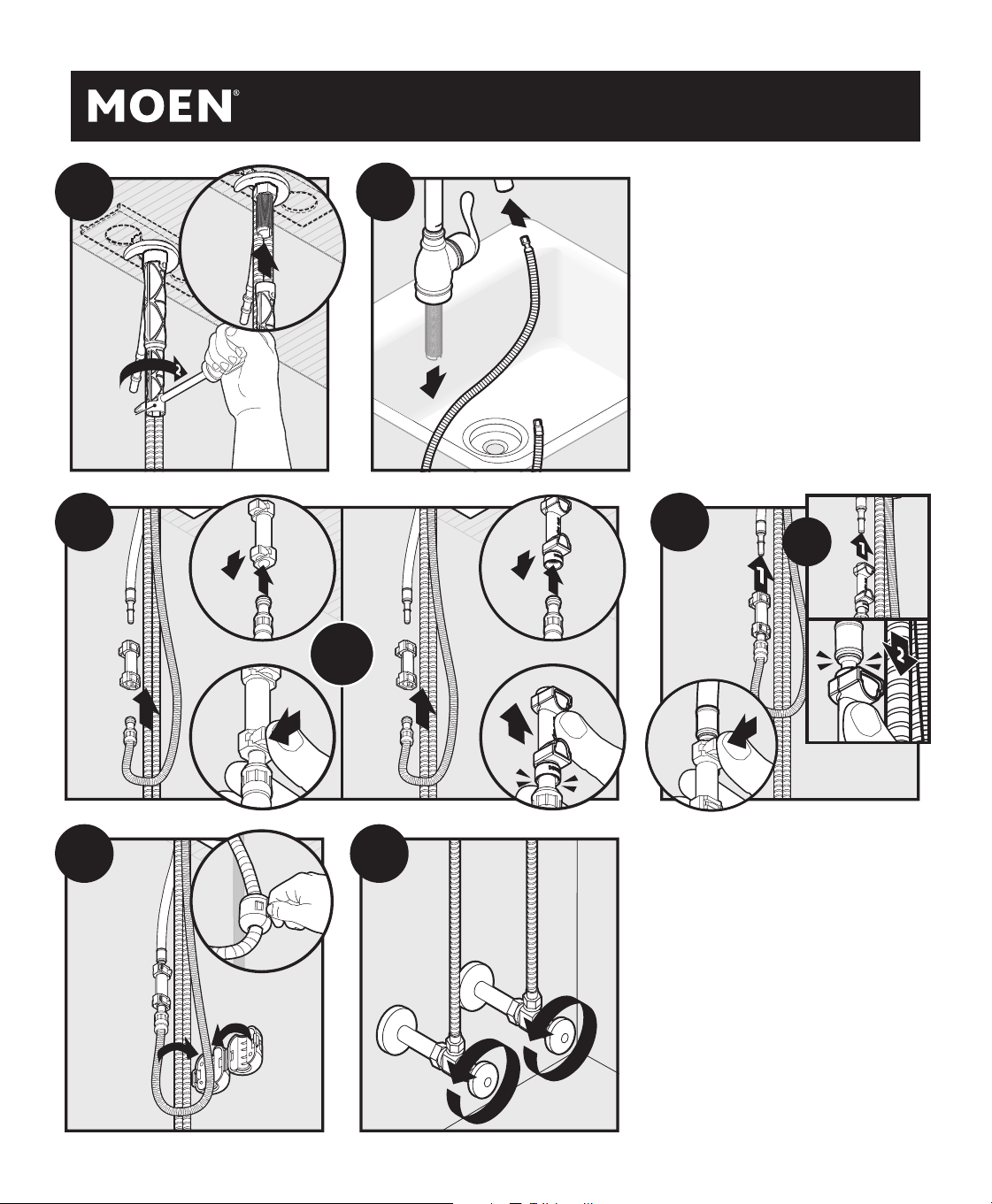

2
6
1
Not included
No incluido
Non inclus
2
1
5
13
14
9
1
Not included
No incluido
Non inclus
1
2
10
12
2
or
o
ou
1
1
11
1
WOLF
2
1
WOLF
2
or
o
ou
INS10393A - 2/6
