2
USER MANUAL
3
USER MANUAL
4
USER MANUAL

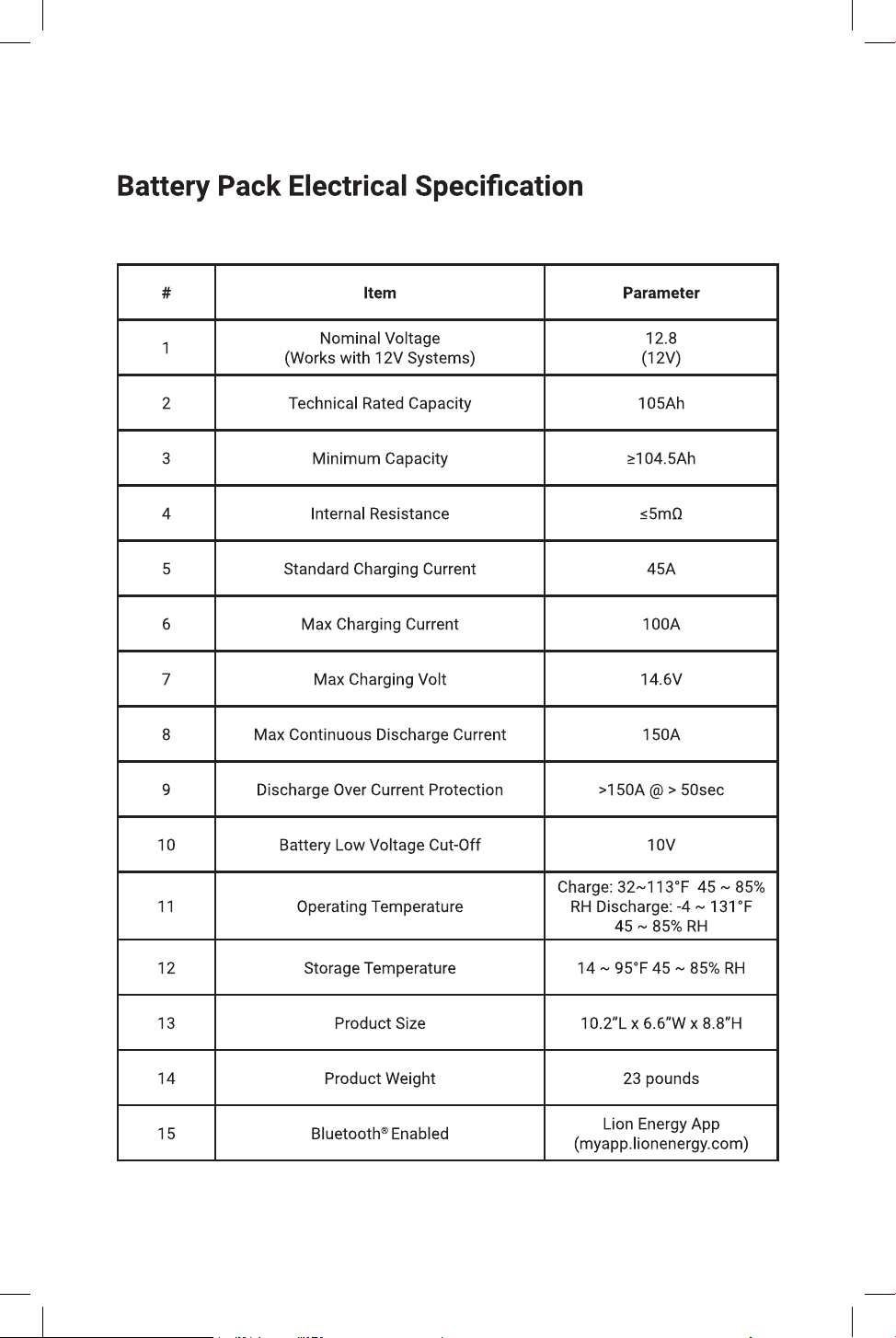

# Item Parameter
1
Nominal Voltage
(Works with 12V Systems)
12.8
(12V)
2 Technical Rated Capacity 105Ah
3 Minimum Capacity ≥104.5Ah
4 Internal Resistance ≤5mΩ
5 Standard Charging Current 45A
6 Max Charging Current 100A
7 Max Charging Volt 14.6V
8 Max Continuous Discharge Current 150A
9 Discharge Over Current Protection >150A @ > 50sec
10 Battery Low Voltage Cut-Off 10V
11 Operating Temperature
Charge: 32~113°F 45 ~ 85%
RH Discharge: -4 ~ 131°F
45 ~ 85% RH
12 Storage Temperature 14 ~ 95°F 45 ~ 85% RH
13 Product Size 10.2”L x 6.6”W x 8.8”H
14 Product Weight 23 pounds
15 Bluetooth
®
Enabled
Lion Energy App
(myapp.lionenergy.com)
5
USER MANUAL
6
USER MANUAL
+
+
12V 100Ah
+
12V 100Ah
+
12V 100Ah
+
12V 100Ah
Series Connection
Total voltage and capacity:
48V 100Ah
+
12V 100Ah
+
12V 100Ah
+
12V 100Ah
+
12V 100Ah
+
Both Series and Parallel Connection
Total voltage and capacity:
24V 200Ah
+
12V 100Ah
+
12V 100Ah
+
Parallel Connection
Total voltage and capacity:
12V 400Ah
+
12V 100Ah
+
12V 100Ah
7
USER MANUAL
8

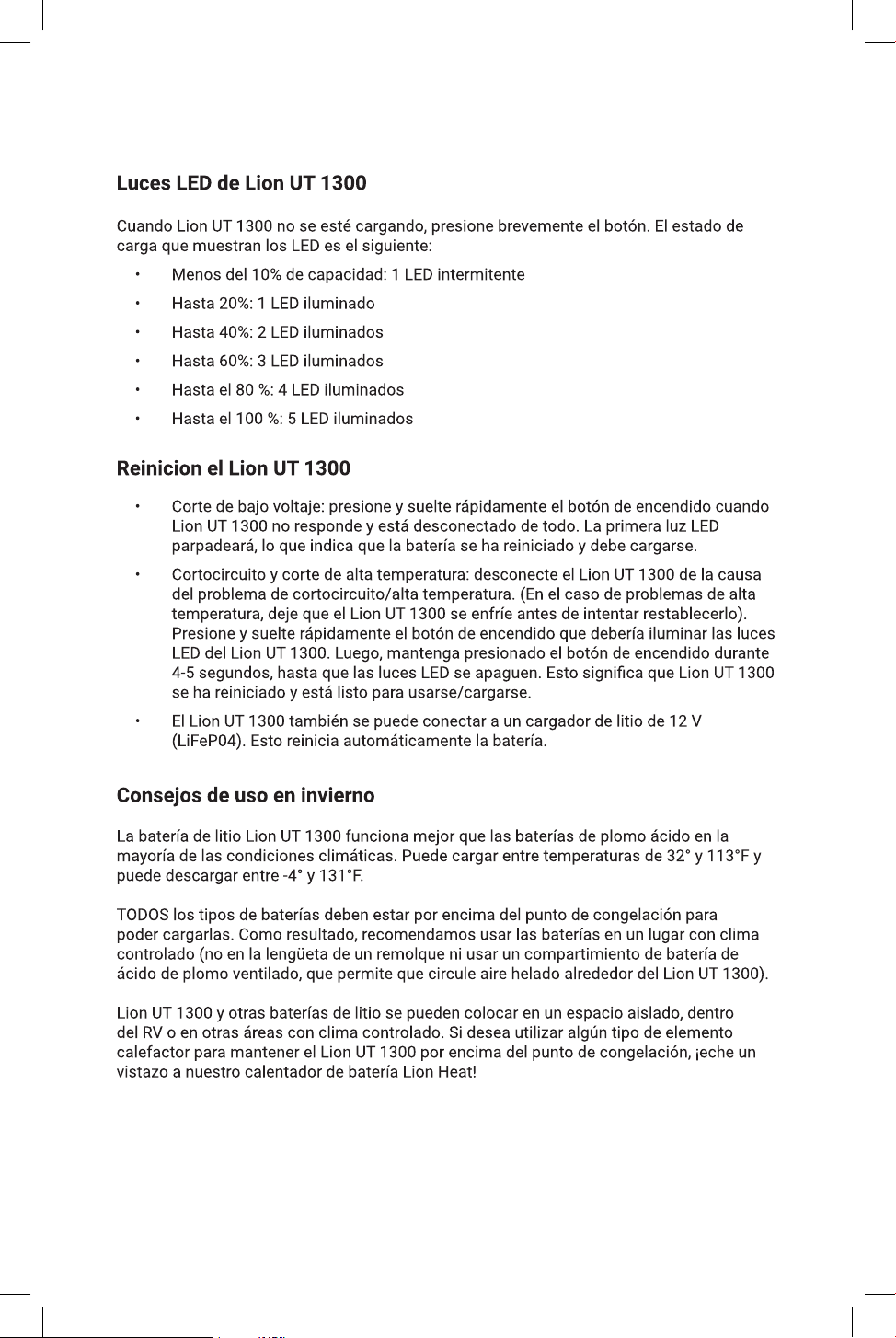

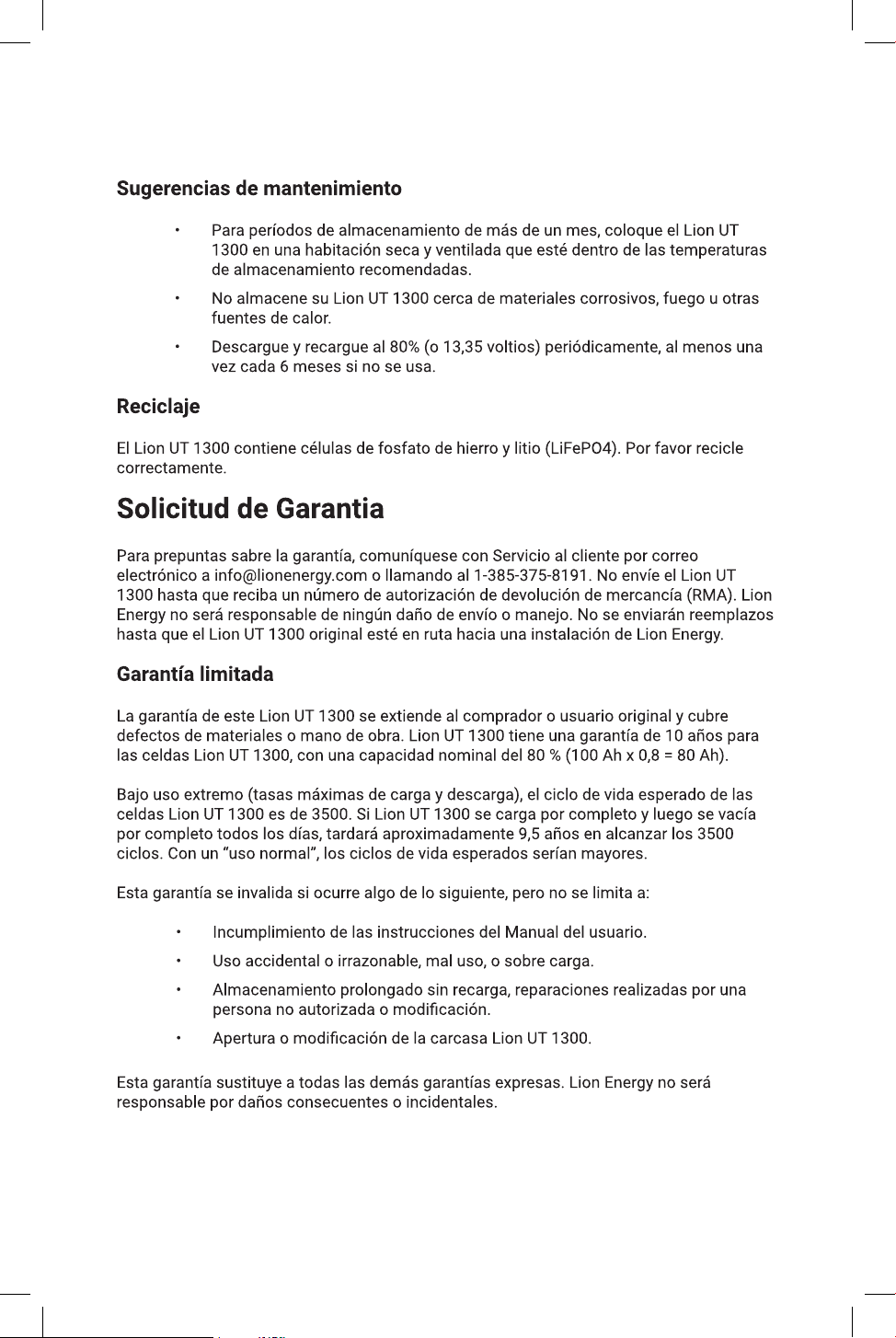

MANUAL DE USUARIO
9
MANUAL DE USUARIO
10
MANUAL DE USUARIO

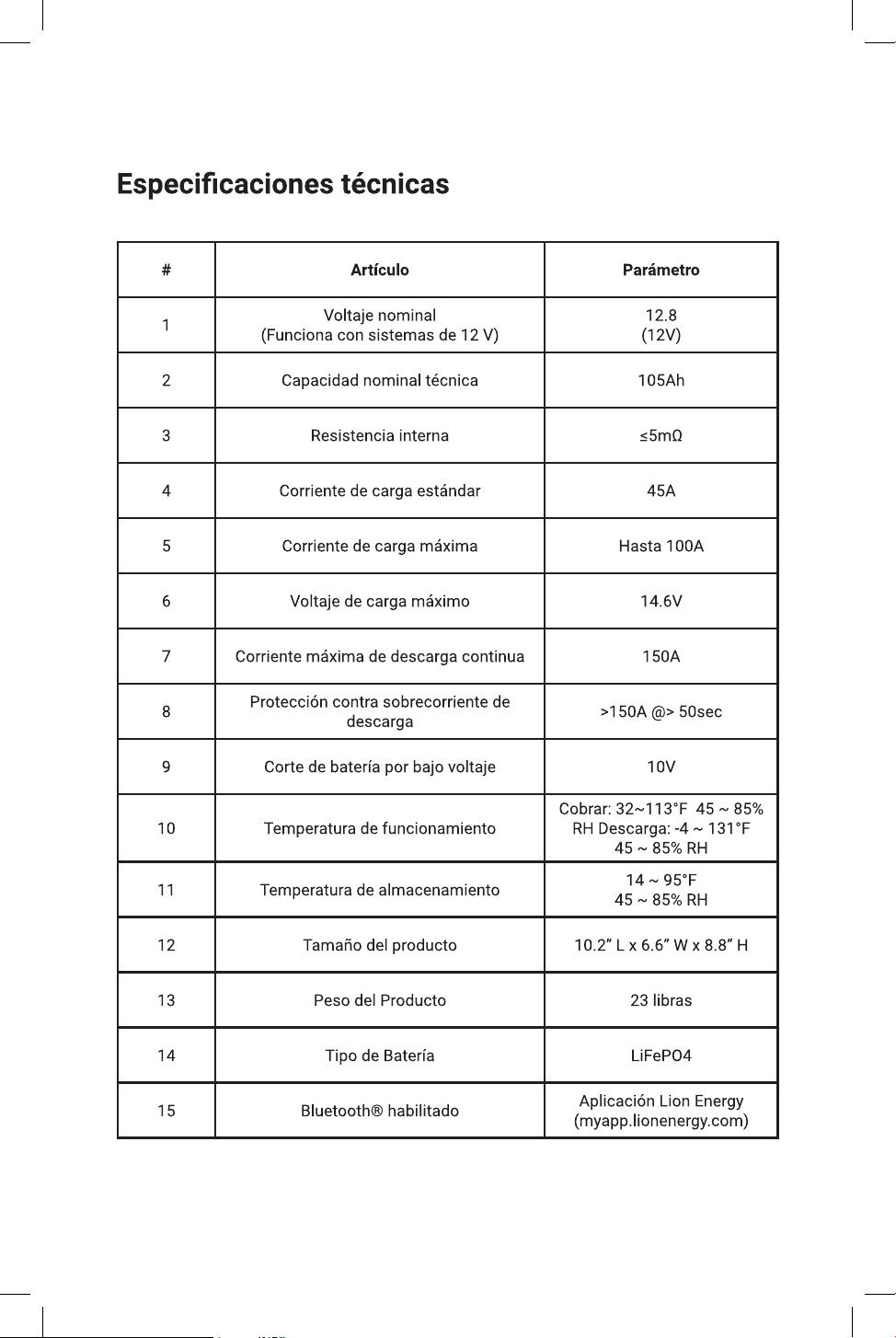

# Artículo Parámetro
1
Voltaje nominal
(Funciona con sistemas de 12 V)
12.8
(12V)
2 Capacidad nominal técnica 105Ah
3 Resistencia interna ≤5mΩ
4 Corriente de carga estándar 45A
5 Corriente de carga máxima Hasta 100A
6 Voltaje de carga máximo 14.6V
7 Corriente máxima de descarga continua 150A
8
Protección contra sobrecorriente de
descarga
>150A @> 50sec
9 Corte de batería por bajo voltaje 10V
10 Temperatura de funcionamiento
Cobrar: 32~113°F 45 ~ 85%
RH Descarga: -4 ~ 131°F
45 ~ 85% RH
11 Temperatura de almacenamiento
14 ~ 95°F
45 ~ 85% RH
12 Tamaño del producto 10.2” L x 6.6” W x 8.8” H
13 Peso del Producto 23 libras
14 Tipo de Batería LiFePO4
15 Bluetooth® habilitado
Aplicación Lion Energy
(myapp.lionenergy.com)
11
MANUAL DE USUARIO
12
MANUAL DE USUARIO
+
+

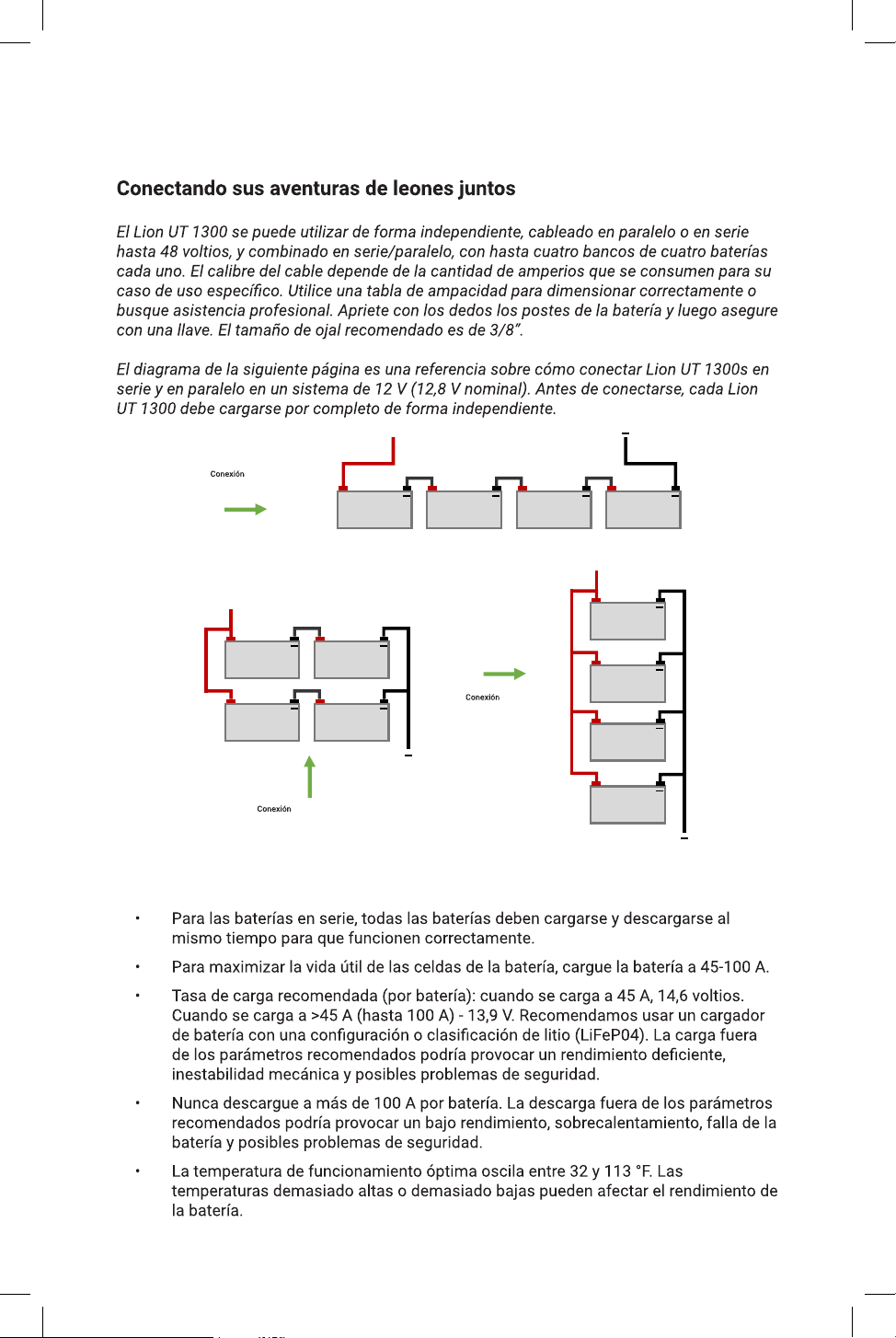

12V 100Ah
+
12V 100Ah
+
12V 100Ah
+
12V 100Ah
Conexi—n en serie
Voltaje total y capacidad:
48V 100Ah
+
12V 100Ah
+
12V 100Ah
+
12V 100Ah
+
12V 100Ah
+
Conexi—n en serie y en paralelo
Voltaje total y capacidad:
24V 200Ah
+
12V 100Ah
+
12V 100Ah
+
Coneccion paralela
Voltaje total y capacidad:
12V 400Ah
+
12V 100Ah
+
12V 100Ah
13
MANUAL DE USUARIO
14

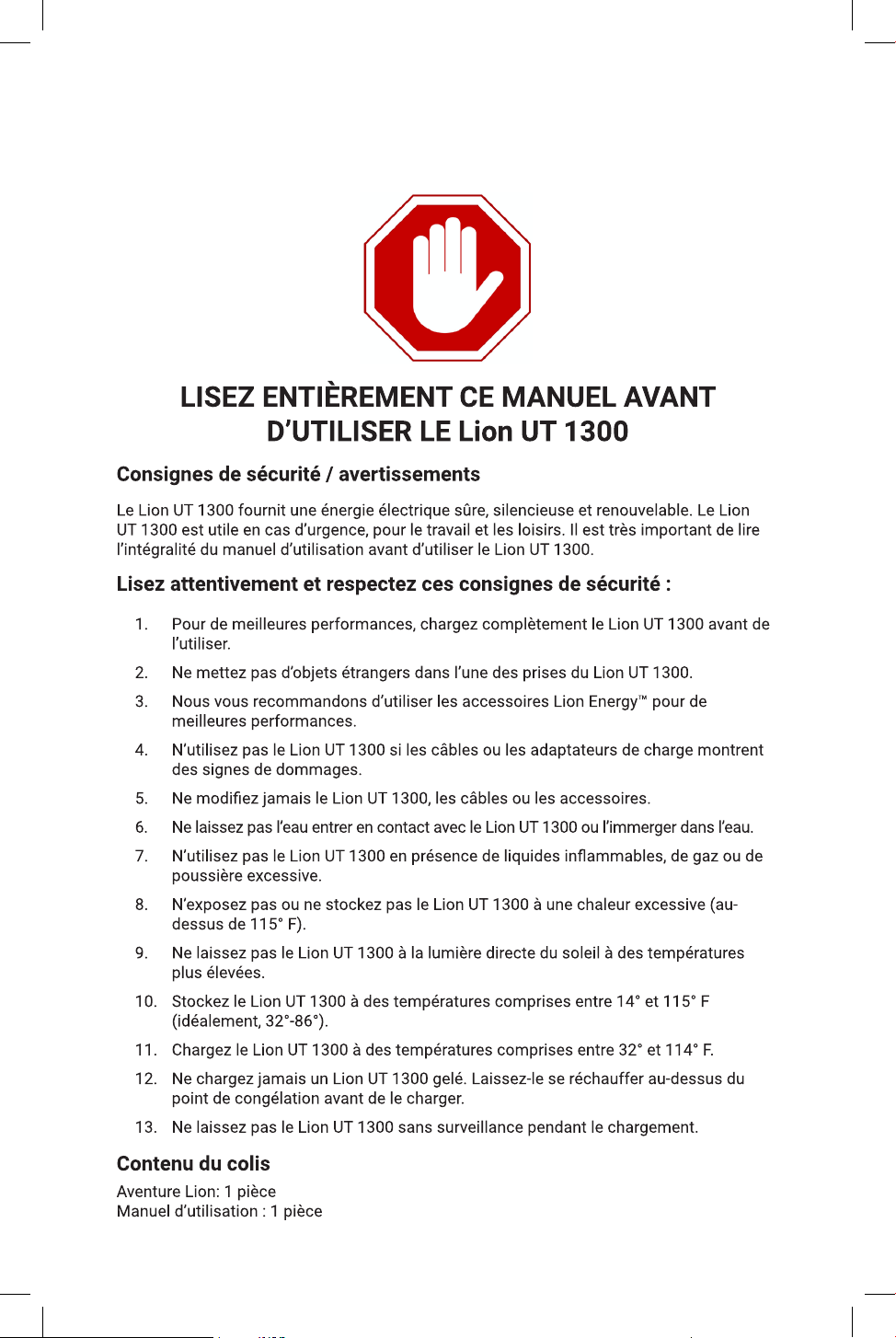

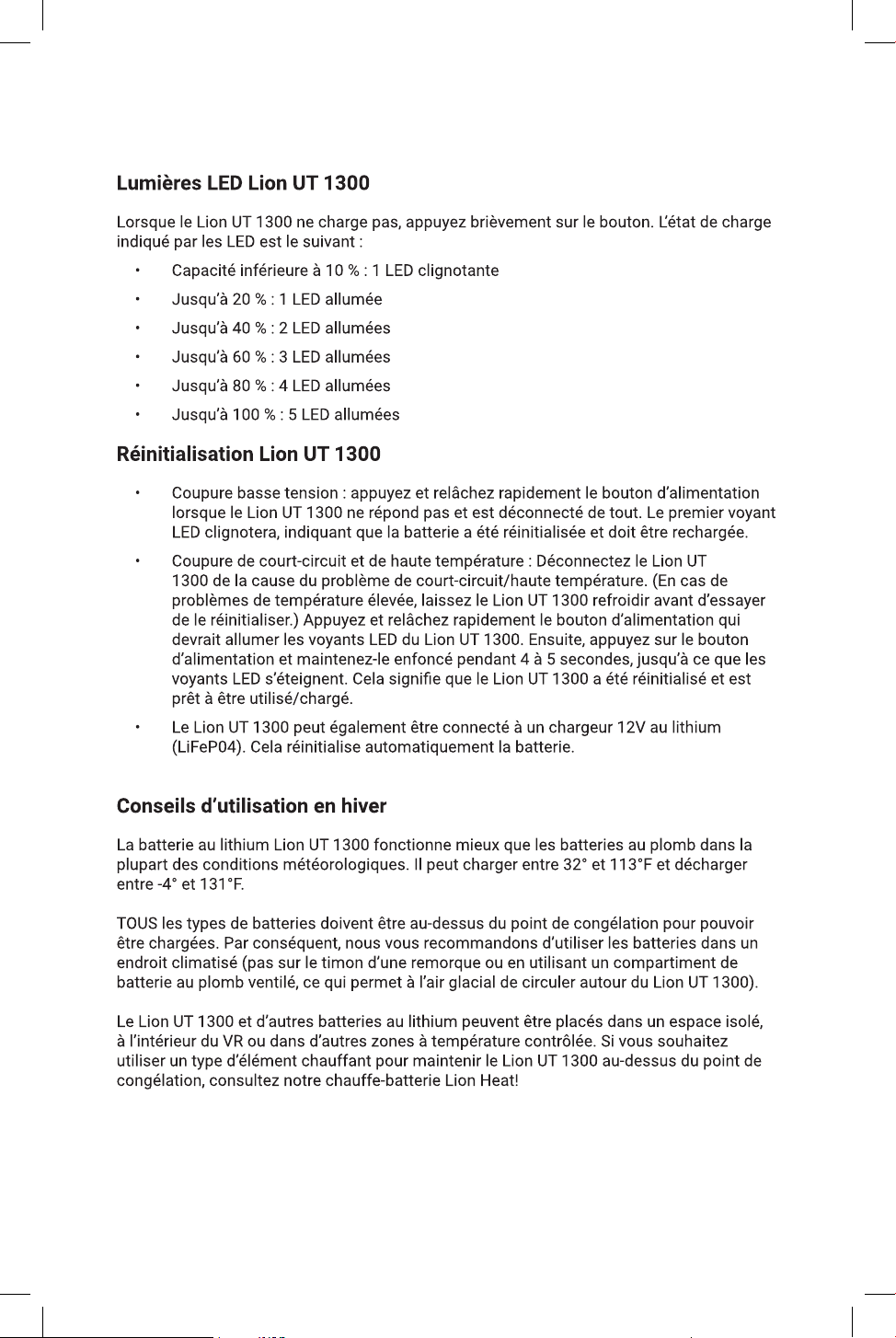

MANUEL DE L’UTILISATEUR
15
MANUEL DE L’UTILISATEUR
16
MANUEL DE L’UTILISATEUR

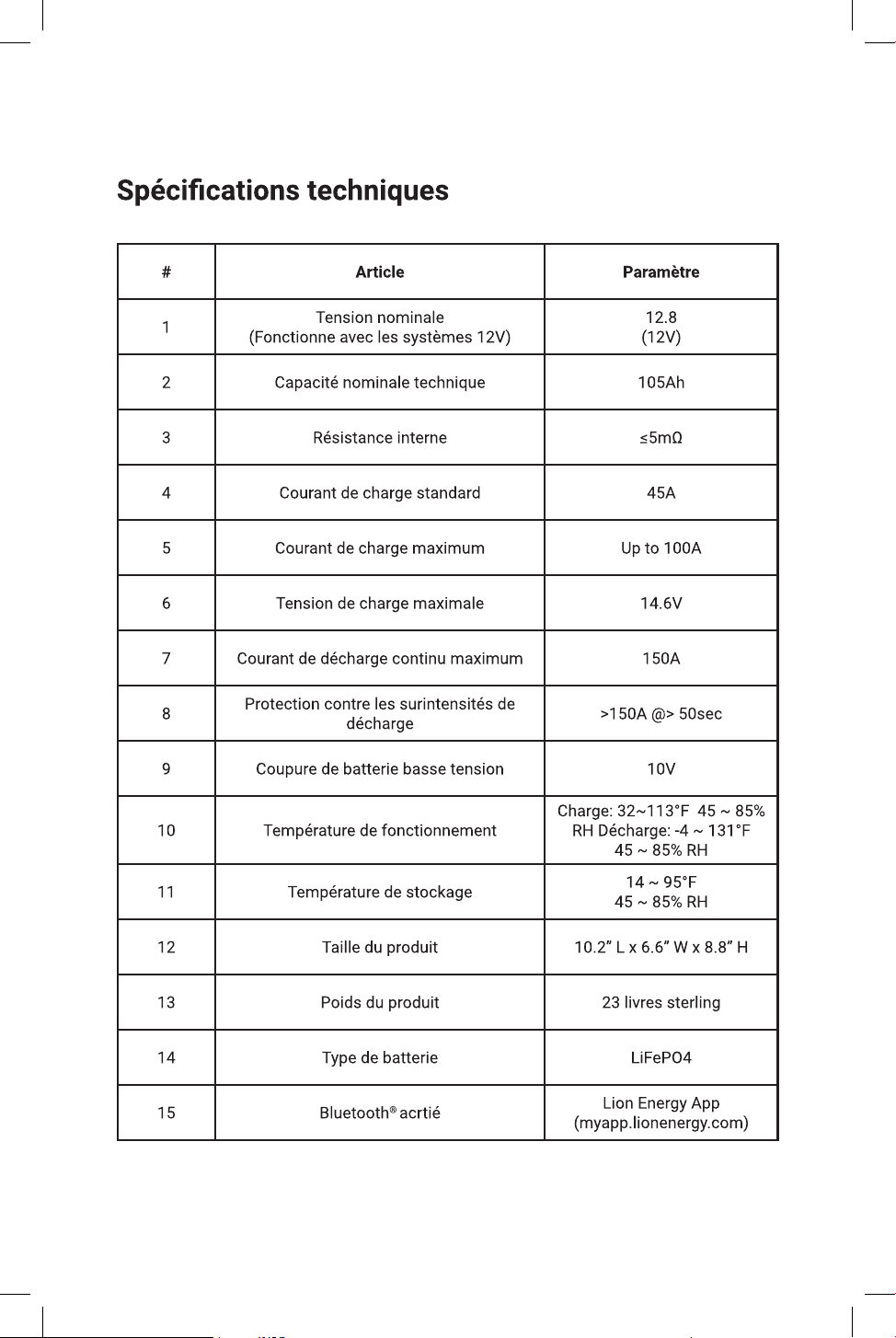

# Article Paramètre
1
Tension nominale
(Fonctionne avec les systèmes 12V)
12.8
(12V)
2 Capacité nominale technique 105Ah
3 Résistance interne ≤5mΩ
4 Courant de charge standard 45A
5 Courant de charge maximum Up to 100A
6 Tension de charge maximale 14.6V
7 Courant de décharge continu maximum 150A
8
Protection contre les surintensités de
décharge
>150A @> 50sec
9 Coupure de batterie basse tension 10V
10 Température de fonctionnement
Charge: 32~113°F 45 ~ 85%
RH Décharge: -4 ~ 131°F
45 ~ 85% RH
11 Température de stockage
14 ~ 95°F
45 ~ 85% RH
12 Taille du produit 10.2” L x 6.6” W x 8.8” H
13 Poids du produit 23 livres sterling
14 Type de batterie LiFePO4
15 Bluetooth
®
acrtié
Lion Energy App
(myapp.lionenergy.com)
17
MANUEL DE L’UTILISATEUR
18
MANUEL DE L’UTILISATEUR
+
+

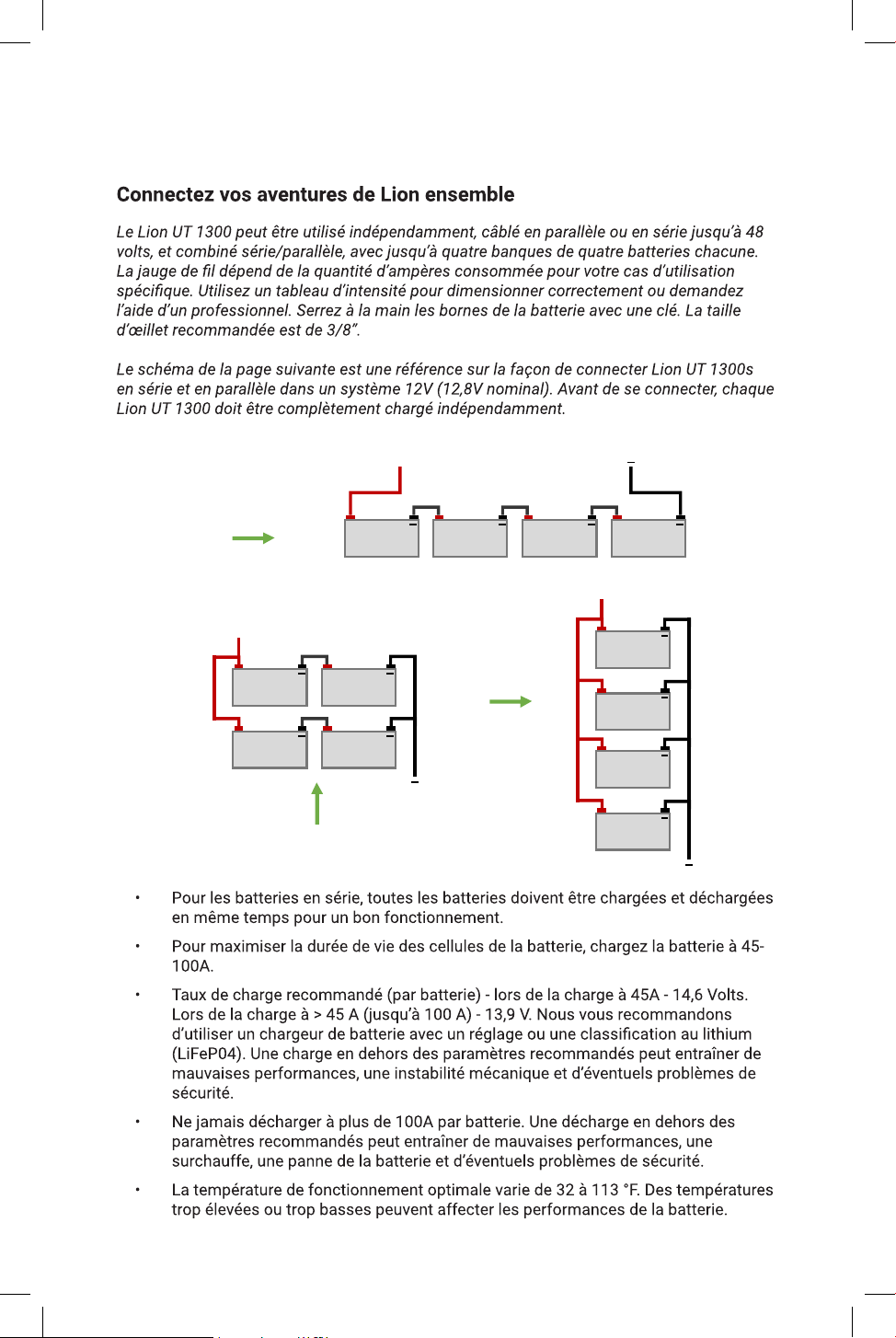

12V 100Ah
+
12V 100Ah
+
12V 100Ah
+
12V 100Ah
Connexion en sŽrie
Tension totale et capacitŽÊ:
48V 100Ah
+
12V 100Ah
+
12V 100Ah
+
12V 100Ah
+
12V 100Ah
+
Connexion en sŽrie et en parall le
Tension totale et capacitŽÊ:
24V 200Ah
+
12V 100Ah
+
12V 100Ah
+
Connexion parall le
Tension totale et capacitŽÊ:
12V 400Ah
+
12V 100Ah
+
12V 100Ah
19
MANUEL DE L’UTILISATEUR
Connect to the UT 1300 BT from a distance through
your mobile device.
Monitor current energy capacity.
See incoming and outgoing energy usage in real time.
Search for Lion Energy Smart in your app store, or scan
the QR Code above to download now!
BLUETOOTH COMPATIBLE
LIONENERGY.COM
CONNECT
