PACKAGE CONTENTS
Assembly and Installation

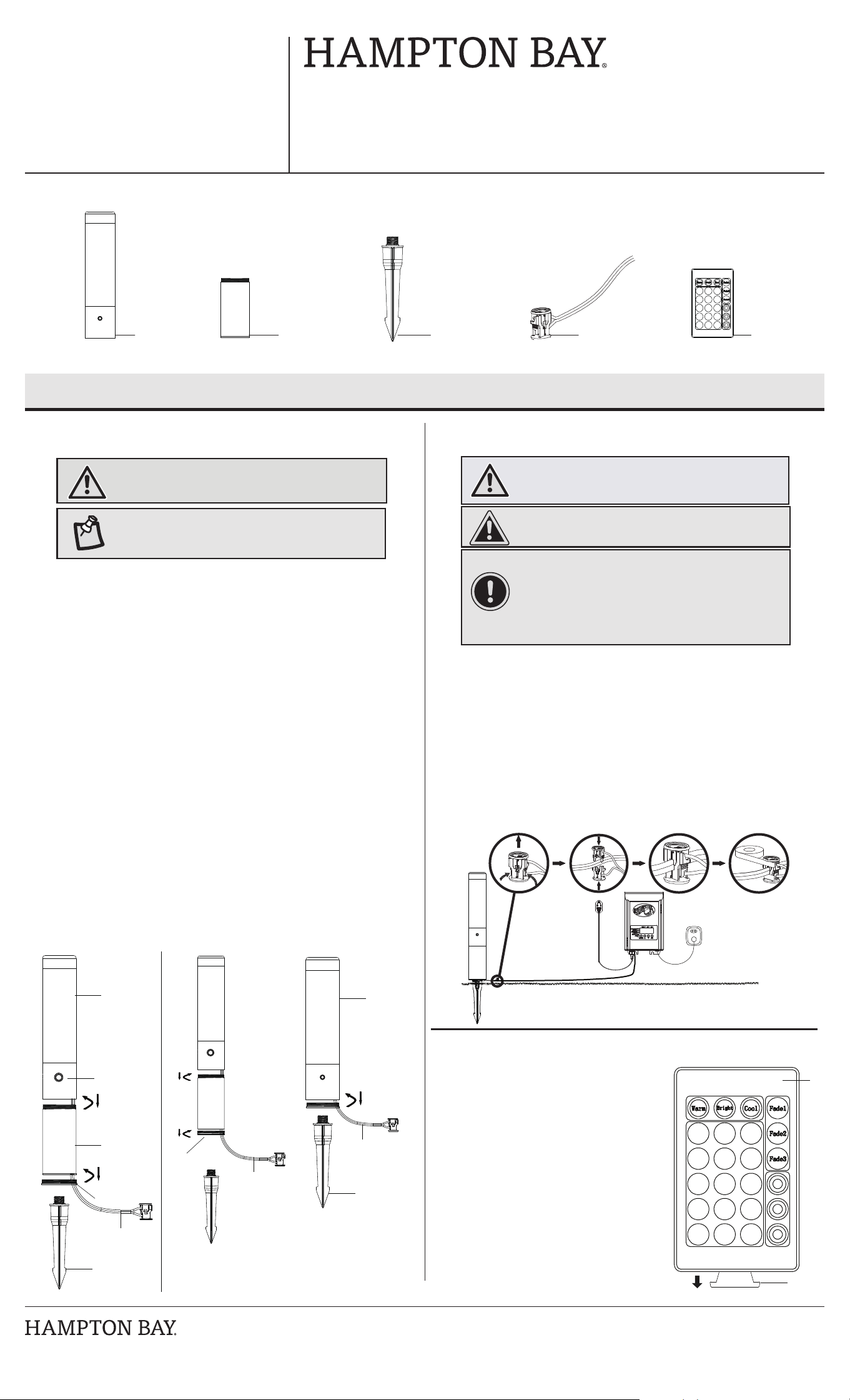

Attaching and installing the light
1
Item #1005 697 369
Model #62909
□ Install the xture in the ground by pushing the stake (C).
□ Detach and place the wire connector (D) on opposite sides of the low
voltage cable (not included) where the xture will be located.
□ Align and t the main low voltage cable vertically in the slot of the wire
connector as shown.
□ Press the wire connector (D) together until it is fully seated and locked
around the cable. Pre-set prongs will pierce the cable insulation and
establish contact. Turn on the power unit. If the light xture does not turn
on, repeat operations 2 and 3.
□ Once the clip-on connector is in place, we recommend wrapping it in
electrical tape (not included) for additional protection.
Option 1: with extension post
□ Twist the connector (2) out at the bottom of the extension post (B), and
remove the connector (2).
□ Attach the xture bollard (A) to the extension post (B) by routing the xture
wire (1) through the extension post (B) and placing the xture bollard
(A) onto the threaded end of the extension post (B) and then twisting
clockwise.
□ Route xture wire (1) through the the connector (2) and twist the
connector (2) back into the bottom of the extension post (B).
□ Insert the xture wire (1) into the groove located on the top of ground
stake (C).
□ Attach the extension post (B) to the stake (C) by placing the bottom of the
extension post (B) onto the top of the stake (C) and twisting clockwise.
Connecting the wires
2
A - Fixture bollard x 1 B - Extension post x 1 C - Stake x 1 D - Connector with 12 in. wire length
(attached to xture) x 1
CAUTION: The wire from the low voltage power unit shall be
12-16 AWG type underground Low Energy Circuit Cable.
IMPORTANT: Protect the wiring by routing it in close
proximity to the light or next to a building structure such as
a house or deck.
Do not bury the wiring by more than 6 in. (15.24 cm) in order
to connect to the main secondary wire.
Do not submerge xtures in water.
NOTE: Do not use a hammer. If the ground is hard, use water
to soften it or a trowel to loosen the soil.
WARNING: The connector contacts (D) have sharp edges
for piercing the main low voltage cable. To avoid injury,
do not touch the metal contacts.
A B C D E
E - Remote control x 1
Option 2: without extension post
□ Twist the connector (2) out at the bottom of the extension post (B), and
remove the extension post (B). Route the xture wire (1) through the
connector (2), and then twist the connector (2) into the bottom of the
xture bollard (A).
□ Attach the xture bollard (A) to the stake (C) by placing the bottom of the
xture bollard (A) onto the top of the stake (C) and twisting clockwise.
2
2
3
A
B
C
A
C
1
1
1
D
Use and Care Guide
LED Low Voltage Path Light
WARNING: Risk of electric shock. Do not install the light
within 10 ft. (3.05 m) of a pool, spa or fountain.
Remote Control
3
□ Prior to using the remote, remove the pull
tab (4) at the base of the remote control
(E) to allow battery contact.
□ Press the buttons on the remote (E) to
select the desired mode or push the
button (3) on the xture bollard to select
the desired mode.
Option 1:
with extension post
Option 2:
without extension post
4
E
HAMPTONBAY.COM
Please contact 1-855-HD-HAMPTON for further assistance.
Cable Selection
12 VOLT TAP Cable Length
Total Fixture Wattage 0-50 feet 51-100 feet 101-150 feet
0-60 Watts 16 AWG 16 AWG 14 AWG
61-120 Watts 16 AWG 14 AWG 12 AWG
121-180 Watts 14 AWG 12 AWG NOT RECOMMENDED
181-240 Watts 14 AWG 12 AWG NOT RECOMMENDED
241-300 Watts 12 AWG NOT RECOMMENDED NOT RECOMMENDED
600W Transformer = (2x300 Watts) 12 AWG NOT RECOMMENDED NOT RECOMMENDED
900W Transformer = (3x300 Watts) 12 AWG NOT RECOMMENDED NOT RECOMMENDED
15 VOLT TAP Cable Length
Total Fixture Wattage 0-50 feet 51-100 feet 101-150 feet
0-60 Watts 16 AWG* 16 AWG 16 AWG
61-120 Watts 16 AWG* 16 AWG 12 AWG
121-180 Watts 14 AWG* 14 AWG 12 AWG
181-240 Watts 14 AWG* 14 AWG 12 AWG
241-300 Watts 12 AWG* 12 AWG NOT RECOMMENDED
600W Transformer = (2x300 Watts) 12 AWG* 12 AWG NOT RECOMMENDED
900W Transformer = (3x300 Watts) 12 AWG* 12 AWG NOT RECOMMENDED
* NOT RECOMMENDED FOR HALOGEN LANDSCAPE LIGHTS
NOTE: Most LED landscape xtures can operate with full illumination from 9V all the way to as little as 6V. It is possible to have extended length runs with LED
xtures that go beyond the specications shown on the charts above.
Troubleshooting
Warranty
Problem Possible Cause Solution
The lights do not turn on. □ There is no power.
□ There is a disconnection or break in the wire.
□ The transformer setting is incorrect.
□ Check the outlet and ensure that a breaker or GFCI circuit has not been
tripped.
□ Follow the wires from the xture and ensure a continuous connected path
back to the transformer.
□ Check the settings on the transformer.
The lights icker. □ There is a loose wire connector to the xture. □ Tighten the wire connector and ensure the metal contacts pierce the
insulation on the low voltage cable from the transformer.
The lights icker (all
xtures).
□ There is a loose connection at the transformer. □ Unplug the transformer from the outlet and visually inspect the positive and
negative connecting posts. Each wire should be securely screwed in and
not in contact with any other.
WHAT IS COVERED
The manufacturer warrants this lighting xture to be free from defects in materials and workmanship for a period of ve (5) years from date of purchase. This
warranty applies only to the original consumer and only to products used in normal use and service. If this product is found to be defective, the manufacturer’s only
obligation, and your exclusive remedy, is the repair or replacement of the product at the manufacturer’s discretion, provided that the product has not been damaged
through misuse, abuse, accident, modications, alterations, neglect, or mishandling.
WHAT IS NOT COVERED
This warranty shall not apply to any product that is found to have been improperly installed, set-up, or used in any way not in accordance with the instructions
supplied with the product. This warranty shall not apply to a failure of the product as a result of an accident, misuse, abuse, negligence, alteration or faulty
installation, or any failure not relating to faulty material or workmanship. The warranty shall not apply to the nish on any portion of the product, such as surface
and/or weathering, as this is considered normal wear and tear.
The manufacturer does not warrant and specially disclaims any warranty, whether express or implied, of tness for a particular purpose, other than the warranty
contained herein. The manufacturer specically disclaims any liability and shall not be liable for any consequential or incidental loss or damage, including but not
limited to any labor/expense cost involved in the replacement or repair of said product.
Contact the Customer Service team at 1-855-HD-HAMPTON or visit www.HamptonBay.com
Care & Cleaning
□ Before attempting to clean the xture, disconnect the power to the xture by turning the breaker off or removing the fuse from the fuse box.
□ To clean the xture, use a dry or slightly dampened clean cloth.
□ Do not use cleaners with chemicals, solvents, or harsh abrasives, as damage to the xture may occur.

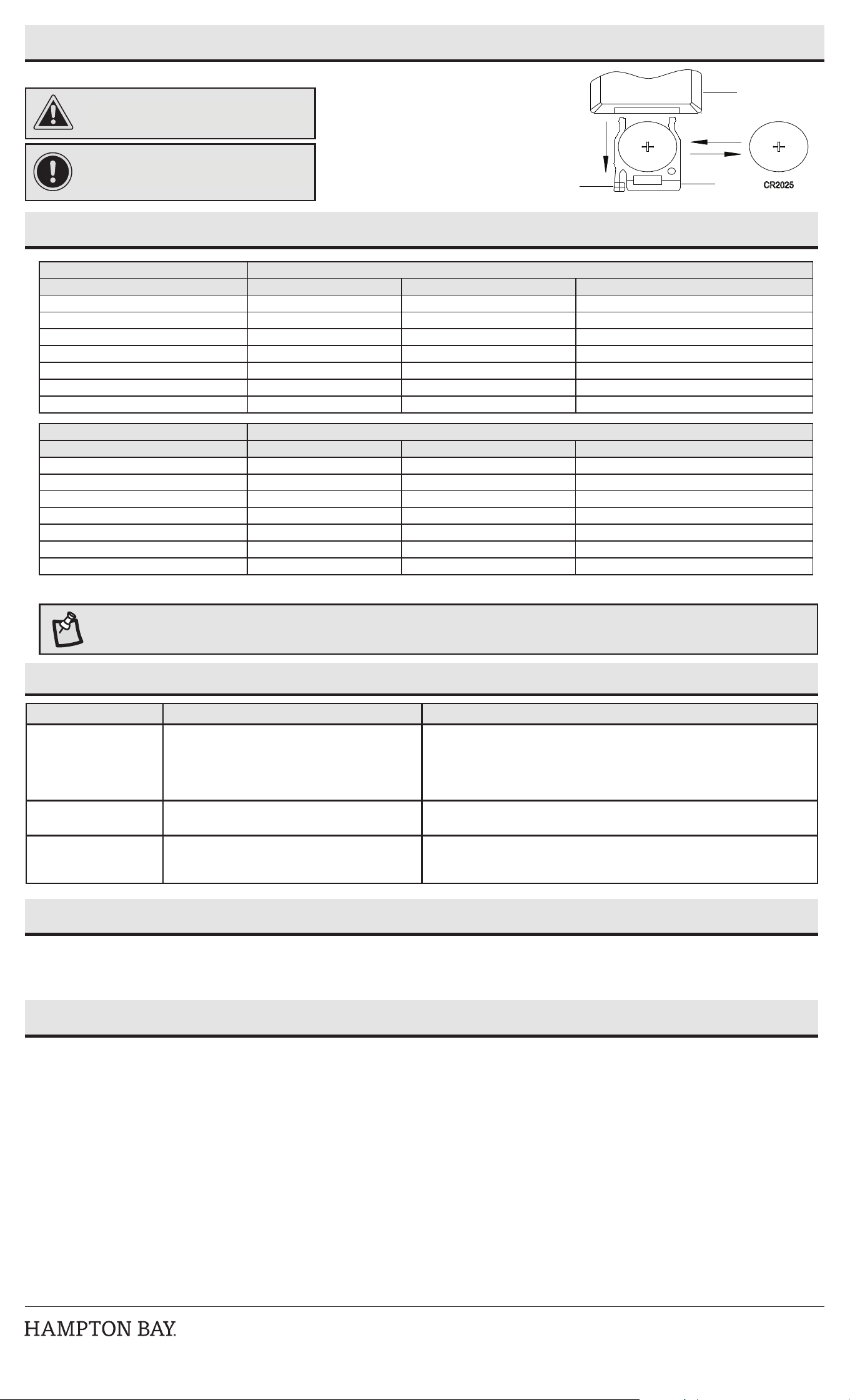

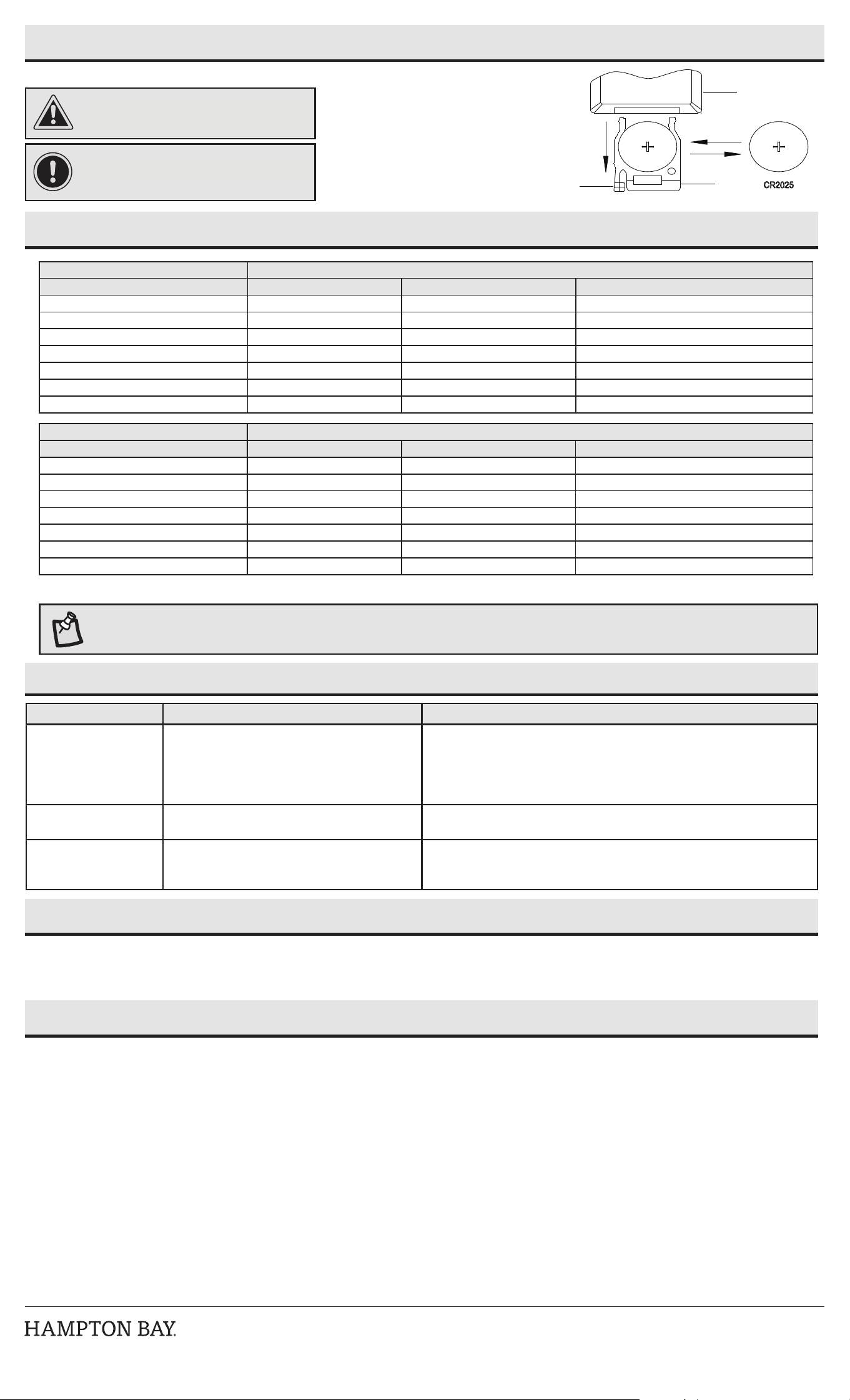

Maintenance
E
6
5
Replacing the battery
CAUTION: When replacing the battery, use one (1)
CR2025 battery.
IMPORTANT: Dispose of the battery in accordance
with local, state, and federal regulations.
□ Push the tab (5) at the base of the remote
(E) and pull the battery holder (6) out of the
remote. Replace the old battery with a new
CR2025 battery.
□ Replace the battery holder (6) by inserting it
back into the base of the remote (E).
