Bosch GLL50-40G Professional Line Lasers User Manual

GLL50-40G

IMPORTANT: IMPORTANT : IMPORTANTE:

Read Before Using Lire avant usage Leer antes de usar

Operating/Safety Instructions

Consignes de fonctionnement/sécurité

Instrucciones de funcionamiento y seguridad

For English Version Version française Versión en español

See page 5 Voir page 17 Ver la página 30

1-877-BOSCH99 (1-877-267-2499) www.boschtools.

com

Call Toll Free

for Consumer

Information &

Service Locations

Pour obtenir des informations

et les adresses de nos centres

de service après-vente,

appelez ce numéro gratuit

Llame gratis para

obtener información

para el consumidor y

ubicaciones de servicio

GLL50-40G

2610059938 GLL50-40G 02-21.indd 1 2/23/21 3:02 PM

-2-

(1)

(3)

(4)

(2)

(7)

(8)

(9)

GLL50-40G

IEC 60

825-

1:2014,

<10 mW, 500-540 nm

SER RADIATION. DO NOT STARE INTO BEAM.

LASS 2 LASER PRODUCT. Complies with 21 CFR 1040.10

and

1040.11 e

xcept for conformance with IEC

60825-1 Ed.

3., as

described

in Laser Notice No. 56, dated May 8, 2019.

RADIACIÓN LÁ

SER. NO MIRE AL RAYO.

PROD

TO LÁSER DE

LASE

2.Cumple con 21 CFR 1040.10 y 1040.11 excepto por

conformidad c

on IEC 60825-1 Ed. 3., como se describe en el aviso del

láse

No. 56, con fecha del 8 de

mayo de 2019.

RAYONNEMEN

LASE

R. NE

EGARDEZ PAS DIRECTEMENT DANS LE FAISCEAU

PRODUIT LASER DE CLASSE 2. Conf

rme à 21 CFR 1040.10 et 1040.11 sauf

pou

r la

onformité à la no

rme IEC 608

25-1 Ed. 3., co

mme dé

it dans l'Avis

Lase

r N

56 du 8 mai 2

019.

GLL50-40

3 601 K65 000

4 x 1.5 V (AA)

MADE IN C

INA

ROBERT BOSCH

TOOL CORP.

MOU

PROS

PECT, IL

1X1

(6)

(5)

2610059938 GLL50-40G 02-21.indd 2 2/23/21 3:02 PM

-3-

(10)

(12)

(11)

(13)

(14)

GLL50-40G

GLL50-40

L50-40

2610059938 GLL50-40G 02-21.indd 3 2/23/21 3:02 PM

-4-

DK 10

(14)

LB 10

0 601 092 C10

(11)

(10)

(11)

(16)

1 600 A01 020

(17)

0 601 096 B10

BT 150

(18)

0 601 015 B00

BT 350

(19)

1 608 M00 05J

(15)

BM 1

0 601 015 A11

(11)

2610059938 GLL50-40G 02-21.indd 4 2/23/21 3:03 PM

-5-

Read all instructions. Failure to follow all instructions listed below may

result in hazardous radiation exposure, electric shock, fire and/or

serious injury.

The term “tool” in all of the warnings listed below refers to your mains-operated (corded) tool or

battery-operated (cordless) tool.

The following labels are on

your laser tool for your

convenience and safety. They indicate where

the laser light is emitted by the tool. ALWAYS

BE AWARE of their location when using the

tool.

Do not direct the laser beam

at persons or animals and do

not stare into the laser beam

yourself. This tool produces laser class 2 laser radiation and complies with 21

CFR 1040.10 and 1040.11 except for conformance with IEC 60825-1 Ed. 3., as

described in Laser Notice No. 56, dated May 8, 2019. This can lead to persons

being blinded.

DO NOT remove or deface any warning or caution labels. Removing labels increases the

risk of exposure to laser radiation.

Use of controls or adjustments or performance of procedures other than those specified in this

manual, may result in hazardous radiation exposure.

ALWAYS make sure that any bystanders in the vicinity of use are made aware of the

dangers of looking directly into the laser tool.

DO NOT place the laser tool in a position that may cause anyone to stare into the laser

beam intentionally or unintentionally. Serious eye injury could result.

ALWAYS position the laser tool securely. Damage to the laser tool and/or serious injury to

the user could result if the laser tool fails.

General Safety Rules

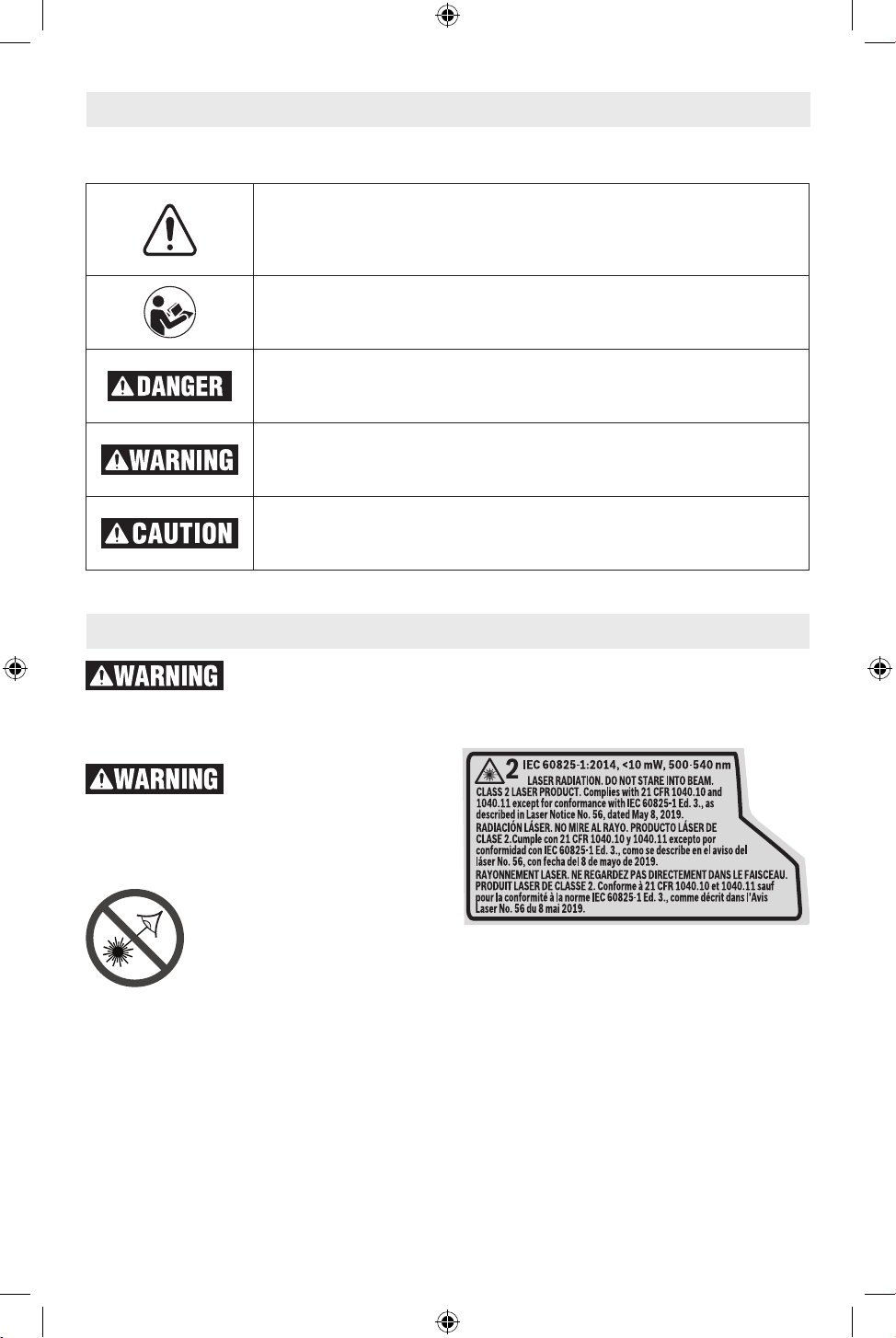

Safety Symbols

The definitions below describe the level of severity for each signal word. Please read the

manual and pay attention to these symbols.

This is the safety alert symbol. It is used to alert you to potential

personal injury hazards. Obey all safety messages that follow this

symbol to avoid possible injury or death.

Read manual symbol - Alerts user to read manual.

DANGER indicates a hazardous situation which, if not avoided,

will result in death or serious injury.

WARNING indicates a hazardous situation which, if not avoided,

could result in death or serious injury.

CAUTION indicates a hazardous situation which, if not avoided,

could result in minor or moderate injury.

2610059938 GLL50-40G 02-21.indd 5 2/23/21 3:03 PM

-6-

ALWAYS use only the accessories that are

recommended by the manufacturer of your

laser tool. Use of accessories that have been

designed for use with other laser tools could

result in serious injury.

DO NOT use this laser tool for any purpose

other than those outlined in this manual.

This could result in serious injury.

DO NOT leave the laser tool “ON”

unattended in any operating mode.

DO NOT disassemble the laser tool. There

are no user serviceable parts inside. Do not

modify the product in any way. Modifying

the laser tool may result in hazardous laser

radiation exposure.

DO NOT use the laser viewing glasses as

safety goggles. The laser viewing glasses

are used for improved visualization of the

laser beam, but they do not protect against

laser radiation.

DO NOT use the laser viewing glasses as

sun glasses or in traffic. The laser viewing

glasses do not afford complete UV protection

and reduce color perception.

DO NOT use any optical tools such as,

but not limited to, telescopes or transits

to view the laser beam. Serious eye injury

could result.

DO NOT stare directly at the laser beam

or project the laser beam directly into the

eyes of others. Serious eye injury could

result.

Work area safety

Keep work area clean and well lit. Cluttered

or dark areas invite accidents.

DO NOT operate the laser tool around

children or allow children to operate the

laser tool. Serious eye injury could result.

DO NOT use laser tools, attachments and

accessories outdoors when lightning

conditions are present.

Do not operate the measuring tool in ex-

plosive environments, such as in the pres-

ence of ﬂammable liquids, gases or dusts.

Sparks can be created in the measuring tool

which may ignite the dust or fumes.

Electrical safety

Batteries can explode or

leak, cause injury or fire.

To reduce this risk, always follow all instructions

and warnings on the battery label and package.

DO NOT short any battery terminals.

DO NOT charge alkaline batteries.

DO NOT mix old and new batteries. Replace all

of them at the same time with new batteries of

the same brand and type.

DO NOT mix battery chemistries.

Dispose of or recycle batteries per local code.

DO NOT dispose of batteries in fire.

Keep batteries out of reach of children.

Remove batteries if the device will not be used

for several months.

Personal safety

If laser radiation strikes your eye, you must

deliberately close your eyes and immedi-

ately turn your head away from the beam.

Do not make any modiﬁcations to the laser

equipment.

Stay alert, watch what you are doing and

use common sense when operating a tool.

Do not use a tool while you are tired or

under the influence of drugs, alcohol or

medication. A moment of inattention while

operating a tool may result in serious personal

injury or incorrect measurement results.

Use safety equipment. Always wear eye

protection. Safety equipment such as dust

mask, non-skid safety shoes, hard hat, or

hearing protection used for appropriate

conditions will reduce personal injuries.

Use caution when using laser tools in the

vicinity of electrical hazards.

Magnets

Keep the tool, mounting bracket

LB 10 (10), position device BM

1 (15), and laser target plate

(16) away from implants or

other medical devices such as pacemaker

or insulin pumps. The magnets generate a

field that can impair the function of implants or

medical devices, which may lead to serious

personal injury.

Keep the tool, mounting bracket LB 10

(10), position device BM 1 (15), and laser

target plate (16) away from magnetic

data storage medium and magnetically

sensitive equipment. The effect of the

magnets can lead to irreversible data loss.

2610059938 GLL50-40G 02-21.indd 6 2/23/21 3:03 PM

-7-

Use and care

Use the correct tool for your application.

The correct tool will do the job better

and safer.

Do not use the tool if the switch does not

turn it on and off. Any tool that cannot be

controlled with the switch is dangerous and

must be repaired.

Store idle tool out of the reach of children

and do not allow persons unfamiliar with

the tool or these instructions to operate

the tool. Tools are dangerous in the hands of

untrained users.

Maintain tools. Check for misalignment or

binding of moving parts, breakage of parts

and any other condition that may affect the

operation. If damaged, tool repaired before

use. Many accidents are caused by poorly

maintained tools.

Use the tool, accessories, etc., in

accordance with these instructions and in

the manner intended for the particular type

of tool, taking into account the working

conditions and the work to be performed.

Use of the tool for operations different from

those intended could result in a hazardous

situation.

Service

Have your tool serviced by a qualified

repair person using only identical

replacement parts. This will ensure that the

safety of the tool is maintained.

Develop a periodic maintenance schedule

for tool. When cleaning a tool be careful not

to disassemble any portion of the tool since

internal wires may be misplaced or pinched

or may be improperly mounted. Certain

cleaning agents such as gasoline, carbon

tetrachloride, ammonia, etc. may damage

plastic parts.

SAVE THESE INSTRUCTIONS

2610059938 GLL50-40G 02-21.indd 7 2/23/21 3:03 PM

-8-

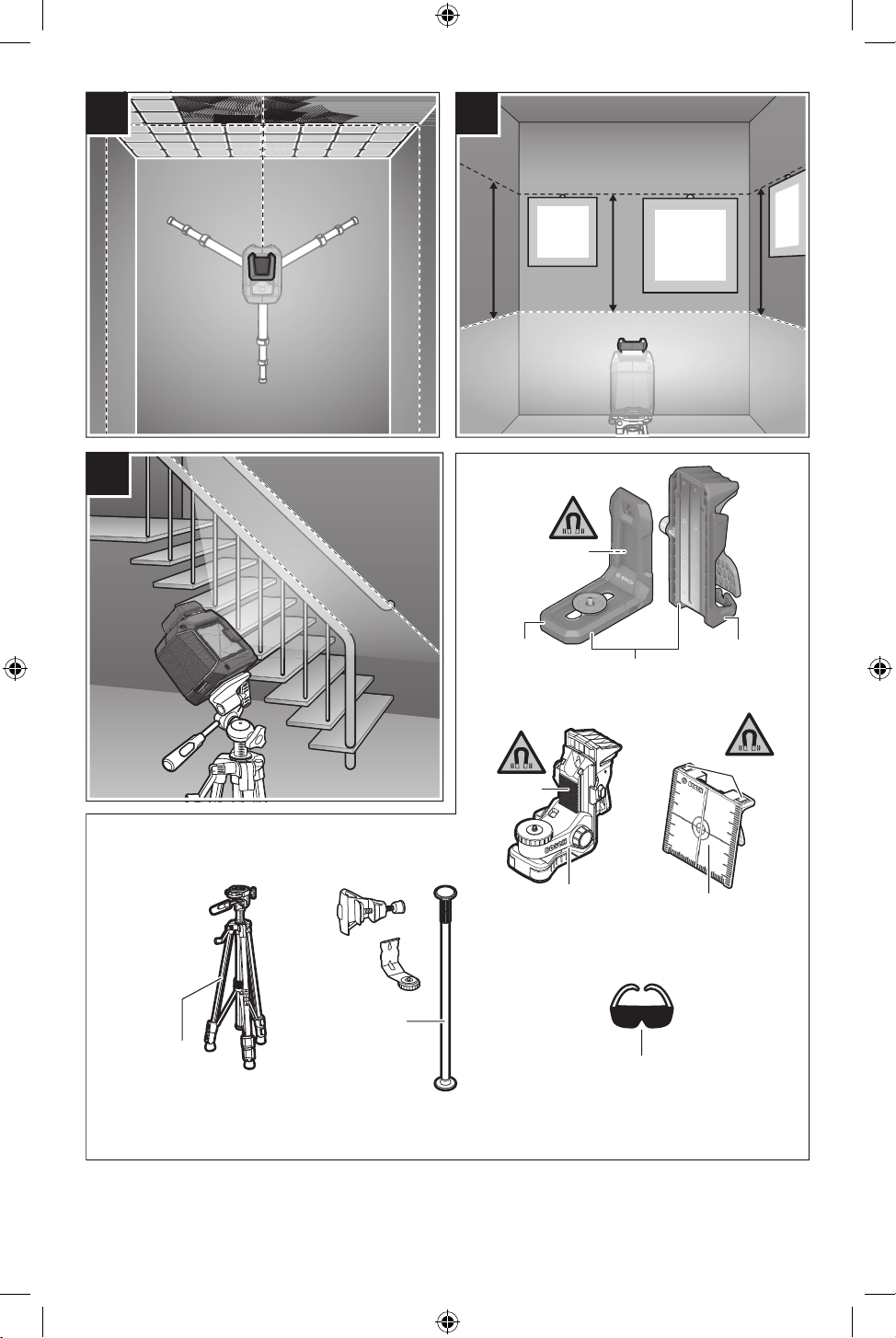

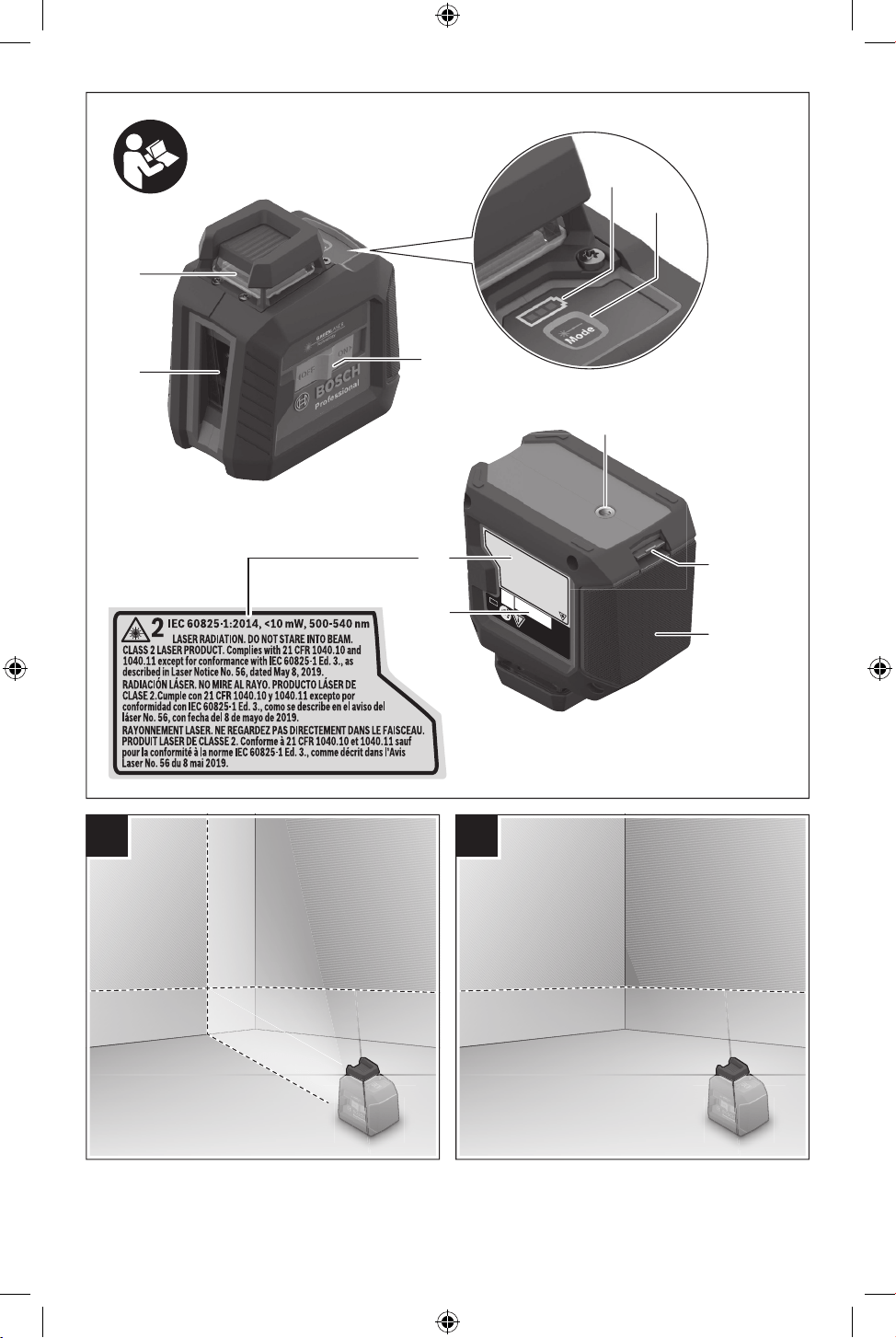

The numbering of the product features shown refers to the illustration of the tool on the graphic

page.

1 Laser beam outlet aperture

2 On/off switch

3 Battery indicator

4 Button for laser operating mode

5 Laser warning label

6 Serial number

7 1/4” tripod mount

8 Battery compartment cover locking

mechanism

9 Battery compartment cover

10 Magnetic Mounting Bracket (LB 10)

11 Magnet

12 1/4” screw of the holder

13 Screw hole of the holder

14 Ceiling clip (DK 10)

15 Universal holder (BM 1)

16 Laser target plate

17 Tripod (BT 150)

18 Telescopic shaft (BT 350)

19 Laser goggles

* The accessories illustrated or described are not included as standard delivery.

The measuring tool is intended for determining and checking horizontal and vertical lines.

The measuring tool is suitable for indoor and outdoor use.

Intended Use

Features

2610059938 GLL50-40G 02-21.indd 8 2/23/21 3:03 PM

-9-

Technical Data

Model Number GLL50-40G

Article number 3 601 K65 …

Working range (diameter)

100 ft (30 m)

Leveling accuracy

B)C)D)

±3/16 in. at 30 ft (±0.4 mm/m)

Self-leveling range (typical) ±4°

Leveling duration (typical) <4s

Operating temperature 23 °F to 104 °F (–5 °C to +40 °C)

Storage temperature -4 °F to 158 °F (–20 °C to +70 °C)

Max. altitude 6560 ft (2000 m)

Relative air humidity, max. 90 %

Pollution degree according IEC 61010

Laser class 2

Laser type <10 mW, 500 - 540 nm

Divergence 30 x 20 mrad (full angle)

Tripod mount 1/4”

Batteries 4 x 1.5V LR6 (AA)

Weight 1.37 lbs. (0.62 kg)

Dimensions 4.37 × 2.83 × 4.69 inches

(111 × 72 × 119 mm)

Degree of protection IP 64 (dust tight and splash

water protected)

A) The working range may be reduced by unfavourable environmental conditions (e.g. direct sunlight).

B) At 68-77 °F (20–25 °C)

C) The values stated presuppose normal to favourable environmental conditions (e.g. no vibration, no fog, no

smoke, no direct sunlight). Extreme fluctuations in temperature can cause deviations in accuracy.

D) Applies for the intersection point and the corresponding angles 90°/180°/270°

E) Only non-conductive deposits occur, whereby occasional temporary conductivity caused by condensation is

expected.

The serial number (6) on the type plate is used to clearly identify your measuring tool.

2610059938 GLL50-40G 02-21.indd 9 2/23/21 3:03 PM

-10-

Starting Operation

Protect the measuring

tool from moisture and

direct sunlight.

Do not expose the

measuring tool to any

extreme temperatures or fluctuations in

temperature. The precision of the

measuring tool may be compromised if

exposed to extreme temperatures or

fluctuations in temperature. For example,

do not leave it in a car for extended

periods of time. If it has been subjected to

significant fluctuations in temperature,

first allow the measuring tool to adjust to

the ambient temperature and then always

carry out an accuracy check before

continuing work (see “Leveling Accuracy”,

page 12).

Avoid substantial

knocks to the

measuring tool and avoid dropping it.

Always carry out an accuracy check before

continuing work if the measuring tool has

been subjected to severe external

influences (see “Leveling Accuracy”, page

12).

Switch the measuring

tool off when

transporting it. The pendulum unit is

locked when the tool is switched off, as it

can otherwise be damaged by extreme

movements.

Switching On/Off

To switch on the measuring tool, slide the

on/off switch (2) to the “On” position. As

soon as it is switched on, the measuring

tool emits laser beams from the laser

beam outlet window (1).

Do not direct the laser

beam at persons or

animals and do not stare into the laser

beam yourself (even from a distance).

Serious eye injury could result.

To switch off the measuring tool, slide the

on/off switch (2) to the Off position. The

pendulum unit is locked when the tool is

switched off.

Never leave the

measuring tool

unattended when switched on, and

ensure the measuring tool is switched off

after use. Others may be blinded by the

laser beam.

Operation

Inserting/Changing the batteries

It is recommended that you use alkaline

manganese batteries to operate the

measuring tool.

Press the locking mechanism (8) upwards

to open the battery compartment cover

(9) and remove the battery compartment

cover. Insert the batteries.

When inserting the batteries, ensure that

the polarity is correct according to the

illustration on the inside of the battery

compartment.

The battery indicator (3) always indicates

the current status of the battery. If the

batteries are running low, the laser lines

will gradually become dimmer. If the

batteries are almost empty the battery

indicator starts flashing continuously and

the laser lines will blink every 5 min for

5 s until the tool turns off. If the batteries

are empty, the laser lines and the battery

indicator will flash once before the

measuring tool switches off.

Always replace all the batteries at the

same time. Only use batteries from the

same manufacturer and which have the

same capacity.

Take the batteries out

of the measuring tool

when you are not using it for a

prolonged period of time. The batteries

can corrode and self-discharge during

prolonged storage in the measuring tool.

Preparation

2610059938 GLL50-40G 02-21.indd 10 2/23/21 3:03 PM

-11-

Automatic Shut-off

If no button on the measuring tool

is pressed for approx. 120 min, the

measuring tool will automatically switch

itself off to preserve battery life.

To switch the measuring tool back on after

it has been automatically switched off,

you can either slide the on/off switch (2)

to the “Off” position first and then switch

the measuring tool back on, or press the

laser operating mode button (4).

To deactivate the automatic shut-

off function, hold down the laser

mode button (4) for at least 3 s (with

the measuring tool switched on). If the

automatic shut-off function is deactivated,

the laser beams will flash briefly as

confirmation.

To activate the automatic shut-off

function, switch the measuring tool off

and on again.

Operating Modes

The measuring tool has three operating

modes, which you can toggle through with

the laser mode button (4):

– Cross-line mode (see figure A):

Generates one horizontal and one

vertical laser line

– Horizontal mode (see figure B):

Generates one horizontal laser line

– Vertical mode (see figure C): Generates

one vertical laser line

To change the operating mode, press the

button for laser operating mode (4) as

often as required until the laser beams are

generated in the required operating mode.

All operating modes can be used with

both automatic leveling and the incline

function.

Automatic Leveling

The measuring tool monitors its position

at all times during operation. It works with

automatic leveling during set-up within

the self-leveling range of ±4°. Outside of

the self-leveling range, it will automatically

switch to the incline function.

Working with automatic leveling

(see figures A–C)

Position the measuring tool on a level,

firm surface or attach it to the magnetic

mount bracket LB 10 (10) or the tripod

(17).

The automatic leveling function

automatically compensates irregularities

within the self-leveling range of ±4°. Once

the laser beam is permanently lit, the

measuring tool has levelled in.

If automatic leveling is not possible,

e.g. because the surface on which the

measuring tool stands deviates by more

than 4° from the horizontal plane, the

laser lines will initially flash rapidly for

2 seconds, then flash rapidly every 5

seconds. The measuring tool is in the

incline function.

In case of ground vibrations or position

changes during operation, the measuring

tool is automatically leveled again. Upon

leveling, check the position of the laser

beams with regard to the reference points

to avoid errors arising from a change in

the measuring tool’s position.

Working with the Incline Function

(see figure K)

Place the measuring tool on an inclined

surface. When working with the incline

function, the laser lines will initially flash

rapidly for 2 seconds, then flash rapidly

every 5 seconds.

In the incline function, the laser lines

are no longer leveled and no longer

necessarily run perpendicular to one

another.

2610059938 GLL50-40G 02-21.indd 11 2/23/21 3:03 PM

-12-

Inﬂuences on Accuracy

The ambient temperature has the greatest

inﬂuence. Especially temperature diﬀerences

occurring from the ground upward can refract

the laser beam.

Since the largest diﬀerence in temperature

layers is close to the ground, you should

mount the measuring tool on a tripod and

position it in the center of the work surface,

wherever this is possible.

In addition to external inﬂuences, device-spe-

ciﬁc inﬂuences (e.g. falls or heavy impacts)

can also lead to deviations. For this reason,

check the leveling accuracy each time before

beginning work.

First check the height accuracy and leveling

accuracy of the horizontal laser line, then the

leveling accuracy of the vertical laser line.

Should the measuring tool exceed the maxi-

mum deviation during one of the tests, please

have it repaired by a Bosch after-sales service.

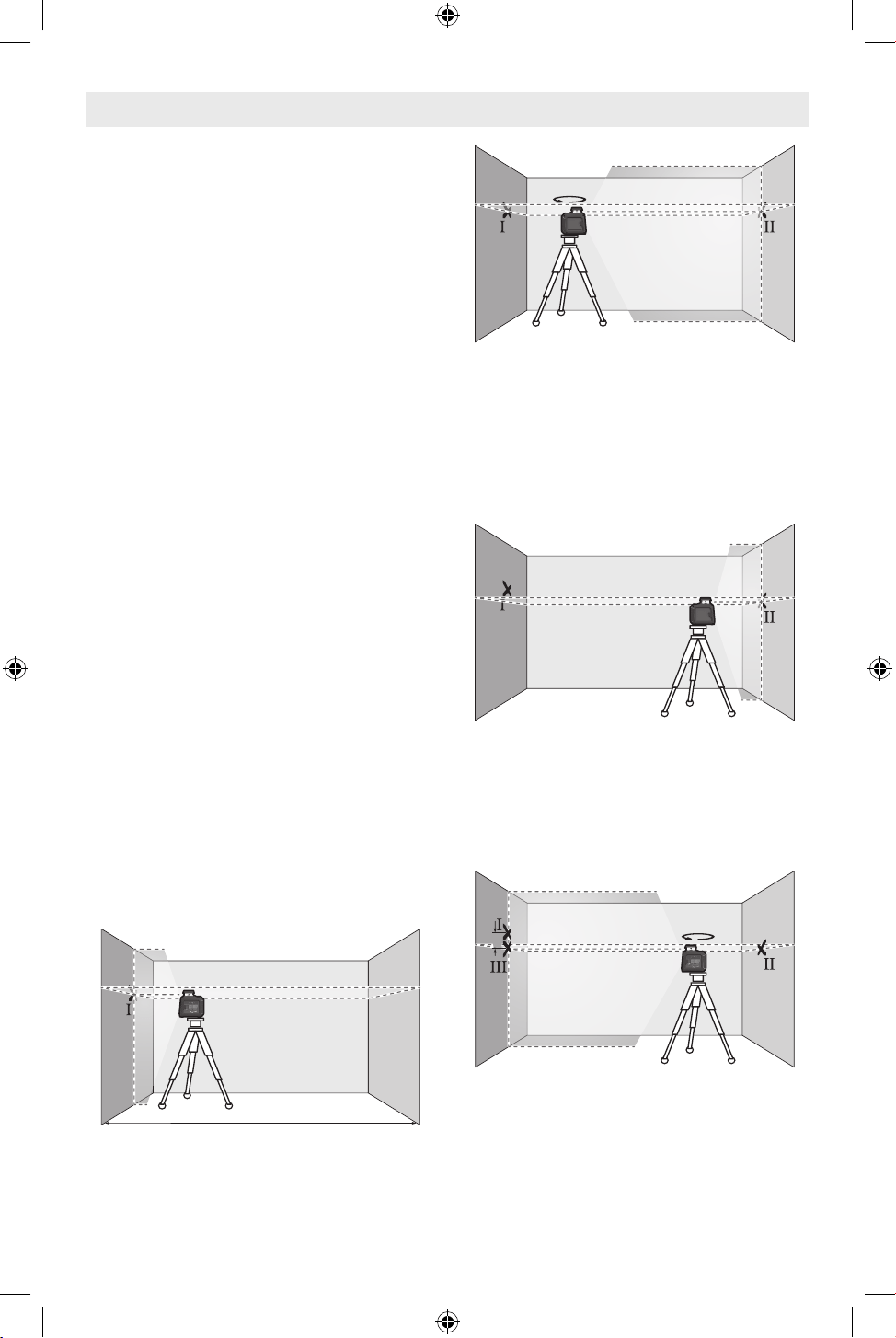

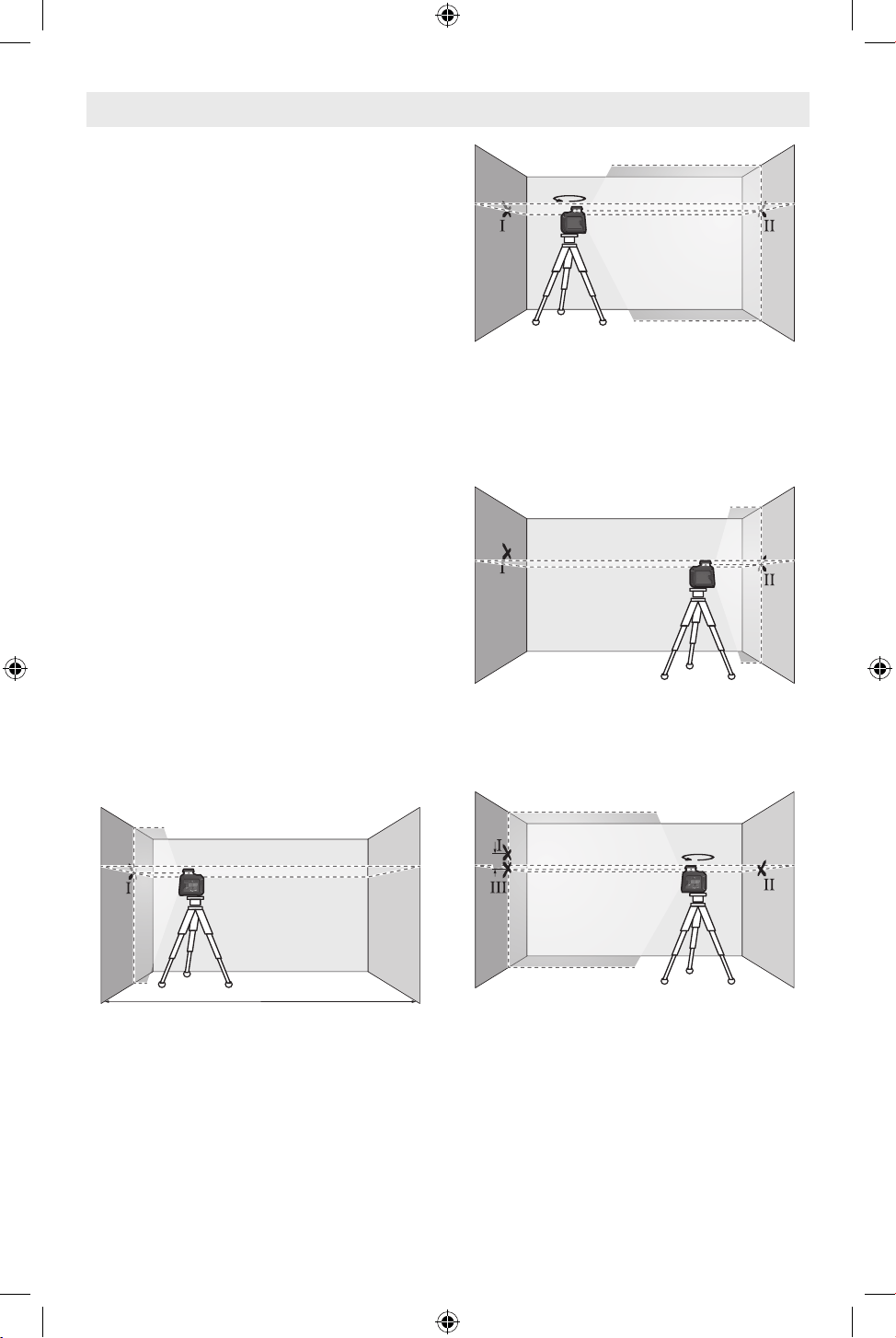

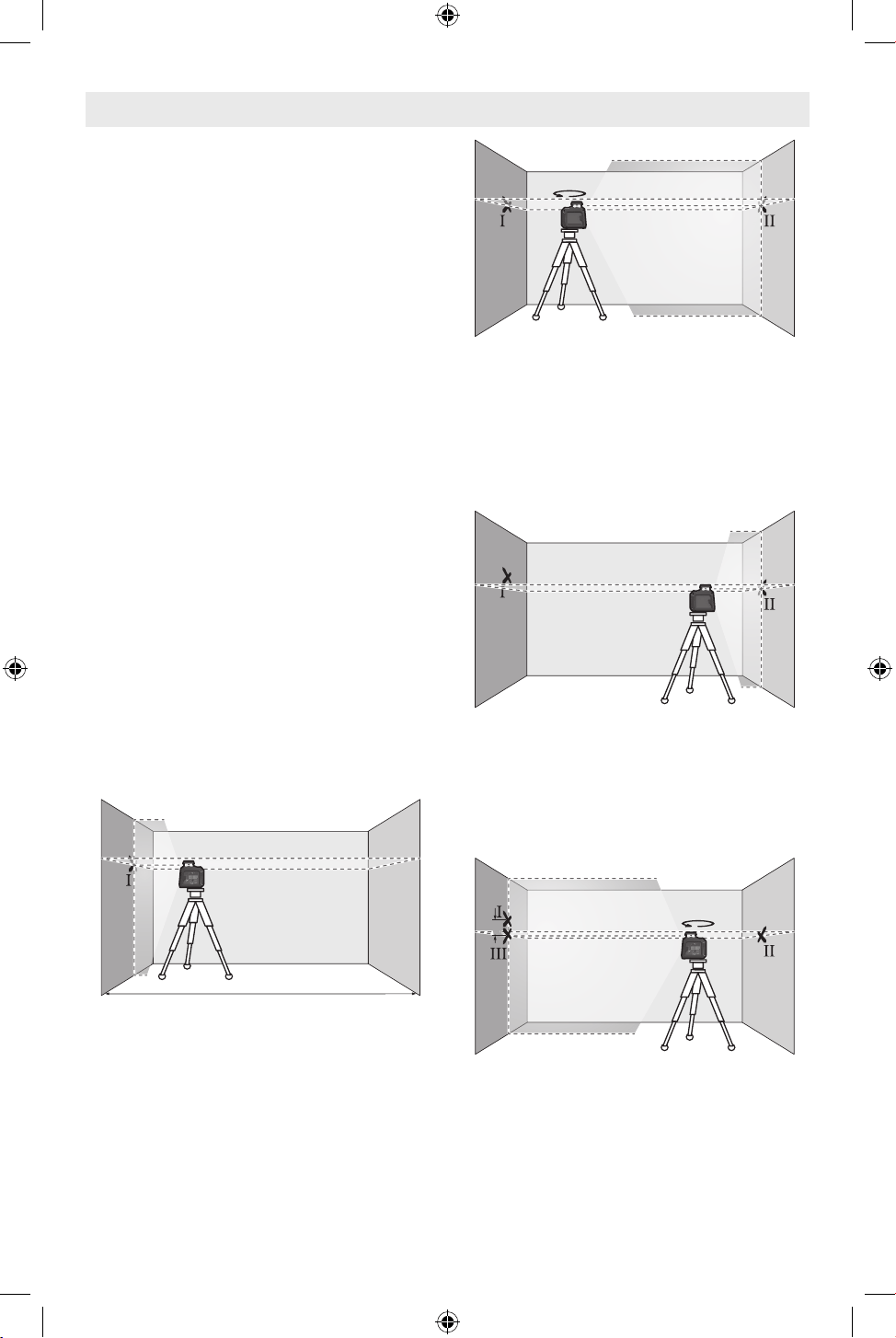

Checking the Height Accuracy of

the Horizontal Line

For this check, you will need a free measur-

ing distance of 16 ft (5 m) on ﬁrm ground be-

tween two walls (designated A and B).

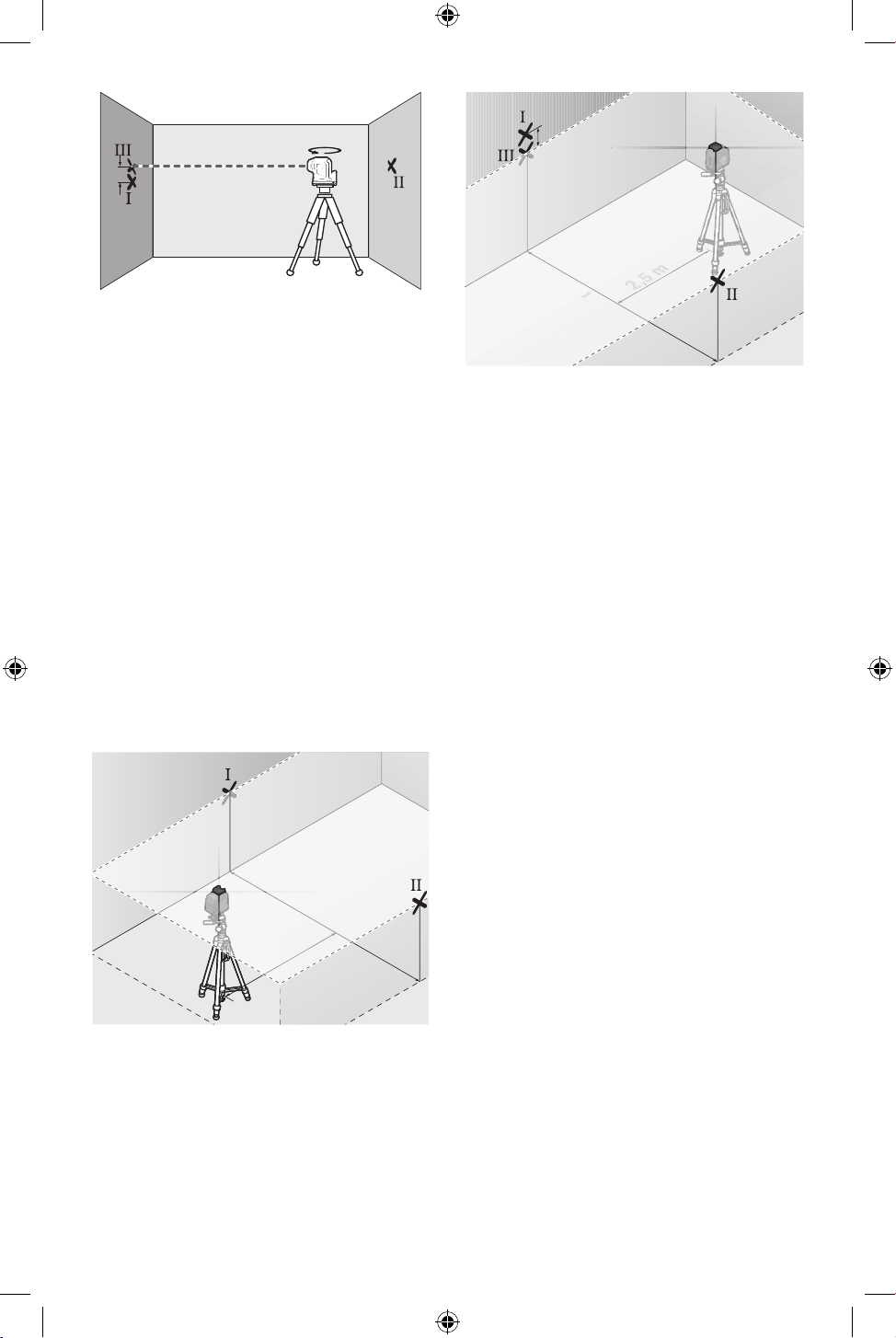

– Mount the measuring tool close to wall A on

a tripod, or place it on a ﬁrm, level surface.

Switch on the measuring tool and select

cross-line operation.

16 feet (5m)

– Aim the laser at the closer wall A and al-

low the measuring tool to level in. Mark the

middle of the point at which the laser lines

cross on the wall (point I).

180°

– Turn the measuring tool 180°, allow it to

level in and mark the point where the laser

lines cross on the opposite wall B (point II).

– Position the measuring tool – without ro-

tating it – close to wall B, switch it on and

allow it to level in.

– Align the height of the measuring tool (us-

ing the tripod or by placing objects under-

neath as required) so that the point where

the laser lines cross exactly hits the previ-

ously marked point II on wall B.

180°

– Turn the measuring tool 180° without ad-

justing the height. Aim it at wall A such that

the vertical laser line runs through the al-

ready marked point I. Allow the measuring

tool to level in and mark the point where

the laser lines cross on wall A (point III).

Leveling Accuracy

2610059938 GLL50-40G 02-21.indd 12 2/23/21 3:03 PM

-13-

– The discrepancy d between the two marked

points I and III on wall A reveals the actual

height deviation of the measuring tool.

The maximum permitted deviation on the

measuring distance of 2 × 16 ft = 36 ft (2 ×

5 m = 10 m) is as follows:

32 ft x ±0.0048 in/ft = ±3/16 in (0.154 in)

(10 m × ±0.4 mm/m = ±4 mm)

The discrepancy d between points I and III

must therefore amount to no more than 4

mm.

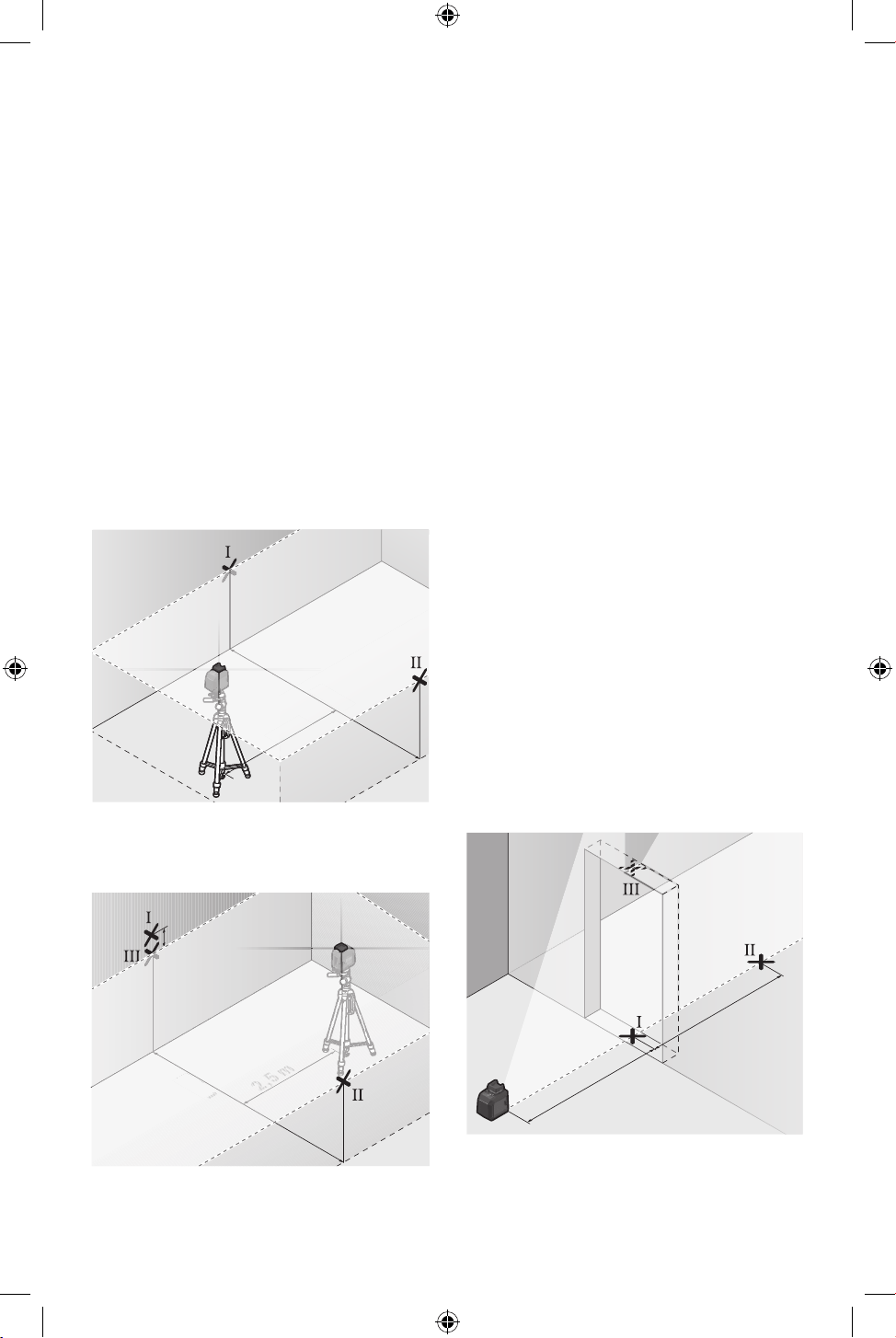

Checking the Leveling Accuracy

of the Horizontal Line

For this check, you will need a free area of

16 × 16 ft (5 × 5 m).

– Mount the measuring tool in the middle be-

tween walls A and B on a tripod, or place it

on a ﬁrm, level surface. Switch on the mea-

suring tool and select horizontal operation.

Allow the measuring tool to level in.

2,5 m

5,0 m

2 5

8 ft (2,5 m)

16 ft (5m)

– At a distance of 8 ft (2.5 m) from the mea-

suring tool, mark the center of the laser line

on both walls (point I on wall A and point II

on wall B).

2,5 m

5,0 m

16 ft (5,0 m)

8 ft (2,5 m)

– Set up the measuring tool at a 16 ft (5 m)

distance and rotated by 180° and allow it to

level in.

– Align the height of the measuring tool (us-

ing the tripod or by placing objects under-

neath as required) so that the center of the

laser line exactly hits the previously marked

point II on wall B.

– Mark the center of the laser line on wall A as

point III (vertically above or below point I).

– The discrepancy d between the two marked

points I and III on wall A reveals the actual

horizontal deviation of the measuring tool.

The maximum permitted deviation on the

measuring distance of 2 × 16 ft = 32 ft (2 ×

5 m = 10 m) is as follows:

32 ft x ±0.0048 in/ft = ±3/16 in (0.154 in)

(10 m × ±0.4 mm/m = ±4 mm)

The discrepancy d between points I and III

must therefore amount to no more than 4

mm.

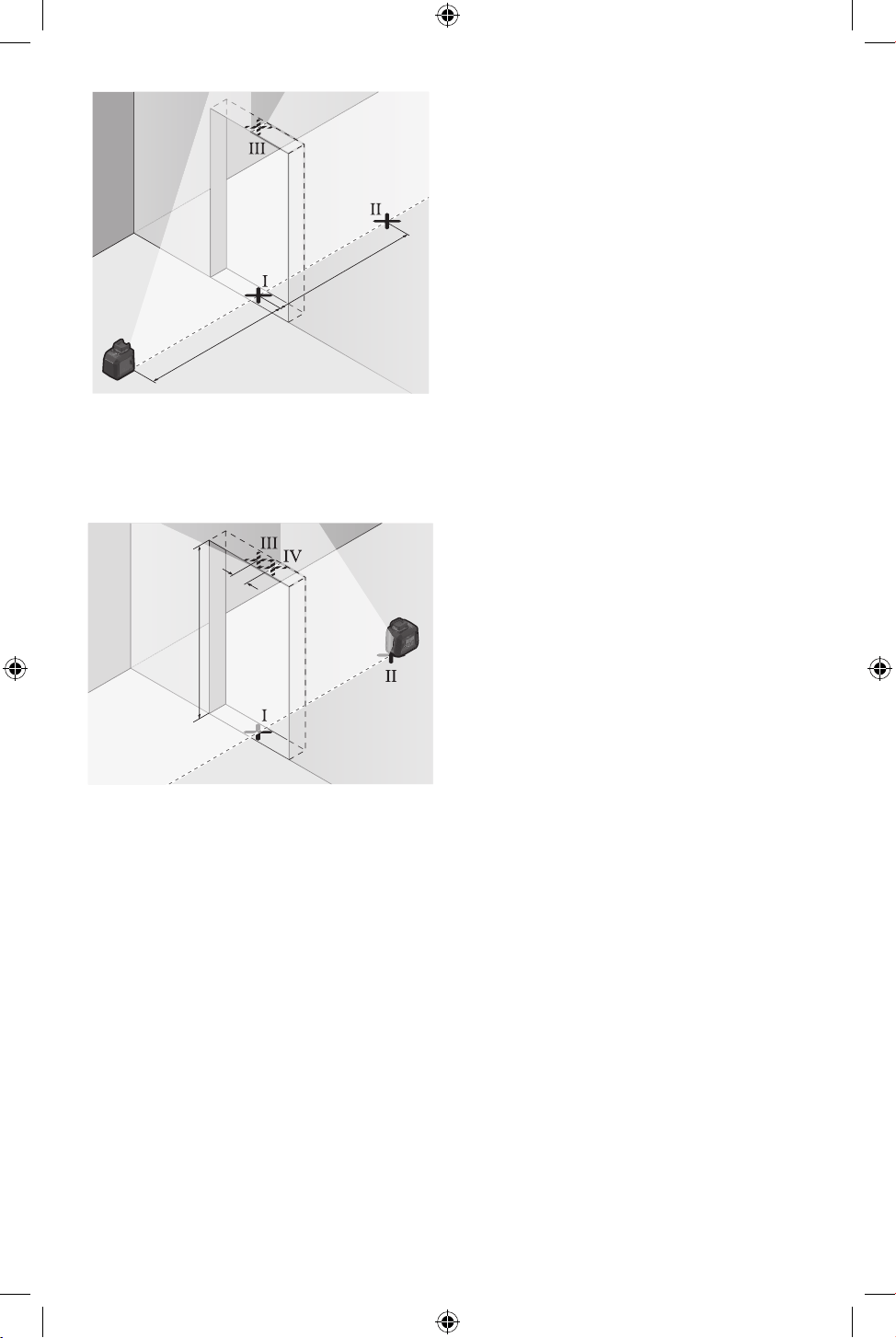

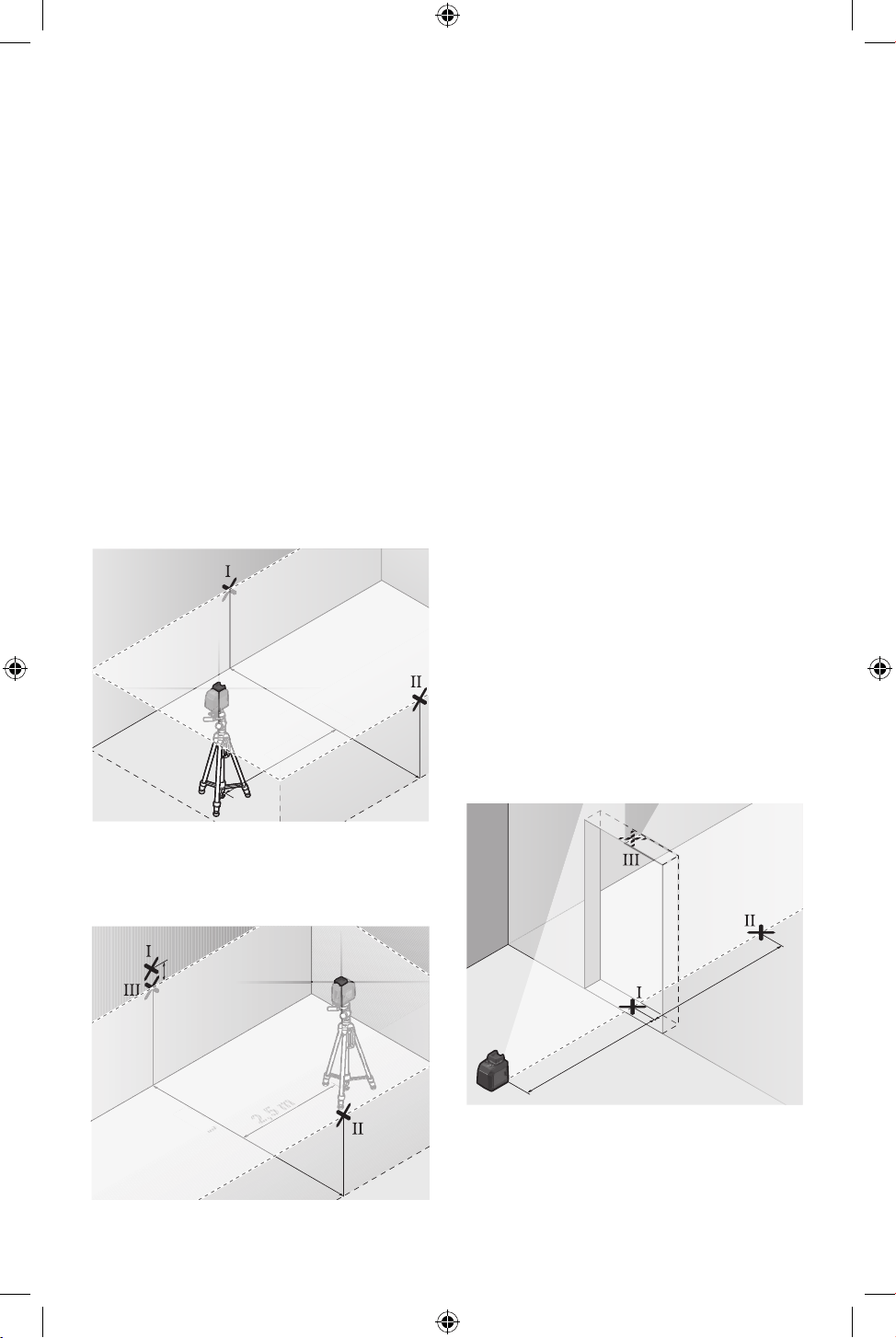

Checking the Leveling Accuracy

of the Vertical Line

For this check, you will need a door opening

(on solid ground) which has at least 8 ft (2.5

m) of space either side of the door.

– Place the measuring tool 8 ft (2.5 m) away

from the door opening on a ﬁrm, ﬂat sur-

face (not on a tripod). Switch on the mea-

suring tool and select vertical operation.

Aim the laser line at the door opening and

allow the measuring tool to level in.

8 ft (2,5 m)

– Mark the center of the vertical laser line on

the ﬂoor of the door opening (point I), 16

ft (5 m) away on the other side of the door

opening (point II) and on the upper edge of

the door opening (point III).

2610059938 GLL50-40G 02-21.indd 13 2/23/21 3:03 PM

-14-

6.5 ft (2 m)

– Rotate the measuring tool 180° and posi-

tion it on the other side of the door open-

ing, directly behind point II. Allow the mea-

suring tool to level in and align the vertical

laser line in such a way that its center pass-

es through points I and II exactly.

– Mark the center of the laser line on the up-

per edge of the door opening as point IV.

– The discrepancy d between the two marked

points III and IV reveals the actual vertical

deviation of the measuring tool.

– Measure the height of the door opening.

You can calculate the maximum permitted

deviation as follows:

Doubled height of the door opening ×

0.0048 in/ft (0.4 mm/m)

Example: At a door opening height of 6.5 ft

(2 m), the maximum deviation amounts to

2 × 6.5 ft × ±0.0048 in/ft = 0.062 in

(2 × 2 m × ±0.4 mm/m = ±1.6 mm)

The points III and IV must therefore be no

further than 0.062 in (1.6 mm) from each

other.

Working Advice

• Only the center of the laser line must be

used for marking. The width of the laser

line changes depending on the distance.

Working with the Magnetic

Mounting Bracket LB 10

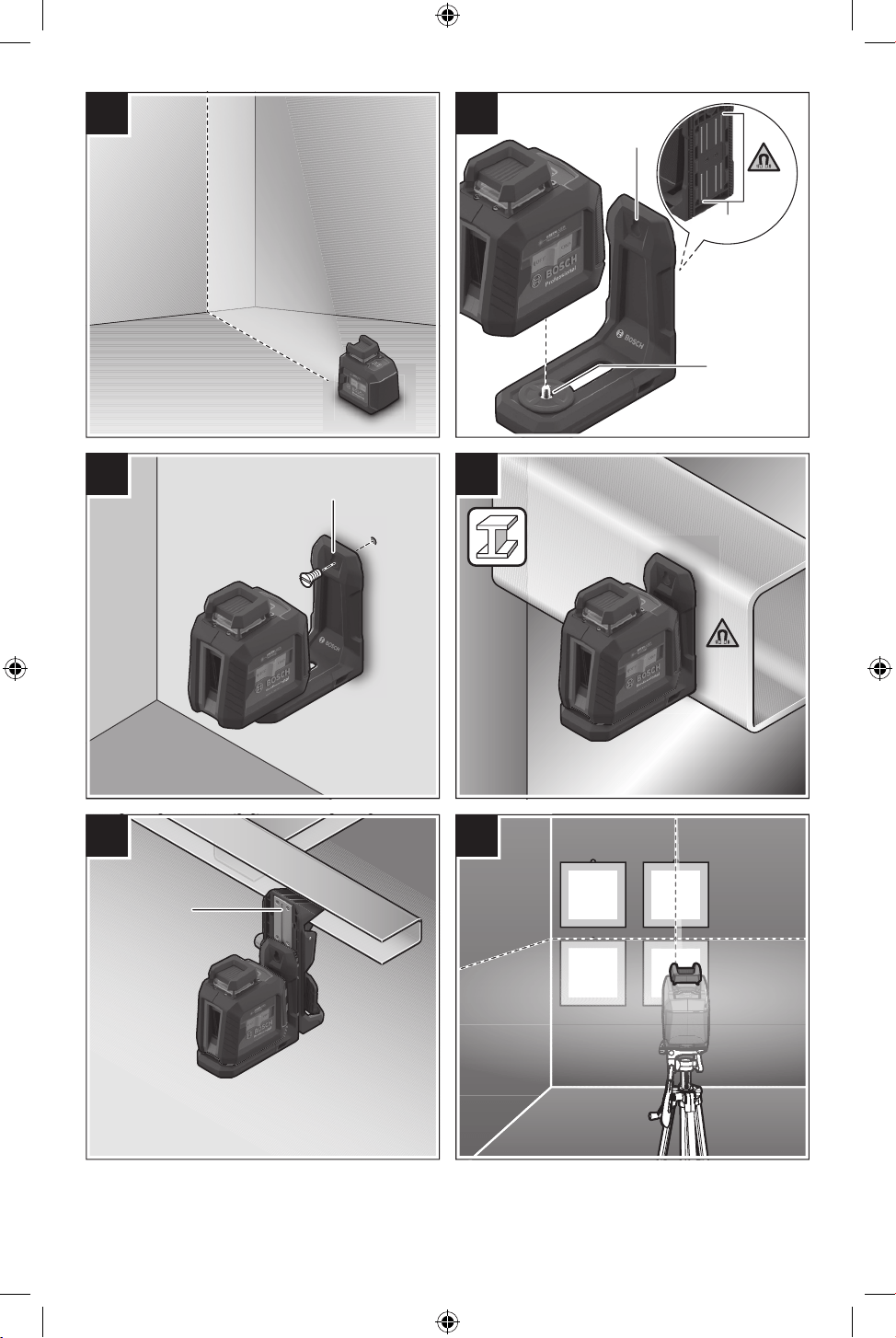

(see figures D−G)

You can secure the measuring tool on

vertical surfaces or magnetisable materials

using the magnetic mounting bracket (10).

In conjunction with the ceiling clip (14),

the measuring tool can also be aligned

vertically.

Place the measuring tool with the 1/4”

tripod mount (7) on the 1/4” screw (12)

of the bracket and screw it tight.

Attachment options for the magnetic

mounting bracket (10):

– Using a commercially available

fastening screw, it can be attached via

the screw hole (13) to drywall or wood

(see figure E)

– Using the magnets (11), it can be

attached to metallic surfaces (see

figure F)

– Using the ceiling clip (14), it can be

attached to crown mouldings (see

figure G)

Roughly align the magnetic mounting

bracket (10) before switching on the

measuring tool.

Working with the

Laser Target Plate

The laser target plate (16) improves

visibility of the laser beam in unfavourable

conditions and at greater distances.

The reflective half of the laser target plate

(16) improves visibility of the laser line.

The transparent half enables the laser line

to be seen from behind the laser target

plate.

Working with the Tripod

(Accessory)

A tripod offers a stable, height-adjustable

support surface for measuring. Place the

measuring tool with the 1/4” tripod mount

(7) on the thread of the tripod (17) or a

conventional camera tripod. Tighten the

measuring tool using the locking screw of

the tripod.

Roughly align the tripod before switching

on the measuring tool.

Use with Attachments

2610059938 GLL50-40G 02-21.indd 14 2/23/21 3:03 PM

-15-

Securing with the universal

Positioning Device BM 1

(accessory)

Using the universal positioning device

(15), you can secure the measuring

tool on vertical surfaces, magnetizable

materials, for example. The universal

positioning device is also suitable for use

as a building tripod and facilitates height

adjustment of the measuring tool.

Roughly align the universal holder (15)

before switching on the measuring tool.

Laser Enhancement Glasses

(Accessory)

The laser goggles filter out ambient light.

This makes the light of the laser appear

brighter to the eye.

• Do not use the laser glasses as

protective glasses. The laser glasses

make the laser beam easier to see;

they do not protect you against laser

radiation.

• Do not use the laser glasses as

sunglasses or while driving. The

laser glasses do not provide full UV

protection and impair your ability to see

colours.

Example applications

(see figures H–K)

Examples of possible applications for

the measuring tool can be found on the

graphics pages.

Keep the tool clean at all times.

Do not immerse the tool into water or other

fluids.

Wipe off debris using a moist and soft cloth.

Do not use any cleaning agents or solvents.

Regularly clean the surfaces at the exit

opening of the laser in particular, and pay

attention to any fluff of fibers.

If the tool should fail despite the care taken in

manufacturing and testing procedures, repair

should be carried out by an authorized after-

sales service center for Bosch power tools.

In all correspondence and spare parts orders,

please always include the 10-digit article

number given on the type plate of the tool.

ENVIRONMENT PROTECTION

Recycle raw materials & batteries instead of

disposing of waste. The unit, accessories,

packaging & used batteries should

be sorted for environmentally

friendly recycling in accordance with

the latest regulations.

Maintenance and Service

2610059938 GLL50-40G 02-21.indd 15 2/23/21 3:03 PM

-16-

LIMITED WARRANTY OF BOSCH LASER AND

MEASURING TOOL PRODUCTS

Robert Bosch Tool Corporation (“Seller”) warrants to the original purchaser only, that all Bosch lasers and

measuring tools will be free from defects in material or workmanship for a period of one (1) year from date

of purchase. Bosch will extend warranty coverage to two (2) years when you register your product within

eight (8) weeks after date of purchase. Product registration card must be complete and mailed to Bosch

(postmarked within eight weeks after date of purchase), or you may register on-line at www.boschtools.

com/Service/ProductRegistration. If you choose not to register your product, a one (1) year limited

warranty will apply to your product.

30 Day Money Back Refund or Replacement -

If you are not completely satisfied with the performance of your laser and measuring tools, for any

reason, you can return it to your Bosch dealer within 30 days of the date of purchase for a full refund

or replacement. To obtain this 30-Day Refund or Replacement, your return must be accompanied by

the original receipt for purchase of the laser or optical instrument product. A maximum of 2 returns per

customer will be permitted.

SELLER’S SOLE OBLIGATION AND YOUR EXCLUSIVE REMEDY under this Limited Warranty and, to

the extent permitted by law, any warranty or condition implied by law, shall be the repair or replacement

of parts, without charge, which are defective in material or workmanship and which have not been

misused, carelessly handled, or misrepaired by persons other than Seller or Authorized Service Center.

To make a claim under this Limited Warranty, you must return the complete Bosch laser or measuring

tool, transportation prepaid, to any BOSCH Factory Service Center or Authorized Service Center. Please

include a dated proof of purchase with your tool. For locations of nearby service centers, please use our

on-line service locator or call 1-877-267-2499.

THIS WARRANTY PROGRAM DOES NOT APPLY TO TRIPODS AND RODS. Robert Bosch Tool

Corporation (“Seller”) warrants tripods and leveling rods for a period of one (1) year from date of purchase.

THIS LIMITED WARRANTY DOES NOT APPLY TO OTHER ACCESSORY ITEMS AND RELATED

ITEMS. THESE ITEMS RECEIVE A 90 DAY LIMITED WARRANTY.

To make a claim under this Limited Warranty, you must return the complete product, transportation

prepaid. For details to make a claim under this Limited Warranty please visit www.boschtools.com or call

1-877-267-2499.

ANY IMPLIED WARRANTIES SHALL BE LIMITED IN DURATION TO ONE YEAR FROM DATE OF

PURCHASE. SOME STATES IN THE U.S., AND SOME CANADIAN PROVINCES DO NOT ALLOW

LIMITATIONS ON HOW LONG AN IMPLIED WARRANTY LASTS, SO THE ABOVE LIMITATION MAY

NOT APPLY TO YOU.

IN NO EVENT SHALL SELLER BE LIABLE FOR ANY INCIDENTAL OR CONSEQUENTIAL DAMAGES

(INCLUDING BUT NOT LIMITED TO LIABILITY FOR LOSS OF PROFITS) ARISING FROM THE SALE

OR USE OF THIS PRODUCT. SOME STATES IN THE U.S., AND SOME CANADIAN PROVINCES DO

NOT ALLOW THE EXCLUSION OR LIMITATION OF INCIDENTAL OR CONSEQUENTIAL DAMAGES,

SO THE ABOVE LIMITATION MAY NOT APPLY TO YOU.

THIS LIMITED WARRANTY GIVES YOU SPECIFIC LEGAL RIGHTS, AND YOU MAY ALSO HAVE

OTHER RIGHTS WHICH VARY FROM STATE TO STATE IN THE U.S., OR PROVINCE TO PROVINCE

IN CANADA AND FROM COUNTRY TO COUNTRY.

THIS LIMITED WARRANTY APPLIES ONLY TO PRODUCTS SOLD WITHIN THE UNITED STATES

OF AMERICA, CANADA AND THE COMMONWEALTH OF PUERTO RICO. FOR WARRANTY

COVERAGE WITHIN OTHER COUNTRIES, CONTACT YOUR LOCAL BOSCH DEALER OR

IMPORTER.

2610059938 GLL50-40G 02-21.indd 16 2/23/21 3:03 PM

-17-

Lisez toutes les instructions. Le non-respect de toutes les

instructions figurant ci-dessous risquerait de causer une exposition

dangereuse aux rayonnements, un choc électrique, un incendie et/ou des blessures graves.

L’expression « instrument de topologies » dans tous les avertissements figurant plus bas fait référence à

votre instrument de mesure, de détection et de tracé de topologies branché sur le secteur (avec cordon)

ou à votre instrument de mesure, de détection et de tracé de topologies à piles (sans fil).

Les étiquettes

suivantes sont

apposées sur votre instrument laser pour votre

commodité et votre sécurité. Elles indiquent où

la lumière laser est émise par le instrument. IL

FAUT TOUJOURS CONNAÎTRE sa position lors

de l’utilisation du instrument.

Ne dirigez pas le faisceau laser en

direction de personnes ou

d’animaux, et ne regardez pas

directement le faisceau laser vous-même. Cet instrument produit des

rayonnements laser de classe 2 et est conforme aux normes 21 CFR 1040.10 et

1040.11, à l’exception des déviations en vertu de l’Avis relatif au laser N° 50 daté du 24 juin 2007.

Ceci risquerait de causer l’aveuglement des personnes affectées.

NE RETIREZ PAS et n’effacez pas des étiquettes d’avertissement ou de mise en garde. Le retrait

de telles étiquettes augmente le risque d’exposition aux rayonnements laser. L’emploi de commandes

ou de réglages autres que ceux qui sont indiqués dans ce mode d’emploi risquerait de causer une

exposition dangereuse aux rayonnements.

ASSUREZ-VOUS TOUJOURS que les personnes présentes aux environs de l’endroit où vous employez

cet instrument sont au courant des dangers résultant de l’observation directe du faisceau laser.

NE PLACEZ PAS l’instrument dans une position telle que cela permettrait à quiconque de

regarder directement le faisceau laser intentionnellement ou non. Ceci risquerait de causer des

blessures graves aux yeux.

POSITIONNEZ TOUJOURS l’instrument de façon qu’il soit stable. La chute de l’instrument risquerait

d’endommager ce dernier et/ou de causer des blessures graves à son utilisateur.

Consignes générales de sécurité

Symboles relatifs à la sécurité

Les définitions ci-dessous décrivent le niveau de gravité pour chaque terme signalant un

danger. Veuillez lire le mode d’emploi et lire la signification de ces symboles.

C’est le symbole d’alerte relatif à la sécurité. Il est utilisé pour

vous avertir de l’existence possible d’un danger de lésion

corporelle. Obéissez à tous les messages relatifs à la sécurité

qui suivent ce symbole pour éviter tout risque de blessure ou

même de mort.

Symbole de lecture du mode d’emploi - Alerte l’utilisateur pour

lire le mode d’emploi.

DANGER indique une situation dangereuse qui, si elle n’est pas

évitée, causera la mort d’une personne ou une blessure grave.

AVERTISSEMENT indique une situation dangereuse qui, si elle

n’est pas évitée, pourrait causer la mort d’une personne ou

une blessure grave.

MISE EN GARDE indique une situation dangereuse qui, si

elle n’est pas évitée, pourrait causer une blessure légère ou

modérée.

2610059938 GLL50-40G 02-21.indd 17 2/23/21 3:03 PM

-18-

N’UTILISEZ TOUJOURS que les accessoires

qui sont recommandés par le fabricant de

votre instrument. L’emploi d’accessoires qui

ont été conçus pour emploi avec d’autres outils

risquerait de causer des blessures graves.

N’UTILISEZ PAS cet instrument dans un but

autre que ceux qui sont indiqués dans ce

mode d’emploi. Ceci risquerait de causer des

blessures graves.

NE LAISSEZ PAS l’instrument allumé («

ON ») sans surveillance dans un mode de

fonctionnement quelconque.

NE DÉMONTEZ PAS l’instrument. Il ne contient

aucune pièce pouvant être réparée par l’utilisateur.

Ne modifiez ce produit en aucune façon. Toute

modification de cet instrument risquerait de causer

une exposition dangereuse aux rayonnements.

N’UTILISEZ PAS les verres de visionnement du

laser à la place de lunettes de protection. Les

verres de visionnement du laser sont utilisés pour

améliorer la visualisation du faisceau laser, mais

ils ne protègent pas contre les rayonnements

laser.

N’UTILISEZ PAS pas les verres de

visionnement du laser en guise de lunette de

soleil ou lorsque vous conduisez un véhicule.

Ces verres n’assurent pas une protection

complète contre les rayons UV et ils réduisent la

perception des couleurs.

N’UTILISEZ PAS d’instruments optiques tels,

que, entre autres, des télescopes ou des

lunettes d’astronome pour regarder le faisceau

laser. Ceci risquerait de causer des blessures

graves aux yeux.

NE FIXEZ PAS directement des yeux le

faisceau laser et ne projetez pas la faisceau

laser directement dans les yeux d’autres

personnes. Ceci risquerait de causer des

blessures graves aux yeux.

Sécurité sur le lieu de travail

Maintenez votre lieu de travail propre et bien

éclairé. Les lieux de travail encombrés ou sombres

invitent les accidents.

N’UTILISEZ PAS l’instrument laser à proximité

d’enfants, et ne laissez pas des enfants se

servir de l’instrument laser. Cela risquerait de

produire des blessures graves aux yeux.

N’utilisez PAS d’outils de mesure,

d’attachements et d’accessoires à l’extérieur

lorsque des conditions de foudre sont

présentes.

Sécurité électrique

Les piles risquent

d’exploser ou de

fuir, et de causer des blessures ou un incendie.

Afin de réduire ce risque, suivez toujours toutes les

instructions et tous les avertissements figurant sur

l’étiquette des piles et sur l’emballage.

NE COURT-CIRCUITEZ PAS de bornes des piles.

NE RECHARGEZ PAS des piles alcalines.

NE MÉLANGEZ PAS des piles neuves et des piles

usagées. Remplacez toutes les piles en même

temps par des piles neuves de la même marque et

du même type.

NE MÉLANGEZ PAS des piles ayant des

compositions chimiques différentes.

Jetez ou recyclez les piles conformément aux

règlements du code local.

NE JETEZ PAS des piles dans un feu.

Gardez les piles hors de la portée des enfants.

Retirez les piles si vous ne pensez pas utiliser cet

instrument pendant plusieurs mois.

Sécurité personnelle

Restez alerte, surveillez ce que vous źtes en

train de faire et faites preuve de bons sens

lorsque vous utilisez un quelconque outil.

N’utilisez pas un outil pendant que vous êtes

fatigué(e) ou sous l’influence de drogues, d’alcool

ou de médicaments. Un moment d’inattention

pendant que vous vous servez d’un outil risquerait

de causer de graves blessures personnelles ou de

produire des résultats de mesures imprécis.

Utilisez des équipements de sécurité. Portez

toujours une protection des yeux.

Des

équipements tels que des masques antipoussières,

des chaussures de sécurité antidérapantes, un

casque ou une protection des oreilles utilisés pour

les conditions appropriées réduiront les blessures

corporelles.

N’utilisez PAS d’outils optiques tels que, sans

toutefois s’y limiter, des télescopes ou des

transits pour observer le faisceau laser. Ceci

pourrait causer de graves blessures aux yeux.

Ne regardez PAS directement la source du

faisceau laser et ne projetez pas le faisceau

laser directement dans les yeux d’une autre

personne. Ceci pourrait causer de graves

blessures aux yeux.

Prenez des précautions lorsque vous utilisez

des instruments de mesure à proximité de

sources de dangers électriques.

2610059938 GLL50-40G 02-21.indd 18 2/23/21 3:03 PM

-19-

Aimants

Gardez l’outil, le support de

montage LB 10 (10), le dispositif de

positionnement BM 1 (15), et la

plaque cible laser (16) à l’écart des

implants ou d’autres dispositifs médicaux tels

que stimulateur cardiaque ou pompes à

insuline. Les aimants de l’appareil de mesure et de

la platine de mesure laser génèrent un champ qui

peut entraver le fonctionnement des stimulateurs

cardiaques.

Gardez l’outil, le support de montage LB 10

(10), le dispositif de positionnement BM 1 (15),

et la plaque cible laser (16) à l’écart du support

de stockage de données magnétiques et des

équipements magnétiquement sensibles.

L’effet des aimants de l’appareil de mesure et de la

platine de mesure laser peut entraîner des pertes

de donnés irréversibles.

Utilisation et entretien

Utilisez l’outil correct pour votre application.

L’instrument de mesure, de détection et de tracé

de topologies correct vous permettra de faire un

meilleur travail et avec plus de sécurité à la vitesse

pour laquelle il a été conçu.

N’utilisez pas cet instrument si l’interrupteur ne

s’allume pas ou ne s’éteint pas. Un instrument

qui ne peut pas être contrôlé par son interrupteur

est dangereux et doit être réparé.

Rangez l’instrument hors de la portée des

enfants lorsque vous ne vous en servez pas,

et ne laissez pas de personnes ne connaissant

pas bien cet instrument ou n’ayant pas lu ce

mode d’emploi mettre l’outil en marche. De tels

instruments pourraient être dangereux entre les

mains d’utilisateurs n’ayant pas reçu la formation

nécessaire à leur utilisation.

Entretenez vos instruments. Assurez-vous que

les pièces sont alignées correctement et que

les pièces mobiles ne se coincent pas, qu’il n’y

a pas de pièces brisées ou d’autres conditions

pouvant affecter le fonctionnement. Réparez

tout instrument endommagé avant de vous en

servir. De nombreux accidents par des instruments

de mesure, de détection et de tracé de topologies

mal entretenus.

Utilisez l’outil, les accessoires, etc.

conformément à ce mode d’emploi et de la

manière prévue pour le type particulier

d’instrument, en tenant compte des conditions

de travail à réaliser. L’emploi de cet instrument

pour des opérations différentes de celles qui sont

indiqués dans le mode d’emploi risquerait de

causer une situation dangereuse.

Service aprés-vente

Faites réparer votre instrument par un

réparateur agréé n’utilisant que des pièces de

rechange identiques. Ceci assurera le respect des

prescriptions de sécurité pour l’instrument.

Préparez un calendrier de maintenance

périodique pour l’instrument. Lorsque vous

nettoyez un instrument, faites attention de

ne pas démonter une partie quelconque de

l’instrument étant donné que des fils internes

risqueraient d’être déplacés ou pincés,

ou qu’ils pourraient être remontés de façon

incorrecte. Certains produits de nettoyage tels

que de l’essence, du tétrachlorure de carbone, de

l’ammoniac, etc. risqueraient d’endommager les

composants en plastique.

CONSERVEZ CES INSTRUCTIONS.

2610059938 GLL50-40G 02-21.indd 19 2/23/21 3:03 PM

-20-

L’outil de mesure est conçu pour déterminer et vérifier les lignes horizontales et verticales. L’outil

de mesure est approprié pour mesurer à l’intérieur comme à l’extérieur.

Emploi prévu

Features

La numérotation des différents éléments du produit montrée fait référence à l’illustration de l’instrument sur la page des

schémas.

1 Ouverture de sortie pour le faisceau laser

2 Interrupteur Marche/Arrêt

3 Voyant d’indication de charge des piles

4 Bouton pour le mode de fonctionnement

5 Étiquette d’avertissement laser

6 Numéro de série

7 Support de montage sur trépied à filet de 1/4 po

8 Mécanisme de verrouillage du couvercle du

compartiment des piles

9 Couvercle du compartiment des piles

10 Support de montage magnétique (LB 10)

11 Aimants

12 Vis 1/4 ”du support

13 Trou de vis du support

14 Clip de plafond (DK 10) *

15 Dispositif de positionnement (BM 1)*

16 Plaque cible laser*

17 Trépied compact (BT 150)*

18 Système de perche télescopique (BT 350)*

19 Lunettes d’amélioration laser*

*Les accessoires illustrés ou décrits ne sont pas inclus dans la fourniture standard de l’instrument.

2610059938 GLL50-40G 02-21.indd 20 2/23/21 3:03 PM

-21-

Données techniques

Numéro de modèle GLL50-40G

Article Number 3 601 K65 ...

Zone de travail (typique)

100 pi (30 m)

Précision de nivellement

B)C)D)

±3/16 in. at 30 ft (±0.4 mm/m)

Plage typique de nivellement automatique ±4°

Temps typique de nivellement <4s

Température de service 23˚F ~ 122 ˚F (-10˚C ~ +50 ˚C)

Température de stockage -4˚F ~ 158 ˚F (-20˚C ~ +70 ˚C)

Altitude max. 6560 ft (2000 m)

Humidité relative de l’air max 90 %

Degré de pollution selon la

norme CEI 61010

Classe laser 2

Type de laser 500–540 nm <10mW

Divergence of laser line 30 x 20 mrad (full angle)

Raccord de trépied 1/4”-20

Piles 4 x 1.5V LR6 (AA)

Poids 1.26 lb (0,57 kg)

Dimensions

- Sans LB 10

- Avec LB 10

5 x 2,5 x 4,5 po (126 x 63 x 115 mm)

5,7 x 2,5 x 5,3 po (145 x 63 x 134 mm)

Degré de protection IP 64

(protégé contre la poussière et les

éclaboussures)

A) La zone de travail peut, dans des conditions défavorables, être réduite (par ex. exposition

directe soleil).

B) à 68-77 ° F (20-25 ° C)

C) Les valeurs indiquées sont basées sur l’existence de conditions environnementales

normales ou favorables (p. ex., sans vibrations, sans brouillard, sans fumée, sans lumière

directe du soleil). Des fluctuations extrêmes de la température peuvent causer des

déviations réduisant l’exactitude.

D) S’applique au point d’intersection et aux angles correspondants 90 ° / 180 ° / 270 °

E) Seuls des dépôts non conducteurs surviennent, mais on peut s’attendre à une conductivité

temporaire occasionnelle causée par la condensation.

Le numéro de série (6) qui se trouve sur la plaque signalétique permet une identification

précise de votre appareil.

2610059938 GLL50-40G 02-21.indd 21 2/23/21 3:03 PM

-22-

Mise en service

Protéger

l’appareil de

mesure contre l’humidité, ne pas l’exposer

aux rayons directs du soleil.

Ne pas exposer

l’appareil de

mesure ą des températures extrźmes ou de

forts changements de température. Ne le

laissez pas traîner longtemps dans la voiture par

ex. En cas d’importants changements de

température, laissez l’appareil de mesure

prendre la température ambiante avant de le

mettre en service. Des températures extrêmes

ou de forts changement de température peuvent

entraver la précision de l’appareil de mesure.

Eviter les chocs

ou les chutes de

l’appareil de mesure. Lorsque l’appareil de

mesure a été soumis à de fortes influences

extérieures, toujours effectuer un contrôle de

précision avant de continuer à travailler (voir «

Précision de nivellement »).

Eteignez

l’appareil de

mesure quand vous le transportez. Lorsque

l’appareil est éteint, l’unité pendulaire se

verrouille afin de prévenir son endommagement

lors de mouvements forts.

Mise en Marche/Arrźt

Pour mettre en marche l’appareil de mesure,

poussez l’interrupteur Marche/Arrêt (2) dans la

position «on». Immédiatement après avoir été

mis en marche, l’appareil de mesure projète un

faisceau laser à travers les orifices de sortie (1).

Ne pas diriger le

faisceau laser

vers des personnes ou des animaux et ne

jamais regarder ans le faisceau laser, même si

vous tes grande distance de ce dernier. Des

blessures graves aux yeux pourraient en résulter.

Pour éteindre l’appareil de mesure, poussez

l’interrupteur Marche/Arrêt (2) dans la position

« off ». Lorsque l’appareil est éteint, l’unité

pendulaire est verrouillée.

Ne laissez pas

sans surveillance

l’appareil de mesure allumé et éteignez-le

après l’utilisation. D’autres personnes

pourraient être éblouies par le faisceau laser.

Consignes d’utilisation

Mise en place/changement

des piles

Pour le fonctionnement de l’appareil de mesure,

nous recommandons d’utiliser des piles alcalines

au manganèse.

Poussez le mécanisme de verrouillage (8) vers

le haut pour ouvrir le couvercle du compartiment

des piles (9), puis détachez le couvercle du

compartiment des piles. Insérez les piles.

Insérez les piles avec les polarités correctes,

comme illustré sur l’intérieur du couvercle du

compartiment des piles.

Le voyant de niveau de charge des piles (3)

indique toujours l’état de charge actuel des piles

: Si le niveau de charge des piles est faible,

les traits laser seront de moins en moins

visibles. Si les piles sont presque complètement

déchargées, le voyant de niveau de charge

commence à clignoter continuellement et les

traits laser clignoteront toutes les 5 minutes

pendant 5 secondes jusqu’à ce que l’outil cesse

de fonctionner. Si les piles sont complètement

déchargées, les traits laser et le voyant de

niveau de charge des piles clignoteront une fois

avant que l’outil de mesure cesse de fonctionner.

Toujours remplacer toutes les piles en même

temps. N’utiliser que des piles de la même

marque avec la même capacité.

Sortir les piles de

l’appareil de

mesure au cas l’appareil ne serait pas utilisé

pour une période assez longue. En cas de

stockage long, les piles peuvent corroder et se

décharger.

Préparation

2610059938 GLL50-40G 02-21.indd 22 2/23/21 3:03 PM

-23-

Coupure automatique

Si l’on n’appuie sur aucune touche sur l’appareil

de mesure pendant env. 120 min, l’appareil

de mesure s’arrête automatiquement afin de

ménager les piles.

Pour remettre l’appareil de mesure en marche

après la coupure automatique, vous pouvez

d’abord pousser l’interrupteur Marche/Arrêt (2)

sur la position « off » puis remettre ensuite

l’appareil de mesure en marche ou bien appuyer

une fois sur la touche Mode de fonctionnement

(4).

Afin de désactiver la coupure automatique,

maintenir appuyée (l’appareil de mesure mis en

marche) la touche du mode de fonctionnement

(4) pendant au moins 3 s. Si la coupure

automatique est désactivée, les faisceaux laser

clignotent brièvement pour confirmer.

Pour activer la coupure automatique, arrêtez

l’appareil et remettez-le en marche.

Modes opératoires

L’outil de mesure comporte trois modes de

fonctionnement, entre lesquels vous pouvez

alterner au moyen du bouton de mode laser (3) :

- Mode ligne croisée (voir figure A):

génère une ligne laser horizontale et une

ligne laser verticale

- Mode horizontal (voir figure B): génère

une ligne laser horizontale

- Mode vertical (voir figure C): génère une

ligne laser verticale

Pour changer le mode de fonctionnement,

appuyez sur le bouton pour le mode de

fonctionnement du laser (4) aussi souvent que

nécessaire jusqu’à ce que des faisceaux laser

soient produits dans le mode de fonctionnement

requis.

Tous les modes de fonctionnement peuvent

être utilisés avec à la fois la fonction de mise à

niveau automatique et la fonction d’inclinaison.

Nivellement automatique

L’outil de mesure surveille la position tout au long

de l’opéreation en cours. Il fonctionne avec la

fonction de mise à niveau automatique pendant

la configuration à l’intérieur de la plage de mise

à niveau automatique de ±4°. À l’extérieur de la

plage de mise à niveau automatique, il passera

automatiquement à la fonction d’inclinaison.

Travailler sans nivellement automatique

(voir Figures A-C)

Positionnez l’outil de mesure sur une surface

plane et ferme ou fixez-le au support de montage

magnétique LB 10 (10) ou au trépied (17).

La fonction de mise à niveau automatique

compense automatiquement les irrégularités

dans la plage de mise à niveau automatique de

±4°. Une fois que le faisceau laser est allumé en

permanence, l’outil de mesure est mis à niveau

de façon stable.

Si la fonction de mise à niveau automatique

n’est pas possible, p. ex., parce que la surface

sur laquelle l’outil de mesure est placé dévie du

plan horizontal de plus de 4°, les faisceaux laser

clignotent rapidement initialement pendant deux

secondes, puis ils clignotent rapidement toutes

les cinq secondes. L’outil de mesure est alors

dans le mode de fonctionnement incliné.

En cas de vibrations du sol ou de changements

de la position pendant le fonctionnement, l’outil

de mesure est automatiquement remis à niveau.

À l’issue de la mise à niveau, vérifiez la position

des faisceaux laser par rapport aux points

de référence pour éviter les erreurs résultant

d’un changement dans la position de l’outil de

mesure.

Travail avec la fonction d’inclinaison

(voir Figure K)

Placez l’outil de mesure sur une surface

inclinée. Lorsque vous travaillez avec la fonction

d’inclinaison, les lignes laser clignoteront

rapidement initialement pendant deux secondes,

puis elles clignoteront rapidement toutes les cinq

secondes.

Dans la fonction d’inclinaison, les lignes laser ne

sont plus mises à niveau, et elles ne sont plus

nécessairement projetées perpendiculairement

l’une par rapport à l’autre.

2610059938 GLL50-40G 02-21.indd 23 2/23/21 3:03 PM

-24-

Influences sur l’exactitude

C’est la température ambiante qui a le plus

d’influence. Les différences de température

intervenant en montant depuis le sol, en

particulier, peuvent causer une déviation du

faisceau laser.

Étant donné que la différence la plus grande

entre les couches de températures est proche

du sol, il faut toujours monter l’outil de mesure

sur un trépied. De plus, positionnez l’outil

de mesure au centre de la surface de travail

chaque fois que cela est possible.

En plus des influences externes, certaines

influences spécifiques provenant, par

exemple, d’une chute ou d’un choc peuvent

également entraîner des déviations. Pour cette

raison, vérifiez l’exactitude de la mise à niveau

à chaque fois avant de commencer à travailler

avec cet instrument.

En premier lieu, vérifiez à la fois la hauteur

et l’exactitude de la mise à niveau de la ligne

laser horizontale, puis l’exactitude de la mise à

niveau de la ligne laser verticale.

Si l’instrument de mesure dépasse la déviation

maximum pendant l’un des tests, veuillez le

faire réparer dans un center de service après-

vente Bosch.

Vérification de l’exactitude de la

hauteur de la ligne horizontale

Pour cette vérification, une distance de

mesure libre de 16 pi (5 m) sur une surface

ferme entre deux murs A et B est nécessaire.

– Montez l’outil de mesure à proximité du

mur A sur un trépied, ou placez-le sur une

surface ferme et de niveau. Mettez l’outil

de mesure sous tension et sélectionnez le

mode de fonctionnement à lignes croisées.

16 feet (5m)

– Dirigez le laser contre le mur proche A et

laissez l’instrument de mesure se mettre à

niveau. Marquez le center du point où les

lignes laser se croisent sur le mur (point I).

180°

– Faites tourner l’instrument de mesure

de 180°. Laissez-le se mettre à niveau et

marquez le point d’intersection des lignes

laser sur le mur opposé B (point II).

– Sans tourner l’instrument de mesure,

positionnez-le près du mur B. Mettez cet

instrument sous tension et laissez-le se

mettre à niveau.

– Alignez la hauteur de l’instrument de

mesure (en utilisant un trépied ou une

couche de support supplémentaire,

si nécessaire) de telle manière que le

point de croisement des lignes laser soit

projeté contre le point II ayant été marqué

précédemment sur le mur B.

180°

– Sans changer la hauteur, faites tourner

l’instrument de mesure de 180°. Dirigez-

le contre le mur A de telle manière que

la ligne laser verticale traverse le point I

déjà marqué. Attendez que l’instrument de

mesure se mette à niveau et marquez le

point d’intersection des lignes laser sur le

mur A (point III).

Précision de nivellement

2610059938 GLL50-40G 02-21.indd 24 2/23/21 3:03 PM

-25-

180°

– La différence d entre les deux points

marqués I et III sur le mur A indique la

déviation de hauteur réelle de l’instrument

de mesure.

La déviation maximum permise sur la dis-

tance de mesure de 2 x 16 pi = 36 pi (2 x 5

m = 10 m) est la suivante :

32 ft x ±0.0048 in/ft = ±3/16 in (0.154 in)

(10 m × ±0.4 mm/m = ±4 mm)

L’écart « d » entre les points I et III ne doit

donc pas être supérieur à 4 mm.

Vérification de l’exactitude de la

mise à niveau de la ligne horizontale

Une aire ouverte d’environ 16 x 16 pi (5 m) est

nécessaire pour pouvoir faire la vérification.

– Installez l’instrument de mesure sur une

surface horizontale ferme entre les deux

murs A et B. Laissez l’instrument de mesure

se mettre à niveau pendant que vous êtes

dans le mode de fonctionnement horizontal.

2,5 m

5,0 m

2 5

8 ft (2,5 m)

16 ft (5m)

– À une distance de 8 pi (2,5 m) de

l’instrument de mesure, marquez le centre

de la ligne laser (point I sur le mur A et

point II sur le mur B) sur les deux murs.

2,5 m

5,0 m

16 ft (5,0 m)

8 ft (2,5 m)

– Installez l’instrument de mesure à 16 pi

(5 m) en le faisant tourner de 180°, et

attendez qu’il se mette à niveau.

– Alignez la hauteur de l’instrument de

mesure (en utilisant un trépied ou une

couche de support supplémentaire, si

nécessaire) de telle manière que le centre

de la ligne laser soit projeté exactement

contre le point II ayant été marqué

précédemment sur le mur B.

– Marquez le centre de la ligne laser comme

point III (verticalement au-dessus ou

au-dessous du point I) sur le mur A.

– La différence d entre les deux points I et III

marqués sur le mur A indique la déviation

réelle de l’instrument de mesure par

rapport au plan horizontal.

La déviation maximum permise sur la dis-

tance de mesure de 2 x 16 pi = 36 pi (2 x 5

m = 10 m) est la suivante :

32 ft x ±0.0048 in/ft = ±3/16 in (0.154 in)

(10 m × ±0.4 mm/m = ±4 mm)

L’écart « d » entre les points I et III ne doit

donc pas être supérieur à 4 mm.

Vérification de l’exactitude de la

mise à niveau de la ligne verticale

Pour pouvoir faire cette vérification, une

ouverture de porte est requise avec au moins

8 pi (2,5 m) d’espace (sur une surface ferme)

de chaque côté de la porte.

– Positionnez l’instrument de mesure sur

une surface horizontale ferme (pas sur

un trépied) à 8 pi (2,5 m) de distance

de l’ouverture de la porte. Attendez que

l’instrument de mesure se mette à niveau

pendant que vous êtes dans le mode de

fonctionnement à lignes croisées, et dirigez

les faisceaux laser sur l’ouverture de la

porte.

2610059938 GLL50-40G 02-21.indd 25 2/23/21 3:03 PM

-26-

8 ft (2,5 m)

– Marquez le centre de la ligne laser verticale

sur le sol de l’ouverture de la porte (point

I), à une distance de 16 pi (5 m) au-delà de

l’autre côté de l’ouverture de la porte (point

II) et sur le côté supérieur de l’ouverture de

la porte (point III).

6.5 ft (2 m)

– Tournez l’outil de mesure de 180 ° et

positionnez-le de l’autre côté de l’ouverture

de la porte, directement derrière le point

II. Attendez que l’instrument de mesure

se mette à niveau et alignez la ligne laser

verticale de telle manière que son centre

traverse exactement les points I et II.

– Marquez le centre de la ligne laser sur le bord

supérieur de l’ouverture de la porte comme

étant le point IV.

– L’écart « d » entre les deux points marqués

III et IV révèle la déviation verticale réelle de

l’outil de mesure.

– Mesurez la hauteur de l’ouverture de la

porte.

La déviation maximum autorisée est

calculée de la manière suivante :

Double de la hauteur de l’ouverture de la

porte x 0.0048 in/ft (0.4 mm/m)

Exemple : avec une hauteur d’ouverture de

porte de 6,5 pi (2 m), la déviation maximum

permise est la suivante :

2 × 6.5 ft × ±0.0048 in/ft = 0.062 in

(2 × 2 m × ±0.4 mm/m = ±1.6 mm)

Les points III et IV ne doivent donc pas être

à plus de 0.062 in (1.6 mm) l’un de l’autre.

Instructions d’utilisation

• Pour marquer, n’utiliser toujours que le

milieu de la ligne laser. La largeur de la ligne

laser change avec la distance.

2610059938 GLL50-40G 02-21.indd 26 2/23/21 3:03 PM

-27-

Travail avec le support de

montage magnétique LB 10

(voir les figures D-G)

Vous pouvez sécuriser l’outil de mesure sur

des surfaces verticales ou des matériaux

magnétisables en utilisant le support de montage

magnétique (10). Conjointement avec la pince

de fixation au plafond (14), l’outil de mesure peut

également être aligné verticalement.

Placer l’outil de mesure avec le support de trépied

1/4 ” (7) sur la vis 1/4” (12) du support et le visser

à fond.

Options de fixation pour le support de montage

magnétique (10):

- À l’aide d’une vis de fixation disponible dans le

commerce, il peut être fixé via le trou de vis (13)

sur une cloison sèche ou du bois (voir figure F)

- À l’aide des aimants (11), il peut être fixé sur

des surfaces métalliques (voir figure G)

- À l’aide du clip de plafond (14), il peut être fixé

aux moulures de couronne (voir figure H)

Alignez de façon approximative le support de

montage magnétique (10) avant de mettre l’outil

de mesure sous tension.

Travailler avec la mire de visée laser

La platine de mesure laser (16) améliore la visibilité

du faisceau laser dans des conditions infavorables

et pour des distances plus importantes.

La moitié réflectrice de la platine de mesure laser

(16) améliore la visibilité du faisceau laser, la moitié

transparente rend le faisceau laser visible même

du côté arrière de la platine de mesure laser.

Travailler avec le trépied

(accessoire)

Un trépied offre l’avantage d’être un support de

mesure stable à hauteur réglable. Placez l’appareil

de mesure avec le raccord de trépied 1/4 po (7)

sur le filet du trépied (17) ou d’un trépied d’appareil

photo disponible dans le commerce. Serrez l’outil

de mesure à l’aide de la vis de verrouillage du

trépied.

Serrez l’appareil de mesure au moyen de la vis de

blocage du trépied.

Sécurisation avec le dispositif de

positionnement universel BM 1

(accessoire)

En utilisant le porte-instrument universel (15), vous

pouvez attacher l’outil de mesure sur des surfaces

verticales, des canalisations ou des matériaux

magnétiques, pour ne prendre que quelques

exemples. Le porte-instrument universel est

également approprié pour emploi comme trépied

de construction, et il facilite le réglage de la hauteur

de l’outil de mesure.

Réglez de façon approximative le porte-instrument

universel (15) avant de mettre l’outil de mesure en

marche.

Lunettes de vision du faisceau laser

(accessoire)

Les lunettes de vision du faisceau laser filtrent la

lumière ambiante. L’oeil perçoit ainsi la lumière

rouge du laser comme étant plus claire.

• Ne pas utiliser les lunettes de vision du

faisceau laser en tant que lunettes de

protection. Les lunettes de vision du faisceau

laser servent à mieux reconnaître le faisceau

laser, elles ne protègent cependant pas du

rayonnement laser.

• Ne pas utiliser les lunettes de vision du

faisceau laser en tant que lunettes de soleil

ou en circulation routiŹre. Les lunettes de

vision du faisceau laser ne protègent pas

parfaitement contre les rayons ultra-violets et

réduisent la perception des couleurs.

Exemples d’utilisation

(voir les figures H–K)

Vous trouverez des exemples d’utilisation de

l’appareil de mesure sur les pages graphiques.

Utiliser avec la fixation

2610059938 GLL50-40G 02-21.indd 27 2/23/21 3:03 PM

-28-

Maintenir l’appareil de mesure propre.

Ne jamais plonger l’appareil de mesure dans l’eau

ou dans d’autres liquides.

Nettoyer l’appareil à l’aide d’un chiffon doux et

humide. Ne pas utiliser de détergents ou de

solvants.

Nettoyer régulièrement en particulier les surfaces

se trouvant près de l’ouverture de sortie du laser

en veillant à éliminer les poussières.

Si, malgré tous les soins apportés à la fabrication

et au contrôle de l’appareil de mesure, celui-ci

devait avoir un défaut, la réparation ne doit être

confiée qu’à une station de service après-vente

agréée pour outillage Bosch.

Pour toute demande de renseignement ou

commande de pièces de rechange, nous préciser

impérativement le numéro d’article à dix chiffres

de l’appareil de mesure indiqué sur la plaque

signalétique.

PROTECTION DE L’ENVIRONNEMENT

Recyclez les matières premières

et les piles au lieu de les mettre au

rebut. L’instrument, ses accessoires,

son conditionnement et les piles

usées doivent être triés en vue d’un

recyclage écologique conforme aux lois les plus

récentes.

Maintenance et service

2610059938 GLL50-40G 02-21.indd 28 2/23/21 3:03 PM

-29-

Robert Bosch Tool Corporation (« Vendeur ») garantit, exclusivement à l’acheteur initial, que tous les

outils laser et de mesure de Bosch ne comporteront aucun défaut de matériau ou de fabrication pendant

une période d’un (1) an à compter de la date de l’achat. Bosch fournira une couverture de garantie

portée à deux (2) ans si vous enregistrez votre produit dans les huit (8) semaines suivant la date de

l’achat. La carte d’enregistrement du produit doit être complète et envoyée à Bosch (avec un cachet de

la poste indiquant une date de moins de huit semaines après la date de l’achat), ou vous pouvez vous

inscrire en ligne à www.boschtools.com/Service/ProductRegistration. Si vous décidez de ne pas faire

enregistrer votre produit, une garantie limitée d’un (1) an s’appliquera à votre produit

Remboursement ou remplacement du produit jusqu’à 30 jours -

Si vous n’êtes pas complètement satisfait(e) par la performance de vos outils laser et de mesure

pour quelque raison que ce soit, vous pouvez les rapporter à votre détaillant Bosch dans les 30 jours

suivant la date de l’achat pour obtenir un remboursement intégral ou un remplacement. Pour obtenir ce

remboursement du prix ou ce remplacement du produit jusqu’à 30 jours après l’achat, votre retour doit

être accompagné par l’original du reçu correspondant à l’achat du produit laser ou de l’instrument optique.

Un maximum de deux retours par client sera autorisé

LA SEULE OBLIGATION DU VENDEUR ET VOTRE SEUL REMÈDE en vertu de cette Garantie limitée

et, dans la mesure où la loi le permet, de toute autre garantie ou condition légalement implicite, seront la

réparation ou le remplacement à titre gratuit des pièces qui seront jugées défectueuses pour cause de

vice de matériau ou de fabrication et qui n’auront pas été utilisées de façon abusive, manipulées sans

précautions ou réparées incorrectement par des personnes autres que le Vendeur ou un Centre de

service après-vente agréé. Pour vous prévaloir de la présente Garantie limitée, vous devez retourner la

totalité de l’outil laser ou de l’outil de mesure Bosch, en port payé, à un Centre de service après-vente

usine ou à un centre de service après-vente agréé de BOSCH. Veuillez inclure un justificatif d’achat

dûment daté avec votre outil. Pour trouver les adresses des centres de service après-vente, veuillez

utiliser notre guide en ligne service locator. ou téléphoner au 1-877-267-2499.

CE PROGRAMME DE GARANTIE NE S’APPLIQUE PAS AUX TRÉPIEDS OU AUX MIRES DE

NIVELLEMENT. Robert Bosch Tool Corporation (« Vendeur ») garantit les trépieds et les mires de

nivellement pendant une période d’un (1) an à compter de la date de l’achat.

CETTE GARANTIE LIMITÉE NE S’APPLIQUE PAS À D’AUTRES ACCESSOIRES ET ARTICLES

COMPLÉMENTAIRES. CES DERNIERS BÉNÉFICIENT D’UNE GARANTIE LIMITÉE DE 90 JOURS.

Pour vous prévaloir de la présente Garantie limitée, vous devez retournez la totalité du produit en port

payé. Pour plus de détails sur le recours à la présente Garantie limitée, veuillez visiter www.boschtools.

com ou téléphoner au 1-877-267-2499.

LA DURÉE DE TOUTE GARANTIE IMPLICITE SERA LIMITÉE À UN AN À COMPTER DE LA DATE DE

L’ACHAT. COMME CERTAINS ÉTATS AUX ÉTATS-UNIS ET CERTAINES PROVINCES AU CANADA

NE PERMETTENT PAS DE LIMITATIONS SUR LA DURÉE D’UNE GARANTIE IMPLICITE, LA

LIMITATION CI-DESSUS NE S’APPLIQUE PEUT-ÊTRE PAS À VOUS.

LE VENDEUR NE SERA EN AUCUN CAS RESPONSABLE POUR TOUS DOMMAGES INDIRECTS

OU SECONDAIRES (Y COMPRIS, MAIS SANS LIMITATION, LA RESPONSABILITÉ AU TITRE DE LA

PERTE DE BÉNÉFICES) RÉSULTANT DE LA VENTE OU DE L’EMPLOI DE CE PRODUIT. COMME

CERTAINS ÉTATS AUX ÉTATS-UNIS ET CERTAINES PROVINCES AU CANADA NE PERMETTENT

PAS L’EXCLUSION OU LA LIMITATION DE LA RESPONSABILITÉ POUR DOMMAGES INDIRECTS

OU SECONDAIRES, LA LIMITATION CI-DESSUS NE S’APPLIQUE PEUT-ÊTRE PAS À VOUS.

CETTE GARANTIE LIMITÉE VOUS CONFÈRE DES GARANTIES JURIDIQUES PARTICULIÈRES,

ET VOUS POUVEZ AUSSI AVOIR D’AUTRES DROITS, QUI VARIENT D’UN ÉTAT À L’AUTRE AUX

ÉTATS-UNIS, D’UNE PROVINCE À L’AUTRE AU CANADA OU D’UN PAYS À L’AUTRE.

CETTE GARANTIE LIMITÉE NE S’APPLIQUE QU’AUX PRODUITS VENDUS AUX ÉTATS-UNIS

D’AMÉRIQUE, AU CANADA ET À PORTO RICO. CONTACTEZ VOTRE DISTRIBUTEUR OU

IMPORTATEUR BOSCH POUR OBTENIR DES INFORMATIONS SUR LA COUVERTURE DE LA

GARANTIE DANS LES AUTRES PAYS.

GARANTIE LIMITÉE DES PRODUITS LASER ET AUTRES INSTRUMENTS

DE MESURE BOSCH

2610059938 GLL50-40G 02-21.indd 29 2/23/21 3:03 PM

-30-

Lea todas las instrucciones. Si no se siguen todas las

instrucciones que aparecen a continuación, el resultado podría ser

exposición a radiación peligrosa, descargas eléctricas, incendio y/o lesiones graves. La

expresión “herramienta de medición, detección y disposición” en todas las advertencias que

aparecen a continuación se refiere a su herramienta de medición, detección y disposición

alimentada por la red eléctrica (alámbrica) o su herramienta de medición, detección y disposición

alimentada por baterías (inalámbrica).

Las siguientes

etiquetas están

colocadas en su herramienta láser para

brindarle conveniencia y seguridad. Indican el

lugar donde la luz láser es emitida por el nivel.

CONOZCA SIEMPRE su ubicación cuando

utilice el nivel.

No dirija el rayo láser hacia

personas o animales y no mire al

rayo láser usted mismo. Esta herramienta produce radiación láser de clase 2 y cumple

con las normas 21 CFR 1040.10 y 1040.11, excepto por las desviaciones conformes al

Aviso sobre láser No. 50, de fecha 24 de junio de 2007. Esto puede causar ceguera en

las personas.

NO retire ni desfigure ninguna etiqueta de advertencia o de precaución. Si se retiran las etiquetas,

se aumenta el riesgo de exposición a radiación láser.

La utilización de controles o ajustes, o la realización de procedimientos que no sean los especificados

en este manual, puede causar exposición a radiación peligrosa.

Asegúrese SIEMPRE de que todas las personas que se encuentren en la vecindad del lugar de

uso conozcan los peligros de mirar directamente al láser.

NO coloque la herramienta en una posición que pueda hacer que alguien mire al rayo láser de

manera intencional o accidental. El resultado podría ser lesiones graves en los ojos.

Posicione SIEMPRE la herramienta de manera segura. Si la herramienta falla, el resultado podría

ser daños a la misma y/o lesiones graves al usuario.

Nomas generales de seguridad

Símbolos de seguridad

Las definiciones que aparecen a continuación describen el nivel de gravedad de cada palabra

de señal de seguridad. Por favor, lea el manual y preste atención a estos símbolos.

Éste es el símbolo de alerta de seguridad. Se utiliza para

alertarle a usted de posibles peligros de lesiones corporales.

Obedezca todos los mensajes de seguridad que sigan a este

símbolo para evitar posibles lesiones o muerte.

Símbolo de lectura del manual - Alerta al usuario para que lea

el manual.

PELIGRO indica una situación peligrosa que, si no se evita,

causará la muerte o lesiones graves.

ADVERTENCIA indica una situación peligrosa que, si no se

evita, podría causar la muerte o lesiones graves.

PRECAUCIÓN indica una situación peligrosa que, si no se

evita, podría causar lesiones leves o moderadas.

2610059938 GLL50-40G 02-21.indd 30 2/23/21 3:03 PM

-31-

Utilice SIEMPRE sólo los accesorios que

estén recomendados por el fabricante de su

herramienta. El uso de accesorios que hayan sido

diseñados para utilizarse con otras herramientas

podría causar lesiones graves.

NO utilice esta herramienta para propósitos

que no sean los indicados en este manual. Si

lo hace, el resultado podría ser lesiones graves.

NO deje la herramienta láser “ENCENDIDA”

desatendida en ningún modo de

funcionamiento.

NO desarme la herramienta. En su interior no

hay piezas reparables ni reemplazables por el

usuario. No modifique el producto de ninguna

manera. Si se modifica la herramienta, el resultado

podría ser exposición a radiación láser peligrosa.

NO utilice los anteojos de visión láser como

anteojos de seguridad. Los anteojos de visión

láser se utilizan para mejorar la visualización del

rayo láser, pero no protegen contra la radiación

láser.

NO utilice los anteojos de visión láser como

lentes de sol o en tráfico. Los anteojos de visión

láser no ofrecen protección completa contra los

rayos UV y reducen la percepción de los colores.

NO use herramientas ópticas, tales como,

pero no limitadas a, telescopios o telescopios

meridianos, para ver el rayo láser. El resultado

podría ser lesiones graves en los ojos.

NO mire directamente al rayo láser ni proyecte

el rayo láser directamente a los ojos de otras

personas. El resultado podría ser lesiones graves

en los ojos.

Seguridad en el área de trabajo

Mantenga el área de trabajo limpia y bien

iluminada. Las áreas desordenadas u oscuras

invitan a que se produzcan accidentes.

NO utilice la herramienta láser cerca de niños

ni deje que los niños utilicen la herramienta

láser. El resultado podría ser lesiones graves

en los ojos.

Seguridad eléctrica

Las baterías

pueden explotar o

tener fugas y causar lesiones o incendios. Para

reducir este riesgo, siga siempre todas las

instrucciones y advertencias que están en la

etiqueta y en el paquete de las baterías.

NO haga cortocircuito en los terminales de las

baterías.

NO cargue baterías alcalinas.

NO mezcle baterías viejas y nuevas. Reemplace

todas las baterías al mismo tiempo con baterías

nuevas de la misma marca y el mismo tipo.

NO mezcle las químicas de las baterías.

Deseche o recicle las baterías de acuerdo con el

código local.

NO deseche las baterías en un fuego.

Mantenga las baterías fuera del alcance de los

niños.

Retire las baterías si el dispositivo no se va a usar

durante varios meses.

Seguridad personal

Manténgase alerta, fíjese en lo que está

haciendo y use el sentido común cuando utilice

una herramienta. No utilice una herramienta

mientras esté cansado o bajo la influencia de

drogas, alcohol o medicamentos. Un momento

de descuido mientras se utiliza una herramienta

puede causar lesiones personales graves o

resultados de medición incorrectos.

Use equipo de seguridad. Use siempre

protección de los ojos. El equipo de seguridad,

tal como una máscara antipolvo, zapatos de

seguridad antideslizantes, casco o protección de la

audición, utilizado para las condiciones apropiadas,

reducirá las lesiones corporales.

Imanes

Mantenga la herramienta, el

soporte de montaje LB 10 (10), el

dispositivo de posición BM 1 (15),

y la placa de destino del láser (16)

lejos de los implantes u otros dispositivos

médicos, como marcapasos o bombas de

insulina. Los imanes del aparato de medición y

de la tablilla reflectante producen un campo

magnético que puede perturbar el funcionamiento

de los marcapasos.

Mantenga la herramienta, el soporte

de montaje LB 10 (10), el dispositivo

de posición BM 1 (15), y la placa de

objetivo láser (16) alejados del medio de

almacenamiento de datos magnéticos

y del equipo magnéticamente sensible.

Los imanes del aparato de medición y de la

tablilla reflectante pueden provocar una pérdida

de datos irreversible.

Uso y cuidado

Use la herramienta correcta para la aplicación

que vaya a realizar. La herramienta correcta de

medición, detección y disposición hará el trabajo

mejor y de manera más segura a la capacidad

nominal para la que fue diseñada.

2610059938 GLL50-40G 02-21.indd 31 2/23/21 3:03 PM

-32-

No utilice la herramienta si el interruptor no la

enciende y apaga. Cualquier herramienta que no

se pueda controlar con el interruptor es peligrosa

y debe ser reparada.

Cuando no esté utilizando la herramienta,

almacénela fuera del alcance de los

niĖos y no deje que las personas que no

estén familiarizadas con ella o con estas

instrucciones utilicen la herramienta. Las

herramientas son peligrosas en las manos de los

usuarios que no hayan recibido capacitación.

Mantenga las herramientas. Compruebe si

hay piezas desalineadas o que se atoren, si

hay piezas rotas y si existe cualquier otra

situación que pueda afectar al funcionamiento.

Si la herramienta está daĖada, se debe

reparar antes de utilizarla. Muchos accidentes

son causados por herramientas de medición,

detección y disposición mal mantenidas.

Utilice la herramienta, los accesorios, etc., de

acuerdo con estas instrucciones y de la manera

prevista para el tipo específico de herramienta,

teniendo en cuenta las condiciones de trabajo

y el trabajo que se vaya a realizar. El uso de la

herramienta para realizar operaciones distintas a

las previstas podría causar una situación peligrosa.

Servicio

Haga que su herramienta reciba servicio de

ajustes y reparaciones por un técnico de

reparaciones calificado, utilizando únicamente

piezas de repuesto idénticas. Esto asegurará

que se mantenga la seguridad de la herramienta.

Desarrolle un programa de mantenimiento

periódico para su herramienta. Cuando

limpie una herramienta, tenga cuidado de no

desarmar ninguna parte de la herramienta,

ya que los cables internos se pueden

descolocar o pellizcar, o se pueden montar

incorrectamente. Ciertos agentes de limpieza,

tales como gasolina, tetracloruro de carbono,

amoniaco, etc., pueden dañar las piezas de

plástico.

GUARDE ESTAS INSTRUCCIONES.

2610059938 GLL50-40G 02-21.indd 32 2/23/21 3:03 PM

-33-

La herramienta de medición está diseñada para determinar y comprobar líneas horizontales y verticales. La

herramienta de medición es adecuada para uso en interiores y exteriores.

Uso previsto

Características

La numeración mostrada de las características del producto se refiere a la ilustración de la

herramienta en la página gráfica.

1 Abertura de salida para el rayo láser

2 Interruptor de encendido y apagado

3 Indicador de capacidad de la batería

4 Botón de modo de funcionamiento

5 Etiqueta de advertencias del láser

6 Número de serie

7 Montura de trípode de 1/4 de pulgada

8 Mecanismo de bloqueo de la tapa del

compartimento de la batería

9 Tapa de las baterías

10 Soporte de montaje magnético (LB 10)

11 Imanes

12 Tornillo de 1/4 ”del soporte

13 Agujero de tornillo del soporte

14 Clip de cielo raso (DK 10)*

15 Dispositivo de posicionamiento

universal (BM 1)*

16 Placa objetivo para el láser*

17 Trípode compacto (BT 150)*

18 Sistema de poste telescópico (BT 350)*

19 Anteojos de visión láser*

* Los accesorios ilustrados o descritos no se incluyen como entrega estándar.

2610059938 GLL50-40G 02-21.indd 33 2/23/21 3:03 PM

-34-

Datos Técnicos

Número de modelo GLL50-40G

Article Number 3 601 K65 ...

Alcance

100 pies (30 m)

Precisión de nivelación

B)C)D)

±3/16 in. at 30 ft (±0.4 mm/m)

Margen de autonivelación típico

±4°

Tiempo de nivelación, típico

<4s

Temperatura de operación

23˚F ~ 122 ˚F (-10˚C ~ +50 ˚C)

Temperatura de almacenamiento

-4˚F ~ 158 ˚F (-20˚C ~ +70 ˚C)

Altitud máx. 6560 ft (2000 m)

Humedad relativa máx

90 %

Grado de contaminación de acuerdo

con IEC 61010

Clase de láser

Tipo de láser

500–540 nm <10mW

Divergence of laser line 30 x 20 mrad (full angle)

Fijación para trípode

1/4”-20

Pilas

4 x 1.5V LR6 (AA)

Peso según 1.26 lb (0,57 kg)

Dimensiones

- Sin LB 10

- Con LB 10

5 x 2,5 x 4,5 pulgadas

(126 x 63 x 115 mm)

5,7 x 2,5 x 5,3 pulgadas

(145 x 63 x 134 mm)

Grado de protección IP 64 (protección contra polvo y

salpicaduras de agua)

A) El alcance de trabajo puede ser reducido por las condiciones ambientales desfavorables (por

ej., irradiación solar directa).

B) a 68-77 ° F (20-25 ° C)

C) Los valores indicados presuponen condiciones ambientales de normales a favorables (p. ej.,

ausencia de vibración, ausencia de niebla, ausencia de humo y ausencia de luz solar directa).

Las fluctuaciones extremas de temperatura pueden causar desviaciones de la precisión.

D) Aplica para el punto de intersección y los ángulos correspondientes 90 ° / 180 ° / 270 °

E) Solo se forman depósitos no conductores, por lo que se espera conductividad temporal

ocasional causada por la condensación.

La herramienta se puede identificar claramente con el número de serie (6) que está en la placa

de tipo.

2610059938 GLL50-40G 02-21.indd 34 2/23/21 3:03 PM

-35-

Puesta en marcha

Proteja el aparato

de medida de la

humedad y de la exposición directa al sol.

No exponga el

aparato de

medición ni a temperaturas extremas ni a

cambios bruscos de temperatura. No lo deje,

p.ej., en el coche durante un largo tiempo. Si el

aparato de medición ha quedado sometido a un

cambio fuerte de temperatura, antes de ponerlo

en servicio, esperar primero a que se atempere.

Las temperaturas extremas o los cambios bruscos

de temperatura pueden afectar a la precisión del

aparato de medición.

Evite las sacudidas

o caídas fuertes del

aparato de medida. En caso de que el aparato

de medida haya quedado sometido a unas

solicitaciones fuertes exteriores, antes de

continuar trabajando con él deberá realizarse una

comprobación de la precisión (ver “Precisión de

nivelación”).

Desconecte el

aparato de

medición cuando vaya a transportarlo. Al

desconectarlo, la unidad del péndulo se inmoviliza,

evitándose así que se dañe al quedar sometida a

una fuerte agitación.

Conexión/desconexión

Para conectar el aparato de medición empuje

el interruptor de conexión/desconexión (2) a la

posición “on”. Nada más conectarlo, el aparato

emite un rayo láser por cada abertura de salida

(1).

No oriente el rayo

láser contra

personas ni animales, ni mire directamente hacia

el rayo láser, incluso encontrándose a gran

distancia. Podrían producirse lesiones oculares

graves.

Para desconectar el aparato de medición,

empuje el interruptor de conexión/desconexión (2)

a la posición “off”. Al desconectarlo se inmoviliza

la unidad del péndulo.

No deje

desatendido el

aparato de medición estando conectado, y

desconéctelo después de cada uso. Otros

pueden estar cegados por el rayo láser.

Operación

Inserción y cambio de la pila

Se recomienda utilizar pilas alcalinas de

manganeso en el aparato de medición.

Presione el mecanismo de fijación (8) hacia arriba

para abrir la cubierta del compartimiento de las

baterías (9) y retire dicha cubierta. Inserte las

baterías.

Inserte las pilas utilizando la polaridad correcta, tal y

como se ilustra en el interior de la tapa de las baterías.

El indicador de batería (3) siempre indica el

estado actual de la batería. Si las baterías se

están agotando, las líneas láser se volverán

gradualmente menos intensas. Si las baterías

están casi vacías, el indicador de batería

comenzará a parpadear continuamente y las

líneas láser parpadearán cada 5 minutos durante

5 segundos hasta que la herramienta se apague.

Si las baterías están vacías, las líneas láser y el

indicador de batería parpadearán una vez antes

de que la herramienta de medición se apague.

Siempre sustituya todas las pilas al mismo

tiempo. Utilice pilas del mismo fabricante e igual

capacidad.

Saque las pilas del

aparato de medida

si pretende no utilizarlo durante largo tiempo.

Trasun tiempo de almacenaje prolongado, las

pilas se puede llegar corroer y autodescargar.

Preparación

2610059938 GLL50-40G 02-21.indd 35 2/23/21 3:03 PM

-36-

Automatismo de desconexión

Con el fin de proteger la pila, el aparato de

medición se desconecta automáticamente si no

se pulsa ninguna tecla durante aprox. 120 min.

Para volver a conectar el aparato de medición

tras su desconexión automática deberá

desplazarse primero el interruptor de conexión/

desconexión (2) a la posición “off” y conectarlo

a continuación, o bien, pulsar simplemente el

selector de modos de operación (4).

Para desactivar la desconexión automática,

mantenga pulsado el selector de modos de

operación (4) al menos durante 3 s, teniendo

conectado el aparato de medición. La

desactivación del automatismo de desconexión

se señaliza mediante un breve parpadeo de los

rayos láser.

Para activar el automatismo de desconexión,

desconecte y vuelva a conectar el aparato de

medición.

Modos de operación

La herramienta de medición tiene tres modos de

funcionamiento, que puede alternar con el botón

de modo láser (4):

- Modo de línea cruzada (ver figura A):

genera una línea láser horizontal y una

vertical

- Modo horizontal (ver figura B): genera una

línea láser horizontal

- Modo vertical (ver figura C): genera una

línea láser vertical

Para cambiar el modo de funcionamiento,

presione el botón del modo de funcionamiento

del láser (4) tan a menudo como se requiera

hasta que los rayos láser se generen en el modo

de funcionamiento requerido.

Todos los modos de funcionamiento se pueden

utilizar tanto con la función de nivelación

automática como con la función de inclinación.

Nivelación automática

La herramienta de medición monitorea la posición

en todo momento durante su utilización. Funciona

con nivelación automática durante la configuración

dentro del intervalo de autonivelación de ±4°.

Fuera del intervalo de autonivelación, cambiará

automáticamente a la función de inclinación.

Trabajo con nivelación automática

(vea las figuras A–C)

Posicione la herramienta de medición en una

superficie nivelada y firme o fíjela al soporte de

montaje magnético LB 10 (10) o al trípode (17).

La función de nivelación automática compensa

automáticamente las irregularidades dentro del

intervalo de autonivelación de ±4°. Una vez que

el rayo láser esté encendido permanentemente,

la herramienta de nivelación se habrá nivelado.

Si la nivelación automática no es posible, p. ej.,

debido a que la superficie sobre la cual está

ubicada la herramienta de medición se desvía

más de 4° del plano horizontal, las líneas láser

parpadearán inicialmente con rapidez durante

2 segundos y luego parpadearán rápidamente

cada 5 segundos. La herramienta de medición

está en la función de inclinación.

En el caso de vibraciones del terreno o

cambios de posición durante la utilización, la

herramienta de medición se nivela de nuevo

automáticamente. Una vez que esté nivelada,

compruebe la posición de los rayos láser

respecto a los puntos de referencia para evitar

errores que surjan de un cambio en la posición

de la herramienta de medición.

Trabajo con la función de inclinación

(vea la figura K)

Coloque la herramienta de medición sobre

una superficie inclinada. Cuando trabaje con

la función de inclinación, las líneas láser

parpadearán inicialmente con rapidez durante

2 segundos y luego parpadearán rápidamente

cada 5 segundos.

En la función de inclinación, las líneas láser ya

no están niveladas y ya no van necesariamente

perpendiculares una a otra.

2610059938 GLL50-40G 02-21.indd 36 2/23/21 3:03 PM

-37-

Influencias en la precisión

La temperatura ambiente tiene la mayor

influencia. Las diferencias de temperatura

que ocurren desde el terreno hacia arriba,

especialmente, pueden desviar el rayo láser.

Como la mayor diferencia en capas de

temperatura está cerca del piso, usted

deberá montar siempre la herramienta de

medición en un trípode. Además, posicione

la herramienta de medición en el centro de

la superficie de trabajo, allí donde esto sea

posible.

Primero, compruebe tanto la altura como

la precisión de nivelación de la línea láser

horizontal y luego la precisión de nivelación de

la línea láser vertical.

En el caso de que la herramienta de medición

exceda la desviación máxima durante una de

las pruebas, sírvase hacer que sea reparada

por un servicio posventa Bosch.

Comprobación de la precisión de la

altura de la línea horizontal

Para realizar esta comprobación se requiere

una distancia de medición libre de 16 pies

(5 m) sobre una superficie firme entre dos

paredes A y B.

– Monte la herramienta de medición cerca de

la pared A en un trípode o colóquela sobre

una superficie firme y nivelada. Encienda

la herramienta de medición y seleccione el

funcionamiento con líneas en cruz.

16 feet (5m)

– Dirija el láser contra la pared A cercana y

deje que la herramienta de medición se

nivele. Marque el centro del punto donde

las líneas láser se cruzan una con otra en la

pared (punto I).

180°

– Gire la herramienta de medición 180°, deje

que se nivele y marque el punto de cruce de

las líneas láser en la pared opuesta B (punto

II).

– Sin girar la herramienta de medición,

posiciónela cerca de la pared B. Encienda

la herramienta de medición y deje que se

nivele.

– Alinee la altura de la herramienta de

medición (utilizando un trípode o colocando

un soporte debajo, en caso de que sea

necesario) de manera que el punto de cruce

de las líneas láser se proyecte contra el

punto II marcado previamente en la pared

180°

– Sin cambiar la altura, gire la herramienta de

medición 180°. Diríjala contra la pared A de

tal manera que la línea láser vertical pase a

través del punto I ya marcado. Deje que la

herramienta de medición se nivele y marque

el punto de cruce de las líneas láser en la

pared A (punto III).

Precisión de nivelación

2610059938 GLL50-40G 02-21.indd 37 2/23/21 3:03 PM

-38-

– La diferencia d de ambos puntos marcados

I y III en la pared A indica la desviación de

altura real de la herramienta de medición.

La desviación máxima permitida en la

distancia de medición de 2 × 16 ft = 36 ft (2

× 5 m = 10 m) es la siguiente:

32 ft x ±0.0048 in/ft = ±3/16 in (0.154 in)

(10 m × ±0.4 mm/m = ±4 mm)

La discrepancia d entre los puntos I y III

debe por lo tanto totalizar no más de 4 mm.

Comprobación de la precisión de

nivelación de la línea horizontal

Para realizar la comprobación se requiere un

área despejada de aproximadamente 16 x 16

pies (5 × 5 m).

– Coloque la herramienta de medición sobre

una superficie firme y nivelada entre las

dos paredes A y B. Deje que la herramienta

de medición se nivele mientras está en

funcionamiento horizontal.

2,5 m

5,0 m

2 5

8 ft (2,5 m)

16 ft (5m)

– A una distancia de 8 pies (2,5 m) de la

herramienta de medición, marque el centro

de la línea láser (punto I en la pared A y

punto II en la pared B) en ambas paredes.

2,5 m

5,0 m

16 ft (5,0 m)

8 ft (2,5 m)

– Coloque la herramienta de medición a una

distancia de 16 pies (5 m), girada 180°, y

deje que se nivele.

– Alinee la altura de la herramienta de

medición (utilizando un trípode o colocando

un soporte debajo, en caso de que sea

necesario) de tal manera que el centro de la

línea láser se proyecte exactamente contra

el punto II marcado previamente en la pared

– Marque el centro de la línea láser como

punto III (verticalmente por encima o por

debajo del punto I) en la pared A.

– La diferencia d de ambos puntos marcados

I y III en la pared A indica la desviación real

de la herramienta de medición respecto al

plano nivelado.

La desviación máxima permitida en la

distancia de medición de 2 × 16 ft = 36 ft (2

× 5 m = 10 m) es la siguiente:

32 ft x ±0.0048 in/ft = ±3/16 in (0.154 in)

(10 m × ±0.4 mm/m = ±4 mm)

La discrepancia d entre los puntos I y III

debe por lo tanto totalizar no más de 4 mm.

Comprobación de la precisión de

nivelación de la línea vertical

Para realizar esta comprobación, se requiere

una abertura de puerta con por lo menos 8

pies (2,5 m) de espacio (sobre una superficie

firme) a cada lado de la puerta.

– Posicione la herramienta de medición sobre

una superficie firme y nivelada (no sobre

un trípode) a una distancia de 8 pies (2,5

m) de la abertura de la puerta. Deje que la

herramienta de medición se nivele mientras

está en el modo de funcionamiento con

líneas en cruz y dirija los rayos láser hacia al

abertura de la puerta.

8 ft (2,5 m)

2610059938 GLL50-40G 02-21.indd 38 2/23/21 3:03 PM

-39-

– Marque el centro de la línea láser vertical en

el piso de la abertura de la puerta (punto

I), a una distancia de 16 pies (5 m) más allá

del otro lado de la abertura de la puerta

(punto II) y en el borde superior de la

abertura de la puerta (punto III).

6.5 ft (2 m)

– Gire la herramienta de medición 180 ° y

colóquela en el otro lado de la abertura de

la puerta, directamente detrás del punto

II. Deje que la herramienta de medición se

nivele y alinee la línea láser vertical de tal

manera que su centro pase exactamente a

través de los puntos I y II.

– Marque el centro de la línea láser en el

borde superior de la abertura de la puerta

como punto IV.

– La discrepancia d entre los dos puntos

marcados III y IV revela la desviación vertical

real de la herramienta de medición.

– Mida la altura de la abertura de la puerta.

La desviación máxima permitida dmax se

calcula de la siguiente manera:

Doble de la altura de la abertura de la

puerta x 0.0048 in/ft (0.4 mm/m)

Ejemplo: Con una altura de la abertura de

la puerta de 6.5 pies (2 m), la desviación

máxima permitida es

2 × 6.5 ft × ±0.0048 in/ft = 0.062 in pulgadas

(2 × 2 m × ±0.4 mm/m = ±1.6 mm)

Los puntos III y IV deben por lo tanto estar a

no más de 0.062 in (1.6 mm) uno de otro.

Consejos para trabajar

• Solo el centro del punto láser o la línea

láser se debe utilizar para marcar. El tamaño

del punto láser/la anchura de la línea láser

cambia dependiendo de la distancia.

2610059938 GLL50-40G 02-21.indd 39 2/23/21 3:03 PM

-40-

Trabajo con el soporte de

montaje magnético LB 10

(ver figuras D−G)

Usted puede fijar la herramienta de medición

sobre superficies verticales o materiales

magnetizables utilizando el soporte de montaje

magnético (10). En combinación con el clip de

techo (14), la herramienta de medición también

se puede alinear verticalmente.

Coloque la herramienta de medición con

el soporte de trípode de 1/4 pulgada (7) en

el tornillo de 1/4 pulgada (12) del soporte y

atorníllelo firmemente.

Opciones de fijación para el soporte de

montaje magnético (10):

– Usando un tornillo de fijación disponible

en el mercado, se puede fijar a través del

orificio del tornillo (13) a paneles de yeso o

madera (ver figura F)

– Usando los imanes (11), se puede unir a

superficies metálicas (ver figura G)

– Usando el clip de techo (14), se puede unir

a molduras de corona (ver figura H)

Alinee de manera aproximada el soporte de

montaje magnético (10) antes de encender la

herramienta de medición.

Aplicación de la tablilla

reflectante

La tablilla reflectante (16) permite percibir mejor

el rayo láser si las condiciones de luz son

desfavorables o si las distancias son grandes.

La mitad reflectante de la tablilla (16) permite

apreciar mejor el rayo láser y la otra mitad,

transparente, deja ver el rayo láser también por

el dorso de la tablilla reflectante.

Operación con trípode

(accesorio)

Un trípode constituye una base de nivelación

estable, ajustable en altura. Sujete el aparato de

medición con la fijación para trípode de 1/4-20

(7) a la rosca del trípode (17), o a un trípode

de tipo comercial. Fije firmemente el aparato de

medición con el tornillo de sujeción del trípode.

Alinee aproximadamente el trípode antes de

encender la herramienta de medición.

Sujeción con el Dispositivo de

posicionamiento BM 1

(accesorio)

Con el dispositivo de posicionamiento BM 1

(15), usted puede sujetar la herramienta, por ej.,

a superficies verticales, tuberías o materiales

magnéticos. El dispositivo de posicionamiento

BM 1 también es adecuado para utilizarse como

un trípode a nivel del piso y hace que el ajuste

de la altura de la herramienta sea más fácil.

Alinee aproximadamente el soporte universal

(15) antes de encender la herramienta de

medición.

Gafas para láser

(accesorio)

Las gafas para láser filtran la luz del entorno.

Ello permite apreciar con mayor intensidad la

luz roja del láser.

• No use las gafas para láser como gafas de

protección. Las gafas para láser le ayudan

a detectar mejor el rayo láser, pero no le

protegen de la radiación láser.

• No emplee las gafas para láser como gafas

de sol ni para circular. Las gafas para láser

no le protegen suficientemente contra los

rayos ultravioleta y además no le permiten

apreciar correctamente los colores.

Ejemplos de aplicación

(ver figuras H–K)

Ejemplos para la aplicación del aparato

de medición los encontrará en las páginas

ilustradas.

Utilice con Base

2610059938 GLL50-40G 02-21.indd 40 2/23/21 3:03 PM

-41-

Mantenga limpio siempre el aparato de medida.

No sumerja el aparato de medición en agua ni

en otros líquidos.

Limpiar el aparato con un paño húmedo y suave.

No usar detergentes ni disolventes.

Limpie con regularidad sobre todo el área en

torno a la abertura de salida del láser, cuidando

que no queden motas.

Si a pesar de los esmerados procesos

de fabricación y control, el aparato de

medida llegase a averiarse, la reparación

deberá encargarse a un taller de servicio

autorizado para herramientas eléctricas Bosch.

Al realizar consultas o solicitar piezas de

repuesto, es imprescindible indicar siempre el

nº de artículo de 10 dígitos que figura en la placa

de características del aparato de medida.

PROTECCIÓN AMBIENTAL

Recicle las materias primas y las

baterías en lugar de desecharlas

como desperdicios. La unidad, los

accesorios, el empaquetamiento

y las baterías usadas se deben

separar para reciclarlos de manera respetuosa

con el medio ambiente, de acuerdo con los

reglamentos más recientes.

Mantenimiento y servicio

2610059938 GLL50-40G 02-21.indd 41 2/23/21 3:03 PM

-42-

GARANTÍA LIMITADA PARA PRODUCTOS DE HERRAMIENTAS LÁSER

Y DE MEDICIÓN BOSCH

Robert Bosch Tool Corporation (el “Vendedor”) garantiza, solamente al comprador original, que todas las

herramientas láser y de medición Bosch estarán libres de defectos de material o de fabricación durante un período

de un (1) año a partir de la fecha de compra. Bosch extenderá la cobertura de garantía a dos (2) años cuando

usted registre su producto dentro del plazo de ocho (8) semanas a partir de la fecha de compra. La tarjeta de

registro del producto debe ser completada y enviada por correo a Bosch (sellada por la oficina de correos dentro

del plazo de ocho semanas después de la compra), o usted puede registrar su producto por Internet e www.

boschtools.com/Service/ProductRegistration. Si decide no registrar su producto, al mismo se le aplicará una

garantía limitada de un (1) año.

Reembolso de devolución del dinero o reemplazo durante 30 días:

Si no está completamente satisfecho con el rendimiento de sus herramientas láser y de medición, por cualquier

motivo, puede devolver el producto a su distribuidor Bosch dentro del plazo de 30 días a partir de la fecha de

compra para obtener un reembolso completo o un reemplazo. Para obtener este reembolso o reemplazo dentro del

plazo de 30 días, su devolución debe estar acompañada por el recibo de compra original del producto tipo láser o

instrumento óptico. Se permitirá un máximo de 2 devoluciones por cliente.

LA OBLIGACIÓN EXCLUSIVA DEL VENDEDOR Y EL RECURSO EXCLUSIVO QUE USTED TIENE bajo esta

Garantía Limitada y, en hasta donde la ley lo permita, cualquier garantía o condición implícita por ley, consistirán

en la reparación o el reemplazo de las piezas, sin cargo, que presenten defectos de material o de fabricación y que

no hayan sido utilizadas incorrectamente, manejadas descuidadamente o reparadas incorrectamente por personas

que no sean el Vendedor o un Centro de Servicio Autorizado. Para presentar un reclamo bajo esta Garantía

Limitada, usted debe devolver la herramienta láser o de medición Bosch completa, con el transporte prepagado, a

cualquier Centro de Servicio de Fábrica o Centro de Servicio Autorizado BOSCH. Sírvase incluir un comprobante

de compra fechado con su herramienta. Para averiguar las ubicaciones de los centros de servicio cercanos,

sírvase usar nuestro localizador de servicio por Internet o llamar al 1-877-267-2499.

ESTE PROGRAMA DE GARANTÍA NO SE APLICA A LOS TRÍPODES NI A LAS VARILLAS. Robert Bosch Tool

Corporation (el “Vendedor”) garantiza los trípodes y las varillas niveladoras durante un período de un (1) año a

partir de la fecha de compra.

ESTA GARANTÍA LIMITADA NO SE APLICA A OTROS ARTÍCULOS ACCESORIOS NI ARTÍCULOS

RELACIONADOS. ESTOS ARTÍCULOS RECIBEN UNA GARANTÍA LIMITADA DE 90 DÍAS.

Para presentar un reclamo bajo esta Garantía Limitada, usted debe devolver el producto completo, con el

transporte prepagado. Para obtener detalles con el fin de presentar un reclamo bajo esta Garantía Limitada,

sírvase visitar www.boschtools.com o llamar al 1-877-267-2499.

TODAS LAS GARANTÍAS IMPLÍCITAS ESTARÁN LIMITADAS EN DURACIÓN A UN A—O A PARTIR DE LA

FECHA DE COMPRA. ALGUNOS ESTADOS DE LOS EE.UU. Y ALGUNAS PROVINCIAS CANADIENSES NO

PERMITEN LIMITACIONES EN CUANTO A LA DURACIÓN DE UNA GARANTÍA IMPLÍCITA, POR LO QUE ES

POSIBLE QUE LA LIMITACIÓN QUE ANTECEDE NO TENGA APLICACIÓN EN EL CASO DE USTED.

EL VENDEDOR NO SERÁ RESPONSABLE EN NINGÚN CASO POR DA—OS INCIDENTALES O EMERGENTES

(INCLUYENDO PERO SIN ESTAR LIMITADOS A RESPONSABILIDAD POR PÉRDIDA DE UTILIDADES)

QUE SURJAN DE LA VENTA DE ESTE PRODUCTO. ALGUNOS ESTADOS DE LOS EE.UU. Y ALGUNAS

PROVINCIAS CANADIENSES NO PERMITEN LA EXCLUSIÓN NI LA LIMITACIÓN DE LOS DA—OS

INCIDENTALES O EMERGENTES, POR LO QUE ES POSIBLE QUE LA LIMITACIÓN QUE ANTECEDE NO

TENGA APLICACIÓN EN EL CASO DE USTED.

ESTA GARANTÍA LIMITADA LE CONFIERE A USTED DERECHOS LEGALES ESPECÍFICOS Y ES POSIBLE

QUE USTED TENGA TAMBIÉN OTROS DERECHOS QUE VARÍAN DE UN ESTADO A OTRO EN LOS EE.UU. O

DE UNA PROVINCIA A OTRA EN CANADÁ Y DE UN PAÍS A OTRO.

ESTA GARANTÍA LIMITADA SE APLICA SÓLO A LOS PRODUCTOS VENDIDOS EN LOS ESTADOS UNIDOS DE

AMÉRICA, CANADÁ Y LA MANCOMUNIDAD DE PUERTO RICO. PARA OBTENER COBERTURA DE GARANTÍA

EN OTROS PAÍSES, CONTACTE A SU DISTRIBUIDOR O IMPORTADOR BOSCH LOCAL.

2610059938 GLL50-40G 02-21.indd 42 2/23/21 3:03 PM

-43-

Notes / Remarques / Notas

This page was intentionally left blank

Cette page a été laissée vierge intentionnellement.

Esta página se dejó intencionalmente en blanco

2610059938 GLL50-40G 02-21.indd 43 2/23/21 3:03 PM

Exportado por: Robert Bosch Tool Corporation Mt. Prospect, IL 60056-2230, E.U.A.

Importado en México por: Robert Bosch, S.A. de C.V., Calle Robert Bosch No. 405, Zona Industrial,

Toluca, Edo. de México, C.P. 50070, Tel. (722) 2792300

2610059938 02/21 Printed in Mexico

!2610059938!

2610059938 GLL50-40G 02-21.indd 44 2/23/21 3:03 PM

Bosch GLL50-40G Professional Line Lasers

Product's Documents

User Manual o225042v2 2610057652 GLL5040G 0221.pdf PDF 8.2 MB

Specifications

Bosch GLL50-40G Questions and Answers
