Matco Tools MT2234 3/4" DRIVE PNEUMATICIMPACT WRENCH User Manual

Some dust created by power sanding, sawing, grinding, drilling, and other

construction activities contains chemicals known to cause cancer, birth defects or

other reproductive harm. Some examples of these chemicals are:

 • leadfromlead-basedpaints,

 • crystallinesilicafrombricksandcementandothermasonryproducts,and

 • arsenicandchromiumfromchemically-treatedlumber.

Your risk from these exposures varies, depending on how often you do this type

of work. To reduce your exposure to these chemicals: work in a well ventilated

area, and work with approved safety equipment, such as those dust masks that are

specially designed to filter out microscopic particles.

MT2234

Breakaway Torque ................................. 1,800 Ft/Lbs.

Working Torque Range ................ 100 - 1,000 Ft/Lbs.

Maximum Applied Torque: ................. 1,200 Ft./Lbs.

Free Speed: ............................................. 6,000 RPM

Sound Level: ............................................... 97.3 dBA

Overall Length: ....................................................... 8"

Average Air Consumption: ............................ 6.9cfm

Weight: ..........................................................6.85 lbs.

Air Inlet (NPT): ..................................................... 1/4"

Recommended Hose Size: ................................. 3/8"

Max. Air Pressure ..............................90 psig (6.2bar)

SPECIFICATIONS

• Operating Instructions

• Warning Information

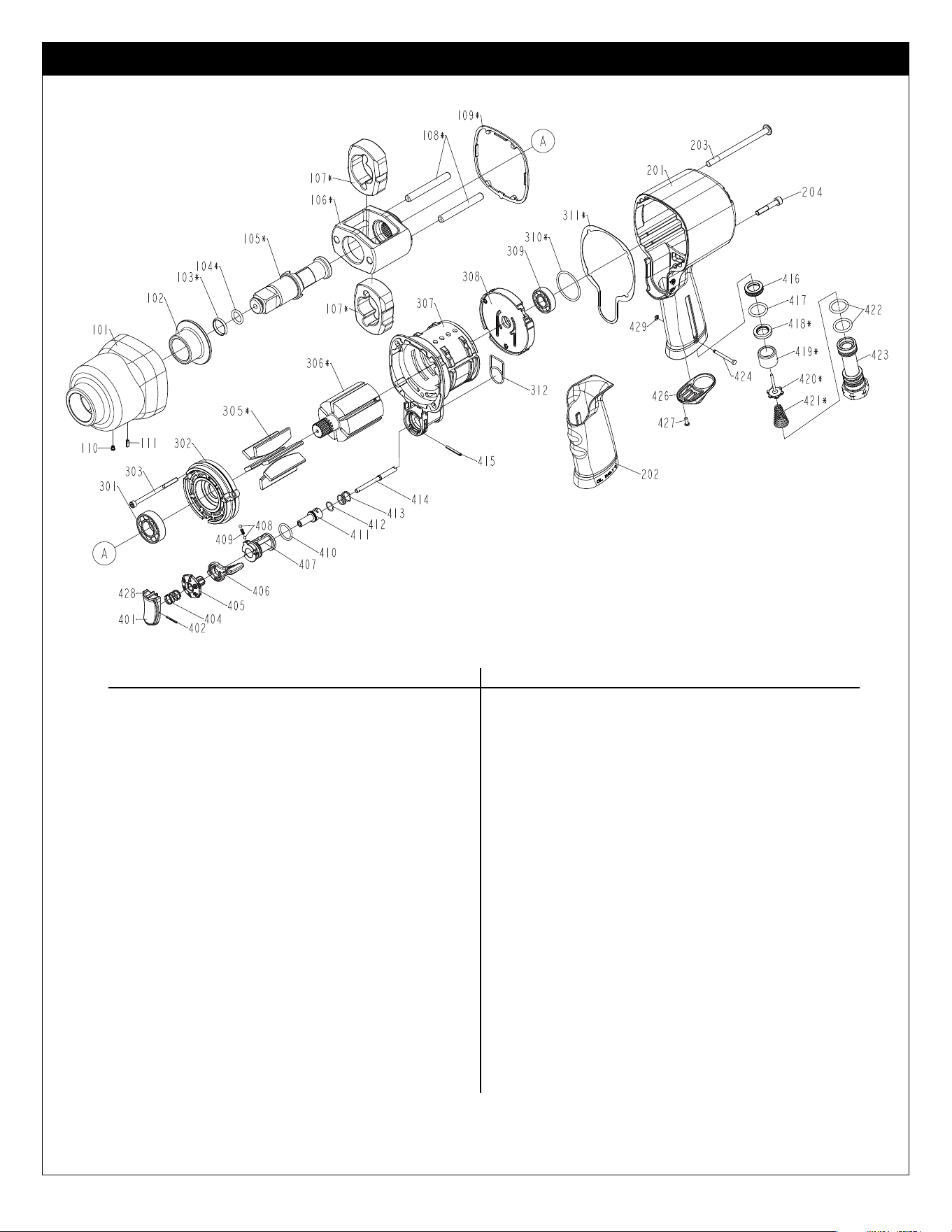

• Parts Breakdown

MT2234

WARNING

WRENCH

IMPACT

RATED RPM OF THE ACCESSORY USED

MUST EXCEED THE MAXIMUM TOOL

RPM SHOWN

ALWAYS READ

INSTRUCTIONS BEFORE

USING POWER TOOLS

ALWAYS WEAR

SAFETY GOGGLES

WEAR HEARING

PROTECTION

AVOID PROLONGED

EXPOSURE TO

VIBRATION

LLAVE NEUMATICA DE

IMPACTO DE 3/4"

MT2234 2 rev. 07/25/13

MT2234 3/4" Impact Wrench

ThIs InsTrucTIOn Manual cOnTaIns

IMPOrTanT safeTy InfOrMaTIOn.

read ThIs InsTrucTIOn Manual carefully

and undersTand all InfOrMaTIOn BefOre

OPeraTIng ThIs TOOl.

• Always operate, inspect and maintain this tool in

 accordancewithAmericanNationalStandardsInstitute

 SafetyCodeofPortableAirTools(ANSIB186.1)andany

 otherapplicablesafetycodesandregulations.

• For safety, top performance and maximum durability of

 parts, operate this tool at 90 psig; 6.2 bar max air

 pressurewith1/2"diameterairsupplyhose.

• Always wearimpact-resistant eyeandface protection

 whenoperatingorperformingmaintenanceonthistool.

• Always wear hearing protection when using this tool.

 High sound levels can cause permanent hearing loss.

 Use hearing protection as recommended by your

 employerorOSHAregulation.

• Keepthetoolinefficientoperatingcondition.

• Operators and maintenance personnel must be

 physicallyabletohandlethebulk,weightandpowerof

 thistool.

• Airpoweredtoolscanvibrateinuse.Vibration,repetitive

 motions or uncomfortable positions over extended

 periodsoftimemaybeharmfultoyourhandsandarms.

 Discontinue useoftool if discomfort,tinglingfeeling or

 painoccurs.Seekmedicaladvicebeforeresuminguse.

• Airunderpressurecancausesevereinjury.Neverdirect

 airatyourselforothers.Alwaysturnofftheairsupply,

 drainhoseofairpressureanddetachtoolfromairsupply

 before installing,removing or adjusting any accessory

 onthis tool, orbefore performingany maintenanceon

 this tool. Failure to do so could result in injury. Whip

 hoses can cause serious injury. Always check for

 damaged,frayedorloosehosesandfittings,andreplace

 immediately.Donotusequickdetachcouplingsattool.

 Seeinstructionsforcorrectset-up.

• Slipping, tripping and/or falling while operating air

 tools can be a major cause of serious injury or

 death. Be aware of excess hose left on the walking

 orworksurface.

• Keep body working stance balanced and firm. Do

 notoverreachwhenoperatingthetool.

• Anticipate and be alert for sudden changes in motion

 duringstartupandoperationofanypowertool.

• Do not carry tool by the hose. Protect the hose from

 sharpobjectsandheat.

• Toolshaftmaycontinuetorotatebrieflyafterthrottleis

 released.Avoiddirectcontactwithaccessoriesduringand

 afteruse.Gloveswillreducetheriskofcutsorburns

• Keep away from rotating end of tool. Do not wear

 jewelry or loose clothing. Secure long hair. Scalping

 can occur if hair is not kept away from tool and

 accessories. Choking can occur if neckwear is not

 keptawayfromtoolandaccessories.

• UseaccessoriesrecommendedbyMatcoTools.

• Use only impact wrench sockets andaccessories on

this tool. Do not use hand sockets and accessories.

• Donotlubricatetoolswithflammableorvolatileliquids

 suchaskerosene,dieselorjetfuel.

• Donotforcetoolbeyonditsratedcapacity.

• Donotremoveanylabels.Replacedamagedlabels.

• Impact wrenches are not torque control devices.

 Fasteners with specific torque requirements must be

 checked with suitable torque measuring devises after

 installationwithanimpactwrench

• Thisproductmaycontainoneormorechemicalsknown

 to the State of California to cause cancer and birth

 defects or other reproductive harm. Wash hands

thoroughly after handling.

faIlure TO OBserVe These WarnIngs cOuld resulT In InJury

OPeraTIOn

Theairregulatorknobcanbeusedtoadjusttorquetotheapproximate

tightnessofaknownfastener.Tosetthetooltodesiredtorque,select

anutorscrewofknowntightnessofthesamesize,threadpitchand

threadconditionasthoseonthejob.Turnairregulatorknobtolow

position,applywrenchtonutandgraduallyincreasepower(turnair

regulatorknobtoadmitmoreair)untilnutmovesslightlyinthedirection

itwasoriginallyset.Thetoolisnowsettoduplicatethattightness-

noteairregulatorknobsettingforfutureuse.Whentighteningnuts

notrequiringcriticaltorquevalues,runnutupushandthentighten

anadditionalone-quartertoone-halfturn(slightadditionalturningis

necessaryifgasketsarebeingclamped).Foradditionalpowerneeded

ondisassemblywork,turnairregulatorknobtoitsfullyopenposition.

Thisimpactwrenchisratedat3/4"SAEboltsize.Ratingmustbedown

gradedforspringUbolts,tiebolts,longcapscrews,doubledepthnuts,

badlyrustedconditionsandspringfastenersastheyabsorbmuchof

theimpactpower.Whenpossible,clamporwedgethebolttoprevent

springback.

Soakrustednutsinpenetratingoilandbreakrustsealbeforeremoving

withimpactwrench.Ifnutdoesnotstarttomoveinthreetove

secondsusealargersizeimpactwrench.Donotuseimpactwrench

beyondratedcapacityasthiswilldrasticallyreducetoollife.

Theairregulatorknobisalsousedtochangetherotationofthetool.

Whentheairregulatorknobisturnedtotheright,thetoolisinaforward

orrighthandrotation.Whentheairregulatorknobisturnedtotheleft,

therotationisreversedorlefthandrotation.

NOTE:Actualtorqueonafastenerisdirectlyrelatedtojointhardness,

toolspeed,conditionofsocketandthetimethetoolisallowedto

impact.

Usethesimplestpossibletool-to-sockethookup.Everyconnection

absorbsenergyandreducespower.

WARNING

MT2234 3 rev. 07/25/13

aIr suPPly

Toolsofthisclassoperateonawiderangeofairpressures.Itis

recommendedthat airpressureofthesetoolsmeasures90PSI

atthetoolwhilerunningfree.Higherpressureanduncleanair

will shorten tool life because of faster wear and may create a

hazardouscondition.

Waterintheairlinewillcausedamagetothetool.Draintheair

tank daily.Cleanthe air inlet filter screen on at least a weekly

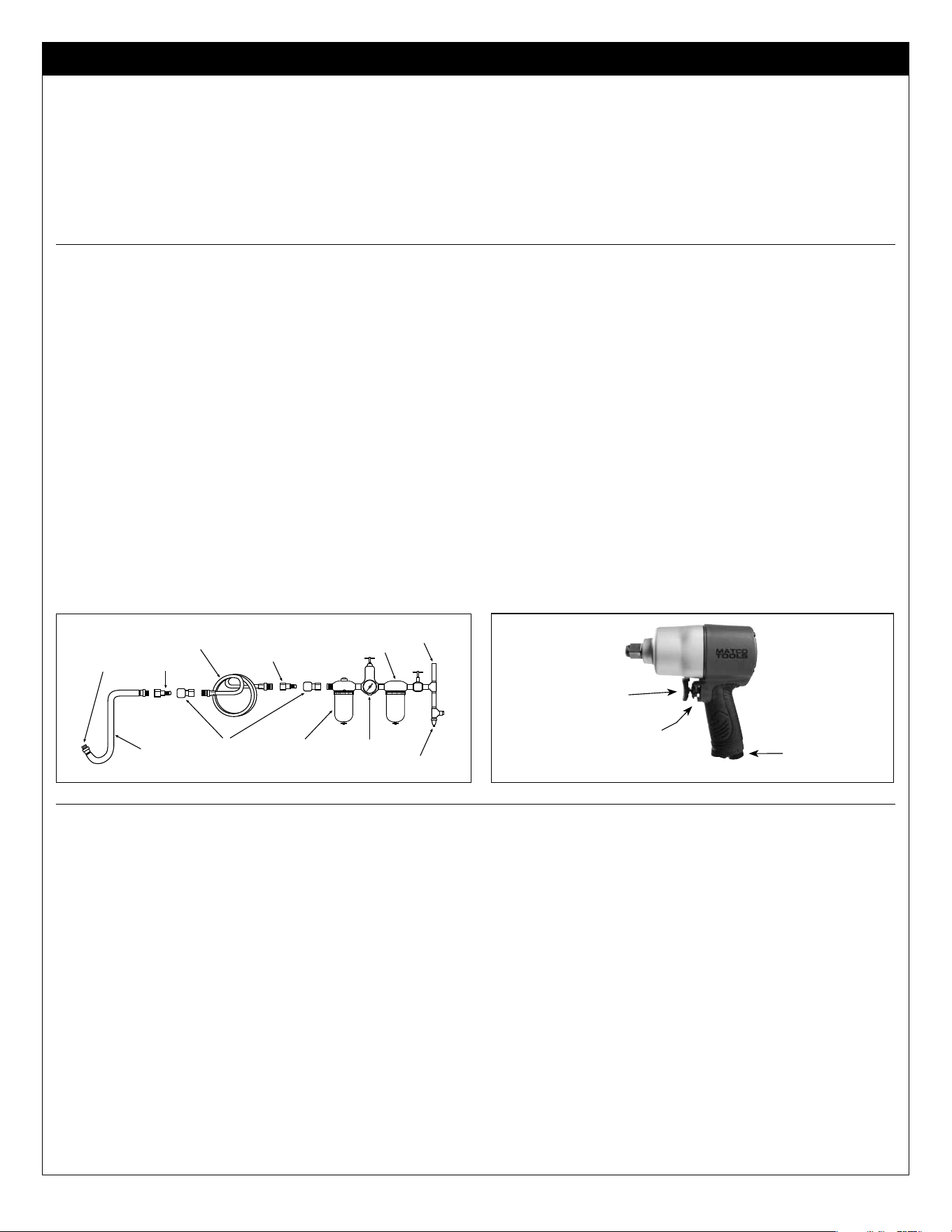

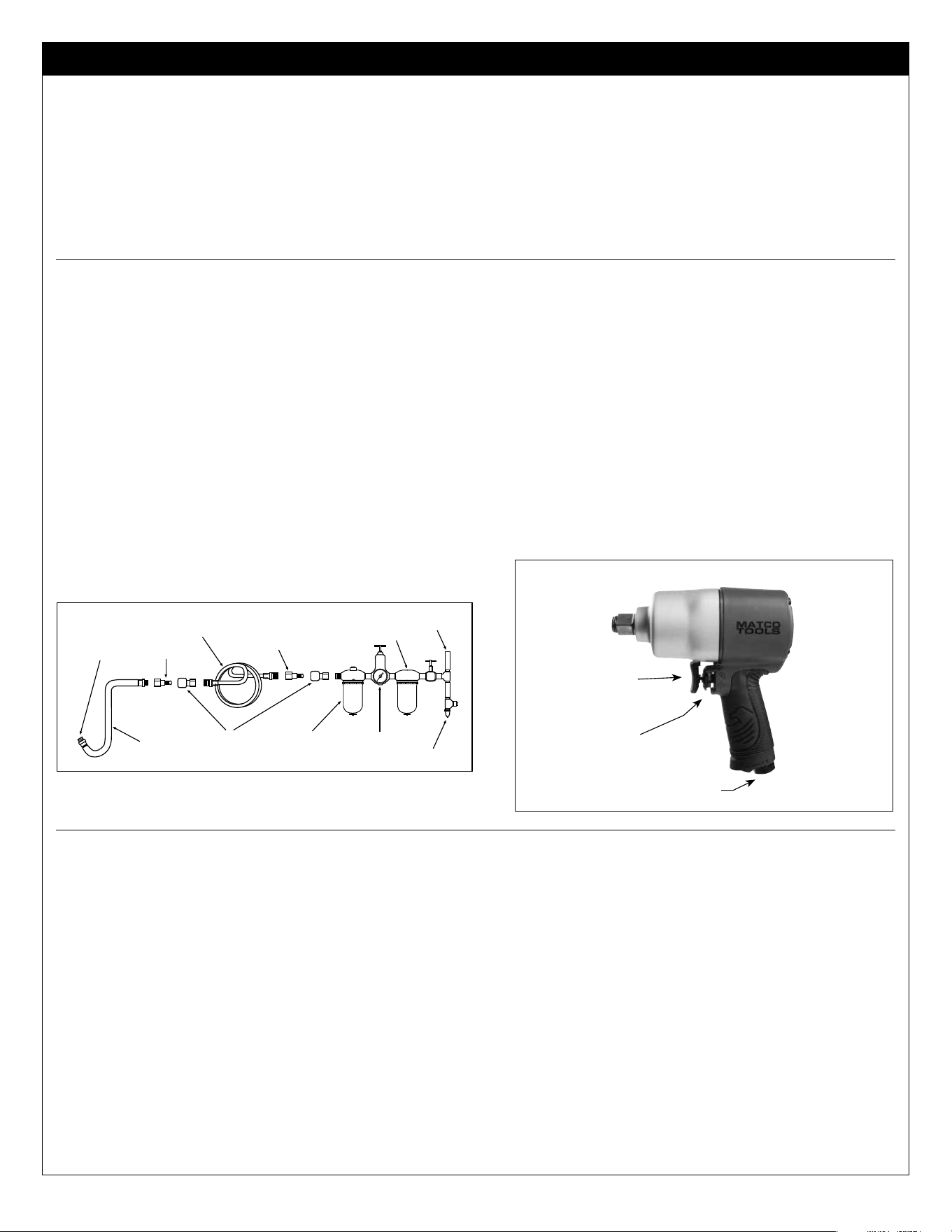

schedule.Therecommendedhook-upprocedurecanbeviewed

inFigure1.

The air inlet (Figure 2), used for connecting air supply, has

standard3/8"NPTAmericanThread.

Linepressureshouldbeincreasedtocompensateforunusually

longairhoses(over25feet).Minimumhosediametershouldbe

1/2"I.D.andfittingsshouldhavethesameinsidedimensions.

TrOuBleshOOTIng

Otherfactorsoutsidethetoolmaycauselossofpowerorerratic

action.Reducedcompressoroutput,excessivedrainontheairline,

moistureorrestrictionsinairpipesortheuseofhoseconnections

of improper size or poor conditions may reduce air supply. If

outside conditions are in order, and the tool still performs

erratically, disconnect tool from hose and take tool to your

nearestMatcoauthorizedservicecenter.

luBrIcaTIOn & MaInTenance

Lubricate the tool daily with a good grade of air tool oil. If no

airlineoilerisused,run1/2ounceofoilthroughthetool.Theoil

canbesquirtedintothetoolairinletFigure2,orintothehoseat

thenearestconnectiontotheairsupply,thenrunthetool.Arust

inhibitive oil is acceptable for air tools. Grease fitting on

yoke occasionally to ensure proper lubrication of the ratchet

mechanism.

WarranTy

Matcowarrantsthisairtoolforaperiodof2yeartotheconsumer.

WewillrepairanyMTSeriesairtoolcoveredunderthiswarranty

whichprovestobedefectiveinmaterialorworkmanshipduring

thewarrantyperiod.Inorder to have yourtoolrepaired,return

thetooltoanyoftheMatcoAuthorizedWarrantyCenterslisted,

freightprepaid.Pleaseincludeacopyofyourproofofpurchase

andabriefdescriptionoftheproblem.Thetoolwillbeinspected

and if any part or parts are found to be defective in material

or workmanship, the tool will be repaired free of charge and

returnedtoyoufreightprepaid.

Thiswarrantygivesyouspecificrights.Youmayalsohaveother

rightswhichvaryfromstatetostate.

TheforegoingobligationisMatco’ssoleliabilityunderthisorany

implied warranty and under no circumstances shall Matco be

liableforanyincidentalorconsequentialdamages.

Note: Some states do not allow the exclusion or limitation of

incidental or consequential damages so the above limitation or

exclusionmaynotapplytoyou.

MaTcO aIr cOMMand

Tool Repair SV

1330 Commerce Dr.

Stow, OH 44224

(800) 433-7098

dIscOunT TOOl rePaIr

3433 Losee Rd. #1

North Las Vegas, NV 89030

(702) 657-6570

PneuTOOl ParTs & serVIces cO., lTd

33 Haas Road

Toronto, Ontario

M9W 3A1 Canada

(416) 748-1200

(888) 748-1201 (Toll-Free in Canada)

fIg. 1

aIr InleT

TrIgger

feaTures

•Matcoexclusivecushionedgripprovidessuperiorcomfort.

•Highefficiency6vanemotorprovidesclassleadingtorque.

•Onehandforward/reverseleveraccommodatesbothleftandrighthandedusers.

•3stagepowerregulatordialbehindtrigger.

•Truetipvalvevariablespeeddesign.

•Lightweightcompositehousingmakesthistooleasiertoworkwithforextendedperiodsoftime.

MT2234 3/4" Impact Wrench

Drain Daily

RegulatorOilerQuick CouplerLeader

Hose

Nipple

Do Not In stall

Quick Coupling

Here

Nipple

Filter

Air Supply

Whip Hose

fOrWard/reVerse

fIg. 2

MT2234 4 rev. 07/25/13

MT2234 3/4" Impact Wrench

ITEM PARTS NO PARTS NAME QTY

101 RS2234101 HAMMERCASE 1

102 RS1077403 HAMMERCASEBUSHING 1

103 RS76806 SOCKETRETAINER 1

104 RS76807 O-RING 1

105 RS2234105 ANVIL(Incl.#103&104) 1

106 RS1074109 HAMMERFRAME 1

107 RS1074108 HAMMER 2

108 RS3125108 HAMMERPIN 2

109 RS3125109 PACKING-HAMMERCASE 1

110 RS1837220 HAMMERCASEGREASEFITTING 1

111 RS4135112 SPRINGPIN 1

201 RS2234201 HOUSING 1

202 RS2234202 HANDLEGRIP 1

203 RS3125203 HALFROUNDHD.STARHEADBOLT 4

204 RS3125204 HEX.SOC.HD.BOLT 1

301 RS1074301 BEARING 1

302 RS3125302 MAGAZINE 1

303 RS1074314 HEX.SOC.HD.BOLT 3

305 RS2234305 BLADE(Packof6) 1

306 RS2234306 ROTOR 1

307 RS2234307 CYLINDERUNIT 1

308 RS3125308 REARBEARINGPLATE 1

309 RS227B25 BEARING 1

310 RS2215204 O-RING 1

311 RS2234311 GASKET 1

312 RS3125312 PACKING-CYLINDER

ITEM PARTS NO PARTS NAME QTY

401 RS3125401 TRIGGERA 1

402 RS2125402 SPRINGPIN 1

404 RS2138404 SPRING 1

405 RS2234405 REGULATORA 1

406 RS3125406 LEVER 1

407 RS2234407 REVERSEVALVE 1

408 RS1734416 STEELBALL 2

409 RS76721 SPRING 1

410 RS3125410 O-RING 1

411 RS2234411 REGULATORB 1

412 RS1734414 O-RING 1

413 RS3125413 SPRING 1

414 RS3125414 TRIGGERTIP 1

415 RS1044411 SPRINGPIN 1

416 RS76830 INSERTBUSHING 1

417 RS76838 O-RING 1

418 RS2234418 SEALUNIT 1

419 RS76839 BUSHING 1

420 RS2234420 TIPVALVE 1

421 RS2234421 CONICALSPRING 1

422 RS1074410 O-RING 2

423 RS1074411 AIRINLET 1

424 RS2234424 LATCHPIN 1

426 RS1074408 DEFLECTOR 1

427 RS1735411 TAPBOLT 1

428 RS3125428 TRIGGERB 1

429 RS4150424 E-RING 1

Alsoavailable:RS2234TK(Includes#103,104,109,

305(6),310,311,312,410,412,417,418,422(2))

El polvo creado por la lijación eléctrica, la aserradura, la trituración, la perforación y

otras actividades de construcción contiene químicos conocidos como causantes de

cáncer, defectos de nacimiento u otros daños a reproducción. Algunos ejemplos de

dichos químicos son:

 •Elplomoprovenientedepinturaconbasedeplomo,

 •Lasilicacristalinadeladrilloycementoyotrosproductosdemampostería,y

 •Elarsénicoyelcromiodemaderosquímicamentetratados.

El riesgo de dichas exposiciones varía, dependiendo de la frecuencia con la cual usted

realice este tipo de trabajo. Para reducir su exposición a dichos químicos: trabaje en

una área bien ventilada y con equipo de seguridad aprobado, tales como los máscaras

anti-polvo,losquesonespecíficamentediseñadosparafiltrarlaspartículas

microscópicas.

ESPECIFICACIONES

• Instrucciones de Operación

• Inforación de advertencia

• revisión de refacciones

LEERSIEMPRELAS

INSTRUCCIONES

ANTES DE

USARLAS

HERRAMIENTAS

NUEMÁTICAS

USARSIEMPRE

ANTEOJOS

PROTECTORES

USAR

PROTECCIÓN

PARALOSOÍDOS

EVITAR

EXPOSICIÓN

PROLONGADAA

LASVIBRACIONES

MT2234

ADVERTENCIA

WRENCH

IMPACT

LLAVE NEUMATICA DE

IMPACTO DE 3/4"

MT2234

Torsión Máxima ........................................................... 1,800 Libras-pie.

Torsión de Operación .......................................... 100-1,000 Libras-pie.

Máxima torsión de aplicatión .................................... 1,200 Libras-pie.

Velocidad Libre Máxima ....................................................... 6,000 RPM

Nivel de Presión Sonoro ...........................................................97.3 dBA

Longitud ................................................................................................8"

Consumo Promedio de Aire ..................................................... 6.9 CFM

Peso ........................................................................................6.85 Libras

Ventila de Admisión de Aire ..................................... rosca NPT de 1/4"

Tamaño de Manguera de Aire ........................................ 3/8" Diám. Int.

Presión de Aire Recomendada .....................................................90 PSI

MT2234 6 rev. 07/25/13

esTe Manual de InsTruccIOnes

cOnTIene InfOrMacIÓn IMPOrTanTe de

segurIdad. lea cuIdadOsaMenTe esTe

Manual InsTrucTIVO y cOMPrenda TOda

InfOrMacIÓn anTes de OPerar esTa

herraMIenTa.

• Opere,inspeccioneymantengasiempreestaherramienta

 de acuerdo con el Código de Seguridad del Instituto

 Americano de Estándares Nacionales para las

 Herramientas Portátiles Neumáticas (ANSI B186.1) y

 cualquierotrocódigooregulaciónaplicables.

• Porseguridad,desempeñosuperiorydurabilidadmáxima

 delasrefacciones,opereestaherramientaalamáxima

 presióndeaireal90psig;6.2barg.conunamanguerade

 alimentacióndeairede1/2"endiámetro.

• Al operar o al realizar el mantenimiento de esta

 herramienta,llevesiemprelaproteccióndeojosycara

 resistentesalimpacto.

• Alusarestaherramienta,llevesiempreprotecciónpara

 los oídos. Los altos niveles de ruido pueden ocasionar

 la pérdida permanente del oído. Use protección para

 los oídos según lo recomendado por su empleador o

 regulaciónOSHA.

• Mantenga esta herramienta en condición eficiente de

 operación.

• Los operadores y personal de mantenimiento deben

 poderfísicamentemanejarelvolumen,pesoypotencia

 deestaherramienta.

• Las herramientas neumáticas pueden vibrar con

 su uso. Las vibraciones, movimientos repetitivos

 o posiciones incómodas durante períodos

 extendidos de tiempo pueden ser dañinos para sus

 manos y brazos. Suspenda el uso de laherramientasi

 experimentemolestias,estremecimientoodolor.Antes

 decontinuarusándola,soliciteelconsejomédico.

• El aire bajo presión puede ocasionar alguna herida

 severa. Nunca dirija el aire hacia usted ni a otros.

 Apague siempre la alimentación de aire, vacíe la

 mangueradetodapresióndeaireyseparelaherramienta

 de la alimentación de aire antes de instalar, quitar o

 ajustarcualquieraccesoriodeestaherramienta,oantes

 derealizarcualquiermantenimientodeestaherramienta.

 La falla en hacerlo podría resultar en alguna lesión.

 Lasmanguerasdelátigopuedenocasionaralgunaherida

 seria.Revisesiemprelasmanguerasyherrajespordaños,

 deshilachas o solturas, y repóngalos inmediatamente.

 No use enla herramienta los acoplamientos de rápida

 separación. Vea las instrucciones por la instalación

 correcta.

• Resbalarse,tropezarsey/ocaersedurantelaoperaciónde

 herramientasneumáticaspuedeserunacausamayorde

 lesiónseriaolamuerte.Seaconscientedelamanguera

 excedente, dejada por la superficie para caminar

 otrabajar.

• Mantenga balanceada y firme la postura corporal de

 trabajo.Noseextralimitealoperarestaherramienta.

• Anticipe y sea alerto por cambios repentinos de

 movimiento durante el arranque inicial y operación de

 cualquierherramientaneumática.

• No lleve la herramienta por la manguera. Proteja la

 mangueradeobjetosafiladosydelcalor.

• Elejedelaherramientapuedeseguirrotandobrevemente

 despuésdequeseliberelaválvulareguladora.Eviteel

 contactodirectoconlosaccesoriosduranteydespuésdel

 uso.Losguantesreduciránelriesgodealgunacortada

 oquemadura.

• Manténgaselejosdelextremorotadordelaherramienta.

 No lleve puesto ni joyería ni ropa suelta. Fije el pelo

 largo.Sepuedearrancarelcabellosinoselomantenga

 a distancia de la herramienta y accesorios. Mantenga

 a distancia de la herramienta y de los accesorios los

 accesoriosdelcuelloparaevitarelahogamiento.

•Lasbrocasdeltaladropuedenatarserepentinamentey

 causarlarotacióndelapiezadetrabajoodelaherramienta,

 así ocasionando lesiones en los brazos y/o en los

 hombros. Se genera suficiente torsión para ocasionar

 caídas.Siempreusebrocasafiladas.Usemenospresión

 al momento de alcanzar la penetración completa de

 lapieza

• UselosaccesoriosrecomendadosporMatcoTools.

•

Use sólo con los casquillos de llave de impacto y

accesorios designados para dicha herramienta. No

use los casquillos de mano ni accesorios, ya que estos

pueden ser dañados u ocasionar daño al equipo o al

operador.

• Nolubriquelasherramientasconsolucionesinflamables

 ni volátiles, tales como el queroseno, el gasóleo ni el

 combustibleparaaviones.

• No fuerce las herramientas más allá de su capacidad

 nominal.

• No quite ninguna etiqueta. Reponga las etiquetas

 dañadas.

• Este producto puede contener sustancias químicas

 consideradas por el Estado de California como

 causantesdecáncer,demalformacionescongénitasu

 otrosdañosenelsistemareproductivo. Lávese bien las

manos después de manipular el producto.

EL INCUMPLIMIENTO DE OBSERVAR ESTAS ADVERTENCIAS PUEDEN

RESULTAR EN ALGUNA LESIÓN

MT2234 llave neumatica de impacto de 3/4"

ADVERTENCIA

MT2234 7 rev. 07/25/13

OPERACIÓN

Elbotóndelreguladordelairepuedeserutilizadocomouna

mariposadelairesinohayotrosmétodospararegularelaire.Gire

elbotóndelreguladordelairecompletamentehacialaposición4para

obtenerlapotenciamáxima.

Elreguladordelairepuedeserutilizadoparaajustarelniveldetorsióna

unadurezaaproximada,parecidaaunaabrazaderaconocida.

Paraajustarlaherramientaenlatorsióndeseada,elijaunatuercaoun

tornilloquetengaunadurezaconocidaydelmismotamaño,

longitudderoscaycondiciónderoscacomoaquellasparaeltrabajo.Gire

elreguladordelairehacialaposiciónbaja,apliquelallavesobrelatuercay

aumentegradualmentelapotencia(gireelreguladorpara

permitirqueentremásaire)hastaquelatuercasemuevaligeramente,

hacialadirecciónmarcadaoriginalmente.Laherramienta

puedeahoraduplicarlamismadureza-noteelajustedelreguladorpara

tenerunareferenciaeventual.Cuandolastuercasdeapretamientono

necesitanvalorescríticosdetorsión,pongalatuercahacia

unaposiciónniveladaydespuésaprietela,déunavueltaadicional

deuncuartohaciaunmedio(unavueltaligeraadicionalesnecesaria

silasjuntasestanapretadas).

Paraobtenerlapotenciaadicionalrequeridaduranteuntrabajode

desmontaje,gireelreguladorhacialaposicióncompletamenteabierta.La

llavedeimpactotieneuníndicedetamañoparatuercasde19mm(3/4")

USS.Debedegradarelíndiceparatuercasconresorteen"U",tuercasde

montaje,largostornillossincabeza,tuercasdedobleprofundidad,paralas

condicionesdeoxidaciónimportanteyparalasabrazaderasconresorteya

queamortiguanengranpartelapotenciadelimpacto.Cuandoseaposible,

sujeteocalcelatuercaparaprevenirelregresodelresorte.

Empapelastuercasoxidadasenaceitepenetranteyrompaelsellodel

herrumbreantesdequitarloconlallavedeimpacto.Silatuercano

comienzaamoverseentresocincosegundos,utiliceunallavedeimpacto

detamañomásgrande.Noutilicelallavedeimpactomásalládelíndice

decapacidad,yaquealhacerloreducirádramaticamentelavidadela

herramienta.

Lapalancaparaseleccionaradelante/reversaseusaparacambiarla

rotacióndelaherramienta.Cuandosemuevelapalancahacialaderecha,

laherramientaestáenunarotaciónhaciaadelanteohacialamano

derecha.Cuandosemuevelapalancahacialaizquierda,larotaciónestá

enreversaohacialamanoizquierda.

NOTA:Latorsiónrealsobreunaabrazaderaestádirectamente

relacionadaconjuntamenteconladureza,lavelocidaddela

herramienta,lacondicióndelcasquilloyeltiempoquesededa

alaherramientaparaelimpacto.

Utiliceelacoplamientomássimplequeseaposible.Cadaunadelas

conexionesabsorbeenergíayreducelapotencia.

MT2234 llave neumatica de impacto de 3/4"

MT2234 8 rev. 07/25/13

garanTÍa

Matcogarantizaestaherramientaneumáticaporunperiodode

dos año para el consumidor. Reparemos cualquier herramienta

neumáticadelaSerieMT,cubiertabajoestagarantía,lacualdemuestra

serdefectuosaencuestiónmaterialomanodeobraduranteelperíodo

de dicha garantía. Para que se repare su herramienta, devuelva la

herramientaa cualquierade losCentros deGarantía Autorizadosde

Matco alistados a continuación,  con el flete prepagado.  Incluye

por favor una copia de su comprobación de compra y una breve

descripción del problema. Se inspeccionará la herramienta y si

cualquierpiezaopiezasseencuentre(n)conalgúndefectomaterialo

demanodeobra,serepararálaherramienta,libredecargos,yésta

serádevueltaaustedconfleteprepagado.

Esta garantía le proporciona ciertos derechos.  Usted puede tener

tambiénotrosderechosloscualesvaríandeestadoaestado.

La obligación anterior es la única responsabilidad de Matco

bajo esta o cualquier garantía implicada y Matco no será, bajo

ninguna circunstancia, responsable por los daños incidentales ni

consecuenciales.

nOTa:Estagarantíalebrindaderechoslegalesespecíficosyusted

tambiénpodríacontarconotrosderechosloscualesvaríandeestado

aestado.

MaTcO aIr cOMMand

Tool Repair SV

1330 Commerce Dr.

Stow, OH 44224

(800) 433-7098

dIscOunT TOOl rePaIr

3433 Losee Rd. #1

North Las Vegas, NV 89030

(702) 657-6570

PneuTOOl ParTs & serVIces cO., lTd

33 Haas Road

Toronto, Ontario

M9W 3A1 Canada

(416) 748-1200

(888) 748-1201 (Toll-Free in Canada)

alIMenTacIÓn de aIre

Lasherramientasde estacategoríaoperandentro deunrango

ampliodepresióndeaire.Altrabajarlibremente,serecomienda

quelapresióndeairedeestasherramientasmidaaun90PSIen

laherramienta.Lapresiónaltayelairesuciodisminuiránlavida

delaherramientadebidoaldesgastemásrápido,ypuedencrear

condicionespeligrosas.

Cualquieraguaenlalíneadeairedañarálaherramienta.Drene

diariamente el tanque de aire. Limpie al menos semanalmente

la malla de filtración de la ventila de admisión de aire. El

procedimientorecomendadodeconexiónsepuederevisarenla

Figura1.

La ventila de admisión de aire (Figura 2), empleada para la

conexión de abastecimiento de aire, cuenta con la Rosca

EstándarAmericanaNPT3/8".

La presión de línea debe ser aumentada para compensar por

manguerasexcepcionalmentelargas(másde25pies).Eldiámetro

mínimo de manguera debe ser de 1/2" Diám. Int. y los herrajes

debentenerlamismadimensióninterior.

dIagnÓsTIcO de aVerÍas

Otros factores independientes de la herramienta pueden

ocasionarlapérdidadepotencia o alguna acciónerrática.Las

emisiones reducidas de la salida del compresor, el drenaje

excesivo en la línea de aire, la humedad o las restricciones

en las pipas de aire o el uso de conexiones de manguera de

tamañoinadecuado,opobrescondiciones,pueden disminuirel

suministrodeaire.Silascondicionesexterioressonadecuadas

ylaherramientaaúnfuncionadeformaerrática,desconectela

herramientadelamanguerayllevelaherramientaalcentrode

servicioautorizadoMatcomáscercanoausted.

luBrIcacIÓn & ManTenIMIenTO

Lubriquediariamentelaherramientaconalgúnaceitedebuena

calificaciónparaherramientasneumáticas.Sinoseusaningún

engrasador de línea de aire, deje caer 1/2 oz. de aceite por

la herramienta. Se puede lanzar un chorro de aceite por la

ventiladeadmisióndeairedelaherramienta,Figura2,oporla

mangueraenlaconexiónmáscercanaalabastecimientodeaire,

luegomarchelaherramienta.Unaceiteparalainhibicióndela

oxidaciónesadecuadoparalasherramientasneumáticas.

FIG. 1

CARACTERÍSTICAS

•ElagarreacolchonadoexclusivodeMatcobrindaunamayorcomodidad.

•Elmotordealtaeficienciade6palasbrindaunatorsiónlíderensuclase.

•Lapalancahaciaadelante/reversadeunamanoacomodaelusoporpartedeusuariosdiestrosyzurdos.

•Marcadorde3etapasdelreguladordepotenciadetrásdeldisparador.

•DiseñodevelocidadvariabledelaválvuladepuntaauténticaTruetipvalvevariablespeeddesign.

•Lacarcasaligeracompuestafacilitaelusodeestaherramientaconlostrabajosdeduraciónextendida.

Drane

diariamente

ReguladorCaja de aceiteAcoplamiento de

conexión rápida

Primera

Manguera

No instale aquí el

acoplamiento de

conexión rápida

Conexión

macho

Conexión

macho

Filtro

Abastecimiento

de aire

Manguera

que azota

MT2234 llave neumatica de impacto de 3/4"

FIG. 2

VENTILA DE

ADMISIÓN DE AIRE

DISPARADOR DE

VELOCIDAD VARIABLE

ADELANTE/REVERSA

Matco Tools MT2234 3/4" DRIVE PNEUMATICIMPACT WRENCH

Product's Documents

MT2234_InstructionManual_01.pdf

Specifications

Matco Tools MT2234 Questions and Answers
