To register your RIDGID® product, please
visit: http://register.RIDGID.com
Pour enregistrer votre produit de RIDGID®,
s’il vous plaît la visite :
http://register.RIDGID.com
Para registrar su producto de RIDGID®,
por favor visita: http://register.RIDGID.com
WARNING:
To reduce the risk of injury, the
user must read and understand the
operator’s manual before using this
product.
General Power Tool Safety
Warnings .........................................2-3
Hammer Drill Safety Warnings ...........3
Symbols ..............................................4
Features ..............................................5
Assembly ............................................ 5
Operation .........................................6-9
Maintenance ..................................... 10
Illustrations ..................................11-13
Parts Ordering/
Service ................................Back page
Règles de sécurité relatives
aux outils électriques ......................2-3
Avertissements de sécurité
relatifs perceuse à percussion ...........4
Symboles ............................................5
Caractéristiques .................................6
Assemblage ........................................6
Utilisation .........................................7-9
Entretien ...........................................10
Illustrations ..................................11-13
Commande de pièces/
dépannage ........................Page arrière
Advertencias de seguridad
para herramientas eléctrica ............2-3
Advertencias de seguridad de
taladro de percusión ..........................4
Símbolos ............................................5
Características ...................................6
Armado ............................................... 6
Funcionamiento ...............................7-9
Mantenimiento ..................................10
Ilustraciones ................................11-13
Pedidos de repuestos/
servicio .......................... Pág. posterior
AVERTISSEMENT :
Pour réduire les risques de blessures,
l’utilisateur doit lire et veiller à bien
comprendre le manuel d’utilisation
avant d’utiliser ce produit.
ADVERTENCIA:
Para reducir el riesgo de lesiones, el
usuario debe leer y comprender el
manual del operador antes de usar
este producto.

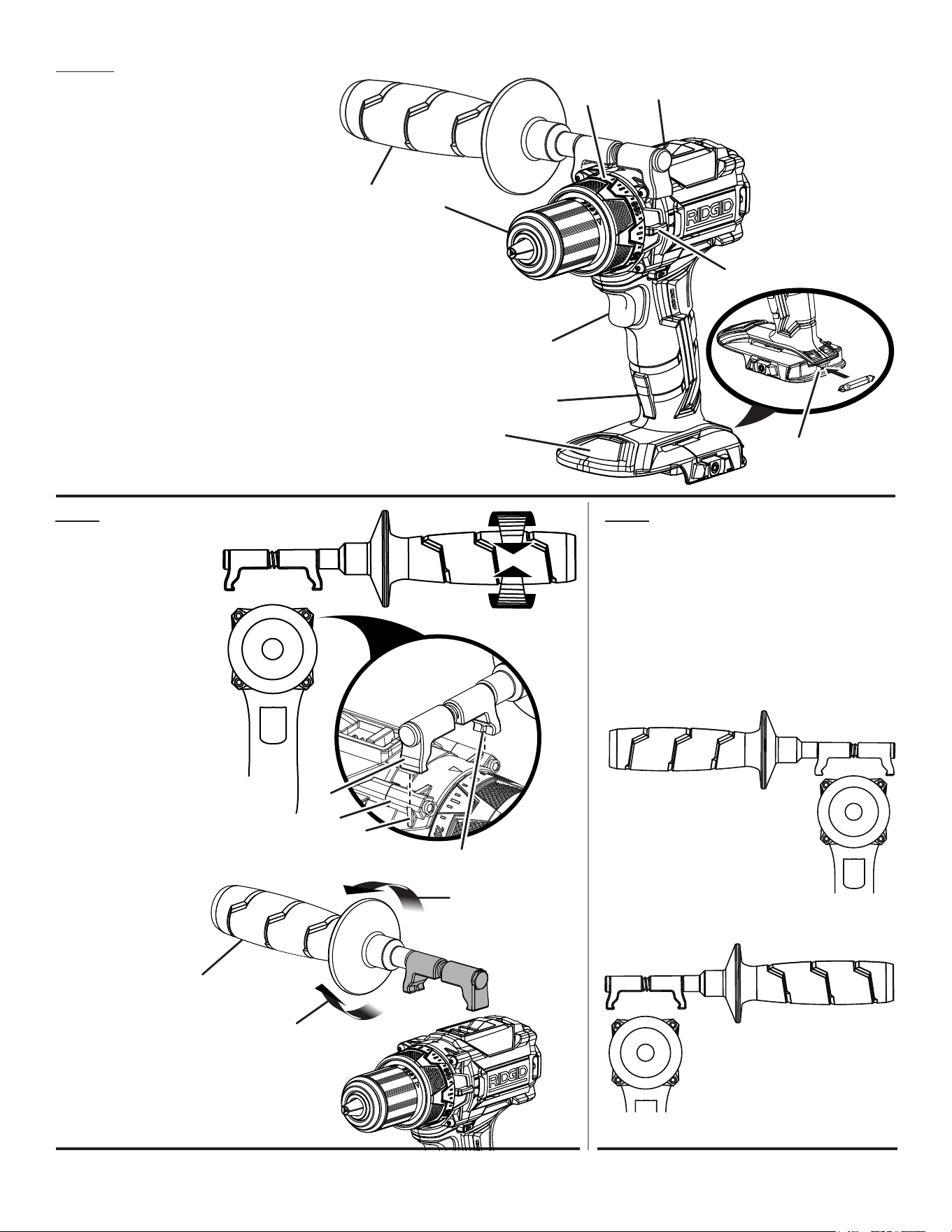

INCLUDES: Hammer Drill, Auxiliary Handle
Assembly, Operator’s Manual
****************
TABLE OF CONTENTS
INCLUT: Perceuse à percussion, poignée auxiliaire,
manuel d’utilisation
****************
TABLE DES MATIÈRES
INCLUYE:
Taladro de percusión, conjunto de
mango auxiliar, manual del operador
****************
ÍNDICE DE CONTENIDO
OPERATOR’S MANUAL
MANUEL D’UTILISATION
MANUAL DEL OPERADOR
18 VOLT 2-SPEED BRUSHLESS
HAMMER DRILL
PERCEUSE À PERCUSSION
2 VITESSES À MOTEUR
SANS BALAI DE 18 V
TALADRO DE PERCUSIÓN
DE 2 VELOCIDADES SIN
ESCOBILLAS DE 18 V
R86116
SAVE THIS MANUAL
FOR FUTURE REFERENCE
CONSERVER CE MANUEL
POUR FUTURE RÉFÉRENCE
GUARDE ESTE MANUAL
PARA FUTURAS CONSULTAS
2 - English
GENERAL POWER TOOL SAFETY WARNINGS
WARNING
Read all safety warnings and all instructions.
Failure to follow the warnings and instructions may
result in electric shock, fire and/or serious injury.
Save all warnings and instructions for future reference.
The term “power tool” in the warnings refers to your mains-
operated (corded) power tool or battery-operated (cordless)
power tool.
WORK AREA SAFETY
Keep work area clean and well lit. Cluttered or dark
areas invite accidents.
Do not operate power tools in explosive atmospheres,
such as in the presence of flammable liquids, gases
or dust. Power tools create sparks which may ignite the
dust or fumes.
Keep children and bystanders away while operating a
power tool. Distractions can cause you to lose control.
ELECTRICAL SAFETY
Power tool plugs must match the outlet. Never modify
the plug in any way. Do not use any adapter plugs with
earthed (grounded) power tools. Unmodified plugs and
matching outlets will reduce risk of electric shock.
Avoid body contact with earthed or grounded surfaces
such as pipes, radiators, ranges and refrigerators.
There is an increased risk of electric shock if your body
is earthed or grounded.
Do not expose power tools to rain or wet conditions.
Water entering a power tool will increase the risk of
electric shock.
Do not abuse the cord. Never use the cord for carrying,
pulling or unplugging the power tool. Keep cord away
from heat, oil, sharp edges or moving parts. Damaged
or entangled cords increase the risk of electric shock.
When operating a power tool outdoors, use an
extension cord suitable for outdoor use. Use of a cord
suitable for outdoor use reduces the risk of electric shock.
If operating a power tool in a damp location is
unavoidable, use a ground fault circuit interrupter
(GFCI) protected supply. Use of a GFCI reduces the
risk of electric shock.
Use battery only with charger listed. For use with 18V
nickel-cadmium and 18V lithium-ion battery packs,
see tool/appliance/battery pack/charger correlation
supplement 988000-302.
PERSONAL SAFETY
Stay alert, watch what you are doing and use common
sense when operating a power tool. Do not use a
power tool while you are tired or under the influence of
drugs, alcohol or medication. A moment of inattention
while operating power tools may result in serious personal
injury.
Use personal protective equipment. Always wear eye
protection. Protective equipment such as dust mask,
non-skid safety shoes, hard hat, or hearing protection
used for appropriate conditions will reduce personal
injuries.
Prevent unintentional starting. Ensure the switch is in
the off-position before connecting to power source
and/or battery pack, picking up or carrying the tool.
Carrying power tools with your finger on the switch or
energising power tools that have the switch on invites
accidents.
Remove any adjusting key or wrench before turning
the power tool on. A wrench or a key left attached to
a rotating part of the power tool may result in personal
injury.
Do not overreach. Keep proper footing and balance
at all times. This enables better control of the power tool
in unexpected situations.
Dress properly. Do not wear loose clothing or
jewellery. Keep your hair, clothing and gloves away
from moving parts. Loose clothes, jewellery or long hair
can be caught in moving parts.
If devices are provided for the connection of dust
extraction and collection facilities, ensure these are
connected and properly used. Use of dust collection
can reduce dust-related hazards.
Do not wear loose clothing or jewelry. Contain long
hair. Loose clothes, jewelry, or long hair can be drawn
into air vents.
Do not use on a ladder or unstable support. Stable
footing on a solid surface enables better control of the
power tool in unexpected situations.
POWER TOOL USE AND CARE
Do not force the power tool. Use the correct power
tool for your application. The correct power tool will
do the job better and safer at the rate for which it was
designed.
Do not use the power tool if the switch does not turn
it on and off. Any power tool that cannot be controlled
with the switch is dangerous and must be repaired.
Disconnect the plug from the power source and/or
the battery pack from the power tool before making
any adjustments, changing accessories, or storing
power tools. Such preventive safety measures reduce
the risk of starting the power tool accidentally.
Store idle power tools out of the reach of children and
do not allow persons unfamiliar with the power tool
or these instructions to operate the power tool. Power
tools are dangerous in the hands of untrained users.
Maintain power tools. Check for misalignment or
binding of moving parts, breakage of parts and any
other condition that may affect the power tool’s
operation. If damaged, have the power tool repaired
before use. Many accidents are caused by poorly
maintained power tools.
3 - English
GENERAL POWER TOOL SAFETY WARNINGS
HAMMER DRILL SAFETY WARNINGS
Keep cutting tools sharp and clean. Properly maintained
cutting tools with sharp cutting edges are less likely to
bind and are easier to control.
Use the power tool, accessories and tool bits etc.
in accordance with these instructions, taking into
account the working conditions and the work to be
performed. Use of the power tool for operations different
from those intended could result in a hazardous situation.
BATTERY TOOL USE AND CARE
Recharge only with the charger specified by the
manufacturer. A charger that is suitable for one type
of battery pack may create a risk of fire when used with
another battery pack.
Use power tools only with specifically designated
battery packs. Use of any other battery packs may create
a risk of injury and fire.
When battery pack is not in use, keep it away from
other metal objects, like paper clips, coins, keys, nails,
screws or other small metal objects, that can make a
connection from one terminal to another. Shorting the
battery terminals together may cause burns or a fire.
Under abusive conditions, liquid may be ejected from
the battery; avoid contact. If contact accidentally
occurs, flush with water. If liquid contacts eyes,
additionally seek medical help. Liquid ejected from the
battery may cause irritation or burns.
SERVICE
Have your power tool serviced by a qualified repair
person using only identical replacement parts. This will
ensure that the safety of the power tool is maintained.
When servicing a power tool, use only identical
replacement parts. Follow instructions in the
Maintenance section of this manual. Use of unauthorized
parts or failure to follow Maintenance instructions may
create a risk of shock or injury.
Wear ear protectors when impact drilling. Exposure to
noise can cause hearing loss.
Use auxiliary handle(s), if supplied with the tool. Loss
of control can cause personal injury.
Hold power tool by insulated gripping surfaces, when
performing an operation where the cutting accessory
may contact hidden wiring. Cutting accessory
contacting a “live” wire may make exposed metal parts
of the power tool “live” and could give the operator an
electric shock.
Know your power tool. Read operator’s manual
carefully. Learn its applications and limitations, as
well as the specific potential hazards related to this
power tool. Following this rule will reduce the risk of
electric shock, fire, or serious injury.
Always wear eye protection with side shields marked
to comply with ANSI Z87.1 when assembling parts,
operating the tool, or performing maintenance. Fol-
lowing this rule will reduce the risk of serious personal
injury.
Protect your lungs. Wear a face or dust mask if the
operation is dusty. Following this rule will reduce the risk
of serious personal injury.
Protect your hearing. Wear hearing protection during
extended periods of operation. Following this rule will
reduce the risk of serious personal injury.
Battery tools do not have to be plugged into an
electrical outlet; therefore, they are always in
operating condition. Be aware of possible hazards
when not using your battery tool or when changing
accessories. Following this rule will reduce the risk of
electric shock, fire, or serious personal injury.
Do not place battery tools or their batteries near fire
or heat. This will reduce the risk of explosion and possibly
injury.
Do not crush, drop or damage battery pack. Do not
use a battery pack or charger that has been dropped
or received a sharp blow. A damaged battery is subject
to explosion. Properly dispose of a dropped or damaged
battery immediately.
Batteries can explode in the presence of a source
of ignition, such as a pilot light. To reduce the risk of
serious personal injury, never use any cordless product
in the presence of open flame. An exploded battery can
propel debris and chemicals. If exposed, flush with water
immediately.
Do not charge battery tool in a damp or wet location.
Following this rule will reduce the risk of electric shock.
For best results, your battery tool should be charged
in a location where the temperature is more than 50°F
but less than 100°F. To reduce the risk of serious personal
injury, do not store outside or in vehicles.
Under extreme usage or temperature conditions,
battery leakage may occur. If liquid comes in contact
with your skin, wash immediately with soap and water.
If liquid gets into your eyes, flush them with clean
water for at least 10 minutes, then seek immediate
medical attention. Following this rule will reduce the risk
of serious personal injury.
Save these instructions. Refer to them frequently and
use them to instruct others who may use this tool. If you
loan someone this tool, loan them these instructions also.
4 - English
SYMBOLS
Some of the following symbols may be used on this product. Please study them and learn their meaning. Proper inter-
pretation of these symbols will allow you to operate the product better and safer.
SYMBOL NAME DESIGNATION/EXPLANATION
Safety Alert Indicates a potential personal injury hazard.
Read Operator’s Manual
To reduce the risk of injury, user must read and understand operator’s
manual before using this product.
Eye and Hearing
Protection
Always wear eye protection with side shields marked to comply
with ANSI Z87.1 as well as hearing protection when operating this
equipment.
Wet Conditions Alert Do not expose to rain or use in damp locations.
Recycle Symbols
This product uses nickel- cadmium (Ni-Cd) and lithium-ion (Li-ion)
batteries. Local, state, or federal laws may prohibit disposal of batteries
in ordinary trash. Consult your local waste authority for information
regarding available recycling and/or disposal options.
V Volts Voltage
min Minutes Time
Direct Current Type or a characteristic of current
n
o
No Load Speed Rotational speed, at no load
.../min Per Minute Revolutions, strokes, surface speed, orbits etc., per minute
The following signal words and meanings are intended to explain the levels of risk associated with this product.
SYMBOL SIGNAL MEANING
DANGER:
Indicates an imminently hazardous situation, which, if not avoided, will result
in death or serious injury.
WARNING:
Indicates a potentially hazardous situation, which, if not avoided, could result
in death or serious injury.
CAUTION:
Indicates a potentially hazardous situation, which, if not avoided, may result in
minor or moderate injury.
NOTICE:
(Without Safety Alert Symbol) Indicates important information not related to an
injury hazard, such as a situation that may result in property damage.
5 - English
FEATURES
PRODUCT SPECIFICATIONS
No Load Speed ...........................................................................................................................0-550/0-2,100 r/min. (RPM)
Impact Speed ...................................................................................................................................... 0-7,150/0-27,300 IPM
UNPACKING
This product requires assembly.
Carefully remove the tool and any accessories from the
box. All items listed in the Includes section must be
included at the time of purchase.
WARNING:
Items in this Assembly section are not assembled
to the product by the manufacturer and require
customer installation. Use of a product that may
have been improperly assembled could result in
serious personal injury.
If any parts are damaged or missing, please call
1-866-539-1710 for assistance.
WARNING:
If any parts are damaged or missing do not operate
this product until the parts are replaced. Use of
this product with damaged or missing parts could
result in serious personal injury.
WARNING:
Do not attempt to modify this product or create
accessories or attachments not recommended
for use with this product. Any such alteration
or modification is misuse and could result in a
hazardous condition leading to possible serious
personal injury.
ASSEMBLY
INSTALLING/REMOVING THE AUXILIARY
HANDLE ASSEMBLY
See Figures 1 - 2, page 11.
An auxiliary handle is included for ease of operation and to
help prevent loss of control. The handle can be mounted for
left or right hand use.
To install the auxiliary handle assembly:
Remove the battery pack.
Turn the handle grip counterclockwise to loosen it and
open the hooks wide enough to fit over the mounting ribs,
behind the torque adjustment ring.
Place the hooks over the mounting ribs, making sure the
hooks are positioned in the slots as shown.
NOTE: Make sure the notches on the inside of the auxiliary
handle engage the tabs on the drill housing.
Turn the handle grip clockwise to tighten. Make sure the
handle assembly is secure before beginning operation.
To remove the handle assembly and install it on the op-
posite side:
Turn the handle grip counterclockwise to loosen and
remove the handle assembly.
Reinstall the handle assembly in the desired position.
6 - English
WARNING:
Do not allow familiarity with this product to make
you careless. Remember that a careless fraction
of a second is sufficient to inflict serious injury.
WARNING:
Always remove battery pack from the tool when
you are assembling parts, making adjustments,
cleaning, or when not in use. Removing battery
pack will prevent accidental starting that could
cause serious personal injury.
WARNING:
Always wear eye protection with side shields
marked to comply with ANSI Z87.1, along with
hearing protection. Failure to do so could result
in objects being thrown into your eyes and other
possible serious injuries.
WARNING:
Do not use any attachments or accessories not
recommended by the manufacturer of this product.
The use of attachments or accessories not
recommended can result in serious personal injury.
APPLICATIONS
You may use this product for the purposes listed below:
Hammer drilling in concrete, brick, or other masonry
Drilling in all types of wood products (lumber, plywood,
paneling, composition board, and hard board), ceramics,
plastics, fiberglass, laminates, and metals; driving screws
into wood and drywall with screwdriver bits
OPERATION
INSTALLING BELT HOOK

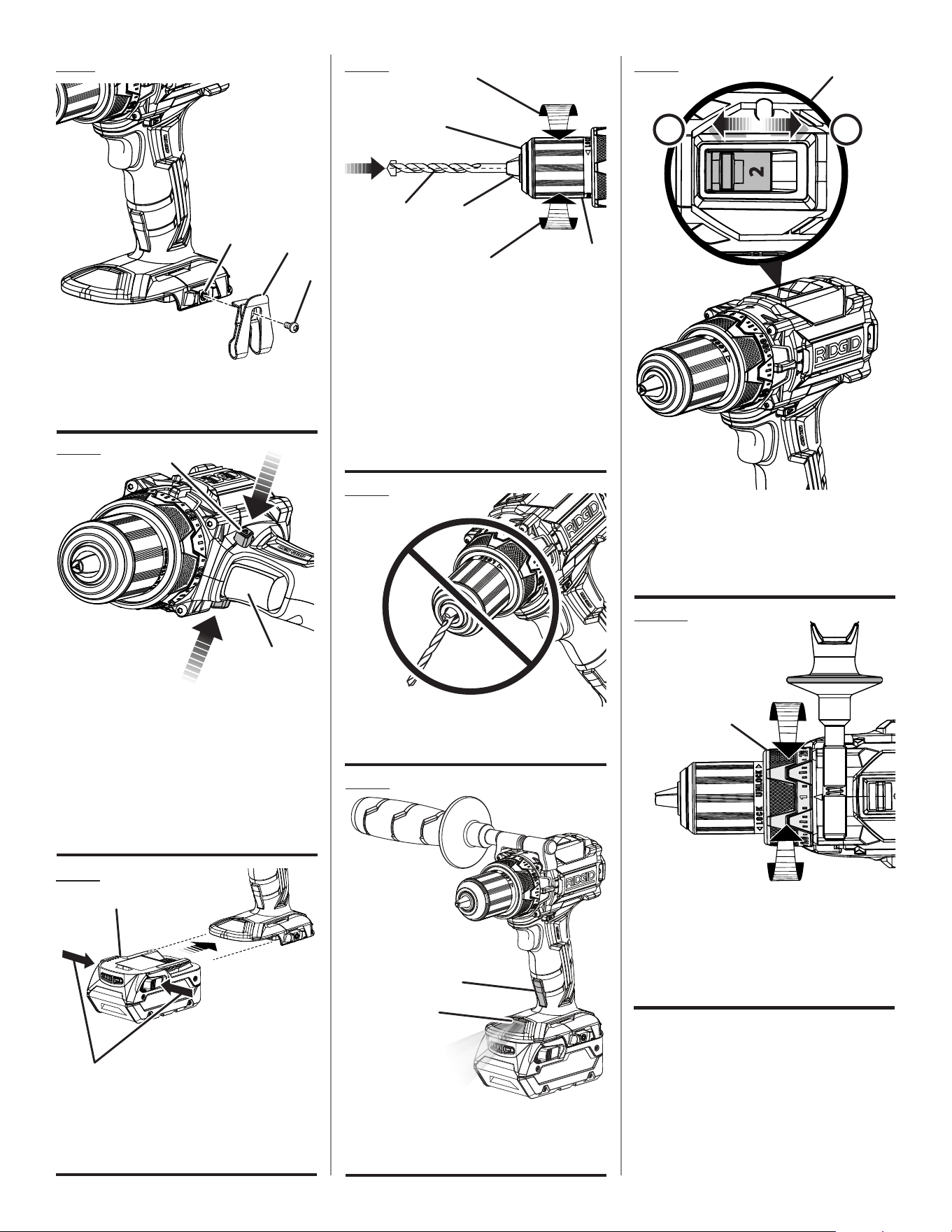

See Figure 3, page 12.
The belt hook may be installed on either side of the housing.
Align hole in belt hook with hole in tool’s base.
Install screw to secure belt hook in place.
VARIABLE SPEED SWITCH TRIGGER
See Figure 4, page 12.
The variable speed switch trigger delivers higher speed with
increased trigger pressure and lower speed with decreased
trigger pressure.
To turn the drill ON, depress the switch trigger. To turn it
OFF, release the switch trigger and allow the chuck to come
to a complete stop.
NOTE: A whistling or ringing noise coming from the switch
during use is a normal part of the switch function.
DIRECTION OF ROTATION SELECTOR
(FORWARD/REVERSE/CENTER LOCK)
See Figure 4, page 12.
Set the direction of rotation selector in the OFF (center lock)
position to lock the switch trigger and help prevent accidental
starting when not in use.
Position the direction of rotation selector to the left of the
switch trigger for forward drilling. Position the selector to the
right of the switch trigger to reverse the direction.
NOTE: The drill will not run unless the direction of rotation
selector is pushed fully to the left or right.
NOTICE:
To prevent gear damage, always allow the chuck
to come to a complete stop before changing the
direction of rotation.
WARNING:
Battery tools are always in operating condition.
Lock the switch when not in use or carrying at your
side, when installing or removing the battery pack,
and when installing or removing bits.
7 - English
OPERATION
INSTALLING/REMOVING BATTERY PACK
See Figure 5, page 12.
Lock the switch trigger.
Insert the battery pack into the product as shown.
Make sure the latches on each side of the battery pack
snap into place and that battery pack is secured in the
product before beginning operation.
Depress the latches to remove the battery pack.
INSTALLING/REMOVING BITS
See Figures 6 - 7, page 12.
The arrows on the keyless chuck indicate which direction to
rotate the chuck sleeve to tighten or release the bit.
Do not use a wrench to tighten or loosen the chuck jaws.
To install bits, lock the switch trigger.
Open or close the chuck jaws until the opening is slightly
larger than the bit size you intend to use.
Raise the front of the drill slightly and insert the bit.
WARNING:
Make sure to insert the bit straight into the chuck
jaws. Do not insert the bit into the chuck jaws at an
angle, then tighten. This could cause the bit to be
thrown from the drill, resulting in possible serious
personal injury or damage to the chuck.
Rotate the chuck sleeve to close and tighten the chuck
jaws.
WARNING:
Do not hold the chuck sleeve with one hand and
use the power of the drill to tighten the chuck jaws
on the bit. The chuck sleeve could slip in your
hand, or your hand could slip and come in contact
with the rotating bit. This could cause an accident
resulting in serious personal injury.
To remove bits, lock the switch trigger and open the
chuck jaws.
The bit provided with the drill can be placed in the storage
area, located on the rear base of the drill.
LED LIGHT
See Figure 8, page 12.
The LED light, located on the front of the tool base,
illuminates when either the switch trigger or grip light switch
is depressed.
If the drill is not in use, the time-out feature will cause the
light to start fading and then shut off.
The LED light illuminates only when there is a charged battery
pack in the tool.
TWO-SPEED GEAR TRAIN (HI-LO SWITCH)
See Figure 9, page 12.
Select LO (1) speed for applications requiring higher
power and torque.
Select HI (2) speed for fast drilling or driving applications.
NOTE: Running at low speeds under constant usage may
cause the drill to become overheated. If this occurs, cool the
drill by running it without a load and at full speed.
NOTICE:
Never change speeds while the tool is running.
Failure to obey this caution could result in serious
damage to the drill.
ADJUSTING TORQUE
See Figure 10, page 12.
When using the hammer drill for various driving applications,
it becomes necessary to increase or decrease the torque
to help prevent the possibility of damaging screw heads,
threads, workpiece, etc. In general, torque intensity should
correspond to the screw diameter. If the torque is too high or
the screws too small, the screws may be damaged or broken.
The torque is greater when the torque adjustment ring is
set on a higher setting. The torque is less when the torque
adjustment ring is set on a lower setting.
NOTE: The torque adjustment ring only functions in drive
mode.
8 - English
OPERATION
SELECTING DRILL, DRIVE, OR HAMMER
MODE

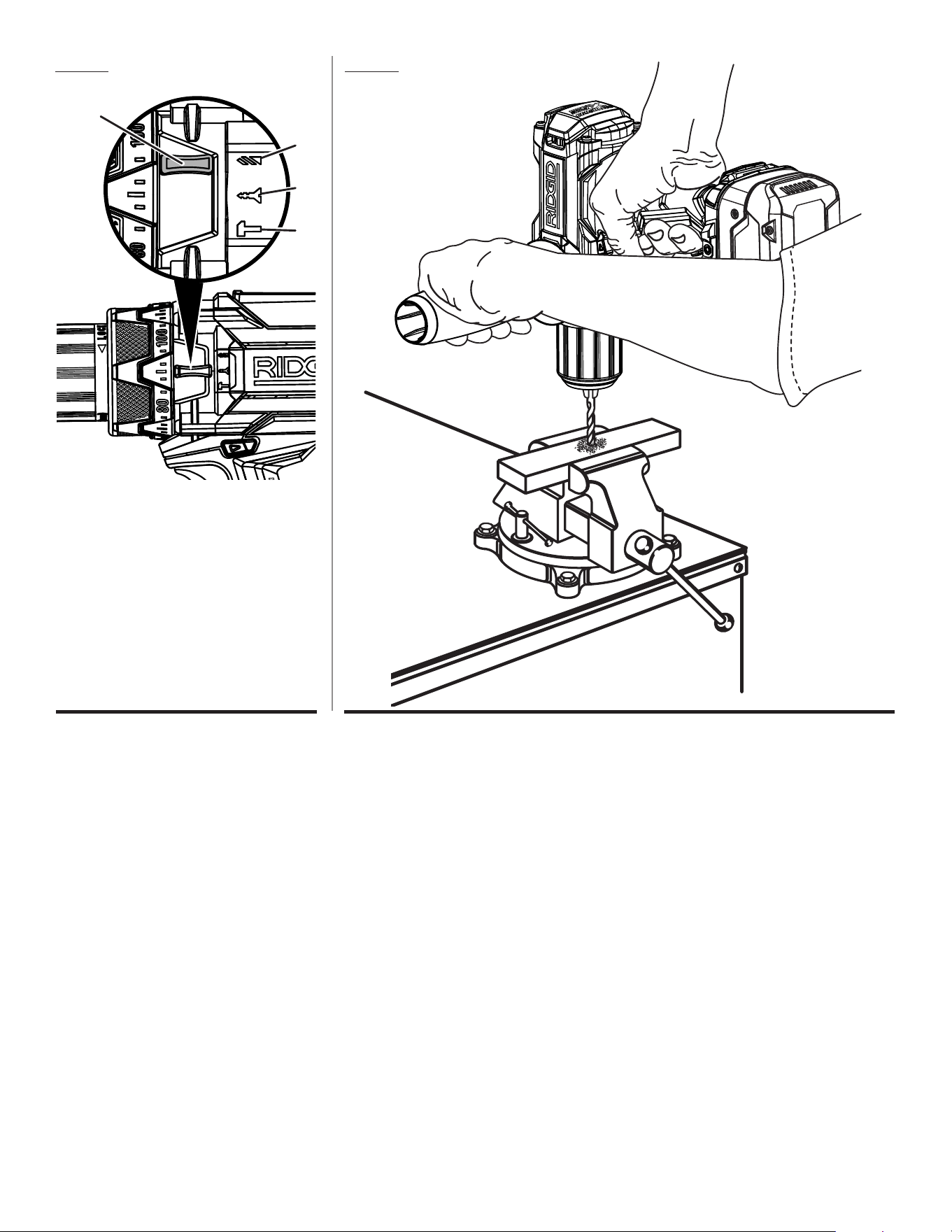

See Figure 11, page 13.
Drill mode should be used for drilling and other heavy duty
applications. Drive mode should be used for driving screws.
Hammer mode should be used for hammer drilling.
Select the option that best matches the type of bit, fastener,
and material you will be using.
Choose your application.
Choose the correct speed: LO (1) or HI (2).
Choose the correct mode: drill, drive or hammer.
NOTE: The hammer drill has not been designed for reverse
hammering.
Use carbide-tipped bits and select hammer mode when
drilling in hard materials such as brick, concrete, etc.
Use carbide-tipped bits and select drill mode when drilling
in materials with hard, brittle surfaces such as tile, etc.
Use twist drills, hole saws, etc. and drill mode when drilling
in soft materials.
NOTE: When drilling in hammer mode, it is advisable to use
LO (1) Speed.
DRILLING/DRIVING SCREWS
See Figure 12, page 13.
WARNING:
Always use the auxiliary handle when using this
tool to help resist torque reactions. Binding or
stalling of this product could lead to serious
personal injury.
Installtheauxiliaryhandle.
Check the direction of rotation selector for the correct
setting(forwardorreverse).
Use LO (1) speed for high torque applications and
HI (2) speed for fast drilling or driving applications. Refer
to Two-Speed Gear Train and Adjusting Torque.
Secure the workpiece in a vise or with clamps to keep it
fromturningasthebitrotates.
Hold the drill firmly and place the bit at the point to be
drilled,orwherethescrewistobedriven.
WARNING:
Do not drive a screw where there is likely to be
hidden wiring behind the surface. Contact with a
“live” wire will make exposed metal parts of the tool
“live” and possibly shock the operator. If you must
drive a screw where hidden wire may be present,
always hold tool by insulated gripping surfaces
(handle) when performing the operation to prevent
a shock to the operator.
Depress the switch trigger to start the drill.
Move the bit into the workpiece, applying only enough
pressure to keep the bit cutting or driving the screw. Do
not force the drill or apply side pressure to elongate a
hole. Let the tool do the work.
WARNING:
When drilling, be prepared for binding at bit
breakthrough. When these situations occur, drill
has a tendency to grab and kick opposite to the
direction of rotation and could cause loss of control
when breaking through material. If not prepared,
this loss of control can result in possible serious
injury.
With hard, smooth surfaces, use a center punch to mark
the desired hole location. This will prevent the bit from
slipping off-center as the hole is started.
If the bit jams in the workpiece or if the drill stalls, stop
the tool immediately. Remove the bit from the workpiece
and determine the reason for jamming.
NOTE: This drill has an electric brake. When the switch trig-
ger is released, the chuck stops turning. When the brake is
functioning properly, sparks will be visible through the vent
slots on the housing. This is normal and is the action of the
brake.
9 - English
OPERATION
WOOD AND METAL DRILLING
For maximum performance, use high speed steel bits for
woodormetaldrilling.Selectdrillingmode.Begindrilling
at a very low speed to prevent the bit from slipping off the
starting point.
Wood Drilling
Increasethespeedasthedrillbitbitesintothematerial.
When drilling through holes, place a block of wood behind
the workpiece to prevent ragged or splintered edges on
thebacksideofthehole.
Metal and Steel Drilling
Use a light oil on the drill bit to keep it from overheating.
The oil will prolong the life of the bit and increase the
drilling action.
Maintain a speed and pressure which allows cutting
without overheating the bit. Applying too much pressure
will:
• Overheat the drill;
• Wear the bearings;
• Bend or burn bits; and
•Produceoff-centerorirregular-shapedholes.
When drilling large holes in metal, start with a small bit,
then finish with a larger bit.
MASONRY DRILLING
For maximum performance, use carbide-tipped masonry
impact bits or designated hammer drill bits when drilling
holes in brick, tile, concrete, etc. Select hammer mode.
Apply light pressure at medium speed for best results in
brick.
Apply additional pressure for hard materials such as
concrete.
When drilling holes in tile, practice on a scrap piece to
determine the best speed and pressure. Begin drilling at
a very low speed to prevent the bit from slipping off the
startingpoint.
10 - English
MAINTENANCE
WARNING:
When servicing, use only identical replacement
parts. Use of any other parts could create a hazard
or cause product damage.
NOTE: ILLUSTRATIONS START ON PAGE 11
AFTER FRENCH AND SPANISH LANGUAGE SECTIONS.
This product has a 90-Day Satisfaction Guarantee Policy,
as well as a Three-year Limited Warranty. For Warranty and Policy details,
please go to www.RIDGID.com or call (toll free) 1-866-539-1710.
GENERAL MAINTENANCE
Avoid using solvents when cleaning plastic parts. Most
plastics are susceptible to damage from various types of
commercial solvents and may be damaged by their use. Use
clean cloths to remove dirt, dust, oil, grease, etc.
WARNING:
This product and some dust created by power sanding, sawing, grinding, drilling, and other construction activities
may contain chemicals, including lead, known to the State of California to cause cancer, birth defects, or other
reproductive harm. Wash hands after handling.
Some examples of these chemicals are:
• lead from lead-based paints,
• crystalline silica from bricks and cement and other masonry products and,
• arsenic and chromium from chemically treated lumber.
Your risk from exposure to these chemicals varies, depending on how often you do this type of work. To reduce
your exposure, work in a well-ventilated area and with approved safety equipment, such as dust masks that are
specially designed to filter out microscopic particles.
CALIFORNIA PROPOSITION 65
2 - Français
AVERTISSEMENT
Lire tous les avertissements et toutes les
instructions. Ne pas suivre l’ensemble des
avertissements et des instructions peut entraîner
une électrocution, un incendie ou des blessures
graves.
Conserver les avertissements et les instructions à des
fins de référence ultérieure. Le terme « outil motorisé »,
utilisé dans tous les avertissements ci-dessous désigne tout
outil fonctionnant sur secteur (câblé) ou sur piles (sans fil).
SÉCURITÉ DU LIEU DE TRAVAIL
Garder le lieu de travail propre et bien éclairé. Les
endroits encombrés ou sombres sont propices aux
accidents.
Ne pas utiliser d’outils électriques dans des
atmosphères explosives, par exemple en présence
de liquides, gaz ou poussières inflammables. Les
outils électriques produisent des étincelles risquant
d’enflammer les poussières ou vapeurs.
Garder les enfants et badauds à l’écart pendant
l’utilisation d’un outil électrique. Les distractions
peuvent causer une perte de contrôle.
SÉCURITÉ ÉLECTRIQUE
Les fiches des outils électriques doivent correspondre
à la prise secteur utilisée. Ne jamais modifier la fiche,
de quelque façon que ce soit. Ne jamais utiliser
d’adaptateurs de fiche avec des outils mis à la terre.
Les fiches et prises non modifiées réduisent le risque de
choc électrique.
Éviter tout contact du corps avec des surfaces mises
à la terre, telles que tuyaux, radiateurs, cuisinières et
réfrigérateurs. Le risque de choc électrique est accru
lorsque le corps est mis à la terre.
Ne pas exposer les outils électriques à l’eau ou
l’humidité. La pénétration d’eau dans ces outils accroît
le risque de choc électrique.
Ne pas maltraiter le cordon d’alimentation. Ne jamais
utiliser le cordon d’alimentation pour transporter
l’outil et ne jamais débrancher ce dernier en tirant sur
le cordon. Garder le cordon à l’écart de la chaleur,
de l’huile, des objets tranchants et des pièces en
mouvement. Un cordon endommagé ou emmêlé accroît
le risque de choc électrique.
Pour les travaux à l’extérieur, utiliser un cordon
spécialement conçu à cet effet. Utiliser un cordon
conçu pour l’usage extrérieur pour réduire les risques de
choc électrique.
S’il est nécessaire d’utiliser l’outil électrique dans un
endroit humide, employer un dispositif interrupteur de
défaut à la terre (GFCI). L’utilisation d’un GFCI réduit le
risque de décharge électrique.
Ne recharger les piles qu’avec l’appareil indiqué.
Pour utiliser l’appareil avec des piles au nickel-cadmium
et au lithium-ion de 18 V, consulter le supplément de
raccordement pour chargeur/outils/piles/appareil n˚
988000-302.
SÉCURITÉ PERSONNELLE
Rester attentif, prêter attention au travail et faire
preuve de bon sens lors de l’utilisation de tout
outil électrique. Ne pas utiliser cet outil en état de
fatigue ou sous l’influence de l’alcool, de drogues
ou de médicaments. Un moment d’inattention pendant
l’utilisation d’un outil électrique peut entraîner des
blessures graves.
Utiliser l’équipement de sécurité. Toujours porter une
protection oculaire. L’équipement de sécurité, tel qu’un
masque filtrant, de chaussures de sécurité, d’un casque
ou d’une protection auditive, utilisé dans des conditions
appropriées réduira le risque de blessures.
Éviter les démarrages accidentels. S’assurer que
le commutateur est en position d’arrêt avant de
brancher l’outil. Porter un outil avec le doigt sur son
commutateur ou brancher un outil dont le commutateur
est en position de marche peut causer un accident.
Retirer les clés de réglage avant de mettre l’outil en
marche. Une clé laissée sur une pièce rotative de l’outil
peut causer des blessures.
Ne pas travailler hors de portée. Toujours se tenir
bien campé et en équilibre. Ceci permettra de mieux
contrôler l’outil en cas de situation imprévue.
Porter une tenue appropriée. Ne porter ni vêtements
amples, ni bijoux. Garder les cheveux, les vêtements
et les gants à l’écart des pièces en mouvement. Les
vêtements amples, bijoux et cheveux longs peuvent se
prendre dans les pièces en mouvement.
Si les outils sont équipés de dispositifs de
dépoussiérage, s’assurer qu’ils sont connectés et
correctement utilisés. L’usage de ces dispositifs de
dépoussiérage peut réduire les dangers présentés par
la poussière.
Ne porter ni vêtements amples, ni bijoux. Attacher
ou couvrir les cheveux longs. Les vêtements amples,
bijoux et cheveux longs peuvent se prendre dans les ouïes
d’aération.
Ne pas utiliser l’outil sur une échelle ou un support
instable. Une bonne tenue et un bon équilibre permettent
de mieux contrôler l’outil en cas de situation imprévue.
RÈGLES DE SÉCURITÉ RELATIVES AUX OUTILS ÉLECTRIQUES
3 - Français
RÈGLES DE SÉCURITÉ RELATIVES AUX OUTILS ÉLECTRIQUES
UTILISATION ET ENTRETIEN DES OUTILS
ÉLECTRIQUES
Ne pas forcer l’outil. Utiliser l’outil approprié pour
l’application. Un outil approprié exécutera le travail
mieux et de façon moins dangereuse s’il est utilisé dans
les limites prévues.
Ne pas utiliser l’outil si le commutateur ne permet
pas de le mettre en marche ou de l’arrêter. Tout outil
qui ne peut pas être contrôlé par son commutateur est
dangereux et doit être réparé.
Débrancher l’outil et/ou retirer le bloc-piles avant
d’effectuer des réglages, de changer d’accessoire ou
de remiser l’outil. Ces mesures de sécurité préventives
réduisent les risques de démarrage accidentel de l’outil.
Ranger les outils motorisés hors de la portée des
enfants et ne laisser personne n’étant pas familiarisé
avec l’outil ou ces instructions utiliser l’outil. Dans les
mains de personnes n’ayant pas reçu des instructions
adéquates, les outils sont dangereux.
Entretenir les outils motorisés. Vérifier qu’aucune
pièce mobile n’est mal alignée ou bloquée, qu’aucune
pièce n’est brisée et s’assurer qu’aucun autre
problème ne risque d’affecter le bon fonctionnement
de l’outil. En cas de dommages faire réparer l’outil
avant de l’utiliser de nouveau. Beaucoup d’accidents
sont causés par des outils mal entretenus.
Garder les outils bien affûtés et propres. Des outils
correctement entretenus et dont les tranchants sont bien
affûtés risquent moins de se bloquer et sont plus faciles
à contrôler.
Utiliser l’outil, les accessoires et embouts, etc.
conformément à ces instrutions pour les applications
pour lesquelles ils sont conçus, en tenant compte des
conditions et du type de travail à exécuter. L’usage
d’un outil motorisé pour des applications pour lesquelles
il n’est pas conçu peut être dangereux.
UTILISATION ET ENTRETIEN DE LA PILE
Ne recharger qu’avec l’appareil spécifié par le
fabricant. Un chargeur approprié pour un type de pile
peut créer un risque d’incendie s’il est utilisé avec un
autre type de pile.
Utiliser exclusivement le bloc-pile spécifiquement
indiqué pour l’outil. L’usage de tout autre bloc peut créer
un risque de blessures et d’incendie.
Lorsque le bloc-piles n’est pas en usage, le garder
à l’écart d’articles tels qu’attaches trombones,
pièces de monnaie, clous, vis ou autres petits objets
métalliques risquant d’établir le contact entre les deux
bornes. La mise en court-circuit des bornes de piles peut
causer des étincelles, des brûlures ou un incendie.
En cas d’usage abusif, du liquide peut s’échapper des
piles. Éviter tout contact avec ce liquide. En cas de
contact accidentel, rincer immédiatement les parties
atteintes avec de l’eau. En cas d’éclaboussure dans
les yeux consulter un médecin. Le liquide s’échappant
des piles peut causer des irritations ou des brûlures.
DÉPANNAGE
Les réparations doivent être confiées à un technicien
qualifié, utilisant exclusivement des pièces identiques
à celles d’origine. Ceci assurera le maintien de la sécurité
de l’outil.
Utiliser exclusivement des pièces identiques à celles
d’origine pour les réparations. Se conformer aux
instructions de la section Entretien de ce manuel.
L’usage de pièces non autorisées ou le non-respect des
instructions peut présenter des risques de choc électrique
ou de blessures.
4 - Français
AVERTISSEMENTS DE SÉCURITÉ RELATIFS PERCEUSE À
PERCUSSION
Porter des protecteurs d’oreilles avec les perceuses
à percussion. L’exposition au bruit peut entraîner une
perte auditive.
Utiliser les poignées auxiliaires, si elles sont fournies
avec l’outil. La perte de contrôle peut causer des
blessures.
Lorsque l’outil est utilisé pour un travail risquant de
le mettre en contact avec des fils électriques cachés,
le tenir par les surfaces de prise isolées. Le contact
d’un accessoire de coupe avec un fil sous tension «
électrifie » les pièces métalliques exposées de l’outil et
peut électrocuter l’utilisateur.
Apprendre à connaître l’outil. Lire attentivement le
manuel d’utilisation. Apprendre les applications et
les limites de l’outil, ainsi que les risques spécifiques
relatifs à son utilisation. Le respect de cette consigne
réduira les risques d’incendie, de choc électrique et de
blessures graves.
Toujours porter une protection oculaire munie
d’écrans latéraux certifiée conforme à la norme ANSI
Z87.1 lors du montage des pièces, du fonctionnement
de l’outil ou au moment de l’entretien. Le respect de
cette règle réduira les risques de blessures graves.
Protection respiratoire. Porter un masque facial ou
un masque antipoussière si le travail produit de la
poussière. Le respect de cette consigne réduira les
risques de blessures graves.
Protection auditive. Porter une protection auditive
lors de l’utilisation prolongée. Le respect de cette règle
réduira les risques de blessures graves.
Les outils fonctionnant sur piles n’ayant pas besoin
d’être branchés sur une prise secteur, ils sont toujours
en état de fonctionnement. Tenir compte des dangers
possibles lorsque l’outil n’est pas en usage et lors du
remplacement des piles. Le respect de cette consigne
réduira les risques d’incendie, de choc électrique et de
blessures graves.
Ne pas placer les outils électriques sans fil ou leurs
piles à proximité de flammes ou d’une source de
chaleur. Ceci réduira les risques d’explosion et de
blessures.
Ne pas écraser, faire tomber ou endommager le bloc-
piles. Ne jamais utiliser un bloc-piles ou un chargeur
qui est tombé, a été écrasé, a reçu un choc violent ou a
été endommagé de quelque façon que ce soit. Une pile
endommagée risque d’exploser. Éliminer immédiatement
toute pile endommagée, selon une méthode appropriée.
Les piles peuvent exploser en présence d’une source
d’allumage, telle qu’une veilleuse. Pour réduire les
risques de blessures graves, ne jamais utiliser un appareil
sans fil, quel qu’il soit, en présence d’une flamme
vive. En explosant, une pile peut projeter des débris
et des produits chimiques. En cas d’exposition, rincer
immédiatement les parties atteintes avec de l’eau.
Ne pas recharger un outil fonctionnant sur piles dans
un endroit humide ou mouillé. Le respect de cette règle
réduira les risques de choc électrique.
Pour un résultat optimal, le piles de l’outil doivent être
rechargées dans un local où la température est de 10 à
38 °C (50 à 100°F). Ne pas ranger l’outil à l’extérieur
ou dans un véhicule.
Si l’outil est utilisé de façon intensive ou sous des
températures extrêmes, des fuites de pile peuvent se
produire. En cas de contact du liquide avec la peau,
rincer immédiatement la partie atteinte avec de l’eau.
En cas d’éclaboussure dans les yeux, les rincer à l’eau
fraîche pendant au moins 10 minutes, puis contacter
immédiatement un médecin. Le respect de cette règle
réduira les risques de blessures graves.
Conserver ces instructions. Les consulter fréquemment
et les utiliser pour instruire les autres utilisateurs
éventuels. Si cet outil est prêté, il doit être accompagné
de ces instructions.
5 - Français
SYMBOLES
Certains des symboles ci-dessous peuvent être utilisés sur produit. Veiller à les étudier et à apprendre leur signification.
Une interprétation correcte de ces symboles permettra d’utiliser produit plus efficacement et de réduire les risques.
SYMBOLE NOM DÉSIGNATION / EXPLICATION
Symbole d’alerte de sécurité Indique un risque de blessure potentiel.
Lire le manuel d’utilisation
Pour réduire les risques de blessures, l’utilisateur doit lire et veiller à
bien comprendre le manuel d’utilisation avant d’utiliser ce produit.
Protection oculaire et auditive
Toujours porter une protection oculaire munie d’écrans latéraux
certifiée conforme à la norme ANSI Z87.1, ainsi qu’une protection
auditive lors de l’utilisation de cet outil.
Avertissement concernant
l’humidité
Ne pas exposer à la pluie ou l’humidité.
Symboles de recyclage
Ce produit utilise les piles de nickel-cadmium (Ni-Cd) ou lithium-ion
(Li-ion). Les réglementations locales ou gouvernementales peuvent
interdire de jeter les piles dans les ordures ménagères. Consulter
les autorités locales compétentes pour les options de recyclage et/
ou l’élimination.
V Volts Tension
min Minutes Temps
Courant continu Type ou caractéristique du courant
n
o
Vitesse à vide Vitesse de rotation à vide
.../min Par minute Tours, coups, vitesse périphérique, orbites, etc., par minute
Les termes de mise en garde suivants et leur signification ont pour but d’expliquer le degré de risques associé à
l’utilisation de ce produit.
SYMBOLE SIGNAL SIGNIFICATION
DANGER:
Indique une situation extrêmement dangereuse qui, si elle n’est pas évitée,
aura pour conséquences des blessures graves ou mortelles.
AVERTISSEMENT :
Indique une situation potentiellement dangereuse qui, si elle n’est pas évitée,
pourrait entraîner des blessures graves ou mortelles.
ATTENTION :
Indique une situation potentiellement dangereuse qui, si elle n’est pas évitée,
pourraît entraîner des blessures légères ou de gravité modérée.
AVIS :
(Sans symbole d’alerte de sécurité) Indique une information importante
ne concernant pas un risque de blessure comme une situation pouvant
occasionner des dommages matériels.
6 - Français
ASSEMBLAGE
DÉBALLAGE
Ce produit nécessite un assemblage.
Avec précaution, sortir l’outil et les accessoires de la
boîte. Tous les articles énumérés sous Inclut doivent se
trouver dans l’emballage au moment de l’achat.
AVERTISSEMENT :
Certaines pièces figurant dans cette section
Assemblage n’ont pas été installées sur le produit
par le fabricant et exigent une installation du client.
Le fait d’utiliser un produit qui a été assemblé de
façon inadéquate peut entraîner des blessures.
Si des pièces manquent ou sont endommagées, appeler
le 1-866-539-1710.
AVERTISSEMENT :
Si des pièces manquent ou sont endommagées,
ne pas utiliser cet outil avant qu’elles aient été
remplacées. Le non-respect de cet avertissement
pourrait entraîner des blessures graves.
AVERTISSEMENT :
Ne pas essayer de modifier cet outil ou de créer
des accessoires or attachments non recommandés
pour l’outil. De telles altérations ou modifications
sont considérées comme un usage abusif et
peuvent créer des conditions dangereuses,
risquant d’entraîner des blessures graves.
INSTALLATION ET RETRAIT DE LA POIGNÉE
AUXILIAIRE
Voir les figures 1 et 2, page 11.
Une poignée auxiliaire est inclus pour faciliter le travail et
empêcher la perte du contrôle. La poignée peut être installée
de la perceuse pour être utilisée de la main gauche ou de
la main droite.
Pour installer la poignée auxiliaire :
Retirer le bloc-pile.
Tourner la poignée dans le sens antihoraire pour la
desserrer et ouvrir les crochets assez largement pour
couvrir les nervures de montage, derrière la bague de
réglage du couple.
Placer les crochets au-dessus des nervures de montage,
et vérifier que les crochets sont placés dans les fentes
comme il est illustré.
NOTE : S’assurer que les encoches intérieures de la
poignée auxiliaire s’insèrent dans les languettes du
logement de la perceuse.
Tourner la poignée dans le sens horaire pour serrer.
S’assurer que la poignée est fixée solidement avant de
commencer l’opération.
Pour retirer la poignée et l’installer sur le côté opposé :
Tourner la poignée dans le sens antihoraire pour desserrer
et retirer la poignée.
Remettre la poignée à la position désirée.
CARACTÉRISTIQUES
FICHE TECHNIQUE
Vitesse à vide ..............................................................................................................................0-550/0-2 100 r/min. (RPM)
Coups (impacts)/minute* ..................................................................................................................... 0-7 150/0-27 300 IPM
7 - Français
AVERTISSEMENT :
Ne pas laisser la familiarité avec l’outil faire oublier
la prudence. Ne pas oublier qu’une fraction de
seconde d’inattention peut entraîner des blessures
graves.
AVERTISSEMENT :
Toujours retirer la bloc-pile de l’outil au moment
d’assembler des pièces, d’effectuer des réglages
et de procéder au nettoyage, ou lorsque l’outil
n’est pas utilisé. Si cette précaution n’est pas prise,
des objets peuvent être projetés dans les yeux et
causer des lésions graves.
AVERTISSEMENT :
Toujours porter une protection oculaire avec écrans
latéraux certifiée conforme à la norme ANSI Z87.1.
Si une opération dégage de la poussière, porter
également un masque anti-poussière.
AVERTISSEMENT :
Ne pas essayer de modifier cet outil ou de créer
des accessoires non recommandés pour ce
produit. L’utilisation de pièces et accessoires non
recommandés peut entraîner des blessures graves.
APPLICATIONS
Cet outil ne doit être utilisé que pour les applications listées
ci-dessous.
Perçage en mode de percussion dans le béton, la brique
et autres pièces de maçonnerie
Perçage et du vissage de vis de produits du bois (bois
d’oeuvre, contreplaqué, lambris, aggloméré et bois dur),
céramique, plastique, fibre de verre, matériaux laminés,
métaux mous et durs; Visser différents types de vis dans
le bois et les cloisons sèches à l’aide d’embouts de
tournevis
INSTALLATION DU CROCHET DE CEINTURE
Voir la figure 3, page 12.
Le crochet de ceinture peut être fixé d’un côté ou l’autre
de l’outil.
Aligner le trou du agrafe de courroie avec le trou du base.
Installer le vis pour fixer solidement le agrafe de courroie.
GÂCHETTE À VARIATION DE VITESSE
Voir la figure 4, page 12.
La gâchette avec variation de vitesse procurera des vitesses
plus élevées si une pression accrue est exercée et des
vitesses moins élevées dans le cas d’une pression réduite.
Pour mettre la perceuse EN MARCHE, appuyer sur la
gâchette. Pour ÉTEINDRE la perceuse, relâcher la gâchette
et laisser le mandrin parvenir à l’arrêt complet.
NOTE : Un bruit de sifflement ou de tintement provenant
de la gâchette pendant l’utilisation est une situation normale
pour cet interrupteur.
SÉLECTEUR DE SENS DE ROTATION
(AVANT/ARRIÈRE/POSITION CENTRALE VERROUILLÉE)
Voir la figure 4, page 12.
Régler le sélecteur de sens de rotation à la position OFF
(position centrale verrouillée) pour verrouiller la gâchette
pour réduire la possibilité d’un démarrage accidentel lorsque
l’appareil n’est pas utilisé.
Positionner le sélecteur de sens de rotation du côté gauche
de la gâchette pour pouvoir percer vers l’avant. Positionner
le sélecteur de sens de rotation du côté droit de la gâchette
pour inverser le sens de rotation.
NOTE : La perceuse ne peut fonctionner que si le sélecteur
de sens de rotation est poussé à fond vers la droite ou la
gauche.
AVIS :
Pour éviter des dommages aux engrenages,
toujours laisser le mandrin parvenir à l’arrêt
complet avant de changer de sens de rotation.
AVERTISSEMENT :
Les outils à piles sont toujours en état de
fonctionnement. Verrouiller la gâchette lorsque
l’outil n’est pas utilisé ou pour le transporter le long
du corps, pour insérer ou retirer le bloc-piles et lors
de l’installation ou du retrait des forets.
INSTALLATION/RETRAIT DU BLOC-PILES
Voir la figure 5, page 12.
Verrouiller la gâchette.
Insérer la pile dans l’outil comme illustré.
S’assurer que les loquets de chaque côté de la pile
s’enclenchent en place et que la pile est bien fixée à l’outil
avant de mettre l’outil en marche.
Relâcher les loquets pour retirer le bloc-piles.
UTILISATION
8 - Français
INSTALLATION/RETRAIT FORETS
Voir les figures 6 et 7, page 12.
Les flèches sur le mandrin sans clé indiquent le sens de
rotation du manchon du mandrin pour serrer ou dégager le
foret de la perceuse.
Ne pas utiliser une clé ordinaire ou une pince pour serrer ou
desserrer les mors du mandrin.
Pour insérer les forets, verrouiller la gâchette.
Ouvrir suffisamment les mors du mandrin pour pouvoir y
insérer le foret à utiliser.
Relever légère la partie avant de la perceuse et insérer le
foret.
AVERTISSEMENT :
Veiller à insérer le foret ou l’embout droit dans les
mors du mandrin. Ne pas insérer un foret dans
les mors en serrant. Le foret pourrait être éjecté
de la perceuse et causer des blessures graves ou
endommager le mandrin.
Faire tourner le manchon du mandrin pour refermer et
serrer les mors du mandrin.
AVERTISSEMENT :
Ne pas tenir le manchon du mandrin d’une main
et utiliser la force du moteur pour serrer les mors
du mandrin sur le foret ou l’embout. Le manchon
du mandrin pourrait glisser de la main et celle-ci
risquerait d’être heurtée par le foret en rotation.
Ceci pourrait entraîner des blessures graves.
Pour retirer les forets, verrouiller la gâchette et ouvrir
les mors du mandrin.
Il est possible de loger les embouts fournis avec la
perceuse dans le rangement situé sur la base de l’outil.
LAMPE DÉL
Voir la figure 8, page 12.
La lampe DÉL située à l’avant de la base l’outil s’allume
lorsque l’utilisateur appuie sur la gâchette ou l’interrupteur
de la lampe.
Lorsque la perceuse n’est pas en usage, la fonction d’arrêt
fait en sorte que la lampe faiblit et s’éteint.
La lampe DÉL s’allume seulement lorsqu’un bloc-piles
chargé se trouve dans l’outil.
TRAIN D’ENGRENAGES À DEUX VITESSES
Voir la figure 9, page 12.
Sélectionner la basse vitesse (LO) (1) pour des
applications nécessitant plus de puissance et un couple
plus élevé.
Sélectionner la vitesse élevée (HI) (2) pour un perçage
rapide ou pour d’autres applications.
UTILISATION
NOTE : L’utilisation de la perceuse à faible vitesse de façon
continue peut entraîner une surchauffe. Si la perceuse
surchauffe, la refroidir en la laissant tourner à vide et à la
vitesse maximum.
AVIS :
Ne jamais changer de gamme de vitesse lorsque
l’outil est en fonctionnement. Le non respect de
cette mise en garde pourrait entraîner de sérieux
dommages à la perceuse.
RÉGLAGE DU COUPLE
Voir la figure 10, page 12.
Selon l’application pour laquelle la perceuse-tournevis est
utilisée, le couple doit être augmenté ou réduit afin d’éviter
d’endommager les têtes ou le filetage des vis, la pièce de
bois, etc. En général, le couple à utiliser est déterminé par
le diamètre de la vis. Si le couple est trop élevé pour la taille
des vis, celles-ci risquent d’être endommagées ou brisées.
Le couple est plus élevé lorsque la bague est réglée sur
une valeur plus élevée. Le couple est moins élevé lorsque
la bague est réglée sur une valeur plus basse.
NOTE : Bien que la bague de réglage du couple tourne dans
tous les modes, elle ne fonctionne que lorsque le mode de
vissage est sélectionné.
SÉLECTION DU MODE DE PERÇAGE, DE
VISSAGE OU DE PERCUSSION
Voir la figure 11, page 13.
Mode perçage doit être utilisé pour les applications de
perçage et les travaux exigeants. Le mode entraînement
doit être utilisé pour le vissage. Le mode martelage doit être
utilisé pour le martelage.
Choisir l’option correspondant le mieux au type de foret,
fixation et matériaux utilisés.
Sélectionner l’application.
Sélectionner la vitesse appropriée BASSE (1) ou
HAUTE (2).
Sélectionner le mode approprié : vissage, perçage ou
percussion.
NOTE : La perceuse à percussion n’a pas été conçue pour
marteler en sens inverse.
Utiliser des embouts au carbure et sélectionner le mode
martelage pour percer des matériaux rigides comme la
brique, la céramique, le béton etc.
Utiliser des embouts avec pointe au carbure et sélectionner
le mode de perçage pour percer des matériaux ayant une
surface dure et friable comme les carreaux de céramique, etc.
Utiliser des forets hélicoïdaux, scies-cloches et autres puis
sélectionner le mode de perçage pour percer des matériaux
mous.
NOTE : Pour les applications de perçage en mode martelage,
il est recommandé d’utiliser la vitesse basse, soit LO (1).
9 - Français
UTILISATION
PERÇAGE/VISSER DE VIS
Voir la figure 12, page 13.
AVERTISSEMENT :
Toujours utiliser la poignée auxiliaire pendant
l’utilisation de l’outil pour prévenir les réactions
causées par le couple. La déformation par torsion
ou le blocage de ce produit peut entraîner des
blessures graves.
Installer la poignée auxiliaire.
Vérifier la position du sélecteur de rotation (rotation avant
ou arrière).
Utiliser la vitesse BASSE (1) pour les applications
exigeant beaucoup de puissance et de couple, et la
vitesse HAUTE (2) pour visser ou percer rapidement.
Se reporter aux sections Train d’engrenages à deux
vitesses et Réglage du couple.
Bloquer la pièce de travail dans un étau au avec des
serre-joint pour l’empêcher de tourner avec le foret.
Tenir solidement la perceuse et positionner le foret à
l’endroit où percer ou visser.
AVERTISSEMENT :
Ne pas enfoncer de vis dans des surfaces pouvant
dissimuler des fils électriques. En cas de contact
avec un fil sous tension, les parties métalliques de
l’outil seraient mises sous tension et probablement
choc l’opérateur. Si vous devez enfoncer une vis
dans un endroit où des fils électriques cachés
peuvent être présents, tenir l’outil par les surfaces
de prise isolées pour éviter un choc électrique.
Appuyer sur la gâchette pour mettre le foret en rotation.
Percer en appuyant assez de pression sur la perceuse
pour que le foret morde dans le matériau. Ne pas forcer
la perceuse ou appliquer une force latérale pour ovaliser
le trou. Laisser l’outil faire le travail.
AVERTISSEMENT :
Lors du perçage, se tenir prêt pour un blocage
lorsque le foret traverse le matériau. Dans ces
situations, la perceuse à tendance â être propulsée
dans le sens contraire à la rotation, ce qui peut
causer la perte de contrôle. Si l’opérateur n’est
pas préparé, cette perte de contrôle peut entraîner
des blessures graves.
Avant de percer un matériau dur et lisse, poinçonner
l’emplacement désiré du trou.Cette précaution empêchera
le foret de glisser au départ du trou.
Si le foret se bloque dans la pièce ou si la perceuse cale,
l’arrêter immédiatement. Sortir le foret de la pièce et
déterminer la raison du blocage.
NOTE : Cette perceuse est équipée d’un frein électrique.
Lorsque la gâchette est relâchée, le mandrin cesse de
tourner. Si le frein fonctionne correctement, des étincelles
sont visibles au travers des trous d’aération du corps de la
perceuse. Ces étincelles, causées par le fonctionnement du
frein, sont normales.
PERÇAGE DU BOIS ET DU MÉTAL
Pour une performance optimale, utiliser des forets en acier
haute vitesse pour percer le métal ou l’acier. Sélectionner
le mode de perçage. Commencer le perçage à très basse
vitesse pour éviter que la pointe du foret ne glisse.
Perçage du bois
Augmenter la vitesse une fois que le foret à mordu dans
le matériau.
Lors du perçage de trous traversants, placer un morceau
de bois derrière la pièce pour éviter l’éclatement du bord
inférieur du trou.
Perçage du métal et de l’acier
Avant de percer un matériau dur et lisse, poinçonner
l’emplacement du trou. Cette précaution empêchera le
foret de glisser au départ du trou.
Appuyer sur la gâchette de façon à maintenir une vitesse
ne causant pas la surchauffe du foret. Une pression
excessive causerait :
• La surchauffe de la perceuse ;
• Une usure excessive des roulements ;
• La déformation ou le brûlage du foret: et
• Des trous décentrés ou de forme irrégulière.
Lors du perçage de gros trous dans le métal, commencer
avec un foret de petite taille avant d’élargir le trou avec
un foret de plus grande taille.
PERÇAGE DE PIÈCES DE MAÇONNERIE
Pour une performance optimale, utiliser des embouts pour
percussion avec bout enduit au carbure pour la maçonnerie
ou des embouts conçus pour les marteaux perforateurs pour
percer des trous dans la brique, le carrelage, le ciment, etc.
Mettre le sélecteur sur le perçage de percussion.
Pour un résultat optimal dans la brique, appliquer une
pression légère et utiliser une vitesse moyenne.
Exercer une pression plus forte pour percer les matériaux
durs, tels que le béton.
Avant de percer dans la brique, pratiquer sur une chute
pour déterminer la pression et la vitesse optimales.
Commencer le perçage à basse vitesse pour éviter que
la pointe du foret ne glisse.
10 - Français
ENTRETIEN
AVERTISSEMENT :
Utiliser exclusivement des pièces d’origine pour les
réparations. L’usage de toute autre pièce pourrait
créer une situation dangereuse ou endommager
l’produit.
ENTRETIEN GÉNÉRAL
Éviter d’utiliser des solvants pour le nettoyage des pièces en
plastique. La plupart des matières plastiques peuvent être
endommagées par divers types de solvants du commerce.
Utiliser un chiffon propre pour éliminer la saleté, la poussière,
l’huile, la graisse, etc.
AVERTISSEMENT :
Ce produit et la poussière dégagée lors du ponçage, sciage, meulage, perçage de certains matériaux et lors
d’autres opérations de construction peuvent contenir des produits chimiques, notamment du plomb qui, selon
l’État de la Californie, peuvent causer le cancer, des anomalies congénitales et d’autres dommages au système
reproducteur. Bien se laver les mains après toute manipulation.
Voici certains exemples de ces produits chimiques :
• le plomb contenu dans la peinture au plomb,
• la silice cristalline contenue dans les briques, le béton et d’autres produits de maçonnerie, ainsi que,
• l’arsenic et le chrome contenus dans le bois de construction traité par produits chimiques.
Le risque présenté par l’exposition à ces produits varie en fonction de la fréquence de ce type de travail. Pour
réduire l’exposition, travailler dans un endroit bien aéré et utiliser des équipements de sécurité approuvés tels que
masques antipoussières spécialement conçus pour filtrer les particules microscopiques.
PROPOSITION 65 DE L’ÉTAT DE CALIFORNIE
ILLUSTRATIONS COMMENÇANT SUR 11
DE PAGE APRÈS LA SECTION ESPAGNOL.
Ce produit est accompagné d’une politique de satisfaction de 90 jours
et d’une garantie limitée de trois (3) ans. Pour obtenir les détails de la garantie
et de la politique, visiter le site www.RIDGID.com ou appeler
(sans frais) au 1-866-539-1710.
2 - Español
ADVERTENCIAS DE SEGURIDAD PARA
HERRAMIENTAS ELÉCTRICA
ADVERTENCIA
Lea todas las advertencias de seguridad
y instrucciones. El incumplimiento de las
advertencias e instrucciones puede ocasionar
descarga eléctrica, fuego o lesiones graves.
Guarde todas las advertencias e instrucciones para
futuras consultas. El término “herramienta eléctrica”
empleado en todos los avisos de advertencia enumerados
abajo se refiere a las herramientas eléctricas de cordón
(alámbricas) y de baterías (inalámbricas).
SEGURIDAD EN EL ÁREA DE TRABAJO
Mantenga limpia y bien iluminada el área de trabajo.
Un área de trabajo mal despejada o mal iluminada
propicia accidentes.
No utilice herramientas motorizadas en atmósferas
explosivas, como las existentes alrededor de líquidos,
gases y polvos inflamables. Las herramientas eléctricas
generan chispas que pueden encender el polvo y los
vapores inflamables.
Mantenga alejados a los niños y circunstantes al
maniobrar una herramienta eléctrica. Toda distracción
puede causar pérdida del control de la herramienta.
SEGURIDAD ELÉCTRICA
Las clavijas de las herramientas eléctricas deben
corresponder a las tomas de corriente donde se
conectan. Nunca modifique la clavija de ninguna
forma. No utilice ninguna clavija adaptadora con
herramientas eléctricas dotadas de contacto a
tierra. Conectando las clavijas originales en las tomas
de corriente donde corresponden se disminuye el riesgo
de una descarga eléctrica.
Evite el contacto del cuerpo con las superficies de
objetos que estén haciendo tierra o estén conectados
a ésta, como tuberías, radiadores, estufas y
refrigeradores. Existe un mayor riesgo de descargas
eléctricas si el cuerpo está haciendo tierra.
No exponga las herramientas eléctricas a la lluvia ni
a condiciones de humedad. La introducción de agua en
una herramienta eléctrica aumenta el riesgo de descargas
eléctricas.
No maltrate el cordón eléctrico. Nunca utilice el
cordón para trasladar, desconectar o tirar de la
herramienta eléctrica. Mantenga el cordón alejado
del calor, del aceite, de bordes afilados y de piezas
móviles. Los cordones eléctricos dañados o enredados
aumentan el riesgo de descargas eléctricas.
Al utilizar una herramienta eléctrica a la intemperie,
use un cordón de extensión apropiado para el
exterior. Usando un cordón adecuado para el exterior
se disminuye el riesgo de descargas eléctricas.
Si inevitablemente debe utilizar una herramienta
eléctrica en un lugar húmedo, utilice un interruptor
de circuito con pérdida a tierra (GFCI) para tener un
suministro protegido. El uso de un GFCI disminuye el
riesgo de descarga eléctrica.
Cargue las baterías solamente con el cargador
indicado. Para utilizar con paquetes de baterías de níquel-
cadmio de 18 V o de iones de litio de 18 V, consulte el
folleto de la herramienta/aparato/paquete de baterías/
cargador complementario 988000-302.
SEGURIDAD PERSONAL
Permanezca alerta, preste atención a lo que esté
haciendo y aplique el sentido común al utilizar
herramientas eléctricas. No utilice la herramienta
eléctrica si está cansado o se encuentra bajo los
efectos de alguna droga, alcohol o medicamento.
Un momento de inatención al utilizar una herramienta
eléctrica puede causar lesiones corporales serias.
Use equipo de seguridad. Siempre póngase protección
ocular. El uso de equipo de seguridad como mascarilla
para el polvo, calzado de seguridad, casco y protección
para los oídos en las circunstancias donde corresponda
disminuye el riesgo de lesiones.
Evite un arranque accidental de la unidad. Asegúrese
de que el interruptor esté en la posición de apagado
antes de conectar la herramienta. Portar las herramientas
eléctricas con el dedo en el interruptor, o conectarlas con
el interruptor puesto, propicia accidentes.
Retire toda llave o herramienta de ajuste antes
de encender la herramienta eléctrica. Toda llave o
herramienta de ajuste dejada en una pieza giratoria de
la herramienta eléctrica puede causar lesiones.
No estire el cuerpo para alcanzar mayor distancia.
Mantenga una postura firme y buen equilibrio en todo
momento. De esta manera se logra un mejor control de
la herramienta eléctrica en situaciones inesperadas.
Vístase adecuadamente. No vista ropas holgadas
ni joyas. Mantenga el cabello, la ropa y los guantes
alejados de las piezas móviles. Las ropas holgadas,
las joyas y el cabello largo pueden engancharse en las
piezas móviles.
Si se suministran dispositivos para conectar
mangueras de extracción y captación de polvo,
asegúrese de que éstas estén bien conectadas y se
usen correctamente. La utilización de captador de polvo
puede disminuir los peligros relacionados con el polvo.
No vista ropas holgadas ni joyas. Recójase el cabello
si está largo. Las ropas holgadas y las joyas, así como
el cabello largo, pueden resultar atraídas hacia el interior
de las aberturas de ventilación.
3 - Español
ADVERTENCIAS DE SEGURIDAD PARA
HERRAMIENTAS ELÉCTRICA
No utilice la unidad al estar en una escalera o en
un soporte inestable. Una postura estable sobre
una superficie sólida permite un mejor control de la
herramienta eléctrica en situaciones inesperadas.
EMPLEO Y CUIDADO DE LA HERRAMIENTA
ELÉCTRICA
No fuerce la herramienta eléctrica. Utilice la
herramienta eléctrica adecuada para cada trabajo.
La herramienta eléctrica adecuada efectúa mejor y de
manera más segura el trabajo, si además se maneja a la
velocidad para la que está diseñada.
No utilice la herramienta si el interruptor no enciende
o no apaga. Cualquier herramienta eléctrica que no
pueda controlarse con el interruptor es peligrosa y debe
repararse.
Desconecte la clavija del suministro de corriente
o retire el paquete de baterías de la herramienta
eléctrica, según sea el caso, antes de efectuarle
cualquier ajuste, cambiarle accesorios o guardarla.
Tales medidas preventivas de seguridad reducen el riesgo
de poner en marcha accidentalmente la herramienta.
Guarde las herramientas eléctricas desocupadas
fuera del alcance de los niños y no permita que las
utilicen personas no familiarizadas con las mismas
o con estas instrucciones. Las herramientas eléctricas
son peligrosas en manos de personas no capacitadas en
el uso de las mismas.
Preste servicio a las herramientas eléctricas. Revise
para ver si hay desalineación o atoramiento de
piezas móviles, ruptura de piezas o cualquier otra
condición que pueda afectar el funcionamiento de la
herramienta. Si está dañada la herramienta eléctrica,
permita que la reparen antes de usarla. Numerosos
accidentes son causados por herramientas eléctricas
mal cuidadas.
Mantenga las herramientas de corte afiladas y limpias.
Las herramientas de corte bien cuidadas y con bordes
bien afilados, tienen menos probabilidad de atascarse
en la pieza de trabajo y son más fáciles de controlar.
Utilice la herramienta eléctrica, los accesorios y
brocas, hojas y cuchillas de corte, ruedas de esmeril,
etc. de conformidad con estas instrucciones,
tomando en cuenta las condiciones de trabajo y la
tarea por realizar. Si se utiliza la herramienta eléctrica
para operaciones diferentes de las indicadas podría
originar una situación peligrosa.
EMPLEO Y CUIDADO DE LA HERRAMIENTA
DE BATERÍAS
Sólo cargue el paquete de baterías con el cargador
especificado por el fabricante. Un cargador adecuado
para un tipo paquete de baterías puede significar un
riesgo de incendio si se emplea con un paquete de
baterías diferente.
Utilice las herramientas eléctricas sólo con los
paquetes de baterías específicamente indicados.
El empleo de paquetes de baterías diferentes puede
presentar un riesgo de incendio.
Cuando no esté utilizándose el paquete de baterías,
manténgalo lejos de otros objetos metálicos, como
clips, monedas, llaves, clavos, tornillos o otros
objetos metálicos, pequeños que puedan establecer
conexión entre ambas terminales. Establecer una
conexión directa entre las dos terminales de las baterías
puede causar quemaduras o incendios.
Si se maltratan las baterías, puede derramarse líquido
de las mismas; evite todo contacto con éste. En caso
de contacto, lávese con agua. Si el líquido llega a tocar
los ojos, además busque atención médica. El líquido
de las baterías puede causar irritación y quemaduras.
SERVICIO
Permita que un técnico de reparación calificado
preste servicio a la herramienta eléctrica, y sólo
con piezas de repuesto idénticas. De esta manera se
mantiene la seguridad de la herramienta eléctrica.
Al dar servicio a una herramienta eléctrica, sólo utilice
piezas de repuesto idénticas. Siga las instrucciones
señaladas en la sección Mantenimiento de este
manual. El empleo de piezas no autorizadas o el
incumplimiento de las instrucciones de mantenimiento
puede significar un riesgo de descarga eléctrica o de
lesiones.
4 - Español
ADVERTENCIAS DE SEGURIDAD DE TALADRO DE
PERCUSIÓN
Al utilizar taladros de impacto póngase protectores
para los oídos. La exposición a ruido puede producir la
pérdida de la audición.
Utilice el o los mangos auxiliares, de venir provistos
junto con la herramienta. Cualquier pérdida de control
puede causar lesiones personales.
Sujete las herramientas eléctricas por las superficies
aisladas de sujeción al efectuar una operación en la
cual la herramienta de corte pueda entrar en contacto
con cables ocultos o con su propio cordón eléctrico.
Todo contacto de una herramienta con un cable cargado
carga las piezas metálicas expuestas de la herramienta
y da una descarga eléctrica al operador.
Familiarícese con su herramienta eléctrica. Lea
cuidadosamente el manual del operador. Aprenda sus
usos y limitaciones, así como los posibles peligros
específicos de esta herramienta eléctrica. Con el
cumplimiento de esta regla se reduce el riesgo de una
descarga eléctrica, incendio o lesión seria.
Siempre use protección ocular con laterales
protectores con la marca de cumplimiento con la
norma ANSI Z87.1 al ensamblar piezas, utilizar la
herramienta o llevar a cabo tareas de mantenimiento.
Con el cumplimiento de esta regla se reduce el riesgo de
lesiones corporales serias.
Protéjase los pulmones. Use una careta o mascarilla
contra el polvo si la operación genera mucho polvo.
Con el cumplimiento de esta regla se reduce el riesgo de
lesiones serias.
Protéjase los oídos. Durante períodos prolongados
de utilización del producto, póngase protección para
los oídos. Con el cumplimiento de esta regla se reduce
el riesgo de lesiones corporales serias.
No se necesita conectar a una toma de corriente las
herramientas de baterías; por lo tanto, siempre están
en condiciones de funcionamiento. Esté consciente
de los posibles peligros cuando no esté usando la
herramienta de baterías o cuando esté cambiando
los accesorios de la misma. Con el cumplimiento de
esta regla se reduce el riesgo de una descarga eléctrica,
incendio o lesión corporal seria.
No coloque herramientas de baterías ni las baterías
mismas cerca del fuego o del calor. De esta manera
se reduce el riesgo de explosiones y de lesiones.
No aplaste, deje caer o dañe de baterías. Nunca utilice
una batería o cargador que se ha caído, aplastado,
recibido un golpe contundente o ha sido dañado(a)
de alguna manera. Las baterías dañadas pueden sufrir
explosiones. Deseche de inmediato toda batería que haya
sufrido una caída o cualquier daño.
Las baterías pueden explotar en presencia de
fuentes de inflamación, como los pilotos de gas.
Para reducir el riesgo de lesiones serias, nunca use un
producto inalámbrico en presencia de llamas expuestas.
La explosión de una batería puede lanzar fragmentos
y compuestos químicos. Si ha quedado expuesto a la
explosión de una batería, lávese de inmediato con agua.
No cargue herramientas de baterías en lugares
mojados o húmedos. Con el cumplimiento de esta regla
se reduce el riesgo de una descarga eléctrica.
Para obtener resultados óptimos, debe cargar
la herramienta de baterías en un lugar donde la
temperatura esté entre 10 y 38 °C (entre 50 y 100 °F).
No guarde la herramienta a la intemperie ni en el
interior de vehículos.
En condiciones extremas de uso o temperatura las
baterías pueden emanar líquido. Si el líquido llega a
tocarle la piel, lávese de inmediato con agua y jabón.
Si le entra líquido en los ojos, láveselos con agua
limpia por lo menos 10 minutos, y después busque
de inmediato atención médica. Con el cumplimiento
de esta regla se reduce el riesgo de lesiones corporales
serias.
Guarde estas instrucciones. Consúltelas con frecuencia
y empléelas para instruir a otras personas que puedan
utilizar esta herramienta. Si presta a alguien esta
herramienta, facilítele también las instrucciones.
5 - Español
SÍMBOLOS
Es posible que se empleen en este producto algunos de los siguientes símbolos. Le suplicamos estudiarlos y aprender
su significado. Una correcta interpretación de estos símbolos le permitirá utilizar mejor y de manera más segura el
producto.
SÍMBOLO NOMBRE DENOMINACIÓN/EXPLICACIÓN
Alerta de seguridad Indica un peligro posible de lesiones personales.
Lea manual del operador
Para reducir el riesgo de lesiones, el usuario debe leer y comprender
el manual del operador antes de usar este producto.
Protección para los ojos y oídos
Siempre póngase protección ocular con laterales protectores
con la marca de cumplimiento de la norma ANSI Z87.1 junto con
protección auditiva.
Alerta de condiciones húmedas No exponga la unidad a la lluvia ni la use en lugares húmedos.
Símbolos de reciclado
Este producto contiene baterías de níquel-cadmio o iones de litio.
Es posible que algunas leyes municipales, estatales o federales
prohíban desechar las baterías de níquel-cadmio en la basura
normal. Consulte a las autoridades reguladoras de desechos para
obtener información en relación con las alternativas de reciclado y
desecho disponibles.
V
Volts Voltaje
min
Minutos Tiempo
Corriente continua Tipo o característica de corriente
n
o
Velocidad en vacío Velocidad de rotación, en vacío
.../min
Por minuto Revoluciones, carreras, velocidad superficial, órbitas, etc., por minuto
Las siguientes palabras de señalización y sus significados tienen el objeto de explicar los niveles de riesgo relacionados
con este producto.
SÍMBOLO SEÑAL SIGNIFICADO
PELIGRO:
Indica una situación peligrosa inminente, la cual, si no se evita, causará la
muerte o lesiones serias.
ADVERTENCIA:
Indica una situación peligrosa posible, la cual, si no se evita, podría causar
la muerte o lesiones serias.
PRECAUCIÓN:
Indica una situación peligrosa posible, la cual, si no se evita, podría causar
lesiones menores o leves.
AVISO:
(Sin el símbolo de alerta de seguridad) Indica información importante no
relacionada con ningún peligro de lesiones, como una situación que puede
ocasionar daños físicos.
6 - Español
CARACTERÍSTICAS
ESPECIFICACIONES DEL PRODUCTO
Velocidad en vacío ...................................................................................................................... 0-550/0-2 100 r/min. (RPM)
Golpes (Impactos) por minuto* ..........................................................................................................0-7 150/0-27 300 GPM
ARMADO
DESEMPAQUETADO
Este producto requiere armarse.
Extraiga cuidadosamente de la caja la herramienta y
los accesorios. Todos los elementos enumerados en
la sección Incluye se deben incluir al momento de la
compra.
ADVERTENCIA:
Las piezas incluidas en esta sección de Armado
no vienen ensambladas en el producto de fábrica
y requieren la instalación por parte del cliente. El
uso de un producto que pueda haber sido armado
de manera incorrecta podría provocar lesiones
personales graves.
Si des pièces manquent ou sont endommagées, appeler
le 1-866-539-1710.
ADVERTENCIA:
Si falta o está dañada alguna pieza, no utilice este
producto sin haber reemplazado la pieza. Usar
este producto con partes dañadas o faltantes
puede causar lesiones serias al operador.
ADVERTENCIA:
No intente modificar este producto ni hacer
aditamentos ni accesorios no recomendados para
el mismo. Cualquier alteración o modificación
constituye maltrato el cual puede causar una
condición peligrosa, y como consecuencia posibles
lesiones corporales serias.
CONJUNTO DE MANGO AUXILIAR
Vea las figuras 1 y 2, página 10.
Un mango auxiliar se incluye para facilitar su manejo y ayudar
a evitar la pérdida de control. El mango puede montarse para
su uso con la mano izquierda o la derecha.
Para instalar el mango auxiliar:
Retire el paquete de baterías.
Gire la empuñadura del mango hacia la izquierda para
aflojarla y abra los ganchos lo suficiente como para que
encajen en las costillas de montaje, detrás del anillo de
ajuste de torsión.
Coloque los ganchos sobre las costillas de montaje y
asegúrese de que éstos estén ubicados en las ranuras,
como se muestra.
NOTA: Asegúrese de que las muescas dentro del mango
auxiliar encajen en las lengüetas del alojamiento del
taladro.
Gire la empuñadura del mango hacia la derecha para
ajustar. Asegúrese de que el conjunto del mango esté
firme antes de empezar a utilizar la herramienta.
Para retirar el conjunto del mango e instalarlo en el lado
opuesto:
Gire la empuñadura del mango hacia la izquierda para
aflojar y retirar el conjunto del mango.
Vuelva a instalar el conjunto del mango en la posición
deseada.
7 - Español
ADVERTENCIA:
No permita que su familarización con las
herramientas lo vuelva descuidado. Tenga presente
que un descuido de un instante es suficiente para
causar una lesión grave.
ADVERTENCIA:
Siempre retire el paquete de baterías de la
herramienta cuando esté ensamblando partes,
realizando ajustes, limpiando o cuando ésta no
esté en uso. Retirando el paquete de baterías se
evita arrancar accidentalmente la unidad, lo cual
puede causar lesiones serias.
ADVERTENCIA:
Siempre póngase protección ocular con protección
lateral con la marca de cumplimiento de la norma
ANSI Z87.1. Si no cumple esta advertencia, los
objetos que salen despedidos pueden producirle
lesiones serias en los ojos.
ADVERTENCIA:
No utilice ningún aditamento o accesorio no
recomendado por el fabricante de esta producto.
El empleo de aditamentos o accesorios no
recomendandos podría causar lesiones seria s.
APLICACIONES
Esta producto puede emplearse para los fines siguientes:
Taladrado de percusión en hormigón, ladrillo y otros tipos
de mampostería
Taladrado productos de madera (madera aserrada,
madera contrachapada, paneles. madera compuesta
y madera dura), cerámica, plásticos, fibra de vidrio y
material laminado, y metales; Enroscar tornillos con
puntas de destornillador
INSTALACIÓN DE HOOK DEL CINTURÓN
Vea la figura 3, página 12.
El gancho para el cinturón se puede usar en cualquiera de
los dos lados de la herramienta.
Alinee el orificio de hook del cinturón con el orificio de
base.
Coloque el tornillo para asegurarla.
GATILLO DEL INTERRUPTOR DE
VELOCIDAD VARIABLE
Vea la figura 4, página 12.
El gatillo de velocidad variable produce mayor velocidad
cuanta mayor presión se aplica en el gatillo, y menor
velocidad cuanta menor presión se aplica en el mismo.
FUNCIONAMIENTO
Para ENCENDER el taladro, oprima el gatillo del interruptor.
Para DETENER el taladro, suelte el gatillo del interruptor
y permita que se detenga completamente el portabrocas.
NOTA: Un silbido o zumbido que viene del interruptor
durante el uso es una parte normal de la función del
interruptor.
SELECTOR DE SENTIDO DE ROTACIÓN
(MARCHA ADELANTE/ATRÁS/SEGURO EN EL CENTRO)
Vea la figura 4, página 12.
Ajuste el selector de sentido de rotación en la posición de
APAGADO (seguro en el centro) para bloquear el gatillo
del interruptor y ayudar a prevenir un arranque accidental
cuando no esté en uso.
Ubique el selector de sentido de rotación a la izquierda del
gatillo del interruptor para taladrar hacia adelante. Ubique el
selector a la derecha del gatillo del interruptor para taladrar
hacia atrás.
NOTA: El taladro no funciona a menos que se empuje el
selector de dirección de giro completamente a la izquierda
o derecha.
AVISO:
Para evitar dañar el engranaje, antes de cambiar
el sentido de rotación siempre permita que se
detenga completamente el portabrocas.
ADVERTENCIA:
Las herramientas de baterías siempre están
en condiciones de funcionamiento. Bloquee el
interruptor cuando no esté en uso o lo lleve a su
lado, al instalar o extraer el paquete de baterías y
al instalar o extraer brocas.
INSTALACIÓN/DESMONTAR DEL PAQUETE DE
BATERÍAS
Vea la figura 5, página 12.
Bloquee el gatillo del interruptor.
Coloque el paquete de baterías en el producto como se
muestra.
Asegúrese de que los pestillos situados a ambos lados
del paquete de baterías entren completamente en su
lugar con un chasquido y de que el paquete quede
bien asegurado en la herramienta antes de comenzar a
utilizarla.
Oprima los pestillos para extraer el paquete de baterías.
INSTALACIÓN / DESMONTAR DE LAS BROCAS
Vea las figuras 6 y 7, página 12.
Las flechas en el portabrocas sin llaves indican en qué
dirección girar el manga del portabrocas para apretar o
soltar la broca.
8 - Español
No utilice ninguna llave para apretar o aflojar las mordazas
del portabrocas.
Para instalar las brocas, bloquee el gatillo del interruptor.
Abra o cierre las mordazas del portabrocas a tal punto
que la abertura sea levemente más grande que la broca
deseada.
Levante la parte delantera del taladro ligeramente e
inserte la broca.
ADVERTENCIA:
Asegúrese de introducir la broca recta en las
mordazas del portabrocas. No introduzca en
ángulo la broca en las mordazas del portabrocas
para después apretarla. Podría causar que la broca
salga disparada del taladro, y por consecuencia,
posibles lesiones corporales serias, o daños al
portabrocas.
Sujete con una mano el collar del portabrocas y no lo
suelte. Con la otra mano, gire el manga del portabrocas
para cerrar y apretar las mordazas del portabrocas.
ADVERTENCIA:
No sujete el manga del portabrocas con una mano
para usar la potencia del taladro con el fin de
apretar la broca en las mordazas. El manga del
portabrocas podría resbalársele en la mano, o la
mano misma podría resbalarse y llegar a tocar la
broca girante. Esto podría causar un accidente, y
como consecuencia lesiones corporales serias.
Para extraer las brocas, bloquee el gatillo del interruptor
y abra las mordazas del portabrocas.
La broca suministrada con el taladro pueden colocarse
en el compartimiento situado en la base de la unidad.
DIODO LUMINISCENTE
Vea la figura 8, página 12.
La luz de trabajo de diodo luminiscente, la cual está situada
en la parte frontal de la base de la herramienta, ilumina
cuando se oprime el gatillo del interruptor o el interruptor
de luz de diodo luminiscente en el mango.
Si no se está usando el taladro, la función de tiempo de
espera hará que la luz comience a desvanecerse y que luego
se apague la herramienta.
La luz de diodo luminiscente se enciende sólo cuando se
coloca una batería cargada en la herramienta.
TREN DE ENGRANAJES DE DOS VELOCIDADES
Vea la figura 9, página 12.
Seleccione la velocidad LO (1) (BAJA) para aplicaciones
que requieren una mayor potencia y torsión.
Seleccione la velocidad HI (2) (ALTA) para aplicaciones
de taladrado o atornillado rápidas.
NOTA: Si se hace funcionar el taladro a baja velocidad en
uso constante puede recalentarse. Si ocurre tal situación,
enfríe el taladro poniéndolo a funcionar en vacío y a toda
velocidad.
AVISO:
Nunca cambie de gama de velocidad mientras esté
funcionando la herramienta. El incumplimiento de
esta precaución puede producir daños serios en
el taladro.
AJUSTE DE LA FUERZA DE TORSIÓN
Vea la figura 10, página 12.
Al utilizar el taladro-destornillador para diversas operaciones
de atornillado, es necesario aumentar o disminuir la fuerza
de torsión con el fin de evitar posibles daños a las cabezas o
roscas de los tornillos, a la pieza de trabajo, etc. En general,
la fuerza de torsión debe corresponder al diámetro del
tornillo. Si la fuerza de torsión es demasiado elevada, o los
tornillos demasiado pequeños, pueden dañarse o romperse
los tornillos.
La fuerza de torsión es mayor cuando el anillo de ajuste de
la misma se pone en una marca alta. La fuerza de torsión
es menor cuando el anillo de ajuste de la misma se pone
en una marca baja.
NOTA: El anillo de ajuste de la fuerza de torsión solamente
funciona con el modo de atornillado.
SELECCIÓN DEL MODO DE TALADRO,
ATORNILLADO O PERCUSIÓN
Vea la figura 11, página 13.
Modo de taladrado debe utilizarse en trabajos de perforación
y otras aplicaciones de servicio pesado. El modo de
atornillado debe utilizarse para introducir tornillos. El modo
de percusión debe utilizarse para tareas de taladrado de
percusión.
Seleccione la opción que coincida mejor con el tipo de broca
o punta de destornillador, tornillo y material que esté usando.
Escoja la operación
Escoja la velocidad adecuada: BAJA (1) o ALTA (2)
Escoja el modo adecuado: atornillado, taladrado o
percusión.
NOTA: El taladro de percusión no ha sido diseñado para
realizar tareas de percusión en reversa.
Utilice brocas con punta de carburo y seleccione el modo
de percusión al taladrar materiales duros, como ladrillo,
azulejo, hormigón, etc.
Utilice brocas puntas de carburo y seleccione el modo
taladro al perforar materiales de superficies duras y
quebradizas tal como la losa, etc.
Utilice brocas helicoidales, sierras caladoras, etc. y el modo
taladro al perforar materiales blandos.
NOTA: Al trabajar con el modo de percusión, se recomienda
emplear la velocidad BAJA (1).
FUNCIONAMIENTO
9 - Español
FUNCIONAMIENTO
TALADRADO/INTRODUCCIÓN DE TORNILLOS
Vea la figura 12, página 13.
ADVERTENCIA:
Siempre utilice el mango auxiliar cuando emplee
esta herramienta para resistir mejor las reacciones
de fuerza de torsión. Si este producto se atora o
se cala, se podrían producir lesiones personales
graves.
Instalar el mango auxiliar.
Revise el selector de sentido de rotación para ver si está
en la posición correcta (marcha adelante o atrás).
Use velocidad BAJA (1) para aplicaciones de alta fuerza
de torsión y velocidad ALTA (2) para aplicaciones rápidas
de taladrado o con destornilladores. Consulte tren de
Tren de engranajes de dos velocidades y Auste de la
fuerza de torsión.
Asegure la pieza de trabajo en una prensa o con
abrazaderas para evitar que rote a medida que la broca
gira.
Sostenga firmemente el taladro y coloque la broca en el
punto a taladrar o donde se colocará el tornillo.
ADVERTENCIA:
No introduzca tornillos donde pudiera haber cables
ocultos detrás de la superficie. Todo contacto de
una herramienta con un cable cargado carga las
piezas metálicas expuestas de la herramienta y da
una descarga eléctrica posiblemente al operador.
Si debe introducir tornillos donde pudiera haber
cables ocultos, siempre sujete la herramienta por
las superficies aisladas de sujeción (mango) al
efectuar una operación para evitar una descarga
eléctrica al operador.
Oprima el gatillo del interruptor para encender el taladro.
Introduzca la broca en la pieza de trabajo, aplicando la
presión suficiente para manterner el corte de la broca.
No fuerce el taladro ni aplique presión lateral para ovalar
el orificio. Permita que la producto realice el trabajo.
ADVERTENCIA:
Al taladrar, esté preparado por si se atasca la
broca al traspasar la pieza de trabajo. Cuando
ocurren estas situaciones, el taladro presenta una
tendencia a trabarse y dar un contragolpe en la
dirección opuesta, y podría causar una pérdida
de control al perforar el material. Si usted no está
preparado, esta pérdida de control podría ser
causa de lesiones serias.
Al taladrar superficies lisas y duras, use un punzón para
marcar la ubicación deseada del orificio. De esta manera
se evita que la broca se desplace del centro al iniciar la
perforación.
Si se atora la broca en la pieza de trabajo, o si se detiene el
taladro, apague de inmediato la producto. Retire la broca
de la pieza de trabajo y determine la razón causante del
atoramiento.
NOTA: Este taladro dispone de un freno eléctrico. Al
soltarse el gatillo del interruptor, el portabrocas cesa
de girar. Cuando el freno funciona correctamente, se
observan chispas a través de las ranuras de ventilación del
alojamiento del motor. Esto es normal y es la acción del
freno.
TALADRADO EN MADERA Y METAL
Para obtener un desempeño óptimo de la unidad, utilice
brocas de acero de alta velocidad para taladrado en madera
o en metal. Seleccione el modo de taladrado. Comience a
taladrar a una velocidad muy baja para impedirle a la broca
abandonar el punto inicial.
Taladrado en madera
Aumente la velocidad a medida que la broca penetra en
el material.
Al taladrar orificios de lado a lado, coloque un bloque de
madera detrás de la pieza de trabajo para evitar producir
orillas deshilachadas o astilladas en la parte posterior del
orificio.
Taladrado en metal y acero
Aplique aceite de baja viscosidad en la broca para evitar
el recalentamiento de la misma. El aceite prolonga la
vida de servicio de la broca y aumenta la eficacia de la
operación de taladrado.
Mantenga una velocidad y una presión tales que permitan
taladrar sin recalentar la broca. Si se aplica demasiada
presión:
• Se recalienta el taladro;
• Se gastan los cojinetes;
• Se doblan o queman las brocas; y
• Se producen orificios descentrados o de forma irregular.
Al taladrar agujeros grandes en metal, comience con una
broca pequeña y luego termine con una grande.
TALADRADO EN OBRAS DE ALBAÑILERÍA
Para obtener un desempeño óptimo de la unidad, utilice
brocas de impacto con puntas de carburo para albañilería
al taladrar en ladrillo, azulejo, hormigón, etc. Select hammer
mode.
Para obtener resultados óptimos en ladrillo, aplique
presión leve y velocidad mediana.
En materiales duros como el hormigón, aplique presión
adicional.
Al taladrar orificios en azulejo o baldosa, practique
con una pieza de desecho para determinar la mejor
combinación de velocidad y presión. Comience a taladrar
a una velocidad muy baja para impedirle a la broca
abandonar el punto inicial.
10 - Español
MANTENIMIENTO
ADVERTENCIA:
Al dar servicio a la unidad, sólo utilice piezas de
repuesto idénticas. El empleo de piezas diferentes
podría causar un peligro o dañar el producto.
Este producto tiene una política de satisfacción garantizada de
90 días y una garantía limitada de tres años. Para obtener detalles
sobre la garantía y la política de satisfacción garantizada,
diríjase a www.RIDGID.com o llame sin cargo al 1-866-539-1710.
MANTENIMIENTO GENERAL
Evite el empleo de solventes al limpiar piezas de plástico.
La mayoría de los plásticos son susceptibles a diferentes
tipos de solventes comerciales y pueden resultar dañados.
Utilice paños limpios para eliminar la suciedad, el polvo, el
aceite, la grasa, etc.
ADVERTENCIA:
Este producto y algunos polvos generados al efectuarse operaciones de lijado, aserrado, esmerilado, taladrado
y otras actividades de la construcción, contienen sustancias químicas reconocidas por el estado de California
como causantes de cáncer, defectos congénitos y otras afecciones del aparato reproductor. Lávese las manos
después de utilizar el aparato.
Algunos ejemplos de estas sustancias químicas son:
• plomo de las pinturas a base de plomo,
• sílice cristalino de los ladrillos, del cemento y de otros productos de albañilería, y
• arsénico y cromo de la madera químicamente tratada.
El riesgo de la exposición a estos compuestos varía, según la frecuencia con que se realice este tipo de trabajo.
Para reducir la exposición personal, trabaje en áreas bien ventiladas, y con equipo de seguridad aprobado, tal
como las caretas para el polvo especialmente diseñadas para filtrar partículas microscópicas.
CALIFORNIA - PROPUESTA DE LEY NÚM. 65
11
R86116
Fig. 1 Fig. 2
A - Two-speed gear train (train d’engrenages à
deux vitesses, engranaje de dos velocidades)
B - Mode selector (sélecteur de mode, selector
de modo)
C - Torque adjustment ring (bague de mode
de percussion, anillo selector del modo de
taladrado de percusión)
D - Keyless chuck (mandrin sans clé,
portabrocas de apriete sin llave)
E - Variable speed switch trigger (gâchette de
commande de vitesse variable, gatillo del
interruptor de velocidad variable)
F - LED grip light switch (interrupteur de la
lampe DÉL de la poignée, interruptor de luz
de diodo luminiscente en el mango)
G - LED light (lampes à del, luz de trabajo de
diodo luminiscente)
H - Bit storage (rangement d’embouts,
compartimiento de puntas)
I - Auxiliary handle assembly (poignée
auxiliaire, conjunto de mango auxiliar)
F
G
E
E - Auxiliary handle grip (poignée
auxiliaire, empuñadura del
mango auxiliar)
F - To tighten (pour serrer, para
apretar)
G - To loosen (pour desserrer, para
aflojar)
A
B
A - Hooks (crochets, ganchos)
B - Mounting ribs (nervures de montage,
costillas de montaje)
C - Tabs (languettes, lengüetas)
D - Notches (encoches, muescas)
AUXILIARY HANDLE ASSEMBLY
POSITION OPTIONS
OPTIONS DE POSITION
DE LA POIGNÉE AUXILIAIRE
OPCIONES DE POSICIÓN DEL
CONJUNTO DEL MANGO AUXILIAR
E
D
B
I
A
C
G
H
FRONT VIEW OF
CHUCK
VUE DE FACE DU
MANDRIN
VISTA FRONTAL DEL
PORTABROCAS
F
D
C
12
2
C
B
D
F
E
A
A
B
Fig. 6
A - Keyless chuck (mandrin sans clé,
portabrocas de apriete sin llave)
B - Close (LOCK) [refermer (LOCK), cerrar
(LOCK)]
C - Drill bit (foret, broca)
D - Chuck jaws (mors du mandrin, mordazas del
portabrocas)
E - Chuck sleeve (manchon du mandrin, manga
del portabrocas)
F - Open (UNLOCK) [ouvrir (UNLOCK), abra
(UNLOCK)]
Fig. 8
B
C
A
Fig. 10
A - Torque adjustment ring (bague de réglage
du couple, anillo de ajuste)
B - To increase torque (pour augmenter le
couple, para aumentar la fuerza de torsión)
C - To decrease torque (pour réduire le couple,
para disminuir la fuerza de torsión)
Fig. 9
A - Two speed gear train (HI-LO) [train
d’engrenages à deux vitesses (haute et
basse), engranaje de dos velocidades (alta-
baja)]
B - HI (2) speed (haute vitesse, velocidad alta)
C - LO (1) speed (basse vitesse, velocidad baja)
Fig. 5
A - Battery pack (bloc-pile, paquete de baterías)
B - Depress latches to release battery pack
(appuyer sur les loquets pour libérer le
bloc-pile, para soltar el paquete de baterías
oprima los pestillos)
B
A
D
C
B
Fig. 4
A - Direction of rotation selector (forward/
reverse/center lock) [sélecteur de sens de
rotation (avant / arrière / verrouillage central),
selector de sentido de rotación (marche
adelante / marche atrás /seguro en el centro)]
B - Reverse (arrière, adelante)
C - Forward (avant, atrás)
D - Variable speed switch trigger (gâchette de
commande de vitesse variable, gatillo del
interruptor de velocidad variable)
Fig. 7
WRONG / INCORRECT /
FORMA INCORRECTA
A - LED grip light switch (interrupteur de la
lampe DÉL de la poignée, interruptor de luz
de diodo luminiscente en el mango)
B - LED light (lampe dél, diodo luminiscente)
B
C
Fig.3
A - Hole in base (trou du base, orificio de base)
B - Belt hook (crochet de ceinture, gancho para
el cinto)
C - Screw (vis, tornillo)
C
B
A
A
A
13
D
A
B
C
Fig. 11
A - Drill mode (torque adjustment not active),
[mode de perçage (réglage du couple
désactivé), modo de taladrado (ajuste de
fuerza de torsión inactivo)]
B - Drive mode (mode de vissage, modo de
atornillado)
C - Hammer mode (torque adjustment not
active) [mode de percussion (réglage du
couple désactivé), modo de percusión
(ajuste de fuerza de torsión no active)]
D - Mode selector (sélecteur de mode, anillo de
cambio de modo)
Fig. 12
991000590
7-17-15 (REV:01)
OPERATOR’S MANUAL
MANUEL D’UTILISATION
MANUAL DEL OPERADOR
18 VOLT 2-SPEED BRUSHLESS HAMMER DRILL
PERCEUSE À PERCUSSION 2 VITESSES À MOTEUR SANS BALAI DE 18 V
TALADRO DE PERCUSIÓN DE 2 VELOCIDADES SIN ESCOBILLAS DE 18 V
R86116
ONE WORLD TECHNOLOGIES, INC.
P.O. Box 35, Hwy. 8
Pickens, SC 29671, USA
1-866-539-1710 www.RIDGID.com
RIDGID is a registered trademark of RIDGID, Inc., used under license.
Customer Service Information:
For parts or service, do not return this product to the store. Contact your nearest
RIDGID® authorized service center. Be sure to provide all relevant information when
you call or visit. For the location of the authorized service center nearest you, please
call 1-866-539-1710 or visit us online at www.RIDGID.com.
MODEL NO. ____________________SERIAL NO._______________________________
Service après-vente :
Pour acheter des pièces ou pour un dépannage, ne pas retourner ce produit au
magasin. Contacter le centre de réparations RIDGID® agréé le plus proche. Veiller à
fournir toutes les informations pertinentes lors de tout appel téléphonique ou visite.
Pour obtenir l’adresse du centre de réparations agréé le plus proche, téléphoner au
1-866-539-1710 ou visiter notre site www.RIDGID.com.
NO. DE MODÈLE _______________ NO. DE SÉRIE _____________________________
Información sobre servicio al consumidor:
Para piezas de repuesto o servicio, no devuelva este producto a la tienda. Comuníquese
con el centro de servicio autorizado de productos RIDGID® de su preferencia.
Asegúrese de proporcionar todos los datos pertinentes al llamar o al presentarse
personalmente. Para obtener información sobre el centro de servicio autorizado más
cercano a usted, le suplicamos llamar al 1-866-539-1710 o visitar nuestro sitio en la
red mundial, en la dirección www.RIDGID.com.
NÚM. DE MODELO _____________ NÚM. DE SERIE ___________________________
