LiftMaster 3130M Model Screw Drive Opener User Manual

For Residential Use Only

• Please read this manual and the enclosed safety materials carefully!

• Fasten the manual near the garage door after installation.

• The door WILL NOT CLOSE unless the Protector System® is connected and properly aligned.

• Periodic checks of the opener are required to ensure safe operation.

• The model number label is located on the front panel of your opener.

GARAGE DOOR OPENER

OWNER’S MANUAL

Models 3130M 1/3 HP and 3240M 1/2 HP

LiftMaster

845 Larch Avenue

Elmhurst, IL 60126-1196

Introduction 2-5

Safety symbol and signal word review . . . . . . . . . . . . . . . 2

Preparing your garage door . . . . . . . . . . . . . . . . . . . . . . . 3

Tools needed. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3

Planning . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4

Carton inventory . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5

Hardware inventory. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5

Assembly 6

Fasten rail to the motor unit . . . . . . . . . . . . . . . . . . . . . . . 6

Installation 7-22

Installation safety instructions . . . . . . . . . . . . . . . . . . . . . 7

Determine the header bracket location . . . . . . . . . . . . . . . 8

Install the header bracket . . . . . . . . . . . . . . . . . . . . . . . . . 9

Attach the rail to the header bracket . . . . . . . . . . . . . . . . 10

Install the Protector System

. . . . . . . . . . . . . . . . . . 11-13

Position the opener. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14

Hang the opener . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15

Install the door control . . . . . . . . . . . . . . . . . . . . . . . . . . 16

Install the lights . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17

Attach the emergency release rope and handle. . . . . . . . 17

Electrical requirements . . . . . . . . . . . . . . . . . . . . . . . . . . 18

Complete safety reversing sensor installation. . . . . . . . . 18

Fasten the door bracket. . . . . . . . . . . . . . . . . . . . . . . 19-20

Connect the door arm to the trolley . . . . . . . . . . . . . 21-22

Adjustment 23-25

Adjust the UP and DOWN travel limits . . . . . . . . . . . . . . 23

Adjust the force. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24

Test the safety reversal system. . . . . . . . . . . . . . . . . . . . 25

Test the Protector System

. . . . . . . . . . . . . . . . . . . . . . . 25

Operation 26-30

Operation safety instructions . . . . . . . . . . . . . . . . . . . . . 26

Using your garage door opener . . . . . . . . . . . . . . . . . . . 26

Using the wall-mounted door control . . . . . . . . . . . . . . . 27

To open the door manually . . . . . . . . . . . . . . . . . . . . . . . 27

Care of your garage door opener . . . . . . . . . . . . . . . . . . 28

Having a problem? . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 29

Diagnostic chart . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30

Programming 31-32

To add or reprogram a hand-held remote control. . . . . . 31

To erase all codes . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31

3-Button remotes . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31

To add, reprogram or change a Keyless Entry PIN . . . . . 32

Repair Parts 33-34

Rail assembly parts. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 33

Installation parts . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 33

Motor unit assembly parts . . . . . . . . . . . . . . . . . . . . . . . 34

Accessories 35

Repair Parts and Service Back page

Warranty Back page

TABLE OF CONTENTS

When you see these Safety Symbols and Signal Words on

the following pages, they will alert you to the possibility

of serious injury or death if you do not comply with the

warnings that accompany them. The hazard may come

from something mechanical or from electric shock. Read

the warnings carefully.

When you see this Signal Word on the following pages, it

will alert you to the possibility of damage to your garage

door and/or the garage door opener if you do not comply

with the cautionary statements that accompany it. Read

them carefully.

INTRODUCTION

Safety Symbol and Signal Word Review

This garage door opener has been designed and tested to offer safe service provided it is installed, operated, maintained

and tested in strict accordance with the instructions and warnings contained in this manual.

Mechanical

Electrical

To prevent damage to garage door and opener:

• ALWAYS disable locks BEFORE installing and

operating the opener.

• ONLY operate garage door opener at 120V, 60Hz to

avoid malfunction and damage.

To prevent possible SERIOUS INJURY or DEATH:

• ALWAYS call a trained door systems technician if

garage door binds, sticks, or is out of balance. An

unbalanced garage door may NOT reverse when

required.

• NEVER try to loosen, move or adjust garage door,

door springs, cables, pulleys, brackets or their

hardware, ALL of which are under EXTREME tension.

• Disable ALL locks and remove ALL ropes connected

to garage door BEFORE installing and operating

garage door opener to avoid entanglement.

Preparing your garage door

Before you begin:

• Disable locks.

• Remove any ropes connected to garage door.

• Complete the following test to make sure your garage

door is balanced and is not sticking or binding:

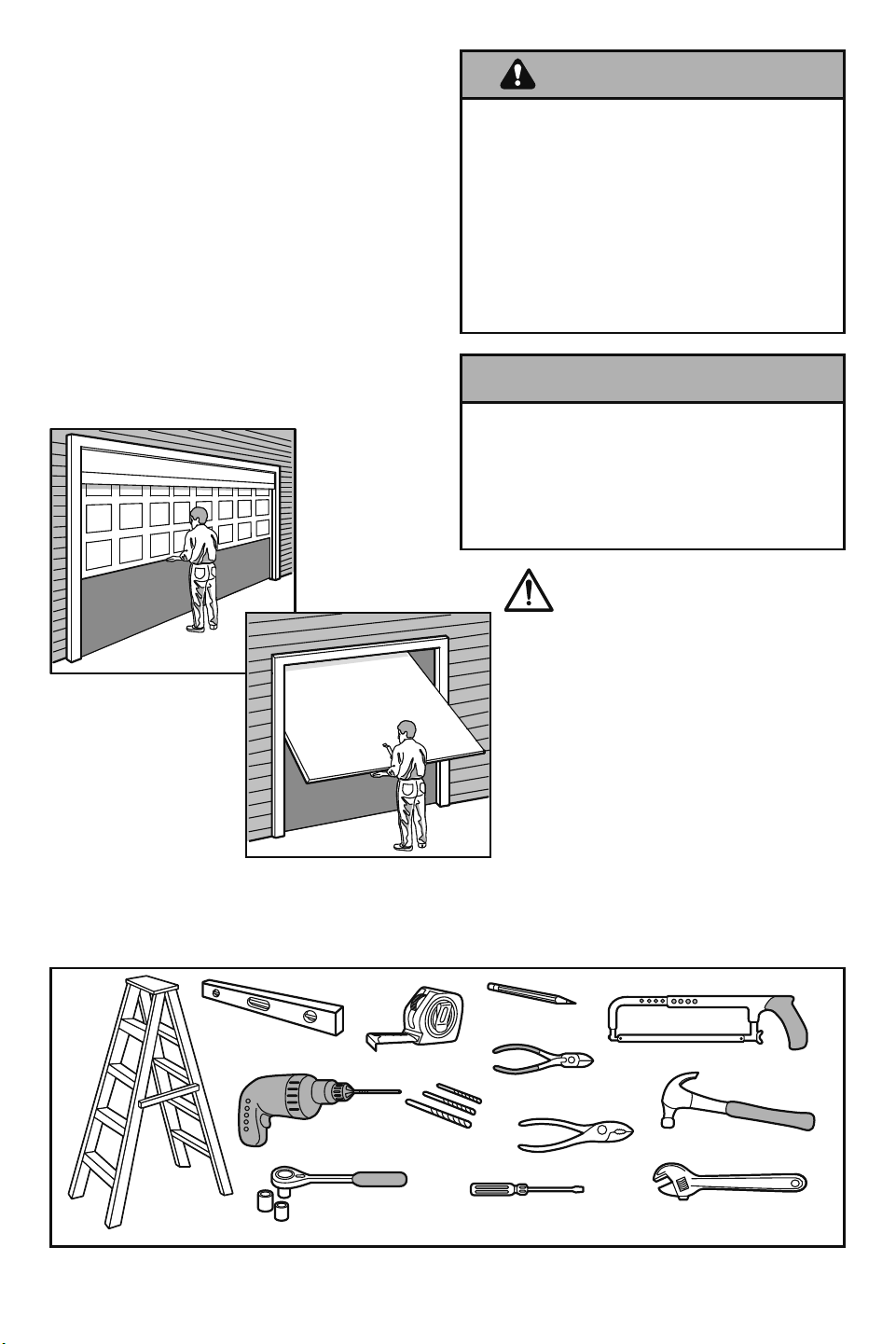

1. Lift the door about halfway as shown. Release the

door. If balanced, it should stay in place, supported

entirely by its springs.

2. Raise and lower the door to see if there is any

binding or sticking.

If your door binds, sticks, or is out of balance, call a

trained door systems technician.

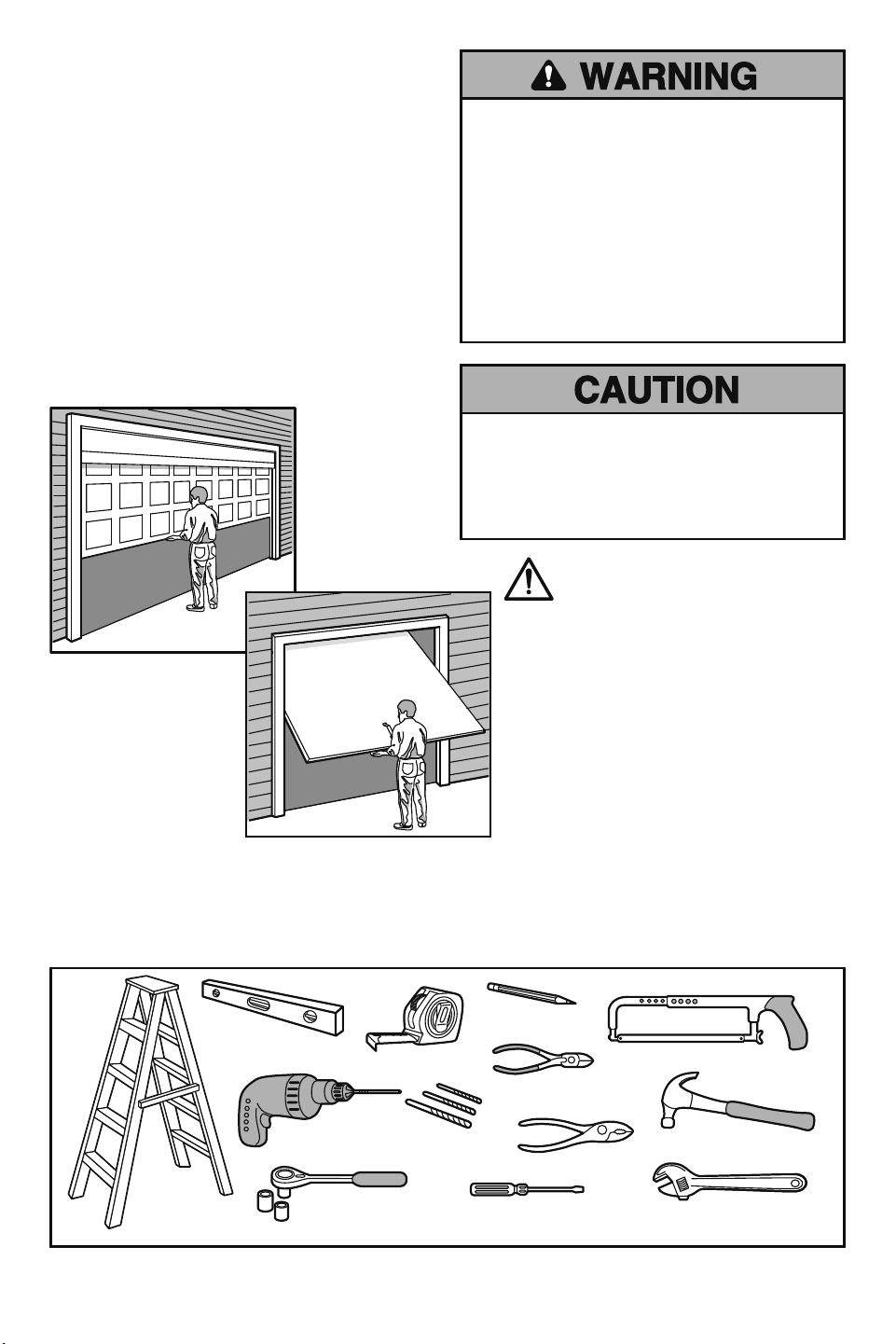

Tools needed

During assembly, installation and adjustment of the opener,

instructions will call for hand tools as illustrated below.

Sectional Door

One-Piece Door

Stepladder

Carpenter’s

Level (optional)

Tape Measure

Drill

1/2", 3/8" Sockets

and Wrench

Pencil

Wire Cutters

Pliers

Adjustable End Wrench

Claw Hammer

Screwdriver

Hack Saw

3/16", 5/16"

and 5/32" Drill Bits

WARNING: This product can expose

you to chemicals including lead, which

are known to the State of California to

cause cancer or birth defects or other

reproductive harm. For more information

go to www.P65Warnings.ca.gov

— — — — — — — —

SECTIONAL DOOR INSTALLATION

Planning

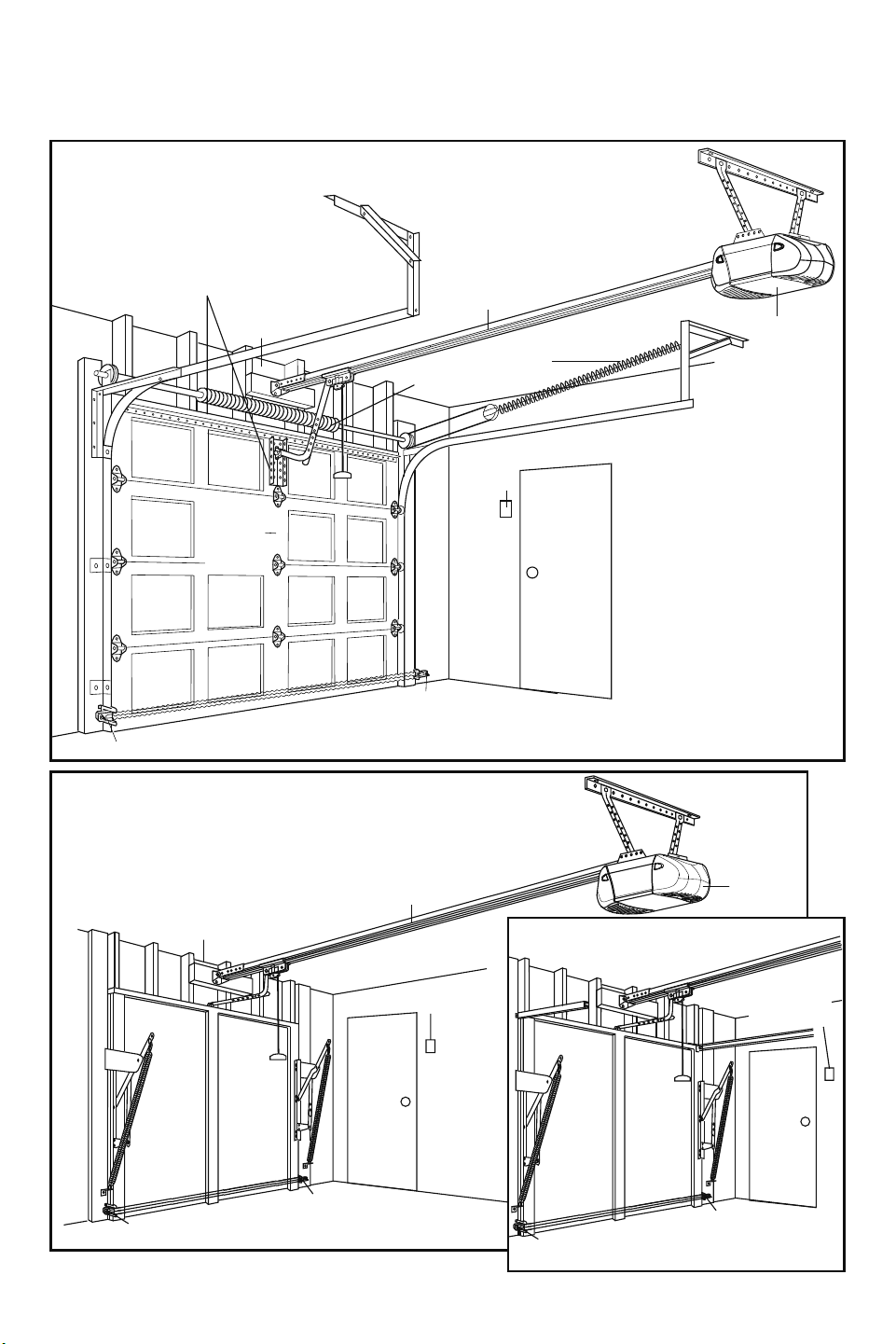

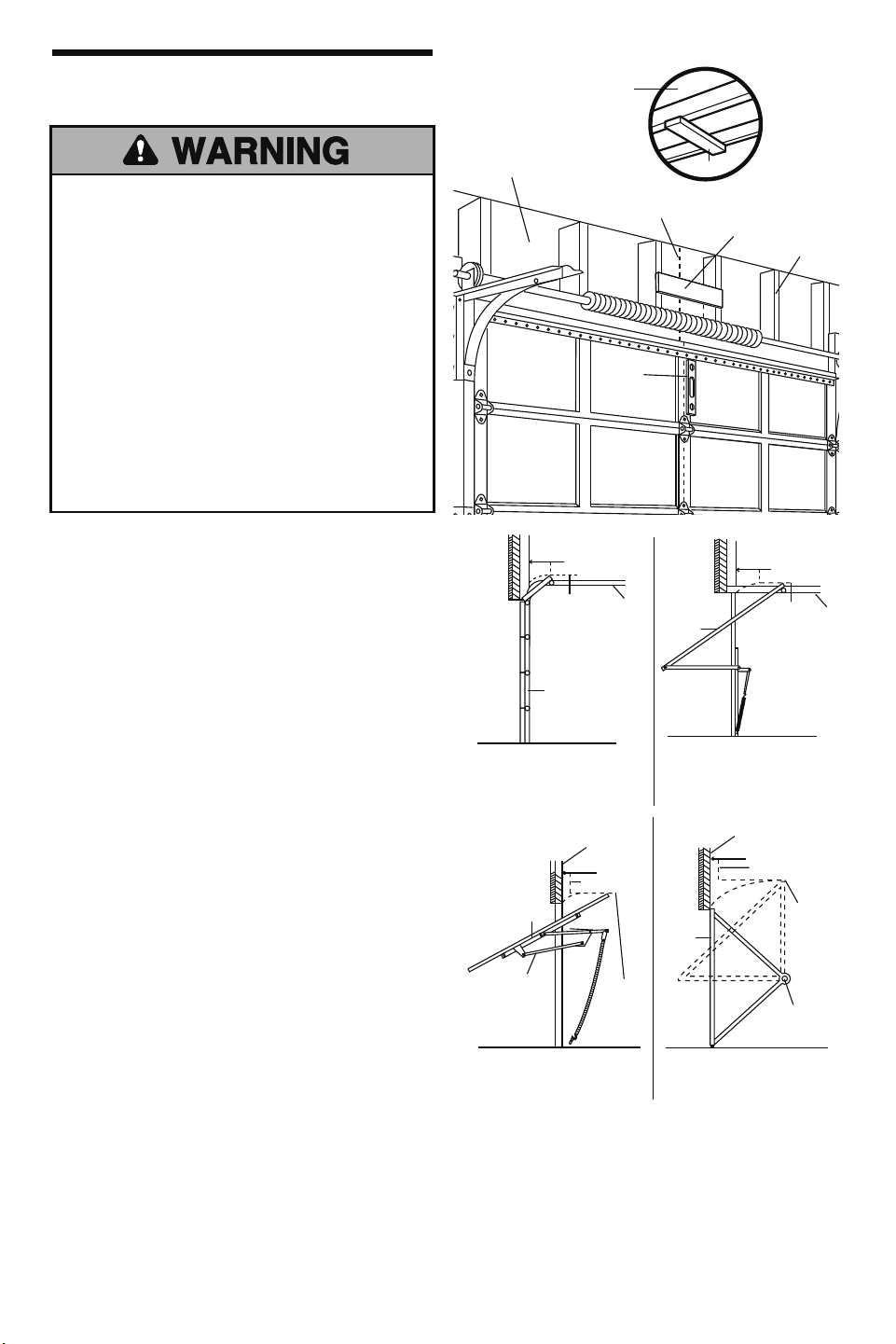

Identify the type and height of your garage door. Survey your garage area to see if any of the conditions below apply

to your installation. Additional materials may be required. You may ﬁ nd it helpful to refer back to this page and the

accompanying illustrations as you proceed with the installation of your opener.

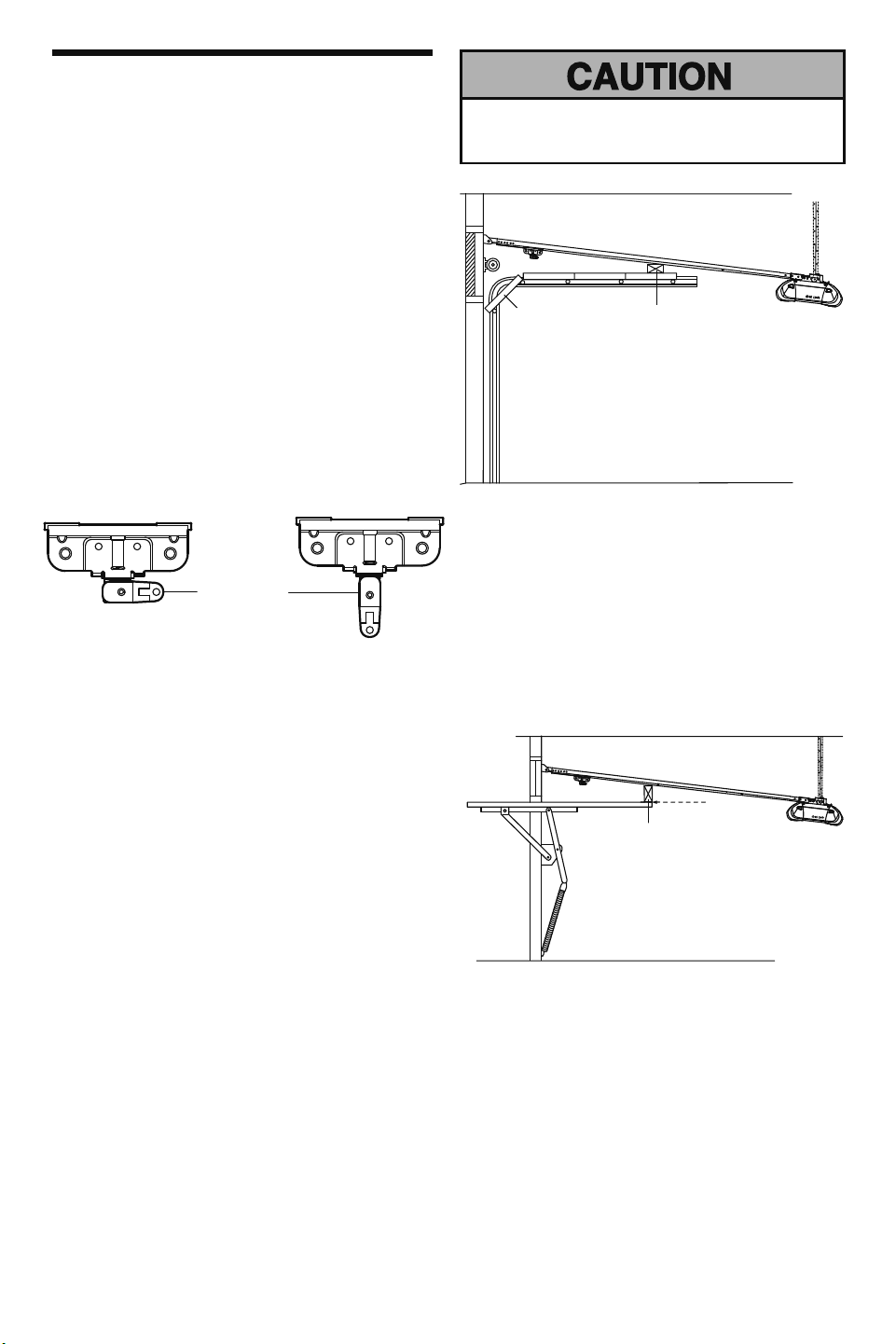

ONE-PIECE DOOR WITHOUT TRACK

ONE-PIECE DOOR WITH TRACK

Header Wall

FINISHED CEILING

Horizontal and vertical reinforcement is

needed for lightweight garage doors

(ﬁ berglass, steel, aluminum, door with

glass panels, etc.). See page 19 for details.

Support bracket &

fastening hardware

is required.

See page 15.

Support bracket &

fastening hardware

is required.

See page 15.

Motor unit

Extension

Spring

Vertical

Centerline

of Garage

Door

Wall-

mounted

Door

Control

Wall-mounted

Door Control

Wall-mounted

Door Control

Gap between ﬂ oor and bottom of

door must not exceed 1/4" (6 mm).

Gap between ﬂ oor and bottom of

door must not exceed 1/4" (6 mm).

Gap between ﬂ oor and bottom of

door must not exceed 1/4" (6 mm).

Torsion

Spring

Access

Door

Access

Door

Access

Door

Safety Reversing Sensor

Rail

Safety Reversing Sensor

Safety Reversing

Sensor

CEILING MOUNT ONLY

Your garage door opener is packaged in two cartons

which contain the motor unit and all parts illustrated

below. Accessories will depend on the model purchased.

If anything is missing, carefully check the packing

material. Parts may be stuck in the foam. Hardware for

installation is also listed below.

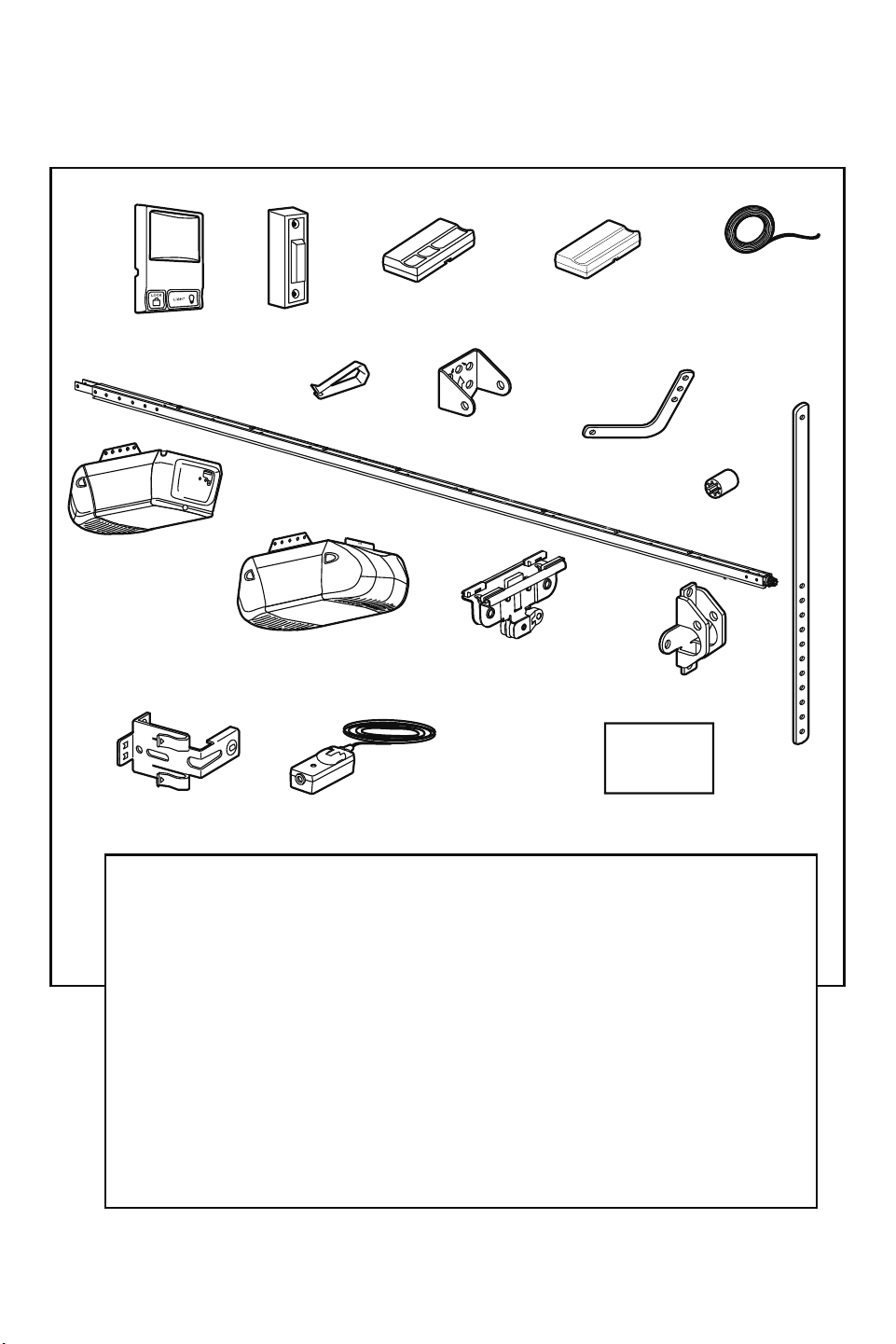

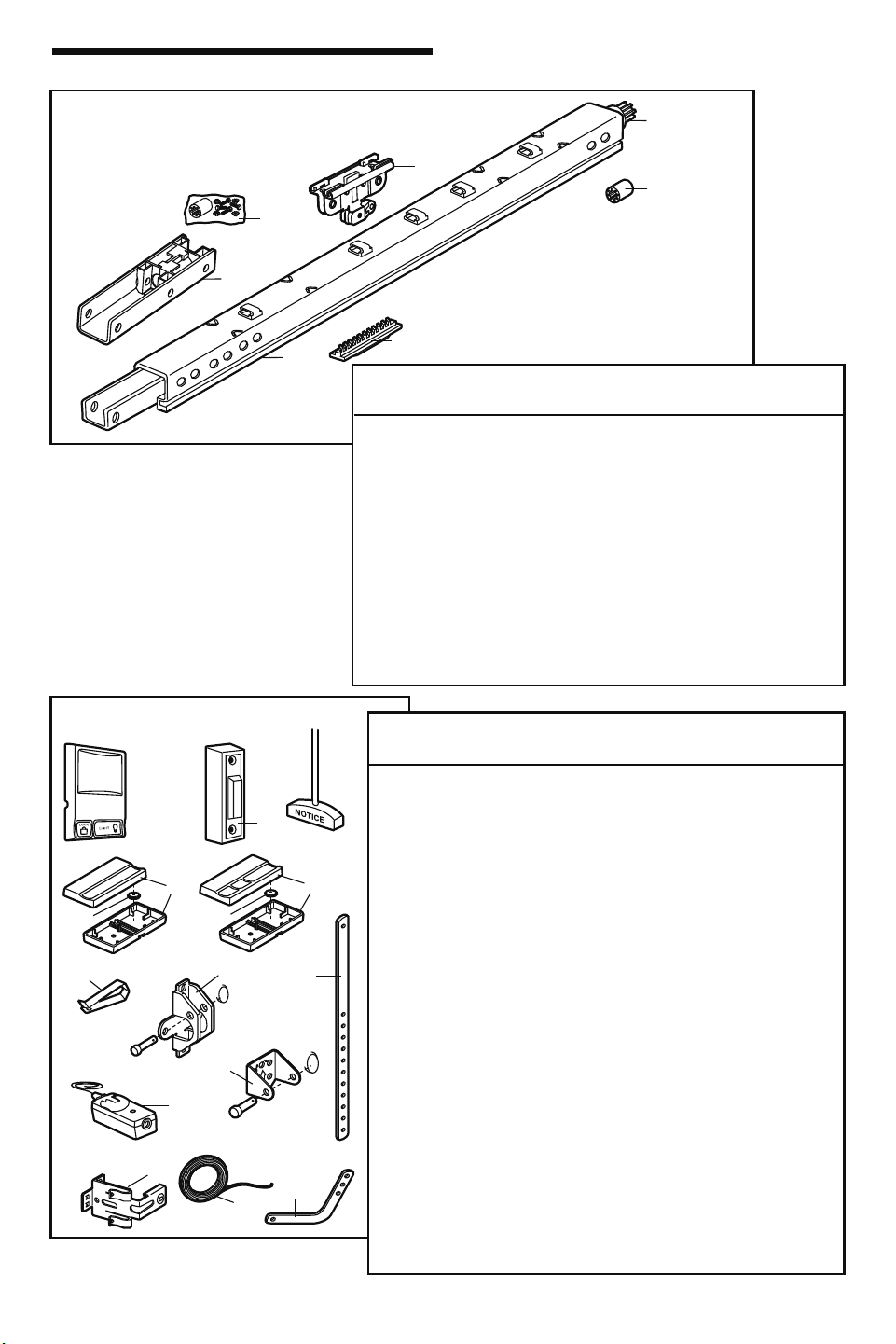

Carton Inventory

RAIL ASSEMBLY

Coupling Sleeve (1)

Hex Bolt 1/4"-20 x 5/8" (4)

Nut 1/4" - 20 (4)

INSTALLATION HARDWARE

Hex Bolt 5/16"-18x7/8" (4)

Lag Screw 5/16"-9x1-5/8" (2)

Clevis Pin 5/16"x2-3/4" (1)

Clevis Pin 5/16"x1-1/4" (1)

Clevis Pin 5/16"x1" (1)

Nut 5/16"-18 (4)

Lock Washer 5/16" (4)

Screw 6ABx1 (2)

Screw 6-32x1" (2)

Self-Threading Screw 1/4"-14x5/8" (2)

Insulated Staples

Ring Fastener (3)

Drywall Anchors (2)

Carriage Bolt 1/4"-20x1/2" (2)

Wing Nut 1/4"-20 (2)

Rope

Handle

Secuirty+

1-Button Remote Control

Secuirty+

3-Button Remote Control

Model 3130M (1)Model 3240M (1)

Model 3240M

Model 3130M

Multi-Function Door

Control Panel

Remote Control

Visor Clip

Motor Unit with Light Lens

Model 3130M

Motor Unit with 2 Light Lenses

Model 3240M

Door Bracket

Header Bracket

Curved Door

Arm Section

2 Conductor Bell Wire

White & White/Red

Trolley

Rail

Sprocket Coupling

Lighted Door

Control Button

Safety Labels

and Literature

Straight Door

Arm Section

The Protector System

(2) Safety Reversing Sensors

(1 Sending Eye and 1 Receiving

Eye) with 2-Conductor White &

White/Black Bell Wire attached

Safety Reversing

Sensor Brackets (2)

ASSEMBLY STEP 1

Fasten the Rail to the Motor Unit

To avoid installation difﬁ culties, do not run the garage

door opener until instructed to do so.

To aid in assembly and installation, replace the foam

packing around the motor unit. Remove it after Installation

Step 4.

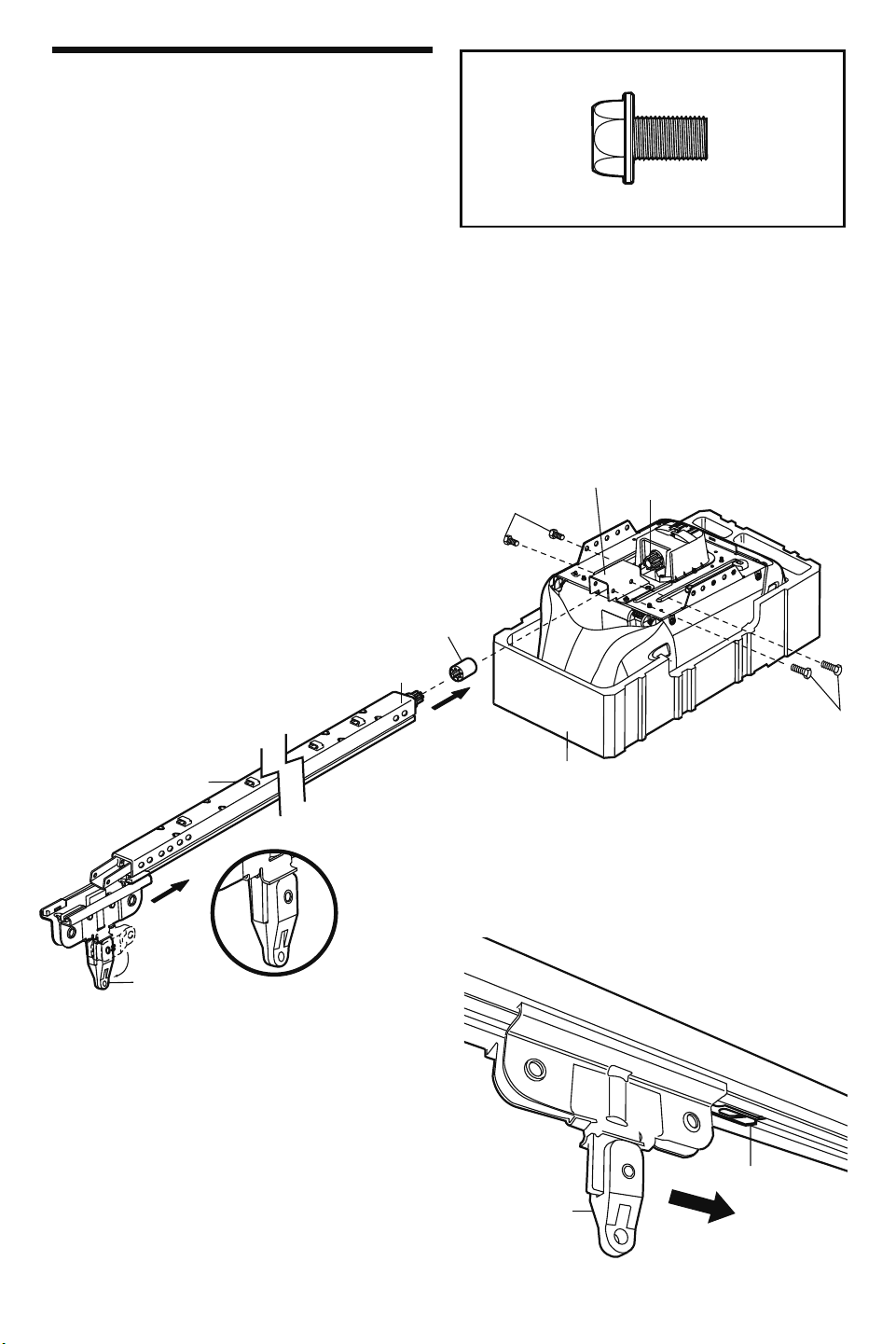

• Working on a level surface, align the rail assembly with

the motor unit, as shown.

• Slip the coupling over the rail sprocket.

• Slide the rail through the motor unit bracket until the

coupling ﬁ ts securely over the motor unit sprocket.

• Align the two bolt holes in the rail with those in the

motor unit bracket. Insert two 1/4"-20x7/16" hex bolts

and lock nuts. Tighten securely with a 3/8" socket

wrench.

• Turn release arm down to disengage trolley.

• Slide the trolley onto and along the bottom of the rail.

Align trolley with rack and turn release arm up to

re-engage trolley. Be certain to install it facing

correctly: the trolley release arm must be horizontal

(lock position).

Trolley

Rack

To motor unit

HARDWARE SHOWN ACTUAL SIZE

Foam Packaging

Motor Unit

Bracket

Motor Unit

Sprocket

Coupling

Rail Assembly

Rail Sprocket

Release Arm

Hex Bolts

1/4"-20x7/16"

Hex Bolt 1/4"-20x7/16"

Hex Bolts

1/4"-20x7/16"

INSTALLATION

IMPORTANT INSTALLATION INSTRUCTIONS

To reduce the risk of SEVERE INJURY or DEATH:

WARNING

WARNING WARNING

1. READ AND FOLLOW ALL INSTALLATION

WARNINGS AND INSTRUCTIONS.

2. Install garage door opener ONLY on properly

balanced and lubricated garage door. An improperly

balanced door may NOT reverse when required and

could result in SEVERE INJURY or DEATH.

3. ALL repairs to cables, spring assemblies and other

hardware MUST be made by a trained door systems

technician BEFORE installing opener.

4. Disable ALL locks and remove ALL ropes connected

to garage door BEFORE installing opener to avoid

entanglement.

5. Install garage door opener 7 feet (2.13 m) or more

above ﬂ oor.

6. Mount the emergency release within reach, but at

least 6 feet (1.8 m) above the ﬂ oor and avoiding

contact with vehicles to avoid accidental release.

7. NEVER connect garage door opener to power source

until instructed to do so.

8. NEVER wear watches, rings or loose clothing while

installing or servicing opener. They could be caught

in garage door or opener mechanisms.

9. Install wall-mounted garage door control:

• within sight of the garage door.

• out of reach of children at minimum height of

5 feet (1.5 m).

• away from ALL moving parts of the door.

10. Place entrapment warning label on wall next to

garage door control.

11. Place manual release/safety reverse test label in

plain view on inside of garage door.

12. Upon completion of installation, test safety reversal

system. Door MUST reverse on contact with a

1-1/2" (3.8 cm) high object (or a 2x4 laid ﬂ at) on

the ﬂ oor.

INSTALLATION STEP 1

Determine the Header Bracket Location

Installation procedures vary according to garage door

types. Follow the instructions which apply to your door.

1. Close the door and mark the inside vertical centerline

of the garage door.

2. Extend the line onto the header wall above the door.

You can fasten the header bracket within 4feet

(1.22 m) of the left or right of the door center only if

a torsion spring or center bearing plate is in the way;

or you can attach it to the ceiling (see page9) when

clearance is minimal. (It may be mounted on the

wall upside down if necessary, to gain approximately

1/2" (1 cm).

If you need to install the header bracket on a 2x4

(onwall or ceiling), use lag screws (not provided)

tosecurely fasten the 2x4 to structural supports as

shown here and on page 9.

3. Open your door to the highest point of travel as shown.

Draw an inter secting horizontal line on the header wall

above the high point:

• 3" (7.5 cm) above the high point for sectional door

and one-piece door with track.

• 8" (20 cm) above the high point for one-piece door

without track.

This height will provide travel clearance for the top

edge of the door.

NOTE: If the total number of inches exceeds the height

available in your garage, use the maximum height

possible, or refer to page 9 for ceiling installation.

To prevent possible SERIOUS INJURY or DEATH:

• Header bracket MUST be RIGIDLY fastened to

structural support on header wall or ceiling,

otherwise garage door might NOT reverse when

required. DO NOT install header bracket over

drywall.

• Concrete anchors MUST be used if mounting

header bracket or 2x4 into masonry.

• NEVER try to loosen, move or adjust garage

door, springs, cables, pulleys, brackets, or their

hardware, ALL of which are under EXTREME

tension.

• ALWAYS call a trained door systems technician if

garage door binds, sticks, or is out of balance. An

unbalanced garage door might NOT reverse when

required.

Sectional door with

curved track

One-piece door with

horizontal track

Highest

Point of

Travel

Highest

Point of

Travel

Door

Track

Header Wall

3" (7.5 cm)

Header Wall

Highest

Point

of Travel

Jamb

Hardware

Highest

Point

of Travel

One-piece door without track:

jamb hardware

One-piece door without track:

pivot hardware

8" (20 cm)

Door

Pivot

Header Wall

Level

(optional)

Unﬁ nished Ceiling

Vertical Centerline

of Garage Door

OPTIONAL

CEILING

MOUNT

FOR

HEADER

BRACKET

Structural

Supports

2x4

3" (7.5 cm)

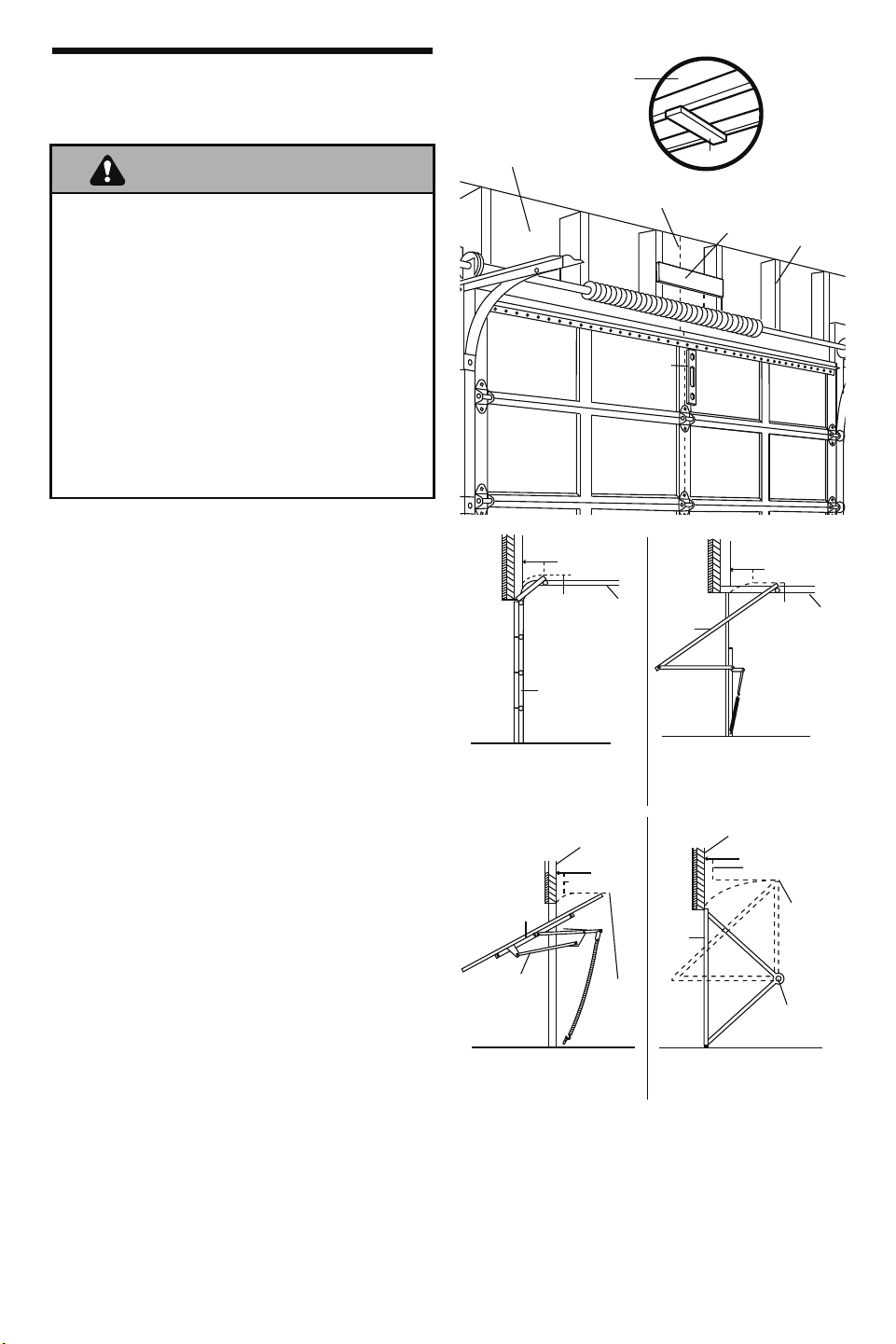

INSTALLATION STEP 2

Install the Header Bracket

You can attach the header bracket either to the wall above

the garage door, or to the ceiling. Follow the instructions

which will work best for your particular requirements. Do

not install the header bracket over drywall. If installing

into masonry, use concrete anchors (not provided).

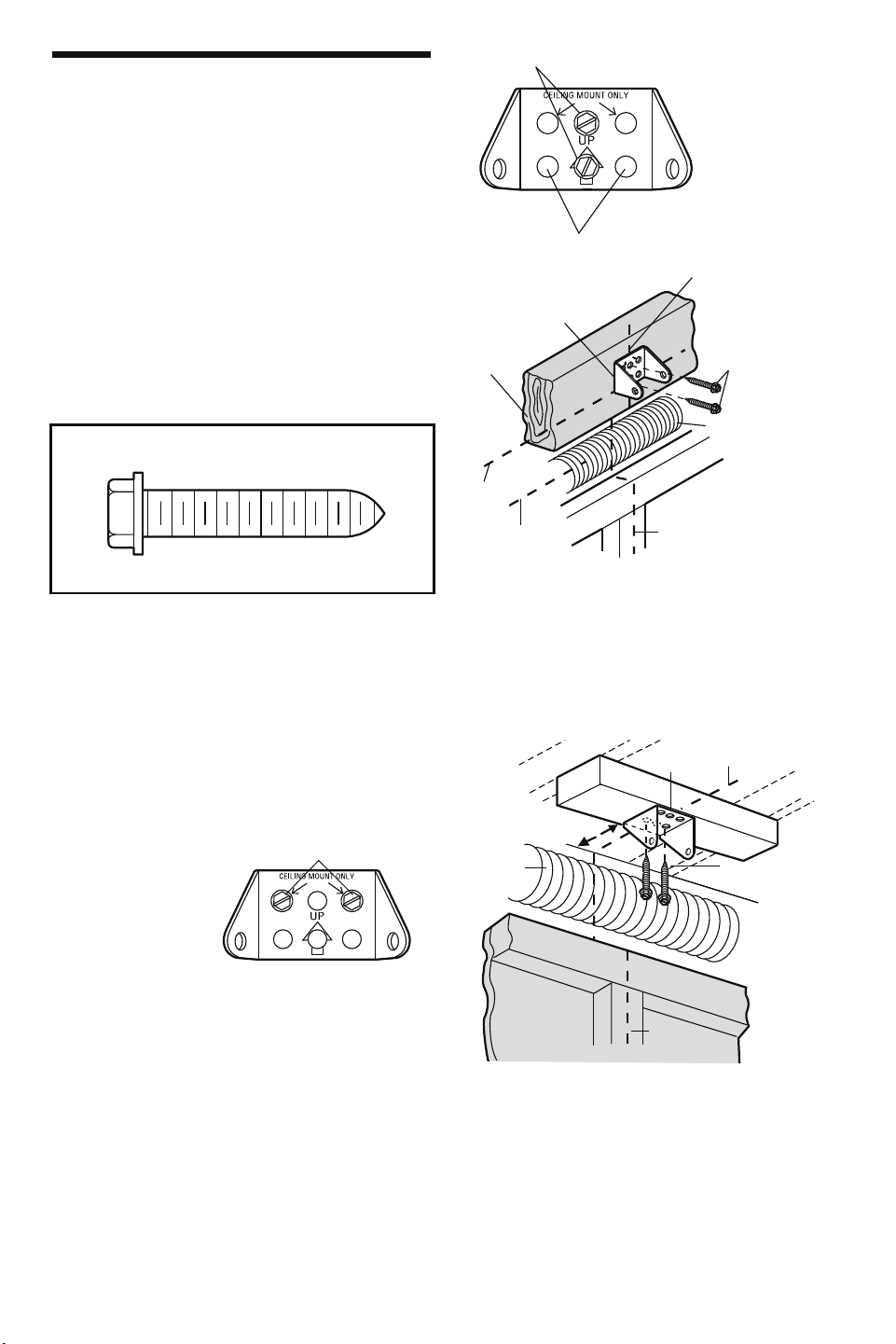

WALL HEADER BRACKET INSTALLATION

• Center the bracket on the vertical centerline with the

bottom edge of the bracket on the horizontal line as

shown (with the arrow pointing toward the ceiling).

• Mark the vertical set of bracket holes (do not use the

holes designated for ceiling mount). Drill 3/16" pilot

holes and fasten the bracket securely to a structural

support with the hardware provided.

CEILING HEADER BRACKET INSTALLATION

• Extend the vertical centerline onto the ceiling as shown.

• Center the bracket on the vertical mark, no more than 6"

(15 cm) from the wall. Make sure the arrow is pointing

toward the wall. The bracket can be mounted ﬂ ush

against the ceiling when clearance isminimal.

• Mark the side holes. Drill 3/16" pilot holes and fasten

bracket securely to a structural support with the

hardware provided.

- Garage Door -

- Header Wall -

Wall Mounting Holes

Optional Wall

Mounting Holes

Vertical Centerline

of Garage Door

2x4

Structural

Support

Horizontal

Line

Highest Point

of Garage

Door Travel

Header

Bracket

Lag Screws

5/16”-9x1-5/8”

Vertical Centerline

of Garage Door

Door Spring

Garage Door

- Finished Ceiling -

Ceiling Mounting Holes

Vertical

Centerline

of Garage

Door

- Header Wall -

Vertical Centerline

of Garage Door

Lag Screws

5/16"-9x1-5/8"

Header

Bracket

Door

Spring

6" (15 cm)

Maximum

HARDWARE SHOWN ACTUAL SIZE

Lag Screw

5/16"-9x1-5/8"

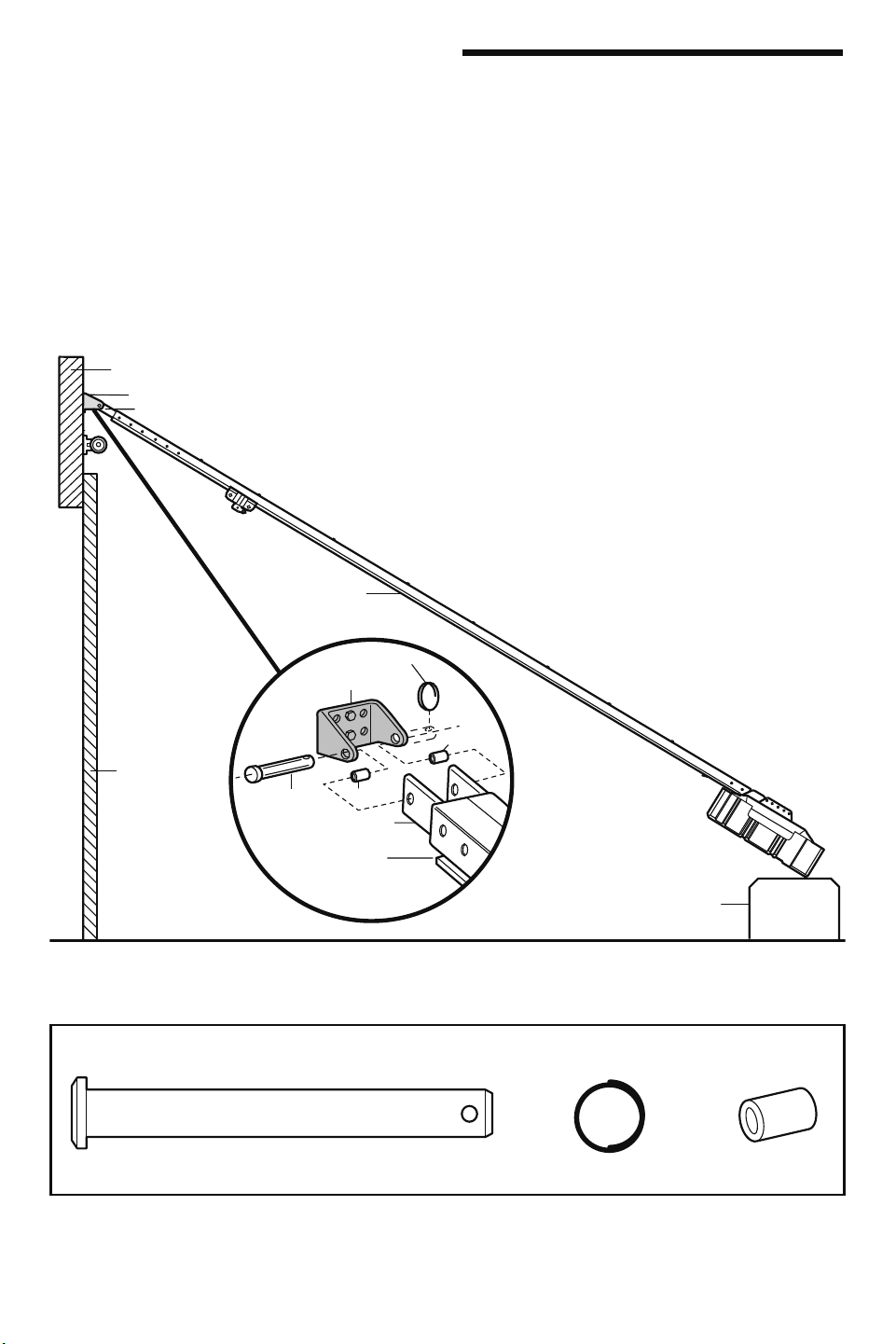

INSTALLATION STEP 3

Attach the Rail to the Header Bracket

• Position the opener on the garage ﬂ oor below the

header bracket. Use packing material as a protective

base. NOTE: If the door spring is in the way you’ll need

help. Have someone hold the opener securely on a

temporary support to allow the rail to clear the spring.

• Position the rail bracket against the header bracket.

• Align the bracket holes and join with a clevis pin

asshown.

• Insert a ring fastener to secure.

HARDWARE SHOWN ACTUAL SIZE

Header Wall

Header Bracket

Rail Bracket

Rail

Bracket

Opener Carton or

Temporary Support

Garage Door

Header Bracket

Spacer

Ring Fastener

Clevis Pin

5/16"x2-3/4"

Ring Fastener

Spacer

Clevis Pin

5/16"x2-3/4"

INSTALLATION STEP 4

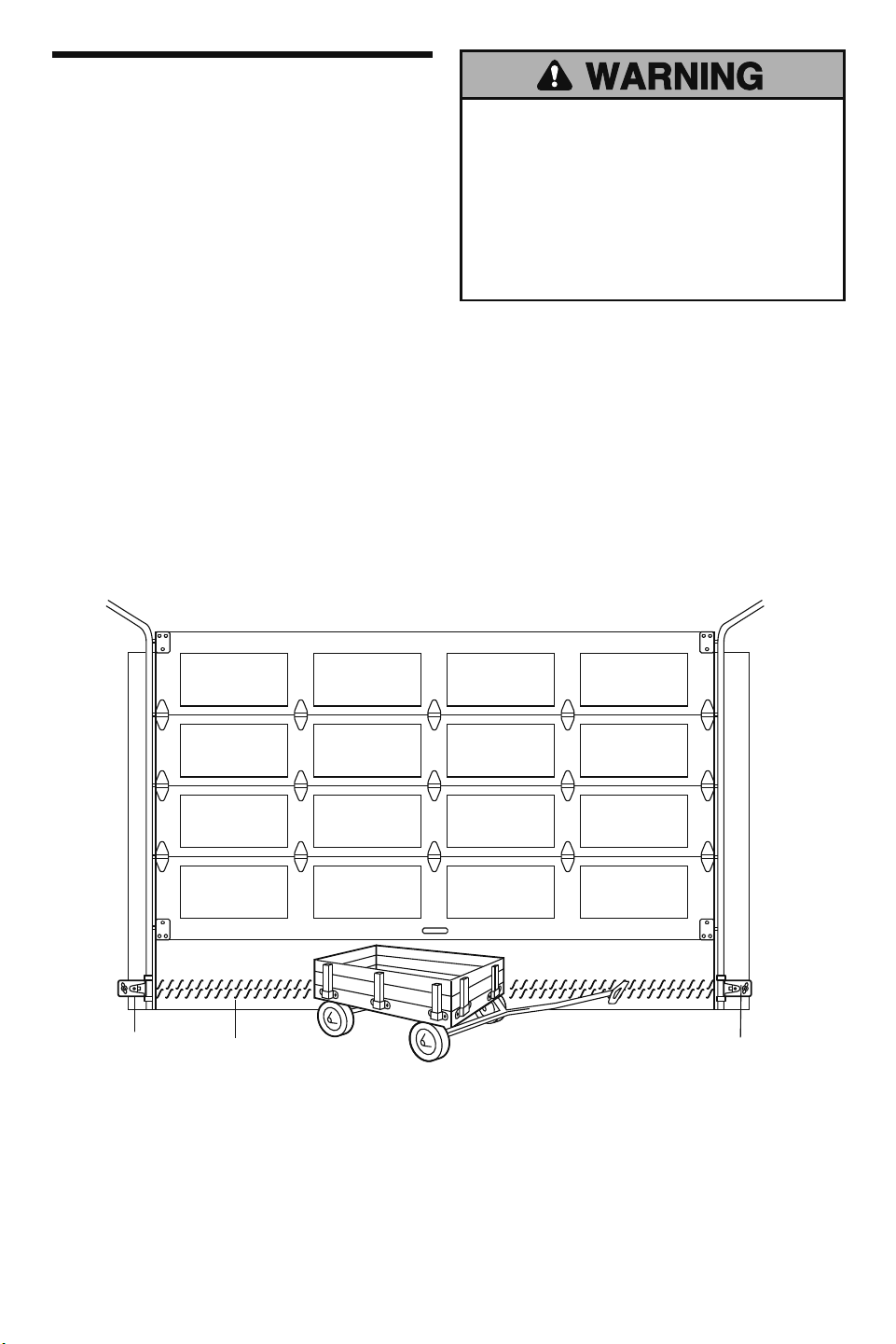

Install The Protector System

The safety reversing sensor must be connected and

aligned correctly before the garage door opener will

move in the down direction.

IMPORTANT INFORMATION ABOUT

THE SAFETY REVERSING SENSOR

When properly connected and aligned, the sensor will

detect an obstacle in the path of its electronic beam. The

sending eye (with an amber indicator light) transmits an

invisible light beam to the receiving eye (with a green

indicator light). If an obstruction breaks the light beam

while the door is closing, the door will stop and reverse

to full open position, and the opener lights will ﬂ ash

10times.

The units must be installed inside the garage so that the

sending and receiving eyes face each other across the

door, no more than 6" (15 cm) above the ﬂ oor. Either can

be installed on the left or right of the door as long as the

sun never shines directly into the receiving eye lens.

The mounting brackets are designed to clip onto the track

of sectional garage doors without additional hardware.

If it is necessary to mount the units on the wall, the

brackets must be securely fastened to a solid surface such

as the wall framing. Extension brackets (see accessories)

are available if needed. If installing in masonry

construction, add a piece of wood at each location to

avoid drilling extra holes in masonry if repositioning is

necessary.

The invisible light beam path must be unobstructed. No

part of the garage door (or door tracks, springs, hinges,

rollers or other hardware) may interrupt the beam while

the door is closing.

Be sure power is NOT connected to the garage door

opener BEFORE installing the safety reversing sensor.

To prevent SERIOUS INJURY or DEATH from a

closing garage door:

• Correctly connect and align the safety reversing

sensor. This required safety device MUST NOT be

disabled.

• Install the safety reversing sensor so beam is NO

HIGHER than 6" (15 cm) above garage ﬂ oor.

Facing the door from inside the garage

Safety Reversing Sensor

6" (15 cm) max.

above floor

Safety Reversing Sensor

6" (15 cm) max.

above floor

Invisible Light Beam

Protection Area

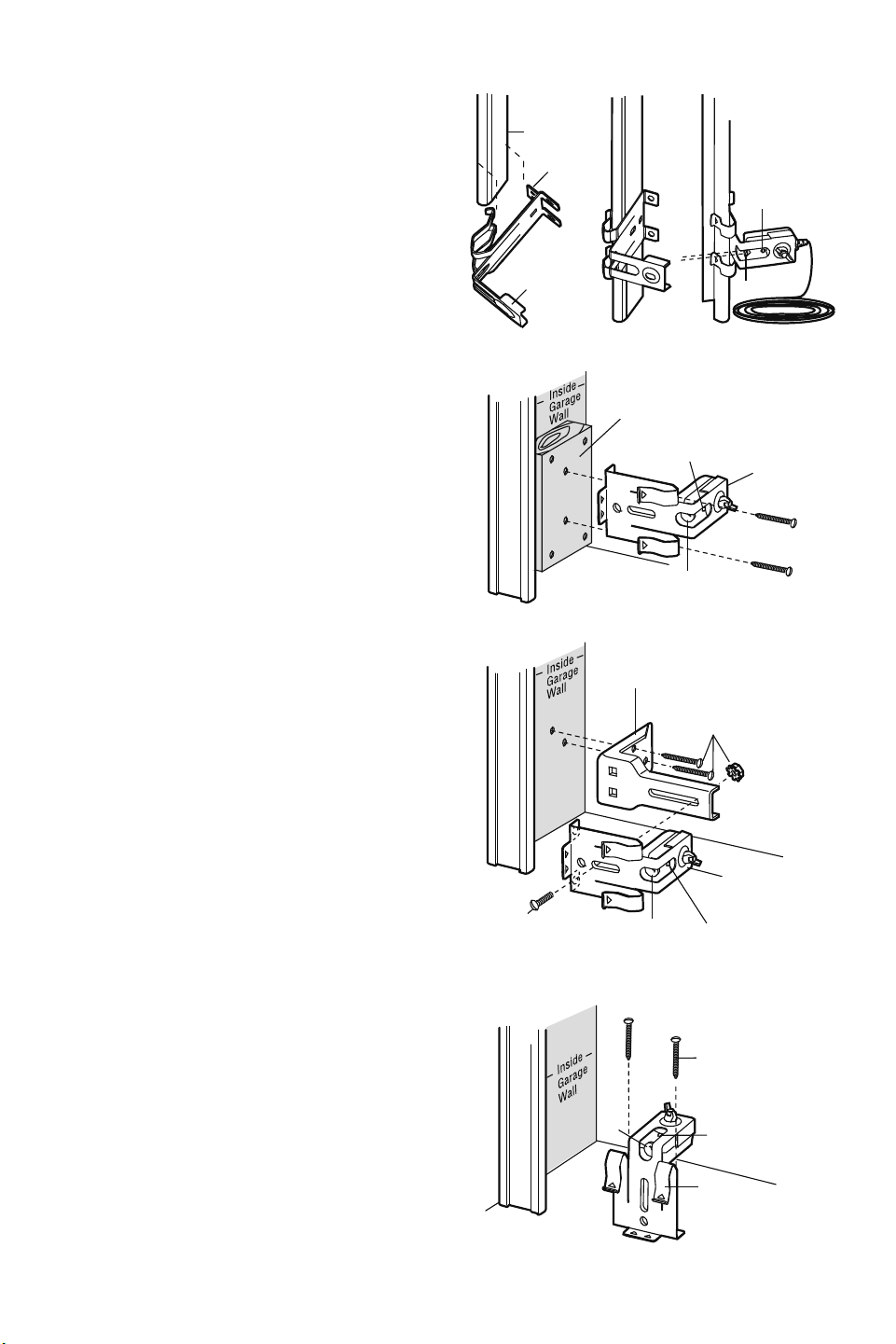

INSTALLING THE BRACKETS

Be sure power to the opener is disconnected. Install

and align the brackets so the sensors will face each other

across the garage door, with the beam no higher than 6"

(15 cm) above the ﬂ oor. They may be installed in one of

three ways, as follows:

Garage door track installation (preferred):

• Slip the curved arms over the rounded edge of each

door track, with the curved arms facing the door. Snap

into place against the side of the track. It should lie

ﬂ ush, with the lip hugging the back edge of the track,

as shown in Figure 1.

If your door track will not support the bracket securely,

wall installation is recommended.

Wall installation (Figures 2 & 3):

• Place the bracket against the wall with curved arms

facing the door. Be sure there is enough clearance for

the sensor beam to be unobstructed.

• If additional depth is needed, an extension bracket (see

accessories) or wood blocks can be used.

• Use bracket mounting holes as a template to locate

and drill (2) 3/16" diameter pilot holes on the wall at

each side of the door, no higher than 6" (15 cm) above

the ﬂ oor.

• Attach brackets to wall with lagscrews (notprovided).

• If using extension brackets or wood blocks, adjust

right and left assemblies to the same distance out from

the mounting surface. Make sure all door hardware

obstructions are cleared.

Floor installation (Figure 4):

• Use wood blocks or extension brackets (see

Accessories) to elevate sensor brackets so the lenses

will be no higher than 6" (15 cm) above the ﬂ oor.

• Carefully measure and place right and left assemblies

at the same distance out from the wall. Be sure all door

hardware obstructions are cleared.

• Fasten to the ﬂ oor with concrete anchors as shown.

Figure 1

Figure 2

Figure 3

Figure 4

DOOR TRACK MOUNT (RIGHT SIDE)

WALL MOUNT (RIGHT SIDE)

FLOOR MOUNT (RIGHT SIDE)

Door

Track

Lip

Lens

Safety

Reversing

Sensor

Bracket

Safety

Reversing

Sensor

Bracket

Safety Reversing

Sensor Bracket

Safety

Reversing

Sensor

Bracket

Extension Bracket

(See Accessories)

(Provided with

Extension Bracket)

Attach with

Concrete Anchors

(not provided)

(Provided with

Extension Bracket)

Fasten Wood Block to Wall with

Lag Screws (not provided)

Lag Screws

(not provided)

Indicator

Light

Indicator

Light

Indicator

Light

Indicator

Light

Wing Nut

1/4"-20

Carriage Bolt

1/4"-20x1/2"

Wing Nut

Carriage Bolt

1/4"-20x1/2"

Lens

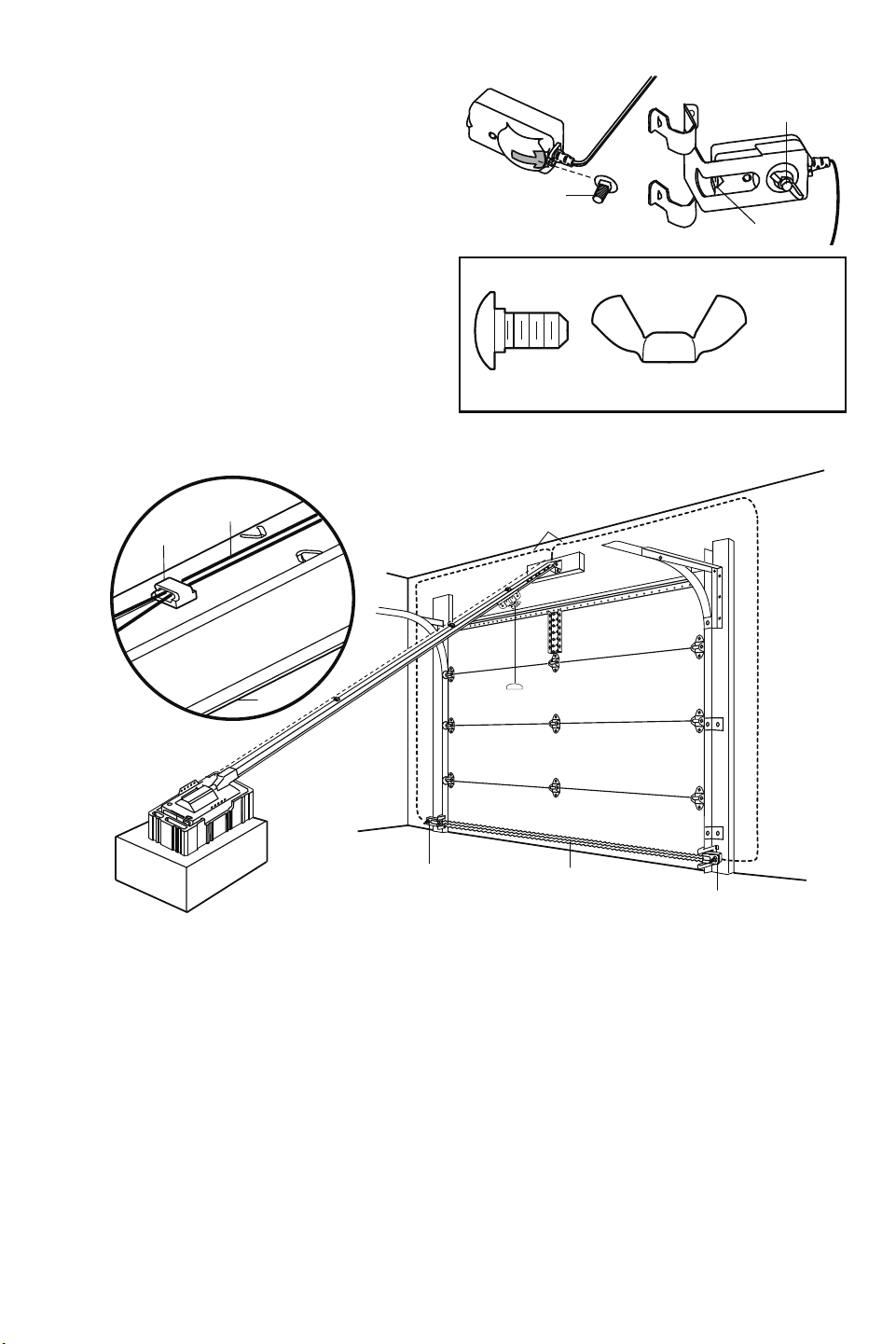

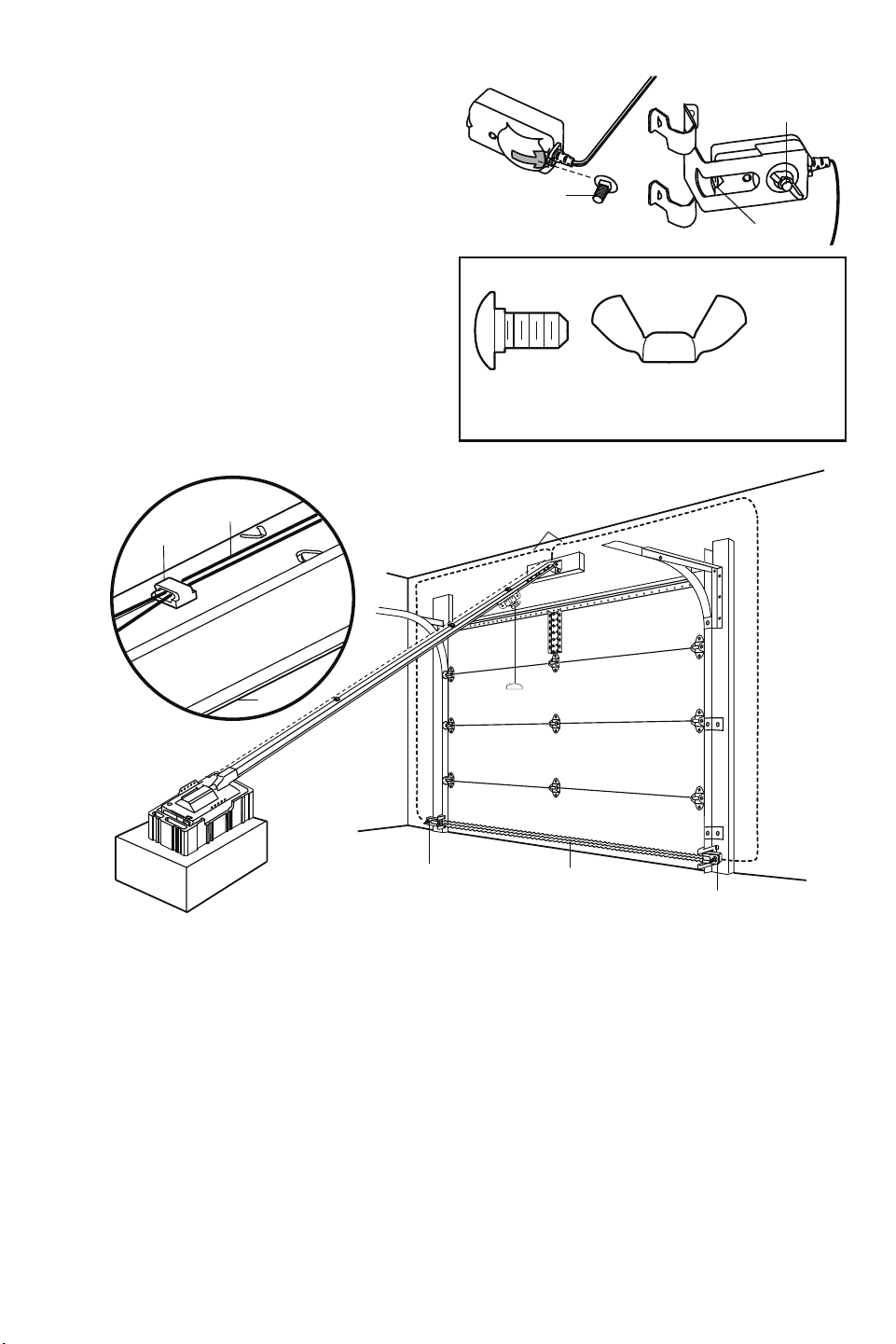

MOUNTING AND WIRING THE SAFETY SENSORS

• Slide a 1/4"-20x1/2" carriage bolt head into the slot

on each sensor. Use wing nuts to fasten sensors

to brackets, with lenses pointing toward each other

across the door. Be sure the lens is not obstructed by

a bracket extension (Figure 5).

• Finger tighten the wing nuts.

Recommended Wire Routing

1. Using insulated staples, run the wires from both

sensors to the rail at the door header (Figure6).

2. Run the wires through wire clips at the top of

the rails.

NOTE: If your access door is near the garage door, you

may choose to install the door control at this time and run

the door control wire along the rail with the sensor wires.

Figure 6

Figure 5

Sensor Wire

Bell Wire

Safety Reversing Sensor

Invisible Light Beam

Protection Area

Rail

Wire Clips

HARDWARE SHOWN ACTUAL SIZE

Insulated

Staples

(not shown)

ONE-PIECE DOOR WITHOUT TRACK

A 2x4 on its side is convenient for setting an ideal

door-to-rail distance.

• Remove foam packaging.

• Raise the opener onto a stepladder. You will need help

at this point if the ladder is not tall enough.

• Open the door all the way and place a 2x4 on its side

on the top section of the door beneath the rail.

• The top of the door should be level with the top of the

motor unit. Do not position the opener more than 4"

(10 cm) above this point.

INSTALLATION STEP 5

Position the Opener

Follow instructions which apply to your door type as

illustrated.

SECTIONAL DOOR OR ONE-PIECE DOOR WITH

TRACK

A 2x4 laid ﬂ at is convenient for setting an ideal

door-to-rail distance.

• Raise the opener onto a stepladder. You will need help

at this point if the ladder is not tall enough.

• Open the door all the way and place a 2x4 laid ﬂ at on

the top section beneath the rail.

• If the top section or panel hits the trolley when you

raise thedoor, pull down on the trolley release arm

todisconnect inner and outer sections. Slide the outer

trolley toward the motor unit. Thetrolleycan remain

disconnected until Installation Step 13 iscompleted.

To prevent damage to garage door, rest garage door

opener rail on 2x4 placed on top section of door.

Trolley

Release Arm

ENGAGED

RELEASED

Door 2x4 is used to determine

the correct mounting

height from ceiling.

Top of Door

2x4 is used to determine

the correct mounting

height from ceiling.

INSTALLATION STEP 6

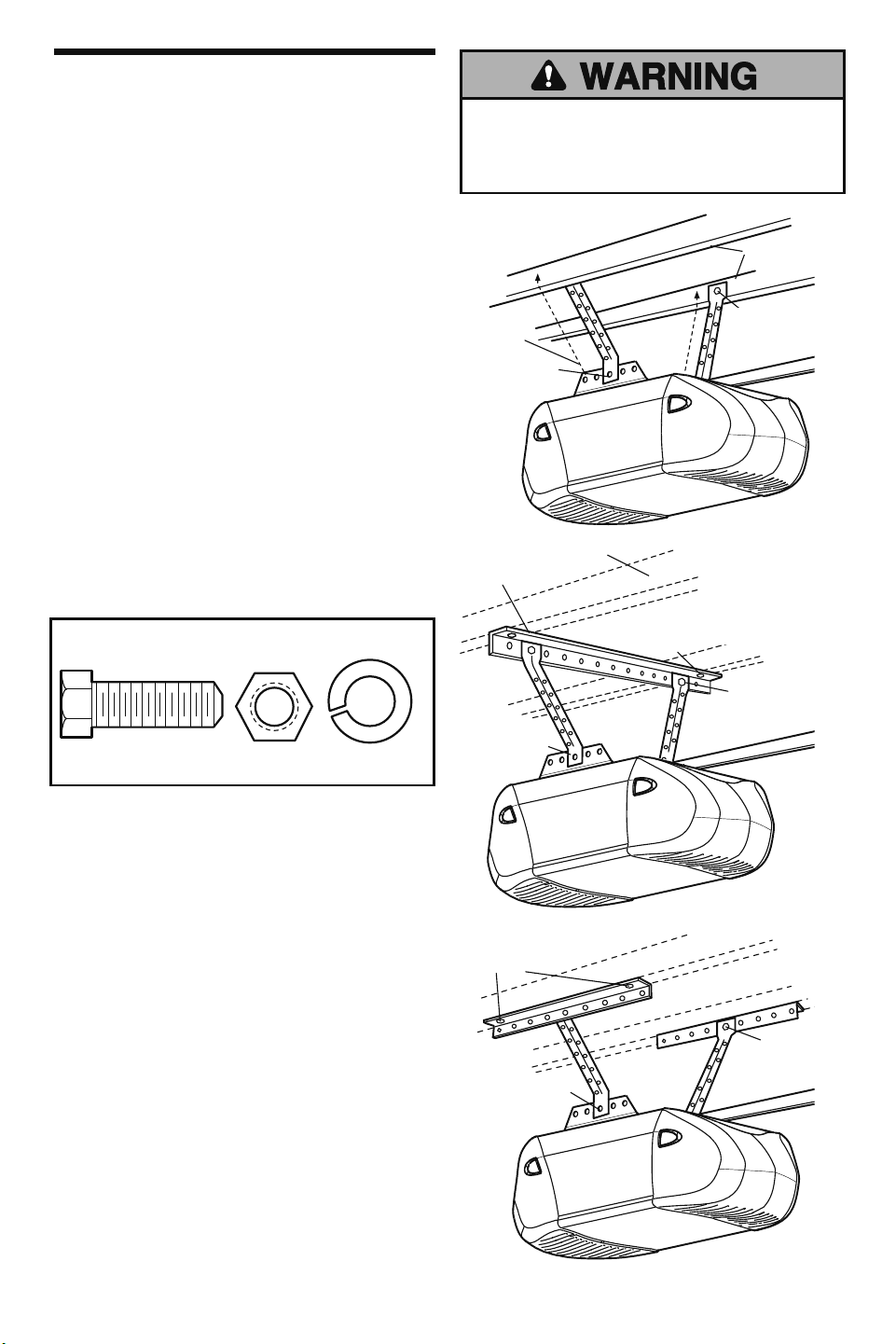

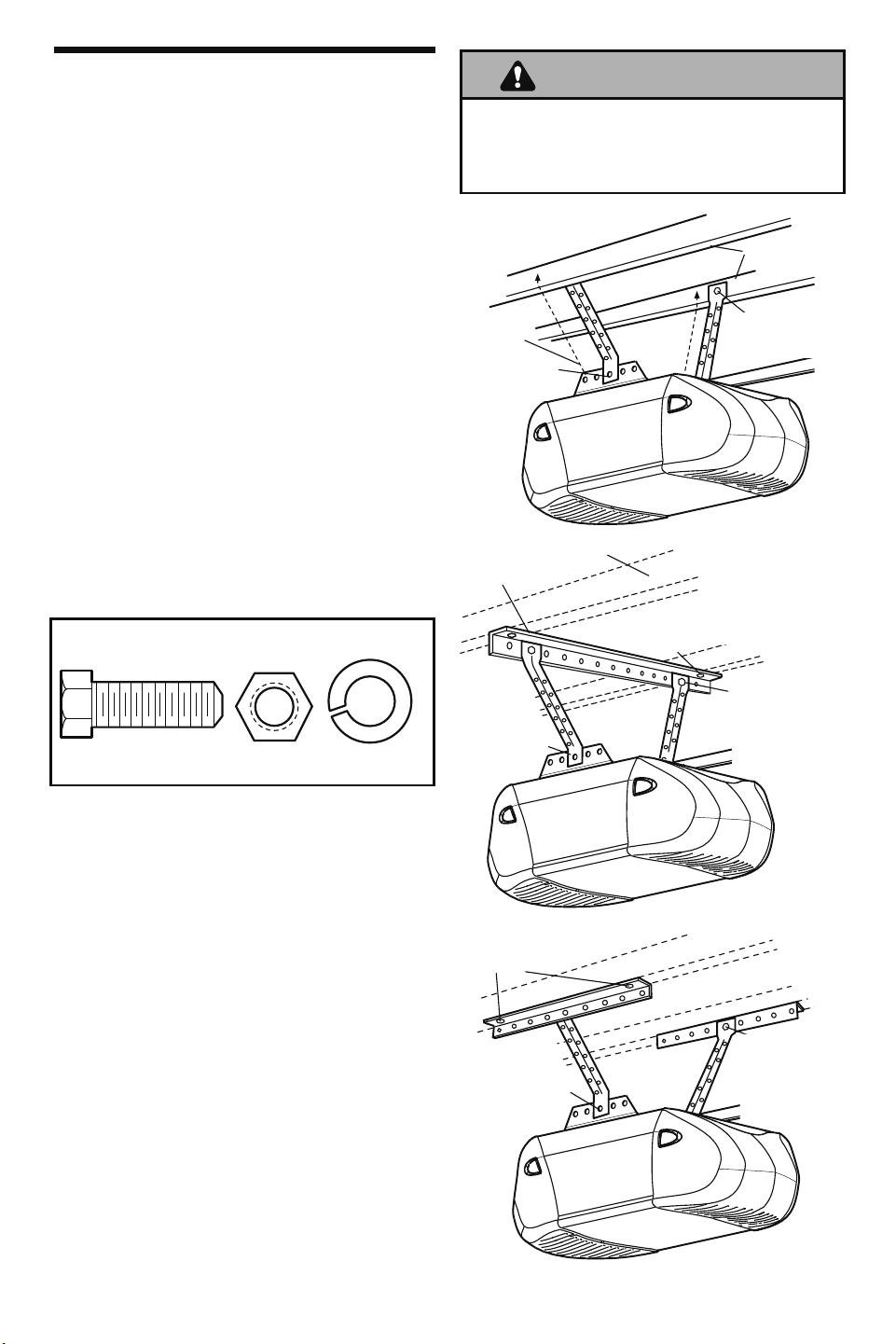

Hang the Opener

Three representative installations are shown. Yours may

be different. Hanging brackets should be angled

(Figure 1) to provide rigid support. On ﬁ nished ceilings

(Figure 2 and Figure 3), attach a sturdy metal bracket

to structural supports before installing the opener. This

bracket and fastening hardware are not provided.

1. Measure the distance from each side of the motor unit

to the structural support.

2. Cut both pieces of the hanging bracket to required

lengths.

3. Drill 3/16" pilot holes in the structural supports.

4. Attach one end of each bracket to a support with

5/16"-18x1-7/8" lag screws (not provided).

5. Fasten the opener to the hanging brackets with

5/16"-18x7/8" hex bolts, lock washers and nuts.

6. Check to make sure the rail is centered over the door

(or in line with the header bracket if the bracket is not

centered above the door).

7. Remove the 2x4. Operate the door manually. If the

door hits the rail, raise the header bracket.

NOTE: DO NOT connect power to opener at this time.

To avoid possible SERIOUS INJURY from a falling

garage door opener, fasten it SECURELY to structural

supports of the garage. Concrete anchors MUST be

used if installing ANY brackets into masonry.

Figure 1

Figure 2

Figure 3

HARDWARE SHOWN ACTUAL SIZE

Nut 5/16"-18

Lock

Washer 5/16"

Hex Bolt

5/16"-18x7/8"

FINISHED CEILING

(Not Provided)

Lag Screws 5/16"-18x1-7/8"

(Not Provided)

Lag Screws

5/16"-18x1-7/8"

(Not Provided)

Lag Screws

5/16"-18x1-7/8"

Structural

Supports

Bracket

(Not Provided)

Hidden Support

Measure

Distance

Bolt 5/16"-18x7/8"

Lock Washer 5/16"

Nut 5/16"-18

Bolt 5/16"-18x7/8"

Lock Washer 5/16"

Nut 5/16"-18

Bolt 5/16"-18x7/8"

Lock Washer 5/16"

Nut 5/16"-18

(Not Provided)

Bolt 5/16"-18x7/8"

Lock Washer 5/16"

Nut 5/16"-18

(Not Provided)

Bolt 5/16"-18x7/8"

Lock Washer 5/16"

Nut 5/16"-18

INSTALLATION STEP 7

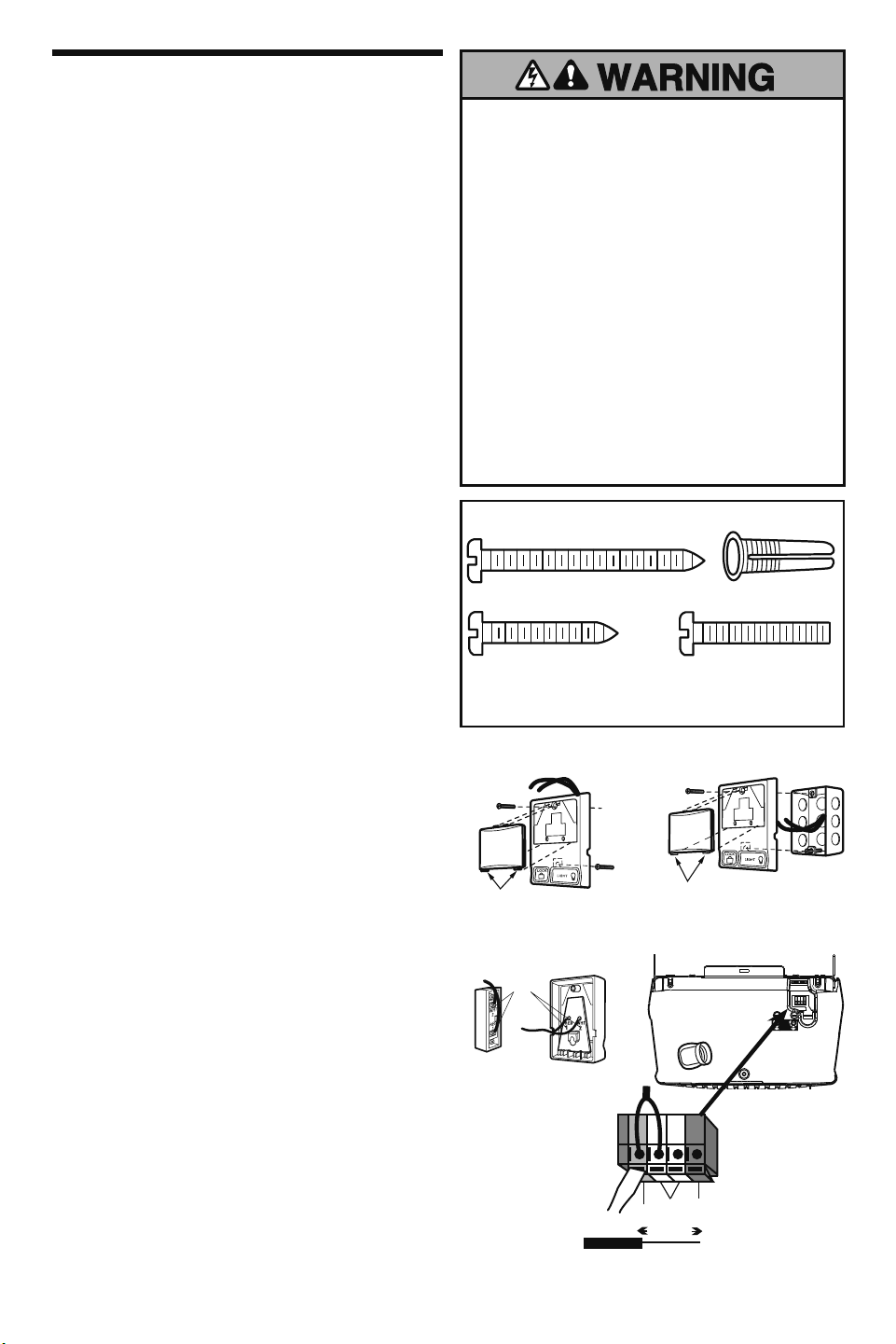

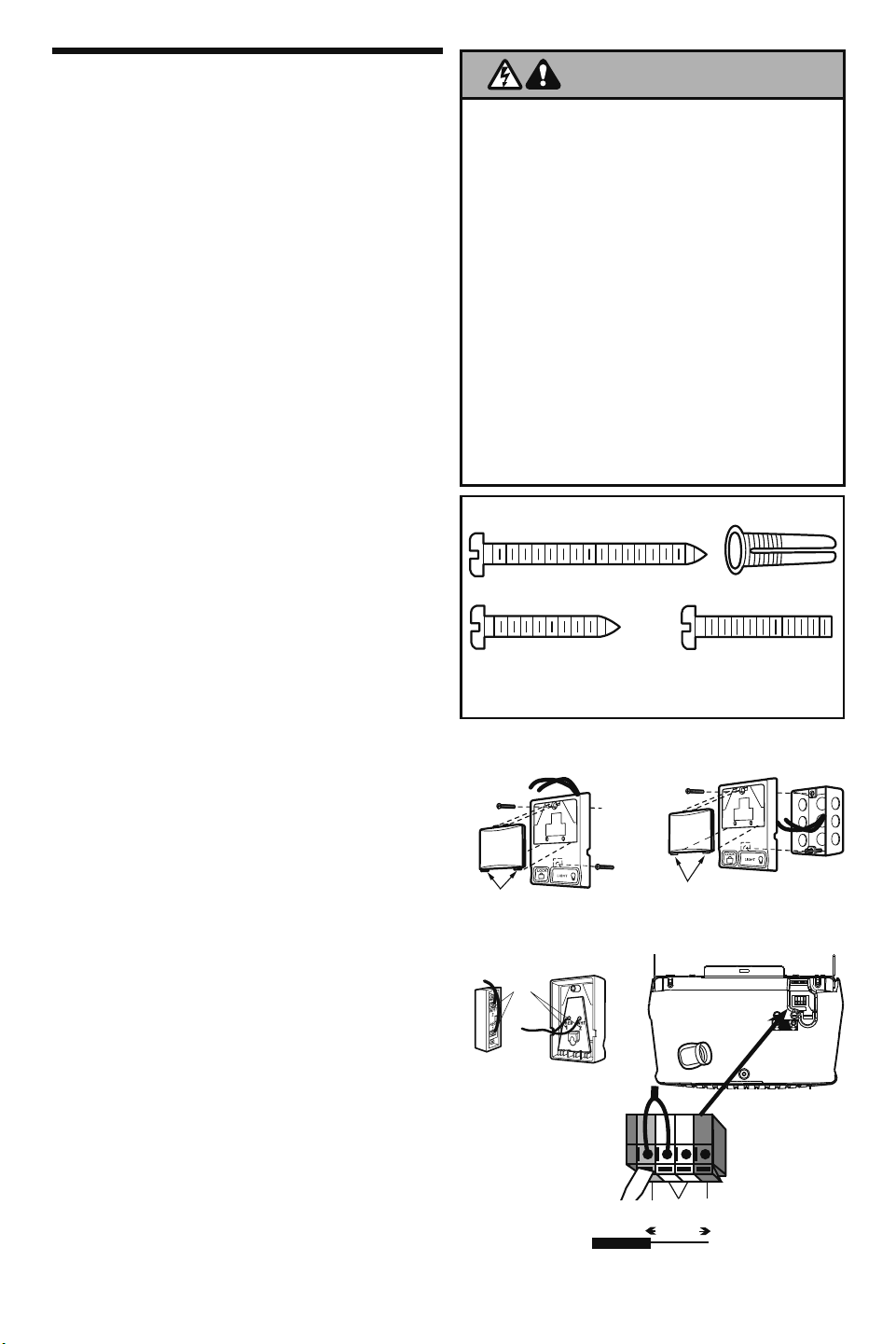

Install the Door Control

Locate door control within sight of the door at a minimum

height of 5 feet (1.5 m) where small children cannot

reach, and away from moving parts of the door and door

hardware. The installation surface must be smooth and ﬂ at.

If installing into drywall (Figure1), drill 5/32" holes and use

anchors provided. For pre-wired installations (as in new

home construction), it may be mounted to a single gang

box (Figure 2). NOTE:After installation, a green indicator

light behind the cover will indicate proper connection. If not

lit, the Lock and Light features will not function (reverse

wires to correct).

1. Strip 7/16" (11 mm) of insulation from one end of bell

wire and connect to the two screw terminals on back of

door control by color: white wire to 2 and white/red wire

to the 1 (Figure3).

2. Lighted door control: Fasten to wall with 6ABx1-1/2"

self-threading screws.

Multi-function: Remove white cover by gently prying

at slot in top of the cover with a small ﬂ at head

screwdriver. Fasten with 6ABx1" self-threading screws

(drywall installation) or 6-32x1" machine screws (into

gang box) as follows:

• Drill and install bottom screw, allowing 1/8" (3 mm) to

protrude above wall surface.

• Position bottom of door control on screw head and

slide down to secure. Adjust screw for snug ﬁ t.

• Install top screw with care to avoid crackingplastic

housing. DO NOT overtighten.

• Insert bottom tabs and snap on cover.

NOTE: The push bar may stick if the door control is not

mounted on a smooth surface. If a click is not heard when

pressing the push bar, loosen the two mounting screws or

relocate the door control to a smoother surface.

3. (Standard installation only) Run bell wire up wall and

across ceiling to motor unit. Use insulated staples to

secure wire in several places. DO NOT pierce wire with

a staple, creating a short or open circuit. If your access

door is near the garage door, you may run this wire with

the safety Reversing Sensor wiresalong the top of the

rail. See page 13.

4. Insert all wires through the opening on top of motor unit

above the terminal block on the back panel (Figure 4).

5. Strip 7/16" (11 mm) of insulation from each set of wires.

Insert door control wire into quick-connect terminals by

color: white wire to white, white/red wire to red.

Separate white and white/black wires sufﬁ ciently to

connect to the opener quick-connect terminals. Twist

like colored wires together. Insert wires into

quick-connect holes: white to white and white/black to

grey (Figure 4).

NOTE: When connecting multiple door controls to the

opener, twist same color wires together. Insert wires into

quick-connect holes: white to white and red/white to red.

6. Use tacks or staples to permanently attach entrapment

warning label to wall near door control, and manual

release/safety reverse test label in a prominent location

on inside of garage door.

NOTE: DO NOT connect the power and operate the opener

at this time. The trolley will travel to the full open position

but will not return to the close position until the sensor

beam is connected and properly aligned. See Step 11 on

page 18.

To prevent possible SERIOUS INJURY or DEATH from

electrocution:

• Be sure power is NOT connected BEFORE installing

door control.

• Connect ONLY to 24 VOLT low voltage wires.

To prevent possible SERIOUS INJURY or DEATH from a

closing garage door:

• Install door control within sight of garage door, out of

reach of children at a minimum height of 5 feet

(1.5 m), and away from ALL moving parts of door.

• NEVER permit children to operate or play with door

control push buttons or remote control transmitters.

• Activate door ONLY when it can be seen clearly, is

properly adjusted and there are no obstructions to

door travel.

• ALWAYS keep garage door in sight until completely

closed. NEVER permit anyone to cross path of closing

garage door.

Figure 2

Figure 1

Figure 3

To Replace Insert

Bottom Tabs First

To Replace

Insert Bottom

Tabs First

Terminal

Screws

Lighted Door

Control

Multi-Function

Door Control

To release or insert

wire, push in tab

with screwdriver tip

Red

Strip wire 7/16" (11 mm)

7/16"

(11 mm)

White

Grey

Door Control

Connections

24 Volt

Bell Wire

STANDARD

INSTALLATION

PRE-WIRED

INSTALLATION

HARDWARE SHOWN ACTUAL SIZE

Multi-Function (std installation)

6ABx1" Screw

Lighted Door Control Button

6ABx1-1/2" Screw

Drywall Anchors

Multi-Function (pre-wired)

Screw 6-32x1"

Figure 4

Insulated Staples (not shown)

INSTALLATION STEP 8

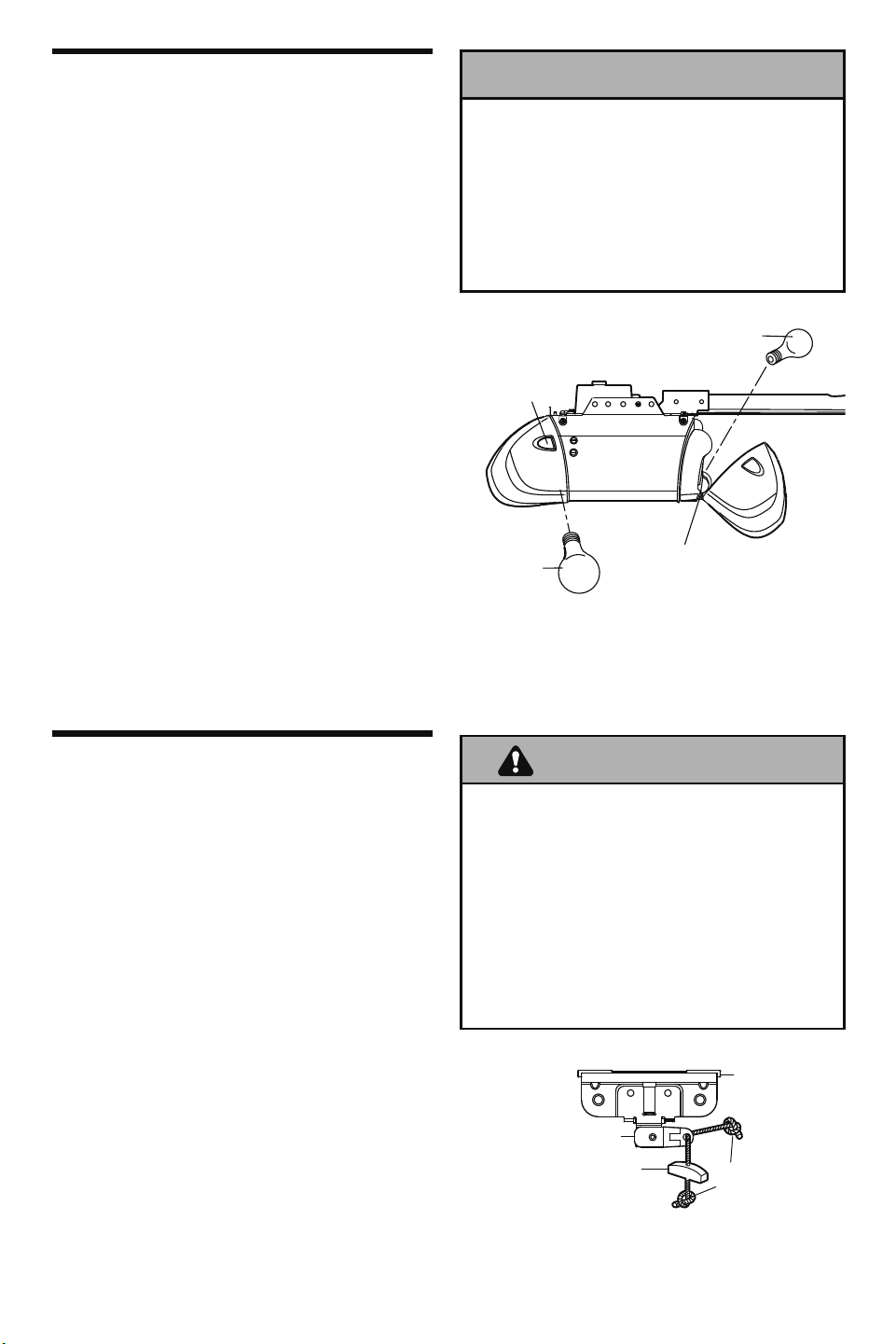

Install the Lights

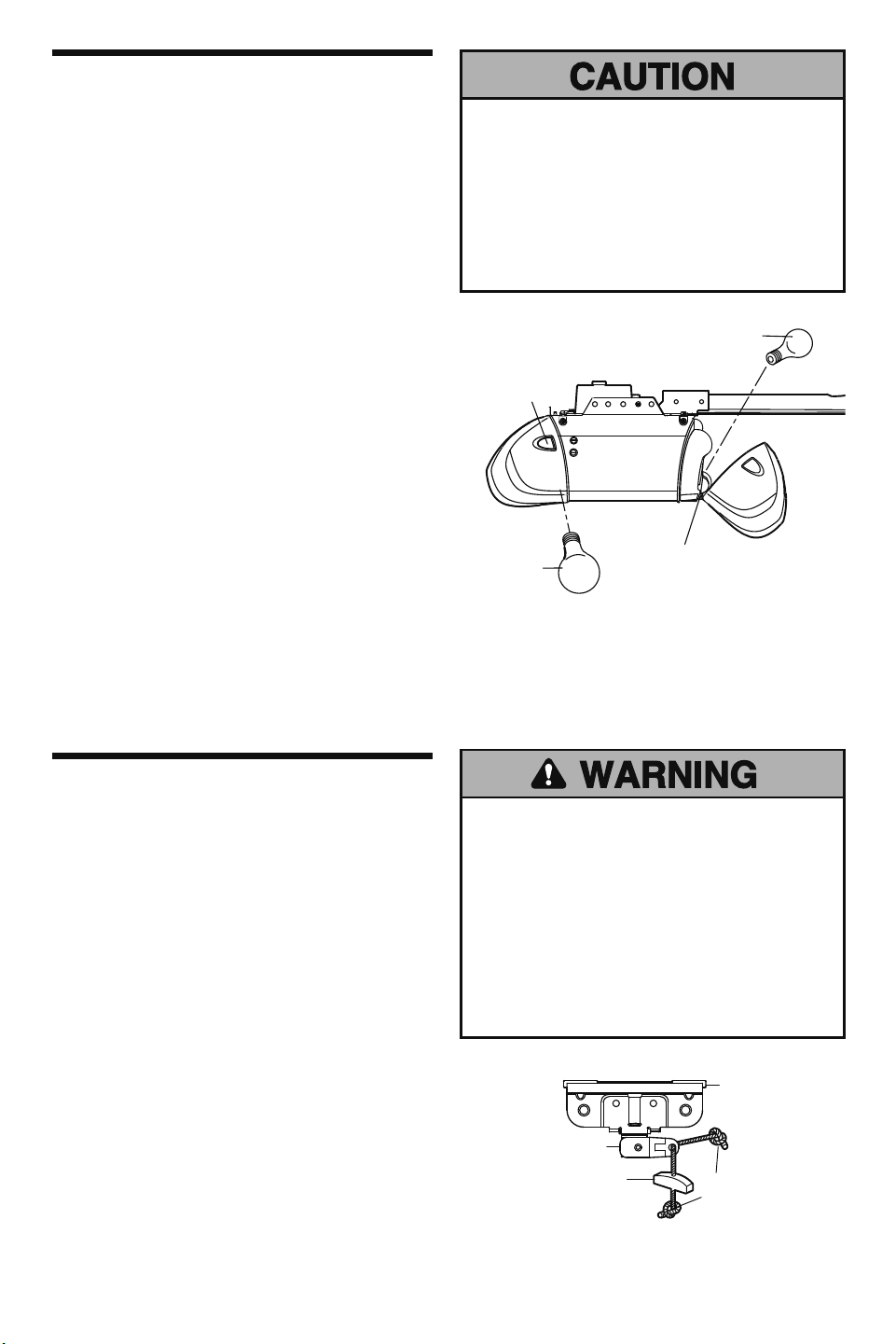

• Press the release tabs on both sides of lens. Gently

rotate lens back and downward until the lens hinge is

in the fully open position. Do not remove the lens.

• Install a 100 watt maximum light bulb in each socket.

Light bulb size should be A19, standard neck only. The

lights will turn ON and remain lit for approximately

4-1/2 minutes when power is connected. Then the

lights will turn OFF.

• Reverse the procedure to close the lens.

• Use A19, standard neck garage door opener bulbs for

replacement.

NOTE: Use only standard light bulbs. The use of short

neck or speciality light bulbs may overheat the endpanel

or light socket.

INSTALLATION STEP 9

Attach the Emergency Release Rope

and Handle

• Thread one end of the rope through the hole in the top

of the red handle so “NOTICE” reads right side up as

shown. Secure with an overhand knot at least

1" (2.5 cm) from the end of the rope to prevent

slipping.

• Thread the other end of the rope through the hole in

the release arm of the outer trolley.

• Adjust rope length so the handle is 6 feet (1.83 m)

above the ﬂ oor. Secure with an overhand knot.

NOTE: If it is necessary to cut the rope, heat seal the cut

end with a match or lighter to prevent unraveling.

To prevent possible SERIOUS INJURY or DEATH from

a falling garage door:

• If possible, use emergency release handle to

disengage trolley ONLY when garage door is

CLOSED. Weak or broken springs or unbalanced

door could result in an open door falling rapidly

and/or unexpectedly.

• NEVER use emergency release handle unless garage

doorway is clear of persons and obstructions.

• NEVER use handle to pull door open or closed. If

rope knot becomes untied, you could fall.

NOTICE

To prevent possible OVERHEATING of the endpanel or

light socket:

• DO NOT use short neck or specialty light bulbs.

• DO NOT use halogen bulbs. Use ONLY

incandescent.

To prevent damage to the opener:

• DO NOT use bulbs larger than 100W.

• ONLY use A19 size bulbs.

100 Watt (Max)

Standard Light Bulb

100 Watt (Max)

Standard Light Bulb

Lens

Hinge

Release Tab

Overhand Knot

Trolley Release Arm

Trolley

Emergency

Release Handle

INSTALLATION STEP 10

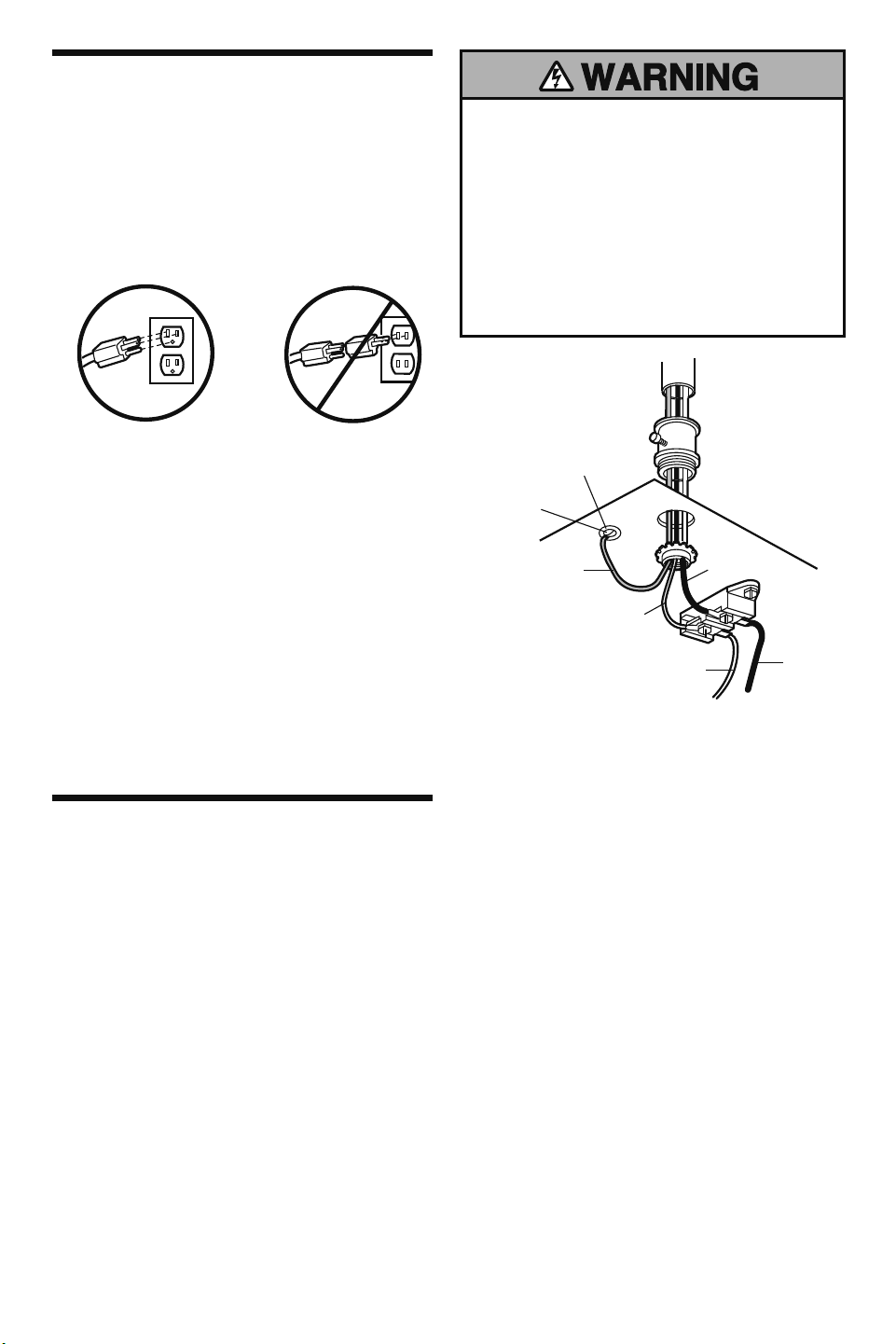

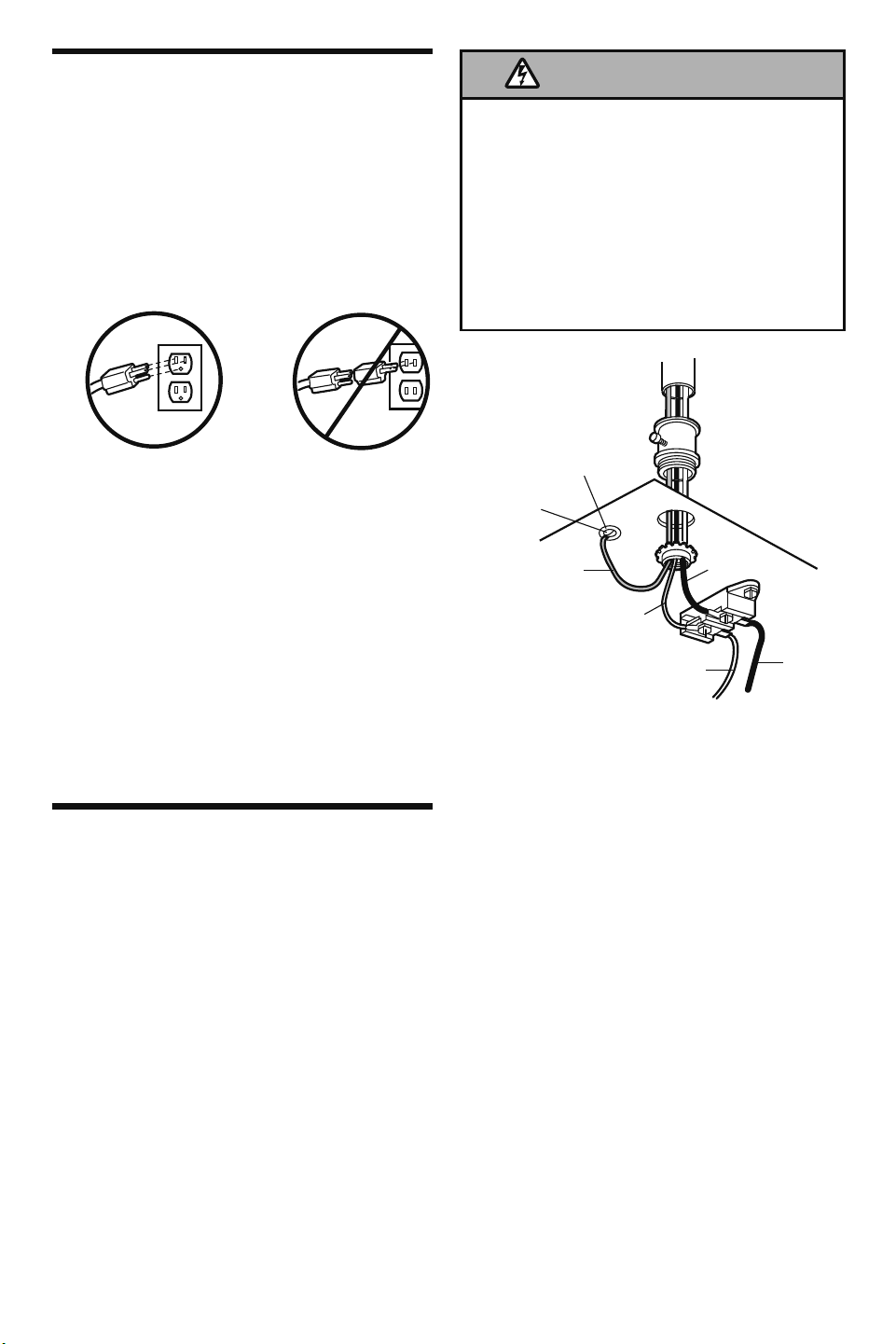

Electrical Requirements

To avoid installation difﬁ culties, do not run the opener

at this time.

To reduce the risk of electric shock, your garage door

opener has a grounding type plug with a third grounding

pin. This plug will only ﬁ t into a grounding type outlet.

If the plug doesn’t ﬁ t into the outlet you have, contact a

qualiﬁ ed electrician to install the proper outlet.

If permanent wiring is required by your local code, refer

to the following procedure.

To make a permanent connection through the 7/8" hole in

the top of the motor unit:

• Remove the motor unit cover screws and set the cover

aside.

• Remove the attached 3-prong cord.

• Connect the black (line) wire to the screw on the brass

terminal; the white (neutral) wire to the screw on

the silver terminal; and the ground wire to the green

ground screw. The opener must be grounded.

• Reinstall the cover.

To avoid installation difﬁ culties, do not run the opener

until Step 11 below.

To prevent possible SERIOUS INJURY or DEATH from

electrocution or ﬁ re:

• Be sure power is NOT connected to the opener, and

disconnect power to circuit BEFORE removing cover

to establish permanent wiring connection.

• Garage door installation and wiring MUST be in

compliance with ALL local electrical and building

codes.

• NEVER use an extension cord, 2-wire adapter, or

change plug in ANY way to make it ﬁ t outlet. Be sure

the opener is grounded.

INSTALLATION STEP 11

Complete Safety Reversing Sensor

Installation

ALIGNING THE SAFETY REVERSING SENSORS

Plug in the opener. The indicator lights in both the

sending and receiving eyes will glow steadily if wiring

connections and alignment are correct.

The sending eye amber indicator light will glow regardless

of alignment or obstruction. If the green indicator light in

the receiving eye is off, dim, or ﬂ ickering (and the invisible

light beam path is not obstructed), alignment is required.

• Loosen the sending eye wing nut and readjust, aiming

directly at the receiving eye. Lock in place.

• Loosen the receiving eye wing nut and adjust the

sensor vertically and/or horizontally until it receives the

sender’s beam. When the green indicator light glows

steadily, tighten the wing nut.

TROUBLESHOOTING THE SAFETY

REVERSING SENSORS

1. If the sending eye indicator light does not glow steadily

after installation, check for:

• Electric power to the opener.

• A short in the white or white/black wires. These can

occur at staples, or at opener connections.

• Incorrect wiring between sensors and opener.

• A broken wire.

2. If the sending eye indicator light glows steadily but the

receiving eye indicator light doesn’t:

• Check alignment.

• Check for an open wire to the receiving eye.

3. If the receiving eye indicator light is dim, realign either

sensor.

NOTE: When the invisible beam path is obstructed or

misaligned while the door is closing, the door will reverse.

If the door is already open, it will not close. The opener

lights will blink 10 times. (If bulbs are not installed, 10

clicks can be heard.) See page11.

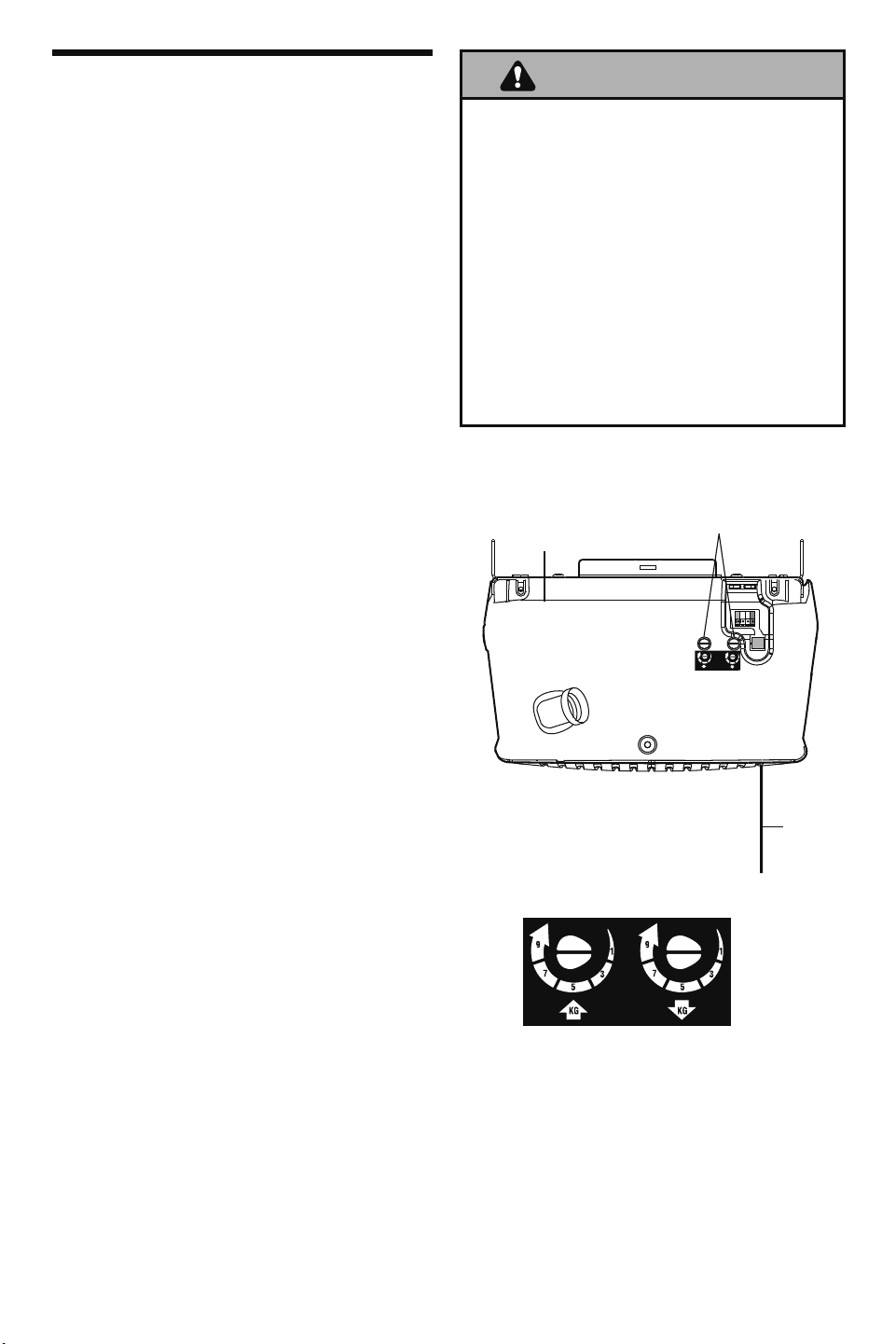

PERMANENT WIRING

CONNECTION

Green

Ground

Screw

Ground Tab

Ground Wire

White Wire

Black

Wire

Black

Wire

RIGHT WRONG

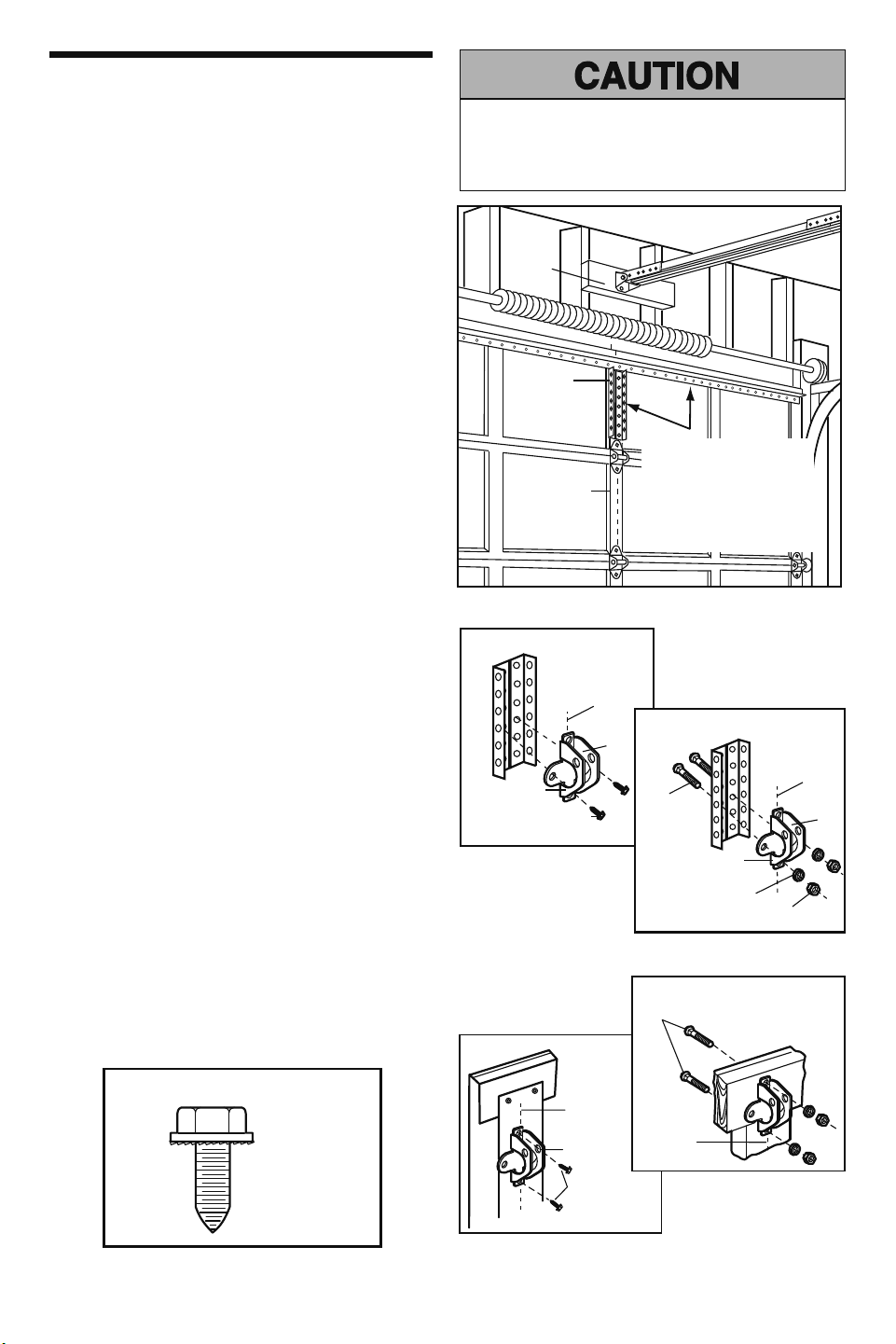

INSTALLATION STEP 12

Fasten the Door Bracket

Follow instructions which apply to your door type

asillustrated below or on the following page.

A horizontal reinforcement brace should be long enough

to be secured to two or three vertical supports. A

vertical reinforcement brace should cover the height of

the top panel.

Figure 1 shows one piece of angle iron as the horizontal

brace. For the vertical brace, 2 pieces of angle iron are

used to create a U-shaped support. The best solution is to

check with your garage door manufacturer for an opener

installation door reinforcement kit.

NOTE: Many door reinforcement kits provide for direct

attachment of the clevis pin and door arm. In this case you

will not need the door bracket; proceed to Step 13.

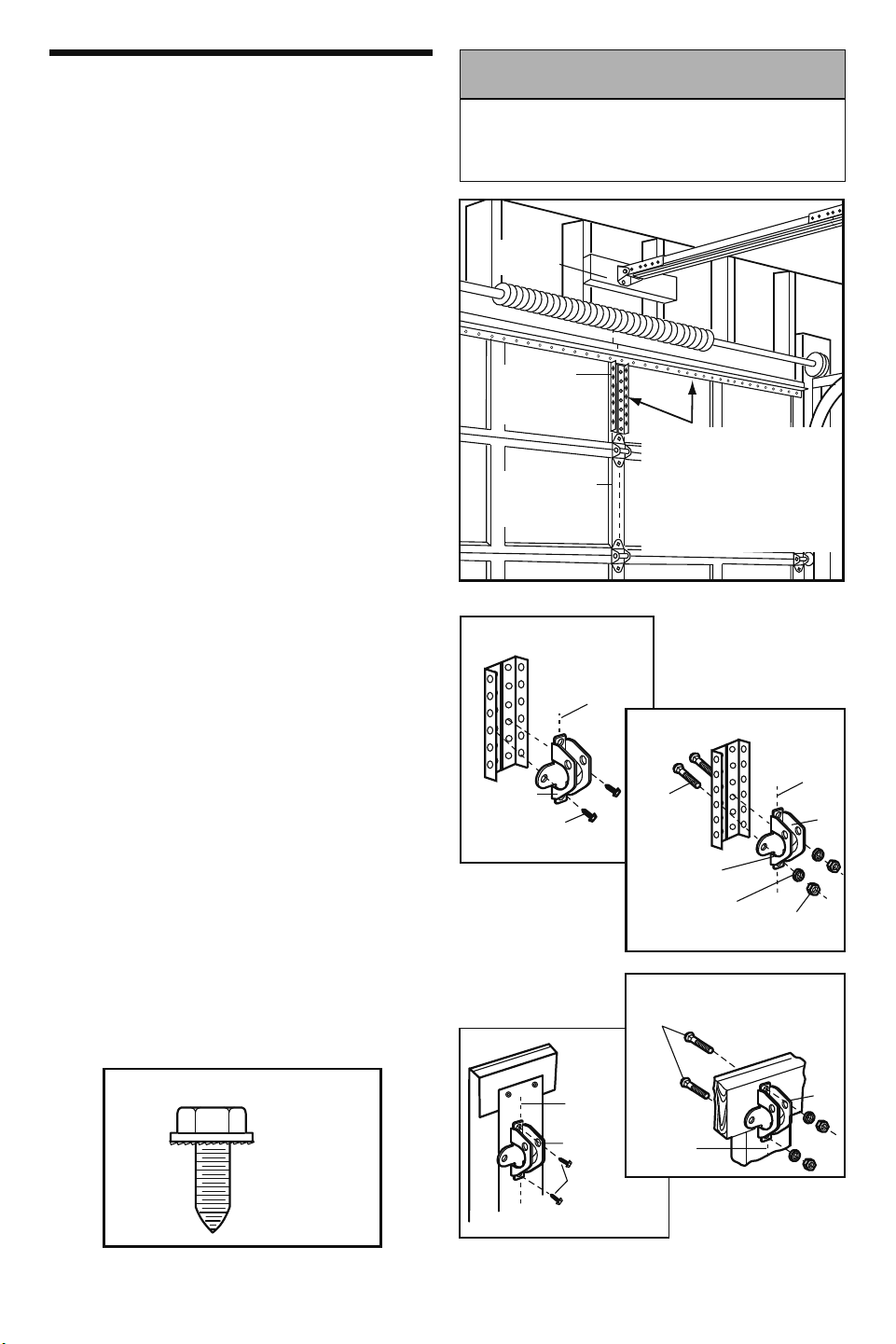

SECTIONAL DOORS

1. Center the door bracket on the previously marked

vertical centerline used for the header bracket

installation. Note correct UP placement, as stamped

inside the bracket.

2. Position the top edge of the bracket 2"-4" (5-10 cm)

below the top edge of the door, OR directly below any

structural support across the top of the door.

3. Mark, drill holes and install as follows, depending on

your door’s construction:

Metal or light weight doors using a vertical angle iron

brace between the door panel support and the door

bracket:

• Drill 3/16" fastening holes. Secure the door bracket

using the two 1/4"-14x5/8" self-threading screws

(Figure2A).

• Alternately, use two 5/16" bolts, lock washers and nuts

(not provided) (Figure 2B).

Metal, insulated or light weight factory reinforced doors:

• Drill 3/16" fastening holes. Secure the door bracket

using the self-threading screws (Figure 3).

Wood Doors:

• Use top and bottom or side to side door bracket holes.

Drill 5/16" holes through the door and secure bracket

with 5/16"x2" carriage bolts, lock washers and nuts

(not provided) (Figure 4).

NOTE: The 1/4"-14x5/8" self-threading screws are not

intended for use on wood doors.

HARDWARE SHOWN ACTUAL SIZE

Self-Threading Screw

1/4"-14x5/8"

Figure 1

HORIZONTAL AND VERTICAL

REINFORCEMENT IS NEEDED

FOR LIGHTWEIGHT GARAGE

DOORS (FIBERGLASS,

ALUMINUM, STEEL, DOORS

WITH GLASS PANEL, ETC).

(NOT PROVIDED)

Figure 2A

Figure 3

Figure 4

Figure 2B

Door Bracket

Door

Bracket

Vertical Centerline

of Garage Door

Vertical

Centerline

of Garage

Door

Vertical

Centerline

of Garage

Door

Vertical Reinforcement

Self-Threading

Screw 1/4"-14x5/8"

Self-Threading

Screw

1/4"-14x5/8"

Bolt

5/16"-18x2"

(Not

Provided)

Bolt 5/16"-18x2"

(Not Provided)

Nut

5/16"-18

Lock Washer 5/16"

Inside Edge of

Door or

Reinforcement

Board

Vertical

Centerline

of Garage Door

Header

Bracket

Door

Bracket

Location

Vertical

Centerline

of Garage

Door

Fiberglass, aluminum or lightweight steel garage doors

WILL REQUIRE reinforcement BEFORE installation

of door bracket. Contact your door manufacturer for

reinforcement kit.

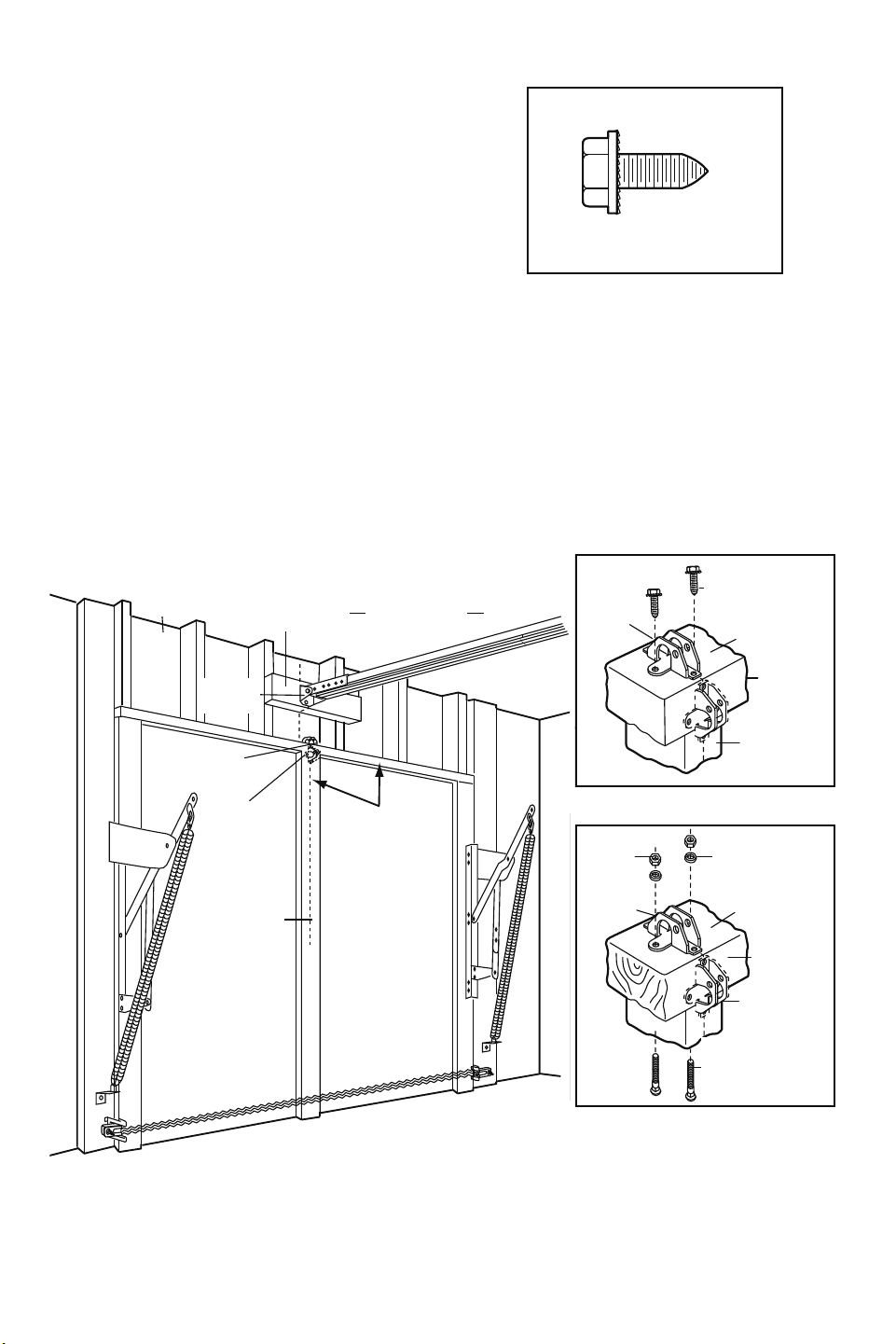

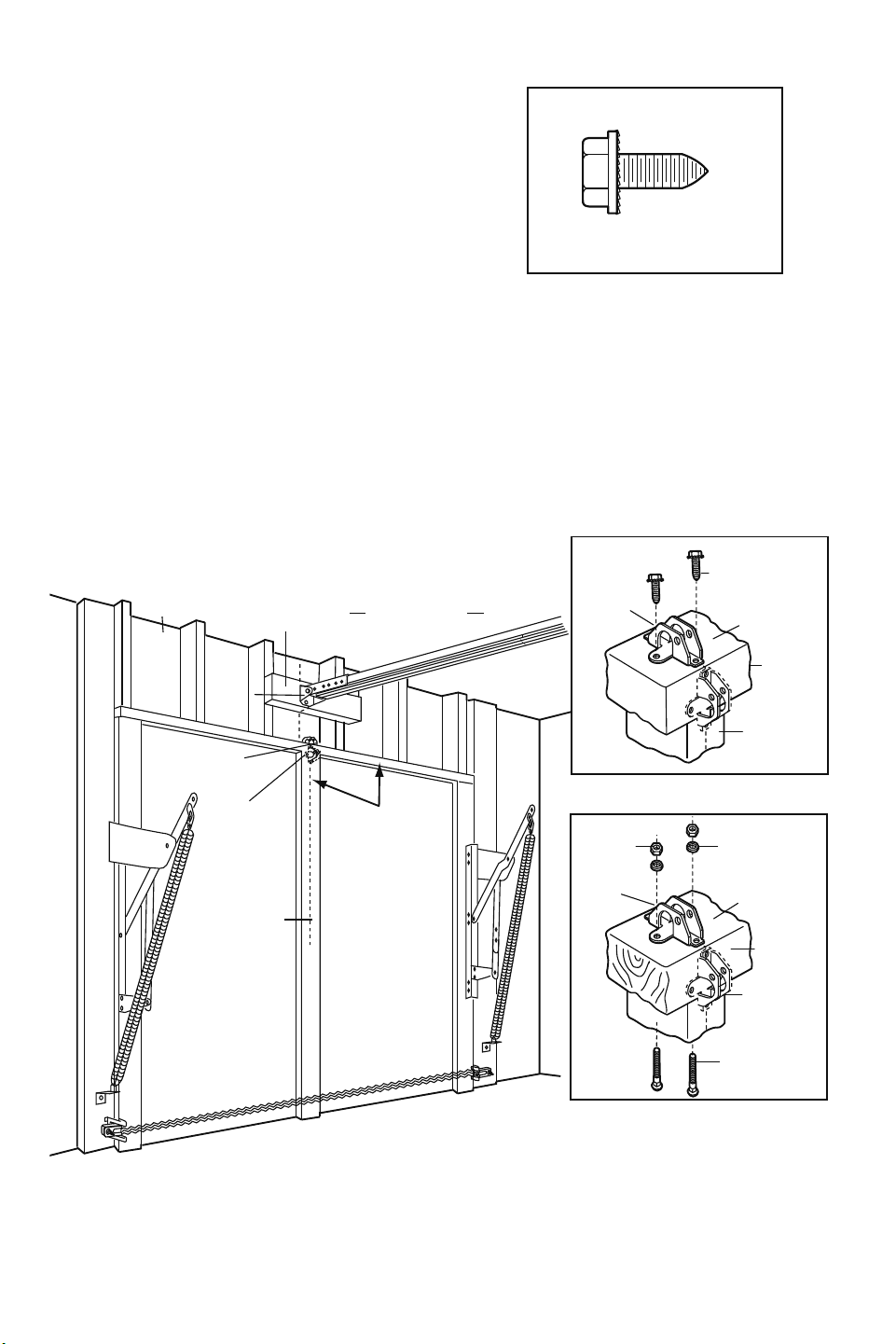

ONE-PIECE DOORS

Please read and comply with the warnings and

reinforcement instructions on the previous page. They

apply to one-piece doors also.

• Center the door bracket on the top of the door, in line

with the header bracket as shown. Mark either the left

and right, or the top and bottom holes.

• Metal Doors: Drill 3/16" pilot holes and fasten the

bracket with the 1/4"-14x5/8" self-threading screws

provided.

• Wood Doors: Drill 5/16" holes and use 5/16"x2"

carriage bolts, lock washers and nuts (not provided) or

5/16"x1-1/2" lag screws (not provided) depending on

your installation needs.

NOTE: The door bracket may be installed on the top edge

of the door if required for your installation. (Refer to the

dotted line optional placement drawing.)

HARDWARE SHOWN ACTUAL SIZE

Self-Threading Screw

1/4"-14x5/8"

METAL DOOR

Finished

Ceiling

WOOD DOOR

Self-Threading

Screw 1/4"-14x5/8"

Door

Bracket

Door

Bracket

Top of Door

(Inside Garage)

Header Wall

Door

Bracket

2x4 Support

Optional

Placement

of Door

Bracket

Header

Bracket

Vertical

Centerline of

Garage Door

HORIZONTAL

AND VERTICAL

REINFORCEMENT

IS NEEDED FOR

LIGHTWEIGHT

GARAGE DOORS

(FIBERGLASS,

ALUMINUM, STEEL,

DOORS WITH GLASS

PANEL, ETC.). (NOT

PROVIDED)

For a door with no exposed framing, or for the

optional installation, use lag screws 5/16"x1-1/2"

(Not Provided) to fasten door bracket.

Top of Door

(Inside Garage)

Top Edge

of Door

Top Edge

of Door

Optional

Placement

Optional

Placement

Nut

5/16"-18

Carriage Bolt

5/16"x2"

(Not Provided)

Lock Washer

5/16"

Straight

Door Arm

Straight

Door Arm

Curved

Door

Arm

Curved

Door

Arm

(Groove

facing out)

CORRECT INCORRECT

Nuts

5/16"-18

Lock Washers

5/16"

Bolts

5/16"-18x7/8"

Door Bracket

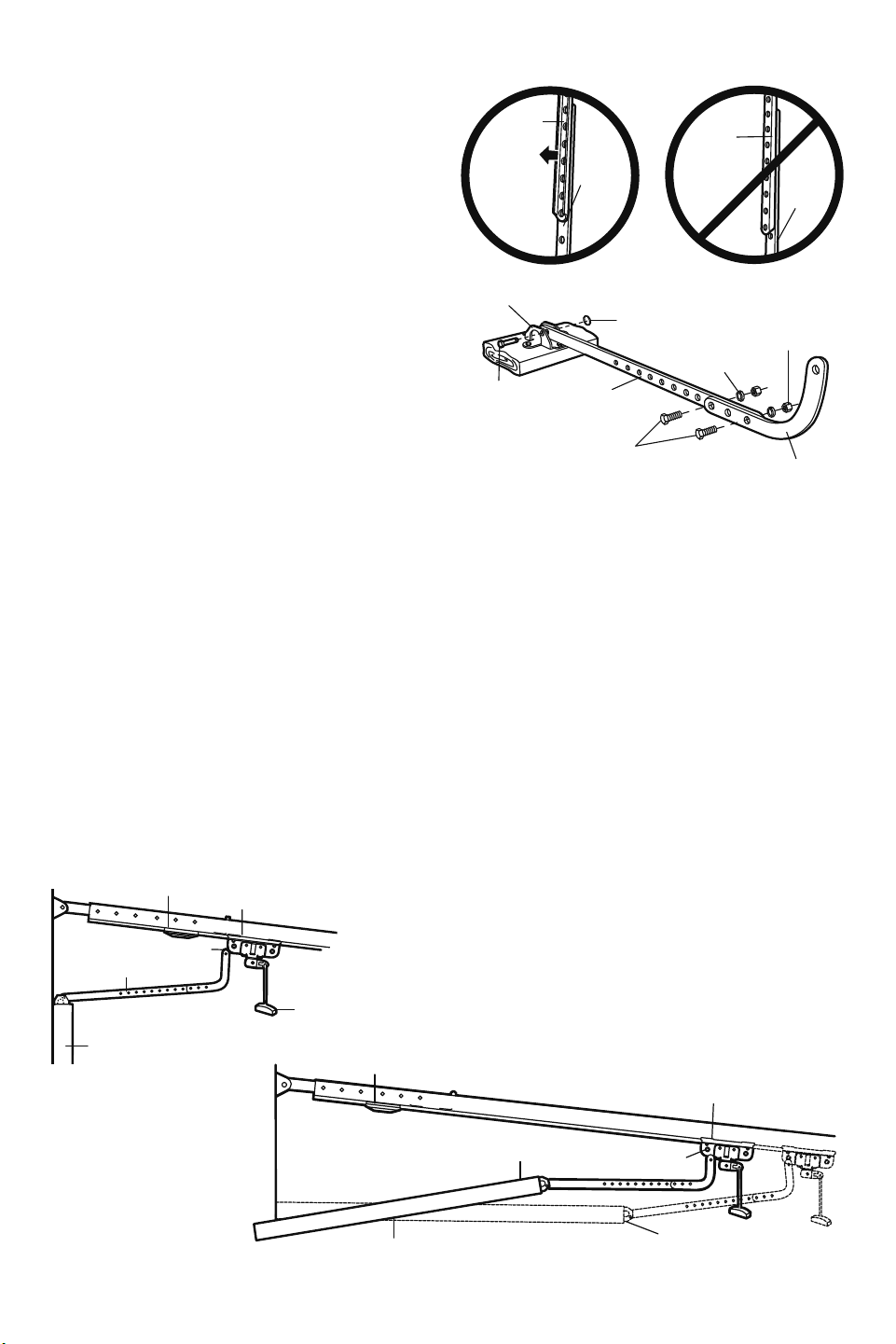

INSTALLATION STEP 13

Connect Door Arm to Trolley

Follow instructions which apply to your door type as

illustrated below and on the following page.

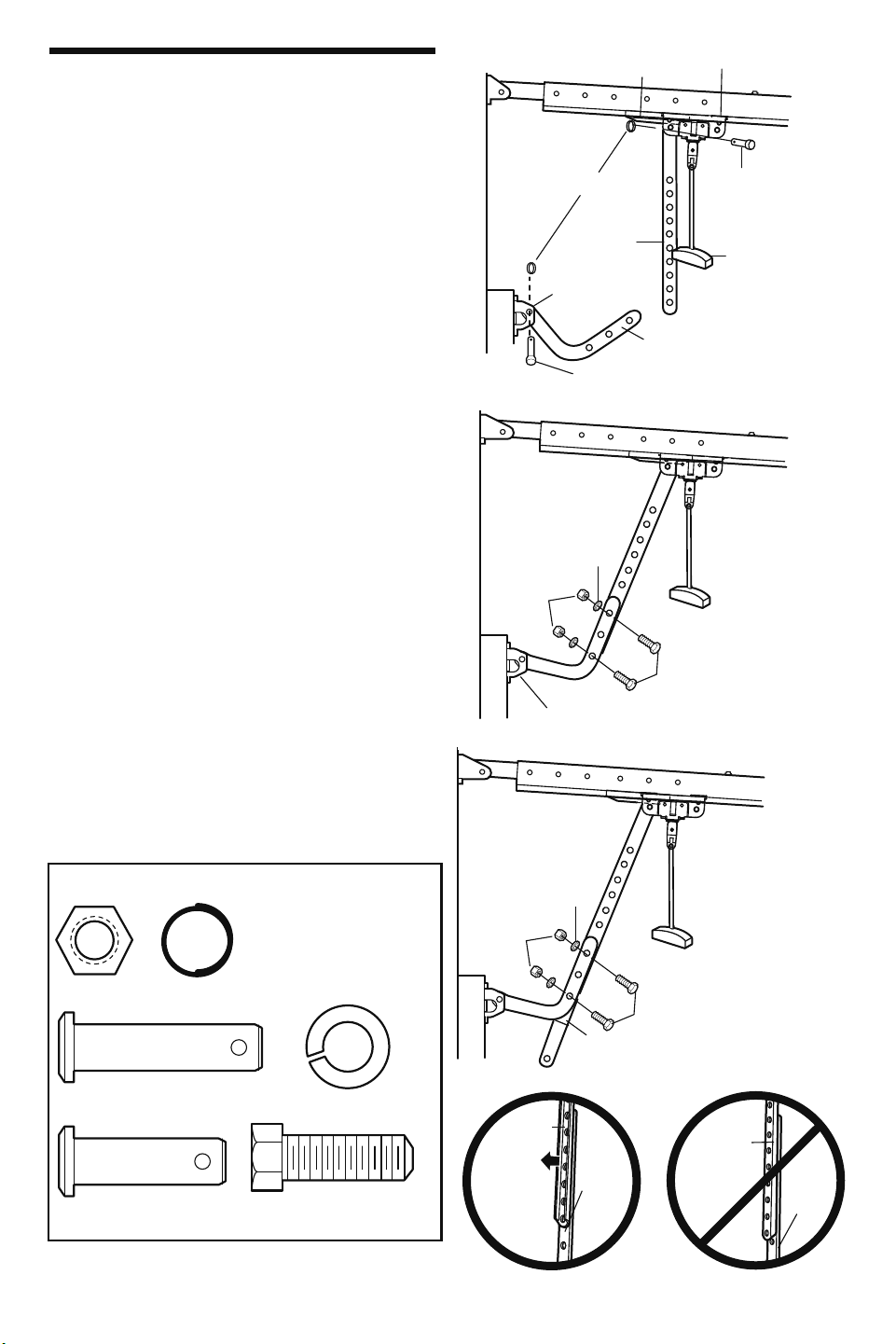

SECTIONAL DOORS ONLY

• Make sure garage door is fully closed. Pull the

emergency release handle to disconnect the outer

trolley from the inner trolley. Slide the outer trolley

back (away from the door) about 2" (5 cm) as shown in

Figures 1, 2 and 3.

• Figure 1:

– Fasten straight door arm section to outer trolley with

the 5/16"x1" clevis pin. Secure the connection with a

ring fastener.

– Fasten curved section to the door bracket in the same

way, using the 5/16"x1-1/4" clevis pin.

IMPORTANT: The groove on the straight door arm MUST

face away from the curved door arm (Figure 4).

• Figure 2:

– Bring arm sections together. Find two pairs of holes

that line up and join sections. Select holes as far apart

as possible to increase door arm rigidity.

• Figure 3, Hole alignment alternative:

– If holes in curved arm are above holes in straight

arm, disconnect straight arm. Cut about 6" (15 cm)

from the solid end. Reconnect to trolley with cut end

down as shown.

– Bring arm sections together.

– Find two pairs of holes that line up and join with

bolts, lock washers and nuts.

• Pull the emergency release handle toward the opener at

a 45° angle so that the trolley release arm is horizontal.

Proceed to Adjustment Step1, page23. Trolley will

re-engage automatically when opener is operated.

Figure 1

Figure 2

Figure 3

HARDWARE SHOWN ACTUAL SIZE

Lock Washer 5/16"

Clevis Pin

5/16"x1" (Trolley)

Clevis Pin

5/16"x1-1/4" (Door Bracket)

Hex Bolt

5/16"-18x7/8"

Nut 5/16"-18

Ring Fastener

Figure 4

Outer Trolley

Inner Trolley

Clevis Pin

5/16"x1"

Ring

Fastener

Curved

Door Arm

Door

Bracket

Straight

Door Arm

Clevis Pin

5/16"x1-1/4"

Emergency

Release

Handle

Nuts

5/16"-18

Lock

Washers

5/16"

Bolts

5/16"-18x7/8"

Cut this end

ALL ONE-PIECE DOORS

1. Assemble the door arm, Figure 5:

IMPORTANT: The groove on the straight door arm MUST

face away from the curved door arm (Figure 5).

• Fasten the straight and curved door arm sections

together to the longest possible length (with a 2 or 3

hole overlap).

• With the door closed, connect the straight door arm

section to the door bracket with the 5/16"x1-1/4"

clevis pin.

• Secure with a ring fastener.

2. Adjustment procedures, Figure 6:

• On one-piece doors, before connecting the door arm

to the trolley, the travel limits must be adjusted. Limit

adjust ment screws are located on the left side panel

as shown on page 23. Follow adjustment procedures

below.

• Open door adjustment: decrease UP travel limit

- Turn the UP limit adjustment screw

counterclockwise 4 turns.

- Press the Door Control push button. The trolley will

travel to the fully open position.

- Manually raise the door to the open position

(parallel to the ﬂ oor), and lift the door arm to the

trolley. The arm should touch the trolley just in back

of the door arm connector hole. Refer to thefully

open trolley/door arm positions in the illustration.

If the arm does not extend far enough, adjust the

limit further. One full turn equals 2" (5cm) of trolley

travel.

• Closed door adjustment: decrease DOWN travel

limit

- Turn the DOWN limit adjustment screw clockwise

4complete turns.

- Press the Door Control push button. The trolley will

travel to the fully closed position.

Figure 5

Figure 6

- Manually close the door and lift the door arm to the

trolley. The arm should touch the trolley just ahead of

the door arm connector hole. Refer to the fully closed

trolley/door arm positions in the illustration. If the arm

is behind the connector hole, adjust the limit further.

One full turn equals 2" (5 cm) of trolley travel.

3. Connect the door arm to the trolley:

• Close the door and join the curved arm to the

connector hole in the trolley with the remaining clevis

pin. It may be necessary to lift the door slightly to

make the connection.

• Secure with a ring fastener.

• Run the opener through a complete travel cycle. If the

door has a slight "backward" slant in full open position

as shown in the illustration, decrease the UP limit until

the door is parallel to the ﬂ oor.

NOTE: When setting the up limit on the following page, the

door should not have a "backward" slant when fully open

as illustrated below. A slight backward slant will cause

unnecessary bucking and/or jerking operation as the door

is being opened or closed from the fully open position.

Straight

Door Arm

Straight

Door Arm

Curved

Door

Arm

Curved

Door

Arm

(Groove

facing out)

CORRECT INCORRECT

Door Arm Connector Hole

Door Arm

Inner Trolley

Outer Trolley

Emergency

Release Handle

Closed Door

Door Arm

Connector Hole

Inner Trolley

Outer Trolley

Open Door

Correct Angle

Door with

Backward Slant (Incorrect)

Door

Bracket

Straight

Arm

Bolts

5/16"-18x7/8

Curved

Door Arm

Lock

Washers

5/16"

Nuts

5/16"-18

Ring

Fastener

Clevis Pin

5/16"x1-1/4"

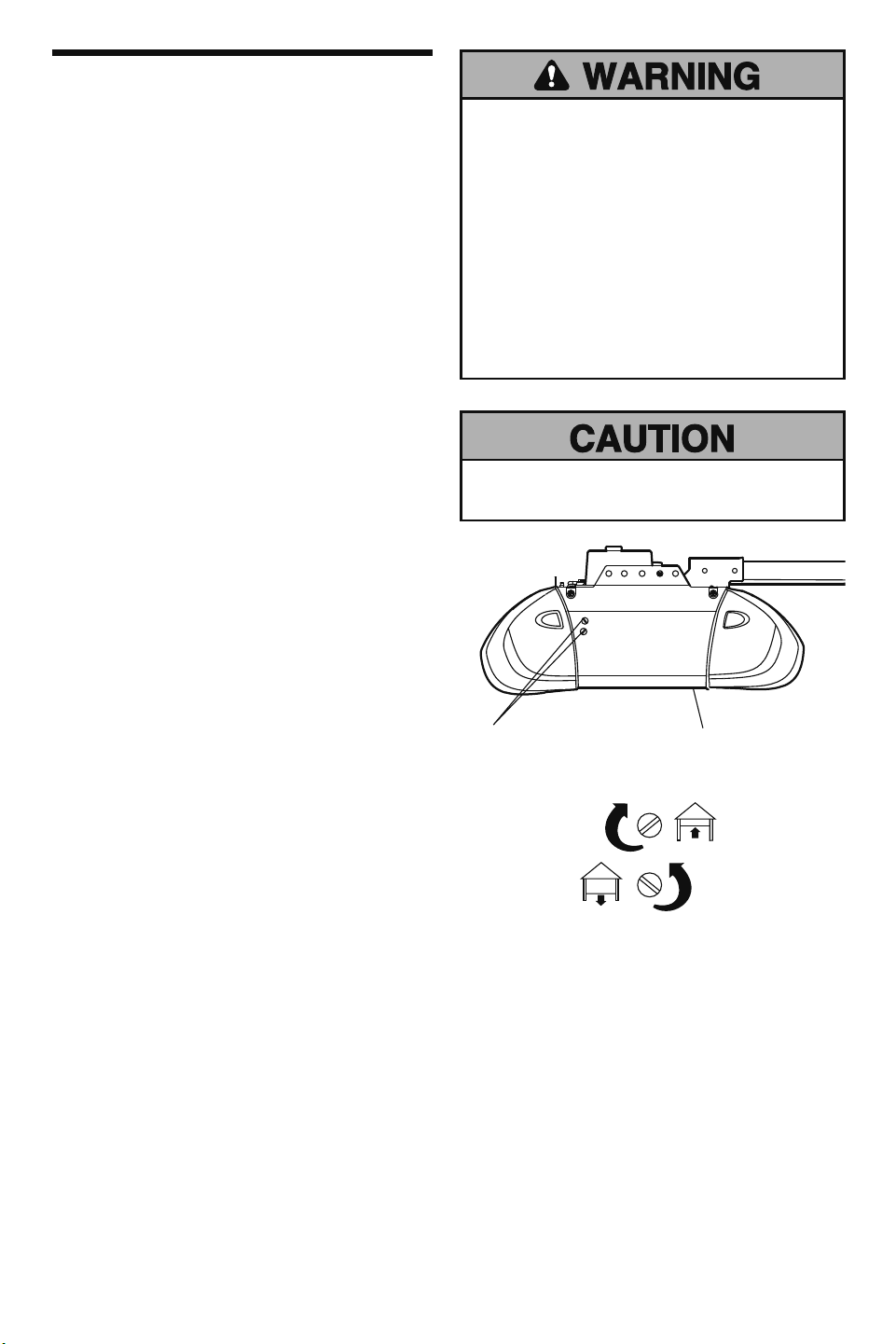

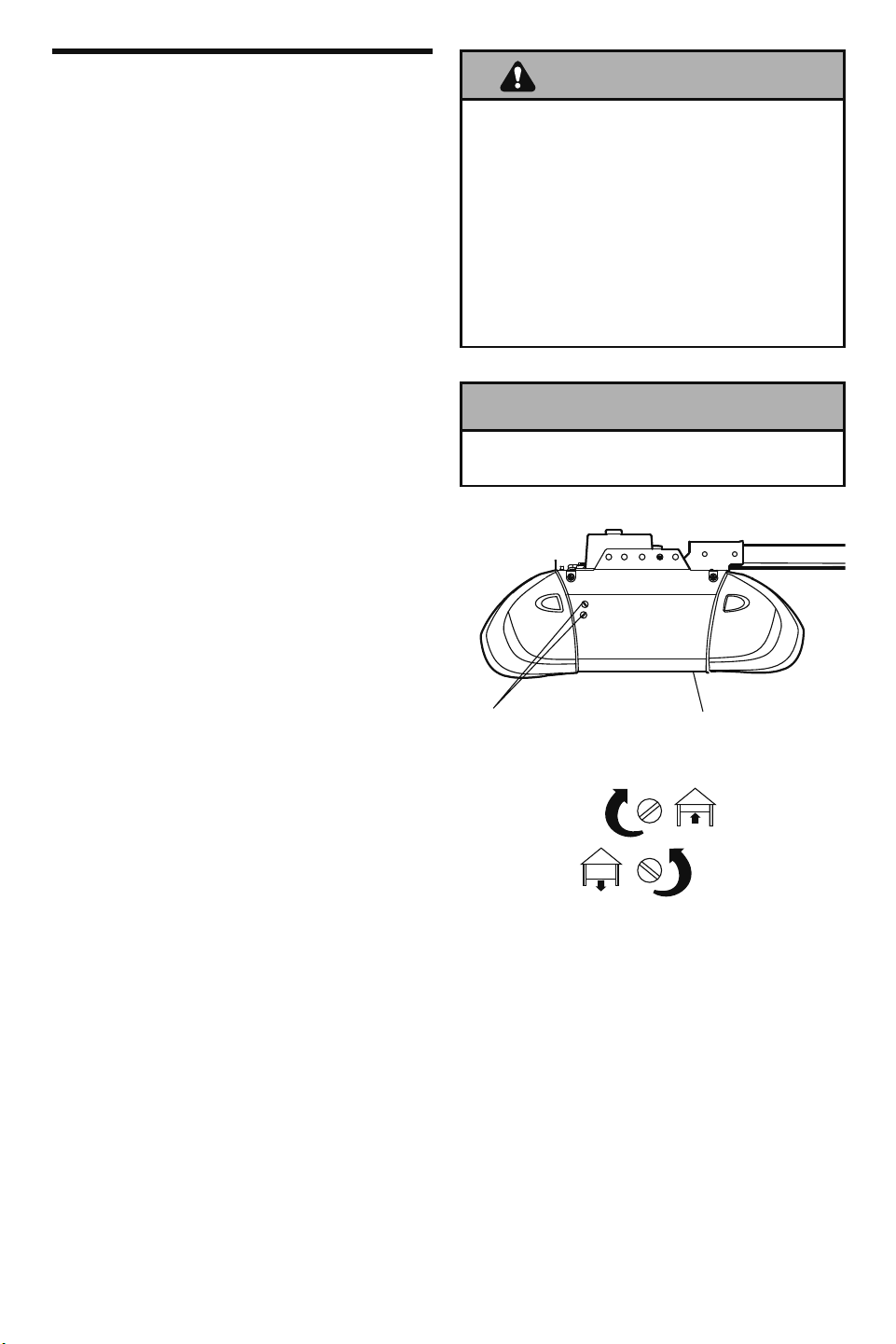

ADJUSTMENT STEP 1

Adjust the UP and DOWN Travel Limits

Limit adjustment settings regulate the points at which the

door will stop when moving up or down.

To operate the opener, press the Door Control push bar.

Run the opener through a complete travel cycle.

• Does the door open and close completely?

• Does the door stay closed and not reverse

unintentionally when fully closed?

If your door passes both of these tests, no limit

adjustments are necessary unless the reversing test fails

(Adjustment Step 3, page 25).

Adjustment procedures are outlined below. Read the

procedures carefully before proceeding to Adjustment

Step 2. Use a screwdriver to make limit adjustments. Run

the opener through a complete travel cycle after each

adjustment.

NOTE: Repeated operation of the opener during

adjustment procedures may cause the motor to overheat

and shut off. Simply wait 15 minutes and tryagain.

NOTE: If anything interferes with the door’s upward

travel, it will stop. If anything interferes with the door’s

downward travel (including binding or unbalanced doors),

it will reverse.

HOW AND WHEN TO ADJUST THE LIMITS

• If the door does not open completely but opens at

least 5 feet (1.5 m):

Increase up travel. Turn the UP limit adjustment screw

clockwise. One turn equals 2" (5 cm) of travel.

NOTE: To prevent the trolley from hitting the cover

protection bolt, keep a minimum distance of 2-4"

(5-10 m) between the trolley and the bolt.

• If door does not open at least 5 feet (1.5 m):

Adjust the UP (open) force as explained in Adjustment

Step 2.

• If the door does not close completely:

Increase down travel. Turn the down limit adjustment

screw counterclockwise. One turn equals 2" (5 cm) of

travel.

If door still won’t close completely and the trolley

bumps into the pulley bracket (page 4), try lengthening

the door arm (page 21) and decreasing the down limit.

• If the opener reverses in fully closed position:

Decrease down travel. Turn the down limit adjustment

screw clockwise. One turn equals 2" (5 cm) oftravel.

• If the door reverses when closing and there is no

visible interference to travel cycle:

If the opener lights are ﬂ ashing, the Safety Reversing

Sensors are either not installed, misaligned, or

obstructed. See Troubleshooting, page 18.

Test the door for binding: Pull the emergency release

handle. Manually open and close the door. If the

door is binding or unbalanced, call for a trained

door systems technician. Ifthe door is balanced and

not binding, adjust the DOWN (close) force. See

Adjustment Step 2.

Without a properly installed safety reversal system,

persons (particularly small children) could be

SERIOUSLY INJURED or KILLED by a closing garage

door.

• Incorrect adjustment of garage door travel limits

will interfere with proper operation of safety reversal

system.

• If one control (force or travel limits) is adjusted, the

other control may also need adjustment.

• After ANY adjustments are made, the safety reversal

system MUST be tested. Door MUST reverse on

contact with 1-1/2" (3.8 cm) high object (or 2x4 laid

ﬂ at) on ﬂ oor.

To prevent damage to vehicles, be sure fully open

door provides adequate clearance.

Left Side Panel

Limit Adjustment Screws

ADJUSTMENT LABEL

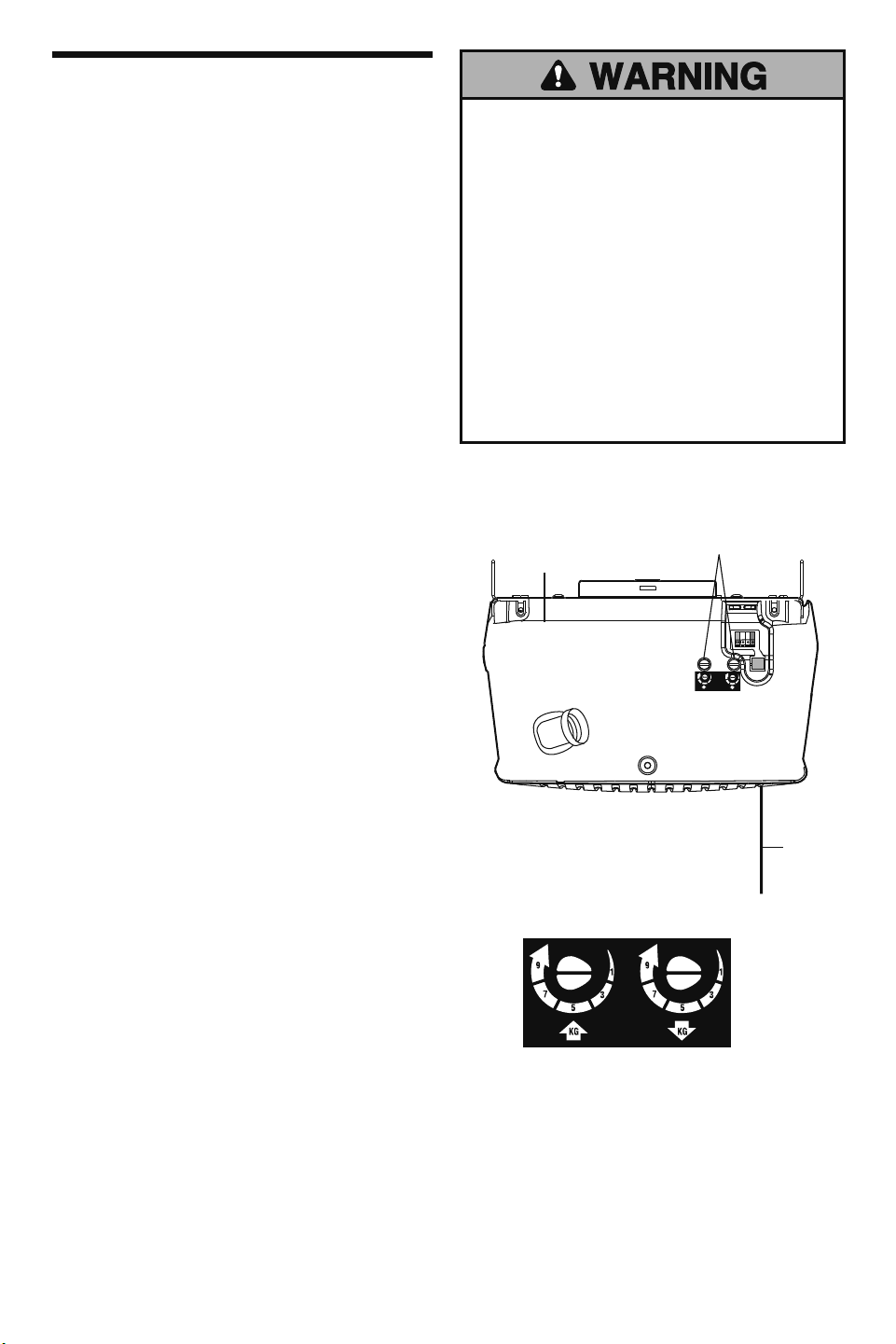

ADJUSTMENT STEP 2

Adjust the Force

Force adjustment controls are located on the back panel

of the motor unit. Force adjustment settings regulate the

amount of power required to open and close the door.

If the forces are set too light, door travel may be

interrupted by nuisance reversals in the down direction

and stops in the up direction. Weather conditions can

affect the door movement, so occasional adjustment may

be needed.

The maximum force adjustment range is about 3/4 of a

complete turn. Do not force controls beyond that point.

Turn force adjustment controls with a screwdriver.

NOTE: If anything interferes with the door’s upward

travel, it will stop. If anything interferes with the door’s

downward travel (including binding or unbalanced doors),

it will reverse.

HOW AND WHEN TO ADJUST THE FORCES

1. Test the DOWN (close) force

• Grasp the door bottom when the door is about halfway

through DOWN (close) travel. The door should reverse.

Reversal halfway through down travel does not

guarantee reversal on a 1-1/2" (3.8 cm) obstruction.

See Adjustment Step 3, page25. If the door is hard to

hold or doesn’t reverse, DECREASE the DOWN (close)

force by turning thecontrol counterclockwise. Make

small adjustments until the door reverses normally.

After each adjustment, run the opener through a

complete cycle.

• If the door reverses during the down (close) cycle

and the opener lights aren’t ﬂ ashing, Increase DOWN

(close) force by turning the control clockwise. Make

small adjustments until the door completes a close

cycle. After each adjustment, run the opener through

a complete travel cycle. Do not increase the force

beyond the minimum amount required to close the

door.

2. Test the UP (open) force

• Grasp the door bottom when the door is about halfway

through UP (open) travel. The door should stop. If the

door is hard to hold or doesn’t stop, DECREASE UP

(open) force by turning the control counterclockwise.

Make small adjustments until the door stops easily

and opens fully. After each adjustment, run the opener

through a complete travel cycle.

• If the door doesn’t open at least 5 feet (1.5 m),

Increase UP (open) force by turning the control

clockwise. Make small adjustments until door opens

completely. Readjust the UP limit if necessary. After

each adjustment, run the opener through a complete

travel cycle.

Without a properly installed safety reversal system,

persons (particularly small children) could be

SERIOUSLY INJURED or KILLED by a closing garage

door.

• Too much force on garage door will interfere with

proper operation of safety reversal system.

• NEVER increase force beyond minimum amount

required to close garage door.

• NEVER use force adjustments to compensate for a

binding or sticking garage door.

• If one control (force or travel limits) is adjusted, the

other control may also need adjustment.

• After ANY adjustments are made, the safety reversal

system MUST be tested. Door MUST reverse on

contact with 1-1/2" (3.8 cm) high object (or 2x4 laid

ﬂ at) on ﬂ oor.

Force

Adjustment

Controls

Back Panel

Antenna

Close ForceOpen Force

FORCE ADJUSTMENT LABEL

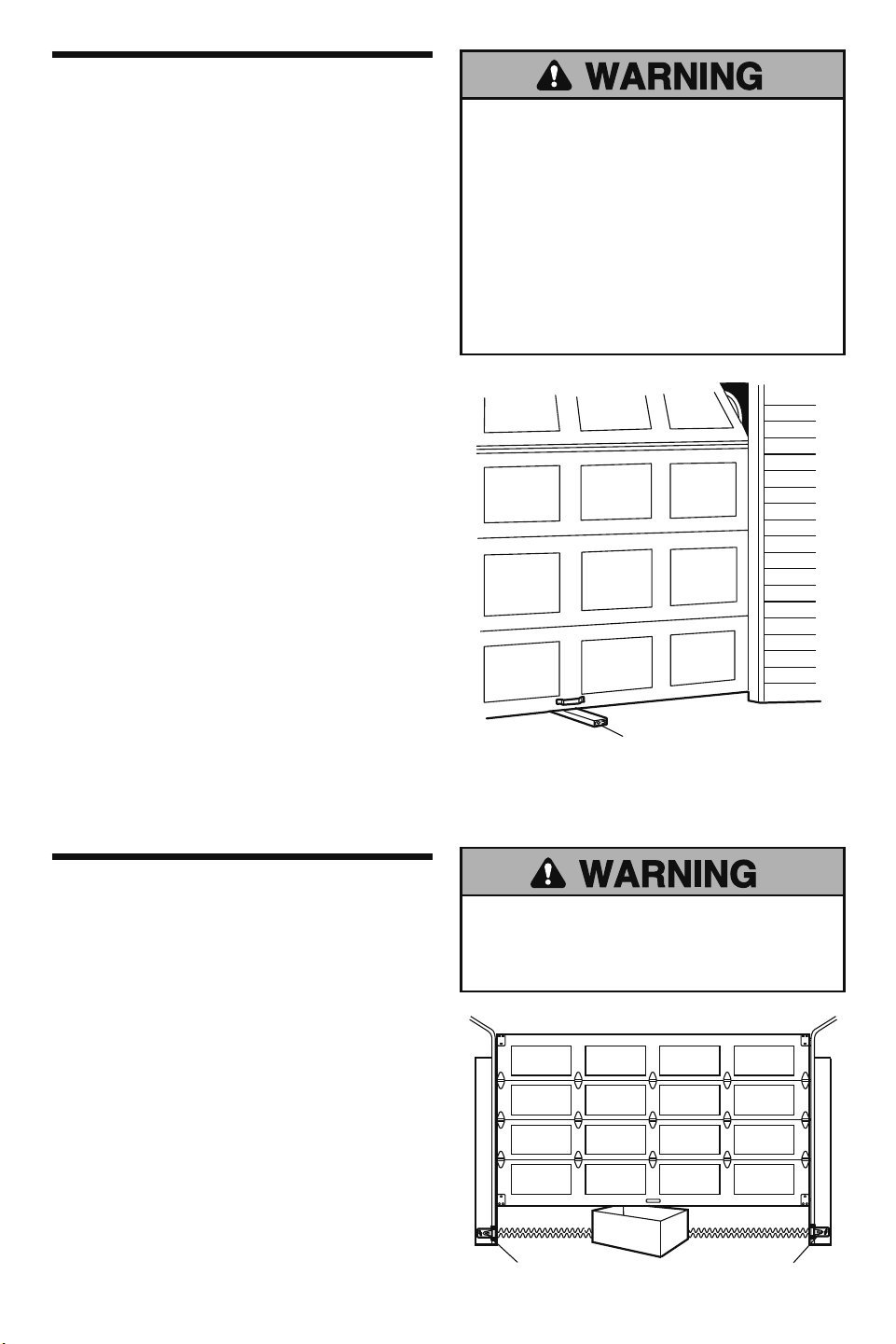

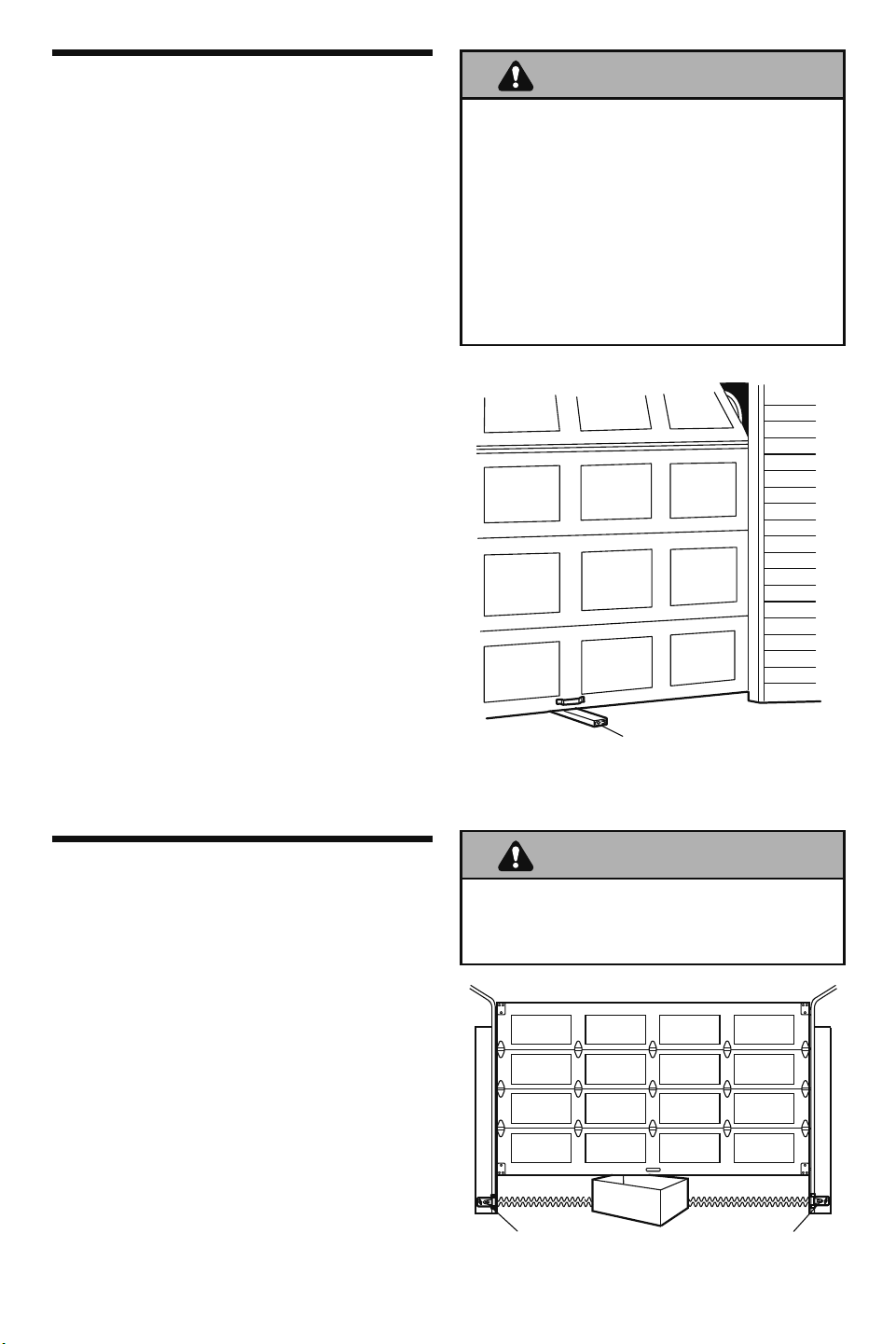

ADJUSTMENT STEP 3

Test the Safety Reversal System

TEST

• With the door fully open, place a 1-1/2" (3.8 cm) board

(or a 2x4 laid ﬂ at) on the ﬂ oor, centered under the

garage door.

• Operate the door in the down direction. The door must

reverse on striking the obstruction.

ADJUST

• If the door stops on the obstruction, it is not traveling

far enough in the down direction. Increase the DOWN

limit by turning the DOWN limit adjustment screw

counterclockwise 1/4 turn.

NOTE: On a sectional door, make sure limit

adjustments do not force the door arm beyond a

straight up and down position. See the illustration on

page 21.

• Repeat the test.

• When the door reverses on the 1-1/2" (3.8 cm) board,

remove the obstruction and run the opener through 3

or 4 complete travel cycles to test adjustment.

IMPORTANT SAFETY CHECK:

Test the Safety Reverse System after:

• Each adjustment of door arm length, limits, or force

controls.

• Any repair to or adjustment of the garage door

(including springs and hardware).

• Any repair to or buckling of the garage ﬂ oor.

• Any repair to or adjustment of the opener.

ADJUSTMENT STEP 4

Test the Protector System

• Press the remote control push button to open the door.

• Place the opener carton in the path of the door.

• Press the remote control push button to close the

door. The door will not move more than an inch

(2.5 cm), and the opener lights will ﬂ ash.

The garage door opener will not close from a remote if the

indicator light in either sensor is off(alerting you to the

fact that the sensor is misalignedor obstructed).

If the opener closes the door when the safety reversing

sensor is obstructed (and the sensors are no more

than 6" (15 cm) above the ﬂ oor), call for a trained door

systems technician.

Without a properly installed safety reversing sensor,

persons (particularly small children) could be

SERIOUSLY INJURED or KILLED by a closing garage

door.

Without a properly installed safety reversal system,

persons (particularly small children) could be

SERIOUSLY INJURED or KILLED by a closing garage

door.

• Safety reversal system MUST be tested every

month.

• If one control (force or travel limits) is adjusted, the

other control may also need adjustment.

• After ANY adjustments are made, the safety reversal

system MUST be tested. Door MUST reverse on

contact with 1-1/2" high (3.8 cm) object (or 2x4 laid

ﬂ at) on the ﬂ oor.

1-1/2" (3.8 cm) board

(or a 2x4 laid ﬂ at)

Safety Reversing Sensor Safety Reversing Sensor

OPERATION

Using Your Garage Door Opener

Your Security+

opener and hand-held remote control

have been factory-set to a matching code which changes

with each use, randomly accessing over 100 billion

new codes. Your opener will operate with up to eight

Security+

remote controls and one Security+

Keyless

Entry System. If you purchase a new remote, or if you

wish to deactivate any remote, follow the instructions in

the Programming section.

Activate your opener with any of the following:

• The hand-held Remote Control: Hold the large push

button down until the door starts to move.

• The wall-mounted Door Control: Hold the push button

or bar down until the door starts to move.

• The Keyless Entry (SeeAccessories): If provided with

your garage door opener, it must be programmed before

use. See Programming. When the opener is activated

(with the safety reversing sensor correctly installed and

aligned)

1. If open, the door will close. If closed, it will open.

2. If closing, the door will reverse.

3. If opening, the door will stop.

4. If the door has been stopped in a partially open

position, it will close.

5. If obstructed while closing, the door will reverse. If the

obstruction interrupts the sensor beam, the opener

lights will blink for ﬁ ve seconds.

6. If obstructed while opening, the door will stop.

7. If fully open, the door will not close when the beam is

broken. The sensor has no effect in the opening cycle.

If the sensor is not installed, or is misaligned, the door

won’t close from a hand-held remote. However, you can

close the door with the Door Control, the Outside Keylock,

or Keyless Entry, if you activate them until down travel

is complete. If you release them too soon, the door will

reverse.

The opener lights will turn on under the following

conditions: when the opener is initially plugged in; when

power is restored after interruption; when the opener is

activated.

They will turn off automatically after 4-1/2 minutes or

provide constant light when the Light feature on the

Multi-Function Door Control is activated. Bulb size is A19.

Bulb power is 100 watts maximum.

Security+

light feature: Lights will also turn on when

someone walks through the open garage door. With a

Multi-Function Door Control, this feature may be turned

off as follows: With the opener lights off, press and hold

the light button for 10 seconds, until the light goes on,

then off again. To restore this feature, start with the

opener lights on, then press and hold the light button for

10 seconds until the light goes off, then on again.

IMPORTANT SAFETY INSTRUCTIONS

To reduce the risk of SEVERE INJURY or DEATH:

WARNING

1. READ AND FOLLOW ALL WARNINGS AND

INSTRUCTIONS.

2. ALWAYS keep remote controls out of reach of

children. NEVER permit children to operate or play

with garage door control push buttons or remote

controls.

3. ONLY activate garage door when it can be seen clearly,

it is properly adjusted, and there are no obstructions to

door travel.

4. ALWAYS keep garage door in sight and away from

people and objects until completely closed. NO ONE

SHOULD CROSS THE PATH OF THE MOVING DOOR.

5. NO ONE SHOULD GO UNDER A STOPPED, PARTIALLY

OPEN DOOR.

6. If possible, use emergency release handle to

disengage trolley ONLY when garage door is CLOSED.

Use caution when using this release with the door

open. Weak or broken springs or unbalanced door

could result in an open door falling rapidly and/or

unexpectedly and increasing the risk of SEVERE

INJURY or DEATH.

7. NEVER use emergency release handle unless garage

doorway is clear of persons and obstructions.

8. NEVER use handle to pull garage door open or closed.

If rope knot becomes untied, you could fall.

9. If one control (force or travel limits) is adjusted, the

other control may also need adjustment.

10. After ANY adjustments are made, the safety reversal

system MUST be tested.

11. Safety reversal system MUST be tested every month.

Garage door MUST reverse on contact with 1-1/2" high

(3.8 cm) object (or a 2x4 laid ﬂ at) on the ﬂ oor. Failure

to adjust the garage door opener properly increases

the risk of SEVERE INJURY or DEATH.

12. ALWAYS KEEP GARAGE DOOR PROPERLY

BALANCED (see page3). An improperly balanced door

may NOT reverse when required and could result in

SEVERE INJURY or DEATH.

13. ALL repairs to cables, spring assemblies and other

hardware, ALL of which are under EXTREME tension,

MUST be made by a trained door systems technician.

14. ALWAYS disconnect electric power to garage door

opener BEFORE making ANY repairs or removing

covers.

15.

SAVE THESE

INSTRUCTIONS.

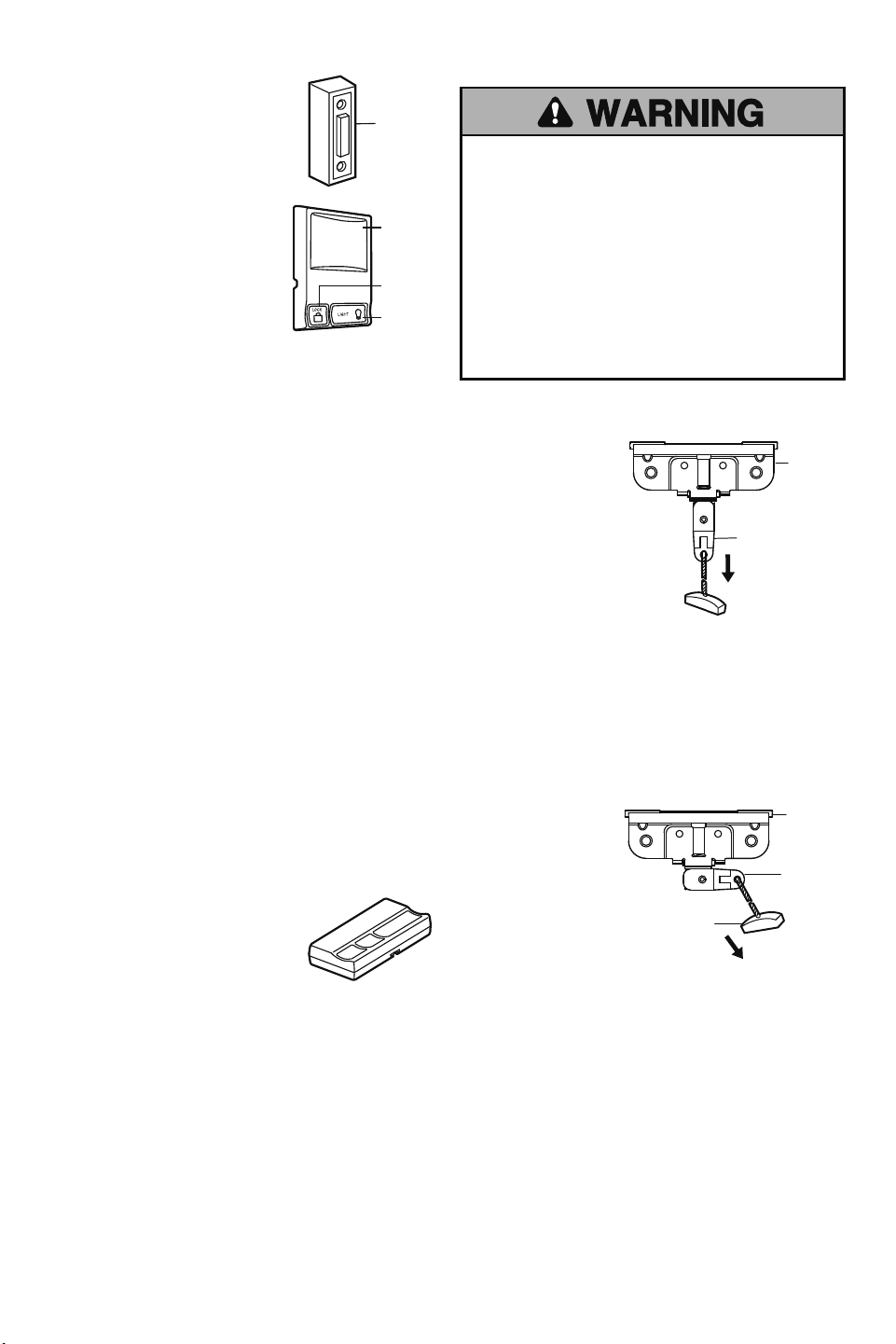

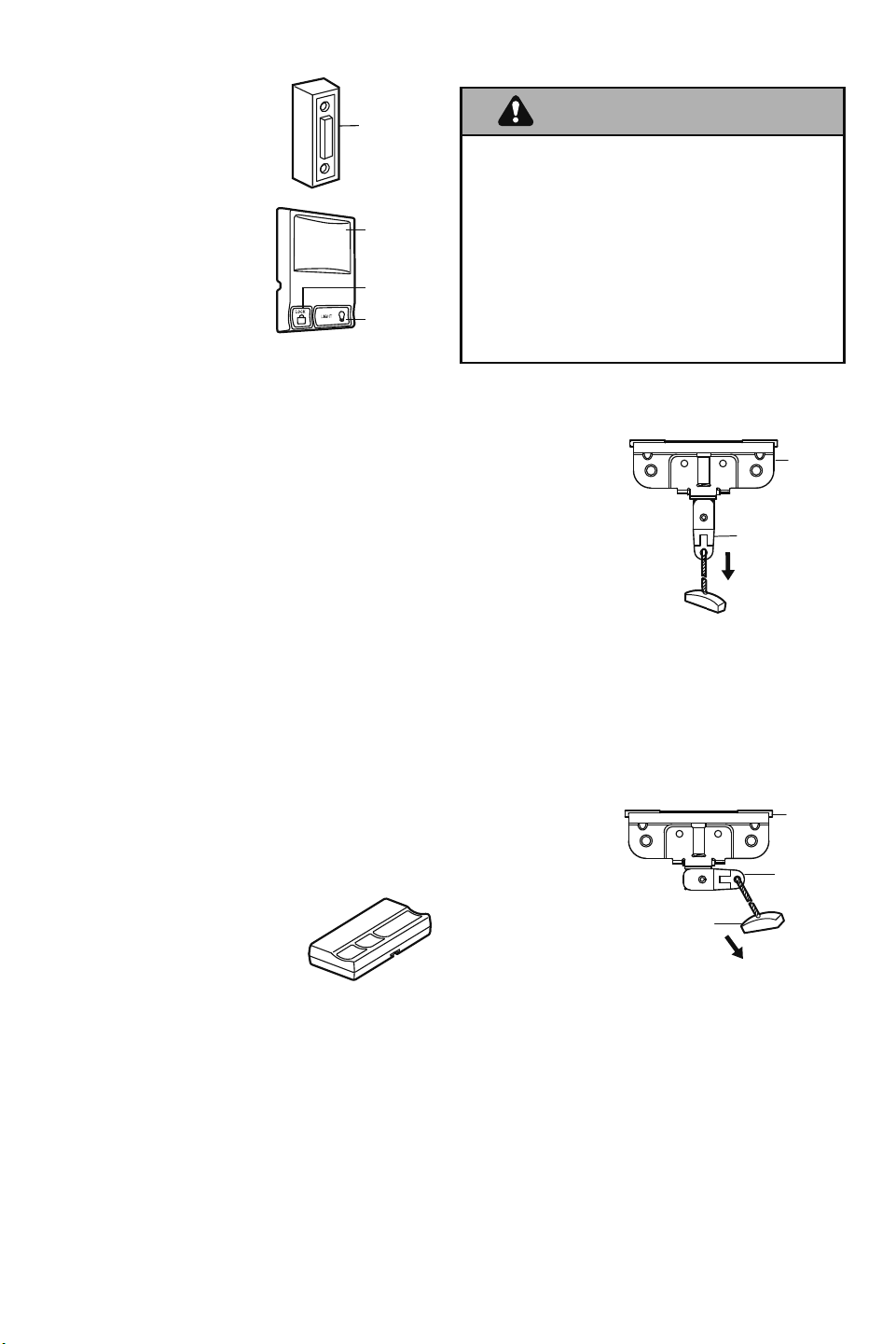

To Open the Door Manually

DISCONNECT TROLLEY:

The door should be fully

closed if possible. Pull

down on the emergency

release handle (so that

the trolley release arm

snaps into a vertical

position) and lift the

door manually.

The lockout feature

prevents the trolley from

reconnecting automatically,

and the door can be raised

and lowered manually as often as necessary.

TO RE-CONNECT THE TROLLEY:

Pull the emergency

release handle

toward the opener

at a 45° degree

angle so that the

trolley release arm

is horizontal. The

trolley will reconnect

on the next UP or

DOWN operation,

either manually or by using the

door control or remote.

Using the Wall-Mounted Door Control

Press the push button to openor

close the door. Press again to

reverse thedoor during the closing

cycle or to stop the door while it’s

opening.

THE MULTI-FUNCTION DOOR

CONTROL

Press the push bar to open or close

the door. Press again to reverse the

door during the closing cycle or to

stop the door while it’s opening.

Light feature

Press the Light button to turn the opener light on or off.

It will not control the opener lights when the door is in

motion. If you turn it on and then activate the opener, the

light will remain on for 4-1/2 minutes. Press again to turn

it off sooner. The 4-1/2 minute interval can be changed to

1-1/2, 2-1/2, or 3-1/2 minutes as follows: Press and hold

the Lock button until the light blinks (about 10 seconds).

A single blink indicates that the timer is reset to 1-1/2

minutes. Repeat the procedure and the light will blink

twice, resetting the timer to 2-1/2 minutes. Repeat again

for a 3-1/2 minute interval, etc., up to a maximum of four

blinks and 4-1/2 minutes.

Lock feature

Designed to prevent operation of the door from

hand-held remote controls. However, the door will open

and close from the Door Control, the Outside Keylock and

the Keyless Entry Accessories.

To activate, press and hold the Lock button for 2 seconds.

The push bar light will ﬂ ash as long as the Lock feature is

on.

To turn off, press and hold the Lock button again for

2seconds. The push bar light will stop ﬂ ashing. The Lock

feature will also turn off whenever the “Learn” button on

the motor unit panel is activated.

Additional features when used with the 3-Button

hand-held remote

To control the opener lights:

In addition to operating the door, you

may program the remote to operate

the lights.

1. With the door closed, press and hold a small

remote button that you want to control the light.

2. Press and hold the Light button on the

Multi-Function door control.

3. While holding the Light button, press and hold the Lock

button on the door control.

4. After the opener lights ﬂ ash, release all buttons.

To prevent possible SERIOUS INJURY or DEATH from

a falling garage door:

• If possible, use emergency release handle to

disengage trolley ONLY when garage door is

CLOSED. Weak or broken springs or unbalanced

door could result in an open door falling rapidly

and/or unexpectedly.

• NEVER use emergency release handle unless garage

doorway is clear of persons and obstructions.

• NEVER use handle to pull door open or closed. If

rope knot becomes untied, you could fall.

Lockout position

(Manual Disconnect)

Lock

Button

Light

Button

Push

Button

NOTICE

Trolley

Trolley Release

Arm (in Manual

Disconnect

Position)

NOTICE

Trolley

Release

Arm

Trolley

Emergency

Release Handle

(Pull at 45° angle)

To Reconnect

Push

Button

THE REMOTE CONTROL BATTERY

The lithium battery should

produce power for up

to 3years. To replace

battery, use the visor clip

or screwdriver blade to pry

open the case as shown.

Insert battery positive side

up (+). Dispose of old

battery properly.

Replace the battery with only

3V CR2032 coin cell batteries.

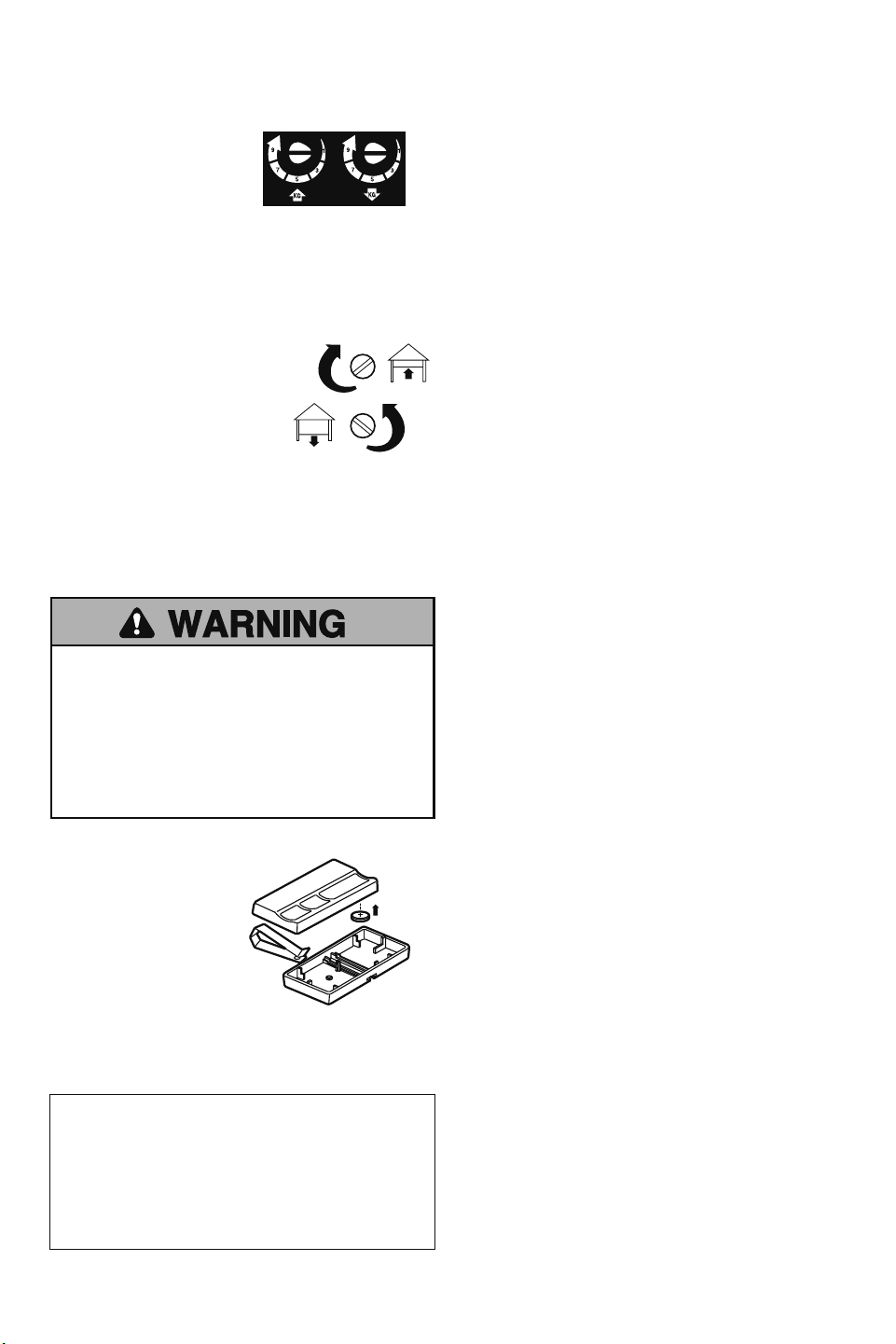

Care of Your Opener

LIMIT AND FORCE ADJUSTMENTS:

Weather conditions may

cause some minor changes

in door operation requiring

some re-adjustments,

particularly during the ﬁ rst

year of operation.

Pages 23 and 24 refer to the limit and force adjustments.

Only a screwdriver is required. Follow the instructions

carefully.

Repeat the safety reverse test

(Adjustment Step3, page 25) after

any adjustment of limits or force.

NOTICE: To comply with FCC and or Industry Canada (IC) rules,

adjustment or modifications of this receiver and/or transmitter are

prohibited, except for changing the code setting or replacing the

battery. THERE ARE NO OTHER USER SERVICEABLE PARTS.

Tested to Comply with FCC Standards FOR HOME OR OFFICE USE.

Operation is subject to the following two conditions: (1) this device

may not cause harmful interference, and (2)this device must accept

any interference received, including interference that may cause

undesired operation.

To prevent possible SERIOUS INJURY or DEATH:

• NEVER allow small children near batteries.

• If battery is swallowed, immediately notify doctor.

To reduce risk of ﬁ re, explosion or chemical burn:

• Replace ONLY with 3V CR2032 coin batteries.

• DO NOT recharge, disassemble, heat above 100° C

(212° F) or incinerate.

MAINTENANCE SCHEDULE

Every Month

• Manually operate door. If it is unbalanced or binding, call

a trained door systems technician.

• Check to be sure door opens & closes fully. Adjust limits

and/or force if necessary. See pages 23 and24.

• Repeat the safety reverse test. Make any necessary

adjustments. See Adjustment Step 3.

Every Year

• Oil door rollers, bearings and hinges. The opener does

not require additional lubrication. Do not grease the door

tracks.

FORCE CONTROLS

Battery

positive

side up (+)

HAVING A PROBLEM?

1. My door will not close and the light bulbs blink on

my motor unit: The safety reversing sensor must be

connected and aligned correctly before the garage door

opener will move in the down direction.

• Verify the safety reversing sensors are properly

installed, aligned and free of any obstructions. Refer

to Installation Step 4: Install The Protector System

• Check diagnostic LED for ﬂ ashes on the motor unit

then refer to the Diagnostic Chart on the following

page.

2. My remotes will not activate the door:

• Verify your Premium door control is not blinking.

If it is blinking, deactivate the Lock Mode following

the instructions for Using the Multi-Function Door

Control.

• Reprogram remotes following the programming

instructions. Refer to Programming.

• If remote will still not activate your door, check

diagnostic LED for ﬂ ashes on motor unit then refer

to Diagnostic Chart on the following page.

3. My door reverses for no apparent reason:

Repeat safety reverse test after adjustments to force

or travel limits. The need for occasional adjustment

for the force and limit settings is normal. Weather

conditions in particular can affect door travel.

• Manually check door for balance or any binding

problems.

• Refer to Adjustment Step 2, Adjust the Force.

4. My door reverses for no apparent reason after fully

closing and touching the ﬂ oor: Repeat safety reverse

test after adjustments to force or travel limits. The

need for occasional adjustment for the force and limit

settings is normal. Weather conditions in particular

can affect door travel.

• Refer to Adjustment Step 1, Adjust the UP and

DOWN Travel Limits. Decrease down travel by

turning down limit adjustment screw clockwise.

5. My lights will not turn off when door is open:

• The garage door opener is equipped with a security

light feature. This feature activates the light on when

the safety sensor beam has been obstructed. Refer

to Operation section; Using the Wall Mounted Door

Control, Light Feature.

Sending Eye Safety

Reversing Sensor

(Amber Indicator Light)

Receiving Eye Safety

Reversing Sensor

(Green Indicator Light)

“Learn”

Button

LED or

Diagnostic

LED

Safety Reversing Sensor

Bell Wire

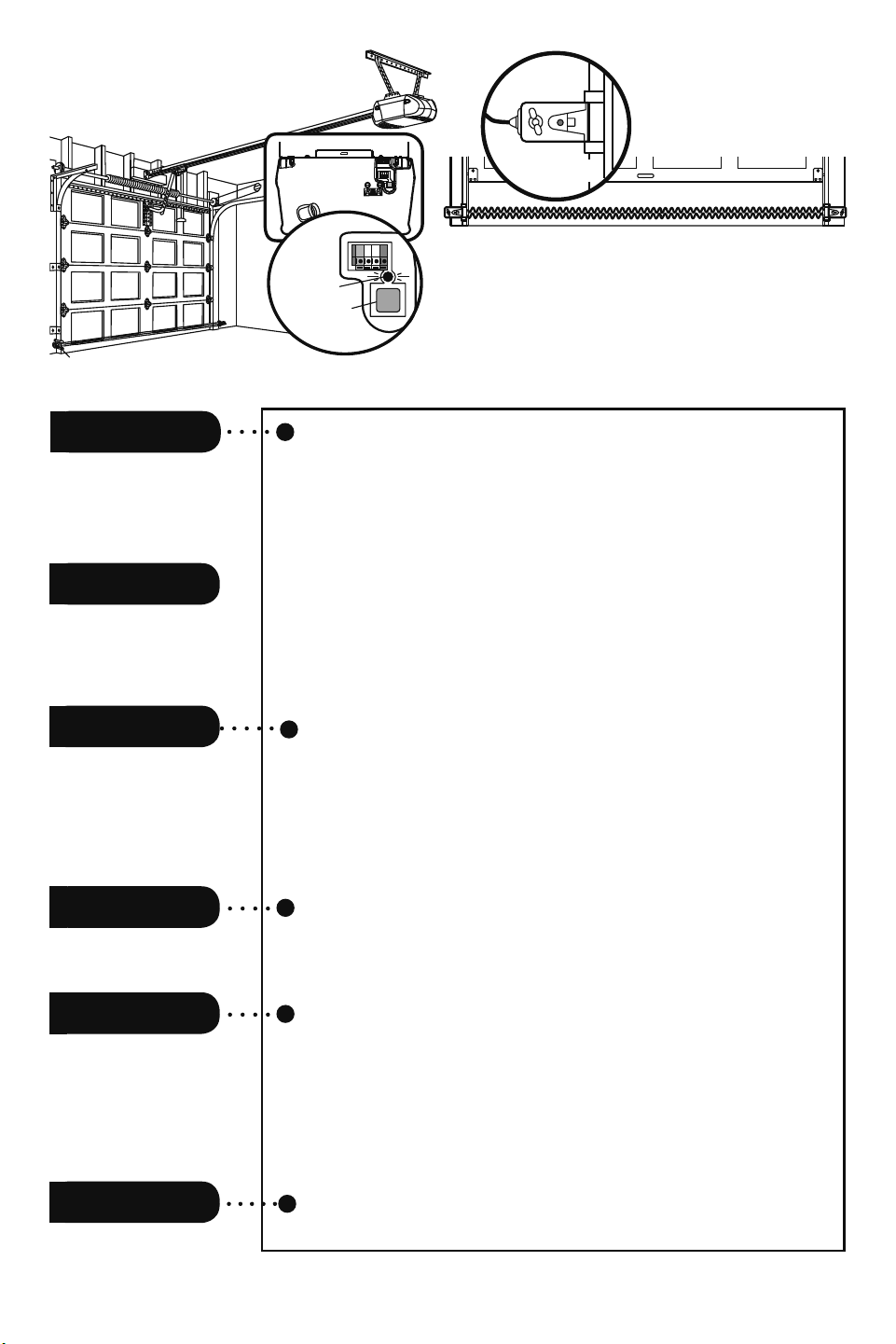

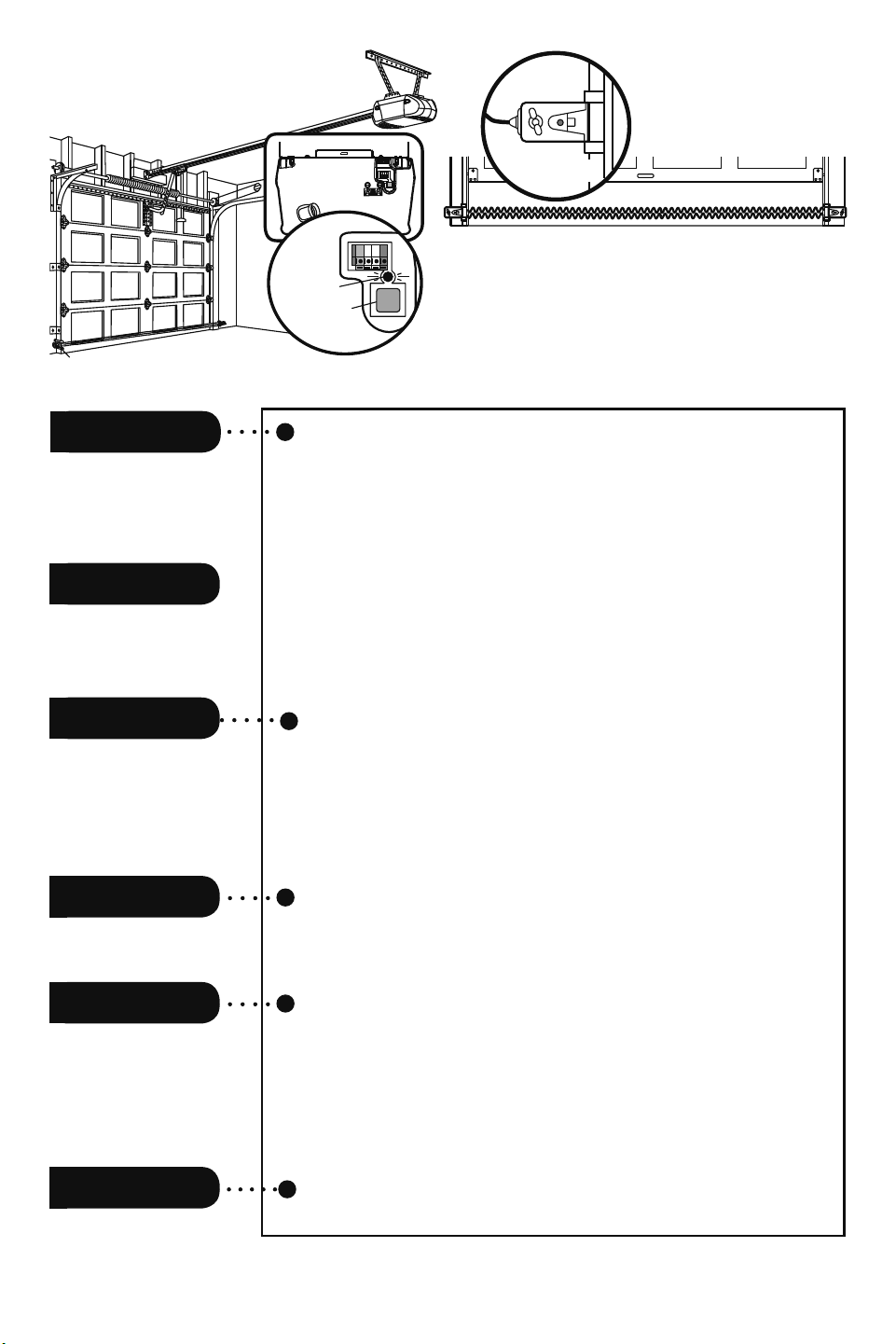

Your garage door opener is programmed with

self-diagnostic capabilities. The “Learn” button/diagnostic

LED will ﬂ ash a number of times then pause signifying

it has found a potential issue. Consult Diagnostic Chart

below.

Installed

Safety Reversing

Sensor

Safety Reversing Sensor

Diagnostics

Located On

Motor Unit

LED or

Diagnostic

LED

“Learn”

Button

Diagnostic Chart

Symptom: One or both of the indicator lights on the safety reversing sensors

do not glow steady.

• Inspect sensor wires for a short (staple in wire), correct wiring polarity

(black/white wires reversed), broken or disconnected wires, replace/attach

as needed.

• Disconnect all wires from back of motor unit.

• Remove sensors from brackets and shorten sensor wires to 1-2 ft. (30-60 cm)

from back each of sensor.

• Reattach sending eye to motor unit using shortened wires. If sending eye

indicator light glows steadily, attach the receiving eye.

• Align sensors, if the indicator lights glow replace the wires for the sensors. If

the sensor indicator lights do not light, replace the safety sensors.

Symptom: LED is not lit on door control.

• Inspect door control/wires for a short (staple in wire), replace as needed.

• Disconnect wires at door control, touch wires together. If motor unit activates,

replace door control.

• If motor unit does not activate, disconnect door control wires from motor unit.

Momentarily short across red and white terminals with jumper wire. If motor

unit activates, replace door control wires.

Symptom: Sending indicator light glows steadily, receiving indicator light is

dim or ﬂ ashing.

• Realign receiving eye sensor, clean lens and secure brackets.

• Verify door track is ﬁ rmly secured to wall and does not move.

Symptom: Motor has over heated; the motor unit does not operate or trolley is

stuck on stop bolt = Motor unit hums brieﬂ y; RPM Sensor = Short travel 6-8"

(15-20 cm).

• Unplug unit to reset. Try to operate motor unit, check diagnostic code.

• If it is still ﬂ ashing 5 times and motor unit moves 6-8" (15-20 cm), replace

RPM sensor.

• If motor unit doesn’t operate, motor unit is overheated. Wait 30 minutes and

retry. If motor unit still will not operate replace logic board.

Symptom: Motor unit doesn’t operate.

• Replace logic board because motor rarely fails.

Motor Circuit Failure.

Replace Receiver Logic

Board.

Motor overheated or possible

RPM sensor failure. Unplug

to reset.

Safety reversing sensors

slightly misaligned

(dim or ﬂ ashing LED).

Door control or wire shorted.

Safety reversing sensors

wire shorted or black/white

wire reversed.

Safety reversing sensors

wire open (broken or

disconnected).

1 FLASH

2 FLASHES

3 FLASHES

6 FLASHES

4 FLASHES

5 FLASHES

LOCK

LIGHT

*3-Button Remotes (315 MHz)

If provided with your garage door opener, the

large button is factory

programmed to operate it.

Additional buttons on any

Security+

3-Button remote

or mini-remote can be

programmed to operate

other Security+

garage

door openers.

To Erase All Codes From Motor

Unit Memory

To deactivate any unwanted remote,

ﬁ rst erase all codes:

Press and hold the “learn”

button on motor unit until the

learn indicator light goes out

(approximately 6seconds). All

previous codes are now erased. Reprogram each

remote or keyless entry you wish to use.

1. Press and hold the button

on the hand-held remote*

that you wish to operate your

garage door.

2. While holding the remote

button, press and hold the

LIGHT button on the

Multi-Function Door Control.

3. Continue holding both buttons

while you press the push bar

on the door control (all three

buttons are held).

4. Release buttons when the

motor unit lights blink. It has

learned the code. If light bulbs

are not installed, two clicks will

be heard.

1. Press and release the “learn”

button on the motor unit.

The learn indicator light will

glow steadily for 30 seconds.

2. Within 30 seconds, press

and hold the button on the

hand-held remote* that you

wish to operate your garage

door.

3. Release the button when the

motor unit lights blink. It

has learned the code. If light

bulbs are not installed, two

clicks will be heard.

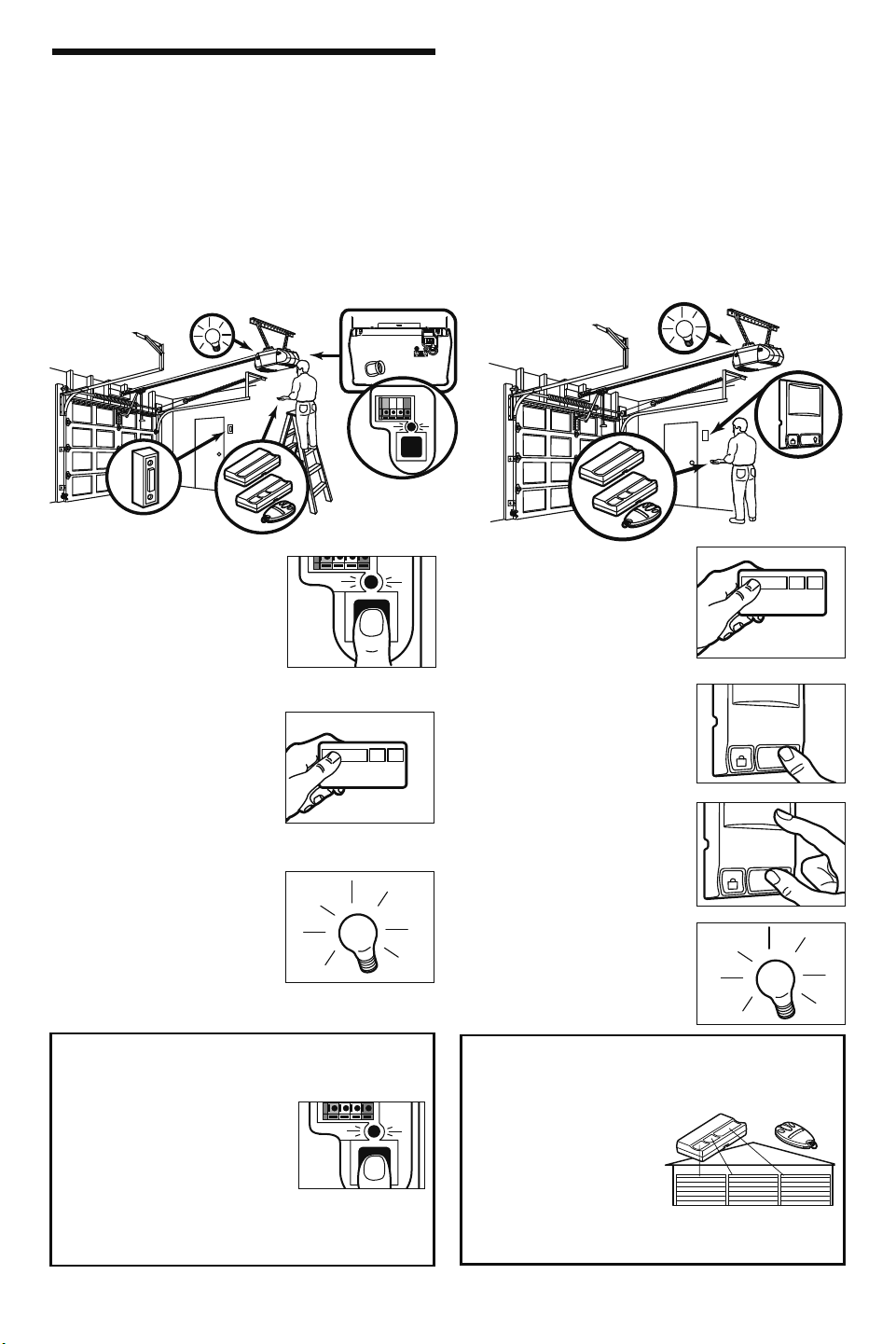

To Add or Reprogram a Hand-held Remote Control

USING THE “LEARN” BUTTON USING THE MULTI-FUNCTION DOOR CONTROL

LOCK

LIGHT

LOCK

LIGHT

PROGRAMMING

Your garage door opener has already been programmed at the factory to operate with your hand-held remote control.

The door will open and close when you press the large push button.

Below are instructions for programming your opener to operate with additional Security+

remote controls.

NOTICE: If this Security+

garage door opener is operated with a non-rolling code transmitter, the technical measure in

the receiver of the garage door opener, which provides security against code-theft devices, will be circumvented. The

owner of the copyright in the garage door opener does not authorize the purchaser or supplier of the non-rolling code

transmitter to circumvent that technical measure.

LOCK

LIGHT

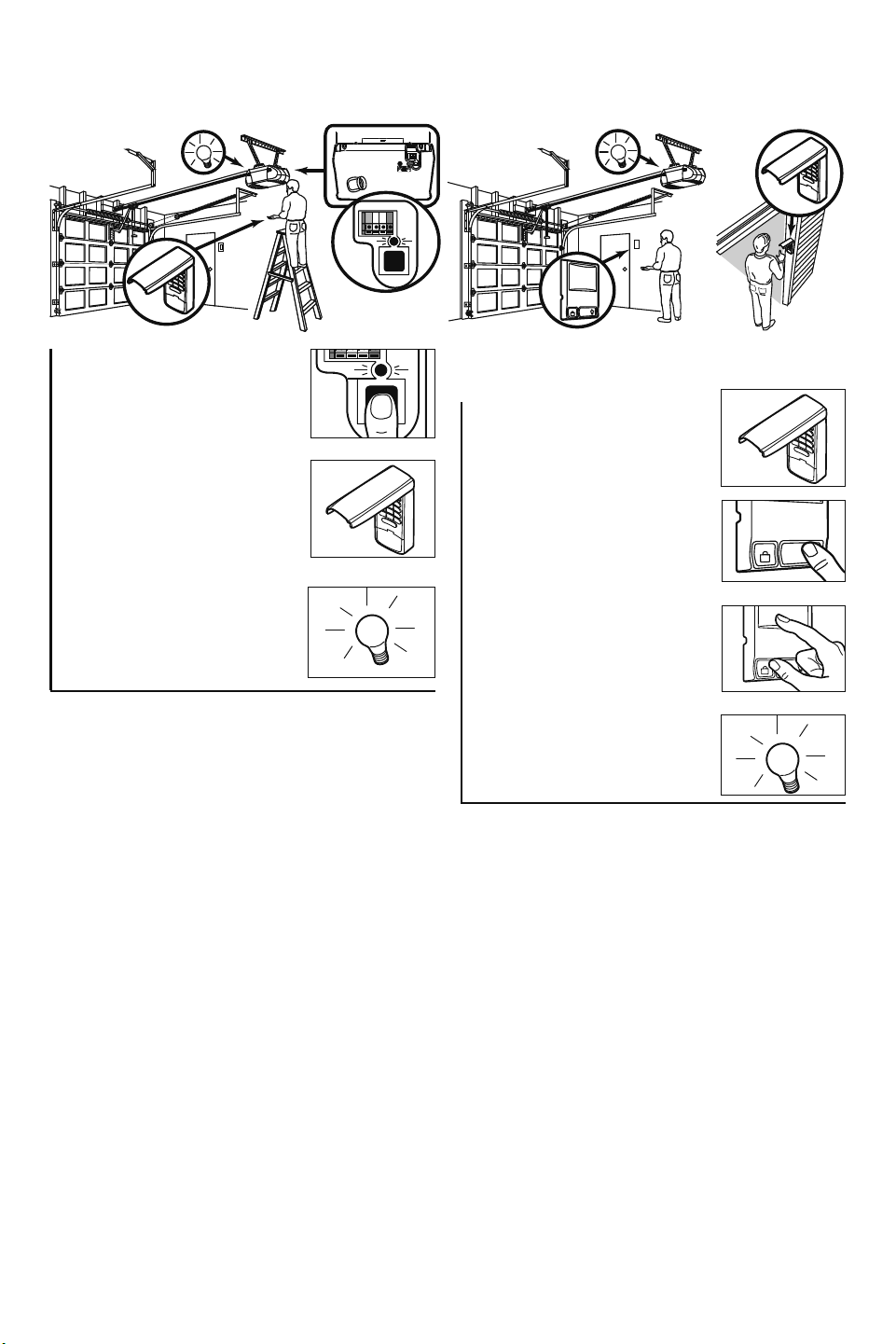

1. Enter a four digit personal

identiﬁ cation number (PIN) of

your choice on the keypad. Then

press and hold enter.

2. While holding the ENTER button,

press and hold the LIGHT button

on the Multi-Function Door

Control.

3. Continue holding the ENTER and

LIGHT buttons while you press

the push bar on the

Multi-Function Door Control

(all three buttons are held).

4. Release buttons when the motor

unit lights blink. It has learned

the code. If light bulbs are not

installed, two clicks will be heard.

To Add, Reprogram or Change a Keyless Entry PIN

NOTE: Your new Keyless Entry must be programmed to operate your garage door opener.

USING THE “LEARN” BUTTON USING THE MULTI-FUNCTION DOOR CONTROL

LOCK

LIGHT

LOCK

LIGHT

To change an existing, known PIN

If the existing PIN is known, it may be changed by one

person without using a ladder.

1. Press the four buttons for the present PIN, then press

and hold the # button.

The opener light will blink twice. Release the # button.

2. Press the new 4-digit PIN you have chosen, then

pressENTER.

The motor unit lights will blink once when the PIN has been

learned.

Test by pressing the new PIN, then press ENTER. The door

should move.

To set a temporary PIN

You may authorize access by visitors or service people with

a temporary 4-digit PIN. After a programmed number of

hours or number of accesses, this temporary PIN expires

and will no longer open the door. It can be used to close

the door even after it has expired. To set a temporary PIN:

1. Press the four buttons for your personal entry PIN

(not the last temporary PIN), then press and hold the ✽

button.

The opener light will blink three times. Release the

button.

2. Press the temporary 4-digit PIN you have chosen, then

press ENTER.

The opener light will blink four times.

3. To set the number of hours this temporary PIN will

work, press the number of hours (up to 255), then

press ✽.

3. To set the number of times this temporary PIN will

work, press the number of times (up to 255), then

press #.

The opener light will blink once when the temporary PIN

has been learned.

Test by pressing the four buttons for the temporary

PIN, then press ENTER. The door should move. If the

temporary PIN was set to a certain number of openings,

remember that the test has used up one opening. To clear

the temporary password, repeat steps 1-3, setting the

number of hours or times to 0 in step 3.

One Button Close: Opener can be closed by pressing only the ENTER button if the one button close feature has been

activated. This feature has been activated at the factory. To activate or deactivate this feature press and hold buttons 1

and 9 for 10 seconds. The keypad will blink twice when the one button close is active. The keypad will blink four times

when one button close is deactivated.

1. Press and release the “learn”

button on motor unit. The learn

indicator light will glow steadily

for 30 seconds.

2. Within 30 seconds, enter a four

digit personal identiﬁ cation

number (PIN) of your choice on

the keypad. Then press and hold

the ENTER button.

3. Release the button when the

motor unit lights blink. It has

learned the code. If light bulbs

are not installed, two clicks will

be heard.

NOTE: This method requires two people if the Keyless

Entry is already mounted outside the garage.

CEILING MOUNT ONLY

KEY PART

NO. NO. DESCRIPTION

1 41A5273-1 Multi-function door control (3240M)

2 41A4166 Lighted door control button (3130M)

3 41A2828 Emergency release rope & handle

4 371LM 1-button remote control (3130M)

5 373LM 3-button remote control (3240M)

6 10A20 3V CR2032 Lithium battery (1 required)

7 29B137 Visor clip

8 41A5047 Door bracket w/clevis pin & fastener

9 178B34 Straight door arm section

10 41A4353 Header bracket w/clevis pin & fastener

11 41A5034 Safety reversing sensor kit: receiving and

sending eyes with 3' (.9 m) 2-conductor bell

wire attached

12 41A5266-1 Safety reversing sensor bracket

13 41B4494-1 2-conductor bell wire: white & white/red

14 178B35 Curved door arm section

NOT SHOWN

41A4675-7 Installation hardware bag (see page 3)

114A4262 Owner’s manual

114A4262SP Owner’s manual-Spanish

KEY PART

NO. NO. DESCRIPTION

1 41A6353 Hardware bag (includes sprocket coupling)

2 81C275 Rack

3 41A6262 Complete trolley assembly

4 3077SD Screw Drive one-piece rail 7' (2.1 m)

5 3088SD Screw Drive one-piece rail 8' (2.4 m)

6 41A4836 Drive sprocket kit

7 25C20 Coupling

8 41A6312 Rail end bracket

NOT SHOWN

28A143 Wire clips

Installation Parts

REPAIR PARTS

Rail Assembly Parts

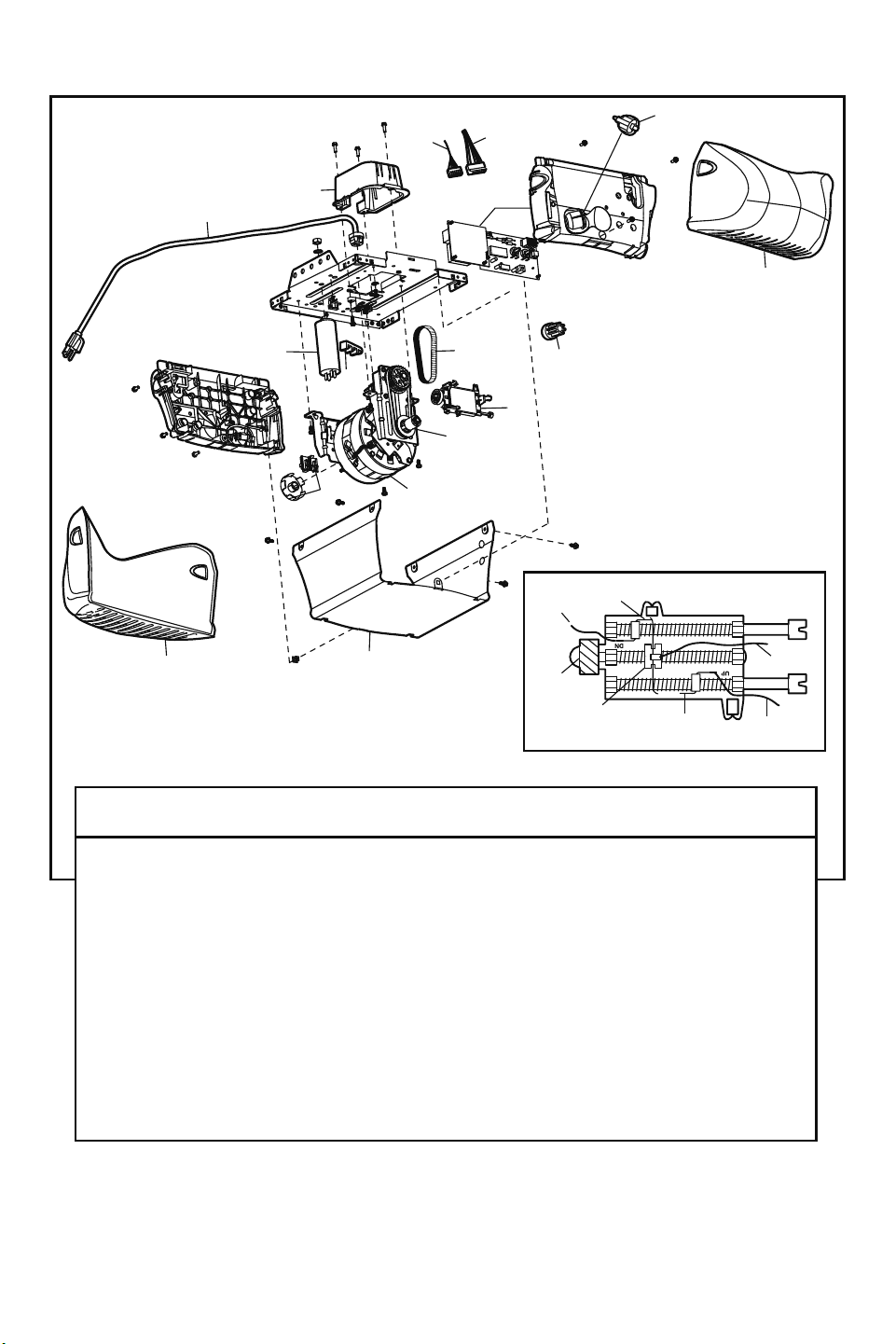

Motor Unit Assembly Parts

(Up) Contact

(Down) Contact

Center Limit

Contact

Yellow Wire

Brown

Wire

Drive

Gear

LIMIT SWITCH

ASSEMBLY

Grey Wire

KEY PART

NO. NO. DESCRIPTION

1 31C568 Drive shaft cover

2 41B4245 Line cord

3 30B620 Capacitor – 1/2 HP

30B638 Capacitor – 1/3 HP

4 41A3150 Terminal block w/screws

5 41D4671 Limit switch assembly

6 41A6241 Motor drive assembly

6a 20B21-1 Drive belt

7 41C4672 Screw drive RPM kit

KEY PART

NO. NO. DESCRIPTION

8 41A4837-1 Worm gear and retainer

9 41A6635 Low voltage wire harness

9a 41A6634 High voltage wire harness

10 41AS050R1M Receiver logic board

assembly (3130)

41AS050R2M Receiver logic board

assembly (3240)

11 41A5525-57 Cover (Model 3130)

41A5525-53 (Model 3240)

12 41C22-1 Drive coupling hub

13 175C147 Light socket

14 108D79 Light lens

LOCK

LIGHT

373LM

Motion Detecting Control Panel:

Multi-function door control with

motion sensor that automatically

turns opener lights on for 5 minutes

when it detects a person entering

the garage. Sensor can be easily

deactivated when desired.

Model 98LM

1-Button Remote Control

Security+

Includes visor clip.

3-Button Remote Control

Security+

Includes visor clip.

371LM

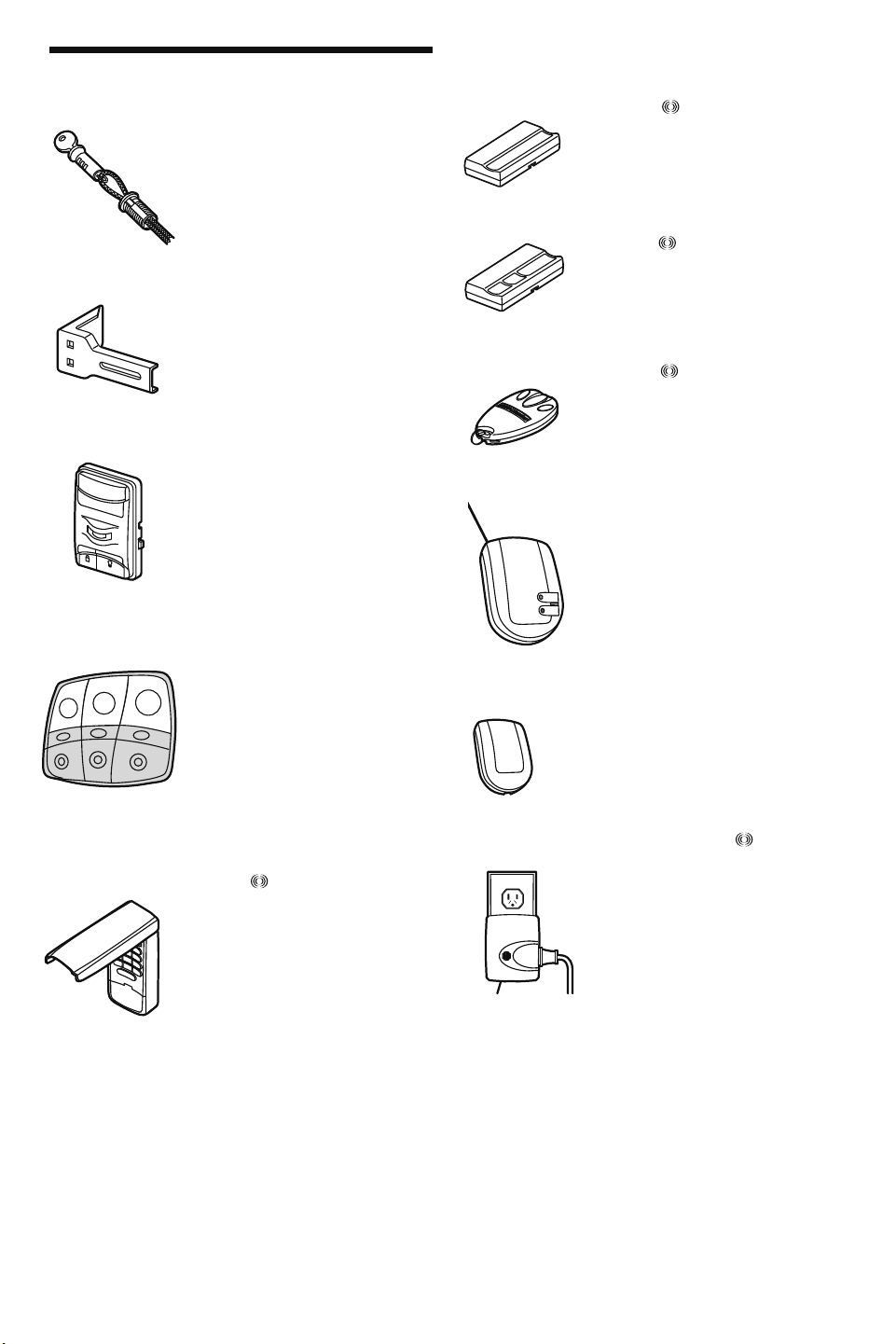

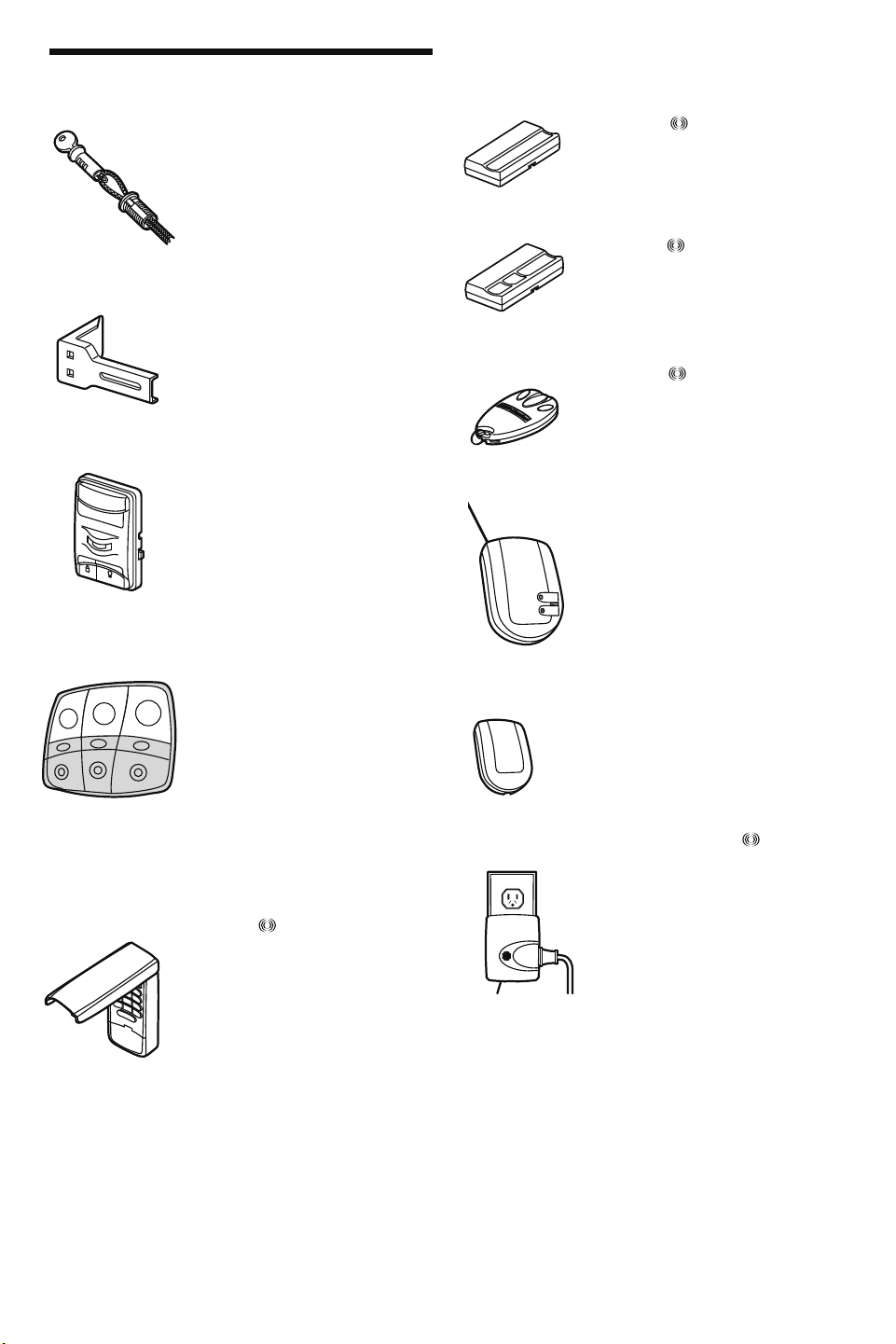

ACCESSORIES

370LM

377LM

3-Button Mini-Remote Control with

Security+

With key ring and fastening strip.

902LM/903LM

Garage Door Monitor:

Security for the largest door of your

home!

Tells you if your garage door is open

or closed. Monitors up to 4 garage

doors by adding additional sensor

modules.

915LM

Wireless Keyless Entry with

Security+

Enables homeowner to operate garage

door opener from outside by entering

a password on a specially designed

keyboard. Also can add a temporary

password for visitors or service

persons. This temporary password can

be limited to a programmable number

of hours or entries.

2 & 3 Door Multi-Function Wall

Control:

Ideal for homes with up to three

garage doors. Combine up to three

controls into one wall control panel

for a neat compact appearance.

Enhanced functions include Lock

Feature to lock out outside radio

signals while you are away from

home and turn opener lights on or off

from the control panel.

Garage Door Monitor Sensor:

Additional accessory sensor for

homes with multiple garage doors.

916LM

CLOSED

OPEN

395LM

Remote Light Control :

Enables homeowner to turn on a

lamp, television or other appliance

from their car with their garage door

opener remote or from anywhere

in their home with an additional

LiftMaster Security+

remote.

CLOSED

OPEN

41A5281

Extension Brackets:

(Optional) For safety sensor

installation onto the wall or ﬂ oor.

CLOSED

OPEN

CLOSED

OPEN

1702LM

Outside Quick Release:

Required for a garage with NO access

door. Enables homeowner to open

garage door manually from outside

by disengaging trolley.

LIFTMASTER

SERVICE IS

ON CALL

OUR LARGE SERVICE ORGANIZATION

SPANS AMERICA

INSTALLATION AND SERVICE INFORMATION IS

AS NEAR AS YOUR TELEPHONE. SIMPLY DIAL

OUR TOLL FREE NUMBER:

1-800-528-9131

LiftMaster.com

For professional installation, parts and service,

contact your local LIFTMASTER dealer. Look for him

in the Yellow Pages, or call our Service number for a

list of dealers in your area.

HOW TO ORDER

REPAIR PARTS

Selling prices will be furnished on request, or parts

will be shipped at prevailing prices and you will be

billed accordingly.

WHEN ORDERING REPAIR PARTS, ALWAYS GIVE

THE FOLLOWING INFORMATION:

• PART NUMBER

• PART NAME

• MODEL NUMBER

ADDRESS ORDERS TO:

LIFTMASTER

Technical Support Group

6050 S. Country Club Road

Tucson, Arizona 85706

SERVICE INFORMATION

TOLL FREE NUMBER:

1-800-528-9131

LIFTMASTER LIMITED WARRANTY

LiftMaster (“Seller”) warrants to the ﬁ rst retail purchaser of this product, for the residence in which this product is originally

installed, that it is free from defects in materials and/or workmanship for a speciﬁ c period of time as deﬁ ned below (the

“Warranty Period”). The warranty period commences from the date of purchase.

WARRANTY PERIOD

Model Parts Motor Accessories

3240M 1 year Lifetime 1 year

3130M 1 year 2 years 1 year

The proper operation of this product is dependent on your compliance with the instructions regarding installation, operation,

and maintenance and testing. Failure to comply strictly with those instructions will void this limited warranty in its entirety.

If, during the limited warranty period, this product appears to contain a defect covered by this limited warranty, call

1-800- 528-9131, toll free, before dismantling this product. You will be advised of disassembly and shipping instructions

when you call. Then send the product or component, pre-paid and insured, as directed to our service center for warranty

repair. Please include a brief description of the problem and a dated proof- of-purchase receipt with any product returned for

warranty repair. Products returned to Seller for warranty repair, which upon receipt by Seller are conﬁ rmed to be defective

and covered by this limited warranty, will be repaired or replaced (at Seller’s sole option) at no cost to you and returned pre-

paid. Defective parts will be repaired or replaced with new or factory rebuilt parts at Seller’s sole option. [You are responsible

for any costs incurred in removing and/or reinstalling the product or any component .]

ALL IMPLIED WARRANTIES FOR THE PRODUCT, INCLUDING BUT NOT LIMITED TO ANY IMPLIED WARRANTIES OF

MERCHANTABILITY AND FITNESS FOR A PARTICULAR PURPOSE, ARE LIMITED IN DURATION TO THE APPLICABLE

LIMITED WARRANTY PERIOD SET FORTH ABOVE FOR THE RELATED COMPONENT(S), AND NO IMPLIED WARRANTIES

WILL EXIST OR APPLY AFTER SUCH PERIOD. Some States and Provinces do not allow limitations on how long an implied

warranty lasts, so the above limitation may not apply to you. THIS LIMITED WARRANTY DOES NOT COVER NON-DEFECT

DAMAGE, DAMAGE CAUSED BY IMPROPER INSTALLATION, OPERATION OR CARE (INCLUDING, BUT NOT LIMITED TO

ABUSE, MISUSE, FAILURE TO PROVIDE REASONABLE AND NECESSARY MAINTENANCE, UNAUTHORIZED REPAIRS

OR ANY ALTERATIONS TO THIS PRODUCT), LABOR CHARGES FOR REINSTALLING A REPAIRED OR REPLACED UNIT,

REPLACEMENT OF CONSUMABLE ITEMS (E.G., BATTERIES IN REMOTE CONTROL TRANSMITTERS AND LIGHT BULBS),

OR UNITS INSTALLED FOR NON-RESIDENTIAL USE. THIS LIMITED WARRANTY DOES NOT COVER ANY PROBLEMS WITH,

OR RELATING TO, THE GARAGE DOOR OR GARAGE DOOR HARDWARE, INCLUDING BUT NOT LIMITED TO THE DOOR

SPRINGS, DOOR ROLLERS, DOOR ALIGNMENT OR HINGES. THIS LIMITED WARRANTY ALSO DOES NOT COVER ANY

PROBLEMS CAUSED BY INTERFERENCE. UNDER NO CIRCUMSTANCES SHALL SELLER BE LIABLE FOR CONSEQUENTIAL,

INCIDENTAL OR SPECIAL DAMAGES ARISING IN CONNECTION WITH USE, OR INABILITY TO USE, THIS PRODUCT. IN

NO EVENT SHALL SELLER’S LIABILITY FOR BREACH OF WARRANTY, BREACH OF CONTRACT, NEGLIGENCE OR STRICT

LIABILITY EXCEED THE COST OF THE PRODUCT COVERED HEREBY. NO PERSON IS AUTHORIZED TO ASSUME FOR US

ANY OTHER LIABILITY IN CONNECTION WITH THE SALE OF THIS PRODUCT.

Some states and provinces do not allow the exclusion or limitation of consequential, incidental or special damages, so the

above limitation or exclusion may not apply to you. This limited warranty gives you speciﬁ c legal rights, and you may also

have other rights, which vary from state to state and province to province.

Pour Résidences Seulement

• Lire attentivement ce manuel ainsi que les consignes de sécurité!

• Après la pose, accrocher ce manuel près de la porte de garage pour s’y reporter ultérieurement.

• La porte NE SE FERMERA PAS si Le Système Protector® n’est pas branché et réglé correctement.

• Pour un bon fonctionnement en toute sécurité de cet ouvre-porte de garage, le vériﬁ er et le régler périodiquement.

• L’étiquette du numéro de modèle est située sur le panneau avant de votre ouvre-porte.

OUVRE-PORTE DE GARAGE

Modéle 3130M 1/3 HP et 3240M 1/2 HP

LiftMaster

845 Larch Avenue

Elmhurst, IL 60126-1196

Introduction 2-5

Revue des symboles de sécurité et des mots de signalement. . . . .2

Préparation de votre porte de garage . . . . . . . . . . . . . . . . . . . . . . .3

Outils nécessaires. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3

Planification . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4

Contenu de l’emballage. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5

Inventaire des fixations. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5

Montage 6

Fixation du rail au moteur . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .6

Installation 7-22

Instructions pour une pose en toute sécurité . . . . . . . . . . . . . . . . .7

Déterminer l’emplacement du support de linteau . . . . . . . . . . . . . .8

Pose du support de linteau . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .9

Fixation du rail sur le support de linteau . . . . . . . . . . . . . . . . . . . .10

Installation du dispositif System Protector

. . . . . . . . . . . . . . 11-13

Positionnement de l’ouvre-porte. . . . . . . . . . . . . . . . . . . . . . . . . .14

Accrochage de l’ouvre-porte. . . . . . . . . . . . . . . . . . . . . . . . . . . . .15

Pose de la commande de porte. . . . . . . . . . . . . . . . . . . . . . . . . . .16

Pose des ampoules. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .17

Pose de la corde et de la poignée de déclenchement d’urgence . .17

Exigences électriques . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .18

Installation complète des détecteurs inverseurs de sécurité . . . . .18

Fixation du support de la porte . . . . . . . . . . . . . . . . . . . . . . . . 19-20

Fixation de la biellette de la porte au chariot . . . . . . . . . . . . . . 21-22

Réglages 23-25

Réglage des courses d’ouverture et de fermeture. . . . . . . . . . . . .23

Réglage de la force . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .24

Contrôle du système d’inversion de sécurité. . . . . . . . . . . . . . . . .25

Essai du Protector System

. . . . . . . . . . . . . . . . . . . . . . . . . . . . .25

Fonctionnement 26-30

Instructions de fonctionnement en toute sécurité. . . . . . . . . . . . .26

Utilisation de votre ouvre-porte de garage . . . . . . . . . . . . . . . . . .26

Utilisation de la commande de porte murale. . . . . . . . . . . . . . . . .27

Ouverture manuelle de la porte. . . . . . . . . . . . . . . . . . . . . . . . . . .27

Entretien de votre ouvre-porte de garage . . . . . . . . . . . . . . . . . . .28

Défauts de fonctionnement. . . . . . . . . . . . . . . . . . . . . . . . . . . . . .29

Fiche diagnostique . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .30

Programmation 31-32

Pour ajouter ou reprogrammer une télécommande à main. . . . . .31

Pour effacer tous les codes. . . . . . . . . . . . . . . . . . . . . . . . . . . . . .31

Télécommandes à trois boutons. . . . . . . . . . . . . . . . . . . . . . . . . .31

Pour ajouter, reprogrammer ou modifier un NIP d’entrée sans clé 32

Pièces de rechange 33-34

Pièces d’assemblage du rail . . . . . . . . . . . . . . . . . . . . . . . . . . . . .33

Pièces pour la pose. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .33

Pièces d’assemblage du moteur . . . . . . . . . . . . . . . . . . . . . . . . . .34

Accessoires 35

Pièces de réparation et service page arriéré

Garantie page arriéré

TABLE DES MATIÈRES

Lorsque vous verrez ces symboles de sécurité et ces mots de

signalement sur les pages suivantes, ils vous aviseront de la

possibilité de blessures graves ou de mort si vous ne vous

conformez pas aux avertissements qui les accompagnent. Le

danger peut être de source mécanique ou provenir d’un choc

électrique. Lisez attentivement les avertissements.

Ce mot de signalement sur les pages suivantes vous avertit de la

possibilité de dommages à votre porte de garage ou ouvre-porte

de garage, ou les deux en cas de non conformité aux énoncés de

mise en garde qui l’accompagnent. Prière de les lire attentivement.

INTRODUCTION

Revue des symboles de sécurité et des mots de signalement

Cet ouvre-porte de garage a été conçu et mis à l’essai dans le but d’offrir un service sûr à condition qu’il soit installé, utilisé, entretenu et

mis à l’essai en stricte conformité avec les instructions et les avertissements contenus dans le présent manuel.

Mécanique

Électrique

AVERTISSEMENT

ATTENTION

Pour prévenir les dommages à la porte de garage et à l’ouvre-

porte :

• TOUJOURS désactiver les serrures AVANT de poser et

d’utiliser l’ouvre-porte.

• Faire fonctionner l’ouvre-porte de garage uniquement à

une tension de 120 v, 60 hz pour éviter les défauts de

fonctionnement et les dommages.

Pour éviter des BLESSURES GRAVES, VOIRE MORTELLES :

• Appeler TOUJOURS un technicien formé en systèmes de

porte si la porte de garage force ou est déséquilibrée. Une

porte de garage déséquilibrée peut ne pas remonter, au

besoin.

• Ne JAMAIS tenter de desserrer, déplacer ou régler la porte

de garage ainsi que les ressorts, câbles, poulies, supports de

porte ou leurs ferrures de montage, lesquels sont tous sous

une tension EXTRÊME.

• Désactiver TOUTES les serrures et retirer TOUTES les cordes

raccordées à la porte de garage AVANT de poser et d’utiliser

l’ouvre-porte de garage aﬁ n d’éviter un emmêlement.

Préparation de votre porte de garage

AVANT DE COMMENCER :

• Désactiver les serrures.

• Retirer toute corde raccordée à la porte de garage.

• Réaliser le test suivant pour s’assurer que la porte de garage

est équilibrée et qu’elle ne force pas :

1. Soulever la porte à moitié, comme illustré, puis la relâcher.

La relâcher. Si elle est équilibrée, elle devrait rester en place,

entièrement supportée par ses ressorts.

2. Faire monter et descendre la porte pour s’assurer qu’elle ne

force pas.

Si votre porte force ou est déséquilibrée, appeler un technicien

formé en systèmes de porte.

Outils nécessaires

Lors de l’assemblage, de la pose et du réglage de l’ouvre-porte, les

instructions feront appel aux outils à main illustrés ci-après.

AVERTISSEMENT

ATTENTION

Porte articulée

Porte rigide

Escabeau

Niveau de

menuisier (facultatif)

Ruban à mesurer

Perceuse

Clé à douille et douilles

de 1/2 po et 7/16 de po

Crayon

Pince coupante

Pince

universelle

Clé à molette

Marteau

Tournevis

Scie à métaux

Forets de 3/16 de po, de

5/16 de po et 5/32 de po

AVERTISSEMENT : Ce produit peut vous exposer

à des produits chimiques comme le plomb,

reconnu par l’État de la Californie comme cause

de cancers, d’anomalies congénitales et d’autres

problèmes liés à la reproduction. Pour plus

d’informations, visitez www.P65Warnings.ca.gov

— — — — — — — —

POSE DE PORTE ARTICULÉES

Planiﬁ cation

Identiﬁ er le type et la hauteur de votre porte de garage. Examiner la région du garage pour noter si l’une des conditions ci-après s’applique

à votre installation. Des matériaux supplémentaires peuvent être nécessaires. Il vous sera peut-être utile de vous reporter à cette page et

aux illustrations qui l’accompagnent en procédant à la pose de l’ouvre-porte.

PORTE RIGIDE SANS GUIDES

PORTE RIGIDE AVEC GUIDES

Mur du linteau

PLAFOND FINI

Il faudra poser des renforts horizontaux

et verticaux dans le cas d’une porte de

garage légère (en ﬁ bre de verre, en acier, en

aluminium, en panneaux de verre, etc.).

Se reporter à la page 19 pour plus de détails.

Une cornière et des

ﬁ xations peuvent être

requises.

Se reporter à la page 15.

Moteur

Ressort

traction

Ligne du

centre

vertical de

la porte

de garage

Commande

de porte

murale

Commande de

porte murale

Commande de

porte murale

L’espace entre le plancher et le bas de la porte ne doit pas être supérieur à 1/4 po (6 mm).

L’espace entre le plancher et le bas de la porte ne doit

pas être supérieur à 1/4 po (6 mm).

L’espace entre le plancher et le bas

de la porte ne doit pas être supérieur

à 1/4 po (6 mm).

Ressort

torsion

Porte

d’accès

Porte

d’accès

Porte

d’accès

Détecteurs inverseurs de sécurité

Détecteurs inverseurs de

sécurité

Rail

Détecteurs inverseurs de sécurité

Détecteurs inverseurs

de sécurité

Une cornière et des ﬁ xations

peuvent être requises.

Se reporter à la page 15.

CEILING MOUNT ONLY

Votre ouvre-porte de garage est emballé dans deux boîtes qui

contiennent le moteur et toutes les pièces illustrées ci-après.

Les accessoires dépendront du modèle acheté. S’il manque quoi

que ce soit, vériﬁ er le matériel d’emballage. Les pièces peuvent

être coincées dans la mousse. Les ferrures de montage sont

également indiquées ci-après.

Inventaire de la boîte

ASSEMBLAGE DU RAIL

Manchon de raccordement (1)

Boulon hexagonal de 1/4 de po -20 x 5/8 de po (4)

Écrou de 1/4 de po-20 (4)

FIXATIONS DE POSE

Boulon hexagonal 5/16 de po -18 x 7/8 de po (4)

Tire-fond de 5/16 po-9 x 1-5/8 po (2)

Axe de chape de 5/16 po x 2-3/4 po (1)

Axe de chape de 5/16 po x 1-1/4 po (1)

Axe de chape de 5/16 po x 1 po (1)

Écrou de 5/16 po-18 (4)

Rondelle de blocage de 5/16 po (4)

Vis 6AB x 1 po. (2)

Vis 6-32 x 1 po (2)

Vis autotaraudeuse 1/4 po-14 x 5/8 po (2)

Agrafes isolées

Anneau d’arrêt (3)

Chevilles pour mur sec (2)

Boulon à tête bombée et à collet

carré 1/4 po-20 x 1/2 po (2)

Écrou à oreilles de 1/4 po-20 (2)

Cordon

Poignée

Security+

Télécommandes à un

bouton

Security+

Télécommandes à 3

boutons

Modèle 3130M (1)Modèle 3240M (1)

Modèle 3240M

Modèle 3130M

Panneau commande

de porte multifonction

Pince de pare-soleil

pour télécommande

Moteur avec diffuseur

Modèle 3130M

Moteur avec deux diffuseurs

Modèle 3240M

Support de porte

Support du

linteau

Biellette

courbée

Fil de sonnerie à 2

conducteurs

blanc et blanc/rouge

Chariot

Rail

Accouplement à

engrenage

Bouton de

contrôle de

porte illuminé

Documentation

et étiquettes de

sécurité

Biellette droite

The Protector System

Détecteurs inverseurs de sécurité (2)

(1 ceil de transmission et 1 ceil de

réception) avec ﬁ l de sonnerie blanc et

blanc/noir à deux con ducteurs ﬁ xé

Support du détecteur

inverseur de sécurité (2)

MONTAGE - ÉTAPE 1

Fixation du rail au moteur

Pour éviter les difﬁ cultés pendant la pose, ne faire fonctionner

l’ouvre-porte de garage que lorsque cela est expressément

indiqué.

Pour faciliter l’assemblage et la pose, remplacer la mousse

d’emballage autour du moteur. Retirer la mousse après la 4e étape

de pose.

• En travaillant sur une surface plane, aligner l’assemblage du rail

avec le moteur, comme illustré.

• Glisser l’accouplement sur le pignon du rail.

• Faire glisser le rail à travers le support du moteur jusqu’à ce

que l’accouplement s’emboîte correctement dans le pignon du

moteur.

• Aligner les trous des deux boulons du rail avec ceux du support

du moteur. Insérer deux boulons hexagonaux de 1/4po-

20x7/16po et deux contre-écrous. Serrer fermement avec une

clé à douille de 3/8po.

• Tourner et relâcher le bras vers le bas pour désengager le

chariot.

• Faites glisser le chariot sur et le long du bas du rail. Aligner le

chariot avec le support et tourner la biellette de dégagement pour

réengager le chariot. S’assurer de l’installer correctement:

la biellette de dégagement du chariot doit être en position

horizontale (position verrouillée).

Chariot

Crémaillère

GRANDEUR RÉELLE DES FIXATIONS

Mousse

Support du

moteur

Roue dentée

d’unité moteur

Accouplement

Coupling

Rail rigide

Pignon du rail

Levier de

déclenchement

Boulon hexagonal

de 1/4 de po -20 x

7/16 de po

Boulon hexagonal de 1/4 de po -20 x 7/16 de po

Boulon hexagonal

de 1/4 de po -20 x

7/16 de po

Vers Tête de puissance

INSTALLATION

IMPORTANTES INSTRUCTIONS CONCERNANT

L’INSTALLATION

AVERTISSEMENT

1. LIRE ET SUIVRE TOUS LES AVERTISSEMENTS ET

INSTRUCTIONS D’INSTALLATION.

2. Poser l’ouvre-porte de garage uniquement sur une porte de

garage bien équilibrée et lubriﬁ ée. Une porte mal équilibrée

peut ne PAS inverser sa course en cas de besoin et peut

entraîner des BLESSURES GRAVES, voire MORTELLES.

3. Toutes les réparations aux câbles, ensembles de ressort

et autres ferrures de montage DOIVENT être conﬁ ées à

un technicien formé en systèmes de porte avant de poser

l’ouvre-porte.

4. Désactiver toutes les serrures et retirer toutes les cordes

raccordées à la porte de garage AVANT de poser l’ouvre-

porte aﬁ n d’éviter un emmêlement.

5. Poser l’ouvre-porte de garage à au moins 7 pi (2,13 m) au-

dessus du sol.

6. Laisser le déverrouillage de secours à portée de main, mais

à au moins 6 pi (1,83 m) du sol et éviter tout contact avec

des véhicules aﬁ n d’éviter tout déclenchement accidentel.

7. Ne JAMAIS raccorder l’ouvre-porte de garage à une source

de courant avant d’avoir reçu l’instruction de le faire.

8. Ne JAMAIS porter de montres, bagues ou vêtements

amples durant la pose ou l’entretien de l’ouvre-porte.

Ils pourraient être happés par la porte de garage ou les

mécanismes de l’ouvre-porte.

9. Poser la commande de porte murale :

• bien en vue de la porte de garage;

• hors de la portée des enfants, à une hauteur minimale de

5 pi (1,5 m);

• à l’écart de toutes les pièces mobiles de la porte.

10. Placer l’étiquette d’avertissement de prise au piège sur le

mur à côté de la commande de la porte de garage.

11. Placer l’étiquette d’essai d’inversion de sécurité/ouverture

manuelle bien en vue sur le côté intérieur de la porte de

garage.

12. Au terme de la pose, faire l’essai du système d’inversion

de sécurité. La porte DOIT remonter au contact d’un objet

d’une hauteur de 1-1/2 po (3,8 cm) (ou un 2 x 4 posé à

plat) sur le sol.

Pour réduire le risque de BLESSURES GRAVES,

voire MORTELLES :

POSE - ÉTAPE 1

Déterminer l’emplacement du support

de linteau

Les procédures de pose varient en fonction du type de porte de

garage. Suivre les instructions qui s’appliquent à votre porte.

1. Fermer la porte et marquer l’axe vertical intérieur de la porte du

garage.

2. Prolonger cet axe sur le linteau, au-dessus de la porte.

Vous pouvez ﬁ xer le support du linteau à moins de 1,22m

(4pi) à gauche ou à droite de l’axe de la porte seulement

si un ressort de torsion ou une plaque d’appui centrale

gêne; ce support peut également être ﬁ xé au plafond si

le dégagement n’est pas sufﬁ sant. (Il peut être monté à

l’envers sur un mur, au besoin, pour gagner environ 1cm

[1/2po]).

Si vous devez poser le support de linteau sur un 2x4 (au

mur ou au plafond), utiliser des tire-fond (non fournis) pour

s’assurer que le 2x4 est bien retenu sur les solives comme

indiqué sur cette page et à la page9.

3. Ouvrir votre porte jusqu’à son point de course le plus haut, tel

qu’illustré. Tracer une ligne horizontale d’intersection sur le

linteau à 5cm (2po) au-dessus du point le plus haut:

• 7,5cm (3po) au-dessus du point le plus haut pour une

porte articulée et une porte rigide avec guides.

• 20cm (8po) au-dessus du point le plus haut pour une

porte articulée et une porte rigide sans guides.

Cette hauteur permettra d’obtenir un dégagement sufﬁ sant

pour le passage de la partie supérieure de la porte.

REMARQUE: Si le nombre total de centimètres (pouces)

dépasse la hauteur disponible dans le garage, utiliser

la hauteur maximum ou vous reporter à la page9 pour

l’installation au plafond.

Pour éviter des BLESSURES GRAVES, VOIRE MORTELLES:

• Le support de linteau DOIT être ﬁ xé DE MANIÈRE RIGIDE

à la solive sur le linteau ou au plafond, sinon la porte

de garage pourrait ne pas remonter, au besoin. NE PAS

INSTALLER le support de linteau sur une cloison sèche.

• Des ancrages en béton DOIVENT ÊTRE UTILISÉS en cas de

montage sur un support de linteau ou sur un 2x4 dans la

maçonnerie.

• Ne JAMAIS tenter de desserrer, déplacer ou régler la porte

de garage ainsi que les ressorts, câbles, poulies, supports de

porte ou leurs ferrures de montage, lesquels sont tous sous

une tension EXTRÊME.

• TOUJOURS appeler un technicien formé en systèmes de

porte si la porte de garage force ou est déséquilibrée. Une

porte de garage déséquilibrée peut ne PAS remonter, au

besoin.

AVERTISSEMENT

Pivot

7,5 cm (3 po)

Linteau

Niveau de

menuisier

(Facultatif)

Plafond

non ﬁ ni

Ligne du centre vertical

de la porte de garage

MONTAGE

DU SUPPORT

DE LINTEAU

AU PLAFOND

EN OPTION

Solives

2 x 4

Linteau

Point de

course le

plus haut

Point de

course le

plus haut

Point de

course

le plus

haut

Ferrure de

montant

Point de

course

le plus

haut

Porte rigide sans guides :

ferrure de montant

Porte articulée avec guide

courbé

Porte rigide sans guides :

basculant sur pivots

Porte rigide avec guide

horizontal

20 cm (8 po)

Guide

Porte

7,5 cm (3 po)

20 cm (8 po)

POSE - ÉTAPE 2

Pose du support de linteau

Le support de linteau peut être ﬁ xé soit sur le mur, au-dessus

de la porte de garage, soit au plafond. Suivre les instructions

qui répondent le mieux à vos besoins particuliers. Ne pas poser

le support de linteau sur des plaques de placoplâtre. Utiliser

des ancrages de béton (non fournis) pour la pose dans la

maçonnerie.

POSE DU SUPPORT DE LINTEAU AU MUR

• Centrer le support par rapport à l’axe vertical, la partie

inférieure du support étant alignée avec la ligne horizontale,

comme illustré (la ﬂ èche du support doit être orientée vers le

plafond).

• Marquer la série verticale de trous de support (ne pas utiliser

les trous destinés à la pose au plafond). Percer des avant-trous

de 3/16po et ﬁ xer fermement le support sur une solive avec

les ﬁ xations fournies.

POSE DU SUPPORT DE LINTEAU AU PLAFOND

• Prolonger l’axe vertical sur le plafond, comme illustré.

• Centrer le support sur l’axe vertical à 15cm (6po) au maximum

du mur. S’assurer que la ﬂ èche est orientée vers le mur. Le

support peut être encastré dans le plafond si le dégagement

n’est pas sufﬁ sant.

• Marquer les trous latéraux. Percer des avant-trous de 3/16po et

ﬁ xer fermement le support sur une solive à l’aide des ﬁ xations

fournies.

- Porte de Garage -

- Linteau -

Trous de ﬁ xation au mur

Trous de ﬁ xation

au mur facultatifs

Axe vertical de porte

de garage

Supports de

la structure

2x4

Ligne

horizontale

Point le plus

haut du

garage

Support

de linteau

Tire-fond de

5/16po-9x1-5/8po

Axe vertical de porte

de garage

Ressort de la

porte

Porte de garage

- Plafond ﬁ ni -

Trous de ﬁ xation au plafond

Axe

vertical de

porte de

garage

- Linteau -

Axe vertical de porte

de garage

Tire-fond de

5/16po-9x1-5/8po

Support de

linteau

Ressort de

la porte

15cm (6po)

maximum

GRANDEUR RÉELLE DES FIXATIONS

Tire-fond de

5/16po-9x1-5/8po

POSE - ÉTAPE 3

Fixation du rail sur le support de linteau

• Positionner l’ouvre-porte de garage sur le plancher, juste sous

le support de linteau. Utiliser les boîtes d’emballage pour le

protéger. REMARQUE: Si le ressort de la porte gêne, il faudra

demander de l’aide. Demander à une personne de bien retenir

l’ouvre-porte sur un soutien temporaire de façon que le rail ne

touche pas le ressort.

• Positionner le support du rail contre le support de linteau.

• Aligner les trous des supports et les raccorder avec un axe de

chape comme il est illustré.

• Introduire un anneau d’arrêt pour immobiliser.

GRANDEUR RÉELLE DES FIXATIONS

Linteau

Support de linteau

Support de rail

Rail

Support

de rail

Emballage de l’ouvre-porte

ou support temporaire

Porte de

garage

Support de linteau

Entretoise

Anneau d’arrêt

Axe de chape

de 5/16po x

23/4po

Anneau d’arrêt Entretoise

Axe de chape de

5/16po x 23/4po

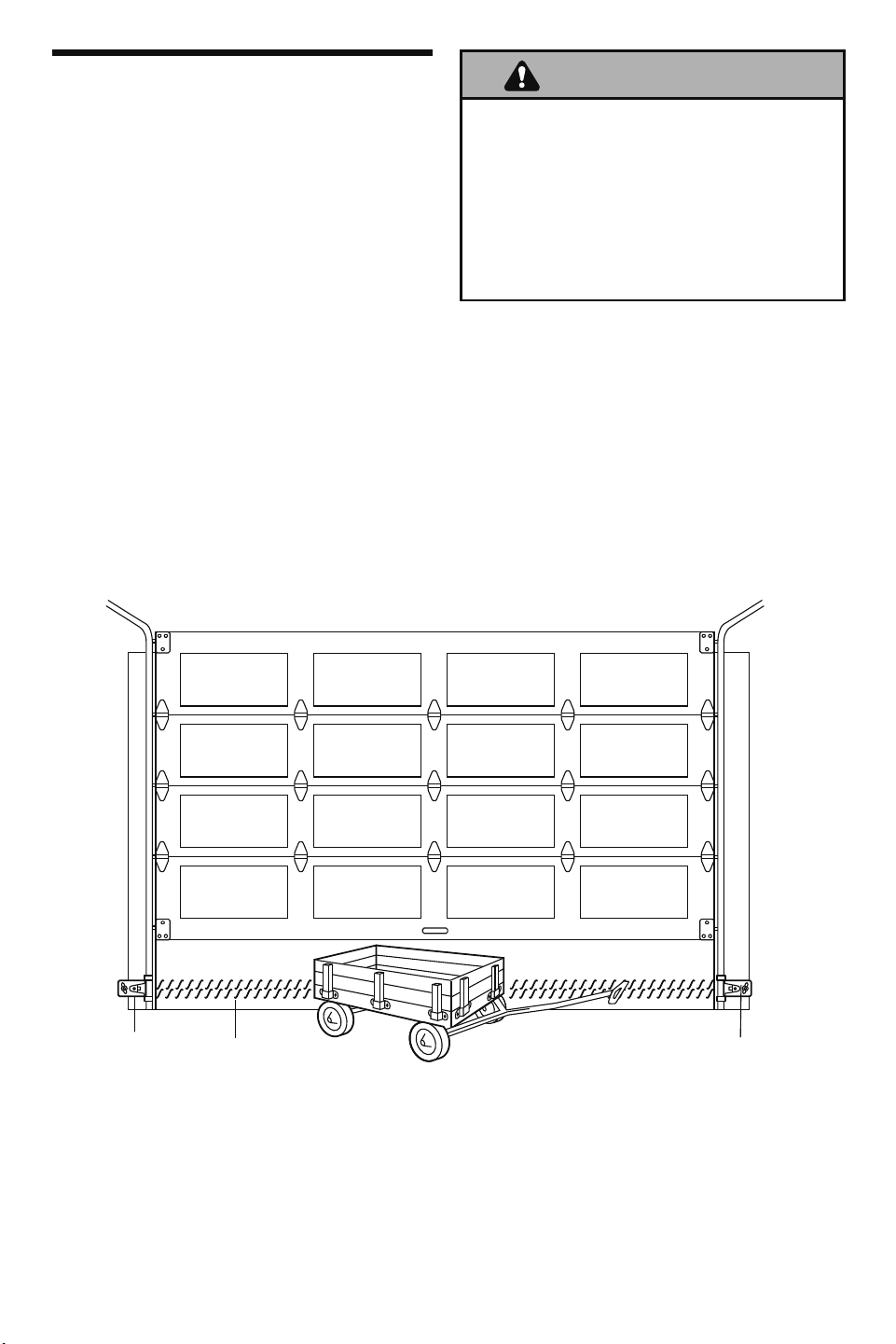

POSE - ÉTAPE 4

Pose du Protector System

Les détecteurs inverseurs de sécurité doivent être bien

branchés et bien alignés avant que l’ouvre-porte de garage

puisse fermer la porte.

INFORMATIONS IMPORTANTES AU SUJET DU

DÉTECTEUR INVERSEUR DE SÉCURITÉ

Lorsqu’il est bien raccordé et aligné, le détecteur peut détecter

un obstacle dans le parcours de son faisceau électronique. La

cellule émettrice (dotée d’un témoin lumineux ambré) transmet

un faisceau de lumière invisible à la cellule réceptrice (munie d’un

témoin lumineux vert). Si un obstacle brise le faisceau de lumière

pendant que la porte se ferme, la porte s’arrêtera et remontera

jusqu’à la position entièrement ouverte, et les lumières de l’ouvre-

porte clignoteront 10fois.

Les unités doivent être posées à l’intérieur du garage, de manière

à ce qu’elles soient face à face de part et d’autre de la porte, à un

maximum de 15cm (6po) au-dessus du sol. L’une ou l’autre peut

être installée à gauche ou à droite de la porte, pourvu que le soleil

n’éclaire jamais directement dans la cellule réceptrice.

Les supports de montage sont conçus en vue de leur ﬁ xation par

pince sur le guide des portes de garage articulées sans ﬁ xations

supplémentaires.

S’assurer que l’ouvre-porte de garage est hors tension AVANT

de poser le détecteur inverseur de sécurité.

Pour prévenir des BLESSURES GRAVES ou LA MORT causées

par une porte de garage qui se ferme:

• Raccorder et aligner correctement le détecteur inverseur de

sécurité. Ce dispositif de sécurité requis NE DOIT PAS être

désactivé.

• Poser le détecteur inverseur de sécurité de manière à ce que

le faisceau NE SOIT PAS À UNE HAUTEUR de plus de 15cm

(6po) au-dessus du sol du garage.

AVERTISSEMENT

Face à la porte à l’intérieur du garage

Détecteur inverseur de

sécurité à un maximum de

15cm (6po) au-dessus

du sol

Détecteur inverseur de

sécurité à un maximum de

15cm (6po) au-dessus

du sol

Aire de protection du

faisceau de lumière

invisible

Si les unités doivent être montées au mur, les supports doivent

être ﬁ xés solidement à une surface solide telle que la charpente du

mur. Des supports de rallonge (voir accessoires) sont disponibles,

au besoin. Si la pose se fait dans une construction en maçonnerie,

ajouter un morceau de bois à chaque endroit pour éviter de

percer des trous supplémentaires dans la maçonnerie si un

repositionnement est nécessaire.

Le parcours du faisceau de lumière invisible doit être dégagé.

Aucune partie de la porte de garage (ni les guides, les ressorts,

les charnières, les rouleaux ou autres ﬁ xations de la porte) ne doit

interrompre le faisceau pendant que la porte se ferme.

POSE DES SUPPORTS

S’assurer que l’alimentation de l’ouvre-porte est hors tension.

Installer et aligner les supports de manière à ce que les détecteurs

soient l’un en face de l’autre de part et d’autre de la porte de

garage, le faisceau à une hauteur maximum de 15cm (6po)

au-dessus du sol. Ils peuvent être posés de l’une des trois façons

suivantes:

Pose aux guides de la porte de garage (mode recommandé) :

• Faire glisser les bras courbés par-dessus le bord arrondi de

chaque guide de porte, les bras courbés étant dirigés vers

la porte. Enclencher en place contre le côté du guide. Il doit

reposer à plat, avec le rebord embrassant le bord arrière du

guide, comme illustré à la Figure1.

Si votre guide de porte ne supporte pas solidement le support de

détecteur, une pose murale est recommandée.

Pose murale (Figures2 et 3):

• Placer le support de détecteur contre le mur, les bras courbés

étant dirigés vers la porte. S’assurer qu’il y a un dégagement

sufﬁ sant et qu’aucun obstacle n’est dans le parcours du

faisceau du détecteur.

• Si une profondeur supplémentaire est nécessaire, on peut

employer un support de rallonge (non fourni) ou des blocs en

bois.

• Utiliser les trous de montage du support comme gabarits pour

positionner et percer deux avant-trous de 3/16po sur le mur

de chaque côté de la porte, à une hauteur ne dépassant pas

15cm (6po) au-dessus du sol.

• Fixer les supports sur le mur à l’aide de tire-fond (non fournis).

• Si des supports de rallonge ou des blocs en bois sont

employés, ajuster les ensembles droit et gauche à la même

distance vers l’extérieur depuis la surface de montage.

S’assurer d’éliminer tout obstacle de ferrure de porte.

Pose au sol (Figure4):

• Utiliser des blocs de bois ou des supports de rallonge (non

fournis) pour élever les supports de détecteur de manière à ce

que les diffuseurs ne soient pas à plus 15cm (6po) au-dessus

du sol.

• Mesurer soigneusement et placer les ensembles droit et

gauche à la même distance vers l’extérieur depuis le mur.

S’assurer d’éliminer tout obstacle de ferrure de porte.

• Fixer au sol à l’aide des ancrages de béton, comme illustré.

Figure 1

Figure 2

Figure 3

Figure 4

MONTAGE SUR GUIDES DE PORTE (CÔTÉ DROIT)

MONTAGE MURAL (CÔTÉ DROIT)

MONTAGE AU SOL (CÔTÉ DROIT)

Guide de

porte

Rebord

Lens

Lentille

Support du

détecteur

inverseur

de sécurité

Support du

détecteur

inverseur de

sécurité

Support du

détecteur inverseur

de sécurité

Support du

détecteur

inverseur de

sécurité

Support de rallonge

(voir accessoires)

(fourni avec le

support de rallonge)

Fixer à l’aide

d’ancrages de

béton (non fourni)

(fourni avec

le support de

rallonge)

Attacher le morceau de bois au mur

avec des tire-fond (non fournis)

Tire-fond

(non fournis)

Indicator

Light

Indicator

Light

Indicator

Light

Témoin

lumineux

—

Mur

intérieur

du garage

—

Mur

intérieur

du garage

—

Mur

intérieur

du garage

—

Écrou à oreilles

Boulon à tête

bombée et collet carré

de 1/4po-20x 1/2po

Diffuseur

MONTAGE ET CÂBLAGE DES DÉTECTEURS INVERSEURS

• Faire glisser un boulon à tête bombée et collet carré de

1/4po-20 x1/2po dans la fente de chaque détecteur. Utiliser

des écrous à oreilles pour ﬁ xer les détecteurs aux supports,

de façon à ce que les diffuseurs des deux détecteurs soient

dirigés l’un vers l’autre de part et d’autre de la porte. S’assurer

que le diffuseur n’est pas obstrué par une rallonge de support

(Figure5).

• Serrer les écrous à oreilles à la main.

Câblage recommandé des ﬁ ls

1. À l’aide d’agrafes isolées, acheminer les ﬁ ls des deux

détecteurs vers le rail au linteau de la porte (ﬁ gure6).

2. Faire passer les ﬁ ls à travers les attache-ﬁ ls dans le haut des

rails.

REMARQUE: Si votre porte d’accès est près de la porte de garage,

vous pouvez choisir d’installer la commande de porte à cette étape

et faire passer le ﬁ l de la commande de porte le long du rail avec

les ﬁ ls du détecteur.

Figure 6

Figure 5

Fil de détecteur

Fil de sonnerie

Détecteur inverseur

de sécurité

Détecteur inverseur

de sécurité

Faisceau lumineux

invisible aire de

protection

Rail

Attache-ﬁ ls

Écrou à oreilles

de 1/4po-20

Boulon à tête bombée

et collet carré de

1/4po-20x 1/2po

GRANDEUR RÉELLE DES FIXATIONS

Agrafe isolée

(Non illustrés)

PORTE RIGIDE SANS GUIDES

Poser un 2x4 sur le côté pour obtenir l’espace qu’il faut entre la

porte et le rail.

• Enlever l’emballage en mousse.

• Lever l’ouvre-porte de garage et le faire reposer sur un

escabeau. Si l’escabeau n’est pas assez haut, demander de

l’aide.

• Ouvrir complètement la porte et placer un 2 x 4 à plat sur le

dessus de la porte, sous le rail.

• Le haut de la porte doit être à la même hauteur que le dessus

du moteur. Ne pas positionner l’ouvre-porte à plus de 10cm

(4po) au-dessus de ce point.

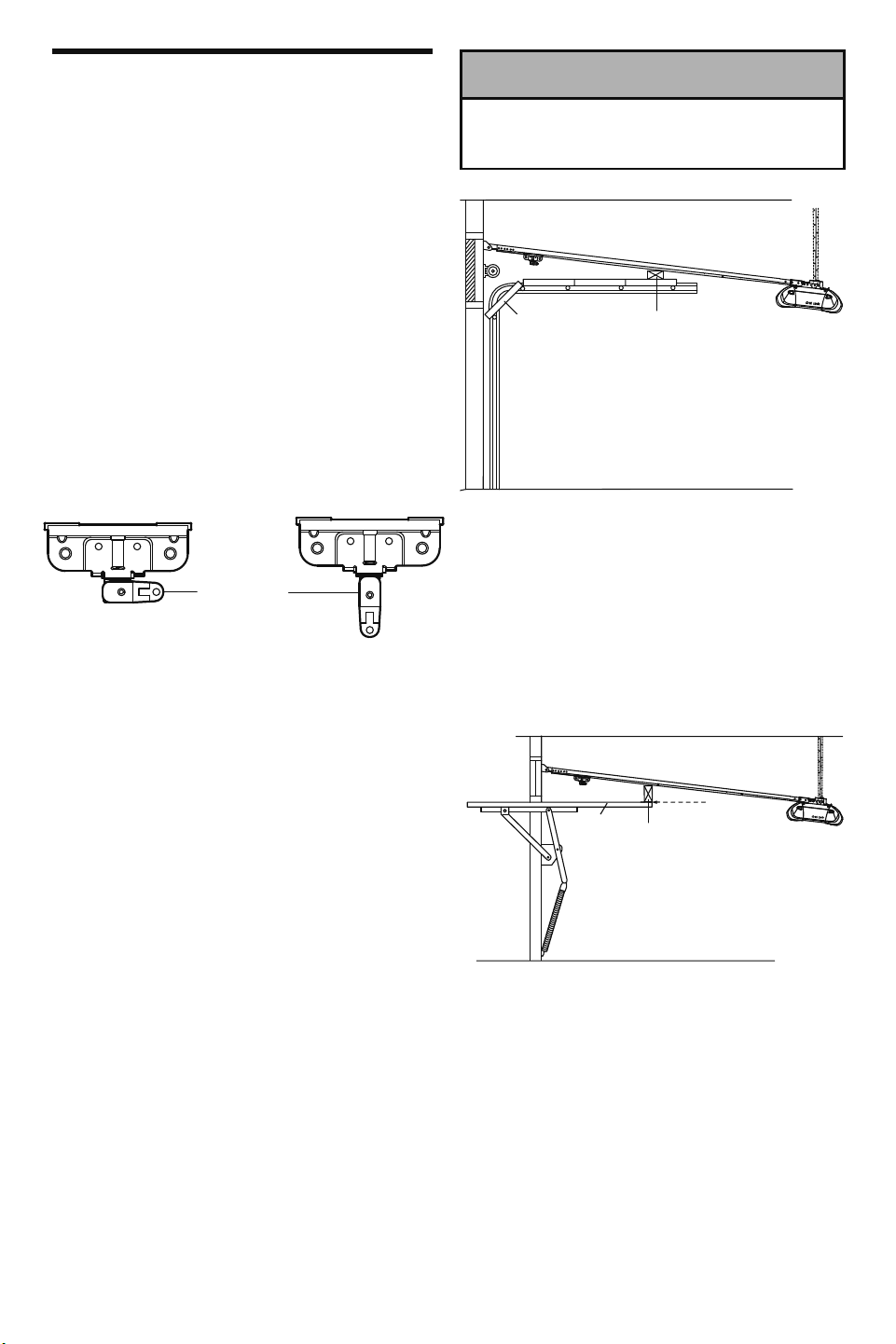

POSE - ÉTAPE 5

Positionnement de l’ouvre-porte

Suivre les indications se rapportant à votre type de porte, tel

qu’illustré.

PORTE ARTICULÉE OU PORTE RIGIDE AVEC GUIDES

Un 2x4 posé à plat convient très bien pour obtenir l’espace qu’il

faut entre la porte et le rail.

• Lever l’ouvre-porte de garage et le faire reposer sur un

escabeau. Si l’escabeau n’est pas assez haut, demander de

l’aide.

• Ouvrir complètement la porte et placer un 2 x 4 à plat sur sa

partie supérieure, sous le rail.

• Si le panneau ou la section du dessus vient en contact avec

le chariot lorsqu’on lève la porte, tirer sur la biellette de

dégagement du chariot pour dégager le chariot intérieur du

chariot extérieur. Faire glisser le chariot extérieur vers le

moteur. Il ne sera pas nécessaire de réassembler le chariot

avant la ﬁ n de l’étape13 de la pose.

Pour prévenir les dommages à la porte de garage, faire reposer

le rail de l’ouvre-porte de garage sur un 2x4 placé sur la

section supérieure de la porte.

ATTENTION

Biellette de

dégagement

du chariot

ENGAGÉ

DÉGAGÉ

Porte Le 2x4 est utilisé pour

déterminer la hauteur de ﬁ xation

correcte à partir du plafond.

Dessus de

la porte

Dessus de la porte

Le 2x4 est utilisé pour

déterminer la hauteur de ﬁ xation

correcte à partir du plafond.

POSE - ÉTAPE 6

Accrochage de l’ouvre-porte

Les illustrations représentent trois types de pose. La vôtre peut

toutefois être différente. Les supports de suspension doivent être

inclinés (Figure1) pour assurer un support rigide. Dans le cas

d’un plafond ﬁ ni (Figures2 et 3), ﬁ xer une cornière aux solives du

plafond avant de poser l’ouvre-porte. La cornière et les ﬁ xations ne

sont pas fournies.

1. Mesurer, de chaque côté de l’ouvre-porte, la distance entre

l’ouvre-porte et les solives.

2. Couper les deux supports de suspension à la longueur requise.

3. Percer des avant-trous de 3/16po dans les solives.

4. Fixer une extrémité de chaque support de suspension sur

une solive avec des tire-fond de 5/16po -18x1-7/8po (non

fournis).

5. Fixer l’ouvre-porte aux supports de suspension à l’aide de

boulons hexagonaux de 5/16po-18x7/8po, de rondelles-

freins et d’écrous.

6. S’assurer que le rail est centré au-dessus de la porte (ou dans

le prolongement du support de linteau si le support n’est pas

centré au-dessus de la porte).

7. Retirer le 2x4. Faire fonctionner la porte manuellement. Si la

porte frappe le rail, lever le support de linteau.

REMARQUE: NE PAS mettre l’ouvre-porte sous tension à ce

stade.

Pour éviter d’éventuelles BLESSURES GRAVES par suite

de la chute d’un ouvre-porte de garage, ﬁ xer l’ouvre-porte

SOLIDEMENT aux solives du garage. • Vous DEVEZ utiliser

des ancrages de béton si les supports sont posés dans la

maçonnerie.

AVERTISSEMENT

Figure 1

Figure 2

Figure 3

GRANDEUR RÉELLE DES FIXATIONS

Écrou de

5/16po-18

Rondelle-frein

de 5/16po

Boulon de 5/16po-

18x 7/8po

PLAFOND FINI

Tire-fond de 5/16po

-18x1-7/8po (non fournis)

Tire-fond de 5/16po

-18x1-7/8po (non

fournis)

Tire-fond de 5/16po

-18x1-7/8po (non

fournis)

Solives

Support (non

fourni)

Support caché

Mesurer la

distance

Boulon de 5/16

po-18 x 7/8 po,

Rondelle-frein

de 5/16 po,

Écrou de

5/16 po-18

(Non fournis)

Boulon de 5/16 po-

18 x 7/8 de po,

Rondelle-frein de

5/16 po,

Écrou de 5/16 po-18

Boulon de 5/16

po-18 x 7/8 po,

Rondelle-frein

de 5/16 po,

Écrou de 5/16

po-18

Boulon de 5/16

po-18 x 7/8 po,

Rondelle-frein

de 5/16 po,

Écrou de 5/16

po-18

(Non fournis)

Boulon de 5/16 po-

18 x 7/8 de po,

Rondelle-frein de

5/16 po, Écrou de

5/16 po-18

POSE - ÉTAPE 7

Pose de la commande de porte

Poser la commande murale dans un endroit où on pourra la voir de la

porte, à au moins 1,52m (5pi) du sol, là où les enfants ne pourront

pas l’atteindre et loin de toutes les pièces mobiles et ﬁ xations de la

porte. La surface d’installation doit être lisse et plate. Si les murs sont

des murs secs (Figure1), percer des trous de 5/32po et utiliser les

chevilles fournies. Pour une installation précâblée (pour une nouvelle

maison, par exemple), la commande murale peut être ﬁ xée à une

boîte électrique simple standard (Figure2). REMARQUE: Après

l’installation, un témoin vert derrière le couvercle indiquera que la

connexion fonctionne adéquatement. Si le témoin ne s’allume pas, les

caractéristiques de verrouillage et de lumière ne fonctionneront pas

(inverser les ﬁ ls pour corriger le problème).

1. Dénuder 11mm (7/16po) d’isolation d’une extrémité du ﬁ l de

sonnerie et le raccorder aux bornes ﬁ letées qui se trouvent à

l’arrière de la commande murale:

le ﬁ l blanc à 2, le ﬁ l blanc/rouge à 1 (Figure3).

2. Commande de porte allumée: ﬁ xer au mur avec des vis

autotaraudeuses6AB de 11/2po.

Modèle multifonction: enlever le couvercle blanc en soulevant

doucement la fente dans le haut du couvercle à l’aide d’un petit

tournevis à tête plate. Fixer avec des vis autotaraudeuses6AB de

1po (pose dans des murs secs) ou vis d’assemblage6-32 de

1po (dans la boîte simple) comme suit:

• Fixer la vis inférieure en laissant dépasser 3mm (1/8po) au-

dessus de la surface.

• Placer le bas de la commande sur la tête de la vis et glisser vers

le bas. Ajuster la vis pour une pose solide.

• Visser la vis supérieure avec soin en évitant de fendre le boîtier

en plastique. Attention à ne PAS trop serrer.

• Insérer les languettes inférieures et enclencher le couvercle.

REMARQUE: la barre-poussoir peut s’enfoncer si la commande de

porte n’est pas installée sur une surface lisse. Si aucun clic ne se fait

entendre en appuyant sur la barre-poussoir, desserrer les deux vis

de montage ou déplacer la commande de porte sur une surface plus

lisse.

3. (Installation standard seulement) Faire monter le ﬁ l de sonnerie

le long du mur et du plafond jusqu’au moteur. Utiliser des agrafes

isolées pour ﬁ xer le ﬁ l à plusieurs endroits. NE PAS percer le

ﬁ l avec une agrafe, ce qui créerait un court circuit ou un circuit

ouvert. Si votre porte d’accès est située près de la porte de

garage, vous pouvez acheminer ce ﬁ l avec les ﬁ ls des détecteurs

inverseurs de sécurité le long de la partie supérieure du rail. Voir

la page13.

4. Insérer tous les ﬁ ls dans l’ouverture de la partie supérieure du

moteur au-dessus du bornier sur le panneau arrière (ﬁ gure4).

5. Dénuder 11mm (7/16po) d’isolation de chaque série de

ﬁ ls. Insérer le ﬁ l de la commande de porte dans les trous à

raccordement rapide: blanc à blanc, et rouge/blanc à rouge.

Séparer sufﬁ samment les ﬁ ls blanc et blanc/noir aﬁ n de les

connecter aux bornes à raccordement rapide de l’ouvre-porte.

Torsader les ﬁ ls de même couleur ensemble. Insérer les ﬁ ls dans

les trous à raccordement rapide: blanc à blanc et blanc/noir à gris

(ﬁ gure4).

REMARQUE: Lors de la connexion de plusieurs commandes de porte

à l’ouvre-porte, tordre les ﬁ ls de même couleur ensemble. Insérer les

ﬁ ls dans les trous à branchement rapide: blanc sur blanc et rouge/

blanc sur rouge.

6. Fixer l’étiquette d’avertissement sur le mur, près de la commande

de porte, avec des punaises ou des agrafes et placer l’étiquette

concernant l’essai d’inversion de sécurité/ouverture manuelle bien

en vue sur le côté intérieur de la porte de garage.

REMARQUE: S’assurer de NE PAS alimenter et utiliser l’ouvre-porte

à ce stade. Le chariot se déplacera jusqu’à la position complètement

ouverte, mais ne reviendra pas à la position fermée tant que le

faisceau du détecteur n’est pas branché et correctement aligné. Voir

l’étape11 à la page18.

Pour éviter des BLESSURES GRAVES, VOIRE MORTELLES par

suite d’électrocution:

• S’assurer que l’alimentation N’EST PAS sous tension AVANT

d’installer la commande de porte.

• Connecter SEULEMENT à des ﬁ ls basse tension de 24 volts.

Pour prévenir des BLESSURES GRAVES ou LA MORT causées

par une porte de garage qui se ferme:

• Poser la commande de porte bien en vue de la porte de

garage, hors de la portée des enfants à une hauteur minimale

de 1,5m (5pi) et à l’écart de TOUTES les pièces mobiles de

la porte.

• NE JAMAIS LAISSER des enfants faire fonctionner les

boutons-poussoirs de la commande de porte ou les émetteurs

de la télécommande ni jouer avec ceux-ci.

• Actionner la porte UNIQUEMENT lorsqu’on la voit clairement,

qu’elle est bien réglée et que rien ne gêne la course de la

porte.

• TOUJOURS Garder la porte de garage bien en vue jusqu’à sa

fermeture complète. NE JAMAIS laisser personne croiser le

chemin d’une porte de garage qui se ferme.

AVERTISSEMENT

Figure 2

Figure 1

Figure 3

Pour remettre,

insérer d’abord les

languettes inférieures

Vis du

bornier

Commande

de porte

allumée

Commande de

porte multifonction

Pour relâcher ou

insérer le ﬁ l,

enfoncer la languette

à l’aide de l’extrémité

du tournevis

Rouge

Dénuder le ﬁ l de 11mm (7/16po)

11 mm

(7/16 po)

Blanc

Gris

Bouton de la

commande

de porte

24 volts

Fil de

sonnerie

INSTALLATION

STANDARD

INSTALLATION

PRÉCÂBLÉE

GRANDEUR RÉELLE DES FIXATIONS

Vis6AB de 1po

pour multifonction

(installation standard)

Vis6AB de 11/2po pour Bouton

de commande de porte allumée

Ancrage pour murs

secs

Vis6-32 de 1po pour installation

multifonction (précâblée)

Figure 4

Agrafe isolée (Non illustrés)

Pour remettre, insérer d’abord

les languettes inférieures

POSE - ÉTAPE 8

Installation de l’ampoule

• Appuyer sur les languettes de dégagement sur les deux côtés

du diffuseur. Faire pivoter le diffuseur délicatement vers

l’arrière et le bas jusqu’à ce que la charnière du diffuseur soit

complètement ouverte. Ne pas retirer le diffuseur.

• Installer une ampoule d’un maximum de 100 watts dans la

douille. Utiliser une ampoule de typeA19, avec col standard

uniquement. L’ampoule s’allumera et restera allumée pendant

environ 41/2 minutes aussitôt que le courant sera établi. Elle

s’éteindra ensuite.

• Inverser la procédure pour fermer le diffuseur.

• Pour remplacement, utiliser une ampoule de typeA19 à col

standard pour ouvre-porte de garage.

REMARQUE: Utiliser uniquement des ampoules standard.

L’utilisation d’ampoules à col court ou d’ampoules spécialisées

peut causer une surchauffe du panneau d’extrémité ou de la

douille.

POSE - ÉTAPE 9

Pose de la corde et de la poignée de

déclenchement d’urgence

• Faire passer une extrémité de la corde de déclenchement

d’urgence dans la poignée de façon à ce que le mot

«NOTICE» puisse être lu à l’endroit. Fixer à l’aide d’un nœud

simple à au moins 2,5cm (1po) de l’extrémité de la corde

pour empêcher le glissement.

• Passer l’autre extrémité de la corde dans le trou du levier de

déclenchement du chariot extérieur.

• Ajuster la longueur de la corde de façon à ce que la poignée

soit à au moins 1,83m (6pi) du sol. Fixer la corde à l’aide d’un

nœud simple.

REMARQUE: Si la corde doit être coupée, brûler légèrement

l’extrémité coupée avec une allumette ou un briquet pour

empêcher qu’elle s’efﬁ loche.

Pour prévenir des BLESSURES GRAVES ou LA MORT causées

par une porte de garage défectueuse:

• Si possible, utiliser la poignée de déclenchement d’urgence

pour dégager le chariot UNIQUEMENT lorsque la porte de

garage est FERMÉE. Des ressorts faibles ou brisés ou une

porte déséquilibrée peuvent provoquer la chute rapide et/ou

imprévue d’une porte ouverte.

• Ne JAMAIS utiliser la poignée de déclenchement d’urgence

à moins que l’entrée de garage ne soit dégagée (absence de

personne ou d’obstacle).

• Ne JAMAIS utiliser la poignée pour ouvrir ou fermer la porte.

Il y a risque de chute si le nœud de la corde se défait.

AVERTISSEMENT

NOTICE

Pour éviter toute SURCHAUFFE éventuelle du panneau

d’extrémité ou de la douille d’éclairage:

• Ne PAS utiliser d’ampoules à col court ou de forme spéciale.

• Ne PAS utiliser d’ampoules halogènes. Utiliser

UNIQUEMENT des ampoules à incandescence.

Pour éviter d’endommager l’ouvre-porte:

• Ne PAS utiliser d’ampoules plus puissantes que 100 watts.

• Utiliser UNIQUEMENT des ampoules de typeA19.

ATTENTION

100 watts (max)

Ampoule standard

100 watts (max)

Ampoule standard

Charnière de

diffuseur

Nœud simple

Languette de

dégagement

Levier de déclenchement

du chariot

Chariot

Poignée de

déclenchement

d’urgence

POSE - ÉTAPE 10

Exigences électriques

Pour éviter les difﬁ cultés pendant la pose, ne pas faire

fonctionner l’ouvre-porte de garage pour le moment.

Aﬁ n de minimiser les risques de décharges électriques, le cordon

d’alimentation de l’ouvre-porte de garage comporte une ﬁ che à

trois broches, dont une de mise à la terre. Cette ﬁ che ne peut être

branchée que dans une prise de courant mise à la terre. Si la ﬁ che

ne peut pas être branchée dans la prise de courant, s’adresser

à un électricien qualiﬁ é pour faire poser une prise de courant

adéquate.

Si les codes municipaux exigent une installation électrique

permanente, procéder comme suit.

Pour procéder à un branchement permanent par le trou de 7/8po

pratiqué dans le dessus du moteur:

• Retirer les vis du couvercle du moteur et mettre le couvercle

de côté.

• Débrancher le cordon à 3 ﬁ ls.

• Brancher le ﬁ l noir (courant secteur) sur la vis de la borne

en laiton; le ﬁ l blanc (neutre) sur la vis de la borne en argent,

puis le ﬁ l de terre sur la vis verte de terre. L’ouvre-porte doit

obligatoirement être mis à la terre.

• Reposer le couvercle.

Pour éviter les difﬁ cultés pendant la pose, ne faites pas

fonctionner l’ouvre-porte de garage jusqu’à l’étape11

ci-dessous.

Pour éviter des BLESSURES GRAVES, VOIRE MORTELLES

par suite d’électrocution ou d’un incendie:

• S’assurer que l’ouvre-porte est HORS tension et couper

l’alimentation du circuit AVANT de retirer le couvercle pour

procéder à un branchement permanent.

• La pose et le câblage de la porte de garage DOIVENT être

conformes à TOUS les codes électriques et de construction

locaux.

• Ne JAMAIS utiliser de cordon de rallonge ou d’adaptateur

biﬁ laire et ne JAMAIS modiﬁ er la ﬁ che de quelque manière

que ce soit pour l’insérer dans la prise. S’assurer que

l’ouvre-porte est mis à la terre.

AVERTISSEMENT

POSE - ÉTAPE 11

Installation complète des détecteurs inverseurs

de sécurité

ALIGNEMENT DES DÉTECTEURS INVERSEURS DE

SÉCURITÉ

Brancher l’ouvre-porte dans la prise de courant. Les témoins

des deux détecteurs s’allumeront et resteront allumés si les

connexions électriques sont bonnes et si l’alignement est bon.

Le témoin lumineux ambre de la cellule émettrice s’allumera

indépendamment de l’alignement ou de l’obstruction. Si le témoin

lumineux vert de la cellule réceptrice est éteint, faible ou clignotant

(et que la trajectoire du faisceau lumineux invisible n’est pas

obstruée), aligner les deux détecteurs.

• Desserrer l’écrou de la cellule émettrice et réajuster de façon à

ce qu’elle vise directement la cellule réceptrice. Serrer l’écrou.

• Desserrer l’écrou de la cellule réceptrice et régler le détecteur

verticalement et/ou horizontalement jusqu’à ce qu’il reçoive le

faisceau de la cellule émettrice. Lorsque le témoin vert reste

allumé, serrer l’écrou.

DÉPANNAGE DES DÉTECTEURS INVERSEURS DE

SÉCURITÉ

1. Si, lorsque la pose est terminée, le témoin de la cellule

émettrice ne reste pas constamment allumé après l’installation,

vériﬁ er les éléments suivants:

• Le courant électrique parvient bien à l’ouvre-porte de garage.

• La présence d’un court-circuit dans les ﬁ ls blancs ou blancs/

noirs. Ce dernier peut se produire sous les agrafes, ou au

niveau des commandes de l’ouvre-porte.

• Le câblage n’est pas bien effectué entre les détecteurs et

l’ouvre-porte.

• La présence d’un ﬁ l brisé.

2. Si le témoin de la cellule émettrice s’allume en permanence,

mais que celui de la cellule réceptrice est éteint:

• Vériﬁ er l’alignement.

• Vériﬁ er la présence d’un ﬁ l brisé dans la cellule réceptrice.

3. Si le témoin de la cellule réceptrice est faible, réaligner l’un ou

l’autre des détecteurs.

REMARQUE: Lorsque le faisceau invisible est obstrué ou mal

aligné lorsque la porte se ferme, cette dernière remontera. Si la

porte est déjà ouverte, elle ne se fermera pas. Les lumières de

l’ouvre-porte de garage clignoteront dix fois. (Si les ampoules ne

sont pas installées, 10 clics se feront entendre.) Se reporter à la

page11.

CÂBLAGE PERMANENT

Vis verte

de terre

Patte de terre

Fil de terre

Fil blanc

Fil noir

CORRECT INCORRECT

POSE - ÉTAPE 12

Fixation du support de porte

Suivre les instructions qui s’appliquent à votre type de porte,

comme illustré ci-dessous ou à la page suivante.

Un renfort horizontal doit être sufﬁ samment long pour être ﬁ xé à

deux ou trois supports verticaux. Un renfort vertical doit couvrir

la hauteur du panneau supérieur.

La Figure1 illustre un morceau de cornière utilisé en tant que

renfort horizontal. Pour le renfort vertical, deux morceaux de

cornière sont utilisés de façon à créer un support en forme de U.

La meilleure solution consiste à s’adresser au fabricant de la porte

de garage pour obtenir un nécessaire de renforts de porte.

REMARQUE: Bon nombre d’installations à renfort vertical

prévoient la ﬁ xation directe de l’axe de chape et de la biellette.

Dans ce cas, vous n’aurez pas besoin du support de porte; passer

à l’étape13.

PORTES ARTICULÉES

1. Centrer le support de la porte avec l’axe vertical précédemment

tracé et utilisé pour la pose du support de linteau. Voir la bonne

position «UP» (vers le haut), tel qu’estampillé à l’intérieur du

support.

2. Positionner le support sur la porte, en respectant les limites

suivantes: le bord supérieur du support doit être entre 5 à

10cm (2 à 4po) plus bas que le bord supérieur de la porte OU

le bord supérieur du support doit être placé directement sous

la solive placée en haut de la porte.

3. Repérer et percer les trous et ﬁ xer le support comme illustré

ci-après, selon la construction de votre porte:

Portes métalliques ou légères utilisant une ferrure angulaire

verticale entre le support du panneau de porte et le support de

porte:

• Percer des trous de ﬁ xation de 3/16po. Fixer le support

de porte à l’aide des deux vis autotaraudeuses de 1/4po-

14x5/8po (Figure2A).

• Vous pouvez également utiliser deux boulons de 5/16 po, des

rondelles-freins et des écrous (non fournis) (Figure2B).

Portes métalliques, isolées ou légères renforcées à l’usine:

• Percer des trous de ﬁ xation de 3/16po. Fixer le support de

porte à l’aide des vis autotaraudeuses (Figure4).

Portes en bois:

• Utiliser les trous supérieurs et inférieurs ou latéraux de support

de porte. Percer des trous de 5/16po à travers la porte et ﬁ xer

le support à l’aide de boulons à tête bombée et à collet carré de

5/16po x 2, des rondelles-freins et des écrous (non fournis)

(Figure4).

REMARQUE: Les vis autotaraudeuses de 1/4po-14 x 5/8po ne

sont pas destinées à être utilisées sur des portes en bois.

GRANDEUR RÉELLE DES FIXATIONS

Vis autotaraudeuse

1/4 de po-14 x 5/8

de po

Figure 1

Figure 2A

Figure 3

Figure 4

Figure 2B

Les portes de garage en ﬁ bre de verre, en aluminium ou en

acier léger ont BESOIN d’être renforcées AVANT la ﬁ xation du

support de porte. Il est conseillé de vous adresser au fabricant

de la porte pour obtenir un nécessaire de renforts.

ATTENTION

Ligne du centre

vertical de la

porte de garage

DES RENFORTS HORIZONTAUX

ET VERTICAUX SONT REQUIS

DANS LE CAS D’UNE PORTE

DE GARAGE LÉGÈRE (EN FIBRE

DE VERRE, EN ALUMINIUM,

EN ACIER, EN PANNEAUX DE

VERRE, ETC.). (NON FOURNIS)

Support

de linteau

Emplacement

du support de

la porte

Renforts verticaux

Renforts

verticaux

Support de

la porte

Ligne du

centre vertical

de la porte

de garage

Ligne du centre

vertical de la

porte

de garage

Ligne du

centre vertical

de la porte

de garage

Ligne du

centre

vertical de

la porte

de garage

Écrou de

5/16 de po-18

Rondelle de blocage

de 5/16 de po

Boulon

5/16 po

-18 x 2 po

(Non fournis)

Support de

la porte

Vis autotaraudeuse

1/4 de po-14 x 5/8 de po

Bord intérieur

de la porte ou

morceau de

bois de renfort

Boulon

5/16 de po x 2 po

(Non fournis)

Vis

autotaraudeuse

1/4 de po-14 x

5/8 de po

PORTES RIGIDES

Prière de lire les instructions concernant les renforts et les

avertissements ﬁ gurant à la page précédente et de s’y conformer;

elles s’appliquent également aux portes rigides.

• Centrer le support de porte sur le dessus de la porte, en

l’alignant avec le support de linteau, comme illustré. Repérer

soit les trous de gauche et de droite, soit les trous du haut et

du bas.

• Portes métalliques: Percer des avant-trous de 3/16po et

ﬁ xer le support à l’aide des vis autotaraudeuses de 1/4po-

14x5/8po fournies.

• Portes en bois: Percer des trous de 5/16po et utiliser des

boulons à tête bombée et à collet carré, des rondelles-frein

et des écrous (non fournis) ou des tire-fond (non fournis) en

fonction de vos besoins d’installation.

REMARQUE: Le support de porte peut être installé sur le bord

supérieur de la porte si nécessaire. (Se reporter à la ligne pointillée

sur l’illustration montrant la pose facultative.)

GRANDEUR RÉELLE DES FIXATIONS

Vis autotaraudeuse de

1/4po-9x1-5/8po

Plafond

ﬁ n i

Support

de linteau

PORTE MÉTALLIQUE

PORTE EN BOIS

Dessus de la porte

(intérieur du garage)

Vis autotaraudeuse de

1/4 po-14 x 5/8 po

Support de

la porte

Placement

facultatif

Bord

supérieur

de la porte

Support de

la porte

Écrou

5/16 de

po-18

Rondelle de blocage

de 5/16 de po

Boulon à tête bombée

et à collet carré de

5/16 de po x 2 po

(non fournis)

Placement

facultatif

Dessus de la porte

(intérieur du garage)

Bord

supérieur

de la porte

Linteau

Support 2 x 4

Support de

la porte

Placement

facultatif du

support de

la porte

DES RENFORTS

HORIZONTAUX ET

VERTICAUX SONT

REQUIS DANS

LE CAS D’UNE

PORTE DE GARAGE

LÉGÈRE (EN

FIBRE DE VERRE,

EN ALUMINIUM,

EN ACIER, EN

PANNEAUX DE

VERRE, ETC.).

(NON FOURNIS)

Pour une porte sans cadre exposé,

ou pour l’installation facultative,

utiliser des tire-fonds de 5/16 de po x 1-1/2 de po

(non fournis) pour ﬁ xer le support de la porte.

Ligne du

centre vertical

de la porte de

garage

Écrous de

5/16po-18

Rondelle-

frein de

5/16po

Boulon hexagonal de

5/16po-18x 7/8po

Couper cette extrémité

Biellette

courbée

Biellette

courbée

(Rainure

orientée vers

l’extérieur)

BON MAUVAIS

Écrous de

5/16po-18

Rondelles-

freins de

5/16po

Boulon hexagonal de

5/16po-18x 7/8po

Support de

la porte

POSE - ÉTAPE 13

Fixation de la biellette au chariot

Suivre uniquement les instructions qui s’appliquent à votre type de

porte, comme illustré ci-dessous et à la page suivante.

PORTES ARTICULÉES SEULEMENT

• S’assurer que la porte du garage est complètement fermée.

Tirer la poignée de déclenchement d’urgence pour détacher le

chariot externe du chariot interne. Reculer le chariot extérieur

(en l’éloignant de la poulie) d’environ 5cm (2po) tel qu’illustré

aux Figures1, 2 et 3.

• Figure1:

- Fixer la biellette droite sur le chariot extérieur à l’aide d’un axe

de chape de 5/16po x 1po. Fixer en place avec un anneau

d’arrêt.

- Fixer la biellette courbée au support de la porte de la même

façon, à l’aide d’un axe de chape de 5/16po x 11/4po.

IMPORTANT: La rainure de la biellette de porte droite DOIT pointer

loin de la biellette de porte courbée (Figure4).

• Figure2:

– Rapprocher les biellettes et aligner les trous. Choisir les trous

les plus éloignés étant donné qu’ils permettent aux biellettes

d’être plus solides.

• Figure3, Alignement alternatif des trous:

- Si les trous de la biellette courbée sont trop hauts, démonter

la biellette droite. Couper environ 15cm (6po) du bout.

Reﬁ xer la biellette droite sur le chariot en orientant la partie

coupée vers le bas, comme illustré.

- Rapprocher les biellettes.

- Aligner deux paires de trous (aussi loin que possible) et

raccorder les deux biellettes avec les boulons, les rondelles-

freins et les écrous.

• Tirer sur la poignée de déclenchement d’urgence en direction

de l’ouvre-porte à un angle de 45 degrés de façon à ce que

la biellette de dégagement du chariot soit horizontale. Passer

à la première étape des réglages de la page23. Le chariot

se réenclenchera automatiquement lorsque l’ouvre-porte de

garage fonctionnera.

Figure 1

Figure 2

Figure 3

Figure 4

Chariot extérieur

Chariot intérieur

Axe de chape de

5/16po x 23/4po

(chariot)

Anneau

d’arrêt

Biellette

courbée

Support de

la porte

Biellette

droite

Axe de chape de

5/16po x 11/4po

Poignée de

déclenchement

d’urgence

Écrou de

5/16 de po-18

Rondelle-frein

5/16 de po

Axe de chape

5/16 de po x 1-1/4 de po

(Support de la porte)

Axe de chape

5/16 de po x 1 po (Chariot)

Boulon hexagonal

5/16 de po-18 x 7/8 de po

Anneau d’arrêt

GRANDEUR RÉELLE DES FIXATIONS

Biellette

droite

Biellette

droite

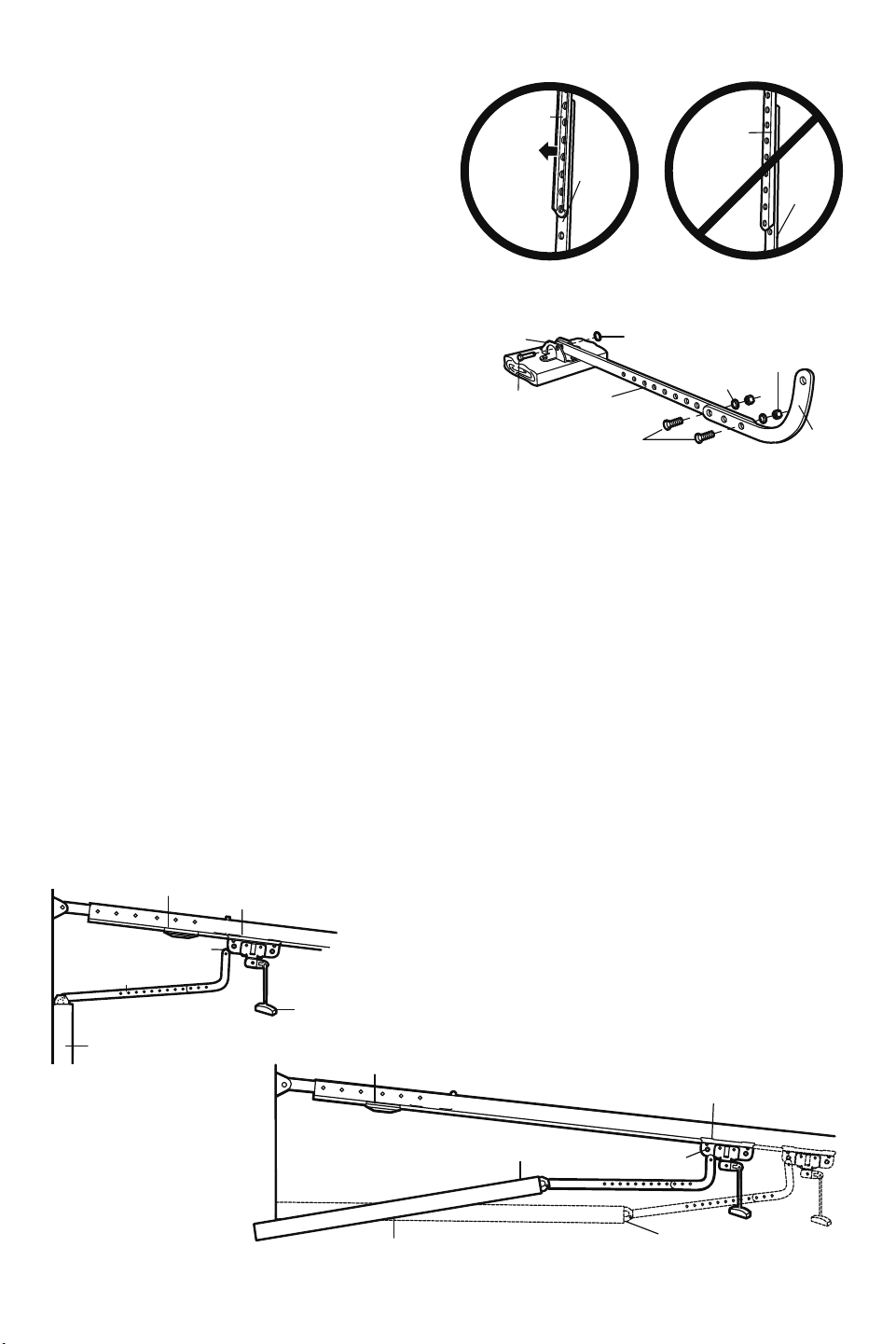

PORTES RIGIDES

1. Assemblage des biellettes, Figure5:

IMPORTANT: La rainure de la biellette de porte droite DOIT

pointer loin de la biellette de porte courbée (ﬁ gure5).

• Assembler les biellettes droite et courbée à leur plus grande

longueur (deux ou trois trous se chevauchant).

• La porte étant fermée, raccorder la biellette droite au support

de la porte à l’aide d’un axe de chape de 5/16po x 11/4po.

• Fixer à l’aide d’un anneau d’arrêt.

2. Méthodes de réglage, ﬁ gure6:

• Dans le cas d’une porte rigide: la course doit être réglée

avant de raccorder la biellette au chariot. Les vis de réglage

de la course sont situées sur le panneau du côté gauche,

comme illustré à la page23. Suivre les méthodes de réglage

détaillées ci-dessous.

• Réglage de l’ouverture de la porte: diminuer la course

d’ouverture

- Tourner la vis de réglage d’ouverture «UP» de 4 tours

dans le sens inverse des aiguilles d’une montre.

- Appuyer sur le gros bouton-poussoir de la commande

de porte. Le chariot se déplacera jusqu’à la position

entièrement ouverte.

- À la main, ouvrir complètement la porte (parallèle au sol),

puis soulever la biellette jusqu’au chariot. La biellette doit

toucher au chariot juste derrière son trou de raccordement.

Se reporter à «Chariot entièrement ouvert/positions de la

biellette» dans l’illustration. Si la biellette est trop courte,

diminuer la course d’ouverture. Un tour complet de la vis

de réglage correspond à 5cm (2po) de course.

• Réglage de la fermeture de la porte: diminuer la course

de fermeture

- Tourner la vis de réglage de fermeture «DOWN» de 4

tours complets dans le sens des aiguilles d’une montre.

- Appuyer sur le bouton-poussoir de la commande de porte.

Le chariot se déplacera à la position complètement fermée.

Figure 5

Figure 6

Trou de

raccordement de la biellette

Biellette

Chariot intérieur

Chariot extérieur

Poignée de déclenchement

d’urgence

Porte fermée

Trou de raccordement

de la biellette

Chariot intérieur

Chariot extérieur

Porte ouverte

Angle correct

Porte inclinée vers l’arrière

(incorrect)

Biellette

courbée

Biellette

courbée

(Rainure

orientée vers

l’extérieur)

BON MAUVAIS

Biellette

droite

Biellette

droite

Support

de la porte

Biellette

droite

Boulon de

5/16 de po- 18x7/8 de po

Biellette

courbée

Rondelle-frein

de 5/16 de po

Écrous de

5/16 de po-18

Anneau

d’arrêt

Axe de chape de

5/16 de po x 1-1/4 de po

- À la main, fermer complètement la porte, puis soulever

la biellette jusqu’au chariot. La biellette doit toucher le

chariot juste devant son trou de raccordement. Se reporter

à «Chariot complètement fermé/positions de la biellette»

dans l’illustration. Si la biellette arrive plus loin que le trou

de raccordement, raccourcir la course de fermeture. Un tour

complet de la vis de réglage correspond à 5cm (2po) de

course.

3. Raccordement de la biellette sur le chariot:

• La porte étant fermée, raccorder la biellette courbée au trou

de raccordement du chariot avec le dernier axe de chape. Il

pourrait être nécessaire de soulever légèrement la porte pour

procéder au raccordement.

• Fixer à l’aide d’un anneau d’arrêt.

• Faire faire un cycle de fonctionnement complet à l’ouvre-

porte. Si la porte est légèrement inclinée vers l’arrière en

position complètement ouverte, comme illustré, diminuer la

limite de course de montée «UP» jusqu’à ce que la porte soit

parallèle au sol.

REMARQUE: En réglant la course d’ouverture à la page suivante,

la porte ne doit pas être inclinée vers l’arrière lorsqu’elle est

entièrement ouverte, comme illustré ci-dessous. Une légère

inclinaison arrière causera une résistance inutile et/ou un

fonctionnement saccadé lorsque la porte est ouverte ou fermée

depuis la position entièrement ouverte.

RÉGLAGES - ÉTAPE 1

Réglage des courses d’ouverture et de fermeture

Le réglage de ces courses ﬁ xe les points où la porte s’arrêtera lors

de son ouverture ou de sa fermeture.

Pour faire fonctionner l’ouvre-porte, appuyer sur le bouton-

poussoir de la commande de porte. Faire faire un cycle complet à

l’ouvre-porte.

• La porte s’ouvre-t-elle et se ferme-t-elle complètement?

• La porte reste-t-elle fermée et ne remonte pas involontairement

lorsqu’elle est complètement fermée?

Si la réponse est oui à ces deux questions, aucun réglage de la

course n’est requis à moins que le test d’inversion n’échoue (Se

reporter à la 3e opération des réglages, page 25).

Les procédures suivantes indiquent les réglages à effectuer dans

chaque cas. Lire les procédures attentivement avant de procéder

à la 2e opération des réglages. Utiliser un tournevis pour procéder

aux réglages. Faire faire un cycle complet à l’ouvre-porte après

chaque réglage.

REMARQUE : Un fonctionnement répété de l’ouvre-porte pendant

le réglage risque de faire surchauffer le moteur et de provoquer

son arrêt. Dans ce cas, attendre environ 15 minutes avant de

continuer.

REMARQUE : Si quoi que ce soit gêne l’ouverture de la porte,

elle s’arrêtera. Si quoi que ce soit gêne la fermeture de la porte (y

compris des portes qui forcent ou des portes déséquilibrées), elle

remontera.

COMMENT ET QUAND RÉGLER LES COURSES

• Si la porte ne s’ouvre pas complètement, mais s’ouvre d’au

moins 5 pieds (1,5 m) :

Augmenter la course d’ouverture. Tourner la vis de réglage de

ﬁ n de course (« UP ») dans le sens horaire. Un tour complet

de la vis correspond à 2 po (5 cm) de course.

REMARQUE : Pour empêcher le chariot de frapper le boulon de

protection du couvercle, garder une distance minimale de 2 po

à 4 po (5 cm-10 cm) entre le chariot et le boulon.

• Si la porte ne s’ouvre pas d’au moins 5 pieds (1,5 m) :

Régler la force d’ouverture « UP », comme indiqué dans la 2e

opération des réglages.

• Si la porte ne se ferme pas complètement :

Augmenter la course de fermeture. Tournez la vis de réglage

de ﬁ n de course de fermeture (« DOWN ») dans le sens

antihoraire. Un tour complet de la vis correspond à 2 po (5

cm) de course.

Si la porte ne se ferme toujours pas complètement et que le

chariot heurte le support de la poulie (page 4), essayer de

rallonger le bras de la porte (page 25) et de diminuer la course

de fermeture.

• Si l’ouvre-porte fait remonter la porte lorsqu’elle est

complètement fermée :

Diminuer la course de fermeture. Tourner la vis de réglage de

ﬁ n de course de fermeture (« DOWN ») dans le sens horaire

Un tour complet de la vis correspond à 2 po (5 cm) de course.

• Si la porte remonte en cours de fermeture en l’absence

d’obstacle visible qui la gêne :

Si les lumières de l’ouvre-porte clignotent, ceci signiﬁ e que les

détecteurs inverseurs de sécurité ne sont pas installés, sont

mal alignés ou sont obstrués. Se reporter à la section

« Dépannage » à la page 18.

Vériﬁ er si la porte force : Tirer la poignée de déclenchement

d’urgence. Ouvrir et fermer manuellement la porte. Si la porte

force, appeler un technicien formé en systèmes de porte.

Si la porte est équilibrée et ne force pas, ajuster la force de

fermeture. Se reporter à la 2e opération des réglages.

Sans un système d’inversion de sécurité bien installé, des

personnes (plus particulièrement les petits enfants) pourraient

être GRIÈVEMENT BLESSÉES ou TUÉES par une porte de

garage qui se referme.

• Un réglage erroné des limites de course de la porte de

garage gênera un fonctionnement approprié du système

d’inversion de sécurité.

• Après avoir réglé une commande (force ou course), il peut

être nécessaire de régler l’autre commande.

• Après avoir effectué quelque réglage que ce soit, on DOIT

faire l’essai du système d’inversion de sécurité. La porte de

garage DOIT remonter au contact d’un objet d’une hauteur

de 1 1/2 po (3,8 cm) (ou un 2 x 4 posé à plat) du sol.

AVERTISSEMENT

Pour prévenir les dommages aux véhicules, s’assurer que la

porte entièrement ouverte offre un dégagement sufﬁ sant.

ATTENTION

Panneau guache

Vis de réglage de ﬁ n

de course

ÉTIQUETTE DE RÉGLAGE

RÉGLAGES - ÉTAPE 2

Réglage de la force

Les commandes de réglage de la force sont situées sur le panneau

arriéré du moteur. Elles servent à régler la puissance du courant

nécessaire à l’ouverture et à la fermeture de la porte.

Si la force réglée est trop faible, la porte aura tendance à

s’arrêter à l’ouverture et à remonter à la fermeture. Les variations

saisonnières peuvent modiﬁ er le fonctionnement de la porte; il

faudra donc occasionnellement procéder à un réglage.

Le réglage maximum de la force est de 3/4 de tour de vis. Ne

pas forcer la vis au-delà de cette limite. Utiliser un tournevis

pour régler la force.

REMARQUE : Si quoi que ce soit gêne l’ouverture de la porte,

elle s’arrêtera. Si quoi que ce soit gêne la fermeture de la porte (y

compris des portes qui forcent ou des portes déséquilibrées), elle

remontera.

COMMENT ET QUAND RÉGLER LES FORCES

1. Vériﬁ cation de la force de fermeture (DOWN)

• Quand la porte est environ à mi-chemin de sa course de

fermeture, saisir le bas de la porte pour l’arrêter. La porte

doit remonter. L’inversion du mouvement à mi-chemin lors

de la course de fermeture ne garantit pas l’inversion en cas

d’obstacle de 1-1/2 po (3,8 cm). Se reporter à la 3e opération

des réglages, page 25. S’il est difﬁ cile de retenir la porte

ou si la porte ne remonte pas, DIMINUER LA FORCE DE

FERMETURE (DOWN) en tournant la vis dans le sens anti-

horaire. Effectuer de petits réglages jusqu’à ce que la porte

remonte normalement. Après chaque réglage, faire fonctionner

l’ouvre-porte sur un cycle complet.

• Si la porte remonte durant le cycle de fermeture et que les

lumières de l’ouvre-porte ne clignotent pas, augmenter la

course DOWN (fermeture) en tournant la commande dans le

sens contraire des aiguilles d’une montre. Effectuer de petits

réglages jusqu’à ce que la porte fasse un cycle de fermeture

complet. Après chaque réglage, faire fonctionner l’ouvre-porte

sur un cycle complet. Ne pas augmenter la force au-delà de la

quantité minimum requise pour fermer la porte.

2. Vériﬁ cation de la force d’ouverture (UP)

• Quand la porte est environ à mi-chemin de sa course

d’ouverture, saisir le bas de la porte pour l’arrêter. La porte

doit s’arrêter. S’il est difﬁ cile de retenir la porte ou si la

porte ne s’arrête pas, diminuer la force D’OUVERTURE (UP)

en tournant la vis de réglage dans le sens antihoraire. Effectuer

de petits réglages jusqu’à ce que la porte s’arrête facilement et

s’ouvre entièrement. Après chaque réglage, faire fonctionner

l’ouvre-porte sur un cycle complet.

• Si la porte ne s’ouvre pas d’au moins 5 pieds (1,5 m) :

Augmenter la course UP (ouverture) en tournant la commande

dans le sens des aiguilles d’une montre. Effectuer de petits

réglages jusqu’à ce que la porte s’ouvre complètement. Au

besoin, régler de nouveau la ﬁ n de course d’ouverture (UP).

Après chaque réglage, faire fonctionner l’ouvre-porte sur un

cycle complet.

Sans un système d’inversion de sécurité bien installé, des

personnes (plus particulièrement les petits enfants) pourraient

être GRIÈVEMENT BLESSÉES ou TUÉES par une porte de

garage qui se referme.

• Une trop grande force sur la porte de garage gênera un

fonctionnement approprié du système d’inversion de

sécurité.

• Ne JAMAIS augmenter la force au-delà du niveau nécessaire

à la fermeture de la porte.

• Ne JAMAIS utiliser les réglages de force pour compenser

une porte qui force ou qui adhère.

• Après avoir réglé une commande (force ou course), il peut

être nécessaire de régler l’autre commande.

• Après avoir effectué quelque réglage que ce soit, on DOIT

faire l’essai du système d’inversion de sécurité. La porte de

garage DOIT remonter au contact d’un objet d’une hauteur

de 1 1/2 po (3,8 cm) (ou un 2 x 4 posé à plat) du sol.

AVERTISSEMENT

Commandes

de réglage

de force

Panneau arrière

Antenne

Force de FermetureForce d’Overture

ÉTIQUETTE DE RÉGLAGE

RÉGLAGES - ÉTAPE 3

Essai du système d’inversion de sécurité

ESSAI

• La porte étant entièrement ouverte, placer une planche de

3,8cm (11/2po) d’épaisseur (ou un 2 x 4 à plat) sur le sol,

centrée sous la porte de garage.

• Appuyer sur le bouton-poussoir de la télécommande pour

fermer la porte. La porte doit remonter quand elle entre en

contact avec la planche.

RÉGLAGE

• Si la porte s’arrête et ne remonte pas en raison de

l’obstruction, elle ne se déplace pas sufﬁ samment vers le bas.

Augmenter la course de fermeture en tournant la vis de réglage

DOWN d’un quart de tour dans le sens contraire des aiguilles

d’une montre.

REMARQUE : Sur une porte articulée, s’assurer que les

réglages ne forcent pas la biellette delà d’une position

entièrement ouverte ou fermée. Se reporter aux illustrations de

la page21.

• Répéter l’essai.

• Lorsque la porte remonte au contact de la planche de 3,8cm

(11/2po), retirer la planche et ouvrir-fermer la porte3 ou 4

fois aﬁ n de vériﬁ er le réglage.

VÉRIFICATION DE SÉCURITÉ IMPORTANTE :

Faire l’essai du système d’inversion de sécurité après les

opérations suivantes :

• Chaque ajustement apporté à la longueur de la biellette, aux

commandes de force ou de course.

• Toute réparation ou tout ajustement à la porte de garage (y

compris les ressorts et le matériel).

• Toute réparation du sol du garage ou déformation de ce

dernier.

• Toute réparation ou tout ajustement de l’ouvre-porte.

RÉGLAGES - ÉTAPE 4

Mise à l’essai du Protector System

• Appuyer le bouton-poussoir de la télécommande pour ouvrir la

porte.

• Mettre la boîte en carton de l’ouvre-porte dans la course de la

porte.

• Appuyer le bouton-poussoir de la télécommande pour fermer

la porte. La porte ne se déplacera pas plus de 2,5cm (1po) et

les lumières de l’ouvre-porte de garage clignoteront.

La porte de garage ne se fermera pas à l’aide d’une télécommande

si le témoin lumineux d’un des deux détecteurs inverseurs est

éteint (ce qui avertit que le détecteur est mal aligné ou obstrué).

Si l’ouvre-porte ferme la porte lorsque le détecteur inverseur de

sécurité est obstrué (et que les détecteurs ne sont pas à plus de

6 po (15 cm) au-dessus du sol), appeler un technicien formé en

systèmes de porte.

Sans un système d’inversion de sécurité bien installé, des

personnes (plus particulièrement les petits enfants) pourraient

être GRIÈVEMENT BLESSÉES ou TUÉES par une porte de

garage qui se referme.

AVERTISSEMENT

Sans un système d’inversion de sécurité bien installé, des

personnes (plus particulièrement les petits enfants) pourraient

être GRIÈVEMENT BLESSÉES ou TUÉES par une porte de

garage qui se referme.

• Le système d’inversion de sécurité DOIT être testé chaque

mois.

• Lors de l’ajustement d’une commande (force ou course), il

peut être nécessaire d’ajuster l’autre commande.

• Après avoir effectué quelque réglage que ce soit, vous

DEVEZ faire l’essai du système d’inversion de sécurité. La

porte de garage DOIT remonter au contact d’un objet d’une

hauteur de 3,8cm (11/2po) (ou un 2 x 4 posé à plat) du

sol.

AVERTISSEMENT

Planche de 3,8cm (11/2po)

(ou un 2x4 posé plat)

Détecteurs inverseurs

de sécurité

Détecteurs inverseurs

de sécurité

FONCTIONNEMENT

Utilisation de votre ouvre-porte de garage

Votre télécommande à main et votre ouvre-porte Security+

ont

été réglés en usine à un code compatible qui change avec chaque

usage, accédant de manière aléatoire à plus de 100milliards de

nouveaux codes. Votre ouvre-porte fonctionnera avec jusqu’à huit

télécommandes Security+

et un système de NIP d’entrée sans clé

Security+

. Si vous achetez une nouvelle télécommande ou que

vous souhaitez en désactiver une, suivre les instructions dans le

chapitre Programmation.

Actionner l’ouvre-porte suivant l’une des méthodes ci-après:

• Télécommande à main: appuyer sur le grand bouton-poussoir

jusqu’à ce que la porte commence à se déplacer.

• Commande de porte murale: tenir la barre ou le bouton-poussoir

enfoncé jusqu’à ce que la porte commence à se déplacer.

• NIP d’entrée sans clé (se reporter à la section Accessoires): s’il

est fourni avec votre ouvre-porte de porte de garage, il doit être

programmé avant usage. Se reporter à la section Programmation.

Lorsque l’on actionne l’ouvre-porte de garage et que les détecteurs

inverseurs de sécurité sont correctement installés et alignés:

1. Si la porte est ouverte, elle se fermera. Si elle est fermée, elle

s’ouvrira.

2. Si la porte est en course de fermeture, elle remontera.

3. Si la porte est en course d’ouverture, elle s’arrêtera.

4. Si on l’a arrêtée en position partiellement ouverte, elle se

fermera.

5. Si la fermeture de la porte est gênée, la porte remontera. Si

l’obstacle interrompt le faisceau du détecteur, les lumières de

l’ouvre-porte clignoteront pendant 5secondes.

6. Si l’ouverture de la porte est gênée, la porte s’arrêtera.

7. Si la porte est complètement ouverte, elle ne se fermera pas

tant que le faisceau lumineux sera interrompu. Le détecteur n’a

aucun effet sur le cycle d’ouverture.

Si le détecteur n’est pas installé ou est mal aligné, la porte ne

se fermera pas à partir d’une télécommande à main. Cependant,

vous pouvez fermer la porte avec la commande de porte, la clé

de verrouillage extérieur ou le NIP d’entrée sans clé, si vous les

activez jusqu’à ce que la fermeture soit complète. Si vous les

relâchez trop vite, la porte inversera sa course.

L’éclairage de l’ouvre-porte de garage s’allumera dans les cas

suivants: lorsque l’on branche l’ouvre-porte de garage pour la

première fois sur le courant; lorsque le courant est interrompu;

lorsque l’ouvre-porte est actionné.

Les lumières s’éteindront automatiquement après 41/2 minutes

ou seront allumées en permanence lorsque la fonction «Lumière»

de la commande de porte multifonction est activée. Une ampoule

de tailleA19 et d’une puissance maximum de 100watts doit être

utilisée.

Fonction d’éclairage Security+

: les lumières s’allumeront

également lorsqu’une personne franchira la porte de garage

ouverte. Sur une commande de porte multifonction, vous pouvez

désactiver cette fonction de la façon suivante: avec les lumières de

l’ouvre-porte éteintes, appuyer et maintenir le bouton d’éclairage

pendant 10secondes, jusqu’à ce que la lumière s’allume, puis

s’éteigne à nouveau. Pour rétablir cette fonction, commencer avec

les lumières de l’ouvre-porte allumées, appuyer et maintenir le

bouton d’éclairage pendant 10secondes, jusqu’à ce que la lumière

s’éteigne, puis s’allume à nouveau.

IMPORTANTES CONSIGNES DE SÉCURITÉ

Pour réduire le risque de BLESSURES GRAVES, voire

MORTELLES

ATTENTION

AVERTISSEMENT

1. LIRE ET SUIVRE TOUS LES AVERTISSEMENTS ET TOUTES LES

INSTRUCTIONS.

2. Garder EN TOUT TEMPS la télécommande hors de portée des

enfants. Ne JAMAIS laisser les enfants faire fonctionner les

télécommandes ou les boutons-poussoirs de la commande de

porte ou jouer avec ceux-ci.

3 Actionner la porte de garage UNIQUEMENT lorsqu’on peut

la voir clairement, qu’elle est bien réglée et qu’aucun objet

n’obstrue sa course.

4. TOUJOURS garder la porte de garage en vue toute personne ou

TOUT objet à l’écart de la porte jusqu’à sa fermeture complète.

PERSONNE NE DOIT CROISER LA TRAJECTOIRE DE LA PORTE

EN MOUVEMENT.

5 PERSONNE NE DOIT PASSER SOUS UNE PORTE ARRÊTÉE OU

PARTIELLEMENT OUVERTE.

6. Si possible, utiliser la poignée de déclenchement d’urgence pour

dégager le chariot UNIQUEMENT lorsque la porte de garage est

FERMÉE. Faites preuve de prudence lorsque vous utilisez cette

poignée lorsque la porte est ouverte. Des ressorts affaiblis ou

brisés ou une porte déséquilibrée peuvent entraîner la chute

rapide et/ou inattendue de la porte et accroître le risque de

BLESSURES GRAVES, voire MORTELLES.

7. Ne JAMAIS utiliser la poignée de déclenchement d’urgence

à moins que l’entrée de garage ne soit dégagée (absence de

personne ou d’obstacle).

8. Ne JAMAIS utiliser la poignée pour ouvrir ou fermer la porte de

garage. Il y a risque de chute si le nœud de la corde se défait.

9. Lors de l’ajustement d’une commande (puissance ou limite de

course), il peut être nécessaire d’ajuster l’autre commande.

10. Après avoir effectué quelque réglage que ce soit, vous DEVEZ

faire l’essai du système d’inversion de sécurité.

11. Le système d’inversion de sécurité DOIT être testé chaque mois.

La porte de garage DOIT remonter au contact d’un objet d’une

hauteur de 3,8cm (11/2po) (ou un 2 x 4 posé à plat) du sol. À

défaut de régler l’ouvre-porte de garage correctement, le risque

de BLESSURE GRAVE ou de MORT ACCIDENTELLE sera accru.

12. TOUJOURS GARDER LA PORTE DE GARAGE BIEN ÉQUILIBRÉE

(voir la page3). Une porte mal équilibrée peut ne PAS inverser

sa course en cas de besoin et peut entraîner des BLESSURES

GRAVES, voire MORTELLES.

13. TOUTES les réparations sur les câbles, les ressorts et la

quincaillerie, et de TOUT ce qui se trouve sous une tension

EXTRÊME, DOIVENT être conﬁ ées à des techniciens formés à

cet effet.

14. TOUJOURS débrancher toute alimentation électrique ainsi que

les piles AVANT TOUTE intervention.

15.

CONSERVER CES

INSTRUCTIONS.

Ouverture manuelle de la porte

POUR DÉGAGER LE CHARIOT:

Dans la mesure du

possible, la porte doit être

complètement fermée.

Tirer la poignée de

déclenchement d’urgence

(de sorte que la biellette

de dégagement du chariot

s’enclenche en position

verticale) et soulever la

porte manuellement.

La fonction de

verrouillage empêche le

chariot de se réenclencher

automatiquement; il sera alors

possible d’ouvrir et de fermer la porte à la main autant de fois

qu’on le désirera.

POUR RÉENCLENCHER LE

CHARIOT:

Tirer la poignée

de déverrouillage

d’urgence vers

l’ouvre-porte de

garage à un angle de

45 degrés de façon

à ce que la biellette

de dégagement

du chariot soit

horizontale. Le chariot

se réenclenchera lors de

la prochaine ouverture ou fermeture

de la porte, soit manuellement ou à

l’aide de la commande de la porte ou

de la télécommande.

Utilisation de la commande de porte murale

Appuyer sur le bouton-poussoir pour

ouvrir ou fermer la porte. Appuyer de

nouveau sur pour inverser la course de

la porte pendant le cycle de fermeture

ou pour arrêter la porte pendant son

ouverture.

COMMANDE DE PORTE

MURALE MULTIFONCTION

Appuyer sur la barre-poussoir pour

ouvrir ou fermer la porte. Appuyer

de nouveau sur pour inverser la

course de la porte pendant le cycle

de fermeture ou pour arrêter la porte

pendant son ouverture.

Fonction d’éclairage

Appuyer sur le bouton d’éclairage pour allumer ou éteindre

l’éclairage de l’ouvre-porte de garage. Le bouton d’éclairage

ne contrôle pas l’éclairage lorsque la porte est en mouvement.

Une fois que l’ouvre-porte de garage est actionné, l’éclairage

s’éteint après 41/2 minutes. Appuyer de nouveau dessus pour le

désactiver plus rapidement. L’intervalle de 41/2 minutes peut être

changé à 11/2, 21/2 ou 31/2 minutes, comme suit: Appuyer

et maintenir enfoncé le bouton de verrouillage jusqu’à ce que le

voyant clignote (environ 10 secondes).

Un seul clignotement indique que le compteur est réinitialisé à

11/2minutes. Répéter la procédure et le voyant clignotera deux

fois, réinitialisant la minuterie à 21/2minutes. Répéter encore une

fois, pour un intervalle de 31/2minutes, etc., jusqu’à un maximum

de quatre clignotements pour 41/2minutes.

Fonction de verrouillage

La fonction de verrouillage est conçue pour empêcher l’activation

de l’ouvre-porte de garage à partir des télécommandes à main.

Cependant, vous pourrez ouvrir et fermer la porte avec la

commande de porte, la clé de verrouillage extérieur ou le NIP

d’entrée sans clé.

Pour activer, appuyer et maintenir la touche de verrouillage

pendant 2secondes. La barre-poussoir clignotera tant que la

fonction de verrouillage est activée.

Pour désactiver, appuyer et maintenir la touche de verrouillage

à nouveau pendant 2secondes. La barre-poussoir cessera de

clignoter. La fonction de verrouillage se désactivera également une

fois que le bouton «Learn» (bouton d’apprentissage) du panneau

du moteur est allumé.

Fonctionnalités supplémentaires

lorsqu’il est utilisé avec la

télécommande à main à trois boutons

Pour contrôler les lumières de

l’ouvre-porte:

En plus d’ouvrir et de fermer la porte de garage, vous pouvez

programmer la télécommande pour allumer les lumières.

1. Avec la porte fermée, appuyer sur un des petits boutons

de la télécommande que vous souhaitez utiliser pour faire

fonctionner la lumière.

2. Appuyer et maintenir enfoncé le bouton d’éclairage sur la

commande de porte multifonction.

3. Tout en maintenant le bouton d’éclairage, appuyer et maintenir

enfoncé le bouton de verrouillage de la commande de la porte.

4. Une fois que les lumières de l’ouvre-porte clignotent, relâcher

tous les boutons.

Pour prévenir des BLESSURES GRAVES ou LA MORT causées

par une porte de garage défectueuse:

• Si possible, utiliser la poignée de déclenchement d’urgence

pour dégager le chariot UNIQUEMENT lorsque la porte de

garage est FERMÉE. Des ressorts faibles ou brisés ou une

porte déséquilibrée peuvent provoquer la chute rapide et/ou

imprévue d’une porte ouverte.

• Ne JAMAIS utiliser la poignée de déclenchement d’urgence

à moins que l’entrée de garage ne soit dégagée (absence de

personne ou d’obstacle).

• Ne JAMAIS utiliser la poignée pour ouvrir ou fermer la porte.

Il y a risque de chute si le nœud de la corde se défait.

AVERTISSEMENT

Position de verrouillage

(Position de dégagement manuel)

Bouton de

verrouillage

Bouton

d’éclairage

Bouton-

poussoir

NOTICE

Chariot

Biellette de

dégagement

du chariot (en

position de

dégagement

manuel)

NOTICE

Biellette de

dégagement

du chariot

Chariot

Poignée de

déclenchement

d’urgence (tirer à

un angle de 45°)

Pour raccorder

Bouton-

poussoir

PILE DE LA TÉLÉCOMMANDE

La pile au lithium devrait

produire de l’énergie pour un

maximum de trois années.

Pour changer la pile, utiliser

la pince pare-soleil ou la

lame d’un de tournevis pour

soulever le boîtier comme

illustré. Insérer la pile avec le

côté positif (+) vers le haut.

Disposer de la pile usée de

manière appropriée.

Remplacer la pile uniquement

avec une pile bouton CR2032 de 3 volts.

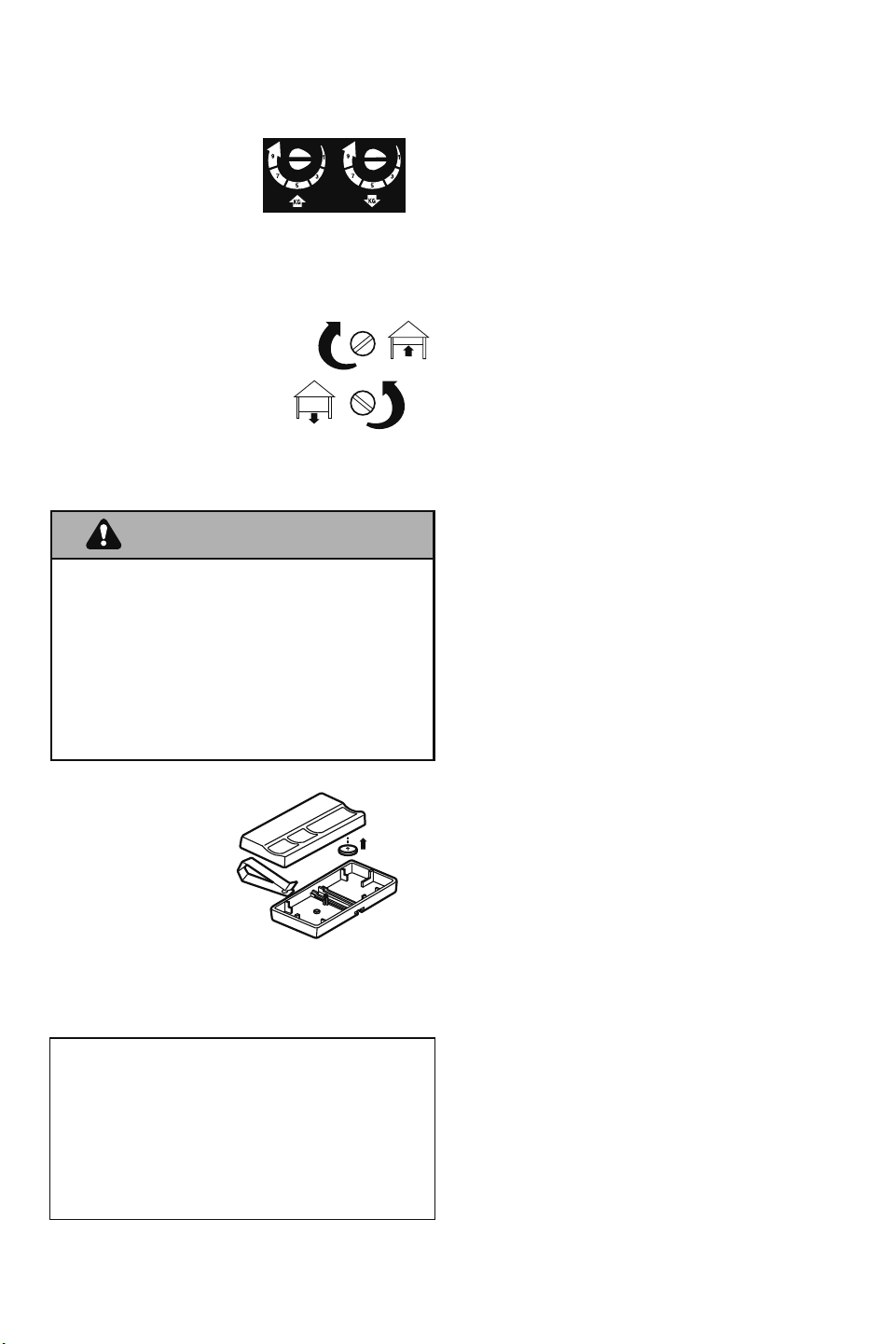

Entretien de votre ouvre-porte de garage

RÉGLAGE DE COURSE ET DE FORCE

Les conditions climatiques

risquent de causer de

petites modiﬁ cations dans le

fonctionnement de la porte

qui devra alors être réglée, en

particulier pendant la première

année d’utilisation.

Se reporter aux pages23 et 24 relativement aux réglages courses

d’ouverture et de fermeture et de la force. Seul un tournevis est

requis. Suivre attentivement les instructions.

Toujours répéter l’essai du système

d’inversion de sécurité (se reporter

à l’étape3 des réglages, page25)

après avoir procédé à un réglage des

courses ou de la force.

AVIS: Les règles de la FCC ou d’Industrie Canada (IC), ou les deux,

interdisent tout ajustement ou toute modification de ce récepteur et/

ou de cet émetteur, sauf pour en modifier le code ou pour remplacer

la pile. IL N’EXISTE AUCUNE AUTRE PIÈCE SUSCEPTIBLE D’ÊTRE

ENTRETENUE PAR L’UTILISATEUR.

Vérifié pour conformité avec les normes de la FCC POUR UTILISATION

À LA MAISON OU AU BUREAU. L’utilisation est sujette aux deux

conditions suivantes : (1) ce dispositif ne peut causer des

interférences nuisibles, et (2) ce dispositif doit accepter toute

interférence reçue, y compris une interférence pouvant causer un

fonctionnement non souhaité.

Pour éviter des BLESSURES GRAVES, VOIRE MORTELLES:

• Ne JAMAIS laisser de jeunes enfants à proximité des piles.

• Communiquer immédiatement avec un médecin en cas

d’ingestion d’une pile.

Pour réduire les risques d’incendie, d’explosion ou de brûlure

chimique:

• Remplacer UNIQUEMENT par des piles boutons CR2032 de

3 volts.

• NE PAS recharger, démonter, chauffer à plus de 100°C

(212°F) ou incinérer les piles.

AVERTISSEMENT

PÉRIODICITÉ D’ENTRETIEN

Une fois par mois

• Faire fonctionner manuellement la porte. Si elle est déséquilibrée

ou si elle force, appeler un technicien formé en systèmes de

porte.

• S’assurer que la porte s’ouvre et se ferme complètement. Au

besoin, régler les commandes de course ou de force. Se reporter

aux pages23 et 24.

• Répéter l’essai du système d’inversion de sécurité. Procéder

à tous les réglages nécessaires. Se reporter à l’étape3 des

réglages.

Une fois par année

• Huiler les galets, les roulements et les charnières de la porte.

Il n’est pas nécessaire de lubriﬁ er davantage l’ouvre-porte de

garage. Ne pas graisser les guides de la porte.

COMMANDES DE FORCE

Pile

côté positif

(+) vers le

haut

DÉFAUTS DE

FONCTIONNEMENT?

1. Ma porte ne ferme pas et les ampoules de l’éclairage du

moteur clignotent: Le détecteur inverseur de sécurité doit

être raccordé et aligné correctement avant que l’ouvre-porte de

garage n’entame le mouvement de fermeture.

• Vériﬁ er que les détecteurs inverseurs de sécurité sont bien

installés, alignés et dépourvus d’obstruction. Se reporter à

l’étape4 de la pose: Pose du Protector System

• Vériﬁ er le diagnostic du voyant DEL concernant les éclairs

sur le moteur, puis se reporter à la ﬁ che diagnostique de la

page suivante.

2. Mes télécommandes n’activent pas la porte:

• Vériﬁ er que votre commande murale ne clignote pas. Si

c’est le cas, désactiver le mode de verrouillage en suivant

les instructions de l’utilisation de la commande de porte

multifonction.

• Reprogrammer les télécommandes en suivant les

instructions de programmation. Se reporter au chapitre

Programmation.

• Si la télécommande n’active toujours pas votre porte,

vériﬁ er le voyant DEL de diagnostic et observer, le cas

échéant, les éclairs sur le moteur, puis se reporter à la ﬁ che

diagnostique de la page suivante.

3. La porte inverse sa course sans raison apparente:

Après avoir procédé au réglage de la force ou des limites de

course, répéter l’essai du système d’inversion de sécurité. Le

besoin de procéder à des réglages occasionnels des limites de

course et de la force est normal. Les variations saisonnières en

particulier peuvent altérer la course de la porte.

• Vériﬁ er manuellement que la porte est bien équilibrée et qu’il

n’y a pas de problème d’adhésion.

• Se reporter à l’étape2 des réglages: Réglage de la force.

4. Après fermeture complète et après contact avec le sol,

la porte inverse sa course sans raison apparente: Après

avoir procédé au réglage de la force ou des limites de course,

répéter l’essai de l’inversion de sécurité. Le besoin de procéder

à des réglages occasionnels des limites de course et de la

force est normal. Les variations saisonnières en particulier

peuvent altérer la course de la porte.

• Se reporter à l’étape1 des réglages: Réglage des courses

d’OUVERTURE et de FERMETURE. Diminuer la course

de fermeture en tournant les vis de réglage dans le sens

horaire.

5. L’éclairage ne s’éteint pas lorsque la porte est ouverte:

• L’ouvre-porte de garage est équipé d’un éclairage de

sécurité. Cette caractéristique allume la lumière quand le

faisceau lumineux de sécurité a été obstrué. Se reporter à

la section Fonctionnement; Utilisation de la commande de

porte murale; Fonction d’éclairage.

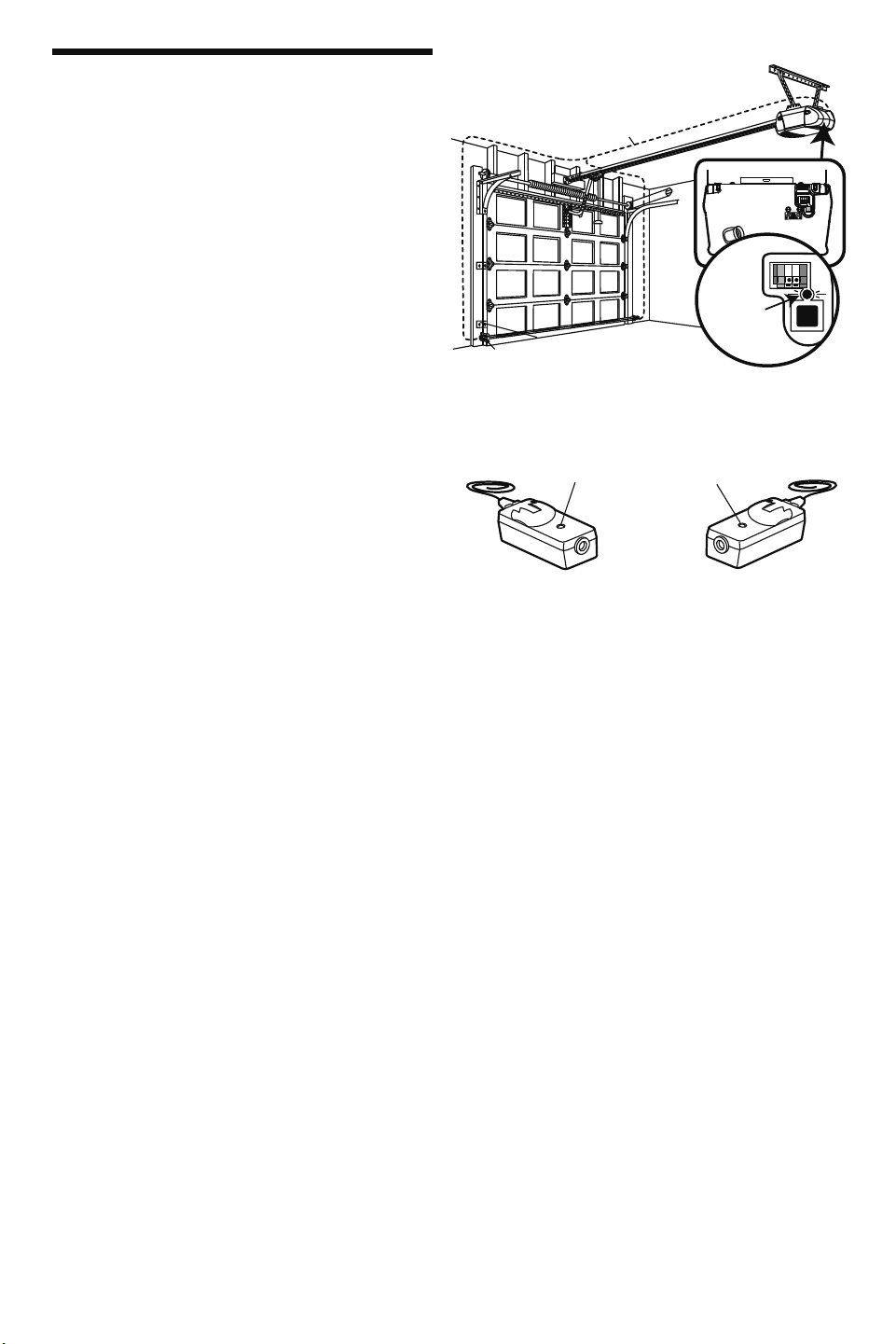

Cellule émettrice de

détecteur inverseur

(témoin lumineux ambre)

Cellule réceptrice de

détecteur inverseur

(témoin lumineux vert)

Bouton

«Learn»

ou DEL de

diagnostic

Détecteur inverseur

de sécurité

Fil de sonnerie

Des fonctions d’autodiagnostic ont été programmées dans

votre ouvre-porte de garage. Le bouton « learn » ou le voyant

LED de diagnostic émettra un certain nombre d’éclairs avant

de faire une pause pour indiquer la découverte d’un problème

potentiel. Consulter la ﬁ che diagnostique ci-dessous.

Pose des capteurs

d’inversion de

sécurité

Détecteurs inverseurs de sécurité

Diagnostic

situé sur le

moteur

Voyant DEL

ou DEL de

diagnostic

Bouton

d’apprentissage

Fiche diagnostique

Symptôme : Un des témoins lumineux des détecteurs de sécurité, ou les deux, n’émet

pas une lumière constante.

• Inspecter les ﬁ ls du détecteur pour détecter un court-circuit (agrafe dans le ﬁ l), corriger

la polarité des branchements (ﬁ ls noir/blanc inversés), les ﬁ ls cassés ou débranchés ;

remplacer / relier si nécessaire.

• Déconnecter tous les ﬁ ls de la plaque arrière du moteur.

• Retirer les détecteurs de leurs supports et raccourcir les ﬁ ls des détecteurs à une longueur

de 30 à 60 cm (1-2 pieds) à partir de l’arrière de chaque détecteur.

• Rattacher la cellule de transmission au moteur à l’aide des ﬁ ls raccourcis. Si le témoin

lumineux de la cellule de transmission brille de manière constante, ﬁ xer la cellule de

réception.

• Aligner les détecteurs, si les témoins lumineux sont allumés, remplacer les ﬁ ls des

détecteurs. Si les témoins lumineux de détection ne s’allument pas, remplacer les

détecteurs de sécurité.

Symptôme : Le témoin LED n’est pas allumé sur la commande de porte.

• Inspecter la commande de porte / les ﬁ ls pour détecter un court-circuit (agrafe dans le

ﬁ l)—remplacer si nécessaire.

• Déconnecter les ﬁ ls au niveau de la commande de porte, toucher les ﬁ ls l’un à l’autre. Si le

moteur se met en marche, remplacer les ﬁ ls de la commande de porte.

• Si le moteur ne se met pas en marche, déconnecter les ﬁ ls de la commande de porte du

moteur. Court-circuiter momentanément les terminaux rouge et blancs à l’aide d’un câble

de raccord. Si le moteur se met en marche, remplacer les ﬁ ls de la commande de porte.

Symptôme : Le témoin lumineux émetteur est allumé en continu alors que le témoin

lumineux récepteur donne une lumière faible ou clignote.

• Réaligner la cellule réceptrice, nettoyer le diffuseur et bien ﬁ xer les supports.

• Vériﬁ er que le guide de la porte est bien ancré au mur et ne bouge pas.

Symptôme : Le moteur a surchauffé ; le moteur ne fonctionne pas ou le chariot est coincé

sur le boulon d’arrêt = le moteur ronﬂ e brièvement = capteur de régime ; Course courte

de 15 à 20 cm (6-8 po).

• Débrancher le moteur pour le réarmer. Essayer de mettre le moteur en marche, vériﬁ er le

code de diagnostic.

• S’il émet encore 5 éclairs et que le moteur se déplace de 6-8 po (15 à 20 cm), remplacer le

capteur de régime.

• Si le moteur ne fonctionne pas, le moteur a surchauffé. Attendre 30 minutes et essayer à

nouveau. Si le moteur ne se met toujours pas en marche, remplacer la carte logique.

Symptôme : Le moteur ne fonctionne pas.

• Remplacer la carte logique car les pannes de moteur sont rares.

Panne du circuit moteur.

Remplacer la carte logique du

récepteur.

Surchauffe du moteur ou

éventuelle panne du capteur

de régime. Débrancher pour le

réarmer.

Léger mésalignement des

détecteurs inverseur de sécurité

(témoin LED faible ou clignotant).

Court-circuit de la commande de

porte ou du ﬁ l.

Court-circuit du ﬁ l des

détecteurs de sécurité ou

inversion des ﬁ ls noir/blanc.

Cassure du ﬁ l des

détecteurs de sécurité

(coupé ou déconnecté).

1 ÉCLAIR

2 ÉCLAIRS

3 ÉCLAIRS

6 ÉCLAIRS

4 ÉCLAIRS

5 ÉCLAIRS

LOCK

LIGHT

*Télécommandes a trois boutons

(315 MHz)

Programmé en usine, le gros

bouton dont pourrait être

munie votre télécommande

sert au fonctionnement de

l’ouvre-porte de garage. Les

boutons supplémentaires sur

n’importe quelle télécommande

ou télécommande miniature

trois boutons Security+

peuvent être programmés pour faire

fonctionner d’autres ouvre-portes de garage Security+

Pour effacer tous les codes de la mémoire

memoire du moteur

Pour désactiver toute télécommande non

désirée, effacer d’abord tous les codes :

Enfoncer et tenir le bouton « learn »

du moteur jusqu’à ce que le témoin

lumineux learn s’éteigne (environ 6

secondes). Tous les codes précédents

sont maintenant effacés. Reprogrammer

chaque télécommande ou entrée sans clé qu’on désire utiliser.

1. Enfoncer et tenir le bouton

de la télécommande* qui fera

fonctionner votre porte de garage.

2. Tout en maintenant le bouton

de la télécommande enfoncé,

appuyer et tenir le bouton LIGHT

de la commande murale de porte

Multifonction.

3. Continuer à tenir les deux boutons

tout en appuyant sur la barre-

poussoir de la commande de porte

multifonction (les trois boutons

sont tenus)

4. Relâcher les boutons lorsque

l’éclairage du moteur clignote. Il

a appris le code. Si les ampoules

ne sont pas posées, deux clics se

feront entendre.

1. Enfoncer et relâcher le bouton «

learn » sur le moteur. Le témoin

lumineux Learn s’allumera en

continu pendant 30 secondes.

2. Dans un délai de 30 secondes,

enfoncer et tenir le bouton de

la télécommande* qui fera

fonctionner votre porte de

garage.

3. Relâcher le bouton lorsque

l’éclairage du moteur clignote. Il

a appris le code. Si les ampoules

ne sont pas posées, deux clics se

feront entendre.

Pour ajouter ou reprogrammer une télécommande à main

UTILISATION DU BOUTON « LEARN » UTILISATION DE LA COMMANDE DE PORTE MULTIFONCTION

LOCK

LIGHT

LOCK

LIGHT

PROGRAMMATION

L’ouvre-porte de garage a été programmé en usine de manière à fonctionner avec la télécommande à main fournie. La porte s’ouvrira et se

fermera lorsqu’on appuiera sur le gros bouton-poussoir.

Ci-après se trouvent des instructions pour programmer votre ouvre-porte en vue du fonctionnement avec d’autres télécommandes

Security+

REMARQUE : Si cet ouvre-porte de garage Security+

est utilisé avec une télécommande émettrice à code ﬁ xe, le dispositif technique que

contient le récepteur de l’ouvre-porte et qui procure une protection contre les vols de code, se trouvera contourné. Le détenteur des droits

d’auteur de cet ouvre-porte de garage n’autorise pas l’acheteur ni le fournisseur de la télécommande émettrice à code ﬁ xe à contourner ce

dispositif technique.

LOCK

LIGHT

1. Introduire un numéro d’identiﬁ cation

personnelle (NIP) à quatre chiffres

de son choix sur le pavé numérique.

Enfoncer et tenir ensuite le bouton

ENTER.

2. Tout en maintenant le bouton ENTER

enfoncé, appuyer et tenir le bouton

LIGHT de la commande de porte

Multifonction.

3. Maintenir les deux boutons enfoncés

tout en appuyant sur le bouton-

poussoir de la Commande de porte

multifonction (les trois boutons sont

tenus).

4. Relâcher les boutons lorsque

l’éclairage du moteur clignote. Il a

appris le code. Si les ampoules ne

sont pas posées, deux clics se feront

entendre.

Pour ajouter, reprogrammer ou modiﬁ er un NIP d’entrée sans clé

REMARQUE : Votre nouvelle entrée sans clé doit être programmée de manière à faire fonctionner votre ouvre-porte de garage.

UTILISATION DU BOUTON « LEARN » UTILISATION DE LA COMMANDE DE PORTE MULTIFONCTION

LOCK

LIGHT

LOCK

LIGHT

Pour modiﬁ er un NIP connu, existant

Si le NIP existant est connu, il peut être modiﬁ é par une seule

personne sans devoir utiliser d’échelle.

1. Appuyer sur les quatre boutons correspondant au NIP actuel,

puis enfoncer et tenir le bouton #.

L’éclairage de l’ouvre-porte clignotera deux fois. Relâcher le

bouton #.

2. Introduire le nouveau NIP à 4 chiffres choisi, puis appuyer sur

ENTER.

L’éclairage du moteur clignotera une fois lorsque le NIP aura été

appris.

Faire un essai en introduisant le nouveau NIP, puis appuyer sur

ENTER. La porte devrait bouger.

Pour déﬁ nir un NIP temporaire

Vous pouvez autoriser l’accès aux visiteurs ou aux techniciens de

service à l’aide d’un NIP temporaire à 4 chiffres. Après un nombre

programmé d’heures ou un nombre programmé d’utilisations, ce

NIP temporaire vient à expiration et n’ouvre plus la porte. On peut

l’utiliser pour fermer la porte une fois qu’il a expiré. Pour déﬁ nir un

NIP temporaire :

1. Appuyer sur les quatre boutons correspondant à son NIP

d’entrée personnelle (non le dernier NIP temporaire), puis

enfoncer et tenir le bouton ✽.

L’éclairage de l’ouvre-porte clignotera trois fois. Relâcher le

bouton.

2. Introduire le NIP temporaire à 4 chiffres choisi, puis appuyer

sur ENTER.

L’éclairage de l’ouvre-porte clignotera quatre fois.

3. Pour déﬁ nir le nombre d’heures de validité de ce NIP

temporaire, appuyer sur le nombre d’heures (jusqu’à 255),

puis appuyer sur ✽.

3. Pour déﬁ nir le nombre de fois de validité de ce NIP temporaire,

appuyer sur le nombre de fois (jusqu’à 255), puis

appuyer sur #.

L’éclairage de l’ouvre-porte clignotera une fois lorsque ce NIP

temporaire aura été appris.

Faire un essai en entrant les quatre chiffres correspondant à

ce NIP temporaire, puis appuyer sur ENTER. La porte devrait

bouger. Si le NIP temporaire a été déﬁ ni pour un certain nombre

d’ouvertures, ne pas oublier que le test a utilisé une ouverture.

Pour effacer le mot de passe temporaire, répéter les étapes 1 à 3,

en déﬁ nissant le nombre d’heures ou de fois à 0 lors de l’étape 3.

Un bouton fermé : L’ouvreur peut être fermé en appuyant sur le bouton ENTER si le dispositif du bouton fermé a été activé. Ce dispositif

a été activé par le fabricant. Aﬁ n d’activer ou de désactiver ce dispositif, appuyez et maintenez les boutons 1 et 9 enfoncés pendant 10

secondes. Le bloc de touches clignotera deux fois lorsque le bouton fermé sera activé. Le bloc de touches clignotera quatre fois lorsque le

bouton fermé sera désactivé.

1. Enfoncer et tenir le bouton

« learn » sur le moteur. Le témoin

lumineux Learn s’allumera en continu

pendant 30 secondes.

2. Dans un délai de 30 secondes,

introduire un numéro d’identiﬁ cation

personnelle (NIP) à quatre chiffres

de son choix sur le pavé numérique.

Enfoncer et tenir ensuite le bouton

ENTER.

3. Relâcher le bouton lorsque l’éclairage

du moteur clignote. Il a appris le code.

Si les ampoules ne sont pas posées,

deux clics se feront entendre.

REMARQUE : Cette méthode nécessite deux personnes si le pavé

pour l’entrée sans clé est déjà monté à l’extérieur du garage.

CEILING MOUNT ONLY

RÉF. PIÈCE

NO. NO. DÉSIGNATION

1 41A5273-1 Commande de porte multifonction (3240M)

2 41A4166 Bouton de contrôle de porte illuminé (3130M)

3 41A2828 Poignée et corde pour fonctionnement d’urgence

4 371LM Télécommande à une seule bouton (3130M)

5 373LM Télécommande à 3 boutons (3240M)

6 10A20 3V CR2032 Pile au lithium (requise 1)

7 29B137 Agrafe de pare-soleil

8 41A5047 Support de porte avec axe de chape et ﬁ xation

9 178B34 Biellette droite

10 41A4353 Support de linteau avec axe de chape et ﬁ xation

11 41A5034 Nécessaire de capteur de sécurité : cellules de

réception et de transmission avec ﬁ l de sonnerie à

deux conducteurs de 3 pi (.9 m)

12 41A5266-1 Supports de détecteurs inverseurs de sécurité

13 41B4494-1 Fil de sonnerie blanc et blanc/rouge à 2 conducteurs

14 178B35 Biellette courbée

NON ILLUSTRÉS

41A4675-7 Sachet des ﬁ xations de pose (comprend les

ﬁ xations à la page 3)

114A4262 Manuel d’instructions

114A4262SP Manuel d’instructions-Spanish

RÉF. PIÈCE

NO. NO. DÉSIGNATION

1 41A6353 Sac des ﬁ xations (inclut les couplages avec pignon)

2 81C275 Support

3 41A6262 Chariot complet

4 3077SD Rail à une pièce à entraînement par vis de 2,1m (7pi)

5 3088SD Rail à une pièce à entraînement par vis de 2,4m (8pi)

6 41A4836 Trousse de pignon d’entraînement

7 25C20 Accouplement

8 41A6312 Support d’extrémité du rail

NON ILLUSTRÉS

28A143 Attache-ﬁ ls

Pièces pour l’installation

PIÈCES DE RECHANGE

Pièces d’assemblage

du rail

Pièces d’assemblage du moteur

Contact

(d’ouverture)

Contact (Fermeture)

Contact de ﬁ n de

course central

Fil jaune

Fil brun

Pignon de

commande

Interrupteur de

ﬁ n de course

Fil gris

RÉF. PIÈCE

NO. NO. DÉSIGNATION

1 31C568 Couvercle de l’arbre

d’entraînement

2 41B4245 Cordon électrique

3 30B620 Condensateur – 1/2 HP

30B638 Condensateur – 1/3 HP

4 41A3150 Bornier à vis

5 41D4671 Interrupteur de ﬁ n de course

6 41A6241 Pièces d’assemblage du moteur

6a 20B21-1 Courroie d’entraînement

7 41C4672 Système d’entraînement à vis à

grande vitesse de rotation

RÉF. PIÈCE

NO. NO. DÉSIGNATION

8 41A4837-1 Engrenage à vis sans ﬁ n et

dispositif de retenue

9 41A6635 Harnais de ﬁ ls basse tension

9a 41A6634 Harnais de ﬁ ls haute tension

10 41AS050R1M Plaque logique du

récepteur (3130)

41AS050R2M Plaque logique du

récepteur (3240)

11 41A5525-57 Couvercle (Model 3130)

41A5525-53 (Model 3240)

12 41C22-1 Moyeu d’accouplement

13 175C147 Douille d’ampoule

14 108D79 Diffuseur

LOCK

LIGHT

373LM

Panneau de commande de porte avec

détection de mouvement :

Commande de porte multi-fonction avec

détecteur de mouvement qui allume

automatiquement l’éclairage de l’ouvre-

porte pendant 5 minutes lorsqu’il détecte

une personne pénétrant dans le garage. Le

capteur peut facilement être désactivé, au

besoin.

Model 98LM

Security+

Télécommande à une

seule bouton :

Comprend l’agrafe de pare-soleil.

Télécommande à 3 touches avec

Security+

Comprend l’agrafe de pare-soleil.

371LM

ACCESSOIRES

370LM

377LM

Mini-télécommande à 3 touches avec

Security+

Avec porte-clé et ruban d’attache.

902LM/903LM

Système de détection d’ouverture de

porte de garage :

Permet de surveiller la plus grande porte

de votre domicile!

Indique si la porte du garage est ouverte

ou fermée. Peut surveiller jusqu’à 4

portes de garage avec des moniteurs

supplémentaires.

915LM

Ouvre-porte sans ﬁ l et sans clé avec

Security+

Permet d’ouvrir la porte de l’extérieur en

entrant un code sur le clavier de conception

spéciale. Peut également ajouter un

code temporaire pour les visiteurs ou les

préposés au service. Ce code programmable

peut être limité à un nombre programmable

d’heures ou d’entrées.

Commande murale multifunction pour 2

et 3 portes :

Idéal pour les domiciles qui comptent

jusqu’à trois portes. Trois postes de

commande logés dans un même panneau

pour garder une apparence propre et

dégagée. Fonction de verrouillage qui

empêche l’actionnement de la porte à

l’aide d’une télécommande et commande

d’éclairage.

Moniteur de porte de garage :

Moniteur supplémentaire pour les

domiciles qui comptent plusieurs portes

de garage.

916LM

CLOSED

OPEN

395LM

Commande d’éclairage :

Permet d’allumer une lampe, un téléviseur

ou un autre appareil à partir de la voiture

avec l’ouvre-porte ou à partir de n’importe

où dans la maison avec une autre

télécommande LiftMaster Security+

CLOSED

OPEN

41A5281

Supports de rallonge :

(Facultatif) Pour la pose du capteur de

sécurité au mur ou au sol.

CLOSED

OPEN

CLOSED

OPEN

1702LM

Détachement rapide d’extérieur :

Nécessaire pour un garage SANS porte

d’accès. Permet au propriétaire d’ouvrir la

porte de garage manuellement à partir de

l’extérieur en déconnectant le chariot.

114A4262F

SERVICE LIFTMASTER

VOTRE DISPOSITION

NOTRE IMPORTANT ORGANISATION DE SERVICE

APRÈS-VENTE COUVRE TOUTE LES ÉTATS-UNIS

SERVICE D’INSTALLATION ET D’INFORMATION

AU BOUT DU FIL. COMPOSEZ SIMPLEMENT NOTRE

NUMÉRO DE SERVICE:

1-800-528-9131

LiftMaster.com

Pour l’installation par un professionnel, pour des

pièces de rechange et pour l’entretien, contactez votre

concessionnaire LIFTMASTER. Recherchez son numéro dans

les pages jaunes ou appelez notre numéro de service. Vous

obtiendrez la liste des concessionnaires de votre région.

COMMENT COMMANDER DES

PIÈCES DE RECHANGE

Les prix de vente seront fournis sur demande, ou bien les

pièces seront expédiées au prix en vigueur et vous seront

facturées en conséquence.

LORSQUE VOUS COMMANDEZ DES PIÈCES DE RECHANGE,

DONNEZ TOUJOURS LES RENSEIGNEMENTS SUIVANTS :

• NUMÉRO DE LA PIÈCE

• NOM DE LA PIÈCE

• NUMÉRO DE MODÈLE

PASSER VOS COMMANDES À :

LIFTMASTER

Technical Support Group

6050 S. Country Club Road

Tucson, Arizona 85706

INFORMATIONS DE SERVICE

NOTRE NUMÉRO DE SERVICE :

1-800-528-9131

GARANTIE LIMITÉE DE LIFTMASTER

LiftMaster (« le Vendeur ») garantit à l’acheteur au détail initial de ce produit pour la résidence dans laquelle ce produit est

originalement installé, que ce dernier est exempt de tout défaut matériel ou de fabrication pour une période de temps précisée

ci-dessous (la « Période de garantie »). La période de garantie commence à la date d’achat.

PÉRIODE DE GARANTIE

Modelé Pièce Moteur Accessoires

3240M Un an À vie Un an

3130M Un an Deux ans Un an

Le bon fonctionnement de ce produit dépend de la conformité de l’utilisateur aux instructions relatives à l’installation, au

fonctionnement, à l’entretien et aux tests. Tout défaut de se conformer strictement à ces instructions annulera la présente garantie

limitée dans son intégralité.

Si, pendant la période de garantie limitée, ce produit semble présenter un défaut couvert par cette garantie limitée, prière d’appeler

sans frais au 1 800 528-9131 avant de désassembler ce produit. Des instructions de démontage et d’expédition seront fournies lors de

votre appel. Le produit ou la pièce doit ensuite être envoyé à notre centre de réparation, conformément aux instructions reçues, frais

d’affranchissement et d’assurance prépayés. Une brève description du problème et une preuve d’achat datée devront accompagner tout

produit retourné pour une réparation sous garantie. Les produits retournés au vendeur pour une réparation couverte par la garantie, qui

après réception par le vendeur seront conﬁ rmés comme étant défectueux et couverts par la présente garantie limitée, seront réparés ou

remplacés (à la discrétion du Vendeur) sans frais et retournés port payé. Les pièces défectueuses seront réparées ou remplacées par

des pièces neuves ou réusinées, à la seule discrétion du Vendeur. [Les frais engagés pour le retrait et/ou la réinstallation du produit ou

de tout composant incombent à l’acheteur.]

TOUTE GARANTIE IMPLICITE POUR CE PRODUIT, Y COMPRIS, MAIS DE FAÇON NON LIMITATIVE, TOUTE GARANTIE IMPLICITE

DE QUALITÉ MARCHANDE ET D’ADÉQUATION À UN USAGE PARTICULIER, SE LIMITE À LA DURÉE DE LA PÉRIODE DE GARANTIE

LIMITÉE APPLICABLE STIPULÉE CI-DESSUS POUR LES COMPOSANTS CONCERNÉS; AUCUNE GARANTIE IMPLICITE N’EXISTERA

OU NE S’APPLIQUERA APRÈS UNE TELLE PÉRIODE. Certaines provinces ne permettent pas les limitations quant à la durée des

garanties implicites, auquel cas la limitation précitée pourrait ne pas s’appliquer à vous. LA PRÉSENTE GARANTIE LIMITÉE NE

COUVRE PAS LES DOMMAGES QUI NE SONT PAS DUS À UN DÉFAUT, CEUX QUI SONT CAUSÉS PAR UNE MAUVAISE INSTALLATION,

UNE OPÉRATION OU UN ENTRETIEN INADÉQUATS (INCLUANT, NOTAMMENT, LES AVARIES DUES À UN MAUVAIS TRAITEMENT,

UN USAGE NON APPROPRIÉ, L’ABSENCE D’ENTRETIEN RAISONNABLE ET NÉCESSAIRE, DES RÉPARATIONS NON AUTORISÉES

OU TOUTE MODIFICATION À CE PRODUIT), LES FRAIS DE MAIN-D’ŒUVRE POUR LA RÉINSTALLATION D’UNE UNITÉ RÉPARÉE OU

REMPLACÉE, LE REMPLACEMENT DES PILES DES TÉLÉCOMMANDES ET DES AMPOULES OU DES UNITÉS INSTALLÉES POUR UNE

UTILISATION NON RÉSIDENTIELLE. LA PRÉSENTE GARANTIE LIMITÉE NE COUVRE PAS LES PROBLÈMES RELATIFS OU CONNEXES

À LA PORTE DU GARAGE OU À LA QUINCAILLERIE DE LA PORTE DU GARAGE, NOTAMMENT LES RESSORTS DE LA PORTE, LES

GALETS DE PORTE, L’ALIGNEMENT DE LA PORTE OU LES CHARNIÈRES. LA PRÉSENTE GARANTIE LIMITÉE NE COUVRE PAS

NON PLUS LES PROBLÈMES CAUSÉS PAR LES INTERFÉRENCES. LE VENDEUR NE SERA EN AUCUN CAS TENU RESPONSABLE

DES DOMMAGES-INTÉRÊTS PARTICULIERS OU INDIRECTS RÉSULTANT DE L’UTILISATION OU DE L’INAPTITUDE À UTILISER CE

PRODUIT CORRECTEMENT. EN AUCUN CAS, LA RESPONSABILITÉ DU VENDEUR POUR BRIS DE GARANTIE, RUPTURE DE CONTRAT,

NÉGLIGENCE OU RESPONSABILITÉ STRICTE N’EXCÉDERA LE COÛT DU PRODUIT COUVERT AUX PRÉSENTES. NUL N’EST AUTORISÉ

À ASSUMER POUR NOUS D’AUTRES RESPONSABILITÉS RELATIVEMENT À LA VENTE DE CE PRODUIT.

Certaines etats et provinces n’acceptant pas l’exclusion ou les restrictions relatives aux dommages spéciaux ou indirects, les restrictions

ou exclusions ﬁ gurant dans la présente garantie pourraient ne pas s’appliquer. La présente garantie limitée accorde certains droits

légaux spéciﬁ ques à l’acheteur et il se peut qu’il ait d’autres droits qui varient d’une etat ou province à l’autre.

LiftMaster 3130M Model Screw Drive Opener

Product's Documents

User Manual

Specifications

LiftMaster 3130M Questions and Answers
