Makita 9566CV 6" SJS High‑Power Cut‑Off/Angle Grinder User Manual

INSTRUCTION MANUAL

MANUEL D'INSTRUCTION

MANUAL DE INSTRUCCIONES

DOUBLE INSULATION

DOUBLE ISOLATION

DOBLE AISLAMIENTO

IMPORTANT: Read Before Using.

IMPORTANT: Lire avant usage.

IMPORTANTE: Leer antes de usar.

Cut-off / Angle Grinder

Découpeuse / Meuleuse d'Angle

Esmeriladora de Disco

9566CV

004051

ENGLISH (Original instructions)

SPECIFICATIONS

Model 9566CV

Wheel diameter 150 mm (6")

Max. wheel thickness 6.4 mm (1/4")

Spindle thread 5/8"

Rated speed (n) / No load speed (n

) 10,000 /min

Overall length 299 mm (11-3/4")

Net weight 2.4 kg (5.3 lbs)

• Due to our continuing program of research and development, the specifications herein are subject to change without notice.

• Specifications may differ from country to country.

• Weight according to EPTA-Procedure 01/2003

GEA008-2

General Power Tool Safety

Warnings

WARNING Read all safety warnings and all

instructions. Failure to follow the warnings and

instructions may result in electric shock, fire and/or

serious injury.

Save all warnings and

instructions for future reference.

The term "power tool" in the warnings refers to your

mains-operated (corded) power tool or battery-operated

(cordless) power tool.

Work area safety

1. Keep work area clean and well lit. Cluttered or

dark areas invite accidents.

2. Do not operate power tools in explosive

atmospheres, such as in the presence of

flammable liquids, gases or dust. Power tools

create sparks which may ignite the dust or fumes.

3. Keep children and bystanders away while

operating a power tool. Distractions can cause

you to lose control.

Electrical safety

4. Power tool plugs must match the outlet. Never

modify the plug in any way. Do not use any

adapter plugs with earthed (grounded) power

tools. Unmodified plugs and matching outlets will

reduce risk of electric shock.

5. Avoid body contact with earthed or grounded

surfaces such as pipes, radiators, ranges and

refrigerators. There is an increased risk of

electric shock if your body is earthed or grounded.

6. Do not expose power tools to rain or wet

conditions. Water entering a power tool will

increase the risk of electric shock.

7. Do not abuse the cord. Never use the cord for

carrying, pulling or unplugging the power tool.

Keep cord away from heat, oil, sharp edges or

moving parts. Damaged or entangled cords

increase the risk of electric shock.

8. When operating a power tool outdoors, use an

extension cord suitable for outdoor use. Use of

a cord suitable for outdoor use reduces the risk of

electric shock.

9. If operating a power tool in a damp location is

unavoidable, use a ground fault circuit

interrupter (GFCI) protected supply. Use of an

GFCI reduces the risk of electric shock.

Personal safety

10.

Stay alert, watch what you are doing and use

common sense when operating a power tool. Do

not use a power tool while you are tired or under

the influence of drugs, alcohol or medication.

moment of inattention while operating power tools

may result in serious personal injury.

11. Use personal protective equipment. Always

wear eye protection. Protective equipment such

as dust mask, non-skid safety shoes, hard hat, or

hearing protection used for appropriate conditions

will reduce personal injuries.

12. Prevent unintentional starting. Ensure the

switch is in the off-position before connecting

to power source and/or battery pack, picking

up or carrying the tool. Carrying power tools with

your finger on the switch or energising power tools

that have the switch on invites accidents.

13. Remove any adjusting key or wrench before

turning the power tool on. A wrench or a key left

attached to a rotating part of the power tool may

result in personal injury.

14. Do not overreach. Keep proper footing and

balance at all times. This enables better control

of the power tool in unexpected situations.

15.

Dress properly. Do not wear loose clothing or

jewellery. Keep your hair, clothing, and gloves

away from moving parts.

Loose clothes, jewellery

or long hair can be caught in moving parts.

16. If devices are provided for the connection of

dust extraction and collection facilities,

ensure these are connected and properly used.

Use of dust collection can reduce dust-related

hazards.

Power tool use and care

17. Do not force the power tool. Use the correct

power tool for your application. The correct

power tool will do the job better and safer at the

rate for which it was designed.

18. Do not use the power tool if the switch does

not turn it on and off. Any power tool that cannot

be controlled with the switch is dangerous and

must be repaired.

19. Disconnect the plug from the power source

and/or the battery pack from the power tool

before making any adjustments, changing

accessories, or storing power tools. Such

preventive safety measures reduce the risk of

starting the power tool accidentally.

20. Store idle power tools out of the reach of

children and do not allow persons unfamiliar

with the power tool or these instructions to

operate the power tool. Power tools are

dangerous in the hands of untrained users.

21. Maintain power tools. Check for misalignment

or binding of moving parts, breakage of parts

and any other condition that may affect the

power tool’s operation. If damaged, have the

power tool repaired before use. Many accidents

are caused by poorly maintained power tools.

22. Keep cutting tools sharp and clean. Properly

maintained cutting tools with sharp cutting edges

are less likely to bind and are easier to control.

23. Use the power tool, accessories and tool bits

etc. in accordance with these instructions,

taking into account the working conditions

and the work to be performed. Use of the power

tool for operations different from those intended

could result in a hazardous situation.

Service

24. Have your power tool serviced by a qualified

repair person using only identical replacement

parts. This will ensure that the safety of the power

tool is maintained.

25. Follow instruction for lubricating and

changing accessories.

26. Keep handles dry, clean and free from oil and

grease.

USE PROPER EXTENSION CORD. Make sure your

extension cord is in good condition. When using an

extension cord, be sure to use one heavy enough to

carry the current your product will draw. An undersized

cord will cause a drop in line voltage resulting in loss of

power and overheating. Table 1 shows the correct size to

use depending on cord length and nameplate ampere

rating. If in doubt, use the next heavier gage. The smaller

the gage number, the heavier the cord.

Table 1: Minimum gage for cord

Ampere Rating

Volts

Total length of cord in feet

More Than Not More Than

120V 25 ft. 50 ft. 100 ft. 150 ft.

AWG

16 16 14

1416

Not Recommended

220V - 240V 50 ft. 100 ft. 200 ft. 300 ft.

000300

GEB033-9

GRINDER SAFETY WARNINGS

Safety Warnings Common for Grinding, Sanding,

Wire Brushing, or Abrasive Cutting-Off Operations:

This power tool is intended to function as a

grinder, sander, wire brush or cut-off tool. Read

all safety warnings, instructions, illustrations

and specifications provided with this power tool.

Failure to follow all instructions listed below may

result in electric shock, fire and/or serious injury.

2. Operations such as polishing are not

recommended to be performed with this

power tool. Operations for which the power tool

was not designed may create a hazard and cause

personal injury.

3. Do not use accessories which are not

specifically designed and recommended by

the tool manufacturer. Just because the

accessory can be attached to your power tool, it

does not assure safe operation.

4. The rated speed of the accessory must be at

least equal to the maximum speed marked on

the power tool. Accessories running faster than

their rated speed can break and fly apart.

The outside diameter and the thickness of your

accessory must be within the capacity rating of

your power tool.

Incorrectly sized accessories

cannot be adequately guarded or controlled.

6. Threaded mounting of accessories must

match the grinder spindle thread. For

accessories mounted by flanges, the arbour

hole of the accessory must fit the locating

diameter of the flange. Accessories that do not

match the mounting hardware of the power tool

will run out of balance, vibrate excessively and

may cause loss of control.

Do not use a damaged accessory. Before each use

inspect the accessory such as abrasive wheels for

chips and cracks, backing pad for cracks, tear or

excess wear, wire brush for loose or cracked wires.

If power tool or accessory is dropped, inspect for

damage or install an undamaged accessory. After

inspecting and installing an accessory, position

yourself and bystanders away from the plane of

the rotating accessory and run the power tool at

maximum no-load speed for one minute.

Damaged

accessories will normally break apart during this test

time.

Wear personal protective equipment. Depending

on application, use face shield, safety goggles

or safety glasses. As appropriate, wear dust

mask, hearing protectors, gloves and workshop

apron capable of stopping small abrasive or

workpiece fragments.

The eye protection must be

capable of stopping flying debris generated by

various operations. The dust mask or respirator must

be capable of filtrating particles generated by your

operation. Prolonged exposure to high intensity

noise may cause hearing loss.

Keep bystanders a safe distance away from work

area. Anyone entering the work area must wear

personal protective equipment.

Fragments of

workpiece or of a broken accessory may fly away and

cause injury beyond immediate area of operation.

10. Hold the power tool by insulated gripping

surfaces only, when performing an operation

where the cutting accessory may contact

hidden wiring or its own cord. Cutting

accessory contacting a "live" wire may make

exposed metal parts of the power tool "live" and

could give the operator an electric shock.

11. Position the cord clear of the spinning

accessory. If you lose control, the cord may be cut

or snagged and your hand or arm may be pulled

into the spinning accessory.

12. Never lay the power tool down until the

accessory has come to a complete stop. The

spinning accessory may grab the surface and pull

the power tool out of your control.

13. Do not run the power tool while carrying it at

your side. Accidental contact with the spinning

accessory could snag your clothing, pulling the

accessory into your body.

14. Regularly clean the power tool’s air vents. The

motor’s fan will draw the dust inside the housing

and excessive accumulation of powdered metal

may cause electrical hazards.

15. Do not operate the power tool near flammable

materials. Sparks could ignite these materials.

16. Do not use accessories that require liquid

coolants. Using water or other liquid coolants may

result in electrocution or shock.

Kickback and Related Warnings

Kickback is a sudden reaction to a pinched or snagged

rotating wheel, backing pad, brush or any other accessory.

Pinching or snagging causes rapid stalling of the rotating

accessory which in turn causes the uncontrolled power tool

to be forced in the direction opposite of the accessory’s

rotation at the point of the binding.

For example, if an abrasive wheel is snagged or pinched by

the workpiece, the edge of the wheel that is entering into the

pinch point can dig into the surface of the material causing

the wheel to climb out or kick out. The wheel may either jump

toward or away from the operator, depending on direction of

the wheel’s movement at the point of pinching. Abrasive

wheels may also break under these conditions.

Kickback is the result of power tool misuse and/or

incorrect operating procedures or conditions and can be

avoided by taking proper precautions as given below.

a) Maintain a firm grip on the power tool and

position your body and arm to allow you to

resist kickback forces. Always use auxiliary

handle, if provided, for maximum control over

kickback or torque reaction during start-up.

The operator can control torque reactions or

kickback forces, if proper precautions are taken.

Never place your hand near the rotating

accessory.

Accessory may kickback over your hand.

c) Do not position your body in the area where

power tool will move if kickback occurs.

Kickback will propel the tool in direction opposite to

the wheel’s movement at the point of snagging.

d) Use special care when working corners,

sharp edges etc. Avoid bouncing and snagging

the accessory. Corners, sharp edges or bouncing

have a tendency to snag the rotating accessory and

cause loss of control or kickback.

e) Do not attach a saw chain woodcarving

blade or toothed saw blade. Such blades create

frequent kickback and loss of control.

Safety Warnings Specific for Grinding and Abrasive

Cutting-Off Operations:

a) Use only wheel types that are recommended

for your power tool and the specific guard

designed for the selected wheel. Wheels for

which the power tool was not designed cannot be

adequately guarded and are unsafe.

b) The grinding surface of centre depressed

wheels must be mounted below the plane of

the guard lip. An improperly mounted wheel that

projects through the plane of the guard lip cannot

be adequately protected.

The guard must be securely attached to the

power tool and positioned for maximum safety, so

the least amount of wheel is exposed towards the

operator.

The guard helps to protect the operator

from broken wheel fragments, accidental contact with

wheel and sparks that could ignite clothing.

d) Wheels must be used only for recommended

applications. For example: do not grind with

the side of cut-off wheel. Abrasive cut-off wheels

are intended for peripheral grinding, side forces

applied to these wheels may cause them to shatter.

Always use undamaged wheel flanges that are

of correct size and shape for your selected wheel.

Proper wheel flanges support the wheel thus reducing

the possibility of wheel breakage. Flanges for cut-off

wheels may be different from grinding wheel flanges.

f) Do not use worn down wheels from larger

power tools. Wheel intended for larger power tool

is not suitable for the higher speed of a smaller tool

and may burst.

Additional Safety Warnings Specific for Abrasive

Cutting-Off Operations:

a) Do not “jam” the cut-off wheel or apply

excessive pressure. Do not attempt to make an

excessive depth of cut. Overstressing the wheel

increases the loading and susceptibility to twisting

or binding of the wheel in the cut and the possibility

of kickback or wheel breakage.

b) Do not position your body in line with and

behind the rotating wheel. When the wheel, at

the point of operation, is moving away from your

body, the possible kickback may propel the

spinning wheel and the power tool directly at you.

c) When wheel is binding or when interrupting a

cut for any reason, switch off the power tool

and hold the power tool motionless until the

wheel comes to a complete stop. Never attempt

to remove the cut-off wheel from the cut while

the wheel is in motion otherwise kickback may

occur. Investigate and take corrective action to

eliminate the cause of wheel binding.

d) Do not restart the cutting operation in the

workpiece. Let the wheel reach full speed and

carefully reenter the cut. The wheel may bind,

walk up or kickback if the power tool is restarted in

the workpiece.

e) Support panels or any oversized workpiece

to minimize the risk of wheel pinching and

kickback. Large workpieces tend to sag under

their own weight. Supports must be placed under

the workpiece near the line of cut and near the

edge of the workpiece on both sides of the wheel.

f) Use extra caution when making a “pocket

cut” into existing walls or other blind areas.

The protruding wheel may cut gas or water pipes,

electrical wiring or objects that can cause kickback.

Safety Warnings Specific for Sanding Operations:

a) Do not use excessively oversized sanding

disc paper. Follow manufacturers

recommendations, when selecting sanding

paper. Larger sanding paper extending beyond the

sanding pad presents a laceration hazard and may

cause snagging, tearing of the disc or kickback.

Safety Warnings Specific for Wire Brushing Operations:

a) Be aware that wire bristles are thrown by the

brush even during ordinary operation. Do not

overstress the wires by applying excessive

load to the brush. The wire bristles can easily

penetrate light clothing and/or skin.

b) If the use of a guard is recommended for

wire brushing, do not allow any interference of

the wire wheel or brush with the guard. Wire

wheel or brush may expand in diameter due to work

load and centrifugal forces.

Additional safety warnings:

17.

When using depressed centre grinding wheels,

be sure to use only fiberglass-reinforced wheels.

18. NEVER USE Stone Cup type wheels with this

grinder. This grinder is not designed for these

types of wheels and the use of such a product may

result in serious personal injury.

19. Be careful not to damage the spindle, the

flange (especially the installing surface) or the

lock nut. Damage to these parts could result in

wheel breakage.

20. Make sure the wheel is not contacting the

workpiece before the switch is turned on.

21. Before using the tool on an actual workpiece,

let it run for a while. Watch for vibration or

wobbling that could indicate poor installation

or a poorly balanced wheel.

22. Use the specified surface of the wheel to

perform the grinding.

23. Do not leave the tool running. Operate the tool

only when hand-held.

24. Do not touch the workpiece immediately after

operation; it may be extremely hot and could

burn your skin.

25. Observe the instructions of the manufacturer

for correct mounting and use of wheels.

Handle and store wheels with care.

26. Do not use separate reducing bushings or

adaptors to adapt large hole abrasive wheels.

27. Use only flanges specified for this tool.

28. For tools intended to be fitted with threaded

hole wheel, ensure that the thread in the wheel

is long enough to accept the spindle length.

29.

Check that the workpiece is properly supported.

30. Pay attention that the wheel continues to

rotate after the tool is switched off.

31. If working place is extremely hot and humid,

or badly polluted by conductive dust, use a

short-circuit breaker (30 mA) to assure

operator safety.

32. Do not use the tool on any materials

containing asbestos.

33. When use cut-off wheel, always work with the

dust collecting wheel guard required by

domestic regulation.

34. Cutting discs must not be subjected to any

lateral pressure.

35. Do not use cloth work gloves during operation.

Fibers from cloth gloves may enter the tool, which

causes tool breakage.

SAVE THESE INSTRUCTIONS.

WARNING:

DO NOT let comfort or familiarity with product (gained

from repeated use) replace strict adherence to safety

rules for the subject product. MISUSE or failure to

follow the safety rules stated in this instruction

manual may cause serious personal injury.

USD209-1

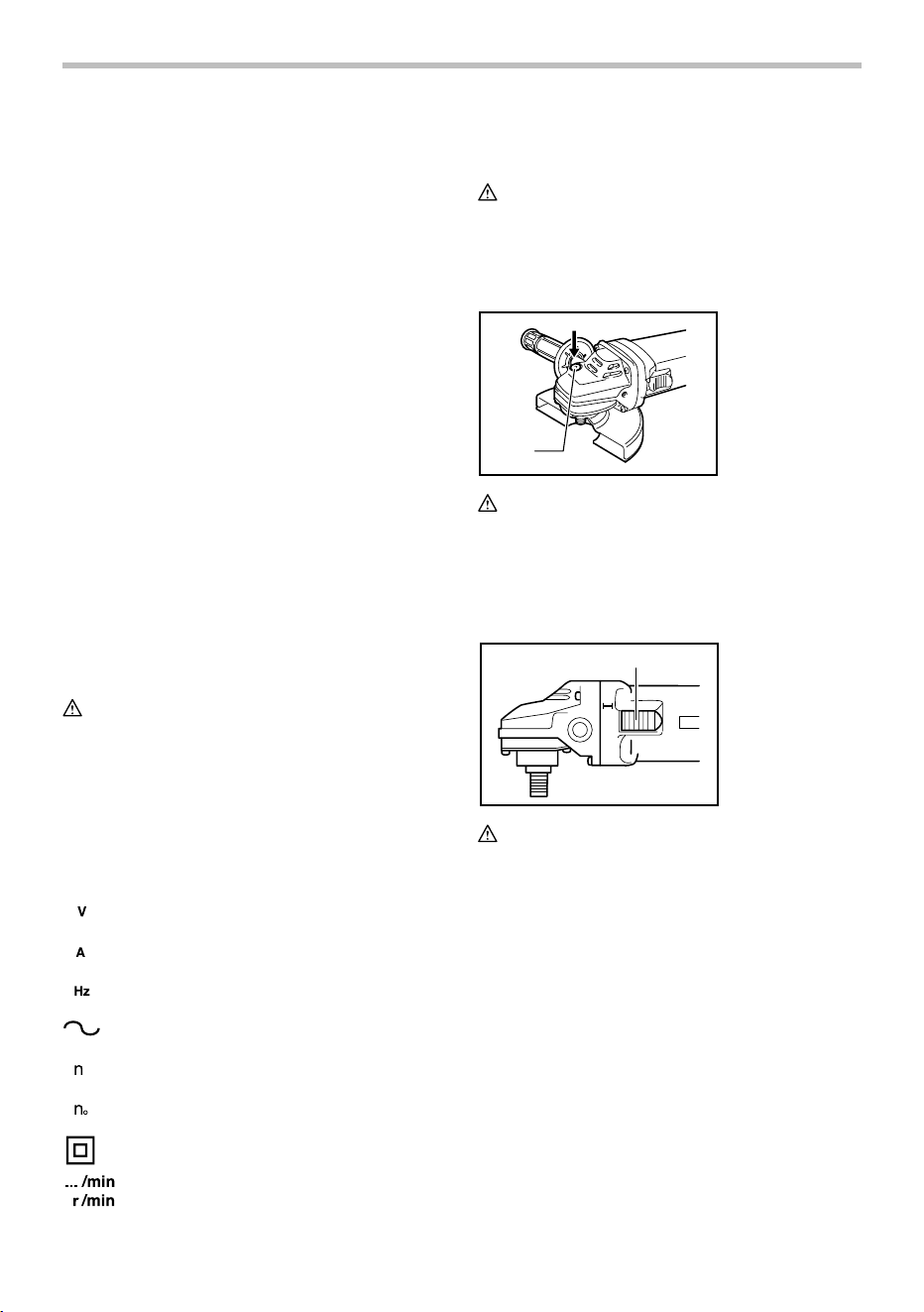

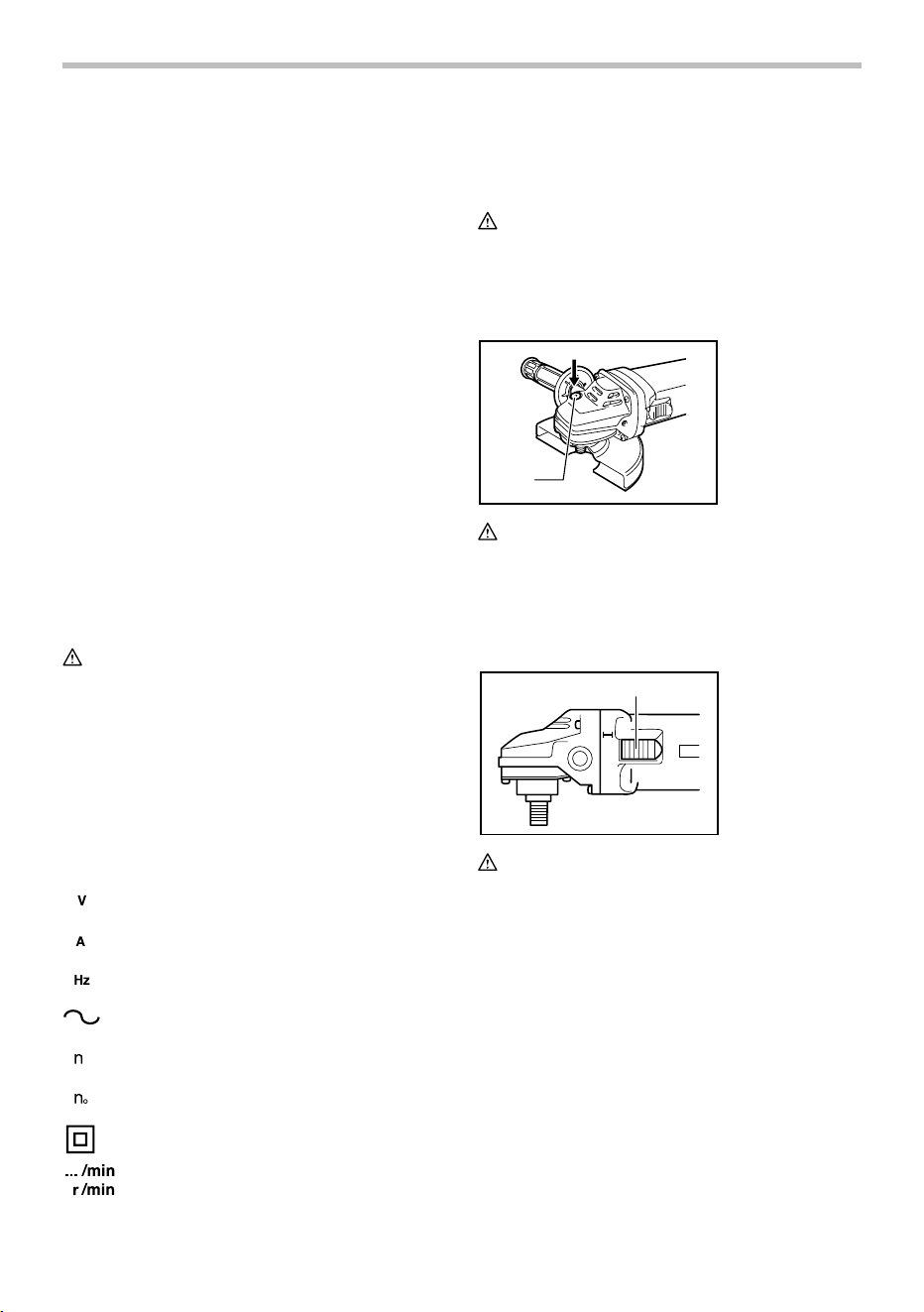

Symbols

The followings show the symbols used for tool.

･ volts

･ amperes

･ hertz

･ alternating current

･ rated speed

･ no load speed

･ Class II Construction

･ revolutions or reciprocation per minute

FUNCTIONAL DESCRIPTION

CAUTION:

• Always be sure that the tool is switched off and

unplugged before adjusting or checking function on

the tool.

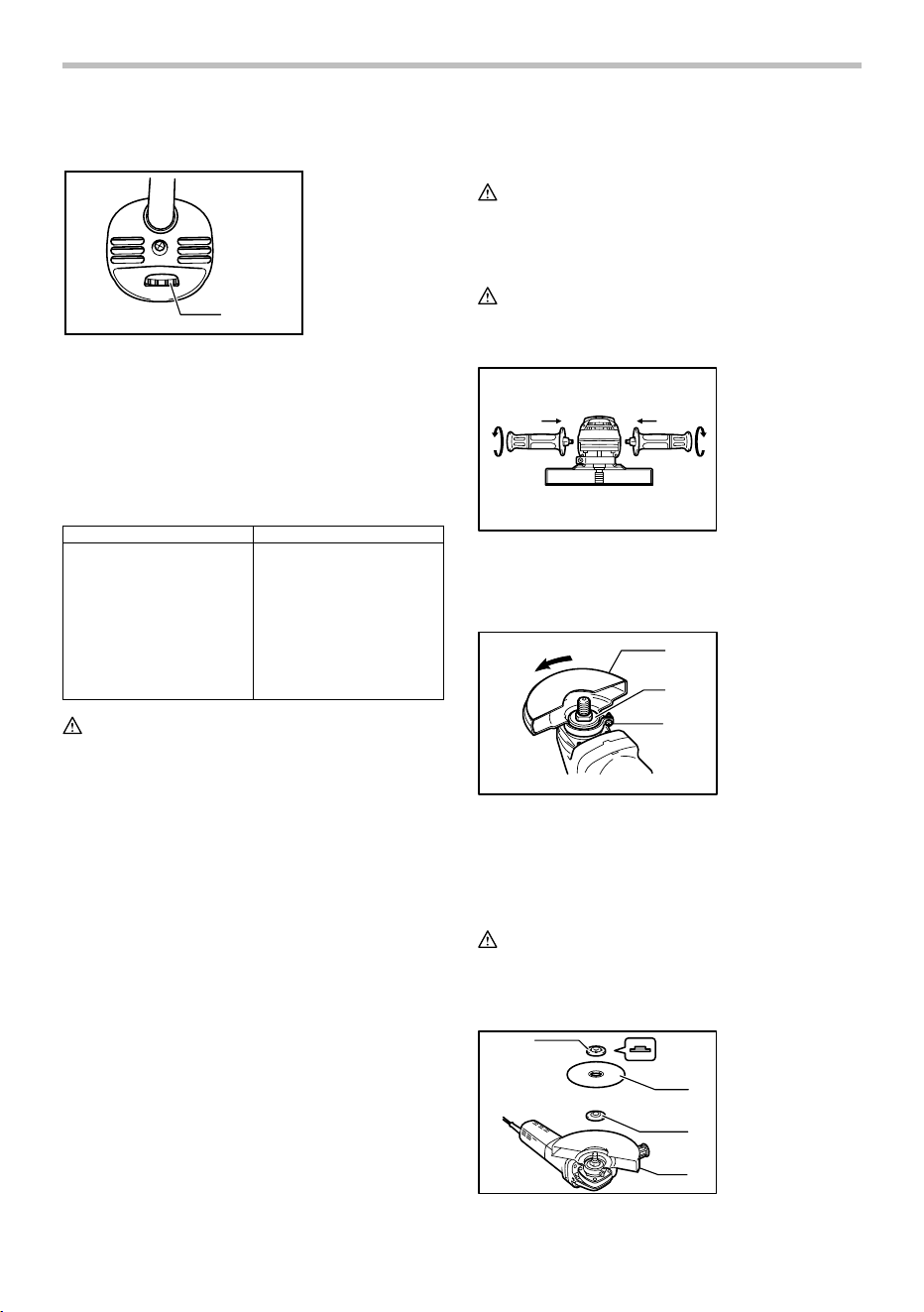

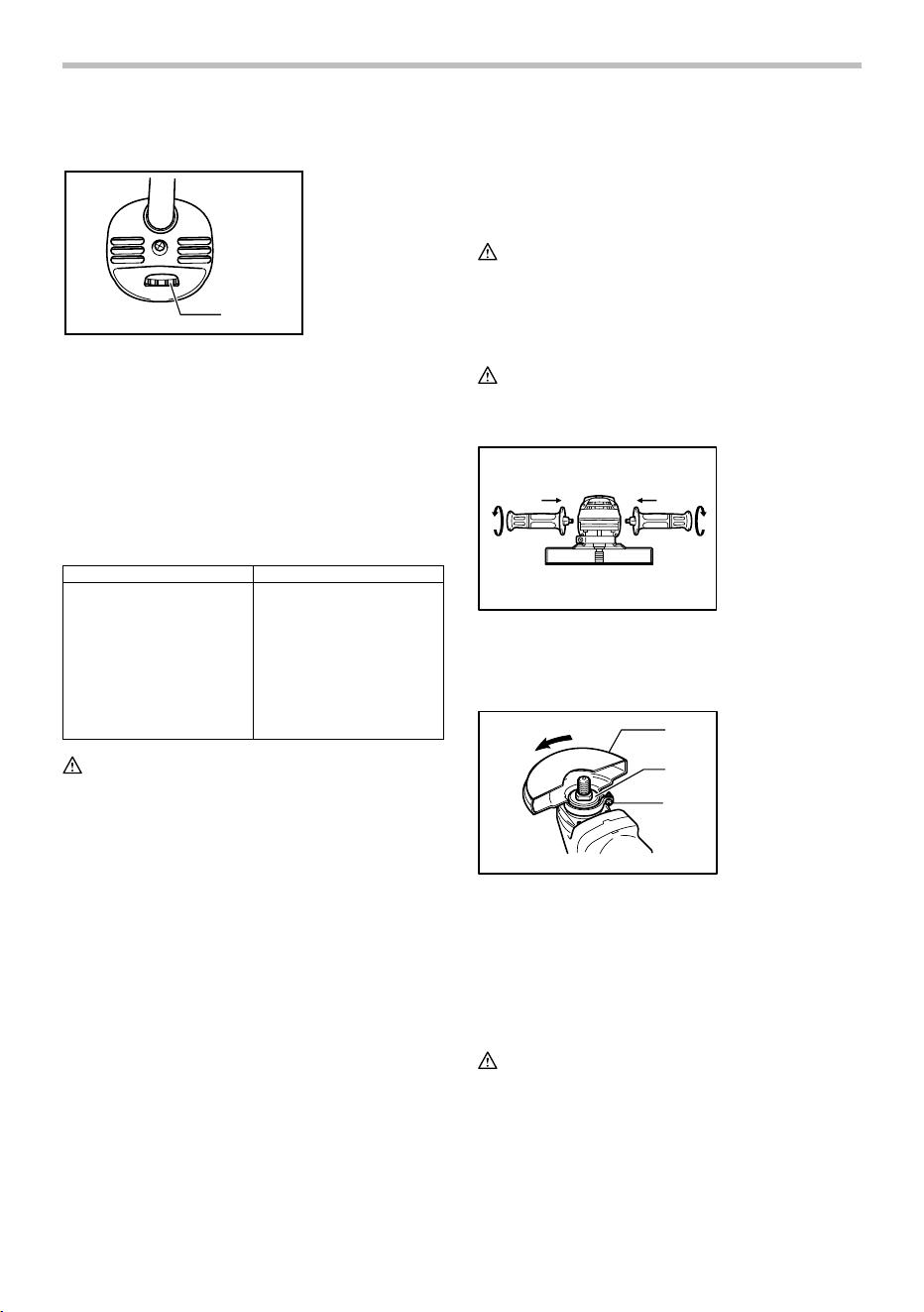

Shaft lock

004052

CAUTION:

• Never actuate the shaft lock when the spindle is

moving. The tool may be damaged.

Press the shaft lock to prevent spindle rotation when

installing or removing accessories.

Switch action

001035

CAUTION:

• Before plugging in the tool, always check to see

that the slide switch actuates properly and returns

to the "OFF" position when the rear of the slide

switch is depressed.

• Switch can be locked in "ON" position for ease of

operator comfort during extended use. Apply

caution when locking tool in "ON" position and

maintain firm grasp on tool.

To start the tool, slide the slide switch toward the "I (ON)"

position by pushing the rear of the slide switch. For

continuous operation, press the front of the slide switch

to lock it.

To stop the tool, press the rear of the slide switch, then

slide it toward the "O (OFF)" position.

1. Slide switch

1. Shaft lock

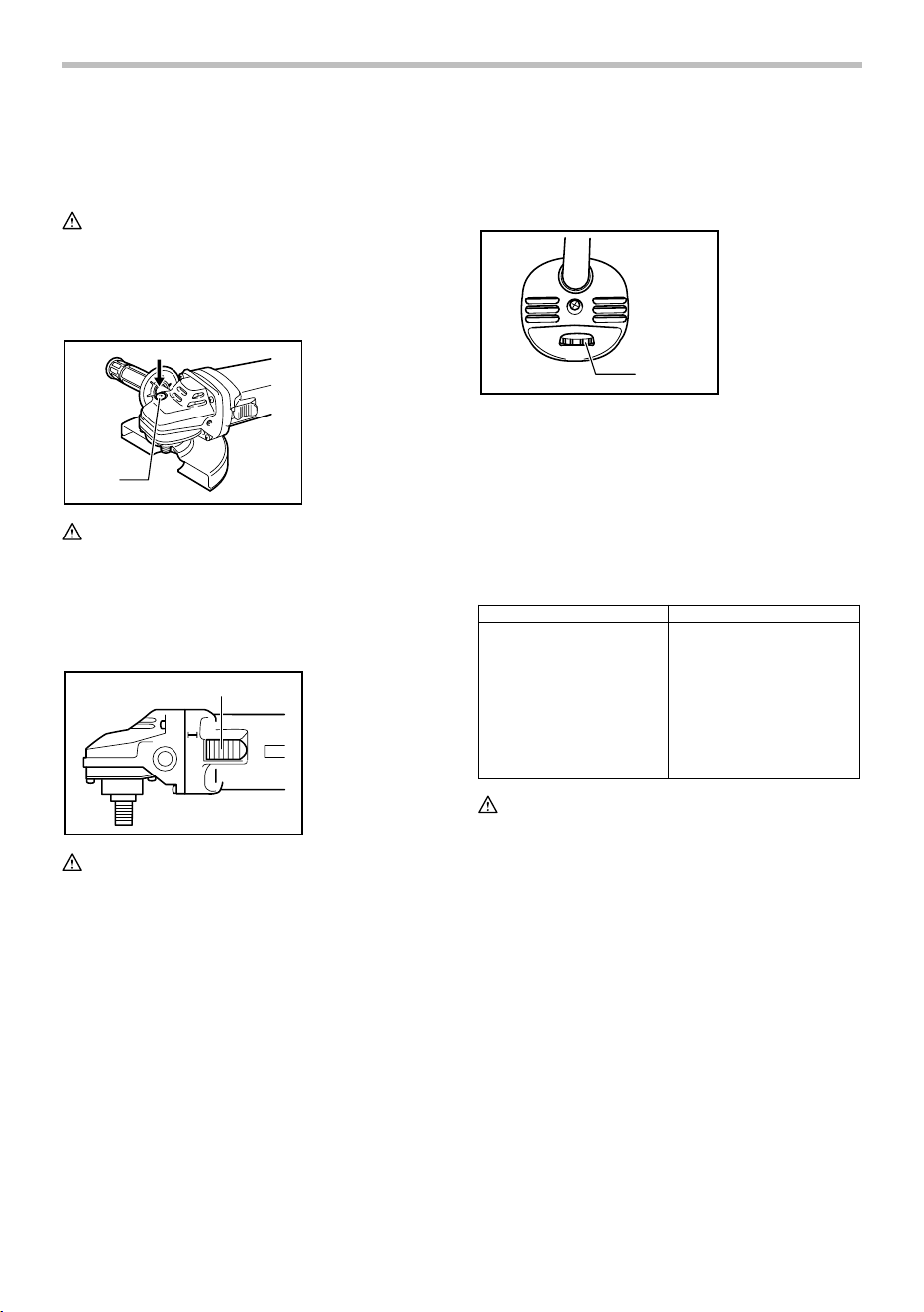

Speed adjusting dial

001046

The rotating speed can be changed by turning the speed

adjusting dial to a given number setting from 1 to 5.

Higher speed is obtained when the dial is turned in the

direction of number 5. And lower speed is obtained when

it is turned in the direction of number 1.

Refer to the table for the relationship between the

number settings on the dial and the approximate

rotating speed.

Number /min

1 4,000

2 5,000

3 6,500

4 8,000

5 10,000

015702

CAUTION:

• If the tool is operated continuously at low speeds,

the motor will get overloaded and heated up.

• The speed adjusting dial can be turned only as far

as 5 and back to 1. Do not force it past 5 or 1, or the

speed adjusting function may no longer work.

The tools equipped with electronic function are easy to

operate because of the following features.

Electronic function

Constant speed control

• Possible to get fine finish, because the rotating

speed is kept constant even under the loaded

condition.

• Additionally, when the load on the tool exceeds

admissible levels, power to the motor is reduced to

protect the motor from overheating. When the load

returns to admissible levels, the tool will operate as

normal.

Soft start feature

• Soft start because of suppressed starting shock.

ASSEMBLY

CAUTION:

•

Always be sure that the tool is switched off and

unplugged before carrying out any work on the tool.

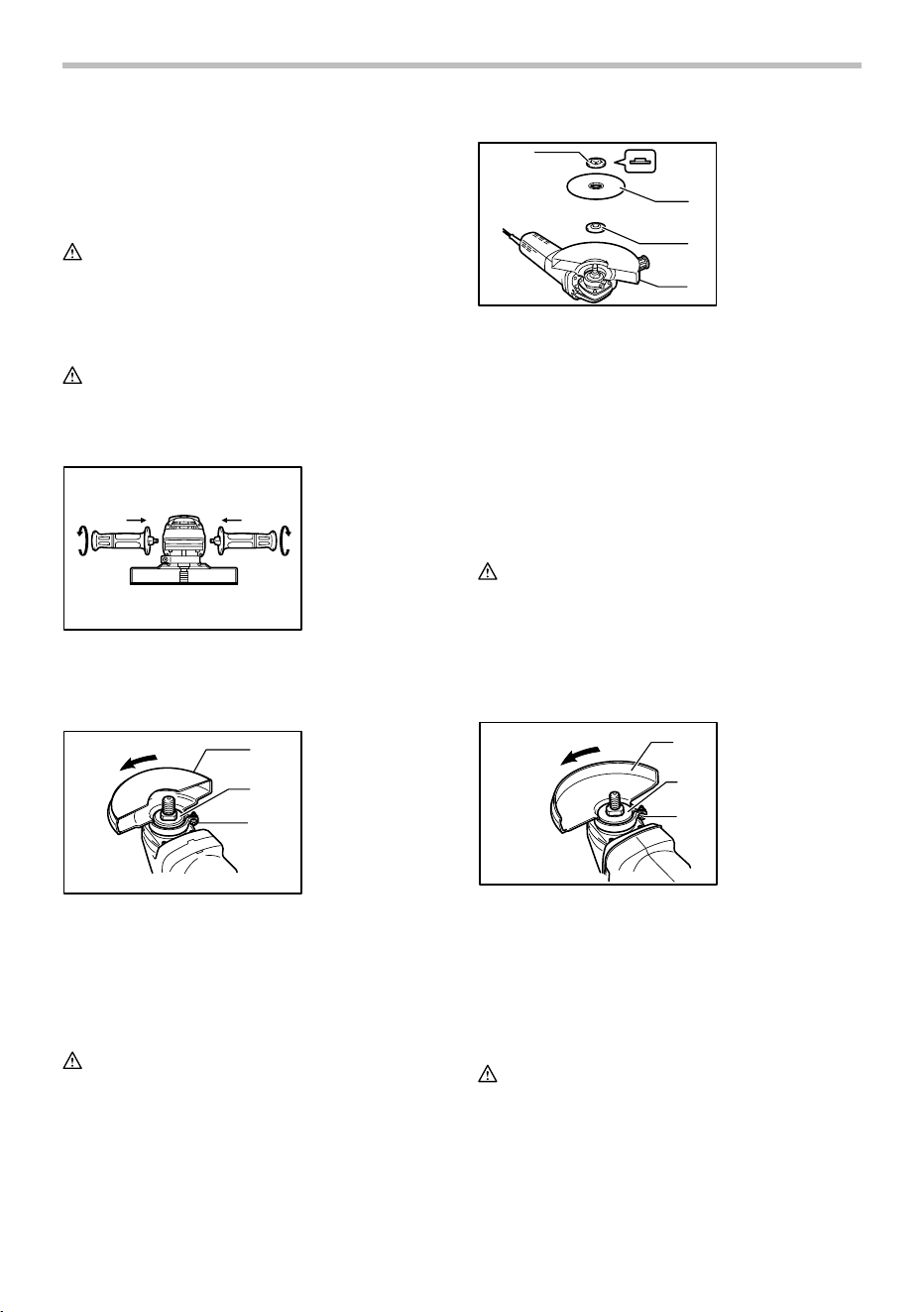

Installing side grip (handle)

CAUTION:

• Always be sure that the side grip is installed

securely before operation.

004053

Screw the side grip securely on the position of the tool as

shown in the figure.

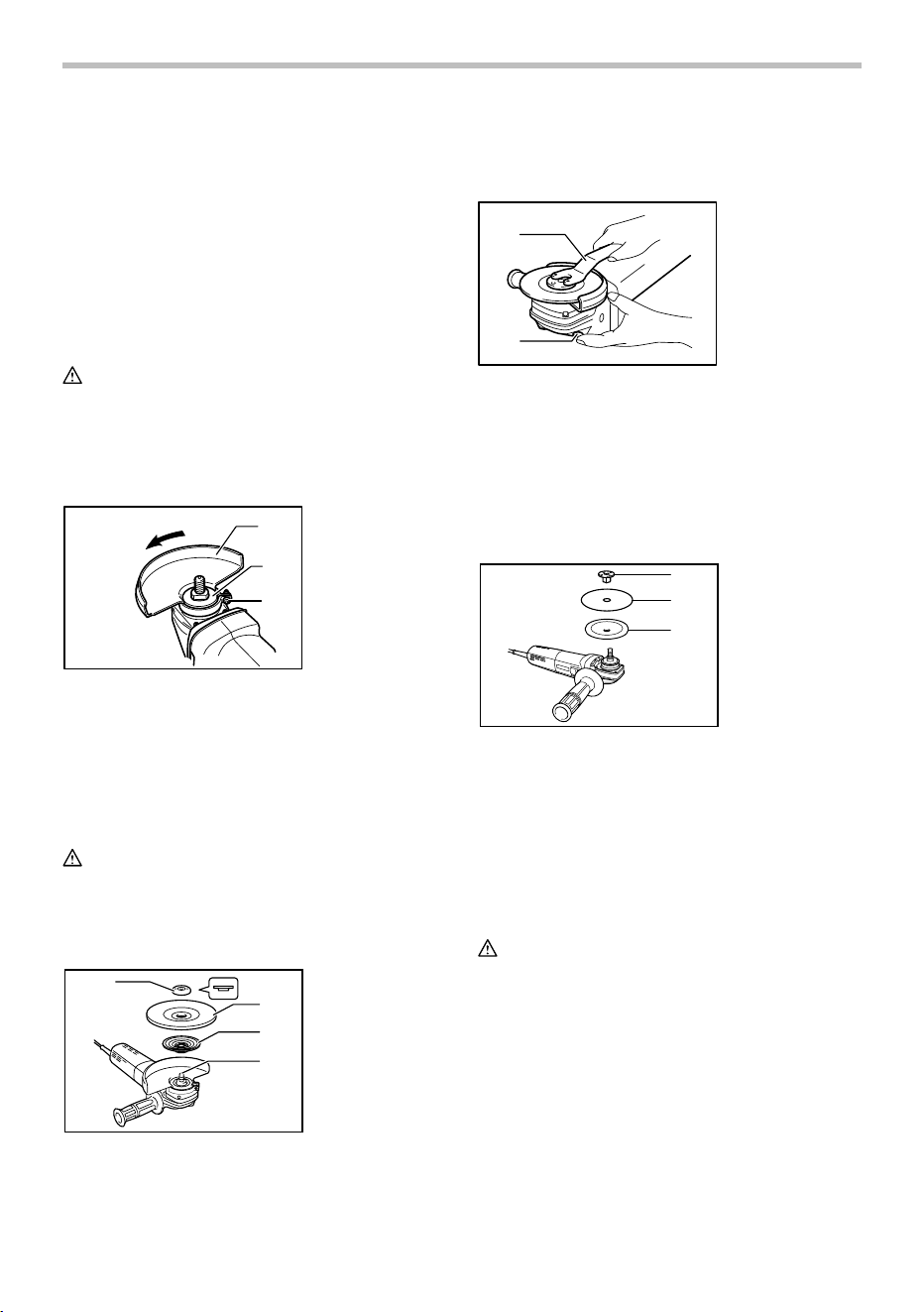

Installing the wheel guard

004200

Mount the wheel guard with the tab on the wheel guard

band aligned with the notch on the bearing box. Then

rotate the wheel guard counterclockwise. Be sure to

tighten the screws securely.

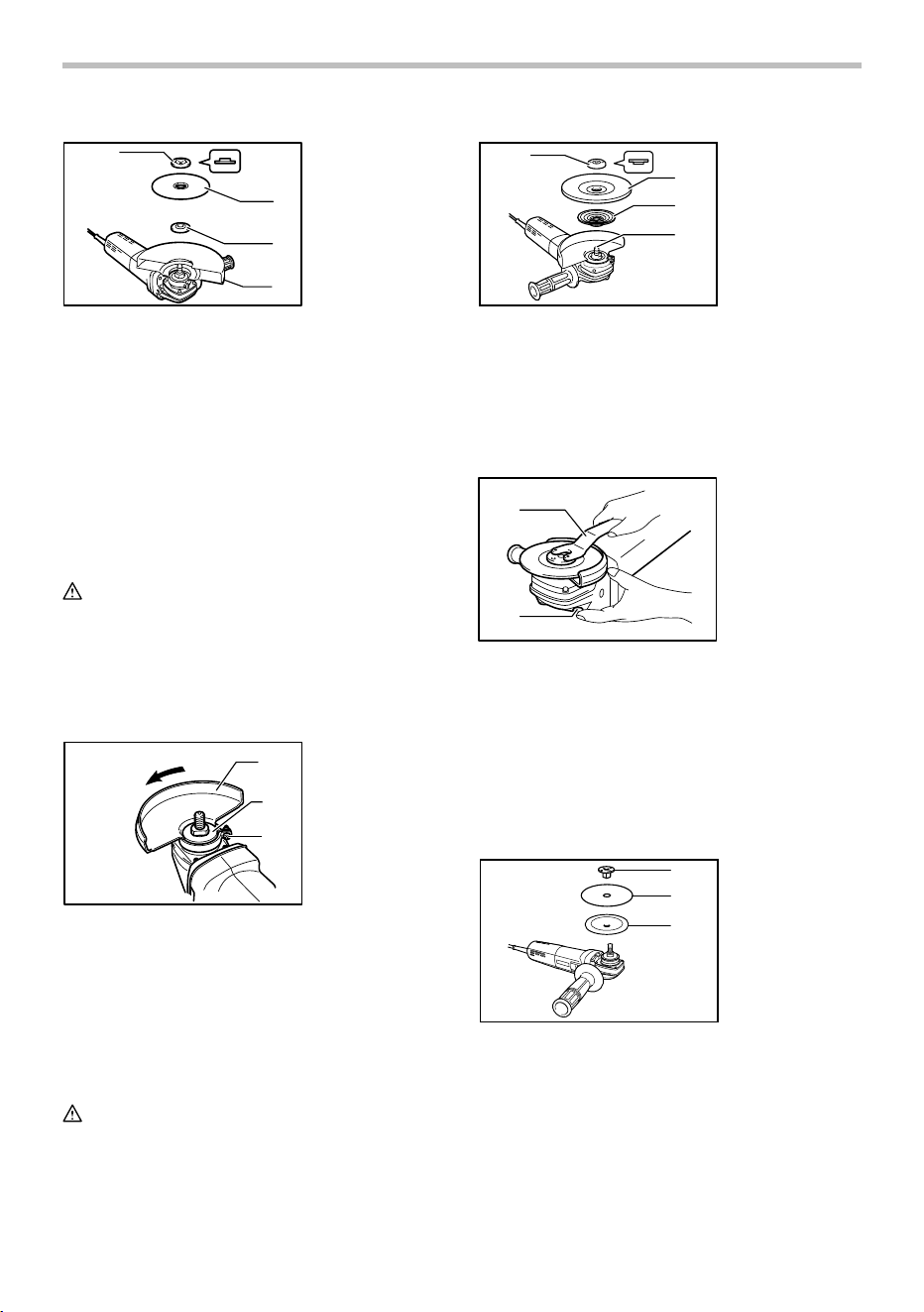

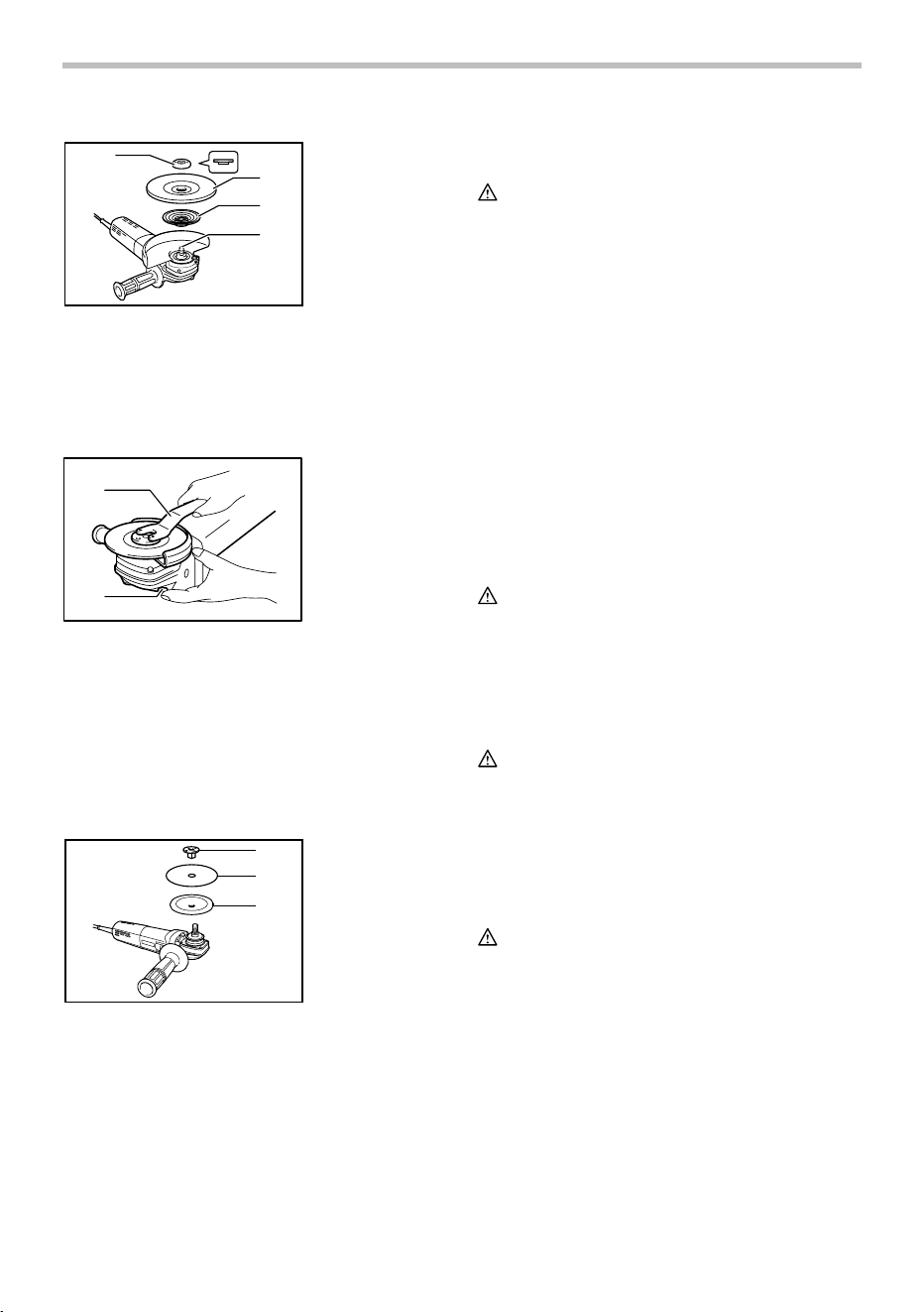

Installing or removing abrasive cut-off wheel

WARNING:

• When using an abrasive cut-off wheel, be sure to

use only the supplied wheel guard , inner flange,

lock nut designed for use with cut-off wheels.

015722

1. Lock nut

2. Abrasive cut-off

wheel

3. Inner flange

4. Wheel guard for

cut-off wheel

1. Wheel guard for

cut-off wheel

2. Bearing box

3. Screw

1. Speed adjusting

dial

Mount the inner flange onto the spindle. Fit the spacer to

prevent cranky movement on the inner flange. Fit the

abrasive cut-off wheel on the inner flange and screw

the lock nut onto the spindle.

To tighten the lock nut, press the shaft lock firmly so that

the spindle cannot revolve, then use the lock nut wrench

and securely tighten clockwise.

To remove the wheel, follow the installation procedure in

reverse.

Installing or removing wheel guard

(optional accessory)

CAUTION:

• When using a depressed center grinding

wheel/Multi-disc, flex wheel, wire wheel brush or

cut-off wheel, the special wheel guard must be

fitted on the tool so that the closed side of the guard

always points toward the operator.

007249

Mount the wheel guard with the tab on the wheel guard

band aligned with the notch on the bearing box. Then

rotate the wheel guard counterclockwise. Be sure to

tighten the screws securely.

Installing or removing depressed center

grinding wheel/Multi-disc

(optional accessory )

WARNING:

• Always use the special guard when depressed

center grinding wheel/Multi-disc is on tool. Wheel

can shatter during use and guard helps to reduce

chances of personal injury.

007471

Mount the inner flange onto the spindle. Fit the

wheel/disc on the inner flange and screw the lock nut

onto the spindle.

To tighten the lock nut, press the shaft lock firmly so that

the spindle cannot revolve, then use the lock nut wrench

and securely tighten clockwise.

002390

To remove the wheel, follow the installation procedure in

reverse.

Installing or removing abrasive disc

(optional accessory)

NOTE:

• Use sander accessories specified in this manual.

These must be purchased separately.

001107

Mount the rubber pad onto the spindle. Fit the disc on the

rubber pad and screw the lock nut onto the spindle. To

tighten the lock nut, press the shaft lock firmly so that the

spindle cannot revolve, then use the lock nut wrench and

securely tighten clockwise.

To remove the disc, follow the installation procedure in

reverse.

OPERATION

WARNING:

• It should never be necessary to force the tool. The

weight of the tool applies adequate pressure.

Forcing and excessive pressure could cause

dangerous wheel breakage.

•

ALWAYS replace wheel if tool is dropped while

grinding.

•

NEVER bang or hit grinding disc or wheel onto

work.

• Avoid bouncing and snagging the wheel, especially

when working corners, sharp edges etc. This can

cause loss of control and kickback.

1. Lock nut

2. Abrasive disc

3. Rubber pad

1. Lock nut wrench

2. Shaft lock

1. Lock nut

2. Depressed

center grinding

wheel/Multi-disc

3. Inner flange

4. Spindle

1. Wheel guard

2. Bearing box

3. Screw

• NEVER use tool with wood cutting blades and other

sawblades. Such blades when used on a grinder

frequently kick and cause loss of control leading to

personal injury.

CAUTION:

• Never switch on the tool when it is in contact with

the workpiece, it may cause an injury to operator.

• Always wear safety goggles or a face shield during

operation.

Operation with abrasive cut-off wheel

WARNING:

• NEVER use cut-off wheel for side grinding.

During cutting operations, never change the angle of the

wheel. Placing side pressure on the cut-off wheel (as in

grinding) will cause the wheel to crack and break,

causing serious personal injury.

CAUTION:

• After operation, always switch off the tool and wait

until the wheel has come to a complete stop before

putting the tool down.

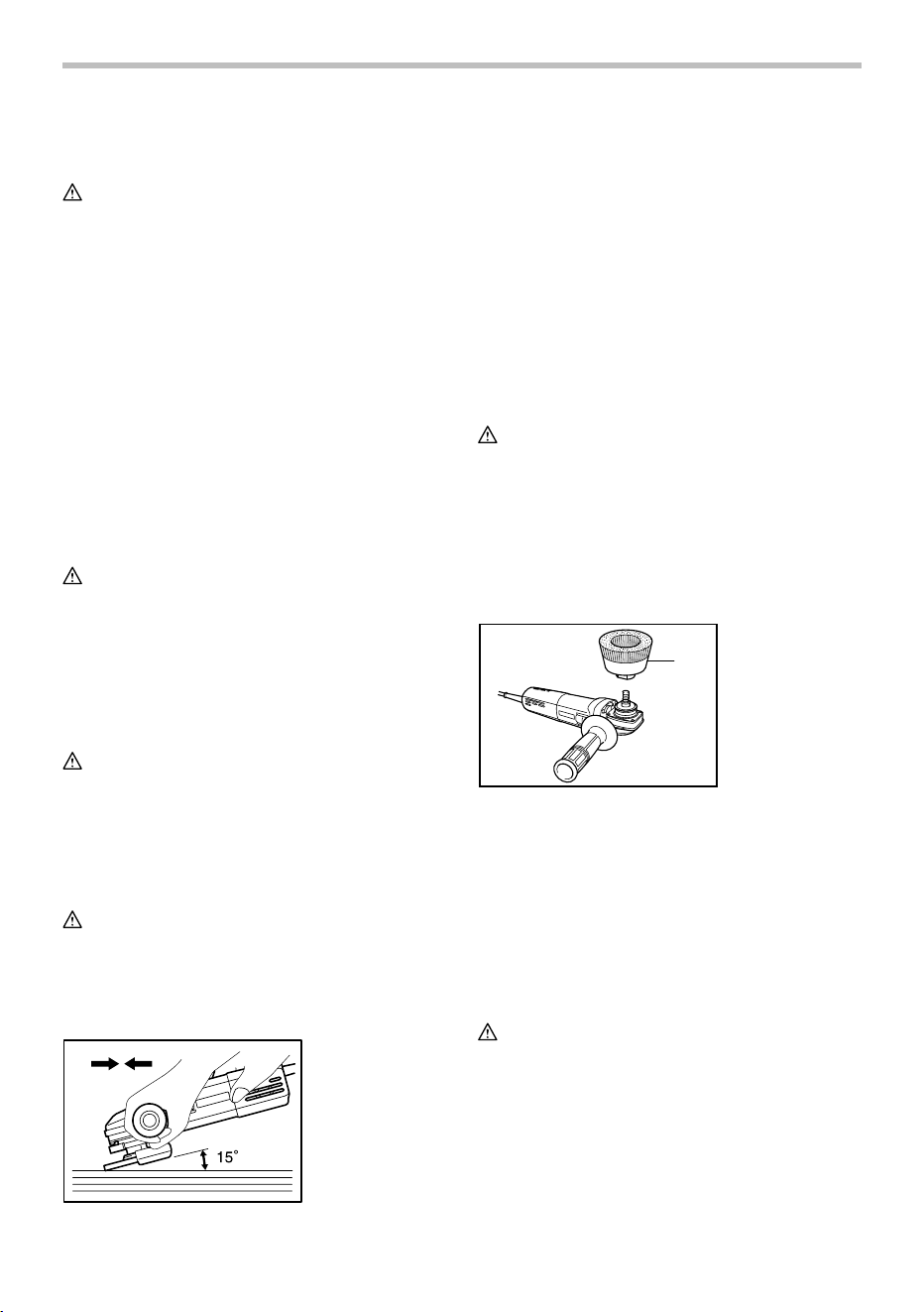

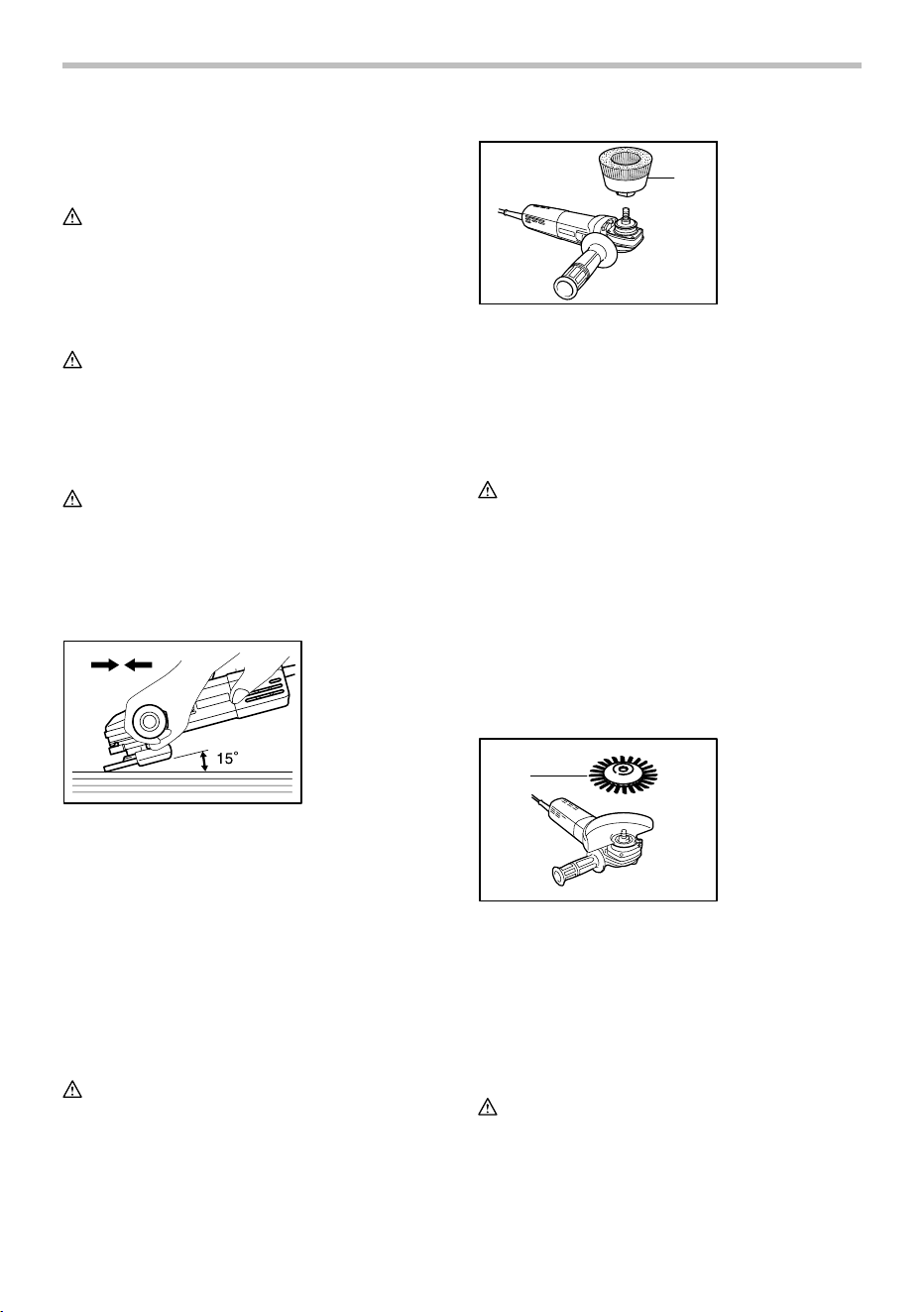

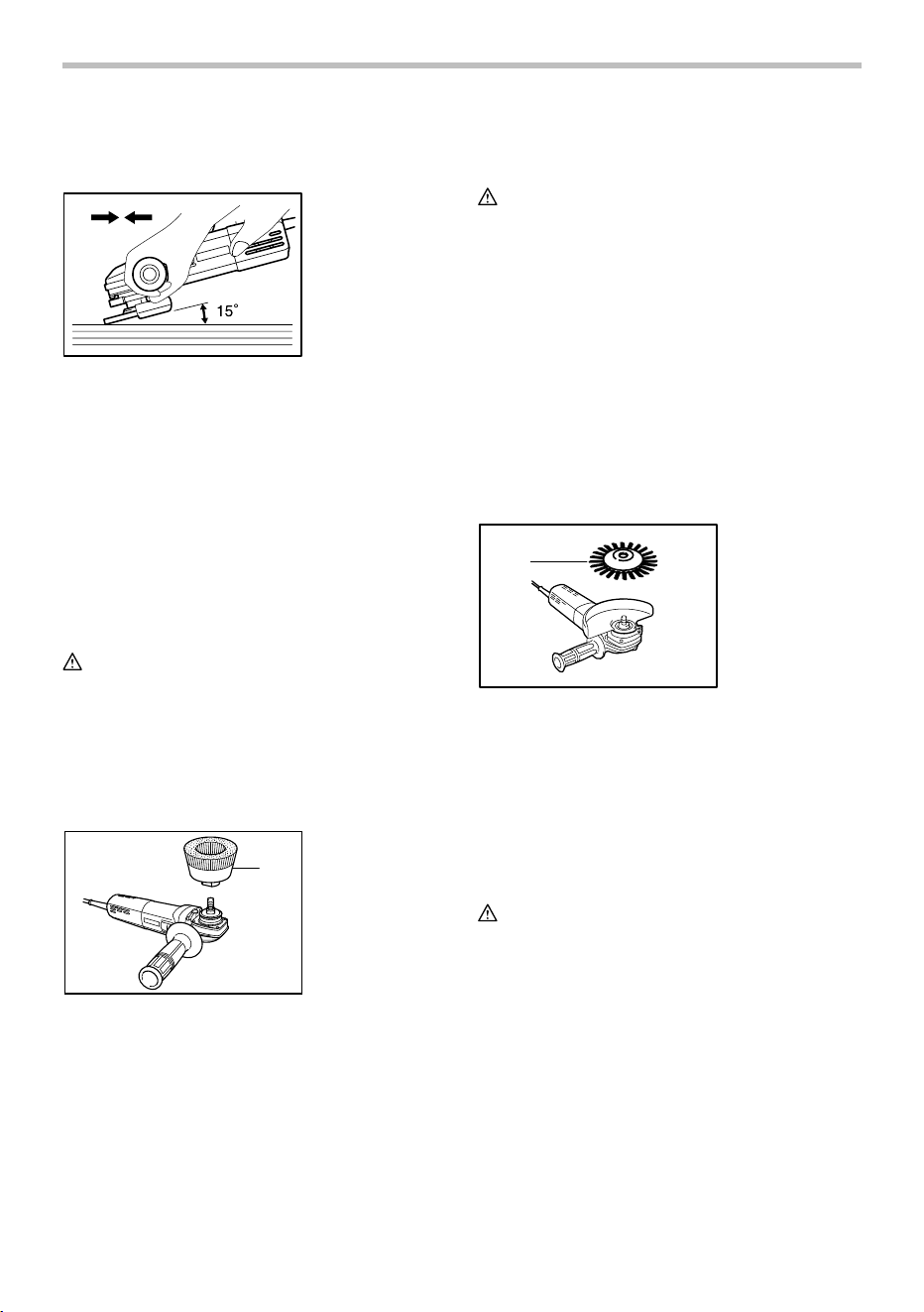

Grinding and sanding operation

(optional accessory)

002983

ALWAYS hold the tool firmly with one hand on housing

and the other on the side handle. Turn the tool on and

then apply the wheel or disc to the workpiece.

In general, keep the edge of the wheel or disc at an angle

of about 15 degrees to the workpiece surface.

During the break-in period with a new wheel, do not work

the grinder in the B direction or it will cut into the

workpiece. Once the edge of the wheel has been

rounded off by use, the wheel may be worked in both A

and B direction.

Operation with wire cup brush

(optional accessory)

CAUTION:

•

Check operation of brush by running tool with no load,

insuring that no one is in front of or in line with brush.

•

Do not use brush that is damaged, or which is out of

balance. Use of damaged brush could increase potential

for injury from contact with broken brush wires.

001136

Unplug tool and place it upside down allowing easy access to

spindle. Remove any accessories on spindle. Thread wire cup

brush onto spindle and tighten with supplied wrench. When

using brush, avoid applying too much pressure which causes

over bending of wires, leading to premature breakage.

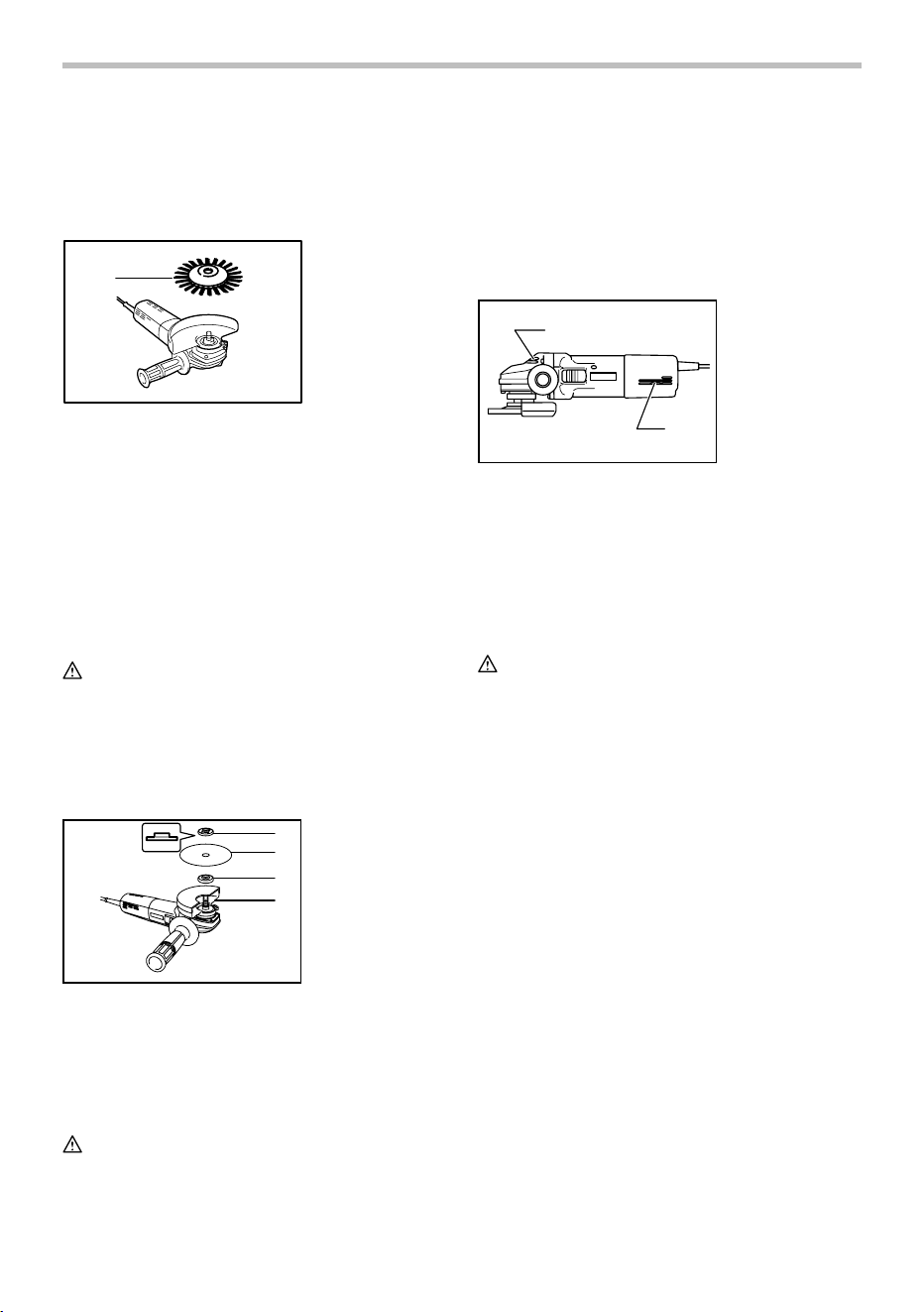

Operation with wire wheel brush

(optional accessory)

CAUTION:

• Check operation of wire wheel brush by running

tool with no load, insuring that no one is in front of

or in line with the wire wheel brush.

• Do not use wire wheel brush that is damaged, or

which is out of balance. Use of damaged wire

wheel brush could increase potential for injury from

contact with broken wires.

• ALWAYS use guard with wire wheel brushes,

assuring diameter of wheel fits inside guard. Wheel

can shatter during use and guard helps to reduce

chances of personal injury.

007472

Unplug tool and place it upside down allowing easy access

to spindle. Remove any accessories on spindle. Thread wire

wheel brush onto spindle and tighten with the wrenches.

When using wire wheel brush, avoid applying too much

pressure which causes over bending of wires, leading to

premature breakage.

Operation with abrasive cut-off wheel/

diamond wheel (optional accessory)

WARNING:

• When using an abrasive cut-off wheel/ diamond

wheel, be sure to use only the special wheel guard

designed for use with cut-off wheels.

• NEVER use cut-off wheel for side grinding.

1. Wire wheel

brush

1. Wire cup brush

015723

During cutting operations, never change the angle of the

wheel. Placing side pressure on the cut-off wheel (as in

grinding) will cause the wheel to crack and break,

causing serious personal injury.

MAINTENANCE

CAUTION:

• Always be sure that the tool is switched off and

unplugged before attempting to perform inspection

or maintenance.

• Never use gasoline, benzine, thinner, alcohol or the

like. Discoloration, deformation or cracks may

result.

The tool and its air vents have to be kept clean. Regularly

clean the tool's air vents or whenever the vents start to

become obstructed.

007473

To maintain product SAFETY and RELIABILITY, repairs,

carbon brush inspection and replacement, any other

maintenance or adjustment should be performed by

Makita Authorized or Factory Service Centers, always

using Makita replacement parts.

OPTIONAL ACCESSORIES

CAUTION:

• These accessories or attachments are

recommended for use with your Makita tool

specified in this manual. The use of any other

accessories or attachments might present a risk of

injury to persons. Only use accessory or

attachment for its stated purpose.

• Your tool is supplied with a guard for use with any

recommended grinding wheel, multi-disc, flex

wheel and wire wheel brush. If a diamond wheel

and/or cut-off wheel are also available for use with

the tool, they should only be used with the

appropriate optional guard for cut-off wheels.

If you decide to use your Makita grinder with

approved accessories which you purchase from

your Makita distributor or factory service center, be

sure to obtain and use all necessary fasteners and

guards as recommended in this manual. Your

failure to do so could result in personal injury to you

and others.

If you need any assistance for more details regarding

these accessories, ask your local Makita Service Center.

1. Lock nut

2. Abrasive cut-off

wheel/diamond

wheel

3. Inner flange

4. Wheel guard for

abrasive cut-off

wheel/diamond

wheel

1. Exhaust vent

2. Inhalation vent

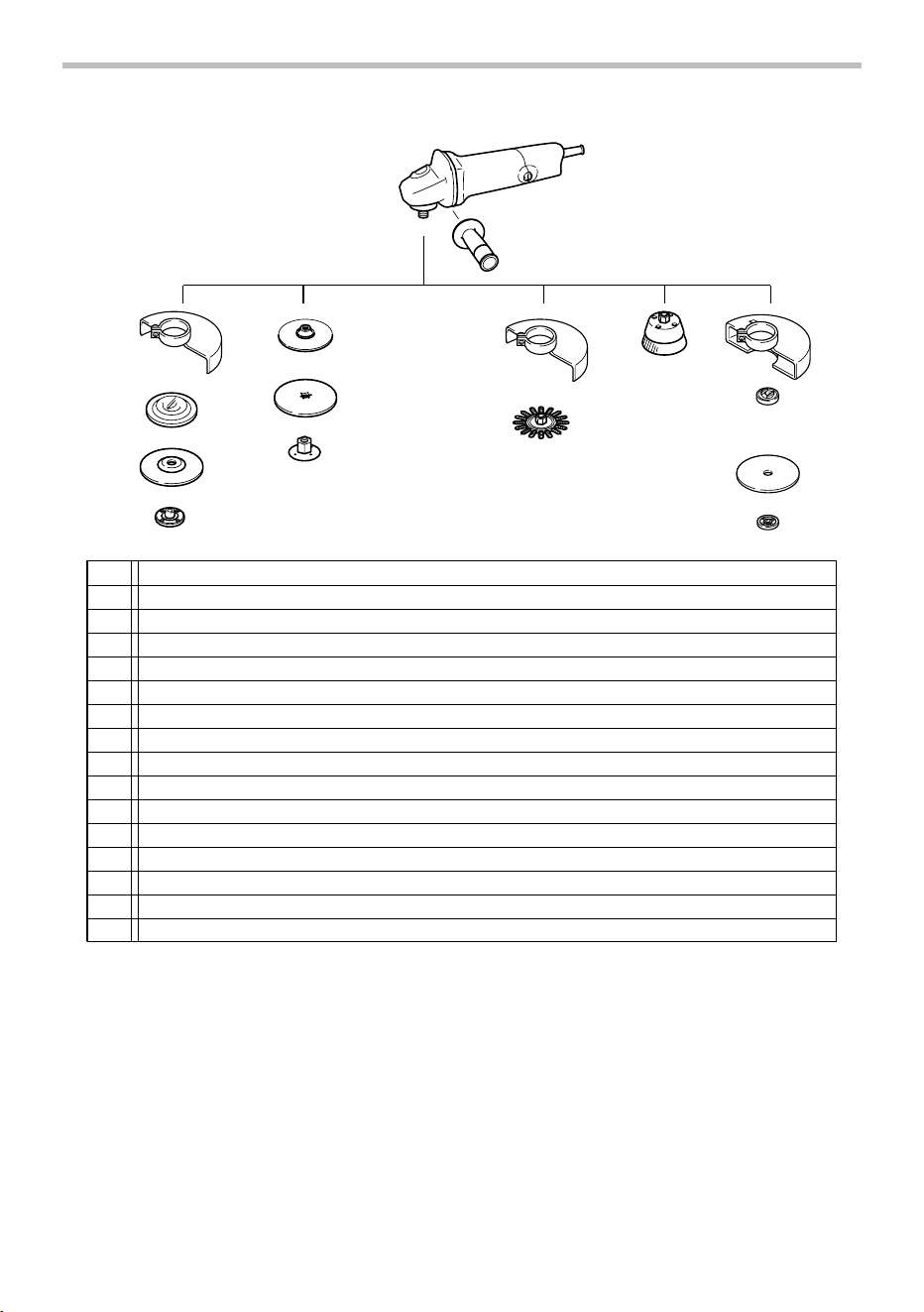

Abrasive cut-off wheel / Diamond wheel

9566CV

1 Grip 36

2 Wheel guard

3 Inner flange 82

4 Depressed center grinding wheel / Multi-disc

5 Lock nut 5/8-45

6 Rubber pad 125

7 Abrasive disc

8 Sanding lock nut 5/8-48

9 Wire wheel brush

10 Wire cup brush

11 Wheel guard (For cut-off wheel)

12 Inner flange 48

Lock nut 5/8-48

- Lock nut wrench 28

015721

NOTE:

• Some items in the list may be included in the tool

package as standard accessories. They may differ

from country to country.

MAKITA LIMITED ONE YEAR WARRANTY

Warranty Policy

Every Makita tool is thoroughly inspected and tested

before leaving the factory. It is warranted to be free of

defects from workmanship and materials for the period

of ONE YEAR from the date of original purchase.

Should any trouble develop during this one year period,

return the COMPLETE tool, freight prepaid, to one of

Makita’s Factory or Authorized Service Centers. If

inspection shows the trouble is caused by defective

workmanship or material, Makita will repair (or at our

option, replace) without charge.

This Warranty does not apply where:

IN NO EVENT SHALL MAKITA BE LIABLE FOR ANY

INDIRECT, INCIDENTAL OR CONSEQUENTIAL

DAMAGES FROM THE SALE OR USE OF THE

PRODUCT. THIS DISCLAIMER APPLIES BOTH

DURING AND AFTER THE TERM OF THIS

WARRANTY.

MAKITA DISCLAIMS LIABILITY FOR ANY IMPLIED

WARRANTIES, INCLUDING IMPLIED WARRANTIES

OF "MERCHANTABILITY" AND "FITNESS FOR A

SPECIFIC PURPOSE," AFTER THE ONE YEAR TERM

OF THIS WARRANTY.

This Warranty gives you specific legal rights, and you

may also have other rights which vary from state to

state. Some states do not allow the exclusion or

limitation of incidental or consequential damages, so

the above limitation or exclusion may not apply to you.

Some states do not allow limitation on how long an

implied warranty lasts, so the above limitation may not

apply to you.

repairs have been made or attempted by others:

repairs are required because of normal wear and

tear:

the tool has been abused, misused or improperly

maintained:

alterations have been made to the tool.

EN0006-1

FRANÇAIS (Mode d’emploi original)

SPÉCIFICATIONS

Modèle 9566CV

Diamètre de la meule 150 mm (6")

Épaisseur max. meule 6,4 mm (1/4")

Filetage de l'arbre 5/8"

Vitesse nominale (n) / Vitesse à vide (n

) 10 000 /min

Longueur totale 299 mm (11-3/4")

Poids net 2,4 kg (5,3 lbs)

• Étant donné l'évolution constante de notre programme de recherche et de développement, les spécifications contenues dans ce

manuel sont sujettes à modification sans préavis.

• Les spécifications peuvent varier suivant les pays.

• Poids conforme à la procédure EPTA du 01/2003

GEA008-2

Consignes de sécurité générales

pour outils électriques

MISE EN GARDE Veuillez lire toutes les mises en

garde de sécurité et toutes les instructions.

L'ignorance des mises en garde et des instructions

comporte un risque de choc électrique, d'incendie et/ou

de blessure grave.

Conservez toutes les mises en

garde et instructions pour

référence future.

Le terme ≪ outil électrique ≫ qui figure dans les

avertissements fait référence à un outil électrique

branché sur une prise de courant (par un cordon

d'alimentation) ou alimenté par batterie (sans fil).

Sécurité de la zone de travail

1. Maintenez la zone de travail propre et bien

éclairée. Les zones de travail encombrées ou

sombres ouvrent grande la porte aux accidents.

2. N'utilisez pas les outils électriques dans les

atmosphères explosives, par exemple en

présence de liquides, gaz ou poussières

inflammables. Les outils électriques produisent

des étincelles au contact desquelles la poussière

ou les vapeurs peuvent s'enflammer.

3. Assurez-vous qu'aucun enfant ou curieux ne

s'approche pendant que vous utilisez un outil

électrique. Vous risquez de perdre la maîtrise de

l'outil si votre attention est détournée.

Sécurité en matière d'électricité

4. Les fiches d'outil électrique sont conçues

pour s'adapter parfaitement aux prises de

courant. Ne modifiez jamais la fiche de

quelque façon que ce soit. N'utilisez aucun

adaptateur de fiche sur les outils électriques

avec mise à la terre. En ne modifiant pas les

fiches et en les insérant dans des prises de

courant pour lesquelles elles ont été conçues vous

réduirez les risques de choc électrique.

5. Évitez tout contact corporel avec les surfaces

mises à la terre, telles que les tuyaux,

radiateurs, cuisinières et réfrigérateurs. Le

risque de choc électrique est plus élevé si votre

corps se trouve mis à la terre.

6. N'exposez pas les outils électriques à la pluie

ou à l'eau. La présence d'eau dans un outil

électrique augmente le risque de choc électrique.

7. Ne maltraitez pas le cordon. N'utilisez jamais

le cordon pour transporter, tirer ou

débrancher l'outil électrique. Maintenez le

cordon à l'écart des sources de chaleur, de

l'huile, des objets à bords tranchants et des

pièces en mouvement. Le risque de choc

électrique est plus élevé lorsque les cordons sont

endommagés ou enchevêtrés.

8. Lorsque vous utilisez un outil électrique à

l'extérieur, utilisez un cordon prolongateur

prévu à cette fin. Les risques de choc électrique

sont moindres lorsqu'un cordon conçu pour

l'extérieur est utilisé.

9. Si vous devez utiliser un outil électrique dans

un endroit humide, utilisez une source

d'alimentation protégée par un disjoncteur de

fuite à la terre. L'utilisation d'un disjoncteur de

fuite à la terre réduit le risque de choc électrique.

Sécurité personnelle

10.

Restez alerte, attentif à vos mouvements et

faites preuve de bon sens lorsque vous utilisez

un outil électrique. Évitez d'utiliser un outil

électrique si vous êtes fatigué ou si vous avez

pris une drogue, de l'alcool ou un médicament.

Un moment d'inattention pendant l'utilisation d'un

outil électrique peut entraîner une grave blessure.

11. Portez des dispositifs de protection

personnelle. Portez toujours un protecteur

pour la vue. Les risques de blessure seront moins

élevés si vous utilisez des dispositifs de protection

tels qu'un masque antipoussières, des

chaussures à semelle antidérapante, une coiffure

résistante ou une protection d'oreilles.

12. Évitez les démarrages accidentels.

Assurez-vous que l’interrupteur soit en

position d'arrêt avant de brancher l'outil à la

prise électrique et/ou au bloc-piles, avant de

prendre ou de transporter l’outil. Vous ouvrez la

porte aux accidents si vous transportez les outils

électriques avec le doigt sur l’interrupteur ou si

vous les branchez alors que l’interrupteur est en

position de marche.

13. Retirez toute clé de réglage ou de serrage

avant de mettre l'outil sous tension. Tou te cl é

laissée en place sur une pièce rotative de l'outil

électrique peut entraîner une blessure.

14. Maintenez une bonne position. Assurez-vous

d'une bonne prise au sol et d'une bonne

position d'équilibre en tout temps. Cela vous

permettra d'avoir une meilleure maîtrise de l'outil

dans les situations imprévues.

15. Portez des vêtements adéquats. Ne portez ni

vêtements amples ni bijoux. Vous devez

maintenir cheveux, vêtements et gants à

l'écart des pièces en mouvement. Les pièces

en mouvement peuvent happer les vêtements

amples, les bijoux et les cheveux longs.

16. Si des accessoires sont fournis pour

raccorder un appareil d'aspiration et de

collecte de la poussière, assurez-vous qu'ils

sont correctement raccordés et qu'ils sont

utilisés de manière adéquate. L'utilisation d'un

appareil d'aspiration permet de réduire les risques

liés à la présence de poussière dans l'air.

Utilisation et entretien des outils électriques

17. Ne forcez pas l'outil électrique. Utilisez l'outil

électrique adéquat suivant le type de travail à

effectuer. Si vous utilisez l'outil électrique adéquat

et respectez le régime pour lequel il a été conçu, il

effectuera un travail de meilleure qualité et de

façon plus sécuritaire.

18. N'utilisez pas l'outil électrique s'il n'est pas

possible de mettre sa gâchette en position de

marche et d'arrêt. Un outil électrique dont

l'interrupteur est défectueux représente un danger

et doit être réparé.

19. Débranchez la fiche de la source

d'alimentation et/ou retirez le bloc-piles de

l'outil électrique avant d'effectuer tout réglage,

de changer un accessoire ou de ranger l'outil

électrique. De telles mesures préventives

réduisent les risques de démarrage accidentel de

l'outil électrique.

20. Après l'utilisation d'un outil électrique,

rangez-le hors de portée des enfants et ne

laissez aucune personne l'utiliser si elle n'est

pas familiarisée avec l'outil électrique ou les

présentes instructions d'utilisation. Les outils

électriques représentent un danger entre les

mains de personnes qui n'en connaissent pas le

mode d'utilisation.

21. Veillez à l’entretien des outils électriques.

Assurez-vous que les pièces mobiles ne sont

pas désalignées ou coincées, qu’aucune pièce

n’est cassée et que l’outil électrique n’a subi

aucun dommage affectant son bon

fonctionnement. Le cas échéant, faites réparer

l'outil électrique avant de l'utiliser. De

nombreux accidents sont causés par des outils

électriques mal entretenus.

22. Maintenez les outils tranchants bien aiguisés

et propres. Un outil tranchant dont l'entretien est

effectué correctement et dont les bords sont bien

aiguisés risquera moins de se coincer et sera plus

facile à maîtriser.

23. Utilisez l'outil électrique, ses accessoires, ses

embouts, etc., en respectant les présentes

instructions, en tenant compte des conditions

de travail et du type de travail à effectuer.

L'utilisation d'un outil électrique à des fins autres

que celles prévues peut entraîner une situation

dangereuse.

Réparation

24. Faites réparer votre outil électrique par un

réparateur qualifié qui utilise des pièces de

rechange identiques aux pièces d'origine. Le

maintien de la sûreté de l'outil électrique sera ainsi

assuré.

25. Suivez les instructions de lubrification et de

changement des accessoires.

26. Maintenez les poignées de l'outil sèches,

propres et exemptes d'huile ou de graisse.

UTILISEZ UN CORDON PROLONGATEUR

APPROPRIÉ. Assurez-vous que votre cordon

prolongateur est en bonne condition. Lorsque vous

utilisez un cordon prolongateur, assurez-vous qu'il est

assez robuste pour transporter le courant exigé par le

produit. Un cordon qui est trop petit entraînera une

baisse dans la tension composée, ce qui causera une

perte d'énergie et un surchauffage. Le tableau 1 indique

la dimension de cordon à utiliser, en fonction de la

longueur du cordon et de l'intensité nominale figurant sur

la plaque signalétique. En cas de doute, utilisez un

cordon plus robuste. Plus le numéro de calibre est bas,

plus le cordon est robuste.

Tableau 1. Gabarit minimum du cordon

Intensité nominale

Volts

Longueur totale du cordon en pieds

Plus de Pas plus de

120V 25 pi 50 pi 100 pi 150 pi

Calibre américain des fils

16 16 14

1416

Non recommandé

220V - 240V 50 pi 100 pi 200 pi 300 pi

000300

GEB033-9

CONSIGNES DE SÉCURITÉ

POUR LA MEULEUSE

Mises en garde communes pour le meulage, le

ponçage, le brossage métallique ou le découpage

par meule abrasive :

1. Cet outil électrique est conçu pour fonctionner

comme une meuleuse, une ponceuse, une

brosse métallique ou un outil de découpe.

Veuillez lire l'ensemble des mises en garde de

sécurité, instructions, illustrations et

spécifications fournies pour cet outil. Il existe

un risque de décharge électrique, d'incendie et/ou

de blessure grave si toutes les instructions

énumérées ci-dessous ne sont pas respectées.

2. Il n'est pas recommandé d'utiliser cet outil

électrique pour des opérations comme le

polissage. Les opérations pour lesquelles l'outil

n'a pas été conçu peuvent générer une situation

dangereuse et provoquer des blessures.

3. N'utilisez pas d'accessoire n'étant pas conçu

et recommandé spécifiquement par le

fabricant de l'outil. Même si vous pouvez fixer

l'accessoire à l'outil, cela ne garantit pas pour

autant un fonctionnement sécuritaire.

4. La vitesse nominale de l'accessoire doit être

au moins égale à la vitesse maximale marquée

sur l'outil. Les accessoires fonctionnant à une

vitesse supérieure à leur vitesse nominale

peuvent se briser et voler en morceau.

5. Le diamètre extérieur et l'épaisseur de votre

accessoire doivent respecter la capacité

nominale de votre outil. Il est impossible de

protéger ou de contrôler adéquatement les

accessoires d'une dimension inappropriée.

Le montage fileté d’accessoires doit être adapté au

filet de l'arbre de la meuleuse. Pour les accessoires

montés avec des flasques, l’alésage central de

l’accessoire doit s’adapter correctement au

diamètre de l’orifice de positionnement du flasque.

Les accessoires qui ne correspondent pas aux

éléments de montage de l’outil électrique seront en

déséquilibre, vibreront de manière excessive et

risqueront de provoquer une perte de contrôle.

N'utilisez pas un accessoire s'il est endommagé.

Avant chaque utilisation, examinez les

accessoires : présence de copeaux et fissures

sur les meules abrasives, de fissures, déchirures

ou d'usure excessive sur la plaque de presse et

de fils desserrés ou fissurés sur la brosse

métallique. Si un outil électrique ou un

accessoire subit une chute, vérifiez s'il n'a pas

été endommagé ou installez un nouvel

accessoire. Après avoir inspecté et installé un

accessoire, faites en sorte que tout le monde

(vous-même, les curieux) se trouve hors de

portée de l'accessoire rotatif. Ensuite, faites

fonctionner l'outil à sa vitesse à vide maximale

durant une minute.

Généralement, si un accessoire

est endommagé il se brisera durant ce test.

Portez un équipement de protection individuel.

Selon l’application, utilisez un écran facial, un

masque ou des lunettes de sécurité. Lorsque la

situation le nécessite, portez un masque

anti-poussière, un appareil antibruit, des gants et

un tablier capable d’arrêter les petits fragments

abrasifs ou ceux de l’ouvrage.

L'appareil de

protection des yeux doit être en mesure d'arrêter les

débris projetés par toutes les opérations. Le masque

anti-poussière ou le respirateur doit être capable de

filtrer les particules générées par l'opération que vous

effectuez. Une exposition prolongée à un bruit de forte

intensité peut provoquer une perte d’audition.

Maintenez les curieux à une distance sécuritaire

de la zone de travail. Toute personne entrant dans

la zone de travail doit porter un équipement de

protection individuelle.

Il est possible que des

fragments de l'ouvrage ou d'un accessoire brisé

soient propulsés et provoquent des blessures hors de

la zone immédiate de fonctionnement.

10.

Tenez l'outil électrique uniquement par ses surfaces

de prise isolées pendant toute opération où

l'accessoire de coupe pourrait venir en contact

avec un câblage dissimulé ou avec son propre

cordon.

En cas de contact de l'accessoire de coupe

avec un conducteur sous tension, les pièces métalliques

à découvert de l'outil électrique risqueraient de

transmettre une décharge à l'utilisateur.

11. Positionnez le cordon loin de l'accessoire

rotatif. Si vous perdez le contrôle, le cordon

pourrait être sectionné ou accroché et il est

possible que votre main ou votre bras soit tiré

dans l'accessoire rotatif.

12. Ne reposez jamais l'outil tant que l'accessoire

n'est pas complètement arrêté. L'accessoire

rotatif pourrait s'agripper à la surface et rendre

l'outil incontrôlable.

13.

Ne faites pas fonctionner l'outil lorsque vous le

transportez.

Un contact accidentel avec

l'accessoire rotatif pourrait accrocher vos vêtements

et entraîner l'accessoire vers votre corps.

14.

Nettoyez régulièrement les fentes d’aération.

ventilateur du moteur attirera la poussière à l’intérieur

du boîtier et une accumulation excessive de métal

fritté pourrait provoquer des dangers électriques.

15. N'utilisez pas l'outil électrique près de

matériaux inflammables. Les étincelles qui

jaillissent de l'outil risqueraient de faire prendre en

feu ces matériaux.

16. N'utilisez pas d'accessoires nécessitant de

réfrigérants fluides. L'utilisation d'eau ou d'autre

réfrigérants fluides pourrait provoquer

l'électrocution ou une décharge électrique.

Recul et avertissements liés

Le recul est une réaction soudaine d'une meule, d'une plaque

de presse, d'une brosse ou de tout autre accessoire en

rotation accroché ou pincé. Le pincement ou l'accrochage

provoque un décrochage rapide de l'accessoire en rotation

qui force l'outil électrique dans la direction opposée de

rotation de l'accessoire au point de coincement.

Par exemple, si une meule abrasive est accrochée ou

pincée par l'ouvrage, le bord de la meule qui entre dans

le point de pincement peut entrer dans la surface du

matériau et faire détacher la meule. La meule peut

s'éjecter en direction de l'opérateur ou au loin, selon la

direction du mouvement de la meule au point de

pincement. Les meules abrasives peuvent aussi se

casser dans de telles conditions.

Le recul est le résultat d'une utilisation inadéquate de

l'outil électrique et/ou de procédures ou conditions

d'utilisation incorrectes ; on peut l'éviter en prenant des

précautions adéquates, indiquées ci-dessous.

Maintenez une bonne prise sur l'outil et

positionnez votre corps afin de vous permettre

de résister aux forces de recul. Utilisez toujours

la poignée latérale, le cas échéant, pour

contrôler au maximum le recul ou la réaction de

couple durant le démarrage.

Si les précautions

adéquates ont été prises, l'opérateur peut contrôler

les réactions de couple ou les forces de recul.

b) Ne placez jamais votre main près de

l'accessoire en rotation. L'accessoire pourrait

reculer sur votre main.

c) Ne positionnez pas votre corps dans la zone

où l’outil se déplacera si un recul se produit. Un

recul propulsera l’outil dans la direction opposée au

mouvement de la roue, à l'endroit où s'est produit

l'accrochage.

d) Soyez particulièrement prudent lorsque vous

travaillez sur des coins, des bords pointus, etc.

Évitez que l'accessoire ne rebondisse et ne

s'accroche. Les coins, les bords pointus ou les

rebondissements, ont tendance à générer un

accrochage de l'accessoire rotatif et à provoquer

une perte de contrôle ou un recul.

e) N’installez pas de chaîne coupante, de lame

à ciseler ou de lame de scie à denture. De telles

lames provoquent fréquemment des reculs et des

pertes de contrôle.

Mises en garde de sécurité particulières pour le

meulage et le découpage par meule abrasive :

a) N'utilisez que les types de meule

recommandés pour votre outil électrique et le

carter spécifique pour la meule choisie. Les

meules pour lesquelles l'outil électrique n'a pas été

conçu ne peuvent pas être protégées de façon

adéquate et sont dangereuses.

La surface de meulage des meules à moyeu

déporté doit être montée sous le plan de la lèvre du

protecteur.

Une meule montée de manière incorrecte

qui dépasse du plan de la lèvre du protecteur ne peut

pas être protégée de manière appropriée.

Le protecteur doit être fixé et positionné de

façon sécurisée à l’outil électrique, de sorte que

seule une partie infime de la meule soit exposée

à l'opérateur.

Le protecteur protège l’opérateur des

fragments de meule cassée, de tout contact

accidentel avec la meule et d’étincelles qui

pourraient enflammer les vêtements.

Les meules ne doivent être utilisées que pour

des applications recommandées. Par exemple :

ne meulez pas avec le côté de la meule à

tronçonner.

Les meules à tronçonner abrasives sont

conçues pour le meulage périphérique. Elles peuvent

être brisées par l’application d’une force latérale.

Utilisez toujours des flasques de meule non

endommagés avec une taille et une forme

correspondant à votre meule.

Les flasques adéquats

supportent la meule tout en réduisant les risques de

cassure. Les flasques de meules à tronçonner peuvent

être différents des flasques de meules de travail.

N’utilisez pas de meules usées d’outils électriques

plus grands.

Les meules pour outils électriques plus

grands ne conviennent pas à la vitesse plus élevée d’un

outil plus petit et elles peuvent éclater.

Mises en garde de sécurité particulières supplémentaires

pour le découpage par meule abrasive :

a) Ne bloquez pas la meule à tronçonner et

n'appliquez pas de pression excessive.

N'essayez pas de faire une découpe trop

profonde. Une surcharge de la meule augmente la

charge et la susceptibilité de torsion ou de

coincement de la meule dans la coupe et la

possibilité de recul ou de cassure de la meule.

b) Ne positionnez pas votre corps dans

l'alignement et derrière la meule en rotation.

Lorsque la meule, en fonctionnement, s'éloigne de

votre corps, le recul possible peut propulser la

meule en rotation et l'outil directement vers vous.

Lorsque la meule se coince ou que vous

interrompez une coupe pour une raison

quelconque, éteignez l'outil électrique et

maintenez-le immobile jusqu'à ce que la meule

s'arrête complètement. Ne cherchez jamais à

sortir la meule à tronçonner de la coupe pendant

que la meule est encore en mouvement, car

vous vous exposeriez à un recul.

Si la meule a

tendance à se coincer, recherchez-en la cause et

apportez les correctifs appropriés.

Ne redémarrez pas le découpage dans l'ouvrage.

Laissez la meule atteindre sa pleine vitesse et

replacez avec précaution l'outil dans la coupe.

meule peut se coincer, se rapprocher ou provoquer un

recul si l'outil électrique est redémarré dans l'ouvrage.

e) Utilisez des panneaux ou tout ouvrage

surdimensionné pour réduire le risque de

pincement ou de recul de la meule. Les grands

ouvrages ont tendance à s'affaisser sous leur

propre poids. Placez des points d'appui sous

l'ouvrage près de la ligne de coupe et près des

bords de l'ouvrage des deux côtés de la meule.

f) Soyez particulièrement prudent lorsque vous

découpez une ouverture dans une cloison

existante ou tout autre matériau dont l'arrière

n'est pas visible. La meule pourrait couper une

conduite de gaz ou d'eau, des fils électriques ou

des objets, ce qui provoquerait un recul.

Mises en garde de sécurité particulières pour le ponçage :

N'utilisez pas de disque abrasif

surdimensionné. Respectez les

recommandations du fabricant lors de la

sélection du papier abrasif.

Un papier abrasif plus

large que le patin de ponçage représente un risque

de lacération et peut provoquer l'accrochage ou la

déchirure du disque, ou un recul.

Mises en garde de sécurité particulières pour le

brossage métallique :

a) Des fils métalliques sont projetés par la

brosse même lors d'un fonctionnement normal.

Ne surchargez pas les fils en appliquant une

charge excessive sur la brosse. Les fils

métalliques peuvent facilement pénétrer dans les

tissus légers et/ou la peau.

b) Si le recours à un protecteur est

recommandé pour le brossage métallique, ne

laissez aucune interférence se produire entre la

brosse métallique circulaire ou la brosse et le

protecteur. Le diamètre de la brosse métallique

circulaire ou de la brosse peut s'élargir sous l'effet

de la charge de travail et des forces centrifuges.

Consignes de sécurité supplémentaire :

17.

Lors de l'utilisation des meules à moyeu

déporté, assurez-vous d'utiliser exclusivement

des meules renforcées de fibre de verre.

18.

N'UTILISEZ JAMAIS de meule boisseau pour

pierre avec cet outil.

Cette meuleuse n'est pas

conçue pour ce type de meules, et l'utilisation d'un

tel produit pourrait provoquer des blessures graves.

19. Prenez garde d'endommager l'axe, le flasque

(tout particulièrement sa surface de pose) ou

le contre-écrou. La meule risque de casser si

ces pièces sont endommagées.

20. Assurez-vous que la meule n'entre pas en

contact avec la pièce avant de mettre l'outil

sous tension.

21. Avant d'utiliser l'outil sur la pièce elle-même,

laissez-le tourner un instant. Soyez attentif à

toute vibration ou sautillement pouvant

indiquer que la meule n'est pas bien installée

ou qu'elle est mal équilibrée.

22. Utilisez la face spécifiée de la meule pour

meuler.

23. N'abandonnez pas l'outil alors qu'il tourne. Ne

faites fonctionner l'outil qu'une fois que vous

l'avez bien en main.

24. Ne touchez pas la pièce immédiatement après

l'utilisation ; elle peut être très chaude et

brûler votre peau.

25. Lisez les instructions du fabricant sur le

montage correct et l'utilisation des meules.

Manipulez et conservez les meules avec

précaution.

26. N'utilisez pas de bagues de réduction ou

d'adaptateurs séparés pour adapter des

meules abrasives de gros diamètre.

27. Utilisez exclusivement les flasques spécifiés

pour cet outil.

28. Pour les outils conçus pour l'utilisation avec

une meule à trou fileté, assurez-vous que la

longueur du filetage de la meule convient à la

longueur de l'axe.

29.

Vérifiez que la pièce est correctement soutenue.

30. Soyez conscient que la meule continue de

tourner une fois l'outil mis hors tension.

31. Si le lieu de travail est extrêmement chaud et

humide, ou très pollué par de la poussière

conductrice, utilisez un disjoncteur de

court-circuit (30 mA) afin d'assurer que

l'opérateur est protégé adéquatement.

32. N'utilisez pas l'outil sur des matériaux

contenant de l'amiante.

33. Lorsque vous utilisez une meule à tronçonner,

travaillez toujours avec le carter de collecte de

poussière exigé par la réglementation locale.

34. Aucune pression latérale ne doit être exercée

sur les disques de découpe.

35. Ne portez pas de gants de travail en tissu pour

l'utilisation. Les fibres des gants de tissus

pourraient pénétrer dans l'outil et briser l'outil.

CONSERVEZ CE MODE

D'EMPLOI.

AVERTISSEMENT:

NE VOUS LAISSEZ PAS tromper (au fil d'une

utilisation répétée) par un sentiment d'aisance ou de

familiarité avec le produit en négligeant les

consignes de sécurité qui accompagnent le produit.

L'utilisation non sécuritaire ou incorrecte de cet

outil comporte un risque de blessure grave.

USD209-1

Symboles

Les symboles utilisés pour l'outil sont indiqués

ci-dessous.

･ volts

･ ampères

･ hertz

･ courant alternatif

･ vitesse nominale

･ vitesse à vide

･ construction, catégorie II

･ tours ou alternances par minute

DESCRIPTION DU

FONCTIONNEMENT

ATTENTION:

• Assurez-vous toujours que l'outil est hors tension et

débranché avant de l'ajuster ou de vérifier son

fonctionnement.

Blocage de l'arbre

004052

ATTENTION:

• N'activez jamais le blocage de l'arbre alors que

l'arbre bouge. Vous pourriez endommager l'outil.

Appuyez sur le blocage de l'arbre pour empêcher l'arbre de

tourner lors de l'installation ou du retrait des accessoires.

Interrupteur

001035

ATTENTION:

• Avant de brancher l'outil, assurez-vous toujours

que la gâchette fonctionne correctement et revient

en position d'"OFF" lorsque la partie arrière de

l'interrupteur à glissière est enfoncée.

• Pour rendre le travail de l'utilisateur plus

confortable lors d'une utilisation prolongée,

l'interrupteur peut être verrouillé en position de

marche. Soyez prudent lorsque vous verrouillez

l'outil en position de marche, et maintenez une

poigne solide sur l'outil.

Pour démarrer l'outil, faites glisser l'interrupteur à

glissière sur la position ≪ I (ON) ≫ en poussant l'arrière

de l'interrupteur à glissière. Pour un fonctionnement

continu, appuyez sur l'avant de l'interrupteur à glissière

pour le verrouiller.

Pour arrêter l'outil, appuyez sur l'arrière de l'interrupteur à

glissière, puis faites-le glisser sur la position ≪ O (OFF) ≫.

1. Interrupteur à

glissière

1. Verrouillage de

l'arbre

Cadran de rélage de vitesse

001046

La vitesse de rotation peut être ajustée en tournant le

cadran de réglage de la vitesse sur un numéro de

réglage donné, de 1 à 5.

Une vitesse plus élevée est obtenue lorsque le cadran

est tourné dans le sens du numéro 5. Une vitesse plus

basse est obtenue lorsqu'il est tourné dans le sens du

numéro 1.

Reportez-vous au tableau pour le rapport entre le chiffre

de réglage sur le cadran et la vitesse de rotation

approximative du plateau.

Numéro /min

1 4 000

2 5 000

3 6 500

4 8 000

5 10 000

015702

ATTENTION:

• Si l'outil fonctionne à vitesse réduite

continuellement, il s'ensuivra une surcharge et une

surchauffe du moteur.

• Le cadran de réglage de la vitesse ne peut pas

dépasser le 5 et le 1. Ne le forcez pas à dépasser le

5 ou le 1, sinon la fonction de réglage de la vitesse

risque de ne plus fonctionner.

Les caractéristiques qui suivent facilitent l'utilisation des

outils munis de fonctions électroniques.

Fonction électronique

Commande de vitesse constante

• La vitesse de rotation étant maintenue constante

même lorsque l'outil est soumis à une charge de

travail, il est possible d'atteindre une grande

finesse de finition.

•

De plus, lorsque la charge imposée à l'outil

dépasse le niveau permis, l'alimentation du

moteur est réduite pour le protéger contre la

surchauffe. Le fonctionnement normal de l'outil est

rétabli lorsque la charge imposée revient à un

niveau permis.

Fonction de démarrage en douceur

• La suppression du choc de démarrage permet un

démarrage en douceur.

ASSEMBLAGE

ATTENTION:

• Avant d'effectuer toute intervention sur l'outil,

assurez-vous toujours qu'il est hors tension et

débranché.

Installation de la poignée latérale (poignée)

ATTENTION:

• Avant d'utiliser l'outil, assurez-vous toujours que la

poignée latérale est installée de façon sûre.

004053

Vissez la poignée latérale à fond sur la position de l'outil

comme illustré sur la figure.

Installation du carter de meule

004200

Montez le carter de meule en alignant l'onglet de la

bande du carter sur l'entaille du boîtier d'engrenage.

Tournez ensuite le carter de meule en sens inverse des

aiguilles d'une montre. Assurez-vous d'avoir serré les vis

fermement.

Installation ou retrait de la meule à tronçonner

abrasive

AVERTISSEMENT:

• Lorsque vous utilisez une meule à tronçonner

abrasive, assurez-vous d'utiliser exclusivement le

carter de meule, le flasque intérieur et le

contre-écrou fournis et conçus pour les meules à

tronçonner.

1. Carter de meule

à découper

2. Cage de

roulement

3. Vis

1. Cadran de

réglage de la

vitesse

015722

Montez le flasque intérieur sur l'arbre. Ajustez l'entretoise

pour éviter tout mouvement indésirable sur le flasque

intérieur. Ajustez la meule à tronçonner abrasive sur le

flasque intérieur et vissez le contre-écrou sur l'arbre.

Pour serrer le contre-écrou, appuyez fermement sur le

blocage de l'arbre pour empêcher l'arbre de tourner, puis

utilisez la clé à contre-écrou en serrant fermement dans

le sens des aiguilles d'une montre.

Pour retirer la meule, suivez la procédure de l'installation

de l'autre côté.

Installation ou retrait du carter de meule

(accessoire en option)

ATTENTION:

• Si vous utilisez une meule ou un multidisque à

moyeu déporté, une meule flexible, une brosse

métallique circulaire ou une meule à tronçonner, un

carter de meule spécial doit être placé sur l'outil de

sorte que la partie de la meule ou du disque

recouverte par le carter soit du côté de l'utilisateur.

007249

Montez le carter de meule en alignant l'onglet de la

bande du carter sur l'entaille du boîtier d'engrenage.

Tournez ensuite le carter de meule en sens inverse des

aiguilles d'une montre. Assurez-vous d'avoir serré les vis

fermement.

Installation ou retrait de la meule ou du

multidisque à moyeu déporté

(accessoire en option)

AVERTISSEMENT:

•

Utilisez toujours le carter spécial lorsqu'une meule ou

un multidisque à moyeu déporté est installé sur l'outil.

La meule peut se casser en cours d'utilisation et le

carter réduit alors les risques de blessure.

007471

Monter la bague interne sur la broche. Disposer le

disque/roue de meulage sur la bague interne et visser

l'écrou de verrouillage sur la broche.

Pour serrer le contre-écrou, appuyez fermement sur le

blocage de l'arbre pour empêcher l'arbre de tourner, puis

utilisez la clé à contre-écrou en serrant fermement dans

le sens des aiguilles d'une montre.

002390

Pour retirer la meule, suivez la procédure de l'installation

de l'autre côté.

Installation ou retrait du disque abrasif

(accessoire en option)

NOTE:

• Utilisez les accessoires de ponçage recommandés

dans le présent manuel d'instructions. Ces derniers

doivent être achetés séparément.

001107

Montez le plateau de caoutchouc sur l'arbre. Disposez le

disque sur le plateau de caoutchouc et vissez l'écrou de

verrouillage sur l'arbre. Pour serrer l'écrou de

verrouillage, appuyez fermement sur le blocage de

l'arbre, pour empêcher l'arbre de tourner, puis utilisez la

clé pour serrer fermement l'écrou de verrouillage dans le

sens des aiguilles d'une montre.

Pour retirer le disque, suivez la procédure d'installation

de l'autre côté.

1. Contre-écrou

2. Meule à

découper

3. Bague interne

4. Carter de meule

à découper

1. Contre-écrou

2. Disque abrasif

3. Plateau de

caoutchouc

1. Clé à

contre-écrou

2. Verrouillage de

l'arbre

1. Contre-écrou

2. Meule à moyeu

déporté/

Multi-disque

3. Bague interne

4. Axe

1. Carter de meule

2. Cage de

roulement

3. Vis

UTILISATION

AVERTISSEMENT:

• l n'est jamais nécessaire de forcer l'outil. Le poids

de l'outil lui-même suffit à assurer une pression

adéquate. Le fait de forcer l'outil ou d'appliquer une

pression excessive comporte un risque dangereux

de casser la meule.

• Remplacez TOUJOURS la meule lorsque vous

échappez l'outil pendant le meulage.

• Ne frappez JAMAIS le disque de meulage ou la

meule contre la pièce à travailler.

• Évitez de laisser la meule sautiller ou accrocher,

tout spécialement lorsque vous travaillez dans les

coins, sur les bords tranchants, etc. Cela peut

causer une perte de contrôle et un choc en retour.

• N'utilisez JAMAIS cet outil avec des lames à bois et

autres lames de scie. Les lames de ce type sautent

fréquemment lorsqu'elles sont utilisées sur une

meuleuse et risquent d'entraîner une perte de

contrôle pouvant causer des blessures.

ATTENTION:

• Ne mettez jamais l'outil en marche alors qu'il se

trouve en contact avec la pièce à travailler, pour

éviter de vous blesser.

• Portez toujours des lunettes à coques de sécurité

ou un écran facial pendant l'opération.

Utilisation de l'outil avec une meule à

tronçonner abrasive

AVERTISSEMENT:

• NE JAMAIS utiliser de meule à tronçonner pour le

meulage latéral.

Ne modifiez jamais l'angle de la meule pendant la coupe.

La meule à tronçonner se fissurera ou se cassera si

vous lui appliquez une pression latérale (comme pour

le meulage), entraînant un risque de blessure grave.

ATTENTION:

• Après l'utilisation, mettez toujours l'outil hors

tension et attendez l'arrêt complet de la meule

avant de déposer l'outil.

Meulage et ponçage (accessoire en option)

002983

TOUJOURS tenir l'outil fermement avec une main posée

sur le blindage et l'autre retenant le manche latéral.

Mettre l'outil en marche et appliquer la roue de meulage

ou le disque sur la pièce d'usinage.

En général, maintenir le bord de la roue de meulage ou

du disque à un angle d'environ 15 degrés sur la surface

de la pièce d'usinage.

Durant la période de rodage d'une nouvelle roue de

meulage, ne pas utiliser la meule dans le sens B, sinon

elle plongerait dans la pièce d'usinage. Une fois que le

bord de la roue de meulage ait été arrondi à l'usage, la

roue de meulage peut servir dans les deux sens A et B.

Utilisation avec une brosse coupe métallique

(accessoire en option)

ATTENTION:

• Vérifiez le fonctionnement de la brosse en faisant

fonctionner l'outil sans charge, en vous assurant

que personne ne se trouve devant la brosse ou sur

sa trajectoire.

• N'utilisez pas la brosse si elle est endommagée ou

déséquilibrée. L'utilisation d'une brosse

endommagée augmente les risques de blessure au

contact des fils cassés.

001136

Débrancher l'outil et le disposer tête en bas pour

permettre d'accéder facilement à la broche. Démonter

tout accessoire se trouvant sur la broche. Enfoncer la

brosse métallique à coupelle sur la broche et la serrer

avec la clé fournie. En utilisant la brosse, éviter de

presser de trop pour éviter de courber excessivement les

fils métalliques, ce qui pourrait conduire à une mise hors

d'usage prématurée.

Utilisation avec une brosse métallique

circulaire (accessoire en option)

ATTENTION:

•

Vérifiez le fonctionnement de la brosse métallique

circulaire en faisant fonctionner l'outil sans charge,

en vous assurant que personne ne se trouve devant

la brosse métallique circulaire ou sur sa trajectoire.

•

N'utilisez pas la brosse métallique circulaire si elle est

endommagée ou déséquilibrée. L'utilisation d'une

brosse métallique circulaire endommagée augmente

les risques de blessure au contact des fils cassés.

1. Brosse coupe

métallique

•

Avec les brosses métalliques circulaires, utilisez

TOUJOURS le carter, en vous assurant que le

diamètre de la brosse n'est pas trop grand pour le

carter. La brosse peut se casser en cours d'utilisation

et le carter réduit alors les risques de blessure.

007472

Débranchez l'outil et placez-le la tête en bas pour

permettre un accès facile à l'arbre. Retirez tous les

accessoires de l'arbre. Enfilez la brosse métallique

circulaire sur l'arbre et serrez avec les clés.

Lorsque vous utilisez la brosse métallique circulaire,

évitez d'appliquer une pression telle que les fils seront

trop pliés et se casseront plus rapidement que lors d'une

utilisation normale.

Fonctionnement avec la meule abrasive à

tronçonner/roue diamantée

(accessoire en option)

AVERTISSEMENT:

• Lorsque vous utilisez une meule abrasive à

tronçonner/roue diamantée, assurez-vous d'utiliser

seulement les carters de meule conçus

spécialement pour ces meules à découper.

• NE JAMAIS utiliser de meule à tronçonner pour le

meulage latéral.

015723

Ne modifiez jamais l'angle de la meule pendant la coupe.

La meule à tronçonner se fissurera ou se cassera si

vous lui appliquez une pression latérale (comme pour

le meulage), entraînant un risque de blessure grave.

ENTRETIEN

ATTENTION:

• Assurez-vous toujours que l'outil est hors tension et

débranché avant d'y effectuer tout travail

d'inspection ou d'entretien.

• N'utilisez jamais d'essence, de benzine, de solvant,

d'alcool ou d'autres produits similaires. Une

décoloration, une déformation, ou la formation de

fissures peuvent en découler.

L'outil et ses orifices d'aération doivent être maintenus

propres. Nettoyez régulièrement les orifices d'aération

de l'outil, ou chaque fois qu'ils commencent à se

boucher.

007473

Pour maintenir la SÉCURITÉ et la FIABILITÉ du produit,

les réparations, l'inspection et le remplacement des

charbons, et tout autre travail d'entretien ou de réglage

doivent être effectués dans une usine ou un centre de

service après-vente Makita agréé, exclusivement avec

des pièces de rechange Makita.

ACCESSOIRES EN OPTION

ATTENTION:

• Ces accessoires ou pièces complémentaires sont

recommandés pour l'utilisation avec l'outil Makita

spécifié dans ce mode d'emploi. L'utilisation de tout

autre accessoire ou pièce complémentaire peut

comporter un risque de blessure. N'utilisez les

accessoires ou pièces qu'aux fins auxquelles ils ont

été conçus.

• Votre outil est doté d'un carter adapté à l'ensemble

des roues de meulage, disques multiples, meules

flexibles et brosses métalliques circulaires

recommandés. Si des disques diamantés et/ou des

meules à tronçonner sont également utilisables

avec l'outil, ils doivent uniquement être utilisés avec

le carter en option adapté aux meules à tronçonner.

Si vous décidez d'utiliser votre meuleuse Makita

avec les accessoires homologués obtenus auprès

de votre distributeur ou centre de service

après-vente Makita, assurez-vous de vous

procurer et d'utiliser l'ensemble des fixations et

carters, comme recommandé dans le présent

manuel. Sinon, cela risque d'entraîner des

blessures, à vous ou à un tiers.

Si vous désirez obtenir plus de détails concernant ces

accessoires, veuillez contacter le centre de service

après-vente Makita le plus près.

1. Contre-écrou

2. Meule abrasive à

tronçonner /

roue diamantée

3. Bague interne

Carter de meule pou

meule abrasive à

tronçonner / roue

diamantée

1. Orifice de sortie

d’air

2. Orifice d'entrée

d'air

1. Brosse

métallique à

touret

Meule abrasive à tronçonner / roue diamantée

9566CV

1 Poignée 36

2 Carter de meule

3 Bague interne 82

4 Meule à moyeu déporté / Multi-disque

5 Écrou de verrouillage 5/8 - 45

6 Plateau de caoutchouc 125

7 Disque abrasif

8 Écrou de verrouillage de ponçage 5/8 - 48

9 Brosse métallique à touret

10 Brosse coupe métallique

11 Carter de meule (pour meule à découper)

12 Bague interne 48

Écrou de verrouillage 5/8 - 48

- Clé à contre-écrou 28

015721

NOTE:

• Certains éléments de la liste peuvent être inclus

avec l'outil comme accessoires standard. Ils

peuvent varier suivant les pays.

GARANTIE LIMITÉE D’UN AN MAKITA

Politique de garantie

Chaque outil Makita est inspecté rigoureusement et

testé avant sa sortie d’usine. Nous garantissons qu’il

sera exempt de défaut de fabrication et de vice de

matériau pour une période d’UN AN à partir de la date

de son achat initial. Si un problème quelconque devait

survenir au cours de cette période d’un an, veuillez

retourner l’outil COMPLET, port payé, à une usine ou à

un centre de service après-vente Makita. Makita

réparera l’outil gratuitement (ou le remplacera, à sa

discrétion) si un défaut de fabrication ou un vice de

matériau est découvert lors de l’inspection.

Cette garantie ne s’applique pas dans les cas où:

MAKITA DÉCLINE TOUTE RESPONSABILITÉ POUR

TOUT DOMMAGE ACCESSOIRE OU INDIRECT LIÉ À

LA VENTE OU À L’UTILISATION DU PRODUIT. CET

VIS DE NON-RESPONSABILITÉ S’APPLIQUE À LA

FOIS PENDANT ET APRÈS LA PÉRIODE COUVERTE

PAR CETTE GARANTIE.

MAKITA DÉCLINE TOUTE RESPONSABILITÉ QUANT

TOUTE GARANTIE TACITE, INCLUANT LES

GARANTIES TACITES DE “QUALITÉ MARCHANDE”

ET “ADÉQUATION À UN USAGE PARTICULIER”

PRÈS LA PÉRIODE D’UN AN COUVERTE PAR

CETTE GARANTIE.

Cette garantie vous donne des droits spécifiques

reconnus par la loi, et possiblement d’autres droits, qui

varient d’un État à l’autre. Certains États ne permettant

pas l’exclusion ou la limitation des dommages

accessoires ou indirects, il se peut que la limitation ou

exclusion ci-dessus ne s’applique pas à vous. Certains

États ne permettant pas la limitation de la durée

d’application d’une garantie tacite, il se peut que la

limitation ci-dessus ne s’applique pas à vous.

des réparations ont été effectuées ou tentées par

un tiers:

des réparations s’imposent suite à une usure

normale:

l’outil a été malmené, mal utilisé ou mal entretenu:

l’outil a subi des modifications.

EN0006-1

ESPAÑOL (Instrucciones originales)

ESPECIFICACIONES

Modelo 9566CV

Especificaciones eléctricas en México 120 V 13 A 50/60 Hz

Diámetro de disco 150 mm (6")

Grosor máximo del disco 6,4 mm (1/4")

Rosca del eje 5/8"

Velocidad reportada (n) / Velocidad sin carga (n

) 10 000 r/min

Longitud total 299 mm (11-3/4")

Peso neto 2,4 kg (5,3 lbs)

• Debido a nuestro programa continuo de investigación y desarrollo, las especificaciones aquí dadas están sujetas a cambios sin

previo aviso.

• Las especificaciones pueden ser diferentes de país a país.

• Peso de acuerdo al procedimiento de EPTA-01/2003

GEA008-2

Advertencias de seguridad

generales para herramientas

eléctricas

ADVERTENCIA: lea todas las advertencias de

seguridad e instrucciones. Si no sigue todas las

advertencias e instrucciones indicadas a continuación,

podrá ocasionar una descarga eléctrica, un incendio y/o

lesiones graves.

Guarde todas las advertencias e

instrucciones para su futura

referencia.

El término "herramienta eléctrica" se refiere, en todas las

advertencias que aparecen a continuación, a su

herramienta eléctrica de funcionamiento con conexión a

la red eléctrica (con cableado eléctrico) o herramienta

eléctrica de funcionamiento a batería (inalámbrica).

Seguridad en el área de trabajo

1. Mantenga el área de trabajo limpia y bien

iluminada. Las áreas oscuras o desordenadas

son propensas a accidentes.

2. No utilice las herramientas eléctricas en

atmósferas explosivas, tal como en la

presencia de líquidos, gases o polvo

inflamables. Las herramientas eléctricas crean

chispas que pueden prender fuego al polvo o los

humos.

3. Mantenga a los niños y curiosos alejados

mientras utiliza una herramienta eléctrica. Las

distracciones le pueden hacer perder el control.

Seguridad eléctrica

Las clavijas de conexión de las herramientas

eléctricas deberán encajar perfectamente en la

toma de corriente. No modifique nunca la

clavija de conexión de ninguna forma. No

utilice ninguna clavija adaptadora con

herramientas eléctricas que tengan conexión a

tierra (puesta a tierra).

La utilización de clavijas no

modificadas y que encajen perfectamente en la

toma de corriente reducirá el riesgo de que se

produzca una descarga eléctrica.

5. Evite tocar con el cuerpo superficies

conectadas a tierra o puestas a tierra tales

como tubos, radiadores, cocinas y

refrigeradores. Si su cuerpo es puesto a tierra o

conectado a tierra existirá un mayor riesgo de que

sufra una descarga eléctrica.

No exponga las herramientas eléctricas a la

lluvia ni a condiciones húmedas.

La entrada de

agua en una herramienta eléctrica aumentará el

riesgo de que se produzca una descarga eléctrica.

7. No jale el cable. Nunca utilice el cable para

transportar, jalar o desconectar la herramienta

eléctrica. Mantenga el cable alejado del calor,

aceite, objetos cortantes o piezas móviles. Los

cables dañados o atrapados aumentan el riesgo

de sufrir una descarga eléctrica.

8. Cuando utilice una herramienta eléctrica en

exteriores, utilice un cable de extensión

apropiado para uso en exteriores. La utilización

de un cable apropiado para uso en exteriores

reducirá el riesgo de que se produzca una

descarga eléctrica.

9. Si no es posible evitar usar una herramienta

eléctrica en condiciones húmedas, utilice un

alimentador protegido con interruptor de

circuito de falla en tierra (ICFT). El uso de un

ICFT reduce el riesgo de descarga eléctrica.

Seguridad personal

10. Manténgase alerta, preste atención a lo que

está haciendo y utilice su sentido común

cuando opere una herramienta eléctrica. No

utilice la herramienta eléctrica cuando esté

cansado o bajo la influencia de drogas,

alcohol o medicamentos. Un momento de

distracción mientras opera la máquina puede dar

como resultado heridas personales graves.

11.

Use equipo de protección personal. Póngase

siempre protección para los ojos.

El equipo

protector tal como máscara contra el polvo, zapatos

de seguridad antiderrapantes, casco rígido y

protección para oídos utilizado en las condiciones

apropiadas reducirá las heridas personales.

12. Impida el encendido accidental. Asegúrese de

que el interruptor esté en la posición de

apagado antes de conectar a la alimentación

eléctrica y/o de colocar el cartucho de la

batería, así como al levantar o cargar la

herramienta. Cargar las herramientas eléctricas

con su dedo en el interruptor o enchufarlas con el

interruptor encendido hace que los accidentes

sean propensos.

13.

Retire cualquier llave de ajuste o llave de apriete

antes de encender la herramienta.

Una llave de

ajuste o llave de apriete que haya sido dejada puesta

en una parte giratoria de la herramienta eléctrica

podrá resultar en heridas personales.

14. No utilice la herramienta donde no alcance.

Mantenga los pies sobre suelo firme y el

equilibrio en todo momento. Esto permite un

mejor control de la herramienta eléctrica en

situaciones inesperadas.

15. Use vestimenta apropiada. No use ropas

sueltas ni joyas. Mantenga el cabello, la ropa y

los guantes alejados de las piezas móviles.

Las prendas de vestir holgadas, las joyas y el

cabello suelto podrían engancharse en estas

piezas móviles.

16. Si dispone de dispositivos para la conexión de

equipos de extracción y recolección de polvo,

asegúrese de conectarlos y utilizarlos

debidamente. La utilización de estos dispositivos

reduce los riesgos relacionados con el polvo.

Mantenimiento y uso de la herramienta eléctrica

17.

No fuerce la herramienta eléctrica. Utilice la

herramienta eléctrica correcta para su aplicación.

La herramienta eléctrica adecuada hará un trabajo

mejor a la velocidad para la que ha sido fabricada.

18. No utilice la herramienta eléctrica si el

interruptor no la enciende y apaga. Cualquier

herramienta eléctrica que no pueda ser controlada

con el interruptor es peligrosa y debe ser

reemplazada.

19. Desconecte la clavija de la fuente de energía

y/o la batería de la herramienta eléctrica antes

de realizar ajustes, cambiar accesorios o

guardar las herramientas eléctricas. Dichas

medidas de seguridad preventivas reducen el

riesgo de que la herramienta se inicie

accidentalmente.

20. Guarde la herramienta eléctrica que no use

fuera del alcance de los niños y no permita

que las personas que no están familiarizadas

con ella o con las instrucciones la operen. Las

herramientas eléctricas son peligrosas en manos

de personas que no saben operarlas.

21.

Realice el mantenimiento a las herramientas

eléctricas. Compruebe que no haya partes

móviles desalineadas o estancadas, piezas rotas

y cualquier otra condición que pueda afectar al

funcionamiento de la herramienta eléctrica. Si la

herramienta eléctrica está dañada, haga que se

la reparen antes de utilizarla.

Muchos accidentes

son ocasionados por herramientas eléctricas con un

mal mantenimiento.

22. Mantenga las herramientas de corte limpias y

filosas. Si recibe un mantenimiento adecuado y

tiene los bordes afilados, es probable que la

herramienta se atasque menos y sea más fácil

controlarla.

23. Utilice la herramienta eléctrica, así como

accesorios, piezas, brocas, etc. de acuerdo

con estas instrucciones y de la manera

establecida para cada tipo de unidad en

particular; tenga en cuenta las condiciones

laborales y el trabajo a realizar. Si utiliza la

herramienta eléctrica para realizar operaciones

distintas de las indicadas, podrá presentarse una

situación peligrosa.

Servicio de mantenimiento

24.

Haga que una persona calificada repare la

herramienta utilizando sólo piezas de repuesto

idénticas.

Esto asegura que se mantenga la

seguridad de la herramienta eléctrica.

25. Siga las instrucciones para la lubricación y

cambio de accesorios.

26. Mantenga las agarraderas secas, limpias y sin

aceite o grasa.

UTILICE CABLES DE EXTENSIÓN APROPIADOS.

Asegúrese de que su cable de extensión esté en buenas

condiciones. Cuando utilice un cable de extensión,

asegúrese de utilizar uno del calibre suficiente para

conducir la corriente que demande el producto. Un cable

de calibre inferior ocasionará una caída en la tensión de

línea y a su vez en una pérdida de potencia y

sobrecalentamiento. La Tabla 1 muestra la medida

correcta a utilizar dependiendo de la longitud del cable y

el amperaje nominal indicado en la placa de

características. Si no está seguro, utilice el siguiente

calibre más alto. Cuanto menor sea el número de calibre,

más corriente podrá conducir el cable.

Tabla 1. Calibre mínimo para el cable

Amperaje nominal

Volts

Longitud total del cable en metros

Más de No más de

120V

7,6 m (25 ft) 15,2 m (50 ft) 30,4 m (100 ft) 45,7 m (150 ft)

Calibre del cable (AWG)

0 A 6 A

6 A

10 A

12 A

10 A

12 A

16 A

16 16 14

1416

No se recomienda

220V

- 240V

15,2 m (50 ft) 30,4 m (100 ft) 60,8 m (200 ft) 91,2 m (300 ft)

000300

GEB033-9

ADVERTENCIAS DE SEGURIDAD

PARA LA ESMERILADORA

Advertencias de seguridad comunes para el

esmerilado, lijado, operaciones con cepillo de

alambre y de corte abrasivo:

1. Esta herramienta eléctrica está destinada para

funcionar como esmeril, lijadora, cepillo de

alambre o herramienta de corte. Lea todas las

advertencias de seguridad, instrucciones,

ilustraciones y especificaciones que se

incluyen con esta herramienta eléctrica. Si no

sigue todas las instrucciones indicadas a

continuación, podrá ocasionar una descarga

eléctrica, un incendio y/o graves lesiones.

2. No se recomienda hacer ciertas operaciones

tales como operaciones de pulido con esta

herramienta eléctrica. Puede que las

operaciones para las cuales esta herramienta

eléctrica no está diseñada generen un peligro

resultando en lesiones personales.

3. No use accesorios que no hayan sido

específicamente diseñados o recomendados

por el fabricante de esta herramienta. Sólo por

que un aditamento pueda ensamblarse en su

herramienta eléctrica no garantiza una operación

segura.

La velocidad que se indica con el accesorio debe

ser por lo menos la misma a la velocidad máxima

marcada en la herramienta eléctrica.

Los

accesorios que se ejecuten a mayor velocidad que la

velocidad que indiquen pueden desintegrarse.

5. El diámetro externo y el grosor de su

accesorio debe estar dentro de la capacidad

indicada de su herramienta eléctrica. Los

accesorios de tamaño que no corresponda para

usarse con la herramienta no podrán ser

controlados o protegidos adecuadamente.

6. La colocación ensartada de los accesorios

debe corresponder al eje de ensartado del

esmeril. Para los accesorios colocados por la

brida, el orificio del eje del accesorio debe

encajar con el diámetro de ubicación de la

brida. Los accesorios que no encajen con el

equipo de montura de la herramienta eléctrica se

desequilibrarán, vibrarán excesivamente y puede

que generen pérdida del control.

No use accesorios dañados. Antes de cada

utilización, inspeccione los diversos accesorios,

por ejemplo, revisar si hay partículas o grietas

en los discos abrasivos, así como desgaste en

las almohadillas de soporte, o alambres sueltos

o rotos en el cepillo de alambre. Si llega a

caerse la herramienta eléctrica o el accesorio,

revise si ocurrieron daños o use un accesorio

que no tenga daños. Tras haber inspeccionado

y puesto el accesorio, colóquese usted, así

como a las personas alrededor, alejados del

plano del accesorio giratorio y ejecute la

herramienta a una velocidad máxima sin carga

por un minuto.

Los accesorios dañados por lo

general se desintegrarán durante este periodo de

prueba.

8. Use equipo de protección personal.

Dependiendo de la aplicación, utilice careta o

gafas protectoras. Según sea apropiado,

utilice mascarilla contra el polvo, protectores

para los oídos, guantes y mandil de trabajo

capaz de detener fragmentos abrasivos que se

generen con la pieza de trabajo. La protección

ocular debe ser capaz de detener la partículas que

se proyecten a raíz de varias operaciones. La

mascarilla contra el polvo o el respirador deben

ser capaces de filtrar las partículas generadas

durante la operación. La exposición prolongada al

ruido de alta intensidad puede ocasionar pérdida

auditiva.

9. Mantenga a las personas alrededor a una

distancia segura y apartada del área de trabajo.

Cualquiera que ingrese al área de trabajo debe

usar equipo protector. Los fragmentos de la

pieza de trabajo o de algún accesorio roto podrán

salir proyectados a un área mayor a la inmediata y

causar lesiones.

10. Cuando realice una operación donde el

accesorio de corte pueda entrar en contacto

con cableado oculto o con su propio cable,

sujete la herramienta eléctrica sólo por las

superficies de asimiento aisladas. Si el

accesorio giratorio hace contacto con un cable

con corriente, las piezas metálicas expuestas de

la herramienta eléctrica se electrificarán también y

el operador puede recibir una descarga.

11. Coloque el cable de forma que esté despejado

del accesorio giratorio. Si llegara a perder el

control, puede que el cable se corte o enrede y

que su mano o brazo se jale hacia el accesorio

giratorio.

12. Nunca coloque la herramienta eléctrica en el

suelo hasta que el accesorio se haya detenido

por completo. Puede que el accesorio giratorio

haga tracción con la superficie y que jale la

herramienta eléctrica quitándole el control.

13. No ejecute la herramienta eléctrica cuando la

esté cargando a su costado. El contacto

accidental con un accesorio giratorio pudiera

engancharse en su ropa jalando la herramienta

hacia su cuerpo.

14. Limpie periódicamente las aberturas de

ventilación de la herramienta eléctrica. El

ventilador del motor atraerá polvo hacia adentro

de la carcasa y puede que la acumulación

excesiva de polvo metálico ocasione daños

eléctricos.

15. No opere la herramienta motorizada cerca de

materiales inflamables. Las chispas podrían

inflamar estos materiales.

16. No utilice accesorios que requieran de

líquidos enfriadores. El uso de agua o de

cualquier otro líquido enfriador puede que resulte

en descargas eléctricas o electrocución.

Retrocesos bruscos y advertencias relacionadas

El retroceso brusco es una reacción repentina al

enganchado o trabado de un disco giratorio, disco de

soporte o cualquier otro accesorio. El trabado genera un

alto súbito del accesorio giratorio lo cual a su vez genera

que la herramienta eléctrica no controlada se fuerce en

la dirección opuesta a la rotación del accesorio en el

punto de atascamiento.

Por ejemplo, si un disco abrasivo se traba o atasca

debido a la pieza de trabajo, el borde del disco que está

ingresando hacia el punto de atascamiento puede

introducirse hacia la superficie del material ocasionando

que el disco se salga bruscamente. Puede que el disco

salte hacia el operador o hacia dirección opuesta de él,

dependiendo de la dirección del movimiento del disco al

momento del atascamiento. Puede que los discos

abrasivos también se rompan bajo estas condiciones.

El retroceso es el resultado de un mal uso de la

herramienta eléctrica o de condiciones o procedimientos

de uso incorrectos y se puede evitar tomando las

precauciones que se indican a continuación.

a) Mantenga una sujeción firme de la

herramienta eléctrica y coloque su cuerpo y

brazo de tal forma que pueda contener la

fuerza de un retroceso brusco. De estar

disponible, utilice siempre el mango auxiliar

para un control máximo durante un retroceso

brusco o reacción de torsión durante el inicio

de la herramienta. El operador puede controlar las

reacciones de torsión o fuerzas del retroceso

brusco siempre y cuando se lleven a cabo las

precauciones adecuadas.

b) Nunca coloque su mano detrás del accesorio

giratorio. Puede que el accesorio genere un

retroceso brusco sobre su mano.

c) No coloque su cuerpo en el área donde la

herramienta eléctrica podría desplazarse si un

retroceso brusco llegara a ocurrir. El retroceso

brusco proyectará la herramienta en dirección

opuesta al movimiento del disco en el punto de

trabado.

d) Tenga especial cuidado al trabajar con

esquinas, bordes afilados, etc. Evite el

tambaleo y trabado del accesorio. Las esquinas,

bordes afilados o los rebotes tienen la tendencia de

trabar el accesorio giratorio y causar una pérdida

del control o un retroceso brusco.

e) No monte una cadena de sierra para labrado

en madera, ni tampoco un disco dentado para

sierra. Dichos discos generan retroceso bruscos y

pérdida del control con frecuencia.

Advertencias de seguridad específicas para el

esmerilado y operaciones de corte abrasivas:

a) Use discos sólo de los tipos recomendados

para su herramienta eléctrica y el protector

específico diseñado para el disco seleccionado.

Los discos para los cuales la herramienta eléctrica

no fue diseñada no pueden quedar protegidos de

forma adecuada y por lo tanto son inseguros.

b) La superficie de esmerilado de los discos de

centro hundido deben colocarse debajo del

plano del reborde protector. Un disco colocado

incorrectamente que se proyecte a través del plano

del reborde protector no quedará adecuadamente

protegido.

El protector debe quedar fijamente colocado

en la herramienta eléctrica a una posición de

seguridad máxima, de tal forma que quede en lo

posible con la menor área del disco expuesta al

operador.

El protector ayuda a proteger al operador

de fragmentos rotos y de contacto accidental con el

disco, así como de chispas que podrían prender

fuego con la vestimenta.

d) Los discos deben sólo usarse para las

aplicaciones recomendadas. Por ejemplo: no

haga operaciones de esmerilado con la parte

lateral del disco de corte. Los discos abrasivos

de corte están diseñados para el esmerilado

periférico; puede que las fuerzas aplicadas

lateralmente a estos discos ocasionen su

rompimiento en pedazos.

Use siempre bridas para discos que no estén

dañadas, y del tamaño y forma adecuados para

el disco seleccionado.

Las bridas apropiadas para

el disco en cuestión son un soporte que reduce la

posibilidad de rotura del disco. Las bridas para los

discos de corte puede que sean diferentes a las

bridas para el disco esmerilador.

f) Evite el uso de discos mayores que estén

desgastados de otras herramientas eléctricas.

Los discos de mayor tamaño diseñados para otras

herramientas no son adecuados para una

herramienta de discos más veloces de menor

tamaño, y puede que se revienten.

Advertencias de seguridad específicas para

operaciones de corte abrasivas:

a) Evite trabar el disco de corte al aplicar

presión excesiva. No intente hacer un corte de

profundidad excesiva. Aplicar presión excesiva

al disco incrementa la carga y susceptibilidad a que

se tuerza o atasque durante el corte, y de que se

genere un retroceso brusco o rotura del disco.

b) Evite colocar su cuerpo en línea directa o

detrás del disco giratorio. Cuando el disco, en

su punto de operación, se esté alejando de su

cuerpo, es posible que un retroceso brusco

proyecte el disco en rotación y la herramienta

eléctrica directamente hacia usted.

c) Cuando el disco se atasque o interrumpa el

corte por cualquier razón, apague la

herramienta eléctrica y sosténgala sin mover

hasta que el disco se detenga por completo.

Nunca intente retirar el disco del área de corte

mientras esté en movimiento o podría

generarse un retroceso brusco. Investigue y

tome las acciones correctivas necesarias para

eliminar la causa de estancamiento del disco.

d) Evite reiniciar la operación de corte en la

pieza de trabajo. Permita que el disco adquiera

velocidad completa y luego con cuidado

introduzca el disco en el corte. Puede que el

disco se atasque, se salga del camino o que

genere un retroceso brusco si se reinicia estando

insertado en la pieza de trabajo.

e) Los tableros de soporte o las piezas de

trabajo de tamaño muy grande minimizan el

riesgo de que el disco se atasque o tenga un

retroceso brusco. Las piezas de trabajo

grandes tienden a pandearse debido a su propio

peso. Deben colocarse soportes bajo la pieza de

trabajo a ambos lados del disco, cerca de la línea

de corte y del borde de la misma.

f) Tenga especial cuidado cuando realice un

"corte de cavidad" en paredes u otras áreas

ciegas. Puede que el disco protuberante corte la

tubería de gas o agua, así como el cableado

eléctrico u otros objetos que ocasionarían un

retroceso brusco.

Advertencias de seguridad específicas para las

operaciones de lijado:

a) Evite utilizar papel de lijado para disco de un

tamaño excesivamente mayor. Siga las

recomendaciones de los fabricantes al

seleccionar el papel de lijado. El papel de lijado

de tamaño mayor que se extienda más allá del

respaldo de lijado representa un riesgo de

desgarramiento que podría causar trabado, rotura

o retroceso brusco del disco.

Advertencias de seguridad específicas para las

operaciones con cepillo de alambre:

a) Tenga en cuenta que incluso durante la

operación normal se expulsan cerdas de

alambre del cepillo. Evite la presión excesiva

en los alambres mediante cargas excesivas al

cepillo. Las cerdas de alambre pueden penetrar

fácilmente a través de la ropa y/o la piel.

b) Si se recomienda el uso de protector para las

operaciones con cepillo de alambre, evite

cualquier interferencia del disco o cepillo de

alambre con el protector. Puede que el disco o

cepillo de alambre se expanda en diámetro debido

a la carga de trabajo y a la fuerza centrífuga.

Advertencias de seguridad adicionales:

17. Cuando utilice discos de amolar de centro

hundido, asegúrese de utilizar solamente

discos reforzados con fibra de vidrio.

18. NUNCA USE ruedas de tipo copa de piedra

con esta esmeriladora. Esta esmeriladora no

está diseñada para estos tipos de ruedas o

muelas y el uso de dicho producto puede que

resulte en graves lesiones a la persona.

19. Tenga cuidado de no dañar el eje, las bridas

(especialmente la superficie de instalación) o

la contratuerca. Si se dañan estas partes se

podría romper el disco.

20. Asegúrese de que el disco no esté haciendo

contacto con la pieza de trabajo antes de

activar el interruptor.

21. Antes de utilizar la herramienta en una pieza

de trabajo definitiva, déjala funcionar durante

un rato. Observe para ver si hay vibración o

bamboleo que pueda indicar una incorrecta

instalación o un disco mal equilibrado.

22. Utilice la superficie especificada del disco

para realizar el esmerilado.

23. No deje la herramienta en marcha. Tenga en

marcha la herramienta solamente cuando la

tenga en la mano.

24. No toque la pieza de trabajo inmediatamente

después de operar la herramienta, puesto que

puede estar extremadamente caliente y

quemarle la piel.

25.

Observe las instrucciones del fabricante sobre el

montaje y uso correcto de los discos. Manipule y

almacene cuidadosamente los discos.

26.

No utilice reductores o adaptadores para

adaptar discos abrasivos con orificios grandes.

27. Utilice solamente las bridas especificadas

para esta herramienta.

28. En herramientas diseñadas para instalación

con orificio roscado del disco, asegúrese que

la rosca del disco es lo suficientemente larga

para aceptar la longitud del eje.

29. Verifique que la pieza de trabajo esté

correctamente sostenida.

30. Tenga cuidado, puesto que el disco continúa

girando después de apagada la herramienta.

31. Si el lugar de trabajo es extremadamente

caliente y húmedo, o muy contaminado con

polvo conductor, utilice un interruptor de

corto circuito de (30 mA) para garantizar la

seguridad del operario.

32. No utilice la herramienta con materiales que

contengan asbesto.

33. Cuando se utilice disco de corte, siempre

trabaje con la protección recolectora de polvo

del disco, requerida por el reglamento

doméstico.

34. Los discos de corte no se deben someter a

ninguna presión lateral.

35. Evite el uso de guantes de trabajo hechos de

tela durante la operación. Las fibras de los

guantes hechos de tela podrían introducirse en la

herramienta causando descomposturas en la

herramienta.

GUARDE ESTAS

INSTRUCCIONES.

ADVERTENCIA:

NO DEJE que la comodidad o familiaridad con el

producto (a base de utilizarlo repetidamente)

sustituya la estricta observancia de las normas de

seguridad para dicho producto. El MAL USO o el no

seguir las normas de seguridad establecidas en este

manual de instrucciones puede ocasionar graves

lesiones personales.

USD209-1

Símbolos

A continuación se muestran los símbolos utilizados para

la herramienta.

･ volts o voltios

･ ampere o ampério

･ hertz o hercios

･ corriente alterna

･ velocidad clasificada

･ velocidad en vacío o sin carga

･ Construcción clase II

･ revoluciones o alternaciones por minuto,

frecuencia de rotación

DESCRIPCIÓN DEL

FUNCIONAMIENTO

PRECAUCIÓN:

• Asegúrese siempre de que la herramienta esté

apagada y desconectada antes de ajustar o

comprobar cualquier función en la misma.

Bloqueo del eje

004052

PRECAUCIÓN:

• No accione nunca el bloqueo del eje cuando éste

se esté moviéndo. Podría dañarse la herramienta.

Presione el bloqueo del eje para impedir que este gire

cuando vaya a instalar o desmontar accesorios.

Accionamiento del interruptor

001035

PRECAUCIÓN:

• Antes de conectar la herramienta, verifique

siempre y confirme que el interruptor deslizable se

acciona debidamente y que vuelve a la posición

"OFF" (apagado) cuando se presione la parte

trasera del interruptor deslizable.

• El interruptor puede ser bloqueado en la posición

"ON" (encendido) para mayor comodidad del

operario durante una utilización prolongada. Tenga

precaución cuando bloquee la herramienta en la

posición "ON" (encendido) y sujete la herramienta

firmemente.

Para iniciar la herramienta, deslice interruptor deslizable

hacia la posición de encendido "I (ON)" al presionar la

parte trasera del interruptor deslizable. Para una

operación continua, presione en la parte delantera del

interruptor deslizable para trabarlo.

Para parar la herramienta, presione la parte trasera del

interruptor deslizable, y luego deslice a la posición de

apagado "O (OFF)".

Control de ajuste de velocidad

001046

La velocidad de giro puede cambiarse girando el dial de

ajuste de velocidad hasta la configuración de un número

dado de 1 a 5.

Se obtiene una mayor velocidad cuando se gira el dial

en dirección del número 5 y una menor cuando se gira

en dirección del número 1.

Consulte la tabla que aparece más adelante para

obtener la relación entre las configuraciones de los

números en el dial y la velocidad aproximada de giro.

Número r/min

1 4 000

2 5 000

3 6 500

4 8 000

5 10 000

015702

PRECAUCIÓN:

• La utilización de la herramienta en forma continua

a baja velocidad, provocará la recarga y

recalentamiento del motor.

• El control de ajuste de velocidad sólo se puede

girar hasta 5 o hasta 1. No lo force más allá de

estas marcas o la función de ajuste de velocidad

podría arruinarse.

Las herramientas equipadas con función electrónica son

fáciles de utilizar gracias a las siguientes características.

Función electrónica

Control de velocidad constante

• Es posible obtener un acabado fino, dado que la

velocidad de giro se mantiene constante aun

cuando se encuentre cargada.

•

Además, cuando la carga en la herramienta exceda

niveles excesivos, se reducirá la potencia del motor

para proteger el motor contra el recalentamiento.

Cuando la carga retorne a niveles admisibles, la

herramienta funcionará de modo normal.

1. Control de

ajuste de

velocidad

1. Interruptor

deslizable

1. Bloqueo del eje

Función de inicio suave

• Inicio suave gracias a la supresión del golpe de

arranque.

ENSAMBLE

PRECAUCIÓN:

• Asegúrese siempre de que la herramienta esté

apagada y desconectada antes de realizar

cualquier trabajo en la misma.

Instalación de la empuñadura lateral (mango)

PRECAUCIÓN:

• Antes de realizar una operación, asegúrese

siempre de que la empuñadura lateral esté

instalada firmemente.

004053

Rosque la empuñadura lateral firmemente en la posición

de la herramienta mostrada en la figura.

Instalación del protector de disco

004200

Monte el protector de disco con la lengüeta de la banda

del protector de disco alineada con la ranura de la caja

de cojinetes. Luego gire el protector de disco hacia la

izquierda. Asegúrese de apretar los tornillos firmemente.

Instalar o desmontar el disco de corte

abrasivo

ADVERTENCIA:

• Cuando utilice un disco de corte abrasivo,

asegúrese de utilizar solamente el protector de

disco, brida interior y contratuerca diseñada para

usar con discos de corte.

015722

Monte la brida interior en el eje. Ajuste el espaciador

para evitar el movimiento irregular en la brida interior.

Encaje el disco de corte abrasivo sobre la brida interior y

rosque la contratuerca en el eje.

Para apretar la tuerca, presione el bloqueo del eje

firmemente para que el eje no pueda girar, después apriete

firmemente hacia la derecha utilizando la llave de tuerca.

Para desmontar el disco, siga el procedimiento de

instalación a la inversa.

Instalación o desmontaje del protector de

disco (accesorio opcional)

PRECAUCIÓN:

• Cuando se utilice un disco de esmerilar de centro

hundido/ multidisco, disco de cepillo de alambres, o

disco de corte, el protector de disco especial

deberá estar instalado en la herramienta de tal

forma que el lado cerrado del protector siempre

quede orientado hacia el operario.

007249

Monte el protector de disco con la lengüeta de la banda

del protector de disco alineada con la ranura de la caja

de cojinetes. Luego gire el protector de disco hacia la

izquierda. Asegúrese de apretar los tornillos firmemente.

Instalación o desmontaje de un disco de

esmerilar de centro hundido/ multidisco

(accesorio opcional)

ADVERTENCIA:

• Utilice siempre el protector especial cuando instale

en la herramienta un disco de esmerilar de centro

hundido/ multidisco. El disco puede desintegrarse

durante el uso y el protector ayuda a reducir las

posibilidades de que se produzcan heridas

personales.

1. Contratuerca

2. Disco abrasivo

de corte

3. Brida interior

4. Protector de

disco para disco

de corte

1. Protector

(guarda) de

disco

2. Caja de

cojinetes

3. Tornillo

1. Protector de

disco para disco

de corte

2. Caja de

cojinetes

3. Tornillo

007471

Monte la brida interior en el eje. Encaje el disco encima

de la brida interior y rosque la contratuerca en el eje.

Para apretar la tuerca, presione el bloqueo del eje

firmemente para que el eje no pueda girar, después

apriete firmemente hacia la derecha utilizando la llave de

tuerca.

002390

Para desmontar el disco, siga el procedimiento de

instalación a la inversa.

Instalación o desmontaje de un disco

abrasivo (accesorio opcional)

NOTA:

• Utilice accesorios para esmeriladora especificados

en este manual. Estos deberán ser adquiridos

aparte.

001107

Monte el plato de hule en el eje. Inserte el disco sobre el

plato de hule y atornille la contratuerca en el eje. Para

apretar la contratuerca, presione el bloqueo del eje

firmemente para que el eje no pueda girar, después

apriete firmemente hacia la derecha utilizando la llave de

contratuerca.

Para desmontar el disco, siga el procedimiento de

instalación a la inversa.

OPERACIÓN

ADVERTENCIA:

• No deberá ser nunca necesario forzar la

herramienta. El peso de la herramienta aplica la

presión adecuada . El forzamiento y la presión

excesivos podrán ocasionar una peligrosa rotura

del disco.

• Reemplace el disco SIEMPRE si deja caer la

herramienta durante el esmerilado.

• No lance ni golpee NUNCA el disco de amolar u

otros discos contra la pieza de trabajo.

• Evite los rebotes y enganches del disco,

especialmente cuando trabaje esquinas, bordes

agudos, etc. Esto podría ocasionar la pérdida del

control y retrocesos bruscos.

• No utilice NUNCA esta herramienta con discos

para cortar madera ni otros discos de sierra. Los

discos de ese tipo cuando se utilizan en una

esmeriladora con frecuencia ocasionan retrocesos

bruscos y pérdida del control que acarrean heridas

personales.

PRECAUCIÓN:

• No encienda nunca la herramienta cuando ésta

esté en contacto con la pieza de trabajo, podría

ocasionar heridas al operario.

• Póngase siempre gafas de seguridad o máscara

facial durante la operación.

Operación con disco de corte abrasivo.

ADVERTENCIA:

• No utilice NUNCA un disco de corte para esmerilar

lateralmente.

Durante las operaciones de corte, no cambie nunca el

ángulo del disco. La aplicación de presión lateral en el

disco de corte (al igual que en el amolado) hará que el

disco se agriete y se rompa, ocasionando graves heridas

personales.

PRECAUCIÓN:

• Después de la operación, apague siempre la

herramienta y espere hasta que el disco se haya

parado completamente antes de dejar la

herramienta.

1. Contratuerca

2. Disco abrasivo

3. Plato de goma

1. Llave de tuercas

2. Bloqueo del eje

1. Contratuerca

2. Disco para

esmerilar de

centro hundido/

multidisco

3. Brida interior

4. Eje

Operación de esmerilado y lijado

(accesorio opcional)

002983

Sujete SIEMPRE la herramienta firmemente con una

mano en la carcasa y la otra en la empuñadura lateral.

Encienda la herramienta y después aplique el disco a la

pieza de trabajo.

En general, mantenga el borde del disco a un ángulo de

unos 15 grados con la superficie de la pieza de trabajo.

Durante el periodo de uso inicial de un disco nuevo, no

trabaje con la esmeriladora en la dirección B porque

tenderá a cortar la pieza de trabajo. Una vez que el

borde del disco se haya redondeado con el uso, se podrá

trabajar con el disco en ambas direcciones A y B.

Operación con carda de alambres

(accesorio opcional)

PRECAUCIÓN:

•

Compruebe la operación de la carda haciendo girar

la herramienta sin carga, asegurándose de que no

haya nadie enfrente ni en línea con la carda.

• No utilice una carda que esté dañada o

desequilibrada. La utilización de una carda dañada

podrá aumentar la posibilidad de heridas causadas

por el contacto con alambres rotos de la misma.

001136

Desconecte la herramienta y póngala al revés para

permitir un acceso fácil al eje. Quite cualquier accesorio

que haya en el eje. Rosque la carda de alambres en el

eje y apriétela con la llave suministrada. Cuando utilice la

carda, evite aplicar presión excesiva que haga doblar

demasiado los alambres, ocasionando una rotura

prematura.

Operación con disco de cepillo de alambres

(accesorio opcional)

PRECAUCIÓN:

• Compruebe la operación del disco de cepillo de

alambres haciendo girar la herramienta sin carga,

asegurándose de que no haya nadie enfrente ni en

línea con el disco de cepillo de alambres.

• No utilice un disco de cepillo de alambres que esté

dañado o desequilibrado. La utilización de un disco

de cepillo de alambres dañado podrá aumentar la

posibilidad de heridas causadas por el contacto

con alambres rotos.

• Utilice SIEMPRE el protector de disco con discos

de cepillo de alambres, asegurándose de que el

disco encaje dentro del protector. El disco puede

desintegrarse durante la utilización y el protector

ayuda a reducir las posibilidades de que se

produzcan heridas personales.

007472

Desconecte la herramienta y póngala al revés para

permitir un acceso fácil al eje. Quite cualquier accesorio

que haya en el eje. Rosque el disco de cepillo de

alambres en el eje y apriételo con las llaves.

Cuando utilice un disco de cepillo de alambres, evite

aplicar presión excesiva que haga doblar demasiado los

alambres, ocasionando una rotura prematura.

Operación con disco de corte abrasivo / disco

de diamante (accesorio opcional)

ADVERTENCIA:

• Al usar un disco de corte abrasivo / disco de

diamante, asegúrese de usar sólo el protector de

disco diseñado especialmente para usarse con

discos cortadores.

• No utilice NUNCA un disco de corte para esmerilar

lateralmente.

1. Carda de

alambre

1. Cepillo de copa

015723

Durante las operaciones de corte, no cambie nunca el

ángulo del disco. La aplicación de presión lateral en el

disco de corte (al igual que en el esmerilado) hará que el

disco se agriete y se rompa, ocasionando graves heridas

personales.

MANTENIMIENTO

PRECAUCIÓN:

• Asegúrese siempre que la herramienta esté

apagada y desconectada antes de intentar realizar

una inspección o mantenimiento.

• Nunca use gasolina, bencina, diluyente (tíner),

alcohol o sustancias similares. Puede que esto

ocasione grietas o descoloramiento.

La herramienta y sus aberturas de ventilación han de

mantenerse limpias. Limpie las aberturas de ventilación

regularmente o siempre que los orificios empiecen a

estar obstruidos.

007473

Para mantener la SEGURIDAD y FIABILIDAD del

producto, las reparaciones, la inspección y sustitución de

las escobillas de carbón, y cualquier otro mantenimiento

o ajuste deberán ser realizados en Centros o Servicios

de fábrica Autorizados por Makita, empleando siempre

piezas de repuesto de Makita.

ACCESORIOS OPCIONALES

PRECAUCIÓN:

• Estos accesorios o aditamentos (incluidos o no)

están recomendados para utilizar con su

herramienta Makita especificada en este manual.

El empleo de cualesquiera otros accesorios o

acoplamientos conllevará un riesgo de sufrir

heridas personales. Utilice los accesorios o

acoplamientos solamente para su fin establecido.

• Su herramienta incluye un protector para usarse

con cualquier recomendación de disco

esmerilador, multidisco, disco flexible y dicso de

cepillo de alambre. Si también se dispone de disco

de diamante y/o disco cortador para usarse con la

herramienta, éstos solamente deberán usarse con

el protector correspondiente opcional para discos

cortadores.

Si usted decide usar su emeriladora Makita con

accesorios aprobados que adquirió de su

distribuidor Makita o centro de servicio del

fabricante, asegúrese de obtener todos los

fijadores y protectores necesarios que se

recomiendan en este manual. No seguir esta

indicación podría resultar en lesiones al usuario y a

otras personas alrededor.

Si necesita cualquier ayuda para más detalles en

relación con estos accesorios, pregunte a su centro de

servicio Makita local.

1. Contratuerca

2. Disco de corte

abrasivo / Disco

de diamante

3. Brida interior

Protector de disco

para disco de

corte abrasivo /

disco de diamante

1. Abertura de

ventilación del

escape

2. Abertura de

ventilación

Disco de corte abrasivo / Disco de diamante

9566CV

1 Empuñadura 36

2 Protector (guarda) de disco

3 Brida interior 82

4 Disco esmerilador de centro hundido / Multidisco

5 Contratuerca 5/8 - 45

6 Plato de goma 125

7 Disco de lija

8 Contratuerca de lijado 5/8 - 48

9 Carda o disco de cepillo de alambres

10 Cepillo de copa

11 Protector de disco (Para disco de corte)

12 Brida interior 48

Contratuerca 5/8 - 48

- Llave de tuerca de bloqueo 28

015721

NOTA:

• Algunos de los artículos en la lista puede que

vengan junto con el paquete de la herramienta

como accesorios incluidos. Puede que estos

accesorios varíen de país a país.

GARANTÍA LIMITADA MAKITA DE UN AÑO

Ésta Garantía no aplica para México

Política de garantía

Cada herramienta Makita es inspeccionada y probada

exhaustivamente antes de salir de fábrica. Se

garantiza que va a estar libre de defectos de mano de

obra y materiales por el periodo de UN AÑO a partir de

la fecha de adquisición original. Si durante este

periodo de un año se desarrollase algún problema,

retorne la herramienta COMPLETA, porte pagado con

antelación, a una de las fábricas o centros de servicio

autorizados Makita. Si la inspección muestra que el

problema ha sido causado por mano de obra o

material defectuoso, Makita la reparará (o a nuestra

opción, reemplazará) sin cobrar.

Esta garantía no será aplicable cuando:

EN NINGÚN CASO MAKITA SE HARÁ

RESPONSABLE DE NINGÚN DAÑO INDIRECTO,

FORTUITO O CONSECUENCIAL DERIVADO DE LA

VENTA O USO DEL PRODUCTO.

ESTA RENUNCIA SERÁ APLICABLE TANTO

DURANTE COMO DESPUÉS DEL TÉRMINO DE

ESTA GARANTÍA.

MAKITA RENUNCIA LA RESPONSABILIDAD POR

CUALQUIER GARANTÍA IMPLÍCITA, INCLUYENDO

GARANTÍAS IMPLÍCITAS DE “COMERCIALIDAD” E

“IDONEIDAD PARA UN FIN ESPECÍFICO”, DESPUÉS

DEL TÉRMINO DE UN AÑO DE ESTA GARANTÍA.

Esta garantía le concede a usted derechos legales

específicos, y usted podrá tener también otros

derechos que varían de un estado a otro. Algunos

estados no permiten la exclusión o limitación de daños

fortuitos o consecuenciales, por lo que es posible que

la antedicha limitación o exclusión no le sea de

aplicación a usted. Algunos estados no permiten

limitación sobre la duración de una garantía implícita,

por lo que es posible que la antedicha limitación no le

sea de aplicación a usted.

se hayan hecho o intentado hacer reparaciones

por otros:

se requieran reparaciones debido al desgaste

normal:

la herramienta haya sido abusada, mal usada o

mantenido indebidamente:

se hayan hecho alteraciones a la herramienta.

EN0006-1

Some dust created by power sanding, sawing, grinding, drilling, and other

construction activities contains chemicals known to the State of California

to cause cancer, birth defects or other reproductive harm. Some examples

of these chemicals are:

• lead from lead-based paints,

• crystalline silica from bricks and cement and other masonry products, and

• arsenic and chromium from chemically-treated lumber.

Your risk from these exposures varies, depending o n how often you do this

type of work. To reduce your exposure to these chemicals: work in a well

ventilated area, and work with approved safety equipment, such as those

dust masks that are specially designed to filter out microscopic particles.

WARNING

< USA only >

ADVERTENCIA

Algunos polvos creados por el lijado, aserrado, esmerilado, taladrado y

otras actividades de la construcción contienen sustancias químicas

reconocidas por el Estado de California como causantes de cáncer, defectos

de nacimiento y otros peligros de reproducción. Algunos ejemplos de estos

productos químicos son:

• plomo de pinturas a base de plomo,

• sílice cristalino de ladrillos y cemento y otros productos de albañilería, y

• arsénico y cromo de maderas tratadas químicamente.

El riesgo al que se expone varía, dependiendo de la frecuencia con la que

realice este tipo de trabajo. Para reducir la exposición a estos productos

químicos: trabaje en un área bien ventilada y póngase el equipo de seguridad

indicado, tal como las máscaras contra polvo que están especialmente

diseñadas para filtrar partículas microscó

picas.

< Sólo en los Estados Unidos >

Makita Corporation

3-11-8, Sumiyoshi-cho,

Anjo, Aichi 446-8502 Japan

www.makita.com

884439D940 9566CV-1

Makita 9566CV 6" SJS High‑Power Cut‑Off/Angle Grinder

Product's Documents

Makita 9566CV Instruction Manual

Specifications

Makita 9566CV Questions and Answers
