Matco Tools SE288 8MM PNEUMATIC SILVER EAGLE PUNCH FLANGE User Manual

SE288 1 Revised 10/06/15

SPECIFICATIONS

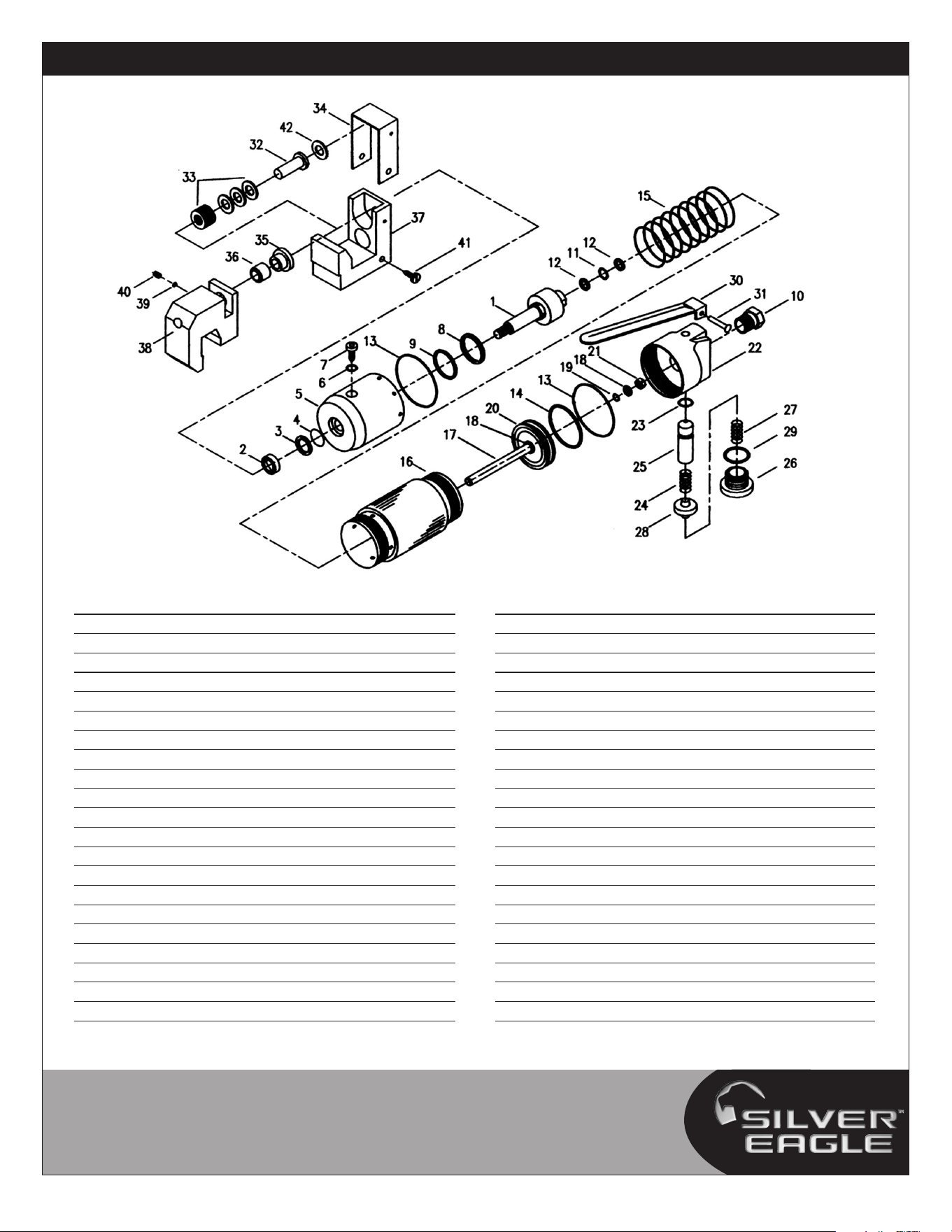

Operating Instructions Warning Information Parts Breakdown

SE288

TWO-IN-ONE 8MM Punch/Flange Tool

Capacity ............................. 8MM punch hole size

Net Weight ....................................... 3.5 Lbs

Overall Length ....................................... 10"

Average Air Consumption . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4 CFM

Air Pressure ....................................... 90 PSI

Air Inlet ....................................... 1/4" NPTF

Hose Size ....................................... 3/8" I.D.

Capacity (steel or aluminum) . . . . . . . . . . . . . . . . . . . . . . . . . 2.0MM

Some dust created by power sanding, sawing, grinding, drilling, and other

construction activities contains chemicals known to cause cancer, birth defects or

other reproductive harm. Some examples of these chemicals are:

 • leadfromlead-basedpaints,

 • crystallinesilicafrombricksandcementandothermasonryproducts,and

 • arsenicandchromiumfromchemically-treatedlumber.

Your risk from these exposures varies, depending on how often you do this type

of work. To reduce your exposure to these chemicals: work in a well ventilated

area, and work with approved safety equipment, such as those dust masks that are

specially designed to filter out microscopic particles.

WARNING

ALWAYS READ INSTRUCTIONS

BEFORE USING POWER TOOLS

ALWAYS WEAR

SAFETY GOGGLES

USER AND BYSTANDERS

ALWAYS WEAR HEARING

PROTECTION USER AND

BYSTANDERS

AVOID PROLONGED

EXPOSURE TO VIBRATION

SE288 2 Revised 10/06/15

SE288 TWO-IN-ONE 8MM Punch/Flange Tool

THIS INSTRUCTION MANUAL CONTAINS

IMPORTANT SAFETY INFORMATION.

READ THIS INSTRUCTION MANUAL CAREFULLY

AND UNDERSTAND ALL INFORMATION BEFORE

OPERATING THIS TOOL.

• It is the responsibility of the owner to make sure all

 personnelreadthismanualpriortousingthedevice.It

 is also theresponsibility of the device owner to keep

 thismanualintactandinaconvenientlocationforallto

 seeandread.Ifthemanualorproductlabelsarelostor

 not legible, contact Matco Tools for replacements.

 If the operator is not fluent in English,

 the product and safety instructions shall be read and

 discussed with the operator in the operator's native

 language by the purchaser/owner or his designee,

 makingsurethattheoperatorcomprehendsitscontents.

• Always operate, inspect and maintain this tool in

 accordancewithAmericanNationalStandardsInstitute

 SafetyCodeofPortableAirTools(ANSIB186.1)andany

 otherapplicablesafetycodesandregulations.

• Forsafety,topperformanceandmaximumdurabilityof

 parts, operate this tool at 90 psig; 6.2 bar max air

 pressurewith3/8"diameterairsupplyhose.

• Alwayswearsafetygoggles(users&bystanders)

• Always wear hearing protection (users & bystanders)

 when using this tool. High sound levels can cause

 permanent hearing loss. Use hearing

 protectionasrecommendedbyyouremployerorOSHA

 regulation.

• Keepthetoolinefficientoperatingcondition.

• Operators and maintenance personnel must be

 physicallyabletohandlethebulk,weightandpowerof

 thistool.

• Airpoweredtoolscanvibrateinuse.Vibration,repetitive

 motions or uncomfortable positions over extended

 periodsoftimemaybeharmfultoyourhandsandarms.

 Discontinueuseoftoolifdiscomfort,tinglingfeelingor

 painoccurs.Seekmedicaladvicebeforeresuminguse.

• Airunderpressurecancausesevereinjury.Neverdirect

 airatyourselforothers.Alwaysturnofftheairsupply,

 drainhoseofairpressureanddetachtoolfromairsupply

 beforeinstalling,removingoradjustinganyaccessory

 onthistool,orbeforeperforminganymaintenanceon

 this tool. Failure to do so could result in injury. Whip

 hoses can cause serious injury. Always check for

 damaged,frayedorloosehosesandfittings,andreplace

 immediately.Donotusequickdetachcouplingsattool.

 Seeinstructionsforcorrectset-up.

• Slipping, tripping and/or falling while operating air

 tools can be a major cause of serious injury or

 death. Be aware of excess hose left on the walking

 orworksurface.

• Placethetoolontheworkbeforestartingthetool.Do

 notpointorindulgeinanyhorseplaywiththistool.

• Keep body working stance balanced and firm. Do

 notoverreachwhenoperatingthetool.

• Always wear heavy-duty leather gloves when

 handling sheet metal. Sharp edges can cause

 severeinjury.

• Keeptooloutofreachofchildren.

• Anticipate and be alert for suddenchangesinmotion

 duringstartupandoperationofanypowertool.

• Do not carry tool by the hose. Protect the hose from

 sharpobjectsandheat.

• After disconnecting the Punch/Flange Tool

 fromtheairsupply,therecouldstillbeenoughair

 pressure to fire the Punch/Flange Tool. After

 making sure the air supply is disconnected,

 ALWAYS fire the Punch/Flange repeatedly to

 makesureallairisbledfromthetool.

•Donotuseaccessorieswhicharenotspecifically

 designedandrecommendedbythetool 

 manufacturer

• Ensuretheworkpieceissecurelyfixed.

• Never use dull, chipped or damaged accessories.

• Nevercoolahotaccessoryinwaterasbrittleness

 andearlyfailurecanresult.Accessorybreakage

 or tool damage may result from prying.Take

 smallerbitestoavoidgettingstuck.

• Donotlock,tapeorwirethetoolvalve in the "on/off"

 position.

• Avoid direct contact with accessories during and

 after use. Operation can cause impacts, cuts,

 abrasions&heat.Gloveswillreducetheriskofcutsor

 burns.

• Keepawayfrompunch/flangeendoftool.Donotwear

 jewelry or loose clothing. Secure long hair. Scalping

 can occur if hair is not kept away from tool and

 accessories. Choking can occur if neckwear is not

 keptawayfromtoolandaccessories.

• Donotlubricatetoolswithflammableorvolatileliquids

 suchaskerosene,dieselorjetfuel.

• Thistoolisnotinsulatedagainstelectricshock.

• Thistoolmustnotbeusedinexplosiveatmospheres.

• UseaccessoriesonlyrecommendedbyMatcoTools.

• Servicing and repairs should only be made by

 authorizedservicecenter.

• Donotforcetoolbeyonditsratedcapacity.

• Do not use (ormodify) the tool for any other purpose

 thanthatforwhichitwasdesignedwithoutconsulting

 themanufacturer'sauthorizedrepresentative.

• Donotremoveanylabels.Replacedamagedlabels.

• Thisproductmaycontainoneormorechemicalsknown

 to the State of California to cause cancer and birth

 defects or other reproductive harm. Wash hands

thoroughly after handling.

• Handling the brass parts of this product will expose

 youtolead,achemicalknowntotheStateofCalifornia

 to cause birth defects and other reproductive harm.

 Wash hands after handling.

FAILURE TO OBSERVE THESE WARNINGS COULD RESULT IN INJURY

WARNING

SE288 3 Revised 10/06/15

SE288 TWO-IN-ONE 8MM Punch/Flange Tool

OPERATION...

PUNCHING:

1. WARNING: Alwayswearheavy-dutyleathergloveswhen 

 handlingsheetmetal.Sharpedgescancausesevereinjury.

 AlwayswearANSI-approvedsafetygoggles.

2. Pre-markthedesiredlocationofeachholeyouwishto 

 punchontheworkpiece.

NOTE: Iftheworkpieceistobebothpunchedandflanged,

flangeitfirst,thenmeasurefortheholeplacement.Flangingwill

changethedimensionsoftheworkpiece.

3. ConnectthePunch/FlangeTooltoyourairsupply.Donot

 exceed90PSI.

4. InserttheedgeoftheworkpiecebetweenthePunchDie(36)

 andthePunch(32).Makesureyourmarksarealignedwith

 thePunchDie(36).

5. SqueezetheThrottleLever(30),andthePunch(32)will 

 piercetheworkpiece.

6. Alignthetoolwiththenextmarkontheworkpiece,and 

 repeatstep5untilthejobisfinished.

7. Disconnecttheairsupply.

8. WARNING: After disconnecting the Punch/Flange Tool

from the air supply, there could still be enough air pressure

to fire the Punch/Flange Tool. After making sure the air

supply is disconnected, ALWAYS fire the Punch/Flange

repeatedly to make sure all air is bled from the tool.

FLANGING:

1. WARNING:Alwayswearheavy-dutyleathergloveswhen

 handlingsheetmetal.Sharpedgescancausesevereinjury.

 AlwayswearANSI-approvedsafetygoggles.

2. Measureandcuttheworkpiecetothecorrectdimensions.

3. ConnectthePunch/FlangeTooltoyourairsupply.Donot

 exceed90PSI.

4. Securetheworkpieceinaviseoruseanotherappropriate

 clampingmethod.

5. InserttheworkpieceintotheflangingjawbetweentheAnvil

 Bed(37)andthePunchDieBed(38).Makesurethe

 workpieceisallthewayflushagainstthebackofboththe

 AnvilBed(37)andthePunchDieBed(38).Squeezethe

 ThrottleLever(30),andtheAnvilBed(37)willbedriven 

 againstthePunchDieBed(38),formingaflange.

6. ReleasetheThrottleLever(30).Slidethetoolalongtheedge

 oftheworkpiecetowheretheAnvilBed(37)andthePunch

 DieBed(38)overlappartoftheworkpieceyoujustflanged.

 Repeatstep5.

7. Repeatsteps5and6untiluntiltheentirelengthyouwanted

 toflangeisfinished.

8. Disconnecttheairsupply.

9. WARNING: After disconnecting the Punch/Flange Tool

from the air supply, there could still be enough air pressure

to fire the Punch/Flange Tool. After making sure the air

supply is disconnected, ALWAYS fire the Punch/Flange

repeatedly to make sure all air is bled from the tool.

AIR SUPPLY

Toolsoperateonawiderangeofairpressures.Itis

recommendedthatairpressuremeasures90psigatthetool

withthetriggerfullydepressedandnoloadappliedtothetool.

Higherpressure(over90psig;6.2bar)raisesperformance

beyondtheratedcapacityofthetool,whichwillshortentoollife

andcouldcauseinjury.

Alwaysuseclean,dryair.Dust,corrosivefumesand/orwaterin

theairlinewillcausedamagetothetool.Drainthewaterfrom

airlinesandcompressorpriortorunningtool.Cleantheairinlet

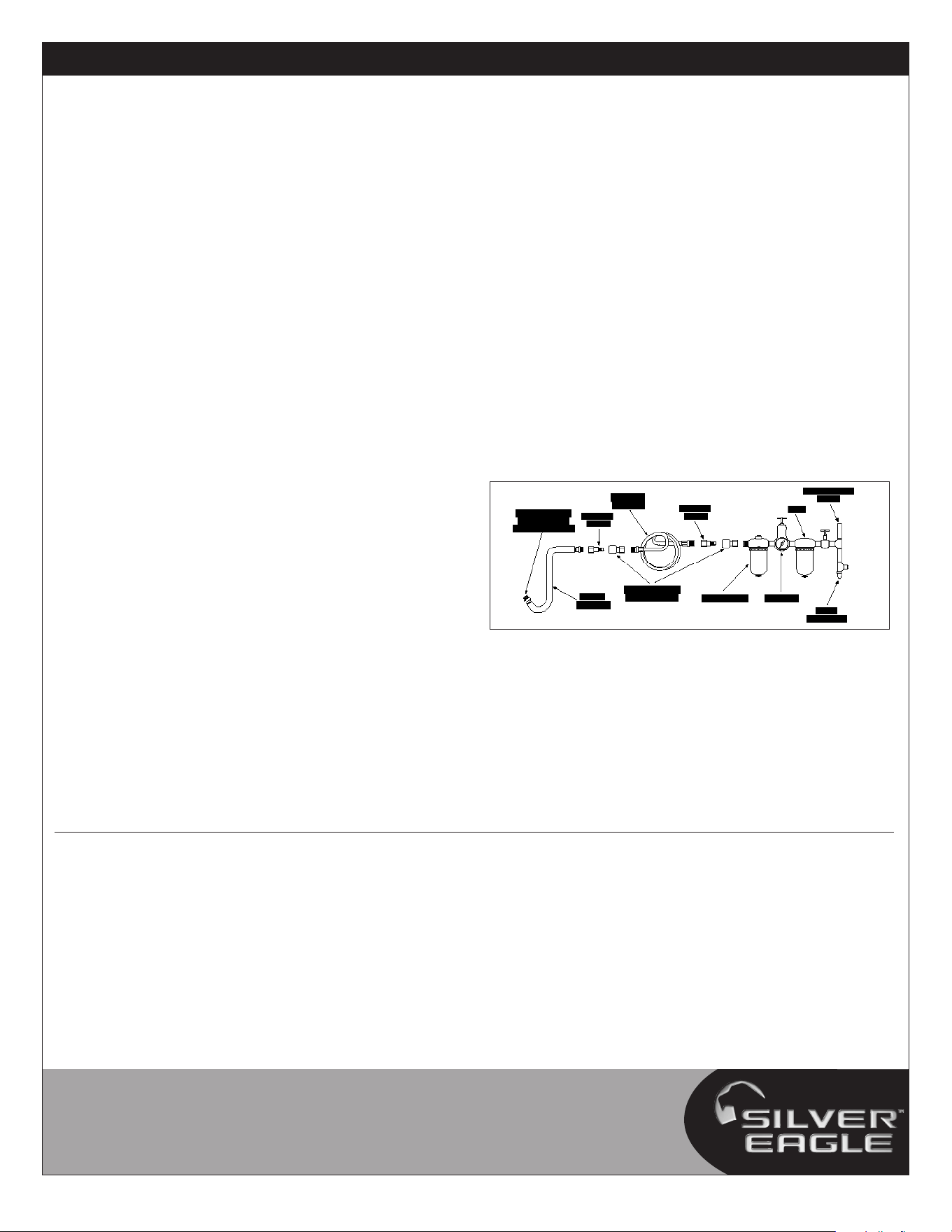

filterscreenweekly.Therecommendedhookupprocedurecan

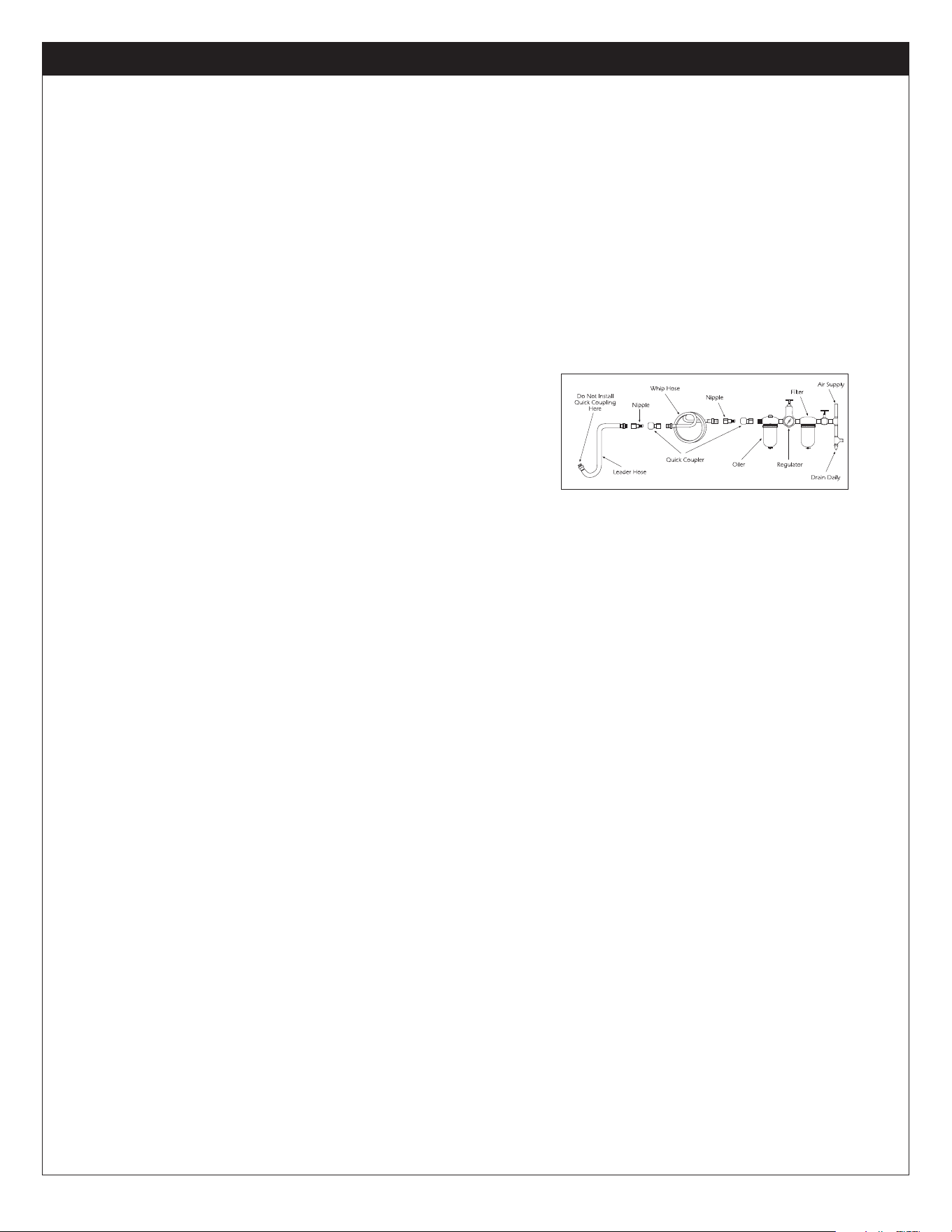

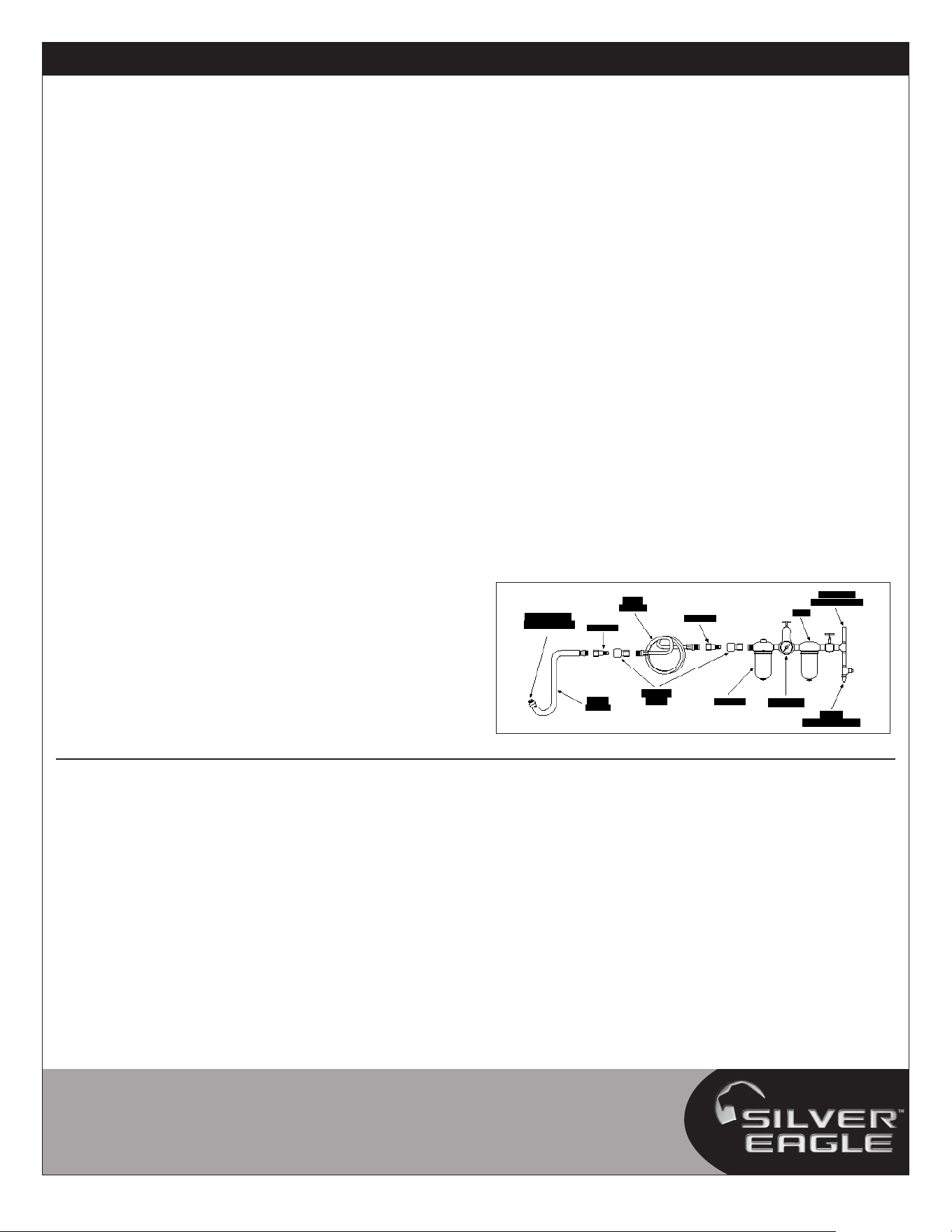

beviewedintheFigure1.

Theairinletusedforconnectingairsupplyhasstandard1/4"

NPT.Linepressureshouldbeincreasedtocompensatefor

unusuallylongairhoses(over25feet).Minimumhosediameter

shouldbe3/8"I.D.andfittingsshouldhavethesameinside

dimensionsandbetightlysecured.

Alwaysturnofftheairsupply,drainhoseofairpressure

anddetachtoolfromairsupplybeforeinstalling,removing

oradjustinganypartoraccessoryonthistool,orbefore

performinganymaintenanceonthistool.

Ensureanaccessibleemergencyshutoffvalvehasbeen

installedintheairsupplylineandmakeothersawareofits

location.

TROUBLESHOOTING

Other factors outside the tool may cause loss of power or erratic

action. Reduced compressor output, excessive drain on the air line,

moisture or restrictions in air pipes or the use of hose connections

of improper size or poor conditions may reduce air supply. Grit or

gum deposits in the tool may cut power and may be corrected by

cleaning the air strainer and flushing out the tool with gum solvent oil

or an equal mixture of SAE #10 and kerosene. If outside conditions

are in order, disconnect tool from hose and take tool to your nearest

authorized service center.

LUBRICATION AND MAINTENANCE

Lubricatetheairmotordailywithhighqualityairtooloil.Ifnoair

lineoilerisused,run1/2oz.ofoilthroughthetool.Theoilcan

besquirtedintothetoolairinletorintothehoseatthenearest

connectiontotheairsupply,thenrunthetool.Arustinhibitive

oilisacceptableforairtools.

WARNING:Afteranairtoolhasbeenlubricated,oilwill

dischargethroughtheexhaustportduringthefirstfewseconds

ofoperation.Theexhaustportmustbecoveredwithatowel

beforeapplyingairpressuretopreventseriousinjury.

INSPECTION, MAINTENANCE AND

CLEANING

1. BEFOREEACHUSE,inspectthegeneralconditionofthe

 tool.Checkforloosescrews,misalignmentorbindingof

 movingparts,crackedorbrokenparts,andanyother

 conditionthatmayaffectitssafeoperation.Ifabnormal

 noiseorvibrationoccurs,havetheproblemcorrectedbefore

 furtheruse.Donotusedamagedequipment.

2. WHENNECESSARY,fillthehydraulicsystemwithahigh 

 qualityhydraulicoil.RemovetheOilPlug(7),refillandthen

 replacetheOilPlug(7).

3. ToadjustthePunch,loosentheSetScrew(40),androtate

 thetoolhead.Aftermakingneededadjustment,tightenthe

 SetScrew(40).

FIG. 1

SE288 4 Revised 10/06/15

SE288 TWO-IN-ONE 8MM Punch/Flange Tool

WARRANTY

Silver Eagle™ by Matco warrants its air tools for a period of 1 year to the

consumer. We will repair any SE Series air tool covered under this warranty

which proves to be defective in material or workmanship during the warranty

period. In order to have your tool repaired, return the tool to any Silver

Eagle Authorized Warranty Center, freight prepaid. Please include a copy of

your proof of purchase and a brief description of the problem. The tool will

be inspected and if any part or parts are found to be defective in material

or workmanship, the tool will be repaired free of charge and returned to you

freight prepaid.

This warranty gives you specific rights. You may also have other rights

which vary from state to state.

The foregoing obligation is Matco’s sole liability under this or any implied

warranty and under no circumstances shall Matco be liable for any incidental

or consequential damages.

Note: Some states do not allow the exclusion or limitation of incidental or

consequential damages so the above limitation or exclusion may not apply

to you.

SE288 5 Revised 10/06/15

SE288 TWO-IN-ONE 8MM Punch/Flange Tool

REF PART

NO. NO. DESCRIPTION QTY.

1 RS83701W Piston 1

2 RS83702 Packing 1

3 RS83703W Back-Up Ring 1

4 RS83704W O-Ring (13x2mm) 1

5 RS83705W Cylinder 1

6 RS83706 O-Ring (P7) 1

7 RS83707 Oil Plug 1

8 RS83708W Back-Up Ring 1

9 RS83709W O-Ring (34.5x4mm) 1

10 RS83710 Air Inlet 1

11 RS83712 O-Ring (P8) 1

12 RS83713 Back-Up Ring 2

13 RS83714 O-Ring 2

14 RS83715 O-Ring (P41) 1

15 RS83717W Spring 1

16 RS83718 Cylinder 1

17 RS83719 Piston Rod 1

18 RS83720 Washer 2

19 RS83721 O-Ring (P6) 1

20 RS83722 Piston 1

21 RS83723 Lock Nut (M6x1) 1

REF PART

NO. NO. DESCRIPTION QTY.

22 RS83724 Air Valve Body 1

23 RS83725 O-Ring (P5) 1

24 RS83726 Spring 1

25 RS83727 Air Valve 1

26 RS83728 Plug 1

27 RS83729 Spring 1

28 RS83730 Valve Cover 1

29 RS83704 O-Ring (P12) 1

30 RS83732 Throttle Lever 1

31 RS83733 Pin (3x23mm) 1

32 RS83734A Punch (8MM) 1

33 RS278CSS Spring Set 1

34 RS83736A Cover 1

35 RS83737A Guide Sleeve (8MM) 1

36 RS83738A Punching Die (8MM) 1

37 RS83739A Anvil Bed (8MM) 1

38 RS83740D Punching Die Bed (8MM) 1

39 RS83741 Packing 1

40 RS83742 Screw (M6x1) 1

41 RS83743 Screw (M4x0.7) 2

42 RS83744A Washer (8MM) 1

SE288 6 Revised 10/06/15

SE288 Outil à poinçon et bride DEUX-DANS-UN 8 mm

Capacité .........................

. . . . 8 mm grandeur de trou de poinçon

Poids net .................... 3,5 lb

Longueur totale .............. 10 po

Consommation moyenne d'air ........

. . . . . . . . . . . . . . . . . . . . . . . . . 4 pi3/min

Pression de l'air .............. 90 psi

Entrée d'air ............. 1/4 po NPTF

Grosseur de tuyau ......... 3/8 po Di

Capacité (acier ou alu) ........2,0 mm

SPÉCIFICATIONS

Instructions de fonctionnement Avertissement Pièces

SE288

Outil à poinçon et bride DEUX-DANS-UN 8 mm

Certaines poussières produites par le sablage, le sciage, le meulage, le perçage et autres

activités de construction contiennent des produits chimiques qui peuvent causer le cancer,

des anomalies congénitales ou autres problèmes de reproduction. Voici quelques exemples

de produits chimiques :

•Plombprovenantdespeintures,

•Siliciumcristallinprovenantdesbriques,ducimentetd’autresproduitsdemaçonnerieet

•Arsenicetchromeprovenantduboistraitéchimiquement.

Le risque que présentent ces expositions varient selon le nombre de fois que vous faites ce

typedetravail.pourréduirel’expositionàcesexpositions:travaillezdansunendroitbien

ventiléettravaillezavecl’équipementdesécuritéapprouvécommelesmasquesàpoussière

qui sont conçus pour filtrer les particules microscopiques.

LISEZ TOUJOURS LES

INSTRUCTIONS AVANT

D’UTILISERLESOUTILS

MOTORISÉS.

PORTEZ TOUJOURS DES

LUNETTES DE SÉCURITÉ.

PORTEZ TOUJOURS UNE

PROTECTION POUR LES

OREILLES.

ÉVITEZL’EXPOSITION

PROLONGÉEAUXVIBRATIONS.

AVERTISSEMENT

SE288 7 Revised 10/06/15

SE288 Outil à poinçon et bride DEUX-DANS-UN 8 mm

AVERTISSEMENT

LE NON-RESPECT DE CES AVERTISSEMENTS POURRAIT ENTRAÎNER DES BLESSURES.

 CE GUIDE D’UTILISATION RENFERME D’IMPORTANTES

CONSIGNES DE SÉCURITÉ. LISEZ CE GUIDE D’UTILISATION

  ATTENTIVEMENT ET ASSUREZVOUS D’AVOIR BIEN COMPRIS

  TOUTESLESDIRECTIVESAVANTD’UTILISERCETOUTIL.

  Veuillez lire et bien comprendre toutes les instructions.

  Tout manquement aux instructions indiquées ci-après

  pourrait entraîner un choc électrique, un incendie, une

  explosion et/ou des blessures personnelles graves. Il est de

  la responsabilité du propriétaire de s'assurer que tout le

  personnel lise ce manuel avant d'utiliser l'appareil. Il revient

  aussi au propriétaire de l'appareil de conserver ce manuel

  en bon état et dans un endroit accessible permettant au

  manuel d'être vu et lu par tous. Si le manuel ou les étiquettes

  du produit sont perdus ou illisibles, contactez Matco Tool.

  Outils pneumatiques professionnels pour les faire remplacer.

  Si l'utilisateur opérateur de l'appareil ne maîtrise pas bien

  l'anglais, les instructions relatives au produit et aux mesures

  de sécurité devront être lues et discutées avec l'opérateur

  dans sa langue maternelle par l'acheteur- propriétaire ou

  toute personne habilitée par lui à le faire, en s'assurant que

  l'opérateurencomprendbienlecontenu.

  • Veuillez toujours utiliser, inspecter et entretenir cet outil

   conformément au code de sécurité ANSI sur les outils

   pneumatiques portatifs (ANSI B186.1) et à tout autre loi ou

   règlementrelatifàlasécurité.

  • Pour assurer un fonctionnement sécuritaire, un rendement

   optimal et la durabilité des pièces, utilisez une pression d’air

   maximale de 90 lb/po², 6,2 bar et un boyau d’un diamètre de

   3/8po.

  • Toujours porter des lunettes de sécurité et un appareil

   respiratoire(utilisateursetspectateurs).

  • Les niveaux sonores élevés peuvent provoquer une perte

   auditive permanente. Portez toujours l’équipement de

   protection auditive ecommandé par votre employeur et les

   règlements de l’OSHA quand vous utilisez cet outil  (utilisateurs

   etspectateurs).

  • Conservezcetoutilenbonétatdemarche.

• Évitezd'inhalerdelapoussièreoudemanipulerdesdébrislors

 du fonctionnement de l'appareil, cequi peut être nocif pour

 votre santé. Utilisez l'équipement indiqué pour  le

 dépoussiérage et portez un équipement de protection

 respiratoire approprié lorsque vous travaillez avec des

 matériauxdégageantdesparticulesensuspensiondansl'air.

  • Les personnes qui utilisent ou entretiennent cet outil être

   capables de le manipuler compte tenu de sa grosseur, de

   sonpoidsetdesapuissance.

  • Les outils pneumatiques peuvent vibrer pendant l’utilisation.

   Une exposition prolongée aux vibrations, les mouvements

   répétitifs, ou une posture inconfortable lors de l’utilisation

   peuvent être nuisibles pour vos mains et vos bras. Arrêtez

   d’utiliser l’outil en cas d’inconfort ou si vous ressentez des

   picotements ou de la douleur. Consultez un médecin avant

   derecommenceràutiliserl’outil.

  • L’air comprimé peut causer de graves blessures. Évitez de

   diriger le jet d’air vers vous ou vers d’autres personnes.

   Avant d’installer, de retirer ou d’ajuster une pièce ou un

   accessoire, ou de faire l’entretien de l’outil, assurez-vous de

   toujours fermer la source d’alimentation en air, de purger

   l’air du boyau et de débrancher l’outil de sa source

   d’alimentation. Une négligence sur ce plan pourrait causer

   des blessures. Les tuyaux souples peuvent causer de graves

   blessures. Vérifiez toujours les boyaux et les raccords et

   remplacez-les s’ils sont endommagés, fissurés ou lâches.

   Évitez d’utiliser un outil endommagé ou usé. Évitez d’utiliser

   des raccords rapides avec cet outil. Pour installer

   correctementl’outil,consulterlesdirectives.

  • Votre posture doit être stable. Évitez de travailler à bout

   debras.



• Protégez vos mains enportant des gants.

  • Calculez vos mouvements et prenez garde aux changements

   brusquesdepositionquandvousutilisezunoutilélectrique.

  • Une glissade, un trébuchage et/ou une chute lors de

   l’utilisation d’outils pneumatiques peut causer de sérieuses

   blessures ou la mort. Prenez garde aux boyaux qui traînent

   parterredansl’airedetravail.

  • Ne tenez pas l’outil par le boyau d’alimentation. Protégez le

   boyaudesobjetstranchantsetdelachaleur.

  • L’arbre de l’outil peut continuer de tourner brièvement une

   fois la gâchette relâchée. Évitez tout contact direct avec les

   accessoires pendant ou après l’utilisation. Le port de gants

   réduitlesrisquesdecoupuresoudebrûlures.

  • Rester à l’écart de l’extrémité de l’outil. Ne portez pas de

   bijoux ni de vêtements amples. Les cheveux longs doivent

   demeurer hors de portée de l’outil et de ses accessoires

   pour éviter tout scalp accidentel. Tenez les cravates et les

  colliers hors de portée de l’outil, car ils présentent un risque

  desuffocation.

  • UtilisezlesaccessoiresrecommandésparMatcoTools.

• Utilisez seulement les accessoires recommandés par le

fabricant pour votre modèle. Les accessoires qui

peuvent convenir à un outil peuvent créer un risque de

blessures si utilisées sur un autre outil.

 • No bloquee, ni use cinta ni alambre para bloquear la

palanca de seguridad de "encendido/apagado"en la

posición de encendido ["on"], ya que la palanca deberá

estar libre para volverse a la posición de “apagado” (“off”)

cuando ésta sea liberada.

  • Ne pas lubrifier les outils avec des liquides inflammables ou

  volatils comme le kérosène, le diesel ou le carburant

  d’avion.

  • Évitez de forcer l’outil en l’utilisant au-delà de sa

  puissancenominale.

  • Cet outil n'est pas isolé du point de vue des chocs

   électriques.

  • Nepasutilisercetoutildansuneatmosphèreexplosive.

  • Garderl’outilhorsdelaportéedesenfants.

  • Placer l'outil sur la pièce à travailler avant de le mettre

   en marche. Ne pas pointer l’outil vers une personne ni

   l’utiliseràmauvaisescient.

 • Ne pas utiliser (ni modifier) l’outil pour une utilisation

  autre que celle pour laquelle il a été conçu sans

  consulterlereprésentantautorisédufabricant.

 • N’enlevez aucune étiquette. Remplacez toute étiquette

  abîmée.

  • VérifierlesensderotationAVANTd'utilisercetoutil.

  • L’entretien et les réparations ne devraient être effectués

   quedansuncentredeserviceautorisé.

  • Ce produit peut contenir des produits chimiques reconnus

   par l'état de la Californie comme causant le cancer, des

   anomalies congénitales ou d'autres effets nuisibles sur

   la reproduction. Se laver minutieusement les mains après

avoir utilisé le produit.

• Les composants de laiton de ce produit contiennent du plomb,

   un produit reconnu par l’État de la Californie comme pouvant

   causerdesanomaliescongénitalesounuired’uneautremanière

   àlareproduction. Se laver les mains après avoir utilisé le produit.

SE288 8 Revised 10/06/15

SE288 Outil à poinçon et bride DEUX-DANS-UN 8 mm

GARANTIE

Matco garantit ses outils pneumatiques au consommateur pendant une

période d’un an.

Nous réparerons tout outil pneumatique de la série SE couvert par cette

garantie qui présente un défaut de matériau ou de main-d’œuvre durant la

période de garantie. Pour faire réparer l’outil, retournez-le à quelques centres

de garantie autorisés de Matco, port payé. Joignez une copie de votre preuve

d’achat et une brève description du problème. L’outil sera inspecté et si une ou

plusieurs pièces présentent un défaut de matériel ou de main-d’œuvre, l’outil

sera réparé gratuitement et retourné port payé. Cette garantie vous donne des

droits particuliers. Vous pouvez aussi avoir d’autres droits qui varient d’un état

à l’autre. Cette obligation est la seule responsabilité de Matco dans le cadre

de cette garantie et Matco ne sera en aucun cas responsable de dommages

connexes ou corrélatifs.

NOTE: Certains états ne permettent pas d’exclusion ou de limites pour les

dommages connexes ou corrélatifs les limites ou exclusions indiquées

ci-dessus ne s’appliquent peut-être pas dans votre cas.

ALIMENTATION EN AIR

Cet outil peut fonctionner à l’intérieur d’une large plage de pression

d’air. Il est recommandé que la pression soit de 90 psig lorsque la

détente est totalement enfoncée et qu’aucune charge n’est imposée à

l’outil. Une pression supérieure (plus de 90 psig; 6,2 bar) augmente la

performance au-delà de la capacité nominale de l’outil, raccourcissant

cependant ainsi la durée de vie de l’outil et pouvant donner lieu à des

blessures.

Utilisez toujours de l’air comprimé propre et sec. La présence de

poussière, de vapeurs corrosives et/ou d’eau dans la conduite d’air

peut endommager l’outil. Vidanger l’eau des conduites d’air et du

compresseur avant d’utiliser l’outil. Nettoyer le filtre de l’entrée d’air

chaque semaine. La procédure de branchement recommandée peut

être vue dans la FIG. 1.

La source d’alimentation en air est raccordée à une entrée d’air ayant

un normalisé NPT de 1/4 po. Il faut augmenter la pression dans la

conduite d’air dans le cas de boyaux à air exceptionnellement longs

(plus de 25 pieds). Le diamètre intérieur minimal du boyau doit être de

3/8 po. Les raccords doivent avoir le même diamètre intérieur et être

serrés solidement.

Toujours couper l'arrivée d'air comprimé et débrancher l'outil avant

d'enlever ou de mettre en place une pièce ou un accessoire

quelconque, ou avant d'effectuer une tâche d'entretien quelconque.

Asegúrese que se haya instalado una válvula accesible de apagado

por emergencia en la línea de suministro de aire e informe a otros de

su ubicación.

DÉPANNAGE

Des facteurs extérieurs à l’outil peuvent causer des baisses de

puissance ou d’autres problèmes. Un débit réduit du compresseur, un

drainage excessif du conduit d’air de l’humidité ou des limitations dans

le boyau d’air ou l’utilisation de raccords de dimensions inadéquates

ou en mauvaise condition peuvent réduire l’alimentation d’air. Des

résidus d’abrasif ou des dépôts accumulés dans l’outil peuvent

diminuer la puissance, ceci peut être corrigé en nettoyant le filtre à air

et en nettoyant l’outil avec du solvant à l’huile pour dépôts, ou avec un

mélange en parts égales d’huile SAE #10 et du kérosène. Si toutes les

conditions extérieures sont excellentes, débrancher l’outil du boyau et

apportez-le à l’atelier de service agrée le plus près.

LUBRIFICATION ET D'ENTRETIEN

Lubrifier le moteur pneumatique chaque jour avec de l’huile à outil

pneumatique de qualité. Si aucun huileur pour conduite d’air n’est

utilisé, injecter 1/2 oz d’huile dans l’outil. L’huile peut être injectée dans

l’entrée d’air de l’outil ou dans le boyau par l’entremise du raccord le

plus près de la source d’alimentation en air. Faire ensuite fonctionner

l’outil. L’huile antirouille convient aux outils pneumatiques. Un trop-

plein réduit la puissance de l’outil.

AVERTISSEMENT : Une fois l’outil pneumatique lubrifié, de l’huile

s’écoulera de l’orifice d’échappement pendant les premières secondes

de fonctionnement. L’orifice d’échappement doit être recouvert d’un

chiffon avant de mettre en marche l’outil pour prévenir les blessures

graves.

MAINTENANCE

POUR AJOUTER DU LIQUIDE :

RETIREZ L'ARTICLE #7 (BOUCHON D'HUILE) ET REMPLISSEZ AVEC LE LIQUIDE

HYDRAULIQUE JUSQU'À CE QUE LE RÉSERVOIR SOIT PLEIN.

S288 9 Revised 10/06/15

SE288 DOS EN UNO Herramienta Punzón/brida 8MM

ESPECIFICACIONES

SE288

DOS EN UNO Herramienta Punzón/brida 8MM

Instrucciones de Operación Información de Advertencia Revisión de Refacciones

Capacidad Tamaño de agujero del punzón 8MM

Peso neto .................. 3.5 Lbs

Longitud global ................. 10"

Consumo promedio de aire ..... 4 CFM

Presión de aire ............... 90 PSI

Entrada de aire ........... 1/4" NPTF

Tamaño de manguera ... 3/8" Diám. Int.

Capacidad (acero o aluminio) ...2.0MM

El polvo creado por la lijación eléctrica, la aserradura, la trituración, la perforación y

otras actividades de construcción contiene químicos conocidos como causantes de

cáncer, defectos de nacimiento u otros daños a reproducción. Algunos ejemplos de

dichos químicos son:

 •Elplomoprovenientedepinturaconbasedeplomo,

 •Lasilicacristalinadeladrilloycementoyotrosproductosdemampostería,y

 •Elarsénicoyelcromiodemaderosquímicamentetratados.

El riesgo de dichas exposiciones varía, dependiendo de la frecuencia con la cual usted

realice este tipo de trabajo. Para reducir su exposición a dichos químicos: trabaje en

una área bien ventilada y con equipo de seguridad aprobado, tales como los máscaras

anti-polvo,losquesonespecíficamentediseñadosparafiltrarlaspartículas

microscópicas.

ADVERTENCIA

LEER SIEMPRE LAS

INSTRUCCIONES ANTES DE

USAR LAS HERRAMIENTAS

NUEMÁTICAS

USAR SIEMPRE ANTEOJOS

PROTECTORES

USAR PROTECCIÓN PARA

LOS OÍDOS

EVITAR EXPOSICIÓN

PROLONGADA A LAS

VIBRACIONES

S288 10 Revised 10/06/15

SE288 DOS EN UNO Herramienta Punzón/brida 8MM

ESTE MANUAL DE INSTRUCCIONES CONTIENE

INFORMACIÓN IMPORTANTE DE SEGURIDAD. LEA

CUIDADOSAMENTE ESTE MANUAL INSTRUCTIVO Y

COMPRENDA TODA INFORMACIÓN ANTES DE OPERAR

ESTA HERRAMIENTA.

 Leaycomprendatodaslasinstrucciones.Hacercasoomisoalseguir

 todas las instrucciones alistadas a continuación podría ocasionar el

 choque eléctrico, incendio, explosiones y/o lesiones personales

 serias. Es las responsabilidad del propietario asegurarse que todo

 el personal lea este manual previo al uso de este dispositivo.  También

 es la responsabilidad del propietario del dispositivo mantener

 intacto este manual y en un lugar conveniente para que todos lo

 lean y vean. Si el manual o las etiquetas se hayan perdido o no sean

 legibles, comuníquese con Matco Tools por algunos repuestos.  Si

 el operador no domina el idioma inglés, las instrucciones del

 producto y de seguridad le serán leídas y discutidas con el operador

 en el idioma materno del operador por parte del comprador

 propietario o su designado, asegurándose que el operador

 comprendaelcontenido.

• Opere, inspeccione y mantenga siempre esta herramienta

 de acuerdo con el Código de Seguridad del Instituto

 Americano de Estándares Nacionales para las

 Herramientas Portátiles Neumáticas (ANSI B186.1) y

 cualquierotrocódigooregulaciónaplicables.

• Por seguridad, desempeño superior y durabilidad máxima

 de las refacciones, opere esta herramienta a la máxima

 presión de aire al  90 psig; 6.2 barg. con una manguera de

 alimentacióndeairede3/8"endiámetro.

• Use protección para los ojos que cumpla

 (usuariosyespectadores).

• Al usar esta herramienta, lleve siempre protección para

 los oídos (usuarios y espectadores). Los

 altos niveles de ruido pueden ocasionar

 la pérdida permanente del oído. Use protección para

 los oídos según lo recomendado por su empleador o

 regulaciónOSHA.

• Mantenga esta herramienta en condición eficiente de

 operación.

• Evitarinhalarpolvooescombrosdemaniobra 

 provenientesdelprocesodetrabajo,loscualespueden

 serdañinosparalasalud.Useequipoprotectordeextracción

 de polvoyllevepuestoequipoprotectorrespiratorioal

 momentodetrabajarconmaterialesloscualesproducen

 partículasaéras.

• Los operadores y personal de mantenimiento deben

 poder físicamente manejar el volumen, peso y potencia

 deestaherramienta.

• Las herramientas neumáticas pueden vibrar con

 su uso. Las vibraciones, movimientos repetitivos

 o posiciones incómodas durante períodos

 extendidos de tiempo pueden ser dañinos para sus

 manos y brazos. Suspenda el uso de la herramienta si

 experimente molestias, estremecimiento o dolor.  Antes

 decontinuarusándola,soliciteelconsejomédico.

• El aire bajo presión puede ocasionar alguna herida

 severa. Nunca dirija el aire hacia usted ni a otros.

 Apague siempre la alimentación de aire, vacíe la

 manguera de toda presión de aire y separe la herramienta

 de la alimentación de aire antes de instalar, quitar o

 ajustar cualquier accesorio de esta herramienta, o antes

 de realizar cualquier mantenimiento de esta herramienta.

 La falla en hacerlo podría resultar en alguna lesión.

 Las mangueras de látigo pueden ocasionar alguna herida

 seria. Revise siempre las mangueras y herrajes por daños,

 deshilachas o solturas, y repóngalos inmediatamente.

 No use en la herramienta los acoplamientos de rápida

 separación. Vea las instrucciones por la instalación

 correcta.

• Mantenga balanceada y firme la postura corporal de

 trabajo.Noseextralimitealoperarestaherramienta.

 •Anticipe y sea alerto por cambios repentinos de

  movimiento durante el arranque inicial y operación de

  cualquierherramientaneumática.

• Llevepuestoguantesparaprotegerlasmanos.

• Resbalarse, tropezarse y/o caerse durante la operación de

 herramientas neumáticas puede ser una causa mayor de

 lesión seria o la  muerte. Sea consciente de la manguera

 excedente, dejada por la superficie para caminar

 otrabajar.

• No lleve la herramienta por la manguera. Proteja la

 mangueradeobjetosafiladosydelcalor.

• Anticipe y sea alerto por cambios repentinos de

 movimiento durante el arranque inicial y operación de

 cualquierherramientaneumática.

• El eje de la herramienta puede seguir rotando brevemente

 después de que se libere la válvula reguladora. Evite el

 contacto directo con los accesorios durante y después del

 uso. Los guantes reducirán el riesgo de alguna cortada

 oquemadura.

• UselosaccesoriosrecomendadosporMatcoTools.

•

se sólo con los casquillos de llave de impacto y

accesorios designados para dicha herramienta. No

use los casquillos de mano ni accesorios, ya que estos

pueden ser dañados u ocasionar daño al equipo o al

operador.

 •No bloquee, ni use cinta ni alambre para bloquear

la palanca de seguridad de "encendido/apagado" en la

posición de encendido ["on"], ya que la palanca deberá

estar libre para volverse a la posición de “apagado”

(“off”) cuando ésta sea liberada.

 •No lubrique las herramientas con soluciones inflamables

  ni volátiles, tales como el queroseno, el gasóleo ni el

  combustibleparaaviones.

• No fuerce las herramientas más allá de su capacidad

 nominal.

• No quite ninguna etiqueta. Reponga las etiquetas

 dañadas.

 •Esta herramienta no está aislada contra el choque

  eléctrico.

•Estaherramientanodebeusarseenambientesexplosivos.

• Mantengalejosdelalcancedelosniños.

• Coloque la herramienta sobre el trabajo antes

 dearrancarlaherramienta.

•NoteelsentidodelarotaciónANTESdeoperarestaherramienta.

• No use (ni altere) la herramienta para ningún uso

 excepto él para el cual fue diseñada, sin consultar al

 representanteautorizadodelfabricante.

• Las reparaciones y mantenimiento deben realizarse

 únicamente por parte de un centro de servicio

 autorizado.

• Este producto puede contener sustancias químicas

 consideradas por el Estado de California como

 causantes de cáncer, de malformaciones congénitas u

 otros daños en el sistema reproductivo. Lávese bien las

manos después de manipular el producto.

•Lamanipulación delaspiezasdebronce de esteproducto lo

 expondráalplomo,uncompuestoquímicoconocidoenelEstado

 deCaliforniacomocausantedemalformacionescongénitasy

 otrosdañosalasaludreproductiva. Lávese las manos después

de manipular estas piezas.

EL INCUMPLIMIENTO DE OBSERVAR ESTAS ADVERTENCIAS PUEDEN RESULTAR EN ALGUNA LESIÓN

ADVERTENCIA

S288 11 Revised 10/06/15

SE288 DOS EN UNO Herramienta Punzón/brida 8MM

ALIMENTACIÓN DE AIRE

Las herramientas de estacategoría operan dentrode un rango

ampliodepresióndeaire.Altrabajarlibremente,serecomienda

quelapresióndeairedeestasherramientasmidaaun90psigen

laherramienta.Lapresiónaltayelairesuciodisminuiránlavida

delaherramientadebidoaldesgastemásrápido,ypuedencrear

condicionespeligrosas.

Siempreuseairelimpioyseco.Elpolvo,losvaporescorrosivosy/o

elaguaenlatuberíadeairedañaránlaherramienta.Vacíeelagua

delaslíneasdeaireydelcompresorantesdedejarfuncionarla

herramienta.Limpieelfiltrodelaentradadeairesemanalmente.

Elprocedimientodeconexiónrecomendadosepuedeconsultar

enlaFIG.1.

La ventila de admisión de aire (Figura 2), empleada para la

conexióndeabastecimientodeaire,cuentaconlaRoscaEstándar

AmericanaNPT1/4".Lapresióndelíneadebeseraumentadapara

compensarpormanguerasexcepcionalmentelargas(másde25

pies).Eldiámetromínimodemangueradebeserde3/8"Diám.Int.

ylosherrajesdebentenerlamismadimensióninterior.

Apague siempre el suministro de aire, vacíe la manguera de

su presión de aire y desconecte la herramienta del suministro

de aire antes de instalar, extraer o ajustar cualquier accesorio

complementarioenestaherramientaoantesderealizarcualquier

servicioalaherramienta.

Asegúrese que se haya instalado una válvula accesible de

apagado por emergencia en la línea de suministro de aire e

informeaotrosdesuubicación.

DIAGNÓSTICO DE AVERÍAS

Puede haber otros factores ajenos a la herramienta que sean

causa de pérdida de corriente o acción errática. La potencia

reducida de salida del compresor, el drenaje excesivo en la

tuberíadeaire,humedadorestriccionesenlascañeríasdeaire

oelusodeconexionesdemangueradetamañoinadecuadooen

malascondicionespuedereducirelsuministrodeaire.Depósitos

dearenillaogomaenlaherramientapuedencortarlapotencia

y pueden corregirse limpiando el aspirador de aire y limpiando

achorrolaherramientaconaceitequedisuelvalagomaouna

mezcla de partes iguales de SAE #10 y querosén. Si no hay

ningún problema con las condiciones externas, desconecte la

herramienta de la manguera y llévela al centro autorizado de

serviciomáspróximo.

LUBRICACIÓN Y MANTENIMIENTO

Lubriquediariamentelaherramientaconalgúnaceitedebuena

calificaciónparaherramientasneumáticas.Sinoseusaningún

engrasador de línea de aire, deje caer 1/2 oz. de aceite por la

herramienta.Sepuedelanzarunchorrodeaceiteporlaventila

deadmisióndeairedelaherramienta,Figura2,oporlamanguera

en la conexión más cercana al abastecimiento de aire, luego

marchelaherramienta.Engrasedevezencuandolaconexiónen

lacarcasadelaabrazaderayeltrinqueteconelfindeasegurarla

lubricaciónadecuadadelmecanismodetrinquete.

ADVERTENCIA: Después de que se haya lubricado una herramienta

neumática, el aceite se descargará por el puerto de escape durante

los primeros segundos de la operación. El puerto de escape deberá

cubrirse con una toalla antes de aplicar una presión de aire con el fin

de prevenir lesiones serias.

MANTENIMIENTO

PARA AGREGAR LÍQUIDO:

EXTRAIGA EL ARTÍCULO #7 (EL TAPÓN DE ACEITE) Y RELLENE CON LÍQUIDO

HIDRÁUILICO HASTA QUE ESTÉ LLENO.

FIG. 1

GARANTÍA

Matco ofrece al consumidor la garantía de sus herramientas neumáticas por

un período de 1 año.

Reparemos cualquier herramienta neumática de la Serie SE, cubierta bajo esta

garantía, la cual demuestra ser defectuosa en cuestión material o mano de

obra durante el período de dicha garantía. Para que se repare su herramienta,

devuelva la herramienta a cualquiera Centro de Garantía Autorizado de Matco,

flete prepagado. Incluye por favor una copia de su comprobación de compra

y una breve descripción del problema. Se inspeccionará la herramienta y si

cualquier pieza o piezas se encuentre(n) con algún defecto material o de mano

de obra, se reparará la herramienta, libre de cargos, y ésta será devuelta a

usted con flete prepagado.

Esta garantía le proporciona ciertos derechos. Usted puede tener también

otros derechos los cuales varían de estado a estado.

La obligación anterior es la única responsabilidad de Matco bajo esta o

cualquier garantía implicada y Matco no será, bajo ninguna circunstancia,

responsable por los daños incidentales ni consecuenciales.

Matco Tools SE288 8MM PNEUMATIC SILVER EAGLE PUNCH FLANGE TOOL

Product's Documents

SE288_InstructionManual_01.pdf

Specifications

Matco Tools SE288 Questions and Answers
