Forno FFFFD1786-31BLK Bottom Mount User Manual

FFFFD1786-31S/FFFFD1786-31WHT/FFFFD1786-31BLK

Forno17.2Cu.Ft. Frost Free Refrigerator

'，、

FORNO

Es,“”

09/2023

Product Information Service Information

Model Number:

Use these numbers in any

correspondence or services calls

concerning your product.

If you received a damaged product,

immediately contact Forno.

Check the troubleshooting guide

before you call for service. It lists the

causes of minor operation problems

that you can correct yourself.

Serial Number:

Date of Purchase:

Purchase Address And

Phone:

Thank you for purchasing a Forno product. Please read the entire instruction manual before operating your new appliance

for the first time. Whether you are an occasional user or an expert, it will be beneficial to familiarize yourself with the

safety practices, features, operation and care recommendations of your appliance.

Both the model and serial number are listed inside the product. For warranty purposes, you will also need the date of

purchase .

Record this information below for future reference.

Customer Care

Services in Canada and Untied States

Keep the instruction manual handy to answer your questions. You can also find all the information you need on-line at

www.forno.ca.

If you don’t understand something or need more assistance, please visit our website or email: [email protected]

If there is a problem, please contact FORNO customer service. Please note that troubleshooting with a customer service

representative will be needed before being able to send a service provider. All warranty work needs to be authorized by

FORNO customer service. All our authorized service providers are carefully selected and rigorously trained by us.

Table of Contents

WARRANTY

I Important Safety Instructions

Read and follow all safety messages. Save these inst『uctions.

This safety alert symbol will help you understand situations and hazards that may

cause injury or death.

The WARNING alert means a potentially hazardous situation. Serious

injury or death may occur if not avoided.

The DANGER alert means an imminently hazardous situation. Serious

injury or death may occur if not avoided.

The CAUTION alert means a potentially hazardous situation. Moderate

or minor injury may occur if not avoided.

AwARNING

1. Please ensure that everyone using this

appliance is familiar with its operations and

safety features. This appliance is not intended for

use by persons (including children) with reduced

physical, sensory or mental capabilities

unless

supervised or are properly instructed.

2. This appliance is intended to be used in

residential households and similar applications.

3. Keep explosive and flammable substances

away from unit. Do not store similar material in

the refrigerator.

4. Disconnect power before servicing the

appliance.

5. Use nonflammable cleaner.

6. Use 2 or more people to remove old unit and

install this unit.

food storage compartments of the appliance,

unless they are of the type recommended by

the manufacturer.

wording regarding the use of extension cords:

Do not use an extension cord or

ungrounded (two prong) adapters.

If the supply cord is damaged, it must be

replaced by the manufacturer, its service

agent or simila「ly qualified persons in order to

avoid a haza心，

appliance enclosure or in the built-in structure,

clear of obst『uction.

Do not use mechanical devices or other

means to accelerate the defrosting

process,othe「 than those recommended by

themanufacturer.

Keep ventilation openings, in thel l.

The instructions include the following

damage

the

refrigerant circuit.

Do not use electrical appliances inside the

A DANGER

To avoid the『isks that are always present when

using an electric appliance, we recommend

that you pay aention to the instructions about

electricity below.

1. The appliance requires single phase

115V /60Hz power supply. It has a power cord

that has a 3-prong grounding plug that

minimizes the possibility of electrical shock. This

appliance must be grounded. Do not remove

grounding prong or modify the power plug.

2. The unit should be plugged into a dedicated

electrical outlet that meets all current standa『ds

and requirements. Do not plug anything else

into the same outlet and ensure the appliance is

the only thing plugged into the entire circuit. It

should have its own dedicated breaker.

Otherwise, this may overload the circuit and

cause a fire.

3. Do not modify the power plug. The power

plug must be accessible when the appliance is

installed.

4. The appliance should not be turned off with a

switch or other device.

5. Make sure that the plug is not squashed o「

damaged. Otherwise, it may cause short circuit,

electric shock or overheat and even cause a fi伦，

6. Do not insert the power plug if the socket is

loose, there is a risk of electric shock or fi『e.

7. Switch off the appliance and disconnect it

from the main power before you clean or

move it.

8. Never unplug the appliance by pulling on the

electrical cord. Always grip the plug

firmly and pull straight out from the socket to

prevent damaging the power cord.

10. Any electrical component must be

replaced or repaired by a qualified electrician

or authorized service engineer. Only genuine

replacement parts should be used.

11. To avoid eye injury, do not look direct into

the LED light located in the refrigerator

compartment. If it is not functioning correctly,

consult a qualified, registered electrician or

replace it in accordance with the cleaning

and care chapter.

12. The refrigerant isobutene (R600a) is

contained within the refrigerant circuit of the

appliance. During transportation and

installation of the appliance, ensure that none

of the components of the refrigerant circuit

becomes damaged. The refrigerant (R600a) is

flammable.

13. Risk of child entrapment. Before you throw

away your old appliance:

Take off the doors

Leave the shelves in place so that children

may not easily climb inside.

A CAUTION

1. Don't store products which contain

flammable propellants (e.g. spray cans) or

explosive substances in the appliances.

2. Avoid open flames (candles, lamps etc.)

and sources of ignition.

3. Thoroughly ventilate the room in which the

appliance is situated.

4. Unpack and check through the appliance

Should any damage be evident, dont plug in

the appliance but contact the shop immedi

ately from which you purchased it. Keep all

packing mate「ials in this case.

5. We recommend that you wait for 4 hours

before connecting the appliance to allow the

refrigerant to flow back into the compressor.

9. Do not operate the appliance without the

cover over interior lighting.

General safety and daily use

It is impoant to use your appliance safely.

We recommend that you follow the guidelines

below.

We recommend that you keep this use「S

manual with the appliance for futu「e

reference.

This appliance is intended to be used in

households and similar applications such as:

-Staff kitchen-areas in shops, offices and

other working environments;

-Clients in hotels, motels and other residential

types of environment;

-Bed and breakfast type of environments;

-Catering and similar non-retail

applications.

Lack of experience and knowledge, unless

they have supervision or been given instruc

tion concerning use of the appliance.

Children should be supervised to ensure that

they do not play with the appliance.

Store any food in acco『dance with the

storage instructions from the manufacturer.

Don't try to repair the appliance yourself. It is

dangerous to alte「 the specifications

or modify this product in any way. Any

damage to the power cord may cause a short

circuit, fire or electric shock.

Dont place too much food directly against

the air outlet on the rear wall of

both the refrigerator and freezer

compartment, as it affects sufficient air

circulation.

Safety r children and infirm persons

Keep all packaging away from children

to avoid risk of suffocation.

Protect children from being scalded by

touching the compressor at the rear bo廿om

of appliance

Dont place items on top of the appliance

as this could cause injury should they fall off.

Neve「 allow children to play with the

appliance by hanging o「 standing ove「 or on

the doors,「acks,shelves and drawers etc.

Dont place hot items near the plastic

components of this appliance.

Frozen food must not be refrozen once it

has been thawed out.

Dont store bo廿led or canned drinks

(especially carbonated drinks) in the freezer

compartment. Bo廿es and cans may explode.

Use caution consuming popsicles or ice

cubes straight from the freezer as this can

cause freezer burn to the mouth and lips.

• Due to unceasing modification Of Our products. Your refrigerator be slightly different from

this instruction manual, but its functions and using methods remain the same.

• To get the best energy efficiency of this product. Please place all shelves, drawers and

baskets on their original position as the illustration above

Note:

Refrigerator Overview

Crisper Drawer

Upper freezer drawer

Lower freezer drawer

Adjustable bottom feet

Half width door bin (4x)

Door gasket

Full width door bin

Package Contents

Handle (2x)

- Long handle for fridge door

with screws (2x) assembled

-Short Handle for freezer door

with screws (2x) assembled

- Spare parts, used when

screws assembled missed

Display Panel

Air Duct

Glass shelf

Crisper cover

Ice maker

Ice bucket ( inside )

Roll wheel

Fridge door

Freezer door

Handle supports (x4)

Spare parts, used when installing the

handles

a) hexagon socket caps screws (2x)

Assembly tool:

b) Allen Wrench 1/8”

Spare parts, used when adjusting the

bottom feet

Assembly tool:

C) Wrench 7/8”

dimension

56.3

(1430mm)

43.3 " (1101mm)

29.1 " (740mm)

26.6 (6 mm)

31.1 " (790mm)

34.3 " (870mm)

52 " (1321mm)

75.5

69.1 " (1756 mm)

3.9

(5/16 , 8mm)

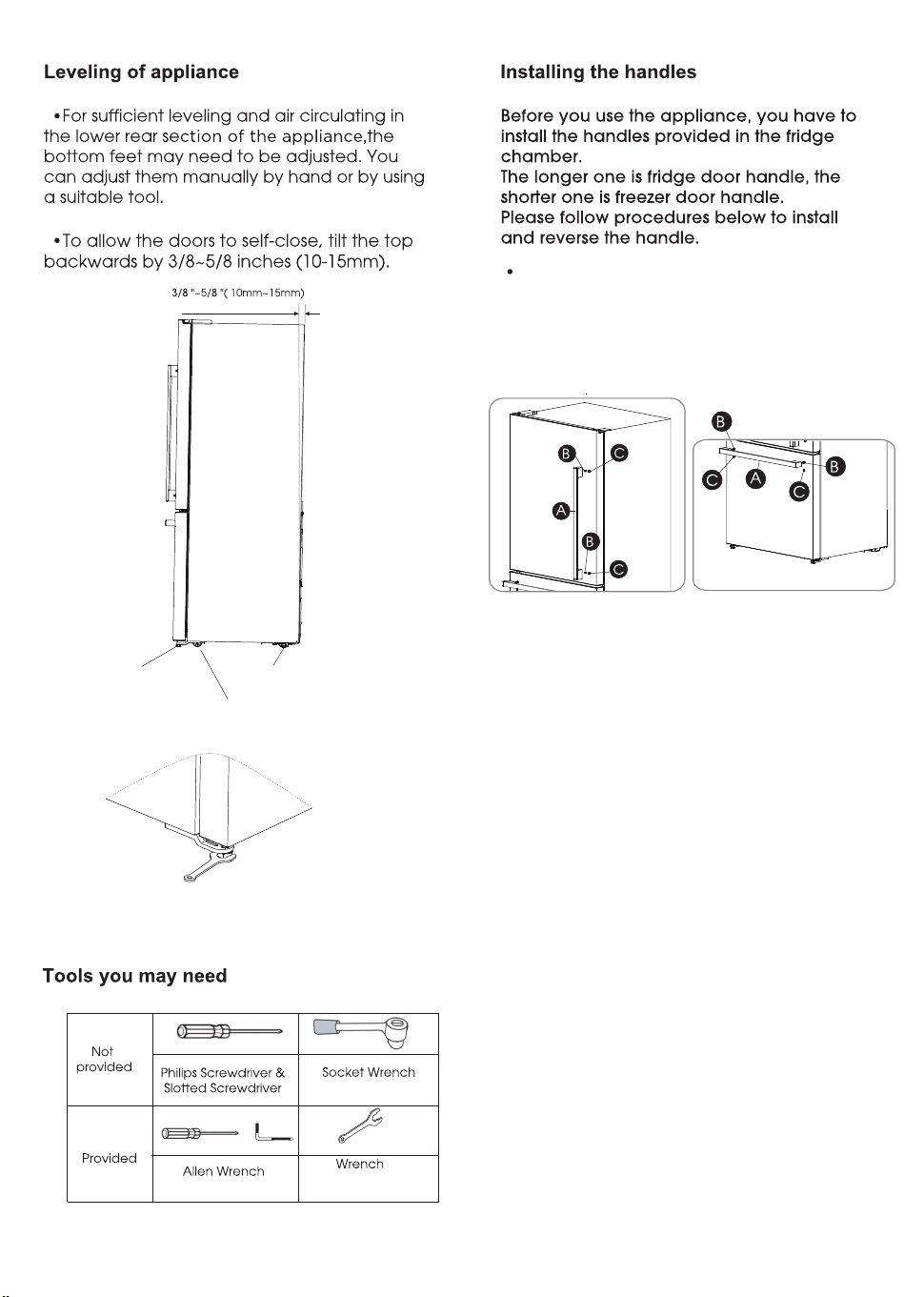

Take out the screw hole covers on the

doors, install the handle supports(C).

Place the handle (A) on the door by

ﬁtting the handle over the handle supports (C),

then fasten the screws (B) with 3mm Allen

wrench (provided in plastic bag).

( 1/8 ,3mm )

Adjustment of bottom feet

Bottom feet

Rear rollers

Front rollers

loosen the screw (O )

and remov e the upper hing e cov er (E ) on the

top rig ht side of appliance and remov e 3

special flang e screws (F ) with socket wrench.

K eep the upper hing e cov er for future reference.

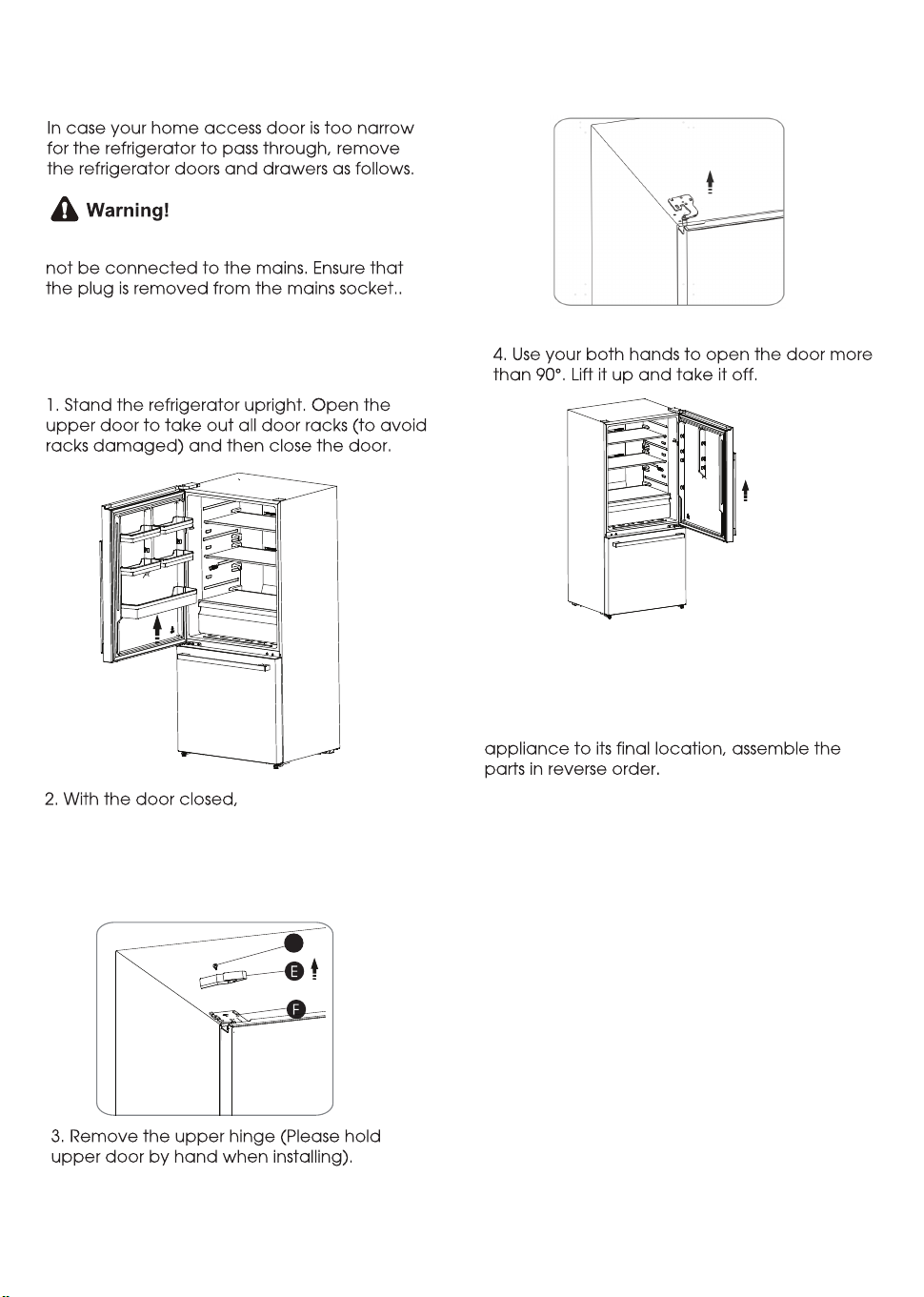

Fridge Door Removal

Refrigerator Door Removal

When removing the door, the appliance must

Re-assembling the fridge door

To reattach the fridge door after you moved the

screws on the inside

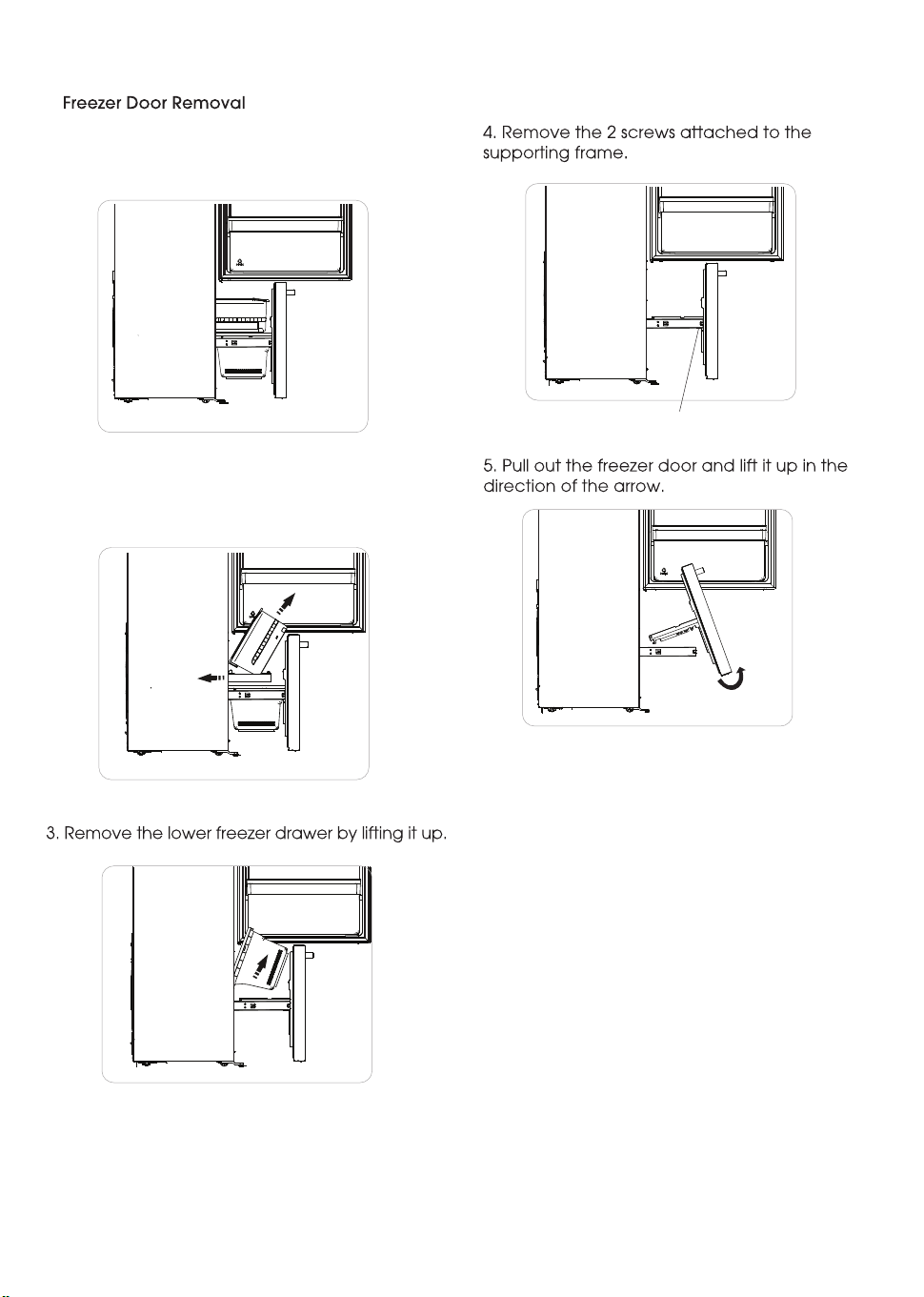

2. Take out the upper freezer drawer

by lifting it up from the rail system,then

push the rail system back.

1. Firstly , open the upper door , then pull out the

freezer door and upper freezer drawer to the

final position.

Re-assembling the freezer door

To reattach the drawer after you moved the appliance

to ts final location, assemble the

parts in reverse order.

Installing the water lines

In order for the ice maker to operate properly, a water

line is required.

You may need to purchase a water purifying system to

do that.

The water connection must be made by a qualified

plumber.

If the refrigerator is installed in an area with low water

pressure (below 30psi/207KPa), you can install a

booster pump to compensate for the low pressure.

- The maximum inlet water pressure is

101.5psi/700kPa;

- The minimum inlet water pressure is

30psi/207kPa.

Important:Operation outside the water pressure range

may cause malfunction and severe,damaging water

leaks. Note:If the water pressure is less than what is

re-quired, ice cubes could be hollow or irregularly

shaped.

(1) Connect Water Line to Household Water

Following are two methods of connecting to your household wa-

ter supply. Use the instructions specific to your installation.

IMPORTANT: Turn off main water supply. Turn on nearest

faucet long enough to clear the line of water.

You will need the following tools(not supplied).

Method 1: Quarter-turn Shuto󰀨 Valve

Gather the required tools and parts before starting

installation.

1. Use a quarter-turn shutoff valve or the equivalent served

by a household supply line. NOTE: To allow sufficient water

flow to the refrigerator, a minimum 1/2” household supply

line is recommended.

2. Using the ferrule (sleeve) and 1/4” compression nut,

connect the 1/4” water line to the quarter-turn shutoff valve.

NOTE: Do not over-tighten.

3.Place the free end of the 1/4” water line into an

empty container or sink.

4.Turn on main water supply and open quar-

ter-turn shutoff valve to flush the 1/4” water line of

any contaminants. Run water until it is clear.

Method 2: Shutoff Valve With Saddle clamp

NOTE: Do not use a piercing-type or 3/16” (4.76

mm) saddle valve which reduces water flow and

clogs easier.

1. Find a 1/2” to 11/4” (12.7 mm to 31.8 mm)

vertical water inlet near the refrigerator.

IMPORTANT:

• Make sure it is a cold household supply line.

• Horizontal pipe will work, but the following

procedure must be followed: Drill on the top side

of the pipe, not the bottom. This will help keep

water away from the drill. This also keeps normal

sediment from collecting in the valve.

• 2. Determine the length of 1/4” water line you

need. Measure from the connection on the rear of

the refrigerator to the water pipe. Add 7 ft

(2.1 m)to allow for cleaning. Use 1/4”

(6.35 mm) O.D. (outside diameter) water line.

3. Using a cordless drill, drill a 1/4” hole in the

household supply line you have selected.

4. Fasten the 1/4”shutoff valve to the household

supply line with the saddle clamp. Be sure the

outlet solidly in the end is 1/4” drilled hole in the

household supply line and that the washer is

under the saddle clamp.

Tighten the packing nut. Tighten the saddle clamp

screws slowly and evenly so the washer makes a

watertight seal. Do not over-tighten.

Drill and 1/4” drill bit

Quarter-turn shutoff valve

1 PCS

1/4” shutoff valve with sad-

dle clamp 1 PCS 1 PCS

Ferrule (sleeve) 2 PCS

1/4” compression nut 2 PCS

1/4” water line 1 PCS

1/2” or adjustable wrench

1/4” Water Line

Household

Supply Line

Flat-blade screwdriver

1/4” compression nut

Phillips screwdriver

Quarter-turn

Shutoff Valve

Ferrule (Sleeve)

(2) Connect Water Line to Refrigerator

IMPORTANT: If you turn the refrigerator on before the water is connected, turn off the

ice maker.

1. Unplug refrigerator or disconnect power.

2. Close shutoff valve.

3. Thread a 1/4” compression nut and ferrule (sleeve) onto the free end of the 1/4”

water line.

Household Supply

Line

1/4” shutoff valve

with saddle clamp

Ferrule (sleeve)

1/4” compression nut

1/4” water line

Ferrule (sleeve)

1/4” compression nut

1/4” water line

5.Slip the ferrule(sleeve) and 1/4” compression

nut on the 1/4” water line as shown. Insert the end

of the tubing into the outlet end squarely as far as

it will go. Screw 1/4” compression nut onto outlet

end with adjustable wrench. Do not overrighten or

you may crush the 1/4” water line.

6.Place the free end of the 1/4” water line into an

empty container or sink.

7.Turn on main water supply and open shutoff

valve to flush the 1/4” water line of any contami-

nants. Run water until it is clear. Connect Water

Line to Refrigerator.

4. Insert the free end of the 1/4” water line into

the brass fitting attached to the water inlet on the

back of the refrigerator.

5. Slide the 1/4” compression nut over the ferrule

(sleeve) and screw the 1/4” compression nut onto

the brass fitting.

1/4” compression nut

1/4” water line

Ferrule (sleeve)

Brass fitting

Water inlet

6. Confirm 1/4” water line is secure by gently

pulling on it.

7. Turn on water supply and check for leaks.

Correct any leaks.

Press the “ZONE” button until the

“Freezer” icon lights up, then press the

“TEMP.” button to select a temperature

setting.

If you have set the temperature type to

Fahrenheit, the temperature settings cycle

from 7°F to -11°F.

Controlling the temperature

We recommend that when you start your

refrigerator for the ﬁrst time, the

temperature for the refrigerator is set to

39°F(4°C) and the freezer is set to

0°F(-18°C). If you want to change the

temperature, follow the instructions below.

Caution! When you set a temperature, you

set an average temperature for the whole

refrigerator cabinet. Temperatures inside

each compartment may vary from

the temperature displayed on the panel,

depending on how much food you store

and where you place them. Ambient

temperature may also aﬀect the actual

temperature inside the appliance.

To toggle between Celsius and Fahrenheit

on the display, press and hold the “TEMP.”

button for three seconds.

2. Fridge

1. °F /°C

Press the “ZONE” button until the “Fridge”

icon lights up, then press the “TEMP.”

button to select a temperature setting.

If you have set the temperature type to

Fahrenheit, the temperature settings cycle

from 44°F to 34°F.

℉

℉ 4

℉

If you have set the temperature type to

Celsius, the temperature settings cycle

from 7°C t

o 1

°C.

℃ 3℃

℃

℃ 7 ℃

℃

3. Freezer

7℉ 6℉ 5℉ 4℉ 3℉ 2℉ 1℉ 0℉ -1℉ -2℉

-11℉ -10℉ -9℉ -8℉ -7℉ -6℉ - 5℉ - 4℉ - 3℉

-14°C - 1 5 °C - 1 6 °C -1 7 °C - 1 8 °C

-2 4 °C - 2 3 °C - 2 2°C - 21 °C - 2 0 °C - 1 9 °C

If you have set the temperature type to

Celsius, the temperature settings cycle

from -14°C to -24°C.

4. Super Cool

Super Cool can refrigerate the food

quicker and keep food fresh for a longer

period. This is useful to activate before

inserting a large amount of warm/room

temperature food.

Press the “MODE” button to activate

this function. The “Super Cool” icon will be

illuminated and the fridge temperature

indicator will display 34°F (1°C).

Super Cool will automatically turn oﬀ

after 3 hours.

When super Cool function is on you

can turn it oﬀ by pressing the “MODE” or

setting fridge temperature. To manually

turn oﬀ the Super Cool function, the fridge

temperature setting will revert back to the

previous setting.

Demo Mode is for store displaying only.

In this mode, the light and the display

operation is normal, but the refrigerator is not

cooling. When the refrigerator is in the Demo

Mode , if consumers open the door or no keys

operation for 30 seconds with the door opened,

the temperature control panel will show as

follow from A to F.

To exit this mode,you could press the

leftmost key and the rightmost key at the same

time for 3 seconds ,then you can see the whole

control panel light up for 1 second.

The Demo Mode stays on even if theNOTE:

refrigerator powers oﬀ.If the consumers enter

the mode with unintentional operation ,you

should exit it as soon as possible ,since the

refrigerator will not cool in this mode ,which

will cause the food going bad.

A B C D E F

When the door of fridge is open over 2 minutes,

the control panel will

show

“dr

”

The door alarm m wil turn off

about 8

minutes l

ater

To save energy, don’t keep the door open

for a long time when using refrigerator. In case

of door alarm, it can clear door alarm by closing

the doors.

Press the “MODE” button to turn on the energy

saving function, the “Energy saving” icon will

be illuminated.

When the energy saving function is on, the

temperature of fridge is automatically switched

to 43°F (6°C) and the temperature of freezer is

automatically switched to 1°F(-17°C).

When energy saving function is on you can

switch it oﬀ by pressing the “MODE” or “TEMP.”

button and the refrigerator temperature setting

will revert back to the previous setting.

6. Super Freeze

Super Freeze will quickly lower the temperature

within the freezer so food will freeze faster than

usual. This feature also helps to keep vitamins

and nutrition of fresh food fresh for longer period.

Press the “MODE” button to activate this

function. The “Super Freeze” icon will be

illuminated and the temperature for the freezer

is set to -11°F (-24°C).

Super freezer will automatically turn oﬀ after

hours.

When Super Freeze function is on you can turn

it oﬀ by pressing by pressing the “MODE” or

setting freezer temperature. To manually turn

oﬀ the Super freezer function, the freezer

temperature setting will revert back to the

previous setting.

NOTE: When you selecting the Super Freeze

function, ensure there are no bottled or canned

drinks (especially carbonated drinks) in the

freezer compartment. Bottles and cans may

explode.

7. ICE

The ice maker is located inside the freezer compartment, near

the top of the compartment. When the

ice maker makes ice, the ice is stored in ice storage box inside

the upper freezer drawer.

Press the “ICE” button to turn the ice maker on or oﬀ. When

the ice maker is turned on, the icon

lights.

To use ice, open the freezer compartment door, then pull open

the upper freezer drawer and remove

ice from the storage box.

10.

Demo mode

9. Door Alarm

8. POWER

Press and hold the “POWER” button for three

seconds to turn the power function on or oﬀ.

When the power function is on, the icon

lights and the display board will show “OF”.

NOTE:

When the power function is on, the refrigerator

is stopped cooling.

5. Eco

Eco

Note:

When the ice maker dumps ice into the

ice box, any sounds are part of normal

operation.

If ice is not dispensed for a long period

of time, it may clump in the Ice box. If this

occurs, please remove all the ice and

empty the box.

In case of prolonged absence and the

ice maker is not used, close the water

valve to prevent leaks.

It is recommended that the ﬁrst several ice

charges be discarded to ensure highest

quality of Ice.

Do not store cans or containers that will

burst when frozen.

CAUTION

Do not allow your children to touch the ice

maker. This could cause injury.

Automatic ice maker

Ice maker makes Ice automatically.

I Cleaning and Ca『e

For hygienic reasons the appliance (including

exterior and interior accessories) should be

cleaned at least every two months.

CAUTION

The appliance must not be connected to the

wall outlet during cleaning. Danger of

electrical shock! Before cleaning, switch the

appliance off and remove the plug from the

wall outlet socket.

Exterior cleaning

To maintain good appearance of your

appliance, you should clean it regularly.

Spray water onto a cleaning cloth instead

of spraying directly on the surfc】ce of the

appliance. This helps ensure an even distribu

廿on of moisture to the surface.

Clean the doors, handles and cabinet

surfaces with a mild detergent and then wipe

dry with a soft cloth.

CAUTION

Dant use sharp objects to clean with, as

they are likely to scratch the surface.

Dant use Thinner, Car detergent, bleach,

ethereal oil, abrasive cleansers or organic

solvent such as Benzene for cleaning. They

may damage the surface of the appliance

and may cause fire.

Interior cleaning

You should clean the appliance interior

regularly. It will be easier to clean when food

stocks are low. Wipe the inside of the fridge

freezer with a weak solution of backing soda

and water, and then rinse with warm water

using a wrung-out sponge or cloth. Wipe

completely dry before replacing the shelves

and baskets. Thoroughly dry all surfaces and

removable parts before pu廿ing them back into

place. Although this appliance automatically

defrosts, a layer of frost may occur on the freezer

compartments interior walls if the freezer door is

opened frequently or kept open too long. If the

frost is too thick, choose a time when the freezer

is nearly empty and proceed as follows:

l. Remove existing food and accessories baskets,

unplug the appliance from the main power and

leave the doors open. Ventilate the room

thoroughly to accelerate the process.

2. When defrosting is completed, clean your

freezer as described above.

wARNING

Do not use sharp objects to remove frost from the

freezer compartment. Only after the interior is

completely dry should the appliance be

switched back on and plugged back into the

main socket.

Door gasket cleaning

Take care to keep door gasket clean. Sticky food

and drinks can cause gasket to stick to the

cabinet and tear when you open the door. Wash

gasket with a mild detergent and warm water.

Rinse and dry it thoroughly after cleaning.

CAUTION

Only after the door seals are completely dry

should the appliance be powered on

Replacing the LED light

Warning: The LED light must be replaced by a

competent person. If the LED light is damaged,

follow the steps below:

l. Unplug your appliance.

2. Remove light cover by rising up and pulling out

the LED light.

3. Hold the LED light with one hand and pull it wi佑

the other hand while pressing 佑econnector latch.

4. Replace LED light and snap it correctly in place

and recover the light cover.

I Helpful Hints and Tips

Energy Saving Tips

We recommend that you follow the tips below

to save energy.

Try to avoid keeping the door open for long

periods in order to conserve energy. Ensure

the appliance is away from any sources of

heat (direct sunlight, electric oven or cooker

etc.)

Dont set the temperature colder than

necessary.

Dont store warm food or evaporating liquid

in the appliance.

Place the appliance in a well ventilated,

humidity free, room. Please refer to Installing

your New Appliance chapter.

If the diagram shows the correct combination

for the drawe飞

，

crisper and shelves, do not

adjust the combination as this is designed to be

the most energy efficient configuration.

Hints r fresh od refrigeration

Do not place hot food directly into the

ref『igerator or freezer, the internal temperature

will increase resulting in the compressor having

to work harder and will consume mo『e energy.

Do cover or wrap the food, particularly if it has

a strong flavor.

Place food properly so that air can circulate

freely around it.

Hints for refrigeration

For Meat: (all types) wrap in cling wrap and

place on the glass shelf above the vegetable

drawer. Always follow food storage times and

use by dates suggested by manufacturers.

Cooked food, cold dishes, etc.:

They should be covered and placed on any

shelf.

Fruit and vegetables:

They should be ored in the special drawer provided.

Butter and cheese:

Should be wrapped in airtight foil or plastic film

wrap.

Milk boles:

Should have a lid and be stored in the door

racks.

Hints for freezing

When first starting-up or after a pe廿od out of use,

let the appliance run at least 2 hours on the highe『

se廿ings before pu廿ing food in the compartment.

Prepare food in small portions to enable it to be

rapidty and completety frozen and to make it possible

to subsequently thaw only the quantity required.

Wrap up the food in aluminum foil or cling wraps

which are airtight.

Do not allow fresh, unfrozen food to touch the

food which is already frozen to avoid tempera

ture rise of the la廿er.

Iced products, (ice cubes, popsicles): if

consumed immediately aer removal from the

freezer compartment, will probably cause frost

burns to the skin.

It is recommended to label and date each

frozen package in orde『 to keep track of the

storage time.

Hints for the storage of frozen od

Ensure that frozen food has been stored

correctly by the food retailer

Once defrosted, food will deteriorate rapidly

and should not be re-frozen. Do not exceed the

storage period indicated by the food manufac

ture『,

Switching o your appliance

If the appliance needs to be switched off for an

extended period, the following steps should be

taken prevent mold on the appliance.

l. Remove all food.

2. Remove the power plug from the main socket.

3. Clean and dry the interior thoroughly.

4. Ensure that all the doors are wedged open

sllghtly to allow air to circulate

I Troubleshooting

If you experience a problem with your appliance or are concerned that the appliance is not functioing

correctly, you can carry out some easy checks before calling for service, please see below.

AwARNING

l. Dont try to repair the appliance yourself. If the problem persists after you have made the checks

mentioned below, contact a qualified electrician, authorized service engineer or the shop where

you purchased the product.

2. A child entrapment warning statement is included in either the operating instructions or in a use

and care manual provided with each ref『igerator.

Problem

Possible Cause & Solution

Check whethe『 the power cord is plugged into the power outlet

properly.

Check the fuse or circuit of you『 power supply, 『eplace if necessary.

Appliance is not

The ambient temperature is too low. Try se廿ing the chamber tempera-

WO『king cor『ectly

ture to a colder level to solve this problem.

It is normal that the freezer is not operating during the defrost cycle, or

for a short time after the appliance is switched on to protect the

compressor.

Odours from the

The interior may need to be cleaned

compaments

Some food, containers or wrapping cause odours.

The sounds below are quite normal:

Compressor running noises.

Air movement noise from the small fan motor in the freezer

compartment or other compartments.

Noisef『om the

appliance

Gurgling sound similar to water boiling.

Popping noise during automatic defrosting.

Clicking noise before the compressor starts.

Other unusual noises are due to the reasons below and may need

you to check and take action:

The cabinet is not level.

The back of appliance is touching the wall.

Bo廿les or containers have fallen or are rolling.

SOLUTION

POSSIBLE CAUSE(S)

PROBLEM

Straighten the water supply line.

Wait 24 hours after installation for ice

production to begin.

Contact a licensed, qualiﬁed plumber.

Ice maker is not turned on

Kink in the water line

New installation

Inadequate water pressure

The ice

maker is not

producing ice,

enough ice,

or cubes are

hollow.

About the ice maker

Press and hold "ICE" key on the panel t o turn

On/Oﬀ the ice maker. See “Display C ontrols.”

WARNING: This product can expose you to chemicals including [Lead &

Lead Compounds], which is [are] known to the State of California to cause

cancer, birth defects and / or reproductive harm. To minimize exposure to

these substances. Always operate this unit according the Owner’s Manual,

and ensure that you provide proper ventilation. For more information go to

www.P65Warnings.ca.gov

What this limited warranty covers:

The Warranty coverage provided by Forno Appliances in this statement applies exclusively to the original Forno

appliance (“Product”) sold to the consumer (“Purchaser”) by an authorized Forno dealer/distributor/retailer,

purchased and installed in the United States or Canada, and which has always remained within the original

country of purchase (the United States or Canada). Warranty coverage is activated on the date of the Product's

original retail purchase and has a duration of two (2) years.

Warranty coverage is non-transferable. In the event of replacement of parts or of the entire product, the

replacement Product (or parts) shall assume the remaining original Warranty activated with the original retail

purchase document. This Warranty shall not be extended with respect to such replacement. Forno Appliances

will repair or replace any component/part which fails or proves defective due to materials and/or workmanship

within 2 years of the date of the original retail purchase and under conditions of ordinary residential,

non-commercial use. Repair or replacement will be free of charge, including labor at standard rates and shipping

expenses. Purchaser is responsible for making the Product reasonably accessible for service. Repair service

must be performed by a Forno Authorized Service company during normal working hours.

IMPORTANT

Retain proof of original purchase to establish warranty period. Forno’s liability on any claim of any kind, with

respect to the goods and/or services provided, shall in no event exceed the value of the goods or service or part

there of which has given rise to the claim.

30-Day Cosmetic Warranty

The Purchaser must inspect the product at the time of delivery. Forno warrants that the Product is free from

manufacturing defects in materials and workmanship for a period of thirty (30) days from date of the original retail

purchase of the Product.

This coverage includes:

- Paint blemishes

- Chips

- Macroscopic finish defects

Cosmetic warranty does NOT cover:

> issues resulting from incorrect transport, handling and/or installation (e.g.: dents, broken, warped or deformed

structures or components, cracked or otherwise damaged glass components);

> slight color variations on painted/enameled components;

> differences caused by natural or artificial lighting, location or other analogous factors;

> stains/corrosion/discoloration caused by external substances and/or environmental factors;

> labor costs, display, floor, B-stock, out- of-box,“as is” appliances and demo units.

How to receive service

To receive warranty services, the Purchaser must contact the Forno Support department in order to determine

the problem and the required service procedures. Troubleshooting with a customer service representative will be

necessary before moving forward with the service. Model number, serial number and date of original retail

purchase will be requested.

Warranty

THERE ARE NO EXPRESS

WARRANTIES OTHER THAN THOSE LISTED AND DESCRIBED ABOVE, AND NO

WARRANTIES, EITHER EXPRESS OR IMPLIED, INCLUDING, BUT NOT LIMITED TO, ANY IMPLIED

WARRANTIES OF MERCHANTABILITY OR FITNESS FOR A PARTICULAR PURPOSE THAT SHALL APPLY

AFTER THE EXPRESS WARRANTY PERIODS STATED ABOVE, AND NO OTHER EXPRESS WARRANTY OR

GUARANTEE GIVEN BY ANY PERSON, FIRM OR CORPORATION WITH RESPECT TO THIS PRODUCT

SHALL BE BINDING ON FORNO. FORNO SHALL NOT BE LIABLE FOR LOSS OF REVENUE OR PROFITS,

FAILURE TO REALIZE SAVINGS OR OTHER BENEFITS, TIME AWAY FROM WORK, MEALS, LOSS OF FOOD

OR BEVERAGES, TRAVELING OR HOTEL EXPENSES, EXPENSES TO RENT OR PURCHASE APPLIANCES,

REMODELING/CONSTRUCTION EXPENSES IN EXCESS OF DIRECT DAMAGES WHICH ARE UNDENIABLY

CAUSED EXCLUSIVELY BY FORNO OR ANY OTHER SPECIAL, INCIDENTAL OR CONSEQUENTIAL

DAMAGES CAUSED BY THE USE, MISUSE OR INABILITY TO USE THIS PRODUCT, REGARDLESS OF THE

LEGAL THEORY ON WHICH THE CLAIM IS BASED, AND EVEN IF FORNO HAS BEEN ADVISED OF THE

POSSIBILITY OF SUCH DAMAGES. NOR SHALL RECOVERY OF ANY KIND AGAINST FORNO BE GREATER

IN AMOUNT THAN THE PURCHASE PRICE OF THE PRODUCT SOLD BY FORNO AND CAUSING THE

ALLEGED DAMAGE.WITHOUT PREJUDICE TO THE FOREGOING, PURCHASER ASSUMES ALL RISK AND

LIABILITY FOR LOSS, DAMAGE OR INJURY TO PURCHASER AND PURCHASER’S PROPERTY AND TO

OTHERS AND THEIR

PROPERTY ARISING FROM THE USE, MISUSE, OR INABILITY TO USE THIS PRODUCT

SOLD BY FORNO THAT IS NOT A

DIRECT RESULT OF NEGLIGENCE ON THE PART OF FORNO THIS

LIMITED WARRANTY SHALL NOT EXTEND TO ANYONE OTHER THAN THE ORIGINAL PURCHASER OF

THIS PRODUCT, IS NON-TRANSFERABLE, AND STATES YOUR EXCLUSIVE REMEDY.

> Use of the Product in any non-residential,

commercial application.

> Use of the Product for anything other than its

intended purpose.

> Repair services provided by anyone other than a

Forno Authorized Service

agency.

> Damages or repair services to correct services

provided by unauthorized parties or the use of

unauthorized parts.

> Installation not in accordance with

local/state/city/county fire codes, electrical codes, gas

codes, plumbing codes, building codes, laws or

regulations.

> Defects or damage due to improper storage of the

Product.

> Defects,damage or missing parts on products sold

out of the original factory packaging or from displays.

> Service calls or repairs

to correct an incorrect

installation of the Product and/or related accessories.

> Replacement of parts/service calls to connect,

convert or otherwise repair the electrical wiring and/or

gas line in order to properly use the product.

> Replacement of parts/service calls to provide

instructions and information

on the use of the Product.

> Replacement of parts/service calls to correct issues

arising from the product being used in a manner other

than what is normal and customary for residential use.

> Replacement of parts/service calls due to wear and

tear of components such as seals, knobs, pan

supports, shelving, cutlery baskets, buttons, touch

displays, scratched or broken ceramic-glass tops.

Replacement of parts/service calls for lack

of/improper maintenance, including but not limited to:

build up of residues, stains,

scratches, discoloration,

corrosion.

> Defects and damages arising from accidents,

alteration, misuse, abuse or improper installation.

> Defects and damages arising from Product

transport, logistics and handling.

Inspection of the

product must be made at time of delivery. Following

receipt and inspection, the selling dealer/delivery

company must be notified of any issues arising from

handling, transport and logistics.

> Defects and damages arising from external forces

beyond the control of Forno Appliances, including but

not limited to wind, rain, sand, fires,

floods,

mudslides,

freezing temperatures, excessive moisture or

extended exposure to humidity, power surges,

lightning, structural failures surrounding the appliance

and other acts of God.

> Products whose serial number has been

altered/damaged/tampered with. In no case shall

Forno be held liable or responsible for damage to

surrounding property, including furniture, cabinetry,

flooring, panels, and other structures surrounding the

Product. Forno is neither liable nor responsible for the

Product if it is located in a remote area or an area

where certified trained technicians are not reasonably

available. Purchaser must bear any transportation and

delivery costs of the Product to the nearest Authorized

Service Center or the additional travel expenses of a

certified trained technician

Warranty Exclusions: What Is Not Covered.

09/2023

FFFFD1786-31S/FFFFD1786-31WHT/FFFFD1786-31BLK

Réfrigérateur Sans Givre Forno de 17.2 pi

FORNO

E$力

”

“”

AVANT TOUTE UTILISATION, VEUILLEZ LIRE ET RESPECTER TOUTES

LES RÈGLES DE SÉCURITÉ ET LES INSTRUCTIONS D'UTILISATION.

Informations sur le produit Informations sur les services

Numéro de modèle :

Utilisez ces numéros dans toute

correspondance ou appel de service

concernant votre produit.

Si vous avez reçu un produit

endommagé, contactez

immédiatement Forno.

Consultez le guide de dépannage

avant de faire appel au service

après-vente. Il énumère les

causes des petits problèmes de

fonctionnement que vous pouvez

corriger vous-même.

Numéro de série :

Date d'achat :

Adresse et téléphone pour l'achat :

Merci d'avoir acheté un produit Forno. Veuillez lire l'intégralité du manuel d'instructions avant d'utiliser votre nouvel

appareil pour la première fois. Que vous soyez un utilisateur occasionnel ou un expert, il vous sera utile de vous

familiariser avec les pratiques de sécurité, les caractéristiques, le fonctionnement et les recommandations d'entretien de

votre appareil.

Le modèle et le numéro de série sont indiqués à l'intérieur du produit. Pour les besoins de la garantie, vous aurez

également besoin de la date d'achat.

Notez ces informations ci-dessous pour référence ultérieure.

Service clientèle

Services au Canada et aux États-Unis

Gardez le manuel d'instructions à portée de main pour répondre à vos questions. Vous pouvez également trouver toutes

les informations nécessaires en ligne sur le site www.forno.ca.

Si vous ne comprenez pas quelque chose ou si vous avez besoin d'aide, veuillez consulter notre site web ou envoyer un

courrier électronique à l'adresse suivante : [email protected]

En cas de problème, veuillez contacter le service clientèle de FORNO. Veuillez noter qu'un dépannage avec un

représentant du service clientèle sera nécessaire avant de pouvoir envoyer un fournisseur de services. T

oute intervention

sous garantie doit être autorisée par le service clientèle de FORNO. Tous nos prestataires de services agréés sont

soigneusement sélectionnés et rigoureusement formés par nos soins.

Table des Matières

I Instructions Importantes ....................................................................... 25

I Vue d'Ensemble du Réfrigérateur ..........................................................28

I Installation de votre nouvel appareil ..................................................... 29

I Commandes de l'écran ........................................................................... 34

I Utilisation de votre appareil .................................................................. 36

I Entretien et nettoyage ........................................................................... 37

I Conseils utiles ........................................................................................ 37

I Dépannage .............................................................................................. 39

I Disposition de l’appareil ........................................................................ 41

I GARANTIE ............................................................................................... 42

I Instructions Importantes

Lisez et suivez tous les messages de sécurité. Conservez ces instructions.

Ce symbole d'alerte de sécurité vous aidera à comprendre les situations et les

dangers qui peuvent causer des blessures ou la mort.

L'alerte AVERTISSEMENT signifie une situation

potentiellement dangereuse. Des blessures graves ou

la mort peuvent survenir si elles ne sont pas évitées.

L'alerte DANGER signifie une situation dangereuse

imminente. Des blessures graves ou la mort peuvent

survenir si elles ne sont pas évitées.

L'alerte ATTENTION signifie une situation

potentiellement dangereuse. Des blessures modérées

ou mineures peuvent survenir si elles ne sont pas

évitées

AVERTISSEMENT

Veuillez-vous assurer que toutes les

personnes qui utilisent cet appareil

connaissent bien ses opérations et ses

caractéristiques de sécurité. Cet appareil n'est

pas destiné à être utilisé par des personnes (y

compris des enfants) ayant des capacités

physiques, sensorielles ou mentales réduites,

à moins d'être supervisées ou d'être

correctement instruites.

2. Cet appareil est destiné à être utilisé dans

les ménages résidentiels et des applications

similaires.

3. Gardez les substances explosives et

inflammables loin de l'unité. Ne pas

entreposer des substances similaires dans le

réfrigérateur.

4. Débranchez l'alimentation avant

d'entretenir ou d'installer une machine à

glaçons.

5. Utilisez un nettoyant ininflammable.

6. Utilisez 2 personnes ou plus pour retirer

l'ancienne unité et installer cette unité.

7. N'utilisez pas de dispositifs mécaniques ou

d'autres moyens pour accélérer le processus

de dégivrage, autres que ceux recommandés

par le fabricant.

8. N'endommagez pas le circuit de

réfrigérant.

9. N'utilisez pas d'appareils électriques à

l'intérieur des compartiments d'entreposage

des aliments, à moins qu'ils ne soient du

type recommandé par le fabricant.

10. N'utilisez pas de rallonge ou

d'adaptateurs non mis à la terre (à deux

broches).

Si le cordon d'alimentation est endommagé,

il doit être remplacé par le fabricant, son

agent de service ou des personnes ayant

des qualifications similaires pour éviter un

danger.

11. Gardez les ouvertures de ventilation,

dans l'enceinte de l'appareil ou dans la

structure intégrée, à l'écart de toute

obstruction

AVERTISSEMENT

DANGER

ATTENTION

DANGER

Pour éviter les risques qui sont toujours

présents lors de l'utilisation d'un appareil

électrique, nous vous recommandons de faire

attention aux instructions sur l'électricité ci-

dessous.

1. L'appareil nécessite une alimentation

monophasée de 115V / 60Hz. Il dispose d'un

cordon d'alimentation doté d'une prise de mise

à la terre à 3 broches qui minimise la possibilité

de choc électrique. Cet appareil doit être mis à

la terre. Ne retirez pas la broche de mise à la

terre et ne modifiez pas la prise d'alimentation.

2. L'appareil doit être branché à une prise

électrique dédiée qui répond à toutes les

normes et exigences actuelles. Ne branchez

rien d'autre dans la même prise et assurez-

vous que l'appareil est la seule chose branchée

sur l'ensemble du circuit. Il devrait avoir son

propre disjoncteur dédié. Sinon, cela peut

surcharger le circuit et provoquer un incendie.

3. Ne modifiez pas la prise d'alimentation. La

prise d'alimentation doit être accessible lors de

l'installation de l'appareil.

4. L'appareil ne doit pas être éteint avec un

interrupteur ou un autre appareil.

5. Assurez-vous que la fiche n'est pas écrasée

ou endommagée. Sinon, il peut provoquer un

court-circuit, un choc électrique ou une

surchauffe et même provoquer un incendie.

6. N'insérez pas la fiche d'alimentation si la

prise est desserrée, il y a un risque de choc

électrique ou d'incendie.

7. Éteignez l'appareil et débranchez-le de

l'alimentation principale avant de le nettoyer ou

de le déplacer.

8. Ne débranchez jamais l'appareil en tirant sur

le cordon électrique. Saisissez toujours

fermement la fiche et tirez directement de la

prise pour éviter d'endommager le cordon

d'alimentation.

9. Ne pas faire fonctionner l'appareil sans le

couvercle sur l'éclairage intérieur.

10. Tout composant électrique doit être

remplacé ou réparé par un électricien qualifié

ou un ingénieur d'entretien autorisé. Seules

les pièces de rechange d'origine doivent être

utilisées.

11. Pour éviter les blessures aux yeux, ne

regardez pas directement dans la lumière LED

située dans le compartiment du réfrigérateur.

S'il ne fonctionne pas correctement, consultez

un électricien qualifié et agréé ou remplacez-

le conformément au chapitre de nettoyage et

d'entretien.

12. L'isobutène réfrigérant (R600a) est

contenu dans le circuit de réfrigérant de

l'appareil. Pendant le transport et l'installation

de l'appareil, assurez-vous qu'aucun des

composants du circuit de réfrigérant n'est

endommagé. Le réfrigérant (R600a) est

inflammable.

13. Risque de piégeage de l'enfant. Avant de

jeter votre ancien appareil :

Enlevez les portes

Laissez les étagères en place afin que les

enfants ne puissent pas facilement grimper

à l'intérieur.

ATTENTION

1. N'entreposez pas des produits qui

contiennent des propergols inflammables (p.

ex. bombes aérosols) ou des substances

explosives dans les appareils.

2. Évitez les flammes nues (bougies, lampes,

etc.) et les sources d'inflammation.

3. Aérez soigneusement la pièce dans

laquelle se trouve l'appareil.

4. Déballez et vérifiez à travers l'appareil Si

des dommages sont évidents, ne branchez

pas l'appareil, mais contactez immédiatement

le magasin auprès duquel vous l'avez acheté.

Gardez tous les matériaux d'emballage dans

ce cas.

5. Nous vous recommandons d'attendre 4

heures avant de connecter l'appareil pour

permettre au réfrigérant de s'écouler dans le

compresseur

Sécurité générale et utilisation quotidienne

Il est important d'utiliser votre appareil en

toute sécurité. Nous vous recommandons

de suivre les directives ci-dessous.

Nous vous recommandons de conserver ce

manuel d'utilisation avec l'appareil pour

référence future.

Cet appareil est destiné à être utilisé dans les

ménages et des applications similaires telles

que:

-Personnel cuisine-zones dans les magasins,

bureaux, et d'autres environnements de

travail.

-Clients dans les hôtels, motels et autres types

d'environnement résidentiel;

-Types d'environnements de type « bed and

breakfast »;

-Restauration et applications similaires non-

vente au détail.

Manque d'expérience et de connaissances à

moins qu'ils n'aient la supervision ou qu'ils

n'aient reçu des instructions concernant

l'utilisation de l'appareil. Les enfants devraient

être supervisés pour s'assurer qu'ils ne jouent

pas avec l'appareil.

Entreposer tout aliment conformément aux

instructions d'entreposage du fabricant.

N'essayez pas de réparer l'appareil vous-

même. Il est dangereux de modifier les

spécifications ou de modifier ce produit de

quelque manière que ce soit. Tout dommage

au cordon d'alimentation peut provoquer un

court-circuit, un incendie ou un choc

électrique.

Ne placez pas trop de nourriture directement

contre la sortie d'air sur la paroi arrière du

réfrigérateur et du compartiment congélateur,

car cela affecte une circulation d'air suffisante.

Ne placez pas d'articles chauds près des

composants en plastique de cet appareil.

Les aliments congelés ne doivent pas être

regelés une fois qu'ils ont été décongelés.

N'entreposez pas les boissons

embouteillées ou en conserve (en particulier

les boissons gazeuses) dans le

compartiment congélateur. Les bouteilles et

les canettes peuvent exploser.

Soyez prudent lorsque vous consommez

des sucettes glacées ou des glaçons

directement du congélateur, car cela peut

causer des brûlures au congélateur à la

bouche et aux lèvres.

Sécurité pour les enfants et les

personnes infirmes

Gardez tous les emballages à l'écart des

enfants pour éviter les risques de

suffocation.

Protégez les enfants contre l'échaudure en

touchant le compresseur au bas arrière de

l'appareil.

Ne placez pas les articles sur le dessus de

l'appareil car cela pourrait causer des

blessures s'ils tombent.

Ne laissez jamais les enfants jouer avec

l'appareil en accrochant ou en se tenant

debout au-dessus ou sur les portes, les

étagères, les étagères et les tiroirs, etc.

• En raison des modifications incessantes de nos produits. Votre réfrigérateur est légèrement

différent de ce mode d'emploi, mais ses fonctions et ses méthodes d'utilisation restent les

mêmes. • Pour obtenir la meilleure efficacité énergétique de ce produit. Veuillez placer toutes

les étagères, tous les tiroirs et tous les paniers dans leur position d'origine, comme indiqué sur

l'illustration ci-dessus

Note :

Aperçu des réfrigérateurs

Tiroir à légumes

Tiroir de congélation supérieur

Tiroir de congélation inférieur

Pieds réglables

Bac de porte demi-largeur (4x)

Joint de porte

Bac de porte pleine largeur

Contenu du paquet

Poignée (2x)

- Poignée longue pour porte

de réfrigérateur avec vis (2x)

assemblées

-Poignée courte pour porte

de congélateur avec vis (2x)

assemblées

- Pièces de rechange, utilisées

lorsque les vis assemblées ont

manqué

Panneau d'affichage

Conduit d'air

Tablette en verre

Couvercle du bac à légumes

Machine à glaçons

Seau à glace (intérieur)

Roue de roulement

Porte du réfrigérateur

Porte du congélateur

Supports de poignée (x4)

Pièces de rechange, utilisées lors de

l'installation des poignées

a) vis à six pans creux (2x)

Outil d'assemblage :

b) Clé Allen 1/8"

Pièces de rechange, utilisées pour le

réglage des pieds de réglage

Outil d'assemblage :

C) Clé 7/8"

I Installation de votre nouvel appareil

Avant d'utiliser l'appareil pour la première fois, il

convient de prendre connaissance des conseils

suivants.

Avertissement!

Pour une installation correcte, ce réfrigérateur doit être

placé sur une surface plane en matériau dur de la

même hauteur que le reste du sol. Cette surface doit

être suffisamment solide pour supporter un

réfrigérateur entièrement chargé.

Les rouleaux, qui ne sont pas des roulettes, ne doivent

être utilisés que pour avancer ou reculer. Déplacer le

réfrigérateur latéralement peut endommager le sol et

les roulettes.

Ventilation de l'appareil

Afin d'améliorer l'efficacité du système de refroidissement et

d'économiser de l'énergie, il est nécessaire de maintenir

une bonne ventilation autour de l'appareil pour la dissipation

de la chaleur. C'est pourquoi il faut prévoir un espace libre

suffisant autour du réfrigérateur.

Suggestion

Il est conseillé de laisser un espace d'au moins 3 po (75mm)

entre l'arrière du réfrigérateur et le mur, un espace d'au moins 3 15/16 po

(100mm) au-dessus du réfrigérateur, un espace d'au moins 3 15/16

po(100mm) de son côté au mur et un espace libre à l'avant pour permettre

aux portes de s'ouvrir à 130°. Comme indiqué dans les diagrammes.

Remarque :

• Cet appareil fonctionne bien à une température ambiante comprise entre

12,8 et 43,3 degrés Celsius. L'appareil peut ne pas fonctionner correctement

s'il est laissé à une température supérieure ou inférieure à la plage indiquée.

• Placez votre appareil dans un endroit sec afin d'éviter une forte humidité.

• Gardez l'appareil à l'abri de la lumière directe du soleil, de la pluie ou du gel. Éloignez l'appareil des sources

de chaleur telles que les cuisinières, les feux ou les chauffages.

Mise à niveau de l’appareil

• Pour assurer une mise à niveau et une circulation

d'air suffisantes dans la partie arrière inférieure de

l'appareil, il peut être nécessaire d'ajuster les pieds

inférieurs. Vous pouvez les régler manuellement ou

à l'aide d'un outil approprié.

• Pour permettre aux portes de se refermer

automatiquement, inclinez la partie supérieure vers

l'arrière de 3/8 à 5/8 po (10 à 15mm).

Outils dont vous pourriez avoir besoin

Non

fourni

Tournevis Philips et

tournevis à douille

Clé à douille

(5/16 po,

8mm)

Fourni

Clé Allen

(1/8 po, 3mm)

Clé à molette

Installation des poignées

Avant d'utiliser l'appareil, vous devez installer

les poignées fournies dans le compartiment

réfrigérateur.

La plus longue est la poignée de la porte du

réfrigérateur, la plus courte est la poignée de la

porte du congélateur.

Veuillez suivre les procédures ci-dessous pour

installer et inverser la poignée.

• Retirer les couvercles des trous de vis sur les

portes, installer les supports de poignée (C).

Placer la poignée (A) sur la porte par emboîter la

poignée sur les supports de poignée (C), puis fixer

les vis (B) à l'aide d'une clé Allen de 3 mm (fournie

dans le sac en plastique).

Démontage de la porte du réfrigérateur si la porte d'accès de votre maison est trop étroite pour le

réfrigérateur, rerez les portes et les roirs du les portes et les roirs du réfrigérateur en procédant

comme suit.

Aenon !

Lors du retrait de la porte, l'appareil ne doit ne doit pas être branché sur le secteur. Veillez à ce que la

che est rerée de la prise de courant.

Retrait de la porte du réfrigérateur

1) Placez le réfrigérateur à la vercale. Ouvrez la porte supérieure pour sorr tous les casiers de la

porte (pour éviter d'endommager les casiers), puis refermez la porte.

2) La porte étant fermée, desserrez la vis (O) et rerez le couvercle supérieur (E) sur le côté de

l'appareil supérieur de l'appareil et rerez les 3 vis spéciales (F) à l'aide d'une clé à douille.

Conservez le couvercle supérieur pour référence ultérieure.

3) Rerez la charnière supérieure (tenez la porte supérieure à la main lors de l'installaon). la porte

supérieure à la main lors de l'installaon).

4) Ulisez vos deux mains pour ouvrir la porte à plus de 90 degrés. Soulevez-la et rerez-la.

Remontage de la porte du réfrigérateur

Pour remonter la porte du réfrigérateur après avoir déplacé l'appareil à son emplacement

dénif, assemblez les pièces dans l'ordre inverse.

Retrait de la porte du congélateur

Si votre porte d'accès à la maison est trop étroite pour que le réfrigérateur passe, retirez

les portes et les tiroirs du réfrigérateur comme suit.

1. Tout d'abord, ouvrez la porte supérieure, puis sortez la porte du congélateur et le tiroir

du congélateur supérieur à la position finale.

2. Retirer le tiroir de congélation supérieur

en le soulevant du système de rails, puis

repousser le système de rails.

3. Retirer le tiroir de congélation inférieur

en le soulevant.

5. Sortez la porte du congélateur et

soulevez-la dans le sens de la flèche.

Remontage de la porte du congélateur

Pour remettre le tiroir en place après

avoir déplacé l'appareil à son

emplacement définitif, assemblez les

pièces dans l'ordre inverse.

Installation des conduites d'eau

Pour que la machine à glaçons

fonctionne correcte-ment, une conduite

d'eau est nécessaire.

Pour ce faire, vous devrez peut-être

acheter un sys-tème de purification de

l'eau.

Le raccordement à l'eau doit être effectué

par un plom-bier qualifié.

Si le réfrigérateur est installé dans une

zone où la pres-sion de l'eau est faible

(inférieure à 30 psi/207KPa), vous

pouvez installer une pompe de

surpression pour compenser la faible

pression.

- La pression d'entrée maximale de l'eau

est de 101,5 psi/700kPa ;

- La pression minimale d'entrée de l'eau

est de 30psi/207kPa.

Important:un fonctionnement en dehors

de la plage de pression de l'eau peut

entraîner des dysfonctionne-ments et des

fuites d'eau graves et dommageables.

Note:Si la pression de l'eau est inférieure à celle

requise, les glaçons peuvent être creux ou de forme

irrégulière.

4. Retirer les 2 vis fixées au cadre de

support.

Vanne d'arrêt quart de

tour vanne 1 PCS

vanne d'arrêt 1/4" avec col-

lier de serrage 1 PCS 1 PCS

Embout (manchon) 2 PCS

ecrou de compression 1/4"

2 PCS

conduite d'eau 1/4" 1 PCS

(1) Raccordement de la ligne d'eau à l'eau domestique

Les deux méthodes suivantes permettent de se raccorder au

réseau d'eau domestique. Utilisez les instructions spécifiques à

votre installation.

IMPORTANT : Couper l'alimentation principale en eau. Ouvrez

le robinet le plus proche suffisamment longtemps pour dégager

la conduite d'eau.

Vous aurez besoin des outils suivants (non fournis).

Méthode 1 : vanne d'arrêt quart de tour Rassem-

blez les outils et les pièces nécessaires avant de com-

mencer l'installation.

1. Utiliser un robinet d'arrêt quart de tour ou l'équivalent

desservi par une conduite d'alimentation domestique.

REMARQUE : Pour permettre un débit d'eau suffisant vers

le réfrigérateur, il est recommandé d'utiliser une conduite

d'alimentation domestique d'au moins 1/2".

2. À l'aide de la virole (manchon) et de l'écrou de compres-

sion de 1/4", raccordez la conduite d'eau de 1/4" à la vanne

d'arrêt quart de tour.

REMARQUE : Ne pas trop serrer.

3.Placez l'extrémité libre de la conduite d'eau de

1/4" dans un récipient vide ou un évier.

4.Ouvrez le robinet d'arrêt quart de tour pour

débarrasser la conduite d'eau de 1/4" de tout

contaminant. Faire couler l'eau jusqu'à ce qu'elle

soit claire.

Méthode 2 : vanne d'arrêt avec collier de serrage

REMARQUE : N'utilisez pas de vanne à selle de

3/16" (4,76 mm) qui réduit le débit d'eau et s'ob-

strue plus facilement.

1. Trouvez une entrée d'eau verticale de 1/2" à

11/4" (12,7 mm à 31,8 mm) près du réfrigérateur.

IMPORTANT :

• Assurez-vous qu'il s'agit d'une ligne d'alimen-

tation domestique froide.

• Les tuyaux horizontaux conviennent, mais la

procédure suivante doit être respectée : Percez

sur la partie supérieure du tuyau, et non sur la

partie inférieure. Cela permet d'éloigner l'eau de la

perceuse. Cela empêche également les sédi-

ments normaux de s'accumuler dans la valve.

• 2. Déterminez la longueur de conduite d'eau de

1/4" dont vous avez besoin. Mesurez la distance

entre le raccord situé à l'arrière du réfrigérateur et

la conduite d'eau. Ajouter 7 pieds

(2,1 m) pour permettre le nettoyage. Utiliser 1/4"

(6,35 mm) de diamètre extérieur de la conduite

d'eau.

3. À l'aide d'une perceuse sans fil, percez un trou

de 1/4" dans la conduite d'alimentation domes-

tique que vous avez choisie.

4. Fixer le robinet d'arrêt 1/4" à la conduite

d'alimentation domestique à l'aide du collier de

serrage. Veillez à ce que la sortie soit solidement

fixée à l'extrémité du trou de 1/4" percé dans la

conduite d'alimentation domestique et à ce que la

rondelle se trouve sous le collier de serrage.

Serrer l'écrou de garniture. Serrer les vis du collier

de serrage lentement et uniformément de manière

à ce que la rondelle soit étanche. Ne pas trop

serrer.

Perceuse et mèche de 1/4

clé de 1/2" ou réglable

ligne d'eau 1/4

Ménage

Ligne d'approvisionnement

Tournevis plat

ecrou de compression 1/4

Tournevis cruciforme

Vanne d'arrêt quart

de tour

Embout (manchon)

(2) Raccordement de la conduite d'eau au réfrigérateur

IMPORTANT : Si vous mettez le réfrigérateur en marche avant que l'eau ne soit con-

nectée, arrêtez la machine à glaçons.

1. Débranchez le réfrigérateur ou coupez le courant.

2. Fermer le robinet d'arrêt.

3. Visser un écrou de compression de 1/4" et une bague (manchon) sur l'extrémité

libre de la conduite d'eau de 1/4".

Approvisionnement

des ménages

Ligne

vanne d'arrêt 1/4"

avec collier de

serrage

Embout (manchon)

ecrou de compression 1/4

ligne d'eau 1/4

Embout (manchon)

ecrou de

compression 1/4

ligne d'eau 1/4

5.Glisser la virole (manchon) et l'écrou de com-

pression 1/4" sur la conduite d'eau 1/4" comme

indiqué. Insérez l'extrémité du tuyau dans l'em-

bout de sortie en l'enfonçant bien droit jusqu'à la

butée. Visser l'écrou de compression de 1/4" sur

l'extrémité de la sortie à l'aide d'une clé à molette.

Ne pas trop redresser ou vous risquez d'écraser

la conduite d'eau de 1/4".

6.Placez l'extrémité libre de la conduite d'eau de

1/4" dans un récipient vide ou un évier.

7.Ouvrir l'alimentation principale en eau et le rob-

inet d'arrêt afin de rincer la conduite d'eau de 1/4"

de tout contaminant. Faire couler l'eau jusqu'à ce

qu'elle soit claire. Raccorder la conduite d'eau au

réfrigérateur.

4. Insérez l'extrémité libre de la conduite d'eau

de 1/4" dans le raccord en laiton fixé à l'entrée

d'eau à l'arrière du réfrigérateur.

5. Glisser l'écrou de compression de 1/4" sur la

virole (manchon) et visser l'écrou de compression

1/4" sur le raccord en laiton.

ecrou de

compression 1/4

ligne d'eau 1/4

Embout (manchon)

Raccord en laiton

Entrée d'eau

6. Confirmez que la conduite d'eau de 1/4"

est bien fixée en tirant doucement dessus.

7. Ouvrir l'alimentation en eau et vérifier

l'absence de fuites. Corriger les fuites

éventuelles.

I Commandes de l'écran

Contrôle de la température

Lorsque vous mettez votre réfrigérateur en

marche pour la première fois, nous vous

recommandons de régler la température du

réfrigérateur sur 4°C (39°F) et celle du

congélateur sur -18°C (0°F). Si vous souhaitez

modifier la température, suivez les instructions

ci-dessous.

Attention ! Lorsque vous réglez une

température, vous réglez une température

moyenne pour l'ensemble de l'armoire

frigorifique. Les températures à l'intérieur de

chaque compartiment peuvent différer de la

température affichée sur le panneau, en

fonction de la quantité d'aliments que vous

stockez et de l'endroit où vous les placez. La

température ambiante peut également affecter

la température réelle à l'intérieur de l'appareil.

Pour alterner entre Celsius et Fahrenheit sur

l'écran, appuyez sur la touche « TEMP »

pendant trois secondes.

2. Réfrigérateur

Appuyez sur la touche « ZONE » jusqu'à ce que

l'icône « Fridge » s'allume, puis appuyez sur la

touche « TEMP » pour sélectionner un réglage

de température. Si vous avez réglé le type de

température sur Fahrenheit, les réglages de

température s'échelonnent de 44°F à 34°F.

Si vous avez réglé le type de température sur

Celsius, les réglages de température

s'échelonnent de 7°C à 1°C.

3. Congélateur

Appuyez sur la touche « ZONE » jusqu'à ce que

l'icône « Freezer » s'allume, puis appuyez sur

la touche « TEMP » pour sélectionner un

réglage de température.

Si vous avez réglé le type de température sur

Fahrenheit, les réglages de température vont

de 7°F à -11 °F.

Si vous avez réglé le type de température sur

Celsius, les réglages de température

s'échelonnent de -14°C à -24°C.

4. Super réfrigération

La fonction Super Cool permet de réfrigérer les

aliments plus rapidement et de les garder frais

plus longtemps. Il est utile d'activer cette

fonction avant d'insérer une grande quantité

d'aliments chauds ou à température ambiante.

- Appuyez sur la touche « MODE » pour activer

cette fonction. L'icône « Super Cool » s'allume

et l'indicateur de température du réfrigérateur

affiche 34°F (1 °C).

- La fonction Super Cool s'éteint

automatiquement au bout de 3 heures.

- Lorsque la fonction Super Cool est activée,

vous pouvez la désactiver en appuyant sur le

bouton « MODE » ou en réglant la température

du réfrigérateur. Pour désactiver manuellement

la fonction Super Cool, il faut appuyer sur la

touche « MODE » ou régler la température du

réfrigérateur revient au réglage précédent.

Appuyez sur le bouton "MODE" pour activer

la fonction d'économie d'énergie, l'icône

"Économie d'énergie" s'allume. Lorsque

la fonction d'économie d'énergie est activée,

la température du réfrigérateur est

automatiquement réglée sur 6°C (43°F) et celle

du congélateur sur -17°C (1°F). Lorsque la

fonction d'économie d'énergie est activée,

vous pouvez la désactiver en appuyant sur la

touche "MODE" ou "TEMP." et la

température du réfrigérateur reviendra au réglage

précédent.

6. Super congélation

La fonction Super Freeze (super congélation)

permet d'abaisser rapidement la température du

congélateur afin de congeler les aliments plus

rapidement que d'habitude. Cette fonction permet

également de conserver plus longtemps les

vitamines et les éléments nutritifs des aliments

frais.

• Appuyez sur la touche "MODE" pour activer

cette fonction. L'icône "Super Freeze" s'allume et

la température du congélateur est réglée sur -

24°C (-11°F).

• La fonction Super Freeze s'éteint

automatiquement au bout de 52 heures.

• Lorsque la fonction Super Freeze est activée,

vous pouvez la désactiver en appuyant sur la

touche "MODE" ou en réglant la température du

congélateur. Pour désactiver manuellement la

fonction Super congélation, le réglage de la

température du congélateur revient au réglage

précédent.

REMARQUE : Lorsque vous sélectionnez la

fonction Super congélation, assurez-vous qu'il n'y a pas

de boissons en bouteille ou en canette (en particulier

des boissons gazeuses) dans le compartiment

congélateur. Les bouteilles et les canettes risquent

d'exploser.

7. GLACE

La machine à glaçons est située à l'intérieur du

compartiment congélateur, près du haut du

compartiment. Lorsque la machine à glaçons produit de

la glace, celle-ci est stockée dans un bac à glaçons à

l'intérieur du tiroir supérieur du congélateur.

Appuyez sur le bouton « ICE » pour allumer ou éteindre

la machine à glaçons. Lorsque la machine à glaçons

est allumée, l'icône s'allume. Pour utiliser de la glace,

ouvrez la porte du compartiment congélateur, puis

ouvrez le tiroir supérieur du congélateur et retirez la

glace de la boîte de rangement.

7. Alimentation

Appuyez sur la touche "POWER" et maintenez-la

enfoncée pendant trois secondes pour activer ou

désactiver la fonction d'alimentation.

Lorsque la fonction d'alimentation est activée,

l'icône s'allume et le tableau d'affichage indique

"OF"

REMARQUE : Lorsque la fonction d'alimentation

est activée, le réfrigérateur ne refroidit plus.

8. Alarme de porte

• Lorsque la porte du réfrigérateur est

ouverte pendant plus de 2 minutes, le

tableau de commande affiche " dr ".

L’alarme de porte s'éteint environ 8 minutes plus

tard.

• Pour économiser de l'énergie, ne laissez pas la

porte ouverte pendant longtemps lorsque vous

utilisez le réfrigérateur. En cas d'alarme de porte,

il est possible d'effacer l'alarme en fermant les

portes.

9. Mode démo

• Le mode démo est réservé à la présentation du

magasin.

• Dans ce mode, l'éclairage et l'affichage

fonctionnent normalement, mais le réfrigérateur

ne refroidit pas. Lorsque le réfrigérateur est en

mode Démo, si les consommateurs ouvrent la

porte ou si aucune touche n'est actionnée pendant

30 secondes avec la porte ouverte, le panneau de

contrôle de la température s'affiche comme suit,

de A à F.

Pour quitter ce mode, il suffit d'appuyer

simultanément sur les touches de gauche et de

droite pendant 3 secondes, puis de voir l'ensemble

du panneau de commande s'allumer pendant 1

seconde.

REMARQUE : le mode démo reste activé même

si le réfrigérateur est éteint. Si les consommateurs

entrent dans ce mode par inadvertance, vous

devez le quitter dès que possible, car le

réfrigérateur ne refroidit pas dans ce mode, ce qui

entraîne la détérioration des aliments.

D'écho

Eco

Utilisation du réfrigérateur

• Lorsque la machine à glaçons déverse

de la glace dans le bac à glaçons, tous

les bruits font partie du fonctionnement

normal.

• Si la glace n'est pas distribuée

pendant une longue période, elle peut

s'agglomérer dans le bac à glace. Si

cela se produit, retirez toute la glace et

videz la boîte.

• En cas d'absence prolongée et si la

machine à glaçons n'est pas utilisée,

fermer le robinet d'eau pour éviter les

fuites.

Il est recommandé de jeter les premières

charges de glace afin de garantir une qualité

optimale de la glace.

Ne stockez pas de boîtes ou de récipients

susceptibles d'éclater sous l'effet de la

congélation.

ATTENTION

Ne laissez pas vos enfants toucher

la machine à glaçons. Cela pourrait

entraîner des blessures.

Tiroir

Il convient pour le stockage des fruits

et légumes. Il peut être retiré pour être

nettoyé. Pour l'éliminer, ouvrez d'abord

la porte du dernier emplacement. Sortez

ensuite le tiroir et inclinez l'avant du bac à

légumes après l'avoir légèrement déplacé

dans la direction voulue.

2. Utilisation du compartiment congélateur

Le compartiment congélateur est équipé

d'un tiroir supérieur et d'un tiroir inférieur.

Pour les supprimer tous,

3. Machine à glaçons automatique

La machine à glaçons fabrique

automatiquement des glaçons.

Remarque :

Cette section vous explique comment

utiliser la plupart des fonctions utiles.

Nous vous recommandons de les lire

attentivement avant d'utiliser l'appareil.

1.. Utilisation du compartime

réfrigérateur

Le compartiment réfrigérateur est adapté

à la conservation des légumes et des

fruits. Les aliments qui s'y trouvent

doivent être emballés pour être conservés

afin d'éviter la perte d'humidité ou la

pénétration d'arômes dans d'autres

aliments.

ATTENTION

Ne fermez jamais la porte du réfrigérateur

lorsque les clayettes, le bac à légumes

et/ou les glissières télescopiques sont

déployés. Cela pourrait les endommager,

ainsi que le réfrigérateur.

Etagères en verre et supports de porte

Le compartiment réfrigérateur est équipé

de plusieurs étagères en verre et de

plusieurs grilles de porte différentes,

qui conviennent au stockage d'œufs,

de liquides en conserve, de boissons

en bouteille et d'aliments emballés. Ils

peuvent être placés à différentes hauteurs

en fonction de vos besoins. Toutefois, ne

placez pas trop d'objets lourds dans les

casiers.

Avant de soulever verticalement le bac de

la porte, retirez les aliments.

I Entretien et nettoyage

Pour vous assurer que votre appareil reste

hygiénique et fonctionne correctement, il est

recommandé de le nettoyer (y compris les

accessoires extérieurs et intérieurs) au moins tous

les deux mois.

Avertissement!

Avant de commencer le processus de nettoyage,

assurez-vous d'éteindre l'appareil et de le

débrancher de la prise principale pour éviter tout

risque de choc électrique.

Nettoyage extérieur

Évitez d'utiliser des huiles éthérées, des

nettoyants abrasifs ou des solvants organiques

tels que le benzène, car ils peuvent endommager

la surface de l'appareil et même causer des

risques d'incendie. Utilisez plutôt un chiffon ou une

éponge humide avec un détergent doux pour

essuyer régulièrement l'extérieur.

Nettoyage extérieur

Évitez d'utiliser des huiles éthérées, des

nettoyants abrasifs ou des solvants organiques

tels que le benzène, car ils peuvent endommager

la surface de l'appareil et même causer des

risques d'incendie. Utilisez plutôt un chiffon ou une

éponge humide avec un détergent doux pour

essuyer régulièrement l'extérieur.

Bien que cet appareil dispose d'une fonction de

dégivrage automatique, une ouverture fréquente

ou le fait de laisser la porte du congélateur ouverte

trop longtemps peut entraîner la formation d'une

couche de givre sur les parois intérieures du

compartiment congélateur. Si le givre est trop

épais, il est recommandé de dégivrer le

congélateur manuellement en suivant ces étapes

1. Retirez tous les aliments et accessoires

existants des paniers du compartiment

congélateur. Débranchez l'appareil de la source

d'alimentation principale et laissez les portes

ouvertes. Pour accélérer le processus, vous

pouvez également ventiler la pièce correctement.

2. Attendez que le givre fonde complètement, ce

qui peut prendre plusieurs heures. Une fois la

glace fondue, essuyez l'intérieur du congélateur

avec un chiffon sec ou une éponge pour éliminer

toute humidité excessive.

3. Nettoyez soigneusement toutes les pièces

amovibles et les accessoires avec un détergent

doux et de l'eau tiède. Rincez-les et séchez-les

complètement avant de les replacer dans le

congélateur.

4. Une fois que tout est sec, rebranchez l'appareil

et attendez qu'il refroidisse jusqu'à la température

souhaitée avant de remettre les aliments et les

accessoires dans le congélateur.

• Vaporisez de l'eau sur un chiffon de nettoyage

plutôt que de la vaporiser directement sur la

surface de l'appareil. Cela permet une répartition

uniforme de l'humidité sur la surface.

• Nettoyez les portes, les poignées et les surfaces

de l'armoire avec un détergent doux, puis

essuyez-les avec un chiffon doux et sec.

ATTENTION!

• N'utilisez pas d'objets tranchants pour le

nettoyage, car ils risquent de rayer la surface.

• N'utilisez pas de diluant, de détergent pour

voiture, d'eau de Javel ou d'autres produits

chimiques agressifs pour nettoyer votre

congélateur, comme décrit ci-dessus.

AVERTISSEMENT!

N'utilisez pas d'objets tranchants pour enlever le

givre du compartiment congélateur. Seulement

lorsque l'intérieur est complètement sec, l'appareil

doit être remis en marche et rebranché sur la prise

principale.

Nettoyage des joints de porte

Veillez à maintenir les joints de porte propres. Les

aliments collants peuvent faire adhérer les joints à

l'armoire et les déchirer lorsque vous ouvrez la

porte. Lavez le joint avec un détergent doux et de

l'eau tiède. Rincez et séchez-le soigneusement

après le nettoyage.

Attention! L'appareil ne doit être mis sous tension

qu'après un séchage complet des joints de porte

I Entretien et nettoyage (suite)

Remplacement de la lumière LED

Avertissement : La lumière LED doit être remplacée par une personne compétente. Si la lumière

LED est endommagée, suivez les étapes ci-dessous :

1. Débranchez votre appareil.

2. Retirez le couvercle de la lumière en le soulevant et en retirant la lumière LED.

3. Tenez la lumière LED d'une main et tirez dessus de l'autre main tout en appuyant sur le loquet du

connecteur.

4. Remplacez la lumière LED et clipsez-la correctement en place, puis remettez le couvercle de la

lumière en place.

I Conseils utiles

Conseils pour économiser de l'énergie

Nous vous recommandons de suivre les conseils

ci-dessous pour économiser de l'énergie.

Essayez d'éviter de laisser la porte ouverte

pendant de longues périodes afin de préserver

l'énergie. Assurez-vous que l'appareil est éloigné

de toute source de chaleur (lumière directe du

soleil, four électrique, etc.)

Ne réglez pas la température plus froide que

nécessaire.

Ne stockez pas d'aliments chauds ou de liquides

en évaporation dans l'appareil.

Placez l'appareil dans une pièce bien ventilée,

sans humidité. Veuillez-vous référer au chapitre «

Installation de votre nouvel appareil ».

Si le schéma montre la combinaison correcte pour

les tiroirs, le bac à légumes et les étagères, ne

modifiez pas cette combinaison, car elle a été

conçue pour être la configuration la plus économe

en énergie.

Conseils pour la réfrigération d’aliments

frais

Ne placez pas directement des aliments chauds

dans le réfrigérateur ou le congélateur, car cela

augmentera la température interne, obligeant le

compresseur à travailler davantage pour la faire

baisser, ce qui entraînera une consommation

d'énergie plus élevée.

Couvrez ou emballez les aliments, en particulier

s'ils ont une saveur forte.

Placez les aliments de manière que l'air puisse

circuler librement autour d'eux.

Conseils pour la réfrigération

La viande (tous types) doit être enveloppée dans

un film plastique alimentaire et placée sur

l'étagère en verre au-dessus du bac à légumes.

Les plats cuisinés ou autres plats froids doivent

être stockés dans un récipient et peuvent être

placés sur n'importe quelle étagère.

Les fruits et légumes doivent être stockés dans le

tiroir à légumes pour une fraîcheur optimale.

Le beurre et le fromage doivent être enveloppés

dans du papier d'aluminium hermétique ou du film

plastique.

Les bouteilles de lait doivent être munies d'un

couvercle et être stockées dans l'un des

compartiments de porte.

Conseils pour la congélation

Lors de la première mise en service ou après une

période d'inutilisation, laissez l'appareil

fonctionner au moins 2 heures aux réglages les

plus froids avant d'y placer des aliments.

Préparez les aliments en petites portions pour

qu'ils puissent être congelés rapidement et

complètement, et pour pouvoir ensuite

décongeler seulement la quantité nécessaire.

Emballez les aliments dans du papier d'aluminium

ou du film plastique hermétique.

Pour éviter une hausse de température des

aliments déjà congelés, ne laissez pas les

aliments frais ou non congelés entrer en contact

avec eux. Gardez-les séparés dans le

congélateur.

I Conseils utiles (suite)

Conseils pour la congélation (suite)

Les produits glacés qui sont consommés

immédiatement après avoir été retirés du

congélateur peuvent provoquer des brûlures de

gel sur la peau. Il est préférable de les laisser

décongeler pendant quelques minutes avant de

les consommer.

Pour suivre le temps de stockage, il est

recommandé d'étiqueter et de dater chaque

emballage congelé. Cela permet de s'assurer que

les aliments sont utilisés avant leur date de

péremption et aide à éviter le gaspillage

alimentaire.

Conseils pour le stockage des aliments

congelés

Pour garantir la sécurité et la qualité des aliments

congelés, il est important de s'assurer qu'ils ont

été stockés correctement par le détaillant

alimentaire.

Une fois que les aliments ont été décongelés, ils

se détériorent rapidement et ne doivent pas être

recongelés. De plus, il est important de ne pas

dépasser la durée de conservation indiquée par le

fabricant des aliments

Arrêt de votre appareil

Si vous devez éteindre votre appareil pendant une

période prolongée, il est important de suivre les

étapes suivantes pour éviter le développement de

moisissures sur l'appareil :

1. Retirez tous les aliments.

2. Débranchez la prise de courant.

3. Nettoyez et séchez soigneusement l'intérieur.

4. Assurez-vous que toutes les portes sont

légèrement entrouvertes pour permettre à l'air de

circuler.

I Dépannage

Si vous rencontrez un problème avec votre appareil ou si vous pensez qu'il ne fonctionne pas

correctement, vous pouvez effectuer quelques vérifications simples avant de demander un service.

Veuillez suivre les étapes ci-dessous.

Attention! Ne tentez pas de réparer l'appareil vous-même. Si le problème persiste après avoir effectué

les vérifications mentionnées ci-dessous, contactez un électricien qualifié, un technicien de service

autorisé ou le magasin où vous avez acheté le produit.

Problème

Cause possible & solution

L'appareil ne fonctionne

pas correctement

Vérifiez que l'appareil est correctement branché et que le cordon

d'alimentation est bien inséré dans la prise électrique.

Vérifiez le fusible ou le disjoncteur de votre alimentation électrique,

remplacez- le si nécessaire.

Il est normal que le congélateur ne fonctionne pas pendant le cycle de

dégivrage, ou pendant un court laps de temps après la mise en marche de

l'appareil pour protéger le compresseur.

Les odeurs provenant

des compartiments

L’intérieur a besoin de nettoyage de l'intérieur.

Certains aliments, contenants ou emballages peuvent également causer

des odeurs.

I Dépannage (suite)

Bruits provenant de

l'appareil

Les sons suivants sont tout à fait normaux :

• Bruits de fonctionnement du compresseur.

• Bruit de circulation de l'air provenant du petit moteur du ventilateur dans

le compartiment du congélateur ou d'autres compartiments.

• Bruit de glouglou similaire à de l'eau qui bouillonne.

• Craquements pendant le dégivrage automatique.

• Claquements avant le démarrage du compresseur.

D'autres bruits inhabituels peuvent être dus aux raisons suivantes et

nécessiter une vérification et une action de votre part :

•

L'armoire n'est pas de niveau.

•

L'arrière de l'appareil touche le mur.

•

Des bouteilles ou des contenants sont tombés ou roulent.

Le moteur fonctionne

en continu

Il est normal d'entendre fréquemment le bruit du moteur. Il peut

fonctionner davantage dans les circonstances suivantes:

• Le réglage de la température est plus froid que nécessaire.

• Une grande quantité d'aliments chauds a récemment été stockée dans

l'appareil.

• La température ambiante autour de l'appareil est trop élevée.

• Les portes sont maintenues ouvertes trop longtemps ou trop souvent.

• Après l'installation de l'appareil ou s'il a été éteint pendant une longue

période.

Une couche de givre

se forme dans le

compartiment

Vérifiez que les sorties d'air ne sont pas obstruées par de la nourriture et

assurez-vous que la nourriture est placée de manière à permettre une

ventilation suffisante à l'intérieur de l'appareil. Assurez-vous que la porte

est complètement fermée. Pour éliminer le givre, veuillez-vous référer au

chapitre

« Entretien et Nettoyage ».

La température à

l'intérieur est trop élevée

Vous avez peut-être laissé les portes ouvertes trop longtemps ou trop

fréquemment ; ou les portes sont maintenues ouvertes par un obstacle ; ou

l'appareil est installé avec un espace insuffisant sur les côtés, à l'arrière et

en haut.

La température à

l'intérieur est trop froide

Augmentez la température en suivant le chapitre « Commande de l’écran »

Les portes ne se

ferment pas facilement

Vérifiez si le haut du réfrigérateur est incliné vers l'arrière de 10 à 15 mm

pour permettre aux portes de se fermer automatiquement, ou si quelque

chose à l'intérieur empêche les portes de se fermer.

PROBLÈME

CAUSE(S) POSSIBLE(S)

SOLUTION

La machine

à glaçons ne

produit pas

de glace,

pas assez de

glace ou les

cubes sont

creux.

La machine à glaçons n'est

pas allumée

Appuyer sur la touche "ICE" du tableau de bord

et la maintenir enfoncée pour mettre en marche

l'appareil

Marche/Arrêt de la machine à glaçons. Voir

"Contrôles de l'affichage"

Nouvelle installation Attendre 24 heures après l'installation pour que

la production de glace commence.

Coude dans la conduite d'eau Redresser la conduite d'alimentation en eau.

Pression d'eau insuffisante Contactez un plombier agréé et qualifié.

À propos de la machine à glaçons

I Disposition de l’appareil

DANGER

Il est interdit de jeter cet appareil avec les ordures ménagères.

Matériaux d'emballage

Les matériaux d'emballage portant le symbole de recyclage sont recyclables. Déposez l'emballage dans

un conteneur dans un conteneur de collecte des déchets approprié pour le recycler.

Avant de jeter l'appareil

1. Retirez la fiche principale de la prise de courant.

2. Couper le cordon d'alimentation et le mettre au rebut avec la fiche principale.

AVERTISSEMENT

Risque de suffocation ! Risque de mort ou de lésions cérébrales. Retirer les portes pour éviter tout risque

d'asphyxie.

1. Pour éviter tout risque d'asphyxie, retirez complètement les portes de votre ancien réfrigérateur

immédiatement. Laissez les étagères en place pour empêcher les enfants de grimper dessus ou de

pénétrer à l'intérieur.

2. Lorsque vous mettez l'appareil au rebut, ne le faites que dans un centre d'élimination des déchets

agréé. Ne pas exposer à une flamme.

Les réfrigérateurs contiennent du fluide frigorigène et des gaz dans l'isolation. Le réfrigérant et les gaz

doivent être éliminés. Les réfrigérants et les gaz doivent être éliminés par des professionnels car ils

peuvent provoquer des lésions oculaires ou s'enflammer. Assurez-vous que la tuyauterie du circuit

frigorifique n'est pas endommagée avant de procéder à l'élimination n'est pas endommagée avant d'être

éliminée de manière appropriée.

AVERTISSEMENT : Ce produit peut vous exposer à des produits chimiques, y

compris [le plomb et les composés de plomb], qui sont connus de l'État de Californie pour

provoquer des cancers, des anomalies congénitales et/ou des troubles de la reproduction, cancer, des

malformations congénitales et/ou des troubles de la reproduction. Pour minimiser l'exposition à ces

substances. Utilisez toujours cet appareil conformément au manuel d'utilisation, et veillez à assurer une

ventilation adéquate. Pour plus d'informations, consultez le site www.P65Warnings.ca.gov

I GARANTIE

Ce que couvre cette garantie limitée :

La couverture de garantie fournie par Forno dans cette déclaration s'applique exclusivement à l’appareil

("Produit") vendu au consommateur ("Acheteur”) par un revendeur/distributeur/détaillant agréé Forno,

acheté et installé aux États-Unis ou au Canada, et qui est toujours resté dans l'original pays d'achat (États-

Unis ou Canada). La couverture de la garantie est activée à la date de l’achat au détail original et a une durée

de deux (2) ans.

La couverture de la garantie n'est pas transférable. En cas de remplacement de pièces ou de l'ensemble du

produit, le produit (ou les pièces) de remplacement assumera le reste de la garantie d'origine activée avec la

preuve d’achat d'origine. Cette garantie ne sera pas prolongée en ce qui concerne un tel remplacement.

Forno réparera ou remplacera toute composante/pièce qui tombe en panne ou s'avère défectueuse en raison

de matériaux et/ou de fabrication dans les 2 ans suivant la date de l'achat initial au détail et dans des

conditions d'habitation ordinaire, usage non commercial. La réparation ou le remplacement sera gratuit, y

compris la main-d'œuvre aux tarifs standard et l'expédition dépenses. L'acheteur est responsable de rendre

le produit raisonnablement accessible pour le service. Service de réparation doit être effectuée par une

société de service agréée Forno pendant les heures normales de travail.

IMPORTANT

Conservez la preuve d'achat originale pour établir la période de garantie. La responsabilité de Forno pour

toute réclamation de quelque nature que ce soit, avec en ce qui concerne les biens et/ou services fournis, ne

doit en aucun cas dépasser la valeur des biens ou services ou de la partie qui a donné lieu à la réclamation.

Garantie cosmétique de 30 jours

L'Acheteur doit inspecter le produit au moment de la livraison. Forno garantit que le produit est exempté de

défauts de fabrication dans les matériaux et la fabrication pendant une période de trente (30) jours à compter

de la date de vente au détail d'origine l'achat du Produit.

Cette couverture comprend :

- Taches de peinture

- Écorchures

- Défauts de finition macroscopiques

La garantie cosmétique ne couvre PAS :

Problèmes résultant d'un transport, d'une manipulation et/ou d’une installation incorrecte (par exemple

: bosses, cassés, déformés ou structures déformés ou composants, composants en verre fissurés ou

autrement endommagés) ;

Légères variations de couleur sur les composants peints/émaillés ;

Les différences causées par l'éclairage naturel ou artificiel, l'emplacement ou d'autres facteurs analogues ;

Taches/corrosion/décoloration causées par des substances externes et/ou des facteurs environnementaux ;

Coûts de main-d'œuvre, présentoir, plancher, stock B, appareils prêts à l'emploi, « tels quels » et unités de

démonstration.

Comment recevoir le service

Pour bénéficier des services de garantie, l'acheteur doit contacter le service d'assistance de Forno afin de

déterminer le problème et les procédures de service requises. Le « Troubleshooting » avec un représentant

du service à la clientèle sera nécessaire avant d'aller de l'avant avec le service. Numéro de modèle, numéro

de série et date de vente au détail d'origine l'achat sera demandé.

Exclusions de garantie : Ce qui n'est pas couvert.

> L'utilisation du produit dans tout lieu non résidentiel,

application commerciale. Utilisation du Produit pour

autre chose que son but visé.

>Services de réparation fournis par toute personne autre

qu'un Agence de service autorisée Forno.

>Services de dommages ou de réparation pour corriger

les services fournis par des parties non autorisées ou

l'utilisation de pièces non autorisées.

> Installation non conforme codes d'incendie

locaux/état/ville/comté, codes électriques, gaz codes,

codes de plomberie, codes du bâtiment, lois ou

règlements.

> Défauts ou dommages dus à un stockage inapproprié

du Produit.

> Défauts, dommages ou pièces manquantes sur les

produits vendus hors de l'emballage d'origine ou des

présentoirs. Appels de service ou réparations pour

corriger une erreur l'installation du Produit et/ou des

accessoires associés.

> Remplacement des pièces/appels de service pour se

connecter, convertir ou autrement réparer le câblage

électrique et/ou conduite de gaz afin d'utiliser

correctement le produit.

> Remplacement des pièces/appels de service à fournir

instructions et informations sur l'utilisation du Produit.

> Remplacement des pièces/appels de service pour

corriger les problèmes résultant de l'utilisation du

produit d'une manière autre que ce qui est normal et

habituel pour un usage résidentiel.

>Remplacement des pièces/appels de service en raison

de l'usure et déchirure de composants tels que joints,

boutons, casserole supports, étagères, paniers à

couverts, boutons, tactiles présentoirs, plateaux en

vitrocéramique rayés ou cassés.

> Remplacement de pièces/appels de service en cas

de manque de/mauvais entretien, y compris, mais

sans s'y limiter : accumulation de résidus, taches,

rayures, décoloration, corrosion.

> Défauts et dommages résultant d'accidents,

altération, mauvaise utilisation, abus ou mauvaise

installation.

> Défauts et dommages résultant du Produit

transport, logistique et manutention. Inspection du

produit doit être fait au moment de la livraison.

Suivant réception et inspection, le concessionnaire

vendeur/la livraison l'entreprise doit être informée de

tout problème découlant de manutention, transport

et logistique.

> Défauts et dommages résultant de forces externes

hors du contrôle de Forno, y compris mais non limité

au vent, à la pluie, au sable, aux incendies, aux

inondations, aux coulées de boue, des températures

glaciales, une humidité excessive ou exposition

prolongée à l'humidité, aux surtensions, la foudre,

les défaillances structurelles entourant l'appareil et

d'autres actes de Dieu.

> Produits dont le numéro de série a été

altéré/endommagé. En aucun cas Forno est tenu

responsable des dommages causés à propriété

environnante, y compris les meubles, les armoires,

revêtements de sol, panneaux et autres structures

entourant le Produit. Forno n'est pas tenu

responsable des Produit s'il est situé dans une zone

éloignée ou une zone où les techniciens formés

certifiés ne sont pas raisonnablement disponibles.

L'acheteur doit supporter tout transport et les frais de

livraison du Produit jusqu'au centre de service

autorisé ou les frais de déplacement

supplémentaires d'un technicien certifié.

IL N'EXISTE AUCUNE GARANTIE EXPRESSE AUTRE QUE CELLES ÉNUMÉRÉES ET DÉCRITES CI-

DESSUS, ET AUCUNE GARANTIES, EXPRESSES OU IMPLICITES, Y COMPRIS, MAIS SANS S'Y LIMITER,

TOUTE GARANTIE IMPLICITE GARANTIES DE QUALITÉ MARCHANDE OU D'ADÉQUATION À UN USAGE

PARTICULIER QUI S'APPLIQUERONT APRÈS LES PÉRIODES DE GARANTIE EXPRESSE INDIQUÉES CI-

DESSUS, ET AUCUNE AUTRE GARANTIE EXPRESSE OU GARANTIE DONNÉE PAR TOUTE PERSONNE,

ENTREPRISE OU SOCIÉTÉ CONCERNANT CE PRODUIT SERA OBLIGATOIRE POUR FORNO. FORNO NE

SERA PAS RESPONSABLE DE LA PERTE DE REVENUS OU DE PROFITS, DÉFAUT DE RÉALISER DES

ÉCONOMIES OU D'AUTRES AVANTAGES, TEMPS D'ABSENCE DU TRAVAIL, REPAS, PERTE DE

NOURRITURE OU BOISSONS, FRAIS DE VOYAGE OU D'HOTEL, FRAIS DE LOCATION OU D'ACHAT

D'APPAREILS, DÉPENSES DE REMODELAGE/CONSTRUCTION SUPÉRIEURES AUX DOMMAGES

DIRECTS INDÉNIABLES CAUSÉ EXCLUSIVEMENT PAR FORNO OU TOUT AUTRE SPÉCIAL,

ACCESSOIRE OU CONSÉCUTIF LES DOMMAGES CAUSÉS PAR L'UTILISATION, LA MAUVAISE

UTILISATION OU L'INCAPACITÉ D'UTILISER CE PRODUIT, INDÉPENDAMMENT DU THÉORIE JURIDIQUE

SUR LAQUELLE LA RÉCLAMATION EST BASÉE, ET MÊME SI FORNO A ÉTÉ AVISÉ DE LA POSSIBILITÉ

DE TELS DOMMAGES. DE PLUS, LA RÉCUPÉRATION DE QUELQUE NATURE QUE CE SOIT CONTRE

FORNO NE SERA PLUS GRANDE D'UN MONTANT QUE LE PRIX D'ACHAT DU PRODUIT VENDU PAR

FORNO ET CAUSANT LE DOMMAGES ALLÉGUÉS. SANS PRÉJUDICE DE CE QUI PRÉCÈDE, L'ACHETEUR

ASSUME TOUS LES RISQUES ET RESPONSABILITÉ POUR PERTE, DOMMAGE OU BLESSURE À

L'ACHETEUR ET À LA PROPRIÉTÉ DE L'ACHETEUR ET À AUTRES ET LEURS PROPRIÉTÉS DÉCOULANT

DE L'UTILISATION, DE LA MAUVAISE UTILISATION OU DE L'INCAPACITÉ À UTILISER CE PRODUIT VENDU

PAR FORNO QUI N'EST PAS LE RÉSULTAT DIRECT D'UNE NÉGLIGENCE DE LA PART DE FORNO LA

GARANTIE LIMITÉE NE S’ÉTENDRA À PERSONNE AUTRE QUE L'ACHETEUR INITIAL DE CE PRODUIT

N'EST PAS TRANSFÉRABLE ET ÉNONCE VOTRE RECOURS EXCLUSIF

Forno FFFFD1786-31BLK Bottom Mount

Product's Documents

Use and Care Manual PDF

Specifications

Forno FFFFD1786-31BLK Questions and Answers
