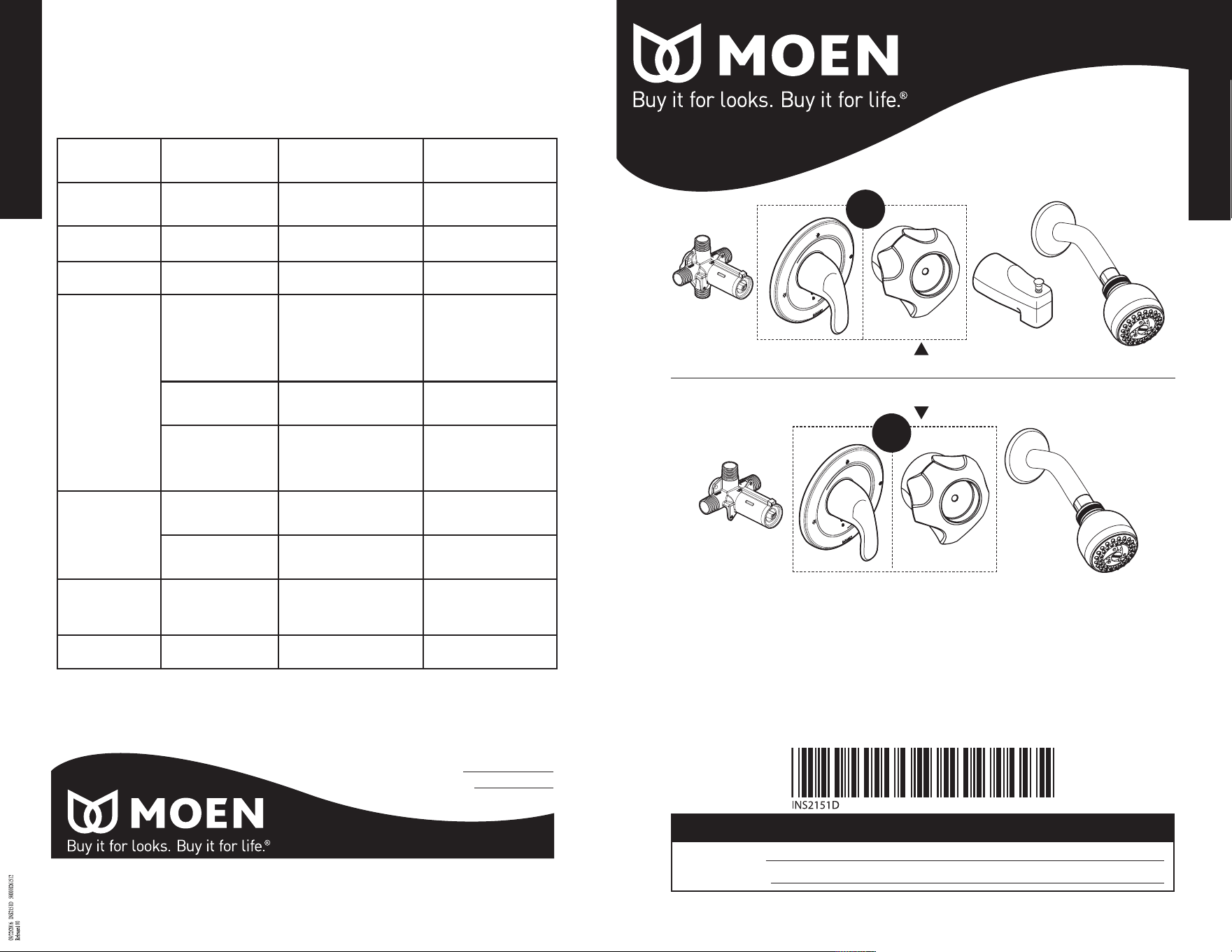

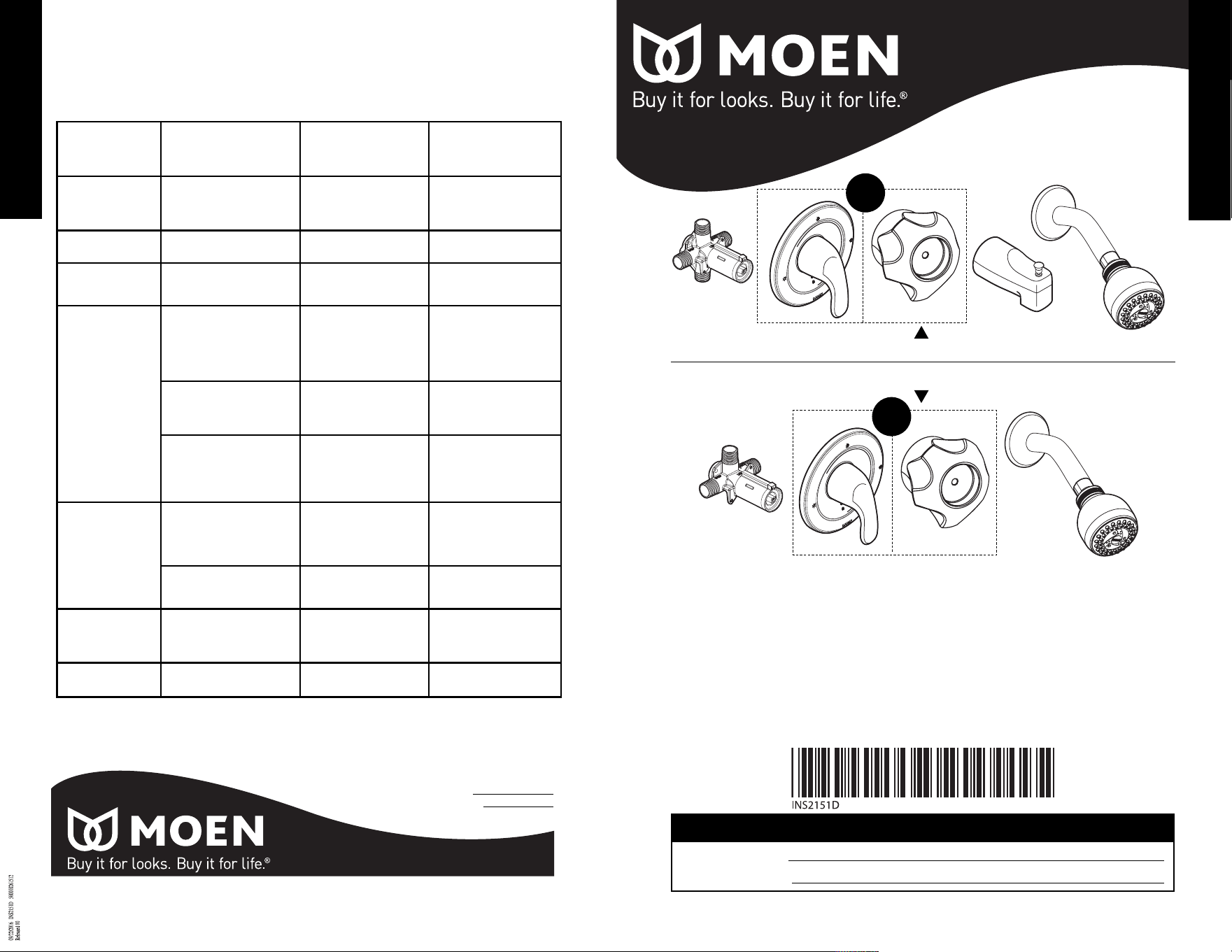

Moen L82001SRN Adler Spot resist brushed nickel Posi-TempR User Manual

Installation Instructions

Styles and parts vary by model.

English

One Handle Tub/Shower Valve Trim

One Handle Shower Only Valve Trim

Model Number

Installation Date

For Warranty Support

INS2151D - 9/15

E12

For further assistance, contact Moen at:

USA: 1-800-289-6636 or visit www.moen.com

Canada: 1-800-465-6130 or visit www.moen.ca

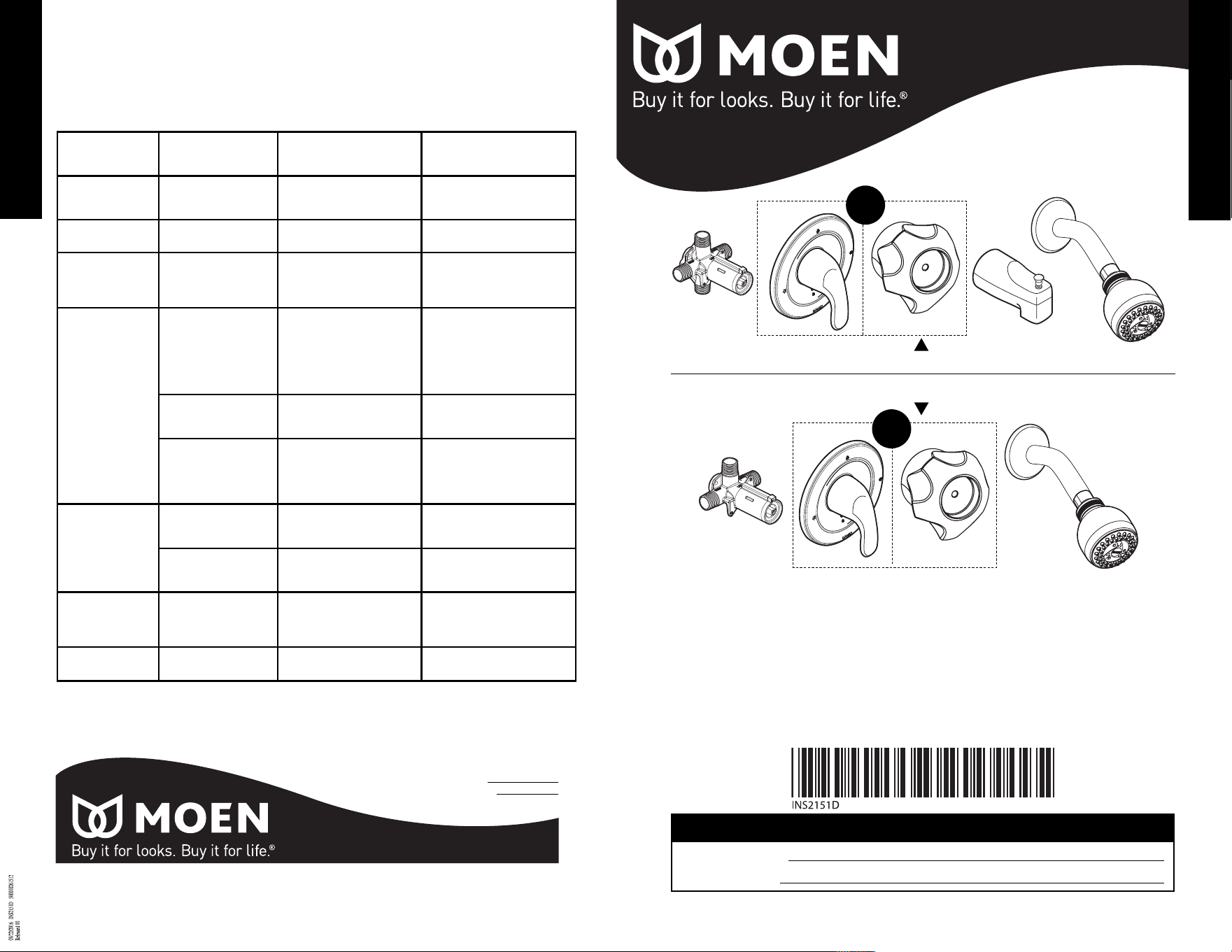

6. Post Installation - Troubleshooting Guide

English

Hot/cold reversed Lines reversed/car-

tridge installed upside

down

Hot/cold reversed Rotate cartridge stem 180˚

so that the notch is facing

down towards the drain.

No water/low flow One or both supplies

not on to the unit

No water/low flow Turn both water supply

valves counterclockwise to

the on position

Leak or drip from

spout

Grommets not sealing

properly

Leak/drip from spout Replace cartridge

Only hot/no cold –

Only cold/no hot

Balancing spool stuck Only hot/no cold – Only

cold/no hot

Replace cartridge

Stacking (Water

comes out of the

showerhead dur-

ing tub fill mode)

Choice of pipe/dis-

tance between valve

and showerhead less

than 46"/multiple

elbows/anything

restricting flow of

water exiting valve

Water comes out of spout

and showerhead at the same

time

Remove tub spout and

flush out debris – Replace

undersized line or fittings

Flow restriction

between valve and tub

spout

Water comes out of spout

and showerhead at the same

time causing restriction

Remove tub spout and

flush out debris – Replace

undersized line or fittings

Valve installed upside

down

Remove cartridge and verify

that the outlet hole is in

proper location (should be

down). "Up" is on the top of

the valve

Remove valve and reinstall

in the proper orientation

Restricted temper-

ature range

Handle (more common

in knob models) is

installed upside down

In the off position, able to

turn the handle both clock-

wise and counterclockwise

Remove handle, rotate

180˚, re-install

Temperature limit stop

out of position

Remove handle and see Step

5.3

Position temperature limit

stop to desired tempera-

ture position

Not able to install

handle/handle

rubs up against

escutcheon

Valve installed too far

back from finished wall

Handle does not install Contact Moen for assis-

tance.

Handle is hard to

turn

Cartridge stem is diffi-

cult to rotate

Difficult movement from

handle

Replace cartridge or lubri-

cate

Problem Possible

Cause

To Diagnose Remedy

Table of Contents

Tub/Shower Parts Supplied................................................................................................E3

Shower Only Parts Supplied ..............................................................................................E3

Rough-in Plumbing Variations

Copper ..................................................................................................................................E4

IPS............................................................................................................................................E4

PEX ..........................................................................................................................................E5

CVPC ......................................................................................................................................E5

Helpful Tools..................................................................................................................E4-E5

Installation Schematics ........................................................................................................E6

Thin Wall/Thick Wall and Plaster Ground Installation ........................................E6-E8

Trim Installation ............................................................................................................E8-E10

Setting the Temperature Limit Stop ....................................................................E10-E11

Warranty..................................................................................................................................E11

Care Instructions..................................................................................................................E12

Troubleshooting Guide......................................................................................................E12

Thank you for choosing Moen.

Please Contact Moen First

For Installation Help, Missing or Replacement Parts

USA

1-800-BUY-MOEN

1-800-289-6636

Mon. - Fri. 8:00 a.m. to 8:00 p.m. EST

Sat. 9:00 a.m. to 5:30 p.m. EST

www.moen.com

CANADA

1-800-465-6130

Mon. - Fri. 7:30 a.m. to 8 :00p.m. EST

www.moen.ca

English

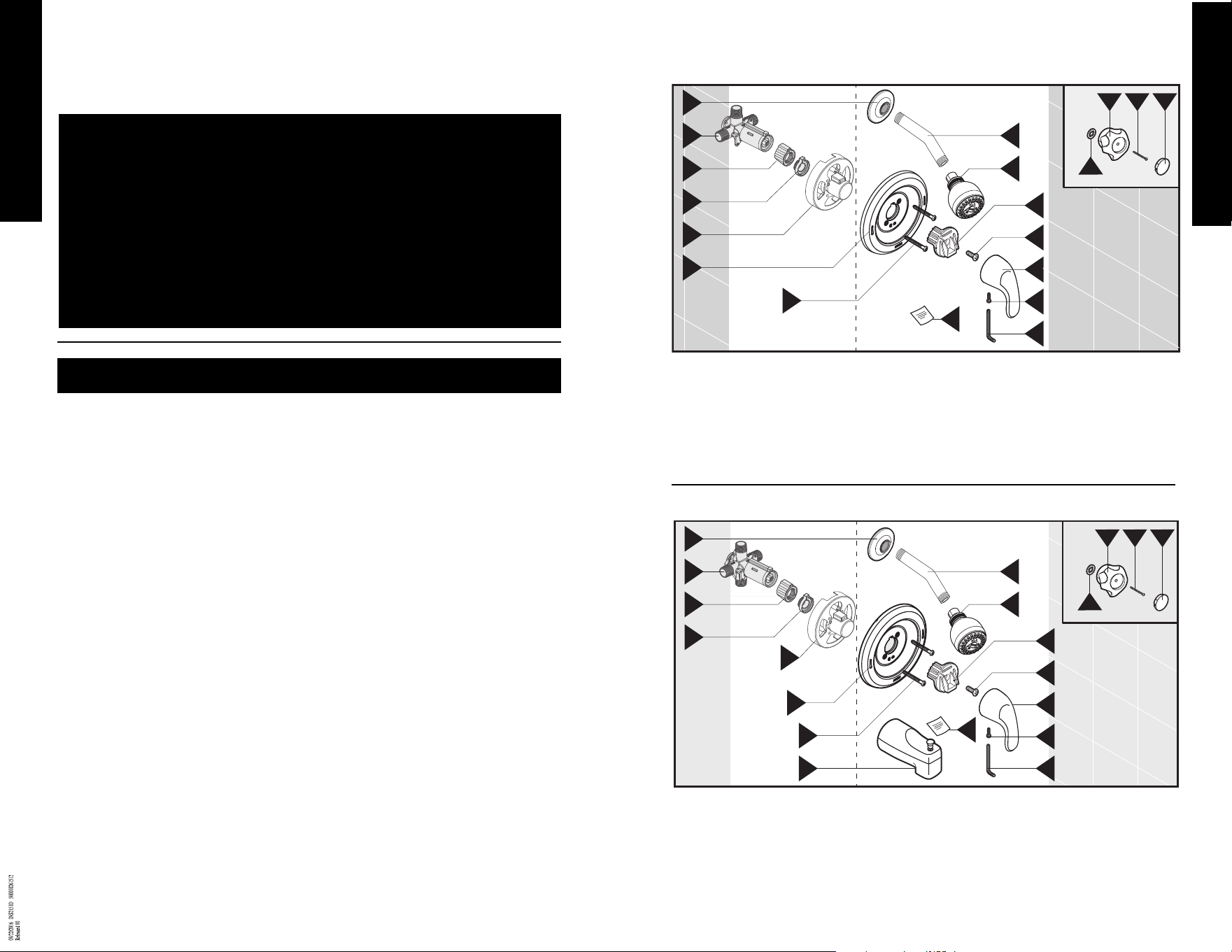

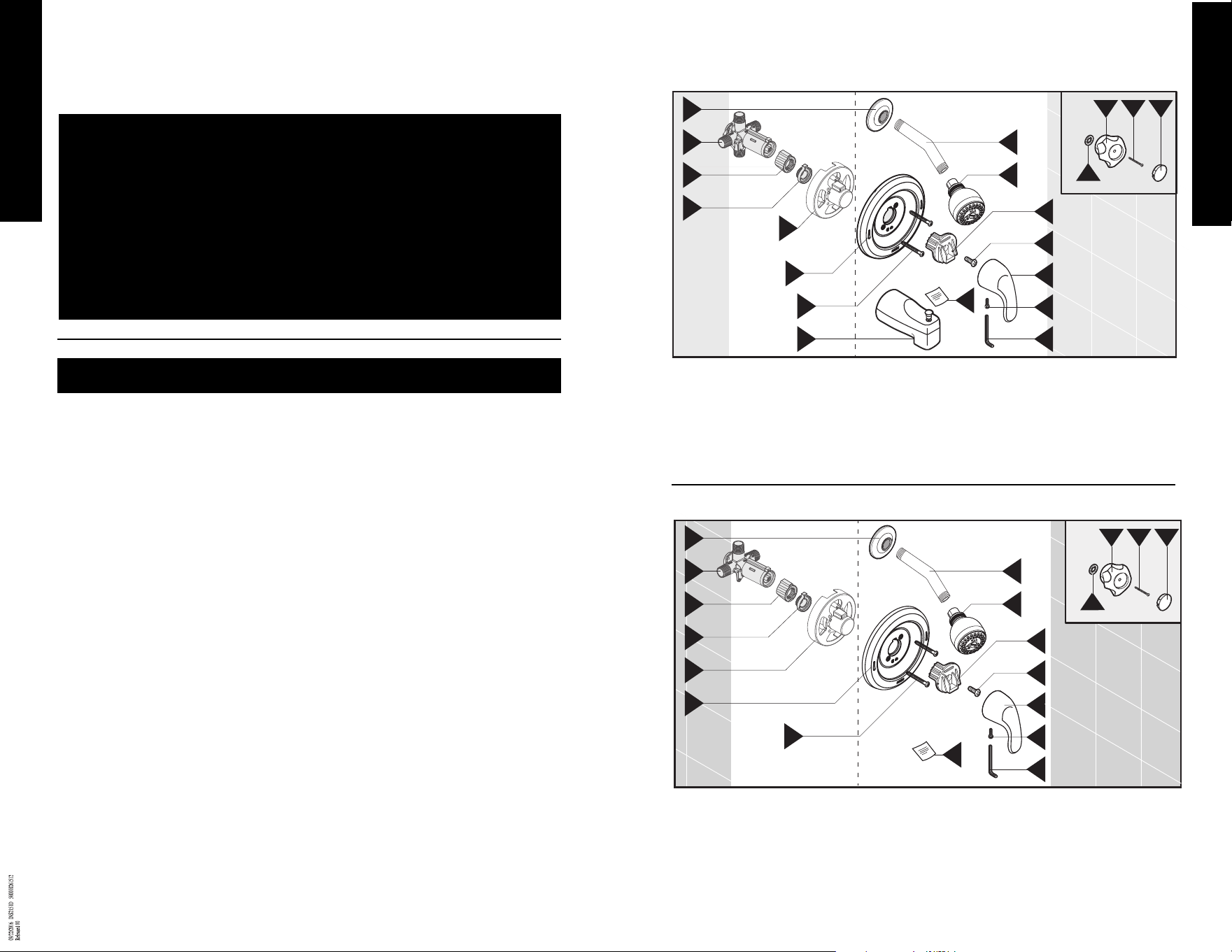

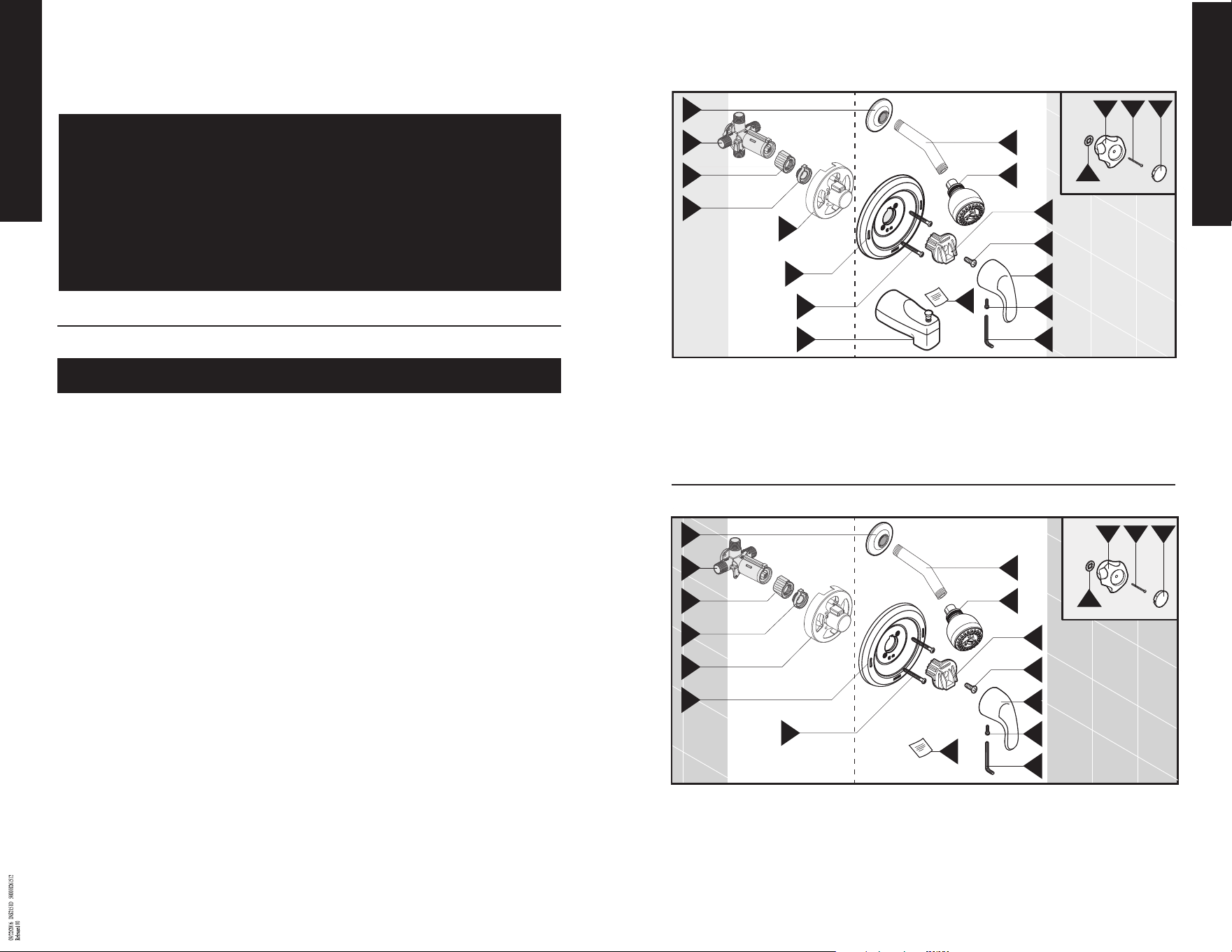

A. Shower Arm Flange

B. 4 Port Valve and Stop Tube

C. Key Stop

D. Adjustable Temperature Limit Stop

E. Plaster Ground

F. Escutcheon

G. Escutcheon Screws (2-3/16”)

H. Shower Arm

I. Showerhead

J. Lever Handle Adapter

K. Adapter Screw (1/2”)

L. Lever Handle

M. Hex Screw

R Q P

Installs behind wall.

Installs on wall exterior.

N. 7/64” Hex Wrench

O. Double D Washer

P. Knob

Q. Phillips Screw – Knob (1-1/2”)

R. Knob Cap

S. Tub Spout

Z. Product Identification Label

Tub/Shower Parts Supplied

A. Shower Arm Flange

B. 3 Port Valve and Stop Tube

C. Key Stop

D. Adjustable Temperature Limit Stop

E. Plaster Ground

F. Escutcheon

G. Escutcheon Screws (2-3/16”)

H. Shower Arm

I. Showerhead

J. Lever Handle Adapter

K. Adapter Screw (1/2”)

R Q P

Installs behind wall. Installs on wall exterior.

L. Lever Handle

M. Hex Screw

N. 7/64” Hex Wrench

O. Double D Washer

P. Knob

Q. Phillips Screw – Knob (1-1/2”)

R. Knob Cap

Z. Product Identification Label

Shower Only Parts Supplied

Visit Moen.com for product specific parts diagrams.

Styles and parts vary by model.

English

Wire Brush

Phillips Screwdriver

Tube Cutter

Adjustable Wrench

Measuring TapeSafety Glasses

Thermometer

Thread Seal Tape

Lead-free Solder Kit

Torch

Pipe Joint Compound

Flashlight

Key Hole Saw

Helpful Tools

For safety and ease of faucet replacement,

Moen recommends the use

of these helpful tools.

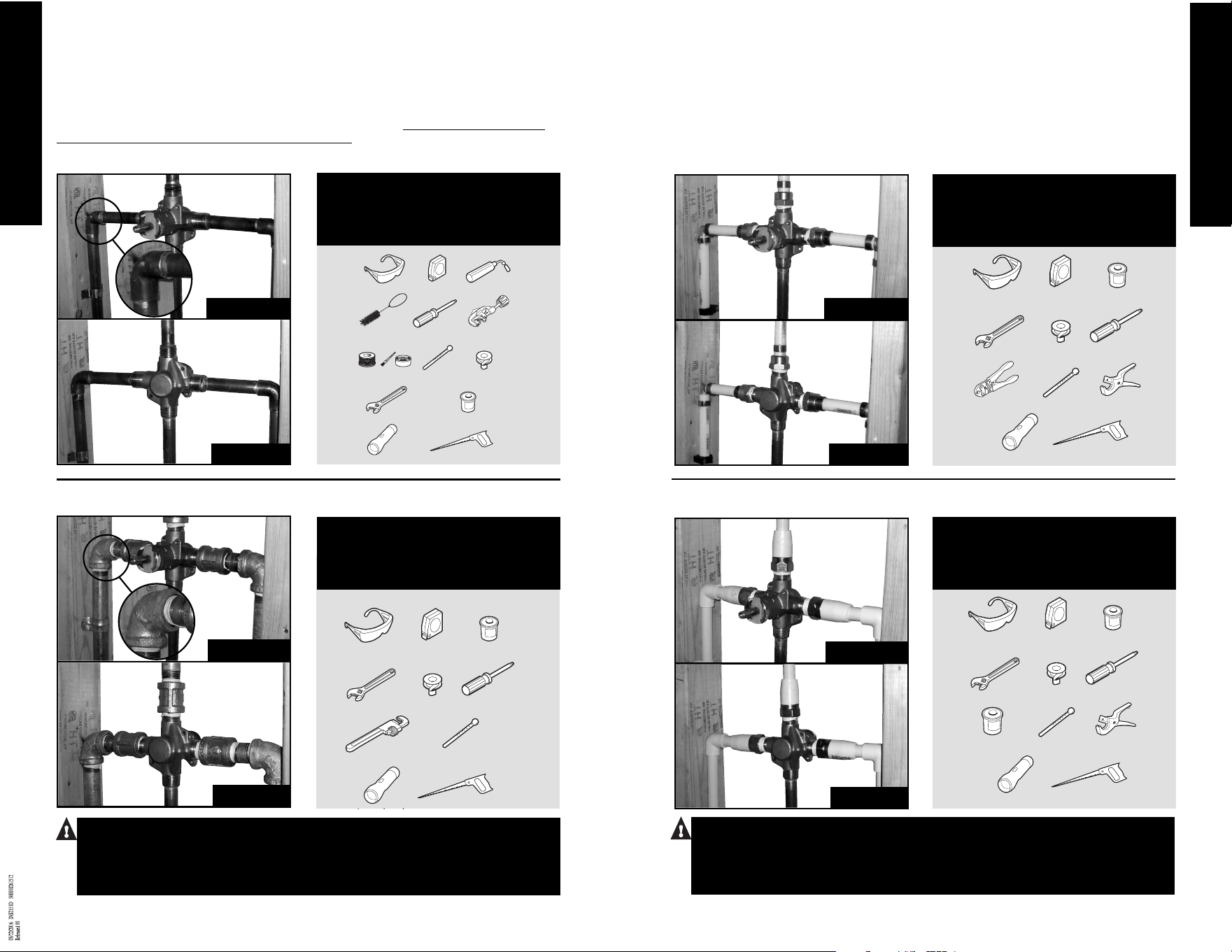

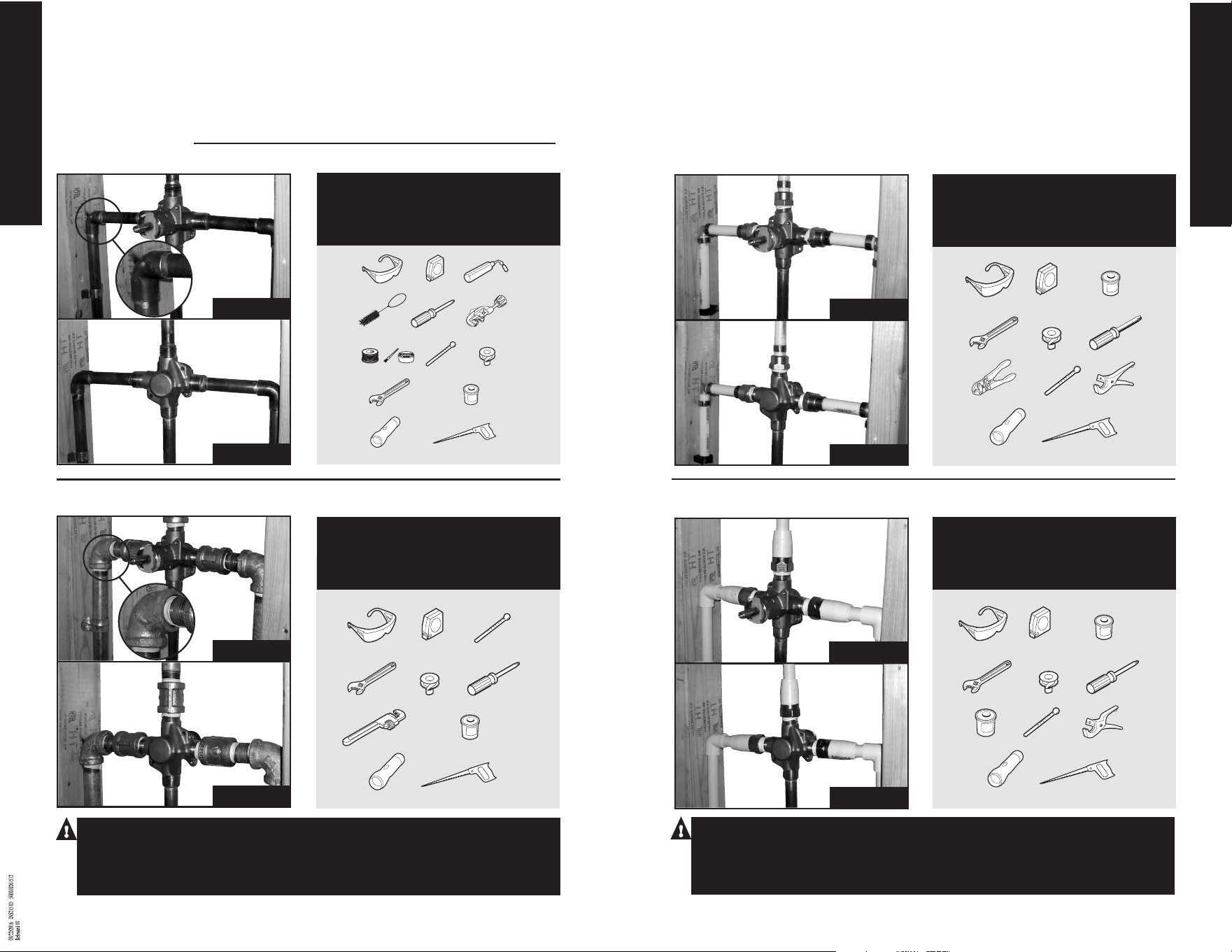

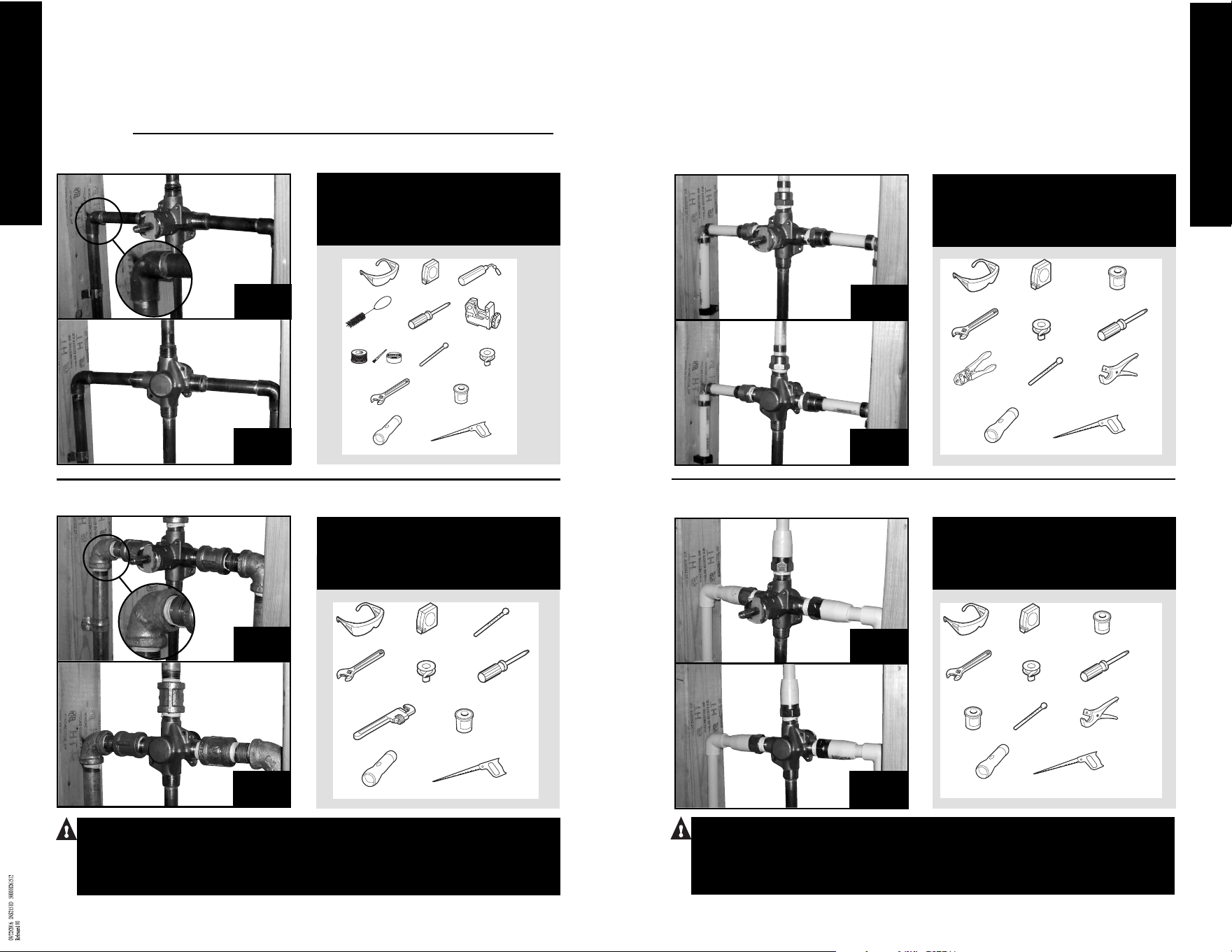

1. Determining Your Existing Rough-In Plumbing Installation

If you are replacing your plumbing valve, see below for four common plumb-

ing methods. Specific rough-in fittings are not supplied. These may be

required for installation. Remove existing handle and valve trim before

replacing your valve. Please follow all local building and plumbing codes.

Copper

Helpful Tools

For safety and ease of faucet replacement,

Moen recommends the use

of these helpful tools.

IPS – (Galvanized Iron Pipe/Threaded Connections)

CAUTION – TURN HOT & COLD WATER SUPPLIES OFF BEFORE REMOV-

ING YOUR CURRENT FAUCET OR DISASSEMBLING YOUR CURRENT

VALVE. OPEN FAUCET HANDLE TO RELIEVE WATER PRESSURE AND

ENSURE COMPLETE WATER SHUT-OFF HAS BEEN ACCOMPLISHED.

Front View

Back View

Front View

Back View

English

Phillips Screwdriver

Full Circle Crimping Tool

Flashlight Key Hole Saw

Measuring TapeSafety Glasses

Thermometer Tubing Cutter

Thread Seal Tape

Pipe Joint Compound

Adjustable Wrench

Helpful Tools

For safety and ease of faucet replacement,

Moen recommends the use

of these helpful tools.

PEX

Phillips Screwdriver

CPVC Cement

Measuring TapeSafety Glasses

Thermometer Tubing Cutter

Thread Seal Tape

Pipe Joint Compound

Adjustable Wrench

Flashlight Key Hole Saw

Helpful Tools

For safety and ease of faucet replacement,

Moen recommends the use

of these helpful tools.

CPVC

Front View

Back View

Front View

Back View

Phillips Screwdriver

Adjustable Wrench

Measuring TapeSafety Glasses

Thermometer

Thread Seal Tape

Pipe Joint Compound

Adjustable Wrench

Flashlight Key Hole Saw

CAUTION – TURN HOT & COLD WATER SUPPLIES OFF BEFORE REMOV-

ING YOUR CURRENT FAUCET OR DISASSEMBLING YOUR CURRENT

VALVE. OPEN FAUCET HANDLE TO RELIEVE WATER PRESSURE AND

ENSURE COMPLETE WATER SHUT-OFF HAS BEEN ACCOMPLISHED.

English

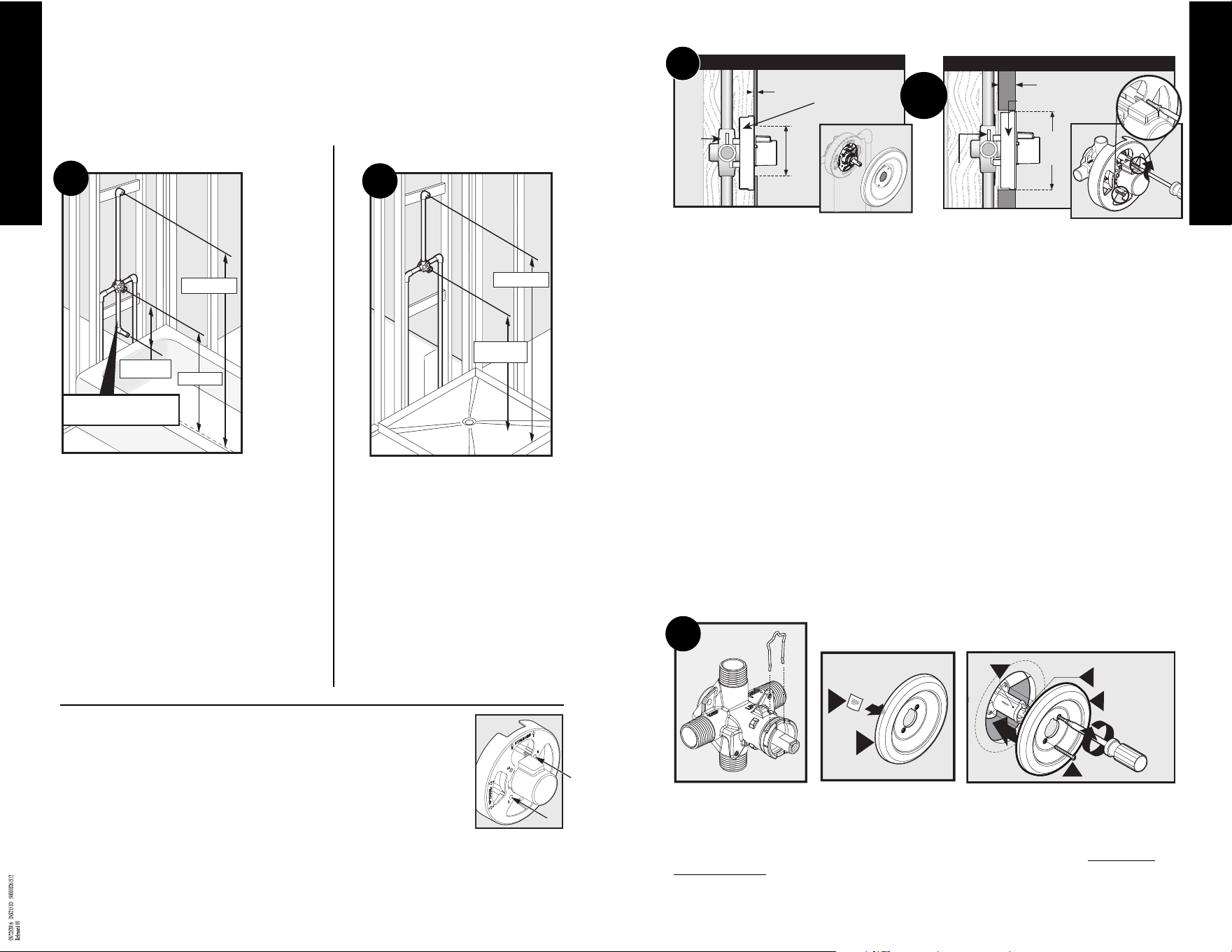

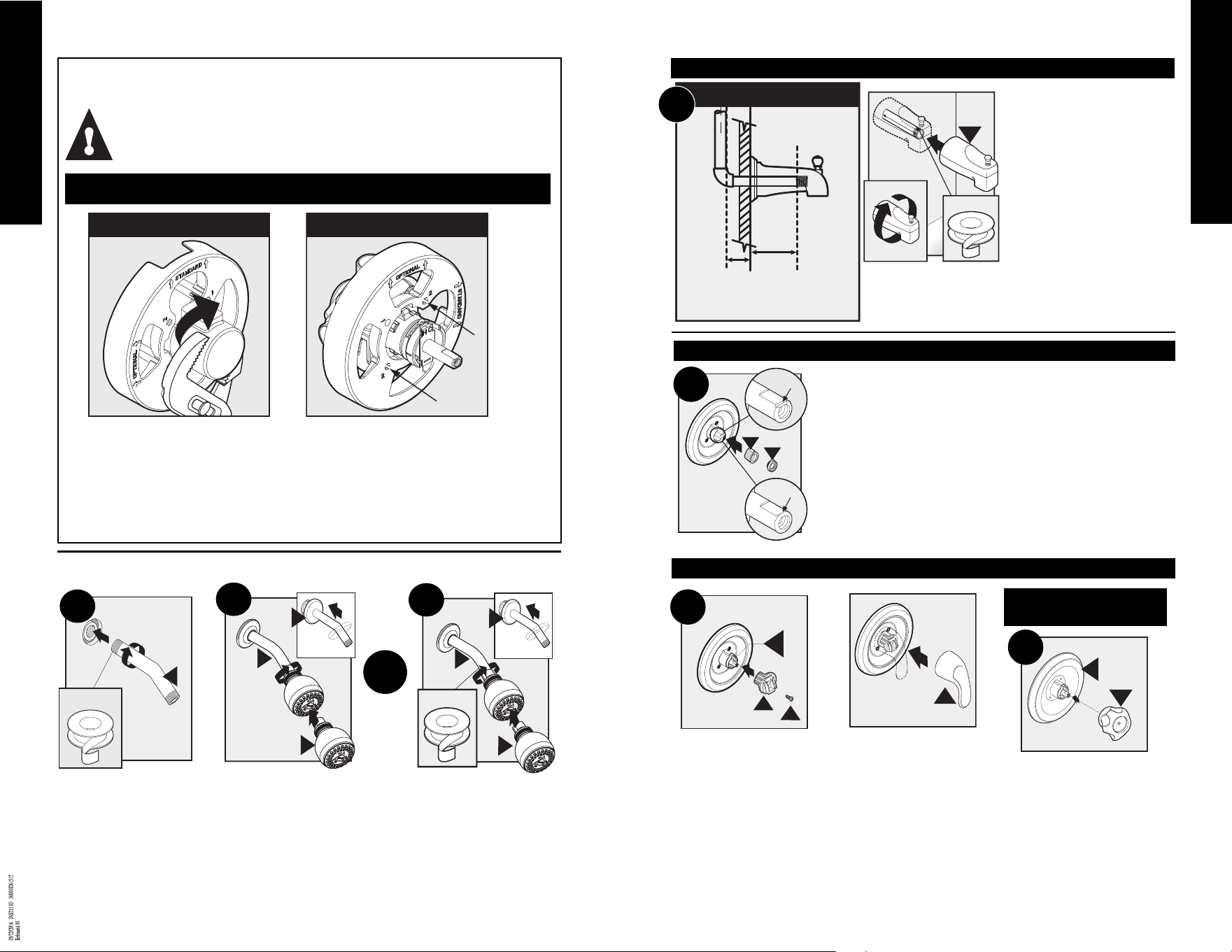

2. Installation Schematics –

Measuring for Ideal Tub/Shower Performance

Installation of this product at non-recommended measurements may

lead to issues such as water discharge from the showerhead during

tub fill mode.

Thin Wall Installation:

(Using the plaster ground to support

the valve)

The thin wall installation method is used

when the tub/shower wall is less than ¼

inches thick (such as a fiberglass tub

surround) and will be the main source of

support for the valve. Installations of this

type require the plaster ground to remain

attached to the valve.

1. Drill a 2-1/4 inch to 3-1/2 inch diameter

hole thru the wall in the location shown

in the installation schematic. This hole

will allow access to the valve but not the

plaster ground.

2. Center the plaster ground / valve

assembly behind the wall opening.

3. Attach the water connections to the valve.

4. Break off the plaster ground cap with a

pair of pliers. Once the trim is installed,

the wall will be "trapped" between the

trim and the plaster ground.

Thick wall Installation:

(Most installations)

The thick wall installation method is used

when the tub/shower wall is greater than

¼ inches thick. Thick walls are usually built

up with materials such as cement board,

drywall, tile etc. The plaster ground will aid

with alignment and can remain attached to

the valve until the valve has been

positioned and secured.

1. Drill a 4-1/2 inch hole in the wall (the

same size as the plaster ground) in the

location shown in the installation

schematic. This hole will help support the

valve during installation and allow access

for future servicing if necessary.

2. Position the plaster ground in the hole so

that its printed face is flush with the

finished wall. This will ensure that the

valve will be at the proper height to

accept the trim.

3. Mechanically secure the valve to the wall

frame members by the use of straps (not

included) or attaching the valve

mounting holes to a cross member

behind the valve through mounting tabs

on the valve.

4. Attach the water connections to the valve.

5. Remove the plaster ground or break off

the plaster ground cap and discard.

2-1/4" min.

(57mm)

3-1/2" max.

(89mm)

less than 1/4"

(6mm)

Plaster Ground

Valve

Thin Wall Installation

4-1/2"

(114mm)

more than

1/4"

(6mm)

Thick Wall Installation

Plaster Ground

Valve

Secure

escutcheon

to wall.

(Wall)

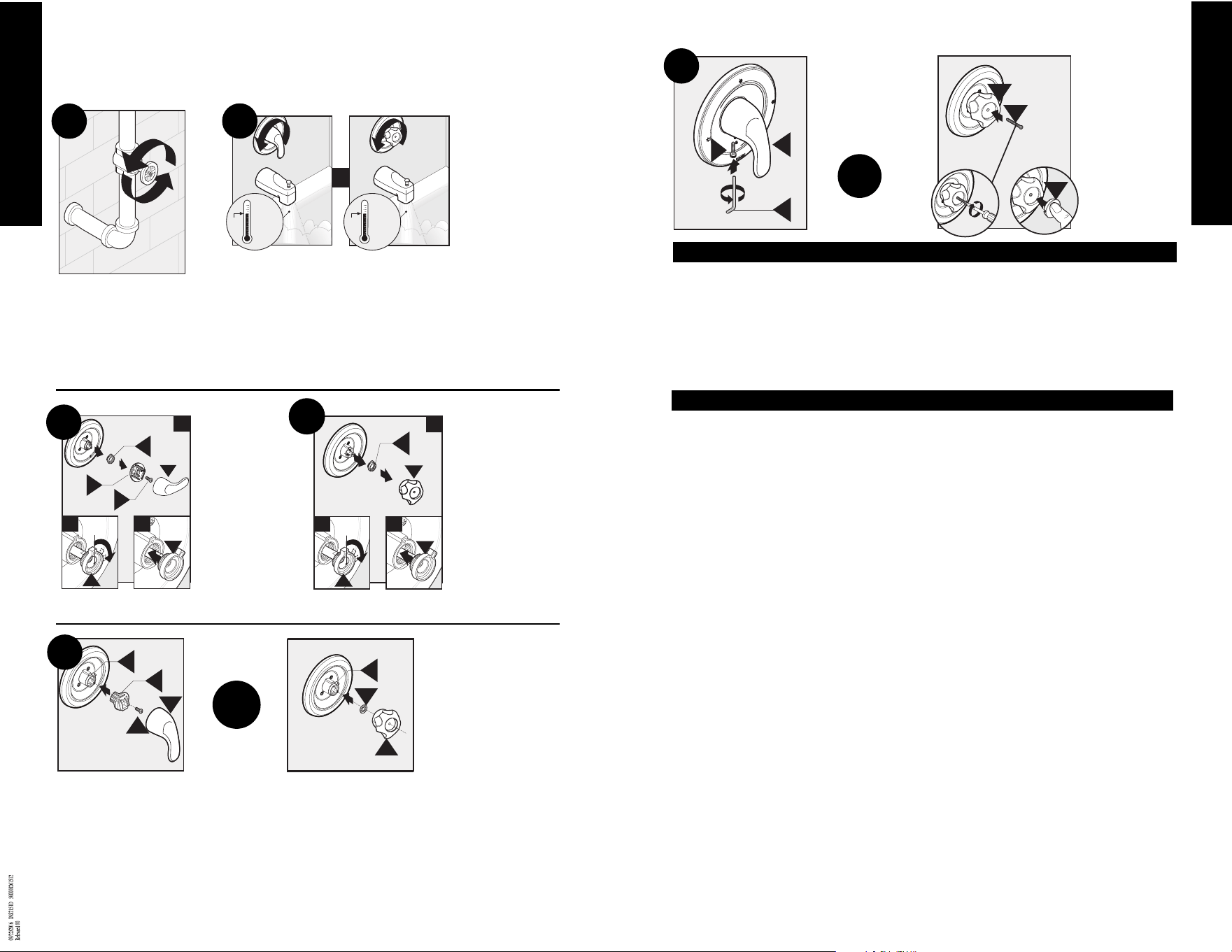

3.1

3.2

Ensure cartridge clip is installed prior to escutcheon installation. For a thin wall installation, the

wall will be "trapped" between the plaster ground and the trim. The plaster ground may be discarded

for thick wall installations. Once the valve is secured in place, remove the escutcheon screws (G). Keep

the escutcheon screws (G) for installation of the escutcheon (F). Place product identification label

(P) on back of escutcheon. Make sure wall is clean, place the escutcheon (F) over the stop tube (B) then

re-install the screws (G). A gasket on the back of the escutcheon provides a seal against the wall.

Use 1/2" Copper or

IPS Pipe Only

78" (1981mm)

32" (813mm)

6" (152mm) Min.

11" (229mm) Max.

78” (1981mm)

45-48”

(1143-1219mm)

Shower Only

The center of the valve should be

45 inches to 48 inches above the

shower stall floor. The shower arm

should be placed 78 inchevs above

shower stall floor (recommended

installation of the shower arm is

with a flanged elbow fitting – not

included – and attached to a

wood brace).

Tub/Shower

Position the valve body 32 inches from the floor

of the tub basin. The shower arm should be

placed 78 inches above the floor of the tub basin

(recommended installation of the shower arm is

with a flanged elbow fitting – not included – and

attached to a wood brace). The tub spout is to be

no less than 6 inches and no greater than 11 inch-

es below the valve. If installing a threaded tub

spout, connect to the valve with 1/2 inch pipe or

1/2 inch copper tubing with a threaded adapter.

If installing a slip-fit tub spout, connect to the

valve with only copper tubing – no threaded

adapter is needed.

See step 4.3 for tub spout tube length.

2.1

2.2

Plaster ground

should be

attached to

valve using

screw hole #1.

3. Installing Your Valve

Moen has provided a plaster ground attached to the valve

to be used as an installation and alignment guide. The

plaster ground comes attached to the valve in the standard

configuration from the factory. The plaster ground may be

configured in different ways to accommodate various

installation needs and maximize the aesthetic look of the

valve in the shower. The plaster ground may be left in place

until the trim is installed in order to protect the valve from

possible construction damage.

English

Now you are ready to attach the handle. Rotate cartridge stem so the

notch at the end of the stem is facing down towards the drain. Insert

the key stop (C) and the adjustable limit stop (D) into stop tube as

shown.

If this is a lever handle that

attaches with the lever handle

adapter (J), attach the plastic

handle adapter (J) to the car-

tridge stem using the 1/2 inch

adapter screw (K). Make sure

the ridges on the back of the

adapter (J) are to the left of the

tab on limit stop (D).

Place the lever (L) on the

lever handle adapter.

For Handles Installed with Plastic Handle Adapter (J)

4.6

Place the knob handle

(P) – onto the cartridge -

make sure the indicator

on the knob is pointing

down.

Threaded Tub Spout Installation

If this is a shower only

installation, skip to step 4.4.

IPS (threaded) spouts are

designed to screw onto a pipe

with 1/2 inch male pipe threads.

To determine the proper pipe

length, measure from the inside

elbow shoulder to the wall (y)

and from the threaded adapter

inside of the tub spout to the

base of the tub spout (x), then

add 1/4". Place thread seal tape

around the pipe threading and a

sealant (plumbers putty or caulk)

around the base of the pipe to

prevent leaking behind the wall.

Thread the tub spout onto the

pipe until flush with the wall.

Tub Spout Installation

(y) + (x) + 1/4” = Pipe Length

To determine the proper pipe length, measure from the inside elbow

shoulder to the wall (y) and from the threaded adapter inside of the

tub spout to the base of the tub spout (x), then add 1/4”.

Thread seal tape

4.3A

Cartridge Orientation

4.5

Other Possible Handle

Type Installations

4. Installing Your Moen Tub/Shower Trim

Thread Seal Tape

Wrap thread seal tape around

the threads of the shower arm

(H) then screw the arm into the

threaded connection in the wall.

If there is a rubber washer inside

the threaded adapter on the

showerhead, continue to step

4.2A. If there is no rubber wash-

er, then proceed to step 4.2B.

4.2A Plastic Shower Ball

Seal around the shower arm

hole with sealant (caulk) then

slide shower flange (A) over

shower arm (H). Remove any

debris from the shower arm to

ensure proper flow. Then, sim-

ply thread showerhead (I) onto

shower arm (H).

4.1

4.2B Metal Shower Ball

Seal around the shower arm

hole with sealant (caulk) then

slide shower flange (A) over

shower arm (H). Wrap thread

seal tape around threads at

bottom of shower arm (H).

Remove any debris from the

shower arm to ensure proper

flow. Thread showerhead (I)

onto shower arm (H).

4.2A

Thread seal tape

4.2B

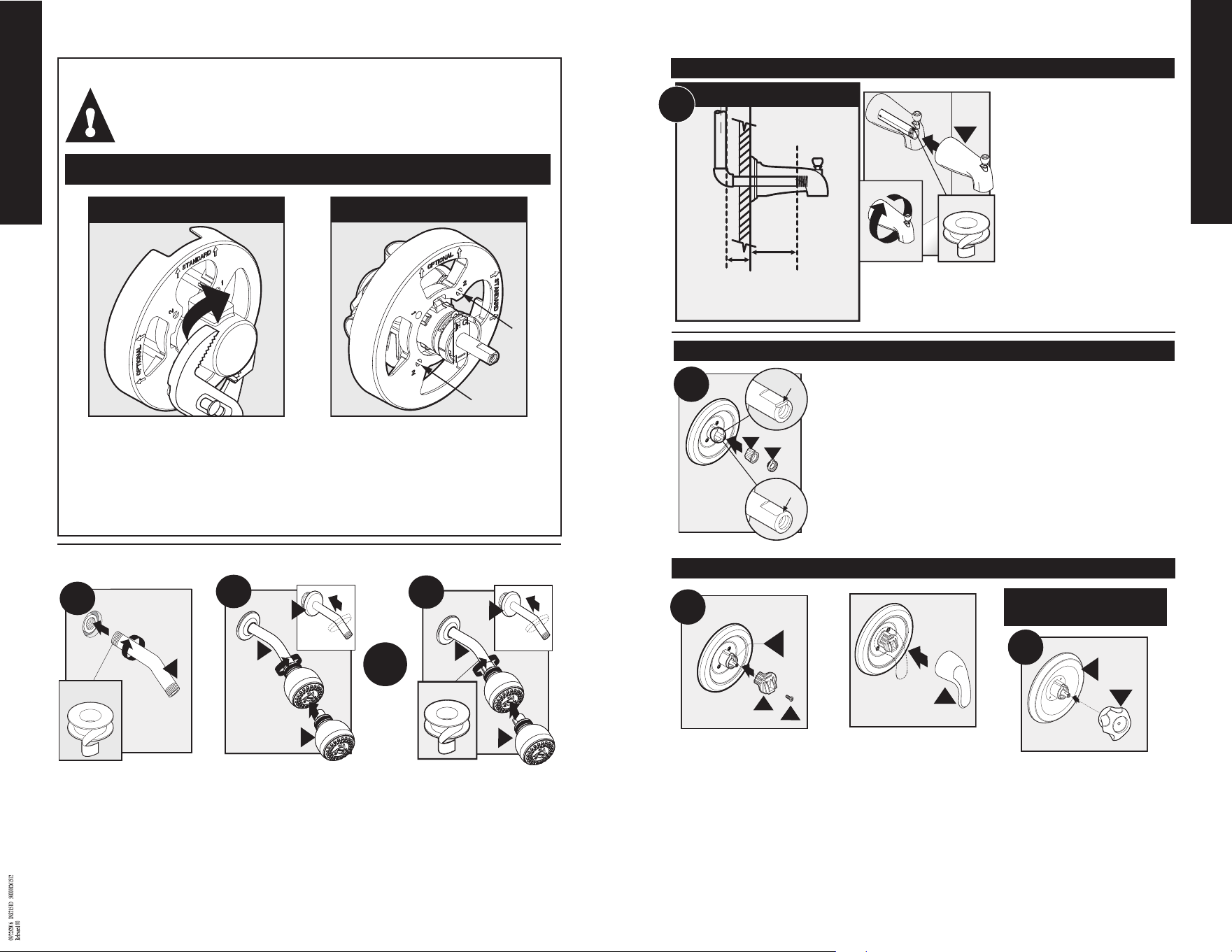

Special instructions for shallow wall cavity installations:

This plaster ground valve assembly variation should only be used when the wall cavity

restricts the depth the valve may be placed in the wall. It can be used with either the

thick wall installation when the back wall prevents the plaster ground printed face

from coming flush to the finished wall or the thin wall installation where the plaster

ground / valve assembly will not fit within the wall cavity.

Note: Installing the valve using this method will result in the handle extending into the

shower area farther and exposing more of the valve.

To reconfigure the plaster ground / valve assembly for a shallow wall cavity installation:

1. Using a pair of pliers, remove the plaster ground cap by snapping it off.

2. Remove the screw (s) holding the plaster ground to the valve.

3. Remove the #2 hole covers by prying them out with a flat bladed screw driver or drilling them

out with a 3/16" drill bit.

4. Rotate the plaster ground 90° clockwise so that the arrows on either side of the word optional

point upwards and reinstall the screws removed in step 2 into the holes marked 2.

5. Install the plaster ground per the thick wall installation or thin wall installation method

described earlier.

Snap o Plaster Ground Cap

Rotated 90° clockwise view

YES

4.4

E10

E11

English

Remove the lever (L)

and lever handle

adapter (J).

Note the position of

the stop. Position the

adjustable tempera-

ture limit stop (D) so

the lever or knob stops

at that position. This

prevents the lever or

knob from being

turned into an unsafe

temperature.

Remove the knob han-

dle (P). Note the posi-

tion of the stop.

Position the adjustable

temperature limit stop

(D) so the lever or knob

stops at that position.

This prevents the lever

or knob from being

turned into an unsafe

temperature.

5.3

After setting the adjustable

temperature limit stop to

the desired position, remove

the lever (L), reattach the

lever handle adapter (J),

adapter screw (K), and lever

(L) – make sure ridges on

back of (J) are to the left of

the tab on (D).

After setting the adjustable

temperature limit stop to

the desired position, reat-

tach the double D washer

(O) and knob (L) – make

sure indicator on the knob

is pointing down.

5.4

Moen products have been manufactured under the highest standards of quality and workmanship. Moen warrants to the

original consumer purchaser for as long as the original consumer purchaser owns their home (the “Warranty Period” for

homeowners), that this faucet will be leak- and drip-free during normal use and all parts and finishes of this faucet will be free

from defects in material and manufacturing workmanship. All other purchasers (including purchasers for industrial, commercial

and business use) are warranted for a period of 5 years from the original date of purchase (the “Warranty Period” for non-

homeowners).

If this faucet should ever develop a leak or drip during the Warranty Period, Moen will FREE OF CHARGE provide the parts

necessary to put the faucet back in good working condition and will replace FREE OF CHARGE any part or finish that proves

defective in material and manufacturing workmanship, under normal installation, use and service. Replacement parts may be

obtained by calling 1-800-289-6636 (Canada 1-800-465-6130), or by writing to the address shown. Proof of purchase (original

sales receipt) from the original consumer purchaser must accompany all warranty claims. Defects or damage caused by the use

of other than genuine Moen parts is not covered by this warranty. This warranty is applicable only to faucets purchased after

December, 1995 and shall be effective from the date of purchase as shown on purchaser’s receipt.

This warranty is extensive in that it covers replacement of all defective parts and finishes. However, damage due to installation

error, product abuse, product misuse, or use of cleaners containing abrasives, alcohol or other organic solvents, whether

performed by a contractor, service company, or yourself, are excluded from this warranty. Moen will not be responsible for labor

charges and/or damage incurred in installation, repair or replacement, nor for any indirect, incidental or consequential damages,

losses, injury or costs of any nature relating to this faucet. Except as provided by law, this warranty is in lieu of and excludes all

other warranties, conditions and guarantees, whether expressed or implied, statutory or otherwise, including without restriction

those of merchantability or of fitness for use.

Some states, provinces and nations do not allow the exclusion or limitation of incidental or consequential damages, so the

above limitations or exclusions may not apply to you. This warranty gives you specific legal rights and you may also have other

rights which vary from state to state, province to province, nation to nation. Moen will advise you of the procedure to follow in

making warranty claims. Simply write to Moen Incorporated using the address below. Explain the defect and include proof of

purchase and your name, address, area code and telephone number.

Moen Incorporated

25300 Al Moen Drive, North Olmsted, Ohio 44070-8022 U.S.A.

Shower heads: Standard 9.5 L/min (2.5 gpm) max. and High Efficiency 7.6 L/min (2.0 gpm) max. or less

For use with automatic compensating valves rated at 5.7 L/min (1.5 gpm) or less

Automatic Compensating Valves:

Posi-Temp® and CFG®: For use with Showerheads rated at 5.7 L/min (1.5 gpm) or higher

ExactTemp® and ioDigital™: For use with Showerheads rated at 9.5 L/min (2.5 gpm) or higher

Moentrol®: For use with Showerheads rated at 4.9 L/min (1.3 gpm) or higher

Using 7/64 inches

hex wrench (N),

insert and tighten

hex screw (M) into

lever (L).

OR insert 1-1/2 inch

Phillips screw (Q).

Tighten screw and

insert cap (R).

5.5

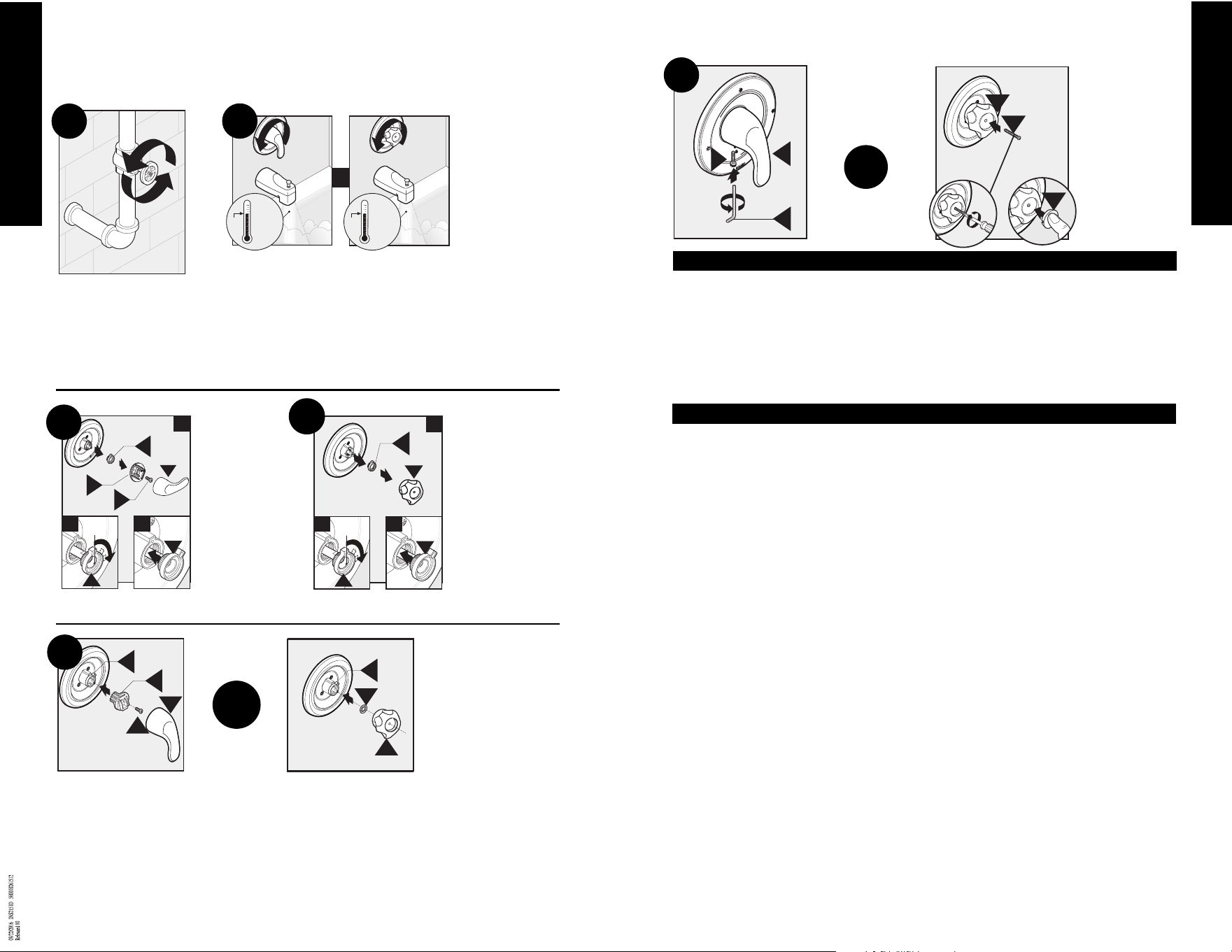

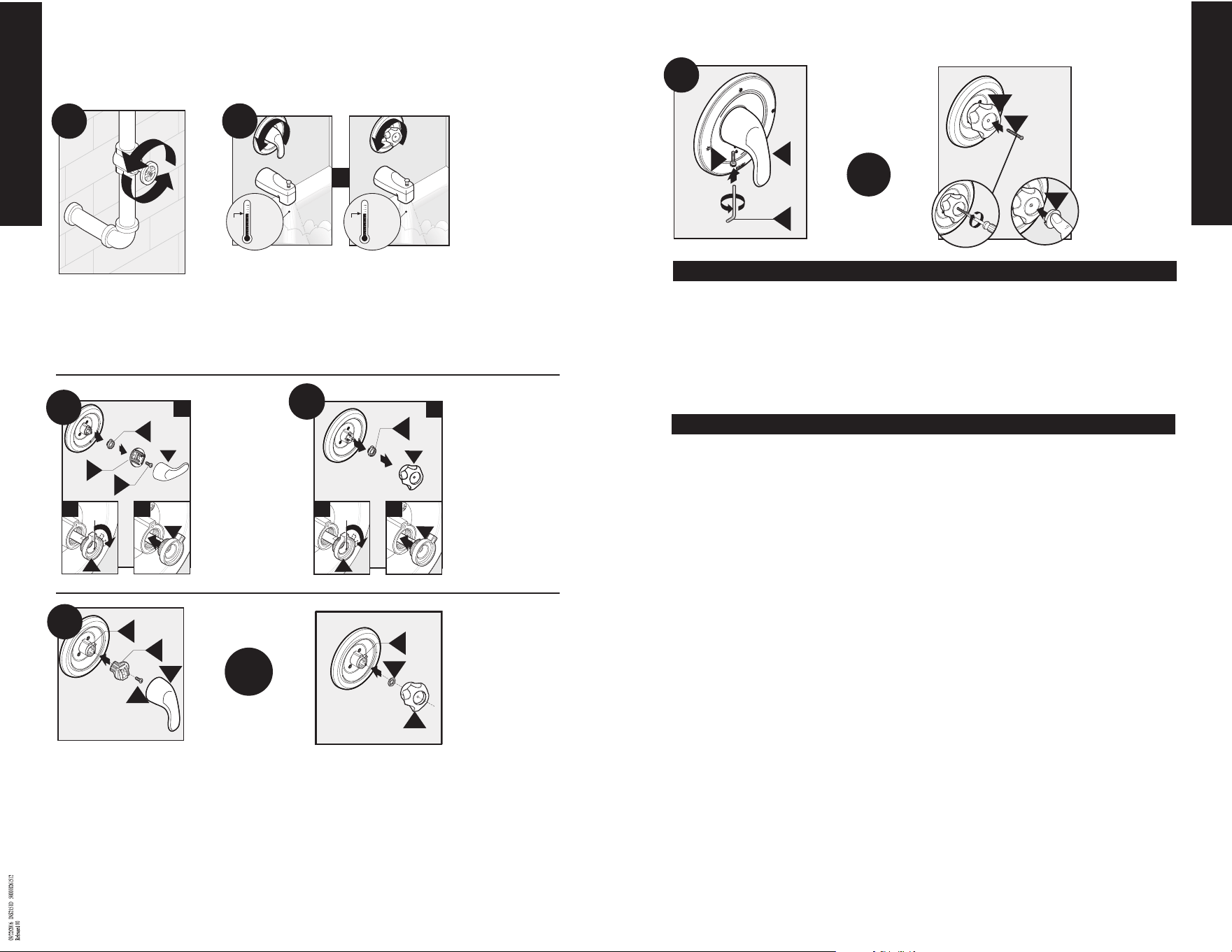

Turn on the hot and cold

water supply to check for

leaks and set temperature

limit stop.

5.1

HOTTEST

120F

(49C)

HOTTEST

120F

(49C)

Rotate the lever OR knob counterclockwise until the water is to the

maximum desired temperature, not to exceed 120 degrees F

(49 degrees C). Seasonal maintenance of the maximum outlet

temperature may be required due to changes in

groundwater temperature. TURN LEVER OR KNOB TO THE OFF

POSITION ONCE THE TEMPERATURE IS SET.

If temperature exceeds 120 degrees, go to step 5.3.

If temperature is less than 120 degrees, go to step 5.4.

5.2

Setting The Temperature Limit Stop and Finishing Your

Tub/Shower Installation

To preserve the finish on the metallic parts of your Moen faucet, apply non-abrasive wax, such as car wax.

Any cleaners should be rinsed off immediately.

Spot Resist™ Stainless and Spot Resist™ Brushed Nickel Finishes:

Moen recommends cleaning the Spot Resist finish with a mild soap, rinsing thoroughly with warm

water and drying with a clean, soft cloth. Never use cleaners containing abrasives (including abrasive

sponges or steel wool), ammonia, bleach or sodium hypochlorite, organic solvents (e.g. alcohols) or other

harsh chemicals (e.g. lime scale removers) to clean the Spot Resist finish, as they may damage the finish.

Failure to comply with these cleaning instructions may void Moen’s warranty

Moen Limited Lifetime Warranty

Care Instructions

Instrucciones para la instalación

Los estilos y piezas varían por el modelo.

Español

Terminación para válvula monomando para tina/regadera

Terminación para válvula monomando para regadera solamente

Número de modelo

Fecha de instalación

Para obtener soporte bajo garantía

INS2151D - 10/15

S12

Si necesita más ayuda, póngase en contacto con Moen a:

EEUU: 1-800-289-6636 o visite www.moen.com

Canadá: 1-800-465-6130 o visite www.moen.ca

6. Guía de solución de problemas post-instalación

Español

Problema Posible causa Para

Diagnosticar

Remedio

Caliente/frío inver-

tidos

Líneas invertidas/cartucho

instalado cabeza abajo

Caliente/frío invertidos Haga girar el vástago del

cartucho 180° de modo

que la muesca quede hacia

abajo hacia el desagüe.

No hay agua/poco

flujo

Uno o ambos suministros no

está conectado a la unidad

No hay agua/poco flujo

Haga girar ambas válvulas de

suministro en dirección con-

traria a las agujas del reloj a la

posición abierto

Fuga o gotera del

surtidor

Las arandelas no sellan correc-

tamente

Fuga o gotera del surtidor Reemplace el cartucho

Sólo caliente/no hay

fría – sólo fría /no

hay caliente

Carrete compensador atasca-

Sólo caliente/no hay fría –

sólo fría /no hay caliente

Reemplace el cartucho

Apilamiento (sale

agua de la regadera

durante el modo de

llenado de la tina)

Elección de la tubería/distancia

entre la válvula y la regadera

menor de 46” (117 cm)/múltiples

codos/cualquier cosa que

restrinja el flujo del agua que

sale de la válvula

Sale agua del surtidor y de

la regadera al mismo tiem-

Cambie la tubería a IPS o

cobre/ mueva la distancia de

la regadera a la válvula a por

lo menos 46” (117 cm)/cam-

bie o retire cualquier restric-

ción

Restricción de flujo entre la

válvula y el surtidor de la tina

Sale agua del surtidor y de

la regadera al mismo tiem-

po, causando una restric-

ción

Retire el surtidor de la tina y

enjuague cualquier basura –

reemplace la línea o acceso-

rios demasiado pequeños

Válvula instalada patas arriba

Retire el cartucho y verifique

que el agujero de salida esté

en su ubicación correcta (debe

estar hacia abajo). La palabra

“Up” debe quedar en la parte

de arriba de la válvula

Retire la válvula y vuelva a

instalarla en la orientación

correcta

Rango de temper-

atura restringido

El monomando (más común-

mente en los modelos de per-

illa) está instalado patas arriba

En posición cerrado, se puede

girar el monomando tanto en

dirección de las agujas del

reloj como en dirección con-

traria a las agujas del reloj

Retire el monomando, haga

girar 180°, vuelva a instalar

El tope de límite de temper-

atura está fuera de posición

Retire el monomando y vea

el paso 5.3

Coloque el top de temper-

atura en la posición de tem-

peratura deseada

No se puede instalar

el monomando/en

monomando roza

contra el chapetón

La válvula está instalada demasi-

ado lejos de la pared terminada

y el monomando no se puede

instalar

No se instala el monoman-

Póngase en contacto con

Moen para solicitar ayuda.

Handle does not

install

El vástago del cartucho es

difícil de girar

Movimiento difícil del

monomando

Reemplace el cartucho o

lubrique

Índice

Piezas provistas para tina/regadera ................................................................................E3

Piezas provistas para regadera solamente ..................................................................E3

Variaciones de plomería empotrada

Cobre......................................................................................................................................E4

IPS............................................................................................................................................E4

PEX ..........................................................................................................................................E5

CVPC ......................................................................................................................................E5

Herramientas útiles ....................................................................................................E4-E5

Esquema de instalación ......................................................................................................E6

Instalación sobre pared fina/pared gruesa y plantilla de yeso ......................E6-E8

Instalación de la terminación ..................................................................................E8-E10

Ajuste del tope de límite de temperatura ........................................................E10-E11

Garantía ..................................................................................................................................E11

Instrucciones para el cuidado ........................................................................................E12

Guía de solución de problemas ....................................................................................E12

Gracias por elegir Moen

Por favor, contáctese primero con Moen

Para obtener ayuda de instalación, piezas faltantes o de recambio

USA

1-800-BUY-MOEN

1-800-289-6636

Lunes a viernes de 8:00 a 20:00 hs.

(Costa Este)

Sáb. 8:00 a 18:30 hs. (Costa Este)

www.moen.com

CANADA

1-800-465-6130

Lunes a viernes de 7:30 a.m. a 17:00 hs.

(Costa Este)t

www.moen.ca

Español

A. Brida del brazo de la regadera

B. Válvula y tubo de tope de 4 entradas

C. Tope de llave

D. Tope de límite de temperatura ajustable

E. Plantilla de yeso

F. Chapetón

G. Tornillos del chapetón (2-3/16")

H. Brazo de la regadera

I. Regadera

J. Adaptador del monomando de palanca

K. Tornillo del adaptador (1/2")

L. Monomando de palanca

M. Tornillo hexagonal

R Q P

Se instala detrás de la pared

Se instala en la parte

exterior de la pared

N. Llave hexagonal de 7/64"

O. Etiqueta de identificación del producto

P. Perilla

Q. Perilla de tornillo Phillips (1-1/2”)

R. Tapa de perilla

S. Surtidor de la tina

Z. Etiqueta de identificación del producto

Piezas para tina/regadera provistas

A. Brida del brazo de la regadera

B. Válvula y tubo de tope de 4 entradas

C. Tope de llave

D. Tope de límite de temperatura ajustable

E. Plantilla de yeso

F. Chapetón

G. Tornillos del chapetón (2-3/16")

H. Brazo de la regadera

I. Regadera

J. Adaptador del monomando de palanca

K. Tornillo del adaptador (1/2")

R Q P

Se instala detrás de la pared Se instala en la parte

exterior de la pared

L. Monomando de palanca

M. Tornillo hexagonal

N. Llave hexagonal de 7/64"

O. Etiqueta de identificación del producto

P. Perilla

Q. Perilla de tornillo Phillips (1-1/2”)

R. Tapa de perilla

Z. Etiqueta de identificación del producto

Piezas provista de la regadera solamente

Visite Moen.com para consultar diagramas de piezas de productos específicos.

Los estilos y piezas varían por el modelo.

Español

Herramientas útiles

Para que el cambio de la llave sea fácil

y seguro, Moen le recomienda usar estas

útiles herramientas.

1. Para determinar su instalación de plomería empotrada existente

Si va a reemplazar su válvula sanitaria, consulte abajo para ver cuatro métodos comunes de

plomería. No se proveen accesorios específicos para empotrar que puedan ser necesarios

para la instalación. Retire el monomando y la terminación de la válvula existentes antes de

reemplazarla. Por favor, respete todos los códigos locales de construcción y plomería.

Cobre

Herramientas útiles

Para que el cambio de la llave sea fácil

y seguro, Moen le recomienda usar estas

útiles herramientas.

IPS – (Tubo de hierro galvanizado/Conexiones roscadas)

PRECAUCIÓN – CIERRE LA TOMA DE AGUA FRÍA Y CALIENTE ANTES

DE QUITAR LA LLAVE EXISTENTE O DESMONTAR LA VÁLVULA. ABRA

LA LLAVE PARA LIBERAR LA PRESIÓN, Y ASEGÚRESE DE QUE ESTÉ

BIEN CERRADA EL AGUA.

Español

Herramientas útiles

Para que el cambio de la llave sea fácil

y seguro, Moen le recomienda usar estas

útiles herramientas.

PEX

Herramientas útiles

Para que el cambio de la llave sea fácil

y seguro, Moen le recomienda usar estas

útiles herramientas.

CPVC

PRECAUCIÓN – CIERRE LA TOMA DE AGUA FRÍA Y CALIENTE ANTES

DE QUITAR LA LLAVE EXISTENTE O DESMONTAR LA VÁLVULA. ABRA

LA LLAVE PARA LIBERAR LA PRESIÓN, Y ASEGÚRESE DE QUE ESTÉ

BIEN CERRADA EL AGUA.

Cepillo de alambre

Destornillador Phillips

Corta tuberías

Llave ajustable

Cinta de medirCepillo de alambre

Termómetro

Cinta para sellar roscas

Kit de soldadura sin plomo

Soplete

Mezcla para juntas de tubería

Linterna

Serrucho de punta

Herramienta prensadora

de círculo completo

Termómetro Corta tuberías

Cinta de medirCepillo de alambre

Mezcla para juntas de tubería

Llave ajustable

Cinta para sellar roscas Destornillador Phillips

Linterna

Serrucho de punta

Cinta de medirCepillo de alambre

Termómetro

Llave ajustable

Cinta para sellar roscas

Destornillador Phillips

Mezcla para juntas de tubería

Linterna

Serrucho de punta

Corta tuberías

Cinta de medirCepillo de alambre

Mezcla para juntas de tubería

Llave ajustable

Cinta para sellar roscas

Destornillador Phillips

Cemento CPVC Termómetro

Linterna

Serrucho de punta

Vista de

frente

Vista de

atrás

Vista de

frente

Vista de

atrás

Vista de

frente

Vista de

atrás

Vista de

frente

Vista de

atrás

Español

2. Esquema de instalación – Medidas para un

desempeño ideal de la tina/regadera

La instalación de este producto con medidas no recomendadas puede

llevar a problemas como pérdidas de agua de la regadera durante el

modo de llenado de la tina.

Instalación sobre pared

fina:

(Usando la plantilla de yeso para soportar

la válvula)

El método de instalación sobre pared fina

se utiliza cuando la pared de la

tina/regadera tiene menos de ¼" de

espesor (como en el caso de un

cerramiento de fibra de vidrio) y será la

forma de soporte principal de la válvula.

Las instalaciones de este tipo requieren que

la plantilla de yeso permanezca adherida a

la válvula.

1. Perfore un agujero de 2-1/4" a 3-1/2"

(5.715 cm a 8.255 cm) de diámetro a

través de la pared en el sitio indicado en

el esquema de instalación. Este agujero

permitirá el acceso a la válvula pero no a

la plantilla de yeso.

2. Centre el conjunto de la plantilla de yeso

y la válvula detrás de la abertura en la

pared.

3. Conecte las conexiones de agua a la

válvula.

4. Rompa la tapa de la plantilla de yeso con

unas pinzas. Una vez instalada la

terminación, la pared quedará "atrapada"

entre la terminación y la plantilla de yeso.

Instalación sobre pared

gruesa:

(La mayoría de las instalaciones)

El método de instalación sobre pared

gruesa se utiliza cuando la pared de la

tina/regadera tiene más de ¼" de

espesor. Las paredes gruesas generalmente

están construidas con materiales como

paneles de cemento o de yeso, azulejos, etc.

La plantilla de yeso ayudará a alinear y

puede permanecer adherida a la válvula

hasta que haya sido ubicada y fijada.

1. Perfore un agujero de 4-1/2" (11.43 cm) en la

pared (del mismo tamaño que la plantilla de

yeso) en el sitio indicado en el esquema de

instalación. Este agujero ayudará a soportar la

válvula durante la instalación y permitirá el

acceso para servicio futuro si es necesario.

2. Coloque la plantilla de yeso en el agujero de

modo que su cara impresa queda a ras de la

pared terminada. Esto asegurará que la válvula

quede a una altura correcta para aceptar la

terminación.

3. Sujete mecánicamente la válvula al bastidor de

la pared por medio de correas (no incluidas) o

fijando los agujeros de montaje de la válvula a

un travesaño detrás de la misma a través de las

aletas de montaje de la válvula.

4. Conecte las conexiones de agua a la válvula.

5. Retire la plantilla de yeso o rompa la tapa de la

plantilla de yeso y deséchela.

2-1/4" min.

(57mm)

3-1/2" máx.

(89mm)

Menos de ¼” (6 mm)

Plantilla de yeso

Válvula

Instalación sobre pared na

4-1/2"

(114mm)

Más de ¼” (6 mm)

Instalación sobre pared gruesa

Plantilla de yeso

Válvula

(Pared)

Sujete el

chapetón a

la pared.

3.1

3.2

Asegúrese de que el clip del cartucho esté instalado antes de la instalación del chapetón. Para

una instalación sobre pared fina, la pared quedará "atrapada" entre la plantilla de yeso y la terminación.

La plantilla de yeso puede ser desechada para instalaciones sobre pared gruesa. Una vez que la válvula

quede fija en su lugar, retire los tornillos del chapetón (G). Conserve los tornillos del chapetón (G)

para instalar el chapetón (F). Coloque la etiqueta de identificación del producto (P) en la parte de

atrás del chapetón. Asegúrese de que la pared esté limpia, coloque el chapetón (F) sobre el tubo de

tope (B) y luego vuelva a instalar los tornillos (G). Un empaque en la parte de atrás del chapetón provee

un sello contra la pared.

Use tubo de cobre o tubo

IPS de ½” solamente

78" (1981mm)

32" (813mm)

6" (152mm) Min.

11" (229mm) Máx.

78” (1981mm)

45-48”

(1143-1219mm)

Regadera solamente

El centro de la válvula debe estar

entre 45 y 48 pulgadas (114 cm y

122 cm) por encima del piso de la

cabina de la regadera. El brazo de

la regadera debe ser colocado a 78

pulgadas (198. 12 cm) por encima

del piso de la cabina (la instalación

recomendada del brazo de la

regadera es con un accesorio de

codo embridado – no incluido – y

fijo a una ménsula de madera).

Tina /regadera

Ubique el cuerpo de la válvula a 32 pulgadas (81.28 cm)

del piso de la tina. El brazo de la regadera debe ser colo-

cado a 78 pulgadas (198.12 cm) por encima del piso de

la tina (la instalación recomendada del brazo de la

regadera es con un accesorio de codo embridado – no

incluido – y fijo a una ménsula de madera). El surtidor

de la tina debe colocarse no menos de 6 pulgadas (15

cm) y no más de 11 pulgadas (27.5 cm) debajo de la

válvula. Si se instala un surtidor de tina roscado, conécte-

lo a la válvula con tubo de 1/2" o con tubo de cobre de

1/2" con un adaptador roscado. Si se instala un surtidor

de tina deslizable, conéctelo a la válvula con tubo de

cobre solamente – no se necesita adaptador roscado.

Consulte el paso 4.3 para ver el largo del tubo del

surtidor de la tina.

2.1

2.2

La plantilla de

yeso debe fijarse

a la válvula usan-

do el agujero

para tornillo #1.

3. Instalación de la válvula

Moen ha provisto una plantilla de yeso adherida a la válvula

para ser utilizada como guía de instalación y alineación. La

plantilla de yeso viene adherida a la válvula en la

configuración estándar de fábrica. La plantilla de yeso puede

ser configurada de distintas maneras para adaptarse a varias

necesidades de instalación y maximizar el aspecto estético de

la válvula en la regadera. La plantilla de yeso puede dejarse

adherida hasta la instalación de la terminación para proteger

la válvula de posibles daños durante la instalación.

Español

Ahora está listo para conectar el monomando. Haga girar el vástago del cartu-

cho de modo que la muesca en el extremo del vástago mire hacia abajo hacia

el desagüe. Inserte el tope de llave (C) y el tope de límite ajustable (D) dentro

del tubo de tope como se indica.

Si este es un monomando de palanca

que se conecta con el adaptador de

monomando de palanca (J), conecte

el adaptador de monomando plásti-

co (J) al vástago del cartucho usando

el tornillo del adaptador de 1/2" (K).

Asegúrese de que los rebordes en la

parte de atrás del adaptador (J) estén

a la izquierda de la aleta del tope de

límite (D).

Coloque la palanca (L) en

el adaptador del mono-

mando de palanca.

Para monomandos instalados con adaptador de monomando plástico (J)

4.6

Coloque el monomando

de perilla (P) – sobre el

cartucho - asegurándose

de que el indicador en la

perilla apunte hacia

abajo.

Instalación del surtidor roscado de la tina

Si esta es una instalación de

regadera solamente, vaya al

paso 4.4.

Los surtidores IPS (roscados )

están diseñados para enroscar

en un tubo de roscas macho de

1/2". Para determinar la longitud

correcta del tubo, mida desde la

parte interior del codo hasta la

pared (y) y desde el adaptador

roscado dentro del surtidor de la

tina hasta la base del mismo (x)

y luego agregue 1/4". Coloque

cinta para sellar roscas alrededor

de las roscas del tubo y un sellador (masilla de plomero)

alrededor de la base del tubo para evitar pérdidas detrás

de la pared. Enroque el surtidor de la tina en el tubo

hasta que quede a ras de la pared.

Instalación del surtidor de la tina

(y) + (x) + ¼” = Longitud del tubo

Para determinar la longitud correcta del tubo, mida desde la parte

interior del codo hasta la pared (y) y desde el adaptador roscado dentro

del surtidor de la tina hasta la base del mismo (x) y luego agregue 1/4".

4.3A

Orientación del cartucho

4.5

Otras instalaciones de

tipos de perilla posibles

4. Instalación de la terminación Moen para tina/regadera

Cinta para sellar roscas

Envuelva cinta para sellar roscas

alrededor de las roscas del brazo

de la regadera (H) y luego

enrosque el brazo en la conex-

ión roscada en la pared.

Si hay una arandela de caucho

dentro del adaptador roscado

en la regadera, continúe al paso

4.2A. Si no hay arandela de cau-

cho, vaya al paso 4.2B.

4.2A Regadera con junta

de bola plástica

Selle alrededor del brazo de la

regadera con sellador (masilla) y

luego deslice la brida de la

regadera (A) sobre el brazo de la

misma (H). Retire cualquier basura

del brazo de la regadera para ase-

gurar un flujo correcto. Luego sim-

plemente enrosque la regadera (I)

sobre el brazo de la regadera (H).

4.1

4.2B Regadera con junta de

bola de metal

Selle alrededor del brazo de la

regadera con sellador (masilla) y

luego deslice la brida de la

regadera (A) sobre el brazo de la

misma (H). Envuelva cinta para sel-

lar roscas alrededor de las roscas

en la parte de abajo del brazo de

la regadera (H). Retire cualquier

basura del brazo de la regadera

para asegurar un flujo correcto.

Enrosque la regadera (I) sobre el

brazo de la regadera (H).

4.2A

Cinta para sellar roscas

4.2B

Instrucciones especiales para instalaciones en cavidades de pared

poco profundas:

Esta variación del conjunto de válvula y plantilla de yeso debe ser utilizada solamente cuando la

cavidad de la pared limita la profundidad a la que puede colocarse la válvula en la pared. Puede

ser usada en la instalación sobre pared gruesa cuando la pared de atrás no permite que la cara

impresa de la plantilla de yeso quede a ras de la pared terminada o en la instalación sobre pared

fina cuando el conjunto de plantilla de yeso y válvula no quepa dentro de la cavidad en la pared.

Nota: La instalación de la válvula por este método hará que el monomando se extienda

más hacia la zona de la regadera exponiendo más de la válvula.

Para reconfigurar el conjunto de la plantilla de yeso y la válvula para instalarlo en una cavidad de pared poco

profunda:

1. Con unas pinzas, retire la tapa de la plantilla de yeso desprendiéndola.

2. Retire el/los tornillo(s) que sujetan la plantilla de yeso a la válvula.

3. Retire las tapas de los tornillos #2 haciendo palanca con un destornillador de punta plana o perforándolos

con una mecha de 3/16".

4. Haga girar la plantilla de yeso 90° en dirección de las agujas del reloj para que las flechas a cada lado de la

palabra opcional apunten hacia arriba y vuelva a instalar los tornillos retirados en el paso 2 en los

agujeros marcados 2.

5. Instale la plantilla de yeso según el método de instalación sobre pared gruesa o sobre pared fina descritos

anteriormente.

Desprenda la tapa de la plantilla de yeso

Vista girada 90° en dirección

de las agujas del reloj

SÍ

4.4

Cinta para sellar roscas

S10

S11

Español

Retire la palanca (L) y

el adaptador del

monomando de

palanca (J). Note la

posición del tope.

Coloque el tope de

límite de temperatura

ajustable (D) de modo

que la palanca se

detenga en esa posi-

ción. Esto evitará girar

la palanca hasta una

temperatura peligrosa.

Retire el monomando

de perilla (P). Note la

posición del tope.

Ubique el tope de

límite de temperatura

ajustable (D) de tal

modo que la palanca o

perilla se detenga en

esa posición. Esto evi-

tará que la palanca o

perilla pueda girar a

una temperatura no

segura.

5.3

Una vez colocado el tope de

límite de temperatura

ajustable en la posición desea-

da, vuelva a colocar el adapta-

dor del monomando de palan-

ca (J), el tornillo del adaptador

(K), y la palanca (L) – asegurán-

dose de que los rebordes en la

parte de atrás de (J) queden a

la izquierda de la aleta en (D).

Una vez colocado el tope

de límite de temperatura

ajustable en la posición

deseada, vuelva a colocar la

arandela doble D (O) y la

perilla (L) – asegurándose

de que el indicador en la

perilla apunte hacia abajo.

5.4

Los productos Moen han sido elaborados bajo las más estrictas normas de calidad y mano de obra. Moen garantiza al

consumidor - comprador original durante el tiempo en que éste esté en posesión de su casa (el “Período de Garantía” del

propietario), que esta mezcladora no presentará filtraciones ni goteo durante su uso normal y que ni las piezas ni el acabado

de la misma presentarán defectos de material ni de fabricación. Cualquier otro comprador, (incluyendo aquellos que la

adquieran para uso industrial, comercial y profesional) recibirá una garantía por un período de 5 años desde la fecha original

de compra (“Período de Garantía” para los no propietarios).

En caso de que esta mezcladora comenzara a gotear o presentase pérdidas durante el Período de Garantía, Moen

suministrará LIBRE DE CARGO las piezas necesarias para restaurar el buen funcionamiento de la misma y reemplazará LIBRE

DE CARGO cualquier pieza o acabado que resulte ser defectuoso en cuanto a material y elaboración, en condiciones de

instalación, uso y servicio normal. Las piezas de repuesto se pueden obtener llamando al 1-800-289-6636 (Canadá 1-800-465-

6130), o escribiendo a la dirección indicada. El comprobante de compra (recibo original de la venta) del consumidor -

comprador de origen debe acompañar todas las reclamaciones de garantía. Esta garantía no cubre defectos o daños

ocasionados por el uso de piezas que no sean Moen genuinas. Esta garantía se extiende solamente a mezcladoras

compradas después de Diciembre de 1995 y será efectiva desde la fecha de la compra indicada en el recibo del comprador.

Esta es una garantía amplia que cubre la reposición de todas las piezas y acabados defectuosos. Sin embargo, quedan

excluidos de esta garantía los daños causados por un error de instalación, abuso del producto, mal uso del producto o el uso

de limpiadores que contengan abrasivos, alcohol u otros solventes orgánicos, ya sean responsabilidad de un contratista,

compañía de servicio o de Ud. mismo. Moen no se hará responsable de costos de mano de obra y/o daños producidos

durante la instalación, reparación o reemplazo ni de cualquier daño incidental o consiguiente, pérdidas, heridas o costos de

cualquier naturaleza relacionados con esta mezcladora. Salvo en los casos previstos por la ley, esta garantía reemplaza y

excluye todas las otras garantías, condiciones y resguardos, ya sea expresos o implícitos, legales u otros, incluyendo sin

restricción alguna aquellos de comercialización o aptitud para el uso.

Algunos estados, provincias y naciones no permiten la exclusión o limitación de daños incidentales o consiguientes, y por

este motivo las limitaciones citadas pueden no afectarlo a Ud. Esta garantía le otorga derechos legales específicos y

posiblemente tenga también otros derechos que varían de un estado a otro, de una provincia a otra, de una nación a otra.

Moen le informará sobre el procedimiento a seguir cuando haga una reclamación bajo garantía. Simplemente escriba a

Moen Incorporated a la dirección indicada a continuación. Explique el defecto e incluya la prueba de compra así como su

nombre, dirección, código de área y número de teléfono.

Moen Incorporated

25300 Al Moen Drive, North Olmsted, Ohio 44070-8022 U.S.A.

Regaderas: Estándar 9.5 L/min. (2.5 gpm) máx. y Alta Eficiencia 7.6 L/min. (2.0 gpm) máx. o menos

Para usar con válvulas de compensación automáticas con capacidad nominal de 5.7 L/min (1.5 gpm) o menos

Válvulas de compensación automáticas:

Posi-Temp® y CFG®: Para usar con regaderas con capacidad nominal de 5.7 L/min (1.5 gpm) o más

ExactTemp® y ioDigital™: Para usar con regaderas con capacidad nominal de 9.5 L/min (2.5 gpm) o más

Moentrol®: Para usar con regaderas con capacidad nominal de 4.9 L/min (1.3 gpm) o más

Con la llave hexagonal

de 7/64" (N), inserte y

apriete el tornillo

hexagonal (M) en la

palanca (L).

O inserte un tornillo

Phillips de 1-1/2 pul-

gadas (Q). Apriete el

tornillo e inserte la

tapa (R).

5.5

Abra el agua fría y caliente

para verificar si hay pérdi-

das y ajustar el tope de

límite de temperatura.

5.1

CALOR

MÁXIMO

120F

(49C)

CALOR

MÁXIMO

120F

(49C)

Haga girar la palanca O perilla en dirección contraria a las agujas del

reloj hasta que el agua esté a la temperatura máxima deseada, sin

exceder los 120 grados F (49 grados C). Puede ser necesario un

mantenimiento estacional de la temperatura máxima de salida

debido a cambios en la temperatura del agua en los terrenos.

COLOQUE LA PALANCA O PERILLA EN POSICIÓN CERRADO UNA

VEZ AJUSTADA LA TEMPERATURA.

Si la temperatura excede los 120 grados, vaya al paso 5.3.

Si la temperatura es menor de 120 grados, vaya al paso 5.5.

5.2

5. Ajuste del tope de límite de temperatura y

finalización de la instalación de la tina/regadera

Para proteger el acabado de las partes metálicas de su mezcladora Moen, aplique una cera no abrasiva como una

cera para automóviles. Cualquier limpiador debe ser enjuagado de inmediato.

Acabados en níquel cepillado Spot Resist™ y acero inoxidable Spot Resist™:

Moen recomienda limpiar el acabado Spot Resist con un jabón suave, enjuagarlo cuidadosamente con

agua tibia y secarlo con un paño limpio y suave. Nunca utilice limpiadores que contengan sustancias abrasi-

vas (incluyendo las esponjas abrasivas o la lana de acero), amoníaco, blanqueadores o hipoclorito sódico, sol-

ventes orgánicos (por ejemplo alcoholes) u otros productos químicos fuertes (por ejemplo removedores de cal-

cio y sarro) para limpiar el acabado Spot Resist, ya que pueden dañarlo. La inobservancia de estas instrucciones

de limpieza podría anular la garantía de Moen.

Moen Garantía Limitada De Por Vida

Instrucciones para la limpieza

Directives d’installation

Les styles et les pièces peuvent varier selon le modèle choisi.

Français

Garniture de soupape de douche/baignoire à une poignée

Garniture de soupape à une poignée pour douche seulement

Numéro de modèle

Date d’installation

Pour obtenir un soutien de garantie

INS2151D - 10/15

F12

Pour obtenir de l’aide, contacter Moen au :

É.-U. : 1-800-289-6636 ou visiter le site www.moen.com

Canada : 1-800-465-6130 ou visiter le site www.moen.ca

Français

6. Après l’installation – Guide de dépannage

Eau chaude/froide

inversée

Les conduites sont

inversées/la cartouche

est installée à l’envers

Eau chaude/froide inversée Faire pivoter la tige de la car-

touche de 180 o pour que l’en-

coche soit dirigée vers le drain.

Aucun débit/faible

débit d’eau

Au moins une des deux

conduites n’est pas

ouverte sur l’unité

Aucun débit /faible débit

d’eau

Faire tourner les deux soupapes

d’alimentation en eau dans le sens

antihoraire, à la position ouverte

Fuite ou égoutte-

ment du bec

Œillets non scellés cor-

rectement

Fuite/égouttement du bec Remplacer la cartouche

Eau chaude ou

froide seulement /

aucune eau froide

ou chaude

Bobine d’équilibrage

coincée

Eau chaude ou froide seule-

ment / aucune eau froide ou

chaude

Remplacer la cartouche

Effet de colonne

(l’eau sort de la

pomme de douche

durant le remplis-

sage en mode

baignoire)

Choix de tuyau/distance

entre soupape et pomme

de douche inférieure à 46

po/plusieurs coudes/tout

ce qui pourrait limiter le

débit de la soupape de

sortie d’eau.

L’eau sort du bec et de la

pomme de douche en même

temps

Changer le tuyau pour un

tuyau IPS ou en cuivre/l’espace

entre la pomme de douche et

la soupape doit être d’au

moins 46 po/changer ou

enlever tout ce qui fait obstacle

Restriction du débit

entre la soupape et le

bec de baignoire

L’eau sort du bec et de la

pomme de douche en même

temps, causant une restriction

Enlever le bec de baignoire et rincer

pour enlever les débris – remplacer

conduite ou raccords trop petits

La soupape est instal-

lée à l’envers

Enlever la cartouche et vérifi-

er que le trou de sortie est

au bon endroit (doit être

vers le bas). Le mot « Up » est

sur le dessus de la soupape.

Enlever la soupape et réin-

staller dans le bon sens.

Plage de tempéra-

tures limitée

La poignée (plus fréquente

dans les modèles à bou-

ton) est installée à l’envers.

À la position fermée, on peut

tourner la poignée dans les

sens horaire et antihoraire

Enlever la poignée, la faire piv-

oter de 180o, la réinstaller

Le limiteur de tempéra-

ture n’est pas à la posi-

tion appropriée

Enlever la poignée et voir l’é-

tape 5.3

Positionner le limiteur de tem-

pérature à la position de tem-

pérature voulue

Impossible d’in-

staller la

poignée/poignée

frotte sur la rosace

La soupape est instal-

lée trop loin derrière le

mur fini. Impossible

d'installer la poignée

Impossible d'installer la

poignée

Contacter Moen pour obtenir

de l’aide.

La poignée est dif-

ficile à tourner

La tige de la cartouche

pivote difficilement.

Mouvement difficile de la

poignée

Remplacer la cartouche ou

lubrifier

Problème Cause Possible Pour

Diagnostiquer

Solution

Table des matières

Pièces de douche/de baignoire fournies ......................................................................E3

Pièces fournies pour douche seulement ......................................................................E3

Modèles de plomberie brute

Cuivre ....................................................................................................................................E4

IPS............................................................................................................................................E4

PEX ..........................................................................................................................................E5

PVC-C......................................................................................................................................E5

Outils utiles....................................................................................................................E4-E5

Schéma d’installation............................................................................................................E6

Installations pour mur mince, épais ou en plâtre................................................E6-E8

Installation de la garniture ........................................................................................E8-E10

Définition du limiteur de température ..............................................................E10-E11

Garantie ..................................................................................................................................E11

Directives d’entretien ........................................................................................................E12

Guide de dépannage..........................................................................................................E12

Nous vous remercions d’avoir choisi Moen.

Veuillez d’abord contacter Moen

En cas de problèmes avec l’installation, ou pour obtenir toute pièce

manquante ou de rechange

É.-U. :

1-800-BUY-MOEN

1-800-289-6636

Du lundi au vendredi : De 8 h à 20 h (HE)

Samedi : De 9 h à 17 h 30 (HE)

www.moen.com

CANADA

1-800-465-6130

Du lundi au vendredi : De 7 h 30 à 17 h (HE)

www.moen.ca

Français

A. Bride de bras de douche

B. Soupape à 4 orifices et tube d’arrêt

C. Butée-clé

D. Limiteur de température réglable

E. Arrêt d'enduit

F. Rosace

G. Vis de rosace (2 3/16 po)

H. Bras de douche

I. Pomme de douche

J. Adaptateur de poignée à levier

K. Vis d’adaptateur (1/2 po)

L. Poignée à levier

M. Vis à tête hexagonale

R Q P

Installation derrière le mur

Installation sur le mur

N. Clé hexagonale de 7/64 po

O. Rondelle double « D »

P. Bouton

Q. Vis cruciforme - bouton (1 1/2 po)

R. Enjoliveur de poignée

S. Bec de baignoire

Z. Étiquette d’identification de produit

Pièces de douche/baignoire fournies

A. Bride de bras de douche

B. Soupape à 4 orifices et tube d’arrêt

C. Butée-clé

D. Limiteur de température réglable

E. Arrêt d'enduit

F. Rosace

G. Vis de rosace (2 3/16 po)

H. Bras de douche

I. Pomme de douche

J. Adaptateur de poignée à levier

K. Vis d’adaptateur (1/2 po)

R Q P

Installation derrière le mur Installation sur le mur

L. Poignée à levier

M. Vis à tête hexagonale

N. Clé hexagonale de 7/64 po

O. Rondelle double « D »

P. Bouton

Q. Vis cruciforme - bouton (1 1/2 po)

R. Enjoliveur de poignée

Z. Étiquette d’identification de produit

Pièces fournies pour douche seulement

Visiter Moen.com pour obtenir les diagrammes de pièces particulières du produit.

Les styles et les pièces peuvent varier selon le modèle choisi.

Français

Brosse métallique

Tournevis à

pointe cruciforme

Coupe-tube

Clé anglaise

Ruban à mesurerLunettes de sécurité

Thermomètre

Ruban pour

joints letés

Trousse de soudure

sans plomb

Chalumeau

Pâte à joints

Lampe de poche

Scie à guichet

Outils utiles

Pour votre sécurité et faciliter

l’installation, Moen suggère l’utilisation

des outils suivants.

1. Détermination du type d’installation de la plomberie brute existante

Avant de remplacer la soupape de plomberie, voir ci-dessous les quatre modèles de

plomberie les plus courants. Les raccords de plomberie brute qui leur sont propres ne sont

pas fournis. Ils seront peut-être nécessaires à l'installation. Enlever la poignée et la garni-

ture de soupape existantes avant de remplacer votre soupape. Veuillez vous conformer

aux codes de plomberie et de construction locaux.

Cuivre

Outils utiles

Pour votre sécurité et faciliter

l’installation, Moen suggère l’utilisation

des outils suivants.

IPS – (tuyau en acier galvanisé/raccords filetés)

MISE EN GARDE – COUPER L’ALIMENTATION EN EAU FROIDE ET EN EAU CHAUDE

AVANT D’ENLEVER LE ROBINET EXISTANT OU DE DÉMONTER LA SOUPAPE EXIS-

TANTE. OUVRIR LE ROBINET POUR ÉLIMINER LA PRESSION D’EAU ET VOUS ASSURER

QUE L’ALIMENTATION EN EAU A ÉTÉ COMPLÈTEMENT COUPÉE.

Français

Pince à sertir circulaire

Coupe-tube

Tournevis à

pointe cruciforme

Clé anglaise

Ruban à mesurer

Lunettes de sécurité

Thermomètre

Ruban pour

joints letés

Pâte à joints

Lampe de poche

Scie à guichet

Outils utiles

Pour votre sécurité et faciliter

l’installation, Moen suggère l’utilisation

des outils suivants.

PEX

Ciment à PVC-C

Coupe-tube

Tournevis à

pointe cruciforme

Clé anglaise

Ruban à mesurerLunettes de sécurité

Thermomètre

Ruban pour

joints letés

Pâte à joints

Lampe de poche

Scie à guichet

Outils utiles

Pour votre sécurité et faciliter

l’installation, Moen suggère l’utilisation

des outils suivants.

PVC-C

Clé anglaise

Tournevis à

pointe cruciforme

Clé anglaise

Ruban à mesurerLunettes de sécurité

Thermomètre

Ruban pour

joints letés

Pâte à joints

L d h

S i à i h t

MISE EN GARDE – COUPER L’ALIMENTATION EN EAU FROIDE ET EN EAU CHAUDE

AVANT D’ENLEVER LE ROBINET EXISTANT OU DE DÉMONTER LA SOUPAPE EXIS-

TANTE. OUVRIR LE ROBINET POUR ÉLIMINER LA PRESSION D’EAU ET VOUS ASSURER

QUE L’ALIMENTATION EN EAU A ÉTÉ COMPLÈTEMENT COUPÉE.

Vue frontale

Vue arrière

Vue frontale

Vue arrière

Vue frontale

Vue arrière

Vue frontale

Vue arrière

Français

2. Schéma d’installation - Mesures pour un

rendement idéal de la douche/baignoire

Le fait d’installer ce produit sans respecter les mesures recommandées

peut causer des problèmes, comme l’écoulement de l’eau par la

pomme de douche durant le mode de remplissage de la baignoire.

Installation dans un mur

mince :

(Utiliser l’arrêt d’enduit pour soutenir la

soupape)

La méthode d'installation dans un mur

mince est utilisée lorsque l’épaisseur du

mur de la douche/baignoire est inférieure

à 1/4 po (comme dans le cas des cabines

de baignoire en fibre de verre) et que ce

mur constituera le support principal de la

soupape. Pour des installations de ce type,

l'arrêt d'enduit doit rester fixé à la soupape.

1. Percer un trou de 2 1/4 à 3 1/2 po de

diamètre dans le mur, à l'endroit illustré

dans le schéma d'installation. Ce trou

donne accès à la soupape, mais non à

l'arrêt d'enduit.

2. Centrer l'arrêt d'enduit / l'assemblage de

soupape derrière l'ouverture du mur.

3. Fixer les raccords d’alimentation en eau

sur la soupape.

4. Casser le capuchon de l'arrêt d'enduit à

l'aide de pinces. Lorsque la garniture est

installée, le mur se trouve « emprisonné »

entre la garniture et l'arrêt d'enduit.

Installation dans un mur

épais :

(La plupart des installations)

La méthode d’installation dans un mur épais

est utilisée lorsque l’épaisseur des parois de

la douche/baignoire est supérieure à 1/4 po.

Les murs épais sont normalement fabriqués à

partir de matériaux comme les panneaux de

ciment, la cloison sèche, le carrelage, etc. L'arrêt

d'enduit sert à l'alignement et peut rester fixé à

la soupape jusqu'à ce qu'elle soit bien

positionnée et fixée.

1. Percer un trou de 4 1/2 po dans le mur (de la

même taille que l'arrêt d'enduit) à

l'emplacement illustré dans le schéma

d'installation. Ce trou aidera à soutenir la

soupape durant l'installation et y donne

accès si une réparation devient

éventuellement nécessaire.

2. Placer l’arrêt d'enduit dans le trou pour que

sa surface imprimée soit de niveau avec le

mur fini. Ainsi, la soupape sera placée à la

bonne hauteur pour y installer ensuite la

garniture.

3. Fixer la soupape mécaniquement aux

montants de la charpente de cloison en

utilisant des courroies (non incluses) ou en

fixant les trous de montage de soupape à

une traverse derrière la soupape par le biais

d'onglets de montage sur la soupape.

4. Fixer les raccords d’alimentation en eau sur

la soupape.

5. Enlever l'arrêt d'enduit ou casser le

capuchon de l'arrêt d'enduit et le jeter.

2 1/4 po

(57 mm) min.

3 1/2 po

(89 mm) max.

Moins de ¼ po

(6 mm)

Arrêt d’enduit

Soupape

Installation dans un mur mince

4 1/2 po

(114 mm)

Plus de ¼ po

(6 mm)

Installation dans un mur épais

Arrêt d’enduit

Soupape

(Mur)

Fixer la

rosace au

mur.

3.1

3.2

Vous assurer que l'étrier de la cartouche est installé avant d'installer la rosace. Pour l'installation

dans un mur mince, le mur sera « emprisonné » entre la garniture et l'arrêt d'enduit. L’arrêt d’enduit

peut être jeté pour l'installation dans un mur épais. Lorsque la soupape est bien fixée, enlever les vis de

rosace (G). Garder les vis de rosace (G) pour l’installation de la rosace (F). Placer l'étiquette

d'identification du produit (P) au dos de la rosace. S'assurer que le mur est propre, placer la rosace (F)

sur le tube d’arrêt (B), puis réinstaller les vis (G). Un joint d’étanchéité situé au dos de la rosace fournit

l’étanchéité nécessaire au mur.

Utiliser un tuyau de ½ po

en cuivre ou IPS seulement.

78 po (1 981 mm)

32 po (813 mm)

6 po (152 mm) min.

11 po (229 mm) max.

Utiliser un tuyau de ½ po

en cuivre ou IPS seulement.

78 po (1 981 mm)

32 po (813 mm)

6 po (152 mm) min.

11 po (229 mm) max.

Douche seulement

Le centre de la soupape doit être

situé de 45 à 48 po au-dessus du

plancher de la douche. Le bras de

douche doit être placé à 78 po au-

dessus du plancher de la douche

(l’installation recommandée du

bras de douche comporte un rac-

cord de coude à bride – non

inclus – et fixé à un support de

bois).

Douche/Baignoire

Placer le corps de la soupape à 32 po du plancher

ou du fond de la baignoire. Le bras de douche

doit être placé à 78 po au-dessus du fond de la

baignoire (l’installation recommandée du bras de

douche comporte un raccord de coude à bride –

non inclus – et fixé à un support de bois). Le bec

de la baignoire doit être positionné au minimum

à 6 po et au maximum à 11 po sous la soupape.

Pour installer un bec de baignoire fileté, le rac-

corder à la soupape à l’aide d’un tuyau de 1/2 po

ou d’un tube en cuivre de 1/2 po doté d’un adap-

tateur fileté. Pour installer un bec de baignoire à

glissement rapide, le raccorder à la soupape

uniquement à l’aide d’un tube en cuivre – aucun

adaptateur fileté requis.

Voir étape 4.3 pour connaître la longueur du

tube de bec de baignoire.

2.1

2.2

L'arrêt d'enduit

doit être fixé à la

soupape dans le

trou de vis no 1.

3. Installation de la soupape

Moen a fourni un arrêt d'enduit fixé à la soupape à utiliser

pour servir de guide d'installation et d'alignement. L'arrêt

d'enduit est fixé à la soupape selon la configuration standard

de l'usine. L'arrêt d'enduit peut être configuré de différentes

façons pour s'adapter à divers besoins d'installation et

optimiser l'apparence esthétique de la soupape dans la

douche. L'arrêt d'enduit peut être laissé en place jusqu'à ce

que la garniture soit installée afin de protéger la soupape

contre tous dommages de construction possibles.

Français

Maintenant, vous êtes prêt à installer la poignée. Faire pivoter la tige de la car-

touche pour que l’encoche à l’extrémité de la tige soit orientée vers le bas, en

direction du drain. Insérer la clé de butée (C), puis le limitateur réglable (D)

dans le tube d’arrêt, comme illustré.

S’il s’agit d’une poignée à levier qui

se fixe à l’aide d’un adaptateur de

poignée à levier (J), fixer l’adapta-

teur de poignée en plastique (J) à la

tige de la cartouche en utilisant la

vis d’adaptateur de 1/2 po (K). Vous

assurer que les rainures au dos de

l’adaptateur (J) sont à gauche de

l’onglet sur le limiteur (D).

Placer le levier (L) sur

l’adaptateur de poignée

à levier.

Pour les poignées installées avec un adaptateur à poignée en plastique (J)

4.6

Placer la poignée à bou-

ton (P) sur la cartouche

et s’assurer que l’indica-

teur sur le bouton pointe

vers le bas.

Installation d’un bec de baignoire fileté

S’il s’agit de l’installation

pour douche seulement,

passer à l’étape 4.4.

Les becs IPS (filetés) sont conçus

pour se visser sur un tuyau avec

filetages de tuyau mâle de 1/2 po.

Pour déterminer la bonne

longueur du tuyau, prendre la

mesure à partir de l’intérieur du

pli du coude jusqu’au mur (y),

puis de l’adaptateur fileté à l’in-

térieur du bec de baignoire

jusqu’à la base du bec de baig-

noire (x), puis ajouter 1/4 po.

Placer le ruban d’étanchéité fileté

autour du filetage du tuyau et un agent scellant (mastic de

plombier ou calfeutrage) autour de la base du tuyau pour

prévenir les fuites derrière le mur. Visser le bec de baignoire

sur le tuyau jusqu'à ce qu'il soit de niveau avec le mur.

Installation du bec de baignoire

(y) + (x) + 1/4 po = longueur du tuyau

Pour déterminer la bonne longueur du tuyau, prendre la mesure à

partir de l’intérieur du pli du coude jusqu’au mur (y), puis de

l’adaptateur leté à l’intérieur du bec de baignoire jusqu’à la base

du bec de baignoire (x), et ajouter 1/4 po.

Ruban d'étanchéité

4.3A

Orientation de la cartouche

4.5

Autres types d’installation

de poignée possibles

4. Installation de la garniture de douche/baignoire Moen

Ruban d'étanchéité

Envelopper de ruban d’étanchéité

pour joints filetés les filetages du

bras de douche (H), puis visser le

bras dans le raccord fileté du mur.

S’il y a une rondelle en caoutchouc

dans l’adaptateur fileté de la

pomme de douche, passer à l’é-

tape 4.2A. S’il n’y a pas de rondelle

en caoutchouc, passer à l’étape

4.2B.

4.2A Sphère de douche en

plastique

Sceller le pourtour de l’orifice du

bras de douche avec un agent scel-

lant (calfeutrage), puis faire glisser la

bride de douche (A) sur le bras de

douche (H). S’assurer que le bras de

douche ne contient aucun débris

qui risque de ralentir le débit. Puis,

visser simplement la pomme de

douche (I) sur le bras de douche (H).

4.1

4.2B Sphère de douche métallique

Sceller le pourtour de l’orifice du bras

de douche avec un agent scellant

(calfeutrage), puis faire glisser la

bride de douche (A) sur le bras de

douche (H). Envelopper de ruban d’é-

tanchéité pour joints filetés les file-

tages du bas du bras de douche (H).

S’assurer que le bras de douche ne

contient aucun débris qui risque de

ralentir le débit. Visser la pomme de

douche (I) sur le bras de douche (H).

4.2A

Ruban d'étanchéité

4.2B

Directives spéciales pour les installations dans des

ouvertures murales peu profondes :

Cette variante d'assemblage de soupape avec arrêt d'enduit ne doit être utilisée que lorsque

l'ouverture murale limite la profondeur à laquelle la soupape peut être placée dans le mur.

Elle peut être utilisée dans le cas d'une installation dans un mur épais où l'arrière mur

empêche la surface imprimée de l'arrêt d'enduit d'être de niveau avec le mur fini, ou dans le

cas d'une installation dans un mur mince lorsque l'arrêt d'enduit / l'assemblage de soupape

n'entre pas dans la cavité murale.

Remarque : L'installation de la soupape à l'aide de cette méthode fera en sorte que la poignée

sera davantage sortie du mur dans la zone de douche, exposant ainsi davantage la soupape.

Pour reconfigurer la position de l'arrêt d'enduit/l'assemblage de soupape pour une installation dans une

cavité murale peu profonde :

1. À l'aide de pinces, enlever le capuchon de l'arrêt d'enduit en le cassant.

2. Enlever la ou les vis retenant l'arrêt d'enduit à la soupape.

3. Enlever les couvercles du trou no 2 en les soulevant à l'aide d'un tournevis à lame plate ou à l'aide

d'une mèche de 3/16 po.

4. Faire pivoter l'arrêt d'enduit de 90 o dans le sens horaire pour que les flèches de chaque côté du mot

optional pointent vers le haut et replacer les vis retirées à l'étape 2 dans les trous marqués « 2 ».

5. Installer l'arrêt d'enduit selon la méthode d'installation dans un mur épais ou dans un mur mince

décrite plus haut.

Casser le capuchon de l'arrêt d'enduit

Rotation de l'illustration à 90 o dans le sens horaire

NON

OUI

4.4

F10

F11

Français

Enlever le levier (L) et

l’adaptateur de

poignée à levier (J).

Noter la position du

limiteur. Placer à cet

endroit le limiteur de

température réglable

(D) pour que ce soit le

point de pivotement

maximum du levier. De

cette façon, il ne sera

pas possible de tourner

le levier jusqu’à une

température trop

élevée.

Enlever la poignée à

bouton (P). Noter la

position du limiteur.

Placer le limiteur de

température réglable

(D) pour établir le point

de pivotement maxi-

mum du levier ou du

bouton à cet endroit.

Ainsi, le levier ou le

bouton ne pourra pas

être tourné jusqu’à une

température non sécu-

ritaire.

5.3

Après avoir réglé le limiteur

de température à la position

voulue, fixer de nouveau

l’adaptateur de poignée à

levier (J), la vis d’adaptateur

(K), puis le levier (L) – vous

assurer que les rainures au

dos de (J) sont placées à

gauche de l’onglet sur (D).

Après avoir réglé le limiteur

de température réglable à

la position voulue, fixer de

nouveau la rondelle « D »

double (O) et le bouton (L)

en s’assurant que l’indica-

teur sur le bouton pointe

vers le bas.

5.4

Les produits Moen ont été fabriqués selon les normes de qualité et de main-d’œuvre les plus élevées. Moen

garantit à la personne ayant acheté le robinet originalement, aussi longtemps qu’elle est propriétaire du domicile

où a été installé le robinet (la « Période de garantie » pour propriétaires), que ce robinet sera libre de toute fuite ou

d’égouttement pendant son usage normal et que toutes les pièces et tous les finis de ce robinet ne présenteront

aucun défaut de matériel et de main-d’œuvre en usine. Tout autre achat (y compris les achats à des fins

industrielles, commerciales et d’affaires) sera garanti pendant cinq (5) ans à compter de la date d’achat originale

(la « Période de garantie » pour les non-propriétaires).

Si ce robinet fuit ou dégoutte durant la période de la garantie, Moen fournira GRATUITEMENT les pièces de

rechange requises pour remettre le robinet en parfait état, et

remplacera GRATUITEMENT toute pièce ou tout fini présentant un défaut de matériau, de fabrication ou de main-

d’œuvre, dans tous les cas d’une installation, d’un usage et d’un service normaux. On peut obtenir les pièces de

rechange en composant le 1-800-465-6130 ou en écrivant à l’adresse indiquée ci-dessous. Le reçu de vente

original du consommateur ayant acheté le robinet initialement doit accompagner toute réclamation. Les défauts

ou les dommages causés par l’utilisation de pièces non fournies par Moen ne sont pas couverts par cette garantie.

Cette garantie s’applique uniquement aux robinets achetés après décembre 1995 et entre en vigueur à compter

de la date d’achat indiquée sur le reçu de caisse du client.

Cette garantie est vaste, car elle couvre le remplacement de toute pièce ou de tout fini défectueux. Cependant, les

dommages causés par une erreur d’installation, un abus du produit, une mauvaise utilisation du produit,

l’immersion de l’appareil de filtration ou l’utilisation de nettoyeurs contenant des agents abrasifs, de l’alcool ou

des solvants organiques, qu’ils soient utilisés par un entrepreneur, une entreprise de service ou le consommateur,

sont exclus de cette garantie. Moen n’est pas responsable des frais de main-d’œuvre, ni de tous dommages

survenus durant l’installation, la réparation ou le remplacement, ni des dommages indirects ou consécutifs, des

pertes, des blessures ou des coûts connexes à ce robinet. Sauf lorsque prévu par la loi, cette garantie remplace et

exclut toutes les autres garanties et conditions, qu’elles soient exprimées ou sous-entendues, obligatoires ou

autres, y compris sans restriction, celle de commercialisation ou d’aptitude d’utilisation.

Certains pays, États et certaines provinces, ne permettent aucune exclusion, ni limitation suite aux dommages

indirects ou consécutifs. Cette garantie accorde des droits juridiques et il est possible que d’autres droits soient

applicables selon l’État, la province ou le pays. Moen avisera le consommateur de la procédure à suivre pour

soumettre une réclamation. Il suffit d’écrire à Moen incorporée à l’adresse indiquée ci-dessous. Expliquer le défaut

et inclure une preuve d’achat, inscrire son nom, adresse ainsi que l'indicatif régional et numéro de téléphone.

Moen inc.

25300 Al Moen Drive, North Olmsted, Ohio 44070-8022 É.-U.

Pommes de douche : standards 9,5 l/min (2,5 gpm) max. ou à haute efficacité 7,6 l/min (2,0 gpm) max. ou moins

À utiliser avec des soupapes de compensation automatiques dont le débit nominal est de 5,7 lpm (1,5 gpm) ou moins

Soupapes de compensation automatique

Posi-Temp® et CFG®: À utiliser avec les pommes de douche cotées à 5,7 l/min (1,5 gpm) ou plus

ExactTemp® et ioDigitalMC : À utiliser avec les pommes de douche cotées à 9,5 l/min (2,5 gpm) ou plus

Moentrol® : À utiliser avec les pommes de douche cotées à 4,9 l/min (1,3 gpm) ou plus

À l’aide d’une clé

hexagonale de

7/64 po (N), insér-

er et serrer la vis

à tête hexago-

nale (M) dans le

levier (L).

OU insérer la vis

cruciforme de 1

1/2 po (Q). Serrer

la vis et insérer

l'enjoliveur de

poignée (R).

5.5

Ouvrir l’alimentation en

eau chaude et en eau

froide pour déceler la

présence de toute fuite

et régler le limiteur de

température.

5.1

LE PLUS

CHAUD

120F

(49C)

LE PLUS

CHAUD

120F

(49C)

Tourner le levier OU le bouton dans le sens antihoraire jusqu’à ce

que la température maximale désirée soit atteinte - ne pas dépasser

49 oC (120 oF). Le réglage saisonnier de la température maximale

de sortie pourrait être requis vu le changement de la température

de l’eau souterraine. FAIRE PIVOTER LE LEVIER OU LE BOUTON

VERS LA POSITION FERMÉE UNE FOIS RÉGLÉE LA TEMPÉRATURE

DÉSIRÉE.

Si la température dépasse 49 oC, passer à l’étape 5.3.

Si la température est inférieure à 49 oC, passer à l’étape 5.5.

5.2

5. Réglage du limiteur de température et finalisa-

tion de l’installation de la douche/baignoire

Pour préserver le fini des pièces métalliques du robinet Moen, leur appliquer une cire non abrasive, telle qu’une cire

pour voiture. Rincer immédiatement le robinet après l’avoir nettoyé, quel que soit le type d’agent nettoyant utilisé.

Fini inoxydable Spot Resist™ et fini nickel brossé Spot Resist™:

Moen recommande de nettoyer le fini Spot Resist avec du savon doux puis de rincer soigneusement à l'eau tiède

avant d'essuyer avec un chiffon doux propre. Ne jamais utiliser de produits de nettoyage contenant des abrasifs (y

compris éponges abrasives ou laine de verre), ammoniaque, eau de javel ou hypochlorite de sodium, solvants

organiques (par ex. alcool) ou autres produits chimiques durs (par ex. produits pour enlever le tartre) pour nettoyer le

fini Spot Resist car ils peuvent endommager le fini. Ne pas respecter ces instructions sur le nettoyage peut annuler la

garantie de Moen.

Garantie à vie limitée Moen

Directives de nettoyage

Moen L82001SRN Adler Spot resist brushed nickel Posi-TempR Tub/Shower

Product's Documents

Instruction Sheet/Owners Manual

Specifications

Moen L82001SRN Questions and Answers
