MOUNTING AND WIRING INSTRUCTIONS
NOTE: Underwriters Laboratories (UL) does not require all fixtures to have ground wires. These fixtures
meet all UL specifications.
CAUTION: For fixtures labeled for outdoor and wet location use, provide a water-tight seal between the
fixture and the mounting surface by using silicone or similar caulking.
1. Turn off power at circuit box to avoid possible electric shock.
2. Thread mounting screws (A) into universal mounting plate (B) with mounting screws protruding away
from outlet box (C) (see figure 1).
3. Secure univeral mounting plate (B) to outlet box (C) with outlet box screws (D) (if applicable).
4. Move the slide switch to your appropriate light color (3000K/ 4000K/ 5000K).
5. Identify color coding of fixture wires (see figure 2).
6. Connect the black wire from the fixture with the black wire (hot wire) from the outlet box by wire
connector (E), and wrap the wire connector (E) with electrical tape for a more secure connection.
7. Connect the white wire from the fixture with the white wire (neutral wire) from the outlet box by wire
connector (E), and wrap the wire connector (E) with electrical tape for a more secure connection.
8. Partially thread green grounding screw (F) into side hole (G) of cross bar (B) (see figure 1).
9. Wrap grounding wire from fixture around green grounding screw stem (F) leaving enough excess wire,
then connect the excess grounding wire from the fixture with the grounding wire from outlet box by
wire connector (E) (if applicable), then wrap the wire connector (E) with electrical tape for a more secure
connection.
10. Tighten grounding screw (F). Do not over tighten.
11. Tuck wires inside outlet box (C).
FIXTURE ASSEMBLY INSTRUCTIONS
1. Place back plate (H) over mounting screws (A).
2. Secure into place with washer (J) and cap nuts (I).
3. Turn on power at circuit box.
WARNING
Turn off electricity to the mounting site before beginning installation.
Mounting instructions must be followed exactly as shown for the fixture to be
safely supported.
The installation height, i.e. the distance between the fixture and the floor, should
be at least 1.2 m.
CLEANING AND CARE
To clean, wipe fixture with soft cloth. Clean glass with mild soap. Spray from chemical cleaners can
discolor the finish of fixture. Do not use scouring pads, powders, steel wool or abrasive paper to clean
this fixture.
ORDERING PARTS
Keep this manual for future reference, and in case replacement parts are needed. Available parts can be
ordered from place of purchase. Use exact wording from diagrams when ordering parts.
FIGURE 2.
FIXTURE
WIRES:
Black
HOUSE
WIRES:
Black
(Hot)
HOUSE
WIRES:
White
(Neutral)
HOUSE
WIRES:
Bare
Copper
(Ground)
FIXTURE
WIRES:
Bare
Copper
(Ground)
FIXTURE
WIRES:
White
W-806
052824
ASSEMBLY INSTRUCTIONS FOR INDOOR LIGHTING FIXTURE
Congratulations on your Westinghouse purchase. This fixture has been designed to give you many years
of beauty and service. For questions and comments, please visit www.westinghouselighting.com/
contact-us.
NOTE: Carefully unpack fixture and parts. Make sure all parts are included before discarding any packing
materials (see figure 1).
Owner’s Manual
LED Outdoor Lighting Fixture
Installation Instructions
FIXTURE WARRANTY
This Westinghouse lighting fixture is warranted against defects in material and workmanship for a period of
five years from purchase date. This warranty is in lieu of all other warranties expressed or implied.
This warranty does not cover acts of nature such as lightening damage, or corrosion and discoloration of
components, nor does it cover damages caused through abuse, improver installation, surges in electric
current, or acts of third parties.
This warranty does not cover the costs of removing and re-installing the lighting fixture.
If this product fails for any reason covered by this warranty, please contact us at www.westinghouse-
lighting.com/contact-us.
WARNING:
ELECTRICAL SHOCK CAN RESULT IN SERIOUS INJURY.
Read and follow instructions exactly as shown. If instructions are unclear, do not proceed. Contact a
qualified electrician. Read all instructions before beginning. Proper wiring is essential for safe operation
of this fixture. When cutting or drilling into walls or ceilings, do not damage electrical wiring, gas lines,
or water lines. If any of the fixture or wiring components are damaged, do not install fixture. Return to
place of purchase.
For fixtures provided with 75° C or 90° C supply wire warning only. (These warnings are provided on the
U.L. label and on the fixture carton.) Risk of fire. Most dwellings built before 1985 have supply wires
rated 60° C. Consult a qualified electrician before installing.
Guide d’utilisation
Instructions d’installation
Appareil d’éclairage pour utilisation extérieure avec DEL
LES INSTRUCTIONS D’ASSEMBLAGE DE L’APPAREIL D’ÉCLAIRAGE POUR UTILISATION
INTÉRIEURE
Félicitations ! Vous avez acheté un produit de Westinghouse Lighting. Cet appareil d’éclairage a été conçu
pour durer de nombreuses années. Si vous avez des questions ou des commentaires à
nous communiquer, veuillez visiter www.westinghouselighting.com/contact-us.
NOTA : Déballez soigneusement l’appareil d’éclairage et les pièces. Assurez-vous que toutes les pièces y
sont avant de mettre l’emballage au rebut (voir fig. 1).
GARANTIE LIMITÉE DE CINQ ANS
Ce luminaire Westinghouse est garanti pièces et main-d’oeuvre pour une période de Cinq ans à compter de
la date d’achat. Cette garantie remplace toute autre garantie, explicite ou implicite.
Cette garantie ne couvre pas les phénomènes naturels comme les dommages de la foudre, ni la corrosion
ou la décoloration des composants, pas plus qu’elle ne couvre les dommages causés par les abus, une
installation inappropriée, les surtensions électriques ou les actes de tiers.
Cette garantie ne couvre pas les coûts de dépose et de pose du luminaire.
En cas de défaillance du produit, pour une raison quelconque, couverte par cette garantie, veuillez nous
contacter via www.westinghouselighting.com/contact-us.
MISE EN GARDE: L’ÉLECTROCUTION POURRAIT CAUSER DE GRAVES BLESSURES
PERSONNELLES.
Lisez ces instructions et suivez-les exactement comme illustré. En cas de doute, ne commencez pas l’in-
stallation. Consultez un électricien qualifié. Lisez toutes les instructions avant de commencer l’installa-
tion. Un câblage approprié est essentiel au bon fonctionnement de cet appareil d’éclairage. Lorsque vous
faites une entaille ou que vous percez un trou dans un mur ou un plafond, n’endommagez pas les câbles
électriques, les canalisations de gaz ou d’eau. Si l’un des composants de raccordement ou de l’appareil
d’éclairage est endommagé, n’installez pas cet appareil d’éclairage. Retournez-le à l’endroit où vous l’avez
acheté.
Convient uniquement aux appareils comportant un avertissement indiquant que l’appareil d’éclairage est
doté d’un fil supportant une chaleur de 75°C ou 90°C. (Ces avertissements se trouvent sur l’étiquette U.L.
et sur l’emballage de l’appareil d’éclairage.)
Westinghouse Lighting, Philadelphia, PA 19154-1029, U.S.A. www.westinghouselighting.com
and Westinghouse are trademarks of Westinghouse Electric Corporation.
Used under license by Westinghouse Lighting. All Rights Reserved. Made in China
WIRE
CONNECTORS (E)
CAP
NUTS (I)
*GROUND
WIRE
GREEN
GROUNDING
SCREW (F)
*OUTLET
BOX (C)
*OUTLET BOX
SCREWS (D)
MOUNTING
SCREWS (A)
BACK
PLATE (H)
SIDE
HOLE (G)
*NOT SUPPLIED

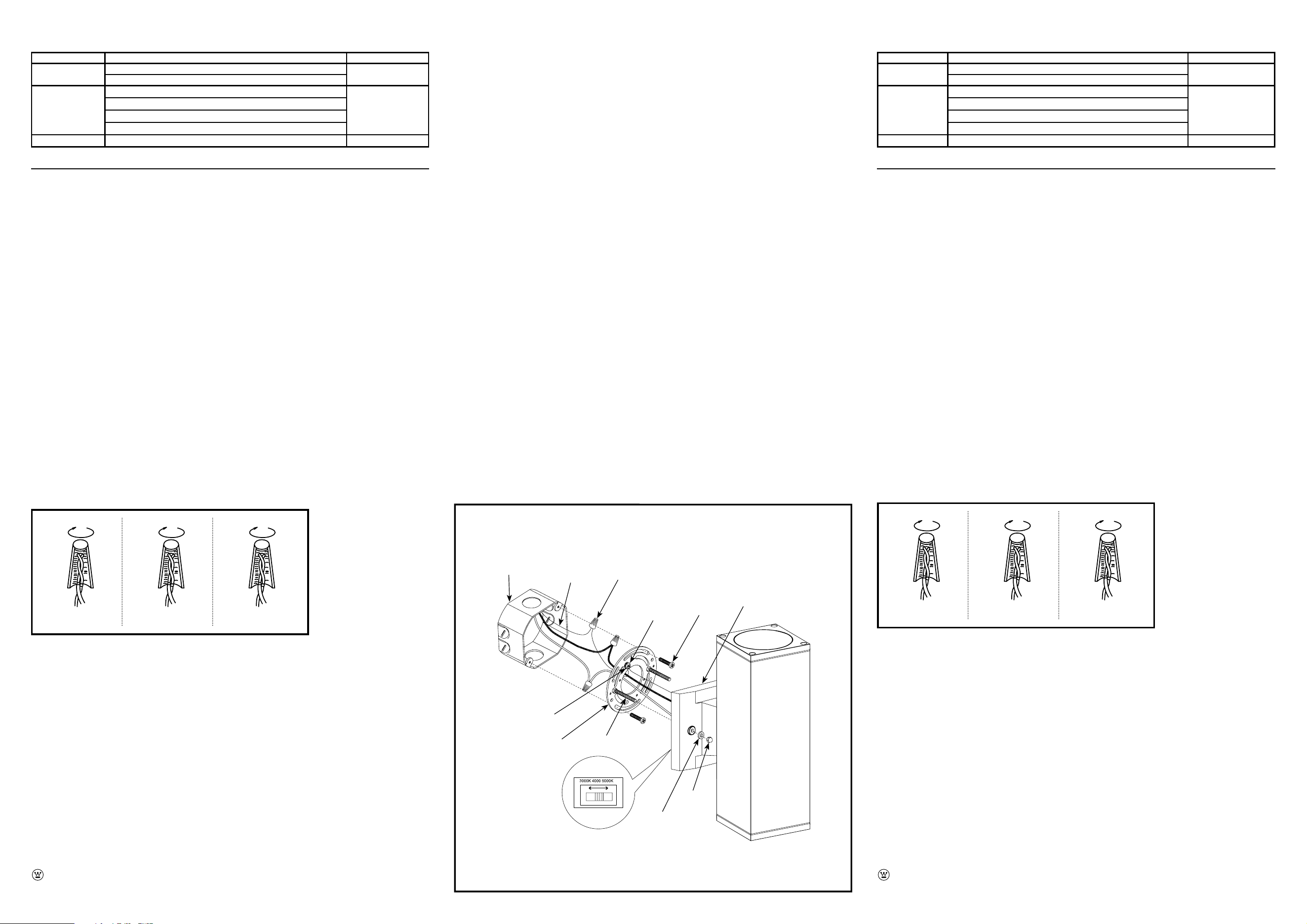

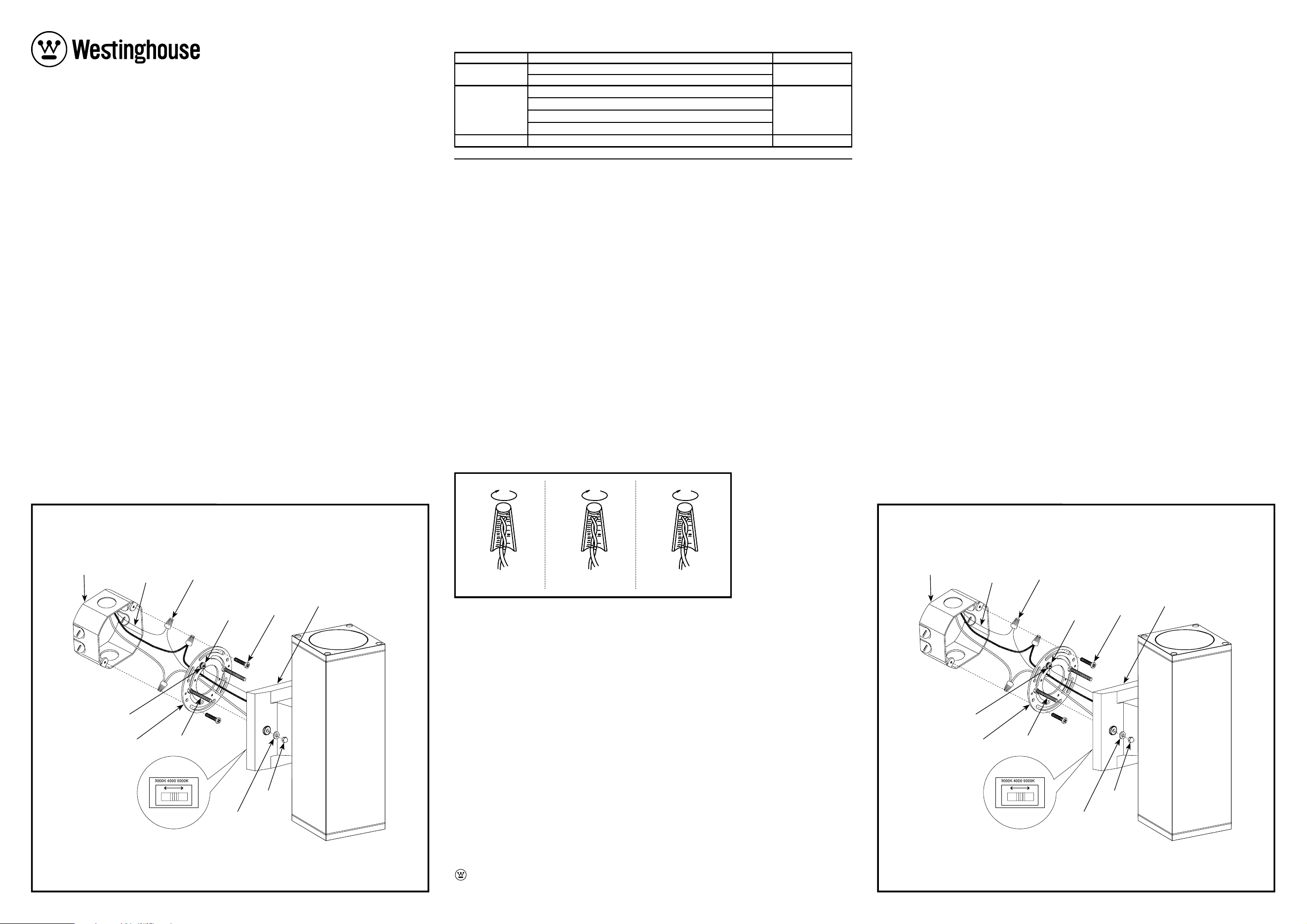

FIGURE 1.
UNIVERSAL
MOUNTING
PLATE (B)
Line art shown may not exactly match the fixture enclosed.
However, the installation instructions do apply to this fixture.
WASHER (J)
CONNECTEURS
DE FIL (E)
ECROUS
CAPUCHONS (I)
*FIL DE MISE
A LA TERRE
VIS DE MISE
A LA TERRE
(VERTE) (F)
*BOITE DE SORTIE
DE COURANT (C)
*VIS DE LA BOITE
DE SORTIE DE
COURANT (D)
VIS DE
FIXATION (A)
PLAQUE
ARRIERE (H)
TROU
LATERAL (G)
*NON FOURNI
FIGURE 1.
PLAQUE DE FIXATION
UNIVERSELLE (B)
Il est possible que le dessin illustré ici ne soit pas la reproduction exacte de l’appareil
d’éclairage contenu dans la boîte.
Les instructions d’installation demeurent cependant valables.
RONDELLE (J)
NOTE: THIS FIXTURE IS SUITABLE FOR USE WITH DIMMABLE SWITCHES, SEE BELOW FOR LIST OF COMPATIBLE
DIMMERS.
Brand Model # DIMMING RANGE
Lutron DVCL-153P, MACL-153M, PD-6WCL, TGCL-153PH-WH-C, 10-100%
SCL-153P, DVCL-253P, PD-10NXD
Leviton DDMX1-BLZ, DSL06-1LZ, C22-6672-1LW, R11-DSL06-OTW, 10-100%
R00-RNL06-OTW, R68-06674-POT, 6674-PO, 6672-1L,
TPL06-10, 06674-002-10W, DSL06-001-1LZ, RDL06-001-10Z,
RNL06-001-10Z
Legrand RHCL453PNICCV4 10-100%
Not recommended for use with motion sensors, light sensors, timers or any other external controls.
INSTRUCTIONS D’ASSEMBLAGE DE L’APPAREIL D’ÉCLAIRAGE
1. Placez la plaque arrière (H) par-dessus les vis de fixation (A).
2. Fixez bien en place à l’aide de la rondelle (J) et l’écrou capuchon (I).
3. Mettez l’interrupteur de la boîte de disjoncteurs à « ON ».
INSTRUCTIONS DE MONTAGE ET DE RACCORDEMENT
REMARQUE: Underwriters Laboratories (UL) n’exige pas que tous les appareils d’éclairage comportent des fils
de mise à la terre. Ces appareils satisfont cependant à toutes les spécifications UL.
MISE EN GARDE : Pour les appareils munis d’une étiquette indiquant qu’ils peuvent être installés dans des
endroits humides et à l’extérieur, eectuez un joint étanche entre l’appareil électrique et la surface de montage,
à l’aide d’un produit de calfeutrage à base de silicone ou similaire.
1. Mettez l’interrupteur de la boîte à fusibles à « OFF » afin d’éviter le risque d’électrocution.
2. Vissez les vis de fixation (A) dans la plaque barre transversale (B) de façon à ce que les vis de fixation
s’ajustent dans le sens opposé de la boîte de sortie de courant (C) (voir figure 1).
3. Attachez la barre plaque transversale (B) à la boîte de sortie de courant (C) à l’aide des vis de la boîte de
sortie de courant (D) (s’il y a lieu).
4. Déplacez le commutateur pour choisir la couleur de lumière appropriée (3000K/ 4000K /5000K).
5. Identifiez la couleur des fils de votre appareil d’éclairage (la figure 2).
6. Connectez le fil noir de l’appareil d’éclairage au fil noir (fil sous tension) de la boîte de sortie près du capuchon
de connexion; puis, pour une connexion plus sécuritaire, enveloppez le capuchon de connexion avec du
ruban isolant.
7. Connectez le fil blanc de l’appareil d’éclairage au fil blanc (fil compensateur) de la boîte de sortie près du
capuchon de connexion; puis, pour une connexion plus sécuritaire, enveloppez le capuchon de connexion
avec du ruban isolant.
8. Vissez en partie la vis verte de mise à la terre (F) dans le trou latéral (G) se trouvant sur la de plaque barre
transversale (B) (la figure 1).
9. Enveloppez le fil de mise à la terre de l’appareil d’éclairage autour de la tige verte de la vis de mise à la terre (F)
tout en laissant suffisamment de fil; puis connectez l’excès de fil de mise à la terre de l’appareil d’éclairage
avec le fil de mise à la terre de la boîte de sortie près du capuchon de connexion (E) (le cas échéant); puis,
pour une connexion plus sécuritaire, enveloppez le capuchon de connexion (E) avec du ruban isolant.
10. Serrez la vis de mise à la terre (F). Ne serrez pas outre mesure.
11. Enfouissez les fils dans la boîte de sortie de courant (C) (voir figure 1).
MISE EN GARDE
Coupez le courant au site de montage avant de commencer l’installation.
Assurez-vous de suivre les instructions de montage exactement comme illustré
afin que l’appareil d’éclairage soit installé de façon sécuritaire.
La hauteur du ventilateur, c.-à-d. la distance entre les gabarit et le sol, doit être
supérieure ou égale à 1,2 m.
NETTOYAGE ET ENTRETIEN
Pour nettoyer, essuyez l’appareil avec un linge doux. Nettoyez le verre à l’aide d’un savon doux. Les nettoyants
chimiques risquent de décolorer le fini de l’appareil d’éclairage. N’utilisez pas de tampons ou de poudre à
récurer, de laine d’acier ou de papier abrasif pour nettoyer cet appareil d’éclairage.
COMMANDE DE PIÈCES
Gardez ce manuel aux fins de référence ultérieure et au cas où vous auriez à commander des pièces de rem-
placement. Les pièces disponibles peuvent être commandées à l’endroit où vous avez acheté votre appareil
d’éclairage. Si vous commandez des pièces, utilisez les termes figurant sur les diagrammes.
FIGURE 2.
FILS DE
L'APPAREIL
D'ÉCLAIRAGE:
Noir
FILS DE
LA MAISON:
Noir
(Chargé)
FILS DE
L'APPAREIL
D'ÉCLAIRAGE:
Blanc
FILS DE
L'APPAREIL
D'ÉCLAIRAGE:
Cuivre Pelées
(Mise à la
terre)
FILS DE
LA MAISON:
Blanc
(Neutre)
FILS DE
LA MAISON:
Cuivre Pelées
(Mise à la
terre)
INSTRUCCIONES DE MONTAJE DEL ARTEFACTO
1. Coloque la placa posterior (H) sobre los tornillos de montaje (A).
2. Asegúrela en su lugar con la arandela (J) y la tuerca tapa (I).
3. Conecte el suministro eléctrico en la caja de fusibles.
INSTRUCCIONES DE MONTAJE Y CABLEADO
NOTA: Underwriters Laboratories (U.L.) no requiere que todos los artefactos tengan cables de puesto a tierra.
Estos artefactos cumplen con todas las especificaciones U.L.
ADVERTENCIA: Para artefactos marcados para uso en exteriores y para ubicación en lugares húmedos, selle
herméticamente la unión entre el artefacto y la superficie de montaje usando silicona o algún material similar
para enmasillado.
1. Desconecte el suministro eléctrico en la caja de fusibles para evitar la posibilidad de descarga eléctrica.
2. Enrosque los tornillos de montaje (A) en la placa de montaje universal (B) con los tornillos de montaje
sobresaliendo de la caja de embutir (C) (vea la figura 1).
3. Fije la placa de montaje universal (B) a la caja de embutir (C) con los tornillos correspondientes (D) (si
corresponde).
4. Mueva el interruptor deslizante a su color de luz apropiado (3000K/ 4000K/ 5000K).
5. Identifique el color de los cables de su artefacto (vea la figura 2).
6. Conecte el cable negro del artefacto con el cable negro (cable vivo) de la caja de embutir usando el conector
para cables (E). Luego, enrolle el conector para cables (E) con cinta aislante para una conexión más segura.
7. Conecte el cable blanco del artefacto con el cable blanco (cable neutro) de la caja de embutir usando el
conector para cables (E). Luego, enrolle el conector para cables (E) con cinta aislante para una conexión
más segura.
8. Enrosque parcialmente el tornillo verde de puesto a tierra (F) en el agujero lateral (G) de la placa de montaje
universal (B) (vea la figura 1).
9. Enrolle el cable de puesto a tierra del artefacto alrededor del tornillo verde de puesto a tierra (F) dejando
bastante excedente de cable, luego conecte el excedente de cable de puesto a tierra del artefacto con el
cable de puesto a tierra de la caja de embutir usando un conector para cables (E) (si corresponde). Luego,
enrolle el conector para cables (E) con cinta aislante para una conexión más segura.
10. Ajuste el tornillo de puesto a tierra (F). No lo apriete demasiado.
11. Meta los cables dentro de la caja de embutir (C) (vea la figura 1).
CÓMO SOLICITAR PARTES DE REPUESTO
Conserve este manual para futura referencia y para pedir partes de repuesto. Puede pedir todas las partes
de repuesto en el lugar donde compró el artefacto. Al solicitar partes, use exactamente los mismos términos
que aparecen en la ilustración.
ADVERTENCIA:
Desconecte el suministro eléctrico al sitio de montaje antes de comenzar la instalación.
Se deben seguir las instrucciones de montaje exactamente como se indican para
que el aparato tenga un soporte seguro.
La altura de la instalación (distancia mínima entre el piso y las luminarias) debe ser
de 1,2 m.
LIMPIEZA Y CUIDADO
Limpie el artefacto con un paño suave. Limpie el cristal con jabón leve. El rocío de productos químicos de
limpieza puede decolorar el acabado del artefacto. No use almohadillas o polvos para fregar, lana de acero o
papel abrasivo para limpiar este artefacto.
FIGURA 2.
CABLES DEL
ARTEFACTO:
Negro
CABLES DE
LA CASA:
Negro
(vivo)
CABLES DEL
ARTEFACTO:
Blanco
CABLES DEL
ARTEFACTO:
Cobre Pelado
(de puesto
a tierra)
CABLES DE
LA CASA:
Blanco
(neutro)
CABLES DE
LA CASA:
Cobre Pelado
(de puesto a
tierra)
INSTRUCCIONES DE MONTAJE PARA EL ARTEFACTO DE ILUMINACIÓN PARA
INTERIORES
Le felicitamos por comprar este producto de Westinghouse Lighting. Este producto ha sido diseñado para
brindarle muchos años de belleza y servicio. Si tiene preguntas y comentarios, visite por favor www.
westinghouselighting.com/contact-us.
NOTA: Extraiga cuidadosamente el artefacto y las piezas. Verifique que contenga todas las partes requeri-
das (consulte la figura 1) antes de descartar los materiales de empaque.
Manual del Usuario
Instrucciones para la insalación
de la lámpara para exteriores con LED
GARANTÍA LIMITADA DE CINCO AÑOS
Este accesorio de Westinghouse lighting está garantizado frente a defectos de material y de mano de
obra por un periodo de 5 años a partir de la fecha de compra. Esta garantía sustituye cualquier otra
garantía expresa o implícita.
Esta garantía no cubre los daños debidos a fenómenos naturales, como daños por caída de rayos,
corrosión o decoloración de los componentes, ni tampoco los daños causados por un uso inadecuado,
una instalación incorrecta, sobretensiones eléctricas o actos de terceros.
Esta garantía no cubre los costes de desmontaje y reinstalación del accesorio de iluminación.
Si este producto falla por cualquier motivo cubierto por esta garantía, póngase en contacto con nosotros
a través de www.westinghouselighting.com/contact-us.
ADVERTENCIA: UNA DESCARGA ELÉCTRICA PODRÍA CAUSAR HERIDAS.
Lea y siga las instrucciones exactamente como se indica. Si las instrucciones no son claras, no proceda
con la instalación. Consulte a un electricista calificado. Lea todas las instrucciones antes de comenzar.
Para que este artefacto funcione sin riesgos, es esencial realizar correctamente el cableado. Al cortar o
perforar una pared o el techo, no dañe el cableado eléctrico, las instalaciones de gas o de agua. Si alguno
de los componentes del artefacto o cableado está dañado, no instale el artefacto. Devuélvalo al lugar
donde lo compró.
Sólo para artefactos provistos con advertencias sobre cables de alimentación para 75º C o 90º C (estas
advertencias aparecen en la etiqueta U.L. y en el cartón de embalaje). Peligro de incendio. La mayoría de
las casas construidas antes de 1985 tienen cables de alimentación clasificados para 60° C. Antes de la
instalación, consulte a un electricista calificado.
Westinghouse Lighting, Philadelphia, PA 19154-1029, U.S.A. www.westinghouselighting.com
and Westinghouse are trademarks of Westinghouse Electric Corporation.
Used under license by Westinghouse Lighting. All Rights Reserved. Made in China
Westinghouse Lighting, Philadelphia, PA 19154-1029, U.S.A. www.westinghouselighting.com
and Westinghouse are trademarks of Westinghouse Electric Corporation.
Used under license by Westinghouse Lighting. All Rights Reserved. Made in China
*NO INCLUIDO
FIGURA 1.
CONECTORES
PARA CABLES (E)
TUERCAS
TAPA (I)
*CABLE DE
PUESTO A
TIERRA
TORNILLO VERDE DE
PUESTO A TIERRA (F)
*CAJA DE
EMBUTIR (C)
*TORNILLOS DE
LA CAJA DE
EMBUTIR (D)
TORNILLOS
DE MONTAJE (A)
PLACA
POSTERIOR (H)
AGUJERO
LATERAL (G)
PLACA DE MONTAJE
UNIVERSAL (B)
Los dibujos pueden no coincidir exactamente con el artefacto incluido.
Sin embargo, las instrucciones de instalación se aplican a este artefacto.
ARANDELA (J)
REMARQUE : CE LUMINAIRE EST ADAPTÉ POUR GRADATEUR, CI-DESSOUS EST LES GRADATEURS DE TRIAC
STANDARDS COMPATIBLES.
Marque Modèle # Plage de gradation
Lutron DVCL-153P, MACL-153M, PD-6WCL, TGCL-153PH-WH-C, 10-100%
SCL-153P, DVCL-253P, PD-10NXD
Leviton DDMX1-BLZ, DSL06-1LZ, C22-6672-1LW, R11-DSL06-OTW, 10-100%
R00-RNL06-OTW, R68-06674-POT, 6674-PO, 6672-1L,
TPL06-10, 06674-002-10W, DSL06-001-1LZ, RDL06-001-10Z,
RNL06-001-10Z
Legrand RHCL453PNICCV4 10-100%
Non recommandé pour une utilisation avec des détecteurs de mouvement, capteurs de lumière, timmers
ou tous autres contrôles externes.
NOTA: ESTA LÁMPARA ES ADECUADA PARA USO CON UN REGULADOR DE INTENSIDAD, ABAJO SE
ENCUENTRA LA LISTA DE REGULADOR DE INTENSIDAD COMPATIBLES.
Marca Modelo # Rango del Atenuador
Lutron DVCL-153P, MACL-153M, PD-6WCL, TGCL-153PH-WH-C, 10-100%
SCL-153P, DVCL-253P, PD-10NXD
Leviton DDMX1-BLZ, DSL06-1LZ, C22-6672-1LW, R11-DSL06-OTW, 10-100%
R00-RNL06-OTW, R68-06674-POT, 6674-PO, 6672-1L,
TPL06-10, 06674-002-10W, DSL06-001-1LZ, RDL06-001-10Z,
RNL06-001-10Z
Legrand RHCL453PNICCV4 10-100%
No está recomendado para uso con sensores de movimiento, sensores de luz, temporizadores, u otros
controles externos.
