Vevor 89420003 Salt Water Chlorinator System for In-Ground User Manual

Technical Support and E-Warranty Certificate www.vevor.com/support

SALT WATER

CHLORINATION SYSTEM

MODEL NO.: 89420001/89420003/89420005

We continue to be committed to provide you tools with competitive price.

"Save Half", "Half Price" or any other similar expressions used by us only

represents an estimate of savings you might benefit from buying certain tools

with us compared to the major top brands and does not necessarily mean to cover

all categories of tools offered by us. You are kindly reminded to verify carefully

when you are placing an order with us if you are actually Saving

Half in comparison with the top major brands.

MODEL NO.: 89420001/89420003/89420005

NEED HELP? CONTACT US!

Have product questions? Need technical support? Please feel free to

Technical Support and E-Warranty Certificate

www.vevor.com/support

This is the original instruction, please read all manual instructions

carefully before operating. VEVOR reserves a clear interpretation of our

user manual. The appearance of the product shall be subject to the

product you received. Please forgive us that we won't inform you again if

there are any technology or software updates on our product.

SALT WATER

CHLORINATION SYSTEM

Warning-To reduce the risk of injury, user must read instructions

manual carefully.

Compliance is a CE security certification.

This product is subject to the provision of European Directive

2012/19/EC. The symbol showing a wheelie bin crossed through

indicates that the product requires separate refuse collection in the

European Union. This applies to the product and all accessories

marked with this symbol. Products marked as such may not be

discarded with normal domestic waste, but must be taken to a

collection point for recycling electrical and electronic devices

ASSEMBLY PRECAUTIONS

1. Assemble only according to these instructions. Improper assembly can

create hazards.

2. Wear ANSI-approved safety goggles and heavy-duty work gloves

during assembly.

3. Keep the assembly area clean and well-lit.

4. Keep bystanders out of the area during assembly.

5. Do not assemble when tired or when under the influence of alcohol,

drugs or medication.

6. The product capabilities apply to properly and completely assembled

products only.

7. Assemble on a flat, level, hard and smooth surface capable of safely

supporting the Salt Water Chlorination System.

8. For additional information regarding the parts listed in the following

pages, please refer to the Assembly Diagram of this manual. Unwrap and

separate all parts in a clean work area.

SAVE THESE INSTRUCTIONS

USE PRECAUTIONS

1. Note: The total working hours for the salt cell suggest be less than 8

hours total per day.

2. If you are using a variable speed pump 24 hours a day, make sure to

adjust the chlorine output to 25-30%.

3. If the pump is only running 10 hours per day, make sure to adjust the

chlorine output between 60-80%.

4. You can use this calculation to determine the appropriate chlorine

output for your pool, suggesting 6 hours of operation per day.

Pump running 24(Hours a day)*25%(Chlorine Output)=6hr (cell run time

per day at 25%).

Pump running 20(Hours a day)*30%(Chlorine Output)=6hr (cell run time

per day at 30%).

Pump running 15(Hours a day)*40%(Chlorine Output)=6hr (cell run time

per day at 40%).

Pump running 12(Hours a day)*50%(Chlorine Output)=6hr (cell run time

per day at 50%).

Pump running 8(Hours a day)*75%(Chlorine Output)=6hr (cell run time per

day at 75%).

5. Start the VS pump on a low speed and kick the speed up until the salt

system works.

6. This product is not a toy. Do not allow children to play with or near this

item.

7. Use as intended only.

8. Inspect before every use; do not use if parts are loose or damaged.

PACKAGE CONTENTS

Item

Reference Image

Qty.

Salt Chlorination Cell

×1

O-rings

P-(Use only two and keep the rest

as backup)

×4

Cleaning hook

×1

ASSEMBLY STEPS

STEP 1

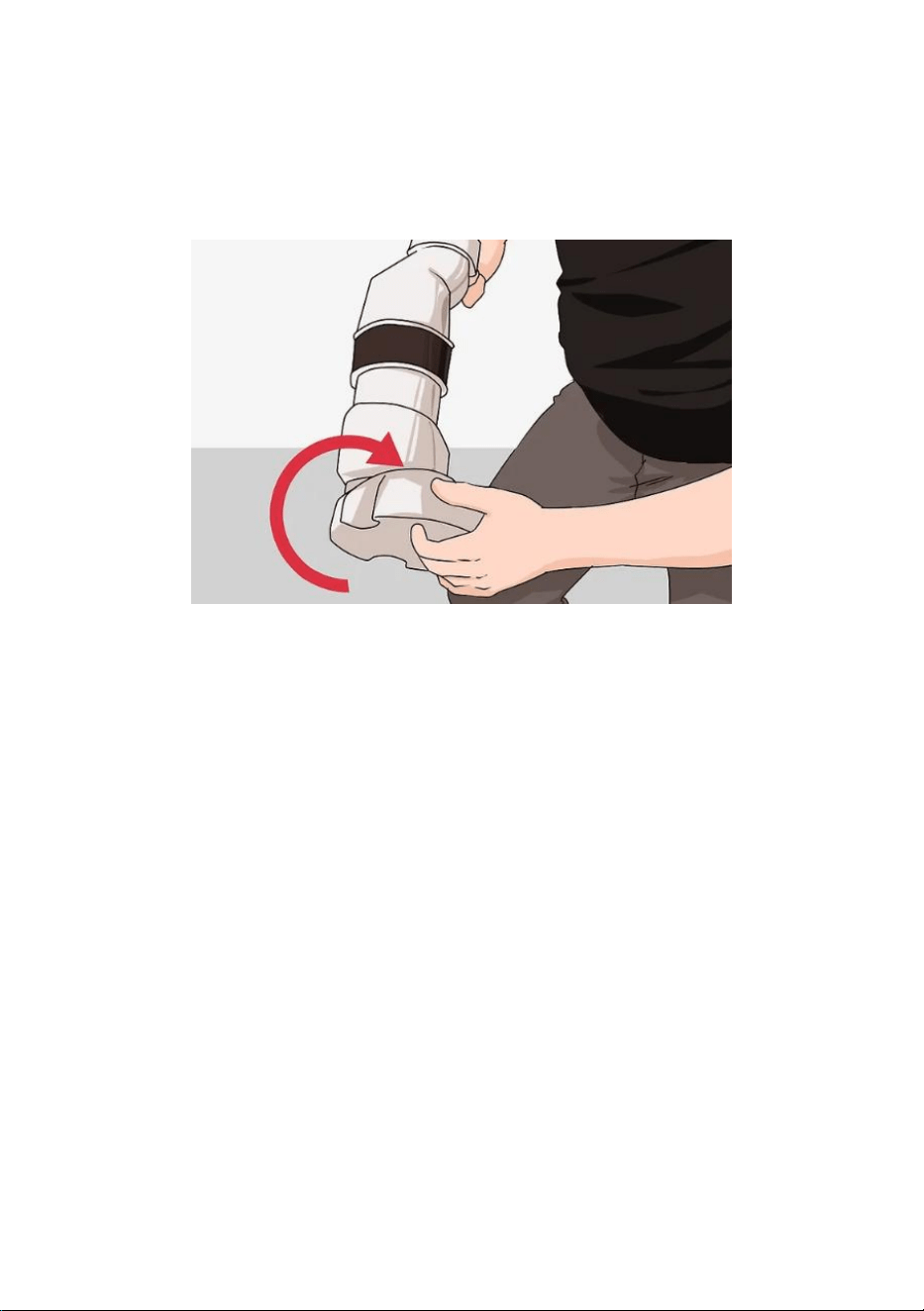

Remove the old Cell from the plumbing by loosening the threaded collars

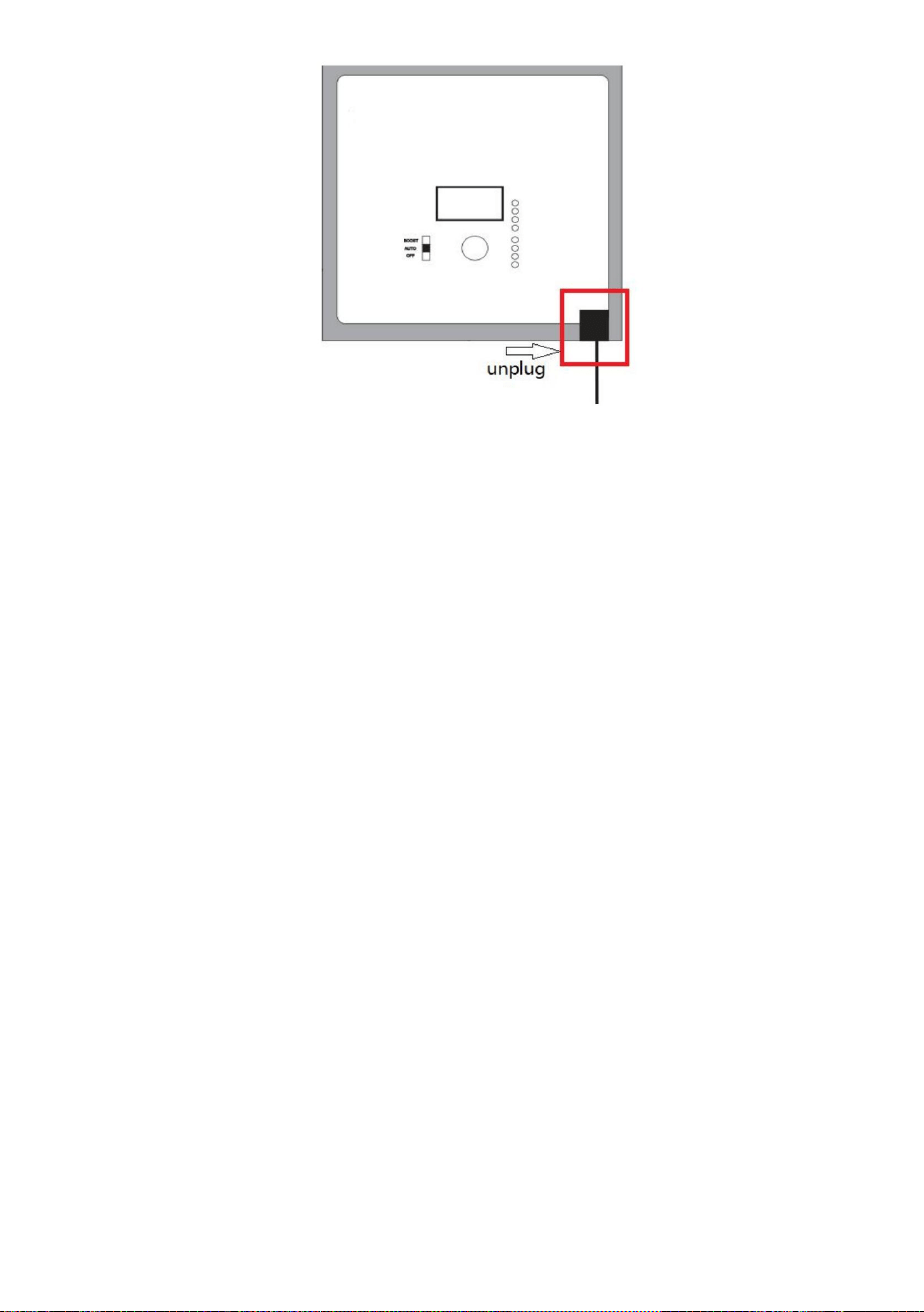

on both ends of the Cell. Disconnect the Cell Cord from the control panel.

IMPORTANT: ALWAYS MAKE SURE THE INPUT POWER IS

COMPLETELY DISCONNECTED AND ALL POOL EQUIPMENT IS SHUT

OFF BEFORE ATTEMPTING ANY SERVICE PROCEDURES. ALL

SERVICE SHOULD BE PERFORMED BY A QUALIFIED PROFESSIONAL.

STEP 2

STEP 3

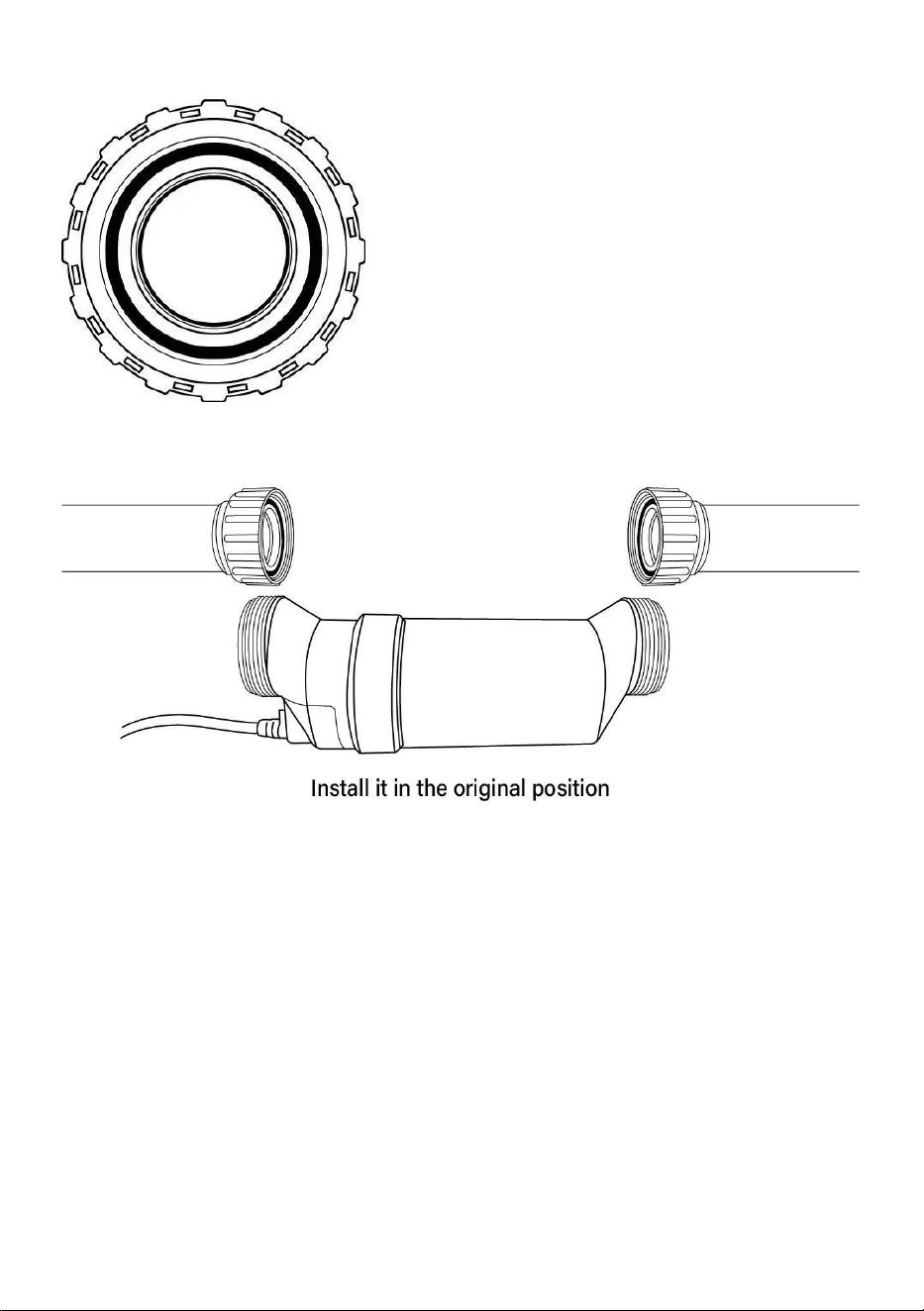

Position the new replacement Cell between the plumbing unions. Tighten

the two threaded collars by hand for a water-tight seal, do not over-tighten.

Plug the Cell Cord into the control panel.

Once power is restored to the control panel (concurrently with the pump

and filter), the system can now be operated as instructed in the original

manufacturer's product manual.

Inspect the O-Rings on the plumbing

unions. If damaged or worn, replace

before installing the new Cell.

CLEANING AND MAINTENANCE

The Cell operates in the same way as your original Cell. As with your prior

system, it may occasionally be necessary to remove the mineral deposits

which can form inside. Cleaning frequency is entirely dependent on your

pool's water chemistry, which depending on environment and chemicals

added, can change to become more or less scale forming.

See below for cleaning procedures:

1. Turn Pump Off & Remove Cell.

Holding the cell up to a light source, inspect for calcium deposits. Even if a

Cell appears clean, it may still require cleaning if salt accuracy is off

AND/OR chlorine production has diminished.

2. Install the clean base.

The cells are mounted on a clean base dedicated to the original

manufacturer(The clean base needs to be purchased separately). Place

the cells to be cleaned upright.

3. Mix: 4 Parts H2O / 1 Part Muriatic Acid

You use muratic acid to clean the deposits off the filters in the salt cell.

However, you must dilute it because straight muratic acid is too strong.

Pour water in a clean bucket that's easy to pour from. Add muratic acid to

the bucket, starting with 4 parts water to one part acid.

NOTE:

1) NEVER ADD WATER TO ACID. ALWAYS ADD THE ACID TO THE

WATER.

2) WHILE OCCASIONAL CLEANING OF A CELL IS ACCEPTABLE IT’S

BEST TO ONLY DO SO WHEN REQUIRED. WHILE THE ACID DOES

REMOVE ANY SCALE IT ALSO DAMAGES THE PLATES INSIDE OF

THE CELL ITSELF THUS REDUCING THE LIFE.

3) ALWAYS WEAR PROPER EYE PROTECTION AND PROTECTIVE

GLOVES.

4) MIX SOLUTION AND CLEAN CELL ONLY IN A WELL VENTILATED

AREA.

5) MURIATIC AND OTHER ACIDS CAN CAUSE SEVERE INJURY,

BURNS AND RESPIRATORY PROBLEMS IF NOT HANDLED

PROPERLY.

6) REFER TO THE MANUFACTURER’S DIRECTIONS FOR SAFE

HANDLING.

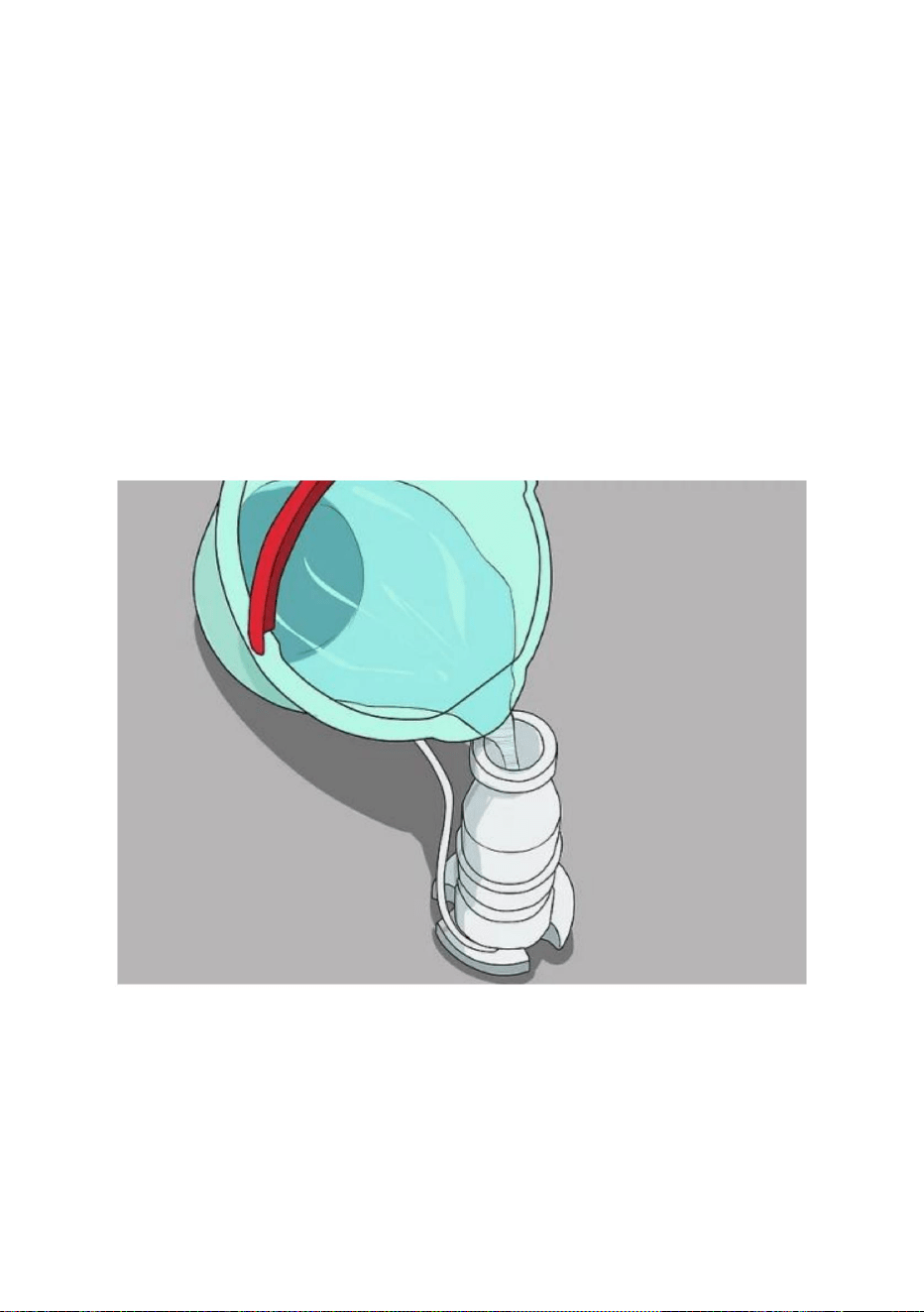

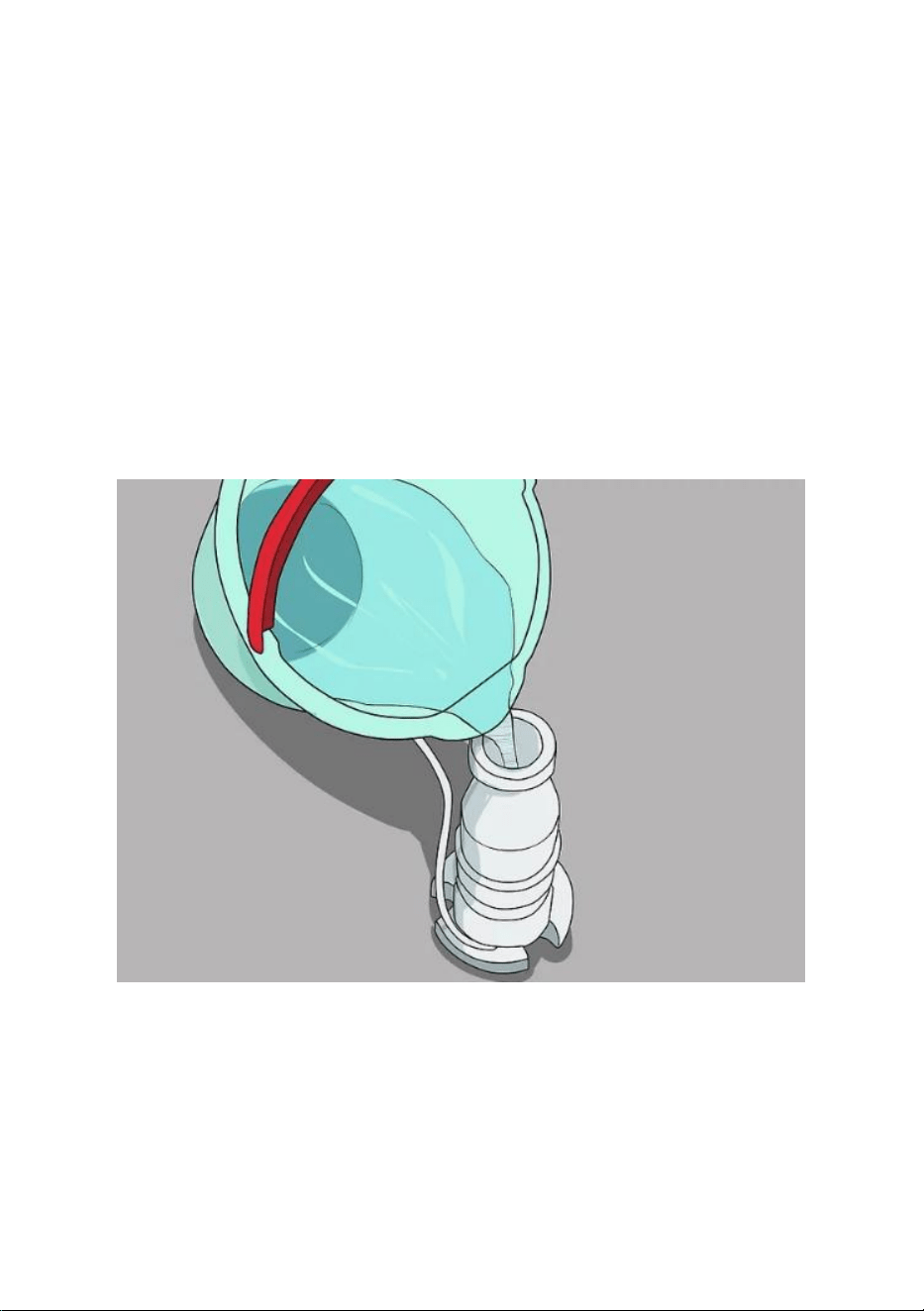

4. Carefully Pour Solution into Cell

Carefully pour the solution into the cell until it reaches the top. The solution

should remain in the cell for 15 minute intervals until the reaction is

completed. Carefully, pour solution back into approved container. The cell

cleaning solution may be reused a few times. When the solution is

depleted, follow the manufacturer’s instructions for proper disposal.

NOTE:

1) ALWAYS ADD ACID TO WATER! NEVER ADD WATER TO ACID.

2) ALWAYS: STORE MIXED SOLUTIONS IN A SAFE AREA, OUT OF

HARMS WAY.

PRODUCT PARAMETER

MODLE

89420001

89420003

89420005

POOL SIZE

40,000 gal.

15,000 gal.

25,000 gal.

COMPATIBLE SYSTEMS

AquaRite, Aqua Rite Pro, SwimPure Plus,

OmniLogic, OmniPL, OmniHub

Length of wire

15 ft.

PROUDUCTS SIZE

310*117*110mm

*The cell requires software r1.5 or newer to be compatible. These

revisions started in 2009. Press the diagnostics button on your

control 7 times to see your systems current software revision level.

*Products such as specifications, appearance, and design are

subject to modification without prior notice

Manufacturer: Shanghaimuxinmuyeyouxiangongsi

Address: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu,

shanghai 200000 CN.

Imported to AUS: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD

NSW 2122 Australia

Imported to USA: Sanven Technology Ltd. Suite 250, 9166 Anaheim

Place, Rancho Cucamonga, CA 91730

REP

YH CONSULTING LIMITED. C/O YH Consulting

Limited Office 147, Centurion House, London

Road, Staines-upon-Thames, Surrey, TW18 4AX

REP

E-CrossStu GmbH

Mainzer Landstr.69,

60329 Frankfurt am Main.

Technical Support and E-Warranty Certificate

www.vevor.com/support
