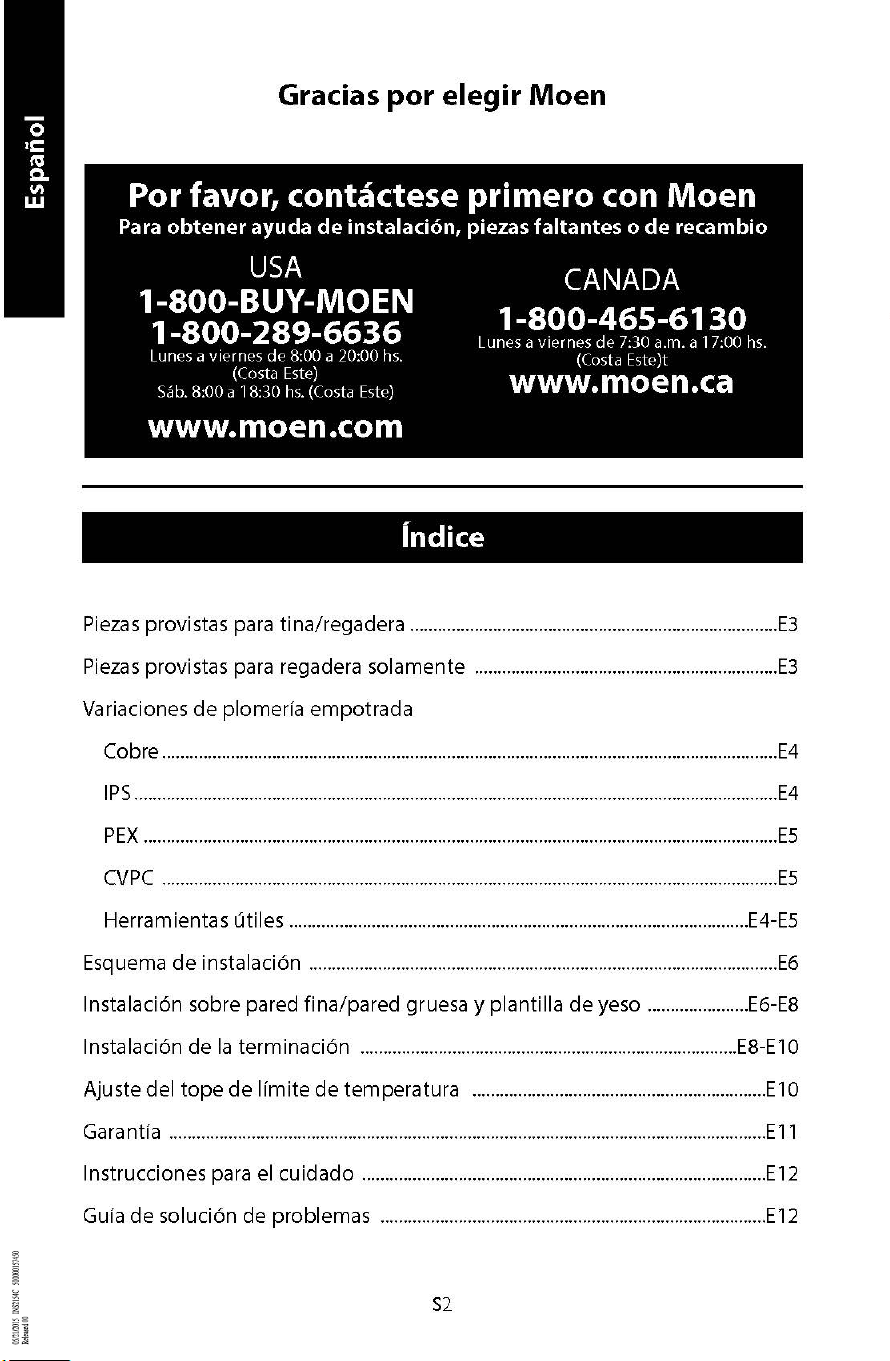

Índice
Piezas provistas para tina/regadera ................................................................................E3
Piezas provistas para regadera solamente ..................................................................E3

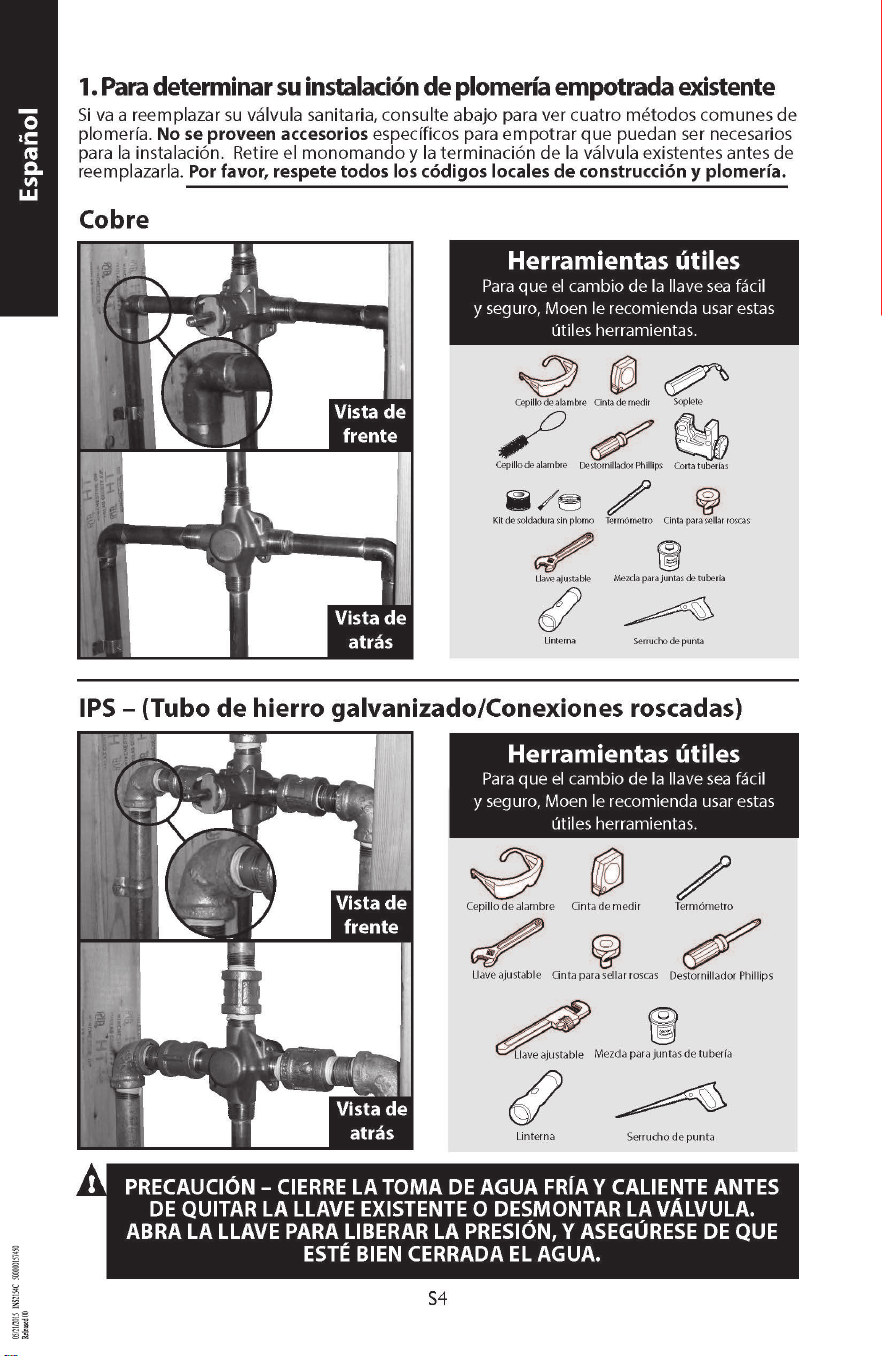

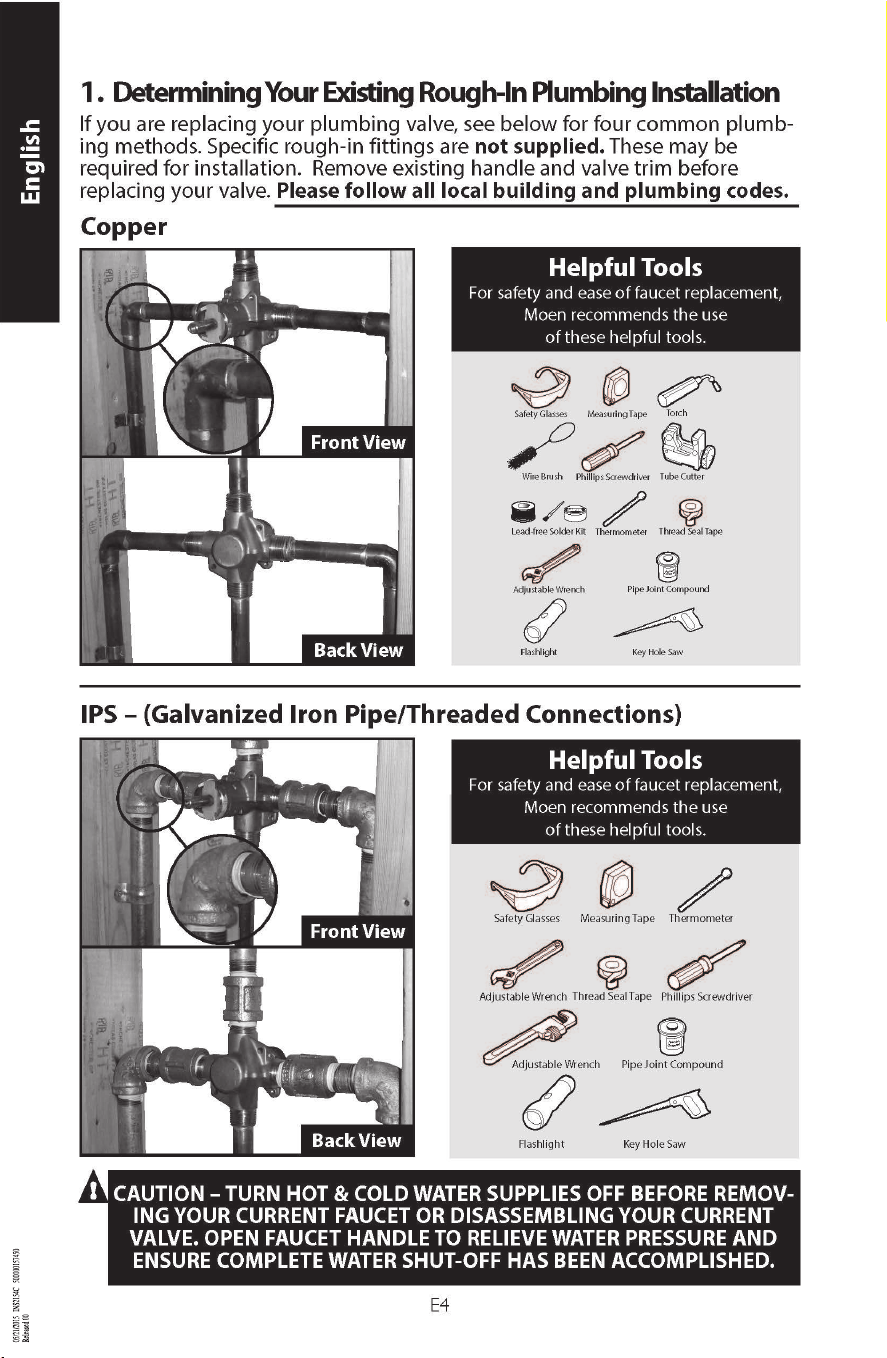

Variaciones de plomería empotrada
Cobre......................................................................................................................................E4
IPS............................................................................................................................................E4

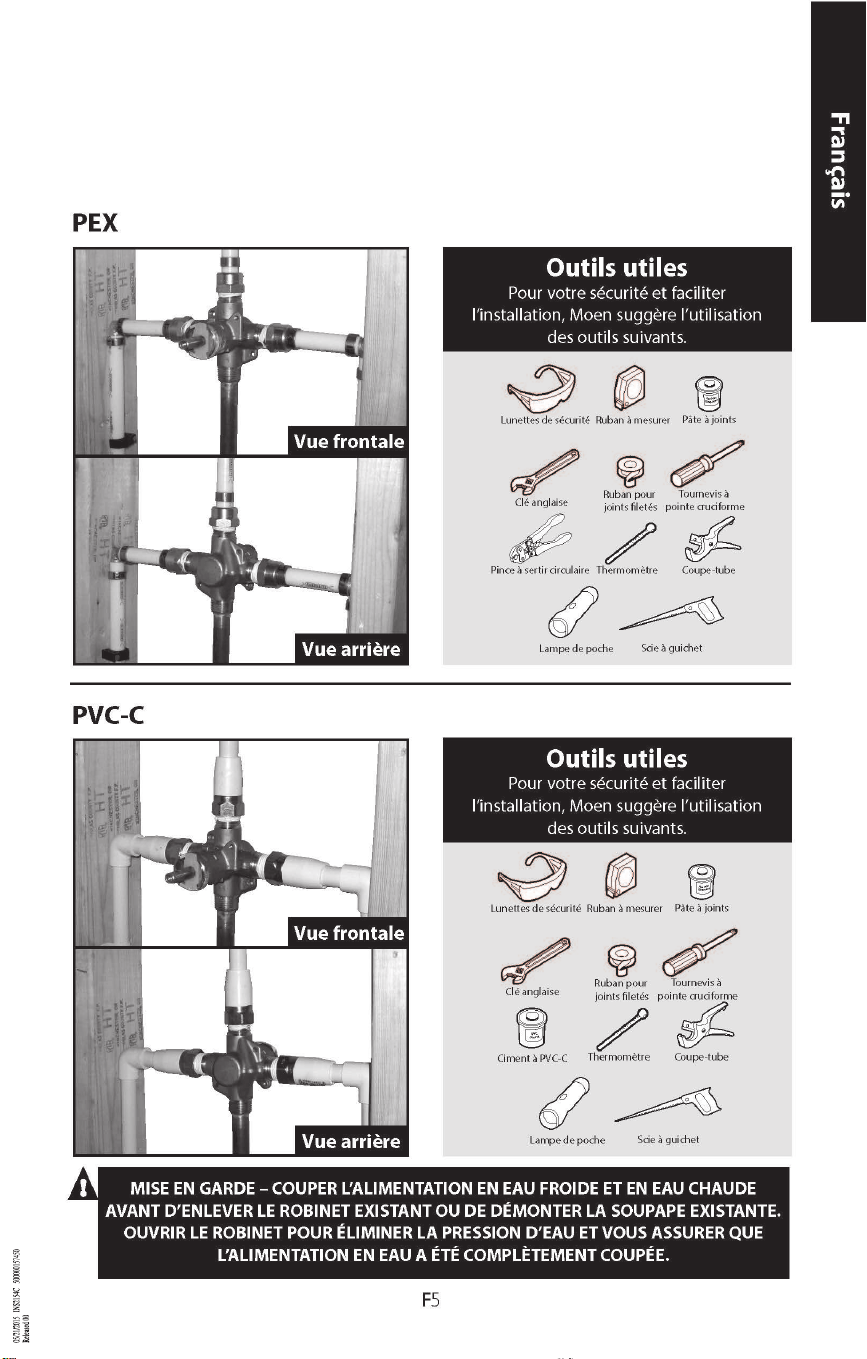

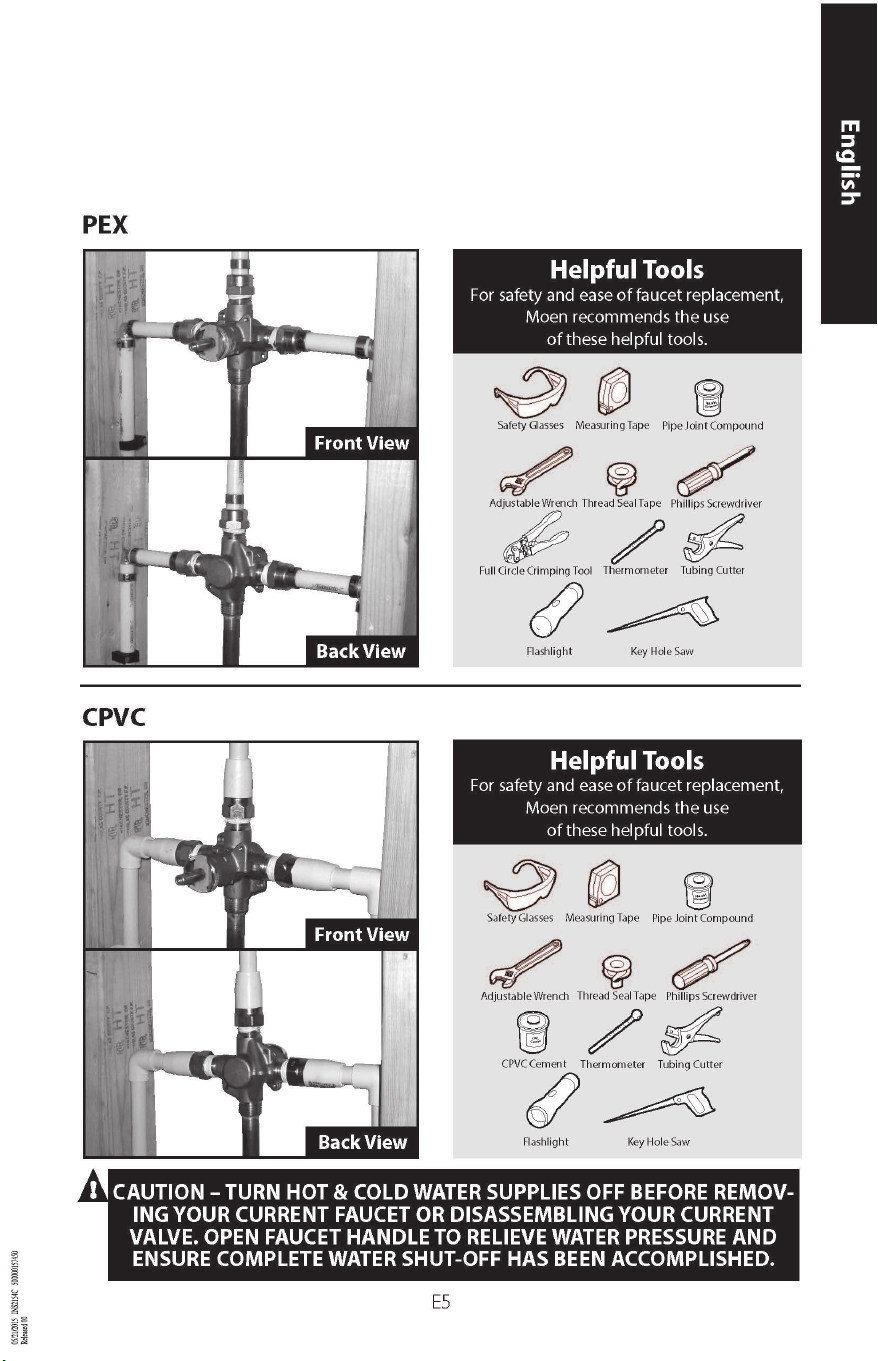

PEX ..........................................................................................................................................E5
CVPC ......................................................................................................................................E5
Herramientas útiles ....................................................................................................E4-E5

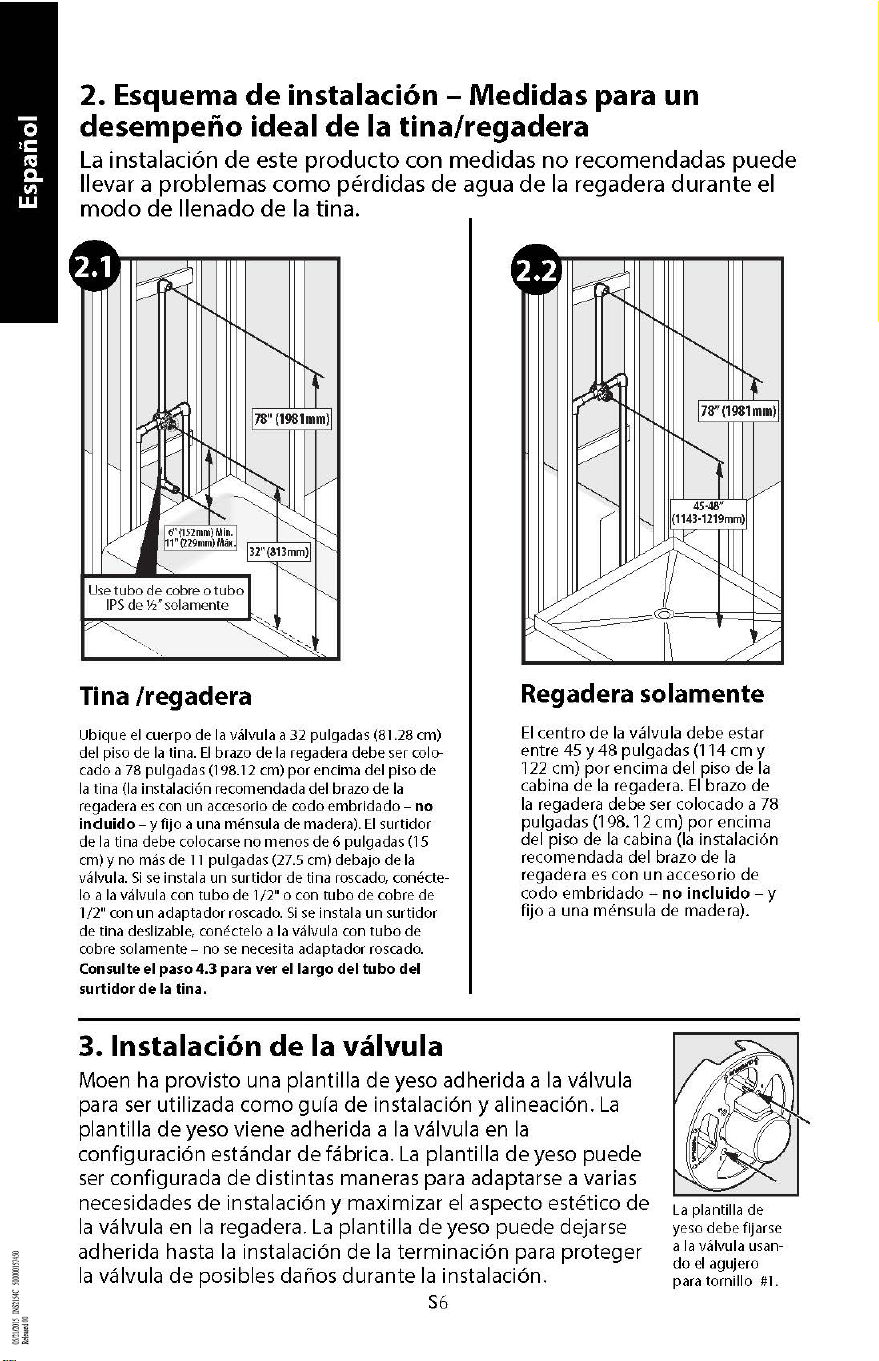

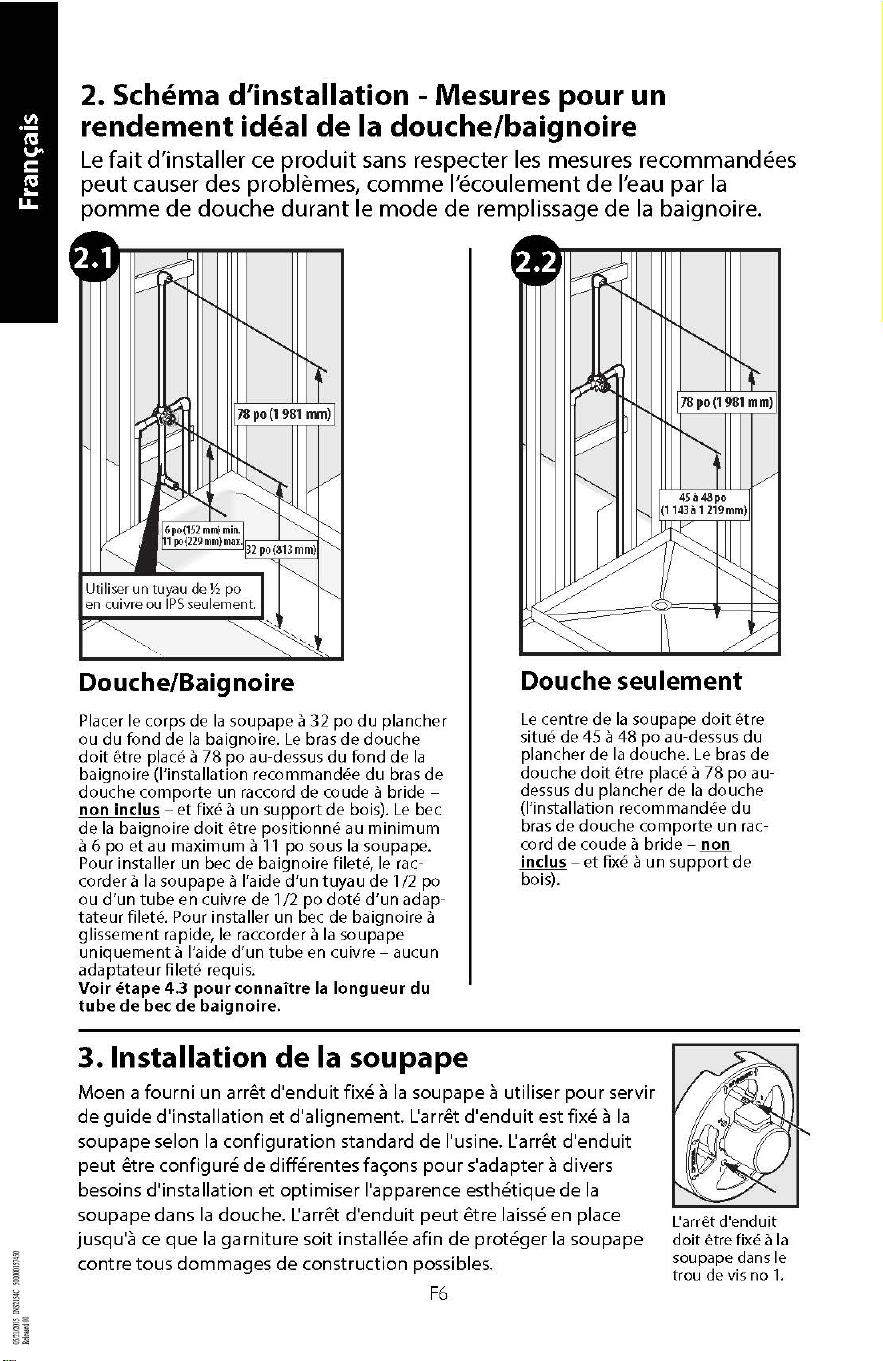

Esquema de instalación ......................................................................................................E6

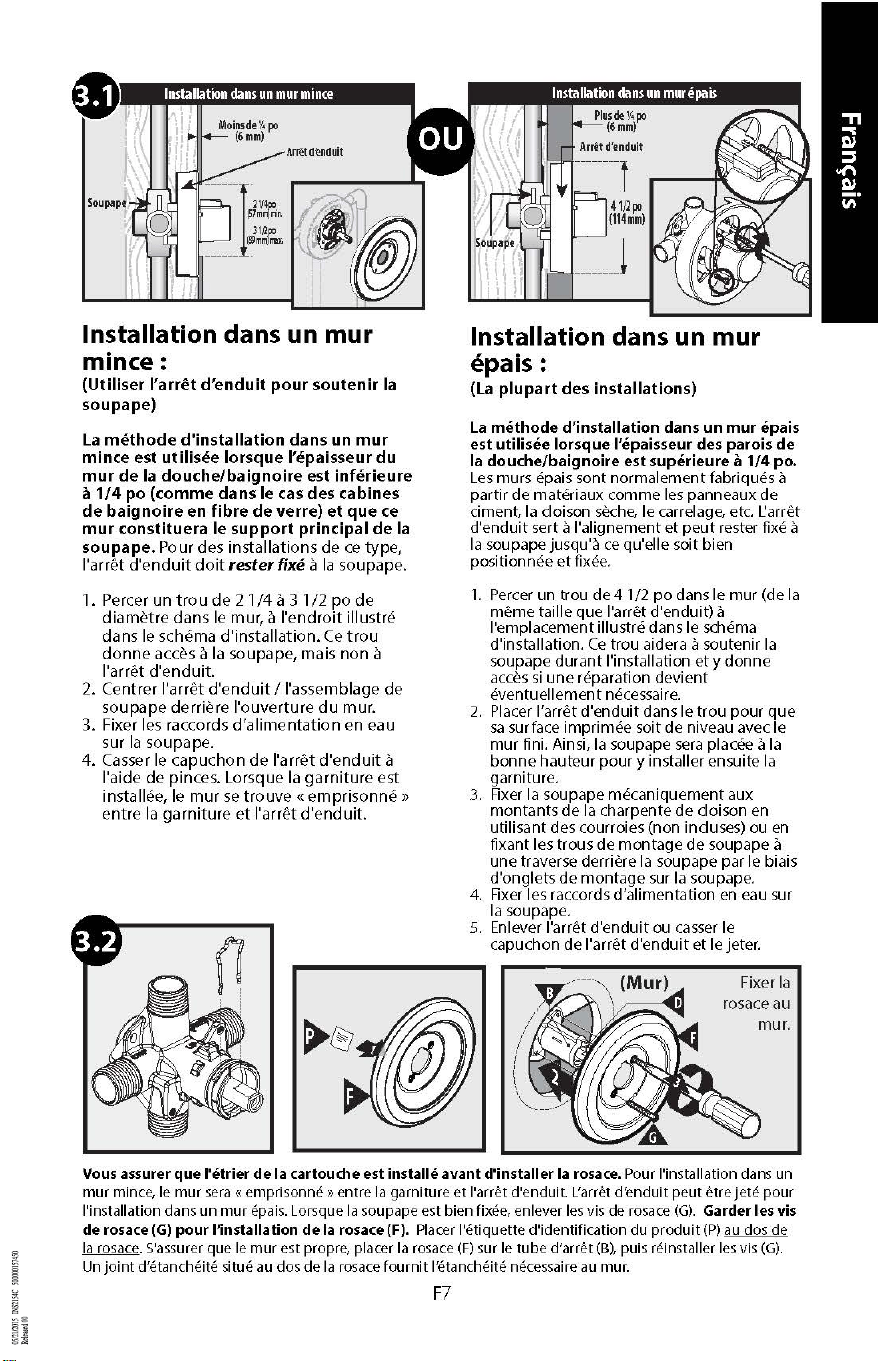

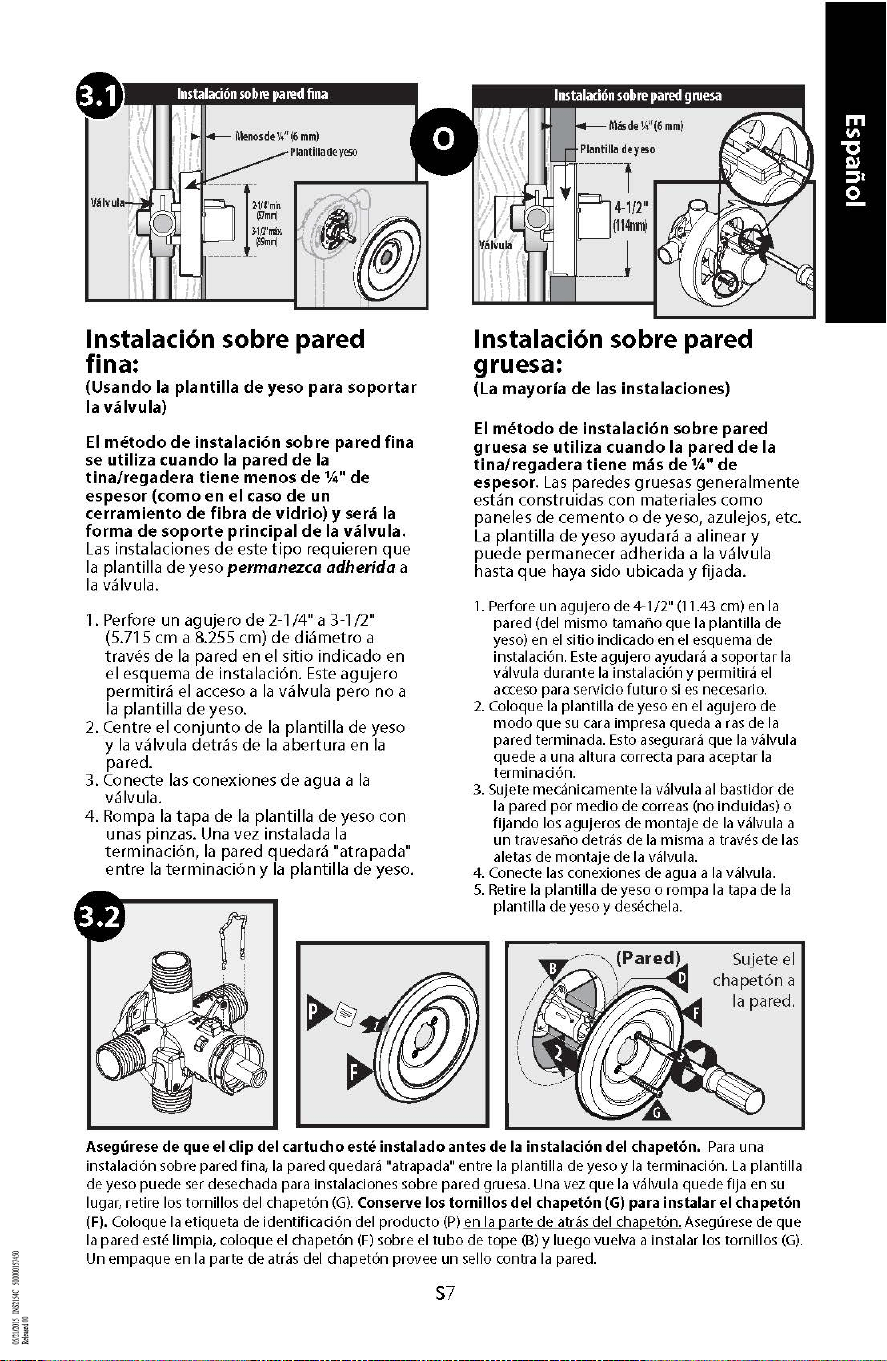

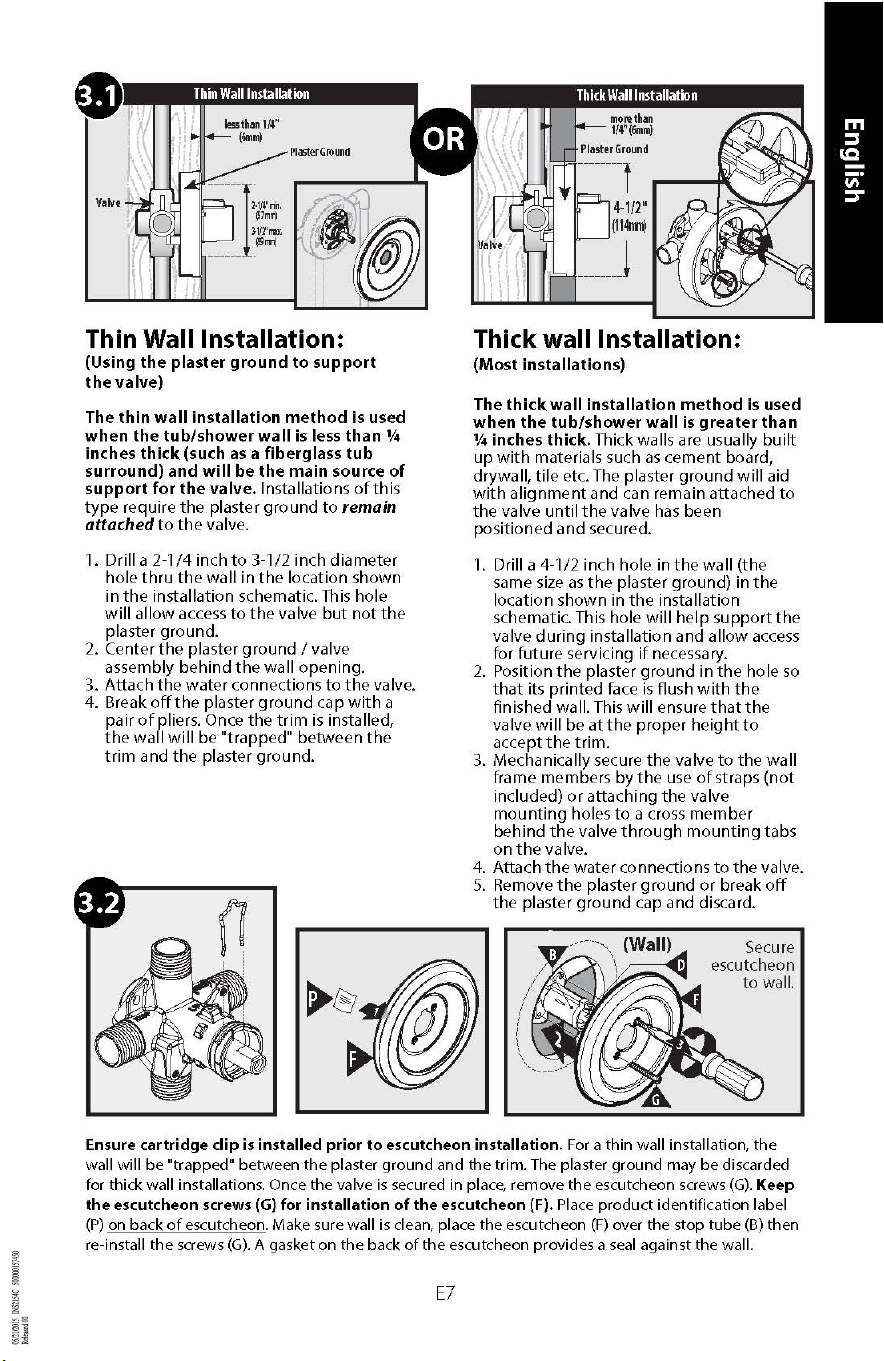

Instalación sobre pared fina/pared gruesa y plantilla de yeso ......................E6-E8

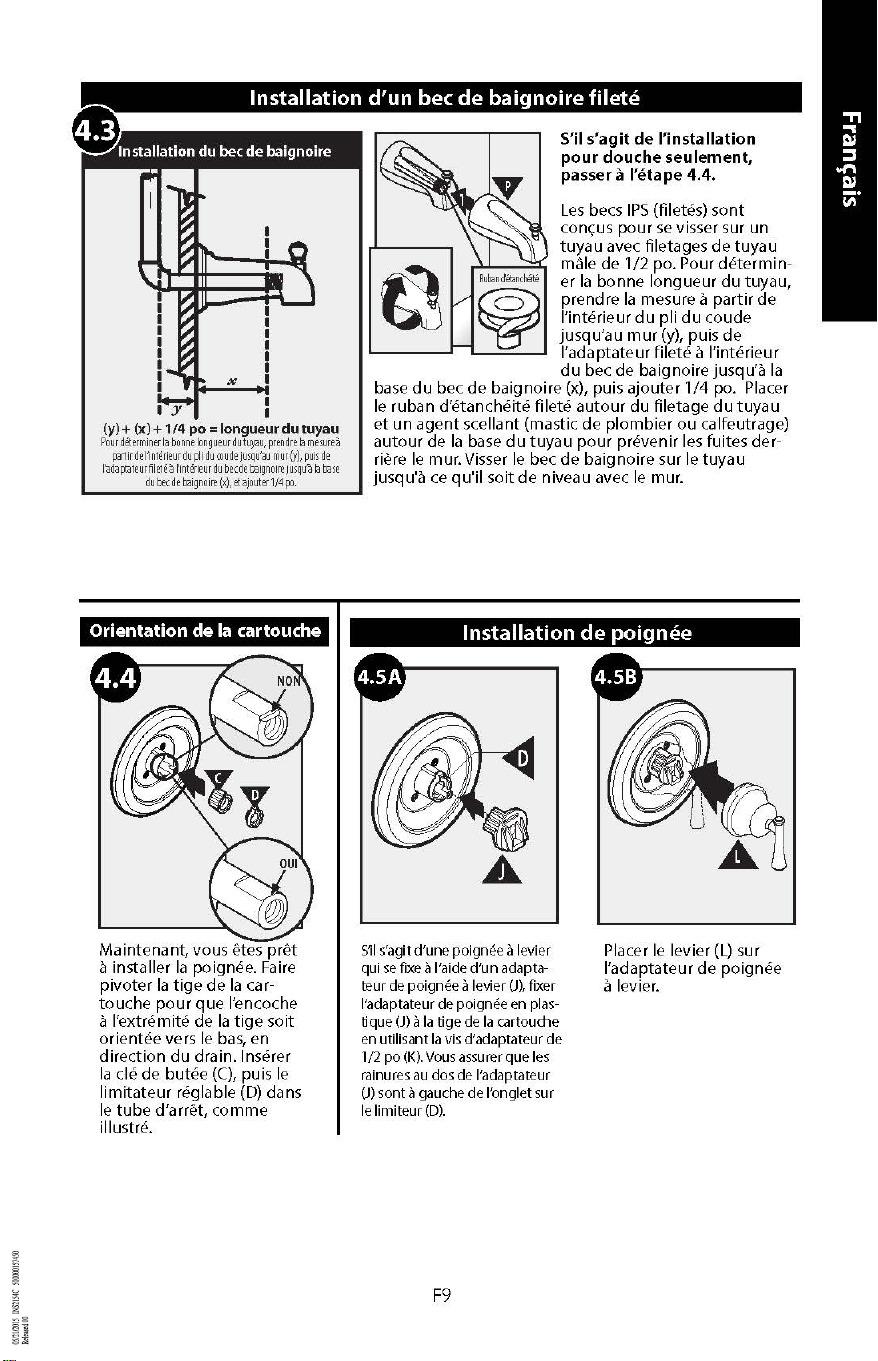

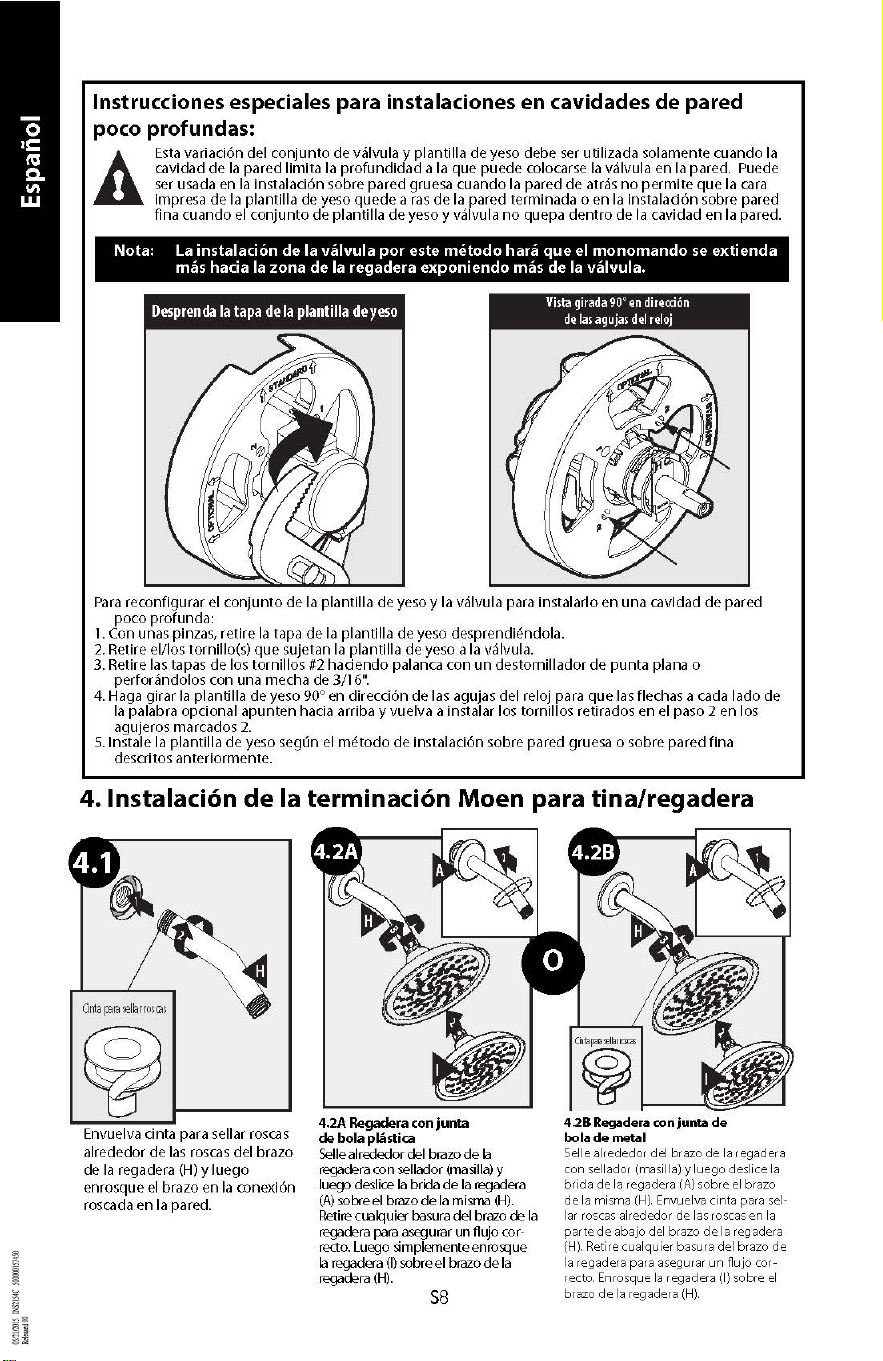

Instalación de la terminación ..................................................................................E8-E10

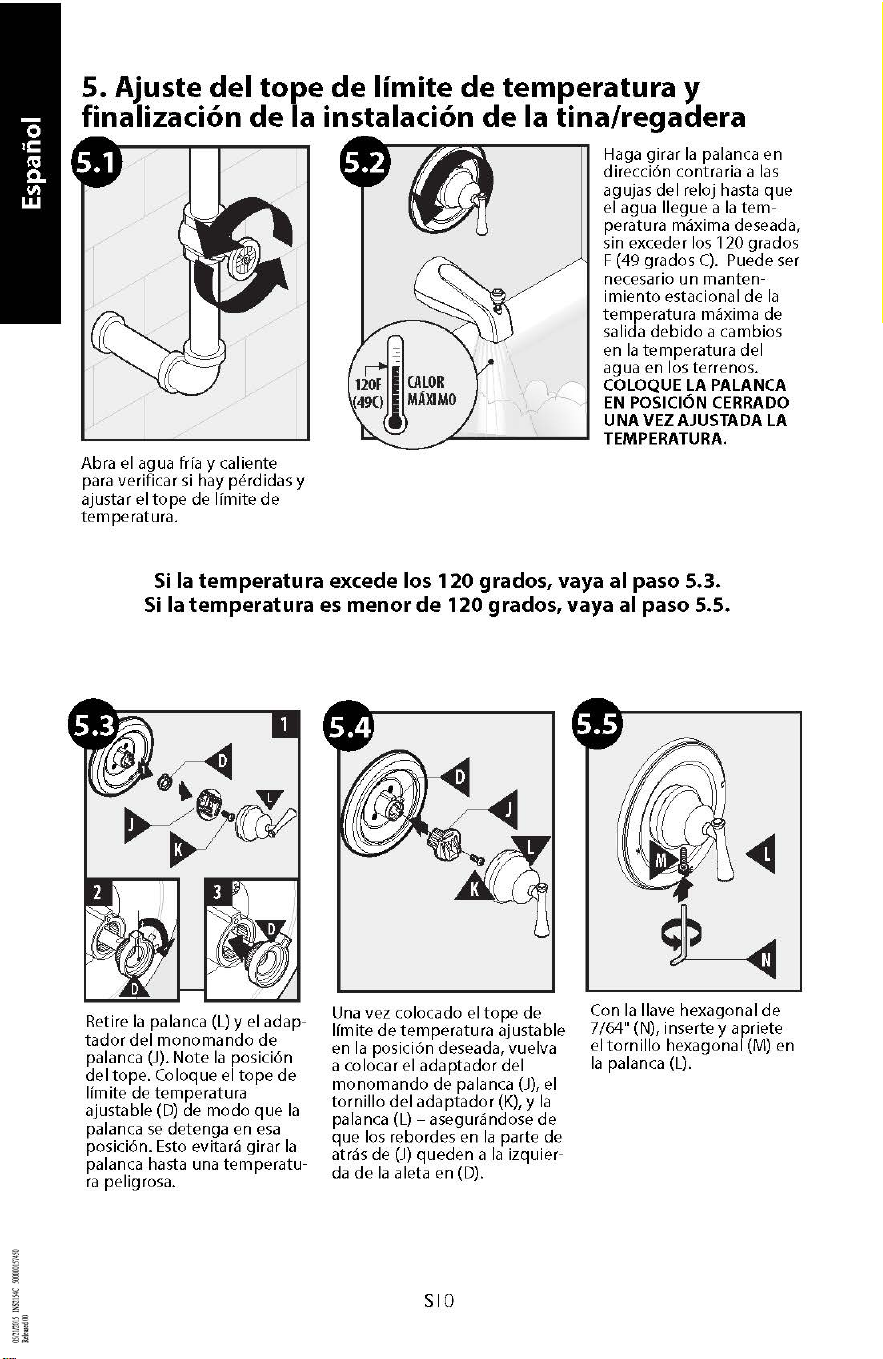

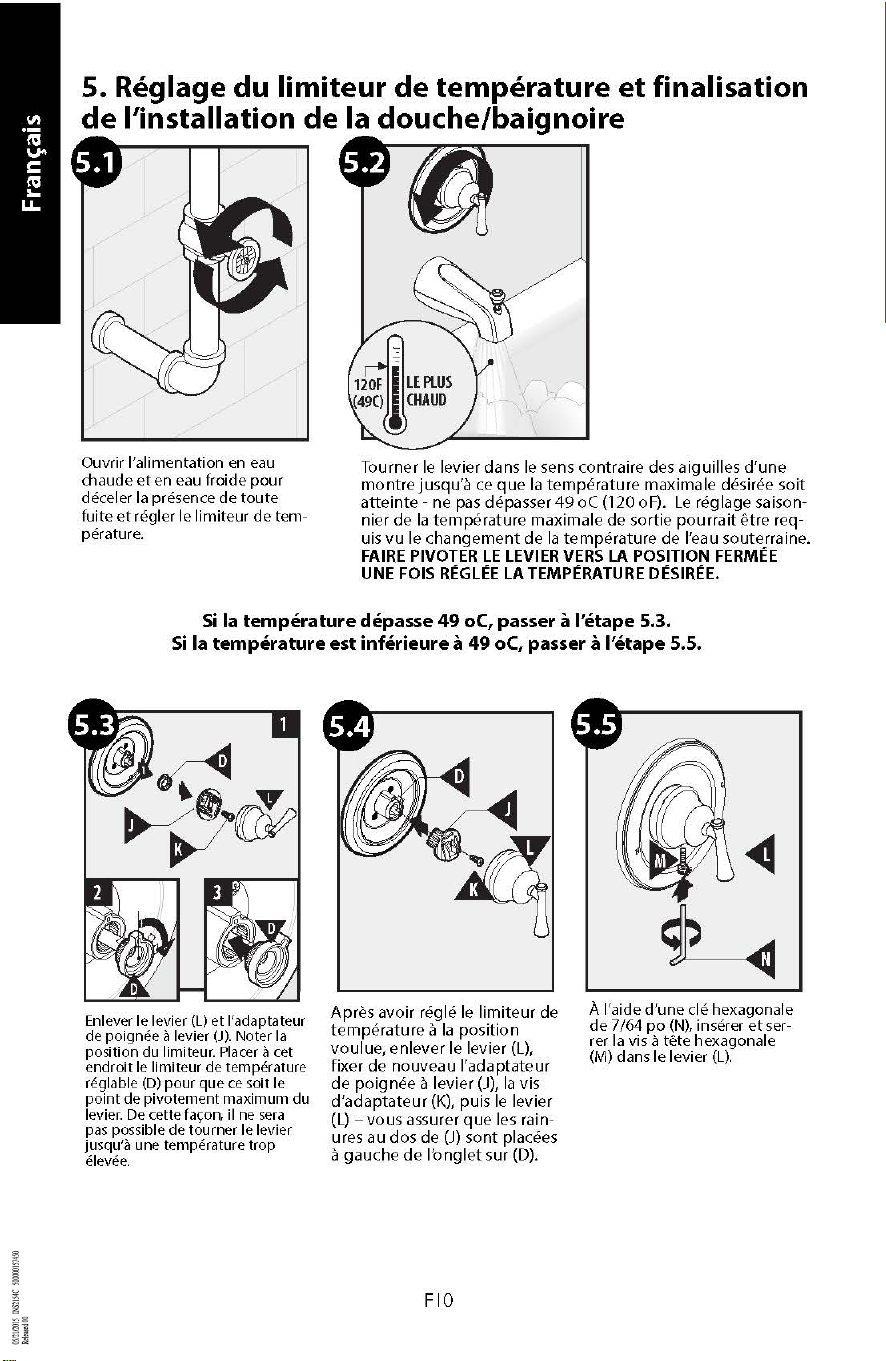

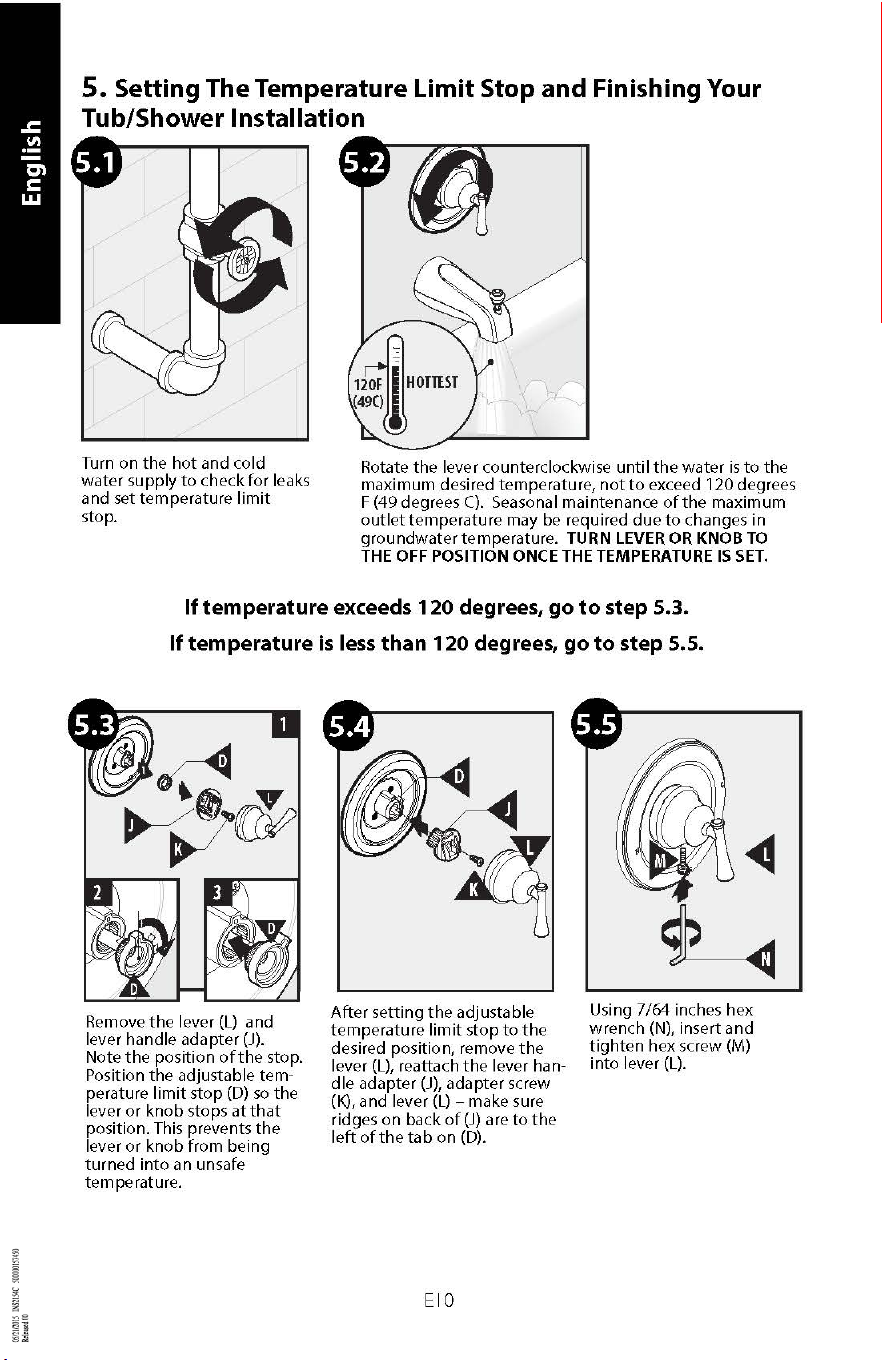

Ajuste del tope de límite de temperatura ................................................................E10

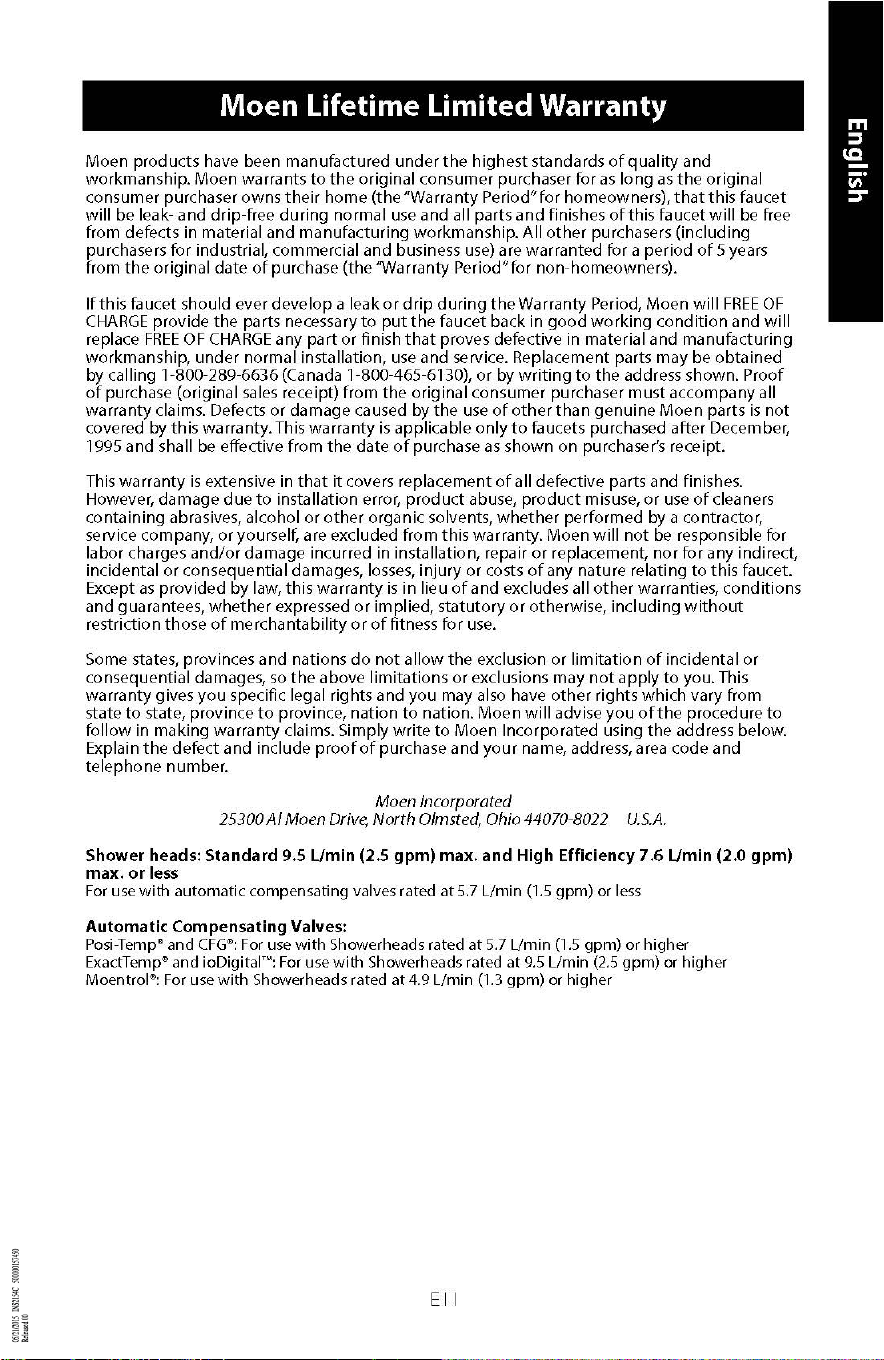

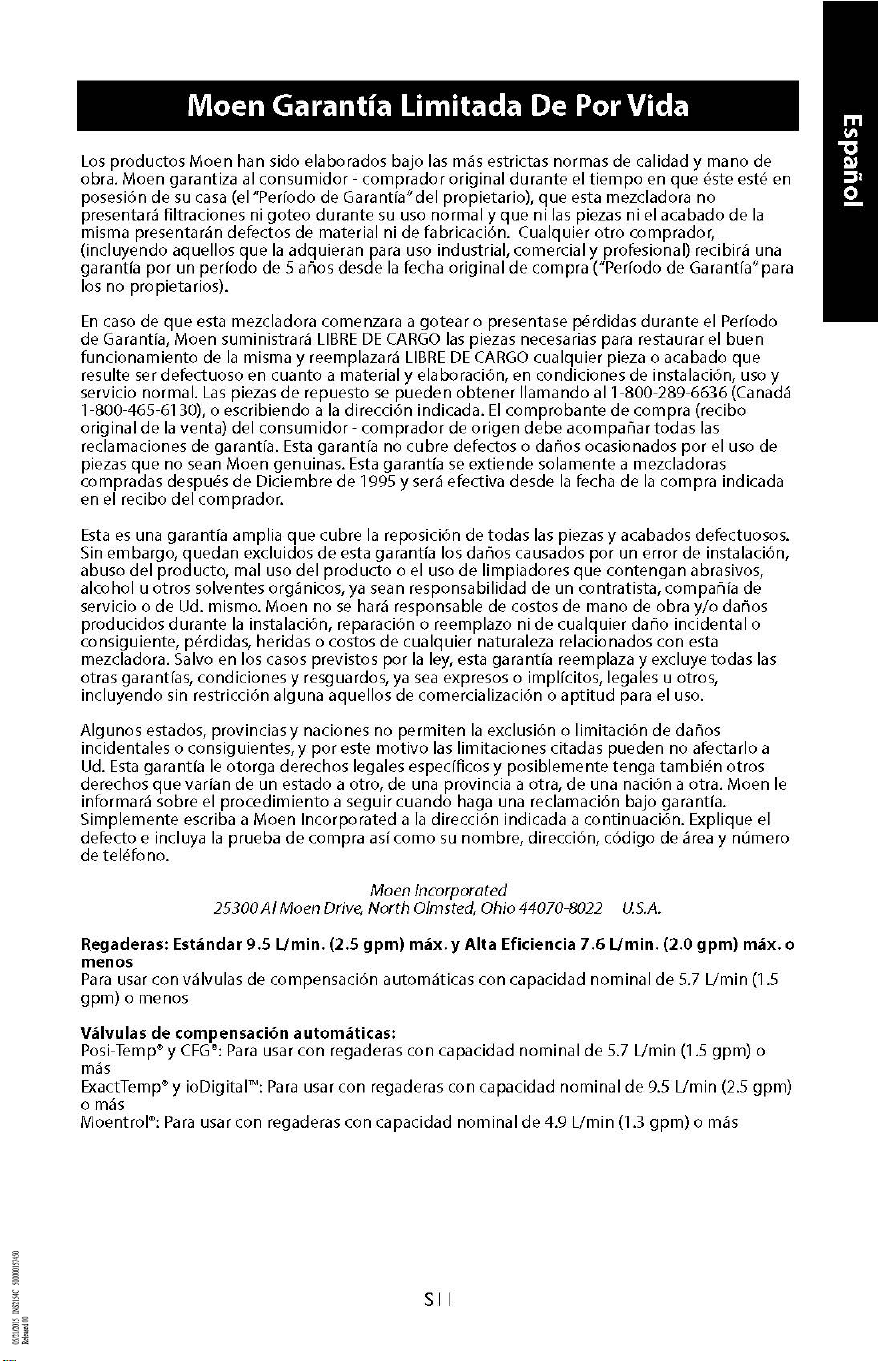

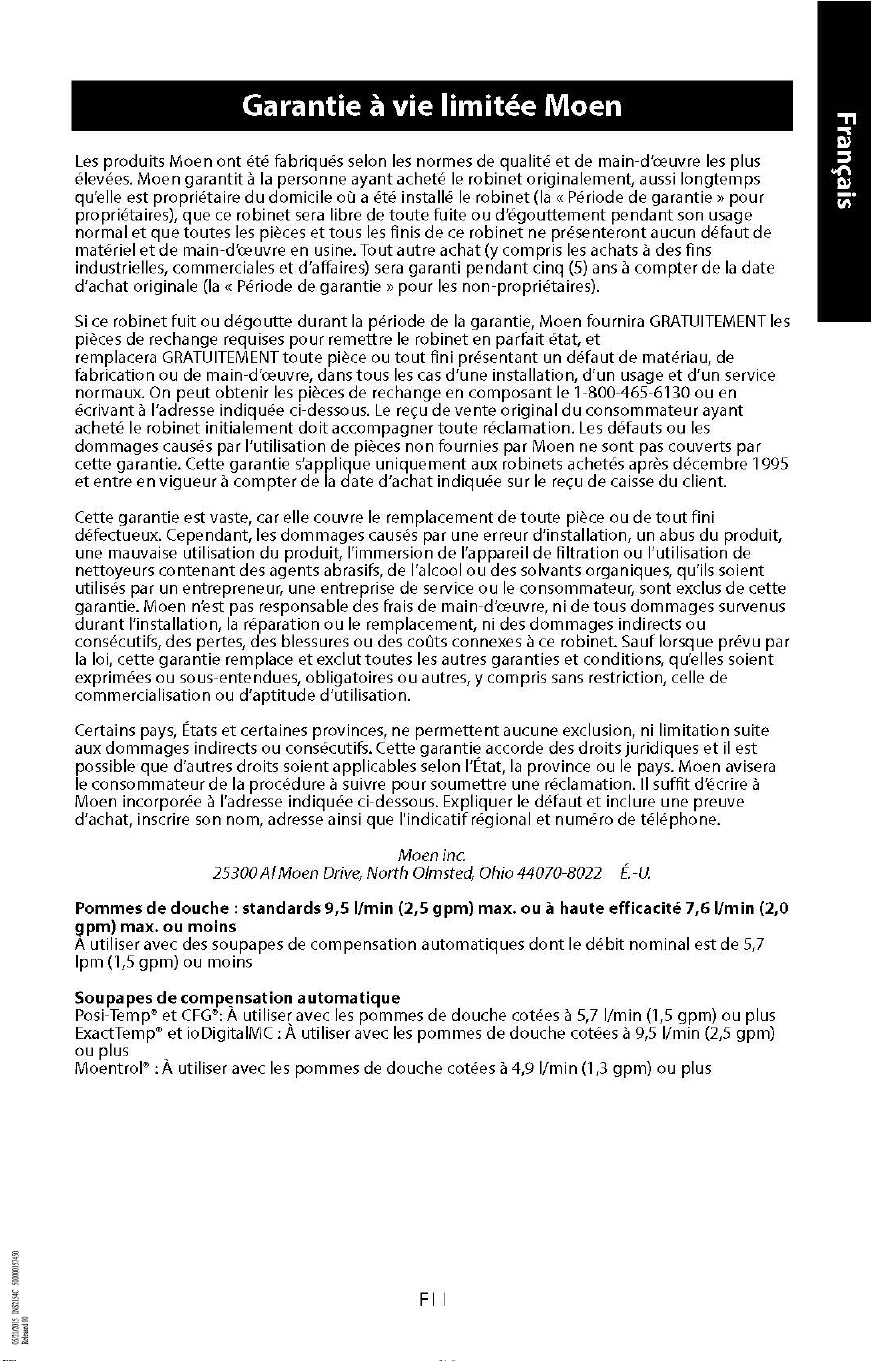

Garantía ..................................................................................................................................E11

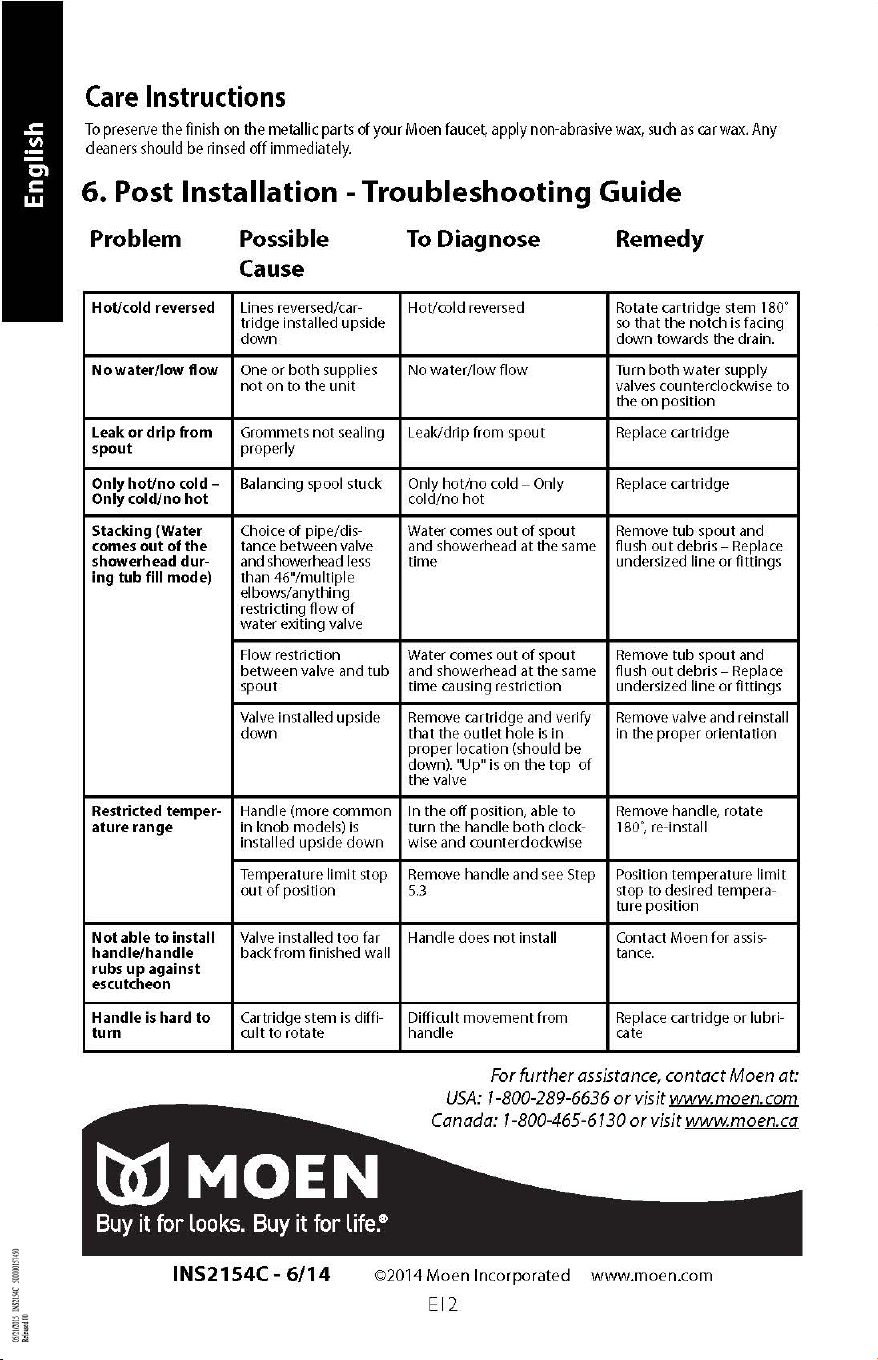

Instrucciones para el cuidado ........................................................................................E12

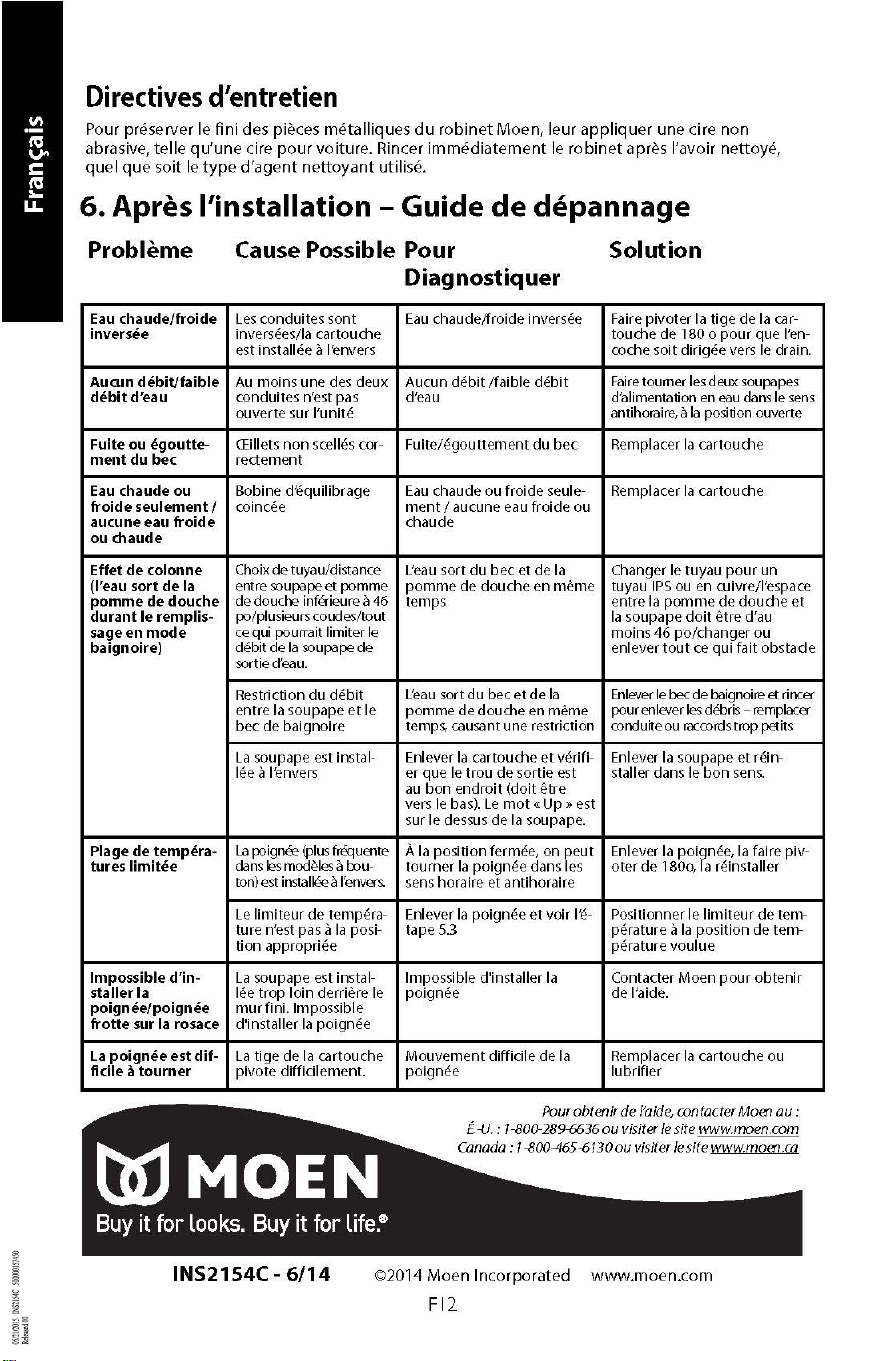

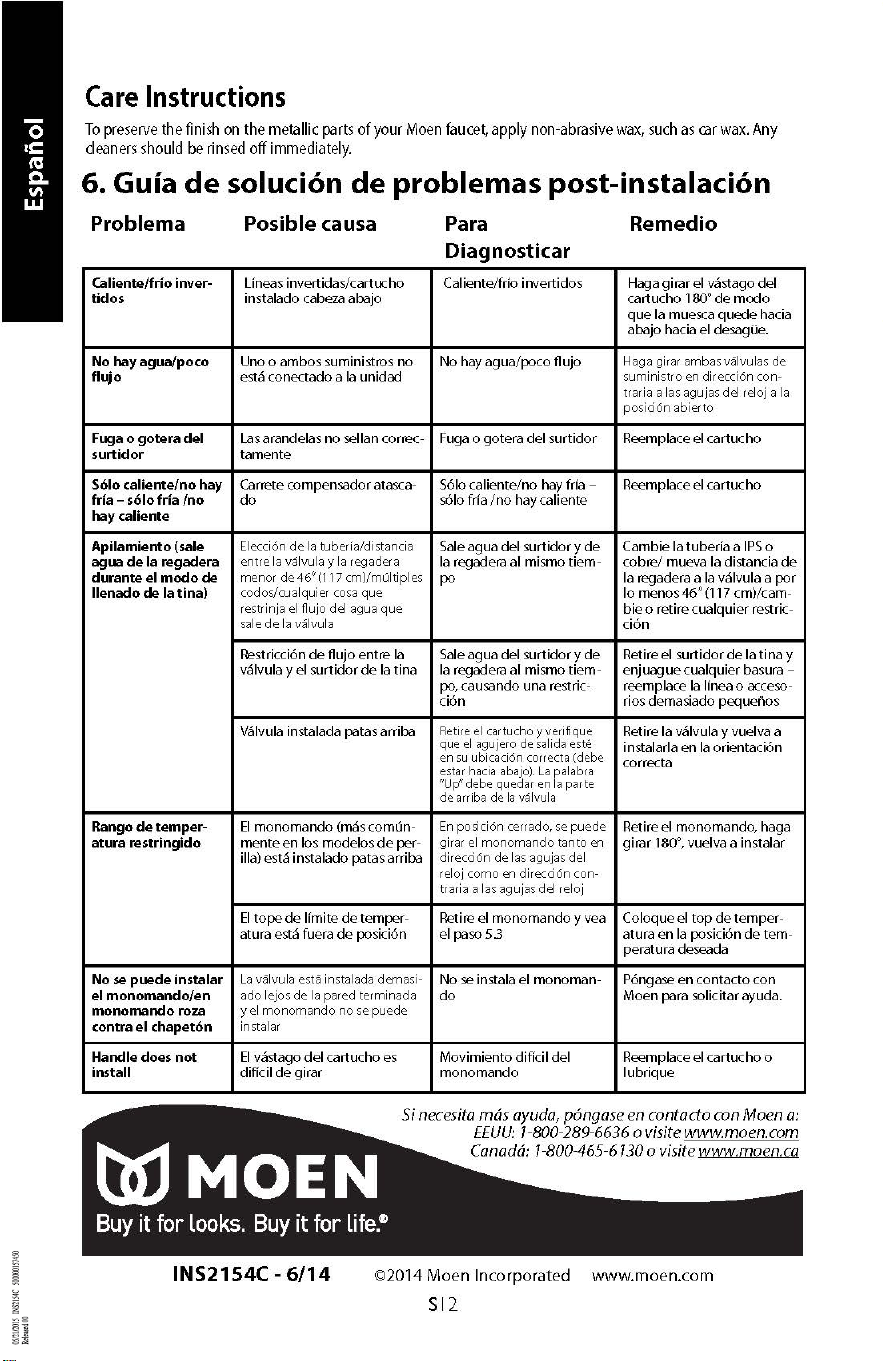

Guía de solución de problemas ....................................................................................E12
Gracias por elegir Moen
Por favor, contáctese primero con Moen
Para obtener ayuda de instalación, piezas faltantes o de recambio
USA
1-800-BUY-MOEN
1-800-289-6636
Lunes a viernes de 8:00 a 20:00 hs.
(Costa Este)
Sáb. 8:00 a 18:30 hs. (Costa Este)
www.moen.com
CANADA
1-800-465-6130
Lunes a viernes de 7:30 a.m. a 17:00 hs.
(Costa Este)t
www.moen.ca
Español
S2
Español
S3
A
K
J
L
M
N
B
C
D
E
F
H
I
G
x2
O
Se instala detrás de la pared Se instala en la parte
exterior de la pared
Piezas provista de la regadera solamente
Visite Moen.com para consultar diagramas de piezas de productos específicos.
Los estilos y piezas varían por el modelo.
A. Brida del brazo de la regadera
B. Válvula y tubo de tope de 4 entradas
C. Tope de llave
D. Tope de límite de temperatura ajustable
E. Plantilla de yeso
F. Chapetón
G. Tornillos del chapetón (2-3/16")
H. Brazo de la regadera
A
K
J
L
M
N
B
C
D
E
F
H
I
G
x2
O
P
Se instala detrás de la pared Se instala en la parte
exterior de la pared
I. Regadera
J. Adaptador del monomando de palanca
K. Tornillo del adaptador (1/2")
L. Monomando de palanca
M. Tornillo hexagonal
N. Llave hexagonal de 7/64"
O. Etiqueta de identificación del producto
P. Surtidor de la tina
A. Brida del brazo de la regadera
B. Válvula y tubo de tope de 4 entradas
C. Tope de llave
D. Tope de límite de temperatura ajustable
E. Plantilla de yeso
F. Chapetón
G. Tornillos del chapetón (2-3/16")
H. Brazo de la regadera
I. Regadera
J. Adaptador del monomando de palanca
K. Tornillo del adaptador (1/2")
L. Monomando de palanca
M. Tornillo hexagonal
N. Llave hexagonal de 7/64"
O. Surtidor de la tina
Piezas para tina/regadera provistas
