Craftsman CMCPS630B V20* BRUSHLESS RP 8-Inch Pole Saw Tool User Manual

final page size: 8.5 x 5.5 in

IF YOU HAVE QUESTIONS OR COMMENTS, CONTACT US.

POUR TOUTE QUESTION OU TOUT COMMENTAIRE, NOUS CONTACTER.

SI TIENE DUDAS O COMENTARIOS, CONTÁCTENOS.

1‑888‑331‑4569 WWW.CRAFTSMAN.COM

CMCPS630

INSTRUCTION MANUAL GUIDE D’UTILISATION MANUAL DE INSTRUCTIONES

20V Max* Pole Saw

Scie à long manche 20 V max*

Sierra de Poste 20 V Máx*

English (original instructions) 4

Français (traduction de la notice d’instructions originale) 15

Español (traducido de las instrucciones originales) 25

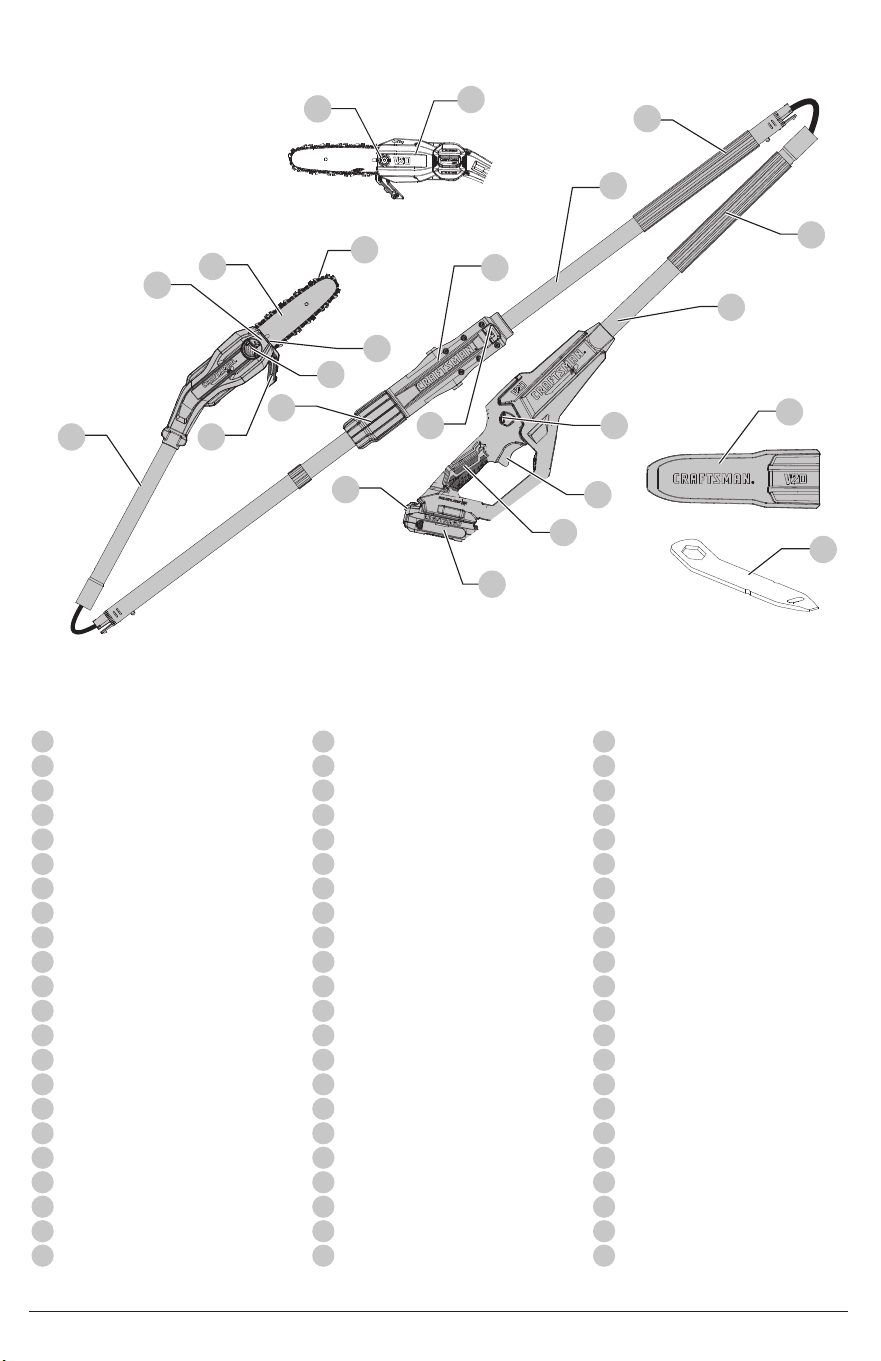

Fig. A

CMCPS630

Handle assembly

Folding assembly

Saw head assembly

Pole hinge

Main handle

Trigger switch

Lock button

Guide bar

Saw chain

Branch removal hook

Oil cap

Oil level indicator

Foam gripper

Threaded sleeve

Bar lock nut

Chain tensioning screw

Sprocket cover

Scabbard

Wrench

VersaTrack™ hang hook

Battery

Battery release button

Assemblage de la poignée

Assemblage de pliage

Assemblage de la tête de la scie

Charnière de perche

Poignée principale

Interrupteur à gâchette

Bouton de verrouillage

Barre de guidage

Tronçonneuse

Crochet pour enlever les branches

Capuchon de l’huile

Indicateur du niveau d’huile

Outil de préhension en mousse

Manchon fileté

Écrou de blocage du guide-chaîne

Vis de tension de la chaîne

Capot du pignon

Étui

Clé

Crochet de suspension VersaTrack™

Bloc-piles

Bouton de déblocage du bloc-piles

Ensamble de manija

Ensamble plegable

Ensamble de cabeza de sierra

Bisagra de poste

Manija principal

Interruptor de gatillo

Botón de bloqueo

Barra guía

Cadena de sierra

Gancho de retiro de ramas

Tapa de aceite

Indicador de nivel de aceite

Agarradera de espuma

Camisa roscada

Tuerca de bloqueo de barra

Tornillo de tensión de cadena

Cubierta de rueda dentada

Vaina

Llave

Gancho para colgar VersaTrack™

Batería

Botón de liberación de batería

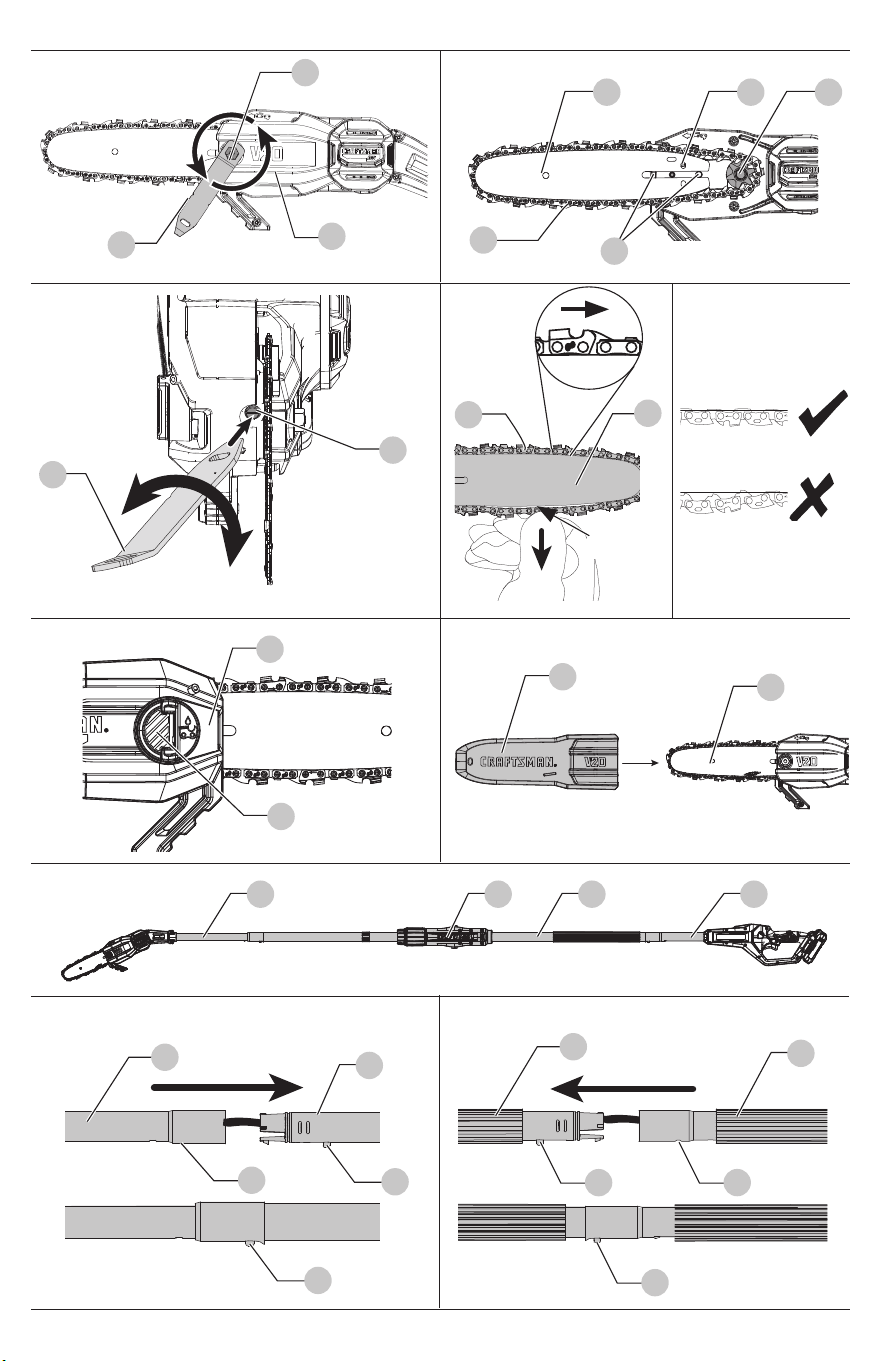

Fig.B

Fig.C

Fig.D

Fig.G

Fig. H

Fig.F

Fig.E

Fig. I

Fig. KFig. J

8 2524

1243

1/8" (3 mm)

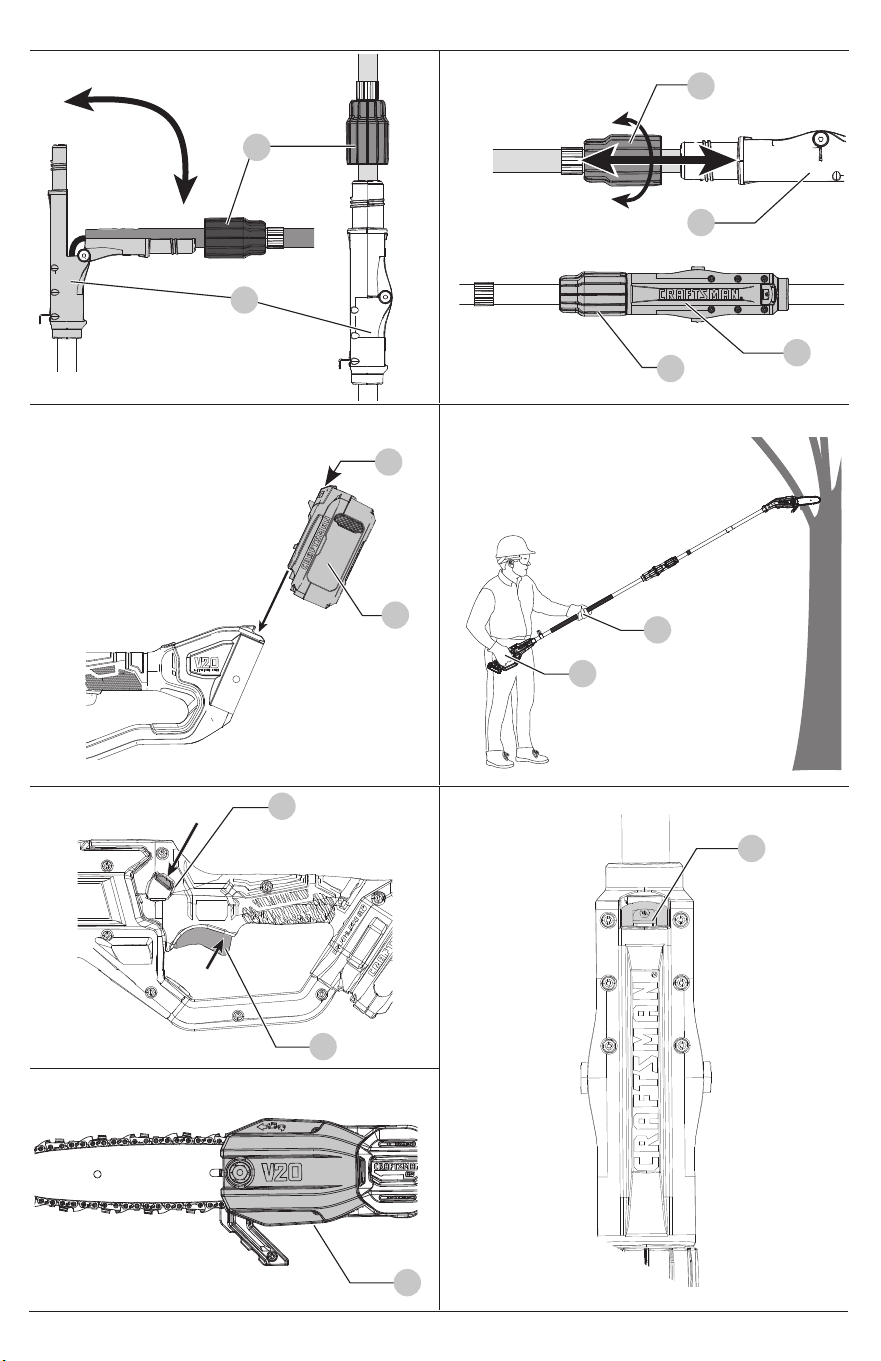

Fig. L

Fig. N

Fig. P

Fig. Q

Fig. M

Fig. O

Fig. R

English

and substantial footwear is recommended when working

outdoors. Wear protective hair covering to contain longhair.

5 . Always Wear Eye Protection – Wear ANSI Z87.1

approved eye protection at all times when battery

is installed. Also use face or dust mask and hearing

protection. Safety glasses and hearing protection are

available at extra cost at your local Service Center or

authorized servicefacility.

6 . Use Right Appliance – Do not use appliance for any job

except that for which it isintended.

7 . Avoid Accidentally Starting – Don’t carry with finger

ontrigger when battery isinstalled.

8 . Don’t grasp the exposed cutting blades or cutting

edges when picking up or holding the appliance.

9 . Don’t Force Appliance – It will do the job better and with less

likelihood of a risk of injury at the rate for which it wasdesigned.

10 . Don’t Overreach – Keep proper footing and balance at

alltimes.

11 . Stay alert, watch what you are doing and use common

sense when operating a power tool. Do not use a power

tool while you are tired or under the influence of drugs,

alcohol or medication. A moment of inattention while

operating power tools may result in serious personalinjury.

12 . Prevent unintentional starting. Ensure the switch

is in the off‑position before connecting to power

source and/or battery pack, picking up or carrying

the tool. Carrying power tools with your finger on the

switch or energizing power tools that have the switch on

invitesaccidents.

13 . Disconnect Appliance – Remove the battery when not in

use, before servicing, when changing accessories such as

blades, and thelike.

14 . Store Idle Appliances Indoors – When not in use,

appliances should be stored indoors in dry, and high or

locked‑up place – out of reach ofchildren.

15 . Maintain Appliance With Care – Keep cutting edge sharp

and clean for best performance and to reduce the risk of

injury. Follow instructions for lubricating and changing

accessories. Inspect appliance power source periodically, and

if damaged, have it repaired by an authorized service facility.

Keep handles dry, clean, and free from oil andgrease.

16 . Check Damaged Parts – Before further use of the

appliance, a guard or other part that is damaged should be

carefully checked to determine that it will operate properly

and perform its intended function. Check for alignment of

moving parts, binding of moving parts, breakage of parts,

mounting, and any other condition that may affect its

operation. A guard or other part that is damaged should

be properly repaired or replaced by an authorized service

center unless indicated elsewhere in thismanual.

17 . Damage to Unit – If you strike or become entangled

with a foreign object, stop appliance immediately, remove

battery, check for damage and have any damage repaired

before further operation isattempted.

18 . DO NOT immerse appliance in water or squirt it with a

hose. DO NOT allow any liquid to get inside it. If appliance

does get wet, allow to dry for a minimum of 48hours.

19 . DO NOT store the appliance on or adjacent to fertilizers

orchemicals.

SAVE THESE INSTRUCTIONS



WARNING ‑ Do not operate near electrical power

lines. The unit has not been designed to provide

IMPORTANT SAFETY INSTRUCTIONS



WARNING:

When using electric gardening appliances,

basic safety precautions should always be followed to

reduce risk of fire, electric shock, and personal injury,

including thefollowing.



WARNING: To reduce risk of injury:

• Before any use, be sure everyone using this unit

reads and understands all safety instructions and

other information contained in this manual.

• Save these instructions and reviewfrequently.

1 . Avoid Dangerous Environments – DO NOT use

appliances in damp or wet locations. DO NOT operate

portable electric appliances in gaseous or explosive

atmospheres. Motors in these appliances normally spark,

and the sparks might ignitefumes.

2 . Don’t Use InRain.

3 . Keep All Bystanders Away – at a safe distance from work

area, especiallychildren.

4 . Dress Properly – Do not wear loose clothing or jewelry.

They can be caught in moving parts. Use of rubber gloves

Definitions: Safety Alert Symbols and Words

This instruction manual uses the following safety alert

symbols and words to alert you to hazardous situations and

your risk of personal injury or propertydamage.



DANGER: Indicates an imminently hazardous

situation which, if not avoided, will result in death or

seriousinjury.



WARNING: Indicates a potentially hazardous situation

which, if not avoided, could result in death or

seriousinjury.



CAUTION: Indicates a potentially hazardous situation

which, if not avoided, may result in minor or

moderateinjury.



(Used without word) Indicates a safety

relatedmessage.

NOTICE: Indicates a practice not related to

personal injury which, if not avoided, may result in

propertydamage.

Intended Use

This CMCPS630 pole saw has been designed for residential

trimming applications and is ideal for pruning applications

and cutting limbs up to 6" (152mm) indiameter.

DO nOT use this appliance for any job except that for which

it isintended.

DO nOT use under wet conditions or in the presence of

flammable liquids orgases.

DO nOT let children come into contact with the tool.

Supervision is required when inexperienced operators use

thistool.

English (original instructions)



WARNING: Read all safety warnings and all

instructions. Failure to follow the warnings and

instructions may result in electric shock, fire and/or

seriousinjury.

WARNING: To reduce the risk of injury, read the

instructionmanual.

English

‑ safety hard hat

‑ ear mufflers or ear plugs

‑ face or dust mask (if working in dusty areas)

• Wear heavy long pants and boots. Do not wear

loose fitting clothing, short pants, jewelry of any kind, or

gobarefoot.

• Secure long hair to prevent entanglement in any

movingparts.

• Before cutting, always provide the following:

‑ clear work area

‑ secure footing

‑ planned retreat path from falling limbs

• Inspect tree before trimming. Make allowance for branches

to fall freely to theground.

• Do not use your pole saw to fellsaplings.

• The maximum chain speed is less than 20 m/s.

While Operating Pole Saw



DANGER: To reduce the risk of electric shock

do no use on wet surfaces. Do not expose to rain.

Storeindoors.



DANGER: Avoid Unintentional Starting – with

battery installed, don’t carry appliance with with finger

on switch. Be sure switch is off when installingbattery.

• Hold the tool using only the designated gripping surfaces:

the main handle and the foam gripper.

• Stay alert. Use common sense while operating theunit.

• Keep work area clean. Cluttered areas inviteinjuries.

• Always remove battery from pole saw when finished

cutting or when leftunattended.

• Keep children, animals and bystanders at least 50' (15m)

away from pole saw. Only pole saw user should be in

workarea.

• Do not use the pole saw to cut downtrees.

• Do not grasp the exposed saw chain when picking up or

holding the polesaw.

• Keep finger off trigger until ready to makecut.

• Before starting pole saw, make sure chain is not

touchinganything.

• Keep all parts of body away from chain when pole saw

isrunning.

• Do not force pole saw while cutting. Apply light pressure.

It will do the job better and safer at the rate for which it

wasintended.

• Carry pole saw from one place to another:

‑ with battery removed,

‑ fingers off/away from trigger,

‑ by holding pole at balance point, and

‑ with guide bar and chain to rear and with

scabbardattached.

• Do not cut small brush and saplings with the pole saw.

Slender matter may catch in the chain and be whipped

toward you. This could also pull you offbalance.

• Do not operate in poorlighting.

• Keep firm footing and balance. Do not overreach.

Overreaching can result in loss of balance.

• Keep all parts of your body away from any movingpart.

SPECIFIC SAFETY RULES

Before Operating Pole Saw

• For safe operation, read and understand all

instructions before using the pole saw. Follow all safety

instructions. Failure to follow all safety instructions listed

below, can result in serious personalinjury.

• Watch what you are doing. Use common sense. Do not

operate pole saw when you aretired.

• Use pole saw for cutting tree branches only. Do not use

pole saw for purposes not intended. Do not use for cutting

otheritems.

• Only well‑instructed adults should operate pole saw.

Never allow children tooperate.

• Do not allow children or untrained individuals to use

thisunit.

• Wear the following safety gear when operating pole saw:

‑ heavy‑duty gloves

‑ steel‑toed safety footwear with non‑skid soles

‑ safety glasses, goggles or face screen

protection from electric shock in the event of contact

with overhead electric lines, Consult local regulations

for safe distances from overhead electric power lines

and ensure that the operating position is safe and

secure before operating the pole saw.

• Keep all parts of the body away from the saw chain.

Do not remove cut material or hold material to be cut

when blades are moving. Make sure the switch is off

when clearing jammed material. Blades coast after

turn off. A moment of inattention while operating the pole

saw may result in serious personalinjury.

• Carry the pole saw by the handle with the saw chain

stopped. When transporting or storing the pole saw

always remove battery and fit the saw chain scabbard.

Proper handling of the pole saw will reduce possible

personal injury from the sawchain.

• Hold the pole saw by insulated gripping surfaces

only, because the cutter blade may contact hidden

wiring. A saw chain contacting a “live” wire may make

exposed metal parts of the tool “live” and could give the

operator an electricshock.

• Do not use the pole saw in bad weather conditions,

especially when there is a risk of lightning. This

decreases the risk of being struck bylightning.

• To reduce the risk of electrocution, never use near

any electrical power lines. Contact with or use near

power lines may cause serious injury or electric shock

resulting in death.

• Always use two hands when operating the pole saw.

Hold the pole saw with both hands to avoid lossofcontrol.

• Always use head protection when operating the

pole saw overhead. Falling debris can result in serious

personalinjury.

• Remove or disconnect battery before servicing,

cleaning or removing material from the

gardeningappliance.

• Do not let familiarity gained from frequent use of

tools allow you to become complacent and ignore

tool safety principles. A careless action can cause severe

injury within a fraction of asecond.

English

the top of the guide bar may push the guide bar rapidly

back towards the operator. Either of these reactions

may cause you to lose control of the saw which could

result in serious injury touser.



The following precautions should be followed to

minimize kickback:

• Hold the saw firmly with both hands when the unit is

running. Use a firm grip with thumbs and fingers encircling

the main pole handle and the insulated hand grip. DO NOT

use the pole as a graspingsurface.

• Do notoverreach.

• Keep proper footing and balance at alltimes.

• Don’t let the nose of the guide bar contact a log, branch,

ground or otherobstruction.

• Do not extend pole saw handle above shoulderheight.

• Use devices such as reduced kickback chain, chain braking

system and special guide bars that reduce the risks

associated withkickback.

• Only use replacement bars and chains specified by the

manufacturer or theequivalent.

• Never let the moving chain contact any object at the tip of

the guidebar.

• Keep the working area free from obstructions such as other

trees, branches, rocks, fences, stumps, etc. Eliminate or

avoid any obstruction that your saw chain could hit while

you are cutting through a particular log orbranch.

• Keep your saw chain sharp and properly tensioned. A loose or

dull chain can increase the chance of kickback. Check tension at

regular intervals with the motor stopped and batteryremoved.

• Begin and continue cutting only with the chain moving at

full speed. If the chain is moving at a slower speed, there is

a greater chance for kickback tooccur.

• Cut one branch at atime.

• Use extreme caution when re‑entering a previous cut.

Engage spiked bumpers into wood and allow chain to

reach full speed before proceeding withcut.

• Do not attempt plunge cuts or borecuts.

• Watch for shifting branches or other forces that could close

a cut and pinch or fall intochain.

Kickback Safety Features



WARNING: The following features are included on

your pole saw to help reduce the hazard of kickback;

however such features will not totally eliminate this

dangerous reaction. As a pole saw user do not rely

only on safety devices. You must follow all safety

precautions, instructions, and maintenance in this

manual to help avoid kickback and other forces which

can result in seriousinjury.

• Reduced‑Kickback Guide Bar, designed with a small

radius tip which reduces the size of the kickback danger

zone on bar tip. A reduced‑ kickback guide bar is one which

has been demonstrated to significantly reduce the number

and seriousness of kickbacks when tested in accordance

with safety requirements for electric chainsaws.

• Reduced Kickback Chain, designed with a contoured

depth gauge and guard link which deflect kickback

force and allow wood to gradually ride into the cutter.

A reduced‑kickback chain is a chain which has met

kickback performance requirements when tested on the

representative sample of chainsaws.

• Do not, under any circumstance, use any attachment or

accessory on this product, which was not provided with

the product, or identified as appropriate for use with this

product in this instructionmanual.

• Inspect pole saw before each use and after dropping or other

impacts. Ensure there are no significant defects ordamage.

Do Not Operate Pole Saw:

‑ while under the influence of alcohol, medication, ordrugs.

‑ in rain or in damp or wetareas.

‑ where highly flammable liquids or gases arepresent.

‑ if pole saw is damaged, adjusted incorrectly, or not fully

and securelyassembled.

‑ if trigger does not turn pole saw on and off. Chain

must stop moving when you release trigger. Have

faulty switch replaced by authorized service center. See

Accessories underMaintenance.

‑ while in ahurry.

‑ while in a tree or on aladder.

‑ while on aerial booms, buckets orplatforms.

‑ during high wind or stormingweather.

GENERAL SAFETY RULES



DANGER: Shock Hazard. Serious injury or death from

electrocution if power lines are contacted. Never use

near any electrical source, wires, or powerlines.



WARNING:

For safe operation read and

understand the instruction manual.

Wear face

shield (and/or safety glasses) and hard hat to protect

against falling debris.Always have a clear work area,

retreat path, and be aware of limb/branch location

to avoid falling limbs and debris.Keep bystanders

50'

(15m)

away when operating saw.To reduce the risk of

electric shock do not use on wet surfaces.Do not expose

to rain.Storeindoors.

• To protect yourself from falling branches do not stand

directly under the branch or limb being cut. This unit should

not be held at an angle over 60° from groundlevel.

• Keep the handles dry, clean, and free ofoil.

• Before you start the unit, make sure the chain is not

contacting anyobject.

• Make sure the cutting chain has stopped before setting the

unitdown.

Service

• Tool service must be performed only by qualified repair

personnel. Service or maintenance performed by

unqualified personnel could result in a risk of injury. Refer to

the Maintenance section of thismanual.

• When servicing a tool, use only identical replacement parts.

Follow instructions in the Maintenance section of this manual.

Use of unauthorized parts or failure to follow maintenance

instructions may create a risk of electric shock orinjury.

Guard Against Kickback



WARNING: KICKBACK may occur when the nose or

tip of the guide bar touches an object, or when the

wood closes in and pinches the saw chain in the cut.

Tip contact in some cases may cause a lightning fast

reverse reaction, kicking the guide bar up and back

towards the operator. Pinching the saw chain along

English

The label on your tool may include the following symbols. The

symbols and their definitions are asfollows:

V ......................... volts

Hz .......................hertz

min ..................... minutes

or DC ......direct current

...................... Class I Construction

(grounded)

…/min ..............per minute

BPM .................... beats per minute

IPM ..................... impacts per minute

RPM .................... revolutions per

minute

sfpm ................... surface feet per

minute

SPM .................... strokes per minute

A ......................... amperes

W ........................watts

or AC ...........alternating current

or AC/DC .... alternating or direct

current

...................... Class II

Construction

(double insulated)

.......................no load speed

n ................. rated speed

m/s ............ meters per second

............. earthing terminal

.............safety alert symbol

.............Visible radiation

............. Wear respiratory

protection

............. Wear eye protection

............. Wear hearing protection

............. Read all documentation

CSPM .......... Cut strokes per minute

............. Do not leave in rain

............ Tip contact can cause

the guide bar to move

suddenly upward and

backward, which can

cause serious injury

............ Contact of the guide

bar tip with any object

should be avoided

........... Rotational direction of

the saw chain

...... Always use two hands

when operating the

chainsaw

• compounds in insecticides, herbicides andpesticides,

• arsenic and chromium from chemically treatedlumber.

To reduce your exposure to these chemicals, wear

approved safety equipment such as dust masks that are

specially designed to filter out microscopicparticles.

• Avoid prolonged contact with dust from power

sanding, sawing, grinding, drilling, and other

construction activities. Wear protective clothing and

wash exposed areas with soap and water. Allowing

dust to get into your mouth, eyes, or lie on the skin may

promote absorption of harmfulchemicals.



WARNING:

Use of this tool can generate and/

or disperse dust, which may cause serious and

permanent respiratory or otherinjury. Always use

NIOSH/OSHA approved respiratoryprotection.



WARNING: Always wear proper personal hearing

protection that conforms to ANSI S12.6 (S3.19)

during use. Under some conditions and duration

of use, noise from this product may contribute to

hearingloss.



CAUTION: When not in use, place tool on its

side on a stable surface where it will not cause a

tripping or falling hazard. Some tools with a large

battery pack will stand upright but may be easily

knockedover.

• Air vents often cover moving parts and should be

avoided. Loose clothes, jewelry or long hair can be caught

in movingparts.

Additional Safety Information



WARNING:

Never modify the power tool or any part of

it. Damage or personal injury couldresult.



WARNING: ALWAYS use safety glasses. Everyday

eyeglasses are NOT safety glasses. Also use face or dust

mask if operation is dusty. ALWAYS WEAR CERTIFIED

SAFETYEQUIPMENT:

• ANSI Z87.1 eye protection (CAN/CSA Z94.3),

• ANSI S12.6 (S3.19) hearing protection,

• NIOSH/OSHA/MSHA respiratoryprotection.



WARNING: Some dust contains chemicals known

to State of California to cause cancer, birth defects

or other reproductive harm. Some examples of these

chemicals are:

• compounds in fertilizers,

Pole Saw Names and Terms

• Drive Sprocket or Sprocket ‑ The toothed part that drives

the sawchain.

• Guide Bar ‑ A solid railed structure that supports and

guides the sawchain.

• Guide Bar Scabbard ‑ Enclosure fitted over guide bar to

prevent tooth contact when saw is not inuse.

• Kickback ‑ The backward or upward motion, or both of

the guide bar occurring when the saw chain near the nose

of the top area of the guide bar contacts any object such

as a log or branch, or when the wood closes in and pinches

the saw chain in thecut.

• Reduced Kickback Chain ‑ A chain that complies with

the kickback performance requirements. (when tested on a

representative sample of chainsaws)

• Reduced Kickback Guide Bar ‑ A guide bar which has

been demonstrated to reduce kickbacksignificantly.

• Replacement Saw Chain ‑ A chain that complies

with kickback performance requirements when tested

with specific chain saws. It may not meet performance

requirements when used with othersaws.

• Saw Chain ‑ A loop of chain having cutting teeth, that cut

the wood, and that is driven by the motor and is supported

by the guidebar.

• Spiked Bumper (Spike) ‑ The pointed tooth or teeth for

use when pruning to pivot the saw and maintain position

whilesawing.

• Switch ‑

A device that when operated will complete or interrupt

an electrical power circuit to the motor of the chainsaw.

• Switch Lockout ‑ A movable stop that prevents

the unintentional operation of the switch until

manuallyactuated.

• Trimming (Pruning) ‑ Process of cutting limbs from atree.

• Undercut ‑ An upward cut from underside of a log or limb.

This is done while in normal cutting position and cutting

with top of guidebar.

Storage

1 . Store indoors. The best storage place is one that is cool

and dry away from direct sunlight, excess heat or cold and

out of the reach ofchildren.

2 . Always reduce the tension off the chain again after

finishing work. The chain contracts as it cools down. If

tension is not reduced, it can damage thesaw.

English

Transporting Pole Saw (Fig. H)

Always remove the battery pack

21

from the handle

and cover the saw chain

9

with the scabbard

18

when

transporting the pole saw.

Saw Chain and Guide Bar Oiling (Fig. G)

Auto Oiling System

This CRAFTSMAN pole saw is equipped with an auto

oiling system that keeps the saw chain and guide bar

constantlylubricated.

1. The oil level indicator

(

12

)

shows the level of the oil in the

pole saw. If the oil level is less than a quarter full, remove

the battery from the pole saw and refill the oil tank with

the correct type of oil.

2. Always empty oil tank when finishedcutting.

3. Always empty oil tank before storing this unit.

nOTE: Do not operate this pole saw without oil.

nOTE: Always use

CRAFTSMAN

bar and chain oil, which has

been designed for optimal performance. Other lubricants

could clog or damage the dispenser. Always use a high-quality,

biodegradable bar and chain oil for proper saw chain and bar

lubrication. When pruning trees, vegetable-based bar and

chain oil is recommended, as mineral-based oils may harm

living trees. Never use dirty, used, or contaminated oil. Doing

so may damage the tool.

Filling the Oil Reservoir

1. Unscrew counterclockwise and then remove the oil

cap

(

11

)

. Fill the reservoir with the recommended bar

and chain oil until the oil level has reached the top of the

oillevelindicator

(

12

)

2. Refit the oil cap and tightenclockwise.

3. Periodically switch the pole saw off and check the oil

level indicator to ensure the bar and chain are being

properlyoiled.

5. Once saw chain tension is correct, tighten bar lock

nut

(

15

)

to clampbar in place.

6. When the saw chain is new check the tension frequently

(after disconnecting battery) during the first 2hours of

use as a new chain stretchesslightly.

nOTE: Saw chain tension should be adjustedregularly.

Adjusting Chain Tension (Fig. B–F)

1. With the pole saw still on a firm surface check the saw

chain

(

9

)

tension. The tension is correct when the saw

chain snaps back after being pulled 1/8" (3 mm) away

from the guide bar

(

8

)

with light force from the middle

finger and thumb as shown in Fig.E. There should be no

“sag” between the guide bar and the saw chain on the

underside as shown in Fig.F.

2. To adjust saw chain tension, loosen the bar lock nut

(

15

)

3. Rotate the tensioning screw

(

16

)

in the front of the

housing using the flat screwdriver end of thewrench

(

)

4. Do not over-tension the saw chain

(

)

as this will lead to

excessive wear and will reduce the life of the guide bar

and saw chain. Over tensioning also reduces the amount

of cuts you will get per batterycharge.

Installing and Removing Saw Chain

(Fig. A–D)



WARNING: Sharp moving blade. To prevent

accidental operation, ensure that battery is

disconnected from the handle before performing the

following operations. Failure to do this could result in

serious personal injury.



CAUTION: Sharp moving blade. Always wear

protective gloves when installing or removing the

chain. The chain is sharp and can cut you when it is

notrunning.

1. Place the pole saw on a firm surface. Rotate the bar lock

nut

(

15

)

counterclockwise with the provided wrench

(

19

)

2. Remove sprocket cover

(

17

)

3. To remove the saw chain

(

9

)

, rotate the tensioning

screw

(

16

)

in the front of the housing using the flat

screwdriver end of the wrench. Turning the tensioning

screw counterclockwise allows the guide bar

(

8

)

recede and reduces the tension on the chain so that it

may beremoved.

4. Lift the worn saw chain out of the groove in the guidebar.

5. Flip guide barover.

6. To replace the saw chain, check to make sure that the

slot in the guide bar is over the location pins

(

23

)

shown

in Fig.C and that hole below the slot is located over the

tensioningpin

(

24

)

7. Place new chain in groove of guide bar and around

sprocket

(

)

. Make sure saw teeth are facing correct

direction by matching the graphic onhousing or

guidebar.

8. Rotate the tensioning screw

(

16

)

clockwise to increase

the chaintension.

9. Install the sprocket cover

(

17

)

10. Follow the instructions in the section Adjusting

ChainTension.

ASSEMBLY AND ADJUSTMENTS



WARNING:

To reduce the risk of serious personal

injury, turn unit off and

remove the battery pack

before making any adjustments or removing/

installing attachments or accessories. An accidental

start‑up can causeinjury.

Joining Saw Head Assembly to the

Handle Assembly (Fig. A, I–M)



WARNING: Sharp moving blade. To prevent accidental

operation, insure that battery is disconnected from the

handle and that the protective scabbard is in place on

the chain before performing the following operations.

Failure to do this could result in serious personal injury.



WARNING: Always check to make sure that the sleeve

is completely threaded on and that the threads are

no longer visible. Not threading the sleeve completely

on could result in the folding assembly becoming

disconnected creating a hazardous condition.

Periodically check the connections to ensure that the

sleeve is completely threaded on.

English

Operating the Pole Saw



WARNING: Read and understand all instructions.

Failure to follow all instructions listed below may result

in electric shock, fire and/or serious personalinjury.



CAUTION: Always reduce the tension off the chain

again after finishing work. The chain contracts as it

cools down. If it is not slackened off, it can damage the

polesaw.

iMPORTAnT: Never operate a pole saw that is damaged or

improperly adjusted or that is not completely and securely

assembled. Be sure that the saw chain

(

9

)

stops moving when

the trigger switch is released. Never adjust the guide bar

(

8

)

or saw chain when the motor is operating or the battery

isattached.

• While cutting keep a correct working posture; both feet

on the ground, knees slightly bent and both arms at

waist level.

• During prolonged operation, take rest periods and

periodically change your working position.

Pole Saw Trimming/Pruning



WARNINGS:

• Never stand directly under the limb you are cutting.

Always position yourself out of the path of fallingdebris.

• Always wear head, eye, foot and body protection.

Wearing body protection helps reduce the risk of injury

when operating thisunit.

• Never stand on a ladder or other unstable support

while using the pole saw. Always avoid any position

which can cause you to lose your balance and cause

severeinjury.

• Keep other persons at least 50' (15m) from the work

area. Distractions can cause you to losecontrol.

• Electrocution Hazard. To prevent shock, do not operate

within 50' (15m) of overhead electrical lines. Always check

surrounding area for hidden electricallines.

Proper hand position requires one hand on the main

handle

5

and one hand on the foam gripper

13

Proper Hand Position (Fig. O)



WARNING: To reduce the risk of serious personal

injury, ALWAYS use proper hand position asshown.



WARNING: To reduce the risk of serious personal

injury, ALWAYS hold securely in anticipation of a

suddenreaction.

Installing and Removing the Battery Pack

(Fig. N)



WARNING: Ensure the tool/appliance is in the off

position before inserting the batterypack.

nOTE: For best results, make sure your battery pack is

fullycharged.

1. To install the battery pack

21

into the tool handle, align

the battery pack with the rails inside the tool’s handle

and slide it into the handle until the battery pack is firmly

seated in the tool and ensure that it does notdisengage.

2. To remove the battery pack from the tool, press the

battery pack release button

22

and firmly pull the

battery pack out of the toolhandle.

OPERATION



WARNING: To reduce the risk of serious personal

injury, turn unit off and remove the battery pack

before making any adjustments or removing/

installing attachments or accessories. An

accidental start‑up can causeinjury.

Folding the Pole Saw (Fig. L)



WARNING: Sharp moving blade. To prevent accidental

operation, ensure that battery is disconnected from the

handle and that the protective scabbard is in place on

the chain before performing the following operations.

Failure to do this could result in serious personal injury.

1. Rest the CMCPS630 on the ground and grasp the

threaded sleeve

(

14

)

on the folding assembly

(

2

)

and loosen the threaded sleeve by twisting it

counterclockwise. Slide the threaded sleeve

(

14

)

away

and toward the saw head assembly

(

3

)

2. Fold the folding assembly

(

2

)

apart as shown in Fig.L.

The three assemblies that make up the pole saw are

keyed to ensure correct assembly. If an assembly does not

smoothly attach to another do not force fit. Combining the

handle assembly

(

1

)

, folding assembly

2

and the saw head

assembly

(

3

)

creates a pole saw that is approximately 9'

(2.7m) in length as shown in Fig. I.

1. Align the button

26

on the outside of the coupling end

of the folding assembly

2

with the button hole

27

the coupling end of saw head assembly

3

. Refer to Fig.J.

Push the two sections completelytogether until the

button

26

pops into the button hole

27

securing it into

position. Refer to Fig.J.

2. Align the button

(

28

)

on the outside of the coupling end

of the folding assembly

2

with the button hole

(

29

)

the coupling end of handle assembly

(

1

)

. Refer to Fig.K.

Push the two sections completelytogether until the

button

(

28

)

pops into the button hole

(

29

)

securing it into

position. Refer to Fig.K.

3. Straighten the folding assembly

2

together as shown

in Fig.L.

4. Slide the threaded sleeve

(

14

)

onto the folding

assembly

2

down as far as possible and rotate the

threaded sleeve

(

14

)

clockwise until it stops and

completely covers the threads as shown in Fig.M.

On/Off Switch (Fig. P)

Always be sure of your footing and grip the pole saw firmly with

both hands with the thumb and fingers encircling

the main

handle

5

and one hand on the foam gripper

13

1. To turn the tool ON, push the lock-off button

(

7

)

down

and then squeeze the trigger switch

(

6

)

with your fingers

as shown in Fig. P.

2. To turn the tool OFF, release thetrigger trigger switch

(

6

)

English

Accessories



WARNING: Since accessories, other than those

offered by CRAFTSMAN, have not been tested with

this product, use of such accessories with this product

could be hazardous. To reduce the risk of injury, only

CRAFTSMAN‑recommended accessories should be used

with thisproduct.

Recommended accessories for use with your product are

available at extra cost from your local dealer or authorized

service center. If you need assistance in locating any

accessory, please contact CRAFTSMAN. Call 1‑888‑331‑4569.

Cleaning



WARNING: Blo

w dirt and dust out of all air vents with

clean, dry air at least once a week. To minimize the risk

of eye injury, always wear ANSI Z87.1 approved eye

protection when perform

ing thisprocedure.



WARNING:

Never use solvents or other harsh chemicals

for cleaning the non‑metallic parts of the tool. These

chemicals may weaken the plastic materials used in

these parts. Use a cloth dampened only with water and

mild soap. Never let any liquid get inside the tool; never

immerse any part of the tool into aliquid.

Regular maintenance ensures a long, effective life for the

tool. After every 10minutes of use be sure to remove the

battery (be aware, the chain and bar can be hot!), check the

bar and chain for correct tension, and lubricate per Adjusting

Chain Tension and ChainOiling.

MAINTENANCE



WARNING: To reduce the risk of serious personal

injury, turn unit off and remove the battery pack

before making any adjustments or removing/

installing attachments or accessories. An

accidental start‑up can causeinjury.

Your CRAFTSMAN power tool has been designed to operate

over a long period of time with a minimum of maintenance.

Continuous satisfactory operation depends upon proper tool

care and regularcleaning.

• Do not hold pole saw switch handle above

shoulderheight.

Branch Removal Hook (Fig. A)



CAUTION: The branch removal hook is not a belt hook.

Your pole saw includes a branch removal hook



(

10

)

for the

intended purpose of helping to remove small to moderately

sized prunedbranches.

Pruning With the Pole Saw (Fig. A, O–Q)



WARNING: Let the tool work at its own pace. Do

notoverload.



WARNING: When pruning trees: guard against

kickback which can result in severe injury or death.

Refer to guard Against Kickback to avoid the risk

of kickback. Do not overreach. Make sure your footing

is firm. Keep feet apart. Divide your weight evenly on

both feet.

1. Use both hands to grip pole saw as shown in Fig.O. Use a

firm grip. Thumbs and fingers must wrap around the main

handle

(

5

)

and foam gripper

(

13

)

. Keep fingers away from

sawdust exhaust chute

(

30

)

shown in Fig.Q.

2. Never operate while in a tree, in any awkward position

or on a ladder or other unstable surface. You may lose

control of pole saw causing severe injury.

3. Follow directions below to trim atree.

a. Make sure pole saw is running at full speed before

making a cut. When starting a cut, place moving saw

chain

(

9

)

against limb. Hold pole saw firmly in place

to avoid possible bouncing or skating (sideways

movement) of polesaw.

b. Guide pole saw using light pressure. Make first cut 6"

(15cm) from tree trunk on underside of limb. Use top of

guide bar

(

8

)

to make this cut. Cut 1/3 through diameter

of limb. Then make the finish cut from the top. If you try

to cut off thick branches from the bottom, the branch

may close in and pinch the saw chain in the cut. If you

try to cut off thick branches from the top, without a

shallow undercut, the branch may splinter. Do not force

pole saw. The motor will overload and can burn out. It

will do the job better and safer at the rate for which it

wasintended.

c. Remove pole saw from cut while it is running at full

speed. Stop pole saw by releasing trigger switch

(

6

)

Make sure saw chain has stopped before setting pole

sawdown.

VersaTrack™ (Fig. R)



WARNING: To reduce the risk of serious personal

injury, turn unit off and remove the battery pack

before making any adjustments or removing/

installing attachments or accessories. An

accidental start‑up can causeinjury.



WARNING: To reduce the risk of serious personal

injury, do not use a damaged VersaTrack™ hang hook

or VersaTrack™ Trackwall. A damaged VersaTrack™

hang hook or VersaTrack™ Trackwall will not support

the weight of thetool.



WARNING: To reduce the risk of serious personal

injury, DO NOT suspend tool overhead or suspend

objects from the hang hook. ONLY suspend tool on the

VersaTrack™ Trackwall using the hanghook.



WARNING: Ensure that the tool weight does not

exceed the maximum rated weight of 20lb (9kg) for

the selected VersaTrack™hook.



WARNING: When hanging objects on a VersaTrack™

Trackwall rail, adequately space the tools in order to

not exceed 75lb (35 kg) per linearfoot.

iMPORTAnT: VersaTrack™ accessories mount compatible

tools securely to the VersaTrack™ Trackwallsystem.

Replacement chain and bar are available from your

nearest CRAFTsMAn servicecenter.

• CMCPS630 requires replacement chain CMZCSC8 and

replacement bar CMZCSB8.

English

Three‑Year Limited Warranty

For warranty terms, go to www.craftsman.com/pages/

warranty.

To request a written copy of the warranty terms, contact:

Customer Service at CRAFTSMAN, 701East Joppa Road,

Towson, MD 21286or call 1‑888‑331‑4569.

lATin AMERiCA: This warranty does not apply to products

sold in Latin America. For products sold in Latin America,

see country-specific warranty information contained in

the packaging, call the local company, or see website for

warrantyinformation.

FREE WARning lABEl REPlACEMEnT: If your warning

labels become illegible or are missing, call 1‑888‑331‑4569

for a freereplacement.

Thank you for your purchase. Register your product nowfor:

• WARRAnTY sERViCE: Registering your product will help

you obtain more efficient warranty service in case there is

a problem with yourproduct.

• COnFiRMATiOn OF OWnERshiP: In case of

an insurance loss, such as fire, flood or theft, your

registration of ownership will serve as your proof

ofpurchase.

• FOR YOUR sAFETY: Registering your product will allow

us to contact you in the unlikely event a safety notification

is required under the Federal Consumer SafetyAct.

Repairs

The charger and batteries are notserviceable. There are no

serviceable parts inside the charger or batterypack.



WARNING: To assure product SAFETY and RELIABILITY,

repairs, maintenance and adjustment (including

brush inspection and replacement, when applicable)

should be performed by a factory service center or

an authorized service center. Always use identical

replacementparts.

Saw Chain and Guide Bar

After every few hours of use, remove the sprocket cover,

guide bar and chain and clean thoroughly using a soft bristle

brush. Ensure oiling hole on bar is clear of debris. When

replacing dull chains with sharp chains it is good practice to

flip the chain bar from bottom totop.

1. Turn the tool off, remove the battery pack

and accessories.



CAUTION: Any product with exposed cutting teeth

must have them covered securely if it is to be on

theVersaTrack™Trackwall.

2. Flip or pull open the integral hang hook

20

. It clicks

when locked intoposition.

3. Mount the integral hang hook to the

VersaTrack™Trackwall.

nOTE: VersaTrack™ accessories for use with your tool are

available at extra cost from your local dealer or authorized

service center. If you need assistance in locating any

accessory, please contact CRAFTSMAN, call 1‑888‑331‑4569.

Saw Chain Sharpness



CAUTION: Sharp chain. Always wear protective gloves

when handling the chain. The chain is sharp and can

cut you when it is notrunning.

iMPORTAnT: The cutters will dull immediately if they touch

the ground or a nail whilecutting.

To get the best possible performance from your chainsaw

it is important to keep the teeth of the saw chain sharp.

Chain sharpening services are available from your nearest

servicecenter.

nOTE: Each time the chain is sharpened, it loses some of the

low kickback qualities and extra caution should be used. It is

recommended that a saw chain be sharpened no more than

fourtimes.

FRAnçAis

outils produisent des étincelles et ces étincelles pourraient

enflammer les vapeurs.

2 . Ne pas utiliser sous la pluie.

3 . Gardez tous les passants éloignés: à une distance

sécuritaire de l’aire de travail, particulièrement les enfants.

4 . Portez des vêtements appropriés: ne pas porter des

vêtements amples ou des bijoux. Ils peuvent se coincer dans

les pièces mobiles. L’utilisation de gants en caoutchouc et

de très bonnes chaussures est recommandée lors du travail

extérieur. Portez une protection pour vos cheveux afin de

les retenir.

5 . Portez toujours une protection des yeux ‑ portez

une protection des yeux approuvée ANSI Z87.1

en tout temps lorsque le bloc‑piles est installé.

Utilisez également un masque facial ou antipoussière

et une protection auditive. Les lunettes de sécurité et les

protections auditives sont en vente dans votre centre de

service ou établissement d’entretien agréé local.

6 . Utilisez le bon outil: ne pas utiliser cet outil pour toute

tâche autre que celles pour lesquelles il est conçu.

7 . Évitez les démarrages accidentels: ne pas transporter

avec votre doigt sur la gâchette si le bloc‑piles est

installé.

8 . Ne pas saisir les lames de coupe exposées ou les bords

coupants lorsque vous prenez ou tenez l’appareil.

9 . Ne pas forcer l’outil: le travail sera mieux fait et avec moins

de probabilité de blessure à la vitesse pour laquelle il a été

conçu.

10 . Ne pas s’étirer : maintenez vos pieds bien d’aplomb sur le

sol et un bon équilibre en tout temps.

11 . Demeurez alerte et surveillez ce que vous faites en

faisant preuve de bon sens lorsque vous utilisez un

outil électrique. N’utilisez pas d’outil électrique si vous

êtes fatigué ou sous l’influence de drogues, d’alcool

ou de médicaments. Un moment d’inattention pendant

l’utilisation d’outils électriques peut entraîner une blessure

corporelle grave.

12 . Empêchez le démarrage involontaire. Assurez‑

vous que la gâchette est en position Arrêt avant de

brancher à une source d’alimentation et/ou un bloc‑

piles, lorsque vous ramassez ou transportez l’outil.

Transporter l’appareil avec votre doigt sur la gâchette ou

mettre sous tension des outils électriques dont la gâchette

est en marche favorise les accidents.

13 . Débrancher l’appareil ‑ Retirez le bloc‑piles lorsque

vous n’utilisez pas l’outil, avant de le réparer, lorsque vous

changez les accessoires comme les lames et autres.

14 . Entreposez les outils arrêtés à l’intérieur: lorsqu’ils

ne sont pas utilisés, les outils doivent être entreposés à

l’intérieur dans un endroit sec et élevé ou verrouillé hors de

portée des enfants.

15 . Entretenez soigneusement l’outil : gardez les bords

coupants aiguisés et nettoyez pour une meilleure

performance et afin de réduire le risque de blessure. Pour

lubrifier l’outil et remplacer les accessoires, suivez les

instructions du manuel. Inspectez régulièrement la source

d’alimentation et si elle est endommagée, faites‑la réparer

dans un établissement de services autorisé. Gardez les

poignées sèches, propres et exemptes d’huile et de graisse.

16 . Vérifiez les pièces endommagées : avant toute

utilisation ultérieure de l’outil, un protecteur ou une autre

pièce qui est endommagé doit être soigneusement vérifié

CONSIGNES IMPORTANTES DE SÉCURITÉ



AVERTISSEMENT:

Lors de l’utilisation d’outils de

jardinage électriques, les mesures de précaution de base

devraient toujours être prises pour réduire la possibilité

d’incendie, de choc électrique et de blessures, en suivant

les recommandations suivantes.



AVERTISSEMENT: Afin de réduire le risque de

blessure:

• avant toute utilisation, assurez‑vous que toutes

les personnes qui utilisent cet appareil lisent et

assimilent toutes les consignes de sécurité et les

autres renseignements de sécurité compris dans le

présent manuel.

• Conservez ces instructions et consultez‑les souvent.

1 . Évitez les environnements dangereux: NE PAS utiliser

des outils dans des endroits humides ou mouillés. NE

PAS utiliser les outils électriques portatifs dans une

atmosphère gazeuse ou explosive. Les moteurs de ces

Définitions: symboles et mentions d'alerte

de sécurité

Cette notice d'utilisation utilise les symboles et les mentions

d'alerte de sécurité suivants afin de vous alerter sur les situations

dangereuses et les risques de blessures ou de dégâtsmatériels.



DANGER: indique une situation de risque imminent

qui engendre, si elle n'est pas évitée, la mort ou de

gravesblessures.



AVERTISSEMENT: indique une situation de risque

potentiel qui pourrait engendrer, si elle n'est pas

évitée, la mort ou de gravesblessures.



ATTENTION: indique une situation de risque potentiel

qui peut engendrer, si elle n'est pas évitée, des

blessures bénignes oumodérées.



(Utilisé sans mention) Indique un message lié à

lasécurité.

REMARQUE: indique une pratique n'entraînant

aucun risque de blessures mais qui, si elle n'est pas

évitée, peut entraîner des dommagesmatériels.

Utilisation Prévue

Cette scie à long manche CMCPS630 est conçue pour des

applications de coupe résidentielles et elle est idéale pour les

applications d’élagage et de coupe de limbes jusqu'à 6 po

(152mm) de diamètre.

nE PAs utiliser cet outil pour toute tâche autre que celles

pour lesquelles il est conçu.

nE PAs utiliser en conditions mouillées ou en présence de

liquides ou gaz inflammables.

nE PAs laisser les enfants toucher l’outil. Une supervision

est requise lorsque des utilisateurs inexpérimentés utilisent

cet outil.

Français (traduction de la notice d’instructions originale)



AVERTISSEMENT: lisez tous les avertissements

de sécurité et toutes les instructions. Ne pas suivre

les avertissements et les instructions peut entraîner un

choc électrique, un incendie et/ou des blessuresgraves.

AVERTISSEMENT: pour réduire le risque de blessure,

lisez le guided’utilisation.

FRAnçAis

RÈGLES DE SÉCURITÉ SPÉCIFIQUES

Avant d’utiliser la scie à long manche

• Pour une utilisation sécuritaire, lisez et comprenez

toutes les instructions avant d’utiliser la scie à long

manche. Suivez toutes les consignes de sécurité. Ne

pas suivre toutes les consignes de sécurité énumérées

ci‑dessous peut entraîner une blessure corporelle grave.

• Regardez ce que vous faites. Faites preuve de bon

sens. Ne pas utiliser la scie à long manche lorsque vous

êtesfatigué.

• Utilisez la scie à long manche seulement pour couper

les branches des arbres. Ne pas utiliser la scie à long

manche à des fins non prévues. Ne pas utiliser pour couper

d’autres articles.

• Seulement des adultes bien formés doivent utiliser

la scie à long manche. Ne jamais autoriser les enfants

àl’utiliser.

• Ne pas autoriser les enfants ou des personnes non

formées à utiliser cet appareil.

• Portez l’équipement de sécurité suivant lorsque vous utilisez

la scie à long manche au‑dessus de votre tête:

‑ gants robustes

‑ chaussures de sécurité à embout d’acier avec

semellesantidérapantes

‑ lunettes de sécurité, lunettes ou masque facial

‑ casque de sécurité

‑ des cache‑oreilles ou des bouchons d’oreilles

‑ un masque facial ou antipoussières (si vous travaillez

dans une zone poussiéreuse)

• Portez les pantalons longs et des bottes lourds. Ne pas

porter de vêtements amples, de culotte courte, de bijoux

quelconques ou se promener pieds nus.

• Attachez les cheveux longs pour éviter de les emmêler dans

des pièces mobiles.

• Avant de scier, prévoyez toujours les éléments suivants:

‑ une aire de travail dégagée

‑ les pieds bien d’aplomb

‑ la trajectoire de retrait planifiée des

branchestombantes

• Inspectez l’arbre avant de l’élaguer. Tenez compte des

branches qui tombent librement sur le sol.

• Ne pas utiliser la scie à long manche pour abattre

lesgaules.

• La vitesse maximale de la chaîne est inférieure à 20 m/s.

débris tombants peuvent entraîner une blessure corporelle

grave.

• Retirez le bloc‑piles ou déconnectez‑la avant de

réparer, nettoyer ou retirer la matière provenant de

l’outil de jardinage.

• Ne pas laisser votre connaissance acquise suite

l’utilisation fréquente des outils vous permettre de

baisser la garde et ignorer les principes de sécurité de

l’outil. Un acte irréfléchi peut causer une blessure grave en

une fraction de seconde.

afin de déterminer s’il fonctionnera correctement et s’il

effectuera la fonction prévue. Vérifiez l’alignement des

pièces qui se déplacent, les fixations des pièces qui se

déplacent, le bris des pièces, le montage et tout autre état

qui peut affecter son utilisation. Une protection ou une

autre pièce qui est endommagée doit être convenablement

réparée ou remplacée par un centre de services agréé sauf

mention contraire dans ce guide.

17 . Dommages à l’appareil: si l’appareil est frappé ou

emmêlé avec un objet étranger, arrêtez‑le immédiatement,

retirez le bloc‑piles, vérifiez les dommages et faites‑les

réparer avant toute utilisation ultérieure.

18 . NE PAS immerger l’outil dans l’eau ou l’asperger

avec un tuyau. NE PAS laisser pénétrer tout liquide à

l’intérieur. Si l’outil est mouillé, laissez‑le sécher pendant au

moins 48 heures.

19 . NE PAS entreposer l’outil sur ou près de fertilisants ou de

produits chimiques.

CONSERVEZ CES INSTRUCTIONS



AVERTISSEMENT : ne pas utiliser près des lignes

électriques. Cet appareil n’est pas conçu pour offrir

une protection contre les chocs électriques en cas de

contact avec des lignes électriques aériennes. Consultez

les réglementations locales concernant les distances

sécuritaires des lignes électriques aériennes et assurez‑

vous que la position d’utilisation est sécuritaire avant

d’utiliser la scie sur perche.

• Gardez toutes les parties de votre corps loin de la

chaîne de la scie. Ne pas retirer la matière coupée ou

la matière maintenue à être coupée lorsque les lames

sont en mouvement. Assurez‑vous que la gâchette

est fermée lorsque vous enlevez la matière coincée.

Les lames glissent une fois l’outil éteint. Un moment

d’inattention pendant l’utilisation de la scie sur perche peut

entraîner une blessure corporelle grave.

• Transportez la scie sur perche par la poignée avec

la scie à chaîne arrêtée. Lors du transport ou de

l’entreposage de la scie à long retirez toujours le bloc‑piles

et installez le capot de la scie à chaîne. Une manutention

appropriée de la scie sur perche réduira une possible

blessure corporelle due à la scie à chaîne.

• Tenez la scie sur perche seulement par les surfaces de

préhension isolées, car la lame de coupe peut entrer

en contact avec des câbles cachés. Une scie à chaîne

entrant un contact avec un câble «sous tension» peut

exposer les pièces métalliques de l’outil «sous tension» et

pourrait donner un choc électrique à l’utilisateur.

• Ne pas utiliser la scie sur perche si les conditions

météorologiques sont mauvaises, particulièrement

s’il y a un risque de foudre. Cela réduit le risque d’être

frappé par la foudre.

• Afin de réduire le risque d’électrocution, ne jamais

utiliser près de lignes électriques aériennes. Le contact

avec ou l’utilisation près de lignes électriques peut causer

une blessure grave ou un choc électrique entraînant la

mort.

• Utilisez toujours les deux mains lorsque vous utilisez

la scie sur perche. Tenez la scie sur perche avec les deux

mains pour éviter de perdre le contrôle.

• Utilisez toujours un casque protecteur lorsque vous

utilisez la scie sur perche au‑dessus de votre tête. Les

FRAnçAis

Ne pas utiliser la scie à long manche :

‑ si vous êtes sous l’influence de l’alcool, de médicaments

ou de drogues.

‑ sous la pluie ou dans des aires humides ou mouillées.

‑ s’il y a présence de liquides ou de gaz inflammables.

‑ si la scie à long manche est endommagée, mal ajustée

ou pas entièrement assemblée et pas assemblée de

façon sécuritaire.

‑ si la gâchette ne met pas en marche ou n’éteint

pas la scie à long manche. La chaîne doit cesser de

bouger lorsque vous relâchez la gâchette. Faites

remplacer la gâchette défectueuse dans un centre de

services autorisé. Consultez la rubrique Accessoires

dansEntretien.

‑ si vous êtes pressé.

‑ si vous êtes dans un arbre ou une échelle.

‑ si vous êtes sur des poutres élevées, des seaux ou

desplateformes.

‑ si le vent est violent ou s’il y a une tempête.

RÈGLES GÉNÉRALES DE SÉCURITÉ



DANGER: risque de choc électrique. Une blessure

grave ou la mort due à une électrocution si vous entrez

en contact avec des lignes électriques. Ne jamais utiliser

près de toute source électrique, tout câble ou toute

ligne électrique.



AVERTISSEMENT:

pour une utilisation sécuritaire,

lisez et comprenez le manuel d'instructions.

Portez

un masque facial (et/ou des lunettes de sécurité) et un

casque pour vous protéger des chutes de débris.Ayez

toujours une aire de travail dégagée, une trajectoire

de recul et tenez compte de l’emplacement des

limbes/branches afin d’éviter les limbes et les débris

tombants.Gardez les passants éloignés de

50pi (15m)

lorsque vous utilisez la scie.Afin de réduire le risque

de choc électrique, ne pas utiliser sur des surfaces

mouillées.Ne pas exposer à la pluie.Entreposez

àl’intérieur.

• Pour vous protéger contre les branches tombantes, ne pas

demeurer debout directement sous la branche ou le limbe

étant coupé. Cet outil ne doit pas être tenu à un angle de

plus de 60° du niveau du sol.

• Gardez les poignées sèches, propres et exemptes d’huile.

• Avant de démarrer l’outil, assurez‑vous que la chaîne n’est

pas en contact avec tout objet.

• Assurez‑vous que la chaîne de coupe est arrêtée avant de

déposer l'appareilau sol.

Réparation

• Les réparations de l’outil doivent être effectuées par un

réparateur qualifié. La réparation ou l’entretien effectué par

un réparateur non qualifié pourrait entraîner un risque de

blessure. Consultez la section Entretien de ce guide.

• Lorsque vous réparez un outil, utilisez seulement des pièces

de remplacement identiques. Suivez les instructions dans

la section Entretien de ce guide. Utiliser des pièces non

autorisées ou ne pas suivre des instructions d’entretien peut

créer un risque de choc électrique ou de blessure.

Pendant l’utilisation de la scie à long manche



DANGER: afin de réduire le risque de choc

électrique, ne pas utiliser sur des surfaces mouillées.

Ne pas exposer à la pluie. Entreposez à l’intérieur.



DANGER: évitez le démarrage accidentel ‑ avec le

bloc‑piles installé, ne pas transporter l’appareil avec le

doigt sur le bouton. Assurez‑vous que la gâchette est

éteinte avant d’installer le bloc‑piles.

• Tenez l’outil en utilisant uniquement les surfaces de

préhension prévues à cet effet: la poignée principale et la

poignée en mousse.

• Demeurez vigilant. Faites preuve de bon sens en

utilisantl’appareil.

• Gardez la surface de travail propre. Les aires encombrées

favorisent les blessures.

• Toujours retirer le bloc‑piles de la scie à long manche

lorsque vous avez terminé la coupe ou si vous la laissez

sans surveillance.

• Gardez les enfants, les animaux et les passants à au

moins 50 pi (15 m) de la scie à long manche. Seulement

l’utilisateur de la scie à long manche doit être dans l’aire

detravail.

• Ne pas utiliser la scie à long manche pour couper les arbres.

• Ne pas saisir la chaîne de la scie exposée ou lorsque vous

prenez ou tenez la scie à long manche.

• Gardez vos doigts à l’écart de la gâchette jusqu’à ce que

vous soyez prêt à couper.

• Avant de démarrer la scie à long manche, assurez‑vous que la

chaîne ne touche pas quoi que ce soit.

• Gardez toutes les parties de votre corps à l’écart de la

chaîne lorsque la scie à long manche est en fonction.

• Ne pas forcer la scie à long manche pendant la coupe.

Appliquez une pression légère. Elle travaillera mieux et sera

plus sécuritaire à la vitesse pour laquelle elle a été conçue.

• Transportez la scie à long manche d’un endroit à l’autre :

‑ avec le bloc‑piles retiré,

‑ les doigts à l’écart de la gâchette,

‑ en tenant le manche au point d’équilibre et

‑ avec le guide‑chaîne et la chaîne vers l’arrière et

l’étuifixée.

• Ne pas couper de petites broussailles et des arbrisseaux

avec la scie à long manche. La matière fine peut se prendre

dans la chaîne et être projetée vers vous. Cela pourrait aussi

vous faire perdre l’équilibre.

• Ne pas utiliser si les conditions d’éclairage sont mauvaises.

• Gardez les pieds et un équilibre bien solides. Ne pas trop vous

étirer. Trop s’étirer peut entraîner une perte d’équilibre.

• Gardez toutes les parties de votre corps à l’écart de pièce

enmouvement.

• Ne pas, en aucun cas, utiliser toute fixation sur ce produit

qui n’est pas fournie avec ce produit ou identifiée comme

appropriée pour l’utilisation avec ce produit dans ce

guided’utilisation.

• Inspectez la scie à long manche avant chaque

utilisation et après l’avoir échappée ou d’autres impacts.

Assurez‑vous qu’il n’y a pas de défectuosités ou des

dommagesimportants.

FRAnçAis

Caractéristiques de sécurité liées aux rebonds



AVERTISSEMENT: votre scie à long manche comporte

les caractéristiques suivantes pour aider à réduire

le risque de rebonds; toutefois ces caractéristiques

n’éliminent pas totalement cette réaction dangereuse.

En tant qu’utilisateur de la scie à long manche, ne

vous fiez pas aux dispositifs de sécurité. Vous devez

suivre toutes les consignes de sécurité, les instructions

et l’entretien de ce manuel pour aider à éviter le

rebond et les autres forces qui peuvent entraîner une

blessuregrave.

• Le guide‑chaîne à rebonds réduits, conçu avec une

extrémité ayant un petit rayon qui réduit la taille de la zone

dangereuse de rebonds sur le guide‑chaîne. Un guide‑

chaîne à rebonds réduits dont il a été démontré qu’il réduit

considérablement le nombre et la gravité des rebonds

lorsqu’il est testé conformément aux exigences de sécurité

pour les scies à chaîne électriques.

• La chaîne à faibles rebonds, conçue avec un limiteur

de profondeur profilé et le maillon du protecteur qui

dévie la force des rebonds et permet au bois de pénétrer

graduellement dans la gouge. Une chaîne à faible

rebondest conforme aux exigences de performance

de rebond lorsqu’elle est testée sur un échantillonnage

représentatif de scies à chaîne.

Noms et termes de la scie à long manche

• Pignon d'entraînement ou dent de pignon : pièce

munie de dents qui entraîne la scie à chaîne.

• Guide‑chaîne : structure à glissière solide qui soutient et

guide la chaîne de la scie.

• Étui du guide‑chaîne : gaine fixée sur le guide‑chaîne afin

de prévenir le contact avec les dents lorsque la scie n’est

pas utilisée.

• Rebond ‑ Mouvement vers l’arrière ou le haut ‑ ou les

deux ‑ du guide‑chaîne lorsque la chaîne près du nez de la

zone supérieure du guide entre en contact avec tout objet

comme une bûche ou une branche, ou lorsque le bois se

resserre et pince la scie à chaîne dans la coupe.

• Chaîne à rebonds réduits ;‑ chaîne conforme aux

exigences de performance de rebond. (lorsqu’elle est testée

sur un échantillonnage représentatif de scies à chaîne)

• Guide‑chaîne à rebonds réduits ‑ Guide‑chaîne dont il a

été démontré qu’il réduit considérablement les rebonds.

• Chaîne de scie de remplacement: chaîne conforme

aux exigences de performance de rebond de la norme

lorsqu’elle est testée avec des scies à chaîne spécifiques.

Elle est susceptible de ne pas répondre aux exigences de

performance lorsqu’elle est utilisée avec d’autres scies

àchaîne.

• Chaîne de la scie: boucle de chaîne dotée de dents

coupantes qui coupe le bois, qui est entraînée par le moteur

et qui est soutenue par le guide‑chaîne.

• Butoir à pointes (Pointe) : la ou les dents pointues à

utiliser lors de la taille pour faire pivoter la scie et maintenir

la position pendant le sciage.

• Bouton ‑

Dispositif qui met en marche ou éteint le circuit

d’alimentation électrique du moteur de la tronçonneuse

lorsqu'il est actionné.

Protecteur contre le rebond



AVERTISSEMENT: le REBOND peut se produire lorsque

le nez ou l’extrémité du guide‑chaîne touche un objet

ou lorsque le bois se resserre et pince la scie à chaîne

dans la coupe. Le contact avec l’extrémité peut parfois

causer une réaction inverse très rapide, éjectant le

guide‑chaîne en haut et en arrière vers l’utilisateur. Le

pincement de la scie à chaîne le long du haut du guide‑

chaîne peut le repousser rapidement vers l’utilisateur.

L’une ou l’autre de ces réactions peut faire en sorte que

perdiez le contrôle de la scie ce qui pourrait entraîner

une blessure corporelle grave de l’utilisateur.



Les précautions suivantes doivent être suivies

pour minimiser le rebond:

• tenez solidement la scie avec les deux mains lorsque l’outil

fonctionne. saisissez‑la fermement en encerclant avec les

pouces et les doigts la poignée principale du manche et les

poignées isolées. NE PAS utiliser le manche comme surface

de préhension.

• Ne pas trop vous étirer.

• Maintenez vos pieds bien d’aplomb sur le sol et un bon

équilibre en tout temps.

• Ne laissez pas le nez du guide‑chaîne entrer en

contact avec une bûche, une branche, le sol ou une

autreobstruction.

• Ne pas étendre la poignée de la scie à long manche

au‑dessus de la hauteur des épaules.

• Utilisez des dispositifs comme la chaîne à rebonds réduits,

le système de freinage de la chaîne et les guide‑chaîne

spéciaux qui réduisent les risques associés aux rebonds.

• Utilisez seulement les guides et les chaînes de

remplacement indiquées par le fabricant ou l’équivalent.

• Ne jamais laisser la chaîne en mouvement entrer en

contact avec tout objet au bout du guide‑chaîne.

• Gardez l’aire de travail libre de débris comme d’autres

arbres, des branches, des pierres, des clôtures, des souches,

etc. Éliminez ou évitez toute obstruction que votre scie à

chaîne peut frapper pendant que vous sciez une bûche ou

une branche particulière.

• Gardez la chaîne de la scie aiguisée et bien tendue. Une

chaîne lâche ou émoussée augmente le risque de rebond.

Vérifiez régulièrement la tension avec le moteur arrêté et

bloc‑pilesretiré.

• Commencez et continuez la coupe seulement avec la

chaîne se déplaçant à pleine vitesse. Si la chaîne se déplace

à une vitesse lente, il y a un risque plus élevé qu’un rebond

se produise.

• Coupez une seule branche à la fois.

• Soyez très prudent lorsque en entrant à nouveau dans

une coupe précédente. Insérez les butoirs à pointes dans le

bois et laissez la chaîne atteindre son plein régime avant

d’effectuer une coupe.

• Ne pas tenter de scier en plongée ou de percer.

• Faites attention au déplacement des branches ou toute

autre force qui pourrait fermer une coupe et pincer ou se

retrouver dans la chaîne.

FRAnçAis

ASSEMBLAGE ET RÉGLAGES



AVERTISSEMENT:

afin de réduire le risque des

blessures corporelles graves, arrêtez l’appareil

retirez le blocs‑piles

avant d’effectuer tout

réglage ou de retirer/installer des pièces ou des

accessoires. Un démarrage accidentel peut causer

desblessures.

L’étiquette sur votre outil peut comporter les symboles suivants.

Les symboles et les définitions sont les suivants:

V ......................... volts

Hz .......................hertz

min .....................minutes

ou CC .....courant continu

...................... Structure de classe I

(mise à la terre)

…/min .............. par minute

BPM .................... battements par

minute

IPM ..................... impacts par minute

Tr/min ................ tours par minute

plpm ................... pieds linéaires

par minute

CPM ....................coups par minute

A .........................ampères

W ........................ watts

ou CA .......... courant alternatif

ou CA/CC ... courant alternatif

ou continu

...................... Structure

de classe II

(doublement isolé)

.....................vitesse à vide

n .........................vitesse nominale

m/s ..................... mètres par seconde

......................borne de terre

.....................symbole d’alertes

de sécurité

.....................Rayonnement

visible

.....................

Portez une protection

respiratoire

..................... Portez une

protection oculaire

..................... Portez une

protection auditive

..................... Lisez toute la

documentation

CSPM .................. Course de travail

par minute

..................... Ne pas laisser sous

la pluie

.....................

Le contact avec

l’extrémité peut avoir

pour effet que le

guide-chaîne se

déplace soudainement

vers le haut et

l’arrière, ce qui peut

causer une blessure

grave

...................... Le contact de

l’extrémité du guide-

chaîne avec tout

objet doit être évité

................... Sens de rotation de

la scie à chaîne

..............

Utilisez toujours les deux

mains lorsque vous

utilisez la scie à chaîne

ou d’autres lésions. Utilisez toujours une protection

respiratoire approuvée par NIOSH/OSHA.



AVERTISSEMENT: Portez toujours une protection

auditive personnelle appropriée conforme à ANSI

S12.6 (S3.19) durant l’utilisation. Dans certaines

conditions et selon la durée d’utilisation, le bruit

provenant de ce produit peut contribuer à la perte de

l’audition.



ATTENTION: Lorsque vous ne l’utilisez pas, placez

l’outil sur le côté sur une surface stable là où cela

n’entraînera pas un risque de trébuchement ou de

chute. Certains outils avec de gros blocs‑piles tiennent

debout, mais ils peuvent facilement être renversés.

• Les évents couvrent souvent des pièces qui se

déplacent et doivent être évités. Des vêtements amples,

les bijoux ou les cheveux longs peuvent se coincer dans des

pièces qui déplacent.

Renseignements de sécurité

supplémentaires



AVERTISSEMENT:

Ne modifiez jamais l’outil électrique

ou toute pièce de celui‑ci. Cela pourrait entraîner des

dommages matériels ou des blessures corporelles.



AVERTISSEMENT: Portez TOUJOURS des lunettes

de sécurité. Les lunettes ordinaires NE SONT PAS des

lunettes de sécurité. Utilisez également un masque

facial si l’opération est poussiéreuse. PORTEZ

TOUJOURS UN ÉQUIPEMENT DE SÉCURITÉ CERTIFIÉ:

• protection oculaire ANSIZ87.1 (CAN/CSAZ94.3),

• protection auditive ANSIS12.6 (S3.19),

• protection respiratoire NIOSH/OSHA/MSHA.



AVERTISSEMENT: certaines poussières contiennent

des produits chimiques reconnus dans l’État de la

Californie pour causer le cancer et des anomalies

congénitales ou autres effets nuisibles sur la

reproduction. Certains exemples de ces produits

chimiques sont:

• des composants de fertilisants,

• des composants d’insecticides, d’herbicides et de

pesticides,

• l’arsenic et le chrome provenant du bois de

construction traité chimiquement.

Pour réduire votre exposition à ces produits chimiques,

portez un équipement de sécurité approuvé, comme

un masque cache‑poussière spécialement conçu pour

filtrer les particules microscopiques.

• Évitez le contact prolongé avec la poussière

provenant du ponçage mécanique, du sciage, de

l’aiguisage, du perçage et d’autres activités de

construction. Portez des vêtements protecteurs et

lavez vos zones exposées avec du savon et de l’eau.

Permettre à la poussière d’entrer dans votre bouche, vos

yeux ou se déposer sur la peau peut favoriser l’absorption

des produits chimiques dangereux.



AVERTISSEMENT:

L’utilisation de cet outil peut

entraîner la génération et/ou la dispersion de

poussières susceptibles de provoquer des lésions

graves et permanentes des voies respiratoires

• Bouton de verrouillage ‑ blocage mobile qui empêche

l’utilisation accidentelle de la gâchette jusqu’à ce qu’elle

soit activée manuellement.

• Émondage (Taille) : processus de coupe de limbes

d’unarbre.

• Entaille : une coupe vers le haut de la face inférieure d’une

bûche ou d’une branche. Cela est fait en position de coupe

de normale et de coupe avec le dessus du guide‑chaîne.

Entreposage

1 . Entreposez à l’intérieur. Le meilleur endroit pour

l'entreposage est celui qui est frais et sec loin de la lumière

directe du soleil, de la chaleur ou du froid excessif et hors de

portée des enfants.

2 . Réduisez toujours la tension de la chaîne après avoir

terminé le travail. La chaîne se contracte au fur et à

mesure qu’elle refroidit. Si la tension n’est pas réduite,

cela peut endommager la scie.

FRAnçAis

Transport de la scie à long manche (Fig. H)

Toujours retirer le bloc-piles

21

de la poignée et couvrir la

chaîne

9

de son enveloppe avant de transporter la scie à

long manche

18

Huilage de la scie à chaîne et du guide‑

chaîne (Fig. G)

Système de huilage automatique

Cette scie à long manche CRAFTSMAN est équipée d’un

système de huilage automatique qui maintient la scie à

chaîne et le guide-chaîne constamment lubrifiés.

1. L’indicateur du niveau d’huile

(

)

montre le niveau

d’huile dans la scie à long manche. Si le niveau d’huile

est moins d’un quart plein, retirez le bloc-piles de la scie

à long manche et remplissez le réservoir d’huile avec le

type d’huile approprié.

2. Videz toujours le réservoir d’huile lorsque vous avez

terminé la coupe.

3. Videz toujours le réservoir d’huile avant de ranger l’outil.

REMARQUE: n’utilisez pas cette scie à long manche

sanshuile.

REMARQUE: utilisez toujours de l’huile pour guide-chaîne et

chaîne

CRAFTSMAN

conçue pour une performance optimale.

D’autres lubrifiants peuvent encrasser ou endommager

le répartiteur. Utilisez toujours une huile de haute qualité,

biodégradable, pour lubrifier correctement la chaîne et le

guide-chaîne de la scie. Lors du tronçonnage des arbres, il

est recommandé d’utiliser une huile végétale pour le guide

et la chaîne, car les huiles minérales peuvent endommager

les arbres vivants. N’utilisez jamais d’huile sale, usagée ou

contaminée. Cela pourrait endommager l’outil.

Remplir le réservoir d’huile

1. Dévissez dans le sens contraire des aiguilles d’une

montre et retirez le bouchon de l’huile

(

11

)

. Remplissez

le réservoir avec l’huile à chaîne et guide recommandée

jusqu’à ce que le niveau atteigne le haut du voyant de

niveau d’huile

(

)

2. Remettez le capuchon de l’huile et serrez dans le sens

des aiguilles d’une montre.

3. Éteignez régulièrement la scie à long manche et vérifiez

le voyant du niveau d’huile pour vous assurer que le

guide et la chaîne sont bien huilés.

5. Lorsque la tension de la chaîne est bonne, serrez l’écrou

de blocage du guide-chaîne

(

)

pour fixer le guide-

chaîne en place.

6. Lorsque la chaîne de la scie est neuve vérifiez souvent la

tension (après avoir déconnecté le bloc-piles) durant les

2 premières heures d’utilisation car une nouvelle chaîne

s’étire légèrement.

REMARQUE: la tension de la chaîne de scie doit être

ajustéerégulièrement.

Réglage de la tension de la chaîne

(Fig. B–F)

1. Avec la scie à long manche toujours sur une surface

ferme et plane, vérifiez la tension de la chaîne de scie

(

9

)

La tension est bonne lorsque la chaîne se rétablit

d’elle-même après avoir été tirée à 1/8po (3mm) du

guide-chaîne

(

)

avec une légère force de l’index et du

pouce comme illustré à la Fig.E. Il doit n’y avoir aucun

«affaissement» entre le guide et la chaîne sur la partie

inférieure comme illustré à la Fig. F.

2. Pour ajuster la tension de la chaîne, desserrez l’écrou de

blocage du guide-chaîne

(

)

3. Tournez la visde tension

(

)

à l’avant du boîtier à l’aide

de l’extrémité tournevis plat de la clé

(

)

4. Ne pas trop tendre la chaîne de la scie

(

)

, au risque de

créer une usure excessive et réduire la durée de service

du guide-chaîne et de la chaîne. Une tension excessive

réduit également la quantité de coupes obtenues par

charge du bloc-piles.

Installer et retirer la chaîne de la scie

(Fig. A–D)



AVERTISSEMENT: lame tranchante en mouvement.

Afin de prévenir le fonctionnement accidentel, assurez‑

vous que le bloc‑piles est déconnecté de la poignée

avant d’effectuer les opérations suivantes. Ne pas le

faire pourrait entraîner des blessures corporelles graves.



ATTENTION: lame tranchante en mouvement. Portez

toujours des gants protecteurs lorsque vous installez

et retirez la chaîne. La chaîne est aiguisée et peut vous

couper lorsqu’elle ne fonctionne pas.

1. Placez la scie à long manche sur une surface ferme.

Tournez l’écrou de blocage du guide-chaîne

(

)

dans le

sens antihoraire avec la clé

(

)

2. Retirez le capot du pignon

(

17

)

3. Pour retirer la chaîne de scie

(

)

, tournez la vis de

tension

(

16

)

située à l’avant du carter avec le côté

tournevis plat de la clé. Tourner la vis de tension dans le

sens antihoraire permet au guide-chaîne

(

)

de reculer

et de réduire la tension de la chaîne afin qu’elle puisse

être retirée.

4. Retirez la chaîne de la scie usée de la rainure dans le

guide-chaîne.

5. Retournez le guide-chaîne.

6. Pour remplacer la chaîne de la scie, assurez-vous que la

fente dans le guide-chaîne est au-dessus des goupilles

de positionnement

(

)

illustrées à la Fig.C et que le

trou sous la fente est situé au-dessus de la goupille de

tension

(

)

7. Placez une nouvelle chaîne dans la rainure du guide-

chaîne et autour du pignon

(

)

. Assurez-vous que les

dents de la scie sont orientées dans la bonne direction en

comparant le graphique sur leboîtier ou le guide-chaîne.

8. Tournez la vis de tension

(

)

dans le sens horaire pour

augmenter la tension de la chaîne.

9. Installez le cache du pignon

(

)

10. Suivez les instructions dans la section Ajuster la tension

de la chaîne.

FRAnçAis

Utiliser la scie à long manche



AVERTISSEMENT: lisez et comprenez toutes les

instructions. Ne pas suivre toutes les instructions

indiquées ci‑dessous peut conduire à un choc électrique,

un incendie et/ou une blessure corporelle grave.



ATTENTION: réduisez toujours la tension de la chaîne

après avoir terminé le travail. La chaîne se contracte

au fur et à mesure qu’elle refroidit. Si elle n’est pas

relâchée, cela peut endommager la scie.

iMPORTAnT: ne jamais utiliser une scie à long manche

si elle est endommagée ou mal ajustée ou qui n’est pas

complètement ni solidement assemblée. Assurez-vous que la

scie à chaîne

(

9

)

cesse tout mouvement lorsque vous relâchez

Bouton Marche/Arrêt (Fig.P)

Soyez toujours sûr de vos appuis et saisissez fermement la

scie à long manche à deux mains, en encerclant

la poignée

principale

avec le pouce et les doigts, avec une main sur la

poignée en mousse

1. Pour mettre l’outil en marche, poussez le bouton

de verrouillage

(

7

)

vers le bas, puis appuyez sur la

gâchette

(

6

)

avec vos doigts, comme indiqué dans Fig. P.

2. Pour éteindre l’outil, relâchez la gâchette

(

6

)

Une position des mains adéquate nécessite une main sur la

poignée principale

et une main sur l’outil de préhension

en mousse

Position appropriée des mains (Fig. O)



AVERTISSEMENT: afin de réduire le risque de blessure

corporelle grave, utilisez TOUJOURS la position des

mains appropriée comme illustré.



AVERTISSEMENT: afin de réduire le risque de blessure

grave, tenez TOUJOURS solidement en prévision d’une

rétroaction soudaine.

Installation et retrait du bloc‑piles (Fig. N)



AVERTISSEMENT : assurez‑vous que l'outil/appareil

est en position d'arrêt avant d'insérer labatterie.

REMARQUE : pour une meilleure performance, assurez-vous

que le bloc-piles est complètementchargé.

1. Pour installer le bloc-piles

21

dans l’outil, alignez le

bloc-piles avec les glissières à l’intérieur de la poignée

de l’outil et glissez-le dans la poignée jusqu’à ce que le

bloc-piles soit bien placé dans l’outil et assurez-vous qu’il

estenclenché.

2. Pour retirer le bloc-piles de l’outil, appuyez sur le bouton

de libération

22

et tirez-le fermement hors de la

poignée de l’outil. Insérez-le dans lechargeur.

FONCTIONNEMENT



AVERTISSEMENT: afin de réduire le risque des

blessures corporelles graves, arrêtez l’appareil

et retirez le bloc‑piles avant d’effectuer tout

réglage ou de retirer/installer des fixations ou des

accessoires. Un démarrage accidentel peut causer

desblessures.

2. Pliez l’assemblage de pliage

(

2

)

comme indiqué

dansFig.L.

Plier la scie à manche (Fig. L)



AVERTISSEMENT: lame tranchante en mouvement.

Afin de prévenir le fonctionnement accidentel, assurez‑

vous que le bloc‑piles est déconnecté de la poignée et

que l’étui protecteur est en place avant d’effectuer les

opérations suivantes. Ne pas le faire pourrait entraîner

des blessures corporelles graves.

1. Posez la CMCPS630 sur le sol, saisissez la douille

filetée

(

14

)

de l’assemblage de pliage

(

2

)

et desserrez la

douille filetée en la tournant dans le sens inverse des

aiguilles d’une montre. Faites glisser la gaine filetée

(

)

vers la tête de la scie

(

)

Joindre l’assemblage de la tête de la scie à

l’assemblage de la poignée (Fig. A, I–M)



AVERTISSEMENT: lame tranchante en mouvement.

Afin de prévenir le fonctionnement accidentel, assurez‑

vous que le bloc‑piles est déconnecté de la poignée et

que l’étui protecteur est en place avant d’effectuer les

opérations suivantes. Ne pas le faire pourrait entraîner

des blessures corporelles graves.



AVERTISSEMENT: assurez‑vous toujours que le

manchon est complètement enfilé et que les filets

ne sont plus visibles. Ne pas enfiler complètement le

manchon pourrait faire en sorte que les assemblages

se déconnectent créant une condition dangereuse.

Vérifiez régulièrement les connexions afin de vous

assurer que la gaine est totalement sécuritaire

enposition.

Les trois assemblages qui composent la scie à long manche

sont clavetés pour assurer un assemblage correct. Si un

assemblage ne se fixe pas facilement à un autre, ne pas

forcer. En combinant les assemblages de poignée

(

)

, de

pliage

(

)

et de tête de scie

(

)

, vous obtenez une scie à long

manche d’une longueur approximative de 9pi (2,7m),

comme indiqué dans la Fig. I.

1. Alignez le bouton

situé à l’extérieur de l’extrémité

d’accouplement de l’assemblage de pliage

avec le

trou du bouton

sur l’extrémité d’accouplement de

l’assemblage de la tête de la scie

. Consultez la Fig.J.

Poussez les deux sections à fond ensemble jusqu’à

ce que le bouton

s’enclenche dans le trou du

bouton

27

, le fixant en place. Consultez la Fig.J.

2. Alignez le bouton

(

28

)

situé à l’extérieur de l’extrémité

d’accouplement de l’assemblage de pliage

2

avec le

trou du bouton

(

29

)

situé à l’extrémité d’accouplement

de)l’assemblage de poignée

(

1

)

. Consultez la Fig. K.

Poussez les deux sections complètement ensemble

jusqu’à ce que le bouton

(

28

)

s’insère dans le trou du

bouton

(

29

)

pour le fixer en position. Consultez la Fig. K.

3. Redressez l’assemblage de pliage

2

comme indiqué

dans Fig.L.

4. Faites glisser la douille filetée

(

14

)

sur l’assemblage de

pliage

2

vers le bas aussi loin que possible et tournez la

douille filetée

(

14

)

dans le sens des aiguilles d’une montre

jusqu’à ce qu’elle s’arrête et recouvre complètement les

filets comme indiqué dans la Fig.M.

FRAnçAis

Nettoyage



AVERTISSEMENT:

enlever les saletés et la poussière hors

des évents au moyen d’air comprimé propre et sec, au

moins une fois par semaine. Pour minimiser le risque de

blessure aux yeux, toujours porter une protection oculaire

conforme à la norme ANSIZ87.1lors dunettoyage.



AVERTISSEMENT: ne jamais utiliser de solvants ni

d’autres produits chimiques puissants pour nettoyer

Un entretien régulier assure une longue durée de vie utile

pour l’outil. Après chaque 10 minutes d’utilisation, assurez-

vous de retirer le bloc-piles (sachez que la chaîne et le guide

peuvent être chauds!), vérifiez la bonne tension du guide et

de la chaîne et lubrifiez selon Ajuster la tension de la chaîne

et Huilage de la chaîne.

ENTRETIEN



AVERTISSEMENT: afin de réduire le risque des

blessures corporelles graves, arrêtez l’appareil

et retirez le blocs‑piles avant d’effectuer tout

réglage ou de retirer/installer des pièces ou des

accessoires. Un démarrage accidentel peut causer

desblessures.

Votre chariot CRAFTSMAN a été conçu pour fonctionner

sur une longue période avec un minimum d’entretien. Un

fonctionnement satisfaisant continu dépend de l’entretien

approprié et d’un nettoyage régulier del’outil.

doigts à l’écart du conduit d’évacuation de la sciure

(

)

illustré à la Fig.Q.

2. Ne jamais l’utiliser lorsque vous êtes dans un arbre, dans

une position incommode ou sur une échelle ou une

autre surface instable. Vous pouvez perdre le contrôle de

la scie à long manche causant une blessure grave.

3. Suivez les directives ci-dessous pour tailler un arbre.

a. Assurez-vous que la scie à long manche fonctionne à

pleine vitesse avant de faire une coupe. Lorsque vous

commencez une coupe, placez la chaîne de la scie en

mouvement

(

)

contre la branche. Tenez solidement

la scie à long manche en place afin d’éviter le

rebondissement ou le patinage (déplacement latéral)

de la scie à long manche.

b. Guidez la scie à long manche à l’aide d’une légère

pression. Effectuez la première coupe à 6 po (15 cm)

du tronc sur la partie inférieure de la branche. Utilisez

le dessus du guide-chaîne

(

)

pour effectuer cette

coupe. Coupez 1/3 à travers le diamètre de la branche.

Puis effectuez la coupe de finition à partir du dessus.

Si vous essayez de couper des branches épaisses à

partir du bas, la branche coincera et pincera la chaîne

de la scie dans la coupe. Si vous essayez de couper des

branches épaisses à partir du dessus, sans une entaille

peu profonde, la branche peut éclater. Ne pas forcer la

scie à long manche. Le moteur se surchargera et peut

brûler. Elle travaillera mieux et sera plus sécuritaire à la

vitesse pour laquelle elle a été conçue.

c. Retirez la scie à long manche de la coupe pendant

qu’elle fonctionne à pleine vitesse. Arrêtez la scie à

long manche en relâchant la gâchette

(

6

)

. Assurez-

vous que la chaîne de la scie est arrêtée avant de

déposer la scie à long manche.

la gâchette. Ne jamais ajuster le guide-chaîne

(

8

)

ou la chaîne

de scie lorsque le moteur fonctionne ou si le bloc-piles

estconnecté.

• Pendant la coupe, maintenez une posture de travail

correcte; les deux pieds au sol, genoux légèrement

fléchis et les deux bras à la hauteur de la taille.

• Pendant un utilisation prolongée, faites des pauses et

changez régulièrement de position de travail.

Taillage/Élagage avec la scie à

long manche



AVERTISSEMENTS:

• Ne jamais vous mettre debout directement sous la

branche lorsque vous coupez. Placez‑vous toujours hors

de la trajectoire des débris tombants.

• Portez toujours une protection pour la tête, les yeux,

les pieds et le corps. Porter une protection pour le corps

aidera à réduire le risque de blessure lorsque vous utilisez

cet outil.

• Ne jamais se tenir debout sur une échelle ou un autre

support instable pendant l’utilisation de la scie à long

manche. Évitez toujours toute position qui peut vous faire

perdre votre équilibre et causer une blessure grave.

• Gardez les autres personnes à au moins 50pi (15m)

de l’aire de travail. Les distractions peuvent vous faire

perdre le contrôle.

• Danger d’électrocution. Afin de prévenir les chocs, ne

pas utiliser à moins de 50 pi (15 m) des lignes électriques

aériennes. Vérifiez toujours la zone environnante pour les

lignes électriques dissimulées.

• Ne pas tenir la poignée de la gâchette de la scie à

long manche au‑dessus de la hauteur des épaules.

Crochet pour enlever les branches (Fig.A)



ATTENTION: le crochet pour enlever les branches n’est

pas un crochet pour courroie.

Votre scie à long manche inclut un crochet pour enlever les

branches



(

)

afin d’aider à enlever les branches élaguées de

petite à moyenne taille.

Élaguer avec la scie à long manche

(Fig. A, O–Q)



AVERTISSEMENT: laissez l'outil fonctionner à son

propre rythme. Ne pas surcharger.



AVERTISSEMENT: lorsque vous élaguez des arbres:

protégez‑vous contre les rebonds qui peuvent entraîner

une blessure grave ou la mort. Consultez se protéger

contre les rebonds afin d’éviter le risque de rebonds.

Ne pas trop vous étirer. Assurez‑vous que vos pieds sont

bien d’aplomb. Gardez les pieds écartés. Répartissez

votre poids également sur les deux pieds.

1. Utilisez les deux mains pour saisir la scie à long manche

comme illustré à la Fig.O. Saisissez fermement. Les

pouces et les doigts doivent encercler la poignée

principale

(

)

et la poignée en mousse

(

)

. Gardez vos

FRAnçAis

Réparations

Le chargeur et le bloc-piles ne sont pasréparables.Le

chargeur ou le bloc-piles ne comportent aucune

pièceréparable.



AVERTISSEMENT : pour assurer la SÉCURITÉ et la

FIABILITÉ du produit, les réparations, l’entretien et

les réglages doivent être réalisés (cela comprend

l’inspection et le remplacement du balai, le cas

échéant) par un centre de réparation en usine

CRAFTSMAN ou un centre de réparation agréé

CRAFTSMAN. Toujours utiliser des pièces de

rechangeidentiques.

Tranchant de la chaîne de la scie



ATTENTION: chaîne tranchante. Portez toujours des

gants protecteurs lorsque vous manipulez la chaîne. La

chaîne est aiguisée et peut vous couper lorsqu’elle ne

fonctionne pas.

iMPORTAnT: les gouges s’émousseront immédiatement

s’ils touchent le sol ou un clou durant la coupe.

Pour obtenir la meilleure performance possible de votre

scie à chaîne, il est important de garder les dents de la scie à

chaîne aiguisées. Des services d’aiguisage de la chaîne sont

disponibles dans votre centre de servicele plus proche.

REMARQUE: chaque fois que la chaîne est aiguisée, elle

perd certaines des qualités de rebonds réduits et vous devez

redoubler de prudence. Il est recommandé qu’une chaîne de

scie soit aiguisée pas plus que quatre fois.

Chaîne de la scie et guide‑chaîne

Après quelques heures d’utilisation, retirez le capot

du pignon, le guide-chaîne et la chaîne et nettoyez en

profondeur à l’aide d’une brosse de soies douce. Assurez-

vous que le trou pour l’huile sur le guide est exempt de

débris. Lorsque vous remplacez des chaînes émoussées par

des chaînes aiguisées, il est recommandé de retourner le

guide-chaîne de bas en haut.

2. Tournez ou ouvrez le crochet de suspension intégré

20

Il clique lorsqu’il est verrouillé enplace.

3. Installez le crochet de suspension intégré sur le rail

muralVersaTrack

™

REMARQUE: Les accessoires VersaTrack

™

pour utilisation

avec cet outil sont disponibles à un coût supplémentaire

chez votre détaillant local ou dans un centre de services

autorisé. Si vous avez besoin d’aide pour trouver un

accessoire, veuillez contacter Craftsman, appelez au

1‑ 888‑331‑4569.

VersaTrack

™

(Fig. R)



AVERTISSEMENT: afin de réduire de blessure

corporelle grave, éteignez et retirez le

bloc‑pilesavant d’effectuer tout ajustement ou de

retirer/installer des pièces ou des accessoires. Un

démarrage accidentel peut causer desblessures.



AVERTISSEMENT: pour réduire le risque de blessure

corporelle grave, ne pas utiliser un crochet de

suspension VersaTrack

™

ou le rail mural VersaTrack

™

endommagé. Un crochet de suspension VersaTrack

™

un rail mural VersaTrack

™

endommagé ne supportera

pas le poids del’outil.



AVERTISSEMENT: pour réduire le risque de blessures

graves, NE PAS suspendre l’outil au‑dessus du niveau

de la tête ou suspendre d’autres objets au crochet de

suspension. Suspendez SEULEMENT l’outil sur le rail

mural VersaTrack

™

à l’aide du crochet desuspension.



AVERTISSEMENT: assurez‑vous que le poids de l'outil

ne dépasse pas le poids nominal maximum de 9kg

(20lb) pour le crochet VersaTrack

™

sélectionné.



AVERTISSEMENT: lorsque vous suspendez des objets

sur un rail mural VersaTrack

™

, distancez adéquatement

les outils de sorte à ne pas excéder 35kg(75lb) par

piedlinéaire.

iMPORTAnT: les accessoires VersaTrack

™

permettent

d’installer des outils compatibles de façon sécuritaire sur le

système de rail muralVersaTrack

™

1. Éteignez l’outil, retirez le bloc-piles et lesaccessoires.



ATTENTION : tout produit avec dents coupantes

exposées doit être couvert de façon sécuritaire s’il doit

être mis sur le rail muralVersaTrack

™

Accessoires



AVERTISSEMENT: les accessoires autres que

CRAFTSMAN n’ayant pas été testés avec ce produit,

leur utilisation avec cet outil peut s’avérer dangereuse.

Pour réduire le risque de blessure, seuls les accessoires

recommandés par CRAFTSMAN doivent être utilisés

avec ceproduit.

Les accessoires recommandés pour utilisation avec cet

outil sont disponibles à un coût supplémentaire chez votre

détaillant local ou dans un centre de services autorisé. Si vous

avez besoin d’aide pour localiser un accessoire, contactez

CRAFTSMAN. Appelez au 1‑888‑331‑4569.

les pièces non métalliques de l’outil. Ces produits

chimiques peuvent affaiblir les matériaux de plastique

utilisés dans ces pièces. Utiliser un chiffon humecté

uniquement d’eau et de savon doux. Ne jamais laisser

de liquide pénétrer dans l’outil et n’immerger aucune

partie de l’outil dans unliquide.

la chaîne et le guide de remplacement sont

disponibles

centre de service CRAFTsMAn le

plusproche.

• CMCPS630 nécessite une chaîne de

remplacement CMZCSC8 et un guide-chaîne de

remplacementCMZCSB8.

Enregistrez‑vous en ligne

Nous vous remercions de votre achat. Enregistrez votre

produit maintenant pour:

• sERViCE DE gARAnTiE: l’enregistrement de votre produit

en ligne vous aide à obtenir un service de garantie efficace

au cas où vous auriez un problème avec votreproduit.

• COnFiRMATiOn DE PROPRiÉTÉ: en cas de pertes liées

aux assurances telles qu’un incendie, une inondation

FRAnçAis

ou un vol, votre enregistrement de propriété servira de

preuve de votreachat.

• POUR VOTRE sÉCURiTÉ: l’enregistrement de votre

produit nous permet de vous contacter dans le cas peu

probable d’une notification de sécurité requise selon le

Federal Consumer SafetyAct.

Inscrivez-vous en ligne sur

www.craftsman.com/

account/login

Garantie limitée de trois ans

Pour les conditions de la garantie, consultez le site

www.craftsman.com/pages/warranty.

Pour demander une copie écrite des conditions de la

garantie, contactez: service à la clientèle chez CRAFTSMAN,

701East Joppa Road, Towson, MD 21286ou appelez le

1‑888‑331‑4569.

AMÉRiQUE lATinE: la présente garantie ne s’applique pas

aux produits vendus en Amérique Latine. Pour les produits

vendus en Amérique Latine, consultez les renseignements

sur la garantie particulière au pays comprise dans

l’emballage, appelez l’entreprise locale ou consultez le site

Web pour les renseignements complets sur lagarantie.

REMPlACEMEnT DEs ÉTiQUETTEs D’AVERTissEMEnT

gRATUiT: si vos étiquettes d’avertissement deviennent

illisibles ou sont manquantes, appelez au 1‑888‑331‑4569

pour un remplacementgratuit.

EsPAñOl

explosivas. Los motores de estos aparatos pueden

producir chispas, y éstas pueden encender los vapores.

2 . No use en lluvia.

3 . Mantenga a todos los transeúntes alejados – a una

distancia segura del área de trabajo, en especial a niños.

4 . Use vestimenta apropiada –

No use ropa holgada o

joyería. Pueden quedar atrapados en las partes móviles. Se

recomienda el uso de guantes de hule y calzado apropiado

cuando trabaje en exteriores. Use una cubierta de

protección para el cabello para cubrir el cabello largo.

5 . Siempre use protección para los ojos – Use protección

para los ojos aprobada por ANSI Z87.1 en todo

momento cuando la batería esté instalada. También

use una careta o máscara de polvo y protección auditiva.

Gafas de seguridad y protección auditiva están disponibles

por un costo adicional en su Centro de servicio local o

instalación de servicio autorizada.

6 . UTILICE EL APARATO CORRECTO ‑ No utilice el aparato

para ningún trabajo excepto para el que está diseñado.

7 . Evite el arranque accidental – No cargue con el dedo en

el gatillo cuando la batería esté instalada.

8 . No sujete las cuchillas de corte expuestas ni

los bordes de corte cuando levante o sostenga

elaparato.

9 . No fuerce el aparato ‑ Hará el trabajo mejor y con menos

probabilidad de un riesgo de lesión en la velocidad para la que

se diseñó.

10 . No se estire en exceso – Mantenga la pisada y equilibrio

adecuados en todo momento.

11 . Permanezca alerta, observe lo que está haciendo y

use el sentido común cuando opere una herramienta

eléctrica. No use la herramienta eléctrica cuando esté

cansado o bajo la influencia de drogas, alcohol, o

medicamentos. Un momento de falta de atención mientras

opera herramientas eléctricas puede resultar en lesiones

personales serias.

12 . Evite el arranque no intencional. Asegúrese que el

interruptor esté en la posición de apagado antes de

conectarlo a la fuente de alimentación y/o al paquete

de batería, al levantar o transportar la herramienta.

Llevar herramientas eléctricas con el dedo en el interruptor

o activar las herramientas eléctricas que tienen el

interruptor encendido invita a los accidentes.

13 . Desconecte el aparato – Retire la batería cuando no esté

en uso, antes de realizar el mantenimiento, al cambiar

accesorios tales como cuchillas, y similares.

14 . Guarde los aparatos sin uso en el interior – Cuando

no los use, los aparatos deben almacenarse en interiores

en lugares secos y altos o encerrados, fuera del alcance de

los niños.

15 . Mantenga el aparato con cuidado – Mantenga el borde

de corte afilado y limpio para obtener el mejor desempeño

y reducir el riesgo de lesiones. Siga las instrucciones para

lubricar y cambiar los accesorios. Revise la fuente de energía

del aparato periódicamente y, si está dañada, pida que lo

reparen en instalaciones de servicio autorizadas. Mantenga

las manijas secas, limpias y libres de aceite y grasa.

16 . Revise las partes dañadas – Antes de utilizar el aparato,

se debe revisar cuidadosamente una protección u otra

pieza que esté dañada para determinar que funcionará

correctamente y cumplirá su función. Revise la alineación

de las partes móviles, la unión de las partes móviles, la

INSTRUCCIONES DE

SEGURIDAD IMPORTANTES



ADVERTENCIA:

Cuando use aparatos de jardinería

eléctricos, siempre se deben seguir las precauciones

de seguridad básica para reducir el riesgo de incendio,

descarga eléctrica, y lesiones personales, incluyendo

lassiguientes.



ADVERTENCIA: Para reducir el riesgo de lesiones:

• Antes de cualquier uso, asegúrese que cualquiera

que use esta unidad lea y entienda todas las

instrucciones de seguridad y otra información

contenida en este manual.

• Conserve estas instrucciones y revíselas

confrecuencia.

1 . Evite Ambientes Peligrosos – NO use aparatos en

ubicaciones mojadas o húmedas. NO opere aparatos

eléctricos portátiles en atmósferas gaseosas o

Definiciones: Símbolos y palabras de alerta

de seguridad

Este manual de instrucciones usa los siguientes símbolos

y palabras de alerta de seguridad para alertarlo sobre

situaciones peligrosas y su riesgo de lesiones personales o

daño a la propiedad.



PELIGRO: Indica una situación de peligro

inminente que, de no evitarse, causará la muerte o

lesionesgraves.



ADVERTENCIA: Indica una situación potencialmente

peligrosa que, de no evitarse, podría ocasionar la

muerte o una lesióngrave.



PRECAUCIÓN: Indica una situación potencialmente

peligrosa que, de no evitarse, puede ocasionar una

lesión de poca o moderadagravedad.



(Usado sin palabras) Indica un mensaje relacionado

con laseguridad.

AVISO: Indica una práctica no relacionada con

las lesiones personales que, de no evitarse, puede

ocasionar dañosmateriales.

Uso pretendido

Esta sierra de poste CMCPS630 se diseñó para aplicaciones

de recorte residenciales y es ideal para aplicaciones de poda

y corte de ramas hasta 6” (152mm) de diámetro.

nO utilice el aparato para ningún trabajo excepto para el que

está diseñado.

nO use bajo condiciones húmedas o en la presencia de

líquidos o gases inflamables.

nO permita que niños estén en contacto con la herramienta.

Se requiere supervisión cuando operadores sin experiencia

operen esta herramienta.

Español (traducido de las instrucciones originales)



ADVERTENCIA: Lea todas las advertencias de

seguridad e instrucciones. El incumplimiento de las

advertencias e instrucciones puede provocar descargas

eléctricas, incendios o lesionesgraves.

ADVERTENCIA: Para reducir el riesgo de lesiones, lea

el manual deinstrucciones.

EsPAñOl

REGLAS DE SEGURIDAD ESPECÍFICAS

Antes de operar la sierra de poste

• Para una operación segura, lea y comprenda todas

las instrucciones antes de usar la sierra de poste.

Siga todas las instrucciones de seguridad. La falla en

seguir todas las instrucciones de seguridad indicadas a

continuación puede ocasionar lesiones personales graves.

• Observe lo que está haciendo. Utilice el sentido común.

No opere la sierra de poste cuando esté cansado.

• Use la sierra de poste para cortar ramas de árbol

únicamente. No use la sierra de poste para fines no

pretendidos. No la use para cortar otros artículos.

• Sólo adultos bien capacitados deben operar la sierra

de poste. Nunca permita que los niños lo operen.

• No permita que niños o personas sin capacitación

usen esta unidad.

• Use el siguiente equipo de seguridad cuando opere la sierra

de poste:

‑ guantes resistentes

‑ calzado de seguridad con punta de acero con suelas

anti‑derrapantes

‑ gafas de seguridad, gogles o máscara facial

‑ casco de seguridad

‑ audífonos o tapones para oídos

‑ máscara de cara o polvo (si trabaja en

áreaspolvorientas)

• Use pantalones largos pesados y botas. No use ropa

holgada, pantalones cortos, joyas de ningún tipo, ni

estédescalzo.

• Asegure el cabello largo para prevenir enredos en cualquier

parte móvil.

• Antes de cortar, siempre proporcione lo siguiente:

‑ área de trabajo libre

‑ colocación segura de los pies

‑ camino de retiro planeado de ramas caídas

• Revise el árbol antes de cortar. Permita que las ramas

caigan libremente al suelo.

• No use su sierra de poste para cortar retoños.

• La velocidad máxima de la cadena es menor a 20 m/s.

Mientras opera la sierra de poste



PELIGRO: Para reducir el riesgo de descarga

eléctrica, no la use en superficies húmedas. No lo

exponga a la lluvia. Almacene en interiores.



PELIGRO: Evite el arranque inadvertido – con la

batería instalada, no lleve el aparato con el dedo en el

interruptor. Asegúrese que el interruptor esté apagado

cuando instale la batería.

• Sostenga la herramienta utilizando únicamente las

superficies de agarre designadas: la manija principal y el

agarre de espuma.

• Manténgase alerta. Use el sentido común mientras opera

la unidad.

• No permita que la familiaridad obtenida a partir del

uso frecuente de herramientas le permitan volverse

descuidado e ignorar los principios de seguridad de

la herramienta. Una acción descuidada puede causar

lesiones severas en una fracción de segundo.

ruptura de partes, el montaje y cualquier otra condición

que pueda afectar su operación. Una protección u otra

parte que esté dañada se debe reparar o reemplazar

apropiadamente por un centro de servicio autorizado, a

menos que se indique en otra parte de este manual.

17 . Daño a la unidad – Si golpea o se enreda en un objeto

extraño, detenga el aparato de inmediato, retire la batería,

revise respecto a daño y pida que se repare cualquier daño

antes de intentar cualquier operación adicional.

18 . NO sumerja el aparato en agua ni lo salpique con una

manguera. NO permita que entre ningún líquido. Si el

aparato se moja, deje secar durante un mínimo de 48 horas.

19 . NO guarde el aparato en o junto a fertilizantes o

productosquímicos.

CONSERVE ESTAS INSTRUCCIONES



ADVERTENCIA ‑ No opere cerca de líneas

eléctricas. La unidad no ha sido diseñada para

proporcionar protección contra descargas eléctricas

en caso de contacto con líneas eléctricas aéreas.

Consulte las normativas locales respecto a distancias

seguras desde líneas eléctricas aéreas y asegúrese que

la posición de operación sea segura antes de utilizar la

sierra de poste.

• Mantenga todas las partes del cuerpo alejadas de

la cadena de sierra. No retire el material cortado

ni sujete el material que se va a cortar cuando

las cuchillas se estén moviendo. Asegúrese que el

interruptor esté apagado cuando despeje el material

atascado. Las cuchillas continúan girando después

que se apaga. Un momento de falta de atención

mientras opera la sierra de poste puede resultar en lesiones

personales serias.

• Lleve la sierra de poste por la manija con la cadena

de sierra detenida. Cuando transporte o almacene

la sierra de poste, siempre retire la batería y coloque la

cubierta de la cadena de sierra. El manejo adecuado de la

sierra de poste reducirá las posibles lesiones personales a

partir de la cadena de sierra.

• Sostenga la sierra de poste por las superficies de

sujeción aisladas únicamente, debido a que la

cuchilla del cortador puede hacer contacto con

cableado oculto. Una cadena de sierra que hagan

contacto con cable "vivo" pueden tener partes de metal

expuestas de la herramienta "viva" y podrían dar al

operador una descarga eléctrica.

• No use la sierra de poste en malas condiciones

climáticas, especialmente cuando existe el riesgo

de tormentas eléctricas. Esto disminuye el riesgo de ser

alcanzado por un rayo.

• Para reducir el riesgo de electrocución, nunca lo use

cerca de líneas eléctricas. El contacto o el uso cerca de

líneas eléctricas puede causar lesiones graves o descargas

eléctricas que pueden causar la muerte.

• Siempre use las dos manos cuando opere la sierra de

poste. Sostenga la sierra de poste con ambas manos para

evitar la pérdida de control.

• Siempre use protección para la cabeza cuando opere

la sierra de poste arriba de la cabeza. La caída de

escombros puede provocar lesiones personales graves.

• Retire o desconecte la batería antes de dar servicio,

limpiar o retirar material del aparato de jardinería.

EsPAñOl

‑ mientras se encuentra en plataformas aéreas, cubos

oplataformas.

‑ durante vientos fuertes o clima de tormenta.

REGLAS GENERALES DE SEGURIDAD



PELIGRO: Riesgo de descarga eléctrica. Lesiones

graves o muerte por electrocución si se hace contacto

con líneas eléctricas. Nunca use cerca de fuentes

eléctricas, cables o líneas eléctricas.



ADVERTENCIA:

Para una operación segura,

lea y entienda el manual de instrucciones.

Use

protección facial (y/o anteojos de seguridad) y casco

para protegerse contra la caída de escombros.Tenga

siempre un área de trabajo despejada, una ruta de

escape y esté consciente de la ubicación de la rama

para evitar la caída de ramas y escombros.Mantenga a

los transeúntes a

50’ (15m)

de distancia cuando opere

la sierra.Para reducir el riesgo de descarga eléctrica

no use en superficies húmedas.No lo exponga a la

lluvia.Almacene en interiores.

• Para protegerse de las ramas que caen, no se pare

directamente debajo de la rama que se va a cortar. Esta

unidad no debe mantenerse en un ángulo de más de 60°

desde el nivel del suelo.

• Mantenga las manijas secas, limpias y sin aceite.

• Antes de encender la unidad, asegúrese que la cadena no

esté en contacto con ningún objeto.

• Asegúrese que la cadena de corte se haya detenido antes

de bajar la unidad.

Servicio

• El servicio de herramientas debe ser realizado sólo

por personal de reparación calificado. El servicio o

mantenimiento realizado por personal no calificado puede

ocasionar lesiones. Consulte la sección Mantenimiento

de este manual.

• Al dar servicio a una herramienta, utilice únicamente partes

de repuesto idénticas. Siga las instrucciones en la sección

Mantenimiento de este manual. El uso de partes no

autorizadas o el incumplimiento de las instrucciones de

mantenimiento pueden crear un riesgo de descarga eléctrica

o lesiones.

Protección contra retroceso



ADVERTENCIA: El RETROCESO puede ocurrir cuando

la punta o punta de la barra guía toca un objeto, o

cuando la madera se cierra y atrapa la cadena de la

sierra en el corte. El contacto de la punta en algunos

casos puede causar una reacción inversa rapidísima,

pateando la barra guía hacia arriba y hacia atrás hacia

el operador. Si atrapa la cadena de la sierra a lo largo

de la parte superior de la barra guía, puede empujar la

barra guía rápidamente hacia atrás hacia el operador.

Cualquiera de estas reacciones puede hacer que pierda

el control de la sierra, lo que podría ocasionar lesiones

personales graves al usuario.



Se deben seguir las siguientes precauciones para

minimizar el retroceso:

• Sostenga la sierra firmemente con ambas manos cuando

la unidad esté funcionando. Utilice un agarre firme con los

pulgares y los dedos rodeando la manija del poste principal

• Mantenga el área de trabajo limpia. Las áreas

desordenadas pueden provocar lesiones.

• Siempre retire la batería de la sierra de poste cuando

termine de cortar o cuando se debe desatendida.

• Mantenga a los niños, animales y transeúntes a una

distancia de por lo menos 50’ (15 m) de la sierra de poste.

Sólo el usuario de la sierra de poste debe estar en el área

detrabajo.

• No use la sierra de poste para cortar árboles.

• No sujete la cadena de sierra expuesta cuando levante o

sostenga la sierra de poste.

• Mantenga el dedo fuera del gatillo hasta que esté listo para

realizar el corte.

• Antes de arrancar la sierra de poste, asegúrese que la cadena no

esté tocando nada.

• Mantenga todas las partes del cuerpo alejadas de la

cadena cuando la sierra de poste esté funcionando.

• No fuerce la sierra de poste durante el corte. Aplique una

ligera presión. Hará el trabajo mejor y con más seguridad

en la velocidad para la que está diseñada.

• Transporte de la sierra de poste de un lugar a otro:

‑ con la batería retirada,

‑ dedos retirados/alejados del gatillo,

‑ sosteniendo el poste en el punto de equilibrio, y

‑ con la barra guía y cadena en la parte posterior y con

vaina conectada.

• No corte pequeños arbustos ni retoños con la sierra de

poste. La materia delgada se puede atrapar en la cadena

y ser azotada hacia usted. Esto también podría hacerte

perder el equilibrio.

• No opere con poca luz.

• Mantenga una posición de los pies y equilibrio firmes. No

se estire. Estirarse demasiado puede provocar la pérdida

deequilibrio.

• Mantenga todas las partes de su cuerpo alejadas de

cualquier parte móvil.

• No utilice, bajo ninguna circunstancia, ninguna conexión o

accesorio en este producto, que no se haya provisto con el

mismo, o identificado como apropiado para uso con este

producto en este Manual de instrucciones.

• Revise la sierra de poste antes de cada uso y después de

dejarla caer u otros impactos. Asegúrese que no haya

defectos o daños significativos.

No opere la sierra de poste:

‑ bajo la influencia de alcohol, medicamentos o drogas.

‑ en lluvia o en áreas húmedas o mojadas.

‑ donde hayan líquidos o gases altamente

inflamablespresentes.

‑ si la sierra de poste está dañada, ajustada

incorrectamente, o no ensamblada completamente y

de forma segura.

‑ si el gatillo no enciende y apaga la sierra de poste. La

cadena debe dejar de moverse cuando libera el gatillo.

Pida que el interruptor defectuoso sea reemplazado por

un centro de servicio autorizado. ConsulteAccesorios

en Mantenimiento.

‑ si tiene prisa.

‑ mientras está en un árbol o en una escalera.

EsPAñOl

Información de seguridad adicional



ADVERTENCIA:

Nunca modifique la herramienta

eléctrica o ninguna parte de ella. Podría resultar en

daño o lesiones personales.

de retroceso reducido es una cadena que cumple los

requerimientos de desempeño de retroceso cuando se

prueba en la muestra representativa de sierras de cadena.

Nombres y términos de sierra de poste

• Rueda dentada de transmisión o rueda dentada ‑ La

parte dentada que impulsa la cadena de la sierra.

• Barra guía ‑ Una estructura sólida con rieles que soporta y

guía la cadena de la sierra.

• Vaina de barra guía ‑ Encerramiento instalado sobre la

barra guía para evitar el contacto de los dientes cuando la

sierra no está en uso.

• Retroceso ‑ El movimiento hacia atrás o hacia arriba, o

ambos, que ocurre cuando la cadena de la sierra cerca

de la punta del área superior de la barra guía entra en

contacto con cualquier objeto como un tronco o rama, o

cuando la madera se cierra y atrapa la cadena de sierra

en el corte.

• Cadena de retroceso reducido ‑ Una cadena que cumple

con los requisitos de desempeño de retroceso. (cuando

se prueba en una muestra representativa de sierras

decadena)

• Barra guía de retroceso reducido ‑ Una barra guía que

ha demostrado reducir significativamente el retroceso.

• Reemplazo de cadena de sierra ‑ Una cadena que

cumple con los requisitos de desempeño de retroceso

cuando se prueba con sierras de cadena específicas. Es

posible que no cumpla con los requisitos de desempeño

cuando se usa con otras sierras.

• Cadena de sierra ‑ Un bucle de cadena que tiene dientes

de corte, que corta la madera, y que es accionado por el

motor y es soportado por la barra guía.

• Amortiguador de picos (Pico) ‑ El diente o dientes

puntiagudos para uso al podar para girar la sierra y

mantener la posición durante el aserrado.

• Interruptor ‑

Un dispositivo que cuando se opera

completará o interrumpirá un circuito de alimentación

eléctrica al motor de la sierra de cadena.

• Interruptor de bloqueo ‑ Un tope móvil que evita el

funcionamiento involuntario del interruptor hasta que se

acciona manualmente.

• Corte (Poda) ‑ Proceso de cortar ramas de un árbol.

• Corte inferior ‑ Un corte hacia arriba desde la parte

inferior de un tronco o rama. Esto se hace en posición

de corte normal y corte con la parte superior de la barra

deguía.

Almacenamiento

1 . Almacene en interiores. El mejor lugar de

almacenamiento es aquel que es fresco y seco, alejado de

la luz solar directa, exceso de calor o frío y lejos del alcance

de los niños.

2 . Siempre reduzca la tensión de la cadena nuevamente

después de terminar el trabajo. La cadena se contrae

mientras se enfría. Si la tensión no se reduce, puede

dañar la sierra.

y el agarre aislado. NO use el poste como una superficie

de agarre.

• No se estire.

• Mantenga una base de apoyo y equilibrio adecuados en

todo momento.

• No permita que la punta de la barra guía haga contacto

con un tronco, rama, el suelo u otra obstrucción.

• No extienda la manija de la sierra de poste por encima de

la altura del hombro.

• Use dispositivos tales como cadena de retroceso reducido,

sistema de frenado de cadena y barras guía especiales que

reduzcan los riesgos relacionados con el retroceso.

• Utilice únicamente barras y cadenas de repuesto

especificadas por el fabricante o equivalentes.

• Nunca permita que la cadena en movimiento haga

contacto con ningún objeto en la punta de la barra guía.

• Mantenga el área de trabajo libre de obstrucciones, como

otros árboles, ramas, rocas, vallas, tocones, etc. Elimine o

evite cualquier obstrucción que pueda sufrir la cadena de la

sierra mientras corta un tronco o rama en particular.

• Mantenga su cadena de sierra afilada y tensada

adecuadamente. Una cadena floja o sin filo puede

incrementar la posibilidad de retroceso. Revise la tensión

en intervalos regulares con el motor detenido y la

bateríaretirada.

• Comience y continúe cortando sólo con la cadena

moviéndose en velocidad completa. Si la cadena se mueve

en una velocidad menor, existe una mayor probabilidad

que ocurra retroceso.

• Corte una rama a la vez.

• Tenga mucha precaución cuando vuelva a entrar al corte

anterior. Coloque topes con puntas en la madera y permita

que la cadena alcance la velocidad competa antes de

continuar con el corte.

• No intente cortes de caída o cortes de barreno.

• Observe respecto a ramas que cambien de posición u otras

fuerzas que pudieran cerrar un corte y atrapar o caer en

lacadena.

Características de seguridad de retroceso



ADVERTENCIA: Las siguientes características están

incluidas en su sierra de poste para ayudar a reducir el

riesgo de retroceso; sin embargo, tales características

no eliminarán por completo esta peligrosa reacción.

Como usuario de una sierra de poste, no confíe sólo

en dispositivos de seguridad. Debe seguir todas

las precauciones de seguridad, instrucciones y

mantenimiento en este manual para ayudar a evitar

el retroceso y otras fuerzas que pueden provocar

lesionesgraves.

• Barra guía de retroceso reducido, diseñada con una

punta de radio pequeño que reduce el tamaño de la zona

de peligro de retroceso en la punta de la barra. Se ha

demostrado que una barra guía de retroceso reducido

reduce significativamente el número y la gravedad de los

retrocesos cuando se prueba de acuerdo con los requisitos

de seguridad para las sierras eléctricas de cadena.

• Cadena de retroceso bajo, diseñada con un calibre de

profundidad contorneado y un eslabón de protección

que desvía la fuerza de retroceso y permite que la madera

ingrese gradualmente en el cortador. Una cadena

EsPAñOl

Instalación y desinstalación de cadena de

sierra (Fig. A–D)



ADVERTENCIA: Cuchilla móvil filosa. Para prevenir

la operación accidental, asegúrese que la batería

esté desconectada de la manija antes de realizar las

siguientes operaciones. Si no lo hace, podría ocasionar

lesiones personales graves.



ATENCIÓN: Cuchilla móvil filosa. Siempre use guantes

de protección cuando instale o retire la cadena. La

cadena está afilada y puede cortarlo cuando no está

funcionando.

1. Coloque la sierra de poste sobre una superficie firme. Gire

la tuerca de bloqueo de la barra

(

15

)

en sentido contrario

a las manecillas del reloj con la llave incluida

(

19

)

2. Retire la cubierta de rueda dentada

(

17

)

3. Para retirar la cadena de la sierra

(

)

, gire el tornillo

de tensión de la cadena

(

)

en la parte delantera del

alojamiento con el extremo de destornillador plano de

la llave. Girar el tornillo de tensión en sentido contrario

a las manecillas del reloj permite que la barra guía

(

)

retroceda y reduzca la tensión en la cadena para que se

pueda retirar.

4. Levante la cadena de sierra desgastada fuera de la ranura

en la barra guía.

5. Voltee la barra guía.

6. Para reemplazar la cadena de sierra, verifique que la

ranura en la barra guía esté sobre los pasadores de

ubicación

(

)

que se muestran en la Fig. C y que el

ENSAMBLE Y AJUSTES



ADVERTENCIA:

Para reducir el riesgo de lesiones

personales serias, apague la unidad y

retire el

paquete de batería

antes de realizar cualquier

ajuste o retirar/instalar conexiones o accesorios.

Un arranque accidental puede causarlesiones.

o CA ............ corriente alterna

o CA/CD ..... corriente alterna o

directa

...................... Construcción Clase

II (aislamiento doble)

.......................velocidad sin carga

n .........................velocidad nominal

m/s ..................... metros por

............................segundo

......................terminal de tierra

.....................símbolo de alerta

de seguridad

.....................Radiación visible

.....................

Use protección

respiratoria

..................... Use protección para

los ojos

..................... Use protección

auditiva

..................... Lea toda la

documentación

CSPM .................. Carreras de corte

por minuto

.....................

No la deje en la lluvia

.....................

El contacto de la

punta puede hacer

que la barra guía se

mueva

repentinamente hacia

arriba y hacia atrás, lo

que puede causar

lesiones graves

..................... Debe evitarse el

contacto de la punta

de la barra guía con

cualquier objeto

................... Dirección de

rotación de la

cadena de la sierra

..............

Siempre use las dos

manos cuando opere

la sierra de cadena

La etiqueta en su herramienta puede incluir los siguientes

símbolos. Los símbolos y sus definiciones son los siguientes:

V ......................... volts

Hz .......................hertz

min .....................minutos

o CD ....... corriente directa

...................... Construcción Clase I

(conectada a tierra)

…/min .............. por minuto

BPM .................... golpes por minuto

IPM .....................

impactos por minuto

RPM .................... revoluciones por

minuto

sfpm ................... pies de superficie

por minuto

SPM ....................carreras por minuto

A .........................ampéres

W ........................ watts



ADVERTENCIA: SIEMPRE use gafas de seguridad.

Las gafas de uso diario NO son gafas de seguridad.

También use una careta o máscara de polvo si la

operación produce polvo. SIEMPRE USE EQUIPO DE

SEGURIDAD CERTIFICADO:

• Protección para los ojos ANSI Z87.1 (CAN/CSA

Z94.3),

• Protección auditiva ANSI S12.6 (S3.19),

• Protección respiratoria NIOSH/OSHA/MSHA.



ADVERTENCIA: Algún polvo contiene químicos

conocidos por el Estado de California que causan

cáncer, defectos de nacimiento u otros daños

reproductivos. Algunos ejemplos de estos químicos son:

• compuestos en fertilizantes,

• compuestos en insecticidas, herbicidas y pesticidas,

• arsénico y cromo a partir de madera tratada

químicamente.

Para reducir su exposición a estos químicos, use equipo

de seguridad aprobado, tal como máscaras de polvo

que estén diseñadas específicamente para filtrar

partículas microscópicas.

• Evite el contacto prolongado con el polvo a partir de

lijado, aserrado, pulido, perforación eléctricos y otras

actividades de construcción. Use ropa de protección

y lave las áreas expuestas con agua y jabón. Permitir

que el polvo entre en su boca, ojos, o que quede sobre la

piel puede promover la absorción de químicos peligrosos.



ADVERTENCIA:

El uso de esta herramienta puede

generar y/o dispersar polvo que puede causar

lesiones respiratorias o de otro tipo graves y

permanentes. Utilice siempre protección respiratoria

aprobada por NIOSH/OSHA.



ADVERTENCIA: Siempre use protección auditiva

personal adecuada que cumpla con ANSI S12.6

(S3.19) durante el uso. Bajo algunas condiciones

y duración de uso, el ruido de este producto puede

contribuir con la pérdida auditiva.



ATENCIÓN: Cuando no esté en uso, coloque la

herramienta en su lado sobre una superficie

estable donde no cause un peligro de tropiezo

o caída. Algunas herramientas con un paquete de

batería grande pueden quedar verticales pero se

pueden voltear fácilmente.

• Las ventilas de aire a menudo cubren las partes

móviles y se deben evitar. La ropa suelta, joyería, o

cabello largo podrían quedar atrapados en las partes

móviles.

EsPAñOl

Unión de ensamble de cabeza de sierra a

ensamble de manija (Fig. A, I–M)



ADVERTENCIA: Cuchilla móvil filosa. Para evitar una

operación accidental, asegúrese que la batería esté

desconectada de la manija y que la funda protectora

esté colocada en la cadena antes de realizar las

siguientes operaciones. Si no lo hace, podría ocasionar

lesiones personales graves.



ADVERTENCIA: Siempre verifique que la camisa esté

completamente roscada y que las roscas ya no se

puedan ver. Si no se enrosca la camisa por completo,

el ensamble de pliegue podría desconectarse creando

una situación peligrosa. Verifique periódicamente

las conexiones para asegurar que la camisa esté

completamente enroscada.

Los tres ensambles que componen la sierra de poste están

asegurados para garantizar un montaje correcto. Si un

ensamble no se sujeta suavemente a otro, no fuerce el ajuste.

Combinar el ensamble de manija

(

1

)

, el ensamble plegable

2

y el ensamble de cabeza de sierra

(

3

)

crea una sierra de

poste de aproximadamente 9' (2.7m) de longitud como se

muestra en la Fig. I.

1. Alinee el botón

26

en el exterior del extremo del

acoplamiento del ensamble plegable

2

con el orificio

de botón

27

en el extremo de acoplamiento del

ensamble de cabeza de sierra

3

. Consulte la Fig.J.

Empuje las dos secciones completamente entre sí hasta

que el botón

26

sobresalga en el orificio de botón

27

asegurándolo en su posición. Consulte la Fig.J.

Transporte de la Garrocha Podadora

(Fig. H)

Siempre retire la batería

21

del mango y cubra la cadena

9

con su funda

18

cuando transporte la garrochapodadora.

nOTA: No opere esta sierra de poste sin aceite.

nOTA: Siempre use aceite de barra y cadena

CRAFTSMAN,

que

ha sido diseñado para desempeño óptimo. Otros lubricantes

podrían obstruir o dañar el dispensador. Siempre use una barra

biodegradable de alta calidad y aceite de cadena para una

lubricación adecuada de la cadena de la sierra y la barra. Al

podar árboles, se recomienda usar aceite vegetal para barras y

cadenas, ya que los aceites minerales pueden dañar los árboles

vivos. Nunca use aceite sucio, usado o contaminado. Si lo hace,

podría dañar la herramienta.

Llenado del depósito de aceite

1. Desatornille en sentido contrario a las manecillas del reloj

y luego quite la tapa de aceite

(

11

)

. Llene el depósito

con el aceite de barra y cadena recomendado hasta que

el nivel de aceite haya alcanzado la parte superior del

indicador de nivel de aceite

(

12

)

2. Vuelva a colocar la tapa del aceite y apriétela en el

sentido de las manecillas del reloj.

3. Periódicamente, apague la sierra de poste y verifique el

indicador de nivel de aceite para asegurarse que la barra

y la cadena estén correctamente lubricadas.

Cadena de sierra y lubricación de la barra

guía (Fig. G)

Sistema de lubricación automática

Esta sierra de poste CRAFTSMAN está equipada con un

sistema de lubricación automática que mantiene la cadena

de la sierra y la barra guía constantemente lubricadas.

1. El indicador de nivel de aceite

(

)

muestra el nivel de

aceite en la sierra de poste. Si el nivel de aceite está a

menos de un cuarto de su capacidad, retire la batería de

la sierra de poste y vuelva a llenar el tanque de aceite con

el tipo correcto.

2. Siempre vacíe el tanque de aceite cuando termine de

cortar.

3. Siempre vacíe el tanque de aceite antes de almacenar

esta unidad.

Ajuste de tensión de la cadena (Fig. B–F)

1. Con la sierra de poste todavía sobre una superficie

firme, verifique la tensión de la cadena de la sierra

(

9

)

. La

tensión es correcta cuando la cadena de la sierra regresa

a su posición después de jalarse 1/8" (3 mm) desde la

barra guía

(

)

con fuerza ligera del dedo medio y el pulgar

como se muestra en la Fig. E. No debe haber “holgura”

entre la barra guía y la cadena de la sierra en la parte

inferior como se muestra en la Fig. F.

2. Para ajustar la tensión de la cadena de sierra, afloje la

tuerca de bloqueo de la barra

(

)

3. Gire el tornillo de tensión

(

)

en la parte delantera del

alojamiento usando el extremo de destornillador plano

de la llave

(

)

4. No tense demasiado la cadena de sierra

(

)

ya que esto

provocará un desgaste excesivo y reducirá la vida útil de

la barra guía y la cadena de sierra. El exceso de tensión

también reduce la cantidad de cortes que obtendrá por

carga de la batería.

5. Una vez que la tensión de la cadena de sierra sea

correcta, apriete la tuerca de bloqueo de barra

(

)

a la

barra de abrazadera.

6. Cuando la cadena de sierra es nueva, verifique la tensión

con frecuencia (después de desconectar la batería)

durante las primeras 2 horas de uso, ya que una cadena

nueva se estira ligeramente.

nOTA: La tensión de la cadena de sierra debe

ajustarseregularmente.

orificio debajo de la ranura esté ubicado sobre el pasador

de tensión

(

24

)

7. Coloque la nueva cadena en la ranura de la barra guía

y alrededor de la rueda dentada

(

)

. Asegúrese que los

dientes de sierra estén orientados en la dirección correcta

haciendo coincidir la gráfica en el alojamiento o la barra

guía.

8. Gire el tornillo de tensión

(

16

)

en sentido de las

manecillas del reloj para incrementar la tensión de la

cadena.

9. Instale la cubierta de rueda dentada

(

17

)

10. Siga las instrucciones en la sección Ajuste de tensión de

cadena.

EsPAñOl

Operación de sierra de poste



ADVERTENCIA: Lea y entienda todas las

instrucciones. La falla en seguir todas las instrucciones

siguientes puede resultar en descarga eléctrica,

incendio y/o lesiones personales serias.



ATENCIÓN: Siempre reduzca la tensión de la cadena

nuevamente después de terminar el trabajo. La cadena

se contrae mientras se enfría. Si no se afloja, puede

dañar la sierra de poste.

iMPORTAnTE: Nunca opere una sierra de poste que esté

dañada o mal ajustada o que no esté completamente

ensamblada y segura. Asegúrese que la cadena de la sierra

(

9

)

deje de moverse cuando se suelta el interruptor de gatillo.

Nunca ajuste la barra guía

(

)

o la cadena de la sierra cuando

el motor esté en funcionamiento o la batería esté conectada.

• Durante el corte, mantenga una postura de trabajo

correcta: ambos pies en el suelo, las rodillas ligeramente

flexionadas y ambos brazos a la altura de la cintura.

• Durante el trabajo prolongado, tome períodos de

descanso y cambie periódicamente su posición

detrabajo.

Corte/Poda de sierra de poste



ADVERTENCIAS:

• Nunca se pare directamente debajo de la rama que

está cortando. Siempre colóquese fuera del camino de

escombros que caen.

• Siempre use protección para la cabeza, los ojos, los

pies y el cuerpo. El uso de protección para el cuerpo

ayuda a reducir el riesgo de lesiones al operar esta unidad.

• Nunca se pare en una escalera u otro soporte

inestable mientras usa la sierra de poste. Siempre evite

cualquier posición que pueda causarle perder el equilibrio y

causar lesiones graves.

• Mantenga a otras personas por lo menos a 50’ (15m)

del área de trabajo. Las distracciones pueden hacer que

pierda el control.

• Peligro de electrocución. Para prevenir descargas, no

opere dentro de 50’ (15 m) de líneas eléctricas aéreas.

Interruptor de encendido/apagado (Fig. P)

Siempre asegure una pisada firme y sujete firmemente la

sierra de poste con ambas manos, con el pulgar y los dedos

rodeando la manija principal



5

y una mano en la agarradera

de espuma

13

1. Para ENCENDER la herramienta, presione el botón de

bloqueo en apagado

(

7

)

hacia abajo y después apriete el

interruptor de gatillo

(

6

)

con los dedos como se muestra

en la Fig. P.

2. Para apagar la herramienta, suelte el interruptor del

gatillo

(

6

)

La posición de manos adecuada requiere una mano en

la manija principal

5

y una mano en la agarradera de

espuma

13



ADVERTENCIA: Para reducir el riesgo de lesiones

personales serias, SIEMPRE sostenga firmemente en

anticipación de una reacción repentina.

Colocación adecuada de manos (Fig. O)



ADVERTENCIA: Para reducir el riesgo de lesiones

personales serias, SIEMPRE use la posición de las

manos adecuada como se muestra.

Instalación y desinstalación de paquete de

batería (Fig. N)



ADVERTENCIA: Asegúrese que la herramienta/

aparato esté en la posición apagada antes de insertar

el paquete de labatería.

nOTA: Para mejores resultados, asegúrese que su paquete

de batería esté completamentecargado.

1. Para instalar el paquete de batería

21

en la manija de la

herramienta, alinee el paquete de la batería con los rieles

dentro de la manija de la herramienta y deslícelo en la

manija hasta que el paquete de batería esté asentado

firmemente en la herramienta y asegúrese que no

sedesconecte.

2. Para retirar el paquete de batería de la herramienta,

presione el botón de liberación del paquete de

batería

22

y jale firmemente el paquete de batería fuera

de la manija de la herramienta. Insértelo en elcargador.

OPERACIÓN



ADVERTENCIA: Para reducir el riesgo de lesiones

personales serias, apague la unidad y retire el

paquete de batería antes de realizar cualquier

ajuste o retirar/instalar conexiones o accesorios.

Un arranque accidental puede causarlesiones.

Pliegue de la sierra de poste (Fig. L)



ADVERTENCIA: Cuchilla móvil filosa. Para evitar una

operación accidental, asegúrese que la batería esté

desconectada de la manija y que la funda protectora

esté colocada en la cadena antes de realizar las

siguientes operaciones. Si no lo hace, podría ocasionar

lesiones personales graves.

1. Apoye la CMCPS630 en el suelo y sujete la camisa

roscada

(

14

)

en el ensamble plegable

(

2

)

y afloje la camisa

roscada girándola en sentido contrario a las manecillas

del reloj. Deslice la camisa roscada

(

14

)

hacia afuera y

hacia el ensamble de cabeza de sierra

(

3

)

2. Pliegue el ensamble plegable

(

2

)

como se muestra en la

Fig.L.

2. Alinee el botón

(

28

)

en el exterior del extremo de

acoplamiento del ensamble plegable

2

con el orificio de

botón

(

29

)

en el extremo de acoplamiento del ensamble

de manija

(

1

)

. Consulte la Fig.K. Empuje las dos secciones

completamente entre sí hasta que el botón

(

28

)

sobresalga en el orificio de botón

(

29

)

asegurándolo en

su posición. Consulte la Fig.K.

3. Enderece el ensamble plegable

2

como se muestra en

la Fig.L.

4. Deslice la camisa roscada

(

14

)

sobre el ensamble

plegable

2

hacia abajo tanto como sea posible y gire la

camisa roscada

(

14

)

en sentido de las manecillas del reloj

hasta que se detenga y cubra completamente las roscas

como se muestra en la Fig.M.

EsPAñOl

Versatrack™ (Fig. R)



ADVERTENCIA: Para reducir el riesgo de lesiones

personales severas, apague la unidad y retire el

paquete de batería antes de realizar cualquier

ajuste o retirar/instalar conexiones o accesorios.

Una activación de arranque puede causarlesiones.



ADVERTENCIA: Para reducir el riesgo de lesiones

personales graves, no use un para colgar Versatrack™

o Trackwall de Versatrack™ dañados. Un gancho

para integral Versatrack™ o Trackwall de Versatrack™

dañados no soportarán el peso de laherramienta.

Accesorios



ADVERTENCIA:

Ya que los accesorios, diferentes a los

ofrecidos por

CRAFTSMAN

, no han sido probados con este

producto, el uso de tales accesorios con esta herramienta

podría ser peligroso. Para reducir el riesgo de lesiones, sólo

se deben usar accesorios recomendados por

CRAFTSMAN

con esteproducto.

Los accesorios recomendados para uso con su herramienta

están disponibles por un costo adicional a partir de su

distribuidor local o centro de servicio autorizado. Si necesita

asistencia para localizar cualquier accesorio, póngase en

contacto con CRAFTSMAN Llame al 1‑888‑331‑4569.

Limpieza



ADVERTENCIA: Sople la suciedad y el polvo de todos

los conductos de ventilación con aire seco, al menos

una vez por semana. Para reducir el riesgo de lesiones,

utilice siempre protección para los ojos aprobada

ANSIZ87.1 al realizar estatarea.



ADVERTENCIA: Nunca utilice solventes ni otros

químicos abrasivos para limpiar las piezas no

metálicas de la herramienta. Estos productos químicos

pueden debilitar los materiales plásticos utilizados

en estas piezas. Utilice un paño humedecido sólo con

agua y jabón neutro. Nunca permita que penetre

líquido dentro de la herramienta ni sumerja ninguna

de las piezas en unlíquido.

El mantenimiento regular asegura una vida útil larga y

efectiva para la herramienta. Después de cada 10 minutos de

uso, asegúrese de retirar la batería (¡tenga en cuenta que la

cadena y la barra pueden estar calientes!) verifique la barra y

la cadena para determinar la tensión y lubricación correctas

conforme Ajuste de tensión de la cadena y Lubricación de

la cadena.

MANTENIMIENTO



ADVERTENCIA: Para reducir el riesgo de lesiones

personales serias, apague la unidad y retire el

paquete de batería antes de realizar cualquier

ajuste o retirar/instalar conexiones o accesorios o

antes de la limpieza. Un arranque accidental puede

causarlesiones.

Su herramienta

CRAFTSMAN

ha sido diseñada para funcionar

durante un largo período de tiempo con un mínimo de

mantenimiento. La operación satisfactoria continua depende del

cuidado adecuado de la herramienta y la limpiezaregular.

Siempre revise el área circundante en busca de líneas

eléctricas ocultas.

• No sostenga la manija del interruptor de la sierra de

poste por encima de la altura del hombro.

Gancho de retiro de rama (Fig. A)



ATENCIÓN: El gancho de retiro de rama no es un

gancho de cinturón.

Su sierra de poste incluye un gancho para retiro de rama



(

10

)

para el propósito pretendido para ayudar a retirar ramas

cortadas de tamaño pequeño a moderado.

Poda con sierra de poste (Fig. A, O–Q)



ADVERTENCIA: Deje que la herramienta funcione a su

propio ritmo. No sobrecargue.



ADVERTENCIA: Cuando pode árboles: proteja contra

retrocesos que pueden provocar lesiones graves o la

muerte. Consulte Protección contra retroceso, para

evitar el riesgo de retroceso. No se estire. Asegúrese que

su equilibrio sea firme. Mantenga los pies separados.

Divida su peso de manera uniforme en ambos pies.

1. Use ambas manos para sujetar la sierra de poste como se

muestra en la Fig. O. Use un agarre firme. Los pulgares y

dedos deben rodear la manija principal

(

5

)

y la agarradera

de espuma

(

13

)

. Mantenga los dedos alejados del

conducto de escape de aserrín

(

)

que se muestra en

la Fig. Q.

2. Nunca opere mientras está en un árbol, en una posición

incómoda o en una escalera u otra superficie inestable.

Puede perder el control de la sierra de poste y causar

lesiones graves.

3. Siga las instrucciones a continuación para cortar un árbol.

a. Asegúrese que la sierra de poste esté funcionando

a toda velocidad antes de hacer un corte. Al

comenzar un corte, coloque la cadena de sierra en

movimiento

(

9

)

contra la rama. Mantenga la sierra

de poste firmemente en su lugar para evitar posibles

rebotes o que patine (movimiento lateral) de la sierra

de poste.

b. Guíe la sierra de poste con una presión ligera. Realice

el primer corte a seis pulgadas 6" (15 cm) del tronco

del árbol en la parte inferior de una rama. Use la parte

superior de la barra guía

(

)

para realizar este corte.

Corte 1/3 a través del diámetro de la rama. Después

realice el corte de acabado desde la parte superior. Si

intenta cortar ramas gruesas desde la parte inferior, la

rama se puede cerrar y atrapar la cadena de la sierra

en el corte. Si intenta cortar las ramas gruesas desde

la parte superior, sin un corte inferior poco profundo,

la rama se puede astillar. No fuerce la sierra de poste.

El motor se sobrecargará y puede quemarse. Hará el

trabajo mejor y con más seguridad en la velocidad

para la que está diseñada.

c. Retire la sierra de poste del corte mientras está

funcionando a toda velocidad. Detenga la sierra de

poste soltando el interruptor de gatillo

(

6

)

. Asegúrese

que la cadena de sierra se haya detenido antes de

bajar la sierra de poste.

EsPAñOl



ADVERTENCIA: Para asegurar la SEGURIDAD y la

CONFIABILIDAD del producto, las reparaciones, el

mantenimiento y los ajustes (inclusive la inspección

y el cambio de las escobillas, cuando proceda) deben

ser realizados en un centro de mantenimiento en la

fábrica CRAFTSMAN u en un centro de mantenimiento

autorizado CRAFTSMAN. Utilice siempre piezas de

repuestoidénticas.

Para reparación y servicio de sus herramientas

eléctricas, favor de dirigirse al

Centro de servicio más cercano

CUliACAn, sin

Blvd. Emiliano Zapata 5400-1Poniente Col.

San Rafael

(667) 7178999

gUADAlAJARA, JAl

Av. La Paz #1779- Col. Americana Sector

Juárez

(33) 38256978

MEXiCO, D.F.

Eje Central Lázaro Cárdenas No. 18- Local

D, Col. Obrera

(55) 55889377

MERiDA, YUC

Calle 63#459-A - Col. Centro (999) 9285038

MOnTERREY, n.l.

Av. Francisco I. Madero 831Poniente - Col.

Centro

(818) 3752313

PUEBlA, PUE

17Norte #205 - Col. Centro (222) 2463714

QUERETARO, QRO

Av. San Roque 274- Col. San Gregorio (442) 2176314

sAn lUis POTOsi, slP

Av. Universidad 1525- Col. San Luis (444) 8142383

TORREOn, COAh

Blvd. Independencia, 96Pte. - Col. Centro (871) 7165265

VERACRUZ, VER

Prolongación Díaz Mirón #4280- Col. Remes (229) 9217016

VillAhERMOsA, TAB

Constitución 516-A - Col. Centro (993) 3125111

PARA OTRAslOCAliDADEs:

si se encuentra en México, por favor llame al(55)53267100

si se encuentra en U.s., por favor llame al

1‑888‑331‑4569

Póliza de Garantía

IDENTIFICACIÓN DELPRODUCTO:

Sello o firma delDistribuidor.

Nombre delproducto: __________________________

Mod./Cat.: ___________________________________

Marca: _____________________________________

Núm. deserie: ________________________________

(Datos para ser llenados por el distribuidor)

Reparaciones

El cargador y las unidades de batería no pueden

serreparados. El cargador y la unidad de batería no

contienen piezasreparables.

Afilado de cadena de sierra



ATENCIÓN: Cadena filosa. Siempre use guantes de

protección cuando maneje la cadena. La cadena está

afilada y puede cortarlo cuando no está funcionando.

iMPORTAnTE: Los cortadores perderán filo inmediatamente

si tocan el suelo o un clavo durante el corte.

Para obtener el mejor rendimiento posible de su sierra de

cadena, es importante mantener afilados los dientes de la

cadena de sierra. Los servicios de afilado de cadena están

disponibles en su centro de servicio más cercano.

nOTA: Cada vez que se afila la cadena, pierde algunas de

las cualidades de retroceso bajo y se debe tener especial

precaución. Se recomienda afilar una cadena de sierra no

más de cuatro veces.

Cadena de sierra y barra guía

Después de cada pocas horas de uso, retire la tapa de

la rueda dentada, la barra guía y la cadena y límpielas

completamente con un cepillo de cerdas suaves. Asegúrese

que el orificio de aceitado en la barra esté limpio de

desechos. Al reemplazar cadenas sin filo con cadenas

afiladas, es una buena práctica voltear la barra de la cadena

de abajo hacia arriba.



ADVERTENCIA: Para reducir el riesgo de lesiones

personales graves, NO suspenda la herramienta por

encima ni objetos de los ganchos. SÓLO suspenda la

herramienta en el para colgar integral Trackwall de

Versatrack™.



ADVERTENCIA: Asegúrese que el peso de la

herramienta no exceda el peso máximo nominal de

9kg (20lbs) para el gancho Versatrack™seleccionado.



ADVERTENCIA: Cuando cuelgue objetos en el riel

Trackwall de Versatrack™, espacie adecuadamente

las herramientas para no exceder 35kg (75lbs) por

pielineal.

iMPORTAnTE: Los accesorios Versatrack™ se instalan en

herramientas compatibles de forma segura en el sistema

Trackwall de Versatrack™.

1. Apague la herramienta, retire el paquete de batería y

losaccesorios.



ATENCIÓN: Cualquier producto con dientes de corte

expuestos debe tenerlos cubiertos de forma segura si va

a estar en el Trackwall de Versatrack™.

2. Voltee o abra el gancho de colgar integral

20

. Hace clic

cuando está bloqueado en suposición.

3. Monte el gancho para colgar integral al Trackwall de

Versatrack™.

nOTA: Los accesorios Versatrack™ para uso con su

herramienta están disponibles por un costo adicional a

partir de su distribuidor local o centro de servicio autorizado.

Si necesita ayuda para encontrar cualquier accesorio,

comuníquese con CRAFTSMAN, llame al 1‑ 888‑331‑4569.

EsPAñOl

Garantía Limitada de Tres Años

Para los términos de garantía, visite www.craftsman.com/

pages/warranty.

Para solicitar una copa escrita de los términos de garantía,

póngase en contacto con: Servicio al cliente en CRAFTSMAN,

701East Joppa Road, Towson, MD 21286o llame al

1‑888‑331‑4569.

AMÉRiCA lATinA: Esta garantía no aplica a productos

vendidos en América Latina. Para productos vendidos

en América Latina, consulte la información de garantía

específica contenida en el empaque, llame a la compañía

local o consulte la página de Internet respecto a la

información degarantía.

REEMPlAZO gRATUiTO DE ETiQUETA DE gARAnTÍA:

Si sus etiquetas de advertencia se vuelven ilegibles o faltan,

llame al 1‑888‑331‑4569 para reemplazogratuito.

Registro en Línea

Gracias por su compra. Registre su producto ahorapara:

• sERViCiO En gARAnTÍA: Si completa esta tarjeta, podrá

obtener un servicio en garantía más eficiente, en caso de

que exista un problema con suproducto.

• COnFiRMACiÓn DE PROPiEDAD: En caso de una

pérdida que cubra el seguro, como un incendio, una

inundacíon o un robo, el registro de propiedad servirá

como comprobante decompra.

• PARA sU sEgURiDAD: Si registra el producto, podremos

comunicarnos con usted en el caso improbable que se

deba enviar una notificación de seguridad conforme a la

Federal Consumer Safety Act (Ley Federal de Seguridad de

Productos para elConsumidor).

Registro en línea en www.craftsman.com/account/login.

Fecha de compra y/o entrega delproducto:

___________________________________________

Nombre y domicilio del distribuidor donde se adquirió

elproducto:

___________________________________________

Este producto está garantizado por un año a partir de

la fecha de entrega, contra cualquier defecto en su

funcionamiento, así como en materiales y mano de obra

empleados para su fabricación. Nuestra garantía incluye la

reparación o reposición del producto y/o componentes sin

cargo alguno para el cliente, incluyendo mano de obra, así

como los gastos de transportación razonablemente erogados

derivados del cumplimiento de estecertificado.

Para hacer efectiva esta garantía deberá presentar su

herramienta y esta póliza sellada por el establecimiento

comercial donde se adquirió el producto, de no contar con

ésta, bastará la factura decompra.

Excepciones

Esta garantía no será válida en los siguientescasos:

• Cuando el producto se hubiese utilizado en condiciones

distintas a las normales;

• Cuando el producto no hubiese sido operado de acuerdo

con el instructivo de uso que se acompaña;

• Cuando el producto hubiese sido alterado o reparado por

personas distintas a las enlistadas al final de estecertificado.

Anexo encontrará una relación de sucursales de servicio de

fábrica, centros de servicio autorizados y franquiciados en la

República Mexicana, donde podrá hacer efectiva su garantía

y adquirir partes, refacciones y accesoriosoriginales.

Solamente para propósito deMéxico:

Importado por: CRAFTSMAN S.A de C.V.

Antonio Dovali Jaime #70 Torre C Piso 8

Col. Santa Fe Alvaro Obregon,

Ciudad de Mexico,Mexico.

C.P 01210

TEL(52) 5553267100

R.F.C.BDE8106261W7

NA410861 09/24

CRAFTSMAN, 701East Joppa Road, Towson, MD 21286

CRAFTSMAN

Compatible battery packs and chargers / Blocs‑piles et chargeurs compatibles /

Baterías y cargadores compatibles

20V Max* li‑ion

Battery Packs

Blocs-piles

Baterías

CMCB201, CMCB202, CMCB204, CMCB2015, CMCB205, CMCB206, CMCB209, CMCB2011

Chargers

Chargeurs

Cargadores

CMCB100, CMCB101, CMCB102, CMCB104, CMCB1104, CMCB124

* Maximum initial battery voltage (measured without a workload) is 20volts. Nominal voltage is18.

* La tension initiale maximum du bloc‑piles (mesurée à vide) est de 20volts. La tension nominale est de18.

* El máximo voltaje inicial de la batería (medido sin carga de trabajo) es 20voltios. El voltaje nominal es de18.



WARNING: Use of any other battery packs may create a risk of injury andfire.



AVERTISSEMENT : utiliser d’autres blocs‑piles peut créer un risque de blessure oud’incendie.



ADVERTENCIA: El uso de cualquier otro paquete de batería puede crear un riesgo de lesiones eincendio.

nOTE: DO NOT charge when the battery pack is below 40° F (4.5° C) or above 104° F (40° C). Do not store or use the tool and

battery pack in locations where the temperature may reach or exceed 104° F (40°C).

REMARQUE : NE PAS charger lorsque le bloc-piles est en dessous de 4,5° C (40° F) ou au-dessus de 40° C (104° F). Ne pas

entreposer ou utiliser l’outil et le bloc-piles dans des endroits où la température peut atteindre ou excéder 40° C (104°F).

nOTA: NO cargue cuando el paquete de batería esté debajo de 4,5° C (40° F), o arriba de 40° C (104° F). No almacene ni use

la herramienta y el paquete de baterías en lugares donde la temperatura pueda alcanzar o exceder los 40° C (104°F).

Craftsman CMCPS630B V20* BRUSHLESS RP 8-Inch Pole Saw Tool Only

Product's Documents

User Manual NA410861 CMCPS630 T1 NA.

Specifications

Craftsman CMCPS630B Questions and Answers
