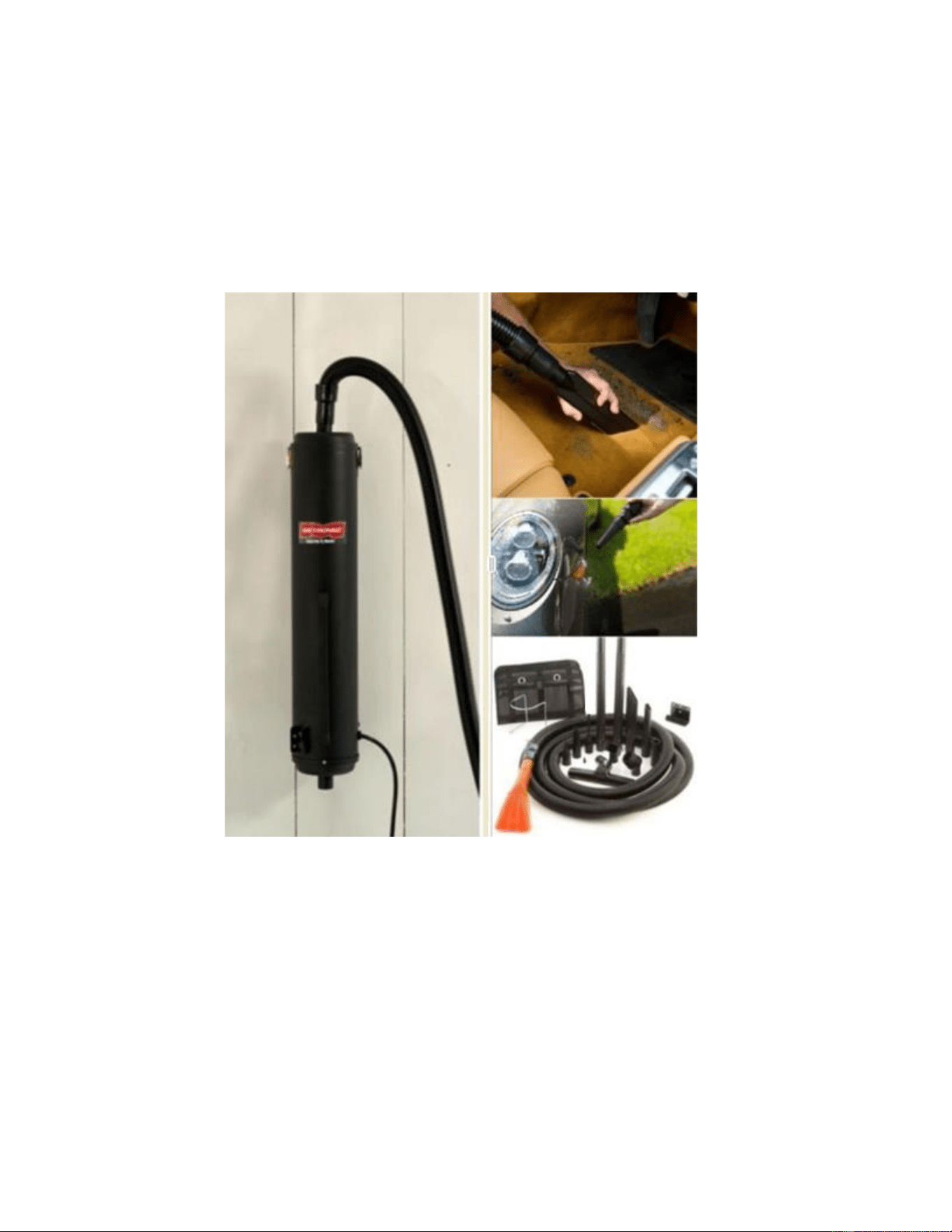

SUPER VAC N BLASTER
INSTRUCTION MANUAL
MODEL
112-583561
DELIBERATELY MADE BETTER IN THE U.S.A®

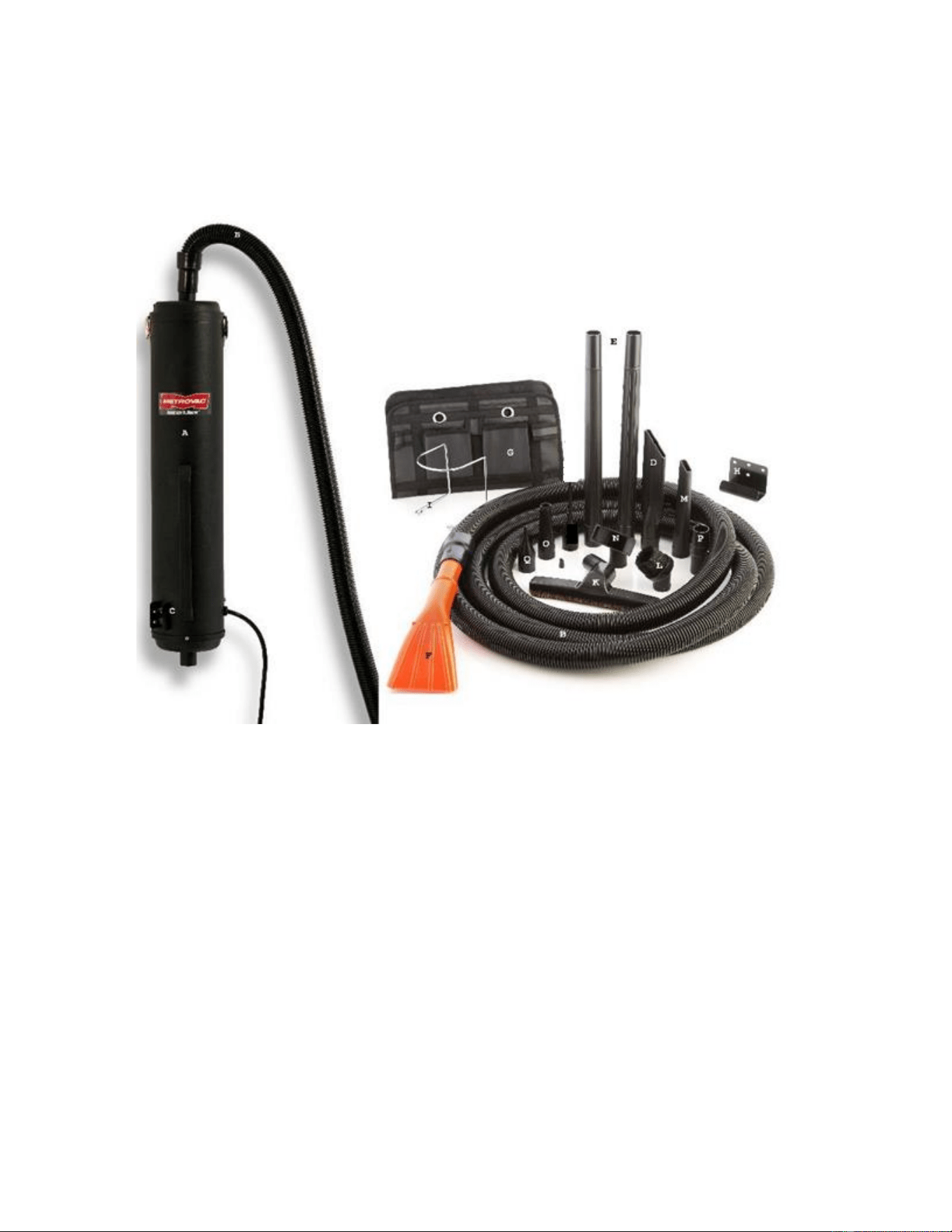

SUPER VAC N BLASTER
Model 112-583561
A. 4.0 HP, Dual Power, Twin Fan Motor (MVC-157D)
B. 30’ x 1.5” Hose (MVC-56PRO-30) + a 10” Hose (MVC-56D)
C. Dual On/Off Switch (MVC-74DA) to operate each motor
D. 1.5” Car Wash Quality Crevice Tool (MVC-268FBK)
E. 2 – 20” Extension Wands (MVC-194)
F. 1.5” Car Wash Quality Claw Type Upholstery Tool (MVC-268FOR)
G. Tool Caddy (MVC-51C)
H. Wall Mounting Bracket (MVC-56CAA)
I. Hose Hanger (MVC-51D)
J. Mini Attachment Kit (MVC-212)
K. 9” Swivel Brush (MVC-190B)
L. Dust Brush (MVC-206B)
M. 1.25” Crevice Tool (MVC-188)
N. 1.25” Upholstery Tool
O. Blower Nozzle (MVC-196AA)
P. 1.5” to 1.25” Hose Adaptor (MVC-182A)
Q. Inflator Adaptor (MVC-211D)
DELIBERATELY MADE BETTER IN THE U.S.A®
***READ ALL INSTRUCTIONS BEFORE USE***
SUPER VAC N BLASTER
Model 112-583561

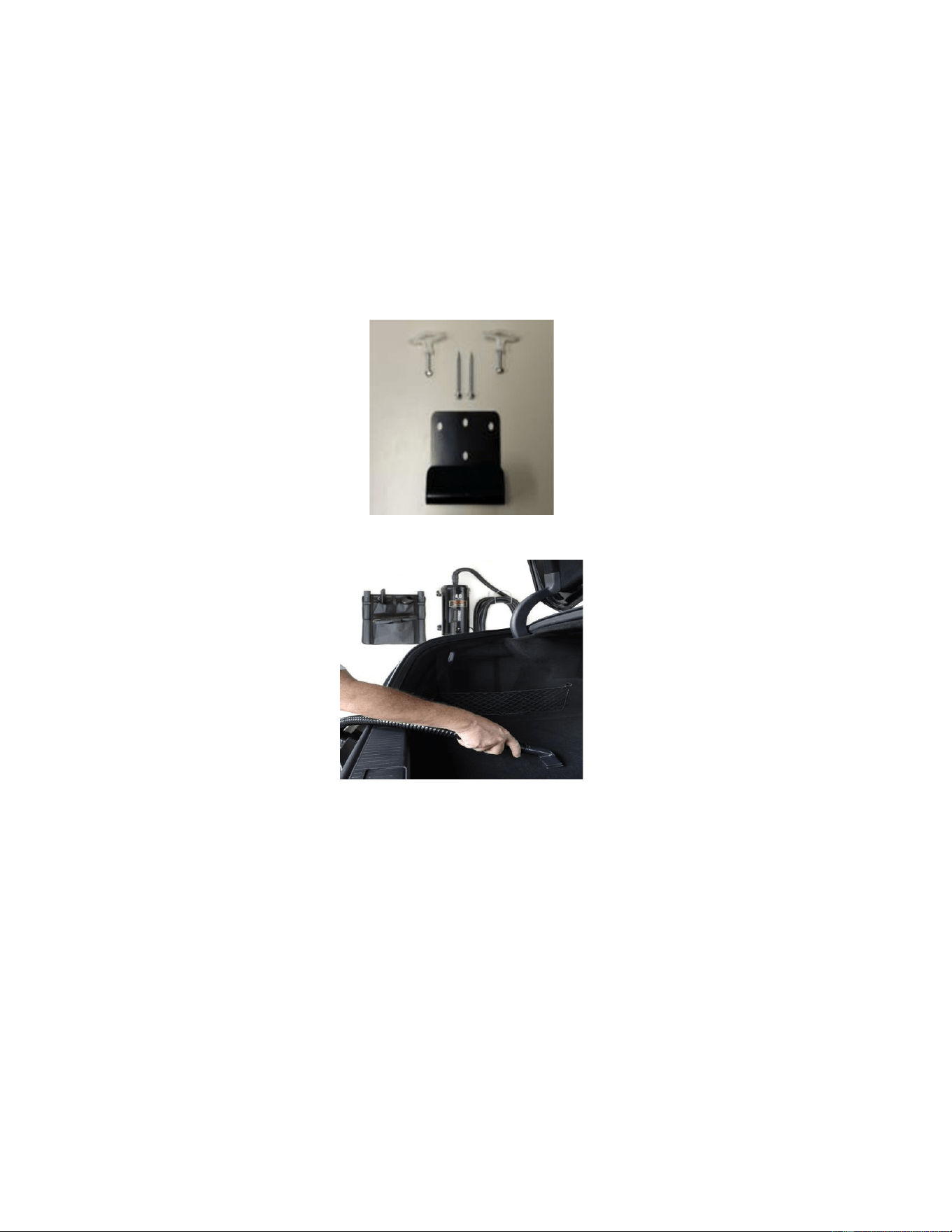

The Super Vac n Blaster can be mounted to a wall with the wall mount bracket (MVC-331). Ideally, the center holes should be
used to mount the bracket directly into a stud with the screws shown below. Mollies can be used to secure mounting bracket to
sheet rock if a wall stud is inaccessible. Level wall mount bracket in desired position and mark screw locations within screw
holes. Once bracket is securely mounted, the Super vac n Blaster can be hung by the wheel axle located on the suction side.
DELIBERATELY MADE BETTER IN THE U.S.A®
***READ ALL INSTRUCTIONS BEFORE USE***
1 Insert the grounded Power Supply Cord into a grounded outlet.
2. Hose: the 30 ft by 1.5” Hose (MVC-56PRO-30) that is included, features one end cuff that is permanently “hot glued”. The
opposite hose cuff screws on and off. The end that is permanently attached will connect to steel tube on the suction end of the
Vac n Blo for cleaning purposes, or to the exhaust end for blowing purposes.
3. Start your SUPER Vac N Blaster by pushing the Toggle Switches from right to left.
4. When using the Hose (B), connect to the suction end to vacuum, and the separate 10 foot hose to the exhaust end for
blowing.
5. The 1.5 inch “Claw” shaped Upholstery Tool (MVC-268FOR) and Crevice Tool (MVC-188) can be used on the 1.5 inch
removable hose cuff. These tools are to be inserted into the hose cuffs to be used properly.
6. To use the 1.25 inch attachments, the 1.5 inch removable hose cuff can be removed by unscrewing in a “clockwise” manner.
The 1.25 inch hose cuff will screw on counter clockwise. The 1.25 inch hose cuff is for use with the 2-20 inch Extension Wands
(MVC-194), Micro Cleaning Tool Kit (MVC-211E), Blower Nozzle (MVC-196AA), Floor Brush (MVC-190B), Inflator
Adaptor (MVC-211D), Upholstery Nozzle (MVC-185A), Dust Brush (MVC-206B), and Crevice Tool (MVC-188).
7. The Extension Wands (I) connect to the Hose (B) to reach those inaccessible places. Eliminate bending to reach low areas
and under furniture, and stretching to reach high places.
8. The Crevice Tool (C) allows you to clean those hard to reach places. It can be used for vacuuming and blowing.
9. The Dust Brush (C) gently loosens dust with its long, soft bristles. Great for furniture, lamp shades, blinds, books, window
sills, etc.
10. The Pik-All Nozzle (F) is great for stairs, upholstery, draperies, mattresses, auto and boat interiors, and much more.
11. The Air Concentrator (D) maximizes and concentrates air flow for both vacuuming and blowing purposes.
12. The Mini Attachment Kit (J) makes detailing those tiny places that were previously inaccessible with standard vacuum
cleaner attachments.
13. The 9 in. Swivel Floor Brush (H) is great for cleaning garage floors.
TO USE AS A BLOWER: RELEASE CLAMPS AND REMOVE FRONT END CAP AND REMOVE CLOTH BAG. The
Blower feature on the Super Vac N Blaster will dry an entire car, truck, or SUV in minutes. Easily clear water from side view
mirrors, door jambs, seams, and other hard to reach areas.
To maximize the blowing power, remove the front end cap (where the bag is kept), remove the bag, and leave the unit wide
open. Operate the unit without the end cap on and the Foam Filter in.
TO USE AS A VACUUM: When inflating air mattresses, boats, or anything with a large valve, place the exhaust/blowing end
into or against the valve until the inflatable is filled.
When inflating small valve inflatables, place the tapered Inflatable Adaptor (G) onto the exhaust/blowing end, and snap on to
the “Push Button” locking device. When flexibility is needed, attach the flexible hose to the exhaust/blowing end.
CAUTION
THE SUPER VAC N BLASTER IS DESIGNED FOR DRY PICK UP ONLY. DO NOT VACUUM WATER OR MOISTURE OF ANY
KIND. IF YOUR VAC N BLASTER HAS SUCTION BUT DOES NOT CLEAN WHEN THE HOSE IS ATTACHED, REMOVE THE HOSE
FROM THE SUCTION END AND PLACE IT ON THE BLOWER END. BLOW OUT THE HOSE, IT MAY BE CLOGGED. TRIPLE
FILTRATION INCLUDES A PERMANENT BAG, DISPOSABLE PAPER BAG, AND CHARCOAL FILTER. TO PROTECT YOUR
MOTOR, FOR MAXIMUM EFFICIENCY AND LONG LIFE, DISPOSE OF USED PAPER BAG; FREQUENTLY CHECK THE
PERMANENT CLOTH BAG FOR DUST/DIRT BUILD UP AND CAKING. SHAKE OUT THE PERMANENT BAG FREQUENTLY AND
CHECK AND REPLACE THE FOAM FILTER 3 TO 4 TIMES PER YEAR.
SUPER VAC N BLASTER

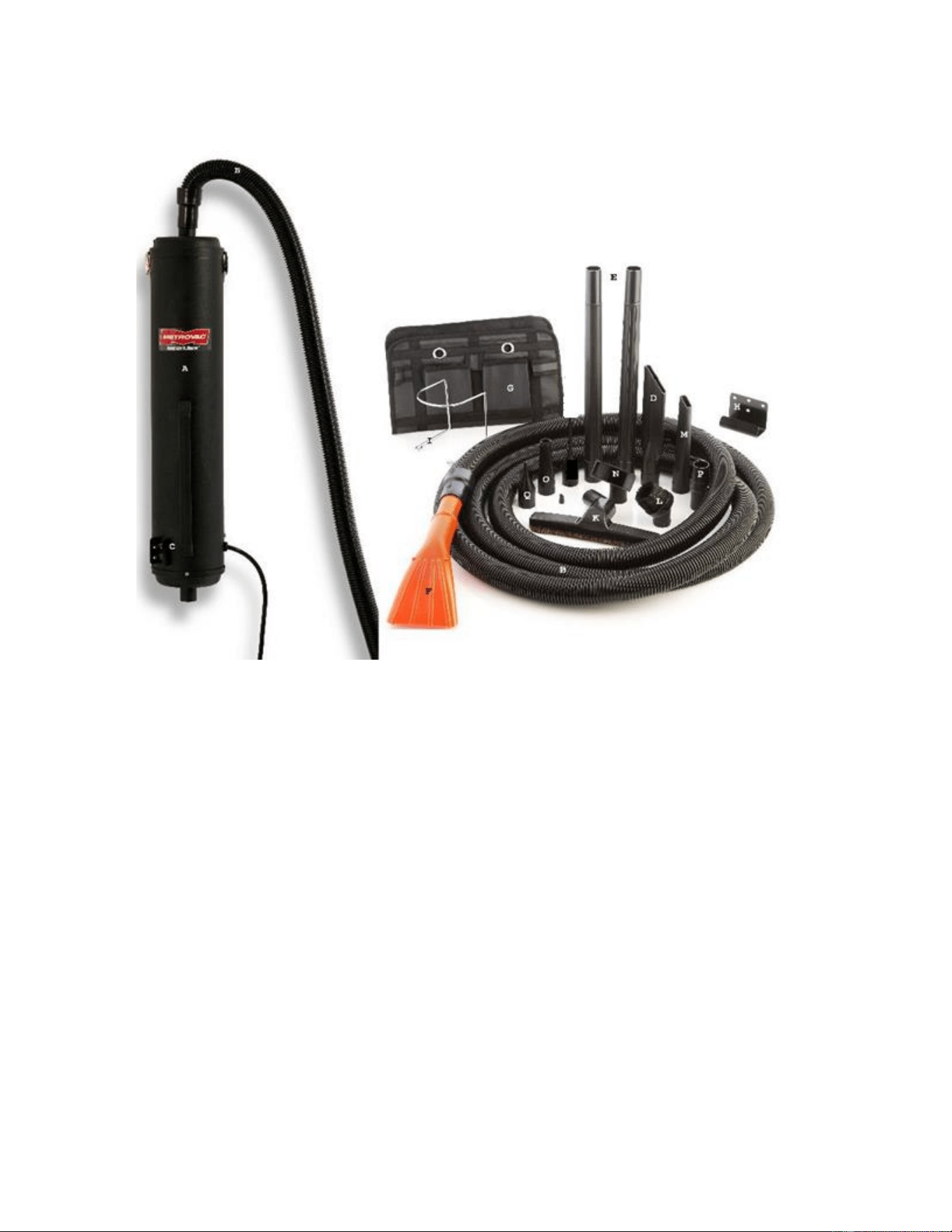

A. 4,0 HP, double puissance, moteur de ventilateur double (MVC-157D)
B. Tuyau de 30 pi x 1,5 po (MVC-56PRO-30) + un tuyau de 10 po (MVC-56D)
C. Double interrupteur marche/arrêt (MVC-74DA) pour faire fonctionner chaque moteur
D. Suceur plat de qualité pour lave-auto de 1,5 po (MVC-268FBK)
E. 2 rallonges de 20 po (MVC-194)
F. Outil de rembourrage à griffes de qualité pour lave-auto de 1,5 po (MVC-268FOR)
G. Chariot à outils (MVC-51C)
H. Support de montage mural (MVC-23CAA)
I. Support de tuyau (MVC-51D)
J. Mini kit de fixation (MVC-212)
K. Brosse pivotante de 9 po (MVC-190B)
L. Brosse à poussière (MVC-206B)
M. Suceur plat 1,25 po (MVC-188)
N. Outil de rembourrage de 1,25 po
O. Buse de soufflerie (MVC-196AA)
P. Adaptateur de tuyau de 1,5 po à 1,25 po (MVC-182A)
Q. Adaptateur de gonfleur (MVC-211D)
***LIRE TOUTES LES INSTRUCTIONS AVANT UTILISATION***
SUPER VAC N BLASTER
Modèle 112-583561

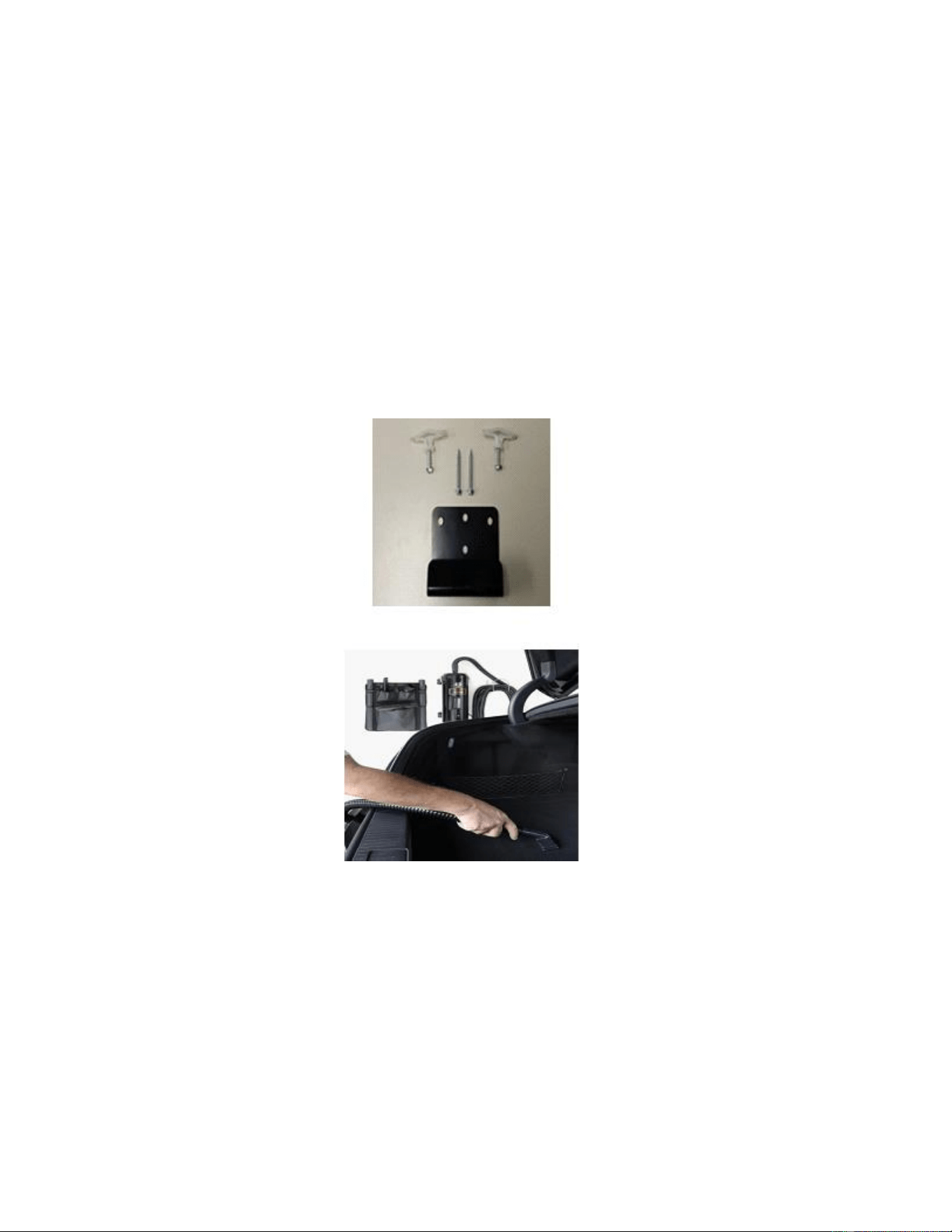

Le SUPER VAC N BLASTER peut être monté sur un mur avec le support de fixation murale (MVC-331).
Idéalement, les trous centraux devraient être utilisés pour monter le support directement dans un poteau avec
les vis indiquées ci-dessous. Mollies peuvent être utilisés pour fixer le support de montage pour plaque de
plâtre si un montant de cloison est inaccessible. Support mural de niveau dans la position désirée et marquer
emplacement des vis dans les trous de vis. Une fois que le support est solidement monté, le SUPER VAC N
BLASTER peut être accroché par l'axe de la roue située sur le côté d'aspiration.
***LIRE TOUTES LES INSTRUCTIONS AVANT UTILISATION***
1. Insérez le cordon d'alimentation mis à la terre dans une prise mise à la terre.
2. Tuyau : le tuyau de 30 pi par 1,5 po (MVC-56PRO-30) qui est inclus, comporte un manchon d'extrémité qui est « collé à chaud » en
permanence. Le manchon de flexible opposé se visse et se dévisse. L'extrémité qui est fixée en permanence se connectera au tube en
acier à l'extrémité d'aspiration du Vac n Blo à des fins de nettoyage, ou à l'extrémité d'échappement à des fins de soufflage.
3. Démarrez votre SUPER Vac N Blaster en appuyant sur les interrupteurs à bascule de droite à gauche.
4. Lorsque vous utilisez le tuyau (B), connectez-le à l'extrémité d'aspiration pour aspirer et le tuyau séparé de 10 pieds à l'extrémité
d'échappement pour souffler.
5. L'outil de rembourrage en forme de « griffe » de 1,5 pouce (MVC-268FOR) et le suceur plat (MVC-188) peuvent être utilisés sur le
manchon de tuyau amovible de 1,5 pouce. Ces outils doivent être insérés dans les manchettes du tuyau pour être utilisés correctement.
6. Pour utiliser les accessoires de 1,25 pouce, le manchon de tuyau amovible de 1,5 pouce peut être retiré en le dévissant dans le sens
des aiguilles d'une montre. Le manchon de tuyau de 1,25 pouce se vissera dans le sens inverse des aiguilles d'une montre. Le brassard
de tuyau de 1,25 pouce est destiné à être utilisé avec les baguettes d'extension de 2 à 20 pouces (MVC-194), le kit d'outils de micro-
nettoyage (MVC-211E), la buse de soufflage (MVC-196AA), la brosse de sol (MVC-190B), l'adaptateur de gonflage (MVC-211D),
buse pour tissus d'ameublement (MVC-185A), brosse à poussière (MVC-206B) et suceur plat (MVC-188).
7. Les baguettes d'extension (I) se connectent au tuyau (B) pour atteindre ces endroits inaccessibles. Éliminez la flexion pour atteindre
les endroits bas et sous les meubles, et les étirements pour atteindre les endroits élevés.
8. Le suceur plat (C) vous permet de nettoyer les endroits difficiles d'accès. Il peut être utilisé pour aspirer et souffler.
9. La brosse à poussière (C) détache doucement la poussière avec ses poils longs et doux. Idéal pour les meubles, les abat-jour, les
stores, les livres, les appuis de fenêtre, etc.
10. La buse Pik-All (F) est idéale pour les escaliers, les tissus d'ameublement, les draperies, les matelas, les intérieurs d'automobiles et
de bateaux, et bien plus encore.
11. Le concentrateur d'air (D) maximise et concentre le débit d'air à des fins d'aspiration et de soufflage.
12. Le kit de mini-accessoires (J) permet de détailler ces petits endroits qui étaient auparavant inaccessibles avec les accessoires
d'aspirateur standard.
13. La brosse à plancher pivotante de 9 po (H) est idéale pour nettoyer les planchers de garage.
UTILISER COMME UN SOUFFLEUR: COLLIERS libérer et retirer FRONTAL ET RETIREZ sac en tissu. La fonction de ventilateur sur la
Vac N Blo sera certainement l'eau claire de rétroviseurs latéraux, montants de porte, joints et autres zones difficiles à atteindre.
Afin de maximiser la puissance de soufflage, enlever le bouchon d'extrémité avant (où le sac est maintenu), enlever le sac, et laissez
l'appareil ouverte. Fonctionner l'appareil sans le capuchon d'extrémité et que le filtre en mousse po
UTILISER COMME UN GONFLAGE: Lors du gonflage des matelas pneumatiques, bateaux, ou quoi que ce soit avec une grande vanne,
placez l'extrémité d'échappement / soufflant dans ou contre la soupape jusqu'à ce que le pneumatique est rempli.
Lors du gonflage petites structures gonflables de soupape, placer l'adaptateur conique gonflable (G) sur l'échappement / fin de soufflage,
et enclenchez sur le " bouton-poussoir " dispositif de verrouillage. Lorsque la flexibilité est nécessaire, fixer le tuyau flexible à l'extrémité
d'échappement / soufflage.
ATTENTION
SUPER VAC N BLASTER EST CONÇU POUR SEC PICK UP SEULEMENT. NE PAS ASPIRER EAU OU
L'HUMIDITE D'AUCUNE SORTE. SI VOTRE VAC N BLO A ASPIRATION MAIS NE PAS NETTOYER
LORSQUE LE TUYAU EST FIXE, RETIRER LE TUYAU DE L'ASPIRATION ET LE PLACER SUR
L'EXTREMITE DE LA SOUFFLERIE. PURGER LE TUYAU, IT PEUT ETRE OBSTRUE. TRIPLE
FILTRATION COMPREND UN SAC PERMANENT, JETABLE SAC DE PAPIER ET FILTRE À CHARBON.
POUR PROTÉGER VOTRE MOTEUR, POUR UNE EFFICACITE MAXIMALE ET UNE LONGUE DUREE,
ÉLIMINEZ LA QUANTITE SAC PAPIER ; VERIFIEZ FREQUEMMENT LE SAC EN TISSU PERMANENT DE
POUSSIÈRE / L'ACCUMULATION DE POUSSIERE ET LA SOLIDIFICATION. SECOUER LA SAC
PERMANENT FOIRE ET VERIFIER ET REMPLACER LE FILTRE MOUSSE 3 A 4 FOIS PAR AN.
Délibérément fait mieux dans le U.S.A. ®
