www.klarstein.com
HAPPY HOUR
Mini-Kühlschrank
Mini fridge
Mini frigorífico
Mini réfrigérateur
Mini frigorifero
10045045 10045046 10045047
10045048 10045049 10045050
3
DE
Sehr geehrter Kunde,
wir gratulieren Ihnen zum Erwerb Ihres Gerätes. Lesen Sie
die folgenden Hinweise sorgfältig durch und befolgen Sie
diese, um möglichen Schäden vorzubeugen. Für Schäden,
die durch Missachtung der Hinweise und unsachgemäßen
Gebrauch entstehen, übernehmen wir keine Haftung. Scannen
Sie den folgenden QR-Code, um Zugriff auf die aktuellste
Bedienungsanleitung und weitere Informationen rund um das
Produkt zu erhalten:
INHALTSVERZEICHNIS
Sicherheitshinweise4
Installation8
Inbetriebnahme und Bedienung10
Pege und Wartung12
Fehlerbehebung13
Produktdatenblatt14
Produktdatenblatt16
Hinweise zur Entsorgung18
Hersteller & Importeur (UK)18
TECHNISCHE DATEN
Artikelnummer
10045045, 10045046, 10045047,
10045048, 10045049, 10045050
Stromversorgung 220 - 240 V ~ 50 Hz
English 19
Español 35
Français 51
Italiano 67
4
DE
SICHERHEITSHINWEISE
Hinweise zur Sicherheit von Kindern und gefährdeten Personen
• Dieses Gerät kann von Kindern ab 8 Jahren und Personen mit eingeschränkten
körperlichen, sensorischen oder geistigen Fähigkeiten oder fehlender Erfahrung und
Kenntnissen verwendet werden, wenn sie bei der Benutzung beaufsichtigt werden
oder eine Einweisung in die sichere Handhabung des Geräts erhalten haben und
die damit verbundenen Gefahren verstehen.
• Kinder im Alter von 3 bis 8 Jahren dürfen Kühlgeräte mit Lebensmitteln befüllen und
Lebensmittel entnehmen.
• Achten Sie darauf, dass Kinder nicht mit dem Gerät spielen.
• Die Reinigung und Wartung des Geräts darf nur dann von Kindern vorgenommen
werden, wenn sie mindestens 8 Jahre alt sind und dabei beaufsichtigt werden.
• Halten Sie alle Verpackungen von Kindern fern. Es besteht Erstickungsgefahr.
• Wenn Sie das Gerät entsorgen, ziehen Sie den Stecker aus der Steckdose,
schneiden Sie das Netzkabel ab und entfernen Sie die Tür. Dadurch wird
verhindert, dass sich spielende Kinder am Gerät verletzen, einen Schlag
bekommen oder sich darin einschließen.
• Wenn dieses Gerät ein älteres Gerät mit einem Federschloss und einem Riegel
an der Tür oder am Deckel ersetzt, machen Sie das Federschloss und den Riegel
unbrauchbar, bevor Sie das alte Gerät entsorgen. Dadurch wird verhindert, dass
sich Kinder darin einschließen und ersticken.
Allgemeine Hinweise
• Halten Sie Lüftungsöffnungen im Gerätegehäuse oder im Einbauschrank frei von
Hindernissen.
• Verwenden Sie keine mechanischen Vorrichtungen oder andere Mittel zur
Beschleunigung des Abtauvorgangs.
• Beschädigen Sie den Kältemittelkreislauf nicht.
• Verwenden Sie keine anderen elektrischen Geräte, wie Eismaschinen, im Inneren
von Kühlgeräten, es sei denn, sie sind vom Hersteller für diesen Zweck zugelassen.
• Falls sich eine Glühbirne im Gerät bendet, berühren sie nicht. Wenn sie über einen
längeren Zeitraum eingeschaltet war, kann sie sehr heiß werden. Die mit diesem
Gerät gelieferte Glühbirne ist eine Speziallampe, die nur mit dem mitgelieferten
Gerät verwendet werden darf. Diese Glühbirne ist nicht für die Beleuchtung im
Haushalt geeignet. Benutzen Sie das Gerät nicht ohne die Glühbirne.
• Achten Sie beim Aufstellen des Geräts darauf, dass das Netzkabel nicht
eingeklemmt oder beschädigt wird.
• Lagern Sie in diesem Gerät keine explosiven Stoffe wie Spraydosen mit einem
brennbaren Treibmittel.
• Achten Sie während des Transports und der Installation des Geräts darauf, dass
keine Komponenten des Kältemittelkreislaufs beschädigt werden.
5
DE
• Vermeiden Sie in der Nähe des Geräts offene Flammen und Zündquellen.
• Lüften Sie den Raum, in dem sich das Gerät bendet, gründlich und regelmäßig.
• Es ist gefährlich dieses Produkt in irgendeiner Weise zu modizieren. Jede
Beschädigung des Kabels kann einen Kurzschluss, Brand oder elektrischen Schlag
verursachen.
• Alle elektrischen Komponenten, wie Stecker, Netzkabel und Kompressor, müssen
von einem zertizierten Servicecenter oder von qualiziertem Servicepersonal
ausgetauscht werden.
• Das Netzkabel darf nicht verlängert werden.
• Achten Sie darauf, dass der Netzstecker nicht gequetscht oder beschädigt wird. Ein
gequetschter oder beschädigter Netzstecker kann sich überhitzen und einen Brand
verursachen.
• Achten Sie darauf, dass Sie jederzeit an den Netzstecker des Geräts gelangen
können.
• Ziehen Sie nicht am Netzkabel.
• Wenn die Steckdose lose ist, stecken Sie den Netzstecker nicht ein. Es besteht die
Gefahr eines Stromschlags oder Brandes.
• Dieses Gerät ist schwer. Seien Sie vorsichtig, wenn Sie es bewegen.
• Berühren Sie sie das Gefrierfach nicht, wenn Ihre Hände feucht oder nass sind, da
dies zu Hautabschürfungen oder Kälteverbrennung führen kann.
• Stellen Sie das Gerät nicht in direktes Sonnenlicht.
• Dieses Gerät ist für den Einsatz im Haushalt und in ähnlichen Umgebungen
vorgesehen. Dazu zählen:
- Personalküchen in Geschäften, Büros und anderen Arbeitsumgebungen
- Bauernhöfe, Hotels, Motels und anderen Wohneinrichtungen
- Pensionen, die Frühstück anbieten (Bed & Breakfasts)
- Catering und ähnliche Anwendungen außerhalb des Einzelhandels
Dieses Gerät enthält das Kältemittel Isobutan (R600a), ein Naturgas mit hoher
Umweltverträglichkeit, aber brennbar. Obwohl es brennbar ist, schädigt es nicht
die Ozonschicht und verstärkt nicht den Treibhauseffekt. Die Verwendung dieses
Kältemittels führt zu einer etwas höheren Geräuschentwicklung des Gerätes.
Zusätzlich zum Kompressorgeräusch können Sie den Fluss des Kältemittels hören.
Dies ist unvermeidlich und hat keine negative Wirkung auf die Leistung des Gerätes.
Seien Sie während des Transports vorsichtig, so dass der Kältemittelkreislauf nicht
beschädigt wird. Kältemittellecks können die Augen reizen.
6
DE
Hinweise zum täglichen Gebrauch
• Legen Sie keine heißen Lebensmittel in das Gerät.
• Legen Sie die Lebensmittel nicht direkt an die Rückwand.
• Tiefgefrorene Lebensmittel dürfen nach dem Auftauen nicht wieder eingefroren
werden.
• Lagern Sie verpackte Tiefkühlkost entsprechend den Anweisungen der
Tiefkühlkosthersteller.
• Stellen Sie keine kohlensäurehaltigen Sprudelgetränke in das Gefrierfach, da sie
durch den entstehenden Druck explodieren und das Gerät beschädigen können.
• Öffnen Sie die Tür so selten wie möglich.
• Lassen Sie die Tür nicht zu lange offen.
• Stellen Sie den Thermostat nicht zu niedrig ein.
• Lassen Sie zur Senkung des Energieverbrauchs alle Zubehörteile, wie Schubladen,
Regale oder Ablagen im Gerät.
Hinweise zur Installation
• Packen Sie das Gerät aus und prüfen Sie, ob es Schäden aufweist. Schließen Sie
das Gerät nicht an, wenn es beschädigt ist. Melden Sie eventuelle Schäden sofort
an den Hersteller. Bewahren Sie die Originalverpackung für einen eventuellen
Rückversand auf.
• Warten Sie vor dem Anschluss des Geräts mindestens vier Stunden, damit sich das
Kühlmittel im Kühlkreislauf verteilt.
• Achten Sie auf eine ausreichende Luftzirkulation um das Gerät herum. Andernfalls
kann sich das Gerät überhitzen.
• Die Abstandhalter am Geräte sollten nach Möglichkeit an der Wand anliegen.
Damit werden Verbrennungen vermeiden, die durch Berühren des heißen
Kompressors oder Kondensators entstehen.
• Das Gerät darf nicht in der Nähe von Heizkörpern oder Herden aufgestellt werden.
• Stellen Sie sicher, dass der Netzstecker nach der Installation des Geräts jederzeit
zugänglich ist.
• Installieren Sie dieses Gerät an einem Ort, an dem die Umgebungstemperatur der
auf dem Typenschild des Geräts angegebenen Klimaklasse entspricht:
SN
Niedrig
Dieses Kühlgerät ist für den Einsatz bei
Umgebungstemperaturen von 10-32 °C vorgesehen.
N
Gemäßigt
Dieses Kühlgerät ist für den Einsatz bei
Umgebungstemperaturen von 16-32 °C vorgesehen.
ST
Subtropisch
Dieses Kühlgerät ist für den Einsatz bei
Umgebungstemperaturen von 16-38 °C vorgesehen.
T
Tropisch
Dieses Kühlgerät ist für den Einsatz bei
Umgebungstemperaturen von 16-43 °C vorgesehen.
7
DE
Hinweise zu Reinigung und Wartung
• Schalten das Gerät vor der Reinigung und Wartung aus und ziehen Sie den
Netzstecker aus der Steckdose.
• Reinigen Sie das Gerät nicht mit Metallgegenständen. Verwenden Sie keine
scharfen Gegenstände, um den Frost aus dem Gerät zu entfernen. Verwenden Sie
einen Kunststoffschaber.
• Alle elektrischen Arbeiten, die für die Wartung des Geräts erforderlich sind, sollten
von einem quali zierten Elektriker oder einer kompetenten Person durchgeführt
werden.
Besondere Hinweise Kühlschränke und Kühlgeräte mit Tiefkühlfächern
• Kinder im Alter von 3 bis 8 Jahren dürfen Kühlgeräte beladen und entladen.
• Achten Sie bei der Positionierung des Gerätes darauf, dass das Netzkabel nicht
eingeklemmt oder beschädigt ist.
• Achten Sie darauf, dass sich keine Mehrfachsteckdosen oder Netzteile auf der
Rückseite des Geräts be nden.
Um eine Kontamination von Lebensmitteln zu vermeiden, beachten Sie bitte die
folgenden Anweisungen:
• Ein längeres Öffnen der Tür kann zu einem deutlichen Temperaturanstieg in den
Fächern des Gerätes führen.
• Reinigen Sie regelmäßig Ober ächen, die mit Lebensmitteln in Berührung kommen
können. Reinigen Sie Regelmäßig den Wasserablauf.
• Lagern Sie rohes Fleisch und Fisch in geeigneten Behältern im Kühlschrank, damit
Fleisch und Fisch nicht mit anderen Lebensmitteln in Berührung kommt oder auf
diese tropft.
Hinweise zu Tiefkühlfächern
• Zwei-Sterne-Tiefkühlfächer eignen sich für die Lagerung von vorgefrorenen Lebensmitteln,
die Lagerung oder Herstellung von Eiscreme und die Herstellung von Eiswürfeln.
• Ein-, Zwei- und Drei-Sterne-Tiefkühlfächer sind nicht für das Einfrieren von frischen
Lebensmitteln geeignet.
• Wenn das Kühlgerät über einen längeren Zeitraum leer bleibt, schalten Sie es aus,
lassen Sie es abtauen, reinigen Sie es, trocknen Sie es und lassen Sie die Tür offen,
damit sich kein Schimmel im Gerät bildet.
WARNUNG
Achten Sie bei Gebrauch, Wartung und Entsorgung des Gerätes auf
das linke Symbol, das sich auf der Rückseite oder am Kompressor des
Gerätes be ndet. Dieses Symbol warnt vor möglichen Bränden. In den
Kältemittelleitungen und im Kompressor be nden sich brennbare Stoffe.
Halten Sie das Gerät bei Gebrauch, Wartung und Entsorgung von
Feuerquellen fern.
8
DE
INSTALLATION
Standort
Wenn Sie eine Position für Ihr Gerät wählen, sollten Sie darauf achten, dass der Boden
ach und fest ist und der Raum gut belüftet ist. Stellen Sie Ihr Gerät nicht in der Nähe
einer Wärmequelle auf, z.B. einem Herd, Kessel oder Heizkörper. Vermeiden Sie
auch direktes Sonnenlicht, da es den Stromverbrauch erhöhen kann. Extreme kalte
Umgebungstemperaturen können ebenfalls dazu führen, dass das Gerät nicht richtig
funktioniert.
Dieses Gerät ist nicht für den Einsatz in einer Garage oder im Freien vorgesehen.
Decken Sie das Gerät nicht mit einer Abdeckung ab. Bei der Installation des Gerätes
ist darauf zu achten, dass auf beiden Seiten 20 cm, auf der Rückseite 15 cm und auf
der Oberseite des Gerätes 20 cm Freiraum bleiben. Dadurch kann kalte Luft um den
Kühlschrank zirkulieren und die Efzienz des Kühlprozesses verbessert werden. Die Tür
kann nach rechts oder links geöffnet werden, je nachdem, was besser zum Standort
passt. Bitte achten Sie darauf, dass genügend Platz zum vollständigen Öffnen der Tür
vorhanden ist.
9
DE

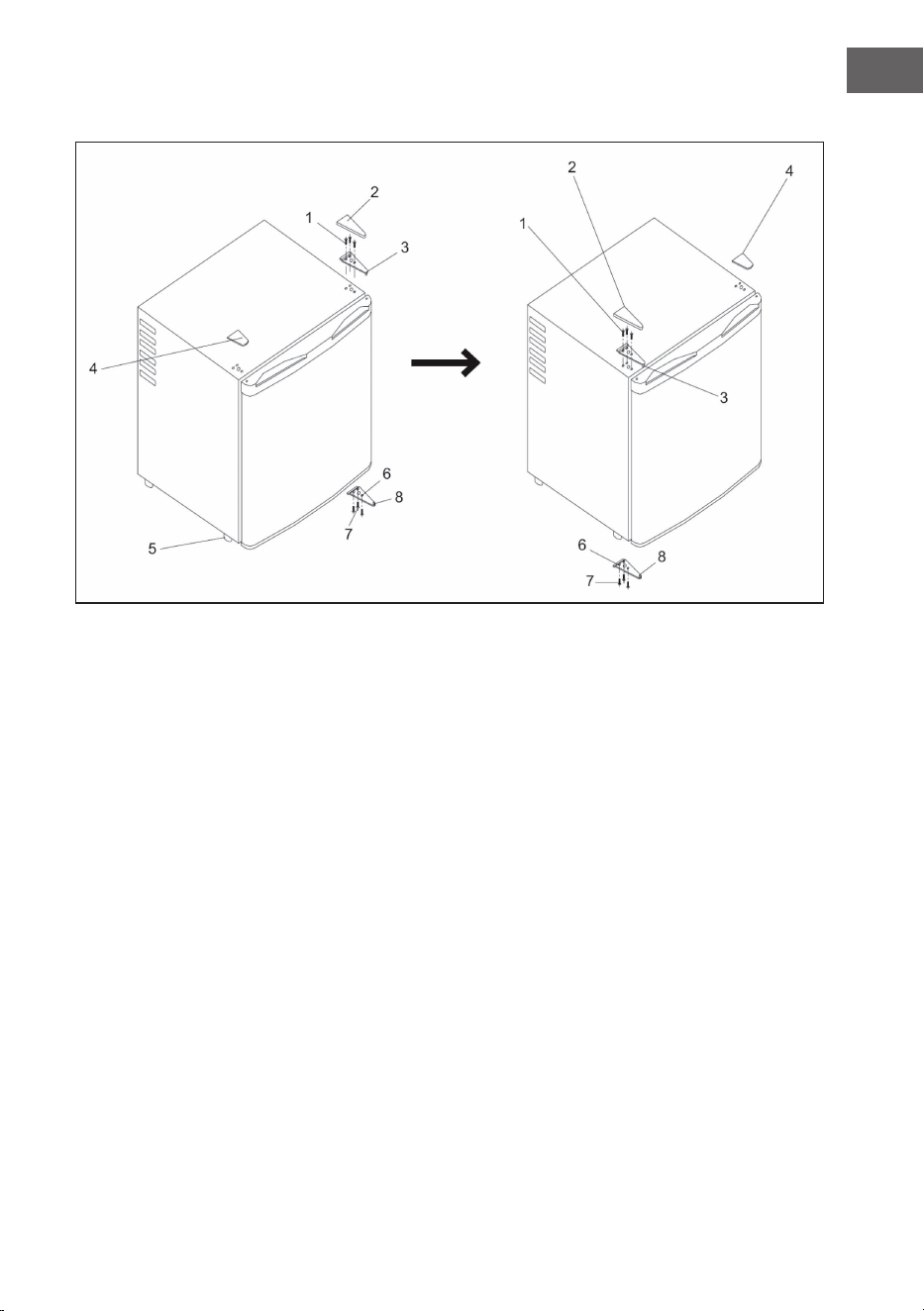

So drehen Sie die Tür
1 Entfernen Sie die obere Scharnierabdeckung (2).
2 Entfernen Sie die Schrauben (1), mit denen das obere Scharnier (3) am Gerät
befestigt ist, und nehmen Sie dann das obere Scharnier ab.
3 Heben Sie die Tür an und legen Sie sie auf eine gepolsterte Unterlage, damit sie
nicht zerkratzt.
4 Entfernen Sie die Schrauben (7), die das untere Scharnier (6) halten, und entfernen
Sie dann das untere Scharnier.
5 Entfernen Sie den Fuß (5) und bringen Sie ihn auf die gegenüberliegende Seite.
6 Entfernen Sie die Abdeckplatte (4) auf der gegenüberliegenden Seite.
7 Bevor Sie das untere Scharnier anbringen, entfernen Sie den Schraubenstift (8) und
kehren Sie die Richtung des unteren Scharniers um. Befestigen Sie dann das untere
Scharnier auf der gegenüberliegenden Seite mit den Schrauben.
8 Setzen Sie den Schraubenstift in das untere Scharnier ein.
9 Setzen Sie die Tür an ihren Platz und achten Sie darauf, dass die Tür am unteren
Scharnier anliegt.
10 Halten Sie die Tür in der geschlossenen Position und befestigen Sie das obere
Scharnier mit den Schrauben (1) am Gerät. Vergewissern Sie sich, dass die Tür
horizontal und vertikal ausgerichtet ist, so dass die Dichtungen auf allen Seiten
geschlossen sind, bevor Sie die Schrauben endgültig festziehen.
11 Montieren Sie die obere Scharnierabdeckung auf das obere Scharnier.
10
DE
INBETRIEBNAHME UND BEDIENUNG
Vor dem ersten Gebrauch
Wischen Sie das Innere des Gerätes mit einem feuchten Lappen und etwas Spülmittel
ab. Wischen Sie anschließend mit klarem, warmem Wasser nach. Waschen Sie die
Regale und das Gemüsefach in Wasser mit Spülmittel an und trocknen Sie die Teile
ab, bevor Sie sie wieder ins Gerät setzen. Reinigen Sie die Außenseite des Gerätes mit
einem feuchten Lappen.
Innenausstattung
Im Lieferumfang sind verschiedene Glas- oder Kunststoffablagen enthalten (je nach
Modell). Schieben Sie die Glasablagen immer in die untersten Schiene oberhalb der
Gemüsefaches. Um das Volumen des Kühlschranks optimal zu nutzen können bestimmte
Regale und Schubladen, je nach Bedürfnis, entnommen werden.
Geräteübersicht
1
Tür
4
Innenraum
2
Gehäuse
5
Regal
3
Innenlicht
6
Kühlwand
11
DE

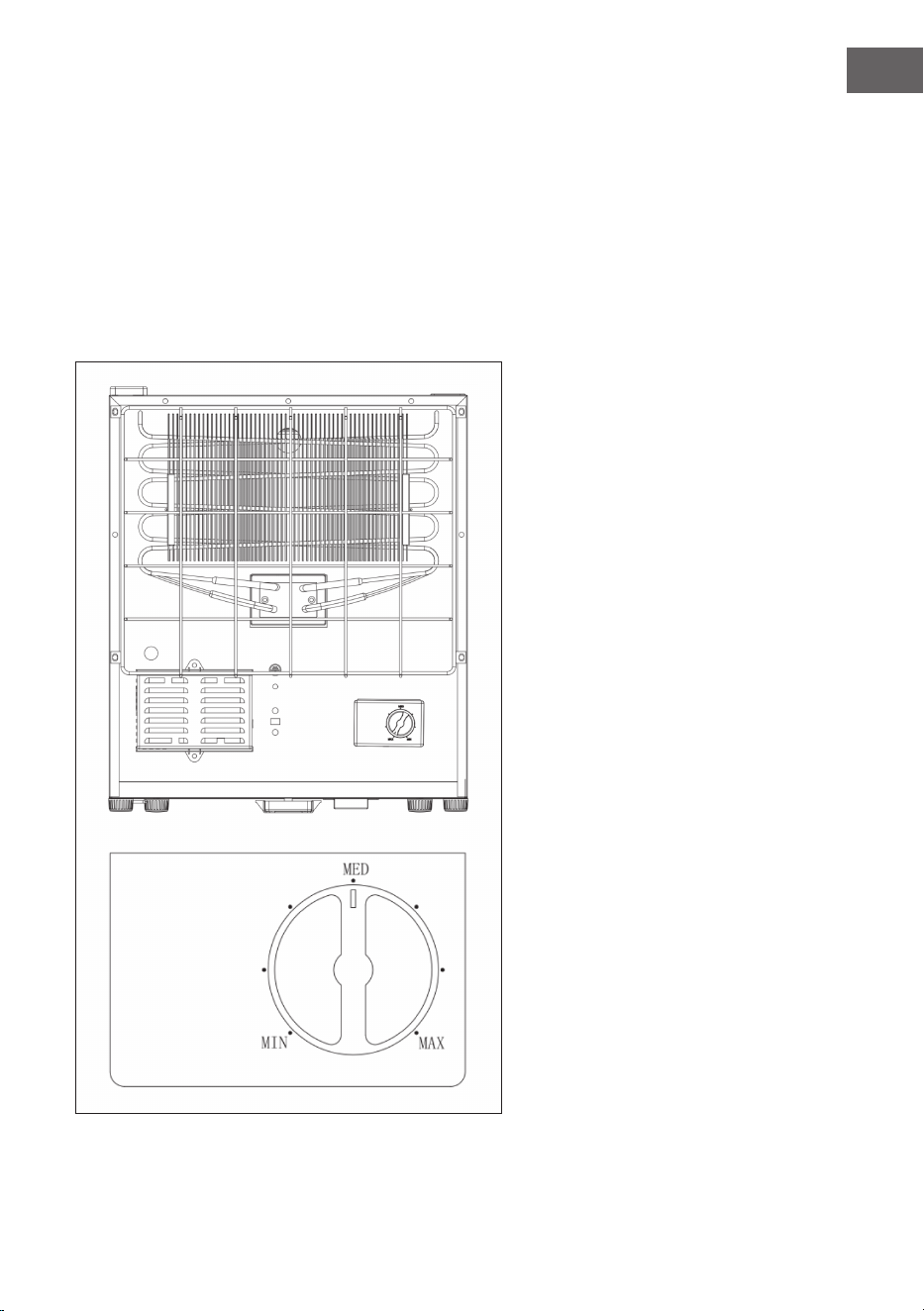

Bedienung
Wenn Sie den Kühlschrank das erste Mal benutzen, stellen Sie den Temperaturregler
mindestens zwei Stunden lang auf MED. Legen Sie zu kühlende Lebensmittel immer
umgehend nach dem Einkaufen in das Kühl- oder Gefrierfach.
Temperatureinstellungen
• Einstellung Min: Geringste Kühlleistung
• Einstellung Med: Normale Kühlleistung
• Einstellung Max: Hohe Kühlleistung
12
DE
PFLEGE UND WARTUNG
Abtauen
• An der Innenseite des Gerätes kann sich Frost ansammeln, der während des
Kompressorzyklus automatisch abtaut.
• Das Wasser wird über die Ablauföffnung in die Auffangwanne oberhalb des
Kompressors geleitet, wo es verdampft.
• Stellen Sie sicher, dass das Ablauoch regelmäßig gereinigt wird, damit das
Wasser aus dem Staufach austreten kann.
Reinigung des Gerätes
• Entfernen Sie alle Regale und das Gemüsefach. Entfernen Sie zuerst das untere
Türfach, damit die das Gemüsefach entnehmen können.
• Wischen Sie das Innere des Gerätes mit inem feuchten Lappen und etwas Spülmitel
ab. Wischen Sie anschließend mit klarem, warmem Wasser nach.
• Waschen Sie die Regale und das Gemüsefach in Wasser mit Spülmitel an und
trocknen Sie die Teile ab, bevor Sie sie wieder ins Gerät setzen. Reinigen Sie die
Außenseite des Gerätes mit einem feuchten Lappen.
• Das Gitter des Kondensators auf der Rückseite des Gerätes und die angrenzenden
Bauteile können mit einem weichen Bürstenaufsatz abgesaugt werden.
Reinigungstipps
Auf der Außenseite des Gerätes kann sich Kondenswasser bilden. Dies kann auf eine
Änderung der Raumtemperatur zurückzuführen sein. Wischen Sie das Kondenswasser
ab. Wenn das Problem weiterhin besteht, wenden Sie sich bitte einen qualizierten
Techniker.
Wartung
• Lassen Sie die Lampen von einem Fachmann auswechseln.
• Wenn Sie das Gerät bewegen, halten Sie es an den Seiten oder am Boden fest.
Halten sie es nicht an den Kanten der Oberseite fest.
• Das Gerät sollte von einem autorisierten Techniker gewartet werden und es sollten
nur Original-Ersatzteile verwendet werden. Versuchen Sie auf keinen Fall, das
Gerät selbst zu reparieren. Reparaturen durch unerfahrene Personen können zu
Verletzungen oder schweren Funktionsstörungen führen.
• Wenn das Gerät längere Zeit nicht benutzt wird, trennen Sie es vom Stromnetz.
Entnehmen Sie alle Lebensmittel und reinigen Sie das Gerät. Lassen Sie die Tür
offen, um unangenehme Gerüche zu vermeiden.
13
DE
FEHLERBEHEBUNG
Problem Mögliche Ursache Lösungsansatz
Das Gerät läuft nicht. Der Thermostat steht auf 0. Drehen Sie den Thermostat
auf die gewünschte Stufe.
Der Stecker ist nicht
eingesteckt oder lose.
Stecken Sie den Stecker
fest in die Steckdose.
Die Sicherung ist raus oder
Kaputt.
Prüfen Sie die Sicherung.
Das Essen ist warm. Die Temperatur ist nicht
richtig eingestellt
Stellen Sie die Temperatur
auf eine kühlere Stufe.
Die Tür wurde häug
geöffnet.
Öffnen Sie die Tür so
selten, wie möglich.
Eine große Menge warmer
Lebensmittel wurde in den
Kühlschrank gegeben.
Stellen Sie die Temperatur
auf eine kühlere Stufe.
Das Gerät steht neben
einer Wärmequelle.
Stellen Sie das Gerät an
einem anderen Ort auf.
Das Gerät kühlt zu stark. Die Temperatur ist nicht
richtig eingestellt
Stellen Sie die Temperatur
auf eine weniger kühle
Stufe.
Ungewöhnliche
Geräusche
Das Gerät steht nicht eben. Stellen Sie die Füße richtig
ein.
Das Gerät berührt eine
Wand oder einen anderen
Gegenstand.
Achten Sie darauf, dass
das Gerät frei steht.
Eine Gerätekomponente
berührt einen anderen Teil
des Geräts.
Falls möglich versuche
sie die Komponente leicht
wegzudrehen.
14
DE
PRODUKTDATENBLATT
Angaben nach Verordnung (EU) Nr. 2019/2016
Name oder Handelsmarke des Herstellers: Klarstein
Adresse des Herstellers: Wallstraße 16, 10179 Berlin, Deutschland.
Artikelnummer: 10045045, 10045046, 10045047
Art des Kühlgeräts:
Geräuscharmes Gerät: ja Bauart: freistehend
Weinlagerschrank: nein Anderes Kühlgerät: nein
Allgemeine Produktparameter:
Parameter Wert Parameter Wert
Abmessungen
(mm)
Höhe 510
Gesamtrauminhalt
(in dm
3
oder L)
38Breite 430
Tiefe 410
EEI 125 Energieefzienzklasse F
Luftschallemissionen (in
dB(A) re1pW)
26
Luftschallemissions-
klasse
A
Jährlicher
Energieverbrauch (in
kWh/a)
96 Klimaklasse: gemäßigte
Mindest-Umgebungstem-
peratur (in °C), für die das
Kühlgerät geeignet ist
16
Höchstumgebungs-
temperatur (in °C),
für die das Kühlgerät
geeignet ist
32
Winterschaltung nein
15
DE
Fachparameter:
Fachtyp
Fachparameter und -werte
Rauminhalt des
Fachs (in dm
3
oder l)
Empfohlene Tem-
peratureinstellung
für eine optimierte
Lebensmittellage-
rung (in °C)
Diese Einstellun-
gen dürfen nicht
im Widerspruch
zu den Lagerbe-
dingungen gemäß
Anhang IV Tabelle
3 stehen
Gefriervermögen
(in kg/24h)
Entfrostungsart
(automatische
Entfrostung = A,
manuelle Entfros-
tung = M)
Speisekammer fach ja 38,0 17 - A
Weinlagerfach nein
Kellerfach nein - - - -
Lagerfach für fri sche
Lebensmittel
nein - - - -
Kaltlagerfach nein - - - -
Null-Sterne- oder
Eisbereiterfach
nein - - - -
Ein-Stern-Fach nein - - - -
Zwei-Sterne-Fach nein - - - -
Drei-Sterne-Fach nein - - - -
Vier-Sterne-Fach nein - - - -
Zwei-Sterne-Abteil nein - - - -
Fach mit varia bler
Temperatur
- - - - -
Für 4-Sterne-Fächer
Schnelleinfrierfunktion nein
Lichtquellenparameter:
Art der Lichtquelle -
Energieefzienzklasse -
Mindestlaufzeit der vom Hersteller angebotenen Garantie: 24 Monate
Weitere Angaben:
Weblink zur Website des Herstellers, auf der die Informationen gemäß Nummer 4 Buchstabe a des
Anhangs der Verordnung (EU) 2019/2019 der Kommission zu nden sind: www.klarstein.de
16
DE
PRODUKTDATENBLATT
Angaben nach Verordnung (EU) Nr. 2019/2016
Name oder Handelsmarke des Herstellers: Klarstein
Adresse des Herstellers: Wallstraße 16, 10179 Berlin, Deutschland.
Artikelnummer: 10045048, 10045049, 10045050
Art des Kühlgeräts:
Geräuscharmes Gerät: ja Bauart: freistehend
Weinlagerschrank: nein Anderes Kühlgerät: nein
Allgemeine Produktparameter:
Parameter Wert Parameter Wert
Abmessungen
(mm)
Höhe 520
Gesamtrauminhalt
(in dm
3
oder L)
45Breite 430
Tiefe 487
EEI 64 Energieefzienzklasse C
Luftschallemissionen (in
dB(A) re1pW)
26
Luftschallemissions-
klasse
A
Jährlicher
Energieverbrauch (in
kWh/a)
49 Klimaklasse: gemäßigte
Mindest-Umgebungstem-
peratur (in °C), für die das
Kühlgerät geeignet ist
16
Höchstumgebungs-
temperatur (in °C),
für die das Kühlgerät
geeignet ist
32
Winterschaltung nein
17
DE
Fachparameter:
Fachtyp
Fachparameter und -werte
Rauminhalt des
Fachs (in dm
3
oder l)
Empfohlene Tem-
peratureinstellung
für eine optimierte
Lebensmittellage-
rung (in °C)
Diese Einstellun-
gen dürfen nicht
im Widerspruch
zu den Lagerbe-
dingungen gemäß
Anhang IV Tabelle
3 stehen
Gefriervermögen
(in kg/24h)
Entfrostungsart
(automatische
Entfrostung = A,
manuelle Entfros-
tung = M)
Speisekammer fach ja 45,0 17 - A
Weinlagerfach nein - - - -
Kellerfach nein - - - -
Lagerfach für fri sche
Lebensmittel
nein - - - -
Kaltlagerfach nein - - - -
Null-Sterne- oder
Eisbereiterfach
nein - - - -
Ein-Stern-Fach nein - - - -
Zwei-Sterne-Fach nein - - - -
Drei-Sterne-Fach nein - - - -
Vier-Sterne-Fach nein - - - -
Zwei-Sterne-Abteil nein - - - -
Fach mit varia bler
Temperatur
- - - - -
Für 4-Sterne-Fächer
Schnelleinfrierfunktion nein
Lichtquellenparameter:
Art der Lichtquelle -
Energieefzienzklasse -
Mindestlaufzeit der vom Hersteller angebotenen Garantie: 24 Monate
Weitere Angaben:
Weblink zur Website des Herstellers, auf der die Informationen gemäß Nummer 4 Buchstabe a des
Anhangs der Verordnung (EU) 2019/2019 der Kommission zu nden sind: www.klarstein.de
18
DE
HINWEISE ZUR ENTSORGUNG
Wenn es in Ihrem Land eine gesetzliche Regelung zur
Entsorgung von elektrischen und elektronischen Geräten
gibt, weist dieses Symbol auf dem Produkt oder auf der
Verpackung darauf hin, dass dieses Produkt nicht im
Hausmüll entsorgt werden darf. Stattdessen muss es zu
einer Sammelstelle für das Recycling von elektrischen
und elektronischen Geräten gebracht werden. Durch
regelkonforme Entsorgung schützen Sie die Umwelt und die
Gesundheit Ihrer Mitmenschen vor negativen Konsequenzen.
Informationen zum Recycling und zur Entsorgung dieses
Produkts, erhalten Sie von Ihrer örtlichen Verwaltung oder
Ihrem Hausmüllentsorgungsdienst.
HERSTELLER & IMPORTEUR (UK)
Hersteller:
Chal-Tec GmbH, Wallstraße 16, 10179 Berlin, Deutschland.
Importeur für Großbritannien:
Berlin Brands Group UK Ltd
PO Box 1145
Oxford, OX1 9UW
United Kingdom
19
EN
Dear Customer,
Congratulations on purchasing this device. Please read the
following instructions carefully and follow them to prevent
possible damages. We assume no liability for damage caused
by disregard of the instructions and improper use. Scan the QR
code to get access to the latest user manual and more product
information.
CONTENTS
Safety Instructions20
Installation24
Operation26
Care and Maintenance28
Troubleshooting29
Product Data Sheet30
Product Data Sheet32
Disposal Considerations34
Manufacturer & Importer (UK)34
TECHNICAL DATA
Item number
10045045, 10045046, 10045047,
10045048, 10045049, 10045050
Power supply 220 - 240 V ~ 50 Hz
20
EN
SAFETY INSTRUCTIONS
Information on the safety of children and persons at risk
• This appliance may be used by children over 8 years of age and persons with
reduced physical, sensory or mental capabilities or lack of experience and
knowledge, provided they are supervised during use or have received instruction in
the safe use of the appliance and understand the risks involved.
• Children aged 3 to 8 years may ll refrigerators with food and remove food.
• Ensure that children do not play with the appliance.
• Cleaning and maintenance of the appliance may only be carried out by children if
they are at least 8 years old and supervised.
• Keep all packaging away from children. There is a danger of suffocation.
• When you dispose of the appliance, unplug it from the wall outlet, cut the power
cord and remove the door. This will prevent children playing on the appliance from
injuring themselves, getting hit or getting trapped.
• If this machine replaces an older machine with a spring lock and latch on the door
or lid, disable the spring lock and latch before disposing of the old machine. This
will prevent children from getting trapped and suffocating.
General advice
• Keep ventilation openings in the unit housing or in the built-in cabinet free of
obstacles.
• Do not use mechanical devices or other means to speed up the defrosting process.
• Do not damage the refrigerant circuit.
• Do not use other electrical appliances, such as ice machines, inside refrigeration
appliances unless they are approved for this purpose by the manufacturer.
• If there is a light bulb inside the appliance, do not touch it. If it has been switched
on for a long time, it can become very hot. The light bulb supplied with this unit is
a special bulb that may only be used with the unit supplied. This light bulb is not
suitable for household lighting. Do not use the unit without the light bulb.
• When setting up the machine, take care not to pinch or damage the power cord.
• Do not store explosive substances such as spray cans containing a ammable
propellant in this appliance.
• During transport and installation of the unit, take care not to damage any
components of the refrigerant circuit.
21
EN
• Avoid naked ames and sources of ignition near the unit.
• Thoroughly and regularly ventilate the room in which the unit is located.
• It is dangerous to modify this product in any way. Any damage to the cable may
cause a short circuit, re or electric shock.
• All electrical components such as the plug, power cord and compressor must be
replaced by a certied service centre or by qualied service personnel.
• The power cord must not be extended.
• Be careful not to pinch or damage the power plug. A pinched or damaged power
plug may overheat and cause a re.
• Make sure that you can reach the power plug of the machine at any time.
• Do not pull on the power cord.
• If the power outlet is loose, do not plug in the power plug. There is a risk of electric
shock or re.
• This machine is heavy. Be careful when moving it.
• Do not touch the freezer compartment if your hands are damp or wet, as this may
cause skin abrasions or cold burns.
• Do not place the unit in direct sunlight.
• This appliance is intended for use in the home and similar environments. These
include:
- Staff kitchens in shops, ofces and other working environments
- Farms, hotels, motels and other residential facilities
- Pensions that offer breakfast (Bed & Breakfasts)
- Catering and similar applications outside the retail trade
This appliance contains the coolant isobutane (R600a),a natural gas which
is environmentally friendly. Although it is ammable, it does not damage the
ozone layer and does not increase the greenhouse effect. The use of this coolant
has,however,led to a slight increase in the noise level of the appliance. In addition to
the noise of the compressor,you might be able to hear the coolant owing around the
system. This is unavoidable,and does not have any adverse effect on the performance
of the appliance. Care must be taken during the transportation and setting up of the
appliance that no parts of the cooling system are damaged. Leaking coolant can
damage the eyes.
22
EN
Notes on daily use
• Do not put hot food in the machine.
• Do not place food directly against the rear panel.
• Frozen food must not be refrozen after defrosting.
• Store packaged frozen food according to the instructions of the frozen food
manufacturer.
• Do not place carbonated zzy drinks in the freezer compartment as the pressure
they generate can cause them to explode and damage the appliance.
• Open the door as rarely as possible.
• Do not leave the door open too long.
• Do not set the thermostat too low.
• To reduce energy consumption, leave all accessories, such as drawers, shelves or
racks in the appliance.
Notes on installation
• Unpack the machine and check for damage. Do not connect the machine if it is
damaged. Report any damage immediately to the manufacturer. Save the original
packaging for possible return shipment.
• Wait at least four hours before connecting the unit to allow the coolant to distribute
itself in the cooling circuit.
• Ensure that there is sufcient air circulation around the unit. Otherwise, the unit may
overheat.
• If possible, the spacers on the unit should rest against the wall. This prevents burns
caused by touching the hot compressor or condenser.
• The unit must not be installed near radiators or cookers.
• Make sure that the mains plug is always accessible after the unit has been installed.
• Install this unit in a location where the ambient temperature corresponds to the
climate class indicated on the unit‘s nameplate:
SN
Low
This cooling unit is designed for use at ambient
temperatures of 10-32 °C.
N
Moderate
This cooling unit is intended for use at ambient
temperatures of 16-32 °C.
ST
Subtropical
This cooling unit is intended for use at ambient
temperatures of 16-38 °C.
T
Tropical
This cooling unit is intended for use at ambient
temperatures of 16-43 °C.
23
EN
Notes on cleaning and maintenance
• Before cleaning and maintenance, switch the machine off and unplug the power
cord from the wall outlet.
• Do not clean the machine with metal objects. Do not use sharp objects to remove
frost from the machine. Use a plastic scraper.
• All electrical work required to service the unit should be performed by a quali ed
electrician or competent person.
Special instructions for freezers and chest freezers
• When positioning the machine, make sure that the mains cable is not pinched or
damaged.
• Ensure that there are no multiple sockets or power supply units on the rear of the
machine.
To avoid contamination of food, please follow the instructions below:
• Prolonged opening of the door can cause a signi cant temperature rise in the
compartments of the unit.
• Clean surfaces that may come into contact with food regularly. Clean the water
drain regularly.
• Store raw meat and sh in suitable containers in the refrigerator so that meat and
sh do not come into contact with or drip onto other foods.
Notes on the freezer compartments
• Two-star freezer compartments are suitable for storing pre-frozen food, storing or
making ice cream and making ice cubes.
• One-, two- and three-star freezer compartments are not suitable for freezing fresh
food.
• If the refrigerator is left empty for a long period of time, switch it off, let it defrost,
clean it, dry it and leave the door open to prevent mould from forming in the
appliance.
WARNING
When using, servicing and disposing of the unit, pay attention to the
left symbol on the rear of the unit or on the compressor. This symbol
warns of possible res. There are ammable substances in the
refrigerant lines and in the compressor. Keep the appliance away
from sources of re during use, maintenance and disposal.
24
EN
INSTALLATION
Location
When selecting a position for your unit you should make sure the oor is at and rm,
and the room is well ventilated. Avoid locating your unit near a heat source, e.g.
cooker, boiler or radiator. Also avoid direct sunlight as it may increase the electrical
consumption. Extreme cold ambient temperatures may also cause the unit not to perform
properly. This unit is not designed for use in a garage or outdoor installation. Do not
drape the unit with any covering.
When installing the unit, ensure that 20 cm of free space is left at both sides, 15 cm at
the rear and 20 cm at the top of the unit. This will allow cold air to circulate around the
wine cooler and improve the efciency of the cooling process. The door can be opened
to the right or the left, depending on what better suits the location. Please ensure there is
adequate space for the door to fully open.
25
EN
Reversing the Door Swing
1 Remove the upper hinge cover (2).
2 Remove the screws (1) that x the upper hinge (3) to the appliance and then
remove the upper hinge.
3 Lift the door and place it on a padded surface to prevent scratching it.
4 Remove the screws (7) that hold the lower hinge (6) and then remove the lower
hinge.
5 Remove the foot (5) and transfer it to the opposite side.
6 Remove the cover plate (4) to the opposite side.
7 Before placing the lower hinge, remove the bolt (8) and reverse the direction of the
lower hinge. Then install the lower hinge onto the opposite side with the screws.
8 Insert the bolt to the lower hinge.
9 Set the door to its place making sure the door seats at the lower hinge.
10 While holding the door in the closed position secure the upper hinge onto the
appliance with the screws (1). Ensure the door is aligned horizontally and vertically
so that the seals are closed on all sides before nally tightening the screws.
11 lnstall the upper hinge cover on the upper hinge.
26
EN
OPERATION
Before rst Use
Wipe the inside of the unit with a weak solution of bicarbonate soda. Then rinse with
warm water using a ‚Wrung-out‘ sponge or cloth. Wash the shelves and salad bin in
warm soapy water and dry completely before replacing in the unit. Clean the exterior of
the unit with a damp cloth.
Interior Accessories
Various glass or plastic shelves are included (depending on the model). Always slide
the glass shelves into the lowest rail above the vegetable compartment. In order to make
optimum use of the refrigerator volume, certain shelves and drawers can be removed as
required.
Product Overview
1
Door
4
Interior
2
Housing
5
Shelf
3
Interior light
6
Cooling pad
27
EN
Operation
When using the refrigerator for the rst time, set the temperature control to MAX for
at least two hours. Always place food to be cooled in the refrigerator or freezer
immediately after shopping.
Temperature settings
• Setting Min: Less Cool Temperature
• Setting Med: Normal Operation
• Setting Max: Coolest Temperature
28
EN
CARE AND MAINTENANCE
Defrosting
• Frost can accumulate on the inside of the unit and defrost automatically during the
compressor cycle.
• The water is led through the outlet opening into the collecting tray above the
compressor, where it evaporates.
• Make sure that the drain hole is cleaned regularly so that the water can escape
from the storage compartment.
Cleaning the unit
• Remove all shelves and the vegetable drawer. First remove the lower door
compartment so that they can remove the vegetable compartment.
• Wipe the inside of the machine with a damp cloth and some detergent. Then wipe
with clear, warm water.
• Wash the shelves and vegetable compartment in water with detergent and dry the
parts before putting them back in the machine. Clean the outside of the unit with a
damp cloth.
• The grille of the capacitor on the back of the unit and the adjacent components can
be sucked off with a soft brush attachment.
Cleaning tips
Condensation may form on the outside of the unit. This may be due to a change in room
temperature. Wipe off the condensation water. If the problem persists, please contact a
qualied technician.
Maintenance
• Have the lamps replaced by a specialist.
• When you move the unit, hold it by the sides or on the oor. Do not hold it by the
edges of the top.
• The unit should be serviced by an authorized technician and only original spare
parts should be used. Never attempt to repair the device yourself. Repairs by
inexperienced persons can lead to injuries or serious malfunctions.
• If the unit will not be used for a long time, disconnect it from the power supply.
Remove all food and clean the unit. Leave the door open to avoid unpleasant
odours.
29
EN
TROUBLESHOOTING
Problem Possible cause Solution
Appliance does not work. Temperature regulation
knob is set at number “0”.
Set the knob at other
number to switch on the
appliance.
Mains plug is not plugged
in or is loose
Insert mains plug.
Fuse has blown or is
defective
Check fuse, replace if
necessary.
The food is too warm. Temperature is not properly
adjusted.
Please look in the initial
Temperature Setting
section.
Door was open for an
extended period.
Open the door only as
long as necessary.
A large quantity of warm
food was placed in the
appliance within the last
24 hours.
Turn the temperature
regulation to a colder
setting temporarily.
The appliance is near a
heat source.
Please look in the
installation location
section.
Appliance cools too much. Temperature is set too cold. Turn the temperature
regulation knob to a
warmer setting temporarily.
Unusual noises. Appliance is not level. Re-adjust the feet.
The appliance is touching
the wall or other objects.
Move the appliance
slightly.
A component, e.g. a
pipe, on the rear of the
appliance is touching
another part of the
appliance or the wall.
If necessary, carefully
bend the component out of
the way.
30
EN
PRODUCT DATA SHEET
Information according to Regulation (EU) No. 2019/2016
Supplier's name or trademark: Klarstein
Supplier's address: Wallstraße 16, 10179 Berlin, DE
Model identier: 10045045, 10045046, 10045047
Type of refrigerating appliance:
Low-noise appliance: Yes Design type: freestanding
Wine storage appliance: No Other refrigerating
appliance:
No
General product parameters:
Parameter Value Parameter Value
Overall
dimensions
(mm)
Height 510
Total volume (dm³ or L) 38Width 430
Depth 410
EEI 125 Energy efciency class F
Airborne acoustical noise
emissions (dB(A) re 1 pW)
26
Airborne acoustical
noise emission class
A
Annual energy
consumption (kWh/a)
96 Climate class: temperate
Minimum ambient
temperature (°C), for
which the refrigerating
appliance is suitable
16
Maximum ambient
temperature (ºC), for
which the refrigerating
appliance is suitable
32
Winter setting No
31
EN
Compartment Parameters:
Compartment type
Compartment parameters and values
Compartment
volume
(dm³ or L)
Recommended
temperature
setting for
optimised food
storage (ºC)
These settings
shall not
contradict
the storage
conditions set
out in Annex
IV, Table 3
Freezing
capacity
(kg/24h)
Defrosting type
(auto-
defrost=A,
manual
defrost=M)
Pantry Yes 38.0 17 - A
Wine storage No
Cellar No - - - -
Fresh food No - - - -
Chill No - - - -
0-star or icemaking No - - - -
1-star No - - - -
2-star No - - - -
3-star No - - - -
4-star No - - - -
2-star section No - - - -
Variable
temperature
compartment
- - - - -
For 4-star compartments
Fast freeze facility No
Light source parameters:
Type of light source -
Energy efciency class -
Minimum duration of the guarantee offered by the manufacturer: 24 months
Additional information:
Weblink to the manufacturer‘s website, where the information in point4(a) Annex of Commission
Regulation (EU) 2019/2019 is found: www.klarstein.co.uk
32
EN
PRODUCT DATA SHEET
Information according to Regulation (EU) No. 2019/2016
Supplier's name or trademark: Klarstein
Supplier's address: Wallstraße 16, 10179 Berlin, DE
Model identier: 10045048, 10045049,10045050
Type of refrigerating appliance:
Low-noise appliance: Yes Design type: freestanding
Wine storage appliance: No Other refrigerating
appliance:
No
General product parameters:
Parameter Value Parameter Value
Overall
dimensions
(mm)
Height 520
Total volume (dm³ or L) 45Width 430
Depth 487
EEI 64 Energy efciency class C
Airborne acoustical noise
emissions (dB(A) re 1 pW)
26
Airborne acoustical
noise emission class
A
Annual energy
consumption (kWh/a)
49 Climate class: temperate
Minimum ambient
temperature (°C), for
which the refrigerating
appliance is suitable
16
Maximum ambient
temperature (ºC), for
which the refrigerating
appliance is suitable
32
Winter setting No
33
EN
Compartment Parameters:
Compartment type
Compartment parameters and values
Compartment
volume
(dm³ or L)
Recommended
temperature
setting for
optimised food
storage (ºC)
These settings
shall not
contradict
the storage
conditions set
out in Annex
IV, Table 3
Freezing
capacity
(kg/24h)
Defrosting type
(auto-
defrost=A,
manual
defrost=M)
Pantry Yes 45,0 17 - A
Wine storage No - - - -
Cellar No - - - -
Fresh food No - - - -
Chill No - - - -
0-star or icemaking No - - - -
1-star No - - - -
2-star No - - - -
3-star No - - - -
4-star No - - - -
2-star section No - - - -
Variable
temperature
compartment
- - - - -
For 4-star compartments
Fast freeze facility No
Light source parameters:
Type of light source -
Energy efciency class -
Minimum duration of the guarantee offered by the manufacturer: 24 months
Additional information:
Weblink to the manufacturer‘s website, where the information in point4(a) Annex of Commission
Regulation (EU) 2019/2019 is found: www.klarstein.co.uk
34
EN
DISPOSAL CONSIDERATIONS
If there is a legal regulation for the disposal of electrical
and electronic devices in your country, this symbol on the
product or on the packaging indicates that this product must
not be disposed of with household waste. Instead, it must be
taken to a collection point for the recycling of electrical and
electronic equipment. By disposing of it in accordance with
the rules, you are protecting the environment and the health of
your fellow human beings from negative consequences. For
information about the recycling and disposal of this product,
please contact your local authority or your household waste
disposal service.
MANUFACTURER & IMPORTER (UK)
Manufacturer:
Chal-Tec GmbH, Wallstrasse 16, 10179 Berlin, Germany.
Importer for Great Britain:
Berlin Brands Group UK Ltd
PO Box 1145
Oxford, OX1 9UW
United Kingdom
35
ES
Estimado cliente:
Le felicitamos por la adquisición de este producto. Lea
atentamente el siguiente manual y siga cuidadosamente las
instrucciones de uso con el n de evitar posibles daños. La
empresa no se responsabiliza de los daños ocasionados por
un uso indebido del producto o por haber desatendido las
indicaciones de seguridad. Escanee el código QR para obtener
acceso al manual de usuario más reciente y otra información
sobre el producto:
ÍNDICE DE CONTENIDOS
Indicaciones de seguridad36
Instalación40
Puesta en funcionamiento42
Cuidado y mantenimiento44
Resolución de problemas45
Ficha técnica del producto46
Ficha técnica del producto48
Indicaciones sobre la retirada del aparato50
Fabricante e importador (Reino Unido)50
DATOS TÉCNICOS
Número de artículo
10045045, 10045046, 10045047,
10045048, 10045049, 10045050
Suministro eléctrico 220 - 240 V ~ 50 Hz
36
ES
INDICACIONES DE SEGURIDAD
• Indicaciones para la seguridad de los niños y personas vulnerables
• Los niños mayores de 8 años y las personas con discapacidades físicas, psíquicas
o sensoriales o carentes de la experiencia y conocimiento necesarios no podrán
utilizar el aparato salvo que estén bajo supervisión o hayan sido previamente
instruidas sobre su utilización y las indicaciones de seguridad y se hayan
familiarizado con sus funciones y con los riesgos que entraña su uso.
• Los niños de 3 a 8 años pueden llenar y vaciar los frigorícos de alimentos.
• Asegúrese de que los niños no jueguen con el aparato.
• La limpieza y mantenimiento del aparato solo podrá ser realizada por niños si
estos tienen al menos 8 años y se encuentran bajo supervisión.
• Mantenga todos los embalajes alejados de los niños. Riesgo de asxia.
• Cuando elimine el aparato, desconecte el enchufe de la toma de corriente, corte
el cable de alimentación y desmonte la puerta. Así se evitará que los niños se
lesionen con el aparato, reciban una descarga o se queden atrapados si juegan
con él.
• Si este aparato sustituye a un aparato antiguo con una cerradura de resorte o un
cerrojo en la puerta o en la tapa, inutilice la cerradura de resorte o el cerrojo antes
de eliminar el aparato antiguo. Así evitará que los niños se queden atrapados y se
asxien.
Indicaciones generales
• Mantenga los oricios de ventilación de la carcasa del aparato o en del armario
donde se empotre libres de obstáculos.
• No utilice objetos mecánicos ni otros medios para acelerar el proceso de
descongelación.
• No dañe el circuito de refrigeración.
• No utilice otros productos eléctricos, como máquinas de hielo, en el interior del
refrigerador a menos que hayan sido autorizados por el fabricante para este
propósito.
• Si hay una bombilla en el aparato, no la toque. Si el aparato ha estado mucho
tiempo encendido, estará caliente. La bombilla suministrada con este aparato es
una lámpara especial que solo debe utilizarse con el aparato suministrado. La
bombilla no está indicada para la iluminación doméstica. No utilice el aparato sin
la bombilla.
• Al instalar el aparato, asegúrese de que el cable de alimentación no se quede
pegado ni se dañe.
• No almacene en este aparato sustancias explosivas, como botes de spray con un
agente inamable.
• Asegúrese de que durante el transporte y la colocación del aparato no se dañen
los componentes del circuito de refrigeración.
37
ES
• Evite las llamas abiertas y las fuentes de ignición cerca del aparato.
• Ventile la estancia donde se encuentre el aparato a fondo y periódicamente.
• Es peligroso modicar este producto de cualquier modo. Cualquier daño del cable
puede provocar un cortocircuito, un incendio o una descarga eléctrica.
• Todos los componentes eléctricos, como el enchufe, el cable de alimentación
y el compresor deben ser sustituidos por un centro de servicio certicado o por
personal de servicio cualicado.
• El cable de alimentación no debe prolongarse.
• Asegúrese de que el enchufe no se aplaste ni se dañe. Un enchufe dañado o
aplastado puede sobrecalentarse y provocar un incendio.
• Asegúrese de que el enchufe del aparato esté accesible en todo momento.
• No tire del cable de alimentación.
• Si la toma de corriente está suelta, no conecte el enchufe. Existe riesgo de una
descarga eléctrica o incendio.
• Este aparato es pesado. Tenga cuidado al moverlo.
• No toque el congelador con las manos mojadas o húmedas, pues puede provocar
quemaduras o rozaduras en la piel.
• No coloque el aparato bajo la luz directa del sol.
• Este aparato está previsto para el uso doméstico y en entornos similares. Entre ellos
se incluyen:
- En cocinas de personal de negocios, salas de reuniones y otras zonas
comerciales
- En granjas, hoteles, moteles y otros establecimientos hoteleros
- En pensiones con servicio de alojamiento y desayuno
- En caterings y usos similares fuera del comercio minorista
Este aparato contiene refrigerante isobutano (R600a), un gas natural que no es
nocivo para el medioambiente, pero sí inamable. Aunque sea inamable, no es
perjudicial para la capa de ozono ni aumenta el efecto invernadero. La utilización
de este refrigerante provoca un aumento de ruido del aparato. Además del ruido del
compresor, podrá escuchar también el ujo del refrigerante. Este hecho es inevitable
y no produce ningún efecto negativo en el rendimiento del aparato. Durante el
transporte, tenga cuidado para evitar dañar el circuito de refrigeración. Las fugas de
líquido refrigerante pueden irritar los ojos.
38
ES
Indicaciones para el uso diario
• No introduzca alimentos calientes dentro del aparato.
• No coloque los alimentos directamente pegados a la pared trasera.
• Los alimentos congelados no deben volver a congelarse después de su
descongelación.
• Conserve los alimentos congelados envasados siguiendo las instrucciones del
productor del alimento.
• No coloque bebidas con gas en el congelador, pues con la presión generada
pueden explotar y dañar el aparato.
• Abra la puerta con la menor frecuencia posible.
• No deje la puerta abierta demasiado tiempo.
• No ajuste la temperatura ambiente a un nivel más bajo del necesario.
• Para reducir el consumo de energía, deje todas las piezas accesorias, como
cajones, baldas y estanterías en el aparato.
Indicaciones de instalación
• Desembale el aparato y compruebe que no presente daños. No conecte el
aparato si está dañado. Notique posibles daños al fabricante inmediatamente.
Conserve el embalaje original para una posible devolución.
• Espere al menos cuatro horas antes de enchufar el aparato para que el líquido
refrigerante pueda distribuirse.
• Garantice suciente circulación de aire alrededor del aparato. De lo contrario, el
aparato podría sobrecalentarse.
• Los separadores de los aparatos deben situarse en la pared en la medida de lo
posible. Así se evitan quemaduras generadas por el contacto del compresor o
condensador caliente.
• El aparato no debe colocarse cerca de radiadores u hornos.
• Asegúrese de que el enchufe esté accesible tras la instalación del aparato en todo
momento.
• Instale el aparato en un sitio que coincida con la temperatura ambiente de la clase
climática indicada en la placa de características del aparato:
SN
Bajo
Este refrigerador está concebido para un uso a
temperaturas ambiente de 10-32 °C.
N
Cálida
Este refrigerador está concebido para un uso a
temperaturas ambiente de 16-32 °C.
ST
Subtropical
Este refrigerador está concebido para un uso a
temperaturas ambiente de 16-38 °C.
T
Tropical
Este refrigerador está concebido para un uso a
temperaturas ambiente de 16-43 °C.
39
ES
Indicaciones de limpieza y mantenimiento
• Apague el aparato antes de la limpieza y mantenimiento y desconecte el enchufe
de la toma de corriente.
• No limpie el aparato con objetos metálicos. No utilice objetos a lados para retirar
la escarcha del aparato. Utilice una rasqueta.
• Todos los trabajos eléctricos necesarios para el mantenimiento del aparato deben
ser realizados por un técnico cuali cado o una persona competente.
Indicaciones especiales sobre frigorí cos y refrigeradores con compartimentos
de congelación
• Los niños de 3 a 8 años pueden llenar y vaciar los frigorí cos.
• Asegúrese de que, al instalar el aparato, el cable no se quede atrapado ni sufra
daños.
• Asegúrese de que no existan bases múltiples ni fuentes de alimentación en la parte
trasera del aparato.
Para evitar la contaminación de alimentos, siga estas instrucciones:
• Mantener la puerta abierta durante mucho tiempo puede conllevar un aumento de
temperatura en los compartimentos del aparato.
• Limpie con frecuencia las super cies que entren en contacto con los alimentos.
Limpie regularmente el desagüe.
• Guarde la carne y el pescado crudos en recipientes apropiados en el frigorí co
para que no entren en contacto con otros alimentos ni goteen sobre ellos.
Indicaciones sobre compartimentos de congelación
• Los congeladores de dos estrellas son aptos para guardar alimentos
precongelados, almacenar o preparar helado y fabricar cubitos de hielo.
• Los congeladores de una, dos y tres estrellas no son aptos para congelar alimentos
frescos.
• Si el frigorí co permanece vacío durante un periodo de tiempo prolongado,
apáguelo, deje que se descongele, límpielo, séquelo y deje la puerta abierta para
que no se forme moho en el interior.
ADVERTENCIA
Durante el uso, mantenimiento y eliminación del aparato, tenga en
cuenta el símbolo de la izquierda que se encuentra en la parte trasera
o en el compresor del aparato. Este símbolo advierte de posibles
incendios. Las tuberías de refrigeración y el compresor contienen
sustancias combustibles. Mantenga el aparato alejado de fuentes de
ignición durante su uso, mantenimiento y eliminación.
40
ES
INSTALACIÓN
Ubicación
Si selecciona una posición para su aparato, debe tener en cuenta que el suelo sea
plano y sólido y que la estancia cuente con buena ventilación. No coloque el aparato
cerca de una fuente de calor, como hornos, hervidores o radiadores. Evite también
la luz directa del sol, pues puede aumentar el consumo eléctrico. El frío y el calor
extremos pueden provocar que el aparato no funcione correctamente.
Este aparato no es apto para su funcionamiento en un garaje o al aire libre. No cubra
el aparato con mantas o similares. A la hora de instalar el aparato, se debe tener en
cuenta que se guarde una distancia de 20 cm a ambos lados, de 15 cm en la parte
trasera y de 20 cm en la parte superior. Así, el aire frío puede circular alrededor del
frigoríco y mejorar la eciencia del proceso de refrigeración. La puerta se puede abrir
hacia la derecha o la izquierda, en función de lo que más le convenga con respecto a
la ubicación. Tenga en cuenta que exista suciente espacio para que la puerta se abra
completamente.
41
ES
Cómo revertir la puerta
1 Retire la tapa de la bisagra superior (2).
2 Retire los tornillos (1) que jan la bisagra superior (3) al aparato y luego retire la
bisagra superior.
3 Levante la puerta y colóquela sobre una supercie acolchada para evitar que se
raye.
4 Retire los tornillos (7) que jan la bisagra inferior (6) y luego retire la bisagra
inferior.
5 Retire el pie (5) y transéralo al lado opuesto.
6 Retire la placa de cubierta (4) hacia el lado opuesto.
7 Antes de colocar la bisagra inferior, retire el perno (8) e invierta la dirección de la
bisagra inferior. A continuación, instale la bisagra inferior en el lado opuesto con
los tornillos.
8 Inserte el perno en la bisagra inferior.
9 Coloque la puerta en su sitio asegurándose de que la puerta se asienta en la
bisagra inferior.
10 Mientras mantiene la puerta en posición cerrada, je la bisagra superior en el
aparato con los tornillos (1). Asegúrese de que la puerta está alineada horizontal
y verticalmente para que las juntas estén cerradas en todos los lados antes de
apretar nalmente los tornillos.
11 Instale la tapa de la bisagra superior en la bisagra superior.
42
ES
PUESTA EN FUNCIONAMIENTO
Antes del primer uso
Limpie el interior del aparato con un paño húmedo y un poco de lavavajillas. A
continuación, enjuáguelo con agua dulce y tibia. Limpie las baldas y el compartimento
de las verduras con agua y lavavajillas y seque todos los componentes antes de
colocarlos de nuevo en el aparato. Limpie el exterior del aparato con un paño húmedo.
Componentes interiores
En el envío se incluyen distintas baldas de plástico o cristal (depende del modelo).
Deslice siempre las baldas de cristal en la guía más baja que se encuentre encima
del compartimento para las verduras. Para utilizar la capacidad del frigoríco de una
manera óptima, puede retirar baldas y cajones en función de sus necesidades.
Vista general del aparato
1
Puerta
4
Interior
2
Vivienda
5
Estante
3
Luz interior
6
Pared de enfriamiento
43
ES
Manejo
Si utiliza el frigoríco por primera vez, coloque el regulador de temperatura en la
posición MED al menos durante dos horas. Coloque los alimentos que desea enfriar en el
compartimento de refrigeración o congelación inmediatamente después de adquirirlos.
Ajustes de temperatura
• Ajuste mín.: Potencia de refrigeración mínima
• Ajuste med.: Potencia de refrigeración normal
• Ajuste máx.: Potencia de refrigeración elevada
44
ES
CUIDADO Y MANTENIMIENTO
Descongelar
• En la parte inferior del aparato se puede acumular escarcha que se descongela
automáticamente durante el ciclo del compresor.
• El agua se conduce a través del orico de desagüe a la bandeja colectora situada
encima del compresor, donde se evapora.
• Asegúrese de que el oricio de desagüe se limpie regularmente para que el agua
pueda salir del compartimento de almacenamiento.
Limpieza del aparato
• Retire todas las baldas y el compartimento de las verduras. Retire primero el
compartimento inferior de la puerta para poder quitar el cajón de las verduras.
• Limpie el interior del aparato con un paño húmedo y un poco de lavavajillas. A
continuación, enjuáguelo con agua dulce y tibia.
• Limpie las baldas y el compartimento de las verduras con agua y lavavajillas y
seque los componentes antes de colocarlos de nuevo en el aparato. Limpie el
exterior del aparato con un paño húmedo.
• La rejilla del condensador situada en la parte trasera del aparato y los
componentes contiguos pueden aspirarse con el accesorio de cepillo de la
aspiradora.
Consejos de limpieza
En la parte exterior del aparato se puede formar agua condensada. Esto puede
deberse a una modicación de la temperatura ambiente. Limpie el agua condensada.
Si el problema persiste, contacte con un técnico cualicado.
Mantenimiento
• Contacte con un especialista para que cambie la bombilla.
• Cuando mueva el aparato, sujételo por los lados o por la base. No lo agarre por
las esquinas de la parte superior.
• El aparato debe someterse al mantenimiento por parte de un técnico autorizado y
deben emplearse solamente los repuestos originales. No intente reparar el aparato
por su cuenta. Las reparaciones realizadas por personas no cualicadas pueden
provocar lesiones o problemas graves en el funcionamiento del aparato.
• Si no utiliza el aparato durante mucho tiempo, desconéctelo de la red eléctrica.
Quite todos los alimentos y limpie el aparato. Deje las puertas abiertas para evitar
malos olores.
45
ES
RESOLUCIÓN DE PROBLEMAS
Problema Posible causa Solución propuesta
El aparato no funciona. El termostato está en la
posición 0.
Gire el termostato hasta el
nivel deseado.
El enchufe no está
conectado o está suelto.
Conecte el enchufe a la
toma de corriente.
El fusible ha saltado o está
averiado.
Compruebe el fusible.
La comida está demasiado
caliente.
La temperatura no se ha
ajustado correctamente.
Ajuste la temperatura a un
nivel más fresco.
La puerta se abre con
demasiada frecuencia.
Abra la puerta con la
menor frecuencia posible.
Se han introducido
demasiados alimentos
calientes en el frigoríco.
Ajuste la temperatura a un
nivel más fresco.
El aparato se encuentra
junto a una fuente de
calor.
Instale el aparato en otro
sitio.
El aparato enfría
demasiado.
La temperatura no se ha
ajustado correctamente.
Ajuste la temperatura a un
nivel menos fresco.
Sonidos extraños El aparato no está recto. Coloque bien las patas.
El aparato está en
contacto con una pared o
similar.
Asegúrese de que el
aparato esté instalado de
manera independiente.
Un componente del
aparato está en contacto
con otro del aparato.
Si es posible, intente
separar ligeramente
ambos componentes.
46
ES
FICHA TÉCNICA DEL PRODUCTO
Información según el Reglamento (UE) nº 2019/2016
Nombre o marca comercial del proveedor: Klarstein
Dirección del provedor: Wallstraße 16, 10179 Berlín, DE
Identicador del modelo: 10045045, 10045046, 10045047
Tipo de aparato de refrigeración:
Aparato de bajo nivel de
ruido:
sí Tipo de diseño: de libre
instalación
Armarios para la
conservación de vinos:
no Otros aparatos de
refrigeración:
no
Parámetros generales del producto:
Parámetro Valor Parámetro Valor
Dimensiones
totales (mm)
Altura 510
Volumen total
(dm³ o L)
38Anchura 430
Profundidad 410
EEI
125
Clase de eciencia
energética
F
Ruido acústico aéreo
emitido (dB(A) re 1 pW)
26
Clases de ruido
acústico aéreo emitido
A
Consumo de energía anual
(kWh/a)
96 Clase climática templada
Temperatura ambiente
mínima (°C) en la que
puede funcionar el aparato
de refrigeración
16
Temperatura ambiente
máxima (°C) en la que
puede funcionar el
aparato de
refrigeración
32
Ajuste de invierno no
47
ES
Parámetros del compartimento:
Tipos de compartimento
Parámetros del compartimento y valores
Volumen del
compar timento
(dm
3
o l)
Ajuste de tempera-
tura recomendado
para conservación
optimizada de
ali mentos (°C).
Estos ajustes no con-
tradirán las condi-
ciones de conserva-
ción contempladas
en el anexo IV,
cuadro 3
Capacidad de
conge lación
(kg/24 h)
Tipo de
desescarche
(desescarche
automá tico =
A, desescarche
manual = M)
Despensa sí 38,0 17 - A
Conservación de
vinos
no - - - -
Compartimento
bodega
no - - - -
Alimentos frescos no - - - -
Helador no - - - -
0 estrellas/Fabri-
cación de hielo
no - - - -
1 estrella no - - - -
2 estrellas no - - - -
3 estrellas no - - - -
4 estrellas no - - - -
Sección 2 estrellas no - - - -
Compartimento
temperatura
variable
- - - - -
Para compartimentos de 4 estrellas
Congelación rápida no
Parámetros de las fuentes luminosas:
Tipo de fuente luminosa -
Clase de eciencia energética -
Duración mínima de la garantía ofrecida por el fabricante: 24 meses
Información adicional:
Enlace del sitio web del fabricante, en el que se encuentra la información contemplada en el punto 4,
letra a), del anexo del Reglamento (UE) 2019/2019: www.klarstein.es
48
ES
FICHA TÉCNICA DEL PRODUCTO
Información según el Reglamento (UE) nº 2019/2016
Nombre o marca comercial del proveedor: Klarstein
Dirección del provedor: Wallstraße 16, 10179 Berlín, DE
Identicador del modelo: 10045048, 10045049, 10045050
Tipo de aparato de refrigeración:
Aparato de bajo nivel de
ruido:
sí Tipo de diseño: de libre
instalación
Armarios para la
conservación de vinos:
no Otros aparatos de
refrigeración:
no
Parámetros generales del producto:
Parámetro Valor Parámetro Valor
Dimensiones
totales (mm)
Altura 520
Volumen total
(dm³ o L)
45Anchura 430
Profundidad 487
EEI
64
Clase de eciencia
energética
C
Ruido acústico aéreo
emitido (dB(A) re 1 pW)
26
Clases de ruido
acústico aéreo emitido
A
Consumo de energía anual
(kWh/a)
49 Clase climática templada
Temperatura ambiente
mínima (°C) en la que
puede funcionar el aparato
de refrigeración
16
Temperatura ambiente
máxima (°C) en la que
puede funcionar el
aparato de
refrigeración
32
Ajuste de invierno no
49
ES
Parámetros del compartimento:
Tipos de compartimento
Parámetros del compartimento y valores
Volumen del
compar timento
(dm
3
o l)
Ajuste de tempera-
tura recomendado
para conservación
optimizada de
ali mentos (°C).
Estos ajustes no con-
tradirán las condi-
ciones de conserva-
ción contempladas
en el anexo IV,
cuadro 3
Capacidad de
conge lación
(kg/24 h)
Tipo de
desescarche
(desescarche
automá tico =
A, desescarche
manual = M)
Despensa sí 45,0 17 - A
Conservación de
vinos
no - - - -
Compartimento
bodega
no - - - -
Alimentos frescos no - - - -
Helador no - - - -
0 estrellas/Fabri-
cación de hielo
no - - - -
1 estrella no - - - -
2 estrellas no - - - -
3 estrellas no - - - -
4 estrellas no - - - -
Sección 2 estrellas no - - - -
Compartimento
temperatura
variable
- - - - -
Para compartimentos de 4 estrellas
Congelación rápida no
Parámetros de las fuentes luminosas:
Tipo de fuente luminosa -
Clase de eciencia energética -
Duración mínima de la garantía ofrecida por el fabricante: 24 meses
Información adicional:
Enlace del sitio web del fabricante, en el que se encuentra la información contemplada en el punto 4,
letra a), del anexo del Reglamento (UE) 2019/2019: www.klarstein.es
50
ES
INDICACIONES SOBRE LA RETIRADA DEL
APARATO
Si en su país existe una disposición legal relativa a la
eliminación de aparatos eléctricos y electrónicos, este
símbolo estampado en el producto o en el embalaje
advierte que no debe eliminarse como residuo doméstico.
En lugar de ello, debe depositarse en un punto de recogida
de reciclaje de aparatos eléctricos y electrónicos. Una
gestión adecuada de estos residuos previene consecuencias
potencialmente negativas para el medio ambiente y la salud
de las personas. Puede consultar más información sobre el
reciclaje y la eliminación de este producto contactando con
su administración local o con su servicio de recogida de
residuos.
FABRICANTE E IMPORTADOR (REINO UNIDO)
Fabricante:
Chal-Tec GmbH, Wallstraße 16, 10179 Berlín, Alemania.
Importador para Gran Bretaña:
Berlin Brands Group UK Ltd
PO Box 1145
Oxford, OX1 9UW
United Kingdom
51
FR
Chère cliente, cher client,
Toutes nos félicitations pour l’acquisition de ce nouvel appareil.
Veuillez lire attentivement et respecter les instructions de ce mode
d’emploi an d’éviter d’éventuels dommages. Nous ne saurions
être tenus pour responsables des dommages dus au non-respect
des consignes et à la mauvaise utilisation de l’appareil. Scannez
le QR-Code pour obtenir la dernière version du mode d‘emploi et
des informations supplémentaires concernant le produit :
SOMMAIRE
Consignes de sécurité52
Installation56
Mise en marche et utilisation58
Soin et entretien60
Résolution des problèmes61
Fiche de données produit62
Fiche de données produit64
Informations sur le recyclage66
Fabricant et importateur (UK)66
FICHE TECHNIQUE
Numéro d'article
10045045, 10045046, 10045047,
10045048, 10045049, 10045050
Alimentation 220 - 240 V ~ 50 Hz
52
FR
CONSIGNES DE SÉCURITÉ
Remarques sur la sécurité des enfants et des personnes vulnérables
• Les enfants à partir de 8 ans et les personnes souffrant de handicaps mentaux,
sensoriels et physiques ne peuvent utiliser l‘appareil que s‘ils ont été parfaitement
familiarisés avec les fonctions et les précautions de sécurité par une personne
responsable et s‘ils comprennent les risques associés.
• Les enfants âgés de 3 à 8 ans sont autorisés à remplir les réfrigérateurs et à y
prendre des aliments.
• Assurez-vous que les enfants ne jouent pas avec l‘appareil.
• Le nettoyage et l‘entretien de l‘appareil ne peuvent être effectués par des enfants
qu‘à partir de 8 ans et sous surveillance.
• Gardez tous les emballages hors de la portée des enfants. Il y a risque
d‘étouffement.
• Lorsque vous jetez l‘appareil, débranchez-le de la prise, coupez le cordon
d‘alimentation et retirez la porte. Cela évite aux enfants qui joueraient sur l‘appareil
de se blesser, de recevoir un coup ou de s‘enfermer dans celui-ci.
• Si cet appareil remplace un appareil ancien avec une serrure à ressort et un verrou
sur la porte ou le couvercle, rendez la serrure à ressort et le verrou inutilisables
avant de jeter l‘ancien appareil. Cela empêchera les enfants de s‘enfermer et
d‘étouffer.
Consignes générales
• Maintenez les ouvertures de ventilation du corps de l‘appareil ou dans l‘armoire
encastrée libres de tout obstacle.
• N‘utilisez pas de dispositifs mécaniques ou d‘autres moyens pour accélérer le
processus de dégivrage.
• N‘endommagez pas le circuit frigorique.
• N‘utilisez pas d‘autres appareils électriques tels que des sorbetières à l‘intérieur des
réfrigérateurs à moins qu‘ils ne soient approuvés à cet effet par le fabricant.
• Si l‘appareil contient une ampoule, ne la touchez pas. Si elle est restée allumée
pendant une longue période, elle peut être très chaude. L‘ampoule fournie avec cet
appareil est une lampe spéciale qui ne doit être utilisée qu‘avec l‘appareil fourni.
Cette ampoule ne convient pas à l‘éclairage domestique. N‘utilisez pas l‘appareil
sans l‘ampoule.
• Lors de l‘installation de l‘appareil, assurez-vous que le cordon d‘alimentation n‘est
pas pincé ou endommagé.
• Ne stockez pas de substances explosives telles que des bombes aérosols avec un
propulseur inammable dans cet appareil.
• Vériez qu‘aucun des composants du circuit frigorique n‘a été endommagé
pendant le transport et l‘installation de l‘appareil.
53
FR
• Évitez les ammes nues et les sources d‘inammation à proximité de l‘appareil.
• Aérez soigneusement et régulièrement la pièce dans laquelle se trouve l‘appareil.
• Il est dangereux de modier ce produit de quelque manière que ce soit. Tout
dommage au câble peut entraîner un court-circuit, un incendie ou un choc
électrique.
• Tous les composants électriques, tels que la che, le cordon d‘alimentation et le
compresseur, doivent être remplacés par un centre de service certié ou par un
personnel de service qualié.
• Le cordon d‘alimentation ne doit pas être rallongé.
• Assurez-vous que la che d‘alimentation n‘est pas écrasée ou endommagée. Une
che d‘alimentation pincée ou endommagée peut surchauffer et provoquer un
incendie.
• Assurez-vous que vous pouvez accéder à tout moment à la prise d‘alimentation de
l‘appareil.
• Ne tirez pas sur le cordon d‘alimentation.
• Si la prise est mal xée, n‘insérez pas la che d‘alimentation. Il existe un risque de
choc électrique ou d‘incendie.
• Cet appareil est lourd. Soyez prudent lorsque vous le déplacez.
• Ne touchez pas le compartiment congélateur lorsque vos mains sont humides ou
mouillées car cela peut provoquer des écorchures ou des brûlures par le froid.
• N‘exposez pas l‘appareil à la lumière directe du soleil.
• Cet appareil est destiné à être utilisé dans un environnement domestique ou
similaire. Ceux-ci comprennent :
- les cuisines du personnel dans les magasins, bureaux et autres environnements
de travail
- Fermes, hôtels, motels et autres établissements d‘hébergement
- Maisons d‘hôtes proposant le petit-déjeuner (Bed & Breakfast)
- Restauration et utilisations similaires en dehors du commerce de détail.
Cet appareil contient du liquide réfrigérant Isobutane (R600a), un gaz naturel très
respectueux de l’environnement mais inammable. Bien qu’il soit inammable, il ne
détruit pas la couche d’ozone et ne renforce pas l’effet de serre. L’utilisation de ce
liquide réfrigérant provoque toutefois un niveau sonore de l’appareil légèrement
plus élevé. Outre les bruits du compresseur, vous pouvez percevoir le ux du liquide
réfrigérant. Cela est inévitable et n’a aucune inuence négative sur la puissance de
l’appareil. Faites attention pendant le transport an de ne pas endommager le circuit
réfrigérant. Les fuites de liquide réfrigérant peuvent irriter les yeux.
54
FR
Consignes d‘utilisation quotidienne
• Ne mettez pas d‘aliments chauds dans l‘appareil.
• Ne placez pas les aliments directement contre la paroi arrière.
• Les aliments décongelés ne doivent jamais être recongelés.
• Conservez les aliments surgelés emballés conformément aux instructions du
fabricant des aliments surgelés.
• Ne placez pas de boissons gazeuses dans le compartiment congélateur, car la
pression créée pourrait exploser et endommager l‘appareil.
• Ouvrez la porte le moins possible.
• Ne laissez pas la porte ouverte trop longtemps.
• Ne réglez pas le thermostat trop bas.
• Pour réduire la consommation d‘énergie, laissez tous les accessoires tels que tiroirs,
étagères ou clayettes dans l‘appareil.
Consignes d‘installation
• Déballez l‘appareil et vériez qu‘il n‘est pas endommagé. Ne connectez pas
l‘appareil s‘il est endommagé. Signalez immédiatement tout dommage au
fabricant. Veuillez conserver l‘emballage d‘origine pour un éventuel retour.
• Attendez au moins quatre heures avant de brancher l‘appareil an que le liquide
de refroidissement soit distribué dans le circuit de refroidissement.
• Assurez-vous que l‘air circule sufsamment autour de l‘appareil. Sinon, l‘appareil
pourrait surchauffer.
• Si possible, les entretoises de l‘appareil doivent reposer contre le mur. Cela évitera
les brûlures causées par le contact avec le compresseur ou le condenseur chaud.
• L‘appareil ne doit pas être installé à proximité de radiateurs ou de poêles.
• Assurez-vous que la prise d‘alimentation est accessible à tout moment après
l‘installation de l‘appareil.
• Installez cet appareil dans un endroit où la température ambiante correspond à la
classe climatique spéciée sur la plaque signalétique de l‘appareil :
SN
Basse
Ce réfrigérateur est destiné à être utilisé à des
températures ambiantes de 10 à 32 ° C.
N
Modéré
Ce réfrigérateur est destiné à être utilisé à des
températures ambiantes de 16-32 °C.
ST
Subtropicale
Ce réfrigérateur est destiné à être utilisé à des
températures ambiantes de 16-38 °C.
T
Tropical
Ce réfrigérateur est destiné à être utilisé à des
températures ambiantes de 16-43 °C.
55
FR
Consignes d‘entretien et de nettoyage
• Avant de nettoyer et d‘entretenir l‘appareil, éteignez-le et débranchez la che
d‘alimentation de la prise.
• Ne nettoyez pas l‘appareil avec des objets métalliques. N‘utilisez pas d‘objets
pointus pour éliminer le givre de l‘appareil. Utilisez un grattoir en plastique.
• Tous les travaux électriques nécessaires à la maintenance de l‘appareil doivent être
effectués par un électricien quali é ou une personne compétente.
Consignes particulières pour les réfrigérateurs avec compartiment congélateur
• Les enfants de 3 à 8 ans sont autorisés à charger et décharger les réfrigérateurs.
• Lors du positionnement de l‘appareil, assurez-vous que le cordon d‘alimentation
n‘est pas pincé ou endommagé.
• Assurez-vous qu‘il n‘y a pas de multiprises ou blocs d‘alimentation à l‘arrière de
l‘appareil.
Pour éviter la contamination des aliments, veuillez suivre les instructions ci-dessous :
• Une ouverture prolongée de la porte peut entraîner une augmentation signi cative
de la température dans les compartiments de l‘appareil.
• Nettoyez régulièrement les surfaces susceptibles d‘entrer en contact avec les
aliments. Nettoyez régulièrement l‘évacuation d‘eau.
• Conservez la viande et le poisson crus dans des récipients appropriés au
réfrigérateur a n que la viande et le poisson n‘entrent pas en contact avec d‘autres
aliments ou ne coulent pas sur eux.
Remarques sur les congélateurs
• Les congélateurs deux étoiles peuvent stocker des aliments pré congelés, stocker ou
faire de la crème glacée et faire des glaçons.
• Les congélateurs un, deux et trois étoiles ne conviennent pas pour congeler des
aliments frais.
• Si le réfrigérateur reste vide pendant une longue période, éteignez-le, dégivrez-
le, nettoyez-le, séchez-le et laissez la porte ouverte pour éviter la formation de
moisissure à l‘intérieur.
MISE EN GARDE
Lors de l‘utilisation, de l‘entretien et de la mise au rebut de l‘appareil,
faites attention au symbole à gauche à l‘arrière ou sur le compresseur
de l‘appareil. Ce symbole met en garde contre le risque d‘incendie. Les
conduites de réfrigérant et le compresseur contiennent des substances
in ammables. Tenez l‘appareil éloigné des sources d‘incendie pendant
son utilisation, sa maintenance et son élimination.
56
FR
INSTALLATION
Emplacement
Lorsque vous choisissez l‘emplacement de votre appareil, assurez-vous que le sol
est plat et ferme et que la pièce est bien ventilée. Ne placez pas votre appareil à
proximité d‘une source de chaleur, par ex. un poêle, une chaudière ou un radiateur.
Évitez également la lumière directe du soleil car cela peut augmenter la consommation
d‘énergie. Des températures ambiantes trop froides peuvent également empêcher
l‘appareil de fonctionner correctement.
Cet appareil n‘est pas destiné à être utilisé dans un garage ou à l‘extérieur. Ne couvrez
pas l‘appareil avec une couverture. Lors de l‘installation de l‘appareil, assurez-vous
qu‘il y a 20 cm d‘espace libre des deux côtés, 15 cm à l‘arrière et 20 cm sur le dessus
de l‘appareil. Cela permet à l‘air froid de circuler autour du réfrigérateur et améliore
l‘efcacité du processus de refroidissement. La porte peut s‘ouvrir à droite ou à gauche,
selon ce qui convient le mieux à l‘emplacement. Vériez qu‘il y a sufsamment d‘espace
pour ouvrir complètement la porte.
57
FR
Pour changer le sens de la porte
1 Retirez le couvercle de la charnière supérieure (2).
2 Retirez les vis (1) qui xent la charnière supérieure (3) à l‘appareil, puis retirez la
charnière supérieure.
3 Soulevez la porte et posez-la sur une surface rembourrée pour éviter de la rayer.
4 Retirez les vis (7) qui maintiennent la charnière inférieure (6), puis retirez la
charnière inférieure.
5 Retirer le pied (5) et le transférer sur le côté opposé.
6 Retirez la plaque de recouvrement (4) et transférez-la sur le côté opposé.
7 Avant de placer la charnière inférieure, retirez le boulon (8) et inversez le sens de
la charnière inférieure. Ensuite, installez la charnière inférieure sur le côté opposé à
l‘aide des vis.
8 Insérez le boulon dans la charnière inférieure.
9 Mettez la porte à sa place en vous assurant que la porte s‘appuie sur la charnière
inférieure.
10 Tout en maintenant la porte en position fermée, xez la charnière supérieure sur
l‘appareil avec les vis (1). Assurez-vous que la porte est alignée horizontalement et
verticalement de façon à ce que les joints soient fermés de tous les côtés avant de
serrer dénitivement les vis.
11 Installez le couvercle de la charnière supérieure sur la charnière supérieure.
58
FR
MISE EN MARCHE ET UTILISATION
Avant la première utilisation
Essuyez l‘intérieur de l‘appareil avec un chiffon humide et un peu de liquide vaisselle.
Puis essuyez avec de l‘eau claire et tiède. Lavez les clayettes et le bac à légumes à
l‘eau savonneuse et séchez les pièces avant de les remettre dans l‘appareil. Nettoyez
l‘extérieur de l‘appareil avec un chiffon humide.
Aménagement intérieur
Différentes clayettes en verre ou en plastique sont comprises dans la livraison (selon le
modèle). Faites toujours glisser les clayettes en verre dans le rail inférieur au-dessus du
bac à légumes. An d‘utiliser au mieux le volume du réfrigérateur, certaines clayettes et
tiroirs peuvent être retirés au besoin.
Aperçu de l‘appareil
1
Porte
4
Intérieur
2
Boîtier
5
Étagère
3
Lumière intérieure
6
Paroi réfrigérée
59
FR
Utilisation
Lorsque vous utilisez le réfrigérateur pour la première fois, réglez la commande de
température sur MED pendant au moins deux heures. Mettez toujours les aliments à
refroidir dans le réfrigérateur ou le congélateur immédiatement après achat.
Réglages de la température
• Min: puissance de refroidissement minimale
• Med: puissance de refroidissement normale
• Max: puissance de refroidissement élevée
60
FR
SOIN ET ENTRETIEN
Dégivrage
• Le givre peut s‘accumuler à l‘intérieur de l‘appareil et se dégivrer automatiquement
pendant le cycle du compresseur.
• L‘eau est dirigée à travers l‘ouverture de vidange vers le bac collecteur au-dessus
du compresseur, où elle s‘évapore.
• Assurez-vous que l‘ouverture de vidange est nettoyée régulièrement an que l‘eau
puisse s‘écouler hors du compartiment de stockage.
Nettoyage de l‘appareil
• Retirez toutes les clayettes et le bac à légumes. Retirez d‘abord le compartiment
inférieur de la porte pour pouvoir retirer le compartiment à légumes.
• Essuyez l‘intérieur de l‘appareil avec un chiffon humide et un peu de liquide
vaisselle. Puis essuyez avec de l‘eau claire et tiède.
• Lavez les clayettes et le bac à légumes à l‘eau savonneuse et séchez les pièces
avant de les remettre dans l‘appareil. Nettoyez l‘extérieur de l‘appareil avec un
chiffon humide.
• La grille du condensateur à l‘arrière de l‘appareil et les composants adjacents
peuvent être aspirés avec une brosse douce.
Conseils de nettoyage
De la condensation peut se former à l‘extérieur de l‘appareil. Cela peut être dû à un
changement de la température ambiante. Essuyez la condensation. Si le problème
persiste, veuillez contacter un technicien qualié.
Maintenance
• Faites changer les ampoules par un spécialiste.
• Lorsque vous déplacez l‘appareil, tenez-le par les côtés ou par le fond. Ne le tenez
pas par les bords du dessus.
• L‘appareil doit être réparé par un technicien agréé et seules des pièces de
rechange d‘origine doivent être utilisées. En aucun cas, vous ne devez essayer
de réparer l‘appareil vous-même. Les réparations effectuées par des personnes
inexpérimentées peuvent entraîner des blessures ou de graves dysfonctionnements.
• Si vous prévoyez de ne pas utiliser l‘appareil pendant une longue période,
débranchez-le du secteur. Retirez tous les aliments et nettoyez l‘appareil. Laissez la
porte ouverte pour éviter les odeurs désagréables.
61
FR
RÉSOLUTION DES PROBLÈMES
Problème Cause possible Solution
L'appareil ne fonctionne
pas.
Le thermostat est sur 0. Réglez le thermostat au
niveau souhaité.
La che est mal branchée
ou n'est pas branchée.
Branchez la che dans la
prise.
Le fusible est brûlé ou
déclenché.
Vériez le fusible
Les aliments sont chauds. La température est mal
réglée
Réglez la température au
bon niveau.
La porte est ouverte
fréquemment.
Ouvrez la porte le moins
possible.
Vous avez ajouté
une grand quantité
d'aliments chauds dans le
réfrigérateur.
Réglez une température
plus froide.
L'appareil est proche d'une
source de chaleur.
Déplacez l'appareil.
L'appareil refroidit trop. La température est mal
réglée
Réglez une température
moins froide.
Bruits inhabituels L'appareil n'est pas à
l'horizontale.
Réglez la hauteur des
pieds.
L'appareil touche un mur
ou un autre objet.
Veillez à ce que l'appareil
repose librement.
Un composant de
l'appareil touche une autre
partie de l'appareil.
Si possible, essayez
d'éloigner légèrement le
composant.
62
FR
FICHE DE DONNÉES PRODUIT
Informations selon le règlement (UE) n ° 2019/2016
Nom du fournisseur ou marque commerciale: Klarstein
Adresse du fournisseur: Wallstraße 16, 10179 Berlin, DE
Référence du modèle: 10045045, 10045046, 10045047
Type d’appareil de réfrigération:
Appareil à faible niveau
de bruit:
oui Type de construction: à pose libre
Appareil de stockage du
vin:
non Autre appareil de
réfrigération:
non
Paramètres généraux du produit
Paramètre Valeur Paramètre Valeur
Dimensions
hors tout (mm)
Hauteur 510
Volume total
(dm³ ou L)
38Largeur 430
Profondeur 410
EEI
125
Classe d’efcacité
énergétique
F
Émissions de bruit acous-
tique dans l’air
(dB(A) re 1 pW)
26
Classe d’émission de
bruit acoustique dans
l’air
A
Consommation d’énergie
annuelle (kWh/an)
96 Classe climatique: tempérée
Température ambiante
minimale (°C) à laquelle
l’appareil de réfrigération
est adapté
16
Température ambiante
maximale (°C) à
laquelle l’appareil
de réfrigération est
adapté
32
Réglage hiver non
63
FR
Paramètres des compartiments
Type de compartiment
Paramètres et valeurs de compartiment
Volume du
compartiment
(dm
3
ou l)
Réglage de
température
recommandé pour
un stockage opti-
misé des denrées
alimentaires (°C)
Ces réglages ne
doivent pas être
en contradic-
tion avec les
conditions de
stockage prévues
à l’annexe IV,
tableau 3
Pouvoir de
congélation
spécique
(kg/24h)
Mode de
dégivrage
(dégivrage
automatique = A,
dégivrage manuel
= M)
Garde-manger oui 38,0 17 - A
Stockage du vin non - - - -
Cave non - - - -
Alimentaires fraîches non - - - -
Denrées hautement
périssables
non - - - -
Sans étoile ou
fabrication de glace
non - - - -
1 étoile non - - - -
2 étoiles non - - - -
3 étoiles non - - - -
4 étoiles non - - - -
Zone 2 étoiles non - - - -
Compartiment à
température variable
- - - - -
Pour les compartiments 4 étoiles
Possibilité de congélation rapide non
Paramètres de la source lumineuse:
Type de source lumineuse -
Classe d’efcacité énergétique -
Durée minimale de la garantie offerte par le fabricant : 24 mois
Informations supplémentaires:
Lien internet vers le site web du fabricant où se trouvent les informations visées au point 4 a) de l’annexe
du règlement (UE) 2019/2019 de la Commission: www.klarstein.fr
64
FR
FICHE DE DONNÉES PRODUIT
Informations selon le règlement (UE) n ° 2019/2016
Nom du fournisseur ou marque commerciale: Klarstein
Adresse du fournisseur: Wallstraße 16, 10179 Berlin, DE
Référence du modèle: 10045048, 10045049, 10045050
Type d’appareil de réfrigération:
Appareil à faible niveau
de bruit:
oui Type de construction: à pose libre
Appareil de stockage du
vin:
non Autre appareil de
réfrigération:
non
Paramètres généraux du produit
Paramètre Valeur Paramètre Valeur
Dimensions
hors tout (mm)
Hauteur 520
Volume total
(dm³ ou L)
45Largeur 430
Profondeur 487
EEI
64
Classe d’efcacité
énergétique
C
Émissions de bruit acous-
tique dans l’air
(dB(A) re 1 pW)
26
Classe d’émission de
bruit acoustique dans
l’air
A
Consommation d’énergie
annuelle (kWh/an)
49 Classe climatique: tempérée
Température ambiante
minimale (°C) à laquelle
l’appareil de réfrigération
est adapté
16
Température ambiante
maximale (°C) à
laquelle l’appareil
de réfrigération est
adapté
32
Réglage hiver non
65
FR
Paramètres des compartiments
Type de compartiment
Paramètres et valeurs de compartiment
Volume du
compartiment
(dm
3
ou l)
Réglage de
température
recommandé pour
un stockage opti-
misé des denrées
alimentaires (°C)
Ces réglages ne
doivent pas être
en contradic-
tion avec les
conditions de
stockage prévues
à l’annexe IV,
tableau 3
Pouvoir de
congélation
spécique
(kg/24h)
Mode de
dégivrage
(dégivrage
automatique = A,
dégivrage manuel
= M)
Garde-manger oui 45,0 17 - A
Stockage du vin non - - - -
Cave non - - - -
Alimentaires fraîches non - - - -
Denrées hautement
périssables
non - - - -
Sans étoile ou
fabrication de glace
non - - - -
1 étoile non - - - -
2 étoiles non - - - -
3 étoiles non - - - -
4 étoiles non - - - -
Zone 2 étoiles non - - - -
Compartiment à
température variable
- - - - -
Pour les compartiments 4 étoiles
Possibilité de congélation rapide non
Paramètres de la source lumineuse:
Type de source lumineuse -
Classe d’efcacité énergétique -
Durée minimale de la garantie offerte par le fabricant : 24 mois
Informations supplémentaires:
Lien internet vers le site web du fabricant où se trouvent les informations visées au point 4 a) de l’annexe
du règlement (UE) 2019/2019 de la Commission: www.klarstein.fr
66
FR
INFORMATIONS SUR LE RECYCLAGE
S‘il existe une réglementation pour l‘élimination ou le
recyclage des appareils électriques et électroniques dans
votre pays, ce symbole sur le produit ou sur l‘emballage
indique que cet appareil ne doit pas être jeté avec les
ordures ménagères. Vous devez le déposer dans un point
de collecte pour le recyclage des équipements électriques
et électroniques. La mise au rebut conforme aux règles
protège l‘environnement et la santé de vos semblables des
conséquences négatives. Pour plus d‘informations sur le
recyclage et l‘élimination de ce produit, veuillez contacter
votre autorité locale ou votre service de recyclage des
déchets ménagers.
FABRICANT ET IMPORTATEUR (UK)
Fabricant :
Chal-Tec GmbH, Wallstraße 16, 10179 Berlin, Allemagne.
Importateur pour la Grande Bretagne :
Berlin Brands Group UK Ltd
PO Box 1145
Oxford, OX1 9UW
United Kingdom
67
IT
Gentile cliente,
La ringraziamo per aver acquistato il dispositivo. La preghiamo
di leggere attentamente le seguenti istruzioni per l’uso e di
seguirle per evitare possibili danni. Non ci assumiamo alcuna
responsabilità per danni scaturiti da una mancata osservazione
delle avvertenze di sicurezza e da un uso improprio del
dispositivo. Scansionare il codice QR seguente, per accedere
al manuale d’uso più attuale e per ricevere informazioni sul
prodotto:
INDICE
Avvertenze di sicurezza68
Installazione72
Messa in funzione e utilizzo74
Pulizia e manutenzione76
Correzione degli errori77
Scheda dati del prodotto78
Scheda dati del prodotto80
Avviso di smaltimento82
Produttore e importatore (UK)82
DATI TECNICI
Numero articolo
10045045, 10045046, 10045047,
10045048, 10045049, 10045050
Alimentazione 220 - 240 V ~ 50 Hz
68
IT
AVVERTENZE DI SICUREZZA
Avvertenze per la sicurezza di bambini e persone che necessitano di tutela
• Bambini a partire da 8 anni e persone con limitate capacità siche e psichiche o
con conoscenze ed esperienza limitate possono utilizzare il dispositivo solo se sono
stati istruiti in modo esaustivo da una persona responsabile del loro controllo sulle
funzioni e sulle procedure di sicurezza e hanno compreso i rischi connessi.
• I bambini tra 3 e 8 anni possono mettere e togliere alimenti dal congelatore
• Assicurarsi che i bambini non giochino con il dispositivo.
• Pulizia e manutenzione del dispositivo possono essere realizzate da bambini al di
sopra di 8 anni e con la dovuta supervisione.
• Tenere tutti i materiali di imballaggio lontano dai bambini. Pericolo di soffocamento.
• Quando si smaltisce il dispositivo, staccare la spina, tagliare il cavo di
alimentazione e rimuovere lo sportello. In questo modo si evita che i bambini
che giocano si possano ferire, possano subire una scossa elettrica o si chiudano
all’interno del congelatore.
• Se questo dispositivo ne sostituisce uno più vecchio con chiusura a molla e
lucchetto sullo sportello o sul coperchio, rendere inutilizzabili chiusura e lucchetto
prima di smaltirlo. In questo modo si evita che i bambini restino chiusi all’interno e
che rischino di soffocare.
Note generiche
• Tenere libere da ostacoli di ogni tipo le aperture di ventilazione nell’alloggiamento
del dispositivo o nel mobile per l’incasso.
• Non utilizzare sistemi meccanici o altri dispositivi per velocizzare lo sbrinamento.
• Non danneggiare il circuito del refrigerante.
• Non utilizzare elettrodomestici all’interno del dispositivo, come gelatiere, a meno
che non sia appositamente approvato dal produttore per tal ne.
• Se nel dispositivo c’è una lampadina, non toccarla. Se rimane accesa a lungo può
essere bollente. La lampadina inclusa nel dispositivo e di una speciale tipologia,
utilizzabile solo con il dispositivo in consegna. Questa lampadina non è adatta
all’illuminazione casalinga. Non utilizzare il dispositivo senza lampadina.
• Quando si posiziona il dispositivo, assicurarsi di non schiacciare o danneggiare il
cavo di alimentazione.
• Non conservare sostanze esplosive nel dispositivo, come bombolette spray con un
propellente inammabile.
• Durante trasporto e installazione, assicurarsi di non danneggiare alcun
componente del circuito del refrigerante.
69
IT
• Evitare amme libere e fonti di ignizione nelle vicinanze del dispositivo.
• Areare per bene e con regolarità la stanza in cui si trova il dispositivo.
• Modicare in qualunque modo il dispositivo può essere pericoloso. Ogni danno al
cavo può causare cortocircuiti, incendi o scosse elettriche.
• Tutti i componenti elettrici, come spina, cavo di alimentazione e compressore
devono essere sostituiti da un centro di assistenza certicato o da personale
qualicato.
• Il cavo di alimentazione non può essere prolungato.
• Assicurarsi di non schiacciare o danneggiare la spina. Una spina schiacciata o
danneggiata può surriscaldarsi e causare incendi.
• Assicurarsi di poter sempre raggiungere la spina del dispositivo.
• Non tirare il cavo di alimentazione.
• Se la presa elettrica è allentata, non collegarci la spina. Si corre il rischio di scossa
elettrica o incendio.
• Questo dispositivo è pesante. Fare attenzione quando lo si sposta.
• Non toccare il vano freezer con le mani umide o bagnate, altrimenti potrebbero
risultare ustioni da freddo o escoriazioni.
• Non posizionare il dispositivo nella luce del sole diretta.
• Questo dispositivo è adatto all’uso casalingo e in ambienti simili. Tra questi si
trovano:
- Cucine per il personale presso esercizi commerciali, ufci e altri ambienti
lavorativi
- Agriturismi, hotel, motel e altri ambienti abitativi
- Pensioni che offrono la colazione (bed & breakfast)
- Servizi di catering e utilizzi simili al di fuori del commercio al dettaglio
Questo dispositivo contiene il refrigerante isobutano (R600a), un gas naturale
con elevata sostenibilità ecologica, ma inammabile. Sebbene sia inammabile,
non rovina lo strato di ozono e non incrementa l’effetto serra. L’utilizzo di questo
refrigerante comporta una maggiore rumorosità del dispositivo. Oltre al rumore del
compressore, è possibile sentire anche il usso del refrigerante. Questo è inevitabile
e non ha effetti negativi sulle prestazioni del dispositivo. Fare attenzione durante
il trasporto, in modo da non danneggiare il circuito del refrigerante. Perdite di
refrigerante possono causare irritazioni agli occhi.
70
IT
Informazioni sull’uso quotidiano
• Non mettere alimenti bollenti nel dispositivo.
• Non poggiare gli alimenti alla parete posteriore interna.
• Alimenti che sono stati scongelati non possono essere surgelati nuovamente.
• Conservare gli alimenti surgelati imballati seguendo le indicazioni del produttore.
• Non mettere bevande gassate nel congelatore, altrimenti la pressione interna
potrebbe causare l’esplosione e il danneggiamento del dispositivo.
• Aprire lo sportello il meno possibile.
• Non impostare una temperatura troppo bassa sul termostato.
• Lasciare nel dispositivo tutti gli accessori, come cassetti, ripiani e appoggio, in
modo da ridurre i consumi energetici.
Informazioni sull’installazione
• Disimballare il dispositivo e controllare se presenta danni. Non collegare il
dispositivo se è danneggiato. In caso di danni, comunicarli immediatamente al
produttore. Conservare l’imballaggio originale per eventuali spedizioni di ritorno.
• Prima di collegare il dispositivo, attendere almeno 4 ore, in modo che il refrigerante
possa distribuirsi correttamente nel circuito.
• Garantire sufciente ventilazione intorno al dispositivo, altrimenti si rischia il
surriscaldamento.
• I distanziatori sul dispositivo devono essere poggiati alla parete, se possibile.
In questo modo si evitano bruciature dovute al contatto del compressore o del
condensatore quando sono bollenti.
• Il dispositivo non può essere posizionato vicino a stufe o fornelli.
• Assicurarsi che il cavo di alimentazione sia sempre accessibile dopo l’installazione.
• Installare il dispositivo in un luogo con temperatura ambiente corrispondente alla
classe climatica indicata sulla targhetta:
SN
Bassa
Questo dispositivo è adatto all’uso a temperature
ambiente di 10-32 °C.
N
Temperata
Questo dispositivo è adatto all’uso a temperature
ambiente di 16-32 °C.
ST
Subtropicale
Questo dispositivo è adatto all’uso a temperature
ambiente di 16-38 °C.
T
Tropicale
Questo dispositivo è adatto all’uso a temperature
ambiente di 16-43 °C.
71
IT
Note su pulizia e manutenzione
• Spegnere il dispositivo e staccare la spina prima di pulizia e manutenzione.
• Non pulire il dispositivo con oggetti in metallo. Non utilizzare oggetti af lati per
rimuovere il ghiaccio dal dispositivo. Utilizzare raschietti di plastica.
• Tutte le opere di carattere elettrico necessarie per la manutenzione devono essere
realizzate da un elettricista quali cato o da una persona competente.
Note particolari per frigoriferi e frigoriferi con vani freezer
• Bambini tra 3 e 8 anni possono mettere oggetti nel frigorifero e toglierli.
• Durante il posizionamento, assicurarsi di non schiacciare o rovinare il cavo di
alimentazione.
• Assicurarsi che non ci siano ciabatte multipresa o alimentatori sul retro del
dispositivo.
Per evitare la contaminazione di alimenti, seguire queste indicazioni:
• Se lo sportello resta aperto a lungo, si veri ca un signi cativo aumento della
temperatura nei vani del dispositivo.
• Pulire regolarmente le super ci che entrano in contatto con gli alimenti. Pulire
regolarmente lo scarico dell’acqua.
• Conservare carne e pesce nel frigorifero in contenitori adatti, in modo che non
entrino in contatto con altri alimenti e non ci gocciolino sopra.
Note sui vani freezer
• I freezer a due stelle sono adatti alla conservazione di alimenti presurgelati, a
conservare o produrre gelato e a produrre cubetti di ghiaccio.
• I freezer a una, due e tre stelle non sono adatti al congelamento di alimenti freschi.
• Se il dispositivo resta vuoto per lungo tempo, spegnerlo, sbrinarlo, pulirlo,
asciugarlo e lasciare lo sportello aperto in modo che non si formi muffa all’interno.
AVVERTIMENTO
Durante l’utilizzo, la manutenzione e lo smaltimento del dispositivo,
fare attenzione al simbolo a sinistra, che si trova sul retro o sul
compressore del dispositivo. Questo simbolo avverte di eventuali
incendi. Nei condotti del refrigerante e nel compressore si trovano
sostanze in ammabili. Tenere il dispositivo lontano da fonti di amma
libera durante utilizzo, manutenzione e smaltimento.
72
IT
INSTALLAZIONE
Luogo di posizionamento
Quando si sceglie il luogo per posizionare il dispositivo, è necessario che il pavimento
sia piano e stabile e che il locale sia ben ventilato. Non posizionare il dispositivo
vicino a fonti di calore, come ad es. fornelli, bollitori o termosifoni. Evitare anche
luce solare diretta, dato che può incrementare il consumo di energia elettrica. Anche
temperature ambiente estremamente fredde possono causare un funzionamento errato
del dispositivo.
Questo dispositivo non può essere utilizzato in garage o all’aperto. Non coprire il
dispositivo. Quando si installa il dispositivo, assicurarsi di lasciare 20 cm di spazio
libero su entrambi i lati, 15 cm sul retro e 20 cm sul lato superiore, in modo che l’aria
fredda possa circolare liberamente intorno al dispositivo e per migliorare l’efcienza del
processo di raffreddamento. Lo sportello può essere aperto verso destra e verso sinistra,
in modo da adattarsi senza problemi al luogo di posizionamento. Assicurarsi che ci sia
spazio sufciente per aprire completamente lo sportello.
73
IT
Come ruotare lo sportello
1 Rimuovere il coperchio della cerniera superiore (2).
2 Rimuovere le viti (1) che ssano la cerniera superiore (3) all‘apparecchio e quindi
rimuovere la cerniera superiore.
3 Sollevare lo sportello e appoggiarlo su una supercie imbottita per evitare di
grafarlo.
4 Rimuovere le viti (7) che tengono la cerniera inferiore (6) e quindi rimuovere la
cerniera inferiore.
5 Rimuovere il piedino (5) e spostarlo sul lato opposto.
6 Rimuovere la piastra di copertura (4) sul lato opposto.
7 Prima di posizionare la cerniera inferiore, rimuovere il bullone (8) e invertire la
direzione della cerniera inferiore. Quindi installare la cerniera inferiore sul lato
opposto con le viti.
8 Inserire il bullone nella cerniera inferiore.
9 Posizionare la porta assicurandosi che la porta si inserisca nella cerniera inferiore.
10 Tenendo la porta in posizione chiusa, ssare la cerniera superiore all‘apparecchio
con le viti (1). Assicurarsi che la porta sia allineata orizzontalmente e verticalmente
in modo che le guarnizioni siano chiuse su tutti i lati prima di serrare denitivamente
le viti.
11 Installare il coperchio della cerniera superiore sulla cerniera superiore.
74
IT
MESSA IN FUNZIONE E UTILIZZO
Prima del primo utilizzo
Lavare l’interno del dispositivo con un panno umido e un po’ di detersivo per piatti.
Sciacquare poi con acqua calda. Pulire i ripiani e il vano delle verdure con un po’
di detersivo per piatti e asciugarli, prima di riposizionarli nel dispositivo. Pulire il lato
esterno del dispositivo con un panno umido.
Equipaggiamento interno
Nel volume di consegna sono inclusi diversi ripiani in vetro o plastica (in base al
modello). Inserire sempre i ripiani in vetro nella guida inferiore sopra al vano delle
verdure. Per sfruttare al meglio il volume del frigorifero, è possibile rimuovere cassetti e
ripiani in base alle necessità.
Descrizione del dispositivo
1
Porta
4
Interno
2
Alloggiamento
5
Scaffale
3
Luce interna
6
Parete di raffreddamento
75
IT
Utilizzo
Quando si utilizza il frigorifero per la prima volta, impostare la temperatura su MED per
almeno 2 ore. Mettere sempre gli alimenti da refrigerare in frigo o freezer subito dopo
l’acquisto.
Impostazioni della temperatura
• Impostazione Min = Potenza refrigerante bassa
• Impostazione Med = Potenza refrigerante normale
• Impostazione Max = Potenza refrigerante elevata
76
IT
PULIZIA E MANUTENZIONE
Sbrinare
• All’interno del dispositivo può accumularsi brina, che viene eliminata
automaticamente durante il ciclo del compressore.
• L’acqua viene condotta tramite l’apertura di scarico nella vasca di raccolta sopra al
compressore, dove evapora.
• Assicurarsi di pulire regolarmente il foro di scarico, in modo che l’acqua possa
uscire dal vano frigo.
Pulire il dispositivo
• Togliere tutti i ripiani e il vano per le verdure. Togliere per primo il vano sullo
sportello inferiore, in modo da facilitare la rimozione del vano per le verdure.
• Lavare l’interno del dispositivo con un panno umido e un po’ di detersivo per piatti.
Sciacquarlo poi con acqua calda.
• Lavare i ripiani e il vano delle verdure in acqua e detersivo per piatti e asciugarli
prima di riposizionarli nel dispositivo. Pulire il lato esterno del dispositivo con un
panno umido.
• La griglia del condensatore sul retro e i componenti adiacenti possono essere puliti
con un aspirapolvere e l’attacco a spazzola.
Consigli per la pulizia
Sul lato esterno del dispositivo può accumularsi condensa. Questo può essere dovuto
a un cambio di temperatura del locale. Rimuovere la condensa con un panno. Se il
problema persiste, rivolgersi a un tecnico qualicato.
Manutenzione
• Lasciare che la sostituzione delle lampadine sia realizzata da un tecnico
specializzato.
• Quando si sposta il dispositivo, tenerlo saldamente dai lati o dal fondo. Non
tenerlo dai bordi del lato superiore.
• Il dispositivo deve essere manutenuto da un tecnico autorizzato e devono essere
utilizzati solo pezzi di ricambio originali. Non cercare assolutamente di riparare il
dispositivo in modo autonomo. Le riparazioni realizzate da persone non esperte
possono causare lesioni o gravi malfunzionamenti.
• Se il dispositivo non viene utilizzato per tempi prolungati, staccare la spina. Togliere
tutti gli alimenti e pulire il dispositivo. Lasciare aperto lo sportello per evitare odori
spiacevoli.
77
IT
CORREZIONE DEGLI ERRORI
Problema Possibile causa Soluzioni
Il dispositivo non funziona. Il termostato è su 0. Ruotare il termostato sul
livello desiderato.
La spina non è collegata o
è collegata male.
Inserire la spina
correttamente.
Il fusibile è rotto o è
saltato.
Controllare il fusibile.
Gli alimenti sono caldi. La temperatura non è
impostata correttamente.
Impostare una temperatura
inferiore.
Lo sportello è stato aperto
troppo spesso.
Aprire lo sportello il meno
possibile.
È stata inserita nel
frigorifero una grande
quantità di alimenti caldi.
Impostare una temperatura
inferiore.
Il dispositivo è vicino a una
fonte di calore.
Posizionare il dispositivo in
un altro luogo.
Il dispositivo raffredda
eccessivamente.
La temperatura non è
impostata correttamente.
Impostare una temperatura
meno fredda.
Rumori insoliti. Il dispositivo non è in
piano.
Regolare correttamente i
piedi d’appoggio.
Il dispositivo tocca una
parete o un altro oggetto.
Assicurarsi che il
dispositivo non sia a
contatto con altri oggetti.
Un componente del
dispositivo tocca altri
componenti del dispositivo.
Se possibile, cercare
di riposizionare tali
componenti.
78
IT
SCHEDA DATI DEL PRODOTTO
Indicazioni conformi alla direttiva (UE) N° 2019/2016
Nome o marchio del fornitore: Klarstein
Indirizzo del fornitore: Wallstraße 16, 10179 Berlino, DE
Identicativo del modello: 10045045, 10045046, 10045047
Tipo di apparecchio di refrigerazione:
Apparecchio a bassa
rumorosità
sì Tipo di apparecchio: a libera
installazione
Frigoriferi cantina: no Altro apparecchio di
refrigerazione:
no
Parametri di prodotto generali:
Parametri Valore Parametri Valore
Dimensioni
complessive
(mm)
Altezza 510
Volume totale
(dm³ o L)
38Larghezza 430
Profondità 410
EEI
125
Classe di efcienza
energetica
F
Emissioni di rumore aereo
(dB(A) re 1pW).
26
Classi di emissione di
rumore aereo
A
Consumo annuo di
energia (kWh/a)
96 Classe climatica: temperata
Temperatura ambiente
minima (°C) per la quale
l’apparecchio di
refrigera zione è adatto
16
Temperatura ambiente
massima (°C) per la
quale l’apparecchio di
refrigerazione è adatto
32
Congurazione invernale no
79
IT
Parametri degli scomparti:
Tipo di scomparto
Parametri e valori degli scomparti
Volume totale
(dm3 o l)
Impostazioni
di tem peratura
raccoman date per
una conser vazione
ottimale degli
alimenti (°C)T
ali impostazioni non
sono in contra sto
con le condizioni di
conservazione di
cui all’allegato IV,
tabella 3
Capacità di
congela mento
(kg/24 h
Modalità di
sbrina mento
(sbrinamento
automatico =
A, sbri namento
manuale = M)
Dispensa sì 38,0 17 - A
Cantina no - - - -
Temperatura
moderata
no - - - -
Alimenti freschi no - - - -
Raffreddamento no - - - -
0 stelle o
produ zione di
ghiaccio
no - - - -
1 stella no - - - -
2 stelle no - - - -
3 stelle no - - - -
4 stelle no - - - -
Sezione a 2 stelle no - - - -
Scomparto a
temperatura
variabile
- - - - -
Per compartimenti a 4 stelle
Congelamento rapido no
Parametri della sorgente luminosa:
Tipo di sorgente luminosa -
Classe di efcienza energetica -
Durata minima della garanzia offerta dal fabbricante : 24 mesi
Informazioni supplementari:
Link al sito web del fabbricante, dove si trovano le informazioni di cui all’allegato II, punto 4, lettera a),
del regolamento (UE) 2019/2019 della Commissione: www.klarstein.it
80
IT
SCHEDA DATI DEL PRODOTTO
Indicazioni conformi alla direttiva (UE) N° 2019/2016
Nome o marchio del fornitore: Klarstein
Indirizzo del fornitore: Wallstraße 16, 10179 Berlino, DE
Identicativo del modello: 10045048, 10045049, 10045050
Tipo di apparecchio di refrigerazione:
Apparecchio a bassa
rumorosità
sì Tipo di apparecchio: a libera
installazione
Frigoriferi cantina: no Altro apparecchio di
refrigerazione:
no
Parametri di prodotto generali:
Parametri Valore Parametri Valore
Dimensioni
complessive
(mm)
Altezza 520
Volume totale
(dm³ o L)
45Larghezza 430
Profondità 487
EEI
64
Classe di efcienza
energetica
C
Emissioni di rumore aereo
(dB(A) re 1pW).
26
Classi di emissione di
rumore aereo
A
Consumo annuo di
energia (kWh/a)
49 Classe climatica: temperata
Temperatura ambiente
minima (°C) per la quale
l’apparecchio di
refrigera zione è adatto
16
Temperatura ambiente
massima (°C) per la
quale l’apparecchio di
refrigerazione è adatto
32
Congurazione invernale no
81
IT
Parametri degli scomparti:
Tipo di scomparto
Parametri e valori degli scomparti
Volume totale
(dm
3
o l)
Impostazioni
di tem peratura
raccoman date per
una conser vazione
ottimale degli
alimenti (°C)
Tali impostazioni
non sono in contra-
sto con le condizio-
ni di conservazione
di cui all’allegato
IV, tabella 3
Capacità di
congela mento
(kg/24 h
Modalità di
sbrina mento
(sbrinamento
automatico =
A, sbri namento
manuale = M)
Dispensa sì 45,0 17 - A
Cantina no - - - -
Temperatura
moderata
no - - - -
Alimenti freschi no - - - -
Raffreddamento no - - - -
0 stelle o
produ zione di
ghiaccio
no - - - -
1 stella no - - - -
2 stelle no - - - -
3 stelle no - - - -
4 stelle no - - - -
Sezione a 2 stelle no - - - -
Scomparto a
temperatura
variabile
- - - - -
Per compartimenti a 4 stelle
Congelamento rapido no
Parametri della sorgente luminosa:
Tipo di sorgente luminosa -
Classe di efcienza energetica -
Durata minima della garanzia offerta dal fabbricante : 24 mesi
Informazioni supplementari:
Link al sito web del fabbricante, dove si trovano le informazioni di cui all’allegato II, punto 4, lettera a),
del regolamento (UE) 2019/2019 della Commissione: www.klarstein.it
82
IT
AVVISO DI SMALTIMENTO
Se nel proprio paese si applicano le regolamentazioni
inerenti lo smaltimento di dispositivi elettrici ed elettronici,
questo simbolo sul prodotto o sulla confezione segnala che
questi prodotti non possono essere smaltiti con i riuti normali
e devono essere portati a un punto di raccolta di dispositivi
elettrici ed elettronici. Grazie al corretto smaltimento dei
vecchi dispositivi si tutela il pianeta e la salute delle persone
da possibili conseguenze negative. Informazioni riguardanti il
riciclo e lo smaltimento di questi prodotti si ottengono presso
l’amministrazione locale oppure il servizio di gestione dei
riuti domestici.
PRODUTTORE E IMPORTATORE (UK)
Produttore:
Chal-Tec GmbH, Wallstraße 16, 10179 Berlino, Germania.
Importatore per la Gran Bretagna:
Berlin Brands Group UK Ltd
PO Box 1145
Oxford, OX1 9UW
United Kingdom
