www.auna-multimedia.com
Areal 525 DG
5.1 Lautsprechersystem
5.1 Speaker System
Système d'enceintes 5.1
Sistema de altavoces 5.1
sistema di altoparlanti 5.1
10036135 10036136
3
DE
TECHNISCHE DATEN
Artikelnummer 10036135, 10036136
Stromversorgung 230 V~ 50 Hz
RMS-Leistung 125 W
Lautsprecher 6,5" + 3"×6 + 1,5"×2
Frequenzgang 40 Hz - 20 kHz
Signal-Rauschabstand ≥ 75 dB
Anschlüsse Cinch-Anschluss
6.35-mm-Mikrofonanschluss
optischer Digitaleingang
BT-Verbindung
INHALT
Inhalt 3
Technische Daten 3
Sicherheitshinweise 5
Lieferumfang 7
Anschlussdiagramm 8
Bedienung 11
Verwendung von BT 14
Spezielle Entsorgungshinweise für Verbraucher in Deutschland 15
Hinweise zur Entsorgung 17
Konformitätserklärung 17
Sehr geehrter Kunde,
wir gratulieren Ihnen zum Erwerb Ihres Geräts.
Lesen Sie die folgenden Hinweise sorgfältig
durch und befolgen Sie diese, um möglichen
Schäden vorzubeugen. Für Schäden, die durch
Missachtung der Hinweise und unsachgemäßen
Gebrauch entstehen, übernehmen wir keine
Haftung. Scannen Sie den QR-Code, um Zugri
auf die aktuellste Bedienungsanleitung und
weitere Informationen rund um das Produkt zu
erhalten.
4
DE
WARNUNG
VORSICHT: DAS GEHÄUSE NICHT ÖFFNEN, UM EINEN STROMSCHLAG UND ERNSTE
PERSONENVERLETZUNGEN ZU VERMEIDEN. IM INNEREN KEINE VOM KUNDEN
ZU WARTENDEN KOMPONENTEN. WENDEN SIE SICH AUSSCHLIESSLICH AN
QUALIFIZIERTE FACHLEUTE.
WARNUNG. UM DIE GEFAHR EINES BRANDS ODER EINES STROMSCHLAGS
ZU VERRINGERN, DAS GERÄT NICHT IN WASSER, REGEN ODER FEUCHTIGKEIT
AUSZUSETZEN.
Das Dreick mit den Blitz mit folgendem Hinweis:
GEFÄHRLICHE SPANNUNG: Das Blitzsymbol mit Pfeilspitze im
gleichseitigen Dreieck soll den Benutzer auf das Vorhandensein einer
nicht isolierten gefährlichen Spannung im Gehäuse des Produkts
aufmerksam machen, die von ausreichender Größe sein kann, um
eine Gefahr eines Stromschlags für Personen darzustellen.
Das Dreieck mit dem Ausrufezeichen und folgendem Hinweis:
ACHTUNG: Das Ausrufezeichen innerhalb des gleichseitigen Dreiecks
soll den Benutzer auf das Vorhandensein wichtiger Betriebs- und
Wartungsanweisungen in der diesem Produkt beiliegenden Literatur
hinweisen.
5
DE
SICHERHEITSHINWEISE
Allgemeine Hinweise
• Blitzschlag - Wenn Sie das Gerät länger nicht benutzen oder es ein
Gewitter gibt, ziehen Sie den Stecker aus der Steckdose oder trennen
Sie das Gerät vom Antennenanschluss. Dadurch werden Schäden am
Gerät durch Blitzschlag und Überspannung vermieden.
• Überlastung - Überlasten Sie keine Steckdosen, Verlängerungskabel
oder integrierten Steckdosen, da dies zu einem Brand oder Stromschlag
führen kann.
• Fremdkörper und Flüssigkeitseintritt - Schieben Sie niemals
Gegenstände jeglicher Art durch Önungen in das Gerät, denn
sie können gefährliche Spannungspunkte berühren oder Teile
kurzschließen, die zu einem Brand oder einem elektrischen Schlag
führen könnten. Verschütten Sie niemals Flüssigkeiten jeglicher Art auf
dem Gerät.
• Reparatur und Wartung - Versuchen Sie nicht, dieses Gerät selbst zu
warten, da Sie sich durch das Önen oder Entfernen von Abdeckungen
gefährlichen Spannungen oder anderen Gefahren aussetzen.
Überlassen Sie alle Wartungsarbeiten qualiziertem Servicepersonal.
• Schäden, die einen Service erfordern - Ziehen Sie den Netzstecker aus
der Steckdose und wenden Sie sich an einen qualizierten Fachbetrieb,
wenn eine der folgenden Situationen eintritt:
(a) Wenn das Netzkabel oder der Stecker beschädigt ist.
(b) Wenn Flüssigkeit verschüttet wurde oder Gegenstände auf das
Gerät gefallen sind.
(c) Wenn das Gerät Regen oder Wasser ausgesetzt war.
(d) Wenn das Gerät heruntergefallen oder beschädigt ist.
(e) Wenn das Gerät eine deutlich verringerte Leistung aufweist.
• Ersatzteile - Wenn Ersatzteile benötigt werden, stellen Sie sicher, dass
der Fachbetrieb, der die Teile ersetzt, nur Ersatzteile verwendet, die
vom Hersteller zugelassen sind oder dieselben Eigenschaften wie das
Originalteil haben. Unbefugter Austausch kann zu Feuer, Stromschlag
oder anderen Gefahren führen.
• Wärme - Stellen Sie das Gerät nicht in der Nähe von Wärmequellen wie
Heizkörpern, Heizregistern, Öfen oder anderen Geräten (einschließlich
Verstärkern) auf
6
DE
Besondere Hinweise zur Bedienung
• Kinder ab 8 Jahren, psychisch, sensorisch und körperlich eingeschränkte
Menschen dürfen das Gerät nur benutzen, wenn sie vorher von einer
für sie verantwortlichen Aufsichtsperson ausführlich mit den Funktionen
und den Sicherheitsvorkehrungen vertraut gemacht wurden und die
damit verbundenen Risiken verstehen.
• Überprüfen Sie vor der Verwendung, ob das Netzkabel unbeschädigt
ist. Falls das Netzkabel oder der Stecker beschädigt sind, müssen sie
vom Hersteller, einem autorisierten Fachbetrieb oder einer ähnlich
qualizierten Person ersetzt werden.
• Kinder sollten beaufsichtigt werden, um sicherzustellen, dass sie nicht
mit dem Gerät spielen. Achten Sie darauf, dass Kinder und Babys nicht
mit Plastiktüten oder anderen Verpackungsmaterialien spielen.
• Achten Sie darauf, dass der Netzstecker/Netzadapter immer leicht
zugänglich bleibt, damit das Gerät im Notfall schnell von Stromnetz
getrennt werden kann.
• Wenn Sie das Gerät nicht mehr benutzen, schalten Sie es aus und
ziehen Sie den Stecker aus der Steckdose.
7
DE

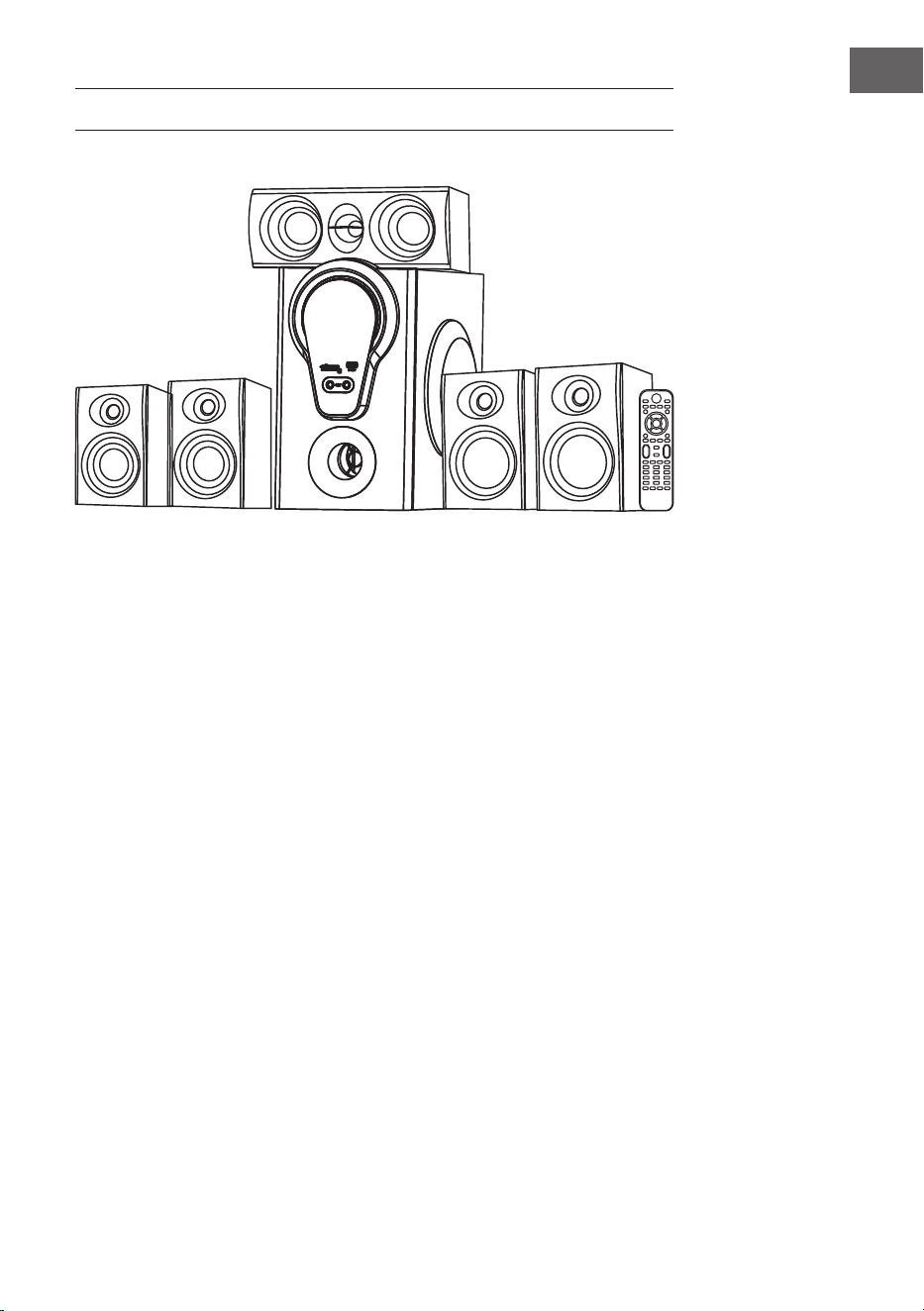

LIEFERUMFANG
• Subwoofer 1 x
• Satellitenlautsprecher 5 x
• Audiokabel 4 x
• Fernbedienung 1 x
• Bedienungsanleitung 1 x
• optisches Kabel 1 x
8
DE

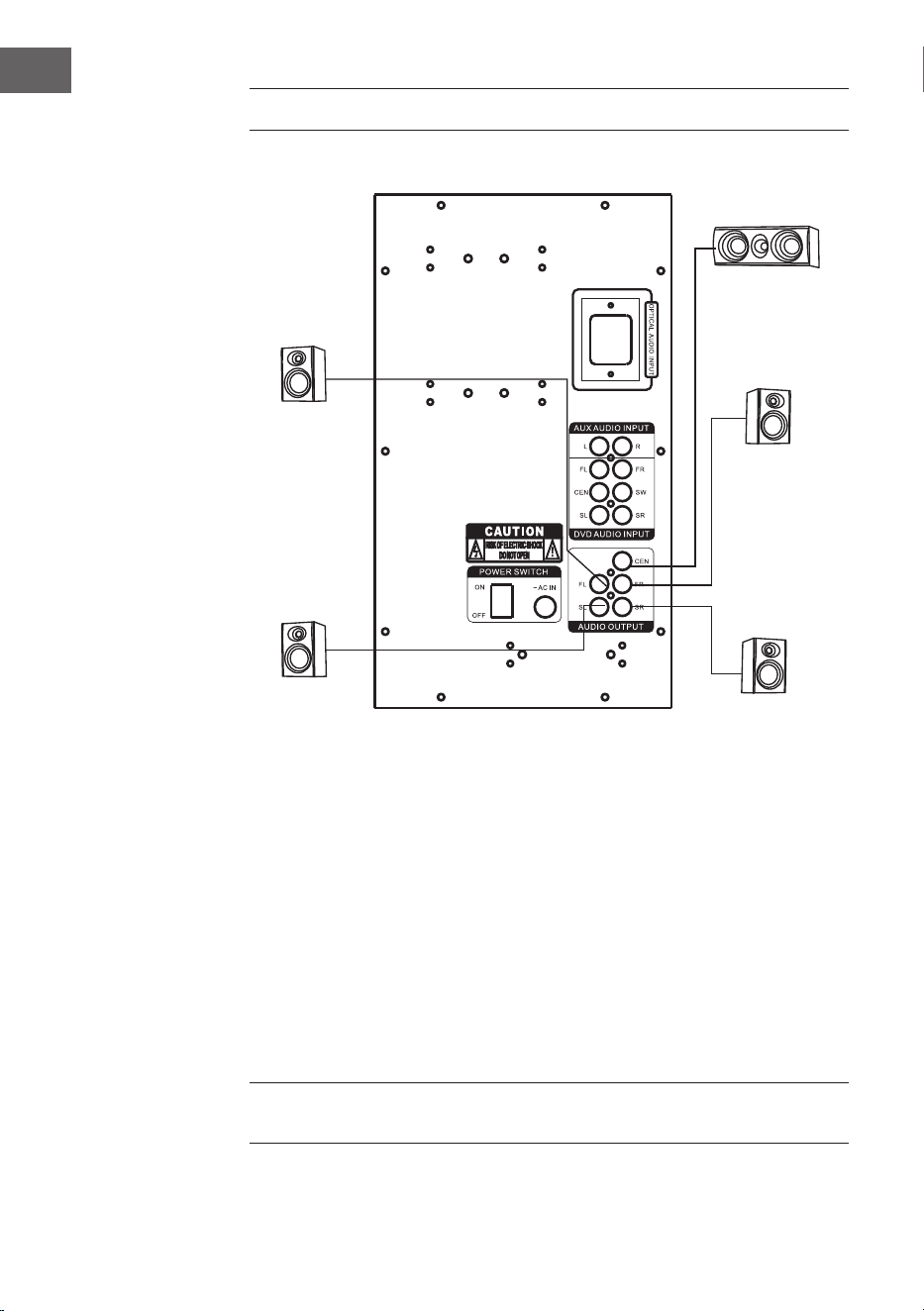

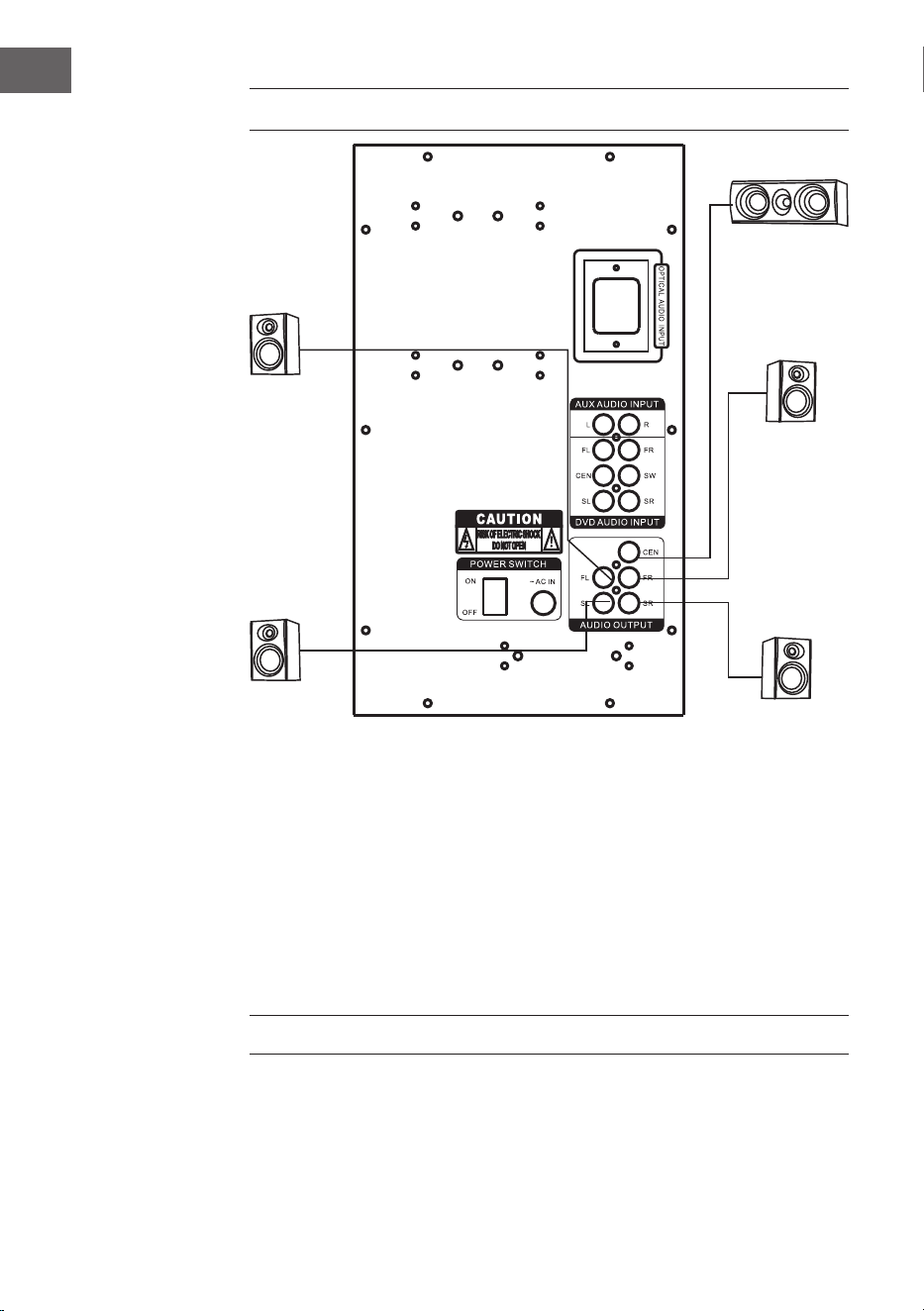

ANSCHLUSSDIAGRAMM
Lautsprecheranschlüsse
Schließen Sie die Front-Lautsprecher, den Center-Lautsprecher und
dieSurround-Lautsprecher an die 5.1-Lautsprecherausgänge an.
• Die Kabel des Front-Lautsprechers werden an die FRONT SPEAKERS-
Anschlüsse angeschlossen.
• Der Center-Lautsprecher wird an die Buchsen CENTER SPEAKERS
angeschlossen.
• Die Kabel der Surround-Lautsprecher werden an die SURROUND
SPEAKERS-Anschlüsse angeschlossen.
HINWEIS: Lassen Sie keine magnetischen Gegenstände in die Nähe der
Lautsprecher.
9
DE

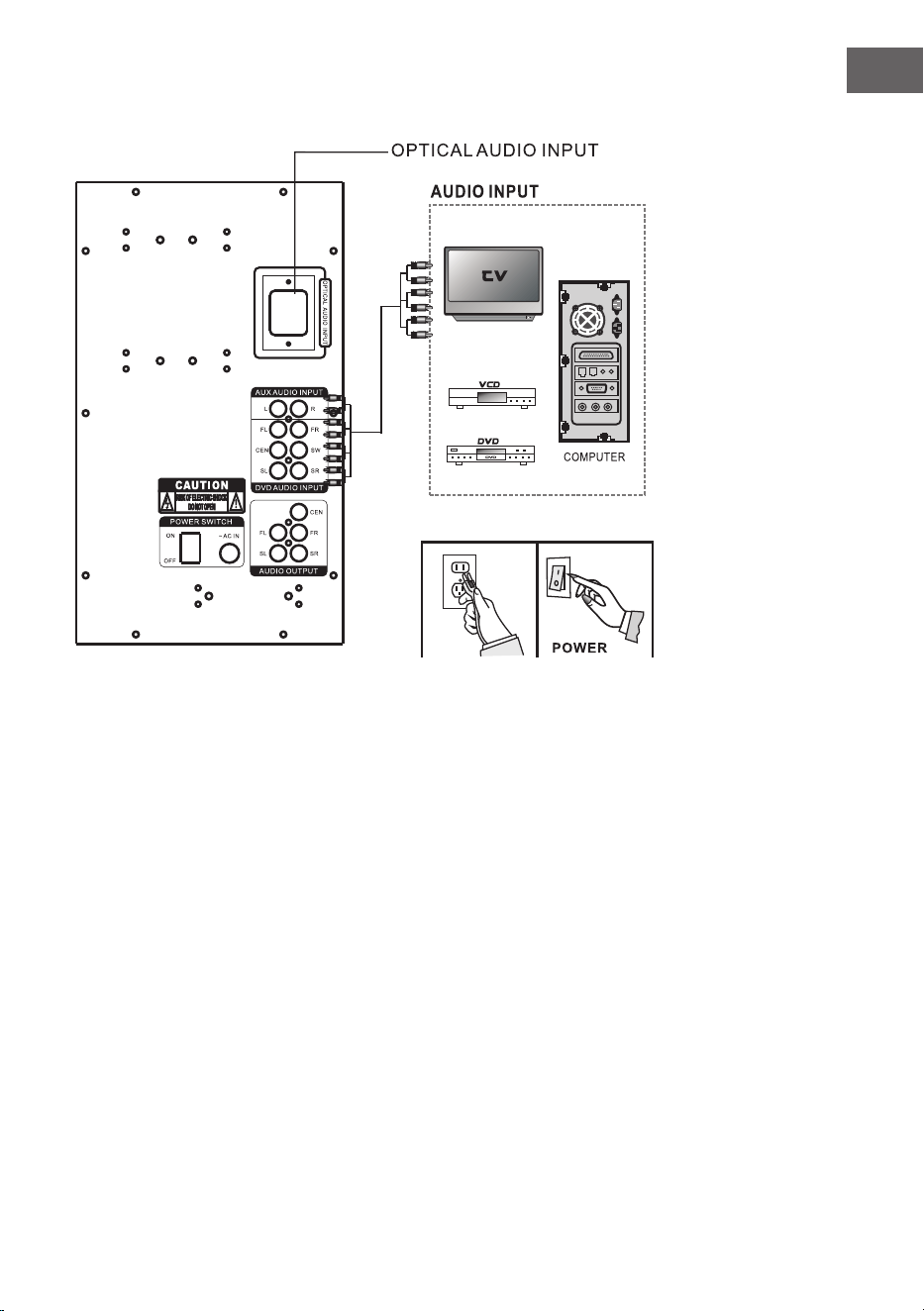

Anschluss von Geräten
Die Buchsen und Netzstecker des Anschlusskabels sind wie folgt farblich
gekennzeichnet:
Rote Buchsen und Netzstecker: Für den rechten Kanal der Audiosignale.
Hinweise
• Stecken Sie die Stecker vollständig in die Buchsen.Lose Verbindungen
können ein Brummen oder andere Störgeräusche erzeugen.
• Schließen Sie die Lautsprecher und alle anderen externen Geräte
an.und schließen Sie zum Schluss das Netzkabel an.
optischer Audioeingang
Audioeingang
10
DE

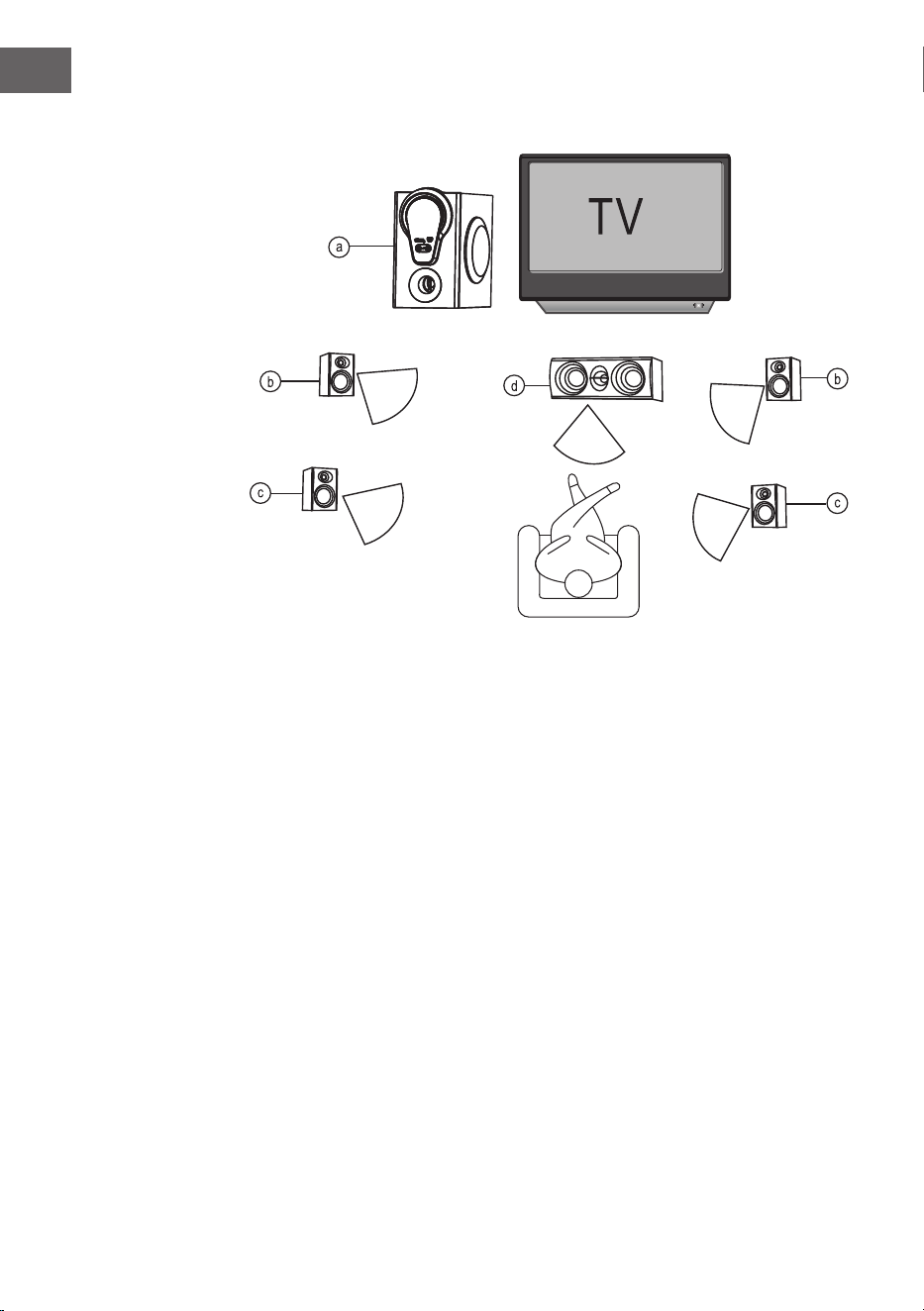

Aufstellung der Lautsprecher
a. Subwoofer
Stellen Sie den Subwoofer an einem beliebigen Platz auf dem
Boden auf.
(Es gibt keine Richtungsanforderung für den Basseekt.)
b. Frontlautsprecher
c. Surround-Lautsprecher
Stellen Sie die Surround-Lautsprecher direkt neben oder etwas
hinter dem Hörbereich auf. Richten Sie sie waagerecht aus, etwa 1
Meter über Ohrhöhe.
d. Center speaker
Positionieren Sie das Gerät in der Mitte der beiden
Frontlautsprecher.zusätzlich.
Positionierung auf oder unter dem TV-Gerät, wenn Sie ein TV-Gerät
an das Gerät anschließen.
11
DE
BEDIENUNG
Bedienelemente Frontseite
Ein/Standby
INPUT Wahl der Eingangsquelle
5.1 /2.1 5.1 /2.1-Funktionstaste
Lautstärke verringern
⏯
Wiedergabe/Pause (im USB/SD-Modus)
voriger Titel (im USB/SD-Modus)
nächster Titel (im USB/SD-Modus)
Lautstärke erhöhen
SD /MMC CARD SD/MMC-Kartenschacht
U DISK USB-Anschluss
MIC Mikrofonanschluss
12
DE

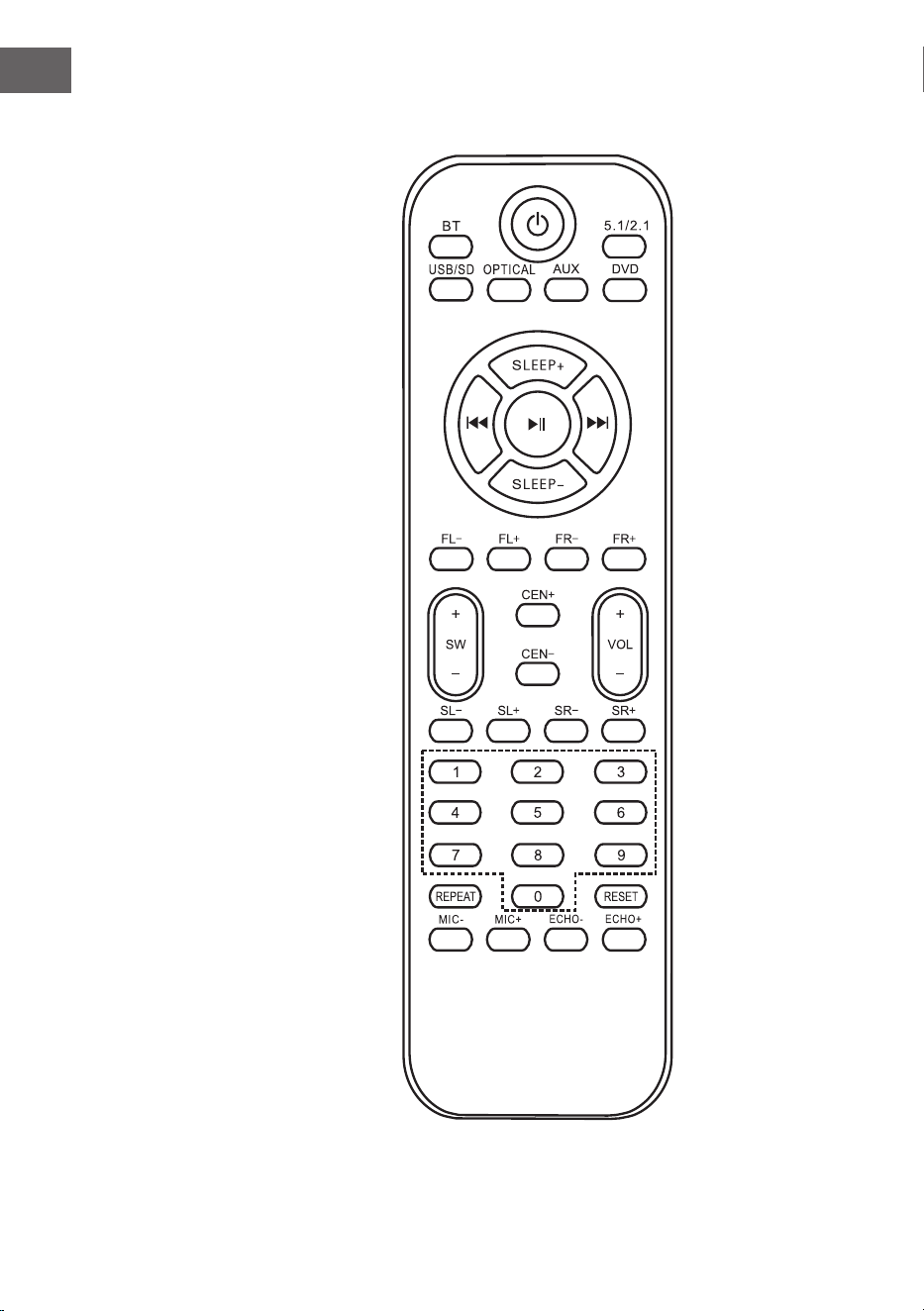

Fernbedienung
13
DE
Ein/Standby-Schalter.
.
BT BT-Eingang
5.1/2.1 5.1/2.1 Kanalschalter
USB/SD USB/SD-Speichermedium
OPTICAL Optischer Eingang
AUX AUX-Eingang
DVD DVD-Eingang
SLEEP +/- Abschalt-Timer ein-/ausschalten.
⏯
Wiedergabe/Pause (im USB/SD-Modus)
voriger Titel (im USB/SD-Modus)
nächster Titel (im USB/SD-Modus)
FL -/+ Lautstärke des linken Frontlautsprechers regeln
FR -/+ Lautstärke des rechten Frontlautsprechers regeln
SW -/+ Subwoofer-Lautstärke regeln.
CEN -/+ Center-Lautsprecher-Lautstärke regeln.
VOL -/+ Hauptlautstärke regeln
SL -/+ Lautstärke des linken Surround-Lautsprechers regeln.
SR -/+ Lautstärke des rechten Surround-Lautsprechers regeln
0-9 Direktanwahl des Titels
REPEAT 1x drücken: gewählter Titel wird wiederholt.
2x drücken: alle Titel werden wiederholt.
RESET Zur Standardeinstellung zurücksetzen.
MIC +/- Mikrofonlautstärke einstellen.
ECHO +/- Echo-Eekt regeln.
14
DE
VERWENDUNG VON BT
1. Wählen Sie den Audioeingang im BT-Modus.
2. BT-Gerät mit Namen "Areal 525 DG" suchen.
3. Verbinden Sie das BT-Gerät.
4. Wenn Ihr BT-Gerät mit der Version 2.0 läuft, geben Sie beim Verbinden
das Passwort "0000" ein.
15
DE
SPEZIELLE ENTSORGUNGSHINWEISE FÜR
VERBRAUCHER IN DEUTSCHLAND
Entsorgen Sie Ihre Altgeräte fachgerecht. Dadurch wird gewährleistet,
dass die Altgeräte umweltgerecht verwertet und negative Auswirkungen
auf die Umwelt und menschliche Gesundheit vermieden werden. Bei der
Entsorgung sind folgende Regeln zu beachten:
• Jeder Verbraucher ist gesetzlich verpichtet, Elektro- und
Elektronikaltgeräte (Altgeräte) sowie Batterien und Akkus
getrennt vom Hausmüll zu entsorgen. Sie erkennen die
entsprechenden Altgeräte durch folgendes Symbol der
durchgestrichene Mülltonne (WEEE-Symbol).
• Sie haben Altbatterien und Altakkumulatoren, die nicht vom Altgerät
umschlossen sind, sowie Lampen, die zerstörungsfrei aus dem
Altgerät entnommen werden können, vor der Abgabe an einer
Entsorgungsstelle vom Altgerät zerstörungsfrei zu trennen.
• Bestimmte Lampen und Leuchtmittel fallen ebenso unter das Elektro-
und Elektronikgesetz und sind dementsprechend wie Altgeräte zu
behandeln. Ausgenommen sind Glühbirnen und Halogenlampen.
Entsorgen Sie Glühbirnen und Halogenlampen bitte über den Hausmüll,
sofern sie nicht das WEEE-Symbol tragen.
• Jeder Verbraucher ist für das Löschen von personenbezogenen Daten
auf dem Elektro- bzw. Elektronikgerät selbst verantwortlich.
Rücknahmepicht der Vertreiber
Vertreiber mit einer Verkaufsäche für Elektro- und Elektronikgeräte von
mindestens 400 Quadratmetern sowie Vertreiber von Lebensmitteln mit
einer Gesamtverkaufsäche von mindestens 800 Quadratmetern, die
mehrmals im Kalenderjahr oder dauerhaft Elektro- und Elektronikgeräte
anbieten und auf dem Markt bereitstellen, sind verpichtet,
1. bei der Abgabe eines neuen Elektro- oder Elektronikgerätes an einen
Endnutzer ein Altgerät des Endnutzers der gleichen Geräteart, das
im Wesentlichen die gleichen Funktionen wie das neue Gerät erfüllt,
am Ort der Abgabe oder in unmittelbarer Nähe hierzu unentgeltlich
zurückzunehmen und
2. auf Verlangen des Endnutzers Altgeräte, die in keiner äußeren
Abmessung größer als 25 Zentimeter sind, im Einzelhandelsgeschäft
oder in unmittelbarer Nähe hierzu unentgeltlich zurückzunehmen; die
Rücknahme darf nicht an den Kauf eines Elektro- oder Elektronikgerätes
geknüpft werden und ist auf drei Altgeräte pro Geräteart beschränkt.
16
DE
• Bei einem Vertrieb unter Verwendung von Fernkommunikationsmitteln
ist die unentgeltliche Abholung am Ort der Abgabe auf Elektro- und
Elektronikgeräte der Kategorien 1, 2 und 4 gemäß § 2 Abs. 1 ElektroG,
nämlich „Wärmeüberträger“, „Bildschirmgeräte“ (Oberäche von mehr
als 100 cm²) oder „Großgeräte“ (letztere mit mindestens einer äußeren
Abmessung über 50 Zentimeter) beschränkt. Für andere Elektro- und
Elektronikgeräte (Kategorien 3, 5, 6) ist eine Rückgabemöglichkeit in
zumutbarer Entfernung zum jeweiligen Endnutzer zu gewährleisten.
• Altgeräte dürfen kostenlos auf dem lokalen Wertstohof oder in
folgenden Sammelstellen in Ihrer Nähe abgegeben werden: www.take-
e-back.de
• Für Elektro- und Elektronikgeräte der Kategorien 1, 2 und 4 bieten
wir auch die Möglichkeit einer unentgeltlichen Abholung am Ort der
Abgabe. Beim Kauf eines Neugeräts haben Sie die Möglichkeit, eine
Altgerätabholung über die Webseite auszuwählen.
• Batterien können überall dort kostenfrei zurückgegeben werden, wo sie
verkauft werden (z. B. Super-, Bau-, Drogeriemarkt). Auch Wertsto- und
Recyclinghöfe nehmen Batterien zurück. Sie können Batterien auch per
Post an uns zurücksenden. Altbatterien in haushaltsüblichen Mengen
können Sie direkt bei uns von Montag bis Freitag zwischen 08:00 und
16:00 Uhr unter der folgenden Adresse unentgeltlich zurückgeben:
Chal-Tec Fulllment GmbH
Norddeutschlandstr. 3
47475 Kamp-Lintfort
• Wichtig zu beachten ist, dass Lithiumbatterien aus Sicherheitsgründen
vor der Rückgabe gegen Kurzschluss gesichert werden müssen (z. B.
durch Abkleben der Pole).
• Finden sich unter der durchgestrichenen Mülltonne auf der Batterie
zusätzlich die Zeichen Cd, Hg oder Pb ist das ein Hinweis darauf, dass
die Batterie gefährliche Schadstoe enthält. (»Cd« steht für Cadmium,
»Pb« für Blei und »Hg« für Quecksilber).
Hinweis zur Abfallvermeidung
Indem Sie die Lebensdauer Ihrer Altgeräte verlängern, tragen Sie dazu
bei, Ressourcen eizient zu nutzen und zusätzlichen Müll zu vermeiden.
Die Lebensdauer Ihrer Altgeräte können Sie verlängern, indem Sie defekte
Altgeräte reparieren lassen. Wenn sich Ihr Altgerät in gutem Zustand
bendet, könnten Sie es spenden, verschenken oder verkaufen.
17
DE
HINWEISE ZUR ENTSORGUNG
Wenn es in Ihrem Land eine gesetzliche Regelung
zur Entsorgung von elektrischen und elektronischen
Geräten gibt, weist dieses Symbol auf dem Produkt
oder auf der Verpackung darauf hin, dass dieses
Produkt nicht im Hausmüll entsorgt werden darf.
Stattdessen muss es zu einer Sammelstelle für
das Recycling von elektrischen und elektronischen
Geräten gebracht werden. Durch regelkonforme
Entsorgung schützen Sie die Umwelt und die
Gesundheit Ihrer Mitmenschen vor negativen
Konsequenzen. Informationen zum Recycling
und zur Entsorgung dieses Produkts, erhalten
Sie von Ihrer örtlichen Verwaltung oder Ihrem
Hausmüllentsorgungsdienst.
Dieses Produkt enthält Batterien. Wenn es in Ihrem
Land eine gesetzliche Regelung zur Entsorgung
von Batterien gibt, dürfen die Batterien nicht im
Hausmüll entsorgt werden. Informieren Sie sich
über die örtlichen Bestimmungen zur Entsorgung
von Batterien. Durch regelkonforme Entsorgung
schützen Sie die Umwelt und die Gesundheit Ihrer
Mitmenschen vor negativen Konsequenzen.
KONFORMITÄTSERKLÄRUNG
Hersteller:
Chal-Tec GmbH, Wallstraße 16, 10179 Berlin,
Deutschland.
Importeur für Großbritannien:
Berlin Brands Group UK Limited
PO Box 42
272 Kensington High Street
London, W8 6ND
United Kingdom
Hiermit erklärt Chal-Tec GmbH, dass der
Funkanlagentyp Areal 525 DG der Richtlinie
2014/53/EU entspricht. Der vollständige Text der
EU-Konformitätserklärung ist unter der folgenden
Internetadresse verfügbar: use.berlin/10036135
19
EN
Dear Customer,
Congratulations on purchasing this equipment.
Please read this manual carefully and take care of
the following hints to avoid damages. Any failure
caused by ignoring the items and cautions men-
tioned in the instruction manual are not covered
by our warranty and any liability. Scan the QR
code to get access to the latest user manual and
other information about the product.
TECHNICAL DATA
Item number 10036135, 10036136
Power supply 230 V~ 50 Hz
RMS power 125 W
Drivers 6.5" + 3"×6 + 1.5"×2
Frequency range 40 Hz - 20 kHz
S/N ratio ≥ 75 dB
Connectors and connectivity RCA, 6.35-mm microphone
jack,digital optical input, BT
CONTENTS
Contents 19
Technical Data 19
Safety Instructions 21
Scope of Supply 23
System Connection Diagram 24
Unit Controls 27
How to use BT 30
Disposal Considerations 31
Declaration of Conformity 31
20
EN
WARNING
Triangle with lightning plus explanation as follows:
DANGEROUS VOLTAGE: The lightning ash with arrowhead symbol
within the equilateral triangle is intended to alert the user to the
presence of uninsulated dangerous voltage within the product’s
enclosure that may be of suicient magnitude to constitute a risk of
electric shock to persons.
Triangle with exclamation point plus explanation as follows:
ATTENTION: The exclamation point within the equilateral triangle is
intended to alert the user to the presence of important operating and
maintenance (servicing) instructions in the literature accompanying
this product.
21
EN
SAFETY INSTRUCTIONS
General instructions
• Lightning - If you are not going to use the unit for a longer period of
time or if there is a thunderstorm, pull the plug out of the socket or
disconnect the unit from the antenna connection. This will prevent
damage to the unit due to lightning and overvoltage.
• Overload - Do not overload sockets, extension cords or integral
sockets as this may result in a re or electric shock.
• Foreign objects and liquid ingress - Never push objects of any kind
into the unit through openings as they may touch dangerous voltage
points or short out parts that could result in a re or electric shock.
Never spill liquids of any kind on the unit.
• Repair and maintenance - Do not attempt to service this unit yourself
as opening or removing covers may expose you to dangerous voltages
or other hazards. Refer all servicing to qualied service personnel..
• Damage requiring service - Unplug the appliance from the mains and
refer servicing to qualied service personnel if any of the following
occurs:
(a) If the power cord or plug is damaged.
(b) If liquid has been spilled or objects have fallen on the unit.
(c) If the unit has been exposed to rain or water.
(d) If the unit has been dropped or damaged.
(e) If the performance of the unit is signicantly reduced.
• Spare parts - If spare parts are required, ensure that the specialist
company replacing the parts only uses spare parts that are approved by
the manufacturer or have the same characteristics as the original part.
Unauthorised replacement may result in re, electric shock or other
hazards.
• Heat - Do not install near any heat sources such as radiators, heat
registers, stoves, or other apparatus (including ampliers).
22
EN
Special notes on operation
• Children from the age of 8, mentally, sensory and physically impaired
persons may only use the appliance if they have been familiarised
in detail with the functions and safety precautions by a supervisor
responsible for them beforehand and understand the risks involved.
• Before use, check that the mains cable is undamaged. If the mains cable
or plug are damaged, they must be replaced by the manufacturer, an
authorised specialist company or a similarly qualied person.
Children should be supervised to ensure that they do not play with the
appliance. Make sure that children and babies do not play with plastic
bags or other packaging materials.
• Make sure that the mains plug/mains adapter always remains easily
accessible so that the appliance can be quickly disconnected from the
mains in an emergency.
• When you are no longer using the appliance, switch it o and unplug it
from the mains.
23
EN
SCOPE OF SUPPLY
• Subwoofer speaker 1 x
• Satellite speaker 5 x
• Audio cable 4 x
• User manual 1 x
• Remote control 1 x
• Optical cable 1 x
24
EN
SYSTEM CONNECTION DIAGRAM
Speaker terminals
Connect front speakers, a center speaker, surround speakers to 5.1 speaker
output terminals.
• The front speaker cords to the FRONT SPEAKERS terminals.
• The center speaker cords to the CENTER SPEAKERS terminals.
• The surround speaker cords to the SURROUND SPEAKERS terminals.
NOTE: Do not leave objects generating magnetism near the speakers.
25
EN
Connecting equipment
Jacks and plugs of the connecting cord are color-coded as follows:
Red jacks and plugs:For the right channel of audio signals
Notes:
• Insert the plugs fully into the jacks.Loose connections may produce a
humming sound or other noise interference.
• Important: Connect the speakers and all other external equipment.and
nally connect the AC power cord.
26
EN
Positioning the speakers
a. Subwoofer
Place the sub-woofer any place on the oor.
(There is no directional requirement for the bass eect.)
b. Front speakers
c. Surround Speakers
Place the surround speakers directly to the side or a slightly behind
the listening area. Align them horizontally,about 1 meter above ear
height.
d. Center speaker
Position in the center of the two front speakers.in addition.
Position on or below the TV set, if connecting a TV set to the unit.
27
EN
UNIT CONTROLS
Front panel
Stand by function key
INPUT Select the input.
5.1 /2.1 5.1 /2.1 function key
Turn down the volume
⏯
Play/Pause in USB/SD mode
Previous track in USB/SD mode
Next track in USB/SD mode
Turn up the volume
SD /MMC CARD SD/MMC card slot
U DISK USB slot
MIC MIC socket
28
EN
Remote control
29
EN
POWER switch button switch
On or o for standby
BT BT input
5.1/2.1 5.1/2.1 channel switch
USB/SD USB/SD Disk
OPTICAL Optical input
AUX AUX input
DVD DVD Input
SLEEP +/- To time the speaker on/o.
⏯
Play & pause when USB/SD Input
Previous track in USB/SD mode
Next track in USB/SD mode
SLEEP To time on/o the speaker.
FL -/+ Turn up or turn down the front left volume.
FR -/+ Turn up or turn down the front right volume.
SW -/+ Turn up or turn down the bass volume.
CEN -/+ Turn up or turn down the center speaker volume.
VOL -/+ Turn up or turn down the master volume.
SL -/+ Turn up or turn down the surround left volume.
SR -/+ Turn up or turn down the surround right volume.
0-9 Press any key to choose the track.
REPEAT
It will repeat playing selected track if pressing once.
It will repeat playing all the tracks if pressing twice.
RESET Reset to the default setting.
MIC +/- Turn up or turn down the microphone volume.
ECHO +/- ECHO Control
30
EN
HOW TO USE BT
1. Select the audio input to BT mode
2. Search BT device with name "Areal 525 DG"
3. Connect the BT.
4. If your BT device below 2.0 version, input password "0000" when
connecting.
31
EN
DISPOSAL CONSIDERATIONS
If there is a legal regulation for the disposal of
electrical and electronic devices in your country,
this symbol on the product or on the packaging
indicates that this product must not be disposed of
with household waste. Instead, it must be taken to
a collection point for the recycling of electrical and
electronic equipment. By disposing of it in accordance
with the rules, you are protecting the environment and
the health of your fellow human beings from negative
consequences. For information about the recycling
and disposal of this product, please contact your local
authority or your household waste disposal service.
This product contains batteries. If there is a legal
regulation for the disposal of batteries in your country, the
batteries must not be disposed of with household waste.
Find out about local regulations for disposing of batteries.
By disposing of them in accordance with the rules, you are
protecting the environment and the health of your fellow
human beings from negative consequences.
DECLARATION OF CONFORMITY
Manufacturer:
Chal-Tec GmbH, Wallstrasse 16, 10179 Berlin,
Germany.
Importer for Great Britain:
Berlin Brands Group UK Limited
PO Box 42
272 Kensington High Street
London, W8 6ND
United Kingdom
Hereby, Chal-Tec GmbH declares that the radio
equipment type Areal 525 DG is in compliance with
Directive 2014/53/EU. The full text of the EU declaration
of conformity is available at the following internet
address: use.berlin/10036135
For Great Britain: Hereby, Chal-Tec GmbH declares that
the radio equipment type Areal 525 DG is in compliance
with the relevant statutory requirements. The full text of
the declaration of conformity is available at the following
internet address: use.berlin/10036135
33
FR
FICHE TECHNIQUE
Numéro d'article 10036135, 10036136
Alimentation 230 V~ 50 Hz
Puissance RMS 125 W
Enceintes 6,5" + 3"×6 + 1,5"×2
Plage de fréquences 40 Hz - 20 kHz
Rapport signal-bruit ≥ 75 dB
Connexions Prise RCA
Prise micro 6.35-mm-
Entrée digitale optique
Connexion BT
SOMMAIRE
Sommaire 33
Fiche technique 33
Consignes de sécurité 35
Contenu de l‘emballage 37
Schéma de branchement 38
Utilisation 41
Utilisation de bt 44
Conseils pour le recyclage 45
Déclaration de conformité 45
Cher client,
Toutes nos félicitations pour l’acquisition de
ce nouvel appareil. Veuillez lire attentivement
les instructions suivantes de branchement et
d’utilisation an d’éviter d’éventuels dommages.
Le fabricant ne saurait être tenu pour responsable
des dommages dus au non-respect des consignes
de sécurité et à la mauvaise utilisation de
l’appareil. Scannez le QR-Code pour accéder à la
dernière version du mode d‘emploi et à d‘autres
informations concernant le produit:
34
FR
MISE EN GARDE
ATTENTION : POUR RÉDUIRE LES RISQUES DE CHOCS ÉLECTRIQUES, NE DÉMONTEZ
AUCUN CACHE. L‘APPAREIL NE CONTIENT AUCUNE PIÈCE À ENTRETENIR. ADRESSEZ-
VOUS UNIQUEMENT À DES PERSONNELS QUALIFIÉS POUR LA MAINTENANCE.
MISE EN GARDE : POUR RÉDUIRE LE RISQUE D‘INCENDIE ET DE CHOC ÉLECTRIQUE,
NE PLONGEZ PAS L‘APPAREIL DANS L‘EAU ET NE L‘EXPOSEZ PAS À LA PLUIE OU À
L‘HUMIDITÉ.
Le triangle avec la foudre avec l‘indice suivant:
TENSION DANGEREUSE: L‘éclair avec la èche à l‘intérieur du
triangle équilatéral est destiné à alerter l‘utilisateur de la présence
de tension dangereuse non isolée à l‘intérieur du boîtier, d‘une
magnitude suisante pour constituer un risque de choc électrique aux
personnes.
Le triangle avec le point d‘exclamation et l‘indication suivante:
ATTENTION: Le point d‘exclamation dans le triangle équilatéral est
destiné à alerter l‘utilisateur de la présence d‘importantes instructions
d‘utilisation et d‘entretien et de maintenance dans les documents qui
accompagnent ce produit.
35
FR
CONSIGNES DE SÉCURITÉ
Consignes générales
• Foudre - Si vous n‘utilisez pas l‘appareil pendant une longue période
ou s‘il y a de l‘orage, débranchez la che de la prise et débranchez
l‘antenne de l‘appareil. Cela évite d‘endommager le produit à cause de
la foudre et des surtensions.
• Surcharge - Ne surchargez pas les prises de courant, les rallonges ou
les prises de courant, car cela pourrait provoquer un incendie ou une
électrocution.
• Corps étranger et insertion de liquides - Ne glissez jamais d‘objets
d‘aucune sorte à travers les ouvertures de l‘appareil, car ils pourraient
toucher des points de tension dangereux ou court-circuiter des
éléments, ce qui pourrait provoquer un incendie ou une électrocution.
Ne renversez jamais de liquides d‘aucune sorte sur l‘appareil.
• Réparation et maintenance - Ne tentez pas de réparer ce produit
vous-même en vous exposant à des tensions dangereuses ou à d‘autres
risques en ouvrant ou en retirant les couvercles. Conez toute la
maintenance à un personnel qualié.
• Dégâts nécessitant une intervention de professionnel - Débranchez
la che de la prise et consultez un spécialiste qualié si l‘une des
situations suivantes se produit :
a) Lorsque le câble secteur ou la che sont endommagés.
b) Lorsque des liquides ont été renversés ou que des objets sont
tombés sur l‘appareil.
c) Lorsque le produit a été exposé à la pluie ou à l‘eau.
d) Lorsque le produit a fait une chute ou a été endommagé.
e) Lorsque le produit a des performances sensiblement réduites.
• Pièces de rechange - Si des pièces de rechange sont nécessaires,
assurez-vous que l‘entreprise spécialisée qui remplace les pièces
n‘utilise que des pièces de rechange approuvées par le fabricant ou qui
ont les mêmes caractéristiques que la pièce d‘origine. Le remplacement
non autorisé peut entraîner un incendie, un choc électrique ou vous
exposer à d‘autres dangers.
• Chaleur - Ne placez pas l‘appareil à proximité de sources de chaleur
telles que des radiateurs, des grilles de chauage, des poêles ou
d‘autres produits (y compris les amplicateurs).
36
FR
Consignes particulières d'utilisation
• Les enfants à partir de 8 ans, les personnes ayant un handicap mental,
sensoriel et physique ne peuvent utiliser l'appareil que s'ils ont été
parfaitement familiarisés avec les fonctions et les précautions de
sécurité par un responsable et s'ils comprennent les risques associés.
• Avant utilisation, vériez que le cordon d'alimentation n'est pas
endommagé. Si le cordon d'alimentation ou la che sont endommagés,
ils doivent être remplacés par le fabricant, une entreprise spécialisée
agréée ou une personne de qualication similaire.
• Surveillez les enfants pour qu'ils ne jouent pas avec l'appareil. Assurez-
vous que les enfants et les bébés ne jouent pas avec des sacs en
plastique ou d'autres matériaux d'emballage.
• Assurez-vous que la che secteur / l'adaptateur secteur est toujours
facilement accessible an que l'appareil puisse être rapidement
déconnecté du secteur en cas d'urgence.
• Lorsque vous n'utilisez plus l'appareil, éteignez-le et débranchez la che
de la prise.
37
FR
CONTENU DE L‘EMBALLAGE
• Subwoofer 1 x
• Enceintes satellites 5 x
• Câble audio 4 x
• Télécommande 1 x
• Mode d‘emploi 1 x
• Câble optique 1 x
38
FR
SCHÉMA DE BRANCHEMENT
Connexion des enceintes
Connectez les enceintes avant, l‘enceinte centrale et les enceintes surround
aux sorties d‘enceintes 5.1.
• Les câbles des haut-parleurs avant sont connectés aux prises FRONT
SPEAKERS.
• Le haut-parleur central est connecté aux prises CENTER SPEAKERS.
• Les câbles des haut-parleurs surround sont connectés aux prises
SURROUND SPEAKERS.
REMARQUE : Ne laissez pas d‘objets magnétiques à proximité des
enceintes.
39
FR
Branchement d'appareils
Les prises et ches secteur du câble de raccordement sont codées par
couleur comme suit :
Prises rouges et che d'alimentation : pour le canal droit des signaux audio.
Remarques
• Insérez les ches complètement dans les prises ; des connexions
desserrées peuvent générer un bourdonnement ou d'autres parasites.
• Connectez les enceintes et tout autre périphérique externe, puis
connectez le cordon d'alimentation.
Entrée audio optique
Entrée audio
40
FR
Installation des enceintes
a. Subwoofer
Placez le subwoofer n'importe où sur le sol. (Il n'y a aucune
exigence directionnelle pour l'eet de basse.)
b. Enceintes frontales
c. Enceintes surround
Placez les enceintes surround juste à côté ou légèrement derrière
la zone d'écoute. Alignez-les horizontalement, à environ 1 mètre
au-dessus de vos oreilles.
d. Enceinte centrale
Placez l'appareil au milieu des deux enceintes avant.
Positionnement sur ou sous le téléviseur si vous avez un téléviseur
branché à l'appareil.
41
FR
UTILISATION
Éléments de commande sur la face avant
Marche /veille
INPUT Choix d'une source d'entrée
5.1 /2.1 Touche de fonction 5.1 /2.1
Réduire le volume
⏯
Lecture /Pause (en mode USB/SD)
Titre précédent (en mode USB/SD)
Titre suivant (en mode USB/SD)
Augmenter le volume
SD /MMC CARD Lecteur SD/MMC
U DISK Port USB
MIC Prise micro
42
FR
Télécommande
43
FR
Marche/veille.
BT Entrée BT
5.1/2.1 Sélecteur de canal 5.1/2.1
USB/SD Lecteur USB/SD
OPTICAL Entrée optique
AUX Entrée AUX
DVD Entrée DVD
SLEEP +/- Activer/désactiver la minuterie d'arrêt
⏯
Lecture /Pause (en mode USB/SD)
Titre précédent (en mode USB/SD)
Titre suivant (en mode USB/SD)
FL -/+ Volume de l'enceinte avant gauche
FR -/+ Volume de l'enceinte avant droite
SW -/+ Volume du subwoofer.
CEN -/+ Volume de l'enceinte centrale.
VOL -/+ Volume principal
SL -/+ Volume de l'enceinte surround gauche
SR -/+ Volume de l'enceinte surround droite
0-9 Accès direct à un titre
REPEAT 1x appui : le titre sélectionné est répété. 2x appuis :
tous les titres sont répétés
RESET Réinitialiser les paramètres par défaut.
MIC +/- Volume du micro.
ECHO +/- Réglage de l'eet écho.
44
FR
UTILISATION DE BT
1. Sélectionnez l‘entrée audio en mode BT.
2. Recherchez le périphérique BT portant le nom „Areal 525 DG“.
3. Connectez l‘appareil BT.
4. Si votre appareil BT exécute la version 2.0, saisissez le mot de passe
„0000“ lors de la connexion.
45
FR
CONSEILS POUR LE RECYCLAGE
S‘il existe une réglementation pour l‘élimination ou le
recyclage des appareils électriques et électroniques
dans votre pays, ce symbole sur le produit ou sur
l‘emballage indique que cet appareil ne doit pas
être jeté avec les ordures ménagères. Vous devez le
déposer dans un point de collecte pour le recyclage
des équipements électriques et électroniques.
La mise au rebut conforme aux règles protège
l‘environnement et la santé de vos semblables des
conséquences négatives. Pour plus d‘informations
sur le recyclage et l‘élimination de ce produit, veuillez
contacter votre autorité locale ou votre service de
recyclage des déchets ménagers.
Ce produit contient des piles. S‘il existe une
réglementation pour l‘élimination ou le recyclage
des piles dans votre pays, vous ne devez pas les
jeter avec les ordures ménagères. Renseignez-vous
sur les dispositions locales relatives à la collecte
des piles usagées. La mise au rebut conforme aux
règles protège l‘environnement et la santé de vos
semblables des conséquences négatives.
DÉCLARATION DE CONFORMITÉ
Fabricant :
Chal-Tec GmbH, Wallstraße 16, 10179 Berlin,
Allemagne.
Importateur pour la Grande Bretagne :
Berlin Brands Group UK Limited
PO Box 42
272 Kensington High Street
London, W8 6ND
United Kingdom
Le soussigné, Chal-Tec GmbH, déclare que
l’équipement radioélectrique du type Areal 525 DG est
conforme à la directive 2014/53/UE. Le texte complet
de la déclaration UE de conformité est disponible à
l’adresse internet suivante : use.berlin/10036135
47
ES
DATOS TÉCNICOS
Número de artículo 10036135, 10036136
Suministro eléctrico 230 V~ 50 Hz
Potencia RMS 125 W
Altavoz 6,5” + 3”×6 + 1,5”×2
Rango de frecuencia 40 Hz - 20 kHz
Relación señal/ruido ≥ 75 dB
Conexiones Conexión RCA
Toma para micrófono 6,35 mm
Entrada óptica digital
Conexión BT
ÍNDICE
Datos técnicos 47
Indicaciones de seguridad 49
Partes suministradas 51
Diagrama de conexiones 52
Utilización 55
Uso de bt 58
Retirada del aparato 59
Declaración de conformidad 59
Estimado cliente:
Le felicitamos por la adquisición de este
producto. Lea atentamente el siguiente manual
y siga cuidadosamente las instrucciones de
uso con el n de evitar posibles daños. La
empresa no se responsabiliza de los daños
ocasionados por un uso indebido del producto
o por haber desatendido las indicaciones de
seguridad. Escanee el código QR para obtener
acceso al manual de usuario más reciente y otra
información sobre el producto:
48
ES
ADVERTENCIA
ATENCIÓN: NO ABRIR LA CARCASA PARA EVITAR UNA DESCARGA ELÉCTRICA Y
LESIONES PERSONALES GRAVES. EN EL INTERIOR NO EXISTE NINGÚN COMPONENTE
QUE EL CLIENTE PUEDA REPARAR. CONTACTE EXCLUSIVAMENTE CON UN SERVICIO
TÉCNICO CUALIFICADO. ADVERTENCIA. PARA REDUCIR EL PELIGRO DE INCENDIO O
DESCARGA ELÉCTRICA, NO EXPONGA EL APARATO AL AGUA, A LA LLUVIA O A LA
HUMEDAD.
Triángulo con el rayo y el siguiente aviso:
TENSIÓN PELIGROSA: El símbolo del rayo con echas en un
triángulo equilátero advierte al usuario sobre la existencia de una
tensión peligrosa no aislada en la carcasa del producto que puede
ser de la suciente magnitud como para representar un peligro de
descarga eléctrica para las personas.
El triángulo con el símbolo de exclamación y el siguiente aviso:
ATENCIÓN: El signo de exclamación dentro de un triángulo
equilátero debe advertir al usuario de la existencia de indicaciones de
funcionamiento y mantenimiento importantes presentes en el manual
adjunto con este producto.
49
ES
INDICACIONES DE SEGURIDAD
Indicaciones generales
• Relámpago - Si no va a utilizar el aparato durante un periodo largo
de tiempo o si hay una tormenta eléctrica, desenchufe el aparato de la
toma de corriente y desconecte el conector de antena. De este modo,
protegerá el aparato de los daños que pueden ocasionar relámpagos y
la sobretensión.
• Sobrecarga - No sobrecargue las tomas de corriente, cables
alargadores o tomas de corriente integradas para evitar el riesgo de un
incendio o de descarga eléctrica.
• Objetos extraños y entrada de líquido - No introduzca objetos de
ningún tipo en las ranuras del aparato, ya que podría tocar elementos
con voltajes peligrosos o piezas salientes que podrían causar un
incendio o una descarga eléctrica. No derrame líquido de ningún tipo
sobre el aparato.
• Reparación y mantenimiento - No intente reparar el aparato usted
mismo, ya que si abre o retira las cubiertas, podría provocar una tensión
peligrosa u otro riesgo. Contacte con un servicio técnico para su
reparación.
• Daños que requieren una reparación - Desconecte el enchufe de
la toma de corriente y póngase en contacto con un servicio técnico
cualicado si:
a) El cable de alimentación o el enchufe está dañado.
b) Se ha derramado líquido o se ha caído un objeto en el interior del
aparato.
c) El producto ha estado expuesto a la lluvia o agua.
d) Se ha dejado caer el producto o está dañado.
e) El rendimiento del producto ha disminuido considerablemente.
• Piezas de repuesto - Si necesita piezas de repuesto, asegúrese de
que el técnico que cambiará las piezas utiliza solamente las piezas
de recambio originales del fabricante o piezas con las mismas
características que las piezas originales. Las piezas no autorizadas
pueden provocar incendios, descargas eléctricas y otros riesgos.
• Calor - No instale el aparato cerca de las fuentes de calor como
radiadores, calentadores, hornos u otros aparatos similares (incluidos
amplicadores).
50
ES
Indicaciones especiales de utilización
• Los niños mayores de 8 años y las personas con discapacidades físicas,
sensoriales o psíquicas solamente podrán utilizar el aparato si han sido
previamente instruidas sobre su uso y conocen las indicaciones de
seguridad y los riesgos que entraña su uso.
• Compruebe que el cable de alimentación esté intacto antes de su
uso. Si el cable de alimentación o el enchufe están dañados, deberán
ser sustituidos por el fabricante, un servicio técnico autorizado o una
persona igualmente cualicada.
• Los niños deberán estar vigilados para evitar que jueguen con el
aparato. Asegúrese de que los niños y los bebés no jueguen con las
bolsas de plástico u otros materiales de embalaje.
• Asegúrese de que el enchufe/adaptador siempre tenga un acceso fácil
para que el aparato pueda desconectarse de la red fácilmente en caso
de emergencia.
• Si no utiliza el aparato durante un periodo prolongado de tiempo,
apáguelo y desconecte el enchufe de la toma de corriente.
51
ES
PARTES SUMINISTRADAS
• Subwoofer x1
• Altavoz satélite x5
• Cable de audio x4
• Mando a distancia x1
• Manual de instrucciones x1
• Cable óptico x1
52
ES
DIAGRAMA DE CONEXIONES
Conexión de altavoces
Conecte los altavoces delanteros, el altavoz central y los altavoces
surround a las salidas de altavoces 5.1.
• Los cables de los altavoces delanteros se conectan a la toma de los
altavoces delanteros (FRONT SPEAKER).
• El altavoz central se conecta a la toma para el altavoz central (CENTER
SPEAKER).
• Los cables de los altavoces surround se conectan a la toma de los
altavoces surround (SURROUND SPEAKER).
NOTA: No coloque objetos magnéticos cerca del altavoz.
53
ES
Conexión de dispositivos
Las tomas y conectores del cable de conexión se identican por colores del
siguiente modo:
Tomas y conectores rojos: Para el canal derecho de las señales de audio.
Observaciones
• Introduzca completamente los conectores en las tomas. Las conexiones
sueltas pueden crear ruidos o interferencias.
• Conecte los altavoces y el resto de dispositivos externos y, nalmente,
conecte el cable de alimentación.
Entrada óptica de audio
Entrada de audio
54
ES
Colocación de los altavoces
a. Subwoofer
Coloque el subwooder en el lugar que desee del suelo. (No hay
requisitos de orientación para el efecto de graves).
b. Altavoces delanteros
c. Altavoces surround
Coloque los altavoces surround directamente al lado del campo
de audición o ligeramente por detrás. Oriéntelos de manera
horizontal, a 1 metro por encima de la altura del oído.
d. Altavoz central
Coloque el aparato en el medio de los dos altavoces delanteros.
Se pueden colocar encima o debajo del televisor en caso de que
decida conectar el aparato a uno.
55
ES
UTILIZACIÓN
Elementos de control en la parte delantera
On/Espera
INPUT Selección de fuente de entrada
5.1 /2.1 Botones de función para 5.1 /2.1
Bajar el volumen
⏯
Reproducir/Pausar (en modo USB/SD)
pista anterior (en modo USB/SD)
pista siguiente (en modo USB/SD)
Subir volumen
SD /MMC CARD Ranura para tarjeta SD/MMC
U DISK Puerto USB
MIC Toma para el micrófono
56
ES
Mando a distancia
57
ES
Interruptor on/modo espera
BT Entrada BT
5.1/2.1 Interruptor para cambiar de canal 5.1/2.1
USB/SD Dispositivo de memoria USB/SD
OPTICAL Entrada óptica
AUX Entrada AUX
DVD Entrada DVD
SLEEP +/- Activar/desactivar el temporizador de apagado
⏯
Reproducir/Pausar (en modo USB/SD)
pista anterior (en modo USB/SD)
pista siguiente (en modo USB/SD)
FL -/+ Regular el volumen del altavoz delantero izquierdo
FR -/+ Regular el volumen del altavoz delantero derecho
SW -/+ Regular el volumen del subwoofer
CEN -/+ Regular el volumen del altavoz central
VOL -/+ Regular el volumen principal
SL -/+ Regular el volumen del altavoz surround izquierdo
SR -/+ Regular el volumen del altavoz surround derecho
0-9 Selección directa de la pista
REPEAT Pulsar 1 vez: se repite la pista elegida. Pulsar 2 veces:
se repiten todas las pistas.
RESET Restablecer la conguración predeterminada
MIC +/- Regular el volumen del micrófono
ECHO +/- Regular el efecto eco
58
ES
USO DE BT
1. Seleccione la entrada de audio en modo BT.
2. Buscar el dispositivo BT con el nombre „Areal 525 DG“.
3. Conecte el dispositivo BT.
4. Si su dispositivo BT funciona con la versión 2.0, introduzca la contraseña
„0000“.
59
ES
RETIRADA DEL APARATO
Si en su país existe una disposición legal relativa a
la eliminación de aparatos eléctricos y electrónicos,
este símbolo estampado en el producto o en
el embalaje advierte que no debe eliminarse
como residuo doméstico. En lugar de ello, debe
depositarse en un punto de recogida de reciclaje
de aparatos eléctricos y electrónicos. Una gestión
adecuada de estos residuos previene consecuencias
potencialmente negativas para el medio ambiente
y la salud de las personas. Puede consultar más
información sobre el reciclaje y la eliminación de este
producto contactando con su administración local o
con su servicio de recogida de residuos.
Este producto contiene baterías. Si en su país existe
una disposición legal relativa a la eliminación de
baterías, estas no deben eliminarse como residuo
doméstico. Infórmese sobre la normativa vigente
relacionada con la eliminación de baterías. Una
gestión adecuada de estos residuos previene
consecuencias potencialmente negativas para el
medio ambiente y la salud de las personas.
DECLARACIÓN DE CONFORMIDAD
Fabricante:
Chal-Tec GmbH, Wallstraße 16, 10179 Berlín, Alemania.
Importador para Gran Bretaña:
Berlin Brands Group UK Limited
PO Box 42
272 Kensington High Street
London, W8 6ND
United Kingdom
Por la presente, Chal-Tec GmbH declara que el tipo
de equipo radioeléctrico Areal 525 DG es conforme
con la Directiva 2014/53/UE. El texto completo de la
declaración UE de conformidad está disponible en la
dirección Internet siguiente: use.berlin/10036135
61
IT
DATI TECNICI
Codice articolo 10036135, 10036136
Alimentazione 230 V~ 50 Hz
Potenza RMS 125 W
Altoparlante 6,5” + 3”×6 + 1,5”×2
Risposta in frequenza 40 Hz - 20 kHz
SNR ≥ 75 dB
Connessioni Collegamento RCA
Collegamento microfono da 6,35 mm
Ingresso ottica digitale
Collegamento BT
INDICE
Dati tecnici 61
Avvertenze di sicurezza 63
Volume di consegna 65
Diagramma d’allacciamento 66
Utilizzo 69
Utilizzo del bt 72
Smaltimento 73
Dichiarazione di conformità 73
Gentile cliente,
La ringraziamo per aver acquistato il dispositivo.
La preghiamo di leggere attentamente le seguenti
istruzioni per l’uso e di seguirle per evitare
possibili danni tecnici. Non ci assumiamo alcuna
responsabilità per danni scaturiti da una mancata
osservazione delle avvertenze di sicurezza e da
un uso improprio del dispositivo. Scansionare il
codice QR seguente, per accedere al manuale
d’uso più attuale e per ricevere informazioni sul
prodotto.
62
IT
AVVERTENZA
ATTENZIONE: NON APRIRE L’ALLOGGIAMENTO ONDE EVITARE SCOSSE ELETTRICHE
E GRAVI LESIONI PERSONALI. IL PRODOTTO NON CONTIENE COMPONENTI CHE
NECESSITANO DI ASSISTENZA DA PARTE DEL CLIENTE. RIVOLGERSI ESCLUSIVAMENTE
A TECNICI QUALIFICATI. AVVERTENZA: PER DIMINUIRE IL PERICOLO DI INCENDIO
O SCOSSE ELETTRICHE, NON ESPORRE IL DISPOSITIVO ALL’ACQUA, PIOGGIA O
UMIDITA’.
Triangolo con il fulmine e il seguente avvertimento:
TENSIONE ELETTRICA PERICOLOSA: il simbolo del fulmine con la
punta a forma di freccia, contenuto in un triangolo equilatero, serve
per avvisare l’utente della presenza di tensioni pericolose non isolate
all’interno del prodotto, di intensità suiciente per costituire un
pericolo di scosse elettriche per le persone.
Il triangolo con il punto esclamativo e il seguente avvertimento:
ATTENZIONE: Il punto esclamativo all’interno di un triangolo equilatero
avverte l’utente della presenza di istruzioni importanti sull’uso e sulla
manutenzione nella documentazione allegata al prodotto
63
IT
AVVERTENZE DI SICUREZZA
Avvertenze generali
• Colpo di fulmine – Se il dispositivo non viene utilizzato o c’è un
temporale, staccare la spina dalla presa di corrente e scollegare il
dispositivo dalla connessione dell’antenna. In questo modo si evitano
danni al dispositivo dovuti a colpi di fulmine o sovratensione.
• Sovraccarico – Non sovraccaricare prese elettriche, prolunga o
prese di corrente integrate, in quanto ciò potrebbe causare incendi o
folgorazioni.
• Corpi estranei e liquidi – Non inlare nessun tipo di oggetto nelle
aperture del dispositivo, in quanto si potrebbe entrare in contatto
con pericolosi punti di tensione o causare il cortocircuito di alcune
componenti. Questo potrebbe causare incendi o folgorazioni. Non
rovesciare liquidi sul dispositivo.
• Riparazione e manutenzione – Non cercare di eettuare opere di
manutenzione in modo autonomo, dato che rimuovendo o aprendo
le coperture potrebbero liberarsi tensioni pericolose o insorgere
altri rischi. Lasciare che le opere di manutenzione siano eettuate da
personale tecnico qualicato.
• Danni che necessitano manutenzione – Staccare la spina dalla
presa elettrica e rivolgersi a un’azienda specializzata se si vericano le
seguenti situazioni:
a) Se cavo di alimentazione o spina sono danneggiati.
b) Se sono stati rovesciati liquidi o sono caduti oggetti sopra al
dispositivo.
c) Se il prodotto è stato esposto a pioggia o acqua.
d) Se il prodotto è caduto o è danneggiato.
e) Se il prodotto presenta prestazioni sensibilmente al di sotto della
norma.
• Parti di ricambio – Se sono necessarie parti di ricambio, assicurarsi
che l’azienda specializzata che si occupa della sostituzione utilizzi solo
parti autorizzate dal produttore o con caratteristiche equivalenti alle
parti originali. Una sostituzione non adeguata può causare incendi,
folgorazioni o altri rischi.
• Calore – Non posizionare il dispositivo nei pressi di fonti di calore,
come termosifoni, radiatori convettivi, forni o altri prodotti (inclusi
amplicatori).
64
IT
Avvertenze particolari per l’utilizzo
• Questo dispositivo può essere utilizzato dai bambini maggiori di 8 anni
e dalle persone con limitate capacità siche, sensoriali o mentali o da
persone con esperienza e conoscenze insuicienti, solo se sono stati
informati sulle funzioni del dispositivo e sono consapevoli dei rischi e
dei pericoli connessi.
• Vericare prima dell’uso se il cavo d’alimentazione è immacolato. Se
il cavo o la spina sono danneggiati, vanno sostituiti dal produttore, da
un’azienda autorizzata o da una persona qualicata.
• Tenere sotto controllo i bambini per assicurarsi che non giochino con
il dispositivo. Assicurarsi che bambini e neonati non giochino con i
sacchetti di plastica o con altro materiale d’imballaggio.
• Assicurarsi che la spina/l’adattatore siano sempre facilmente
accessibili, in modo da poter scollegare il dispositivo dalla rete elettrica
in caso d’emergenza.
• Se non si utilizza più il dispositivo, spegnerlo e staccare la spina dalla
presa elettrica.
65
IT
VOLUME DI CONSEGNA
• Subwoofer 1 x
• Diusore satellitare 5 x
• Cavo audio 4 x
• Telecomando 1 x
• Manuale d’istruzioni 1 x
• Cavo ottico 1 x
66
IT
DIAGRAMMA D’ALLACCIAMENTO
Allacciamenti degli altoparlanti
Collegare gli altoparlanti anteriori, il diusore centrale e quelli surround con
le uscite dei diusori 5.1.
• Inserire i cavi dell’altoparlante anteriore nelle prese dei FRONT
SPEAKERS.
• Collegare il diusore centrale con le prese dei CENTER SPEAKERS.
• Inserire i cavi degli altoparlanti surround nelle prese dei SURROUND
SPEAKERS.
NOTA: non lasciare oggetti magnetici vicino agli altoparlanti.
67
IT
Allacciamento di dispositivi
Le prese e le spine del cavo di collegamento sono contraddistinti dai
seguenti colori: Prese e spine rosse: per il canale destro dei segnali audio.
Note
• Inserire completamente le spine nelle prese. Gli allacciamenti lenti
possono provocare ronzii o altri rumori.
• Collegare gli altoparlanti e tutti gli altri dispositivi esterni. Dopodiché
collegare il cavo d’alimentazione.
Ingresso audio ottico
Ingresso audio
68
IT
Installazione degli altoparlanti
a. Subwoofer
Sistemare il subwoofer sul pavimento. (Non c’è bisogno di
posizionarlo in una determinata posizione per l’eetto per basso.)
b. Altoparlanti anteriori
c. Diusori surround
Sistemare i diusori surround direttamente vicino o leggermente
dietro alla zona d’ascolto. Posizionarli in direzione orizzontale circa
1 metro sopra l’orecchio.
d. Center speaker
Sistemare il dispositivo al centro dei due altoparlanti anteriori.
Posizionarli sopra o sotto la televisione, se la si collega al
dispositivo.
69
IT
UTILIZZO
Comandi sul lato frontale
On/Standby
INPUT Selezione della fonte d’ingresso
5.1 /2.1 Tasto 5.1/2.1
Per abbassare il volume
⏯
Play/Pause (in modalità USB/SD)
Brano precedente (in modalità USB/SD)
Prossimo brano (in modalità USB/SD)
Per aumentare il volume
SD /MMC CARD Slot schede SD/MMC
U DISK Collegamento USB
MIC Collegamento microfono
70
IT
Telecomando
71
IT
Tasto ON/Standby
BT Ingresso BT
5.1/2.1 Tasto canale 5.1/2.1
USB/SD Supporto di memoria USB/SD
OPTICAL Ingresso ottico
AUX Ingresso AUX
DVD Ingresso DVD
SLEEP +/- Accensione/Spegnimento del timer di spegnimento.
⏯
Play/Pause (in modalità USB/SD)
Brano precedente (in modalità USB/SD)
Prossimo brano (in modalità USB/SD)
FL -/+ Regolazione volume diusore frontale sinistro
FR -/+ Regolazione volume diusore frontale destro
SW -/+ Regolazione volume subwoofer
CEN -/+ Regolazione volume diusore centrale
VOL -/+ Regolazione volume principale
SL -/+ Regolazione volume diusore surround sinistro
SR -/+ Regolazione volume diusore surround destro
0-9 Per selezionare direttamente il brano
REPEAT Premere 1 volta: il brano viene ripetuto. Premere 2
volte: tutti i brani vengono ripetuti.
RESET Per ritornare alle impostazioni di fabbrica.
MIC +/- Regolazione volume microfono.
ECHO +/- Regolazione eetto eco.
72
IT
UTILIZZO DEL BT
1. Selezionare l’ingresso audio in modalità BT.
2. Cercare il dispositivo BT chiamato “Areal 525 DG”.
3. Collegare il dispositivo BT.
4. Se il proprio dispositivo BT funziona con la versione 2.0, digitare la
password “0000” durante il collegamento.
73
IT
SMALTIMENTO
Se nel proprio paese si applicano le
regolamentazioni inerenti lo smaltimento di
dispositivi elettrici ed elettronici, questo simbolo
sul prodotto o sulla confezione segnala che questi
prodotti non possono essere smaltiti con i riuti
normali e devono essere portati a un punto di
raccolta di dispositivi elettrici ed elettronici. Grazie
al corretto smaltimento dei vecchi dispositivi si
tutela il pianeta e la salute delle persone da possibili
conseguenze negative. Informazioni riguardanti
il riciclo e lo smaltimento di questi prodotti si
ottengono presso l’amministrazione locale oppure il
servizio di gestione dei riuti domestici.
Il prodotto contiene batterie. Se nel proprio
paese si applicano le regolamentazioni inerenti
lo smaltimento di batterie, non possono essere
smaltite con i normali riuti domestici. Preghiamo
di informarvi sulle regolamentazioni vigenti sullo
smaltimento delle batterie. Grazie al corretto
smaltimento dei vecchi dispositivi si tutela l’ambiente
e la salute delle persone da conseguenze negative.
DICHIARAZIONE DI CONFORMITÀ
Produttore:
Chal-Tec GmbH, Wallstraße 16, 10179 Berlino,
Germania.
Importatore per la Gran Bretagna:
Berlin Brands Group UK Limited
PO Box 42
272 Kensington High Street
London, W8 6ND
United Kingdom
Il fabbricante, Chal-Tec GmbH, dichiara che il tipo
di apparecchiatura radio Areal 525 DG è conforme
alla direttiva 2014/53/UE. Il testo completo della
dichiarazione di conformità UE è disponibile al
seguente indirizzo Internet: use.berlin/10036135
