Benutzerhandbuch für FT0073, drahtloser
Innen-/Außen-Thermo-Hygrometer mit 8 Kanälen
und drei Fernanzeigen
1. Einleitung
Vielen Dank , dass Sie sich für den Kauf des FT0073, dem drahtlosen
Innen-/Außen-Thermo-Hygrometer mit 8 Kanälen und drei
Fernanzeigen entschieden haben. Die folgende Anleitung wird Ihnen
Schritt für Schritt die Installation, die Anwendung und die Fehlersuche
erklären.
2. Erste Schritte
Hinweis: Das Einschalten muss in der in diesem Abschnitt genannten
Reihenfolge durchgeführt werden (legen Sie die Batterie zuerst in
den/die Außensender ein, dann in die Displaykonsole).
Die FT0073 Wetterstation besteht aus einer Displaykonsole
(Empfänger) und drei Thermo-Hygrometern (Außensender).
2.1 Geräteliste
2.2 Empfohlene Werkzeuge
Hammer und Nagel zum Aufhängen der Thermo-Hygrometer
Außensender.
1
3
-1-
1
ANZAHL
Artikel
Displaykonsole
Frame-Größe (B x H x T): 11,5 x 12,5 x 2,25 cm
LCD Abmessungen (L x B): 9.5 x 8.0cm
3 Thermo-Hygrometer Sender (FT007TH)
Abmessungen (B x H x T): 11 x 4,5 x 2,0 cm
Handbuch
2.3 Thermo-Hygrometer Sensor einrichten
Hinweis: Verwenden Sie keine wiederaufladbaren Batterien. Wir
empfehlen neue Alkali-Batterien fü r den Außentemperaturbereichen
zwischen -20 °C und 60 °C, und neue Lithium-Batterien fü r den
Außentemperaturbereichen zwischen -40 °C und 60 °C.
1. Entfernen Sie die Batterieabdeckung auf der Rückseite des
Senders, indem Sie die Stellschraube entfernen, wie in Abbildung 1
dargestellt.
LED
Abbildung 1

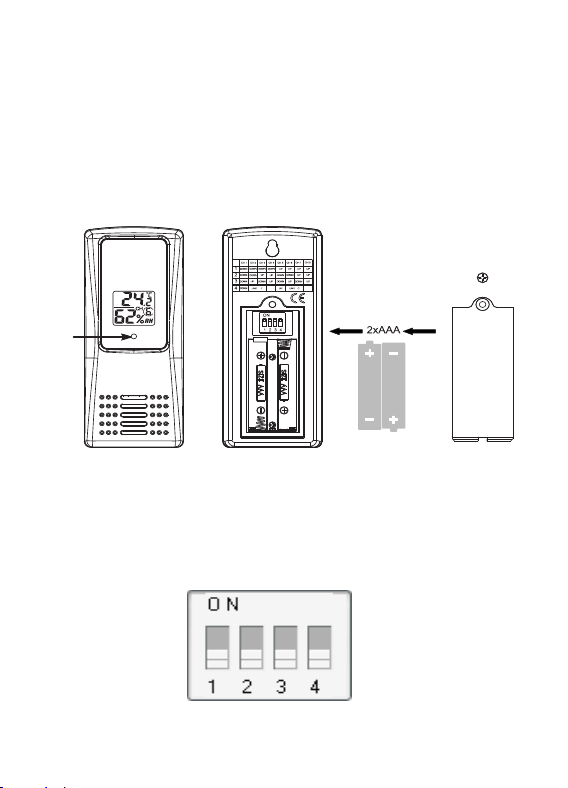

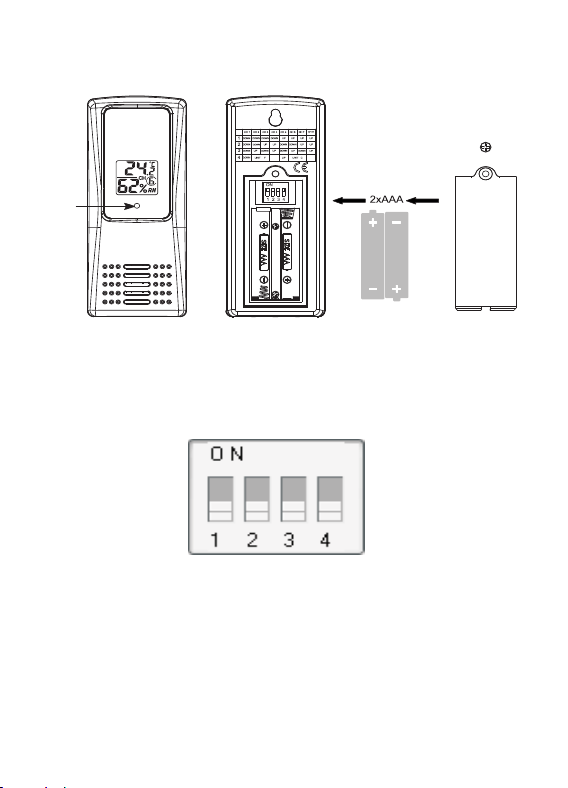

2. VOR dem Einlegen der Batterien lokalisieren Sie bitte die
Abblendschalter auf der Innenseite des Deckels des Senders.
Abbildung 2 zeigt alle vier Schalter in der Position AUS
(Werkseinstellung).
Abbildung 2
-2-
3. Kanalnummer: Das FT0073 unterstützt bis zu acht Sender, und
b e i n h a l t e t d r e i S e n d e r. U m d i e K a n a l n u m m e r ( d i e
Standardeinstellung ist Kanal 1) einzustellen, ändern Sie die
Abblendschalter 1, 2 und 3, wie in Tabelle 1 dargestellt.
4. Temperatur Maßeinheiten: Um die Maßeinheiten fü r die
Senderanzeige umzustellen (° F vs. ° C) ändern Sie den
Abblendschalter 4, wie in Tabelle 1 gezeigt.
5. Legen Sie zwei AAA-Batterien ein.
6. Nach dem Einlegen der Batterien wird die LED-Anzeige
des Fernbedienungssensors für 4 Sekunden leuchten, und
danach alle 60 Sekunden blinken. Jedes Mal, wenn es blinkt,
überträgt der Sensor Daten.
-3-
Abblendschalter
FUNKTION
1
2
3
4
UNTEN
UNTEN
UNTEN
Kanal 1
UNTEN
UNTEN
OBEN
Kanal 2
UNTEN
OBEN
UNTEN
Kanal 3
UNTEN
OBEN OBEN
OBEN
UNTEN UNTEN
OBEN
UNTEN
OBEN
OBEN
OBEN
UNTEN
OBEN
OBEN OBEN
Kanal 4
Kanal 5
Kanal 6
Kanal 7
Kanal 8
UNTEN
OBEN
°F
°C
7. Überprüfen Sie, ob die richtige Kanalnummer (CH) und Einheit
für die Temperatur (°F vs. °C) wie in Abbildung 3 auf dem Display
dargestellt sind.
(1) Temperatur
(2) Temperatureinheiten (°F vs. °C)
(3) Kanalnummer
(4) relative Luftfeuchtigkeit
8. Schließen Sie das Batteriefach. Achten Sie darauf, dass die
Dichtung (um das Batteriefach) richtig sitzt, bevor Sie das Fach
schließen. Ziehen Sie die Stellschraube an.
9. Wiede rholen S ie de n Vor gang für die z usätzli chen
Fernbedienungen, stellen Sie sicher, dass jede Fernbedienung auf
einem anderen Kanal ist.
2.4 Einrichtung der Display-Konsole
1. Platzieren Sie die Sender etwa 1-3 Meter von der Display-Konsole
entfernt (falls die Sender zu nahe sind, können sie nicht von der
Display-Konsole empfangen werden). Bei mehreren Sendern stellen
Sie bitte sicher, dass alle Sender eingeschaltet sind, und
verschiedene Kanäle auf dem Display angezeigt werden.
Abbildung 3

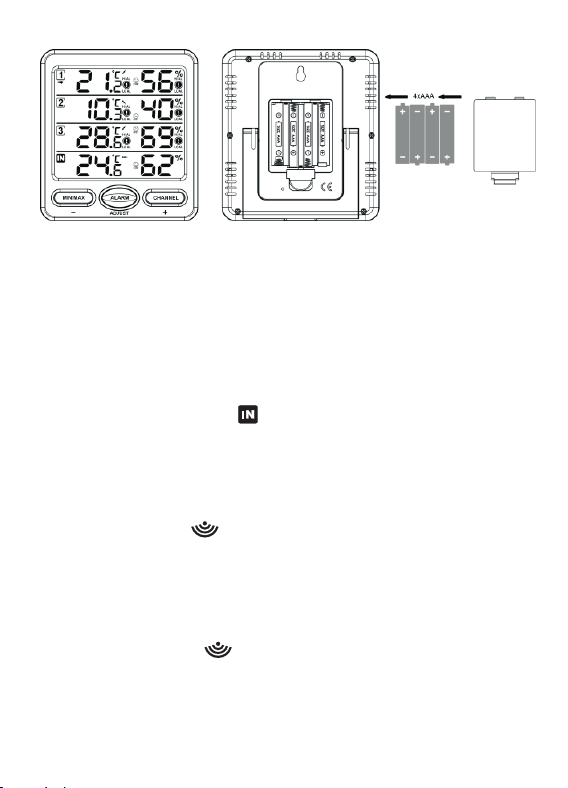

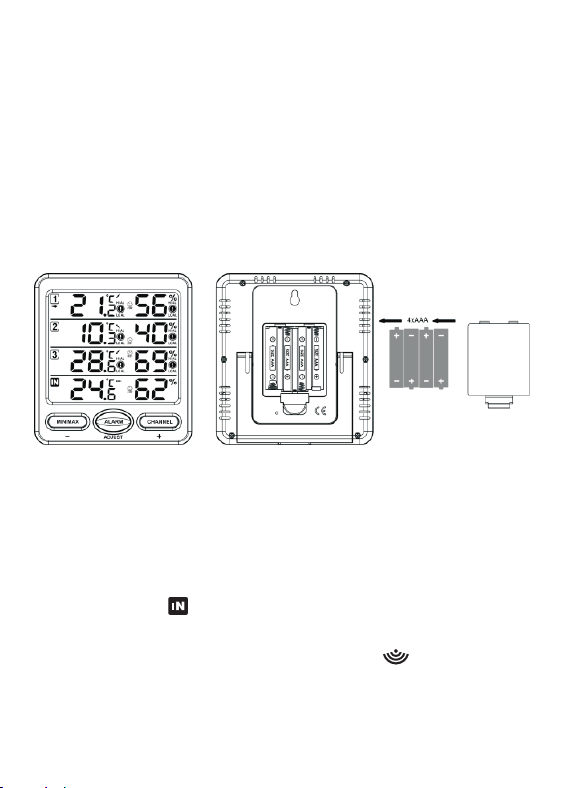

2. Entfernen Sie die Batteriefachabdeckung des Displays auf der
Rückseite, wie in Abbildung 4. Legen Sie vier AAA Batterien (Alkali
oder Lithium, keine aufladbaren) in die Rückseite der Display-
Konsole.
-4-
Abbildung 4
Alle LCD-Segmente leuchten für einige Sekunden auf, um zu
überprüfen, ob alle Segmente ordnungsgemäß funktionieren.
3. Schließen Sie die Batterieabdeckung, klappen Sie die
Tischladestation aus, und legen Sie die Konsole in die aufrechte
Position.
Die Konsole wird sofort die Innentemperatur und Luftfeuchtigkeit
anzeigen, wie durch das Symbol gekennzeichnet. Die drei
Ferntemperatur- und Feuchtigkeitssensor-Kanäle werden innerhalb
von wenigen Minuten die Anzeige auf dem entsprechenden Kanal
aktualisieren.
Während sich das Gerät im Suchmodus befindet, wird
ununterbrochen das Suchsymbol angezeigt.
Wenn Sie mehr als drei Fernsensoren haben (zusätzliche 4-8 Kanäle
werden unterstützt), wird die Anzeige automatisch zwischen
Sensoren umschalten, bis alle Sensoren reagiert haben.
Berühren Sie keine Tasten, bis alle Fernsensoren berichtet haben,
ansonsten zeigt das Suchsymbol nicht mehr an, da der
Fernbedienungssensor-Suchmodus beendet wird. Wenn die
Fernbedienungssensoren empfangen worden sind, wird die Konsole
automatisch in den Normalbetrieb umschalten, und alle weiteren
Einstellungen können durchgeführt werden.
-5-
Wenn die Fernbedienungen nicht aktualisieren, lesen Sie bitte die
Anleitung zur Fehlersuche in Abschnitt 8.

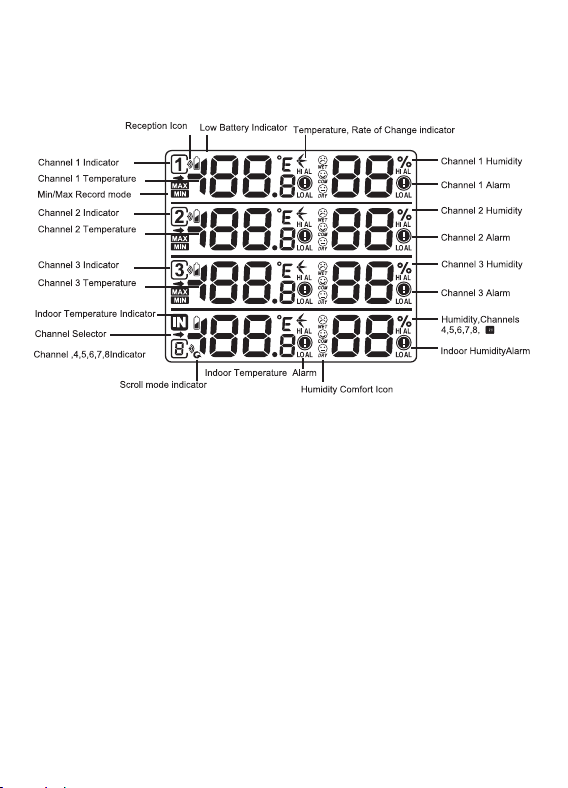

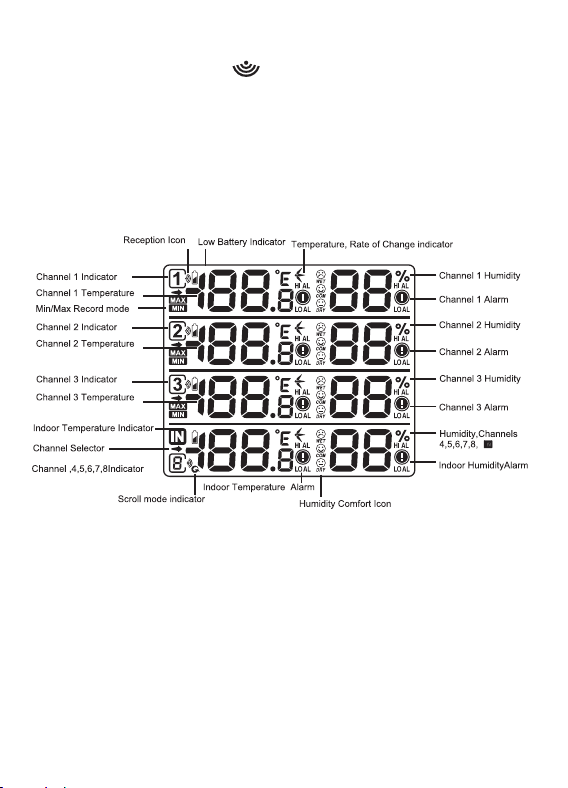

2.4.1 Layout der Displaykonsole
Abbildung 5
2.4.2 Überprüfung des Sensorbetriebs
Überprüfen Sie, ob die Luftfeuchtigkeitssensoren mit der Konsole
übereinstimmen, und die Sensoren an der gleichen Stelle sind (ca. 1-
3 Meter voneinander entfernt). Die Sensoren sollten innerhalb 10%
übereinstimmen (die Genauigkeit liegt bei± 5%). Geben Sie den
Sensoren etwa 30 Minuten, um sich zu stabilisieren. Die
Luftfeuchtigkeit kann später angepasst oder kalibriert werden.
Überprüfen Sie, ob die Temperatursensoren mit der Konsole und dem
Sensor-Array übereinstimmen, und die Sensoren an der gleichen
Stelle sind (ca. 1-3 Meter voneinander entfernt). Die Sensoren sollten
innerhalb 2 °C übereinstimmen (die Genauigkeit liegt bei ± 1 °C).
Geben Sie den Sensoren etwa 30 Minuten, um sich zu stabilisieren.
Die Temperatur kann später angepasst oder kalibriert werden.
-6-
3. Installation des Fernbedienungssensor
Wenn Sie einen oder mehrere Sensoren im Außenbereich montieren,
ist es ratsam, die Sensorhalterung(en) auf einer Außenwand nach
Norden, in einem schattigen Bereich zu installieren. Direkte
Sonneneinstrahlung und Strahlungswärme wird zu ungenauen
Temperaturmessungen führen. Obwohl die Sensoren wasserdicht
sind, ist es am besten sie in einem gut geschützten Bereich zu
montieren. Verwenden Sie eine Schraube oder einen Nagel (nicht im
Lieferumfang enthalten), um den Fernbedienungssensor an der Wand
zu befestigen, wie in Abbildung 6 gezeigt.
Abbildung 6
4. Anzeigefunktionen
4.1 Komfort-Symbol
Das Komfort-Symbol basiert auf den in Abbildung 7 angegebenen
Feuchtigkeitsbereichen. Das Symbol wird für Raumluftfeuchtigkeit,
Fernbedienungs-Kanal 1-3, Luftfeuchtigkeit und optionale
Fernbedienungs-Kanäle 4 bis 8 angezeigt.
Abbildung 7
-7-
RH<45%
RH45%~65%
RH>65%
Trocken
Komfortabel
Nass
4.2 Symbol für Veränderungsrate
Das Symb ol für Verän derungsrate erfasst s chnelle
Temperaturänderungen. Wenn der Pfeil nach oben zeigt, steigt die
Temperatur mit einer Rate von + 2 °C pro 30 Minuten (oder länger).
Wenn der Pfeil nach unten zeigt, sinkt die Temperatur mit einer Rate
von 2 °C pro 30 Minuten (oder weniger).
5. Konsolenbetrieb
Anmerkung: Die Konsole verfügt über drei Tasten für eine einfache
Bedienung: MIN/MAX- Taste, ALARM/EINSTELLUNGS-Taste, und
KANAL/+ Taste.
5.1 Kanalauswahl
Drücken Sie die KANAL/+ Taste, um die Anzeige zwischen Kanal 1
(Temperatur und Luftfeuchtigkeit), Kanal 2 (Temperatur und
Luftfeuchtigkeit), Kanal 3 (Temperatur und Luftfeuchtigkeit,
Innentemperatur und Luftfeuchtigkeit) zu wechseln Fernsensoren
4 bis 8, und Scroll-Modus Der Kanalanzeige-Pfeil wird auf
den gewählten Kanal zeigen. Im Scroll-Modus werden die
Innentemperatur und Luftfeuchtigkeit, sowie die Kanäle 4-8
abwechselnd in fünf Sekunden-Intervallen angezeigt.
5.2 Alarm für hohe und niedrige Temperaturen
Sie können einen Alarm für hohe und niedrige Temperaturen und
Luftfeuchtigkeit auf dem Kanal 1, Kanal 2, Kanal 3 und auf die
Innentemperatur und Luftfeuchtigkeit legen. Wenn der Alarm
überschritten wird, wird ein akustisches Signal erklingen, und der
Alarmwert blinkt. Um den Alarm auszuschalten, drücken Sie eine
beliebige Taste.
Um den Alarm einzuschalten, oder um die Einstellungen für den
Alarm vorzunehmen, drücken Sie die KANAL/+ Taste, bis der
Kanalanzeigen-Pfeil auf den gewählten Kanal zeigt.
5.2.1 Alarmeinstellungen
-8-
Kanal
VOREIN
STELLU
NG
HOHER
ALARM
(Tempe
ratur)ºC
NIEDRIGER
ALARM
(Temperatur)
ºC
HOHER
ALARM
(Feucht
igkeit) %
NIEDRIGER
ALARM
(Feuch
tigkeit) %
5.2.2 Den Min- und Max-Alarm einstellen
Mit dem Indikator Pfeil auf den entsprechenden Kanal weisen,
dann die ALARM-Taste für 3 Sekunden drücken und halten, und der
Alarm für HOHE Temperatur wird blinken. Drücken Sie die KANAL/+
Taste, um den HOHEN Alarm zu erhöhen, und die MIN/MAX/- Taste,
um den HOHEN Alarm zu verringern. Drücken und halten Sie die Taste
+ oder -, um ihn schnell zu ändern. Während der Alarmwert blinkt,
drücken und halten Sie die ALARM-Taste drei Sekunden, um den
Alarm an- und auszuschalten. Das Alarmsymbol wird angezeigt,
wenn er aktiviert ist, und verschwindet, wenn er deaktiviert ist.
Drücken (nicht halten) Sie die ALARM-Taste erneut, um den Alarm für
die NIEDRIGE Temperatur einzugeben. Der NIEDRIGE Alarm für
Temperatur wird blinken. Drücken Sie die KANAL/+ Taste, um den
NIEDRIGEN Alarm zu erhöhen, und die MIN/MAX/- Taste, um den
NIEDRIGEN Alarm zu verringern. Drücken und halten Sie die Taste +
oder -, um ihn schnell zu ändern. Während der Alarmwert blinkt,
drücken und halten Sie die ALARM-Taste drei Sekunden, um den
Alarm an- und auszuschalten. Das Alarmsymbol wird angezeigt,
wenn er aktiviert ist, und verschwindet, wenn er deaktiviert ist.
Drücken (nicht halten) Sie die ALARM-Taste erneut, um den Alarm für
die HOHE Luftfeuchtigkeit einzugeben. Der Alarm für HOHE
Feuchtigkeit wird blinken. Drücken Sie die KANAL/+ Taste, um den
HOHEN Alarm zu erhöhen, und die MIN/MAX/- Taste, um den
HOHEN Alarm zu verringern. Halten Sie die Taste + oder -, um ihn
schnell zu ändern. Während der Alarmwert blinkt, drücken und halten
Sie die ALARM-Taste drei Sekunden, um den Alarm an- und
auszuschalten. Das Alarmsymbol wird angezeigt, wenn er
aktiviert ist, und verschwindet, wenn er deaktiviert ist.
-9-
1,2,3
AUS
INNEN
AUS
60
35
-20
10
90
80
30
40
Kanal
VOREIN
STELLU
NG
HOHER
ALARM
(Tempe
ratur)ºC
NIEDRIGER
ALARM
(Temperatur)
ºC
HOHER
ALARM
(Feucht
igkeit) %
NIEDRIGER
ALARM
(Feuch
tigkeit) %
Drücken (nicht halten) Sie die ALARM-Taste erneut, um den Alarm für
die NIEDRIGE Luftfeuchtigkeit einzugeben. Der Alarm für NIEDRIGE
Feuchtigkeit wird blinken. Drücken Sie die KANAL/+ Taste, um den
NIEDRIGEN Alarm zu erhöhen, und die MIN/MAX/- Taste, um den
NIEDRIGEN Alarm zu verringern. Halten Sie die Taste + oder -, um
ihn schnell zu ändern. Während der Alarmwert blinkt, drücken und
halten Sie die ALARM-Taste drei Sekunden, um den Alarm an- und
auszuschalten. Das Alarmsymbol wird angezeigt, wenn er
aktiviert ist, und verschwindet, wenn er deaktiviert ist.
Wenn Sie fertig sind, drücken Sie die ALARM-Taste erneut, und das
Display wird in den Normalbetrieb zurückkehren.
Wenn ein Temperatur- oder Luftfeuchtigkeitsalarm ausgelöst wurde,
wird der Alarm für 120 Sekunden erklingen, und blinken, bis die
Temperatur- oder Luftfeuchtigkeitsbedingungen sich geändert haben.
Drücken Sie eine beliebige Taste, um den Alarm abzustellen.
Der Alarm wird automatisch neu aktiviert, sobald der Wert der
Alarmgrenze wieder überschritten wird. Um wiederholte Alarme zu
vermeiden, sollten Sie die Alarmfunktion deaktivieren oder auf einen
neuen Wert setzen.
5.2.3 Den hohen und niedrigen Alarm anzeigen
Wenn der Indikatorpfeil auf den Innenbereich oder Kanal 1-3
zeigt, drücken Sie die ALARM-Taste einmal, um den Hochalarm
anzuzeigen, und drücken Sie die ALARM-Taste erneut, um den
Niedrigalarm zu sehen.
5.3 Max/Min zurücksetzen
Wenn der Indikatorpfeil auf den entsprechenden Kanal zeigt,
drücken Sie die MIN/ MAX/- Taste einmal, um den MAX-Wert zu
überprüfen, drücken und halten Sie die MIN/ MAX/- Taste für 3
Sekunden, um die MAX-Werte auf den aktuellen Wert zurückzusetzen.
Drücken Sie die MIN/ MAX/- Taste noch einmal, um die MIN-Werte zu
überprüfen, drücken und halten Sie die MIN/ MAX/- Taste für 3
Sekunden, um die MIN-Werte auf den aktuellen Wert zurückzusetzen.
-10-
Wenn Sie fertig sind, drücken Sie die MIN/ MAX/- Taste erneut, und
die Anzeige wird in den Normalbetrieb zurückzukehren.
5.4 Einheiten für Temperatur
Die voreingestellte Einheit für die Temperatur ist Fahrenheit. Zum
Umschalten zwischen Celsius und Fahrenheit drücken und halten Sie
die MIN/MAX/- Taste für 3 Sekunden während des Normalbetriebs.
5.5 Sensor-Suchmodus
Wenn ein Kommunikations-Sensor ausfällt, werden auf dem
Bildschirm Bindestriche (--.-) angezeigt. Zur Wiedererlangung des
Signals:
1. Wenn ein bestimmter Kanal verloren ist, drücken Sie die KANAL/+
Taste, bis die Kanalanzeige-Pfeil auf den entsprechenden
Kanal zeigt.
Drücken und halten Sie die KANAL/+ Taste für 3 Sekunden, und das
Fernbedienungs-Suchsymbol wird ununterbrochen für bis zu 10
Minuten angezeigt.
Sobald das Signal wiedererlangt wird, wird sich das Fernbedienungs-
Suchsymbol ausschalten, und der aktuelle Wert wird angezeigt.
2. Wenn neue Sensoren addiert, subtrahiert oder mehrere
Sensorkanäle verloren gehen, drücken Sie die CHANNEL/+ Taste, bis
der Kanalanzeige-Pfeil uf die Innentemperatur und Luftfeuchtigkeit
zeigt. Drücken und halten Sie die CHANNEL/+ Taste für 3
Sekunden, und das Fernbedienungs-Suchsymbol ständig für bis
zu 10 Minuten angezeigt wird. Sobald das Signal wiedererlangt wird,
wird sich das Fernbedienungs-Suchsymbol ausschalten, und der
aktuelle Wert wird angezeigt.
5.6 Beste Verfahren für die drahtlose Kommunikation
Drahtlose Kommunikation ist anfällig gegenüber Störeinflüssen wie
Entfernung, Wände und Metallbarrieren. Wir empfehlen die folgenden
Verfahren für die störungsfreie drahtlose Kommunikation.
-11-
1. Elektromagnetische Interferenz (EMI). Halten Sie die Konsole
me h re r e M e te r en t fe r nt v on Com put er- Mo n it o re n un d
Fernsehgeräten.
2. Hochfrequenzstörungen (RFI). Wenn Sie andere 433 MHz Geräte
haben, und die Kommunikation gestört ist, versuchen sie diese
Geräte während der Fehlersuche ausschalten. Möglicherweise
müssen Sie die Sender oder Empfänger woanders platzieren, um
gestörte Kommunikation zu vermeiden.
3. Leistung der Sichtverbindung. Dieses Gerät funktioniert bei 100
Meter Sichtlinie (keine Störungen, Hindernisse oder Wände), aber in
der Regel werden Sie ein 30 Meter Maximum bei den meisten realen
Installationen erhalten, da diese Hindernisse oder Wände umfassen.
4. Metallbarrieren. Radiofrequenz wird nicht durch Metallbarrieren
passieren, wie zum Beispiel Aluminiumverkleidung. Wenn Sie
Metallverkleidungen haben, richten Sie die Fernbedienung und
Konsole durch ein Fenster, um eine freie Sichtlinie zu bekommen.
5.7 Einstellung oder Kalibrierung
Hinweis: Der kalibrierte Wert kann nur an der Konsole eingestellt
werden. Der Fernbedienungssensor zeigt immer den unkalibrierten
oder gemessenen Wert an.
Hinweis: Der gemessene Luftfeuchtigkeitsbereich liegt zwischen 10
und 99%. Luftfeuchtigkeit kann nicht genau außerhalb dieses
Bereiches gemessen werden. Somit kann die Luftfeuchtigkeit nicht
unter 10% oder über 99% kalibriert werden.
Der Zweck der Kalibrierung ist die Feinabstimmung und die Korrektur
für alle Sensorfehler, die mit der Fehlerquote des Geräts verbunden
sind. Die Messung kann von der Konsole aus eingestellt werden, um
eine bekannte Quelle zu kalibrieren.
Die Kalibrierung ist nur dann sinnvoll, wenn Sie eine bekannte
kalibrierte Quelle haben, mit der Sie es vergleichen können, und ist
optional. In diesem Abschnitt werden Methoden, Verfahren und
Quellen für die Sensorkalibrierung besprochen, um Fehler der
Herstellung und der Verschlechterung zu reduzieren.
-12-
Vergleichen Sie Ihre Messwerte nicht mit Quellen aus dem Internet,
Radio, Fernsehen oder Zeitungen. Sie sind an einem anderen Ort und
werden in der Regel einmal pro Stunde aktualisiert.
Der Zweck Ihrer Wetterstation ist es, Bedingungen in Ihrer Umgebung
zu messen, die sich deutlich von Ort zu Ort unterscheiden.
5.7.1 Kalibrierung der Luftfeuchtigkeit
Bevor Sie zu dem Kalibrierungsmodus gehen, drücken Sie die
KANAL/+ Taste, um den Luftfeuchtigkeitssensor auszuwählen, den
Sie einstellen wollen.
Um zu dem Kalibrierungsmodus der Luftfeuchtigkeit zu gelangen,
drücken Sie die Eingabetaste und halten Sie die ALARM/ADJUST
und MIN/MAX/- Tasten gleichzeitig für 5 Sekunden und der
Luftfeuchtigkeitswert beginnt zu blinken. Drücken Sie die KANAL/+
Taste, um die Luftfeuchtigkeit zu erhöhen, und die MIN/MAX/- Tasten,
um i hn in S ch ri t te n v o n 1 % z u ve rri ng e rn . U m de n
Luftfeuchtigkeitswert schnell zu erhöhen (oder zu verringern),
drücken und halten Sie die KANAL/+ Taste oder MIN/MAX/- Taste.
Um die Luftfeuchtigkeit zu den tatsächlichen oder unkalibrierten
Werten zurückzusetzen, drücken Sie die Taste ADJUST.
Sobald die angezeigte Luftfeuchtigkeit der kalibrierten Quelle gleicht,
drücken und halten Sie die ADJUST-Taste für drei Sekunden, oder
warten Sie 15 Sekunden für eine Zeitabschaltung, und der
Luftfeuchtigkeitswert wird aufhören zu blinken.
Diskussion: Luftfeuchtigkeit ist ein Parameter, der elektronisch
schwierig zu messen ist, und er weicht im Laufe der Zeit aufgrund von
Verschmutzungen ab. Außerdem kann die Lage einen negativen
Einfluss auf Luftfeuchtigkeitswerte haben (Installation über Schmutz
vs. Rasen zum Beispiel).
5.7.2 Temperaturkalibrierung
Bevor Sie zu dem Kalibrierungsmodus gehen, drücken Sie die
KANAL/+ Taste, um die Temperatur auszuwählen, den Sie einstellen
wollen.
-13-
Um zu dem Kalibrierungsmodus der Temperatur zu gelangen,
drücken Sie die Eingabetaste und halten Sie die ALARM/ADJUST
und KANAL/- Tasten gleichzeitig für 5 Sekunden und der
Temperaturwert beginnt zu blinken. Drücken Sie die KANAL/+ Taste,
um die Temperatur zu erhöhen, und die MIN/MAX/- Tasten, um sie in
Schritten von 0.1° zu verringern. Um den Temperaturwert schnell zu
erhöhen (oder zu verringern), drücken und halten Sie die KANAL/+
Taste oder MIN/MAX/- Taste.
Um die Temperatur zu den tatsächlichen oder unkalibrierten Werten
zurückzusetzen, drücken Sie die Taste ADJUST.
Sobald die angezeigte Temperatur der kalibrierten Quelle gleicht,
drücken und halten Sie die ADJUST-Taste für drei Sekunden, oder
warten Sie 15 Sekunden für eine Zeitabschaltung, und der
Temperaturwert wird aufhören zu blinken.
Diskussion: Der Temperaturfehler kann auftreten, wenn ein Sensor
zu nah an einer Wärmequelle platziert wird (wie beispielsweise einer
Gebäudestruktur, dem Boden oder Bäumen).
Zur Kalibrierung der Temperatur empfehlen wir ein Quecksilber oder
flüssiges Thermometer. Bi-Metall und andere digitale Thermometer
sind keine gute Quelle und haben ihre eigenen Fehlerquoten. Eine
lokale Wetterstation in Ihrer Umgebung zu verwenden ist auch eine
schlechte Quelle, aufgrund von Änderungen der Lage, des Zeitpunkts
(Wetterstationen am Flughafen werden nur einmal pro Stunde
aktualisiert) und möglichen Kalibrierungsfehlern (viele offizielle
Wetterstationen sind nicht richtig installiert oder kalibriert).
Legen Sie den Sensor in eine schattige, kontrollierte Umgebung
neben das flüssige Thermometer, und lassen Sie den Sensor für 48
Stunden stabilisieren. Vergleichen Sie diese Temperatur mit dem
flüssigen Thermometer, und passen Sie die Konsole dem flüssigen
Thermometer an.
6. Glossar
-14-
Begriff
Definition
7. Technische Daten
7.1 WLAN-Spezifikationen
• Sichtlinie der drahtlosen Übertragung (im Freien): 100m,
30m unter den meisten Bedingungen.
• Frequenz: 433 Mhz
• Aktualisierungsrate : 60 Sekunden
7.2 Messtechnische Spezifikationen
Die folgende Tabelle enthält Angaben zu den gemessenen
Parametern.
7.3 Stromverbrauch
• Basisstation (Display-Konsole): 4 x AAA 1,5 V Alkali- oder
Lithium-Batterien (nicht enthalten)
• Fernbedienungs-Sensor: 2 x AAA 1,5 V Alkali- oder Lithium-
Batterien (nicht enthalten)
• Batterielebensdauer: Mindestens 12 Monate für die
-15-
Genauigkeit
Genauigkeit wird definiert als die Fähigkeit einer
Messung, mit dem tatsächlichen Wert der
gemessenen Anzahl übereinzustimmen.
Hygrometer
Ein Hygrometer ist eine Vorrichtung, die relative
Luftfeuchtigkeit misst. Die relative Luftfeuchtigkeit
ist ein Begriff, der verwendet wird, um die
Menge oder den Prozentsatz des Wasserdampfes
zu beschreiben, der in der Luft vorhanden ist.
Reichweite
Die Reichweite wird als Menge oder Umfang
definiert, in dem ein Wert gemessen werden kann.
Messbereich
Innentemperatur
Luftfeuchtigkeit
Innen
Außentemperatur
Luftfeuchtigkeit
Außen
Reichweite
0 bis 60 °C
-40 bis 60 °C
10 bis 99 %
10 bis 99%
Genauigkeit
± 1 °C
± 1 °C
± 5% (nur zwischen
20 bis 90% garantiert)
± 5% (nur zwischen
20 bis 90% garantiert)
0.1 °C
Auflösung
0.1 °C
1 %
1 %
Basisstation mit einem Sensor und einem hervorragenden
Empfang. Intermittierender Empfang und mehrere Sensoren
kann die Lebensdauer der Batterie zu reduzieren.
Mindestens 12 Monate für Thermometer-Hygrometer-Sensor
(verwenden Sie Lithium-Batterien bei kaltem Klima und
weniger als -20 °C)
8. Fehlerbehebung
-16-
Problem
Lösung
Drahtlose
Fernbedienung
(Thermo-Hygrometer)
berichtet nicht an
die Konsole.
Es sind Bindestriche
(--.-) auf der Display-
Konsole zu sehen.
Wenn ein Kommunikations-Sensor ausfällt,
werden auf dem Bildschirm Bindestriche(--.-)
angezeigt. Zur Wiedererlangung des Signals
drücken und halten Sie KANAL/+ Taste für 3
Sekunden, und das Fernbedienungs-
Suchsymbol wird ununterbrochen
angezeigt. Sobald das Signal wiedererlangt
wird, wird sich das Fernbedienungs-
Suchsymbol ausschalten, und der
aktuelle Wert wird angezeigt.
Die maximale Kommunikationsweite liegt bei
100 Metern, und bei 30 Metern unter den
meisten Bedingungen. Stellen Sie den
Sensor näher an die Konsole.
Stellen Sie sicher, dass die
Fernbedienungssensor LCD-Anzeige
funktioniert, und das Sender-Licht alle
60 Sekunden blinkt.
Installieren Sie einen neuen Satz Batterien
in der Thermo-Hygrometer Fernbedienung.
Bei Kaltwetterbedingungen Lithium-
Batterien installieren.
Stellen Sie sicher, dass die
Fernbedienungssensor nicht durch feste
Metall senden (wirkt als HF-Abschirmung)
oder einen Erdwall (bergab).
Platzieren Sie die Display-Konsole nicht
neben Geräten, die elektrisches Rauschen
erzeugenden, wie Computer, Fernseher und
andere drahtlose Sender oder Empfänger.
-17-
Platzieren Sie den Fernbedienungssensor
an einer höhere Position. Bewegen Sie den
Fernbedienungssensor zu einer näheren
Stelle.
Der Temperatursensor
zeigt während der
Tageszeit zu hohe
Werte an.
Stellen Sie sicher, dass der Thermo-
Hygrometer in einem schattigen Bereich
angebracht ist, an der nach Norden zeigen
den Wand.
stimmen nicht überein.
stabilisieren. Die Innen- und
Außentemperatur-Sensoren sollten
innerhalb 2 °C übereinstimmen (die
Sensorgenauigkeit beträgt ± 1 °C).
Verwenden Sie die Kalibrierungsfunktion,
um die Innen- und Außentemperatur
anhand einer bekannten Quelle
aufeinander abzustimmen.
Luftfeuchtigkeit innen
und außen stimmen
nicht überein.
Geben Sie den Sensoren eine Stunde
Zeit, um sich aufgrund der Signalfilterung
zu stabilisieren. Die Innen- und
Luftfeuchtigkeit-Sensoren sollten
innerhalb 10% übereinstimmen.
Verwenden Sie die Kalibrierungsfunktion,
um die Innen- und Außenluftfeuchtigkeit
anhand einer bekannten Quelle
aufeinander abzustimmen.
Der Kontrast der
Display-Konsole ist
schwach.
Ersetzen sie die Batterien in der Konsole
mit einem neuen Satz Batterien.
Manufacturer: Shen zhen Jian Pai Trading Co.,LTD
Address:Room 1202, Ge Lin Wang Yuan, No.96 Yan Nan Road,
Fu Tian District, Shen Zhen City,
Guang Dong, China
518001
phone:+8615876389177
www.sainlogic.com
Sainlogic
FT0073 Wireless Indoor/Outdoor 8-Channel
Thermo-Hygrometer User Manual
1. Introduction
Thank you for your purchase of the FT0073 Wireless Indoor/Outdoor 8-
Channel Thermo-Hygrometer with Three Remote Display. The following
user guide provides step by step instructions for installation, operation
and troubleshooting.
2.Getting Started
Note: The power up sequence must be performed in the order
shown in this section (insert batteries in the remote transmitter(s) first,
Display Console second).
The unit consists of a display console (receiver), and three thermo-
hygrometer (remote transmitter).
2.1 Parts List
2.2 Recommend Tools
Hammer and nail for hanging remote thermo-hygrometer transmitter.
2.3 Thermo-Hygrometer Sensor Set Up
Note: Do not use rechargeable batteries. We recommend fresh
alkaline batteries for outdoor temperature ranges between -20 °C and
60 °C and fresh lithium batteries for outdoor temperature ranges
between -40 °C and 60 °C.
QTY Item
Display Console
Frame Dimensions (LxHxW): 11.5x12.5x2.25cm
LCD Dimensions (LxW): 9.5x8.0cm
Thermo-hygrometer transmitter
Dimensions (LxHxW): 11x4.5x2.0cm
1
3
-18-
1. Remove the battery door on the back of the sensor by
removing the set screw, as shown in Figure 1 .
LED
Figure 1
2. BEFORE inserting the batteries, locate the dip switches on the
inside cover of the lid of the transmitter.
Figure 2
setting).
Figure 2
3. Channel Number: The FT0073 supports up to eight
transmitters. To set each channel number (the default is Channel 1),
change Dip Switches 1, 2 and 3, as referenced in Table 1.
4. Temperature Units of Measure: To change the transmitter
display units of measure (°F vs. °C), change Dip Switch 4, as referenced
in Table 1.
displays all four switches in the OFF position (factory default
-19-
Table 1
5. Insert two AAA batteries.
6. After inserting the batteries, the remote sensor LED indicator will
light for 4 seconds, and then flash once per 60 seconds thereafter.
Each time it flashes, the sensor is transmitting data.
7. Verify the correct channel number (CH) and temperature units of
measure (°F vs. °C) are on the display, as shown in Figure 3.
(1) temperature
(2) temperature units (°F vs. °C)
(3) channel number
(4) relative humidity
Figure 3
8. Close the battery door. Make sure the gasket (around the battery
compartment) is properly seated in its trace prior to closing the door.
Tighten the set screw.
DIP SWITCH
FUNCTION
Channel 1
Channel 2
Channel 3
Channel 4
Channel 5
Channel 6
Channel 7
Channel 8
°F
°C
1
2
3
4
-20-
9
.
Rep
e
a
t
for the add
iti
o
nal
re
m
o
t
e
tr
an
sm
i
tt
er
s,
v
e
ri
fyi
ng
eac
h
re
mote i
s o
n a d
if
f
e
re
n
t cha
n
nel.
2.4 Display Console Set Up
1.
Move the transmitters(s)
about 1 to 3m
away
from the display
console (if
the
transmitters
are too
close, it
may
not
be
received
by the
display console).
With multiple transmitters,
make
sure
all
transmitters
are powered up and displaying different channels on the display.
2. Remove the battery door on the back of the display
, as shown in
Figure 4.
Insert four
AAA
(alkaline
or lithium,
avoid
rechargeable)
batteries into the back of the display console.
Fig
u
re 4
All of the LCD segments will light up for a few seconds to verify all
segments are operating properly.
3. Replace
the
battery
door,
and fold
out the desk
stand
and place
the console in the upright position.
The
console will instantly display indoor
temperature
and humidity
as
designated by the
icon.
The
remote temperature and
humidity
will
update on the
display within
a
few minutes
on
the
appropriate
channel.
While in the search mode, the remote search icon will be constantly
displayed.
If
you
have
more than three remote
sensors
(additional channels
4-8
are
supported), the display
will
automatically
toggle
between
sensors
until all sensors have reported in.
-21-
Do not touch any
buttons until all
of the
remote
sensors have
reported
in, or
the radio
search icon
is no longer
on, otherwise
the
remote
sensor search mode will be terminated. When the remote sensors have
been received,
the
console
will
automatically
switch
to
the
normal
mode, and all further settings can be performed.
If the
remotes do
not
update,
please reference the
troubleshooting
guide in Section 8.
2.4.1 Display Console Layout
Fig
ure
5
2.4.2 Sensor Operation V
erification
V
erify
the
humidity
sensors match
closely with
the
console
and
the
sensors are in the same location (about 1-3 meters apart).
The sensors
should
agree within
10% (the accuracy
is ± 5%).
Allow about 30
minutes
for all sensors to
stabilize.
The humidity
can
be
adjusted
or
calibrated later to match each other a known source.
V
erify
the
temperature sensors match
closely
with
the console and
sensor
array in
the
same
location (about 1-3
meters apart).
The
sensors
should
be
within
2°C (the
accuracy is
± 1°C).
Allow
about 30
-22-
minutes for all sensors to stabilize. The temperature can be adjusted or
calibrated later to match each other or a known source.
3. Remote Sensor Installation
If you mount one or more of the sensors outside, it is recommended
you mount the sensor(s) on a north facing wall, in a shaded area.
Direct sunlight and radiant heat sources will result in inaccurate
temperature readings. Although the sensors are water resistant, it is
best to mount in a well protected area, such as under an eve. Use a
screw or nail (not included) to affix the remote sensor to the wall, as
shown in Figure 6.
Figure 6
4. Display Features
4.1 Comfort Icon
The comfort icon is based on humidity ranges specified in Figure 7 .
The icon is displayed for indoor humidity, remote channel 1-3 humidity
and optional remote channels 4 through 8 humidity.
Figure 7
4.2 Rate of Change Icon
The rate of change icon detects rapid changes in temperature.
-23-
RH<45%
RH45%~65%
RH>65%
Dry
Comfortable
Wet
If the arrow points upward, the temperature is increasing at a rate of
+2°C per 30 minutes (or greater). If the arrow points downward, the
temperature is decreasing at a rate of -2°C per 30 minutes (or less).
5. Console Operation
Note: The console has three buttons for easy operation:
MIN/MAX/- button, ALARM/ADJUST button, and CHANNEL/+ button.
5.1 Channel Selection
Press the CHANNEL/+ button to switch the display between the
Channel 1 temperature and humidity, Channel 2 temperature and
humidity, Channel 3 temperature and humidity, indoor temperature and
humidity .remote sensors 4 through 8, and scroll mode .The
channel indication arrow will point at the selected channel. In scroll
mode, the indoor temperature and humidity, and Channels 4-8 will
alternately be displayed in five second intervals.
5.2 High and Low Alarm
You can set a high and low temperature and humidity alarm on the
Channel 1, Channel 2, Channel 3 and Indoor temperature and
humidity. If the alarm is exceeded, a audible alert will occur and the
alarm value will flash. To silence the alarm, press any button.
To set the alarm, or adjust the high and low alarm settings, press the
CHANNEL/+ button until the channel indication arrow points at
the selected channel.
5.2.1 Alarm Defaults
-24-
Channel
Indoor
1,2,3
Default
Condition
OFF
OFF
HI ALARM
(temperature) ºF
60
35
LOW ALARM
(temperature) ºF
-20
10
HI ALARM
(humidity) %
90
80
LOW ALARM
(humidity) %
30
40
-25-
5.2.2
With the indicator arrow pointing at the appropriate channel, press
and hold the ALARM button for 3 seconds, and the temperature HIGH
alarm will flash. Press the CHANNEL/+ button to increase the HIGH
alarm and the MIN/MAX/- button to decrease the HIGH alarm. Press
and hold the + or - button to change rapidly. While the alarm value is
flashing, press and hold the ALARM button for three seconds to toggle
the alarm on and off the alarm. The alarm icon will appear when
set, and disappear when disabled.
Press (do not hold) the ALARM button again to enter the LOW
temperature alarm. The LOW alarm for temperature will flash. Press
the CHANNEL/+ button to increase the LOW alarm and the MIN/MAX/-
button to decrease the LOW alarm. Press and hold the + or - button to
change rapidly. While the alarm value is flashing, press and hold the
ALARM button for three seconds to toggle the alarm on and off the
alarm. The alarm icon will appear when set, and disappear when
disabled.
Press (do not hold) the ALARM button again to enter the HIGH
humidity alarm. The humidity HIGH alarm will flash. Press the
CHANNEL/+ button to increase the HIGH alarm and the MIN/MAX/-
button to decrease the HIGH alarm. Press and hold the + or - button to
change rapidly. While the alarm value is flashing, press and hold the
ALARM button for three seconds to toggle the alarm on and off the
alarm. The alarm icon will appear when set, and disappear when
disabled.
Press (do not hold) the ALARM button again to enter the LOW
humidity alarm. The humidity LOW alarm will flash. Press the
CHANNEL/+ button to increase the LOW alarm and the MIN/MAX/-
button to decrease the LOW alarm. Press and hold the + or - button to
change rapidly. While the alarm value is flashing, press and hold the
ALARM button for three seconds to toggle the alarm on and off the
alarm. The alarm icon will appear when set, and disappear when
disabled.
Setting the Min and Max Alarm
When complete, press the ALARM button again, and the display will
return to normal mode.
When a temperature or humidity alarm condition has been triggered,
the alarm will sound for 120 seconds, and flash until the temperature or
humidity condition is no longer valid. Press any key to silence the
alarm.
The alarm will reactivate automatically once the value has exceeded
the alarm limit again. To avoid repeated alarms, you should disable the
alarm function or set it to a new value.
5.2.3 Viewing the High and Low Alarms
With the indicator arrow pointing at the indoor or channel 1-3, press
the ALARM button once to view the High alarm, and press the ALARM
button again to view the Low alarm limits at all.
5.3 Reset Max/Min
With the indicator arrow pointing at the appropriate channel, press
the MIN/MAX/- button once to check the MAX values, press and hold
the MIN/MAX/- button for 3 seconds to restore the MAX values to the
current value.
Press the MIN/MAX/- button once again to check the MIN values,
press and hold the MIN/MAX/- button for 3 seconds to restore the MIN
values to the current value.
When complete, press the MIN/MAX/- button again, and the display will
return to normal mode.
5.4 Temperature Units of Measure
The default temperature units of measure are degrees Fahrenheit. To
toggle between degrees Celsius and degrees Fahrenheit, press and
hold the MIN/MAX button for 3 seconds while in normal mode.
5.5 Sensor Search Mode
If any of the sensor communication is lost, dashes (--.-) will be
displayed on the screen. To reacquire the signal:
-26-
1. If a specific channel is lost, press the CHANNEL/+ button until
the channel indication arrow is pointing at the appropriate
channel.
Press and hold the CHANNEL/+ button for 3 seconds, and the
remote search icon will be constantly displayed for up to 10
minutes.Once the signal is reacquired, the remote search icon
will turn off, and the current value will be displayed.
2. If new sensors are added, subtracted, or multiple sensor
channels are lost, press the CHANNEL/+ button until the
channel indication arrow is pointing at the indoor temperature
and humidity . Press and hold the CHANNEL/+ button for 3
seconds, and the remote search icon will be constantly
displayed for up to 10 minutes. Once the signal is reacquired,
the remote search icon will turn off, and the current value will
be displayed.
5.6 Best Practices for Wireless Communication
Wireless communication is susceptible to interference, distance, walls
and metal barriers. We recommend the following best practices for
trouble free wireless communication.
1. Electro-Magnetic Interference (EMI). Keep the console
several feet away from computer monitors and TVs.
2. Radio Frequency Interference (RFI). If you have other 433
MHz devices and communication is intermittent, try turning off
these other devices for troubleshooting purposes. You may
need to relocate the transmitters or receivers to avoid
intermittent communication.
3. Line of Sight Rating. This device is rated at 100m line of sight
(no interference, barriers or walls) but typically you will get 30 m
maximum under most real-world installations, which include
passing through barriers or walls.
4. Metal Barriers. Radio frequency will not pass through metal
barriers such as aluminum siding. If you have metal siding,
-27-
align the remote and console through a window to get a clear
line of sight.
5.7 Adjustment or Calibration
Note: The calibrated value can only be adjusted on the console.
The remote sensor(s) always displays the un-calibrated or measured
value.
Note: The measured humidity range is between 10 and 99%.
Humidity cannot be accurately measured outside of this range. Thus,
the humidity cannot be calibrated below 10% or above 99%.
The purpose of calibration is to fine tune or correct for any sensor error
associated with the devices margin of error. The measurement can be
adjusted from the console to calibrate to a known source.
Calibration is only useful if you have a known calibrated source you
can compare it against, and is optional. This section discusses
practices, procedures and sources for sensor calibration to reduce
manufacturing and degradation errors. Do not compare your readings
obtained from sources such as the internet, radio, television or
newspapers. They are in a different location and typically update once
per hour.
The purpose of your weather station is to measure conditions of your
surroundings, which vary significantly from location to location.
5.7.1 Humidity Calibration
Prior to entering the calibration mode, press the CHANNEL/+ button to
select the humidity sensor you wish to adjust.
To enter the humidity calibration mode, press and hold the
ALARM/ADJUST and MIN/MAX/- buttons at the same time for 5
seconds and the humidity value will begin flashing. Press the
CHANNEL/+ button to increase the humidity and the MIN/MAX/- button
to decrease the humidity reading in 1% increments. To rapidly increase
(or decrease) the humidity reading, press and hold the CHANNEL/+ or
MIN/MAX/- button.
-28-
To return the humidity to the actual or uncalibrated measurement,
press the ADJUST button.
Once the displayed humidity equals the calibrated source, press and
hold the ADJUST button for three seconds, or wait 15 seconds for
timeout, and the humidity value will stop flashing.
Discussion: Humidity is a difficult parameter to measure
electronically and drifts over time due to contamination. In addition,
location has an adverse affect on humidity readings (installation over
dirt vs. lawn for example).
5.7.2 Temperature Calibration
Prior to entering the calibration mode, press the CHANNEL/+ button to
select the temperature you wish to adjust.
To enter the temperature calibration mode, press and hold the
ALARM/ADJUST and CHANNEL/+ buttons at the same time for 5
seconds and the temperature value will begin flashing. Press the
CHANNEL/+ button to increase the temperature and the MIN/MAX/-
button to decrease the temperature reading in 0.1° increments. To
rapidly increase (or decrease) the temperature reading, press and hold
the CHANNEL/+ or MINMAX/- button.
To return the temperature to the actual or uncalibrated measurement,
press the ADJUST button.
Once the displayed temperature equals the calibrated source, press
and hold the ADJUST button for three seconds, or wait 15 seconds for
timeout, and the temperature value will stop flashing.
Discussion: Temperature errors can occur when a sensor is
placed too close to a heat source (such as a building structure, the
ground or trees).
To calibrate temperature, we recommend a mercury or red spirit (fluid)
thermometer. Bi-metal (dial) and other digital thermometers are not a
good source and have their own margin of error. Using a local weather
station in your area is also a poor source due to changes in location,
-29-
timing (airport weather stations are only updated once per hour) and
possible calibration errors (many official weather stations are not
properly installed and calibrated).
Place the sensor in a shaded, controlled environment next to the fluid
thermometer, and allow the sensor to stabilize for 48 hours. Compare
this temperature to the fluid thermometer and adjust the console to
match the fluid thermometer.
6. Glossary of Terms
7. Specifications
7.1 Wireless Specifications
● Line of sight wireless transmission (in open air): 100 meters,
30 meters under most conditions.
● Frequency: 433 MHz
● Update Rate: 60 seconds
7.2 Measurement Specifications
The following table provides specifications for the measured
parameters.
Term Definition
Accuracy is defined as the ability of a measurement to match
the actual value of the quantity being measured.
Range is defined as the amount or extent a value can be
measured.
Range
Accuracy
A hygrometer is a device that measures relative humidity.
Relative humidity is a term used to describe the amount or
percentage of water vapor that exists in air.
Hygrometer
-30-
Measurement
Range
Resolution
Indoor Temperature
0 to 60°C
± 1°C
0.1°C
Outdoor Temperature
-40 to 60°C
± 1°C
0.1°C
Accuracy
10 to 99 %
10 to 99 %
±
between 20 to 90%)
5% (only guaranteed
±
between 20 to 90%)
5% (only guaranteed
1%
1%
Indoor Humidity
Outdoor Humidity
7.3 Power Consumption
● Base station (display console): 4 x AAA 1.5V Alkaline batteries
(not included)
● Remote sensor : 2 x AAA 1.5V Alkaline batteries (not included)
● Battery life: Minimum 12 months for base station with one
sensor and excellent reception. Intermittent reception and
multiple sensors may reduce the battery life.
Minimum 12 months for thermometer-hygrometer sensor (use
lithium batteries in cold weather climates less than -20°C)
8. Troubleshooting Guide
If your question is not answered here, you can contact us as
follows:
-31-
Problem
Solution
Wireless remote
(thermo-
hygrometer) not
reporting in to
console.
If any of the sensor communication is lost, dashes (-
-.-) will be displayed on the screen. To reacquire the
signal, press and hold the CHANNEL/+ button for 3
seconds, and the remote search icon will be
constantly displayed. Once the signal is reacquired,
the remote search icon will turn off, and the
current values will be displayed.
The maximum line of sight communication range is
100 meters and 30 meters under most conditions.
Move the sensor assembly closer to the display
console.
If the sensor assembly is too close (less than 1
meter), move the sensor assembly away from the
display console.
Make sure the remote sensor LCD display is
working and the transmitter light is flashing once per
60 seconds.
Install a fresh set of batteries in the remote thermo-
hygrometer. For cold weather environments, install
lithium batteries.
P r o b l e m
S o l u ti o n
There are dashes (--
.-) on the display
console.
Make sure the remote sensors are not transmitting
through solid metal (acts as an RF shield), or earth
barrier (down a hill).
Move the display console around electrical noise
generating devices, such as computers, TVs and
other wireless transmitters or receivers.
Move the remote sensor to a higher location. Move
the remote sensor to a closer location
Temperature sensor
reads too high in the
day time.
Make sure the thermo-hygrometer is mounted in
a shaded area on the north facing wall.
Indoor and Outdoor
Temperature do not
agree.
Allow up to one hour for the sensors to stabilize due
to signal filtering. The indoor and outdoor
temperature sensors should agree within 2 °C (the
sensor accuracy is ± 1 °C).
Use the calibration feature to match the indoor and
outdoor temperature to a known source.
Indoor and Outdoor
Humidity do not
agree.
Allow up to one hour for the sensors to stabilize due
to signal filtering. The indoor and outdoor humidity
sensors should agree within 10 % (the sensor
accuracy is ± 5 %).
Use the calibration feature to match the indoor and
outdoor humidity to a known source.
Display console
contrast is weak.
Replace console batteries with a fresh set of
batteries.
-32-
Lotus Global Co., Ltd.
1 Four Seasons Terrace West Drayton，
Middlesex London，UB7 9GG
United Kingdom
Phone: +44-20-75868010，+44-20-70961611
Fax: +44-20-79006187
Email: pEmail: peter@lotusglobaluk.com
MANUFACTURER
Shen zhen Jian Pai Trading Co., LTD
Room 1202, Ge Lin Wang Yuan,
No.96 Yan Nan Road,
Fu Tian District
Shen Zhen City
Guang Dong, ChinaGuang Dong, China
518001
phone: +8615876389177
www.sainlogic.com
Email: info@sainlogic.com
-33-
