B341822908COM00GO
- Unit can tip over causing severe injury or death.
- Anchor unit to stud in wall (if instructed to).
- Do Not allow children to climb on unit.
- Put heavy items on lower shelves or drawers.
WARNING
THIS INSTRUCTION BOOKLET CONTAINS IMPORTANT SAFETY INFORMATION. PLEASE READ AND KEEP FOR FUTURE REFERENCE.
Do Not Return This Product!
Contact our customer service team for help first.
Call: 1-800-489-3351 (toll free)
Monday-Friday 9am - 5pm CST
Visit: www.ameriwoodhome.com
Follow Ameriwood Home
Date of Purchase ___ / ___ / ___
Lot Number:
1822908COM
Fireplace TV stand
Tube
You
Assembly Difficulty Meter
Easy
Tough
Do NOT return this product!
Contact our friendly customer service team first for help.
Call us!
1-800-489-3351
Monday-Friday
9am - 5pm CST
Visit ameriwoodhome.com
Assembly Tips
- Open your item in the area you plan to keep it to avoid excessive heavy lifting.
- Identify, sort and count the parts before attempting assembly.
- Compression dowels are lightly tapped in with a hammer.
- Slides are labeled with a R (right) and L (left) for proper placement.
- Make sure to always face the point on the top of the Cam Lock towards the
outer edge.
- Use all the nails provided for the back panel and spread them out equally.
- Back panel must be used to make sure your unit is sturdy.
- Do NOT use harsh chemicals or abrasive cleaners on this item.
- Never push, pull, or drag your furniture.
Tube
You
PEOPLE NEEDED FOR ASSEMBLY: 2
ESTIMATED ASSEMBLY TIME: 1 HOUR
Helpful Hints
Tube
You
ameriwoodhome.com
2
P
Quick
Tip
Assembly
P
P
P
ameriwoodhome.com
3
Read through each step carefully and follow the proper order
Separate and count all your parts and hardware
Give yourself enough room for the assembly process
Have the following tools: Flat Head Screwdriver, #2 Phillips Head
Screwdriver and Hammer
Caution: If using a power drill or power screwdriver for screwing,
please be aware to slow down and stop when screw is tight.
Failure to do so may result in stripping the screw.
P
Before You Start

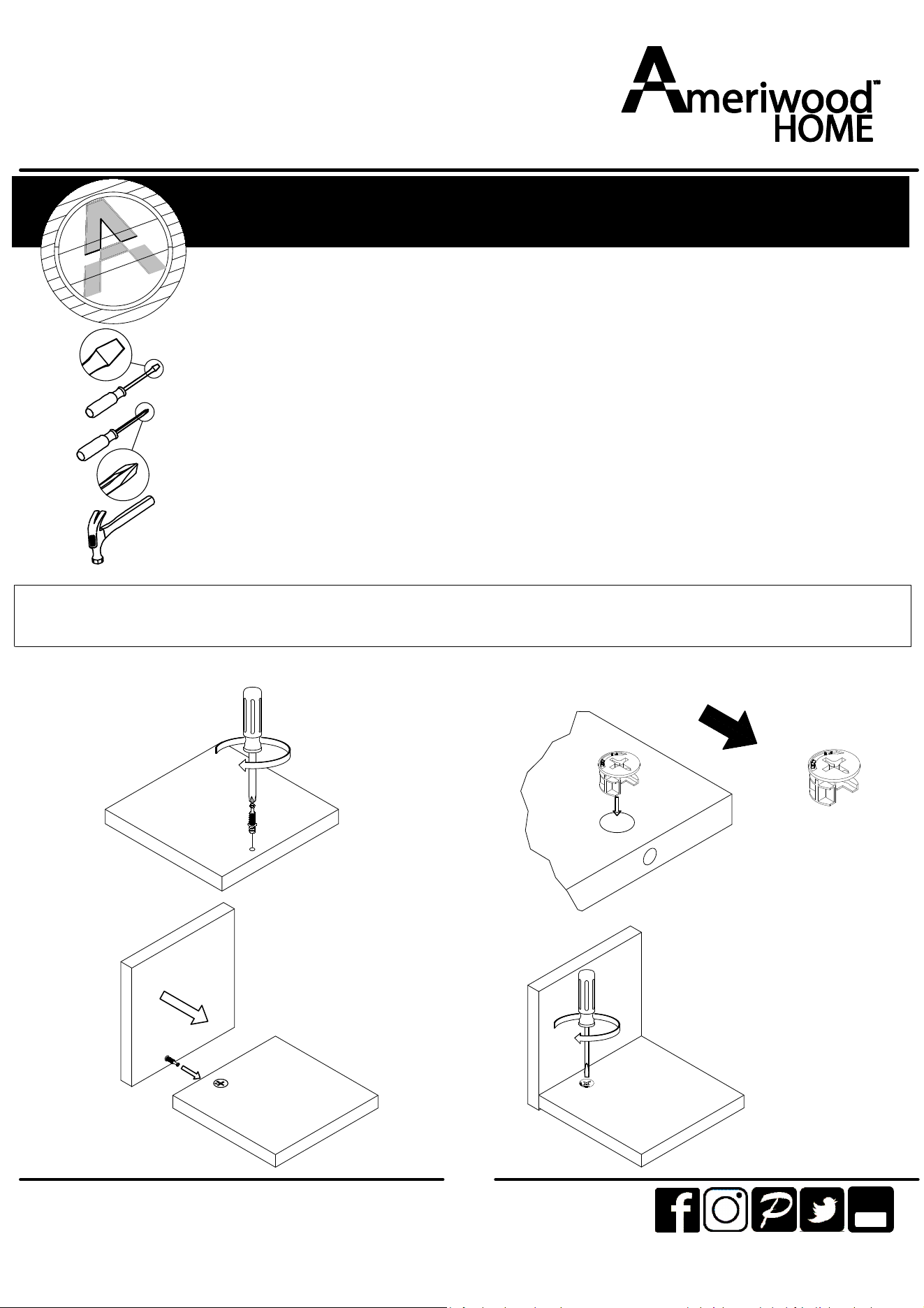

Cam Lock Fastening System
This Cam Lock Fastening System will be used throughout the assembly process.
1
3
2
4
Tube
You

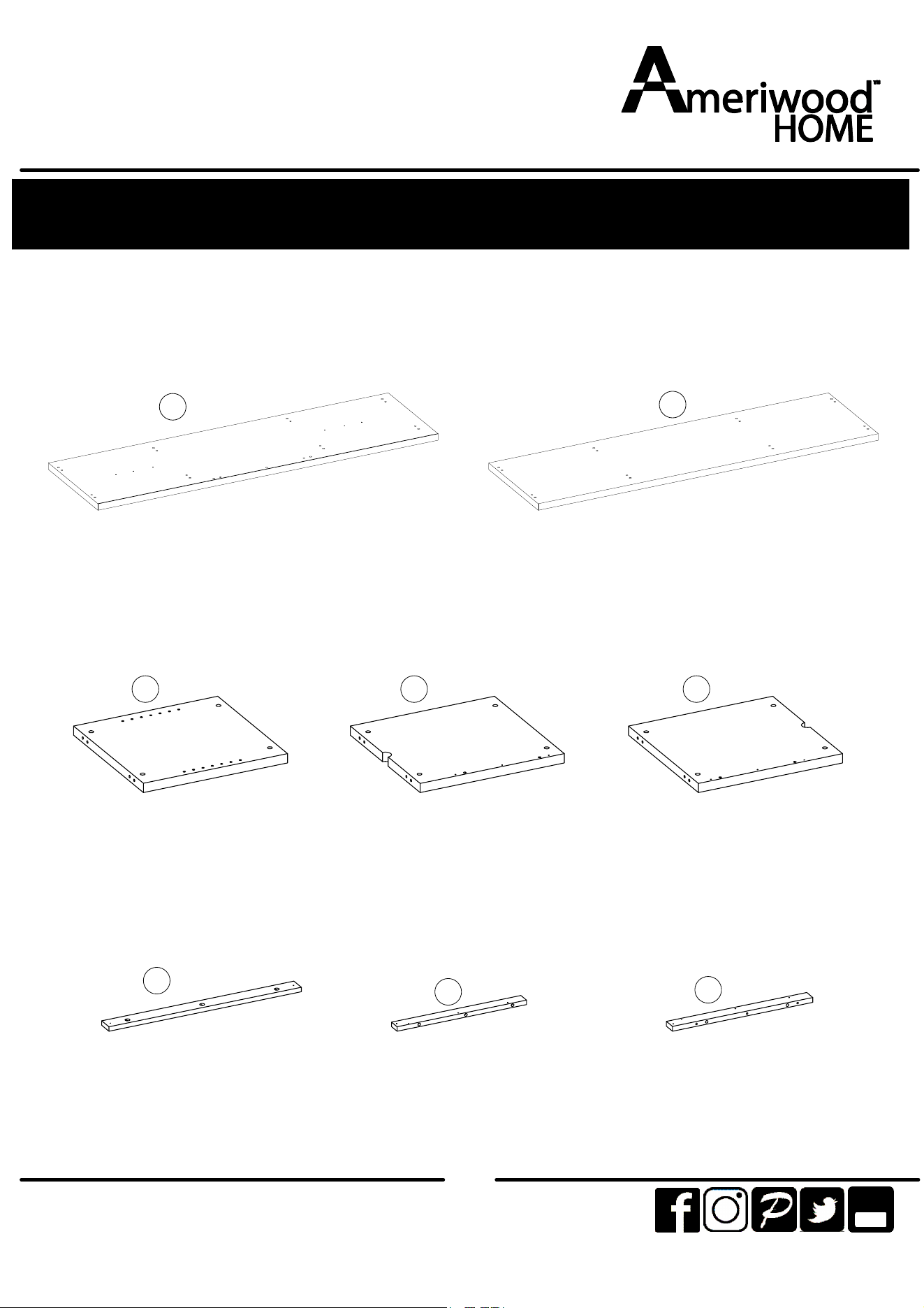

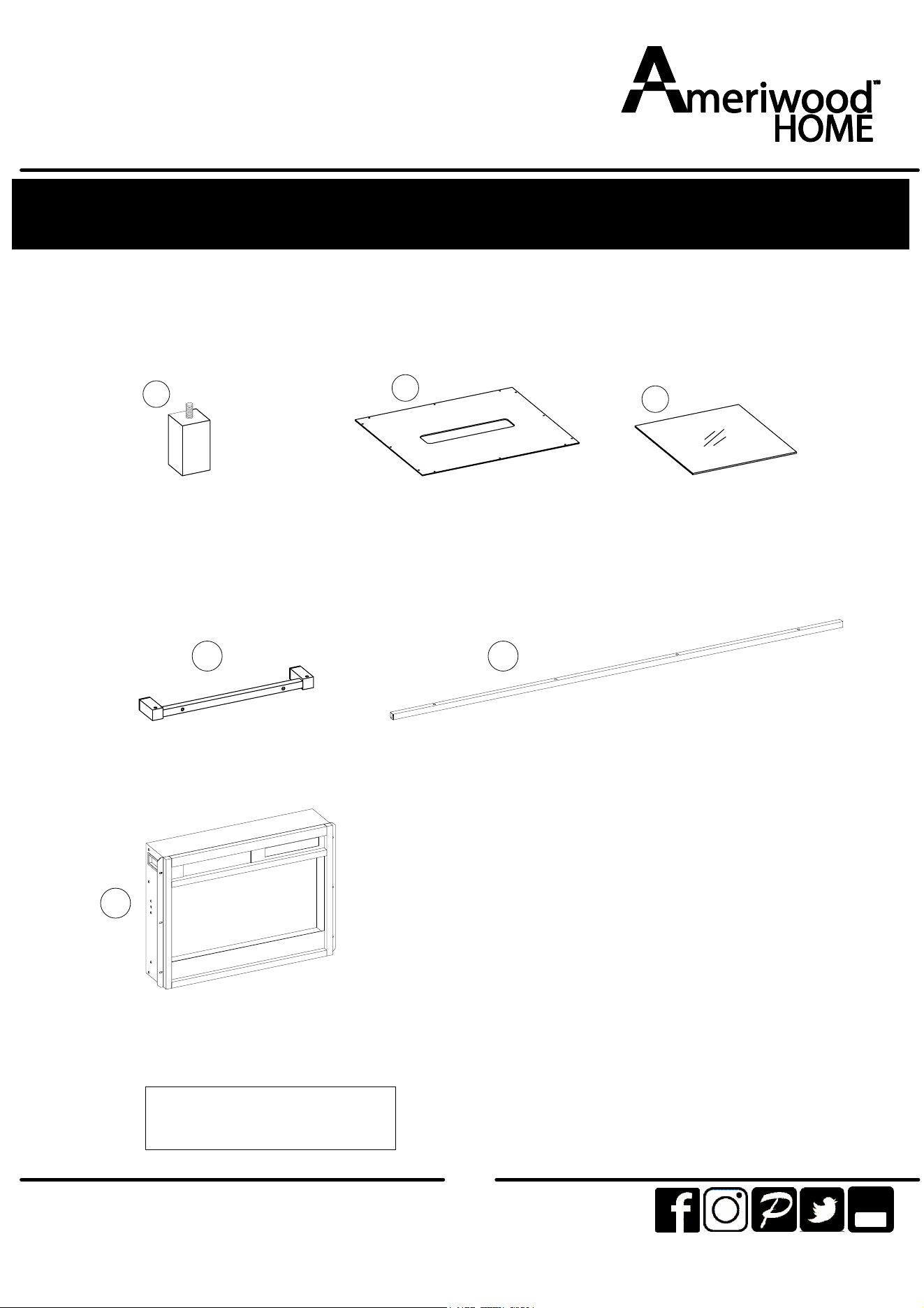

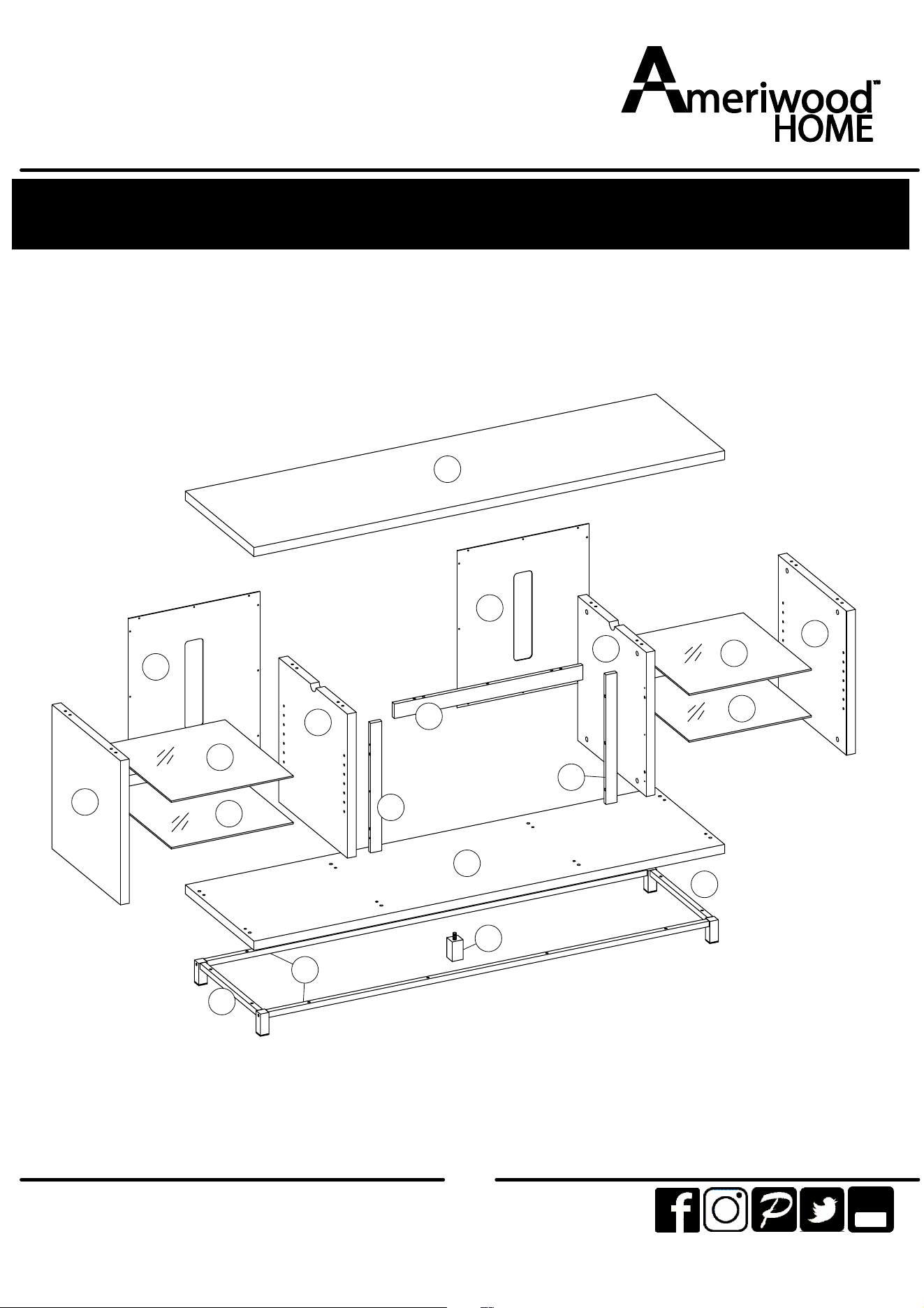

Board Identification
Not actual size
ameriwoodhome.com
4
TOP SHELF
T1822908010GO
QTY: 1 PC
BOTTOM PANEL
T1822908020GO
QTY: 1 PC
SIDE PANEL
T1822908030GO
QTY: 2 PCS
Tube
You
TOP SHELF APRON
T1822908060GO
QTY: 1 PC
A
B
C
F
D E
LEFT PARTITION
T1822908040GO
QTY: 1 PC
RIGHT PARTITION
T1822908050GO
QTY: 1 PC
LEFT SIDE RAIL
T1822908070GO
QTY: 1 PC
G
RIGHT SIDE RAIL
T1822908080GO
QTY: 1 PC
H
Board Identification
Not actual size
ameriwoodhome.com
5
FOOT
T1822908090GO
QTY: 1 PC
Tube
You
METAL FOOT FRAME
T1822908120GO
QTY: 2PCS
BACK PANEL
T1822908100GO
QTY: 2PCS
GLASS SHELF
T1822908110GO
QTY: 4PCS
J
K
L
M
SUPPORT TUBE
T1822908130GO
QTY: 2PCS
N
FIREPLACE
FA23V60L-C7
QTY: 1PC
P
Remote control FA23V60L-C701
Acrylic crystal FA23V60L-C702
LED light bar (2) FA23V60L-C703
Board Identification
Not actual size
ameriwoodhome.com
6
A
Tube
You
B
C
C
D
E
F
G
H
J
K
K
L
L
L
L
M
M
N

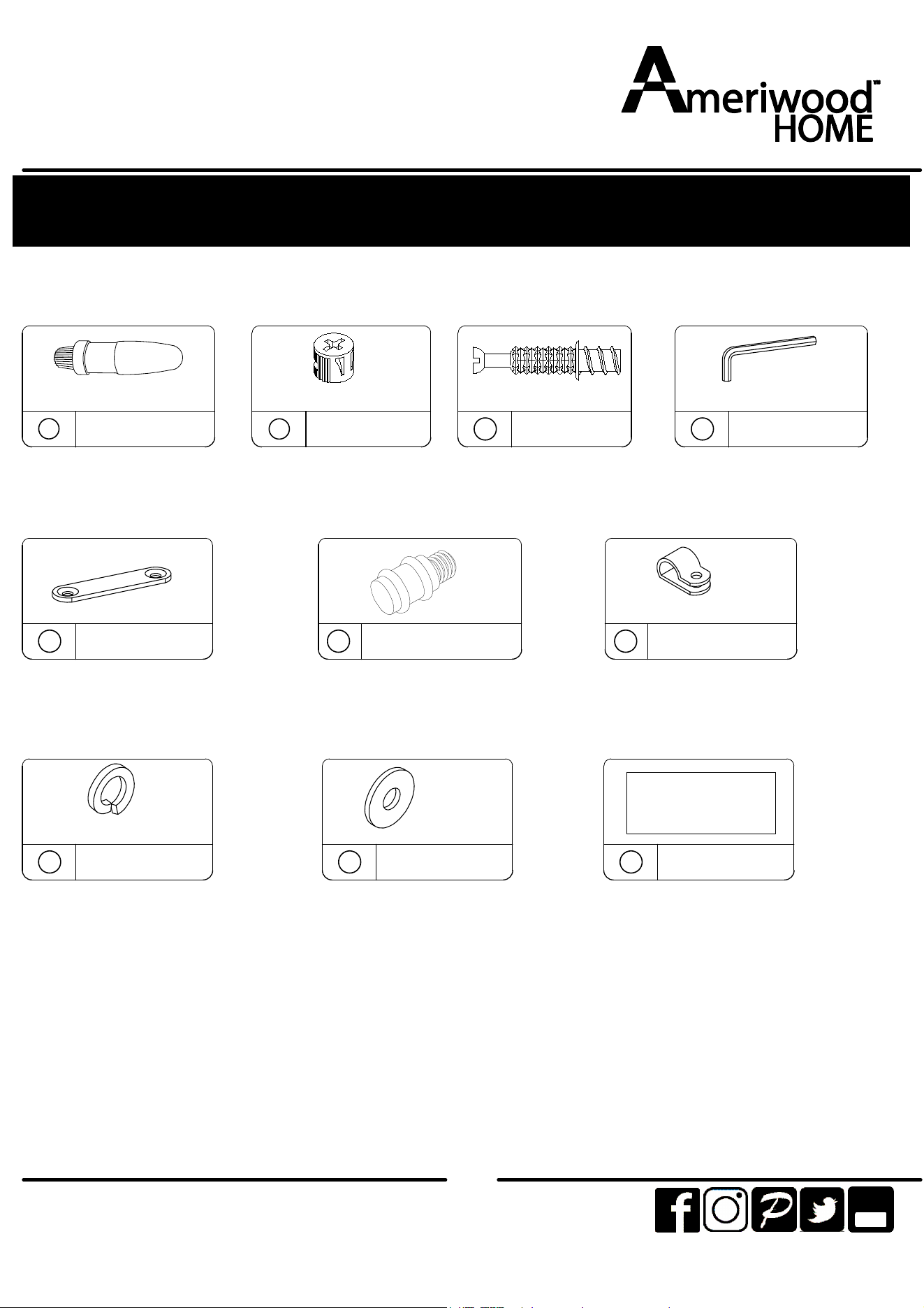

Part List
ameriwoodhome.com
7

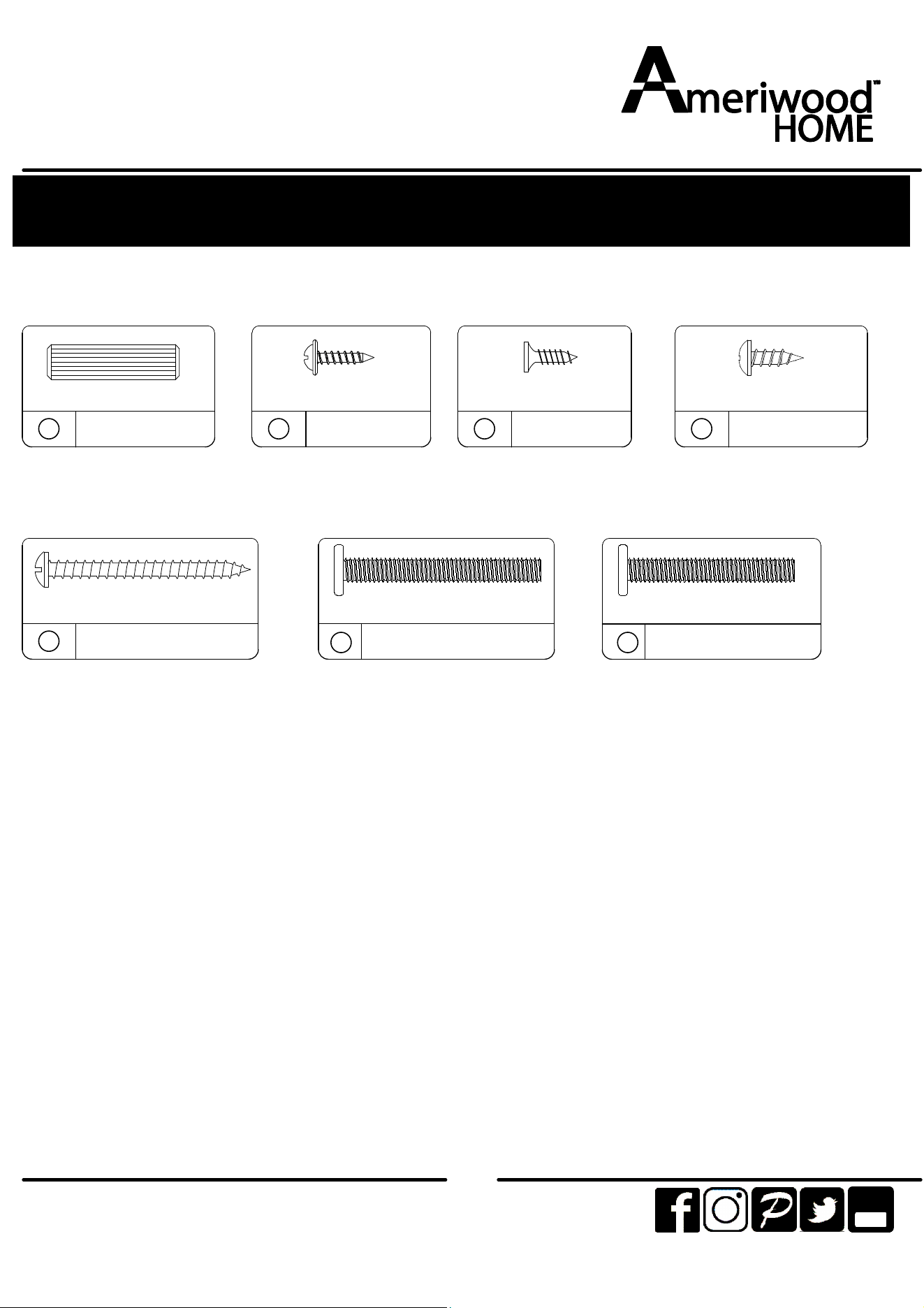

Hardware Bag Reference number:
21822908COM0GO
Actual Size
×22 ×10
SCREW
TGO1007
Ø3.5 x 12mm
Ø8 x 30mm
Tube
You
×6
WOOD DOWEL
TGO2900
SCREW
TGO1013
×24
Ø3 x 12mm
SCREW
TGO1301
Ø4.2 x 45mm
×6
SCREW
TGO1323
Ø4 x 12mm
1
3
4
5
2
x4
Ø1/4 x 45mm
BOLT
TGO1623
6
x12
Ø1/4 x 38mm
BOLT
TGO1630
7
Part List
ameriwoodhome.com
8
Hardware Bag Reference number:
21822908COM0GO
No Actual Size
×1 ×19
CAM BOLT
TGO2002
Ø6 x 25mm
Tube
You
×2
GLUE
TGO9001
METAL PLATE
TGO3525
×19
Ø15 x 12mm
CAM LOCK
TGO2102
×1
HEX KEY
TGO7001
M4 x 57mm
8
x16
SHELF SUPPORT
TGO2811
x2
WIRE CLIP
TGO9093
9 10 11
12
13
14
×16
SPRING WASHER
TGO4606
15
×16
WASHER
TGO4604
16
×1
WARNING LABEL
TGO1822
17
WARNING
ADVERTENCIA
AVERTISSEMENT
11*Ø6.5
16*Ø6.5
ameriwoodhome.com
STEP
9
1

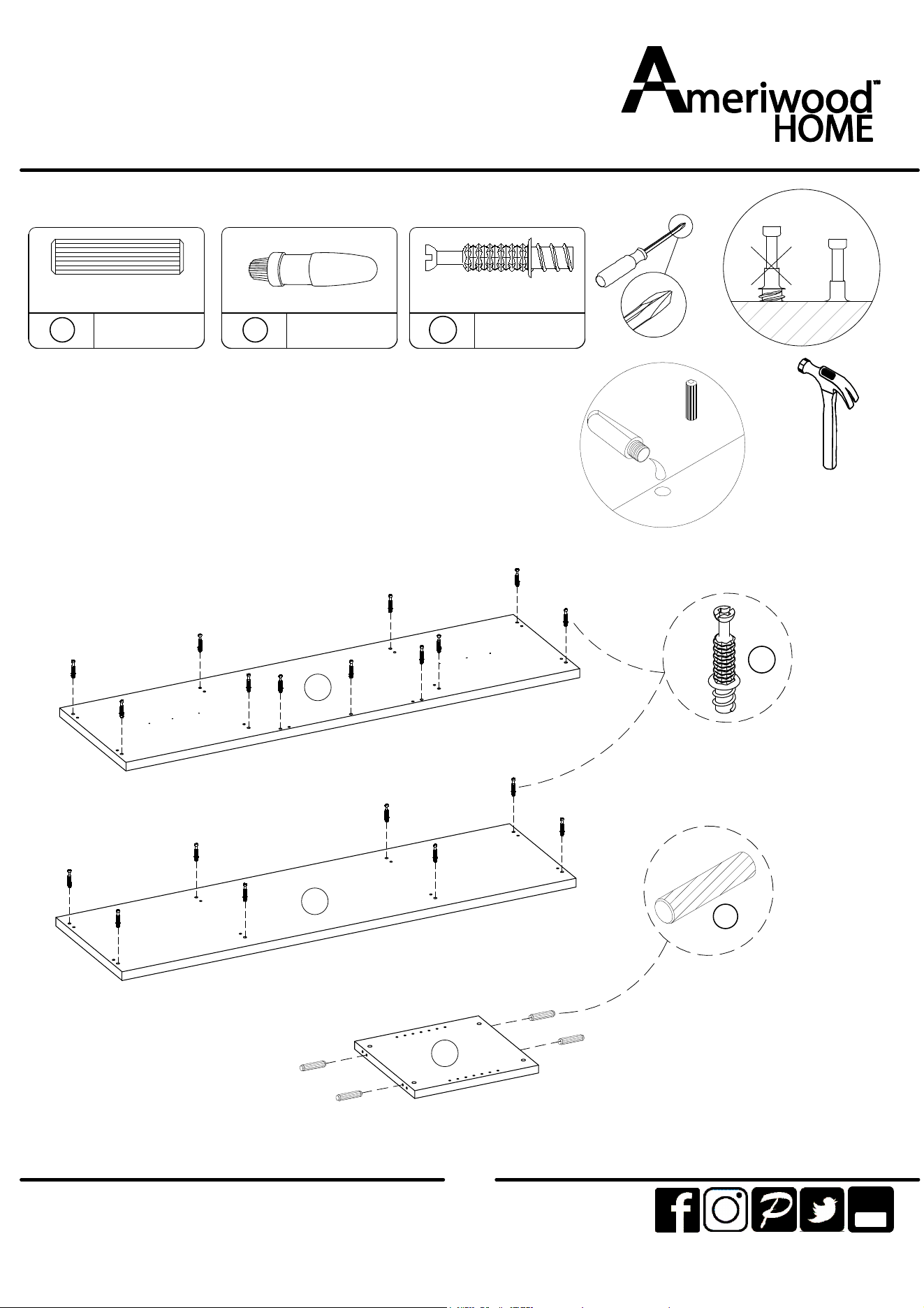

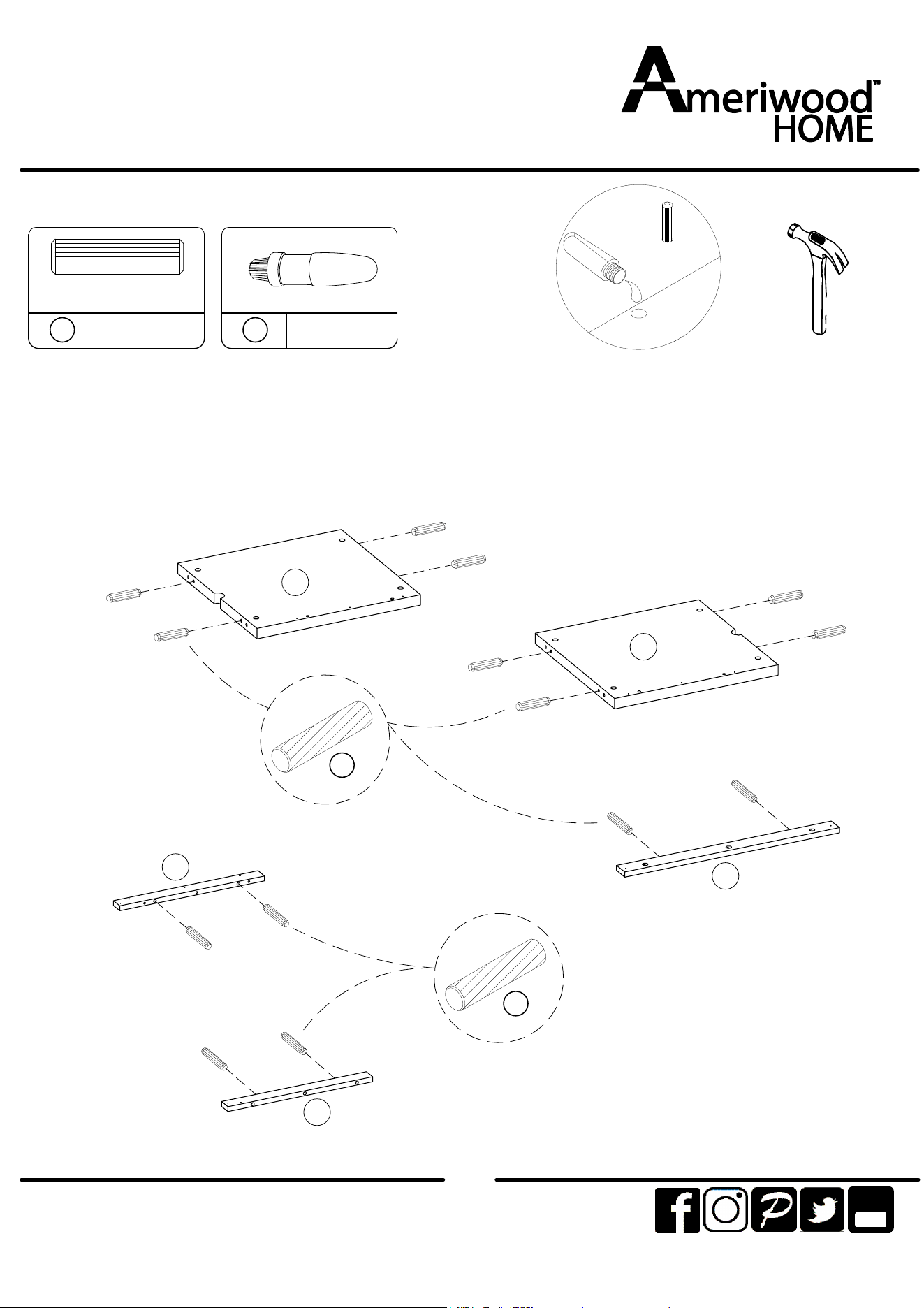

1.1 Cam bolt (10) into (A), (B) as illustrated.
1.2 Insert (1) into (C) x 2 as illustrated.
×8
Tube
You
1
Ø8 x 30mm
8
×19
10
Ø6 x 25mm
A
B
C
x 2
1
10
Wooden Dowel
Hole for wooden dowel
Use one drop of glue in dowel hole.
Glue
ameriwoodhome.com
STEP
10
2
2.1 Insert (1) into (D), (E), (H), (F) and (G) as illustrated.
Tube
You
×141
Ø8 x 30mm
8
Wooden Dowel
Hole for wooden dowel
Use one drop of glue in dowel hole.
Glue
H
F
G
D
E
1
1
ameriwoodhome.com
STEP
11
3

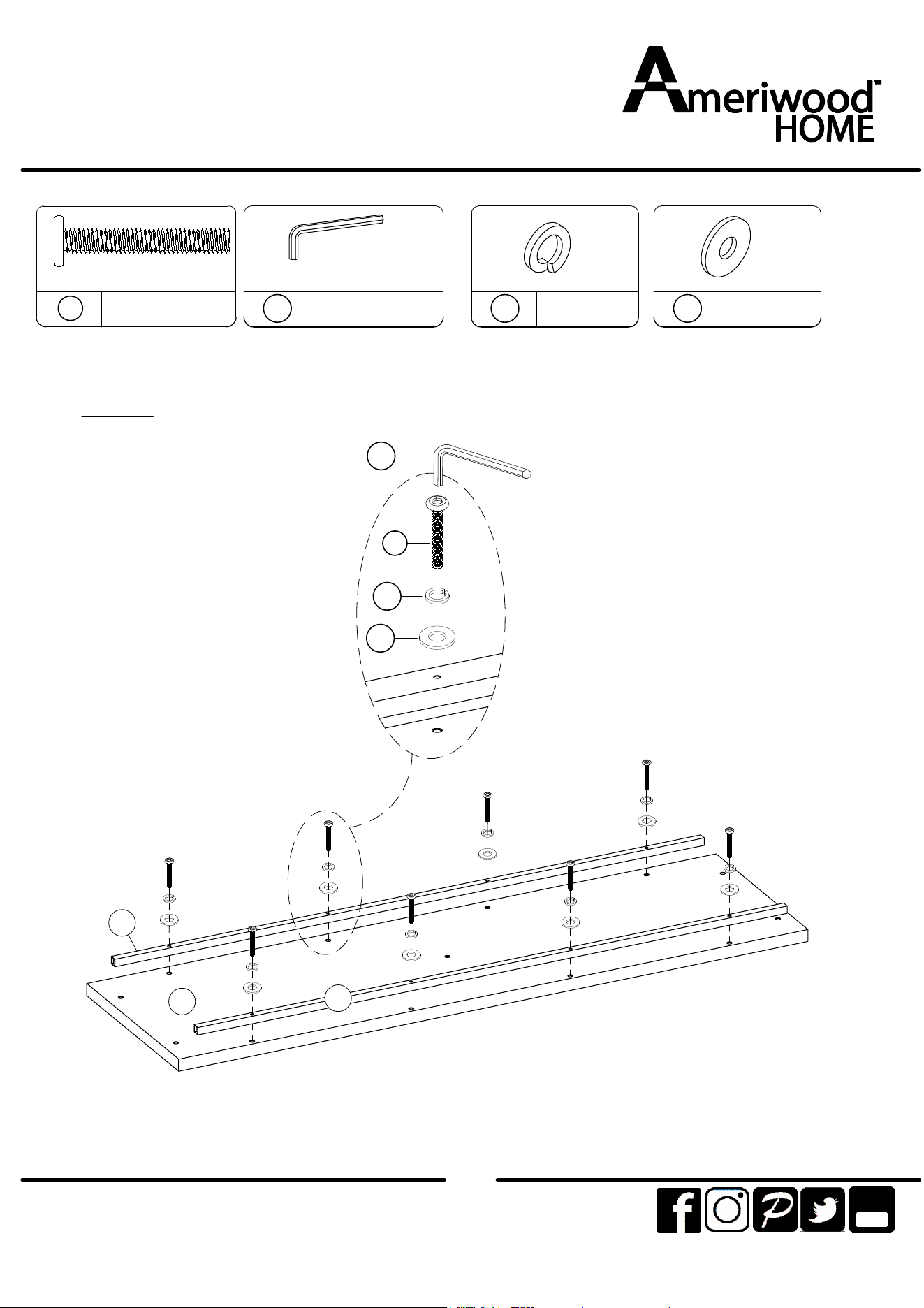

3.1 Attach (N) x 2 into (B) with (7), (15) and (16) as illustrated.
Note: DO NOT Tighten the bolt to ensure the assembly successfully in this step.
×8
Tube
You
7
Ø1/4 x 38mm
11
M4 x 57mm
×8
15
×8
16
7
15
16
11
B
N
N
11*Ø6.5
16*Ø6.5
ameriwoodhome.com
STEP
12
4

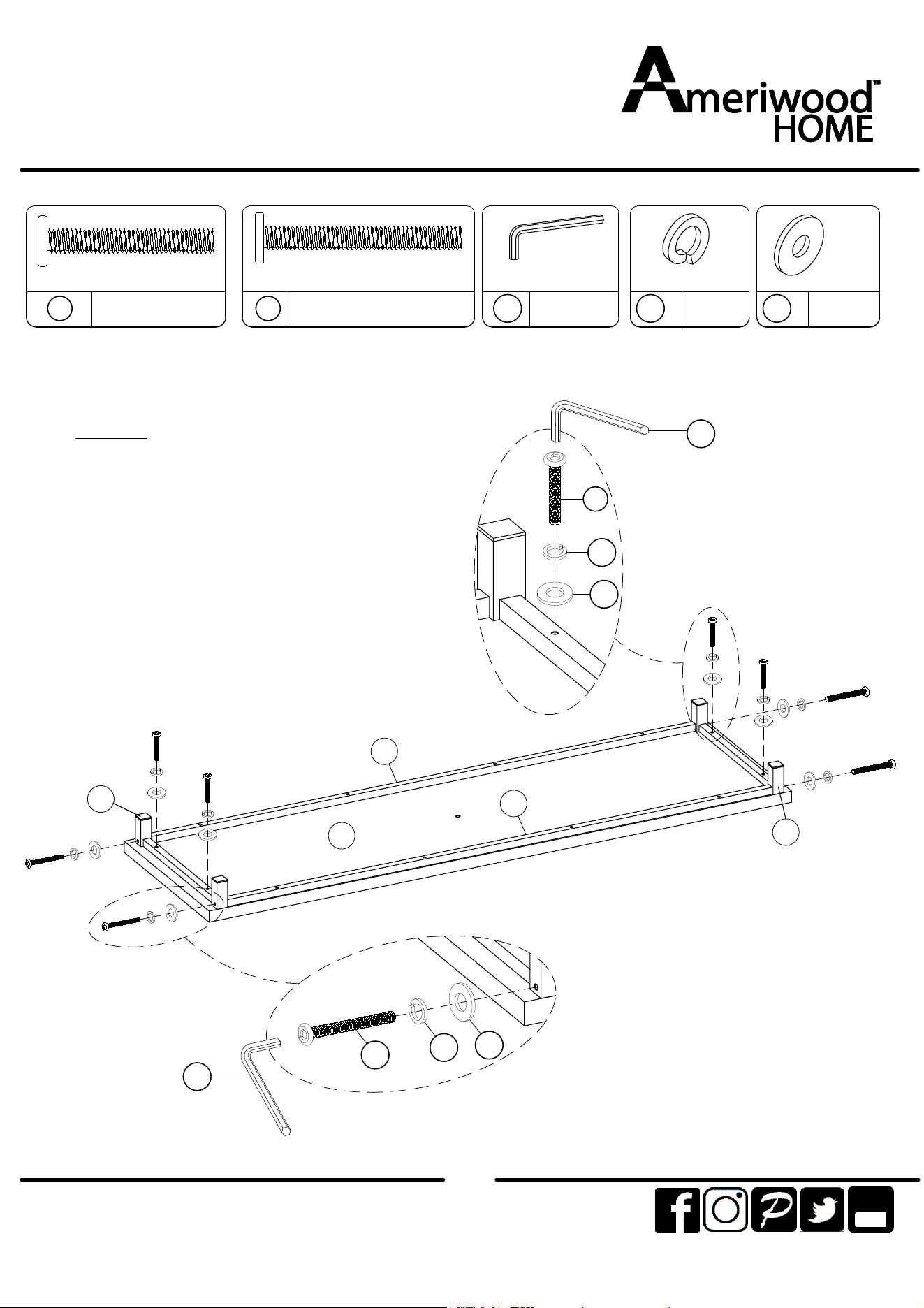

4.1 Attach (M) into (B) with (7), (15) and (16) as illustrated.
4.2 Attach (M) into (N) with (6), (15) and (16) as illustrated.
Note: DO NOT Tighten the bolt to ensure the assembly
successfully in this step.
Tube
You
×4
7
Ø1/4 x 38mm
11
M4 x 57mm
×8
15
×8
16
×4
6
Ø1/4 x 45mm
16
11
15
7
16
15
6
11
M
M
N
N
B
11*Ø6.5
16*Ø6.5
ameriwoodhome.com
STEP
13
5
Tube
You
If the ground is uneven, adjust the foot levelers by rotating
them to your preferred height. Once the desk is standing
and the levelers are adjusted, make sure the unit does not
wobble.
J
B
5.1 Attach (J) into (B) as illustrated.
Note: Tighten all bolts to secure the unit in this assembly step.
ameriwoodhome.com
STEP
14
6

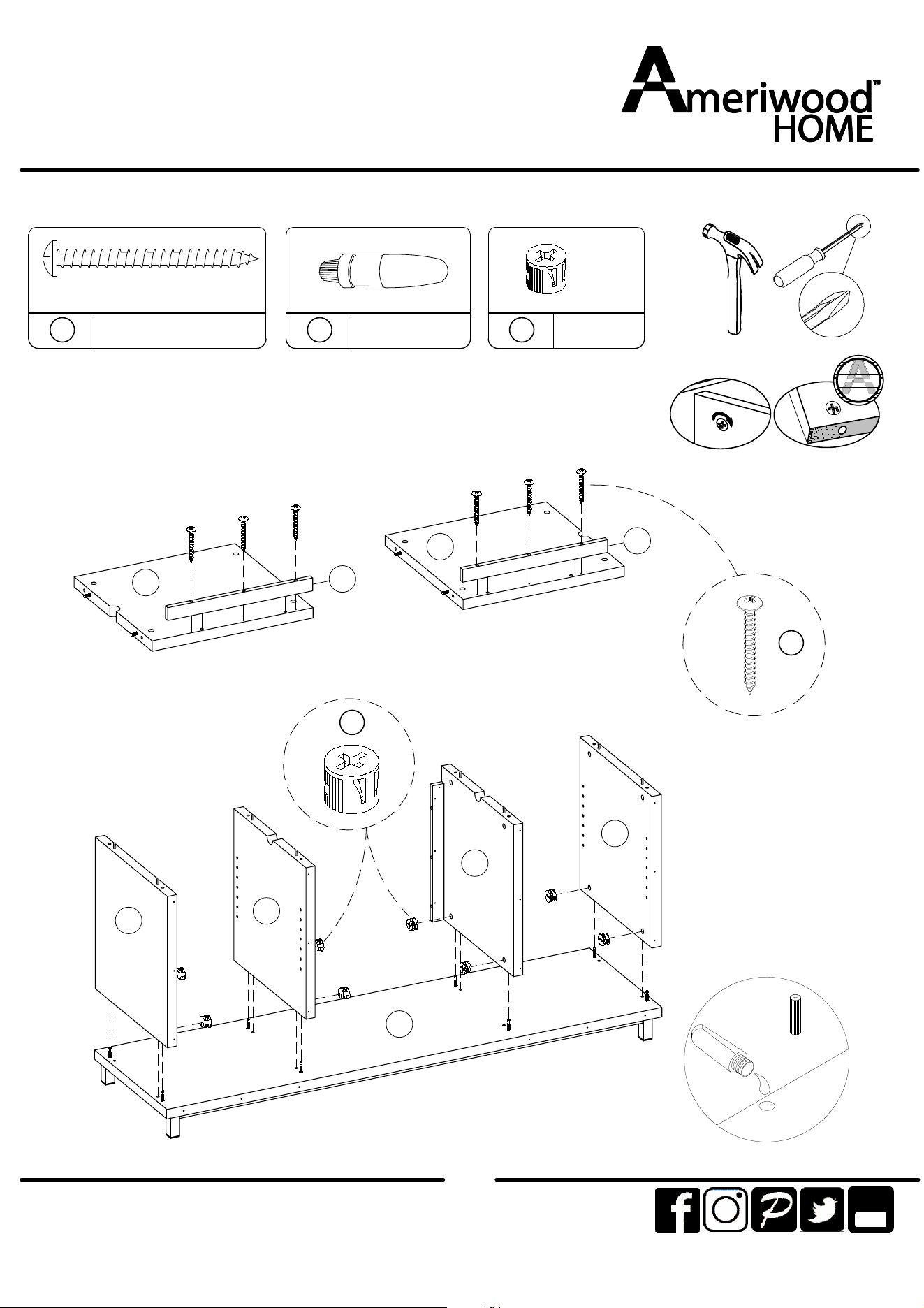

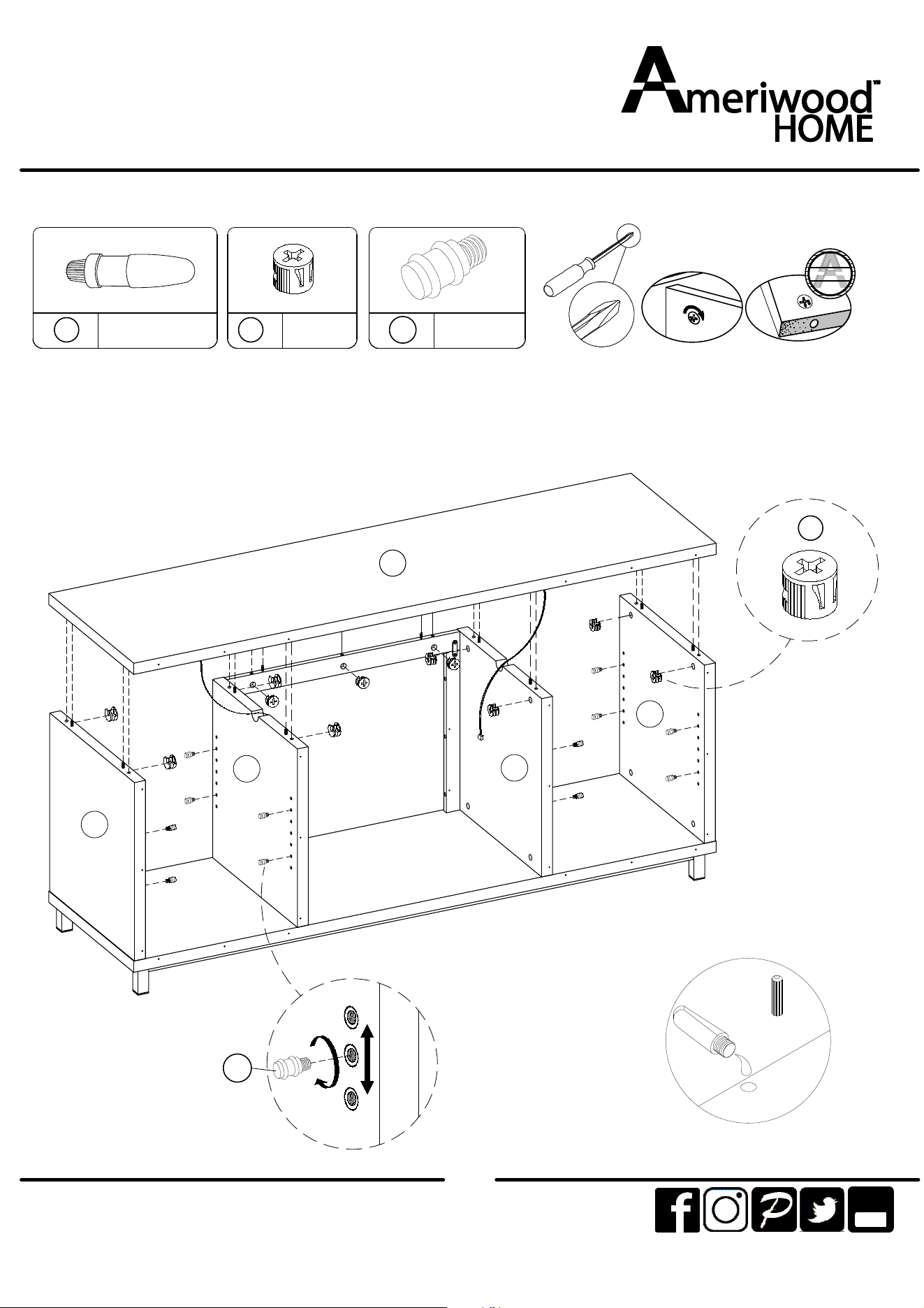

6.1 Attach (G) into (D) with (5) as illustrated.
6.2 Attach (H) into (E) with (5) as illustrated.
6.3 Attach (C) x 2, (D), (E) into (B) with (9) as illustrated.
×6
Tube
You
5
Ø4.2 x 45mm
8 9
×8
Proper orientation of CAM LOCK
Tip
Quick
Assembly
UNLOCK
LOCK
Wooden Dowel
Hole for wooden dowel
Use one drop of glue in dowel hole.
Glue
D
G
H
E
9
C
E
D
C
B
5
ameriwoodhome.com
STEP
15
7

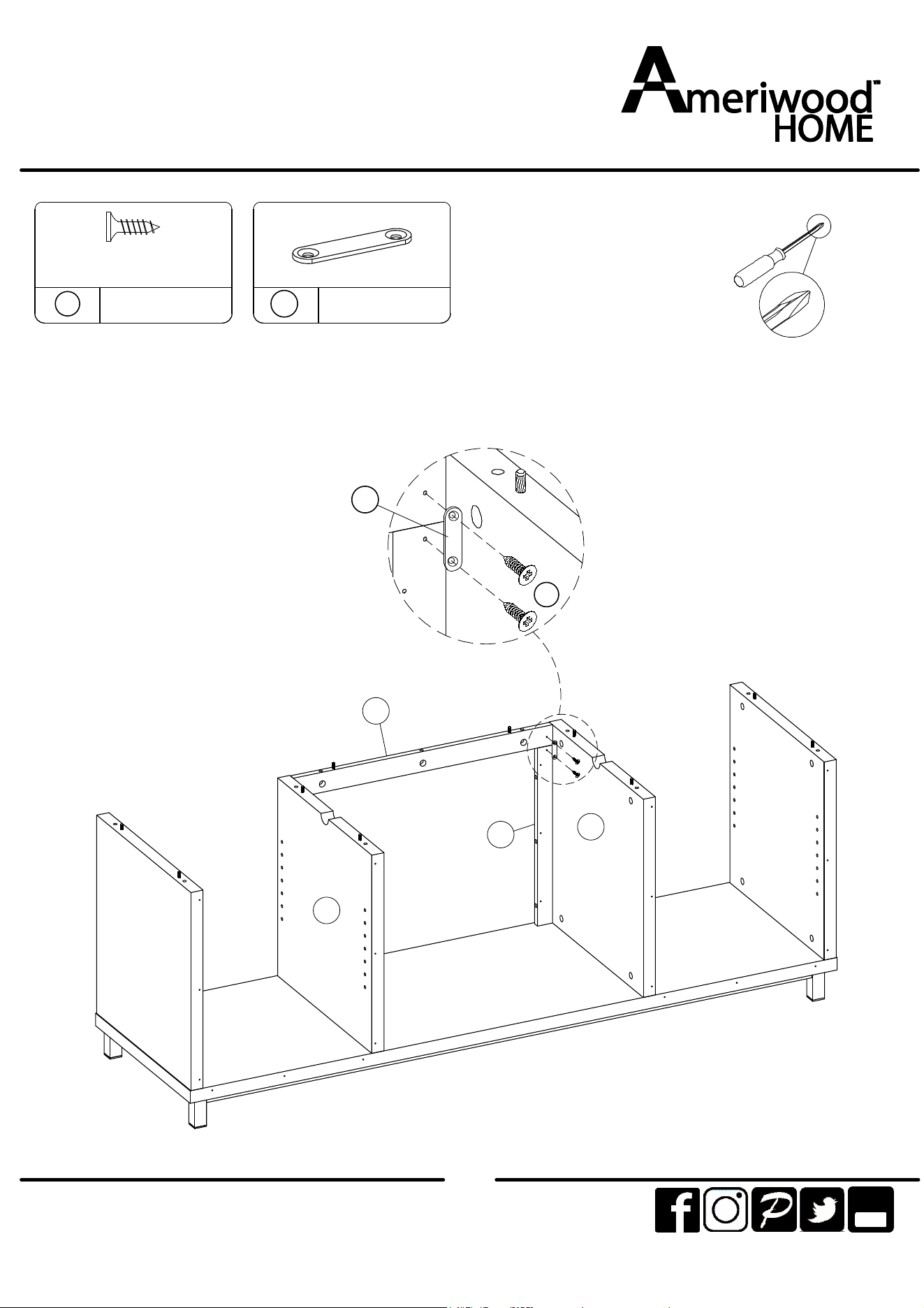

7.1 Attach (F) into (G), (H) with (12), (3) as illustrated.
×4
Tube
You
×2
3
12
Ø3.5 x 12mm
D
E
F
G
12
3
ameriwoodhome.com
STEP
16
8

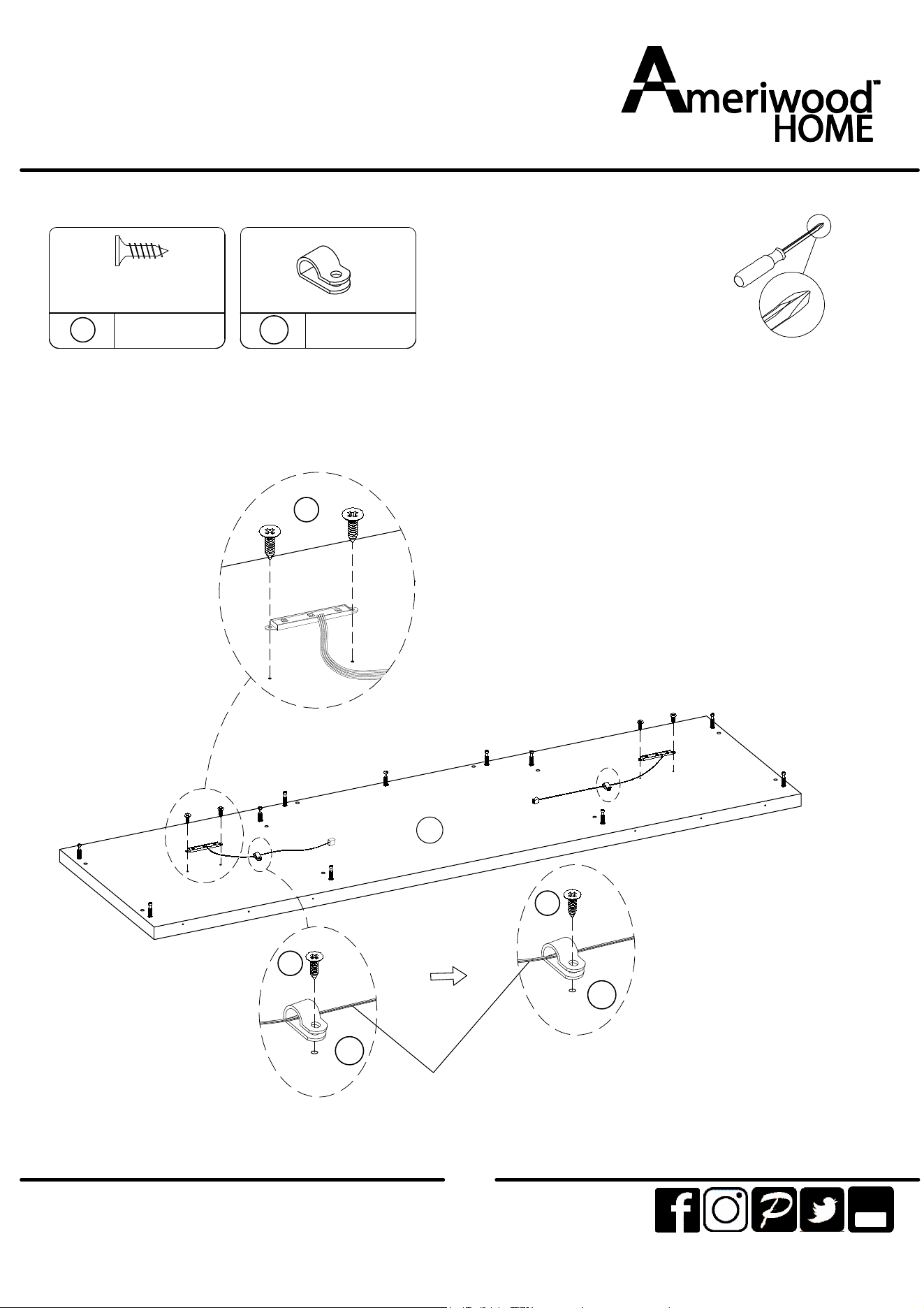

2 pcs LED light bars are packed in the small inner box.
This small inner box in packed in the fireplace insert carton box.
Tube
You
×2
×6
3
14
Ø3.5 x 12mm
2 LED
light
bars
A
Cable
3
3
3
14
14
ameriwoodhome.com
STEP
17
9
Tube
You
9.1 Attach (A) into (C) x 2, (D), (E) with (9) as illustrated.
9.2 Insert (13) into (C) x 2, (D), (E) as illustrated.
A
8 9
×11
13
×16
Wooden Dowel
Hole for wooden dowel
Use one drop of glue in dowel hole.
Glue
Proper orientation of CAM LOCK
Tip
Quick
Assembly
UNLOCK
LOCK
9
D
E
C
C
13
ameriwoodhome.com
STEP
18
10
Tube
You

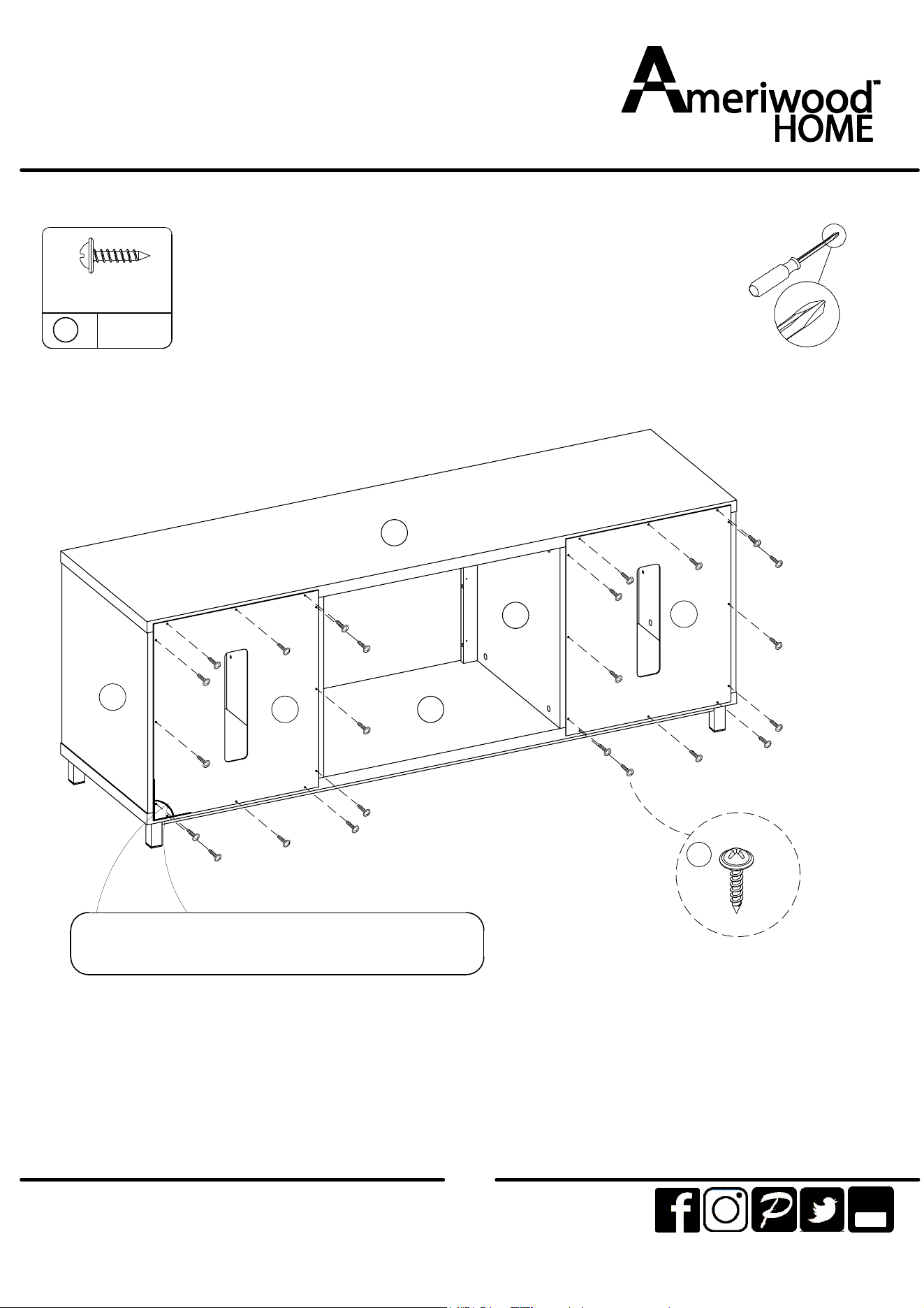

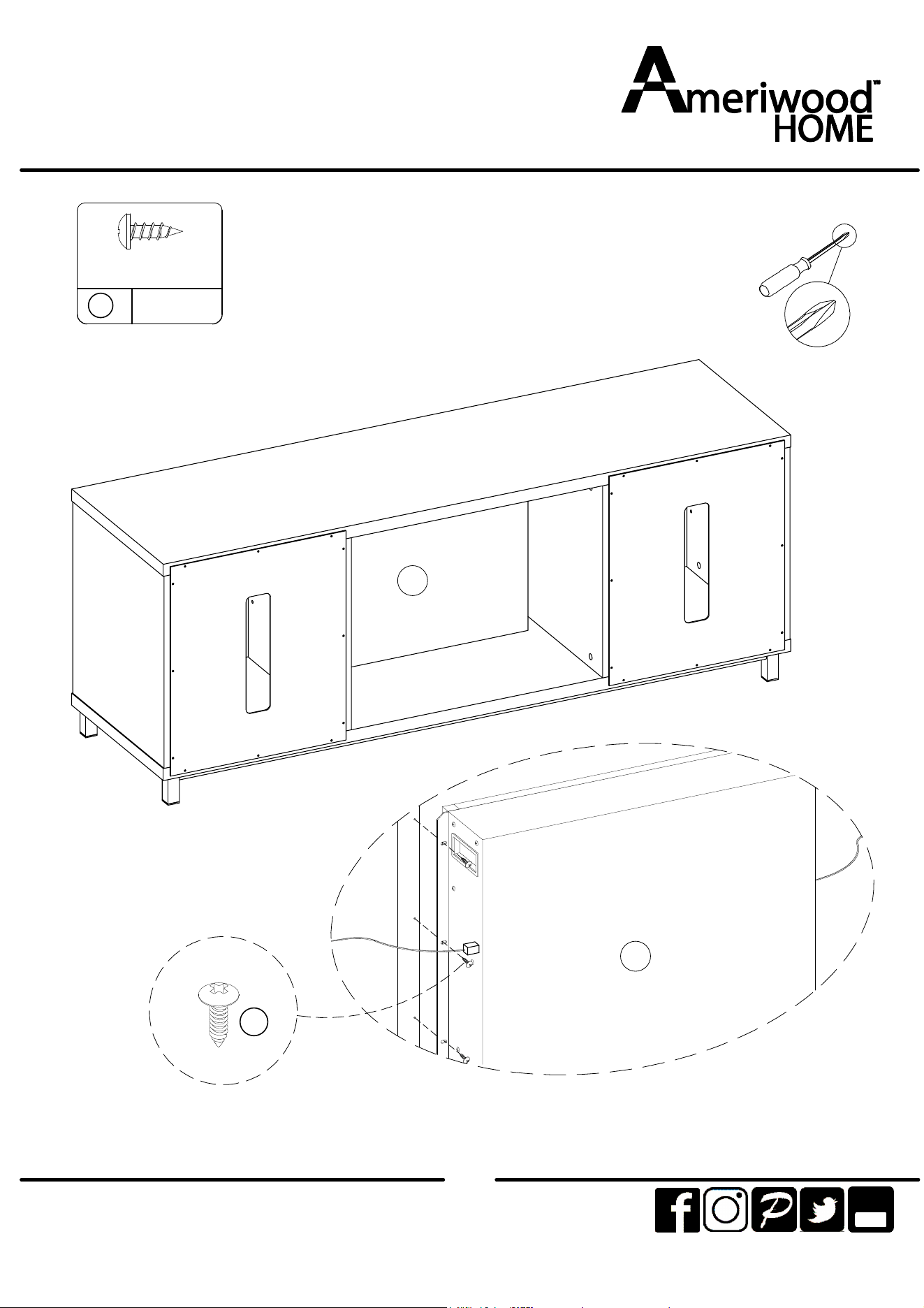

10.1 Attach (K) into (A), (B), (C), (D), (E) with (2) as illustrated.
2 ×24
Ø3 x 12mm
90°
Before attaching the back panel, make
sure that it is square to the unit .
K
K
2
A
B
D
C
ameriwoodhome.com
STEP
19
11
Tube
You

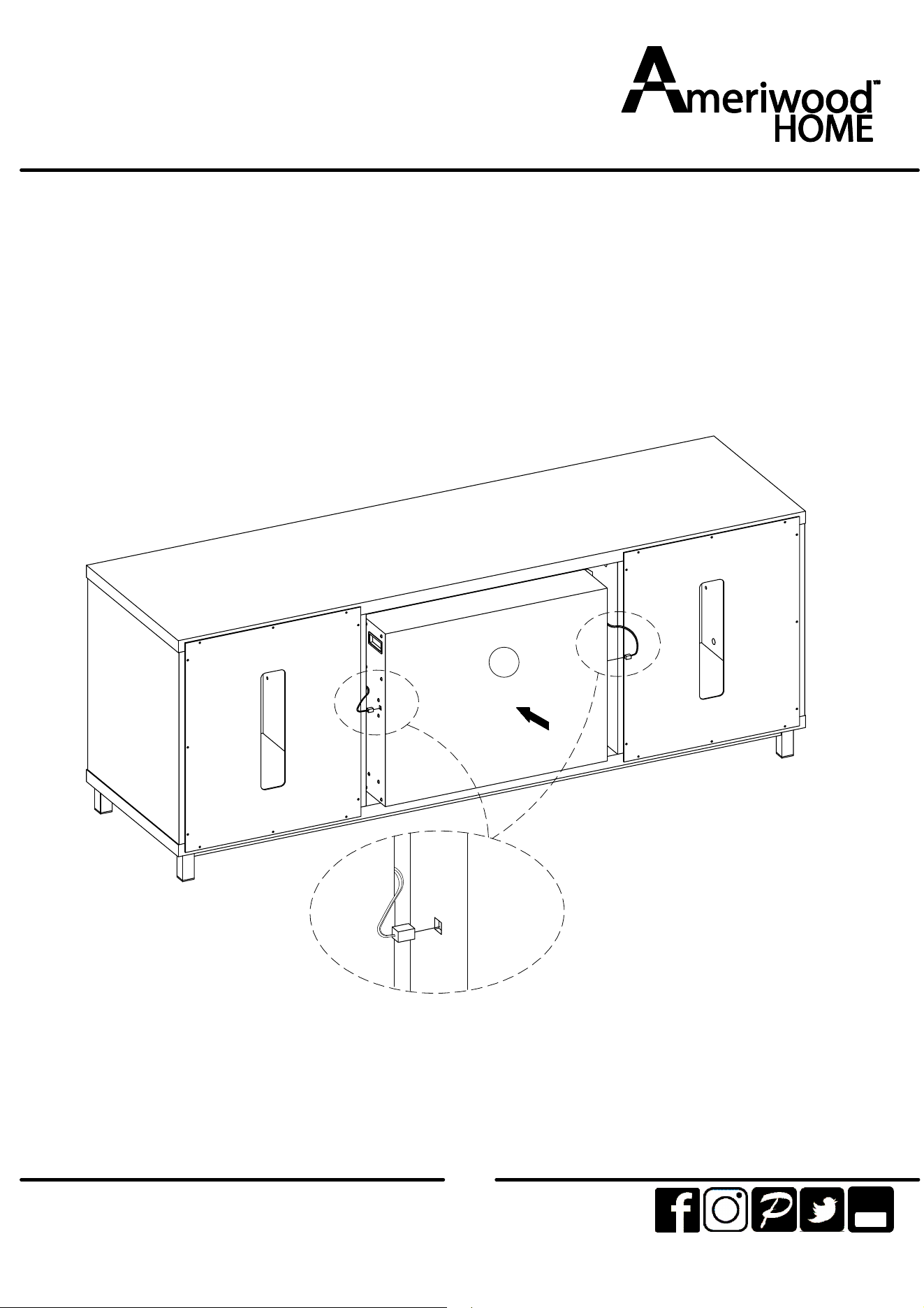

11.1 Install the fireplace insert (FA23V60L-C7) as shown below. Insert the LED light as shown belown.
P
LED light bar
ameriwoodhome.com
STEP
20
12
Tube
You
4
×6
Ø4 x 12mm
P
Fireplace
4
P
12.1 Attach (P) into (H), (G) with (4) as illustrated.
ameriwoodhome.com
STEP
21
13
Tube
You
L
L
L
L

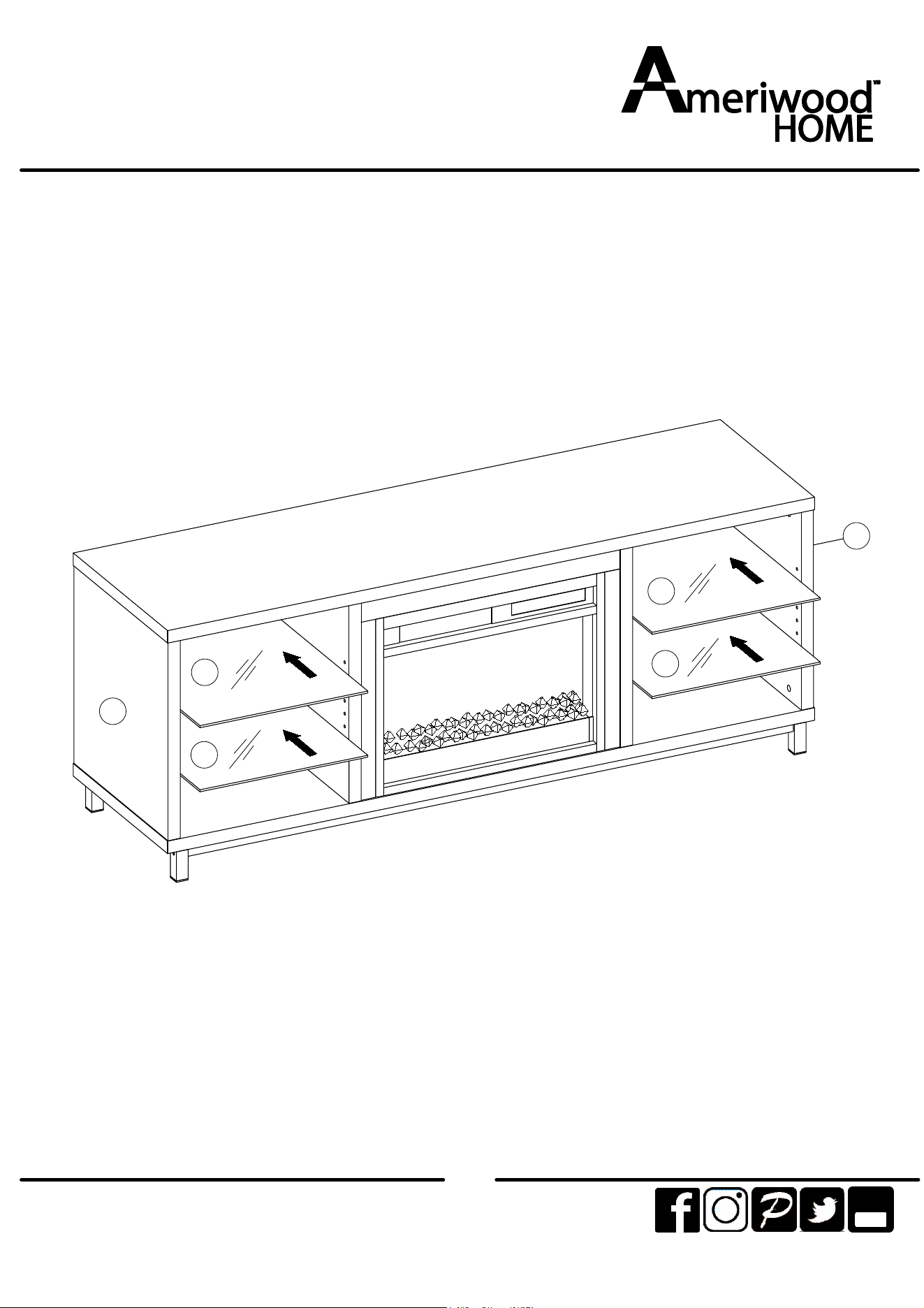

13.1 Insert (L) into (C) x 2, (D), (E) as illustrated.
C
C
ameriwoodhome.com
STEP
22
14
Tube
You

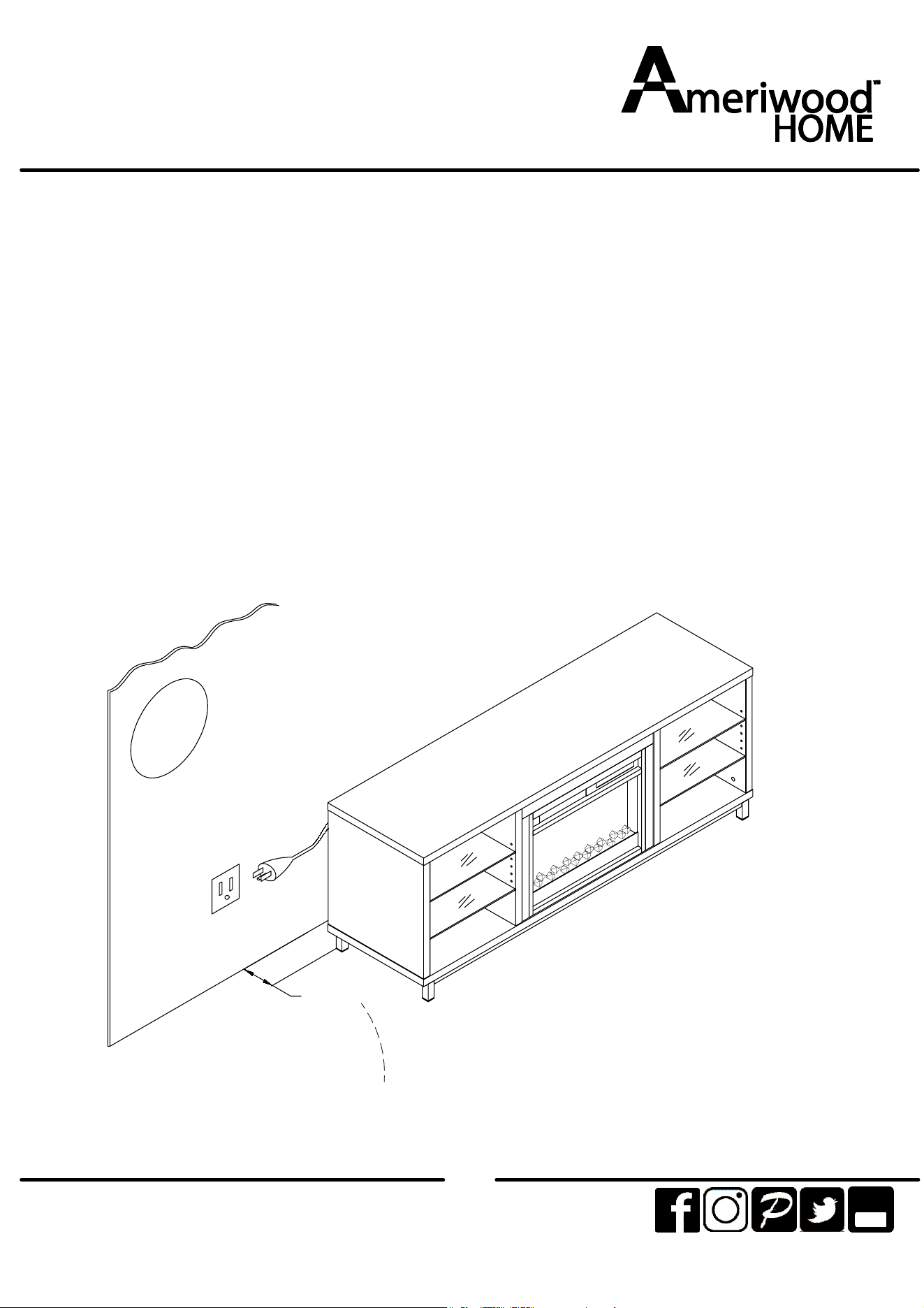

BEFORE CONNECTING THE UNIT TO A WALL ELECTRIC OUTLET
Please carefully read and follow instructions and safety warnings in “Fireplace Homeowners
Operating Manual” to operate your fireplace.
WALL
MURO
MUR
≥1-1/2"
WARNING
IF THE INFORMATION IN THE FIREPALCE OPERATING MANUAL IS NOT FOLLOWED,
AN ELECTRIC SHOCK OR FIRE MAY RESULT IN PROPERTY DAMAGE, PERSONAL
INJURY, OR LOSS OF LIFE.
To allow proper heater ventilation, this unit must be located a minimum of
1-1/2” away from a back wall.
Maximum Loads
Certificate of Conformity
1. This certificate applies to the Dorel Home Furnishings, Inc. product identified by this instruction manual.
2. This certificate applies to compliance of this product with the CPSC Ban on Lead-Containing Paint (16 CFR 1303).
3. This product is distributed by: Dorel Home Furnishings, Inc.
410 East First Street South
Wright City, MO 63390
636-745-3351
4. Site of Manufacture: Binh Duong, Viet Nam.
5. See front page of instruction manual for date of manufacture.
This unit has been designed to support the maximum loads shown. Exceeding these load limits could
cause sagging, instability, product collapse, and/or serious injury.
Notice: Please apply the TV warning label to your unit so you'll always have the model's weight and
TV size limits.
Maximum TV size: 70" flat screen
ameriwoodhome.com
23
Tube
You
Accommodates most flat panel TVs up to 70", 120 lbs./54.4 kgs MAX.
20 lb/9.1 kg
20 lb/9.1 kg
20 lb/9.1 kg
20 lb/9.1 kg
20 lb/9.1 kg
20 lb/9.1 kg
×1
17
WARNING
ADVERTENCIA
AVERTISSEMENT
ameriwoodhome.com
24
Register your product to receive the following:
* New trend details - sneak peek on what's new
* Surveys - have a voice within our community
* Exclusive deals and discount codes
* Quick and easy replacement part service
To register your product, visit ameriwoodhome.com
Visit your local retailer's website, rate your purchased
product and leave us some feedback!
We would like to extend a big "Thank You" to all of
our customers for taking the time to assemble this
Ameriwood Home product, and to give us your
valuable feedback.
Tube
You
Couverture Avant
CE LIVRET D'INSTRUCTION CONTIENT DES INFORMATIONS
IMPORTANTES
SUR LA SÉCURITÉ. VEUILLEZ
LIRE ET GARDER POUR UNE RÉFÉRENCE FUTURE
Ne retournez pas ce produit!
Contactez notre équipe de service à la clientèle amicale d'abord pour
obtenir de l'aide.
Appelez-nous:
1-800-489-3351 (sans frais) du Lundi au Vendredi de 9h à 17h Heure Centrale
Visitez:
www.ameriwoodhome.com
ATTENTION
Le meuble peut basculer et causer des blessures graves ou la mort.
Ancrer le meuble à une planche murale dans le mur (si indiqué).
Ne laissez pas les enfants grimper sur le meuble.
Placez les articles lourds sur les étagères ou dans les tiroirs inférieurs.
Astuces Utiles (page 2)
-Ouvrez votre article dans la zone que vous prévoyez de le garder pour moins de levage lourd
-Identifier, trier et compter les pièces avant d'essayer d'assembler
-Les goujons de compression sont taraudés avec un Marteau
-Les glissières sont marquées d'un R (droit) et d'un L (gauche) pour un bon placement
-Assurez-vous toujours de faire face la pointe situé sur le haut de la Serrure de Came vers le bord
extérieur
-Utiliser tous les clous fournis pour le panneau arrière et les répartir également
-Le panneau arrière doit être utilisé pour vous assurer que votre appareil est robuste
-N'utilisez pas de produits chimiques agressifs ou de nettoyants abrasifs sur cet appareil
-Ne jamais pousser, tirer, ou faire glisser votre meuble
Avant de Commencer (page 3)
-Lisez attentivement chaque étape et suivez le bon ordre
-Séparez et comptez toutes vos pièces et matériaux
-Donnez-vous suffisamment de place pour l'assemblage
-Avoir les outils suivants: tournevis à tête plate, #2 tournevis Phillips, et Marteau
-
Attention: Si vous utilisez une perceuse électrique ou un tournevis électrique pour visser, veillez à
ralentir et arrêter lorsque la vis est bien serrée. Le non-respect de cette consigne peut endommager la
vis.
Système de Fixation de Came (page 3)
Ce Système de Fixation de Came sera utilisé tout au long de l'assemblage
.
ameriwoodhome.com
25
Tube
You
Français
Français
ameriwoodhome.com
26
Page 4,5 & 6: Identification du conseil
Pas la taille réelle
(A)
ÉTAGÈRE SUPÉRIEURE
(B)
PANNEAU INFÉRIEUR
(C)
PANNEAU LATÉRAL
(D)
CLOISON GAUCHE
(E)
CLOISON DROITE
(F)
TABLIER SUPÉRIEUR
(G)
RAIL LATÉRAL GAUCHE
(H)
RAIL CTÉ DROIT
(J)
PIED
(K)
PANNEAU ARRIÈRE
(L)
TABLETTE EN VERRE
(M)
CADRE DE PIED EN MÉTAL
(N)
TUBE DE SUPPORT
(P)
FOYER
Page 7-8: Liste des pièces
Page 9
1.1 Boulon à came (10) dans (A), (B) comme illustré.
1.2 Insérez (1) dans (C) x 2 comme illustré.
Page 10
2.1 Insérez (1) dans (D), (E), (H), (F) et (G) comme illustré.
Page 11
3.1 Fixez (N) x 2 dans (B) avec (7), (15) et (16) comme illustré.
Remarque : NE PAS serrer le boulon pour garantir la réussite des assemblages à cette étape.
Page 12
4.1 Fixez (M) dans (B) avec (7), (15) et (16) comme illustré.
4.2 Fixez (M) dans (N) avec (6), (15) et (16) comme illustré.
Remarque : NE PAS serrer le boulon pour assurer l'assemblage avec succès à cette étape.
Page 13
5.1 Fixez (J) dans (B) comme illustré.
Remarque : Serrez tous les boulons pour fixer l'unité dans cette étape d'assemblage.
*
Si le sol est inégal, ajustez les niveleurs de pied en les faisant pivoter à votre hauteur préférée.
Une fois le bureau debout et les niveleurs ajustés, assurez-vous que l'unité ne vacille pas.
Page 14
6.1 Attachez (G) dans (D) avec (5) comme illustré.
6.2 Fixez (H) dans (E) avec (5) comme illustré.
6.3 Fixez (C) x 2, (D), (E) dans (B) avec (9) comme illustré.
Page 15
7.1 Fixez (F) dans (G), (H) avec (12), (3) comme illustré.
Page 16
2 barres lumineuses à LED sont emballées dans la petite boîte intérieure.
Cette petite boîte intérieure est emballée dans la boîte en carton d'insertion de cheminée.
Tube
You
Taille actuelle
(1) Cheville en bois
(2) Vis
(3) Vis
(4) Vis
(5) Vis
(6) Boulon
(7) Boulon
Pas de taille réelle
(8) (8)Colle
(9) Serrure à came
(10) Boulon à came
(11) Clé hexagonale
(12) Plaque de métal
(13) Support d'étagère
(14) Pince à fil
(15) Rondelle élastique
(16) Rondelle
(17) Étiquette
d'avertissement
ameriwoodhome.com
27
Français
Tube
You
Page 17
9.1 Fixez (A) dans (C) x 2, (D), (E) avec (9) comme illustré.
9.2 Insérez (13) dans (C) x 2, (D), (E) comme illustré.
Page 18
10.1 Attachez (K) dans (A), (B), (C), (D), (E) avec (2) comme illustré.
Conseil de montage : Avant de fixer le panneau arrière, assurez-vous qu'il est à l'équerre de l'unité.
Page 19
11.1 Installez le foyer encastrable (FA23V60L-C7) comme illustré ci-dessous. Insérez la lumière LED
comme indiqué ci-dessous.
Page 20
12.1 Fixez (P) dans (H), (G) avec (4) comme illustré.
Page 21
13.1 Insérez (L) dans (C) x 2, (D), (E) comme illustré.
Page 22
AVANT DE BRANCHER L'APPAREIL À UNE PRISE ÉLECTRIQUE MURALE
Veuillez lire attentivement et suivre les instructions et les avertissements de sécurité du « Manuel
d'utilisation du foyer pour les propriétaires de foyer » pour faire fonctionner votre foyer.
ATTENTION
SI LES INFORMATIONS CONTENUES DANS LE MANUEL D'UTILISATION DU FIREPALCE NE SONT
PAS SUIVI, UN CHOC ÉLECTRIQUE OU UN INCENDIE POURRAIT ENTRAÎNER DES DOMMAGES
MATÉRIELS, DES BLESSURES CORPORELLES OU LA MORT.
Attention : Pour permettre une ventilation adéquate du radiateur, cet appareil doit être situé à au moins
1-1/2 po d'un mur arrière.
Page 23
Cette unité a été conçue pour supporter les charges maximales indiquées. Le dépassement de ces
limites de charge peut provoquer un affaissement, une instabilité, un effondrement du produit et/ou des
blessures graves.
Remarque : Appliquez l'étiquette d'avertissement du téléviseur sur votre appareil afin d'avoir toujours les
limites de poids et de taille du téléviseur du modèle.
Taille maximale du téléviseur : écran plat 70".
Page 24
Enregistrez votre produit pour recevoir les éléments suivantes:
*
Détails sur les nouvelles tendances - un aperçu sur les nouveautés
*
Sondages - avoir une voix au sein de notre communauté
*
Offres exclusives et codes promo
*
Service de pièces de rechange rapide et facile
Pour enregistrer votre produit, visitez ameriwoodhome.com
5 Étoiles
Visitez le site Web de votre détaillant local, évaluez le produit que vous avez acheté et laissez-nous
vos commentaires !
Nous tenons à offrir un grand "Merci" à tous nos clients pour avoir pris le temps d'assembler ce
produit "Ameriwood Home", et de nous donner vos commentaires précieux.
Merci
Cubierta Delantera
Este libro de instrucciones contiene información IMPORTANTE de seguridad. Por favor lea y
manténgalo para referencia en el futuro.
No Regrese este producto! Comuniquese con nuestro amistoso equipo de servicio al cliente para
obtener ayuda.
Llamenos al: 1-800-489-3351 (Gratis) Lunes - Viernes 9am - 5pm CST
Visitar: www.ameriwoodhome.com
PRECAUCION
Este mueble puede volcarse y causar graves heridas y/o muerte.
Anclar el mueble a un poste de madera en la pared (si esto se requiere).
No Permita que los niños monten el mueble.
Mantenga los artículos más pesados en los cajones de abajo.
Consejos Útiles (página 2)
- Abra su artículo en el área donde usted planea utilizarlo para evitar levantar y moverlo menos
- Identificar, ordenar y contar las piezas antes de intentar ensamblar
- Las clavijas de compresión se golpean con un martillo
- Las diapositivas están marcadas con una R (derecha) y L (izquierda) para la colocación correcta
- Asegúrese de que siempre este el punto locaizado en la parte superior de bloqueador de leva
este volteadohacia borde exterior
- Utilizar todos los clavos para el panel de atras y distribuirlos por igual
- El panel de atras debe utilizarse para asegurarse de que la unidad quede fija y firme
- No use quimicas fuertes ni limpiadores abrasivos en este articulo
- Nunca empuje, tire ni arrastre los muebles
Antes de Que Empieces (página 3)
-Lea cuidadosamente cada paso y siga el orden correcto
-Separar y contar todas sus piezas y hardware
-Dése suficiente espacio para el proceso de ensamble
-Tenga las siguientes herramientas: destornillador de cabeza plana, #2 cabeza Phillips
Destornillador y martillo
-Precaución: Si usa un taladro electrónico o un destornillador eléctrico para atornillar, por favor
asegúrese que deje de atornillar cuando el tonillos este apretado. Fallar hacer esto puede causar
barrer el tornillo.
Sistema de fijar el bloqueo de leva (página 3)
Esta sistema de fijar el bloqueo de leva sera usado en todo el proceso ensamble.
ameriwoodhome.com
28
Español
Tube
You
ameriwoodhome.com
29
Página 7-8: Lista de
Página 4 & 5: Identificación de la Junta
No es la talla actual
(A) ESTANTE SUPERIOR
(B) PANEL INFERIOR
(C) PANEL LATERAL
(D) PARTICIÓN IZQUIERDA
(E) PARTICIÓN DERECHA
(F) DELANTAL DE ESTANTE SUPERIOR
(G) RIEL LATERAL IZQUIERDO
(H) RIEL LADO DERECHO
(J) PIE
(K) PANEL TRASERO
(L) ESTANTE DE CRISTAL
(M) MARCO DE PIE DE METAL
(N) TUBO DE SOPORTE
(P) CHIMENEA
Página 9
1.1 Perno de leva (10) en (A), (B) como se ilustra.
1.2 Inserte (1) en (C) x 2 como se ilustra.
Página 10
2.1 Inserte (1) en (D), (E), (H), (F) y (G) como se ilustra.
Página 11
3.1 Conecte (N) x 2 en (B) con (7), (15) y (16) como se ilustra.
Nota: NO apriete el perno para asegurarse de que los ensamblajes se realicen correctamente en este paso.
Pagina 12
4.1 Conecte (M) en (B) con (7), (15) y (16) como se ilustra.
4.2 Conecte (M) en (N) con (6), (15) y (16) como se ilustra.
Nota: NO apriete el perno para asegurar que el ensamblaje sea exitoso en este paso.
Página 13
5.1 Conecte (J) en (B) como se ilustra.
Nota: Apriete todos los pernos para asegurar la unidad en este paso de ensamblaje.
*
Si el suelo es irregular, ajuste los niveladores de pie girándolos a su altura preferida. Una vez que el
escritorio esté de pie y los niveladores estén ajustados, asegúrese de que la unidad no se tambalee.
Página 14
6.1 Conecte (G) en (D) con (5) como se ilustra.
6.2 Conecte (H) en (E) con (5) como se ilustra.
6.3 Conecte (C) x 2, (D), (E) en (B) con (9) como se ilustra.
Página 15
7.1 Conecte (F) en (G), (H) con (12), (3) como se ilustra.
Página 16
En la pequeña caja interior se embalan 2 barras de luz LED.
Esta pequeña caja interior viene empaquetada en la caja de cartón de inserción para chimenea.
Español
Tube
You
Tamaño real
(1) Taco de madera
(2) Tornillo
(3) Tornillo
(4) Tornillo
(5) Tornillo
(6) Perno
(7) Perno
No es la talla actual
(8) Pegamento
(9) Bloqueo de leva
(10) Perno de leva
(11) Llave hexagonal
(12) Placa de metal
(13) Soporte de balda
(14) Clip de alambre
(15) Arandela de resorte
(16) Arandela
(17) Etiqueta de
advertencia
ameriwoodhome.com
30
Español
Tube
You
Página 17
9.1 Conecte (A) en (C) x 2, (D), (E) con (9) como se ilustra.
9.2 Inserte (13) en (C) x 2, (D), (E) como se ilustra.
Página 18
10.1 Conecte (K) en (A), (B), (C), (D), (E) con (2) como se ilustra.
Consejo de montaje: antes de colocar el panel posterior, asegúrese de que esté en escuadra con la
unidad.
Página 19
11.1 Instale el inserto de chimenea (FA23V60L-C7) como se muestra a continuación. Inserte la luz LED
como se muestra a continuación.
Página 20
12.1 Conecte (P) en (H), (G) con (4) como se ilustra.
Página 21
13.1 Inserte (L) en (C) x 2, (D), (E) como se ilustra.
Página 22
ANTES DE CONECTAR LA UNIDAD A UNA TOMA ELÉCTRICA DE PARED
Lea atentamente y siga las instrucciones y las advertencias de seguridad en el "Manual de
funcionamiento del propietario de la chimenea" para hacer funcionar su chimenea.
ADVERTENCIA
SI NO SE CUMPLE LA INFORMACIÓN DEL MANUAL DE FUNCIONAMIENTO DE FIREPALCE, UNA
DESCARGA ELÉCTRICA O UN INCENDIO PUEDEN PROVOCAR DAÑOS A LA PROPIEDAD,
LESIONES PERSONALES O LA PÉRDIDA DE LA VIDA.
Precaución: Para permitir la ventilación adecuada del calentador, esta unidad debe ubicarse a una
distancia mínima de 1-1 / 2 ”de una pared trasera.
Página 23
Esta unidad ha sido diseñada para soportar las cargas máximas que se muestran. Exceder estos límites
de carga podría causar flacidez, inestabilidad, colapso del producto y / o lesiones graves.
Aviso: aplique la etiqueta de advertencia de TV a su unidad para que siempre tenga los límites de peso y
tamaño de TV del modelo.
Tamaño máximo de TV: pantalla plana de 70 ".
Página 24
Registre su producto para recibir lo siguiente:
* Detalles de nuevas tendencias - Vistazo a lo nuevo
* Encuestas - alec su voz entre su comunidad
* Códigos de ofertas y descuentos exclusivos
* Fácil y rápido servicio de partes de remplace
Para registrar su producto, visite ameriwoodhome.com - Clasificasión de 5 estrellas
Visite el sitio web de su distribuidor local, califique el producto que compró y déjenos sus comentarios.
Nos gustaría enviar un gran "Agradecimiento" a todos nuestros clientes por tomarse el tiempo de
ensamblar este producto de Ameriwood Home, y por darnos sus valiosos comentarios.
Gracias
